Водяной насос своими руками: Водяной насос своими руками: как сделать самодельную помпу

Насос делается из:
• электромотора 775 (или похожего), такой продается на АлиЭкспресс;
• фитинг для труб ПВХ, который послужит корпусом насоса.

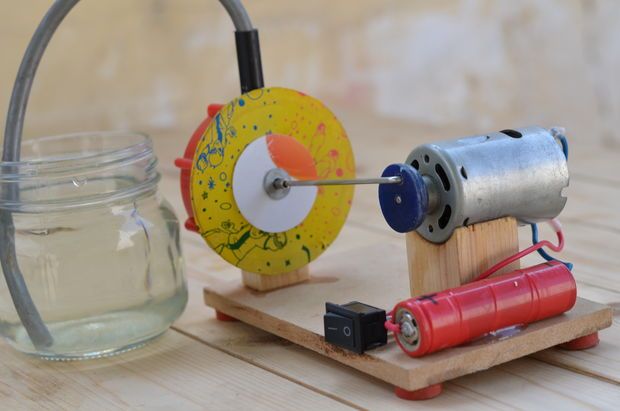

Как изготовить водяной насос в домашних условиях

Аппарат отбрасывает струю приблизительно на 1 метр.

Вот такой полезный в хозяйстве насос можно сделать с небольшими вложениями своими руками!

электрический, водяная помпа, мембранный и другие

На дачном участке или в частном доме часто возникает необходимость перекачивать жидкость в накопительные емкости из различных источников: открытые водоемы, колодцы, скважины и т.д. Для этих целей применяется довольно дорогостоящее насосное оборудование, как электрическое, так и механическое. Если данного оборудования нет в наличии, то возникает вопрос: как сделать насос своими руками с минимальными материальными затратами? Эта задача может быть решена различными способами.

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.

2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.

3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.

4. Накрутите пробку со шлангом на бутылку.

5. Опустите свободный конец шланга в емкость с водой.
6. Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.

7. После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель.

Важно! Если возникают проблемы с поиском гофрированной трубы, то существует конструкция волнового насоса, который работает без нее. Вместо гофры применяются резиновые кольцевые диафрагмы, последовательно соединенные в единый пакет.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Насос “печь”

Собрать насос, работающий на огненной тяге, можно с использованием металлической бочки на 200 литров.

Данная конструкция собирается следующим образом.

1. Постройте из кирпичей простую печку. При желании, ее можно снабдить колосниками.
2. В нижней части бочки необходимо закрепить выходной кран.
3. Через отверстие в крышке бочки залейте несколько литров воды. Кран при этом должен быть закрыт.
4. Далее, плотно закрепите в отверстии верхней крышки резиновый шланг. Очень важно, чтобы вокруг шланга не подсасывался воздух.
5. На другом конце шланга установите сетчатый фильтр.
6. Опустите шланг с фильтром в водоем.
7. Разожгите дрова под бочкой (кран должен быть закрытым). По мере нагревания бочки воздух, находящийся в ней, начнет расширяться и уходить по шлангу в водоем.
8. Когда воздух перестанет выходить из бочки, загасите костер. При остывании бочки в ней образуется вакуум, и вода начнет засасываться в нее из водоема.

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

1. Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
2. Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
3. Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
4. На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
5. К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
6. К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
7. Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
8. Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.

Скважинный поршневой насос

Ручной поршневой насос собирается из подручных средств в следующем порядке.

1. Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.

2. Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
3. Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
4. Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.

5. Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.

6. Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
7. Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

• подсоедините к корпусу нижнюю крышку;
• вставьте в корпус нижний обратный клапан;
• вставьте поршень со штоком;
• закройте верхнюю крышку;
• установите рычаг;
• подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
• закрепите насос на платформе.

Ручная помпа

Водяной насос помпа — это очень простое и недорогое устройство, с помощью которого можно быстро перекачивать воду из колодца, бочки и т.д. Для сборки помпы потребуются следующие детали:

• труба Ø 50 мм из ПВХ – 1 шт.;
• труба Ø 24 мм из ППР – 1 шт.;
• муфта Ø 50 мм из ПВХ – 1 шт.;
• отвод Ø 24 мм из ППР – 1 шт.;
• кусок резины толщиной 3-4 мм и Ø 50 мм – 1 шт.;
• заглушка Ø 50 мм из ПВХ – 2 шт.;
• пустой баллон емкостью 330 мл (можно использовать баллон от силикона) – 1 шт.;
• обратный клапан диаметром 15 мм – 1 шт. ;
• хомут стяжной – 1 шт.;
• гайка диаметром 15 мм – 1 шт.;
• заклепка или пара винт-гайка – 1 шт.

Изготовление обратного клапана

Обратный клапан делается из заглушки Ø 50 мм, в которой просверливается несколько отверстий диаметром 5-6 мм. В самом центре заглушки проделывается отверстие для заклепки или винта с гайкой. Внутрь заглушки необходимо вложить резиновый круг диаметром 50 мм.

Важно! Данный диск не должен тереться о стенки заглушки, но должен перекрывать просверленные в ней отверстия.

Резиновый диск крепится к центру заглушки с помощью заклепки или винта с гайкой.

Изготовление гильзы насоса

Длина гильзы выбирается с учетом глубины колодца или какой-либо емкости, чтобы она доставала до воды. Труба Ø 50 мм обрезается до нужных размеров, после чего в нее вставляется обратный клапан, изготовленный ранее. Его можно закрепить парой саморезов по бокам. На второй конец трубы одевается заглушка с предварительно просверленным отверстием Ø 24 мм для трубы из ППР.

Сборка поршня

Отрежьте носик от пустого баллона, после чего нагрейте его и вставьте в гильзу. Диаметр баллона должен соответствовать диаметру трубы ПВХ. Далее, насадите баллончик на обратный клапан. Отрежьте лишнюю часть баллона и закрепите его гайкой Ø 15 мм.

Изготовление штока для помпы

Шток должен быть длиннее гильзы приблизительно на 50 см. Один его конец разогревается и вставляется в обратный клапан. Стяните соединение хомутом, пока труба окончательно не остыла.

Сборка помпы

Вставьте шток в гильзу, после чего закрепите через муфту заглушку (выполняет роль опоры скольжения). Далее, на верхний конец штока крепится отвод Ø 24 мм из ППР.

Отвод будет служить в качестве опоры для руки.

Совет!  Чтобы качать воду двумя руками, можно на шток одеть тройник,и заглушить его с одной стороны.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
4. Насос собирается согласно чертежу, приведенному выше.

Электрический насос

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

• приобретите электромотор омывателя стекол от автомобиля ВАЗ;

• снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

• далее, следует припаять к контактам двигателя провода и вывести их через крышку;
• нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

• хорошо загерметизируйте отверстия, через которые выходят провода;
• удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Удивительный водяной насос своими руками | Самоделкин

Гидроударный водяной насос не требует никакого внешнего источника энергии

Представьте себе, что вы спите или отдыхаете на даче, а в это время без всякой энергии вода наполнят емкость для полива или душа из ручья или пруда. И это не сказка.

Такой чудо-насос называют гидротаран или гидроударный насос. Он прост в изготовлении и работает практически без обслуживания. Его простой и остроумный механизм, не нуждаясь во внешнем источнике энергии, может поднять воду на несколько десятков метров.

Работа по подъему воды происходит за счет кинетической (течение ручья, реки), либо потенциальной (емкость, пруд, озеро) энергии воды.

Первыми этот насос сделали братья Монгольфье через несколько лет после изобретения своего всемирно известного воздушного шара. Теоретическую основу гидравлического тарана создал наш соотечественник Н.Е. Жуковский.

Сделать такой насос своими руками не сложно. Для изготовления потребуется два клапана, несколько труб разного диаметра, переходники и пластиковая бутылка.

Вода по подающей трубе (фидер) доходит до рабочего клапана, который в положении открыто, и начинает через него вытекать.

Этот поток воды преодолев вес клапана (здесь понадобится регулировка по весу), поднимает его и он резко перекрывает выход воды. В момент резкого закрытия рабочего клапана создается гидроудар. За счет гидроудара открывается обратный клапан расширительного бака (пластиковая бутылка).

Вода под давлением гидроудара поступает в расширительный бак. Так как бак герметичен, то воздух в нем сжимается.

Обратный клапан закрывается и вода из расширительного бака под давлением воздуха поступает (выталкивается) в трубу системы.

В момент поступления воды в расширительный бак давление в подающей трубе (фидере) выравнивается и рабочий клапан под своим весом открывается. Процесс вновь повторяется.

Гениально!!!

Оптимальные соотношения диаметров гидротаранного насоса

Фидер, мм …………………. Система, мм

50 ………………………………………. 16

100 ………………………………………. 32

150 ………………………………………. 32–50

Расчеты показывают, что при длине фидера 10 метров и перепаде уровня воды 1,5 метра, вода будет подаваться на высоту 10 метров со скоростью 1500 литров в час. Такой перепад не везде возможно обеспечить, но и 200 литров в час здорово.

Конечно вода из трубы системы не бьет фонтаном, а течет тонкой струйкой. Зато не нужно никакой энергии. Выглядит такой процесс сказочно — вода сама себя поднимает.

Всего доброго. Успехов.

Читайте также:

Насос который может «убить» ваш колодец

Супер-этажерка для аппаратуры

Как обработать бревна сруба своими руками

Подписывайтесь на канал «Самоделкин»

Как сделать водяной насос своими руками: типы конструкций, технология изготовления

Насосы, работающие на электричестве, или насосные станции помогают доставить воду из скважины к месту назначения – в дом, баню, на огород или к колодцу. Перепады напряжения в сети или полное обесточивание загородного дома приводит к необходимости использования ручных насосов, которые работают без электричества.

Содержание статьи

Назначение ручного водяного насоса

Назначение ручного прибора идентично тому, который работает от сети – перекачивание воды из источника к точкам потребления. Как правило, в загородных коттеджах и на дачных участках источником является скважина или колодец, иногда – река, но такая вода может использоваться лишь для полива огорода и ни в коем случае не для употребления в пищу.

В домах постоянного и семейного проживания при наличии электромагистрали рациональнее использовать насосные станции, а ручные агрегаты держать на случай отключения энергоснабжения.

На дачном участке с небольшим водопотреблением из скважины выгоднее использовать насосное оборудование ручного типа. Для полива цветника или теплицы можно достать воду из колодца или накачать из колонки. Регулярный и полноценный полив даже небольшого огорода требует применение насоса, управляемого парой рук.

Виды ручных мини-насосов:

• Крыльчатый;
• Поршневой;
• Штоковый глубинный;
• Мембранный.

Многие умельцы занимаются самостоятельной сборкой ручных агрегатов. Для подъема жидкости с глубины до 5 м обычно используется поршневой насос, штоковый – если нужно качать воду со скважины более 10 м в глубину.

При установке также важно выбрать правильный диаметр скважины. Чтобы можно было установить насосную систему любого типа, рекомендуется вырыть скважину более 4 дюймов в диаметре.

Принцип действия поршневого устройства

Постоянное повышение тарифов на электроэнергию, её частые отключения и перебои заставляют владельцев частных домов и дач оборудовать скважины ручным оборудованием, помимо электронасосов. Поршневой прибор, он же насос-качок или плунжерный, — самый простой вид водозаборного оборудования, которое можно изготовить своими руками.

Принцип действия насоса:

1. Поршень, находящийся внутри цилиндра, свободно перемещается. Внутри цилиндра также находится выходное и входное отверстия, которые оснащены специальными клапанами.
2. Чтобы облегчить работу, между поршнем и нижним клапаном устанавливают прочную пружину, которая притягивает поршень
3. Во время перемещения поршня воздух в цилиндре разряжается, после чего клапан открывается и впускает воду из источника.
4. При обратном движении впускной клапан закрывается, а вода поступает наружу через выходное отверстие.

Работа поршневого насоса зависит от прилагаемых усилий – этот фактор, а также объем цилиндра, влияет на производительность устройства.

Полноценно обеспечить дом и участок водой с помощью такого насоса не получится – его производительность достаточно мала для таких объемов работ.

Но в критический момент этого приспособления будет достаточно, чтобы набрать воды в дом и полить урожай. Поршневой водный насос можно сделать своими руками, имея определенный набор материалов и минимум инструментов.

Технология изготовления своими руками

В отличие от загородного дома, где от качественного водоснабжения зависит не только будущий урожай, но и комфортная жизнь в доме, для дачных нужд достаточно использовать небольшой самодельный насос с поршнем.

Для облегчения работы по изготовлению нужно скачать из интернета чертежи и распечатать.

Поршневой насос, созданный из подручных средств, можно использовать для выкачки воды из неглубоких скважин или колодцев.

Технология изготовления:

1. Для корпуса используется труба определенного диаметра нужной длины. Стандартные значения цилиндра: диаметр – более 8 см, длина – около 100 см. Сечение цилиндра может быть как круглым, так и любой другой формы – квадратным, прямоугольным.
2. Внутренние стенки цилиндра должны быть гладкими. Если корпус изготавливался с помощью сварки, внутренние швы нужно обработать наждачной бумагой.
3. К корпусу приварить кронштейны из металлических уголков. К ним будет крепиться рычаг качка.
4. В верхней части корпуса будет располагаться сливной патрубок – под него нужно сделать отверстие.
5. Крышки цилиндра, как правило, изготавливаются из металла или прочного пластика. Сверху в крышке нужно сделать отверстие под шток, нижняя соединяется с клапаном.
6. Изготовить поршень можно из металла или любого подходящего материала. Пластина поршня должна полностью повторять сечение цилиндра, а толщина уплотнителя в виде резинки, который устанавливается на пластину, не должна быть менее 5 см.
7. Металлический прут сечением 1-1,5 см вставляется в середину поршня и крепится снизу гайкой, а сверху прикручивается к рычагу. Рычаг можно сделать из металлической трубки 3 см в диаметре, в середине которой располагается болт – он будет крепиться между кронштейнами. Верхнюю часть трубы необходимо сплющить и просверлить отверстие под размер болта, который будет крепить шток. За второй конец рычага человек будет держаться во время качания воды из скважины.
8. Для изготовления входного клапана понадобится кусок жесткой резины с сечением, как у цилиндра. Направляющая, которая крепится в центре клапана, будет возвращать поршень в корпус при каждом движении.

Когда все детали готовы, можно собирать их в одну конструкцию. После завершения работы ручной насос нужно проверить, поместив его в источник с водой.

Ручная помпа для бутилированной воды

Большинство жителей как мегаполисов, так и загородных домов используют для употребления в пищу очищенную воду, которая хранится в больших бутылях по 19 л. Наливать ее из этой емкости довольно проблематично, поэтому используется водяной мини-насос – помпа, которая надевается на горлышко бутыли и помогает перекачивать воду из нее в чашку или кастрюлю.

Можно выделить:

• Механическую ручную помпу;
• Помпу с электрическим приводом.

Как правило, в комплекте с бутылью идет механическая помпа, принцип работы которой похож на обычный ручной насос. Оказывая давления на кнопку, помпа приводит насосный механизм в действие. При покупке помпы прилагается запасной поршень на случай поломки.

Емкости с очищенной водой используются не только в быту, часто такие бутыли с помпой можно увидеть в офисных помещениях, больницах или на производстве – в местах большого скопления людей.

В отличие от механической модели помпы, которая требует определенных усилий, электрический вариант полностью упрощает работу прибора. Насос для бутилированной воды работает от обычной батарейки. Нажав на кнопку один раз, жидкость из емкости польется сама. Подача прекращается повторным нажатием на кнопку.

Для подачи воды из неглубокой скважины или колодца на даче можно использовать ручные микронасосы, которые можно сделать своими руками из подручных материалов. На участках с большей потребностью в воде рекомендуется устанавливать насосную станцию, работающую от электричества, или мотопомпу, которая оснащена двигателем внутреннего сгорания.

Водяной насос мембранный своими руками, как сделать и установить

.

В строительных магазинах вы найдете любые разновидности водяных насосов. Их существует много, и каждая модель используется для определённого вида работ. Цены даже не слишком высоки на данный вид товара, и вы даже найдете то, что вам нужно, но лучше уметь сделать мини насос своими руками. Это и для эрудиции полезно, и для кошелька экономия заодно. К тому же это не сложно, а увлекательно и интересно. Вы можете с пользой провести свободное время и сделать универсальный насос по своим требованиям.

Водяной насос можно с легкостью сделать своими руками

Основные причины, почему нужно делать самодельный насос

Покупные насосы отличаются по качеству и цене. Вы переплачиваете за дизайн или ещё за какую-нибудь ненужную для такого предмета атрибутику. Насос скрыт в воде, поэтому нет никакой разницы во внешних разновидностях, если же это не касается размеров и других важных индивидуальных аспектов, которые вы ищите.

Основным неудобством и минусом для водяных аппаратов с магазина является то, что их в большинстве случаев нужно подключать в электрическую розетку. То есть им нужно электрическое питание. Каждый дачник знает, что на линиях энергопитания бывают перебои, и света нет сутками на участках. Это неудобно и может помешать вашим планам. К тому же наличие подобных линий электропитания часто можно и не встретить на дачных участках, которые находятся в начальном периоде их строительства.

Схема устройства водяного насоса

Как сконструировать самодельный насос

Насос для воды своими руками сделать несложно. Нужно всего лишь немного внимания и усердия и всё обязательно получиться. У вас может возникнуть вопрос, как сделать водяной насос своими руками без обладания техническим набором навыков. На самом деле все достаточно просто и процесс не требует технического образования.

Самодельный мини водяной насос

Мини водяной насос своими руками можно сделать без особых специальных принадлежностей. Обычно достаточно того, что у вас есть дома чтобы сделать мини-насос» своими руками.

Процесс создания аппарата пошагово

1. Вам необходимо чётко знать принцип работы этого механизма, если вы хотите сделать ваш насос грамотно и правильно. На самом деле всё просто. Представьте цилиндр, внутри которого поршень выталкивает воздух. За счёт этого действия и происходит поступление воды. Когда движение поршня осуществляется в другую сторону, тогда уже следует вода, которая выходит через трубу. Чем быстрее вы будете качать воду таким насосом, тем быстрее она будет поступать соответственно. Минус такого насоса в том, что с его помощью не получится накачать много воды. А если вам и необходимо накачать много воды, то вам придётся делать это с перерывами на отдых. Но такой насос вас всегда выручит. Ещё одно преимущество заключается в том, что даже на достаточно большой глубине, 7 или даже 8 метров, такой насос вполне может обеспечить вас водой. Это про обычный насос. Существует так же глубинный насос.
2. Важно понимать различия между этими видами. Глубинный насос состоит из металлического корпуса в виде цилиндра. Внутри этого цилиндра находится поршень. Он двигается, когда вы качаете воду с помощью ручки насоса. Вы можете использовать любой кусок трубы в качестве такого корпуса. Поршень можно сделать из чего угодно. Такой поршень необходимо уплотнить. Обычно используется резиновое кольцо. Чтобы вы понимали, можете для сравнения посмотреть, как устроен ручной насос для накачивания велосипедных камер. Система работы между ними очень похожа.
3. Важную роль играют перепускной и обратный клапан. Это такие круглые отверстия внизу цилиндра и в самом поршне. При движении поршня вниз вода через такой клапан проникает в место, которое находится над поршнем. А когда поршень движется вверх, он выталкивает воду в трубу. Такая выпускная труба должна быть из металла.
4. Вам нужно взять изделие в виде небольшого цилиндра, на примере можно взять даже не большую крышечку в виде цилиндра, просто чтобы понять, как это работает. Потом возьмите крышку от сока, сверху которой приклейте резиновую прокладку для уплотнения. Возьмите лопасти из ненужного или сломанного кулера. Его лопасти прекрасно подойдут. Отломайте четыре штуки. Затем вам понадобятся две проволоки изогнутые в виде буквы «г» и на концах должны быть петли, чем-то напоминающие ушко иглы, только в этом случае оно больше в разы. И последнее что вам нужно это двигатель небольшого размера, который может поместиться в ладонь. Насадите на вал клемму. И возьмите винтики и болты необходимого вам диаметра. Смотрите по ситуации.
5. Первым делом сделайте отверстия в крышке, два по бокам и одно в центре, затем склейте винтик и лопасти, которые вы отламывали от ненужного или нерабочего кулера, чтобы они помещались в ваш цилиндр. Вам нужно решить какими болтиками вы воспользуетесь для скрепления всех материалов. Тут уже смотрите, как вам будет угодно.
6. Теперь вам необходимо прикрепить две проволоки в виде буквы «г», о которых упоминалось выше, к двигателю шурупами. Затем берём крышечку и в те отверстия, которые вы сделали по бокам, с внутренней стороны закручивайте болты, чтобы они выглядывали из крышечки. За эти выступающие болты из крышечки вы зацепляете те две проволоки с наконечниками похожими на ушко иголки, которые уже прикреплены к двигателю. Скрепляете гайками и подкручиваете, чтобы всё держалось. В центр крышечки прикреплённой к двигателю вы через дырочку в середине вставляйте винтик с приклеенными лопастями. Закрепляете шурупами.
7. В цилиндре делаете отверстие сверху для забора воды и сбоку для выкачивания воды. Одеваете этот цилиндр на крышку, которая с помощью проволок прикреплена к двигателю и в середине которой проходит подсоединённый к двигателю шуруп с приклеенными лопастями. Далее вставляйте трубку в боковое отверстие цилиндра для отлива воды. Склеивайте теперь всё вместе с помощью специального пистолета. Ваш водяной насос готов.

Использование самодельных насосов

Большинство дачников и владельцев автономных систем водоснабжения при выборе устройства для перекачивания воды делают выбор в сторону простых устройств. Одним из таких устройств является самодельный мембранный насос.

Там главным компонентом является мембрана. Эти насосы удобны тем, что при внезапном отключении электричества, добыча воды всё равно будет доступна. Такая помпа имеет простое устройство. Подобный механизм вы можете без труда сделать сами. Эта помпа работает с помощью мускульного воздействия пользователя на неё.

Аналогичный насос медленнее, чем электромеханический, но иногда для хозяйства или дачи это может являться самым приемлемым и экономным вариантом. Такие насосы просты и удобны, поэтому для владельцев это большая польза и выгода. Это хорошее подспорье и резервное обеспечение перекачки воды, на случай если на участке может быть отключено электроснабжение.

Центробежный насос создаёт напор, и вода движется с помощью центробежной силы, которая возникает при воздействии лопастей колеса на воду.

Вы найдёте тысячу способов как сделать насос, который нужен вам. Часто бывает так, что после зимы дачники сталкиваются с проблемой излишка воды на их участках. Это очень распространённая проблема. Происходит это из-за частых дождей или по причине таяния снегов. Земля перенасыщается влагой и не впитывает быстро в себя всю воду. Отсюда могут возникнуть ряд проблем, таких как порча фундамента, лужи, затопление подвалов, приход в негодность земельного участка и урожая.

Дренажный водяной насос используется для перекачки лишней воды

Диафрагменный насос удовлетворит ваши потребности. Сделанный такой насос облегчит вам работу и сэкономит личное время. Водный насос — это лучшее средство для любого хозяина дачи. Такие насосы могут делаться вручную. Многие так и делают для экономии финансов, да и просто для занятия себя полезным делом.

Вы можете потратить много личного времени на поиск нужного вам водяного насоса. Ведь не вариант что вы найдёте то, что вам нужно в первом попавшемся магазине. Часто необходимо немало походить, чтобы найти именно то, что нужно персонально вам, для сравнения цены и так далее.

Сколько бы вы ни ходили по магазинам в поисках необходимого вам водяного насоса, вы всё равно не найдёте такой, какой вы можете сделать себе сами. Такой насос, который необходим лично вам, и по размеру, и по дизайну, и по всему остальному. Вы можете сделать водяной насос своими руками, следуя простым советам. Это увлекательно, экономно для ваших финансов и просто позволит вам провести время с досугом.

Вашими инструментами могут стать любые предметы. Всё зависит от вашей сообразительности. Можно сделать насос попроще. Такой себе чисто механический насос, который работает вручную. Обычно такие насосы небольшие по размеру и с их помощью можно перекачивать небольшое количество воды. А можно сделать насос посложнее. Это уже зависит от вашего познания в этой сфере и от вашего умения. Так же это зависит от того, какие подручные средства вы имеете под рукой. Так что вперёд и всё у вас получится.

Водяной Мини Насос Своими Руками: Поэтапная Инструкция

Водяной мини насос

Мини насос водяной – достаточно полезная вещь. Основное требование к нему – компактные размеры.
Использование любого насоса для перекачки жидкости, или обустройство автономной системы водоснабжения не может использоваться эффективно в быту, если его габариты и масса отрицательно влияют на удобство при эксплуатации. Поэтому в последнее время именно мини устройства становятся все более популярными.
Их легко перенести в любое место и использовать в других условиях. В статье предлагается познакомиться, какие водяные мини насосы можно использовать для перекачки воды.

Особенности водяных мини насосов

Для любого дачного участка или частного дома с автономной системой водоснабжения необходимы устройства для подачи и перекачки воды. Производители смогли добиться в своих изделиях оптимального соотношения производительности и компактности.
Так, устройства, имеющие габаритные размеры не более 30 х 20 сантиметров, могут поднимать воду из источника глубиной свыше ста метров, или транспортировать жидкость в горизонтальном направлении на 200 метров и больше.
Все водяные насосы мини для водоснабжения, делятся на две основные категории, что зависит от сферы их использования:

• Колодезные устройства, для источников глубиной не превышающих 15-20 метров. К ним относятся в основном вибрационные насосы.
• Скважинные агрегаты, поднимающие воду из артезианских скважин, глубина которых свыше ста метров. Это обычно центробежные устройства.

Вибрационные мини-насосы

Отличительной особенностью таких изделий является то, что они выполнены по вибрационной технологии, имеют два основных преимущества:

• Миниатюрные габариты.
• Небольшая цена.

Совет: Хотя главным недостатком вибрационных устройств считается малая мощность, по сравнению с центробежным. Но ее вполне хватает для снабжения дома водой и бытового использования.

Принцип работы таких насосов достаточно простой:

• После подключение к электросети напряжением на 220В, двигатель начинает преобразование переменного тока в механические колебания, передающиеся на поршень, зафиксированный на вале привода. Возникающие колебания обладают очень маленькой амплитудой, что визуально напоминает обычную вибрацию, это и послужило названию устройств.
• Получаемая внутри корпуса вибрация поршня, создает гидравлический удар, что повышает уровень давления, и способствует перекачиваемой жидкости выталкиваться в водозаборный шланг, при перекрытых остальных отверстиях обратными клапанами.
• Такого типа вибрационные устройства изготавливаются по погружной технологии: нормальное их функционирование происходит при полном погружении в рабочей среде. Это связано с большим нагревом агрегатов при эксплуатации, что требует постоянного их охлаждения, чем служит холодная рабочая среда.

Центробежные мини-насосы

В отличие от вибрационных, центробежные агрегаты могут быть:

• Погружными.
• Поверхностными – насос размещается возле источника, а подача воды происходит по шлангу, в нее опущенному. На фото представлено рабочее колесо центробежного мини-насоса.

Рабочее колесо насоса

Совет: Используя центробежный мини-насос, можно приобрести эффективный агрегат для системы водоснабжения, и при этом габариты его не на много превышают размеры самых мелких вибрационных насосов.

• Перекачка воды в таких устройствах происходит вращением рабочего колеса, при движении которого создается перепад давление между выводящим патрубком и рабочим блоком.
• Подключается устройство к розетке 220В, что делает его универсальным, и позволяет использовать как погружную технику внутри скважины, и в качестве устройства для подачи воды при поливе огородов и приусадебных участков.

Дренажные мини-насосы

Дренажный насос от погружного отличается незначительно.
Но их сфера применения различная:

• Их используют при перекачке грязной воды.
• Очистке скважин и колодцев от грязи.
• Дренажа сточных вод.
• Перекачивание технической воды, используемой для полива огородов

Технические особенности дренажных насос заключаются в следующем:

• Он должен иметь конструкцию с повышенной износоустойчивостью, что связано с постоянному агрессивному воздействию сильно загрязненной жидкости.
• Погружной агрегат должен иметь миниатюрные размеры, из-за регулярной установки и демонтажа в разных местах.
• Дренажный погружной насос имеет большую мощность. Грязная жидкость, такая как канализационные стоки, обычно гуще воды, что требует при ее нагнетании наличия высокого давления.
• Подключатся агрегат к универсальному источнику питания, напряжением 220в.

Циркуляционные мини-насосы

Циркуляционный водяной насос мини устанавливается непосредственно на трубопровод, что предъявляет к нему повышенные требования к компактности. При большом весе устройство может попросту деформировать трубу.
Главное функциональное назначение миниатюрного циркуляционного насоса — повышение давления потока жидкости в замкнутом трубопроводе.

Циркуляционный мини-насос

• Устанавливаются такие аппараты в системах отопления загородных домов, где уровень давления не дает теплоносителю правильно циркулировать жидкости в естественном режиме, что препятствует реализации полностью потенциала отопительного прибора.
• Устанавливаются устройства в системы автономного водоснабжения в местах, где необходимо повысить давление жидкости на выходе из фильтрующего элемента, или гидробака.
• Их габариты редко бывают больше 7 х 7 сантиметров.

Как мини-насос сделать самому

Иногда умельцы хотят сделать водяной мини-насос самостоятельно. Одним из таких устройств может быть предложенный ниже.

Для работы понадобятся:

• Моторчик электрический.
• Ручка шариковая.
• Супер клей, лучше быстросохнущий и водостойкий.
• От дезодоранта колпачок.
• Небольшая шестеренка, диаметром примерно, как колпачок.
• Четыре пластмассовых кусочка размером 10 x 10 мм.

Инструкция проведения работ:

• Стачиваются все зубцы у шестеренки, которая затем подгоняется под размер колпачка.
• Приклеивается клеем пластмассовые кусочки через 90 градусов друг напротив друга.
• Для формирования корпуса насоса обрезаются стенки колпачка, оставляя их высотой 1,5 сантиметра.
• Высверливаются сверху корпуса отверстия для фиксации оси моторчика и справа для фиксации корпуса ручки.

Подготовка элементов для сборки мини-насоса

• Шариковая ручка разбирается, остается только корпус, и приклеивается в колпачке к боковому отверстию.
• Приклеивается моторчик к верхнему отверстию корпуса.
• На ось моторчика крепится рабочее колесо.
• Вырезается пластиковая панель, диаметр которой такой же как колпачок.
• Просверливается в панели для забора воды отверстие и герметично приклеивается она к корпусу.

Какие мини-насосы можно изготовить самостоятельно, как они работают хорошо видно по видео в этой статье.

Как сделать ручной водяной насос своими руками

Наверное, вопрос об изготовлении своими руками ручного насоса наиболее актуален для дачников – огородников. В наше время производители, а, в свою очередь, и торговая сеть, предлагают широкий ассортимент различных водяных насосов. Они различаются и по мощности, и по типу, и по стоимости. Но подавляющее большинство из них являются электрическими.

Однако многие дачники нередко сталкиваются с такой проблемой, как отсутствие электроснабжения или всего дачного массива, или отдельного квартала. Как бы то ни было, а иметь резервную «установку» для перекачивания воды всегда нужно. Растения ждать не любят. Им не объяснишь, почему земля трескается и кто виноват, что нет воды. Поэтому лучше всегда иметь под рукой ручной водяной насос, но вот в чем проблема — в продаже их найти практически невозможно.

Принцип действия и устройство водяного насоса

На практике ручные водяные насосы изготавливаются поршневого типа. Чтобы правильно сделать такой насос, нужно ясно понимать, как он работает. А работает он очень просто — в цилиндре двигается поршень, который выталкивает из него воздух. Создается разрежение, и поступает (засасывается) вода. Поршень идет в обратную сторону, а вслед за ним поднимается водяной столб, который находит выход в выпускной трубе. Ничего сложного.

Как человек работает рукой, так и льется вода: или быстрее, или медленнее. Конечно, много воды таким насосом не накачаешь (разве что придется делать перерыв), но выручит он всегда. Если вода залегает на глубине даже более 8 м, то такой насос вполне обеспечит водой. Только нужно знать отличия обычного насоса и глубинного.

Насос для глубины не более 8 м

Корпусом такого насоса служит металлический цилиндр. Внутри него и двигается поршень, который тягой соединен с ручкой «качка». В качестве такого цилиндра (корпуса насоса) можно приспособить кусок трубы, гильзу от дизельного двигателя, корпус гидроцилиндра. Подобрать несложно, если понимаешь, что должно получиться. Поршень изготавливается из различного материала (металл, дерево, пластик) – здесь каждый делает, как ему удобнее. Он должен быть уплотнен резиновым кольцом. Каждый в детстве хоть раз да разбирал ручной насос для подкачки велосипедной камеры, так что сравнение очень даже близкое.

Нужно понимать, что производительность насоса в первую очередь зависит от клапанов – перепускного и обратного. Клапана – это отверстия в нижней крышке цилиндра и в корпусе поршня. Когда поршень движется к нижней точке, вода через клапан проходит в пространство над поршнем. При движении поршня вверх он вытесняет эту воду в выпускную трубу. Она должна быть или металлической, или с армированием. Нельзя использовать чисто резиновый шланг, так как он будет реагировать на изменение давления внутри цилиндра и постоянно сжиматься.

Глубинный вариант насоса

Он применяется, если вода залегает на глубине более 8 – 10 м. По своей конструкции такой насос полностью повторяет описанный выше, однако имеются и некоторые отличия. Шток поршня «ходит» в самой выпускной трубе, а она располагается не сбоку цилиндра (в верхней части), а на его верхней крышке. Ввиду того, что шток поршня имеет увеличенную длину, его лучше изготовить из менее тяжелого, но надежного материала. Можно, например, использовать дюралевые трубы.

Клапан для насоса

Отдельный разговор о клапанах. Как вариант – изготовить мембранные клапана из достаточно прочной (но не слишком толстой) резины. Кусок такой резины крепится на отверстие клапана. Можно применить клепку, можно винтики – гаечки. Смысл работы клапана в том, что когда на резину давит вода, резина приподнимается и впускает воду. Нет давления, и отверстие перекрыто — действует такой механизм, как ниппель. Хотя есть и другие модели клапанов. Кто заинтересуется, может найти необходимую информацию в предлагаемом видео:

Как сделать собственный ручной водяной насос

Вы когда-нибудь хотели чего-то действительно плохого, но как бы вы ни искали, вы просто не могли найти то, что соответствовало бы вашему бюджету. Дело в точке. Сколько себя помню, мне нужен был старый добрый ручной водяной насос для нашего сада. Мы искали в Интернете и в фермерских сообществах в нашем районе и нашли один или два, но они были либо слишком дорогими, либо не продавались. Бах вздор, но если домашний мастер чего-то сильно хочет, ему остается только сделать это.Правый 😉

Довольно круто на мой скромный взгляд. И все началось с этого чертежа, нескольких труб из ПВХ и насадок.

Так что, если вы тоже ищете такую ​​и просто не можете расстаться с большим количеством мула, вот руководство DIY, чтобы сделать свои собственные и правильно подготовить трубы из ПВХ к покраске.

Что нужно для изготовления искусственной ручной водяной помпы

Для изготовления водяного насоса потребуется:

• 2 заглушки с внутренней резьбой 110 мм (4 3/8 ″)
• 1 переходной колено на 90 градусов
• A Переходник под торцевой ключ от 50 до 40 мм (2 ″ x 1 1/2 ″)
• Санитарный ПВХ T или соединение 110 мм x 50 мм (4 3/8 ″ x 2 ″)
• ПВХ цемент или клей
• 40 мм (1 1/2 ″) ПВХ труба
• 50 мм (2 ″) ПВХ труба
• 110 мм (4 3/8 ″) Труба ПВХ

Мы используем трубы из ПВХ во многих наших проектах DIY, и всегда есть запасные части. Для тех вещей, которые более «специализированы», таких как перекресток, я люблю ходить в Plumb-It здесь, в Centurion. У них есть сумасшедшая крутая продавщица, которая просто носится по полкам в поисках того, что я ищу, и не смотрит на меня с таким взглядом: «Ты хочешь делать ЧТО !!!» 😀

Вам также понадобится

• Наждачная бумага с зернистостью 100 и ацетон
• Черная пластиковая аэрозольная краска
• Резьбовой стержень M10 и шайбы, подходящие для него
• Деревянный лом
• Ржавые гайки и болты
• Сверло, кольцевая пила и ручная пила

Как сделать искусственный ручной водяной насос с трубками из ПВХ

Перво-наперво нам нужно подготовить и отрезать трубы и фитинги для нашего ручного насоса.Мне нравится делать большую часть подготовительных работ перед резкой труб, так как ПВХ может быть немного сложно покрасить.

Как подготовить трубы и фитинги из ПВХ к покраске

Используйте наждачную бумагу зернистостью 100, чтобы очистить трубы и фитинги из ПВХ и придать им небольшую шероховатость. Вы можете обнаружить, что на вашей фурнитуре есть маркировка, которую тоже довольно легко стереть.

Обязательно отшлифуйте все укромные уголки и трещины. После придания шероховатости всем битам протрите ПВХ ацетоном. Он помогает открыть «поры» для лучшей адгезии краски и избавиться от пыли и масляных остатков.

На этом этапе трубы ПВХ готовы к окраске. Всегда используйте аэрозольную краску, предназначенную для пластика. Мне нравится использовать Rust-Oleum, потому что у них очень много разных цветов на выбор, и вы можете найти их в любом хозяйственном магазине здесь, в Южной Африке. Krylon также производит краски для пластика, но очень немногие магазины хранят их в нашем магазине. Так что используйте бренд, который подходит вам, если на банке написано «работает на пластике» 😉

Мы немного покрасим их, но сначала нам нужно разрезать все эти трубы и соединить их вместе, чтобы сделать ручной насос.

Резка труб из ПВХ

Наша искусственная ручная помпа имеет высоту 30 см (11 3/4 ″), не считая рукоятки помпы общей длиной 43 см (17 ″). Вы можете изменить размеры ниже, если хотите, чтобы ваш был выше. Для водяного насоса и излива я отрезал трубы ПВХ следующим образом:

• Излив воды
  • Труба ПВХ 40 мм (1 1/2 ″) — отмерьте и отрежьте кусок 1 x 50 мм (2 ″)
  • Труба PVC 50 мм (2 ″) отмерьте и отрежьте 1 x 50 мм (2 «) кусок. Если вы хотите удлинить водослив, отрежьте трубу из ПВХ на 50 мм (2 дюйма) длиннее.
• Корпус ручного насоса
  • Труба ПВХ 110 мм (4 3/8 ″) — отмерьте и отрежьте 2 куска по 30 мм (1 2/8 ″). Измените это, если хотите, чтобы ваш ручной насос был выше.

Собираем детали — дозатор воды

Носик для воды состоит из 4 частей, как показано ниже:

• Угловой переходник на 90 градусов
• Торцевой переходник — 50 мм x 40 мм (2 ″ x 1 1/2 ″)
• 50 мм (2 ″) кусок 40 мм (1 1/2 ″) трубы из ПВХ
• 50 кусок 50 мм (2 ″) трубы ПВХ

Вставьте переходник раструба в один конец изгиба под углом 90 градусов и с помощью ПВХ-цемента или клея приклейте кусок трубы диаметром 40 мм (1 1/2 ″) внутри. Приклейте кусок трубы диаметром 50 мм к другому концу переходника.

Собираем детали — корпус насоса

Корпус ручного водяного насоса состоит из:

• 2 куска 30 мм (1 2/8 ″) трубы ПВХ 110 мм (4 3/8 ″)
• A Санитарный Т-образный из ПВХ или переходник 110 мм x 50 мм (4 3/8 ″ x 2 ″)
• 2 x торцевые заглушки с внутренней резьбой 110 мм (4 3/8 ″)

На торцевых заглушках есть забавные маленькие ручки, которые облегчают включение и выключение. Мне не нравился ручной водяной насос с ручкой, поэтому я сначала снял их с помощью плоскогубцев.Просто отрежьте и крутите.

Маленькие шрамы, оставшиеся после «операции на кнопках», можно отшлифовать наждачной бумагой с зернистостью 100.

Собрать корпус помпы тоже довольно просто. Приклейте 30-миллиметровый (1 2/8 ″) кусок 110-миллиметровой (4 3/8 ″) трубы из ПВХ (эти кольца вы можете видеть ниже) в заглушку с внутренней резьбой.

Мы превратим ручной насос в водный элемент, как только это будет сделано, поэтому нам сначала нужно было проделать отверстие в одной из заглушек с внутренней резьбой. Вы можете пропустить этот шаг, если собираетесь использовать свой только в саду.

Прикрепите заглушку-заглушку к обоим концам санитарного Т-образного ПВХ, а затем приклейте носик. Ваш водяной насос должен выглядеть примерно так, как показано на рисунке ниже.

Распылите на насос черную аэрозольную краску или грунтовку, специально предназначенную для пластика. Лучше всего нанести несколько легких слоев и дать каждому слою как следует высохнуть перед нанесением следующего.

Добавление механизма искусственного ручного насоса

Rightyo, корпус помпы практически готов. Пора сделать ручку помпы.Мы обсуждали возможность изготовления металлической ручки, но это оказалось немного больше, чем наш бюджет мог выдержать (это не каламбур 😉). Поэтому мы просто вырезали ее из куска дерева с помощью лобзика.

Похоже на маленького головастика 😀 После шлифовки ручки мы использовали ту же аэрозольную краску, чтобы нанести ей несколько слоев черного цвета, прежде чем просверлить отверстие в ручке для стержня с резьбой, который был обрезан до нужной длины. У нас длина около 14 см (5,5 дюйма). Добавьте гайку на один конец резьбовой планки.

Исходный эскиз явно требовал «большой гайки» с обеих сторон ручки 😀 Итак, муженек вырезал два винта (да, я знаю, что часто путаю гайки с винтами), и они были приклеены на место.

Чтобы прикрепить ручку к водяному насосу, просверлите отверстие достаточно большого размера, чтобы резьбовой стержень вошел в верхнюю заглушку. Мы просверлили еще четыре отверстия по краю, чтобы потом можно было вставить гайки и винты для более аутентичного вида.

Приклейте шайбу с обеих сторон просверленного отверстия, а затем приклейте гайку на резьбовой планке к шайбе.

Для этих насадок на боковой стороне ручки мы использовали мешалки для краски и вырезали им небольшую округлую форму с помощью лобзика.

Они были приклеены и навинчены на ручку, чтобы удерживать их на месте.

Добавление металлического знака патента

Почти готово. Следующий шаг не обязателен. Казалось, что искусственному ручному водяному насосу нужна была еще одна крошечная деталь, чтобы завершить образ. Небольшой металлический знак.

Он вырезан из пустой жестяной банки и проштампован вручную с помощью набора для штамповки металла.Чтобы закрепить знак, мы отметили, куда он должен идти, и прикрепили его заклепками.

И все. От труб и фитингов из ПВХ до искусственного ручного водяного насоса с «номером патента» и другими ржавыми деталями.

Мы превратили наш искусственный ручной водяной насос в водное сооружение, и вы можете получить это руководство здесь. А пока вот другой взгляд.

А со стороны …….

Эта ручка в виде головастика выглядит довольно аутентично 😉 Я бы полюбила металлическую, но мы стараемся обойтись тем, что у нас есть.

И краска держалась очень хорошо, так что вся эта подготовка того стоила.

Если идея понравилась, не забудьте прикрепить ее на потом.

Как вы думаете? Вы бы сделали такой для своего сада, если не нашли настоящего?

А, и если вы ищете кое-что из того, что мы использовали, мы вам поможем Раскрытие: Переход по ссылкам ниже означает, что мы можем получать комиссию от Amazon. Но не волнуйтесь, он не выйдет из вашего кармана, и он помогает нам делать более удивительные поделки, которыми поделимся с вами 😉

А если вы предпочитаете покупать, а не DIY, то, может быть, эти красотки придется по душе.

Как всегда, желаю вам прекрасной творческой недели.

Как сделать мощный водяной насос для школьного проекта дома

Изготовление Малый мощный водяной насос Проект для школы — это творческая идея для проекта School and Science Fair. Водяной насос увеличивает давление поступающей воды. Человеческое сердце тоже работает как насос. В этом блоге я покажу вам шаг за шагом процесс сборки small Powerful water pump School project в домашних условиях.

Перед тем, как приступить к созданию блога о школьном проекте мощного водяного насоса, нам нужно немного узнать о физике насоса.

Турбомашины: —

Есть два типа турбомашин

1. Насос
2. Турбина

Насос добавляет энергии к поступающей жидкости, это означает, что он увеличит энергию давления и снизит скорость жидкости. Насос Энергопотребляющий прибор .ему нужна энергия, чтобы работать с жидкостью.

• Рабочее колесо
• Корпус (корпус)
• Всасывающий и нагнетательный трубопровод
• Двигатель

Турбина получает энергию от поступающей жидкости, это означает что это снизит энергию давления жидкости. Турбина — это устройство Energy Proroduction . Это забирает энергию из жидкости и преобразуется в механическую энергию вращающимся валом.

Наш проект «Сделай сам» — это Водяной насос , поэтому мы сосредоточились на нем.

Используемые инструменты: —

1. Электродрель
2. Ручная мини-ножовка
3. Паяльник
4. Пистолет для горячего клея
5. Резак
6. Маркировочная ручка
7. Отвертка

Используемый материал: —

1. Двигатель постоянного тока 12 В
2. Аккумулятор 12 В
3. Переходная муфта из ПВХ — 50 x 32 мм
4. Переходная муфта из ПВХ — 32 x 20 мм
5. Колено — 0. 5 ″
6. Заглушка из ПВХ — 50 мм
7. C-Clamp
8. Алюминиевая пластина — от 1,5 до 2 мм
9. Резина
10. деревянная деталь
11. Шприц — 2,5 мл

В приведенном выше списке материалов номер от 3 до 10 купить это из ближайшего строительного магазина . на Amazon это очень дорогое удовольствие.

ШАГ: 1 МОЩНЫЙ ВОДЯНОЙ НАСОС

Во-первых, посмотрите наше видео на YouTube, чтобы легко понять все шаги ниже.

ШАГ: 2 КОРПУС

Кожух является основной частью водяного насоса . Если корпус не герметичен , то ваш насос никогда не обеспечивает достаточное давление на выпускной трубе. Корпус также называют корпусом насоса.

нам нужно два отверстия для вход и выход трубы в кожухе.

выполните следующие действия для изготовления обсадной трубы .

1 Отверстие в 50-миллиметровой крышке из ПВХ в соответствии с размером вашего двигателя.так что он может быть плотно прилегает (диаметр большого отверстия 12 мм ).

2. С помощью ручной ножовки разрежьте нижние части колпачка для крепления с переходной муфтой. (Для разметки необходимо повернуть колпачок относительно маркера).

3. Возьмите переходную муфту ПВХ (50 x 32 мм) и отрежьте ту же толщину, что и колпачок.так что колпачок будет вставлен на один конец переходной муфты.

4. Возьмите малую трубу для выхода насоса. Для этого нам нужно разрезать эту трубу под углом , чтобы она легко поместилась в круглую переходную муфту.

5. Теперь пора проделать отверстие в переходной муфте для выпускной трубы. Наденьте трубу на редуктор и отметьте ее. проделайте отверстие с помощью дрели, чтобы проделать отверстие.

6.Присоедините выпускной патрубок к переходной муфте с помощью горячего клея.

ШАГ: 3 РАБОЧЕЕ КОЛЕСО (ЛЕЗВИЕ)

Рабочее колесо является частью водяного насоса, который забирает воду из входа и нагнетает на выходе с более высоким давлением .

Здесь нам нужно вращать крыльчатку электричеством или любой батареей . поэтому водяной насос является энергозатратным устройством.

Мы берем алюминиевую тонкую пластину небольшого размера.Отрежьте лопасть, как показано на рисунке выше заштрихованная область и обвяжите крыльчатку. Сделайте одно отверстие для вала в центре алюминиевой пластины.

В этом проекте мы используем концевые части шприца как вал водяного насоса.

СТУПЕНЬ: 4 ВАЛ

Вал является частями водяного насоса, которые соединяют двигатель и рабочее колесо.

Диаметр вала на обоих концах разный.поэтому найдите шприц, один конец которого входит в вал двигателя, а другой конец — в отверстие крыльчатки.

ШАГ: 5 УТЕЧКА

Водяной насос должен быть герметичным . Мы используем старую резину (камеру велосипедной шины), чтобы сделать ее герметичной. он работает как уплотнение .

ШАГ: 6 МОЩНОСТЬ

Для вращения двигателя нам понадобится батарея 12 В или Адаптер питания 12 В постоянного тока .

ШАГ: 7 СБОРКА

Теперь пора соединить все части шаг за шагом, как показано в нашем видео на YouTube.

Закрепите этот узел деревянным блоком на C-Clamp . Также вставьте трубу и колено, чтобы сделать впускную и выпускную трубу.

Другой блог проекта Science Fair Прочтите здесь.

1. Как сделать домашний дверной замок с дистанционным управлением

2. Как сделать дома мини-ноутбук

3.Как сделать домашнее задание на пишущей машине | Станок с ЧПУ

4. Как сделать самодельный торговый автомат для мороженого

5. Как распечатать свою фотографию на футболке дома

6. Как сделать машину для запайки пластиковых пакетов

7. Как сделать Remote Управляйте автомобилем дома

Поделитесь этим сообщением: в Twitter на Facebook в Google+

Water Science: Water Pump Sprinkler

Этот пост может содержать партнерские ссылки.

Сейчас ЛЕТО, так что нам нужно заняться наукой о воде, верно? Мои дети и я обожаем этот самодельный мини-спринклер с водяным насосом. Его легко приготовить, и с ним приятно играть, особенно в жаркий день. Этот научный, но достаточно забавный, чтобы назвать игрушкой, которая понравится и вашим малышам!

Принадлежности для спринклера водяного насоса:

Как сделать мини-спринклер с водяным насосом:

Проденьте острый конец деревянной шпажки через центр соломки.Положите соломинку на нижнюю треть вертела.

Полтора дюйма от центра с каждой стороны, разрезать половину одной стороны соломинки, оставив прикрепленную другую сторону.

Согните обе стороны вниз, чтобы получился треугольник.

Обмотайте соломку и шпажку лентой, чтобы скрепить их вместе, но не закрывать отверстия в соломе.

Поместите в чашку с водой и покрутите. Он будет распыляться, как разбрызгиватель, так что будьте готовы немного намокнуть!

Что происходит?

Когда вы вращаете соломинку, она заставляет воду внутри вращаться.Когда объект вращает что-либо на этом объекте, он почувствует силу, толкающую его наружу. Это называется центробежной силой. Вода в вашей соломке выталкивается наружу, и единственный способ, которым она может двигаться наружу, — это подниматься по соломе. Если вы вращаете соломинку достаточно быстро, вода вылетит, как из разбрызгивателя. Многие насосы используют тот же принцип. Это очень простой в сборке насос, поэтому он используется в таких машинах, как стиральные машины и пылесосы.

Посмотрите, как работает спринклер с водяным насосом:

Другие проекты по науке о воде:

Самодельные водяные часы
Подводная наука
Весельные лодки
Эксперимент по фильтрации воды
Ракеты с бутылками для ванн

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

Нужны творческие идеи обучения?

Подпишитесь на мои еженедельные обновления по электронной почте и получите доступ к моей БЕСПЛАТНОЙ библиотеке печатных форм.

Самодельный гидравлический поршневой насос для воды для скота

Одним из наиболее сложных аспектов развития пастбищ и пастбищ является обеспечение доступа к надежному водоснабжению для скота. В некоторых случаях существующие ручьи, ручьи или пруды обеспечивают домашний скот питьевой водой. Когда поверхностный источник воды недоступен, можно пробурить скважины и установить насосы для обеспечения водой животных.В некоторых случаях поверхностная вода может быть доступна, но недоступна для домашнего скота из-за проблем с качеством воды, крутых спусков или проблем с ограждением.

Обеспечение источника электроэнергии в таком месте для насоса может быть дорогостоящим. Использование насоса с приводом от двигателя внутреннего сгорания может потребовать осмотра и внимания несколько раз в день, а также регулярной подачи топлива. Носовые насосы и строповочные насосы могут быть эффективно использованы в некоторых из этих ситуаций, но эти насосы не будут работать, если перепад высот между источником воды и пастбищем превышает двадцать футов. Насосы на солнечных батареях — отличный вариант, но они могут быть дорогими в зависимости от расхода и давления, необходимых в системе.

Рис. 1. Самодельный гидроцилиндр 3/4 дюйма с фитингами из ПВХ. Во время работы вода течет справа налево. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Одним из возможных решений для обеспечения домашнего скота питьевой водой в удаленных местах является гидроцилиндр. Сообщается, что первые работы по развитию гидроцилиндра были завершены Джоном Уайтхерстом в 1772 году, и первая автоматическая версия гидроцилиндра была разработана Джозефом Монгольфье в 1796 году. ¹ Различные компании в Англии и США производили чугунные версии гидроцилиндров с начала 1800-х годов. Гидравлические поршневые насосы могут поднимать воду на значительную высоту и не требуют внешнего источника энергии.

Продаваемые на рынке гидроцилиндры служат десятилетиями, но они довольно дороги. Простой самодельный гидроцилиндр из ПВХ (поливинилхлорида) (рис. 1) может быть построен за 150–200 долларов в зависимости от материальных затрат в вашем районе и размера построенного насоса.Эти самодельные насосы прослужат несколько лет, если не дольше, и могут позволить фермеру увидеть, как будет работать такой насос, прежде чем вкладывать средства в более дорогую коммерческую установку.

Работа гидравлического поршневого насоса

Гидравлические поршневые насосы работают за счет давления, создаваемого ударной волной «гидравлического удара». Любой движущийся объект обладает силой инерции. Энергия требуется, чтобы привести объект в движение, и энергия также потребуется, чтобы остановить движение, причем больше энергии требуется, если движение начинается или останавливается быстро.Поток воды в трубе также имеет инерцию (или импульс), которая сопротивляется резким изменениям скорости. Медленное закрытие клапана позволяет этой инерции со временем рассеиваться, вызывая очень незначительное повышение давления в трубе. Очень быстрое закрытие клапана вызовет скачок давления или ударную волну, когда поток воды остановится, который движется обратно по трубе — во многом как остановка поезда, когда отдельные вагоны поезда ударяют в муфту перед ними в быстрой последовательности, когда тормоза применяемый. Чем быстрее закрывается клапан, тем сильнее создается ударная волна.Более быстрый поток воды также вызовет более сильную ударную волну, когда клапан закрыт, поскольку задействована большая инерция или импульс. По той же причине более длинная труба вызовет более сильную ударную волну.

Гидравлический плунжер использует поток воды без давления в трубе, проходящей от источника воды к насосу (называемой «приводной» трубой). Этот поток создается путем размещения гидроцилиндра на некотором расстоянии ниже источника воды и прокладки приводной трубы от источника воды к насосу. Гидравлический цилиндр оснащен двумя обратными клапанами, которые являются единственными движущимися частями насоса.

На рисунках 2-6 ​​представлены пошаговые иллюстрации, поясняющие принцип работы гидроцилиндра.

Рисунок 2. Шаг 1: Вода (синие стрелки) начинает течь через приводную трубу и выходит из «сливного» клапана (№ 4 на схеме), который изначально открыт. Вода течет все быстрее и быстрее по трубе и выходит из сливного клапана. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рисунок 3. Шаг 2: В какой-то момент вода проходит через сливной клапан (№4) так быстро, что толкает заслонку клапана вверх и захлопывает ее.Вода в трубе двигалась быстро и имела значительный импульс, но весь вес и импульс воды останавливались за счет закрытия клапана. Это создает скачок высокого давления (красные стрелки) на закрытом сливном клапане. Пик высокого давления выталкивает немного воды (синие стрелки) через обратный клапан (№ 5 на схеме) в напорную камеру. Это немного увеличивает давление в этой камере. «Скачок» давления в трубе также начинает двигаться от сливного клапана вверх по приводной трубе (красные стрелки) со скоростью звука и сбрасывается на входе в приводную трубу.Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рисунок 4. Шаг 3: После того, как волна высокого давления достигает входа в приводную трубу, «нормальная» волна давления (зеленые стрелки) возвращается по трубе к сливному клапану. Обратный клапан (# 5) может все еще немного приоткрыт в зависимости от противодавления, позволяя воде попадать в напорную камеру. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рисунок 5. Шаг 4: как только волна нормального давления достигает сливного клапана, волна низкого давления (коричневые стрелки) проходит вверх по приводной трубе, что снижает давление на клапанах и позволяет сливному клапану открыться и обратный клапан (# 5), чтобы закрыть.Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рисунок 6. Шаг 5: Когда волна низкого давления достигает впускного отверстия приводной трубы, волна нормального давления проходит по приводной трубе к клапанам. За этой волной давления следует нормальный поток воды из-за того, что исходная вода находится над гидроцилиндром, и начинается следующий цикл. Изображение предоставлено: В. Брайан Смит, Университет Клемсона. Цикл гидроцилиндрового насоса, описанный на рисунках 2-6, может повторяться от сорока до девяноста раз в минуту в зависимости от перепада высоты до гидроцилиндра, длины приводной трубы от источника воды до гидроцилиндра и используемого материала приводной трубы. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Типовые установки гидроцилиндрового насоса

Рис. 7. Типичная установка гидроцилиндра, с отмеченным (a) приводной трубой, (b) нагнетательной трубой и (c) размещением гидроцилиндрового насоса. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

В своей простейшей форме установка гидроцилиндрового насоса включает в себя приводную трубу для подачи воды от источника воды к насосу, гидроцилиндровый насос и нагнетательную трубу для забора воды от насоса к желобу или месту, где вода течет. необходимо (рисунок 7).

Размер приводной трубы определяет фактический размер насоса, а также определяет максимальный расход, который можно ожидать от насоса. Поскольку эффективность насоса зависит от улавливания как можно большей части ударной волны гидравлического удара, лучшим материалом для приводной трубы для установки гидроцилиндра является стальная оцинкованная труба. Большинство животноводов вместо них используют трубы из ПВХ из-за более низкой стоимости и сложности установки и сборки стальных оцинкованных труб. Гидравлические плунжерные насосы, использующие приводную трубу из ПВХ, будут работать хорошо, но эластичность трубы позволит частично рассеять ударную волну гидравлического удара при расширении стенки трубы.Если для монтажа приводной трубы используется труба из ПВХ, выбирайте трубы из ПВХ с более толстой стенкой. Труба из ПВХ сортамента 80 будет лучшим выбором, а труба из ПВХ сортамента 40 — второстепенным.

Лучшая установка приводной трубы — это разместить трубу на постоянном уклоне от источника воды до гидроцилиндра, без изгибов или изгибов, и закрепить ее болтами и / или оцинкованными стяжками к крупным камням или бетонным площадкам для предотвращения движение. Это позволило бы наиболее эффективно развить ударную волну.Компания Gravi-Chek предлагает оптимальный уклон ведущей трубы — это один фут падения на каждые пять футов длины, что соответствует уклону 20%. ² Однако это не всегда практично в системах водоснабжения домашнего скота. Плунжерный насос будет работать с трубопроводом, который не установлен на постоянном уклоне, если все уклоны трубопроводов либо ровные, либо направлены вниз по направлению к насосу (рис. 8). В приводной трубе не должно быть «горбов» или точек установки вверх-вниз, так как это позволит воздуху захватывать трубу, что позволит рассеять ударную волну.

Рис. 8. Приводная труба из ПВХ, помещенная в русло ручья. Оцинкованная сталь не подходила из-за топографии и геометрии станины. Гидравлический поршневой насос работал хорошо, но каждый изгиб позволял рассеять крошечную часть ударной волны. Прямая оцинкованная стальная труба захватила бы большую ударную волну и обеспечила бы большее давление. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Если необходимо сделать выбор между установкой приводной трубы с постоянным уклоном и использованием более жесткой приводной трубы (например, из оцинкованной стали), выберите более жесткую приводную трубу.Это будет иметь большее влияние на производительность насоса, чем наклон приводной трубы.

Входной патрубок приводной трубы должен быть установлен на глубине не менее шести дюймов ниже поверхности воды. Если впускное отверстие расположено чуть ниже поверхности воды, поток воды в трубу в начале каждого цикла может создать водоворот или водоворот, который может втягивать воздух в трубу. Это вихревое действие обычно требует больше времени для развития, чем ожидаемое время цикла от полсекунды до одной секунды, но оно может развиваться.Также неплохо разместить какой-нибудь экран в виде большого шара или шара (двенадцать дюймов или более в диаметре) над входом в приводную трубу, чтобы исключить попадание мусора, мелких амфибий и мелких рыб. Большой размер экрана предотвратит ограничение потока воды в трубу, а также может помочь предотвратить развитие вихрей.

Существует диапазон допустимых длин приводных труб для каждого размера трубы. Если приводная труба слишком короткая или слишком длинная, волна давления, которая позволяет насосу работать, не будет развиваться должным образом.

Публикация «Гидравлические тараны для поения скота вне реки» дает следующие уравнения, разработанные Н. Г. Калвертом для минимальной и максимальной длины приводной трубы. ³

Минимальная длина приводной трубы:

L = 150 x диаметр приводной трубы

Максимальная длина приводной трубы:

L = 1000 x диаметр приводной трубы

Например, если использовалась 1-дюймовая приводная труба, минимальная рекомендуемая длина была бы (150 x 1 дюйм =) 150 дюймов или 12.5 футов; максимальная рекомендуемая длина будет (1000 x 1 дюйм =) 1000 дюймов или 83,3 фута. В таблице 1 приведены образцы минимальной и максимальной длины приводной трубы для различных размеров приводной трубы.

Таблица 1. Минимальная и максимальная рекомендуемая длина приводной трубы в зависимости от диаметра приводной трубы (округлено до целых футов).

Литература компании Rife Ram предлагает другой метод выбора длины приводной трубы. ⁴ Метод Райфа не учитывает размер трубы, а основан исключительно на перепаде высоты или падении от источника воды до гидроцилиндра. Значения представлены в таблице 2.

Таблица 2. Рекомендуемая длина приводной трубы с учетом перепада высот.

Рисунок 9. Гидравлический таран установка насоса с (а) стояка и (б) подачи трубы, чтобы обеспечить более длительный раствор трубопровода от источника воды до места барана насоса. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рекомендации Райфа в таблице 2 поддерживают заданный уклон трубы для каждого диапазона перепадов высот. Любой метод (таблица 1 или таблица 2) может использоваться для определения длины магистрали; удовлетворение обоих методов может обеспечить наилучшую производительность поршневого насоса.

Существуют решения по установке, если максимально допустимая длина приводной трубы недостаточна для достижения источника воды от места размещения гидроцилиндра гидроцилиндра.Один из вариантов — установить «напорную трубу» на максимальном расстоянии приводной трубы от гидроцилиндра (рисунок 9). Эта напорная труба должна быть на три размера больше, чем приводная труба, и должна быть открыта вверху, чтобы в этой точке могла рассеяться ударная волна гидроудара. Опускной должен быть установлен вертикально, причем в верхней части стояка ступни или так выше уровня источника воды. Подающий трубопровод, который должен быть как минимум на один размер больше, чем ведущая труба, затем проходит от этой точки к источнику воды.

Определение высоты падения или падения

Рис. 10. Использование плотницкого уровня и мерной палки для определения перепада высот от источника воды до предполагаемого местоположения гидроцилиндра. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Гидравлические поршневые насосы работают в зависимости от высоты падения или падения от источника воды до места, где находится подъемный насос. Количество капли будет определять производительность гидроцилиндра. Степень падения или падения, доступного в данном месте, можно измерить с помощью мерной палки и плотника.Начните с того места, где будет установлен гидроцилиндр. Держите мерную линейку вертикально, упираясь одним концом в землю. Поместите плотницкий уровень на мерную линейку, держа ее ровно, так чтобы верхняя часть совпадала с верхом измерительной линейки. Посмотрите вдоль верхней части уровня плотника на склон, ведущий к водопроводу, и, глядя вдоль вершины уровня, выберите место на склоне (рис. 10). Эта точка — это высота измерительной линейки над начальной точкой. Переместитесь в это место и повторите процесс наблюдения, продолжая подниматься по склону после каждого наблюдения, пока не будет достигнут запас воды. Подсчитайте, сколько раз измерительная линейка была помещена на землю, умножьте это число на длину измерительной линейки, добавьте любое частичное измерение стержня для последнего визирования (см. Рисунок 10), и результатом будет падение высоты или падение с высоты. источник воды к месту расположения гидроцилиндра.

Емкость гидравлического поршневого насоса

Гидравлические поршневые насосы очень неэффективны, обычно перекачивая только один галлон воды на каждые восемь галлонов воды, проходящей через подъемник. Однако они будут качать воду на десять футов (или более в некоторых случаях) вертикальной отметки на каждый фут перепада высоты от источника воды до гидроцилиндра.Например, если имеется перепад высот семи футов от источника воды до гидроцилиндра, пользователь может ожидать, что гидроцилиндр будет перекачивать воду на высоту семидесяти футов или более по вертикали над гидроцилиндром. Чем выше высота подачи, тем меньше подача воды в насосе — чем больше разница высот между гидроцилиндром и выпускным отверстием нагнетательного трубопровода, тем меньше будет подаваемый поток воды.

Rife приводится следующее уравнение для расчета расхода гидроцилиндра гидроцилиндра. ⁴

D = 0,6 x Q x F / E

В этом уравнении Q — доступный расход привода в галлонах в минуту, F — падение в футах от источника воды до гидроцилиндра, E — высота от гидроцилиндра до выпускного отверстия для воды, а D — скорость потока подача воды в галлонах в минуту. 0,6 — это коэффициент полезного действия, который может несколько отличаться между различными поршневыми насосами. Например, если скорость потока двенадцать галлонов в минуту доступна для работы поршневого насоса (Q), насос помещается на шесть футов ниже источника воды (F), и вода будет закачиваться на высоту двадцати футов до точка выхода (E), количество воды, которое может быть перекачано с помощью поршневого насоса подходящего размера, составляет:

0.6 x 12 галлонов в минуту x 6 футов / 20 футов = 2,16 галлона в минуту

Тот же насос с таким же приводным потоком будет обеспечивать меньший поток, если воду необходимо перекачивать на более высокую высоту. Например, используя данные из предыдущего примера, но увеличивая высоту подъема до сорока футов (E):

0,6 x 12 галлонов в минуту x 6 футов / 40 футов = 1,08 галлона в минуту

Скорость подачи насоса Q всегда будет определяться размером приводной трубы, длиной приводной трубы и высотой источника воды над гидроцилиндром.

В Таблице 3 используется уравнение Райфа для перечисления некоторых диапазонов расхода для различных размеров гидроцилиндров гидроцилиндров на основе потерь на трение, обнаруженных в трубах ПВХ Schedule 40.Диапазоны расхода насоса в таблице основаны на падении (F) на пять футов высоты и подъеме на высоте (E) на двадцать пять футов. Изменение значений E или F изменит ожидаемую производительность поршневого насоса.

Таблица 3. Типичный расход самодельного гидроцилиндра.

Диаметр приводной трубы (дюймы)	Диаметр нагнетательной трубы (дюймы)	Минимальная подача насоса (галлонов в минуту)	Ожидаемый выход (галлонов в минуту)	Максимальный расход насоса (галлонов в минуту)	Ожидаемый выход (галлонов в минуту)
3/4	1/2	0. 75	0,10	2	0,25
1	1/2	1,5	0,20	6	0,75
1 1/4	3/4	2	0,25	10	1,20
1 1/2	3/4	2,5	0,30	15	1,75
2	1	3	0.38	33	4
2 1/2	1 1/4	12	1,5	45	5,4
3	1 1/2	20	2,5	75	9
4	2	30	3,6	150	18

Примечание : Значения основаны на двадцати пяти футах подъема и пяти футах высоты падения.

Некоторые из значений производительности, перечисленных в таблице 3, довольно малы, но даже поршневой насос 3/4 дюйма со временем подаст значительное количество воды. Гидравлические поршневые насосы работают двадцать четыре часа в сутки, семь дней в неделю, поэтому даже при минимальной подаче насоса 3/4-дюймовый поршневой насос будет обеспечивать (0,10 галлона в минуту x 60 минут x 24 часа =) 144 галлона воды в день. , что обеспечило бы ежедневную потребность в воде от четырех до пяти голов крупного рогатого скота весом 1200 фунтов.

Если требуется больший поток, можно использовать гидроцилиндр большего размера, или другой гидроцилиндр может быть установлен с отдельной приводной трубой, а затем подсоединен к той же нагнетательной трубе, ведущей к желобу для воды, если в нем имеется достаточный поток воды. источник воды для удовлетворения этого спроса.

Рисунок 11. Принципиальная схема самодельного гидроцилиндра. Конструкция 1. Таблица 4 содержит описания позиций. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Самодельный гидроцилиндр — конструкция 1

Существует ряд конструкций самодельного гидроцилиндра. У Уорикского университета есть несколько превосходных конструкций, разработанных для использования в развивающихся странах, где стандартные детали водопровода могут быть недоступны. ⁵

В этой публикации будут рассмотрены два похожих дизайна.Первый дизайн был разработан Марком Риссом из Университета Джорджии и представлен Фрэнком Хеннингом в публикациях Службы распространения знаний Университета Джорджии № ENG98-002 ³ и № ENG98-003. ⁶ На рис. 11 представлена ​​схема конструкции, а в таблице 4 представлен перечень деталей для гидроцилиндра диаметром 1 1/4 дюйма.

Таблица 4. Описание материалов гидроцилиндров, представленных на рисунке 11.

Номер позиции	Описание	Номер позиции	Описание
1	Клапан 1 1/4 ”	10	Трубный кран 1/4 ”
2	Тройник 1 1/4 дюйма	11	манометр 100 фунтов на кв. Дюйм
3	Штуцер 1 1/4 ”	12	Ниппель 1 1/4 ”x 6”
4	Поворотный обратный клапан из латуни 1 1/4 дюйма	13	Втулка 4 дюйма x 1 1/4 дюйма
5	Пружинный обратный клапан 1 1/4 ”	14	Муфта 4 ”
6	Тройник 3/4 дюйма	15	Труба ПВХ 4 ”x 24” PR160
7	Клапан 3/4 ”	16	Заглушка ПВХ, 4 дюйма
8	штуцер 3/4 ”	17	Втулка 3/4 дюйма x 1/4 дюйма
9	Втулка 1 1/4 ”x 3/4”	18	Внутренняя трубка (15 внутри)

Это очень простая конструкция, требующая только сборки основной сантехнической арматуры.Воздушная камера (№ 14–16) действует как напорный резервуар для скважины, используя сжимаемый воздух, захваченный в резервуаре, для амортизации ударных волн и обеспечения постоянного выходного давления. Однако воздух, первоначально захваченный в этой воздушной камере, со временем будет поглощаться водой, протекающей через насос. Когда это происходит, в течение каждого цикла насос и трубопровод испытывают гораздо более выраженный удар (это состояние описывается как насос, забитый водой), что приводит к усталости материала и отказу. Чтобы сохранить воздух в камере с течением времени, внутреннюю трубку велосипеда или скутера можно наполнить воздухом до тех пор, пока она не станет «упругой» или «губчатой», а затем сложить и вставить в камеру давления до того, как крышка (# 16) будет приклеен к трубе.Это сохранит воздух в камере и предотвратит отказ насоса.

Фитинги 1–4 на схеме должны быть того же размера, что и приводная труба, чтобы насос работал правильно. Подпружиненный обратный клапан (# 5) и патрубок (# 12) также должны быть того же размера, что и приводная труба, но насос должен работать, если они уменьшены до того же размера, что и напорная труба.

Рисунок 12. Обратный клапан из латуни. Обратите внимание на свободно вращающуюся заслонку в выпускном отверстии. Поворотный обратный клапан следует размещать вертикально для обеспечения наилучшей производительности насоса.Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Сливной клапан (# 4) представляет собой поворотный обратный клапан из латуни. Этот клапан должен быть из латуни или другого типа металла, чтобы придать заслонке достаточный вес и предотвратить преждевременное закрытие. Заслонки аналогичных клапанов из ПВХ весят очень мало и закрываются в условиях меньшего потока, предотвращая развитие ударной волны с более высоким давлением. Этот клапан не может быть подпружиненным обратным клапаном, но должен иметь свободно вращающуюся заслонку, как показано на рисунке 12.

Второй обратный клапан на рис. 11 (# 5) должен быть стандартным подпружиненным тарельчатым обратным клапаном.Этот клапан может быть изготовлен из ПВХ или латуни.

Клапан № 1 на рис. 11 используется для остановки или подачи потока в насос и может использоваться для отключения потока воды, если насос необходимо снять или отремонтировать. Клапан № 7 отключается при запуске насоса, затем постепенно открывается, чтобы вода могла течь после того, как насос заработал. Насос будет работать в течение тридцати секунд или более при полностью закрытом клапане, и если клапан оставить в закрытом положении, насос достигнет некоторого максимального давления и прекратит работу.Для работы поршневого насоса требуется примерно 10 фунтов на квадратный дюйм противодавления, поэтому, если выходное отверстие нагнетательного трубопровода не выше, по крайней мере, двадцати трех футов над поршневым насосом, можно использовать клапан № 7 для дросселирования потока и поддержания необходимого противодавления.

Манометр (№ 11) используется для определения того, когда клапан № 7 может быть открыт во время запуска насоса, и может использоваться для определения того, насколько клапан № 7 должен быть закрыт во время нормальной работы, если требуется дросселирование. Кран трубы (№ 10) не является обязательным, но его можно отключить, чтобы защитить манометр от сбоя со временем из-за повторяющихся импульсов.

Размер воздушной камеры определяется ожидаемой скоростью потока гидроцилиндра. Университет или Warwick документация предполагает оптимальный объем камеры давления двадцати в пятьдесят раз ожидаемого объема подачи воды за один цикл работы насоса. 5 В таблице 5 приведены некоторые минимальные длины трубопроводов, необходимый для камеры высокого давления на основе этой информации. Таблица основана на гидроцилиндре, который работает шестьдесят импульсов или циклов в минуту.

Таблица 5. Минимальные рекомендуемые размеры воздушной камеры для самодельных гидроцилиндров.

Размер приводной трубы (дюймы)	Ожидаемый расход за цикл (галлонов)	Объем воздушной камеры Треб. (галлонов)	Длина воздушной камеры 2 дюйма (дюймы)	3-дюймовая длина воздушной камеры (дюймы)	Длина воздушной камеры 4 дюйма (дюймы)
3/4	0. 0042	0,21	15	7	–
1	0,0125	0,63	45	21	–
1 1/4	0,020	1,0	72	33	19
1 1/2	0,030	1,5	105	48	27
2	0,067	3.4	–	110	62
2 1/2	0,09	4,5	–	148	85
3	0,15	7,5	–	245	140
4	0,30	15	–	–	280

Примечание : Значения в таблице основаны на поршневом насосе, работающем со скоростью шестьдесят циклов в минуту.

Самодельный гидроцилиндр — конструкция 2

Второй дизайн, представленный на рисунке 13, обычно можно найти в Интернете в видеороликах YouTube. ⁷ Это очень похоже на первую конструкцию, но эта конструкция включает самодельный клапан-сифтер, который позволяет добавлять небольшое количество воздуха в воздушную камеру при каждом цикле откачки, что устраняет необходимость во внутренней трубка в воздушной камере.

Рисунок 13. Принципиальная схема самодельного гидроцилиндра конструкции 2 с воздухоотводчиком.Таблицы 4 и 6 содержат описания позиций. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Описания элементов в таблице 4 также применимы к этой конструкции. Три дополнительных элемента, необходимых для данной конструкции, перечислены в таблице 6.

Таблица 6. Описание дополнительных материалов для гидроцилиндра конструкции 2, представленной на рисунке 13.

Разница в двух конструкциях заключается в вертикальном размещении подпружиненного тарельчатого обратного клапана (# 5) сразу под воздушной камерой и добавлении небольшого отверстия в вертикально ориентированной муфте (# 20) только ниже обратного клапана (в некоторых конструкциях предлагается просверлить отверстие в нижней части обратного клапана, а не под заслонкой). В отверстие помещается шплинт (# 21), чтобы уменьшить потерю воды (и потерю давления) до некоторой степени при возникновении цикла давления, но при этом позволяя воздуху втягиваться в трубу, чтобы его вытолкнули в воздушную камеру в следующий раз. цикл. Размер фитинга и информация о материалах такие же, как для конструкции 1, за исключением следующего: трубная муфта (или ниппель) №20, используемая для отверстия для детектора, должна быть из оцинкованной стали, чтобы предотвратить износ шплинта с течением времени, а оцинкованная сталь лучше. Выбор материала для колена №19 по прочности конструкции.

Размер отверстия для снифтера имеет решающее значение для работы насоса. Университет Уорика подробно обсуждает это свойство в документации по гидроцилиндрам. ⁵ Их информация предлагает просверлить отверстие 1/16 дюйма и при необходимости немного увеличить его размер. Отверстие для снифтера 1/8 дюйма или меньше со вставленным шплинтом подходящего размера может быть хорошим вариантом в качестве отправной точки. Если гидроцилиндр забивается водой, может потребоваться отверстие для рыхлителя немного большего размера.

Преимущество этой конструкции заключается в том, что при правильном размере отверстия для снифтера насос никогда не должен заболачиваться из-за протекающей внутренней трубки в воздушной камере. Недостатками являются метод проб и ошибок для получения правильного размера отверстия, необходимость в дополнительной опоре для увеличенной вертикальной высоты насоса и возможность того, что отверстие для рыхлителя, будучи очень маленьким, может замерзнуть и закрываться в холодную погоду.

Работа насоса

Рисунок 14. Гидравлический гидроцилиндр 3/4 дюйма (конструкция 1) в работе. Снимок был сделан как раз при закрытии сливного клапана. Бетонный блок поддерживает воздушную камеру. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Обе конструкции насоса запускаются с использованием одинаковых шагов. Присоедините собранный гидроцилиндр к приводной трубе, закройте клапан № 7, затем откройте клапан № 1, чтобы позволить воде течь. Сливной клапан (# 4) почти сразу же принудительно закроется. Заслонку сливного клапана необходимо вручную несколько раз нажать вниз, чтобы вначале запустить автоматический режим работы насоса.Этот процесс удаляет воздух из системы и создает давление в воздушной камере, необходимое для работы насоса. Ожидается, что нажатие на заслонку от двадцати до тридцати раз запустит гидроцилиндр. Если насос не начинает работать после нажатия на заслонку более семидесяти раз, проблема в системе. Заслонку на меньшем насосе (1/2 дюйма, 3/4 дюйма и т. Д.) Можно довольно легко надавить большим пальцем, но для больших насосов может потребоваться использование металлического стержня какого-либо типа, чтобы толкнуть заслонку. вниз, особенно если есть значительный перепад высоты между источником воды и гидроцилиндром.

После того, как насос заработает (рис. 14), постепенно откройте клапан № 7, чтобы вода стекала вверх в желоб для воды. Для работы насос должен иметь противодавление 10 фунтов на квадратный дюйм или более, поэтому постепенно открывайте клапан № 7, следя за показаниями манометра, чтобы поддерживать противодавление 10 фунтов на квадратный дюйм. Давление будет расти по мере того, как вода заполняет нагнетательную трубу по мере ее подъема в гору.

Насос будет работать непрерывно после запуска до тех пор, как вода свободно течет к насосу и вытекающей из подающей трубы.Если поток воды останавливается в водосборном желобе, гидроцилиндр нагнетает до некоторого максимального давления и останавливается, после чего его необходимо запустить вручную. Насос не перезапустится сам. Это означает, что если вода подается в единственную поилку, поплавковый клапан использовать нельзя. Необходимо предусмотреть возможность слива слива из желоба после его заполнения, поскольку вода должна течь непрерывно, чтобы насос продолжал работать. Для отвода лишней воды от желоба можно использовать простую траншею с гравием или другой метод.

Поскольку вода непрерывно вытекает из сливного клапана насоса, необходимо также уделить внимание дренажу воды на месте установки насоса. Если насос размещен рядом с ручьем за бассейном или другим источником воды, это не будет проблемой. Если, однако, он находится на сухой земле вдали от источника воды, следует рассмотреть возможность дренажа.

Материалы и размеры напорных труб

Нет никаких ограничений на размер или тип используемой нагнетательной трубы, помимо обычной практики проектирования трубопроводов.Оцинкованная стальная труба, поливинилхлоридная труба, резиновый шланг или простой садовый шланг могут использоваться для подачи воды в поилку при условии, что ее размер соответствует ожидаемой скорости потока. В некоторых инструкциях по установке гидроцилиндров указывается, что напорная труба должна быть наполовину меньше приводной трубы, но это не влияет на производительность насоса. Поставки трубы должны быть рассчитаны на основе скорости потока и потерь на трение.

В Таблице 7 приведены некоторые максимальные рекомендуемые значения расхода для труб различных размеров.Эти скорости потока основаны на максимальной скорости потока пять футов в секунду в нагнетательной трубе, что поможет предотвратить развитие гидроудара в нагнетательной трубе. Меньшие потоки, чем те, которые указаны в списке, позволят воде транспортироваться на большие расстояния или на более высокие отметки в разумных пределах, поскольку меньшее давление будет потеряно на трение трубы. Графики потерь на трение в трубах для соответствующего материала труб могут использоваться для определения фактических потерь на трение для данной установки. ⁸ Большие напорные трубы уменьшат потери на трение, но также увеличат затраты.Трубопроводы меньшего размера будут стоить меньше, но могут снизить производительность поршневого насоса. Если потери на трение не рассчитаны, используют половину допустимые скорости потока (или меньше), перечисленные в таблице 7, чтобы выбрать размер поставки трубы.

Таблица 7. Рекомендуемые максимальные скорости потока для различных размеров трубопроводов из ПВХ Schedule 40, исходя из скорости потока 5 футов в секунду.

Размер трубы (дюймы)	Макс. График расхода 40 (галлонов в минуту)	Размер трубы (дюймы)	Макс.График расхода 40 (галлонов в минуту)
1/2	5	2	56
3/4	9	2 1/2	82
1	16	3	123
1 1/4	27	4	205
1 1/2	35

Источники воды, подходящие для гидроцилиндрового насоса

Вода будет непрерывно проходить через гидроцилиндр, поскольку насос работает постоянно.Если источником воды для насоса является неглубокий бассейн в текущем ручье или ручье, это не будет проблемой, поскольку вода течет в этих водоемах непрерывно. Однако может возникнуть проблема, если в качестве источника воды для гидроцилиндра используется небольшой пруд.

Например, предположим, что фермер решает использовать небольшой пруд площадью 1/2 акра для установки гидроцилиндра. История пруда показывает, что он, кажется, остается довольно полным, за исключением периодов сильной засухи. Фермеру нужна скорость потока 1 галлон / мин (галлон в минуту) в поилку для скота, и поэтому он помещает за прудом гидравлический поршневой насос диаметром 1 1/2 дюйма.Плунжерному насосу требуется поток приблизительно 9 галлонов в минуту для создания желаемого потока в 1 галлон в минуту в желоб для воды.

Гидравлический насос работает двадцать четыре часа в сутки, семь дней в неделю, забирая из пруда 9 галлонов в минуту. Такой расход удалит (9 галлонов в минуту x 60 минут x 24 часа =) 12 960 галлонов воды в день из пруда. Это эквивалент примерно одного дюйма воды, удаляемой из пруда каждый день. Если ручей или родник, питавший пруд, был достаточным для того, чтобы поддерживать пруд наполненным до того, как был установлен гидроцилиндр, уровень воды в пруду начнет падать на один дюйм каждый день.Через месяц уровень пруда может упасть на тридцать дюймов.

В следующем разделе описаны методы, позволяющие использовать гидроцилиндровый насос с использованием пруда в качестве источника воды без нарушения плотины. Тем не менее, фермер должен сначала определить, будут ли источники или ручьи, питающие пруд, достаточными для поддержания уровня воды в пруду, прежде чем устанавливать гидроцилиндр. Это может помешать сливу хорошего пруда до непригодного для использования уровня.

Откачка из пруда

Если за плотиной пруда установлен гидроцилиндровый насос, фермер должен также учитывать требования к дренажу для удаления вытесненной приводной воды из-за пруда.Это предотвратит развитие влажных участков или возможную эрозию почвы со временем.

Некоторые типы сифонов могут использоваться для забора воды из пруда и подачи ее через плотину к гидроцилиндру. Однако этот сифон не может быть напрямую подключен к приводной трубе без некоторого обеспечения давления и сброса сифона. Сифон будет мешать развитию волны давления в приводной трубе. Если используется сифон, вода может подаваться по сифонной трубе в желоб или бочку, открытую в атмосферу за плотиной пруда, при этом труба привода гидроцилиндра подсоединяется непосредственно к желобу или бочке. Это предотвратит влияние сифона на развитие волны давления.

Техническое обслуживание насоса

В самодельном гидроцилиндре только две движущиеся части — сливной клапан и подпружиненный обратный клапан (№ 4 и № 5 на рисунках 11 и 13). Со временем один или оба этих клапана могут выйти из строя просто из-за износа. Износ будет более значительным у гидроцилиндров, использующих песчаную или илистую воду, и на гидроцилиндрах с более коротким временем цикла. Отчеты фермеров показывают, что самодельные обратные клапаны с гидроцилиндром служат от трех месяцев до двух лет в зависимости от этих двух факторов.Два штуцера на рисунках 11 и 13 (№1 и №8) предназначены для снятия насоса для обслуживания в случае необходимости.

Если в источнике воды есть детрит, а входная сетка не используется, может возникнуть проблема с застреванием небольшой палки или веточки между заслонкой сливного клапана и уплотнением клапана, что препятствует надлежащему закрытию клапана. В некоторых случаях это может привести к пропуску цикла, и затем палку можно смыть, но в других случаях палочка может застрять. Если гидравлический насос является единственным источником воды для вашего скота, его следует проверять ежедневно — в большинстве случаев фермер может просто подъехать к участку, опустить окно (или выключить трактор) и прислушаться к обычному звуку « щелкните », чтобы подтвердить, что насос работает.Лучше всего осмотреть работающий насос, но второй вариант — просто посетить желоб для воды, чтобы убедиться, что вода течет.

Если в зимние месяцы используется гидроцилиндр, следует позаботиться о том, чтобы изолировать как можно большую часть насоса и наземных трубопроводов. Постоянный поток воды через насос должен помочь предотвратить замерзание, но при более низких температурах вокруг выпускного отверстия сливного клапана может накапливаться лед, что может привести к остановке насоса. Если используется конструкция 2, в холодную погоду необходимо обязательно осмотреть отверстие для снифтера, чтобы убедиться, что оно не замерзло.

Если гидроцилиндр установлен в русле небольшого ручья или рядом с ним, следует позаботиться о том, чтобы насос был достаточно закреплен на бетонной подушке или других тяжелых неподвижных предметах, чтобы предотвратить потерю во время сильного шторма. Также следует учитывать какой-либо тип щита или укрытия от веток или другого детрита, стекающего вниз по течению во время такого события. Лучше всего разместить гидроцилиндр на сухой земле рядом с ручьем, но вне зоны потенциального затопления для средних штормовых явлений, с возможностью отвода сточных вод или возврата воды в поток.

«Настройка» насоса

Существует два метода, которые можно использовать для «настройки» или регулировки гидроцилиндра гидроцилиндра для увеличения или уменьшения давления и расхода насоса. Первый метод настройки — просто изменить положение сливного клапана (№ 4 на рисунках 11 и 13). Этот клапан обычно следует размещать вертикально для обеспечения наилучшей производительности насоса. Если производитель желает снизить давление, тройник, к которому прикреплен клапан (№ 2 на рисунках 11 и 13), можно слегка повернуть в одну сторону, что позволит заслонке сливного клапана слегка опускаться в корпус клапана.Корпус клапана должен быть ориентирован, как показано на рисунке 12, чтобы заслонка могла опускаться в путь потока воды. Слегка повернув клапан, заслонка закроется с меньшей скоростью воды, что создаст меньшую ударную волну гидравлического удара и приведет к снижению давления в насосе. Слишком большой поворот клапана, как показано на рисунке 12, приведет к остановке работы насоса, поскольку скорость воды в приводной трубе при закрытии клапана будет слишком низкой, чтобы создать полезную ударную волну гидроудара.

Второй метод настройки может использоваться для увеличения давления, создаваемого гидроцилиндром, и при этом увеличения скорости потока. Заслонка сливного клапана (показанная на рис. 12) закроется, когда в трубе будет достигнута определенная скорость воды. Вес заслонки клапана определяет скорость воды, необходимую для закрытия заслонки. Если к заслонке добавлен вес, потребуется более высокая скорость воды, чтобы закрыть заслонку. Публикация Уорикского университета «Как работают поршневые насосы» содержит подробное описание веса заслонки и скорости воды смыкания. ⁹

Обычные методы увеличения веса заслонки включают использование винтов или эпоксидной смолы для прикрепления шайб или других небольших грузов к заслонке. Необходимо проявлять осторожность при прикреплении грузов, чтобы они оставались прочно прикрепленными и не мешали нормальному закрытию клапана. Гровер также должен учитывать, какое давление можно получить, настроив насос таким образом. Можно увеличить скорость воды в трубе до такой степени, что повышенная ударная волна гидравлического удара может вызвать фактическое повреждение трубопровода или насоса.

Общие проблемы

Плунжер не запускается: (a) В большинстве случаев это происходит из-за того, что не был установлен обратный клапан подходящего размера для сливного клапана. Этот клапан и тройник должны быть того же размера, что и приводная труба. Использование обратного клапана из ПВХ или металлического обратного клапана, подпружиненного вместо свободно вращающегося обратного клапана, также может вызвать эту проблему; (b) Другая проблема может заключаться в отсутствии перепада высот между гидроцилиндром и источником воды. В то время как некоторые коммерчески производимые поршневые насосы будут работать с перепадом высоты всего в двадцать дюймов, эти самодельные агрегаты менее эффективны и требуют приблизительно пяти футов перепада высоты для надежной работы; (c) воздух не был удален из системы. Нажатие на заслонку сливного клапана от двадцати до пятидесяти раз является нормальным для запуска гидроцилиндра; (d) для приводной трубы использовался гибкий шланг. Приводная труба должна быть изготовлена ​​из жесткого материала.

Гидравлический подъемник на несколько циклов и остановок: (a) Обычно это происходит из-за слишком длинной или короткой приводной трубы для размера насоса гидроцилиндра. Слишком длинная или слишком короткая приводная труба может мешать или препятствовать развитию импульса ударной волны в трубе; (b) клапан № 7 на выпускной стороне насоса не закрывается при запуске насоса.Этот клапан должен быть закрыт во время запуска, чтобы насос развил противодавление и начал работу.

Мы проверили его с садовым шлангом, но он не запускается. Если ввести садовый шланг внутрь приводной трубы для подачи воды для проверки гидроцилиндра, вода в этой трубе будет частично повышена под давлением, что будет препятствовать гидроудару и удерживать сливной клапан закрытым. Лучший способ проверить гидроцилиндр — это прикрутить приводную трубу к дну открытого ведра и держать ведро наполненным водой из садового шланга.Ковш должен быть как минимум на пять футов выше подъемника.

Ползун начинает очень сильно пульсировать, а затем останавливается. Обычно это происходит из-за того, что внутренняя труба не помещается в воздушную камеру во время строительства, но в некоторых случаях в воздушной камере может образоваться трещина или острый край может иметь отверстие во внутренней трубе. Герметичные уплотнения в соединениях клееных труб из ПВХ размером два дюйма и более требуют использования как грунтовки ПВХ, так и цемента ПВХ во время сборки.Для труб из ПВХ меньшего диаметра также рекомендуется использовать грунтовку и цемент.

Коэффициенты пересчета и определения

1 дюйм (1 дюйм) = 2,54 см

1 фунт на квадратный дюйм (1 фунт / кв. Дюйм) = 6,895 кПа

1 фунт на квадратный дюйм (1 фунт / кв. Дюйм) = 0,06895 бар

1 галлон в минуту (1 галлон в минуту) = 3,78 литра в минуту

1 фут подъемного напора = 0,433 фунта на квадратный дюйм (для воды)

1 акр = 0,4047 га

Для сравнения с местными трубопроводами, 1-дюймовая ПВХ-труба Schedule 80 имеет минимальную толщину стенки 0. 179 дюймов и номинальное рабочее давление 630 фунтов на квадратный дюйм; 1-дюймовая ПВХ-труба Schedule 40 имеет минимальную толщину стенки 0,133 дюйма и номинальное рабочее давление 450 фунтов на квадратный дюйм.

Цитированные источники

1. Грин энд Картер Лтд., 2013 г. Сомерсет, Англия: Грин энд Картер Лтд. c2013 [по состоянию на июль 2019 г.]. http://www.greenandcarter.com/main/about_us.htm.
2. Грави-Чек ^ТМ . Сан-Диего (Калифорния): CBG Enterprises [по состоянию на июль 2019 г.]. http://www.gravi-chek.com/html/installation.html.
3. Henning F, Risse M, Segars W. Гидравлические гидроцилиндры для поения поголовья скота. Кафедра сельскохозяйственной инженерии, Университет Джорджии. 1998; ENG98-002.
4. Rife справочник информации. Нантикок (Пенсильвания): Компания по производству гидравлических двигателей Райф; 1992.
5. Инженерная школа. Технический релиз: гидроцилиндр TR12 — DTU P90. Проектная техническая установка (ДТУ) поршневой насос программы. Ковентри (Великобритания): Уорикский университет. [обновлено 25 июля 2008 г .; по состоянию на июль 2019 г.].https://warwick.ac.uk/fac/sci/eng/research/grouplist/structural/dtu/pubs/tr/lift/rptr12.
6. Henning F, Risse M, Segars W, Calvert V, Garner J. Гидравлический цилиндр из стандартных сантехнических деталей. Кафедра сельскохозяйственной инженерии, Университет Джорджии. 1998; ENG98-003.
7. Самодельная модель гидроцилиндра. Dieseljonnyboy. 21 апреля 2012 г., 7:53 мин. [по состоянию на июль 2019 г.]. http://www.youtube.com/watch?v=4OmYsS2lHPY.
8. Ирригационная ассоциация. Инструменты и калькуляторы: Графики потерь на трение Ассоциации Ирригации.Фэрфакс (Вирджиния): Ассоциация ирригации; c2019 [по состоянию на июль 2019 г.]. https://www.irrigation.org/IA/Resources/Tools-Calculators/IA/Resources/Tools-Calculators.aspx.
9. Инженерная школа. Технический релиз: TR15 — Как работают поршневые насосы. Ковентри (Великобритания): Уорикский университет. [обновлено 25 июля 2008 г . ; по состоянию на июль 2019 г.]. https://warwick.ac.uk/fac/sci/eng/research/grouplist/structural/dtu/pubs/tr/lift/rptr15.

Список использованных источников

Роберсон Дж. А., Кроу Коннектикут. 1980. Второе издание инженерной механики жидкости.Бостон (Массачусетс): Компания Houghton Mifflin.

Стэнли Дж. 2013. Личное общение.

Как сделать водяной насос с двигателем постоянного тока из отходов — Сделай сам

В этой теме мы покажем вам, как построить модель водяного насоса с двигателем постоянного тока дома для вашего научного проекта или выставок.

В этом самодельном научном эксперименте используются такие материалы, как картон, бумага и термоклей, которые легко доступны в домашних условиях по низкой цене.

Водяные насосы пригодятся во многих бытовых применениях. В основном он используется для переноса большого количества воды с одного места на другое.

Его можно легко использовать в различных жилых, коммерческих, строительных и сельскохозяйственных условиях.

Их можно использовать для слива воды из подвала или неглубоких затопленных территорий, слива или повторного наполнения бассейна, пруда или просто ванны, внесения удобрений или пестицидов.

Там два основных типа водяных насосов, а именно:

• С электрическим приводом водяные насосы
• Газовый водяные насосы

В этом видео мы покажем пошаговые видеоинструкции о том, как построить модель водяного насоса постоянного тока в домашних условиях простым способом.

Возьмите двигатель постоянного тока и прикрепите к нему небольшой кусок соломки, проделав центральное отверстие в соломенной палочке.

С помощью ножа проделайте центральное отверстие в крышке красного цвета. Возьмите синий колпачок, сделайте небольшое отверстие сбоку с помощью ножа и вставьте в него небольшой кусочек стержня для шариковой ручки.

Вставьте меньший красный колпачок в больший синий колпачок, а затем вставьте соломинку среднего размера через центральное отверстие красного колпачка с помощью клеевого пистолета.

Прикрепите большую синюю крышку со стержнем для шариковой ручки к двигателю постоянного тока, пропустив ее вал через центральное отверстие крышки и приклейте ее горячим клеем.

Затем внутри синего колпачка прикрепите небольшой кусочек соломки к валу двигателя постоянного тока с помощью горячего клея. Прикрепите маленький красный колпачок к большому синему с помощью горячего клея.

Наконец, прикрепите полностью подготовленный двигатель постоянного тока к емкости с водой. Теперь подключите медные провода двигателя постоянного тока к батареям 9 В.

Вы увидите, что вода начнет течь через маленький стержень для шариковой ручки, прикрепленный к большой синей крышке.

Материалы, использованные в этом видео, показаны ниже для создания дома модели водяного насоса с двигателем постоянного тока с помощью ваших родителей.

• Крышка для бутылки с центральным отверстием
• Красная крышка для бутылки
• Двигатель постоянного тока
• Передняя часть ручки
• Аккумулятор
• Соломинка
• Сменная часть ручки
• Нож
• Бутылка с водой
• Пластина
• 9 Аккумулятор V

1. Что такое насос постоянного тока?

Это в основном использует постоянный ток от батареи, двигателя или солнечной энергии для перемещения жидкость по-разному.

2. Какой тип двигателя используется в водяные насосы?

В водяном насосе используется асинхронный двигатель с короткозамкнутым ротором.

3. По какому принципу работает водяной насос работай?

Принцип действия бустерного насоса давления воды заключается в преобразовании энергии в механическую энергию, которая используется для создания необходимого давления для перекачивания воды.

DC Модель мотопомпы помогает студентам понять, что они способствуют множество домашних, промышленных и сельскохозяйственных задач, а также как сделать это из легкодоступных материалов в домашних условиях.

Лучший маленький фонтанный насос для садового фонтана своими руками

Маленький фонтанчик необходим, если вы хотите построить оригинальный садовый фонтан. Вы можете построить насос самостоятельно или пойти простым путем и купить его. На рынке представлены десятки моделей, и найти подходящий продукт довольно просто.

При выборе подходящего водяного насоса необходимо учитывать несколько моментов, и это руководство призвано показать вам, как выбрать лучший.

Однако, если вам не хочется читать, нажмите на ссылки в таблице ниже, чтобы найти лучший маленький фонтанный насос для вашего проекта DIY.

Водяные насосы подразделяются на погружные и внешние, но мы также можем сделать различие между насосами, работающими от электричества, и солнечными водяными насосами.

Погружные водяные насосы

Как следует из названия, эти насосы предназначены для погружения в воду. Их легко установить и они хорошо работают в самых разных средах. Большинство погружных насосов идеально подходят для небольших фонтанов, но они также используются для насыщения кислородом воды в пруду или аквариуме.

Преимущество этих насосов — тихая работа. Поскольку они бегают очень тихо, их звук вас не побеспокоит. Фактически, вы услышите только расслабляющий звук воды.

Погружные насосы для воды производительностью от 50 до 5000 галлонов в час.

Внешние водяные насосы

Внешние насосы больше подходят для больших фонтанов или прудов и могут легко перекачивать большой объем воды. Внешние насосы также превосходят своих погружных аналогов по потребляемой энергии.Однако их сложнее установить и они шумнее, чем погружные насосы.

Хотя эти насосы требуют меньшего обслуживания, найти правильное место для размещения оборудования часто бывает сложно. Двигатель этих насосов не должен контактировать с водой, поэтому необходимо найти сухое место возле фонтана или пруда.

Несмотря на этот недостаток, при правильной установке внешние насосы имеют более длительный срок службы, чем их погружные аналоги, их легко ремонтировать и обычно они перекачивают 1000 галлонов воды в час или больше.

Единственное, на что следует обратить внимание, это на функцию самовсасывания. Не у всех насосов он есть, и если их нет, они могут сгореть, если отключится электричество во время работы насоса.

Электрические водяные насосы

Эти водяные насосы работают от электричества и могут быть погружными или внешними. Основные преимущества электронасоса — надежность и мощность. Поскольку они работают на электричестве, вы можете поддерживать их работу 24 часа в сутки, и вам не придется беспокоиться о том, что они разрядятся в ночное время.

С другой стороны, вы должны убедиться, что насос высокого качества и хорошо изолирован, чтобы избежать несчастных случаев.

Электронасосы доступны в виде небольших фонтанных насосов производительностью 50–100 галлонов в час или более крупных насосов для более требовательных фонтанов или прудов.

Водяные насосы на солнечных батареях

Как следует из названия, эти насосы получают энергию от солнца. Их главные преимущества — это воздействие на окружающую среду, снижение эксплуатационных расходов и бесшумность.Однако насос солнечного фонтана не будет работать ночью или в пасмурные дни.

Существуют солнечные насосы с батареями, которые способны накапливать избыточную энергию, полученную в течение дня. Эти насосы могут работать в условиях низкой освещенности, но только в течение ограниченного времени.

Тем не менее, эти насосы недороги, просты в использовании, не требуют обслуживания и бесплатны.

Тип

При выборе правильного маленького фонтанного насоса для своего проекта, прежде всего, необходимо решить, какой тип насоса вам нужен.

Для небольших фонтанов рекомендую погружные насосы. Они просты в установке, работают бесшумно и могут применяться в различных областях. Более того, вы даже можете выбрать солнечный насос, если не возражаете принять ванночку для птиц или пруд в пасмурные дни или ночью.

Внешние насосы рекомендуются для больших водоемов или крупных домашних хозяйств, для фонтанов, вмещающих не менее 1000 галлонов воды.

Производительность

Небольшие фонтанные насосы имеют производительность от 50 до 1000 галлонов в час.Я предпочитаю насосы малой мощности по многим причинам, но это не значит, что они лучше больших.

Садовые фонтаны своими руками обычно бывают небольшого размера, поэтому кажется более целесообразным оснастить их небольшим насосом. Более того, небольшая помпа уменьшит количество брызг и утечки воды, даже если у вас большой фонтан или пруд.

Тем не менее, выбор идеального размера помпы полностью зависит от вас.

Приложение

Некоторые небольшие фонтанные насосы можно использовать не только для фонтанов.Например, многие маленькие насосы идеально подходят для аквариумов, чтобы насыщать воду кислородом. Некоторые из них подходят даже для использования в помещении. Например, вы можете использовать небольшой насос для фонтана, чтобы построить внутренний фонтан Дзэн.

Солнечные насосы идеально подходят для птичьих ванн или настенных фонтанов, если вы хотите улучшить игру воды в своем саду.

1. Погружной насос Homasy 400GPH

Погружной насос Homasy 400GPH — отличный небольшой фонтанный насос, который можно использовать в своем проекте DIY. Насос имеет производительность 400 галлонов в час, подходит для широкого спектра применений и идеально подходит для наружных или внутренних фонтанов. Одна из главных особенностей помпы — регулировка расхода воды. Поток легко отрегулировать с помощью ручки, что позволяет установить желаемое давление. Максимальная скорость потока составляет 400 галлонов в час, что более чем достаточно для большинства приложений.
