схема, назначение, принцип работы, плюсы и минусы

Один из способов создания неразъемных соединений из металла – это электродуговая сварка. В течение множества лет для выполнения этой операции применяли генераторы трансформаторного типа. Главный их недостаток – габаритно-весовые характеристики. Например, агрегат марки ВД 306 весит порядка 150 кг.
С развитием полупроводникового оборудования и появление таких элементов, как тиристоры привело к созданию устройств, которые обладают всеми характеристиками, как и трансформаторы, но весят в разы меньше, всего несколько килограмм, например, Ресанта САИ 250 весит всего 5 кг, — сварочного инвертора или инверторного сварочного аппарата.

Электродуговая сварка

Устройство и основные характеристики инверторов

Инверторные устройства имеют совершенно другую электрическую схему, основанную на использовании полупроводниковых приборов диодов, тиристоров, транзисторов.

Принцип работы инвертора

Как уже отмечалось, инверторы вошли в практику сварных работ не так давно, на исходе ХХ столетия. В основе работы аппаратов этого типа лежит принцип сдвига напряжения. Такое решение позволяет поднять силу и частоту тока. Надо отметить, что устройство инвертора, применяемого для работ – содержит довольно сложную схему, внутри которой реализуются нижеприведенные процессы:

Инверторные сварочные аппараты

  1. Переменный ток, подаваемый на инвертор, преобразуют в постоянный. Изменение параметров тока происходит в устройстве, который собирают с применением диодного моста.
  2. Полученный ток передается на инвертор, который играет роль генератора высокочастотных импульсов. В транзисторном блоке, происходит обратное преобразование постоянного тока в переменный. Но получаемый ток, обладает существенно большей частотой, чем тот, который поступает из сети питания.
  3. Ток высокой частоты поступает на трансформатор. Это устройство снижает напряжение и одновременно повышает силу тока. Так как трансформатор, который используют для работы с токами высокой частоты, имеет небольшие габариты, все это сказывается на габаритно-весовых характеристиках инвертора.
  4. После прохождения трансформатора, переменный ток, с новыми параметрами поступает на выпрямитель, где он снова трансформируется в постоянный, который и используют для сварки.

Сварка инвертором для начинающих

Надо отметить, что инверторные устройства, в отличие от устройств трансформаторного типа потребляет в два раза меньшее количество энергии. Кроме этого, параметры тока, который поступает из устройства, гарантируют то, что сварочная дуга будет иметь стабильный розжиг и горение во время сварки.

Технические параметры устройств

Сварочные инверторы имеют ряд определенных характеристик, по которым можно судить о его технологических свойствах. К ним относят следующие параметры:

Конструкция сварочного инвертора

  1. Вид тока, который формируется на выходе из выпрямителя.
  2. Размер напряжения, которое используется для электроснабжения. Производители выпускают изделия, которые работают от 380 и от 220 в. Первые применяют для профессиональной сварки, вторые для работы в домашних условиях.
  3. Размер тока, этот параметр оказывает прямое влияние на размер электрода, который будет использоваться для выполнения сварки.

Технические параметры сварочного инвертора

  1. Мощность агрегата, этот параметр дает информацию о том, ток, какой силы будет формировать сварочную дугу.
  2. Напряжение на холостом ходу, этот параметр показывает, как быстро будет получена сварочная дуга.
  3. Диапазон размеров электродов, которые будут использованы для производства сварки.
  4. Габаритно-весовые характеристики инверторного сварочного аппарата и размер сварочного тока на выходе. Чем ниже последний показатель, тем меньше аппарат, но и соответственно такое устройство обладает меньшими эксплуатационными характеристиками.

Плюсы и минусы инверторной сварки

Инверторные устройства показывают КПД в пределах 85 – 95%, надо сказать, что это высокий показатель среди электронной аппаратуры. Используемая схема позволяет выполнять регулировку уровня сварочного тока от нескольких ампер, до сотен, а то и тысяч.

Например, инвертор марки ММА, он составляет 20 – 220 А. Инверторы могут работать длительное время. Управление источником питания можно выполнять дистанционно. К несомненным преимуществам инверторов можно отнести их малые габаритно-весовые характеристики, позволяющие перемещать устройство на месте выполнения сварки. В конструкции аппаратов использована двойная изоляция, обеспечивающая электрическую безопасность.

Технологические достоинства

Применение инверторов позволяет использовать электроды любой марки, которые работают и с постоянным и переменным током. Устройства этого типа могут быть использованы для сварки с неплавящимся электродом в среде защитного газа. Кроме того, конструкция этого оборудования позволяет легко автоматизировать сварочные процессы.

Вольфрамовые электроды для аргонодуговой сварки
Электроды для контактной сварки

Сварка может быть выполнена с применением короткой дуги, таким образом, снижаются энергопотери и повышается качество сварного шва, в частности, на поверхности свариваемых деталей практически не образуются брызги от выполнения сварки. Кстати, применение инверторов позволяет получать швы в любой пространственной конфигурации.

Микропроцессор

В управлении современными сварочными инверторами применяют микропроцессоры, и это обеспечивает стабильную связь между напряжением, током.

Минусы, которым обладают инверторы

Инверторы ремонтировать несколько сложнее, чем традиционные трансформаторные агрегаты. Если из строя выйдут некоторые элементы управления, размещенные на плате, то ремонт может встать примерно в треть от стоимости нового сварочного инвертора.

Инверторы, в отличие от оборудованиях других типов, очень боится пыли. То есть такие аппараты должны чаще обслуживаться. Работа инверторным сварочным аппаратом ограничена и низкими температурами. Кроме того, существуют некоторые ограничения на хранение инвертора при минусовых температурах. Это чревато образованием конденсата, который может привести к короткому замыканию на плате.

Как выбрать сварочный аппарат для дома и дачи на 220 В

При подборе сварочного оборудования потребитель должен определиться для решения, каких задач он будет необходим.

Если он будет использоваться для ремонта кузовных деталей, то у него должны быть одни параметры, а если для работы по изготовлению металлоконструкций то другими. Но в любом случае, устройства должны отвечать ряду требований, в частности, в домашнем аппарате должны быть реализованы такие функции, как горячий старт, антизалипание и некоторые другие. Именно этим инверторы отличаются от традиционных аппаратов.

В конструкции аппарата этого типа должен быть установлен вентилятор. Кроме того, схема должны быть защищена от скачков напряжения в питающей сети. В принципе устройство, обладающее такими параметрами, могут работать и в условиях домашней мастерской, и в условиях промышленного производства.

Какой сварочный аппарат лучше

Выбор аппарата – это по большей части дело сугубо индивидуальное. И каждый выбирает аппарат по своим потребностям, но, можно сказать, что устройства с диапазоном сварочного тока в пределах 200 – 250 А, позволяет выполнять самые сложны работы и обрабатывать детали разной толщины.

Классификация инверторов

Сварочные инверторы можно классифицировать по размеру сварочного тока. Производители выпускают три типа устройств:

  • 100-160 А – маломощные;
  • 160-200 А — средние;
  • 200-250 А — мощные.

Существует зависимость, между размером силы тока и габаритами аппарата. При выборе аппарата для использования в домашних условиях следует руководствоваться теми задачами, которые предстоит им решать.

Самые слабые аппараты можно отнести к устройствам самого низкого уровня, многие их используют для получения навыков работы. Аппараты, которые относят к среднему классу относят к самым популярным и позволяют выполнять самые разнообразные работы начиная от сборки забора и изготовления довольно сложных металлоконструкций. Самые мощные аппараты по большей части применяют в производственных целях. Их применяют для работы с металлопрокатом большой толщины.

Электроды для ручной дуговой сварки

Большая часть инверторов предназначена для работы с электродами, покрытыми обмазкой. Но их можно использовать и для работы со сварочной проволокой. Для этого, на устройство устанавливают приспособление которое подает проволоку в сварочную зону. Проволока подается через сварочный пистолет, через него же подается и газовая смесь, защищающая рабочую зону от воздействия атмосферного воздуха.

Дополнительные функции в инверторах

В современных инверторных устройствах реализованы некоторые опции, которые заметно облегчают работу сварщика:

  1. Горячий старт – зачастую у начинающих сварщиков, да и не только у них, возникают сложности с розжигом и поддержанием дуги в рабочем состоянии. В момент розжига, ток вырастает до необходимого уровня и сразу после розжига возвращается к рабочим параметрам. Процесс изменения тока происходит полностью автоматически, без участия сварщика.
  2. Еще одна проблема, которая преследует новичков – залипание электрода. Причин тому несколько, но решение у нее одно – снижение уровня сварочного тока. Эта операция так же выполняется автоматически.

  1. Форсаж дуги позволяет выполнять швы в разных пространственных положениях.
  2. Снижение напряжения холостого хода до безопасного для рабочего и его окружающих людей уровня.

Определяемся с характеристиками

Как и любое техническое оборудование, сварочные инверторы обладают рядом технических параметров, которые определяют их возможности.

Сварочный ток

Инверторные сварочные аппараты обеспечивают генерацию сварочного тока в диапазонах от 100 до 250 А.

Напряжение холостого хода

После преобразования тока, подаваемого из электрической сети в 220 В, на выходе из аппарата получается ток с напряжением в 50 – 90 В и рабочей частотой в 20 – 50 кГц. Для розжига дуги необходимо использовать максимальное напряжение, но оно создает угрозу безопасности сварщика и окружающих людей. Поэтому после окончания работы, напряжение падает до безопасного уровня.

Режим работы на максимальном токе

Важный показатель работы любого сварочного аппарата это показатель длительности работы. Его могут называть ПН или ПВ. Этот показатель говорит о том, какое количество времени будет работать аппарат при десятиминутном сварочном цикле, до отключения.

Другими словами, если ПВ составляет 50% — это значит что время эффективной работы, составит 5 минут, если показатель составляет 70%, то время составит 7 минут. Этот показатель должен быть отражен в технической документации, входящей в состав поставки сварочного аппарата.

Рекомендации по эксплуатации бытовых инверторов

Инвертор, предназначенный для сварки – это сложное инженерное устройство, которое оснащено множеством уровней защиты.

Аппаратура этого класса показывает стабильность в работе и между тем требует к себе бережного отношения и своевременного обслуживания.

Перед приобретением аппарата целесообразно тщательно изучить руководство по эксплуатации.

Инструкция сварочного инвертора

При работе с инвертором необходимо соблюдать несколько простых правил безопасности:

  1. Все токопроводящие рукава не должны иметь повреждений, клеммы для подключения должны надежно фиксироваться в аппарате.
  2. Если в конструкции аппарата предусмотрен вентилятор и во время включения он не вращается, эксплуатация такого устройства недопустима.
  3. При работе с аппаратом необходимо использовать средства индивидуальной защиты.

Изучаем как работает сварочный инвертор

Сварочные инверторы всё более уверенно занимают нишу производственного сварочного оборудования, приходя на смену традиционной трансформаторной технике. В том, что этот тренд носит глобальный характер, сомневаться не приходится.

Инверторное оборудование объективно успешней справляется со стоящими перед ним задачами.

Блок: 1/5 | Кол-во символов: 318
Источник: https://svaring.com/welding/apparaty/princip-raboty-svarochnogo-invertora

Преимущества инверторной техники

Превосходство сварочных инверторов над классическими преобразователями трансформаторного типа просматривается как в технологическом, так и в экономическом аспекте.

Если вкратце перечислить преимущества, приобретаемые при внедрении инвертора, получится примерно следующее:

  • более высокий коэффициент полезного действия, превышающий 90%, что предопределяет само устройство сварочного инвертора, характеризуемое отсутствием магнитных потерь в стальном сердечнике трансформатора, присущим «классике»;
  • способность работать в условиях изменения уровня питающего напряжения в широких пределах, не снижая при этом технологических параметров;
  • возможность очень точной установки тока сварки с цифровой индикацией его величины и жёстким поддержанием уровня в процессе сварки;
  • кардинально сниженные габаритные размеры и вес конструкции;
  • целый ряд совершенно новых возможностей, присущих только инверторным аппаратам, вот только некоторые из них.

К новым возможностям относится наличие специфических функций, среди которых hot start, anti sticking, arc force, и других, делающих процесс сварки доступным даже новичку. Есть возможность использования электродов, предназначенных для сварки, как переменным, так и постоянным током.

Что касается обычно называемых недостатков, присущих данному виду оборудования, то в первую очередь, речь идёт о сравнительно высокой цене этих приборов.

По этому поводу можно сказать следующее. Вспомните, как изменялись цены компьютерных и мобильных новинок буквально в течение нескольких лет. Дальнейшее совершенствование технологии и увеличение массовости производства неизбежно приведут к значительному снижению цен на сварочные инверторы.

Блок: 2/5 | Кол-во символов: 1693
Источник: https://svaring.com/welding/apparaty/princip-raboty-svarochnogo-invertora

Что такое сварка?

Процесс неразъемного соединения нескольких деталей в единое целое посредством нагрева, деформирования и применения присадочных материалов (электродов) называется сваркой.

Материалы твердых соединяемых компонентов нагреваются до состояния, когда возникают межмолекулярные или межатомные связи в месте сварки. Аналогичного эффекта можно достичь, оказывая давление на поверхности в месте желаемого соединения.

Сочетание давления и нагрева позволяет оптимизировать и регулировать процесс сварки. Причем чем выше температура, тем меньшее требуется давление. При достижении температур плавления материалов соединяемых деталей потребность в давлении на них и вовсе исчезает.

Способ сварки, будучи зависимым от ряда факторов, влияет на выбор сварочного оборудования.

Блок: 2/5 | Кол-во символов: 772
Источник: http://semidelov.ru/mar/printsip-raboty-svarochnogo-apparata/

Как работает инверторный сварочный аппарат

Принцип действия инверторного аппарата во многом схож с работой импульсного блока питания. И в инверторе, и в импульсном блоке питания энергия трансформируется похожим образом.

Процесс преобразования электрической энергии в сварочном аппарате инверторного типа можно описать так.

  • Переменный ток с напряжением 220 Вольт, протекающий в обычной электрической сети, преобразуется в постоянный.
  • Полученный постоянный ток при помощи специального блока электрической схемы инвертора опять преобразуется в переменный, но обладающий очень высокой частотой.
  • Понижается напряжение высокочастотного переменного тока, что значительно увеличивает его силу.
  • Сформированный электрический ток, обладающий высокой частотой, значительной силой и низким напряжением, преобразуется в постоянный, на котором и выполняется сварка.

Принцип работы сварочного инвертора

Основным типом сварочных аппаратов, которые использовались ранее, были трансформаторные устройства, повышавшие сварочный ток за счет уменьшения значения напряжения. Самыми серьезными недостатками такого оборудования, которое активно используется и сегодня, являются низкий КПД (так как в них большое количество потребляемой электрической энергии тратится на нагрев железа), большие габариты и вес.

Изобретение инверторов, в которых сила сварочного тока регулируется совершенно по иному принципу, позволило значительно уменьшить размеры сварочных аппаратов, а также снизить их вес. Эффективно регулировать сварочный ток в таких аппаратах становится возможным благодаря его высокой частоте. Чем выше частота тока, который формирует инвертор, тем меньшими могут быть габариты оборудования.

Одна из основных задач, которую решает любой инвертор, – это увеличение частоты стандартного электрического тока. Возможно это благодаря использованию транзисторов, которые переключаются с частотой 60–80 Гц. Однако, как известно, на транзисторы можно подавать только постоянный ток, в то время как в обычной электрической сети он переменный и имеет частоту 50 Гц. Чтобы преобразовать переменный ток в постоянный, в инверторных аппаратах устанавливают выпрямитель, собранный на основе диодного моста.

После транзисторного блока, в котором формируется переменный ток с высокой частотой, в сварочных инверторах расположен трансформатор, который понижает напряжение и, соответственно, увеличивает силу тока. Для регулировки напряжения и тока, имеющих высокую частоту, требуются менее габаритные трансформаторы (при этом по своей мощности они не уступают более крупным аналогам).

Сварочный инвертор без защитного кожуха

Блок: 2/4 | Кол-во символов: 2629
Источник: http://met-all.org/oborudovanie/svarochnye/printsip-raboty-ustrojstvo-svarochnogo-invertora.html

Достоинства и недостатки сварки с использованием инвертора

Основная задача такого аппарата заключается в преобразовании энергии до нужных характеристик, благодаря чему появляется возможность понижать напряжение и получать ток больших значений. Данный фактор позволяет получить компактные размеры такого устройства, как инвертор для аргонодуговой электрической сварки, чем в случае с востребованными ранее трансформаторами для сварочных работ.

Смотрим видео, принцип работы ММА  сварки:

Это можно назвать главным преимуществом подобной техники, дополнительно к которому обеспечивается и сравнительно малый вес, что в совокупности делает оборудование более мобильным. Еще одним плюсом является возможность менять полярность без необходимости изменения схемы, а также использование электродов постоянного и переменного тока. Инвертор для аргонодуговой электрической сварки должен иметь возможность регулирования рабочего тока в достаточно широком диапазоне.

К числу прочих достоинств можно отнести и способности такого агрегата работать с различным материалом, начиная от титана, высоколегированной и нержавеющей стали и заканчивая мягкими металлами (алюминий), медью, а также различными сплавами. Приятным бонусом является наличие дополнительных функций: «горячий старт», «форсирование дуги», «антизалипание». Некоторые исполнения (полуавтоматический агрегат) имеют усовершенствованную конструкцию, позволяющую подавать проволоку в автоматическом режиме, что также упрощает работу.

Плюсы и минусы различных методов

Минусов инвертор для аргонодуговой электрической сварки и его аналоги практически не имеют, за исключением высокой цены и подверженности механизма воздействию загрязнений и низких температур. Поэтому перед эксплуатацией следует соотнести погодные условия и условия работы подобной техники.

Блок: 4/5 | Кол-во символов: 1803
Источник: http://GeneratorVolt.ru/invertornyjj/rabota-i-metody-invertornojj-svarki.html

Технические параметры

Итак, как работает инверторный сварочный аппарат – понятно. Данный принцип остается неизменным для всех типов таких устройств. Тем не менее на рынке доступно большое количество различных моделей, представленных как отечественным производителем, так и зарубежными компаниями.

Хотя принцип действия инверторных сварочных аппаратов остается неизменным, некоторые характеристики все же отличаются, а именно:

  • величина сварочного тока может варьироваться в широком диапазоне значений: профессиональным устройствам свойственны широкие интервалы, а вот бытовым вариантам более узкие;
  • продолжительность включения, показывающая длительность работы на выбранном токе без перерывов.
  • холостой ход;
  • напряжение электросети.

Таким образом, характеристики будут зависеть от параметров выходного выпрямителя, а также преобразователя частоты тока.

Еще к немаловажным критериям относится мощность прибора. В промышленных агрегатах она может быть очень высокой и достигать двадцати киловатт. Конечно же, использовать подобное оборудование в бытовых целях невозможно. Простая электросеть попросту не рассчитана на подобные нагрузки.

Характеристики сварочного инвертора.

Стоит понимать: стоимость инструмента будет зависеть от мощности. Чем она выше, тем больше придется заплатить.

Практически все современные типы подобных устройств способны осуществлять следующие виды сварки:

  • полуавтоматическая в среде инертных или активных газов, так называемая MIG/MAG;
  • ручная дуговая с применением электродов;
  • аргонодуговая в среде защитного газа.

В случае использования устройств в последнем типе сварки, инверторы могут комплектоваться дополнительными функциями. К таким относится возможность постепенного снижения силы тока, бесконтактное зажигание дуги, сварка в импульсном режиме, регулировка длительности обдува поверхности газом и т.д.

Процесс сварки в ручном режиме становится более простым и комфортным из-за наличия функции форсажа дуги – ее розжига простым касанием поверхности соединяемых металлических частей конструкции.

В инверторах могут быть реализованы и другие функции. Все они призваны сделать процесс сварки более простым. Тут важно понимать: количество «наворотов» устройства неукоснительно ведет к увеличению его стоимости.

Работа в среде инертных газов также может быть облегчена некоторыми дополнительными возможностями агрегата.

Среди них:

  • «мягкий финиш» – автоматическое дожигание проволоки после окончания ее подачи;
  • «синергетика» – автоматическое «подстраивание» параметров сварки под значения, заранее заданные мастером;
  • «2/ такта» – возможность переключения подачи проволоки с автоматического режима на ручной и обратно;
  • «индуктивность» – позволяет понизить количество разбрызгиваемого металла, а также контролировать ширину шва и стабильность дуги.

Блок: 4/6 | Кол-во символов: 2813
Источник: https://tutsvarka.ru/vidy/printsip-raboty-svarochnogo-invertora

Как работает сварочный инвертор

В качестве примера рассмотрим устройство сварочного инвертора бренда «TELWIN» (рисунки к указанному бренду отношения не имеют). Внешний вид платы с указанием расположения элементов схемы приведён на рисунке.

Вариант компоновки деталей сварочного инвертора.

Схема сварочного инвертора состоит из двух основных частей: силовой и управляющей.

Блок: 4/13 | Кол-во символов: 372
Источник: https://kovka-svarka.net/2012/01/princip-raboty-invortornogo-svarochnogo-apparata/

Пояснения на схеме

Принцип работы сварочного аппарата, построенного на основе инвертора, иллюстрирует схема.

Структурная схема инвертора для сварки начинается с обозначения входящего тока и выпрямителя. Сетевое напряжение выпрямляется мостом из мощных диодов, установленных на радиаторы для рассеивания выделяющегося тепла.

Форма выпрямленного напряжения, имеющая ярко выраженные пульсации, схематически изображена в квадрате схемы, соответствующем выпрямителю.

Перед входом в инвертор, в общем-то, представляющем собой преобразователь напряжения, пульсации фильтруются с помощью конденсаторов большой ёмкости (на структурной схеме не показаны).

В инверторе, поступающее постоянное напряжение преобразуется в переменное, имеющее высокую частоту. Преобразование осуществляется за счёт переключения с большой частотой мощных ключевых полевых транзисторов, созданных по IGBT технологии.

При работе транзисторов выделяется большая мощность, поэтому их монтируют на массивных алюминиевых радиаторах. В свою очередь, работой транзисторов управляет высокочастотный генератор, основу которого составляет микросхема контроллера, работающего по принципу широтно-импульсного модулирования.

В этой части, принципиальная схема сварочного инвертора повторяет схемы импульсных блоков питания, используемых в радиоэлектронной аппаратуре с прошлого века.

Полученные в результате инвертирования высокочастотные импульсы поступают на трансформатор, где происходит снижение их амплитуды до уровня, на котором будет осуществляться сварка.

Далее, трансформированное высокочастотное напряжение окончательно фильтруется конденсаторами и поступает на выходные клеммы сварочного инвертора.

Частота генерируемого при работе инвертора тока достигает значения нескольких десятков килогерц. Именно высокая частота лежит в основе принципа работы аппарата инверторной сварки.

Благодаря принципу высокочастотного преобразования удалось добиться снижения веса и уменьшения размеров сварочных аппаратов в несколько раз.

В основном это обусловлено очень малой массой и габаритами высокочастотных трансформаторов, конденсаторов и дросселей.

Блок: 3/5 | Кол-во символов: 2107
Источник: https://svaring.com/welding/apparaty/princip-raboty-svarochnogo-invertora

Автоматические функции сварочного оборудования

Чтобы понять, как работают инверторные сварочные аппараты в различных ситуациях, следует ознакомиться с принципом работы некоторых их функций.

ARC FORCE

Эта функция призвана осуществлять форсирование дуги. В процессе работы сварщика иногда капля расплавленного электрода, не оторвавшись вовремя и не попав в сварочную ванну, зависает, уменьшая зазор.

Это может грозить прилипанием электрода к детали. Принцип работы arc force заключается в кратковременном увеличении тока, который «сдувает» каплю металла.

ANTI STICK

В начале работы, в процессе розжига дуги, электрод может прилипнуть к заготовке. Принцип функции anti stick состоит в том, что в этот момент происходит резкое снижение сварочного тока. После отрыва электрода режим работы аппарата возвращается к норме.

HOT START

Работа этой опции помогает легко зажечь электрическую дугу. Принцип данной автоматической функции прост. При разжигании дуги, в момент отрыва электрода от заготовки, происходит кратковременное увеличение значения сварочного тока, что способствует более надёжному розжигу дуги.

Все функции способствуют более быстрой и надежной работе инвертора, что в итоге приводит к высокому качеству сварного шва.

Блок: 5/5 | Кол-во символов: 1229
Источник: https://svaring.com/welding/apparaty/princip-raboty-svarochnogo-invertora

Принцип работы сварочного полуавтомата

Электроды тут не нужны. Потому что в сварочном полуавтомате применяется специальная сварочная проволка, которая плавится в газовой среде.

Для облегчения понимания, что такое сварочный полуавтомат, достаточно знать, что это – установка, в которую входят:

  • Источник питания, которым может быть сварочный инвертор или сварочный выпрямитель
  • Устройство подачи сварочной проволоки
  • Сварочная горелка
  • Система управления
  • Соединительные кабели и шланги

Сварочная проволка через специальное устройство плавно и корректно поступает в сварочную горелку. В место сварки также подается чистый углекислый газ или его смесь с аргоном.

Так что к вышеперечисленным компонентам установки логично добавить и специальные газосодержащие емкости, а также катушки с намотанной сварочной проволокой.

Информация о том, на чем основан принцип работы сварочного аппарата, в зависимости от его типа, надеемся, поможет лучше разобраться в потребительских характеристиках этого необходимого в быту оборудования и сделать оптимальный выбор.

Блок: 5/5 | Кол-во символов: 1035
Источник: http://semidelov.ru/mar/printsip-raboty-svarochnogo-apparata/

Сетевой выпрямитель

Выпрямитель состоит из:

  • двухполупериодного диодного моста;
  • сглаживающего фильтра из двух параллельных электролитических конденсаторов.

Через диодный мост протекают большие токи, и он нагревается. Для рассеяния тепла его устанавливают на охлаждающий радиатор. С целью предотвращения перегрева и выхода из строя диодного моста, на радиаторе установлен элемент защиты — термопредохранитель. Он отключает питание при превышении температуры радиатора выше 90 °С. Постоянное напряжение после выпрямителя и фильтра подаётся на инвертор.

Блок: 6/13 | Кол-во символов: 550
Источник: https://kovka-svarka.net/2012/01/princip-raboty-invortornogo-svarochnogo-apparata/

Помехозащитный фильтр

Мощный инвертор в процессе работы создаёт высокочастотные помехи. Что бы исключить их попадание в электросеть, перед выпрямителем устанавливается фильтр ЭМС (электромагнитной совместимости). Фильтр состоит из конденсаторов и дросселя (в приведённой схеме — на тороидальном магнитопроводе).

Помехозащитный фильтр (на тороиде).

Блок: 7/13 | Кол-во символов: 348
Источник: https://kovka-svarka.net/2012/01/princip-raboty-invortornogo-svarochnogo-apparata/

Управляющая схема сварочного инвертора

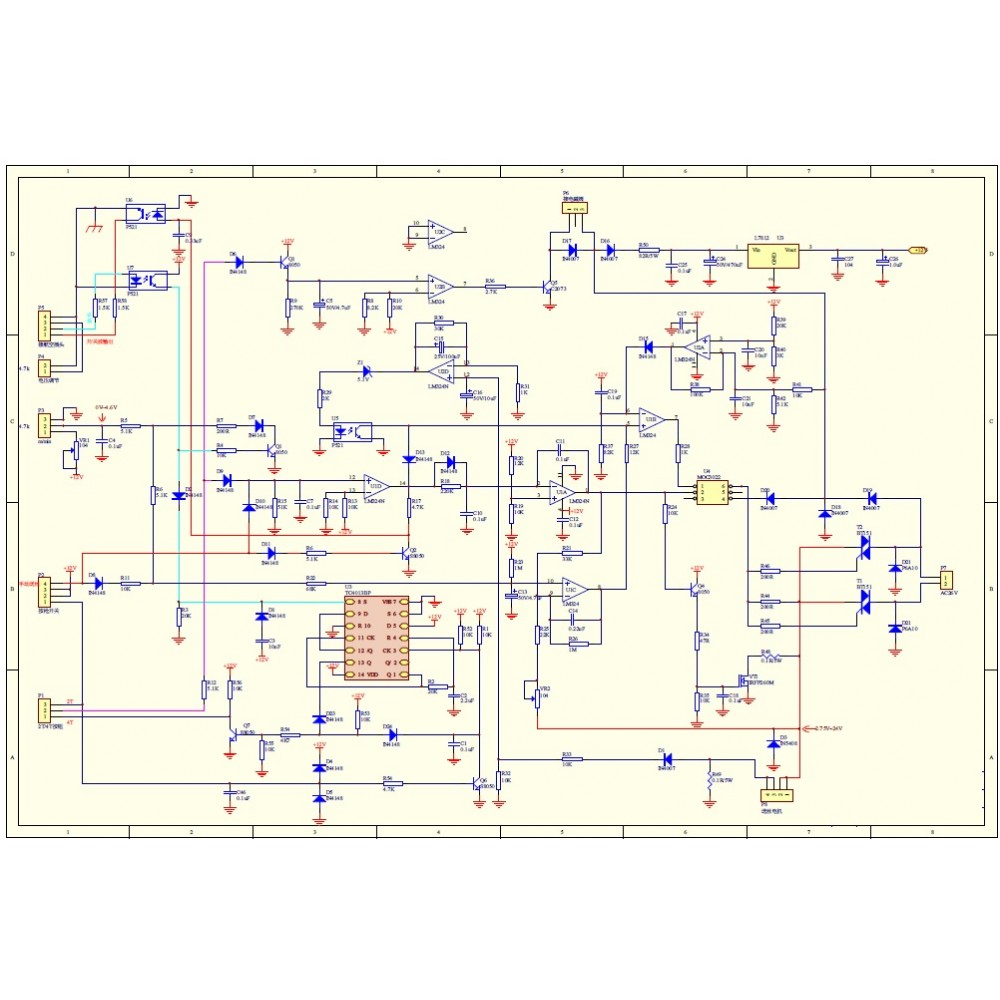

Принципиальная схема приведена на рисунке (напоминаем о кликабельности рисунка).

Управляющая часть схемы сварочного инвертора.

Электронный управляющий блок состоит из следующих узлов:

  • ШИМ-контроллер;
  • цепи регулировки и контроля:
  • блоки контроля напряжения сети и выходного напряжения.

Блок: 10/13 | Кол-во символов: 323
Источник: https://kovka-svarka.net/2012/01/princip-raboty-invortornogo-svarochnogo-apparata/

ШИМ-контроллер

Схема управления имеет оригинальное решение. Поэтому, она будет рассматриваться подробнее силовой части.

«Мозгом» сварочного инвертора является микросхема ШИМ-контроллера (здесь и далее – обозначения по схеме: U1). Она, управляя работой мощных ключевых транзисторов, задаёт «ритм» работы всего преобразователя. Микросхема ШИМ-контроллера, посредством полевого N-канального MOSFET транзистора (Q4), передаёт на первичную обмотку разделительного трансформатора (T1) прямоугольные импульсы с высокой частотой — до 50 КГц. С вторичной его обмотки снимаются сигналы для управления работой ключевых транзисторов.

Защиту от возможного, в процессе управления, превышения допустимого напряжения между затвором и эмиттером ключевых транзисторов осуществляют стабилитроны (D16, D17, D29, D30).

Блок: 11/13 | Кол-во символов: 798
Источник: https://kovka-svarka.net/2012/01/princip-raboty-invortornogo-svarochnogo-apparata/

Цепи регулировки и контроля

К цепям регулировки и контроля относятся:

  • трансформатор тока (Т2). Этот узел является основой анализатора-ограничителя тока. Снимаемое с него напряжение, после выпрямления и ограничения, участвует в работе схемы, формирующей сварочный ток, и генератора импульсов на ШИМ-контроллере;

Трансформатор тока (в центре).

  • узел контроля напряжения сети. Он состоит из элементов операционного усилителя, собранного на двух микросхемах (U2A и U2B). На резисторных делителях, установленных в цепях входного выпрямителя, выделяется напряжение электросети (завышенное или заниженное) и поступает на сумматор операционного усилителя. Последний вырабатывает результирующий сигнал и выдаёт его на задающий генератор импульсов – ШИМ-контроллер. При обнаружении напряжения ниже допустимого, он блокирует генератор, а, следовательно, и всю схему;
  • схема контроля выходного напряжения. Последнее снимается с выходов «OUT+», «OUT-» и через оптрон (ISO1), поступает в схему контроля (U2A и U2B). Таким образом, выполняется отслеживание параметров выходного напряжения.

Одновременно с отключением инвертора включается жёлтый светодиод (D12), который указывает на то, что в схеме неисправность или есть проблемы с сетевым питанием (отсутствует или ниже нижнего предела).

Блок: 12/13 | Кол-во символов: 1273
Источник: https://kovka-svarka.net/2012/01/princip-raboty-invortornogo-svarochnogo-apparata/

Кол-во блоков: 21 | Общее кол-во символов: 19951
Количество использованных доноров: 6
Информация по каждому донору:
  1. http://met-all. org/oborudovanie/svarochnye/printsip-raboty-ustrojstvo-svarochnogo-invertora.html: использовано 1 блоков из 4, кол-во символов 2629 (13%)
  2. https://svaring.com/welding/apparaty/princip-raboty-svarochnogo-invertora: использовано 5 блоков из 5, кол-во символов 6873 (34%)
  3. http://GeneratorVolt.ru/invertornyjj/rabota-i-metody-invertornojj-svarki.html: использовано 1 блоков из 5, кол-во символов 1803 (9%)
  4. https://tutsvarka.ru/vidy/printsip-raboty-svarochnogo-invertora: использовано 1 блоков из 6, кол-во символов 2813 (14%)
  5. https://kovka-svarka.net/2012/01/princip-raboty-invortornogo-svarochnogo-apparata/: использовано 7 блоков из 13, кол-во символов 4026 (20%)
  6. http://semidelov.ru/mar/printsip-raboty-svarochnogo-apparata/: использовано 2 блоков из 5, кол-во символов 1807 (9%)

Принцип работы сварочного полуавтомата — Хабр Фриланс

Принцип работы сварочного полуавтомата Полуавтоматическая сварка является одним из самых простых способов быстро сделать крепкий шов с помощью точечного нагрева, без повреждения лакокрасочного покрытия в зоне около сварки. Прием является простым и доступным для новичков и людей с опытом благодаря этому, оборудование обширно применяется в сфере строительства, при ремонте кузова и в быту. Какие же приборы и детали включает в себя основной участник процесса, и каким же образом работает сварочный полуавтомат – аппарат инверторного типа бытового, промышленного или профессионального назначения? Основное устройство полуавтоматической установки
  • Блок питания, к примеру, трансформатор, выпрямитель или инвертор.
  • Устройство, подающее присадочный материал.
  • Горелка.
  • Блок управления.
  • Шланги и кабели соединительные.
  • Цистерна с газом и емкость с катушками проволоки.
Как проводиться процедура при помощи защитного газа Соединения происходят под влиянием электрической дуги в среде с газом с помощью плавления электродной проволоки, попадающей в горелку. Расплавленный при поддержке термический энергии металл приклеивает необходимые поверхности. В итоге получается прочный надежный шов. Что бы защитить обрабатываемый материал от воздуха в зону сварки из горелки поступает активный или инертный газ –как правило, это чистый углекислый либо его соединение с аргоном. Кнопка запуска на рукоятке существенно облегчает работу с горелкой. Всю процедуру можно разделить на 6 стадий:
  1. Прочистка системы перед допуском защитного газа и непосредственно его подача.
  2. Запуск блока питания.
  3. Поступление проволоки.
  4. Возбуждение дуги.
  5. Перемещение прибора на заблаговременно установленной скорости.
  6. Сварка углубления и сохранение изготовленного шва.
Кратко о возможности технологии Возможности полуавтоматического устройства довольно многочисленны, а принцип работы установок для сварки улучшен так, что отдельные инверторы подпитывают сварку непостоянным током – по принципу действия трансформатора. Обычно, агрегат обладает несколькими режимами – без короткого замыкания и с ним, без разбрызгивания флюса и с ним и др., – вследствие этого им разрешено твердо варить как тонкий (0,5 мм), так и толстый металл (до 40 мм). При поддержке полуавтомата допускается варить внакладку, по расположенным отверстиям, а также встык. Второй метод является преимущественным для профессиональных мастеров. Метод стыка применяется в основном в автомобильном ремонте для замены отдельных элементов. Основные области использования Легкость в использовании, хорошая производительность и небольшая себестоимость работ сделали эти устройства популярными в машино- и приборостроении, а также в области автомобильного ремонта. Тем не менее, и в быту возникает немало обстоятельств, когда устройству можно найти применение. В частности, при производстве перил, калиток, ворот, ремонте велосипедных деталей и любых иных конструкций, где нужно сделать немало швов на небольшом пространстве. Из всех разновидностей профильной техники только полуавтомат для сварки притягивает простой в использовании и самой высокой подвижностью: по причине своих малых размеров с его помощью просто справиться с труднодоступными местами – заделывать металлическую кровлю или рихтовать выступы за воротами. Небольшое напряжение является еще одним преимуществом для начинающего сварщика, боящегося сюрпризов проводки. И новички, и профессионалы дорожат эффективностью процесса: по его завершению не нужно очищать поверхность от шлака и иных продуктов горения, при этом качество соединений всегда находиться на высоком уровне. Не просто так, профессионалы считают этот инструмент лучшим для работы дома, кроме того бытовые модели можно прямо подсоединять к простой электросети.

Cварка полуавтоматом — Postroyka-Dom.com

Сварка полуавтоматом, обычно, делается при помощи проволоки в среде защитных газов. Данный процесс – это, по сути, классическая электродуговая сварка металла, при которой используется тепловая энергия электрической дуги, соединяющей окончание электрода, и свариваемые детали.

Содержание:

По причине большего сопротивления в дуге относительно сопротивления в электроде, более значительную тепловую энергию выделяет именно плазма дуги, что приводит к оплавлению близлежащих поверхностей (деталь и электрод), где образуется сварочная ванна. Когда полученный жидкий металл кристаллизуется и остынет, произойдет образование сварного шва, самого надежного соединения из существующих сегодня.

Сварка полуавтоматом

Отличительная особенность данного типа сварки состоит в использовании подвижного плавящегося электрода (проволоки) и защитного газа.

Защищать электрическую дугу нужно, чтобы расплавляемый металл и окружающая среда не контактировали между собой, потому что данный процесс (окисление азота и кислорода) влечет за собой образование таких компонентов как оксиды и нитриты, которые, попадая в металл, приводят к ухудшению качества шва. Именно для этих целей и используются баллоны с защитными газами: с аргоном, гелием, углекислотой или их смесями.

Принципы сварки полуавтоматом при помощи проволоки

Полуавтоматическая сварка производится по следующему принципу. Подвижную проволоку под напряжением пропускают через газовое сопло, далее она плавится, так как на нее действует электрическая дуга, но постоянная длина дуги сохраняется при помощи автоматического механизма подачи. Это и есть суть принципа автоматизации, а выбор направления и скорости сварки осуществляется собственными силами.

Можно осуществлять сварку и не используя газ. Для этого пользуются самозащитной («порошковой») проволокой, в состав которой входят марганец, кремний и другие металлы раскислители, при сгорании которых, образуется защитная среда вокруг проволоки.
Сварочное оборудование

Сварочная установка должна состоять из следующих компонентов:

  • горелка;
  • шланг, через который подается проволока и газ;
  • механизм, подающий проволоку;
  • управляющая панель;
  • моток проволоки;
  • электрический провод;
  • блок полуавтоматического управления;
  • шланг, подающий газ;
  • редуктор, снижающий газовое давление;
  • нагреватель;
  • газовый баллон высокого давления;
  • выпрямитель.

Сварка полуавтомат конструкция и принцип работы

Сварка полуавтомат является электрическим аппаратом, предназначенным для того, чтобы преобразовывать электрическую энергию в тепловую, при помощи такого эффекта как электрическая дуга. Процесс реализуется при помощи плавящего электрода “электродной проволоки”, которая постоянно подается на место сварки.

Электрод является калиброванной омедненной проволокой заданной толщины. Покрытие проволоки делается, чтобы обеспечить хорошее скольжение и электрический контакт. Проволока располагается поверх специальной катушки, что позволяет ей равномерно разматываться и подаваться во время сварки.

Процесс сварки производится в ручном режиме, с помощью таких приспособлений: источник тока, механизм подачи электрода, гибкие шланги и пистолет, который рабочий использует, чтобы наложить сварной шов.
Полуавтоматические сварочные аппараты разделяются по защите шва:

• для сварочных работ под флюсом;
• для сварочных работ с защитными газами;
• для сварочных работ, в которых используется порошковая проволока.

Чаще всего пользуются полуавтоматами для сварочных работ с защитными газами. Данный тип сварки используется для сваривания конструкций, материалом которых являются углеродистые и легированные стали, или цветные металлы.

Как защитный газ, используют углекислоту, находящуюся в баллонах высокого давления, и подающуюся к пистолету. До попадания в зону сварки газ предварительно стабилизируется при помощи редуктора. Сварка в среде защитного газа обладает рядом плюсов в сравнении со сваркой при помощи покрытых электродов:

Технологические преимущества сварки полуавтомат

высокие показатели производительности и качества швов;


полуавтоматическая сварка швов небольшой длины может производиться в любом пространственном положении;
соединительная сварка может быть реализована в висячем положении, метал не будет вытекать.

Производственные преимущества:
отсутствуют вредные выделения в процессе сварки.

Плюсы экономического характера:
дешевизна сварки, выполненной с использованием углекислого газа, по сравнению с ценой сварки на электродах.
высокие показатели качества и технологичности.

Сварка полуавтомат является незаменимой вещью в быту. Сварить то там, то здесь, а если вы обладатель автомобиля, то и подавно, техника периодически нуждается в косметическом ремонте. Выполнение качественных сварных швов в полуавтомате – намного более простая задача, чем при электродной сварке.

Если вы собираетесь приобретать сварочный полуавтомат, нужно выяснить каким напряжением обладает ваша электрическая сеть. Если напряжение занижено по сравнению с нормой, то следует выбирать более мощный аппарат, поскольку показатели мощности зависят от показателей электрической сети.

Если вы имеете доступ к трехфазному напряжению (380В), то обязательно следует выбирать трехфазный аппарат. Это связано с тем, что наилучшие показатели выпрямительного тока получаются только когда используются трехфазные выпрямители, а от этого зависят показатели качества сварки.

Сварочный полуавтомат инвертор

Сварочный полуавтомат инвертор – это достаточно новый агрегат на рынке сварочного оборудования. Однако, он уже пользуется огромной популярностью, и применяется повсеместно для наплавки и сварки изделий из металла, деталей и конструкций. Данные приборы осуществляют сварку на электродной проволоке, с защитой инертными газами.

Отличительные особенности полуавтомата от инвертор

Сварочные инверторы, дали толчок для развития сварочной аппаратуры, которая с каждым днем совершенствуется. Развитие сварочных технологий, также набрало оборот. Все эти факторы и привели к созданию полуавтомата инверторного типа. Инверторные аппараты имеют массу плюсов в сравнении с конструкциями традиционного типа, что дало возможность говорить что инверторы — самый популярный вид сварочной аппаратуры, предлагаемой на рынке. Все дело в их конструктивных особенностях.

Инвертор

Полуавтоматический инверторный сварочный аппарат оснащен инверторным источником тока. Это прибор, задача которого — преобразование входящего в него переменного тока в постоянный. Из вышесказанного, можно сделать вывод, что вся работа инвертора построена на выпрямителях и высокочастотном трансформаторе.

полуавтомат

В более продвинутых аппаратах, устанавливаю еще и корректор коэффициента мощности. Эго задача — синхронизация тока по синусоиде входного напряжения, что обеспечивает стабильное напряжение инвертора.

Принцип работы инверторного сварочного полуавтомата

Сварка, которая осуществляется при помощи инверторного сварочного полуавтомата — это самый высокопроизводительный способ сварки. При его использовании показатели производительности сварочного процесса увеличиваются троекратно. Эти показатели достигаются благодаря легкому розжигу дуги, высокой скорости сварки, удобством в обслуживании и управлении. Не требуется постоянно менять электроды и освобождать шов от шлака. Даже самые сложные сварочные швы выполняются намного легче.

Сварка при помощи полуавтомата – это непрерывная равномерная подача проволоки-электрода к зоне горения. В то же место производится подача и защитного газа (аргона, углекислоты или их смесей), при помощи которого металл предохраняется от контакта с окружающей средой. Это открывает возможности для получения высокопрочного, качественного сварочного шва, и исключения шлака.


Помимо этого, в приборах данного типа есть возможность производить сварку под любыми углами, и смотреть при этом на дугу.

Как уже говорилось, инверторные сварочные полуавтоматы являются одним из наиболее часто используемых приборов, среди всех сварочных агрегатов. Чаще всего, в инверторах используют современныу технологию MIG-MAG, которая дает возможность для сварки, как в условиях активного, так и инертного газа (к примеру, аргон).

Постоянный ток является причиной, по которй появляется электрическая дуга. Зона сварки защищается от попадания кислорода при помощи газа. Обычно, инверторные сварочные аппараты являются универсальными приборами, однако, наиболее часто они используются для работы с тонким листовым металлом.

Сварочный полуавтомат без газа

Одним из наиболее часто задаваемых вопросов о сварке является «чём сварочный полуавтомат без газа отличается от агрегата, работающего на газу?». Существует много различных доводов и размышлений по этой теме, но какое же основное отличие? Что ж, попробуем разобраться в этом.

Если говорить в общих чертах, то при помощи углекислотных (или сварочных полуавтоматов на газу) производиться сварка, защищенная инертной газовой средой: тут может использоваться как обычная углекислота, так и смесь углекислоты с аргоном. Поскольку углекислый газ блокирует такой процесс как горение, следовательно, в месте сварки высокие температуры отсутствуют, то металл не прогорает.

В сварочном полуавтомате, в котором не используется газ, применяется специальная проволока, покрытая флюсом. В процессе сварки, происходит сгорание флюса с выделением все того же углекислого газа, что также не позволяет металлу прогорать.

Плюсы и минусы сварки с газом и без газа

При сваривании без газа, зона сваривания является полностью защищенной. При помощи флюса образовывается защитная поверхность, поскольку флюс более легкий, чем металл.

При осуществлении сварки с газом (к примеру с углекислотой), условия сварки являются наиболее благоприятными, кроме этого, в зоне сваривания происходит охлаждение металла. Этим способом пользуются немного чаще. Помимо этого, он является более выгодным с экономической точки зрения.

Однако, не мало людей пользуются и вторым вариантом сварки, по большей мере это связано с тем, что при использовании сварочного аппарата без газа, шов выходит более аккуратным.
Осторожно!

При осуществлении сварки сварочным аппаратом без газа, ни в коем случае нельзя пользоваться обычной проволокой. При использовании обычной проволоки, качество шва будет очень низким, он получится неровным, и будет иметь раковины. Произойдет серьезное увеличение расхода проволоки, поскольку её значительный объем просто испаряться.

А главное – в области сварки (в сварной ванне) будет наблюдаться воздействие кислорода, а следовательно – в шве будут образовывать окислы, и много каверн.
Какой метод сварки выберете вы, с использованием газа или без него – это исключительно ваше решение. А необходимое для этого оборудование, вы всегда с легкостью можете подобрать в специализированных магазинах.

Сварка полуавтоматом без газа

Сварка полуавтоматом без газа – это уже не какая-то новинка, которой пользуются только профессиональные сварщики или жестянщики. В специализированных магазинах можно найти множество недорогих и вполне простых, но в то же время качественных аппаратов.

То, что они очень популярны, это следствие просты работы с ними, при этом, качество сварки остается на том же уровне, или даже выше. Используя сварочный полуавтомат, даже не будучи профессиональным сварщиком можно добиться качественного и красивого шва.

Газовые баллоны – это достаточно тяжелая штука, да и если их не использовать постоянно, то выгоды тоже нет никакой, поскольку баллоны требуют зарядки ,а делать это ради маленького шва не рационально. Намного более просто пользовать сварочным полуавтоматом без газа.

В данных аппаратах используется так называемая флюсовая проволока, что дает возможность судить о её составе. Кроме этого, её могут называть и порошковой сварочной проволокой, что является тем же материалом. При помощи данной проволоки, можно выполнять сварочные работы, не используя газ.

В состав такой проволоки входит стальная трубка стандартного диаметра, которую применяют для обычной сварки в газовой среде. Чаще всего это 0,8 мм. В середине, проволока наполняется специальным порошком — флюсом, который немного напоминает состав, которым покрываются обычные электроды. При нагревании, происходит сгорание флюса, благодаря чему образуется защитный газ в зоне сваривания, примерно так, как это происходит при сваривании с помощью электродов.

Из преимуществ данного метода сварки отметим то, что не нужно использовать газовую аппаратуру, и, можно следить за процессом сварки, конечно же, предохраняя глаза защитной маской. Кроме этого, в различных типах проволоки используется разное наполнение, а это открывает возможность для формирования химического состава шва, и характеристик дуги.

Так как у порошковой проволоки, обеспечивающей сварочные работы без использования газа, достаточно тонкие стенки – подачу проволоки должен осуществлять механизм, имеющий небольшое сжатие, а резко поворачивать шланг сварочного полуавтомата не рекомендуется.

Обязательным условием сварки при помощи флюсовой проволоки является соблюдение правильной полярности. Горелка должна быть подключена к минусу, в то время как само изделие должно быть подключено к плюсу. Подключение такого типа называют прямым подключением. Во время сварки с использованием защитного газа применяют подключение обратного типа. Это объясняется тем, когда подается флюсовая проволока, требуются более высокие показатели температуры, чтобы образовался защитный газ.

Лучшие сварочные полуавтоматы инверторного типа Рейтинг 2021

Обновлено: 03 марта 2021

37917

Полуавтоматы очень производительны за счет непрерывной подачи проволоки и отсутствия шлака после сварки, что сокращает последующую обработку шва. Но как выбрать оптимальную модель, чтобы она достаточно проплавляла толстый металл и не прожигала тонкий? В данной статье представлены лучшие сварочные полуавтоматы инверторного типа, все они были отобраны на основании отзывов пользователей, а также ключевых характеристик оборудования.

Подборка товаров осуществлена на основе отзывов, мнений и оценок пользователей, размещенных на различных ресурсах в сети интернет. Вся информация взята из открытых источников. Мы не сотрудничаем с производителями и торговыми марками и не призываем к покупке тех или иных изделий. Статья носит информационный характер.

Полуавтоматы, которые рассчитаны на небольшую толщину металла, относятся к категории бытовых. Сила тока у них регулируется от 20 до 200 А, но фактические данные могут не соответствовать паспортным, поэтому рассчитывать на максимальные показатели не стоит. Такие аппараты отличаются небольшими габаритами 200х300х500 мм, что удобно для транспортировки. Малый вес 10-13 кг разрешает использовать их на высоте, при условии длинного газового шланга идущего от баллона.

При выборе полуавтомата для тонкого металла важно обращать внимание на возможность понижать силу тока, что позволит варить листовую сталь и даже жесть без прожигов. Лучше, чтобы этот показатель начинался от 10 А. Работают полуавтоматы с проволокой 0.6-0.8 мм со стандартными и уменьшенными катушками, поэтому кроме бытовой сферы нашли применение на СТО и кузовном ремонте.

Благодаря инверторной технологии сокращается потребление тока из сети и создается меньшая нагрузка, что разрешает свободно использовать их в гараже и домашней мастерской. У некоторых агрегатов есть возможность варить ММА, а не только MIG/MAG.


Сварог REAL MIG 160 Ресанта САИПА-135 Wert MIG 200



Сварочный ток (MIG/MAG), A  30 — 160  10 — 110  30 — 200
Напряжение на входе, В  160 — 270  140 — 270  143 — 253
Напряжение холостого хода, В  60  65  55
Рабочее напряжение, В  15,50 — 25,60  15,50 — 19,50
Мощность, кВт  6  6,6  4,40
Продолжительность включения при максимальном токе, %  60  70  60

Сварог REAL MIG 160

Универсальный сварочный полуавтомат инверторного типа с диапазоном тока 30-160 А в режиме MIG. В него можно подключить обычный держатель с электродами и варить на токе 10-140 А. Благодаря напряжению холостого хода 60 В дуга всегда зажигается легко даже на ржавом металле. Скорость проволоки регулируется от 1.5 до 14 м в минуту.



+ Плюсы Сварог REAL MIG 160

  1. Прочный корпус с прорезиненными углами и ножками надежно защищает внутренние элементы и устойчив на плоскостях под наклоном (например на крыше).
  2. Прочный механизм подачи проволоки полностью из металла — не пробуксовывает.
  3. Удобная широкая ручка для переноса.
  4. Адекватная инструкция, но и без нее все быстро становится понятно по обозначениям на лицевой панели.
  5. Справляется с низкоуглеродистыми сталями и алюминием.
  6. Горелка имеет евро разъем и в будущем будет легко найти замену.
  7. Простая смена полярности для сварки как с порошковой проволокой, так и с обычной и подачей газа.
  8. В комплекте шланг для газа и хомуты, что упрощает подключение.



— Минусы Сварог REAL MIG 160

  1. Поставляется без плечевого ремня.
  2. Нет дисплея, поэтому на расстоянии 2-3 м уже трудно увидеть какая сила тока установлена переключателем на шкале.
  3. Внутренне расположение катушки не разрешает использовать расходные бабины на 2 кг и более (не помещаются).
  4. В режиме MIG ток опускается до 30 А, поэтому сильно тонкий металл будет прожигать.
  5. При непрерывной работе максимальная сила тока инверторного полуавтомата 90 А — это потребует перерывов для охлаждения каждые шесть минут из десяти.

Вывод. Ввиду работы от входного напряжения с диапазоном 160-270 В этот полуавтомат лучший для сварки в частном доме или даче, куда протянута слабая линия электропередачи. Потребление мощности 6 кВт не создаст перегрузок на внутреннюю проводку. Настройка количества вольт (кроме ампер и скорости подачи проволоки) обеспечит более ровные глубокие швы. Удобно с его помощью варить днища алюминиевых лодок.

Ресанта САИПА-135

Рейтинг сварочных полуавтоматов инверторного типа для тонкого железа возглавил этот аппарат, потому что у него диапазон регулировки сварочного тока от 20 до 110 А и он способен работать с максимальной нагрузкой до 70% времени. При этом вес полуавтомата 11 кг, что упрощает транспортировку по месту.



+ Плюсы Ресанта САИПА-135

  1. Выносливый и неприхотливый к месту эксплуатации — будет варить и долго служить в помещении с пылью.
  2. Простота настоек, удобные переключатели, интуитивно понятная шкала с обозначениями.
  3. Гораздо дешевле импортных аналогов.
  4. В горелку встроен механизм с предварительной продувкой газом.
  5. Есть возможность подсоединения обычного кабеля с держателем для сварки плавящимся покрытым электродом.
  6. При включении в сеть полуавтомат сперва тестирует все узлы на исправность, а потом подает индикацию о готовности к работе.
    Неплохо варит на морозе — подходит для стыковых и нахлесточных швов.



— Минусы Ресанта САИПА-135

  1. От корпуса до горелки короткий кабель — приходится часто переставлять аппарат.
  2. Плохо варит с флюсовой проволокой — нужен только баллон с углекислым газом.
  3. Ввиду максимального показателя 110 А работает почти всегда на повышенной нагрузке, что сокращает его ресурс.
  4. Большая сварочная горелка затрудняет доступ в узкие места для сварки.
  5. Нет дисплея, только механические «крутилки».
  6. Внутрь помещается катушка весом 1 кг, поэтому для больших объемов по сварке придется часто открывать корпус и устанавливать новую бабину с проволокой на барабан.
  7. Контакты кнопки на горелке не качественные и инверторный аппарат может подавать проволоку с перебоями — требуется поджатие контактной группы.
  8. Чувствителен к перепадам напряжения.

Вывод. Благодаря возможности установить проволоку 0.6 мм и понизить ток до 20 А им можно сваривать кузова автомобилей без прожигов и не прерывая дугу каждые 5 с. Это обеспечивает ровные невысокие швы, которые легче обрабатывать зачищая под покраску. Лучше всего выбирать этот полуавтомат для  домашнего ремонта кузовов, но работать придется только с баллоном углекислоты.

Wert MIG 200

Полуавтомат с двумя режимами работы MIG/MMA. Диапазон силы тока 30-200 А. Работает от одной фазы и выдает постоянный сварочный ток. ПВ составляет 60%. Диаметр плавящегося электрода может достигать 5 мм. В настройках есть регулировка силы тока, индуктивности и скорости подачи проволоки.



+ Плюсы Wert MIG 200

  1. Евро разъем для быстрого отсоединения горелки.
  2. Индикация питания, перегрузок и температуры.
  3. Вес 10 кг удобен для транспортировки.
  4. При использовании переноски 10 м с сечением 1.5 мм проводка и розетка не греются.
  5. В комплекте поставляется проволока 1 кг 0.8 мм, щиток и молоточек, что разрешает сразу приступить к работе.
  6. Механизм подачи проволоки из металла — прочный и долговечный.
  7. Варит как штучными электродами, так и проволокой.
  8. Возможность смены полярности.
  9. Прочный хорошо подогнанный корпус без щелей и люфта.



— Минусы Wert MIG 200

  1. На шкале нет цифровых значений, все регулировки «на глаз».
  2. Боковая панель открывается вверх, а не в сторону, что затрудняет снятие и установку катушки.
  3. Кабель массы короткий, а зажим хлипкий — можно только проверить исправность аппарата или заварить что-то небольшое (в будущем обязательно заменить на более прочные).
  4. Маска, молоток-щетка похожи на игрушечные и подойдут только для разового применения.
  5. Функция регулировки индуктивности не более, чем маркетинговый ход — она есть, но на качество шва не влияет.
  6. Отсутствует дисплей.
  7. При ярком свете солнца плохо видно индикацию.

Вывод. Такой компактный инверторный полуавтомат с габаритами корпуса 450х240х360 мм и весом 10 кг удобен для ремонта в полевых условиях. Он легко будет варить сталь толщиной 2-3 мм с порошковой проволокой без баллона. Потребление 4.4 кВт разрешает работу от небольшого генератора. Напряжение на входе достаточно 143-253 В, чтобы аппарат полноценно варил.

Инверторные полуавтоматы рассчитанные на толщину металла до 8 мм относятся к профессиональным устройствам. Их сила тока варьирует от 180 до 250 А. Но питание от 220 В разрешает использовать их и в домашних условиях или частной мастерской. Их мощность уже значительно выше бытовых полуавтоматов и составляет от 5 до 10 кВт. Продолжительность включения на максимальном токе находится в пределах 60-80%, что удобно для длительной работы.

Данный рейтинг лучших сварочных полуавтоматов инверторного типа включает модели способные работать с проволокой толщиной 0.6-1.2 мм. Смена толщины присадки позволяет сваривать как тонкую, так и толстую сталь, выполнять наплавку. Но для этого придется сменить и кабель-канал, а также мундштук горелки.

Большинство моделей способны варить ручной дуговой сваркой покрытыми электродами, что облегчает доступ в узкие места или резку.


Aurora Overman 180 Сварог REAL MIG 200 Ресанта САИПА-200



Сварочный ток (MIG/MAG), А  40 — 175  30 — 200  30 — 200
Напряжение на входе, В  187 — 253  160 — 270  198 — 242
Напряжение холостого хода, В  42  60  80
Рабочее напряжение, В  16 — 22,50  15,50 — 26,40  —
Мощность, кВт  4,70  7,7  5.5
Продолжительность включения при максимальном токе, %  60  60  70

Aurora Overman 180

Это один из самых надежных полуавтоматов инверторного типа разработанный только под сварку MIG. Вертикальный узкий корпус удобно размещать на ограниченном пространстве. Сила тока устанавливается от 40 до 175 А как по паспортным данным, так и фактически.



+ Плюсы Aurora Overman 180

  1. Рукав горелки имеет шарнирное соединение, поэтому при закручивании не создается петель — проволока подается беспрепятственно.
  2. Есть функция отдельной протяжки проволоки без подачи газа, что экономит расход при частой смене диаметров.
  3. Отдельный выход для подогрева газовой смеси на 36 В.
  4. Толстый кабель питания 2.5 мм2.
  5. Качественный крокодил и длинный кабель массы 3 м.
  6. Помещается катушка на 5 кг — можно длительно вести сварку не отвлекаясь на перестановку расходных материалов.
  7. Полуавтомат варит алюминий, при условии подсоединения чистого аргона.



— Минусы Aurora Overman 180

  1. Для транспортировки по месту работы необходима тележка — масса аппарат 15 кг.
  2. Трудно найти в продаже к нему ролики с канавками 0.6 мм.
  3. Сопло из дешевого металла и постоянно забивается брызгами.
  4. Плохо варит по ржавчине — требуется зачистка до блестящего металла.
  5. Верхнее открытие люка для смены оснастки.
  6. Катушка на 1 кг не закрепляется — придется покупать большую даже для коротких работ.

Вывод. Полуавтомат лучший для постоянной эксплуатации на открытом воздухе, наружных объектах и в полевых условиях. Его температурный диапазон составляет от -20 до + 50 градусов. Мощность 4.7 кВт воспроизведет даже бензиновый генератор, поэтому вести работы можно в местах не подключенных к электроснабжению.

Сварог REAL MIG 200

Профессиональный инверторный полуавтомат с возможностью сварки в режиме MIG на силе тока в 200 А. Для тонкого железа ток понижается до 30 А. Диапазон питания сети 160-270 В. Проволока устанавливается от 0.6 до 1.0 мм через боковой люк. Есть второй режим MMA со сварочным током 10-160 А.



+ Плюсы Сварог REAL MIG 200

  1. Получаются отличные швы в чистом аргоне.
  2. Есть функция смены полярности для сварки порошковой проволокой.
  3. Выдерживает просадки сети до 160 В и при этом варит, но максимальная сила тока уменьшается пропорционально.
  4. Может отлично варить алюминий даже не меняя кабель-канал в горелке на тефлоновый.
  5. Прочный корпус с защитными накладками из резины.
  6. Открытие люка для смены катушки в сторону, а не вверх, гораздо удобнее — не закрывает обзор при установке проволоки в подающий механизм.
  7. Надежная горелка выдерживающая продолжительную работу на повышенных токах.
  8. Шланг для подключения газа в комплекте вместе с хомутами.



— Минусы Сварог REAL MIG 200

  1. Механизм подачи проволоки издает громкие звуки при работе (именно сам электромотор).
  2. В комплекте нет держателя электродов, хотя такой режим у полуавтомата предусмотрен.
  3. Быстро устают руки, если приходится часто переносить его по рабочему месту.
  4. Не хватает дисплея для удобной настройки.
  5. Присутствует регулировка индуктивности для воздействия на глубину проплавления, но она слабо работает.

Вывод. Благодаря мощности 7.7 кВт и инверторной технологии полуавтомат способен проплавлять большую толщину металла на силе тока 200 А. Эта модель лучшая для регулярной сварки швеллеров, толстых труб для металлоконструкций, стоек, опор. Лучше всего его использовать на стройке или при изготовлении беседок, больших теплиц.

Ресанта САИПА-200

Это «чистый» полуавтомат без возможности подсоединения держателя для электродов. Такая реализация делает все настройки аппарата исключительно подобранными для сварки с применением подачи проволоки в газовой среде. Сила тока регулируется в пределах 30-200 А, позволяя проплавлять сталь толщиной до 8 мм. Диаметр устанавливаемой проволоки может быть 0.6/0.8/1.0 мм.



+ Плюсы Ресанта САИПА-200

  1. Швы получаются очень качественными — все узлы аппарата рассчитаны только на полуавтоматическую сварку.
  2. Есть защита от перегрева, которая вовремя отключит агрегат.
  3. Способен варить при просадках напряжения до 198 В.
  4. Широкий диапазон использования от кузовных работ до сварки швеллера.
  5. Все элементы протяжки проволоки из металла.
  6. На шкале есть цифровые обозначения, поэтому параметры настроенного режима можно записать для будущих аналогичных работ на других аппаратах, а не просто запоминать место остановки регулятора.
  7. Нет прожогов на тонком металле.



— Минусы Ресанта САИПА-200

  1. При сварке дома на максимальном токе может выбивать пробки, хотя и рассчитан на 220 В.
  2. Вес 14.35 кг уже не так удобен для переноса.
  3. При использовании проволоки с флюсом шов не аккуратный, но соединить металл получится — рекомендуется работать только с газом.
  4. Нужна хорошая проводка с сечением 2.5 мм2 медной жилы, иначе будет плавиться.
  5. Гарантийная пломба расположена в доступном месте и во время обычной работы может перетереться — потом сложно доказать в сервисном центре, что аппарат не вскрывался (требуется очень аккуратная транспортировка).
  6. Питающий кабель жесткий и короткий — выламывает крепление. Пока аппарат на гарантии разобрать и переделать самостоятельно нельзя.

Вывод. Хорошее воздушное охлаждение и перфорация по всему корпусу делают полуавтомат оптимальным для длительного использования на производстве. Продолжительность включения 70% на токе 200 А разрешает работать им непрерывно на меньших значениях (160 А). Евро разъем удобен для замены горелки и быстрой установки кабель-канала под другой диаметр проволоки.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Что лучше — сварочный полуавтомат или инвертор для сварки | ММА сварка для начинающих

Что лучше: сварочный полуавтомат или инвертор

Многие начинающие сварщики задаются вопросом о том, чем отличается полуавтомат от сварочного инвертора, и что лучше. В отличие от сварочного инвертора, где сварка осуществляется штучным электродом с покрытием, для сварки полуавтоматом используется специальная проволока и газ.

Но это так, поверхностное рассмотрение различий полуавтомата и инвертора. Конечно же, и тот и другой вид сварочного оборудования, предназначен для выполнения совершенно разных работ и задач. Именно об этом и будет рассказано ниже, на сайте mmasvarka.ru.

Чем отличается сварочный инвертор от полуавтомата

Сварочный инвертор — это переносной аппарат для сварки постоянным током и электродом с покрытием. Инверторы широко используются для ручной дуговой сварки, как профессиональными мастерами, так и новичками-электросварщиками.

Особенностью сварочных инверторов, является несколько режимов сварки, с прямой и обратной полярностью, когда можно искусственным путём, завышать или занижать температуру горения дуги. Также инверторы снабжены всевозможными функциями, такими как: антизалипание электрода, форсирование дуги, горячий старт, и многими другими.

Кроме того, большинство моделей сварочных инверторов, могут работать даже при сильном падении напряжения. Они абсолютно не боятся скачков и перепадов в электросети. Сварочный инвертор предназначен в основном для работы со сталью, однако его можно использовать и для сварки чугуна, а также различных сплавов.

Что такое сварочный полуавтомат и как он работает

Для сварки полуавтоматом, как было сказано выше, используется тонкая проволока в катушках, которая подаётся из горелки полуавтомата вместе с защитным газом. В качестве такого газа служит аргон, углекислый газ или гелий, здесь все во многом зависит от того, какой металл сварочным полуавтоматом придётся варить.

В отличие от ручной дуговой сварки инвертором, которая имеет обозначение «ММА», сварка в среде защитного газа полуавтоматом обозначается, как «MIG/MAG». Основное применение сварочного полуавтомата, это сварка тонких и цветных металлов, там, где нужна ювелирная точность, и, красивый, ровный сварочный шов, имеющий повышенную стойкость к коррозии.

Сварочные полуавтоматы снабжены баллонами с газом и катушками с проволокой. Как и все трансформаторные аппараты для сварки, они надёжны в работе и долговечны, относятся к разряду специализированного сварочного оборудования. Сварочные инверторы, напротив, получили наибольшее применение в быту, там, где нужна простая, но качественная и эффективная, ручная дуговая сварка чёрных металлов.

Что лучше: сварочный полуавтомат или инвертор

Отвечать на этот вопрос, нет смысла, поскольку сварочный инвертор и полуавтомат, имеют существенные отличия и предназначены для выполнения разных задач. Нет, конечно же, сварочным полуавтоматом, как и инвертором, можно заварить лопату или два куска листовой стали, дело совсем не в этом.

Сварочные полуавтоматы, чаще всего применяются для выполнения специфических задач, для ремонта автомобильных кузовов, например. Инверторы для сварки, оказываются более производительными в том случае, если нужно сварить небольшую теплицу или навес на даче, в общем, они более эффективны, именно для домашнего пользования.

Вот только несколько основных отличий сварочного инвертора от полуавтомата:

  • Вес инвертора для сварки, как и его габариты, в несколько раз меньше, чем у полуавтомата. Плюс ко всему, полуавтомат и инвертор, имеют совершенно разную конструкцию и принцип работы;
  • Инверторы для сварки способны выдавать намного большее напряжение и частоту тока;
  • В отличие от полуавтомата, при равных условиях, сварочный инвертор, более производительный аппарат для сварки;
  • Инвертор способен преобразовывать переменный ток в постоянный, а затем наоборот, ток переменного значения высокой частоты. Принцип работы сварочных полуавтоматов и трансформаторов, совсем иной, и основан на диодном выпрямлении напряжения.

Что выбрать — сварочный инвертор или полуавтомат, зависит, в первую очередь, от задач сварки. Поэтому говорить о том, что лучше, это не совсем правильно, поскольку каждое сварочное оборудование, предназначено для выполнения какой-то конкретной работы.

Еще статьи про сварку:

Ремонт сварочного аппарата


Причины поломок и ремонт сварочных аппаратов

Сегодня в каждом домашнем хозяйстве можно найти сварочный аппарат. В домашних условиях его используют в основном для ремонта металлических конструкций либо для создания новых строений. С его помощью можно сделать произведения искусства из металлических элементов для украшения вашего участка или отдельных его элементов.

Немного о главном

Сварочные аппараты помимо домашнего использования, активно принимают участие в масштабах больших промышленных производств, профессионалы используют различные виды аппаратов в ремонтных и строительных работах. Проще говоря, он является незаменимой вещью в любой сфере, которая связана с металлом.

Устройство сварочного инвертора

Конечно, в принципе нету идеальных инверторных аппаратов, все они ломаются, рабочая схема будет нарушаться, детали подвергаются износу, и множество прочих проблем, которые могут возникнуть в процессе использования.

Вы поможем вам разобраться, почему случаются неисправности, поможем произвести ремонт аппарата своими руками. Дадим советы, как избежать возможности появления неисправности сварочных аппаратов интерскол и не довести устройство к вынужденному ремонту.

Принципы возникновения поломок

Инверторный аппарат интерскол довольно сложно устройство в техническом плане. Для нормального функционирования все его детали должны быть исправны и правильно настроены. Любой сбой в электрической схеме приводит к неисправной работе или вообще полной остановке работоспособности устройства. Зачастую причиной поломки является неправильная эксплуатация, несоответствие правилам эксплуатации либо жестокое нарушение их.

Наиболее распространёнными причинами неисправности является:

  • Эксплуатация аппаратов в непригодных условиях. Такими может быть прямое попадание дождя, снега либо использование в местах с повышенной влажностью.
  • Слишком высокий либо низкий входящий ток, конечно, для инверторных аппаратов это небольшая проблема, но всё же существуют определённые границы.
  • Способ эксплуатации, противоречащий техническим требованиям.
  • Слишком высокая разрозненность помещения пылью, металлическими частицами, маслом и прочим мусором, который попадает вовнутрь корпуса и осесть там.

Виды неисправностей и способ их ремонта

Так как в инверторный сварочный аппарат интерскол это электрическая машина, то и большинство поломок случаются в принципе работы электрической схеме, давайте разберём, какие они бывают, и постараемся произвести ремонт своими руками.

Большинство поломок возникают впоследствии внешнего воздействия, такого как попадание грязи, неприемлемые условия эксплуатации или несоответствие техническим условиям работы.

Какая неисправность может случиться:

  1. Нестабильная сварочная дуга и повышенный уровень разбрасывания материалов электрода.
  2. Частое залипание электродов.
  3. Полное отсутствие возникновения сварочной дуги.
  4. Беспричинное выключение устройства.
  5. Потребление тока на холостом ходу. Либо повышенное потребление во время работы на малых мощностях.
  6. Остановка после длительного использования.
  7. Усиленный шум трансформатора и перегрев.

Разберём каждый пункт более подробно, начнём сначала. Причина прерывания дуги сварки возможна в том, что электрод не подходит установленному рабочему напряжению. Какой ток и тип сварки необходим для используемого электрода, указан на упаковке, перед покупкой необходимо обязательно ознакомиться с этой информацией.

Если информация не указана, можно рассчитать необходимо напряжение, на 1 миллиметр диаметра, припадает в среднем 30 А тока. Также, если скорость сварки низкая, необходимо уменьшать выдаваемое напряжение.

Характер неисправностей и их решение

Часто залипание электрода связано с рядом нескольких причин, которые провоцируют такой эффект. Чаще всего, такой феномен можно встретить при недостаточном входящем напряжении. Второй причиной является плохой и нестабильный контакт модулей в гнездах панели управления. Устранение очень просто достаточно зажать все крепёжные элементы на платах, зафиксировать все болты и соединения.

Недостаточность входящего тока может быть вызвана при использовании удлинителей, сечение, у которых недостаточное для работы используемого инверторного сварочного аппарата интерскол. Невозможна работы с удлинителями свыше сорока метров, потеря тока в таких приспособлениях очень высокая.

Следует проверить все контакты на окисляемость, при неправильных условиях эксплуатация такой эффект можно часто встретить на контактах.

Причиной отсутствия сварочной дуги может быть сильный перегрев сварки или повреждение сварочного кабеля. Следует тщательно проверить все кабеля перед началом использования. Беспричинное выключение может быть связано с замыканием электрических проводов и корпуса. Также замыкание может вызвать соприкосновение листов магнитных проводов или витков катушки.

Такая неисправность схем устраняется своими руками путём изоляции, замены конденсаторов либо устранения контакта между электрическими элементами и корпусом. Слишком высокое потребление тока чаще всего связано с замыканием на витках катушек. Следует сделать ремонт участков, в которых происходит замыкание путём изоляции либо при полной перемотке.

При слишком длительно работе, охлаждающая система может не справиться, и сработает защитный автомат, который прекратит работу устройства и защитит его от серьёзной поломки. В таком случае следует дать инверторному сварочному аппарату интерскол отдохнуть на 30-40 минут, после чего можно опять приступать к эксплуатации. Следует придерживаться рекомендаций по эксплуатации, большинство агрегатов должны функционировать циклично 7-8 минут работы и 3-4 минуты отдых.

Сильный шум трансформатора может быть связан с ослаблением крепёжных элементов, неисправность крепления сердечника, замыкание сварочных кабелей, а также перегруженность трансформатора. Принцип устранения неполадки состоит в затягивании болтов, также восстановив изоляционный шар на проводах.

Причиной самостоятельного выключения может также стать неправильно подобранные защитные элементы в вашем электрическом щитке. Следует подбирать автоматический выключатель таким образом, что бы он смог выдержать повышенную нагрузку от инверторного сварочного аппарата интерскол. А лучше от общей схемы, отвести дополнительную линию, предназначенную для сварочных работ.

Ремонт своими руками или довериться профессионалу?

Каждый задаётся вопросом, попробовать отремонтировать неисправность своими руками, или отдать устройство в руки специалистов? Конечно, однозначного ответа быть не может, всё зависит от вас и от ваших навыков. Принципиальная разница между работой профессионала и самостоятельным ремонтом небольшая.

Если вы никогда не имели дела со схемами сварочных аппаратов интерскол и не имеете никаких познаний в области электрических схем и работы с ними, то лучше отдать прибор профессионалу, во избежание усугубления проблемы и в целях своей безопасности. Работать с электричеством это не шутка, в случае возникновения проблем, всё может закончиться летальным исходом.

В случае если вы имеете познания и сталкивались с электрическими схемами, можно попробовать сделать ремонт своими руками, таким образом, вы сэкономите неплохие деньги. Профессионалы обычно берут неплохую сумму за свои услуги, даже при незначительных поломках.

Как правильно подключить сварочник, требования эксплуатации

Чтобы у вас не возникали проблемы в работе сварочных устройств интерскол, следует придерживаться правил технической эксплуатации, тогда вам не придётся ничего ремонтировать своими руками или искать специалистов, которые помогут вам справиться с проблемой. Вы сэкономите не только свои деньги, но и время, за которое вы сможете сделать много работы. Следите за чистотой своего оборудования и условиями его работы, и вам не придётся задумываться о его исправности.

Подведём итог

Схема сварочного аппарата интерскол довольно сложная, и поломка может возникнуть в любой части схемы при неправильных принципах эксплуатации сварочных агрегатов. Если вы будете придерживаться технических рекомендаций производителя, тогда у вас никогда не возникнут проблемы с устройством. Даже если и необходим ремонт, к вопросу сделать своими руками или довериться специалисту, следует исходя из ваших познаний и области электрических схем и приборов.

generatorvolt.ru

Ремонт сварочных аппаратов

Сварочные аппараты любого вида, инверторные или полуавтоматы – качественное оборудование, но рано или поздно наступает момент для его ремонта и удаления возникших неисправностей. Ремонт сварочных аппаратов лучше доверить специалистам. Техногенный прогресс обеспечил сварочное оборудование сложными техническими характеристиками эксплуатации и привел к усложнению задач по ремонту оборудования.

В сварочных устройствах стало больше составных элементов, которые составляют основу агрегата, а значит, повышается риск возникновения неисправностей в процессе эксплуатации.

Ремонт сварочного оборудования и устранение любых поломок и неисправностей в нем настоятельно рекомендуется проводить строго в специализированных центрах сервиса.

Квалифицированные специалисты проведут правильную и грамотную диагностику, выявят все неисправности и устранят поломку, с заменой испорченных деталей. Очень часто люди просто не знают, где отремонтировать сварочный аппарат.

Сварочные трансформаторы незаменимы для ручной дуговой и некоторых видов промышленной сварки. Читайте о сварочных трансформаторах.

Среди множества технологий по обработке металла лазерная резка выделяется своей экономичностью и эффективностью. Подробнее читайте здесь.

Места для ремонта:

  • сервисный центр;
  • ремонтный салон.

Выполняющие ремонт компании и фирмы, должны в обязательном порядке иметь разрешительную необходимую документацию.

Специалисты в штате ремонтной компании должны иметь большой опыт работы по ремонту сварочных аппаратов и иметь высокий уровень квалификации.

Все фирмы, осуществляющие ремонт, должны быть оснащены отличной технической базой для тестирования оборудования и проведения ремонта. Если сварочные агрегаты находятся на гарантийном сроке, то все неликвидные детали и запчасти должны заменяться новыми.

Ремонт сварочного аппарата инверторного типа

Сварочный инвертор – электронное устройство. Для диагностики, а также для последующего ремонта сварочных инверторных аппаратов, необходима проверка работоспособности различных элементов электронных схем – резисторов, диодов, транзисторов, стабилитронов и других.

Читайте также:  Костюм сварщика

Необходимо умение работать с различной измерительной техникой – вольтметром, осциллографом и др. Ремонт сварочного аппарата инверторного типа предполагает последовательную проверку всех элементов электронной схемы.

Основные операции для диагностики и ремонта:

  • проверка транзисторов;
  • проверка элементов драйвера;
  • проверка выпрямителей;
  • контроль платы управления.

У неисправного транзистора треснут или взломан корпус и видны прогоревшие выводы. Если видимых признаков неисправности транзистора нет, то следует использовать прибор для определения неисправности.

Проверка элементов драйвера производится с помощью омметра. Все выявленные неисправные детали выпаиваются, после чего заменяются работоспособными деталями.

Выходные и входные выпрямители – диодные мосты на радиаторе. Для проверки диодного моста нужно сначала отпаять от него провода и снять с платы. Затем следует прозвонить группу диодов и выявить неисправный диод.

Ремонт инверторных сварок должен заканчиваться обязательной проверкой осциллографом наличия сигналов управления, которые должны поступать на шинки затворов модуля ключей.

Сварочные работы под слоем флюса — качественный метод соединения двух металлов посредством электродуговой сварки, когда ванна расплава — сварочная ванна защищена от атмосферного воздуха слоем порошкообразного флюса. Подробнее о сварке флюсом.

Холодная сварка – это способ соединения металлических деталей без применения температурного воздействия. Об этом типе сварки читайте здесь.

Ремонт сварочных полуавтоматов

Полуавтоматические сварочные аппараты очень удобны и долговечны в эксплуатации.

Они могут быть выполнены на базе инверторов, либо выпрямителей.

Такие агрегаты недорого стоят и отлично подойдут для домашней сварки.

Если начинает искрить, не включается, плохо выполняется шов, плохо плавится проволока и подается, то необходим ремонт сварочных полуавтоматов.

Чрезвычайно похожая на аргонную, плазменная сварка, происходит при помощи потока плазменной дуги. Подробнее о плазменной сварке.

Сварочные работы нужно проводить исключительно в специальной защите. Про сварочные маски хамелеон читайте здесь.

Основные неисправности полуавтоматов, которые не требуют ремонта в специализированных салонах:

  • отсутствует сварочный ток, при этом аппарат работает, а вентилятор крутится;
  • величина сварочного тока другая, чем заявленная;
  • нестабильная дуга, при этом проволока сварочная полностью не расплавляется;
  • подача проволоки неравномерная;
  • неравномерный шов сварки, при этом вольтамперные настройки сделаны правильно.

При отсутствии сварочного тока, нужно дать агрегату охладиться, при этом отключать его от сети не нужно. Проверить целостность проводов, их места соединения.

Если величина сварочного тока значительно отличается от заявленной величины, нужно проверить величину напряжения в сети. Обеспечить соответствие значений напряжений.

Читайте также:  4 нюанса сварки для начинающих

При нестабильной дуге зачищается место сварки, а также крепления зажима от разных загрязнителей и заменить контактный наконечник.

При прерывистой подаче проволоки нужно заменить направляющий канал, заменить ролики и отрегулировать давление.

При некачественном шве, нужно проверить с помощью расходомера подачу газа и заменить, если необходимо газовый диффузор или другие элементы газовой горелки. Использовать газ из другого источника.

Если все проверки проведены и неисправности остались, то требуется ремонт сварочного полуавтомата.

Как отремонтировать сварочный аппарат

Чаще всего неисправности сварочного оборудования связаны с неправильной эксплуатацией и неправильными настройками.

Необходимо знать, как отремонтировать сварочный аппарат самостоятельно. Основные моменты в удалении неисправностей:

  • проверка настройки тока;
  • проверка массы и повреждений кабеля;
  • проверка соединений и сечения проволоки;
  • проверка напряжения в сети.

Перед тем, как обратиться в сервисный центр по ремонту сварочного оборудования, нужно тщательно изучить инструкцию по эксплуатации и отрегулировать настройки.

Если правильно проведена настройка сварочного оборудования, соблюдаются все условия эксплуатации, но возникла поломка, то следует обратиться в сервисный центр, либо ремонтный салон.

Мастер по ремонту сварочного оборудования проведет тщательную диагностику и заменит неисправные детали. Сервисные центры осуществляют ремонт любых типов сварочных агрегатов, в том числе и ремонт точечной сварки.

Контактная сварка – это метод часто используемый в промышленности для соединения однотипных деталей. Читайте о контактной сварке больше.

Среди достаточно большой разновидности аппаратов для сварки, недешевыми, но весьма практичными, удобными и многофункциональными являются сварочные полуавтоматы. Подробнее читайте здесь.

Читайте также:
  • Выбор сварочного стола Сварочный стол представляет собой верстак, предназначенный для помещения сварочных деталей, их фиксации и различных […]
  • 5 видов сварочных горелок и их назначение Сварочная горелка – это основная часть сварочного оборудования. Она отвечает за обеспечение подвода электрического тока при электросварке к […]

metallmaster.org

Выполняем ремонт сварочного инвертора своими силами

Любая техника, когда-то ломается, это относится и к сварочному оборудованию, которое эксплуатируется иногда и в экстремальных режимах. Но ремонт таких сварочных аппаратов в условиях мастерской бывает довольно дорог. Кроме того, во время работы требуется оперативное устранение поломки. Ликвидировать неисправность своими руками и быстрее, и дешевле, нужно только знать принцип работы устройства и элементную полупроводниковую базу. Мы подробно расскажем, как правильно определить неисправность сварочного агрегата и способ его ремонта с минимумом аппаратуры.

Принцип работы сварочного инвертора

Поломка сложной электронной аппаратуры требует оперативного реагирования, а профессиональный ремонт обходится дорого и происходит медленно. Своими руками осуществить ремонт инверторных сварочных аппаратов можно при наличии определённых знаний в области радиоэлектроники и принципов работы такой техники. Необходимо иметь мультиметр с режимом измерения сопротивлений, а также двухлучевой осциллограф, который позволить провести окончательную настройку или выявить неисправность. Часто причина поломки находится на поверхности и её можно определить путем визуального осмотра после вскрытия корпуса, но бывают и более сложные неисправности.

Вскрытие корпуса и визуальный осмотр возможен только после отключения аппарата от электрической сети, помните, что после демонтажа вы лишаетесь права на гарантийный ремонт.

Прежде чем начинать ремонт сварочного аппарата нужно разобраться из каких частей и функциональных элементов он состоит. Чтобы его эффективно отремонтировать, нужно знать соотношение входных, выходных напряжений и формы сигнала на каждой составной части изделия.

Инверторный сварочный аппарат состоит из следующих элементов:

  • низкочастотный выпрямительный блок с фильтром, который преобразовывает переменное сетевое напряжение 220/380 V в постоянное напряжение;
  • инверторная схема, преобразующая постоянное напряжение в высокочастотное переменное до 100 кГц;
  • высокочастотный понижающий трансформатор, который обеспечивает сварочный ток до 300 А;
  • выходной выпрямитель для сварки в режиме ММА;
  • регулирующее устройство, которое обеспечивает через обратную связь стабильные характеристики при сварке на разных режимах;
  • блок подачи сварочной проволоки при режимах MIG/MAG;

Неисправность может возникнуть в каждой из этих составных частей, поэтому ремонт сварочных аппаратов следует начинать с поступательного анализа работы его узлов. Сначала необходимо ознакомиться с инструкцией, где могут быть объяснены возможные поломки и способы их устранения. Также надо ознакомиться с работой автоматической защиты прибора и с пределами рабочего напряжения.

Важно помнить, что инвертор является источником повышенной опасности, и неосторожное обращение с ним может привести к поражению электрическим током, поэтому, если нет уверенности в своих силах, к ремонту лучше не приступать.

Диагностика неисправностей аппаратуры

Очень распространённой причиной неполадок является несоблюдение рекомендованных производителем условий эксплуатации. Некоторые изделия могут работать в большом диапазоне температур и напряжений, но это скорее исключение, чем правило. Различные неисправности сварочных инверторов случаются довольно редко, благодаря эффективной системе защиты от токов короткого замыкания при залипании электродов и от грубых ошибок неопытного сварщика.

Поэтому причиной некорректной работы могут быть следующие обстоятельства:

  1. несоответствие однофазного или трёхфазного напряжения, рекомендованного техническими характеристиками инвертора;
  2. предохранительный сетевой автомат менее 25 А;
  3. используется удлинитель длиной более 30 м;
  4. сечение питающего провода менее 2,5 мм2;
  5. плохой контакт минусового провода со свариваемой деталью;
  6. неправильно подобран сварочный ток;
  7. запылённость радиаторов системы охлаждения силовых элементов, что приводит к срабатыванию температурной защиты;
  8. проникновение влаги внутрь корпуса;
  9. несоблюдение режима продолжительности нагрузки.

Если все вышеперечисленные причины отсутствуют, а оборудование не работает, то придётся вскрывать корпус. Следующим этапом ремонта сварочного инвертора своими руками является внешний осмотр, который, возможно, позволит локализовать неисправность.

На платах могут быть обнаружены следы подгорания дорожек, указывающие на выход из строя сопротивлений, ёмкостей или полупроводниковых элементов. Здесь для замены необходимо воспользоваться паяльником, и не исключено, что причиной выхода из строя деталей является пробой последующих по схеме полупроводников. В этом случае вам понадобится мультиметр с режимом измерения сопротивлений.

Сопротивление деталей замеряется при выключенном питании и потребуется отпаять силовой диод или транзистор, для более точного и надёжного результата.

Нулевое или бесконечное значение сопротивления говорит о его неисправности и необходимости замены. Выпаивать транзисторы нужно очень осторожно предварительно, открутив их от радиатора и обеспечив целостность токопроводящих дорожек на плате. Некоторые виды неисправностей довольно сложно определить, поскольку выход из строя одного элемента схемотехнического решения, ведёт за собой нарушение работы других деталей.

Поэтому диагностика и ремонт сварочных инверторов своими руками требует хороших знаний и навыков. Для более точного определения причин неработоспособности понадобится использование двухлучевого осциллографа. Он нужен для локализации неисправного блока путём исследования амплитуды и формы входного и выходного напряжения.

Методы ремонта сварочных инверторов

Надёжность полупроводниковых элементов сварочного аппарата и эффективность работы защитных систем практически исключает их выход из строя. Но если это всё же произошло, то, скорее всего, причиной послужило попадание влаги в прибор или же посторонние металлические предметы вызвали замыкание. В этом случае ремонт сварочного инвертора заключается в диагностике поломки, просушки аппарата и удалении посторонних предметов, а также замены неисправных деталей.

Для ремонта вам понадобятся следующие инструменты и оборудование, а именно:

  • отвёртка и гаечные ключи;
  • паяльник, припой, флюс или канифоль;
  • устройство отсоса лишнего припоя;
  • мультиметр с режимом измерения сопротивления, тока и напряжения;
  • осциллограф двухлучевой для диагностики и окончательной настройки;
  • электрическая схема неисправного изделия или аналогичная;
  • теплопроводящая паста;
  • средство для промывки контактов, токопроводящих дорожек и радиаторов;
  • доска из непроводящего материала для удобства диагностики плат при включенном сетевом напряжении.

Важно учесть, что выход из строя силовых элементов аппарата, влечёт за собой возможное выгорание и неисправность соседствующих ёмкостей, сопротивлений и стабилизаторов, а также управляющих микросхем.

После выявления неисправности силовых элементов или схем управления, следует отсоединить детали от радиаторов и отпаять их от плат. При этом нужно пользоваться устройством отсоса излишнего припоя, чтобы облегчить демонтаж элемента и сохранить дорожки платы от деформации. Иначе придётся монтировать дополнительные шины, что не улучшает работоспособность платы. Затем необходимо очистить место демонтажа от флюса и окалины, а радиаторы от остатков старой термопасты и возможного нагара. Убедится в исправности ближайших по схеме компонентов и при необходимости заменить их.

После установки и монтажа новых полупроводниковых или иных деталей, нужно быть уверенным в целостности токопроводящих дорожек, а в случае их повреждения принять меры к устранению недостатков. На очищенные радиаторы нанести новый слой термопасты и закрепить силовые радиодетали. Затем, с помощью тестера, убедиться в исправности подсоединения и включить электропитание инвертора.

Подводим итог

Таким образом, при наличии определённой квалификации, произвести ремонт сварочных инверторов своими руками вполне возможно. Это позволит вам сберечь время и немалые денежные средства. Но в случае возникновения затруднений, нужно всегда обращаться к справочной литературе и к консультации профессионалов. Совместные усилия всегда обеспечат положительный результат.

Сергей Одинцов

electrod.biz

Ремонт сварочного инвертора: принципы и правила, как сделать своими руками

Сварочные аппараты инверторного типа в наши дни являются надёжными помощниками в выполнении работ квалифицированными специалистами. Их поломка и последующий ремонт у мастера может затянуться, а время простоя — сказаться на оперативности выполнения работ и потере денег. Некоторые прибегают к самостоятельной починке аппарата.

Ремонт инверторных сварочных аппаратов своими руками довольно прост, если знать типовые неисправности и иметь нужное оборудование и запчасти. Здесь помогут как измерительная техника вроде мультиметров и осциллографов, так и обычный мощный паяльник, качественный флюс и припой для замены повреждённых элементов. Это ведёт к значительной экономии средств на обслуживание, так как обращаться в специализированные сервисные центры придётся только в случае крупных или фатальных неисправностей.

Как работает сварочный инвертор

Инверторный аппарат — источник постоянного тока, обеспечивающий во время сварки конструкций и изделий из металла зажигание и непрерывность работы электрической дуги. Это достигается высокочастотной трансформацией тока большой силы, что приводит к уменьшению размера трансформатора и делает выходящий ток стабильнее. Нужные параметры тока достигаются в несколько этапов:

  • первичное выпрямление тока, поступившего из сети;
  • трансформация выпрямленного тока в высокочастотный;
  • увеличение силы тока высокочастотным трансформатором, что ведёт к уменьшению его напряжения;
  • вторичное выпрямление до заданной величины.

Выпрямление тока происходит с помощью диодных мостов нужной мощности, частоту регулируют высокомощные трансформаторы, которые, имея высокую частоту, обеспечивают необходимую силу тока на выходе.

Конструкция инверторных аппаратов

Большинство сварочных инверторов имеет блочное строение, где каждый из блоков можно, в свою очередь, разделить на собственные составляющие. Основных блоков три:

  • блок питания;
  • управляющий блок;
  • силовой блок.

Блок питания стабилизирует входной ток. От других элементов его обычно отделяет металлическая перегородка. Он состоит из конденсаторов, накапливающих заряд, дроссельной системы управления, собранной на диодах, и управляемого транзисторами многообмоточного дросселя.

В свою очередь, силовой блок, контролирующий процессы преобразования тока, состоит из таких частей, как:

  • первичный и вторичный выпрямители — собраны на основе диодных мостов, в случае первичного способных выдерживать ток силой до 40 ампер, напряжением до 250 вольт и частотой 50 Гц, а в случае вторичного — мощных диодов, способных поддерживать ток в 250 ампер с напряжением около 100 вольт;
  • инверторный преобразователь — силовой транзистор с пороговыми значениями силы, напряжения и мощности тока, соответственно, 32 ампера, 400 вольт и 8 киловатт;
  • высокочастотный трансформатор, состоящий из обмоток медной ленты, делающих возможным повышение силы тока до 250 ампер с напряжением во вторичной обмотке трансформатора не выше 40 вольт.

Тепловая и силовая защита силового блока осуществляется термовыключателями и специальными платами, построенными на основе логических микросхем типа 561ЛА7 или её аналогов (CD4011 или К176ЛА7, например). Конденсаторы и резисторы входят в состав фильтров высокой частоты, защищающих преобразователи и выпрямители тока. Для охлаждения всех частей инвертора используются вентиляторы малого диаметра (до 60 мм) и радиаторы, отводящие тепло от самых горячих радиоэлектронных элементов плат.

Управляющий блок, как правило, собирают на основе либо задающего генератора, либо широкоимпульсного модулятора. В его состав входят и резонансные дроссели и конденсаторы.

Типовые неисправности инверторов

Ремонт сварочного инвертора своими руками следует начинать с установления причин выхода аппарата из строя. Таких причин может быть две: неправильно выбранный режим работы аппарата (например, когда его мощности не хватает для разрезания металла большой толщины) или неисправности в силовой и электронной части.

Признаки неправильной работы аппарата помогают понять к какой причине относится неисправность. Так, если в процессе сварки в горении дуги наблюдается неустойчивость или разбрызгивается металл, следует проверить правильность выставленной величины силы тока. Её для каждого электрода нужно подбирать в зависимости от его длины, толщины и типа. От силы тока также зависит и скорость сварки.

Если сварочный электрод прилипает к поверхности детали, но при этом величина силы тока установлена в соответствии с его характеристиками, следует проверить длину и толщину провода используемого удлинителя, так как для сварки должны использоваться электрические кабеля небольшой длины, не больше 40 метров, и сечением более 4 квадратных миллиметров. Ещё несколькими причинами этого могут быть упавшее напряжение в сети, плохо подготовленная поверхность сварки, окисление ключевых элементов схемы питания инвертора и плохой контакт блоков инвертора в панельных гнёздах.

Если аппарат отключается при продолжительном выполнении сварки деталей, ему, скорее всего, нужно дать остыть, так как срабатывает защита от перегрева. Получаса достаточно для продолжения работ.

Невозможность включить аппарат может говорить о многих проблемах. В первую очередь следует проверить стабильность напряжения в сети, так как если оно опускается ниже 190 вольт, инвертор работать не будет.

Как отремонтировать сварочный инвертор своими руками

Приступая к ремонту, в первую очередь необходимо снять корпус инвертора, осмотреть на предмет запылённости и проверить основные силовые элементы. Признаки окисления и потемнения вследствие перегрева на платах основных блоков, вспухшие конденсаторы, выгоревшие детали, канавки на ножках электронных элементов и отсутствие контактов ножек с платой в результате некачественной пайки, всё это может привести к потере работоспособности. Если есть возможность визуально определить такие элементы, они выпаиваются с плат.

Кроме мощного паяльника здесь пригодятся отсос для припоя, легкоплавкие сплавы для упрощения съёма некоторых деталей, в пайке которых применялся, например, бессвинцовый припой, оплётки из медных нитей, позволяющие убрать крупные скопления припоя возле ножек элементов и, конечно же, качественный флюс, улучшающий теплопередачу и позволяющий припою на плате расплавляться легче.

Замена производится на детали с такой же маркировкой или аналогичные, подбираемые с помощью сравнения основных характеристик — конденсаторы могут быть чуть более высокой ёмкости, например. Оборванные провода нужно соединять аналогичными по толщине сечения и использовать термоусадочные трубки в местах спайки двух проводом между собой.

Если замена самых визуально заметных повреждений плат не помогла, следует приступить к прозвонке электронных схем. Самое уязвимое место, с которого следует начать прозвонку — это силовой блок с транзисторами. Если транзисторы не прозваниваются в соответствии с нормой, неисправность могла затронуть и драйвер, который их раскачивает.

Самый сложный ремонт, с которым можно столкнуться, обслуживая инвертор — это ремонт платы управления ключами, подающей управляющие сигналы на шины затворов блока ключей. Здесь необходимо использовать осциллограф, так как только при его помощи можно увидеть наличие этих сигналов и стабильность их прохода на блок управления.

Отремонтировать аппарат своими руками, имея определённые навыки и детали под рукой, не составляет проблем. Но если опыта работы с паяльником или понимания принципа работы радиоэлектронных деталей у вас нет, лучше всё же доверить такой ремонт профессионалам. Инвертор работает с токами большой силы и при неправильном ремонте может выйти из строя окончательно и грозить покупкой нового аппарата.

tokar.guru

Ремонт сварочных аппаратов

Разница между старым сварочным трансформатором и новым инверторным сварочником примерно такая же, как между первыми автомобилями «Даймлер Бенц» и современным «Мерседесом». Инвертор значительно легче своего неподъемного предшественника, имеет встроенные функции, о которых ранее можно было только мечтать, например, возможность контроля величины сварочного тока или функция предотвращения залипания электрода. Но у великолепно задуманной идеи есть существенный недостаток – электронная начинка выходит из строя значительно чаще, чем у «старичков», а ремонт инверторных сварочных аппаратов требует немалых знаний и навыков. Любая попытка отремонтировать оборудование вслепую, без подготовки, чревата пожаром или даже травмой.

Как правильно организовать ремонт сварочного инвертора

Разумеется, ситуации, когда электронный сварочный аппарат сгорает, как свечка, и не подлежит дальнейшему ремонту, случаются крайне редко. На практике ремонт сварочного аппарата может оказаться намного проще, чем казалось в первый момент. В 90% случаев из строя выходят силовые цепи, в 50% — чувствительные управляющие элементы схемы. Но чтобы выполнять ремонт инверторных сварочных аппаратов своими руками, мало одного желания, как минимум, потребуется следующее оборудование:

  • Цифровой тестер или мультиметр, все равно какой, можно с функцией проверки транзисторов;
  • Паяльная станция, можно самодельная, но обязательно с регулируемым по температуре феном и исправным низковольтным паяльником;
  • Нагрузочный реостат.

Кроме перечисленного, для работы может потребоваться шприц для откачки припоя, кисточка, спирт, лупа, сильный фонарик, лампа накаливания с проводами, ну и, конечно, справочники для заказа запасных частей.

Совет! У большинства профессиональных ремонтников имеется в распоряжении осциллограф. Для ремонта электроники, по сути, незаменимая вещь, если дело касается проверки работы системы управления аппарата.

Не факт, что осциллограф потребуется для ремонта сварочного аппарата своими руками, но в особо сложных случаях без него просто не обойтись.

Восстанавливаем сварочный инвертор, полный курс выживания

Перед тем как раскрывать аппарат и вникать в детали поломки, необходимо выяснить у сварщика две основные подробности. Во-первых, необходимо выяснить, как и в каких условиях произошла поломка сварочного инвертора, и во-вторых, были ли попытки выполнить ремонт другими специалистами.

Проблема заключается в том, что «любители» нередко заменяют заводские детали первыми попавшимися под руку компонентами. Без схемы восстановить номинал и марку детали, что крайне важно для качественного ремонта сварочного аппарата, очень сложно.

Процесс восстановления сварочного аппарата выполняется в три этапа:

  1. Разборка устройства и осмотр внутренних повреждений;
  2. Последовательная диагностика и устранение выявленных проблем;
  3. Испытание и проверка работоспособности сварочного аппарата не на искру, как делает большинство любителей, а на балластный реостат большой мощности.

Нередко любительский ремонт сварочных аппаратов заканчивается проверкой, зажигается дуга или нет. Использование реостата позволяет проверить один из основных параметров работоспособности сварочного инвертора – способность к регулировке и подстройке сварочного тока под нагрузкой.

Перед тем как приступать к ремонту, нужно разобраться и выяснить для себя, как устроен аппарат, и в чем особенности его работы. Например, посмотреть типовую схему или блок схему, тогда станет понятно, что и где находится на плате.

Этап первый, определяем проблемы внешним осмотром платы

Чтобы получить доступ к внутренней начинке сварочного агрегата, необходимо освободить электронную плату от корпуса и сетевого шнура.

Совет! Если перед ремонтом аппарат включался в сеть для проверки, перед разборкой сварочного инвертора осторожно замкните выходные муфты под сварочные шланги с помощью пары проводов и обычной лампы накаливания 100-150 Вт. Это поможет избежать ударов током.

Для разборки нужно снять два-четыре винтовых или саморезных крепления корпуса и вытащить из и соединительных фишек провода. Для ремонта остается голая плата, утыканная электронными деталями. Первым делом осматриваем ее, стараемся выявлять критические для ремонта сгоревшие или поврежденные элементы, подгоревшие дорожки платы, черные резисторы и раздувшиеся конденсаторы.

В подавляющем большинстве случаев выходят из строя и подлежат ремонту следующие элементы платы сварочного аппарата:

  • Балластное мощное сопротивление, разряжающее конденсаторы в силовом блоке схемы. Если питающий блок исправен, то при попытке включить сварочный аппарат конденсаторы моментально наберут немаленькую емкость и напряжение под 300В. Если в ходе ремонта, при отсутствии резистора, включить аппарат сварочный и случайно коснуться руками клемм, получите крайне болезненный удар током, почти как электрошоком;
  • Полевые транзисторы-ключи. Их легко найти, они всегда установлены на массивных алюминиевых радиаторах. Если сгорело сопротивление, почти всегда требуется ремонт и замена как минимум одного из транзисторов;
  • Если не регулируется сварочный ток, то, скорее всего, потребуется ремонт драйвера, одного из его каналов или операционного усилителя, входящего в схему управления.

Разумеется, приведенный перечень для ремонта является наиболее распространенным, но не исчерпывающим. Например, может сгореть термодатчик, следящий за перегревом сварочного аппарата, токовый трансформатор, работающий в паре с операционником, элементы входного диодного моста и многое другое. Поэтому ремонт сварочного аппарата необходимо начинать с прозвонки элементов по цепи.

Второй этап ремонта, проверяем цепи прозвонкой

В ходе ремонта нужно проверить самые нагруженные элементы платы. Переворачиваем ее тыльной стороной кверху и острыми щупами тестера, продираясь сквозь слой защитного лака, проверяем наличие короткого замыкания. Первоначально проверим, не пробит ли выпрямительный диодный мост на выходе. Ремонт диодов — довольно редкая вещь, если внутрь сварочного аппарата не попала вода или не произошло КЗ на шнуре. Аналогично меряем мост на входе.

После блока питания переходим к самым ответственным местам силовой части схемы. Это пара мощных конденсаторов и ключи на полевых транзисторах. Для ремонта необходимо установить наличие сопротивления между коллектором и эмиттером, или правильнее – переходы сток-сток, сток-затвор. В 99% случаев полевые транзисторы выходят из строя первыми, как результат — короткое замыкание между коллектором и стоком.

Кроме них, вторым кандидатом на ремонт и замену является драйвер платы сварочного аппарата. Но для его ремонта потребуются очень серьезные навыки и знания. Поэтому, если после замены транзисторов будут определены неисправности в каналах драйвера, лучше поручить его ремонт более квалифицированному специалисту.

Как проверить целостность драйвера

Забегая вперед, можно сказать, что после демонтажа ключей или полевых транзисторов потребность в ремонте драйвера первоначально определяют по состоянию опорных резисторов, соединяющих канал драйвера с затвором полевого транзистора — ключа. Для этого просто пальцем по плате проследим дорожку от места затвора до первого резистора. Проверяем его на обрыв, если сопротивления резисторов в каждом канале примерно совпадают, то на 99% можно считать, что устройство управления в рабочем состоянии.

В противном случае для ремонта сварочного аппарата придется обращаться к специалисту.

Простейший ремонт сварочного аппарата

Для ремонта агрегата потребуется снять старые транзисторы и заменить их новыми деталями. Каждый ключ крепится к массивному алюминиевому радиатору болтиком. После снятия болтов выворачивают саморезы крепления радиаторов. Для ремонта потребуется аккуратно выпаять полевой транзистор с помощью фена паяльной станции, делается это с максимальной осторожностью, чтобы не повредить дорожки и навесной монтаж. При выпаивании транзистор должен выйти без усилия, в противном случае поднимутся дорожки, и стоимость ремонта сварочного аппарата может подскочить в несколько раз. Место выпайки нужно освободить от припоя с помощью груши или шприца и очистить от пригорелого лака.

Перед установкой новых полевых транзисторов – ключей нужно выполнить ремонт балластного сопротивления. Вместо старого резистора, впаиваем новую деталь на 47 Ом, 10 Вт. Кроме того, прозваниваем конденсаторы и супрессоры, установленные по схеме на дорожках полевиков.

Чтобы продолжить ремонт, необходимо проверить форму и размер сигнала, приходящего по каждому каналу драйвера на затворы своего ключа — полевого транзистора. Перед тем как подключить осциллограф, между стоком и затвором рекомендуется выполнить навеску в виде конденсатора в несколько сот пикофарад, тем самым имитируется емкость затвора транзистора. Такой способ позволяет в ходе восстановления платы сварочного аппарата оптимальным образом нагрузить каждый канал драйвера, поэтому сигнал приходит в том виде, в котором он существует в реальных условиях при проведении сварочных работ.

После напайки конденсаторов подключаются щупы осциллографа, и включается питание платы сварочного аппарата.

Форма сигнала подтверждает, что ремонт выполнен правильно, на затворы транзисторов приходит сигнал от драйвера нужной формы и величины.

Осталось только закрепить новые полевые транзисторы с нанесенной теплоотводящей пастой на алюминиевых радиаторах. Радиаторы устанавливаются на плату, а ножки транзисторов поочередно запаиваются. Восстановление сварочного аппарата практически закончено, осталось только испытать устройство.

Заключение

Для этого подключаем к выводным контактам платы сварочного аппарата лампу на 40 Вт и включаем ее, если лампа загорелась вполнакала, значит, восстановление выходных цепей выполнено успешно. Чтобы удостовериться в полной работоспособности аппарата, к муфтам сварочных шлангов подключают реостат и тестером измеряют напряжение на выходных клеммах. Если поворотом ручки напряжение на клеммах муфты плавно меняется от 60 В до 10 В, значит, аппарат полностью исправен, в противном случае нужно менять операционный усилитель в цепи регулировки.

bouw.ru

Ремонт сварочного инвертора своими руками — этапы и чертеж

Сегодня большинство сварочных агрегатов бытового назначения имеют небольшие габариты и массу. Такая возможность появилась благодаря использованию в их электрической части инверторных схем управления и преобразования сварочного тока, которые позволили избавиться от переключения обмоток сварочного трансформатора.

В электронных схемах инверторных агрегатов, для регулировки величины сварочного тока и коммутации напряжения установлены мощные полевые транзисторы или управляемые диоды – семисторы и тиристоры.

Для того чтобы определить причину неисправности или низкого качества работы сварочного аппарата и наметить способы его ремонта необходимо иметь хотя бы общее представление о его схемотехнике и принципе работы.

Принцип работы и конструкция устройства

Бытовой сварочный инвертор должен сформировать и иметь на выходе постоянной ток определенной силы, значение которого достаточно для поджига и поддержания устойчивого горения дуги.

В отличие от обычных сварочных трансформаторов, которые просто понижают сетевое напряжение, а для его преобразования в постоянное используются блоки выпрямителей, инверторное оборудование преобразует переменное напряжение частотой в 50,0 герц в более высокочастотное, что позволяет значительно повысить стабильность выходных параметров и использовать понижающие трансформаторы меньших габаритов.

Процесс получения необходимых для обеспечения процесса сварки металла параметров включает следующие последовательные процедуры (операции):

  • выпрямление сетевого напряжения;
  • преобразование его в ток высокой частоты;
  • понижение напряжения до необходимого уровня, при котором обеспечивается достаточная величина выходного тока;
  • повторное выпрямление напряжение.

Для преобразования низкочастотного, сетевого напряжения в напряжение высокой частоты используются специальные преобразователи, построенные на базе мощных транзисторов. Выпрямление конечного напряжения осуществляется мостовыми устройствами на базе мощных диодных сборок или тиристоров (семисторов).

Бытовые инверторы в своей конструкции содержат несколько функционально связанных блоков, которые расположены на отдельных платах и соединены посредством проводников или шлейфов между собой.

Основным элементом инвертора является силовой блок, на котором установлены следующие модули:

  • Блок первичного выпрямителя, представляющий собой плату, на которой установлены по мостовой схеме мощные диоды.
  • Инверторный преобразователь создан на основе мощного транзистора, который формирует высокочастотное напряжение частотой 50,0…100,0 килогерц.
  • Модуль понижения напряжения включает трансформатор с ленточными обмотками понижающий напряжение до 40,0…50,0 вольт.
  • Выходной выпрямитель собран на базе диодов, рассчитанных на ток до 250,0 ампер.
  • Все силовые элементы (диоды и транзисторы) установлены на охлаждающих радиаторах (теплоотводах) а корпус устройства оборудован системой принудительной вентиляции.

Причины входа из строя инверторных сварок

Как правило нарушение работоспособности инверторного сварочного аппарата происходит из-за несоблюдения или нарушения правил эксплуатации. Довольно часто поломки вызываются попаданием влаги на электронные детали отдельных модулей.

Высокочастотное напряжение образует электростатическое поле, которое способствует накоплению пыли, с удалением которой не справляется вентиляционная система. Пыль приводит к изменению параметров сопротивления на отдельных участках плат электронных блоков, что также является причиной нарушения нормальной работы всего агрегата.

Неопытный сварщик может вывести инвертор из строя если будет выполнять сварочные работы, на которые аппарат не рассчитан. Например, резка швеллерного профиля маломощным бытовым устройством приведет к его перегрузке и гарантированной поломке. Если не будет обеспечен надежный контакт сетевых и сварочных кабелей, то будет наблюдаться перегрев контактной зоны и разрушение клемных изоляторов.

Помимо эксплуатационных нарушений, к неработоспособности инверторной сварки могут привести причины независящие от квалификации сварщика и характера выполняемых работ. Это прежде всего снижение сетевого напряжения до уровня 180,0…190,0 вольт, что является достаточно частым явлением в дачных поселках и сельских поселениях.

Нельзя забывать и о некачественной сборке и использовании недоброкачественных комплектующих, что является основной причиной выхода из строя неотработанных в производстве и непроверенных в эксплуатации сварочных инверторов.

Основные виды дефектов

Рассмотрим основные неисправности, с которыми наиболее часто сталкивается владелец инверторного аппарата для сварки. Если на выходе аппарата отсутствует напряжение это обычно вызвано перегоранием предохранителей или нарушением целостности одного из проводников в схеме прибора.

Вторая достаточно часто встречающаяся неполадка проявляется в невозможности выставить нужное значение сварочного тока даже в крайнем, максимальном положении регулятора мощности. Причиной это дефекта, как правило, является пониженный уровень питающего напряжения.

Если устройство самопроизвольно, довольно часто отключается во время работы следует проверить не перегреваются ли его модули. Второй причиной отключения может быть наличие короткого замыкания в каких-либо элементах схемы прибора.

Нестабильность горения сварочной дуги вызывается неисправностями или силового блока, или модуля управления. Если при работе агрегат создает повышенный уровень шума, это является свидетельством перегрузки, которые могут привести к более серьезным неисправностям.

При наличии дефектов в работе системы защиты, последствия могут быть самыми непредсказуемыми. К сожалению обычно неправильная работа этого модуля обнаруживается слишком поздно, когда неисправность достигла критического уровня и какой-либо узел аппарата вышел из строя.

Основные правила ремонта

Нарушение работоспособности сварочного инвертора не всегда является проблематичной и вполне может устранена своими руками лицом, имеющим определенные электротехнические навыки и способном разобраться в тонкостях схемотехники изделия. Перед тем как начинать разборку аппарата следует проверить надёжность контакта входных и сварочных кабелей.

Любой ремонт следует начинать с визуального осмотра “внутренностей агрегата”. Наличие механических повреждений на печатных платах, обугливание или почернение изоляции проводников, следы короткого замыкания свидетельствуют о возможном наличии неисправности. Если визуально определить причину не удается, следует с помощью мультиметра проверить целостность соединительных проводников между отдельными модулями агрегата.

Если дело не в этом, а причина неисправности носит более серьёзный характер следует приступить к более тщательной диагностике изделия. Для этого может потребоваться следующий инструмент:

  • плоскогубцы с изолированными ручками;
  • набор прямых и крестообразных отверток;
  • электропаяльник мощностью 40,0 …100,0 ватт;
  • набор гаечных рожковых и торцевых ключей
  • кусачки;
  • слесарный нож;
  • мультиметр (тестер с пределами измерения 50,0 … 250,0 вольт;
  • амперметр с диапазонами измерений 0…50,0 и 0,250 ампер.

Некоторые специалисты могут сказать, что без осциллографа и частотомера многие причины выхода из строя отдельных блоков сварочного аппарата определить не удастся. Однако эти причины достаточно специфичны, а устранение достаточно сложно. Для ремонта аппарата с подобными дефектами следует обращаться к специалистам ремонтных фирм.

Ремонт силового блока

Основной причиной неисправности силового блока является выход из строя (перегорание, пробой) мощного транзистора. В большинстве случаев его неисправность удается определить визуально. Корпус транзистора может иметь деформации (вздутие, разрывы), потемнение, прогары. Ремонт заключается в замене неисправной детали. Перед установкой нового транзистора на радиатор, место из контакта следует смазать специальной термопастой.

Обычно силовой триод не выходит из строя в одиночку, а сопровождается перегоранием микросхем и транзисторов управляющей схемы. Ремонт аппарата в этом случае также заключается в замене вышедших из строя деталей.

Пробой или перегорание диодов силового моста встречается более редко. Однако перед началом замены силового транзистора диоды следует прозвонить мультиметром, определяя их сопротивление. Нулевое или бесконечно большое сопротивление одного из диодов при поочередном подключении щупов мультиметра различной полярности свидетельствует о неисправности проверяемого электронного прибора.

При замене диодов и транзисторов следует подбирать их полные аналоги, вплоть до соответствия буквенного индекса, который характеризует быстродействие электронного элемента.

Ремонт блока управления

«Домашний» ремонт блока управления заключается в визуальном осмотре деталей модуля и проверке проводников на наличие обрыва.

Если причина неисправности не в этом, то имеет смысл обратиться в специализированную ремонтную организацию. Это не только обойдется дешевле, но и гарантирует от повторного выхода их строя замененных деталей электронной схемы.

Если при перегреве агрегата не происходит его атематического отключения и не срабатывает сигнальная лампочка (имеется не на всех моделях), следует проверить надежность соединения термовыключателей с датчиками температуры. Устраняют неисправность путем замены одного из этих элементов.

Безопасность при ремонте устройства своими руками

Современные сварочные бытовые сварочные инверторы достаточно надежны в работе, а при их периодическом техническом обслуживании и ремонте следует соблюдать определенные правила:

  • Запрещается эксплуатация изделия со снятым кожухом.
  • Все диагностические работы и замену деталей производят на полностью обесточенном устройстве.
  • При удалении накопившейся внутри корпуса пыли используют струю сжатого воздуха при избыточном давлении, не превышающем 5,0 атмосфер.
  • Очистку печатных плат и расположенных на ней электронных элементов производят кисточкой (наподобие кисточки для бритья).
  • Длительное хранение прибора проводят только в сухом помещении, с полностью закрытым корпусом и отключенным от сети.

househill.ru

Ремонт сварочных инверторов и поиск неполадок своими руками: виды неисправностей, их возникновения, ремонт

Довольно часто домашние мастера сталкиваются с необходимостью выполнения сварочных работ. Для этого им необходимо специальное сварочное оборудование.

Сегодня сварочные инверторы являются довольно распространенным видом подобных аппаратов, которые все чаще можно встретить у многих владельцев. Однако в определённый момент это оборудование может выходить из строя, что заставляет задумываться о ремонте.

Причем в этом случае необязательно обращаться к специалистам, в некоторых случаях можно вернуть сварочный аппарат в рабочее состояние своими силами. Главное — знать, что именно привело к неисправности и каким образом можно ликвидировать ее самостоятельно, не неся необязательных расходов на сервисное обслуживание.

Ремонт сварочных инверторов своими руками

Одним из главных качеств, которые обеспечили популярность сварочных инверторных аппаратов, является высокое качество сварки, которое может обеспечить любой человек, не обладающий достаточными навыками в обращении с ним. При этом сами условия по эксплуатации этого агрегата отличаются высоким уровнем удобства.

Нужно упомянуть о наличии у этого оборудования более сложной конструкции, если сравнивать его со сварочными выпрямителями и трансформаторами. Это, в свою очередь, негативно отражается на их надежности. Также нужно сказать о том, что перечисленные выше предшественники представляют с собой электротехнические устройства. В отличие от них инверторные аппараты — это одна из разновидностей сложных электронных приборов.

По этой причине, если владелец столкнулся с неполадками в работе сварочного инвертора, для обнаружения причины неисправности и выполнения непосредственно ремонта необходимо убедиться в работоспособности составных его элементов: диодов, транзисторов, стабилитронов, резисторов, а также иных элементов электронной схемы инвертора. Следует также быть готовым к тому, что пользователь столкнется с необходимостью использования таких устройств, как вольтметр, цифровой мультиметр, а также иной рядовой измерительной техники, включая и осциллограф.

Схема ремонта сварочного инвертора своими руками

Приступая к ремонту инверторных сварочных аппаратов, необходимо помнить о следующем моменте: довольно часто сложно понять, ориентируясь лишь на характер возникшей неполадки, что же именно привело к прекращению работы аппарата.

В подобной ситуации владельцу не остается ничего другого, как по очереди проверять каждый элемент схемы. Поэтому, чтобы ремонт оправдал затрачиваемые на него усилия и время и обеспечить необходимый результат, владелец подобного аппарата должен обладать определенными познаниями в электронике, а также хотя бы минимальными навыками работы с электросхемами.

Если он в этом плане не разбирается, то, решившись на самостоятельный ремонт инверторного сварочного аппарата, он рискует лишь понапрасну потерять силы, время, не добившись своей цели. Не исключено, что его инициатива может ухудшить работу устройства, а выполненные им действия станут причиной возникновения новых неполадок.

Основные неисправности сварочных инверторов

Если рассмотреть все неполадки, которые диагностируют при эксплуатации сварочных инверторов любого типа, то они могут быть классифицированы на несколько групп:

  • неполадки, возникшие в результате неграмотного выбора рабочего режима сварки;
  • неполадки, причиной появления которых является неисправность или же неправильная работа электронных составляющих оборудования.

Вне зависимости от характера неисправности подобная ситуация не позволит владельцу продолжить в привычном режиме сварку. К появлению неисправности в работе сварочного инвертора могут приводить различные факторы. Для определения точной причины необходимо проверять по очереди каждый из них, причем вначале начинают с простых операций и постепенно продвигаются к более сложным. После проведения всех рекомендуемых диагностических процедур может случиться так, что сварочный аппарат по-прежнему находится в нерабочем режиме. В этом случае можно предположить, что неполадки связаны с нерабочей электросхемой инверторного модуля. Чаще всего выход из строя электронной схемы происходит по следующим причинам:

  • Проникновение влаги внутрь устройства. В большинстве случаев этому способствуют осадки.
  • В случае скопления под корпусом пыли возникают благоприятные условия для нарушения правильного охлаждения составляющих узлов электронной схемы. Чаще всего наибольшему риску загрязнения подвержено оборудование, которое используется на строительных площадках. Для предотвращения выхода из строя инвертора под влиянием подобных условий работы следует регулярно выполнять его чистку.
  • Пренебрежение рекомендациями изготовителя относительно подходящего режима использования инвертора, работающего без перерывов. Это также может стать одной из причин возникновения неполадок в работе электроники оборудования, возникающих на фоне его перегрева.

Распространенные неисправности инверторов

Обычно инверторные аппараты выходят из строя по причине воздействия внешних факторов, а также неправильной настройки и пренебрежения рекомендациями по использованию аппарата. Среди подобных ситуаций чаще всего можно наблюдать следующие:

  • Процесс горения сварочной дуги имеет неустойчивый характер или же отмечается слишком сильное разбрызгивание материала электрода. Столкнуться с подобным можно в том случае, если был неправильно подобран ток. Во избежание проблем нужно ориентироваться на диаметр и тип электрода, а также скорость сварки. Эту задачу производитель решает за потребителя, приводя соответствующие рекомендации по определению силы тока на упаковке. Если же подобные сведения отсутствуют, то можно воспользоваться следующей формулой: ток определяется из расчета 20-40 А на каждый миллиметр диаметр электрода. При достаточно медленной скорости сварки необходимо выбрать меньшую величину тока.
  • Сварочный электрод с усилием отводится от металла. Подобная ситуация может возникать из-за нескольких различных факторов. В большинстве случаев этому способствует чересчур низкое питающее напряжение сети, к которой подключено оборудование. Если же сварочные работы выполняются с применением инвертора, рассчитанного на эксплуатацию при пониженном напряжении, то причиной его выхода из строя может стать снижение величины напряжения в случае подключения нагрузки, не превышающий уровня, который соответствует минимальному. Наряду с этим неисправности могут быть связаны с плохим контактом модулей прибора в панельных гнездах. Для решения этой проблемы необходимо подтянуть крепления или же гораздо плотнее зафиксировать вставки. Если на входе аппарата наблюдается падение напряжения, в качестве причины этого может служить использование сетевого удлинителя, где применяется кабель с сечением менее 2,5 мм2. В таких условиях также можно наблюдать уменьшение питающего напряжения сварочного аппарата во время выполнения работ. Неполадки в работе оборудования могут возникнуть и из-за слишком длинного удлинителя. Не следует использовать провод, который в длину достигает более 40 метров, поскольку в этом случае нельзя обеспечить эффективную работу устройства. В противном случае в питающей цепи будут наблюдаться слишком большие потери. Причиной возникновения прилипания может выступать подгорание или окисление контактов в цепи питания. На фоне такого явления напряжение также может в значительной степени просто «просаживаться». Столкнуться с такой проблемой можно и тогда, когда была проведена посредственная подготовка свариваемых элементов.
  • При включенном инверторе индикаторы показывают рабочее состояние, при этом невозможно осуществлять сварку. Обычно причиной подобной неполадки является перегрев оборудования, при этом довольно сложно увидеть свечение контрольного индикатора или лампы, а звуковой сигнал в используемой модели не предусмотрен. Другой причиной подобной неисправности может быть самостоятельное отсоединение сварочных проводов или их повреждение.
  • Во время сварки можно столкнуться с постоянным отключением сетевого напряжения. Чаще всего это связано с ошибками относительно выбора для электрощитка автоматического выключателя. Для правильной работы нужно, чтобы этот прибор был предназначен для использования с током до 25 А.
  • Невозможно включить инвертор. Столкнулся с подобной неполадкой можно, если в сети наблюдается низкое напряжение, которого не хватает для создания нормальных условий для выполнения сварочных работ.
  • Отключение инвертора при длительном выполнении сварочных работ. Наиболее вероятной причиной прекращения работы аппарата следует назвать срабатывание защиты по температуре, однако это не следует считать неполадкой. Достаточно сделать перерыв в 20-30 минут, после чего можно продолжать работу.

Ремонт инверторных сварочных аппаратов

Признаком возникновения серьезных неполадок в работе инверторного модуля может выступать возникновение запаха гари из корпуса аппарата. В подобной ситуации наилучшим решением будет вызов специалистов сервисной службы. Чтобы устранить подобную неисправность своими руками, владелец должен обладать определенными навыками и знаниями.

Технология работ

Процедура ремонта своими руками заключается в получении доступа к корпусу аппарата, дальнейшем обследовании его начинки. В некоторых случаях причиной неисправности может быть некачественная пайка элементов, кабелей, иных контактов на платах схемы.

Поэтому в подобной ситуации вернуть прибор в рабочее состояние можно путем перепайки. На начальном этапе нужно попытаться выяснить, какие элементы вышли из строя. На это могут указывать трещины, темные пятна на корпусе или признаки прогорания на плате выводов, а также вздутие верхней части электролитических конденсаторов.

После того, как удалось установить неисправные узлы, их необходимо выпаять, далее установить вместо них идентичные или схожие с ними по характеристикам детали. При выборе заменяемых деталей необходимо обращать внимание на маркировку, присутствующую на корпусе, либо использовать таблицы. Во время извлечения поврежденных элементов рекомендуется применять паяльник с отсосом. Это позволит с минимальными затратами времени выполнить работу и избежать серьезных проблем.

В некоторых случаях обследование может не дать результатов. В подобной ситуации имеет смысл начать прозванивать элементы, используя для этого омметр или мультиметр. Наименьший уровень защиты имеют транзисторы. По этой причине во время ремонта прибора необходимо в первую очередь обследовать их и проверить работоспособность. В большинстве своем силовые транзисторы отличаются высокой надежностью. И если все же они оказались неисправны, то чаще всего благоприятствующим этому фактором становится отказ элементов «раскачивающего» их контура. Элементы последнего и нужно проверить в самом начале. После выполнения проверки необходимо подвергнуть прозванию и прочие элементы платы.

При обследовании платы следует уделить внимание состоянию каждого печатного проводника, где нужно убедиться, что они не имеют обрывов и подгаров. Если были обнаружены подгоревшие участки, их нужно убрать и напаять перемычки. Эту операцию выполняют своими руками по той же схеме, как и при повреждении кабеля ПЭЛ. Если потребуется, то проверке следует подвергнуть и контакты каждого из присутствующих в устройстве разъемов. В некоторых случаях их придется зачистить.

Заключение

Инверторные сварочные аппараты способны намного упростить процедуру сварки различных изделий. Выход из строя этого оборудования может огорчить любого владельца. Однако не стоит раньше времени обращаться к специалистам сервисного центра. В ряде случаев вернуть в работоспособное состояние аппарат можно и своими руками. Часто это оборудование имеет довольно простые неисправности, которые можно легко устранить. Главное — четко понимать, что именно привело к выходу из строя аппарата и как правильно выполнить ремонт.

  • Автор: Фёдор Ильич Артёмов
  • Распечатать

stanok.guru

Принцип устройства и работы инверторных сварочных аппаратов. Как сделать своими руками сварочный инвертор на тиристорной основе? Принцип работы косой мостовой схемы

На днях собрал инвертор сварочный от Бармалея, на максимальный ток 160 ампер, одноплатный вариант. Схема названа в честь ее автора — Бармалея. Вот схема подключения и файл печатной платы.

Инверторный контур для сварки

Работа инвертора : питание от однофазной сети 220 В выпрямляется, сглаживается конденсаторами и подается на транзисторные ключи, которые создают высокочастотную переменную из постоянного напряжения, подаваемого на ферритовый трансформатор.Из-за высокой частоты мы имеем уменьшение размера power trance и, как следствие, мы используем не железо, а феррит. Далее идет понижающий трансформатор, за ним выпрямитель и дроссель.

Осциллограммы управляющих полевых транзисторов. Измерения проводились на стабилитроне x213b без переключателей мощности, коэффициент заполнения 43 и частота 33.

В своем варианте силовые ключи IRG4PC50U заменены на более современные IRGP4063DPBF … Стабилитрон ks213b заменен на два 15-вольтовых 1.3-ваттные встречно подключенные, так как раньше кс213б немного грелся. После замены проблема исчезла сразу. В остальном остается как на схеме.

Это осциллограмма коллектор-эмиттер нижнего ключа (согласно схеме). При подаче питания на 310 вольт через лампу на 150 ватт. Осциллограф стоит 5 вольт деления и 5 мкс дел. через делитель, умноженный на 10.

Силовой трансформатор намотан на сердечник B66371-G-X187, N87, E70 / 33/32 Данные обмотки EPCOS: сначала пол первичной, вторичной и снова остатки первичной обмотки.Провода на первичной и вторичной обмотках имеют диаметр 0,6 мм. Первичная — 10 жил по 0,6 скрученных вместе 18 витков (всего). В первом ряду всего 9 витков. Далее остатки первички в сторону, накручиваем 6 витков проводом 0,6, сложенным на 50 штук, тоже скручиваем. И снова остатки первички, то есть 9 витков. Не забудьте про межслойный утеплитель (я использовал несколько слоев кассовой бумаги, 5 или 6, мы уже не усердствовали, иначе обмотка не влезет в окно).Каждый слой пропитан эпоксидной смолой.

Потом все собираем, между половинками феррита Е70 нужен зазор 0,1 мм, на крайние сердечники ставим прокладку от штатной кассовой квитанции. Все стягиваем, склеиваем.

Окрашиваю спреем матовой черной краской, затем покрываю лаком. Да чуть не забыл, когда каждую обмотку скручиваем, обматываем малярной лентой — так сказать изолируем. Не забудьте отметить начало и концы обмоток, это пригодится для дальнейшей фазировки и сборки.Если трансформатор неправильно фазирован, аппарат будет готовить в половину мощности.

Когда инвертор подключен к сети, начинается зарядка выходных конденсаторов. Их начальный зарядный ток очень велик, сравним с коротким замыканием, и может привести к перегоранию диодного моста. Не говоря уже о том, что для проводников это тоже чревато выходом из строя. Чтобы избежать столь резкого скачка тока в момент включения, установлены ограничители заряда конденсаторов.В схеме Бармалея это 2 резистора по 30 Ом, мощностью 5 Вт, итого 15 Ом на 10 Вт. Резистор ограничивает зарядный ток конденсаторов, и после их зарядки вы уже можете подавать питание напрямую, минуя эти резисторы, что и делает реле.

Реле WJ115-1A-12VDC-S используется в сварочном аппарате Бармалей. Питание катушки реле — 12 Вольт постоянного тока, коммутируемая нагрузка 20 Ампер, 220 Вольт переменного тока. В самоделках очень распространено использование автомобильных реле на 12 Вольт, 30 Ампер.Однако они не предназначены для коммутации токов до 20 Ампер сетевого напряжения, но, тем не менее, они дешевы, доступны и неплохо справляются со своей задачей.

Токоограничивающий резистор лучше устанавливать с обычным проволочным резистором, он выдержит любые перегрузки и дешевле импортных. Например С5-37 В 10 (20 Ом, 10 Ватт, провод). Вместо резисторов можно последовательно включить в цепь переменного напряжения токоограничивающие конденсаторы. Например, К73-17, 400 Вольт, суммарной емкостью 5-10 мкФ.Конденсаторы 3 мкФ, заряжаются емкостью 2000 мкФ примерно за 5 секунд. Расчет тока зарядки конденсатора следующий: 1 мкФ ограничивает ток до 70 миллиампер. Получается 3 мкФ на уровне 70х3 = 210 миллиампер.

Наконец все собрал и запустил. Ограниченный ток выставили 165 ампер, сейчас будем устраивать сварочный инвертор в хорошем корпусе. Себестоимость самодельного инвертора около 2500 рублей — запчасти заказывал в интернете.

Забрал провод в перемоточном цехе. Так же можно убрать провод от телевизоров из цепи размагничивания от кинескопа (это практически готовая вторичка). Дроссель изготовлен из E65 , медная полоса шириной 5 мм и толщиной 2 мм — 18 витков. Подобрал индуктивность 84 мкГн за счет увеличения зазора между половинками, он составил 4 мм. Можно не наматывать полосой, но и проволокой 0,6 мм, но уложить будет сложнее. Первичная обмотка трансформатора может быть намотана 1.Провод 2 мм, с комплектом 5 штук по 18 витков, но также можно рассчитать 0,4 мм количество проводов для нужного вам сечения, то есть например 15 штук 0,4 мм 18 витков.

После установки и настройки схемы на плате собрал все воедино. Испытания Бармалея прошли успешно: он спокойно тянет три и четыре электрода. Предельный ток 165 Ампер. Собрал и протестировал прибор: Arsi .

Обсудить статью СВАРОЧНЫЙ ИНВЕРТОР BARMALE

Нередко для построения сварочного инвертора используются три основных типа высокочастотных преобразователей, а именно преобразователи, подключаемые по схемам: асимметричный или наклонный мост, полумост и полный мост.В данном случае резонансные преобразователи представляют собой подтипы полумостовых и полномостовых схем. Согласно системе управления, эти устройства можно разделить на: ШИМ (широтно-импульсная модуляция), ЧИМ (регулировка частоты), регулировка фазы, а также могут существовать комбинации всех трех систем.

У всех перечисленных преобразователей есть свои плюсы и минусы. Разберемся с каждым отдельно.

Полумостовая система ШИМ

Блок-схема показана ниже:

Это, пожалуй, один из самых простых, но не менее надежных преобразователей семейства двухтактных.Напряжение «качания» первичной обмотки силового трансформатора будет равно половине напряжения питания — это недостаток данной схемы. Но если посмотреть с другой стороны, можно использовать трансформатор с сердечником меньшего размера, не опасаясь попадания в зону насыщения, что тоже является плюсом. Для сварочных инверторов мощностью около 2-3 кВт такой силовой модуль весьма перспективен.

Поскольку силовые транзисторы работают в режиме жесткого переключения, для их нормальной работы необходимо установить драйверы.Это связано с тем, что при работе в этом режиме транзисторам необходим качественный управляющий сигнал. Также необходимо иметь бестоковую паузу, чтобы не допустить одновременного открытия транзисторов, что приведет к выходу последних из строя.

Довольно перспективный вид полумостового преобразователя, его схема показана ниже:

Резонансный полумост будет немного проще полумоста с ШИМ. Это связано с наличием резонансной индуктивности, которая ограничивает максимальный ток транзисторов, а переключение транзисторов происходит при нулевом токе или напряжении.Ток, протекающий по силовой цепи, будет иметь синусоидальную форму, что снимет нагрузку с конденсаторных фильтров. При такой схемотехнике драйверы не нужны, переключение может осуществляться обычным импульсным трансформатором. Качество управляющих импульсов в этой схеме не так важно, как в предыдущей, но бестоковая пауза все же должна быть.

В этом случае можно обойтись без токовой защиты и формы вольт-амперной характеристики, не требующей ее параметрического формирования.

Выходной ток будет ограничиваться только индуктивностью намагничивания трансформатора и, соответственно, сможет достигать довольно значительных значений в случае возникновения короткого замыкания. Это свойство положительно сказывается на зажигании и горении дуги, но его также необходимо учитывать при выборе выходных диодов.

Обычно выходные параметры регулируются изменением частоты. Но фазовый контроль также дает некоторые из своих преимуществ и более перспективен для сварочных инверторов.Он позволяет обойти такое неприятное явление, как совпадение режима КЗ с резонансом, а также увеличивает диапазон регулирования выходных параметров. Использование фазового управления позволяет изменять выходной ток в диапазоне от 0 до I max.

Асимметричный или «косой» мост

Это несимметричный прямой преобразователь, блок-схема которого показана ниже:

Этот тип преобразователя достаточно популярен как у рядовых радиолюбителей, так и у производителей сварочных инверторов.Самые первые сварочные инверторы строились именно по такой схеме — несимметричный или «косой» мост. Помехозащищенность, достаточно широкий диапазон регулирования выходного тока, надежность и простота — все эти качества привлекают производителей и по сей день.

Достаточно большие токи, проходящие через транзисторы, повышенные требования к качеству управляющего импульса, что приводит к необходимости использования мощных драйверов для управления транзисторами, и высокие требования к монтажным работам в этих устройствах и наличие больших импульсных токов, которые в свою очередь повышаются требования к — это существенные недостатки преобразователя данного типа.Также для поддержания нормальной работы транзисторов необходимо добавить цепи УЗО — демпферы.

Но, несмотря на перечисленные выше недостатки и невысокий КПД устройства по асимметричной или «косой» мостовой схеме, в сварочных инверторах они до сих пор используются. В этом случае транзисторы Т1 и Т2 будут работать синфазно, то есть закрываться и открываться одновременно. В этом случае накопление энергии будет происходить не в трансформаторе, а в дроссельной катушке Dr1.Вот почему для получения такой же мощности с мостовым преобразователем требуется удвоение тока через транзисторы, так как рабочий цикл не будет превышать 50%. Более подробно эту систему мы рассмотрим в следующих статьях.

Это классический двухтактный преобразователь, блок-схема которого приведена ниже:

Данная схема позволяет получать мощность в 2 раза больше, чем при включении типа полумоста и в 2 раза больше, чем при включении типа «косой» мост, при этом токи и, соответственно, потери во всех трех случаях будут быть равным.Это можно объяснить тем, что напряжение питания будет равно напряжению «качания» первичной обмотки силового трансформатора.

Для получения такой же мощности с полумостом (напряжение качания 0,5U питание) требуется ток в 2 раза! меньше, чем для случая полумоста. В полной мостовой схеме с ШИМ транзисторы будут работать поочередно — Т1, Т3 включены, а Т2, Т4 выключены и соответственно наоборот при смене полярности. Через отслеживание и контроль значений амплитуды тока, протекающего по этой диагонали.Есть два наиболее часто используемых способа его регулирования:

  • Оставьте напряжение отсечки неизменным, но измените только длину управляющего импульса;
  • Осуществить изменение уровня напряжения отключения в соответствии с данными с трансформатора тока, не изменяя длительность управляющего импульса;

Оба метода позволяют изменять выходной ток в довольно больших пределах. Полный мост ШИМ имеет те же недостатки и требования, что и полумост ШИМ.(См. Выше).

Наиболее перспективная схема высокочастотного преобразователя для сварочного инвертора, структурная схема которого приведена ниже:

Резонансный мост мало чем отличается от полноценного моста ШИМ. Разница в том, что при резонансном подключении резонансный LC-контур включен последовательно с обмоткой трансформатора. Однако его появление в корне меняет процесс накачки мощности. Уменьшатся потери, повысится КПД, снизится нагрузка на вводимые электролиты, уменьшатся электромагнитные помехи.В этом случае драйверы для силовых транзисторов следует использовать только при использовании MOSFET-транзисторов с емкостью затвора более 5000 пФ. БТИЗ можно использовать только с импульсным трансформатором. Более подробное описание схем будет дано в следующих статьях.

Выходным током можно управлять двумя способами — частотой и фазой. Оба эти метода были описаны в резонансном полумосте (см. Выше).

Полный мост с дроссельной заслонкой

Его схема практически не отличается от резонансной мостовой или полумостовой схемы, только вместо резонансной LC-цепи последовательно с трансформатором включена нерезонансная LC-схема.Емкость C, приблизительно C≈22 мкФ x 63 В, работает как уравновешивающий конденсатор, а индуктивное реактивное сопротивление катушки индуктивности L — как реактивное сопротивление, значение которого будет линейно изменяться в зависимости от изменения частоты. Преобразователь управляется частотным методом. , г. по мере увеличения частоты напряжения сопротивление индуктивности будет увеличиваться, что уменьшит ток в силовом трансформаторе. Довольно простой и надежный способ. Поэтому довольно большое количество промышленных инверторов построено по такому принципу ограничения выходных параметров.

Силовая часть нашего самодельного сварочного полуавтомата инверторного типа построена по схеме асимметричного моста, или, как ее еще называют, «косой мост». Это несимметричный прямой преобразователь. Преимущества такой схемы — простота, надежность, минимальное количество деталей и высокая помехозащищенность. До сих пор многие производители выпускают свою продукцию по схеме «косой мост». Без минусов тоже не обойтись — это большие импульсные токи от блока питания, меньший КПД, чем в других схемах, большие токи через силовые транзисторы.

Блок-схема прямого преобразователя «косой мост»

Блок-схема такого аппарата представлена ​​на рисунке:

Силовые транзисторы VT1 и VT2 работают в одной фазе, т.е. они открываются и закрываются одновременно, поэтому по сравнению с полным мостом ток через них в два раза больше. Трансформатор TT обеспечивает обратную связь по току.
Подробнее обо всех типах инверторных преобразователей для сварочных аппаратов Вы можете узнать из книги.

Описание схемы инвертора

Сварочный полуавтомат инверторный, работающий в режимах MMA (дуговая сварка) и MAG (сварка специальной проволокой в ​​газовой атмосфере).

Плата управления

На плате управления установлены следующие инверторные блоки: задающий генератор с трансформатором гальванической развязки, блоки обратной связи по току и напряжению, блок управления реле, блок тепловой защиты, блок антизалипания.

Главный генератор

Блок управления током (для режима MMA) и задающий генератор (MG) собраны на микросхемах LM358N и UC2845. В качестве ZG был выбран UC2845, а не более распространенный UC3845 из-за более стабильных параметров первого.

Частота генерации зависит от элементов С10 и К19, и рассчитывается по формуле: f = (1800 / (R * C)) / 2, где R и C — в килоомах и нанофарадах, частота — в килогерц. В этой схеме частота составляет 49 кГц.

Еще один важный параметр — коэффициент заполнения, рассчитываемый по формуле Кзап = т / Т. Он не может быть больше 50%, а на практике он составляет 44-48%. Это зависит от соотношения значений С10 и R19. Если конденсатор взять как можно меньше, а резистор как можно больше, то Кзап будет близок к 50%.

Импульсы, сформированные ZG, поступают на ключ VT5, который работает на трансформаторе гальванической развязки (TGR) Т1, намотанном на сердечнике EE25, используемом в электронных блоках для запуска люминесцентных ламп (электронных балластах). Все обмотки снимаются и наматываются новые по схеме. Вместо транзистора IRF520 можно использовать любой из этой серии — IRF530, 540, 630 и др.

Обратная связь по току

Как было сказано ранее, для дуговой сварки важен стабильный выходной ток , для полуавтоматической — постоянное напряжение.Обратная связь по току организована на трансформаторе тока ТТ; это ферритовое кольцо типоразмера К 20 х 12 х 5, одетое на нижний (согласно схеме) вывод первичной обмотки силового трансформатора. В зависимости от первичного тока T2, ширина импульса задающего генератора уменьшается или увеличивается, сохраняя постоянный выходной ток.

Обратная связь по напряжению

Сварочный полуавтомат инверторного типа требует обратной связи по напряжению, для этого в режиме МАГ — переключателем S1.1 напряжение с выхода устройства поступает на блок управления выходным напряжением, собранный на элементах R55, D18, U2. Силовой резистор К50 задает начальный ток. А с контактами S1.2 ключ на транзисторе VT1 закорачивает регулятор R2 на максимальный ток, а ключ VT3 выключает режим «антиприлипание» (отключение ЗГ при залипании электрода).

Блок тепловой защиты

Самодельный сварочный полуавтомат включает в себя схему защиты от перегрева: она обеспечивается узлом на транзисторах VT6, VT7.Датчики температуры на 75 градусов С (два из них, нормально замкнутые, соединенные последовательно) установлены на радиаторе выходных диодов и на одном из радиаторов силовых транзисторов. При превышении температуры транзистор VT6 замыкает контакт 1 UC2845 на массу и прерывает генерацию импульсов.

Блок управления реле

Блок собран на микросхеме DD1 CD4069UB (аналог 561LN2) и транзисторе VT14 BC640. Эти элементы обеспечивают следующий режим работы: при нажатии кнопки сразу включается реле газового клапана, примерно через секунду транзистор VT17 разрешает запуск генератора и одновременно включается реле протяжки.

Напрямую реле, управляющие «протяжкой» и газовой арматурой, а также вентиляторы питаются от стабилизатора на MC7812, установленного на плате управления.

Блок питания на транзисторах ХГТГ30Н60А4

С выхода ТГР импульсы, заранее сформированные драйверами на транзисторах VT9 и VT10, поступают на силовые ключи VT11, ME12. Параллельно клеммам коллектор-эмиттер этих транзисторов подключаются «демпферы» — цепочки из элементов C24, D47, R57 и C26, D44, R59, которые служат для удержания мощных транзисторов в диапазоне допустимых значений.В непосредственной близости от клавиш установлен конденсатор С28, собранный из 4-х емкостей 1мк х 630в. Стабилитроны Z7, Z8 нужны для ограничения напряжения на затворах ключей на уровне 16 вольт. Каждый транзистор установлен на радиаторе процессора компьютера с вентилятором.

Силовой трансформатор и выпрямительные диоды

Основным элементом цепи полуавтомата является мощный выходной трансформатор Т2. Собран на двух ядрах E70, материал N87 от EPCOS.

Расчет сварочного трансформатора

Обороты первичной обмотки рассчитываются по формуле: N = (Upit * tpump) / (Bdop * Ssec),
где Upit = 320V — максимальное напряжение питания;
tpulse = ((1000 / f) / 2) * K — длительность импульса, K = (Kzap * 2) / 100 = (0.45 * 2) / 100 = 0,9 tpump = ((1000/49) / 2) * 0,9 = 9,2;
Вадоп = 0,25 — допустимая индукция для материала сердечника;
Ssection = 1400 — сечение сердечника.
Н = (320 * 9,2) / (0,25 * 1400) = 8,4, округляем до 9 витков.
Отношение витков вторичной обмотки к первичной должно быть примерно 1/3, т.е. наматываем 3 витка вторичной обмотки.

Силовой трансформатор может быть намотан на другой типоразмер, количество витков рассчитывается по приведенной выше формуле.Например, для сердечника 2 x E80 с f = 49Khz витков в первичной: 16, во вторичной: 5.

Выбор сечения проводов первичной и вторичной обмоток, обмотки трансформатора

Сечение проводов подбираем исходя из 1мм.кв = 10А выходного тока. Этот прибор должен выдавать в нагрузке около 190А, поэтому берем вторичное сечение 19мм.кв (жгут из 61 провода диаметром 0,63мм). Первичный участок выбран в 3 раза меньше, т.е.е. 6мм кв. (Жгут из 20 проводов диаметром 0,63мм). Сечение провода в зависимости от его диаметра рассчитывается как: S = D² / 1,27, где D — диаметр провода.

Намотка производится на рамку PCB толщиной 1мм, без боковых щек. Каркас облицован деревянным каркасом по размерам сердечника. Первичная обмотка намотана (все витки в один слой). Затем 5 слоев толстой трансформаторной бумаги, сверху — вторичная обмотка. Катушки сжаты пластиковыми стяжками.Затем каркас с обмотками снимается с оправки и пропитывается лаком в вакуумной камере. Камера была сделана из литрового баллона с плотной крышкой и шлангом, который надевали на всасывающую трубку компрессора из холодильника (можно просто окунуть транс в лак на сутки, думаю он тоже пропитается) .

Сварочный инвертор — довольно популярное устройство, которое необходимо как в быту, так и на промышленном предприятии. Это неудивительно, ведь использовавшиеся ранее блоки питания (преобразователи, трансформаторы, выпрямители) имели множество недостатков.Среди них вес и габариты, высокое энергопотребление, но небольшой диапазон регулирования режима сварки и низкая частота преобразования. Сделав своими руками сварочный инвертор на основе тиристоров, вы получите мощный блок питания для необходимых работ. Также это поможет вам существенно сэкономить, хотя все равно потребует определенных трудовых и материальных затрат.

Сварочный инвертор: особенности и функции аппарата

Работа инвертора заключается в преобразовании переменного тока сети в его высокочастотный аналог постоянного тока.

Это происходит в несколько этапов. Ток течет к выпрямительному блоку от сети. Там после преобразования напряжение от переменного становится постоянным. И инвертор выполняет обратное преобразование, то есть поступающее постоянное напряжение снова становится переменным, но с более высокой частотой. После этого напряжение понижается трансформатором, через выходной выпрямитель этот параметр преобразуется в высокочастотное постоянное напряжение.

Устройство сварочного инвертора и его особенности

Благодаря отсутствию тяжелых деталей в конструкции устройство очень компактное и легкое.В его состав входят следующие компоненты:

Простое перекрестное инверторное устройство.

Инвертор
  • ;
  • сетевые и выходные выпрямители;
  • дроссель;
  • высокочастотный трансформатор.

С такими аппаратами могут работать даже начинающие сварщики. Их используют как в быту, так и в строительстве или в автосервисе. Благодаря тому, что есть регулировка режимов работы, можно варить как тонкие, так и толстые металлы.А повышенные условия горения дуги и образования сварного шва дают возможность сваривать любые сплавы, черные и цветные металлы сварочными инверторами, используя все возможные сварочные технологии.

Преимущества использования инвертора

В области сварочного оборудования такие устройства пользуются особым спросом из-за их многочисленных преимуществ и преимуществ. Сделав инвертор своими руками, вы получите:

  • возможность варки сложных цветных металлов и конструкционных сталей;
  • защита от перегрева, колебаний сетевого напряжения, токовых перегрузок;
  • высокая стабильность сварочного тока даже при колебаниях напряжения в сети;
  • шов правильной формы;
  • при сварке практически не будет брызг;
  • горение дуги будет стабилизировано заданным образом, даже если есть внешнее неблагоприятное воздействие;
  • много других полезных функций.

Схемы инвертора своими руками

Исходя из того, как построена схема и как управляется сам процесс преобразования инвертора, существует несколько типов устройств, которые наиболее часто используются. Варианты полного моста и полумоста называются двумя двухтактными схемами, а наклонный мост — одноцикловым. Полная мостовая схема, называемая двухтактной, работает с биполярными импульсами. Они подаются на ключевые транзисторы (которые спарены), замыкают и размыкают электрическую цепь.

Инверторная схема «косой» перемычки.

Полумостовая схема будет отличаться от предыдущей версии тем, что в ней увеличено потребление тока. Транзисторы, работающие по той же двухтактной модели, действуют как ключи. На каждый из них подается половина входного сетевого напряжения. Мощность инвертора по сравнению с током с полным мостом вдвое меньше. Такое расположение имеет свои преимущества в приложениях с низким энергопотреблением. Кроме того, можно использовать группу транзисторов, а не один очень мощный.

Последний вариант — «косой» мост. Это инверторы, работающие на однотактной основе. Здесь вы будете иметь дело с униполярными импульсами. Одновременное размыкание транзисторных ключей исключит возможность короткого замыкания. Но среди недостатков этой схемы выделяют намагничивание магнитопровода трансформатора.

Взгляните на одну из стандартных схем инвертора. Это дизайн, разработанный Ю. Негуляев. Чтобы собрать такое устройство в домашних условиях, вам понадобится ваше желание, готовность к работе и необходимая элементная база, которую вы можете либо найти на радиорынке, либо испариться из старой бытовой техники.

Инструкции по сборке

Типовая схема инвертора конструкции Ю.Негуляева

Возьмите пластину из дюралюминия толщиной 6 мм. Присоедините к нему все проводники и провода, которые выделяют тепло. Учтите, что здесь нет необходимости обвивать провод теплоизоляционным материалом. Используя старую схему (например, компьютер), вам не придется искать отдельно транзисторы и тиристоры.

Далее подготовим специальный мощный вентилятор (можно даже радиатор автомобиля).Он взорвет все, включая резонансный дроссель. Не забудьте прижать последний к основанию с помощью уплотнительной прокладки.

Для изготовления самого дроссельного устройства возьмем шесть медных жил. Их можно найти на рынке или сделать самостоятельно из частей ненужного старого телевизора. Прижмите диоды к основанию схемы, а затем прикрепите к ним регуляторы напряжения и изолирующие прокладки.

При установке трансформатора изолируйте жгуты проводов изолентой или фторопластовой лентой.Разъедините жилы в разные стороны, чтобы они не соприкасались и не вызывали неисправностей. На полевом транзисторе вам нужно будет установить силовое поле, чтобы увеличить производительность вашего инвертора. Для этого берем медный провод 2 мм. После лужения оборачиваем в несколько слоев обыкновенной нитью. Это защитит ваш проводник от разного рода повреждений при пайке и сварке. Для фиксации крепления используйте изолирующие каблуки. Так вы и нагрузку с транзисторов перенесете на них.

Трансформатор — необходимый элемент любого сварочного источника. Он снижает сетевое напряжение до уровня напряжения дуги, а также обеспечивает гальваническую развязку сети и сварочной цепи. Известно, что размер трансформатора определяется его рабочей частотой, а также качеством магнитного материала сердечника.

Примечание.

При уменьшении частоты габариты трансформатора увеличиваются, а при повышении — уменьшаются.

Трансформаторы классических источников работают при относительно низкой частоте сети. Поэтому вес и габариты этих источников в основном определялись массой и объемом сварочного трансформатора.

В последнее время разработаны различные высококачественные магнитные материалы, позволяющие несколько улучшить массогабаритные параметры трансформаторов и сварочных источников. Однако существенного улучшения этих параметров можно добиться только за счет увеличения рабочей частоты трансформаторов.Поскольку частота сетевого напряжения является стандартной и не может быть изменена, можно увеличить рабочую частоту трансформатора с помощью специального электронного преобразователя.

Блок-схема инверторного сварочного источника

Упрощенная блок-схема инверторного источника сварки (ISI) показана на рис. one … Рассмотрим схему. Напряжение сети выпрямляется и сглаживается, а затем подается на электронный преобразователь. Он преобразует постоянное напряжение в переменный ток высокой частоты.Высокочастотное переменное напряжение преобразуется малогабаритным высокочастотным трансформатором, затем выпрямляется и подается в сварочную цепь.

Типы трансформаторов

Работа электронного преобразователя тесно связана с циклами перемагничивания трансформатора. Поскольку ферромагнитный материал сердечника трансформатора имеет нелинейность и насыщен, индукция в сердечнике трансформатора может возрасти только до некоторого максимального значения Bm.

После достижения этого значения сердечник необходимо размагнитить до нуля или повторно намагнитить в направлении, противоположном значению — Bm. Энергия может передаваться через трансформатор:

  • в цикле намагничивания;
  • в цикле перемагничивания;
  • в обоих циклах.

Определение.

Преобразователи, обеспечивающие передачу энергии за один цикл перемагничивания трансформатора, называются однотактными .

Соответственно, преобразователи, которые обеспечивают передачу энергии в обоих циклах перемагничивания трансформатора, называются двухтактными .

Несимметричный прямой преобразователь

Преимущества несимметричных преобразователей. Одноходовые преобразователи наиболее широко используются в дешевых и маломощных инверторных сварочных источниках, рассчитанных на работу от однофазной сети. В условиях резко изменяющейся нагрузки, которой является сварочная дуга, одноходовые преобразователи выгодно отличаются от различных двухтактных преобразователей:

  • не требуют балансировки;
  • они не подвержены такому заболеванию, как токи.

Следовательно, для управления этим преобразователем требуется более простая схема управления по сравнению с той, которая требуется для двухтактного преобразователя.

Классификация несимметричных преобразователей. По способу передачи энергии на нагрузку однотактные преобразователи делятся на две группы: прямые и обратноходовые ( рис. 2 ). В прямых преобразователях энергия передается на нагрузку в момент замкнутого состояния, а в обратноходовых преобразователях — в момент открытого состояния ключевого транзистора VT.В этом случае в обратном преобразователе энергия накапливается в индуктивности трансформатора T во время замкнутого состояния ключа, а ток ключа имеет форму треугольника с нарастающим фронтом и крутым срезом.

Примечание.

При выборе типа преобразователя ISI между прямым и обратным преобразованием предпочтение отдается прямому несимметричному преобразователю.

Действительно, несмотря на большую сложность, прямой преобразователь, в отличие от обратноходового, имеет высокую удельную мощность … Это связано с тем, что треугольный ток протекает через переключающий транзистор в обратном преобразователе и прямоугольный в прямом преобразователе. Следовательно, при том же максимальном токе ключа среднее значение тока прямого преобразователя вдвое больше.

Основные преимущества обратного преобразователя :

  • нет дросселя в выпрямителе;
  • возможность групповой стабилизации нескольких напряжений.

Эти преимущества обеспечивают преимущество обратноходовых преобразователей в различных приложениях с низким энергопотреблением, таких как источники питания для различного бытового теле- и радиооборудования; а также вспомогательные источники питания для цепей управления самих сварочных источников.

Однотранзисторный трансформатор прямого преобразователя (OPP) , изображенный на рис. 2, б , имеет специальную размагничивающую обмотку III. Эта обмотка служит для размагничивания сердечника трансформатора Т, который намагничивается во время закрытого состояния транзистора VT.

В это время напряжение на обмотке III подается на диод VD3 с блокирующей полярностью. В результате размагничивающая обмотка не влияет на процесс намагничивания.

После закрытия транзистора VT :

  • напряжение на обмотке III меняет полярность;
  • диод VD3 разблокирован;
  • энергия, накопленная в трансформаторе Т, возвращается к первичному источнику питания Uп.

Примечание.

Однако на практике из-за недостаточной связи между обмотками трансформатора часть энергии намагничивания не возвращается к первичному источнику. Эта энергия обычно рассеивается в цепях ТН и демпфирования (на рис. 2 не показан), снижая общий КПД и надежность преобразователя.

Наклонный мост. Указанный недостаток отсутствует в двухтранзисторном прямом преобразователе (ДПП) , часто называемом «Косой мост» ( рис.3, а ). В этом преобразователе (благодаря введению дополнительного транзистора и диода) первичная обмотка трансформатора используется как размагничивающая обмотка. Поскольку эта обмотка полностью подключена сама к себе, полностью исключаются проблемы неполного возврата энергии намагничивания.

Рассмотрим подробнее процессы, происходящие при перемагничивании сердечника трансформатора.

Общей чертой всех несимметричных преобразователей является то, что их трансформаторы работают в условиях одностороннего намагничивания.

Магнитная индукция B (в трансформаторе с односторонним намагничиванием) может изменяться только в диапазоне от максимального Bm до остаточного Br, описывающего конкретную петлю гистерезиса.

Когда транзисторы VT1, VT2 преобразователя открыты, энергия источника питания Uп через трансформатор T передается на нагрузку. В этом случае сердечник трансформатора намагничивается в прямом направлении (сечение a-b на рис. 3 , b).

Когда транзисторы VT1, VT2 заблокированы, ток в нагрузке поддерживается за счет энергии, накопленной в катушке индуктивности L.В этом случае ток замыкается через диод VD0. В этот момент под действием ЭДС обмотки I диоды VD1, VD2 открываются, и через них ток размагничивания сердечника трансформатора течет в обратном направлении (участок б-а на рис.3, б ).

Изменение индукции ∆В в сердечнике происходит практически от Вm до Вr и намного меньше возможного для двухтактного преобразователя значения ∆В = 2 · Вm. Некоторое увеличение ∆B можно получить, введя в сердечник немагнитный зазор.Если сердечник имеет немагнитный зазор δ, то остаточная индукция становится меньше Br … В случае наличия немагнитного зазора в сердечнике можно найти новое значение остаточной индукции в точке пересечения прямой, проведенной от начала координат под углом Ѳ к кривой перемагничивания (точка B1 на рис. 3, b ):

tgѲ = µ 0 l c / δ,

где µ 0 магнитная проницаемость;

л в длина средней силовой линии магнитного поля магнитопровода, м;

δ длина немагнитного зазора, м

Определение.

Магнитная проницаемость Отношение индукции B к силе H для вакуума (справедливо также для немагнитного воздушного зазора) и является физической постоянной, численно равной µ 0 = 4π · 10 -7 Гн / м.

Величину tgѲ можно рассматривать как немагнитную проводимость зазора , приведенную к длине сердечника. Таким образом, введение немагнитного зазора эквивалентно введению отрицательной напряженности магнитного поля:

Н1 = -В1 / tgѲ.

Двухтактный мостовой преобразователь

Преимущества двухтактных преобразователей. Двухтактные преобразователи содержат больше элементов и требуют более сложных алгоритмов управления. Однако эти преобразователи обеспечивают меньшую пульсацию входного тока и большую выходную мощность и эффективность при той же дискретной мощности ключа.

Схема двухтактного мостового преобразователя. На рис. 4, а показывает схему двухтактного мостового преобразователя. Если сравнить этот преобразователь с несимметричным, то он наиболее близок к двухтранзисторному прямому преобразователю ( рис.3 ). Двухтактный преобразователь легко превратить в него, если убрать пару транзисторов и пару диодов, расположенных по диагонали (VT1, VT4, VD2, VD3 или VT2, VT3, VD1, VD4).

Таким образом, двухтактный мостовой преобразователь представляет собой комбинацию двух однотактных преобразователей, работающих по очереди. В этом случае энергия передается нагрузке в течение всего периода работы преобразователя, а индукция в сердечнике трансформатора может изменяться от -Vm до + Vm.

Как и в DPP, диоды VD1-VD4 служат для возврата энергии, накопленной в индуктивности рассеяния Ls трансформатора T, в первичный источник питания Uп.В качестве этих диодов можно использовать внутренние полевые МОП-транзисторы.

Принцип действия. Рассмотрим подробнее процессы, происходящие при перемагничивании сердечника трансформатора.

Примечание.

Общей особенностью двухтактных преобразователей является то, что их трансформаторы работают в условиях симметричного перемагничивания.

Магнитная индукция B в сердечнике трансформатора с симметричным перемагничиванием может изменяться от отрицательного -Bm до положительного + Bm максимальной индукции.

В каждый полупериод работы DMP два диагональных ключа открыты. Во время паузы все транзисторы преобразователя обычно закрыты, хотя есть режимы управления, когда часть транзисторов преобразователя остается открытыми во время паузы.

Остановимся на режиме управления, согласно которому во время паузы все транзисторы DMP закрываются.

Когда транзисторы VT1, VT4 преобразователя открыты, энергия источника питания Uп через трансформатор T передается на нагрузку.В этом случае сердечник трансформатора намагничивается в условно противоположном направлении (участок б-а на рис. 4, б ).

В паузе, когда транзисторы VT1, VT4 закрыты, ток в нагрузке поддерживается за счет энергии, запасенной в дросселе L. В этом случае ток замыкается через диод VD7. В этот момент одна из вторичных обмоток (IIa или IIb) трансформатора T закорачивается через открытый диод VD7 и один из выпрямительных диодов (VD5 или VD6).В результате индукция в сердечнике трансформатора практически не меняется.

По окончании паузы транзисторы VT2, VT3 преобразователя открываются, и энергия источника питания Uп через трансформатор Т передается на нагрузку.

В этом случае сердечник трансформатора намагничивается в условном прямом направлении (сечение a-b на рис. Четыре ). В паузе, когда транзисторы VT2, VT3 закрыты, ток в нагрузке поддерживается за счет энергии, запасенной в дросселе L.В этом случае ток замыкается через диод VD7. В этот момент индукция в сердечнике трансформатора практически не меняется и фиксируется на достигнутом положительном уровне.

Примечание.

За счет фиксации индукций в паузах сердечник трансформатора Т способен повторно намагничиваться только в моменты разомкнутого состояния диагонально расположенных транзисторов.

Во избежание одностороннего насыщения в этих условиях необходимо обеспечить одинаковое время включения транзисторов, а также симметрию силовой цепи преобразователя.

Принцип работы инверторного сварочного аппарата — Знание

19 июля 2019 г.

Инверторный сварочный аппарат — это новый тип источника сварочного тока, который производится инверторным способом. Это (50 Гц) переменный ток промышленной частоты, сначала выпрямителем и фильтром в выпрямитель постоянного тока, снова через электронные компоненты мощного переключателя (тиристор SCR, GTR, полевой транзистор MOSFET и IGBT), преобразователь частоты в несколько кГц ~ кГц переменного тока (переменного тока), в то же время от трансформатора до десятков вольт напряжения, подходящего для сварочного выпрямителя и выходного фильтра реактивного сопротивления, снова довольно плавного сварочного тока постоянного тока.

Порядок преобразования может быть просто выражен как:

Частота сети переменного тока (через выпрямление и фильтрацию) → постоянный ток (через инвертирование) → среднечастотный переменный ток (понижение, выпрямление и фильтрация) → постоянный ток.

Как: переменный ток в постоянный, переменный и постоянный

Из-за высокой частоты переменного тока после понижения инвертора индуктивное сопротивление велико, и активная мощность в сварочном контуре будет значительно снижена. Так что это нужно снова исправить. Это обычно используемый механизм инверторного сварочного аппарата.

Характеристика инвертора мощности: основной характеристикой инвертора для дуговой сварки является высокая рабочая частота, что дает много преимуществ. Поскольку трансформатор представляет собой первичную или вторичную обмотку, его потенциал E имеет следующую зависимость от частоты тока f, плотности магнитного потока B, площади поперечного сечения сердечника S и витков обмотки W: E = 4,44fBSW

И напряжения на клеммах U обмотки примерно равно E, а именно:

U материала fBSW E = 4.44

Когда U и B определены, если f увеличивается, S уменьшается, а W уменьшается. Таким образом, вес и объем трансформатора могут быть значительно уменьшены. Вес и объем всей машины можно значительно уменьшить. Кроме того, улучшение частоты и другие факторы принесли много преимуществ. По сравнению с традиционным источником питания для дуговой сварки, его основные характеристики следующие:

1. Небольшой объем, легкий вес, экономия материала, удобство переноски и перемещения.

2. Высокая эффективность и энергосбережение, эффективность может достигать 80% ~ 90%, что более чем на 1/3, чем у традиционных сварочных аппаратов.

3. Хорошие динамические характеристики, легкое зажигание дуги, стабильная дуга, красивое формирование сварного шва и небольшое разбрызгивание.

4. Подходит для объединения с роботами для создания производственной автоматической системы сварки.

5. Может использоваться в одной машине, выполнять различные процессы сварки и резки.

Выемка для сварочного аппарата.Как сделать полуавтоматический инвертор своими руками. Самый простой сварочный аппарат: инструкция

Сварочный полуавтомат может быть самодельным, изготовленным от инвертора. Сразу скажем, что сделать сварочный полуавтомат из инвертора своими руками непросто, но не невозможно. Тот, кто задумал сделать из инвертора полуавтоматический станок своими руками, должен изучить принцип его работы, посмотреть при необходимости видео или фото на эту тему, подготовить необходимые узлы и оборудование.

Как переделать инвертор в полуавтомат

Для работы вам понадобится:

С сварочный аппарат hema

Особое внимание уделяется доработке питателя, подающего проволоку в зону сварки, движущуюся по гибкому шлангу. Чтобы получить качественный ровный сварной шов, скорость подачи проволоки по гибкому шлангу и скорость его плавления должны быть одинаковыми.

При сварке полуавтоматом используются проволоки разного диаметра и из разных материалов, поэтому должна быть возможность контролировать скорость ее подачи.Это касается кормушки.

Наиболее распространенные диаметры проволоки в нашем случае: 0,8; один; 1,2 и 1,6 мм. Перед сваркой проволока наматывается на бухты, которые представляют собой насадки, которые крепятся простыми застежками. Проволока в процессе сварки подается автоматически, что значительно сокращает время технологической операции и повышает эффективность.

Основным элементом электронной схемы блока управления является микроконтроллер, отвечающий за стабилизацию и регулирование сварочного тока.От этого элемента зависят текущие параметры и возможность их регулирования.

Переделываем инверторный трансформатор

Сварочный полуавтомат

своими руками можно сделать, переделав инверторный трансформатор. Чтобы привести характеристики инверторного трансформатора в соответствие с необходимыми, его оборачивают медной полосой, обматывают термобумагой. Обычная толстая проволока для этих целей не используется, так как она будет очень горячей.

Вторичная обмотка тоже переделана .Для этого вам необходимо:

  • Намотайте обмотку из трех слоев олова, каждый из которых изолирован фторопластовой лентой.
  • Концы обмоток спаяны друг с другом для увеличения проводимости токов.

В конструктивной схеме инвертора, используемого для включения в полуавтомат, должен быть предусмотрен вентилятор для охлаждения устройства.

Настройка

При изготовлении полуавтомата из инвертора предварительно запитать оборудование.Чтобы устройство не перегревалось, разместите его входные и выходные выпрямители, а также выключатели питания на радиаторах.

Следуя описанным выше процедурам, подключите блок питания к блоку управления и подключите его к сети. Когда загорится индикатор питания, подключите осциллограф к выходам инвертора. С помощью осциллографа найдите электрические импульсы с частотой 40-50 кГц. Между формированием импульсов должно быть 1,5 мкс, и это регулируется изменением величины напряжения, подаваемого на вход.

Осциллограмма сварочного тока и напряжения: при обратной полярности — слева, при прямой полярности — справа

Убедитесь, что отраженные на экране осциллографа импульсы имеют прямоугольную форму, а их фронт не превышает 500 нс. Если параметры подлежат проверке, такие как должны быть, подключите инвертор к сети.

Ток на выходе должен быть не менее 120 А. Если это значение меньше, вероятно, напряжение оборудования не превышает 100 В.В этом случае оборудование проверяется изменением силы тока (плюс постоянно контролируется напряжение на конденсаторе). Также постоянно контролируется температура внутри устройства.

После тестирования проверьте устройство под нагрузкой: подключите к сварочным проводам реостат с сопротивлением не менее 0,5 Ом. Он должен выдерживать ток 60 А. Сила тока, подаваемого на сварочную горелку, контролируется амперметром. Если оно не соответствует требуемому значению, значение сопротивления подбирается опытным путем.

Использование

После запуска прибора индикатор инвертора должен высветить значение тока — 120 А. Если значение другое, что-то сделано неправильно. На индикаторе может отображаться восемь штук. Чаще всего это происходит из-за недостаточного напряжения в сварочных проволоках. Лучше сразу определить причину этой неисправности и устранить ее. Если все верно, индикатор правильно покажет силу тока, регулируемую специальными кнопками.Интервал регулировки тока, обеспечиваемый инверторами, находится в пределах 20-160 А.

Контроль производительности

Чтобы полуавтомат прослужил долго, рекомендуется постоянно следить за температурным режимом инвертора. Для одновременного управления Нажимаем две кнопки, после чего на индикаторе отображается температура самого горячего из радиаторов инвертора. Нормальная рабочая температура — не более 75 ° C.

Если есть что-то еще, помимо информации, отображаемой на индикаторе, инвертор издаст прерывистый звук, о чем следует немедленно предупредить. В то же время (или когда датчик температуры закрыт) электронная схема автоматически снизит рабочий ток до 20А, и звуковой сигнал будет идти до тех пор, пока оборудование не вернется в нормальное состояние. Код ошибки (Err), отображаемый на индикаторе инвертора, также может указывать на неисправность.

При сварке используется полуавтомат

Полуавтомат рекомендуется использовать, когда необходимы точные аккуратные соединения стальных деталей. С помощью такого оборудования варят тонкий металл, что актуально, например, при ремонте кузовов автомобилей. Научиться работать с устройством помогут квалифицированные специалисты или обучающие видеоролики.

У хорошего хозяина обязательно должен быть сварочный полуавтомат, особенно для автовладельцев и частной собственности. С ним всегда можно самому проделать небольшую работу. Если вам нужно подварить детали машин, сделать теплицу или создать какую-то металлическую конструкцию, то такой прибор станет незаменимым помощником в личном хозяйстве.Здесь возникает дилемма: купить или изготовить самому. Если есть инвертор, проще сделать самому. Обойдется это намного дешевле, чем покупать в торговой сети. Правда, вам потребуются хотя бы базовые знания основ электроники, наличие необходимых инструментов и желание.

Создание полуавтомата из инвертора своими руками

Конструкция

Переделать инвертор в сварочный полуавтомат несложно для сварки тонкой стали (низколегированной и коррозионно-стойкой) и алюминиевых сплавов. .Нужно только хорошо разбираться в тонкостях предстоящей работы и вникать в нюансы изготовления. Инвертор — это устройство, используемое для понижения электрического напряжения до необходимого уровня для питания сварочной дуги.

Суть процесса сварки полуавтомата в среде защитного газа заключается в следующем. Электродная проволока с постоянной скоростью подается на дугу. В ту же зону поступает защитный газ. Чаще всего — углекислый. Это гарантирует получение качественного шва, не уступающего по прочности соединяемому металлу, при этом в стыке отсутствуют шлаки, так как сварочная ванна защищена от негативного воздействия компонентов воздуха (кислорода и азота) защитными газ.

В комплект такого полуавтомата должны входить следующие элементы:

  • источник тока;
  • блок управления процессом сварки;
  • механизм подачи проволоки;
  • рукав для подачи защитного газа;
  • баллон с диоксидом углерода;
  • горелка для пистолета:
  • катушка с проволокой.

Сварочная станция

Принцип работы

При подключении аппарата к почте. AC преобразует переменный ток в постоянный.Для этого нужен специальный электронный модуль, высокочастотный трансформатор и выпрямители.

Для качественной сварки необходимо, чтобы будущий аппарат имел в определенном балансе такие параметры, как напряжение, ток и скорость подачи сварочной проволоки. Этому способствует использование источника питания дуги, имеющего жесткую вольт-амперную характеристику. Длина дуги определяет жестко заданное напряжение. Скорость подачи проволоки контролирует сварочный ток. Об этом нужно помнить, чтобы добиться наилучших результатов сварки от аппарата.

Проще всего воспользоваться концепцией Саныча, который давно сделал такой полуавтомат из инвертора и успешно его использует. Его можно найти в Интернете. Многие домашние мастера не только изготовили по этой схеме свой сварочный полуавтомат, но и усовершенствовали его. Здесь первоисточник:

Схема сварочного полуавтомата от Саныча

Полуавтомат Саныча

Для изготовления трансформатора Саныч использовались 4 сердечника от ТС-720.Первичная обмотка намотана медным проводом Ø 1,2 мм (количество витков 180 + 25 + 25 + 25 + 25), для вторичной обмотки использована шина 8 мм 2 (количество витков 35 + 35). Выпрямитель собран по двухполупериодной схеме. Для выключателя выбрал галетник парный. На радиатор устанавливаются диоды, чтобы в процессе работы они не перегревались. Конденсатор помещен в прибор емкостью 30000 мкФ. Дроссель фильтра выполнен на сердечнике ТС-180. Силовая часть включается в работу с помощью контактора ТКД511-ДОД.Установлен силовой трансформатор ТС-40, перемотанный на 15В. Роликовый тяговый механизм в этой машине имеет диаметр 26 мм. Он имеет направляющий паз глубиной 1 мм и шириной 0,5 мм. Схема регулятора работает от напряжения 6В. Этого достаточно для обеспечения оптимальной подачи сварочной проволоки.

Так как он был усовершенствован другими мастерами, вы можете прочитать сообщения на различных форумах, посвященных этому вопросу, и вникнуть в нюансы изготовления.

Установка инвертора

Для обеспечения качественной полуавтоматической работы при малых габаритах лучше всего использовать тороидальные трансформаторы.У них самый высокий КПД.

Трансформатор для работы инвертора готовится следующим образом: он должен быть намотан медной полосой (шириной 40 мм, толщиной 30 мм), защищенной термобумагой необходимой длины. Вторичная обмотка состоит из 3-х слоев олова, изолированных друг от друга. Для этого можно использовать фторопластовую ленту. Концы вторичной обмотки на выходе необходимо припаять. Чтобы такой трансформатор работал бесперебойно и не перегревался, необходимо установить вентилятор.

Схема обмотки трансформатора

Работа по настройке инвертора начинается с обесточивания источника питания. Выпрямители (входные и выходные) и выключатели питания должны иметь радиаторы для охлаждения. Там, где расположен радиатор, который при работе наиболее нагревается, необходимо предусмотреть термодатчик (его показания при работе не должны превышать 75 0 С). После этих изменений силовая часть подключается к блоку управления. При включении в электронное письмо. сети должен загореться индикатор.С помощью осциллографа нужно проверить импульсы. Они должны быть прямоугольными.

Их частота должна быть в диапазоне 40 ÷ 50 кГц, и они должны иметь временной интервал 1,5 мкс (время регулируется изменением входного напряжения). Индикатор должен показывать не менее 120 А. Не лишняя проверка устройства под нагрузкой. Для этого в сварочную проволоку вставляют нагрузочный резистор 0,5 Ом. Он должен выдерживать ток 60А. Это проверяется вольтметром.

Правильно собранный инвертор при выполнении сварочных работ дает возможность регулировать ток в широком диапазоне: от 20 до 160А, а выбор силы рабочего тока зависит от свариваемого металла.

Для изготовления инвертора своими руками можно взять компьютерный блок, который должен быть в рабочем состоянии. Кузов необходимо усилить, добавив ребра жесткости. На нем смонтирована электронная часть, выполненная по схеме Саныча.

Подача проволоки

Чаще всего в таких самодельных полуавтоматах предусматривается возможность подачи сварочной проволоки Ø 0,8; 1.0; 1,2 и 1,6 мм. Скорость подачи должна регулироваться. Механизм подачи вместе со сварочной горелкой можно приобрести в торговой сети.При желании и наличии необходимых деталей это вполне возможно сделать своими руками. Сообразительные новаторы для этого используют электродвигатель от дворников автомобиля, 2 подшипника, 2 пластины и ролик Ø 25 мм. Ролик установлен на валу двигателя. Подшипники крепятся к пластинам. Они прижимаются к ролику. Сжатие осуществляется с помощью пружины. Проволока, проходящая по специальным направляющим между подшипниками и роликом, протягивается.

Все компоненты механизма устанавливаются на пластину толщиной не менее 8-10 мм, изготовленную из печатной платы, при этом провод должен выходить в месте соединения разъема со сварочной гильзой.Здесь же устанавливается катушка с нужным диаметром и маркировкой провода.

Сборка тягового механизма

Самодельную горелку можно сделать своими руками, используя рисунок ниже, где ее составные части показаны визуально в разобранном виде. Его назначение — замкнуть цепь, обеспечить подачу защитного газа и сварочной проволоки.

Самодельное горелочное устройство

Однако желающие быстро изготовить полуавтомат могут купить в торговой сети готовый пистолет вместе с рукавами для подачи защитного газа и сварочной проволокой.

Баллон

Для подачи защитного газа в зону горения сварочной дуги лучше всего приобрести баллон стандартного типа. Если вы используете углекислый газ в качестве защитного газа, вы можете использовать баллон огнетушителя, сняв с него рог. Необходимо помнить, что для установки редуктора требуется специальный переходник, так как резьба на баллоне не совпадает с резьбой на горловине огнетушителя.

Полуавтомат своими руками.Видео

О разводке, сборке, проверке самодельного полуавтомата можно прочитать в этом видео.

Инверторный сварочный полуавтомат

своими руками имеет несомненные преимущества:

  • дешевле магазинных аналогов;
  • компактные размеры;
  • возможность варить тонкий металл даже в труднодоступных местах;
  • будет гордостью человека, создавшего его своими руками.

Агрегат, предназначенный для сварки изделий, считается сварочным полуавтоматом.Такие устройства могут быть разных типов и форм. Но самое главное — это инверторный механизм. Необходимо, чтобы она была качественной, многофункциональной и безопасной для потребителя. Большинство профессиональных сварщиков не доверяют китайской продукции, изготавливая собственные устройства. Схема изготовления самодельных инверторов довольно проста. Важно учесть, для каких целей будет изготавливаться устройство.

  • Сварка порошковой проволокой;
  • Сварка на различных газах;
  • Сварка под толстым слоем флюса;

Иногда для качественного результата и гладкой сварки необходимо взаимодействие двух устройств.

Также инверторные устройства делятся на:

  • Цельный корпус;
  • Двухкомпонентный;
  • Толкающий;
  • вытягивание;
  • Стационарный;
  • Мобильный, в комплекте с тележкой;
  • Портативный;
  • Предназначен для начинающих сварщиков;
  • Предназначен для сварщиков-полупрофессионалов;
  • Предназначен для профессиональных мастеров;

Что требуется?

Самодельное устройство, схема которого очень проста, включает в себя несколько основных элементов:

  • Механизм, основная функция которого — регулирование сварочного тока;
  • Блок питания;
  • Горелки специальные;
  • Хомуты удобные;
  • Рукава;
  • Грузовик;

Схема сварки полуавтоматом в защитном газе:

Также мастеру понадобится:

  • Механизм подачи проволоки;
  • Гибкий шланг, по которому проволока или порошок под давлением поступают к сварному шву;
  • Катушка с проволокой;
  • Устройство специального контроля;

Принцип действия

В принцип действия инвертора входят:

  • Регулировка и движение горелки;
  • Контроль и мониторинг сварочного процесса;

При подключении устройства к электрической сети происходит преобразование переменного тока в постоянный.Для этой процедуры вам понадобится электронный модуль, специальные выпрямители и трансформатор с высокой частотой. Для качественной сварки необходимо, чтобы будущий агрегат имел такие параметры, как скорость подачи специальной проволоки, сила тока и напряжение в одинаковом равновесии. Для этих характеристик вам понадобится источник питания дуги, который имеет значение тока-напряжения. Длина дуги должна определяться указанным напряжением. Скорость подачи проволоки напрямую зависит от сварочного тока.

Электрическая схема устройства предполагает то, что вид сварки сильно влияет на прогрессивные характеристики аппарата в целом.

Полуавтомат своими руками — подробное видео

Создан план

Любая схема самодельного устройства предусматривает отдельную последовательность работы:

  • На начальном уровне необходимо предусмотреть систему предварительной продувки. Она почувствует последующий поток газа;
  • Затем нужно запустить источник питания дуги;
  • Подача проволоки;
  • Только после того, как все действия будут завершены, инвертор начнет движение с заданной скоростью.
  • На заключительном этапе сварка швов и кратеров должна быть защищена;

Плата управления

Для создания инвертора требуется специальная плата управления. На этом устройстве должны быть установлены узлы устройства:

  • задающий генератор, который включает трансформатор гальванической развязки;
  • Узел, которым управляется реле;
  • Блоки обратной связи, отвечающие за сетевое напряжение и ток питания;
  • Блок тепловой защиты;
  • Блок «антистик»;

Выбор кузова

Перед сборкой блока необходимо подобрать корпус.Вы можете выбрать коробку или коробку подходящих размеров. Рекомендуется выбирать пластик или тонкий листовой материал. В корпусе смонтированы трансформаторы, которые подключены к вторичной и первичной обмоткам.

Комбинация катушек

Первичные обмотки параллельны. Вторичные барабаны подключены последовательно. По такой схеме устройство способно принимать ток до 60 А. При этом выходное напряжение будет 40 В. Эти характеристики идеально подходят для сварки небольших конструкций в домашних условиях.

Система охлаждения

При длительной работе самодельный инвертор может сильно перегреться. Поэтому для этого устройства требуется особая система охлаждения. Самый простой способ создать охлаждение — установить вентиляторы. Эти устройства необходимо прикрепить к бокам корпуса. Вентиляторы необходимо устанавливать напротив трансформаторного устройства. Пристроены механизмы, чтобы они могли работать на капоте.

Любой сварщик знает о преимуществах полуавтомата перед ручной электросваркой. Благодаря высокой распространенности и невысокой стоимости инверторы ММА есть в арсенале многих мастеров.А вот со сваркой МИГ другое дело — эти аппараты дороже. Но выход есть — можно сделать полуавтоматический инвертор своими руками. Если вникнуть в этот вопрос, это будет не так уж и сложно.

Между сваркой MMA и MIG есть кардинальные различия. Для работы полуавтомата потребуется углекислый газ (или смесь углекислого газа и аргона) и электродная проволока, которая через специальный шланг подается к месту сварки. Те. Принцип сварки полуавтоматом сложнее, но он универсален и его использование оправдано.Что понадобится для работы полуавтомата:

  • механизм подачи проволоки;
  • Горелка
  • ;
  • шланг для подачи проволоки и газа в ТЭН;
  • источник тока с постоянным напряжением.
  • А чтобы превратить сварочный инвертор в полуавтомат, нужен инструмент, время и желание.

Обучение

Изготовление сварочного полуавтомата в домашних условиях начинается с планирования работы. Есть два варианта выполнения сварки MIG с инвертора:

  1. Полностью изготовить сварочный полуавтомат своими руками.
  2. Переделываем только инвертор — механизм подачи к покупке готов.

В первом случае стоимость запчастей на питатель будет около 1000 рублей без учета работы, конечно. Если заводской полуавтомат включает все в одном корпусе, то самодельный будет состоять из двух частей:

  1. Сварочный инвертор.
  2. Ящик с механизмом подачи и катушкой проволоки.

Для начала нужно определиться с корпусом для второй части полуавтомата.Желательно, чтобы было светло и вместительно. Механизм подачи необходимо содержать в чистоте, иначе проволока будет дергаться, кроме того, необходимо периодически менять катушки и регулировать механизм. Поэтому ящик должен легко закрываться и открываться.

Идеальный вариант — использовать старый системный блок:

  1. аккуратный внешний вид — особого значения не имеет, но гораздо приятнее, когда внутренности самоделки не торчат, а полуавтомат из инвертора ММА выглядит неплохо;
  2. легко закрывается;
  3. тонкий корпус — легко делать необходимые надрезы;
  4. газовый клапан и привод подачи проволоки работают от 12 вольт.Поэтому подойдет блок питания от компьютера, и он уже встроен в корпус.

Теперь нужно прикинуть размер и расположение будущих деталей в корпусе. Вы можете вырезать из картона примерные макеты и проверить их взаимное расположение. После этого можно приступать к работе.

Оптимальным вариантом электродной проволоки является катушка массой 5 ​​кг. Его внешний диаметр составляет 200 мм, внутренний — 50 мм. В качестве оси вращения можно использовать канализационную трубу ПВХ. Его внешний диаметр составляет 50 мм.

Горелка

Самодельный полуавтомат необходимо оборудовать конфоркой. Это можно сделать и самостоятельно, но лучше купить готовый комплект, в который входят:

  1. Горелка с набором наконечников разного диаметра.
  2. Подающий шланг.
  3. Евро вилка.

Обычный фонарик можно приобрести за 2-3 тыс. Руб. Тем более что устройство самодельное, поэтому за дорогими брендами гоняться не стоит.

На что обращать внимание при выборе комплекта:

  • какой сварочный ток идет горелка;
  • длина и жесткость шланга являются основной задачей шланга, чтобы обеспечить беспрепятственную подачу проволоки к горелке.Если он мягкий, любой изгиб замедлит движение;
  • Пружины
  • возле разъема и горелки — они не дают шлангу порваться.

Питатель

Электродная проволока должна подаваться непрерывно и равномерно — тогда сварка будет качественной. Скорость подачи должна регулироваться. Есть три варианта изготовления устройства:

  1. Купите механизм в сборе. Дорого, но быстро.
  2. Купить только кормовые катушки.
  3. Сделай сам.

Если выбран третий вариант, вам потребуется:

  • два подшипника, направляющий ролик, натяжная пружина;
  • мотор для подачи проволоки — подходящий мотор от дворников;
  • металлическая пластина для крепления механизма.

Один подшипник прижимной — он должен быть регулируемым, второй служит опорой для ролика. Принцип изготовления:

  • в пластине выполнены отверстия под вал двигателя и для крепления подшипников;
  • мотор закреплен за пластиной;
  • на вал надевается направляющий ролик;
  • Подшипники
  • закреплены сверху и снизу;

Подшипники лучше всего ставить на металлические планки — один край крепится к основной пластине болтом, а к другому крепится пружина с регулировочным болтом.

Механизм размещен в корпусе так, чтобы ролики совпадали с разъемом для горелки, то есть так, чтобы провод не порвался. Перед роликами нужно установить жесткую трубку для выравнивания проволоки.

Выполнение электрической части

Для этого вам понадобится:

  • два автомобильных реле;
  • диод;
  • регулятор шитья для двигателя;
  • конденсатор с транзистором;
  • электромагнитный клапан холостого хода — для подачи газа на горелку.Подойдет любая модель ваз, например, от восьмерки;
  • провода

Схема управления проводом и подачей газа достаточно проста и реализована следующим образом:

  • при нажатии кнопки на горелке срабатывают реле №1 и реле №2;
  • реле №1 включает клапан подачи газа;
  • реле №2 спарено с конденсатором и включает провод с задержкой;
  • Протягивание провода
  • осуществляется дополнительной кнопкой для обхода реле подачи газа;
  • для снятия самоиндукции с электромагнитного клапана к нему подключен диод.
  • Необходимо предусмотреть подключение горелки к силовому кабелю от инвертора. Для этого рядом с евроразъемом можно установить быстросъемный разъем и подключить его к горелке.

Полуавтомат имеет следующую последовательность работы:

  1. Включает подачу газа.
  2. С небольшой задержкой активируется подача проволоки.

Такая последовательность нужна, чтобы провод сразу попал в защитную среду.Если без промедления сделать полуавтомат — проволока прилипнет. Для его реализации вам понадобится конденсатор и транзистор, через который подключается реле управления двигателем. Принцип работы:

  • напряжение подается на конденсатор;
  • он заряжает;
  • На транзистор подается ток
  • ;
  • реле включено.

Емкость конденсатора нужно выбирать так, чтобы задержка составляла примерно 0,5 секунды — этого достаточно для заполнения сварочной ванны.

После сборки механизм необходимо протестировать, а процесс изготовления можно увидеть на видео.

Переделка инвертора

Чтобы сделать полуавтомат из обычного инвертора своими руками, придется немного переделать его электрическую часть. Если подключить инвертор MMA к собранному корпусу — заработает. Но при этом качество сварки будет далеко не заводским полуавтоматом. Все дело в ВАХ — ВАХ.Инвертор дуги дает падающую характеристику — выходное напряжение плавает. А для корректной работы полуавтомата требуется жесткая характеристика — устройство поддерживает постоянное напряжение на выходе.

Следовательно, чтобы использовать ваш инвертор в качестве источника тока, вам необходимо изменить его IVC (вольт-амперная характеристика). Для этого вам понадобится:

  • тумблер, провода;
  • переменный резистор и две постоянные;

Получить жесткую характеристику инвертора довольно просто.Для этого перед шунтом поставьте делитель напряжения, регулирующий сварочный ток. Для делителя используются постоянные резисторы. Теперь вы можете получить требуемые милливольты, которые будут пропорциональны выходному напряжению, а не силе тока. В такой схеме есть один минус — слишком жёсткая дуга. Чтобы его смягчить, можно использовать переменный резистор, который подключается к делителю и выводу шунта.

Преимущество такого подхода в том, что появляется регулировка жесткости дуги — такая настройка есть только в профессиональных полуавтоматах.А тумблер переключает инвертор между режимами MMA и MIG.

Таким образом, переделка инвертора ММА в полуавтомат задача хоть и не простая, но вполне выполнимая. На выходе оказывается, что по характеристикам устройство не уступает заводскому. Но это намного дешевле. Стоимость такой переделки — 4-5 тысяч рублей.

Инверторы

широко используются домашними и гаражными мастерами. Однако сварка таким аппаратом требует от оператора определенных навыков.Умение «держать дугу».

Кроме того, сопротивление дуги непостоянно, поэтому качество шва напрямую зависит от квалификации сварщика.

Все эти проблемы отходят на второй план, если вы работаете на сварочном полуавтомате.

Особенности конструкции и принцип работы полуавтомата

Отличительной особенностью данного сварочного аппарата является то, что вместо сменных электродов в зону сварки непрерывно подводится проволока.

Обеспечивает постоянный контакт и имеет меньшее сопротивление по сравнению с дуговой сваркой.

Благодаря этому в месте контакта с заготовкой мгновенно образуется зона расплавленного металла. Жидкая масса склеивает поверхность, образуя качественный и прочный шов.

С помощью полуавтомата легко варятся любые металлы, в том числе цветные и нержавеющая сталь. Освоить технику сварки можно самостоятельно, записываться на курсы не нужно. Аппарат очень прост в эксплуатации даже начинающему сварщику.

Помимо электрической части — источника тока большой мощности, полуавтомат имеет в конструкции механизм непрерывной подачи сварочной проволоки и горелку, снабженную соплом для создания газовой среды.

Работают с обычной медной проволокой в ​​среде защитного инертного газа (обычно двуокиси углерода). Для этого цилиндр с коробкой передач подсоединяется к специальному входному патрубку на корпусе полуавтомата.

Кроме того, полуавтомат может быть приготовлен в самозащитной среде, которая создается с помощью специального напыления на сварочную проволоку.В этом случае инертный газ не используется.

Именно простота работы и универсальность полуавтомата сделали его столь популярным среди сварщиков-любителей.

Во многих наборах реализована функция «два в одном», а в общем случае — полуавтоматическая. От инвертора сделана дополнительная ветвь — клемма для подключения держателя сменных электродов.


Единственный серьезный недостаток — качественный полуавтомат намного дороже простого инвертора.При схожих характеристиках стоимость отличается в 3-4 раза.

Зависимость постоянного тока от постоянного напряжения на выходе

У меня дома есть небольшой сварщик MIG. Я хочу использовать его для сварки штангой, но мне сказали, что я не могу. Почему это? В работе у нас есть несколько разных типов сварочных аппаратов. Почему некоторые из них могут использоваться только для сварки штангой, а некоторые — только для сварки проволокой, а другие аппараты могут использоваться и для того, и для другого? Я слышал термины CC и CV, но что они означают и почему они важны? Наконец, у нашей компании есть несколько переносных механизмов подачи проволоки с переключателем «CV / CC» внутри них.Значит ли это, что их можно использовать с любым сварочным аппаратом?


Это очень хорошие вопросы, и я уверен, что их задавали многие сварщики. С точки зрения конструкции и управления дугой существует два принципиально разных типа источников сварочного тока. К ним относятся источники питания, вырабатывающие на выходе постоянный ток (CC), и источники питания, которые производят постоянное выходное напряжение (CV). Многопроцессорные источники питания — это те, которые содержат дополнительные схемы и компоненты, которые позволяют им выдавать как CC, так и CV выход в зависимости от выбранного режима.

Обратите внимание, что сварочная дуга является динамической, в которой ток (A) и напряжение (V) постоянно меняются. Источник питания отслеживает дугу и вносит изменения в миллисекунды, чтобы поддерживать стабильное состояние дуги. Термин «постоянный» относителен. Источник питания CC будет поддерживать ток на относительно постоянном уровне, несмотря на довольно большие изменения напряжения, в то время как источник питания CV будет поддерживать напряжение на относительно постоянном уровне, независимо от довольно больших изменений тока. Рисунок 1 содержит графики типичных выходных кривых источников питания постоянного и постоянного тока. Обратите внимание, что в различных рабочих точках кривой выхода на каждом графике наблюдается относительно небольшое изменение одной переменной и довольно большие изменения другой переменной («Δ» (дельта) = разница).

Рисунок 1: Выходные кривые для источников питания постоянного и постоянного тока

Также следует отметить, что в этой статье обсуждаются только обычные типы источников сварочного тока.При импульсной сварке с использованием многих новейших источников питания с технологией управления формой волны вы действительно не можете рассматривать выход как строго CC или CV. Скорее, источники питания отслеживают и изменяют напряжение и ток с чрезвычайно высокой скоростью (намного быстрее, чем источники питания с традиционной технологией), чтобы обеспечить очень стабильные условия дуговой сварки.

Прежде чем обсуждать вопрос о CC и CV, мы должны сначала понять эффекты как тока, так и напряжения при дуговой сварке.Ток влияет на скорость плавления или скорость расхода электрода, будь то стержневой электрод или проволочный электрод. Чем выше уровень тока, тем быстрее плавится электрод или тем выше скорость плавления, измеряемая в фунтах в час (фунт / час) или килограммах в час (кг / час). Чем ниже ток, тем ниже становится скорость плавления электрода. Напряжение регулирует длину сварочной дуги, а также ширину и объем дугового конуса. По мере увеличения напряжения длина дуги становится больше (и конус дуги шире), а по мере ее уменьшения длина дуги становится короче (и конус дуги уже). На рисунке 2 показано влияние напряжения на дугу.

Рисунок 2: Влияние напряжения дуги

Теперь тип используемого сварочного процесса и связанный с ним уровень автоматизации определяют, какой тип сварочной мощности является наиболее стабильным и, следовательно, предпочтительным. Процессы дуговой сварки защищенного металла (SMAW) (также известные как MMAW или Stick) и газо-вольфрамовая дуговая сварка (GTAW) (также известные как TIG) обычно считаются ручными процессами.Это означает, что вы управляете всеми параметрами сварки вручную. Вы держите электрододержатель или горелку TIG в руке и вручную управляете углом перемещения, рабочим углом, скоростью перемещения, длиной дуги и скоростью подачи электрода в соединение. В процессах SMAW и GTAW (т. Е. Ручных процессах) CC является предпочтительным типом выхода от источника питания.

И наоборот, процесс газовой дуговой сварки (GMAW) (он же MIG) и процесс дуговой сварки порошковой проволокой (FCAW) (он же флюсовый сердечник) обычно считаются полуавтоматическими процессами.Это означает, что вы по-прежнему держите сварочный пистолет в руке и вручную контролируете угол перемещения, рабочий угол, скорость перемещения и расстояние между контактным наконечником и рабочим расстоянием (CTWD). Однако скорость подачи электрода в соединение (известная как скорость подачи проволоки (WFS)) автоматически регулируется устройством подачи проволоки с постоянной скоростью. Для процессов GMAW и FCAW (то есть полуавтоматических процессов) предпочтительным выходом является CV.

Таблица 1 содержит сводку рекомендуемых типов вывода в зависимости от процесса сварки.

Таблица 1: Рекомендуемый тип выхода источника питания для процесса дуговой сварки

Чтобы использовать более простую конструкцию и снизить затраты на закупку, источники сварочного тока обычно проектируются для использования только с одним или двумя типами сварочных процессов. Таким образом, базовая машина для стержневой сварки будет иметь мощность только CC, поскольку она предназначена только для сварки стержнем.Аппарат TIG также будет иметь выход только CC, так как он предназначен только для сварки TIG и электродной сварки. И наоборот, базовая машина MIG будет иметь только выходное напряжение CV, поскольку она предназначена только для сварки MIG и сердечника под флюсом. Что касается вашего первого вопроса: «Почему я не могу выполнять сварку при помощи сварочного шва на моем аппарате MIG», то ответ заключается в том, что ваш аппарат MIG имеет только выходное напряжение CV, что не предназначено и не рекомендуется для сварки при помощи сварочного шва. И наоборот, вы, как правило, не можете выполнять сварку MIG на ручном станке с выходом CC, потому что это неправильный тип мощности для сварки MIG.Как упоминалось ранее, существуют источники питания для многопроцессорной сварки, которые могут обеспечивать выход как CC, так и CV. Однако они, как правило, более сложные, имеют более высокую производительность, предназначены для промышленного применения и не имеют цены в базовом ценовом диапазоне сварочных аппаратов начального уровня. На рис. 3 показаны примеры типичных сварочных аппаратов CC, CV и многопроцессорных сварочных аппаратов.

Рисунок 3: Пример источников сварочного тока по типу выхода

Вы можете создать сварочную дугу с помощью любого из сварочных процессов на выходе типа CC или CV (если вы можете настроить сварочное оборудование для этого).Однако, когда вы используете предпочтительный тип выхода для каждого соответствующего процесса, условия дуги очень стабильны. Однако, когда вы используете неправильный тип вывода для каждого соответствующего процесса, условия дуги могут быть очень нестабильными. В большинстве случаев они настолько нестабильны, что поддерживать дугу невозможно.

Теперь давайте обсудим, почему эти последние утверждения верны. С помощью двух ручных процессов, SMAW и GTAW, вы управляете всеми переменными вручную (вот почему они являются двумя процессами, требующими наибольшего количества навыков оператора).Электрод должен плавиться с постоянной скоростью, чтобы можно было подавать его в соединение с постоянной скоростью. Для этого сварочная мощность должна поддерживать постоянный ток (т. Е. CC), чтобы результирующая скорость плавления была постоянной. Напряжение — менее контролируемая переменная. При ручных процессах очень трудно постоянно поддерживать одну и ту же длину дуги, потому что вы также постоянно вводите электрод в соединение. Напряжение меняется в результате изменения длины дуги.С выходом CC ток является вашей предустановкой, регулирующая переменная и напряжение просто измеряются (обычно как среднее значение) во время сварки.

Если вы попытаетесь выполнить сварку методом SMAW, например, используя выходное напряжение CV, ток и итоговая скорость плавления будут слишком сильно отличаться. Когда вы двигались вдоль стыка (пытаясь согласоваться со всеми другими параметрами сварки), электрод плавился бы быстрее, затем с меньшей скоростью, затем с большей скоростью и т. Д. вы вставили электрод в стык.Это невыполнимое условие, поэтому выход CV нежелателен.

Когда вы переключаетесь на полуавтоматический процесс, такой как GMAW или FCAW, что-то меняется. Хотя вы все еще управляете многими параметрами сварки вручную, электрод подается в соединение с постоянной скоростью (в зависимости от конкретной WFS, установленной на механизме подачи проволоки). Теперь вы хотите, чтобы длина дуги была одинаковой. Для этого сварочная мощность должна поддерживать напряжение на постоянном уровне (т.е.е., CV), так что результирующая длина дуги согласована. Ток — менее контролирующая переменная. Он пропорционален WFS или является его результатом. По мере увеличения WFS увеличивается и ток, и наоборот. С выходом CV напряжение и WFS являются вашими предустановками, а управляющие переменные и ток просто измеряются во время сварки.

Если вы попытаетесь выполнить сварку с использованием процессов GMAW или FCAW, используя выход CC, напряжение и результирующая длина дуги будут слишком сильно отличаться. При уменьшении напряжения длина дуги станет очень короткой, и электрод войдет в пластину.Затем по мере увеличения напряжения длина дуги станет очень большой, и электрод сгорит обратно к контактному наконечнику. Электрод будет постоянно врезаться в пластину, затем сгорать обратно к кончику, затем врезаться в пластину и т. Д. Это невыполнимое условие, что делает выход CC нежелательным.

В качестве примечания: также часто полностью автоматизируют процессы сварки GTAW, GMAW и FCAW. В случае полной автоматизации все переменные контролируются машиной и удерживаются под постоянным углом, расстоянием или скоростью.Следовательно, меньше изменений в условиях дуги. Однако предпочтительным типом вывода для автоматизированной GTAW по-прежнему является CC, а для автоматизированных GMAW и FCAW — по-прежнему CV. Пятый распространенный процесс дуговой сварки, сварка под флюсом (SAW) (также известный как поддуговая сварка), также обычно является автоматизированным процессом. Для SAW обычно используется выход CC или CV. Определяющими факторами, определяющими, какой тип вывода является наилучший, обычно являются диаметр электрода, скорость перемещения и размер сварочной ванны. При полуавтоматической SAW предпочтительным типом вывода является CV.

Ваш последний вопрос касался переносных механизмов подачи проволоки (см. Пример на , рис. 4 ). Это оборудование, которое позволяет вам идти вразрез с основными правилами, описанными в этой статье… в некоторой степени. Они разработаны в первую очередь для сварки в полевых условиях и обладают тремя уникальными особенностями по сравнению с традиционными механизмами подачи проволоки в заводских условиях. Во-первых, провод заключен в жесткий пластиковый футляр для лучшей защиты и долговечности в полевых условиях. Во-вторых, им не нужен кабель управления для питания приводного двигателя, а скорее используется провод измерения напряжения от механизма подачи проволоки.Таким образом, подключение выполняется просто, для этого достаточно использовать имеющийся сварочный кабель источника питания (и добавить газовый шланг). В-третьих, они могут работать с источником питания CC, но с ОГРАНИЧЕННЫМ успехом. У них есть тумблер «CC / CV», с помощью которого вы выбираете тип выхода от источника питания.

Когда эти портативные механизмы подачи проволоки впервые появились, теория заключалась в том, что их можно было использовать с большой существующей базой источников питания CC, уже используемых в полевых условиях (в основном, сварочных аппаратов с приводом от двигателя), и, таким образом, теперь дают производителям GMAW и FCAW (т.е. проволочная сварка) возможность. Вместо того, чтобы покупать новый источник питания постоянного тока, им нужно было только получить механизм подачи проволоки. Чтобы компенсировать колебания напряжения, которые вы получаете на выходе CC, эти механизмы подачи проволоки имеют дополнительную схему, которая замедляет реакцию скорости подачи проволоки на изменения напряжения, чтобы помочь стабилизировать дугу (обратите внимание, что на CC скорость подачи проволоки равна больше не является постоянным, а, скорее, постоянно увеличивается и уменьшается в попытке сохранить ток на постоянном выходе).

Рисунок 4: Пример переносного устройства подачи проволоки

Реальность сварки проволокой с выходом CC состоит в том, что она довольно хорошо работает с одними приложениями и плохо работает с другими. Относительно хорошая стабильность дуги достигается при использовании процесса наплавки флюсом в среде защитного газа (FCAW-G) и процесса GMAW в режиме струйной дуги или импульсной струйной дуги в режиме переноса металла. Однако стабильность дуги по-прежнему очень неустойчива и неприемлема для самозащитной порошковой проволоки (FCAW-S) и процесса GMAW в режиме передачи металла при коротком замыкании.Хотя напряжение изменяется в зависимости от выхода CC, процессы, которые обычно работают при более высоких напряжениях (т.е. 24 В или более), такие как FCAW-G и струйная дуга или импульсная дуга MIG со струйным распылением, менее чувствительны к изменениям напряжения, возникающим при выходе CC. Поэтому стабильность дуги очень хорошая. В то время как такие процессы, как короткое замыкание MIG и FCAW-S, которые обычно работают при более низких настройках напряжения (например, 22 В или меньше), более чувствительны к колебаниям напряжения. Поэтому стабильность дуги намного хуже и обычно считается неприемлемой.Другой фактор, связанный с использованием электродов FCAW-S на выходе CC, заключается в том, что чрезмерное напряжение дуги и, как следствие, большая длина дуги, по сути, могут привести к чрезмерному попаданию дуги в атмосферу. Это потенциально может привести к пористости сварного шва и / или резкому снижению ударной вязкости металла шва при низких температурах.

В заключение, выход CV ВСЕГДА рекомендуется для сварки проволокой. Поэтому при использовании этих переносных механизмов подачи проволоки с источником питания с выходом CV используйте его вместо выхода CC.Наконец, хотя выход CC может быть приемлемым для общего назначения FCAW-G, а также для струйной дуги и импульсной сварки MIG со струйной дугой, он не рекомендуется для работы с качеством кода.

Сварочный словарь

MTE = Miller Technology Exclusive

Выберите первую букву термина, который вы ищете: A C D E F G H I K L M O P R S T V W

А

Accu-Pulse ® (MTE) : Процесс сварки MIG, который обеспечивает точное управление дугой даже при прихватках и в узких углах.Обеспечивает оптимальный и точный контроль образования луж.

Accu-Rated ™ Power (MTE) : Стандарт для измерения мощности генератора с приводом от двигателя. Гарантии сдачи всей мощности обещаны.

Active Arc Stabilizer ™ (MTE) : Улучшает зажигание дуги и обеспечивает более мягкую дугу во всех диапазонах, с меньшей турбулентностью лужи и меньшим разбрызгиванием.

Adaptive Hot Start ™ (MTE) : Автоматически увеличивает выходную силу тока в начале сварного шва, если этого требует запуск.Помогает исключить прилипание электрода при зажигании дуги.

Advanced Active Field Control Technology ™ (MTE) : Простой и надежный запатентованный способ точного управления мощностью сварного шва генератора двигателя.

Воздушно-угольная дуговая резка (CAC-A) : Процесс резки, при котором металлы плавятся под действием тепла дуги с использованием угольного электрода. Расплавленный металл отталкивается от разреза струей нагнетаемого воздуха.

Переменный ток (AC) : Электрический ток, который меняет свое направление через равные промежутки времени, например 60 циклов переменного тока (AC) или 60 герц.

Aluminium Pulse Hot Start ™ (MTE) : Автоматически обеспечивает большую мощность дуги для Millermatic® 350P, чтобы исключить «холодный запуск», свойственный алюминиевому запуску.

Сила тока : Измерение количества электричества, проходящего через заданную точку в проводнике в секунду. Ток — это еще одно название силы тока.

Arc : Физический зазор между концом электрода и основным металлом.Физический зазор вызывает нагревание из-за сопротивления току и дуговым лучам.

Arc-Drive (MTE) : Автоматически улучшает сварку палкой, особенно труб, за счет фокусировки дуги и предотвращения выхода электрода.

Auto-Crater ™ (MTE) : Позволяет дуге TIG на аппаратах серии Trailblazer® исчезнуть кратер, давая время для добавления наполнителя без потери защитного газа. Устраняет необходимость в дистанционном управлении на конце дуги.

Auto-Line ™ (MTE) : Позволяет использовать любое первичное входное напряжение в пределах диапазона, одно- или трехфазного, 50 или 60 Гц. Также регулирует скачки напряжения во всем диапазоне.

Auto-Link® (MTE) : Внутренняя схема источника питания инвертора, которая автоматически подключает источник питания к приложенному первичному напряжению (230 В или 460 В), без необходимости вручную связывать клеммы первичного напряжения.

Автоматический запуск на холостом ходу (MTE) : Двигатель сразу же запускает холостой ход, продлевая срок службы двигателя и снижая расход топлива и уровень шума.

Автоматическая сварка : Использует сварочное оборудование без постоянной регулировки органов управления сварщиком или оператором. Оборудование контролирует выравнивание суставов с помощью автоматического датчика.

Auto-Refire ™ (MTE) : Автоматически контролирует вспомогательную дугу при резке металлической сетки или нескольких металлических частей без повторного запуска вручную.

Auto Remote Sense ™ (MTE) : Автоматически переключает машину с панели на дистанционное управление при подключенном дистанционном управлении.Доступно для Dimension ™ NT 450, XMT® 350, Trailblazer® Series и PRO 300. Устраняет путаницу и необходимость в переключателе панели / дистанционного управления.

Auto-Stop ™ (MTE) : Позволяет останавливать дугу TIG без потери защитного газа на серии Trailblazer®.

Axcess ™ File Management (MTE) : Программное обеспечение, которое превращает стандартный карманный компьютер Palm в карту данных и удаленный брелок для всех систем Axcess. Позволяет отправлять по электронной почте, хранить и передавать программы сварки.

К

Сварочный аппарат с постоянным током (CC) : Эти сварочные аппараты имеют ограниченный максимальный ток короткого замыкания. У них отрицательная кривая вольт-амперной характеристики, и их часто называют «падающими».

Устройство подачи проволоки с постоянной скоростью: Устройство подачи работает от 240 или 120 В переменного тока от источника сварочного тока.

Сварочный аппарат с постоянным напряжением (CV) и постоянным потенциалом (CP): Этот тип выхода сварочного аппарата поддерживает относительно стабильное постоянное напряжение независимо от выходной силы тока.Это приводит к относительно ровной кривой вольт-амперной характеристики.

Cool-On-Demand ™ (MTE) : Встроенный охладитель работает только при необходимости на Syncrowave® 250 DX и 350 LX.

Ток: Другое название силы тока. Количество электричества, проходящего через точку в проводнике каждую секунду.

Д

Дефект: Один или несколько дефектов сплошности, которые вызывают сбой при испытании сварного шва.

Dig: Также называется Arc Control.Предоставляет источнику питания переменную дополнительную силу тока в условиях низкого напряжения (короткая длина дуги) во время сварки. Помогает избежать «залипания» стержневых электродов при короткой длине дуги.

Постоянный ток (DC): Протекает в одном направлении и не меняет его направление на противоположное, как переменный ток.

Отрицательный электрод постоянного тока (DCEN): Направление тока, протекающего через сварочную цепь, когда вывод электрода подсоединен к отрицательной клемме, а рабочий провод подсоединен к положительной клемме сварочного аппарата постоянного тока.Также называется постоянным током прямой полярности (DCSP).

Положительный электрод постоянного тока (DCEP): Направление тока, протекающего через сварочную цепь, когда провод электрода подключен к положительной клемме, а рабочий провод подключен к отрицательной клемме сварочного аппарата постоянного тока. Также называется постоянным током обратной полярности (DCRP).

Dual Power Option ™ (MTE) : Дает возможность приводу двигателя PipePro® 304 использовать входную одно- или трехфазную электрическую мощность 230 В, что исключает износ двигателя, шум и выбросы, а также затраты на топливо. .

Рабочий цикл: Количество минут из 10-минутного периода времени, в течение которого аппарат дуговой сварки может работать с максимальной номинальной мощностью. Примером может служить 60-процентный рабочий цикл при 300 ампер. Это означает, что при 300 А сварочный аппарат можно использовать в течение шести минут, а затем дать ему остыть при работающем двигателе вентилятора в течение четырех минут.

E

Engine Save Start ™ (MTE): Двигатель работает на холостом ходу через три — четыре секунды после запуска на Trailblazer® 275 DC и 302.Увеличивает срок службы двигателя и снижает расход топлива.

Факс

Fan-On-Demand ™ (MTE) : Внутренняя система охлаждения источника питания, которая работает только при необходимости, сохраняя внутренние компоненты в чистоте.

Контактный наконечник FasTip ™ (MTE) : Запатентованный однооборотный наконечник для быстрой замены — никаких инструментов!

Стационарная автоматизация: Автоматическая сварочная система с электронным управлением для простых, прямых или круглых швов.

Гибкая автоматизация: Автоматизированная роботизированная сварочная система для сложных форм и применений, где сварочные пути требуют изменения угла наклона горелки.

Дуговая сварка порошковой проволокой (FCAW): Процесс дуговой сварки, при котором плавятся и соединяются металлы путем их нагрева дугой между непрерывной плавящейся электродной проволокой и изделием. Экранирование обеспечивается флюсом, содержащимся в сердечнике электрода. Дополнительная защита может быть обеспечена или не обеспечена от поступающего извне газа или газовой смеси.

г

Газовая дуговая сварка металла (GMAW): См. Сварка MIG.

Газовая дуговая сварка вольфрамом (GTAW): См. Сварка TIG.

Заземление: Безопасное соединение рамы сварочного аппарата с землей. См. Раздел «Подключение детали», чтобы узнать о разнице между рабочим соединением и заземлением.

Заземляющий провод: При подключении сварочного аппарата к объекту см. Предпочтительный термин «Вывод заготовки».

Gun-On-Demand ™ (MTE) : Позволяет использовать либо стандартный пистолет, либо пистолет Spoolmatic® на Millermatic® 210, 251 и 350 без переключения переключателя. Автомат определяет, какой пистолет вы используете, когда вы нажимаете на спусковой крючок.

H

Гц: Гц часто называют «циклами в секунду». В Соединенных Штатах частота или изменение направления переменного тока обычно составляет 60 герц.

High Frequency: Охватывает весь частотный спектр выше 50 000 Гц.Используется при сварке TIG для зажигания и стабилизации дуги.

Hot Start ™ (MTE) : Используется на некоторых станках с ручным приводом (SMAW), чтобы упростить запуск электродов, которые трудно запускать. Используется только для зажигания дуги.

I

Инвертор: Источник питания, который увеличивает частоту поступающей первичной энергии, что позволяет уменьшить размер машины и улучшить электрические характеристики сварки, такие как более быстрое время отклика и больший контроль при импульсной сварке.

К

кВА (киловольт-ампер): киловольт-ампер. Сумма вольт, умноженная на ампер, деленная на 1000, потребляемая источником сварочного тока от первичной мощности, предоставляемой коммунальной компанией.

кВт (киловатт): Первичная кВт — это фактическая мощность, используемая источником питания при его номинальной выходной мощности. Вторичный кВт — это фактическая выходная мощность источника сварочного тока. Киловатты находятся путем деления вольт на ампер на 1000 и учета любого коэффициента мощности.

л

Lift-Arc ™ (MTE) : Эта функция позволяет зажигать дугу TIG без высокой частоты. Зажигает дугу при любой силе тока, не загрязняя сварной шов вольфрамом.

Low OCV Stick ™ (MTE) : Снижает OCV на некоторых моделях Maxstar® и Dynasty®, когда источник питания не используется, устраняя необходимость в дополнительных редукторах напряжения.

LVC ™ (Компенсация линейного напряжения) (MTE): Сохраняет выходную мощность источника питания постоянной, несмотря на незначительные колебания входной мощности.

м

Микропроцессор: Одна или несколько интегральных схем, которые можно запрограммировать с помощью сохраненных инструкций для выполнения множества функций.

Сварка MIG (GMAW или газовая дуговая сварка металла): Также называется сваркой сплошной проволокой. Процесс дуговой сварки, при котором металлы соединяются путем их нагрева дугой. Дуга возникает между непрерывно подаваемым присадочным (расходуемым) электродом и заготовкой. Подача газа или газовых смесей из внешнего источника обеспечивает защиту.

Существует четыре основных режима переноса металла:

Передача короткого замыкания: Получила свое название от сварочной проволоки, фактически «замыкающей» (касаясь) основного металла много раз в секунду. Образуются брызги, но перенос можно использовать во всех положениях сварки и на металле любой толщины.

Globular Transfer: Названо в честь «шариков» сварочного металла, перемещающихся по дуге под действием силы тяжести. Капли на дуге обычно больше диаметра электрода.Это не дает очень гладкого внешнего вида сварного шва, и могут возникать брызги. Обычно ограничивается плоскими и горизонтальными положениями сварки и не используется для тонких металлов.

Распылительная передача: Названа в честь «распыления» крошечных капель расплава поперек дуги, обычно меньше диаметра проволоки. Использует относительно высокие значения напряжения и силы тока, и дуга постоянно горит после того, как дуга образовалась. Очень мало брызг, если они вообще есть. Обычно используется для сварки толстых металлов в плоском или горизонтальном положении.

Импульсный перенос распылением: Для этого варианта распыления сварочный аппарат «пульсирует» выходной сигнал между высокими пиковыми токами и низкими фоновыми токами. Сварочная ванна немного остывает во время фонового цикла, что немного отличается от режима распылительного переноса. Это позволяет выполнять сварку в любом положении как на тонких, так и на толстых металлах.

Дополнительную информацию о сварке MIG см. В разделе «Технические советы MIG».

MVP ™ (вилка с несколькими напряжениями) (MTE) : Позволяет подключать Millermatic® DVI ™ или Passport ™ к розеткам на 115 или 230 В без инструментов — просто выберите вилку, которая подходит к розетке.

O

Напряжение холостого хода (OCV): Как следует из названия, в цепи нет тока, потому что цепь разомкнута. Однако на цепь подается напряжение, так что, когда цепь замыкается, ток сразу же течет.

п.

Совместимость с Palm ™ OS: Заменяет необходимость в картах данных и подвесках дистанционного управления на моделях Axcess.

Плазменная дуговая резка: Процесс дуговой резки, при котором металл разрезается за счет использования суженной дуги для расплавления небольшого участка детали.Этот процесс может разрезать все металлы, проводящие электричество. Дополнительные сведения о плазменной резке см. В разделе «Советы по плазменной резке».

фунтов на квадратный дюйм (psi): Измерение, равное массе или весу, приложенному к одному квадратному дюйму площади поверхности.

Энергоэффективность: Насколько хорошо электрическая машина использует поступающую электроэнергию.

Коррекция коэффициента мощности: Обычно используется в однофазных источниках питания постоянного тока для снижения величины первичного тока, требуемого энергокомпанией во время сварки.

Первичная мощность: Часто называется входным линейным напряжением и силой тока, доступными сварочному аппарату от основной линии электропередач в цехе. Первичная входная мощность, которую часто выражают в ваттах или киловаттах (кВт), — это переменный ток, который может быть однофазным или трехфазным.

Pulsed MIG (MIG-P): Модифицированный процесс переноса распылением без разбрызгивания, поскольку проволока не касается сварочной ванны. Области применения, наиболее подходящие для импульсной сварки MIG, — это те области, которые в настоящее время используют метод передачи короткого замыкания для сварки стали калибра 14 (1.8 мм) и выше.

Pulsed TIG (TIG-P): Модифицированный процесс TIG, подходящий для сварки более тонких материалов.

Импульсный: Последовательность и управление величиной тока, частотой и продолжительностью сварочной дуги.

R

Номинальная нагрузка: Сила тока и напряжение, на которые рассчитан источник питания в течение определенного периода рабочего цикла. Например, 300 ампер, 32 вольта нагрузки, при рабочем цикле 60 процентов.

Регулируемое напыление металла (RMD®) (MTE) : Точно управляемая технология передачи короткого замыкания, доступная в качестве опции для моделей Axcess®. Для уменьшения разбрызгивания, снижения тепловложения до 20 процентов или заполнения зазоров.

Контактная точечная сварка (RSW): Процесс, при котором две металлические детали соединяются путем пропускания тока между электродами, расположенными на противоположных сторонах свариваемых деталей. В этом процессе нет дуги. Для получения дополнительной информации о контактной точечной сварке см. Технические советы по контактной точечной сварке.

RMS (среднеквадратичное значение): «Действующие» значения измеренного переменного напряжения или силы тока. Среднеквадратичное значение равно 0,707 максимального или пикового значения.

S

Сварочный полуавтомат: Оборудование контролирует только подачу электродной проволоки. Движение сварочной горелки контролируется вручную.

SharpArc® (MTE) : Оптимизирует размер и форму дугового конуса, ширину и внешний вид валика, а также текучесть лужи. Доступно для Millermatic® 350 / 350P.

Дуговая сварка экранированного металла: См. Сварка палкой.

Защитный газ: Защитный газ, используемый для предотвращения атмосферного загрязнения сварочной ванны.

Однофазная цепь: Электрическая цепь, производящая только один переменный цикл в течение 360 градусов.

Умный топливный бак (MTE) : Конструкция бака сводит к минимуму вероятность обратного потока топлива.

Spatter: Частицы металла вылетели из сварочной дуги.Эти частицы не становятся частью готового сварного шва.

Точечная сварка: Обычно выполняется на материалах, имеющих конструкцию соединения внахлест. Может относиться к точечной сварке сопротивлением, MIG или TIG. Точечная сварка сопротивлением выполняется электродами с обеих сторон стыка, а точечная сварка сваркой в ​​условиях сварки и MIG выполняется только с одной стороны.

Squarewave ™: Выход переменного тока источника питания с возможностью быстрого переключения между положительной и отрицательной полупериодами переменного тока.

Ручная сварка (SMAW или дуговая сварка защищенного металла): Процесс дуговой сварки, при котором плавятся и соединяются металлы путем их нагрева дугой между покрытым металлическим электродом и изделием. Защитный газ получают из внешнего покрытия электрода, часто называемого флюсом. Присадочный металл в основном получают из сердечника электрода. Для получения дополнительной информации о сварке штангой см. Технические советы по Stick.

Дуговая сварка под флюсом (SAW): Процесс, при котором металлы соединяются дугой или дугами между неизолированным металлическим электродом или электродами и изделием.Экранирование обеспечивается гранулированным легкоплавким материалом, который обычно подается на работу из бункера для флюса.

Sun Vision ™ (MTE): Позволяет легко считывать показания цифровых счетчиков при прямом солнечном свете или в тени на Trailblazer® 275 DC и 302.

SureStart ™ (MTE): Обеспечивает постоянное зажигание дуги Axcess® за счет точного управления уровнями мощности для определенных комбинаций проволоки и газа.

Syncro Start ™ (MTE) : Позволяет выбрать индивидуальный запуск дуги на Syncrowave® 200, 250 DX и 350 LX

т

Трехфазная цепь: Электрическая цепь, дающая три цикла в пределах временного интервала 360 градусов, при этом циклы разнесены на 120 электрических градусов.

Сварка TIG (GTAW или газовая вольфрамовая дуга): Этот процесс, часто называемый сваркой TIG (вольфрамовый инертный газ), соединяет металлы путем их нагрева вольфрамовым электродом, который не должен становиться частью завершенного сварного шва. Иногда используется присадочный металл, а для защиты используются инертный газ аргон или смеси инертных газов. Для получения дополнительной информации о сварке TIG см. Технические советы по TIG.

Tip Saver Short Circuit Protection ™ (MTE) : Отключает выход, когда контактный наконечник MIG замыкается на рабочий элемент на Millermatic® 135 и 175.Увеличивает срок службы контактного наконечника и защищает машину.

Сброс триггера: Обеспечивает быстрый сброс на пистолете, а не на станке.

Горелка: Устройство, используемое в процессе TIG (GTAW) для управления положением электрода, передачи тока на дугу и направления потока защитного газа.

Torch Detection ™ (MTE) : Syncrowave® 250 DX и 350 LX определяют, имеет ли горелка TIG водяное или воздушное охлаждение.

Touch Start: Процедура зажигания дуги при низком напряжении и малой силе тока для сварки TIG (GTAW).Вольфрам касается заготовки; когда вольфрам поднимается из заготовки, возникает дуга.

Tri-Cor ™ Technology (MTE) : Конструкция стабилизатора Bobcat ™ 250, которая обеспечивает более гладкие сварные швы и снижает разбрызгивание с электродами E7018 без снижения производительности с электродами E6010.

Вольфрам: Редкий металлический элемент с чрезвычайно высокой температурой плавления (3410 ° Цельсия). Используется при производстве электродов TIG.

В

Напряжение: Давление или сила, проталкивающая электроны через проводник.Напряжение не течет, но вызывает ток или силу тока. Напряжение иногда называют электродвижущей силой (ЭДС) или разностью потенциалов.

Устройство подачи проволоки с датчиком напряжения: Устройство подачи работает от напряжения дуги, генерируемого источником сварочного тока.

Кривая вольт-ампер: График, показывающий выходные характеристики источника сварочного тока. Показывает возможности напряжения и силы тока конкретной машины.

Вт

Управление файлами WaveWriter ™ (MTE) : Включает все функции управления файлами Axcess ™, а также простую графическую программу формирования сигналов для наиболее требовательных приложений импульсной сварки MIG.

Сварка на холостом ходу (MTE) : Позволяет PipePro ™ 304 автоматически выполнять сварку при более тихой и низкой скорости вращения при меньшем расходе топлива. Когда требуется большая мощность, станок переходит на высокую скорость без изменения дуги.

Металл сварного шва: Электрод и основной металл, расплавленный во время сварки. Это формирует сварной валик.

Перенос сварного шва: Метод, при котором металл переносится с проволоки в расплавленную лужу.

Wet-Stacking: Несгоревшее топливо и моторное масло собираются в выхлопной трубе дизельного двигателя, причем выхлопная труба покрыта черным липким маслянистым веществом.Это состояние вызвано тем, что двигатель работает со слишком малой нагрузкой в ​​течение продолжительных периодов времени. При раннем обнаружении это не вызывает непоправимого ущерба и может быть уменьшено, если приложить дополнительную нагрузку. В противном случае стенки цилиндра и поршневые кольца могут быть повреждены. Благодаря более строгим нормам выбросов и более качественному топливу двигатели в последние годы менее подвержены складированию в мокром состоянии.

Wind Tunnel Technology ™ (MTE) : Внутренний воздушный поток на многих инверторах Miller, который защищает электрические компоненты и печатные платы от загрязнения, значительно повышая надежность.

Скорость подачи проволоки: Выражается в дюймах / мин или мм / с и относится к скорости и количеству присадочного металла, подаваемого в сварной шов. Как правило, чем выше скорость подачи проволоки, тем выше сила тока.

Присоединение заготовки: Средство для крепления рабочего кабеля (рабочего кабеля) к заготовке (металл, на который нужно приваривать). Кроме того, точка, в которой установлено это соединение. Один тип рабочего соединения осуществляется с помощью регулируемого зажима.

Свинец заготовки: Проводящий кабель или электрический проводник между аппаратом для дуговой сварки и изделием.

Газовая дуговая сварка металла — обзор

2.2 Анализ механических свойств сварного шва

Контроль деформации и общее качество сварных швов исследовали Casalino et al. 19 , чтобы выбрать параметры процесса GMAW, которые минимизируют тепловую деформацию и позволяют оценить качество сварки. Они объединили методы искусственного интеллекта и МКЭ с помощью экспериментальных испытаний сварных швов на пластине. Основной металл — низкоуглеродистая сталь толщиной 1,6 мм, a 0.Покрытая медью проволока диаметром 9 мм использовалась в качестве электрода с защитным газом, состоящим из смеси 75% Ar – 25% CO 2 с расходом 10–15 футов 3 ч -1 . Сначала использовалась ИНС, чтобы связать параметры процесса с геометрией расплавленной зоны, что позволило рассчитать геометрию во всем диапазоне параметров процесса. Затем был применен метод конечных элементов для прогнозирования значения остаточного напряжения и деформации сварного соединения. Наконец, для оценки качества стыков был применен алгоритм нечеткой кластеризации C-средних.Построены математические модели для GMAW. Проведены экспериментальные испытания стыковых сварных соединений. Был сделан вывод о хорошем согласии экспериментальных результатов с математической моделью.

Li-Ming et al. 20 создали статическую модель для композитов с металлической матрицей SiCw / 6061 Al при диффузионной сварке с использованием ИНС. Была представлена ​​взаимосвязь между прочностью сварного соединения и параметрами сварки, такими как температура сварки, давление сварки и время сварки.Продемонстрировано влияние технологических параметров на прочность соединения и получены оптимальные технические параметры. Доказано, что разработанная статическая модель хорошо согласуется с фактическими данными.

Sterjovski et al. 21 представил моделирование ИНС в качестве альтернативы методам, описанным в настоящее время в литературе, для прогнозирования твердости ЗТВ и, следовательно, попытки контролировать ее, чтобы свести к минимуму риск водородного холодного растрескивания при сварке в обслуживающих трубопроводах методом горячей врезки. .В разработанную модель включены характеристики материалов; химический состав и твердость (в качестве входных данных), пиковая температура, время выдержки и скорость охлаждения при моделировании теплового цикла ЗТВ также использовались в качестве ключевых входных данных в модели для прогнозирования твердости ЗТВ. Сообщалось, что твердость ЗТВ увеличивается с увеличением следующего: содержания углерода, исходной твердости материала трубы или фитинга и более быстрого охлаждения. Они сравнили прогностические возможности моделей, разработанных с другими опубликованными работами, с моделью нейронной сети, которую они разработали.Было ясно, что модель нейронных сетей дает гораздо меньшую ошибку в более широком диапазоне значений твердости ЗТВ.

Лайтфут и др. 22 использовали ИНС для разработки модели для изучения факторов процесса FCAW, влияющих на деформацию стальных листов D и DH толщиной 6–8 мм. Был проведен анализ чувствительности, который выявил ряд очевидных ключевых факторов, влияющих на искажение. Было доказано, что содержание углерода играет ключевую роль в деформации, возникающей в процессе сварки.Они обнаружили, что увеличение содержания углерода способствует уменьшению деформации тонких пластин, вызванной сваркой. Кроме того, они определили ряд факторов, связанных с деформацией, таких как содержание углерода, соотношение YS / TS и прокатка. Был сделан вывод, что этими факторами можно управлять, чтобы уменьшить искажения в пластинах толщиной 6–8 мм.

Sterjovski et al. 23 применили модели ИНС для прогнозирования механических свойств сталей в различных приложениях, а именно: ударная вязкость закаленной и отпущенной стали для сосудов высокого давления, подвергшихся многократным циклам термообработки после сварки, твердость смоделированной зоны термического влияния на трубопроводе и фитинга внахлест. сталь после сварки в процессе эксплуатации, а также пластичность и жаропрочность различных микролегированных сталей в диапазоне температур для правки клетей или слябов в процессе непрерывной разливки.Было обнаружено, что три модели ИНС успешно предсказывают механические свойства. Также было показано, что ИНС могут успешно предсказывать множество механических свойств, а результат анализа чувствительности согласуется как с результатами экспериментального исследования, так и с результатами, опубликованными в литературе. Кроме того, было упомянуто, что использование ИНС привело к большим экономическим выгодам для организаций за счет минимизации необходимости в дорогостоящих экспериментальных исследованиях и / или проверке сталей, используемых в различных приложениях.

Okuyucu et al. 24 разработала модель с использованием ИНС для анализа и моделирования корреляции между параметрами сварки трением с перемешиванием (FSW) алюминиевых пластин и механическими свойствами сварного соединения. Параметры процесса состоят из скорости сварки и скорости вращения инструмента в зависимости от выходных механических свойств сварного соединения, а именно: прочности на разрыв, предела текучести, удлинения, твердости WZ и твердости HAZ. Была достигнута хорошая производительность модели ИНС, и модель может использоваться для расчета механических свойств сварных пластин в зависимости от параметров процесса.Кроме того, было обнаружено, что корреляция между измеренными и прогнозируемыми значениями прочности на разрыв, твердости ЗТВ и твердости металла сварного шва была лучше, чем у значений относительного удлинения и предела текучести.

Ates et al. 25 используется (ИНС) для прогнозирования параметров дуговой сварки металлическим газом. Входные параметры модели состоят из газовых смесей, тогда как выходные параметры модели ИНС включают механические свойства, такие как прочность на разрыв, ударная вязкость, удлинение и твердость металла шва, соответственно.Контроллер ИНС был обучен с использованием расширенного алгоритма обучения дельта-бардельта. Результаты показали, что результаты расчета хорошо согласуются с данными измерений, указывая на то, что новый метод, представленный в этой работе, показывает хорошие характеристики модели ИНС.

Acherjee et al. 26 устанавливает корреляцию между параметрами сварки с пропусканием лазерного излучения и выходными переменными с помощью нелинейной модели, разработанной с применением ИНС. Параметры процесса модели включают мощность лазера, скорость сварки, расстояние зазора и давление зажима; в то время как выходные параметры модели включают сопротивление сдвигу внахлест и ширину сварного шва.Экспериментальные данные используются для обучения и тестирования сети. Кроме того, проводится сравнение MRA (модели множественной регрессии) и моделей ИНС для прогнозирования выходных результатов сварки с пропусканием лазера.

Pal et al. 27 разработали модель многослойной нейронной сети для прогнозирования предельного напряжения растяжения (UTS) сварных пластин. Шесть параметров процесса, а именно импульсное напряжение, фоновое напряжение, длительность импульса, частота импульсов, скорость подачи проволоки и скорость сварки, и два измерения, а именно среднеквадратичные значения сварочного тока и напряжения, используются в качестве входных данных. переменные модели и UTS сварной пластины рассматриваются как выходная переменная.Была проведена серия экспериментов с применением метода поверхности отклика, который равномерно распределяет параметры процесса по рабочему диапазону. Затем полученные экспериментальные данные были использованы для обучения и тестирования моделей ИНС различных архитектур.

Раздел R. 408.11272 — Напряжение холостого хода и холостого хода аппаратов дуговой сварки, Mich. Admin. Код R. 408.11272

Текущий через регистр Vol. 21-03, 1 марта 2021 г.

Раздел R. 408.11272 — Напряжение холостого хода и холостого хода аппаратов для дуговой сварки

Правило 1272.

(1) Когда аппарат для дуговой сварки работает без подключения к нагрузке, напряжение холостого хода не должно превышать значений, указанных в таблице 1, при приложении номинального напряжения к первичной обмотке или при использовании аппарата для дуговой сварки генераторного типа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
