Содержание

Что нужно для постройки самодельного карта?

Картинг Возможно ли создать автомобиль своими руками? Конечно, для обычного автолюбителя эта затея покажется слегка безумной и труднореализуемой, однако в данном вопросе все зависит от амбиций и настроя. К примеру, картинг – это тот же маленький автомобиль, но сконструировать его под силу практически любому автолюбителю. Да, трудности все же будут возникать, но при грамотном подходе к реализации подобной задачи у вас все обязательно получится.

1. Этап проектирования

Прежде чем создать что-либо своими руками, придется хорошенько взвесить все «за» и «против» такого решения и разработать четкий план всех последующих действий. В случае с созданием картинга в домашних условиях, все начинается с проектирования будущей конструкции. Она может иметь самые различные формы и размеры, да и общий дизайн зависит только от вашего воображения и пожеланий. Однако, в любом случае, не стоит забывать, что самодельный карт должен включать в себя и некоторые обязательные элементы, без которых эта затея не увенчается успехом. К ним относится рулевая/тормозная система, шасси и, конечно же, двигатель. Все эти составляющие следует подробно изобразить на план-схеме, ведь только с ее помощью у вас получится правильно собрать все детали.

Самодельный картинг К процессу проектирования необходимо подходить творчески, а для вдохновения можно использовать интернет, где есть наглядные примеры различных моделей «маленьких машинок». Также нелишней будет консультация опытного механика.

Если же у вас нет желания самостоятельно возиться с чертежами, всегда есть люди, которые за определенную плату смогут помочь в этом вопросе. Кроме того, в просторах «всемирной паутины» имеются готовые шаблоны, а внести в них свои расчеты – это уже дело техники.

Указывая габариты будущего картинга, будьте предельно внимательны, ведь они полностью должны соответствовать росту и возрасту водителя. Например, для среднестатистического подростка достаточно будет ширины 0,76 м и длины в 1,3 м, в то время как для взрослого человека придется увеличить эти параметры до 1 м и 1,8 м соответственно. Продольное расстояние между осями должно находиться в пределах от 101 до 122 см (в том случае, если длина карта соответствует 132 см).

Кроме того, занимаясь разработкой проекта, уделите должное внимание даже самым мелким деталям, точно изобразив их на схеме. В противном случае, при подборе нужных элементов вам будет крайне сложно определиться с их количеством.

2. Закупаем необходимые материалы

Проектирование После проведения всех предварительных расчетов остается только найти подходящие детали и можно приступать к работе. Если бюджет позволяет, тогда купить их не составит труда, ведь любой магазин авто- и мотозапчастей наверняка предоставит вам готовое решение этого вопроса. В тех же случаях, когда свободных денег не так уж и много, отыскать необходимые детали можно на свалке или же в своем гараже, особенно если когда-то там валялась старая газонокосилка или другие похожие устройства.

В качестве альтернативного варианта, также можно обратиться к сотрудникам специализированных мастерских, где вам «по дешевке» отдадут ненужные им детали (к примеру, вышедшие из строя триммеры, четырехтактный двигатель мощностью 10-15 л.с. и другие важные элементы). В общей сложности, для работы потребуется:

Для шасси – квадратная и стальная труба диаметром 2,5 см и 2 см (длина отрезков будет зависеть от размера картинга), стальная пластина толщиной 0,5 см (ее ширина и длина должны быть чуть больше размера двигателя), фанера или листок металла для днища и под сиденье, посадочное место водителя.

Для мотора – сам агрегат (можно использовать двигатель старого триммера), цепь, которая будет подходить к ступице звезды, топливный бак и мелкие соединительные элементы (болты, шайбы).

Для трансмиссии понадобятся колеса, рулевое колесо, коробка передач с ручным тормозом, приводной и рулевой вал, подшипники, педаль тормоза, дроссель/педаль газа.

Картинг

Из инструментов самым главным орудием является сварочный аппарат. Если вы сами никогда не сталкивались с его применением, тогда можно нанять опытного сварщика. Учитывая, что прочные шасси – это важнейшая часть всей конструкции (удерживает не только вес двигателя вместе с другими деталями, но и самого водителя), сварка различных частей сооружения должна выполняться в условиях достаточно высоких температур и высокого уровня проникновения.

Все сварочные швы делаются ровными и аккуратными. Несоблюдение указанных требований приведет к плохому контакту элементов, а в местах соединения появятся пузыри и трещины. Естественно, использовать такое транспортное средство будет крайне опасно.

Если вы не уверены, что выполнить задание получится с первого раза, тогда можно потренироваться на более мелких изделиях, а после их успешной сварки перейдете к сбору картинга.

В наше время можно найти целые большие конструкторы (не требуют сварки и собираются при помощи самых обычных инструментов). В состав комплекта входят все требуемые для карта детали, поэтому если вам не интересно самостоятельно думать обо всех нюансах, тогда покупка такого набора станет хорошей альтернативой (все схемы и инструкции также прилагаются).

3. Собираем карт

3.1. Всё внимание на раму

Собираем картинг Рама карта – это его скелет, созданный из труб, размещенных на стапеле (ровный стол с закрепленной на нем металлической столешницей, длиной не меньше 2 м и шириной 1 м). Перед тем как размещать трубы, на поверхность стапеля наносят разметку рамы в пропорциональном соотношении 1:1 (контуры агрегатов обводятся пунктиром). Далее, нужно взять заготовки труб и все узлы с установленными на них кронштейнами (это избавит вас от потребности тщательной проверки всех мест крепления).

Свое место должен занять и мотор, после чего кронштейны прихватывают сваркой и снимают узлы. Стыки труб подгоняют при помощи болгарки, а когда все элементы начинают идеально подходить друг другу, их просто приваривают. Подрамник силового агрегата соединяется с рамой в трех точках: сверху на П-образном кронштейне и снизу в двух местах.

Кронштейны подвески следует дополнительно усилить при помощи косынок (клиньев).

Передняя ось формируется из металлической трубы диаметром 2 см и прикрепленных к раме втулок. Скрепляется конструкция шайбами и болтами, а вот заглушки логичнее всего установить перед началом работы с рулевой колонкой.

Собираем картинг Монтаж задней оси также имеет свои особенности. Она должна не только крепиться к раме, но и свободно вращаться, чего удается добиться путем крепления опорного кронштейна держателя к задней оси. Стальная пластина приваривается к шасси и дополнительно укрепляется болтами и гайками, причем таким образом, чтобы подшипник оказался прижатым. Помочь облегчить работу может готовая конструкция под названием «опорно-подшипниковые узлы».

Обратите внимание! Выполняя сварку составных частей рамы, прижмите детали шасси бетонной плитой и проверьте точность всех сварочных швов. Шасси должно обладать высоким уровнем прочности, поэтому любые сдвиги элементов при их соединении могут крайне отрицательно сказаться на дальнейшей эксплуатации карта. Для облегчения выполнения задачи крепить шасси лучше в приподнятом положении с помощью все тех же бетонных блоков.

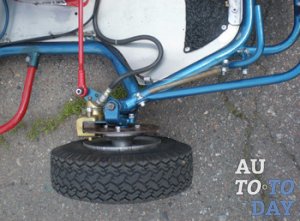

3.2. Рулевое управление и колеса

Не менее важным этапом на пути создания карта вашей мечты является сборка рулевого управления и установка колес. Для выполнения этой задачи вам потребуется двухсантиметровый металлический стержень для осей и полуторасантиметровый – для привода. Последний элемент следует согнуть под прямым углом при помощи паяльника для нагревания стали. Чтобы выровнять рулевое колесо, понадобятся регулируемые соединения, а правильно настроенный развал-схождение (наклон руля и вертикаль переднего колеса) – просто неотъемлемая часть управления картингом.

Рулевое управление Что касается установки колес и тормозной системы, то тут все еще проще. Вам нужно будет подобрать небольшие гоночные колеса (позволят обеспечить высокий уровень ускорения и контролируемости машины) и присоединить их к осям. После этого можно переходить к монтажу тормозной системы: суппорт крепится к шасси, а диск – к задней оси.

Обратите внимание! В тормозной системе картинга должно быть задействовано не менее двух колес, но для большей безопасности лучше установить тормозные диски на все четыре колеса машинки.

Саму тормозную систему можно позаимствовать у старого сломанного мотоцикла, так как именно эти транспортные средства имеют подходящие размеры и могут облегчить вашу работу. Сборка шасси выполняется точно по чертежному плану, который лучше всего сделать в натуральную величину с использованием миллиметровой бумаги, наклеенной на любой плотный материал подходящего размера. Выполнять чертеж следует в нескольких проекциях, в соответствии с которыми металлическую трубу разрезают на части.

Самодельный картинг Надо сказать, что у большинства видов картингов угол развала передних колес немного меньше задних, благодаря чему они могут поворачиваться (шасси также вращается). Чтобы достичь такого эффекта, ось поворота нужно закрепить на передних углах, именно в том месте, где будут располагаться колеса. Если использование бумажного чертежного плана для вас немного неудобно, тогда начертить картинг можно и на полу, выкладывая детали прямо на него.

3.3. Двигатель для карта

Подобрав мотор для своего сооружения (им может послужить и двигатель от бензопилы), его необходимо грамотно установить. Прежде всего, с «заготовки» следует снять все лишние детали, представленные в виде рукояток, цепей, баков и т.д. Наиболее сложным и трудоемким является процесс переделки звездочки (за основу берут звездочку бензопилы, с которой предварительно стачиваются зубчики, и она принимает произвольный размер). На следующем этапе, для крепления к подрамнику двигателя, необходимо просверлить два отверстия в кожухе охлаждения.

Бензиновый двигатель от триммера – это достаточно компактный мотор внутреннего сгорания, и хоть скорость картинга с таким агрегатом не будет слишком высокой, ее вполне достаточно для начинающих картингистов.

Двигатель для карта Отдельно следует упомянуть и об установке подвески силового агрегата. Для его крепления нужно приварить стальную пластину к задней части рамы, а сам мотор разместить на ней таким образом, чтобы шкив совпадал с рабочим шкивом на оси. После этого нанесите разметку с обозначением мест для болтов. Крепление шкива к оси лучше всего выполнять до того, как вы будите вставлять ось во втулки, а для его фиксации отлично подойдет установочный винт. Еще одним вариантом крепления является его сварка с осью, но только он должен обязательно лежать со шкивом двигателя на одной линии.

3.4. Сиденье пилота

Днище картинга и сиденье водителя изготавливают из заранее заготовленного листа фанеры или металла. Само посадочное место пилота можно сделать и с помощью обычного сиденья с подушкой, которое снимают из старого картинга или другого транспортного средства, главное, чтобы по размеру подходило. В любом случае, сиденье должно быть изготовлено таким образом, чтобы при резких поворотах водитель плотно сидел, не смещаясь в сторону наклона. Также не стоит забывать о дополнительном месте под рычаги, педали и руль.

Сиденье Даже если вам кажется, что установка сиденья – это достаточно простая задача, справиться с ней в одиночку будет сложно. С помощью друга, и принимая во внимание все параметры конструкции, сделайте разметку и просверлите в сиденье отверстия под передние точки крепления. Кресло фиксируется на передних опорах, а после того, как вы установите упор между валом и верхом сиденья, сядьте в кресло и еще раз проверьте комфортность его расположения.

Наносить разметку следует и для сверления боковых точек крепления, а после окончательного монтажа не забудьте проверить все рекомендованные параметры. Точная доводка положения сиденья выполняется с помощью прокладочных шайб разной толщины и дополнительных отверстий. В случае необходимости, кронштейны крепления сиденья можно немного подогнуть.

Обратите внимание! Надежность фиксации водительского кресла повышается, если укрепить его в тех местах, где оно соединяется с рамой шасси, используя для этого металлические шайбы, клеящиеся с двух сторон.

Собираем картинг Форма, толщина и металл изготовления деталей зависят только от вашей фантазии и возможностей. Несколько дополнительных отверстий в этих шайбах позволят осуществить еще одну регулировку, которая дает возможность адаптировать картинг под быструю или медленную, сухую или мокрую трассу. В сырую погоду конструктора рекомендуют перемещать сиденье на 5 см вперед.

3.5. Рычаги педалей

По большому счету, весь педальный узел карта – несложная конструкция. Педали устанавливаются и соединяются с двигателем и тормозной системой. В большинстве случаев эти детали изготавливают из стального или алюминиевого прута диаметром 8 мм.

Перед «созданием» педалей специалисты рекомендуют вырезать макет ступни водителя, чтобы проще было подобрать нужные размеры. После этого остается лишь правильно поместить макет на раму, уделив особое внимание расположению управляющих тросов. На них не должно быть никаких резких изгибов, и они не должны путаться под ногами водителя.

Собираем картинг Особого внимания заслуживает и задний мост. Дело в том, что для высокого уровня эластичности и хорошей адаптации картинга к любому типу дорог, его придется изготавливать с открытой стальной задней осью. Также обязательным элементом являются и специальные посадочные канавки для подшипников, расположенные на конце оси. Надеть ступицы на конические составляющие задней оси можно не только с помощью болтов, но также и цепной звездочки, количество зубцов которой меняется автолюбителем в зависимости от мощности установленного на карт двигателя.

Тормозной диск крепится к раме болтами, причем, вне зависимости от типа акселератора, следует устанавливать педаль ножного тормоза, ведь в процессе управления машиной руки должны быть максимально свободны. Нелишним будет разместить специальные ограждения, не позволяющие ногам соскальзывать с педалей при прохождении поворотов. Вот и все – установив все детали на свои места, вы получите самодельный картинг, и пусть пока он не идеален, но мастерство придет с опытом.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Сколько стоит собрать свой авто карт. Картинг своими руками: подробное описание

Главная→→Сколько стоит собрать свой авто карт. Картинг своими руками: подробное описание


Если в вашем хозяйстве есть старый велосипед, желательно еще производства СССР, сломанная бензопила с «живым» мотором, парочка труб – весь этот хлам можно приспособить с пользой. Как? Очень просто – сделать велосипед с мотором от бензопилы своими руками. Потратив немного усилий, можно получить вполне нормальное транспортное средство – по всем характеристикам оно будет уступать автомобилю, но доставить вас из пункта А в пункт Б на небольшое расстояние вполне сможет, причем расход бензина будет просто мизерным.

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора


Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:


  1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
  2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

Кузов


  1. Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
  2. Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
  3. Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
  4. Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.

Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.


  1. Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
  2. Просверлите в кожухе мотора отверстия для креплений, что будут совпадать с отверстиями на площадке.
  3. Шкив мотора обязательно должен совпадать на оси с рабочим шкивом.
  4. Звездочку можно использовать от самой бензопилы, но придется ее немного обточить.
  5. Для трансмиссии используется цепь, но в отдельных случаях возможно применение шкива с клиновым ремнем – он дешевле, а по многих характеристикам не уступает цепи.
  6. Рядом с мотором разместите бензобак – пластиковую или металлическую емкость объемом 2-3 литра.

Управление и тормозная система


  1. Педальный узел изготавливается просто. В

Делаем электрический картинг Go Kart

Делаем электрический картинг Go Kart
В этой статье мы рассмотрим, как можно сделать своими руками электрический картинг на основе старого бензинового. Ну или по такому принципу можно построить электрокартинг с нуля. По словам автора, собирать его было достаточно тяжело, основная сложность заключалась в поиске необходимых деталей. В итоге картинг был собран и смог развивать скорость до 50 км/ч, это увлекательная и полезная вещь для езды по городу.



Материалы и инструменты для самоделки:

1. Старый бензиновый картинг. Автору он достался всего за 60$ так как был в нерабочем состоянии.
2. Электродвигатель.
3. Аккумулятор.
4. Регулятор для двигателя.
5. Ручка для управления двигателем.
6. Сварка.
7. Болгарка.
8. Гаечные ключи, отвертки, плоскогубцы и другое.

Процесс изготовления электрокарта:

Шаг первый. Разборка старого карта
Первым делом нужно будет разобрать старый картинг. Нужно снять бензиновый двигатель и все остальное, что не пригодится. Необходимо осмотреть и очистить раму, в итоге автор ее затем красит. Помимо всего прочего автору пришлось увеличить длину рамы, так как он просто не помещался на картинге.


Шаг второй. Необходимое оборудование
Здесь мы более подробно рассмотрим, какое необходимо оборудование для создания электрокартинга.

Двигатель использовался бесщеточный мощностью 1600 Вт 48 В.
Контроллер для двигателя 1600 Вт 48 В
Ручной дроссель 48 В с индикатором батареи и ограничителем скорости
Зарядный порт с тремя выходами.
Ключ-переключатель
Аккумулятор автор использовал свинцово-кислотный на 48В 12АХ. Конечно, лучше всего подошел бы литий-ионный, но это бы значительно удорожило самоделку.

Как именно подключаются все эти элементы, можно увидеть на схеме.

Купить детали можно на Aliexpress или по адресу ЗДЕСЬ

Шаг третий. Педаль газа
Так как картом удобнее всего управлять с помощью педали, а не ручки, авто решил превратить ручку газа в педаль. Ручка была разобрана и из нее были извлечены индикатор батареи, а также ограничитель скорости. Педаль нужной формы была разработана при помощи Tinkercad. Педаль крепится с помощью двух винтов. Все образовавшиеся отверстия нужно будет закрыть, чтобы внутрь не попала пыль.


Скачать STL файл

Шаг четвертый. Процесс сборки картинга
Теперь можно приступать к сборке картинга. Более детально, как это делает автор, можно увидеть на фото. Поскольку ступицы на картинге не имели подшипников, то есть колеса были надеты непосредственно на ось, колеса пришлось заменить. Необходимые колеса с подшипниками автор нашел у соседа. Они были тоже в плохом состоянии и пришлось потратить время на их восстановление.


Также было установлено новое сидение, поскольку старое было поломано. В качестве нового сидения была применена раковина LEIFARNE от IKEA.

Что касается электрических компонентов, то все они подключаются к контроллеру. Для этих целей понадобятся разъемы Molex.
Контроллер скорости нужно надежно спрятать и заизолировать в коробке, чтобы на него не попадала грязь и пыль. Места выхода проводов нужно также хорошо загерметизировать. Здесь нужно не забыть сделать выход для зарядки аккумулятора.

Тормозная система используется обычная дисковая. Она соединена с педалью с помощью длинного штока с резьбой.

Передача на карте используется цепная. На электромоторе установлена звездочка с 12-ю зубьями, а на оси стоит звездочка на 61 зуб. Длинна цепи здесь применялась №35. Звездочка двигателя делалась на заказ, она была приварена к звездочке Т8.

Шаг пятый. Тестирование картинга

В целом строительство и испытания картинга автору понравилось. Конечно, при езде были найдены еще некоторые моменты, которые нужно доработать. К примеру, это защита для цепи.

Еще автор пока не успел определить, как далеко можно заехать на таком картинге, он ездит в качестве эксперимента всего по 20 минут и потом останавливается, чтобы двигатель смог остыть.

Помимо всего прочего при строительстве такой самоделки нужно стараться, чтобы картинг был максимально легким, это позволит в значительной степени увеличить его производительность.


Источник Делаем электрический картинг Go Kart Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный карт своими руками (26 фото)

Карт самодельный построенный умельцем своими руками из подручных материалов: фото и описание самоделки.

Простой карт можно сделать практически из металлолома, в качестве примера можно воспользоваться этими пошаговыми фото постройки самодельного картинга.

Материалы:

  • Двигатель от мопеда «Simson» (49 см³).
  • Трубы.
  • Колёса от садовой тачки.
  • Звезда и цепь от мопеда.
  • Тормозной диск с суппортом.
  • Руль.
  • Прочие запчасти по мелочи.

Рама для карта сварена из обычных труб круглого сечения.

Колёса от садовой тачки куплены на рынке.

Задняя ось установлена на корпусные подшипники, на оси установлена звезда для цепной передачи и тормозной диск.

Автор установил на свой карт мотор, который был у него в наличии, бензиновый одноцилиндровый двигатель «Симсон». Карбюратор стоит от мопеда «Карпаты».

Суппорт от скутера.

Педальный узел.

Карт удачно прошёл испытания, автор своей самоделкой полностью доволен.

Вот такой простой карт, можно сделать своими руками практически из металлолома.

Автор самоделки: Алексей Грищук.

Поделиться в соц. сетях

Как сделать картинг своими руками: конструкция, детали, этапы сборки

Кто в детстве, а может даже во взрослом возрасте, не мечтал покататься на картинге? При удобном случае – редко кто отказывался. Раньше у многих не было лишних средств на сборку, а сейчас с доступом к огромному количеству практически бесплатных или просто очень дешевых материалов появилась возможность собрать эти небольшие машинки в гараже. Давайте посмотрим, как сделать картинг из подручных материалов и с небольшими вложениями.

Где достать нужные материалы?

Если недалеко имеется автомобильная разборка или пункты приема металла, то большую часть всех запчастей можно приобрести там. Здесь же можно подобрать педали, кресло, педальный узел, полуоси, детали рулевого механизма, тормозной системы.

Как собрать картинг

Детский картинг «Пионер»

На примере этой модели рассмотрим, как сделать картинг из подручных средств. Это один из самых маленьких спортивных гоночных авто. Объем двигателя составляет всего 50 кубических сантиметров. Эти картинги строятся для гонок, в которых обычно участвуют дети до 16 лет. Если ранее такие детские авто выпускала промышленность, то сегодня их создают своими руками – кто в кружках, кто в гаражах. В отличие от взрослой техники, модель “Пионер” имеет определенные особенности конструкции. Для лучшего понимания процесса в статье приведем пошаговое описание сборки. Если что-то не получается, можно импровизировать.

Особенности рамы

Она для “Пионера” делается из более тонкой трубы, конструкции придается клиновидная форма. Рама имеет такие свойства, как технологичность и немалую надежность. Данный вариант каркаса обладает серьезными преимуществами перед подобными техническими решениями. Она жестче и прочнее. Рамой такой конфигурации оснащались не только “Пионеры”, но и “Юниоры”, а также картинг “Союзный”. Хотя она может быть любой конструкции – это не принципиально. Главное – надежность.

Рекомендации по черчению

Предпочтительнее делать чертежи рамы в ее натуральном размере на листах миллиметровой бумаги. Для удобства работы с таким схематическим изображением, его после отрисовки наклеивают на плотный картон. Чертеж в будущем будет служить образцом, по которому будут подгоняться прочие элементы конструкции. Раму рисуют обязательно в двух проекциях – это боковой вид и вид сверху. Отдельно изображают передний лонжерон. Точных размеров рамы картинга не существует, а это значит, что изготовить такой картинг можно не только под ребенка, а различные детали конструкции подгоняются уже по месту.

Картинг размеры рамы

Стапель

Дальше нужно собрать стапель, на котором затем будет собираться рама картинга. Он необходим тогда, когда машина будет производиться не штучно, а хотя бы небольшой серией. В основании стапеля будет лежать алюминиевый лист размером 1 700 * 900 миллиметров и толщиной не менее 15 миллиметров. Вдоль длинной стороны проводят четкую линию – это след плоскости симметрии рамы. Линия, перпендикулярная длинной – это базовая точка для монтажа фиксаторов шкворневой втулки.

Отверстия втулки изготавливают на расточном станке. В результате получится нужная точность монтажа втулок при сварочных работах. На стапель также устанавливают уголки из стали, чтобы фиксировать продольные лонжероны. Раму собирают из двух продольных лонжеронов, поперечин в количестве трех штук, отбойника переднего и кронштейнов для монтажа рулевого механизма. Для деталей каркаса самодельного картинга рекомендуется применять трубу из 30ХГСА или трубы марки Ст20.

Подготовка к сборке рамы

Как сделать картинг? Первым делом нарезают трубу, оставляя припуск примерно 30 миллиметров. Далее ее нужно согнуть согласно чертежу. Данная операция должна проводиться без предварительного нагрева.

Самодельный картинг

Существует и самый рациональный способ обработки трубы – очень просто гнуть ее на нужный угол с пружиной из проволоки ОВС, вставленной внутрь обрабатываемой детали. Пружины изготавливают на токарных станках, а после навивки следует провести нормализацию. Для толстой трубы нужна проволока диаметром от 2,5 до 3,0 миллиметров. Для более тонкой – 1,5-2 миллиметра.

Диаметр пружины должен быть таким, чтобы она входила внутрь с определенным усилием. Если рама собирается зимой, то перед сгибанием в ней замораживают воду. Хороший эффект даст расплавленная канифоль, которую заливают внутрь трубы. Традиционный способ – набивка трубы прокаленным песком. Гнуться она будет легче, если место будущего сгиба греть в огне горелки. Но нагрев легированных сталей снижает характеристики упругости и прочности.

Сборка

Когда заготовки приняли нужную форму, подгоняют их друг к другу таким образом, чтобы в стыках отсутствовали зазоры. Начинать сборку следует с монтажа на стапель передней поперечины. Среднюю часть ее совмещают с линией оси на стапеле. Затем на одной из сторон монтируется фиксатор и шкворневая втулка. Поперечину подгоняют к фиксатору таким образом, чтобы получилась плоскость с наклоном 30 градусов к вертикальной плоскости. Такую же операцию проделывают с обратной стороны стапеля.

Колеса для картинга

Когда поперечина подготовлена, то к ней подгоняют лонжероны. К ним аналогичным же способом подгоняют заднюю поперечину. К передней части крепят отбойник. Каждый элемент должен фиксироваться скобами. Далее повторно проверяют и корректируют положение каждой детали и конструкции в целом. Начинают сварочные работы. Наиболее качественные швы можно получить, если работать с аргонно-дуговой сваркой.

Газовую сварку лучше не использовать или применять в последнюю очередь. Раму варят в несколько подходов. Вначале прихватывают каждый стык в нескольких точках. Только потом проваривают его полностью. Пока рама на стапеле, к конструкции приваривают монтажные кронштейны для ДВС и задней оси картинга.

двигатель для картинга

Среднюю поперечину, оси для педалей, кронштейны для рулевого механизма, опоры для кресла приваривают лишь после того, как картинг будет опробован тем, кто будет на нем ездить. Сидение в нижней части должно быть на уровне с нижней точкой лонжеронов. Такая посадка будет правильной. Как собрать картинг далее? Последними приваривают уши для крепления пола, трубки переднего отбойника, косынки для соединения лонжеронов с поперечиной. Также в этот момент приваривают ухо рычага КПП. Рама – это уже половина дела, после этого процесс несколько ускоряется и остается не так много узлов, которые необходимо установить.

Передний мост

Чтобы изготовить передний мост, нужны точечные детали – например, передние ступицы и цапфы, втулки из бронзы, шкворни. Проушину для моста лучше выгибать из полосы с размером 40 * 30. К ней доваривают рычаг, который будет усиливать косынку, а затем приваривают цапфу.

Как сделать картинг своими руками

Тормозная система

Так как техника будет разгоняться до значительных скоростей, не стоит забывать и о тормозной системе. Ступицы корпусов подшипников изготавливаются литьем из алюминия с обработкой на металлорежущих станках. Тормозная система – дисковый гидравлический механизм. По техническим условиям «Пионер» оснащается только парой задних тормозов. Диск закрепляется на задней оси. Механизм будет установлен на раме. Корпус суппорта – алюминиевый, цилиндр выполняется из стали, поршень – из латуни или алюминия. При монтаже суппорта следует очень внимательно центрировать тормозной диск.

Передаточные отношения привода, колеса

Чтобы подобрать оптимальное передаточное отношение цепного механизма заднего моста, делают комплект ведомых звезд с количество зубьев от 22 до 28. Интервал делают через два зуба. Это позволит облегчить подгонку привода под гонщика. Колеса для картинга в этом варианте представляют собой алюминиевый диск – сплавы Д16АМ или ЛГМ-6. Достаточно толщины заготовки в 2-3 миллиметра. Диск получают методом выдавливания.

Вначале из металла точат пуансон. Далее заготовку поджимают к пуансону задней бабкой, и инструментом обкатывают диск до тех пор, пока он не будет в форме пуансона. Обработку накаткой проводят в диапазоне оборотов от 150 до 300 в минуту. Отверстия в диске сверлят по шаблону.

Как сделать картинг

Двигатель

Если в качестве двигателя для картинга имеется только мотор от бензиновой пилы, то это – отличный вариант. Такой двигатель вполне годится для привода с единственной передачей. Однако здесь не получится регулировать отношения шестерен, поэтому вращательный момент на колесах для картинга будет одинаковым и при разгоне, и при движении.

Если получилось достать двигатель от мотороллера, то вместе с ним можно использовать и КПП. Так можно увеличивать крутящий момент на разгоне. Дополнительно придется установить механизм сцепления и выбора передач. Если устанавливается мотор от скутера, то сцепление не нужно – внутри находится вариатор. Передаточное число будет меняться с увеличением скорости картинга.

Заключение

Так можно сделать картинг своими руками из подручных материалов. В итоге человек, катаясь на картинге, получит массу удовольствия.
