схема работы гидрораспределителей с ручным управлением. Особенности самодельных гидроцилиндров. Как сделать гидропривод колес?

Гидравлика – техническая система, работающая посредством воздействия напора жидкости на другие элементы системы. В процессе воздействия вырабатывается кинетическая энергия, которая преобразуется в механическую энергию, в результате чего совершается полезная работа того или иного механизма. Гидравлической системой оснащаются различные сельскохозяйственные агрегаты, например, мини-тракторы. С ее помощью осуществляется управление различным навесным оборудованием.

В конструкции любого трактора, выпущенного производителем, присутствует данная система. Ее можно дорабатывать и оптимизировать под свои нужды. Самодельный же мини-трактор необходимо оснастить гидравликой, которая позволит использовать технику с максимальной отдачей.

Конструктивные особенности

Гидравлика на мини-трактор работает по тому же принципу, что и все другие подобные системы. В ней присутствует гидронасос, нагнетающий давление в системе и заставляющий двигаться жидкость по ней. Он соединяется с источником наполнителя, в качестве которого выступает расширительный бак. Данный узел приводится в движение посредством передачи крутящей силы от дизельного двигателя путем ременной или механической связки с валом или трансмиссией.

Хотя система называется гидравлической, она наполняется маслом. Оно имеет меньшую температуру кипения, подходящий коэффициент расширения и служит смазочным средством для подвижных частей механизма.

Для передачи жидкости по системе используются гибкие шланги с усиленными стенками. Все их соединения герметичны и укреплены. По ним под воздействием давления масло поступает в гидрораспределитель с плавающим положением, а затем в гидроцилиндры, выполняющие роль поршней. Поршни совершают механическую работу, которая приводит в движение соответствующее навесное оборудование.

Некоторые модификации гидравлических механизмов предполагают интеграцию в систему гидропривода колес. Эта инсталляция дополняет тормозную систему трактора, что облегчает использование тормозов, особенно в самодельной аграрной технике. Гидравлическая навеска может применяться и для облегчения рулевого управления, выступая в данном случае в качестве гидроусилителя. Данные особенности конструкции гидравлической системы мини-трактора позволяют контролировать работу всех навесных механизмов, собственных узлов автотехники и эффективно выполнять поставленные задачи.

Для того чтобы собрать гидравлику на мини-трактор своими руками, понадобятся составные части механизма, произведенные на заводе с применением специального оборудования:

  • гидронасос;
  • гидрораспределитель;
  • крепления шлангов;
  • гидроцилиндр;
  • другие составные части, которые невозможно изготовить в домашних условиях.

Перечисленные элементы можно приобрести в магазине в комплектном сборе или демонтировать со старой специализированной техники, остальную же крепежную конструкцию спроектировать и собрать своими руками.

Необходимый инструментарий

В каждом конкретном случае может понадобиться свой набор инструментов и материалов, необходимых для сборки. Основной их комплект:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • сверла;
  • метчики для нарезки резьбы;
  • набор гаечных ключей.

Список может быть дополнен пунктами в зависимости от условий сборки.

Необходимые детали:

  • гидронасос;
  • гидрораспределитель;
  • гидробак;
  • ремень передачи;
  • шланги и их крепления;
  • гидроцилиндры;
  • болты и гайки;
  • хомуты;
  • масляный фильтр;
  • различные крепежные детали, наименование которых обусловлено каждым конкретным случаем.

Основные составляющие приведены на фото.

Как сделать?

Работа по созданию собственной гидравлической системы для мини-трактора начинается с проектирования будущей конструкции и проведения расчетов, направленных на оптимизацию соотношения затраченных ресурсов и коэффициента полезного действия. Мощность трактора должна соответствовать его целевому назначению, а технические характеристики узлов системы гидравлики пропорциональны нагрузкам, применяемым к ним.

Недостаточная мощность масляного насоса или низкий коэффициент допустимой нагрузки на гидроцилиндры может привести к быстрому выходу из строя всей системы или отдельных узлов. Завышенный же уровень данных показателей увеличит расход топлива и других ресурсов, создаст дисбаланс системы. Для компенсации разницы технических характеристик и выравнивания баланса устанавливаются дополнительные наименования: второй насос, гидроцилиндр и другие.

На чертеже необходимо отразить конструкцию несущей рамы, которая будет включать в себя место под насос, распределитель, поршни и другие дополнительные элементы, а также схему подключения гидроцепи. При этом ее конфигурация должна быть оптимизирована таким образом, чтобы расстояние от выходного вала двигателя до ближайшей точки передачи усилия гидросистемы было минимальным.

Насос устанавливается как можно ближе к ведущему валу. Бачок с рабочим маслом располагается над ним, что обуславливает свободную подачу жидкости на лопасти насоса и уменьшает коэффициент утечки полезной механической энергии. Между резервуаром с жидкостью и насосом устанавливается фильтр. Его наличие продляет бесперебойную работу всей системы.

Посредством укрепленных рукавов насос подсоединяется к гидрораспределителю, который оснащен элементами управления. Их может быть несколько в зависимости от функциональных возможностей гидравлики. Так как для поддержания давления в системе масло должно непрерывно циркулировать по ней, распределитель регулирует направление его движения и подачу на цилиндры, а также отсекает поток в момент холостой работы. Органами управления распределителя являются специальные рычаги, поставляемые производителем вместе с ним.

После монтирования распределителя производится установка гидроцилиндров на рабочую часть рамы. Эти элементы могут быть представлены специальными поршневыми блоками, предназначенными для использования в гидравлической системе. В иных же случаях их можно изготовить самостоятельно из автомобильных амортизаторов масляного типа.

Навесное оборудование инсталлируется на трактор в связке с гидроцилиндрами – подвижными частями системы, передающими механическое усилие на него. Конструкция крепежных механизмов определяется типом оборудования, его фактической конфигурацией и характером целевых работ, выполняемых с его помощью.

Собранная система гидравлики должна быть оснащена техническими узлами и средствами изоляции, требующими обязательной их установки. Среди них можно отметить:

  • сливной узел в гидроемкости;
  • клапан сброса давления в бачке;
  • датчик давления;
  • клапан запорного устройства;
  • слив из насоса и гидрораспределителя;
  • фильтрующие элементы тонкой очистки на входе в гидроцилиндры;
  • уплотнительные кольца, шайбы, прокладки, гайки, хомуты.

Перед началом работы выполняется настройка всей системы.

Рабочая схема гидравлического оборудования для мини-трактора приведена на схеме:

Эксплуатация системы

Инструкция по управлению гидравликой мини-трактора

Управление системой осуществляется при помощи рычага (ов), находящихся в связке с гидрораспределителем. Основная его (их) функция – перемена положений регулировочных клапанов распределителя, подача давления в нужную секцию, отсоединение цепи циркуляции жидкости от конечных узлов агрегата.

В простой гидравлической системе предусмотрены три положения управляющего рычага:

  • нейтральное – масло циркулирует отдельно от поршней;
  • раздвижение поршня – давление заставляет его принять максимально удлиненное положение;
  • сдвижение поршня – сбрасывается давление, вакуум, создаваемый уходящей жидкостью, тянет его за собой, возвращая в исходное положение.

В момент движения поршня (ней) навесное оборудование совершает работу, предусмотренную целью его производства.

Любая система гидравлики оснащена механизмами пуска и выключения гидронасоса, фиксации положений и аварийного (ручного) управления.

Профилактика

Для обеспечения эффективной работы гидравлической системы трактора необходимо соблюдать правила эксплуатации и своевременного обслуживания.

В ходе работы с техникой, оснащенной гидравликой, следует регулярно проверять ее узлы на предмет неисправностей. Возникновение поломки малого масштаба неизбежно ведет к выходу из строя остальных частей системы. При обнаружении таковой немедленно необходимо применить все доступные средства для ее устранения:

  • не допускать превышение положенной нагрузки на гидравлический насос, гидроцилиндры, масляные шланги и другие узлы;
  • избегать показателей чрезмерно высокого давления, при необходимости своевременно сбрасывать его или подобрать подходящий регулировочный клапан;
  • для поддержания стабильной работы гидравлического механизма важно своевременно менять/доливать жидкость в систему: недостаточное ее количество приведет к снижению эффективности работы и быстрому выходу агрегата из строя;
  • все работы по обслуживанию и ремонту системы производить при выключенном двигателе трактора (на «холодную») после сброса давления.

Таблица распространенных неисправностей гидравлических систем и способы их устранения:

О том, как установить гидравлику на мини-трактор своими руками, смотрите в следующем видео.

Гидравлика для минитрактора — изготовление, установка, устройство

Самодельная гидравлика – это хороший способ расширить функционал минитрактора, и сэкономить значительную сумму. Сборку и установку такой конструкции нельзя назвать чем-то очень сложным. При наличии необходимых деталей и инструментов, сделать этот механизм сможет каждый желающий фермер.

Основной элемент любой гидравлической системы – это насос, который отвечает за циркуляцию жидкости по шлангам. Масло поступает к насосу из резервуара. Сам механизм подкачки работает от энергии, которая вырабатывается дизельным мотором минитрактора. Под действием насоса масло по гибким трубкам протекает к распределителю. Для изготовления гидравлики на сельскохозяйственную машину можно использовать насос марки НШ-10.

Сделать гидравлический распределитель своими руками довольно сложно, поэтому оптимальным выходом станет демонтаж уже готового узла с любого старого трактора. Подходящей для установки на самодельную машину станет распределитель марки Р-80, которым оборудуются трактора МТЗ.Устройство гидравлики минитрактора

Через распределитель масло попадает в цилиндр, основные функции которого заключаются в подъеме и опускании навесных приспособлений. Готовую самодельную гидравлику следует устанавливать на остов самодельной машины, ближе к ее ведущему мосту.

Систему также можно дополнить моторами, которые необходимо подключать к колесам. Таким образом, гидравлика будет не только поднимать навесное оборудование, но и участвовать в торможении минитрактора.

При работе такой гидравлики масло будет поступать в цилиндры. За счет падения его уровня колеса минитрактора будут притормаживать. При переводе рычага в нейтральное положение, ведущие колеса будут полностью заблокированы

Сборка гидравлики своими руками – в чем плюсы изготовления?

В кругу современных фермеров самодельные минитрактора – далеко не редкость. Сельскохозяйственная машина способна выполнить множество работ: вспашку земли, скашивание и сбор травы, а также буксировку тяжелых крупных багажей, используя прицеп для минитрактора. Список этих процедур можно значительно расширить, однако для этого необходима гидравлика на самодельный минитрактор.

Сборка этого механизма вручную дает ряд преимуществ:

  • фермер всегда может добавить дополнительные приборы. Самостоятельно разработав схему гидравлической системы, владелец самодельной машины получает неограниченные возможности по оснащению механизма разными дополнительными приспособлениями: поршнями, датчиками, гидравлическими насосами;
  • улучшение управления минитрактором – в процессе сборки и монтажа гидравлики, фермер сможет подогнать все ее элементы «под себя». Это сделает управление минитрактором более точным, а саму работу намного удобнее и приятнее.Гидравлика на самодельный минитрактор

Единственным существенным минусом станет необходимость потратить на сборку свое время. Впрочем, эти потери с лихвой компенсируются в процессе дальнейшей эксплуатации улучшенного минитрактора.

Как сделать гидравлику на минитрактор своими руками?

Чтобы сделать определенное устройство, понадобится детальная схема. От нее зависит перечень элементов, необходимых для сборки конструкции.Схема гидравлики на самодельный минитрактор

Чтобы не допустить ошибок, следует ознакомиться с планом предстоящих работ. Гидравлика для минитрактора собирается в несколько этапов.

В их перечень входит:

  • подготовка и изучение чертежей;
  • приобретение необходимых для сборки деталей;
  • монтаж и подключение гидравлической системы;
  • подгонка элементов;
  • тестирование взаимодействия механизма с трансмиссией.

Для изготовления самодельной системы понадобятся следующие детали:

  • гидравлический бак и масло;
  • гидравлический насос;
  • гидравлические моторы и поршни;
  • двигатель;
  • гидравлический распределитель;
  • соединительные трубки.

В процессе подбора схемы для сборки, потребуется учесть определенные правила.

В их перечень входит:

  • гидравлический насос для подкачки масла должен устанавливаться под резервуаром. В этом случае масло будет поступать из бака в насос под действием силы тяжести. Это предотвратит появление каких-либо проблем при запуске гидравлики;
  • чтобы будущая конструкция работала длительное время и без сбоев, необходимо рассчитать точную мощность всех механизмов машины. Учитывая полученные данные, необходимо выбрать гидравлический насос. В случае, если его максимальной мощности окажется недостаточно, потребуется установить дополнительный насос. Он будет включаться отдельно, при нехватке производительности основного прибора для подкачки;
  • для продления сроков эксплуатации гидравлики ее нужно оборудовать фильтрами для очистки циркулирующего масла, а также манометрами для контроля давления.

Для поддержания стабильной работы системы, масло должно непрерывно циркулировать по ее шлангам. За это отвечает гидравлический насос, который перегоняет жидкость по конструкции гидравлики. Требуемую для работы энергию насос получает от двигателя минитрактора. Для этого мотор необходимо подключить к гидравлическому распределителю.

Направление движения масла регулируется специальным рычагом, который может находиться в двух положениях. В одном из них масло перетекает в резервуар, а в другом – направляется из бака на поршни или гидравлический мотор. Масло внутри системы обладает высокой плотностью, благодаря чему способно выполнять довольно тяжелые тяговые действия.

Гидравлическая система для самодельного минитрактора может получать энергию от любого двигателя: бензинового, дизельного или электрического. При этом главное, чтобы мотор смог раскручивать вал до требуемого количества оборотов. Только таким образом он обеспечит работу гидравлического насоса.

Чаще всего фермеры используют 4-цилиндровые дизельные двигатели, оборудованные системами жидкостного охлаждения. Если минитрактор с гидравликой используется для выполнения простых задач, то его можно оснастить менее мощным дизельный или электрическим мотором.

Гидравлика также необходима для плавного рулевого управления минитрактором. В таком случае потребуется подготовить отдельный чертеж. Он подскажет правильность монтажа и подгонки деталей в общую конструкцию.Фото гидравлики на самодельный минитрактор

Следует помнить, что при использовании гидравлики скорость передвижения минитрактора будет значительно ниже. Это связано с тем, что это время работы его двигатель часть своей энергии будет отдавать на гидравлический мотор. Другая ее часть будет передаваться непосредственно на ведущий мост агрегата.

Как установить гидравлику на минитрактор?

Основная цель монтажа гидравлики на минитрактор – это осуществление передвижения сельскохозяйственной машины и поддержка работы поршней. Чтобы избежать проблем при вспашке почвы, следует воспользоваться гидравлическими моторами, которые увеличат тяговые параметры самодельной машины.

Установка гидравлики на минитрактор должна выполняться с использованием распределителей. Их можно приобрести отдельно, или купить элементы в уже соединенном виде. Для каждой группы поршней должен быть выделен отдельный рычаг. Таким образом, один из них должен отвечать за торможение, второй – за подъем и опускание силовой рамы, а третий – за запуск гидравлических моторов.

Для изготовления более мощных машин, которые могут работать с экскаваторами, следует использовать распределители с расширенным функционалом. Цены на них значительно выше, чем на стандартные узлы.

Насос нужно выбирать, исходя из его следующих параметров:

  • образуемое давление – оно необходимо для запуска моторов. Если этот параметр будет слишком низким, то двигатели просто не запустятся:
  • производительность – чем больше объем перекачиваемого масла, тем быстрее будут работать поршни и моторы.

Как только все комплектующие будут куплены, следует подключить гидравлику на минитрактор. Эта процедура не сложная и выполняется в таком порядке:

  1. Сначала двигатель минитрактора нужно подключить к гидравлическому насосу. Для этого используются гибкие шланги небольшой толщины;
  2. Трубки от насоса нужно направить к распределителям;
  3. Далее шланги от гидравлических распределителей подключаются к моторам, поршням и другому встроенному оборудованию;
  4. После этого трубки от используемого оборудования должны быть подключены к масляному резервуару и насосу. Это обеспечит непрерывную круговую циркуляцию по все системе;
  5. В конце потребуется установить масляный фильтр. Он должен располагаться между резервуаром и насосом. О подключении элементов гидравлики более детально расскажет видео.

После сборки и подключения нужно проверить работу системы. Возможно, правильно собрать аппаратуру с первого раза не получиться – в таком случае внутри системы не будет создаваться требуемого давления. Чтобы найти проблему, необходимо проверить целостность и качество соединения всех шлангов. Если одна из трубок пропускает масло, то ее потребуется полностью заменить.

Если система работает исправно, то можно переходить к регулировке передвижения и работы рулевой гидравлики. Корректировать руль нужно так, чтобы его вращение не было плавающим. В противном случае минитрактор будет с опозданием реагировать на команды водителя.

В процессе использования самодельной гидравлики крайне важно вовремя менять очистной фильтр. Если минитрактор используется не чаще 2–3 раз в неделю, то элемент потребуется менять раз в 3 месяца. Если машина эксплуатируется интенсивнее, то новый фильтр следует устанавливать каждые 1,5–2 месяца.

Гидравлика на минитрактор — изготовление своими руками, схема

Гидравлика для минитрактора – это незаменимый элемент сельхозмашины, основная функция которого заключается в обеспечении возможности агрегата работать с разными видами навесного оборудования. Практически каждый современный минитрактор оснащен гидравлической системой, однако на рынке еще встречаются модели, в комплектации которых она отсутствует. В таком случае можно собрать гидросистему своими руками. Самодельная гидравлика существенно расширит функционал минитрактора, и позволит использовать его не только в поле, но и на придомовой территории.

Какими преимуществами обладает техника с гидравлическим приводом?

Большинство современных минитракторов совершенно оправданно оборудуются гидравлическими системами. В отличие от техники, в комплектацию которых нет гидравлики, они обладают рядом преимуществ:

  • легкость в управлении – сельхозмашина с гидроприводом способна выполнять разворот практически на одном месте, что позволяет ей быть более эффективной при выполнении ряда работ – скашивании травы или вспашке почвы;
  • возможность агрегатирования разных навесных орудий – для минитракторов с гидравликой можно использовать косилку, сеялку, фрезу, борону, прицеп для минитрактора и ряд других орудий;
  • улучшенная тормозная система – гидравлика на минитракторе дает возможность тормозить агрегат путем снижения количества подаваемого масла. Если рукоятки, который управляют распределительной нагрузкой, поставить в нейтральное положение, то колеса минитрактора будут полностью заблокированы. Этот способ предназначен для экстренного торможения и может использоваться вместо стояночного тормоза;
  • гидравлика на минитракторе обладает достаточно высокой прочностью, благодаря чему способна выдерживать большие нагрузки без увеличения давления на сельхозмашину.

Благодаря всем этим преимуществам, минитрактора с гидравликой смогли занять важное место в жизни фермеров. Более того, сегодня такие сельхозмашины активно используются не только в аграрном секторе, но также и в строительстве зданий и дорог, лесозаготовительной промышленности, а также в складских помещениях.

Устройство гидравлики минитрактора – конструкция и принцип действия

Гидравлика современного минитрактора представляет собой целый комплекс элементов и механизмов, трансформирующих энергию двигателя агрегата, и передающих ее на исполнительные звенья. Такой принцип действия предоставляет фермеру возможность управлять прицепными, навесными и полунавесными орудиями, а также корректировать работу используемых приспособлений путем изменения глубины колеи, подъема каркаса и других настроек.

Внутри гидравлической системы минитрактора циркулирует масло – основная рабочая жидкость, функция которой заключается в преобразовании энергии и ее передаче на исполнительные звенья.

В число других элементов, наличие которых обязательно для стабильной работы гидравлики минитрактора, входит:

  • насос с приводом и механизмом включения – этот узел необходим для создания и поддержания внутри системы оптимального для ее работы давления;
  • резервуар для заливки масла – эта емкость должна обладать такими размерами, чтобы в нее помещалось достаточное количество рабочей жидкости;
  • фильтрующий элемент – требуется для непрерывной очистки масла и защиты от поломок трущихся механизмов гидравлики;
  • система трубопроводов – по трубкам масло циркулирует от резервуара до исполнительных звеньев и обратно;
  • гидравлический распределитель – играет роль элемента, направляющего масло к конечному рабочему звену. Вторая функция распределителя – переключение всей гидравлической системы в режим работы на холостом ходу. В случае превышения нагрузок на систему, распределитель снижает рабочее давление в трубопроводе;
  • гидравлический цилиндр – этот элемент получает масло от распределителя. Он необходим для подъема и опускания используемого навесного оборудования;
  • гидравлический двигатель – данный механизм подключается к колесам минитрактора;
  • клапаны, запорные муфты, отводы, шланги и охладители – расходные материалы, которые чаще всего нуждаются в замене.

Конструкция гидравлики минитрактора довольно сложная. В связи с этим, перед сборкой самодельной гидравлической системы, крайне важно детально изучить схемы и учесть все тонкости изготовления устройства.

Как сделать гидравлику на минитрактор своими руками?

Прежде, чем собрать гидравлику для минитрактора, следует подобрать и внимательно изучить чертежи. Схема должна указывать на тип и размеры деталей, а также способ их установки в общую конструкцию.

После изучения чертежей нужно приступать к закупке деталей и механизмов. Имея необходимые материалы, инструменты и навыки, можно самостоятельно собрать основные узлы гидравлики. Однако не каждый сможет это сделать – в таком случае лучше всего сохранить свое время, и приобрести элементы в уже готовом виде.

Для работы обязательно понадобятся следующие детали и узлы:

  • двигатель;
  • резервуар для масла;
  • гидравлический насос;
  • распределитель;
  • соединительные трубки;
  • гидромоторы и поршни.

В процессе сборки необходимо придерживаться ряда правил.

К ним относиться:

  • гидравлический насос должен находиться под масляным резервуаром. Таким образом, масло к нему будет попадать естественным путем под воздействием силы тяжести, что исключит возможные проблемы при запуске системы;
  • чтобы гидравлика на самодельный минитрактор прослужила длительное время, следует рассчитать мощность всех механизмов агрегата. С учетом этих данных нужно выбрать насос. При необходимости его можно дополнить вспомогательным насосом, необходимым для включения при высоких нагрузках;
  • гидравлику нужно предварительно оборудовать манометрами и фильтрующими элементами – если этого не сделать, то рабочие механизмы довольно быстро выйдут из строя.

Для поддержания нормальной работы гидравлики, масло в ее трубках должно постоянно циркулировать. За эту функцию отвечает насос. При работе системы двигатель передает создаваемый им крутящий момент на гидронасос, заставляя его перекачивать масло.

В зависимости от того, в каком положении находиться рычаг, масло будет возвращаться обратно в бак по одним трубкам, или же по другим циркулировать в сторону поршней или гидромотора.

Важное значение имеет штатный мотор, используемые в минитракторе. Коленчатый вал двигателя  должен раскручиваться до довольно высокой скорости, чтобы поддерживать непрерывную работу насоса. Лучше всего себя зарекомендовали дизельные 4-цилиндровые двигатели, работающие под контролем жидкостной системы охлаждения.

Как установить гидравлику на минитрактор?

Гидравлика устанавливается на минитрактор в целях передвижения агрегата и поддержания работы поршней. Чтобы исключить возможные осложнения при вспашке грунта, требуется использовать гидравлические моторы. После того, как все детали для работы будут куплены, можно подключить гидравлику на минитрактор.

Эта процедура выполняется в таком порядке:

  1. В первую очередь необходимо установить гидравлические распределители. Для каждой группы поршней должен быть выделен отдельный рычаг. В большинстве случаев хватает 2–3 рычагов, первый из которых необходим для торможения,  второй – для управления силовой рамой, а третий – для запуска гидромоторов. Для экскаваторов и других минитракторов с ковшами следует использовать гидрораспределители с расширенным функционалом. Цены на них гораздо выше обычных механизмов;
  2. Гидравлический насос нужно выбирать с учетом нескольких важных характеристики. Первая из них – это давление, которое необходимо для старта гидромотора. Если давление будет слишком низким, то мотор не запуститься. Вторая важная характеристики – объем перекачиваемого масла. Чем больше количество масла насос перекачивает за минуту работы, тем выше будет скорость гидромоторов и поршней. Выбранный насос следует установит под резервуаром с маслом;
  3. После этого к штатному двигателю минитрактора нужно подключить гидронасос, трубки от которого должны быть соединены с распределителем. От него следует провести масляные трубки к моторам и поршням, а также баку гидравлики;
  4. Фильтрующий элемент потребуется установить между гидробаком и насосом. Более детально о подключении элементов гидравлической системы расскажет видео.

Как только установка гидравлики на минитрактор будет завершена, потребуется проверить работу собранной конструкции. Если внутри системы не создается достаточно высокого давления, значит, нужно убедиться в герметичности трубок и шлангов. После этого можно приступать к тестированию гидравлики непосредственно во время передвижения на минитракторе.

Как сделать гидравлику на минитрактор своими руками Гидромотор своими руками

Достоинства трактора с гидравликой

Установка гидравлики, сделанной своими руками, на минитрактор придаст сельхозмашине много преимуществ:

  1. Легко управлять – трактор с гидроприводом может разворачиваться почти на одном месте, что даёт возможность повысить его эффективность при исполнении некоторых работ – вспахивать землю, скашивать траву.
  2. Можно подсоединять различные навесные устройства – сеялку, борону, косилку и прочие.
  3. Усовершенствованная система тормозов – гидравлика обеспечивает торможение с помощью понижения объёма подачи смазки. Если ручки, служащие для управления распределительной нагрузкой, установить в нейтральную позицию, колёса сельхозмашины полностью заблокируются. Данный метод предназначается для интенсивного торможения и может применяться вместо стояночного тормоза.
  4. Гидропривод на тракторе имеет довольно большую прочность, за счёт чего может выдержать значительные нагрузки без повышения давления на машину.
  5. Возможно подсоединять добавочные насадки. При создании схемы самому гидравлика может иметь отличия от стандартной и её можно дополнять иными устройствами (гидронасос, поршни, датчики и прочее).
  6. Улучшение управления трактором – при сборке и монтаже гидравлики можно производить подгонку всех её компонентов «под себя». Это повысит точность управления машиной, а работа на ней станет комфортнее и удобнее.

Как сделать

Работа по созданию собственной гидравлической системы для мини-трактора начинается с проектирования будущей конструкции и проведения расчетов, направленных на оптимизацию соотношения затраченных ресурсов и коэффициента полезного действия. Мощность трактора должна соответствовать его целевому назначению, а технические характеристики узлов системы гидравлики пропорциональны нагрузкам, применяемым к ним.

Недостаточная мощность масляного насоса или низкий коэффициент допустимой нагрузки на гидроцилиндры может привести к быстрому выходу из строя всей системы или отдельных узлов. Завышенный же уровень данных показателей увеличит расход топлива и других ресурсов, создаст дисбаланс системы. Для компенсации разницы технических характеристик и выравнивания баланса устанавливаются дополнительные наименования: второй насос, гидроцилиндр и другие.

На чертеже необходимо отразить конструкцию несущей рамы, которая будет включать в себя место под насос, распределитель, поршни и другие дополнительные элементы, а также схему подключения гидроцепи. При этом ее конфигурация должна быть оптимизирована таким образом, чтобы расстояние от выходного вала двигателя до ближайшей точки передачи усилия гидросистемы было минимальным.

Насос устанавливается как можно ближе к ведущему валу. Бачок с рабочим маслом располагается над ним, что обуславливает свободную подачу жидкости на лопасти насоса и уменьшает коэффициент утечки полезной механической энергии. Между резервуаром с жидкостью и насосом устанавливается фильтр. Его наличие продляет бесперебойную работу всей системы.

Посредством укрепленных рукавов насос подсоединяется к гидрораспределителю, который оснащен элементами управления. Их может быть несколько в зависимости от функциональных возможностей гидравлики. Так как для поддержания давления в системе масло должно непрерывно циркулировать по ней, распределитель регулирует направление его движения и подачу на цилиндры, а также отсекает поток в момент холостой работы. Органами управления распределителя являются специальные рычаги, поставляемые производителем вместе с ним.

После монтирования распределителя производится установка гидроцилиндров на рабочую часть рамы. Эти элементы могут быть представлены специальными поршневыми блоками, предназначенными для использования в гидравлической системе. В иных же случаях их можно изготовить самостоятельно из автомобильных амортизаторов масляного типа.

Навесное оборудование инсталлируется на трактор в связке с гидроцилиндрами – подвижными частями системы, передающими механическое усилие на него. Конструкция крепежных механизмов определяется типом оборудования, его фактической конфигурацией и характером целевых работ, выполняемых с его помощью.

Собранная система гидравлики должна быть оснащена техническими узлами и средствами изоляции, требующими обязательной их установки. Среди них можно отметить:

  • сливной узел в гидроемкости;
  • клапан сброса давления в бачке;
  • датчик давления;
  • клапан запорного устройства;
  • слив из насоса и гидрораспределителя;
  • фильтрующие элементы тонкой очистки на входе в гидроцилиндры;
  • уплотнительные кольца, шайбы, прокладки, гайки, хомуты.

Перед началом работы выполняется настройка всей системы.

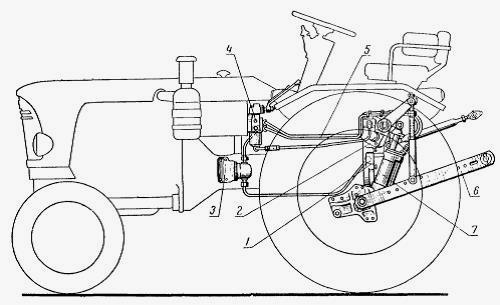

Рабочая схема гидравлического оборудования для мини-трактора приведена на схеме:

Гидравлика на минитрактор своими руками

 Минитрактор – это машина, которая находит широкое применение в подсобном хозяйстве, его функциональность позволяет не только обрабатывать огород или скашивать траву, но и заниматься облагораживанием территории, уборкой мусора и выполнять множество задач, для которых использование механического инструмента сильно облегчает процесс и позволяет сэкономить время и силы. Эти машины достаточно часто делают самостоятельно народные умельцы, и один из способов увеличить надежность конструкции и повысить легкость управления – гидравлика на минитрактор.

Своими руками собрать ее достаточно просто, в отличие от привода с дифференциалами и карданами, а эффективность работы готового механизма будет в несколько раз выше.

Преимущества конструкций с гидравлическим приводом

 Минитрактор с гидравликой имеет следующие достоинства:

    Упрощенное управление, которое сделалось более легким

    Так, машина с гидравлическим приводом может производить разворот практически на одной точке, что очень важно, например, при вспашке земли или скосе травы. Возможность подключения дополнительного оборудования с гидроприводом: косилки, сеялки и других механизмов

    Усовершенствование тормозной системы. Самодельная гидравлика на минитрактор позволяет осуществить торможение посредством уменьшения подачи масла, а если рукояти, управляющие распределительной нагрузкой, поставить в нейтральную позицию, то колеса трактора можно заблокировать полностью. Такой метод торможения применяется и в экстренных ситуациях, и вместо ручника. Общая прочность конструкции, которая позволяет выдерживать разнообразные нагрузки без помех для трактора.

Как сделать гидравлику на минитрактор самостоятельно?

 Для этого необходим масляный насос, который обладает достаточной степенью расхода рабочего тела, а также имеет средние показатели давления. Основной двигатель минитрактора должен включать насос, который воздействует на гидродвигатели. Они, в свою очередь, устанавливаются на стальную раму трактора (она сваривается из прямоугольной трубы) как можно ближе к ведущей оси, так что каждый из них вращает одно из задних колес. Для установления того, в каком режиме и направлении будет осуществляться вращение, необходим распределитель: вполне подойдет элемент с трактора «Беларусь». Отвод масла производится благодаря золотнику. В центре конструкции устанавливается также втулка качания для оси спереди. Благодаря такой системе удается избежать необходимости подключения дифференциала и карданов.

Передние колеса минитрактора имеют полностью переделанную систему работы, поскольку ширина колеи в момент поворота машины меняется, и в конструкции за это и отвечает передний мост, который изготавливается своими силами. Вместо полуосей, которые имеют поворотные цапфы, в тракторе необходимо установить опорно-поворотные стойки по правой и левой сторонам. Взаимное расположение дисков и колесных ободов должно быть синхронизировано со смещением.

Пример устройства и работы гидравлической навески для минитрактора:

Выводы

Маленький трактор с гидравлическим приводом – это устройство, которое не просто сможет облегчить ряд работ в сельском хозяйстве, но и будет отличаться более комфортным управлением, повышенной безопасностью и эффективностью в производительности. Самодельная гидравлика на минитрактор, видео изготовления и установки которой можно найти в сети, позволяет сократить усилия, затрачиваемые на обработку огорода и территорий, и наилучшим способом оптимизировать каждый из процессов.

Эксплуатация системы

Инструкция по управлению гидравликой мини-трактора

Управление системой осуществляется при помощи рычага (ов), находящихся в связке с гидрораспределителем. Основная его (их) функция – перемена положений регулировочных клапанов распределителя, подача давления в нужную секцию, отсоединение цепи циркуляции жидкости от конечных узлов агрегата.

В простой гидравлической системе предусмотрены три положения управляющего рычага:

  • нейтральное – масло циркулирует отдельно от поршней;
  • раздвижение поршня – давление заставляет его принять максимально удлиненное положение;
  • сдвижение поршня – сбрасывается давление, вакуум, создаваемый уходящей жидкостью, тянет его за собой, возвращая в исходное положение.

В момент движения поршня (ней) навесное оборудование совершает работу, предусмотренную целью его производства.

Необходимый инструментарий

В каждом конкретном случае может понадобиться свой набор инструментов и материалов, необходимых для сборки. Основной их комплект:

  • сварочный аппарат;
  • болгарка;
  • дрель;
  • сверла;
  • метчики для нарезки резьбы;
  • набор гаечных ключей.

Список может быть дополнен пунктами в зависимости от условий сборки.

Необходимые детали:

  • гидронасос;
  • гидрораспределитель;
  • гидробак;
  • ремень передачи;
  • шланги и их крепления;
  • гидроцилиндры;
  • болты и гайки;
  • хомуты;
  • масляный фильтр;
  • различные крепежные детали, наименование которых обусловлено каждым конкретным случаем.

Основные составляющие приведены на фото.

Как самостоятельно установить гидравлику на мини-трактор

Гидравлика на мини-трактор своими руками устанавливается для того, чтобы техника могла работать с навесными агрегатами. Любой мини-трактор предназначен для выполнения широкого спектра задач. Эти машины могут пахать землю, косить траву, разравнивать землю, выполнять функции фронтального погрузчика и экскаватора. Для выполнения перечисленных работ, мини-трактор использует соответствующее навесное оборудование.

За работу дополнительных агрегатов и механизмов отвечает гидравлическая система. Если вы собираете мини-трактор своими руками, гидравлика устанавливается на самоделку в обязательном порядке. Заводские модели оснащаются гидравлической системой на заводе-изготовителе. Однако бывают случаи, когда базовой гидравлической схемы не хватает для выполнения необходимых работ. В этом случае устанавливается дополнительный гидрораспределитель. Рассмотрим оба варианта.

Гидравлика на мини-трактор, сделанный своими руками

Если вы решили сделать мини-трактор самостоятельно, то без гидравлической системы такая конструкция не будет считаться полноценной сельскохозяйственной машиной. Собрать узел гидравлики можно своими руками. Необходимые элементы можно снять с любой старой техники.

Сердцем любой гидравлической системы является насос. Это устройство обеспечивает движение жидкости по всей системе. Гидравлическая жидкость поступает в насос из масляного бака. Сам насос приводится в действие при помощи дизельного двигателя, которым оснащён мини-трактор. В качестве насоса можно использовать НШ-10. Масло, толкаемое насосом, попадает по гибким шлангам в гидрораспределитель.

Собрать этот сложный узел своими руками вряд ли получится, поэтому необходимо снять распределитель с любого поломанного трактора. Оптимальным вариантом будет использовать Р-80. Эти гидрораспределители устанавливаются на трактора МТЗ.

После распределителя масло поступает в гидроцилиндр, который и отвечает за подъём и опускание навесного оборудования. Готовая конструкция устанавливается на раму мини-трактора как можно ближе к ведущему мосту.

Можно дополнить конструкцию гидродвигателями, которые подсоединяются к колёсам. Такая схема имеет определённые преимущества и по сути является универсальной тормозной системой.

При поступлении масла в гидроцилиндр, его уровень в системе падает и колёса притормаживают. Если перевести рычаги управления гидравликой в нейтральное положение, происходит полная блокировка ведущих колёс.

Дополнительная гидравлика на мини-трактор

Если дополнительная гидравлика устанавливается с целью расширить возможности мини-трактора, то можно провести операцию по следующей схеме:

  1. Своими руками изготовить дублирующую гидросистему, установить её на технику и соединить с базовой. Как сделать систему гидравлики, мы уже рассказывали.
  2. Заказать готовый комплект и соединить его с базовым. В комплект обычно входит насос, набор гибких шлангов, силовой цилиндр и гидрораспределитель. Масло в гидравлику поступает из бака уже установленного на мини-трактор.

Стоит отметить, что установить дополнительную гидравлическую систему несложно. Гораздо труднее соединить базовую и дополнительную гидравлическую систему между собой. Два гидрораспределителя соединяются между собой параллельно, при этом на базовом необходимо заглушить перепускной клапан.

Сделать это можно следующим образом.

Соединить два распределителя между собой можно через сливные отверстия. В этом случае масло будет идти по каналу и сливаться при помощи предохранительного клапана. Для этого необходимо заглушить перепускной клапан. Его снимают, рассверливают зауженное боковое отверстие, в которое вставляют металлическую проволоку подходящего диаметра.

Проволока заклёпывается с двух сторон, после этого клапан вставляется на своё место. Можно заглушить и центральное отверстие перепускного клапана. Для этого в него закручивают болт, на котором впоследствии сглаживаю грани головки.

Затем снимается предохранительный клапан, из которого нужно вытащить всю начинку. При такой схеме соединения внутренности клапана не понадобятся. После удаления всего лишнего, пробка клапана устанавливается на своё место. Помните, что нельзя закручивать пробку до конца, она заблокирует отверстие слива.

Такая спаренная конструкция, обеспечит мини-трактору возможность работы с задней и передней навеской. Необходимо уточнить, что при одновременной работе обеих навесок, может возникнуть конфликт между гидрораспределителями. Потому рекомендуется их поочерёдное использование.

Самодельный минитрактор с гидравлической кинематикой

  Материал будет полезен и интересен тем, кто решил приобрести или построить своими руками помощника для сельхозработ и хотел бы найти инструкции с описанием удачных конструкций с отзывами и обсуждениями по теме Минитракторы и ключевым запросам: Как сделать грунтозацепы для самодельного минитрактора.

Самодельные минитракторы

  Основные понятия и тема статьи: Минитрактор на гидромоторах, или своими руками, самодельные минитракторы, гидромоторы

Особенности конструкции самодельного минитрактора на гидромоторах

Вращательное движение гидромоторов передается на полуоси ведущих колес через двухконтурные цепные передачи. Звездочки для передач желательно использовать фабричного производства, снять их со старых машин: автомобилей, тракторов, мотоциклов или мотороллеров. Возможный компромисс изготовить своими руками только часть шестеренчатого колеса – ступицу. Так было сделано с ведомой звездочкой Z=54 ведущих колес. Параметры конструкции колес можно найти в технической литературе.

Задние ведущие колеса позаимствовали у трактора Т-28, так же подойдут о модели Т-40. Это их передние управляемые колеса, которые используют шины 6,5 16″. Особенность их в возможности изменения колеи за счет перестановки элементов, или переворотом на 180° всего колеса относительно качалки.

Для работы с полученным трактором годится любой существующий навесной агрегат с гидроприводом и без. Способ крепления несколько изменен, теперь на подвесной раме были приварены специальные втулки. Спереди предусмотрены крепежи под бульдозерный тип ножа-отвала для уборок снега, его силовой цилиндр подключается к специальному разъему гидросистемы. Наличие приводной гидросистемы позволит активно используются косилку и грабли, фрезы или циркулярную пилу. Мощность минитрактора оказалась приличной для перевозки хозяйственных грузов на прицепной тележке. Максимальная развиваемая скорость по дороге с грузом получилась 35 км/час, при подаче всей мощности гидросистемы на одно ведущее колесо. Поэтому, данный трактор с гидравлической кинематической силовой схемой получился более эффективным и рациональным механизмом, в котором один передаточный агрегат обеспечивает разнообразные функции самодельного минитрактора.

Самодельный минитрактор на гидромоторах своими руками

  По ссылкам, приведённым ниже, Вы сможете найти другие полезные материалы.

Все категории раздела:

Самодельные минитракторы

Минитракторы своими руками: чертежи, схемы, описания конструкций, инструкции по созданию самодельных минитракторов. Как сделать минитрактор своими руками: описания конструкций самодельных минитракторов и отдельных его узлов в статьях по самодельным минитракторам

Минитракторы заводского производства

Статьи, обзоры и описания популярных моделей отечественных и импортных минитракторов. Цены, характеристики, отзывы и сравнения минитракторов различных производителей и схем конструкций

Купить минитрактор и другие вопросы

Советы по выбору минитрактора при покупке, инструкции по правильной эксплуатации, обслуживанию и ремонту минитрактора, а также описания и обсуждения других вопросов, связанных с эксплуатацией минитрактора на фермерском, приусадебном или дачном участке

минитрактор, своими руками, масло, схема подключения, устройство

Фермеры интересуются, что представляет собой гидравлика на самодельный трактор, как сделать ее своими руками. Маленькие габариты не помеха для выполнения необходимых задач и исправной работы всех функций. Это доказывает такая сельскохозяйственная техника, как мини-тракторы — пожалуй, самое популярное оборудование, используемое фермерами при обработке земель разной площади и с различной сложностью грунта.

Самодельный трактор

Можно ли самостоятельно сделать гидравлику на мини-трактор

Мини-трактор позволяет своему владельцу вспахивать грунт, обрабатывать почву, а также перевозить грузы, в том числе собранный урожай, уголь или дрова на довольно большие расстояния. Стоит отметить, что благодаря большому количеству функций мини-тракторы могут использоваться не только при сельскохозяйственных работах, но и в строительстве и коммунальном хозяйстве.

Подключение дополнительного оборудования

Благодаря широкому распространению существуют способы самостоятельного конструирования техники. При этом возникает ряд вопросов по изготовлению определенных элементов, в том числе гидравлической системы, которая позволяет трактору работать с навесным оборудованием, таким как прицеп. Многие фермеры, решающие сделать трактор своими руками, задаются вопросом, как сделать гидравлику на самодельный трактор.

Установленная гидравлика на самодельный минитрактор делает работу на нем удобнее. Навесное оборудование, безусловно, важный элемент конструкции трактора, однако гидросистема — куда более важная система, от которой зависит функционирование всей техники. Она может в значительной степени сократить трудовые затраты при работе на машине, а также сделает поставленные задачи сельскохозяйственных работ более простыми. Такие возможности система дает благодаря большому количеству навесного оборудования, устанавливаемого на тракторе.

Оборудование навесное

Функциональные особенности:

  1. Гидравлическая навесная система трактора позволяет сделать рулевое управление гораздо легче.
  2. Гидравлика для минитрактора работает для упрощения управления колесами в том случае, если устанавливается возле ведущих колес.
  3. Устройство гидросистемы для трактора позволяет разворачивать трактор, оставаясь практически на одном месте.
  4. Гидравлика на самодельный минитрактор, если установлен специальный тормоз, позволяет быстро остановить машину.

Гидравлическая система

Перед тем как решить, что подключение гидроцилиндра вам необходимо, следует учесть, что основная мощность силовой установки будет поддерживать работу именно этих элементов, из-за чего мини-трактор не сможет развить максимально возможную скорость. В особенности это касается самодельного трактора, у которого мощность, как правило, и так не очень велика.

Как сделать гидравлическую систему на мини-трактор своими руками

Фермеров, решающих самостоятельно сделать сельскохозяйственную технику, интересует, как сделать гидравлику на минитрактор. Этот вопрос обусловлен в том числе и значительной дороговизной уже готовой техники, предлагаемой на рынке. Популярность такой самоделки обуславливается еще и тем, что все детали, необходимые для сборки гидравлической системы трактора, доступны всем. Также схема системы опубликована в интернете в свободном доступе, что тоже делает изготовление техники намного проще.

Изготовленная гидравлика на минитрактор своими руками дает фермеру три основных преимущества:

  1. Можно использовать дополнительное оборудование, в том числе прицеп.
  2. Более качественная тормозная система.
  3. Наиболее удобное управление.
  4. Все элементы регулируются с учетом нужд определенного человека, который впоследствии будет управлять трактором и руководить проведением всех работ. Именно это сделает трактор наиболее комфортным в управлении.

Преимущества гидравлики

Рассмотрим, как сделать гидравлику на минитрактор своими руками. Такое устройство, как гидравлика на минитрактор, предполагает составление грамотной схемы и подготовки всех необходимых элементов для сборки. Один из ключевых элементов — мощный масляный насос, с помощью которого будет осуществляться воздействие на гидравлическую систему на минитрактор.

Все элементы монтируются на раму, изготовленную из металла, при этом нужно соблюдать условие, чтобы все элементы крепились как можно ближе к оси.

Кроме того, нужно заранее подготовить распределительный элемент, который будет помогать менять направление вращения, несколько шлангов, бачок и специальный элемент для вывода масла.

Этапы сборки:

  1. Гидронасос нужно располагать над баком, чтобы у него был свободный доступ к подаче масла и обеспечивался быстрый запуск системы.
  2. Обязательно нужно рассчитать мощность работы всех элементов техники, благодаря чему можно понять, стоит ли устанавливать гидронасос, оснащенный двумя секциями. Это сделает работу бесперебойной, даже если нагрузки будут очень большими.
  3. Очищающие фильтры для масла сделают работу гидравлической навесной системы более продолжительной.

Как осуществляется работа самодельной гидравлической системы

Рассмотрим, как осуществляется работа гидравлики на минитрактор. Производители дизельных минитракторов на вопрос, какое масло заливать в гидравлику, отвечают очень просто: для этого подойдет самое просто масло М-8ДМ или М-8 В. Однако в зимнее время его нужно поменять на более вязкое вещество.

Многих интересует проблема избыточного давления на конструкцию. Поэтому, чтобы регулировать его, некоторые умельцы устанавливают распределитель, работающий на два поршня — он и распределяет давление нужным образом. Сделанный своими руками агрегат, как и гидравлика, требует установки некоторых уже готовых частей, в том числе и распределителя. Его можно снять с МТЗ.

После подключения системы запустить его несложно. На работающем агрегате оборудование нужно будет обкатать, чтобы проверить, что все работает правильно и без сбоев. На машине с самодельной гидросистемой надо проверить давление масла в двигателе и исправность всех узлов, а после этого проверить трактор в работе.

как сделать плавающую, схемы подключения на видео

Почти любой современный минитрактор оборудован гидравликой, но на рынке ещё можно встретить модели, в комплекте которых её нет. Тогда можно сделать подобную систему самому. Она обеспечит значительное расширение функционала трактора и даст возможность применять его и в поле, и рядом с домом.

Гидравлика делается для того, чтобы машина могла функционировать с самодельной навеской.

Единственным значительным недостатком является необходимость затратить на её сбор некоторое время. Хотя трудозатраты будут сполна компенсированы при последующей эксплуатации усовершенствованного трактора.

Достоинства трактора с гидравликой

Установка гидравлики, сделанной своими руками, на минитрактор придаст сельхозмашине много преимуществ:

  1. Легко управлять – трактор с гидроприводом может разворачиваться почти на одном месте, что даёт возможность повысить его эффективность при исполнении некоторых работ – вспахивать землю, скашивать траву.
  2. Можно подсоединять различные навесные устройства – сеялку, борону, косилку и прочие.
  3. Усовершенствованная система тормозов – гидравлика обеспечивает торможение с помощью понижения объёма подачи смазки. Если ручки, служащие для управления распределительной нагрузкой, установить в нейтральную позицию, колёса сельхозмашины полностью заблокируются. Данный метод предназначается для интенсивного торможения и может применяться вместо стояночного тормоза.
  4. Гидропривод на тракторе имеет довольно большую прочность, за счёт чего может выдержать значительные нагрузки без повышения давления на машину.
  5. Возможно подсоединять добавочные насадки. При создании схемы самому гидравлика может иметь отличия от стандартной и её можно дополнять иными устройствами (гидронасос, поршни, датчики и прочее).
  6. Улучшение управления трактором – при сборке и монтаже гидравлики можно производить подгонку всех её компонентов «под себя». Это повысит точность управления машиной, а работа на ней станет комфортнее и удобнее.

Как сделать гидравлику на минитрактор самому?

С чего начать?

Детали можно закупать отдельно. Баки, насосы, распределители, моторы и иные компоненты минитрактора заимствуются от прочих устройств.

Последовательность работ:

  1. Составление схемы гидравлики.
  2. Покупка необходимых деталей.
  3. Монтаж и подключение гидравлики.
  4. Калибровка элементов.
  5. Тестирование работы гидравлики с трансмиссией.

В качестве дополнительного механизма устанавливаются фильтры для гидравлики трактора, измерители давления и прочие вспомогательные компоненты, что даст возможность сберечь насос и мотор от грязи.

При создании схемы подключения гидравлики необходимо учитывать следующее:

  1. Гидронасос должен быть под резервуаром для обеспечения свободного поступления масла к нему. Это позволит избежать сложностей при пуске.
  2. В целях обеспечения бесперебойной работы и долгой службы трактора нужно просчитать требующуюся мощность всех механизмов в сельхозмашине. Опираясь на эти показатели, покупается гидронасос. Если его мощности не хватит, устанавливается добавочный вспомогательный насос, включающийся при большой нагрузке.
  3. Чтобы система служила долго, в неё монтируются датчики измерения давления и фильтры для очищения смазки.

Общие схемы гидравлики на минитрактор:

Перед сборкой гидравлики на самодельный трактор нужно подобрать и подробно изучить чертежи. На схеме необходимо показывать размеры и вид элементов, метод их установки.

Схема подключения гидравлики подробно на видео:

Для поддержки правильной работы гидравлики циркуляция смазочной жидкости в её трубах должна быть постоянной. Это регулируется насосом. При функционировании системы мотор передаёт производимый им крутящий момент на насос, вынуждая производить перекачку масла. Исходя из позиции рычага смазка будет поступать назад в бак по одним трубкам или же по иным течь в сторону гидравлического мотора или поршней.

Важнейшей частью является двигатель, применяемый в тракторе. Раскрутка коленвала должна производиться до достаточно большой скорости для поддержания непрерывной работы насоса. Лучше использовать 4-цилиндровые дизели, функционирующие под контролем охладительной системы.

Создание эконом-варианта гидравлики на минитрактор на видео:

Закупка и сбор деталей

Гидравлика на трактор из мотоблока состоит из определённых компонентов:

  1. Гидробак со смазочной жидкостью.
  2. Мотор.
  3. Гидронасос.
  4. Гидравлический распределитель.
  5. Гидромоторы и поршни.
  6. Соединительные шланги.

Машина оборудуется гидравликой для облегчения её передвижения и поддержки работы поршней. Для исключения вероятных сложностей при вспашке грунта необходимо применять гидродвигатели. Как только все компоненты для сборки будут закуплены, можно подключать гидравлику.

Порядок выполнения работ:

  1. Вначале требуется установить гидрораспределители. Для каждой группы поршней выделяется обособленный рычаг. Обычно достаточно 2–3 рычажков: один нужен для торможения, другой управляет силовой рамой, 3-й требуется для пуска гидромоторов. Для сельхозмашин с ковшами надо применять распределители с добавочными опциями. Цена их намного выше обычных устройств.
  2. Гидронасос подбирают с учётом некоторых параметров. Один из них – давление, требующееся для пуска гидромотора. Если оно будет чересчур малым, то запуск мотора невозможен. Другой – объём перекачиваемой смазочной жидкости. Чем больше масла гидронасос будет перекачивать в минуту времени, тем выше будет скорость гидромоторов и поршней.
  3. Затем к штатному мотору трактора подключается гидронасос, его трубки соединяются с гидрораспределителем. От него проводят масляные трубки к поршням и моторам, и баку гидравлики.
  4. Фильтрующий компонент устанавливается между насосом и гидравлическим баком.

Гидросистема обеспечивает удерживание плуга в фиксированном положении. Если он наткнётся на препятствие, то не сумеет его преодолеть, и тогда возникает вероятность поломки. И вот в этом случае понадобится гидрораспределитель с плавающим режимом.

Как сделать плавающую гидравлику на минитрактор, можно посмотреть на видео:

Когда гидравлика на трактор будет установлена, требуется проверить работу механизма. Если внутри системы не будет производиться достаточно большого давления, то необходимо удостовериться в герметичности шлангов и трубок. Далее уже можно тестировать гидравлику при езде на минитракторе.

Для расширения возможностей на минитрактор можно устанавливать КУН (ковш универсальный навесной), также сделанный своими руками, для использования при работе с кусковыми и сыпучими составами (щебень, зерно, песок, снег и т. д.).

Сборка навесного оборудования делается по чертежам, характеристики подбираются индивидуально. Необходимо принимать в расчёт типы работ, которые минитрактор будет исполнять, специфику ходовой части и период службы.

КУН самому можно сделать из швеллера 140, являющегося прообразом заводского. Он подойдёт для создания стрелы, грабель, косы.

Самодельный кун с гидравликой на минитракторе на видео:

Для сварки прицепа или прочего погрузочного механизма возможно брать иной тип металла.

Между собой элементы сваривают; длину стрелы, угол навеса выбирают исходя из теххарактеристик минитрактора.

Процедура сборки самодельной гидравлики на минитрактор не станет чем-то крайне сложным. Потребуется от конструктора только желание и упорство.

Полностью гидравлический минитрактор — Гидравлика и гидропривод

Ну вот и славно.

Разрешите продолжу свое дилетанское повествование.

Итак сегодня делал ревизию — шприцовку узлов итп, за одно — чуточку пофоткал и порисовал в меру сил и способностей.

Несколько фоток, как выглядит этот «малыш» без защитных кожухов и что внутри.

Собственно панель управления, не вызывает особого восторга- все просто и понятно.

Джойстик управления стрелой и ковшом

Переключатель дополнительного гидронасоса

Селектор оборотов двигателя

Рычаг управления гидропотоком передней навески

Из колхоза;

2 тумблера это плавающий режим стрелы и переключение гидропотока на заднюю гидролинию.

Синие переключатели- управляют передним и задним освещением и маячком.

На заднюю гидролинию перекинул паркеровские БРСки которые стояли штатно на передней гидролинии.

А спереди теперь стоит БРС новой модификации, которая мне очень нравится и дюже удобная.

ВОт такая.

Ну собственно сам двигатель, дизель как дизель.

Это сдвоенный гидронасос. Вторая секция подключается вручную для увеличения гидропотока для работы навесного оборудования.

Маслеце греется- под сидением установлен радиатор.

Маслобак интегрирован в силовую раму и является ее частью.

Хотелось заострить внимание на джойстике.

Мне казалось, что это очень сложный конструктивный элемент сделать его самостоятельно крайне тяжело, однако посмотрев конструктив- пришол в восторг.

Мысленно аплодируя человеческому гению — я увидел следующее:

Конструкция проста до безобразия.

Суть ее сводится к тому, что для управления гидропотоком двух гидроцилиндров ( стрелы и ковша) посредством двух секций гидрораспределителя, применена вот такая незамысловатая схема.

Дальний шаровый наконечник — статичен а треугольная консоль через рычаг джойстика и разнесенные центра других шаровых наконечников позволяют воздействовать на каждый клапан управления отдельно или совместно.

Что крайне удобно.

Написано наверное очень сложно.

Попытаюсь показать на схемках.

Что мне лично казалось крайне сложным, на поверку оказалось достаточно исполнимым.

Если будет интересно могу продолжить.

Заранее извиняюсь за неправильную терминологию.

Отправить ответ

avatar
  Подписаться
Уведомление о
