Гусеничный вездеход своими руками: чертежи, фото, видео

Самодельный гусеничный вездеход: чертежи, фото пошагового изготовления, а также видео испытаний вездехода на суше и воде.

Вездеход — незаменимый помощник в условиях бездорожья, с его помощью можно съездить в самую глушь леса на охоту, рыбалку, притянуть из лесу прицеп дров или вытянуть из грязи застрявший авто.

В этой статье мы рассмотрим, как сделать вездеход на гусеничном ходу своими руками.

Для начала ознакомимся с краткими техническими характеристиками вездехода:

  • Длина вездехода — 2.9 м.
  • Ширина – 1,5 м.
  • Двигатель ВАЗ 2108.
  • Коробка передач ВАЗ 2108.
  • Задний мост от жигулей классики.
  • Траки – металлический швеллер 40 х 40 мм.
  • Максимальная скорость – 27 км/ч.

Чертежи гусеничного вездехода.

Далее представлены фото пошагового изготовления гусеничного вездехода.

Для сборки был закуплен листовой металл, профильная труба, швеллер и конвейерная лента (толщина 13 мм) для гусениц.

Первым делом был сделан остов.

Сборка каркаса лодки для вездехода.



Из колёсных дисков изготовлены ведущие звёздочки для гусениц вездехода.

Сделано приспособление для сверления отверстий в конвеерной ленте.

Изготовление гусениц.

В итоге металлические профиля начали гнуться и их пришлось усиливать.

Установлен двигатель на вездеход.

Карданный вал был взят с ВАЗ 2106.

Первые испытания.

Кузов загрунтован.

Вездеход покрашен.

Установлен кенгурятник, лобовое стекло взято с заднего стекла Оки, поставлен дворник.

Сделаны дуги для тента.

Вездеход уверено тянет гружённый прицеп.

Несколько видео где автор показывает возможности своего вездехода.

Видео: плавание гусеничного вездехода.

Видео: прогон вездехода на полном ходу.

Автор самоделки — Михаил (посёлок Вышней Волочок Тверская область).

чертежи, фото и описание изготовления

Чертежи гусеничного вездехода, а также фото сборки и видео испытаний.

Автор этого вездехода — Максим Чинёнов, предлагаем ознакомиться с конструкцией вездехода на гусеничном ходу, сделанным умельцем своими руками.

Самодельный вездеход имеет переднемоторную компоновку, что позволяет сделать сзади багажный отсек и сиденье для задних пассажиров.
Кузов цельный, водонепроницаемый.

Для постройки вездехода использовалась профильная труба 40 х 40 х 15 мм, 50 х 50 х 3 мм, 40 х 20 х 1.5 мм, 20 х 20 х 1.5 мм.
Листовой металл — 1.25 мм.
Двигатель воздушного охлаждения «Карвер» мощностью 15 л.с с ручным стартером и автоматический редуктор с понижением и центробежным сцеплением.

КПП и задний мост от ВАЗ классики.
Дисковые тормоза только сзади. Не вентилируемые.
Поворот за счет притормаживание одной из сторон. Это конечно не есть хорошо. но я выше написал, что это бюджетный вариант.
Главные тормозные цилиндры от классики от сцепления, один цилинд на сторону.
Цилиндры размещены по краю корпуса.
Сиденья самодельные из фанеры, сдвижные в положение лежака, посмотрим надо это или нет.

Колеса R13 — 6 штук.
Передние 4 колеса прикручены к ступицам в развернутом виде. для избежания длинных центральных осей.
Центральный каток смещен относительно крайних на пару см.
Ступицы от ваз 08 — 4 шт.

Эскиз самодельного вездехода.

Чертежи и размеры гусеничного вездехода.

На фото показан процесс сборки вездехода.

Самодельные гусеницы. Лента тк-200 6 слоев, толщина 12 мм, траки из уголка, противоскаты ленты из прутка на 10 мм. Полосу решил не использовать, так как полоса рвет покрышки и получается на много больше вес. Расстояние по центру траков 100 мм. Прикручиваются на м8.

Вес вездехода получился примерно 600 кг, максимальная скорость около 30 км/ч.

Видео испытаний вездехода на гусеничном ходу.

Автор самоделки: Максим Чинёнов. Тульская обл.

Поделиться в соц. сетях

Гусеничные вездеходы своими руками | Фото, чертежи конструкций в разделе самодельных вездеходов для постройки



Как построить — от чертежей до испытания

  Подборка разнообразных плавающих и сухопутных самоделок, включая аппараты с сочленённой компоновкой. Фото, описания конструкций, чертежи и инструкции для тех кто решил сделать самодельный вездеход на гусеницах своими руками. Примеры удачного использования для самостоятельной постройки запчастей, узлов и агрегатов

от мототехники, сельхозтехники и автомобилей.

Разнообразные конструкции самодельных аппаратов

  Одним из преимуществ Гусеничного Движителя — есть высокая проходимость, не всегда доступная для колёсной техники.

Самодельный вездеход на гусеницах

Самоделка на базе Жигулей

Удачная конструкция

  Двигатель, кпп, приборка, радиатор, мост для изготовления вездехода взяты с копейки, ступицы с частями балок — от девятки. Также были использованы другие автомобильные запчасти и узлы.


Подробней

Мотовездеход на гусеницах из мотоцикла

Скорость и манёвренность

  Удачная конструкция вездехода-самоделки, построенной с использованием узлов, агрегатов и запасных частей от отечественного тяжёлого мотоцикла «Днепр».

Качественно изготовленный своими руками.


Подробней

Плавающий гусеничник своими руками

Отличный плавающий вариант

  Самодельный гусеничная амфибия. Для того, чтобы сделать плавающее транспортное средство на гусеничном ходу своими руками за основу кузова в самом простом варианте берется так называемое корыто, которое чаще всего варится из листового металла.


Подробней

Гусеничный небольшой вездеход

Процесс самостоятельной постройки

  Конструкция компактного многоместного агрегата на широких траках, находящегося в доработке. Изначально расчитан на четырех человек. Будет доделан кузов. Хорошо преодолевает такие препядствия, как грязь …


Подробней

ВАЗ 2109 на гусеницах

Что можно сделать из девятки

  Конструкция самодельного гусеничного вездехода основана на использовании кузова переднеприводного автомобиля Ваз, также взят и двигатель от этого авто. Управление тракторного типа — выполняется рычагами. ..


Подробней

Гусеничный вездеход Кузиванова Е. В.

Необычное устройство движителя

  Данный вездеход способен передвигаться не только по суше, лесам и полям, но и по воде, рекам и озерам. Кузов имеет вид герметичного короба, что обеспечивает полноценную плавучесть. В воде роль движителя выполняют гусеницы со специально приспособленными грунтозацепами.


Подробней

Постройка гусеничного самодельного вездехода

Рабочие моменты

  Процесс самостоятельной постройки вездехода на гусеницах с передними ведущими звёздочками. Этап создания рамы с многокатковой подвеской и трансмиссией. В данной конструкции в качестве основных узлов и агрегатов используются элементы трансмиссии классики Ваз (коробка переключения передач и ведущий мост).


Подробней

Минивездеход «очумелыми» руками

Одномоторная танкетка

  Совсем небольшой (практически детский) вездеход-танкетка. Не самая простая схема (с учётом небольших размеров аппарата) для самостоятельного изготовления — с одним двигателем и оригинальным устройством поворота.


Подробней
Перейти в разлел Самодельные вездеходы

Видео с гусеничными самодельными вездеходами

Процесс постройки и испытания


Незаменимый помощник для Рыбалки и Охоты.



Стоит посмотреть:

Чертежи самодельных вездеходов для постройки своими руками

  Подборка схем и чертежей гусеничных, колесных и аэромобильных самоделок, которые могут пригодиться при самостоятельном конструировании и постройке. Обзор различных компоновок и конструкций транспортных средств для использования на бездорожье, а также применяемых агрегатов и узлов самодельного вездехода.

Найти чертёж вездехода



Vezdehod.expert-club.com © 2018



Чертежи и схемы самодельных вездеходов


Только что читали
в разделе Видео крутых вездеходов в разделе Самодельные вездеходы на шинах низкого давления в разделе Гусеничные вездеходы в разделе Отечественные вездеходы в разделе Воздушно-винтовые вездеходы в разделе Видео самодельные вездеходы гусеничные в разделе Вездеходы импортного производства

Категории раздела
Самодельные колесные вездеходы [10]

  Колесный вездеход своими руками: классические и сочлененные схемы конструкций самодельной техники повышенной проходимости на внедорожных колёсах и на шинах низкого давления (колёса пневматики), 4-х и трехколесные (а также многоколёсные: шести и восьми) полноприводные вездеходы и с приводом на одну ось, построенные своими руками. Самоделки на колесном ходу: фото, описания, инструкции как сделать своими руками из запасных частей и узлов мотоциклов и автомобилей.

Гусеничные вездеходы своими руками [10]

  Подборка разнообразных самоделок на гусеничном ходу, включая аппараты с сочленённой схемой. Фото, описания конструкций, чертежи и инструкции для тех кто решил сделать самодельный гусеничный вездеход своими руками. Примеры удачного использования для самостоятельной постройки запчастей, узлов и агрегатов от мототехники, сельхозтехники и автомобилей.

Самодельные аэровездеходы [5]

  Вездеход с винтовым (аэровоздушным) приводом построенный своими руками — один из удачных образцов техники для эксплуатации в труднопроходимых условиях (снег, болота, водные преграды). Аэромобильные вездеходы самоделки на колёсах низкого давления (пневматиках), на лыжах (аэросани) и предназначенные для использования на воде (аэроглиссеры, аэролодки): фотографии с описаниями конструкций, схемы и чертежи, инструкции для самостоятельной постройки в домашних (гаражных) условиях аэросней (включая аэросани-амфибии), аэроглиссеров, аэролодок и другой техники, использующей в качестве движетеля воздушный винт.

Вездеход с ломающейся рамой своими руками [6]

  Фотографии и картинки вездеходов самоделок, построенных по схеме с ломающейся рамой, включая конструкции гусеничной техники с сочлененной рамой. Колёсные и гусеничные «переломки» с описанием особенностей конструирования и изготовления своими руками шарнирного узла перелома и трансмиссии самодельного вездехода с ломающейся рамой. Ответы на вопросы самодельщиков, решивших сделать своими руками подобные аппараты: какие запчасти и узлы от мотоциклов и автомобилей наиболее подходят для постройки такой техники повышенной проходимости.

Чертежи и схемы самодельных вездеходов [14]

  Схемы и чертежи колесных, гусеничных и аэромобильных самоделок, которые окажутся полезными при самостоятельном проектировании и конструировании. Описание различных конструкций техники для внедорожного использования, а также отдельных узлов и агрегатов самодельного вездехода. Компоновочные схемы и габаритные размеры разнообразных вездеходных аппаратов (на колёсах, шинах низкого давления, лыжах, аэросаней, аэроглиссеров и «всюдоходов» на воздушной подушке), построенных своими руками.

Самодельные вездеходы-амфибии [6]

  Подборка вездеходов амфибий сделанных руками умельцев Для тех, кто решил сделать не просто самоделку повышенной проходимости, а настоящую амфибию, способную передвигаться по воде. Самодельные вездеходы-амфибии на фотографиях, картинках, схемах и чертежах с описаниями. Советы и инструкции по постройке плавающих вездеходов с использованием запчастей от различной авто-мото техники своими руками.

Пневмоходы — вездеходы на пневматиках [1]

Наиболее распространённая среди самодельщиков и относительно простая по устройству и способу самостоятельной постройки конструкция вездехода. Существует огромное разнообразие мотовездеходов и машин сконструированных с использованием узлоа, запчастей и агрегатов от легковых, грузовых автомобилей и сельхозтехники. Наиболее распространены четырёхколёсные аппараты с приводом на одну ось, но также встречаются настоящие многоколёсные внедорожники с полным приводом — на 6-ти и 8-ми колёсах.



(из раздела Самодельные вездеходы)

  Схемы и чертежи колесных, гусеничных и аэромобильных самоделок, которые окажутся полезными при самостоятельном проектировании и конструировании. Описание различных конструкций техники для внедорожного использования, а также отдельных узлов и агрегатов самодельного вездехода. Компоновочные схемы и габаритные размеры разнообразных вездеходных аппаратов (на колёсах, шинах низкого давления, лыжах, аэросаней, аэроглиссеров и «всюдоходов» на воздушной подушке), построенных своими руками.


  Всего материалов (схем / картинок / чертежей) в категории Чертежи и схемы самодельных вездеходов: 14
На данной странице только часть из них. Чтобы посмотреть все остальные воспользуйтесь «листалкой» в нижней части страницы.
  Для перехода в раздел жмём на фото, для просмотра материала — Подробнее.

Также надеемся, что много интересного для Вас найдётся по ссылкам ниже:

Вы можете выбрать наиболее интересную для Вас категорию в колонке слева
, или найти ответ на Ваш вопрос в статьях из меню вверху справа >>>
Приятного просмотра!

  • Чертеж гусеничного вездехода


      Максимальная скорость, км/ч — 50
    Двигатель — М-62 «Урал» с принудительным охлаждением
    Рис. 1. Схема гусеничного вездехода: 1 — натяжной каток, 2 — топливный бак, 3 — вет … В раздел
  • Чертежи самодельного гусеничного снегохода


      1- гайка М8, 2 -ведущая звездочка гусеничного блока, 3 — привад вал гусеницы, 4- натяжное устройство, 5- натяжной каток, 6- трак, 7 — лонжерон рамы, 8 — ведомая звездочка вала гусениц . .. В раздел
  • Схема трансмиссии самодельного вездехода амфибии


      Схема трансмиссии самодельного вездехода-амфибии снегоболотохода на шинах низкого давления:
    1 — цепная передача вездехода-амфибии, 2 — рама балансира плавающего вездехода, 3 — … В раздел
  • Самодельный вездеход конструкции Г. Видякина


      Самодельный вездеход амфибия на шинах низкого давления, шестиколесный снегоболотоход своими руками:
    1 — опора переднего моста самодельного вездехода, 2 — бампер снегоболотохода … В раздел
  • Аэросани своими руками: чертеж, общий вид


      Чертеж общего вида самодельных аэросаней, воздушно-винтовой вездеход своими руками: Общий вид аэросаней: 1 — пропеллер, 2 — капот двигателя, 3 — ДВС, 4 — кузов, 5 — топливный бак, 6 … В раздел
  • Чертеж самодельного вездехода


      Схема расположения двигателя и узлов трансмиссии самодельного вездехода-амфибии, чертеж вездехода снегохода на шинах низкого давления:
    1 — упругая муфта вездехода, 2 — средний . .. В раздел
  • Чертеж рамы вездехода


      Данная конструкция самодельного вездехода амфибии отличается своей простотой в сборке и обслуживании
    1- кронштейн крепления рулевого механизма, 2- кронштейн крепления переднего … В раздел
  • Поворотный кулак и узел угла схождения колес


      На первой схеме изображен поворотный кулак (передний правый или задний левый, остальные — зеркальное отражение)
    Фото 2 — схема узла регулировки угла схождения колеса
    1- … В раздел
  • Чертеж самодельного вездехода — амфибии


      Чертежи самоделки которая обладает не только высочайшей проходимостью, но и минует водные приграды, так как является амфибией
    1- колесо рулевое, 2- вал рулевой, 3- редуктор рул … В раздел
  • Чертеж переднего моста вездехода-амфибии


      Передний мост вездехода-амфибии снегоболотохода на шинах низкого давления изготовлен из стальной трубы диаметром 60 мм. , и установлен своими руками на шарикоподшипниках качения. Подро … В раздел

  Также Вы можете посмотреть остальные страницы по теме Чертежи и схемы самодельных вездеходов:
1 2 »
Или перейти по ссылкам ниже
Самодельные вездеходы >> Фото | Чертежи | Схемы

Видео чертежи вездеходов

  Необычный способ отображения для схем и чертежей.

Смотрим видео — онлайн


[ Добавить фотографию вездехода ]

Вездеход Мишутка ✅: чертежи, гусеничный болотоход, размеры

Не всегда у автолюбителя есть возможность и желание приобретать вездеход, изготовленный официальным производителем. Причин тому много, в том числе и высокие цены на подобные машины.

Конструкция

Умельцами разработан проект вездехода, собрать который по чертежам сможет любой человек, владеющий слесарным делом. Достоинство такой машины — относительная дешевизна, так как платить приходится только за материал. Дополнительной статьей расходов может стать оплата труда человека, занятого сборкой, если сам владелец не умеет работать с железом.

Собрать полноценную машину можно всего за 2 месяца.

Вездеход Мишутка выполняется в двух вариантах — колесном и гусеничном. Проходимость у последнего намного выше.

Так как вездеход чаще всего используется как средство передвижения в диких местах, создается конструкция, позволяющая с легкостью организовать спальное место для водителя. Для этого прикрепляются к вездеходу специальные полозья, по которым скользят самодельные сиденья, таким образом получается своеобразная кровать длиной в 1900 мм.

Мотор можно устанавливать как спереди, так и сзади, но специалисты рекомендуют выбирать переднюю компоновку, т. к. в поездках придется везти самый разный груз, а размещать его лучше сзади машины.

Также конструкция вездехода предусматривает места для пассажиров.

Технические характеристики

Габариты кузова:

  • длина — 2482 мм;
  • ширина — 800 мм;
  • высота борта — 500 мм.

Также существует такое понятие, как угол наклона передней части, который в нашем случае равен 45º. Задний борт находится под углом 20º к вертикали.

Как сделать своими руками

Сборку начинают с рамы, от которой зависят многие параметры вездехода, в том числе и его устойчивость. Облегчают работу тщательно выполненные на компьютере чертежи.

В основе конструкции лежит кузов-лодка, поэтому на первом этапе сваривается каркас из квадратного профиля с толщиной 40×40 мм, толщина стенки должна быть не менее 1,5 мм, без учета подобных нюансов не удастся собрать достаточно прочную для бездорожья конструкцию.

По диагонали также пускается профиль с размером 40x20x1,5 мм. В месте выхода его из кузова для придания дополнительной прочности наваривается косынка. Для небольшого по размеру вездехода принятых мер оказывается достаточно. Стоит заметить, что особое внимание необходимо уделить качеству выбранного для проведения работ профиля.

Снаружи вся конструкция путем сварки покрывается стальными листами, которые укладываются внахлест. Что означает что листы перекрывают друг друга на 5 мм. Этого оказывается достаточно, т. к. от количества используемых листов зависит окончательный вес машины.

Верхнюю часть каркаса, на которой располагаются места водителя и пассажиров, удобнее сделать съемной.

Для облегчения ремонта и технического обслуживания все детали корпуса должны быть по возможности съемными.

Болотоход Мишутка способен преодолевать водные преграды, поэтому необходимо обеспечить его герметичность. Места стыков всех сварных деталей должны быть обработаны герметиком.

Работы двигателя с мощностью 15 л. с. оказывается достаточно для обеспечения маневренности вездехода.

Двигатель предпочтительно крепить на специальный подрамник, но при желании от него можно отказаться и крепить непосредственно к самой раме.

Желательно для уменьшения вибрации подложить под мотор толстую резину.

Торможение гусениц обеспечивается за счет дисковых тормозов, которые крепятся к ведущим осям. Благодаря этому гусеничный вездеход имеет запас маневренности при передвижении по сложной местности.

Спереди двигатель зашивается мелкой сеткой для обеспечения доступа воздуху к двигателю.

Пятиступенчатая КПП берется от автомобилей семейства ВАЗ. Она жестко крепится на кузове с помощью болтов.

Чертежи

Чертежи снегоболотохода имеются в свободном доступе в Интернете. Все возможные изменения в предложенную конструкцию необходимо вносить с осторожностью.

болотоход своими руками на гусеницах чертежи – 资料 – 滑雪之家Skihome 论坛

Для просмотра нажмите на картинку









Читать далее


Смотреть видео












































































































































Самодельные гусеничные мини-вездеходы: как сделать, чертежи и размеры, обзоры лучших самоделок
Самодельный гусеничный вездеход АРМАТура
Самодельный гусеничный вездеход «ПАРМА»
Гаражный умелец собрал динамичный гусеничый вездеход из запчастей от Жигулей

Чертежи гусеничного вездехода, а также фото сборки и видео испытаний. Самодельный вездеход имеет переднемоторную компоновку, что позволяет сделать сзади багажный отсек и сиденье для задних пассажиров. Кузов цельный, водонепроницаемый.
Отзыв владельца Гусеничный вездеход Анаконда 4м — своими руками. И так начало положено. А сейчас немного, что я хочу от этой техники: это самое главное лёгкая, ремонтопригодность, отсутствие подвески так как она на болоте не нужна будет 8 колёс и передние ведущие звёзды на гусеничном ходу. Я даже не расматривал вездеход на балонах, проходимость не та, что у гу…  На гусеницах я тоже решил отличиться делаю ни как все. нарезал подлинне трака 44см. и вдоль на два трака.
Гусеничный вездеход собранный своими руками. Гусеница из транспортерной ленты, каркас из проф. Самодельный Гусеничный Вездеход Чертеж Транспортерная Техника Болотоход Каракат Для Рыбалки Для льный гусеничный вездеход: чертежи, фото пошагового изготовления, а также видео испытаний вездехода на суше и воде. Направляющие с внутренней стороны гусеницы, на верхнем сгибе по краям клыка продавлено на 9 мм, это при ширине пластины 40 мм, толщина стали мм . это предел для пресса с усилием 10 тонн. Направляющие, со сваренной внутри пластиной для крепления к тракам. Приспособление для изготовления направляющих пластин с помощью пресса.
Самодельный гусеничный вездеход ПАРМА-это изделие Михаила из Перми. Начал он строительство с января года и в настоящее время уже вездеход Парма рассекает по болотам и бездорожью необъятной нашей. Гусеница-самая трудоемкая и трудозатратная часть вездехода. Гусеница и звездочка должны взаимодействовать друг с другом без заедании на входе и на выходе со звезды.
Самодельные гусеничные мини-вездеходы: как сделать, чертежи и размеры, обзоры лучших самоделок. Мини-вездеход должен преодолевать дорожные препятствия, водные преграды, болотные топи. Для этого ему нужны: мощный двигатель, крепкая конструкция, надежный гусеничный или колесный ход. Автолюбители собирают своими руками такие транспортные средства на основе имеющихся у них машин или покупают готовые комплекты для изготовления. Максимальные технические характеристики самодельного вездехода. Для выполнения специальных задач мини-вездеходы должны обладать достато.
По многочисленным заявкам-ОСНОВНЫЕ РАЗМЕРЫ ВЕЗДЕХОДА!!! Буду благодарен любой помощи- Карта СБ все средства пойдут на разви.
Пошаговые фото сборки гусеничного вездехода АРМАТура своими руками. Ведущие звезды сделаны из автомобильных дисков ВАЗ Мост ВАЗ Экспериментальная модель с ДВС «Урал» Предварительно диск обваривается металлической пластиной. Пошаговое фото изготовления гусеницы вездехода. Самодельный глушитель.
Вездеход, да еще и на гусеницах, в понимании большинства, это что то медленное, неповоротливое На самом деле это может быть совсем не так. Сегодня расскажем об истории постройки довольно интересной самоделки. В основе проекта конструкция с водонепроницаемым корпусом, на узлах и агрегатах с ближайшей разборки. Под правой рукой рычаг переключения передач, с другой стороны раздатка. Рулить вездеходом помогает тормозная система и свободные дифференциалы. Если подтормаживать одну сторону, то благодаря дифференциалу вращаются колеса с другой стороны и тем самым происходит разворот в нужную сторону. Боковое остекление делали с помощью монолитного поликарбоната.
Самодельный гусеничный вездеход: чертежи, фото пошагового изготовления, а также видео испытаний вездехода на суше и воде. В этой статье мы рассмотрим, как сделать вездеход на гусеничном ходу своими руками. Для начала ознакомимся с краткими техническими характеристиками вездехода: Длина вездехода — м. Коробка передач ВАЗ Задний мост от жигулей классики.
Подписчиков: 2 тыс.О себе: Группа создана для обсуждения тем постройки вездеходов, решении проблем с постройкой и вопросов. Использование не нормативной лексики не приветствуется. Выявили нарушителей — пишите админам афии добавляются в соответствующие названиям альбомы! Наказания за нарушения будут приниматься по усмотрению администрации.

Гусеничный вездеход «АИ-2»

Сегодня свой гусеничный вездеход АИ-2 представляет Александр Исупов из Ханты-Мансийского автономного округа.

Название: Гусеничный вездеход АИ-2.

Год постройки: 2009.
Человеко-мест: 3 места. Водитель + 2 пассажира, включая водную переправу.
Масса вездехода 900 кг, плавает хорошо. Запас плавучести до 350 кг.
Плавающий: За счет гусениц +лодочный электромотор Minn Kota, которая получает питание от бортовой сети
Расход топлива: Приблизительный, 50л 1/100
Максимальная скорость теоретическая максимальная- 63 км/час.
Транспортная скорость или крейсерская- 35 км/час.
Двигатель от ВАЗ-21213.
КПП от ВАЗ-2101.

Радиаторов установлено 2 штуки.От УАЗа и от Лады «Приора».
Понижающего редуктора нет.
Поворот производится за счет торможения ведущего колеса, установленного на заднем мосту от ВАЗ-21-1. Называется дифференциальным.
Мост задний применен от ВАЗ-2101. Передаточное число 1/4,3.
Тормоза от ВАЗ-2101, барабанные.
Гусеница с общей длиной 621 см и шириной 35см.
Гусеницы выполнены из транспортёрной ленты с толщиной 15 мм и шириной 100 мм.
Траки выполнены из швеллера 60*20*3 мм, длиной 330 мм. Клыки тоже из этого профиля.
Вместо опорных катков применены пневмоколёса 4.00-10 с камерой.
Подвеска ступиц катков индивидуальная.
Натяжение гусеницы производится с помощью заднего ленивца. Подвеска ленивца шарнирная с амортизатором.
Подвеска катков балансирная в виде рессор от УАЗ длиной 500 мм.
Рама сварена из профиля 50х25х3 мм.
Обшивка днища из листовой стали с толщиной 1.5 мм.
Обшивка корпуса из листовой стали с толщиной 1.5 мм.
В отличии от других автосамоделок, отопление салона сделано от печки ВАЗ.

Так выглядит вездеход сзади.


Панель приборов тоже взят от ВАЗа.

Моторный отсек.

Гусеница и балансиры поддерживающих катков. Рессора очень короткая от УАЗа, поэтому ее не крутит. Незначительные повороты не заметны. Катки 4.00*10 от мотороллера. Покрышки не рвет, все целые.

Траки и зуб ведущего колеса. Траки пилены шлифмашиной из профиля 60*40*3 мм вдоль. Трак получился 60*18*3 мм. Высота 18 мм примерная, где больше, где меньше. Пока не одного трака не сломано. Клыки из этого же профиля с высотой h-70 мм. Ленты от большого вездехода были 7-кордовые. 2 корда убрал, осталось 5 и лента стала огибаться вокруг звездочки. Звездочка 8 зубовая. Резал циркульной пилой. Высота зуба 30 мм, крепится на 2 болта М10 приваренным к диску гайкам- 20 мм.

В кабине сиденье для водителя и пассажира.

Выезд на обкатку по снегу.

Ширина гусеницы хорошая, поэтому идет по любому снегу с просветом под корпусом. Снег в кустах по пояс, это вездеходу, примерно, до стекла, а тонет в нем 35-40 см. Высота гусеницы 44 см, ее везде на видео видно. Грузоподъемность-3 человека на плаву, плюс груз, без него никуда. Можно загрузить и больше, но по бездорожью повороты очень тяжелые, особенно по грунту. Поэтому зачем рвать технику. Я ведь ее сам собирал , мне ее не подарили.

Летом на рыбалку с надувной лодкой.


Подвесной злектромотор для плавания.

Крепление балансира(рессоры от УАЗ) .Узел крепления рессоры самодельный. Ось крепится к поперечной балке из профиля 50*25*3 мм и продольной 60*40*3 мм. Ось диаметром 30 мм на втулках.

Чертеж натяжителя гусеницы (оси ленивца), рвало соски на ленивцах, но они теперь забондажированы.

Фото натяжителя сзади.

Зуб ведущей звездочки выполнен из капролона.

Чертеж крепления рессоры, ширина листов 60 мм, толщина 2-х листов 15 мм. Рессоры от УАЗа.

Чертеж крепления опорных катков.

Ведущая звездочка.

Крепление зуба к звездочке.

Опорные катки-колеса от мотороллера.

Замена барабанных тормозов на дисковые.Зимой хватает вполне и барабанов ,а вот по грунту и в воде диски лучше . В воде, вообще, не управляемый на барабанах.

Зимняя поездка.

Все видео о вездеходе Видео про АИ-2

Поблагодарим Александра Исупова за рассказ о своем вездеходе АИ-2 на форуме «Луноходов.Нет» с подробными чертежами.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как построить полноразмерный вездеход на гусеничном ходу из мусора (идеальный автомобиль для устранения неисправностей): 5 шагов (с изображениями)

Этот шаг будет охватывать управление транспортным средством в целом. Основное различие, которое необходимо было устранить между работой старого грузовика и цистерны, заключалось в различии в методах рулевого управления. Гусеничные транспортные средства используют тип рулевого управления, называемый «дифференциальным рулевым управлением». Это означает, что гусеницы будут двигаться с разной скоростью для поворота.

Независимое замедление каждой гусеницы на самом деле очень легко сделать с помощью деталей, которые у меня уже были для пикапа с задним приводом.У пикапа был дифференциал определенного типа (большая колба на задней оси, в которую входит трансмиссия), называемый «открытым дифференциалом». Вы можете узнать, какой у вашего автомобиля дифференциал, включив передачу, подняв оба задних колеса и раскрутив одно из колес вручную. если оба задних колеса поворачиваются в противоположных направлениях с очень небольшим сопротивлением, то у вас открытый дифференциал. Это то, что вам нужно от такого автомобиля. Я не буду вдаваться в подробности о других дифференциалах, потому что это совершенно другое руководство само по себе.

Дифференциал работает с использованием узла шестерни, чтобы равномерно распределять входную скорость трансмиссии между двумя колесами. Это необходимая функция для стандартного поворота в обычном 4-колесном транспортном средстве. Мы можем использовать эту функцию для рулевого управления без каких-либо изменений, потому что при использовании ручного тормоза для замедления одной стороны дифференциала разница в скорости передается другой стороне. Таким образом, торможение с левой стороны приведет к повороту налево и наоборот.

Все, что мне нужно было сделать, это установить два главных цилиндра в кабине и назначить по одному на каждую сторону тормозов с помощью сверхдлинной тормозной магистрали, ведущей к задней оси.Приложите давление, и БУМ СДЕЛАНО! Следующее, что вы знаете, вы легко поворачиваете налево и направо!

Я пошел с простой установкой цилиндров под сиденьем, так что поворот одного из рычагов назад повернул автомобиль в ту же сторону, что и рычаг, который я потянул. Это казалось наиболее естественным способом сделать это.

В качестве главных тормозных цилиндров я использовал пару главных цилиндров сцепления, каждый из которых подходил для Toyota 4-Runner 1992 года выпуска. Хотя главные тормозные цилиндры технически больше и вытесняют больше жидкости, поскольку я контролировал только одну сторону каждой из них, объем никогда не был проблемой.

Дроссельная заслонка тоже была довольно простой. Я просто согнул и сформировал длинную трубку 1/4 дюйма от педали газа до дроссельной заслонки на двигателе. Я просто пропустил кусок хорошо смазанного кабеля через всю эту линию и прикрепил его с обоих концов. Я использовал оригинальную педаль от грузовика, потому что она была у меня под рукой.

Сцепление … Я очень хотел бы, чтобы у меня была автоматическая коробка передач, и не нужно было беспокоиться об этом … Но, да ладно! Концепция в основном такая же, как и для тормозов.Это сцепление с гидравлическим приводом, поэтому все, что требовалось, — это еще один главный цилиндр и педаль, чтобы нажимать на него. На этот раз, однако, я использовал главный тормозной цилиндр от Dodge и собрал простой педальный узел из металлолома, который у меня валялся. Пока мы говорим об этой теме, я хотел бы обратиться к слону в комнате … перемещающемуся. Я пока не могу сделать это из кабины. Это не имеет большого значения, поскольку у меня нет желания ехать быстрее, чем вы видели в видео, потому что я не уверен, насколько быстро могут поворачиваться трассы, и я пока не хочу это выяснять, ха-ха.

Для запуска я просто установил выключатель зажигания грузовика на панель управления. Проблем с проводкой никогда не было, потому что я никогда не отсоединял ее. В этом просто не было необходимости.

И все тут !! Теперь мы можем начинать, двигаться вперед и назад, поворачивать и останавливаться!

Как сделать чертежи гусеничного вездехода. Самодельный гусеничный вездеход. Где бездельничать самоделки своими руками

Perm Tuning Atelier Remix задумал создать гусеничный вездеход На базе двигателя «Оков» или «Вазовский» и опробовать на нем некоторые спорные идеи относительно подобной техники.Первоначальным намерением команды было построить гусеничный вездеход с двигателем от легкового автомобиля (Ока или ВАЗ 2108), мостами от ВАЗ 2101 и Нивово РК.
Корпус должен иметь вид лодки и быть металлическим. Ратопы будут обслуживать колеса от вазы на восьмеричной ступице.
Гусеничный вездеход , как и все остальные, будет иметь крутку дифференциала. Управляемая гусеница без звезды и покрышек.

Для того, чтобы до был ход Можно было передвигаться на колесах.Было решено использовать привод следующего типа:

Также было альтернативное решение по колёсно-гусеничной базе:

Конструкция рамы:

Балки моста необходимо приварить к корпусу так называемой «лодки», а средние ступицы будут съемными.
После проведения всех расчетов начато строительство:


С такой коробкой передач получается минимальная скорость 1.137 км / ч, а максимальная в очереди — 30,09 км / ч. Чисто теоретически тридцать лошадиных сил. Двигатель в таком диапазоне скоростей будет по силе буксирующему УАЗику боком по асфальту. Как «смотреть» трансмиссия до этого неизвестно, но чисто теоретически сил должно хватить))

Сварочные «Лодки».
Наклоны передний и задний
Нижний 2мм.
Доска — 1мм.
Остальное — оцинковка 0,55 мм.

При ширине вылета средней части 800мм и ширине гусеницы в 450мм клиренс составляет 200мм.Этого вполне достаточно, можете посмотреть видео.

Первые тесты из первых тестов:

На базе мотоблока часто изготавливают самодельные вездеходы и другие автомобили повышенной проходимости. Причин тому несколько:

  • — это энергонасыщенный транспортный агрегат с высокими тяговыми характеристиками, собранный на раме;
  • управление двигателем и трансмиссией перенесено на удобные ручки;
  • Масса мотоблоков невысока, их можно транспортировать в нужное место в багажнике, кузове или на прицепе легкового автомобиля.

Для охоты и рыбалки востребованы легкие мини вездеходы. Но промышленность пока не видит коммерческих перспектив в создании комплектов навесного оборудования, превращающих серийный мотоблок в транспорт повышенной проходимости. Есть довольно интересные примеры создания таких машин. Таймеры создали образцы для подражания. При разработке новых интересных устройств есть место для идей.

Характеристики судов-мотоблоков

Основные узлы, которые необходимо приобрести или изготовить самостоятельно для транспортного средства на базе мотоблока:

  • rama, служит для организации мобильного транспортного средства;
  • задний мост нужен для установки задних колес;
  • посадочное место для водителя, желательно защитить его от влаги и грязи из-под колес;
  • Осветительная система нужна для безопасного передвижения в любое время суток.

Внедорожник «Мотоблок» создан как одиночный автомобиль. Его грузоподъемность должна составлять около 200 кг. Ширина рассчитывается из условий сопротивления опрокидыванию, обычно она составляет от 1100 мм и более.

Современные мотоблоки Нева, Югра, МТЗ и др. Оснащены двигателями мощностью более 10 л.с. Этой мощности достаточно, чтобы двигаться со скоростью более 10 км / ч. По бездорожью, при путях или прогретых местах скорость может упасть до 1-2 км / ч.

Как сделать самодельный колесный вездеход

Пример чертежа путей низкого давления

Имеет смысл оборудовать базовый агрегат.Причина в том, что лучшие показатели по крутящему моменту бензиновых и дизельных двигателей имеют при частоте вращения коленчатого вала примерно 75-85% от максимальной.

Двигатель должен иметь систему принудительного охлаждения. При движении с малой скоростью набегающего потока будет недостаточно для поддержания оптимального теплового режима.

Рама всего прохода

Пример чертежа Рама Рама

Рама создается между передним и задним мостами. В основном лучше использовать профильные трубы прямоугольного или квадратного сечения.Они обеспечивают большую жесткость, чем накатные уголки, люстры и балки такой же массы.

Стыковка элемента колесной вездеходной рамы может быть жесткой, тогда она будет формироваться в едином формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант будет предпочтительнее.

Как вариант, делается разрывной каркас (заполнение), вариант применяется для местности со сложным профилем. Здесь артикуляция осуществляется через короля. Передний и задний мосты имеют независимую подвеску.Такие вездеходы создаются на базе мотоблоков «Нева» и «Югра».

Для охоты и рыбалки лучше иметь колесный вездеход с ломающейся рамой. Его проходимость выше, чем при использовании конструкции с жестким каркасом.

Задний мост и подвеска самодельных вездеходов

В некоторых самодельных конструкциях для упрощения конструкции используется уже готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет устанавливать на легкий вездеход.Подвеска выполнена на амортизаторах для плавного хода и низкой вибрации.

Остальные мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на самокате «муравейник». При движении есть небольшое покачивание, при этом колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соедините задний мост длинным закаленным болтом. , используются резиновые вставки, например, сайлентблоки.Это улучшает характеристики вездехода Motoblock.

Лыжный мост задней оси используется зимой. Сопротивление движению минимальное, конструкция значительно упрощена.

Колеса (камеры низкого давления)

Для передвижения по влажному и розовому дому можно вносить грунт. Они обеспечивают хорошее сцепление с дорогой. Лучше себя ведут камеры низкого давления большого диаметра. Пневматика оказывает минимальное давление на землю, а наличие заключенного в камерах повышенной проходимости воздуха создаст плавающий вездеход.

Для установки на задний мост используются самодельные или специальные колеса вездеходов, болот и снегоходов. Приобретайте на них сборку или отдельные элементы: Шину, Камеру, Диск. Собрать колесо несложно.


Повысить проходимость обычных колес на камерах низкого давления за счет создания дополнительного протектора. Например, дополнительно закрепить камеры цепями, конвейерной лентой, самодельными трактами или иным способом.

Другой вариант — вырезать покрышку подвесной машины.Глубина зацепа конструкции достигает более 20-25 мм. Повышается сопротивление качению, при этом резко снижается коэффициент устойчивости.

Сборка самодельного вездехода

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. Мотоблок устанавливается на сварной или готовый каркас.
  2. Мост задний, при необходимости передний.
  3. На раме расположено сиденье.
  4. Рулевое управление установлено, если это предусмотрено чертежом и схемой.
  5. К раме крепится защита, она сделана из пластика или металлического листа.
  6. Будущий водитель должен проверить удобство посадки, при необходимости предусмотреть вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Установлены электрические цепи и осветительные приборы.

По мере изготовления отдельных элементов и узлов они проверяются.Запас прочности пятикратный.

После завершения стендовых испытаний поля продолжаются. Нужно знать, как машина ведет себя в сложных условиях.

Купить фаркоп и прицеп к мотоблоку в интернет-магазинах

Самодельные гусеничные вездеходы своими руками

Использование гусениц поможет снизить удельное давление на грунт. Вес распределяется по всей площади гусениц. Такой тягач-вездеход на базе мотоблока способен преодолевать песок, заболоченные участки, крутые подъемы и другие препятствия.

Некоторые самоделки изготавливают тракторы для гусениц с металлическими пластинами толщиной более 5 мм. К пластинам привариваются кольца из водопроводных труб. Еще один вариант дорожек — полностью из нарезанных по длине труб ПВХ. Гусеницы монтируются между собой на конвейерной ленте или другом основании.

Из композитных материалов проще сделать тракты. Для этого используется стекловолокно и эпоксидная смола. В качестве каркаса используется фурнитура из стекловолокна. В специальных формах составляют трактаты.После изготовления нужного количества их собирают в гусеницу. При изготовлении трекеров из композитных материалов в элементах используются элементы из шарнирно-стойких сталей.

Возможны варианты использования деревянных гусениц. Потребуется их пропитка защитными смесями.

Самый простой способ сделать гусеницы для Motoblock Motion — это использовать конвейерную ленту. На одну гусеницу нужно две полосы. Их соединяют с кольцом, а затем с помощью отрезков стальной трубы создают гусеницу.

На видео вы можете увидеть вариант изготовления водонепроницаемого корпуса, закрепленного на фурнитуре. В этом случае гусеничный движитель позволит передвигаться не только по земле, но и по воде. Получается вездеход-амфибия. Для охоты и рыбалки он будет незаменим.

Легкие вездеходы с огромными камерами способны преодолевать сильное бездорожье, по которому другие типы внедорожников не могут проехать. Самостоятельно изготовленные автомобили этого типа просты, так как нет сложной технической базы ни с чем, что снискало признание большинства самодельных мастеров.Такая техника особенно востребована у жителей сельской местности, где наносы сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.

Разновидности самодельных вездеходов

В зависимости от типа конструкции и шасси различаются следующие типы самодельных вездеходов:

  1. Лодочные болота. Имеют простую конструкцию и относительно дешевы в изготовлении. Оснащен подвесным мотором и позволяет перемещаться по мелким водоемам.
  2. Гусеничное болото Позволяет ездить по заросшим водоемам, но достаточно сложным в изготовлении и дорогам, так как требует крепления особого вида гусениц.
  3. Шины низкого давления — Самый простой и перспективный вид болота, эксплуатационные качества которого зависят от конструкции и надежности шин.

Некоторые самоделки впоследствии стали серийными. Так случилось с тем, что сейчас известно во всем мире.

Виды самодельных вездеходов на шинах низкого давления

Самодельные вездеходы на шинах низкого давления, имеющие такой же принцип перемещения по бездорожью, могут различаться по конструкции.Выделяют следующие основные типы транспортных средств:

1. Caracat полноприводный . В его конструкции использованы элементы трансмиссии и ходовой части от устаревших типов легковых автомобилей. У него полный привод, раздатка и адаптированный корпус лодки в нижней его части, а герметичность добавляет вездеход плавучести. Он предназначен для преодоления сушек и болот, способен доставлять товары и людей в труднодоступные места.

2. Трехколесный велосипед на шинах низкого давления .Он отличается максимально простой конструкцией, и его может изготовить практически любой автолюбитель в условиях гаража. За основу таких всегда часто берут мотоцикл IL Planet 3, благодаря его выносливости и неприхотливости.

3. Самодельный каракет с мотором мотоциклетный szd . Его особенностью является расположение двигателя не под рамой или бензобаком, а под сиденьем или в задней части рамы вездехода. Детали шасси традиционно взяты с автомобилей, а в передней части используются элементы мотоцикла.Для изготовления каркаса используются трубы, капеллеры и уголки.

4. Способы шин низкого давления на базе легковых автомобилей или квадроциклов . Изготовлен с использованием уже готовых основных агрегатов с переделкой трансмиссии и ходовой части, а также укомплектован шинами низкого давления.

Как сделать вездеход на шинах низкого давления?

Работа по изготовлению универсального прохода начинается с составления плана мероприятий, полное выполнение которого означает достижение желаемого результата.Следующие советы помогут сэкономить время и деньги:

  1. Наличие свободного времени, позволяющее регулярно выполнять работы по сборке вездехода. При его отсутствии лучше вообще не заводить.
  2. Бюджетное планирование. Самостоятельное создание вездехода позволяет сэкономить на покупке серийной модели, но чтобы исключить лишние траты, необходимо произвести все расчеты и купить необходимые узлы и детали, а также оставить некоторую сумму на непредвиденные расходы. или поломки.
  3. План развития. При наличии опыта разработки транспортных средств или конструкторских инженерных отделов возможно самостоятельное создание чертежа вездехода. При отсутствии таковых используют чужой опыт и готовые чертежи, имеющие достаточную сеть в Интернете.

Шины низкого давления своими руками

Шины этого типа визуально напоминают огромные подушки, поддерживающие всю конструкцию. Степень сцепления в таких колесах позволяет сделать автомобиль проходимым по любому бездорожью.В зависимости от конструктивных особенностей такие шины делятся на следующие типы:

  1. Арочная. Отличаются увеличенными размерами по сравнению со стандартным колесом в 5 раз по ширине и имеют толщину до 700 мм. Давление в них как в обычной трапезе — 0,05 МПа. Устанавливается исключительно на главный диск.
  2. Широкопрофильный. Другой с овальным дизайном и давлением ниже стандартного до 2x раз. Чаще используется в подъемном транспорте.
  3. Тороид. Они выполнены в камерном и бескамерном исполнении, отличаются высокой популярностью у автолюбителей.
  4. Пневматическая тележка , имеющая грунтовку для улучшения характеристик проходимости и ребра жесткости, придающие всей конструкции устойчивость и долговечность.

Стоимость шин низкого давления, изготовленных в заводских условиях, может оказаться интересной для многих автолюбителей. Но для своей многоборья сделать такое колесо вполне возможно.Работы выполняются в следующем порядке:

1. Выбор исходного материала, например, шин сельскохозяйственной или авиационной техники, а также других видов промышленного транспорта.

2. Протектор очищается, моется и сушится, после чего рисуется желаемый узор для создания собственного рисунка, а также удаляются излишки проволоки и резины.

3. Для удаления излишков проволоки внутренняя часть колеса обрезается и шнур удаляется с помощью.

4. Излишки резины также удаляются лебедкой, делая надрезы по окружности и прикрепляя их клещами к тросу, аккуратно оттягивая и обрезая ножом.


5. После снятия слоя протектора поверхность зачищается наждачной бумагой.

6. Диск в сборе. Для этого используют стандартный диск отрезной, либо сваренный из пластин и труб, после чего его тщательно полируют, чтобы исключить повреждение камеры.

7. Шина натягивается на диск и фиксируется ремнями или пожарным шлангом, после чего прокачивается. Колесо готово.

Какой выбрать тип протектора для универсального прохода?

Для выбора желаемого типа протектора для вездеходов с шинами низкого давления необходимо учитывать следующие факторы:

  1. Протектор должен обладать способностью самоочищаться.Это свойство особенно актуально для использования вездеходов в суровых и заболоченных местах.
  2. При использовании вездеходов шины подбираются с низким и неглубоким рельефом, иначе при разрыве их верхнего слоя сцепления будет недостаточно для полноценного движения.
  3. При использовании на заснеженных участках и на песчаниках выбирают шины с редким рисунком.

Выбор двигателя для универсального прохода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездеходов используется тип:

  1. Мотоцикл.
  2. Автомобиль ЗАЗ.
  3. Мотоблок.
  4. Отечественные автомобили.

Наличие вездехода принципиальной разницы не имеет. Важнее рассмотреть такую ​​особенность, как , обеспечивающую его достаточное охлаждение. Так как автомобиль эксплуатируется круглый год в различных температурных условиях и на небольшой скорости. Для этого хорошо подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Способы, работающие на топливных элементах силовых агрегатов, тоже зарекомендовали себя с лучшей стороны.

Еще одним важным критерием выбора двигателя для будущего самодела является его мощность .

Электропитание должно быть достаточным, чтобы через проход низкого давления на шинах низкого давления оставалась грязь, вода или глубокий снег.

Выбирая агрегат с запасом мощности, вы получаете лучшую производительность, предупреждаете о перегреве и создаете условия для максимально длительного срока службы.

Особенности ходовой части вездехода

Шасси вездеходов на шинах низкого давления выполнено в форме, дающей лучшие качества лучшего качества, повышая комфорт управления транспортом и удобство вождения для водителя и пассажиров.У этого типа строительства есть главный недостаток — трудоемкость.

Для его создания трубы, уголки и швеллеры из прочной легированной стали создают прочную основу, способную работать в течение нескольких лет без поломок. Рама выполняется как цельная, так и шарнирно-сочлененная. Последний имеет высокий рабочий потенциал, но сложность изготовления делает его довольно редким в самодельных конструкциях.

Последовательность самостоятельной сборки универсального

Сборка выездов на шины низкого давления включает следующие этапы:

1.Выбор типа вездехода и фундаментов, на которые будут монтироваться агрегаты и детали. Для этого используются автомобили или мотоциклы, а также самодельная конструкция, разработанная собственными силами или заимствованная у других посторонних.

2. Изготовление и сборка подвески с задним мостом. Для этого оптимальным решением является самостоятельная конструкция А, хотя на ее создание уйдет гораздо больше времени, в итоге получатся вездеходы с более высокими ходовыми качествами и комфортом.


3. Установка колес. После окончания работ по созданию заднего моста и подвески. Металлические ступицы используются для крепления фотоаппаратов. Правильно изготовленные или подобранные колеса низкого давления обеспечат безопасность на бездорожье при движении и хорошую управляемость.

4. Установка двигателя. Особое внимание при этом уделяется правильным системам охлаждения устройства.

5. Установка дополнительных систем. Включает в себя подключение тормозной системы, коммуникации по отводу выхлопных газов, сцепление и др.На этом этапе устанавливается корпус вездехода и светотехника.

6. Окончание работы и тестовый тест, показывающий работоспособность узлов и систем. При наличии проблем или моментов, требующих доработки, недостатки устраняются, после чего вездеход готов к эксплуатации.

Видео Испытания самодельного вездехода

Как только в нашей стране начинается зима, с учетом климата двухколесный транспорт убирают в гараж до весны.Использовать автомобиль для передвижения невозможно из-за обильного снега. И здесь в помощь всем автомобилистам, желающим передвигаться по заснеженной дороге, приходит снегоход из гусениц, который своими руками можно сделать из мотоблока.

Возможность докупить автомобиль — это еще не все, но каждый может самостоятельно построить самодельный гусеничный снегоход из мотоблока.

Достоинства и особенности самодельного снегохода

  • Автомобиль имеет механический привод и гусеничный ДВП, при движении на котором вы не застрянете в сугробах.
  • Управление происходит за счет лыж, а рулевая система впереди, так что управлять ею легко.
  • Цена при покупке автомобиля важна. Поэтому, если учесть, стоимость изготовления снегохода самостоятельно будет в пять раз ниже, чем покупка его у производителя. А еще дешевле выйдет за счет наличия мотоблока и других деталей.
  • Надежность — там, где человек не проезжает и не разгонит машину, снегоход с легкостью преодолеет все препятствия.
  • Если снегоход изготовлен своими руками, то конструктор подходит по выбору деталей. Делая все самостоятельно, вы несете ответственность за качество своего дизайна. Кроме того, уделяя большое внимание узлам механизма, вы везде делаете снегоход.

Самодельный снегоход

Это востребованное изобретение, которое можно сделать самостоятельно при наличии качественных деталей. Мотоблок снимается частично (отдельные детали) или используется полностью.Если вы решили использовать его не в полной комплектации, необходимо приветствовать несущую раму с задней осью, рулевую вилку и колеса. Самым сложным этапом при этом становится трансформация рабочего вала мотоблока в ведущую шестерню.

Самым практичным и универсальным решением при изготовлении самотипа будет использование деталей от мотоблока. Остается только снять готовый мотоблок с вилки рулевого управления и двигателя.

Двигатель можно разместить сзади конструкции.

Перед тем, как приступить к самостоятельному проектированию, нарисуйте чертеж, соберите весь необходимый материал, подготовьте инструмент, и можно приступать. Конструкция достаточно простая и с ней справится любой человек, для этого не требуется технического образования и некоторых навыков.

Если вы не закончили инженерный факультет и вам сложно составить чертеж, воспользуйтесь нашим.

Чертеж простой рамы самодельного снегохода

На чертеже рамы, которая вам понадобится при изготовлении снегохода.

Мотоблок в самодельном гусеничном снегоходе — главная деталь, за счет которой будет двигаться ваш транспорт.

Если вы все сделаете правильно по чертежу, у вас получится снегоход на основе гуся.

Чертеж агломерационной рамы на гусеницах

Изготовление снегохода на гусеничном ходу

Перед началом работ определитесь с инструментом. Можно со 100% уверенностью сказать, что вам понадобятся: отвертки разные, молоток, сварка, трубогиб (если нет готового каркаса).

Перед тем, как подготовить чертеж самостоятельного изготовления снегохода, ознакомьтесь со стандартной комплектацией.

  1. Рама. В каждом снегоходе есть рама: чем сложнее конструкция, тем надежнее и большей частью должна быть рама. Оптимальный вариант — взять с квадроцикла, скутера или мотоцикла. Если такой детали нет, можно сварить самостоятельно из труб диаметром не менее 40 мм.
  2. Сиденье. Сиденье снегохода должно быть прочным, так как сама конструкция довольно низкая.

Обязательное условие: сиденье должно быть из водонепроницаемого материала.

  1. Двигатель. Выбирая двигатель, обратите внимание на его мощность. Если вы хотите, чтобы был мощный снегоход, двигатель должен быть таким.
  2. Танк. Емкость 10-15 литров из металла идеально подходит для топливного бака.
  3. Катание на лыжах. Если у вас нет готовых лыж, которые можно приспособить для снегохода, их можно сделать самостоятельно из дерева.Лучше, если это будет фанера не менее девятислойной.
  4. Руль. Выбирая руль, думайте о своем удобстве. Лучше всего, если он будет позаимствован у двухколесного агрегата.
  5. Гусеницы Изготовление гусениц — пожалуй, самая сложная часть во всех самоходках.
  6. Привод. Для вращения гусеницы понадобится привод — в этом случае лучше всего использовать цепь от мотоцикла.

Рама

Если в наличии нет готового каркаса, его легко приготовить из профильной трубы, а форму придать с помощью трубогиба.

Если нет возможности произвести расчеты и сделать чертеж, то, например, воспользуйтесь чертежом с нашего сайта.

Как только каркас будет собран, обработайте его антикоррозийным составом и покройте качественной краской, которая выдержит и влагу, и мороз.

Гусеницы

Всем, кто раньше самостоятельно конструировал гусеничный мотоблок, обратите внимание: изготовление гусениц — сложнейший процесс в самоделках.

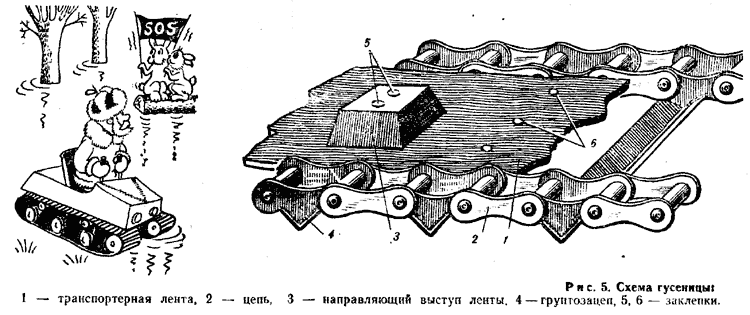

Проще всего их соорудить из покрышек от машины.Этот вариант самый известный — качественный и недорогой. Изделие выполнено по замкнутому кругу, поэтому поломки покрышки произойти не может.

Гусеницы снегохода (шины)

Инструкция по изготовлению гусениц:

  • Из автомобильной покрышки: взять покрышку и отрезать доску (лучше сделать острым ножом). Подрезать нужно так, чтобы осталась гибкая часть с протектором.

Раздел категорий
Самодельные колесные вездеходы

Колесные гири своими руками: классическая и шарнирно-сочлененная конструкции, схемы самодельной техники Увеличенное покрытие на внедорожных колесах и шинах низкого давления (пневмоколеса), 4-х и трехколесных (как а также мультиколеты: шестерка и восьмерка) полноприводные вездеходы с приводом от одной оси построены своими руками.Автоспуск на инвалидной коляске: фото, описание, инструкция, как сделать своими руками из запчастей и комплектующих мотоциклов и автомобилей.

Гусеничные вездеходы

Подборка разнообразных самодельных на гусеничном ходу, в том числе с сочлененной схемой. Фото, описания конструкций, чертежи и инструкция для тех, кто решил сделать самодельный гусеничный вездеход. Примеры успешного использования для самостоятельного строительства деталей, узлов и агрегатов от мотоциклов, сельхозтехники и автомобилей.

Самодельные аэрометры

Построенный своими руками электродвигатель с винтовым (аэрированным) приводом — один из удачных образцов техники для работы в сложных условиях (снег, болота, водные преграды). Аромобильные вездеходы на колесах низкого давления (пневматика), лыжные (Aerosani) и предназначенные для использования на воде (аэроглиссеры, аэролоды): фотографии с описанием конструкций, схемы и чертежи, инструкции по самостоятельной постройке в домашних (гаражных) условиях авиационного (в том числе и амфибий Aerosani), аэроглисселей, аэродок и другого оборудования, использующего в качестве движения воздушный винт.

Werethod с ломающейся рамой своими руками

Фото и фотографии вездеходов, построенных по схеме с ломающейся рамой, в том числе конструкции гусеничной техники с шарнирно-сочлененной рамой. Колесные и гусеничные «изломы» с описанием конструктивных особенностей и производителей своими руками шарнирного узла излома и трансмиссии самодельного вездехода с ломающейся рамой. Ответы на вопросы хозрасчетов, решивших сделать своими руками подобные устройства: какие детали и комплектующие от мотоциклов и автомобилей больше всего подходят для постройки такой техники повышенной проходимости.

Чертежи и схемы самодельного вездехода
Самодельные дороги-амфибии

Подборка вездеходов-амфибий, сделанная руками мастеров для тех, кто решил сделать не просто самоделку повышенной проходимости, а настоящую амфибию, способную передвигаться по воде. Самодельные вездеходы-амфибии на фотографиях, картинках, схемах и чертежах с описаниями. Советы и инструкции по сборке плавучих вездеходов с использованием запчастей от различной авто-мото техники своими руками.

Пневматика — вездеход

Самый распространенный среди самоделок и сравнительно простой по устройству и способу самостоятельной постройки вездеход. Существует огромное количество разнообразных мотосторов и машин, разработанных с использованием сборок, запчастей и агрегатов от легковых грузовиков и сельскохозяйственной техники. Чаще всего встречаются полноприводные аппараты с одной осью, но есть и настоящие многоколесные внедорожники с полным приводом — на 6 и 8 колес.

(Из раздела Самодельные вездеходы)

Схемы и чертежи колесных, гусеничных и аэромобильных самоделок, которые пригодятся при проектировании и конструировании. Описание различных конструкций техники для бездорожья, а также отдельных узлов и самодельных общетеррасных агрегатов. Компоновочные схемы I. Размеры. Разнообразные общеземные устройства (на колесах, шинах низкого давления, лыжах, аэрозолях, аэроглистерах и «сбросах» на воздушной подушке) построены своими руками.

Всего материалов (схемы / картинки / чертежи) в категории Чертежи и схемы самодельных вездеходов: 14 На этой странице представлены лишь некоторые из них. Чтобы увидеть всех остальных, воспользуйтесь «Листалкой» внизу страницы. Для перехода в раздел нажмите на фото, для просмотра материала — подробнее.
Мы также надеемся, что много интересного для вас будет найдено по ссылкам ниже: вы можете выбрать наиболее интересную категорию в столбце слева или найти ответ на свой вопрос в статьях из меню справа \ u003e> Приятного просмотра!
  • Чертеж гусеничных вездеходов

    Максимальная скорость, км / ч — 50 Двигатель — М-62 «Урал» с принудительным охлаждением Рис.1. Схема гусеничного вылета: 1 — натяжной каток, 2 — топливный бак, 3 — автомобили … в разрезе
  • Чертежи самодельного гусеничного снегохода

    1 — Гайка М8, 2 — Пишущая звездочка Caterpillar, 3 — Вал Привад Caterpillar, 4- Натяжитель, 5-натяжной ролик, 6-Truck, 7 — Rama Spar, 8 — Сварная звезда гусениц … к разделу
  • Amphibian Amphibian Immofable Transmission Scheme

    Схема трансмиссии самодельного цельнометаллического Вездеход-амфибия-снегоходы на шинах низкого давления: 1 — цепная передача вездеход-амфибия, 2 — рама Весов плавучего вестерн, 3 -… в разрезе
  • Самодельный вездеход конструкции Виякина

    Самодельный вездеход-амфибия на шинах низкого давления, шестиколесный снегоуборочный аттракцион: 1 — опора переднего моста самодельного вездеход, 2 — бампер снегохода … в сечении
  • Аэросани своими руками: чертеж, общий вид

    Чертеж общий вид самодельного аэрозольного вездехода пневмошинтовой: Общий вид Эрос: 1 — Пропеллер, 2 — Капот двигателя, 3 — ДВС, 4 — Кузов, 5 — Топливный бак, 6… в разделе
  • Чертеж самодельного вездехода

    Схема двигателя и узлов трансмиссии самодельной трансмиссии вездеход-амфибия, чертеж снегоходных выездов низкого давления: 1 — Упругая муфта вездехода, 2 — средний … в разрезе
  • Чертеж рамы вездехода

    Данная конструкция самодельного вылета амфибии отличается простотой сборки и обслуживания 1-го кронштейна рулевого механизма. , 2- скоба крепления переда… в разрезе
  • Поворотный кулак и узел сходящегося колеса

    На первой схеме изображен закругленный кулак (передний правый или задний левый, на другом — зеркальное отражение) фото 2 — схема узла регулировки схождения колеса колеса 1- … в разрезе
  • Чертеж самодельных вездеходов — амфибий

    Чертежи самоделки, обладающей не только высочайшей проходимостью, но и попрощайтесь с водными жрецами, так как это амфибия 1- рулевое управление, 2-валовое рулевое руль, 3-х ступенчатый руль… в разрезе
  • Чертеж переднего моста универсальной амфибии

    Передняя ось амфибии-снегохода на шинах низкого давления изготовлена ​​из стальной трубы диаметром 60 мм., и установлена в руке на шарикоподшипниках качения. Подро … в разделе
Вы также можете посмотреть другие страницы по теме чертежей и схем самодельных вездеходов: 1 2 »или перейти по ссылкам ниже самодельные вездеходы> фото | Рисунки | Схемы
Видео чертежи вездеходов

Необычный способ отображения для схем и чертежей.

Посмотреть видео — онлайн

[Добавить фото универсального прохода]

vezdehod.poprostomu.com.

Переднеповоротный вездеход: Чертежи, фото изготовления

Clevero построил своими руками хриплый вездеход для выездов на рыбалку и охоты на лесное бездорожье и болота. Особенность конструкции вездехода в наличии автоповоротных шин и бортового поворота.

Предлагаем подробнее с устройством вездеход на шинах низкого давления.

Каркас изготовлен из трубы диаметром 76 мм с толщиной стенки 3,5 мм.

Для передачи приобрел такие цепи 16В-1.

Еще нам понадобились редукторы от Мотоблока 5б-с.

На рисунке показан эскиз ступицы.

Номера трансмиссии:

  • от двигателя к редуктору 1-1,45,
  • уменьшено с 1 до 24,
  • увеличено с 1 до 11,
  • сзади 1 до 17.

На коробке передач ведущая звезда имеет 9 зубьев, ведомая идет на 35 зубьев.

Размеры самой шестерни.

На чертежах ступиц дополнительно будут проделаны отверстия для замены шин.

Чертежи осей ступицы. Использовалась сталь 45. На схемах не обозначен канал под воздухом перпендикулярно оси, размер также увеличен с 28 до 45 мм, между подшипниками уменьшен.

Установлен двигатель Лифан.

Схема разбиения на страницы выглядит так.

Приготовленная выхлопная система.

На рисунке показана схема направления выпуска.


Для накачки покрышек используется лодочная груша, поэтому под нее сделали ниппели.

Крепление ведомых звездочек на ступицах.

Всего к ступице приварено шесть таких деталей, а размеры изменены по большей стороне, то есть вместо 8 произведено 10:

Замена производилась таким образом:

Для боевых покрышек были отрезаны диски шириной до 40 см, также приварены зубья электродов, а затем шины посажены строительным герметиком.Также автор приступил к работе над самими шинами, устранил проколы и порезы с помощью прошивки оболочки и герметика.

В процессе открытия сезона охоты вездеход находился в эксплуатации. Произошли некоторые поломки, в частности, произошел перегрев двигателя, размыкание замка цепи и закрывание ниппеля камеры из-за поворота покрышки. Но ласточка выхлопа помогла добраться до места ремонта.Все колеса были накачаны 0,1 атмосферой.

Всего за 42 километра вышло примерно 10 литров топлива, что очень мало для вездехода.

Замена шин применяется довольно часто, особенно в межсезонье, когда перепады температур от +20 до -15 градусов, что сильно отражается на давлении в шинах.

Также в багажнике перевозится одиночная лодка, что тоже очень удобно для качки выхлопа.

На видео показан самодельный вездеход в действии.

Популярные самоделки из данной рубрики

авто-Самоделки.ру.

2Qm.ru: Отвалы на УАЗ своими руками (чертежи)

Внедорожник в хозяйстве дачного хозяина, с учетом качества дорог, является большим подспорьем, а порой даже и необходимостью. Под капотом такого агрегата почти сотня, а то и больше рабочих «лошадок», что вместе с внушительной массой и ходовыми качествами становится серьезным аргументом в борьбе с бездорожьем.

Почему бы не использовать эту мощность для улучшения дорожной обстановки на придомовой территории зимой? Производители давно озаботились подходящим навесным оборудованием, выпуская снегоочиститель для УАЗов и других популярных в нашей стране моделей внедорожников. Почему бы не сэкономить и не изготовить модель самосвала, учитывая, что поделки не хуже, а то и лучше фабричные?

Заводской вариант

Велосипед заново изобретать не надо, гораздо проще всматриваться, как сделать дамп на УАЗ, от производителей.Полностью скопировать заводские подвесные отвалы, скорее всего, не получится, но некоторые модели взять вполне можно. Кроме того, подробное изучение проверенных вариантов позволит избежать множественных ошибок при проектировании и изготовлении лопаты для снега своими руками.

  • Размеры Dissop. Минимальная ширина отвала в продаже — 1900 мм, понятно, расположены ли колеса на расстоянии 1,8 м снаружи разных моделей. Отвал должен перекрывать это расстояние с запасом даже в наклонном положении, шириной 2-2.1 м будет идеальным.
  • Поворотный механизм. В разных моделях предусмотрена фиксация пальца по центру или использование дополнительной тяги. При таких габаритах лучше использовать дополнительное усиление.
  • Крепление к автомобилю. Этот узел обеспечивает возможность подъема лопаты по вертикали и иногда защиту рулевого управления.
  • Подъемный механизм. От простейшей опоры для подъема отвала при обратном движении до лебедочных механизмов с ручным или электрическим управлением.
  • Для поглощения отвалов на УАЗе при столкновении с серьезными препятствиями его можно привести в движение и снабдить пружинами.
  • Дизайн

    Многое зависит от наличия материалов и технических навыков. Надежнее и проще сделать отвал без поворотного механизма, что позволит немного сэкономить на материалах и значительно сократить сроки изготовления, но при этом уменьшится его объем. С другой стороны, поворотный механизм может быть самым уязвимым местом конструкции, для его выполнения требуется обеспечить определенный запас прочности на узлах фиксации.Рабочая поверхность отвала тоже требует усиления, важно следить за весом отдельных деталей. Желательно, чтобы можно было поиздеваться и размонтировать силы одного человека.

    Для защиты поверхности следует использовать резиновую ленту, крепление которой должно быть прекращено, чтобы резину можно было заменить по мере ее износа. В месте крепления следует предусмотреть отвал к автомобилю на случай возможного резкого столкновения пыли с препятствием. Крепежные узлы не должны находиться напротив важных частей автомобиля.

    Выбор материала

    На этом этапе выбор всегда остается за исполнителем, вы можете только посоветовать или подсказать, где легче всего найти подходящие детали. В качестве материала для увольнительной лопаты зарекомендовали себя двухходовые стволы, но, учитывая планируемые размеры, потребуются 2 ствола или дополнительное усиление конструкции. В качестве направляющих и армирующих кромок можно использовать трубы квадратного или прямоугольного сечения, также можно использовать прокатный уголок, мелкий швеллер или двухуровневые перемычки.

    Для регулирования угла наклона перемычки можно использовать таллоны или трубы разного диаметра с отверстиями для фиксации пальцев. При использовании лебедки для управления подъемом отвала потребуется дополнительный материал для оборудования площадки под саму лебедку и блока блоков при необходимости.

    Самодельные свалки на УАЗ онлайн

    В сети можно обнаружить множество примеров, где кучка мастеров демонстрирует собранные отвала на УАЗе своими руками.Рисунки талантливых мастеров очень разнообразны, одни предлагают упрощенные варианты, другие используют разные модификации, выполненные порой более удачными заводскими изделиями.

    Основные этапы и узлы

    Зачем устраивается работа по доставке заданного троса на УАЗ своими руками? Чертежи должны быть выполнены с учетом модели внедорожника, и всегда должен быть некоторый запас по размерам, чтобы можно было нивелировать возможные недостатки на месте. В первую очередь, строительную площадку под постройку лучше всего оборудовать под машину.Это могут быть как простые несъемные кронштейны, так и целая площадка типа «кенгурятника» для размещения не только отвала, но и лебедок с блочной системой. Платформа может быть выполнена как в неизменном исполнении, так и в съемной конструкции, что предпочтительнее, так как не портит внешний вид автомобиля.

    Далее можно произвести изготовление самой массивной части отвала — рабочей лопаты. Размер написанного выше лучше всего выбирать 2 х 0,6-0,8 м. Слишком большая выгрузка лучше очищает снег, но при установке и транспортировке это будет неудобно.На следующем этапе отвал лучше закрепить в рабочем вертикальном положении и так прикрепить к нему остальные элементы. Необходимо помнить, что даже простые отвалы на УАЗе без поворотного механизма должны двигаться вертикально, иначе при работе можно сильно пораниться. На последнем этапе нужно сделать контрольно-поворотные элементы и прикрепить их к конструкции.

    Дорожные механизмы

    Вы можете увидеть варианты, где в качестве подъемного механизма используется ручная барабанная лебедка, а управляет ею человек, находящийся на переднем участке.Это не очень безопасно, такие отвалы лучше поднимать и опускать на УАЗе после полной остановки автомобиля.

    Использование электрических Лебеток. Это намного удобнее и безопаснее, но не все готовы тратиться на такое оборудование. Большинство. В бюджетном варианте будет специальная подставка, которая срабатывает при заднем продвижении Auto, а для постоянного удержания в верхнем положении в транспортном режиме можно использовать тальп.

    Заключение

    Хозяин бизнес боится, мол.Дамп для УАЗа, выполненный своими руками, или заводская сборка поможет использовать ваш внедорожник не только как средство передвижения, но и как верный помощник в хозяйстве.

    2Qm.ru.

    Самодельный внедорожник

    Многие из нас хоть раз в жизни ломали голову над идеей сделать автомобиль. Сам. Кто-то в детстве пробовал построить машину из картона, кто-то посвящал этому все свободное время, превращая постройку машин своими руками даже не в хобби, а в смысл жизни.

    Здесь необходимо различать понятия. Для кого-то построили машину — это на пол-литра, чтобы приготовить пару мелочей, добавить двигатель от Запорожца, колеса от сеялки и мост от Зила выкинуть в утиль — некварфиш, которым может похвастаться практически любая деревня . Такие «авто офицеры», как правило, обладают настоящим «звериным» аппетитом и долго не живут. Для других — построить автомобиль — дело нескольких месяцев, а иногда и лет, кропотливой работы с научным подходом, расчетами и тщательной проработкой каждой детали.

    В частности, изготовление внедорожника своими руками требует больших усилий. Конечно, если вы хотите получить не только кучу железа, издалека похожую на машину, но и достаточно эффективную машину, преодолевающую бездорожье, с умеренным расходом топлива и достойным экстерьером.

    Следующий проект фактически реализован, действует и создан на базе обычного легкового автомобиля. Создавая внедорожник, необходимо понимать несколько четких правил, соблюдение которых станет залогом успеха всего мероприятия.

    Во-первых, помните — машина должна быть рамной. Не буду углубляться в вопросы о разновидностях рам — плоских и пространственных, просто помню — если у машины есть рама, то он сможет переносить серьезные нагрузки, долго проживет и будет легче преодолевать бездорожье. .

    Рама этого автомобиля состоит из двух продольных лонжеронов, расположенных с определенными последствиями, а также трех поперечных балок.

    Лонжероны имеют довольно сложное сечение. Под ними — две сварные сантехнические трубы 032 мм, к которым под сварку также прикреплен сверху короб из двух гнутых гнутых стальных листов.Высота поперечного сечения лонжерона составляет от 120 мм в центральной части шпангоута до 80 мм в законцовке.

    Поперечные балки квадратного сечения сварены из стального листа толщиной 2 мм, а передняя балка одновременно служит резервным баком для масла, поэтому имеет сливное и заливное отверстия с пробками. Помимо перекладины, дополнительную жесткость рамы придают две диафрагмы, гнутые из стального листа (передняя толщиной 2 мм, задняя — 1,6 мм).

    Не очень просто, да? Рисунок облегчит восприятие «картины в целом».Каркас такой конструкции достаточно надежен.

    Двигатель взят от автомобиля ВАЗ-2101 вместе с коробкой передач. Воздушный I. Масляные фильтры Переделан несколько раз. Конечно, мотор «тройки» будет несколько лучше, и если есть желание прибавить мощности, можно установить мотор и от «Нивы», но это уже другая история.

    Трансмиссия I. Шасси Используется от ГАЗ-69 с отдельными деталями от УАЗ-469. В этом автомобиле также применяется самодельный картан — между КПП и раздачей. Кардана и крестовые галлоны — от ГАЗ-69.

    Далее — пружины. Можно, конечно, использовать рессоры от УАЗа, но в этом случае машина выйдет из строя. Рекомендуются задние рессоры от автомобиля ГАЗ-24 «Волга», но в этом случае они будут несколько жестковатыми. Для улучшения мягкости мазка применяются самодельные серьги — на 20 мм длиннее, чем на «Волге» — этот размер не панацея, он получен опытным путем. Так что имеет право на жизнь и самостоятельный отбор — так можно добиться желаемой мягкости. Также на автомобиль установлены амортизаторы от ГАЗ-24.Пружины устанавливаются параллельно лонжеронам рамы, то есть под углом к ​​оси машины.

    Кузов. При изготовлении кузова внедорожника использовалась листовая сталь 1,0-1,2 мм. Тело рекомендуется собирать с малых, до 1 м. Длина панелей и соединение их точечной сваркой. Так детали кузова легче обработать и придать им необходимую форму.

    Можно сделать корпус из стеклопластика — методом снятия. В любом случае авторы проекта использовали тот материал, с которым было проще работать.

    Кузовные работы Решено было начать с дверей. Такой раствор можно положить и в изголовье уголка. Те, кто уже имеет опыт автостроения, знают: изготовление дверей — одна из самых сложных операций. Поэтому неудивительно, что многие самоделки стремятся использовать уже готовые двери от серийных автомобилей. Но от этого часто страдает общий дизайн проекта. С серийными дверями сложно добиться индивидуальности экстерьера.

    При гибочных работах используется электромагнитная плита.

    Для дверей использовалась листовая сталь толщиной 1,4 мм, остальные части кузова собраны из панелей толщиной 1,2 мм; За исключением передних крыльев, на которые пошли миллиметровые стали.

    Несколько слов о безопасности. С момента постройки внедорожника в конструкцию внесли элементы безопасности. лобовое стекло По периметру приварена водопроводная труба, которая вместе с стойкой выполняет функции дуги безопасности (в случае опрокидывания машины).

    Петли и замки дверные самодельные, но можно и готовые — от «Жигулей». Ручки и механизм подъема стекол — от Москвич-2140.

    Стекла салона применяются от ВАЗ-2121 «Нива». Для их установки по периметру окна под резиновым уплотнением был приварен уголок толщиной 1,2-0 мм.

    Вытяжка собрана из стальных панелей, покрытых по периметру тонкостенной трубой диаметром 16 мм. Капюшон наклоняется вперед на самодельных подковообразных петлях.

    Рулевое управление Перенесено с ГАЗ-69, но угол наклона рулевой колонки пришлось немного уменьшить. Тормозная система Использовалась от ГАЗ-24. Фары устанавливаются от Мотоцикла «Машинка» (подойдет любой подобный размер, можно сюда фантазировать).

    Задние фонари от Москвич-2140, фонари и указатели поворота самодельные. Панель приборов от ГАЗ-24, но верхняя панель собственного производства из пенопласта.

    Бензобак — полностью самодельный.Это сварной шов 80 л со стальным листом, укрепленный на раме между двумя задними поперечными балками.

    Каркас сварен из водопроводных труб диаметром 25 мм. Под крышей есть еще четыре тонких перекладины, три из которых съемные. В окно палатки вставлено оргстекло. Способ крепления оргстекла к тарпауло оказался очень эффективным, поэтому его можно рекомендовать всем любителям автоконструирования. К брезенту по периметру окна пришивается карман, в него вставляются стекло и края пропитываются дихлорэтаном (или ацетоном) как показано на рисунке.Брезент укладывают на ровную поверхность (например, Phaneur), накрывают полиэтиленовой пленкой и загружают — лучше всего песок.

    Передние сиденья машины — от автомобиля ГАЗ-24 с небольшими доработками. Зад — самодельный.

    В готовом ролике самодельный джип имеет достаточно боевой внешний вид и, как показали тесты, — отличную проходимость. На тестах автомобиль показал лучшую проходимость, чем заводская «Нива».

    В версии пикап максимальная грузоподъемность машины составляет 800 кг.Джип на бензине А-92 или А-95 имеет расход около 10 литров на 100 мм пробега. Опытным путем двигатель переделали под 76 бензин — немного увеличился расход топлива.

    www.4x4info.ru.

    Что можно сделать из УАЗа своими руками

    (Самодельные автомобили SUV)

    Для тех, кому интересны самоделки, УАЗ, вездеходы, самоделки:

    Построено это чудо самодельной техники в г. Днепропетровск. Идея создать машину для активного отдыха родилась у Александра Новосельцева довольно давно.И когда в его руки попал недорогой УАЗ, он послужил отличным донором для изготовления.

    Поскольку по задумке эта машина задумывалась как двухместное купе повышенной проходимости, необходимо было полностью отказаться от использования огромного кузова УАЗ. В итоге от машины осталась только рама — донор и существенно модернизированные элементы подвески, тормозов и рулевого управления. Многое было позаимствовано у УАЗ — Патриот. Довольно малолитражный родной мотор был заменен на приемный ЗМЗ-405 (16 клапанный).Установлен воздушный фильтр с нулевым сопротивлением, ЧИПНАСТРОЙКА БЛОКА УПРАВЛЕНИЯ, ИГРОВАЯ СИСТЕМА РАБОТЫ. В результате этих переделок было получено 170 л.с. и 7000 оборотов на валу.

    Для преодоления Бродова поставили шноркель.

    Технические характеристики УАЗ-Краб:

    Двигатель

    — ЗМЗ-405 Мощность — 155 (паспорт) — 170 (после чип-тюнинга) Выхлоп — самодельный прямоточный с двух сторон привод — полный бензин — АИ-95 Расход — 15- 17 л / 100км Масса — 1600кг Максимальная скорость — 160 км / ч Максимальная глубина форта — 1.Шина 2 м — 305/75/16 Год 2006

    При условии, что КПП и раздаточные остались родными, с «короткими» трансмиссиями (4-х ступенчатая синхронизированная) — динамика разгона получилась совсем некомфортной ..! Максимальная скорость 160 км / ч, тут страшно! Бензиновый объем 75 л. Сзади размазал для бреда, под багажник Туя положил запчасти. Первые наброски кузова были применены через тягу к картинкам рамы и аррегатов, долго бились в фотошопе, но они были больше доработаны руками из картона и поролона.Например капюшон на муке творчества 3 раза переделывали в металле! Крышу и дверные проемы взял от Honda CR-X. Все остальные части корпуса и оперения были изготовлены самостоятельно из листового железа, щели и окрашены. Весь процесс строительства проходил в обычном гараже и занял 1,5 года. В процессе постройки название краба было присвоено автомобилю из-за широко распространенной оптики передних колес (305/75/16) и ярко-красного цвета кузова.

    Идея оправдала средства.Автомобиль, созданный для активного отдыха, принимает участие в ралли-рейдах, соревнованиях Off Roud, автомобильных выставках и Just Plocks. За 3 года эксплуатации развалились две коробки передач, одна распределительная, передний мост И сломалась рама. Радует, что запчасти есть в наличии в уголках и деревнях. И все это несопоставимо с тем количеством адреналина, которое выделяется при контакте с этим рычажным утюгом. В планах «размножение» крабов, но уже на более удивительных агрегатах, например, «Паджеро».

    Краб зарегистрирован как УАЗ-469 с переоборудованным кузовом.

    ***** Для просмотра фото УАЗ — краб (фото много) щелкните по картинкам:

    Вам также могут быть интересны следующие материалы:

    Подробнее статьи в категории: самодельные вездеходы автомобили и внедорожники. Вездеходы, построенные умелым оружием

    Или перейти в раздел: вездеходы и тракторы своими руками

    autosam.expert-club.com.

    особенности изготовления, чертежи :: Сил.ru

    Ни для кого не секрет, что в нашей огромной стране есть такие районы, где совершенно невозможно нормально передвигаться по дорогам из-за их низкого качества. В этом случае на помощь приходит специальный автомобиль, который отличается высокой проходимостью. Речь идет о вездеходе. Но, к сожалению, обзавестись таким средством передвижения, которое было бы простым, экономичным и недорогим, практически нереально. Поэтому многие мастера с инженерными навыками решают создать гусеничный вездеход своими руками, учитывая свои потребности и возможности.

    Как можно использовать гусеничные вездеходы?

    Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для самых разных целей. С их помощью мы перемещаем тяжелые грузы, которые помещаются либо в кузове, либо в специальный прицеп. Если гусеничный вездеход своими руками используют для дачи, в этом случае чаще всего перевозят различные стройматериалы.

    Кроме того, такое средство передвижения обладает транспортной универсальностью, и при возникновении каких-либо непредвиденных обстоятельств можно быстро, без каких-либо затруднений, попасть в определенный пункт назначения по пересеченной местности.

    На что обращать внимание при создании самодельного вездехода?

    Если вы решили сделать гусеничный вездеход своими руками, то следует четко понимать, для каких целей он будет использоваться. Обязательно учитывайте следующие моменты:

    • Погодные условия во время работы.
    • Габаритные размеры. Ширина влияет на проходимость гусеничной поездки, своими руками длина рассчитывается исходя из количества сидячих мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных характеристик агрегата.
    • Мощность двигателя. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
    • Назначение. В зависимости от того, для каких целей предназначено мобильное устройство, его дизайн может быть изменен.
    • Кол-во колес. Чаще всего самодельный гусеничный вездеход своими руками имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

    Создание чертежа

    Самым ответственным этапом является изготовление эскиза гусеничного вездехода.Своими руками после этого все же рисуются чертежи с расположением механизмов агрегата и его узлов. Они должны быть очень точными. Создавая такое транспортное средство, обычно используют как самодельные детали, так и готовые элементы заводского производства. Они рисуются отдельно, с расчетом комбинации и производительности деталей и узлов.

    Конструктивные особенности

    Вездеход, созданный своими руками, обязательно должен иметь мотор. В основном этот элемент берется с автомобилей, чаще всего отечественных.Вы также можете одолжить его с мотоциклом. Шасси представлено резиновыми гусеницами, натяжными, подвесками, катками. Для изготовления гусениц часто используют автомобильные покрышки. Основание шасси состоит из ванны, каркаса или любого другого металлического каркаса. Для системы управления берутся самые разные комплектующие или уже готовые элементы мотоцикла или автомобиля, а также трактора. Самодельный гусеничный вездеход, своими руками, имеет систему питания, которая представлена ​​топливным баком, бензином или дизелем.Гораздо реже используют газовое оборудование.

    Технология производства

    Легкие гусеничные вездеходы изготавливаются по определенной технологии. Их создание начинается с конструкции корпуса, который должен обладать высокой прочностью и полной водонепроницаемостью. Основа самодельного транспорта должна быть прочной, поэтому берутся стальные трубы, способные выдерживать любые физические нагрузки, возникающие при движении. Затем приступаем к изготовлению гусениц. Для этого возьмите обычный лист резины и создайте кольцо резиновое.На его внешнюю сторону с помощью заклепок ставят небольшие алюминиевые лопасти, а с внутренней устанавливают необходимые ограничители, ширина шага которых равна ширине резины колеса.

    На следующем этапе мосты снимаются с автомобиля через специально проделанные отверстия в кузове. В качестве защиты используются резиновые муфты. Резиновая лента прикреплена так, чтобы колеса располагались прямо по центру ограничителей. Кроме того, фиксируются и дополнительные колеса. Они нужны для поддержания ленты гусеницы в натянутом состоянии.В завершении работ в салоне вездехода своими руками вставляются сверхпрочные стекла.

    Мощность

    Таким образом, данное транспортное средство незаменимый транспорт в труднодоступной местности, где практически нет дорог. Обладая инженерно-техническими качествами, вы легко сможете создать своими руками гусеничные вездеходы, чертежи которых помогут правильно сконструировать такой агрегат.

    www.syl.ru.

    Джип-вездеходы своими руками, самоделки вездеходы — автомобилист — мастер — сделаем сами

    Невероятно, из обычной легковой машины можно сделать самый настоящий джип-вездеход .Не верю? Прочтите статью и убедитесь! Рама автомобиля состоит из двух продольных лонжеронов, расположенных с определенными последствиями, и трех поперечных балок. Лонжероны

    имеют довольно сложное сечение. Под ними — две сварные сантехнические трубы 032 мм, к которым под сварку также прикреплен сверху короб из двух гнутых гнутых стальных листов. Высота поперечного сечения лонжерона составляет от 120 мм в центральной части шпангоута до 80 мм в законцовке. Поперечные балки квадратного сечения сварены из стального листа толщиной 2 мм, а передняя балка одновременно служит резервным резервуаром для масла, поэтому имеет сливные и заливные отверстия с пробками.Помимо перекладины, дополнительную жесткость рамы придают две диафрагмы, гнутые из стального листа (передняя толщиной 2 мм, задняя — 1,6 мм).

    Двигатель позаимствован у автомобиля ВАЗ-2101 вместе с коробкой передач (правда, на машине Н. Яковлевой последняя взята от ВАЗ-2103 — пожалуй, единственное существенное отличие — джипы). Несколько переработан воздушный и масляный фильтры.

    Трансмиссия и ходовая часть — от ГАЗ-69 на отдельных деталях от УАЗ-46Е.Один кардан — между коробкой передач и раздаточной коробкой — самодельный. Правда, Кардана и Кресты в ней серийные, от ГАЗ-69.

    В качестве рессор обоих мостов используются задние листовые рессоры автомобиля ГАЗ-24 «Волга», однако для повышения мягкости применяются самодельные серьги — на 20 мм длиннее, чем на «Волге» (размер составляет получено экспериментально). Амортизаторы — тоже от ГАЗ-24. Пружины устанавливаются параллельно лонжеронам рамы, то есть под углом к ​​оси машины.Однако их работа не усугубила их.

    Корпус — из стального листа толщиной 1,0-1,2 мм. А вся она состоит из относительно небольших (длиной не более 1 м) панелей, соединенных между собой точечной сваркой.

    Сначала мы пробовали использовать стекловолокно, но у нас не получилось. Тогда они остановили свой выбор на металле », — вспоминает Николай Яковлев. Впрочем, это вполне объяснимо: Николай работает сварщиком, и ему, конечно, такая технология знакома. Следует иметь в виду каждый самовлюбленный: очень важно найти «свой» материал.

    Кузов мы начали делать с … дверей! — дополняет Владимир Капусто. Может кому покажется неожиданным. Однако те, кто уже имеет некоторый опыт автостроения, знают: изготовление дверей — одна из самых сложных операций. Неудивительно, что многие самоделки стремятся использовать уже готовые двери от серийных автомобилей. К сожалению, такие решения иногда идут вразрез с требованиями общего проектного решения.

    Самая распространенная операция при строительстве кусозов — это гибка.Выполнять это в тисках не очень удобно, поэтому Яковлев и Капуста оборудовали свой гараж электромагнитной плитой: это значительно повысило производительность труда.

    Для дверей использовалась листовая сталь толщиной 1,4 мм, остальные части кузова собраны из панелей толщиной 1,2 мм; За исключением передних крыльев, на которые пошли миллиметровые стали. Нахрен использовался очень ограниченно: в основном при примерке лобового стекла. Панели были загнуты с помощью точечной сварки, для чего показанное на рисунке простое приспособление было изготовлено с помощью обычных плоскогубцев.

    За лобовым стеклом по периметру приварена водопроводная труба, которая вместе с передней стойкой выполняет функции предохранительной дуги при опрокидывании машины.

    Петли и дверные замки самодельные, хотя желательно было бы использовать уже готовые — скажем, от «Жигулей». Ручки и настенный подъемный механизм — от Москвич-2140.

    Стекла салона позаимствованы у автомобиля ВАЗ-2121 «Нива». Для их установки дизайнеры нашли простое и эффективное решение: по периметру окна под резиновым уплотнением угол 1.Приваривалась толщина 2-0 мм. Копать вспышки было бы намного сложнее.

    Бамперы изготавливаются прокаткой из стального листа толщиной 1,6 мм, для чего нужно было специально заточить два фасонных ролика и построить элементарный прокатный станок.

    Вытяжка изготовлена ​​из стальных панелей, покрытых по периметру тонкостенной трубой 0 16 мм. Перед лобовым стеклом предусмотрена тонкая накладка из поролона, для которой снимаются дворники. Капюшон наклоняется вперед на самодельных подковообразных петлях.Последние закреплены на П-образной рамке, которая одновременно является стойкой радиатора.

    Задний борт автомобиля также имеет каркас из тонких труб; Снаружи он покрыт стальным листом толщиной 1,2 мм, а внутри — органометой.

    Рулевое управление заимствовано от ГАЗ-69, однако в силу особенностей компоновки угол наклона рулевой колонки пришлось немного уменьшить. Тормозная система — от ГАЗ-24. Фары — мотоциклетные, от «Моретол». Изначально все четыре фары располагались строго горизонтально, машина, как говорится, не смотрелась.Потом внутренняя пара приподнялась на 10 мм — и все встало на свои места. Передняя часть автомобиля приобрела полностью законченный вид.

    Фонари задние от Москвич-2140, датчики и указатели поворота самодельные. Панель приборов от ГАЗ-24, но верхняя панель собственного производства из пенопласта.

    Двигатель в оригинальном исполнении. Это сварной шов 80 л со стальным листом, укрепленный на раме между двумя задними поперечными балками.

    Каркас сварен из водопроводных труб 0 25 мм.Под крышей есть еще четыре тонких перекладины, три из которых съемные. В окно палатки вставлено оргстекло. Способ крепления оргстекла к тарпауло оказался очень эффективным, поэтому его можно рекомендовать всем любителям автоконструирования. К брезенту по периметру окна пришивается карман, в него вставляются стекло и края пропитываются дихлорэтаном (или ацетоном) как показано на рисунке. Брезент укладывают на ровную поверхность (например, Phaneur), накрывают полиэтиленовой пленкой и загружают — лучше всего песок.

    Немного переделаны передние сиденья от автомобиля ГАЗ-24 «Волга». Задние — самодельные, их планируется доработать так, чтобы при переоборудовании машины в пикап они превращались в заднюю стенку салона.

    Наконец, вкратце о эксплуатационных данных. Пожалуй, главное достоинство джипа — отличная проходимость. Прошлой зимой во время одной из рыбалок Николай и Владимир попали в сильный снегопад, над льдом поднялись целые снежные бури. Но этим препятствием оказались самодельные автомобили, а «Нива» была вынуждена ждать помощи.

    В версии пикап максимальная грузоподъемность (когда задние рессоры становятся горизонтальными) автомобиль составляет 800 кг. Автомашина В. Капусто ездит на бензине АИ-93, а его расход топлива составляет около 10 литров на 100 мм пробега. На «Джипе Н. Яковлевой» двигатель переоборудовали на бензин марки А-76; Расход топлива несколько выше.

    Пробуй, дерзай, и джип-вездеход твой!

    Пан-спикерский сайт, самодельный сайт — есть все, что можно делать все: поделки, самоделки, украшения, детские поделки.Сделайте их сами, сделайте сами и получайте от этого настоящее удовольствие.

    Похожие материалы:

    www.pan-as.ru.


    Наши любимые сборные и самодельные гусеничные автомобили

    В LiteTrax мы всегда следим за нашей отраслью, нам нравится наблюдать, как люди создают новые способы использования гусеничной системы. Вот некоторые из наших любимых! * SPOILER ALERT *, последний в списке — наш фаворит на все времена 🙂

    Гусеничный мотоцикл для любой местности

    Вот то, чего вы, вероятно, никогда раньше не видели: концептуальный автомобиль, разработанный для Мишлен, с одинарной гусеницей, но похожий на мотоцикл.Он должен кататься по любой поверхности, будь то песок или даже грязь. Плохая часть? Это всего лишь концепция и, вероятно, в ближайшее время не появится на производстве. http://pedal-dozer.com/tracked-electric-locomotive/


    Восстановленный антикварный автомобиль с половиной гусеницы

    Небо — предел, когда дело доходит до проектов с Creeper Track Society. В этой реставрации участвовал Citroën Kegresse P17E, в котором задние шины были заменены гусеничной системой вместо новой резины.Кроме того, передние колеса были оставлены в покое, чтобы восстановленный автомобиль мог двигаться более эффективно, не создавая излишней нагрузки на заднюю гусеницу. http://pedal-dozer.com/half-track-resturation-project/


    2-й лучший гусеничный автомобиль для снега: автобус VW

    Как это выглядит, если смешать гусеничное шасси со старым автобусом VW 1966 года выпуска? Этот. Нет, это не грузовой автомобиль Prinoth; это твой личный снегоход! Сцепление настолько хорошее, что вы можете использовать его, чтобы выбраться из Timberline Lodge или отеля Overlook, не беспокоясь о том, застрянете ли вы на морозе.Будьте осторожны и берегитесь горных хиппи, хотя http://pedal-dozer.com/tracked-vw-snow-bus/


    Съемный зажим на гусеницы для вашего грузовика

    Помните, как в детстве играли с пластиковыми строительными блоками и просто хватали лишние на ходу? Эти грузовые гусеницы Track N Go почти так же хороши! Добавьте их в свой грузовик или внедорожник, чтобы легко проезжать по пересеченной местности. Устанавливаются всего за 15 минут. Когда они вам не понадобятся, просто положите их обратно в кузов грузовика.http://trucktracks.com/en/

    Посмотрите их в действии здесь:
    https://www.youtube.com/watch?v=EqqTtRXpvrs


    Гусеничная газонокосилка с дистанционным управлением

    Не решаетесь косить крутой склон на своем участке? Вы бы предпочли бездельничать в тени, управляя газонокосилкой с помощью удобного ручного управления? Тогда эта газонокосилка на гусеничном ходу — это то, что вам нужно. Зачем подвергать себя опасности, если в гамаке можно выполнять тяжелую работу в саду? http: // педаль-бульдозер.com / гусеничная газонокосилка с дистанционным управлением /


    Крутые гусеничные автомобили: личный автомобиль-жучок VW на гусеницах

    Это танк или слизняк? Ничто не будет стоять на вашем пути, когда вы возите этого малыша по городу. Вы видели, что треки тоже самодельные? Единственное, о чем вы можете беспокоиться, — это протискиваться и выходить из дверей типа «крыло чайки». http://pedal-dozer.com/vw-bug-tracked-vehicle/


    Снежные велосипеды для тех, кто скучает по летним горным велосипедам по грязи

    Снежный велосипед сочетает в себе маневренность мотоцикла по бездорожью и возможности снегохода по пересеченной местности.Превратите свой велосипед из грязи в снег и обратно с Timbersled. Посмотрите это безумное видео от Red Bull о новом снегоходе.


    Гусеничная инвалидная коляска для бездорожья

    Не позволяйте неподвижности или физическим недостаткам мешать отдыху на свежем воздухе. С инвалидной коляской Extreme Offroad вы можете гулять с друзьями по охоте, пересекать небольшие ручьи и быть в курсе повседневных прошлых времен, которые вам всегда нравились. Ваша инвалидная коляска подъезжает прямо к гусеничной системе, избавляя от необходимости помогать при пересадке.К тому же, если у вас возникнет проблема с игрой, вы сможете справиться с ней самостоятельно. https://www.youtube.com/watch?v=Qnrcr-rOcuw



    ЛИТЕТРАКС

    Хотя нам очень нравится творческий подход и изобретательность вышеупомянутых гусеничных машин, здесь, в LiteTrax, нет ничего лучше совершенного, легкого, вездеходного автомобиля! Наши автомобили специально разработаны для передвижения по снегу, льду, грязи и воде и с легкостью справляются с тяжелыми работами. Клиенты используют наши автомобили для выполнения широкого круга сложных задач, включая уборку снега, буксировку, уход за трассами для беговых лыж, уход за холмами на тюбингах, уход за лыжными склонами, транспорт, поиск и спасание и многое другое.

    фото, рисунков, рекомендаций. Самый простой вариант самодельной гусеницы

    «Сегодня мы рассмотрим подробную пошаговую инструкцию по сборке самодельного гусеничного вездехода« Улан-3 ». Этот вездеход собрал мастер Александр Уланов из Свердловской области, села Новая Ляля. Гусеничный вездеход собран полностью из узлов и агрегатов отечественного производства, позаимствованных у автомобилей и мотоциклов, единственный двигатель был куплен новым «Лифаном» мощностью 22 л / с.собирается из конвейерной ленты, а в качестве гусениц используются металлические уголки, гусеницы соединены между собой через металлическую петлю. В качестве опорных катков устанавливаются колеса от ВАЗа. Коробка передач мотоцикла «« Карданный вал от картофелекопалки с передаточным числом 1,25. Планетарный тормоз с передаточным числом 4 на каждый диск. Вес машины около 650 кг.

    Главный мост.


    Коробка передач и планетарная передача.


    Установка двигателя на раму вездехода.


    Между коробкой передач и задней осью будет установлена ​​эластичная муфта.


    Сцепление собрано из дисков сцепления мотоцикла Урал. Крутящий момент передается цепным приводом.


    Кузов вездеход.



    Сгибатель клыка ведущей звездочки.




    Конвейерная лента.


    Гусеница собрана, мастер использует угол как гусеницу.






    Вот такой вот замечательный гусеничный вездеход получился, можно порыбачить, поохотиться, в лесной тайге за грибами и ягодами. Благодаря герметичному корпусу лодки она может плавать по воде. Также обязательно посмотрите, как устроено сцепление, сделанное из дисков сцепления мотоцикла Урал. Наслаждайтесь своим видом.

    Пермское тюнинговое ателье «РЕМИКС» решило создать гусеничный вездеход на базе двигателя «Оковский» или «ВАЗ» и протестировать на нем некоторые спорные идеи относительно такой техники.Изначально команда планировала построить гусеничный вездеход с двигателем от легкового автомобиля (ОКА или ВАЗ 2108), мосты от ВАЗ 2101 и Нивовской РК.
    Корпус должен иметь вид лодки и быть металлическим. Роликами выступят колеса от ВАЗа на восьмиступенчатых ступицах.
    Гусеничный вездеход , как и все ему подобные, будет иметь дифференциальное вращение. Драйв — гусеницы без звезды и покрышек.

    Для того, чтобы вездеход получил возможность передвигаться на колесах, было решено использовать следующий тип привода:

    Также было альтернативное решение по колёсно-гусеничной базе:

    Каркасная конструкция:

    Балки моста должны быть вварены в корпус так называемой «лодки», а средние ступицы будут съемными.
    После завершения всех расчетов началось строительство:


    С такой трансмиссией минимальная скорость составляет 1,137 км / ч, а максимальная, в свою очередь, 30,09 км / ч. Теоретически тридцать лошадиных сил Оковского двигателя в этом диапазоне скоростей смогут буксировать УАЗ боком по асфальту. Неизвестно, как трансмиссия на это будет «смотреться», но теоретически силы должно хватить))

    Сварочная «лодочка».
    Наклоны передний и задний
    Нижний 2мм.
    Стороны 1мм.
    Остальное оцинковано 0,55мм.

    При средней части вездехода шириной 800 мм и гусеницами шириной 450 мм дорожный просвет составляет 200 мм. Этого вполне достаточно — можете посмотреть видео.

    Видео первых тестов:

    Во многих селах, а тем более в отдаленных районах, чтобы попасть в нужные районы, требуется специальная техника.Хуже всего в дождливое или морозное время года. Для повышения собственной мобильности многие жители таких населенных пунктов предпочитают создавать своими руками гусеничный вездеход. Это связано с удаленностью от крупных городов и дороговизной заводских моделей.

    Такой гусеничный мини-вездеход представляет собой одноместное транспортное средство, грузоподъемность которого составляет около 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от требуемых параметров устойчивости при движении.Силовая установка используется от старых отечественных автомобилей и должна выдавать 50 и более литров. из. Таких параметров достаточно для движения со скоростью 20-30 км / ч. Но на бездорожье, когда есть движение по заболоченной местности, средняя скорость 10-15 км / ч.

    Вездеход имеет отличную проходимость по болотам

    Необходимые запчасти и материалы для изготовления машины

    Обычно самодельные вездеходы на гусеницах состоят из элементов, которые можно купить или изготовить самостоятельно. Итак, когда агрегат создается из мотоблока, то в его конструкцию входят следующие элементы:

    1. Рама представляет собой основной несущий элемент, к которому крепятся все узлы.
    2. Задний мост для крепления задних колес.
    3. Гусеничный ремень, а также натяжитель гусеницы.
    4. Система управления.
    5. Топливный бак.
    6. Сиденье водителя, которое рекомендуется защитить от возможного попадания на него грязи во время движения.
    7. Система освещения, позволяющая безопасно передвигаться даже ночью.

    Такой транспорт рекомендуется оборудовать редуктором, а также системой принудительного охлаждения силовой установки. Одного воздушного потока при движении на малых скоростях недостаточно для поддержания должного теплового режима. Рама устанавливается между передней и задней осями с использованием квадратных труб в качестве основы.

    Это укрепит конструкцию. При этом стыковку элементов рамы рекомендуется сделать жесткой для получения однообъемного самодельного гусеничного вездехода.

    Одним из самых ответственных моментов является создание эскиза будущего агрегата. На таких чертежах требуется максимально точно указать расположение всех механизмов и узлов. Выбор деталей (самодельные или заводские) определяется в зависимости от их характеристик и нагрузки, которой они будут подвергаться. В качестве силовой установки используется установка, снятая со старой машины (чаще бытовой). Если агрегат сделать малогабаритным, то мощности двигателя мотоцикла хватит.

    Чертеж квадроцикла

    Что касается ходовой части, то она выглядит как резиновые гусеницы, специальная система натяжения, подвеска и вилки. Для создания самих гусениц часто используются старые автомобильные покрышки. В качестве основы для шасси использован металлический каркас. Но для создания системы управления нужно использовать готовые элементы, позаимствованные у автомобилей или мотоциклов. Самодельные болотоходы оснащены системой питания, где весь запас топлива хранится в специальном баке.Часто это бензин или дизельное топливо; газовые электростанции используются редко.

    Процесс создания самодельных вездеходов с гусеничной конструкцией шасси начинается с установки кузова. Этот предмет должен быть очень прочным и водонепроницаемым. Основание создается жестким, для чего используются стальные трубы, способные выдерживать нагрузки в несколько раз превышающие те, которые возникают при движении. После этого проводится установка самих гусениц. Для этого используется обычный резиновый лист, из которого делают кольцевое резиновое кольцо.Далее к нему снаружи крепятся специальные алюминиевые лопасти. С обратной стороны монтируются ограничители, имеющие ширину шага не больше ширины колес.

    После этого мосты снимаются через специальные отверстия в корпусе. Для защиты стоит использовать резиновые муфты. Сама лента крепится так, чтобы ведущие переднее и заднее колеса находились между упорами. Далее устанавливаются дополнительные колеса и закрепляются между основными. Они нужны для поддержания ленты.

    По завершении всех работ в кабине необходимо установить сверхмощное стекло для предотвращения попадания грязи.

    По мере создания отдельных элементов, а также частей конструкции рекомендуется проверять их на прочность и рабочие характеристики. Рекомендуется обеспечить как минимум 5-кратный уровень запаса прочности, чтобы повысить надежность будущего агрегата. Как только стендовые испытания будут завершены, можно приступать к испытаниям вездехода в полевых условиях.Это позволит вам оценить поведение транспорта.

    Фото самых крутых самодельных вездеходов

    Одной из популярных моделей легких вездеходов является Karakat:

    ATV Karakat

    Также вездеходы гусеничного типа создавались и в других штатах. и имел следующий вид:


    Еще одно отечественное самодельное изделие — рамная конструкция, оснащенная коробкой передач, а также дисковыми тормозами:

    Вездеходы отлично справляются в сложных дорожных условиях

    Минчанин Борис Каравкин.А недавно Юрий Пидгаецкий из Молодечно решил построить интересный самодельный вездеход на гусеничном ходу от «Москвича» и Volkswagen. Что получилось из симбиоза узлов и агрегатов советских и немецких автомобилей, читайте в нашем материале.

    «Приезжайте в Молодечно, мы здесь сделали гусеничный вездеход» — такое сообщение пришло на днях в редакцию. Дизайнеру не удалось прислать фотографии, поэтому до последнего момента мы не знали, что будем снимать.

    А когда мы подъехали к дому Юрия, они просто выпали из осадка из его вездехода. Вживую это нечто невероятное! Кажется, машина прибыла в Молодечно прямо со съемок фильмов про зомби, апокалипсис или Безумного Макса.

    Внизу — гусеничная «телега», вверху — укороченный кузов от «Москвич-2141», окрашенный в военный цвет хаки. В живую машина выглядит очень необычно. В нашем разделе «Автоэкзотика» ничего подобного еще не было!

    «Я с детства увлекался самоделками, ходил в кружки модельеров, — говорит Юрий Пидгаецкий.- Сделал самые разные самоделки — детский картинг, трехколесный велосипед с шинами низкого давления. Знаю — просто руки всегда чешутся, чтобы сделать что-то подобное … »

    Перед поездкой изучим техническую составляющую «монстра». Автомобиль был сделан без чертежей — на глаз. Сплошной каркас собирается из профильных труб, обшитых жестью. Позже на него установили укороченный кузов «москвича». Юрий говорит, что больше всего с ним возился.

    Радиатор и печка расположены спереди.Под капотом еще есть место для разных мелочей. Так что у машины почти два багажника.

    Задний ряд сидений отсутствует. Вместо него — огромный багажник, под которым спрятаны силовой агрегат и трансмиссия. Как видите, вездеход получился очень практичным.

    Самое интересное спрятано под полом багажника. Бензиновый двигатель объемом 1,8 литра от старого Фольксваген Пассат расположен почти посередине, но в отличие от легковой машины он расположен не поперечно, а продольно.Далее идет 5-ступенчатая коробка передач от той же машины со сварным дифференциалом.


    От нее — своеобразный кардан на задний «Жигулевский» мост. Выхлопные патрубки сварены с нуля, топливный бак самодельный.


    Дифференциал заднего моста естественно свободный. Крутящий момент передается на задние ролики. Еще у них есть тормозные диски от старого Volkswagen Golf.

    Как вы уже поняли, тормоза нужны не только для остановки машины, но и для управления ею.Тянем за правый рычаг управления — воздействуем на суппорт правого ролика, в результате машина поворачивает вправо. Тянем за левый рычаг — поворачиваем налево. Педали тормоза нет — чтобы затормозить, нужно дернуть за оба рычага.

    Юрий за полторы недели изготовил гусеницу из конвейерной ленты и металлических профильных труб. В качестве роликов используются обычные автомобильные диски. Каждая гусеница имеет натяжной механизм. По словам мастера, подвеска сделана из того, что было — с каждой стороны по три стойки с пружинами и амортизаторами.

    Элементы интерьера взяты из того же «Москвича». Внутри работает все, включая магнитолу и печку. Условно количество мест можно определить как 2 + 1 — в салоне хоть и в тесноте, но нас втроем разместим. Схема переключения передач инвертирована.

    А теперь держитесь за стул — вездеход Юрия умеет плавать! Внутри все запечатано — «Москвич» не тонет. Правда, на полноценные водные испытания смелости пока не хватило.Машина въехала в озеро, но зацепилась за дно задней частью гусеницы. Передняя часть вездехода не утонула! В целом машина должна плавать, а вот полностью запускать ее в воду у Юрия желания нет — топить такую ​​технику жалко.

    Броня крепкая, а наши танки быстрые — будем тестировать технику в полях! Кстати, вездеход еще не прошел должным образом — Юрий проехал на нем всего несколько раз. Так что мы вместе с дизайнером проверим его возможности, положительные и отрицательные качества.

    Но сначала нужно сесть в машину, а для этого нужно вспомнить армейские времена. Лазание на машине такое же, как в армии на боевой машине пехоты, то есть, как можно, лазаешь.

    Первый комментарий после нашей публикации в Instagram: «Будет ли квадроцикл катиться вперед при экстренном торможении?» Тормозили на малых скоростях — не перевернулись. Тем не менее, несмотря на значительную высоту, центр тяжести расположен низко — там, где находятся двигатель, катки и гусеницы.Юрий до нас развил максималку 60 км / ч, затормозил, но не срочно — машина не перевернулась. Сильно тормозить на большой скорости пока нет желания — сначала нужно установить трехточечные ремни и каркас безопасности. Вроде бы машина не должна переворачиваться, но чтобы убедиться в этом наверняка, лучше сначала поработать над безопасностью. Так что на всякий случай.

    Садишься за руль, тьфу — с рычагами, очень высоко. Такого высокого «москвича» не было в истории! В салоне при движении очень шумно, но нельзя сказать, что это недостаток.Шум усиливает эмоции от вождения. Вы действительно едете как на танке.

    Всегда мечтала путешествовать на гусеничной технике, жаль, что в армии ничего не рулили. Пора наверстывать упущенное!

    Сцепление и газ как в обычной машине, ничего особенного. Передачи сложно найти, схема переключения инвертированная, что взрывает мозг, тоже проблемы с четкостью, но можно выбрать любую передачу, ведь машина трогается с любой скорости, хоть с третьей точно.В трансмиссии нет «занижения», заниженный ряд в этой машине уже сделан по умолчанию, поэтому на первой передаче можно подниматься со скоростью черепахи.

    Включаю передачу (правда, не знаю, какую), резко отпускаю педаль сцепления и нажимаю на газ — машина слегка вздымается и трогается с шума! Если честно, я даже не умею описывать эмоции. Это что-то невероятное! Снега очень мало, особых препятствий нет, а вот от управления этим «монстром» просто хочется кричать от восторга! Очень необычное ощущение.Рев двигателя, грохот гусениц, сердце вырывается из груди — это самый эмоциональный тест-драйв в моей карьере! Невозможно описать словами, как это круто ездить на этой самодельной гусенице.

    Для поворота нужно приложить много усилий на рычаги. Зато маневренность неплохая: выжимаем «газ» в пол, изо всех сил дергаем левый рычаг обеими руками — вездеход начинает крутить «копейки» на месте! Причем самодельные гусеницы не сваливаются с катков — чувствуется прочность конструкции.

    Сразу вспоминается знаменитое нецензурное видео про прапорщика и танкистов: «Однажды с разворота развернули фронт — и пошли!»


    Внедорожные характеристики? Дорожный просвет 380 мм, свесов нет, гусеницы есть. Жалко, в Молодечно почему-то снега было очень мало — не было возможности проверить, как машина едет по глубокому снегу. Но опять же, эмоций хватает и без внедорожных препятствий.Вы просто идете — а глаза уже на лбу!

    Но мы ехали по канаве — вездеход проходит очень хорошо. Но пока Юрий не знает, когда машина начнет откатываться. Поэтому больших горок не взяли — водителю просто страшно перевернуть вездеход.

    По идее все должно быть хорошо — центр тяжести низкий. Но на практике нужно сделать раму, ремни — и уж тогда постараться почувствовать предел устойчивости вездехода.Есть ощущение, что он на многое способен, но сломать его пока просто страшно — столько труда вложено в технику.

    Наконец, мы снова пытаемся почувствовать эту грань, но на подъеме неожиданно теряется связь между роликами и двигателем! Вездеход откатывается — и остается на льду, покрытом трещинами по краям. Попытка включить передачу и отойти ни к чему не приводит. Слышен только скрежет металла — машина не едет.Отплыли!

    Оказалось, что порвался кардан. Более того, он сломался на первом же испытании. Впрочем, не стоит даже переживать по этому поводу — у Юрия уже есть решение проблемы. Следующий карданный вал будет достаточно прочным, чтобы выдержать все это.

    Это нормально, когда что-то идет не так с новой технологией. Пока у вездехода только одно слабое место, других «соплей» нет. И это очень хорошо! Машинка построена с нуля одним человеком, еще не тестировалась — ломается только привод.Вечером того же дня конструктор отремонтировал вездеход и выехал из канавы.

    В итоге — полный восторг. Вы просто поражаетесь таланту Юрия Пидгаецкого, сделавшего такую ​​машину из подручных материалов! У него были запчасти, надо было что-то купить — в итоге на постройку потратил около 800 долларов. За эти деньги хилый квадроцикл не купишь, а вот целого «монстра» — вездеход на гусеничном ходу.Браво его создателю!

    Юрий ГЛАДЧУК
    Фото и видео Антона ШЕЛКОВИЧА
    сайт

    Если вы владелец интересной машины (или самоделки) или знаете таких людей, обращайтесь в редакцию и станьте героем следующей статьи.

    Однажды я пытался убрать снег на квадроцикле.

    Все бы хорошо, и ковшовый нож работал исправно, но сцепления колес на снегу и на льду явно не хватало.Хотя использовались шипованные шины от легкового автомобиля.

    Значит, квадроцикл на рельсах.

    Я долго изучал конструкцию промышленных навесных гусениц, устанавливаемых вместо колес, но в итоге пришел к выводу, что сделать совершенно новую гусеничную платформу будет намного проще, тем более что вездеход успел оказаться в авария, в результате которой каркас был значительно деформирован.

    Купил самые дешевые гусеницы — от Бурана.

    Так называемые тележки, приводные и ведомые валы тоже из него.По случаю нам удалось купить исправную коробку передач от «Оки» в комплекте с приводами и тормозами всего за 1000 рублей. Все это впоследствии пригодилось для создания работоспособного вездехода.

    Я сварил рамы движителей из прямоугольных труб и соединил их между собой рамой, так как конструкция изначально была разборной (фото 1).

    Механизм натяжения гусеницы показан на фото 2.

    Отрезал шлицевую часть приводных валов от Бурана и приварил к ним шлицевую часть валов от Оки (фото 5), что дало возможность использовать родные ШРУСы этой замечательной микролитражки (фото 4) .Пригодились и тормозные диски (фото 10).

    То же проделал и с передними валами, чтобы потом установить на них тормоза.

    Отрезал часть корпуса КПП, чтобы цепь свободно проходила к ведущему валу (фото 7).

    Для силовой установки и крепления сиденья сварил отдельную раму (фото 9). Тормоза показаны на фото 10. В качестве рабочих тормозных цилиндров использовал гидроцилиндры от сцепления ВАЗ-2101 (фото 11).

    Забегая вперед, поясню, почему я установил тормоза на передние валы, а не на ведущие — задние, что было бы логичнее.

    Дело в том, что вездеход должен был иметь ширину не более 120 см — это было связано с некоторыми особенностями его эксплуатации на нашем сайте. Но ширина коробки передач и сами гусеницы не позволяли поставить тормоза на ведущие валы без нарушения вышеуказанного условия.

    Сам дифференциал поворота тоже не самое удачное решение с технической точки зрения, однако на маломощных конструкциях вполне работоспособен и достаточно надежен — прочности КПП и гусеничных механизмов для этой конструкции хватает даже в избытке. .

    Во время выполнения монтажных работ все пошло в бой. Например, я сделал рычаги из рулевых сошек от «Оки», которые при рулевом управлении давят на штоки тормозных цилиндров (фото 12-15).

    Установка двигателя заняла немного времени (фото 16-17). Между двигателем и коробкой передач есть регулируемая по длине проставка, которая помогает снять нагрузку с опор этих агрегатов (фото 18).

    Примерка оперения и сиденья показана на фото 19.

    «Кенгурин», он же кронштейн клинка, сварен из трубы квадратного сечения (фото 20-23).

    Наличие коробки передач позволяет использовать вездеход как для бытовых нужд, так и для развлечений.

    На первой или второй передаче получается трактор — неторопливый, но очень тяговитый, способный толкнуть перед собой отвал, полный мокрого снега. На третьем-четвертом транспорт для покатушек.

    Управление оказалось очень легким — с маневрами справится даже ребенок — да и сам вездеход очень проходимый, потому что опирается на гусеницы от удлиненного «Бурана», который вдвое легче его.

    Поэтому нет, ему не страшны даже самые пушистые сугробы. Осталось закончить только крылья и подножки во всю длину, до которых руки никогда не дотянутся.

    Теперь это любимая «игрушка» детей и взрослых в нашей компании не только зимой (фото 24-25), но и летом.

    Гусеничный вездеход своими руками — видео

    JJRC Remote Control Car High Speed ​​3D Flip Drift Buggy …

    1086 руб.72

    Бесплатная доставка

    ★★ ★★ ★★ ★★ ★★ (4.80) | Заказы (150)

    Чертежей самодельного гусеничного вездехода. Как сконструировать гусеничный вездеход своими руками? Гусеничный вездеход своими руками

    Иван Сардаев, 67-летний житель города Топки, почти 20 лет назад начал изобретать и создавать различные транспортные средства.
    В 1993 году вместе с женой, дочерью и сыном он вернулся из Воркуты в город своего детства и за четыре месяца построил дом.Он оказался большим, просторным, площадью 150 квадратов.

    Ну, примерно через четыре года после того, как мы переехали и поселились, я устал убирать снег зимой после метели: работаешь лопатой, а руки устают. Как ни крути, но невольно начинаешь думать головой, — смеется пенсионерка.

    Снегоуборочная техника Ивана Сардаева.


    Вначале были самокаты

    Иван Васильевич признается: техникой увлекался с детства.Еще в детстве он собирал самокаты либо с подшипниками, либо с колесами из детской коляски. Но именно в далеком 1997 году трехколесная снегоуборочная машина стала его первым полноценным изобретением. Она была необычной — у нее было два колеса спереди и одно — управляемое — сзади. Как теперь вспоминает изобретатель, машина была слабой — снег на дорожках мог только разгребать. Он решил его улучшить и собрал модель посложнее, потом другую. А потом настолько увлекся процессом, что начал создавать уже снегоуборочные машины с ковшами и шнековыми агрегатами.И не только они.

    Самый первый снегоуборщик Топкинец был трехколесным.



    В 2007 году Иван Сардаев даже опубликовал статью о трех своих моделях в журнале «Моделист-конструктор», а через два года — о системе безопасности. Он ее придумал и установил в своем доме, при необходимости она посылает ему сигнал на его мобильный телефон.

    Несколько ковшовых снегоуборочных машин, пара винтовых снегоходов и пара пневматических снегоходов — вот неполный перечень мобильной техники, которую Иван Васильевич собирал до 2013 года.И все это в свободное от работы время — несмотря на возраст, он все еще ремонтирует телевизоры для людей. А четыре года назад сын подарил ему компьютер, и когда пенсионер освоил Интернет, появились новые идеи. Одной из последних была идея сделать своими руками вездеход на гусеничном ходу.

    А крыша от Москвича

    Идею начал реализовывать в 2015 году, а на создание необычной машины Иван Сардаев полтора года. Большинство деталей в вездеходе С-10 изобретатель дал это название своему детищу — от Жигулей различных моделей.Задний мост, двигатель и коробка передач — от «классики», катки в гусеницах — от одиннадцатой модели ВАЗа. Многие детали были собраны у соседей, которые, кстати, восхищаются золотыми руками мастера, либо были отобраны на точках автоанализа и сбора металла. Крыша вездехода от «Москвича», но гусеницы пришлось продумать и собрать полностью до мелочей. Для них изобретателю даже пришлось купить в магазине конвейерную ленту.
    Пневматический снегоход — еще одна машина, собранная руками телевизионщика из Топок.


    Всего на определенные покупки для своего детища Иван Васильевич потратил более 30 тысяч рублей.

    Больше всего пришлось повозиться с гусеницами, — признается пенсионерка. — Это была очень кропотливая работа, требующая особого внимания. Ведь гнуть что-то не так, промахнешься и все, либо зубцы будут цепляться, либо лента выскользнет, ​​и в обоих случаях машина не поедет.

    Так выглядел вездеход летом 2016 года.



    В настоящее время Топкинец тестирует свой вездеход. По ровной дороге он может двигаться со скоростью 35-40 километров в час, а по снежной целине скорость снижается примерно вдвое. Кстати, у него вместо руля два рычага управления, как у трактора, а водителю и пассажиру — двухместному вездеходу — всегда тепло, салон отапливается двумя печками.

    До тех пор, пока дальше двора и улицы, на которой находится его дом, Иван Сардаев не гонит свое изобретение.Но в будущем, после того как машина пройдет испытания в другое время года, он надеется зарегистрировать ее, как положено. Но продавать его создатель не хочет даже за 350 тысяч рублей, которые оценили подобной техникой на одном из сайтов. Такой вездеход нужен вам самому.
    Гусеничный вездеход С-10 кузбасского пенсионера. Иван Сардаев работал над вездеходом полтора года. Двигатель ВАЗ-2103, кабина — верх кабины Москвич-2140.

    Уважаемые посетители сайта «САМОДЕЛКИНДРУГ», в данной статье вашему вниманию будет представлен вездеход с гусеничным шасси повышенной проходимости. Сегодня в нашей стране очень хорошо развито вездеходное строительство, потому что там практически нет дорог, а зимой совершенно невозможно попасть в сельскую местность. Ребята, те, кто занимается охотой и рыбалкой, строят вездеходы прямо в своих гаражах из металлолома и хлама.

    Гусеницы изготовлены из конвейерной ленты и профиля, опорные колеса — колеса от самоката.Уравновешивающая подвеска выполнена на листовых рессорах. Кузов вездехода имеет водонепроницаемое днище, может плавать, для чего оборудован лодочный электродвигатель, работающий от бортовой сети автомобиля.

    Коврик части вездехода:

    Время и год создания 2009.
    Имеет 3 посадочных места. Ехали и 2 пассажира,
    Масса вездехода 900 кг. Запас плавучести до 350 кг.
    Плавучий: Приводится в действие гусеницами + лодочный электродвигатель Minn Kota, который питается от бортовой сети.
    Расход топлива: Приблизительно 50 л 1/100
    Максимальная скорость 63 км / ч.
    Транспортная скорость — 35 км / ч.
    Двигатель от ВАЗ-21213.
    КПП от ВАЗ-2101.
    Установлено радиаторов 2 шт. От УАЗа и от Лады «Приора».
    Нет понижающей передачи.
    Поворот осуществляется торможением ведущего колеса, установленного на задней оси от ВАЗ-21-1.
    Задний мост был использован от ВАЗ-2101. Передаточное число 1 / 4,3.
    Тормоза от ВАЗ-2101, барабанные.
    Caterpillar общей длиной 621 см и шириной 35 см.
    Гусеницы изготовлены из конвейерной ленты толщиной 15 мм и шириной 100 мм.
    Гусеницы изготовлены из профиля 60 * 20 * 3 мм, длиной 330 мм.
    Вместо опорных катков использованы пневмоколеса от самоката 4.00-10 с камерой.
    Подвеска ступиц колес индивидуальная.
    Гусеница натянута задним натяжным роликом. Подвеска навесная Ленивец с амортизатором.
    Подвеска катков уравновешенная в виде рессор от УАЗ длиной 500 мм.
    Рама сварена из профиля 50х25х3 мм.
    Нижняя облицовка из 1.Листовая сталь 5 мм.
    Корпус изготовлен из листовой стали толщиной 1,5 мм.
    В отличие от других моделей автомобилей отопление салона выполнено от печки ВАЗ. Панель
    Моторный отсек.
    Ролики опорные.
    Сиденье водителя и штурмана.
    Выезд на летнюю рыбалку. №
    Для преодоления водных преград имеется лодочный электродвигатель, который при форсировании устанавливается в корме машины. Точка крепления балансира.
    Натяжение гусеницы.
    Зубья ведущей звездочки изготовлены из HDPE (полиэтилена низкой плотности).
    Монтажный чертеж пружины.
    Ведущая звездочка имеет 8 зубьев.
    Крепится к диску двумя болтами.
    Опорные ролики от самоката.
    Для поворота на каждой гусенице установлен дисковый тормоз. Получается при торможении одной из гусениц.
    Автор также представил видеоматериал с испытаний вездехода на проходимость по заснеженным дорогам и сугробам.

    Вот такой замечательный вездеход получился нашим автором. Также для обогрева салона мастер установил печку от автомобиля ВАЗ

    .

    Если вам понравился материал и вы хотите быть в курсе событий и новостей нашего сайта, то добро пожаловать в нашу группу

    Многие жители северных широт и мест с плохой проходимостью занимаются разработкой и сборкой различной техники с повышенной проходимостью.Гусеничные вездеходы — не исключение. Есть много разных вариантов создания такой техники. Но самая проблемная проблема для конструкторов квадроциклов — изготовление гусениц.

    Можно, конечно, использовать их заводское производство, но полностью собрав вездеход своими руками, хочется иметь и гусеницы собственного производства. На сегодняшний день существует несколько вариантов создания таких гребных винтов, которые по своим техническим характеристикам практически не отличаются от заводских.

    Простой вариант гусеницы

    Самая простая версия для снегоходов, изготавливается из обычной роликовой гильзы и конвейерной ленты. К тому же для его производства не требуется специального оборудования и инструментов. В этом случае работу можно проводить практически посередине гостиной.

    Чтобы конвейерная лента прослужила долго, необходимо обшить ее края леской с расстоянием между стежками около одного сантиметра.Это занятие очень похоже на шитье ткани со швеей. В любом случае такая строчка предотвратит распускание ленты во время движения. Скрепить концы между собой можно любым подходящим способом. Для этого может подойти шарнир пианино, похожий на петлю, или просто сшитый, но вряд ли он прослужит долго.

    Толщина конвейерной ленты зависит от мощности силового агрегата. Если на вездеход установлен двигатель от мотоцикла советского производства, то отлично зарекомендовала себя лента толщиной 0,8-1 см, применяемая на конвейерах в сельском хозяйстве.Для придания гусенице жесткости необходимо к ее внутренней части прикрепить втулочно-роликовую цепь. Это можно сделать с помощью болтов или жесткой стальной проволоки. Главное, чтобы цепь плотно ложилась на поверхность конвейерной ленты.

    Изготовленные таким образом гусеницы отличаются долговечностью, хотя и просты в изготовлении. Кроме того, при необходимости ремонт можно легко провести даже в полевых условиях.

    Гребной винт

    Многие владельцы снегоходов используют обычные автомобильные покрышки в качестве гусениц для своего оборудования.Для этих целей нужны шины от грузовиков, при этом стоит выбирать их с требуемым рисунком, чтобы в будущем не усложнять себе работу.

    Чтобы сделать гусеничный ход из покрышки, необходимо обрезать у нее борта, оставив только часть с протектором. Это мероприятие требует больших усилий и терпения, так как для работы нужен только хорошо заточенный сапожный нож.

    Чтобы немного упростить изготовление, необходимо периодически смачивать нож мыльной водой, что облегчит процесс разрезания резины.Некоторые люди используют для этих целей специально разработанные устройства. Также можно использовать электрический лобзик с прикрепленной к нему пилкой с мелкими зубьями. Также его нужно полить мыльной водой.

    Первым делом нужно вырезать бортики из покрышки. Далее, при необходимости, в получившейся гусенице требуется удалить несколько внутренних слоев. Это сделано для того, чтобы он стал мягким. Если рисунок протектора вам не подходит, то стоит приступить к нарезке нового, что является довольно кропотливой задачей.

    У этого типа гусеничных проушин есть одно явное преимущество перед предыдущей версией.Поскольку он прочный, без соединений, надежность его намного выше. Из отрицательных моментов можно отметить небольшую ширину колеи, но для ее увеличения можно сращивать две-три покрышки.

    Ременные гусеницы

    Простота изготовления таких гусеничных гребных винтов все больше привлекает владельцев вездеходов к использованию их на своей технике. Ремни с клиновидным профилем собираются в единую конструкцию с помощью проушин, которые приклепываются к ремням или винтам.

    В итоге оказывается, что в полотне гусеницы уже есть отверстия для звездочки. Для этого ремни необходимо укладывать друг на друга с близкими интервалами.

    Изготовление гусеницы для вездехода

    Под вездеходом понимается транспортное средство с вездеходом. К ним относятся тракторы, снегоходы, внедорожники и танки. Так как чаще всего это из подручных средств передвижения. Часто для этого используют мотоциклы или скутеры, но в итоге получается автомобиль, который не боится ни бездорожья, ни грязи.Повышенная проходимость вездехода во многом зависит от его гусеничных гребных винтов, которые ставятся на колеса.

    В этой версии гусеница будет иметь четыре полосы шириной 5 сантиметров. Их нужно разрезать с обычной конвейерной ленты. Затем сделайте соединение по бокам с помощью профиля в форме буквы Р. Далее нужно сделать балансиры. С помощью штампа нужно втиснуть в пол колеса детали из листовой стали. После этого необходимо сделать ступицы из бронзы.Полуколеса следует соединить шестью болтами. Балансиры изготовлены.

    Следующим шагом будет производство валов для опорных барабанов гусеницы. В них следует проделать отверстия для подшипников. Барабаны могут быть изготовлены из дюралюминиевых заготовок. Соединяя их между собой, необходимо вставить резиновую звездочку. Оказывается, гусеница приводится в движение ведущей звездочкой с цепной передачей. Он установлен на задней вилке.
    Затем следует собрать всю гусеницу в единое целое.

    Вертикальная дуга должна быть снабжена стальной втулкой, через которую проходит ось колеса. К выступу этой втулки прикреплен механизм, который фиксирует конструкцию задней вилки. К оставшимся ушам вездехода крепятся гусеничные балансиры. Тягач готов к работе.

    Как видите, сделать гусеницу можно разными способами, главное иметь терпение и желание.

    Техника, которая может пройти и по снегу, и по болоту, и по грязи, незаменима для людей, живущих в довольно сложных условиях.Однако не все знают, что сделать гусеничный вездеход своими руками совсем не сложно. В этом случае можно использовать подручные материалы. Кроме того, такой агрегат может не только ездить по суше, но и плавать по воде.

    Такие устройства обладают неплохими характеристиками: приемлемый расход топлива (около 45 литров на 100 км), средняя скорость около 45 км / час. Естественно, эта техника имеет довольно большой вес (до полутонны), хотя все зависит от используемых материалов.Чтобы построить гусеничный вездеход своими руками, следует собрать все необходимые для этого детали: двигатель, систему управления, кабину, шасси. Главный блок может выполнять больше, чем просто защитную функцию. Если сделать у кабины острый нос, то вездеход сможет двигаться по высокой траве, так как бампер будет раздвигать заросли. Сзади агрегат может быть оборудован воздухозаборником с электровентилятором. Желательно сделать корпус герметичным, чтобы в него не просачивалась вода.

    Если вы хотите сконструировать гусеничный вездеход своими руками, то для начала нужно сделать площадку, на которой будет установлена ​​кабина. В нем разместятся двигатель, гусеницы, система управления, топливный бак и другие механизмы, необходимые для нормальной работы устройства.

    Что касается управления этим транспортным средством, то оно может быть таким же, как у трактора — рычажным. Для остановки агрегата можно установить обычные автомобильные тормоза, тем более от отечественного автомобиля. Далее делаем свой гусеничный вездеход следующим образом: посередине платформы нам нужно установить рычаг механического натяжения гусениц.

    Далее нужно убедиться, что этот автомобиль умеет ездить. Для этого следует купить или изготовить дорожки. Например, гусеницы можно сделать самостоятельно из литого металла, а чтобы они двигались, можно приобрести конвейерную ленту. Естественно, гусеницы должны скользить по натяжной звездочке и опорным роликам.

    Для того чтобы сконструировать гусеничный вездеход своими руками, также необходимо приобрести колеса от моторизованной коляски, хотя можно взять уже бывшие в употреблении элементы.Кроме того, эта часть машины должна быть защищена от грязи. Ведущее колесо должно быть оборудовано зацепами, на которые надеваются резиновые накладки.

    Внедорожники сделать несложно, но для того, чтобы их можно было использовать, нужно построить шасси. Коробка передач должна быть прикреплена к двигателю с коробкой передач. Желательно установить подшипники на полуоси. Валы от коробки передач идут к бортовым дисковым тормозам.

    В принципе, это все основные особенности конструкции такого транспортного средства.При этом можете быть уверены, что увязнете в снегу и не утонете в воде.

    Матреки для бедняков

    Название «Мэттреки для бедняков» происходит от того, что я создавал эти треки практически без бюджета. Например, я сделал проушины направляющих гусеницы из полосы фанеры, которую несколько лет назад бесплатно купил в местном скейт-парке, когда ее снесли. Позже я заменил их пластиковыми полосками.


    Пластмассы остались от компании по переработке пластмасс, где в то время работал мой друг.Гусеницы были сделаны из старых протекторов шин и металлолома, который я получил со своего двора. Протекторы автомобильных шин — отличный источник для создания гусениц, кстати, они долговечны и, по сути, это бесконечный ресурс, а самое главное — БЕСПЛАТНЫЙ. Я купил только несколько болтов и гаек и, конечно же, все подшипники (6004 и 6006). И соски смажьте.
    Всю работу, кроме ЧПУ на звездочках и колесах, я выполнял. Я публиковал информацию о процессе производства на некоторых форумах эстонских квадроциклов и автомобилей.Большинство ребят из ATV не слишком торопились с этим. Я могу сказать, что некоторые из них были отчасти придурками. Но я все еще был очень горд, когда закончил этот проект, установил их на свой трайк и вытащил дрова для сауны, по крайней мере, на год. И вот закончилась зима.


    Я продал трайк, и гусеницы потеряли свое предназначение. Я не хотел их перестраивать и решил продать и эти вещи. Потом я купил старый квадроцикл Honda, а остальное уже история. Теперь я нашел рисунки на своем компьютере и подумал, что некоторые из вас, парни / девушки, хотели бы попробовать себя в этом проекте.Эти чертежи — те же самые, что я использовал, когда строил эти треки.

    Скачать чертежи для БЕСПЛАТНО :

    Состоит из чертежей каркаса, главного вала
    и фланца звездочки. Файл заархивирован. Размер 183 КБ


    ОДИН, 2 ИЛИ 3 ГУСЕНИЧНЫХ ТРАНСПОРТНЫХ СРЕДСТВА, ЛЕГКИЕ

    Самосвал Ямнар

    60 серии, грузоподъемность 600 кг, гидростатическая трансмиссия, 3.6 км / ч. Pict JM M на Intermat, Вильпент, 2012 04.

    Bandwagen 2.3 D. Опубликовано Monkeltech в 2010 году. Http://www.freewebs.com/monkeltech/bandwagen.htm

    Battenberg 15-PS Трактор, построенный Гансом Баттенбергом, Бавария, Германия, в 1949 году. Он был выставлен на Франкфуртской сельскохозяйственной выставке в 1950 году. Рисунок из книги Вольфганга Х. Гебхардта, изданной Schrader Verlag, Штутгарт, 2000.

    Колесный или гусеничный трактор Battenberg, 1949 год. Рисунок из книги Вольгана Х. Гебхардта: «Deutsche Raupenschlepper», Schrader Verlag, Stuttgart, 2000.

    Blank V228-230-232, 1965, Карла Бланка К.Г. Дирмштайн, Германия, 25-30 л. Рисунок из книги Волгана Х. Гебхардта: «Deutsche Raupenschlepper», Schrader Verlag, Stuttgart, 2000.

    Унираг Карла Бланка, 1951 г., для работы в саду.8-10 л.с., 1957 г., Германия. Бланк сам достал свой трактор. Рисунок из книги Ричарда Робинсона: «Записки на гусеничный трактор», часть третья, Country Life Ltd, Новая Зеландия, 2000.

    Lunic Tractor компании Unirag Карла Бланка, импортированный во Францию ​​компанией Ets Blanc (неродственная семья Blank), Agde, Hérault, позже, Блан производил Lunic по лицензии в Люнеле недалеко от Нима в 50-х годах. В 1961 году произошло соглашение со Штаубом (Кубевуа). Фотография JL Jagliello в St Loup, ‘Revue des Engins’ из AIPETHOAC of F Pierre, 2007 11.См. Также: http: // tracteurdevigne.

    jimdo.com/tracteur-lunic/

    Tracteur Vidal, 1937 г., 30 л.с., для винных погребов. Жорж Видаль был известен своими портальными сельскохозяйственными тракторами.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2021 © Все права защищены.
