Выбираем двигатель: турбина или атмосферный?

Выбираем двигатель: турбина или атмосферный?

Сегодня автовладелец имеет возможность выбирать тип мотора — турбированный или атмосферный. У каждого из этих двигателей есть положительные и отрицательные стороны. Перед покупкой необходимо тщательно взвесить все аргументы. Интернет-магазин AvtoALL собрал для своих клиентов все плюсы и минусы.

Что приобрести — машину с модным турбированным двигателем или остановить свой выбор на обычном атмосферном моторе? AvtoALL готов рассмотреть преимущества и недостатки данных силовых установок, чтобы помочь автомобилистам определиться с выбором.

Итак, привычный атмосферный мотор — это двигатель внутреннего сгорания. Он работает по следующему принципу: воздух, подаваемый через карбюратор или инжектор, участвует в образовании топливной смеси — одна часть бензина и четырнадцать — воздуха. Воспламенившееся топливо вырабатывает энергию, которая приводит в движение рабочие части мотора.


Атмосферные двигатели

Достоинства:

моторесурс — практика эксплуатации атмосферных двигателей, как бензиновых, так дизельных, доказывает, что срок ресурсной эксплуатации исчисляется тысячами километров пробега. Например, некоторые американские атмосферные двигатели проходят без капительного ремонта до 500 тысяч километров;
надежность — простая конструкция атмосферного двигателя не требовательна к качеству моторного масла и топлива. Такому двигателю нестрашен откровенно плохой бензин, на который можно «нарваться» на некоторых АЗС. Безусловно, регулярную заправку некачественным горючим не выдержит даже атмосферник, но зато его восстановление обойдется в разы дешевле, чем ремонт турбоагрегата;
ремонтопригодность — если из строя выйдет один из узлов атмосферного двигателя, то уже упомянутая простота конструкции позволит отремонтировать его без особых затрат для автомобилиста.

Недостатки:

— большая масса силовой установки — по сравнению с турбированным двигателем аналогичного объема;
— атмосферный мотор проигрывает турбине в динамике;
— он не способен поддерживать высокую мощность при езде в горах, где воздух разряжен.


Турбированные двигатели

Отличительной особенностью турбодвигателя является наличие турбины — турбонаддува с приводом от выхлопных газов. Турбокомпрессор загоняет в цилиндры больше воздуха. В итоге двигатель дает значительную мощность без увеличения рабочего объема.

Турбированный мотор изобрели еще в 1905 году, но на легковые автомобили эти агрегаты стали устанавливать только во второй половине ХХ века.

Достоинства:

— увеличенная мощность — в среднем, до 40% выше, если сравнивать с атмосферным двигателем такого же объема;
— высокий крутящий момент — за счет этого динамика лучше, чем у атмосферника;
— экологическая безопасность — турбокомпрессор обеспечивает эффективное и безотходное сгорание топлива в цилиндрах, уменьшая выброс вредных веществ.
— низкий уровень шума — турбированный двигатель шумит меньше, чем атмосферный;
— нет потери мощности — турбина поддерживает давление, равное атмосферному на уровне моря, тогда как обычный двигатель теряет свою мощность при подъеме в горы;
— наиболее эффективен турбонаддув для дизельных двигателей грузовиков.

Недостатки:

— двигатель крайне чувствителен к качеству масла и топлива. Для таких установок рекомендуется использовать специальное моторное масло;
— турбина работает при высокой температуре, поэтому срок службы масляного фильтра и масла сокращается в два раза, по сравнению с атмосферником;
— нужно постоянно следить за состоянием масла, меняя его с периодичностью, рекомендованной производителем, регулярно проверять воздушный фильтр — если он забился, это нарушит работу компрессора;
— повышенный расход топлива — в бензиновых двигателях с тубронаддувом для приготовления топливной смеси в цилиндрах используется большой объем воздуха, соответственно, подается больше горючего.

Но это утверждение касается не всех типов турбодвигателей;
— турбина быстрее изнашивается, если сразу после остановки автомобиля отключать мотор. Чтобы продлить срок службы турбомотора, ему нужно дать немного поработать на холостых оборотах для охлаждения турбины.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке.

Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

7 главных заблуждений о турбомоторах: развенчиваем все! — журнал За рулем

Турбонаддувными двигателями оснащается все больше автомобилей по всему миру. При этом многие наши автолюбители до сих пор остаются во власти предрассудков, считая такие моторы ненадежными. Эксперт «За рулем» утверждает: это давно не так!

Материалы по теме

Все современные турбомоторы — это комбинированные двигатели. Состоит такой мотор из поршневого двигателя внутреннего сгорания, работающего на бензине либо дизельном топливе, и агрегата наддува. Выхлопные газы поршневого двигателя имеют высокие температуру и давление и несут в себе бо́льшую энергию. Эта энергия составляет примерно треть от всей, которую дало сгоревшее топливо. Выхлопные газы вращают центростремительную турбину, которая сидит на одном валу с центробежным компрессором.

Компрессор сжимает воздух и подает его в цилиндры. Таким образом, сама идея турбонаддува — это использование энергии выхлопных газов для увеличения количества воздуха, подаваемого в поршневой двигатель.

Миф 1. Турбомотор — это обычный двигатель, к которому добавили турбину

Раньше — да. Сейчас двигатели, на которые устанавливают систему наддува, подвергаются значительным изменениям. Им полагаются усиленные поршни и шатуны, часто другой коленчатый вал. На них устанавливают систему, охлаждающую днища поршней маслом. Дорабатывают головку блока цилиндров: корректируют фазы газораспределения, применяют более жаростойкие материалы в клапанном механизме. Часто усиливают систему охлаждения и многое другое.

Миф 2. У турбомотора всегда есть турбояма

У первых наддувных моторов ухудшение разгонной характеристики действительно наблюдалось. Это происходило из-за инерции ротора турбины на определенных оборотах вращения коленвала, когда от двигателя требуется мощность, а агрегат наддува лишь начал раскручиваться. На современных моторах инерция сильно снижена благодаря уменьшению диаметра роторов турбины. Меньше диаметр — меньше инерция — быстрее раскрутка. А еще современные турбонаддувы обладают большим запасом, и даже на малых оборотах двигателя турбина сполна обеспечивает снабжение воздухом. Чтобы по мере роста оборотов поршневого двигателя турбонаддув не пошел вразнос, часть выхлопных газов перепускают, минуя турбину. Процессом управляет электроника. Это и позволяет получить высокий крутящий момент при небольших оборотах, а далее следует полка крутящего момента, которая так удобна при разгоне. И никакой турбоямы.

Миф 3. Турбомотор жрет топливо

Вовсе нет. Благодаря использованию энергии выхлопных газов наддувные двигатели имеют расход топлива на 20–40% ниже, чем у атмосферных аналогов. Большим расход будет только тогда, когда с мотора снимают полную мощность, нажимая педаль газа до упора.

Миф 4. Двигатели с турбонаддувом — всегда мощные и оборотистые

Материалы по теме

В Японии уже давно и успешно используют автомобили (кейкары) с рабочим объемом двигателя 0,66 л, которые благодаря наддуву развивают 64 л.

с. Могли бы и больше, но это законодательное ограничение. В Европе тоже вовсю идет внедрение моторов рабочим объемом около литра, и благодаря наддуву они часто развивают больше 100 л.с.

Для турбодизельных двигателей большие обороты нехарактерны. Уже около трех десятилетий дизельные моторы для автомобилей не разрабатываются без системы турбонаддува. Безнаддувные двигатели на тяжелом топливе имели крайне низкую энерговооруженность и сравнительно высокий расход топлива. У современного дизеля с турбонаддувом все иначе. При этом обороты коленвала не бывают больше 4800 в минуту.

Миф 5. Сломалась турбина — можно ездить и так, пока не накоплю денег на новую

Современный мотор не сможет работать с вышедшим из строя турбонаддувом. Электронный блок управления позволит работать мотору лишь на небольших оборотах и мощности, а также зажжет контрольную лампу «Check engine».

Миф 6. Турбокомпрессоры неремонтопригодны — только менять

Современный агрегат наддува, укрупненно, состоит из четырех узлов: улитка турбины, улитка компрессора, картридж (корпус с подшипниковым узлом и рабочие колеса турбины и компрессора на валу) и модуль регулирования давления наддува. Чаще всего проблемы бывают с картриджем. Этот элемент можно приобрести новым или восстановленным и заменить, как, впрочем, и все остальные компоненты.

Миф 7. Турбомотор требует высокооктанового топлива

Все зависит от политики автопроизводителя. Премиум-сегмент считает ниже своего достоинства рекомендовать октановое число ниже 95. А, например, представленный год назад новый турбонаддувный двигатель с непосредственным впрыском топлива для Geely Atlas адаптирован под 92-й бензин. Благодаря системе непосредственного впрыска граница детонации отодвинута, что и позволяет использовать топливо с более низким октановым числом на турбомоторе.

  • О плюсах и минусах турбомоторов узнайте тут.

Между «атмо» и «турбо». Какой выбрать двигатель?

Как говорилось в советской кинокомедии «Берегись автомобиля»: «Каждый, у кого нет машины, мечтает еe купить. И каждый, у кого есть машина, мечтает еe продать».

Со времени выхода фильма прошло больше пятидесяти лет, машины стали во много раз сложнее в техническом плане, модельный ряд расширился на несколько порядков. Но личный автомобиль — это по-прежнему серьeзная покупка для семьи, и никто не хочет прогадать с выбором.

Итак, у вас на руках заветная сумма, вы уже определились с маркой и моделью будущего автомобиля. И тут встаeт важный вопрос: с каким двигателем брать машину? Если вопрос о выборе дизельного или бензинового двигателя для вашего автомобиля решeн в пользу последнего, возникает ещe одна дилемма: атмосферный или с турбонаддувом.

В нашей стране большинство популярных моделей, будь то бюджетные седаны или сверхпопулярные кроссоверы, предлагаются как с турбированными, так и с атмосферными моторами. При этом, чем выше класс автомобиля и его цена, тем шире линейка именно турбированных агрегатов. Это общемировая тенденция: турбомоторы постепенно вытесняют атмосферные двигатели.

Прежде чем сделать выбор, стоит разобраться в главных отличиях атмосферных и турбированных силовых агрегатов, а также выявить их сильные и слабые стороны.

Как это работает


Основное отличие двух моторов заключается в способе подачи воздуха в цилиндры. В атмосферном двигателе воздух идeт под действием впуска разрежения, который создаeтся на такте, — поршень просто опускается и втягивает воздух. В турбированном моторе работает принудительный наддув — в цилиндры нагнетается больше воздуха с помощью турбокомпрессора.

По сути, турбированный двигатель является модернизацией своего предшественника — классического атмосферного мотора. Основная цель этого изобретения — увеличение мощности без увеличения объeма цилиндров. Турбированный бензиновый двигатель позволяет получить в камерах сгорания более высокую степень сжатия. Благодаря тому, что воздух подаeтся в камеры сгорания под давлением, достигается более полное сгорание топливно-воздушной смеси.

Турбина состоит из двух частей: ротора и компрессора. Двигатель в процессе работы производит выхлопные газы. Эти раскалeнные газы, поступая под давлением в ротор, раскручивают турбонагнетатель, воздействуя на лопатки турбины. Только после этого они поступают в глушитель. Вал ротора, вращаясь, приводит в действие компрессор, который нагнетает воздух в камеры сгорания, образуя дополнительную степень сжатия.

Воспользуемся простым примером для иллюстрации: если объeм мотора составляет 1,6 литра, то мощность классического атмосферника не превысит 100-110 л.с. В свою очередь, турбированный двигатель при том же объeме сможет выдать до 180 л.с.

Кстати, турбированные двигатели имеют свою небольшую классификацию.

  1. Механический нагнетатель. На впуске стоит воздушный насос — компрессор, который приводится в движение от коленчатого вала мотора.
  2. Турбокомпрессор, который использует энергию выхлопных газов. Принципы его работы мы рассмотрели выше.


Немного истории


Готтлиб Даймлер, один из создателей первого двигателя внутреннего сгорания, экспериментировал с нагнетателем, приводимым от коленвала, ещe в 1885 году. Несколькими годами позже Луи Рено — отец одноимeнной марки автомобилей — получил патент на аналогичную конструкцию для ДВС в 1902-м. Причeм само устройство для промышленного применения братья Рутс изобрели ещe в 1859-м.

Примерно тогда же опыты с турбиной, работающей от выхлопных газов, ставил швейцарец Альфред Бюши. Именно ему приписывают создание турбонаддува, функционирующего по такому принципу, в 1905 году. Правда, установить истинного первого изобретателя сейчас сложно, ведь Бюши лишь получил патент.

Мировую же известность механическим нагнетателям принесла компания Mercedes-Benz, которая стала устанавливать наддувные компрессоры в конце 20-х годов сначала на гоночные, а начиная с 30-х и на серийные машины.

Из Германии мода на наддувные машины перекинулась на Голливуд, а оттуда на весь мир. Золотой век немецких «компрессоров» закончился одновременно с началом Второй мировой войны. Основное применение компрессоров в военное время пришлось на авиацию: наддув использовался для компенсации недостатка кислорода на больших высотах.

Сразу после Второй мировой войны использование компрессоров продолжилось в основном на моторах Формулы-1. Турбонаддува на гражданских машинах автопроизводители побаивались из-за детонации возросшего давления и температуры. Технологии производства подшипников оставляли желать лучшего, охлаждение и смазка тоже была малоэффективной, из-за этого турбины быстро приходили в негодность.

Окончательно и бесповоротно на путь «турбинификации» мировые производители встали после топливного кризиса конца 70-х.

Победа за турбокомпрессором?


Не углубляясь в технические подробности, скажем, что механические нагнетатели можно считать частью эволюционного пути, а массовое распространение в итоге получили турбокомпрессоры. Для раскрутки нагнетателя требуется мощность с вала двигателя, турбина же раскручивается просто за счeт выхлопных газов. Первый путь технически сложнее и дороже в массовом производстве.

Тем не менее механические компрессоры до сих пор устанавливают! С одной стороны, это премиальные модели британских Jaguar и Land Rover, некоторые двигатели у Mercedes, а с другой — традиционные масл-кары в духе Dodge Challenger Hellcat, которые продолжают специфически «подвизгивать» именно из-за своего механического нагнетателя.

Главное преимущество этой конструкции — приводной компрессор любой конструкции, будучи привязанным к коленвалу, не имеет инерционности. Связь «по педали» с ним прямая, и разгон остаeтся ровным практически во всeм диапазоне.
Как говорится, каждому своe. Но вернeмся к массовым автомобилям.

Преимущества


Если на рынке продаются оба вида двигателей, значит, у каждого есть ряд неоспоримых преимуществ. Рассмотрим их.

Атмосферный двигатель:

  • проще в обслуживании;
  • имеет более высокий ресурс;
  • меньший расход масла;
  • невысокие требования к качеству топлива и масла.
Турбированный двигатель:
  • высокая мощность и увеличенный крутящий момент при равных объeмах двигателя;
  • меньший расход топлива.

Недостатки


Равно как плюсы, у каждого из двух типов двигателей есть свои недостатки.

Атмосферный двигатель:

  • имеет большой вес;
  • при одинаковом объeме с турбомотором мощность ниже;
  • сниженная динамика — в сравнении с турбомотором того же объeма;
  • сложности при езде в горах.
Большинство минусов атмосферного двигателя всплывают при сравнении с турбированными агрегатами. Отдельно стоит сказать о последнем пункте: воздух в горах слишком разреженный, его количества не хватает для стабильной работы мотора, поэтому двигатель попросту «задыхается».

Турбированный двигатель:

  • высокие требования к качеству смазки и топлива;
  • дорогостоящий ремонт;
  • долгий прогрев зимой;
  • меньший интервал замены масла.

Трудности выбора



Автолюбителям, которые сомневаются, какой двигатель лучше и выгоднее, однозначного ответа дать не получится. Например, ценителям мощности и динамики имеет смысл присмотреться к турбированному мотору. Однако он же влечeт за собой значительные денежные траты на приобретение бензина и масла высокого качества.

Атмосферный двигатель примечателен своей простотой и неприхотливостью, он прекрасно может служить не одно десятилетие, кроме того, его работоспособность сможет поддержать даже человек с невысоким достатком.

Какое масло нужно турбомоторам, а какое — атмосферным?


У турбомотора наибольшая отдача, то есть максимум выработки тепла приходится на диапазон оборотов в районе 3000-4000 об/мин, когда турбина подаeт повышенное количество воздуха в цилиндры. После того как поток выхлопных газов станет достаточным для полноценной работы турбины, происходит скачок вырабатываемой энергии, сопровождаемый скачком температуры.

Моторное масло в таких условиях обязано сохранять свои свойства как при низких, так и при повышенных температурах. В случае турбированного двигателя это особенно важно, поскольку ось, на которой установлены турбинное и насосное колeса турбонаддува, работает в подшипниках скольжения. В случае если смазочный материал не обеспечит необходимую защиту данного узла, турбина может преждевременно выйти из строя, не выработав свой ресурс, который обычно составляет 30–70% ресурса двигателя.

Для машин с турбокомпрессорами лучше всего подходят синтетические масла, так как они лучше противостоят окислению по сравнению с минеральными и полусинтетическими. К тому же их вязкость в меньшей степени зависит от изменений температуры, что необходимо для обеспечения защиты подшипников турбины на всех режимах работы двигателя.

Что касается самих характеристик вязкости моторного масла, то турбированные моторы «предпочитают» всесезонные масла с низкотемпературным показателем вязкости SAE 0W и высокотемпературным SAE от 20 до 40. Моторные масла с низким показателем высокотемпературной вязкости следует выбирать для повышения топливной экономичности, высокие показатели вязкости — для лучшей защиты двигателя и турбины. В любом случае, подбор смазочного материала следует проводить в полном соответствии с руководством по эксплуатации конкретного автомобиля.

Кроме того, есть пара важных нюансов относительно использования автомобилей с турбированными двигателями:
важно постоянно следить за состоянием масла, меняя его с периодичностью, рекомендованной производителем;
необходимо регулярно проверять воздушный фильтр — если он забился, это нарушит работу компрессора;
турбина быстрее изнашивается, если сразу после остановки автомобиля отключать мотор. Чтобы продлить срок службы турбомотора, ему нужно дать немного поработать на холостых оборотах для охлаждения турбины.

Атмосферные двигатели, в отличие от турбированных, менее требовательны к специфическим характеристикам масла. В данном случае подойдут общие рекомендации, которые мы давали в одной из предыдущих статей.

Стоит лишь напомнить о том, что мы предлагаем простой способ найти подходящее масло, — воспользоваться удобным онлайн-подборщиком. Просто задайте параметры «вид техники — марка — модель» или воспользуйтесь строкой поиска, и вам будут предложены все подходящие виды масла согласно международным стандартам и допускам автопроизводителей.

Выбор, как всегда, за вами!

Турбированные моторы & атмосферные: устройства и принцип работы | Справочная информация

Классические бензиновые и дизельные силовые агрегаты в последние несколько лет стали сдавать позиции лидеров в автомобилестроении. На смену им и в дополнение приходят турбированные и атмосферные двигатели, которые всего пару десятилетий назад можно было встретить только на гоночных болидах.

Сегодня очень часто при выборе современных моделей транспортных средств, автолюбители не знают, на каком силовом агрегате лучше всего остановиться — купить автомобиль с «атмосферником» или турбиной? У каждого из этих механизмов есть свои специфические особенности, а также плюсы и минусы в эксплуатации.

Устройство и принцип работы турбированного двигателя

Турбированный силовой агрегат считается одним из самых старых среди двигателей внутреннего сгорания, так как был придуман почти столетие назад. Принцип его работы заключается в том, в цилиндры подается увеличенное количество воздуха, для этого используется нагнетающее устройство – турбокомпрессор («турбина»). Это создает лучшие условия для сгорания топлива и, соответственно, увеличивает мощность двигателя.

По принципу работы турбированный двигатель не отличается от обычного атмосферного двигателя. А нагнетание дополнительного воздуха позволяет эффективнее использовать полный объем поступающей горючей смеси, что положительно сказывается на динамических характеристиках автомобиля.

Турбокомпрессор использует для работы энергию выхлопных газов. Он подсоединяется к выхлопной системе, в результате чего часть отработанных газов поступает на лопасти турбины и вращает крыльчатку компрессора.

Для охлаждения силового агрегата с турбокомпрессором используют интеркуллер. Это обычный радиатор, но вместо охлаждающей жидкости в нем циркулирует воздух.

Достоинства турбодвигателя

Главный козырь турбированных силовых агрегатов — это, конечно же, их высокая мощность. Двигатели с турбокомпрессором по динамике разгона значительно превосходят своих атмосферных «собратьев» при одинаковом объеме. При этом потребление топлива увеличивается ненамного, так как турбина использует энергию уже отработавших газов, а не тратит горючее на создание новых.

Еще одно достоинство турбированного агрегата – снижение содержания вредных газов в выхлопе, поскольку топливовоздушная смесь сгорает значительно эффективнее. Кроме того, мотор с турбокомпрессором работает менее шумно, чем «атмосферник».

Недостатки турбодвигателя

В отличие от атмосферного двигателя, турбодвигатель очень привередлив к качеству потребляемого горючего. Если не контролировать этот вопрос, то турбина очень скоро может выйти из строя. Кроме того, из-за специфики конструкции двигатели с турбонаддувом следует прогревать в любое время года.

Этот тип силовых агрегатов нуждается в особой заботе в вопросах использования смазочных материалов. Обычные минеральные и синтетические масла категорически запрещается заливать в двигатель с турбиной. Для них предназначаются специальные виды масел, которые достаточно дорого стоят. Кроме того, как отмечают специалисты автосервиса Favorit Motors, замена масла рекомендуется каждые 10 тысяч километров (при эксплуатации в городских условиях).

Устройство и принцип работы атмосферного двигателя

Система запитывания атмосферного двигателя основана на инжекторном или карбюраторном механизме. Топливовоздушная смесь формируется в строгой пропорции: 1 часть бензина + 14 частей воздуха.

Принцип работы «атмосферника» заключается в том, что топливо впрыскивается в цилиндр без сопротивления. Это стало возможным благодаря сложным и тонким настройкам в распределительном валу, который открывает впускающий клапан. После впрыска смесь сгорает, а выделившиеся газы приводят в движение поршни.

Атмосферный двигательный аппарат назван так потому, что давление воздуха при попадании в мотор, равняется одной атмосфере. В его конструкции не используются турбонагнетатели, он функционирует при стандартном атмосферном давлении.

Преимущество в использовании атмосферного двигателя заключается в том, что на каких бы оборотах он не работал в данный момент, у него всегда будет определенный запас мощности. Это позволяет максимально быстро ускоряться при любой начальной скорости движения. До максимально возможного количества оборотов атмосферный силовой агрегат «раскрутится» за считанные секунды.

Достоинства атмосферного двигателя

Рано или поздно даже самый надежный мотор может потребовать вложений и качественного ремонта. Атмосферный агрегат имеет более простое строение, чем турбированный мотор, а потому и проведение ремонтных работ обойдется дешевле.

Срок службы атмосферника гораздо выше, чем у турбированного мотора. Это обусловлено более мягкими условиями эксплуатации и отсутствием повышенных нагрузок. Поэтому рабочий ресурс атмосферного двигателя в среднем вдвое выше, чем у турбины.

В качестве приятного бонуса для автовладельцев специалисты ГК Favorit Motors могут привести следующий факт. Атмосферные агрегаты не требуют постоянно контроля смазки и менее требовательны к качеству используемых масел. В их конструкции отсутствуют устройства, которые нуждаются в дополнительной смазке. Это же касается и выбора топлива: атмосферный двигательный агрегат менее требователен к качеству горючего. Кроме того, замена смазочной жидкости производится реже — каждые 15-20 тысяч километров пробега.

И еще один плюс «атмосферника». Российские водители уже смогли убедиться, что атмосферный силовой агрегат даже зимой прогревается быстрее, чем его турбированный собрат.

Недостатки атмосферного двигателя

Самым главным минусом такого двигателя можно считать отсутствие высоких крутящих моментов. Атмосферный агрегат проигрывает турбированному в плане мощности. Такой автомобиль будет идеальным для неспешных поездок по городу, но в качестве трассового авто для молодежных гонок явно не подойдет.

Расход топлива для такого двигателя будет достаточно высок. Как отмечают специалисты ГК Favorit Motors, в среднем автомобиль с атмосферным двигателем потребляет не менее 11-12 литров горючего на 100 километров пути.

Итоги

Выбирать автомобиль с турбированным или атмосферным агрегатом стоит, исходя из своих личных предпочтений и возможностей. У каждого из этих типов моторов есть свои плюсы и минусы. Турбодвигатель будет мощнее и динамичнее, однако требователен в уходе и обходится дороже. Атмосферный двигатель не такой мощный, зато гораздо дешевле в плане эксплуатации и ремонта.

В наличии в компании Favorit Motors имеется множество разных моделей автомобилей как с атмосферными двигателями, так и с турбированными. Компетентный персонал поможет подобрать автомобиль, исходя из пожеланий и предпочтений каждого клиента.

Как турбированный, так и атмосферный силовой агрегат со временем может начать работать с перебоями или вообще отказать. Современные модели автомобилей оснащены высокотехнологичными электронными системами управления двигателем, поэтому диагностику и ремонт моторов следует выполнять только в специализированных автосервисах.

Автосервис Favorit Motors оснащен полным комплексом диагностического и ремонтного оборудования для диагностики и устранения неисправностей турбированных и атмосферных силовых агрегатов. Для обслуживания и ремонта здесь используются только качественные сертифицированные запчасти, а мастера техцентра обладают многолетним опытом работ. Все операции выполняются в соответствии с технологическими картами заводов-изготовителей, что обеспечивает высокое качество и сжатые сроки ремонта. На все детали и ремонтно-восстановительные работы предоставляется гарантия.

Специалисты компании Favorit Motors напоминают, что своевременное регламентное обслуживание способно значительно продлить срок эксплуатации силового агрегата. Необходимо регулярно менять масло в соответствии с пробегом и устранять выявленные неисправности.

Подборка б/у автомобилей Skoda Octavia

Информация о газовых турбинах | Kawasaki Heavy Industries

Принцип работы газовой турбины

Как и дизельный или бензиновый двигатель, газовая турбина — это двигатель внутреннего сгорания с рабочим циклом впуск-сжатие-сгорание (расширение)-выпуск. Но, существенно отличается основное движение. Рабочий орган газовой турбины вращается, а в поршневом двигателе движется возвратно-поступательно.

Принцип работы газовой турбины показан на рисунке ниже. Сначала, воздух сжимается компрессором, затем сжатый воздух подается в камеру сгорания. Здесь, топливо, непрерывно сгорая, производит газы с высокой температурой и давлением. Из камеры сгорания газ, расширяясь в турбине, давит на лопатки и вращает ротор турбины (вал с крыльчатками в виде дисков, несущих рабочие лопатки), который в свою очередь опять вращает вал компрессора. Оставшаяся энергия снимается через рабочий вал.

Особенности газовых турбин

Типы газовых турбин по конструкции и назначению

Самый основной тип газовой турбины — создающий тягу реактивной струей, он же самый простой по конструкции.
Этот двигатель подходит для самолетов, летающих на высокой скорости, и используется в сверхзвуковых самолетах и реактивных истребителях.

У этого типа есть отдельная турбина за турбореактивным двигателем, которая вращает большой вентилятор впереди. Этот вентилятор увеличивает поток воздуха и тягу.
Этот тип малошумен и экономичен на дозвуковых скоростях, поэтому газовые турбины именно этого типа используются для двигателей пассажирских самолётов.

Эта газовая турбина выдает мощность как крутящий момент, причем у турбины и компрессора общий вал. Часть полезной мощности турбины идет на вращение вала компрессора, а остальная энергия передается на рабочий вал.
Этот тип используют, когда нужна постоянная скорость вращения, например — как привод генератора.

В этом типе вторая турбина размещается после турбины с газогенератором, и вращательное усилие передается на нее реактивной струей. Эту заднюю турбину называют силовой. Поскольку валы силовой турбины и компрессора не связаны механически, скорость вращения рабочего вала свободно регулируется. Подходит как механический привод с широким диапазоном скоростей вращения.
Этот тип широко используется в винтовых самолетах и вертолетах, а также в таких установках, как приводы насоса/компрессора, главные судовые двигатели, приводы генератора и т.п.

Что такое газовая турбина серии GREEN?

Принцип, которому Kawasaki следует в газотурбинном бизнесе, начиная с разработки в 1972 году нашей первой ГТУ, позволил нам предлагать клиентам все более совершенное оборудование, т.е., более энергоэффективное и экологичное. Идеи, заложенные в наших продуктах, получили высокую оценку мирового рынка и позволили нам накопить референции на более, чем 10 000 турбин (на конец марта 2014 года) в составе резервных генераторов и когенерационных систем.
Газовые турбины Kawasaki всегда имели большой успех, и мы, показывая еще большую нашу приверженность этому принципу, дали им новое название «Газовые турбины GREEN».

Проект K: Создание газовой турбины с самым высоким КПД в мире

Внутри К: Подразделение газовых турбин, Акаси / завод Seishin

Контакты

Если вам нужна дополнительная информация о нашем бизнесе, пожалуйста, свяжитесь с нами.

Контакты

Турбина — Что такое Турбина?

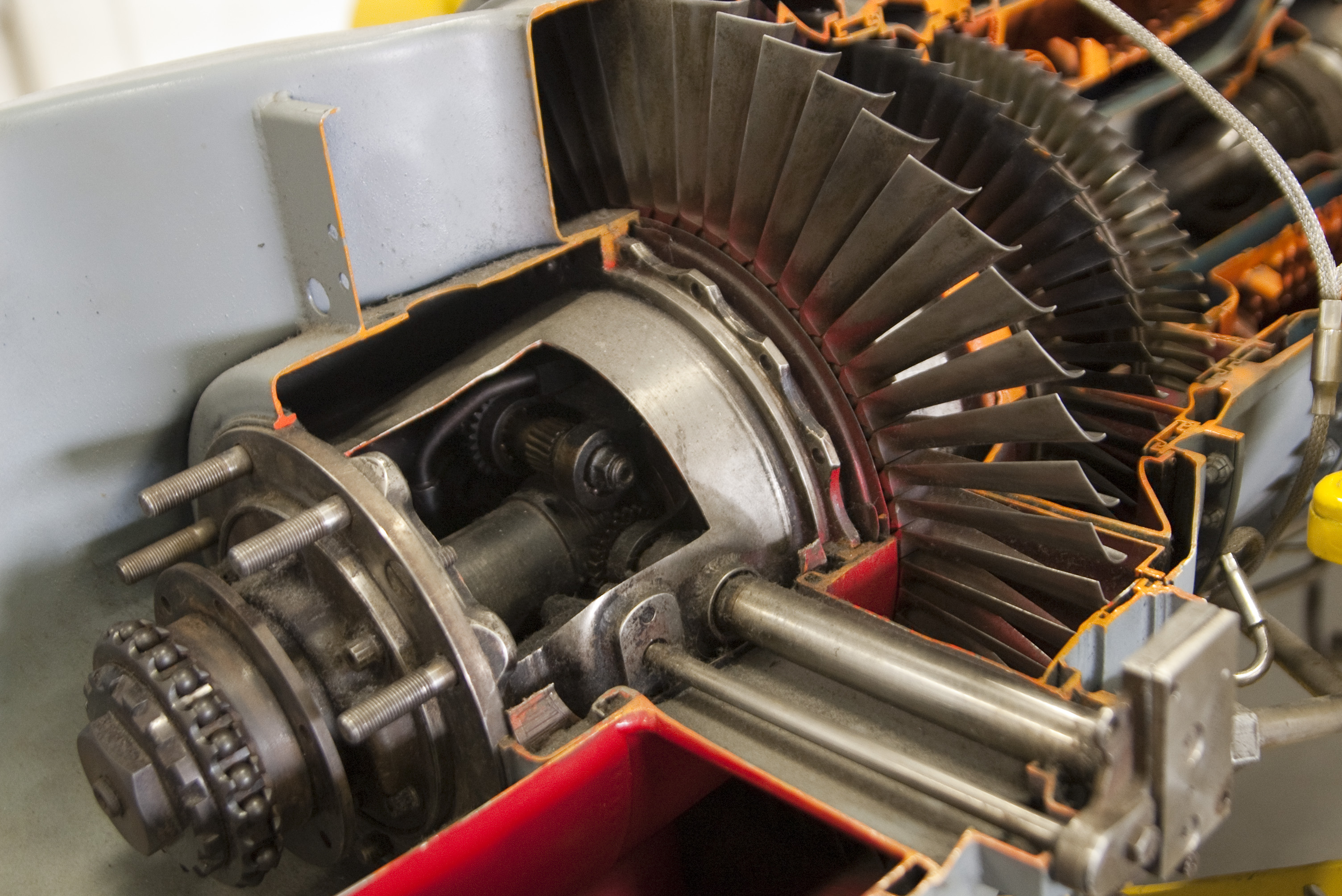

Турбина — ротационный двигатель с непрерывным рабочим процессом и вращательным движением рабочего органа

Турбина — ротационный двигатель с непрерывным рабочим процессом и вращательным движением рабочего органа (ротора), преобразующий кинетическую энергию и/или внутреннюю энергию рабочего тела (пара, газа, воды) в механическую работу.
Струя рабочего тела воздействует на лопатки, закреплённые по окружности ротора, и приводит их в движение.
Применяется в качестве привода электрического генератора на тепловых, атомных и гидро электростанциях, как составная часть приводов на морском, наземном и воздушном транспорте, а также гидродинамической передачи, гидронасосах.

Состав турбины

Турбина состоит из 2-х основных частей.
Ротор с лопатками — подвижная часть турбины.
Статор с выравнивающим аппаратом — неподвижная часть.

Виды турбин

По направлению движения потока рабочего тела различают аксиальные паровые турбины, у которых поток рабочего тела движется вдоль оси турбины, и радиальные, направление потока рабочего тела в которых перпендикулярно оси вала турбины.

Центробежные турбины (турбокомпрессоры) также выделяют как отдельный тип турбин.


По числу контуров турбины подразделяют на 1-контурные, 2-контурные и 3-контурные.
Очень редко турбины могут иметь 4 или 5 контуров.

Многоконтурная турбина позволяет использовать большие тепловые перепады энтальпии, разместив большое число ступеней разного давления.


По числу валов различают 1-вальные, 2-вальные, реже 3-вальные, связанных общностью теплового процесса или общей зубчатой передачей (редуктором).


Расположение валов может быть как коаксиальным так и параллельным с независимым расположением осей валов.
В местах прохода вала сквозь стенки корпуса установлены концевые уплотнения для предупреждения утечек рабочего тела наружу и засасывания воздуха в корпус.
На переднем конце вала устанавливается предельный регулятор (регулятор безопасности), автоматически останавливающий (замедляющий) турбину при увеличении частоты вращения на 10-12 % сверх номинальной.

По типу рабочего тела турбины делятся на Газовые турбины, Паровые турбины и Гидротурбины.

Устройство турбины

Для того чтобы увидеть внутреннее устройство турбины, при ее изображении «вырезана» передняя верхняя четверть. Точно также показана лишь задняя часть кожуха 2. Турбина состоит из трех цилиндров (ЦВД, ЦСД и ЦНД), нижние половины корпусов которых обозначены соответственно 39, 24 и18. Каждый из цилиндров состоит из статора, главным элементом которого являются неподвижный корпус, и вращающегося ротора. Отдельные роторы цилиндров (ротор ЦВД 47, ротор ЦСД 5 и ротор ЦНД 11) жестко соединяются муфтами 31 и 21. К полумуфте 12 присоединяется полумуфта ротора электрогенератора (не показан), а к нему — ротор возбудителя. Цепочка из собранных отдельных роторов цилиндров, генератора и возбудителя называется валопроводом. Его длина при большом числе цилиндров (а самое большое их число в современных турбинах — 5) может достигать 80 м.

Валопровод вращается во вкладышах 42, 29, 23, 20 и т.д. опорных подшипников скольжения на тонкой масляной пленке и не касается металлической части вкладышей подшипников. Как правило, каждый из роторов размещают на двух опорных подшипниках. Иногда между роторами ЦВД и ЦСД устанавливают только один общий для них опорный подшипник (см. позицию 29 на рис. 6.1). Расширяющийся в турбине пар заставляет вращаться каждый из роторов, возникающие на них мощности складываются и достигают на полумуфте 12 максимального значения.

К каждому из роторов приложено осевое усилие. Они суммируются, и их результирующая осевая сила передается с гребня 30 на упорные сегменты, установленные в корпусе упорного подшипника.

Каждый из роторов помещают в корпус цилиндра (см., например, поз. 24). При больших давлениях (а в современных турбинах оно может дос­тигать 30 МПа  300 ат) корпус цилиндра (обычно ЦВД) выполняют двухстенным (из внутреннего 35 и внешнего 46 корпусов). Это уменьшает разность давлений на каждый из корпусов, позволяет сделать его стенки более тонкими, облегчает затяжку фланцевых соединений и позволяет турбине при необходимости быстро изменять свою мощность.

Все корпуса в обязательном порядке имеют горизонтальные разъемы 13, необходимые для установки роторов внутри цилиндров при монтаже, а также для легкого доступа внутрь цилиндров при ревизиях и ремонтах. При монтаже турбины все плоскости разъемов нижних половин корпусов устанавливают специальным образом (для простоты можно считать, что все плоскости разъема совмещают в одной горизонтальной плоскости). При последующем монтаже ось валопровода помещают в эту плоскость разъема, что обеспечивает центровку — ось валопровода будет точно совпадать с осью кольцевых расточек корпусов. Этим будут исключены задевания ротора о статор, которые могут привести к тяжелой аварии.

Пар внутри турбины имеет высокую температуру, а ротор вращается во вкладышах на масляной пленке, температура масла которой как по соображениям пожаробезопасности, так и необходимости иметь определенные смазочные свойства, не должна превышать 100 °С (а температура подаваемого и отводимого масла должна быть еще ниже). Поэтому вкладыши подшипников выносят из корпусов цилиндров и размещают их в специальных строениях — опорах (см. поз. 45, 28, 7 на рис. 6.1). Таким образом, вращающиеся концы каждого из роторов соответствующего цилиндра необходимо вывести из невращающегося статора, причем так, чтобы с одной стороны исключить какие-либо (даже малейшие) задевания ротора о статор, а с другой — не допустить значительную утечку пара из цилиндра в зазор между ротором и статором, так как это снижает мощность и экономичность турбины. Поэтому каждый из цилиндров снабжают концевыми уплотнениями (см. поз. 40, 32, 19) специальной конструкции.

Турбина устанавливается в главном корпусе ТЭС на верхней фундаментной плите 36 (см. рис. 2.6). В плите выполняются прямоугольные окна по числу цилиндров, в которых размещаются нижние части корпусов цилиндров, а также осуществляется вывод трубопроводов, питающих регенеративные подогреватели, паропроводы свежего и вторично перегретого пара, переходный патрубок к конденсатору.

После изготовления турбина проходит контрольную сборку и опробование на заводе-изготовителе. После этого ее разбирают на более-менее крупные блоки, доводят до хорошего товарного вида, консервируют, упаковывают в деревянные ящики и отправляют для монтажа на ТЭС.

Монтаж турбины

Монтаж турбины осуществляют в следующем порядке. Сначала устанавливают нижнюю половину ЦНД 18 опорным поясом 15, расположенным по периметру обоих выходных патрубков ЦНД. ЦНД имеет собственные вваренные в них опоры ротора. Затем на перемычке между окнами под ЦВД и ЦСД и слева от окна под ЦВД размещают нижние половины корпусов опор соответственно 28 и 41. После этого на опоры подвешивают нижние половины корпусов наружных цилиндров 39 и 24, в них помещают статорные элементы и осуществляют центровку всех цилиндров турбины.

В опоры ротора вставляются нижние половины опорных вкладышей 42, 29, 23, 20 и 16, и на них опускают отдельные роторы. Их строго прицентровывают друг к другу и соединяют с помощью муфт 31 и 21.

Затем в верхние половины корпусов помещают необходимые внутренние статорные элементы и турбину закрывают. Для этого в отверстия на горизонтальные разъемы корпусов ввинчивают шпильки и опускают верхние половины (крышки — см., например, поз. 46 на рис. 6.1), после чего с помощью шпилек и специальных приспособлений верхние и нижние половины корпусов плотно стягиваются по фланцевым разъемам.

Аналогичным образом закрываются опоры роторов. После изоляции турбины, ограждения кожухом и многочисленных проверок ее доводят для состояния, пригодного к несению нагрузки.

При работе турбины пар из котла (см. рис. 2.2) по одному или нескольким паропроводам (это зависит от мощности турбины) поступает сначала к главной паровой задвижке, затем к стопорному (одному или нескольким) и, наконец, к регулирующим клапанам (чаще всего — 4). От регулирующих клапанов (на рис. 6.1 не показаны) пар по перепускным трубам 1 (на рис. 6.1 их четыре: две из них присоединены к крышке 46 внешнего корпуса ЦВД, а две других подводят пар в нижние половины корпуса) подается в паровпускную камеру 33 внутреннего корпуса ЦВД. Из этой полости пар попадает в проточную часть турбины и, расширяясь, движется к выходной камере ЦВД 38. В этой камере в нижней половине корпуса ЦВД имеются два выходных патрубка 37. К ним приварены паропроводы, направляющие пар в котел для промежуточного перегрева.

Вторично перегретый пар по трубопроводам поступает через стопорный клапан (не показан на рис. 6.1) к регулирующим клапанам 4, а из них — в паровпускную полость ЦСД 26. Далее пар расширяется в проточной части ЦСД и поступает в его выходной патрубок 22, а из него — в две перепускные трубы 6 (иногда их называют ресиверными), которые подают пар в паровпускную камеру ЦНД 9. В отличие от однопоточных ЦВД и ЦСД, ЦНД почти всегда выполняют двухпоточными: попав в камеру 9, пар расходится на два одинаковых потока и, пройдя их, поступает в выходные патрубки ЦНД 14. Из них пар направляется вниз в конденсатор. Перед передней опорой 41 располагается блок регулирования и управления турбиной 44. Его механизм управления 43 позволяет пускать, нагружать, разгружать и останавливать турбину.

Как не убить в мороз турбированный мотор — Российская газета

Турбированные моторы предпочитают многие автовладельцы. Причина — в их экономичности, высокой мощности и доступности. Однако сильные морозы способны сильно навредить таким двигателям.

Как пишет aif.ru, все дело в том, что во время работы турбонаддув разогревается до 1000 градусов. Горячий газ выхлопной системы проходит через «улитку» и раскручивает ее до более чем десятка тысяч оборотов. Во время ночной стоянки на морозе сильно охлаждается, масло отстаивается и на рабочих поверхностях остается небольшое его количество.

Холодный пуск, езда на непрогретой машине чревата активным износом турбины. Обороты мотора поднимаются выше 2,5 тысячи, «улитка» резко нагревается, детали из-за высокой температуры расширяются. Зазоры между трущимися поверхностями могут меняться до нескольких микрон, из-за этого появляется риск разрыва масляной пленки. Рабочие поверхности могут повредиться.

Определить, что турбонаддув поврежден, можно благодаря нетипичным шумам, которые появляются после запуска двигателя. Это посторонний гул и свист; кроме того, из выхлопной трубы идет сизый дым, масло начинает расходоваться выше нормы. На поверхностях образуется нагар, который разрушает подшипники и другие детали.

Что делать? Прогревать мотор, даже если вы недавно уже ездили на автомобиле. Но особым образом. После запуска турбодвигателя в холодное время года нужно подождать около пяти минут. За это время масло прокачается ко всем узлам и агрегатам. После этого можно ехать, но в щадящем режиме: не раскручивая мотор больше 2,3-2,5 тысячи оборотов. В противном случае активируется наддув и холодная турбина испытает повышенные нагрузки из-за температурного дисбаланса.

Такой щадящий режим нужно выдержать около 15 минут. Когда из печки пойдет горячий воздух, а температура охлаждающей жидкости повысится до 90 градусов, можно ехать в обычном режиме.

После активной езды на морозе, перед выключением зажигания, нужно обязательно дать мотору поработать около двух минут на холостых оборотах. Это делается для того, чтобы масло, прокачиваемое через турбину, успело ее охладить. Иначе на поверхности вала турбины могут образоваться микротрещины и выщербины. И она быстро придет в негодность.

Ранее эксперты рассказали, что следует иметь в виду при переходе на зимний дизель, а также что делать, если машину ударили во дворе и скрылись.

В чем разница между турбинными двигателями?

Турбореактивный двигатель GEnx в настоящее время используется в самолетах Boeing 747-8 и Boeing 787 Dreamliner. В двигателе, который на 15% более экономичен по сравнению с двигателем GE CF6, используются лопасти вентилятора из углеродного волокна и корпус вентилятора для снижения веса. (Предоставлено GE Aviation)

Газовая турбина — одна из наиболее широко используемых форм силовых установок для современных авиационных двигателей. Ядро двигателя, определяемое как компрессор, горелка и турбина, также известно как газогенератор, поскольку на выходе получается горячий выхлопной газ.Компрессор и турбина определяются как турбомашины, в которых энергия добавляется или извлекается из непрерывного потока за счет динамического и аэродинамического действия вращающихся лопастей.

Общие детали турбинного двигателя

Впуск

Впускное отверстие двигателя нагнетает «свободный поток воздуха» в двигатель. Воздухозаборник предназначен для замедления скорости поступающего воздуха и преобразования его кинетической энергии в статическое давление.

На этом разрезе типичного реактивного двигателя показаны сечения, разделенные на две части: холодную и горячую.Горячая секция — это когда горение происходит за счет добавления топлива в воздушный поток, поступающий от впуска холодной секции.

Дозвуковые воздухозаборники: Дозвуковые самолеты не превышают скорость звука. Повышение давления можно максимизировать, используя либо более длинный диффузор, либо больший угол расхождения диффузора (соотношение площадей диффузора).

Схема потока для дозвукового входа разделена на внешний (внешний / входной) и внутренний сегменты. Внешнее ускорение происходит при работе на низкой скорости с высокой тягой (т.е., условия взлета), что увеличивает скорость на входе и снижает давление на входе. Следовательно, зона входа спроектирована так, чтобы минимизировать внешнее ускорение во время взлета, так что внешнее замедление происходит в крейсерских условиях. На типичном дозвуковом входе поверхность входа представляет собой непрерывную гладкую кривую, имеющую некоторую толщину изнутри наружу. Впускная губа или выступ, самая верхняя часть впускного отверстия, относительно толстая.

Сверхзвуковые воздухозаборники: Сверхзвуковые самолеты по-прежнему должны замедлять поток до дозвуковых скоростей до того, как воздух достигнет компрессора.Когда воздушный поток достигает торца двигателя, имеет число Маха от 0,4 до 0,7. Диффузия потока от сверхзвукового к дозвуковому потоку, также известная как возврат поршня, включает в себя удары. Обычный воздухозаборник — это простейший сверхзвуковой диффузор. Амортизаторы с узкой входной кромкой используются для одиночного нормального скачка (90 ° перпендикулярно потоку) при значениях Маха менее 1,6.

Наклонные впускные отверстия для амортизаторов обеспечивают более высокое восстановление общего давления. Сверхзвуковое торможение потока достигается серией косых скачков (под определенным углом к ​​потоку), за которыми следует слабый прямой скачок.В косом ударе сверхзвуковой поток превращается в себя; по мере увеличения количества косых скачков уплотнения ударные потери уменьшаются, особенно при высоких числах Маха.

Осесимметричный вход внешнего сжатия представляет собой диффузор конической формы, создающий конический скачок уплотнения. Из-за того, что обтекание конуса по своей природе является трехмерным, поле потока между скачком уплотнения и конусом больше не является однородным. Эффект приводит к более слабой ударной волне, чем для клина того же угла.

Компрессор

Компрессоры используются для повышения давления воздуха перед его поступлением в камеру сгорания.

Центробежные компрессоры: Эти компрессоры использовались в первых реактивных двигателях и до сих пор используются в турбореактивных и турбовальных двигателях. Они поворачивают воздушный поток перпендикулярно оси вращения. Вращающееся рабочее колесо перемещает воздух, который собирается в улитке или улитке. Между крыльчаткой и улиткой может быть диффузор.

Осевые компрессоры: Вместо перпендикулярного потока в осевых компрессорах воздух проходит параллельно оси вращения.Компрессор состоит из нескольких рядов роторов и статоров; которые представляют собой серию воздушной фольги. Роторы соединены с центральным валом и вращаются с высокой скоростью, сообщая жидкости угловой момент. Статоры закреплены, которые соединяются с внешним кожухом, увеличивают давление, не позволяя потоку закручиваться по спирали вокруг оси, возвращая его к параллельной оси (действуя как диффузоры). Длина лопаток и площадь кольцевого зазора уменьшаются по всей длине компрессора, уменьшая проходное сечение.Это компенсирует увеличение плотности жидкости при ее сжатии.

Горелка

Горелка или камера сгорания расположена между компрессором и турбиной, как кольцевое пространство. Здесь топливо смешивается с воздухом под высоким давлением и сжигается, чтобы создать высокотемпературный выхлопной газ, который вращает силовую турбину и создает тягу. Некоторые из желаемых свойств горелок заключаются в достижении полного сгорания с минимальными выбросами выхлопных газов, низкой общей потере давления, низкой потере тепла через стены и эффективном охлаждении.Однако многие из этих свойств конкурируют друг с другом; следовательно, оптимальная конструкция горелки — это один из компромиссов.

• Канально-кольцевые камеры сгорания: Состоящие из серии цилиндрических горелок, расположенных вокруг общего кольцевого пространства, камеры сгорания с кольцевым каналом работают независимо друг от друга. На входе в каждую камеру установлен диффузор, который может снижать скорость от типичного выхода компрессора (100-150 м / с) до средней скорости объемного потока (20-30 м / с) в зоне горения.Он подает воздух в зону горения в виде стабильного и однородного поля потока. Это более старый метод конструкции горелки.

• Кольцевые камеры сгорания: Более современная конструкция — кольцевые камеры сгорания. Это одиночная горелка с кольцевым поперечным сечением, которая подает газ на турбину. Сама зона горения занимает кольцевое пространство. Улучшенная зона горения обеспечивает однородность, простоту конструкции, уменьшенную линейную площадь поверхности и меньшую длину системы.

Турбина

Турбина похожа на компрессор тем, что состоит из нескольких рядов роторов и статоров.Ступень турбины начинается с ряда неподвижных лопаток, называемых направляющей лопаткой сопла, за которым следует ряд вращающихся лопаток. Турбина преобразует тепловую энергию в кинетическую энергию за счет расширения через сопла, а затем в механическую энергию вращения во вращающемся роторе.

В потоке турбины преобладают благоприятные градиенты давления. Изменения давления могут быть довольно значительными, а пограничные слои в турбине менее подвержены срыву по сравнению с компрессором. Охлаждение турбин — серьезная проблема; таким образом, они предназначены для работы в высокотемпературных и агрессивных средах.

Сопло

Функция сопла заключается в преобразовании тепловой энергии в кинетическую энергию для получения высокой скорости выхлопа. Тяга сопла, или полная тяга, складывается из импульса и давления. Максимальная общая тяга — это когда форсунка полностью расширена или давление окружающей среды равно давлению выхлопных газов.

Дозвуковое сопло: Для ускорения дозвукового потока поперечное сечение канала должно уменьшаться в направлении потока.Когда воздуховод заканчивается с наименьшим поперечным сечением, в результате получается сужающееся сопло. Давление на выходе из сопла ниже атмосферного. В результате поток ускоряется или расширяется до атмосферного или местного давления на выходе. Чем выше летит самолет, тем больше увеличивается скорость в соответствии с более низким атмосферным давлением. Предел достигается, когда струя выходит со звуковой скоростью и сопло считается забитым. Как только условие засорения реализуется, массовый расход сопла достигает максимума, и условия остаются неизменными независимо от снижения давления окружающей среды.Следовательно, сужающееся сопло никогда не может создать сверхзвуковой поток.

Сверхзвуковое сопло: Для высоких скоростей выхлопа, необходимых для сверхзвукового полета, используется сходящееся-расширяющееся (CD) сопло для создания сверхзвуковой скорости истечения. Конструкция сопла CD состоит из сужающегося канала, за которым следует расходящийся канал. Увеличение площади поперечного сечения сопла ЦД ускоряет сверхзвуковой поток. Сверхзвуковое сопло или сопло CD требует большой разницы давлений для ускорения газа до сверхзвуковой скорости в горловине и дальнейшего создания сверхзвукового потока в расширяющейся части CD.Значительный перепад давления может быть создан за счет уменьшения противодавления или давления на выходе из окружающей среды ниже по потоку.

Регулируемые сопла позволяют сверхзвуковому летательному аппарату адаптироваться к изменяющимся условиям давления окружающей среды и настройкам мощности двигателя для сверхзвукового полета. Насадки с адаптацией к высоте могут изменять форму угла наклона кромки сопла для достижения оптимальной производительности.

Проблема возникает, когда сопло слишком или недостаточно расширено. В условиях недостаточного расширения давление падает поперек волн расширения, и выхлопной шлейф расширяется за выходное отверстие сопла, снижая эффективность на больших высотах.Для чрезмерно расширенных сопел давление возрастает через наклонные ударные волны и смесь суб / сверхзвукового потока. Выхлопной шлейф зажимается высоким давлением окружающего воздуха, что снижает его эффективность на малых высотах. Чрезмерное расширение может привести к образованию областей со сложной волновой структурой в шлейфе, которые создают бело-желтое люминесцентное свечение, поскольку низкое давление выхлопных газов пытается соответствовать высокому окружающему давлению.

Турбореактивный двигатель

Турбореактивный двигатель — самый простой тип газовой турбины.Большое количество окружающего воздуха втягивается во впускное отверстие двигателя за счет компрессора. В задней части воздухозаборника воздух поступает в компрессор. Давление увеличивается по мере прохождения воздухом рядов лопастей. На выходе из компрессорной секции давление воздуха выше, чем в набегающем потоке. В секции горелки топливо смешивается с воздухом и воспламеняется. Горячий выхлоп происходит в основном из окружающего воздуха и проходит через турбину, когда выходит из горелки. Турбина извлекает энергию из горячего воздушного потока, заставляя лопасти вращаться в потоке.В реактивном двигателе энергия, извлекаемая турбиной, вращает компрессор, связывая его и турбину с центральным валом. Остальная часть горячего выхлопа используется для создания тяги за счет увеличения его скорости через сопло. Поскольку скорость на выходе больше, чем скорость набегающего потока, создается тяга. В поток добавляется очень мало топлива, поэтому массовый расход на выходе почти равен массовому расходу набегающего потока.

Турбовинтовой двигатель

В турбовинтовом двигателе горячий выхлоп используется для вращения гребного винта, а не для создания тяги на выходе из двигателя.

Двумя основными частями турбовинтовой силовой установки являются основной двигатель и воздушный винт. Основной двигатель очень похож на турбореактивный, за исключением того, как он обрабатывает энергию выхлопных газов. Вместо того, чтобы расширять горячий выхлоп через сопло для создания тяги, турбовинтовой двигатель использует большую часть энергии выхлопа для вращения турбины. Дополнительная ступень турбины может быть соединена с приводным валом, который, в свою очередь, соединен с коробкой передач. Пропеллер соединяется с коробкой передач, которая производит большую часть тяги.

Тяга, создаваемая скоростью выхлопа, мала, потому что большая часть энергии выхлопа сердечника используется для вращения приводного вала. Турбовинтовые (и турбовентиляторные) двигатели обычно имеют двухконтактный двигатель, в котором отдельная турбина и вал приводят в действие вентилятор и коробку передач соответственно. Турбовинтовые самолеты используются только для низкоскоростных самолетов, например грузовых. По мере увеличения скорости самолета пропеллеры становятся менее эффективными.

Турбореактивный двигатель

Пратт

Современные авиалинии используют турбовентиляторные двигатели для движения своих самолетов по воздуху.Это связано с их высокой тягой и топливной экономичностью. Турбореактивный двухконтурный двигатель — это самая современная разновидность базовой газовой турбины. В турбовентиляторном двигателе два вентилятора окружают основной двигатель. Один вентилятор находится в передней части основного двигателя, а другой — в задней части. Вентилятор и турбина вентилятора соединены с дополнительным валом вентилятора. Вал вентилятора проходит через стержневой вал в двухзолотном двигателе. Для повышения эффективности некоторые двигатели имеют дополнительные золотники.

Турбореактивный двухконтактный двигатель захватывает входящий воздух на входе.Часть воздуха проходит через вентилятор в основной компрессор, а затем в горелку. Отвод тепла проходит через сердечник, турбины вентилятора и выходит из сопла. Этот процесс повторяет процесс турбореактивного двигателя. Остальной входящий воздух перенаправляется вокруг двигателя после прохождения вентилятора. Воздух, проходящий через вентилятор, имеет немного более высокую скорость, чем набегающий поток.

Отношение воздуха, перенаправляемого вокруг двигателя, к воздуху, проходящему через сердечник, известно как коэффициент перепуска.Турбореактивные двигатели с малой степенью двухконтурности более экономичны, чем базовый турбореактивный двигатель. Турбореактивный двигатель создает большую тягу для почти равного количества топлива, используемого активной зоной, потому что расход топлива немного изменяется при добавлении вентилятора. В результате турбовентилятор отличается высокой топливной экономичностью.

Воздух, проходящий через сердечник, а также воздух, проходящий вокруг двигателя, составляют тягу. Вследствие того, что входное отверстие закрывает передний вентилятор и имеет множество лопастей, он может эффективно работать на более высоких скоростях, чем простой пропеллер.

Турбореактивный двигатель дожигания

Это изображение показывает Пратт Форсажные камеры

используются в сверхзвуковых самолетах, таких как Concorde, и выключаются после достижения крейсерской скорости. Многие современные истребители используют турбовентиляторные двигатели с малой степенью двухконтурности, оснащенные форсажными камерами для эффективных крейсерских условий и создания высокой тяги для воздушных боев, а на турбореактивных самолетах — для полета на сверхзвуковых скоростях, преодолевая резкое увеличение лобового сопротивления, близкое к скорости звука. Форсажная камера впрыскивает топливо непосредственно в горячий выхлоп.Сопло базового турбореактивного двигателя удлиняется и после сопла устанавливается кольцо пламегасителей. Дополнительное топливо впрыскивается через обручи в поток горячего выхлопа. Горящее топливо создает дополнительную тягу, но с неэффективной скоростью.

Горящее топливо предлагает простой механический способ увеличения тяги, но с неэффективной скоростью. Расчет тяги такой же, как у обычного турбореактивного двигателя, за исключением того, что значение тяги на выходе — это тяга на выходе из форсажной камеры.

Уравнения тяги:

F Turbojet или форсажный турбореактивный = á¹ e â € ™ V e á¹ FS â € ™ V FS 9014 Турбовинтовой = á¹ FS ™ ( V Pe V FS ) + á¹ e ∠™ ( V e V Pe )
F Турбореактивный двигатель = á¹ e â € ™ V e á¹ FS ∠™ V FS + bpr ∠™ á¹ c ∠™ V f

где:
á¹ FS = массовый расход набегающего потока воздуха
á¹ e = массовый расход воздуха на выходе из активной зоны
á¹ c = масса расход горячего выхлопа, проходящего через сердечник
á¹ f = массовый расход потока вентилятора или байпасного потока
V f = скорость воздуха на выходе из вентилятора
V e = скорость воздуха на выходе из сердечника
V Pe = скорость воздуха на выходе из гребного винта
V FS = скорость набегающего потока воздуха
Ve = скорость воздуха на выходе из активной зоны
барр. = коэффициент байпаса, равный á f / á c

Ищете запчасти? Зайдите в SourceESB.

Типы газовых турбин

Чтобы самолет двигался по воздуху, мы должны использовать какую-то двигательную установку для создания тяги. Наиболее широко используемые формой силовой установки современного самолета является газовая газотурбинный двигатель. Турбинные двигатели бывают самых разных форм.

На этой странице показаны компьютерные чертежи четырех различных вариантов газовая турбина или реактивный двигатель. Хотя каждый из двигателей отличается, у них есть некоторые общие части. Каждый из в этих двигателях есть секция сгорания (красный), компрессор (голубой), турбина (пурпурный) и вход и сопло (серый).Компрессор, горелка и турбина называются основной двигателя, так как все газовые турбины имеют эти составные части. Ядро также обозначается как газогенератор так как на выходе из активной зоны идет горячий выхлопной газ. Газ пропущен через сопло для создания тяги турбореактивного двигателя, при этом он используется для привода турбины (зеленый) ТРДД и турбовинтовых двигателей. Поскольку компрессор и турбина связаны центральным валом и вращаются вместе, эта группа деталей назвал турбомашин .Работа турбореактивный дожигающий турбореактивный двигатель, турбовентилятор и турбовинтовые двигатели описаны на отдельные страницы.

Благодаря своей высокой выходной мощности и высокому тепловому КПД газотурбинные двигатели также используются в самых разных приложениях, не связанных с аэронавтикой. Подключение главный вал двигателя к электромагниту будет вырабатывать электроэнергию. Газовые турбины также может использоваться для питания кораблей, грузовиков и военных танков. В этих приложениях главный вал соединен с коробкой передач (очень похож на турбовинтовой), и получившаяся силовая установка называется турбовальный двигатель .В конце 1960-х гоночные автомобили с турбовальным двигателем соревновались в Indy 500.

Вы можете изучить конструкцию и работу различных турбин. движок с помощью интерактивного EngineSim Java-апплет. Вы можете выбрать тип двигателя и варьировать любой из параметров, которые влияют на тягу и расход топлива.


Действия:


Экскурсии с гидом
  • Реактивные двигатели:

Навигация..


Руководство для начинающих Домашняя страница

Газовая турбина

Эта страница предназначена для учащихся колледжей, старших и средних школ. Для младших школьников более простое объяснение информации на этой странице: доступно на Детская страница.

Тяга — это сила, которая перемещает любой самолет по воздуху.Тяга создается силовая установка самолета. Различные двигательные установки развивают тягу в разными способами, но вся тяга создается за счет некоторых применение третьего закона Ньютона движение. На каждое действие есть равная и противоположная реакция. В любой двигательной установке рабочая жидкость ускоряется системой и реакция на это ускорение создает силу в системе. А общий вывод уравнения тяги показывает, что величина создаваемой тяги зависит от массовый поток через двигатель и скорость на выходе газа.

Во время Второй мировой войны был разработан двигатель нового типа. самостоятельно в Германии и в Англии. Этот двигатель назывался . газотурбинный двигатель . Мы иногда называем этот двигатель реактивным двигателем . двигатель . Ранние газотурбинные двигатели работали во многом как ракетный двигатель создавая горячий выхлопной газ, который проходил через сопло производить тягу. Но в отличие от ракетного двигателя, который должен нести кислород для сгорания, газотурбинный двигатель получает кислород из окружающего воздуха.Не работает газотурбинный двигатель в космосе, потому что нет окружающего воздуха. Для газа газотурбинный двигатель, ускоренный газ, или рабочее тело , это струйный выхлоп. Большинство Масса выхлопных газов струи исходит из окружающей атмосферы. Самый современный, высокоскоростной пассажир и военный самолет работают на газе газотурбинные двигатели. Потому что газотурбинные двигатели так важны для современных жизни, мы будем предоставлять много информации о газотурбинных двигателях и их работа.

Турбинные двигатели

выпускаются в широком ассортименте формы и размеры из-за множества различных миссий самолетов. Все газотурбинные двигатели имеют некоторые части в однако обычное дело. На слайде мы видим изображения четырех разных самолет, оснащенный газотурбинными двигателями. Каждый самолет имеет уникальная миссия и, следовательно, уникальные требования к двигательной установке. На вверху слева — авиалайнер DC-8. Его задача — перевозить большие грузы. пассажиров или груза на дальние расстояния на большой скорости.Тратит большую часть своей жизни на высокой скорости морское путешествие. Внизу слева — F-14. истребитель. Его задача — сбивать другие самолеты в бой воздух-воздух. Большую часть жизни он проводит в круизах, но ему необходимо высокое ускорение в бою. Справа внизу — грузовой С-130. самолет. Как и DC-8, он перевозит грузы на большие расстояния, но не имеет требований к высокой скорости DC-8. На верхнем справа — учебно-тренировочный Т-38. Используется для обучения пилотов управлять реактивным двигателем. самолет и не имеет требований к ускорению F-14.DC-8 приводится в движение четырьмя двухконтурными ТРДД. двигателей Ф-14 на двух форсажных ТРДД с малым байпасом, С-130 от четырех турбовинтовых двигателей, а Т-38 — двумя ТРД. двигатели.

EngineSim это интерактивный Java-апплет, позволяющий изучать различные типы реактивных двигателей. Вы можете изучить основы газотурбинного двигателя. двигательная установка с симулятором EngineSim. RangeGames это интерактивный Java-апплет, который позволяет вам изучить, как разные типы самолетов используют разные типы двигателей для выполнения своей миссии.


Действия:

Экскурсии

Навигация ..


Руководство для начинающих Домашняя страница

Газотурбинный двигатель | Британника

Газотурбинный двигатель , любой двигатель внутреннего сгорания, использующий газ в качестве рабочего тела, используемого для вращения турбины.Термин также обычно используется для описания полного двигателя внутреннего сгорания, состоящего, по меньшей мере, из компрессора, камеры сгорания и турбины.

Общие характеристики

Полезная работа или тяга может быть получена от газотурбинного двигателя. Он может приводить в действие генератор, насос или воздушный винт или, в случае чисто реактивного авиационного двигателя, развивать тягу, ускоряя поток выхлопных газов турбины через сопло. Такой двигатель, который при той же мощности намного меньше и легче поршневого двигателя внутреннего сгорания, может производить большую мощность.Возвратно-поступательные двигатели зависят от движения поршня вверх и вниз, которое затем должно быть преобразовано во вращательное движение с помощью механизма коленчатого вала, тогда как газовая турбина передает мощность вращающегося вала напрямую. Хотя концептуально газотурбинный двигатель представляет собой простое устройство, компоненты для эффективного агрегата должны быть тщательно спроектированы и изготовлены из дорогостоящих материалов из-за высоких температур и напряжений, возникающих во время работы. Таким образом, установки газотурбинных двигателей обычно ограничиваются крупными установками, где они становятся рентабельными.

Циклы газотурбинного двигателя

Большинство газовых турбин работают в открытом цикле, в котором воздух забирается из атмосферы, сжимается в центробежном или осевом компрессоре, а затем подается в камеру сгорания. Здесь топливо добавляется и сжигается при практически постоянном давлении с частью воздуха. Дополнительный сжатый воздух, который обходится вокруг секции горения и затем смешивается с очень горячими газами сгорания, необходим для поддержания температуры на выходе из камеры сгорания (фактически, на входе турбины) на достаточно низком уровне, чтобы турбина могла работать непрерывно.Если установка должна производить мощность на валу, продукты сгорания (в основном воздух) расширяются в турбине до атмосферного давления. Большая часть мощности турбины требуется для работы компрессора; только остальная часть доступна для обеспечения работы вала генератора, насоса или другого устройства. В реактивном двигателе турбина предназначена для обеспечения мощности, достаточной для привода компрессора и вспомогательных устройств. Затем поток газа выходит из турбины с промежуточным давлением (выше местного атмосферного давления) и проходит через сопло для создания тяги.

Название

Газотурбинный двигатель открытого цикла постоянного давления.

Британская энциклопедия, Inc.

В первую очередь рассматривается идеализированный газотурбинный двигатель, работающий без потерь по этому простому циклу Брайтона. Если, например, воздух поступает в компрессор при 15 ° C и атмосферном давлении и сжимается до одного мегапаскаль, он затем поглощает тепло от топлива при постоянном давлении до тех пор, пока температура не достигнет 1100 ° C, прежде чем расширится через турбину обратно до атмосферного. давление.Этот идеализированный блок потребует выходной мощности турбины 1,68 киловатт на каждый киловатт полезной мощности с 0,68 киловатт, потребляемым для привода компрессора. Тепловой КПД установки (чистая произведенная работа, разделенная на энергию, добавленную через топливо) составит 48 процентов.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Фактическая производительность при простом разомкнутом цикле

Если для агрегата, работающего в пределах одного и того же давления и температуры, компрессор и турбина имеют КПД только 80 процентов ( i.Например, : работа идеального компрессора в 0,8 раза превышает фактическую работу, в то время как фактическая мощность турбины в 0,8 раза больше идеальной мощности), ситуация кардинально меняется, даже если все остальные компоненты остаются идеальными. На каждый киловатт производимой полезной мощности турбина теперь должна производить 2,71 киловатт, а работа компрессора становится 1,71 киловатт. Тепловой КПД снижается до 25,9 процента. Это демонстрирует важность высокоэффективных компрессоров и турбин. Исторически сложность разработки эффективных компрессоров, даже больше, чем эффективных турбин, задерживала разработку газотурбинного двигателя.Современные агрегаты могут иметь КПД компрессора 86–88% и КПД турбины 88–90% при проектных условиях.

КПД и выходную мощность можно увеличить за счет повышения температуры на входе в турбину. Однако все материалы теряют прочность при очень высоких температурах, а поскольку лопатки турбины движутся с высокой скоростью и подвергаются серьезным центробежным напряжениям, температура на входе в турбину выше 1100 ° C требует специального охлаждения лопаток. Можно показать, что для каждой максимальной температуры на входе в турбину существует также оптимальное соотношение давлений.Современные авиационные газовые турбины с охлаждением лопаток работают при температурах на входе в турбину выше 1370 ° C и при соотношении давлений около 30: 1.

Промежуточное охлаждение, повторный нагрев и регенерация

В авиационных газотурбинных двигателях необходимо обращать внимание на вес и диаметр. Это не позволяет добавлять дополнительное оборудование для повышения производительности. Соответственно, двигатели коммерческих самолетов работают по простому циклу Брайтона, идеализированному выше. Эти ограничения не применяются к стационарным газовым турбинам, в которые могут быть добавлены компоненты для повышения эффективности.Усовершенствования могут включать (1) уменьшение работы сжатия за счет промежуточного охлаждения, (2) увеличение мощности турбины за счет повторного нагрева после частичного расширения или (3) уменьшение расхода топлива за счет регенерации.

Первое усовершенствование будет заключаться в сжатии воздуха почти постоянной температуры. Хотя это не может быть достигнуто на практике, это можно приблизить с помощью промежуточного охлаждения (, то есть , путем сжатия воздуха в два или более этапов и его водяного охлаждения между этапами до его начальной температуры).Охлаждение уменьшает объем обрабатываемого воздуха и, соответственно, необходимую работу по сжатию.

Второе усовершенствование включает повторный нагрев воздуха после частичного расширения через турбину высокого давления во втором наборе камер сгорания перед подачей его в турбину низкого давления для окончательного расширения. Этот процесс аналогичен повторному нагреву, используемому в паровой турбине.

Оба подхода требуют значительного дополнительного оборудования и используются реже, чем третье улучшение.Здесь горячие выхлопные газы турбины проходят через теплообменник или регенератор для повышения температуры воздуха, выходящего из компрессора перед сгоранием. Это уменьшает количество топлива, необходимое для достижения желаемой температуры на входе в турбину. Однако повышение эффективности связано со значительным увеличением начальной стоимости и будет экономичным только для агрегатов, которые работают почти непрерывно.

Газотурбинный двигатель | Британника

Газотурбинный двигатель , любой двигатель внутреннего сгорания, использующий газ в качестве рабочего тела, используемого для вращения турбины.Термин также обычно используется для описания полного двигателя внутреннего сгорания, состоящего, по меньшей мере, из компрессора, камеры сгорания и турбины.

Общие характеристики

Полезная работа или тяга может быть получена от газотурбинного двигателя. Он может приводить в действие генератор, насос или воздушный винт или, в случае чисто реактивного авиационного двигателя, развивать тягу, ускоряя поток выхлопных газов турбины через сопло. Такой двигатель, который при той же мощности намного меньше и легче поршневого двигателя внутреннего сгорания, может производить большую мощность.Возвратно-поступательные двигатели зависят от движения поршня вверх и вниз, которое затем должно быть преобразовано во вращательное движение с помощью механизма коленчатого вала, тогда как газовая турбина передает мощность вращающегося вала напрямую. Хотя концептуально газотурбинный двигатель представляет собой простое устройство, компоненты для эффективного агрегата должны быть тщательно спроектированы и изготовлены из дорогостоящих материалов из-за высоких температур и напряжений, возникающих во время работы. Таким образом, установки газотурбинных двигателей обычно ограничиваются крупными установками, где они становятся рентабельными.

Циклы газотурбинного двигателя

Большинство газовых турбин работают в открытом цикле, в котором воздух забирается из атмосферы, сжимается в центробежном или осевом компрессоре, а затем подается в камеру сгорания. Здесь топливо добавляется и сжигается при практически постоянном давлении с частью воздуха. Дополнительный сжатый воздух, который обходится вокруг секции горения и затем смешивается с очень горячими газами сгорания, необходим для поддержания температуры на выходе из камеры сгорания (фактически, на входе турбины) на достаточно низком уровне, чтобы турбина могла работать непрерывно.Если установка должна производить мощность на валу, продукты сгорания (в основном воздух) расширяются в турбине до атмосферного давления. Большая часть мощности турбины требуется для работы компрессора; только остальная часть доступна для обеспечения работы вала генератора, насоса или другого устройства. В реактивном двигателе турбина предназначена для обеспечения мощности, достаточной для привода компрессора и вспомогательных устройств. Затем поток газа выходит из турбины с промежуточным давлением (выше местного атмосферного давления) и проходит через сопло для создания тяги.

Название

Газотурбинный двигатель открытого цикла постоянного давления.

Британская энциклопедия, Inc.

В первую очередь рассматривается идеализированный газотурбинный двигатель, работающий без потерь по этому простому циклу Брайтона. Если, например, воздух поступает в компрессор при 15 ° C и атмосферном давлении и сжимается до одного мегапаскаль, он затем поглощает тепло от топлива при постоянном давлении до тех пор, пока температура не достигнет 1100 ° C, прежде чем расширится через турбину обратно до атмосферного. давление.Этот идеализированный блок потребует выходной мощности турбины 1,68 киловатт на каждый киловатт полезной мощности с 0,68 киловатт, потребляемым для привода компрессора. Тепловой КПД установки (чистая произведенная работа, разделенная на энергию, добавленную через топливо) составит 48 процентов.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Фактическая производительность при простом разомкнутом цикле

Если для агрегата, работающего в пределах одного и того же давления и температуры, компрессор и турбина имеют КПД только 80 процентов ( i.Например, : работа идеального компрессора в 0,8 раза превышает фактическую работу, в то время как фактическая мощность турбины в 0,8 раза больше идеальной мощности), ситуация кардинально меняется, даже если все остальные компоненты остаются идеальными. На каждый киловатт производимой полезной мощности турбина теперь должна производить 2,71 киловатт, а работа компрессора становится 1,71 киловатт. Тепловой КПД снижается до 25,9 процента. Это демонстрирует важность высокоэффективных компрессоров и турбин. Исторически сложность разработки эффективных компрессоров, даже больше, чем эффективных турбин, задерживала разработку газотурбинного двигателя.Современные агрегаты могут иметь КПД компрессора 86–88% и КПД турбины 88–90% при проектных условиях.

КПД и выходную мощность можно увеличить за счет повышения температуры на входе в турбину. Однако все материалы теряют прочность при очень высоких температурах, а поскольку лопатки турбины движутся с высокой скоростью и подвергаются серьезным центробежным напряжениям, температура на входе в турбину выше 1100 ° C требует специального охлаждения лопаток. Можно показать, что для каждой максимальной температуры на входе в турбину существует также оптимальное соотношение давлений.Современные авиационные газовые турбины с охлаждением лопаток работают при температурах на входе в турбину выше 1370 ° C и при соотношении давлений около 30: 1.

Промежуточное охлаждение, повторный нагрев и регенерация

В авиационных газотурбинных двигателях необходимо обращать внимание на вес и диаметр. Это не позволяет добавлять дополнительное оборудование для повышения производительности. Соответственно, двигатели коммерческих самолетов работают по простому циклу Брайтона, идеализированному выше. Эти ограничения не применяются к стационарным газовым турбинам, в которые могут быть добавлены компоненты для повышения эффективности.Усовершенствования могут включать (1) уменьшение работы сжатия за счет промежуточного охлаждения, (2) увеличение мощности турбины за счет повторного нагрева после частичного расширения или (3) уменьшение расхода топлива за счет регенерации.

Первое усовершенствование будет заключаться в сжатии воздуха почти постоянной температуры. Хотя это не может быть достигнуто на практике, это можно приблизить с помощью промежуточного охлаждения (, то есть , путем сжатия воздуха в два или более этапов и его водяного охлаждения между этапами до его начальной температуры).Охлаждение уменьшает объем обрабатываемого воздуха и, соответственно, необходимую работу по сжатию.

Второе усовершенствование включает повторный нагрев воздуха после частичного расширения через турбину высокого давления во втором наборе камер сгорания перед подачей его в турбину низкого давления для окончательного расширения. Этот процесс аналогичен повторному нагреву, используемому в паровой турбине.

Оба подхода требуют значительного дополнительного оборудования и используются реже, чем третье улучшение.Здесь горячие выхлопные газы турбины проходят через теплообменник или регенератор для повышения температуры воздуха, выходящего из компрессора перед сгоранием. Это уменьшает количество топлива, необходимое для достижения желаемой температуры на входе в турбину. Однако повышение эффективности связано со значительным увеличением начальной стоимости и будет экономичным только для агрегатов, которые работают почти непрерывно.

На eBay выставлен турбинный двигатель Chrysler 7-го поколения.

Примечание редактора. Изначально эта история появилась на Hot Rod.Посетите HotRod.com, чтобы увидеть больше подобных историй.

Этот газотурбинный двигатель представляет собой газотурбинный двигатель Chrysler седьмого поколения, производившийся примерно с 1977 по 1983 год, когда программа Chrysler по производству турбин была прекращена. Эти более поздние модели предназначались для производства и были представлены в концепте купе LeBaron Turbine 1977 года (с мягкой коринфской кожей!), А также в нескольких простых седанах Chrysler среднего размера. Двигатели седьмого поколения производили около 125 л.с. и показали экономию топлива в середине 20-х годов в ходе испытаний EPA.

Продавец утверждает, что было построено всего семь из этих двигателей последнего поколения, причем три из них предназначались для тестовых автомобилей, таких как LeBaron. Продавец подозревает, что этот конкретный агрегат был испытательным двигателем, и у него все еще есть контрольные провода, которые, как представляется, являются датчиками температуры в различных камерах и секциях турбины. На момент написания этой статьи текущая аукционная цена составляет 9 100 долларов. В настоящее время двигатель находится в Саутфилде, штат Мичиган.

Посмотреть все 8 фотоСмотреть все 8 фото

Турбинные двигатели работают во многом как реактивные двигатели (которые также называются турбореактивными).По сути, топливо и воздух сжигаются в камере сгорания, вращая турбинное колесо на стороне выпуска, которое соединено с рабочим колесом компрессора на общем валу, как в турбонагнетателе. Когда топливо и воздух сжигаются в камере сгорания, выхлопная турбина вращается за счет «тяги», которая раскручивает компрессор, нагнетая больше воздуха во впускное отверстие и повторяя процесс. Однако, в отличие от турбореактивного двигателя, создаваемая «тяга» — это не то, что на самом деле приводит в движение автомобиль. Отдельная турбина размещена на линии на стороне выпуска, которая вращается за счет «тяги», создаваемой выхлопными газами.Вращение этого второго турбинного колеса проходит через редуктор, прежде чем достичь выходного вала и вспомогательного привода перед трансмиссией.

Несмотря на безумные обещания первых автомобилей с турбинным двигателем, было несколько проблем, которые не позволяли им попасть в дилерские центры в 1980-х годах. Мелкие детали, такие как время запуска, отклик дроссельной заслонки и топливная экономичность, шлифовались для производства, но многие из тех же правил EPA, которые положили конец эре маслкаров, также были петлей для газовых турбин.Выбросы были довольно высокими по сравнению с газовым двигателем, особенно при низких оборотах и ​​холостых оборотах, и когда Ли Якокка из Chrysler пришел к правительству США в 1979 году с просьбой о 1,5 миллиарда долларов, правительство сделало отмену разработки газовой турбины одним из основных условий. заем.

Посмотреть все 8 фото

Якокка взял ссуду и прибил турбину к ее гробу долларами налогоплательщиков, положив конец десятилетиям развития. Проще говоря, Chrysler вместе с правительством США быстро решили положить конец дорогостоящим разработкам и планам будущего производства, чтобы вывести компанию из тяжелого положения.Результатом стала платформа K-Car — полная противоположность всему, что представляла программа с газотурбинными двигателями — низкотехнологичное, бездушное и дешевое средство массового производства.

Несмотря на антиклиматический отказ от программы в 1983 году, газотурбинный двигатель седьмого поколения выиграл около 20 лет быстрого развития. Ранее, в 1970-х годах, EPA тесно сотрудничало с Chrysler для решения многих проблем с выбросами и управляемостью, разрабатывая системы впрыска воды, впускные отверстия компрессоров с изменяемой геометрией и используя керамические материалы в колесах регенератора.В испытаниях Агентства по охране окружающей среды турбинные двигатели шестого и седьмого поколений смогли выдать 22-25 миль на галлон при испытаниях.

Просмотреть все 8 фотографий

Когда Chrysler начал экспериментировать с бензиновыми турбинными двигателями в автомобилях в конце 1950-х годов, Америка как раз была на пике своего развития. Турбореактивные двигатели и турбины сулят будущее энергетики: легкий вес, высокая энергоемкость, низкие эксплуатационные расходы и низкий уровень вибрации. Кроме того, он мог сжигать практически любое жидкое топливо, такое как бензин, дизельное топливо, реактивное топливо, керосин и даже старую добрую текилу.

По большому счету, газотурбинные двигатели оправдали эти ожидания, и популярная программа Chrysler по производству газотурбинных автомобилей дала публике возможность почувствовать вкус будущего, когда водители «бета» пробегут более 1 миллиона миль с небольшой драматичностью. Другие производители, в том числе General Motors, Ford, Rover, Volkswagen, Fiat, Toyota и даже Nissan, экспериментировали с газовыми турбинами в самых разных сферах применения — от дальних грузовиков до берегов Индианаполиса. Чтобы узнать больше об истории использования газотурбинных двигателей в производстве и гонках, ознакомьтесь с «Турбинными машинами: прошлое, настоящее и будущее».»

Как работают 4 типа турбинных двигателей

Прямая трансляция из полетной палубы

Газотурбинные двигатели прошли долгий путь с 1903 года. Это был первый год, когда газовая турбина вырабатывала достаточно мощности, чтобы поддерживать себя в рабочем состоянии. Дизайн был разработан норвежским изобретателем Эгидусом Эллингом, и он выдал 11 лошадиных сил, что было огромным подвигом для того времени.

В наши дни газотурбинные двигатели бывают всех форм и размеров, и большинство из них вырабатывают , много , более 11 лошадиных сил.Вот 4 основных типа газотурбинных двигателей, а также их плюсы и минусы.

1) Турбореактивный двигатель

Heinkel He 178, первый в мире турбореактивный самолет

Турбореактивные двигатели были первым изобретенным типом газотурбинных двигателей. И хотя они выглядят совершенно иначе, чем поршневой двигатель в вашем автомобиле или самолете, они работают по той же теории: впуск , сжатие, мощность, выхлоп .

Как работает турбореактивный двигатель?

Турбореактивные двигатели работают за счет пропускания воздуха через 5 основных секций двигателя:

Шаг 1: Воздухозаборник
Воздухозаборник представляет собой трубку перед двигателем.Забор воздуха может показаться простым, но это невероятно важно. Задача воздухозаборника — плавно направлять воздух в лопатки компрессора. На низких скоростях ему необходимо минимизировать потери воздушного потока в двигателе, а на сверхзвуковых скоростях он должен замедлять воздушный поток ниже 1 Маха (воздух, поступающий в турбореактивный двигатель, должен быть дозвуковым, независимо от того, насколько быстро летит самолет. ).

Шаг 2: Компрессор
Компрессор приводится в движение турбиной в задней части двигателя, и его работа заключается в сжатии поступающего воздуха, что значительно увеличивает давление воздуха.Компрессор представляет собой серию «вентиляторов», каждый с меньшими и меньшими лопастями. По мере того, как воздух проходит через каждую ступень компрессора, он становится более сжатым.
Шаг 3: Камера сгорания
Далее идет камера сгорания, где действительно начинается волшебство. Воздух под высоким давлением смешивается с топливом, и смесь воспламеняется. По мере сгорания топливно-воздушной смеси она проходит через двигатель к турбине. Турбореактивные двигатели работают на очень бедной смеси, примерно 50 частей воздуха на каждую 1 часть топлива (большинство поршневых двигателей работают в диапазоне от 6: 1 до 18: 1).Одна из основных причин, по которой турбины работают на обедненной смеси, заключается в том, что для охлаждения турбореактивного двигателя требуется дополнительный поток воздуха.
Шаг 4: Турбина
Турбина — это еще одна серия «вентиляторов», которые работают как ветряная мельница, поглощая энергию проходящего через нее воздуха с высокой скоростью. Лопатки турбины соединены с валом и вращают его, который также соединен с лопатками компрессора в передней части двигателя. «Жизненный цикл» турбореактивного двигателя почти завершен.

Шаг 5: Выхлоп (он же «Я ухожу отсюда!»)
Сгоревшая на высокой скорости топливно-воздушная смесь выходит из двигателя через выхлопное сопло.Когда высокоскоростной воздух выходит из задней части двигателя, он создает тягу и толкает самолет (или то, к чему он прикреплен) вперед.

Турбореактивный на вынос:

  • Плюсов:
    • Сравнительно простой дизайн
    • Может работать на очень высоких скоростях
    • Занимает мало места
  • Минусы:
    • Большой расход топлива
    • Громко
    • Низкая производительность на малых скоростях

2) Турбовинтовой двигатель

Прямая трансляция из полетной палубы

King Air с турбовинтовыми двигателями

Следующие три типа газотурбинных двигателей представляют собой турбореактивные двигатели, и мы начнем с турбовинтовых.Турбовинтовой — это турбореактивный двигатель, соединенный с воздушным винтом через систему зубчатых передач.

Как работает турбовинтовой двигатель?

Шаг 1 : Турбореактивный двигатель вращает вал, который соединен с коробкой передач.

Шаг 2 : Коробка передач замедляет вращение, и самая медленная шестерня соединяется с гребным винтом.

Шаг 3 : Воздушный винт вращается в воздухе, создавая тягу, как и ваша Cessna 172

Турбовинтовой вынос:

  • Плюсов:
    • Очень экономичный
    • Наиболее эффективен при средней скорости 250-400 узлов
    • Наиболее эффективен на средних высотах от 18 000 до 30 000 футов
  • Минусы:
    • Ограниченная скорость полета вперед
    • Зубчатые передачи тяжелые и могут выйти из строя

3) Турбореактивный двухконтурный двигатель

Прямая трансляция из полетной палубы

Некоторые широкофюзеляжные турбовентиляторные двигатели могут развивать тягу более 100 000 фунтов

Турбореактивные двухконтурные двигатели сочетают в себе лучшее из двух миров — турбореактивных и турбовинтовых.И вы, вероятно, увидите эти двигатели, когда отправитесь в аэропорт на следующий рейс авиакомпании.

Как работает турбовентиляторный двигатель?

Турбореактивные двухконтурные двухконтурные двигатели присоединяются к передней части турбореактивного двигателя. Вентилятор создает дополнительную тягу, помогает охлаждать двигатель и снижает уровень шума двигателя.

Шаг 1 : Входящий воздух делится на два отдельных потока. Один поток обтекает двигатель (перепускной воздух), а другой проходит через сердечник двигателя.

Шаг 2 : Обводной воздух проходит вокруг двигателя и ускоряется канальным вентилятором, создавая дополнительную тягу.

Шаг 3 : Воздух проходит через турбореактивный двигатель, создавая тягу.

ТРДД на вынос:

  • Плюсов:
    • Расход топлива
    • тише турбореактивных двигателей
    • Они потрясающе выглядят
  • Минусы:
    • Тяжелее турбореактивных двигателей
    • Большая лобовая площадь, чем у турбореактивных двигателей
    • Неэффективен на очень большой высоте

ТРДД Pratt & Whitney F100 с форсажной камерой на F-16

4) Турбовальный двигатель

Вертолет Bell 206 с турбовальным двигателем

Турбовальные двигатели в основном используются на вертолетах.Самая большая разница между турбовальными двигателями и турбореактивными двигателями заключается в том, что турбовальные двигатели используют большую часть своей мощности для вращения турбины, а не для создания тяги, исходящей из задней части двигателя.

Как работает турбовальный вал?

Турбовалы — это, по сути, турбореактивный двигатель с большим валом, соединенным с его задней частью. А поскольку большинство этих двигателей используется на вертолетах, этот вал соединен с трансмиссией лопастей несущего винта.

Шаг 1 : Двигатель по большей части работает как турбореактивный.

Шаг 2 : Приводной вал, прикрепленный к турбине, приводит в действие трансмиссию.

Шаг 3 : Трансмиссия передает вращение от вала на лопасть ротора.

Шаг 4 : Вертолет, в основном неизвестными и волшебными способами, может летать по небу.

Отвод турбовального вала:

  • Плюсов:
    • Значительно более высокое отношение мощности к массе, чем у поршневых двигателей
    • Обычно меньше поршневых двигателей
  • Минусы:
    • Громко
    • Зубчатые передачи, соединенные с валом, могут быть сложными и выходить из строя

4 типа двигателей, основанных на одной и той же базовой концепции

Газотурбинные двигатели прошли долгий путь за последние 100 лет.
