Тормозной клапан камаз: схема подключения, ремонт, регулировка, как заменить – Тормозная система КамАЗ-5320, -55102, -55111, -53212, -53211

Содержание

схема подключения, ремонт, регулировка, как заменить

Тормозной кран КамАЗа — это механизм, который управляет рабочими тормозными системами транспортного средства.

Деталь для тормозной системы

Устройство и принцип работы

Устройство включает в себя такие элементы:

  • клапан впускного и выпускного типа;
  • пружинный механизм и компрессор;
  • резиновая втулка;
  • регулятор давления воздуха;
  • поршневая часть и диафрагма.

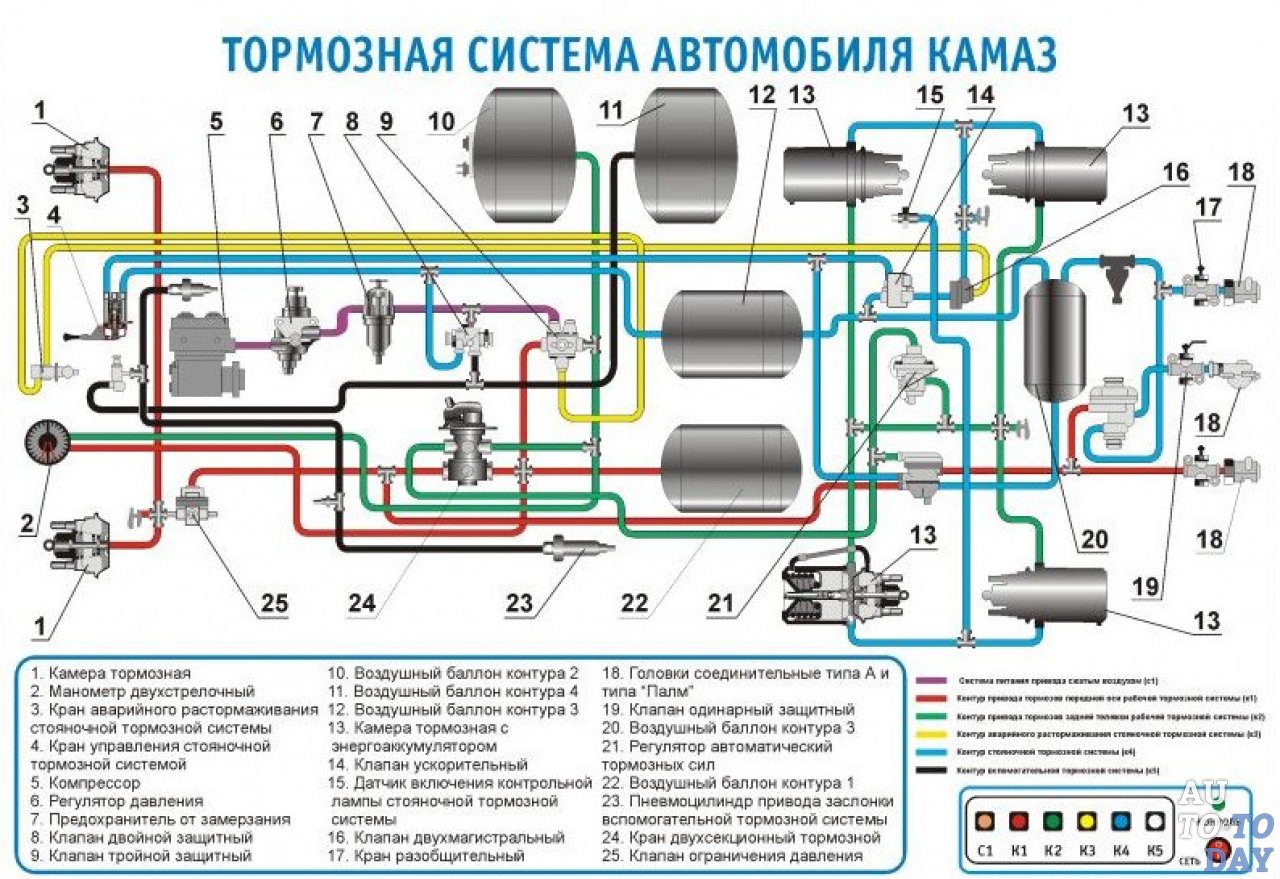

Схема механизма

Принцип работы тормозного крана полуприцепа КамАЗа:

  1. Нажатие на педаль тормоза приводит к смещению в правую сторону штока, который закрывает клапана.
  2. В это время открывается клапан, активируя работу тормозной камеры и ресивера. Давление в тормозной системе будет зависеть от степени нажатия на педаль.
  3. При постоянном усилии на тормозную педаль происходит увеличение давления на поршень.
  4. Усилие передается через механизм рукояток и тяг к рычагу крана, проходя через толкательный элемент и резиновую втулку.
  5. Подвижное седло впускного клапана перемещается вниз вместе с поршневой частью.
  6. Впускное окно закрывается, открывается окно выпускного клапана.
  7. Проходя через вывод и открытое окно клапана, воздушный поток направляется к полости крана.
  8. В верхней полости начинает повышаться давление. Во время повышения уровня давления воздушный поток перемещается в надпоршневую область, активизируя работу всего механизма.

Причины поломок

Неисправности и причины поломок:

  1. Ресиверы не заполняются сжатым воздухом, из-за чего не активизируется регулятор давления. Причиной поломки может стать поврежденный шланг или трубопровод, ослабленная затяжка места соединения трубопроводов, некачественная затяжка корпусных механизмов, нарушение герметичности ресивера.
  2. При заполненных ресиверах срабатывает регулятор уровня давления. Причина поломки — утечка сжатого воздушного потока от компрессорной части в магистраль до блока клапанов защитного типа.
  3. Механизм не заполняется сжатым воздухом. Неисправность может быть вызвана неправильной регулировкой регулятора или засоренностью трубопроводов.
  4. Кран травит воздух. Это может быть вызвано сбоями в работе энергоаккумулятора.
  5. Повышенный уровень давления. Причина поломки — неисправный двухстрелочный манометр или нарушенная регулировка механизма, отвечающего за давление воздуха.
  6. Тормозной кран шипит. Неисправность может быть связана с поврежденным электрооборудованием или с дефектом ручника крана.
  7. Потеря герметичности уплотнительных колец. Это значит, что в системе произошла утечка воздуха или стал заедать толкательный механизм.

Регулировка механизма

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

  1. Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
  2. Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
  3. Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
  4. Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

Проверка устройства

Как отрегулировать

Регулировка тормозного крана проводится следующим образом:

  1. Закрыть кран.
  2. Подключить к соединительной головке манометр.
  3. Повысить давление в ресивере до 7,3 кгс/см² .
  4. Проверить показания манометра, которые должны совпадать с давлением в ресивере.
  5. Если прибор показывает пониженный уровень давления, проверить положение пружинного механизма. Он должен быть прижат к упору.
  6. Установить рычаг запасной тормозной системы в положение «Вкл.».
  7. Повернуть тарелку по часовой стрелке. 1 оборот повышает уровень давления на 2 кгс/см². Необходимо сделать то количество оборотов, которое восполнит разницу показаний манометра и ресивера.
  8. Перевести стояночный тормозной механизм в положение «Выкл.».
  9. Проверить показания манометра.
  10. Отрегулировать привод тормозного крана от системы рабочих тормозов.
  11. Опустить тормозную педаль и отрегулировать длину тяги.
  12. Законтрить вилку крепежной гайкой так, чтобы рычаг соприкасался с упорной частью крана.
  13. Опустить регулировочный болт.
  14. Отрегулировать положение рукоятки так, чтобы ее верхняя часть касалась пальца.
  15. Отрегулировать ход рычага, путем вращения регулировочного болта.

Механизм транспортного средства

Как заменить

Порядок действий при замене крана:

  1. Выпустить воздушный поток из ресиверов пневматического привода, которые находятся на заднем и переднем мосту.
  2. Снять накидные крепежные винты, которые соединяют наконечники пневматических трубопроводов.
  3. Расшплинтовать и демонтировать соединительный палец с задней вилки тягового механизма с рычагом крана.
  4. Открутить гайки крепежных болтов, которые соединяют пластину верхнего корпуса с кронштейном.
  5. Снять поврежденный или износившийся крановый механизм.
  6. Установить новую деталь на кронштейн лонжерона, который расположен с левой стороны.
  7. Закрепить механизм при помощи крепежных элементов.
  8. Подсоединить кран к рукоятке вилки задней тяги. Схема подключения и распределения есть в руководстве пользователя КамАЗа.
  9. Установить и зашплинтовать палец.
  10. Подвести к тройникам и переходным элементам наконечники пневматических трубопроводов.
  11. Затянуть крепежные гайки.
  12. Запустить мотор.
  13. Заполнить воздухом пневматический привод тормозных систем.
  14. Проверить герметичность всех трубопроводов и главного тормозного крана.
  15. Проверить уровень давления в ресиверной части механизма.

Ремонт механизма

Ремонт тормозного крана

Ремонт тормозного кранового механизма КамАЗа выполняется следующим образом:

  1. Нужно расшплинтовать и демонтировать палец тягового устройства.
  2. Затем отвернуть 4 болта крепления с кронштейна.
  3. Необходимо отвернуть воздушные магистрали, которые подводят к крану. При помощи кернера отметить расположение воздушных каналов относительно магистралей.
  4. После этого следует отвернуть 4 болта с корпуса опорной плиты при помощи ключа на 12.
  5. Затем демонтировать верхнюю часть корпуса крана вместе с рукояткой и отделить плиту.
  6. В конце извлечь верхний поршневой механизм.

Если неполадка заключается в том, что кран шипел, то необходимо восстановить уплотнение поршневой части. Для этого нужно заменить демпфирующее устройство, которое гасит резкие толчки от рукоятки.

Для замены демпфера нужно сохранить прежнее положение винта и отрегулировать зазор между винтом и толкательной частью поршня.

Если поломка была вызвана неисправностью клапана, нужно открутить крепежные винты, разъединить корпус и вытащить малый поршень, раскачивая большой.

Для восстановления герметичности необходимо изолировать верхнюю и нижнюю секции уплотнительных колец, выпустить воздух, заменить поврежденные детали на новые.

Компрессор, клапана и краны тормозной системы автомобилей Камаз

_______________________________________________________________________________

Компрессор, клапана и краны тормозной системы автомобилей Камаз

Компрессор Камаз (рис.1) поршневого типа, одноцилиндровый, одноступенчатого сжатия. Компрессор закреплен на переднем торце картера маховика двигателя.

Рис.1. Компрессор Камаз

1 — шатун; 2 — палец поршня; 3 -маслосъемное кольцо; 4 — компрессионное кольцо; 5 -корпус цилиндра компрессора; 6 — проставка цилиндра; 7 — головка цилиндра; 8 — стяжной болт; 9 — гайка; 10 -прокладки; 11 — поршень; 12, 13 — уплотнительные кольца; 14 — подшипники скольжения; 15 — задняя крышка картера; 16 — коленчатый вал; 17 — картер; 18 -зубчатое колесо привода; 19 — гайка крепления зубчатого колеса; I — ввод; II — вывод в пневмосистему

Поршень воздушного компрессора Камаз алюминиевый, с плавающим пальцем. От осевого перемещения палец в бобышках поршня фиксируется упорными кольцами.

Воздух из коллектора двигателя поступает в цилиндр компрессора через пластинчатый впускной клапан. Сжатый поршнем воздух вытесняется в пневмосистему Камаз через расположенный в головке цилиндра пластинчатый нагнетательный клапан.

Головка охлаждается жидкостью, подводимой из системы охлаждения двигателя. Масло к трущимся поверхностям компрессора подается из масляной магистрали двигателя: к заднему торцу коленчатого вала компрессора и по каналам коленчатого вала к шатуну. Поршневой палец и стенки цилиндра смазываются разбрызгиванием.

При достижении в пневмосистеме давления 800-20 кПа (8,0-0,2кгс/см2) регулятор давления Камаз сообщает нагнетательную магистраль с окружающей средой, прекращая подачу воздуха в пневмосистему.

Когда давление воздуха в пневмосистеме снизится до 650+50кПа (6,5+0,5 кгс/см2), регулятор перекрывает выход воздуха в окружающую среду и компрессор снова начинает нагнетать воздух в пневмосистему.

Влагоотделитель предназначен для выделения конденсата из сжатого воздуха и его автоматического удаления из питающей части привода. Устройство влагоотделителя показано на рис.2.

Рис.2. Влагоотделитель тозмозной системы Камаз

1 — радиатор с ребристыми трубками; 2 — корпус; 3 — винт пустотелый; 4 — аппарат направляющий; 5 — фильтр; 6 — мембрана; 7 — крышка; 8 — клапан слива конденсата; I — к регулятору давления; II — от компрессора; III — в атмосферу

Сжатый воздух от воздушного компрессора Камаз через подвод II подается в оребренную алюминиевую трубкуохладитель (радиатор) 1, где постоянно охлаждается потоком встречного воздуха.

Затем воздух проходит по центробежным направляющим дискам направляющего аппарата 4 через отверстие пустотелого винта 3 в корпусе 2 к выводу I и далее в пневматический тормозной привод.

Выделявшаяся за счет термодинамического эффекта влага, стекая через фильтр 5, скапливается в нижней крышке 7. При срабатывании регулятора Камаз давление во влагоотделитель падает, при этом мембрана 6 перемещается вверх.

Клапан 8 слива конденсата открывается, скопившаяся смесь воды и масла через вывод III удаляется в атмосферу. Направление потока сжатого воздуха показано стрелками на корпусе 2.

Рис.3. Регулятор давления Камаз

1 — клапан разгрузочный; 2 -фильтр; 3 — пробка канала отбора воздуха; 4 — клапан выпускной; 5 — пружина уравновешивающая; 6 — винт регулировочный; 7 — чехол защитный; 8 — поршень следящий; 9, 10, 12 — каналы; 11 — клапан обратный; 13 — клапан впускной; 14 — поршень разгрузочный; 15 — седло разгрузочного клапана; 16 — клапан для накачки шин; 17 -колпачок; I, III — выводы атмосферные; II — в пневмосистему; IV — от компрессора; С — полость под следящим поршнем; D — полость под разгрузочным поршнем

Регулятор давления Камаз предназначен:

— для регулирования давления сжатого воздуха в пневмосистеме;

— предохранения пневмосистемы от перегрузки избыточным давлением;

— очистки сжатого воздуха от влаги и масла;

— обеспечения накачки шин.

Сжатый воздух от компрессора Камаз через вывод IV регулятора, фильтр 2, канал 12 подается в кольцевой канал. Через обратный клапан 11 сжатый воздух поступает к выводу II и далее в ресиверы пневмосистемы автомобиля.

Одновременно по каналу 9 сжатый воздух проходит под поршень 8, который нагружен уравновешивающей пружиной 5. При этом выпускной клапан 4, соединяющий полость над разгрузочным поршнем 14 с атмосферой через вывод I, открыт, а впускной клапан 13 под действием пружины закрыт.

Под действием пружины закрыт также и разгрузочный клапан 1. При таком состоянии регулятора давления Камаз система наполняется сжатым воздухом от компрессора.

При давлении в полости под поршнем 8, равном 686,5… 735,5 кПa (7 … 7,5 кгс/ см2), поршень, преодолев усилие уравновешивающей пружины 5, поднимается вверх, клапан 4 закрывается, впускной клапан 13 открывается.

Под действием сжатого воздуха разгрузочный поршень 14 перемещается вниз, разгрузочный клапан 1 открывается, и сжатый воздух из компрессора через вывод III выходит в атмосферу вместе со скопившимся в полости конденсатом.

При этом давление в кольцевом канале падает и обратный клапан 11 закрывается. Таким образом, компрессор Камаз работает в разгруженном режиме без противодавления.

Когда давление в выводе II понизится до 608… 637,5 кПa (6,2… 6,5 кгс/см2), поршень 8 под действием пружины 5 перемещается вниз, клапан 13
закрывается, а выпускной клапан 4 открывается.

При этом разгрузочный поршень 14 под действием пружины поднимается вверх, клапан 1 под действием пружины закрывается, и компрессор Камаз нагнетает сжатый воздух в пневмосистему.

Разгрузочный клапан 1 служит также предохранительным клапаном. Если регулятор не срабатывает при давлении 686,5… 735,5 кПa (7… 7,5 кгс/см2), то клапан 1 открывается, преодолев сопротивление своей пружины и пружины поршня 14.

Клапан 1 открывается при давлении 980,7… 1274,9 кПa (10… 13 кгс/см2). Давление открытия регулируют изменением количества прокладок, установленных под пружиной клапана.

Рис.4. Предохранитель от замерзания

1 — пружина; 2 -корпус нижний; 3 — фитиль; 4, 9, 12 — кольца уплотнительные: 5 — сопло; 6 — пробка с уплотнительным кольцом; 7 — корпус верхний; 8 — ограничитель тяги; 10 — тяга; 11 — обойма; 13 — кольцо упорное; 14 — пробка; 15 — шайба уплотнительная

Для присоединения специальных устройств регулятор давления Камаз имеет вывод, который соединен с выводом IV через фильтр 2. Этот вывод закрыт резьбовой пробкой 3. Кроме того, предусмотрен клапан отбора воздуха для накачки шин, который закрыт колпачком 17.

При навинчивании штуцера шланга для накачки шин клапан утапливается, открывая доступ сжатому воздуху в шланг и преграждая проход сжатого воздуха в тормозную систему.

Перед накачиванием шин давление в ресиверах Камаз следует понизить до давления, соответствующего давлению включения регулятора, так как во время холостого хода нельзя произвести отбор воздуха.

Предохранитель от замерзания предназначен для предотвращения замерзания конденсата в трубопроводах и приборах пневматического тормозного привода Камаз.

Он установлен на правом лонжероне автомобиля за регулятором давления в вертикальном положении и крепится двумя болтами. Устройство предохранителя показано на рис.4.

Нижний корпус 2 предохранителя четырьмя болтами соединен с верхним корпусом 7. Оба корпуса изготовлены из алюминиевого сплава. Для герметизации стыка между корпусами проложено уплотнительное кольцо 4.

В верхнем корпусе 7 смонтировано выключающее устройство, состоящее из тяги 10 с запрессованной в нее рукояткой, ограничителя 8 тяги и пробки 6 с уплотнительным кольцом.

Тяга 10 в верхнем корпусе 7 уплотняется резиновым кольцом 9. В верхнем корпусе 7 находится также обойма 11 с уплотнительным кольцом 12, удерживаемая упорным кольцом 13.

Между дном нижнего корпуса 2 и пробкой 6 установлен фитиль 3, растягиваемый пружиной 1. Фитиль закреплен на пружине 1 при помощи конца тяги 10 и пробки 14.

В заливном отверстии верхнего корпуса 7 установлена пробка с указателем уровня спирта. Сливное отверстие нижнего корпуса 2 заглушено пробкой 14 с уплотнительной шайбой 15.

В верхнем корпусе 7 установлено также сопло 5 для выравнивания давления воздуха в нижнем корпусе при выключенном положении. Вместимость резервуара предохранителя 200 cm3.

Рис.5. Клапан Камаз защитный четырехконтурный

1 -колпачок защитный; 2 — тарелка пружины; 3, 8, 10 -пружины; 4 — направляющая пружины; 5 — мембрана; 6 -толкатель; 7, 9 — клапаны; 11, 12 — винты; 13 — пробка транспортная; 14 — корпус; 15 — крышка

Когда рукоятка тяги 10 находится в верхнем положении, воздух, нагнетаемый компрессором Камаз, проходит мимо фитиля 3 и уносит с собой спирт, который отбирает из воздуха влагу и превращает ее в незамерзающий конденсат.

При температуре окружающего воздуха выше 5°С предохранитель следует выключить. Для этого тяга 10 опускается в крайнее нижнее положение, поворачивается и фиксируется при помощи ограничителя 8 тяги.

Пробка 6, сжимая расположенную внутри фитиля 3 пружину 1, входит в обойму 11 и отделяет нижний корпус 2, содержащий спирт, от пневмопривода, вследствие чего испарение спирта прекращается.

Четырехконтурный защитный клапан Камаз (см. рис.5) предназначен для разделения сжатого воздуха, поступающего от компрессора, на два основных и один дополнительный контуры:

— для автоматического отключения одного из контуров при нарушении его герметичности и сохранения сжатого воздуха в герметичных контурах;

— для сохранения сжатого воздуха во всех контурах при нарушении герметичности питающей магистрали;

— для питания дополнительного контура от двух основных контуров (до тех пор, пока давление в них не снизится до заданного уровня).

Четырехконтурный защитный клапан Камаз прикреплен к лонжерону рамы.

Сжатый воздух, поступающий в четырехконтурный защитный клапан Камаз из питающей магистрали, при достижении заданного давления открытия, устанавливаемого усилием пружин 3, открывает клапаны 7, воздействуя на мембрану 5, поднимает ее, и поступает через выводы в два основных контура.

После открытия обратных клапанов Камаз сжатый воздух поступает к клапанам 7, открывает их и через вывод проходит в дополнительный контур.

При нарушении герметичности одного из основных контуров давление в этом контуре, а также на входе в клапан падает до заданной величины. Вследствие этого клапан исправного контура и обратный клапан дополнительного контура Камаз закрываются, предотвращая уменьшение давления в этих контурах.

Таким образом, в исправных контурах будет поддерживаться давление, соответствующее давлению открытия клапана неисправного контура, излишнее количество сжатого воздуха при этом будет выходить через неисправный контур.

При отказе в работе дополнительного контура давление падает в двух основных контурах и на входе в клапан. Это происходит до тех пор, пока не закроется клапан 6 дополнительного контура.

При дальнейшем поступлении сжатого воздуха в защитный клапан 6 в основных контурах будет поддерживаться давление на уровне давления открытия клапана дополнительного контура.

Ресиверы Камаз предназначены для накопления сжатого воздуха, производимого компрессором, и для питания им приборов пневматического тормозного привода, а также для питания других пневматических узлов и систем автомобиля.

На автомобиле Камаз установлено шесть ресиверов вместимостью по 20 л, причем четыре из них соединены между собой попарно, образуя два резервуара вместимостью по 40 л.

Ресиверы Камаз закреплены хомутами на кронштейнах рамы. Три ресивера Камаз объединены в блок и установлены на едином кронштейне.

Рис.6. Кран слива конденсата Камаз

1 — шток; 2 — пружина; 3 — корпус; 4 — кольцо опорное; 5 — шайба; 6 -клапан

Кран слива конденсата Камаз (рис.6) предназначен для принудительного слива конденсата из ресивера пневматического тормозного привода, а также для выпуска из него сжатого воздуха при необходимости.

Кран слива конденсата Камаз ввернут в резьбовую бобышку на нижней части корпуса ресивера. Соединение между краном и бобышкой ресивера уплотнено прокладкой.

Двухсекционный тормозной кран Камаз (см. рис.7) служит для управления исполнительными механизмами двухконтурного привода рабочей тормозной системы автомобиля.

Рис.7. Кран тормозной Камаз с приводом от педали

1 — педаль; 2 — регулировочный болт; 3 — защитный чехол; 4 — ось ролика; 5 — ролик; 6 — толкатель; 7 — опорная плита; 8 -гайка; 9 — тарелка; 10, 16, 19, 27 — уплотнительные кольца; 11 — шпилька; 12 — пружина следящего поршня; 13, 24 -пружины клапанов; 14, 20 — тарелки пружин клапанов; 15 — малый поршень; 17 — клапан нижней секции; 18 -толкатель малого поршня; 21 — атмосферный клапан; 22 -упорное кольцо; 23 — корпус атмосферного клапана; 25-нижний корпус; 26 — пружина малого поршня; 28 -большой поршень; 29 — клапан верхней секции; 30 -следящий поршень; 31 — упругий элемент; 32 — верхний корпус; А — отверстие; В — полость над большим поршнем; I, II — ввод от ресивера; III, IV — вывод к тормозным камерам соответственно задних и передних колес

Управление тормозным краном Камаз осуществляется педалью, непосредственно связанной с тормозным краном.

Тормозной кран Камаз имеет две независимые секции, расположенные последовательно. Вводы I и II крана соединены с ресиверами Камаз двух раздельных контуров привода рабочей тормозной системы. От выводов III и IV сжатый воздух поступает к тормозным камерам.

При нажатии на тормозную педаль силовое воздействие передается через толкатель 6, тарелку 9 и упругий элемент 31 на следящий поршень 30.

Перемещаясь вниз, следящий поршень 30 сначала закрывает выпускное отверстие клапана 29 верхней секции тормозного крана, а затем отрывает клапан 29 от седла в верхнем корпусе 32, открывая проход сжатому воздуху через ввод II и вывод III и далее к исполнительным механизмам одного из контуров.

Давление на выводе III повышается до тех пор, пока сила нажатия на педаль 1 не уравновесится усилием, создаваемым этим давлением на поршень 30. Так осуществляется следящее действие в верхней секции тормозного кран Камаз.

Одновременно с повышением давления на выводе III сжатый воздух через отверстие А попадает в полость В над большим поршнем 28 нижней секции тормозного крана.

Перемещаясь вниз, большой поршень 28 закрывает выпускное отверстие клапана 17 и отрывает его от седла в нижнем корпусе.

Сжатый воздух через ввод I поступает к выводу IV и далее в исполнительные механизмы первого контура рабочей тормозной системы Камаз.

Одновременно с повышением давления на выводе IV возрастает давление под поршнями 15 и 28, в результате чего уравновешивается сила, действующая на поршень 28 сверху.

Вследствие этого на выводе IV также устанавливается давление, соответ­ствующее усилию на рычаге тормозного крана. Так осуществляется следящее действие в нижней секции тормозного крана.

При отказе в работе верхней секции тормозного крана Камаз нижняя секция будет управляться механически через шпильку 11 и толкатель 18 малого поршня 15, полностью сохраняя работоспособность.

При этом следящее действие осуществляется уравновешиванием силы, приложенной к педали 1, давлением воздуха на малый поршень 15. При отказе в работе нижней секции тормозного крана Камаз верхняя секция работает как обычно.

Кран управления стояночным тормозом Камаз предназначен для управления пружинными энергоаккумуляторами привода стояночной и запасной тормозных систем.

Кран закреплен двумя болтами на нише двигателя внутри кабины справа от сиденья водителя. Выходящий из крана при торможении воздух подается наружу по трубопроводу, соединенному с атмосферным выводом крана.

Рис.8. Кран управления стояночной тормозной системой Камаз

1, 10 — кольца упорные; 2 — пружина клапана; 3 — корпус; 4, 24 — кольца уплотнительные; 5 — пружина уравновешивающая; 6 — пружина штока; 7 — тарелка уравновешивающей пружины; 8 — направляющая штока; 9 — кольцо фигурное; 11 — штифт; 12 — пружина колпачка; 13 — крышка; 14 — рукоятка крана; 15- колпачок направляющий; 16 — шток; 17 — ось ролика; 18 — фиксатор; 19 — ролик; 20 -стопор; 21 — седло выпускное клапана на штоке; 22 — клапан; 23 — поршень следящий; I — от ресивера; II — в атмосферу; III — в управляющую магистраль ускорительного клапана

Устройство крана управления стояночной тормозной системой Камаз показано на рис.8. При движении автомобиля рукоятка 14 крана находится в крайнем положении, и сжатый воздух от ресивера привода стояночной и запасной тормозных систем подводится к выводу I.

Под действием пружины 6 шток 16 находится в крайнем нижнем положении, а клапан 22 под действием пружины 2 прижат к выпускному седлу 21 штока 16.

Сжатый воздух через отверстия в поршне 23 поступает в полость А, а оттуда через впускное седло клапана 22, которое выполнено на дне поршня 23, попадает в полость В, затем по вертикальному каналу в корпусе 3 воздух проходит к выводу III и далее к пружинным энергоаккумуляторам привода.

При повороте рукоятки 14 поворачивается вместе с крышкой 13 направляющий колпачок 15. Скользя по винтовым поверхностям кольца 9, колпачок 15 поднимается вверх, увлекая за собой шток 16.

Седло 21 отрывается от клапана 22, и клапан под действием пружины 2 поднимается до упора в седло поршня 23.

Вследствие этого прекращается прохождение сжатого воздуха от вывода I к выводу III. Через открытое выпускное седло 21 на штоке 16 сжатый воздух через центральное отверстие клапана 22 выходит из вывода III в атмосферный вывод II до тех пор, пока давление воздуха в полости А под поршнем 23 не преодолеет силы уравновешивающей пружины 5 и давление воздуха над поршнем в полости В.

Преодолевая силу пружины 5, поршень 23 вместе с клапаном 22 поднимается вверх до соприкосновения клапана с выпускным седлом 21 штока 16, после чего выпуск воздуха прекращается. Таким образом осуществляется следящее действие.

Стопор 20 крана имеет профиль, обеспечивающий автоматический возврат рукоятки в нижнее положение при ее отпускании. Только в крайнем верхнем положении фиксатор 18 рукоятки 14 входит в специальный вырез стопора 20 и фиксирует рукоятку.

При этом воздух из вывода III полностью выходит в атмосферный вывод II, так как поршень 23 упирается в тарелку 7 пружины 5 и клапан 22 не доходит до выпускного седла 21 штока.

Для оттормаживания пружинных энергоаккумуляторов рукоятку вытянуть в радиальном направлении, при этом фиксатор 18 выходит из паза стопора, и рукоятка 14 свободно возвращается в нижнее положение.

Пневматический кран Камаз с кнопочным управлением предназначен для подачи и отключения сжатого воздуха. На автомобиле Камаз установлено два таких крана.

Один управляет системой аварийного оттормаживания пружинных энергоаккумуляторов, второй — пневмоцилиндрами вспомогательной тормозной системы.

Рис.9. Пневматический кран Камаз

1, 11, 12 -кольца упорные; 2 -корпус; 3 — фильтр; 4-тарелка пружины штока; 5, 10, 14 — кольца уплотнительные; 6 -втулка; 7 — чехол защитный; 8 — кнопка; 9 -толкатель; 13 — пружина толкателя; 15 — клапан:16 — пружина клапана;17 — направляющая клапана; I — от питающей магистрали; II — в атмосферу; III — в управляющую магистраль

Устройство пневматического крана Камаз показано на рис.9. В атмосферном выводе II пневматического крана установлен фильтр 3, предотвращающий проникновение в кран грязи и пыли.

Сжатый воздух в пневматический кран Камаз поступает через вывод I. При нажатии на кнопку 8 толкатель 9 перемещается вниз и своим выпускным седлом давит на клапан 15, разобщая вывод III с атмосферным выводом II.

Затем толкатель 9 отжимает клапан 15 от впускного седла корпуса, открывая тем самым проход сжатому воздуху от вывода I к выводу III и далее в магистраль к пневматическому исполнительному механизму.

При отпускании кнопки 8 толкатель 9 под действием пружины 13 возвращается в верхнее положение. При этом клапан 15 закрывает отверстие в корпусе 2, прекращая дальнейшее поступление сжатого воздуха в вывод III, а седло толкателя 9 отрывается от клапана 15, сообщая тем самым вывод III с атмосферным выводом II.

Сжатый воздух из вывода III через отверстие А в толкателе 9 и вывод II выходит в атмосферу.

Клапан ограничения давления Камаз предназначен для уменьшения давления в тормозных камерах передней оси автомобиля при торможениях с малой интенсивностью (с целью улучшения обеспечения управляемости автомобиля на скользких дорогах), а также для быстрого выпуска воздуха из тормозных камер при оттормаживании. Устройство клапана показано на рис.10.

Рис.10. Клапан ограничения давления Камаз

1 — пружина уравновешивающая; 2 — поршень большой; 3 — поршень малый; 4 — клапан впускной; 5 — стержень клапанов; 6 -клапан выпускной; 7 — клапан атмосферный; 8 — корпус; 9 — тарелка пружины впускного клапана; 10 — пружина; 11, 12, 15, 18 — кольца уплотнительные; 13 — кольцо упорное; 14 — шайба; 16 — крышка; 17 — прокладка регулировочная; I — к тормозным камерам передних колес; II — от тормозного крана; III — в атмосферу

Атмосферный вывод III в нижней части корпуса 8 закрыт резиновым клапаном 7, предохраняющим прибор от попадания в него пыли и грязи и прикрепленным к корпусу заклепкой.

При торможении сжатый воздух, поступающий из тормозного крана Камаз к выводу II, воздействует на малый поршень 3 и перемещает его вниз вместе с клапанами 4 и 6. Поршень 2 остается на месте до тех пор, пока давление на выводе II не достигнет уровня, устанавливаемого регулировкой предварительного натяга уравновешивающей пружины 1.

При движении поршня 3 вниз выпускной клапан 6 закрывается, а впускной клапан 4 открывается, и сжатый воздух поступает от вывода II к выводам I и далее к тормозным камерам передней оси.

Сжатый воздух к выводам I поступает до тех пор, пока давление его на нижний торец поршня 3 (который имеет большую площадь, чем верхний) не уравновесится давлением воздуха от вывода II на верхний торец и клапан 4 не закроется.

Таким образом, в выводах I устанавливается давление, соответствующее соотношению площадей верхнего и нижнего торцов поршня 3. Это соотношение сохраняется до тех пор, пока давление в выводе II не достигнет заданного уровня, после чего в работу включается поршень 2, который также начинает двигаться вниз, увеличивая силу, действующую на верхнюю сторону поршня 3.

При дальнейшем повышении давления в выводе II разность давления в выводах II и I уменьшается, а при достижении заданного уровня давления в выводах II и I уравнивается.

Таким образом, осуществляется следящее действие во всем диапазоне работы клапана ограничения давления Камаз.

При уменьшении давления в выводе II (оттормаживание тормозного крана) поршни 2 и 3 вместе с клапанами 4 и 6 перемещаются вверх.

Впускной клапан 4 закрывается, а выпускной клапан 6 открывается, и сжатый воздух из выводов I, то есть тормозных камер передней оси, выходит в атмосферу через вывод III.



_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Как устроена тормозная система автомобиля КамАЗ?

КамАЗ Владельцам легковых автомобилей не всегда понятны проблемы водителей КамАЗов, конструкция которых несколько отличается от строения «меньших братьев». Однако это совсем не означает, что проблемы и неисправности таких машин менее значимы и не требуют внимания. Поэтому в данной статье на примере автомобиля КамАЗ мы рассмотрим устройство одной из важнейших систем любого автомобиля – тормозного узла.

Как устроена тормозная система КамАЗ

Тип тормозной системы КамАЗа не похож на аналогичную составляющую легковых транспортных средств. Прежде всего, стоит отметить, что на этих грузовиках устанавливаются сразу четыре тормозные системы: основная (или, как ее еще называют, «рабочая»), запасная, стояночная и вспомогательная. Все они имеют общее строение (включая механизмы и детали), однако работают отдельно друг от друга. Таким образом, даже при полном выходе из строя одной из систем, водитель все равно сможет остановить многотонное транспортное средство практически в любых условиях.

Кроме того, КамАЗы также оборудуются новейшими тормозными устройствами, которые способны управлять работой всех видов тормозов, и специальными приборами для аварийного растормаживания стояночного тормоза. Разберем составляющие тормозной системы данного грузового автомобиля более детально.

Тормозная система КамАЗа Основной (или рабочий тормоз) – создан для управления транспортным средством в процессе его движения. Он обладает пневматическим двухконтурным приводом, который оказывает раздельное воздействие на передние колеса и элементы задней колесной тележки.

Главными рабочими составляющими тормозной камеры КамАЗа являются колодки и барабан, а управление тормозом выполняется при помощи нажатия соответствующей педали.

Обратите внимание! В большинстве случаев причиной рабочих сбоев тормозных систем служат повреждения колодок и барабанов, так как именно они в процессе работы испытывают наибольшие нагрузки (при зажатой педали колодочные тормоза давят на барабан, замедляя тем самым движение транспортного средства).

Запасная тормозная система КамАЗа применяется для остановки или замедления движения автомобиля при появлении любых неисправностей в работе основной системы. «Запаска» совмещена со стояночным тормозом (присутствуют общие узлы и механизмы) и состоит из четырех пружин энергоаккумулятора, двух воздушных баллонов, защитного, перепускного (двухканального) и ускорительного клапанов, тормозного крана, шлангов и трубопроводов. Этот вид тормозной системы активизируется с помощью рычага, управляющего стояночным тормозом, при горизонтальном расположении которого обе системы находятся в неактивном состоянии, а его вертикальное положение вызывает работу стояночного тормоза. Любое промежуточное расположение указанной детали задействует запасную тормозную систему.

Работа вспомогательной тормозной системы КамАЗа основывается на энергии, скатывающейся под уклоном машины, а для торможения задействуется силовой агрегат транспортного средства (торможение двигателем). Несмотря на то, что звучит все это достаточно запутанно, принцип работы здесь несложный.

КамАЗ Когда водитель нажимает специальную кнопку (она находится на полу, возле рулевой колонки), сжатый воздух от тройного (защитного) клапана перемещается в тормозные цилиндры, управляющиеся дросселями, которые перекрывают путь отработанным газам. В этот момент прекращается и подача топлива, а мотор начинает выполнять обязанности компрессора: давление отработанных газов воздействует на колодки и барабан КамАЗа, за счет чего и происходит торможение.

Помимо описанных тормозных систем грузовиков, в них также предусмотрена система аварийного расторможения, которая обеспечивает сжатие энергоаккумуляторных пружин, срабатывающих при применении стояночного или запасного тормоза. Для того чтобы задействовать именно эту систему, нужно нажать на кнопку, расположенную на приборной панели, или же открутить специальные аварийные винты пружин энергоаккумуляторов (механический способ активации аварийного растормаживания).

Стояночный, запасной и рабочий тормоза используются для управления тормозными механизмами на всех колесах грузовика. В свою очередь, эти механизмы задействуются с помощью тормозных камер типа 24, размещенных на передней оси, и аналогичных деталей типа 20, которые находятся на среднем и заднем мостах (представляют собой единое целое с пружинными энергоаккумуляторами).

В процессе движения КамАЗа, под воздействием давления воздуха, силовые пружины энергоаккумуляторов пребывают в сжатом состоянии, но как только в цилиндры попадает воздух, они активизируют работу тормозных механизмов колес задней тележки.

Интересный факт! В зависимости от модели, КамАЗы могут весить от 5 до 8 тонн, а если к автомобилю прилагается прицеп, тогда общий вес достигает 10-15 тонн.

Основные причины неисправности тормозной системы

Тормозной механизм КамаЗа К основным причинам неисправностей тормозной системы КамАЗа можно отнести не одно действие, но наиболее распространенными являются следующие: рабочий отказ пневмосистемы, нарушение регулировок, утечки сжатого воздуха из пневмопривода вследствие отсутствия герметичности в местах соединения гибких шлангов и трубопроводов, о чем свидетельствуют светящиеся лампы предупредительных сигналов и зуммер.

Помимо этого, среди причин появления неисправностей в работе тормозных систем КамАЗа также стоит выделить неправильно отрегулированный регулятор давления, засорение трубопроводов на участке между регулятором давления и блоком защитных клапанов, неисправный двойной защитный клапан, деформирование его корпуса, как результат чрезмерной затяжки крепежных элементов, неполадки в работе тройного защитного клапана или засорение питающих трубопроводов.

Также не стоит сбрасывать со счетов возможность неисправности двухстрелочного манометра, тормозного крана, нарушение регулировки регулятора давления, превышение допустимой величины хода штоков тормозных камер и неисправность ускорительного клапана или крана, управляющего стояночным тормозом. Кроме того, вполне вероятно, что проблема кроется в неисправности пружинных энергоаккумуляторов, тормозных механизмов задней тележки или неверной регулировке привода регулятора тормозных сил.

Важно! Какой бы ни была проблема, при поиске неисправностей лучше использовать схемы пневматического привода тормозных систем, где условно отмечены тормозные аппараты и соединяющие их трубопроводы.

Возможные неисправности тормозной системы и их устранение

Правильное определение причины неисправности – это половина дела на пути к успешному ремонту тормозной системы КамАЗа. Но нужно еще понимать, что и как ремонтировать. Так, например, если не заполняются (или заполняются очень медленно) ресиверы пневмосистемы, значит, необходимо заменить сам ресивер, обеспечить герметичность соединений и отрегулировать регулятор давления.

Под капотом Если же при заполненной пневмосистеме КамАЗа часто срабатывает регулятор давления, то тут вопросы появляются к герметичности магистрали на участке между регулятором давления и блоком защитных клапанов или в контурах I и II, расположенных после тормозного крана. В этом случае достаточно устранить образовавшуюся течь.

Также неисправность тормозной системы нередко выражается в неэффективном торможении или его отсутствии при полностью зажатой педали. Решением проблемы может стать устранение утечки воздуха в контурах I и II, находящихся после тормозного крана.

Неэффективное торможение или отсутствие торможения запасной или стояночной систем свидетельствует о превышении допустимой величины хода штоков тормозных камер, регулировка которых избавит вас от появившихся неприятностей.

Вполне возможен и такой вариант, когда при монтаже рукоятки крана управления стояночной системой в горизонтальное положение, транспортное средство никак не растормаживается. Чаще всего это результат нарушения регулировки привода тормозного крана, и его регулировка должна устранить указанную неисправность.

Не менее распространенной проблемой считается и отсутствие торможения при активации вспомогательной тормозной системы, что является результатом превышения допустимой величины хода штоков тормозных камер, утечки воздуха из патрубков III-го контура или из атмосферного вывода ускорительного клапана. Также вполне вероятно, что подобная неисправность вызвана заеданием заслонок механизмов вспомогательной системы, либо утечкой воздуха из магистрали вспомогательной системы. Решение проблемы предусматривает регулировку штоков, ликвидацию течей, разборку и промывку всех составляющих элементов вспомогательной системы.

Знаете ли Вы? Большая масса грузовиков КамАЗ не помешала им десять раз побеждать в трансконтинентальном ралли Дакар. Это и не удивительно, ведь изготовленный на основе КамАЗа бронеавтомобиль «Тайфун» способен разгоняться до 80 км/час, и даже выдерживает отрыв одного колеса (равновесие сохраняется благодаря специальной подушке безопасности).

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Ускорительный клапан тормозов Камаз

Ускорительный клапан подает сжатый воздух в энергоаккумуляторы и предназначен для уменьшения времени срабатывания привода стояночного и запасного тормозов за счет сокращения длины магистрали впуска сжатого воздуха в пружинные энергоаккумуляторы и выпуска его из них в атмос­феру.

Он состоит из управляющей камеры 2, поршня 3, выпускного 1 и впускного 4 кла­панов и пружины 5 впускного клапана. К выводу III постоянно подается сжатый воздух из ресивера.

Вывод IV соединен с ручным тормозным краном, вывод I — с полостями цилиндров пружинных энер­гоаккумуляторов, вывод II — с атмо­сферой.

В исходном положении, когда автомо­биль расторможен (рис. б), поршень 3 находится в нижнем положении, под действием сжатого воздуха выпускной клапан 1 закрыт, впускной клапан 4 отк­рыт, так как площадь верхней части порш­ня 3 больше, чем площадь нижней, а давле­ние в полости А и камере 2 одинаково. Вывод I разобщен с атмосферным выводом II, а поршни пружинных энергоаккумуля­торов находятся под давлением сжатого воздуха и не воздействуют на штоки тор­мозных камер.

При торможении (рис.1 в) сжатый воздух из камеры 2 через атмосферный вывод ручного тормозного крана выпу­скается в атмосферу.

С падением давления в камере 2 поршень 3 перемещается вверх, впускной клапан 4 закрывается под дейст­вием пружины 5, а выпускной клапан 1 отк­рывается.

Через вывод I и открытый вы­пускной клапан 1 полости пружинных энергоаккумуляторов сообщаются с атмо­сферным выводом II.

Давление в полостях цилиндров пружинных энергоаккумулято­ров уменьшается, пружины разжимаются, а тормозные механизмы затормажи­ваются.

Растормаживание осуществляется по­дачей сжатого воздуха от крана к выводу IV и далее в камеру 2.

Поршень 3, переме­щаясь вниз, сначала открывает выпускной клапан 1, затем впускной клапан 4.

Сжа­тый воздух поступает из ресивера в полос­ти пружинных энергоаккумуляторов.

Дав­ление в полостях цилиндров пружинных энергоаккумуляторов увеличивается, пру жины сжимаются, а тормозные механизмы растормаживаются.

Пропорциональность между управляю­щим давлением в выводе IV и давлением в полостях пружинных энергоаккумуляторов (в выводе I) соблюдается поршнем 3. По достижении в выводе I определенного давления поршень 3 перемещается вверх до закрытого впускного клапана 4, движу­щегося под действием пружины 5, и даль­нейший рост давления прекращается.

При снижении давления в выводе IV поршень 3 под действием более высокого давления в выводе I перемещается вверх и отрывается от выпускного клапана 1.

Сжатый воздух из полостей пружинных энергоаккумулято­ров выходит в атмосферу через открытый клапан 1 и атмосферный вывод II, давле­нию в полости А снижается.

Ускорительный клапан

Ускорительный клапан  служит для уменьшения времени наполнения сжатым воздухом пружинных  энергоаккумуляторов и выпуска воздуха из них непосредственно через ускорительный клапан в окружающую среду.

Ускорительный клапан установлен на лонжероне рамы автомобиля. Клапан закреплен гайками, навинченными на два удлиненных болта, соединяющих верхний и нижний корпус клапана.

ускорительный клапанускорительный клапан

СОДЕРЖАНИЕ

1. Принцип работы

2. Разборка сборка клапана

3. Проверка на работоспособность

4. Основные неисправности

Принцип работы

Сжатый воздух из воздушных баллонов подается к вводу 1. Ввод 2 соединен с тормозным краном стояночной тормозной системы, а вывод 3 с пружинными энергоаккумуляторами.

Если нет давления в выводе 2, поршень 9 находится в крайнем верхнем положении. Впускной клапан 11 закрыт под действием пружины, а выпускной клапан 7 открыт. Через открытый  выпускной клапан цилиндры пружинных энергоаккумуляторов сообщаются с атмосферным выводом 4.

СМОТРИТЕ ВИДЕО

При подаче сжатого воздуха от тормозного крана к выводу 2 воздух поступает в полость а. Поршень 9 под действием с жатого воздуха движется вниз, закрывает выпускной клапан 7 и открывает впускной клапан 11 от седла 10. Заполнение цилиндров пружинных аккумуляторов сжатым воздухом происходит от воздушных баллонов через вывод 1 и открытый впускной клапан 11. Давление в выводе 2 устанавливается в соответствии с положением рукоятки тормозного крана.

Необходимую пропорциональность управляющего и входного давлений обеспечивает ступенчатый поршень 9. При достижении в выводе 3 давление, пропорционально давлению в выводе 2, поршень 9 перемещается вверх до момента закрытия впускного клапана 11, движущегося под действием пружины. При снижении давления в управляющей магистрали, т.е. в выводе 2, поршень 9 под действием более высокого давления в выводе 3 перемещается вверх и открывается от выпускного клапана 7. Сжатый воздух из пружинных аккумуляторов выходит в атмосферу через открытый выпускной клапан 7 и атмосферный вывод 4, отжимая клапан 1.

ремкомплект ускорительного кранаремкомплект крана

Разборка сборка

Установить клапан в тиски атмосферным выводом вверх и зажать корпус. Снять круглогубцами стопорное кольцо 10 и вынуть из корпуса 2 направляющий колпачок 3, пружину 11 и корпус 4 с клапанами 5 и 8.

Отвернуть болты 12  и снять корпус 2. Для демонтажа поршня 7 необходимо в выводе 2 подать воздух под давлением 0,05 МПа, прикрыв рукой сверху поршень 7.

После разборки детали ускорительного клапана надо промыть, просушить и осмотреть. На поверхности корпусных деталей не допускается наличие трещин, сколов и других заметных дефектов. Детали надо очистить от ржавчины и грязи. Все резиновые детали необходимо заменить новыми.

Перед сборкой клапана детали надо смазать смазкой циатим -221. Сборку клапанов, резиновых колец нужно аккуратно устанавливать без повреждения. Сборка клапана проводится в обратном порядке разборки.

Сборку клапанов, резиновых уплотнительных колец и других резиновых деталей надо производить осторожно, не допуская их повреждения. Наличие на поверхности этих деталей рисок, порезов и других дефектов не допускается.

ускорительный клапанускорительный клапан

Проверка ускорительного клапана на работоспособность.

Установить клапана на испытательный стенд и подключить по схеме, показанной на рис. 11.50

Подать воздух под давлением 0,75 МПа (7,5 ктс/см2) в вывод 1. Трижды подать и выпустить воздух под давлением 0,75, МПа (7,5 Кгс/см2) : вывод 2. Давление воздуха в выводе 3 ; должно изменяться от нуля до 0,75 МПа (7,5 кгс/см2)    Повышать давление в выводе 11 от нуля до 0,030…0,045 Мпа (0,30…0‚45 кгс/см2), при этом : выводе 111 должно появиться давление.

При достижении в выводе Ц давления 0,66…0,7 МПа (6,6…7,0 кгс/№2) давление }: выводе 1 должно стать 0,73 МПа (7,3 ктс/ем2).   При понижении давления в выводе И до нуля,‹давление в выводе 111 должно также упасть до нуля.

Основные неисправности клапана.

  1. При включении ручника стояночной системы сбрасывает весь воздух. Причина в заклинивании клапана при сбросе воздуха. Клапан клинит от накопившейся грязи пыли через нижний пыльник ускорительного клапана.
  2. Травит воздух из под клапана. Замерзание конденсата внутри клапана, износ резиновых  манжет.

СМОТРИТЕ ВИДЕО




Смотрите следующие статьи

Ускорительный клапан / Устройство, техническое обслуживание и ремонт антиблокировочных и противобуксовочных систем. Учебное пособие КАМАЗ. / Техсправочник / Кама-Автодеталь

9.18. Ускорительный клапан.

Назначение.

Быстрое затормаживание/растормаживание пневматических агрегатов, а также сокращение задержки и времени срабатывания узлов пневматической тормозной системы. Внешний вид и строение приведены на рисунках 250 и 251.

Рисунок 250. Внешний вид, строение и условное обозначение

Принцип действия.

При задействовании тормозной системы, сжатый воздух проходит через вывод 4 в камеру А и отжимает поршень (а) вниз. При этом выпускное отверстие (с) перекрывается, впускное отверстие (b) открывается. Подводящийся к выводу 1 сжатый воздух проходит в камеру В и через выводы 2 попадает в подключенные далее тормозные камеры.

Сжатый воздух проходит в камеру В и нагружает нижнюю поверхность поршня (а). Как только это давление превысит управляющее давление в камере А, поршень (а) поднимается вверх. Впускное отверстие (b) закрывается, положение равновесия достигнуто.

В случае частичного падения управляющего давления, поршень (а) снова поднимается вверх, при этом открывается выпускное отверстие (с) и избыток сжатого воздуха на выводе 2 выпускается в атмосферу через канал сброса давления 3. В случае полного падения управляющего давления на выводе 4, сжатый воздух в камере В сдвигает поршень (а) в его верхнее крайнее положение, выпускное отверстие (с) открывается. Подключенные далее тормозные камеры полностью растормаживаются через канал сброса давления 3.

Рекомендации по установке.

Для закрепления ускорительного клапана используются — по выбору — два или четыре соединительных болта корпуса клапана М8. Монтируется клапан таким образом, чтобы канал стравливания 3 смотрел вниз.

Габаритные размеры.

Рисунок 251а. Габаритные размеры

Рисунок 251б. Габаритные размеры

Ускорительный клапан тормозов Камаз

Ускорительный клапан подает сжатый воздух в энергоаккумуляторы и предназначен для уменьшения времени срабатывания привода стояночного и запасного тормозов за счет сокращения длины магистрали впуска сжатого воздуха в пружинные энергоаккумуляторы и выпуска его из них в атмос­феру.

Он состоит из управляющей камеры 2, поршня 3, выпускного 1 и впускного 4 кла­панов и пружины 5 впускного клапана. К выводу III постоянно подается сжатый воздух из ресивера.

Вывод IV соединен с ручным тормозным краном, вывод I — с полостями цилиндров пружинных энер­гоаккумуляторов, вывод II — с атмо­сферой.

В исходном положении, когда автомо­биль расторможен (рис. б), поршень 3 находится в нижнем положении, под действием сжатого воздуха выпускной клапан 1 закрыт, впускной клапан 4 отк­рыт, так как площадь верхней части порш­ня 3 больше, чем площадь нижней, а давле­ние в полости А и камере 2 одинаково. Вывод I разобщен с атмосферным выводом II, а поршни пружинных энергоаккумуля­торов находятся под давлением сжатого воздуха и не воздействуют на штоки тор­мозных камер.

При торможении (рис.1 в) сжатый воздух из камеры 2 через атмосферный вывод ручного тормозного крана выпу­скается в атмосферу.

С падением давления в камере 2 поршень 3 перемещается вверх, впускной клапан 4 закрывается под дейст­вием пружины 5, а выпускной клапан 1 отк­рывается.

Через вывод I и открытый вы­пускной клапан 1 полости пружинных энергоаккумуляторов сообщаются с атмо­сферным выводом II.

Давление в полостях цилиндров пружинных энергоаккумулято­ров уменьшается, пружины разжимаются, а тормозные механизмы затормажи­ваются.

Растормаживание осуществляется по­дачей сжатого воздуха от крана к выводу IV и далее в камеру 2.

Поршень 3, переме­щаясь вниз, сначала открывает выпускной клапан 1, затем впускной клапан 4.

Сжа­тый воздух поступает из ресивера в полос­ти пружинных энергоаккумуляторов.

Дав­ление в полостях цилиндров пружинных энергоаккумуляторов увеличивается, пру жины сжимаются, а тормозные механизмы растормаживаются.

Пропорциональность между управляю­щим давлением в выводе IV и давлением в полостях пружинных энергоаккумуляторов (в выводе I) соблюдается поршнем 3. По достижении в выводе I определенного давления поршень 3 перемещается вверх до закрытого впускного клапана 4, движу­щегося под действием пружины 5, и даль­нейший рост давления прекращается.

При снижении давления в выводе IV поршень 3 под действием более высокого давления в выводе I перемещается вверх и отрывается от выпускного клапана 1.

Сжатый воздух из полостей пружинных энергоаккумулято­ров выходит в атмосферу через открытый клапан 1 и атмосферный вывод II, давле­нию в полости А снижается.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
