Садовый измельчитель своими руками: как создать функциональную конструкцию
Неизбежным спутником садового участка является растительный мусор в виде травы и веток. Выбрасывать или сжигать такие отходы нецелесообразно, ведь из него можно получить натуральное удобрение. Достаточно измельчить его до состояния щепы. С этой задачей с легкостью справится садовый шредер. Однако если на его приобретение нет финансовой возможности, то можно изготовить садовый измельчитель своими руками. Как это сделать – подробно расскажет данная статья.
Измельчитель позволяет перемалывать ветки и траву на дачном участке
Садовый измельчитель своими руками: основные элементы конструкции
Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.
Шредер для травы и веток поможет справиться с растительным мусором на участке
Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:
- бункера;
- привода;
- измельчительного механизма;
- металлической рамы с защитным кожухом.
Некоторые модели могут быть оборудованы дополнительными элементами:
- бункером для измельченного органического мусора;
- проталкивателем;
- ситом для регулирования фракции щепы.
Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.
Щепа из измельченных веток может использоваться в качестве компоста для растений
Измельчительный механизм
Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.
Существуют следующие варианты измельчительного механизма:
- фрезерный, для переработки твердой древесины;
- ножевой универсальный;
- валковый, для перемалывания тонких веток деревьев и кустарников;
- с вращающимися турбинами для измельчения толстых веток;
- молотковый, для утилизации тонких веток;
- триммерный, основанный на использовании лески, для мягкого мусора.
При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.
Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый
Тип и мощность двигателя
Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.
Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.
Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.
Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм
Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.
Этапы создания садового измельчителя веток своими руками
Создание шредера своими руками весьма трудоемкий процесс, который требует от мастера технических знаний и высокого уровня практических навыков. Вся работа состоит из двух этапов. Первый, подготовительный, заключается в создании чертежа садового измельчителя своими руками и приобретении необходимых материалов. Вторым этапом является непосредственно сборка шредера.
Создание чертежа измельчителя
Чертеж садового измельчителя для травы и веток
Примеры чертежей измельчителей веток своими руками наглядно показывают, что для режущей системы могут применяться различные дробильные механизмы.
В случае использования наборного пакета дисковых пил, чертеж измельчителя будет довольно простым. На металлической раме устанавливается вал с закрепленными дисковыми пилами в количестве 15-30 шт., который приводится в движение двигателем с помощью ременной передачи. Для этого на концах вала и двигателя расположены шкивы. Как показывают чертежи измельчителя своими руками, ветки для отопления дома измельчаются именно благодаря такой режущей системе.
Чертеж рабочего вала измельчителя
Для создания шредера с ножевой дисковой системой измельчения на чертеже указывается диаметр режущего диска, количество ножей и место их расположения. Сам диск может размещаться вертикально или под некоторым углом. Количество ножей влияет на степень измельчения. Их может быть от 1 до 3 штук.
Существует вариант создания чиппера с двумя валами. Ознакомиться с такой системой измельчения можно на видео. Чертежи измельчителя веток своими руками с двухвалковой режущей системой отличаются наличием сразу двух валов с ножами, которые располагаются между металлическими пластинами. Каждый вал оснащен 3-4 ножами. Сами ножи закрепляются при помощи болтов и смещены в сторону относительно центра вала.
В отверстиях металлических пластин закреплены четыре подшипника, которые отвечают за свободное вращение валов. А две шестеренки, приводимые в движение двигателем, обеспечивают их синхронное вращение. Крутящий момент от двигателя к приводу передается с помощью цепи или ременной передачи. Расстояние между валами подбирается исходя из ширины ножей и толщины веток.
Устройство шредера: 1 — обшивка каркаса, 2 — каркас, 3 — корпус редуктора, 4 — рабочий вал, 5 — ведущий вал, 6 — клиновидный ремень, 7 — электродвигатель, 8 — поворотная площадка
Необходимые материалы для изготовления измельчителя
Чтобы сделать садовый чиппер, где системой измельчения выступает набор из дисковых пил, необходимо приобрести такие составляющие:
- дисковые пилы в количестве 15-20 шт. диаметром 18 см;
- двигатель;
- 2 шкива;
- 2 подшипника с креплением;
- металлические шайбы в количестве 17-22 штук толщиной до 5 мм для разделения дисковых пил;
Устройство рабочего (ведомого) вала: 1 — втулка, 2 — вал, 3 — режущий элемент, 4 — винт М12 х 35 мм с внутренним шестигранником, 5 — пружинная шайба А12, 6 — стопорное кольцо 40 х 2,5 мм, 7 — шестерня MSGA4-50, 8 — подшипник №6210
- трубы профильные для создания каркаса;
- металл листовой толщиной около 2 мм для бункера и кожуха.
Для шредера с ножевым диском понадобится:
- двигатель;
- лист металла и ножи для диска.
Для создания измельчителя с двумя валами необходимо приобрести следующие материалы:
- бензиновый или электрический двигатель;
- две пластины из металла толщиной 10 мм:
- пару шестерней для обеспечения синхронного движения валов;
- шестерню или шкив для передачи крутящего момента от двигателя к валам;
- шкив для вала двигателя;
Устройство ведущего вала: 1 — стопорное кольцо 30 х 2 мм, 2 — шестерня MSGВ4-15, 3 — втулка, 4 — вал, 5 — подшипник №6207, 6 — шкив ведомый
- 5 подшипников с креплениями;
- измельчительные ножи;
- трубы профильные для создания рамы;
- листовой металл толщиной не менее 2 мм для создания приемного бункера и защитного кожуха.
Как видно из представленного перечня, конструкция измельчителя с дисковым механизмом является наиболее простой и доступной. Однако такой шредер может измельчать ветки диаметром всего до 20 мм. А вот чиппер с двумя валами легко справится с крупной древесиной диаметром до 80 мм.
Каркас и составные элементы конструкции шредера
Сборка шредера
Имея все необходимые элементы, можно смело приступать к созданию конструкции садового измельчителя веток своими руками на основании выполненного чертежа. Сборка садового шредера независимо от типа конструкции механизма состоит из нескольких последовательных этапов:
Создание измельчителя с наборным пакетом дисковых пил
Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.
Чертеж измельчителя с наборным пакетом дисковых пил
Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.
Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.
Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении. При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях.
Пакет из 15 наборных пил на шпильке М20
Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла. Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.
Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.
Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.
Создание шредера с ножевым диском
Создать такой измельчитель травы своими руками можно из подручных материалов. Поскольку он предназначен для измельчения мягкого мусора, его конструкция будет весьма простой, однако и не будет обладать высоким показателем прочности. Можно сварить бункер из листового металла, а можно взять обыкновенное металлическое ведро. Также подойдет корпус от старого вентилятора.
Чертеж сборки шредера с ножевым диском: 1 — ножи 4 шт, 2 — дисковая фреза, 3 — подшипники №307
Для создания режущей системы на металлическом диске в специальные прорези вставляются ножи, которые можно предварительно изготовить из листа рессоры от автомобиля. Диск устанавливается на вал. Далее размещается приемный короб. Для такого шредера подойдет маломощный двигатель в 1 кВт. Все подробности создания садового электрического измельчителя травы своими руками можно посмотреть в видеоматериалах, предложенных в интернете.
Инструкция по сборке двухвалкового шредера
Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.
Чертеж для сборки валов двухвалкового измельчителя
Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.
Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.
Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.
Чертеж расположения валов на раме двухвалкового шредера
Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.
Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.
Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.

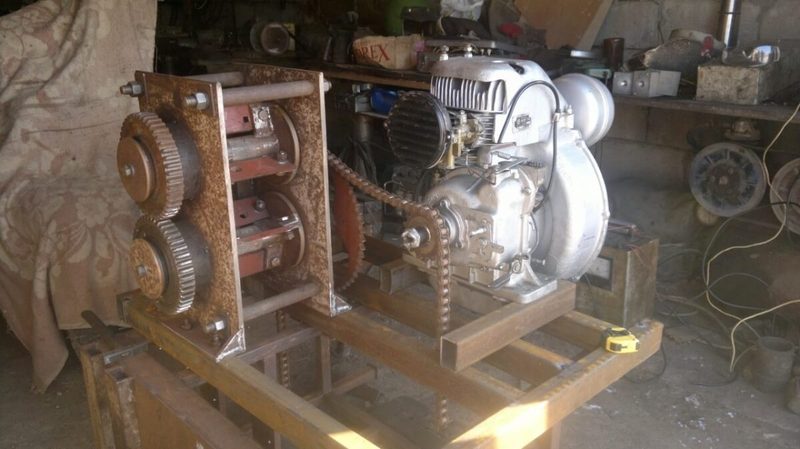

Двухвалковый измельчитель, сделанный своими руками
Как сделать измельчитель из подручных материалов
Многие бережливые и запасливые хозяева не спешат выбрасывать старые инструменты и бытовые приборы. Они находят им новое применение. Стоит проявить немного фантазии, включить логику и смекалку, и из подручных инструментов и старых деталей можно создать настоящего помощника в хозяйстве. Рассмотрим некоторые простые варианты изготовления самодельного измельчителя веток и травы из простых и доступных материалов.
Шредер из болгарки и пылесоса
Одной из таких самодельных конструкций является выполненный своими руками садовый измельчитель из болгарки, старого пылесоса и ножей от газонокосилки. Один известный изобретатель Владимир Беляев предложил свой измельчитель веток своими руками, видео создания которого вдохновило многих модернизировать данную идею и предложить свое видение при создании дачного помощника. Далее рассмотрим один из интересных и популярных вариантов.
Для создания несложной, но продуктивной конструкции потребуется старый работающий пылесос, болгарка Макита мощностью 3,2 кВт, ножи от газонокосилки, устойчивая деревянная основа, приемная воронка и металлический столик с вертикально приваренным листом металла.
Чертеж шредера для изготовления своими руками: 1 — стойки, 2 — основание, 3 — опоры качения, 4 — фреза дисковая, 5 — лопасти вентилятора, 6 — биты молотковой дробилки, 7 — сетка калибрующая, 8 — приводной электродвигатель, 9 — подающий бункер, 10 — подпрессовщик, 11 — откидной кожух измельчителя, 12 — стационарный кожух измельчителя, 13 — ременная передача, 14 — шкив, 15 — механизм натяжения ремней
Приемная воронка горизонтально крепиться на вертикальном металлическом листе, приваренном к столику. Этот лист должен быть толстым, чтобы удержать на себе прикрепленную с помощью болтов болгарку и установленные на ней ножи. Если посадочное место трехлепестковых ножей от газонокосилки не совместимо с угловой шлифмашинкой, то тогда необходимо их подточить, чтобы ножи надежно сели. Для того чтобы измельченная масса не застревала между ножами, на металлический лист крепится труба от старого пылесоса, которая подает воздух. Желательно чтобы болгарка и пылесос включались одновременно.
Металлический столик располагается на деревянной стационарной основе. Также следует установить защитный кожух, который предотвратит обратное движение измельченных веток.
Такой простой вариант садового измельчителя своими руками, видео наглядное тому подтверждение, можно легко создать на своей даче, без сложных этапов работы и приобретения дополнительных материалов.
Для изготовления измельчителя можно использовать детали от старых электроинмтрументов и бытовой техники
Шредер из стиральной машины
Садовый измельчитель можно создать из старой стиральной машинки. Для этого понадобится корпус и двигатель от техники, старая пила, ведро и другие детали, и инструменты для крепления конструкции.
В корпусе старой стиральной машинки делается боковое отверстие для выхода переработанного сырья. На дно емкости с использованием специальной втулки крепятся ножи, которые можно изготовить из кусочков старой пилы. В качестве двигателя используется уже имеющийся, встроенный в старую стиральную машинку. Приемный контейнер для измельченного мусора устанавливается возле бокового отверстия.
Шредер из дрели
Еще одним элементарным изобретением является самодельный шредер с помощью электрической дрели. Принцип действия такого механизма напоминает овощерезку.
Чертеж молоткового шредера: 1 — загрузочный бункер (металл 1 мм), 2 — окантовка горловины загрузочного бункера (уголок 25х25 мм), 3 — заслонка/задвижка (металл 1 мм), 4 — болты М6 для стяжки (8 шт), 5 — обрамление загрузочного отверстия в корпусе (равнополочный уголок 25 мм), 6 — шпильки М8 (8 шт), 7 — наружный барабан корпуса (труба 270х6 мм), 8 — статор с бороздками (труба 258х6 мм), 9 — молоточки (металл 3 мм, закаленный до твердости HRC 45–47, 72 шт), 10 — шпингалет диаметром 3 мм (4 шт), 11 — гайка М20 с пружинной шайбой, 12 — ось молоточков (круг диаметром 22 мм, 4 шт), 13 и 14 — обвязка патрубков (равнополочный уголок 25 мм), 15 и 19 — резиновые прокладки толщиной 3 мм, 16 — гайки М8 крепления фланца (8 шт), 17 — молотковый ротор, 18 — фланец (металл 5 мм, 2 шт), 20 — дистанционные шайбы (металл 3 мм, закаленный до твердости HRC 45–47, 70 шт), 21 — фиксатор, 22 — приводной вал
Для создания конструкции необходимо взять старый табурет. Просверлить в нем отверстие диаметром 12 мм. С обратной стороны табурета прикрепляется корпус с подшипником. На табурет устанавливается и закрепляется саморезами ведро с отверстием такого же диаметра. В отверстие вставляется подшипник, на который устанавливается вал с закрепленными на нем ножами из быстрорежущей стали. К концу вала снизу табурета присоединяется двухрежимная дрель через быстрозажимной патрон.
В ведро забрасывается мягкое сырье и запускается электрическая дрель. После тщательного измельчения до нужного состояния мульча извлекается. Данная конструкция рассчитана на небольшой объем перерабатываемых отходов.
Особого внимания заслуживает процесс изготовления и затачивания ножа. Следует выполнить одностороннюю заточку. Заточенная плоскость располагается внизу. Для измельчения свежескошенной травы идеально подойдет ромбовидная форма ножа, в которой можно округлить лезвия. Это позволить траве свободно скользить по режущей кромке измельчительного ножа, не наматываясь при этом на него.
Чертеж ручного измельчителя, для которого можно использовать привод от электродрели: 1 — обечайка, 2 — подшипник, 3 — барабан, 4 — крестовина, 5 — рукоятка для вращения, 6 — торцевая стенка корпуса, 7 — щиток, 8 — скатная доска лотка, 9 — подставка, 10 — боковая стенка корпуса
Из предложенных вариантов можно сделать вывод, что создать садовый измельчитель своими руками можно из любого подручного материала. Достаточно иметь электродвигатель, адаптированный под сеть 220В, любую круглую емкость достаточного размера, стальной лист, ножовку по дереву или пилы от старой газонокосилки для создания режущего механизма.
Тонкости при выборе двигателя для шредера
Определенная мощность двигателя обеспечивает необходимую производительность измельчителя. Подбирая двигатель, следует руководствоваться некоторыми важными правилами:
При работе со шредером необходимо надевать индивидуальные средства защиты — очки и перчатки
Главные преимущества самодельных садовых измельчителей
Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.
Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.
В качестве емкости для сбора щепы можно использовать обычное ведро
Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.
Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.
Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.
Для легкого перемещения измельчители могут оборудоваться колесами
Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.
Садовый измельчитель своими руками
Садовые работы не обходятся без отходов различного типа. Это могут быть обрезанные ветки или скошенная трава. Привычка все сжигать не приносит пользы ни земле, ни атмосфере. Можно пойти другим путем и обеспечить использование отходов в качестве материалов для удобрения. Чтобы добиться этого, необходимо предусмотреть компостную яму. Бросать в нее большие ветки нет смысла, т. к. они будут перерабатываться годами. Лучшим решением будет самодельный садовый измельчитель. Но перед тем как его собрать, необходимо хорошо понимать, какие виды измельчителей существуют. Об этом речь пойдет в статье.
Какими бывают измельчители
Садовые измельчители есть нескольких вариантов. Некоторые создавались специально для использования в домашних условиях, другие имеют большие габариты, поэтому применяются в промышленных масштабах. Но принцип работы у них один. Различия лежат в типе измельчительной системы и приводе. Каждую следует рассмотреть отдельно.
Компоненты
Чаще всего садовый измельчитель представляет собой небольшую конструкцию, которую легко передвигать по территории. Она состоит из:
- двигателя;
- вала с ножами;
- короба, куда закладывается материал;
- рамы,
- кожуха;
- сита;
- панели управления;
- бункера;
- проталкивателя.
Двигатель у измельчителя может быть электрическим или топливным. Первый не имеет вредных выбросов, а также работает несколько тише своего топливного аналога. Но в некоторых случаях он может уступать по мощности. Кроме того, бензиновый двигатель гарантирует отличную автономность. Его можно применять в любой точке сада без того, чтобы тянуть удлинители. При этом расход бензина не слишком велик. Запуск чаще всего обеспечивается ручным стартером. Для электрических моделей измельчителей есть блок управления. Клавиша пуска несколько утоплена, чтобы предотвратить непреднамеренный запуск. Клавиша остановки выделена красным цветом и имеет большие габариты.
От двигателя вращение передается на вал. На нем находятся элементы, которые производят измельчение. Сырье попадает через загрузочный бункер. Чтобы ветки не застревали, в комплекте с большинством моделей поставляется проталкиватель. Он представляет собой небольшой пластиковый брус, которым можно подтолкнуть ветки к режущей системе. После измельчения сырье может попадать на сито, которое распределяет его по фракциям или высыпаться в бункер. Для некоторых моделей придется предусмотреть собственный бункер, другие уже имеют его в комплекте.
Весь механизм закреплен на стальную раму, которая представляет собой конструкцию из сваренных трубок. Чтобы при измельчении ничего не разлеталось на нее надевается металлический или пластиковый корпус. В конструкции обязательно присутствует рукоятка и пара колес, за которые садовый измельчитель легко передвигать.
Измельчительные системы
Садовые измельчители могут быть универсальными или направленными только на один вид сырья. В зависимости от этого выделяют несколько видов механизмов:
- ножевые;
- фрезерные;
- турбинные;
- валковые;
- молотковые;
- с леской.
Ножевые измельчительные системы используются чаще всего. Они отлично перемалывают как ветки, так и сорняк. Но у них есть некоторые ограничения по толщине обрабатываемых веток. Второй вид измельчительных систем отлично подходит для веток. При этом такой механизм практически ничего не сможет сделать с травой. Турбинный вариант схож с тем, который применяется многим и в домашнем хозяйстве. На вращающийся цилиндр закрепляется несколько лезвий, которые измельчают попадающий продукт. Подходит такое измельчение для небольших веток, травы, а также различных плодов, например, кабачков. Молотковые представляют собой вращающуюся заготовку с острыми выступами через определенные промежутки. Подходит для обработки тонких ветвей. Те механизмы, где в роли измельчителя выступает леска, подходят только для травы, т. к. неспособны справиться с ветками.
Приводные системы
Если в планах есть изготовление измельчителя, который будет использоваться постоянно, тогда есть смысл в приобретении отдельного двигателя. В других случаях его можно применять от других инструментов. В качестве электрического двигателя отлично подойдет мотор от самодельного заточного станка или помпы. Бензиновый или дизельный двигатель можно использовать от мотоблока, который простаивает большую часть года. Основные преимущества и недостатки каждого были описаны выше. Особое внимание при изготовлении собственного измельчителя стоит обратить внимание на мощность двигателя.
Если в планах есть только переработка небольших веток от кустарников и деревьев, диаметр которых не превышает 2 см, тогда можно воспользоваться прибором с мощностью от 1,1 кВт. Если есть потребность в измельчении веток с диаметром в 4 см, тогда стоит смотреть в сторону двигателя с мощностью от трех кВт. Когда есть доступ к трехфазной сети, тогда можно поставить мотор с потреблением в 6 кВт. Он позволит обработать заготовки с диаметром до 15 см. Важным узлом в измельчителе является привод, который соединяет двигатель с валом. Он может быть:
- прямым;
- цепным;
- ременным.
Каждый из них имеет свои преимущества. Стоит отметить, что ременной является одним из наиболее безопасных, но он может покручиваться, если диаметр заготовок превышает номинальный.
Совет! Если принято решение использовать бензиновый двигатель для садового измельчителя, тогда стоит брать в расчет только те, которые имеют мощность более 5 л. с.
Чертежи для самостоятельной сборки
Самостоятельно можно изготовить измельчитель, который будет использоваться для получения щепы и тот, что подходит для переработки травы или некоторых плодов. Каждый требует отдельного рассмотрения.
Измельчитель для веток
Один из вариантов измельчителя, который можно собрать самостоятельно, имеет в своей основе насадки для циркулярной пилы с победитовыми напайками. Для всего агрегата понадобятся такие компоненты:
- двигатель;
- отрезные пилы;
- штанга;
- шкив;
- материал для рамы;
- шкив;
- металл для кожуха и бункера;
- прокладки для ножей.
Отрезные пилы подбираются любого удобного диаметра, но не больше 250 мм, т. к. корпус измельчителя получится слишком громоздким. Их понадобится 20 штук. В качестве штанги можно использовать шпильку с резьбой М20, также стоит запастись гайками к ней. Шкив необходимо подобрать такой, который обеспечит передачу усилия и требуемые обороты, подойдет, например, от автомобильного генератора. В качестве листового материала подойдет оцинкованный металл.
Процесс сборки
Первым делом необходимо изготовить рабочий механизм, который представляет собой объединенные пильные диски. Нет смысла монтировать их вплотную. С одной стороны, это уменьшит площадь измельчения, а с другой, не получиться добиться требуемого результата. Элементы надеваются на подготовленную шпильку. Между ними необходимо сделать проставки из металлических или пластиковых шайб. После того как для будущего измельчителя надеты, их необходимо стянуть гайками с двух сторон, чтобы они не перемещались по шпильке. На шпильку с двух сторон монтируются подходящие подшипники, благодаря которым будет осуществляться вращение. С одной из сторон закрепляется шкив, на который будет надет ремень.
Из металлического уголка или квадратной трубы изготавливается рама, на которую можно будет зафиксировать двигатель и рабочий узел измельчителя. Ширина рамы должна быть не больше длины шпильки либо для нее можно предусмотреть дополнительное крепление. К раме привариваются ножки, которые позволят поднять измельчитель до требуемой высоты. Изготавливаются держатели подшипников. Их можно позаимствовать со схожих механизмов. Они представляют собой полукруглые хваты. Потребуется правильно расположить держатели на раме измельчителя, не должно быть малейшего перекоса.
Обратите внимание! Вал необходимо отцентрировать, чтобы при работе не было лишнего шума и вибрации. Это можно сделать добавлением дополнительного груза на вал.
Двигатель фиксируется к раме подвижно. Это необходимо для того, чтобы была возможность легко варьировать натяжение ремня от двигателя к шкиву измельчителя. Когда основная конструкция готова, можно приступить к изготовлению кожуха для измельчителя. Закрыть необходимо пространство, где движется ремень, чтобы на него не наматывались посторонние предметы. Потребуется также изготовить бункер, в который будет производиться основа для измельчения. Его можно собрать жестким из стали или мягким из оцинкованного металла. Небольшая металлическая юбка потребуется в том месте, где из измельчителя будет высыпаться готовый продукт. Она будет направлять компоненты в подготовленный контейнер.
Совет! Щепу фруктовых деревьев после измельчения лучше хранить отдельно. Она может понадобиться для холодного или горячего копчения.
Измельчитель для травы
О том, как сделать садовый измельчитель своими руками для небольших веток, было рассказано выше. Но в некоторых случаях требуется заготовка корма для скота. Для этого потребуется измельчитель для травы. Примерный чертеж такого измельчителя можно увидеть ниже. Он отличается от предыдущего измельчителя механизмом, который будет использован.
Для изготовления измельчителя понадобятся такие компоненты:
- круглая металлическая емкость;
- электрический двигатель;
- металлические пластины-ножи.
Двигатель используется электрический, т. к. нет необходимости в задействовании высоких мощностей. Такой измельчитель редко транспортируется по территории, поэтому его можно расположить стационарно. В качестве емкости подойдет металлическое ведро или бочка. В днище емкости для измельчителя сверлится отверстие, через которое будет просунут вал двигателя. В качестве измельчителей можно использовать несколько металлических ножей, как показано на фото. В этом случае их необходимо разделить проставками и зафиксировать гайкой.
Другим вариантом для измельчителя будет металлический диск, на который монтируется несколько ножей. Такая конструкция есть на чертеже выше. Попадая между ножами, трава или другие компоненты будут измельчаться. Снизу необходимо предусмотреть отверстие для вывода измельченной травы или плодов. Для подачи в измельчитель также необходимо предусмотреть крышку с отверстием. Благодаря этому части не будут разлетаться по сторонам. Садовый измельчитель можно изготовить из болгарки, описание такой конструкции есть в видео.
Резюме
Как видно, собрать измельчитель собственными руками не представляет особой сложности. Но это справедливо в том случае, если основные компоненты уже есть в наличии или их можно купить дешево. Также стоит проанализировать, сколько времени уйдет на сборку измельчителя. В некоторых случаях дешевле будет купить готовый вариант измельчителя, чем возиться с собственным.
Отправить комментарий
как создать функциональную конструкцию – Советы по ремонту
Неизбежным спутником садового участка является растительный мусор в виде травы и веток. Выбрасывать или сжигать такие отходы нецелесообразно, ведь из него можно получить натуральное удобрение. Достаточно измельчить его до состояния щепы. С этой задачей с легкостью справится садовый шредер. Однако если на его приобретение нет финансовой возможности, то можно изготовить садовый измельчитель своими руками. Как это сделать – подробно расскажет данная статья.
Измельчитель позволяет перемалывать ветки и траву на дачном участке
Садовый измельчитель своими руками: основные элементы конструкции
Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.
Шредер для травы и веток поможет справиться с растительным мусором на участке
Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:
- бункера;
- привода;
- измельчительного механизма;
- металлической рамы с защитным кожухом.
Некоторые модели могут быть оборудованы дополнительными элементами:
- бункером для измельченного органического мусора;
- проталкивателем;
- ситом для регулирования фракции щепы.
Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.
Полезный совет! При проведении работ, связанных с переработкой садовых отходов, следует использовать средства индивидуальной защиты – очки, перчатки и пр.
Щепа из измельченных веток может использоваться в качестве компоста для растений
Измельчительный механизм
Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.
Существуют следующие варианты измельчительного механизма:
- фрезерный, для переработки твердой древесины;
- ножевой универсальный;
- валковый, для перемалывания тонких веток деревьев и кустарников;
- с вращающимися турбинами для измельчения толстых веток;
- молотковый, для утилизации тонких веток;
- триммерный, основанный на использовании лески, для мягкого мусора.
При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.
Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый
Тип и мощность двигателя
Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.
Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.
Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.
Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм
Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.
Этапы создания садового измельчителя веток своими руками
Создание шредера своими руками весьма трудоемкий процесс, который требует от мастера технических знаний и высокого уровня практических навыков. Вся работа состоит из двух этапов. Первый, подготовительный, заключается в создании чертежа садового измельчителя своими руками и приобретении необходимых материалов. Вторым этапом является непосредственно сборка шредера.
Создание чертежа измельчителя
Чертеж можно выполнить от руки или воспользоваться специальной конструкторской программой на компьютере. Основная конструкция измельчителя состоит из бункера, рамы, двигателя, вала с ножевым механизмом и защитного кожуха.
Чертеж садового измельчителя для травы и веток
Примеры чертежей измельчителей веток своими руками наглядно показывают, что для режущей системы могут применяться различные дробильные механизмы.
В случае использования наборного пакета дисковых пил, чертеж измельчителя будет довольно простым. На металлической раме устанавливается вал с закрепленными дисковыми пилами в количестве 15-30 шт., который приводится в движение двигателем с помощью ременной передачи. Для этого на концах вала и двигателя расположены шкивы. Как показывают чертежи измельчителя своими руками, ветки для отопления дома измельчаются именно благодаря такой режущей системе.
Полезный совет! Для более эффективной работы измельчителя между дисковыми пилами следует установить тонкие разделители из пластика или металла.
Чертеж рабочего вала измельчителя
Для создания шредера с ножевой дисковой системой измельчения на чертеже указывается диаметр режущего диска, количество ножей и место их расположения. Сам диск может размещаться вертикально или под некоторым углом. Количество ножей влияет на степень измельчения. Их может быть от 1 до 3 штук.
Существует вариант создания чиппера с двумя валами. Ознакомиться с такой системой измельчения можно на видео. Чертежи измельчителя веток своими руками с двухвалковой режущей системой отличаются наличием сразу двух валов с ножами, которые располагаются между металлическими пластинами. Каждый вал оснащен 3-4 ножами. Сами ножи закрепляются при помощи болтов и смещены в сторону относительно центра вала.
В отверстиях металлических пластин закреплены четыре подшипника, которые отвечают за свободное вращение валов. А две шестеренки, приводимые в движение двигателем, обеспечивают их синхронное вращение. Крутящий момент от двигателя к приводу передается с помощью цепи или ременной передачи. Расстояние между валами подбирается исходя из ширины ножей и толщины веток.
Устройство шредера: 1 — обшивка каркаса, 2 — каркас, 3 — корпус редуктора, 4 — рабочий вал, 5 — ведущий вал, 6 — клиновидный ремень, 7 — электродвигатель, 8 — поворотная площадка
Полезный совет! Для измельчения мелких веток и травы требуются электродвигатели с большим количеством оборотов. А для измельчения более крупных веток важна сила. Здесь необходимо снизить количество оборотов для мощных двигателей.
Необходимые материалы для изготовления измельчителя
Чтобы сделать садовый чиппер, где системой измельчения выступает набор из дисковых пил, необходимо приобрести такие составляющие:
- дисковые пилы в количестве 15-20 шт. диаметром 18 см;
- двигатель;
- 2 шкива;
- 2 подшипника с креплением;
- металлические шайбы в количестве 17-22 штук толщиной до 5 мм для разделения дисковых пил;
Устройство рабочего (ведомого) вала: 1 — втулка, 2 — вал, 3 — режущий элемент, 4 — винт М12 х 35 мм с внутренним шестигранником, 5 — пружинная шайба А12, 6 — стопорное кольцо 40 х 2,5 мм, 7 — шестерня MSGA4-50, 8 — подшипник №6210
- трубы профильные для создания каркаса;
- металл листовой толщиной около 2 мм для бункера и кожуха.
Для шредера с ножевым диском понадобится:
- двигатель;
- металл листовой 2 мм толщиной;
- лист металла и ножи для диска.
Для создания измельчителя с двумя валами необходимо приобрести следующие материалы:
- бензиновый или электрический двигатель;
- две пластины из металла толщиной 10 мм:
- пару шестерней для обеспечения синхронного движения валов;
- шестерню или шкив для передачи крутящего момента от двигателя к валам;
- шкив для вала двигателя;
Устройство ведущего вала: 1 — стопорное кольцо 30 х 2 мм, 2 — шестерня MSGВ4-15, 3 — втулка, 4 — вал, 5 — подшипник №6207, 6 — шкив ведомый
- 5 подшипников с креплениями;
- измельчительные ножи;
- трубы профильные для создания рамы;
- листовой металл толщиной не менее 2 мм для создания приемного бункера и защитного кожуха.
Как видно из представленного перечня, конструкция измельчителя с дисковым механизмом является наиболее простой и доступной. Однако такой шредер может измельчать ветки диаметром всего до 20 мм. А вот чиппер с двумя валами легко справится с крупной древесиной диаметром до 80 мм.
Каркас и составные элементы конструкции шредера
Сборка шредера
Имея все необходимые элементы, можно смело приступать к созданию конструкции садового измельчителя веток своими руками на основании выполненного чертежа. Сборка садового шредера независимо от типа конструкции механизма состоит из нескольких последовательных этапов:
- Монтаж рамы.
- Создание бункера.
- Сборка измельчительного механизма.
- Установка двигателя и измельчительного устройства на раму.
Создание измельчителя с наборным пакетом дисковых пил
Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.
Чертеж измельчителя с наборным пакетом дисковых пил
Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.
Полезный совет! Не следует располагать зубья пил на одной черте, фиксируя их на валу. Лучше установить их хаотично. Так уменьшается нагрузка на вал и электродвигатель шредера.
Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.
Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении. При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях.
Пакет из 15 наборных пил на шпильке М20
Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла. Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.
Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.
Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.
Создание шредера с ножевым диском
Создать такой измельчитель травы своими руками можно из подручных материалов. Поскольку он предназначен для измельчения мягкого мусора, его конструкция будет весьма простой, однако и не будет обладать высоким показателем прочности. Можно сварить бункер из листового металла, а можно взять обыкновенное металлическое ведро. Также подойдет корпус от старого вентилятора.
Чертеж сборки шредера с ножевым диском: 1 — ножи 4 шт, 2 — дисковая фреза, 3 — подшипники №307
Для создания режущей системы на металлическом диске в специальные прорези вставляются ножи, которые можно предварительно изготовить из листа рессоры от автомобиля. Диск устанавливается на вал. Далее размещается приемный короб. Для такого шредера подойдет маломощный двигатель в 1 кВт. Все подробности создания садового электрического измельчителя травы своими руками можно посмотреть в видеоматериалах, предложенных в интернете.
Инструкция по сборке двухвалкового шредера
Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.
Полезный совет! Чтобы устройство было мобильным, конструкция должна иметь колеса для передвижения. Для этого к раме привариваются две стойки, на которые прикрепляется ось с колесами.
Чертеж для сборки валов двухвалкового измельчителя
Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.
Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.
Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.
Чертеж расположения валов на раме двухвалкового шредера
Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.
Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.
Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.
Двухвалковый измельчитель, сделанный своими руками
Как сделать измельчитель из подручных материалов
Многие бережливые и запасливые хозяева не спешат выбрасывать старые инструменты и бытовые приборы. Они находят им новое применение. Стоит проявить немного фантазии, включить логику и смекалку, и из подручных инструментов и старых деталей можно создать настоящего помощника в хозяйстве. Рассмотрим некоторые простые варианты изготовления самодельного измельчителя веток и травы из простых и доступных материалов.
Шредер из болгарки и пылесоса
Одной из таких самодельных конструкций является выполненный своими руками садовый измельчитель из болгарки, старого пылесоса и ножей от газонокосилки. Один известный изобретатель Владимир Беляев предложил свой измельчитель веток своими руками, видео создания которого вдохновило многих модернизировать данную идею и предложить свое видение при создании дачного помощника. Далее рассмотрим один из интересных и популярных вариантов.
Для создания несложной, но продуктивной конструкции потребуется старый работающий пылесос, болгарка Макита мощностью 3,2 кВт, ножи от газонокосилки, устойчивая деревянная основа, приемная воронка и металлический столик с вертикально приваренным листом металла.
Чертеж шредера для изготовления своими руками: 1 — стойки, 2 — основание, 3 — опоры качения, 4 — фреза дисковая, 5 — лопасти вентилятора, 6 — биты молотковой дробилки, 7 — сетка калибрующая, 8 — приводной электродвигатель, 9 — подающий бункер, 10 — подпрессовщик, 11 — откидной кожух измельчителя, 12 — стационарный кожух измельчителя, 13 — ременная передача, 14 — шкив, 15 — механизм натяжения ремней
Приемная воронка горизонтально крепиться на вертикальном металлическом листе, приваренном к столику. Этот лист должен быть толстым, чтобы удержать на себе прикрепленную с помощью болтов болгарку и установленные на ней ножи. Если посадочное место трехлепестковых ножей от газонокосилки не совместимо с угловой шлифмашинкой, то тогда необходимо их подточить, чтобы ножи надежно сели. Для того чтобы измельченная масса не застревала между ножами, на металлический лист крепится труба от старого пылесоса, которая подает воздух. Желательно чтобы болгарка и пылесос включались одновременно.
Металлический столик располагается на деревянной стационарной основе. Также следует установить защитный кожух, который предотвратит обратное движение измельченных веток.
Такой простой вариант садового измельчителя своими руками, видео наглядное тому подтверждение, можно легко создать на своей даче, без сложных этапов работы и приобретения дополнительных материалов.
Для изготовления измельчителя можно использовать детали от старых электроинмтрументов и бытовой техники
Шредер из стиральной машины
Садовый измельчитель можно создать из старой стиральной машинки. Для этого понадобится корпус и двигатель от техники, старая пила, ведро и другие детали, и инструменты для крепления конструкции.
В корпусе старой стиральной машинки делается боковое отверстие для выхода переработанного сырья. На дно емкости с использованием специальной втулки крепятся ножи, которые можно изготовить из кусочков старой пилы. В качестве двигателя используется уже имеющийся, встроенный в старую стиральную машинку. Приемный контейнер для измельченного мусора устанавливается возле бокового отверстия.
Шредер из дрели
Еще одним элементарным изобретением является самодельный шредер с помощью электрической дрели. Принцип действия такого механизма напоминает овощерезку.
Чертеж молоткового шредера: 1 — загрузочный бункер (металл 1 мм), 2 — окантовка горловины загрузочного бункера (уголок 25х25 мм), 3 — заслонка/задвижка (металл 1 мм), 4 — болты М6 для стяжки (8 шт), 5 — обрамление загрузочного отверстия в корпусе (равнополочный уголок 25 мм), 6 — шпильки М8 (8 шт), 7 — наружный барабан корпуса (труба 270х6 мм), 8 — статор с бороздками (труба 258х6 мм), 9 — молоточки (металл 3 мм, закаленный до твердости HRC 45–47, 72 шт), 10 — шпингалет диаметром 3 мм (4 шт), 11 — гайка М20 с пружинной шайбой, 12 — ось молоточков (круг диаметром 22 мм, 4 шт), 13 и 14 — обвязка патрубков (равнополочный уголок 25 мм), 15 и 19 — резиновые прокладки толщиной 3 мм, 16 — гайки М8 крепления фланца (8 шт), 17 — молотковый ротор, 18 — фланец (металл 5 мм, 2 шт), 20 — дистанционные шайбы (металл 3 мм, закаленный до твердости HRC 45–47, 70 шт), 21 — фиксатор, 22 — приводной вал
Для создания конструкции необходимо взять старый табурет. Просверлить в нем отверстие диаметром 12 мм. С обратной стороны табурета прикрепляется корпус с подшипником. На табурет устанавливается и закрепляется саморезами ведро с отверстием такого же диаметра. В отверстие вставляется подшипник, на который устанавливается вал с закрепленными на нем ножами из быстрорежущей стали. К концу вала снизу табурета присоединяется двухрежимная дрель через быстрозажимной патрон.
В ведро забрасывается мягкое сырье и запускается электрическая дрель. После тщательного измельчения до нужного состояния мульча извлекается. Данная конструкция рассчитана на небольшой объем перерабатываемых отходов.
Особого внимания заслуживает процесс изготовления и затачивания ножа. Следует выполнить одностороннюю заточку. Заточенная плоскость располагается внизу. Для измельчения свежескошенной травы идеально подойдет ромбовидная форма ножа, в которой можно округлить лезвия. Это позволить траве свободно скользить по режущей кромке измельчительного ножа, не наматываясь при этом на него.
Чертеж ручного измельчителя, для которого можно использовать привод от электродрели: 1 — обечайка, 2 — подшипник, 3 — барабан, 4 — крестовина, 5 — рукоятка для вращения, 6 — торцевая стенка корпуса, 7 — щиток, 8 — скатная доска лотка, 9 — подставка, 10 — боковая стенка корпуса
Из предложенных вариантов можно сделать вывод, что создать садовый измельчитель своими руками можно из любого подручного материала. Достаточно иметь электродвигатель, адаптированный под сеть 220В, любую круглую емкость достаточного размера, стальной лист, ножовку по дереву или пилы от старой газонокосилки для создания режущего механизма.
Тонкости при выборе двигателя для шредера
Определенная мощность двигателя обеспечивает необходимую производительность измельчителя. Подбирая двигатель, следует руководствоваться некоторыми важными правилами:
- Для мелких веток следует выбирать двигатель мощностью не менее 2 кВт. Чем выше показатель мощности, тем больше производительность и техническая возможность шредера.
- Для измельчения мягких отходов в виде травы и листьев достаточно будет двигателя мощностью 1,5 кВт.
- Мощность бензинового двигателя должна не быть меньше 6 л.с.
- Не следует применять слишком мощные двигатели более 3,5 кВт. Они потребляют много электроэнергии, однако при этом не достигается максимальная производительность агрегата.
- Число оборотов двигателя на производительность измельчителя большого влияния не оказывает. Здесь важной является частота оборота ножей, которая обеспечивается за счет клиноременной передачи.
- Для надежного измельчения веток следует сообщить ножевому валу скорость не более 1500 об/мин. Это происходит за счет правильного подбора диаметров ведущего и ведомого шкивов.
При работе со шредером необходимо надевать индивидуальные средства защиты — очки и перчатки
Полезный совет! Шкивы для ременной передачи лучше сделать на 3-4 ручья. Это позволит менять обороты на валу с помощью перестановки ремня, что необходимо для различных условий работы измельчителя.
Главные преимущества самодельных садовых измельчителей
Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.
Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.
В качестве емкости для сбора щепы можно использовать обычное ведро
Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.
Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.
Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.
Для легкого перемещения измельчители могут оборудоваться колесами
Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.
Как сделать измельчитель древесины своими руками
Экология потребления.Усадьба:После обпилки фруктовых деревьев или строительства остается очень много ненужных веток, досок и пиломатериалов. Специально для таких случаев был придуман измельчитель древесины. Новый прибор стоит довольно дорого, но, к счастью, сделать измельчитель древесины своими руками нет так сложно, как может показаться на первый взгляд.
Каждому владельцу собственного участка, будь то загородный дом или небольшая дача с огородом, известно, что поддерживать на нем порядок порой очень сложно. Проблема утилизации мусора на частном секторе стоит особенно остро, и если органику можно складировать в компостную яму, а пластик и бутылки вывозить на свалку, то как быть с обилием древесного сора? После обпилки фруктовых деревьев или строительства остается очень много ненужных веток, досок и пиломатериалов. Оставлять их на дрова смысла нет, а сжигать очень долго и хлопотно. Специально для таких случаев был придуман измельчитель древесины. Новый прибор стоит довольно дорого, но, к счастью, сделать измельчитель древесины своими руками нет так сложно, как может показаться на первый взгляд.
Назначение и принцип работы
Измельчитель древесины станет незаменимым помощником для любого дачника. С ним больше не нужно разводить костры, чтобы сжечь отпиленные ветки деревьев или думать, куда деть отходы после сборки урожая – стебли, ботву, корни и т.д. Любой органический твердый мусор машина переработает в щепки и стружки, которые впоследствии послужат отличным материалом для качественного компоста или топливом для твердотопливных котлов. Так, одним махом вы решите несколько проблем: утилизация мусора, экономия места и времени, получите бесконечный источник материала для удобрений и запас топлива на зиму.
Как ни крути, измельчитель древесины очень полезен в хозяйстве, но заводские механизмы стоят непомерно дорого, поэтому мы предлагаем сэкономить и сделать его самостоятельно. Самое обнадеживающее, что нет необходимости «изобретать велосипед» — надо лишь правильно повторить конструкцию заводского прибора, используя доступные детали.
Но прежде чем начинать работу, необходимо досконально изучить и понять принцип работы машины. В противном случае у вас не получится сделать правильный чертеж и воплотить его в реальность. Устройство измельчителя до безобразия просто – это двигатель, вал с режущими элементами, рама, защитный панцирь и приемный отсек, через который материал попадает внутрь. Поскольку такой агрегат получится довольно тяжелым, его лучше установить на двухколесную базу, чтобы легко перемещать по участку.
Принцип работы аппарата заключается в следующем: мотор вращается и двигает вал посредством цепи или ремня. Когда вы просовываете ветви или стебли растений в приемный короб, режущие элементы перерубают их на мелкие кусочки, которые выходят с другой стороны прибора. Очень похоже на обычную кухонную мясорубку.
Устройство измельчителя
Перед тем как выбирать схему и закупать составляющие будущего измельчителя, необходимо определиться с его назначением, то есть что конкретно (или чаще всего) он будет измельчать – толстые ветки фруктовых деревьев, мелкие доски или остатки растений после сбора урожая. От этого зависит мощность устройства, тип его работы и, соответственно, стоимость необходимых деталей.
Двигатель измельчителя
Для садовых измельчителей можно использовать бензиновые или электрические двигатели. У каждого из них есть свои особенности использования. Например, с бензиновым двигателем можно перерабатывать крупные толстые ветки, также он ценится за свою мобильность. Аппарат с электродвигателем, напротив, должен постоянно находиться поблизости от источника питания, зато он занимает гораздо меньше места, чем бензиновый. Он легкий и удобный в использовании, но не справится с чересчур большими объектами из-за невысокой мощности.
На что следует обратить внимание при выборе двигателя для садового измельчителя:
- мощности до 1,5 кВт хватит, чтобы перемолоть ветки толщиной до 2 см;
- более мощные двигатели в 3-4 кВт способны переработать ветки диаметром около 4 см и подойдут для садоводов;
- двигатель от 6 кВт и больше справится с толстыми ветками в 10-15 см, и их рекомендуется выбирать владельцам крупных хозяйств и ферм.
Поскольку самодельный измельчитель в большинстве случаев рассчитан на различные работы, для него лучше выбрать «золотую середину» — электродвигатель в 4 кВт или бензиновый аналог мощностью в 5-6 лошадиных сил.
Ножи для измельчителя
Вторая важная деталь измельчителя – режущие элементы или ножи. От их конструкции зависит тип и принцип работы механизма, а также размеры переработанного материала. Так, простой диск с ножами будет измельчать в труху лишь хрупкие ветки, комбинированные конструкции могут перерабатывать толстые ветки и выдавать такую же мелкую стружку, есть и такие, что измельчают древесину в щепку длиной 2-10 см. Если вы планируете использовать переработанный материал для твердотопливных котлов, лучше выбрать последний вариант.
Поскольку нашей целью является копирование одной из заводских моделей измельчителя, рассмотрим ножи, используемые для их производства:
- Дисковый нож – предназначен для переработки мелких веток толщиной до 2 см, стеблей растений и травы.
- Фрезерная система – ножи, устроенные подобным образом, смогут измельчить ветку толщиной около 8 см. Единственное обязательное условие – пиломатериал должен быть сухой. В противном случае ошметки коры и мокрых щепок забьют фрезу, и механизм перестанет работать.
- Фрезерно-турбинный нож – один из наиболее распространенных и удобных вариантов. Такая конструкция может измельчать любые ветки вне зависимости от толщины и степени влажности.
К сожалению, описанные модели ножей сделать своими силами практически невозможно, поэтому для самодельных устройств были придуманы свои режущие элементы: ножево-дисковая конструкция, набор из дисковых пил и двухваловая система с 8 ножами.
Чертеж измельчителя
Чтобы сделать измельчитель для древесины, мало лишь купить необходимые запчасти, надо обладать профессиональными слесарными навыками. Весь процесс проходит в три этапа – создание чертежа, подготовка материалов и сборка аппарата.
Поскольку мы не собираемся придумывать ничего нового, за основу чертежа можно взять любую подходящую модель измельчителя, а остальное добавить на свое усмотрение. Для создания чертежа можно воспользоваться специальной компьютерной программой AutoCAD.
Главные составляющие механизма мы описали выше, но это только общий вид. Самое главное, на что стоит обратить внимание при создании чертежа – расположение ножей и угол их среза. Рассмотрим разработку конструкции измельчителя с двухвальным режущим элементом.
Так, валы будут находиться между пластинами, а каждый вал будет содержать по 3-4 ножа. Для крепления режущих элементов лучше использовать болты, сместив их относительно центральной части вала. Вал свободно вращается благодаря 4 подшипникам, которые закреплены на пластинах. Синхронность движения валов обеспечивают 2 шестеренки, которые приводит в движение мотор. Чтобы передать крутящий момент, используйте ремень или цепь на выбор. В зависимости от размеров ножей и диаметра сырья, которое вы собираетесь измельчать, варьируйте промежуток между валами.
Если вы используете электродвигатель на 4 кВт, его количество оборотов составляет 2500-2800 об/мин. Такой показатель хорош для дискового механизма, предназначенного для тонких веток и стеблей растений. Двухвальный механизм должен быть мощным, поэтому число оборотов надо уменьшить.
На изображениях ниже представлены чертежи измельчителя древесины с 2 валами, на каждом из которых по 3 ножа:
Дисковая модель выглядит намного проще в основном благодаря нехитрой конструкции ножей.
Чертеж может отображать диаметр диска, количество ножей и их расположение. Чем больше ножей, тем мельче будет сырье на выходе. Диск может быть расположен вертикально или под углом.
На раму прикреплена шпилька с дисковыми пилами. Зачастую в подобных аппаратах используют ремень для привода, поэтому на валу и шпильке следует сделать два шкива.
Большинство материалов, нужных для сборки измельчителя, можно приобрести на авторынке, магазине сельскохозяйственной техники или в строительном магазине, но некоторые детали придется заказывать или делать самостоятельно. Для этого нужно уметь работать болгаркой и сварочным аппаратом.
Двухвальный измельчитель
Работа по созданию двухвального измельчителя состоит из следующих фаз – сборки каркаса и приемного отсека, создания измельчительного барабана с ножами, монтаж барабана и двигателя.
Необходимые материалы:
- двигатель;
- пластина 10 мм – 2 шт;
- шестерня – 2 шт;
- шкив — 1 шт;
- вал для ножей – 2 шт;
- подшипники с крепежами– 5 шт;
- ножи;
- профильная труба;
- листовой металл (толщина 2 мм).
Первым делом следует сделать раму. Для этого отрежьте от профильной трубы 4 детали: 2 – по 40 см, 2 – по 80 см. Сварочным аппаратом зафиксируйте короткие детали между длинными под прямым углом, чтобы получилась рама. Расстояние между двумя внутренними поперечинами должно быть таким, чтобы между ними смог встать измельчительный барабан.
Чтобы впоследствии измельчитель можно было передвигать, к нему надо приладить колеса. Для этого на раме зафиксируйте 2 стойки, на которых потом будет держаться ось и колеса.
Сборка механизма:
- Когда рама готова, можно собирать измельчительный барабан. Чтобы сделать вал, возьмите квадратную заготовку для 4-х ножей или круглую – для 3-х.
- У квадратной заготовки обточите концы, сделав их круглыми, чтобы они вошли в подшипники. Если вы используете круглую заготовку, отточите ее центральную часть, сделав 3 плоских среза для установки ножей.
- Сами ножи можно запросто изготовить из рессоры Камаза. Отрежьте нужный кусок рессоры, выровняйте ее при необходимости, нагрев в горне и несколько раз ударив молотом. Дозакалите деталь и дайте остыть.
- В ножах сделайте отверстия под болты.
- Заточите ножи на станке, выбрав угол режущей кромки в 35-45°.
- Приложите ножи к валу и отметьте точки крепления. Засверлите отверстия в намеченных точках и сделайте в них резьбу.
- Чтобы сделать измельчительный барабан, возьмите две пластины – это будут стенки. Сварочным аппаратом вырежьте в них отверстия для подшипников и зашлифуйте края. Если нет возможности сделать этот этап самостоятельно, можно обратиться в слесарную мастерскую или на предприятие.
- Установите внутрь подшипники.
- Болтами прикрепите накладки на металлические стенки.
- Вставьте валы в подшипники и закрепите их.
- Соедините стенки нарезными металлическими шпильками и зафиксируйте их при помощи гаек.
- Осталось лишь сделать приемный отсек, через который древесина будет попадать внутрь. Для этого возьмите листовой металл и сделайте 4 одинаковых заготовки в виде параллелепипеда.
- Найдите самую узкую сторону каждой заготовки, отступите от нее на 5 см и загните край.
- Загиб оставшихся трех заготовок делайте в противоположную сторону.
- Соберите короб и убедитесь, что заготовки плотно прилегают друг к другу.
- Соедините края сваркой или самозатягивающимися заклепками.
- У основания на отогнутых сторонах просверлите места для креплений.
- Установите всю собранную конструкцию на раму и закрепите ее болтами.
- Поставьте двигатель и натяните приводный элемент (цепь или ремень).
- В последнюю очередь установите и зафиксируйте приемный отсек.
- Закройте все внутренние детали защитным кожухом, чтобы во вращающиеся механизмы не попали щепки и сор.
Сборка измельчителя древесины в видео ниже поможет вам более полноценно представить, как проходит весь процесс:
ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций — важный фактор оздоровления — econet.ru.
Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!
https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos
Дисковый измельчитель
В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.
Необходимые материалы:
- мотор;
- ножи;
- профильная труба;
- металлический лист для создания диска;
- листовой металл 2 мм в толщину для защитного панциря и приемного отсека.
Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.
Ход работы:
- Из профильной трубы сделайте каркас.
- Поместите двигатель внутрь каркаса.
- Поверх двигателя установите отражающий щит из листового металла.
- В отражающем щите прорежьте отверстие для вала.
- В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей.
- Соберите диск с ножами и установите его внутрь.
- Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.
Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал. опубликовано econet.ru
