Регулировка свободного хода педали сцепления

Диагностика и ремонт9 января 2019

В автомобиле часто требуется проводить регулировку различных органов управления и систем. К примеру, может потребоваться регулировка педали сцепления, от которой очень сильно зависит качество управления автомобилем с механической коробкой передач. Такую регулировку достаточно легко сделать, не заезжая в сервисные центры, и при этом не потребуется каких-то специальных знаний и инструментов.

Педали в автомобиле с МКПП

Когда нужна регулировка сцепления?

Необходимо обратить внимание на поведение автомобиля в момент переключения передачи. Если в начале движения чувствуются рывки или несильные удары или же слышен шум при переключении передачи, то нужно провести проверку свободного хода педали сцепления транспортного средства.

Для этого двигатель запускается, а педаль сцепления постепенно отпускается из предварительно отжатого состояния. В том случае, если автомобиль поедет сразу же после начала отпускания педали, свободный ход у нее отсутствует. Если же педаль отпустили до конца, но машина при этом не тронулась или начала двигаться только в самом конце, то, значит, норма хода педали превышена.

Таким образом, если произошло нарушение регулировки свободного хода педали сцепления, нормальное передвижение транспортного средства становится невозможным. Появляются проблемы — тронуться с места не получается, слышен хруст во время переключения передачи, автомобиль буксует и имеет слабый разгон.

Как определить величину свободного хода?

Определение величины свободного хода проводят с помощью линейки или штангенциркуля, главное, чтобы они подходили по размерам:

  1. На середину подошвы педали закрепляют хорошо видимый предмет с острым концом, к примеру, спичку. Это делается для того, чтобы облегчить процесс измерения.
  2. Линейка устанавливается в плоскость движения опорной площадки педали так, чтобы изменение расположения последней без труда отслеживалось с помощью шкалы, нанесенной на линейке.
  3. На педаль производят несильное нажатие рукой, а затем аккуратно перемещают ее до возникновения резкого скачка сопротивления усилию. После этого отмечают с помощью указания спичкой пройденный путь педали в миллиметрах.

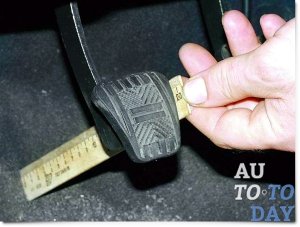

Замер свободного хода педалиПосле получения результатов замера можно будет определить, требуется ли педали сцепления регулировка или можно будет обойтись без нее.

Справка! Для разных моделей автомобилей величина этого показателя будет различной. Например, для ВАЗ-2101 он будет составлять 35-40 мм, а у современных авто класса В этот параметр должен находится в пределах от 5 до 14 мм.

Таким образом, конкретную величину хода педали для определенного вида автомашины требуется сверять м руководством по эксплуатации (так называемой «мурзилке»).

Регулируем свободный ход педали сцепления

Приводы сцепления могут быть как тросовыми, так и гидравлическими. Поэтому их регулировка проводится различными способами.

Регулировка привода тросом

В том случае, если сцепление в автомобиле механическое, необходимо отрегулировать трос (тросовый привод). Чтобы это сделать, нужно добраться до регулировочного болта, находящегося в подкапотном пространстве. Сначала производят откручивание контргайки, а затем начинают вращать регулировочную гайку. Результат проверяют новым замером амплитуды (предварительно нажав на педаль сцепления 3 раза).

Сама регулировка проводится следующим образом:

  1. При помощи измерительных приборов выясняют, какое расстояние отделяет вилку выключения сцепления и торец демпфера. Оно должно быть не более 8,6 см. При этом погрешность не должна быть более 5 мм ни в сторону увеличения, ни в сторону уменьшения.
  2. Находят, на каком расстоянии расположен наконечник троса от торца демпфера. Этот показатель должен быть около 6 см, с такой же погрешностью, как и в предыдущем случае.
  3. В том случае, если расстояние не будет соответствовать нормальному, трос регулируют с помощью регулировочной гайки, которую проворачивают в ту или другую сторону до тех пор, пока нужный результат не будет достигнут.
  4. В конечном итоге производят несколько выжиманий педали сцепления, а затем осуществляют новые замеры расстояния. В случае необходимости снова проводится регулировка. После этого окончательно затягивают контргайку.

Регулировка тросового сцепленияИногда трос выходит из строя полностью, и может потребоваться его замена. В гаражных условиях это сделать не так уж и сложно, как может показаться новичку. Все что для этого нужно: приобрести запасной трос сцепления, а также иметь набор ключей и отверток.

Для начала в районе педалей снимают пластиковые части пола автомобиля. Это нужно для того, чтобы во время ремонта иметь легкий доступ до того места, где происходит соединение троса с педалью.

Затем нужно произвести следующие манипуляции:

  1. Наконечник троса сцепления разъединяют с вилкой его выключения.
  2. Затем вытаскиваю демпфер оболочки троса из крепления, которое располагается в картере коробки переключения передач.
  3. После этого производят разъединение наконечника троса и педали сцепления.
  4. Вытаскивают трос сцепления.

Чтобы установить на место новый трос, все вышеперечисленные действия производят в обратном порядке.

Регулировка гидравлического привода

Перед регулировкой гидропривода в первую очередь необходимо убедиться в отсутствии воздуха в системе. Это проверяется следующим образом: в том случае, если воздуха в системе нет, при нажатии на педаль сцепления она не должна быть мягкой, а после того как давление ноги с педали убирается, она должна вернуться в изначальную позицию.

При гидравлическом сцеплении полный ход педали регулируют из салона автомобиля упорным винтом. При этом величина свободного хода должна быть не более 15 мм. Регулировка делается с помощью вращения штока толкателя главного цилиндра. После того как выполнены все настройки, необходимо плотно закрутить контргайки.

Шток толкателя главного цилиндра

В заключение

Для нормального управления автомобилем необходима слаженная работа всех его компонентов, одним из которых является педаль сцепления. Поэтому, если вы вдруг почувствовали какое-то неудобство в тот момент, когда происходит отпускание педали и соединение коленвала с двигателем, то скорее всего этому элементу требуется регулировка.

Регулировка педали сцепления своими руками — как правильно отрегулировать сцепление

Доброго времени суток, уважаемые автолюбители! Согласитесь, ведь приятно, когда всё в автомобиле работает, когда все рычажки и педали выполняют свои функции. Мы просто забываем о той или иной педали, до того времени, пока не почувствуем, что нажатие на неё происходит не так, как всегда.

Именно такому вопросу, как отрегулировать педаль сцепления, мы с вами и посвятим своё время. Оказывается, что регулировка педали сцепления не требует высшего образования и квалификации автослесаря. Т.е., с этим можно вполне справиться своими руками.

Когда нужна регулировка сцепления

Регулировка педали сцепления своими рукамиРегулировка хода педали сцепления ЗИЛ

На примере сцепления на «классике» постараемся понять технологию регулировке привода сцепления. Для чего нужна регулировка сцепления? Дело в том, что если регулировка привода сцепления не будет проведена вовремя, то это может привести к ремонту, либо замене сцепления.

Большой ход педали сцепления приводит к тому, что сцепление выключается частично, и диск сцепления все равно находятся в соприкосновении с маховиком двигателя.

Малый ход педали, не включает полностью ведомый диск, происходит пробуксовка, т.е. потеря крутящего момента.

Регулировка привода сцепленияРегулировка высоты педали

Каким образом правильно диагностировать работу сцепления

Как всегда, обращаемся к народному опыту. Вам понадобится линейка. Но, измерять ход педали, вы приступите тогда, когда вам об этом скажет поведение автомобиля, при переключении передач или начале движения.

При попытке плавно начать движение происходят рывки или удары, шум при включении передачи или западает педаль сцепления – это признаки того, что требуется регулировка сцепления.

Кроме этого, вы можете самостоятельно провести диагностический тест работы сцепления. Для этого нужно немного. Заведите двигатель, медленно отпустите педаль сцепления и трогайтесь с места.

Если движение начинается сразу, как вы начали отпускать педаль сцепления, то этого говорит об отсутствии свободного хода. Если же авто не тронулось даже при полностью отпущенной педали сцепления, то значит, ход педали больше нормы.

При помощи линейки замеряем расстояние от пола до резиновой накладки на педали. Норма – 160 мм. если расстояние выше, то необходимо провести регулировку привода сцепления.

Как отрегулировать сцепление

Механическое сцепление мы будем приводить в рабочее состояние, путем  регулировки привода сцепления, а если точнее, то регулировочного болта. На окончании троса (в подкапотном пространстве), есть болт, который законтрогаен.

Поворачивая регулировочную гайку, необходимо отрегулировать ход педали сцепления, чтобы он составлял 120 -130 мм. Увеличить ход педали – закручиваем гайку на наконечник, уменьшить ход педали отвинчиваем гайку.

После регулировки необходимо 3 раза нажать на педаль сцепления, и вновь замерить расстояние от пола до площадки педали. При необходимости, продолжить регулировку сцепления до тех пор, пока не достигнете нужного расстояния хода педали.

Регулировка гидравлического сцепления производится следующим образом. Общая длина от штока толкателя, до выжимной вилки должна быть в пределах 5 мм. Снимаем пружину с кронштейна рабочего цилиндра и вилки.

Отворачивая либо заворачивая регулировочную гайку на штоке цилиндра таким образом, чтобы свободный ход вилки составлял 5 мм.

Важно! Мы привели вам примеры регулировки сцепления на классических моделях. Не факт, что у вашего авто параметры могут быть такие же. Поэтому, приступая к регулировке сцепления на своем авто, предварительно ознакомьтесь с мануалом по обслуживанию и ремонту от производителя.

Успехов вам при регулировке сцепления своими руками.

Самостоятельная регулировка педали сцепления

Приветствуем вас, дорогие автовладельцы! Конечно же, каждому нравится, когда в машине все работает, все механизмы выполняют свои функции, когда не возникает постоянной необходимости что-то менять или ремонтировать.

В нашей статье мы как раз и уделим внимание такой проблеме, как регулировка педали сцепления. Как ни странно, но чтобы произвести такую регулировку, не нужна квалификация слесаря или высшее образование. Педаль сцепления вполне можно отрегулировать самостоятельно, ведь это проще чем самостоятельная диагностика турбины авто.

Когда необходима регулировка сцепления

На классическом примере попробуем разобрать процесс регулировки привода сцепления. Сначала ответим на вопрос – для чего вообще нужна регулировка? А делается она для того, чтобы в один прекрасный момент не пришлось делать полный ремонт дисков сцепления или производить ремонт механической коробки передач. Сцепление может частично выключаться, при этом диск сцепления соприкасается с маховиком двигателя. Происходит это потому что, педаль сцепления имеет большой ход. При малом ходе педали, ведомый диск полностью не включается, из-за чего происходит пробуксовка, т.е. крутящий момент теряется.

Как правильно провести диагностику работы сцепления

Как обычно, нам в помощь народный опыт. Вам потребуется линейка. Однако, измерять ход педали вы будете тогда, когда поведение автомобиля вам об этом скажет, в начале движения, либо при переключении передач. Если при плавном начале движения, вы почувствовали удары, рывки, при включении передач услышали шум или педаль сцепления стала западать, значит, вам необходимо провести регулировку сцепления. Вдобавок, вы вполне сможете самостоятельно провести ремонт передней подвески — замену пружин своими руками. Ничего особенного для этого не потребуется. Заводите двигатель и, медленно отпуская педаль сцепления, начинаете движение. Свободный ход отсутствует в том случае, если автомобиль пришел в движение сразу же, как только вы стали отпускать педаль сцепления. Ну, а если машина осталась стоять, даже при полностью отпущенной педали сцепления, это говорит о том, что ход педали превышает норму. С помощью линейки измерьте расстояние от резиновой накладки на педали до пола. Если у вас получилось 160 мм (среднестатистическое значение), значит все в порядке, если выше этой цифры, то следует отрегулировать привод сцепления.

Процесс регулировки сцепления

Чтобы привести механическое сцепление  в рабочее состояние, необходимо отрегулировать привод, а если быть точным, регулировочный болт. Под капотом на окончании троса находится болт, он законтрогаен. Регулируем ход педали сцепления, поворачивая регулировочную гайку.

Ход педали должен составлять 120-130 мм.

Чтобы увеличить ход, необходимо закрутить гайку на наконечник, а чтобы уменьшить, наоборот, отвинтить.

После того, как вы провели регулировку, нажмите на педаль сцепления 3 раза и замерьте расстояние от площадки педали до пола. Если необходимость еще есть — регулируйте, пока не добьетесь нужного расстояния. Теперь расскажем, как производится регулировка гидравлического сцепления. Общая длина от выжимной вилки до штока толкателя должна быть не больше 5 мм. С кронштейна рабочего цилиндра и вилки снимаем пружину. Закручивая или же откручивая регулировочную гайку на штоке цилиндра, добиваемся того, чтоб свободный ход вилки составил 5 мм.

Обратите внимание! Рассмотренные примеры касаются только классических моделей сцепления. Не обязательно, что у вашего авто будут те же параметры (например, у автомобилей Land Rover и BMW параметры отличаются в значительной степени). Поэтому, прежде чем начать регулировку сцепления на своей машине, для начала изучите инструкцию по обслуживанию и ремонту от производителя.

Свободный ход педали сцепления — Авто журнал ПК Моторс

Свободный ход педали сцепления – регулировка своими руками

В процессе эксплуатации автомобиля из-за износа деталей появляется большой свободный ход педали сцепления, нередко грешит этим и акселератор тормоза. Это может быть вызвано стиранием фрикционных накладок диска или нарушением регулировок рычагов кожуха. При отсутствии опыта пытаться самостоятельно устранить эти неисправности не рекомендуется.

Свободный ход педали сцепления – профилактика и уход за системой

Для контроля состояния механизма сцепления следует после очередной отметки 20 000 км проводить его проверку. Ремонт и регулировка требуются в случае обнаружения течи жидкости из-за разрыва шлангов или при увеличенном ходе акселератора сцепления. Установить свободный ход педали под силу даже начинающему водителю. Для этого вначале важно убедиться в отсутствии воздуха в системе гидравлики.

В первую очередь следует наполнить жидкостью бачок привода до необходимого уровня, надеть шланг на клапан прокачки и отвернуть его на пол-оборота. Свободный конец опустите в банку с жидкостью. Теперь утопите сцепление до отказа для того, чтобы вытекла вся жидкость. Заверните клапан и отпустите педаль. Долейте в бачок недостающее количество жидкости и повторите весь процесс в таком же порядке. Система считается прокачанной, если вытекающая жидкость не содержит воздушные пузырьки. После чего пора завернуть клапан и закрыть его защитным колпачком.

Не забудьте проверить, есть ли жидкость в приводном бачке, если понадобится, нужно сразу ее долить. А теперь самое время обратиться к непосредственной регулировке педали.

Каким должен быть свободный ход педалей?

Для акселератора сцепления потребуется изменение длины троса, если свободный ход вилки превышает 3 мм. Для его проверки нужно подать вилку назад. В случае несоответствия этому значению регулировка свободного хода педали сцепления осуществляется посредством специальной гайки, которая находится на резьбовой части троса.

В периодичной регулировке нуждаются не только узлы сцепления, но и механизм привода тормозов, поскольку со временем произойдет его естественный износ, то есть образуется увеличенная амплитуда педали. Как рекомендуют производители, после прохождения даже новым автомобилем 2 000-3 000 км требуется проверять технологические зазоры в узлах тормозной системы.

При исправном тормозном механизме незатрудненный ход акселератора (при заглушенном моторе) должен быть в пределах 5 мм. Если наблюдается большой свободный ход педали тормоза, то устанавливается зазор путем перемещения стоп-сигнала. Чем опасны нарушения регулировок? При отсутствии или предельно малом ходе возможно возникновение самопроизвольного торможения, что приводит к перегреву колодок и тормозных барабанов.

Замер и регулировка свободного хода педали тормоза

Во всех описанных случаях автовладельцу следует заглянуть в механизмы своего транспортного средства. Как же провести регулировку? Для начала опишем, как измерить величину хода педали, а затем исправить недочеты в этом значении. Вам следует:

  1. Выставить автомобиль на ровную площадку.
  2. Нажать тормоз, пока педаль не упрется, и зафиксировать ее в таком положении. Самый простой способ – подставить молоток.
  3. Установить рядом с педалью линейку, уперев ее торцом в пол. Отметить расстояние педали от пола.
  4. Отпустить педаль, не отрывая при этом линейку от пола. Верхнюю часть линейки установить на акселератор и провести замеры.
  5. Нажать педаль до того, как почувствуете ощутимое сопротивление. Провести замеры. Разница между верхним положением и последними показаниями и будет величиной свободного хода.

После получения результатов станет ясно, нужна ли регулировка свободного хода педали тормоза. Если все же она требуется, то для этого нужно отпустить контргайку стоп-сигнала всего на 1 оборот. Путем вворачивания или выворачивания выключателя устанавливают нужный зазор между ним и педалью тормоза. После окончания описанной настройки следует затянуть контргайку и провести повторную проверку хода, как изложено в предыдущих пунктах. Акселерометр сцепления регулируется также гайкой, она находится на тросе.

Как отрегулировать свободный ход педали сцепления?

В автомобиле часто требуется проводить регулировку различных органов управления и систем. К примеру, может потребоваться регулировка педали сцепления, от которой очень сильно зависит качество управления автомобилем с механической коробкой передач. Такую регулировку достаточно легко сделать, не заезжая в сервисные центры, и при этом не потребуется каких-то специальных знаний и инструментов.

Когда нужна регулировка сцепления?

Необходимо обратить внимание на поведение автомобиля в момент переключения передачи. Если в начале движения чувствуются рывки или несильные удары или же слышен шум при переключении передачи, то нужно провести проверку свободного хода педали сцепления транспортного средства.

Для этого двигатель запускается, а педаль сцепления постепенно отпускается из предварительно отжатого состояния. В том случае, если автомобиль поедет сразу же после начала отпускания педали, свободный ход у нее отсутствует. Если же педаль отпустили до конца, но машина при этом не тронулась или начала двигаться только в самом конце, то, значит, норма хода педали превышена.

Таким образом, если произошло нарушение регулировки свободного хода педали сцепления, нормальное передвижение транспортного средства становится невозможным. Появляются проблемы — тронуться с места не получается, слышен хруст во время переключения передачи, автомобиль буксует и имеет слабый разгон.

Как определить величину свободного хода?

Определение величины свободного хода проводят с помощью линейки или штангенциркуля, главное, чтобы они подходили по размерам:

  1. На середину подошвы педали закрепляют хорошо видимый предмет с острым концом, к примеру, спичку. Это делается для того, чтобы облегчить процесс измерения.
  2. Линейка устанавливается в плоскость движения опорной площадки педали так, чтобы изменение расположения последней без труда отслеживалось с помощью шкалы, нанесенной на линейке.
  3. На педаль производят несильное нажатие рукой, а затем аккуратно перемещают ее до возникновения резкого скачка сопротивления усилию. После этого отмечают с помощью указания спичкой пройденный путь педали в миллиметрах.
После получения результатов замера можно будет определить, требуется ли педали сцепления регулировка или можно будет обойтись без нее.

Справка! Для разных моделей автомобилей величина этого показателя будет различной. Например, для ВАЗ-2101 он будет составлять 35-40 мм, а у современных авто класса В этот параметр должен находится в пределах от 5 до 14 мм.

Таким образом, конкретную величину хода педали для определенного вида автомашины требуется сверять м руководством по эксплуатации (так называемой «мурзилке»).

Регулируем свободный ход педали сцепления

Приводы сцепления могут быть как тросовыми, так и гидравлическими. Поэтому их регулировка проводится различными способами.

Регулировка привода тросом

В том случае, если сцепление в автомобиле механическое, необходимо отрегулировать трос (тросовый привод). Чтобы это сделать, нужно добраться до регулировочного болта, находящегося в подкапотном пространстве. Сначала производят откручивание контргайки, а затем начинают вращать регулировочную гайку. Результат проверяют новым замером амплитуды (предварительно нажав на педаль сцепления 3 раза).

Сама регулировка проводится следующим образом:

  1. При помощи измерительных приборов выясняют, какое расстояние отделяет вилку выключения сцепления и торец демпфера. Оно должно быть не более 8,6 см. При этом погрешность не должна быть более 5 мм ни в сторону увеличения, ни в сторону уменьшения.
  2. Находят, на каком расстоянии расположен наконечник троса от торца демпфера. Этот показатель должен быть около 6 см, с такой же погрешностью, как и в предыдущем случае.
  3. В том случае, если расстояние не будет соответствовать нормальному, трос регулируют с помощью регулировочной гайки, которую проворачивают в ту или другую сторону до тех пор, пока нужный результат не будет достигнут.
  4. В конечном итоге производят несколько выжиманий педали сцепления, а затем осуществляют новые замеры расстояния. В случае необходимости снова проводится регулировка. После этого окончательно затягивают контргайку.
Иногда трос выходит из строя полностью, и может потребоваться его замена. В гаражных условиях это сделать не так уж и сложно, как может показаться новичку. Все что для этого нужно: приобрести запасной трос сцепления, а также иметь набор ключей и отверток.

Для начала в районе педалей снимают пластиковые части пола автомобиля. Это нужно для того, чтобы во время ремонта иметь легкий доступ до того места, где происходит соединение троса с педалью.

Затем нужно произвести следующие манипуляции:

  1. Наконечник троса сцепления разъединяют с вилкой его выключения.
  2. Затем вытаскиваю демпфер оболочки троса из крепления, которое располагается в картере коробки переключения передач.
  3. После этого производят разъединение наконечника троса и педали сцепления.
  4. Вытаскивают трос сцепления.

Чтобы установить на место новый трос, все вышеперечисленные действия производят в обратном порядке.

Регулировка гидравлического привода

Перед регулировкой гидропривода в первую очередь необходимо убедиться в отсутствии воздуха в системе. Это проверяется следующим образом: в том случае, если воздуха в системе нет, при нажатии на педаль сцепления она не должна быть мягкой, а после того как давление ноги с педали убирается, она должна вернуться в изначальную позицию.

При гидравлическом сцеплении полный ход педали регулируют из салона автомобиля упорным винтом. При этом величина свободного хода должна быть не более 15 мм. Регулировка делается с помощью вращения штока толкателя главного цилиндра. После того как выполнены все настройки, необходимо плотно закрутить контргайки.

В заключение

Для нормального управления автомобилем необходима слаженная работа всех его компонентов, одним из которых является педаль сцепления. Поэтому, если вы вдруг почувствовали какое-то неудобство в тот момент, когда происходит отпускание педали и соединение коленвала с двигателем, то скорее всего этому элементу требуется регулировка.

Зачем на автомобиле третья педаль

Любой, кто хотя бы раз пробовал тронуться с места на автомобиле, прекрасно знает, зачем она нужна. Если ее нажать, а потом отпустить, то машина поедет. Если не поехала – значит, вы неправильно на нее нажали. Ну, а если говорить серьезно, то педаль сцепления является одним из органов управления транспортным средством, и во многих случаях по ее поведению можно судить о состоянии автомобиля.

Зачем лишняя педаль

Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.

Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте. Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге.


В подобных случаях то же торможение надо выполнять без нажатия на сцепление. Иначе возможен занос машины с непредсказуемыми последствиями, особенно для новичков, не готовых к такому изменению поведения автомобиля.
Лучше всего руководствоваться одним общим правилом – при движении на ровной дороге в случае отсутствия необходимости переключения передач управлять автомобилем надо, используя только газ и тормоз. То же самое относится к движению с горки, в этом случае нельзя допускать езду накатом или при отключенном от колес двигателе.

Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения. Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины.

Как сцепление устроено

В самом общем виде его конструкция показана на приведенном рисунке


Не вдаваясь в подробности, надо отметить наличие таких узлов, как маховик (1), являющийся также частью двигателя, а также ведомого диска (2), корзины сцепления (3) и, конечно, привода, включающего в себя практически все остальные детали, в том числе педаль сцепления (11). Здесь необходимо только сказать, что приведено достаточно укрупненное и упрощенное изложение конструкции, ни в коей мере, однако, не препятствующее пониманию его значения, роли этого механизма на машине.
Для правильного понимания конструкции необходимо уточнить, что привод, связывающий между собой педаль сцепления с самим механизмом, может по своему исполнению быть:
  • гидравлическим, как показано на приведенном рисунке;
  • механическим;
  • пневматическим;
  • электрическим и т.д.

Для чего это нужно — разрывать передачу момента от двигателя

Все очень просто. В зависимости от условий движения на колеса подается различный крутящий момент. Его величину можно изменить с помощью КПП, выбирая нужную передачу. Однако, когда шестеренки в коробке находятся в зацеплении и крутятся, переключить передачу невозможно. Попытаться, конечно, можно, но итогом будет замена разрушенной КПП.
Чтобы избежать этого при любых режимах езды, а также в начале движения, в конструкции автомобиля применяется сцепление. В случае нажатия на него разрывается связь между КПП и двигателем, вследствие чего появляется возможность спокойно переключить передачу или тронуться с места.

О некоторых неисправностях

Из приведенного выше рисунка видно, что кроме узлов самого сцепления в его работе задействованы и другие. Не надо, наверно, и говорить, что только их исправное состояние, а также других элементов привода, связывающих педаль сцепления с корзиной, обеспечивает безопасные условия движения. В качестве примера можно рассмотреть различные возможные ситуации, в которых могут проявляться связанные с этим неисправности.

Свободный ход педали

Одним из параметров, характеризующих исправность и правильность регулировки всей системы, является свободный ход педали сцепления. Так называется то расстояние, которое свободно проходит педаль сцепления до его срабатывания. Появляется свободный ход из-за наличия зазоров в отдельных узлах и элементах привода. Наглядно он показан на приведенном выше рисунке и не должен превышать тридцати пяти миллиметров. Ощущается зазор как движение педали сцепления без усилий при нажатии на нее.


Другими словами, вначале при нажатии на педаль она движется свободно, а потом начинает ощущаться сопротивление движению. Вот этот промежуток – движение без усилий и называется свободным ходом. Его слишком большое значение свидетельствует о существенном износе деталей или необходимости регулировки. Если этого не выполнить, то возможно возникновение проблем с включением или переключением передач.

Провалилась педаль сцепления

Когда нажимают на педаль она без всякого усилия уходит вниз, не возвращаясь в нормальное положение. Причин этого может быть несколько, вот некоторые из возможных:

  1. тросик сцепления в месте заделки его наконечника порвался (в случае механического привода). Такой дефект устраняется заменой тросика, и проводить его необходимо в условиях сервисного центра или мастерской;
  2. слетела или лопнула возвратная пружина (9). В тех случаях, когда пружина слетела, то после того, как ее поставить на место, дефект – провалилась педаль сцепления, будет устранен. В противном случае надо добираться опять же до мастерской.
  3. поломалась вилка включения (14) из-за чего и провалилась педаль сцепления. Понятно, что в этом случае ремонт возможен в условиях гаража или мастерской;
  4. попал воздух в систему гидропривода. Тогда необходима прокачка привода для удаления попавшего воздуха.

Добраться до автосервиса можно в принципе самостоятельно, используя такой прием. Выключить двигатель, включить передачу (первую или вторую), повернуть ключ, завести мотор и одновременно прибавить газ, при этом автомобиль сразу начнет двигаться. Вот так и ехать, не переключая передачи и не останавливаясь.

Скрипит педаль сцепления при нажатии

У этого явления также есть несколько причин. Скрип педали сцепления может быть вызван дефектом, например, той же вилки (14) и устраняется ее заменой. Износ других элементов привода также может вызвать скрип педали сцепления. Для предотвращения его в этом случае необходимо смазать все возможные места возникновения скрипа (сочленения деталей) и заменить изношенные.
Причиной, вызывающей скрип педали сцепления, может быть непосредственно какая-нибудь из применяемых пружин или сам тросик сцепления. Относиться к такому явлению надо очень осторожно, скрип педали сцепления надо воспринимать как предвестник отказа одной из деталей привода, например, обрыва тросика.

Стук при отпускании педали сцепления

Однозначно назвать причину этого явления достаточно сложно. Стук при отпускании педали сцепления может быть вызван как износом деталей самого сцепления, так и включением передачи в КПП. Если это связано с износом деталей сцепления, то необходимо проведение его диагностики, хотя в большинстве случае все может свестись к рекомендации замены, как минимум, корзины, хотя и не обязательно, что после этого стук при отпускании педали сцепления прекратится.
Не стоит забывать, что при отпускании педали автомобиль начинает двигаться, и вполне возможно, что возникающий стук при отпускании педали сцепления с этим никак не связан. Источником его могут быть совсем другие узлы, например, элементы подвески.

Вибрирует педаль сцепления

В данном случае, скорее всего, причиной появления вибрации будет являться износ или деформация отдельных деталей механизма сцепления. Устраняется это только заменой.

Шум при отпущенной педали сцепления

Такой дефект классифицируется однозначно. Шум при отпущенной педали сцепления вызван износом или повреждением выжимного подшипника. Причиной этого может быть как износ подшипника, так и неправильная манера езды. Здесь надо напомнить, что при движении автомобиля левая нога не должна касаться педали. Если этого не выполнять, то возможен описанный дефект. Кроме того, причиной может быть и начало движения на высоких оборотах двигателя.
» alt=»»>
Кроме того, что педаль сцепления включает-выключает связь двигателя и трансмиссии, она может служить своеобразным индикатором его технического состояния, сигнализируя о вероятных неисправностях или приближении отказа в ближайшее время. Немаловажное значение имеет также то, что необходимо грамотное и правильное использование возможностей, предоставляемых этими элементами конструкции автомобиля.

Регулировка сцепления автомобиля

Важной частью трансмиссии автомобиля является фрикционная муфта. Она отделяет коленвал от коробки передач, управляет передачей крутящего момента. Регулировка свободного хода педали сцепления — профилактическая процедура, позволяющая продлить срок службы трансмиссии.

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

  • диска с корзиной;
  • маховика;
  • подшипника;
  • торсионного демпфера;
  • коленвала со своим подшипником;
  • тангенциальной пластинчатой пружины;
  • вилки выжимного подшипника;
  • направляющей трубы;
  • рабочего цилиндра;
  • первичного вала;
  • болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

В каких случаях нужно регулировать педаль сцепления?

Грамотная регулировка сцепления важна, так как при неполном опускании педали быстро разрушается выжимной подшипник, сгорает феродо. В результате ухудшается связь между дисками, начинается пробуксовка. Автомобиль с плохо настроенной муфтой хуже разгоняется, ведь теряется высокий процент крутящего момента. Однако на топовых иномарках настройка осуществляется автоматически механизмом саморегуляции.

Люфт педали принято называть свободным ходом. Расстояние измеряется обычной линейкой, от пола машины до резиновой накладки акселератора. Средняя норма — 160 мм. Если этот показатель больше, нужно проводить регулировку.

Изменение величины хода происходит по разным причинам. Как правило, это стирание фрикционных накладок диска или нарушение регулировки рычагов кожуха. Топалка начинает свободно ходить, без сопротивления. Переключение скоростей происходит с шумом, рывками, что наиболее заметно в самом начале движения машины. Ещё одна причина проведения принудительной корректировки — замена рабочего цилиндра или троса в приводе механической коробки передач.

Таким образом, все неисправности муфты можно разделить на 2 основные категории:

  • Для устранения достаточно корректировки.
  • Без замены / ремонта не обойтись.

Если опоздать с настройкой, неисправность перейдёт в более сложную фазу.

Способы диагностики сцепления

Основные симптомы неисправного механизма:

  • Проскальзывание (когда диск и корзина при соединении с двигателем вращаются с разной угловой скоростью).
  • Сильная вибрация внутри механизма, особенно заметная при старте с места и ускорении.
  • Шум, возникающий при работе муфты.
  • Нарушение хода акселератора.

Диагностика муфты современных автомобилей требует применения профессионального оборудования. Однако простой тест удастся провести своими руками. Для проверки следует надавить на педаль несколько раз при заглушённом движке. Затем прислушаться. Скрипы, щелчки, другие посторонние звуки укажут на проблемы с коробкой.

Другая проверка проводится в режиме нейтральной скорости. Педаль муфты выдавливается до упора, затем включается задняя передача. Если слышны хруст или треск, один из дисков неисправен.

Проверка на третьем этапе производится в движении. Скорости последовательно переключаются до 3-й, затем резко выжимается педаль газа. Если автомобиль не ускоряется, но обороты коленвала повышаются по тахометру, это признак неисправности. При этом начинает неприятно пахнуть горелой резиной.

О серьёзных повреждениях устройства трансмиссии можно судить по неудачной попытке включения одной из передач. Поэтому при включённом моторе нужно задействовать все скорости.

Процедура регулировки сцепления

Регулировка должна проводиться без воздуха в системе. Если он попал внутрь гидропривода после замены узла или другой неосторожности, его следует удалить путём продувания. Суть метода настройки муфты — установить зазоры между поршнем рабочего цилиндра и штоком, а также выставить необходимые расстояния между фрикционным кольцом диска и выжимным подшипником.

Механическое сцепление регулируется специальной гайкой в рулевой колонке, рядом с концом приводного троса. Вращая её влево или вправо ключом, можно менять свободный ход педали. После окончания работ с регулировочной гайкой педаль 3 раза выжимается до упора, затем снова производится замер. Если результат неудовлетворительный, настройка повторяется. В случае положительного результата на кронштейне затягивается контргайка, не дающая регулировочному механизму расслабиться.

Среднее нормальное значение люфта — 160 мм, но у некоторых моделей нормы могут быть иными. Например, у педалей сцепления ВАЗ 2108, 2109 и 2199 данная величина равна 180-200 мм, а у Лады Приоры — 123 мм.

Показатель рассчитывается по формуле X-Y:

  • для начала с помощью линейки измеряется величина X от полностью отжатой педали муфты до пола;
  • потом аналогично замеряется Y на педали, выжатой рукой до упора вниз;
  • полученное значение вычитывают из первого.

Чтобы отрегулировать гидравлическое устройство, нужно замерить расстояние от штока толкателя до вилки. Допустимое отклонение — 5 мм. Если отклонение больше, проводится корректировка. Для этого нужно отсоединить от кронштейна рабочего цилиндра пружину, обеспечив доступ к регулировочному механизму.

Поворот регулировочной гайки оказывает воздействие на ход вилки. Нужно поворачивать, пока не установится необходимое значение.

Для настройки ведущего диска надо снять крышки люков картеров и маховика. Затем отвернуть регулировочные винты на один оборот и законтрить. Это даст гарантированные зазоры между ведомыми дисками и поверхностью маховика при выключении сцепления. Механизмы проверяются на отсутствие «ведения» при нажатой до упора педали муфты, на работающем моторе.

На завершающем этапе нужно обязательно проверить работу механизма. Двигатель заводится, включается первая передача, муфта аккуратно отпускается. Если регулировка проведена правильно, автомобиль плавно тронется с места на середине хода педали. Если машина трогается раньше или позже, лучше заново всё повторить.

Ремонт или замена механизма сцепления обойдётся куда дороже, чем регулировка. Поэтому проводить регулировку нужно периодически, при первых симптомах поломки. При этом нужно не забывать о своевременной заправке авто технической жидкостью.

Как отрегулировать свободный ход педали сцепления автомобиля?

Регулировка привода сцепления может выполняться разными способами в зависимости от типа конкретного привода.

1. Регулировка троса сцепления

Регулировка тросового привода производится в случае наличия механического сцепления. Для этого необходимо найти регулировочный болт, расположенный под капотом. Прежде всего следует открутить контргайку, чтобы получить доступ к регулировочной гайке.

В качестве проверки выполненной работы заново измеряют амплитуду хода, но перед этим нужно трижды нажать на педаль сцепления. Порядок регулировки следующий:

  • Инструментами определяют расстояние между торцом демпфера и вилкой выключения — значение не должно превышать 8,6 см, максимальное отклонение в ту или другую сторону при этом составляет 5 мм.
  • Определяется расстояние между наконечником троса и торцом демпфера. Результат должен быть в районе 6 см с тем же максимальным отклонением 5 мм.
  • Если измеренное расстояние превышает норму, необходимо выполнить регулировку троса. Для этого используется регулировочная гайка, поворотом которой достигается допустимое значение.
  • Затем педаль сцепления многократно выжимается, после чего расстояния повторно измеряют. При необходимости регулировка повторяется. Если же все в порядке, контргайка затягивается.

Иногда трос оказывается полностью неисправным, и его приходится заменять. Но сложностей с этим возникнуть не должно даже в условиях гаража. Необходим минимальный инструментарий в виде набора отверток и ключей, а также новый трос.

Прежде всего под педалями нужно удалить пластиковые элементы пола, чтобы обеспечить доступ к месту крепления троса. Дальнейшие операции выполняются в таком порядке:

  • Наконечник троса отсоединяется от вилки выключения.
  • Демпфер оболочки троса вынимается из крепления, находящегося в картере КПП.
  • Наконечник троса отделяется от педали сцепления.
  • Освобожденный трос вынимается.

При установке нового изделия все действия выполняются в обратном порядке.

2. Регулировка гидравлического сцепления

Перед тем, как регулировать гидропривод, нужно убедиться, что в системе отсутствует воздух. Проверяется это нажатием на соответствующую педаль. Если она достаточно упругая и после отпускания возвращается в исходную позицию, воздуха в системе нет.

Муфты в гидравлических приводах зачастую обладают автоматической регулировкой, однако в некоторых случаях эти механизмы можно отрегулировать вручную, компенсируя таким образом износ трущейся пластины. При наличии подобной возможности на толкателе рабочего цилиндра должны располагаться резьба и контргайка. Порядок действий следующий:

  • Проверьте уровень жидкости в системе сцепления — он должен быть достаточным. Установите автомобиль на рампу либо на осевые стойки.
  • Разместившись под днищем авто, отыщите элементы механизма — рабочий цилиндр с толкателем.
  • С помощью пассатижей отсоедините пружину отрыва от вилки, затем нажмите на последнюю до упора вперед.
  • Возьмите измерительную линейку. Держите вилку сцепления в нажатом состоянии и одновременно с этим измерьте расстояние между ней и краем рабочего цилиндра.
  • Отпустите вилку и снова повторите измерение. Разница измеренных значений будет составлять величину зазора.
  • Сравните вычисленное расстояние с паспортным значением и при необходимости произведите регулировку.
  • Отыщите контргайку на резьбе толкателя и ослабьте ее.
  • На том же конце должна быть регулировочная гайка. Вращайте ее винт в сторону рабочего цилиндра или в сторону вилки, соответственно увеличивая или уменьшая зазор регулировки сцепления. Добейтесь правильного расстояния и затяните контргайку.

Выполнив указанные процедуры, еще раз сделайте контрольные замеры. Если необходимо, осуществите повторную регулировку. Нажмите несколько раз на педаль сцепления и снова проверьте его работу.

Полезные материалы про авто здесь:

Регулировка педали сцепления: как выполняется процедура

Важной частью трансмиссии автомобиля является фрикционная муфта. Она отделяет коленвал от коробки передач, управляет передачей крутящего момента. Регулировка свободного хода педали сцепления — профилактическая процедура, позволяющая продлить срок службы трансмиссии.

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость.

Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции.

Корзина и диск плотно прилегают друг к другу.

Регулировка педали сцепления: как выполняется процедура

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

  • диска с корзиной;
  • маховика;
  • подшипника;
  • торсионного демпфера;
  • коленвала со своим подшипником;
  • тангенциальной пластинчатой пружины;
  • вилки выжимного подшипника;
  • направляющей трубы;
  • рабочего цилиндра;
  • первичного вала;
  • болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом.

За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь).

Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

Регулировка педали сцепления: как выполняется процедура

В каких случаях нужно регулировать педаль сцепления?

Грамотная регулировка сцепления важна, так как при неполном опускании педали быстро разрушается выжимной подшипник, сгорает феродо.

В результате ухудшается связь между дисками, начинается пробуксовка. Автомобиль с плохо настроенной муфтой хуже разгоняется, ведь теряется высокий процент крутящего момента.

Однако на топовых иномарках настройка осуществляется автоматически механизмом саморегуляции.

Люфт педали принято называть свободным ходом. Расстояние измеряется обычной линейкой, от пола машины до резиновой накладки акселератора. Средняя норма — 160 мм. Если этот показатель больше, нужно проводить регулировку.

Изменение величины хода происходит по разным причинам.

Как правило, это стирание фрикционных накладок диска или нарушение регулировки рычагов кожуха. Топалка начинает свободно ходить, без сопротивления. Переключение скоростей происходит с шумом, рывками, что наиболее заметно в самом начале движения машины.

Ещё одна причина проведения принудительной корректировки — замена рабочего цилиндра или троса в приводе механической коробки передач.

Таким образом, все неисправности муфты можно разделить на 2 основные категории:

  • Для устранения достаточно корректировки.
  • Без замены / ремонта не обойтись.

Если опоздать с настройкой, неисправность перейдёт в более сложную фазу.

Способы диагностики сцепления

Основные симптомы неисправного механизма:

  • Проскальзывание (когда диск и корзина при соединении с двигателем вращаются с разной угловой скоростью).
  • Сильная вибрация внутри механизма, особенно заметная при старте с места и ускорении.
  • Шум, возникающий при работе муфты.
  • Нарушение хода акселератора.

Регулировка педали сцепления: как выполняется процедура

Диагностика муфты современных автомобилей требует применения профессионального оборудования. Однако простой тест удастся провести своими руками. Для проверки следует надавить на педаль несколько раз при заглушённом движке. Затем прислушаться. Скрипы, щелчки, другие посторонние звуки укажут на проблемы с коробкой.

Другая проверка проводится в режиме нейтральной скорости. Педаль муфты выдавливается до упора, затем включается задняя передача. Если слышны хруст или треск, один из дисков неисправен.

Проверка на третьем этапе производится в движении. Скорости последовательно переключаются до 3-й, затем резко выжимается педаль газа. Если автомобиль не ускоряется, но обороты коленвала повышаются по тахометру, это признак неисправности. При этом начинает неприятно пахнуть горелой резиной.

О серьёзных повреждениях устройства трансмиссии можно судить по неудачной попытке включения одной из передач. Поэтому при включённом моторе нужно задействовать все скорости.

Процедура регулировки сцепления

Регулировка должна проводиться без воздуха в системе. Если он попал внутрь гидропривода после замены узла или другой неосторожности, его следует удалить путём продувания. Суть метода настройки муфты — установить зазоры между поршнем рабочего цилиндра и штоком, а также выставить необходимые расстояния между фрикционным кольцом диска и выжимным подшипником.

Механическое сцепление регулируется специальной гайкой в рулевой колонке, рядом с концом приводного троса. Вращая её влево или вправо ключом, можно менять свободный ход педали.

После окончания работ с регулировочной гайкой педаль 3 раза выжимается до упора, затем снова производится замер. Если результат неудовлетворительный, настройка повторяется.

В случае положительного результата на кронштейне затягивается контргайка, не дающая регулировочному механизму расслабиться.

Регулировка педали сцепления: как выполняется процедура

Среднее нормальное значение люфта — 160 мм, но у некоторых моделей нормы могут быть иными. Например, у педалей сцепления ВАЗ 2108, 2109 и 2199 данная величинаравна 180-200 мм, а у Лады Приоры — 123 мм.

Показатель рассчитывается по формуле X-Y:

  • для начала с помощью линейки измеряется величина X от полностью отжатой педали муфты до пола;
  • потом аналогично замеряется Y на педали, выжатой рукой до упора вниз;
  • полученное значение вычитывают из первого.

Чтобы отрегулировать гидравлическое устройство, нужно замерить расстояние от штока толкателя до вилки. Допустимое отклонение — 5 мм. Если отклонение больше, проводится корректировка. Для этого нужно отсоединить от кронштейна рабочего цилиндра пружину, обеспечив доступ к регулировочному механизму.

Регулировка педали сцепления: как выполняется процедура

Поворот регулировочной гайки оказывает воздействие на ход вилки. Нужно поворачивать, пока не установится необходимое значение.

Для настройки ведущего диска надо снять крышки люков картеров и маховика. Затем отвернуть регулировочные винты на один оборот и законтрить. Это даст гарантированные зазоры между ведомыми дисками и поверхностью маховика при выключении сцепления. Механизмы проверяются на отсутствие «ведения» при нажатой до упора педали муфты, на работающем моторе.

На завершающем этапе нужно обязательно проверить работу механизма. Двигатель заводится, включается первая передача, муфта аккуратно отпускается. Если регулировка проведена правильно, автомобиль плавно тронется с места на середине хода педали. Если машина трогается раньше или позже, лучше заново всё повторить.

Ремонт или замена механизма сцепления обойдётся куда дороже, чем регулировка. Поэтому проводить регулировку нужно периодически, при первых симптомах поломки. При этом нужно не забывать о своевременной заправке авто технической жидкостью.

Источник: https://ddcar.ru/blog/remont/regulirovka-scepleniya-avtomobilya

Как отрегулировать сцепление: где и что надо крутить

Сегодня речь пойдет про регулировку сцепления, чтобы оно схватывало примерно на середине хода педали сцепления. Регулировать сцепления надо после того, как была произведена замена сцепления. Или просто со временем во время эксплуатации замечаешь, что педаль стала нажиматься не так, как раньше.

Регулировка педали сцепления: как выполняется процедура

Но регулировка сцепления – не такой уж и сложный процесс, с которым может справиться почти каждый автомобилист своими руками. Если речь идет про отечественные автомобили, на современных иномарках без должного опыта будет сложно сделать регулировку сцепления.

Когда делать регулировку сцепления

Проще всего разобраться с конструкцией сцепления можно на классических автомобилях типа ГАЗа или ВАЗа. Если не отрегулировать сцепление, то это приведет в к более быстрому выходу из строя сцепления в целом.

Если будет очень большой ход педали сцепления, то это будет означать, что сцепления размыкается частично, при том, что диск сцепления будет все равно соприкасаться с маховиком мотора.

А если будет малый ход у педали, то это приведет к потере крутящего момента, так как не будет полностью включаться ведомый диск и будет пробуксовка.

Как сделать диагностику сцепления

Чтобы понять правильно ли отрегулировано сцепление, надо взять линейку и замерить ход, но все станет ясно во время езды. Поэтому чтобы не гадать и лишний раз ничего не мерить, надо сразу выставить сцепление в среднее положение.

Линейкой можно померить расстояние от педали до пола. Нормальное расстояние – 160 мм. если оно больше или меньше, значит эту ситуацию надо исправить и отрегулировать сцепление.

Регулировка педали сцепления: как выполняется процедура

Если во время езды, при переключении передач появляются рывки, удары и другие непонятные вещи, то регулировка сцепления нужна.

Если заметили, что когда жмешь на педаль газа, а машина разгоняется медленно, это значит, что сцепление буксует и надо просто сделать замену сцепления (диска, выжимного подшипника и корзины).

Бывают случаи, что достаточно просто поменять диск или подшипник, а с корзиной все нормально.

Сама диагностика проста, у педали сцепления должен быть достаточный свободный ход, если свободного хода мало, то надо делать регулировку. Вот и вся диагностика. Или наоборот, если сцепление схватывается сильно высоко, то это тоже не нормально.

Регулировка педали сцепления: как выполняется процедура

Как отрегулировать педаль сцепления

Регулировать механическое сцепление будем с помощью регулировочного болта, который находится на конце троса сцепления под капотом.

Регулировка педали сцепления: как выполняется процедура

Поворачивая регулировочную гайку можно регулировать ход педали сцепления. Надо так отрегулировать, чтобы ход сцепления получился в пределах 120-130 мм. В общем, все просто, чтобы увеличить ход педали – надо закручивать гайку на наконечнике, а для того, что сделать меньше ход педали сцепления – надо откручивать эту гайку.

Также будет интересно:  Как быстро продать машину после аварии?

После того, как была проделана регулировка, надо нажать на педаль сцепления 3-4 раза, а после этого снова померить расстояние от пола до педали. Если надо, то можно продолжить регулировку сцепления до тех, пор, пока не добьетесь нужного хода педали сцепления.

Регулировка педали сцепления: как выполняется процедура

Кроме механического сцепления есть еще и гидравлическое сцепление, которое регулируется немного по-другому. Будем смотреть на длину от штока толкателя до выжимной вилки. Она должна быть не больше, чем 5 мм.

Между вилкой и кронштейном рабочего цилиндра есть пружина, для начала надо ее снять. На штоке цилиндра есть специальная гайка, которая отвечает за свободный ход вилки. Надо добиться, чтобы свободный ход вилки составлял 5 мм.

Закручивая или откручивая эту гайку и будет регулировать холостой ход вилки.

В общем, как вы поняли, на классических автомобилях типа Волги и ВАЗов отрегулировать сцепление не так уж и сложно. На современных автомобилях принцип примерно такой же, но есть свои особенности, которые надо учитывать.

Поэтому для каждого автомобиля желательно посмотреть инструкцию и учитывая свои особенности и делать регулировку. Если это все покажется сложным, то на любом сервисе, даже гаражного типа, можно поменять сцепление и отрегулировать его.

Поэтому решать стоит вам – самому делать регулировку или доверить это дело профессионалам.

А далее более подробное видео о том, как делается регулировка сцепления:

Источник: https://avto-cool.com/remont-avtomobiley/kak-otregulirovat-stseplenie-gde-i-chto-nado-krutit

Как отрегулировать сцепление

Сцепление является одной из важнейших частей трансмиссии автомобиля. Благодаря ему удается на некоторое время рассоединить связь коленчатого вала двигателя от первичного вала КПП для регулировки передачи крутящего момента. Педаль сцепления – основное связующее звено между водителем и трансмиссией.

Строение и механизм сцепления

Сегодня на большинстве ТС установлен однодисковый фрикционный тип сцепления, который имеет две основных составляющих: привод и механизм. Первый располагается на статичных частях кузова или рамы.

Чтобы кратковременно отсоединить коленчатый вал двигателя от вала КПП, необходимо выжать до упора педаль сцепления, «отключив его». В момент нажатия, шток направляет давление от поршня главного цилиндра к рабочему.

Последний перемещает усилие к механизму через вилку выключения и нажимной подшипник. В момент уменьшения давления – пружины возврата привода вернут элементы на исходные места.

Регулировка педали сцепления: как выполняется процедура

Чаще всего на автомобилях можно встретить несколько типов привода:

  1. Гидравлический. В конструкции предусмотрена трубка с высоким давлением рабочей жидкости, которая приводит в действие все механизмы.
  2. Механический. Усилие, с которым выжата педаль, передается тросом на выжимную вилку.
  3. Электрический. Электромотор запускает в действие трос, который действует аналогично механическому приводу.
  4. Пневматический. Чаще всего используется на грузовом транспорте, с целью уменьшить требуемое усилие для выключения педали. В конструкции предусмотрен пневмоусилиель, который оказывает воздействие на клапаны поршней.

Конструкция сцепления в картере состоит из нескольких дисков: ведомый и нажимной. Первый находится на шлицах вала КПП, а второй на кожухе маховика. Отдельно на шаровых опорах есть отжимные рычаги, а ведомый диск соединяется с конструкцией шарнирно.

Ведомый диск статично закреплен между коленчатым валом и нажимным диском при полностью выключенном сцеплении. Сцепленная конструкция передает крутящий момент от коленчатого вала на вал КПП. Когда педаль выжимают, тяга переносится и вилка двигает муфту. Последняя с помощью рычагов отодвигает нажимной диск.

Особенности сцепления в АКПП и МКПП

Сцепление бывает одно- или двухдисковое. В зависимости от принципа работы делится на «влажное» (при наличии масла или смазывающего вещества) и «сухое». Так вот в АКПП чаще всего предусмотрено многодисковое влажное сцепление.

Регулировка педали сцепления: как выполняется процедура

Ввиду отсутствия педали, усилие в АКПП передается сервоприводом, или актуатором. Контролируется вся установка при помощи блока управления и гидравлического распределителя. В МКПП переменно работают два вида сцепления. Актуаторы отличаются принципом действия:

  1. Электрический (иначе – шаговый двигатель). К блоку управления постоянно приходят данные об оборотах двигателя, и при определенном показателе сервопривод получает соответствующий сигнал. Передаточный механизм отсоединяет коленчатый и первичный вал.
  2. Гидравлический – гидроцилиндр. В механизме привода масляный насос передает давление в распределитель, при определенных условиях на сервопривод. После смены передачи усилие насоса снижается.

Причины для регулировки педали сцепления

Важно понимать, что неправильная работа сцепления может практически не создавать проблем при движении, но, тем не менее она значительно сократит срок службы сцепного механизма и коробки передач. Со временем, диски изнашиваются, что увеличивает зазор хода подшипника и дисков.

Можно выделить две основных причины, при которых обязательно необходима регулировка педали:

  1. Замена троса сцепления в механическом приводе или замена рабочего цилиндра. После подобного вмешательства в структуру работы конструкции привода регулировка является обязательной процедурой.
  2. Изменение хода педали. Слишком большой ход может возникнуть со временем износа фрикционных накладок. Во избежание негативных последствий лучше регулярно проводить замеры рабочего хода.

В большинстве иномарок проводить регулировку не требуется, так как в них установлен саморегулирующийся механизм. Отличие конструкции зарубежного производства от отечественного, заключается в некоторых деталях храпового механизма.

Отдельной причиной для регулировки являются перебои в работе КПП. Если нужная передача не включается, или включается проблемно – сцепление недожато. В ином случае, автомобиль может не трогаться при включенном сцеплении. Тогда можно говорить о сильно натянутом тросе механического привода.

Как проверить свободный ход педали

Свободный ход сцепления – промежуток движения педали с момента нажатия до момента срабатывания. Можно заметить, что при нажатии на сцепление, сначала не происходит должного сопротивления, и где-то на середине хода появляется усиление жесткости.

Если транспортное средство трогается сразу при касании на педаль, то лучше произвести регулировку в срочном порядке, поскольку свободный ход полностью отсутствует. В обратном случае – педаль может быть выжата в пол, а автомобиль не трогается с места.

Свободный ход обязателен для всех ручных КПП, поскольку он обозначает зазор меду вилкой, подшипником и рычагами дисков и исключает постоянный контакт подшипника с другими элементами механизма. Важно следить за размером свободного хода, поскольку если он будет излишне большим – полного нажатия не хватит, чтобы передать достаточное усилие для выжима ведущего диска.

Отдельной причиной для проверки свободного хода является шум и рывки при взаимодействии со сцеплением. Произвести замер подобного показателя можно самостоятельно линейкой.

Регулировка педали сцепления: как выполняется процедура

Необходимо замерить перпендикулярное расстояние от пола до нажимной накладки. Далее при аккуратном нажатии на педаль стоит отмерить ход до первого появления сопротивления. Результат необходимо сверить с данными в руководстве по эксплуатации автомобиля.

Общая средняя норма хода сцепления для автомобиля – 160 мм. Профилактику и регулировку рекомендовано проводить каждые 20 тысяч км пробега.

Проверка зазора и регулировка работы вилки сцепления

Чтобы проверить работу вилки сцепления, необходимо найти резьбовые втулки на конце троса сцепления и замерить разницу зазора между ними в состоянии покоя и в утопленном положении. Линейку необходимо расположить около троса и краем корпуса. После того как рычаг выжат до упора измеряется расстояние.

Вторым этапом необходимо вытянуть рычаг и повторить измерение. Показатели сравнивают относительно данных производителя и, в случае необходимости, регулируют.

Для этого ослабляют контргайку (у VW – крыльчатая гайка) и выворачивают по мере необходимости, уменьшая или увеличивая зазор. После всех действий плотно фиксируют и несколько раз выжимают педаль сцепления.

Чтобы проверить эффективность проведенных действий замеры необходимо повторить и сравнить результаты.

Технология регулировки механического сцепления

Исправная работа сцепления с механическим приводом зависит от болта регулировки. Он находится под капотом рядом с окончанием троса. Ход педали будет меняться относительно поворота гайки в ту или иную сторону.

В идеале, рабочий ход составляет 12–13 см. После окончания работ над гайкой, педаль необходимо трижды выжать и заново произвести замер хода. Если результат не оправдал ожиданий, регулировку повторяют.

Как проверить и отрегулировать сцепление с гидравлическим приводом

Работа механического и гидравлического привода имеют свои конструкторские отличия. В связи с этим, чтобы отрегулировать гидравлическое сцепление необходимо проконтролировать общую длину от штока толкателя до вилки. Согласно нормам, она должна составлять около 5 мм.

Регулировка педали сцепления: как выполняется процедура

Затем отсоединяют пружину от кронштейна рабочего цилиндра. На штоке находится гайка регулировки, отворачивая которую можно изменить ход вилки до необходимого результата.

Общие понятия об изменении рабочего и свободного хода могут отличаться в зависимости от производителя транспортного средства.

Прежде чем приступать в самостоятельной регулировке, необходимо ознакомиться с мануалом к своему ТС или просмотреть обучающие ролики:

Как видите, особых трудностей в регулировке и настройке сцепления нет. Тем не менее новичку следует внимательно следовать всем инструкциям и советам специалистов. Чтобы получить максимально эффективный результат, лучше предварительно ознакомиться с принципом работы механизма сцепления.

Источник: https://pricurivatel.ru/kak-otregulirovat-sceplenie.html

Как отрегулировать свободный ход педали сцепления?

В автомобиле часто требуется проводить регулировку различных органов управления и систем.

К примеру, может потребоваться регулировка педали сцепления, от которой очень сильно зависит качество управления автомобилем с механической коробкой передач.

Такую регулировку достаточно легко сделать, не заезжая в сервисные центры, и при этом не потребуется каких-то специальных знаний и инструментов.

Регулировка педали сцепления: как выполняется процедура

Когда нужна регулировка сцепления?

Необходимо обратить внимание на поведение автомобиля в момент переключения передачи. Если в начале движения чувствуются рывки или несильные удары или же слышен шум при переключении передачи, то нужно провести проверку свободного хода педали сцепления транспортного средства.

Для этого двигатель запускается, а педаль сцепл

Свободный ход педали сцепления: настраиваем правильно

В процессе эксплуатации автомобиля из-за износа деталей появляется большой свободный ход педали сцепления, нередко грешит этим и акселератор тормоза.

Это может быть вызвано стиранием фрикционных накладок диска или нарушением регулировок рычагов кожуха. При отсутствии опыта пытаться самостоятельно устранить эти неисправности не рекомендуется.

Функции и принцип действия педали сцепления

Педаль сцепления автомобиля служит для соединения коробки передач с двигателем и для их разъединения. Когда педаль сцепления находится в состоянии покоя, то двигатель соединен с коробкой передач – сцепление включено.

В то время, когда Вы выжимаете до пола педаль сцепления, идет разъединение двигателя с коробкой передач – сцепление выключается. Для начала движения автомобиля, нужно включить сцепление, то есть отпустить педаль. Диск сцепления (состоит из двух дисков) одет на шлицах на первичный вал КПП, (т.е. жестко соединен), и зажат между кольцами корзины и маховика (двигателя).

При нажатии на педаль сцепления, пружина отпускает кольцо на корзине, и оно отходит от маховика. Диск сцепления освобождается и вращается независимо от маховика. Вот и все, переключайте передачи. Отпускаем педаль сцепления, выжимной подшипник освобождает пружину, кольца сходятся, диск зажимается. Поехали.

Основные правила техники работы с педалью сцепления

— Левая нога всегда должна быть готова к переключению передач, то есть к переходу на педаль сцепления. В большинстве автомобилей есть специальная площадка, предназначенная для отдыха левой стопы. Либо Вы можете поставить пятку левой ноги на пол и прислонить стопу к корпусу автомобиля в удобном Вам положении.

— Не держите постоянно ногу на педали сцепления: устает нога, «устает» сцепление и быстрее выходит из строя. Выжимной подшипник сцепления, хоть и рассчитан на работу в режиме постоянного вращения, но даже при легком нажатии педали находится под повышенной нагрузкой и его ресурс снижается.

Как только включение нужной передачи закончено, левая нога свободно размещается в удобном для вас месте рядом с педалью сцепления. Находясь в пробке, если Вам не приходится сразу трогаться с места, лучше включить нейтральную скорость и отпустить педаль сцепления.

— Всегда делайте полное выключение сцепления при переключении передач, для чего педаль следует выжимать до упора.

— Левая нога предназначена только для одной педали – сцепление.

— Нажимайте педаль сцепления быстро, «до упора» и без рывков, одним движением.

— Плавный отпуск педали обеспечивает нажатие на нее средней части стопы, подушечками стопы. При этом пятку ноги следует оторвать от пола и поднимать вверх всю ногу, а не только стопу, то есть работают голень и коленка.

— При плавном отпуске сцепления, как только Вы почувствует тягу автомобиля к движению, задержите ногу в этом положении и дайте автомобилю проехать 2-3 метра. Эта задержка ноги будет как раз в «моменте трогания автомобиля». Если Вы этот «момент» пройдете быстро и резко, то автомобиль дернется и заглохнет.

— Перед пуском двигателя необходимо выключить сцепление (нажать педаль до упора) и лишь после этого включить стартер.

— При включении 1-ой, 2-ой и задней передачи педаль сцепления отпускайте ласково и плавно.

— При включении передач, следующих за 2-ой, педаль сцепления отпускается быстро, но без рывков и резких движений.

— Педаль сцепления используется только для начала движения, переключения передач и полной остановки.

— При работе педалями сцепления, газа или тормоза нельзя опускать глаза вниз: взгляд должен быть направлен вперед на дорогу.

— Своевременно переключайте передачи с низших на высшие и наоборот.

— Перед вхождением в поворот, нужно включать пониженную передачу. После ее включения отпускайте педаль сцепления медленно, одновременно работая педалью «тормоз».

— Пробуксовка сцепления легко определяется с помощью тахометра. Если во время движения при быстром нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться — сцепление требует ремонта.

Что значит свободный ход?

Что означает это понятие? Оно характеризует свободу передвижения педали сцепления до момента его срабатывания. Его Вы можете чувствовать, когда жмете на нее. В самом начале, как только Вы начали жать на педаль, она будет идти достаточно свободно. То есть Вы не ощущаете особого сопротивления.

После срабатывания Вы отметите появление большей жесткости при надавливании. Именно этот промежуток, пока Вы жмете без особых усилий, легко, называется свободным ходом.

Как понять, что пришла пора проверки этого показателя? Все очень просто! Просто обратите свое внимание на то, как ведет себя автомобиль, когда Вы переключаете передачу.

Если вы столкнетесь с ударами или несильными рывками в самом начале движения, или же включение передачи сопровождается шумом, значит, Вам следует обязательно проверить свободный ход вашего автомобиля. Итак, запускаем двигатель и медленно отпускаем педаль.

Если движение машины будет начинаться сразу, как только Вы начали ее отпускать, свободного хода у вашей машины нет. В случае если авто не тронулось с места, а педаль опущена полностью, норма превышена.

Найдите в Вашем арсенале обычную линейку. С ней можно замерить расстояние от пола до резиновой накладки на вашей педали. Средняя норма – 160 мм. Если у Вас в результате замера вышло больше, нужно произвести регулировку. Осторожно нажмите на педаль. Затем при помощи линейки замерьте расстояние, когда она ходит свободно до момента появления сопротивления.

Сверьте полученную величину с техническими требованиями вашего авто. Эта цифра должна попадать в допустимый предел. Если она отличается от нормативных показателей, значит, самое время немного потрудиться в гараже.

Свободный ход педали сцепления – профилактика и уход за системой

Для контроля состояния механизма сцепления следует после очередной отметки 20 000 км проводить его проверку. Ремонт и регулировка требуются в случае обнаружения течи жидкости из-за разрыва шлангов или при увеличенном ходе акселератора сцепления.

Установить свободный ход педали под силу даже начинающему водителю. Для этого вначале важно убедиться в отсутствии воздуха в системе гидравлики.

В первую очередь следует наполнить жидкостью бачок привода до необходимого уровня, надеть шланг на клапан прокачки и отвернуть его на пол-оборота. Свободный конец опустите в банку с жидкостью.

Теперь утопите сцепление до отказа для того, чтобы вытекла вся жидкость. Заверните клапан и отпустите педаль. Долейте в бачок недостающее количество жидкости и повторите весь процесс в таком же порядке.

Система считается прокачанной, если вытекающая жидкость не содержит воздушные пузырьки. После чего пора завернуть клапан и закрыть его защитным колпачком.

Не забудьте проверить, есть ли жидкость в приводном бачке, если понадобится, нужно сразу ее долить. А теперь самое время обратиться к непосредственной регулировке педали.

Каким должен быть свободный ход педалей?

У этого термина есть допустимые пределы. Для каждой модели или марки автомобиля эта цифра должна быть в соответствии с техническими требованиями. Иногда неправильно отрегулированный свободный ход тянет за собой неприятности. И это не только неверная работа сцепления.

В худших случаях такое положение вещей может повлечь за собой поломку. Сцепление авто будет работать не всей плоскостью дисков в случае большой величины холостого хода. При небольшой – может возникать пробуксовка. Как результат детали будут быстрее изнашиваться.

Для опережения таких неприятных случаев и правильной работы автомобиля, делать такую проверку желательно по мере возможностей почаще. А если этого потребует результат проверки, также и регулировать его.

Для акселератора сцепления потребуется изменение длины троса, если свободный ход вилки превышает 3 мм. Для его проверки нужно подать вилку назад. В случае несоответствия этому значению регулировка свободного хода педали сцепления осуществляется посредством специальной гайки, которая находится на резьбовой части троса.

В периодичной регулировке нуждаются не только узлы сцепления, но и механизм привода тормозов, поскольку со временем произойдет его естественный износ, то есть образуется увеличенная амплитуда педали.

Как рекомендуют производители, после прохождения даже новым автомобилем 2 000-3 000 км требуется проверять технологические зазоры в узлах тормозной системы.

При исправном тормозном механизме незатрудненный ход акселератора (при заглушенном моторе) должен быть в пределах 5 мм. Если наблюдается большой свободный ход педали тормоза, то устанавливается зазор путем перемещения стоп-сигнала. Чем опасны нарушения регулировок?

При отсутствии или предельно малом ходе возможно возникновение самопроизвольного торможения, что приводит к перегреву колодок и тормозных барабанов.

Замер и регулировка свободного хода педали сцепления

Во всех описанных случаях автовладельцу следует заглянуть в механизмы своего транспортного средства. Как же провести регулировку? Для начала опишем, как измерить величину хода педали, а затем исправить недочеты в этом значении.

Вам следует:

1. Выставить автомобиль на ровную площадку.

2. Нажать тормоз, пока педаль не упрется, и зафиксировать ее в таком положении. Самый простой способ – подставить молоток.

3. Установить рядом с педалью линейку, уперев ее торцом в пол. Отметить расстояние педали от пола.

4. Отпустить педаль, не отрывая при этом линейку от пола. Верхнюю часть линейки установить на акселератор и провести замеры.

5. Нажать педаль до того, как почувствуете ощутимое сопротивление. Провести замеры.

Разница между верхним положением и последними показаниями и будет величиной свободного хода.

После получения результатов станет ясно, нужна ли регулировка свободного хода педали тормоза. Если все же она требуется, то для этого нужно отпустить контргайку стоп-сигнала всего на 1 оборот.

Путем вворачивания или выворачивания выключателя устанавливают нужный зазор между ним и педалью тормоза. После окончания описанной настройки следует затянуть контргайку и провести повторную проверку хода, как изложено в предыдущих пунктах.

Акселерометр сцепления регулируется также гайкой, она находится на тросе.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Проверка и регулировка привода сцепления автомобиля

Сцепление в автомобиле играет немаловажную роль. Оно дает возможность разъединить силовую установку от трансмиссии, хотя и предназначено оно для кратковременного действия. Это дает возможность изменить передаточное число коробки передач путем введения в зацепление тех или иных звездочек – переключение передач. Помимо этого, сцепление позволяет плавно начать движение, а также отсоединить коробку от мотора во время торможения.

За основу работы сцепления положена сила трения между разными материалами, в случае автомобилей – металла и фрикционных накладок. Но там, где есть трение – там есть и повышенный износ. Особенно износ увеличивается при трогании с места, когда подключение коробки передач производится постепенно.

Все это производит к тому, что основные элементы сцепления – диски изнашиваются, толщина их уменьшается, а ходы дисков и выжимного подшипника увеличиваются. В итоге, сцепление подвергается усиленному износу, что может привести к полному износу ведомого диска и потребности в его замене.

Интересно, что регулировка чего-либо в самой конструкции сцепления не производится, все регулировочные работы производятся с приводом включения. Все это достигнуто благодаря использованию у легковых авто мембранной пружины. У грузовых авто, где установлены рычаги отжима ведущего диска,  требуется еще и регулировка хода этих рычагов. То есть, регулировка у авто с таким сцеплением производится за два подхода – сначала регулируется положение рычагов, а затем привода.

Конструкция и принцип работы сцепления

Содержание статьи

Чтобы было более понятно, коротко опишем конструкцию сцепления. Данное устройство размещается в корпусе, установленном между силовой установкой и коробкой передач, причем со стороны двигателя в этот корпус выходит маховик, а со стороны коробки передач – ведущий вал. Концевик этого вала входит в маховик, чтобы соблюдалась соосность между коленвалом и ведущим валом коробки.

Основным элементом сцепления является корзина с размещенным в ней ведущим диском. Этот диск подпружинен, но имеет возможность перемещаться продольно за счет этих пружин, а также рычагов. У легковых авто пружина совмещена с рычагами – мембранная пружина.

Корзина при помощи болтового соединения жестко крепится к маховику. Между ней и маховиком помещен ведомый диск. Осью для этого диска выступает вал КПП, причем связан он с ним посредством шлицов, по которым диск может перемещаться.

Коротко о принципе работы. Поскольку корзина с ведущим диском жестко закреплена на маховике, то она полностью воспринимает крутящий момент двигателя. Но с коробкой корзина не связана, поэтому этот момент она никуда не передает. Зато с коробкой связан ведомый диск, поскольку посажен он на ведущий вал. Чтобы передать момент, нужно зажать, причем сильно, ведомый диск между ведущим и маховиком. За это отвечают пружины, которыми поджимается ведущий диск.

При потребности в разъединении мотора и КПП, нужно воздействовать на пружины, поджимающие ведущий диск. Усилие снижается, диск, отходя, прекращает прижимать ведомый диск к маховику – передача момента перестает производиться.

То есть, чтобы отключить мотор от КПП, нужно воздействовать на пружины ведущего диска. Для этого в конструкцию включен выжимной подшипник. Размещается он за корзиной на фланце ведущего вала КПП. Перемещаясь по этому фланцу, он может воздействовать на пружины корзины, но для этого ему нужно усилие, чтобы преодолеть сопротивление их. Берется это усилие от ноги человека, который нажимает на педаль сцепления. Усилие его передается посредством системы привода на подшипник и тот уже вступает в работу.

Назначение свободного хода педали сцепления

Как уже сказано, со временем происходит износ дисков, в результате чего изменяются зазоры хода дисков и подшипника. Поэтому периодически должна производится регулировка сцепления, а точнее привода, чтобы убрать появившиеся зазоры. У легкового авто все это сводится к тому, что производится всего лишь регулировка свободного хода педали сцепления.

Регулировка привода сцепления

Этот ход должен присутствовать – это всего лишь зазор между вилкой выключения сцепления, выжимным подшипником и рычагами корзины, но он обязательно нужен, чтобы не было постоянного соприкосновения подшипника с рычагами, из-за чего подшипник будет работать постоянно и быстро выйдет из строя. Также этот зазор не должен быть большим, поскольку ход педали сцепления ограничен, и если будет большая выборка на свободный ход, то остального хода педали не хватит для полного выжима ведущего диска.

Даже при нормальной работе сцепления хотя бы раз в год должен производится замер свободного хода педали. При нормальном рабочем сцеплении данный ход должен составлять 30-35 мм, вне зависимости от типа привода – механического, тросового или гидравлического.

Изменение размера этого хода в основном зависит от стиля вождения водителя. При агрессивном стиле, когда сцепление используется активно, износ дисков, в частности, фрикционных накладок, производится быстрее. В результате размер свободного хода измениться быстрее.

Основные неисправности сцепления

Видео: Неисправность сцепления на ВОЛГЕ

Если вовсе не обращать внимания на работу сцепления, то зачастую это приводит к таким проблемам:

  • При полном выжиме педали автомобиль продолжает двигаться – сцепление «ведет». Это как раз происходит из-за износа дисков, при этом выборка появившегося в результате износа зазора не производится. Увеличенный свободный ход приводит к тому, что полностью разъединить мотор с КПП не удается и крутящий момент продолжает передаваться даже при полном выжиме педали. Сопровождается это усложненным переключением передач, хрустом при вхождении в зацепление шестерен КПП;
  • Противоположной описанному ситуацией является пробуксовка сцепления. Причиной пробуксовки является отсутствие свободного хода и перетяжка положения вилки. В результате выжимной подшипник постоянно немного поджимает пружины ведущего диска, из-за чего он не полностью прижимает ведомый диск. Признаками пробуксовки является более затрудненный набор скорости, специфический запах в салоне из-за постоянного перегрева накладок, повышенный шум работы из-за постоянно вращающегося выжимного подшипника.
  • Повышенный шум в работе может быть и из-за малого свободного хода, когда выжимной подшипник поджат к рычагам корзины, но не выжимает их. То есть, пробуксовки нет, но подшипник постоянно вращается.

Проверка и регулировка свободного хода педали сцепления

При возникновении этих признаков следует вначале проверить состояние привода, а после замерить свободный ход. Проверить нужно точки соединения педали сцепления с тросом, тягой или штифтом поршня главного цилиндра гидропривода, а затем соединение тяги, торса или штифта рабочего цилиндра с вилкой выжимного подшипника.

Видео: регулировка сцепления .самый легкий способ ваз 2110.2111.2112

Проверка свободного хода производится обычной линейкой. Один край ее упирают в пол, а второй подставляют к педали. Затем слегка нажимают на педаль, производя выборку всех зазоров от педали к рычагам корзины. При этом педаль двигается без особого сопротивления. Когда все зазоры выбраны, движению педали будет препятствовать пружины корзины, у движения педали появится сопротивление. Именно этот ход до начала сопротивления и нужно замерить, составлять он должен 30-35 мм.

Если свободный ход больше или меньше, производится регулировка. У всех авто, с разными приводами сцепления регулировка производится в одном месте – точке соединения привода с вилкой подшипника. Для этого на штифте троса, тяги или рабочего цилиндра имеется резьба с двумя гайками. Этим штифтом привод заходит в вилку и закрепляется гайками.

Поэтому регулировка свободного хода производится изменением длины входа штифта в отверстие вилки. Достаточно послабить контргайку и второй гайкой изменить длину входа штифта путем накручивания или откручивания гайки. При большом свободном ходе гайка накручивается на штифт, а при малом – откручивается. После производится еще один замер длины свободного хода, и если он соответствует норме, регулировочная гайка зажимается контргайкой. Если зазор не соответствует, нужно далее производить регулировку.

После регулировки нужно проверить работоспособность сцепления. Если оно продолжает неисправно работать, возможен выход из строя одного из элементов сцепления и потребуется его замена.

Отправить ответ

avatar
  Подписаться
Уведомление о
