Настройка плуга для мотоблока и мотокультиватора

Плуг ПЛ3 предназначен для использования с легкими мотоблоками, оснащёнными двигателем воздушного охлаждения. Очень важно понимать, что правильная настройка плуга позволяет плавно и равномерно, без затрат физической силы обрабатывать земельный участок.

Базовые данные для настройки плуга

Рис.1 Конструкция плуга

Как видно на рис 1, плуг имеет простую конструкцию. Он состоит из вертикальной стойки, полевой доски, расположенной горизонтально, а также отвала с лемехом. Плуг закрепляется на мотоблоке или мотокультиваторе с помощью универсальной регулировочной сцепки. Параметры втулки сцепки (передней части) должны соответствовать размерам и конструкции прицепного устройства мотоблока.

Рис. 2 Сцепка «Зирка-105»

Передняя часть сцепки крепится к мотоблоку (в данном случае это «Зирка-105»), а задняя даёт возможность закрепить вышеупомянутый плуг. Наличие талрепа способствует регулировке угла атаки почвы лемехом.

Распорные болты дают возможность закрепить плуг через сцепку к мотоблоку при помощи стержня, проходящего через втулку и крепление на раме.

Настройка положения полевой доски плуга относительно борозды и мотоблока

Основным параметром настройки является установка плуга в таком положении, чтобы полевая доска была расположена параллельно направлению движения мотоблока. Как это осуществить? При помощи упорных болтов, которые находятся на передней части сцепки, необходимо закрепить всю сцепку (рис 2), правильно отрегулировав болты. Болты нужно отрегулировать таким образом, чтобы оставался небольшой люфт. Сцепка должна быть в свободном положении.

После прохода первой борозды при следующем проходе правое колесо попадает в борозду и образуется уклон мотоблока относительно горизонта. Поэтому необходима дополнительная регулировка плуга, для того чтобы установить его строго вертикально, не потеряв предыдущих параметров настройки. Для этого необходимо отпустить упорные болты и провернуть плуг вместе с задней частью сцепки в нужном направлении относительно передней части сцепки так, чтобы стойка плуга стала вертикально, а полевая доска продолжала располагаться параллельно ходу мотоблока.

Если правильно выполнить эти настройки, то никакого ухода мотоблока в сторону не будет, а его движение гарантированно будет направлено вперед по прямой.

Рис. 3 Полевая доска параллельна движению мотоблока

Настройка угла атаки плуга

Следующим важным параметром настройки плуга на мотоблоке является настройка угла атаки грунта лемехом плуга. Что это значит? Вы можете настроить плуг так, что он будет либо зарываться, либо не будет погружаться на нужную глубину. При правильной настройке лемех плуга в процессе вспашки должен быть расположен горизонтально на нужной глубине. Эта глубина должна оставаться в разумных пределах, исходя из параметров плуга, а также тяговых возможностей мотоблока. Другими словами, если остриё лемеха будет направлено вверх, плуг не будет углубляться — борозда будет слишком мелкой. Если же переусердствуете с углом и он будет слишком большим, скорее всего, ваш плуг станет зарываться и вы будете вынуждены постоянно приподнимать мотоблок за ручки, а это  тяжелый, изнурительный труд.

Рис.4 Лемех плуга расположен горизонтально

Таким образом, в первом варианте лемех приподнят относительно горизонта в процессе вспашки и поэтому не может заглублять плуг на необходимую глубину. Во втором случае лемех наклонен вниз, из-за чего происходит постоянное заглубление плуга в процессе вспашки. Нужно настроить угол атаки плуга так, чтобы лемех был расположен строго горизонтально в процессе вспашки, а не в период захода в грунт. За регулировку настройки угла атаки отвечает талреп сцепки, а углубление плуга можно настроить, изменяя положение вертикальной стойки в сцепке.

Выводы:

Однокорпусные плуги для мотоблока и мотокультиватора нашего производства, ЧП Крючков, — это очень простые изделия. Плуги не имеют встроенной системы настройки. Все регулировки производятся через регулировочную сцепку. В первую очередь нужно настроить параллельное положение полевой доски плуга относительно оси плуга. После этого отрегулировать глубину расположения плуга и угол атаки.

Во время установки сцепки на мотоблок необходимо обратить внимание на люфт передней части сцепки относительно прицепного узла мотоблока — для облегчения управления.

Делитесь ссылкой на статью в социальных сетях и на форумах, а также высказывайте своё мнение в обсуждении.

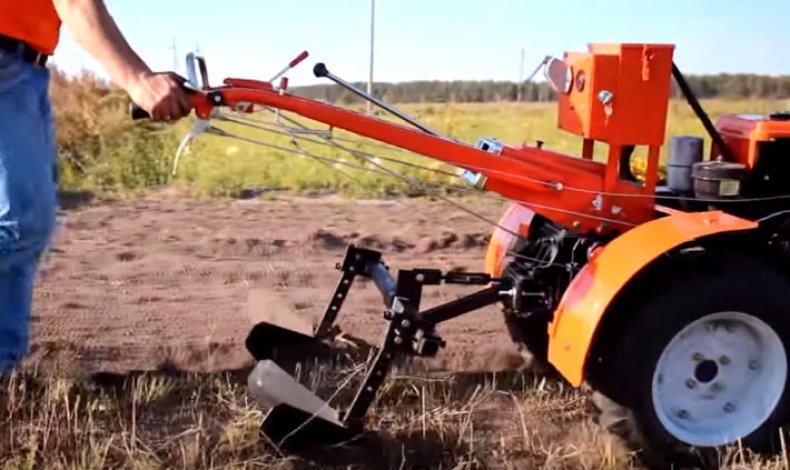

Как настроить плуг на мотоблоке правильно

В данной статье предлагаю вам ознакомиться с тем, как настроить плуг на мотоблоке. Как известно мотоблок техника универсальная. Его можно использовать для различных сельхозработ. Мотоблоку, а точнее навесному оборудованию для него на сайте “Мое подворье” посвящен ряд статей, с которыми вы можете при желании ознакомиться. Также можете узнать,

чем отличается мотоблок от культиватора. Плуг на мотоблоке, как и на тракторе, применяется для вспашки земли. Прежде чем начать данный вид работы нужно подготовить мотоблок. Для этого в первую очередь устанавливаются грунтозацепы, с помощью которых улучшается сцепление с землей, также устанавливается сам плуг. Грунтозацепы позволяют получить необходимое тяговое усилие. Заметим, что их вес должен быть как можно большим. Если мотоблок будет иметь небольшой вес, то при пахоте он будет пробуксовывать. Как вариант можно порекомендовать установить на мотоблок дополнительный груз. Оптимальной шириной вспашки на мотоблоке считается 55-60 см.

Далее нужно установить и настроить плуг для мотоблока. Регулировка выполняется по ширине вспашки, глубине и по углу плуга. Рассмотрим данные настройки детальнее. Чтобы установить плуг по ширине ориентиром служит край лемеха плуга. Для того чтобы почва лучше прорезалась и отвал земли был более легким край лемеха должен располагаться на одном уровне с внутренней стороной грунтозацепа. Установка глубины вспашки выполняется после установки мотоблока на подставки высотой около 10-15 см. Далее регулируем плуг и добиваемся, чтобы он располагался над землей и при этом касался ее основанием лемеха. Правильный угол плуга в процессе настройки подбирается таким образом, чтобы основание плуга стояло на земле.



Если вспашка мотоблоком проводится впервые, то для облегчения работы следует протянуть веревку, которая будет служить ориентиром. Очень важным моментом является прямолинейность первой борозды. Также в качестве совета можете глубину первой борозды делать меньшей – 10 см будет вполне достаточно. В качестве помощника пригодится опорное колесо. Оно располагается несколько левее от центра прохождения плуга и движется по еще необработанной почве. Колесо будет предотвращать слишком глубокое погружение плуга в почву и выполняя, таким образом, регулировку глубины вспашки.



Если с тем как настроить плуг на мотоблоке разобрались, то теперь полезные советы по вспашке земли будут совсем не лишними:



  • чтобы избежать перемещения земли при пахоте необходимо каждый сезон менять направление движения;
  • чтобы несколько облегчить работу можно повернуть рулевую колонку мотоблока влево. Таким образом, можно будет идти по необработанной почве;
  • во избежание большого количества разворотов вспашку проводите по длинной стороне участка;
  • качественной вспашки можно добиться, если мотоблок имеет несколько скоростей (2-3).
    Если скорость будет слишком низкой, то плуг попросту не будет отбрасывать почву с необходимой силой. Если же скорость будет слишком высокой, то это тоже нехорошо – вспашка будет затруднительной;
  • при твердой почве вспашку выполняйте в два захода, т.е. сначала установите меньшую глубину, а во второй раз необходимую.

Вот собственно и все советы по вспашке земли, а также все, что хотелось сказать о том, как настроить плуг на мотоблоке. Надеюсь, статья оказалась для вас полезной.

Предлагаю вам посмотреть в заключении видео по рассмотренной выше теме

Мое подворье


Плуг пску 3 с мтз 82 отзывы

Если правильно выбрать плуг для МТЗ 82, то работы будут проходить быстро.

Трактор МТЗ 82 получил массу положительных отзывов от аграриев. В основном отзывы связаны с тем, что техника надежная и легко справляется с поставленным задачами по сельскохозяйственным, строительным и коммунальных работам. В любой отрасли не обойтись без навесной, прицепного и другого оборудования. Производитель трактора МТЗ 82 предлагают покупателям широкую линейку различного оборудования. Плуг и отвал для МТЗ 82 необходим любому из аграриев и обычно включены в базовую комплектацию. Без них невозможно обработать поля перед посадкой и после сбора урожая. Какой плуг для МТЗ 82 лучше выбрать, и сколько стоят различные модели отвала, расскажем в этой статье-обзоре.

Принцип работы

Работа любого плуга, в том числе и плуга для мотоблока своими руками, и плуга ПСК, состоит в том, чтобы своими рабочими элементами взрыхлять землю. Как правило, эти элементы выглядят как зубья на лопате, однако, с помощью подобной техники вы можете совершить за час больше работы, чем лопатами за день.
Отличительной чертой плуга является также его совместимость с другой техникой. Ведь, чтобы происходил процесс взрыхления, требуется транспортировать этот сельскохозяйственный инвентарь по всему полю, чтобы он оставлял борозды.

Как правило, его тянут за собой тракторы или мотоблоки , ведь эта техника имеет отличную проходимость и часто используется для работы на ферме. Применяются трактора МТЗ 80, МТЗ 82 (также см. новые мтз). Так же можно использовать различные виды мотоблоков: Кайман, Патриот, Техас и Прораб.

Чем большая совместимость плуга с тракторами и мотоблоками, тем лучше для плуга.

Плуг обычно не только взрыхляет, но и откидывает землю, чтобы посадка культур была максимально удобной и оперативной.

Более подробно о работе плуга ПСК смотрите на видео:

Окончательное регулирование – настройка в рабочих условиях

Ну и завершается регулировка уже в поле. После первых двух проходов проверяют ширину и глубину обработки. Если первый корпус пашет глубже заднего, удлиняют центральную тягу, в обратном случае – слегка укорачивают её. Перекосы в поперечной плоскости регулируют за счёт настройки раскосов, а ширину захвата – перемещением подвесной оси влево или вправо по направляющим.
Обращают также внимание и на правильную позицию центральной тяги – она должна находиться в параллельной позиции по отношению к продольной оси трактора, со свободно опущенными ограничительными цепями. При развороте плуга по направлению пахотного поля, перемещают ось по левому кронштейну вперёд, если же он смещается влево – сдвигают её назад.

После окончания регулировки, все механизмы остаются в неизменном состоянии вплоть до окончания работ на данном участке. После переезда на новый участок операции по настройке агрегата повторяют.

Послесловие

Проводя работы по регулировке плуга, следует быть предельно внимательным, поскольку малейшая оплошность может закончиться не только потерей драгоценного времени, но и существенными финансовыми тратами. Учитывайте те рекомендации, которые изложены выше и качественная работа в поле вам гарантирована.



Преимущества

Плуг ПСК имеет ряд преимуществ, поэтому он пользуется большим спросом среди фермеров. Рассмотрим основные из них:

  • удвоенное количество режущих кромок, что позволяет лучше работать с любым видом грунта;
  • высокая экономия горючего: по подсчётам, за 1 га обработки вы экономите около 9 литров топлива;
  • высокая эффективность использования, в среднем, на половину больше, чем у аналогов;
  • наличие винтового отвала, который позволяет не только разрезать и взрыхлить почву, но и перевернуть её;
  • инвентарь отличается высочайшей прочностью благодаря использованию дополнительных рёбер жёсткости;
  • универсальность в плане работы с тяговой техникой: как правило, их закрепляют на МТЗ-80, 82, 1025 и их аналоги, зарубежную технику;
  • все модели имеют большую для данной техники ширину обработки, что позволяет существенно повысить производительность и скорость работы с землёй;
  • чтобы рабочая часть плуга служила как можно дольше, на ней можно найти специальную напайку.

Данные преимущества присутствуют абсолютно во всём модельном ряде ПСК, поэтому абсолютно любое изделие от этого производителя станет отменным помощником в сельском хозяйстве.



Как отрегулировать плуг для пахоты

1. Регулировку плуга для пахоты следует начать с его рабочих частей. Главным рабочим элементом плуга является лемех, при вспашке более половины нагрузки приходится на него. Лемех должен быть обязательно наточен соответствующим образом. В противном случае расход горючего возрастет на 20%, производительность снижается почти на 20%, а глубина обработки может снизится более чем на треть.

2. На лезвиях лемехов должны быть наставки с режущей кромкой до 1 мм, угол заточки 25 — 400. Эти наставки должны быть из твёрдых сплавов, и одного размера. Отклонения не должны превышать: по длине лезвия 15 мм, длине спинки 10 мм, и ширине 5 мм. Проследите, что все головки болтов были утоплены до 1 мм или находились заподлицо. На стыке лемеха и отвала не должно быть зазора превышающего миллиметр, а сам отвал не должен выступать более двух миллиметров.

3. Важно нахождение лемеха и отвала на одной линии со стороны поля. Допустимое выступление лемеха — не более полсантиметра. Недопустимо выступание стойки корпуса за полевой обрез отвала и лемеха. Допустимые зазоры составляют: между стойкой и лемехом 3 мм, а между стойкой и отвалом 6 мм.

4. Необходимо проверить на плуге полевые доски, они должны быть ровными. Задняя часть их должна находиться с обрезом лемеха в одной плоскости. Допустимое отклонение — не более полсантиметра.

5.Лезвие лемеха надо установить параллельно установочной площадке. Возвышение задней части допустимо не более сантиметра. Установка погнутых грядилей и/или перекос рамы не допускаются. Иначе правильное общее расположение корпуса плуга нарушается. Правильность установки лемехов можно проверить так: натянуть шнур по пяткам и носкам заднего и переднего корпусов. Допустимое отклонение пяток и носков должно не превышать плюс-минус от натянутого шнура.



Различные модели

ПСК 2

Модельный ряд данного инвентаря достаточно широк, поэтому рассмотрим изделия по возрастанию номера модели. ПСК 2 обладает сразу 2-мя корпусами, что повышает эффективность работы. Если демонтировать отвалы данного изделия, его можно использовать в качестве рыхлителя при безотвальной вспашке.

ПСК-2

Устройство обеспечивает глубину взрыхления примерно в 30-25 см, а ширина составляет 120 см. Кстати, глубина на всех моделях одинакова, это связано с унификацией конструкции данного плуга. Производительность изделия до гектара в час, а расход горючего составляет от 10 до 18 литров за 60 минут.

Скорость прохождения участка до 10 км/ч. Вес этого агрегата составляет пол тонны. Чтобы тащить такой плуг, трактор должен обладать мощностью не менее чем в 70 «лошадей». Этот плуг превосходно подойдёт для фермеров со средними участками.

На видео данная модель в работе.

ПСК 3 имеет сразу 3 рабочие поверхности, что позволяет повысить производительность. Этот агрегат может совмещаться с различными ХТЗ и МТЗ, а также их зарубежными аналогами. Для некоторых видов тракторов МТЗ потребуются адаптеры, которые можно приобрести в любом сервисном центре или заказать в Интернете.

ПСК-3

Как правило, при использовании этого плуга трактор идёт рядом с бороздой. Ширина вспашки при помощи этого агрегата составляет 180 см. Производительность в 2 раза выше, чем у предыдущей модели. Расход же топлива сокращён и составляет от 9 до 15 литров за час.

Многие стали применять культиваторы у себя в хозяйстве. Культиватор Чемпион станет вашим незаменимым помощником.

Снегоуборщик Прораб – хорошая альтернатива зарубежной технике. узнаете, какие запчасти необходимы для него.

Перейдя по ссылке, можно посмотреть фото и видеоматериалы о самом большом самосвале в мире Белазе75710.

Скорость транспортировки плуга аналогична во всех моделях. Масса составляет около 800 кг, поэтому трактор должен обладать мощностью в 90 л.с.

ПСКу 3 схема, размеры

Конструкция сельхоз оборудования данного изделия наиболее чётко просматривается на схемах, где видны все основные рабочие части инвентаря. Чертёж ПСКу-3 демонстрирует все детали изделия. Как видите, конструкция продуманная, в ней нет ничего лишнего. Этот плуг прост и эффективен.

В данном видео – отзыв о плуге ПСКу – 3.

ПСК-4

Следующая модель отличается наличием сразу 4-х рабочих элементов, что позволяет обеспечивать производительность до 3-х га в час. Ширина вспашки равняется 240 см, поэтому с помощью агрегата можно обрабатывать даже широкие участки. Расход горючего составляет до 15 литров.

Масса изделия ПСКу-4 более 800 кг, поэтому тягловая техника должна иметь более 120 «лошадей». В целом, модель достаточно популярна благодаря универсальности в плане размера обрабатываемого участка и надёжности конструкции.

ПСК-5

Сельскохозяйственный инвентарь ПСК-5 может похвастаться 5-ю рабочими элементами. Так, производительность этого агрегата составляет 3 га/ч. Ширина же обработки земли равняется 3 м, что является солидным показателем для сельскохозяйственного инвентаря. Расход топлива будет составлять до 16 л за час.

ПСК-5

Весит данное изделие почти тонну, поэтому трактор должен быть мощным: не менее 180 л. с. Плуг ПСКу 5 Энгельс подойдёт для больших участков.

Видео с подробной информацией про плуг ПСКу – 5.

ПСК-6

ПСК-6 отличается от предыдущей модели лишь 6-ю рабочими элементами, шириной вспашки и расходом топлива. Захват инвентаря составляет 360 см, а расход до 18 л/ч.

ПСК-8

Зато ПСК-8 уже имеет более ощутимые отличия. Так, здесь сразу 8 рабочих элементов, что делает взрыхление почвы более качественным и оперативным.

Ширина, которую вы можете обрабатывать за один проход плуга, составляет почти 5 м. Это позволяет существенно повысить производительность: так, возможно обработать 4,5 га за 1 час. Это действительно серьёзный показатель для подобного инвентаря! Расход топлива до 18 литров.

Масса ПСК-8 составляет 1800 кг, поэтому для работы с таким плугом необходимо иметь действительно мощную технику: не менее 300 «лошадок». С таким плугом будет хорош трактор new holland.

На видео – данный вид плуга в работе.

Плуг скоростной комбинированный позволяет значительно повысить оперативность работы, а также выбрать именно такую ширину обработки, которая будет оптимальна для работы на вашем участке.

Стоимость различных видов плуга ПСК бывает разной. Цена составляет от 115 тыс за ПСК 2, до 270 за 8-ю модель.

Конструкция изделия – основные компоненты

Основу плуга составляют следующие детали:

  • Рама – основание, на котором закреплены все его составляющие;
  • Корпус – цельнолитая стойка с закреплённым на ней отвалом, лемехом и полевой доской;
  • Предплужник – небольшой кожух с рабочей поверхностью, используемой для окончательной заделки остатков растительного происхождения;
  • Колесо опорного типа – используется для точного регулирования глубины пахоты, а его настройка возможна за счёт системы особых меток, нанесённых по стойке;
  • Навеска – обеспечивает соединение трактора с плугом;
  • Прицепка для борон – отвечает за боронование поверхности, проходит которое одновременно с пахотой.

Правила эксплуатации и хранения

Для того, чтобы применять плуги правильно, а также для долгой эксплуатации, следует придерживаться правил:

  • всегда надёжно закрепляйте плуг к технике. Используйте переходники, которые сертифицированы вашим производителем, иначе инвентарь может быть закреплён ненадёжно;
  • используйте только на очищенной земле;
  • всегда мойте плуг после работы, это рекомендуется, чтобы на металл не возникало никаких вредных влияний, и он служил как можно дольше без коррозии и других проблем;
  • храните плуг в месте, где есть крыша, чтобы защитить от дождя, всегда следите за покраской изделия;
  • во время работы следите, чтобы под плуг не попало животное.

Что касается эксплуатации, то здесь нет ничего сложного: достаточно присоединить плуг к технике с рекомендованной мощностью, после чего ехать на скорости до 10 км в час, попутно разрыхляя почву. Как видите, ничего сложного нет.

Плуги ПСК станут отменными помощниками в сельском хозяйстве, ведь с помощью них вы не потратите много горючего и времени на свой участок. Работать с подобной техникой легко, так что это под силу каждому фермеру. Выбирайте плуги ПСК, чтобы работа с землёй больше не была долгой и утомительной!

Плуг для МТЗ 82

Трактор заданной модели на сегодняшний день пользуется огромным спросом среди фермеров. Причина такого успеха кроется в том, что техника отличается своей надежность и легкостью. При использовании трактора МТЗ 82 удается справиться быстро со всеми поставленными задачами в области сельского хозяйства, коммунальной и строительной сфере.

В какой бы области вы не применяли данный вид техники, вам не обойтись без навесного и прицепного оборудования.

Если рассматривать навесной плуг для трактора МТЗ 82, то сегодня перед покупателем открывается широкий ассортимент. Рассмотрим самые востребованные модели. Цена на трактор Челленджер и другие данные техники указаны в данной статье.

Плуг 3-35

Эта модель отличается своими маленькими размерами. Поэтому она занимает первое место в линейке ПЛН по маленьким габаритам. Обработка грунта может происходить на местности, где отсутствуют камни и прочие посторонние элементы. Процесс обработки ведется на глубину 20-30 см. Среди достоинств данного устройства необходимо выделить простоту в настройках и использовании. Воспользоваться им сможет даже самый неопытный фермер, и выполнит всю работу качественно. Цена на трактор Террион и технические данные указаны в статье.

Плуг ПЛН 4-35

Это устройство обладает 4 рабочими органами. В линейке ПЛН данная модель считается достаточно мощной. Продажа плуга осуществляется в двойной комплектации.

Сюда могут входить боковые нарезы, предплужник с дисковыми ножами. Приятным дополнением станет панель с культивированием. Обработка почвы ведется при скорости 7-9 км/час.

Плуг ПЛН 5-35

Эта модель занимает лидирующую позицию в линейке ПЛН, как самая мощная и эффективная. Кроме этого, плуг обладает достаточно большими размерами. В комплекте он может идти с корпусом или без него. Обработка почвы происходит при любых условиях.

Также возможно культивирование грунта любой плотности и степени засоренности. Скорость работы 5-12 км/час. Как используется Бюлер трактор, а так же какие у него технические данные указаны в статье.

Оборотный плуг ПЛН 4-80

Эта модель относится к роторному типу. Плуг оснащен 3 деловыми корпусами, на вес очень легкий. Функционирует устройство со скоростью 8 км/час. Как правильно используется сеялка для моркови, указано в этом материале.

Можно применять для обработки грунта различного типа с засорениями в виде камней и плетей.

Самодельное навесное оборудование

Практически любое навесное оборудование для трактора возможно изготовить самостоятельно. Это может быть и самодельная картофелекопалка, и самодельная роторная косилка (или сенокосилка), и роторный плуг, культиватор, окучник. Иногда можно переделать какое-либо оборудование, сделав его более функциональным.

Самыми популярными запросами в поисковике остаются конструкция активного плуга на МТЗ или ДТ и вопрос о том, как сделать культиватор своими руками. Ведь культиваторы — верные помощники сельскохозяйственных работников. Самый сложный элемент на МТЗ или ДТ — почвофреза. На переделанном культиваторе с качественной фрезой можно проводить окучивание долгое время.

Понять, как сделать установку навесного оборудования, будь то плуги для тракторов, самодельный культиватор, картофелекопалка для трактора или другие самоделки, несложно. Главное, действовать по заданным алгоритмам и сверяться со схемами и чертежами. Точно также можно без лишних усилий понять, как настроить чизельный плуг колесного трактора. Установить чизели на колесном тракторе — трудоемкий процесс, который тем не менее может сделать сам тракторист.

Отзывы

  • Евгений: «Я проживаю в селе, и у меня имеется достаточно большая площадь земельного участка. Я выращиваю на нем как зерновые, так и технические культуры. Обязательно перед посевом я культивирую землю, а помогают мне в этом плуга. Так как работа ведется совместно с трактором, то мой выбор пал на устройство роторного типа. Такой плуг, хотя и стоит прилично, способен вести обработку грунта даже при условии засоренности камнями».
  • Вероника: «У меня огород достаточно большой, поэтому обрабатывать вручную мне его достаточно сложно. С мужем решили приобрести плуг. Наш выбор пал на самый маленький П-3-35. Он очень удобный в работе, не тяжелый, имеет компактные размеры. Кроме того, что он прекрасно справляется со своими обязанности, у нас нашлось место для его хранения в сарае. Единственное, что нас не устроило, так это отсутствие засоренности, а обрабатываемой местности».
  • Андрей: «Я обрабатываю свой земельный участок на даче при помощи плуга ПСК-4. Это устройство село можно назвать уникальным. Прекрасно справляется с поставленной задачей даже на участке, где имеются камни. Кроме этого, расход топлива небольшой, следовательно, он очень экономичный в плане эксплуатации».

Плуг – это важный элемент в области сельского хозяйства. Без него невозможно настолько качественно произвести культивирование почвы. А ведь именно от этого и будет зависеть дальнейший урожай. Выбор представленного устройства на сегодняшний день большой. Каждый фермер сможет определить свой вариант, исходя из того, какой результат он желает получить. Как выглядит садовый опрыскиватель Жук, можно узнать перейдя по .

ПСК 4

Уникальная конструкция представленного плуг позволяет применять его в 4-5 6 корпусном вариантах. Конструктивные элементы устройства включают в себя раму сварного типа, полученную путем сварки трубу прямоугольного сечения. Рама обладает треугольной формой, в основе которой положены 2 продольные и один поперечный брус. Как выглядит окучник для картофеля на трактор т 25, указано здесь.

Про технические характеристики плуга ПСК 4 смотрите в этом видео:

К главному брусу при помощи болтового соединения прикреплены передний и задние правильные брусья. Корпус представлен в виде стойки. На нее фиксируется башмак сварного типа. На него ведется установка отвала и ножей. Последний элемент бывает правосторонним, левосторонним и вертикальным. Между сойкой и крылом овала имеется распорная планка. Трактор мтз 82 технические характеристики и другие данные указаны в статье.

Плуг ПСКу-6 и ПСКу-8

Данные модели практически аналогичны вышеописанным устройствам, с той лишь разницей, что данное оборудование имеет шесть и восемь рабочих узлов, соответственно. В остальном же оно похоже на остальные плуги данной серии, да и цены на оборудование соответствуют качеству выполняемых работ.

На представленном видео показана работа ПСКу-8.

Характеристики

ПСКу-2ПСКу-3ПСКу-5ПСКу-6ПСКу-8
Количество рабочих элементов23568
Ширина кромки лемеха600 мм
Ширина вспашки1200 мм1800мм3000мм3600мм4700мм
Глубина вспашкидо 300 мм по вертикальной кромке и до 250 мм – по горизонтальной
Дробление почвы75-90%
Скоростьдо 10 км/ч
Производительность0,5-1,0 га/ч1,4-2,1 га/ч2,5-2,9 га/ч2,5-2,9 га/ч3,9-4,6 га/ч
Расход горючего10-18 л/ч9-15 л/ч10-16 л/ч10-18 л/ч10-18 л/ч
Высота стойки700 мм
Габариты (д/ш/в)1800х930х980 мм2800х2100х1500мм3800х3300х1500 мм3600х3320х1400 мм4900х4800х1800 мм
Вес агрегата500 кг780 кг980 кг980 кг1 800 кг
Мощность используемого трактора70 л. с90 л.с170 л.с170 л.с300 л.с

ПСКу-5 производит переворот пласта почвы на 180˚, чего раньше не делал ни один плуг, а благодаря высокой скорости — большие глыбы дробятся, и поэтому удается избежать огромных комьев земли, как при пахоте, так и засушливых сезонах. По моему мнению, плуг ПСКу производит не просто рыхление почвы, а полноценную вспашку земли с переворачиванием пласта на все 180˚. Оборудование показало себя просто отлично. В НПО СУР нами было приобретено две модели плуга – ПСКу-5 и ПСК-6. Самые первые впечатления были положительными. Агрегаты идут отлично, особенно в связке с тракторами Т-150. Что особенно порадовало, так это ширина обработки. За время эксплуатации, а это три сезона, не зафиксировано ни одной серьезной поломки. Вспахав более 900 га, нам ни разу не пришлось менять ножи. Раньше мы использовали ПСК-3 на рисовом поле в сцепке с МТЗ-82, но после того как прошли сильные дожди, решили установить плуг на МТЗ 1221. Глубина вспашки была порядка 200 мм и трактор просто «летал». Скорость доходила до 15 км/ч, но поскольку вспашка проводилась поперек колеи, оставленной от комбайнов, то пришлось сбавить скорость до 10-12 км/ч, причем почти за 6 часов на рисовом чеке удалось обработать порядка 9 гектар. Раньше этот же трактор в сцепке с ПЛН-4-3,5 обрабатывал 7 гектар за 8 часов, то есть сейчас производительность составляет 2 га/ч. В идеале лучше с таким трактором использовать ПСК-4 «Энгельс». Приобрели ПСКу-8 и не пожалели. Поскольку вертикальный лемех проводит обработку на 100 мм глубже, чем основной, то осуществляется довольно неплохое чизелевание почвы. Так за один проход была выполнена обработка почвы на глубину порядка 270 мм с попутным чизелеванием. А ширина обработки в 4,7 м вообще порадовала. Оборудование отлично себя показало в работе. А две рабочие кромки лемеха — это вообще что-то невероятное. Качество обработки почвы значительно повысилось, и, к тому же, стала заметна ощутимая экономия топлива. Рассчитываем еще приобрести ПСКу-8, что и рекомендую остальным земледельцам. Лично мне непонятны восторженные отклики о ПСКу. Чего-то сверхъестественного и особенного в этих плугах я не нахожу, да и ощутимой экономии не заметил. Мне кажется, что преимущества плугов ПСКу слишком преувеличены. В нашем хозяйстве мы пользуемся плугами ПЛН и вполне довольны результатом. Переходить на ПСК не намерены.

ПСК 5

Этот плуг относится к группе пятикорпусных устройств. Его также задействуют для подготовки грунта перед посевными работами. Обработка грунта может вестись на глубину 16-35 см. Какая цена кормоуборочного комбайна Полесье, можно узнать тут.

Плуг может быть установлен ан такие марки трактора:Т-150К, Т-150, МТЗ-1523, ДТ-175. Также работа может происходить с некоторыми моделями зарубежного производства. Производительность данного устройства достигает 18-24 га, при этом топливо расходуется в количестве 6-7 л/га. После снятия отвала, разрешено применять в качестве рыхлителя.

Плуги ПЛН

Плуг ПЛН 3-35 самый небольшой в своей линейке.

Официальные модели плуга от Мирского завода изготовителя называются ПЛН. Но мелкие компании в России и на Украине изготавливают подобные плуги давая им свидетелем названия. К трактору МТЗ 82 выпускаются плуги ПЛН: 3-35, 4-35, 5-35, 4-80. Все они разработаны специально под МТЗ, имеют различную ширину обработки почвы, число корпусов, глубину обработки земли, мощностью. Каждый аграрий может выбрать под свои нужды и вкус. Чтобы полнее представлять функциональность моделей и определить какой плуг лучше, рассмотрим каждую модель отдельно.

Маленький, но удаленький ПЛН 3-35

Плуг 3-35 это самая миниатюрная модель из линейке ПЛН. Подходит для работы на чистых полях, без камней и корней. Возделывать почву идет на глубину от 20 до 30 см, с сопротивляемость не более 0,09 кг/м2. Простой в настройках и обслуживание. Самый неопытный тракторист быстро разберется и приступит к работе.

Подробнее технические характеристики плуга 3-35 представлены в виде таблицы:

ТХПоказатели
Производительность при различно скоростной режиме, га/час.5-7 — 0,525-0,737;
7-9 — 0,735-0,945;

9-12 — 0,945-1,260.

Ширина обрабатываемой почвы, м105
Глубина вспашки, см20-30
Количество корпусов3

Минский завод изготовитель дает гарантию на модель 2 года. Зимой предоставляется скидка. Подходит для обработки участка в 1-2 гектара.

Плуг с 4 рабочими органами — ПЛН 4-35

Более мощная модель в линейке ПЛН. Модель продается в двойной комплектации: с боковым нарезами, предплужником с дисковыми ножами. Приятным дополнением для аграриев является панель с культивированием, которое осуществляется при скоростной режиме 7-9 км/час.

Технические характеристики ПЛН 4-35 представлены в таблице:

ТХПоказатели
Производительность га/час0,98-1,26
Глубина вспашки почвы, см20-30
Обработка земли предплужником, см12
Ширина захвата обрабатываемой почвы, см235+25
Ширина захвата почвы предплужником, см230
Количество корпусов4

Транспортировать технику можно со скоростью трактора не более 12 км/час. Гарантия на технику 2 года. Подходит для обработки полей от 1 га до 10 га.

Плуг ПЛН 5-35 настоящий гигант в своей линейки, подходит для полей более 2га.

Одна из самых крупных и производительных моделей линейке ПЛН. В продаже можно найти в комплектации с корпусом и без. Обрабатывает с легкостью почву любой плотности и степенью засоренности. Работу осуществят со скоростным режимом от 5 до 12 км/час.

Подробнее технические характеристики представлены в таблице:

ТХПоказатели
Производительность при работе в разных скоростных режимах, га/час5-7 — 0,87-1,20;
7-9 — 1,20-1,60;

9-12 — 1,60-2,10.

Глубина возделывания почвы, см20-30
Ширина захватываемой почвы, см350+20
Ширина обработки почвы предплужником, см230+20

Дополнительно в комплектации входит землеуглубитель, который позволяет обрабатывать почву на 45см. Подходит для работы на угодьях более 9 га.

Оборотный плуг линейки ПЛН.

Роторная модель из линейке ПЛН. Плуг легкий с тремя деловыми корпусами. Подходит для обработки почвы любого типа с минимальными засорениями камнями и плетнями. Работы осуществляют на скорости до 8 км/час.

Технические характеристики модели 4-80 приставлены в таблице:

ТХПоказатели
Производительность оборудования, км/час.0,73-0,94
Глубина вспышки земли, см18
Назвать обрабатывает земли на ширину, см35

Плуги ПЛН имеют гарантийный срок от завода изготовителя до 3 лет. Поработает оборудование без поломок на протяжение 8-20 лет. Сервисные центры располагаются во всех крупных городах России.

Подобные модели изготавливают отечественные компании.

В интернете можно найти китайские плуги собранные по схемам ПЛН. Много самодеятельных моделей, которые можно купить по более низкой цене. Их качество зависит от совести изготовителя. Официальные модели собираются под надзором роспотребнадзора и отвечают всем требованиям безопасности. Изготавливают плуги только из высокопрочного металла. Можно сэкономить и купить б/у модели по более низкой цене, но гарантия на них не распространяются.

Чизельный плуг ПСК

ПСК плуги для МТЗ 82 одни из самых современных.

Современный плуг подходящий для МТЗ 82. Универсальная модель, используется как чизельный плуг и оборотный. Используют оборудование ПСК для подготовки почвы перед посадкой зерновых и технических культур. Почва должна быть не засоренной и иметь сопротивление не более 0,09 МА, влажность менее 30%.

Экономичности плугу придает особенность его конструкции. Она совмещает в себе особенности винтового плуга и способность глубокого рыхления чизельного. Благодаря этому сочетанию плуги ПСК имеют ряд преимущества перед ПЛН:

  • Почва полностью переворачивается поэтому задела растительных остатков происходит полностью;
  • Почва крошить на 99%.
  • Не нужно дополнительное мышление почвы, высокая способность воздуха и водопроницаемости;
  • Эмилия почвы в низине и на склонах понижается на 80%;
  • Захват почвы в ширину за один проход минимум 60 см.

Благодаря особенностям конструкции сопротивление почвы при работе с ПСК понижается и чизельный плуг не сходит с колеи. Глубина вспышки даже на твердой и важной почве одинаковая, в отличии от ПЛН который теряет глубину сталкиваясь с более плотными слоями.

Если снять с лемеха ПСК отвал, то его можно использовать как плоскорез. Поэтому использовать плуг можно для отвальной и безотвальной пахоты. Если сравнивать какой плуг лучше, то стоит сказать о производительности ПСК. Она выше ПЛН на 50%. Экономичность подтверждается большим расходом топлива, по сравнению с ПЛН экономия 7-9 л на га. Для МТЗ 82 подходит чизельный ПСК 3. Подробнее технические характеристики всех модулей можно найти в таблице:

ТХПСК 3ПСК 4ПСК 5ПСК 6ПСК 7
Корпусов, шт.34567
Ширина обработки почвы, см180240300360420
Производительность, га/час.1,4-2,02,1-2,62,5-2,93,6-4,23,9-4,6
Расход топлива, л/га.9-159-1510-1610-1610-18
Мощность трактора, л.с.8090120170180

Купив ПСК плуг для своего трактора фермер приобретает и классическую модель для вспышки и чизельный инструмент для глубокого рыхления. Цена на СПК высокая, но окупаемости за 2 сезона.

Подробнее плуг можно рассмотреть на видео:

Рекомендации от практиков

  • Для обработки не паханых, задернелых и поросших кустарником площадях корпуса плуга модернизируют, устанавливая усиленные, широкие полевые доски для работ в жёстких условиях. Применение удлинённой полевой доски на последнем корпусе повышает устойчивость хода агрегата в борозде.
  • При допустимом износе лемеха реставрируют кузнечной оттяжкой с последующей заточкой лезвия. Толщина тела режущего органа допускает до 4х подобных восстановлений.
  • Электродуговая наварка электродами марки Т-590, Т-620 режущих кромок лемехов и наиболее стираемых поверхностей полевых досок значительно увеличивает ресурс работы деталей. Электродами данной марки обеспечивают легированный, твердосплавный защитный слой. Наплавку осуществляют максимум в два слоя. При значительном износе для восстановления геометрических размеров детали наварку осуществляют электродами типа «Ф» с фтористо – кальциевой обмазкой УОНИ 13/45, 13/55, 13/65, которые обеспечивают высокую ударную вязкость и мелкозернистую структуру без трещин в наплавленном слое. После наплавки тела детали восстановленный участок покрывают последующей наплавкой защитного слоя электродами Т-590,620.
  • При засорённом поле с крупными пожнивными остатками и сорняками часто механизаторы сталкиваются забиванием плуга. Особенно часто это происходит на плугах ПЛН 3-35 советского производства с низкими стойками корпусов с зазором от полевой доски до рамы 600 мм. Для увеличения уровня можно переустановить рабочий орган, смещая вертикальное крепление корпуса к стойке на одно крепёжное отверстие вниз. При этом корпус устанавливается только на три болта, вместо четырёх. Таким образом, просвет между рамой и нижним ходом корпуса увеличиться на 50 мм и засорение плуга значительно снизится.
  • При постановке на хранение плуга для предотвращения коррозии зеркала зашлифованных рабочих поверхностей — корпуса можно покрыть тонким слоем смазки.

Применение тракторов МТЗ 82(80) с другими пахотными машинами обусловлено мощностью трактора. Передовые технологии обработки земли предполагают работу с чизельными плугами для безотвального глубокого рыхления. К сожалению самая малая модификация такой машины с захватом в ПЧ 2,5 требует мощности не менее 130 л.с и агрегатируется с новыми марками МТ3 1221, 1523, 2022.

В частных условиях механизаторы конструируют чизельные плуги для МТЗ 82(80) используя мощные части рам старых тяжёлых дисковых борон БДТ или культиваторов КПС присоединяя пару регулируемых опорных колес. Рабочие органы приобретают у производителей сх. машин обеспечивая ширину захвата до 1,5 м.

Подготовка плуга к работе

Настройку плуга осуществляют прямо в поле перед работой.

После того как плуг выбран, нужно его правильно собрать и отрегулировать. Небольшая ошибка значительно сократит срок службы оборудования.

Сборку осуществляют на деревянном брусе стечением 65 см. Перед началом сборки нужно застопорилось раму. Корпус устанавливают на брус, далее монтируется навес. Навес крепить к стойке и раме при помощи болтов. Болты фиксируют при помощи гаек и контргаек.

Дальше котируется предплужник. Его крепить к продолжим полосам при помощи гаек и пружины шайбочек. Скобы не стоит сильно затягивать, так как они должны свободно двигаться до окончания сборки.

К колесам с наружной стороны крепился спорное колесо. При этом его необходимо опустить в самое максимальное положение. В державку выставляется опорный болт и гайка. Скобу полностью затягивают и убирают деревянный брус.

Можно приступать к фиксации навеса. Крепился он на раму оборудования. Болты затягиваются максимально. Предплужником и скобы оставляют не подтянутыми.

Далее монтируется прицепились для бороны гайками. Далее вешаем сзади на основную балку светоотражатель. Затягивает все болты и плуг готов к работе. Модно приступать к регулировке на метели и работать.

Регулировка и настройка

Регулировка плуга перед работой проходит следующими этапами:

  1. Проверяются крепеж. Еще раз тяните все ослабленные гайки.
  2. Плуг устанавливают на заданную глубину обработки почвы. Расстояние между корпусом и предплужником не должно быть менее 250 мм.
  3. Скобы предплужником затягиваются. Обрез корпуса должен закрывать предплужик.
  4. Регулируется ширина обработки почвы и колеса. Правое колесо должно располагаться между рядами.
  5. При движение рама должна идти строго горизонтально. Если этого не происходит регулируется высота колес. Если устойчивость у оборудования низкая, то колеса необходимо раздвинуть.

Первыми признаками, что регулировка и сборка правильные являются одинаковая высота рядов и ширина междурядий.

Предварительные регулировки плуга – моменты, которые необходимо учитывать при работе

Выполнять предварительную регулировку нужно ещё до выезда трактора в поле, соблюдая при этом такую очередность действий:

  • Под опорное колесо на плуге и левые тракторные колёса укладывают прокладки (их высота равняется глубине вспашки, с разбежностью порядка 2-5 см) и опускают плуг вниз таким образом, чтобы лемеха касались поверхности;
  • Посредством винтового механизма на опорном колесе слегка опускают его вниз, вплоть до контакта с прокладкой;
  • По поперечной плоскости плуг выравнивают посредством правого раскоса, смонтированного на тракторной навеске, а по его продольной плоскости – за счёт тяги центрального типа. Главное требование – рама должна быть параллельна основанию по обеим плоскостям;
  • Раскосы навески выставляют в соответствии с передним отверстиями в продольных тягах, при этом верхняя тяга крепится к рамке автосцепливания исключительно через отверстие. Недопустимо соединение через паз, поскольку это вызывает некоторые проблемы и неустойчивое перемещение плуга при его движении на глубине;
  • Цепи ограничительного типа, установленные на навеске, выставляют за счёт вращения винтовых стяжек вплоть до их небольшого провисания. Это позволяет добиться малого раскачивания плуга в положении транспортировки – порядка 20 мм, не более;
  • Устанавливают левый раскос на навесном комплекте таким образом, чтобы промежуток между шарнирными осями составлял 515 мм. В процессе работы не допустима смена длины левого раскоса, данное значение должно быть фиксированным.

Отвалы для трактора

Отвал выбирается в зависимости от вида материалов которые будут разгребаться.

Отвал для МТЗ выбрать проще. Существует множество моделей на гидравлической системе управления для трактора мощность до 81 л.с. Есть поворотный модели, которые модно устанавливать прямой и под углом. Отвал выбирается по следующим показателям:

Ширина обрабатываемой поверхности от 1 м до 3,6 м.

Материал из которого изготовлен отвал. Зависит от вида работ. Для сборки сена на асфальте, необходим отвал из комбинированного материала, так как тяжелый повредит покрытие. Уборка камня и земли, напортив подразумевают использование тяжелого металлического.

Изготавливают отвал на официальном заводе в Минске и различные мелкие и крупные компании а рубежом и в России. Среди моделей выделяются: ПО1-3, СУ 21. Поворот отвала осуществляется на 30 градусов в разные стороны. Для уборки снега функция обязательная, в сельскохозяйственных работах использовать поворотный нет смысла.

Отвал легко котируется на трактор спереди. Конструкция простая и не требует специальных знаний и навыка. Стандартно отвал на МТЗ и плуг входят в комплектацию.

Подробнее отвал показан на видео:

Цена на плуги ПЛН, СПК и отвалы

Цена на плуги ПЛН зависит от комплектации: с предплужником и без. Зимой купить сельскохозяйственное оборудование СПК можно дешевле, а вот отвал будет стоить все сезоны одинаково. Его используют круглый год. Крупным покупателям дилеров Минского тракторного завода предоставляют скидки. Средняя цена на удельный ряд ПЛН и отвал, представлена в таблице:

Модель ПЛНС предплужникомБез предплужника
ПЛН: 3-3560 00055 000
4-3585 20080 600
5-35110 000100 300
4-80135 000120 000
Отвал: ПО1-3От 35 000
СУ 21От 45 000
СПК 3От 120 000

Цена меняется в зависимости от инфляции и времени года. В таблице указана цена от производителя на конец 2020 года.

Выбирая плуг для своего МТЗ 82 слит учесть сколько земли нужно будет обрабатывать, как часто и такая она по структуре. Не слит тратить много денег на обработку небольшого участка в 1-2 га. Достаточно приобрести небольшой ПЛН 3-35. Для крупных агрокомплексов стоит купить дисковую модель или мощные 5-35, СПК 3. Отвал приобретается в зависимости от вида работ, которые неодолимо выполнять. Для уборки снега подойдет поворотный, облегченный.

Выпускают плуги и отвалы не один десяток лет, поэтому можно писать оборудование по развалившийся хозяйства. Остановить оборудование, запчасти на которое всегда доступны, будет не сложно.

Техническое состояние

В классическом составе пахотного агрегата с МТЗ 80 используют плуг марки ПЛН 3-35 ( Плуг Лемешный Навесной 3 х корпусный с шириной захвата 35 см каждый) с культурными, винтовыми и полувинтовыми отвальными корпусами с предплужниками или углоснимами. ПЛН 3-35 широко применяются на старопахотных площадях с глубиной вспашки от 20 до 32 см. Эффективная работа МТЗ обусловлена техническим состоянием трактора и плуга, а также верной настройке агрегата.

Корпус

Кромка лезвия лемеха должна быть не выше 1 мм. Поверхности корпуса и креплений должны быть без вмятин, заусенцев, трещин. Потайные головки болтов не должны выступать над поверхностью, утопание головок не должно превышать 1 мм. Отвал не должен выступать над поверхностью лемеха. Лемех должен заходить на отвал не более 2 мм. Полевая доска крепится к стойке корпуса с тыльной стороны под углом 2-3 градуса к стенке борозды. Для уменьшения сил сопротивления рабочую поверхность отвала полируют.

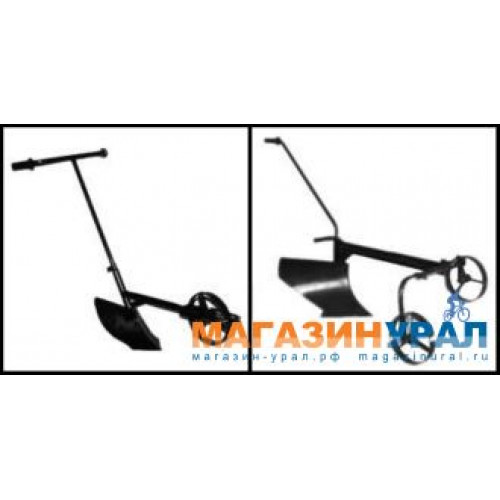

Плуг для мотоблока: как правильно пользоваться

У многих новичков при работе с мотоблоком, особенно, если необходимо вспахать свой участок, возникает много вопросов о том, как правильно отрегулировать плуг, чтобы вспашка земли была выполнена аккуратно и правильно. Вот о том, как отрегулировать плуг мотоблока и пойдет речь в этой статье.

Мотоблок желательно доставить к месту пахоты без плуга и грунтозацепов. Обычно разукомплектованный мотоблок транспортируют в автомобиле на дачный участок. Если у вас земельный участок рядом с домом, то провести подготовку мотоблока к пахоте можно в любом выбранном месте с ровной поверхностью. Когда мотоблок доставлен на место подготовки к работе, необходимо заменить транспортировочные колеса на специальные грунтозацепы.

Для того, чтобы было удобнее снимать транспортировочные колеса, под сцепку мотоблока, которая расположена сзади, можно установить подставку.

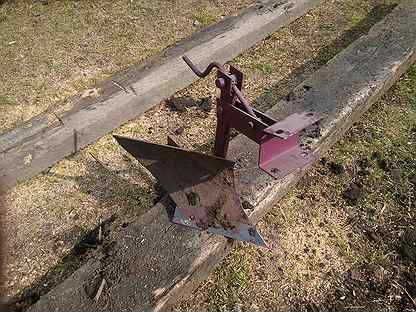

Установка навесного вспашного приспособления

Нет ничего сложного в установке. Для этого вам понадобится: закрепить плуг на устройство для сцепки, не перетягивая гайки. Это делается для того, что б в дальнейшем можно было регулировать параметры плуга; сцепку следует зафиксировать вместе с плугом к серьге двумя крепящими штырями.

На этом установка заканчивается и следует перейти к следующему этапу — регулировке. Регулировка — очень важный этап, так как от этого зависит качество вспахивания и количество затраченных сил. При неправильной регулировке мотоблок не сможет качественно справляться со своей работой и будет затрачено много времени для простых задач.



Как выполняется регулировка

Точная регулировка плуга для мотоблока выстраивается по трём параметрам: ширине; глубине вхождения; углу наклона. Для самостоятельной настройки плуга ширину выставляют по его краям. Для лучшего дробления и лёгких прорезов почвы, край его должен крепиться на одной высоте с зацепом для грунта, ориентируясь на внутреннюю сторону.

Глубина выстраивается после того, как мотоблок помещают на подставки. Устанавливают устойчиво, без смещения в сторону плуга. Высоту подставок следует регулировать в зависимости от того, на какую глубину вы планируете вспахивать почву. Если это вспашка перед зимним сезоном, то глубину выбирают приблизительно 25 см. Весной же глубина до 20 см. После установки и выбора глубины регулируют крепление плуга. Идеальным считается тот вариант, когда он прилегает к почве.

Если это первый опыт в пахании земли мотоблоком, то воспользуйтесь натяжной верёвкой для ориентира, так как первый ряд должен быть прямолинейным, что б далее от него отталкиваться. Также можете воспользоваться колесом для опоры, оно находится левее от плуга, и ходит по необработанной земле, тем самым предотвращает слишком глубокое проникновение и регулирует глубину. После установки мотоблок регулируют специальными болтами таким образом, что б задняя часть плуга располагалась параллельно почве.

Последним этапом в регулировке является снятие мотоблока с подставки, выставление руля на высоту вашей поясницы. Это делается для меньшей нагрузки на руки при продолжительной работе.

Рекомендации по качественной вспашке земли:

  1. Чтобы не допустить смещение почвы, каждый раз меняйте направление вспахивания.
  2. Для упрощения работы поверните руль мотоблока влево, тогда вы будете идти по невспаханной почве.
  3. При закаменевшей почве следует проработать землю дважды: первый раз маленькой глубиной захвата, второй раз – необходимой вам.
  4. Перед первым вспахиванием проверьте работу мотоблока.
  5. Волны первого ряда земли должны ложиться параллельно с волнами второго, тоесть не должно быть большого расстояния, и они не должны перекрывать друг друга.
  6. Во избежание навала мотоблок пускают посередине предыдущей волны.

Другие материалы по теме:


Подготовка минитрактора, мотоблока и мотокультиватора к зиме
Мотоблок или культиватор? Что выбрать?
Правильный выбор навесного оборудования для мотоблока

Как подготовить плуг к полевым работам и отрегулировать для вспашки

Плуг – это специализированное орудие, которое используется для распахивания плотной почвы перед посадкой различных сельскохозяйственных культур. Его основная задача – переворачивание верхнего плодородного слоя, разрыхление земли и удаление укоренившихся сорняков. Рассмотрим, как отрегулировать плуг, чтобы он работал максимально эффективно, и как подготовить его к полевым работам в новом сезоне.

Регулируем инструмент

Рабочими элементами плуга являются нож, разрезающий землю, корпус, к которому крепятся основные детали, и предплужник, рыхлящий почву и переворачивающий ее в борозду. В некоторых моделях также присутствует почвоуглубитель, позволяющий производить вспашку на глубину до 30 сантиметров, и углосним, отделяющий верхнюю часть почвенного пласта и подающий его на дно борозды. К вспомогательным элементам относят опорные колеса, раму с навесным оборудованием и прицепное устройство.

Качество вспашки напрямую зависит от формы плуга, а также от правильности его настройки. Рабочая поверхность формируется лемехом и отвалом. Он перемещается по полю при помощи трактора или другой сельскохозяйственной техники, подрезая верхний слой почвы, поднимая его и подавая на отвал. Затем земля сдвигается в сторону, переворачивается, крошится и подается в борозду. Движение почвы происходит за счет лемешно-отвального механизма, установленного под определенным углом к создаваемой борозде.


По конструкции плуги делятся на пять категорий:

  1. Культурные, предназначенные для рыхления легких почв и борьбы с травяным покровом.
  2. Рухадловые цилиндрические, которые используют на тяжелых почвах и целине.
  3. Винтовые, позволяющие качественно переворачивать верхний слой земли.
  4. Полувинтовые, предназначенные для работы на легких почвах.
  5. Универсальные, подходящие для любых поверхностей.

Чаще всего в сельском хозяйстве применяют полувинтовые и культурные модели, которые обеспечивают качественное крошение почвы. Первые подходят для работы на целине или на залежной земле, с плотным травяным покровом. Вторые используют для распашки старопахотных или ранее обработанных участков. Во время подъема земли плуг постоянно стремится сдвинуться в сторону за счет возникновения бокового давления. Чтобы это не происходило, применяют полевую доску. Она увеличивает опорную поверхность устройства на почву и снижает воздействие боковых нагрузок.

Для чего необходима настройка

Общая подготовка и настройка оборудования позволяют сократить расходы топлива на 20–30%, уменьшить трудозатраты и время вспашки, улучшить характеристики почвы и повысить урожайность участка. Первым делом проводится подготовка трактора к работе с плугом. Необходимо выровнять давление в шинах, установив минимально допустимые значения. Следует также изучить, как выглядит след от сельскохозяйственной техники, которая будет работать с плугом. Обычно на ней применяют колеса с шириной профиля около 60 сантиметров. Чтобы придать технике лучшую проходимость и увеличить маневренность, многие владельцы сельхозтехники увеличивают переднюю колею. Однако из-за этого проявляется несовпадение с задними колесами. Это приводит к возникновению проблем при движении трактора по борозде: он двигается наискось и вспахивает поле неравномерно.

Чтобы не возникало дисбаланса, рекомендуется укоротить подъемные штанги до максимально возможного уровня. Проконтролируйте их длину: она должна быть одинаковой, иначе получится перекос и качество пахоты снизится.

Внимание! Затягивать штанги нужно максимально туго, чтобы они поднимали плуг до граничного значения. Это увеличит маневренность техники и уменьшит радиус поворота трактора.

Выставление нижних тяг

Правильно настроенные нижние тяги должны подниматься к раме в рабочем положении, тогда как их стабилизаторы остаются свободными, что позволяет ножу входить в почву под действием силы тяжести. Когда производится поднятие устройства, тяги фиксируют его в заданном положении, чтобы оно не загребало землю при развороте трактора. Добиться того, чтобы во время вспашки плуг не уходил в сторону, можно регулировкой нижних фланцев. Их фиксируют по направлению к борозде. Посмотрите на корпус сверху: правильно выставленные тяги должны образовывать трапецию, а не прямоугольник, то есть сходиться к трактору.

Если подъемный вал у техники небольшой, то при монтаже нужно следить за тем, чтобы нижние фланцы не блокировались ограничителями сельхозтехники. Если они соприкасаются, то нож не углубится в почву на заданную глубину (обычно это 25–27 сантиметров). Учитывайте, что чем выше прикреплены тяги, тем на большую глубину входят ножи и улучшается линия буксировки, но при этом снижается высота поднимания устройства при развороте. Если при пахании тяги стремятся вниз, то нужно изменить точки навешивания: большинство современных плугов позволяет это сделать.

Расположение опорного колеса

Для облегчения перемещения устройства по земле и для равномерного распределения его массы по поверхности поля служит опорное колесо. Оно может устанавливаться сзади плуга, посередине или ближе к трактору. У каждого способа есть достоинства и недостатки. Например, при фиксации позади оператору легче контролировать глубину врезки ножей и снижается давление на ведущие колеса, но появляются трудности с обработкой краев поля. При переднем или среднем расположении обрабатывать кромки проще, но сложнее выставить правильную глубину для ножей.

Внимание! Устанавливать посередине или в начале плуга нужно укрепленное колесо. Стандартное может не выдержать высокого давления и лопнуть во время работы.

Настройка ширины захвата

У современных плугов общего назначения имеется возможность регулировки ширины захвата при помощи гидравлической системы. Обычно такие агрегаты приобретают крупные сельхозпроизводители, работающие на разных типах почв. Имеется также возможность настройки ширины механическим способом: для этого нужно зафиксировать крепежные болты в других позициях. Это несложная процедура, которая занимает 15–20 минут, но многие фермеры предпочитают работать на стандартных настройках, просто увеличивая скорость вспашки. Подобное решение сложно назвать разумным. Дело в том, что при увеличении скорости движения трактора резко увеличивается расход топлива — он сжигает на 20 процентов солярки больше, а это повышает расходы на обработку земли. Как следствие, снижается рентабельность производства. Если скорость вспашки превышает 10 км/час, то качество обработки земли значительно падает, а износ рабочей поверхности ножа увеличивается почти на 400%. Конечно, купить запчасти для плуга сегодня не проблема. Однако при работе на легких почвах благоразумнее не повышать скорость обработки, а просто увеличить ширину захвата. На устройствах с гидравлическим управлением обычно имеются конечные ограничители, которые не дают лопастям раздвинуться дальше граничных значений. После расширения нужно обязательно настроить опорное колесо, чтобы не нарушалось равновесие системы. Его устанавливают параллельно с полевой доской. При заднем расположении опоры регулировать ничего не нужно.

Настройка глубины вспашки

Многие фермеры устанавливают максимально возможную глубину вспашки, считая, что обработанная таким способом земля будет более плодородной, но это мнение не соответствует действительности. Увеличение глубины приводит лишь к увеличению расхода дизтоплива. Так, заглубление двухкорпусного плуга на глубину в 7 сантиметров приводит к увеличению потребления горючего на 30%, а 10 см – на 40%. Оптимальной глубиной вспашки считается 25–27 сантиметров, поэтому вам нужно добиться именно этих значений.

Чтобы настроить глубину, необходимо пропахать полосу достаточной длины. Настройку проводят только по вспаханной земле. При регулировке трактор должен двигаться под определенным наклоном, именно так, как он едет при вспашке. Для этого и нужна вышеописанная полоса. Установите трактор на ее начало, после чего при помощи блока гидрорегулировки выставьте рекомендуемую глубину заглубления ножей. Зафиксируйте опорное колесо на заданной высоте, чтобы оно не болталось в воздухе. Выставьте плуг так, чтобы он находился параллельно земле, без наклонов вправо-влево или вперед-назад.

В случае фиксации опорного колеса на двух шпинделях, их нужно располагать под одинаковым углом, чтобы не возникало перегрузок. Затем следует провести контрольную вспашку и проконтролировать заглубление ножей. В случае если используется заднее опорное колесо, то его можно использовать для тонкой настройки глубины вспахивания. Когда нужный параметр будет достигнут, тягу укорачивают на один оборот, чтобы распределить часть веса на трактор МТЗ и снизить нагрузку. После регулировки высоты необходимо выставить угол наклона устройства. Придерживайтесь следующего правила: плуг во время вспашки должен быть под углом в 90 градусов к вспахиваемой поверхности. Чтобы его выставить, используйте регулировочные шпиндели, проворачивая их на равное количество оборотов.


Внимание! Если производится вспашка поля с наклоном, то можно придать плугу небольшой уклон в сторону вершины. При использовании широких колес угол может быть больше. Суммарный наклон не должен быть больше 7 градусов – превышение приведет к перерасходу топлива.

Контроль передней борозды

После проведения регулировки трехкорпусного плуга можно приступать к пробному вспахиванию небольшого участка. Изучите качество вспашки, проверьте, как формируется первая борозда и куда прикладывается тяговое усилие. Первый параметр регулируется при помощи внешнего запора, второй – внутренним. Настройка проводится в зависимости от конструкции устройства, поэтому изучите рекомендации производителя. Следует соблюдать следующие рекомендации:

  1. Правильно настроенный агрегат производит вспашку равномерно. Первый нож поднимает такой же пласт по размеру, как и последний. Допускаются отклонения в несколько сантиметров, но не больше 5–7. Если начальная борозда будет шире, но на поле будут образовываться неровности и валы, мешающие проходу сельхозтехники и ухудшающие качество посевов.
  2. Регулировку проводят при помощи тяг. Уменьшение верхней приводит к тому, что первый нож глубже опускается в землю и создает больший вал. Вращайте вал до тех пор, пока не добьетесь равномерного заглубления.

Затем отрегулируйте точку приложения тягового усилия. Именно от нее зависит сила сопротивления, которая влияет на тягловую технику. Неправильно заданная точка может стать причиной, почему не пашет плуг, а также повысить расход дизтоплива на 15–25%. Ее регулируют путем изменения угла между рамой и навесным оборудованием. Нужно добиться того, чтобы при движении технику тянуло в сторону уже распаханного участка. Добиться этого можно путем смещения верхней тяги по направлению к целине, а не к обработанному участку. За счет этого снижается нагрузка на полевую доску и уменьшается сопротивление земли. Но тяга не должна отходить чересчур сильно, иначе произойдет обратный эффект: трактор перестанет сдвигаться в сторону пашни, а борозда не будет формироваться или полностью разрушаться.

Установка маркировки на двигатель мотоблока. Регулировка клапанов мотоблока — важная операция для длительной работы двигателя. Настройка системы зажигания мотоблока

36648 28.07.2019 5 минут

Мотоблоки как средство для вспашки земли известно многим еще с советских времен. Этот инструмент малой механизации отлично справляется с этой задачей, значительно упрощая работу человека.

Если учесть, что данный агрегат может быть укомплектован дополнительным навесным оборудованием, то фактически все работы на объекте ему под силу.

Однако, чтобы мотоблок работал в оптимальном режиме, без сбоев, за ним необходим постоянный уход, заключающийся в своевременном обслуживании.

Кроме того, важную роль играет регулировка различных компонентов, отвечающих за производительность. В частности, речь идет о регулировке клапанов карбюратора, от правильности которой будет зависеть устойчивость двигателя.

Об устройстве мотоблоков и клапанов

Мотоблоки , — довольно сложное техническое устройство. , состоящий из нескольких основных рабочих узлов: двигателя, трансмиссии, шасси и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и наладочных работ.

Рассмотрим подробнее каждый узел:

  • Двигатель . .. В зависимости от комплектации могут использоваться 2-тактные и 4-тактные двигатели . На данный момент наиболее распространены 4-тактные двигатели, поскольку они обладают более высокими характеристиками.
  • Кроме того, двигатели делятся на дизельные и бензиновые.Первые больше подходят для крупных агрегатов, а вторые — для малых и средних мотоблоков.

Подробнее о работе мотоблока двигателя смотрите в видео ниже:

  • Трансмиссия … Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. Он включает коробку передач, коробку передач, систему сцепления и дифференциал (для некоторых моделей).
  • В зависимости от типа коробки передач и сцепления формируется не только стоимость мотоблока, но и принцип работы этих узлов.
  • Шасси. Большинство мотоблоков имеют в наличии колесные пары разного типа — пневматические или металлические, снабженные проушинами. Кроме того, шасси включает в себя саму раму, на которой расположены все остальные элементы мотоблока — двигатель, коробка передач и т. д.
  • Система управления. Все управление мотоблоком находится на расстоянии вытянутой руки оператора, т.е.на рукоятке и в непосредственной близости от нее. Сюда входят рычаг сцепления, кнопки переключения передач и хода, аварийная остановка двигателя и т. Д.

Карбюраторный мотоблок

Что касается карбюратора , то он является частью системы питания двигателя. Он действует как своего рода смеситель, который смешивает жидкое топливо с воздухом для получения топливной смеси, которая затем поступает в цилиндры двигателя. Конструктивно это выглядит так:

  • поплавковая камера;
  • диффузор;
  • спрей;
  • заслонки дроссельные и воздушные;
  • смесительная камера;
  • жиклер и др.

это описание стандартного карбюратора но есть разные модели мотоблока, например, могут использоваться разные карбюраторы, и регулировка будет отличаться.

Необходимые инструменты

Для регулировки клапанов карбюратора необходим минимальный перечень подручных инструментов:

  • лезвие бритвы или масляный щуп;
  • минус отвертка;
  • Ключ гаечный
  • .

С помощью этих простых инструментов можно отрегулировать большинство карбюраторов.

Люди изобрели снегоходы, которые позволяют максимально быстро без особых усилий ездить по заснеженной дороге. это качество, скорость и надежность.

Садоводство, уход за растениями и деревьями всегда считались одними из самых сложных видов работ, так как требовали значительного времени и усилий.идеальное решение для вашего сада.

Трудоемкие садовые работы теперь можно выполнять с помощью мотоблока. вы узнаете, как сажать картофель мотоблоком.

Важно понимать, что регулировка клапанов означает настройку оптимального зазора, что прямо прописано в инструкции по эксплуатации каждой конкретной модели.

Пошаговая инструкция для разных моделей

Лифан 6.5

Регулировка клапанов на мотоблоке заключается в установке правильного зазора под клапанами. Последовательность действий будет следующая:

  • Снимите крышку, чтобы добраться до маховика.
  • Снимите клапанную крышку. Под ним два клапана — впускной и выпускной.
  • Для проверки зазора впускного клапана понадобится щуп на 0,15 мм, для выпускного клапана — 0,2 мм. При правильной регулировке щуп должен свободно проходить под клапаном.
  • Для регулировки ослабьте гайки крепления гаечным ключом. Вставляем щуп между клапаном и поршнем, чтобы он не проскальзывал, но в этом положении был достаточно плотно.Заворачиваем орех.
  • Ставим на место клапанную крышку и кожух маховика.

Клапан мотоблока Лифан 6.5

Наладка приборов Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке Нева МБ 2 и аналогичном мотоблоке Зирка 105:

  • Дать двигателю поработать и затем немного остыть.
  • Снимите крышку.
  • Снимаем клапанную крышку и добираемся до тех маховиков, что находятся под ней.
  • Отвинтите контргайку.
  • Лопасть , которую мы вставляем в зазор, должна очень свободно проходить между поршнем и клапаном .
  • Прикручиваем всю систему обратно.

Как правильно отрегулировать клапан мотоблока ЗИП

Какой порядок регулировки клапанов на популярном мотоблоке zip:

  • Открываем маховик.
  • Отвинтите клапанную крышку по часовой стрелке.
  • Проверяем зазор щупом аналогично описанному выше.
  • Используйте гаечный ключ, чтобы повернуть между гайками и немного ослабить их.
  • Закрываем систему и тестируем.

Как настроить на мотоблок Агро

Клапаны на мотоблоке Агро регулируются следующим образом:

  • Прогреваем двигатель , после чего даем ему немного остыть.
  • Снимаем масляную ванну воздушный фильтр.
  • Далее необходимо открутить кожух маховика, закрепленный 6 болтами.
  • На маховике есть отметки — 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сравните мертвую точку маховика с отметкой, расположенной на цилиндре, чтобы они были напротив друг друга.
  • Далее снимаем клапанную крышку.
  • Под ним два клапана. Ослабьте контргайку, затем вставьте лезвие бритвы под клапан. Лезвие должно свободно проходить между поршнем и клапаном.
  • Добившись этого, затяните гайку назад… Затем ставим обратно клапанную крышку и кожух маховика.

Стоит отметить, что идентичные действия по регулировке клапанов проводятся на мотоблоке Патриот. Мотоблок Агрос и его регулировка клапана тоже родственны мотоблоку mb 1.

Итак, при необходимости можно использовать идентичную схему.

Каскад

Регулировка клапанов на мотоблоке Каскад :

  • Снимите крышку с маховика.
  • Снимите клапанную крышку.
  • Вращаем маховик до тех пор, пока впускной клапан не затянется. Соответственно, выпускной клапан будет нажат.
  • Далее необходимо добиться правильного зазора для каждого из клапанов. Согласно инструкции, для входа этот параметр составляет 0,15 мм, а для выхода — 0,20 мм.
  • Проверяем щупом имеющийся зазор между клапаном и поршнем. Если щуп сильно проскальзывает или вообще не проходит между ними, то нужна регулировка.Если масляного щупа нет в наличии, вы можете использовать лезвие бритвы толщиной 0,1 мм.
  • Для регулировки ослабляем гайку крепления, затем вставляем щуп в щель под клапаном. Его оптимальным положением будет достаточно плотное движение между поршнем и клапаном без проскальзывания.
  • Если все получилось, закручиваем гайки обратно , после чего ставим клапанную крышку и кожух на место.

Также стоит подойти к регулировке клапанов исходя из вышеприведенной инструкции.

Схема работы устроена идентично, поэтому можно использовать один алгоритм действий, точно такой же, как при регулировке клапанов на популярном мотоблоке «Кентавр».

Заключение

Мотоблок может выполнять очень широкий спектр работ , но это требует определенных усилий со стороны владельца данного агрегата. Речь идет не только о замене вышедших из строя деталей и узлов, но и о своевременной настройке некоторых узлов устройства.

В частности, правильная работа двигателя мотоблока будет зависеть от того, насколько правильно и вовремя отрегулированы клапана.

И неважно, о мотоблоке Хонда мы говорим, или о мотоблоке Витязь 8лс и его правильной регулировке, мы говорим о регулировке клапанов на дизельном мотоблоке или нужно регулировать клапаны на мотоблок форте бензин …

В любом случае следует обратить на это действие пристальное внимание и провести настройку как можно точнее.

Рекомендуется делать это в конце каждого сезона, но бывают случаи, когда такая корректировка требуется как минимум два раза за определенный период работы. Основные показания к этому — нетипичные шумы в области карбюратора, постукивания — в общем, нехарактерные звуки при работе мотоблока.

Если такое обнаружено, и если в мотоблоке клапаны не держат регулировку дз, то нужно сразу осмотреть и определиться с действиями, тем более что эта процедура достаточно простая и выполнимая в домашних условиях.

Полезный инструмент, который можно собрать своими руками.

Многие фермеры интересуются, как выставить зажигание на мотоблоке. Мотоблоки становятся все более популярными у фермеров. Они удобны в использовании, с ними можно выполнять все виды садовых работ. Но любая техника рано или поздно изнашивается и выходит из строя.

Узнаем, как выставить зажигание на культиваторе, как исправить проблемы, как правильно проверить систему. Установить зажигание не так сложно, как кажется на первый взгляд.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока довольно проста. Перед установкой зажигания важно убедиться, что эта конструкция создает искру, которая в свою очередь воспламенит топливную жидкость в камере. внутреннее сгорание.


Чтобы не связываться со специалистами по мелочи и сэкономить деньги, необходимо понимать, как регулируется зажигание и осуществляется настройка катушки зажигания. Рассмотрим, как настроить зажигание на мотоблоке МБ 1 и МБ 2.

Можно установить зажигание от искры. Необходимо провернуть коленвал так, чтобы метки шкива и газового механизма совпали. Ползунок, распределяющий потоки газа, должен указывать на высоковольтный провод баллона.


Необходимо немного открутить гайку, изменяющую положение механической конструкции, определяющей моменты импульса высокого напряжения.

Затем нужно вынуть высоковольтный провод из крышки системы. Он в его центре. Затем разместите контакты на расстоянии 5 мм от культиватора.

После этого включить зажигание.

Все это нужно делать с особой тщательностью, механическая конструкция не должна менять свое положение по отношению к мотоблоку.

Между центральным высоковольтным проводом и землей культиватора образуется искра. После этого нужно быстро затянуть гайку прерывателя, чтобы не произошло возгорания.

Можно настроить зажигание по звуку. Если у хозяина хороший слух, то этот метод проверки и регулировки зажигания подойдет. Другими словами, это бесконтактный тест свечей.

Бесконтактный метод предполагает следующую процедуру:

  1. Для начала нужно запустить двигатель.
  2. Затем нужно немного ослабить трамблер.
  3. Медленно поверните корпус выключателя в 2 направлениях.
  4. Механическая конструкция, определяющая момент искрообразования, должна быть усилена в состоянии наибольшей мощности и наибольшего числа оборотов.
  5. Тогда слушайте внимательно. При повороте прерывистой системы должен быть слышен щелчок.
  6. После всех проделанных действий нужно подтянуть гайку трамблера.


Метод стробоскопа работает следующим образом:

  1. Для начала нужно прогреть двигатель.
  2. После этого прикрепите стробоскоп к мотоблоку.
  3. Шумочувствительный датчик необходимо подключить к высоковольтному проводу цилиндра.
  4. Снимите вакуумный шланг и заглушите его.
  5. Стробоскоп будет излучать свет, который должен быть направлен на шкив.
  6. Снова запустить двигатель агрегата, оставить на холостом ходу.
  7. Поверните распределитель.
  8. Закрепите, как только метка шкива будет указывать на метку, указанную на крышке мотоблока.
  9. Затяните гайку прерывателя.


Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Регулировка катушки — не сложная задача.

Ремонт катушек зажигания и устранение неисправностей

Бывают ситуации, когда культиватор не запускается. Это может быть проблема с системой змеевиков. Например, это:

  1. Неисправность в самой катушке.
  2. Неисправность вилки в катушке.
  3. В проводке.
  4. В кончике свечи.
  5. Чтобы проверить свечу, нужно вытащить ее и осмотреть. Если на электродах присутствует нагар, их можно нагреть газом.


Для проверки магнето (катушки) на свечу надевают наконечник и нижнюю часть подводят к катушке. При вращении маховика должна образовываться искра. Если этого не происходит, значит неисправна катушка зажигания мотоблока.

Настройка и проверка зажигания мотоблока Нева

Для того, чтобы правильно и быстро проверить катушку мотоблоков Нева, вам понадобится:

  1. Сложите лист А4 в 4 раза.
  2. Ослабьте модульные крепежные болты.
  3. Положите бумагу под подушку.
  4. Нажмите и удерживайте, пока болты не будут затянуты.
  5. Проверните маховик и проверьте наличие искры.

Регулировка и настройка магнето довольно проста. Самая частая причина неисправности катушки мотоблока — свеча. Поэтому в инструментальном чемодане каждого владельца культиватора должны быть комплекты запасных свечей.

Самыми популярными свечами от известных производителей являются Bosch и Subaru.

Проверка свечей осуществляется следующим образом. Для того чтобы проверить исправность свечей катушек мотоблока МБ и МБ 1 необходимо выполнить следующую инструкцию:

  1. Выкрутите свечу. Протрите электроды.
  2. Если есть нагар, очистите его.
  3. Установите расстояние между электродами.
  4. Надеть на свечу наконечник с высоковольтным проводом.
  5. Прижать к корпусу цилиндра. Электроды должны указывать на одну сторону под свечой.
  6. Провернуть коленчатый вал, наблюдать образование искры. Если его нет, значит в свече неисправность.

Кто владеет мотокультиватором, должен помнить, что если образовалась искра, то нужно смотреть на ее яркость. Если цвет интенсивный, значит настройка и регулировка магнето прошла успешно.
Для хорошей работы магнето важно поддерживать зазор между маховиком и статором. Расстояние должно быть между 0.1 и 0,15 мм. Если показатели не соответствуют требуемым, то настроить их не составит труда.

Сегодня все больше и больше людей используют мотоблоки на своих участках. Это неудивительно, ведь такой техникой можно абсолютно все: пахать землю, сажать и собирать картофель, перевозить грузы и даже убирать снег. Однако, как и любая другая техника, мотоблоки иногда выходят из строя и требуют ремонта.

В этой статье мы рассмотрим систему зажигания мотоблока, виды его поломок, способы их устранения, а также процесс регулировки зажигания.И если причина неисправности кроется именно в этом, устранить ее вам не составит труда.

Настройка системы зажигания мотоблока

Система зажигания — это очень важная конструкция, которая генерирует искру в камере сгорания для воспламенения топливовоздушной смеси. Чтобы не столкнуться с поломками и не вызвать мастера, нужно знать, как правильно выставить зажигание на мотоблоке. Это можно сделать несколькими способами.

  1. Благодаря искре. Сделайте следующее:
    • поверните коленчатый вал так, чтобы отметка на шкиве и отметка, расположенная на основании распределительной шестерни, совпали. В этом случае ползунок прерывистого распределения должен указывать на высоковольтный провод одного из цилиндров;
    • ослабить гайку, которая является положением корпуса механизма, определяющего момент создания импульсов высокого напряжения;
    • от крышки системы, определяющей момент создания высоковольтных импульсов, нужно вынуть высоковольтный провод, расположенный в центре, и разместить его контакт на расстоянии 5 миллиметров от «массы» мотоблок;
    • теперь включите зажигание;
    • корпуса механизма, определяющего момент создания упомянутых импульсов, необходимо повернуть по часовой стрелке до отметки 200;
    • теперь медленно поверните корпус в обратном направлении;
    • положение механизма не должно измениться, но вы увидите искру между контактом, расположенным в центре, и «массой»;
    • затяните стопорную гайку.
  2. На слух:
    • запустить двигатель;
    • откручиваем гайку, которая удерживает основание распределителя;
    • прерывистое тело нужно медленно повернуть в двух направлениях;
    • состояние механизма, определяющее появление высоковольтных импульсов, должно быть зафиксировано в положении, когда мощность двигателя будет наибольшей, а обороты будут наибольшими. Слушай внимательно;
    • поверните корпус выключателя по часовой стрелке;
    • теперь плотно закрепите фиксатор распределителя;
  3. С помощью стробоскопа:
    • прогреть двигатель мотоблока до оптимального для работы состояния;
    • подключить блок питания стробоскопа к сети вашего устройства;
    • датчик, предназначенный для срабатывающего звука, должен быть размещен на высоковольтном проводе одного из цилиндров;
    • демонтировать шланг вакуумной коррекции и заглушить его;
    • Свет от стробоскопа должен быть направлен на шкив;
    • запустить двигатель.Он должен работать на холостом ходу;
    • прокрутка корпуса распределителя;
    • создать застежку, когда метка шкива направлена ​​к метке на крышке машины;
    • затяните стопорную гайку.

Неисправности и способы их устранения

Если ваш мотоблок перестал заводиться, возможно, причина именно в системе зажигания. Причин может быть несколько:

  • неисправность в катушке зажигания;
  • в свече зажигания мотоблока;
  • в кончике свечи;
  • в проводе.

Чтобы проверить свечу, ее нужно открутить и осмотреть центральный и боковые электроды. Если на нем обнаружен нагар, от него легко избавиться при помощи газовой горелки.

Как проверить катушку (магнето)? Также как свеча. На свечу нужно надеть наконечник, а нижнюю часть подвести к корпусу магнето. Если вращать маховик, а искры нет, значит, обрыв в катушке.

Многих владельцев мотоблоков часто интересует вопрос, какая свеча зажигания лучше? Как показывает практика и знания специалистов, лучше тот, у которого более короткий путь отвода тепла.Такая деталь не будет перегреваться и прослужит намного дольше.

Как видите, система зажигания достаточно проста в ремонте. Важно только вовремя начать ремонт. Также не забывайте периодически очищать свечу от горения, что значительно продлит срок ее службы.

Расположение наклеек двигателя мотоблока мб 95в. Устройство системы зажигания на мотоблок

Многие фермеры интересуются, как выставить зажигание на мотоблоке. Мотоблоки становятся все более популярными у фермеров.С ними удобно работать, с их помощью можно выполнять все виды садовых работ. Но любая техника рано или поздно изнашивается и ломается.

Мы узнаем, как настроить зажигание на культиваторе, как устранить проблемы и как правильно проверить систему. Установить зажигание не так сложно, как кажется на первый взгляд.

Как выставить зажигание на мотоблоке

Рассмотрим, как отрегулировать зажигание мотоблока. Система зажигания мотоблока довольно проста.Перед установкой зажигания важно убедиться, что такая конструкция образует искру, которая в свою очередь вызовет воспламенение горючего в камере внутреннего сгорания.


Чтобы не связываться со специалистами по мелочи и сэкономить деньги, необходимо понимать, как регулируется зажигание и как настраиваются катушки зажигания. Рассмотрим, как выставить зажигание на мотоблоке МБ 1 и МБ 2.

Можно установить зажигание от искры. Провернуть коленчатый вал необходимо так, чтобы метки шкива и газового механизма совпали.Распределитель потока газа должен указывать на высоковольтный провод баллона.


Необходимо немного открутить гайку, изменяющую положение механической конструкции, определяющей моменты импульса высокого напряжения.

Затем нужно вынуть высоковольтный провод из крышки системы. Он находится в его центре. Затем разместите контакты на расстоянии 5 мм от культиватора.

После этого включить зажигание.

Все это нужно делать с особой осторожностью, механическая конструкция не должна менять свое положение по отношению к мотоблоку.

Между центральным высоковольтным проводом и массой культиватора возникает искра. После этого быстро затяните гайку выключателя, чтобы предотвратить возгорание.

Можно настроить зажигание по звуку. Если у хозяина достаточно хороший слух, то такой способ проверки и регулировки зажигания вполне подойдет. Другими словами, это бесконтактная проверка свечей.

Бесконтактный метод включает следующую процедуру:

  1. Для начала нужно запустить двигатель.
  2. Затем нужно немного ослабить трамблер.
  3. Медленно поверните корпус выключателя с двух сторон.
  4. Механическая конструкция, определяющая момент искрообразования, должна быть усилена в состоянии наибольшей мощности и наибольшего числа оборотов.
  5. Затем внимательно слушайте. При повороте прерывистой системы должны быть слышны щелчки.
  6. После всех проделанных действий затяните гайку трамблера.


Метод стробирования работает следующим образом:

  1. Для начала нужно прогреть двигатель.
  2. После этого прикрепите стробоскоп к мотоблоку.
  3. Датчик, реагирующий на звук, необходимо подключить к высоковольтному проводу цилиндра.
  4. Снимите вакуумный шланг и заглушите его.
  5. Стробоскоп будет излучать свет, который должен быть направлен на шкив.
  6. Снова запустить агрегат, оставить его работать на холостом ходу.
  7. Поверните циферблат.
  8. Закрепите, как только метка шкива будет указывать на метку, указанную на крышке мотоблока.
  9. Затяните гайку выключателя.


Выше описано, как проверить катушку зажигания. При установке системы желательно пользоваться инструкцией, особенно владельцам, которые сталкиваются с этим впервые.

Регулировка катушки — не сложная задача.

Ремонт катушки зажигания, устранение неисправностей

Бывают ситуации, когда культиватор не запускается. Возможно, это проблема системы катушек. Например, наблюдается:

  1. Неисправность в самой катушке.
  2. Неисправность в свече, расположенной в катушке.
  3. В проводке.
  4. На кончике свечи.
  5. Чтобы проверить свечу, нужно вытащить ее и осмотреть. Если на электродах присутствует нагар, их можно нагреть газом.


Для проверки магнето (катушки) наденьте наконечник на свечу и поднесите нижнюю часть к катушке. При вращении маховика должна образоваться искра. Если этого не происходит, значит неисправна катушка зажигания мотоблока.

Настройка и проверка зажигания для мотоблока Нева

Чтобы правильно и быстро проверить катушку мотоблоков Нева, вам понадобится:

  1. Лист А4 сложен в 4 раза.
  2. Ослабить монтажные болты модуля.
  3. Положите бумагу под подушку.
  4. Нажмите и удерживайте, пока болты не будут затянуты.
  5. Проверните маховик и посмотрите, есть ли искра.

Регулировка и настройка магнето довольно проста. Чаще всего причиной неисправности катушки мотоблока является свеча.Поэтому в комплекте с инструментом у каждого владельца культиватора должны быть комплекты запасных свечей.

Самыми популярными свечами известных производителей являются Bosch и Subaru.

Проверка свечей происходит следующим образом. Для того чтобы проверить исправность свечей катушек мотоблока МБ и МБ 1, необходимо выполнить следующую инструкцию:

  1. Выкрутите свечу. Протрите электроды.
  2. При наличии сажи очистите ее.
  3. Установите расстояние между электродами.
  4. Надеть на свечу наконечник с высоковольтным проводом.
  5. Прижать к корпусу цилиндра. Электроды должны смотреть под свечу в одну сторону.
  6. Прокрутите коленчатый вал, наблюдая за образованием искры. Если его нет, значит в свече неисправность.

Кто владеет мотокультиваторами, тот должен помнить, что если образовалась искра, то нужно смотреть на ее яркость. Если цвет интенсивный, значит установка и регулировка магнето прошла успешно.
Для хорошей работы магнето важно следить за зазором между маховиком и статором. Расстояние должно составлять от 0,1 до 0,15 мм. Если показатели не соответствуют требуемым, то настроить их не составит труда.


Сердце любой техники — двигатель, и мотоблок Cascade не исключение. От двигателя зависит эффективность его работы, тяговое усилие, выносливость и другие качества.Но как выбрать движок для Каскада? Что делать, чтобы избежать поломок и продлить срок службы? На эти и многие другие вопросы мы постараемся ответить сейчас.

Какой двигатель лучше поставить на каскадный мотоблок?

Следует учесть, что отечественных двигателей, выпускавшихся для этого мотоблока, больше нет. Так что вам нужно будет выбирать среди импортного ассортимента. Но встретить подходящую по всем параметрам деталь практически невозможно.Чаще всего все же необходимо приобрести дополнительный комплект крепежа (ремень, демпферы, шкив, платформа), так как многие модели двигателей могут отличаться разным посадочным местом или диаметром вала.

Чаще всего на Каскад устанавливают следующие двигатели:

  1. DM 68 — двигатель хорошего качества, который рекомендуется как один из лучших вариантов для установки на такое оборудование. Его главное преимущество — усиленная трансмиссия и качественная сборка. Технические характеристики:
    1. мощность — 6 л.с.
    2. топливный бак: 3.3 л;
    3. глубина обработки — 26 см;
    4. ширина обработки — 45/60/95 см;
    5. Количество передач: 2 передних, 2 задних.
  2. B&S I / C — современная модель двигателя, пользующаяся большой популярностью у владельцев мотоблоков. Это связано с его основными характеристиками:
      ,
    1. усиленная трансмиссия;
    2. увеличенной мощности на 6,5 л. из.;
    3. 3,6 литровый топливный бак;
    4. минимальный уровень шума;
    5. эффективная работа даже при низких температурах.
  3. Vanguard OHV — мощный двигатель, позволяющий быстро и эффективно справляться с поставленными задачами. Столь высокий уровень работы достигается за счет его мощности в 7,5 лошадиных сил и объема топливного бака на 4,5 литра.

При покупке двигателя обращайте внимание на качество его сборки. Он должен соответствовать всем современным требованиям, это обеспечит агрегату долгий срок службы и работоспособность.

Моторное устройство

  • цилиндро-поршневая группа с кривошипно-шатунным механизмом;
  • газораспределительный механизм;
  • спусковой механизм;
  • система зажигания;
  • система охлаждения;
  • Глушитель
  • ;
  • система подачи топлива;
  • облегченный пусковой механизм;
  • Система принудительной смазки.

Двигатель ДМ-1Д: 1 — вилка; 2 — крышка блока цилиндров; 3 — пробка зонда; 4 — штифт; 5 — отстойник фильтра; 6 — соединительный шланг; 7 — топливный клапан; 8 — гайка; 9 — болт; 10 — хомут крепления бака; 11 — кронштейн; 12 — топливный бак; 13 — пробка; 14 — отверстие, 15 — высоковольтный провод; 16 — квадрат свечи; 17 — свеча; 18 — резьбовая втулка; 19 — клапан; 20 — седло; 21 — глушитель; 22 — воздушный фильтр; 23 — труба; 24 — пружина клапана; 25 — пробка клапана; 26 — прокладка; 27 — карбюратор; 28 — винт; 29 — воздушный рычаг; 30 — болт; 31 — плата карбюратора.

Общие проблемы с двигателем

Двигатель мотоблока «Каскад» может служить бесперебойно долгие годы при соблюдении всех условий эксплуатации. Тем не менее, рано или поздно техника выходит из строя, и чаще всего это может привести к отказу двигателя. Есть 2 категории поломок, если оборудование не запускается:

  1. Агрегат вообще не запускается.
  2. Техника работает с перебоями.

Причины выхода из строя двигателя могут быть разными: от избыточного количества топлива в баке, заканчивая тем, что топливо не попадает в карбюратор.Возможно, с электростартером может разрядиться аккумулятор. Также частой причиной неисправности двигателя может быть несовместимость меток на распредвале и коленвале. В этом случае вам нужно разместить метки в том положении, в котором они совпадают. Обычно на зубе 13 от ВМТ есть черта, которую нужно выставить соответственно тире на распредвале.

36648 28.07.2019 5 мин.

Мотоблоки как средство вспашки земли многим известно еще с советских времен. Этот инструмент малой механизации отлично справляется с этой задачей, значительно упрощая работу человека.

Если учесть, что на этот агрегат можно установить дополнительное навесное оборудование, то практически все работы на объекте ему посильны.

Однако, чтобы мотоблок работал в оптимальном режиме, без сбоев, за ним нужен постоянный уход, заключающийся в своевременном уходе.

Кроме того, регулировка различных узлов, отвечающих за производительность, не в последнюю очередь.В частности, речь идет о регулировке клапанов карбюратора, от правильности которой будет зависеть устойчивость двигателя.

Об устройстве мотоблоков и клапанов

Мотоблоки , представляют собой довольно сложное техническое устройство , состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, шасси и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и наладочных работ.

Рассмотрим каждый узел подробнее:

  • Двигатель . В зависимости от комплектации могут использоваться 2-тактные и 4-тактные двигатели . На данный момент наибольшее распространение получили 4-тактные, поскольку они имеют более высокие показатели производительности.
  • Кроме того, двигатели делятся на дизельные и бензиновые. Первые наиболее подходят для крупногабаритных агрегатов, а вторые — для малых и средних мотоблоков.

Подробнее о работе мотоблока двигателя смотрите в видео ниже:

  • Трансмиссия .Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. Он включает коробку передач, коробку передач, систему сцепления и дифференциал (на некоторых моделях).
  • В зависимости от типа коробки передач и сцепления формируется не только стоимость мотоблока, но и принцип работы этих узлов.
  • Шасси. Большинство мотоблоков имеют колесные пары разного типа — пневматические или металлические, снабженные проушинами.Кроме того, шасси включает в себя саму раму, на которой расположены все остальные элементы мотоблока — двигатель, коробка передач и т. Д.
  • Система управления. Все управление мотоблоком находится на расстоянии вытянутой руки оператора, то есть на рукоятке и в непосредственной близости от нее. Сюда входят рычаг сцепления, кнопки изменения скорости и движения, аварийная остановка двигателя и т. Д.

Карбюраторный мотоблок

Что касается карбюратора , то он является частью системы питания двигателя. Действует как своего рода смеситель, который смешивает жидкое топливо с воздухом для получения топливной смеси, которая затем поступает в цилиндры двигателя. Конструктивно это выглядит так:

  • поплавковая камера;
  • диффузор;
  • спрей;
  • заслонки дроссельные и воздушные;
  • смесительная камера;
  • жиклер и др.

это описание штатного карбюратора , но разные модели мотоблока, например, могут использовать разные карбюраторы, соответственно и регулировка будет разной.

Необходимые инструменты

Для регулировки клапанов карбюратора потребуется минимальный перечень подручных инструментов:

  • лезвие бритвы или зонд;
  • минус отвертка;
  • Накидной гаечный ключ
  • .

С помощью этих простых средств можно отрегулировать большинство карбюраторов.

Люди изобрели снегоходы, позволяющие кататься по заснеженным дорогам максимально быстро, при этом без особых усилий. — это качество, скорость и надежность.

Садоводство, уход за растениями и деревьями всегда считались одними из самых сложных видов работ, так как требовали значительного времени и усилий. — Идеальное решение для вашего сада.

Теперь трудоемкие садовые работы можно выполнять с помощью мотоблока. Узнай, как сажать картофель мотоблоком.

Важно понимать, что под регулировкой клапанов они подразумевают настройку оптимального зазора, что прямо указано в инструкции по эксплуатации каждой конкретной модели.

Пошаговые инструкции для разных моделей

Лифан 6.5

Регулировка клапанов мотоблока заключается в установке правильного зазора под клапанами. Последовательность действий будет следующая:

  • Снимите крышку, чтобы добраться до маховика.
  • Снимите клапанную крышку. Под ним два клапана — впускной и выпускной.
  • Для проверки зазора впускного клапана потребуется зонд 0,15 мм; для выхлопа, 0.2 мм. При правильной настройке зонд должен довольно свободно проходить под клапаном.
  • Для регулировки ослабьте гайки крепления гаечным ключом. Вставляем зонд между клапаном и поршнем, чтобы он не скользил, но в этом положении был достаточно плотно. Заверните орех.
  • Ставим на место клапанную крышку и кожух маховика.

Клапан мотоблока Лифан 6.5

Наладка приборов Нева Мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке Нева МБ 2 и аналогичном мотоблоке Зирка 105:

  • Дать двигателю поработать , а затем немного остыть.
  • Снять кожух.
  • Снимаем клапанную крышку и добираемся до тех маховиков, что находятся под ней.
  • Отвинтите контргайку.
  • Лопасть , которую мы вставляем в зазор, должна очень свободно проходить между поршнем и клапаном .
  • Закрутите всю систему обратно.

Как правильно отрегулировать клапан мотоблока Зип

Какова процедура регулировки клапанов на популярном мотоблоке zip:

  • Открыть маховик.
  • Отвинтите клапанную крышку по часовой стрелке.
  • С помощью щупа проверьте зазор таким же образом, как описано выше.
  • Главное — сделать поворот между гайками и немного ослабить их.
  • Закрываем систему и проводим тестирование.

Как настроить на мотоблок Агро

Клапаны на мотоблоке Агро регулируются следующим образом:

  • Прогреваем двигатель , после чего даем ему немного остыть.
  • Снять масляную ванну воздушного фильтра.
  • Далее необходимо открутить кожух маховика, закрепленный на 6 болтах.
  • На маховике есть отметки — 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сравниваем мертвую точку маховика с меткой, расположенной на цилиндре, чтобы они были напротив друг друга.
  • Далее снимаем клапанную крышку.
  • Под ним два клапана. Ослабляем стопорную гайку, а затем вставляем лезвие бритвы под клапан.Лезвие должно свободно проходить между поршнем и клапаном.
  • Добившись этого, затяните гайку назад. Затем возвращаем клапанную крышку и кожух маховика на место.

Стоит отметить, что для регулировки клапанов на мотоблоке Патриот проводятся идентичные действия по регулировке. Мотоблок Агрос и его регулировка клапанов также соотносятся с мотоблоком МБ 1.

Значит, при необходимости можно использовать идентичную схему.

Каскад

Клапан регулировочный на каскадном мотоблоке :

  • Снимите кожух с маховика.
  • Снимите клапанную крышку.
  • Поворачивайте маховик до тех пор, пока впускной клапан не будет предварительно нагружен. Соответственно, выпускной клапан будет нажат.
  • Далее необходимо добиться правильного зазора для каждого из клапанов. По инструкции для впуска этот параметр равен 0,15 мм, а для вытяжного — 0.20 мм.
  • С помощью щупа проверьте зазор между клапаном и поршнем. Если стилус сильно проскальзывает или совсем не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно использовать лезвие бритвы, толщина которого составляет 0,1 мм.
  • Для регулировки ослабьте крепежную гайку, а затем вставьте зонд в зазор под клапаном. Его оптимальным положением будет достаточно плотный проход между поршнем и клапаном без проскальзывания.
  • Если все получилось, затяните гайки назад и затем установите клапанную крышку и кожух на место.

Также стоит подойти к регулировке клапанов исходя из приведенной выше инструкции.

Схема работы устроена идентично, так что можно использовать один алгоритм действий, абсолютно, как при регулировке клапанов на популярном мотоблоке «Кентавр».

Заключение

Мотоблок может выполнять очень широкий спектр работ , но это требует определенных усилий со стороны владельца данного агрегата. Речь идет не только о замене вышедших из строя деталей и узлов, но и о своевременной настройке некоторых узлов устройства.

В частности, правильная работа двигателя мотоблока будет зависеть от того, насколько правильно и в срок отрегулированы клапаны.

И неважно, мотоблок это Хонда, или считается мотоблоком Витязь 8лс и его правильная регулировка, речь идет о регулировке клапанов на дизельном мотоблоке, или необходимо регулировать клапаны на бензиновом мотоблоке форте. ..

В любом случае следует внимательно следить за этим действием и производить максимально точную регулировку.

Рекомендуется делать это после каждого сезона, но бывают случаи, когда такая регулировка требуется как минимум два раза за определенный период работы. Основные показания к этому — нетипичные шумы в области карбюратора, постукивания — в общем, нехарактерные звуки при работе мотоблока.

Если это обнаружено, и если клапаны не удерживают регулировку пульта дистанционного управления в мотоблоке, то нужно сразу осмотреть и определиться с действиями, тем более что эта процедура достаточно простая и выполнимая в домашних условиях.

Полезное устройство, которое можно собрать своими руками.

Сегодня все больше и больше людей используют на своих участках мотоблоки. Это неудивительно, ведь такой техникой можно абсолютно все: пахать землю, сажать и собирать картофель, перевозить грузы и даже убирать снег. Однако, как и у любой другой машины, мотоблоки иногда ломаются и требуют ремонта.

В этой статье мы рассмотрим систему зажигания мотоблока, виды поломок, методы их устранения, а также процесс регулировки зажигания.И если здесь будет скрыта причина неисправности, устранить ее вам не составит труда.

Мотоблок наладка системы зажигания

Система зажигания представляет собой очень важную конструкцию, которая обеспечивает искру в камере внутреннего сгорания для воспламенения топливовоздушной смеси. Чтобы не столкнуться с поломками и не вызвать мастера, нужно знать, как правильно выставить зажигание на мотоблоке. Это можно сделать разными способами.

  1. Благодаря искре.Выполните следующие действия:
    • поверните коленчатый вал так, чтобы отметка на шкиве и отметка на основании механизма газораспределения совпадали. В этом случае ползунок прерывания-распределения должен указывать на высоковольтный провод одного из цилиндров;
    • ослабить гайку, которая является положением корпуса механизма, определяющего момент создания импульсов высокого напряжения;
    • от крышки системы, определяющей момент создания высоковольтных импульсов, необходимо вынуть высоковольтный провод, расположенный в центре, и разместить его контакт на расстоянии 5 миллиметров от «массы» мотоблок;
    • теперь включите зажигание;
    • корпус механизма определения момента создания упомянутых импульсов, необходимо повернуть по часовой стрелке до отметки 200;
    • теперь медленно поверните корпус в обратном направлении;
    • положение механизма не должно измениться, но при этом между контактом, находящимся в центре, и «массой» вы увидите искру;
    • затяните стопорную гайку.
  2. На слух:
    • запустить двигатель;
    • откручиваем гайку, которая удерживает основание распределителя;
    • корпус прерывателя необходимо медленно повернуть с двух сторон;
    • состояние механизма, определяющее появление высоковольтных импульсов, должно быть зафиксировано в положении, когда мощность двигателя будет наибольшей, а скорость будет наибольшей. Слушай внимательно;
    • поверните корпус выключателя по часовой стрелке;
    • теперь плотно закрепите фиксатор распределителя;
  3. Стробоскопом:
    • прогреть двигатель мотоблока до оптимального для работы состояния;
    • подключить питание стробоскопа к сети вашего блока;
    • датчик, предназначенный для срабатывания звукового сигнала, должен быть размещен на высоковольтном проводе одного из цилиндров;
    • демонтировать шланг коррекции вакуума и заглушить его;
    • свет от стробоскопа должен быть направлен на шкив;
    • запустить двигатель.Он должен бездействовать;
    • прокрутка корпуса распределителя;
    • создать крепление, когда метка шкива направлена ​​к метке на крышке аппарата;
    • затяните фиксирующую гайку.

Неисправности и решения

Если ваш мотоблок перестал заводиться, возможно, причина в системе зажигания. Причин может быть несколько:

  • неисправность в катушке зажигания;
  • в свече зажигания мотоблока;
  • на кончике свечи;
  • в проводе.

Чтобы проверить свечу, ее нужно открутить и осмотреть центральный и боковой электроды. Если на нем обнаружен нагар, избавиться от него несложно при помощи газовой горелки.

Как проверить катушку (магнето)? Также как свеча. На свечу нужно надеть наконечник, а нижнюю часть подвести к корпусу магнето. Если повернуть маховик, а искры не будет, значит, неисправна катушка.

Многих владельцев мотоблоков часто интересует вопрос, какая свеча зажигания лучше? Как показывает практика и знания специалистов, путь радиатора лучше иметь более короткий.Такая деталь не будет перегреваться и прослужит намного дольше.

Как видите, починить систему зажигания довольно просто. Важно только вовремя начать ремонт. Также не забывайте периодически очищать свечу от горения, что значительно продлит срок ее службы.

Самодельная техника для обработки земли. Изумительная техника для села

В любом частном хозяйстве или фермерском хозяйстве можно найти различное оборудование, которое используется для облегчения труда и повышения его производительности.Мини-техника для приусадебного участка используется для обработки земли, ухода за скотом и птицей. С его помощью перевозят урожай и удобрения.

Не у каждого фермера достаточно финансовых ресурсов для покупки мощной техники. На личном подворье приходится иметь дело с небольшими силами. Правильно подобранная мини-техника способна выполнять широкий спектр сельскохозяйственных работ. Она может быть:

  • переносной;
  • пешеходов;
  • верховая езда;
  • стационарный.

Переносное оборудование включает электроинструмент, который держат руками, подвешивают на плечах или устанавливают на опорных катках. Мощность таких устройств не превышает 3 кВт. Это составляет примерно 4 л.с.

Пешеходное оборудование — мотоблоки, мотокультиваторы, мотокосилки, мотокультиваторы и др. Приводится вручную. Мощность этого типа оборудования может достигать 10 кВт или около 13 л.с.

Мощность приводного оборудования достигает 18 кВт или 22 л.с.В эту группу входят минитракторы тягового класса 0,2 и мотоблоки с прицепной тележкой.

Стационарное оборудование — опрыскиватели, насосные станции и др. Мощность устройства до 10 кВт. Это равняется 13 л.с.

Минитрактор

Основу линейки минитракторов на российском рынке составляет техника белорусских, китайских и южнокорейских производителей. Небольшую его часть составляют европейские, американские и японские бренды. Последние виды техники не получили широкой популярности у российских аграриев из-за сложности и дороговизны обслуживания.

Отечественные производители представлены на рынке минитракторов техникой, которая представляет собой крупноузловую сборку известных торговых марок. Большинство российских фермеров покупают минитракторы китайского производства. Их качество сборки значительно улучшилось за последние годы. Для них в стране создана хорошая техническая база, на которой проводится ремонт и обслуживание.

Правила выбора минитрактора

При выборе любого типа оборудования каждый покупатель руководствуется своими финансовыми возможностями.Они определяют предел возможностей, в рамках которого выбирают подходящий минитрактор. Есть ряд критериев, которые помогут сделать правильный выбор. Важно выбрать для себя лучший вариант и не переплачивать за него.

Перед покупкой минитрактора определяется перечень работ, на которых его планируется использовать. Это помогает определить необходимую мощность техники. Бюджетные минитракторы мощностью 16-20 л.с. справятся с обработкой небольших участков земли.Другие параметры, которые следует учитывать при покупке:

  • тип и расход топлива;
  • тип привода;
  • частота вращения вала.

Только полный привод позволяет мини-трактору свободно перемещаться по полям. Чем тяжелее техника, тем она стабильнее. Обязательное условие покупки — тест-драйв. Техника должна быть простой в использовании. Все современные модели минитракторов имеют рулевое управление … Люди, умеющие водить автомобили, легко осваивают эту технику.

Каждый минитрактор имеет специальные приспособления для навесного оборудования.Лучше покупать в комплекте с базовым оборудованием. Это позволит избежать дальнейших проблем с соединением разных узлов. Покупать минитрактор нужно у проверенных производителей.

Какой минитрактор лучше купить: характеристики, возможности

При покупке минитрактора никогда не будет лишним консультация специалиста или отзывы других покупателей.

Таблица. Самые продаваемые минитракторы в России

Модель минитрактора Характеристики Характеристики:

Мощность дизельного двигателя 22 л.с.Максимальная скорость 27.35 км / ч. Емкость топливного бака 8 литров. Трансмиссия заднего привода. Радиус поворота передних колес — 3,9 м. Коробка передач — 6 передач. Двигатель запускается электростартером. Масса без навесного оборудования 960 кг. Минитрактор собран в России из неродных запчастей. Это не снижает степень надежности его работы.

Мощность дизельного двигателя 24 л.с. Масса без навесного оборудования 1040 кг. Трансмиссия заднего привода. КПП имеет 8 ступеней.Запуск двигателя электростартером Минитрактор без закрытой кабины. Полная китайская сборка.

Емкость топливного бака 6 л. Мощность дизельного двигателя 22 л.с.Передача заднего привода. КПП — 6 ступеней. Минитрактор собирается в России по китайской лицензии.

Мотокультиваторы и мотоблоки

Мотокультиваторы и мотоблоки имеют много общего.Их главное отличие — мощность. В мотоблоках он намного выше. Оборудование может работать на электричестве и жидком топливе. Основное его предназначение — обработка земли. Фаворитами продаж в России являются модели немецких производителей. За ними следуют японские и американские бренды в этом сегменте сельхозтехники.

В отличие от минитракторов мотоблоки и мотокультиваторы относительно легкие. Выбирая автомобили этого класса, обратите внимание на тип их двигателя.Для обработки земельных участков, удаленных от источника электроэнергии, подойдет техника, работающая на бензине или дизельном топливе. Возделывать землю возле дома можно на мотокультиваторе и мотоблоках, работающих от электричества.

При покупке мотоблоков нужно обращать внимание на их мощность и вес. Производимое оборудование делится на 3 класса, каждый из которых рассчитан на определенные условия работы:


Сельхозтехника своими руками

В любом хозяйстве всегда есть под рукой материал, подходящий для изготовления сельхозтехники.Инженерные знания и дизайнерские навыки всегда найдут применение в подсобном хозяйстве. Например, они помогут превратить мотоблок в минитрактор.

Пошаговая инструкция по переоборудованию мотоблока в минитрактор

Большой недостаток мотоблоков — ручная тяга. Это компенсируется ценами ниже, чем стоимость минитракторов. Умелые руки в короткие сроки способны с минимальными затратами превратить мотоблок в минитрактор.Процесс переделки мотоблока начинается с составления расчетов и строительных чертежей. При отсутствии опыта дизайнерской деятельности лучше использовать чужие разработки.

Шаг 1. Рама и корпус минитрактора свариваются из металлических листов, профилированных труб и уголка. Их массу следует рассчитывать с учетом мощности двигателя. Если в конструкции используется мотоблок с мощным агрегатом, то в его устройстве можно использовать автомобильные прицепы.Двухколесные тележки лучше всего подходят для адаптации мотоблока к минитрактору.

При изготовлении каркаса необходимо предусмотреть устройство крепежа подвесного оборудования. По контуру рамы проделываются специальные отверстия для будущей установки элементов кабины и кузова.

Шаг 2. Подбирают комплектующие для подготовленного каркаса будущего минитрактора. Для этих целей автомобилисты могут найти в гараже много полезных вещей.От автомобиля ВАЗ можно снять педальные блоки управления и барабанный тормоз ведущих колес. За копейки нужные детали можно найти при разборке автомобиля.

Шаг 3. Установка мостов
Узлы собираются из различных элементов. Вы можете взять их из старых легковых автомобилей или сельхозтехники. Мосты самостоятельно изготавливаются из:


Задний мост можно использовать от старого УАЗика. Его придется немного укоротить. Короткие полуоси подходят для укороченного варианта задней оси.

Шаг 4. Установка колес

Выбирая колеса для минитрактора, нужно учитывать то, что они напрямую влияют на управляемость техники. Слишком большие колеса при прохождении поворотов вынуждают водителя прикладывать большие усилия для контроля техники. Маленькие колеса зарывают трактор в землю. Оптимальный размер колес для передней оси — 12-14 дюймов.

Шины минитрактора должны быть оснащены грунтозацепами. Они значительно увеличивают маневренность машины.

Шаг 5. Установка системы управления и сиденья водителя

Системы управления начинают делать после установки шасси. Рулевое колесо следует за установкой водительского сиденья в последовательности установки. Регулирует высоту руля. Он не должен стеснять водителя при управлении техникой.

Шаг 6. Установка двигателя и кузова

Установка двигателя и отладка его работы — завершающие этапы сборки минитрактора.Установка двигателя начинается после сборки шасси. Агрегат установлен на специальной пластине. В нем должны быть прорези для крепления. После установки двигателя устанавливается электрическая схема и подключаются рулевое управление и панель приборов.

На завершающем этапе переделки мотоблока в минитрактор выполняется обшивка кабины.

Видео — Переделка мотоблока в минитрактор

Из чего можно сделать систему полива для сада

Полив растений в саду можно отнести к трудоемким.На это придется потратить много времени и физических усилий. Вы можете облегчить себе уход за садом, сделав систему полива из подручных материалов. Конструкция системы зависит от источника воды. Это может быть:


Забор воды из скважины, естественных водоемов и водоемов осуществляется насосом. Оптимальный насос для дачи — «Малыш». Его:


В саду проложены шланги с отверстиями для капельного полива растений. Вода из них должна попадать под корень растения.При заборе воды для полива из водопровода шланги подключаются к крану. Если используется насос, шланги подсоединяются к его выходному патрубку.

Среди преимуществ капельного орошения:

  • экономия расхода воды;
  • механизация ручного труда.

Подробнее об изготовлении оборудования для полива огорода можно прочитать в.

Почему старая стиральная машина может пригодиться в подсобном хозяйстве

Никогда не нужно спешить выбрасывать старую стиральную машину.Его можно использовать для изготовления различных приспособлений для подсобных хозяйств … Например, приспособить для мытья овощей. Для этого машину устанавливают над дренажной системой. Он действует как местная канализация. Овощи загружаются в бельевой люк. Вода в машину подается по переносному шлангу. Сточные воды самотеком вытекают из стиральной машины в канализацию. Эта система мойки овощей работает как дуршлаг.

Из старой стиральной машины можно сделать оригинальную клумбу, мангал или коптильню.Барабан и электродвигатель используются для изготовления измельчителя травы, измельчителя зерна и других принадлежностей.

Круглый от болгарки

Самый простой способ превратить шлифовальный станок в пилу — заменить стандартное полотно на лезвие, предназначенное для дерева. У такого устройства ограниченный диапазон действия. Он может разрезать рейки или тонкие бруски. На болгарку надевается защитный кожух. Ручка сделана продолжением корпуса.

Для торцовки пиломатериалов требуется торцовочная пила. Сделать его можно из болгарки, закрепив инструмент на поворотной планке.Дисковая пила используется для резки большого количества пиломатериалов. С его помощью можно разрезать доску или брус любого размера. Изготовление циркулярной пилы требует определенных знаний. Пильный диск на циркулярной пиле закреплен на столе, установленном на раме. Для его изготовления используется уголок 50 * 50.

Пильный стол изготавливается из фанеры или доски. Кнопка управления и переключатель расположены сбоку. Разобраться, как сделать круговой из болгарки, можно по видео.

Видео — Как сделать круговой из болгарки

Самоделки для дачи

Фантазия дачников не знает границ.Из подручных материалов делают разнообразные приспособления, облегчающие их работу в поле, огороде или огороде.

Длительное хранение корнеплодов требует соблюдения определенных условий хранения. После выкопки картофель перебирают, очищают от грязи и сушат от лишней влаги. Клубни лучше хранить в ящиках. В такой емкости происходит естественная вентиляция картофеля, что значительно снижает процент загнивания.

Для изготовления короба используют рейки 15 * 20, брус 40 * 40 или 50 * 50, фанеру толщиной 8-10 мм.

Пресс для измельчения винограда

Пресс можно сделать самостоятельно из бочки, фильтровальной сетки и винтового механизма. Можно заменить ствол на сетчатый цилиндр, на винтовой механизм с обычным домкратом. При использовании ствола его бока расширяются за счет прорезей, которые выполняются между боковыми направляющими. Ширина щели 2-3 мм. Ствол установлен на раме, изготовленной из специально сваренного для него металлического профиля. Виноград помещают в бочку, которая закрывается крышкой, диаметр которой соответствует внутреннему размеру емкости.

Давление на крышку осуществляется с помощью винтового механизма или домкрата. Под его воздействием виноград выделяет сок, который через щели вытекает из бочки. Для его сбора под днищем бочки установлен поддон.

Самодельная сельхозтехника пользуется большой популярностью у фермеров России. Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях … Наличие колес позволяет решать многие задачи. В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат.Может использоваться для:

  • вспашки земли;
  • уборка снега;
  • перевозка сыпучих материалов;
  • кошение газона;
  • посадка и уборка картофеля;
  • как плуг.

Все конструкции от мотоблока можно разделить на две группы. В первом случае применяется навесное оборудование, во втором — проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив упорство и фантазию, можно сделать уникальную самодельную сельхозтехнику.Основные типы агрегатов, получаемых от мотоблока:

  • Прицеп. Это устройство основано на создании дополнительной прицепной конструкции. Важно учитывать смещение центра тяжести, который сместится назад. Также необходимо расширить переднюю ось.
  • Вездеход. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров.Он маневренный и очень функциональный.

  • Сеноуборщик. Практически все фермеры строят сеноуборочную машину из мотоблока. Конструкция представляет собой сварной каркас из труб, которые прикреплены к пластине и установлены обратно. Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
  • Снегоход. Если на конструкцию мотоцикла установить гусеницы, он станет отличным транспортным средством для передвижения в условиях снежных зим.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор.Во время движения ножи режут землю и собирают клубни картофеля. Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в проходы, где собирают вручную. Самодельная сельхозтехника представлена ​​множеством вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину металлических конструкций и их прочность. Основание состоит из каркаса, сваренного из уголков и швеллера. Из стальных пластин изготовлен лемех, который крепится к корпусу элеватора.

Лифт слегка наклонен. Подготовить вращающиеся валы и барабан, транспортную и опорную часть. Конструкция довольно сложная, поэтому ее невозможно изготовить без специальных технических навыков. И по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками — хорошая идея для продвинутых мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

Специфика жизни в сельской местности требует наличия определенных средств малой механизации, помощи дачнику в его повседневной работе.Особенно это касается фермеров, у которых достаточно большие владения, обработка которых вручную просто невозможна.

Однако не у всех хватает средств на то, чтобы купить в магазине готовый минитрактор, ведь его стоимость может быть действительно внушительной.

В таких случаях самодельных минитракторов, сельских умельцев становятся все более актуальными и достойными внимания. Это полностью оправдано, ведь такой подход к делу позволяет существенно сэкономить на покупке самого агрегата, что является основной причиной таких самоделок.

Это также может быть интересно, потому что сам процесс сборки может быть довольно увлекательным , особенно для тех, кто неравнодушен к технологиям.

Подробнее о самодельном минитракторе смотрите в видео:

Самодельный минитрактор, видеоролика о котором вы можете свободно найти в Интернете бесплатно, имеют аналогичные технические данные, а также показателей эффективности, — как покупные варианты, такие как минитракторы, произведенные.

Конечно, они будут отличаться мощностью используемого двигателя, но сама специфика выполняемых ими работ будет схожей. В принципе, идея сборки самодельного агрегата заключалась в выполнении того перечня сельскохозяйственных работ, типичного для минитрактора.

Наверное, его основное предназначение — это непосредственная работа «в поле». Речь идет о вспашке земельных владений, удалении сорняков, чтобы обработанная почва подходила для последующего посева на ней картофеля и других овощей и зерновых культур.

Это первостепенная задача для любого минитрактора, неважно, куплен ли он в магазине или сделан своими руками.

Кроме того, самодельный минитрактор можно использовать для следующих целей:

  • перевозки различных грузов;
  • уборка строительного и бытового мусора;
  • очистка прилегающих территорий от снежных масс;
  • для стрижки травы с целью последующей заготовки сена для скота.

Понятно, что такая работа будет невозможна без использования дополнительного навесного оборудования и прицепной техники, агрегатируемой с минитрактором. Такие устройства можно приобрести прямо в специализированном магазине, а можно спроектировать самостоятельно.

К счастью, в Интернете полно всевозможных чертежей с указанием точных размеров и параметров, чего вполне хватит любому сельскому мастеру.

В целом самоделки в основном используются на бытовом уровне, что и понятно, так как крупные хозяйства и агропромышленные комплексы имеют возможность закупить более одного минитрактора, поэтому им не нужно прибегать к самостоятельной работе. сборка этих агрегатов.

Но это не значит, что самодельные минитракторы будут сильно уступать по характеристикам покупным вариантам. Если это все же так, то это отставание не критично, но на бытовом уровне его и не замечают вообще.

Устройство

Такие самоделки на даче, как минитрактор, отличаются довольно простым конструктивным устройством, что дает определенные преимущества тому, кто будет осуществлять процесс сборки.

В связи с тем, что самодельные агрегаты выполнены по образу и подобию своих магазинных «собратьев», их конструкция будет очень похожа.

Условно самодельный минитрактор можно разделить на несколько рабочих узлов :

  • … Это, пожалуй, самая важная часть устройства минитрактора, ведь от прочности рамы будет зависеть устойчивость и работоспособность всего агрегата.
  • Трансмиссия. Этот прибор можно взять из старых советских автомобилей, которые для этих целей вполне подходят.
  • Редуктор .
  • Колесная база. Для этой цели можно использовать колеса старой техники — тех же отечественных автомобилей.
  • Силовой агрегат … В самодельном минитракторе в качестве основной движущей силы можно использовать мотоблок. Следовательно, двигатель будет использоваться так же, как на мотоблоке, но это не строгая рекомендация.
  • Для этих целей можно использовать другой двигатель, желательно дизельный, с приличной мощностью (не менее 9 л.с.).
  • Рулевое управление.
  • Прочие компоненты.Сюда входит сцепление, водительское сиденье и т. Д.

Как мы видим, большая часть компонентов будет заимствована из старого, устаревшего оборудования, поэтому производственные затраты минимальны. Единственное потребуется немного поработать со сваркой рамы и настройкой органов управления, но для сельского умельца это привычное дело, не доставляющее особых проблем.

Как это сделать

Пожалуй, самый интересный вариант самостоятельной сборки — минитрактор перелом 4х4 самодельный,

, который изготавливается на базе мотоблока . В целом это довольно распространенный способ сборки минитрактора, который доказывает свою эффективность и экономичность при эксплуатации.

Внешне такая конструкция выглядит довольно громоздкой, но внутреннее наполнение полностью пропорционально, т.е. каждая деталь находится на своем месте, точно подогнана под размеры и параметры. Рассмотрим подробнее конструктивные особенности :

Чертеж 1

Фото чертежи узлов

    • Конструкция рамы будет состоять из двух частей — лонжеронов и траверсы… Лонжероны состоят из трех компонентов. Лицевая часть будет выполнена из канала №10, последний — из стальной трубы с параметрами 8х8 см.
    • Задняя траверса будет выполнена из канала №16 , , а передняя — из канала №12. Поперечины выполнены аналогично. В принципе, все самодельные полноприводные минитракторы имеют схожую конструкцию рамы, с такими же техническими параметрами.

  • В качестве двигателя можно использовать практически любой силовой агрегат , мощности которого хватит для проведения сельскохозяйственных работ.Идеальным вариантом в этом случае будет использование 4-х тактного дизеля с водяным охлаждением.
  • Коробка передач и раздаточная коробка Карданный вал можно снять от автомобиля ГАЗ-53 … Сцепление подойдет от ГАЗ-52.
  • Определенные проблемы могут возникнуть при соединении сцепления и двигателя. Придется переделать маховик двигателя, а также сделать новую крышку корзины сцепления, чтобы она поместилась под двигатель. Маховик обтачивают на токарном станке, срезая задний участок, а также обтачивая дополнительный пролет посередине.
  • В общем, самодельный минитрактор означает подгонку под конкретные детали , поэтому следует быть готовым к тому, что для шлифовки некоторых деталей вам придется обратиться к токарю.
  • Мост практически установлен в конструкции без изменений … Крепится к раме четырьмя лестницами.
  • В качестве колес можно использовать аналогичные из легковых автомобилей .

    Но есть один важный нюанс: передние колеса должны быть около 14 дюймов, что является оптимальным значением для колес передней оси.

  • Дело в том, что использование меньшего диаметра может спровоцировать погружение агрегата в землю, а использование большего диаметра сделает невозможным выполнение определенных маневров.
  • Схема ходьбы минитракторов и мини-автомобилей самоделок, представленная ниже, наглядно показывает принцип расположения колес на осях, а также их крепления к раме.
  • Для увеличения маневренности самоделки можно установить на руль гидроусилитель руля. Можно взять из старой техники или собрать самостоятельно. Для этого нам понадобится масляный насос с приводом от двигателя.

  • Важным этапом работ будет расположение водительского сиденья … Его нужно расположить так, чтобы руль не упирался в колени водителя, т.е. не мешал свободному управлению устройством.

Самодельные переломы для минитракторов имеют очень важное преимущество — они имеют очень хорошие показатели маневренности … Конечно, этот способ сборки немного сложнее, чем альтернативы, но он определенно стоит затраченных усилий.

На российском рынке сельхозпродукции представлено множество моделей культиваторов зарубежного и отечественного производства от различных фирм. Культиватор — это настоящее европейское качество по доступной цене.

Опрыскиватель для сада позволяет обрабатывать самые труднодоступные места, при этом активное средство надежно удерживается на листьях. Пройдя ознакомление с различными типами опрыскивателей для сада и огорода.

Сеялки для картофеля механизируют и улучшают процесс посадки, выравнивая ряды, высаживая клубни на одинаковом расстоянии друг от друга и на одинаковой глубине. Вы найдете всю необходимую информацию о картофелесажалках.

Вообще при таком способе сборки очень много комплектующих берется со старых отечественных автомобилей. К примеру, рулевую рейку можно позаимствовать от старых «Жигулей», то же самое можно сказать и о барабанном тормозе — его тоже можно взять от опертой машины.

Лучшие модели

Самодельный минитрактор из мотоблока — довольно распространенный способ изготовления минитрактора в домашних условиях. В целом хорошие агрегаты бывают следующих марок мотоблоков:

Для примера возьмем мотоблок, из которого без труда можно сделать будущий минитрактор. Весь перечень работ сводится к тому, что из металлического профиля нужно изготовить каркасную конструкцию, а также дополнить устройство сиденьем и второй колесной парой.

Технические характеристики:

  • тип используемого двигателя — 4-х тактный, дизельный;
  • Ёмкость топливного бака — 5,5 л;
  • частота вращения — 3 тысячи оборотов в минуту;
  • тип охлаждения — воздушное;
  • Объем двигателя
  • 418 см3.

Стоимость будет формироваться исходя из стоимости самого мотоблока и стоимости материалов, необходимых для работы.С учетом того, что средняя цена на такой мотоблок около 40 тысяч рублей, цена окончательной сборки составит порядка 45-48 тысяч рублей.

Также хороших результатов можно добиться, если переоборудовать мотоблок НТ-135, который имеет схожие характеристики с предыдущей версией.

Технические характеристики:

  • тип используемого двигателя — 4-х тактный, дизельный;
  • максимальная мощность — 9 л.с.
  • Емкость топливного бака — 5.5 л;
  • Частота вращения
  • — 3600 об / мин;
  • тип охлаждения — воздушное;
  • Объем двигателя
  • 406 см3.

Стоимость самого мотоблока составит порядка 54 тысячи рублей … При этом окончательная цена на готовый самодельный минитрактор будет формироваться исходя из стоимости необходимых материалов. В частности, речь идет о следующих компонентах:

  • Гидравлическая система … В принципе можно взять от старой сельхозтехники.
  • Колесная пара — снята со старых отечественных авто.
  • Руль и тормозная система.

Суммирую все затраты, окончательная стоимость самодельного минитрактора составит 60 тысяч рублей.

Заключение

Как видим, различных способов изготовления самодельных минитракторов достаточно. При этом их можно спроектировать практически «с нуля», сварив необходимые детали конструкции, либо переделать для этих целей мотоблок.К счастью, их дизайн во многом похож, что делает это возможным.

В Интернете можно найти довольно большое количество не только подробных чертежей с указанием разметки, но и видео, наглядно демонстрирующего такие агрегаты в работе.

Посмотрев на них, можно убедиться, что принцип их действия полностью идентичен приобретенным аналогам, поэтому минитракторы собственного производства становятся все более уместными.

Улей, собирающий мед Сам по себе сбор улья для многих пчеловодов похож на сказку.И все пчеловоды интересуются этой технологией. И, наконец, в сфере пчеловодства, не претерпевшей с 1852 года существенных изменений, появится улей, собирающий мед самостоятельно …

Подставка для канцелярских принадлежностей своими руками Я нашла отличную идею, как сделать золотую подставку для канцелярских принадлежностей своими руками. У каждого свой стол. Будет удобно, если вы купите подставку для канцелярских товаров. Но зачем покупать, если подставка …

Клетка для выгула кроликов по чертежам Клетки такого типа обычно используются летом.Обычно он предназначен для молодняка. У этой клетки нет дна. Устанавливается прямо на траве. Поэтому рекомендуется пускать туда только молодых кроликов. Поскольку большой …

Чертежи печи пиролиза своими руками Подробный процесс с фотографиями Чертежи печи пиролиза можно посмотреть здесь Описание Для сборки котла используйте металл толщиной не менее 4 мм, но на дверцах и дне камеры газификации требуется металл толщиной 8 мм …

Чертежи печи пиролиза Процесс изготовления печи пиролиза с фото.Для постройки котла используйте металл толщиной не менее 4 мм, но необходимо использовать металл 8 мм на дверцах и 6 мм на дне камеры газификации. В противном случае из-за температурных воздействий …

Бесплатные чертежи клеток для кроликов Решил сделать чертеж клетки для кроликов. Совсем недавно я сделал клетку у себя дома в деревне. Клетку для кроликов сделала своими руками. Конечно, кто еще сам сделает и все покупать не буду …

Самодельная сельхозтехника пользуется большой популярностью у фермеров России.Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях. Наличие колес позволяет решать многие задачи.В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат. Может использоваться для:

  • вспашки земли;
  • уборка снега;
  • перевозка сыпучих материалов;
  • кошение газона;
  • посадка и уборка картофеля;
  • как плуг.

Все конструкции от мотоблока можно разделить на две группы.В первом случае применяется навесное оборудование, во втором — проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив упорство и фантазию, можно сделать уникальную самодельную сельхозтехнику. Основные типы агрегатов, получаемых от мотоблока:

  • Прицеп. Это устройство основано на создании дополнительной прицепной конструкции. Важно учитывать смещение центра тяжести, который сместится назад.Также необходимо расширить переднюю ось.
  • Вездеход. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.


  • Сеноуборщик. Практически все фермеры строят сеноуборочную машину из мотоблока. Конструкция представляет собой сварной каркас из труб, которые прикреплены к пластине и установлены обратно.Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
  • Снегоход. Если на конструкцию мотоцикла установить гусеницы, он станет отличным транспортным средством для передвижения в условиях снежных зим.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор. Во время движения ножи режут землю и собирают клубни картофеля. Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в проходы, где собирают вручную.Самодельная сельхозтехника представлена ​​множеством вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину металлических конструкций и их прочность. Основание состоит из каркаса, сваренного из уголков и швеллера. Из стальных пластин изготовлен лемех, который крепится к корпусу элеватора.


Лифт слегка наклонен. Подготовить вращающиеся валы и барабан, транспортную и опорную часть. Конструкция довольно сложная, поэтому ее невозможно изготовить без специальных технических навыков.И по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками — хорошая идея для продвинутых мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

В частных домах часто используется самодельная сельхозтехника. Собираются такие конструкции по чертежам разных мастеров и даже по заводским проектам, но редко такое оборудование служит долго и выполняет все необходимые задачи.Возможно, для приусадебного участка или небольшого огорода такой вариант станет удачным решением. Но практика показывает, что промышленному предприятию целесообразнее закупить новое производственное оборудование.

Производство, наладка и эксплуатация самодельной сельхозтехники

Для производства любой сельхозтехники требуются профессиональные чертежи и чертежи. Также мастеру необходимо обзавестись качественным металлом, сварочным аппаратом и дорогостоящим инструментом для сборки конструкции.На заводе оборудование защищено от коррозии и быстрого износа, это также необходимо при ручной сборке.

Процесс создания навесного самодельного оборудования довольно сложен:

  • изготовление и испытание оборудования в соответствии с нормами и требованиями области применения;
  • установка навесного оборудования на трактор, мотоблок или другую специальную технику, выполняющую работы;
  • постановка задач на выполнение — это может быть вспашка почвы, разбрасывание удобрений или семян, сбор урожая;
  • постоянный мониторинг устройства, внесение изменений в настройки в процессе выполнения работ.

Настроить самодельную сельхозтехнику для безупречного выполнения работы практически невозможно. Заводские устройства часто поставляются готовыми к работе, а кустарное оборудование требует постоянного контроля результатов действий. И это основная проблема — функциональность и производительность таких продуктов иногда стремится к нулю.

Основные проблемы при использовании кустарного оборудования

Обработка земли и уборка урожая — сложные технологические процессы, требующие профессионального подхода.Сегодня недопустимо терять даже 10% урожая из-за некачественной лесозаготовительной продукции, так как экономический эффект от автоматизации будет незначительным. Собранная в домашних условиях сельхозтехника в своей работе может продемонстрировать следующие неприятные стороны:

  • низкая функциональность, возможность выполнять только одну конкретную задачу с определенной культурой;
  • сложная установка на трактор или мотоблок, риски разрушения самодельного соединительного элемента при эксплуатации;
  • снижение эффективности сбора урожая или посадки сельскохозяйственных культур, обработки земли или внесения удобрений в почву;
  • Заметное снижение продуктивности земельного участка после такой обработки, снижение рентабельности хозяйства.

В этом сборнике есть несколько идей, которые могут быть полезны домашним мастерам при разработке собственных проектов, облегчающих сельскохозяйственные работы. Видео в конце статьи.

Остроумный газонокосильщик придумал уникальную адаптацию по-своему: он просто взял три существующие газонокосилки, немного изменил их, чтобы прикрепить к минитрактору. Теперь ему не нужно часами ходить в поле для обработки большой площади. Самоделка выглядит забавно, но это вполне работоспособная вещь, ускоряющая работу по стрижке газона ровно в три раза.

Культиватор автоматически объезжает деревья


Очень удобный механизм. В нем есть не только рабочая часть, но и чувствительный элемент. Трактор с культиватором проходит через поле,
, как только чувствительный элемент, который немного выступает вперед, касается дерева, полуавтомат немедленно реагирует и отводит культиватор в сторону, чтобы обойти дерево. После этого он сразу возвращается в рабочее положение и продолжает обработку почвы. Отличная идея!

Машина для укрытия кроватей пленкой

На то, чтобы покрыть все грядки на этом поле пленкой, потребуется несколько дней, если рабочие будут выполнять всю работу вручную.
Небольшой культиватор укладывает перфорированную пленку за один проход над каждой грядкой. В то же время он образует края кровати.

Как собирают лук в Корее. Он сложен в узкую полоску.

Агрегат собирает лук сразу с нескольких грядок и сбрасывает их в одну узкую полоску. Это средство малой механизации — это средство обойтись небольшими недорогими уборочными механизмами и не покупать дорогой комбайн. Смотрите также, что делают в Корее с луком после сбора урожая.Работницам не нужно выполнять слишком много работы. Вместо этого на конвейере работает робот. Хотя без человеческого ума и умения не обойтись.

Как выбрать плуг оборотный для мотоблока? Плуги и горки для мотоблока МТЗ. Наладка плуга мотоблока МТЗ перед вспашкой

В древности плуги использовались для вспашки участка. Сегодня это устройство стало более современным и легко устанавливается на мотоблоки. Такое устройство предназначено для вспашки земельных участков небольшой площади и легко заменяет у хозяина большие тракторы, что на небольшой площади использовать просто нецелесообразно.Плуг для мотоблока легко справится с землей, имеющей сопротивление до 0,5 кг на квадратный сантиметр.

Плуг для мотоблока

Плуг имеет подходящую для лапы геометрическую форму, конструкцию пятки для вспашки твердой несвежей почвы. Конструкция агрегата для мотоблока разборная. Делают ее из прочного материала, так как при работе над этой деталью необходимы большие нагрузки. После плуга земля обрабатывается культиватором.

Для каждого типа мотоблока, например Нева, Каскад, Фаворит, Салют, существует несколько видов такой техники. Также сегодня есть универсальные модели, которые подходят практически ко всем видам техники.

Плуги для мотоблока бывают двух типов:

  1. Однокорпусный. Это одноступенчатый плуг для легких почв.
  2. Договорная или двусторонняя. Такие модели сразу переворачивают почву за счет своей формы в виде изогнутого пера сверху.Эта модель позволяет работать на более твердых почвах. Земля после обработки этой техникой имеет более рыхлый вид и ее легче обрабатывать в дальнейшем. Сорняки на этой почве практически не появляются.
  3. Поворотный. Имеет несколько лезвий.

Узнать больше о разновидностях плуга, можно в тематическом видео.

Обзор наиболее популярных моделей плугов для мотоблока

Выбор нужной вам модели данного агрегата зависит от типа почвы на вашем участке, мощности мотоблока, а также от его модели.Стоит отметить, что от правильной установки и настройки плуга перед работой зависит очень многое. Рассмотрим самые популярные сегодня модели данного агрегата для вспашки земли в виде стола.

Модель Тип Вес Глубина обработки Мотоблок рабочий Цена
Для G85 / G85D / G107D Оборотная 12 кг 20 см G85 / G85D / G107D 16 00-1700 рублей
Без муфты для мотоблоков Фаворит, Салют, Каскад, Нева, МБ-1, ОКА Однокорпусный 9.55 кг 15-20 см Фаворит, Салют, Каскад, Нева, МБ-1, ОКА 1750-1800 рублей
Реверсивный для мотоблока GS 81, GS 101, GS 12 Оборотная 18 кг 20-25 см Garden Scout GS 81, GS 101 и GS 12, а также тракторы на базе мотоблоков 3300-3500 рублей
На мотоблоке Салют Однокорпусный 8 кг 15-20 см Салют 1500-1600 рублей
Для мотоблока Ока, Югра, Салют, Нева, Крот Оборотная 10 кг 20-25 см Ока, Угра, Салют, Нева, Крот 1300-1800 рублей
Плуг Mole для мотоблока Однокорпусный 8.59 кг 15-20 см Спускаемый аппарат МКМ-3 (Пахарь), Hitachi S169, НМБ-1 Югра, МБ-2 Нева, МБ-1 Ока, Каскад, Луч, Фаворит, Салют-5, Агат 1000-1200 рублей
Плуг двухоборотный для мотоблока Оборотная 15 кг 15-20 см Посадочный модуль МКМ-3 (Пахарь), Hitachi S169, НМБ-1 Югра, Мобильный К G85, МБ-2 Нева, МБ-1 Ока, Каскад, Балка 4050-4150 рублей
Плуг П1-20 / 3 для мотоблока Оборотная 13 кг 20-25 см Мобильный К G85, Гепард, Агрос, МТЗ Беларусь 1300-1500 рублей
Плуг П1-20 / 2 для мотоблока Однокорпусный 8.5 кг 15-20 см Спускаемый аппарат МКМ-3 (Пахарь), Hitachi S169, Передвижной К G85, НМБ-1 Югра, МБ-2 Нева, МБ-1 Ока, Каскад, Луч, Фаворит, Салют-5, Агат 1200-1300 рублей
Плуг роторный на мотоблок Вращающийся, с несколькими лопастями 40 кг 30 см Почти все мотоблоки 70 000-78 000 руб.
Оборотная 9 кг 20-25 см Нева, Салют, Фаворит, Ока 1700-1800 рублей

Если сравнить цены в таблице, то можно увидеть.Что купить этот продукт для вспашки земли в России можно по цене от 1000 до 5000 тысяч рублей. Конечно, это не относится к модели Rotor, но эта техника отличается от всех остальных. Рассмотрев средний обзор цен на эти товары, хочу остановиться на некоторых моделях, которые имеют отличительные особенности. Кстати, если не хотите покупать, можете.

Плуг

Зыкова отличается от других моделей своей специально разработанной формой. Это позволяет хорошо работать с почвой, крошить и переворачивать ее.Благодаря этому сорняки можно практически полностью исчезнуть.

В состав такой модели входят:

— корпус агрегата, имеющего долю;

— стойки, которыми крепится оборудование к мотоблоку;


доска полевая, благодаря своей технике упирается в стенку борозды и делает модель более устойчивой;

— опорная часть;

— Перо, которое переворачивает почву и позволяет получить более однородную и даже пахотную землю.

Плуг оборотный

Эта модель полностью отличается от всех остальных. Его часто сравнивают с культиватором. Конструкция роторного агрегата состоит из нескольких изогнутых ламелей, закрепленных на одной оси. Во время работы такая ось вращается и переворачивает почву, что существенно отличает данную модель от культиватора.

Роторный агрегат обрабатывает почву на 25-30 см с небольшим затратом физических сил. С такой моделью работать проще, чем с обычным оборудованием, ведь двигаться можно не только по прямой.Сейчас многие фермеры спорят об эффективности роторного агрегата, но его вес более популярен у дачников при обработке вспаханной и заросшей почвы.

Представляем вашему вниманию видеоролик о работе с поворотным агрегатом, где сами действия говорят сами за себя.

Конечно, покупать такую ​​дорогостоящую технику для обработки небольшого участка нет смысла, дешевле будет нанять рабочих с профессиональным оборудованием. Перекапывают один раз, и в дальнейшем такая сильная вспашка уже не потребуется.А для обработки и без того не очень протоптанной почвы можно использовать простой плуг для культиватора или двухоборотный.

С помощью мотоблока выполняются самые разнообразные сельскохозяйственные работы, такие как вспашка, кошение, посадка различных культур, окучивание, транспортировка грузов и т. Д. Но для каждого вида работ требуется своя. В этом материале мы поговорим о плуге, и возникает вопрос: что делать: купить плуг, или сделать плуг для мотоблока своими руками.

Плуги делятся на несколько типов, конструктивно отличающихся друг от друга. Сегодня на мотоблоках используются плуги однокорпусные, оборотные и роторные.

Плуг однокорпусный

Конструктивно этот плуг очень прост, и найти его чертежи и схемы не составит труда. Из-за этого просто сделать такой плуг самому будет оптимальным, особенно для тех владельцев мотоблоков, которые не обладают специальными навыками.

Изготовить самодельный плуг для мотоблока не составит труда.Ведь практически у каждого в доме есть ненужные металлические детали и подручный инструмент.

Чертежи плуга для мотоблока

Используя опыт мастеров, сделавших плуг для мотоблока своими руками и оставившие чертежи, лапу следует сделать так, чтобы она была снята, это облегчит ее заточку перед вспашкой.

Легированная сталь 9ХС, из которой я делаю полотна для ручных пил, считается идеальным материалом для режущей части плуга.

Сталь марки 45 пригодна при закалке до твердости HRC 50-55. Если под рукой есть только обычная сталь, скажем углеродистая Ст5пс, не подлежащая термообработке, то, отбив режущую кромку на наковальне и заточив ее, она вполне пригодна для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга — это часть, которая отводит землю в сторону.

Первый способ изготовления клинка:

Рабочей поверхности клинка необходимо придать изогнутую форму.Если есть станок для гибки металла или листогибочные ролики, то придать заготовке нужную форму не составит труда.

Требуется металлическая заготовка толщиной 3-5 мм, ролики направляют под углом 20-22 градуса, как показано на чертеже, и прикладывают нужный изгиб.

Второй путь:

Вот пустое место. Может служить труба диаметром 600-650 мм (такой диаметр потребует меньше труда, так как изгиб трубы максимально будет повторять желаемый изгиб будущей лопасти) и толщиной 3-5 мм.Из картона делаем шаблон, и прикладываем его к трубе, не забывая про угол 20-22 градуса, как показано на рисунке ниже.

Обведите шаблон карандашом или мелом и вырежьте газом. сваркой, при необходимости шлифуем заготовку и доводим до нужного состояния.

Третий путь:

Наверное, самый сложный способ изготовления отвала, когда заготовка нагревается и при помощи матрицы придается желаемая форма, которая может служить отвалом от другого плуга.

Материал корпуса плуга — стальной лист марки Ст3 — Ст10 толщиной 3 мм.

Чертеж деталей плуга мотоблока

а — лемех из легированной стали;

б — стойка бокового щита, Ст3;

в — шайба распорная, Ст3;

г — опорная плита плуга, Ст3;

d — доска полевая угол 30х30 мм;

е — стойка, труба диаметром 42 мм

Рекомендуем предварительно изготовить детали плуга из картона и прикрепить их друг к другу с соблюдением нужных углов.Так, значения угла α на разных участках корпуса плуга будут от 25 ° до 130 °, значения угла γ от 42 ° до 50 °. Если самодельная модель плуга из картона подошла вам по всем параметрам, можно переходить к работе с металлом.

Когда металлические детали плуга будут готовы, нужно найти дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится для сборки плуга, и сварочный аппарат (желательно инверторный). На этом листе отступаем от краев 40 мм и измеряем угол γ0.

Плуг в сборе

2 — щит бортовой стойки;

3 — дополнительный лист 2-3 мм

Используя клинья с углом α0 = 25 градусов и углом γ0 = 42 градуса, на дополнительный лист крепят лемех и прихватывают к листу сваркой, точечно с двух сторон.

Боковой щит стойки соединен вертикально с лемехом так, чтобы его край выступал за лемех на 4-7 мм, при этом щит должен быть выше, чем лезвие лемеха (т.е.е. над добавочным листом) на 6-8 мм, чтобы не мешала доле подрезать землю. Щиток также цепляется за лемех и дополнительный лист.

Крепление лапы плуга

Винт с потайной головкой M8;

Опорная плита;

Уголок 30х30х90 мм;

Гайка M8

Если обнаруживается, что углы и / или поверхности не совпадают, то лезвие переносится с помощью молотка. После установки лезвия на лемех его снова приваривают к лемеху и боковому щитку.Затем боковой клапан приваривает с распорной панелью и опорной плитой, последний сварки захватывает угловые углы для лемеха.

Плуг роторный самодельный для мотоблока

Плуг роторный универсален. Как известно, при вспашке почвы однокорпусным плугом за один проход слой почвы переворачивается лемехом в одну сторону. Чтобы повернуть землю в том же направлении вторым проходом, вам нужно вернуться к началу предыдущего ряда и начать с той же стороны участка.

Ротационный плуг позволит выполнять вспашку намного быстрее — в конце ряда, после поворота мотоблока, лемех просто откидывается на другую сторону и обработка почвы продолжается.

Как установить плуг на мотоблок

Перед тем, как приступить к настройке и установке плуга, необходимо подготовить мотоблок. Монтаж начинается с установки мотоблока на рабочем месте, демонтируются колеса и устанавливаются проушины.(См. ). Гусеницы обеспечивают лучшее сцепление мотоблока с почвой, исключая скольжение.

Далее приступаем к установке, гайки рекомендуется не сильно затягивать, при необходимости проведем регулировку. Затем двумя стальными штифтами фиксирует петлю к системе крепления мотоблока. По окончании этих манипуляций можно приступать к регулировке плуга.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке производится с максимальным соблюдением инструкции, ведь от этого зависит качество дальнейшей работы.Делается это поэтапно:

Для балансировки поставьте мотоблок на колесах на ровную площадку. Регулировка стоек определяет глубину проникновения плуга в почву, поэтому мерзлую почву нужно вспахивать не глубже 15-20 мм, а яровой — 20-23 мм.

После регулировки и закрепления плуга мотоблок снимается с платформы и ставится на землю.

Для проверки правильности регулировки плуга проводят пробную вспашку, замеряя глубину борозд и правильность отвала почвы в сторону, при необходимости ее корректируют.

Видео наладки плуга на мотоблоке

Советы по настройке плуга для работы

Плуг Зыков своими руками

Ниже представлены фотографии плуга «Зыков», сделанного своими руками. Плуг имеет угол атаки, как на тракторах, т.е. очень большой. В принципе, чертежи плуга Zykov — это те, что представлены в пункте про однокорпусный плуг.

Видео: Плуг для мотоблока своими руками

Ролик рассказывает о переделке плуга под мотоблок.

С изобретением плуга человечество начало стремительно развивать сельское хозяйство. В наше время запашник естественным образом преобразился, появились различные его вариации. Владельцам небольших участков удобнее всего использовать плуг. Эти мобильные и удобные агрегаты пользуются большим спросом у садоводов. Возможна обработка грунта сопротивлением 0,5 кг / см2. Поэтому стоит более подробно изучить вопрос, как выбрать плуг для мотоблока?

Устройство

Обычно пашня состоит из стойки, лезвия, пера и лемеха.Если он двусторонний, то, соответственно, имеет правый и левый нож и лемех. Материал, из которого изготовлены такие агрегаты — высокопрочная инструментальная сталь. Устройства могут быть как сплошными, так и разборными. Последние лучше, потому что если лезвие затупилось, его можно снять и заточить.

Существуют как универсальные, так и специальные плуги, которые подходят для конкретных агрегатов. Есть три типа:

1. однокорпусный — применяется для обработки легких грунтов, т.к. оборудован одним лемехом;
2.Плуг оборотный или оборотный для мотоблока можно использовать при работе на более твердых почвах за счет загнутых кверху лемехов в виде пера. Обработка почвы дает на выходе хорошо разрыхленную почву, упрощает дальнейшую работу с ней и практически удаляет сорняки;
3. роторный — оснащен несколькими лемехами, позволяет обрабатывать почву на глубину до 30 см с меньшими физическими усилиями.


Популярные модели

При выборе модели плуга необходимо учитывать качество почвы на участке.В большинстве случаев после использования пашни нужно произвести дальнейшую обработку почвы. Момент регулировки изделия и моторного агрегата также важен для достижения максимально качественного результата обработки с минимальными усилиями.

Итак, популярных моделей:

Моль. Однокорпусный, масса 8,59 кг. Глубина захвата почвы 15-20 см. Применяем с мотоблоками Пахарь, Каскад, Нева, Агат, МБ-2, МБ-1 Ока, Hitachi S169, НМБ-1. Югра »;

П1-20 / 2. Корпус однокорпусный, масса 8.5 кг. Глубина захвата почвы 15-20 см. Подходит для мотоблоков «Hitachi S169», «Агат», «Mobil K G85», «МБ-2», «Нева», «Луч»;

П1-20 / 3. Реверсивный, однокорпусный, масса 13 кг. Глубина захвата почвы такая же, как у вышеперечисленных моделей. Возможно использование с минитракторами «Гепард», «Агро», «МТЗ Белорус», «Mobile K G85»;

Салют. Универсальный однокорпусный, вес 8 кг, как видно на фото. Глубина — 15-20 см. Подходит для мини-тракторов «Вулкан», «Зубр», «Зирка», «МБ», «Нева», «Кентавр»;

Зыкова.Научно-техническая разработка, плуг двухкорпусный для мотоблока массой 9 кг. Глубина обработки 20-25 см. Используется с минитракторами Нева, Салют, Фаворит, Гепард, Зирка, Пуберт и другими; подходит практически ко всем мотоблокам;

Револьверная, например, GS12, GS101, весит 18 кг, глубина — 20-25 см;

Двухоборотный весит около 15 кг, глубина обработки почвы 15-20 см;

Поворотный. Вращающийся с несколькими ножами, который можно использовать практически со всеми моделями мотоблоков.Вес 40 кг, глубина — 30 см.

Судя по описанию вышеперечисленных моделей, цена колеблется в пределах 1-5 тысяч рублей. Конечно, поворотная модель обособлена по конструкции и цене. Но помимо отличий в цене есть модели, заслуживающие особого внимания.

Зыкова

Плуг с полимерным покрытием, хорошим подбором углов и геометрией отвала с минимальными энергозатратами, как видно на фото. Прекрасно крошит почву, предотвращая при этом рост сорняков.Плавная регулировка глубины и наклона. Имеет много положительных отзывов. Также с 2010 года в продаже появился плуг оборотный Зыков. Он намного эффективнее и производительнее однолезвийного.

Поворотный

Плуги этого типа существенно отличаются от отвала за счет наличия определенного количества ламелей, которые имеют изогнутую форму и закреплены на одной оси. При работе такого агрегата ось с лопастями за счет вращения переворачивает почву.У него есть как сторонники, так и противники. Но при достаточном спросе роторный аппарат пользуется большой популярностью.

Подходит для уплотненной или заросшей почвы. Глубина обработки таким заполнителем 25-30 см. Еще одно качественное отличие роторных плугов — траектория работы, то есть возможность двигаться в разных направлениях.

Обобщить

Покупать дорогой роторный плуг для мотоблока для работы на небольшой площади может быть нецелесообразно.Но плуг — отличный помощник дачнику. Это облегчит жизнь и снизит стоимость аренды трактора для вспашки участка. В наше время широкий ассортимент этих агрегатов позволяет выбрать агрегат на свой вкус и деньги.

Любой землевладелец, имеющий в управлении достаточно большой участок, знает, как сложно обрабатывать землю. Естественно, каждый из них ищет любую возможность упростить этот процесс, и стремительный прогресс в области сельскохозяйственной техники помогает им в этом.Одним из лучших помощников при работе на поле станет плуг.

Что такое плуг и для чего он нужен?

Плуг — это высокотехнологичный инструмент, который используется для вспашки земли. Это, по сути, сельскохозяйственный агрегат с широким острым концом (лемех). Основная и основная область применения плуга — вспашка и обработка земли для выращивания на ней различных культур. То, что раньше делалось своими руками и было долгой кропотливой работой, теперь можно сделать в несколько раз быстрее и эффективнее.

Дополнительно возможна установка плуга на мотоблок, трактор или минитрактор МТЗ. И сделать это своими руками очень просто. Благодаря использованию плуга можно получить идеальные борозды на поле, одинаковый размер слоев, вспахать любую почву.

Существует несколько типов плуга для обработки разных почв:

  • для обработки болотистой почвы, на которой растет большое количество кустарников и деревьев, не превышающих 4 метра в высоту;
  • для вспашки засоленных и подзолистых почв;
  • для вспашки садовых участков;
  • для вспашки каменистых земель;
  • для обработки черноземов по бороздам глубиной до одного метра;
  • для почв, находящихся под воздействием ветровой эрозии.

Установка плуга на мотоблок МТЗ


Мотоблок МТЗ — универсальная колесная машина, которая отлично справляется с любыми работами в поле или саду. Устанавливая плуг на мотоблок МТЗ, нужно помнить, что колесный мотоблок может откатиться в сторону при неправильной сцепке, тем самым мешая работе. Поэтому плуг на мотоблоке фиксируется специальной шкворней, а навеска используется либо универсальная, либо стандартная.

При использовании этого метода соединения можно уменьшить силу сопротивления земли и исключить крен оборудования. Регулировка плуга на мотоблоке МТЗ необходима для настройки таких особенностей работы с ним как:

  • угол наклона поля доски;
  • глубина вспашки;
  • угол наклона развала.

Только зная, как отрегулировать плуг на мотоблоке МТЗ, можно получить качественную обработку определенного поля для посева разных видов культур.

Плуг оборотный для мотоблока МТЗ проходит поле по принципу «борозда — борозда», избегая появления гребня или лишней борозды. Чтобы сделать своими руками плуг для мотоблока МТЗ, необходимо для начала полностью продумать механизм переворачивания с помощью шарнирного соединения, которое поворачивает дышло по определенной траектории в сторону монтирует. После нужно сделать лемех. Изделие съемное, что довольно удобно.Бьют его по наковальне и точат.

Используя в качестве заготовки трубу диаметром примерно 0,5 метра и толщиной стенки не менее 5 мм, будущий плуг вырезают газовой сваркой по шаблону. Все детали в обязательном порядке шлифуются. Когда механизм, лемех и заготовка для плуга готовы, создается сам корпус, для его изготовления лучше всего подходит сталь толщиной 2-3 мм. После всех приготовлений необходимо собрать все детали воедино в полноценную конструкцию — плуг для мотоблока МТЗ.

Кроме того, для надежности вашего изделия лучше всего внимательно изучить все чертежи и правила работы с металлом.

Для тех, кто владеет небольшим участком земли (20-40 соток) и активно занимается сельским хозяйством, например, выращивает картофель или другие культуры, мотоблок — серьезный помощник в их работе. Оснащенный комплектом навесного оборудования, он может использоваться для вспашки и рыхления почвы, посадки и сбора урожая картофеля, моркови и т. Д. С помощью мотоблока можно косить траву, убирать снег, переносить небольшой груз.Навесное оборудование можно приобрести в магазине, но домашний мастер, имеющий в своем арсенале доступные инструменты, сможет самостоятельно изготовить часть оборудования, в том числе и плуг. Если вы решили сделать плуг для мотоблока своими руками, мы рассмотрим их конструкции, а также те, которые можно сделать своими руками.

Типы плугов

При комплектации мотоблоков используются плуги трех типов, все они имеют свою область применения:

  • однокорпусный и двухкорпусный;
  • поворотный или револьверный;
  • поворотный.

Однокорпусные модели

Однокорпусные агрегаты — самые простые по конструкции. Они имеют только одну лемеху и используются для вспашки легких почв на обычных садовых участках, составляющих большую часть земли. Такой плуг не подходит для вспашки тяжелых почв и целинной почвы, здесь потребуется более мощная конструкция.

Плуг двухкорпусный состоит из двух навесных рам с лемехами. Применяется для обработки различных типов почв и для первичной вспашки целинных земель.При этом сможет выполнять вспашку и боронование, обеспечивая наилучшее качество обработки почвы.

Плуги оборотные

Плуги оборотные отличаются формой лемеха, напоминающего перо. Лемех с изогнутым верхом вращается над землей. Рекомендуется для вспашки твердой почвы. Подобные плуги совместимы с мотоблоками среднего и тяжелого классов, например, МТЗ. Свое название они получили от устройства, которое поворачивает лапу при изменении направления вспашки, что удобно на длинных участках.Направление отвала грунта сохраняется.

Плуги поворотные

Плуги поворотные отличаются от других конструкций: агрегат состоит из набора изогнутых лемехов, разрыхляющих почву, размещенных на оси, приводимой в движение валом отбора мощности агрегата. Глубина вспашки почвы роторным плугом 25-30 см, не требует значительных усилий рабочих.

Роторный плуг позволяет вспахивать, меняя направление, что важно при обработке участков сложной формы.Такая конструкция популярна у дачников для обработки почвы слоем дерна или пропитанной корнями. Роторные плуги подходят для средних и тяжелых мотоблоков.

Самосвальные и безотвальные

По наличию отвала плуги можно разделить еще на два типа:

  • самосвальные: конструкция таких плугов позволяет пахать почву, переворачивать пахотный слой и рыхлить Это;
  • подземный: предназначен для рыхления почвы в регионах с засушливой и ветреной погодой.

Преимущества самодельного плуга

Изготовление самодельного плуга своими руками имеет ряд преимуществ перед покупными. Его конструкция более точно соответствует требованиям, соответствующим обрабатываемой почве: это угол овала, глубина вспаханного слоя, ширина вспаханной площади за один проход, а также эффект рыхления.

Плуг своими руками с учетом мощности двигателя не создаст дополнительной нагрузки на мотоблок, исключит пробуксовку колес и обеспечит оптимальный эффект вспашки.Использование качественного материала и соблюдение технологии значительно увеличит срок службы. При изготовлении плуга можно предусмотреть возможность навешивания дополнительного оборудования для обработки почвы.

Самодельный однокорпусный плуг

Самая простая, но в то же время эффективная конструкция плуга — однокорпусная.

Данная конструкция применима для изготовления своими руками в домашних условиях. Для изготовления специальных инструментов и приспособлений, а также специальных навыков будет достаточно инструментов, имеющихся в мастерской домашних мастеров.

Лемех

Опыт владельцев мотоблоков, оснащенных плугами, в полевых условиях показывает, что лемех необходимо периодически снимать для измельчения перед началом работы. При выборе материалов для изготовления лемеха рекомендуем использовать легированную сталь 9ХС, применяемую при изготовлении дисковых пил.

Сталь 45 может быть использована, но ее необходимо закалить до твердости HRC 50-55. Не исключено использование обычных сталей, в том числе ст.5, которые не подвергаются закалке, но могут быть доведены до нужного качества, если кромку отбить молотком и заточить.

Отвал

Отвал плуга может быть изготовлен разными способами, некоторые из них мы рассмотрим, чтобы была возможность выбора наиболее удобного и доступного материала и стоимости.

  1. Лезвие изготовлено из стального листа толщиной 3,0–4,0 мм. Для изготовления нужны гибочные ролики, чтобы придать полотну изогнутую форму. Заготовка вырезается по шаблону, затем пропускается через ролики и с помощью молотка доводится до нужной формы.

  1. Изготовить полотно можно из стальной трубы диаметром 0,55-0,6 м и толщиной стенки 4,0-5,0 мм. Заранее готовим картонный шаблон, надеваем его на трубу так, чтобы угол, образованный нижней гранью и горизонталью трубы, составлял 20-30 °. Контур обводится кружком, режется газовой горелкой, а затем обрабатывается наждаком или болгаркой. При необходимости можно закрепить форму молотком.
  2. При изготовлении отвала можно использовать стальной лист, но можно придать форму после предварительного нагрева заготовке, согнув ее по матрице, например, взяв отвал покупного плуга.

Плуг в сборе

Приступая к сборке, рекомендуется предварительно изготовить макет из толстого картона, склеивая отдельные детали под определенными углами. На чертежах угол альфа на разных участках составляет 25-30 °, угол гамма — 42-50 °. Оценив полученный образец картона, приступаем к его изготовлению из металла. Материал корпуса — листовая сталь толщиной 3,0 мм.

Для завершения сборки мы используем сварочный аппарат.Вам понадобится стальной лист толщиной 2-3 мм с размерами 0,5х0,5 м. Используя клинья, установленные под углом 25 °, надеваем на лист лемех и привариваем к листу в двух местах. Боковой щиток соединяем вертикально с лемехом, кладя его внахлест 5-8 мм. Щит должен располагаться над лезвием лемеха (плоскостью листа) на 0,6-1,0 см, чтобы беспрепятственно срезать почву. Прикрепляем щит прихватками к лемеху и вспомогательному листу. Прикрепляем отвал к лемеху так, чтобы получилась цельная конструкция.Угол между режущим ножом и кромкой лезвия должен составлять 6-8 °.

Крепление лемеха

Схема крепления плуга представлена ​​на чертеже.

В случае, если какой-либо из углов или поверхностей не совпадает или не соответствует рекомендуемым, деталь необходимо отрегулировать с помощью молотка. Отрегулировав лезвие и лемех, свариваем их, после чего фиксируем лезвие прихватками с боковым щитком. Боковой щит свариваем сначала с распоркой, затем с пластиной, находящейся в основании, теперь к нему привариваем лемех лемеха.Осматриваем весь агрегат, а теперь нужно будет швы тщательно проварить, затем отделить от вспомогательного листа. Завершив сборку, швы необходимо тщательно зачистить болгаркой, а поверхности, которые будут контактировать с землей, отшлифовать.

Плуг оборотный

Отличие плуга оборотного — наличие поворотного механизма, который переворачивает лемех при прохождении соседней борозды в противоположном направлении. При переворачивании лемеха слои почвы будут переворачиваться в том же направлении, что и предыдущие.Поворотный механизм позволяет пахать быстрее, чем при использовании традиционной конструкции.

Реверс имеет три специфические плоскости: ниже горизонтальная плоскость бегунка, боковая вертикаль и передний отвал. Снимаем лемех и лопасть, устанавливаем на пол и прислоняем к стене, нижняя горизонтальная плоскость полозья должна совпадать с горизонтальной линией пола, а стена — с боковой вертикальной плоскостью полозья.

Для регулировки плуга необходимо опустить нижнюю кромку лемеха 1.0-4,0 см ниже плоскости бегуна. Боковые режущие грани лапы и лезвия должны лежать на одной линии и выступать на 1 см от вертикальной линии полозья.

Рабочая поверхность лемеха должна совпадать с лезвием без зазоров, на них не должно быть выступающих элементов крепления и они должны быть тщательно отполированы.

После вспашки все рабочие части необходимо очистить и смазать технической смазкой для предотвращения коррозии при хранении до следующего сезона.

Купить навеску и прицеп к мотоблоку в интернет-магазинах

Как навесить плуг на мотоблок

Перед установкой плуга необходимо заменить колеса на специальные с проушинами для увеличения пахоты . Затем прикрепите плуг к навесному агрегату мотоблока. Во время установки нельзя полностью затягивать крепеж, чтобы можно было отрегулировать. Агрегат закреплен на монтажном блоке мотоблока двумя стальными стержнями.

Регулировка плуга должна производиться с соблюдением всех правил, влияющих на качество вспашки. Установите колеса мотоблока на специальные опоры и проведите его регулировку. Высота опор равна глубине вспашки и составляет 15-20 см при работе весной на влажной почве или 20-25 см. С помощью регулировочных болтов «пятка» плуга устанавливается параллельно земле.

Теперь можно снять плуг с опор на земле, ручки управления выставлены на высоту ремня рабочего.Затем проверьте настройку управления вспашкой нескольких борозд. Они измеряют глубину вспашки, качество почвенного ножа и расстояние между соседними бороздами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
