Трактор ДТ-75М. Распределитель Р75-23



содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..





Трактор ДТ-75М. Распределитель Р75-23

На тракторе установлен трехсекционный клапанно-золотниковый распределитель с независимой работой каждой секции.

Распределитель (рис. 46) направляет поток масла в силовые цилиндры. Он автоматически переключает систему на холостой ход по окончании подъема и опускания орудия, а также предохраняет систему от перегрузки.

Распределитель прикреплен болтами к кронштейну, установленному на заднем листе капота. Он состоит из корпуса 4, верхней и нижней крышек, трех золотников 3, перепускного 11 и предохранительного 14 клапанов.

В корпусе распределителя имеются каналы для прохода масла. Главный подводящий канал 5 через боковое отверстие 12 корпуса соединяется маслопроводом с насосом.

Отводные каналы 2, выходящие наружу попарно против каждого золотника, соединяются маслопроводами с силовыми цилиндрами.

Против перепускного клапана 11 в корпусе находится сливной канал 18, который через крышку и сливной маслопровод соединяется с масляным баком. В зависимости от положения рычага 7 управления распределителем изменяется поток масла:

а) если рычаг поставлен в нейтральное положение, масло от насоса направляется в масляный бак и не выполняет никакой работы;

б) ири перемещении рычага в положение подъема масло от насоса нагнетается в нижнюю полость силового цилиндра и поднимает орудие;

в) при перемещении рычага в положение опускания масло от насоса направляется в верхнюю полость силового цилиндра, тем самым вызывая втягивание штока и опускание орудия;

г) при перестановке рычага в плавающее положение масло из насоса направляется в масляный бак; одновременно из обеих полостей силового цилиндра открывается свободный слив масла через распределитель. Это позволяет поршню цилиндра свободно перемещаться вверх и вниз, а навешенному орудий — подниматься и опускаться относительно трактора, копируя опорным колесом рельеф поля.

Из положений «подъем» и «опускание», после окончания этих процессов, рычаги управления автоматически возвращаются в нейтральное положение.

При отказе автомата золотник необходимо перемещать в нейтральное положение вручную.

Для предохранения гидравлической системы от высокого давления предохранительный клапан 14 отрегулирован на давление 135 кгс/см2, при котором клапан пропускает масло через сливную полость распределителя в бак.











Рис. 46. Трактор ДТ-75М. Распределитель:

1 — крышка распределителя; 2 — отверстие для подсоединения трубопровода к полости силового цилиндра; 3 — золотник; 4 — корпус распределителя; 5 — нагнетательный канал; 6 — рукоятка рычага золотника; 7 — рычаг золотника; 8 — упор; 9 — направляющая перепускного клапана; 10 — пружина перепускного клапана; 11 — перепускной клапан; 12 — отверстие для подсоединения трубопровода, подводящего масло от насоса к распределителю; 13 — гнездо предохранительного клапана; 14 — предохранительный клапан; 15 — направляющая клапана; 16 — пружина предохранительного клапана; 17 — гайка-колпачок; 18 — сливной канал; 19 — сливной патрубок





























содержание   ..  20  21  22  23  24  25  26  27  28  29  30  ..







Распределитель Р75-23 трактора ДТ-75В

Категория:

   Трактор ДТ-75В

Публикация:

   Распределитель Р75-23 трактора ДТ-75В

Читать далее:



Распределитель Р75-23 трактора ДТ-75В

На тракторе установлен трехсекционный клапанно-зо-лотниковый распределитель с независимой работой каждой секции.

Распределитель направляет поток масла в силовые цилиндры. Он автоматически переключает систему на холостой ход по окончании подъема и опускания орудия, а также предохраняет систему от перегрузки.

Распределитель установлен на передней стенке кабины. Он состоит из корпуса, верхней и нижней крышек, трех золотников, перепускного и предохранительного клапанов.

Рекламные предложения на основе ваших интересов:

В корпусе распределителя имеются каналы для прохода масла. Главный подводящий канал через боковое отверстие корпуса соединяется маслопроводом с насосом.

Отводные каналы, выходящие наружу попарно против каждого золотника, соединяются маслопроводами с силовыми цилиндрами.

Против перепускного клапана в корпусе находится сливной канал, который через нижнюю крышку и сливной маслопровод соединяется с масляным баком.

В зависимости от положения рычага управления распределителем изменяется поток масла:
а) если рычаг поставлен в нейтральное положение, масло от насоса направляется в масляный бак и не выполняет никакой работы;

б) при перемещении рычага в положение подъема масло от насоса нагнетается в нижнюю полость силового цилиндра, выдвигает шток из цилиндра и поднимает орудие;
в) при перемещении рычага в положение опускания масло от насоса направляется в верхнюю полость силового цилиндра, тем самым вызывая втягивание штока и опускание орудия;
г) при перестановке рычага в плавающее положение масло из насоса направляется в масляный бак; одновременно из обеих полостей силового цилиндра открывается свободный слив масла через распределитель. Это позволяет поршню цилиндра свободно перемещаться вверх и вниз, а навешенному орудию — подниматься и .опускаться относительно трактора, копируя опорным колесом рельеф поля.

Рис. 1. Распределитель: 1 — корпус распределителя; 2 — отверстие для подсоединения трубопровода к полости силового цилиндра; 3 — золотник; 4 — корпус распределителя; 5 — нагнетательный канал; 6 — рукоятка рычага золотника; 7 — рычаг золотника; 8 — упор; 9— направляющая перепускного клапана; 10 — пружина перепускного клапана; 11 — перепускной клапан; 12 — отверстие для подсоединения трубопровода, подводящего масло от насоса к распределителю; 13 — гнездо предохранительного клапана; 14 — предохранительный клапан; 15 — направляющая клапана; 16 — пружина предохранительного клапана; 17 — гайка-колпачок; 18 — сливной канал; 19 — сливной патрубок

Из положений «подъем» и «опускание» после окончания этих процессов рычаги управления автоматически возвращаются в нейтральное положение.

При отказе автомата золотник необходимо перемещать в нейтральное положение вручную.

Рис. 2. Бак масляный:

Для предохранения гидравлической системы от возможных перегрузок предохранительный клапан отрегулирован на давление 13,5 МПа (135 кгсм/см2), при котором клапан пропускает масло через сливную полость распределителя в бак.

Рекламные предложения:


Читать далее: Бак масляный трактора ДТ-75В

Категория: — Трактор ДТ-75В

Главная → Справочник → Статьи → Форум


cтарые обозначения (тип Р80, МР100, МР160, МР200)

На этой странице представлена информация по замене Р80-3/1-222 на гидрораспределитель типа МР80-3/1-222







 Старые   обозначения   гидрораспределителей
Таблица соответствия ранее применяемых и новых обозначений гидрораспределителей типа Р-80, типа Р-160

Действующее обозначение

Ранее применяемые обозначения



Р75-В2А, Р75-22, Р80-22-2




Р75-В3А, Р75-23, Р80-23-2




Р75-П3-ПГ1А, Р75-43-ПГ1А



Р75-П3-ПГ2Б, Р75-43-ПГ2Б



702.46.11.000-Т, Р160-2/1-111-20, Р150-13



702.46.11.000, Р150-13-К2, Р160-3/1-121



700.46.11.000-1; Р160-2/1-222-20; Р150-23-К



26.6850.000-01, 6850.000.01



37.2110.000-01 26.1401.000-01; 1 отв. Т, левый



37.2110.000 26.1401.000; 2 отв. Т, правый






Аналога гидрораспределителя 700.46.11.000-Т (Р160-2/1-222-30) ОАО «МЗТГ» в настоящее время не производит.

РАСПРЕДЕЛИТЕЛЬ Р75-В2 ТРАКТОРА ДТ-20



содержание   ..  49  50  51  52  53  54  55  56  57  58  59  60  ..



РАСПРЕДЕЛИТЕЛЬ Р75-В2 ТРАКТОРА ДТ-20

Гидравлическая система трактора оборудована двухзолотниковым четырехпозиционным распределителем Р75-В2. Он установлен на корпусе гидромеханизма у сиденья тракториста и соединен трубопроводами с насосом и с силовым цилиндром навесной системы. На тракторе ДТ-20 используется только один золотник распределителя. Золотник распределителя можно установить с помощью рычага в следующие положения: а) нейтральное, б) подъем, в) опускание и г) плавающее положение. Схема распределителя показана на рисунке 106. Он состоит из корпуса 1, золотника 3 с фиксирующим устройством, перепускного 12 и предохранительного клапанов 37, верхней крышки 2 и переходной пластины 15.

Масло от насоса под давлением подается в корпус распределителя через отверстие 13. Полость 33 распределителя соединена с подпоршне-вым пространством силового цилиндра, а полость 26 — с надпорш-невым. В зависимости от положения золотника обе полости цилиндра можно отключить от насоса и изолировать друг от друга, при этом находящиеся в полостях цилиндра объемы масла будут заперты и поршень окажется в положении, соответствующем объемам масла, заключенным в полостях цилиндра. Это соответствует нейтральному положению золотника.

При плавающем положении золотника обе полости цилиндра соединены между собой, а масло, подаваемое от насоса, сливается в бак. При таком положении оно может свободно перетекать из одной полости цилиндра в другую, а поршень свободно перемещаться под действием внешних сил. В обоих случаях перепускной клапан открыт и пропускает масло от насоса в бак. При нагнетании масла в полость 33 оно поступает под поршень и поднимает машину. В это время масло, находящееся над поршнем, через полость распределителя 26 сливается в бак. Если масло от насоса подать в полость 26, то оно поступит в пространство цилиндра над поршнем и опустит навешенную машину, масло из-под поршня через полость 33 будет сливаться в бак. Перепускной клапан в обоих случаях будет закрыт.

Перепускной клапан перемещается вдоль своей оси под воздействием пружины 9. и давления масла от насоса на клапан. Размеры его и усилие пружины подобраны так, что положение клапана будет определяться давлением масла в полости 8 над буртиком. Масло в эту полость просачивается через отверстие 11 в буртике и через канал 7 поступает в отверстие 6. Если проточки 4 или 5 золотника располагаются против отверстия 6, что соответствует плавающему или нейтральному положению, то масло через отверстие 35 поступает в полость 34 распределителя, которая через колодец 16 соединена с полостью бака. В этом случае давление масла, воздействующее на торец буртика клапана, преодолеет усилие пружины 9, откроет клапан, и масло поступающее в распределитель от насоса, перельется в бак через отверстие 14.

Если золотник установить так, что проточки 4 или 5 не будут расположены против отверстия 6, что соответствует положению подъема или опускания машины, то масло из отверстия 6 не будет иметь выхода, так как это отверстие перекроет золотник и давление в полости 8 над буртиком клапана возрастет до величины, уравновешивающей давление на нижний торец буртика. При этом силы, сжимающие пружину 9, уменьшатся, пружина закроет клапан, а масло поступит в нижнюю или

верхнюю полость цилиндра и, воздействуя на поршень, поднимет или опустит навесную машину.







Рис. 106. Распределитель Р75-В2






Нейтральное положение. Золотник удерживает в нейтральном положении пружина 20, которая в этом случае имеет наибольшую высоту. При движении золотника вверх или вниз пружина сжимается и стремится установить золотник в нейтральное положение.

В этом положении проточка 4 золотника располагается против отверстия 6 и масло, поступающее в полость 8, переливается в полость 34 и далее в бак. Поэтому клапан 12 открыт, а масло, поступающее от насоса, также сливается в бак через отверстие 14. Полость нагнетания 17 в этом случае перекрыта буртиками золотника и масло не может поступать в нижнюю и верхнюю полости силового цилиндра. Буртики золотника перекрывают полости 26 и 33 распределителя, разобщая верхнюю и нижнюю полости цилиндра. В этом случае поршень не может передвигаться, так как он удерживается в определенном положении маслом, объемы которого в верхней и нижней частях цилиндра не могут изменяться.




Положение подъема. Для подъема навесной машины перемещают золотник рычагом в крайнее нижнее (по схеме) положение, преодолевая усилие пружины 20. Золотник перекроет отверстие 6, в полости 8 над буртиком перепускного клапана возрастет давление, клапан закроется и перекроет слив подаваемого насосом масла в бак. Одновременно золотник откроет доступ масла из полости 17 в полость 33 и из полости 26 на слив в бак. Таким образом, масло из насоса под давлением, величина которого определяется весом поднимаемой машины, поступит под поршень силового цилиндра, а навесная машина поднимется. Масло, находящееся в верхней камере цилиндра, вытиснится поршнем и через полость 26 распределителя перельется в бак.

Золотник удерживают в нижнем положении пять фиксирующих шариков 23, которые выдавливаются в нижнюю расточку направляющей обоймы 18 и поддерживаются в этом положении конусной поверхностью фиксирующей втулки 22, находящейся под постоянным воздействием пружины 21. Усилие пружины, а также углы наклона конических поверхностей на направляющей обойме и фиксирующей втулке подобраны так, что фиксирующее устройство надежно удерживает золотник в заданном положении преодолевая усилие пружины 20.

После подъема машины или орудия поршень цилиндра поднимется до упора в верхнюю крышку и остановится в этом положении. Так как насос продолжает подачу масла, давление под поршнем и в полостях 33 и 17 достигнет максимума— 100—125 кг/см2. Масло под этим давлением поступит по наклонным отверстиям 32 в золотник, пройдет через, отверстие 31 и откроет шариковый клапан 30, преодолев усилие пружины 27. Далее оно пройдет через отверстие 29. Поршенек 24, перемещаясь вниз, надавит на фиксирующую втулку 22 и, преодолевая усилие пружины 21, опустит ее до упора в пробку. Шарики 23 освободятся и не будут удерживать золотник в положении «подъем». Под действием усилия пружины 20 золотник переместится в нейтральное положение, проточка 4 золотника откроет доступ маслу из отверстия 6 на слив в бак, откроется перепускной клапан и насос подаст масло через отверстие 14 на слив в бак. Золотник также перекроет нижнюю полость цилиндра и заключенное в ней масло будет удерживать машину в поднятом положении.




Положение опускания. Для опускания машины золотник распределителя перемещают с помощью рычага из нейтрального положения вверх. Золотник в этом положении удерживают фиксирующие шарики, которые входят в среднюю канавку обоймы 18 и удерживаются в ней конической поверхностью фиксирующей втулки 22. Пружина 20 сжимается и стремится возвратить золотник в нейтральное положение. Как и при подъеме, соответствующий поясок золотника перекрывает отверстие 6,

давление над буртиком перепускного клапана возрастает и клапан закроется. Слив масла в бак прекратится, и оно начнет перекачиваться насосом в полость 17. В этом положении золотник откроет доступ масла в полость 26 и в верхнюю камеру силового цилиндра. Одновременно из нижней камеры цилиндра через полость 33 золотник перепустит масло в полость 34, откуда оно выльется в бак через колодец 16. Под воздействием давления масла машина опустится.

Когда поршень доходит до нижнего положения и упирается торцом штока в нижнюю крышку, давление в надпоршневом пространстве резко возрастает, срабатывает автоматика возврата золотника в нейтральное положение, работающая также, как и при подъеме машины.

Механизм автоматического возврата золотника из положения «подъем» и «опускание» в нейтральное положение срабатывает при давлении в системе 100—125 кг1см2 и температуре масла от 35 до 65°. При других температурах механизм автоматического возврата иногда отказывает. В этом случае золотник после подъема или опускания быстро возвращают вручную рычагом 36. Длительная задержка золотника в положении «подъем» или «опускание» вызывает перегрузку всей системы и выход из строя элементов гидравлики.

Такой способ опускания применяют, если требуется принудительное заглубление рабочих органов машины или орудия в почву с усилием, значительно превосходящим его вес. При неумелом пользовании могут быть поломки орудия или навесной системы трактора.



Плавающее положение. Как правило, для опускания орудия пользуются плавающим положением золотника. При установке золотника в плавающее положение переводят его из нейтрального положения в крайнее верхнее, минуя положение «опускание». В этом случае фиксирующие шарики располагаются в верхней канавке обоймы 18 и удерживают золотник в этом положении. Так как проточка 5 золотника располагается против отверстия 6, масло над торцом перепускного клапана имеет доступ для слива в бак, клапан находится в открытом положении и масло, подводимое насосом, сливается через отверстие 14 в бак. Золотник распределителя открывает свободный доступ маслу из полости 26 в полость 33 распределителя и наоборот, а также доступ из каждой этой полости на слив в бак. Поршень силового цилиндра и навесная машина свободно перемещаются в вертикальном направлении под воздействием внешних сил, масло же перетекает из верхней полости цилиндра в нижнюю и обратно через распределитель.

Так производится опускание орудия под действием силы его веса. Это положение используют также для того, чтобы машина при перекатывании свободно копировала рельеф почвы. Так как в распределителе при плавающем положении золотника устанавливается сравнительно небольшое давление, автоматика возврата золотника в нейтральное положение не работает, а давления масла не хватает для преодоления усилия пружины 27 и открытия шарикового клапана 30. Вывести золотник из этого положения и перевести в нейтральное можно только рукой. Для этого нужно резко толкнуть рычаг, чтобы преодолеть усилие пружины 21 и вывести фиксирующие шарики из канавки обоймы.

Распределитель Р75-В2 установлен на тракторах ДТ-20, начиная с № 102560 (март 1963 г.). На тракторах более раннего выпуска установлен распределитель марки Р16А, отличающийся от распределителя Р75-В2 устройством фиксатора и автоматическим возвратом золотника в нейтральное положение. Схема его работы представлена на рисунке 107. Вместо шариков в нем поставлены пружинные фиксаторы, представляющие собой цилиндрическую спиральную пружину, свернутую в кольцо и скрепленную концами. Два фиксатора 20 и 21 заключены в кольцевых канавках держателя 19 и плотно охватывают втулки 12 и 14, сидящие на нижнем конце золотника. Втулка 14 насажена на золотник неподвижно,

а втулка 12 скользит вдоль золотника, прижимаясь к торцу золотника пружиной 13. Когда втулка 12 прижата к торцу золотника, то между ее торцом и торцом неподвижной втулки 14 образуется зазор, в который заскакивает пружинный фиксатор.

В нейтральном положении а золотник удерживается пружиной 15. При перемещении золотника вверх или вниз пружина сжимается и, если золотник ничем не удерживается, всегда будет устанавливать его в нейтральное положение. При установке золотника в положение б («подъем») канавка между двумя втулками расположится против нижнего фиксатора 20, который входит в канавку и удерживает золотник в положении «подъем». Как только поршень силового цилиндра дойдет до крайнего верхнего положения и упрется в крышку, давление под поршнем и в полости распределителя повысится до 110—125 кг/сиг2, масло через отверстие 6 поступит внутрь золотника, откроет шариковый клапан 8 и, воздействуя через поршенек 10 на пружину 13, опустит втулку 12 до соприкосновения ее торца с торцом втулки 14. Коническая поверхность на конце втулки вытолкнет фиксатор из канавки и золотник под действием пружины 15 возвратится в нейтральное положение.

При положении «опускание» канавка между двумя втулками сопрягается с верхним фиксатором 21. При плавающем положении г золотник перемещается в крайнее верхнее положение и удерживается нижним фиксатором за уступ втулки 14. В этом случае автоматика возврата не действует и золотник переводят в нейтральное положение вручную.





Предохранительный клапан. При работе гидравлической системы возможны перегрузки, сопровождаемые резким возрастанием давления масла. С целью предохранения элементов гидравлики от повреждений,





в конструкцию распределителя введен предохранительный клапан (рис. 106), срабатывающий при давлении, превышающем 130 кг/см2.

Масло поступает под клапан 37 из полости 8 через отверстие 10 и при его открытии перетекает в полость 17, а затем в масляный бак. Давление над перепускным клапаном 12 понизится, клапан откроется и перепустит масло, подведенное насосом, в бак. Предохранительный клапан работает также в случае отказа автоматики при подъеме или опускании машины.

Предохранительный клапан регулирует и пломбирует завод-изготовитель. Во избежание перегрузки предохранительного клапана и излишнего нагрева масла, нужно следить за работой распределителя и при отказе автоматического устройства быстро возвращать рычаг вручную в нейтральное положение, когда подъем или опускание закончится.













Рис. 107. Схема работы распределителя Р16А:
а — нейтральное положение; б — подъем; в —опускание; г — плавающее положение; 1 — корпус распределителя; 2 —сливное сверление; 3 — верхняя крышка; 4 — золотник; 5 — отверстие подачи масла в подпоршневое пространство силового цилиндра; 6 — канал к клапану автоматики; 7 — полость высокого давления; 8—клапан автоматики; 9— полость, соединенная с надпоршневым пространством силового цилиндра; 10 — поршенек; 11 — вкладыш; 12 — втулка подвижная; 13 ~ пружина;
14 — втулка неподвижная; 15 — пружина возврата золотника; 16 — пробка; 17 и 18 — втулки пружины; 19 — держатель фиксаторов; 20 — фиксатор нижний; 21 — фиксатор верхний.























содержание   ..  49  50  51  52  53  54  55  56  57  58  59  60  ..





Распределитель гидросистемы

Рубрика — Гидросистема

Распределитель (рис. *) предназначен для направления поступающей от насоса рабочей жидкости в соответствующую полость цилиндра, автоматического переключения потока масла на безнапорный перепуск в бак после рабочей операции, ограничения давления в системе и удержания навесного орудия или гидрофицированных рабочих органов прицепной машины в определенных положениях.

Распределитель состоит из корпуса 2 (рис. *), двух крышек 1 и 9, трех золотников 22, перепускного клапана 3, предохранительного клапана 5, уплотнений и других деталей.

В каждом золотнике имеется устройство для автоматического возврата золотника в нейтральное положение.

Автоматический возврат золотников происходит при давлении в системе в пределах 125-135 кгс/см2 (12,5-13,5 МПа). На это давление регулируют открытие шарикового клапана 20 путем изменения усилия сжатия пружины 18 винтом 17. Масло по наклонным и осевому сверлениям в золотнике подходит к клапану 20. Под действием давления шариковый клапан 20 отходит от кромки гнезда и поток масла перемещает направляющую 19, проходит через отверстие в направляющей 19 и регулировочном винте 17 и, воздействуя на бустер 15, передвигает его.

Бустер 15 двигает фиксаторную втулку 12, сжимая пружину 10. При этом освобождаются фиксирующие шарики 13, которые под воздействием пружины 11 полностью уходят в отверстие золотника 22.

В результате прекращения контакта фиксирующих шариков с кромками обоймы 14 золотник под действием пружины 11 возвращается в нейтральное положение.

Для предохранения гидравлической системы от перегрузок в распределителе установлен предохранительный клапан 5. Изменяя при помощи регулировочного винта 7 усилие сжатия пружины 6, регулируют давление срабатывания предохранительного клапана в пределах 145-160 кгс/см2 (14,5-16,0 МПа). При возрастании давления до указанных пределов клапан 5 отходит от гнезда, в результате чего надпоршеньковая полость перепускного клапана 3 через отверстие «В», по каналам в корпусе распределителя и по сверлениям в гнезде клапана соединяется со сливом. Из напорной полости «Г» через жиклерное отверстие в корпусе перепускного клапана 3 устремляется поток масла в надпоршеньковую полость и далее на слив.

Вследствие дросселирования давления в надпоршеньковой полости будет поддерживаться ниже, чем на напорной полости «Г». За счет разницы давления перепускной клапан отойдет от своего гнезда и откроет доступ основного потока масла в сливную полость крышки 9.

Перепускной клапан 3 открывает отверстие для прохода масла на слив на плавающей и нейтральной позициях золотника 22. В перепускной клапан вмонтирован дополнительный подпружиненный стержневой клапан 4, обеспечивающий четкую работу распределителя в системе силового и позиционного регулирования.

На распределителе Р75-23, который устанавливается на тракторы МТЗ-50/52, в отличие от распределителя Р75-33-Р устанавливается пробка вместо штуцера 38 и маслопровода управления 33 (смотрите схему гидросистемы трактора), а канал «Б» соединяется со сливным каналом «А»; отсутствует дополнительный стержневой клапан 4 (рис. *).

Установка распределителя Р75-23 взамен описанного выше распределителя Р75-33-Р приведет к нарушению работы силового (позиционного) регулятора.

Установка пробки вместо штуцера 38 в распределителе Р75-33-Р не допускается, так как это приведет к работе системы под давлением предохранительного клапана и быстрому перегреву системы.

* см. рис. в статье «Органы управления гидросистемой».


Интересно почитать:

Усовершенствование гидроконика валочно-трелевочной машины ЛП-49, страница 13

При раскрытии челюстей захвата поступление рабочей жидкости происходит в обратном направлении.

Для предохранения узлов навесного оборудования от перегрузок при неправильной эксплуатации машины при давлении выше допустимого (в нейтральном положении золотника) в гидравлической схеме машины установлен предохранительный блок 20.

Предохранительные клапаны 20 (1),20 (2),20 (3),20 (4),20 (6), 20 (7), 20 (8), 20 (9) соединены соответственно трубопроводами 14, 15, 19, 18, 25, 23, 24 и 21 с напорными магистралями 13, 12, 7, 8, 29, 31, 40, 34.

При нейтральном положении золотника распределителя 36, когда трубопроводы перекрыты, рабочая жидкость от насоса 41 проходит через переливной золотник 20 (4), распределителя и уходит через фильтр 2 на слив. Когда же золотник распределителя находится в одном из рабочих положений и создается давление выше допустимого, открывается предохранительный клапан 36 (3) распр-ля и рабочая жидкость через фильтр уходит на слив.

Работа распределителя 6 аналогична работе распределителя 36. Распределители 36 и б трехсекционные с четырьмя рабочими положениями: «подъем», «нейтральное», «опускание принудительное», «плавающее». Золотники распределителей имеют принудительную фиксацию в рабочих и плавающем положениях.

В том случае, когда давление в гидросистеме меньше 10 МПа, необходимо производить  регулировку  предохранительных  клапанов распределителей. Регулировку должен производить специалист, имеющий специальную подготовку, так как от правильности регулировки зависит производительная и безаварийная работа гидропривода.

Регулировка предохранительных клапанов гидрораспределителей и предохранительного блока была рассмотрена выше.

Работа навесного оборудования машины для бесчокерной трелевки осуществляется от двух насосов НШ-50Л2 и НШ-100-2 при помощи двух распределителей Р-75-23 и Р-700-46-11.000-1. Гидрораспределитель Р-75-23 работает от насоса НШ-50Л2 и осуществляет управление гидроцилиндрами щита, захвата и колонны. Гидрораспределитель Р-75-23 имеет три рукоятки с четырьмя фиксированными положениями: нейтральным и тремя рабочими. Для того чтобы включить гидроцилиндр щита на опускание шита, необходимо левую по ходу трактора рукоятку распределителя включить в крайнее верхнее положение, а чтобы поднять щит, необходимо рукоятку распределителя включить в среднее между нейтральным и крайним нижним положениями. При включении рукоятки в крайнее нижнее положение гидроцилиндр щита будет находиться в плавающем положении, т. е. полости гидроцилиндра соединены друг с другом.

Средней рукояткой распределителя осуществляется управление гидроцилиндром захвата. При включении рукоятки в верхнее положение захват закрывается, при включении в нижнее положение от нейтрального — открывается.

Правой рукояткой распределителя осуществляется управление гидроцилиндром поворота колонны. При включении рукоятки вверх от нейтрального колонна поворачивается гидроцилиндром вправо, а при включении вниз от нейтрального — влево. При включении рукоятки в крайнее нижнее положение гидроцилиндр рукояти находится в плавающем положении.

Включение насоса НШ-50Л2 в рабочее положение осуществляется рычагом, при этом рычаг необходимо потянуть на себя.

Гидрораспределитель Р-700-46-11.000-1 работает от насоса НШ-100-2 и осуществляет управление гидроцилиндрами стрелы, рукоятки и канатосъемника. Распределитель Р-700-46-11.000-1 имеет также три рукоятки с четырьмя фиксированными положениями каждая: нейтральным и тремя рабочими.

При включении рукоятки в верхнее положение стрела поднимается вверх, при включении рукоятки в нижнее положение от нейтрального

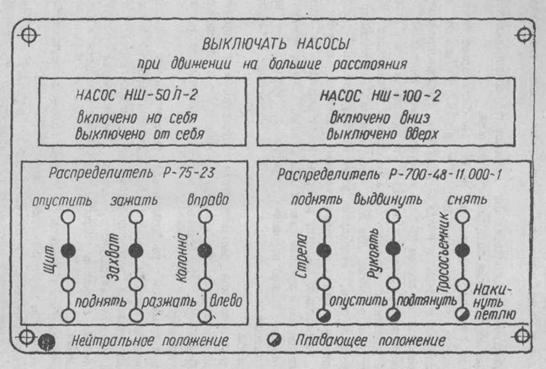

Рис. 5. Табличка направлений включения рукояток

стрела опускается вниз. В крайнем нижнем положении рукоятки гидроцилиндр щита находится в плавающем положении.

Средней рукояткой распределителя осуществляется управление гидроцилиндром рукояти, При включении рычага распределителя вверх рукоять гидроцилиндром выдвигается, при включении вниз от нейтрального — подтягивается. «При включении рычага распределителя в крайнее нижнее положение гидроцилиндр рукояти находится в плавающем положении.
