Принципы работы аксиально-поршневых насосов, устройство поршневого гидронасоса

Аксиально-поршневой насос представляет собой механизм, который преобразовывает механическую энергию, берущуюся с вращающегося вала, в энергию, которая приводит рабочую жидкость в движение. При обратном процессе, когда движение жидкости будет подаваться с обратной стороны, можно спровоцировать работу самого вала. В таком случае поршневой гидронасос будет выступать в роли класического мотора.

Благодаря универсальности такого блока, он получил широкое применение в разных сферах. Его можно встретить, как в промышленности, так и в работе в частном производстве. Гидравлические насосы устанавливаются в экскаваторах, в буровых машинах, кранах и других подъемных установках, а так же в бульдозерах. Они применимы во всех системах, которые функционируют под малыми и большими нагрузками.

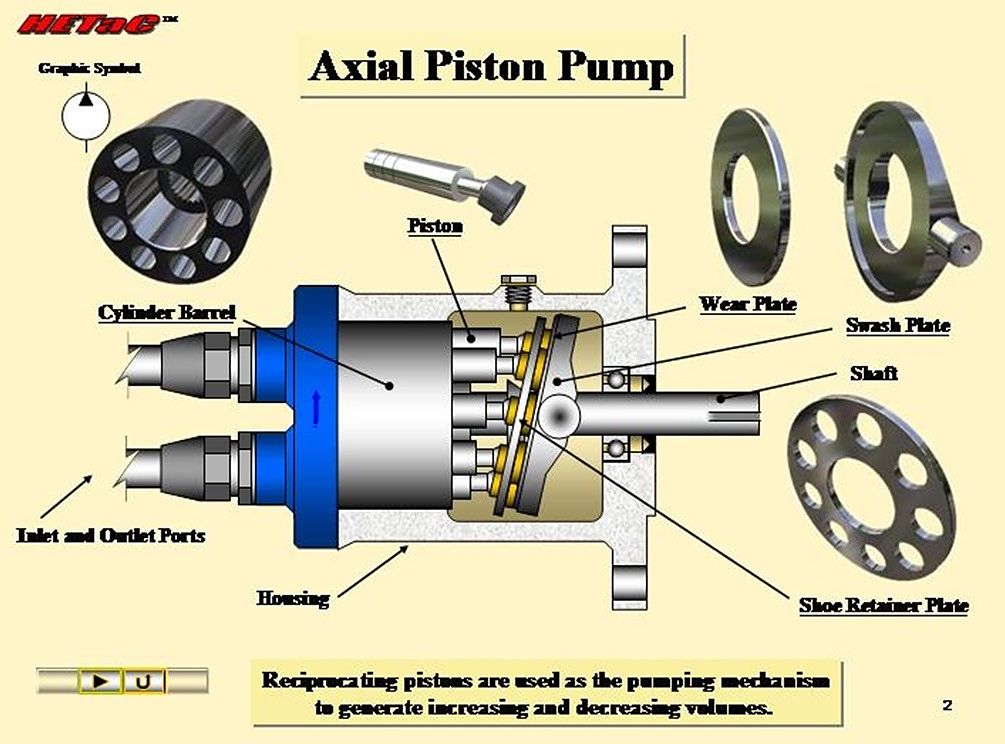

Аксиально-поршневые насосы: устройство и принципы работы

Каждая модель устройства может отличаться несколькими параметрами, однако главные составляющие части, которые отвечают за работу аппарата остаются неизменными.

Гидравлический насос можно разбить на следующие детали:

Поворотный вал, с помощью которого и осуществляется основная работа детали;
Блок цилиндров. Приводится в движение под нагрузкой вала;
Наклонный диск, на который крепится сам поршень;
Нажимной диск. С его помощью регулируется степень нажатия на вал;
Поршневая группа, отвечающая за работу блока цилиндров. При правильной работе механизма, поршень совершает полное действие забора и отдачи рабочей смеси в то время, как вал совершает только одно вращение;
Шаровая опора;
Распределительный диск.

Поршневые гидронасосы на рынке встречаются в нескольких конфигурациях. Первое устройство поставляется шайбой наклонного типа, второе имеет наклонный блок. В отличие от приборов с шайбой, в наклонных приводной вал построен т-образным способом. Это меняет конструкцию настолько, что он крепится вместе с подшипниками. Блок цилиндров при этом располагается под углом к оси вала.

А благодаря поршням и шатунам, которые работают под воздействием вала, цилиндрический блок приходит в движение.

Принцип работы системы аксиально-поршневых насосов заключаются в том, что из-за угла между валом и блока цилиндра часть поршней выходит из ротора, в то же время другая часть движется в противоположную сторону. Такое действие позволяет уменьшать объем рабочих камер, либо увеличивать их в зависимости от конкретного случая.

Благодаря этому идет выдавливание и всасывание рабочей жидкости. Она проходит через специальное окно, сделанное в основании цилиндрического блока и распределительного диска. После пройденного этапа, рабочая жидкость движется дальше по каналам устройства.

Так же одним из отличий приборов с наклонным блоком является то, что в нем можно механически воздействовать на величину хода поршней. Работая с поршневым гидронасосом достаточно поменять угол наклона блока цилиндра. Данное вмешательство откорректирует исходные значения рабочего объема гидравлических насосов.

Особенности регулируемых аксиально-поршневых насосов

Работая с поршневым гидронасосом, стоит понимать, что это непростая система, которая требует к себе особого ухода. Однако, несмотря на всю сложность устройства, оно может подвергаться ремонту и профилактической чистки для лучшей пропускной способности рабочих каналов.

Для того чтобы жидкость циркулировала в полном объеме и помогала гидравлическим системам работать в оптимальном режиме, достаточно периодически промывать устройство, и его отдельные элементы, керосиновым составом. Пазы цилиндрического блока чистятся при помощи разрезного притира из чугуна. С поршневой группой стоит обходиться аккуратней и использовать при чистке индустриальное масло, не применяя абразивные пасты, которые могут повредить покрытие. Восстановление цилиндров и всей рабочей части необходимо проводить на специальном станке, так как их поверхность требует шлифовки.

Однако такой ремонт может не подойти гидравлическим аппаратам, имеющим крупные повреждения. Это могут быть трещины и вмятины на крышке корпуса, а так же сколы на его рабочей поверхности. Механическое воздействие не поможет и в случае, когда цилиндры имеют на своих стенках сильные задиры, а поршни искривлены и нарушают общую геометрию системы.

Несмотря на сложность конструкции и непростой принцип работы насоса, из-за которого устройство может выйти из строя, данный агрегат имеет немало преимуществ:

Небольшой вес, благодаря чему работа с гидронасосом и его заменой не вызывает сложностей;
Есть возможность регулировать частоту вращения вала;
Органы управления, находящиеся в устройстве, имеют относительно небольшие размеры, что позволяет добиваться небольшой инерции при работе механизмов;
Большая производительная мощность. Скорость вращение вала может варьироваться от 500 до 4000 оборотов в минуту, что позволяет аппарату работать под большими нагрузками;

Давление в системе может достигать 40 мегапаскалей, которые устройство может поддерживать долгое время;
Минимальные зазоры между рабочими блоками и соединительными муфтами, что позволяет обеспечивать идеальную герметичность внутренних камер;
Можно изменять направление рабочей жидкости в системе.

Как и во всех сложных конструкциях и приборах, данные насосы имеют и ряд недостатков. Главным образом выделяются:

Высокая стоимость оборудования и его компонентов;
Большой шум прибора при работе под высоким давлением;

Ремонт возможно проводить только в специализированном центре с применением специального оборудования.

Гидравлические насосы имеют широкое применение, поэтому при работе с ними не придется испытывать неудобства. Комплектующие всегда есть в наличие и представлены лучшими производителями.

Аксиально-поршневые насосы гидромоторы — принцип работы, устройство чертежы, описание

В объемных гидроприводах наряду с шестеренными широко используют роторные аксиально-поршневые насосы и гидромоторы. Кинематической основой таких гидромашин служит кривошипно-шатунный механизм, в котором цилиндры перемещаются параллельно один другому, а поршни движутся вместе с цилиндрами и одновременно из-за вращения вала кривошипа перемещаются относительно цилиндров.

Аксиально-поршневые гидромашины (рис. 1) выполняют по двум основным схемам: с наклонным диском и с наклонным блоком цилиндров.

Устройство аксиально поршневых насосов

Гидромашина с наклонным диском включает в себя блок цилиндров, ось которого совпадает с осью ведущего вала 1, а под углом а к нему расположена ось диска 2, с которым связаны штоки 3 поршней 5. Ниже рассмотрена схема работы гидромашины в режиме насоса. Ведущий вал приводит во вращение блок цилиндров.

Насосы аксиально поршневые регулируемые

При повороте блока вокруг оси насоса на 180° поршень совершает поступательное движение, выталкивая жидкость из цилиндра. При дальнейшем повороте на 180° поршень совершает ход всасывания. Блок цилиндров своей шлифованной торцовой поверхностью плотно прилегает к тщательно обработанной поверхности неподвижного гидрораспределителя 6, в котором сделаны полукольцевые пазы 7. Один из этих пазов соединен через каналы со всасывающим трубопроводом, другой — с напорным трубопроводом.

В блоке цилиндров выполнены отверстия, соединяющие каждый из цилиндров блока с гидрораспределителем. Если в гидромашину через каналы подавать под давлением рабочую жидкость, то, действуя на поршни, она заставляет их совершать возвратно-поступательное движение, а они, в свою очередь, вращают диск и связанный с ним вал.Таким образом работает аксиально-поршневой гидромотор.

Принцип действия аксиально-поршневого насоса-гидромотора с наклонным блоком цилиндров заключается в следующем. Блок 4 цилиндров с поршнями 5 и шатунами 9 наклонен относительно приводного диска 2 вала 1 на некоторый угол. Блок цилиндров получает вращение от вала через универсальный шарнир 8. При вращении вала поршни 5 и связанные с ними шатуны 9 начинают совершать возвратно-поступательные движения в цилиндрах блока, который вращается вместе с валом. За время одного обо-рота блока каждый поршень производит всасывание и нагнетание рабочей жидкости. Один из пазов 7 в гидрораспределителе 6 соединен со всасывающим трубопроводом, другой — с напорным.

Объемную подачу аксиально-поршневого насоса с наклонным блоком цилиндров можно регулировать, изменяя угол наклона оси блока относительно оси вала в пределах 25°. При соосном расположении блока цилиндров с ведущим валом поршни не перемещаются и объемная подача насоса равна нулю.

Конструкция нерегулируемого аксиально-поршневого насоса-гидромотора с наклонным диском показана на рис. 2. В корпусе 4 вместе с валом 1 вращается блок 5 цилиндров. Поршни 11 опираются на наклонный диск 3 и благодаря этому совершают возвратно-поступательное движение. Осевые силы давления передаются непосредственно корпусным деталям — передней крышки 2 через люльку 14 и задней крышке 8 корпуса — через башмаки 13 поршней и гидрораспределитель 7, представляющие собой гидростатические опоры, успешно работающие при высоких давление и скорости скольжения.

В аксиально-поршневом насосе-гидромоторе применена система распределения рабочей жидкости торцового типа, образованная торцом 6 блока цилиндров, на поверхности которого открываются окна 9 цилиндров, и торцом гидрораспределителя 7.

Система распределения выполняет несколько функций. Она является упорным подшипником, воспринимающим сумму осевых сил давления от всех цилиндров; переключателем соединения цилиндров с линиями всасывания и нагнетания рабочей жидкости; вращающимся уплотнением, разобщающим линии всасывания и нагнетания одну от другой и от окружающих полостей. Поверхности образующие систему распределения, должны быть взаимно центрированы, а одна из них (поверхность блока цилиндров) — иметь небольшую свободу самоориентации для образования слоя смазки. Эти функции выполняет подвижное эвольвентное шлицевое соединение 12 между блоком цилиндров и валом. Чтобы предотвратить раскрытие стыка системы распределения под действием момента центробежных сил поршней, предусмотрен центральный прижим блока пружиной 10.

В нерегулируемом аксиально-поршневом насосе-гидромоторе с реверсивным потоком и наклонным блоком цилиндров (рис. 3) ось вращения блока 7 цилиндров наклонена к оси вращения вала 1. В ведущий диск 14 вала заделаны сферические головки 3 шатунов 4, закрепленных также с помощью сферических шарниров 6 в поршнях 13.

При вращении блока цилиндров и вала вокруг своих осей поршни совершают относительно цилиндров возвратно-поступательное движение. Вал и блок вращаются синхронно с помощью шатунов, которые, проходя поочередно через положение максимального отклонения от оси поршня, прилегают к его юбке 5 и давят на нее. Для этого юбки поршней выполнены длинными, а шатуны снабжены корпусными шейками. Блок цилиндров, вращающийся вокруг центрального шипа 8, расположен по отношению к валу под углом 30° и прижат пружиной 12 к распределительному диску (на рисунке не показан), который этим же усилием прижимается к крышке 9.

Рабочая жидкость подводится и отводится через окна 10 и 11 в крышке 9. Поршни, находящиеся в верхней части блока, совершают ход всасывания рабочей жидкости. В то же время нижние поршни вытесняя жидкость из цилиндров, совершают ход нагнетания. Манжетное уплотнение 2 в передней крышке гидромашины препятствует утечке масла из нерабочей полости насоса.

Аксиально-поршневой насос — устройство, принцип работы, плюсы и минусы | Мастер .

..Аксиально-поршневой насос — устройство, принцип работы, плюсы и минусы

Насос аксиально-поршневой – это техническое устройство, относящееся к категории гидравлических машин. Гидравлические машины – это агрегаты, которые передают механическую энергию водной рабочей среде или выполняют обратное действие по добыче энергии из воды и её передаче рабочему механизму. Такое оборудование довольно давно стало использоваться в различных сферах жизни людей. В этой статье мастер сантехник рассмотрит устройство, принцип действия, преимущества и недостатки гидронасоса аксиально-поршневого типа .

Что собой представляет гидронасос аксиально-поршневого типа

Аксиально-поршневой насос — устройство, принцип работы, плюсы и минусы

Насос гидравлический аксиально-поршневой, как и радиально-поршневой, является устройством объемного типа, которое функционирует за счет изменения объема рабочих камер. В гидравлических насосах аксиально-поршневой группы такие рабочие камеры сформированы расточками, которые выполнены в цилиндрическом блоке. В отличие от радиально-поршневых насосов, у аксиально-поршневых машин внутренние рабочие камеры располагаются параллельно по отношению к поршням и оси самого устройства. В ходе перемещения поршней такого насоса при вращении цилиндрического блока происходит увеличение или уменьшение объема рабочих камер, что и позволяет устройству всасывать и отдавать перекачиваемую им жидкость.

Как и у радиально-поршневых насосов, рабочие камеры аксиально-поршневых устройств соединены с всасывающим и нагнетательным патрубками, через которые и осуществляются забор и отдача перекачиваемой воды. Процесс соединения рабочих камер с всасывающим и нагнетательным патрубками насосов, относящихся к аксиально-поршневой группе, происходит поэтапно. По тому, как работает гидравлический насос, относящийся к аксиально-поршневому типу, он схож с паровыми и радиально-поршневыми насосами.

Конструктивные особенности и принцип действия

Устройство аксиально-поршневого насоса с наклонным блоком

Гидронасос аксиально-поршневого типа состоит из следующих элементов:

Поршней, также называемых плунжерами, которые входят в состав блока цилиндров;
Элементов шатунного типа;
Ведущего вала, который также называется основным;
Механизма, который выполняет распределительные функции.

Принцип, по которому работает поршневой гидронасос аксиального типа, основывается на том, что его основной вал, вращаясь, сообщает движение элементам блока цилиндров. Вращение основного вала насосов аксиально-поршневого типа преобразуется в возвратно-поступательное перемещение поршней, совершаемое параллельно оси блока цилиндров. Именно благодаря характеру таких движений поршня, которые являются аксиальными, насос и получил свое название.

Принцип работы аксиально-поршневого гидронасоса

В результате движения, совершаемого поршнями в цилиндрах аксиально- плунжерного насоса, происходит попеременное всасывание и последующее нагнетание жидкости через соответствующие патрубки. Соединение рабочей камеры насоса с его всасывающими и нагнетающими линиями происходит последовательно, при помощи специальных окон, выполненных в распределительном механизме. Чтобы минимизировать риск возникновения неисправностей при работе блока цилиндров гидронасосов аксиально-поршневого типа, а также обеспечить надежную эксплуатацию такого устройства, его распределительный механизм максимально плотно прижимается к блоку цилиндров, а окна такого блока разделяются между собой специальными уплотнительными прокладками. На внутренней поверхности окон распределительного механизма выполнены дроссельные канавки, наличие которых позволяет уменьшить величину гидравлических ударов, возникающих в трубопроводной системе при работе насоса. Наличие таких канавок на внутренней поверхности окон распределительного механизма помогает максимально плавно повышать давление рабочей жидкости, создаваемое в цилиндрах.

Как становится понятно из вышеописанной конструкции аксиально-поршневого гидравлического насоса, его рабочими камерами являются цилиндры, расположенные параллельно (аксиально) оси его ротора, а вытеснение жидкости из таких цилиндров осуществляется за счет возвратно-поступательных движений поршня.

Видео

В сюжете — Принцип работы аксиально-поршневого регулируемого гидронасоса

Основные разновидности

По своему конструктивному исполнению поршневой гидронасос, как и гидромотор аксиально-поршневого типа, может относиться к одной из следующих категорий:

Устройства с шайбой, устанавливаемой под определенным углом;
Аксиально-поршневые насосы или гидромоторы, оснащенные блоком цилиндров наклонного типа.

Блок цилиндров гидромоторов и гидравлических насосов аксиально-поршневого типа, оснащенных наклонной шайбой, установлен соосно по отношению к приводному валу и при этом жестко связан с ним. Поршни, перемещающиеся в проточках рабочей камеры, опираются своей торцевой поверхностью на шайбу, которая устанавливается под углом к оси приводного вала. Принцип работы такого аксиально-поршневого насоса заключается в том, что при совместном вращении соединенных между собой приводного вала и наклонной шайбы поршни устройства начинают двигаться возвратно-поступательно, уменьшая или увеличивая таким образом объем рабочих камер.

Когда же объем рабочих камер начинает изменяться, осуществляется всасывание и выталкивание перекачиваемой через насос жидкости. Устройства с наклонной шайбой относятся к регулируемым гидронасосам, так как, изменяя угол, под которым расположена рабочая поверхность наклонной шайбы, можно менять и параметры потока перекачиваемой жидкости. Более того, при помощи такого насосного устройства можно осуществлять реверсирование подачи воды, изменяя направление угла наклона шайбы к оси приводного вала на противоположное. Насосы аксиально-поршневого вида, оснащенные наклонной шайбой, устанавливаются в гидравлических системах, работающих под средними и высокими нагрузками.

Принципиальные схемы аксиально-поршневых гидромашин

Корпус аксиально-поршневых гидравлических насосов, оснащенных блоком цилиндров наклонного типа, имеет V-образную конфигурацию, а их приводной вал выполнен в виде буквы Т. Угол, под которым блок цилиндров рассматриваемого аксиального насоса расположен к оси приводного вала, может составлять от 26 до 40°, а количество поршней доходит до 7 штук. Принцип работы такого аксиально-поршневого насоса состоит в следующем: когда начинает вращаться приводной вал, соединенный с поршнями посредством шатунных механизмов, приводится во вращение и наклонный блок цилиндров, а поршни, расположенные в аксиальных проточках, начинают совершать движения возвратно-поступательного типа, тем самым уменьшая или увеличивая объем рабочих камер.

Процесс всасывания и нагнетания перекачиваемой рабочей среды в аксиально-поршневых насосах такого вида осуществляется через специальные отверстия-окна, выполненные в распределительном устройстве, которое располагается неподвижно относительно вращающегося наклонного блока цилиндров. В отличие от паровых и радиально-поршневых насосов, в устройствах данного типа можно регулировать объем рабочей камеры. Решается такая задача регулировкой угла наклона блока цилиндров по отношению к оси приводного вала при помощи специальных механизмов.

В аксиально-поршневых насосах применяется унифицированный качающийся узел

В зависимости от того, как реализована конструктивная схема плунжерного насоса аксиального типа, он может относиться к одному из двух видов:

В устройствах, оснащенных двойным несиловым карданом, достигается полное соответствие углов, измеряемых между промежуточным, ведущим и ведомым валами. При работе гидравлических насосов данной категории их валы (ведущий и ведомый) двигаются синхронно, что позволяет снизить нагрузку на карданный вал, который, взаимодействуя с диском, передает крутящий момент.
Насосы аксиально-поршневого типа имеют конструкцию, в которой реализована схема точечного касания поршней с поверхностью наклонного диска. В таком устройстве отсутствуют карданные и шатунные механизмы, что упрощает его конструкцию. Наиболее значимым недостатком аксиально-поршневых насосов данной категории является то, что для их запуска необходимо принудительно выдвинуть поршневые элементы из рабочих камер и затем прижать их торцевую часть к поверхности наклонного диска. Между тем за счет простоты конструкции регулярное техническое обслуживание и ремонт гидронасосов данного типа не представляет больших сложностей.

Видео

В сюжете — Принцип работы аксиально поршневого насоса с наклонной шайбой

Достоинства и недостатки

Аксиально-поршневой насос — устройство, принцип работы, плюсы и минусы

Аксиально-поршневой гидромотор и гидравлический насос данного типа при сравнении с радиальными и паровыми устройствами отличаются следующими достоинствами:

При достаточно компактных размерах и небольшом весе такие устройства обладают внушительной мощностью и достойной производительностью.
За счет компактных размеров и небольшого веса насосы, относящиеся к аксиально-поршневому типу, при работе создают небольшой момент инерции.
Частоту вращения выходного вала аксиально-поршневого гидромотора регулировать очень легко.
Данные устройства эффективно функционируют даже при достаточно высоком давлении рабочей среды и при этом создают соответствующий крутящий момент выходного вала.
В таких установках можно изменять объем рабочей камеры, чего не удается достичь при использовании гидронасосов и гидромоторов радиально-поршневых.
Частота, с которой вращается выходной вал гидромоторов данного типа, в зависимости от модели может находиться в диапазоне 500–4000 об/мин.
В отличие от насосов радиально-поршневых, которые могут работать при давлении рабочей жидкости, не превышающем значение 30 мПа, аксиальные установки способны функционировать при давлении, доходящем до 35–40 мПа. При этом потери величины такого давления будут составлять всего 3–5%.
Поскольку поршни аксиальных насосов устанавливаются в рабочих камерах с минимальными зазорами, достигается высокая герметичность таких установок.
При использовании насосов данного типа можно регулировать как направление подачи, так и давление рабочей жидкости.

Как и у любых других технических устройств, у аксиально-поршневых насосов есть недостатки:

Такие насосы стоят достаточно дорого.
Сложность конструктивной схемы значительно затрудняет ремонт аксиально-поршневых гидронасосов.
Из-за не слишком высокой надежности эксплуатировать гидравлические механизмы данного типа следует только согласно инструкции, иначе можно столкнуться не только с невысокой эффективностью работы такого устройства, но и с его частыми поломками.
При использовании насосного оборудования данного типа жидкость в гидравлическую систему подается с большой пульсацией и, соответственно, расходуется неравномерно.
Из-за высокой пульсации, характерной для функционирования таких насосов, гидравлика, которой оснащена трубопроводная система, может работать некорректно.
Гидравлические механизмы аксиально-поршневого типа очень критично реагируют на загрязненную рабочую среду, поэтому использовать их можно только с фильтрами, размер ячеек которых не превышает 10 мкм.
Аксиально-поршневые гидравлические устройства из-за особенностей своей конструкции издают при работе значительно больше шума, чем модели насосов и гидравлических моторов пластинчатого и шестеренного типа.

К аксиально-поршневому типу, как упомянуто выше, могут относиться не только гидравлические насосы, но и гидромоторы. Принцип работы гидромотора практически идентичен принципу действия аксиально-поршневого насоса. Основная разница состоит в том, что совершается такая работа в обратной последовательности: в устройство под определенным давлением подается жидкость, которая и заставляет двигаться поршни гидромотора, приводящие во вращение его выходной вал.

Видео

В сюжете — Разборка и промывка гидромотора серия MR100

В продолжение темы посмотрите также наш обзор Центробежный насос — устройство, принцип действия, преимущества и недостатки

Источник

https://santekhnik-moskva. blogspot.com/2019/04/Aksialno-porshnevoy-nasos.html

Аксиально-поршневой насос и радиально поршневой насос

Аксиально поршневой насос, в котором механический тип энергии преобразуется в энергию давления, относится к гидравлическим устройствам. Это один из самых распространенных видов объемных агрегатов, которые нашли широкое применение в различных сферах.

Производители предлагают несколько типов объемного оборудования, но все они функционируют по одному принципу – вытесняют жидкость из рабочего цилиндра создаваемым давлением.

Содержание статьи

По конструктивному исполнению такие гидромашины подразделяются на аксиально и радиально поршневые или плунжерные (в зависимости от конструкции рабочего органа).

Такие агрегаты устанавливают в экскаваторах и самосвалах, а также в мультилифтовых подъемниках и машинах, предназначенных для вывоза бытовых отходов и мусора. Аксиально поршневый насос дает возможность быстро и надежно управлять автомобильной платформой с контейнером и другими подобными процессами.

Более того, в случае если гидромашина совершается обратное действие, то есть преобразует энергию потока жидкости в механическую, то такое оборудование принято относить к гидромоторам.

Разновидности и типы насосов

По тому, какой вид вытесняющего элемента используется в оборудовании, происходит основная классификация объемных насосных устройств.

Гидромашины объемного типа подразделяются по конструкции рабочего элемента на:
поршневые;
плунжерные.

Конструктивно поршень – это цилиндр, который уплотняется в рабочем цилиндре кольцами. В отличии от поршня плунжер – это цилиндр, длина которого больше диаметра. Плунжер работает в уплотняющем сальнике не соприкасаясь со стенками цилиндра.

Если можно контролировать и менять рабочий объем камеры – это поршневые насосы регулируемые, которые востребованы для организации работы гидроприводов и нерегулируемые.

По принципу работы подразделяются на:
— гидравлические насосы радиально поршневые или плунжерные – в случае когда ось вращения вала перпендикулярна осям рабочих органов или составляет с ними угол более 45°;
— гидравлические насосы аксиально поршневые или плунжерные – в случае когда ось вращения вала параллельна осям рабочих органов или составляет с ними угол менее 45°.

В свою очередь выделяют такие типы аксиально поршневых насосов как:
агрегаты с шайбой, установленной под определнным углом;
гидромашины с блоком цилиндров наклонного типа.

Радиально поршневой насос подразделяется на:
агрегаты с эксцентричным ротором;
машины с эксцентричным валом.

Устройство и работа

Аксиально поршневой насос, устройство которого имеет много модификаций, является одним из самых распространенных механизмов, применяемых в гидроприводах. Такие насосы отличаются большим разнообразием конструкций, минимальными габаритными размерами и весом, а также отличаются высоким коэффициентом полезного действия.

Схема аксиально поршневого насоса представлена на рисунке рядом.

Основными элементами гидравлического оборудования такого типа являются следующие узлы:
  1 — основной приводной вал;
  2 — шток;
  3 — поршень, входящий в цилиндровый блок;
  4 — цилиндр;
  5 — вращающийся цилиндровый блок;
  6 — неподвижный распределительный диск;
  7 — отверстия диска;
  8 — дуговые окна.

Аксиально поршневой насос и принцип его работы основывается на вращении вала, который передает свое движение на блок цилиндров через поступательно-возвратные движения поршней. Такое вращение называется аксиальным, что дало основное название для насосов подобного типа.

Благодаря специальным соединительным патрубкам и поступательным движениям поршней, жидкость в камере насоса всасывается под давлением, а затем выталкивается. Такой процесс происходит попеременно и регулярно через распределительный механизм, оснащенный специальными окошками.

Цилиндрический блок и механизм распределения тесно прижаты друг к другу, а между окнами размещены прокладки для уплотнения. Подобное решение необходимо для того, чтобы аксиально плунжерный насос работал безупречно, а также во избежание непредвиденных проблем с гидравлическим оборудованием.

Производители выпускают аксиальный гидронасос в двух конструктивных исполнениях:
с наклонным диском, шайбой
наклонным блоком специальных цилиндров.

Аксиально поршневой насос с наклонным блоком основан на вращении вала и его взаимодействии с блоком цилиндров. В распределителе имеются два желобка: один для всасывания жидкости, а другой для ее нагнетания. Цилиндр перемещается постепенно и поочередно нагнетает и вытесняет поступающую жидкость.

Для безопасности и надежной работы, такие системы оснащают специальными дренажными конструкциями, которые предотвращают недопустимую величину давления, непосредственно в самом корпусе.

Принцип работы, на котором основан аксиально поршневой насос с наклонной шайбой, состоит на том, что цилиндрический диск или шайба изменяют угол наклона, что способствует перемещению поршня и уменьшению или увеличению объема рабочей камеры.

Конструкция, в которой применяется наклонная шайба, это насос аксиально поршневой регулируемый. В качестве регулятора используется рабочая поверхность такой шайбы, при помощи которой можно влиять на угол наклона и на давление перекачиваемого жидкого раствора, воды и другой смеси.

Такой вид гидронасоса может использоваться, как реверсивное оборудование для подачи воды и применяется в таких сферах, где предполагается высокая и средняя степень нагрузки.

Модель, в которой наклонная шайба отсутствует, это насос аксиально поршневой нерегулируемый.

Радиально-поршневой насос

В гидроустановках, где предусмотрена работа с высоким давлением, используют радиально поршневой насос, который нередко обозначается как роторно поршневой насос.

Радиально плунжерный насос разделяют на устройства двух видов:
насосы с эксцентрическим валом;
устройства с эксцентрическим ротором.

Система с эксцентрическим валом оснащена поршнями, которые находятся в статоре. В таком гидронасосе оба вала совпадают. Смещение происходит за счет специального «кулачка», расположенного на основном вращающемся вале.

Насос оснащен клапаном, распределяющим поступающую жидкость. Клапаны поочередно открываются и закрываются в процессе уменьшения рабочей камеры. Затем происходит обратный процесс.

Роторно поршневой насос с эксцентрическим ротором отличается тем, что располагает несколькими поршнями, которые могут размещаться в несколько рядов. Ось ротора смещена от центра на определенную величину. Между двумя системами забора жидкости и нагнетания давления стоит особая перемычка.

Принцип работы подобного устройства основан на двух фазах:
этап всасывания;
этап нагнетания.

При всасывании выдвигается поршень, увеличивая объем камеры и закрывая клапан нагнетания. Одновременно другой клапан, ответственный за поступление жидкости, открывается и дает доступ к ее забору. Движение поршня производится по круговой системе, достигая самой максимальной его точки.

Во время второй фазы поршень открывает окно для нагнетания давления. Другой клапан закрывается и объем камеры уменьшается, что приводит к повышению давления и вытеснению находящейся жидкости. Поршень поочередно переключается с фазы нагнетания на фазу всасывания.

Достоинством таких систем является высокий коэффициент полезного действия, возможность получения показателей высокого давления, максимальная энергия, а также возможность регулировки рабочих показателей.

Роторно поршневой насос отличается большими габаритами, сложностью устройства и относительно небольшой степенью надежности. Для качественной эксплуатации оборудования подобного типа необходимо использовать рабочую жидкость, прошедшую тщательную фильтрацию и очистку.

Узлы и детали для поршневого насоса роторного типа требуют особой обработки, что существенно влияет на окончательную стоимость всей системы. Во время подачи жидкости в камеру роторного насоса, наблюдается высокая пульсация.

Технические характеристики насоса

Аксиально поршневой насос может работать при максимально высоких параметрах давления и развивает большую частоту вращения:
от 500 до 4000 оборотов в минуту для аксиально поршневых насосов;
до 1500 оборотов в минуту для радиально поршневых насосов.

Аксиально поршневой насос, давление которого может регулироваться, отличается высокими рабочими показателями. Такой агрегат способен создавать давление до 70 МПа, в то время как радиальные агрегаты обеспечивают около 35 – 40 МПа

Для качественного представления характеристик оборудования используются понятия рабочего объема и подачи.

Для гидромашин этого типа подача равна произведению вытесненного за один ход объема жидкости умноженного на число рабочих ходов в единицу времени.

Рабочий объем в свою очередь – это произведение площади сечения поршня на длину его хода.

Условия эксплуатации поршневых насосов и область применения

Аксиально поршневой насос, характеристики которого отличаются от роторно поршневых устройств, являются более продуктивными, надежными и востребованными.

Надежная и гарантированная эксплуатация поршневых насосов требует соблюдения некоторых условий:
  в начале трубопровода желательно установить очищающий фильтр;
  на напорном трубопроводе насоса устанавливается задвижка;
  все соединения должны быть надежно закрепленными и герметичными;
  параметры давления постоянно контролируются специальными приборами.

Плунжерный насос высокого давления для воды широко применяется в областях где необходимо создавать высокое давление при сравнительно невысоком расходе, например, в строительстве, химической, пищевой и нефтяной промышленности, в металлургии, машиностроении и в энергетике, а также для очистки воды и мойки автомобилей.

Вместе со статьей «Аксиально-поршневой насос и радиально поршневой насос» читают:

Аксиально-поршневой насос. Принцип работы и ремонт по технологии РВС

Гидронасос – это устройство, в котором приложенная к валу механическая энергия вращения преобразуется в энергию, гидравлическую передаваемую потоком рабочей жидкости.

Гидронасосы используются во всех сферах промышленности. Выдерживают колоссальные нагрузки и эффективно работают на предприятиях технического профиля, для снабжения водой домов, квартир, участков. Применяются в силовых установках космических кораблей и орбитальных станций.

В процессе эксплуатации гидромашин одним из наиболее значимых факторов является чистота рабочей жидкости. По причине ее загрязнения согласно мировой статистике происходят отказы от 70 до 80 % рабочих механизмов. Наиболее опасными частицами являются частицы загрязнений соразмерные с величиной зазоров сопряженных частей рабочего механизма, а таковыми могут являться:

Продукты износа, представляющие собой мелкодисперсные частицы металла, выносимые рабочей жидкостью с поверхностей трения.
Продукты коррозии.
Керамическая пыль и частицы краски, попадающие в рабочую жидкость вследствие не герметичности баков.
Продукты износа резиновых уплотнителей.
Продукты реологии масла.

Последствия подобных загрязнений выливаются в целый перечень неисправностей:

Износ и выработка деталей распределительного узла насоса, частей поршневой группы, выход из строя уплотнений.
Возникновение заусениц на плоскостях трущихся деталей.
Работа аксиально—поршневого насоса сопровождается увеличением давления в масляной магистрали.
Не вращается главный вал насоса.

Достоинства и недостатки аксиально-поршневых насосов

Наиболее популярны сейчас объемные и лопастные насосы. Функции объемных машин осуществляются за счет постоянного изменения размеров их рабочих камер. К ним подведены патрубки для входа и выхода жидкости. К такому типу устройств относится аксиально—поршневой насос. Это широко известный агрегат, который используется во всех гидросистемах производственного назначения.

Основные преимущества устройства:

Выполнение рабочих функций при высоком давлении до 35-40 МПа.
Диапазон вращения в машине 500-4000 тысяч об/мин.
Способность изменять рабочий объем при высоком давлении.
Быстрая регулировка частоты вращения.
Небольшие размеры рабочих органов способствуют малому инерционному моменту.
При небольшой массе установки довольно большая мощность.

Недостатки и слабые места:

Сложность конструкции.
Частые выходы из строя деталей с трущимися поверхностями.
Повышенная пульсация расхода и подачи.
Высокая пульсация давления по всей системе.
Сложность конструкции затрудняет устранение неисправностей.
Ремонт занимает длительный период.
Высокая стоимость эксплуатации, ремонта, обслуживания.

Рис. 1. Схема работы аксиально-поршневого насоса

Все неисправности вызваны выработкой валов, уплотнений, поршней, всех трущихся деталей. Их замена и ремонт требуют значительных затрат времени, денег, людских ресурсов, энергии, материалов, инструментов, механизмов.

Многократно увеличить ресурс работающих механизмов, возможно применяя новые технологии, которые позволяют восстановить и защитить сопряженные пары трения от износа.

Восстановление поверхностей

В результате совместных усилий разработчиков промышленного сектора и ученых, сейчас появилось действенное средство, надежно предохраняющее и восстанавливающее трущиеся поверхности из стали и чугуна. Это гель РВ-мастер», неоднократно опробованный в реальных производственных условиях и показавший 100% результат. При использовании геля в зоне контакта трущихся черных металлов образуется слой металлокерамики толщина которого варьируется в зависимости от степени износа сопряженных поверхностей трения (толщиной 0,5-0,7 мм.) Вновь образованный слой подменяет собой контакт металл-металл на пару металлокерамических поверхностей обладающих высокой прочностью и аномально низким коэффициентом трения, тем самым защищая поверхности трения от дальнейшего износа.

Процесс интенсивного восстановления металла осуществляется в рабочих условиях прямо на действующем оборудовании в момент выполнения производственных функций!

Результаты использования геля РВС-мастер на аксиально-поршневых насосах можно наблюдать в нижеприведенной таблице:

№	Название агрегата	Модель	Заводской №	Количество, шт.	Рабочее давление до ремонта	Номинальное давление по паспорту	Рабочее давление после ремонта
1.	Насос поршневой	СПУ-2200-0231	№ 1	1	8,5 МПА	16 МПА	25 МПА
2.	Насос поршневой	СПУ-2200-0231	№ 2	1	8,6 МПА	16 МПА	25 МПА
3.	Насос поршневой	СПУ-2200-0231	№ 3	1	8,8 МПА	16 МПА	25 МПА
4.	Насос поршневой	СПУ-2200-0231	№ 4	1	9,0 МПА	16 МПА	25 МПА

В процессе использования восстанавливающего геля РВС-мастер выявлено, что данная технология обеспечивает восстановление номинальных технических характеристик узлов и деталей технологического оборудования с экономическими затратами дешевле в 3-5 раз стоимости капитальных ремонтов. Использование этого метода показало большую эффективность по сравнению с заменой изношенных деталей на новые.

Наши контакты

Заказать профессиональный гель РВС-мастера можно здесь:

по телефону: +7 499 504 34 05
по электронной почте: [email protected]

Аксиально поршневой насос принцип работы

Устройство гидравлического аксиально поршневого насоса

Аксиально поршневой насос — это устройство способное преобразовывать механическую энергию кругового вращения вала в энергию движения жидкости, поршни в таком устройстве расположены параллельно оси вращения.

Аксиально поршневые насосы можно также использовать в качестве гидромотора, если с обратной стороны подавать жидкость, то мы получим вращение вала. Такая особенность этих устройств обеспечила им максимальное распространение.

Где применяют?

Он может работать как гидродвигатель, и выдерживает большое давление.

Агрегаты аксиально поршневого типа используются, в экскаваторах бульдозерах и катках различных производителей. Почти все сложные гидравлические механизмы не обходится без применения насоса аксиально поршневого типа.

Устройство и принцип действия

Схема аксиально поршневого насоса

Гидравлический аксиально поршневой насос можно разбить на следующие составные части:

Вал за счет поворота которого происходит цикл выполнения работы агрегата;
Диск, с закрепленными поршнями, диск еще называю наклонным;
Поршни располагаются в цилиндрическом блоке, при выдвижении всасывается жидкость, при в движении, нагнетается;
Часть насоса распределяющая, всасывающую часть от нагнетающей называется распределитель;
В цилиндрическом блоке находятся поршни он крутится вместе с основным валом;

При эксплуатации от внешнего привода создается вращение вала, в совокупности с валом создается и вращение блока цилиндров. Поршни производят вращательные и возвратно-поступательные аксиальные движения. В момент выдвижения поршни находятся в всасывающей части распределительного блока, происходит забор жидкости в цилиндр. В момент в движения поршень находится на нагнетающей части того же распределительного устройства. За одно вращение вала, каждый поршень совершает полный цикл забора и выталкивания жидкости.

Связь сектора, отвечающего за всасывание с сектором нагнетания, происходит в распределяющем устройстве. Функционирование происходит следующим образом, цилиндрический блок сильно прижимается к распределяющему устройству. Между секторами распределительного устройства находятся уплотняющие перемычки. Дабы устранить возможность гидроудара уплотняющие перемычки имеют дроссельные канавки, равномерно стабилизирующие давление в камере. Расположение цилиндров аксиально относительно оси ротора.

Виды аксиально поршневых насосов

Существует два вида аксиально поршневых насосов. Различаются они видом передачи движения поршням:

Виды аксиальных насосв

Насос с наклонным диском устроен следующим образом. Ось блока цилиндров совпадает с осью вала. Чтобы обеспечить возвратно поступательные движения поршням штоки крепятся на специальном наклоном диске.
Устройство насоса с наклонным блоком. Здесь чтобы обеспечить возвратно поступательные движения поршням инженеры придумали следующую задумку, и вместо диска наклонили сам блок цилиндров под углом альфа. Особенностью такого устройства является возможность регулирования меняя угол наклона блоков цилиндров. На рисунке он обозначен как альфа. Если оси цилиндра и основного вала совпадут мы получим механизм с 0 работой так как поршни не будут вовсе ходить. Регулировка таких насосов возможна на 25 градусов.

Какими они бывают?

Все аксиально-поршневые устройства, которые используются на сегодняшний день, изготавливаются в соответствии с четырьмя основными схемами, в зависимости от чего меняется и характеристика насоса.

— Первый вариант. Приводной вал и наклонный диск объединяются силовым кардном в виде универсального шарнира с двумя степенями свободы. В данном случае диск с поршнями объединяется при помощи специализированных шатунов.

Крутящий момент передается от двигателя к блоку цилиндров при помощи кардана и наклонного диска. Первоначально блок прижимается непосредственно к распределительному устройству при помощи пружины, после чего в процессе работы насоса для этого уже используется рабочая жидкость. Крутящий момент, который передается блоку цилиндров, полностью преодолевает те силы трения, которые образуются между торцевой частью блока и непосредственно самим распределительным устройством.

— Второй вариант. В данном случае принцип работы аксиально-поршневого насоса предусматривает использование двойного несилового кардана, и отличаются такие устройства тем, что в данном случае угол между осями ведущего и промежуточного валов является равным осям ведомого и промежуточного валов. В конечном итоге обеспечивается максимально возможная синхронизация вращения ведущего и ведомого валов, в то время как кардан полностью разгружается. Это обеспечивается благодаря тому, что при помощи диска крутящий момент передается от приводного мотора, при этом данный диск производится вместе с валом.

— Третий вариант. В данном случае устройство аксиально-поршневого насоса представляет собой использование наклонного диска, а сами агрегаты называются насосами с точечным касанием. Для такого оборудования является характерным значительное упрощение конструкции, так как полностью отсутствуют шатуны и карданные валы, однако для того, чтобы добиться запуска данной машины в режиме гидронасоса, нужно принудительно выдвинуть поршни из цилиндров, вследствие чего прижать их к наклонному диску.

Для этого применяются специальные пружины, которые находятся непосредственно в самих цилиндрах. В связи с простотой конструкции, соответственно, в данном случае реже требуется ремонт насосов. В частности по такой технологии изготавливаются популярные на сегодняшний день гидромашины Г15-2, отличающиеся небольшой мощностью.

— Четвертый вариант. Работа аксиально-поршневого насоса бескарданного типа предусматривает объединение ведущего вала и блока цилиндров при помощи шайбы и шатунов. Если говорить о преимуществах таких устройств по сравнению с теми, в которых используется карданная связь, стоит выделить предельную простоту изготовления, а также надежность в эксплуатации при минимальных размерах блока цилиндров. Такой конструкцией оснащаются аксиально-поршневые гидравлические машины серий 300 и 200. В данном случае подача непосредственно зависит от величины хода поршня, которая определяется углом наклона блока цилиндров или же диска. В преимущественном большинстве случаев этот угол составляет около 25 градусов. Если же в агрегате предусматривается возможность изменения угла наклона в процессе работы, то их называют так: насосы аксиально-поршневые регулируемые. Конечно, более оптимально использовать именно регулируемые устройства, но их стоимость может быть существенно больше стандартного оборудования.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Аксиально поршневой насос | Главный механик

Как работает аксиально – поршневой насос

Этот тип насосов работает по принципу гидравлической машины и в них движение жидкости приводит в движение механическую часть. Они могут работать как в прямом, так и в обратном направлении, то есть, если жидкость будет подаваться внутрь насоса, будет вращаться вал. Эта способность оказалась очень востребованной как для применения в быту, так и в промышленной сфере, например, в бульдозерах или катках – асфальтоукладчиках.

Схематическое расположение основных элементов насоса

Как видно по схеме, принцип его работы основан на том, что у рабочих камер меняется объем, который и производит движение воды. При увеличении камеры во время движения поршня вода всасывается, при уменьшении вода проходит через слив в трубу и далее по назначению. Сами поршни, работают по принципу кривошипно – шатунного узла, то есть через вал, который имеет вращательное движение, они переходят в возвратно – поступательные. Как видно на схеме, поршни находятся параллельно валу, движения их имеют название аксиальные, что и дало название насосу.

Принцип работы аксиально – поршневого насоса нерегулируемого и регулируемогоПринципиальная схема насоса аксиально – поршневого нерегулируемого

Если мы имеем нерегулируемый вид аксиально – поршневого насоса, его обычно изготавливают с наклонным диском, который показан на схеме и с наклонным блоком. Применяются для гидроприводов большого объема. Это комбинация закрытого типа, которая состоит из гидравлического мотора и собственно насоса. Применяются, как видно из названия, в гидравлических приводах хода автомашин. Это могут быть как сельскохозяйственные машины, например, комбайны, так и в дорожно – строительной технике, например, дорожных уплотнителях.

Рабочий объем и поток жидкости регулируются при помощи поворота наклонного диска. В первом случае при помощи изменения угла его наклона, во втором случае при наклоне вправо – влево.

Нерегулируемый насос с наклонным диском

Здесь ось блока изготовлена таким образом, что бы она совпадала с осью центрального вала.

При втором виде нерегулируемых насосов мы имеем изогнутую конструкцию, чем обеспечивается движение, называемое в технике возвратно – поступательным. Здесь вместо диска узел цилиндров или блок наклонён к оси самого вала и этот угол можно менять в процессе регулировки.

Нерегулируемый аксиально – поршневой насос имеющий наклонный блок, схематичное изображение

По обозначению:

1 – вал;
2 –подшипники;
3 – наклонный блок;
4 – поршни;
5 – распределительный диск;
6 – пазы всасывания и нагнетания.

Этот вид нерегулируемых насосов, которые изготавливаются с наклонным блоком, достаточно востребованы. Такие насосы имеют объем камер постоянного размера и при установке заданной частоты вращения выдают постоянный расход жидкости. Их в основном устанавливают в редукторах, которые устанавливаются в грузовых автомобилях на специальные механизмы, которые работают на отборе мощности в коробке передач. Также их устанавливают в бетононасосах, работающих на автомобилях, в различного вида подъемниках типа кранов, погрузчиках.

Очень много их установлено на городской автотехнике для уборки улиц и дворов, в технике для ремонта дорог, в технике для сельского хозяйства и для обработки леса.

Аксиально – поршневой насос нерегулируемый

Они могут иметь различную конструкцию валов и фланцев, при этом небольшие и компактные с высокой угловой скоростью.

Но цена из достаточно высокая, ввиду небрежного отношении они могут часто выходить из строя, много потребляют энергии. Это их минусы.

Второй вид насосов также имеет два вида конструкции, с наклонным диском и с наклонным блоком. аксиально поршневой насос Принцип работы аксиально – поршневого насоса

Пример регулируемого насоса с наклонный диском, простая схема

1 – прочная пружина, которая двигает диск;
2 – непосредственно наклонный диск;
3 – плунжер, который подталкивает диск в противовес пружине.

В таких насосах специально предусмотрена возможность регулировки объема рабочей камеры при помощи управления, которое меняет в первом случае, наклон шайбы, во втором случае при помощи откручивания – закручивания винта, как показано на схеме.

Регулируемый аксиально – поршневой насос с наклонным блоком

1 – блок, который меняет свой угол наклона при помощи винта 2.

Нужно знать, что чем больше угол, тем больше жидкости поступает.

Такие насосы имеют применение в различных термопластавтоматах, в их гидравлической системе, также в различного вида оборудовании, обрабатывающем изделия при помощи кузнечных прессов и прессовом оборудовании для гибки и резки деталей и прочее.

Как купить аксиально – поршневой насос

Выбор таких насосов действительно большой. Предприятия, выпускающие этот вид продукции, для простоты выбора, имеют каталог на те виды аксиально – поршневвых насосов, которые у них выпускаются.

В нем отображены виды насосов, например, регулируемые, нерегулируемые, их технические характеристики, места применения и размеры насосов и их объем рабочей камеры.

Например, возьмём ростовский завод «Энергоагрегат». Он выпускает в числе других насосов и аксиально – поршневые, как регулируемые, серии НА 74М, всего 15 наименований со своими характеристиками, касающихся не только цифровых данных, но и имеющих различный способ регулировки подачи жидкости, рабочей схемой внутреннего устройства.

Посмотреть каталог можно по ссылке.

Кроме того, можно посмотреть каталог от компании Parker.

И такой вид насосов, как нерегулируемый аксиально-поршневой насос, тип K60N.

Сдвоенный аксиально поршневые насос работает как два насоса в тандеме

Кроме того, каталоги продукции имеют все большие оптовые склады и магазины, занимающиеся продукцией такого типа. Если это официальный дилер на продукцию от производителя, цена на аксиально поршневые насосы может быть даже на несколько процентов ниже, чем непосредственно покупать у производителя, тем более, что покупать вы будете один, от силы два насоса.

Иногда существует необходимость приобрести сдвоенные аксиально поршневые насосы. Такие насосы, например компания Bosch Group выпускает регулируемые виды этих узлов, например A8V0 выпускается с наклонным блоком, который можно устанавливать прямо на дизельный двигатель. Он имеет общий вариант всасывания и отдельную регулировку мощности для каждого отсека. Их можно выбрать по следующему каталогу.

Какой насос лучше выбрать

Выбирая между насосом с наклонным диском или наклонным блоком, нужно сравнить некоторые их характеристики, так как производительность аксиально поршневого насоса зависит от его типа.

Самыми основными характеристиками для этого вида гидроузлов являются:

Размер насоса и его вес. Если выбираем более компактный узел, нужно отдать предпочтение варианту с наклонным диском. У него нет комплекта подшипников, а также вала, блока наклона, которые влияют на размер и вес.

Обычно, чем меньше деталей в узле, тем его проще изготавливать, тем он дешевле и тем он дольше служит, поэтому для обеспечения этих характеристик также выбираем тип узла с наклонным диском. Он работает на 30% дольше, чем с наклонным блоком.

Если выбирать узел, который, имеет меньшие потери мощности, узел с наклонным блоком имеет больший процент полезного действия, 90 -92% против 88-90% у наклонного диска. По угловой скорости предпочтение можно отдать гидроузлам с наклонным блоком, также как и по величине всасывания и подачи жидкости, так как объемы камер не имеют потерь.

Этот же вариант исполнения гидроузла может отлично работать как я вязкой жидкостью, так и с обыкновенного свойства. Выбираем этот тип для работы преимущественно для переменных нагрузок, тогда как для постоянных нагрузок выбираем узел с наклонным диском. Такой узел также лучше работает и при повышенной вибрации.

В зависимости от условий работы выбираем наиболее подходящий тип насоса.

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:

+7(499)403 39 91

Доставка подшипников по РФ и зарубежью.

Каталог подшипников на сайте themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Все об аксиально-поршневых насосах

Что такое поршневые насосы?

Поршневые насосы

— это прочные и относительно простые устройства. Основной поршневой насос состоит из поршня, камеры и двух клапанов. Насос работает, загоняя поршень в камеру, тем самым сжимая среду внутри. В ручном насосе это обычно воздух. Когда давление воздуха превышает давление пружины выпускного клапана, сжатая среда проходит через открытый выпускной клапан. Когда поршень поднимается обратно, он открывает впускной клапан и закрывает выпускной клапан, тем самым используя всасывание для втягивания новой среды для сжатия.

Поршневые насосы, хотя и довольно дорогие, являются одними из самых эффективных типов насосов. Они имеют отличное номинальное давление (до 10 000 фунтов на квадратный дюйм), но их конструкция делает их восприимчивыми к загрязнениям. Они представляют собой отличное решение для многих применений, связанных с перекачкой гидравлического масла под высоким давлением.

Что такое аксиально-поршневые насосы?

Аксиально-поршневые насосы — это поршневые насосы прямого вытеснения, в которых используется несколько цилиндров, сгруппированных вокруг центральной оси. Группа цилиндров, обычно содержащая нечетное число, называется блоком цилиндров.Поршни в каждом цилиндре прикреплены к наклонной шайбе. Качающаяся шайба также известна как кулачок или качающаяся шайба и прикрепляется к вращающемуся валу. По мере вращения вала угол наклонной шайбы изменяется, что приводит к перемещению поршней в соответствующие цилиндры и из них.

Поскольку наклонная шайба расположена под углом к оси вращения, поршни должны совершать возвратно-поступательное движение в осевом направлении, когда они вращаются вокруг оси блока цилиндров. Осевое движение поршней синусоидальное. Когда поршень поднимается, он движется к тарелке клапана.В этот момент вращения жидкость, захваченная между заглубленным концом поршня и тарелкой клапана, выталкивается в выпускное отверстие насоса через одно из полукруглых отверстий тарелки клапана. Когда поршень движется обратно к пластине клапана, жидкость проталкивается через выпускное отверстие пластины клапана.

Аксиально-поршневые насосы могут быть сконструированы как поршневые насосы с регулируемым рабочим объемом, что делает их очень полезными для управления скоростью гидравлических двигателей и цилиндров. В этой конструкции наклонная шайба используется для изменения глубины, на которую каждый поршень входит в свой цилиндр при вращении насоса, влияя на объем нагнетания.Поршень компенсатора давления используется в некоторых конструкциях для поддержания постоянного давления нагнетания при переменных нагрузках. В более дешевых аппаратах для мытья под давлением иногда используются конструкции с фиксированным расходом.

В типичном насосе с компенсацией давления угол наклонной шайбы регулируется с помощью клапана с использованием обратной связи по давлению, чтобы гарантировать, что выходного потока насоса достаточно для поддержания заданного давления. Если поток нагрузки увеличивается, давление на мгновение уменьшается, но клапан компенсации давления определяет это уменьшение и затем увеличивает угол наклонной шайбы, чтобы увеличить выходной поток насоса, восстанавливая желаемое давление.

Каковы их приложения?

Аксиально-поршневые насосы могут содержать большую часть необходимых элементов управления контурами, контролируя угол наклонной шайбы, чтобы регулировать поток и давление. Они очень надежны и позволяют сделать остальную часть гидравлической системы, к которой они прикреплены, очень простой и недорогой.

Они используются для питания гидравлических систем реактивных самолетов, приводятся в действие зубчатым колесом от главного вала газотурбинного двигателя, и часто используются в автомобильных компрессорах кондиционеров для охлаждения салона.Конструкция этих насосов соответствует ограниченному весу и требованиям к месту в моторном отсеке автомобиля, а также снижает вибрации.

Мойки высокого давления также используют эти насосы, а осевые поршневые двигатели используются для питания многих машин. Они работают по тем же принципам, что и аксиально-поршневые насосы, за исключением того, что циркулирующая жидкость находится под значительным давлением, а корпус поршня вращается и передает мощность вала другой машине. Обычно осевой поршневой двигатель используется для привода небольших землеройных машин, например, погрузчиков с бортовым поворотом.

Сводка

Это руководство дает общее представление об аксиально-поршневых насосах. Чтобы узнать больше о других типах насосов, прочтите наше руководство здесь. Для получения дополнительной информации о сопутствующих продуктах обратитесь к нашим руководствам по другим продуктам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Насосы прочие артикулы

Больше от Насосы, клапаны и аксессуары

Принцип работы, классификация и области применения

Поршневой насос

находит широкое применение благодаря надежности и высокой эффективности.Гидравлические насосы, технологии обработки, бурение и т. Д. — вот лишь некоторые из областей применения поршневых насосов. Его можно настроить для любого типа жидкости и иметь линейную характеристику. Поршневые насосы используются для перекачки жидкостей или сжатых газов. Он относится к одному типу гидравлических насосов с надежной и эффективной производительностью. В этой статье обсуждается обзор поршневого насоса и его работы.

Что такое поршневой насос?

Определение: Его можно определить как машину, которая используется для перемещения жидкостей или сжатых газов из одной точки в другую.Это поршневой насос прямого действия, в котором уплотнение высокого давления совершает возвратно-поступательное движение с поршнем. Эти насосы используются там, где требуется постоянное высокое давление, например, в системах водного орошения. На рисунке 1 подробно показаны детали поршневого насоса. Принцип работы объясняется в следующем разделе.

Поршневой насос

Конструкция

Как показано на рисунке выше, поршневой насос состоит из разных частей. Каждая часть объясняется вкратце.

Впуск — Это часть насоса, на которую подается ввод.Это может быть жидкость или газ под высоким давлением и т. Д.
Портовая пластина — Она действует как разделяющая среда между входным портом и выходным портом. Сжатый газ или жидкость выводятся через эту среду.
Нагнетание — Это формирует выходную мощность насоса.
Вращающийся цилиндр: Это динамическая часть насоса, в которой поршни вставляются в свои специальные пазы. Когда ствол вращается, поршни вращаются и вытесняют жидкость или сжатый газ.
Поршень — Это самая важная часть насоса. Они являются промежуточным звеном между невращающейся наклонной шайбой и стволом. Поршни имеют пружинную систему, так что они меняют свой размер при вращении ствола.
Невращающаяся наклонная шайба — Это интерфейс для внешней системы и поршней. Поршни меняют свою форму, сжимаются, когда они опускаются под действием силы, создаваемой наклонной шайбой. Аппарат автомата перекоса не вращается.Он закреплен на валу.
Вал- Вал соединен с вращающимся цилиндром и наклонной шайбой. На валу размещена вся сборка.

Принцип работы поршневого насоса

Принцип работы поясняется в пунктах ниже —

На рисунке показан поршень переменного смещения с осевым потоком
Выпускной порт и впускной канал используются для впуска и выпуска рабочей жидкости или газа . Они помещены в железный корпус.

Рабочий поршневой насос

Приводной вал соединен с наклонной шайбой и вращающимся цилиндром. Автомат перекоса регулируется в зависимости от положения ствола и поршней. Как показано на рисунке, у нас есть два цвета для впускного и выпускного порта. Когда ствол вращается, поршень, который помещается вверх и вдавливается внутрь, и аналогично поршень, который находится внизу, нажимается снаружи. Имеется наклон в положении автомата перекоса. То же положение меняется на обратное для следующего цикла работы, так что положение поршня полностью образует цикл.Это помогает перемещать газ или жидкости из одного места в другое, то есть из входного порта в выходной порт.

Поршни вращаются вместе со стволом в соответствии с положением автомата перекоса. Поршни размещены внутри цилиндрического блока. Движение поршней вызывает разницу в давлении, которая вызывает всасывание поступающей жидкости или сжатых газов. Наклон в вертикальном положении автомата перекоса составляет от 10 до 15 градусов. По этой причине его называют поршневым с осевым потоком и регулируемым рабочим объемом.

Движение поршня называется возвратно-поступательным движением. Непрерывное движение, т.е. всасывание и нагнетание поршнями, вызывает смещение жидкости или сжатого газа. Когда угол уменьшается, всасывание уменьшается, а при увеличении угла — больше. По этой причине он называется поршневым с регулируемым рабочим объемом. Переменное смещение зависит от угла наклонной шайбы.

Типы поршневых насосов

Различные типы поршневых насосов:

Классификация поршневых насосов

Подъемно-поршневой насос — В этом типе насоса поршень вытесняет сжатый газ или жидкость с помощью управляющего устройства, называемого клапаном. .Клапан расположен непосредственно под впускным отверстием, как показано на рисунке
Поршневой насос с усилием. Название силы дано на основе рабочего поршня. Поршень может перемещать жидкость вверх с силой или открытием клапана, и аналогичным образом перемещать жидкость или сжатые газы.
Аксиально-поршневой насос — название «аксиальный» дано в зависимости от направления выпуска жидкости или сжатого газа. В этом случае он параллелен оси поршня, поэтому и было дано название осевой.
Радиально-поршневой насос — В этом поршневом насосе поток жидкости выполнен радиальным, т.е.е. он течет наружу из поршня.

Технические характеристики

Как и любая другая машина, этот насос имеет свои собственные характеристики. Различные параметры, которые должны быть указаны для насоса, включают рабочую температуру, напор насоса, скорость потока, номинальную мощность, текущие характеристики, мощность в лошадиных силах, рабочий ход, давление и т. Д.

Применение поршневого насоса

Благодаря своей прочности он имеет универсальные приложения. Некоторые из них упоминаются как: очистка под высоким давлением, водная гидравлика, масляная гидравлика, технологические процессы, закачка воды, резка воды, услуги бурения, промышленные, коммерческие, гидравлические испытания под давлением и т. Д.

Преимущества и недостатки

Преимущества поршневых насосов указаны как

Рабочую силу в поршневом насосе можно регулировать без изменения скорости потока
Производительность насоса не зависит от скорости потока и давление жидкости или сжатого газа
В этом насосе, по сравнению с вакуумным насосом, диапазон давления широк.

Недостатками поршневого насоса являются:

Поршневой насос из-за своей сборки тяжелый и громоздкий.
Они способны обрабатывать только меньшие количества цветков.
Поток пульсирует.

Часто задаваемые вопросы

1. Что означает поршень?

Это диск или цилиндрическая конструкция, которая помещается внутри трубы или металлического цилиндра. Поршень может перемещаться вверх и вниз в зависимости от движения жидкости или сжатого газа.

2. Что такое гидравлический поршневой насос?

Гидравлический поршневой насос — это насос, в котором рабочим топливом является сжатый газ.Благодаря своей универсальности он имеет ряд применений.

3. Какие бывают два типа поршневых насосов?

Они подразделяются на осевые и радиальные. Еще одна категория — поднятый поршень и нагнетательный поршень

4. Какой гидравлический насос самый эффективный?

Они относятся к категории самых эффективных гидравлических насосов.

5. Поршень перестает двигаться?

Нет, технически говоря, для двигателя или насоса в рабочем состоянии поршень никогда не останавливается.Он движется вверх и вниз в зависимости от движения жидкости или сжатого газа.

Отсюда мы ознакомились с принципиальной схемой, принципом действия и классификацией поршневых насосов. Это одна из классификаций гидравлических насосов, которые считаются наиболее эффективными. Эти гидравлические насосы являются одними из наиболее предпочтительных гидравлических насосов из-за их надежности и меньшего количества обслуживания. У них есть преимущества осевого и радиального потока, широкий диапазон давления. Он имеет легкость управления потоком, поскольку управление не зависит от напора и скорости потока.Вот вам вопрос, какой может быть максимальный наклон автомата перекоса от его оси?

Конструкция аксиально-поршневого насоса

Некоторые из ключевых особенностей внутри насосов:

Конструкция поршня — цельная, полая или с поршневыми кольцами. Конструкция и вес поршней будут иметь большое влияние на эффективность насоса. Конструкция Parker F11 с легкой головкой и удерживаемыми шариками может развивать значительно более высокие скорости, чем насосы с наклонной шайбой с их более длинными и тяжелыми поршнями.

Некоторые насосы и двигатели могут выходить за пределы центра, что означает, что они могут обеспечивать поток или вращать свой приводной вал в обоих направлениях. Они обычно используются в замкнутых системах привода мобильных транспортных средств.

Конструкции с изогнутой осью обычно имеют более тяжелые подшипники вала, чем насосы с наклонной шайбой. Это связано с тем, что они чаще используются в качестве моторных приводов и должны воспринимать нагрузки колес на свой вал. С другой стороны, насосы с наклонной шайбой, как правило, приводятся в движение через гибкие муфты, которые снимают любые боковые нагрузки, поэтому размер внутреннего подшипника рассчитан так, чтобы выдерживать внутренние нагрузки от динамических сил и сил нагрузки давления.

Уровень шума может быть проблемой для поршневых насосов. Шум создается неоднородностями потока, например. когда поршни движутся вперед и назад, они создают пульсирующий поток, который проходит в полную гидравлическую систему и вибрирует или излучается от других компонентов дальше по контуру. Эта неравномерность потока дополнительно осложняется портом подачи, который соединяет и разъединяет каждый поршень при его вращении. Время открытия и закрытия может создать другие, более частые разрывы потока.Часто для разных условий эксплуатации доступны разные пластины ГРМ, например. приложения с фиксированной или регулируемой скоростью.

Давление в трубопроводе утечки из корпуса имеет решающее значение для управления балансом давления втулки против давления всасывания. Следует проявлять осторожность с некоторыми контроллерами насосов, так как клапаны выходят в корпус насоса и могут создавать опасные скачки давления. Убедитесь, что дренажные линии корпуса имеют достаточный размер. Одним из возможных решений может быть использование более подходящего прозрачного пластикового шланга для линии утечки через корпус, который будет иметь эффект гашения этих пиков до того, как тапочки повредятся.Температура линии утечки корпуса также является хорошим способом контроля состояния насоса, как описано в разделе о лопастном насосе.

Если вы сомневаетесь в выборе насоса, наиболее подходящего для вашего применения, всегда обращайтесь к производителю или дистрибьютору, который сможет предложить наиболее подходящий диапазон насосов и сообщить ожидаемый срок службы.

Engineering Essentials: основы гидравлических насосов

Загрузите эту статью в формате .PDF

Когда гидравлический насос работает, он выполняет две функции.Во-первых, его механическое действие создает вакуум на входе насоса, который позволяет атмосферному давлению вытеснять жидкость из резервуара во входную линию к насосу. Во-вторых, его механическое действие подает эту жидкость к выпускному отверстию насоса и заставляет ее поступать в гидравлическую систему.

Насос создает движение или поток жидкости: он не создает давления . Он создает поток, необходимый для развития давления, которое является функцией сопротивления потоку жидкости в системе.Например, давление жидкости на выходе насоса составляет ноль для насоса, не подключенного к системе (нагрузки). Далее, для насоса, подающего в систему, давление поднимется только до уровня, необходимого для преодоления сопротивления нагрузки.

Классификация насосов

Все насосы могут быть классифицированы как поршневые или непогруженные. Большинство насосов, используемых в гидравлических системах, являются объемными.

Насос непрямого вытеснения обеспечивает непрерывный поток.Однако, поскольку он не обеспечивает надежного внутреннего уплотнения от проскальзывания, его выходная мощность значительно меняется при изменении давления. Центробежные и пропеллерные насосы являются примерами поршневых насосов непрямого действия.

Если выходной порт поршневого насоса непрямого действия был заблокирован, давление повысилось бы, а выходная мощность упала бы до нуля. Хотя насосный элемент продолжит движение, поток остановится из-за проскальзывания внутри насоса.

В поршневом насосе проскальзывание пренебрежимо мало по сравнению с объемным выходным потоком насоса.Если выходное отверстие было закупорено, давление мгновенно увеличилось бы до такой степени, что насосный элемент или его корпус откажутся (возможно, взорвутся, если приводной вал не сломается первым), или первичный двигатель насоса остановится.

Принцип прямого вытеснения

Насос прямого вытеснения — это насос, который перемещает (доставляет) одинаковое количество жидкости за каждый цикл вращения насосного элемента. Постоянная подача в течение каждого цикла возможна из-за посадки с малыми допусками между насосным элементом и корпусом насоса.То есть количество жидкости, которая проходит мимо насосного элемента в поршневом насосе прямого вытеснения, является минимальным и пренебрежимо малым по сравнению с теоретически максимально возможной подачей. Подача за цикл остается почти постоянной, независимо от изменений давления, против которого работает насос. Обратите внимание, что если проскальзывание жидкости является значительным, насос не работает должным образом и его необходимо отремонтировать или заменить.

Насосы прямого вытеснения могут быть как фиксированного, так и переменного рабочего объема.Производительность насоса постоянного рабочего объема остается постоянной в течение каждого цикла откачки и при заданной скорости насоса. Производительность насоса с регулируемым рабочим объемом может быть изменена путем изменения геометрии камеры смещения.

Другие названия для описания этих насосов: гидростатический для поршневого насоса и гидродинамический для поршневого насоса. Гидростатический означает, что насос преобразует механическую энергию в гидравлическую при сравнительно небольшом количестве и скорости жидкости.В гидродинамическом насосе скорость и движение жидкости велики; выходное давление фактически зависит от скорости, с которой жидкость течет.

Поршневые насосы

Рисунок 1. Поршневой насос.

Принцип прямого вытеснения хорошо проиллюстрирован в поршневом насосе, наиболее простом поршневом насосе, рис. 1. По мере выдвижения поршня частичный вакуум, создаваемый в камере насоса, вытягивает жидкость из резервуара через впускной обратный клапан. в камеру.Частичный вакуум помогает прочно удерживать выпускной обратный клапан. Объем жидкости, втянутой в камеру, известен из-за геометрии корпуса насоса, в данном примере цилиндра.

Когда поршень втягивается, впускной обратный клапан возвращается в исходное положение, закрывая клапан, и сила поршня смещает выпускной обратный клапан, выталкивая жидкость из насоса в систему. Во время каждого цикла возвратно-поступательного движения из насоса вытесняется одинаковое количество жидкости.

Все поршневые насосы прямого вытеснения подают одинаковый объем жидкости в каждом цикле (независимо от того, являются они возвратно-поступательными или вращающимися).Это физическая характеристика насоса, не зависящая от скорости движения. Однако чем быстрее работает насос, тем больше общий объема жидкости он доставит.

Роторные насосы

В насосе роторного типа вращательное движение переносит жидкость от входа насоса к выходу насоса. Ротационные насосы обычно классифицируются по типу элемента, передающего жидкость, так что мы говорим о шестеренчатых, лопастных, лопастных или поршневых ротационных насосах.

Рисунок 2.Насос с цилиндрической шестерней.

Насосы с внешним зацеплением можно разделить на типы с внешним зацеплением и внутренним зацеплением. Типичный насос с внешним зацеплением показан на рис. 2. Эти насосы поставляются с прямозубой, косозубой или елочкой. Прямозубые цилиндрические зубчатые колеса легче всего нарезать, и они наиболее широко используются. Цилиндрические и елочные шестерни работают тише, но стоят дороже.

Шестеренчатый насос создает поток, перемещая жидкость между зубьями двух зацепляющихся шестерен. Одна шестерня приводится в движение приводным валом и вращает промежуточную шестерню.Камеры, образованные между соседними зубьями шестерни, закрыты корпусом насоса и боковыми пластинами (также называемыми износостойкими или нажимными пластинами).

На входе насоса создается частичный вакуум, поскольку зубья шестерни не зацепляются. Жидкость втекает, заполняя пространство и разносится по внешней стороне шестерен. Когда зубья снова зацепляются на выпускном конце, жидкость вытесняется.

Объемный КПД шестеренчатых насосов достигает 93% при оптимальных условиях. Рабочие зазоры между поверхностями шестерен, гребнями зубьев шестерен и корпусом создают почти постоянные потери в любом перекачиваемом объеме при фиксированном давлении.Это означает, что объемный КПД при низких скоростях и расходах низок, поэтому шестеренчатые насосы должны работать с максимальной номинальной скоростью.

Хотя потери через рабочие зазоры или «проскальзывание» увеличиваются с увеличением давления, эти потери почти постоянны при изменении скорости и мощности. Для одного насоса потери увеличиваются примерно на 1,5 галлона в минуту от нуля до 2000 фунтов на квадратный дюйм независимо от скорости. Изменение скольжения с изменением давления мало влияет на производительность при работе с более высокими скоростями и выходами.Насосы с внешним зацеплением сравнительно невосприимчивы к загрязнениям в масле, что увеличивает скорость износа и снижает эффективность, но внезапное заклинивание и выход из строя маловероятны.

Рисунок 3. Лопастной насос.

Лопастной насос — это роторный насос с внешним зацеплением, рис. 3. Он отличается от обычного насоса с внешним зацеплением способом привода «шестерен». В шестеренчатом насосе одна шестерня приводит в движение другую; в кулачковом насосе оба кулачка приводятся в действие через соответствующие приводные шестерни вне камеры корпуса насоса.

Винтовой насос представляет собой осевой шестеренчатый насос, работающий аналогично ротационному винтовому компрессору. Винтовые насосы трех типов: одновинтовые, двухвинтовые и трехвинтовые. В одновинтовом насосе спиральный ротор эксцентрично вращается во внутреннем статоре. Двухвинтовой насос состоит из двух параллельно зацепляющихся роторов, вращающихся в корпусе, обработанном с жесткими допусками. Трехвинтовой насос состоит из ротора центрального привода с двумя зацепленными холостыми роторами; роторы вращаются внутри корпуса, обработанного с жесткими допусками.

Поток через винтовой насос осевой и в направлении силового ротора. Входная гидравлическая жидкость, окружающая роторы, задерживается при вращении роторов. Эта жидкость равномерно выталкивается при вращении роторов вдоль оси и вытесняется с другого конца.

Жидкость, подаваемая винтовым насосом, не вращается, а движется линейно. Роторы работают как бесконечные поршни, которые непрерывно движутся вперед. Пульсации нет даже на большой скорости. Отсутствие пульсаций и отсутствие контакта металл-металл обеспечивает очень тихую работу.

Насосы большего размера используются в качестве насосов предварительного заполнения большого объема низкого давления на больших прессах. Другие применения включают гидравлические системы на подводных лодках и другие применения, где необходимо контролировать шум.

Рисунок 4. Насосы с внутренним зацеплением — героторный и серповидный.

Насосы с внутренним зацеплением , рис. 4, имеют внутреннюю шестерню и внешнюю шестерню. Поскольку у этих насосов на внутреннем зубчатом колесе на один или два зубца меньше, чем на внешнем, относительные скорости внутреннего и внешнего зубчатых колес в этих конструкциях низкие.Например, если количество зубьев на внутренней и внешней шестернях составляет 10 и 11 соответственно, внутренняя шестерня будет совершать 11 оборотов, а внешняя — 10. Эта низкая относительная скорость означает низкий уровень износа. Эти насосы представляют собой небольшие компактные агрегаты.

Серповидное уплотнение Внутренняя шестерня Насос состоит из внутренней и внешней шестерен, разделенных серповидным уплотнением. Две шестерни вращаются в одном направлении, причем внутренняя шестерня вращается быстрее, чем внешняя. Гидравлическое масло всасывается в насос в точке, где зубья шестерни начинают разъединяться, и направляется к выпускному отверстию в пространстве между серпом и зубцами обоих разрывов.Точка контакта зубьев шестерни образует уплотнение, так же как и небольшой зазор на вершине полумесяца. Хотя в прошлом этот насос обычно использовался для малых выходов, с давлением ниже 1000 фунтов на квадратный дюйм, недавно стала доступна двухступенчатая модель на 4000 фунтов на квадратный дюйм.

Геротор с внутренним зацеплением Насос состоит из пары шестерен, которые всегда находятся в скользящем контакте. Внутренняя шестерня имеет на один зуб больше, чем героторная шестерня. Обе шестерни вращаются в одном направлении. Масло всасывается в камеру, где зубцы разделяются, и выбрасывается, когда зубцы снова начинают зацепляться.Уплотнение обеспечивается скользящим контактом.

Как правило, шестеренчатый насос с внутренним зацеплением с уплотнением под давлением зубчатого гребня имеет более высокий объемный КПД на низких скоростях, чем серповидный насос. Объемный и общий КПД этих насосов находится в том же общем диапазоне, что и насосы с внешним зацеплением. Однако их чувствительность к грязи несколько выше.

Рисунок 5. Базовый (неуравновешенный) лопастной насос.

В лопастных насосах несколько лопаток скользят в пазах ротора, который вращается в корпусе или кольце.Корпус может быть эксцентричным по отношению к центру ротора или его форма может быть овальной, Рис. 5. В некоторых конструкциях центробежная сила удерживает лопатки в контакте с корпусом, в то время как лопатки с силой входят в пазы и выходят из них. эксцентриситет корпуса. В одном лопастном насосе легкие пружины прижимают лопатки к корпусу; в насосе другой конструкции находящиеся под давлением штифты толкают лопатки наружу.

Во время вращения, когда пространство или камера, окруженная лопастями, ротором и корпусом, увеличивается, создается вакуум, и атмосферное давление нагнетает масло в это пространство, которое является входной стороной насоса.По мере уменьшения замкнутого пространства или объема жидкость вытесняется через выпускные отверстия.

Рисунок 6. Уравновешивающий пластинчатый насос.

Рис. 7. Пластинчатый насос переменной производительности с компенсацией давления.

Сбалансированные и неуравновешенные лопастные насосы — Насос, показанный на Рисунке 5, — это неуравновешенный , потому что все перекачивающее действие происходит в камерах с одной стороны ротора и вала. Эта конструкция создает боковую нагрузку на ротор и приводной вал.Пластинчатый насос этого типа имеет внутренний корпус круглой формы. Неуравновешенные лопастные насосы могут иметь постоянный или переменный рабочий объем. Некоторые лопастные насосы имеют сбалансированную конструкцию , в которой эллиптический кожух образует две отдельные насосные области на противоположных сторонах ротора, так что боковые нагрузки компенсируются, рис. 6. Уравновешенные лопастные насосы бывают только в конструкциях с фиксированным рабочим объемом.

В несбалансированной конструкции с переменным объемом, рис. 7, рабочий объем может быть изменен с помощью внешнего управления, такого как маховик или компенсатор давления.Устройство управления перемещает кулачковое кольцо для изменения эксцентриситета между кольцом и ротором, тем самым изменяя размер насосной камеры и, таким образом, изменяя смещение за оборот.

Когда давление достаточно велико, чтобы преодолеть усилие пружины компенсатора, кулачковое кольцо смещается, чтобы уменьшить эксцентриситет. Регулировка пружины компенсатора определяет давление, при котором кольцо смещается.
Поскольку центробежная сила необходима для прижимания лопаток к корпусу и обеспечения плотного уплотнения в этих точках, эти насосы не подходят для работы на низких скоростях.Не рекомендуется работать на скоростях ниже 600 об / мин. Если использовать пружины или другие средства для удержания лопаток напротив кольца, возможна эффективная работа на скоростях от 100 до 200 об / мин.

Пластинчатые насосы длительное время сохраняют высокий КПД, так как компенсация износа концов пластин и корпуса происходит автоматически. По мере износа этих поверхностей лопатки выдвигаются дальше в своих пазах, чтобы поддерживать контакт с корпусом.

Пластинчатые насосы, как и другие типы, бывают сдвоенными.Сдвоенный насос состоит из двух насосных агрегатов в одном корпусе. Они могут быть одинакового или разных размеров. Хотя они смонтированы и приводятся в действие как одиночные насосы, гидравлически они независимы. Другой вариант — это последовательный агрегат: два насоса одинаковой мощности соединены последовательно, так что мощность одного насоса питает другой. Такое расположение дает вдвое большее давление, чем обычно бывает от этого насоса. Пластинчатые насосы имеют относительно высокий КПД. Их размер невелик по сравнению с объемом производства. Устойчивость к грязи относительно хорошая.

Насосы поршневые

Рисунок 8. Аксиально-поршневой насос изменяет рабочий объем за счет изменения угла наклонной шайбы.

Поршневой насос — это роторный агрегат, в котором для создания потока жидкости используется принцип поршневого насоса. Вместо использования одного поршня в этих насосах используется множество комбинаций поршень-цилиндр. Часть насосного механизма вращается вокруг приводного вала для создания возвратно-поступательных движений, которые втягивают жидкость в каждый цилиндр, а затем вытесняют ее, создавая поток.Есть два основных типа: аксиально-поршневой и радиально-поршневой; обе области доступны как насосы с фиксированным и регулируемым рабочим объемом. Вторая разновидность часто допускает переменное обратимое (сверхцентровое) смещение.

Большинство аксиально- и радиально-поршневых насосов могут быть как с регулируемым, так и с фиксированным рабочим объемом. Насосы с регулируемым рабочим объемом, как правило, несколько больше и тяжелее, потому что в них добавлены внутренние элементы управления, такие как маховик, электродвигатель, гидроцилиндр, сервопривод и механический шток.

Аксиально-поршневые насосы — Поршни аксиально-поршневого насоса совершают возвратно-поступательное движение параллельно средней линии приводного вала поршневого блока. То есть вращательное движение вала преобразуется в осевое возвратно-поступательное движение. Большинство аксиально-поршневых насосов являются многопоршневыми и используют обратные клапаны или распределительные пластины для направления потока жидкости от входа к выходу.

Рисунок 9. Радиально-поршневой насос.

Рядные поршневые насосы — Самый простой тип аксиально-поршневого насоса — это конструкция с наклонной шайбой, в которой блок цилиндров вращается приводным валом.Поршни, вставленные в отверстия в блоке цилиндров, соединяются через башмаки поршней и втягивающее кольцо, так что башмаки упираются в наклонную наклонную шайбу. Когда блок поворачивается, рисунок 8, башмаки поршней следуют за наклонной шайбой, заставляя поршни совершать возвратно-поступательное движение. Отверстия расположены в пластине клапана так, что поршни проходят через входное отверстие при вытягивании и выходное отверстие, когда они возвращаются обратно. В этих насосах рабочий объем определяется размером и количеством поршней, а также длиной их хода , который зависит от угла наклона шайбы.

В моделях линейного насоса с регулируемым рабочим объемом наклонная шайба вращается в подвижной вилке. Поворот вилки на цапфе изменяет угол наклонной шайбы, увеличивая или уменьшая ход поршня. Хомут может быть расположен с помощью различных органов управления, , т.е. , ручного управления, сервопривода, компенсатора, маховика и т. Д.

Рис. 10. Кривая давление-расход гидравлического насоса постоянного рабочего объема.

Насосы с изогнутой осью — Этот насос состоит из приводного вала, который вращает поршни, блока цилиндров и неподвижной клапанной поверхности, обращенной к отверстиям блока цилиндров, через которые проходит впускной и выпускной поток.Ось приводного вала расположена под углом по отношению к оси блока цилиндров. Вращение приводного вала вызывает вращение поршней и блока цилиндров.

Поскольку плоскость вращения поршней находится под углом к плоскости поверхности клапана, расстояние между любым из поршней и поверхностью клапана постоянно изменяется во время вращения. Каждый отдельный поршень перемещается от поверхности клапана в течение одной половины оборота вала и к поверхности клапана в течение другой половины.

Клапанная поверхность имеет отверстия таким образом, что ее впускной канал открыт для отверстий цилиндров в той части вращения, где поршни отходят. Его выходной канал открыт для отверстий цилиндров в той части вращения, где поршни движутся к поверхности клапана. Следовательно, во время вращения насоса поршни втягивают жидкость в соответствующие отверстия цилиндров через впускную камеру и вытесняют ее через выпускную камеру. Насосы с изогнутой осью бывают с фиксированным и переменным рабочим объемом, но не могут быть реверсированы.

Рис. 11. Кривая давления и расхода гидравлического насоса переменного рабочего объема с идеальной компенсацией расхода и давления.

В радиально-поршневых насосах поршни расположены радиально в блоке цилиндров; они движутся перпендикулярно оси вала. Доступны два основных типа: в одном используются поршни цилиндрической формы, в другом — с шариковыми поршнями. Их также можно классифицировать по расположению портов: обратный клапан или игольчатый клапан. Они доступны с фиксированным и переменным смещением, а также с регулируемым обратимым (сверхцентровым) смещением.

В радиально-поршневом насосе с штифтами, рис. 9, блок цилиндров вращается на неподвижном штифте внутри круглого реактивного кольца или ротора. Когда блок вращается, центробежная сила, давление наддува или какое-либо механическое воздействие заставляют поршни следовать за внутренней поверхностью кольца, которая смещена от центральной линии блока цилиндров. Поскольку поршни совершают возвратно-поступательное движение в своих отверстиях, отверстие в штифте позволяет им впитывать жидкость при движении наружу и выпускать ее при движении внутрь.

Размер и количество поршней, а также длина их хода определяют рабочий объем насоса. Смещение можно изменять, перемещая реактивное кольцо для увеличения или уменьшения хода поршня, изменяя эксцентриситет. Для этого доступны несколько элементов управления.

Рис. 12. Схема типичного пропорционального регулятора давления насоса.

Плунжерные насосы в чем-то похожи на роторно-поршневые, в том смысле, что перекачивание является результатом возвратно-поступательного движения поршней в отверстиях цилиндров.Однако в этих насосах цилиндры неподвижны; они не вращаются вокруг приводного вала. Поршни могут совершать возвратно-поступательное движение коленчатым валом, эксцентриками на валу или качающейся шайбой. При использовании эксцентриков возвратный ход осуществляется пружинами. Поскольку клапаны не могут быть обеспечены путем закрытия и открытия портов при вращении, в этих насосах можно использовать обратные клапаны на входе и выходе.

Из-за своей конструкции эти насосы обладают двумя особенностями, которых нет у других насосов: один имеет более надежное уплотнение между входом и выходом, что позволяет создавать более высокие давления без чрезмерной утечки скольжения.Во-вторых, во многих насосах смазка движущихся частей, кроме поршня и цилиндрического канала, может быть независимой от перекачиваемой жидкости. Следовательно, можно перекачивать жидкости с плохими смазывающими свойствами. Объемный и общий КПД близок к аксиально- и радиально-поршневым насосам.

Измерение производительности насоса

Объем перекачиваемой жидкости за один оборот рассчитывается исходя из геометрии масленых камер. Насос никогда полностью не подает расчетное или теоретическое количество жидкости.Насколько близко он подходит, называется объемной эффективностью . Объемная эффективность определяется путем сравнения расчетной доставки с фактической доставкой. Объемный КПД зависит от скорости, давления и конструкции насоса.

Механический КПД насоса также не идеален, потому что часть входящей энергии тратится на трение. Общий КПД гидравлического насоса — это результат его объемного и механического КПД. Насосы
обычно оцениваются по максимальному рабочему давлению и производительности в галлонах в минуту или л / мин при заданной скорости привода в об / мин.

Согласование мощности насоса с нагрузкой

Рис. 13. График зависимости давления от расхода гидравлического насоса переменной производительности с компенсацией давления.

Рисунок 14. Схема управления двухступенчатым компенсатором насоса.

Компенсация давления и определение нагрузки — это термины, часто используемые для описания характеристик насоса, которые повышают эффективность работы насоса. Иногда эти термины используются как синонимы, заблуждение, которое проясняется, когда вы понимаете различия в том, как работают эти два усовершенствования.

Чтобы исследовать эти различия, рассмотрим простую схему, в которой используется насос постоянной производительности, работающий с постоянной скоростью. Этот контур эффективен только тогда, когда нагрузка требует максимальной мощности, поскольку насос обеспечивает полное давление и расход независимо от нагрузки. Предохранительный клапан предотвращает чрезмерное повышение давления, направляя жидкость под высоким давлением в резервуар, когда система достигает уставки сброса. Как показано на Рисунке 10, мощность теряется всякий раз, когда нагрузка требует меньше полного потока или полного давления.Неиспользованная энергия жидкости, производимая насосом, превращается в тепло, которое необходимо отводить. Общая эффективность системы может составлять 25% или ниже.

Насосы с регулируемым рабочим объемом

, оснащенные регуляторами рабочего объема, рис. 11, могут сэкономить большую часть этой потери гидравлической мощности при перемещении одиночного груза. Варианты управления включают ручное колесо, рычаг, цилиндр, сервопривод штока и электрогидравлическое сервоуправление. Примерами приложений управления перемещением являются гидростатические трансмиссии с рычажным управлением, используемые для движения косилок, погрузчиков с бортовым поворотом и дорожных катков.

Хотя эти элементы управления точно соответствуют потребностям потока и давления для отдельной нагрузки, они не имеют встроенных возможностей ограничения давления или мощности. Таким образом, должны быть приняты другие меры для ограничения максимального давления в системе, и первичный двигатель по-прежнему должен обладать мощностью в лошадиных силах на поворотах. Более того, когда насос питает контур с несколькими нагрузками, характеристики согласования расхода и давления ухудшаются.

Проектный подход к системе, в которой один насос питает несколько нагрузок, заключается в использовании насоса, оснащенного пропорциональным компенсатором давления, рис. 12.Пружина вилки смещает наклонную шайбу насоса в сторону полного рабочего объема. Когда давление нагрузки превышает настройку компенсатора, сила давления действует на золотник компенсатора, преодолевая силу, оказываемую пружиной.

Золотник затем смещается к камере компенсатора-пружины, направляет выходную жидкость насоса к поршню хода и уменьшает рабочий объем насоса. Золотник компенсатора возвращается в нейтральное положение, когда давление насоса соответствует настройке пружины компенсатора. Если нагрузка блокирует приводы, расход насоса падает до нуля.

Использование насоса с регулируемым рабочим объемом и с компенсацией давления вместо насоса с постоянным рабочим объемом значительно снижает требования к мощности контура, рис. 13. Выходной поток этого типа насоса изменяется в соответствии с заданным давлением нагнетания, измеряемым отверстием в компенсаторе насоса. . Поскольку сам компенсатор работает от жидкости под давлением, давление нагнетания должно быть установлено выше, скажем, на 200 фунтов на кв. Дюйм выше, чем максимальное значение давления нагрузки. Таким образом, если настройка давления нагрузки насоса с компенсацией давления составляет 1100 фунтов на квадратный дюйм, насос будет увеличивать или уменьшать свой рабочий объем (и выходной поток) в зависимости от давления нагнетания 1300 фунтов на квадратный дюйм.

A Двухступенчатое управление компенсатором давления , рис. 14, использует пилотный поток под давлением нагрузки через отверстие в золотнике компенсатора основной ступени для создания перепада давления в 300 фунтов на квадратный дюйм. Это падение давления создает на золотнике усилие, которому противодействует основная пружина золотника. Пилотная жидкость поступает в резервуар через небольшой предохранительный клапан. Давление в камере пружины 4700 фунтов на квадратный дюйм обеспечивает настройку регулятора компенсатора в 5000 фунтов на квадратный дюйм. Увеличение давления по сравнению с настройкой компенсатора смещает золотник главной ступени вправо, направляя выходную жидкость насоса к поршню хода, который преодолевает силу смещения поршня и уменьшает рабочий объем насоса, чтобы соответствовать требованиям нагрузки.

Ранее заявленное заблуждение проистекает из наблюдения, что давление на выходе насоса с компенсацией давления может упасть ниже уставки компенсатора во время движения привода. Это происходит не из-за того, что насос чувствует нагрузку, а из-за того, что размер насоса недостаточен для применения. Давление падает, потому что насос не может генерировать достаточный поток, чтобы справиться с нагрузкой. При правильном размере насос с компенсацией давления всегда должен пропускать через отверстие компенсатора достаточное количество жидкости для работы компенсатора.

Superior в динамике

Рисунок 15. Типовые характеристики одно- и двухступенчатой компенсации давления.

Рис. 16. Схема пропорционального компенсатора насоса, который обеспечивает чувствительность к нагрузке.

В отношении функции согласования двухступенчатый компенсатор идентичен управлению пропорциональным компенсатором, показанному на рисунке 12. Однако динамические характеристики двухступенчатого управления лучше. Это становится очевидным при анализе переходного процесса, который включает в себя внезапное уменьшение потребности в потоке нагрузки, начиная с полного хода при низком давлении.

Одноступенчатый управляющий золотник подает рабочую жидкость к поршню хода только тогда, когда давление нагнетания насоса достигает значения компенсатора. Золотник главной ступени двухступенчатого управления начинает движение, как только давление на выходе насоса минус давление в камере пружины превышает настройку пружины в 300 фунтов на квадратный дюйм. Поскольку управляющая жидкость протекает через отверстие и из-за потока, необходимого для сжатия жидкости в камере пружины, давление в камере пружины отстает от давления нагнетания насоса. Это приводит к разбалансировке катушки и смещению ее вправо.

Разрушение насоса начинается до того, как давление нагнетания насоса достигает уставки компенсатора, рисунок 15. Обратите внимание, что в системе, оснащенной аккумулятором, двухступенчатое управление компенсатором дает небольшое преимущество. Однако в гидравлических системах экскаваторов преимущество двухступенчатого компенсатора очевидно: он обеспечивает более надежную защиту компонентов системы от скачков давления.

Рис. 17. Кривая давление-расход насоса с регулированием по нагрузке.

Рисунок 18.Схема управления насосом, обеспечивающего определение нагрузки и ограничение давления.

Измерение нагрузки: следующий шаг
Аналогичным элементом управления, который в последнее время стал популярным, является регулятор с измерением нагрузки, который иногда называют регулятором согласования мощности, рис. 16. Одноступенчатый клапан почти идентичен одноступенчатому клапану. Управление ступенчатым компенсатором, рис. 12, за исключением того, что пружинная камера подключается за регулируемым отверстием, а не напрямую с резервуаром. Золотник компенсатора с измерением нагрузки достигает равновесия, когда перепад давления на регулируемом отверстии соответствует настройке пружины на 300 фунтов на квадратный дюйм.

Любой из трех основных сигналов определения нагрузки управляет насосом с измерением нагрузки: ненагруженный, рабочий и разгрузочный. В ненагруженном режиме отсутствие давления нагрузки приводит к тому, что насос производит нулевой расход нагнетания при давлении смещения или разгрузки. Во время работы давление нагрузки заставляет насос генерировать поток нагнетания относительно установленного падения давления или давления смещения. Когда система достигает максимального давления, насос поддерживает это давление, регулируя расход нагнетания.

Подобно насосу с компенсацией давления, насос с измерением нагрузки имеет регулятор компенсации давления, но он модифицирован для приема двух сигналов давления, а не только одного.Как и в случае компенсации давления, управление с измерением нагрузки получает сигнал, представляющий давление нагнетания, но также получает второй сигнал, представляющий давление нагрузки. Этот сигнал исходит от второго отверстия, расположенного ниже по потоку от первого. Это второе отверстие может быть клапаном регулирования потока непосредственно за выпускным отверстием насоса, отверстием золотника направленного регулирующего клапана или может быть ограничением в проводнике жидкости.

Сравнение этих двух сигналов давления в модифицированной секции компенсатора позволяет насосу определять как нагрузку, так и расход.Это еще больше снижает потери мощности, рис. 17. Выходной поток насоса изменяется в зависимости от перепада давления двух отверстий. Подобно тому, как насос с компенсацией давления увеличил свое давление нагнетания на величину, необходимую для работы компенсатора давления, давление нагнетания насоса с датчиком нагрузки и расхода обычно на 200–250 фунтов на квадратный дюйм выше фактического давления нагрузки.

Кроме того, чувствительный к нагрузке насос может соответствовать требованиям к нагрузке и расходу для функции одного контура или нескольких одновременных функций, соотнося мощность в лошадиных силах с максимальным давлением нагрузки.Это потребляет минимально возможную мощность и генерирует наименьшее количество тепла.

Панель управления

Если регулируемое отверстие представляет собой регулирующий клапан с ручным управлением, система может работать в режиме согласования нагрузки по указанию оператора. Когда он открывает клапан управления потоком, поток увеличивается пропорционально (постоянный перепад давления на отверстии увеличивающегося диаметра) при давлении, немного превышающем давление нагрузки.

Как показано на Рисунке 17, при использовании компенсатора насоса переменного объема с регулированием по нагрузке потери мощности очень малы.Поскольку система управления определяет падение давления, а не абсолютное давление, необходимо предусмотреть предохранительный клапан или другие средства ограничения давления.

Эта проблема решается с помощью управления с измерением нагрузки / ограничением давления, рис. 18. Этот элемент управления функционирует как управление с измерением нагрузки, описанное ранее, до тех пор, пока давление нагрузки не достигнет настройки ограничителя давления. В этот момент ограничительная часть компенсатора отменяет управление с измерением нагрузки и разрушает насос. Опять же, тягач должен обладать мощностью в лошадиных силах на поворотах.

Чувствительные к нагрузке шестеренные насосы

Рис. 19. Чувствительные к нагрузке шестеренчатые насосы с двумя разными типами гидростатов. Регулировка пружины позволяет настраивать падение давления для клапанов разных производителей или длины трубопроводов.

Поршневые и лопастные насосы

зависят от их способности изменять рабочий объем для измерения нагрузки. Как же тогда шестеренчатый насос может определять нагрузку, если его рабочий объем фиксирован? Как и стандартные шестеренчатые насосы, чувствительные к нагрузке шестеренные насосы имеют низкую начальную стоимость по сравнению с другими конструкциями с эквивалентными характеристиками расхода и давления.Однако чувствительные к нагрузке шестеренчатые насосы предлагают универсальность аксиально-поршневых и лопастных насосов переменного рабочего объема, но без высокой сложности и высокой стоимости механизмов переменного рабочего объема.

Шестеренчатый насос с регулированием по нагрузке может:

обеспечивают высокую эффективность измерения нагрузки без высокой стоимости, связанной с поршневыми или лопастными насосами,
производит нулевой или полный выходной поток менее чем за 40 миллисекунд с небольшим скачком давления или без него и без наддува на входе насоса,
приводные цепи с низким (приближающимся к атмосферному) давлением разгрузки,
обеспечивает приоритетный поток и вторичный поток с низким давлением разгрузки для снижения энергопотребления в режиме ожидания и вторичной нагрузки, а
взаимозаменяема с лопастными или поршневыми насосами с измерением нагрузки без изменения размеров трубопровода или компонентов.

Рис. 20. В чувствительный к нагрузке шестеренчатый насос добавлено управление разгрузчиком. В системе управления используется тарельчатый или плунжерный, чтобы обеспечить максимальный поток при минимальном падении давления на разгрузчике с минимальным движением управления.

Рис. 21. Комбинированное управление достигается за счет включения пилотного предохранительного клапана, который заставляет гидростат действовать как главную ступень пилотного предохранительного клапана.

Поршневые насосы

с регулированием по нагрузке используют компенсатор давления и гидростат для изменения объемной производительности системы в зависимости от давления нагрузки и требований к расходу.Гидростат — это подпружиненное устройство, которое измеряет поток в соответствии с силой пружины на своих равных, но противоположных эффективных площадях. Он может быть ограничительным, как в последовательном контуре, или может обходить давление первичной нагрузки во вторичное давление или давление в резервуаре. Проще говоря, гидростат разделяет общий поток на два потока: один представляет требуемый поток, а другой представляет требуемое давление в первичном контуре. Поршневой насос с регулированием по нагрузке использует свой гидростат для регулирования выходного потока относительно давления нагрузки и отводит избыточный поток насоса к вторичному маршруту, который может быть подключен к резервуару или вторичному контуру.

Чувствительный к нагрузке шестеренчатый насос, с другой стороны, использует гидростат в сочетании с разгрузчиком для изменения своей объемной производительности в соответствии с требованиями нагрузки и расхода. Поскольку поршневые и шестеренчатые насосы с измерением нагрузки используют один сигнал измерения нагрузки для управления давлением и расходом нагнетания насоса, они взаимозаменяемы в схемах измерения нагрузки. Оба типа имеют много общего и обеспечивают значительную экономию энергии по сравнению с системами, в которых используются насосы с фиксированным рабочим объемом. Оба предлагают пониженное энергопотребление в рабочем режиме — когда поток и давление требуются для работы функции.Они также экономят электроэнергию в режиме ожидания — когда система находится в режиме ожидания или в нерабочем режиме. Кроме того, они могут уменьшить требуемый размер и, следовательно, стоимость клапанов, проводов и фильтров, необходимых для схемы.

Чувствительный к нагрузке шестеренчатый насос, показанный на рисунке 19, сводит к минимуму потребление энергии в рабочем режиме за счет разделения общего потока нагнетания в соответствии с давлением удаленной основной функции и основным потоком. Это достигается с помощью одного сигнала измерения нагрузки, исходящего из схемы приоритета и направляемого как можно ближе к нагнетательной стороне шестерен насоса.

Добавление устройства управления разгрузкой в схему насоса, рис. 20, позволяет системе экономить электроэнергию как в режиме ожидания, так и в рабочем режиме. Этот регулятор должен быть установлен параллельно впускному отверстию гидростата и как можно ближе к выпускной стороне шестерен. Он должен управляться тем же сигналом измерения нагрузки, что и на рисунке 19. Этот сигнал заставляет насос сбрасывать весь поток из выпускного во вторичный контур и при давлении значительно ниже значения падения давления гидростата в режиме ожидания.

Управление разгрузчиком должно работать от того же сигнала дистанционного определения нагрузки, который управляет гидростатом. В отличие от гидростата, тарелка разгрузочного устройства управления разгрузчиком спроектирована с противостоящими участками, имеющими соотношение по крайней мере 2: 1. Любое обнаруженное давление в трубопроводе, превышающее 50% давления нагнетания насоса, закроет управление разгрузчиком. Способность устройства управления разгрузкой разгрузить насос до давления нагнетания, близкого к атмосферному, контролируется силой тарельчатого клапана или пружины плунжера. Регулировка разгрузочного устройства установлена на минимальное значение, чтобы поддерживать внутреннее давление шестеренчатого насоса.По сравнению со стандартной схемой шестеренчатого насоса фиксированного рабочего объема этот элемент управления может снизить энергопотребление в режиме ожидания на 90%.

Двойное и комбинированное управление

Рис. 22. На этом разрезе показано комбинированное управление, которое имеет регулируемый гидростат, расположенный в элементе управления разгрузчиком. Расположение гидростата в системе управления низкой разгрузкой позволяет всем областям поршня работать от одного сигнала реакции на нагрузку. Он предназначен для приложений с использованием больших насосов, где вторичный поток переходит в резервуар.

Сигнал измерения нагрузки может быть обусловлен ограничением давления в линии дистанционного зондирования или доведением его до 0 фунтов на кв. Это приводит к тому, что гидростат и управление разгрузочным устройством чувствительного к нагрузке шестеренчатого насоса реагируют на условный сигнал в соответствии с давлением нагнетания. Это достигается за счет обеспечения предохранительного клапана с пилотным управлением, рис. 21, который заставляет гидростат действовать как главную ступень предохранительного клапана с пилотным управлением. Возможность кондиционирования линии измерения нагрузки запатентована и делает чувствительный к нагрузке шестеренчатый насос полезным для других функций, помимо измерения нагрузки.

Шестеренчатый насос с регулированием по нагрузке и датчиком нагрузки с комбинированным управлением, рис. 22, предназначен для насосов с большим рабочим объемом и направляет вторичный поток в резервуар. Он также запатентован и может использоваться в тех же приложениях, что и насос с двойным управлением. Однако, поскольку вторичный поток должен быть направлен в резервуар, его нельзя использовать, когда вторичный контур управляет нагрузкой.

Загрузить статью в формате .PDF

Аксиально-поршневой насос — HAWE Hydraulik

Флюидлексикон

#ABCDEFGHIJKLMNOPQRSTUVWZ

Ткань materialsFail safeFail безопасное обнаружение positionFailure rateFast excitationFatigue strengthFault detectionFault codeFault diagnosticsFeed вперед Система controlFeedbackFeedback signalFeedback для непрерывного регулируемого движения valvesFeed circuitFeed heightFeed о наличии cylinderFieldbusFiller filterFilling pressureFilterFilter cartridgeFilter characteristicsFilter classFilter кумулятивного efficiencyFilter грязи loadFilter dispositionFilter efficiencyFilter elementFilter для масла removalFilter в главной conduitFilter installationFilter lifeFilter poresFilter selectionFilter размер Поверхность фильтраТкань фильтраФильтр с байпасным клапаномФильтрацияЭффективность фильтрации в целом Конечное устройство контроля Точное управление потоком ФитингиУстановка с коническим кольцомУстановка с фрикционным кольцомФиксированный поршневой двигательФиксированное программное управлениеФиксированный дроссельФлагПламенистойкие гидравлические жидкостиФланцевое соединениеФильтр на фланцеФланцевое крепление-форсункаСистема финикового цилиндра ttingsПлоские уплотненияФлис-фильтрФлисовый материалФлип-флопГрафик расхода / давленияФункция расхода / сигналаКоэффициент расхода Kv (значение Kv) клапанаКоэффициент расхода αDКлапан регулирования расходаКлапан регулирования расхода, 3-ходовой клапан регулирования расходаСхема расходаПрерывно регулируемые клапаныДелитель расходаДеление потокаПотери силыПоток в зазорахПоток в трубопроводахМонитор расхода Скорость потока, зависящая от скорости потери давленияРасход / характеристика давленияСкорость потока / характеристическая кривая сигнала Усиление скорости потока Асимметрия скорости потока Разделение скорости потока Линейность скорости потока Процедура измерения скорости потока Процедура измерения скорости потока Пульсация скорости потока Диапазон требуемого потока Диапазон насыщения скорости потока Жесткость скорости потока Сопротивление потока Сопротивление потока фильтров Датчик потока с овальным ротором в сборе звукиПереключатель потокаПотоковые клапаны Скорость потока в трубопроводах и клапанахТрение жидкости Датчик уровня жидкости Механика жидкости Стандарты мощности жидкости Энергетические системы с магистральным трубопроводом Жидкости Жидкость Технология Промывка системы Промывочный блок питания Давление промывкиПромывной насосПромывочный клапан Тенденция к пенообразованию Последующий регулирующий клапан Последующая ошибка скорости Последующее отслеживание Ошибка последующего отслеживанияПодъемная установка Силовая временная диаграмма Сила: импульс, сигнал: импульс, сила, плотность, сила, обратная связь, усиление, измерение EoForce, коэффициент умножения силы, датчик силы, A Предисловие к онлайн-версии Fluke, v, Oikon + P bis Z «(технический глоссарий O + P» Гидравлическая технология от A до Z «) Эластичность формы Форма импульсов Прямой и обратный ходЧетырехходовой клапанЧетырехпозиционный клапанЧетырехквадрантный режим работы Рамочные условияЧастотный анализЧастотный фильтрПредел частотыЧастотная модуляцияЧастотная характеристикаЧастотная характеристика для заданного входаЧастотный спектрФрикционное движениеФункциональные потериФрикционные условия диаграмма

Компенсация радиального зазораРадиально-поршневые двигателиРадиально-поршневой насосРадиально-поршневой насос с внешними поршнямиПараллельный генераторДиапазон рабочего давленияРапсовое маслоБыстрый ходБыстрый ход контуров Скорость повышения давленияСоотношение площадей поршня αСила реакции на контрольной кромкеРеакционная передачаЛегко биоразлагаемые жидкости Референсное время контрольного сигнала Реальное время удержания грязи Глушитель Регенеративный контур Регулятор Регулятор Регулятора с фиксированной уставкой Относительное колебание подачи δ Относительная амплитуда сигнала Съемный обратный клапан Давление отпускания Сигнал отпускания Клапан сброса Дистанционное управление Повторная точность (воспроизводимость) Условия повторения ВоспроизводимостьПерепрограммируемое управлениеТребуемая степень фильтрацииПрофиль требованияРезультат измерения емкости резервуараОстаточное остаточное сопротивление NSE pressureResponse sensitivityResponse thresholdResponse время в cylinderResponse valueRest positionRetention rateReturn lineReturn линии filterReturn линии номер pressureReversal errorReversible гидростатическое motorReversing motorReversing pumpReynolds ReRigid лопасти machineRippleRise темп signalRise responseRise timeRodless cylinderRod sealingRoller leverRolling лопастного motorROMRoof-образной sealRotary amplifiersRotary потоком dividerRotary трубы jointRotary pistonRotary TRANSFER jointsRotary valveRotation Servo valveRound уплотнительные кольца Рабочие характеристики Постоянная времени разгона До

D-элемент Демпфированные собственные колебания Демпфированные собственные колебания Коэффициент демпфирования d Демпфирующее устройство Демпфирование в цепи управления Демпфирующая сеть Демпфирование движения цилиндра Демпфирование клапанов Демпфирующее давление Демпфирующее уплотнениеКоэффициент трения Дарси? клапанПоток подачиДетентДетергент / диспергент минеральные маслаПульсация подачиДифференциальная системаДиафрагма (мембрана) Дифференциальный датчик давления Цилиндр дифференциального давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления ryЦифровое управлениеТеория цифрового управленияЦифровое управление с удержанием сигналаЦифровые цилиндры (с несколькими положениями) Шаг цифрового вводаЦифровое управление клапанамиЦифровой измеряемый сигналЦифровой сбор измеренных значенийЦифровая процедура измеренияЦифровая измерительная техникаЦифровой насосЦифровая технологияЦифровая обработка сигналовЦифровые сигналыЦифровая системаЦифровая технологияЦифровой клапан управления потоком (квантовый клапан) 2 направления срабатывания клапана с прямым срабатыванием Клапан управления потокомРаспределительный клапанНаправленный клапанНаправленный клапан, 3-ходовые клапаныНаправленные клапаны 2-ходовые клапаныГрязепоглощающая способность фильтраГрязеудерживающая способностьГрязеочистительДиск-седельный клапанДискретные контроллерыДискретныеДиспергентные маслаДисперсионные машины с камерой смещенияКонтроль смещенияДиапазон смещенияДиапазон смещенияДиапазон смещенияДиапазон смещения эффект Цилиндр двойного действияРучной насос двойного действия Двойное горловое уплотнениеДвойной насосВремя спада потока Перетаскивание Давление потокаСкорость потокаДрейфПривод мощностьДрайверВремя сбросаДвойной контур управленияНасос двойной переменнойДвойной насосDurchflussverteilung (разделение потока) Коэффициент заполненияДинамические характеристики плавно регулируемых клапановДинамическое давлениеПринцип динамического давления для измерения расходаДинамическое уплотнение 9000

TachogeneratorTandem cylinderTankTeach в programmingTechnical cyberneticsTelescopic connectionTelescopic cylinderTemperature компенсации при измерении измерений technologyTemperature driftTemperature в hydraulicsTemperature измерения deviceTemperature rangeTemperature responseTerminalTest benchTest conditionsTest pressureTest signalsThermodynamic measuringThermoplastic elastomersThermoplasticsThickened waterThin фольги elementThin фольги деформации gaugeThreaded вала sealThree камеры valveThree вход controllerThree положение valveThree этап сервопривода valveThresholdThrottleThrottle проверить valveThrottle formsThrottle valveThrottling pointThrough поршень стержень, шток-цилиндр, управление на основе времени, управление рабочим процессом на основе времени, непрерывный сигнал, временные сигналы управления, постоянная времени, дискретное время, элемент таймера, управление временем, допуск на скачкообразную реакцию агрегата, предел максимального давления, усилитель крутящего момента, электрогидравлический, характеристика момента, ограничение момента, измерение момента, измерение крутящего момента, двигатель, крутящий момент, мультипликатор. nОбщая эффективностьОбщее давлениеПередаточный элементПередаточный коэффициентПередаточная функцияФункция переноса системы φСигнал передачиПереходный откликПереходная частьЭффективность передачиМетод передачиДавление передачиПередаточное отношениеСкорость передачиТехнология передачиТрансмиттер (единичный преобразователь) Транспортное движение цилиндраТрибологияСигнал триггера — Двухточечный фильтр — Двухточечный регулятор — Двухпозиционный клапан — Двухпозиционный регулятор потока Квадрантный режимДвухступенчатое управлениеДвухступенчатый сервоклапанТипы тренияТипы движения цилиндровТипы крепления цилиндров

Фланец

SAEСхема безопасностиСхемы управления безопасностьюЗадвижной вентильБезопасный замокБезопасность системыПравила безопасностиРиск безопасностиПредохранительный клапанПробоотборник Блок отбора проб и удержанияСхема управления пробойКонтроллер отбора пробОшибка выборкиУправление обратной связью пробыЧастота отбора пробВремя отбора пробПередаточные элементы для отбора пробОткладочный фильтр-шнекНасос осыпания ) Уплотняющий элемент Уплотняющее трение Уплотняющий зазор Уплотнительный край Уплотнительный поршень Уплотнительный профиль Уплотнительный набор Уплотнительный набор Система уплотнения Утечка уплотнения Предварительная нагрузка уплотнения Уплотнения Износ уплотненияСедельный клапанВторичная регулировка гидростатических трансмиссийВторичные меры (в случае шума) Вторичное давлениеСегментный компенсатор давленияСамоконтроль системСамовсасывающий насосСамостоятельная настройка датчиков положения-регуляторыДуплексный датчик положенияДукторные регуляторы температуры мера йти во время deviceSensitivity гидравлических устройств dirtSensorSensor для управления фактического valuesSensor systemSensor technologySensor valveSeparate цепи hydraulicSeparation capabilitySeparatorSequence controlSequence из actuatorsSequence diagramSequence из measurementsSequentialSerialSeries-производства cylinderSeries circuitSeries connectionSeries соединения characteristicServo всасывания valveServo actuatorsServo cylinderServo driveServo гидравлического systemServo motorServo pumpServo technologyServo valveSet геометрической displacementSet действующего conditionsSetpointSetpoint generationSetpoint generatorSetpoint processingSet давление pe Точка настройкиУстановка импульсаПроцесс настройкиВремя настройкиВремя настройки давленияВремя настройки T gНагрузка на вал поршневой машиныСтабильность сдвига гидравлической жидкостиУдарная волнаТвердость берегаКороткоходовой цилиндр Блок отключенияОтключающий клапанКлапан-заслонкаСигналСигнал Формы выходного сигнала Формы выходного сигналаСигнальный усилитель elementSignal parameterSignal pathSignal processingSignal processorSignal selectorSignal stateSignal Переключаемый сигнал technologySignal transducerSilencerSiltingSingle действующего контроль cylinderSingle цепь systemSingle для управления с обратной связью controlSingle actuatorSingle краем circuitsSingle или отдельным приводом для станкиОдноцелевых квадранте operationSingle resistorSingle стадии серво valvesSintered металла filterSinus responseSI unitsSix-ходового valveSlave поршня principleSliderSliding frictionSliding gapSliding кольцо sealSlipperSlotted скорости близости switchesSlow двигатель с высоким крутящим моментомМалый диапазон сигналаСглаживание сигналаСоленоидСрабатывание соленоида Растворимость газа в гидравлической жидкостиЗвук в воздухеЗвук в жидкостиЗвуковое давление pИсточники погрешности в измерительных приборахСпециальный цилиндрСпециальный шестеренчатый насосУдельный импедансСкоростная характеристика гидравлических двигателейСхема управления скоростью Измерение скоростиДиапазон уплотненияКвадратное передаточное отношениеСферический конус цилиндра Напряжение сжатия в уплотнениях Стабилизированные гидравлические масла Анализ устойчивости Критерии стабильности Стабильность гидравлической жидкости Поэтапное регулирование часов Поэтапный насос Поэтапный переключатель двигателяСтандартный цилиндрСтандартное отклонение измерения Давление в режиме ожидания Время пуска Пусковая характеристика Пусковые характеристики гидравлических двигателей Пусковое положение; Основная positionStarting torqueStart pressureStartup discontinuityStartup ProcessStart viscosityState controllerState diagramState equationsStatement listStatement listState variableStatic behaviourStatic параметры плавной регулировкой valvesStatic sealStationary flowStationary hydraulicsStationary stateStatus monitorsSteady stateStep управления actionStep Диаграмма controlStep functionStepper motorStepper двигателя управлением пропорционального направленного valveStick slipStiction от sealsStiffness из actuatorsStiffness гидравлического fluidStraight трубы fittingStrain gaugeStress relaxationStretch -загрузка уплотненийСальниковый контурПодсхема Погружной двигательПодчиненный контур управленияВсасывающая характеристикаВасосная фильтрацияВасосная линияВсасывающая линияДавление всасыванияРегулирование давления всасыванияУправление всасывающим дросселемВсасывающий клапанКонтроллер суммированной мощностиСуммарное давлениеПодача блока управленияДавление подачиСостояние подачи гидравлической жидкостиПоверхностный фильтрПоверхностный фильтрПоверхностное отклонениеПоверхность пластинчатый автоматПодмывной пластинчатый насосНабухание герметиковДавление выключенияВключение характеристики соленоидаВремя включенияВключениеПоведение переключения устройствКлючающая способность гидрораспределителейКоммутационные характеристикиЦикл переключенияПереключающий элементМетоды переключения (электрические) Способы переключения для гидравлических насосовКонтроль переключаемой мощности Переключаемое положение переключаемых клапанов Переключаемое положение переключаемых клапанов (гистерезис) Импульсное переключение Символы переключения Время переключения Поворотный двигатель Винтовой фитингСимволы Синхронизирующий цилиндр Синхронное управлениеСинхронный датчик углового положенияСистемный совместимый сигналСистемный заказСистемное давление

Обратное давлениеКлапан обратного давленияЗаднее кольцоШариковый клапанПроход полосыБанкованный клапан в сборе (моноблок) БарБарометрическая обратная связьСреднее уплотнение барьераBasicBaudМашина оси изгибаСила БернуллиУравнение БернуллиБета-значение (значение β) Двоичные двоичные символы Выпускной фильтр Выпускной клапан (Hy), выпускной клапан (PN) Блок-схема Положение блокировки Блок штабелирования в сборе Продувочный эффект Давление продувки Обдув поршневых уплотнений Диаграмма характеристик Диаграмма характеристик (частотные характеристики) Графики связиНижний конец цилиндраБез отскокаТрубка Бурдона Тормозной клапан Точка разветвления Отводное давлениеФильтр отрыва отталкивающее давление расстояние до направления потока жидкости Встроенная грязь Объемный модуль Давление разрыва Шинная системаБайпасБайпасное расположениеБайпасная фильтрацияБайпасный клапан

Магнитный filterMain valveMale fittingManual adjustmentManual modeMaterials для обработки данных sealsMeasured signalMeasured valueMeasured variableMeasurement данных processingMeasurement (кондиционирование) Измерение uncertaintyMeasuringMeasuring accuracyMeasuring amplifierMeasuring усилитель с несущей процедуры frequencyMeasuring chainMeasuring converterMeasuring deviceMeasuring errorMeasuring instrumentsMeasuring (системы) Измерение rangeMeasuring дроссельной заслонки (калиброванное отверстие) Измерение turbineMechanical actuationMechanical dampingMechanical feedbackMechanical impedanceMechanical lossesMedium Диапазон давлений Емкость памяти Цепи памятиМеталлические уплотненияМетрический контрольСпособы установки клапанаДвигатель MH (станок с изогнутой осью) МикроэмульсияМикрофильтрМикрогидравликаМинеральные маслаМини-измерительное устройство (для работы в режиме онлайн) Минимальный расход управленияМинимальное поперечное сечение для регулирования расходаМинимальное давлениеМалогабаритный контурМодульная система управленияМинутыМобильная система управления designModula r проектирование систем управленияМодульная системаМодуляцияМодульМониторингСистемы мониторингаСистемы мониторинга гидравлической жидкостиМоностабильное управление швартовкойСхема движенияУправление двигателем (замкнутый контур) Управление двигателем (разомкнутый контур) Скольжение мотора Жесткость двигателяМонтажные размеры (схемы отверстий) Монтажная плитаМонтажная стенкаСистема с подвижным змеевикомМногоконтурная система насосМногоконтурная система Функциональный клапанМногоконтурные схемы управления с обратной связьюМульти-медийный разъемМногопозиционный контроллерМноготактный гидростатический двигательМультишинаМногопроходный тестМногонасосный двигатель MZ (машина с наклонной шайбой)

А / Ц converterAbrasion resistanceAbsolute цифровой измерительный systemAbsolute фильтрации ratingAbsolute измерения systemAbsolute pressureAbsolute давление gaugeAbsolute давления transducerAcceleration feedbackAcceleration measurementAccess timeAccumulatorAccumulator, hydraulicAccumulator зарядки расход valveAccumulator тест diagramAccumulator driveAccumulator lossesAccumulator regulationsAccumulator sizeACFTD dustAcoustic расцепления measuresAcoustic impedanceAC solenoidAction методов множественного resistanceActive sensorActual pressureActual valueActuated timeActuating для valvesActuationActuation elementActuatorAdaptationAdaptive controlAdaptive controllerAddition pointAdditiveAdditive (для смазочных материалов) Адрес Адгезионные режимы Адгезионные свойства гидравлических жидкостей Адгезионные соединения труб Регулируемый поршневой насос Регулируемый дроссель Регулировка поршневых машин Время регулировки ДопускВозрастание гидравлических жидкостей Старение уплотнений Воздухоочиститель Fine Test Dust (ACFTD) Расход воздухаAi г в стоимостном выражении oilAlgorithmAlphanumericAlphanumeric codingAlphanumeric displayAlpha из filtersAmplifierAmplifier cardAmplitude marginAmplitude modulationAmplitude plotAmplitude ratioAmplitude responseAnalogueAnalogue computerAnalogue controlAnalogue controllerAnalogue данные acquisitionAnalogue измеряется valuesAnalogue измерения procedureAnalogue измерения положения technologyAnalogue measurementAnalogue signalAnalogue сигнал processingAnalogue technologyAngle encoderAngle measurementAngular угловой частоты ω EAnharmonic oscillationAnnular область А RAnnular шестеренчатого насоса / motorAnti-вращение элемента для cylindersApparent грязеемкостьАрифметический логический блокСреднее арифметическое, среднее ASCIIASICАсинхронное управлениеПерепад атмосферного давленияАвтоматическое переключение цилиндровАвтоматическое управлениеАвтоматическое обнаружение неисправностейАвтоматический возвратАвтоматическое запечатываниеАвтоматический запускВспомогательное срабатывание клапанов Вспомогательное питание (энергия) Вспомогательные сигналы Вспомогательные переменныеДоступная силаСредний крутящий момент Компенсация осевого зазора вкл. шестеренчатые насосы (так называемая компенсация зазора) аксиально-поршневой станок аксиально-поршневой двигатель аксиально-поршневой насос

I-блок (в системах управления) I-контроллер Идентификация системы Холостой циркуляционный клапан Потери на холостом ходу Давление холостого хода IEC Устойчивость к помехам Импеданс Z Импеллер Подаваемый поток Подавленное давление Импульсное срабатывание клапанов Импульсный дозирующий лубрикатор Импульсный шум Импульсное сопротивление шлангов Инкрементальный датчик положения Цифровое измерение угла наклона Импульсная модуляция угла наклона ) Повышение точности индексации с делителями потока Индексирование коэффициентов при использовании делителей потока Точность индикации Диапазон индикации Индикатор Непрямое срабатывание Непрямые методы измерения Индивидуальный компенсатор давления Индуктивное давление Индуктивное измерение положения Индуктивные датчики давленияНадувные уплотненияВлияние на время переключения Индуктивные датчики давленияВходной перепад давления Начальный угол наклона начального давления сигнал Входной сигнал Неустойчивость системы управления Мгновенные рабочие условия Инструкция Характеристики впуска Высота всасывания Интегрированная гидростатическая трансмиссия Интегрированная схема (IC) Интегрированное управление Интегрированная электроника Интегрированные системы измерения положенияКонтроллер интерференцииВзаимодействие с прерывистым режимомВнутреннее управление с обратной связьюВнутренний впуск жидкостиВнутренний шестеренчатый насосВнутренняя утечкаВнутреннее безопасное управление давлением 9Внутренняя поддержка давления

Фильтр сверхтонкой очисткиУльтразвуковое измерение положения Сигнал компенсации зазора Пониженное давление Нестабильный Разгрузочный клапан Полезный объем Коэффициент полезного действия

EDEEPROM (программируемое запоминающее устройство с электронным стиранием) КПД Эффективность трубыЭластичность жидкостей под давлениемЭластичные материалы Устройства для измерения давления с эластичной трубой (типа Бурдона) Уплотнение из эластомера / пластикового покрытия под напряжениемЭластомерыКонцентрический фитингЭлектро-гидравлическая аналогияЭлектрическое срабатываниеЭлектрическое управление мощностью обработки сигнала или сила электрического сигналаЭлектрическая обратная связь приводЭлектрогидравлическая технология управленияЭлектрогидравлический линейный усилительЭлектрогидравлическая системаЭлектрогидравлические системыЭлектромеханические преобразователи сигналовЭлектроуправлениеЭлектрогидравлический усилитель крутящего моментаЭлектромагнитная совместимостьЭлектромеханическое управление перемещением насосов / моторовЭлектронный фильтрЭлектронное распределение потокаЭлектронная обработка сигналовЭлемент для фильтров давленияГидравлическое преобразование энергии sses в гидравликеЭкономия энергии в гидравликеЭнергосбережение в гидравликеМоторное масло в качестве гидравлической жидкостиEPROMEэквивалентный объемный модульЭквивалентная схемаЭквивалентная постоянная времениЭрозионный износОшибкаОшибкоустойчивый компьютерКлассификация ошибки в измерениях Кривая погрешности измерительных приборовПределы ошибки измерительного прибораПороговое значение ошибкиСигнал ошибкиОшибка в датчике ошибкиПредупреждение Клапаны Внешнее деление мощности Внешняя опора

Управление обратной связью p / QБумажный фильтрПарафиновое базовое маслоПараллельная цепь / подключенные параллельноПараллельное подключениеПараллельная обработкаПараметрыФильтрация частичного потокаЭрозия струи частицРазмер частицыПассивный датчикКонтроллерPDPD elementP elementP elementPerformance / weight ratioPerformance mapPD elementP elementP elementPerformance / weight ratioPerformance mapPeriod patternPhase-frequency responsePhosespesse effect valvePhase-act Управляемое поведениеПилотный расходПилотная линияПилотные клапаныПилотная ступень для плавно регулируемых клапановПилотный клапанШтуцер поршня в сбореТрубопровод в сбореПроизводительность трубыПолное сопротивление трубы Индуктивность трубыЗащита трубы от разрываТрубные винтовые соединенияТрубопроводПоршень для быстрого ходаПоршневые машиныПоршневой двигательПоршневой манометр подключение Вставной клапан Вставной клапан, 2-ходовой вставной клапан Вставной клапан, 3-ходовой вставной клапан Вставной усилитель Плунжер Контур поршня для быстрого продвижения Поршень поршня Управление точкойПолиацеталь (POM) Полиамид (PA) Полимерные материалы Политетрафторэтилен (PTFE) Полиуретан (AU, EU ) Порт Поперечное сечение портаЗависимые от положения управляющие сигналыПроцесс блокировки, зависимый от положенияПозиционная / временная диаграмма Диаграмма положенияПогрешность положенияОбратная связь по положениюОшибка позиционированияОшибка позиционированияИзмерение положенияИзмерение положения с помощью потенциометраПроцесс измерения положенияДатчики положенияПоложительно-импульсное управлениеПринцип положительного смещенияПостолечение, избыточная выдержкаТочка перегибаХарактеристики мощностиГрафические характеристики мощностиПлотность мощности Контроллер мощностиПлотность мощности потериПотери мощностиСиловой агрегатСиловая частьРазделение мощностиПередача мощностиПредварительный резервуарПредзаправленный масляный бакПредварительная заправка уплотненийКлапан предварительной заправкиПредварительный фильтрДавление перед нагрузкойКлапан предварительной нагрузкиТочный дроссель рабочая часть (заданная точка разрыва) Предварительный нагреватель Давление Давление-расход (pQ) в насосе Характеристика давления-расхода (p / Q) Клапан ограничения давления Герметичный соленоид Редукционный клапан (клапан регулирования давления) Редукционный клапан, 3-ходовой клапан давления- Редукционный клапан Функция сигнала давления Диаграмма давления / расхода Срабатывание давления Изменение давления Процесс чередования давления в машинах прямого вытеснения Усилитель давления Центрирование давления на направляющих клапанах Камера давления Компенсатор давления Регулирование давления Характеристика регулирования давления Контур управления давлением Контур управления давлением для переменного насоса Перепад давления Падение давления График падения давления для клапанов Обратная связь по давлению Фильтр давления Дросселирование Поток давления Формы Колебания давления Жидкость под давлением Прирост давления на плавно регулируемых клапанах Манометр Переключатель выбора манометра Градиент давления Напор давления Независимое от давления регулирование расхода Индикация давления Ограничение давления Падение давления Потери давления из-за дросселей Процедуры измерения давления Колебания давления Пик давления Диапазон позиционирования давления Колебания, вызванные пульсацией давления Пульсации давления Диапазоны давления в гидравлической технологии Номинальные значения давления Соотношение давлений Клапан перепада давления Регулятор давления (регулятор нулевого хода) Повышение давления Датчик скачка давления Переключение давления Клапаны подачи давления с регулируемым давлением Клапан Волна давления Первичное срабатывание Первичное и вторичное управление Первичное управление Первичное управление шумом Первичное давление Первичный клапан Печатная плата Приоритетный клапан Управление рабочим процессом, зависящее от процесса Глубина обработки Обработка фактических значений (или сигналов) Профиль загрязненияПрограмма Носитель программы (память, носитель) Последовательность выполнения программыПрограммная блок-схемаПрограммная библиотекаПрограммный цикл Программируемый логический контроллер управлениеПрограммированиеЯзыки программированияМетоды программированияСистема программированияПрограммный модульПРОМРаспространение ошибкиПропорциональный усилительПропорциональная технология управленияПропорциональный соленоидПропорциональные клапаныЗащитные фильтрыКонтактный переключательPSIPT1 — КонтроллерPT1 — элементPT2 — КонтроллерPT2 — элементPT1 — элементPT2 — КонтроллерPT2 — элементPT1 — элементPT2 — КонтроллерPT2 — элементИмпульсная кодовая модуляцияИмпульсный датчик подачи для ускоренного хода Насос клапан циркуляции холостого хода Насос с установленными в ряд поршни / рядный поршневой насос

Рассчитано pressureCalculating множественного доступа звук powerCalibrating throttlesCamCAN-BUSCapacitive положения measurementCapillary tubeCarrier смысла с обнаружением столкновений (CSMA / CD) Каскадированный (многоканальный контур) управления systemCascaded controlCavitationCavitation erosionCentralised гидравлического маслом supplyCentralised hydraulicsCentre positionCentrifugal pumpCentring по springsCETOPCharacteristic curveCharacteristic с усредненной hysteresisCharge amplifierCharge pumpCheck valveChipChlorinated hydrocarbonsChopperChurning lossesCircuit diagramCircuit схемаСхема технологииКруглый уплотнительный зазорИндекс циркуляции UПотери циркуляции в гидравлических системахКруговое перемещение машины Давление зажимаКласс точностиУровень чистотыКлиматическое сопротивлениеСигнал блокировкиКонтроль засорения отверстийСистема с закрытым центромЗамкнутая схемаСистема управления положением с замкнутым контуромЗамкнутый контур управленияЗамкнутый контурКонтроль с замкнутым циклом Индекс derCode translatorCodingCoil impedanceCold flowCollapse pressureCollective lineCombined actuationCombined pistonCompact sealComparabilityCompatibility для elastomersCompressibilityCompressibility factorCompression энергии EKCompression setCompression объема ΔVKComputer controlsComputerised числового программного управления (ЧПУ) ConcentratesConditions из comparisonCone valveConfigureConical pistonConstant (фиксированный) throttleConstant расхода соотношения gaugeContact давления systemConstant Контакта насос controlsContact systemConstant сила давления characteristicConstant т pContact sealsContamination classContamination в operationContamination Измерение Загрязнение гидравлической жидкости Непрерывно регулируемый клапан потока Непрерывно регулируемый клапан давления Непрерывно регулируемые клапаны Непрерывные рабочие условия Постоянное давление Непрерывное значение Контроль Алгоритм управления Управляющий усилитель Блок управления (блок клапанов) Карта управления Контрольная характеристика Управляющая команда Управляющий компьютер Концепция управления в жидкости технологияЦилиндр управления Отклонение управленияУстройства управленияСхема управленияРазница управленияГеометрия краев клапанов Управляющая электроникаОборудование управленияОшибка управленияРасход управленияРасход управленияКонтроль в диапазоне мощностей Контролируемая подсистемаКонтроллерКонцепции контроллераКонтроллер для демпфирования (фильтр верхних частот) Входная переменная контроллера y Входная переменная контроллера RC Контроллер с выходом поток сигнала) Память управленияМотор управленияКолебания управленияПанель управленияПараметры управленияПластина управленияМощность управленияДавление управленияПрограмма управленияДиапазон управленияДиапазон управленияСоленоид управленияПружины управленияСтруктура управленияКонтроль площади поверхностиПереключатель управленияТехнология управленияДроссельная заслонкаБлок управленияПеременная управленияГромкость управления для клапановУправление со сменным ПЗУКонтроль с дроссельной заслонкойХолодильник Корректирующая скорость Корректирующая переменная Корректировка характеристик Стоимость гидроэлектростанции Противоточное охлаждение Покрывающая пластина Ползучая подача (скорость) Медленное движениеПотеря давления, зависящая от поперечного сечения Система с питанием от тока Индикатор тока Фитинг с врезным кольцомЦикл Частота цикла Цилиндр Эффективность цилиндра

Закон Хагена-Пуазейля Половина разомкнутого гидравлического контура Датчик эффекта холла Дистанция заклинивания dРучной насосЖесткий проводной контроль (VPS) Твердость материалов для уплотненийТепловой баланс в гидравлических системах Жидкости HFB Жидкости под давлением HFC Жидкости HFDИерархическая схема управленияВысокочастотный фильтр (фильтр) Фильтр высокого давленияПропорциональный клапан с высоким крутящим моментом motorsHigh Water Based Fluids (HWBF) HL oilsHLPD oilsHLP oilsHolding currentHolding elementHole patternsHose assembliesHose lineHosesHose stretchingHumHVLP oilsHybrid accumulatorHydraulic accumulatorHydraulic actuationHydraulic axisHydraulic braking cylinderHydraulic bridge circuitHydraulic bridge rectifierHydraulic capacity C hHydraulic consumerHydraulic cylinderHydraulic damping (of servomotors)Hydraulic drive systemsHydraulic efficiencyHydraulic fluidsHydraulic half bridgesHydraulic inductance L hHydraulic intensifierHydraulic motorHydraulic motors subject to secondary controlHydraulic piloting stageHydraulic p ower packHydraulic power packHydraulic pumpHydraulic resonance frequencyHydraulicsHydraulic sealsHydraulic shockHydraulic signal technologyHydraulic spring constantHydro-mechanical closed loop controlHydro-mechanical signal converterHydro-mechanical systemHydrokineticsHydromechanical efficiencyHydropneumatic accumulatorHydrostatic bearingHydrostatic driveHydrostatic energyHydrostatic lawsHydrostatic machinesHydrostatic power P hHydrostatic reliefHydrostatic resistanceHydrostaticsHydrostatic servo driveHydrostatic traction driveHydrostatic transmissionHydrostatic transmission with separated primary/secondaryHysteresis

O-ring sealOil-in-water emulsionOil coolerOil hydraulicsOil samplingOil separatorOn-off controlOn-stroke time of a pumpOnboard-ElektronikOne-way tripOpen-centre positionOpen-centre pump controlOpen centre systemOpen circuitOpen control circuitOpened control circuitOpening/closing pressure differenceOpening pressureOpen loopOpen loop control systemOpen loop synchronisation controlOperating characteristicsOperating conditionsOperating cycle frequencyOperating defectOperating life of a filterOperating loadsOperating manualOperating mode of a controlOperating modes of drivesOperating parametersOperating pointOperating pressureOperating safetyOperating systemOperating viscosityOperational amplifierOperation pressureOptical fibre technologyOptimising the controllerOrbit motorOrificeOscillationsOscilloscopeOutlet pressureOutput deviceOutput moduleOutput unitOutput volumeOver-excitationOverall control unitOverlap in valvesOverload protectionOverpressureOverrunOvershootOvershoot time 9000 5

Waiting periodWater glycol solutionWater hydraulicsWater in oilWater in oil emulsionWear protection capacityWelded nipple fittingWetting abilityWheel motorWordWord lengthWord processorWorking cycleWorking linesWorking positions

Labyrinth gap sealLabyrinth sealLaminar flowLaminar flow resistorLANLaplace transformationLarge signal rangeLaw of superpositionLeakage, leakLeakage compensationLeakage lineLifetimeLimiting conditionsLimit load controlLimit monitorLimit pick upLimit signalLimit switchLinearLinear control signalLinear control theoryLinearisationLinearityLinearity errorLinear motorLinear regulatorsLine filterLip sealLoad-holding valveLoad collectiveLoad flow Q LLoading models for cylindersLoad pressure compensationLoad pressure differenceLoad pressure feedbackLoad pressure p LLoad sensing systemLoad stiffnessLocking cylindersLogic controlLogic diagramLogic elementLoop gain V KLoop lineLosses in displacement machinesLow-pressure pumpLowering brake valveLow pass filterLow pressure

Naphta based oilNatural angular frequency ω eNatural angular frequency ω oNatural dampingNatural frequencyNatural frequency foNatural frequency of a hydraulic cylinderNBRNeedle-type throttleNegative-pulse controlNeutralisation numberNeutral positionNeutral position of the pumpNewtonian fluidNoiseNoise levelNoise level (A-weighted) L pANoise level additionNoise level L pNoise level L WNoise level WNoise measurementNominal flow rateNominal force of a cylinderNominal mode of operationNominal operating conditionsNominal powerNominal pressureNominal sizeNominal valve sizesNominal viscosityNominal widthNon-contact sealsNon-linear control systemNon-linearityNon-linear signal transmitterNormally closed (NC) valveNormally open valveNormal pressureNozzleNull-adjustment signalNull biasNull bias adjustmentNull driftNull range of a proportional spool valveNull shift stability

Value discreteValveValve-controlled pumpsValve actuationValve assembly systemsValve blockValve block designValve control spoolValve control with four edgesValve dynamicsValve efficiencyValve noisesValve operating characteristicsValve plate-controlled pumpsValve polarityValve pressure differenceValve sealsValve with flat sliderVane pumpVariable area principleVariable delivery flow (control)Variable pumpVariable pump, variable motorVariable throttleVelocity amplificationVelocity controlVelocity errorVelocity feedback control circuitVelocity feedback loopVelocity measurementVelocity of sound pressure wavesVertical column pressure gaugeVertical stacking assemblyVibration fatigue limit of a systemViscosityViscosityViscosity/pressure characteristicViscosity/temperature characteristicViscosity classesViscosity index (VI)Viscosity index correctorViscosity rangeVisual display of contaminationVoltage tolerance for solenoid valvesVolume (bulk) filtersVolumetric efficiencyVolumetric losses 9 0005

5-chamber valve5-way valve

Gap bridgingGap extrusionGap filterGap flowGap sealsGas filling pressureGauge protection valveGeared pump/motorGear pumpGear pump flow meterGerotor motorGraduated glass scaleGrooved ring sealGroup signal line

Kinematical viscosity vKv factor (speed/stroke gain)Kv value (of valves)

Quad-ringQuantisationQuantisation errorQuasistaticQuick connector couplingQuiescent flow

Zero overlap

Jet contractionJet pipe amplifier

How a Hydraulic Piston Pump Works

From producing energy to dewatering floods, hydraulic piston pumps are an essential part of machinery used to control the flow of fluid.Существует несколько типов поршневых насосов, каждый из которых может использоваться для различных целей.

Когда вы управляете заводом, вам необходимо убедиться, что оборудование с поршневым насосом, которое вы контролируете, постоянно работает. Без него работа будет легко остановлена. Поэтому для руководителей предприятий жизненно важно понимать основы поршневых насосов и принцип работы гидравлического поршневого насоса. Читайте дальше, чтобы узнать больше о поршневых насосах и их работе:

Что такое поршневой насос?

Гидравлический поршневой насос — это тип поршневого поршневого насоса прямого действия, который создает высокое давление для облегчения потока жидкости, например воды.Он приводится в действие гидравлическим приводным механизмом, который помогает перемещать жидкость по камере цилиндрической формы. Эти поршневые насосы имеют уплотнение по внешнему диаметру с насадкой для поршневого штока. Они работают, создавая давление, распределяя энергию в перекачиваемой жидкости. Это действие приводит к образованию цилиндра с жидкостью под давлением.

Поршневые насосы

идеальны, когда в приложении требуются более высокие скорости потока жидкости и низкое давление, что позволяет откачивать жидкость с высокой скоростью с небольшими усилиями. Поршневые насосы также полезны для мытья поверхностей благодаря своей способности создавать высокое давление; они могут создавать до 10 000 фунтов перепада давления на квадратный дюйм.Однако на рынке представлено множество поршневых насосов, и каждая версия работает по-своему.

Типы поршневых насосов

Поршневые насосы

не созданы равными, и каждый из них лучше всего подходит для различных ситуаций. Некоторые из них больше подходят для нужд низкого давления, в то время как другие должны применяться для нужд высокого давления, чтобы поток жидкости давал желаемые результаты. Таким образом, очень важно понимать, как работает каждый из них. Вот некоторые из наиболее распространенных типов:

осевой

Осевые насосы относятся к гребным насосам из-за их гребной конструкции.Эти насосы толкают поток жидкости по спирали вдоль оси. Аксиально-поршневые насосы имеют множество применений, включая заворачивание торпедных винтов или использование для реактивных двигателей. Они могут работать при температурах до 248 градусов по Фаренгейту и состоят из насосов других типов, включая насосы с изогнутой осью и рядные аксиально-поршневые насосы. Эти насосы идеальны для производства больших потоков жидкости и необходимы при обезвоживании паводков.

Рядный

Последовательные аксиально-поршневые насосы

представляют собой высокоэффективные поршневые насосы.Эти типы аксиально-поршневых насосов идеально подходят для управления большими потоками жидкости, что делает их пригодными для повышения давления воды. Этот тип насоса работает так же, как насос с изогнутой осью, но с меньшей вращательной способностью. Тем не менее, его способность создавать достаточное давление делает его высоконадежным аксиально-поршневым насосом, применимым в самых разных областях.

Изогнутая ось

Гидравлический поршневой насос этого типа обладает большей гибкостью, чем линейный аксиально-поршневой насос, поскольку он может изгибаться на 20 градусов больше, чем линейный насос при 40 градусах.Его конструкция также позволяет ему вращаться с большей скоростью, чем линейные поршневые насосы. Эти насосы работают за счет изгиба блока цилиндров вокруг своей оси, в результате чего он поворачивается под углом.

Радиальный

Радиально-поршневые насосы распределяют энергию по жидкостным системам, выталкивая поток жидкости наружу. Радиально-поршневые насосы способны создавать высокое давление, что делает их высоконадежными и эффективными гидравлическими поршневыми насосами. Эти насосы используются в различных областях, включая стендовые испытания, оборудование и производство энергии.

Плунжер

Плунжерный насос — это поршневой насос прямого вытеснения цилиндрической формы. Этот насос вырабатывает энергию, которая помогает проталкивать жидкость благодаря возвратно-поступательному движению плунжера. Хотя эти типы поршневых насосов могут стоить больше, чем другие типы, они очень прочные и надежные. Это означает, что вы можете рассчитывать на то, что плунжерные насосы прослужат долгое время без поломок. Это преимущество также объясняет, почему плунжерные насосы являются одними из наиболее распространенных типов гидравлических поршневых насосов, используемых сегодня.Плунжеры также полезны, когда вам нужно соответствовать требованиям высокого давления и небольшой емкости. Эти насосы имеют множество применений — от обратного осмоса до мойки под давлением.

Последние мысли

Важно знать, как работает гидравлический поршневой насос, чтобы вы могли определить, когда он работает или работает неправильно. Независимо от того, нужна ли вам возможность остановить затопление или иметь подходящие устройства для производства воды с помощью обратного осмоса, вам нужны насосы, которые находятся в идеальном рабочем состоянии.Понимание того, как работают эти устройства, поможет сделать эту оценку возможной. Но более того, также важно понимать, как отремонтировать насос в случае его поломки.

Если вам нужна помощь с оборудованием, проконсультируйтесь со специалистом, который предоставит необходимое оборудование и может предложить свои знания по ремонту гидравлических систем, например Western Hydrostatics. Используя гидравлический ремонт, вы можете убедиться, что ваши поршневые насосы работают на полную мощность.

Источники

https: // www.britannica.com/technology/pump#ref17055
https://www.weshyd.com/
http://www.hydraulicspneumatics.com/blog/hydraulic-motor-face-bent-axis-vs-axial-piston
https : //oaktrust.library.tamu.edu/bitstream/handle/1969.1/163923/06-tackett.pdf? sequence = 1 & isAllowed = y
https://www.ndsu.edu/pubweb/~kkatti/pumps.pdf
https://www.hunker.com/13417720/the-advantages-disadvantages-of-a-piston-pump
http://nptel.ac.in/courses/112103174/module5/lec3/4.html

Руководство по выбору поршневых и плунжерных насосов

Поршневые насосы и плунжерные насосы представляют собой поршневые насосы прямого вытеснения, в которых используется плунжер или поршень для перемещения среды через цилиндрическую камеру.Их также называют насосами для обслуживания скважин, насосами высокого давления или насосами с высокой вязкостью, потому что они могут обеспечивать высокое давление насоса и могут работать как с вязкими, так и с твердыми средами.

Преимущества	Недостатки
Широкий диапазон давления — позволяет достичь очень высокого давления	Высокие затраты на эксплуатацию и техническое обслуживание.
Давление можно регулировать, не влияя на скорость потока.	Обычно тяжелые и громоздкие
Изменения давления и расхода мало влияют на производительность.	Обычно работает только с более низкими расходами
Способен перемещать вязкие жидкости, шламы и абразивные материалы при правильной конструкции клапана.

Эксплуатация

Поршневые насосы и плунжерные насосы представляют собой поршневые насосы прямого вытеснения, что означает, что они используют сужающиеся и расширяющиеся полости для перемещения жидкостей. В частности, это возвратно-поступательные насосы, полости которых расширяются и сжимаются при возвратно-поступательном движении (назад и вперед; вверх и вниз), а не круговом (вращательном) движении. Для получения дополнительной информации об этой категории насосов посетите страницу Руководства по выбору поршневых насосов прямого вытеснения на сайте Engineering360.

Плунжерный насос простого действия. Кредит изображения: Animatedsoftware.com

Поршневые насосы и плунжерные насосы используют механизм (обычно вращающийся) для создания возвратно-поступательного движения вдоль оси, которое затем создает давление в цилиндре или рабочем цилиндре, заставляя газ или жидкость проходить через насос. Давление в камере приводит в действие клапаны как на всасывании, так и на нагнетании.

Плунжерный насос двойного действия. Изображение предоставлено: поршневой насос. Org

Проект

Поршневые насосы и плунжерные насосы различаются по конструкции в зависимости от типа, действия насоса и количества цилиндров.

Типы

Существует много типов поршневых насосов и конструкций плунжерных насосов, но все они используют по крайней мере один поршень, движущийся в замкнутом цилиндре. Конкретные типы конструкций включают аксиальные и радиально-поршневые насосы.

Аксиально-поршневые насосы содержат несколько поршней, прикрепленных к цилиндрическому блоку, которые движутся в том же направлении, что и центральная линия блока (в осевом направлении).Большая часть схем управления давлением и потоком может быть включена внутрь, что обеспечивает надежную работу и простую конструкцию соответствующей гидравлической системы.

Кредит изображения: Dynex Hydraulics

Вот видео-визуализация аксиально-поршневого насоса в сборе:

Автор видео: InsaneHydraulics / CC BY-SA 4.0

Радиальные поршневые насосы содержат поршни, расположенные как спицы колеса вокруг цилиндрического блока.Приводной вал вращает этот цилиндрический блок, который толкает или смещает поршни, вызывая сжатие и расширение. Эксцентриситет между корпусом поршня и осевыми линиями блока цилиндров определяет ход поршня. Эти насосы обладают низким уровнем шума, очень высокими нагрузками на самых низких скоростях и высоким КПД.

Кредит изображения: Hydrowatt

Действие насоса

Действие насоса определяет, в каких направлениях движется поршень / плунжер для всасывания и нагнетания жидкости.Схема иллюстрирует.

Изображение предоставлено: Engineers Edge.

Насосы одностороннего действия имеют по одному клапану на каждом конце, где всасывание и нагнетание происходят в противоположных направлениях.
В насосах двойного действия на каждом конце используются два клапана, обеспечивающие всасывание и нагнетание в обоих направлениях.

Количество цилиндров

Количество цилиндров насоса — это количество цилиндров насоса.Увеличение количества цилиндров насоса увеличивает производительность насоса.

Насосы Simplex имеют один цилиндр.
Насосы Duplex имеют два цилиндра.
Multiplex насосы имеют более двух цилиндров.

Технические характеристики

Основными характеристиками, которые следует учитывать при выборе насосов, являются расход, рабочий объем, напор насоса, давление, мощность в лошадиных силах, номинальная мощность, диаметр на выходе и рабочая температура.Эти характеристики подробно описаны на странице GlobalSpec Pump Flow.

Материалы

Материал (материалы) насоса следует выбирать в зависимости от типа применения. Материалы основания (корпуса) и корпуса (цилиндра) должны быть достаточно прочными, а также выдерживать условия окружающей среды. Материалы, контактирующие с перекачиваемой средой (плунжер, нагнетательные и всасывающие клапаны), должны быть устойчивы к любой коррозии, вызываемой жидкостью.Некоторые используемые материалы перечислены ниже.

Чугун обеспечивает высокую прочность на разрыв, долговечность и стойкость к истиранию, соответствующие высоким номинальным давлениям.

Пластмассы недороги и обладают высокой устойчивостью к коррозии и химическому воздействию.

Сталь и сплавы нержавеющей стали обеспечивают защиту от химической коррозии и ржавчины и имеют более высокий предел прочности на разрыв, чем пластмассы, что соответствует более высоким номинальным давлениям.

Принципы работы аксиально-поршневых насосов, устройство поршневого гидронасоса

Аксиально-поршневые насосы: устройство и принципы работы

Особенности регулируемых аксиально-поршневых насосов

Аксиально-поршневые насосы гидромоторы — принцип работы, устройство чертежы, описание

Устройство аксиально поршневых насосов

Насосы аксиально поршневые регулируемые

Аксиально-поршневой насос — устройство, принцип работы, плюсы и минусы | Мастер .

Аксиально-поршневой насос и радиально поршневой насос

Разновидности и типы насосов

Устройство и работа

Радиально-поршневой насос

Технические характеристики насоса

Условия эксплуатации поршневых насосов и область применения

Вместе со статьей «Аксиально-поршневой насос и радиально поршневой насос» читают:

Аксиально-поршневой насос. Принцип работы и ремонт по технологии РВС

Достоинства и недостатки аксиально-поршневых насосов

Восстановление поверхностей

Аксиально поршневой насос принцип работы

Устройство гидравлического аксиально поршневого насоса

Где применяют?

Устройство и принцип действия

Виды аксиально поршневых насосов

Какими они бывают?

Аксиально поршневой насос | Главный механик

Какой насос лучше выбрать

Внимание покупателей подшипников

Внимание покупателей подшипников

Все об аксиально-поршневых насосах

Что такое поршневые насосы?

Что такое аксиально-поршневые насосы?

Каковы их приложения?

Сводка

Насосы прочие артикулы

Больше от Насосы, клапаны и аксессуары

Принцип работы, классификация и области применения

Что такое поршневой насос?

Конструкция

Принцип работы поршневого насоса

Типы поршневых насосов

Технические характеристики

Применение поршневого насоса

Конструкция аксиально-поршневого насоса

Engineering Essentials: основы гидравлических насосов

Классификация насосов

Принцип прямого вытеснения

Поршневые насосы

Роторные насосы

Насосы поршневые

Измерение производительности насоса

Согласование мощности насоса с нагрузкой

Superior в динамике

Панель управления

Чувствительные к нагрузке шестеренные насосы

Двойное и комбинированное управление

Аксиально-поршневой насос — HAWE Hydraulik

How a Hydraulic Piston Pump Works

Что такое поршневой насос?

Типы поршневых насосов

осевой

Рядный

Изогнутая ось

Радиальный

Плунжер

Последние мысли

Источники

Эксплуатация

Проект

Типы

Действие насоса

Количество цилиндров

Технические характеристики

Материалы

Добавить комментарий Отменить ответ
