Плуг для мотоблока своими руками

Плуг на мотоблок – это инертный инструмент навесного типа.

Плуг отлично справляется со вспахиванием почвы, посадкой и сбором урожая, нарезания борозд. Плуг очень пригодиться вам для работ с почвой, он сэкономит ваше время и силы .Поэтому мы предлагаем вам сделать плуг для мотоблока самостоятельно. Главная способность плуга – это вспахать верхний слой почвы. Эта работа выполняется при помощи важных элементов плуга. Лемех, отвал, полевая плита – все эти элементы плуга крепятся к стойке и составляют каркас. Базой плуга выступает полевая плита, которая упирается в дно бороздки. Лемех поднимает слой земли. При помощи отвала земля становится рыхлой.

Для начала самостоятельного изготовления плуга вам понадобится сталь, 3-5 миллиметров в толщину. Металл меньшей толщины может деформироваться во время интенсивной работы. Для сборки лемеха вам больше подойдет легированная стать 9ХС. Лемех лучше делать съёмным, это облегчит процесс затачивания инструмента перед началом работы.

Для изготовления отвала используется несколько вариантов.

1. Отвал с цилиндрической поверхностью

Листогибочные вальцы станут лучшим помощником в изготовлении отвала такого типа. При помощи вальцов проще проходит заготовка металла (3-4 мм толщина, под углом 20 градусов).Доводка проводится по схеме, при помощи полотна.

2. Отвал из стальной трубы

Подходящий окружность трубы – 540-600 миллиметров, толщина стенок – 4-5 миллиметра. Для начала подготовьте шаблон, наложите его на трубу, чтобы угол образующей отвала и цилиндра трубы был 20-23 градуса. После этого обведите края отвала карандашом, вырежьте и обработайте наждачной бумагой.

Есть более сложные варианты конструирования плуга самостоятельно, но для этого вы можете сами выбрать подходящий чертеж. После того, как вы подготовили все составляющие плуга, начинайте собирать каркас. В сборке каркаса вам поможет сварочный аппарат и лист стали (50*50 миллиметров, толщина 2-3 миллиметра) Постройте угол на листе (пример ниже) при этом отступив от краев по 40 миллиметров.

Установите лемех под углом 25 градусов к листу металла и приварите с обеих сторон. Отвал и лемех нужно скрепить так, чтобы между ними не было щелей. Подгоняя отвал к лемеху, нужно приварить его к щитку сбоку и к лемеху сзади. Уголки упора прикрепите к пластине основания с помощью сварки, уже в самом конце изготовления инструмента. Пластину и распорную планку следует приварить к щитку сбоку. Если все сделано правильно, можете для уверенности снова пройтись сваркой в местах соединения деталей. После этого следует зачистить швы.

Мы представили вам самые простые варианты изготовления плуга на мотоблок. Также вы можете самостоятельно найти больше количество других вариантов посложнее. Но используя предложенные вам варианты, вы точно сделаете себе практичный, качественный и работоспособный инструмент.

Плуг для мотоблока своими руками

Мотоблок — многофункциональная машина, помогающая фермерам решать самые разные сельскохозяйственные задачи: скашивание, посадка различных культур, перевозка грузов и т. д. Однако для каждого вида работ требуются специальные навесные приспособления. Например, для такой распространенной операции, как вспашка, необходим плуг. С его помощью удается обрабатывать даже тяжелые и целинные почвы. Готовое оборудование стоит довольно дорого, зато можно сделать плуг для мотоблока своими руками. Понадобится немного терпения, а еще материалы и инструменты, которые могут найтись в мастерской. Интересно, что, помимо сельского хозяйства, плуги также применяют для некоторых видов подводных работ, для укладки кабеля, а также при поиске нефти.

Виды плугов

Существуют разные виды вспашных устройств. С мотоблоками используются три основных вида:

  1. Однокорпусный. Подходит для обработки легких почв, с тяжелыми не справляется. Имеет только один лемех.
  2. Реверсный (оборотный). Имеет загнутый лемех, переворачивающий почву — в этом и состоит принцип работы. Отлично справляется с тяжелыми и целинными почвами, обычно используется с мотоблоками среднего и тяжелого класса.
  3. Роторный оснащен несколькими режущими лопастями. Используется со средними и тяжелыми моделями, может заменить фрезу.

Таким образом, можно выбрать наиболее удобную модель для работы на конкретном типе почв. При покупке готового оборудования важно помнить, что, во-первых, необходимо проверить его совместимость с мотоблоком, а, во-вторых, ему может понадобиться универсальная сцепка для агрегатирования с техникой. В остальном работа мотоблоком с плугом достаточно проста и не требует специальной подготовки.

Плуг используется для обработки почвы

Также различают модели по способу агрегирования, то есть соединения с тягачом:

  1. Прицепные — используются только с колесными средствами. Обеспечивают гладкую и равномерно обработанную почву, однако имеют большой угол поворота, что ограничивает сферу их применения.
  2. Навесные работают от тракторной навески. Имеют небольшой вес, малый радиус поворота и простую конструкцию. Для работы с мотоблоком или мини-трактором используются только легкие модели.
  3. Полунавесные работают как от навески, так и колес самого вспашного устройства. Они могут оснащаться большим количеством лемехов, однако имеют большой радиус разворота и сложны в обслуживании и ремонте.

Преимущества самодельных плугов

Готовые плуги для мотоблока предлагаются по цене от 1200—1500 р. Это вполне доступная сумма даже для мелкой фермы, учитывая, что оборудование прослужит много лет и сэкономит массу сил. Однако домашние умельцы по всей стране тратят время на то, чтобы изготовить вспашные устройства своими руками. Чем же самодельный плуг для мотоблока лучше покупного:

  1. Экономия. На первый взгляд, самостоятельное изготовление устройства потребует столько времени, что проще и выгоднее купить готовый. Однако если учесть расходы на сцепку и доставку, готовое оборудование обойдется не так и дешево, а если под рукой есть все необходимые материалы и инструменты, сэкономить точно получится.
  2. Совместимость. Самодельное оборудование — залог полной совместимости с мотоблоком.
    Не нужно подбирать модели, уточнять у поставщика, а при установке нет шансов обнаружить, что устройство все-таки не подходит, и нужно докупать еще детали.
  3. Соответствие задачам. Никто лучше фермера не знает, как и чем нужно пахать его поле. В конструкции самодельного оборудования можно учесть все параметры: прочность материала, угол заточки и т. д., чтобы вспахать землю максимально быстро и качественно.
  4. Ручная работа. Не секрет, что работа руками доставляет многим особое удовольствие, и если у домашнего мастера есть необходимые навыки и время, то лучше потратить их на оборудование, которым можно будет гордиться.

Порядок изготовления плуга

Для начала нужно определиться с видом модели, прикинуть размеры и приступить к поиску материалов и инструментов. Для режущей части лучше всего подходят диски циркулярных пил — они изготовлены из высокопрочной легированной стали 9ХС, прослужат долго и безотказно. Отработавшие свое диски можно достать на ближайшей лесопилке или попробовать купить с рук, а иногда и раздобыть в собственном сарае среди прочего металлолома.

Можно использовать и менее прочную сталь, например, 45, которую следует закалить до твердости 55. Подойдет и также более распространенная сталь марки 3 или 5. Закалке она не поддается, однако можно отбить режущий край на наковальне, а потом наточить. Такой плуг тоже будет эффективным и прослужит долго. Правда, подходит этот способ только тем, кто умеет работать с металлом.

Плуги бывают нескольких разновидностей

Когда материалы найдены, нужно обязательно сделать чертеж плуга для мотоблока. На нем должны быть прорисованы все детали с указанием размеров. После этого рекомендуется склеить картонный макет, чтобы убедиться в правильности всех расчетов. Этот этап особенно важен для начинающих мастеров. Если это первый опыт — не стоит рисковать стальными заготовками, лучше потратить время на макет, но застраховать себя от ошибок.

Конструктивно плуг представляет собой набор деталей, обеспечивающих нарезание и перемещение почвенного пласта. В процессе вспашки почвенный слой крошится, переворачивается и укладывается на ранее перевернутый пласт. Основные детали:

  1. Лемех. Его назначние — подрезать слой почвы и направить на отвал. На эту деталь падают основные нагрузки, поэтому она подвержена быстрому изнашиванию — проще говоря, затупляется, а на тяжелых почвах может и погнутся. Восстановить форму лемеха можно, нагрев и отбив кузнечным молотом. Поэтому его делают съемным — чтобы при необходимости можно было снять и отремонтировать или заточить.
  2. Отвал обеспечивает перемещение и переворот почвенного слоя. Очень важно, чтобы он вплотную примыкал к лемеху, допустимый зазор — 1 мм. Это обеспечит ровный срез и аккуратный переворот.
  3. Предплужник устанавливается, чтобы срезать верхний слой грунта (дерн). Работает на глубине до 12 см. Используется на целинных и задернелых почвах.
  4. Нож вертикально разрезает почву и облегчает ее переворот. Также установка ножа обеспечивает более эффективное заделывание пожнивных остатков, стабилизирует ход плуга и выравнивает борозду.
  5. Стойка — служит для крепления рабочих органов плуга.

Перед тем как выполнить чертеж, необходимо определиться с типом плуга. Способы их использования уже рассмотрены выше, далее необходимо обозначить различия в их сборке.

Однокорпусные

Однокорпусные устройства имеют самую простую конструкцию и являются наилучшим вариантом для домашнего мастера, особенно начинающего. Для изготовлении не требуется специальных инструментов и оборудования, а необходимые материалы наверняка найдутся в сарае или гараже.

Оборотные

Сделать самодельный оборотный плуг для мотоблока будет несколько сложнее. Его отличие от неповоротных моделей заключается в наличии особого ручного механизма на сцепке, который позволяет поворачивать лемех в обратную сторону в конце каждого ряда, при этом почва будет переворачиваться в правильную сторону. В то время как при использовании обычного плуга приходится переходить обратно к началу нового ряда. Применение поворотного механизма ускоряет пахоту и экономит силы.

Перед работой необходимо подготовить чертежи

Для того чтобы собрать вспашное устройство поворотного типа, потребуется изготовить три плоскости:

  • боковую вертикальную.
  • нижнюю горизонтальную;
  • переднюю отвальную.

Опытные мастера рекомендуют для начала выполнить макет из плотного картона. Нужно вырезать каждую деталь отдельно, а потом соединить их с соблюдением всех размеров и углов. Только после того, как картонная модель показала правильность расчетов, можно приступать к работе с металлическими заготовками.

Роторные

Вспашные устройства роторного типа сложнее и более трудоёмки в изготовлении, чем однокорпусный или оборотный. Принцип действия заключается в том, что несколько лемехов закрепляются на оси посредством валов, и ось сообщает им вращение во время работы. В результате воздействие оказывается сверху вниз, что особенно удобно для разбивания комьев земли, заделки удобрений и пожнивных остатков.

Роторные модели ограниченно используется на каменистых грунтах, так как в этих условиях вращающиеся детали быстро ломаются, зато на мягких почвах показали себя превосходно.

Этот тип совершенно отличается от всех других типов плугов. Роторный плуг включает много изогнутых лемехов, установленных на одной оси. При вращении ось передает крутящий момент от вала мотоблока и переворачивает грунт. Это позволяет обрабатывает почву на глубину до 30 сантиметров, в том числе заросшую бурьяном и и заплетенную корнями при минимальных затратах физических сил.

Отвальные и безотвальные

Отвальные и безотвальные модели различаются наличием отвала. Безотвальные проще в изготовлении и отлично подходят для легких почв. Для отвальных потребуется изготовить, собственно, отвал. Необходимо помнить, что зазор между отвалом и лемехом не должен быть более 1 мм, в идеале они прилегают друг к другу вплотную.

Заготовку для отвала вырезают из стального листа 4 мм ножницами по металлу или газосваркой. После этого необходимо придать ей цилиндрическую форму. Идеально использовать для этой цели вальцы с последующей доработкой тяжелым молотком. Также можно использовать стальную трубу диаметром 600 мм. Срезы необходимо обработать наждаком.

Итак, вид плуга выбран, чертежи готовы, макет выполнен. Осталось посмотреть видеоролик, как сделать плуг, и можно приступать к работе.

Основные детали:

  • лемех;
  • винт М8 с потайной головкой;
  • гайка М8;
  • пластина основания;
  • отвал;
  • уголок 30 на 30 и 30 на 90 мм.

Для сборки корпуса потребуется стальной 3 мм лист размером 500 на 500 мм, сварочный аппарат и клинья с углом 25 градусов. Сначала к листу приваривается лемех, используя клинья. Затем с ним совмещают боковой щиток стойки с нахлестом 7 мм и слегка приваривают. После этого прикладывают отвал, обеспечивая минимальный зазор с лемехом.

Если все зазоры и углы соблюдены, то можно окончательно обварить конструкцию. Если нет — детали дорабатывают молотком. После сварки можно демонтировать вспомогательный лист, для этого используются зубило или болгарка. В заключение необходимо зачистить все швы, а поверхности обработать наждачной бумагой.

Как установить и отрегулировать плуг

Перед установкой плуга необходимо подготовить мотоблок: подвезти его к участку, на котором будет проходить испытание, и установить стальные грунтозацепы. После этого можно монтировать плуг. Установка производится на навесное устройство гайками. Важно не затягивать гайки полностью, оставляя возможность регулировки. Затем плуг крепят к серьге мотоблока двумя штырями. Установка окончена.

Регулировка плуга на мотоблоке осуществляется в следующем порядке:

  1. Установить мотоблок на подставку высотой 20 см (или 25, если планируется обрабатывать мерзлый грунт).
  2. Отпуская и закручиваю болты, установить угол наклона, чтобы пятка плуга располагалась горизонтально.
  3. Снять мотоблок с подставки и и отрегулировать руль так, чтобы рычаги находились на уровне пояса.
  4. Выполнить контрольную вспашку. Для этого необходимо провести три борозды, наблюдая за качеством отвала и глубиной среза. Расстояние между бороздами также следует замерить. Если оно больше 10 см, следует повторить регулировку.

В процессе использования плуг необходимо обслуживать — удалять грунт после работы, проверять надежность креплений и при необходимости затачивать лемех. В таком случае он прослужит долго и безотказно.

Заключение

Таким образом, изготовить и установить плуг несложно при наличии навыков и тщательной подготовки (чертежи и макеты). Имея инструменты и базовые умения работать с металлом, достаточно изучить инструкцию и посмотреть пару роликов, где рассказывается, как сделать для мотоблока плуг своими руками. Результатом станет оборудование, в качестве которого можно быть уверенным на все сто. При правильном обслуживании оно прослужит много лет и обеспечит много богатых урожаев.

Facebook

Twitter

Вконтакте

Google+

Как сделать плуг для мотоблока своими руками

Любой агроном скажет, что самым лучшим помощником для обработки земли является мотоблок. Сделать его универсальным можно за счет навесного оборудования и различных дополнительных приспособлений: культиватора, насадки для уборки или посадки урожая, косилки травы, уборки снега и т.д.

Петр Михайлович

Знаю все о мотоблоках и тракторах.

Купить оснащение можно в сельскохозяйственном магазине. Большинство из вспомогательных насадок также возможно изготовить самостоятельно. Рассмотрим, как сделать самодельный плуг для мотоблока своими руками.

Разновидности плугов

Мотоблоки комплектуются тремя видами запашников:

  • состоящих из одного или двух корпусов;
  • оборотными;
  • ротационными.

Однокорпусные модели имеют наипростейшую конструкцию, состоящее из одного ножа. Использовать такой распашник следует на легких почвах садовых участков. Если угодье, которое вы хотите обработать является целиной, то такой тип пахотника не справится с задачей. Вам понадобится металлоконструкция большей мощности.

Двухкорпусный рало состоит из двух рам с режущими элементами. Он способен вспахивать твердые виды почв и без труда обработает целину. Агрегат единовременно вспахивает и боронит почву. На выходе получается качественно обработанная пашня.

Поворотные или оборотные модели получили свое название из-за способности переворачивать землю. Режущий элемент сохи загнут сверху, что при работе позволяет перекапывать грунт. Таким приспособлением можно обрабатывать твердые пашни.

Ротационный тип отличается тем, что состоит из нескольких изогнутых ножей расположенных на оси. За счет работы техники тесаки вращаются по оси, тем самым рыхля почву. При работе техники человек не испытывает физической нагрузки, а земля обрабатывается вглубь примерно на 25 см.

Такую модель зачастую применяют дачники для обработки корнистых участков почвы. За счет смены направления агроном без труда сможет вспахать сложные по форме участки земли. Агрегат подходит для более мощных мотоблоков.

Читайте также: Адаптер для мотоблока своими руками.

Делаем плуг для мотоблока своими руками

Чертежи для самодельного плуга мотоблока можно нарисовать или найти в интернете. Смастерить конструкцию несложно.

  1. На столе вообразим острый угол в 40 градусов, возьмем два угольника и разместим их на каждой из сторон сформировавшегося угла.
  2. Под прямым углом к столу приложим полевую планку и с помощью сварки соединим ее с режущим элементов под угол в 15 градусов. Угол наклона лемеха можно выбрать разный, в зависимости от жесткости обрабатываемой почвы и мощности трактора. На усмотрение владельца можно сделать его съемным либо приварить.
  3. К полевой планке привариваем крепление для сохи, а к ее задней части «пятку».
  4. Установим усилитель между тесаком и планкой.
  5. Изготовим отвал по своим размерам и сваркой скрепим его с тесаком и крепежной стойкой.
  6. Добавляем усилитель между полевой планкой и отвалом.
  7. Приварим крепежное соединения для минитрактора.
  8. После сварочных работ, зачистим все соединения.

Делаем оборотный плуг для мотоблока

Поворотный распашник позволяет перевернуть верхний слой грунта на 180 градусов и используется для твердых земель. Такой агрегат состоит из двух однокорпусных режущих механизмов, прикрепленных к противоположным сторонам одной стойки.

Помогут сделать плуг чертежи, которые имеются в открытом доступе на просторах сети интернет.

Чтобы изготовить приспособление, вам понадобится стальной лист. Из него необходимо изготовить две отражающие друг друга однокорпусные сохи. Как однокорпусный плуг для мотоблока сделать самим мы описали выше.

Первый следует загнуть в левую сторону, второй в правую. Для загиба используйте кувалду или разогрейте железо газовой горелкой. Для поворотного механизма воспользуйтесь шарнирным соединением. Зафиксировать устройство с противоположных граней можно с помощью штифтового соединения.

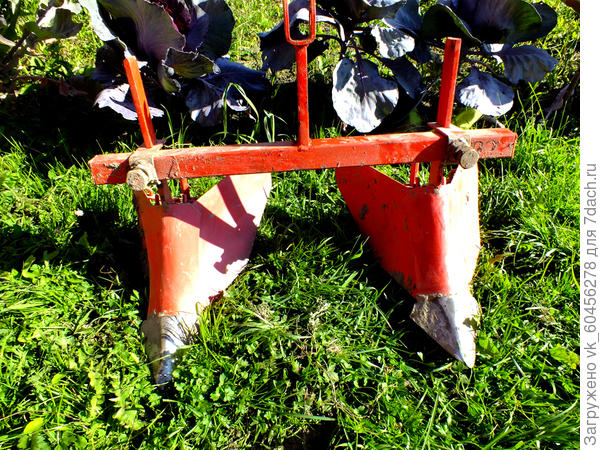

Делаем двухкорпусный плуг

В отличие от однокорпусного в данном агрегате имеются две хорошо скрепленные рамы с режущими элементами. За счет использования двух рало, таким приспособлением можно обработать целину и большие площади земельных участков.

  1. Сформируем два отвала, используя достаточно толстый стальной лист, и загнем их. Для усиления с внутренней стороны приварим железную полоску.
  2. С противоположных граней сваркой присоединим стойки. Просверлим в них отверстия. В дальнейшем это позволит регулировать построение по высоте.
  3. Далее смонтируем корпус. Для этого нам понадобятся трубы. Нарежем их и сварим раму. Прикрепим созданные нами элементы к раме.
  4. Приварим к конструкции фланец и с помощью него соединим самодельный агрегат с трактором.

Делаем крепление на плуг мотоблока

Перед монтировкой сохи к технике поменяйте колеса на более проходимые для пахотных угодий. Далее присоедините созданное вами приспособление к навесному механизму техники. Устанавливая оборудование, плотно не скрепляйте их, так вы сможете в последствии все отрегулировать.

Зафиксируйте самодельный прибор с помощью стальных стержней на сережке крепления спецтехники.

Отрегулируйте распашник в зависимости от обрабатываемой земли: выберете необходимую высоту, глубину вспашки, выставите «пятку» сохи параллельно земли.

Чтобы понять, как обрабатывается грунт и правильно ли вы настроили инструмент, пройдите небольшой участок. Далее измерьте глубины вспашки, расстояние между бороздами. При необходимости измените регулировку.

Используя информацию, изложенную выше, вы сможете сконструировать плуг для мотоблока своими руками нужного размера.

Прицеп для мотоблока улучшающий вспашку | Своими руками

При вспашке почвы мотоблоком колеса и плуг образуют одну плоскость с креном вправо. Решить вопрос с четвертой опорой или колесом на жесткой подвеске к мотоблоку невозможно, так как четыре опоры будут иметь непостоянный контакт с почвой в процессе вспашки.

Поэтому прицеп сконструирован на маятниковой подвеске с ограничением качания так, чтобы низ колеса прицепа не опускался ниже режущей кромки лемеха плуга. Это важно, так как в конце борозды вы сходите с прицепа и разворачиваете его. При этом колесо прицепа не опускается ниже лемеха плуга.

Становиться на прицеп легко, если вы левый рулевой рычаг из трубы d 12,5 мм сделаете шарнирным с фиксатором и степенью свободы «вниз-вверх». Так как вспашка происходит всегда с креном мотоблока вправо, то вправо смещен и его центр тяжести. Левое колесо чаще правого пробуксовывает, своим весом вы исправляете этот дисбаланс.

Положение корпуса водителя в полоборота к направлению борозды позволяет все видеть, при этом левая рука находится постоянно на дышле, правая — «управленческая».

В стыке прицеп-мотоблок необходимо предусмотреть незначительный люфт для шкворня, чтобы была возможность выравнивать борозду путем горизонтального надавливания на дышло руками.


Читайте также: Плоскорез навесной культиватор для мотоблока своими руками (+чертеж)


Прицеп представляет собой трубчатую раму с одним колесом, которая качается в вертикальной плоскости параллельно и рядом с плугом (рис. 1, 2). Так же, как и плуг, прицеп можно повернуть вправо или влево, в зависимости от наклона мотоблока.

Для этого кронштейн (рис. 4) поворачивается около болта, проходящего через «центр» и «центр» на неподвижной пласти не№ 1 (рис. 3). Развороты водитель производит, идя рядом. Одновременно с плугом приподнимается над землей и колесо прицепа.

На прямых мотоблоком управляют с прицепа. Отрегулированный плуг держит борозду, а для небольшой корректировки направления движения мотоблока достаточно в сцепке шкворень-крон штейн предусмотреть небольшой люфт.

Для присоединения прицепа к мотоблоку необходимо:

На 2 хомутах прикрепить к кожуху левой полуоси неподвижную пластину № 1 (рис. 3). К этой пластине двумя болтами прикрепить поворотный кронштейн (рис. 4) В поворотный кронштейн вставить втулку рамы и зафиксировать шкворнем.

Регулировочным болтом в кронштейне установить высоту колеса прицепа. Примечания. Для хомутов использована СтЗ, пруток d 10 мм, длиной 250 мм.

Ширина обода колеса — 120 мм; d — 200 мм.

Каркас маятниковой рамы обшит листовой сталью толщиной 1-2 мм.

Отверстия в пластине № 1 (рис. 3) следует разметить через отверстия в пластине № 2, приложив ее на место их стыковки.

Колесо прицепа можно выполнить из кругляка дерева, обтянув его стальной полосой.

Аналогов, предшествующих описанному прицепу к мотоблоку, в литературе и «натуре» vi не нашел, поэтому совершенствуйте сами.


Читайте также: Электроплуг своими руками – чертежи


Прицеп к мотоблоку – чертеж


© Автор: Николай Грвчихо, г. Могилев

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Плуг для мотоблока своими руками

Плуг – один из видов навесного оборудования для мотоблока, который существенно помогает при работе на собственном земельном участке. Плуги бывают нескольких типов, имеющих свои особенности. Чаще всего в хозяйстве применяют однокорпусные либо поворотные плуги. Нужны заметить, что можно изготовить плуг для мотоблока своими руками, не используя для этого какие-то особые инструменты, или детали.

Ниже даны чертежи и описания изготовления поворотного и однокорпусного плуга для мотоблока.

Изготовление однокорпусного самодельного плуга для мотоблока

Однокорпусный самодельный плуг для мотоблока – будет лучшим вариантом для того, кто до этого еще не пытался самостоятельно создать что-либо из навесного оборудования к нему. Дело в том, что данный тип отличается достаточно простой конструкцией, и в то же время, может быть подвергнут дополнительным усовершенствованиям.

В первую очередь изготавливается съемный лемех – таким он делается для того, чтобы его удобно было затачивать перед началом работы на участке. После этого он подсоединяется к плугу для мотоблока своими руками собранному из недорогих запчастей, и его можно пускать в дело. Нужно закалить сталь для лемеха (в большинстве случаев в хозяйстве не имеется достаточно прочного материала). Если металл не подлежит термическому воздействию, режущая кромка сперва отбивается на наковальне, а потом подвергается более тщательной заточке.

Теперь можно приступить к отвалу. Проще всего взять для него уже имеющуюся металлическую трубу около 570 мм в диаметре. Перед непосредственным началом работы с металлом лучше приготовить небольшой макет из картона, и приложить его к трубе. Нижняя часть шаблона должна находиться с образующей самой трубы под углом в 20-23 градуса. Уже затем место соединения картона и металла обводится мелом, и прорезается сваркой. Не стоит переживать, если что-то не задалось с размерами – изготовление плуга для мотоблока своими руками, как уже сказано, это работа, допускающая модификации. Все неровности и недостатки можно исправить подручными инструментами, подогнав отвал наждаком и молотком.
Детали плуга:


Крепление плуга

Как сделать плуг к мотоблоку – уже понятно в общих чертах. Осталось лишь закрепить его – делается это также по схеме с приведенным описанием. Лемех приваривается к металлическому листу, и уже к нему крепится стойка. Нужно проследить за тем, чтобы ничто не мешало лемеху в подрезке земли – соответственно, режущая кромка должна быть выдвинута над остальными поверхностями. Как уже сказано, все недочеты могут быть исправлены подручным инструментом – главное, чтобы в целом конструкция была сделана верно.

Ручной плуг «Вятский пахарь» (лопата отца Геннадия) своими руками (чертежи и схемы)

Сельские работы нельзя себе представить без техники, она необходима и в большом, и в маленьком хозяйстве для облегчения труда фермеров и экономии времени. Облегчить труд сможет техника, необходимая для вспашки, посева, а также выкапывания, окучивания, то есть для множества видов сельхозработ. Но для каждого вида работ требуется своя сельскохозяйственная техника. Тогда возникает потребность в больших финансовых затратах. Поэтому многие сельхозпроизводители задаются вопросом: «Что делать, чтобы снизить затрату средств?» Специалисты предлагают использовать для этого мотоблочную технику.

Применение плугов

Основной задачей плуга считается переворачивание плодородного верхнего пласта растительного грунта. Эта операция (вспахивание) позволяет в значительной мере освободить плодородный слой почвы от сорных растений, корневая система которых уже начинает рост, но ещё не полностью окрепла.

Семена ещё не проросших сорняков при вспашке глубоко перемещаются в грунт, что также затрудняет их прорастание. Во время вспахивания слой земли разрыхляется, становится более податливым и мягким, что улучшает эффективность посевов и оказывает позитивное влияние на всхожесть культурных растений.

На первых этапах использования плуга как орудия для сельского хозяйства его таскали люди, затем домашние животные (лошади, волы), а в настоящее время эту тяжёлую работу выполняет сельскохозяйственная техника (трактор, мотоблок).

Как монтировать готовый плуг на мотоблок

Перед тем, как проводить настройку и монтаж плуга, необходимо сам мотоблок подготовить и только потом устанавливать плуг на ваш мотоблок. Сначала необходимо мотоблок переместить на обрабатываемый участок, затем демонтируем колеса с резиновыми шинами и монтируем грунтозацепные стальные колеса. Это необходимо для того, чтобы мотоблок не буксовал в пахоте во время работы из-за сопротивления почвы.
После этого присоединяют плуг, выполненный вашими руками к мотоблоку с помощью навесного устройства. Крепежные гайки следует не полностью затягивать, чтобы можно было регулировать агрегат. Следующим этапом выполняется фиксация плуга к серьге вашего мотоблока двумя штырями. После окончания этих манипуляций можно начинать регулировку самого плуга.

Регулировка устройства на мотоблоке

Регулировка сделанного вашими руками плуга на мотоблоке проводиться с максимальным соблюдением всех условий, ведь от регулировки зависит и качество вспашки.

Регулировка осуществляется в следующем порядке:

  • для начала необходимо мотоблок установить на спец. подставку и произвести балансировку. Высота подставки прямо определяет вашу глубину вспахивания. Высота подставки для мерзлой почвы должна быть не более 25 сантиметров, а для весеннего прогретого грунта не более 20 сантиметров;
  • после балансировки, болтами регулировки, устанавливаем угол наклона вашего плуга так, чтобы его «пятка» параллельно располагалась поверхности почвы;
  • после монтажа плуга, мотоблок снимают с подставки и ставят на землю. Регулируем руль мотоблока так, чтобы управляющие рычаги находились примерно у пояса водителя;
  • на последнем этапе регулировки производим оценку правильности настройки плуга. Для этого произведем контрольную вспашку тремя бороздами с измерением качества отвала срезанного грунта и глубины среза, а также расстояния между пахотными бороздами. В случае если между бороздами расстояние превышает 100 миллиметров, или они начинают перекрывать друг друга, требуется выполнить повторную регулировку.

Виды плугов

Многие современные сельские хозяйства в своей деятельности используют различное оборудование для обработки почвы. По способу агрегирования это оборудование можно условно разделить:

  • Плуг прицепного действия, который приводится в движение с помощью механизированных средств на колёсах. В настоящее время применяется не очень часто, потому что в основном вся современная сельскохозяйственная техника оснащена системой навесного типа со встроенным гидроцилиндром. По мнению агрономов, после обработки почвы таким оборудованием, пашня получается более равномерной и гладкой. Но вот недостатком этого оборудования считается очень большой угол поворота, что препятствует его использованию совместно с навесным и полунавесным типом плугов.
  • Плуг навесного типа способен подниматься только при использовании технической навески. От мощности применяемого трактора полностью зависит необходимое количество корпусов оборудования. К преимуществам такого типа относятся сравнительно небольшой вес всей конструкции и, её мобильность (малый радиус поворота). А вот неспособность одним техническим средством работать с многокорпусным плугом считается недостатком такого оборудования.
  • Полунавесной плуг приводится в рабочее положение при помощи транспортных колёс и навесного оборудования трактора. Основным преимуществом применения такого принципа считается большая площадь единовременной вспашки, что достигается совместным использованием многокорпусных плугов. Плохая манёвренность и большой радиус разворота можно отнести к недостаткам полунавесного оборудования.

Существует несколько конструкций плугов:

  • Лемешные плуги — наиболее распространённые, использовались с давних времён и очень популярны сейчас.
  • Дисковые конструкции — применяются в основном для вспашки тяжёлых земельных участков, а также переувлажненных или сухих почв.
  • Ротационные системы — очень удобны для возделывания целины, более сложные по конструкции.
  • Комбинированные плуги — сочетают в себе оба типа плугов (дисковые, лемешные).
  • Чизельные конструкции — такие устройства не производят оборот пласта почвы. Применяются очень редко, особенно в индивидуальном хозяйстве.

Какую конструкцию выбрать?

Самой востребованной конструкцией самодельного плуга является цилиндрическая. Она подходит для большинства видов почв и обрабатывает их примерно с одинаковым качеством: хорошо размельчает куски грунта, но в пласт проникает неглубоко. Применяют в основном для непаханых земель в качестве первичной обработки. При изготовлении они наиболее просты, так как имеют простую форму и не так требовательны к геометрии, как в случае лемешного типа.

Полувинтовая форма рабочей части служит для переворачивания земли без разрыхления. Позволяют глубоко проникать в грунт самых сложных почв. Изготавливать такой плуг своими руками для постоянного использования невыгодно. Более прочной и надежной конструкцией обладают лемешные плуги. Они способны обрабатывать землю режущей частью и откидывать её двумя лопастями в стороны. За счет этого достигается высокий уровень разрыхления и глубина обработки. Изготовить самостоятельно его сложно, так как необходимо соблюсти сложную геометрию.

Создаем чертеж плуга

Прежде чем приступать к поиску необходимых материалов следует выполнить чертеж плуга для минитрактора требуемой конструкции. При этом следует ориентироваться на простоту изготовления, минимального количества деталей и максимальной функциональности. В большинстве случаев вполне достаточно однокорпусной конструкции для выполнения определенных задач за несколько проходов. Он представляет собой металлическую трубу с прямоугольным сечением, с одной стороны которой крепится рабочая режущая часть, а с другой — колесо и крепеж к трактору.
Для обработки больших площадей понадобится самодельный двухкорпусный плуг для минитрактора. Он представляет собой несколько рам, оборудованных различными инструментами, жестко соединенных между собой, но при этом разборные. Они могут выполнять сразу две функции, например, вспахивание и боронование.

После выполнения чертежа производится деталировка и создание списка закупки стройматериалов. Для изготовления плуга выполняется выкройка с целью определения площади требуемого стального листа.

Снегоход из мотоблока своими руками: видео, схема и этапы сборки.

картофелекопалка своими руками: описание, характеристики, размеры, чертежи.

Устройство плуга

Конструктивно плуг включает в себя рабочие части, раму, опорные колёса и прицепное устройство. Лемех-отвальный механизм, корпус, ножи, предплужники, почвоуглубители относятся к рабочим органам плуга.

Существуют следующие виды корпусов вспахивающего устройства:

  • Безотвальные — служат для качественного рыхления почвы в районах, подверженных ветровой эрозии, а также засушливых участков.
  • Отвальные — предназначены для рыхления почвы и вспахивания с оборотом пласта.
  • Дисковые — эффективны при обработке переувлажненной почвы, а также для вспахивания твёрдых и тяжёлых грунтов.
  • Вырезные — для отвальной обработки почвы с небольшим плодородным слоем.
  • Корпуса с почвоуглубителем — используются для вспахивания чернозёмов (маломощных и подзолистых) и одновременного углубления пахоты.
  • С накладным долотом корпуса для обработки очень твёрдых, каменистых грунтов.
  • Комбинированные системы — используются для вспахивания тяжёлой почвы, с одновременным её рыхлением.

Функциональным назначением лемеха считается подрезание слоя грунта и направление его на отвальное устройство. Лемех быстро изнашивается из-за большого трения металла о состав почвы, что приводит к нарушению технологического процесса вспашки, увеличению тягового сопротивления и перерасходу топлива у трактора. Конструктивные свойства могут быть восстановлены кузнечной обработкой молотом, после предварительного нагрева горном в кузнице.

Отвал срезает пласт почвы от стенки борозды, немного сдвигает его в сторону и укладывает вниз верхним слоем. По линии стыка отвал и лемех должны плотно прилегать друг к другу, с зазором не более одного миллиметра.

Предплужник предназначен для срезания дёрна и сброса его на дно борозды. С увеличением заглубления этого элемента конструкции увеличивается тяговое сопротивление плуга, при этом пласт дёрна заделывается намного хуже.

Операцию по разрезанию земли в вертикальном направлении выполняет нож плуга. Он же качественно улучшает оборот слоя почвы, с одновременным заделыванием остатков растений. Кроме того, нож помогает обеспечить ровный ход плуга, создавая ровную стенку и дно борозды.

Самодельный поворотный плуг для мотоблока

Плуг поворотный является универсальным устройством для мотоблока. На одинарной стандартной сцепке содержит поворотный ручной механизм. Все мы знаем, что вовремя пахоты поля за один проход обычным плугом пласт земли лемехом переворачивается в одну сторону. Поэтому приходится переходить обратно к началу, чтобы почва следующего ряда переворачивалась в нужную сторону и начинать с той же стороны участка.
Он выполнит пахоту вашего участка гораздо быстрее. В конце ряда после поворота мотоблока вы просто поворачиваете лемех в обратную сторону и продолжаете обработку земли.

Технология вспашки

Описать технологию проведения вспашки почвы можно ознакомившись с принципом действия плуга. Работа его состоит в том, что перемещаясь в почве, предплужник устройства срезает верхний слой почвы, с растущими растениями, и укладывает его на дно борозды. Далее, вместе с оснасткой корпус снимает часть почвы со стороны борозды, производит её рыхление и оборачивает пласт на установленный уровень в зависимости от конструкции плуга. После, земля укладывается поверх слоя дёрна, перевёрнутого предплужником. Для выравнивания стенки борозды, перед последним корпусом плуга устанавливается нож.

Общего назначения плуги оснащаются корпусными системами с шириной захвата 25−40 см. Системы специального назначения комплектуются корпусами с шириной захвата 45−100 см.

Рекомендации по изготовлению оборотного плуга

Первоначально необходимо изготовить раму, для которой используется металлическая труба. Ее сечение может быть равно 52 x 40 мм. Толщина стенки должна составить примерно 7 мм. Для вилки нужно срезать широкие стенки рамы, которые располагаются друг напротив друга.

На раме после этого отмечается середина, где будет находиться поперечная траверса. Туда же привариваются стойки, которые имеют функцию проушин. Туда фиксируется дышло. В передней части рамы образуется отверстие, которое следует заварить наглухо, чтобы исключить попадание грязи.

Ручной плуг своими руками

Планируя изготовить плуг, необходимо сначала определиться какой тип почвы придётся перепахивать агрегатом и, вид культуры, которую вы собираетесь выращивать.

Во время работы корпус агрегата испытывает огромные нагрузки, его рабочая поверхность подвергается абразивному воздействию почвы. Поэтому для изготовления рабочих частей, нужно применять стальной металл толщиной 3−5 мм.

Конструкцию лемеха, желательно, предусмотреть съёмную, чтобы была возможность производить его заточку.

Учитывая все эти свойства эксплуатации оборудования, можно начинать изготовление отвала из углеродистой стали. Сделать его можно тремя основными способами:

  1. Если поверхность отвала будет цилиндрической формы, то для изготовления заготовки нужной формы лучше воспользоваться листогибочным оборудованием. Заготовку из стали, вырезанную газосваркой или ножницами по металлу, подают га листогибочное оборудование под углом в 23−25 градусов и изгибают. Затем производят доводку строго по шаблону, который заранее вырезается из плотного картона.
  2. Подойдёт для изготовления агрегата и металлическая труба диаметром 55−60 мм и толщиной стенок 4−5 мм. Вырезают из картона шаблон, накладывают его на трубу и отмечают размеры. Обрабатывают молотком и при необходимости доводят наждаком.
  3. Этот способ самый трудоёмкий и требует специальной сноровки. Заготовку предварительно нагревают любым способом, но лучше в кузнечной печи, а затем выгибают по матрице.

Корпус агрегата изготавливают из листовой стали толщиной не менее 3 мм.

Опытные мастера рекомендуют вырезать все детали из картона, склеить их, выдерживая все размеры и углы. Только после того, как картонная модель полностью вас удовлетворит, можно приступать к работам по металлу.

Рекомендации по изготовлению однокорпусного плуга

Такое устройство отличается простотой и возможностью исполнения одной из множества модификаций. Поэтому данный вариант является оптимальным для изготовления в домашних условиях. Однокорпусный плуг — это легкая конструкция, при изготовлении которой не понадобятся особое оборудование или специальные инструменты. Материал можно будет найти у себя в гараже или в сарае.

Если вы хотите изготовить плуг для мотоблока, следует воспользоваться опытом многих мастеров, которые утверждают, что устройство лучше сделать со съемным лемехом, чтобы перед началом пахоты можно было осуществить заточку.

Прежде чем изготовить режущую часть, вы должны подумать над тем, какой материал выбрать. Лучше подойдет легированная сталь 9ХС, которая ложится в основу дисков пил. Подойдет и 45-я сталь, которую следует довести до состояния твердости в HRC 55. Если у вас нашлась лишь обычная, например марки 3, которую нельзя закалить, ее режущую кромку отбивают на наковальне, а после затачивают. Тогда она будет приспособлена для резки почвы.

Сборка плуга

После изготовления всех металлических элементов конструкции, для проведения сборки потребуется аппарат для сварки и квадратный лист металла размером 50 см. Затем, к приготовленному листу сваркой прихватываем все элементы устройства, соблюдая при этом все углы и размеры.

Следующим шагом необходимо к лемеху примерить отвал. Если обнаружили несоответствие углов деталей, то нужно их довести до нормы при помощи молотка. Сваркой слегка прихватываем все части к боковому щитку и навариваем на него платину основания и распорную планку. Получившееся в результате всех этих работ изделие, внимательно осматриваем и, если не заметили погрешности, производим окончательную сварку.

При помощи зубила или болгарки отсоединяем агрегат от металлического листа. Обязательно нужно зачистить сварные швы, а поверхность лемеха и отвала отшлифовать мелкой наждачной бумагой.

Преимущества самостоятельного изготовления и сборки

Плюсы, от самостоятельной сборки плуга:

  1. Геометрические размеры лемеха и отвала будут полностью совпадать с требованиями к возделыванию конкретного вида почвы под определенную культуру. К ним относятся: угол отвала, глубина и качество обработки, производительность труда, площадь захвата.
  2. С учетом мощности трактора можно рассчитать плуг, который бы обладал наибольшим КПД, то есть не вызывал перегрузок двигателя и не буксовал, но при этом обладал максимальным захватом.
  3. Используются только качественные материалы известного состава, что позволит существенно увеличить срок службы плуга.
  4. Конструктивно можно предусмотреть установку различных насадок, существенно расширяющих функциональность. В результате станет возможной вспашка, культивация и боронование.

Сцепка для мотоблока своими руками чертежи, размеры (видео, цена).

Геометрические особенности плуга

Важную роль при изготовлении самодельного плуга для минитрактора являются размеры и форма режущей части. От этого зависит эффективность углубления в почву агрегата и объем переворачиваемой земли. При вспашке он не должен выходить наружу или, наоборот, зарываться в грунт, а также уходить вбок. Конструктивно важными являются два основных параметра: угол кромки, входящей в землю и угол, определяющий величину изгиба лопасти.
Угол кромки влияет на легкость вхождения плуга в почву и удержание заданного уровня. Он обычно составляет до 40º. При слишком острых углах он будет стремиться выскользнуть наружу, а при больших углах не сможет справляться с прикладываемой нагрузкой, и земля будет застревать. Изгиб лопасти влияет на переворачиваемый слой, то есть угол отвала. Чем больше лопасть по размерам, тем больший объем земли за один раз обрабатывается. Однако при этом существенно возрастает нагрузка на трактор. Поэтому углы наклона выбирают от 25º до 130º.

Рабочей частью плуга самодельного является лемех, который воспринимает основную нагрузку и изготавливается из прочной толстой стали. По форме он может быть цилиндрический, полуцилиндрический и винтовой. Угол изгиба совпадает с углом наклона лопасти. К нему предусматривается крепление держателя.

Роторный плуг своими руками

Этот тип плуга существенно отличается от предыдущего изделия. По сравнению с дисковыми или оборотными плугами, роторный агрегат имеет более сложную и трудоёмкую в изготовлении конструкцию.

Принцип действия такого оборудования является очень похожим на работу обыкновенного культиватора почвы. Несколько лемехов подвижного типа закрепляются на оси посредством валов. Операция вспашки почвы производится за счёт вращения оси.

Этот вид оборудования работает при незначительных тяговых усилиях, так как роторные диски оказывают воздействие на почву сверху вниз. Очень удобным является при перемешивании удобрений в почве. Но вот применение такой системы на каменистых грунтах затруднено из-за возможности быстрой поломки вращающихся деталей.

О том, как сделать плуг из предплужника, задумываться стоит, если есть возможность найти несколько готовых деталей. Чаще такое приспособление изготавливается для мотоблока, а предплужники берут от тракторного агрегата. В таком случае общая задача создания оборудования будет заключаться в укреплении его к мотоблоку.

Любой человек старается облегчить свой труд поэтому применение технических устройств становится всё популярнее среди овощеводов. Купить устройство для обработки почвы в настоящее время несложно, но довольно дорого. Самостоятельно изготовить такое оборудование, удовлетворяющее вашим пожеланиям, под силу порой только людям, владеющим навыками работы с металлом.

Плуг для лебедки сельскохозяйственной – видео

Плуг используется в комплекте вот с такой лебедкой для пахоты

В продаже можно найти промышленные мото и электролебедки для плуга.

Вероятно такая проблема возникает у многих садоводов и огородников. Имеется маленький участок земли – одна или три сотки, и её нужно вспахать. Лопатой муторно, коня сейчас нигде не найти, трактор не въедет. Купить какой культиватор за штуку баксов и использовать его по часу в год – давит жаба. Начал рыть по просторам интернета – неужели ручной плуг, только наше изобретение – а что придумали жадные буржуи?

Оказывается у буржуинов такой девайс существовал давно, но использовали они его только для последующих доработок земли – поверхностной культивации, неглубокого окучивания, изготовления борозд при посадке. То есть, чтобы вручную тянуть плуг по дерну вместо коня двумя людьми, такого там не наблюдается. Вероятно лучше сброситься в округе нескольким хозяевам и купить мотоблок. Так появляются колхозы и социализм, что тоже не радует. А вот как они пахали; женщины в голландском поле 1919г. делают ручными плужками борозды для посадки мака:

Ручные плужки с большими колесами в начале 20 века делались чуть ли не в массовом порядке:

По такому же принципу буржуины делали и ручные культиваторы.

Теперь остановимся на наших рукодельцах. В связи с участившейся потребностью ручных плужков, их начали выпускать чуть ли не на каждом заводе. Конструкции такого изделия у всех практически идентичны и предназначены для использования в качестве тягла великовозрастного дитяти, который на сотке и физразминку сделает, и родителям поможет. Выглядит это так:

Данные конструкции постоянно совершенствуются как предприятиями, так и народными умельцами. Ставятся ролики и диски, в виде тяги используется либо веревка, либо труба с поперечиной. Может использоваться рама от велосипеда:

Очень интересная белорусская самоделка, мне понравилась форма ручного плуга – окучника:

Параллельно с такими поисками нашел старинную американскую ручную газоноосилку. Всё примитивно – пара ножей, два колеса. И еще ручная борона старых ковбоев. Может быть кто попробует:

Вот он, чертеж ручного плуга:

Посмотрите также:

Ремонт электрического триммера Напишу еще одну статью из серии ремонта своими руками. На этот раз производим ремонт триммера газонокосилки. У этого важного для лета электроинструмента вышла из строя пусковая кнопка, вероятно заяц косил.

Как чистить снег Кругом снег. Жизненно необходимо обеспечить доступ к своему жилищу. Нужно найти в себе силы и заменить компьютер на снеговую лопату. Еще лучше организовать для такой работы подрастающее поколение, а самому обеспечить.

Как выбрать триммер Я не буду вступать в спор о том, что лучше, триммер или газонокосилка.Это инструменты, предназначенные для разных целей. И если вы имеете более трех соток газона с деревьями, то лучше.

Похожих записей нет

Какую конструкцию выбрать?

Лемешно отвальный плуг, собранный своими руками.

Конструкции плуга разнообразны и зависят от типов обрабатываемых почв и видов выполняемых работ. Различают следующие модификации:

  • Лемешно-отвальные – имеют рабочий инструмент в виде клиньев, с помощью которых производится подрезание пласта почвы, его сдвигание и раскрашивание. Используются на минитракторах и мотоблоках в мелких хозяйствах.
  • Дисковые – используют на твердых и тяжелых грунтах для предварительной вспашки. Свободно вращающиеся ножи в виде металлических дисков разрезают верхний слой, а расположенные дальше отвальные элементы переворачивают пласт.
  • Роторные – современная модель плуга, где несколько рабочих ножей установлены на подвижный вал. Такая конструкция обеспечивает высокую производительность, но сложна при самостоятельном изготовлении.

Самым распространенным вариантом является самодельный двухкорпусной плуг с рабочими инструментами в виде лемехов и отвалов. Эта модель проверена временем и опытом многочисленных фермеров. Такие конструкции часто дополняются предплужниками, производящими срезание верхнего задернованного слоя почвы.

Преимущества самостоятельного изготовления и сборки

Плуги собранные умельцами из остатков железа.

Основным плюсом плуга собственного производства является его дешевизна. Вы можете сделать оснастку из уже имеющихся у вас материалов или использовать детали от старых сельхозорудий. После расформирования государственных предприятий осталось много ненужного оборудования, которое можно недорого переделать под свои нужды.

Следующим преимуществом будет практическое соответствие произведенного плуга вашим требованиям по обработке конкретного типа почвы и необходимых процедур по возделыванию определенных сельскохозяйственных культур. Вы можете изготовить различные рабочие инструменты для разных посевных площадей.

Применение известных по качеству материалов гарантирует успешное применение сделанных своими руками устройств. Магазинные аналоги зачастую не оправдывают указанные технические характеристики и требуют доработки и усиления основных элементов. Накопленные в хозяйстве запчасти и различные металлические конструкции сэкономят вам солидные финансы при самостоятельном изготовлении плуга.

Самодельную оснастку удобнее адаптировать под имеющуюся сельхозтехнику. Конструкцию плуга рассчитывают под конкретный минитрактор по мощности и производительности. Также возможно дополнительная комплектация оборудования различными инструментами для проведения комбинированной обработки земельного надела.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4,

совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:

22 Навесное оборудование для квадроцикла или UTV

Квадроциклы и UTV

когда-то считались роскошью или, в лучшем случае, средством перевозки людей и материалов по ферме. Настоящие фермеры использовали тракторы. Однако с более мощными двигателями и более прочными рамами и трансмиссиями современные квадроциклы и UTV доказали свою пригодность к сельскохозяйственным орудиям. Их более низкая стоимость и маневренность часто дают им преимущество перед более крупными аналогами в некоторых ситуациях. Возможно, вы открыли для себя ценность лебедки для вашего квадроцикла, но существует множество других приспособлений, которые придают этим четырехколесным чудесам неожиданную универсальность.


Снежные насадки

Играть в снегу или просто кататься зимой по тихой тропе может быть восхитительно, так почему бы не получить удовольствие от уборки снега с помощью квадроцикла? Вот некоторые приспособления и другие аксессуары, которые могут вам помочь.

Цепи противоскольжения

Внедорожные шины отлично подходят для трасс и небольшого количества грязи, но цепи противоскольжения придают вашему автомобилю дополнительную устойчивость при работе по грязи, снегу или льду. Они относительно недороги, доступны почти для всех размеров шин, бывают разных моделей и быстро устанавливаются.

Лезвия

Снегоуборочные ножи бывают двух видов: V-образные и прямые. Насадки с V-образными лезвиями толкают снег от центра к обеим сторонам для сбалансированного толчка, в то время как прямые лезвия могут быть наклонены, чтобы толкать весь снег в одну или другую сторону. Если в вашем квадроцикле отсутствует гидравлика, поищите модель с электрической лебедкой для подъема и опускания отвала. Многочисленные лезвия различных размеров производятся для транспортных средств различного размера, включая квадроциклы и грузовики с грузоподъемностью 1 тонна.

Снегоуборочные машины

Если вам недостаточно просто толкать снег, подумайте о полномасштабном снегоуборочном снегоочистителе со шнековой подачей.Благодаря собственному двигателю с воздушным охлаждением для увеличения мощности он быстро преодолевает путь к сараю и дровам, расчищает подъездные пути или даже сбрасывает снег с пруда для подледной рыбалки или игры в хоккей.

Приставки для сена

Тяговые приставки для стрижки, сгребания и перевозки сена все еще производятся, а старые в рабочем состоянии часто появляются на сельскохозяйственных аукционах. Замените обвязку дышлом и прикрепите ее к квадроциклу, и у вас будет возможность собирать собственное сено.


Косилки с косилкой

Серповидные косилки с колесным приводом, которые изначально были разработаны для коневодства, хорошо адаптируются к квадроциклам и UTV. Их производят несколько компаний, но если вы внимательно посмотрите, то можете найти такую ​​на фермерском аукционе.

Их легко найти для квадроциклов: просто поищите дворовые грабли. Они часто появляются на аукционах, но вы будете делать ставки против людей, которые просто хотят использовать их для украшения двора.

Hay Dolly

Подобно муравью, который весит в несколько раз больше, квадроцикл может легко поднимать и перемещать кипу сена весом 1000 фунтов на двухколесной тележке. Менее дорогие устройства используют ручную лебедку или сопутствующую лебедку для подъема тюка, в то время как механические подъемники используют электрическую лебедку или гидравлические цилиндры. Быстрая и маневренная четырехколесная тележка для сена может стать вашим лучшим сеноходом, даже если у вас есть полноразмерный трактор.

Приспособления для выращивания

Многие навесное оборудование можно тянуть за практически любым транспортным средством. Главное — найти навесное оборудование, соответствующее вашему транспортному средству, при этом не выходя за пределы мощности вашего квадроцикла.Работа с высокой выходной мощностью и малой скоростью — это рецепт перегрева и стресс для трансмиссии, поэтому не пытайтесь заменить трактор своим автомобилем, если он не подходит для работы.

Плуг

Вспашка — одна из самых энергоемких задач, которые вы можете попросить от своего квадроцикла, и длительные, продолжительные тяги проверят систему охлаждения и трансмиссию. Обычно они используют электрическую лебедку для подъема и опускания плуга, и может потребоваться дополнительный вес, чтобы транспортное средство соответствовало поставленной задаче.

Культиватор

Есть несколько производителей мотоблоков для квадроциклов и UTV. Эти выдвижные блоки имеют собственный источник питания, который снимает большую часть нагрузки с автомобиля. Тем не менее, многочасовая работа на низкой скорости означает меньший поток охлаждающего воздуха через двигатель, поэтому вам понадобится автомобиль с внешним маслоохладителем. Что может быть лучше для возделывания большого сада, чем сидеть в тени кабины UTV с прохладительным напитком и любимой музыкой?

Борона

Завершите подготовку почвы бороной, чтобы получить гладкую, ровную поверхность, готовую к посеву.(Бороны также отлично подходят для подготовки арен к шоу.) Маневренность и небольшая площадь основания делают квадроциклы идеальной рабочей лошадкой для этих задач.

Культиватор

Для обработки неглубокой почвы и создания равномерно расположенных рядов рекомендуется культиватор. Даже маленький квадроцикл может тянуть старомодный мотокультиватор, но оборудование, предназначенное для квадроциклов, намного быстрее и эффективнее, хотя и намного дороже.

Диск

Вытягивание диска может быть одной из самых сложных работ, которые может выполнить квадрокоптер, потому что эта операция обычно выполняется после вспашки, чтобы разбить большие комья грязи или дерна и заполнить борозды.Большие колеса с тракторным протектором и большой дорожный просвет облегчают движение. Убедитесь, что размер диска соответствует весу и мощности вашего квадроцикла.

Принадлежности для пастбищ и лесных участков

Крупномасштабное обслуживание земли требует грубой силы. Кошение, очистка кустов и поднятие тяжестей обычно являются задачами для тракторов и гусеничных машин мощностью более 150 лошадиных сил, но с некоторыми умными приспособлениями квадроциклы и UTV — очень эффективные инструменты для кошения, расчистки кустов, буксировки и подъема в хобби или на небольшой ферме. .

Кусторез

Некоторые мощные боровы для щеток, доступные для квадроциклов и UTV, снимают маленькие саженцы и тяжелые кусты. Они доступны с собственными бензиновыми двигателями, так что вы просто прикрепляете их за автомобилем, и все готово. Если у вас есть гидравлика, есть также косилка с передним креплением.

Бревенчатая арка

Ваш автомобиль может быть незаменим при вывозе бревен из леса. Независимо от того, есть ли у вас лесопилка или вам просто нужны дрова для прореживания лесных участков, арки из бревен уменьшают износ машины и не оставляют колеи в земле, поднимая бревно на его собственные оси для облегчения тяги.Хорошо спроектированная арка автоматически поднимает бревно, когда оно тянется, и опускает бревно, чтобы обеспечить сопротивление при спуске.

Погрузчик

Если вам нужно перемещать тяжелый груз, но у вас нет фронтального погрузчика, вы можете прикрепить силовой погрузчик, который использует электрическую лебедку для подъема до 250 фунтов над землей и установки груза на переднем держателе. Это делает его идеальным инструментом для вывоза минеральных блоков, мешков с кормом или тюков сена на откормочную площадку или для подъема мешков с песком, когда вам нужен больший передний вес. Погрузчик полностью убирается, позволяя использовать автомобиль для других задач, не снимая его.

Шнек

Есть несколько вариантов сверления ям в земле. Самый простой из них — это кронштейн, который удерживает одноместный газовый земляной шнек и опускает его прямо в землю с помощью лебедки. Диаметр шнека колеблется от 3 до 12 дюймов, хотя более крупные могут не работать в твердой или каменистой почве. Устойчивость машины снижает нагрузку на сверление отверстий под столбы, и вы можете отсоединить шнек и использовать его вручную, если хотите.

Кормушка для скота

Возможно, вы уже доставляете корм в трейлере позади вашего автомобиля, но для ускорения работы вам может подойти устройство подачи корма. Установленный на собственных колесах, он может перевозить около 500 фунтов и оснащен 12-вольтовым электрическим шнеком, который распределяет корм, не требуя от оператора покидать автомобиль.

Распылитель

Опрыскиватели

, как правило, представляют собой автономные устройства с собственной мощностью и насосом. Штанговые опрыскиватели направляют брызги вниз по линии позади автомобиля и лучше всего подходят для наземного нанесения на открытых площадках.Палочковые опрыскиватели направляют струю прямо туда, где это необходимо, и хорошо подходят для работы с кистями и деревьями. Большие опрыскиватели устанавливаются на прицеп, а меньшие — на передних и / или задних несущих стойках.

Разбрасыватель сухих материалов

Разбрасыватель сухого материала может сэкономить много времени при посеве и удобрении участков дикой природы или газонов или при разбрасывании соли на тротуарах, чтобы растопить лед. Обычно они прикрепляются к квадроциклу с помощью штифта или шаровой сцепки, а модели доступны с электрическими разбрасывателями или с распределительным механизмом, приводимым в движение колесами.Размеры бункера варьируются от 85 до 600 фунтов.

Навесное оборудование для движущейся грязи

Перемещение грязи — одна из самых сложных задач для квадроцикла. Это еще одно приложение, в котором высокая мощность / низкая скорость могут привести к перегреву двигателя, если он не имеет жидкостного охлаждения или не оборудован маслоохладителем. Вы также можете подумать о добавлении дополнительных грузов к транспортному средству.

Tumblebug

Землеройный комбайн восходит к временам конной техники и строительства железных дорог.Хотя это не так распространено, как сто лет назад, это недорогой инструмент, который позволяет собирать груз грязи или навоза, транспортировать его и сбрасывать — и все это, не вставая с сиденья автомобиля.

Задние ножи

Самый простой инструмент для удаления грязи — это прямое лезвие, которое крепится к задней части автомобиля. Несмотря на то, что он компактен и маневренен в тесноте, он имеет тенденцию закапываться, особенно с квадроциклами с короткой колесной базой.

Грейдеры

Отвал грейдера, установленный на тележке, естественным образом врезается в холмы и заполняет долины для общего сглаживания больших площадей, таких как проезды, дворы и арены.Агрегат прикрепляется к сцепному устройству для прицепа, поэтому его можно буксировать различными транспортными средствами.

Экскаватор-погрузчик

Одно из самых сложных и дорогих приспособлений для квадроциклов или UTV — экскаватор-погрузчик. Несмотря на то, что он не достаточно тяжелый для большинства коммерческих работ, это жизнеспособный инструмент для прокладки линий электропередач или водопровода, фундамента под навесы, посадки деревьев или ландшафтных работ. Некоторые крепятся непосредственно к автомобилю, а это значит, что вам понадобится передний противовес, а у других есть собственные колеса. Большинство моделей оснащены собственным двигателем и насосом, чтобы удовлетворить потребности в высоких расходах и давлении.Оказавшись на рабочей площадке, стабилизирующие выносные опоры поддерживают вес и устойчиво удерживают обратную лопату.

Рекомендации по навесному оборудованию

Ваш квадроцикл подходит для этой работы? Использование квадроцикла или UTV для толкания, буксировки, переноски или буксировки может быть идеальным решением для хобби-ферм, но важно понимать ограничения. Эти автомобили намного легче тракторов, которые традиционно выполняют многие из этих задач, а двигатели с воздушным охлаждением плохо подходят для работы под нагрузкой на низких скоростях. Вот несколько вещей, которые следует учитывать при фарме с квадроциклом.

  • Полный привод обеспечивает больше тяги и помогает выбраться из трудных мест.
  • Валовые приводы намного прочнее цепного привода.
  • Для квадроцикла требуется двигатель объемом не менее 400 куб. См, в зависимости от области применения. Уточните у производителя агрегата требования к питанию.
  • Внешние маслоохладители имеют решающее значение для охлаждения двигателя на низких оборотах.
  • Дисковые тормоза дают больше положительного тормозного усилия, чем барабанные.
  • Сцепное устройство для ствольной коробки — это универсальное приспособление, которое либо приваривается, либо прикручивается к раме, так что квадроцикл может тянуть без повреждений.

Квадроциклы и UTV — относительно недорогие и универсальные инструменты для хобби-ферм, содержания приусадебных участков или управления лесными участками. Конечно, вы всегда можете выйти и просто повеселиться, а еще лучше — получить удовольствие от езды по бездорожью, пока вы работаете.

Эта статья изначально была опубликована в выпуске журнала Hobby Farms за январь / февраль 2017 года.

Снегоочистители Meyer LPPLD 7 ‘6 «EZ Plus» Rippeon Equipment Co., Мэриленд

Meyer LPPLD 7 ‘6 «EZ Plus выставлен на продажу Rippeon Equipment Co., Мэриленд. Обслуживание вашего нового и подержанного оборудования из Фредерика, Гейтерсбурга и Вестминстера, штат Мэриленд.

Нажмите дважды для увеличения

Meyer LPPLD 7 футов 6 дюймов EZ Plus

Пожалуйста, выберите модель Выберите другую модель из этой серии Drive Pro 6 ‘EZ PlusDrive Pro 6’ 8 ‘EZ PlusLot Pro 7’ 6 » EZ PlusLot Pro LD 7 ‘6’ ‘EZ PlusMeyer LPPLD 7’ 6 ‘EZ PlusLot Pro 8’ EZ PlusMeyer DAG 8’Lot Pro 8 ‘6 «EZ PlusMeyer DAG 8’ 6» Lot Pro 9 ‘EZ PlusMeyer DAG 9. 0

Мы знаем, что у вас и вашего компактного трактора есть много земли, о которой нужно заботиться круглый год. Знаете ли вы, что когда он покрыт снегом, можно использовать универсальное крепление Meyer, чтобы легко прикрепить отвал к компактному трактору? Сюда входят такие ведущие бренды, как John Deere, Case, New Holland, Cub Cadet, Kubota, Massey Ferguson, Kioti и другие.

  • Получить цитату

    Получить предложение

    Поля, отмеченные звездочкой *, обязательны для заполнения.Пожалуйста, напишите нашему внимательному персоналу с любыми вопросами или комментариями, используя контактную форму.

  • Запросить брошюру

    Запросить брошюру

    Поля, отмеченные звездочкой *, обязательны для заполнения.

  • Отправить другу

    Отправить другу

    Поля, отмеченные звездочкой *, обязательны для заполнения.Ваш друг получит электронное письмо со ссылкой на эту страницу. Пожалуйста, отправляйте это письмо только тем, кого вы знаете, которым будет интересна эта информация.

  • Платежный калькулятор

    Кредитный калькулятор

    Воспользуйтесь калькулятором ссуды, чтобы определить наиболее подходящие варианты финансирования и оплаты.

    ** Точность этого калькулятора и его применимость к вашим обстоятельствам не гарантируется.Вам следует получить личную консультацию у квалифицированных специалистов. Эта информация предоставляется только в иллюстративных целях и не является приложением. Это уведомление не гарантирует одобрения ссуды, а также не является предложением или обязательством предоставить вам ссуду на вышеуказанных условиях.

Характеристики

Производительность

Снегоуборочные отвалы для минитракторов

Для работы по вспашке снега на компактном тракторе мы рекомендуем наш отвал Meyer Diamond Edge.Это самый высокий и агрессивный плуг с нижним спуском из имеющихся. Смелый дизайн с углом атаки 70 градусов и точным изгибом обеспечивает превосходную очистку и перекатывание снега. Функция подъема снизу удерживает отвал в вертикальном положении и обеспечивает работоспособность, в то время как нижняя часть уступает место при столкновении с серьезными препятствиями. Это позволяет продолжать вспашку без потери всего груза. Отрезная кромка не только делает вспашку более эффективной, но и поглощает и рассеивает удары, вызванные препятствиями.Это помогает минимизировать повреждение оборудования.

Надежность

В снегоуборочном бизнесе простои — недопустимый вариант. Вот почему плуги Meyer для компактных тракторов построены с использованием надежной конструкции со сроком службы (ROC)… подробных инструкций, которые мы делаем, чтобы сделать наши плуги более прочными и надежными. ROC — это результат производственных усовершенствований и новейших технологий в сочетании со строгими процедурами контроля качества.

Простота использования

Универсальная система крепления

Любой компактный трактор или мини-погрузчик с универсальной системой навесного оборудования может быть оборудован плугом Meyer. Этот метод, также известный как «DIN-пластина», позволяет закрепить плуг на стрелах погрузчика. Благодаря гидравлической системе оборудования вы можете двигаться вверх и вниз. Meyer предлагает наборы для ручной или механической рыбалки для этого случая.

Совместимость

Универсальное крепление Meyer позволяет легко прикрепить отвал к минитракторам ведущих мировых производителей.

Технические характеристики

  • Тип: с нижним и полным ходом
  • Автомобиль: Малогабаритные тракторы
  • Конструкция: сталь и полиэтилен

№ модели лезвия: Meyer LPPLD 7 ‘6 «EZ Plus Тип лезвия: полный ход Длина отвала: 7 футов 6 дюймов
Высота отвала: 28 дюймов
Калибр отвала: 3/8 дюйма Poly
Вертикальные ребра: 6 Пружины хода плуга: 2 Режущая кромка: 3/8 x 6 дюймов
Средняя ширина под полным углом: 81 дюйм Таранов удилища: 1-1 / 2 x 10 дюймов
Вес в сборе: 620 фунтов

Снегоуборочные отвалы Lot Pro LD 7 ‘6 «EZ Plus» Rippeon Equipment Co.

, Мэриленд

Lot Pro LD 7 ‘6 «EZ Plus на продажу в Rippeon Equipment Co., Мэриленд. Обслуживание вашего нового и подержанного оборудования из Фредерика, Гейтерсбурга и Вестминстера, Мэриленд.

Нажмите дважды для увеличения

Пожалуйста, выберите модель Выберите другую модель из этой серии Drive Pro 6 ‘EZ PlusDrive Pro 6’ 8 ‘EZ PlusLot Pro 7’ 6 » EZ PlusLot Pro LD 7 ‘6’ ‘EZ PlusMeyer LPPLD 7’ 6 ‘EZ PlusLot Pro 8’ EZ PlusMeyer DAG 8’Lot Pro 8 ‘6 «EZ PlusMeyer DAG 8’ 6» Lot Pro 9 ‘EZ PlusMeyer DAG 9.0

Мы знаем, что у вас и вашего компактного трактора есть много земли, о которой нужно заботиться круглый год. Знаете ли вы, что когда он покрыт снегом, можно использовать универсальное крепление Meyer, чтобы легко прикрепить отвал к компактному трактору? Сюда входят такие ведущие бренды, как John Deere, Case, New Holland, Cub Cadet, Kubota, Massey Ferguson, Kioti и другие.

  • Получить цитату

    Получить предложение

    Поля, отмеченные звездочкой *, обязательны для заполнения. Пожалуйста, напишите нашему внимательному персоналу с любыми вопросами или комментариями, используя контактную форму.

  • Запросить брошюру

    Запросить брошюру

    Поля, отмеченные звездочкой *, обязательны для заполнения.

  • Отправить другу

    Отправить другу

    Поля, отмеченные звездочкой *, обязательны для заполнения.Ваш друг получит электронное письмо со ссылкой на эту страницу. Пожалуйста, отправляйте это письмо только тем, кого вы знаете, которым будет интересна эта информация.

  • Платежный калькулятор

    Кредитный калькулятор

    Воспользуйтесь калькулятором ссуды, чтобы определить наиболее подходящие варианты финансирования и оплаты.

    ** Точность этого калькулятора и его применимость к вашим обстоятельствам не гарантируется.Вам следует получить личную консультацию у квалифицированных специалистов. Эта информация предоставляется только в иллюстративных целях и не является приложением. Это уведомление не гарантирует одобрения ссуды, а также не является предложением или обязательством предоставить вам ссуду на вышеуказанных условиях.

Характеристики

Производительность

Снегоуборочные отвалы для минитракторов

Для работы по вспашке снега на компактном тракторе мы рекомендуем наш отвал Meyer Diamond Edge.Это самый высокий и агрессивный плуг с нижним спуском из имеющихся. Смелый дизайн с углом атаки 70 градусов и точным изгибом обеспечивает превосходную очистку и перекатывание снега. Функция подъема снизу удерживает отвал в вертикальном положении и обеспечивает работоспособность, в то время как нижняя часть уступает место при столкновении с серьезными препятствиями. Это позволяет продолжать вспашку без потери всего груза. Отрезная кромка не только делает вспашку более эффективной, но и поглощает и рассеивает удары, вызванные препятствиями.Это помогает минимизировать повреждение оборудования.

Надежность

В снегоуборочном бизнесе простои — недопустимый вариант. Вот почему плуги Meyer для компактных тракторов построены с использованием надежной конструкции со сроком службы (ROC)… подробных инструкций, которые мы делаем, чтобы сделать наши плуги более прочными и надежными. ROC — это результат производственных усовершенствований и новейших технологий в сочетании со строгими процедурами контроля качества.

Простота использования

Универсальная система крепления

Любой компактный трактор или мини-погрузчик с универсальной системой навесного оборудования может быть оборудован плугом Meyer.Этот метод, также известный как «DIN-пластина», позволяет закрепить плуг на стрелах погрузчика. Благодаря гидравлической системе оборудования вы можете двигаться вверх и вниз. Meyer предлагает наборы для ручной или механической рыбалки для этого случая.

Совместимость

Универсальное крепление Meyer позволяет легко прикрепить отвал к минитракторам ведущих мировых производителей.

Технические характеристики

  • Тип: с нижним и полным ходом
  • Автомобиль: Малогабаритные тракторы
  • Конструкция: сталь и полиэтилен

№ модели лезвия: Lot Pro LD 7 ‘6 «EZ Plus Тип лезвия: полный ход Длина отвала: 7 футов 6 дюймов
Высота отвала: 28 дюймов
Калибр отвала: 14 ga
Вертикальные ребра: 6 Пружины хода плуга: 2 Режущая кромка: 3/8 x 6 дюймов
Средняя ширина под полным углом: 81 дюйм
Таранов удилища: 1-1 / 2 x 10 дюймов
Вес в сборе: 575 фунтов

Western Snow Pllows Frederick, MD


Снегоочистители и разбрасыватели соли Western

Для удаления снега и льда мы предлагаем полную линейку прочных и надежных снегоочистителей Western.Узнайте больше о каждом отдельном продукте ниже!

Снегоочистители Western


• Компактный снегоочиститель Defender ™
• Полутонный снегоочиститель HTS ™
• Снегоочиститель MIDWEIGHT ™
• Снегоочиститель PRO-PLOW® SERIES 2
• Снегоочиститель PRO PLUS®
• Снегоочиститель PRO PLUS® HD
• MVP 3 ™ V- плуг
• V-образный плуг MVP PLUS ™
• V-плуг Enforcer ™
• Многопозиционный плуг PRODIGY ™
• Регулируемый снегоочиститель WIDE-OUT ™ и WIDE-OUT ™ XL
• Плуг-толкач PILE DRIVER ™
• IMPACT ™ Снегоочиститель UTV
• Снегоочиститель с бортовым поворотом PRODIGY ™ и PRO PLUS®
• Ротационная щетка RB-400

Разбрасыватели соли Western


• Разбрасыватель бункера STRIKER ™
• Разбрасыватель бункера Tornado ™
• Распределитель задней двери PRO-FLOW ™ 525 и 900
• Распределитель задней двери PRO-FLOW ™ 500, 1000 и 2500
• Распределитель задней двери LOW-PRO 300W
• Распределитель STRIKER ™ UTV
• Разбрасыватель с бункером Tornado ™ UTV
• Разбрасыватель PRO-FLOW ™ 525 UTV
• Разбрасыватель PRO-FLOW ™ 500 UTV
• Разбрасыватель LOW-PRO 300 Вт UTV
• Разбрасыватель WB-160D и WB-100B
• SS- 120 ручной опрыскиватель тротуарный

Оборудование для уборки снега и разбрасывателя соли MD, PA и WV

В Beckley’s мы стремимся предоставить вам оборудование, запчасти и услуги высочайшего качества для вашего снегоуборочного оборудования.Здесь, в Beckley’s, мы работаем с вами и следим за тем, чтобы вы до отъезда полностью знали, как пользоваться снегоуборочным оборудованием. Мы устанавливаем , тестируем ваш плуг или разбрасыватель , а выравниваем фары вашего плуга, чтобы убедиться, что ваша уборка снега на высоте!

Официальный дилер снегоочистителя в регионе

Если вы хотите купить снегоочиститель или разбрасыватель соли Western, позвоните в Beckley’s RVs сегодня или свяжитесь с нами через Интернет. Мы открыты с понедельника по пятницу с 9:00 до 18:00 и в субботу с 9:00 до 16:00. Мы работаем с профессионалами, которые хорошо разбираются в продажах, запчастях и обслуживании западных стран.

Beckley’s RVs хочет, чтобы вы были готовы к зиме с лучшими из лучших, а это означает, что снегоочистители от ведущего производителя Western! Мы полностью укомплектованы снегоочистителями и снегоочистителями Western круглый год, так что загляните к нам в дом на колесах Beckley’s во Фредерике, штат Мэриленд, или позвоните нам по телефону 800-301-4787, чтобы ознакомиться с нашим выбором!

Бесплатные предложения доступны на сайте, по электронной почте или по телефону!

Beckley’s RVs Snowplow Location
7633 Devilbiss Bridge Rd.
Frederick, MD 21701
Телефон: 800-301-4787
Snowplow Часы работы: понедельник-пятница с 9:00 до 18:00; Суббота с 9:00 до 16:00

Крупногабаритные культиваторы: культиваторы с буксировкой и тракторные культиваторы с ВОМ — зернистость

1/7

Прицепные культиваторы измельчают почву за один проход.

Фото Терри Синклера / любезно предоставлено Frontier

2/7

Подготовка новой грядки к посеву с помощью прицепного культиватора с приводом от ВОМ.

Фото любезно предоставлено Land Pride.

3/7

Почвообрабатывающее оборудование существует для тракторов любого размера, будь то малолитражный, верхний, садовый или газонный трактор.

Фото любезно предоставлено Agri-Fab

4/7

Плуги можно тянуть за любым количеством машин.

Фото любезно предоставлено Kunz Engineering.

5/7

Прицепной культиватор — хороший вариант, если у вас есть большая площадь для работы.

Фото любезно предоставлено DR Power

6/7

Фронтальный культиватор на небольшом тракторе, отлично подходит для работы в ограниченном пространстве.

Фото любезно предоставлено Штайнером.

7/7

Использование квадроцикла для двух культиваторов над огородом.

Фото любезно предоставлено Kunz Engineering.

❮ ❯

Когда мы с женой купили нашу сельскую землю, у нас было несколько планов по ее развитию и улучшению. Мы обсуждали сады, кормовые участки для диких животных и даже возможность посадки виноградников.

Сидя за обеденным столом, мы рисовали на бумаге карты с местоположениями наших проектов и даже размечали размеры участков.Виноградник площадью 3 акра позволит нам посадить несколько сотен виноградных лоз разных сортов, и мы выделили места для пары кормовых участков площадью 1 акр для диких животных. Мы также хотели огород — большой огород — для всех видов овощей, для которых у нас никогда не было места в городе.

После того, как мы посмотрели на план наших предстоящих проектов, внезапно возникла волна реальности. Мы спроектировали более 5 акров земли, чтобы подготовиться к посадке, и в нынешнем состоянии они заросли сорняками и густой травой прерий.На его почве не было плуга 15 лет. Я планировал опрыскать гербицидом широкого спектра действия весной, чтобы избавиться от нежелательных сорняков, и у нас был 8N Ford с двухдонным плугом, который разрыхлял почву. Но чтобы подготовиться к весенней посадке, потребуется гораздо больше работы и оборудования.

Мне не терпелось начать обрабатывать землю весной, и после опрыскивания и вспашки я начал использовать небольшой диск, который можно было тянуть позади моего квадроцикла, чтобы прервать вспашку. Вскоре наступило разочарование, так как даже работа на небольшом садовом участке требовала нескольких часов, чтобы преодолевать вспашку с диском, который по-прежнему оставлял много комьев, затрудняющих посев.

У меня есть небольшой мотокультиватор, который я использовал в своем небольшом городском саду, поэтому я решил начать обработку садового участка с помощью культиватора. Проведя еще пару часов с малым культиватором и получив менее чем желаемые результаты, я понял, что мне нужно найти альтернативу. Я зашел к нашему местному дилеру сельскохозяйственного оборудования и спросил об аренде культиватора с навесным валом отбора мощности. Поскольку у моего 8N нет «живого» ВОМ, он посоветовал мне арендовать небольшой трактор с установленным на ВОМ румпелем, который бы выполнял большую часть той работы, которую я задумал.

Я арендовал трактор, культиватор и прицеп на один день и с легкостью смог очистить свой сад и два продовольственных участка. Я также внесла немного удобрений и извести, чтобы улучшить почву, и внесла добавки с культиватором. Аренда была недешевой — я заплатил 250 долларов за один день использования — но я не видел другой альтернативы, если бы я хотел вовремя внедрить свои различные проекты.

Прошло 17 лет с того первого года рыхления почвы на нашей земле, и с тех пор я купил трактор и культиватор с валом отбора мощности и обнаружил, что оба они имеют для меня неоценимое значение при работе на нашем участке.Если вам нужно обрабатывать землю на площадях, больших, чем небольшой сад, почвообрабатывающие агрегаты и тракторы с приводом от вала отбора мощности могут стать для вас отличным вариантом.

Основные сведения о культиваторе

Культиваторы

имеют множество применений и бывают разных форм и размеров. Независимо от размера культиватора, все они имеют базовую конструкцию, в которой используются вращающиеся пальцы или лезвия, которые установлены на центральном валу, который приводится в действие трансмиссией, приводимой в действие либо от собственного установленного двигателя, либо от внешнего источника энергии, такого как ВОМ трактора.Помимо измельчения почвы для посадки, обработка почвы увеличивает ее аэрацию, а поворотные ножи отлично подходят для внесения в почву не только удобрений, но и органических материалов, таких как компост или навоз.

Мотоблоки

Мотоблоки

были разработаны для людей, которым нужен мощный культиватор, но, возможно, у них нет трактора с ВОМ, или для тех, кому необходимо использовать культиватор в труднодоступных местах. У буксируемых мотоблоков есть явное преимущество, заключающееся в том, что они могут буксировать различное оборудование, такое как садовые тракторы, квадроциклы, UTV и даже небольшие тракторы.

Если вы не знакомы с румпелем с буксировкой или буксировкой, подумайте о своем мотоблоке, но с гораздо большей мощностью. Вы можете найти мотоблок мощностью от 1/2 до 12 лошадиных сил. Большинство мотоблоков с тяговым усилием будут иметь диапазон мощности 12 лошадиных сил, но у них есть явное преимущество в том, что им не нужно использовать свою мощность для приведения в движение румпеля. Буксирно-задние культиваторы могут направить весь свой крутящий момент на вращение зубьев, что означает большую мощность для разрушения твердой уплотненной почвы.Прицепные культиваторы также имеют преимущество в том, что они покрывают гораздо большую площадь за один проход обработки почвы. Они бывают шириной обработки от 36 до 48 дюймов, и большинство из них крепятся с помощью стандартного сцепного штифта.

Универсальность культиватора

с буксирной опорой действительно играет важную роль, когда у вас есть труднодоступные места, такие как загоны с продуктами питания, которые находятся в стороне от проторенных дорог, а некоторые модели поставляются с пневматическими шинами, которые позволяют безопасно перемещаться по неровной поверхности. Большинство из них имеют возможность регулировать глубину обработки почвы — хотя и ограниченную — на несколько дюймов.

Рекомендации по буксировке сзади

Если вы подумываете о покупке или аренде культиватора с прицепным устройством, вам следует тщательно обдумать свои потребности.

• Сколько лошадиных сил мне нужно? Использую ли я его в основном для разрыхления новой почвы или буду в основном заниматься обслуживанием существующей земли?

• К чему вы собираетесь прикрепить культиватор? Квадроцикл, UTV, ваш сад или другой небольшой трактор? Какая у меня система сцепки или она мне понадобится?

• Могу ли я обойтись с шириной обработки 36 дюймов, или мне нужно 48 дюймов?

• Если вы работаете на удаленных участках, какие шины установлены на агрегате? Спустить колесо за милю от дороги может быть настоящей болью.Подберите шины к вашему использованию.

• Стоит мне арендовать или купить культиватор? Если вы собираетесь использовать культиватор на постоянной годовой основе, вы можете подумать о покупке, так как расходы на аренду прицепа могут быть дорогими, и вы можете оправдать его покупку, если арендуете слишком часто.

МОМ тракторные фрезы

Если в настоящее время у вас есть или вы думаете о покупке компактного или среднего трактора, вы можете рассмотреть возможность добавления роторного культиватора с трехточечной навеской.Преимущество использования мощности ВОМ трактора и гидравлической трехточечной навески для обработки почвы заключается в том, что это происходит быстро и эффективно. Единственный недостаток культиватора, устанавливаемого на трактор, заключается в том, что для работы на нем требуется довольно широкая открытая площадка, поэтому ограниченное пространство может быть помехой.

Навесные фрезы

доступны в различных размерах, чтобы соответствовать мощности трактора и категории сцепного устройства. От малолитражных тракторов мощностью 16 лошадиных сил до полноразмерных тракторов мощностью 100 лошадиных сил — существует румпель, который может удовлетворить все ваши потребности.Большинство культиваторов можно приобрести с шириной, соответствующей ширине колес трактора при обработке почвы за один проход. Глубину обработки почвы, как правило, можно регулировать, регулируя башмаки на культиваторе и используя дополнительную регулировку с помощью гидравлической системы трактора.

Особенности румпеля с приводом от ВОМ

При поиске культиватора с приводом от вала отбора мощности на трактор следует учесть некоторые основные соображения.

• Если у вас уже есть трактор и вы хотите добавить культиватор, убедитесь, что номинальная мощность культиватора в лошадиных силах соответствует возможностям вашего трактора.Если установить слишком большую мощность культиватора на меньший трактор, это может создать серьезные проблемы как для трактора, так и для культиватора. Следуйте инструкциям производителя по сопряжению культиватора и трактора.

• Для каких работ вы будете использовать культиватор и как часто? Навесные на тракторы культиваторы бывают разных вкусов и уровней прочности. Вы можете заплатить больше за румпель для тяжелых условий эксплуатации, но, возможно, вы сможете продлить срок службы более легкого румпеля в зависимости от его использования. Будете ли вы каждый год взламывать новую почву и обрабатывать тяжелые пожнивные остатки или вы будете более умеренными?

• Какой тип привода у культиватора? Цепные передачи, зубчатые передачи и валы являются стандартными опциями.В то время как системы с цепным приводом работают хорошо, зубчатые передачи имеют более тяжелую конструкцию и выдерживают более суровое использование.

• Есть ли в нем фрикционная муфта или срезной штифт? Фрикционная муфта позволяет культиватору отключаться, когда он сталкивается с твердым предметом, например, камнем или большим корнем. Это позволяет избежать чрезмерного повреждения коробки передач культиватора и снизить нагрузку на трактор. Срезные штифты — это «болт», который сломается при возникновении повреждающего момента. С фрикционной муфтой вы можете задним ходом или поднять румпель с помощью гидравлики, и вы уже в пути.Если вы сломаете срезной штифт, лучше возьмите с собой запасной штифт, иначе все готово.

• Как и в случае с культиватором с буксирным приводом, решение о том, следует ли вам арендовать или покупать культиватор с приводом от ВОМ, действительно зависит от объема использования. Аренда культиватора может быть дорогостоящей, к тому же вам придется прицепить трактор к пункту проката, подключить культиватор, погрузиться и ехать обратно к себе. Достаточно одной или двух поездок, прежде чем ваше время и усилия перевешивают стоимость владения. Если это действительно разовый проект, то, возможно, лучше всего взять его в аренду.

Культиваторы

могут быть одним из самых универсальных инструментов, которые вы когда-либо будете использовать на своей ферме или в сельской местности. Независимо от типа культиватора, который вы выберете, культиватор поможет вам свести к минимуму время и усилия, затрачиваемые на подготовку почвы, подготовку грядок с семенами или обеспечение нехимического уничтожения сорняков.


Подумайте о вспашке со свиньями — вам не нужен трактор для посева культур.


Тим Нипхью — писатель-фрилансер, живущий в Миннесоте, где он владеет и поддерживает 80 акров земли, где можно наслаждаться дикой природой.Он регулярно публикуется на страницах Grit, а также наших родственных публикаций, в том числе Mother Earth News.

Опубликовано 15 окт.2020 г.

СТАТЬИ ПО ТЕМЕ

Узнайте, как хороший самосвал с легкостью справится с вашими тяжелыми грузами как на пересеченной, так и на ровной местности.

Заготавливайте сено, пока светит солнце, с помощью этого доступного оборудования для мелкосерийного производства.

Мы думали, что у нас есть генератор, готовый к очень холодной погоде.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
