Осушитель сжатого воздуха адсорбционный для компрессора: Адсорбционный осушитель сжатого воздуха для компрессора — Цены, характеристики, купить — «Волгаремсервис»

Какой осушитель необходим для моего компрессора?

Рефрижераторный осушитель воздуха станет отличным выбором для предприятий, где используется сухой сжатый воздух, но нет строгих требований к точке росы. Такой осушитель экономически эффективен и поставляется в нециклическом или циклическом исполнении, в зависимости от вашего бюджета и потребностей. Нециклические осушители: Нециклический рефрижераторный осушитель — это отличная отправная точка для тех, кто хочет улучшить качество сжатого воздуха, но не располагает значительными средствами. Термин «нециклический» означает, что в осушителе такого типа холодильный компрессор работает непрерывно, и хладагент перенаправляется через перепускной клапан горячего газа даже при неполной нагрузке. В рефрижераторном осушителе температура сжатого воздуха снижается до 3°C, в результате содержащаяся в воздухе вода осаждается и получается сухой воздух, пригодный для большинства областей применения. Нециклические осушители отличаются простотой и надежностью и поставляются с минимумом функций для упрощения проектирования и эксплуатации.

Рефрижераторные осушители такого типа доступны по цене, так как требуют минимальных капиталовложений и обеспечивают подачу сухого и чистого сжатого воздуха. Нециклические осушители просты в установке и эксплуатации и являются рыночным стандартом производительности, качества и обеспечения желаемых результатов. Такой тип осушителя идеально сочетается с любыми ротационными винтовыми воздушными компрессорами, а его высокотемпературное исполнение рекомендуется применять с любыми поршневыми воздушными компрессорами. Как и следует из названия «нециклический», такой осушитель работает непрерывно, независимо от объемов поступающего сжатого воздуха. Таким образом, энергопотребление практически одинаково, как при полной нагрузке, так и без нагрузки, что делает такой осушитель менее экономичным, чем другие варианты, предлагаемые на рынке. Если экономия энергии не является задачей первостепенной важности, и вам требуется простой осушитель сжатого воздуха с минимальными колебаниями точки росы, рекомендуем обратить внимание на нециклический осушитель.

Циклические осушители: В отличие от нециклических рефрижераторных осушителей, циклические осушители используют дополнительное оборудование, например, регуляторы количества тепла или частоты, по сигналу которых осушитель включается и выключается в зависимости от потребности в сжатом воздухе, что значительно повышает энергоэффективность. Конструкция циклического осушителя полностью соответствует пожеланиям заказчиков и обеспечивает как высокую производительность, так и надежность. Первоначальная стоимость осушителя циклического действия несколько выше, чем у нециклического, но в долгосрочной перспективе это решение оказывается самым выгодным и экономичным благодаря низким расходам на эксплуатацию. Циклические осушители очень надежны и просты в установке, отличаются компактными размерами и низким уровнем шума. Как уже говорилось ранее, циклические осушители обеспечивают максимальную экономию энергии и незначительные перепады давления. Благодаря этим преимуществам несколько более высокая стоимость циклического осушителя не делает его менее выгодным, в особенности если учесть общую стоимость эксплуатации оборудования на протяжении всего срока службы. Циклический осушитель станет отличным выбором для предприятий с неравномерным потреблением сжатого воздуха.

Адсорбционные осушители сжатого воздуха

В процессе сжатия компрессор преобразует содержащуюся в поступающем воздухе влагу в конденсат. Это вызывает износ и коррозию пневматической сети и оборудования, находящегося после компрессора. В результате — затратные простои производства, снижение производительности и уменьшение срока службы эксплуатируемого оборудования. Использование адсорбционных осушителей предотвращает эти негативные воздействия.

• Пропускная способность при 7 бар (- 40°C): от 114 до 990 л/мин
• Максимальное рабочее давление: 16 бар
• Диапазон рабочих давлений 4-16 бар
• Точка росы: стандартно -40°C

Цена

По запросу

Подробнее

• Пропускная способность при 7 бар (- 40°C): от 1 500 до 15 600 л/мин
• Максимальное рабочее давление: 14 бар
• Диапазон рабочих давлений 4-14 бар
• Точка росы:
    — стандартно -20 °C
    — стандартно -40 °C
• Датчик точки росы: дополнительно

Цена

По запросу

Подробнее

• Пропускная способность при 7 бар (- 40°C): от 10 000 до 21 600 л/мин
• Максимальное рабочее давление: 11 и 14,5 бар
• Диапазон рабочих давлений 4-11 и 11-14,5 бар
• Точка росы: стандартно -40°C
• Датчик точки росы

Цена

По запросу

Подробнее

Адсорбционные осушители Ceccato ADS устраняют водяной пар, который потенциально способен конденсироваться в системе сжатого воздуха, вызывая повреждения. В данных осушителях воздуха применяется впитывающий материал, называемый «диссикант», позволяющий поглощать и удалять (в фазе регенерации) влагу из сжатого воздуха. С помощью этого метода мы можем достичь температурБ точки росы газов под давлением < 3°C ( -40°C. или -70°C.). Данная серия также должна использоваться в случае, если температура окружающего воздуха опускается ниже точки замерзания, во избежание образования льда в трубах, и в других сферах применения. Обычно серия ADS используется в химической, пищевой и фармацевтической промышленностях и тогда, когда требуется температура точки росы газов под давлением <3°C.

Адсорбция удаляет остаточную влагу в воздухе, которая конденсируется даже после охладителя-осушителя. Данная технология «моделирует» снижение температуры до -40°C — -70°C, притягивая и сохраняя влагу с помощью высушивающей среды (влага замерзает при снижении текущей температуры +3°C), и конденсирует остаточную воду, содержащуюся в воздухе. Влага удаляется из воздушного потока в сеть и выводится.

Адсорбционные осушители воздуха рекомендуются для большинства сфер применения с высокими требованиями, когда загрязнение влагой неприемлемо.

Преимущества для пользователя

Повышение качества и производительности
— Устранение всех остатков воды из сети для гарантированного чистого сжатого воздуха
— Обеспечение защиты воздушной сети от ржавчины, предотвращая протечки
— Более высокое качество готового продукта
— Повышение общей производительности

Экономия расходов
— Увеличение долговечности рабочего процес¬са (машины, оборудования…)

— Снижение потенциального простоя
— Решение в управлении энергоресурсами, позволяющее минимизировать потребление энергии

Легкое управление и установка
— Совместимо с любыми компрессорными технологиями
— Удобный для пользователя коммуникацион¬ный дисплей, обеспечивающий индикацию качества воздуха и требований к техническо¬му обслуживанию
— Готово к установке; снабжено встроенной системой фильтрации (ADS 1 — 10)
— Компактное оборудование, устанавливаемое в минимальном пространстве

Предотвращаемые риски

Влажный загрязненный воздух может вызвать следующее:
— Загрязненная воздушная сеть повышает риск появления утечек

— Высокие затраты на техническое обслуживание Вашей воздушной сети (коррозия), рабочие процессы и потенциальное время простоя
— Снижение долговечности рабочего процесса (машины, оборудования. )
— Риск загрязнения воздушной сети водой с потенциальным промерзанием в холодное время года
— Сниженное качество конечного продукта, вызывающее потенциальный риск отзыва продукции
— Уменьшенная производительность

Области применения адсорбционных осушителей серии ADS

В частности, используется для:

— Химическая и фармацевтическая промышленность.
— Нефтехимические заводы.
— Пищевая промышленность.
— Транспортировка гигроскопичных материалов.
— Качественной окраски.
— Текстильная промышленность.
— Полупроводники
— Пневматизация кабелей.
— Производство пива и напитков.
— Условия с низкой температурой окружающей среды.
— В случаях, когда необходимо обеспечить точку росы менее 3°C.

Принцип работы адсорбционного осушителя серии ADS

Сушка:
Влажный воздух из компрессора проходит через входные фильтры (1), которые удаляют масло, и поступает в колонну башня А.
Высушивающее вещество поглощает молекулы водяного пара. Через фиксированный (STD) или переменный (CD) промежуток времени адсорбции впускной клапан (2) отклоняет воздушный поток от башни А к башне Б, где продолжается сушка воздуха.

Регенерация:
Во время фазы сушки в башне А, некоторое количество сухого воздуха направляется в башню Б. Двигаясь сверху вниз, сухой воздух удаляет водяной пар из высушивающего вещества. В ходе этой фазы башня Б сообщается с атмосферой, пропуская через себя поток продувочного воздуха.
Глушители (3) на выходе обеспечивают бесшумную работу установки.

Герметизация:
После регенерации башня Б снова герметизируется, и впускной клапан (2) может изменять поток воздуха.

* На ADS 1-10 фильтр на выходе установлен внутри картриджей адсорбента.
** Рекомендуется, но не включено в комплект ADS1-156

Рефрижераторные и адсорбционные осушители — ЧКЗ-Поволжье

Для того, чтобы Ваши пневматические сети работали надежно, воздух желательно как-то очищать от некоторого количества влаги в нем, оставшейся после сжатия. Осушители рефрижераторного типа и осушители адсорбционного типа предназначены как раз для того, чтобы удалять излишки влаги из пневмосистем. При завышенной влажности в цехе влага из теплого сжатого воздуха конденсирует на металлических трубопроводах, деталях машин, из-за чего может образовываться коррозия, приводящая к поломкам оборудования. Сжатый воздух используется практически на любом предприятии, а осушители необходимы везде, где используются компрессоры.

Виды осушителей осушителей сжатого воздуха

Осушители выпускаются с разными значениями точки росы. Выбор осушителя зависит от того, какова минимальная возможная температура окружающей среды, в которой проходит пневмосистема. Температура точки росы должна быть ниже на несколько градусов, чем температура окружающей среды.

Основные типы осушителей – это:

• осушители рефрижераторные;
• осушители адсорбционные.

Рефрижераторные осушители устанавливаются в помещениях и за их пределами, если температура не опускается ниже 3°С. В этой среде осушитель сможет эффективно выполнять свои функции. Рефрижераторные осушители экономичны и доступны.

Осушители адсорбционные могут быть установлены в среде с низкими температурами. Адсорбционный осушитель представляет собой две вертикальные башни, заполненные адсорбентом. Этот тип осушителя обеспечивает высокое качество воздуха, но требует более серьезного технического обслуживания.

Принцип работы рефрижераторных и адсорбционных осушителей

В рефрижераторных осушителях горячий воздух, идущий из компрессора, сначала поступает в телообменникитипа воздух-воздух и воздух-хладагент 6, где охлаждается выходящим из него воздухом, а затем  и кипящим хладагентом до определенной температуры. Из теплообменника воздух поступает во влагоотделитель, в котором от него отводится влага, образовавшаяся в процессе охлаждения. Эта влага удаляется из осушителя через дренажный клапан с таймером 4. Циркуляцию хладагента в системе обеспечивает холодильный компрессор 7. Хладагент из него поступает сначала в конденсатор 8, где охлаждается, а затем через капиллярную трубку 1 попадает в испаритель. В капиллярной трубке происходит понижение давления и дополнительное охлаждение хладагента. В испарителе хладагент кипит и тем самым охлаждает воздух. Перепускной клапан горячего газа 3 направляет хладагент напрямую в испаритель, обходя конденсатор если температура в испарителе становится ниже требуемой. Этим исключается образование льда в испарителе. Для контроля за работой осушителя предусмотрена панель управления 5.

Принцип работы адсорбционных осушителей основан на поглощении влаги из воздуха адсорбентами. Одним из их основных элементов являются колонны A и B, заполненные адсорбентом. В процессе работы осушителя колонны периодически переключаются с режима осушки на режим регенерации. Регенерация адсорбента производится небольшим количеством (10-15%) осушенного воздуха. Такие осушители называются осушителями холодной регенерации.

Существуют также осушители горячей регенерации — в них воздух, предназначенный для регенерации одной из колонн, предварительно подогревается внешним источником тепла. Преимуществом по сравнению с осушителями холодной регенерации является отсутствие дополнительных расходов сжатого воздуха. Общим недостатком адсорбционных осушителей можно назвать достаточно высокие требования к качеству проходящего через адсорбент воздуха — наличие загрязнений, таких как масляные, снижает срок службы влагопоглащающего материала.

В основном осушители располагаются в соответствии с определенными схемами:

• Централизованная схема установки осушителя. Используется, когда все предприятие снабжается сжатым воздухом от одного компрессора;
• Децентрализованная схема. Используется, когда снабжение предприятия сжатым воздухом осуществляется за счет нескольких компрессоров.

Компания «ЧКЗ-ПОВОЛЖЬЕ» предлагает приобрести качественные осушители адсорбционного или рефрижераторного типа для современных пневмосетей, ресиверы воздушные, воздухосборники и другое необходимое оборудование.

Адсорбционные осушители воздуха со склада в Москве

Адсорбционные осушители сжатого воздуха широко применяются в фармацевтической, пищевой и электронной промышленности для поддержания определенного уровня влажности при производстве гигроскопичных материалов, для организации комфортного хранения на складах древесины, зерновых, текстиля и на многих других направлениях.

Применение промышленных адсорбционных осушителей воздуха для компрессоров носит особую актуальность в наших климатических широтах. Предприятия, организующие технологический цикл производства, с помощью главной единого компрессорного узла доставляют по пневматическим магистралям сжатый воздух к каждому участку его потребления. В прохладное время из сжатого воздуха выделяется водяной пар, который выпадает в виде влаги и вызывает коррозию во всех транспортных узлах, что в результате портит оборудование и нарушает производство продукции.

Устройство адсорбционных осушителей сжатого воздуха

Основной компонент промышленного осушителя адсорбционного типа — адсорбент, который различается по типу используемого материала и методу восстановления. Чаще всего встречаются адсорбенты групп алюмогелей (Al2O3) и силикагелей (SiOH). У этих веществ большая площадь поверхности, позволяющая вбирать в себя до 10% водяных паров от собственного веса. Для восстановления или регенерации адсорбента используют способы горячего, холодного или вакуумного восстановления.

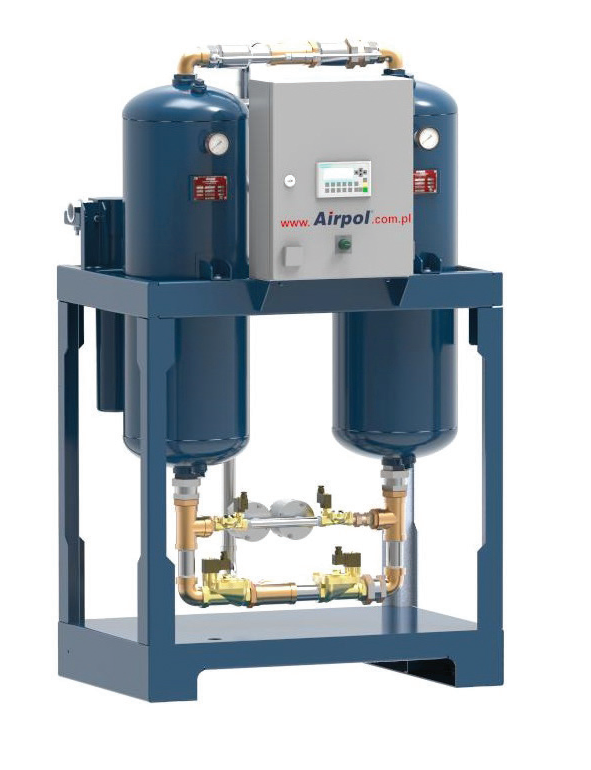

Основные рабочие элементы осушителя воздуха адсорбционного типа — две металлические колонны (башни), установленные на опорах и соединенные между собой магистралями для прокачки воздуха. По внешнему виду они напоминают воздушные ресиверы. В каждой из колонн засыпан адсорбент. Оборудование, как правило, оснащено автоматической системой управления с дисплеем, на котором можно выбрать удобный режим работы. Таймер, работающий по заданному промежутку времени настроен на включение регенерации колонны в случае, когда требуется очистка адсорбента, и запускающий в работу другую часть оборудования.

Принцип работы простой: сжатый воздух поступает из компрессора в одну из колонн, и, проходя через нее, отдает влагу адсорбенту. Воздух с заданным уровнем влажности подается на пневматическую магистраль и поступает к потребителю. Как только адсорбент наполнится влагой, то таймер переключит оборудование на режим работы второй колонны, а в первой башне начнется регенерация. Через некоторое время цикл повторяется и, таким образом, происходит непрерывная обработка сжатого воздуха.

Для улучшения свойств сжатой среды и сохранения качеств адсорбента на входе и выходе в осушитель устанавливаются фильтры сжатого воздуха с эффективной степенью фильтрации 0,01 мкм для твердых частиц (0,01 мг/м3 по парам масла). Дело в том, что масла и вредные частицы загрязняют адсорбент, уменьшая его свойства. Помимо этого, сами гранулы абсорбента под давлением сжатого воздуха начинают колебаться и тереться друг об друга, производя пыль, которая вместе с воздухом попадает в пневматические магистрали предприятия. Поэтому для защиты устанавливают дополнительные фильтры на выходе воздуха из оборудования. При правильной круглосуточной эксплуатации и наличии всех фильтров адсорбент может сохранять свои свойства до пяти лет.

Адсорбционные осушители с холодной регенерацией

Оборудование с холодной регенерацией адсорбента позволяет снижать точку росы у сжатого воздуха до температур -20…-70°C и ниже. Для достижения такой характеристики влага сначала впитывается из воздуха в поверхностные слоя гранул, а затем выдувается в атмосферу уже осушенным воздухом. При этом методе у оборудования самая простая конструкция и низкое энергопотребление. Недостатком является потеря около 15% сжатого воздуха, который тратится на регенерацию адсорбента. При выборе осушителя это обстоятельство обязательно учитывают, и берут компрессор большей мощности, чтобы производительности хватало на поставку сжатого воздуха потребителям. Примечание: указанный тип оборудования работает по другому принципу, чем рефрижераторный осушитель сжатого воздуха.

Адсорбционные осушители с горячей регенерацией

Для восстановления абсорбента в него перекачивают уже осушенный воздух, который и так уже разогревается специальными нагревательными элементами. Чтобы в дальнейшем охладить адсорбент, также используется часть осушенного воздуха, но уже не подогретого. В таких адсорбционных осушителях не используют вакуумный насос или воздуходувку. Основное распространение этот тип оборудования получил на предприятиях, где невозможно использовать для регенерации атмосферный воздух или в других специфических ситуациях. Потери сжатого воздуха в осушителях такого типа обычно составляют не больше 5%.

Осушители с горячей внешней регенерацией адсорбента

В такой конструкции осушителя для восстановления абсорбента воздух забирается из окружающей атмосферы с помощью воздуходувки, создающей избыточное давление. Перед подачей в абсорбент его подогревают. Для смены режима работы адсорбент охлаждают с помощью того же самого атмосферного воздуха, к которому добавляют часть осушенного сжатого воздуха. В результате получаются потери примерно 2,0-2,5%.

Осушители с вакуумной регенерацией

Для восстановления свойств абсорбента с помощью вакуумного насоса закачивают атмосферный воздух под низким давлением через внешние нагревательные элементы. Вакуумный насос расположен сверху колонн, и там же, в верхней части, он создает разряженное давление, благодаря чему атмосферный воздух проникает снизу колонны и проходит через весь адсорбер. Благодаря тому, что воздух походит через колонну снизу вверх, как и в стадии абсорбции, он, первым делом, поступает на самые влажные гранулы, находящиеся снизу. Происходит эффективное восстановление именно на тех участках, где оно больше всего требуется. Охлаждение гранул происходит также при помощи вакуумного насоса, который протягивает через колонну прохладный атмосферный воздух. Способ вакуумного восстановления адсорбционных осушителей не предполагает потерь сжатого воздуха.



Купить адсорбционные осушители воздуха по отличным ценам можно в нашей компании. Позвонив по указанным контактным телефонам или отправив заявку прямо с сайта, Вы получите исчерпывающую консультацию об интересующем оборудовании у наших менеджеров. Тел: +7 (495) 664-55-43



ОТПРАВИТЬ ЗАПРОС

* обязательные поля

Адсорбционные осушители сжатого воздуха для компрессора по выгодным ценам в каталоге МК

Установки воздухоочистки этого вида удаляют не только излишки влаги, но и бактерии, микроорганизмы. По этой причине адсорбционные осушители используются для обработки сжатого воздуха в медицинских и фармакологических центрах, пищевой промышленности, лабораториях.

В нашем каталоге представлены модели ведущих производителей отрасли по дилерским ценам. Осушители адсорбционного типа предназначены для компрессоров промышленного класса и предназначены для использования в различных областях деятельности. Они энергоэффективны, безопасны для использования, долговечны.

Преимущества адсорбционных осушителей:

• возможность антибактериальной обработки сжатого воздуха;
• гибкая настройка и удобство управления;
• низкая стоимость обслуживания;
• повышенный ресурс;
• использование различных технологий осушения;
• широкий диапазон пропускной способности.

Правильный выбор оборудования минимизирует потери давления и энергозатраты. Установки полностью укомплектованы и готовы к работе.

Особенности адсорбционных осушителей

Принцип работы состоит в продувке сжатого воздуха через адсорбент. В установках оборудуются две колонны для поочередного пропускания рабочей среды. Когда воздух проходит через один отсек, в другой происходит восстановление свойств адсорбента. Для компрессоров выпускаются несколько типов осушителей адсорбционного типа: безнагревные, с нагревателем и от теплоты сжатия. Все они комплектуются электронным управлением и промышленным фильтрами.

Вы можете недорого купить адсорбционный осушитель для воздушного компрессора, если свяжитесь с менеджером по телефону +7(495) 120-24-52. Он поможет с выбором оптимальной производительности и организует доставку в Москве.

Установки воздухоочистки этого вида удаляют не только излишки влаги, но и бактерии, микроорганизмы. По этой причине адсорбционные осушители используются для обработки сжатого воздуха в медицинских и фармакологических центрах, пищевой промышленности, лабораториях.

В нашем каталоге представлены модели ведущих производителей отрасли по дилерским ценам. Осушители адсорбционного типа предназначены для компрессоров промышленного класса и предназначены для использования в различных областях деятельности. Они энергоэффективны, безопасны для использования, долговечны.

Преимущества адсорбционных осушителей:

• возможность антибактериальной обработки сжатого воздуха;
• гибкая настройка и удобство управления;
• низкая стоимость обслуживания;
• повышенный ресурс;
• использование различных технологий осушения;
• широкий диапазон пропускной способности.

Правильный выбор оборудования минимизирует потери давления и энергозатраты. Установки полностью укомплектованы и готовы к работе.

Особенности адсорбционных осушителей

Принцип работы состоит в продувке сжатого воздуха через адсорбент. В установках оборудуются две колонны для поочередного пропускания рабочей среды. Когда воздух проходит через один отсек, в другой происходит восстановление свойств адсорбента. Для компрессоров выпускаются несколько типов осушителей адсорбционного типа: безнагревные, с нагревателем и от теплоты сжатия. Все они комплектуются электронным управлением и промышленным фильтрами.

Вы можете недорого купить адсорбционный осушитель для воздушного компрессора, если свяжитесь с менеджером по телефону +7(495) 120-24-52. Он поможет с выбором оптимальной производительности и организует доставку в Москве.

Адсорбционный осушитель сжатого воздуха ⋆ Блог про компрессор

Адсорбционный осушитель сжатого воздуха

Для осушения воздуха в промышленных целях могут использоваться осушители сжатого воздуха адсорбционного типа. В осушителях данного типа воздух очищается от влаги и вредных примесей в результате своего прохождения через фильтр из адсорбирующего материала (адсорбента). В качестве адсорбента чаще всего используются следующие вещества:

• Силикагель – сорбент высокой плотности, образуемый из раствора в виде смеси кремниевых кислот и щелочных металлов.
• Молекулярное сито – представляет собой активный оксид алюминия.
• Цеолит – это алюмосиликатное вещество, в основе которого лежит соединение натрия и кальция.

Помимо данных адсорбентов в адсорбционном осушителе воздуха могут использоваться и другие адсорбирующие материалы. Имеющийся в осушителе адсорбирующий фильтр обеспечивает осушение воздуха в результате функционирования оборудования, обладающего определенною конструкцией.

Конструкция адсорбционного осушителя

Для выполнения осушения воздуха через механизм фильтра любой адсорбционный осушитель имеет в своей конструкции следующие основные элементы:

• Ротор – вращающийся барабан, предназначенный для размещения адсорбирующего фильтра.
• Приточный канал – канал для направления поступающего воздуха к роторному барабану.
• Канал обработанного воздуха – механизм для подачи осушенного воздуха в определенном направлении.
• Регенерационное ответвление – канал для перенаправления части обработанного воздуха к адсорбирующему фильтру с целью его осушения.
• Воздухоотвод – прибор для удаления воздуха с влагой из осушенного фильтра в атмосферу.
• Процесс очистки воздуха в адсорбционном осушителе всегда выполняется посредством совместной работы указанных механизмов.

Принцип работы адсорбционного осушителя сжатого воздуха

При поступлении в функционирующий осушитель адсорбционного типа воздушная масса сначала подается к вращающемуся ротору через приточный канал. Поступая к ротору, воздух проходит через адсорбирующий фильтр, материал которого вбирает в себя содержащуюся в воздухе влагу и частицы механических примесей. В дальнейшем обработанный воздух концентрируется посредством специального канала и подается в необходимом направлении. При этом часть очищенного воздуха за счет регенерационного ответвления перенаправляется для осушения адсорбента, который пропитывается влагой из проходящей воздушной массы. После осушения адсорбента воздух и частицы влажности удаляются в атмосферу через механизм воздухоотвода.
Осушение адсорбента пропитанного влажностью в адсорбционных осушителях воздуха может выполняться путем холодной либо горячей регенерации. В случае горячей регенерации адсорбент освобождается от влаги в результате воздействия горячего воздуха, который нагревается до температуры в 140 градусов по Цельсию в специальном приборе электронагревателя. При холодной регенерации адсорбент осушается за счет продува воздухом из регенерационного ответвления, что обеспечивается с помощью специальной емкости для аккумуляции воздушного потока. В зависимости от предусматриваемого способа регенерации осушители воздуха адсорбционного типа разделяются на установки холодной регенерации и установки горячей регенерации.

Адсорбционные осушители с холодной регенерацией

Практически во всех отраслях промышленности сжатый воздух используется в качестве энергоносителя или непосредственно участвует в технологическом процессе. Атмосферный воздух содержит вредные вещества, частицы грязи и влагу (водяной пар), которая конденсируется в пневматической системе и может привести к значительному ущербу (коррозии, примерзанию и т.п.). Этот ущерб можно предотвратить при использовании Ultra. dry. Система Ultra.dry для подготовки воздуха состоит из входного фильтра с автоматическим конденсатоотводчиком, адсорбционного осушителя воздуха и дополнительного фильтра.



Осушители воздуха Ultra.pure

Производительные адсорбционные осушители Ultra.pure удаляют влагу из сжатого воздуха, гарантируя экономичную и надежную работу. Высокая надежность основана на использовании современных компонентов в индивидуальном исполнении.

Адсорбционный осушитель воздуха с управлением циклом регенерации по времени работает по заранее заданной программе, независимо от текущей загрузки. Таким образом, потребность в воздухе на регенерацию (собственный расход сжатого воздуха) постоянна.

Экономия энергии благодаря системе управления в зависимости от нагрузки может достигать 70%. Водяная нагрузка на адсорбционный осушитель зависит от фактических условий работы. При изменении входных условий – варьировании объема, давления или температур, зависящих от окружающих условий, – изменяется и количество попадающей в него воды. Благодаря новой системе управления „Ultra.conomy“ осушитель непрерывно измеряет точку росы на выходе установки и, таким образом, определяет оптимальное время для регенерации адсорбента, при этом поддерживается заданная точка росы.

Это позволяет значительно снизить расход воздуха для регенерации. Пример: осушитель сжатого воздуха адсорбционного типа, рассчитанный на 100 м³/ч при температуре на входе 35°C и избыточном давлении 7 бар, расходует при постоянных циклах примерно 15 м³/ч воздуха для регенерации. При средней потребности в сжатом воздухе около 60%, средней температуре на входе 30° C и среднем давлении 7,2 бар водяная нагрузка составляет всего около 45 % максимального значения.

В среднем осушитель с управлением в зависимости от нагрузки расходует только 6,75 м³/ч, то есть экономия составляет 8,25 м³ в час. Это, в зависимости от конструкции и состояния компрессора, соответствует потребляемой мощности до 1 кВт. При стоимости производства 1м³ сжатого воздуха 2 цента (~ 0,88р. ) и 8000 часов работы в год экономия составляет 1320 евро (~ 58.080р.).

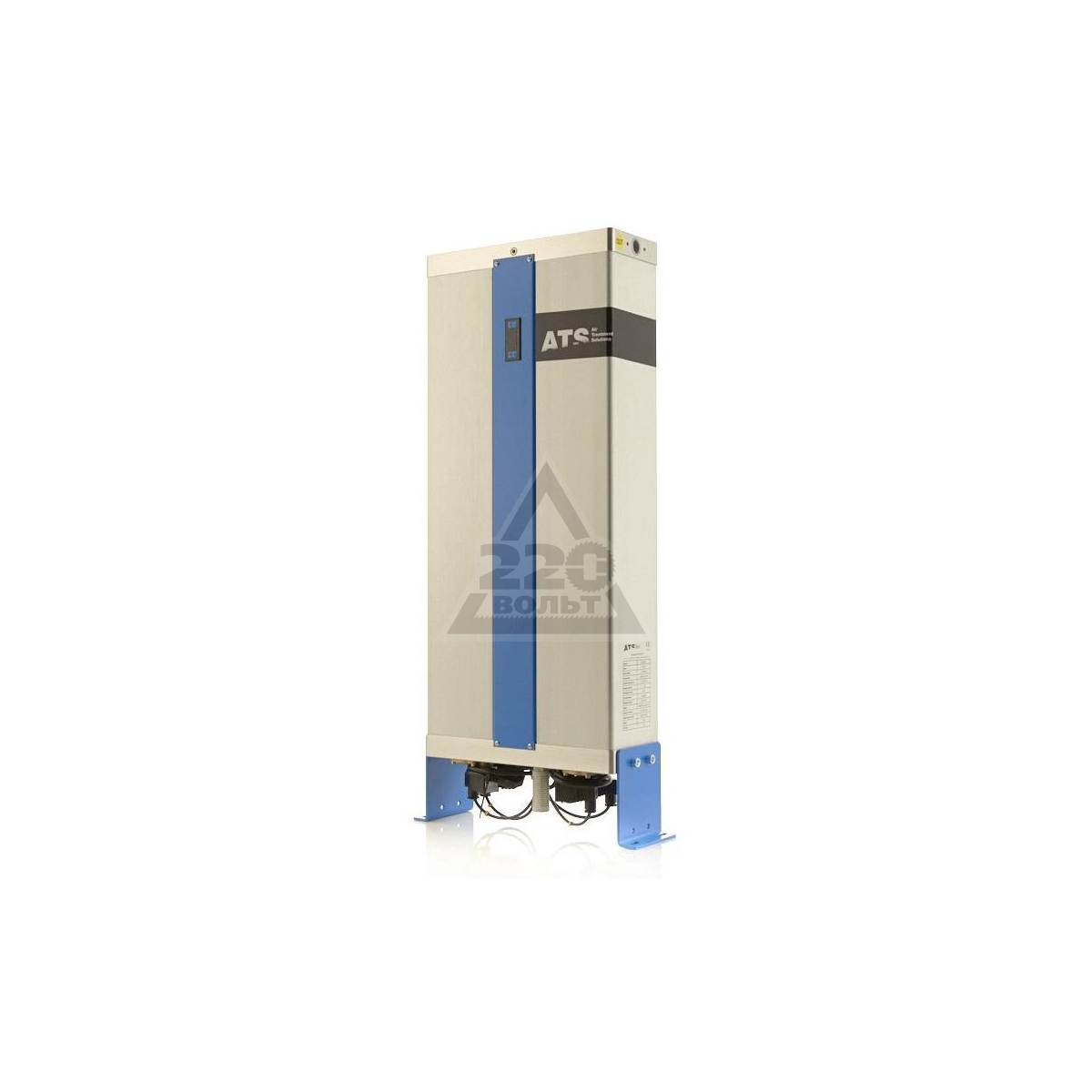

Преимущества Ultra.dry Compact

• Комплектная система с входным и дополнительным фильтром и электронным конденсатоотводчиком, все компоненты готовы к подключению, небольшие затраты на монтаж
• Адсорбент находится в картриджах, что упрощает эксплуатацию. Смещение адсорбента предотвращается пружинной конструкцией;
• Современный процессор осуществляет мониторинг и управляет работой. На дисплей выводятся сообщения об ошибках;
• Функция памяти: рабочие параметры сохраняются при отключении питания;
• Функция памяти: цикл осушения завершается после реактивации в надежном режиме;
• Очень компактная, экономичная конструкция.

Установка на минимальной площади

Простой монтаж: ultra.dry compact производится серийно и предназначен для самых разнообразных условий установки и монтажа. Благодаря сборному коллектору сжатый воздух может подаваться слева или справа. Входной и дополнительный фильтр можно монтировать сбоку, спереди или позади адсорбционного осушителя сжатого воздуха. Встроенный блок питания на 100–240 В AC, 12–24 В DC, 50–60 Гц.

Нужен ли мне осушитель воздуха с рефрижератором или осушителем воздуха?

---

Каковы основные различия между рефрижераторными и адсорбционными осушителями?

Осушители охлаждающего воздуха

Рефрижераторный осушитель воздуха охлаждает сжатый воздух до температуры 33-40 градусов по Фаренгейту, при которой водяной пар конденсируется в жидкость и затем удаляется из системы через водоотделитель и автоматический слив. Затем холодный сухой воздух обычно повторно нагревается примерно до комнатной температуры перед выходом из сушилки и отправкой на производственные линии.Это помогает уменьшить конденсацию на трубопроводе сжатого воздуха.

Есть два типа рефрижераторных осушителей; езда на велосипеде и не езда на велосипеде.

Нециклические осушители воздуха:

Осушители воздуха без цикла

обеспечивают непрерывную работу холодильного контура. Они контролируют свою температуру с помощью перепускного клапана горячего газа и циклического включения вентилятора испарителя для поддержания жесткого диапазона температур. Эти сушилки являются наиболее рентабельными и, как правило, очень надежными, сохраняя при этом довольно постоянную среднюю точку росы на уровне 38 градусов по Фаренгейту (при условии правильного размера и обслуживания).Эти осушители также доступны для применений с высокими температурами на входе, которые обычно встречаются в системах воздушных компрессоров поршневого типа.

Циклические осушители воздуха:

Есть три типа осушителей воздуха циклического действия; тепловая масса, цифровая прокрутка и привод с регулируемой скоростью. Все эти рефрижераторные осушители циклического типа предназначены для снижения потребления энергии и экономии ваших денег. Они экономят энергию либо за счет включения цикла охлаждения системы, либо за счет использования частотно-регулируемого привода. В то время как циклические сушилки являются наиболее эффективными, в них больше «движущихся частей», что потенциально может привести к большему количеству обслуживания. Сушилки циклического типа также требуют больших капиталовложений.

По сравнению с осушителями воздуха адсорбционного типа преимуществом холодильных осушителей циклического и нециклового типов является минимальное необходимое техническое обслуживание и меньшие капитальные вложения. Это наиболее распространенный тип сушилки, используемый в большинстве сфер обслуживания и обрабатывающей промышленности. Если ваше приложение требует только сухого воздуха без видимой влажности (классы качества ISO 4, 5 и 6), это может быть лучшим вариантом для вас.

Нужна цена на осушитель воздуха с охлаждением?

Форма подачи предложения

Адсорбционные осушители воздуха

Осушители сжатого воздуха адсорбционного типа удаляют весь водяной пар до точки росы -40 или -100 градусов в зависимости от области применения. Вместо охлаждения сжатого воздуха осушитель адсорбирует влагу с помощью осушителей типа активированного оксида алюминия и молекулярного сита. Адсорбционные осушители состоят из двух колонн, в которых находятся частицы адсорбента.Система чередует эти две системы, позволяя одной сушить сжатый воздух, в то время как другая регенерирует осушающий материал. Эти типы осушителей обычно потребляют от 5 до 18% сжатого воздуха, в зависимости от типа управления. Осушители с дополнительными контроллерами продувки регенерируют только тогда, когда это абсолютно необходимо, что обеспечивает экономию энергии, которая может стоить дополнительных капитальных затрат.

Существует несколько типов адсорбционных осушителей воздуха; без нагрева, с подогревом и продувкой вентилятором.Когда приходит время регенерации адсорбционного материала, сушилка без нагрева просто использует до 18% номинальной мощности сушилки для продувки обратно через насыщенную колонну для процесса регенерации. Сушилка с подогревом нагревает меньший поток продувочного воздуха (примерно 5-7%) для регенерации адсорбционного материала. Наконец, продувочная сушилка с вентилятором использует очень мало или совсем не использует сжатый воздух в процессе регенерации, а вместо этого использует тепло и вентилятор. Преимущество регенеративных осушителей воздуха с подогревом и продувкой обдувом заключается в том, что они практически не используют сжатый воздух в процессе регенерации.Это экономит мощность и энергию вашего оборудования для сжатого воздуха.

Одним из преимуществ адсорбционного осушителя воздуха перед рефрижераторным осушителем является то, что он может работать при постоянно низкой точке росы. Если ваше приложение требует сверхсухого воздуха (классы качества ISO 1, 2 и 3) или, вероятно, будет работать в условиях ниже нуля, это лучший вариант для вашей системы сжатого воздуха. Имейте в виду, что их следует использовать только при необходимости, поскольку они требуют гораздо больших начальных вложений, более высоких эксплуатационных расходов и повышенных затрат на обслуживание.

Как работают осушители воздуха?

Осушители сжатого воздуха необходимы на множестве промышленных объектов, которым требуется регулярная подача сухого сжатого воздуха. Эти осушители имеют решающее значение при промышленных операциях, поскольку присутствие влаги в промышленном воздухе может повредить пневматические системы, вызвать замерзание трубопроводов, вызвать коррозию металлических деталей и т. Д.

Сегодня на рынке представлен широкий спектр типов осушителей воздуха для инструментов.Понимание различных типов осушителей воздуха и их принципов работы позволит вам выбрать идеальный осушитель сжатого воздуха для вашего уникального применения.

Что такое осушитель сжатого воздуха?

Осушитель сжатого воздуха — это часть оборудования, предназначенная для отделения водяного пара или влаги (осушения) от технологического воздуха в промышленности. В типичной системе компрессор всасывает влажный воздух и сжимает его, в результате чего температура воздуха повышается, а затем воздух охлаждается, конденсируя водяной пар из устройства.

Однако есть и другие способы добиться разделения. Основными типами осушителей воздуха являются осушители воздуха охлаждаемого, адсорбционного и мембранного типа.

Принцип работы рефрижераторного осушителя воздуха

Осушители охлаждающего воздуха — один из наиболее распространенных типов, используемых в промышленности, благодаря простоте обслуживания и относительной экономичности. Они подходят для сушки на воздухе без особых требований, таких как минимальная точка росы.

Принцип работы рефрижераторного осушителя воздуха основан на осушении воздуха путем его быстрого охлаждения, конденсации и отвода влаги. Работа аналогична работе домашнего холодильника или домашней системы кондиционирования воздуха.

Осушители охлаждающего воздуха осушают воздух за счет следующих этапов:

• В осушитель поступает теплый влажный воздух, который быстро охлаждает его примерно до 3 ° C (37,4 ° F) в холодильной установке. При этой температуре водяной пар в воздухе конденсируется в чистую воду, которая собирается в водоотделителе и подается в нагнетательные трубопроводы.Теплый газообразный хладагент охлаждается и регенерируется в конденсаторе.
• Сухой воздух в камере повторно нагревается до комнатной температуры и подается через выпускное отверстие.

Кроме того, осушители холодного воздуха доступны в двух вариантах — циклическом и нециклическом.

• Циклические осушители — это машины с рабочим циклом 100%, которые могут поддерживать точку росы на постоянной температуре.
• Нециклические сушилки работают путем периодического отключения и перезапуска для поддержания необходимой температуры.

Оба варианта полезны в различных приложениях, хотя циклический режим приводит к увеличению затрат на техническое обслуживание.

Принцип работы осушителя воздуха адсорбционного типа

Система адсорбционного осушения воздуха состоит из двух колонн , одна для осушения воздуха, а другая для регенерации адсорбента. Сушильная башня содержит пористый осушающий материал, который задерживает молекулы воды при прохождении через него сжатого воздуха из входного отверстия.

Менее распространенный вариант, осушитель осушающего воздуха с одной башней, , состоит из одной колонны, содержащей осушающий материал, который сушит воздух, поступающий из окружающей среды. Однобашенные сушилки также не содержат механических частей и не требуют электричества для работы. Они подходят для использования в опасных и агрессивных средах.

В этих осушителях воздуха для инструментов используется влагопоглотитель, гигроскопические вещества, которые обладают высоким сродством к воде в качестве осушающего агента. Эти типы осушителей сжатого воздуха достигают низкой точки росы, что делает их пригодными для использования в более холодном климате и в отраслях, где требуется сверхсухой воздух.

Существует три основных типа адсорбционных осушителей: сушилки с подогревом, без нагрева и с использованием тепла сжатия.Давайте подробнее рассмотрим их ниже.

Адсорбционный осушитель воздуха с подогревом

Адсорбционные осушители с подогревом используют источник тепла в сушильной башне для достаточного нагрева адсорбционного материала, чтобы свести к минимуму потребность в продувочном воздухе. Типичные точки росы в сушилках с подогревом находятся в диапазоне от -40 ° C до -73,3 ° C (от -40 до -100 ° F).

Адсорбционный осушитель воздуха рекуперативный без нагрева

Адсорбционные осушители без нагрева не содержат обогреваемой системы в регенерационной башне; вместо этого они используют «продувочный воздух» для удаления влаги из градирни.Типичные точки росы в сушилках без нагрева находятся в диапазоне от -40 ° C до -73,3 ° C (от -40 до -100 ° F).

Теплота сжатия

Осушитель воздуха с тепловым сжатием использует обе башни одновременно для поддержания постоянной температуры. Такая конструкция позволяет снизить эксплуатационные расходы, но с менее стабильной точкой росы.

Принцип работы мембранного осушителя воздуха

Мембранные осушители

используют проницаемые мембраны, подобные мембранам для разделения азота или мембранам для отделения CO2, для удаления водяного пара из технологического воздуха.Эти системы удобны в использовании, более экономичны и требуют меньшего обслуживания, поскольку не имеют движущихся частей. Они подходят для разделения воздуха небольшого объема.

GENERON предлагает решения для осушения воздуха для различных областей применения

GENERON — производитель систем сжатого воздуха мирового уровня. У нас более 50 лет опыта в предоставлении полного спектра решений по сушке воздуха для коммерческих, промышленных и экологических объектов по всему миру.

Свяжитесь с нами сегодня в режиме онлайн. для получения дополнительной информации о наших решениях для осушителя сжатого воздуха или для запроса ценового предложения.

Типы осушителей воздуха: охлаждаемые, адсорбционные и мембранные.

Адсорбционные осушители теплоты сжатия Ingersoll Rand обладают высокой энергоэффективностью.

В пневматических системах компрессоры всасывают окружающий воздух, который всегда содержит некоторое количество водяного пара. Процесс сжатия воздуха примерно до 100 фунтов на квадратный дюйм повышает температуру воздуха, но также повышает точку росы и водоудерживающую способность. Любое последующее охлаждение ниже по потоку может вызвать конденсацию водяного пара. Жидкая вода в пневматических системах создает такие проблемы, как коррозия и рост бактерий, что, в свою очередь, приводит к вялому контролю или поломке компонентов.Таким образом, осушители воздуха часто необходимы для уменьшения проблем с водой.

В типичной системе воздух проходит от компрессора к доохладителю, который снижает температуру, вызывает конденсацию и удаляет большую часть воды. Иногда для удаления дополнительной воды устанавливают коалесцирующие фильтры. Но если контур требует дополнительной обработки, необходимы осушители воздуха. Они удаляют большую часть или всю воду из сжатого воздуха до того, как она достигнет критических компонентов или процессов. Вот взгляните на основные типы.

Осушители охлаждающего воздуха удаляют воду, охлаждая сжатый воздух до температуры и вызывая конденсацию. Внутренний влагоотделитель собирает жидкую воду и отправляет ее в канализацию. Холодильные осушители обычно производят воздух с точкой росы под давлением от 35 до 40 ° F. Они, как правило, используются в обычных производственных процессах. Они могут не подходить для более ответственных процессов, требующих исключительно сухого воздуха, и не предназначены для контуров, в которых наблюдаются температуры ниже нуля.

Холодоосушители считаются довольно экономичными в приобретении и эксплуатации. Они делятся на две категории: езда на велосипеде и не езда на велосипеде. Как следует из названий, один тип работает с перерывами, а другой — непрерывно. Пользователям следует подумать о циклических сушилках, которые включаются только для удовлетворения спроса и, таким образом, сокращают потребление электроэнергии и затраты на энергию.

Адсорбционные осушители воздуха работают по другому принципу — они адсорбируют влагу из воздушного потока на адсорбционный материал в обратимом процессе.У них низкая точка росы, поэтому они являются хорошим выбором при низких температурах или в тех случаях, когда для процессов требуется очень сухой воздух. Два типа — безнапорные и нагретые.

Адсорбционные осушители без нагрева содержат адсорбент в двух соседних резервуарах, называемых сушильной башней и регенерационной башней. Насыщенный влагой сжатый воздух поступает в сушильную башню, где он проходит и связывается с пористым осушителем. Из осушителя выходит очень сухой воздух с точкой росы под давлением от –40 до –100 ° F.

Адсорбционные осушители с подогревом Ingersoll Rand имеют внешний источник тепла.

Этот процесс адсорбции также генерирует тепло, обычно повышая температуру воздуха на целых 20 ° F. Для удаления воды из осушителя около 15% сухого воздуха из первой колонны направляется во вторую, регенерирующую колонну. Там сухой сжатый воздух расширяется до атмосферного давления, когда проходит через осушитель и отводит воду от осушителя, чему способствует более высокая температура воздуха из-за теплоты адсорбции.Затем из системы удаляется влажный воздух. Сушилки циклически переключаются между операциями сушки и регенерации через равные промежутки времени, поэтому одна градирня всегда сушит входящий воздух.

Адсорбционные осушители с подогревом , как следует из названия, имеют в контуре нагреватель. Как и версия без нагрева, осушитель в одной градирне удаляет влагу из проходящего воздуха. Полученные точки росы под давлением снова могут находиться в диапазоне от –40 до –100 ° F. Вторая колонна регенерирует отработанный осушитель. Клапаны отводят примерно 8% воздуха, выходящего из сушильной башни, и пропускают его через нагреватель.Этот горячий сухой воздух затем проходит через осушитель в регенерационной башне, освобождая ранее захваченную влагу. Затем влажный воздух выводится наружу, обычно через глушитель.

При сравнении достоинств адсорбционных осушителей без нагрева и с подогревом необходимо учитывать экономичность. Стоимость производства сжатого воздуха может быть значительной, а сушилки с подогревом используют примерно на 50% меньше сжатого воздуха для регенерации. С другой стороны, обогревателям может потребоваться много электроэнергии. Таким образом, пользователи должны изучить специфику приложения, чтобы определить, какой тип стоит меньше в эксплуатации.

Родственный тип адсорбционного осушителя — осушитель тепла сжатия. Это специальные версии адсорбционных осушителей, которые повторно используют тепло, вырабатываемое безмасляными воздушными компрессорами, и обладают высокой энергоэффективностью. В осушителях HOC горячий (часто выше 300 ° F) воздух под высоким давлением из компрессора сначала направляется в регенерационную колонну и освобождает влагу из адсорбента. Затем поток выходит и проходит через дополнительный охладитель, снижая температуру воздуха примерно до 100 ° F и удаляя немного воды. Затем холодный воздух проходит через сушильную башню и выходит с точкой росы приблизительно –40 ° F.

Осушители

HOC в сочетании с безмасляными компрессорами производят высококачественный сжатый воздух, не содержащий воды и масла, и подходят для производства продуктов питания, напитков и фармацевтики. Осушители HOC стоят дороже по сравнению с охлаждаемыми и обычными адсорбционными осушителями. Однако, поскольку они работают за счет отработанного тепла компрессора, эксплуатационные расходы осушителей HOC минимальны.

Холодоосушители серии Secotec от Kaeser Compressors рассчитаны на расход до 14,3 м ³ / мин.

Мембранные осушители воздуха полагаются на избирательную проницаемость специально разработанных мембранных материалов и на разницу давления внутри осушителя. Небольшие молекулы воды в воздухе могут проходить через микроскопические поры в мембране; более крупные молекулы азота и кислорода не могут.

Сушилка состоит из цилиндрической емкости, заполненной пучком полых мембранных трубок. В процессе работы неочищенный сжатый воздух поступает в осушитель и проходит по трубкам. Кроме того, объем за пределами трубок, но внутри самого сосуда находится под атмосферным давлением, создавая перепад давления на стенках трубок.Входящий воздух проходит через трубки, а перепад давления позволяет только молекулам воды проходить через мембрану, а сухой воздух выходит из устройства.

Часть сухого «продувочного» воздуха (обычно от 10 до 20%) рециркулирует за пределы трубок и уносит водяной пар. В зависимости от конструкции точки росы под давлением могут находиться в диапазоне от 40 ° до –40 ° F.

Мембранные осушители воздуха компактны, легки, не требуют питания и не имеют движущихся частей, поэтому они не требуют больших затрат в эксплуатации и не требуют регулярного обслуживания.Эти устройства часто рекомендуются для использования в местах использования, вблизи электрических или взрывоопасных зон, а также в удаленных местах.

Для любого типа осушителя специалисты рекомендуют устанавливать перед ним стандартные и коалесцирующие фильтры. Это предотвращает попадание твердых частиц, масла и жидкой воды в сушилку, поддерживает высокую эффективность и помогает продлить срок службы.

Еще одна рекомендация — не переоценивать сушилку. Эксплуатация каждой части системы сжатого воздуха при минимально возможной точке росы редко требуется, стоит дорого и почти всегда расточительно.С другой стороны, не экономьте на сушке и укажите слишком высокую точку росы. Ущерб от воды в системе столь же дорогостоящий. Эксперты говорят, что пользователи должны указывать только ту степень сушки, которая необходима для каждого применения, особенно когда она зависит от процесса или машины. И, как и в случае с любой другой системой, при выборе осушителя учитывайте предварительные и эксплуатационные расходы, скорость потока и рабочие характеристики.

Какая сушилка мне нужна для моего компрессора?

Поиск в Wiki сжатого воздуха

В предыдущих статьях мы рассмотрели потенциальные вредные последствия конденсации в системе сжатого воздуха.Давайте быстро рассмотрим, почему важно исключить конденсацию в системе сжатого воздуха, и какие варианты осушителя доступны, чтобы помочь нам выполнить эту задачу.

Зачем нужен осушитель в вашей системе сжатого воздуха

Образование влаги в компрессоре неизбежно, но при правильном обращении оно предотвратит повреждение пневматического оборудования, пневмодвигателей, клапанов и любых других компонентов, а также предотвратит возможное загрязнение конечных продуктов.Во избежание ненужных ремонтных работ и возможной остановки производства рекомендуется проявлять инициативу и надлежащим образом выполнять необходимые шаги, чтобы сжатый воздух оставался сухим, чистым и подходящим для ваших операций. Узнайте больше о важности осушителей для сжатия воздуха здесь.

Выбор подходящего осушителя для обработки влажного сжатого воздуха во многом зависит от конкретных требований и уровней устойчивости к влаге машин, использующих сжатый воздух. Большинство промышленных и производственных предприятий могут удовлетворить такие требования с помощью осушителя охлаждающего воздуха, в то время как предприятиям по окраске распылением, лабораториям и некоторым пользователям печатных и пневматических инструментов требуется осушитель с осушителем для подачи очень сухого воздуха.

Давайте взглянем на различные типы рефрижераторных осушителей, чтобы лучше понять, какой вариант лучше всего подходит для вашей работы.

В чем разница между рефрижераторным осушителем без цикла и без цикла?

Для применений, в которых требуется сухой воздух, но не требуется критическая точка росы, осушитель воздуха с охлаждением будет отличным вариантом, поскольку он экономичен и предлагается в вариантах без цикла и без цикла в зависимости от вашего бюджета и потребностей. Нециклические сушилки: Рефрижераторный осушитель без цикла — отличная отправная точка для тех, кто хочет улучшить качество сжатого воздуха при ограниченном бюджете. Термин «нециклический» означает, что этот тип осушителя постоянно управляет холодильным компрессором и использует перепускной клапан горячего газа для перенаправления хладагента даже при условии, что нагрузка ниже полной. В осушителе охлаждающего воздуха температура сжатого воздуха снижается до 3 ° по Цельсию (37 ° по Фаренгейту), что позволяет воде выпадать из состояния пара, в результате чего сухой воздух полезен для большинства применений.Сушилки без цикла — это очень простые и надежные машины, которые имеют минимум опций, чтобы упростить конструкцию и операции. Этот тип рефрижераторного осушителя очень доступен, поскольку требует минимальных начальных вложений, но обеспечивает сухой и чистый сжатый воздух. Сушилки без цикла просты в установке и эксплуатации, что делает их рыночным стандартом по производительности, качеству и способности обеспечивать желаемые результаты. Этот тип осушителя идеально сочетается с любым ротационным винтовым воздушным компрессором, в то время как высокотемпературная версия предпочтительна и рекомендуется для использования с любыми поршневыми воздушными компрессорами. Как следует из названия, «без цикла» означает, что сушилка будет работать постоянно, независимо от нагрузки сжатого воздуха, поступающего в сушилку. Это означает, что потребление энергии при полной нагрузке или без нагрузки практически одинаково, что делает устройство не таким энергоэффективным, как другие варианты на рынке. Если экономия энергии не является приоритетом и вашему предприятию требуется простой осушитель сжатого воздуха, который обеспечивает минимальные колебания точки росы, осушитель без циклического режима делает его привлекательным вариантом. Велосипедные сушилки: В отличие от нециклического охлаждения, в циклическом режиме используется дополнительное оборудование, такое как регуляторы тепловой массы или частоты, которые позволяют сушилке включаться и выключаться в зависимости от потребности в сжатом воздухе, поступающем в сушилку, что в конечном итоге делает ее гораздо более энергоэффективной.Конструкция циклической сушилки полностью ориентирована на клиента, предлагая производительность, а также надежность. Первоначальная стоимость циклической сушилки незначительно выше, чем у варианта без цикла, но она обеспечивает самое низкое, долгосрочное решение и самые низкие затраты на жизненный цикл. Велосушилки очень надежны и отличаются простотой установки, компактностью и низким уровнем шума. Как упоминалось ранее, циклические сушилки обеспечивают максимальную экономию энергии и низкие перепады давления.Из-за своих преимуществ несколько более высокая стоимость циклической сушилки может быть очень выгодной для любой системы сжатого воздуха, особенно с учетом общей стоимости жизненного цикла оборудования. Если в вашем приложении меняются потребности в воздухе, лучше всего подойдет циклическая сушилка.

Преимущества встроенных сушилок

На большинстве предприятий доступное пространство очень дорого обходится, что оставляет многим компаниям ограниченные возможности для оптимизации их систем сжатого воздуха. Когда пространство ограничено, но существует потребность в сухом сжатом воздухе, некоторые производители предлагают интегрированный вариант рефрижераторного осушителя в свои воздушные компрессоры. Встроенный осушитель может эффективно удалять влагу из сжатого воздуха, чтобы защитить ваши вложения. Этот вариант не только ограничивает потребность в пространстве, но также обеспечивает экономию на начальных затратах на установку, предлагая небольшое, тихое и удобное решение для ваших потребностей в сжатом воздухе. Специалист по продажам сжатого воздуха должен иметь возможность изучить все варианты осушения сжатого воздуха и помочь вам выбрать наилучшее решение для ваших нужд.

В чем разница между рефрижераторным осушителем и адсорбционным осушителем?

Важнейшим решающим фактором, когда дело касается осушителей сжатого воздуха, является потребность или желаемая точка росы. Как уже было сказано ранее, осушители охлаждающего воздуха способны обеспечивать точку росы 3-5 ° по Цельсию (37-41 ° по Фаренгейту), что достаточно для большинства применений.Однако, если для процесса требуется сжатый воздух более высокого качества, в систему необходимо добавить адсорбционный осушитель. Адсорбционные осушители с регенерацией способны в стандартной комплектации обеспечивать температуру до -70 ° C (-100 ° F), обеспечивая вашу систему сжатого воздуха чистым и сухим воздухом. В отличие от осушителей охлаждающего воздуха, в регенеративных адсорбционных осушителях используются частицы адсорбента, которые адсорбируют водяные пары из сжатого воздуха. Во время процесса адсорбции водяные пары прилипают к шарику осушителя, не изменяя его состав.После того, как гранулы осушителя насыщаются влагой, происходит процесс регенерации путем продувки сухим воздухом, нагреванием или сочетанием обоих способов сушки влажного осушителя. В этом типе адсорбционной сушилки обычно используется конструкция с двумя башнями, в которой одна башня сушит влажный воздух, а другая регенерирует и удаляет влагу из гранул адсорбента.

Варианты адсорбционного осушителя

Регенеративные адсорбционные осушители

предназначены для обеспечения стандартных точек росы -20 ° C (-25 ° F), -40 ° C / F или -70 ° C (-100 ° F), но это достигается за счет продувочного воздуха. которые необходимо будет использовать и учитывать в системе сжатого воздуха.Когда речь идет о адсорбционных осушителях, существуют различные типы регенерации, и все зависит от количества продувочного воздуха, используемого в процессе. Для более высокой продувки потребуется компрессор большего размера, что приведет к увеличению энергопотребления и стоимости жизненного цикла. Адсорбционные осушители без нагрева требуют 16-25% продувочного воздуха и считаются наиболее экономичными, но наименее эффективными. При выборе адсорбционного осушителя без нагрева обязательно учитывайте дополнительный продувочный воздух при выборе размера воздушного компрессора. Этот расчет необходим для обеспечения достаточного количества сжатого воздуха, необходимого для нужд предприятия, а также продувочного воздуха, необходимого для процесса сушки. Адсорбционные осушители продувочного воздуха с подогревом используют внутренние или внешние нагреватели, которые составляют часть процесса сушки гранул. Этот тип адсорбционного осушителя снижает количество продувочного воздуха, необходимого для процесса регенерации колонны, до менее 10%. Благодаря своей конструкции и способности сокращать количество продувочного воздуха, необходимого в процессе, этот осушитель требует более высоких начальных вложений по сравнению с адсорбционным осушителем без нагрева, но обеспечивает значительную энергоэффективность в течение всего срока службы.В адсорбционных осушителях с внешним подогревом внешний продувочный воздух нагревается до более высокой температуры и вводится в гранулы адсорбента для облегчения процесса сушки и регенерации. В этом типе процесса в среднем используется 0-4% продувочного воздуха, что делает его одним из наиболее эффективных адсорбционных осушителей. Чтобы исключить необходимость в продувочном воздухе в адсорбционной сушилке с внешним подогревом, можно использовать вентилятор, который будет циркулировать нагретый воздух по слою адсорбента. Из-за повышения эффективности осушители с нагнетателем тепла, как правило, являются наиболее дорогостоящим вариантом, но, опять же, предлагают наилучшую окупаемость ваших инвестиций с точки зрения энергопотребления в течение всего срока службы устройства.

В заключение, потребность в охлаждающем или адсорбционном осушителе будет в основном зависеть от конкретных требований к качеству воздуха для данного процесса. Осушители играют жизненно важную роль в обеспечении чистого и сухого воздуха, который с меньшей вероятностью поставит под угрозу вашу работу и приведет к дорогостоящему останову или возможному загрязнению вашего продукта. Инвестирование в надлежащую систему сушки сейчас может привести к значительной экономии в течение срока службы оборудования и обеспечить удовлетворительные продукты и результаты для ваших клиентов.

Сушка сжатого воздуха с использованием абсорбционной и адсорбционной сушки воздуха

Поиск в Wiki сжатого воздуха

Знаете ли вы, что весь атмосферный воздух содержит некоторое количество водяного пара.Когда воздух сжимается, концентрация воды увеличивается. Чтобы избежать проблем в компрессорной установке в будущем, сжатый воздух необходимо обрабатывать. В этой статье мы говорим об абсорбционной сушке и адсорбционной сушке, также известной как адсорбционная сушка

.

Что такое абсорбционная сушка?

Абсорбционная сушка — это химический процесс, при котором водяной пар связывается с абсорбирующим материалом. Абсорбирующий материал может быть твердым или жидким. Часто используются хлорид натрия и серная кислота, а это означает, что необходимо учитывать возможность коррозии. Этот метод необычный и требует большого расхода абсорбирующих материалов. Точка росы понижается лишь в ограниченной степени.

Что такое адсорбционная или адсорбционная сушка?

Общий принцип работы адсорбционных осушителей воздуха прост: влажный воздух проходит над гигроскопичным материалом (обычно используются силикагель, молекулярные сита, активированный оксид алюминия) и тем самым сушится.Обмен водяного пара из влажного сжатого воздуха на гигроскопичный материал или «осушитель» приводит к постепенному насыщению осушителя адсорбированной водой. Следовательно, осушитель необходимо регулярно регенерировать, чтобы восстановить его способность к осушению, и адсорбционные осушители воздуха обычно строятся с двумя сушильными баками для этой цели: первая емкость будет сушить поступающий сжатый воздух, а вторая — регенерировать (аналогично работы генератора азота). Каждое судно («башня») переключает задачи, когда другая башня полностью регенерируется.Типичная температура PDP, которая может быть достигнута, составляет -40 ° C, что делает эти осушители подходящими для подачи очень сухого воздуха для более ответственных приложений. Существует 4 различных способа регенерации адсорбента, и используемый метод определяет тип адсорбционного осушителя. Более энергоэффективные виды обычно сложнее и, следовательно, дороже.

1. Адсорбционные осушители с продувкой и регенерацией («сушилки без нагрева»). Эти осушители лучше всего подходят для небольших расходов воздуха. Процесс регенерации происходит с помощью расширенного сжатого воздуха («очищенного») и требует ок. 15–20% номинальной производительности осушителя при рабочем давлении 7 бар (изб.).
2. Регенерированные осушители с продувкой и подогревом. Эти осушители нагревают расширенный продувочный воздух с помощью электрического воздухонагревателя и, следовательно, ограничивают необходимый продувочный поток примерно до 8%. Этот тип использует на 25% меньше энергии, чем сушилки безнагрева.
3. Осушители с воздуходувкой с регенерацией. Окружающий воздух обдувается электронагревателем и контактирует с влажным влагопоглотителем для его регенерации. В сушилках этого типа сжатый воздух не используется для регенерации адсорбционного материала, поэтому потребление энергии на 40% ниже, чем в сушилках без нагрева.
4. Тепловые компрессионные сушилки (сушилки «HOC»). В осушителях HOC адсорбент регенерируется с использованием тепла компрессора. Вместо отвода тепла сжатого воздуха в доохладителе горячий воздух используется для регенерации осушителя.Этот тип осушителя может обеспечить типичный PDP -20 ° C без дополнительной энергии. Более низкий PDP можно также получить, добавив дополнительные нагреватели.

Перед адсорбционной сушкой всегда должны быть обеспечены гарантированное отделение и отвод конденсата. Если сжатый воздух производился с помощью компрессоров с масляной смазкой, перед сушильным оборудованием необходимо также установить маслоотделительный фильтр.В большинстве случаев после адсорбционной сушки требуется фильтр для твердых частиц. Осушители HOC можно использовать только с безмасляными компрессорами, поскольку они выделяют тепло при достаточно высоких температурах для регенерации осушителя. Осушителем HOC особым типом является адсорбционный осушитель с вращающимся барабаном. Этот тип осушителя имеет вращающийся барабан, заполненный влагопоглотителем, один сектор (четверть) которого регенерируется за счет частичного потока горячего сжатого воздуха (при 130–200 ° C) от компрессора. Затем регенерированный воздух охлаждается, конденсат сливается и воздух возвращается через эжекторное устройство в основной поток сжатого воздуха.Остальная часть поверхности барабана (три четверти) используется для осушения сжатого воздуха, выходящего из доохладителя компрессора. Осушитель HOC позволяет избежать потерь сжатого воздуха, а потребляемая мощность ограничивается мощностью, необходимой для вращения барабана. Например, сушилка производительностью 1000 л / с потребляет всего 120 Вт электроэнергии. Кроме того, не происходит потерь сжатого воздуха и не требуются ни масляные фильтры, ни фильтры твердых частиц.

Статьи по теме

Какой осушитель мне нужен для моего компрессора?

Выбор подходящего осушителя для системы сжатого воздуха так же важен, как и выбор самого компрессора.Мы покажем вам, на что следует обращать внимание при покупке сушилки.

Качество сжатого воздуха

При установке системы сжатого воздуха необходимо принять ряд решений, чтобы она соответствовала различным потребностям и обеспечивала надлежащее качество воздуха.

Ассортимент адсорбционных осушителей воздуха

Полный ассортимент адсорбционных осушителей воздуха и сушильных барабанов с вращающимся барабаном для всех ваших промышленных применений. Оптимальная производительность, эффективность и защита.

Советы по выбору осушителя сжатого воздуха для вашей области применения

Четыре основных типа осушителей сжатого воздуха: охлаждаемые, химические, адсорбционные и мембранные. Важно понимать, как работает каждая технология сушки, чтобы понять, какая из них лучше всего подходит для вашего применения.

Холодоосушители работают за счет охлаждения воздуха до низких температур и конденсации большей части водяного пара. С рефрижераторным осушителем невозможно достичь точки росы ниже точки замерзания. Оптимально сконструированные рефрижераторные осушители могут производить воздух с точкой росы примерно до 2 ° C (36 ° F). Поскольку в воздухе остается некоторое количество водяного пара, эти осушители не следует использовать в системах, чувствительных к воде.

Сушилки для химикатов используют процесс пропускания сжатого воздуха над слоями химикатов, обычно хлорида кальция и хлорида лития, которые притягивают водяной пар. Химические вещества насыщаются водяным паром и выбрасываются. Самая низкая точка росы, достижимая с помощью этого типа осушителя, составляет 27 ° F (15 ° C). Установка высокоэффективного коалесцирующего фильтра перед химическим осушителем имеет важное значение, потому что срок службы химикатов значительно сокращается, если жидкая вода попадает в осушитель. Фильтр для удаления твердых частиц необходим ниже по потоку для предотвращения уноса химических частиц.

Адсорбционные осушители пропускают сжатый воздух над слоем адсорбционного материала, который поглощает молекулы водяного пара. Когда емкость слоя почти насыщена, воздушный поток переключается на второй слой осушающего материала. Затем регенерируется первый слой. Для контроля фазы регенерации можно использовать таймеры или оборудование для контроля точки росы. Адсорбционные осушители могут подавать воздух с постоянно низкой точкой росы, обычно -40 ° F / ° C или ниже.Эта технология является хорошим выбором, когда сжатый воздух подвержен замерзанию. Адсорбционные осушители бывают двух типов: с подогревом и без нагрева. Адсорбционные осушители с подогревом используют тепло для удаления водяного пара из адсорбционного материала, не используемого в данный момент цикла. Эти сушилки нуждаются в большом количестве пара или электричества для работы. Адсорбционные осушители без нагрева используют сухой воздух, вырабатываемый осушителем, для удаления водяного пара из адсорбционного материала. Основным преимуществом этой технологии является снижение зависимости от чрезмерных внешних услуг (например,г., пар, электричество или газ) для тепла. Регенеративный адсорбционный осушитель может быть удобно расположен рядом с местом использования для подачи сухого сжатого воздуха с точками росы до -100 ° F (-73 ° C). Адсорбционные осушители без нагрева идеально подходят для подачи воздуха, пригодного для работы с прибором, для критических применений.

Мембранные осушители воздуха используют специально разработанные мембранные микропробирки, которые избирательно проницаемы для водяного пара. Микропробирки представляют собой отличную среду для производства сухого воздуха из стандартного сжатого воздуха.Когда сжатый воздух проходит по длине мембраны, водяной пар диффундирует через мембрану, производя чистый, сухой сжатый воздух на выходе. Затем небольшая часть сухого воздуха направляется вдоль внешней поверхности мембраны, чтобы отвести влажный воздух от мембраны. Эти осушители могут снизить точку росы сжатого воздуха до -40 ° F / ° C. Мембранные осушители не имеют движущихся частей и не требуют электропитания. Они работают с очень низким уровнем шума — небольшое количество продувочного воздуха выходит через небольшие выпускные отверстия.Мембранные осушители требуют минимального обслуживания и по своей природе взрывозащищены. Они идеально подходят для удаленных районов, взрывоопасных сред, сред ниже нуля и приложений, требующих постоянной точки росы.

Советы по выбору подходящего осушителя сжатого воздуха :

Чтобы выбрать подходящий осушитель для установки сжатого воздуха, помните следующую информацию:

1. Не уточняйте. Сушка всего подаваемого сжатого воздуха на заводе до точки росы ниже -40 ° F (-40 ° C) является расточительной.Более разумно разделить подачу сжатого воздуха по областям применения, обрабатывая каждую точку использования по мере необходимости, чтобы обеспечить надлежащий сухой воздух для обслуживаемого последующего применения.
2. Не уточняйте. Повреждения, вызванные влажным воздухом, приводят к дорогостоящему обслуживанию, простоям и потере продукта. Лучше всего спроектировать систему сушки в соответствии с конкретными потребностями.
3. Система сушки, которая содержит только доохладитель и коалесцирующий фильтр, может создать проблемы с конденсацией на выходе из доохладителя.Воздух по-прежнему насыщен паром, который может конденсироваться, когда температура окружающей среды ниже температуры сжатого воздуха.
4. Воспользуйтесь «осушающим» эффектом снижения давления. Для применений, в которых используется воздух с более низким давлением, чем в магистрали сжатого воздуха, и которые допускают некоторое количество водяного пара, установите фильтры или регуляторы фильтра в точке использования, чтобы максимизировать «осушающий» эффект снижения давления.
5. Укажите мембранные осушители для тех частей системы, для которых требуется точка росы от 35 ° F до 52 ° F (от 2 ° C до 11 ° C) и скорость потока до 600 стандартных кубических футов в минуту (17 нм ³ / мин). Мембранные осушители также могут использоваться в тех случаях, когда требуется воздух приборного качества, воздух, подверженный отрицательным температурам, а также чувствительные к воде приложения, требующие скорости потока до 100 стандартных кубических футов в минуту. Обычно сжатый воздух с точкой росы -40 ° F (-40 ° C) подходит для этих применений, чувствительных к водяному пару.
6. Для приложений, требующих расхода более 100 стандартных кубических футов в минуту и ​​точки росы ниже -40 ° F / ° C, следует использовать адсорбционный осушитель.

Прочтите этот технический документ, чтобы узнать больше о важности сушки сжатого воздуха.

Это четвертая часть из серии из четырех статей, посвященных сушке сжатого воздуха.

Факты, которые необходимо знать о сушке сжатого воздуха — часть 1

Технологии сушки сжатого воздуха: доохладители и коалесцирующие фильтры — часть 2

Можно ли использовать снижение давления для осушения сжатого воздуха — часть 3

Эта серия была написана Алланом Фишем, менеджером по продукции, Parker Hannifin.

Прочие должности по подготовке сжатого воздуха и газа:

Важность использования ресивера в системе сжатого воздуха

Готовы ли вы к аудиту? Соответствует ли ваша установка сжатому воздуху кодам GFSI, SQF и BRC? Часть 1 из 6

Лучший способ осушить сжатый воздух в опасных зонах

Зачем нужен чистый, сухой сжатый воздух?

продуктов для очистки воздуха | Осушители воздуха

Как работает осушитель сжатого воздуха?

Осушители сжатого воздуха удаляют влагу из сжатого воздуха.Влага в сжатом воздухе может создавать проблемы для инструментов, машин и оборудования, которые используют воздух. Хотя все они выполняют одни и те же основные задачи, существует множество различных типов осушителей сжатого воздуха. У каждого типа свой способ снижения влажности.

Осушитель воздуха рефрижераторный

Осушитель воздуха с охлаждением работает путем охлаждения поступающего сжатого воздуха, а также отвода и отвода влаги. Осушители сжатого воздуха составляют большую часть областей применения осушителей сжатого воздуха.Есть два варианта осушителей охлаждающего воздуха, циклических и нецикловых.

Циклические блоки автоматически включают и выключают холодильный компрессор в соответствии с условиями нагрузки на входе. Они лучше подходят для условий, в которых нагрузка на входе непостоянна. Возможность циклического включения и выключения продуктов дает значительные преимущества в экономии энергии.

Нециклические агрегаты постоянно работают при включенном холодильном компрессоре, независимо от входящей нагрузки. Осушитель сжатого воздуха этого типа идеально подходит для ситуаций, когда для работы требуется постоянная точка росы.

Адсорбционный осушитель воздуха

В осушителях с адсорбционным воздухом процесс сушки происходит за счет прохождения сжатым воздухом через колонны, которые содержат осушающий агент, осушающий агент удаляет влагу посредством абсорбции, и процесс сушки переключается с одной колонны на другую с системой продувки осушителя. сухой.

Существует множество видов адсорбционных осушителей воздуха, в том числе без нагрева, с внешним обогревом, с продувкой вентилятором и с двойной или одной башней.

Во многих случаях идеальным вариантом является одновременная работа рефрижераторного осушителя и адсорбционного осушителя воздуха, при этом рефрижераторный осушитель является первичным источником, а адсорбционный осушитель — вторичным.

Воздух, поступающий во все системы сжатого воздуха, будет иметь точку росы, которой необходимо управлять должным образом. Выбрав правильную комбинацию оборудования для обработки воздуха, включая осушители сжатого воздуха, вы можете минимизировать уровень влажности и подавать чистый, сухой сжатый воздух.

.
