Рту́тно-поршнево́й насо́с — разновидность механических вакуумных насосов с использованием ртути. Были широко распространены в лабораторной и промышленной вакуумной технике середины 19-го — начала 20-го веков. В настоящее время полностью вышли из употребления и представляют только исторический интерес. Достигаемые значения вакуума до 10−8 атмосферы (~10−3 Па) — давление насыщенного пара ртути при рабочей температуре.

Насос Гейслера — Тёплера.

Один из первых насосов такого рода — насос Гейслера — Тёплера — был создан в 1862 году. Работа с этим насосом требовала очень больших физических усилий и времени[1].

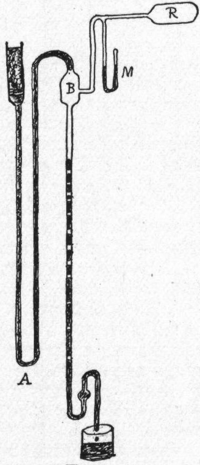

Схема ртутно-поршневого насоса Шпренгеля

Позднее большее распространение получила конструкция Шпренгеля, описанная в 1865 году[2].

Собственную конструкцию насоса в 1874 году предлагал Д. И. Менделеев[1][3].

В 1905 году немецкий физик Вольфганг Геде усовершенствовал насос Гейслера — Тёплера, заменив поступательное движение вращательным, что существенно упростило использование насоса [4][5].

Простейший насос состоит из двух ёмкостей, соединённых вертикальной трубкой. В верхнюю ёмкость периодически поступает небольшое количество ртути, которая под действием силы тяжести стекает в трубку, и, далее, — в нижнюю ёмкость. Диаметр трубки выбирается достаточно малым, чтобы поверхностное натяжение капли ртути обеспечивало перекрывание сечения трубки, не позволяя воздуху проходить по трубке снизу вверх. При этом темп подачи ртути по каплям подбирался так, чтобы в трубке постоянно находилось несколько капель, разделённых воздушными промежутками. Каждый раз, когда новая капля перекрывала сечение трубки, в воздушный промежуток под каплей из верхней ёмкости захватывалось немного воздуха.

Ртуть в этих насосах в качестве жидкости выбрана за малое давление насыщенных паров (что позволяет получить достаточно глубокий вакуум) и большую плотность (что не даёт атмосферному давлению на каплю снизу превысить силу притяжения капли к Земле).

Плунжерный насос Википедия

Поршневой насос (плунжерный насос) — один из видов объёмных гидромашин, в котором вытеснителями являются один или несколько поршней (плунжеров), совершающих возвратно-поступательное движение.

Рис. 1. Конструктивная схема простейшего поршневого насоса одностороннего действия Рис. 2. Дифференциальная схема включения поршневого насоса. Во время движения поршня влево часть жидкости отводится в штоковую полость, объём которой меньше объёма вытесняемой жидкости за счёт того, что часть объёма штоковой полости занимает шток

В отличие от многих других объёмных насосов, поршневые насосы не являются обратимыми, то есть, они не могут работать в качестве гидродвигателей из-за наличия клапанной системы распределения.

Поршневые насосы не следует путать с роторно-поршневыми, к которым относятся, например, аксиально-поршневые и радиально-поршневые насосы.

Принцип работы[ | ]

Принцип работы таков: за счет поступательного движения поршня создаётся разрежение в полости под ним, и туда засасывается жидкость из подводящего (всасывающего) трубопровода. При обратном движении поршня на всасывающем трубопроводе закрывается клапан, предотвращающий протечку жидкости обратно, и открывается клапан на нагнетательном трубопроводе, который был закрыт при всасывании. Туда вытесняется жидкость, которая находилась под поршнем, и процесс повторяется. Недостаток такого насоса в том, что жидкость движется по трубопроводу с различной скоростью (скачками). Этот момент обычно обходят созданием насосов, в которых несколько поршней. Основное преимущество в том, что он способен закачивать жидкость, будучи в момент пуска незаполненным ею (сухое всасывание), и поэтому применяется обычно там, где этим преимуществом необходимо воспользоваться.

Рис. 3.Принцип работы поршня

Одной из разновидностей поршневого насоса является диафрагменный насос.

Борьба с пульсацией[ | ]

Одним из недостатков поршневых насосов, как и других объёмных насосов, являются пульсации подачи и давления. Пульсации можно уменьшить, расположив несколько поршней в ряд и соединив их с одним валом таким образом, чтобы циклы их работы были сдвинуты друг относительно друга по фазе на равные углы. Другим способом борьбы с пульсацией является использование дифференциальной схемы включения насоса (рис. 2), при которой нагнетание жидкости осуществляется не только во время прямого хода поршня, но и во время обратного хода.

Также широко применяют насосы двустороннего действия, у которых как поршневая, так и штоковая полость имеют (в отличие от дифференциальной схемы включения) свою клапанную систему распределения. У таких насосов коэффициент пульсаций ниже, а КПД выше, чем у насосов одностороннего действия (рис. 1).

Для борьбы с пульсацией также применяют гидроаккумуляторы, которые в момент наибольшего давления запасают энергию, а в момент спада давления отдают её.

Применение[ | ]

Поршневые насосы используются с глубокой древности. Известно и

Поршневой насос — Википедия

Материал из Википедии — свободной энциклопедии

Поршневой насос (плунжерный насос) — один из видов объёмных гидромашин, в котором вытеснителями являются один или несколько поршней (плунжеров), совершающих возвратно-поступательное движение.

Рис. 1. Конструктивная схема простейшего поршневого насоса одностороннего действия Рис. 2. Дифференциальная схема включения поршневого насоса. Во время движения поршня влево часть жидкости отводится в штоковую полость, объём которой меньше объёма вытесняемой жидкости за счёт того, что часть объёма штоковой полости занимает шток

В отличие от многих других объёмных насосов, поршневые насосы не являются обратимыми, то есть, они не могут работать в качестве гидродвигателей из-за наличия клапанной системы распределения.

Поршневые насосы не следует путать с роторно-поршневыми, к которым относятся, например, аксиально-поршневые и радиально-поршневые насосы.

Принцип работы

Принцип работы таков: за счет поступательного движения поршня создаётся разрежение в полости под ним, и туда засасывается жидкость из подводящего (всасывающего) трубопровода. При обратном движении поршня на всасывающем трубопроводе закрывается клапан, предотвращающий протечку жидкости обратно, и открывается клапан на нагнетательном трубопроводе, который был закрыт при всасывании. Туда вытесняется жидкость, которая находилась под поршнем, и процесс повторяется. Недостаток такого насоса в том, что жидкость движется по трубопроводу с различной скоростью (скачками). Этот момент обычно обходят созданием насосов, в которых несколько поршней. Основное преимущество в том, что он способен закачивать жидкость, будучи в момент пуска незаполненным ею (сухое всасывание), и поэтому применяется обычно там, где этим преимуществом необходимо воспользоваться.

Рис. 3.Принцип работы поршня

Одной из разновидностей поршневого насоса является диафрагменный насос.

Борьба с пульсацией

Одним из недостатков поршневых насосов, как и других объёмных насосов, являются пульсации подачи и давления. Пульсации можно уменьшить, расположив несколько поршней в ряд и соединив их с одним валом таким образом, чтобы циклы их работы были сдвинуты друг относительно друга по фазе на равные углы. Другим способом борьбы с пульсацией является использование дифференциальной схемы включения насоса (рис. 2), при которой нагнетание жидкости осуществляется не только во время прямого хода поршня, но и во время обратного хода.

Также широко применяют насосы двустороннего действия, у которых как поршневая, так и штоковая полость имеют (в отличие от дифференциальной схемы включения) свою клапанную систему распределения. У таких насосов коэффициент пульсаций ниже, а КПД выше, чем у насосов одностороннего действия (рис. 1).

Для борьбы с пульсацией также применяют гидроаккумуляторы, которые в момент наибольшего давления запасают энергию, а в момент спада давления отдают её.

Применение

Поршневые насосы используются с глубокой древности. Известно их применение для целей водоснабжения со II века до нашей эры. В настоящее время поршневые насосы используются в системах водоснабжения, в пищевой и химической промышленности, в быту. Диафрагменные насосы используются, например, в системах подачи топлива в двигателях внутреннего сгорания.

См. также

Литература

  1. Гидравлика, гидромашины и гидроприводы: Учебник для машиностроительных вузов/ Т. М. Башта, С. С. Руднев, Б. Б. Некрасов и др. — 2-е изд., перераб. — М.: Машиностроение, 1982.
  2. Гейер В. Г., Дулин В. С., Заря А. Н. Гидравлика и гидропривод: Учеб для вузов. — 3-е изд., перераб. и доп. — М.: Недра, 1991.

Винтовой насос — Википедия

Материал из Википедии — свободной энциклопедии

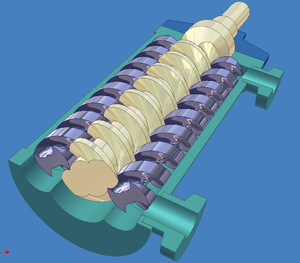

Внутреннее устройство трёхвинтового насоса

Винтовой насос — насос, в котором создание напора нагнетаемой жидкости осуществляется за счёт вытеснения жидкости одним или несколькими винтовыми металлическими роторами, вращающимися внутри статора соответствующей формы.

Винтовые насосы являются разновидностью роторно-зубчатых насосов и легко получаются из шестерённых путём уменьшения числа зубьев шестерён и увеличения угла наклона зубьев [1].

Конструкция винтов в двухвинтовом насосе. Жидкость перемещается вдоль оси насоса

Перекачивание жидкости происходит за счёт перемещения её вдоль оси винта в камере, образованной винтовыми канавками и поверхностью корпуса. Винты, входя винтовыми выступами в канавки смежного винта, создают замкнутое пространство, не позволяя жидкости перемещаться назад.


Предназначен для перекачивания жидкостей различной степени вязкости, газа или пара, в том числе и их смесей.

Эти насосы могут работать при давлениях до 30 МПа[2].

Впервые введены в практику в 1936 году. Винтовые насосы имеют простую конструкцию, могут работать в присутствии механических примесей и с вязкими флюидами, что бывает необходимо при решении различных практических задач. Большое число установок винтовых насосов (УВН) используется для удаления воды из скважин, добывающих метан из угольных пластов, прежде всего, благодаря их способности перекачивать жидкости с механическими примесями. Однако винтовые насосы пригодны и для других газовых скважин, а также для добычи воды и нефти.

Для улучшения качества уплотнений и снижения утечек иногда применяется цилиндрический или конический эластичный корпус. В последнем случае конический винт прижимается пружиной, а иногда ещё и давлением перекачиваемой жидкости. Однако насосы с эластичным корпусом способны выдерживать меньшие давления, чем насосы с металлическим корпусом. В насосах с коническими винтами можно обойтись жёстким корпусом.

Наиболее распространёнными являются трёхвинтовые насосы.

  • равномерная подача жидкости, в отличие от насосов поршневых и плунжерных;
  • способность перекачивать смеси из жидкой и твёрдой фаз без повреждения твёрдых включений в жидкости;
  • как и другие объёмные насосы, винтовые обладают способностью к самовсасыванию жидкости;
  • возможность получить высокое давление на выходе без множества каскадов нагнетания;
  • хорошая сбалансированность механизма и, как следствие, — низкий уровень шума при работе.
  • сложность и высокая стоимость изготовления насоса;
  • нерегулируемость рабочего объёма;
  • так же, как и другие виды объёмных насосов, винтовые нельзя пускать вхолостую без перекачиваемой жидкости, так как в этом случае повышается коэффициент трения деталей насоса и ухудшаются условия охлаждения; в результате насос может перегреться и выйти из строя.

1.Схиртладзе А.Г., Иванов В.И., Кареев В. Н. Гидравлические и пневматические системы. — Издание 2-е, дополненное. М.: ИЦ МГТУ «Станкин», «Янус-К», 2003 г. — 544 с.

2.Ли Джеймс, Никенс Генри, Уэллс Майкл. Эксплуатация обводняющихся газовых скважин. Технологические решения по удалению жидкости из скважин / Перевод с английского. — М.: ООО «Премиум Инжиниринг», 2008. — 384с., ил. (Промышленный инжиниринг).

  1. ↑ Источник литературы 1, стр. 93
  2. ↑ Источник литературы 1, стр. 94

Поршневой насос — Википедия

Материал из Википедии — свободной энциклопедии

Поршневой насос (плунжерный насос) — один из видов объёмных гидромашин, в котором вытеснителями являются один или несколько поршней (плунжеров), совершающих возвратно-поступательное движение.

Рис. 1. Конструктивная схема простейшего поршневого насоса одностороннего действия Рис. 2. Дифференциальная схема включения поршневого насоса. Во время движения поршня влево часть жидкости отводится в штоковую полость, объём которой меньше объёма вытесняемой жидкости за счёт того, что часть объёма штоковой полости занимает шток

В отличие от многих других объёмных насосов, поршневые насосы не являются обратимыми, то есть, они не могут работать в качестве гидродвигателей из-за наличия клапанной системы распределения.

Поршневые насосы не следует путать с роторно-поршневыми, к которым относятся, например, аксиально-поршневые и радиально-поршневые насосы.

Принцип работы

Принцип работы таков: за счет поступательного движения поршня создаётся разрежение в полости под ним, и туда засасывается жидкость из подводящего (всасывающего) трубопровода. При обратном движении поршня на всасывающем трубопроводе закрывается клапан, предотвращающий протечку жидкости обратно, и открывается клапан на нагнетательном трубопроводе, который был закрыт при всасывании. Туда вытесняется жидкость, которая находилась под поршнем, и процесс повторяется. Недостаток такого насоса в том, что жидкость движется по трубопроводу с различной скоростью (скачками). Этот момент обычно обходят созданием насосов, в которых несколько поршней. Основное преимущество в том, что он способен закачивать жидкость, будучи в момент пуска незаполненным ею (сухое всасывание), и поэтому применяется обычно там, где этим преимуществом необходимо воспользоваться.

Рис. 3.Принцип работы поршня

Одной из разновидностей поршневого насоса является диафрагменный насос.

Борьба с пульсацией

Одним из недостатков поршневых насосов, как и других объёмных насосов, являются пульсации подачи и давления. Пульсации можно уменьшить, расположив несколько поршней в ряд и соединив их с одним валом таким образом, чтобы циклы их работы были сдвинуты друг относительно друга по фазе на равные углы. Другим способом борьбы с пульсацией является использование дифференциальной схемы включения насоса (рис. 2), при которой нагнетание жидкости осуществляется не только во время прямого хода поршня, но и во время обратного хода.

Также широко применяют насосы двустороннего действия, у которых как поршневая, так и штоковая полость имеют (в отличие от дифференциальной схемы включения) свою клапанную систему распределения. У таких насосов коэффициент пульсаций ниже, а КПД выше, чем у насосов одностороннего действия (рис. 1).

Для борьбы с пульсацией также применяют гидроаккумуляторы, которые в момент наибольшего давления запасают энергию, а в момент спада давления отдают её.

Применение

Поршневые насосы используются с глубокой древности. Известно их применение для целей водоснабжения со II века до нашей эры. В настоящее время поршневые насосы используются в системах водоснабжения, в пищевой и химической промышленности, в быту. Диафрагменные насосы используются, например, в системах подачи топлива в двигателях внутреннего сгорания.

См. также

Литература

  1. Гидравлика, гидромашины и гидроприводы: Учебник для машиностроительных вузов/ Т. М. Башта, С. С. Руднев, Б. Б. Некрасов и др. — 2-е изд., перераб. — М.: Машиностроение, 1982.
  2. Гейер В. Г., Дулин В. С., Заря А. Н. Гидравлика и гидропривод: Учеб для вузов. — 3-е изд., перераб. и доп. — М.: Недра, 1991.

Плунжер — это… Что такое Плунжер?

Плунжер — вытеснитель цилиндрической формы, длина которого намного больше диаметра.

Плунжер

В отличие от поршня уплотнитель располагается на цилиндре и при совершении плунжером возвратно-поступательного движения движется по поверхности плунжера. Плунжеры используются главным образом в гидравлических аксиально-плунжерных, радиально-плунжерных гидромашинах, а также в плунжерных насосах. Также в системах подачи топлива дизельных двигателей (топливные насосы высокого давления) получили распространение плунжерные пары.

Плунжерные насосы способны работать при бо́льших давлениях, чем поршневые насосы. Причиной этого является то, что в плунжерах высокая чистота обработки должны быть у внешней цилиндрической поверхности, а у поршневых насосов наиболее важным является обработка внутренней цилиндрической поверхности, что технологически осуществить сложнее.

Точность обработки деталей современных плунжерных и роторно-плунжерных гидромашин столь высока, что зазор между внутренней и внешней цилиндрической поверхностью в плунжерных парах достигает 2-3 мкм.

Давления, которые способны выдерживать плунжерные пары, очень высоки. Так, например, в момент впрыска топлива в дизельных двигателях развиваемое давление в плунжерной паре может достигать 200 МПа.

Также понятие «плунжер» используется в трубопроводной арматуре. В этой области плунжером называется подвижный регулирующий элемент затвора регулирующего клапана, перемещением которого достигается изменение его пропускной способности.[1] В арматуростроении различают игольчатые, тарельчатые и стержневые плунжеры.
