Колеса для мотоблоков. Шины, покрышки, камеры для мотоблоков

В принципе, есть три основных типа колеса для мотоблока. Это резиновые пневматические колеса для мотоблока и резиновые цельнолитые. Эти колеса оснащены глубокими протекторами для езды по грунтовой дороге, но для езды по дорогам больше подходят пневматические. Третий тип колес для мотоблока —  металлические колеса с грунтозацепами — для качественной работы в полевых условиях. Они долговечны и имеют практически неограниченный срок использования.

Резиновые колеса как правило идут вам в комплекте при покупке самого мотоблока. Проблемы могут возникнуть, если вы захотели сменить их на другие и купили не подходящие для вашего агрегата колеса. Наверное, вам стоит знать, что не все типы колес пригодны для работы в полевых условиях.

Вы покупаете мотоблок, чтобы использовать его по максимуму. Это не культиватор, который вы будете использовать только для разрыхления земли. Мотоблок должен вспахать землю, посадить в неё культуру, обрабатывать посаженное до определенного времени и потом собрать урожай.

Там, где не может справится обычное колесо, без труда пройдет колесо с зацепами.

Как выбрать пневматические и цельнолитые колеса

Сначала нужно определиться для каких целей Вам нужна резина для мотоблока. Для пропашки почвы требуются широкие колеса. Такие же нужны при выкапывании посаженного картофеля. Колеса нужно выбирать диаметром не менее 400 мм. Ширина колеса для мотоблока не менее 200 мм. Колеса важны при высадке в землю той же картошки или овощей.

Например, универсальные колеса, которые могут быть надеты на мотоблоки всех марок и моделей, также могут агрегатироваться на мотокультиваторы и прицепы. Лучше покупать такие, ведь вы не хотите заплатить дважды, если у вас появится другой агрегат, а туда эти шины уже не подойдут. Есть колеса камерного типа с размерами 4,0-10 дюймов. Вы сможете купить их в среднем за 90 долларов и получить бесплатно к ним болты для крепления к мотоблоку, камеры для них, колесные диски и покрышки.

Еще один вариант — камерные колеса размером 5,0-12 дюймов.

Кроме описанных, вы сможете отыскать колеса с размерами 6,0-12 дюймов. Но их используют только с тяжелой техникой. Такие колеса идут в комплект при покупке с мотоблоками Зубр, Кентавр, Зирка, Добрыня, Аврора, Форте. Все эти мотоблоки весят не меньше 8 кг имеют водную систему охлаждения. Если купите резину такого типа, в комплекте получите болты для крепления к агрегату, диски, скаты и камеры. Кроме мотоблоков, вы можете использовать колеса на небольших прицепах к ним. На рынке колеса к тяжелым моторным блокам стоят около 130-140 долларов.

Как выбрать колеса с грунтозацепами для мотоблока

Другой вид колес для мотоблока с грунтозацепами. Стоят они около 80-85 долларов на рынке. Их суть в стальных зубьях, которые размещены по ободу колеса и вгрызаются в грунт, который вы обрабатываете.

Например, универсальные колеса, которые могут быть надеты на мотоблоки всех марок и моделей, также могут агрегатироваться на мотокультиваторы и прицепы. Лучше покупать такие, ведь вы не хотите заплатить дважды, если у вас появится другой агрегат, а туда эти шины уже не подойдут.

Есть колеса камерного типа с размерами 4,0-10 дюймов. Вы сможете купить их в среднем за 90 долларов и получить бесплатно к ним болты для крепления к мотоблоку, камеры для них, колесные диски и покрышки.

Если у вас мотоблок ZIRKA, посмотрите специальные для этой марки колеса с диаметром 4,0-8 дюймов. Изготовители покрасили их в фирменный армейский цвет хаки. Так же, как и предыдущий вариант, они камерные, к ним в комплект прилагаются покрышки, диси и болты крепления к мотоблоку.

Колеса для телеги. Так же можно приобрести  колеса для прицепной телеги — они всегда есть в наличии.







Как выбрать колеса к мотоблоку?



Приступая к выбору такой необходимой в сельском хозяйстве техники малой механизации как мотоблок, в первую очередь внимание обращают на его основные технические особенности – мощность и производительность – и очень редко с должной серьезностью оценивают колеса агрегата. Такое отношение к делу является неграмотным, так как и эти части механизма очень важны в процессе работы, а от их качества во многом зависит комфортность и безопасность эксплуатации техники.

В том случае если колеса для мотоблока будут ненадлежащего качества, велика вероятность из-за их поломки не закончить в срок обработку почвы или не довести до места назначения груз. Именно поэтому, приобретая мотоблок, а тем более делая из него трактор на 4 колесах, следует со всей внимательностью отнестись к этой части устройства.



Стоит помнить и о том, что для ряда мотоблоков можно не покупать при необходимости новые колеса, а использовать колеса от автомобиля «Жигули» или, как их еще иногда называют, жигулевские.

Виды колес

Как и любое оборудование, колеса для мотоблоков имеют несколько видов. Разбираться в них необходимо, – это поможет правильно выбрать и эксплуатировать агрегат. Говоря о видах колес для мотоблока надо отметить, что их всего три:



• •    пневматические колеса с камерой;
• •    цельнолитые резиновые колеса;
• •    металлические колеса с грунтозацепами.



В зависимости от того в каких условиях планируется эксплуатация машины, определяется и то, какие колеса для нее необходимы. Так, резиновое оборудование далеко не всегда может обеспечить мотоблоку хорошую проходимость, и в сложных условиях требуется обуть агрегат в металл с грунтозацепами. Стоит помнить и о том, что для тяжелых дизельных мотоблоков колеса должны быть с агрессивным протектором и иметь значительный диаметр.

Особенности выбора

Если вариант установки жигулевских колес не рассматривается, то необходимо будет приобрести специально предназначенное для мотоблоков оборудование, выбрать которое надо грамотно. Для начала необходимо определиться, как будет функционировать агрегат. Когда на мотоблоке планируется производить преимущественно пахотные работы, внимание следует обратить на первый вид колес. Он же идеален и для работ по выкопке корнеплодов.



Диаметр таких колес не может быть менее 40см, а ширина – менее 20см. Рисунок протектора этих колес для мотоблока должен быть агрессивным. Такая же обувь агрегату требуется и при посадочных работах, когда в первую очередь важна устойчивость машины.

Недостаток подобных колес –  возможность повреждения камеры, что приведет к выходу из строя колеса и необходимости ее замены. В том случае если колеса на мотоблок покупаются б/у, стоит с особой внимательностью осмотреть их на наличие заклеенных повреждений. Такие колеса, как правило, входят в комплектацию для мотоблока Нева.



Когда работать приходится с достаточно каменистым грунтом и вероятность порчи колес велика, на вопрос, какие колеса мотоблоку нужны, ответ будет – цельнолитые. Им практически нет сноса, но вес несколько выше, чем у предыдущего вида. Такими колесами хорошо оснащать дизельные мотоблоки, переделанные в мини-трактора на 4 колесах. Также хорошо надеть подобные колеса на мотоблок МТЗ.

Колеса для прицепа мотоблока выбираются, в основном, по тому же принципу. Причем надо учитывать, что при транспортировке грузов давление на колеса мотоблока ниже, чем на колеса его прицепа, которые по этой причине должны иметь повышенную прочность. В противном случае есть риск остаться вместе с грузом на дороге из-за поломки. При установке колес б/у на мотоблок такая опасность особенно вероятна.







Колеса с грунтозацепами требуются тогда, когда мотоблоку нужна дополнительная мощность. Дело в том, что имеющиеся на зацепах зубья из стали прочно входят в грунт, способствуя продвижению агрегата вперед. Предусмотрены такие колеса для всех моделей, не является исключением и мотоблок Нева.



Отдельно стоит упомянуть об опорном колесе для мотоблока, которое по возможности стоит использовать для оптимизации труда при пахотных работах.

Самоделки

Изготавливать колеса для мотоблока своими руками не имеет смысла, но только не в том случае, когда речь идет о грунтозацепах. Дело в том, что если они редко используются, то нет смысла приобретать дорогие заводские образцы.



Для того чтобы сделать колеса с грунтозацепами на мотоблок как положено, следует придерживаться последовательности работ, и правильно подобрать материал нужной прочности. Для изготовления грунтозацепов потребуется совсем немного:



• •    старые, без резины колеса от автомашины;
• •    стальные квадраты достаточной толщины;
• •    стальной уголок;
• •    болты.

Для начала следует приварить к колесам заготовленные пластины таким образом, чтобы их края касались обода. Далее при помощи болтов их надо к нему присоединить. Затем, нарезав уголок на куски нужного размера, их следует сварить в зубья и после установить, закрепив на ободе. Расстояние между зацепами должно составлять не менее 15см. Кроме этого, решая вопрос, как самому сделать подобные колеса, стоит помнить, что машинные диски можно заменить вырезанными из отработанного газового баллона.

Приобретая колеса для мотоблока, недопустимо экономить на их качестве, выбирая модель с наименьшей ценой. Только добротно оснащенный мотоблок станет верным и надежным помощником для своего хозяина и не подведет его в самый ответственный момент. Учитывая это, ориентироваться следует в первую очередь на качество, а не на цену такой важной части агрегата как колеса, отвечающие за его способность к передвижению.

Мотоблоки с колесами от авто

Колеса для мотоблока отвечают за проходимость и манёвренность техники. При постоянном эксплуатировании миниагрегатов в трудных условиях даже самые надёжные и качественные колеса становятся непригодными.

Не всегда нужно тратиться на новые детали. Колеса к мотоблоку вполне возможно сделать самостоятельно.

Виды колёс для мотоблоков

Мотоблок является многофункциональной сельскохозяйственной техникой. Для высокой производительности все детали и системы должны быть исправными. Иначе техника не справится с поставленными задачами. Особую роль в этом плане отводят именно оборудованным колёсам.

В зависимости от конструктивных характеристик колеса на мотоблок делятся на следующие типы:

• тяговые;
• опорное;
• цельнолитые резиновые;
• металлического типа с грунтозацепами;
• спаренные.

Каждый вид колёс позволяет решать различные задачи. При использовании специальных комплектующих элементов можно значительно увеличить производительность мотоблока, сделать его максимально устойчивым.

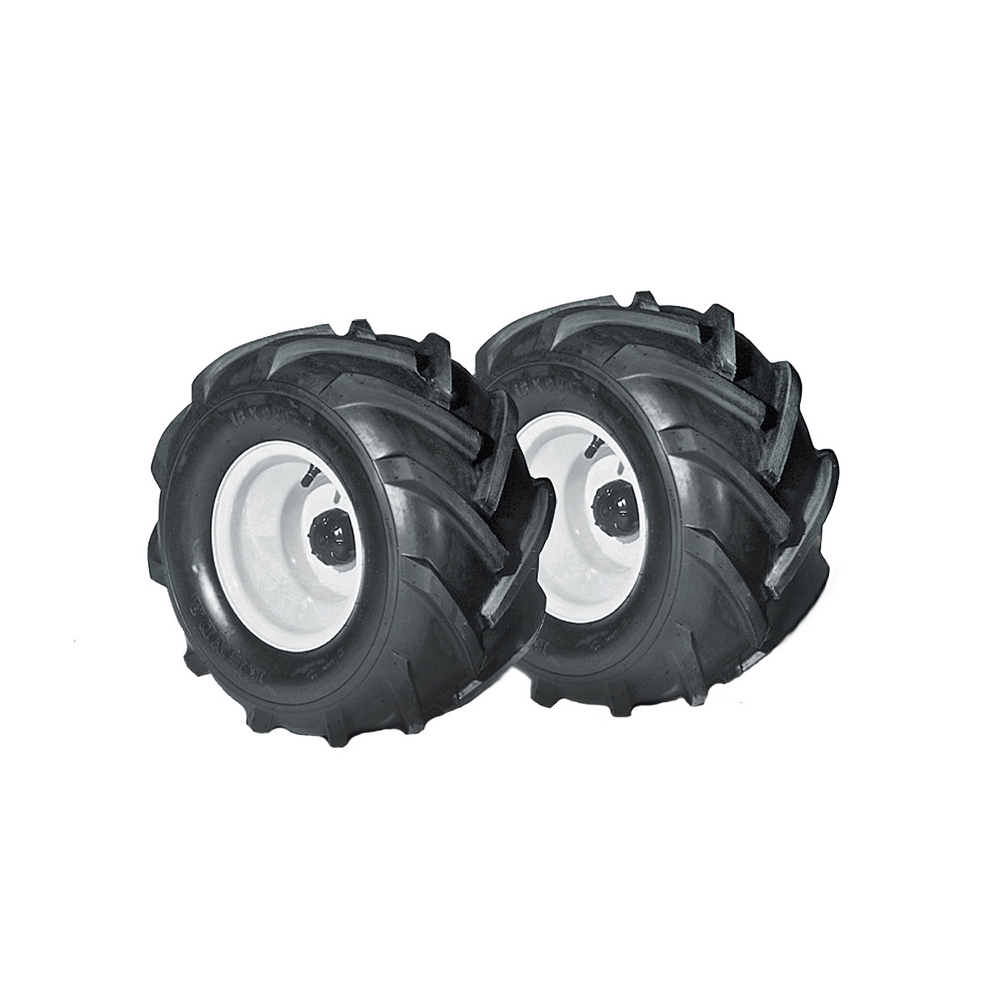

Тяговые колеса

Пневматические колеса уникальны по своей конструкции и имеют своеобразный рисунок протектора. Именно благодаря ему есть второе название у тяговых колёс – «ёлочка».

Это широкие элементы, которые обеспечивают комфортное передвижение по ровной дороге и вязком мокром грунте.

Параметры пневматических колёс:

• ширина больше 20 сантиметров;
• диаметр до 40 сантиметров.

Благодаря таким данным колеса подходят для пахоты на крупных земельных участках.

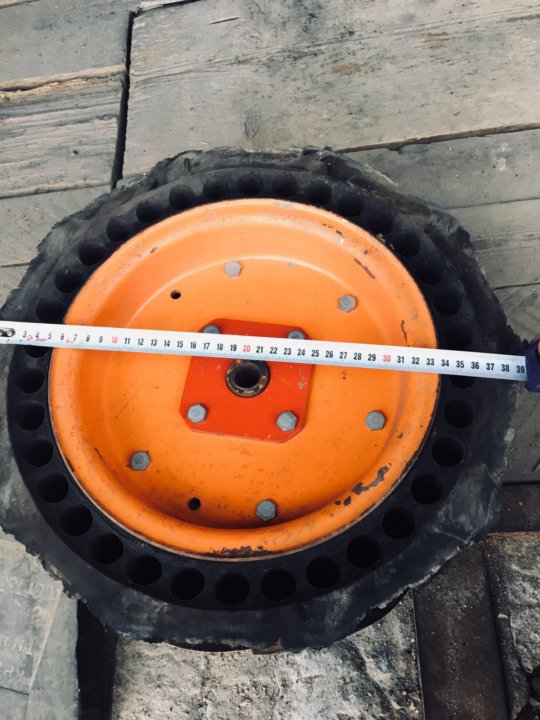

Цельнолитые колеса

Колеса от мотоблока цельнолитые резиновые с агрессивным рисунком протектора. Такая особенность позволяет их устанавливать также на мини-тракторы.

Из-за достаточно большого размера данные колеса чаще всего применяются на труднопроходимых территориях, на лесистой и горной местности.

Металлические колеса с грунтозацепами

Данный вид колес достаточно небольшого размера. Но мощность и выносливость агрегата обеспечивается наличием утяжелителей.

Конструкция также включает стальные зубья. Их задача – проталкивать мотоблок вперёд, предотвращая пробуксировку даже на самом маленьком участке.

Опорное колесо

Большинство современных моделей мотоблоков дополняются одним опорным колесом. Именно на него приходится вся нагрузка от мотора и прочих механизмов, которые располагаются в передней части мототехники.

С помощью данного опорного колеса повышается выносливость мотоблока, а также оптимизируются его эксплуатационные характеристики.

Спаренные колеса

В этих колёсах две детали, они имеют одинаковые габариты и формы. Благодаря своей конструкции они обеспечивают отличную проходимость мотоблока по неровным поверхностям, значительно увеличивают его скорость на ровной дороге.

При наличии таких колёс практически исключена пробуксировка. Потому они часто монтируются во время зимы.

Удлинители колес для мотоблока

Удлинители осей для мотоблоков позволяет расширить колёсную базу. С помощью такой детали агрегат становится устойчивее вне зависимости от ширины колеи.

Удлинители могут понадобиться для реализации таких задач:

• выполнения тяжёлых видов работ и работ на сложных грунтах;
• использования техники на неровных участках;
• предотвращения заваливания и пробуксировки мотоблока при использовании сложного навесного оборудования;
• обеспечивается лучшая проходимость и манёвренность техники;
• установки железных и пневматических колес, грунтозацепов.

Данную деталь подбирают под конкретный мотоблок. Среди важных характеристик удлинителей:

• длина деталей в пределах 200-375 мм;
• внутренний диаметр посадочного отверстия – важно, чтобы он совпадал с характеристиками агрегата;
• внешний диаметр посадочного отверстия – отвечает за надёжность крепления навесного оборудования.

Как изготовить удлинители?

1. Подготовить две трубы с диаметром на два миллиметра больше размера оси агрегата;
2. Сделать резьбу для вкручивания удлинителей на оси;
3. С обратной стороны трубы должны быть отверстия на два миллиметра тоньше отверстий в дисках на колёсах. В случае необходимости трубы подпиливаются;
4. Фиксируются колеса на удлинителях с помощью стальных пластин, их укрепляют болтами.

Устанавливаются удлинители колёс на выходные валы мотоблоков. Во время монтирования проверяется, насколько надёжно крепление и плотность фиксирования.

Изготовление колёс для мотоблока своими руками

Изготавливать колеса на мотоблоки без заготовок невозможно. Нужно подготовить основу, которую в дальнейшем видоизменяют и улучшают.

Простые рекомендации по изготовлению:

• в качестве базы можно использовать колеса от мотоцикла или автомобильные. Для изменения ширины колеи применяются специальные удлинители оси. С их помощью можно сделать колеса для реализации конкретных задач;
• шины для мотоблока подбираются под тип грунта. Для вязкого, неровного грунта подойдут шипованные шины, на которых агрессивный рисунок протектора;
• самодельные колеса имеют достаточно большие размеры. Иначе они не справятся с работами. Колеса небольшого диаметра пробуксовывают, потому их приходится часто вытаскивать с влажной почвы;
• оптимально изготавливать колеса из автомобильных дисков.

Алгоритм работы:

1. На два колеса уйдёт четыре диска из автомобиля. Они зачищаются от заусенцев напильником;
2. Диски привариваются между собой выпуклыми сторонами;
3. На заготовленные колеса надевают резиновые камеры;
4. На последнем этапе колеса накачиваются воздухом и устанавливаются на мотоблок.

Чтобы во время изготовления не возникло трудностей, стоит просмотреть видео.

Изготовление спаренных колёс своими руками

При использовании техники в условиях повышенной сложности нужно обзавестись сдвоенными колёсами.

Сдвоенные элементы изготавливаются по такой схеме:

1. На подходящих колёсах вырезаются протекторы;
2. Из стальных кусочков свариваются квадраты 25*25 см, которые устанавливаются в центральной части обода;
3. После сваривания устанавливается второй обод. Должно получиться изделие, напоминающее вазу;
4. На объединённые обода монтируются шины.

Для изготовления спаренных деталей понадобятся одинаковые по размеру ободы.

Изготовление колес с грунтозацепами

Детали с грунтозацепами устанавливаются на модели мотоблоков с мощностью от 6 л. с. Такой показатель не позволит двигателю перегреваться при усиленных нагрузках.

Нужно обзавестись следующими элементами:

• стальными квадратами;
• автомобильными колёсами без резины;
• уголками из стали;
• болтами.

К колёсам привариваются заготовленные пластины, которые надёжно фиксируются на ободе. Уголок нарезается на куски по типу зубьев, их также приваривают к ободу. От пластин к зубьям нужна минимальная дистанция в 15 см. После на обод устанавливают резиновые шины, изготовленные колеса крепят на ось мотоблока.

Пользуясь вышеописанными советами, можно самостоятельно изготовить колеса для техники Нева, Агро, Крот и прочих известных марок.

Автомеханик, специализируется на С/Х технике

Колеса к мотоблоку имеют различные варианты. Для самостоятельного создания, перед тем как сделать колеса на мотоблок, потребуется высчитать все требуемые размеры, так как техника разного класса имеет свои технические особенности. Самодельные колеса для мотоблока своими руками могут быть как цельными металлическими или железными, так и пневматическими, в том числе снятыми с жигулей. Все зависит от назначения техники и ее использования.

Колеса для мотоблока своими руками

Для того чтобы сделать колеса для мотоблока правильно, потребуется рассчитать все размеры, а также установить вид требуемых элементов. По функциональности различается несколько вариантов:

• тяговый;
• цельнолитой из резины;
• металлический с наличием грунтозацепов;
• опорный;
• спаренный.

Важно! Опорное колесо для мотоблока принимает на себя основную нагрузку от конструкции. Практически в любом агрегате есть такой элемент, так как без него проходимость будет меньше, а нагрузка на все оборудование снизит функциональность.

В данном видео рассмотрим, как сделать колеса для мотоблока своими руками:

Для полноценных сельскохозяйственных работ дополнительно могут устанавливаться утяжелители на колеса мотоблока. Утяжеление необходимо для более полного погружения в грунт, а также для увеличения устойчивости техники.

Процесс создания оборудования для агрегата зависит от выбранного типа и всех особенностей техники. Предварительный план:

• подготовка инструментов и материалов;
• создание основы, по которой уже воспроизводится готовый элемент;
• если база составляется из оборудования мотоцикла или машины, то потребуется сделать удлинители для расширения колеи;
• шины подбираются по особенностям почвы, чем хуже грунтовые характеристики, тем агрессивнее или шипование протектор.

Важно! Элементы самодельного типа должны иметь крупный размер. Если этот момент будет не учтен, то нагрузка не позволит всей системе нормально функционировать во время работ. Маленькие колеса имеют небольшую проходимость, поэтому не применяются для с/х работ.

Стоит учесть, что для нормальной проходимости самоделки должны иметь минимальный диаметр диска в 19 дюймов или 47 сантиметров. Если детали покупаются, то должны быть просмотрены все технические характеристики агрегата в индивидуальном порядке.

Пример самодельного создания проходимого варианта:

• берется 4 диска от машины;
• все заусенцы зачищаются;
• обе двойки спаиваются сваркой выпуклыми сторонами друг к другу;
• на готовые двойные устройства надеваются шины;
• после накачки все устанавливается на конструкцию.

Благодаря такой процедуре, получаются широкие колеса с большой зоной покрытия. Это значительно увеличивает проходимость техники.

Есть много самостоятельных решений в виде колес на устройства, но требуется учитывать способ применения техники, а также все ее технические условия.

На 4 колесах

4 колеса могут быть на устройстве установлены по-разному. Первый вариант – превращение техники в мини-трактор и оборудование его сиденьем. Второй вариант является более распространенным при самодельном обустройстве техники. При таком случае и использовании неподходящих машинных или мотоциклетных запчастей две одинаковые пары спариваются между собой.

Стандартное переоборудование техники в мини-трактор является обычной процедурой при достаточной мощности агрегата. Для такого процесса создается свободная ось, которая устанавливается на удлиненный корпус. На эту ось ставится парное оборудование.

При использовании спаренного варианта две родные пары разбивают и спаривают со вторым колесом. Между соседними дисками также возможно установить утяжелители, но при самодельной работе чаще всего диски спариваются с небольшим промежутком с помощью небольшого прямоугольного окна, который и является в дальнейшем утяжелителем.

Важно! Спаренные варианты могут быть как цельнорезиновыми, так и пневматическими, но одна пара обязательно имеет агрессивный протектор.

При полноценном создании каждая часть будет представлять из себя сдвоенный элемент, который создан из равных частей. Получается, что элементы должны быть одинаковыми по форме и размеру.

Среди преимуществ такой конструкции:

• более высокий уровень производительности;
• быстрое снятие наружных частей;
• простота создания;
• высокий уровень контакта с поверхностью.

Главными плюсами является повышенная проходимость и увеличенная скорость движения.

Мотоблок на 4 колесах считается наиболее практичным для создания в домашних условиях.

Одноколесный

Мотокультиватор одноколесный считается одним из наиболее простых вариантов для самостоятельного выполнения. Одно устройство может быть как пневматическим тяговым, так и грунтозацепом. Используется такой вариант техники для проведения простых сельскохозяйственных работ, например, для окучивания или копки картофеля. На мотоблоке устанавливается одно устройство, которое также является опорным.

Во время работы на опорную зону идет значительное давление, что требует его большого размера. Если элемент на одноколесном мотоблоке будет иметь небольшой диаметр, то могут возникнуть проблемы с проходимостью, даже в условиях хорошей почвы.

Как поставить жигулевские колеса

Если имеются старые запчасти от жигулей, то есть два варианта их использования. Первым является создание грунтозацепных элементов на основе дисков. Для этой процедуры требуется следующий порядок действий:

• достать и очистить диски;
• в определенном порядке приварить пластины, которые будут выполнять роль грунтозацепов;
• установить грунтозацепы с применением утяжелителей и удлинителей на основу.

Если используются пневматические шины от жигулей, то желательно на мотоблок ставить зимнюю резину, которая более агрессивна и имеет большую проходимость. Если мотоблок используется для больших по площади работ, то требуется использовать спаренный вариант или удлинять ось при установке деталей от жигулей.

Пневмоколеса для мотоблока

Пневмоколеса используются в различных моделях техники. Это возможно, благодаря наличию высокой проходимости по любым типам почв. Среди особенностей пневматических шин выделяются:

• елочный протектор;
• достаточная ширина;
• стандартные размеры по ширине равны 20 см, а диаметр – 40 см;
• крупный размер способствует применению на больших территориях.

Важно! Пневматические варианты могут быть разными, но при наличии лучше использовать те, у которых более агрессивный вид протектора.

При выборе размеров также необходимо обращать внимание на технические характеристики самого мотоблока. Каждый тип модели имеет свои особенности, которые требуется учесть.

Самостоятельное создание оборудования к технике зависит от многочисленных факторов, в том числе от наличия деталей и требуемых инструментов. При необходимости можно использовать старые диски от автомобилей или мотоциклов. Главным условием являются подходящие размеры для класса мотоблока. Весь процесс проводится в соответствии с последовательным порядком действий, то есть сначала идет подготовка материалов, далее – составление чертежа при необходимости и замерка. Только после этого необходимо приступать к самостоятельной работе.

Комментарии 34

Молодец, уважаю. Я своего «зверька» в колёса Оки обул, вроде бы ни чё — ползает.

Какой диаметр труб полуосей и что за резина(размер) докаток?

диаметр на 30 у труб, а банан на 14

Вес нужно на сами колеса делать, если спереди цеплять груз нагрузка на редуктор, ступицы слабые у нас мотоблок пальцы срезал а тут они просто там пробуксовывать будут в удлинителях.

пробуксовывать не будут, все обжато и палец есть стопорной

Я в родные колеса насверлил кровельных саморезов, вчера прошел тест драйв успешно, с шириной лопаты 1. 2м снег толкает, не буксует)

Не понял, чем не устраивают штатные колёса?

на бананах скорость увеличится и мягче будет, мне интересно попробовать разное

Не понял, чем не устраивают штатные колёса?

это специальный гоночный мотоблок, а слики чтоб сцепление с асфальтом лучше было ) в америке реднеки на тракторах вышивают, а тут масштаб чуток поменьше )

Обгонные муфты бы туда. Тяжело разворачивать будет. Или Нева умеет расщеплять полуоси ( не помню).

Тогда — проще.
Отвал не ломает на косынках?

еще нет большого снега, не должно сломать косынки

Косынки нет, а трубы скрутит. Мой скрутил 50-ку зацепившись лопатой за камень вмерзший (колёса металлические с грунтозацепами).

в каком месте может по твоему?

Вертикальная труба. Крепеж болтами тоже не самый надежный.

а чем он не надежен, трубу засверлил, труба толстостенная

Если завершил — другое дело. Обычно болт с гайкой для возможности регулировки. И болт не может зажать трубу — её скручивает на раз. Кстати 57*7 и скрутило (я её как чулки делал, видимо мало).

Обгонные муфты бы туда. Тяжело разворачивать будет. Или Нева умеет расщеплять полуоси ( не помню).

МБ 2 умеет разъединять оси

С владельцем уже обсудили

Колёса в букс идти не будут? Масса маленькая для уборки глубокого снега…

для снега будут грунтзацепы

а что за хрень из домкрата? для чего?

это не хрень, а полезная преспособа, подымает мотоблок с переде, легко менять колеса

Вчера с отцом от уазика поставили. На таких кататься вредно, он плуг тащить или картонку копать, высота в самый раз.

Бананы чисто для дрифта, девченок покатать, горшки продуть с ветерком, в остальном-на тракторной…
МОЛОДЕЦ!

родные колеса вроде как задом наперед стоят)))) а так прикольно, от чего докатки? разболтовка подошла?

Колеса и камеры для мотоблока│Низкие цены│+375 29 818 18 04

Колеса и камеры для мотоблока│Низкие цены│+375 29 818 18 04 Пн- Пт: 09:00 — 18:00 / Сб — Вс: 09. 00 — 15.00 0 товар(ов), на 0.00 р

Производитель

2. Колеса покрышки камеры

По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Код Товара (А — Я)Код Товара (Я — А) Показать еще

Показано с 1 по 8 из 33 (всего 5 страниц)

---

Колеса покрышки камеры к мотоблокам, культиваторам, мини-тракторам и многое другое.

Служба поддержки

---

Дополнительно

---

Личный Кабинет

---

---

БРЕСТ-МОТОРС © 2020.
Юридическое лицо ООО «КВАЛИМБЕЛ» Дата регистрации в Торговом реестре 10.12.2014г. за № 170647 УНП 291349199.

Разработка сайтов Фабрика бендов

;

Как выбрать колеса для мотоблока

При покупке мотоблока особое внимание уделяется техническим характеристикам техники, при этом мало кто обращает внимание на колеса и качество их изготовления. Мотоблоки имеют небольшой вес, за исключением профессиональных вариантов. Повышенная эффективность и снижение затрат на рабочую силу достигаются за счет хорошего сцепления с почвой и колесами.

Виды

Колеса представлены в различных исполнениях и предназначены для выполнения множества функций.Существует несколько разновидностей, наиболее распространенными являются следующие:

• Металлические, снабженные пазами;
• резина цельнолитая;
• тяга;
• пневматический.

Колеса тяговые для мотоблока отличаются характерным рисунком на шинах и универсальностью в использовании. Они обеспечивают выполнение многих функций за счет расширенного захвата. Материалы, используемые при изготовлении, обладают длительным сроком эксплуатации и устойчивостью к механическим повреждениям. Их можно использовать как для бездорожья, так и в качестве колес для снегоуборочной техники.

Пневматические колеса для мотоблока обеспечивают устойчивость техники на сложной поверхности и часто устанавливаются на бытовую технику. Они незаменимы, если нужно перекапывать землю. При выборе стоит отдавать предпочтение изделиям диаметром не менее 40 см и ярко выраженным рисунком на протекторе.

Колеса для тяжелых грунтов

Наиболее сложные при обработке каменистых почв, в этом случае рекомендуется использовать цельнолитые колеса. У них долгий срок службы, единственный недостаток — большой вес.Продукция незаменима для тракторов МТЗ, минитракторов и дизельных двигателей.

Некоторые колеса для мотоблока оснащены специальными грунтозацепами, которые обеспечивают дополнительную мощность за счет утяжеления конструкции. Оснащенная ими техника не застрянет даже в тяжелой глинистой почве, так как стальные зубья будут толкать машину вперед, предотвращая проникновение в землю. Переднее опорное колесо требует особого внимания. Это зависит от этого, зависит от эффективности и действенности техники, а также на нее приходится большая часть нагрузки.

Как выбрать колеса для мотоблока

Основными критериями выбора являются условия работы техники. Стоит обратить внимание на количество слоев резины и качество материала, так как это напрямую влияет на дальнейшую работу и срок службы. Колеса среднего и малого размера подходят для моделей с воздушным охлаждением, дизельных двигателей, а также для мотоблоков ременного типа. Мощные устройства с большой массой требуют установки колес с большим диаметром.

Колеса для прицепного мотоблока классифицируются по аналогичным критериям. Рекомендуется использовать варианты с повышенной прочностью, так как они подвергаются высокому давлению при транспортировке тяжелых грузов.

Преимущества

Несмотря на то, что изготовление колес с нуля невозможно самостоятельно дополнить выбранную базу и тем самым получить необходимые характеристики при минимальных затратах. Лучшим вариантом апгрейда станут колеса от машины или мотоцикла.Самый простой способ — построить конструкцию с грунтозацепами. Колесная база может быть увеличена с помощью специальных удлинителей, что увеличит функциональность техники и обеспечит более высокое качество работы. Дополнительным преимуществом являются парные металлические колеса для мотоблока своими руками, в которых образовано свободное пространство для утяжелителей. Такие продукты не подходят для использования на прицепе, но имеют много преимуществ:

• максимальный контакт с поверхностью;
• при изготовлении не требуется специального инструмента;
• при необходимости можно быстро снять внешние колеса;
• Высокая производительность благодаря минимальному скольжению.

Как сделать колеса для мотоблока

Двойные конструкции получили широкое распространение не только благодаря своим преимуществам, но и благодаря возможности быстрого изготовления. Для начала необходимо выбрать подходящую основу и вырезать на покрышках небольшие протекторы. В байпас вставляются квадраты со стороной не менее 25 см из стальной полосы размером 5х0,5 см.

Металлические зубья привариваются с шагом не менее 20 см, так как при более плотном размещении они не будут погружены в землю на необходимую глубину.

После сварки квадратов формируется второй контур, в результате чего получается конструкция, напоминающая вазу. Завершающий этап — установка покрышек на изготовленные диски.

Как выясняется, сделать колеса для мотоблока своими руками совсем несложно, не требуется специальных навыков и инструментов, главное — найти подходящие комплектующие.

Мотокультиватор на колесах. Мотоблок Фотография, картинки, изображения и сток-фотография без роялти. Изображение 118

5. Мотокультиватор на колесах.Мотоблок Фотография, картинки, изображения и сток-фотография без роялти. Изображение 118 5.

Мотокультиватор на колесах. Мотоблок

S M L XL Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Внутренние и наружные плакаты и печатные баннеры.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4837 x 3225 пикселей | 40.9 см x 27,3 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4837 x 3225 пикселей | 40,9 см x 27,3 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Грунтозацепы от колес мотоцикла. Колеса для мотоблока

Приобретая мотоблок в хозяйстве, люди ориентируются на мощность двигателя и производительность техники. Однако на производительность агрегата напрямую влияют колеса для мотоблока. Шасси позволяет устройству перемещаться по заднему двору.

Заводские модели обычно комплектуются подходящей колесной парой.Но с учетом нагрузки на этот элемент конструкции колеса часто выходят из строя. Соответственно, фермер должен самостоятельно покупать вышедшую из строя деталь.

Критерии выбора

Любая садовая техника доступна в нескольких вариациях. Шасси для мотоблока не стало исключением из этого правила. Если ознакомиться с ассортиментом любого магазина запчастей для мотоблоков, то можно увидеть, что существует три типа колес:

• Пневматический. Такие изделия имеют резиновую покрышку и камеру.
• Резина . Монолитная конструкция, состоящая из обода и прочной резины.
• Грунцозапы. Металлические элементы, направленные на повышение проходимости техники.

Сложность выбора заключается в определении условий эксплуатации оборудования. Например, для обработки глиняного участка или влажного грунта рекомендуется использовать бобышки.

Мотоблок

, оснащенный обычными резиновыми колесами, не покажет хороших характеристик в сложных условиях.Кроме того, следует обратить внимание на радиус колеса и рисунок протектора.

Колесные пары относятся к разряду быстросменного оборудования, поэтому имеет смысл приобретать два варианта ходовой части. Например, грунтозацепы и пневматические колеса. Это позволит мастеру работать в разных погодных условиях.

Какие колеса можно поставить на мотоблок? Здесь многое зависит от целевого применения техники. Если агрегат нужен для посадки и уборки урожая, возможна остановка на пневмоколесах.

Такие изделия оптимально подходят для работы на мягком грунте. Рекомендуемый радиус около 40 сантиметров. В этом случае рекомендуем выбирать колесо с глубоким протектором, что повысит маневренность и проходимость.

Для первичной обработки целинного грунта и грунта с высоким содержанием камней лучше использовать литые колеса. Они практически не получают механических повреждений из-за отсутствия внутренней камеры.

Однако такие элементы имеют повышенный вес, поэтому их устанавливают на средние и тяжелые мотоблоки.

Грунтозацепы не только увеличивают проходимость техники, но и повышают ее производительность. Зубья входят в почву, что создает дополнительное усилие для перемещения агрегата в заданном направлении.

Такие элементы используются в основном для пашни на больших участках земли. На небольшом участке земли использовать бобышки не рекомендуется.

Сделай сам

А теперь поговорим о том, как самостоятельно сделать колеса к мотоблоку. Сразу уточним, что создание пневмо-литых колес в домашних условиях в принципе невозможно.

А зачем изобретать велосипед, если можно оборудовать садовую технику шинами от машины или мотоцикла. Вам просто нужно установить подходящий хаб и можно приступать к работе.

Другое дело, если речь идет о зажимах. Такие самодельные колеса на мотоблоке действительно можно сделать своими руками. Вот простая схема сборки:

1. Забираем старые диски из машины. Учтите, что вам понадобится только обод. Диаметр колес зависит от мощности мотоблока, учитывая, что конструкция будет цельнометаллической, вес будет немалым.
2. Привариваем к дискам металлические пластины. Края пластин должны соприкасаться с краем обода. Это важный элемент конструкции, поэтому пластины сварены по всему внешнему радиусу, их можно закрепить болтами для повышения надежности.
3. Привариваем зубья к металлической пластине. Их можно сделать из уголка, предварительно разрезав его на кусочки необходимой длины. Учтите, что расстояние между зубами не должно превышать 15-20 сантиметров. В противном случае эффективность таких колес будет сведена к нулю.

0

Появление малой механизации в сельском хозяйстве ознаменовалось значительным упрощением рабочего процесса, характерного для данной местности.

Если раньше борона и плуг Это было почти вручную с минимальным количеством вспомогательных инструментов, то теперь это можно было сделать с помощью спецтехники . В данном случае речь идет о мотоблоках — агрегатах, которые являются полноценными помощниками в садово-огородной среде.

Неудивительно, что рост такого интереса к данной технике был связан с использованием различного дополнительного оборудования прицепного и навесного типа, существенно расширяющего функциональные возможности мотоблока.

Однако стоимость всего этого оборудования довольно высока с учетом стоимости самого мотоблока, поэтому многие мастера приспособились делать самодельные варианты того или иного технического инструмента. Более того, стали появляться самодельные мотоблоки, изготовленные на основе самых разных технологий.

Чтобы было понятнее, в чем заключается принцип самодельного изготовления мотоблока и его дополнительных узлов, необходимо подробно рассмотреть сам мотоблок как средство малой механизации.Итак, данный агрегат включает в себя несколько основных рабочих узлов:

• Основная движущая сила, т.е. двигатель.
• Коробка передач.
• Шасси.
• Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например, используемый двигатель может быть разным:

• Бензиновый четырехтактный двигатель. Этот двигатель используется для агрегатов, относящихся к устройствам легкого и среднего класса.
• Двигатель дизельный 4-тактный. Такие двигатели используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Подробнее о дизельном мотоблоке смотрите в видео:

Конечно, есть и двухтактные двигатели, но они используются в довольно старых моделях мотоблока, значительно уступающих 4-тактным силовым агрегатам. Однако большинство потребителей получают 4-тактных двигателей, работающих на бензине. В их устройство входят следующие системы:

• Система, отвечающая за подачу топлива.Он состоит из бака с топливом, карбюратора, воздушного фильтра и шланга для топлива.
• Смазочная система, осуществляющая процесс смазки трущихся друг о друга деталей.
• Стартер, обеспечивающий раскрутку коленвала.
• Система охлаждения, отводящая тепло от блока цилиндров двигателя посредством воздушного потока.
• Система зажигания, вырабатывающая искру на свече зажигания.
• Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за отвод выхлопных газов.

Важно, что двигатель уже продается со всеми основными рабочими системами , что значительно облегчает процесс самостоятельного изготовления мотоблока.

Трансмиссия

Основная функция трансмиссии — это передача крутящего момента от двигателя на колесную базу , а также регулирование скорости и изменение движения агрегата. В его конструкцию входят несколько рабочих узлов: коробка передач, сцепление, коробка передач и дифференциал (есть не во всех моделях).

Коробка передач

бывает нескольких типов:

• Шестерня.
• Ремень.
• Цепь.
• Комбинированный.

В основном Классический тип зубчатой ​​передачи применяется для тяжелых мотоблоков. , но состоит из конической и цилиндрической шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, независимо от типа трансмиссии, в конструкции присутствует карданный вал, вал отбора мощности, который передает крутящий момент на рабочие органы агрегата.

Что касается сцепления, то оно может быть разным:

• В виде клиноременной передачи. Суть процесса заключается в рычаге сцепления, который натягивает или ослабляет ремень, а затем передает или останавливает передачу крутящего момента от двигателя к коробке передач.
• Сцепление однодисковое или многодисковое сухого или мокрого типа.
• Муфта коническая.

В большинстве качественных мотоблоков, используется второй тип сцепления , который является наиболее надежным.

Шасси

Шасси включает в себя не только непосредственно колесную базу , но и рамную конструкцию , к которой прикреплены эти колеса и где расположены основные рабочие узлы моторного блока.

В более современных моделях мотоблок предусматривает изменение расстояния между колесной парой, что позволяет регулировать размер мотоблока гонщика.

На сегодняшний день существует два типа колес — пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на сборочном рычаге, Отвечает за изменение скорости и направления движения устройства. Среди элементов управления:

• Рычаги, рулевое колесо и переключатели скорости.
• Управление сцеплением.
• Рычаг или кнопка остановки двигателя.
• Газоснабжение и др.

В конструкции мотоблока отсутствует сиденье для человека, поэтому самоуправление производится человеком лично.

Каталог самоделок

Хочу начать разбор самоделки с непосредственного изготовления мотоблоков своими руками. Нет сомнений, что агрегат мы сделаем с нуля, потому что это технически невозможно для бытовых условий.

Основные рабочие узлы будут взяты от другого оборудования, остается только подготовить определенную базу, на которой можно было успешно соединить все корпуса мотоблока.

Хотелось бы рассказать о дизелях на 4 колеса, которые будут рассмотрены позже. По своей сути эти агрегаты похожи по внешнему виду и техническим характеристикам на полнофункциональные минитракторы.

Чтобы помочь фермерам, компании производят различную спецтехнику для облегчения работы и обслуживания фермы. все об устройстве и характеристиках Pig Crusher.

Миллионы людей на нашей земле занимаются садоводством и сельским хозяйством. — Экономьте свое время, здоровье и силы.

Те, кто владеет собственным домом, должны узнать, что такое процесс доения, с помощью доильного аппарата. Пройдя дальше познакомитесь с доильным аппаратом AID 2.

Отличие только в отсутствии блокировки дифференциала в мотоблоках, а в остальном они очень похожи — и наличие водительского сиденья, и рулевого управления, и наличие двух пар колес.

Понятно, что переделка будет основана на добавлении к существующему мотоблоку , нескольких дополнительных узлов — дополнительной рамы ко второй колесной паре, установки руля и кресла, под которым должна быть регулировка скорости. расположен и др.

Готовая версия стоит около 120 тысяч рублей, поэтому не у всех есть средства на ее покупку. Становится целесообразным изготовление изделий своими руками, которое с каждым годом набирает популярность.

Чтобы сделать полноценный 4-колесный мотоцикл, нам понадобится достаточно мощный базовый агрегат (Зубр, Нева и т. Д.). В этом случае рассмотрим переделку от мотоблока Нева, ведь в нашей стране она довольно распространена.

Для большего удобства можно купить готовый комплект для переделки, который стоит около 30 тысяч рублей.

Условно разделим процесс сборки на несколько этапов:

• В первую очередь нам нужно позаботимся о том, чтобы сделать раму . Это дополнительная конструкция подшипникового типа, под которой будет располагаться вторая колесная пара. Для изготовления каркаса нам потребуются отрезки труб и металлические уголки.
• К параметрам трубы особых требований нет, но нужно учитывать, что нагрузка на эти элементы будет достаточной.
• Элементы трубы необходимо разрезать болгаркой, а затем скрепить между собой болтами. Для лучшей устойчивости конструкции можно сварить поперечную стальную балку.
• Также необходимо приварить к раме приспособление для крепления навесного и прицепного оборудования . Крепление может быть как спереди, так и сзади агрегата.
• Для крепления передней пары колес нам понадобится металлическая труба, диаметр которой должен совпадать с шириной передней оси. Ступицу колеса необходимо прикрепить к трубе.
• По центру нужно просверлить сквозное отверстие, через которое крепим конструкцию к лицевой раме. Затем устанавливаются редуктор и рулевые тяги. Затем устанавливаем руль.
• В качестве колес можно использовать старые от советских автомобилей.
• Существующий двигатель установлен на передней части конструкции. Это сделано для того, чтобы грузовик был более устойчивым на поверхности, ведь за ним будет размещаться навесная или прицепная техника.

Кстати, дополнительное оборудование будет соединяться с мотоблоком с помощью прицепного устройства (для прицепа) и специального кронштейна (для навесного оборудования).

Подобные самоделки для мотоблока своими руками достаточно надежны и практичны в использовании, ведь вся конструкция более монолитная, представляет собой полноценное устройство с сиденьем и рулем. По функциональности они даже сравнимы с минитракторами, которые не стоят больше примера.

Рассмотрим дополнительно самоделку для мотоблока Нева своими руками, раз уж он пользуется такой популярностью. В частности, можно сделать несколько вариантов дополнительного оборудования:

• Лезвие для мотоблока.
• Диск окучниковый и др.

Лезвие

Нож нужен не только для уборки снега зимой, но и для очистки от разного мусора . Для его изготовления нам понадобится обычный листовой металл, толщина которого будет примерно 2 мм. Внутри него нужно приварить 4 ребра из той же стали, но толщиной около 4 мм.

В них нужно просверлить отверстия, через которые лезвие будет крепиться к стержням. Нижнюю часть конструкции лучше всего покрыть жестью, чтобы лезвие не вонзилось в землю.

Хиллер

Для его изготовления у нас Пара обычных металлических крышек от кастрюль (эмалированные, в данном случае, не подойдут). Их диаметр должен быть около 500 мм. Далее заточите на шлифовальном станке края крышек, чтобы они лучше вошли в почву.

Дисковые погрузчики необходимо прикрепить к самодельной тележке с колесами. Они изготавливаются из сваренных между собой обычных втулок и труб.

Приставки к мотоблокам и мотокультиваторам, самостоятельные работы из которых можно полностью производить самостоятельно, бывают самых разных типов:

• Оборудование для прополки.
• Картофелеуборочный комбайн и картофелесажалка.
• Снегоуборочные машины и др.

Прицепы для мотоблоков и их самоделки представляют собой довольно простую конструкцию, состоящую из обычного ящика с бортами, расположенного на колесной базе.

Для самостоятельного изготовления прицепа нам потребуется:

• Профтруба 40 × 25 мм и 25 × 25 мм. Необходим для изготовления самой сцепки тележки с мотоблоком, а также для изготовления бортов — внутри и под прицепом.
• Для кузова нам нужно сделать каркасную конструкцию 40 × 25 см и профтрубы 25 × 25 см. Низ корпуса можно сделать из обычного куска листового металла. К нижней части тулова нужно приварить кусочки профтруба таким образом, чтобы получилась решетка. Сверху с этих сторон по всему периметру приваривается цельный кусок профтруба.
• Для готового каркаса потребуется набор профнастила , который будет выполнять функцию бортиков. Высота каждой стороны примерно 30 см.
• Дверь багажника нужно сложить. В качестве защелок используем обычные болты, которые нужно крепить с двух сторон сбоку. К низу корпуса эта доска крепится с помощью обычных петель от дверей. На этой же плате можно установить катафиты, которые действуют как отражатели света.
• Колеса можно брать от автомобилей Оки или Жигулей — их диаметр будет оптимальным.
• Мост тоже можно взять от старых Жигулей. Колеса к нему крепятся с помощью пары подшипников.Крепить мост к каркасу можно с помощью отрезков трубы, до двух с каждой стороны. Некоторые концы трубы приваривают к мосту, а вторые — к корпусу.

Целесообразность изготовления самодельного прицепа вполне объяснима, ведь стоимость всех затрат на самодельный составляет около 4 тысяч рублей, что в несколько раз ниже цены готового прицепа в магазине.

Лучшие самоделки

Самоделка с мотором от мотоблока тоже представляет интерес.Среди них наибольший интерес вызывает изготовление снегохода . В качестве ходовой части можно использовать конвейерную ленту, на которую необходимо крепить снежные проушины.

Кроме того, интересны варианты изготовления из мотоблока другой разной техники:

• Внедорожники. По типу конструкции напоминают минитракторы, но имеют колеса большего диаметра. Это необходимо для того, чтобы агрегат проходил по самой сложной местности.
• Минитрактор. Эту конструкцию мы уже рассматривали, которая включает в себя дополнительную часть рамы для второй пары колес, а также рулевое колесо и сиденье водителя.

Заключение

Самоделки для мотоблока своими руками, чертежи которых можно найти в Интернете, — лучший способ для тех, у кого нет возможности потратиться на покупку дополнительного оборудования.

Учитывая, что экономия значительная , желающих сделать подобные технические устройства своими руками очень много.

В большинстве случаев перед покупкой мотоблока люди обращают особое внимание на практические характеристики устройства, не интересуясь качеством и особенностями колес. Такой подход сложно назвать грамотным, ведь от указанных деталей зависит качество и срок эксплуатации самого оборудования.

Поскольку данный агрегат является многофункциональным, колеса для мотоблока предлагаются разные:

• пневматические;
• колеса тяговые;
• чугунных вариантов резины;
Металлические колеса
• с грунтозацепами.

Для того чтобы доходчиво разобраться в специфике каждого типа, следует более подробно рассмотреть их особенности.

Эти варианты идеально подходят для частых сельскохозяйственных работ и выкапывания корнеплодов. Важный момент: ширина колес ни в коем случае не должна быть меньше 20 см, а диаметр — 40 см. Агрессивный рисунок протектора станет огромным плюсом.

Пневматические изделия способствуют невероятной устойчивости агрегата, но в случае повреждения их необходимо заменить.Часто их продают как колеса для мотоблоков Нева.

Traction

У этой продукции есть еще одно название: «Елка», и все благодаря ее универсальности и интересным шинам. Увеличенная ширина захвата позволяет им справляться как с грунтозацепами, так и с классическими транспортными колесами.

Кроме того, варианты тяги подходят для тележки и снегоочистителя, а также помогают справляться с бездорожьем. Прочная высококачественная резина стабильна и долговечна.

Цельнолитой

Для каменистой почвы, из-за которой многие типы колес очень быстро выходят из строя, идеальный кусок твердых изделий. Пусть весят чуть больше рассмотренных выше колес, но не сносят.

У этих товаров самые мощные шины к мотоблоку, поэтому на дизельные типы, трансформированные в минитракторы, их покупают. Для мотоблоков МТЗ идеальными вариантами считаются чугунные.

Металл с грунтозацепами

Такие колеса имеют определенный вес, поэтому они отличаются дополнительной мощностью. Стальные зубья «толкают» агрегат вперед и не позволяют нагружать его даже в самом глинистом грунте.

Особое внимание следует обратить на опору переднего колеса, которая имеет значительную нагрузку. Это способствует оптимизации земельных работ и увеличению ресурса самого мотоблока.

Колеса для прицепа имеют аналогичную классификацию и выбираются по тем же принципам. Не забывайте, что при транспортировке тяжелых грузов низкое давление оказывается на колеса самого мотоблока, а высокое — на колеса тележки (прицепа). Поэтому в этом случае нужно выбирать наиболее прочные варианты.

Как сделать колеса для мотоблока своими руками?

Нужно понимать, что колеса с нуля своими руками не сделать. Необходимо найти основу и только после этого можно переходить к формированию усовершенствованных и полезных приспособлений.

В качестве этой базы нужно использовать колеса от мотоцикла или от автомобиля. Самоделки можно создать только вариант с проушиной, потому что если колесные утяжелители используются не так часто, нет смысла покупать новые дорогие изделия.На нашем сайте вы можете найти специализированную статью, в которой подробно описаны все особенности создания гроузеров своими руками.

Для увеличения колесной базы рекомендуется использовать удлинители на колеса мотоблока, так как необходимо грамотно адаптировать устройство к индивидуальным потребностям агрария. Кроме того, для расширения возможностей можно создать колеса с железной муфтой, внутри которых имеется полость для размещения любого утяжелителя.

Да, эти объекты вряд ли можно использовать для мотоблочного трактора, но для самого агрегата они будут очень полезны, потому что их можно создать, если у человека нет колес от мотоцикла, а есть от УАЗа или Москвича. .

Преимущества парных колес:

• снижение перетягивания каната и, как следствие, повышение производительности;
• возможность оперативного снятия колес внешнего плана;
• простота создания в домашних условиях;
• максимальный контакт с поверхностью.

Двойные колеса постепенно становятся все более популярными, ведь они позволяют потратить немного времени на собственное творение.

Как самому сделать парные колеса?

Особый интерес у фермеров вызвал простой и даже немного грубоватый, но действенный способ:

• Для начала нужно найти подходящие колеса с покрышками;

• Тогда желательно вырезать небольшие протекторы;
• На следующем этапе люди покупают стальную полосу 5×50 мм, сваривают квадраты со стороной 250 мм и вставляют их в обод;

• После сварки второй обод колеса заостряется и получаются предметы, похожие на вазы;

Такой замечательный инвентарь, как мотоблок, в каждом хозяйстве будет просто находкой. Правда, без разнообразного навесного орудия, а главное — колес, это просто груда железа. В продаже такая техника есть, конечно, с колесами — а как ее перевезти. Но чаще всего для работы в разных условиях они не подходят, а подходят только для транспортировки с места на место.

Чтобы покупка оправдала себя на сотню, необходимо правильно подобрать колеса для мотоблока, а по возможности не одну пару для более эффективной работы в разных условиях.Разберемся, какие бывают колеса, и в каком корпусе они крепятся к мотоблоку.

Какие колеса лучше для мотоблока?

К мотоблоку идут универсальные колеса, ширина которых около 15 см, а диаметр около 30 см. С их помощью можно обрабатывать простые участки, но для широкого спектра садовых работ они не подойдут. Лучше, если по вспашке, прополке, посеву и уборке урожая будут разные. Особенно, если это касается больших площадей, где именно сельское хозяйство приносит фермеру главное.

Например, для вспашки, посадки и выкапывания корнеплодов потребуется достаточно широкое колесо. Но для окучивания и удаления сорняков достаточно узкие с небольшим протектором, так как их задача — не замять посадки и не уплотнить землю, а оставить ее рыхлой и удалить сорняки.

Покупая мотоблок, перед началом посева необходимо ориентироваться на размер его колес и расстояние между ними, иначе обработку придется проводить вручную, если не соблюдаются точно междурядья.

Колеса пневматические для мотоблока

Многие фермеры считают, что обрабатывать поля, а просто ездить по асфальту и грунтовке лучше всего на резиновых пневмоколесах для мотоблока. Но, к сожалению, не всегда они уместны, потому что все зависит от вида работ, при которых они используются, а также от почвы, на которой они будут использоваться.

Поскольку мотоблок используется не только для рыхления почвы, но и для многих садовых работ, для каждой из них потребуются свои колеса.Так что для вспашки участка земли лучше всего использовать широкие колеса, так как именно их тандем с лопатой и прочим навесным оборудованием даст отличный результат. Эти же колеса используются для выкапывания картофеля с помощью мотоблока. Во время посадки это следует учитывать, оставив довольно большой ряд, ведь ширина колеса должна быть не менее 20 см.

Можно ли использовать колеса от автомобиля или мотоцикла до мотоблока?

Мошенники давно придумали альтернативу покупке дорогих колес, позаимствованию их у старых «Жигулей» или мотоцикла с ржавой коляской в ​​гараже.Это, конечно, хорошая идея, но вам нужно будет подобрать для них другую ступицу, чтобы она была совместима с конкретным мотоблоком, ведь у разных моделей крепеж разный.

Чтобы вспашка земли была глубже, почва была рассыпана, вместе с плугом можно использовать самодельные или покупные грунтозацепы как дополнительную борону на мотоблоке. Само их название говорит о том, что они необходимы для лучшего сцепления с почвой, чего не могут дать лучшие пневмоколеса с глубоким протектором.Чем шире и выше края железных колес, тем эффективнее их работа. Они подходят как для глинистых почв, так и для рыхлых черноземов.

Большие металлические колеса на мотоблоке можно изготовить и самостоятельно, используя для этого черный листовой металл и сварочный аппарат, а можно пойти легким путем и снять старые колеса с колес, на которые приварены зубья.

Начиная выбирать такую ​​технику малой механизации, как мотоблок, необходимый в сельском хозяйстве, в первую очередь обращают внимание на ее основные технические характеристики — мощность и производительность — и очень редко серьезно оценивают колеса агрегата.Такое отношение к корпусу безграмотно, так как эти части механизма очень важны в процессе работы, а от их качества во многом зависит их удобство и безопасность.

В случае, если колеса для мотоблока ненадлежащего качества, велика вероятность, что из-за их выхода из строя они не закончат обработку почвы вовремя или не доставят груз до места назначения. Поэтому, покупая мотоблок, а тем более трактор на 4 колеса, следует бережно относиться к этой части устройства.

Также следует помнить, что для ряда мотоблоков можно не покупать новые колеса при необходимости, а использовать колеса от автомобиля «Жигули» или, как их иногда называют, Жигули.

Типы колес

Как и любое оборудование, колеса для мотоблоков бывают нескольких типов. В них нужно разбираться, это поможет правильно выбрать и эксплуатировать агрегат. Говоря о типах колес для мотоблока, следует отметить, что их всего три:

• .пневматические колеса с камерой;
• . чугунные колеса;
• . металлические колеса с грунтозацепами.

В зависимости от условий, в которых планируется работа машины, также определяется, какие колеса ей необходимы. Так вот, резиновая оснастка не всегда обеспечивает культиватору хорошую проходимость, а в сложных условиях требуется ковка агрегата в металл грунтозацепами. Также следует помнить, что для тяжелого дизельного мотоблока колеса должны быть с агрессивным протектором и иметь значительный диаметр.

Возможности выбора

Если вариант установки колес Жигулева не рассматривается, то необходимо будет приобрести специально разработанное оборудование для мотоблоков, которое необходимо грамотно подобрать. Во-первых, нужно определить, как будет работать агрегат. Когда мотоблок планируется производить в основном для пахотных работ, следует обратить внимание на первый тип колес. Также он идеально подходит для работы по перекопке корнеплодов.

Диаметр таких колес не может быть меньше 40см, а ширина — меньше 20см.Рисунок протектора этих колес для мотоблока должен быть агрессивным. Одна и та же обувь требуется для агрегата и для посадочных работ, когда прежде всего важна устойчивость машины.

Недостатком таких колес является возможность повреждения камеры, что приведет к выходу из строя колеса и необходимости его замены. В случае, если колеса на мотоблок куплены б / у, стоит осмотреть их с особой тщательностью на наличие клеевых повреждений.Такие колеса, как правило, входят в комплект к мотоблоку Нева.

Когда приходится работать с достаточно каменистым грунтом и велика вероятность поломки колес, на вопрос, какие колеса мотоблоки нужны, ответ — цельнолитые. У них практически нет сноса, но вес немного больше, чем у предыдущего вида. Эти колеса хорошо комплектуются дизельными мотоблоками, переоборудованными в мини-тракторы на 4 колеса. Такие же колеса хорошо носить и на мотоблоке МТЗ.

Колеса для прицепного мотоблока подбираются, в основном, по такому же принципу. При этом необходимо учитывать, что при транспортировке грузов давление на колеса мотоблока ниже, чем на колеса его прицепа, который по этой причине должен иметь повышенную прочность. В противном случае есть риск остаться с грузом в дороге из-за поломки. При установке колес на моторный агрегат такая опасность особенно вероятна.

Колеса с грунтозацепами необходимы, когда силовой агрегат требует дополнительной мощности.Дело в том, что имеющиеся на крюках стальные зубья прочно входят в землю, облегчая продвижение агрегата. Такие колеса предусмотрены для всех моделей, не исключение и мотоблок Нева.

Отдельно стоит упомянуть опорное колесо для моторного блока, который, если это возможно, должны быть использован для оптимизации труда в сельскохозяйственных работах.

Платья домашние

Колеса для мотоблока своими руками делать бесполезно, но не в том случае, если речь идет о почвоцепителях.Дело в том, что если они используются редко, то покупать дорогие заводские образцы нет смысла.

Для того, чтобы колеса с грунтозацепами на мотоблоке были такими, какими они должны быть, соблюдайте последовательность работ и выбирайте материал нужной прочности. На изготовление грунтозацепов потребуется совсем немного:

• . старые, без резиновых колес от машины;
• . стальные угольники достаточной толщины;
• . стальной уголок;
• .болты.

Для начала приварите подготовленные пластины к колесам так, чтобы их края касались обода. Затем с помощью болтов их необходимо прикрепить к нему. Затем, разрезав уголок на кусочки нужного размера, их следует приварить к зубцам и затем установить, закрепив на ободе. Расстояние между крючками должно быть не менее 15 см. Кроме того, решая, как сделать такие колеса своими руками, стоит помнить, что диски станка можно заменить, вырезав из отработанного газового баллона.

Покупая колеса для мотоблока, недопустимо экономить на их качестве, выбирая модель с наименьшей ценой. Только хорошо оборудованный мотоблок станет для своего хозяина надежным и надежным помощником и не подведет в самый ответственный момент. При этом акцент следует делать в первую очередь на качестве, а не на цене такой важной части агрегата, как колеса, отвечающие за его способность двигаться.

какой выбрать? Натяжение цепи регулируется смещением мотора

.

Все виды комплектующих все чаще производятся владельцами мотоблоков.В результате получаются самодельные насадки, придающие этому устройству больше мощности. Этому способствует установка гусеницы на мотоблок, а также новый двигатель, различные дополнительные агрегаты.

Изготовление деталей самодельной гусеницы для мотоблока своими руками позволяет сэкономить на покупке заводских приспособлений и дальнейшей эксплуатации оборудования. Если все сделать правильно, то самодельные гусеницы для мотоблока повышают проходимость.

По сравнению с колесными аналогами гусеничные мотоблоки не так распространены. Объяснение простое. Для вспашки земли лучше всего подходят колесные агрегаты производства Техас, Патриот, Кайман, Викинг, Форза. Такая конструкция лучше всего подходит для земляных работ.

Переделка колесного мотоблока — это работа, заключающаяся в навешивании по одному дополнительному колесу с каждой стороны. Получается четырехколесный мотоблок, на который можно поставить гусеницы. Они, в свою очередь, могут быть покупными или самодельными.Дополнительные колеса могут быть съемными. Это позволяет своевременно переделать агрегат в стандартный мотоблок, идеально подходящий для работы в саду.

Для этого колеса крепятся к оси, которые уже предусмотрены в конструкции, посредством жесткой или гибкой трансмиссии. Такое решение считается целесообразным, поскольку отпадает необходимость в установке дополнительных крепежных элементов. Что касается устройства данных мотоблоков, то они полностью соответствуют параметрам колесных модификаций:

Перед тем, как приступить к самостоятельному производству, необходимо оценить предложения в магазинах , специализирующихся на продаже такого оборудования.Особое внимание уделяется цене на некоторые виды трасс известных производителей мотоблоков. Допустим, гусеница для мотоблока Нева стоит около 28000 рублей. Это полнофункциональное навесное оборудование для снегохода. Отдельно можно купить кресло водителя, благодаря которому мотоблок приобретает черты гусеничного мини-трактора, правда, с не такими впечатляющими эксплуатационными характеристиками. Технические параметры следующие:

• развивает скорость порядка — 18 км в час;
• общий вес консоли — 37 кг;
• ширина — 60 см;
• длина — 100 см;
• высота — 34 см.

Вмещает на борту одного водителя и одного пассажира. Кроме того, в продаже можно найти навесное оборудование для мотоблока на гусеницах, которое разработано для моделей Салют и Агат. Стоимость его колеблется от 25 до 27 тысяч рублей. В данной конструкции не предусмотрено крепление водительского сиденья. Из-за этого на функциональные возможности данного устройства накладываются некоторые ограничения. Но для езды по бездорожью и снегу такой транспорт вполне подойдет.

Имеется большое количество интернет-магазинов различных моделей снегоходного навесного оборудования на гусеницах к мотоблоку.Это говорит о популярности таких моделей.

Их особенность — возможность управлять не только двумя руками, идя за мотоблоком, но и сидя в складных санях. Последние придется покупать отдельно. Учитывая, что средняя стоимость приставки составляет около 30 тысяч рублей, не считая цены на складные сани, можно сказать, что изготовление гусениц своими руками позволяет значительно сэкономить.

Для превращения колесных мотоблоков в гусеничные понадобится мощный мотор. … Он должен иметь осевой фиксатор. Мощность имеет значение, потому что мотобол планируется использовать на сложной поверхности. Без дополнительных технических параметров добиться хорошей проходимости не получится. Основные материалы, которые потребуются для таких работ:

В зависимости от материала, используемого в производстве, могут потребоваться две автомобильные шины увеличенного размера и транспортный ремень. Все это вместе позволяет сделать работоспособное устройство.

Если добавить сюда грузовую платформу, можно оборудовать полноценный минитрактор.Дополнительная платформа на салазках позволяет использовать устройство в качестве вездехода по снегу.

Есть несколько проверенных способов сделать гусеницу своими руками. Они зарекомендовали себя как самые надежные.

Применение конвейерной ленты

Считается одним из самых простых способов … В дополнение к конвейерной ленте требуется роликовая цепь с втулками. Простота в данном случае заключается в том, что для изготовления не требуется большого количества вспомогательных материалов и инструментов. Чтобы продлить срок службы конвейерной ленты в устройстве, необходимо обвести ее по краям леской. В этом случае важно обеспечить шаг в 10 мм. Для соединения лент в этом случае необходимо кольцо, его необходимо пришить по концам или использовать петли.

Особое внимание уделяется толщине конвейерной ленты. От этого напрямую зависит уровень нагрузки на агрегат. Оптимальный выбор ленты не менее 7 мм. Помимо прочего, вам придется позаботиться о дополнительном колесе с каждой стороны.Вы можете снять его со старой машины, но важно, чтобы его диаметр совпадал с таким же параметром для колеса на мотоблоке.

Для мотоблока часто берут гусеницы из автомобильных покрышек. Мастера утверждают, что конструкция имеет высокую надежность при включении в нее указанного элемента. Чтобы получившийся мотоблок был практичным, обязательно нужно позаботиться о качестве автомобильных шин. У них должен быть правильный рисунок протектора.В этом отношении предпочтительны шины от крупногабаритных автомобилей и тракторов. Рисунок протектора имеет ключевое значение, поскольку он действует как выступ.

Процесс производства условно можно разделить на несколько этапов. … Вот они:

Преимущество этого метода в том, что нет необходимости в кольцевом соединении. Шина уже имеет закрытую структуру.

Это повышает надежность гусениц, что особенно важно при больших нагрузках. Однако такие треки имеют довольно ограниченную длину.Он соответствует аналогичному параметру для автомобильной шины.

Цепей и ремней

Гусеничные внедорожники часто изготавливаются с использованием обычных клиновых ремней. Между собой они соединяются с помощью проушин. Ремни крепятся винтами или заклепками.

Дополнительный способ — использовать цепочки того же размера. Этот материал часто в большом количестве встречается в гараже дачников. Процесс изготовления сводится к следующему:

• Возьмите 2 цепи одинакового размера.Последние звенья разрываются, после чего объединяются в замкнутое кольцо. Звенья защемлены и приварены.
• С помощью проушин они соединяют цепи между собой и обеспечивают надежное крепление. Эти приспособления могут быть изготовлены из простых стальных пластин подходящей толщины. Они соединяются болтами.

Если самому делать дорожки не хочется, можно взять такие изделия из старой техники. Например, мотоблок на гусеницах «Буран» показывает хорошую экономичность.Имеет смысл использовать именно старые детали, так как новые гусеницы Буранова довольно дороги.

Перед тем как приступить к изготовлению самодельной гусеницы , необходимо определить подходящие для нее параметры … Дело в том, что в случае изготовления очень высокой гусеницы придется менять центр тяжести гусеницы. мотоблока, что неминуемо приведет к некоторым проблемам при поворотах, так как агрегат откатится в сторону.

Чтобы этого не произошло, вторую ведомую ось необходимо увеличить на несколько сантиметров.Также можно немного расширить колесную базу мотоблока, который уже есть в наличии. Для этого достаточно купить втулку в специальном магазине. В дальнейшем его устанавливают на приводной вал. Помимо требований к мощности мотора смотрят еще и на систему охлаждения.

Воздушное охлаждение малоэффективно при высоких нагрузках, что чревато значительным перегревом мотора. Оказывается, лучше отдавать предпочтение двигателям с водяным охлаждением, показывающим стабильные показатели производительности.

Присоединение гусеницы к мотоблоку позволяет значительно повысить производительность устройства. За счет этого можно расширить круг потенциальных задач, с которыми может справиться самодельное устройство. Другими словами, получившаяся база в некоторых случаях превосходит обычную колесную базу. Но переделка мотоблока далеко не всегда подходит владельцам этих агрегатов.

Это особые требования к двигателю. У него должна быть достаточная мощность.Если говорить о процессе переделки, то такую ​​работу вполне реально выполнить в домашних условиях. Поэтому его можно считать мощной альтернативой гусеничным навесным устройствам, которые доступны в современных магазинах.

Интересно, что до восьмидесятых годов мотоблок назывался пешеходным или маленьким трактором. Это незаменимое универсальное средство, облегчающее работу садоводу и огороднику. Настолько универсален, что мастера придумали множество способов использовать «железного коня», помимо обработки земли.Например, в качестве снегохода зимой … Сделать такой снегоход на базе мотоблока своими руками за несколько дней в гараже или на даче вполне возможно. По техническим возможностям самодельный снегоход не уступает аналогам, купленным в магазинах. Финансовая экономия очевидна.

Что это такое?

Снегоход — это механическое транспортное средство. Самые известные — это малогабаритные модели, оборудованные лыжными трассами и управляемые по принципу мотоцикла.Однако на самом деле разновидностей пневматических квадроциклов существует множество. гусеницы низкого давления и гусеницы, снегоходы. Мотоблоки также делятся на колесные и гусеничные. Сделать снегоход из мотоблока своими руками с любой ходовой частью можно, только в этом случае разными способами и материалами.

Собственное производство

Рассмотрим пошагово, как сделать своими руками снегоходы разных типов.

Снегоход от мотоблока на колесах

Чтобы превратить мотоблок на колесах в снегоход потребуется:

• железная соединительная конструкция-прицеп;
• колеса зимние для преодоления снежных препятствий.

Строгим условием всей идеи является жесткое крепление прицепа к раме снегохода. Металлический швеллер длиной около полуметра необходимо приварить параллельно оси снегохода. Для этого по краям канала просверливаются два отверстия. Зажимы с отверстиями по краям обеспечивают дополнительную поддержку и жесткость. Они крепятся к оси снегохода болтами с контргайкой с помощью поперечной приварки к конструкции.

Это крепление действует как стопор, фиксирующий прицеп, предотвращая его смещение под углом.Такой элемент хоть и снижает маневренность снегохода, но делает его более устойчивым. Таким образом, двухколесный механизм на одной оси можно легко превратить в устойчивое четырехколесное транспортное средство. В этом случае не нужны ни схемы и чертежи, ни дополнительные затраты.

Для снегохода с мотором также потребуется правильный подбор колес. Самый простой вариант — приобрести их в розничной сети на зиму, но искать легкие пути не всегда целесообразно.Более экономичным решением будет изготовление колес самостоятельно. Бюджетный вариант — оснастить снегоходный модуль камерами, предназначенными для грузовиков. Спущенные камеры надеваются на каждое колесо и закрепляются на цепи для езды по снегу и льду. Одного мало, нужно около пяти. Надувная камера в скованной пластине представляет собой эллипс с поверхностью, разделенной на сегменты, как ромашка.

Еще один вариант проявить смекалку и сэкономить семейный бюджет — использовать металлические обручи над камерами.Они должны быть достаточно широкими, вдвое шире колес снегохода. Диаметр обруча должен соответствовать накачанным колесам мотоблока и прицепа. С внутренней стороны каждого обруча приварено несколько металлических пластин. Толщину плит нужно делать примерно 2-3 см. Опустив камеры, наденьте обручи на колеса снегохода и снова накачайте. Надутые камеры будут максимально прижиматься к металлическим кружкам. Пластины, похожие на грунтозацепы, помогут улучшить сцепление с дорогой на заснеженной дороге.

Снегоход от мотоблока по гусеницам

Переделать гусеничный трактор в снегоход немного сложнее, но возможно. Используя мотор мотоблока, можно сделать конструкцию с большой устойчивостью и проходимостью. Для этого монтируются рама и трансмиссия. Убедитесь, что у двигателя достаточно мощности, вам понадобится мотоблок мощностью не менее 6 лошадиных сил. Чтобы сделать снегоход с двигателем, нужно использовать:

Хорошо, если в вашем хозяйстве есть гусеницы от других снегоходов.Если нет, то не сдавайтесь. Собрать гусеницы самостоятельно, используя подручные инструменты и материалы, вполне возможно.

Далее нужно определиться с расположением двигателя: спереди или сзади. Старайтесь, чтобы конструкция была как можно более легкой, а лыжи — мягкими. Все это позволит добиться высокой проходимости по глубокому снегу. Принцип такой: внутри гусеницы при движении по конвейерной ленте катятся 4 колеса.К гусеницам прикреплены специальные крюки для грунта для усиления тяги. Гусеницы можно сделать на ваше усмотрение, но следует внимательно отнестись к размеру.

Широкие или слишком длинные гусеницы излишне нагружают двигатель. Это, в свою очередь, усложнит управление снегоходом на гусеницах в снегу. Слишком маленькая гусеница не сможет выдержать вес всей конструкции с водителем. Он станет неустойчивым и погрузится в рыхлый и глубокий снег. Для изготовления гусениц используются самые простые материалы: пластиковые или пластиковые трубы небольшого диаметра, колеса, подшипники.

Заготовки длиной 0,5 см изготавливаются из трубы, из которой получаются заточенные крючки. Крепятся к ленте на одинаковом расстоянии друг от друга. Затем они ввинчиваются в отверстия на конвейерной ленте. Каркас делается при помощи квадратных труб или швеллера. Используйте рулевую тягу без шариковых концов, поскольку руль и оси лыж находятся в одной плоскости.

Втулки прикреплены к передней части рамы, чтобы лыжи могли поворачиваться. Они могут быть изготовлены из стальных муфт с ниппелями малого диаметра и резьбой. Стойки лыж и рулевых тяг привариваются к трубам. Для управления снегоходом к лыжам крепятся уголки с металлической подрезкой, что позволит передвигаться по льду или снежной корке.

Вес такого снегохода не более 100 кг, и им очень легко управлять. Поскольку мощность мотора невысока, скорость не превышает 10-15 км / ч, поэтому никаких тормозов не предусмотрено. Окончание движения происходит из-за снижения оборотов двигателя или так называемого торможения двигателем.

Снегоход от мотоблока на шинах

Еще один экономичный вариант изготовления дизельного снегохода из мотоблока и гусениц. Мотонарт на шинах от трактора МТЗ-80 или Беларусь без проблем передвигается по снегу. Эта конструкция оснащена двумя дополнительными колесами и отрезками металлической трубы. Рассмотрим преимущества такого снегохода:

• экономичность — здесь используются дешевые или б / у материалы: колеса от автомобиля ВАЗ, квадратная камера, б / у тракторные шины;
• возможность сделать машину в домашних условиях с помощью сварочного аппарата, болгарки, дрели, ножа;
• — высокая маневренность получившегося снегохода, обладающего способностью разворачиваться, как танк, на одном месте;
• хорошая проходимость по глубокому и вязкому снегу;
• активный тормоз правой или левой колеи.

Для изготовления гусениц нужны две шины от трактора, вполне подойдут б / у. Боковые части вырезаются из каждой покрышки электрическим лобзиком или просто заточенным ножом. Конструкция состоит из трубы квадратного сечения и двух дополнительных колес. Требуется надежно закрепить мотоблок и конструкцию с колесами. Потом гусеницу, полученную из покрышки, последовательно натягивают на передние, потом на задние колеса … Получается дизельный снегоход на гусеничном ходу, то есть на шинах.Для удобства можно установить небольшое сиденье, которое не утяжеляет конструкцию. В противном случае вам придется вставать, чтобы преодолевать заснеженные просторы.

Любители активного отдыха, охоты и рыбалки оценят самодельный снегоход. Достоинством этого невероятного устройства будет высокая проходимость при невысокой цене.

Не забывайте, что любой автомобиль, даже сделанный своими руками, требует внимания и ухода.Не стоит переоценивать свои возможности и передвигаться в темноте или в плохих погодных условиях. При плохой видимости можно не заметить изменений рельефа местности, ям, канав, засыпанных снегом. Низкая устойчивость снегохода при наезде на какое-либо препятствие (камни, пни, металлические предметы) может привести к опрокидыванию, падению гонщика и / или давлению своей массой, стать причиной травм или даже смерти.

Каждый сельский житель мечтает на вездеходе съездить в лес и порыбачить, так как дорога в деревне только летом, в остальное время года ее вообще нет, можно только поехать трактор и не у всех он есть.Но выход в деревне есть — это мотоблок, а если еще и дизельный, то просто зверюга, а не машина. Например, агрегат нашего авторского дизельного мотоблока «Зубр» имеет мощность восемь лошадиных сил, имеет аккумулятор с генератором и фару, умеет тормозить левым или правым колесом, что дает возможность поворачивать. место за счет отдельного тормоза на каждое колесо. Это натолкнуло на мысль создать гусеничный вездеход типа гусеничного трактора ДТ-75, в котором принцип поворота — левое и правое сцепление, при повороте сцепление там, где нужно повернуть, замедляется.Гусеница дает низкое удельное давление на землю, так как масса давления распределяется по нижней плоскости гусеницы, кстати, баки для этого делают гусеничные, иначе просто застряли бы в грязи. Гусеницы также очень хороши на снегу, например, снегоход тоже стоит на резиновой гусенице. И вот наш автор, одержимый идеей гусеничного вездехода, собрав информацию и материал, приступает к созданию агрегата.

Инструменты: нож резак, монтировка, отвертка, кусачки, молоток
Материалы: шины от трактора Беларусь МТЗ 82

Наш мастер с мотоблоком не вносит никаких доработок, он не производит Единственное, что заглохло сцепное устройство между мотоблоком и одаптором так, что конструкция превратилась в единое целое

Затем автор взял тракторные покрышки, которые валяются повсюду, они только зловещие по своей природе.

Привезли домой конечно с запасом, да и у друга где пригодится

Самое главное действие — отрезать боковину покрышки, это самая твердая часть базы, автор делает ножом с резаком очень острым

Потом автор натянул резиновую гусеницу на колесо мотоблока

А на переходном колесе была такая гусеница

Вот в принципе , и все, как уже было сказано, никаких конструктивных изменений не произошло, просто автор поставил на мотоблок с переходником резиновые гусеницы, и как говорится гениально все просто.

После того, как люди видят цены на снегоходы в магазине, задаются вопросом, как самому сделать снегоход из мотоблока, насколько это дорого и сложно? Как начинается изготовление самоделки — снегохода от мотоблока? Во-первых, вам нужно определить, какую мощность двигателя использовать. В качестве двигателя использовали мотоблок мощностью 6 лошадиных сил. Обычно на мотоблоки устанавливаются четырехтактные двигатели с принудительным воздушным или водяным охлаждением.

От мотоблока также можно использовать передачу заднего хода, центробежную муфту, рулевое управление и топливный бак.Далее нужно подумать о силовой установке снегохода. Большинство из них оснащены гусеничным приводом.

Лучшие самоделки — снегоход от мотоблока

При изготовлении самодельного снегохода используют гусеницы от других снегоходных машин или самодельные, собранные из подручных материалов. После выбора гусеницы нужно определиться, какой тип подвески использовать. На выбор предлагается два основных типа: роликовая подвеска и скользящая подвеска.

У каждого из них есть как достоинства, так и недостатки. После этого важно определиться, какая компоновка будет у снегохода. Обычно на снегоходе устанавливаются две рулевые лыжи, а сзади — гусеничный блок.

Двигатель может быть установлен как в задней, так и в передней части снегохода.

Как самому сделать снегоход из мотоблока

Этот снегоход можно сделать за несколько выходных в гараже на даче.На первый взгляд его конструкция выглядит очень простой. Если сравнить его проходимость по мокрому или рыхлому снегу, он не уступит многим промышленным снегоходам.

Создание снегохода основывалось на принципе: чем меньше вес и чем больше колея, тем выше его проходимость по глубокому и рыхлому снегу. Поэтому конструкция будет максимально легкой.

Как сделать самодельный снегоход из мотоблока на гусеницах

Внутри гусеницы установлено четыре колеса.При движении они катятся по конвейерной ленте, зафиксировав выступы. Гусеница приводится в движение цепью от двигателя, специальными ведущими звездочками через ведомый вал. Их взяли с Бурана.

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. На нем нельзя быстро разогнаться. Мягкая подвеска лыж и гусеницы была удалена, потому что снегоход предназначен для езды по рыхлому снегу. Это упрощает конструкцию и снижает вес снегохода.

Гусеница для снегохода

Рассмотрим процесс изготовления гусеницы. Пластиковая водопроводная труба 40 мм, отрезанная на длину 470 мм. Из них будут изготовлены заготовки для проушин. Затем каждый из них распиливается продольно на равные части циркулярной пилой.

Проушины прикреплены мебельными болтами к конвейерной ленте. Делая гусеницу, обязательно держать бобышки на одинаковом расстоянии. В противном случае зубья ведущей звездочки будут «наезжать», в результате чего гусеница соскользнет с катков.

Изготовлено приспособление для сверления отверстий в конвейерной ленте под крепежные болты. Для сверления отверстий использовалось сверло по дереву со специальной заточкой.

Это приспособление позволяет одновременно просверливать шесть отверстий в конвейерной ленте для крепления трех проушин гусеницы. Также были закуплены ведущие звездочки (2 шт.), Колесо резиновое надувное (4 шт.), Закрытые подшипники № 205 (2 шт.).

Токарь изготовил подшипниковую опору и ведущий вал гусеницы. Рама снегохода — самодельная.Для этого использовались трубы квадратного сечения 25х25 мм. Шарнирно-сочлененные шарниры рулевого колеса и лыж находятся в одной плоскости и на одной линии, поэтому представляет собой непрерывную рулевую тягу без шариковых концов.

Лыжные рукава изготавливаются довольно легко. К передней поперечине рамы приваривается водяной рукав 3/4 дюйма. Туда навинчивают наружную резьбу. Приварил к ним сошки крепления лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплениями к поворотной стойке снегохода.Снизу сделана металлическая подрезка, чтобы лучше контролировать снегоход при движении по укатанному снегу или корке.

Натяжение цепи регулируется смещением двигателя

Управлять снегоходом достаточно просто. Для увеличения оборотов двигателя используется ручка газа, которая находится на рулевом колесе. При этом включается автоматическая центробежная муфта, заставляющая снегоход двигаться. Поскольку мощность двигателя невелика, скорость снегохода составляет 10-15 км / ч. Поэтому никаких тормозов не предусмотрено.Для остановки необходимо снизить обороты двигателя.

Гусеницы доступны любой ширины. Выбирайте, что удобнее делать: узкую, но длинную дорожку или широкую, но короткую дорожку. Важно помнить, что большая гусеница увеличивает нагрузку на двигатель и затрудняет управление снегоходом. Если гусеницу сделать маленькой, то машина может провалиться в глубокий снег.

Вес снегохода со всеми деталями 76 кг. В его состав входят: руль и двигатель (25 кг), лыжи (5 кг), колеса с осями (9 кг), карданный вал (7 кг), гусеница (9 кг), сиденье со стойками (6 кг).

Вы можете уменьшить вес некоторых деталей. Для гусеничного снегохода такого размера вес удовлетворительный.

Характеристики получившегося самодельного снегохода

длина рамы 2000 мм;
ширина колеи 470 мм;
осевое расстояние опорных катков составляет 1070 мм.

Самодельный снегоход из мотоблока видео

57212 08.10.2019 7 минут

Владельцы мотоблоков все чаще переходят на самодельные всевозможные комплектующие для данного агрегата.

В итоге получаем навесное оборудование своими руками, переделку мотоблока в более мощный, с установкой нового двигателя, а также множество всевозможных переделок и дополнений.

Конечно, дело не только в хорошей жизни, ведь большинство владельцев мотоблока стремятся не только сэкономить на его покупке, но и удешевить его дальнейшую эксплуатацию.

В частности, многие хотят сделать самодельные гусеницы для мотоблока, желая тем самым повысить проходимость своих агрегатов.

Получившийся мотоблок на гусеницах будет выполнять несколько иную роль в личном хозяйстве человека, потому что он уже становится полноценным транспортным средством, чем-то напоминающим.

Соответственно, перед ним открывается гораздо более широкий спектр работ, что во многом оправдывает такого рода самостоятельные переделки.

Об устройстве

Гусеничные мотоблоки встречаются гораздо реже, чем их колесные аналоги. Объяснение этому вполне объяснимо — для вспашки земли больше подходят колесные мотоблоки, т.е.е. его конструкция больше всего подходит для работы на земле.

Таким образом, вся переделка колесного мотоблока в гусеничный заключается в дополнительном подключении по одному колесу с каждой стороны. В итоге получаем 4-х колесный мотоблок, на который уже можно ставить гусеницы (самодельные или купленные в магазине, например).

Кстати, дополнительные колеса можно сделать съемными, чтобы быстро превратить обратно в стандартный мотоблок для работы в саду.Это можно сделать, прикрепив эти колеса к оси, которая у нас уже есть в наличии, с помощью гибкой или жесткой передачи.

Это решение наиболее целесообразно, так как нет необходимости приваривать дополнительный крепеж.

По устройству такие мотоблоки полностью идентичны колесным мотоблокам:

• Двигатель. На гусеничных моделях используется более мощный 4-тактный двигатель с функцией блокировки оси.


  Это важно, так как позволяет гусеничному мотоблоку разворачиваться на месте, не делая полный круг для поворота.

• Коробка передач. Редуктор, трансмиссия и система сцепления — этот стандартный набор также входит в устройство гусеничных мотоблоков.
• Шасси. Здесь в принципе все понятно из названия — в конструкции вместо колесной базы используются гусеницы. Как уже было сказано, в случае переделки к имеющейся паре колес с каждой стороны добавляется по одному ката, на которое уже надета самодельная гусеница.
• Органы управления. Они расположены на рукоятке управления, включая различные рычаги сцепления, аварийной остановки двигателя и т. Д.

Прежде чем приступить к описанию способа самостоятельного изготовления гусениц, не помешает оценить предложение некоторых специализированных магазинов по продаже мотоблоков и сопутствующих материалов. В частности, мы оценим стоимость некоторых типов трасс для известных мотоблоков.

Снегоходное навесное оборудование к мотоблоку Нева

Итак, гусеницы на мотоблок «Нева», цена которого около 28 тысяч рублей, — это полноценное снегоходное приспособление.Отдельно можно приобрести сиденья для водителей, благодаря которым мотоблок Нева становится похож на гусеничный минитрактор, правда, с более низкими показателями эффективности.

Технические данные:

• развиваемая скорость (с мотоблоком «Нева») — около 18 км / ч;
• общий вес консоли — 37 кг;
• длина — 100 см;
• ширина — 60 см;
• высота — 34 см;
• пассажиров — один водитель и один пассажир.

Подробнее о гусеничном приводе мотоблока Нева смотрите в видео:

Кроме того, в продаже есть навесное оборудование для мотоблока на гусеницах, предназначенное для агрегатирования с моделями Агат и Салют. Его стоимость 25-27 тысяч рублей. В такой конструкции отсутствует возможность крепления водительского сиденья, что несколько ограничивает возможности этого устройства.

Однако вполне подходит для езды по бездорожью и заснеженным дорогам.Крепления снегоходов на гусеницах для мотоблока встречаются довольно часто, что демонстрирует довольно большое количество различных моделей в интернет-магазинах.

Их отличительная особенность — возможность управлять ими не только двумя руками, следуя за мотоблоком, но и сидя в санях складного типа, которые, однако, необходимо приобретать отдельно.

Учитывая, что средняя цена на такое навесное оборудование составляет около 30 тысяч рублей (плюс цена складных санок — около 5 тысяч рублей), можно сказать, что самостоятельное изготовление гусениц — достаточно оптимальное решение для тех, у кого нет возможности потратить лишние деньги на покупку…

Необходимые материалы

Как уже было сказано ранее, чтобы превратить колесные мотоблоки в гусеничные, понадобится достаточно мощный двигатель с осевой блокировкой.

Мощность важна, ведь такой мотоблок будет эксплуатироваться на довольно сложной поверхности, проходимость по которой требует дополнительных технических данных.

Немного резюмируя, можно выделить основные материалы, которые нам нужны:

• Наличие самого мотоблока с коробкой передач, на котором установлен мощный 4-х тактный двигатель с блокировкой осей.
• Пара дополнительных колес, чтобы на них можно было натянуть гусеницу.
• Самодельная гусеница, сделанная из подручных средств.
• В зависимости от того, какой материал будет использован при изготовлении, нам могут понадобиться две большие автомобильные шины или транспортная лента.

Из этих материалов можно сделать полноценный гусеничный мотоблок.

При этом можно сделать полноценный мини-трактор на гусеницах, если добавить дополнительную грузовую платформу, или использовать как вездеход на снегу, добавив платформу на салазках.В общем, простор для фантазии.

Пошаговая инструкция

Многие задаются вопросом — как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько эффективных методов самостоятельного изготовления гусениц, проверенных на практике.

От транспортной ленты для повышения проходимости вездехода

Одним из простейших способов считается изготовление гусеницы из конвейерной ленты с использованием втулочно-роликовой цепи.Легкость заключается в том, что для их изготовления не нужно использовать большое количество инструментов и вспомогательных средств.

Для продления срока службы нашей конвейерной ленты в гусеничном мотоблоке можно сшить ее по краям леской, соблюдая шаг 10 мм. Чтобы соединить ленту в нужное нам кольцо, можно пришить ее по концам, либо использовать петлю.

Особое внимание следует обратить на толщину конвейерной ленты, поскольку она напрямую зависит от степени нагрузки на агрегат.Оптимальным выбором станет лента толщиной не менее 7 мм. Также нам нужно позаботиться о дополнительных колесах с каждой стороны.

Можно взять от старой машины, но помните, что диаметр должен быть идентичен колесу на мотоблоке.

Гусеничный модуль из шины

Гусеницы из автомобильных шин для мотоблока — тоже довольно распространенные самодельные изделия, отличающиеся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о подборе подходящих автомобильных шин.

Владельцы фермерских хозяйств все чаще прибегают к приобретению специальных технических устройств — измельчителей зерна, с помощью которых можно обрабатывать сырье и самостоятельно готовить корм для кормления. Собираясь узнать, как сделать зернодробилку из стиральной машины своими руками.

На отечественном рынке сельхозтехники представлены различные варианты культиваторов не только российского, но и зарубежного производства. — надежное и практичное оборудование на десятилетия.

В последнее время большой популярностью пользуется малогабаритная сельхозтехника, позволяющая выполнять ту же работу, что и их «старшие братья», но при этом стоить они на порядок дешевле.все о различных типах и характеристиках мини-комбайнов.

В частности, они должны иметь необходимый рисунок протектора, желательно от тракторов или больших машин. Рисунок протектора очень важен, потому что он действует как выступ, а также увеличивает сцепление с дорогой.

Разобьем процесс изготовления на несколько этапов:

• Найдя подходящие шины, нам нужно вырезать из них колею для гусениц. Это довольно кропотливая работа, которая займет много времени.
• Для резки можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе — это поможет лучше разрезать резину.
• Также нужно отрезать обе боковины от шин. Для упрощения процесса боковину можно выпилить электролобзиком с мелкими зубьями.
• При необходимости удалите лишние детали с внутренней стороны шины. Эту манипуляцию необходимо выполнить, если дорожка слишком жесткая изнутри.

Достоинством этого метода является отсутствие необходимости соединять ее в кольцо, так как шина уже имеет замкнутую конструкцию.Это повышает надежность таких гусениц, что немаловажно при больших нагрузках.

Однако такие гусеницы имеют довольно ограниченную длину — ровно по длине автомобильной шины.

Как сделать самодельную дорожку из ремней и цепей

Квадроциклы

на гусеницах от мотоблока могут изготавливаться с использованием самых распространенных ремней с клиновидным профилем. Ремни соединяются между собой с помощью проушины, прикрепляемой к ремням с помощью заклепок или винтов.

Другой способ — сделать гусеницы из цепочек одинакового размера.Такой материал у многих дачников есть в гараже оптом, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим пунктам:

• Берутся две цепи одинакового размера.
• Последние звенья этих цепей необходимо разжать, а затем соединить в замкнутое кольцо.
• Далее зажимаем звенья и привариваем.

Цепи крепятся между собой проушинами, которые могут быть изготовлены из обычных стальных пластин необходимой толщины.Они соединяются с цепью болтами.

Мотоблок на гусеницах Бурана

Если нет желания делать гусениц своими руками, то можно позаимствовать из старой техники. Например, мотоблок на гусеницах от «Бурана» показывает неплохую работу.

Желательно использовать именно старую деталь, так как новая гусеница «Бурановская» будет достаточно дорогой, а цель таких переделок — максимальная экономия средств.

Дополнительные советы и предупреждения по изготовлению гуся самостоятельно

Перед тем, как приступить к изготовлению самодельной гусеницы, необходимо четко понимать ее требуемые параметры.Дело в том, что в случае изготовления очень высокой гусеницы будет изменен центр тяжести мотоблока, что неизбежно приведет к определенным проблемам при повороте, т.е. агрегат будет катиться на бок.

Чтобы этого избежать, вторую ведущую ось необходимо увеличить на несколько сантиметров. Также можно немного расширить колесную базу имеющегося мотоблока. Для этого в специальном магазине можно приобрести втулку, а затем установить ее на приводной вал.

Помимо требований к мощности двигателя, стоит обратить внимание на его систему охлаждения. Дело в том, что воздушное охлаждение не очень хорошо справляется с высокими нагрузками, что приводит к значительному перегреву мотора.

Таким образом, лучше отдавать предпочтение двигателям с водяным охлаждением, которые показывают более стабильную работу в работе.

Заключение

Прикрепление гусениц к мотоблоку позволяет значительно повысить проходимость этого устройства.Это приводит к увеличению диапазона возможных работ, которые может выполнить получившийся мотоблок. Другими словами, гусеничная база в некоторых позициях превосходит обычную колесную базу.

Однако такая переделка мотоблока подходит далеко не всем владельцам данных агрегатов. В первую очередь, речь идет об особых требованиях к используемому двигателю, который должен быть достаточной мощности.

Что касается процесса переделки, то дома они вполне реальны, так что это весомая альтернатива гусеничным навесным устройствам, продающимся в магазинах, как и многие другие.

Как сделать прицеп к мотоблоку своими руками

Мотоблок — самоходная техника, незаменимый помощник в частном хозяйстве. Добавление осей специального оборудования, воздуховода и сиденья водителя расширяет его функциональные характеристики. Грузовик с прицепом может работать как мини-грузовик.

Оглавление:

1. Характеристики и стоимость промышленных прицепов для мотоблоков
2. Эскизные чертежи прицепного мотоблока
3. Изготовление и сборка самодельного прицепа-шасси
4. Материал и конструкция самодельной рамы прицепа
5. Из чего можно сделать каркас для троллейбуса
6. Моторизованные блоки средних размеров.Самодельные прицепы из металла. Пошаговая инструкция по сборке
7. Тяжелый мотоблок. Как сделать прицеп из автозапчастей

Характеристики и стоимость промышленных прицепов для мотоблоков

Промышленный, готовый прицеп для мотоблоков характеризуется грузоподъемностью от 0,3 до 1 т и различными габаритами. Тележка выбирается исходя из мощности мотоблока и его технических параметров:

• Прицеп с габаритными размерами кузова 1 м х 0.85-1,15 м, грузоподъемностью 300 кг предназначена для легких мотоблоков. Стоимость корпуса от 200 долларов и выше.

• Адаптеры для средних мотоблоков от 5 литров. из. иметь габариты 1х1,4-1,5 м, грузоподъемность до 500 кг. Средняя цена прицепа от 250 долларов.
• Для большегрузных автомобилей большой грузоподъемности продаются двухосные прицепы размером 1,2 м х 2 — 3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500 долларов.

Сделать прицеп своими руками несложно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

Предварительные чертежи мотоблока прицепа

Кузов прицепа изготавливается на заказ из оцинкованных, окрашенных стальных листов или из прочного пластика. Металлические борта и низ из металла прослужат дольше пластиковых, но по себестоимости второй вариант будет дешевле.

Определившись с материалом прицепа, приступаем к составлению чертежей или технических схем на несущие элементы:

• рама соединительная,
• переноска,
• рабочий орган.

Мастерство конструктора-механика не обязательно, достаточно набросать эскиз будущего автомобиля.

Зачем нужен предварительный этап? На рисунке модель визуально проступает, видны сложные участки, увеличены размеры, нарисованы соединительные узловые элементы и их возможное соединение или соединение. Пример чертежа:

На чертеже показан способ соединения ходовых элементов подшипника. Драйвер соединялся с модулем мотоблока поворотным узлом и консольным элементом, второй край носителя соединялся с рамой посредством центральной трубы.Присоединение к мотоблоку осуществляется через приставку и тупо. Изготовить осевую штангу по размеру тягового механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотная платформа держателя вращается вокруг него на подшипниках. Шариковые подшипники покрыты антипирелом, пустоты заполнены специальной смазкой.

Опытный мастер не затруднит подбора деталей, элементов, инструмента и запасных частей в соответствии с составленным чертежом.Для самого простого варианта тележки необходимы следующие детали:

• Колеса. Чаще всего берут колеса от коляски или от машины. Их покупают с рук или покупают при разборке. Размер и прочность обода соответствуют нагрузке на 300 кг больше.
• Ось колеса. Он изготовлен из стального прутка диаметром не менее 30 мм. Длину удилища рассчитывают самостоятельно, исходя из ширины корпуса. Оптимальный размер штанги не допускает выступа колес прицепа по окружности кузова.
• Шайба упорная. Для этой цели подойдет трубка 58 х 4.
• Болты М 8.
• Опорная балка — 3 шт.
• Платы для ящика.
• Рама для сцепления с мотоблоком.
• Водительское сиденье из удобного материала.
• Подставка для ног.
• Самый простой носитель.
• Консоль обрезная консольная.
• Кронштейны в размер.

Изготовление и сборка самодельного прицепа-шасси

Для изготовления шасси необходимо:

• Накладки 25х4.
• Фланцы размера S 4.
• Опоры труб 58х5.
• Уголки 25х25х4 под подножку.
• Труба для дышла.

Драйвер простой конструкции состоит из минимального количества сваренных по схеме элементов. Максимально нагружаемые детали — дышло и поворотник, усиливают ребра жесткости. Водитель шарнирно зацепляет раму мотоблока. Конструктивная модель «труба в трубе» образует подобие длинного шарнира и позволяет колесной базе прицепа самостоятельно менять положение, независимо от колесной базы мотоблока.Это решение защищает конструкцию прицепа от деформации и позволяет легко преодолевать ямы и неровности.

Привод крепится к центральной трубе болтами, контргайками и шпильками. Вытяните отверстие в центральной трубе так, чтобы фиксирующий болт вращался вдоль оси муфты без продольного смещения.

Колесная база построена из деталей любых отечественных автомобилей, колеса, рессоры, массы подбираются. К балке приваривают детали и элементы, а концы прикрепляют к лонжерону.

Дышло изготовлено из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей стыкуются и привариваются к тягово-механической муфте. Получается аналог заводской двухбалочной буксировки.

Материал и конструкция самодельной рамы прицепа

Рама служит основной несущей конструкцией. Расчет всех размеров и компонентов необходим по чертежу с высокой точностью, за исключением неточностей, возникающих при распиловке, стыковке швеллеров, труб и углов.

Простой, легкий, прочный каркас изготовлен из трубы прямоугольного сечения 60 х 30 мм. Это будет несущая конструкция. В роли траверсы выступают стальные квадраты размером 25 х 25 мм. Для надежности все элементы свариваются между собой и армируются несколькими сечениями, оставляя над лонжеронами выступы. Для стоек на передней части розеток продольно приваривают пару труб с двух сторон конструкции. Столбы привариваются к верхней обвязке труб сечением 25 мм.

Материал несущего каркаса выбирается по характеристикам, способным обеспечить условия прочности и жесткости, чтобы предотвратить деформацию конструкции при максимально допустимой нагрузке. Рама самодельного прицепа для мотоблока лёгкого типа изготавливается из любого доступного материала: металлический уголок, стальная труба прямоугольного, круглого сечения.

Прицеп мотоблока средней мощности выполнен на раме с использованием следующих элементов:

• распорка 20х20.
• 20×20 на сиденье водителя
• сиденья из уголка 40х40.
• проставки передние трубы 40х20.
• Профиль рамы рамы из уголка 40х40.
• Уголок 32х32 опоры оси колеса.
• распорки задние из трубы 40х20.
• усилитель поперечный от угла 40 × 40.
• Осевой стержень 30 мм.
• сплошной треугольник.

Сложная конструкция рамы обеспечит чрезмерный запас прочности и позволит перевозить в кузове тяжелые, громоздкие грузы и материалы.Изготовить раму усиленной конструкции можно в случае частой эксплуатации груженого прицепа по бездорожью. Сварочный аппарат. Потребуется плотно соединить все детали. Саморезы в этом случае не могут придать конструкции прочности и долговечности.

Из чего можно сделать каркас для троллейбуса

Прицеп к мотоблоку изготовлен из профнастила, листового металла толщиной 1 мм, досок толщиной 2 см, кузова старого автомобиля, мотоцикла прогулочная коляска или крашеные оцинкованные листы.Для корпуса подходит любой доступный от производителя материал и не дорогая конструкция.

У деревянного кузова углы усилены металлическими пластинами. Крепление к раме осуществляется болтами и тремя опорными рамами.

Для корпуса используется профилированный или оцинкованный листовой металл. Он упакован снизу по длине и ширине, чтобы защитить нижний материал от провисания, деформации или коробления.

Моторизованные блоки среднего размера. Самодельные прицепы из металла.Пошаговая инструкция по сборке

Первый этап изготовления начинается после разработки чертежа и расчета габаритов конструкции прицепа. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большой. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По габаритным размерам прицепа рассчитывается учет проката и количество каналов, выполняющих роль сцепной рамы.Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложных конструкций.

Материалы для тележки:

• Металлопрокат. Длина индивидуальная, рассчитанная.
• Уголок стальной 50х25мм.
• Уголок стальной 40х40мм.
• Обрезка труб прямоугольного и круглого сечения.
• Доска толщиной 2 см для корпуса.
• Балка 50х50 мм для опорных балок.

Второй этап.Для быстродействия проекта используйте готовую схему конструктивной части, представленную в разделе «предварительные чертежи».

Корпус из деревянных досок, уголки закрепить стальным уголком. Прикрепите корпус к каркасу с помощью опорных балок из деревянных балок. На кузове при желании сделайте боковые петли и ремни для фиксации груза при транспортировке. Готовый прицеп представлен в одноосной конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, в процессе эксплуатации необходимо следить за правильным распределением нагрузки.Второй недостаток конструкции одноосного прицепа — отсутствие заслонки.

Третий этап. Сборка шасси производится из доступных деталей и материалов. Это могут быть колеса от моторизованной машины в комплекте со ступицей. Концы осевой тяги необходимо заточить под диаметр подшипника ступицы.

Ось колеса будет представлять собой стальной стержень диаметром 30 мм. Длина тяги рассчитана так, чтобы колеса не выступали на ходу корпуса. Стержень приваривается к лонжеронам и корпусу продольной петли через косынку и угловую опору.

Тяжелый мотоблок. Как сделать прицеп из автозапчастей

Мотоблок тяжелого класса, например «Зирка», укомплектован качественным недорогим прицепным устройством из автозапчастей. Срок сборки по заранее составленному чертежу и подготовленных деталей — 1-2 дня.

Материалы и детали для прицепа:

• Длина канала 65 мм.
• Передние полуоси от «Москвич» или «Жигулей».
• Труба профильная 60х40 мм. Длина 3.5 мес. Количество 1 шт.
• Трубы длиной 2 м. Количество 2 шт.
• Уголки 60х60 мм.
• Сварочный аппарат.

Основным носителем является ось канала. Его длина выбирается по желанию, в зависимости от предполагаемой ширины туловища. Передние полуоси от автомобиля приварены к швеллеру с двух сторон. Профильные трубы укладываются сверху следующим образом:

• Одна труба укладывается ровно по центру. Длина отрезка от оси до задней части прицепа — 1 м, длина в передней части — 2.5 мес.
• По краям канала, на стыке его конца с полуосями укладывают двухметровые трубы. Стык канала должен разделить каждую из них пополам.
• Трубы укладывают параллельно друг другу.
• Концы коротких трубок закрепляют по перпендикуляру к углам.

Центральная длинная труба действует как дышло. Длина регулируется в соответствии с габаритами прицепного устройства. С передних углов прицепа вытягиваются профильные трубы или уголки, придающие конструкции жесткость и прочность.Стыки свариваются или скрепляются болтами.

На готовую раму установлен простой деревянный кузов с сиденьем водителя, прицепное устройство крепится к дышлу.

В коробку встроены подтяжки, подобие петель. При необходимости на петли крепится самодельная палатка.

Самодельный прицеп для мотоблока не пропадет даром. Придется выделить средства на приобретение вспомогательных и основных деталей. Не все материалы находятся в подсобном хозяйстве.Чтобы сравнить затраты на собственное производство и стоимость покупки нового заводского прицепа, сделайте смету. Введите в него все статьи расходов. В конце домашнего производства подведите итоги и получите удовлетворение от своей способности делать полезные, необходимые вещи с выгодной экономией для семейного бюджета.

Купить Колесо пневматическое 4.00-10 (шина + камера) «Елочка» 01.015.00031 Запасное колесо Для мотоблоков культиваторов ► Alitools

Продажа надежных брендов.

Продавец работает на платформе более трех лет.

Покупатели довольны сообщением продавца.

Товары продавца соответствуют их описанию.

9% покупателей недовольны товаром от продавца.

Возможны задержки при доставке.

Купить motoblock с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для мотоблока.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый мотоблок в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой мотоблок на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в мотоблоке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести мотоблок по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.
