Регулятор давления топлива: симптомы неисправности, проверка, ремонт

Регулятор давления топлива представляет собой мембранный клапан. С одного конца на него давит топливо, а с другого — пружина впускного коллектора. На пониженных оборотах происходит открытие клапана, сопровождающееся сливом остаточного горючего из мотора в бак. При очередной подаче топлива происходит запуск насоса, проводящего жидкость сквозь фильтр. На топливной рампе стоит специальный стабилизатор, задача которого – сохранять оптимальное давление в системе.

При поломке данного компонента мощность двигателя машины падает, ощущается неравномерность работы двигателя. Чтобы уберечься от этого, нужно систематично проводить проверку регулятора и своевременно реагировать на наличие симптомов повреждения устройства.

Признаки неисправности регулятора давления топлива

Если у машины заглох двигатель на холостом ходу или падает мощность мотора при движении, это могут быть симптомы неисправности регулятора давления топлива. Чаще всего сигналом поломки РДТ выступает внезапное увеличение расхода горючего.

Выделяют и другие признаки поломок:

двигатель работает неравномерно;
на холостом ходу останавливается работа мотора;
внезапно повышается или понижается частота вращения коленвала;
плохо работает система охлаждения;
мотор ощутимо теряет мощность;
при нажатии на педаль газа частично или полностью отсутствует отклик;
двигатель будто захлебываться;
слабое ускорение машины при переключении передач;
автотранспорт начинает часто двигаться рывками;
происходит стремительный расход топлива.

Наличие даже одного из таких признаков требует проверки состояния данного прибора.

Как проверить регулятор давления топлива?

Есть несколько несложных способов определить причины неполадок и дефективные компоненты:

Визуальный метод. Обычный осмотр без применения каких-либо сложных инструментов прекрасно подойдет для карбюраторных двигателей. Пережмите или отсоедините клапан и пронаблюдайте за струей горючего. Интенсивность потока топлива позволит выявить неисправность. Такой способ проверки по-своему эффективен, но на абсолютную точность рассчитывать не приходится.

Метод с использованием манометра. Поставьте манометр между топливным шлангом и штуцером. Для этого на время отсоединяется вакуумный шланг. Уровень давления должен измениться с 0,3 до 0,7 Бар. Если показатель давления не поменялся, повторите операцию с другим шлангом.
Метод пережатия шланга. Проверка регулятора давления проводится путем пережатия обратного шланга. Подсоединенный к топливной системе манометр должен выдать немедленную реакцию. Если мотор не развивает нормальные обороты, можно определить неработоспособность РДТ и без прибора. Запустите двигатель и пережмите обратный шланг. Затем отследите обороты и послушайте мотор. Если двигатель начал работать равномерно, то проблема кроется в неисправности регуляторного клапана, который необходимо заменить.

Как отремонтировать РДТ?

В рамках ремонта компонента нужно выполнить такие работы:

Посмотрите под капотом машины, где находится пробка штуцера, предназначенная для контролирования давление топлива. Открутите ее, затем посредством специального защитного металлического колпака аккуратно выкручивайте золотник внутри штуцера.
Подсоедините шланг с манометром и закрепите его на штуцере посредством хомута. После запуска мотора проверьте, чтобы показатель давления на измерительном аппарате не превышал 3,25 Бар.

Отсоедините вакуумный шланг от РДТ. Эта операция должна сопровождаться увеличением давления. Если ничего не происходит, ремонт регулятора давления топлива бесполезен, придется поменять элемент на новый.

Если отремонтировать деталь не удастся, приступаем к установке нового устройства.

Отсоедините вакуумный шланг. Давление начнет усиливаться. Понизив давление в системе питания, приступайте к извлечению вакуумного шланга. Потребуется раскрутить закрепляющую гайку на трубке топливного слива, где дизель или бензин сквозь топливный фильтр поступает к РДТ.
После выкрутки двух болтов, прикрепляющих устройство к топливной рампе, можно смело снимать регулятор с самой трубки сброса горючего. Оставшееся в рампе кольцо легко извлекается вручную и насаживается на регулятор перед монтажом.

Установите новый регулятор и произведите все предыдущие действия в обратной последовательности. Убедитесь в исправность нового прибора, только потом приступайте к полной сборке. По окончании установки произведите контрольную проверку функционирования и исправности устройства.

Заключение

Регулятор давления топлива – это мелкая, но весьма значимая деталь топливной системы автотранспорта. Если проводить осмотр регулятора давления топлива достаточно часто и вовремя его менять, можно избежать большого количества проблем.

Заменить прибор на новый – несложно и недорого. Большие финансовые потери станут следствием ремонта топливной системы, которая может полностью выйти из строя из-за нефункционирующего РДТ.

Как проверить обратный клапан топливной системы

4 признака неисправности и ремонт

Содержание статьи

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Причем этот агрегат присутствует не только в бензиновых моторах с карбюратором и в инжекторных двигателях. Обратный клапан на топливную систему дизельного двигателя также является незаменимой частью топливной системы таких двигателей.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Например, если вы передвигаетесь на автомобиле с дизельным двигателем, то поломка обратного клапана в пути может привести к тому, что топливная система начнет наполняться воздухом. Наличие воздуха неприемлемо и в инжекторных системах питания (читайте также, что такое инжектор).

Если водитель останавливает двигатель, а топливо при этом стекает в бак по рабочей магистрали, то освободившееся пространство быстро занимается воздухом. В таких ситуациях придется крутить мотор стартером не менее пятидесяти секунд.

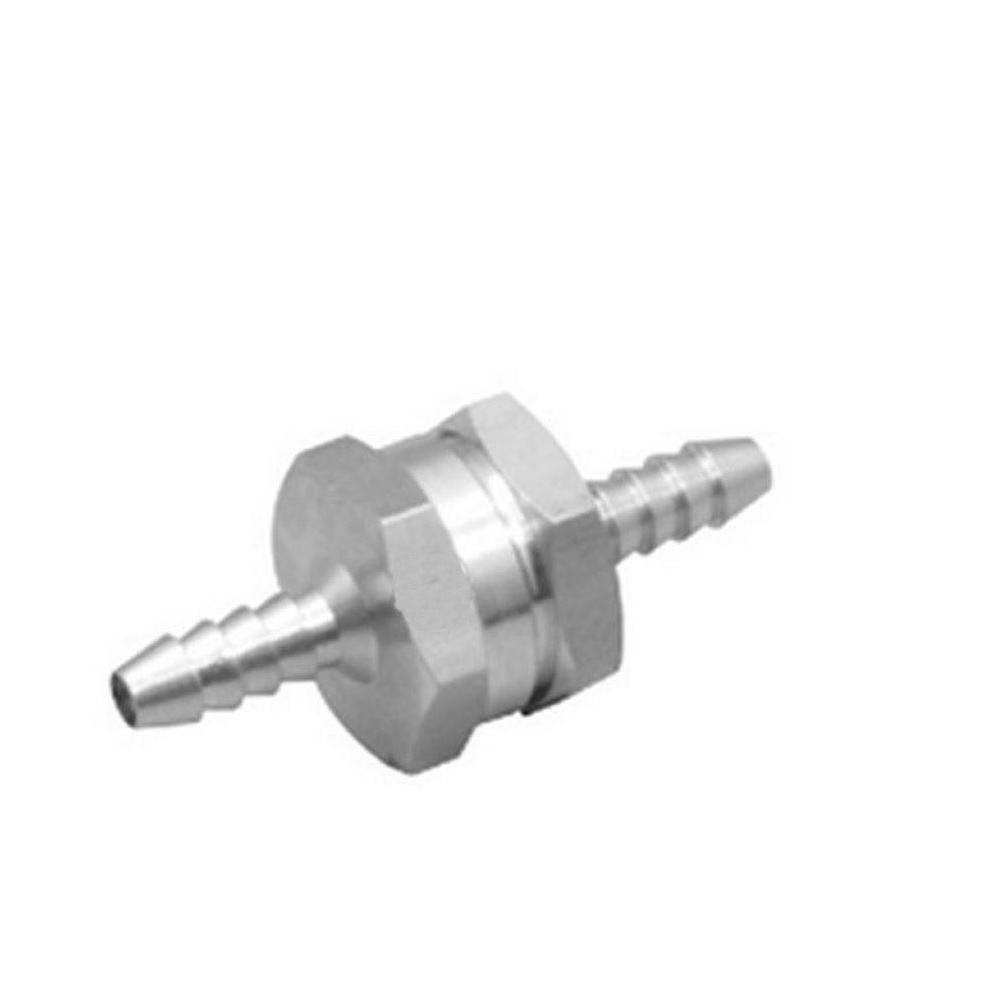

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

<center><div class="advv"><ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Место расположения

Где находится обратный клапан топливной системы? Этот параметр вы можете найти в инструкции, однако чаще всего этот клапан прикрепляется на топливную рампу в корпусе. Топливная рампа — это металлическая конструкция, на которую кроме нашего клапана прикрепляются и форсунки, отвечающие за впрыскивание топлива в двигатель.

В некоторые рампы обратный клапан вкручивается резьбой с торца. В некоторых автомобилях он также может находиться между топливным баком и форсунками в топливопроводе.

В автомобилях с дизельным двигателем благодаря тому, что давление на входе в ТНВД (топливный насос высокого давления) должно сохранять стабильные показатели, обратный клапан прикрепляется между ручным насосом низкого давления и ТНВД. Если в автомобиле присутствует специальная система предпускового подогрева топлива, то обратный клапан устанавливается перед данной системой.

Неисправность обратного клапана топливной системы

Признаки неисправности

Существует несколько характерных признаков, которые могут свидетельствовать о неисправности обратного клапана:

Мотор работает неустойчиво и прерывисто при минимальных оборотах.
Мотор запускается только после длительного вращения стартера с одновременным нажатием педали газа.
Бензин протекает из топливных шлангов и продолжает протекать после их замены и подтягивания хомутов.
Обороты резко меняются на холостом ходу.

<center><ins class="adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Из-за того, что конструкция обратного клапана полностью механическая, его диагностика с помощью специальных приборов невозможна. Разобрать обратный клапан и отремонтировать его не получится, так как вся его конструкция довольно дешевая, и отсутствуют отдельные запчасти в продаже.

Вы можете узнать о работоспособности клапана, измерив давление в топливной системе манометром. Манометр для этого подсоединяете к отделу, обеспечивающему питание двигателя. Быстрое снижение давления при остановке двигателя будет свидетельствовать о неисправности клапана.

Другой способ проверки клапана на работоспособность заключается в отслеживании уровня давления при пережатии обратного шланга. Давление должно повышаться, но такой способ подойдет не для всех автомобилей, поскольку в некоторых из них эти шланги сделаны из металла.

Если двигатель работает сбивчиво, то пережмите обратный шланг и вновь понаблюдайте за работой двигателя. Если необходимая мощность в этот момент набирается, а цилиндры функционируют — смело можете менять клапан.

Основные неисправности

Основной неисправностью обратного клапана является выход из строя вследствие долгого использования. Любая деталь автомобиля имеет свой срок годности, после истечения которого даже при должном обращении уже не будет функционировать как прежде.

Другими частыми неисправностями клапана являются механические повреждения или закупорка, которая происходит, например, из-за использования некачественного топлива. Чаще всего изнашивается пружина и мембрана.

Причины неисправностей

Почему клапан выходит из строя? Последнее время рынок автозапчастей наводнили китайские дешевые запчасти. Довольно часто такие запчасти выходят из строя из-за заводского брака. Обратный клапан не является исключением.

Как упоминалось выше, причиной износа часто становится время и некачественное топливо. Если бензин или дизельное топливо смешать с водой, то такая смесь будет губительной для многих агрегатов топливной системы.

Засорение клапана в результате использования некачественного топлива тоже может быть существенной причиной. Засорение вообще приводит к снижению или прекращению работоспособности многих агрегатов автомобиля (например, воздушных фильтров).

После смешивания топлива с водой и попадания такого топлива в систему, влага может попасть в регулятор. Нередко и вместе с грязью, если неисправен фильтр.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см²(для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Обязательно устанавливайте причину, по которой топливная система наполняется воздухом. При правильном ее функционировании жидкость в небольшом количестве должна оставаться в камере в ожидании следующего запуска двигателя. Если клапан отсутствует или изношен, то вместо этой жидкости появляется воздух. Запустить двигатель в таких условиях будет несоизмеримо трудно.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Иногда в замене клапана нет нужды, а нужно менять сам топливный насос. Однако эта процедура стоит гораздо дороже. Альтернативным вариантом является установка дополнительного клапана. При выборе клапана учитывайте, что модели для российских автомобилей часто отличаются по сечению от иномарок.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным. Удачи и легких дорог!

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Неисправность Регулятора Давления Топлива. 4 Признака

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо. Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы. Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Содержание:

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор. При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак. По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система. Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ. А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем. Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

найти в подкапотном пространстве шланг обратной подачи топлива;
запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
с помощью плоскогубцев (аккуратно, чтобы не повредить его!!!) пережать указанный выше шланг обратной подачи топлива;
в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Надолго пережимать резиновые топливные шланги нельзя, поскольку в таких условиях создается дополнительная нагрузка на топливный насос, что может в долгосрочной перспективе вывести его из строя!

Как определить работоспособность на инжекторе

В современных инжекторных бензиновых двигателях, во-первых, вместо резиновых топливных шлангов устанавливают металлические трубочки (в связи с высоким давлением топлива и для надежности и долговечности), а во-вторых, монтируют электрические датчики на основе тензорезисторов.

Соответственно, проверка датчика давления топлива сводится к проверке выходного напряжения от датчика при изменении подводимого давления топлива, проще говоря, увеличению/уменьшению оборотов двигателя. Что и даст понять вышел из строя регулятор давления топлива или нет.

Другой метод проверки — с помощью манометра. Так, манометр подсоединяют между топливным шлангом и штуцером. Перед этим обязательно нужно отсоединить вакуумный шланг. Также предварительно необходимо узнать, какое нормальное давление топлива должно быть в двигателе (будет отличаться у карбюраторных, инжекторных и дизельных моторов). Обычно у инжекторных двигателей соответствующее значение находится в диапазоне приблизительно 2,5…3,0 атмосфер.

Нужно запустить двигатель и убедиться по показаниям на манометре, что давление соответствует норме. Далее необходимо немного погазовать. При этом давление немного падает (на десятые доли атмосферы). После чего давление восстанавливается. Далее нужно с помощью тех же плоскогубцев пережать обратный топливный шланг, в результате чего давление возрастет примерно до 2,5…3,5 атмосфер. Если этого не произошло — регулятор вышел из строя. Помните, что на долго пережимать шланги нельзя!

Как проверить на дизеле

Проверка регулятора давления топлива на современных дизельных системах Common Rail ограничивается лишь измерением внутреннего электрического сопротивления индуктивной катушки управления датчика. В большинстве случаев соответствующее значение находится в районе 8 Ом (точное значение необходимо уточнять в дополнительных источниках — мануалах). Если значение сопротивления заведомо занижено или завышено — значит, регулятор вышел из строя. Более детальная диагностика возможна лишь в условиях автосервиса на специализированных стендах, где проверяются не только датчики, но и вся система управления топливной системой Common Rail.

Причины неисправности регулятора топлива

На самом деле причин, по которым вышел из строя регулятор давления топлива не так много. Перечислим их по порядку:

Естественный износ. Это наиболее распространенная причина выхода из строя РДТ. Как правило, это случается при пробеге автомобиля около 100…200 тысяч километров. Механическая неисправность регулятора давления топлива выражается в том, что утрачивает эластичность мембрана, может подклинивать клапан, со временем ослабевает пружина.
Бракованные детали. Встречается это не так часто, однако зачастую на изделиях отечественных производителей изредка попадается брак. Поэтому желательно покупать оригинальные запчасти импортных производителей или проверять их перед покупкой (обязательно обращать внимание на гарантию).
Некачественное топливо. В отечественном бензине и дизельном топливе, к сожалению, нередко допускается чрезмерное присутствие влаги, а также мусора и вредных химических элементов. Из-за влаги на металлических элементах регулятора могут появиться очаги ржавления, которые со временем распространяются и мешают его нормальной работе, например, ослабевает пружина.
Забитый топливный фильтр. Если в топливной системе присутствует большое количество мусора, то приведет к засорению в том числе и РДТ. Чаще всего в таких случаях начинает подклинивать клапан, либо изнашиваться пружина.

Как правило, если регулятор давления топлива неисправен, то его не ремонтируют, а меняют на новый. Однако, прежде чем выбрасывать, в некоторых случаях (особенно если речь ), можно попробовать почистить РДТ.

Чистка регулятора топлива

Перед тем как заменить его на новый аналогичный элемент, можно попробовать почистить его, благо процедура эта простая и доступная практически каждому автовладельцу в гаражных условиях. Зачастую для этого пользуются специальными очистителями карбюраторов или карбклинерами (некоторые автолюбители пользуются для аналогичных целей известным средством WD-40).

Чаще (и доступнее) всего — почистить фильтрующую сеточку, которая находится на выводном штуцере регулятора давления топлива. Через нее топливо подается непосредственно в топливную рампу. Со временем она засоряется (особенно, если в бак автомобиля регулярно заливается некачественное топливо с механическими примесями, мусором), что приводит к снижению пропускной способности как регулятора в частности, так и всей топливной системы в целом.

Соответственно, чтобы ее почистить, необходимо демонтировать регулятор давления топлива, разобрать его, и с помощью очистителя избавиться от отложений как на сетке, так и внутри корпуса регулятора (при возможности).

Чтобы избежать засорения регулятора давления топлива, необходимо менять топливный фильтр автомобиля в соответствии с регламентом.

Грязная сетка регулятора топлива

После выполнения чистки сетки и корпуса регулятора их желательно принудительно просушить при помощи воздушного компрессора перед установкой. Если компрессора нет — поместить их в хорошо проветриваемое теплое помещение на время, достаточное для полного испарения влаги с их наружных и внутренних поверхностей.

Еще один экзотический вариант чистки — использование ультразвуковой установки на автосервисе. В частности, ими пользуются для качественной очистки форсунок. Ультразвуком можно «отмыть» мелкие, сильно въевшиеся, загрязнения. Однако тут стоит взвешивать стоимость процедуры очистки и цену новой сеточки или регулятора давления топлива в целом.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Subaru Legacy Outback 2,5 TV › Бортжурнал › Регулятор давления топлива, диагностика и замена.

Всем привет. Хочу немного рассказать о регуляторе давления топлива (далее РДТ) или обратном клапане.

Для тех кому лень много читать. Машина в целом не подавала никаких признаков неисправности, кроме того что долго запускалась после часа и более стоянки, причина оказалась в РДТ, можете сразу перейти к замене с картинками))

Сначала немного теории о предназначение РДТ в топливных системах наших автомобилей (с обычным типом впрыска).
Бензин с помощью насоса поступает в некий резервуар — топливная рампа, к которой подсоединены все форсунки двигателя. Форсунки настроены на работу на определенном давлении топлива. Если значение давления выходит за рамки, то смесеобразование нарушается со всеми вытекающими последствиями. То есть грубо говоря блок управления двигателя сможет скорректировать смесь, путем изменения времени поднятия иглы форсунки, но в очень ограниченных пределах.
Таким образом мы пришли к необходимости поддержания давления в системе на некоем уровне. Конкретные значения можно подсмотреть в мануале, для моего 251 мотора это 2,4-2,5 Атм.
РДТ как раз и призван поддерживать такое давление. Топливный насос в стенку, то есть в замкнутую емкость, может накачать и 5 Атм., но такое большое давление на ни к чему. При превышении давления срабатывает РДТ и сливает часть бензина в обратку, то есть обратно в бак. Этот процесс происходит постоянно.
Важно помнить, что давление в рампе меняется от нагрузки на двигатель, в этой ситуации нам помогает еще одна важная функция РДТ — вакуумная корректировка, осуществляемая за счет разрежения во впускном коллекторе. Когда мы давим на газ, значение разрежения уменьшается, мотору требуется больше бензина, соответственно большее давление в топливной рампе, где нам и помогает регулятор. Он может повысить давление на 0,5 Атм.
Помимо вышеперечисленного, регулятор призван сохранить давление в топливной рампе после того как мы глушим двигатель. Это необходимо для того, чтобы во время следующего запуска двигателя, нам не приходилось заново накачивать давление, необходимое для нормальной работы форсунок.

Теперь поговорим о первичной диагностике, скажем — простом наблюдение за поведением автомобиля. Именно в субару, насос включается на несколько секунд при включении зажигания, далее полноценно начитает работать когда мы поворачиваем ключ на старт, т.е. с первым оборотом стартера. Имея привычку не сразу поворачивать ключ до конца, а давать сработать бензонасосу, можно своевременно и не заметить то что двигатель запускается хуже, не с пол-оборота. А вот если водитель неопытный и сразу крутит ключ на старт, то проблема с неисправным РДТ проявляется во всей красе. Особенно утром, после ночной стоянки, когда регулятор спускает давление в рампе до нуля, хотя должен поддерживать его не менее 12 часов.
(Далее описана процедура диагностики РДТ и топливного насоса. Естественно предварительно необходимо обеспечить чистоту топливных фильтров и целостность резиновых уплотнений с сборках топливных насосов.)
Перед тем как замерять давление топлива, настоятельно рекомендую сбрасывать давление в системе. Это можно сделать сняв фишку с насосной станции и далее завести автомобиль, он проработает пару секунд и заглохнет, так же необходимо открутить пробку бензобака.

Полный размер

фишки бензонасоса под задним сиденьем

А сейчас, о том как без шаманства приговорить к замене РДТ.

1. Подключаем манометр в разрыв напорного шланга. Оцениваем давление топлива в системе. Если ниже нормы — переживаем шланг обратки, давление должно резко подняться до 5 — 6 Атм, если не поднялось — меняем насос.

Полный размер

подключенный манометр

2. Снимаем вакуумный шланг с впускного коллектора или самого регулятора. Давление в топл. системе должно резко подняться примерно на 0,5 Атм. Одеваем обратно. Сам шланг кстати, лучше использовать вазовский силиконовый — очень удобный.

Полный размер

Расположение регулятора

www.drive2.ru

Признаки неисправности регулятора давления топлива

В любой топливной системе двигателя присутствует топливный насос. В бензиновых моторах последнее время устанавливают топливные насосы электрического типа, механические образцы уже устарели и больше не используются на современных транспортных средствах. Механические бензонасосы доживают свой век на автомобилях выпуска прошлого столетия.

Производительность электро бензонасоса должна быть такой, чтобы обеспечить бесперебойную подачу топлива на любых оборотах двигателя и под любой нагрузкой. А как быть, когда мотор работает на холостых или малых оборотах, и порция горючего требуется небольшая? Ведь то давление, которое создается в системе питания двигателя для больших нагрузок, будет избыточным для холостых оборотов. А избыток давления может привести к плачевному результату — к обрыву топливных шлангов или другим поломкам. Для нормальной работы топливной системы и существует регулятор давления топлива.

Что из себя представляет регулятор давления топлива

Регулятор давления топлива (РДТ) — это вакуумный клапан, он перепускает излишки топлива через обратный шланг в топливный бак. РДТ представляет собой корпус, в котором находится клапан, мембрана и пружина. Также в корпусе есть три вывода: два вывода для прохождения топлива через регулятор, третий связан с впускным коллектором. При увеличении оборотов двигателя создавшееся в коллекторе разряжение (на третьем выводе) преодолевает силу пружины и двигает мембрану, тем самым приоткрывая клапан. Лишнее топливо получает доступ ко второму выводу и уходит обратно в бензобак. Нередко РДТ еще называют обратным клапаном.

Как правило, обратный клапан располагается на топливной рампе, также он может врезан топливный шланг обратной подачи системы питания.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Характерные признаки неисправностей регулятора давления топлива

По каким признакам можно определить, что РДТ не работает:

двигатель очень трудно запускается, нужно долго крутить стартером и при этом держать нажатой педаль газа, для того, чтобы мотор завелся;
двигатель неустойчиво работает на холостых оборотах или обороты очень низкие, мотор часто глохнет. При этом он совсем не набирает мощность, при попытке газовать получается глубокий провал;
двигатель спам резко меняет обороты, особенно это заметно на холостом ходу:
с топливных шлангов подтекает топливо. Попытки подтянуть и заменить хомуты, заменить шланги не помогают.

Как проверить регулятор давления топлива на исправность

Регулятор давления топлива не относится к электрическим датчикам, и проверить его с помощью приборов нельзя. Следует учесть и то, что РДТ не разбирается и не ремонтируется. Кто-то пишет, что можно отремонтировать обратный клапан топлива. Хотелось бы посмотреть, как это выглядит, и где можно купить ремкомплект. Как правило, РДТ стоит недорого, и даже по этой причине его не стоит чинить, если бы он был пригоден для ремонта.

Убедиться в исправности регулятора можно, проверив давление в топливной системе. Обычно это делают механическим манометром, который подключают к системе питания двигателя.

Замер производят следующим образом:

подсоединяют манометр к топливной системе;
запускают двигатель и смотрят на показания манометра.

Стандартное давление в системе для легкового автомобиля обычно находится в пределах 3 кг/см2. При остановке двигателя давление не должно сразу падать — регулятор перекрывает обратку. Если стрелка манометра быстро уходит к нулю, скорее всего РДТ неисправен.

Еще один способ проверки: если во время работы двигателя удастся пережать шланг обратной подачи топлива, то при исправном регуляторе давление в топливной системе должно увеличиться. Показание стрелки прибора зависит от степени пережатия. Но есть такие иномарки, где пережать обратку не получится — вместо резиновых шлангов стоят металлические трубки, или шланги очень короткие.

В некоторых случаях, пережав обратный шланг, убедиться в неисправности РДТ можно и без манометра. Но это только при одном признаке — когда двигатель троит и совсем не развивает обороты. Если при пережатии обратки начинают работать все цилиндры и мотор приобретает нужную мощность — точно, неисправен РДТ, его необходимо заменить.

avto-kuplya.ru

Проверка топливной системы — Mitsubishi Lancer, 1.6 л., 2006 года на DRIVE2

Всем привет! Давно хотел проверить топливную систему, а тут и повод появился-запах бензина из выхлопа, много дыма+я все еще в стадии настройки вал-паук-коллектор, и при этом yegik написал, что по ходу форсунки льют.
Купил манометр, тройник, шланги, подключил, завел-2.65атм-как по мануалу, потом выдернул ваккумную трубку из клапана обратки-3.2атм-ровно как по мануалу. Напомню, что у меня стоит клапан обратки GM 96334068. Далее чтобы проверить герметичность обратного клапана даванул компрессором в бензонасос-2.8атм держит без проблем, давление не падает.
Но заметил, что при глушении машины давление топлива быстро падает, с 2.65 до 1атм примерно за минуту, до 0.4 за пять минут, подумал, что форсунки жестко пропускают. Заказал оригинал б/у 4шт, продавец сказал что пробег около 76тыс.км, выслал в сборе с рампой и клапаном обратки. Когда пришли форсунки, в клапане обратки в ввакуммной трубке было масло-пробег-то может быть и 76тыс, но за тачкой с которой сняли эти форсы явно не следили. Такие форсы понятно я поставить не мог, начал искать стенд для проверки, позвонил в разные сервисы-нигде нет этого стенда, зато полно услуг по чистке форсунок, нашел один-сказали, что он заточен только под тазофосы.
Пришлось самому мастерить этот стенд, только не нашел у нас генератор импульсов, чтоб имитировать динамический режим, имитировал его рукой))) Сделал подставку для рампы, рабочая жидкость винс, через бутылку компрессором создавал давление, провода на форсы кинул от аккума, на минус поставил кнопку от звонка. Качал 2.6-3атм и смотрел качество распыла и производительность, проверил все 8 форсунок, оказалось все восемь-герметичны, 2 родные у меня распыпяют нормальро-две ровные слегка распыляющие струйки, 2 другие-с одной стороны струя как иголка без распыла, с другой типа тумана, то же самое с купленными форсами. Оказалось, что все 8 форсунок одинаковой производительности, боялся, что будут разной. Таким образом выбрал 4 хорошие форсунки, еще раз их проверил и поставил. Вообщем через форсунки я прогнал около 20л винса (около 20 раз его заливал), и могу сказать, что он не особо эффективен, 4 форсунки, которые лили как попало, так и лили без изменений, возможно нужно было через генератор импульсов их гонять, чтоб частота открытия и закрытия их была выше.
На текущий момент наблюдаю за машиной-бензом не воняет дыма от выхлопа стало меньше, двигатель стал работать ровно как часы (до этой процедуры работал с небольлими перебойчиками), расход тоже немного уменьшился. Так же можно сделать вывод о том, что клапан обратки GM 96334068 полный аналог нашего родного клапана, встает с минимальным колхозом-подпилить ушки.
Ну и немного фото, которые успел сделать.

Полный размер

Подключение манометра к топливной магистрали.

Полный размер

На заведенном моторе

Полный размер

С отключенной ваккумной трубкой

Полный размер

Давлю в бензонасос

Полный размер

В бутылку наливаем рабочую жидкость, к верхнему соску-компрессор, снизу через фильтр в рампу

Полный размер

Кнопка звонка)))

Полный размер

Клапан обратки заглушил. В рампе был кусок топливной магистрали, к ней трубку из бытылки с винсом.

www.drive2.ru

Регулятор давления топлива — Лада 2110, 1.6 л., 2006 года на DRIVE2

Замечено пшикание паров при откручивании крышки бензобака, а также давление в рампе ниже 2,8атм при включении зажигания, ниже падать не должно. Значит не исправен регулятор давления! Убеждаемся в своих догадках на просторах интернета.
Читаем ниже

Какое допустимое давление в топливной рампе ?
Чем больше, тем лучше. Кашу маслом не испортишь.
Пример, когда проблем в топливной системе нет: при работе на холостых давление — 2.5атм, при снятии трубки с регулятора 3.3атм, а при пережатии сливной трубки 7атм. При подгазовке подпрыгивает до 3атм и обратно восстанавливается на 2.5атм.

Как определить состояние регулятора давления топлива (РДТ) ?
подключение бензонасоса без запуска двигателя определить неисправность РДТ можно двумя способами:
Если давление на неработающем двигателе с включенным бензонасосом ниже 2.8атм. Чтобы включить бензонасос напрямую не заводя двигатель, тогда на диагностической колодке замыкаем самые ближние контакты к рычагу переключения передач.
Выключаем бензонасос. Давление в рампе должно упасть примерно на 0.7атм и остаться на этом уровне. Если не держит давление в топливной системе и сразу падает на ноль, тогда неисправен РДТ либо обратный клапан насоса (находится в тыльной стороне моторчика бензонасоса, менять насос из-за него не целесообразно). Не исключайте трещин в топливной магистрали или плохое состояние форсунок (бензин течет внутрь)
(Взято с лада2111.рф)

В результате бензин через форсунки не течет, давление держится как нужно.

Купил новую крышку в бак и регулятор давления!

насос

регулятор давления, установлен в бензонасосе.

Цена вопроса: 520 ₽

www.drive2.ru

Признаки неисправности регулятора давления топлива

Диагностика и ремонт4 февраля 2018

Топливная магистраль и рампа инжектора, питающего форсунки двигателя, работают под давлением порядка 3 Бар. Поскольку подачей бензина занимается электрический насос, в системе задействован специальный клапан, ограничивающий напор горючего. Иначе распылители станут протекать, а мотор – захлебываться переобогащенной смесью. Чтобы избежать проблем с топливоподачей, нужно своевременно диагностировать признаки неисправности регулятора давления топлива (сокращенно – РДТ) и знать способы ее устранения.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Справка. Первая схема с регулятором внутри бензобака внедрена на всех автомобилях ВАЗ российского производства.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

цилиндрический корпус с патрубками для подключения подающей и обратной линии;
мембрана, соединенная с запирающим штоком;
седло клапана;
пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
Рост напора до максимума – элемент не пропускает горючее в обратку.

Примечание. Как правило, первая неполадка сопровождается быстрым падением давления в системе после отключения электробензонасоса.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
«провалы» в процессе разгона и рывки при движении в гору;
автомобиль часто глохнет на холостом ходу;
расход бензина на 100 км увеличивается.

Повышенный расход топлива объясняется действиями водителя, пытающегося компенсировать недостаток горючей смеси нажатием педали акселератора. Ездить в подобном режиме довольно сложно – лучше не откладывая проверить регулятор давления топлива на работоспособность.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
Заметно увеличивается расход.
На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Причины и способы устранения неполадок

При обнаружении вышеперечисленных признаков следует проверить работоспособность РДТ одним из предлагаемых способов:

измерьте давление в топливной рампе, его величина должна составлять не менее 3 Бар;
отыщите шланг обратки и аккуратно передавите его пассатижами на работающем моторе;
отключите от регулятора вакуумный патрубок, ведущий от коллектора.

Самый надежный способ – измерение с помощью манометра. Прибор подключается к штуцеру на топливной рампе, проверка выполняется на работающем двигателе. Если давление ниже 3 Бар, дополнительно проверьте бензонасос – возможно, агрегат потерял производительность. Для диагностики понадобится тройник с манометром, врезанный в подающую линию. Если насос дает 3 Бар и больше, меняйте РДТ.

Причины потери работоспособности клапана выглядят так:

пружина потеряла упругость и позволяет мембране перепускать топливо при невысоком напоре;
загрязнение некачественным бензином;
заклинивание штока.

В силу особенностей конструкции (корпус элемента завальцован) ремонт регулятора давления топлива в большинстве случаев невозможен, деталь придется менять. Вариант промывки и продувки помогает лишь при засорах внутри элемента.

Передавливание обратной линии делается на холостых оборотах мотора, желательно – «на холодную». Если работа двигателя стабилизировалась, существует проблема с РДТ или насосом. Чтобы определить «виновника», все равно потребуется измерить давление на подаче. Снятие вакуумной трубки от коллектора пробуйте делать на повышенных оборотах – если клапан пришел в негодность, поведение силового агрегата не изменится.

autochainik.ru

предназначение, расположение, неполадки — Auto-Self.ru

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

неожиданно меняются обороты в режиме ХХ;
запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
на низких оборотах двигатель функционирует крайне нестабильно;
из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Существует ещё один способ диагностики, без манометра, подходящий для моторов, нестабильно работающих и плохо набирающих обороты. Опять же, пережимается «обратка». Одновременно нужно следить за работой ДВС. Если обороты двигателя повышаются, и все цилиндры нормально функционируют, скорее всего, ОК неисправен.

Очевидно, что от испорченного клапана ничего хорошего ждать не стоит. Падение оборотов двигателя, нестабильная работа цилиндров, затруднённый пуск, завоздушивание – всё это придёт рано или поздно, если не работает клапан.

Пережать обратку

Интересно будет рассмотреть причину завоздушивания системы, которая открывает глаза на принцип работы ОК. После остановки двигателя топливная жидкость в некотором количестве должна оставаться в камере, ожидая следующего пуска. Если клапана нет, или он испорчен, бензин/солярка уходят обратно в бак, а их место занимает воздух. Пока не развоздушить систему, не привести в норму давление, мотор не заведётся.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Видео: как проверить предохранительный клапан

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Vkontakte

auto-self.ru

Признаки неисправности регулятора давления топлива

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Содержание статьи

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

неустойчивую работу на ХХ, агрегат глохнет на холостых;
потерю мощности, заметное повышение расхода топлива;
замедленные реакции на нажатие педали газа;
рывки и провалы во время разгона, в момент перегазовки;
автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений. Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Обратный клапан топливной системы: как проверить клапан

Предохранительный клапан топливной системы

Конструкция

Клапан топливной системы и трубка

Редукционный клапан или регулятор давления

Расположение

Где находится обратный клапан топливной системы

Неполадки

Как проверить обратный клапан топливной системы

Характерные признаки неисправности ОК выглядят так:

неожиданно меняются обороты в режиме ХХ;
запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
на низких оборотах двигатель функционирует крайне нестабильно;
из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

Способы проверки работоспособности ОК

Манометр

Пережать обратку

Установка дополнительного ОК

Обратный клапан топливной системы Нексия

Видео: как проверить предохранительный клапан

ozapuske.ru

Топливный обратный клапан — где расположен и как ремонтировать

Главная » Советы по ремонту » Топливный обратный клапан — где расположен и как ремонтировать

Где находится обратный клапан топлива

Давайте выясним, где находится клапан топливной системы различных автомобилей.

В силовых установках с инжектором может стоять в корпусе бензинового насоса.
Монтируется на топливной раме или устанавливается непосредственно в топливном проводе. Это место между баком для бензина и топливными форсунками.

На дизельных силовых установках механическая конструкция прячется между ТНВД и насосом низкого давления. Такое расположение продукта позволяет создавать стабильное давление на выходе в НВД (насос высокого давления).

Система хорошо себя зарекомендовала:

на отечественном грузовике: КАМАЗ 740;
чешской косолапой Татре;
на Мане;
и Рено Магнум.

В дизельных установках, где предусмотрена система подогрева перед запуском, топливный обратный клапан стоит перед системой подогрева. Характерным примером могут служить те же КамАЗы или Магирусы, работающие в районах Крайнего Севера.

На отечественных легковых автомобилях, таких как ВАЗ 2110 и 2114 с шестнадцатью клапанами, механическая конструкция стоит в бензиновом насосе и на топливной раме. Это аналог монтажа дизеля.

Сегодня на наших дорогах ещё бегают старенькие карбюраторные авто с задним приводом: восьмёрки и девятки (ВАЗ 2108 и ВАЗ 2109). На них, роль обратного устройства, отведена непосредственно бензиновому насосу.

Он стоит на блоке цилиндров и препятствует прохождению горючего в обратном направлении: в топливный бак.

Система подачи топлива автомобильных бензиновых и дизельных силовых агрегатов – это сложное в техническом плане устройство, которое без знания не стоит приближаться. А тем более, пытаться самостоятельно провести техническое лечение.

Важную роль в регулярной подаче топлива играет обратный клапан. Давайте сфокусируем своё внимание на его устройстве, установке в автомобиле. Рассмотрим неполадки и характерные признаки неисправности. А также определимся со способами его проверки.

Справка

Многим известно, что клапан топливной системы агрегирует:

С карбюраторными силовыми агрегатами, работающими на бензине.
С моторами, обеспеченными инжектором.
С системами питания силовых установок, где применяется в качестве горючего, дизельное топливо.

В устройстве механической конструкции нет ничего сложного. Это устройство шарикового типа с седлом, которое изготавливают из мягкого металла, с максимально точной балансировкой. Горючее беспрепятственно проходит через топливный клапан в одном направлении. Давление, которое создается, препятствует поступлению бензина или солярки обратно в топливный бак, так как неразборная конструкция запирается.

При всей свей простоте, устройство может причинить немало хлопот новичку и опытному водителю. Поэтому, необходимо знать его возможные капризы и способы ликвидации поломок. Но прежде всего, понимать, где устанавливается механическая конструкция.

«Не следует путать понятие обратного клапана топливной системы с редукционным устройством».

Обращаем ваше внимание.

Если топливный обратный клапан теряет свою герметичность, происходит несанкционированное поступление бензина обратно в бак. В этом случае запуск силового агрегата возможен при ручной подкачке.

Если запуск мотора был затруднён, умельцы ставили (врезали) механическую конструкцию в систему питания, ближе к карбюратору.

Это давало возможность без труда завести мотор даже при отрицательных t⁰. Примером могут служить: повидавшие на своём веку старенькие Опеля (Кадеты) и 323 Мазды.

Неполадки обратного клапана

По какой причине клапан топливной системы выходит из строя. Давайте разбираться вместе. Сегодня известны три явные причины отказа в работе.

Установка некачественного китайского товара, который быстро выходит из строя. В основном, это подделки под определённый бренд.
Вторая причина – это естественный износ продукта. В этом случае из строя выходит или пружина, или мембрана. Заметим, что сам клапан крайне редко выходит из строя.
Ещё одна беда для неразборной механической конструкции – это некачественное топливо.

Определившись с возможными неполадками, давайте перейдём к признакам, указывающим на проблему.

Характерные признаки неисправности обратного клапана

Это может быть:

неожиданная смена оборотов силового агрегата при запуске или во время движения;
пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера;
нестабильная работа мотора на низких или холостых оборотах;
потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена.

В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом.

Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см². Это показатели для легковых автомобилей.

Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти.

К сведению.
Этот способ только для автомобилей, в которых установлены резиновые шланги.

Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Определитесь, что для вас важнее: экономия или стабильная работа силового агрегата, удачи всем!

Проголосуйте, понравилась ли вам статья? Загрузка…

remontpeugeot.ru

Принцип работы и устройство регулятора давления топлива

В процессе работы инжекторной системы питания, порция топлива подмешивается в проходящий поток воздуха (или непосредственно впрыскивается в цилиндры). Но чтобы форсунки смогли впрыснуть бензин нужно, чтобы он находился под давлением. Нагнетание топлива осуществляется электробензонасосом.

При этом создаваемое внутри топливной системы давление должно находится в строго заданном диапазоне. И поддерживает его в требуемом значении регулятор давления топлива, используемый в конструкции инжекторной системы.

Места установки

Место установки этого элемента зависит от конструктивных особенностей системы питания. В большинстве случаев на авто используются системы с рециркуляцией топлива. Ее особенность сводится к тому, что лишнее топливо, которое уже поступило на форсунки, сливается обратно в бак. В такой системе регулятор устанавливается на топливной рампе (где и находится топливо перед поступлением на форсунки).

Но есть и системы, у которых рециркуляция не предусмотрена конструктивно, хотя и встречаются они редко. Поскольку сброса части бензина из рампы нет, то регулировка давления в системе осуществляется до того, как топливо попадет в рампу. В таких системах этот элемент устанавливается сразу за топливным насосом. Он может быть врезанным в топливную магистраль или же располагаться в баке.

Особенности конструкции

Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует ЭБУ. Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.

Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.

К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.

Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

Видео: Регулятор давления топлива. Плохо едет, плохо заводится.

Признаки неисправности. Основные поломки РТД

Несмотря на то, что этот механизм с виду незначительный элемент, от его работы в значительной степени зависит функционирование силовой установки. Все просто – если не будет обеспечиваться требуемое давление, в цилиндры будет подаваться меньшее количество бензина чем требуется.

Признаки неисправности

плохо заводиться;
глохнет на холостом ходу;
не развивает требуемой мощности;
дергается при наборе скорости;
обороты коленчатого вала «плавают»;

При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.

В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.

Ещё кое-что полезное для Вас:

Проверка работоспособности.

Замена

Видео: Замена РДТ на ваз 2114

Проверить работоспособность узла можно при помощи манометра. И сделать это очень просто. На топливных рампах имеется штуцер сброса давления в системе, который и используется для проверки создаваемого давления в системе.

Для примера, рассмотрим, как проверяется регулятор давления на примере ВАЗ-2110 с инжектором. Все, что потребуется для проверки – это манометр, маслостойкий шланг и два хомута. А далее:

Так выкручивается золотник из штуцера

Снимаем защитный колпачок со штуцера сброса давления на рампе.
Аккуратно и неспешно колесным колпачком отворачиваем немного золотник, выжидаем сброса давления и полностью его выкручиваем.
На штуцер надеваем подготовленный шланг и фиксируем его хомутом.
Второй конец шланга соединяем с манометром и тоже зажимаем хомутом.
Заводим двигатель и устанавливаем малые обороты (холостой ход).
Смотрим на манометр. Если насос, форсунки и фильтр в нормальном состоянии, то показания манометра должны составлять 2,8-3,2 Атм.
Стягиваем со штуцера вакуумной камеры регулятора патрубок, ведущий к коллектору. Это действие должно сопровождаться повышением давления на 0,2-0,7 Атм.

Если есть хоть какое-то несоответствие, то необходимо искать причину. К примеру, насос не смог обеспечить необходимое давление. И лучше всего начать с регулятора давления, поскольку добраться до него не сложно.

Из инструментов для снятия регулятора на ВАЗ-2110 потребуется ключ на 24 и шестигранник на 5.

Регулятор снимается так:

Откручиваем ключом на 24 гайку трубки слива бензина в бак.
Шестигранником выкручиваем два болта крепления элемента.
Аккуратно его извлекаем.
Устанавливаем на место новый элемент.
Делаем замеры давления.

Если после проделанной процедуры показания замеров не улучшились, следует проверять работоспособность остальных элементов системы.

Напоследок отметим, что регуляторы давления топлива используются не только инжекторных моторах. В дизельных агрегатах с системой питания Common Rail он тоже используется. Только в этой системе регулятор – электромагнитный и его работой управляет ЭБУ.

Клапан перепускной | обратки топлива | Cummins ISF 2,8

Характеристики клапана перепускного | обратки топлива | Cummins ISF 2,8 | 3957290:

Параметр:	Значение:
Требуется на двигатель	1 шт.
Номер на схеме	2

Схема запчастей двигателя Cummins ISF 2.8:

Номер на схеме	Каталожный номер	Название запчасти	Требуемое количество
1	3903035	винт	1
2	3957290	клапан обратки	1
3	3963988	уплотнение	1
4	3963990	уплотнение	5
5	4942529	винт	1
6	5291750	трубка слива топлива	1

Общая информация:

Обратный клапан – это сложный инженерный механизм, который устанавливается на различные системы двигателя, проводящие технические жидкости (антифриз, тосол, масла и другие). Основная задача, обратного клапана автомобилей ГАЗель Бизнес, ГАЗель Next, Валдай, ГАЗ Соболь, ПАЗ – это предотвращать движение жидкости против общего потока, под воздействием излишнего давления. Сам механизм обратного клапана может быть внедрен в различные детали, согласно конструктивной особенности двигателя. На нашем сайте представлен пример-картинка использования обратного клапана в болте-штуцере. Перепускной клапан – это сложный инженерный механизм, созданный для контроля уровня давления в различных трубопроводах. Данный процесс осуществляется следующим образом. При избыточном давлении в системе трубопровода автомобилей ГАЗель Бизнес, ГАЗель Next, Валдай, ГАЗ Соболь, ПАЗ переливной клапан открывается и осуществляется перепуск рабочей жидкости(антифриза, масла, тосола и другой) в сливной трубопровод, с целью разгрузки системы от избыточного давления. Перепускной клапан отвечает только за давление до схода рабочей жидкости в данный клапан и контролирует только давление входа. Менеджеры нашей компании это высококвалифицированные инженеры, которые проконсультируют и подробно расскажут об использовании различных видах обратных, перепускных клапанов, болтов штуцеров и многом другом, что касается Вашего автомобили и предложат по самым выгодным ценам запчасти.

Шариковый обратный клапан — как он устроен?

Топливные системы автомобильных двигателей внутреннего сгорания являют собою довольно сложные устройство, без знания базовых определенных которого приближаться вообще не следует. Главными составными, которые способны победить любую возникшую неисправность в данном устройстве являются знания, что касаются устройства и его конструктивной составной и минимальный опыт, который приобретается со временем. Если же автомобилист новичок, то ему не следует даже пробовать туда внедряться, так как нужен определенный период времени для освоения и тренировки.

Топливная система являет собою один из сложнейших комплексов устройств транспортного средства. Хотя, на первый взгляд, вся система может показаться «детским лепетом» и даже новичок подумает, что сможет с ней справится. Это обманное ощущение и мнение, так как множество конструктивных деталей, элементов, в случае их случайного повреждения могут привести к тому, что в ремонте или частичной замене будет нуждаться не отдельная деталь или элемент, а придется производить тотальную замену или тотальный ремонт всего узла, что может повлечь за собой высокие семейные материальные расходы.

1. Что такое шариковый обратный клапан.

Все обратные клапаны, которые встречаются в любой гидравлической системе, будут иметь одно общее, что будет их функциональное кредо. Так, функциональная составная в предназначении обратных клапанов заключается в обеспечении движения жидкости лишь в одном направлении по магистрали. Такое действие может быть необходимым в самых разнообразных случаях. Тем не менее, применительно это будет к топливной системе. Связано это непосредственно с тем, что устройство обратного клапана способно предотвращать слив неиспользуемого топлива прямиком в бак из топливопровода. Это может быть вызвано по множеству причинам, но суть является таковой. Все это будет касаться как двигателей внутреннего сгорания бензиновых с карбюратором, так и двигателей внутреннего сгорания с инжектором, так и систем питания, которые используют дизельные двигатели.

Если обратиться к конструктивной составной, то устройство обратного клапана является достаточно простым, так как являет собою обычный шариковый клапан с точно откалиброванным седлом, которое выполняется из достаточно мягкого металла. Само устройство клапана пропускает топливо в одном направлении и беспрепятственно. Кроме того, само топливо не может поступать обратно в бак, что будет запирать клапан своим собственным уровнем давления. Элементарное устройство, в котором нет ничего сложного, иногда приходит в неисправность, что вызывает достаточно серьезные проблемы со всей топливной системой транспортного средства.

Достаточно часто автомобилисты путают обратный клапан с клапаном редукционным, что в корне является заблуждением. Дизельные и инжекторные устройства двигателей, где работа системы питания подпитывается определенным давлением, редукционный клапан будет отвечать за стабилизированное давление. Тем не менее, данное устройство работает в паре с обратным клапаном. Все проблемы могут быть логично решены по мере поступления их в систему.

2. Где находится шариковый обратный клапан.

Всякого врага следует знать в лицо. Исходя из этого, следует начать с поисков шарикового обратного клапана в системе питания автомобиля. Данное устройство может располагаться непосредственно в корпусе бензонасоса у инжектора, или же на топливной раме и в топливопроводе между топливными форсунками и бензобаком. На дизелях данное устройство устанавливается между ручным насосом низкого давления и ТНВД для стабилизации давления на выходе в насос высокого давления. В дизелях, которые имеют систему предпускового подогрева топлива, устройство обратного клапана обязательно располагается перед системой подогрева.

Большинство легковых автомобилей отечественного автопрома, которые оснащаются инжекторами, устройство обратного клапана устанавливается на топливной рампе и в бензонасосе, что является аналогом дизельной системы.

Старые карбюраторные автомобиле, которые являются классическими заднеприводными моделями, бензонасос и играет роль обратного клапана, который устанавливается на блоке цилиндров. Здесь данное устройство способно не пропускать топливо обратно в бак, посредством герметического выпускного клапана бензонасоса. При утрате клапаном герметичности, бензин будет полностью уходить в бак, а запуск двигателя внутреннего сгорания будет возможным лишь при одном условии – условии ручной подкачки.

Предусмотрительные и дальновидные автовладельцы устанавливают клапана обратки самостоятельно для того, чтобы пуск двигателя стал облегченным. Старые варианты автомобилей, которые имеют определенные затруднения в пуске достаточно просто было купить и вставить в систему питания обратный шариковый клапан как можно ближе к моноинжектору или карбюратору. Тогда топливо перестает сливаться по стандартной рабочей магистрали обратно в бак, вследствие чего пуск становится нормальным и при минусовых погодных температурах.

3. Что ждать от нерабочего шарикового обратного клапана.

К сожалению, ничего хорошего не следует ждать от нерабочего устройства шарикового обратного клапана. В своем минимуме, поломка данного устройства приведет к затрудненному запуску двигателя. Все завоздушивание системы питания дизельных двигателей является достаточно проблематичной поломкой в дороге. Инжекторы также не особо благосклонны к наличию воздуха непосредственно в данной системе.

Все неприятности начнутся с того момента, когда автомобилист заглушит двигатель, а то топливо, которое ориентировочно должно было ждать следующего запуска, возвратится в бак по рабочей магистрали. Место данного топлива и займет воздух. Для нового запуска двигателя нужно произвести нормализацию давления в системе, а само топливо подать непосредственно к форсункам. Для того, чтобы это сделать, нужно крутить двигатель стартером около одной минуты, следовательно, о запуске с пол-оборота вообще не может быть и речи.

Непонятные и не очень приятные ситуации могут возникнуть и тогда, когда обратный клапан будут путать с регулятором давления, который устанавливается на топливной рампе в большинстве двигателей внутреннего сгорания с инжекторными системами питания.

Работа его заключается в том, чтобы выравнивать уровень давления на участке топливной рампы. В противном случае сама форсунка не получит просто топливо под необходимым уровнем давление, вследствие чего будет невозможным подача его в камеру сгорания. Когда зажигание будет отключено, регулятор будет прекращать подачу топлива на все форсунки, вследствие чего запорный механизм приведется в действие. Именно так отсечется от бензонасоса с обратным клапаном часть топливной магистрали до топливной рампы. Только теперь обратный шариковый клапан будет отвечать за наличие топлива в системе. Если же проверить, кто в такой ситуации виноват, то следует обратить внимание на давление в топливной рампе. Если оно в норме, то виноват именно шариковый обратный клапан.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Возврат топлива Yanmar 3GM30F | Форум владельцев Jeanneau

Сообщение MickeyB от

16 января 2020 г., 15:09:28 GMT Несколько лет назад у меня была проблема, из-за которой у меня постоянно останавливался двигатель по неизвестной причине. После 3-4 разных техников и лет поисков, проблема была решена. Подозреваемый воздух был не виноват, а, скорее, «бит» возврата топлива не работал и каким-то образом создавал проблему.

Итак, мои вопросы:
1) КАК это вызвало остановку после 20-40 минут работы (без предупреждения, все хорошо, пока он просто не умрет)
2) Удалив его, как это исправить?
3) Это нужно?
4) Стоит ли заменять?

www.yanmarshop.com/catalogue/servicebom/yanmar-marine-805147/marine-main-engine-small-gm-series-3gm30f-yeu-fig-45-fuel-pipe-joint

Я подозреваю, что мне действительно нужно чтобы заменить его, просто не понимаю, почему он теперь работает …

Итак, на картинке битый бит — это элемент 17 (или что-то выше по течению от этого), маленький квадратный СОЕДИНЕНИЕ, как он назван.Исправление (пожалуйста, не смейтесь) заключалось в том, чтобы отсоединить трубу, идущую от 17 к тройнику — элемент 31. Элемент 31 был заменен на прямую трубу, непосредственно соединяющую топливный бак и обратную трубу. Затем к трубе от 17 был прикреплен болт подходящего размера с помощью сантехнической ленты и заклеен юбилейными зажимами. Это сработало для летних каникул и никаких проблем.

Кто-нибудь, пожалуйста, объясните, как гашение этой проблемы «решило» — что делает этот бит, который не против того, чтобы его отключить, и как это очень простое соединение может выйти из строя?

Огромное спасибо за совет.

(В сторону — сайт движка — фантастический ресурс и найди !!! У нас должна быть страница ПОЛЕЗНЫХ внешних ссылок)

Mike

Сообщение zaphod от

20.

01.2020 16:23:51 GMT Просто поместите это здесь, чтобы другие могли найти дополнительную информацию в будущем.

Значение «18» на диаграмме идет в обратном направлении, а не в бак, которое оно всасывает из возвратной трубы и снова направляет топливо, возвращающееся в бак, в систему. Когда в обратном трубопроводе слишком много воздуха, он МОЖЕТ быть засосан обратно в систему и, следовательно, в синдром топливопровода.

Я не могу найти какой-либо серьезной причины для того, чтобы снова установить эту точку отказа (хотя она, очевидно, существует по какой-то причине), поэтому я собираюсь оставить ее. С ним все работает нормально ….

Опытный механик здесь, на Мальте, сказал мне, что возвратная труба просто отправляет все топливо обратно в бак, чтобы он снова начал свой жизненный цикл, а деталь «18» — это просто ярлык и берет топливо, прежде чем оно уйдет к танку. Мне это кажется излишним, если это правда и пример чрезмерной инженерии для не очень хорошей цели.

Но, конечно, могу ошибаться. Пожалуйста, дайте мне знать, если я ошибаюсь … собираюсь оставить его НЕ подключенным к моей системе, пока не будет сказано иное.

Майк

Мне любопытно, является ли этот опытный механик одним из многих, которые не смогли понять вашу проблему?

Я не претендую на то, чтобы быть экспертом в этом конкретном двигателе, но по моему опыту они не вставляют компоненты без причины. Вам следует очень осторожно удалять компоненты из вашей системы, не понимая полностью, каковы их функции.

Если я понимаю ваше временное решение, вы просто обошли этот обратный клапан и подключили эту линию обратно к линии возврата топлива.Обратный клапан предназначен для обеспечения потока в одном направлении и предотвращения потока в другом направлении. Следует предположить, что есть веская причина для того, чтобы топливо текло только в одном направлении в этой части системы. Вы можете узнать эту причину на собственном опыте …

Сообщение darryl от

23 марта 2020 г.

, 7:30:11 GMT Двигатели серии GM японского производства (vs.Насколько мне известно, у двигателей европейского производства (ЕЭУ) вообще не было этого обратного клапана. Не уверен, есть ли это у двигателя 2GM20F –YEU. Я предполагаю, что обратный клапан был спроектирован так, чтобы течь к тройнику возвратной линии, хотя, возможно, с некоторым противодавлением пружины для поддержания давления топлива (которое довольно низкое). Случайно я наткнулся на техническую заметку от Toad Marine, дилера Yanmar:
shop.toadmarinesupply.com/ships_store/?p=details&mfc=Yanmar&sku=129301-52020

Они описывают исправление; снятие функции обратного клапана путем замены на другие детали водопровода Yanmar.Не уверен, что это санкционировано Янмаром, которому у меня есть запрос. По словам Тоада, симптом в основном заключается в плохом запуске двигателей 3GM30F-YEU и возникает, когда этот клапан не герметизируется должным образом; очевидно, что воздух может попасть из возвратной линии, например, при изменении температуры топлива после останова. С другой стороны, если он постоянно протекает, давление в топливном насосе высокого давления будет пониженным или отсутствовать. Это могло бы объяснить проблему, описанную MickeyB.

Сообщение

от Charlie-Bravo от

, 23 марта 2020 г., 18:21:43 GMT

Просто мысль, и не претендую на какой-либо опыт, но возвратная топливная магистраль в баке иногда намного выше в баке, чем основная топливная магистраль, в то время как у вас много топлива в баке, а возвратная линия полный топлива, и его конец погружен в топливо, все будет хорошо без обратного клапана, так как обе линии заполнены топливом.Как только уровень в баке опускается ниже высоты возвратной линии в баке, он может всасывать воздух без одностороннего клапана . .. просто думая, что односторонний клапан выскочил по какой-то причине, возможно, поэтому , и пища для размышлений.
CB

Mazda 3 Руководство по обслуживанию — Проверка обратного клапана [Mzr 2.0, Mzr 2.5]

ВНИМАНИЕ:

Топливо — легковоспламеняющаяся жидкость.Если топливо разлилось или протекает из под давлением топливной системы, это может привести к серьезным травмам или смерти, а также к поломке оборудования. Топливо также может вызвать раздражение кожи и глаз. Чтобы этого не произошло, всегда заполняйте Топливо. Процедура обеспечения безопасности линии при обращении к МЕРЫ ПРЕДОСТОРОЖНОСТИ ПЕРЕД ОБСЛУЖИВАНИЕМ.
Человек, заряженный статическим электричеством, может вызвать пожар или взрыв, приводящие к смерти или серьезным травмам. Перед сливом топлива обязательно слейте статическое электричество при прикосновении к кузову автомобиля.

За исключением Мексики

1. Выполните ПЕРЕД ОБСЛУЖИВАНИЕМ МЕРЫ ПРЕДОСТОРОЖНОСТИ.

2. Отсоединить отрицательный провод аккумуляторной батареи.

3. Снимите блок топливного насоса.

4. Слить топливо из топливного бака.

ПРИМЕЧАНИЕ:

5. Убедитесь, что обратный клапан закрыт.

Мексика

1. Выполните ПЕРЕД ОБСЛУЖИВАНИЕМ МЕРЫ ПРЕДОСТОРОЖНОСТИ.

2. Снимите обратный клапан..

3. Убедитесь, что обратный клапан закрыт.

4. Убедитесь, что обратный клапан не заблокирован открытым и даже не открывается. при подъёме пальцем.

Настройка двигателя [Skyactiv G 2.0]

Подготовка двигателя к настройке ПРИМЕЧАНИЕ: Если педаль акселератора нажата непрерывно в течение заданного времени, обороты двигателя могут снизиться до холостого хода. Это связано с отключением топлива co …

Другие материалы:

Осмотр привода воздухозаборника [полностью автоматический кондиционер]
1. Подключите положительное напряжение аккумуляторной батареи к клемме B (или C) исполнительного механизма воздухозаборника, подключите клемму C (или B) к массе, а затем убедитесь, что привод воздухозаборника работает, как показано в таблице. Если условия работы ненормальные, замените исполнительный механизм воздухозаборника. …

Выключатель открывателя подъемной двери Снятие / установка
1. Отсоедините отрицательный провод аккумуляторной батареи. 2. Снимите следующие детали: а.Верхняя облицовка подъемной двери. б. Боковая обшивка подъемной двери. c. Нижняя облицовка подъемной двери. d. Защелка подъемной двери и привод замка. 3. Отсоедините разъем. 4. Вытяните фиксатор в направлении стрелки. 5. Снимите …

Замена щеток стеклоочистителя
Когда дворники перестают хорошо чистить, лезвия, вероятно, изношены или треснуты. Замени их. ОСТОРОЖНОСТЬ Чтобы предотвратить повреждение рычагов стеклоочистителя и другие компоненты, не пытайтесь проведите рукой по рычагу стеклоочистителя.ПРИМЕЧАНИЕ Поднимая оба рычага стеклоочистителя, поднять водительскую сторону …

Holley 12-806 Комплект обратного клапана топливного насоса

Подходит для электрического топливного насоса Holley 12-802-1 и 12-812-1 «Blue»

ЧАСТЬ № 12-806

Будьте первым, кто оставит отзыв 17 долларов.69 Предлагаемая розничная торговля
15,92 долл. США Твоя цена

Бесплатная доставка

В наличии

Обзор

Запасной комплект обратного клапана топливного насоса для 12-802-1 и 12-812-1 Электрический топливный насос «Синий»

Характеристики:

Комплект обратного клапана для 12-802-1 или 12-812-1 топливный насос
Включает нижнюю прокладку, обратный клапан, пружину и сетчатый фильтр на входе

Спецификации

E
Марка	Holley
Тип компонента	Комплект прокладки / обратного клапана
E 5
Тип продукта	Обратный клапан
Гарантия	Ограниченная 90 дней
UPC	0 020258
Номер по каталогу	12-802	E0003 Эта деталь разрешена к продаже или использованию на транспортных средствах с контролируемыми выбросами, неконтролируемых (неконтролируемых выбросах) транспортных средствах и гоночных автомобилях. Навигация по записям Автокран 32 тонны характеристики: Аренда Автокран «Галичанин» КС-55729-1B — 32 тонн технические характеристики, цена в Нижнем Новгороде Коробка передач полуавтомат: Полуавтоматическая коробка передач, принцип работы Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website Рубрики Бульдозер Ковш Комбайн Советы Спецтехника Т 170 Т 25 Т 4 Трактор Характеристики Разное 2024 © Все права защищены.
