Как отрегулировать карбюратор на бензопиле: устройство карбюратора, методика регулировки

Владельцам дачного участка часто приходится выполнять работы, для которых требуется такой инструмент, как бензопила. Однако со временем даже он начинает хуже справляться со своими функциями и в какой-то момент может просто заглохнуть. Это может произойти из-за разных причин, включая использование низкокачественного топлива или же наличие проблем в двигателе. Этот вопрос, конечно, важен, однако для нас наибольший интерес представляет карбюратор, который является важным элементом двигателя. Чтобы двигатель мог как можно дольше нормально работать, нужно знать, в какие моменты следует выполнять регулировку карбюратора бензопилы и каким образом эта операция должна проводиться.

Устройство карбюратора бензопилы

Еще до того как приступить к регулировке карбюратора, будет полезно ознакомиться с устройством и принципом работы этого инструмента. Впоследствии эта информация поможет предотвратить множество проблем.

В конструкции карбюратора можно выделить ряд обязательных элементов, однако в некоторых модификациях этого инструмента могут присутствовать и дополнительные. Поэтому нужно смотреть на модель бензопилы. Такими элементами являются:

Трубка. Главный элемент, выполненный наподобие аэродинамической трубы, которая обеспечивает поступление воздуха. Поперёк нее присутствует воздушная заслонка, которая меняет свое положение и тем самым способствует увеличению силы поступающего воздуха или его уменьшению.
Диффузор. Так принято называть сужение трубки, основное назначение которого заключается в увеличении скорости воздушного потока на том участке, где находится отверстие для подачи топлива;
Распылитель. Именно это приспособление обеспечивает поступление топлива в воздушный канал. Его подача непосредственно в распылитель происходит посредством жиклёра из поплавковой камеры.
Поплавковая камера выполняет роль некоего резервуара, который необходим для поддержания постоянного уровня топлива на входе в воздушный канал.

Сам же карбюратор работает следующим образом: воздушный канал обеспечивает поступление быстрого потока воздуха, который может иметь различную скорость в зависимости от положения заслонки. Уровень поплавка позволяет регулировать степень открытия канала подачи топлива, причем сам он зависит от положения вышеупомянутой воздушной заслонки. Когда воздух поступает в диффузор, он начинает поднимать вместе с собой поступившее топливо и распыляет его. На этом этапе происходит образование смеси, которая уходит в цилиндр, минуя впускной трубопровод.

Как правило, уровень давления в поплавковой камере не отличается от атмосферного. В воздушном канале наблюдается иная картина, поскольку там поддерживается разряженное давление. Именно разница давления топлива и обеспечивает поступление его посредством всасывания через жиклер, откуда оно идет в воздушный канал. Очень важно, что с увеличением степени открытия воздушной заслонки увеличивается и количество воздуха, что, соответственно, позволяет поступать большему количеству топлива. В свою очередь, именно объем топлива влияет на то, на каких оборотах будет работать двигатель.

В каких случаях необходима регулировка?

Чаще всего владельцам бензопилы Хускварн и иных производителей не так уж часто приходится заниматься регулировкой карбюратора. Чтобы понять, что эту операцию настало время выполнять, необходимо ориентироваться на следующие признаки:

После запуска двигателя довольно быстро глохнет или его вообще невозможно завести. Чаще всего это связывают с использованием обедненной топливной смеси;
Во время работы инструмента топливо расходуется в увеличенном количестве. Также может наблюдаться более активное образование выхлопных газов. Как правило, подобное происходит в случае использования перенасыщенной смеси.

Следует заметить, что сбой регулировки является довольно редким явлением, однако он может произойти в следующих ситуациях:

В случае нарушения крепления регулирующих винтов. Это может быть связано с вибрацией или поломкой защитного колпака. В принципе вероятность этого довольно низка, если никто не прикасался к ним.
Серьезный износ двигателя, в первую очередь, поршневого. В этом случае от заводских настроек будет мало проку. Временным решением в такой ситуации может служить регулировка карбюратора бензопилы. Однако все же не стоит рассчитывать, что это навсегда решит проблему. После выполнения этой операции нужно быть готовым к тому, что в скором времени потребуется выполнять ремонт двигателя.
Также необходимость регулировки может быть связана с появлением засора в карбюраторе. К этому может привести использование не лучшего качества бензина, поломка воздушного фильтра или образования окалины. В таких случаях одной регулировки оказывается недостаточно. Необходимо разобрать карбюратор и удалить его от грязи.

Регулировка карбюратора бензопилы

Процесс регулировки карбюратора бензопилы Партнер, а также иных производителей, осуществляется посредством совершения манипуляций с тремя регулировочными винтами.

Однако в отдельных моделях на этот случай предусмотрен лишь один винт. У инструмента стандартного исполнения можно увидеть винты на корпусе карбюратора, которым соответствуют следующие обозначения:

L – этот винт необходим для изменения низких оборотов двигателя;
H – этот винт позволяет менять высокие обороты;
T – с помощью этого винта настраивают обороты холостого хода.

Обычно для регулировки карбюратора бензопилы Гудлак и иных производителей используют два винта – L и H, которые позволяют создать топливную смесь требуемого качества. Если необходима обедненная смесь, винты нужно вращать по часовой стрелке, в результате увеличится количество оборотов. Иными словами, целью операции является выставление высоких оборотов. Если же винты крутить против часовой стрелки, то это позволит добиться более насыщенной смеси. Соответственно, подобная операция позволяет настраивать низкое количество оборотов двигателя.

Правила регулировки

Вне зависимости от того, с инструментом какого производителя предстоит иметь дело, регулировка карбюратора требует выполнения некоторых требований:

Чтобы правильно выполнить регулировку карбюратора, необходимо прежде прогреть двигатель. Для этого его включают на 10 минут;
Следует проверить воздушный фильтр, который должен находиться в рабочем состоянии. О его готовности судят по отсутствию загрязнений;
Совершая вращение цепи при помощи регулировочного винта T, нужно полностью остановить ее. Это делается путем поворачивания винта против часовой стрелки.

В процессе регулировки карбюратора возникает риск нанести вред своему здоровью. Поэтому, чтобы свести к минимуму столь неприятные последствия, необходимо убедиться, что цепь направлена в противоположную сторону. В свою очередь, пилу необходимо расположить на ровной поверхности и убедиться, что она не контактирует режущей частью с какими-либо предметами.

Процесс точной регулировки винтов требует соблюдения определенного порядка: L – H – T. Винт L используется для подбора максимального количества оборотов двигателя. Это делается путем вращения винта по часовой стрелке или в противоположном направлении до того момента, пока не будет достигнут максимум.

Учитывая, что все делается по «ощущению», здесь не помешает тахометр или четкий музыкальный слух. Очень важно, чтобы вы четко себе представляли, какой звук имеют предельные обороты двигателя. Тогда вы сможете вовремя остановиться. В первую очередь нужно быть аккуратным с регулятором H, поскольку в противном случае это может закончиться выходом из строя двигателя. А чтобы отремонтировать его, придется потратить большую сумму денег. По этой причине желательно, чтобы подобную работу выполнял квалифицированный специалист.

Процедура регулировки

Если вы смогли разжиться тахометром и вам известно, какое предельное количество оборотов имеет ваш двигатель, то вы можете попытаться самостоятельно выполнить регулировку карбюратора. Сам процесс предполагает выполнение следующих действий:

Сперва нужно отыскать максимально близкое значение оборотов при помощи регулятора L;
После этого, используя указанный регулятор, переводим на четвертую часть оборота винта, вращая его против часовой стрелки.
Затем начинаем заниматься регулятором H, однако тут нужно быть очень осторожным, поскольку, если вы переусердствуете, то это приведет к выходу из строя двигателя.

В завершение нам необходимо выполнить операцию по настройке холостого хода. Вначале нужно добиться того, чтобы двигатель равномерно работал в любом положении до момента, пока не начнет двигаться. Предназначенный для регулировки винт нужно крутить против часовой стрелки до того момента, пока цепь не остановится. В том случае если у вас не получится этого сделать, вам следует поручить эту работу специалисту, поскольку пользоваться бензопилой с разбитой регулировкой опасно для здоровья.

Заключение

Такой инструмент, как бензопила заметно упрощает выполнение многих операций. Однако она в определенный момент может подвести. Одной из причин этого может быть сбой регулировки карбюратора. Но любой владелец может самостоятельно решить эту проблему. В принципе сама по себе регулировка бензопилы своими руками – довольно простая процедура, поскольку требует совершения манипуляций с тремя винтами регулировки. Однако все же опыт здесь не будет лишним, поэтому рекомендуется не проводить с рабочим инструментом эксперименты, а пригласить специалиста.

Оцените статью: Поделитесь с друзьями!

Как правильно регулировать карбюратор бензопилы

Карбюратор – это неотъемлемый элемент бензопилы, функция которого заключается в смешивании топливной смеси с воздухом и дальнейшей подаче готового горючего двигателю инструмента. Несмотря на высокую надежность современных карбюраторов, они нередко подвергаются различным поломкам, что влечет за собой полную остановку двигателя бензопилы. Давайте рассмотрим конструкцию этого важного узла и способы самостоятельного устранения его неисправностей.

Блок: 1/7 | Кол-во символов: 483
Источник: https://sadovij-instrument.ru/benzopily/karbyurator.html

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются от производителя уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

Также сигналом к проведению чистки и регулировки, служит повышенный расход топлива, что отрицательно сказывается на работе выхлопной системы. Проще говоря, бензопила начинает сильно дымить и глушитель забивается нагаром, что в свою очередь приведет к снижению мощности. При недостатке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности.

настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами.

Блок: 2/7 | Кол-во символов: 1133
Источник: https://benzopilok.ru/remont/karbyurator/nastroika-karbyuratora-benzopily.html

Первые признаки неисправности карбюратора

Из-за несвоевременного или непрофессионального периодического обслуживания бензопилы, а также из-за сильной нагрузки могут время от времени возникать сложности в её работе. Для профессиональных работников такие поломки могут снизить эффективность их работы и испортить настроение на весь день.

Неисправности карбюратора, в свою очередь, имеют специфические признаки. По ним сразу же можно определить причину поломки.

О неправильной настройке карбюратора свидетельствуют такие признаки:

Инструмент заводится проблематично, после чего сразу же глохнет.
Бензопила глохнет при нажатии на газ.
Бензин расходуется в большом количестве, причём он в цилиндрах ещё остаётся и не выгорает до конца, а выхлопы чрезмерно густые.
Настройки карбюратора, установленные на заводе производителя, сбиты вследствие неправильного использования или самостоятельной регулировки.
В систему забора воздуха попал мусор. Из-за этого она вышла из строя.
Поршни двигателя израсходованы. Настройка карбюратора в этом случае только временно решит проблему.

В том случае, когда в карбюратор попала грязь, одной настройкой не обойтись. Здесь нужно просто его почистить. Когда поршни израсходованы, то требуется делать капитальный ремонт двигателя.

Но после этого, само собой, нужно проводить настройку жиклёров карбюратора, а также их продувку и чистку.

Блок: 2/6 | Кол-во символов: 1352
Источник: https://pochini.guru/remont/regulirovka-karbyuratora-benzopilyi

Как устроен бензопильный карбюратор?

Основное назначение карбюратора – смешивать горючее с воздухом в необходимых пропорциях. Если последние нарушаются, это практически мгновенно отражается на работе двигателя.

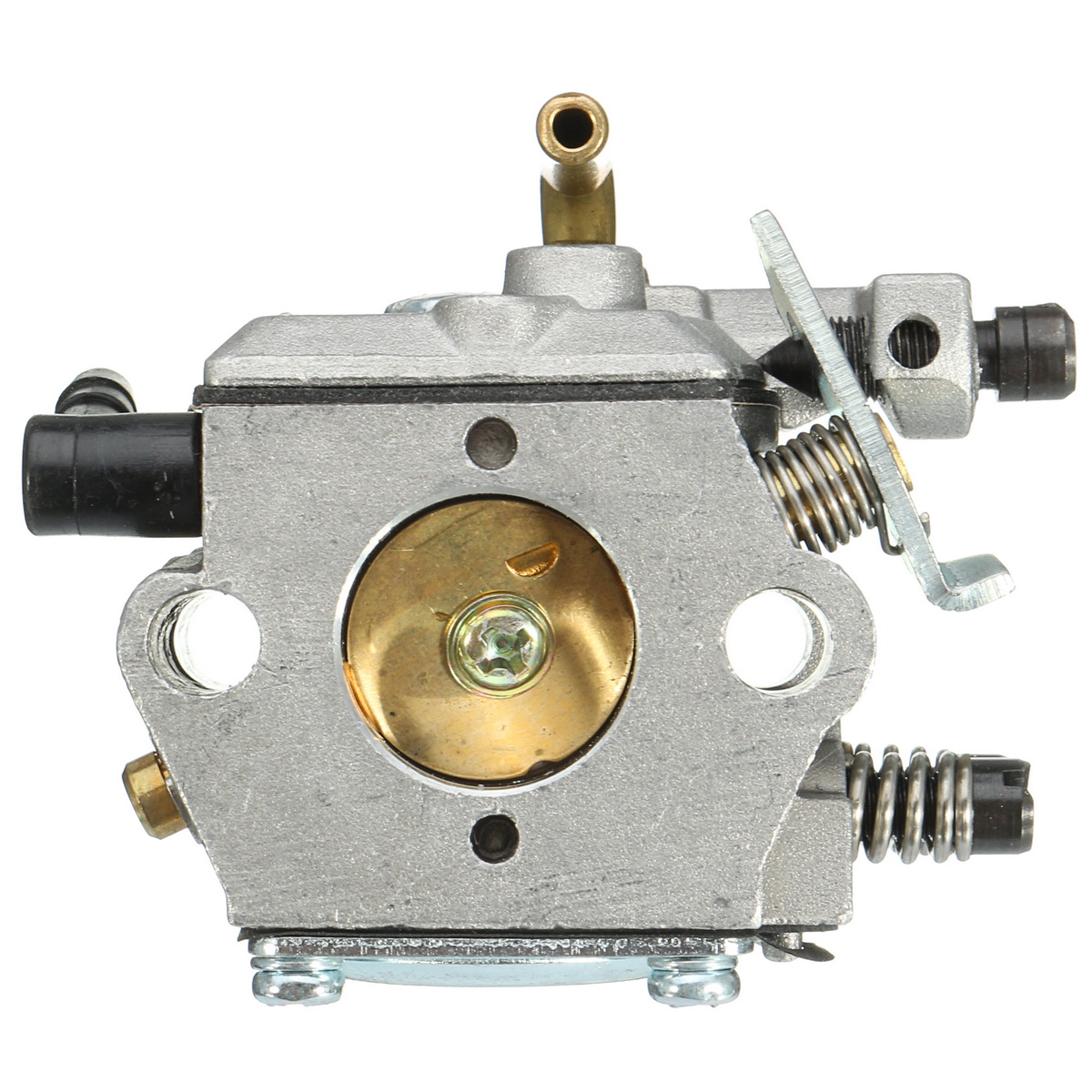

Карбюратор бензопилы Stihl MS 181 C BE

Бензопильные карбюраторы могут отличаться конструкцией. Однако базовые их элементы и принцип работы остаются примерно одинаковыми.

Устройство карбюратора:

Основа

Это аэродинамическая трубка, поперёк которой располагается воздушная заслонка – с её помощью регулируется интенсивность подачи воздуха.

Диффузор

Эта часть находится там, где трубка основы ссужается – здесь скорость воздушного потока повышается, т.е. воздух всегда подаётся в карбюратор под некоторым давлением.

Распылитель

На этом участке происходит контакт горючего с потоком воздуха. В распылитель топливо попадает из поплавковой камеры через жиклёр (дозатор).

Поплавковая камера

Это ёмкость, позволяющая удерживать топливную смесь в стабильном состоянии.

Конструктивная схема карбюратора бензопилы

Работает бензопильный карбюратор по следующему принципу:

при запуске двигателя главная заслонка открывается и в воздушный канал с определённой скоростью подаётся струя воздуха;
скорость воздушного потока, равно как и уровень поплавка в камере регулируются положением заслонки, а именно за счёт разницы давления в поплавковой камере и воздушном канале;

горючее из поплавковой камеры всасывается в жиклёр, а оттуда – в диффузор;
проходя через диффузор, воздух захватывает поступающее туда топливо;
образовавшаяся смесь подаётся в полости цилиндров по впускным каналам.

Принцип работы карбюратора бензопилы

Давление в поплавковой камере приблизительно равно атмосферному, а вот в воздушных каналах карбюратора при запуске двигателя бензопилы возникает разряжение. Открытие заслонки приводит к увеличению интенсивности подачи воздуха. В результате в карбюратор поступает больше топлива, а количество оборотов вала двигателя растёт.

Блок: 2/7 | Кол-во символов: 1945
Источник: https://dm-st.ru/instruktsiya-po-remontu-karbyuratora-benzopilyi-svoimi-rukami

Инструменты

Правильная регулировка карбюратора бензопилы должна проходить с использованием специального инструмента – тахометра. Он позволяет наиболее точно определить максимальное количество оборотов двигателя и скорректировать их согласно требованиям завода изготовителя. Для настройки необходимо иметь небольшую шлицевую отвертку. Для некоторых моделей бензопил понадобится специальный регулировочный ключ, без которого работы провести невозможно.

Ключ для регулировки некоторых моделей карбюраторов имеется только в сервисных центрах авторизованных на ремонт бензопил компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.

Настройка бензопилы, по возможности должна проводиться в официальных сервисных центрах, имеющих сертификат от производителя.

Блок: 3/7 | Кол-во символов: 902
Источник: https://benzopilok.ru/remont/karbyurator/nastroika-karbyuratora-benzopily.html

Для чего нужна первичная регулировка?

В первые часы работы 2-тактный двигатель бензопилы требует обкатки, от которой зависит качество его дальнейшей работы. В процессе обкатки выполняется первичная регулировка карбюратора — устанавливаются оптимальные параметры приготовления и подачи топливной смеси.

Первичная обкатка бензопилы: работа с тонким материалом

Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.

При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.

Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:

Всегда смешивайте бензин и масло в соответствии с цифрами, указанными производителем.
Пропорции топливной смеси для двигателя бензопилы
Не готовьте топливную смесь заранее – свойства бензина и масла в смешанном состоянии со временем теряются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать примерно недельную норму.

Применяйте масло, предназначенное для двигателя вашей бензопилы. Топливная смесь с ненормативным составом выведет его из строя всерьёз и надолго.
При приготовлении топливной смеси учитывайте влияние на её составляющие климатических условий.

Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Профессиональная ручная бензопила в работе

Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т. е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.

Блок: 3/7 | Кол-во символов: 1923
Источник: https://dm-st.ru/instruktsiya-po-remontu-karbyuratora-benzopilyi-svoimi-rukami

Регулировка карбюратора бензопилы – когда требуется процедура?

Нередко владельцы бензопил задумываются о том, почему бензопила стреляет в карбюратор, или почему не поступает бензин в карбюратор бензопилы? И в том, и в другом случае причина неисправностей кроется в сбое заводских настроек узла и для устранения поломок требуется настройка карбюратора бензопилы. Понять, что карбюратор бензопилы необходимо настроить, поможет и ряд других признаков:

Мотор вообще не заводится, или глохнет сразу же после того, как завелся – причиной этому может служить дефицит горючего в паре с переизбытком воздуха;
Повышенное потребления топлива – в таком случае стремительно увеличивается количество выхлопных газов. Причину в данной ситуации следует искать в увеличении количества топлива и снижении количества воздуха;

Также существует ряд механических причин, которые приводят к необходимости регулировки карбюратора. К ним относится:

Сильная вибрация – она приводит к повреждению защитного колпака, результатом чего станет потеря фиксации всех трех регулировочных винтов;
Износ поршневой части мотора – в такой ситуации регулировка карбюратора лишь на время продлит работу инструмента. Для полного устранения неисправности придется полностью заменить поршневую группу;
Образование засоров – они появляются в результате использования некачественного бензина, повреждения фильтра или окалины. В таких случаях потребуется демонтировать, разбирать и производить чистку карбюратора.

В любом из перечисленных случаев лучше не затягивать с процедурой регулировки или промывки узла. В противном случае это приведет к поломке других, не менее важных элементов бензопилы.

Блок: 3/7 | Кол-во символов: 1653
Источник: https://sadovij-instrument.ru/benzopily/karbyurator.html

Как настраивается карбюратор

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

Регулировка двигателя на бесперебойную работу на низких оборотах.
Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
Точная регулировка карбюратора на работу в режиме холостого хода.
Проверка бензопилы во всех режимах.

Настройку карбюратора необходимо проводить после того, как двигатель немного поработает и нагреется.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально. Практически все модели карбюраторов имеют три регулировочных винта. Винт (Т) отвечает за точную настройку в режиме холостого хода. Винт (H) настройка работы на максимальных оборотах. Винт (L) регулирует образование смеси на низких оборотах. Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

Блок: 4/7 | Кол-во символов: 901
Источник: https://benzopilok.ru/remont/karbyurator/nastroika-karbyuratora-benzopily.html

Правила настройки карбюратора

Следует знать, что карбюратор можно правильно настроить только при условии, если:

фильтры очистки (бензиновый и воздушный) не загрязнены;
жиклеры и подходящие к ним каналы чисты;
мембраны не имеют повреждений;
игольчатый клапан исправен и в поплавковую камеру поступает необходимый объем топливной смеси.

Чтобы отрегулировать карбюратор импортных бензопил, необходимо придерживаться следующих правил.

Перед регулировкой, по возможности, следует прогреть двигатель на холостых или минимальных оборотах около 10-15 мин.
Вращением регулятора “L” добиваются такой работы двигателя, чтобы он выдавал на холостом ходу полторы-две тысячи оборотов в минуту. Но следует обратить внимание на то, как двигатель набирает обороты. При нажиме на рычаг акселератора разгон должен идти быстро и равномерно. При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси.
Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться.

Винтом “H” компенсируются заниженные или завышенные обороты по причине замены типа топлива, изменения концентрации масла или влажности окружающего воздуха.

Также “верхняя” настройка может слетать при неправильной регулировке низких оборотов соответствующим винтом.

Винт “H”, не имея достаточно опыта, лучше не регулировать. Если настройка карбюратора бензопилы будет производиться некомпетентным человеком, велика опасность того, что на высоких оборотах в камеру сгорания будет поступать слишком обедненная смесь, особенно при нагрузке. Такая работа двигателя неизбежно приведет к быстрому износу его поршневой системы и к сбою в системе зажигания.

Приступать к регулировке высоких оборотов можно, если человек, который будет выполнять настройку, имеет знания и навыки по регулировке карбюраторных двигателей. В распоряжении мастера-настройщика должен иметься специальный прибор — тахометр или мультиметр с функцией осциллографа.

Настройка карбюратора бензопилы, а именно, высоких оборотов двигателя, происходит по простой схеме.

Необходимо закручивать или выкручивать винт “H” до тех пор, пока на максимальном газу двигатель не разовьет около 15 тысяч оборотов в минуту (по тахометру) или то значение, которое указывается в мануале к данному агрегату.
При использовании осциллографа частота искрового разряда должна быть в пределах от 230 до 250 Гц. Следует учитывать, что под нагрузкой частота может уменьшаться приблизительно на 10-15%.

Можно сделать вывод, что для безопасности следует настраивать ДВС на слегка заниженные обороты.

Карбюратор китайской бензопилы следует настраивать по такому же принципу, как было описано выше. На ее корпусе имеются отверстия, в которые, чтобы регулировать обороты двигателя, нужно вставлять плоскую отвертку. Каждое отверстие подписано какой-либо одной буквой из трех. Как правило, возле верхнего отверстия можно увидеть букву “Т”, а возле нижних (показаны стрелками) – буквы “L” и “H”.

Такое же расположение винтов имеет и китайская бензопила Карвер (CARVER). На следующем рисунке показано как выглядит карбюратор от китайской бензопилы вне корпуса агрегата.

Блок: 4/5 | Кол-во символов: 3407
Источник: http://Tehnika.expert/dlya-sada/benzopila/ustrojstvo-i-regulirovka-karbyuratora.html

Основные неисправности карбюратора на бензопиле

Следует понимать, что размеры всех отверстий очень малы. Даже мельчайшее загрязнение способно перекрыть поток воздуха или топлива, поэтому на впускных отверстиях установлены фильтрующие элементы. К сожалению, они не всегда справляются с поставленной задачей. О неисправностях карбюратора бензопилы свидетельствуют следующие признаки:

Высокий расход бензина и густой дым из выхлопного отверстия;
Двигатель «не тянет»;
Плавающие обороты;
Мотор запускается, но глохнет сразу или через несколько секунд;
Мотор не запускается вообще.
Бензопила стреляет в карбюратор

Все эти неисправности – признак нарушения регулировки карбюратора на бензопиле или он загрязнился. Отсюда следует необходимость регулировки, чистки или ремонта. Как это сделать – рассмотрим ниже.

Блок: 4/7 | Кол-во символов: 806
Источник: https://sadovij-pomoshnik.ru/benzopily/zapasnie-chasti/karbyurator-remont.html

Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

H: отвечает за работу главного жиклера и регулирует максимальные обороты.
L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы. Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Блок: 5/7 | Кол-во символов: 2569
Источник: https://sadovij-pomoshnik.ru/benzopily/zapasnie-chasti/karbyurator-remont.html

Описание процесса

Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания. После чего, необходимо запустить двигатель, дать немного поработать и нагреться. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.

После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты.

допускать превышения максимальных оборотов двигателя, заявленных производителем, недопустимо.

Важным этапом является проверка пилы на всех режимах работы после его регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как она пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

потеря тяги на максимальных оборотах, рекомендованных производителем, является показателем износа ЦПГ или плохого качества топлива.

Блок: 5/7 | Кол-во символов: 1487
Источник: https://benzopilok.ru/remont/karbyurator/nastroika-karbyuratora-benzopily.html

Пилы Штиль и Партнёр

В бензопилах Штиль 250, 361, а также Партнёр 351, 350 регулировка карбюратора осуществляется с помощью винтов Н и Л путём выставления пропорций бензина и воздуха. Если их отпустить, то произойдёт добавление большой части топлива и поэтому обороты будут высокими, в противном случае наоборот, будут падать.

Холостые обороты в бензопилах Партнёр регулируются с помощью винта с буквой Т, а у Штиля, как правило, нужно искать маркировку ЛА. Стандартная настройка бензопилы осуществляется при финальных испытаниях. В основном после таких настроек процент топлива в рабочей смеси больше чем воздуха, что не соответствует оптимальным параметрам. Но их необходимо сохранить в первые часы работы во время обкатки устройства. После этого пилу можно регулировать самостоятельно, но работать хорошо она будет и на заводских настройках.

Но если решено регулировать самостоятельно, то действия требуется совершать в такой последовательности:

регулировка винта Л;
потом настроить жиклёр Н;
после этого переходить к настройке холостого хода с помощью винта Т (если бензопила Штиль — ЛА).

Сначала винт Л нужно крутить в обоих направлениях для того, чтобы найти максимальную частоту оборотов мотора. Если та точка найдена, то тогда этот же винт прокрутить на ¼, тем самым немного сбавив обороты. Если при этом цепь на холостом ходу продолжает двигаться, необходимо немедленно провернуть винт Т (ЛА) до полной остановки цепи.

После настройки максимальных оборотов винтом Н, необходимо проверить по тахометру частоту. В том случае, когда она не соответствует указанным в сервисной книжке, настройку нужно провести повторно. Когда на максимальных оборотах выходит очень много дыма из выхлопной трубы, то смесь слишком богатая топливом, если слышатся шумы и двигатель сильно греется, то наоборот — бедная. Потом нужно отрегулировать холостые обороты. При правильной настройке должно наблюдаться ровное звучание мотора на низких оборотах, при этом цепь не должна двигаться.

Блок: 5/6 | Кол-во символов: 1963
Источник: https://pochini.guru/remont/regulirovka-karbyuratora-benzopilyi

Регулировка бензопилы Хускварна

В период обкатки бензопилы Хускварна 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.

Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.

Для того чтобы настроить пилу точно, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.

Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.

Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.

В том случае, когда пила слишком шумит при работе и дымится, то этот жиклёр нужно повернуть слева направо для регулировки.

Блок: 4/6 | Кол-во символов: 1598
Источник: https://pochini.guru/remont/regulirovka-karbyuratora-benzopilyi

Видео

Настройку карбюратора пилы можно изучить по видео представленному ниже. В этом видео, мастер показывает, как выполняется поэтапная регулировка бензопилы китайского производства без применения тахометра. Проводит после регулировочную проверку в различных режимах.

Регулировка карбюратора бензопилы хоть и выглядит достаточно простым процессом, но требует очень внимательного и ответственного подхода. В статье процесс описан достаточно подробно, однако если вы никогда не регулировали бензопилу, стоит обратится к специалистам, это поможет сэкономить время, нервы и средства.

Блок: 7/7 | Кол-во символов: 594
Источник: https://benzopilok. ru/remont/karbyurator/nastroika-karbyuratora-benzopily.html

Ремонт и настройка карбюратора бензопилы в подробностях на видео

Блок: 7/7 | Кол-во символов: 94
Источник: https://dm-st.ru/instruktsiya-po-remontu-karbyuratora-benzopilyi-svoimi-rukami

Кол-во блоков: 20 | Общее кол-во символов: 24912
Количество использованных доноров: 6
Информация по каждому донору:

https://benzopilok.ru/remont/karbyurator/nastroika-karbyuratora-benzopily.html: использовано 5 блоков из 7, кол-во символов 5017 (20%)
https://pochini.guru/remont/regulirovka-karbyuratora-benzopilyi: использовано 3 блоков из 6, кол-во символов 4913 (20%)
https://dm-st.ru/instruktsiya-po-remontu-karbyuratora-benzopilyi-svoimi-rukami: использовано 4 блоков из 7, кол-во символов 6064 (24%)
https://sadovij-instrument.ru/benzopily/karbyurator.html: использовано 2 блоков из 7, кол-во символов 2136 (9%)
http://Tehnika. expert/dlya-sada/benzopila/ustrojstvo-i-regulirovka-karbyuratora.html: использовано 1 блоков из 5, кол-во символов 3407 (14%)
https://sadovij-pomoshnik.ru/benzopily/zapasnie-chasti/karbyurator-remont.html: использовано 2 блоков из 7, кол-во символов 3375 (14%)

Регулировка оборотов карбюратора бензопилы

Регулируем карбюратор бензопилы

Использование бензопилы значительно упрощает жизнь даже любителям, а в отдельных профессиях она практически незаменима. Но, как и любое сравнительно сложное оборудование, мотопила нуждается в регулярном техническом обслуживании. Если оно выполняется несвоевременно или некачественно, то это приводит к возникновению различных неисправностей. Одна из наиболее распространенных причин неполадок состоит в неправильной настройке карбюратора мотопилы, сбивающейся вследствие смещения регулировочных винтов под воздействием вибраций или в результате неудачных попыток его регулирования.

Регулировка бензопилы требуется в следующих случаях:

заводские настройки карбюратора мотопилы сбиты;
мотор заводится с натугой и почти моментально глохнет;
попадание частичек мусора в механизм, распределяющий топливо, вследствие неисправности системы очистки воздуха;
выхлоп чересчур густой, расход топлива чересчур большой, топливо сгорает в цилиндре не полностью;
значительное изнашивание поршневой группы (в таком случае регулировка карбюратора бензопилы является временной мерой).

Карбюратор предназначен для подготовки топливной смеси для подачи в мотор. Нарушения пропорций в топливной смеси приводят к сбоям в функционировании двигателя.

Конструкция карбюраторов в разных моделях мотопил различается, но все они действуют по одному и тому же принципу. Поток воздуха быстро движется по каналу. Скорость его движения регулируется при помощи заслонки, перекрывающей канал. Подаваемое в канал через распылитель топливо смешивается с воздухом, после чего образовавшаяся топливовоздушная смесь попадает в мотор.

Карбюратор всегда состоит из одного и того же набора деталей, хотя может слегка видоизменяться в зависимости от изготовителя. В его состав входят следующие части:

Основа. Она представляет собой специальную трубку, имеющую внешнее сходство с аэродинамической конструкцией. Через нее проходит поток воздуха. В середине трубки в поперечном направлении находится заслонка, позицию которой можно менять. Чем сильнее она задвинута в проход, тем меньшее количество воздуха попадает в мотор.
Диффузор. Это суженная часть трубы. С его помощью обеспечивается повышение скорости движения воздушного потока именно в той части, откуда подается топливо.
Поплавковая камера. Этот элемент по форме похож на резервуар. Он используется для непрерывного сохранения оптимального уровня топлива перед входом в канал, из которого подается воздух.
Каналы для поступления топлива. Топливная смесь находится в поплавковой камере, откуда поступает в жиклер, а затем подается в распылитель.

Чтобы функционирование инструмента было эффективным и ровным, отдача максимальной, а расход топлива экономным, требуется своевременная регулировка карбюратора бензопилы. Перед ее выполнением следует проверить чистоту воздушного и топливного фильтров. На большей части мотопил регулировка выполняется при помощи трех винтов: высоких оборотов, низких оборотов, холостого хода.

Регулировка карбюратора должна производиться с максимальной аккуратностью, поскольку ошибки чреваты весьма значительными последствиями, вплоть до выхода мотора из строя.

Признаками верной настройки являются следующие:

разгон мотора осуществляется быстро и плавно;
цепь остается неподвижной на холостом ходу;
двигатель при работе издает ровный звук, напоминающий звучание четырехтактного агрегата.

Регулировка карбюратора китайской бензопилы производится так же, как и у моделей, выпущенных европейскими производителями, по сути китайские аналоги-это копии именитых брендовых инструментов, но с некоторыми изменениями.

[embedyt] https://www.youtube.com/watch?v=ZY6mmTg3Xu8[/embedyt]

Для этого используются те же винты H, L и T. Стандартом для карбюраторов китайских мотопил является позиция винта L, при которой он ослаблен по сравнению с полностью зажатым состоянием на полтора оборота. Для винта H стандарт – один оборот от такой же позиции. Регулировка холостого хода выполняется на прогретом моторе.

[embedyt] https://www.youtube.com/watch?v=fwa4t-Uu3kk[/embedyt]

У некоторых моделей регулируется только холостой ход. Тем не менее, владельцы китайских мотопил и сотрудники сервисов говорят о повышенной сложности регулировки карбюратора у инструментов, выпущенных китайскими производителями. Даже у опытных мастеров отрегулировать китайскую бензопилу занимает немногим более времени, в отличии от оригинальных инструментов.

Настройка оборотов на бензопиле

Для тех, у кого имеется бензопила, регулировка карбюратора своими руками не составляет особой сложности. Для этого надо изучить устройство карбюратора и запомнить последовательность действий, выполняемых для регулирования элементов, от которых зависит правильная работа деталей самого карбюратора и располагающихся около него элементов.

Перед тем как отрегулировать карбюратор бензопилы, надо подготовить устройство. В этих целях выполняются следующие действия:

Осуществляется прогрев мотора, для чего он запускается приблизительно за десять минут перед началом ремонтных работ, а после их начала выключается.
Выполняется проверка и промывка воздушного фильтра.
Цепь останавливается путем поворачивания винта T до упора.

Для обеспечения безопасности ремонтных работ необходимо подготовить ровную поверхность, чтобы инструмент мог быть размещен на ней аккуратно, а цепь развернуть в противоположную сторону. Потребуется тахометр для определения нарушений в функционировании карбюратора.

Всем, кто хочет узнать, как отрегулировать карбюратор на бензопиле, необходимо учитывать, что данная процедура состоит из двух главных стадий. Первая проводится при включенном моторе, вторая – после прогревания мотора.

Для успешного регулирования карбюратора следует предварительно изучить инструкцию по использованию конкретной модели мотопилы для уточнения дополнительных нюансов регулировки данного оборудования.

На первой стадии производится поворот винтов низких и высоких оборотов по часовой стрелке до упора, а затем поворот в противоположном направлении на полтора оборота и сохранение в этом положении.

На второй стадии мотор переводится на средние обороты для прогрева в течение десяти минут. Перемещение винта, отвечающего за регулирование холостого хода, должно производиться по часовой стрелке. Отпустить его можно лишь при переходе мотора в режим стабильной работы. Следует проследить за тем, чтобы в ходе данного процесса цепь оставалась в неподвижном состоянии.

При работе мотора на холостом ходу он может глохнуть. В такой ситуации следует немедленно провернуть винт по часовой стрелке до упора. В некоторых случаях происходит смещение цепи. В таких ситуациях надо провернуть винт против часовой стрелки.

При решении вопроса, как правильно отрегулировать бензопилу, нужно проверить функционирование мотора в ходе выполнения максимальных оборотов. При правильном функционировании мотора после нажатия на акселератор скорость быстро увеличивается до пятнадцати тысяч оборотов в минуту.

При отсутствии такой реакции или чересчур медленном возрастании скорости надо прокрутить против часовой стрелки винт с маркировкой L. При этом важно обеспечивать умеренность движения, поскольку поворот не должен составлять более одной восьмой от оборота на 360 градусов.

Ограничение максимального числа оборотов производится с использованием регулировочного винта, помеченного буквой H. Для уменьшения количества оборотов надо прокручивать его против часовой стрелки, а для его увеличения – в противоположном направлении. Максимальная частота не должна быть более пятнадцати тысяч оборотов в минуту. При поворачивании этого винта следует учитывать процессы зажигания. При возникновении даже еле заметных сбоев надо уменьшить максимальное число оборотов.

Как настроить карбюратор на бензопиле, чтобы он правильно функционировал на холостом ходу? Для этого необходимо обеспечить соблюдение следующих условий:

Цепь остается неподвижной на холостом ходу.
Звук, издаваемый мотором, напоминает звучание четырехтактного агрегата.
Мотор увеличивает обороты в ускоренном темпе даже при несильном нажатии на акселератор. При плавном усилении нажима скорость мотора увеличивается соразмерно, доходя до максимально допустимого уровня.

В случае обнаружения несоответствий данным условиям необходимо повторить основную стадию настройки.

Чтобы верно настроить карбюратор китайской бензопилы, следует запомнить его заводские настройки, а потом включить мотор. Чтобы точно установить свои параметры, в дальнейшем придется держать его в работающем состоянии на протяжении нескольких часов. В некоторых случаях решить данную проблему удается сразу после десятиминутной работы мотора, но многие модели китайских изготовителей нуждаются в особом обращении.

Настройка выполняется в следующем порядке:

Регулирование начинается на холостом ходу. Необходимо добиться плавного увеличения оборотов мотора с использованием регулировочных винтов, поэтому сперва надо оставить его в работающем состоянии в течение некоторого времени на малых оборотах. Движение цепи по шине представляет собой отклонение от нормы. В таком случае следует добиться оптимальной позиции при помощи регулировки с использованием крайних винтов, чтобы цепь не двигалась.
Производится переход на обороты средней скорости. В некоторых случаях это сопровождается задымлением мотора. Данный дефект устраняется посредством закручивания винта для поступления менее насыщенной топливной смеси. Однако скорость оборотов мотора при этом возрастет. Необходимо изменять настройки до тех пор, пока мотор не станет при нажатии на дроссель увеличивать обороты плавно, без возникновения перебоев или резких рывков.
Выполняется проверка мотора бензопилы. Инструмент переводят на минимальные обороты, после чего производят быстрое нажатие на рычаг и его удержание при максимальном нажатии на протяжении трех секунд. При появлении нарушений в функционировании мотора следует произвести постепенное ослабление винта, пока не будет достигнуто оптимальная позиция.
Мотопила должна проработать в реальных условиях некоторое время. Для этого нужно распиливать древесину, после чего осмотреть все задействованные в этом процессе детали. При наличии отклонений необходимо их исправить при помощи регулировочных приспособлений. После устранения всех дефектов и установки оптимальных настроек для подачи топливной смеси процедура настройки завершена.

Регулировка и ремонт неисправностей карбюратора бензопилы своими руками

Функционирование двигателя внутреннего сгорания (ДВС) бензопилы базируется на сжигании топливно-воздушно-масляной смеси. Чтобы смешать бензиново-масляную смесь с воздухом, а затем порционно подать ее в камеру сгорания, на двигателях устанавливают довольно сложное по своей конструкции устройство — карбюратор. При покупке новой бензопилы карбюратор уже имеет заводские настройки, но со временем они сбиваются, и устройство, контролирующее подачу топлива, требуется снова настраивать. Не зная, как устроен карбюратор, и не понимая принцип работы данного модуля, выполнить правильную его настройку будет проблематично.

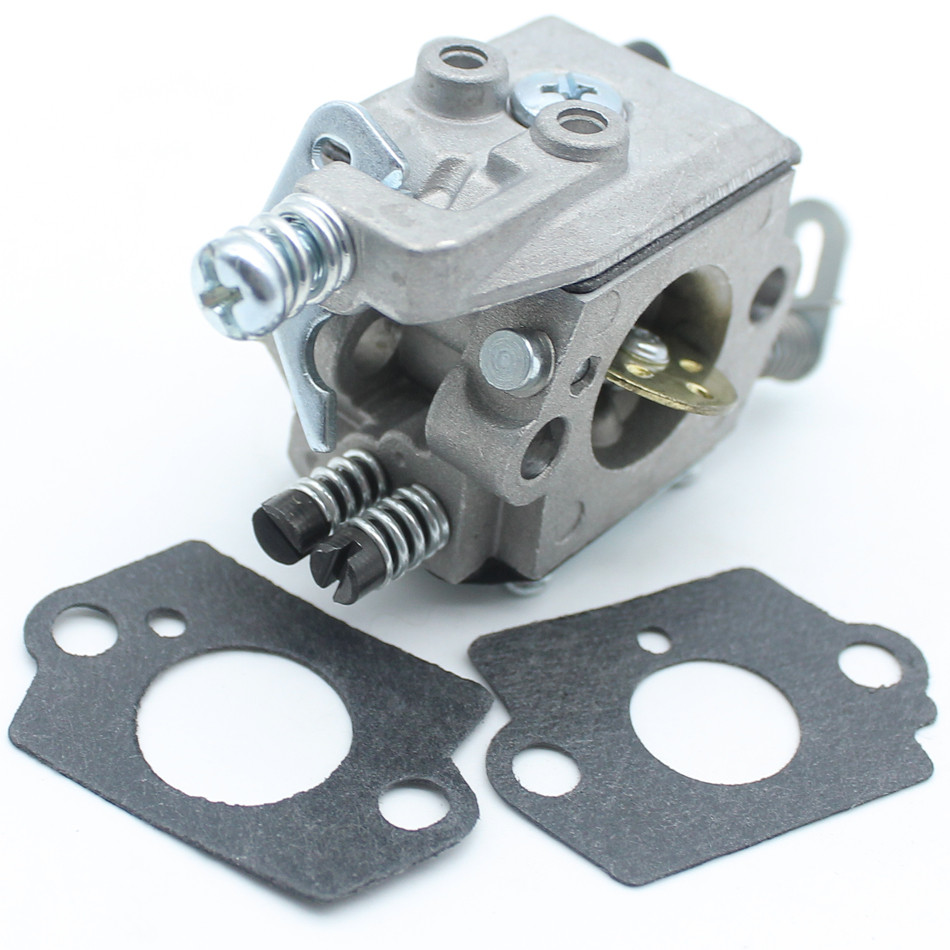

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
диффузора, расположенного у входа в карбюратор;
жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
распылителя;
поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

После запуска ДВС открывается воздушная заслонка.
В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

Когда нужна регулировка

Как уже говорилось, новая бензопила уже имеет стандартные настройки подачи топлива. Но для правильной обкатки рекомендуется ограничить максимальные обороты двигателя, и делается это с помощью регулировочных винтов, расположенных на корпусе карбюратора. Также после обкатки потребуется снова произвести более точную настройку подачи горючей смеси.

Кроме этого, настроить карбюратор придется в следующих случаях:

вследствие сильной вибрации сбились заводские настройки;
ДВС плохо заводится и сразу же глохнет;
ДВС заводится, но обороты не развиваются, и он глохнет;
износилась поршневая группа – в таком случае регулировка карбюратора бензопилы возможна в качестве временной меры;
двигатель не функционирует на холостых оборотах;
повышенный расход бензина, из-за чего агрегат выдает много дыма, происходит загрязнение глушителя и свечи зажигания нагаром, снижается мощность двигателя.

Правила настройки карбюратора

Следует знать, что карбюратор можно правильно настроить только при условии, если:

фильтры очистки (бензиновый и воздушный) не загрязнены;
жиклеры и подходящие к ним каналы чисты;
мембраны не имеют повреждений;
игольчатый клапан исправен и в поплавковую камеру поступает необходимый объем топливной смеси.

Чтобы отрегулировать карбюратор импортных бензопил, необходимо придерживаться следующих правил.

Перед регулировкой, по возможности, следует прогреть двигатель на холостых или минимальных оборотах около 10-15 мин.
Вращением регулятора “L” добиваются такой работы двигателя, чтобы он выдавал на холостом ходу полторы-две тысячи оборотов в минуту. Но следует обратить внимание на то, как двигатель набирает обороты. При нажиме на рычаг акселератора разгон должен идти быстро и равномерно. При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси.
Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться.

Также “верхняя” настройка может слетать при неправильной регулировке низких оборотов соответствующим винтом.

Винт “H”, не имея достаточно опыта, лучше не регулировать. Если настройка карбюратора бензопилы будет производиться некомпетентным человеком, велика опасность того, что на высоких оборотах в камеру сгорания будет поступать слишком обедненная смесь, особенно при нагрузке. Такая работа двигателя неизбежно приведет к быстрому износу его поршневой системы и к сбою в системе зажигания.

Приступать к регулировке высоких оборотов можно, если человек, который будет выполнять настройку, имеет знания и навыки по регулировке карбюраторных двигателей. В распоряжении мастера-настройщика должен иметься специальный прибор — тахометр или мультиметр с функцией осциллографа.

Настройка карбюратора бензопилы, а именно, высоких оборотов двигателя, происходит по простой схеме.

Необходимо закручивать или выкручивать винт “H” до тех пор, пока на максимальном газу двигатель не разовьет около 15 тысяч оборотов в минуту (по тахометру) или то значение, которое указывается в мануале к данному агрегату.
При использовании осциллографа частота искрового разряда должна быть в пределах от 230 до 250 Гц. Следует учитывать, что под нагрузкой частота может уменьшаться приблизительно на 10-15%.

Можно сделать вывод, что для безопасности следует настраивать ДВС на слегка заниженные обороты.

Карбюратор китайской бензопилы следует настраивать по такому же принципу, как было описано выше. На ее корпусе имеются отверстия, в которые, чтобы регулировать обороты двигателя, нужно вставлять плоскую отвертку. Каждое отверстие подписано какой-либо одной буквой из трех. Как правило, возле верхнего отверстия можно увидеть букву “Т”, а возле нижних (показаны стрелками) – буквы “L” и “H”.

Такое же расположение винтов имеет и китайская бензопила Карвер (CARVER). На следующем рисунке показано как выглядит карбюратор от китайской бензопилы вне корпуса агрегата.

Как устранить неисправности карбюратора

Основные неисправности карбюратора бензопилы могут быть следующими.

Двигатель заводится с трудом и глохнет спустя несколько секунд после старта. Зачастую причиной этого является неправильная настройка низких оборотов. Топливо-воздушная смесь получается слабо обогащенной. Необходимо выкрутить винт “L” на пол оборота, после чего настройка должна завершиться винтом “T”.
Мощность двигателя ощутимо снижается при нагрузке. Это значит, что карбюратор чрезмерно обогащает смесь кислородом. Поэтому винт “H” необходимо немного закрутить, примерно на 1/8 оборота. Если после таких действий мощность двигателя по-прежнему является недостаточной, но произошло некое улучшение в его работе, то регулятор можно еще немного подтянуть.
Двигатель на максимальных оборотах и без нагрузки начинает “петь”. Вызывает данный сбой в работе агрегата обедненная смесь и завышенные обороты. Настройка происходит все тем же винтом “H”.
В камеру сгорания не поступает бензин. Поломка может быть вызвана засорением топливного фильтра, каналов и жиклеров карбюратора. Для устранения неисправности нужна полная разборка данного модуля бензопилы и продувка его каналов сжатым воздухом (потребуется компрессор). Чтобы качественно почистить топливные каналы, можно воспользоваться специальной карбюраторной жидкостью для промывки. Также отсутствие поступления топлива в цилиндр двигателя может быть из-за неправильной регулировки. Как это делается своими руками, рассматривалось выше.
Переливает карбюратор. В 90% случаев перелив топлива вызывается подсохшей и загрубевшей мембраной, которая давит на коромысло, связанное с иглой. Чтобы ее поменять, потребуется снять и разобрать карбюратор.
Двигатель плохо набирает обороты, работает с перебоями, снижается мощность. Данные неполадки часто вызывает засоренный воздушный фильтр. Потребуется снятие крышки, закрывающей фильтр, и его чистка, которая заключается в стирке с моющим средством.

В целом, своевременная регулировка, а также вовремя выполненный ремонт карбюратора бензопилы могут значительно продлить срок работы всей поршневой системы двигателя. Поэтому к настройке данного компонента топливной системы нужно относиться с большим вниманием.

Как отрегулировать карбюратор на бензопиле, видео

Большинство современных бензопил имеют очень схожие карбюраторы с небольшими исключениями.

Зачастую разница состоит в качестве деталей и наличии или отсутствии трубочки подключения праймера – ручного насоса предварительной подкачки.

Поэтому рассматривать мы будем их почти обезличено, не вдаваясь в нюансы.

Устройство и принцип работы карбюратора бензопилы

Задача карбюратора: приготовить смесь бензина с кислородом и дозировано подать ее в цилиндр. Смешивание происходит в диффузоре (16) – сужающейся части карбюратора, где происходит ускорение воздушного потока. В диффузор через 2 жиклера (15) и (12) поступает бензин различной фракции (крупнее и мельче), и очищенный воздух после воздушного фильтра. Его количество регулируется воздушной заслонкой (7) на входе в диффузор. Количество же готовой смеси, подаваемой в цилиндр, регулирует другая заслонка (8), стоящая за ним.

Два винта (17) и (10) (L и Н) регулируют количество бензина, проходящего через жиклеры. Количество же бензина в поплавковой камере (14) регулируется игольчатым клапаном (11), за работой которого следит мембрана (13). Вторая мембрана (4) дозирует количество топлива, подающегося к камере в зависимости от числа оборотов двигателя. По пути оно фильтруется через фильтр (6).

Если оба фильтра: воздушный и бензиновый – чистые, каналы и жиклеры не забиты, мембраны целые, а игольчатый клапан надежно регулирует количество бензина в поплавковой камере – то карбюратор исправен, и для нормальной подготовки смеси нужно правильно отрегулировать количество бензина, подающегося через жиклеры. О механическом износе металлических частей корпуса и штоков заслонок карбюратора мы говорить не будем, потому что дешевле будет его просто заменить, чем ремонтировать.

Как отрегулировать карбюратор на бензопиле?

С завода все пилы идут с отрегулированным карбюратором.

И, поскольку он защищен пластиковым корпусом, длительное время не нуждается в дополнительных регулировках. А вмешиваться в его работу следует только тогда, когда пила при гарантированно исправной цилиндро-поршневой группе начинает глохнуть, чему причиной чаще всего бывает недостаток топлива и как следствие этого – переизбыток воздуха.

Вторым симптомом плохой работы карбюратора является перерасход топлива и усилившийся дымный выхлоп, свидетельствующий о переизбытке бензина в смеси. В этом случае, прежде чем лезть к карбюратору, следует почистить (или заменить) воздушный фильтр и убедиться, что причина не устранилась.

Иногда нарушение регулировки карбюратора происходит постепенно, вследствие повышенной вибрации инструмента, в результате которой регулировочные винты могут провернуться от первоначальных положений.

В первую очередь, еще до снятия и разборки карбюратора, следует попробовать отрегулировать его. Для этого:

1. Начинать регулировку карбюратора следует с винта L, настраивающего подачу топлива на низких оборотах. Его вращением следует добиться самых высоких оборотов. Обороты повышаются при закручивании этого винта.

2. Далее винтом Н нужно отрегулировать качество смеси. Если пила дымит – это признак богатой смеси, а если визжит – бедной. В первом случае винт Н следует закручивать, а во втором – наоборот. С этим винтом следует быть очень аккуратным, его неправильная регулировка может даже вывести пилу из строя. Его ни в коем случае нельзя сильно закручивать.

3. Завершает регулировку настройка холостого хода, который устанавливается винтом Т. При высоких оборотах кулачки сцепления находятся в разведенном состоянии и пильная цепь движется. Винт Т регулирует упор регулятора заслонки снаружи и не входит внутрь карбюратора. Не стоит держать слишком низкие обороты двигателя, при этом увеличиваются нагрузки на кривошипно-шатунный механизм, но и цепь на холостом ходу обязана гарантированно останавливаться. Этот винт в некоторых пилах может иметь другое буквенное значение.

Часть карбюраторов изначально имеют только одну настройку – холостого хода, в них качество смеси задано параметрами жиклеров и заводскими настройками изначально. Видео регулировки холостого хода на таких карбюраторах также подходит для всех других типов аналогичных устройств:

А нарушение режимов работы пилы без винтов регулировки оборотов и качества смеси может свидетельствовать о том, что его необходимо ремонтировать или хотя бы чистить.

Остается добавить, что окончательную регулировку следует производить только на прогретой пиле, проработавшей не менее 10 минут.

Самостоятельная разборка и ремонт карбюратора

Сразу оговоримся: если вы не специалист в таком виде деятельности, то лучше обратиться в сервисный центр. Порой стоимость карбюратора может достигать трети стоимости всей пилы.

Но, если вы решитесь на самостоятельную разборку карбюратора, мы рекомендуем найти пару свободных рук, вложить в них видеозаписывающее устройство и подробно крупным планом снять видеоролик разборки карбюратора. Это поможет при его сборке однозначно, ведь промаркировать мелкие детали для правильного порядка ее проведения практически нереально.

Почти в 80% случаев выхода из строя карбюратора можно винить жиклер, подающий топливо в диффузор. Но, прежде чем заниматься его прочисткой, мы рекомендуем запастись ремкомплектом, обязательно включающим в себя мембраны, прокладки, а иногда и этот жиклер с игольчатым клапаном.

Даже если разборка выявит их целостность, лучше будет установить новые, ведь даже микронное изменение параметров мембран может повлиять на работу устройства.

Если же жиклер придется чистить, то лучше это делать, предварительно выкрутив его, тоненькой калиброванной проволочкой. Второй жиклер лучше продувать ртом при помощи трубки-наставки или велосипедным насосом, но, ни в коем случае компрессором – велика вероятность повреждения.

Мы подобрали видео о ремонте карбюратора пилы Штиль 180, имеющего только винт холостого хода. Но внутреннее строение у него такое же, как почти у всех карбюраторов бензопил:

И дело здесь не только в том, что отсутствующие регулировочные винты загромождают картинку, отвлекая от сути процесса, а в том, что и этот карбюратор в разобранном виде также можно слегка поднастроить, отрегулировав качество смеси. Если ваш Штиль до ремонта карбюратора страдал увеличенным расходом горючего и дымил, то можно уменьшить подачу топлива, увеличив зазор игольчатого клапана, слегка отогнув его коромысло. Обратной процедурой можно увеличить подачу топлива.

Всегда при разборке очищайте фильтр. Для снятия отложений можно использовать препарат WD-40, но если помнить, что это фактически уайт-спирит с добавлением масла, то можно обойтись и им. А еще допускается применение керосина или ацетона.

Простейшую, или предварительную, регулировку карбюратора бензопилы можно сделать так, как показано в видеоролике, а окончательную произвести после прогрева пилы:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Регулировка иглы карбюратора бензопилы

Ручная бензопила – отличный помощник в личном хозяйстве, который незаменим при заготовке дров, обрезке сучьев деревьев, а также при строительстве деревянных срубов для домов, бань и хозяйственных построек. Конструкция пил позволяет спиливать и распиливать стволы деревьев средних размеров.

В настоящее время на рынке большой выбор бензопил, среди которых можно отметить бензопилы Партнер шведского концерна Хускварна и бензопилы Huter одноимённой немецкой фирмы, за их компактность, лёгкость, производительность и приемлемые цены.

Простота в обслуживании пил партнер и хутер позволяет даже впервые взявшему их в руки управляться с ними, но, всё же бензопила – это сложное устройство и требует к себе заботливого отношения. В процессе работы иногда случаются разного рода неисправности, влияющие на эффективную работу, и пользователь должен уметь справляться с ними.

Как отрегулировать карбюратор на бензопиле

Наиболее частая проблема, встречающаяся при эксплуатации бензопил, – это неправильная работа карбюратора, приводящая к перерасходу топлива и снижению мощности, поэтому любой пользователь должен знать как настроить карбюратор на бензопиле.

Карбюраторы бензопил устроены также как автомобильные и поэтому каждый, кто знаком с принципом работы двигателя внутреннего сгорания, способен справиться с регулировкой карбюратора и может настраивать его своими руками.

Заводом – изготовителем новые пилы поставляются с отрегулированным карбюратором, но в процессе работы стандартная настройка нарушается и пила требует повторной настройки. В документации, прилагаемой к пиле, описывается, как регулировать карбюратор.

Регулировка карбюратора нужна при появлении следующих симптомов:

на холостом ходу пила работает на повышенных оборотах;
при работе сильно дымит;
плохо запускается как в холодном состоянии, так и в прогретом;
работает на пониженных оборотах и с пониженной тягой.

Устройство и принцип действия карбюратора

Устройство и принцип работы карбюратора бензопилы такие же, как у карбюраторов двигателей внутреннего сгорания и выполняет ту же функцию: подготовку и подачу в камеру сгорания двигателя смеси воздуха с топливом.

Карбюратор состоит из следующих частей:

корпуса;
поплавковой камеры;
игольчатого клапана;
поплавка;
распылителя;
топливного жиклёра;
смесительной камеры;
дроссельной заслонки;
диффузора.

Атмосферный воздух, пройдя через воздушный фильтр, попадает в воздушный канал карбюратора, где находится диффузор, уменьшающий диаметр канала, вследствие чего за диффузором создается пониженное давление.

За диффузором установлена дроссельная заслонка, которая регулирует подачу воздуха, поступающего в карбюратор. Частично перекрывая или открывая воздушный канал, заслонка управляет потоком воздуха, тем самым регулирует обороты двигателя.

Под действием пониженного давления воздуха, создаваемого за диффузором, бензин из поплавковой камеры через топливный жиклёр и распылитель засасывается в смесительную камеру.

В камере топливо смешивается с воздухом, образуя топливную смесь, и далее подаётся в камеру сгорания. Дроссельная заслонка связана механически с топливным жиклером, который регулирует количество топлива, подаваемого в распылитель. Следовательно, она одновременно регулирует подачу воздуха и топлива в камеру сгорания.

Поплавок регулирует уровень топлива в поплавковой камере, поддерживая его на одном уровне. Он связан с игольчатым клапаном, перекрывающим поступление топлива в поплавковую камеру.

При понижении уровня топлива поплавок опускается и двигает игольчатый клапан, заставляя его отрывать отверстие подачи топлива. Когда топливо наполняет камеру до нормального уровня, поплавок двигает иглу в положение закрытия.

Обороты двигателя зависят от того, сколько смеси топлива и воздуха поступает в камеру сгорания. Чем больше открываем заслонку, тем больше обороты.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

настройка карбюратора бензопилы на низких оборотах;
регулировка на максимальных оборотах;
точная настройка на работу на холостых оборотах;
проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

винт L – регулировка подачи топлива на средних и низких оборотах
винт Н – на высоких оборотах;
винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть.

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

заменить прокладку под крышкой главной камеры;
промыть или заменить топливный фильтр;
заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.

Вывод

Настройку карбюратора пилы и её мелкий ремонт можно сделать, не имея опыта, но чтобы выполнить это правильно, нужно следовать алгоритму, прописанному в прилагаемой документации. Однако, не следует переоценивать свои силы, потому что иногда бывает дешевле заплатить специалисту за качественное обслуживание, чем устранять последствия вашего непрофессионального ремонта.

Работа двигателя бензопилы основана на сжигании специальной смеси, которая состоит из топлива, масла и воздуха. Чтобы приготовить такую смесь и равномерно передать в камеру сгорания, на моторе имеется специальный прибор — карбюратор.

В конструкцию пилы входит устройство, которое имеет заводские настройки. По мере эксплуатации прибора эти настройки сбиваются, и карбюратор надо снова регулировать. Чтобы понять, как делается регулировка карбюратора бензопилы, нужно знать, из каких частей состоит аппарат и как он работает.

Устройство и принцип работы карбюратора

Выясним устройство карбюратора бензопилы. Этот прибор состоит из:

корпуса;
диффузора, который находится при входе в прибор;
жиклеров;
клапанов, регулирующих подачу смеси;
специального распылителя;
поплавковой камеры.

В приборе бывает 2 или 3 регулировочных винта, снабженных пружинами. На конце винтов расположены иглы-конусы.

Принцип работы карбюратора бензопилы:

При включении мотора распахивается воздушная заслонка.
Воздух движется вперед и перемешивается с горючим в диффузоре, там, где проход сужается.
Воздух идет через жиклеры, потом очищается фильтром и поступает через заслонку, расположенную на входе диффузора.
При этом специальная заслонка, которая находится за диффузором, распределяет смесь, и она попадает в камеру сгорания.

Прибор устроен таким образом, что объем горючего, который проходит через жиклеры, регулируется болтами бензопилы. Объем топлива в камере зависит от клапана с острым конусом. Работа этого клапана регулируется мембраной, контролирующей поступление смеси в камеру. Работа этих узлов зависит от вращения ДВС. Смесь очищается при помощи фильтра.

Когда нужна регулировка

Регулировку карбюратора нужно выполнять:

Если настройки сбились из-за ослабления винтов или вибрации, а также при попытках регулировки прибора.
Если поломалась крышка корпуса.
Чтобы выяснить причины, почему не работает конструкция.
Когда двигатель не включается или идет с натугой, а потом сразу затухает.
Когда бензопила стреляет в карбюратор или «чихает».
Бензопила сильно вибрирует.
Чтобы проверить, отчего произошел перерасход горючего.
При появлении густого выхлопа.
Если в устройство не поступает бензин.
Когда свечи зажигания почернели или приобрели налет.
Пила не может служить на высоких оборотах и повышать мощность.
Проверка двигателя, если он выключается при наборе оборотов.
Была нарушена работа воздухоочистительных узлов.
В систему распределения смеси попал мусор.
Произошел износ поршней.

Выполнять регулировку также нужно при смене марки топлива и перепадах влажности.

Как настроить

Настройка карбюратора бензопилы осуществляется так. Перед тем как отрегулировать карбюратор на бензопиле, следует выяснить, являются ли чистыми все фильтры. Прибор регулируется тремя болтами:

главного жиклера H;
холостого хода L;
подстройки холостого хода S (у некоторых производителей он называется LA или T).

Перед началом настройки надо прочитать инструкцию пилы. При выполнении регулировки следует соблюдать правила:

Осуществляется установка инструмента на верстак, чтобы он находился в устойчивом положении.
Цепь устройства нужно направить от себя.
Между инструментом и остальными предметами в помещении должно быть не меньше 2 м.

Важно является информация о том, как происходит настройка при нарушении работы конструкции. Включают карбюратор и ждут 10 минут. Регулировку начинают с нахождения такого местоположения винта L, при котором холостые обороты будут высокими. Нужен ключ для регулировки болтов. Постепенно крутят болт сначала в одну сторону, потом в другую, пока не будет занято правильное положение. Затем крутят шуруп на 1/8-1/4 оборота против часовой. Потом исправляют холостой ход шурупом S (или T, LA).

Если после подкрутки игольчатого болта L цепь не двигается, то постепенно крутят винт S по часовой до того, пока цепь не начнет движение. Потом регулируют S на 1/8-1/4 поворота обратно. Если цепь движется, поворачиваем шуруп S против часовой, пока он не закрутится. Дальше подкручиваем S на 1/8-1/4 поворота в этом же направлении.

ДВС должен функционировать равномерно. Также следует проверить, как он ускоряется. Если нажать акселератор, обороты должны возрасти до максимума. Это означает, что мотор раскручивается хорошо.

В конце тестируют работу прибора на холостом ходу. Когда регулировка сделана верно, то конструкция не должна производить работу так:

Цепь неподвижна.
Звук ДВС такой, как у 4-тактного генератора.
Если нажать на акселератор, произойдет быстрая раскрутка.

Если эти требования не выполняются, то надо отрегулировать холостой ход. Для этого подкрутить винт S так, как было рассказано ранее. Если не поможет, следует повторить регулировку сначала.

Так делают ручную настройку. Точная регулировка выполняется при помощи прибора тахометра. Все действия те же, только винты поворачивают, основываясь на данных тахометра. Благодаря этому прибору карбюратор можно отрегулировать быстрее.

Неисправности и их устранение

Ремонт карбюратора бензопилы своими руками позволяет устранить все неполадки, появившиеся при работе устройства.

Если ДВС крутится с перебоями и ускоряет ход долго, то нужно на 1/8 оборота подкрутить L против часовой. Затем снова настроить болт S. Следует данные настройки производить, пока мотор не станет функционировать правильно и быстро ускоряться.

Затем проверяют настройку шурупа H. Разгоняют мотор до максимума. Наблюдают за выхлопом и как крутится мотор. Если из него идет сизый дым и пила громко шумит, то это означает, что карбюратор создает слишком насыщенную смесь. Наибольшие обороты ДВС меньше нормы. В нем образуется нагар. При такой проблеме нужно немного прокрутить по часовой H. Дальше контролируют работу мотора и, если есть необходимость, повторяют настройку.

Если пила визжит, это означает, что двигатель перегревается, выхлоп происходит с треском, наблюдаются перебои при зажигании. Это означает, что смесь ненасыщенна, а наибольшие обороты мотора больше нормы. Это ведет к перегреву мотора, сгоранию поршня, цилиндра и прогоранию свечи. При возникновении такой проблемы для настройки следует поворачивать H на 1/4 оборота против движения стрелки часов.

Если не идет горючее в камеру сгорания, такая неполадка вызывается засором фильтра для горючего, жиклеров или каналов прибора. Для устранения неисправности понадобится полная разборка фильтра и продувка этих каналов при помощи компрессора. Для чистки каналов используют жидкость для карбюратора.

Бывает так, что в карбюраторе происходит перелив топлива. Это получается, если мембрана вышла из строя, подсохла и загрубела, стала давить на коромысло, прикрепленное к игле. Тогда регулируется игла. Чтобы сменить мембрану, надо снять карбюратор.

Мотор работает с перебоями, плохо набирает скорость вращения. Это бывает при засоре фильтра. Надо снять крышку устройства и прочистить его с применением моющих средств.

Как снять карбюратор

Перед тем как ремонтировать или прочищать карбюратор, его надо демонтировать и отсоединить от других систем. Демонтаж карбюратора осуществляется так:

Снимают верхнюю крышку. Для этого надо открутить болты (3 штуки), которые расположены по периметру крышки.
Снимают карбюраторный фильтр.
Потом отключают шланг подачи бензина.
Отключают тягу привода мотора.
Отвинчивают наконечник подключения троса.
Осторожно снимают и вытаскивают шланг подачи бензина.

Разборка своими руками

Разборка карбюратора бензопилы Хомелите производится следующим образом. Подготавливают место — ровную поверхность. Понадобятся следующие инструменты:

набор отверток и гаечных ключей;
моющий состав;
ультразвуковая ванна для кавитации;
большой кусок картона.

После того как вы демонтировали карбюратор, следует его разобрать. Разборку карбюратора осуществляют в таком порядке, который предусмотрен конструкцией прибора.

Детали устройства имеют небольшие размеры, поэтому их следует складывать по порядку, следить, чтобы никакие компоненты не потерялись.

После разборки осуществляют дефектовку устройства и заменяют нерабочие детали и узлы. Промывают прибор специальной жидкостью, просушивают, протирают сухой тканью. Продувают сжатым воздухом трубки и жиклеры. Перед этим обрабатывают их ультразвуком, чтобы устранить налет.

Как почистить

При проведении работ своими руками нужно примерно знать, как осуществляется чистка и промывка карбюратора. Промывают прибор следующим образом:

Откручивают винты на корпусе прибора.
Открывают крышку, вытаскивают мелкие детали и раскладывают их на ткани.
Обрабатывают стенки устройства и все детали воздухом из компрессора.
Если остался на узлах нагар, то их протирают обезжиривателем.
Узлы и корпус просушивают.
Собирают все узлы карбюратора и устанавливают его на бензопилу.

Промывать карбюратор нужно, если для его заправки применяли некачественный бензин или использовали бензопилу при сильном морозе. После очистки двигатель будет работать лучше, и бензопила будет раскручиваться быстрее.

Каждая современная бензопила, независимо от ее предназначения и конструктивных особенностей, комплектуется топливной системой. В ее основу вложен карбюратор, главная функция которого заключается в перемешивании топливной смеси с предварительно очищенным воздухом. Любая неисправность карбюратора приводит к потере мощности и другим проблемам с садовым бензоинструментом. Решить их можно самостоятельно – для этого нужно изучить конструкцию топливного узла, особенности его регулировки и методы самостоятельного ремонта.

Устройство карбюратора бензопилы

Карбюратор любой новейшей бензопилы представляет собой неотъемлемую часть двигателя, которая непрерывно регулирует количество воздуха, необходимого для постоянного смешивания с горючим, и подает готовую смесь в цилиндр ДВС.

В большинстве современных бензопил встроенные карбюраторы изначально обладают схожим устройством и почти одинаковым принципом действия. Определенные отличия есть только в топливных узлах китайских моделей.

К основным элементам карбюраторов всех бензопил относятся:

поплавковая камера – небольшой отсек, главная задача которого заключается в поддержании оптимального количества заправленного топлива;
распылитель – важный механизм, который изначально отвечает за впрыск горючего внутрь всасываемого потока воздуха;
диффузор – находится рядом с входным штатным отверстием, через которое воздух поступает в моторный отсек бензопилы. Главная функция диффузора заключается в принудительном ускорении всасывания воздушных масс;
трубка – требуется для подачи воздуха небольшими объемами – порциями, размеры которых зависят от потребностей топливной системы.

Принцип работы карбюратора бензопилы также достаточно прост. При запущенной бензопиле срабатывает дроссельная заслонка двигателя, которая в открытом состоянии пропускает воздух по заводской резиновой трубке. С постепенным открытием штатной заслонки и соединенной с ней трубки активизируется поплавок, расположенный в камере с заправленным топливом. Непрерывно проходя через штатный диффузор, воздух интенсивно смешивается с горючим. После этого используемая готовая воздушно-топливная смесь через заводской впускной канал распыляется в рабочий цилиндр штатного двигателя.

Во время распыления горючего давление внутри поплавковой камеры бензопилы практически идентичное атмосферному. В то же время давление в заводской трубке с воздухом – разреженное. Благодаря разнице в этих показателях воздух непрерывно всасывается трубкой. С повышением оборотов мотора ему требуется больше горючего. Соответственно, трубка должна всасывать больше воздуха. Таким образом, именно от карбюратора во многом зависит возможность двигателя интенсивно набирать обороты, требуемые для распиловки крупной древесины.

Как правильно отрегулировать карбюратор на бензопиле?

Чтобы самостоятельная настройка карбюратора бензопилы принесла желаемый результат, нужно провести подготовительные работы. В первую очередь оператор должен убедиться в исправности двигателя. Для этого обязательно нужно снять верхнюю крышку защитного пластикового корпуса и внимательно осмотреть ЦПГ двигателя на наличие заусенцев, трещин и других дефектов. Если они образовались, то поверхность узла потребуется отшлифовать. При этом важно не повредить защитное хромированное или никасиловое покрытие цилиндра.

Далее нужно осмотреть свечу зажигания. В случае образования на ней толстого слоя высохшего нагара, деталь потребуется выкрутить и тщательно очистить. Для этого свечу нужно нагреть и аккуратно соскрести с ее наконечника остатки засохшего масла.

В конце потребуется осмотреть детали всей топливной системы бензопилы. Засорение в трубках, скопившийся мусор в топливном и воздушном фильтрах, нестабильная работа диффузора – все это приводит к потере двигателем необходимых оборотов. В результате оператор не получает точной информации о работе мотора и не может установить правильные настройки. Чтобы не допустить этого, нужно промыть детали карбюратора, фильтра и трубки. После того, как они полностью высохнут, их можно установить на изначальное место.

Регулировка карбюратора бензопилы своими руками

Для самостоятельной настройки штатного карбюратора владельцу бензопилы потребуется крестовая или плоская отвертка , а также ручной тахометр.

Чтобы регулировать карбюратор бензопилы , в базовом устройстве ее карбюратора предусмотрены подпружиненные регулировочные винты .

В зависимости от бренда-производителя цепной пилы, маркировка ее регулировочных винтов может меняться. Тем не менее, чтобы изначально правильно настроить карбюратор на бензопиле , можно всегда действовать по одному и тому же алгоритму:

Вначале оператор должен найти в инструкции по эксплуатации пилы точные углы постепенного поворота регулировочных подпружиненных винтов. Сразу после этого на используемой пиле с заглушенным мотором их нужно повернуть согласно с указаниями в руководстве. Если не выполнить этого, оператор рискует сломать двигатель инструмента;
Далее используемую в хозяйстве бензопилу потребуется неподвижно установить на ровную устойчивую поверхность. При этом шина и заводская цепь должны быть изначально направлены в сторону от оператора;
Затем нужно завести ДВС пилы и дать ему не менее 10 минут для прогрева;
После этого нужно найти правильное положение винта L. Для этого оператор должен медленно поворачивать его по ходу и против часовой стрелки до тех пор, пока мотор не станет работать тихо и без провалов;
Если в результате этого цепь начала вращаться, значит необходимо найти то положение винта T, при котором цепь остановится на месте:
Далее к цилиндру ДВС потребуется подключить тахометр. Затем нужно начать поворачивание винта H. Как только показатели на тахометре совпадут с указаниями в инструкции пилы, винт можно отпустить.

Чтобы проверить работу карбюратора и двигателя бензопилы, нужно снова завести мотор и медленно нажать на рычаг газа. Если ДВС плавно набирает обороты, значит регулировка была выполнена правильно. Если этого не происходит, то потребуется повернуть винт L на 1/8 оборота против хода стрелки часов и снова провести проверку мотора.

Чем промывать карбюратор бензопилы?

Задуматься об очистке топливного узла бензоинструмента нужно в таких случаях:

при затруднительном запуске двигателя;
при нестабильной работе ДВС на кратковременном холостом ходу;
в случае появления провалов при плавном нажатии на штатный курок газа;
при значительном повышении расходов заправляемого топлива.

Чаще всего для промывки встроенного карбюратора бензопилы используются жидкости, которые есть практически в каждом гараже:

керосин;
дизельное топливо;
чистый бензин;
растворитель.

Современные садоводы, использующие мощные профессиональные пилы, используют более эффективные и щадящие средства:

Mannol Vergaser Reiniger – очиститель, поступающий в продажу в виде аэрозоля. Он быстро и легко расщепляет даже самые старые образования смол, нагара, маслянистого налета и других видов загрязнений;
Hi-Gear – этот очиститель выделяется высокими свойствами растворения. Ему под силу выведение старых засохших пятен, маслянистой корки и первых признаков ржавчины без вреда для деталей топливной системы;
Jet 100 Ultra – высокотехнологичный спрей, предназначенный для быстрой очистки карбюратора бензопилы. Показывает высокую скорость растворения наиболее старых маслянистых пятен.

Чистка карбюратора на бензопиле выполняется в такой последовательности:

Вначале нужно очистить внешнюю часть двигателя пилы, а также демонтировать и тщательно промыть корпус заводского воздушного фильтра;
Далее можно переходить к разборке бензоинструмента. Для этого нужно снять корпус фильтра, а также открутить крепления, удерживающие карбюратор вместе с двигателем;
Затем потребуется аккуратно отсоединить от карбюратора тросики тяги и газа. Имеющиеся в конструкции пружины нужно снять так, чтобы не растянуть их;
После этого нужно осторожно стянуть с заводских штуцеров топливного узла шланги для подачи горючего;
Чтобы почистить карбюратор на бензопиле , нужно снять его с фирменных крепежных шпилек. При этом важно сохранить целостность прокладки, установленной между цилиндром ДВС и топливным узлом;
На следующем этапе потребуется очистить внешние стенки карбюратора. Для этого их можно обработать жидким очистителем или бензином. При этом нужно постараться, чтобы пыль и мусор не попали внутрь узла или цилиндра мотора;
Далее потребуется открутить винты крепления диафрагмы карбюратора, снять ее крышку и промыть внутреннюю полость аэрозольным очистителем;
После этого нужно демонтировать топливный фильтр предварительной тонкой очистки, а также разобрать ту часть узла, к которой подведено горючее. Все внутренние детали карбюратора необходимо тщательно промыть аэрозольным очистителем. Если первая очистка не принесла результата, то промывку следует повторить.

После окончательного высыхания всех внутренних деталей штатного карбюратора нужно собрать топливный узел в обратной последовательности, и установить его на место в конструкции хозяйственной бензопилы.

Бензин не поступает в карбюратор бензопилы – способы ремонта

Чаще всего стандартной причиной этой распространенной поломки служит образование засора в топливном поролоновом фильтре или трубках, отвечающих за стабильную подачу горючего в заводской металлический цилиндр двигателя. От этих засорений регулярно страдает каждый третий китайский бензоинструмент. Это связано с низким качеством встроенных фильтров и трубок, которыми комплектуются недорогие китайские бензопилы.

Ремонт неисправности сводится к снятию и промывке загрязненных деталей.

Для этого нужно:

Снять крышку пластикового корпуса пилы;
Очистить пространство под ним и приступить к демонтажу шлангов и фильтров. Трубки крепятся к выходным штуцерам при помощи хомутов. Чтобы отсоединить шланги, не повредив их, нужно ослабить и снять хомуты. После этого трубки потребуется продуть сжатым воздухом и промыть чистым бензином;
Для демонтажа фильтра нужно предварительно снять его с заводского корпуса. После этого элемент потребуется поместить в емкость с чистым бензином. Спустя сутки фильтр можно извлечь и дать ему время на высыхание;
После промывки все детали нужно аккуратно установить и закрепить на штатном месте в карбюраторе.

Эта схема очистки поможет тщательно промыть наиболее уязвимые элементы топливной системы без необходимости разборки всего карбюратора.

Почему бензопила стреляет в карбюратор?

Основная причина этой неисправности – неправильно выставленная дистанция между элементами зажигания бензоинструмента. Из-за этого горючее, которое попадает в штатный цилиндр ДВС, не успевает полностью сгорать в нем. В результате появляется звук, похожий на взрыв. Чтобы эффективно решить проблему, нужно выставить зажигание бензоинструмента, придерживаясь указаний в руководстве пользования.

Нередко такого рода неисправности карбюратора бензопилы становятся результатом попадания в цилиндр обедненной или слишком обогащенной кислородом топливной смеси. Чтобы устранить поломку, нужно отрегулировать работу дроссельной металлической заслонки и штатных жиклеров топливного узла.

Регулировка карбюратора бензопилы – полезные советы от компании «Сам себе сервиc»!

Бензиновая пила – это широко распространенный и весьма востребованный инструмент. Им пользуются в лесных хозяйствах и строительстве, но особенно он пользуется большой популярностью у дачников. Миллионы владельцев дач и частных домов используют его для решения самых необходимых задач.

Ей можно и дров напилить, и в саду ненужное дерево прибрать, и крышу подогнать. Соответственно, поддерживать её работоспособность надо на должном уровне, чтобы она прослужила вам долгие годы. В этой статье мы расскажем вам о тонкостях регулировки карбюратора в этом устройстве.

Карбюратор служит для образования и подачи топливной смеси, состоящей из бензина и воздуха, в двигатель пилы. На фото вы видите типичный карбюратор. Практически на всех видах бензиновых пил установлены китайские карбюраторы.

Винт холостого хода «S» —————-

Винт низких оборотов «L» /слева/ ——————

Винт высоких оборотов «Н» /справа/ ——————

Строение они имеют простейшее: проходной трубы, диффузора, иглы-распылителя и поплавковой камеры.

По двум бокам располагаются заслонки:

Маленькая – дроссельная. Она управляет объемом смеси бензина и воздуха, которая подается в цилиндр двигателя.
Большая – воздушная. Она уменьшает движение воздуха при запуске холодного двигателя.

На этой схеме показано образование смеси из бензина и воздуха. Под действием движения воздуха в районе диффузора распыляется бензин. Полученная смесь подается в цилиндр для сгорания. При повышении подачи бензина возрастают обороты в двигателе. По этому методу работают практично все карбюраторы.

Когда необходима регулировка?

После приобретения новой бензиновой пилы проводится ее обкат. Это требует небольшого понижения высоких оборотов двигателя. По завершению обката эти обороты выставляются на прежний уровень.
При значительном увеличении расхода топлива и количества черного дыма из выхлопной трубы.
После починки или установки нового карбюратора.
Когда «плавают» холостые.
После сбоя прежних настроек карбюратора в силу разных причин /повышенная вибрация корпуса, изнашивание поршневой группы, загрязнение карбюратора/.

Комплект для настройки карбюратора бензопилы.

Тахометр – для замера оборотов двигателя.
Шлицевая отвертка с длинным жалом.
Специальный регулировочный ключ. Он имеется только на сервисе. (! Это сделано для того, чтобы регулировку производил сертифицированный мастер сервисного центра)

Регулировка карбюратора бензопилы своими руками.

Прежде чем производить регулировку необходимо:

произвести чистку бензинового и воздушного фильтров, чтобы убедиться, что бензин и воздух поступают в достаточном количестве и беспрепятственно
калибровку карбюратора надо проводить на прогретом движке

Регулировочные винты карбюратора:

L – регулирование минимальных оборотов,
H – регулирование максимальных оборотов,
S – точное регулирование оборотов холостого хода.

На некоторых видах бензиновых пил для облегчения налаживания карбюратора винт «H» прячут, оставляя для регулирования только «L» и «S». Точное выставление положения «H» требует наличия тахометра /или осциллографа/ и высокой квалификации специалиста по настройке. Неопытному дачнику его лучше не трогать, дабы не запороть движок пилы.

Движение винтов при регулировании:

при закрутке «L» и «H» происходит увеличение в смеси бензина и уменьшение воздуха /обеднение смеси/ и количество оборотов движка возрастает,
при вывертывании «L» и «H» в смеси количество воздуха повышается /обогащение смеси/, что приводит к уменьшению числа оборотов.

Установка заводского положения жиклеров.

Калибровочные винты «H» и «L» не спеша завертывают до конца. Потом отвертывают в обратном направлении на два оборота. Точное число оборотов надо смотреть в инструкции по эксплуатации.

Налаживание и контроль холостых /минимальных/ оборотов.

Находим и выставляем максимальные обороты путем неторопливого вращения «L» в разные стороны. Когда установлены максимальные обороты, жиклер «L» закручиваем на 1/4 часть оборота против хода часов.

В случае если цепь пилы двигается на холостых оборотах, необходимо калибровочный винт «S» заворачивать против хода часов до прекращения её движения.

Налаживание и контроль максимальных оборотов.

Корректирование максимальной частоты оборотов двигателя производится жиклером «Н». Частота оборотов возрастает при закручивании «Н». У бензиновых пил частота вращения бывает от 11500 оборотов в минуту до 15000 оборотов в минуту.

Наибольшие обороты определяются по возникающим прерываниям в функционировании системы зажигания движка пилы. При их обнаружении жиклер «Н» слегка вывертывают против хода движения часов.

Контроль ускорения работы пилы.

Если все регулировки выполнены правильно, то во время легкого надавливания на кнопку акселератора движок бензиновой пилы бойко и твердо увеличивает обороты от минимума до максимума. В случае если обороты увеличиваются еле-еле, замедленно и неторопливо – то жиклер «L» выкручивается против хода часов не больше, чем на 1/8 часть оборота.

Окончательный этап регулировки – это повторный контроль качества работы на холостых оборотах. Если движок работает стабильно и цепь при этом не вращается, то наладку работы пилы можно считать законченной.

Регулировка и настройка карбюратора бензопилы

Регулировка карбюратора бензопилы

Регулировка карбюратора важна для цепных пил и других двухтактных двигателей. Слишком богатая регулировка вызовет дымление пилы, недостаточную мощность, приведет к дополнительному накоплению углерода и может повредить двигатель. Регулировка слишком бедной смеси также приведет к недостаточной мощности и с большей вероятностью повредит двигатель из-за заедания обедненной смеси. Правильная регулировка карбюратора позволит пиле развивать максимальную мощность, увеличивать рабочий цикл двигателя, производить минимальное количество дыма, плавно работать на холостом ходу, хорошо увеличивать обороты и обеспечивать бесперебойную работу.
Регулировка карбюратора излишне богатой — это когда доля топлива в горючей воздушно-топливной смеси настолько высока, что топливо плохо сгорает. При ожоге не выделяется много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное обогащение вызывает накопление углерода и закупоривает противопожарный экран и порты цилиндра, если он работает в течение определенного периода времени. Помимо регулировки карбюратора, это также может быть вызвано слишком большим количеством масла, смешанного с топливом, и / или старым несвежим бензином.
Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что топлива недостаточно для сгорания. Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. В дополнение к низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что часто приводит к заклиниванию. Состояние обедненной смеси также допускает чрезмерные обороты, что часто приводит к выходу из строя подшипника шатуна большого конца. К другим причинам работы на обедненной смеси относятся отсутствие масла в топливной смеси и пустой топливный бак.Всегда останавливайте пилу до того, как бак полностью высохнет. Убедитесь, что вы используете правильное соотношение бензина и масла, рекомендованное для вашей бензопилы.

Большинство двигателей цепных пил имеют три регулировочных винта карбюратора:
1. Скорость холостого хода / упор дроссельной заслонки — это регулировка, которая контролирует, насколько дроссельная заслонка (дроссельная заслонка) остается открытой при отпускании курка дроссельной заслонки. Если эта регулировка установлена на слишком низкое значение, двигатель остановится при отпускании курка дроссельной заслонки. Дроссельная заслонка (дроссельная заслонка) просто перекрывает подачу горючего воздуха / топлива, и двигатель останавливается. Если эта регулировка установлена слишком высоко, высокие обороты холостого хода приведут к включению центробежной муфты, и цепь будет работать. Это опасное состояние, и его нельзя допускать.
2. Регулировка подачи топлива на низких оборотах (обозначена буквой L на карбюраторе, это низкоскоростной жиклер) — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на холостом ходу.Слишком богатая регулировка вызовет нагрузку на двигатель и остановку на холостом ходу. Слишком бедная смесь приведет к нехватке двигателя и заставит его работать быстрее или быстрее. Регулировка очень бедной смеси также приведет к остановке двигателя.
3. Регулировка подачи топлива на высокой скорости (обозначена H на карбюраторе, это высокоскоростной жиклер) — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на скорости резания. Было бы неверно сказать, что это самая важная настройка, потому что все эти настройки должны быть точными, чтобы пила работала наилучшим образом, но это настройка, которая определяет, как пила движется в разрезе.Слишком богатая настройка не позволит пиле достичь уровня оборотов, необходимого для достижения максимальной мощности. Реакция дроссельной заслонки также может быть вялой, двигатель будет дымить и работать плохо. Слишком бедная смесь позволит двигателю достичь таких оборотов, при которых возможен отказ подшипника и заедание цилиндра. Ему также будет не хватать мощности при резке, и он будет очень горячим.
Предыдущая информация кратко объясняет богатые и обедненные режимы работы. На нем также указаны три регулировочных винта и их функции.Следует отметить, что в некоторых бензопилах отсутствует игла регулировки скорости. Эти пилы имеют так называемый «фиксированный жиклер», который настраивается на заводе. Карбюраторы с «фиксированной струей» используются, чтобы запретить оператору пилы устанавливать слишком наклонную регулировку и повредить пилу. К сожалению, они также часто не позволяют пиле достичь максимальной производительности.

Процедура регулировки карбюратора
Для обеспечения правильной регулировки карбюратора необходимо выполнить следующую процедуру:
• (1) Проверьте воздушный фильтр и при необходимости очистите его.Регулировка карбюратора при частично забитом воздушном фильтре аналогична регулировке карбюратора при частично открытой воздушной заслонке. Если вы отрегулируете пилу с грязным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
• (2) Проверьте глушитель и выхлопное отверстие на предмет скопления нагара. Углеродистое загрязнение выхлопного отверстия или сетки искрогасителя может привести к тому, что пила будет работать, как будто карбюратор требует регулировки. Изменение настроек карбюратора при засоренном глушителе может привести к тому, что пила будет работать в обедненном состоянии при удалении нагара.
• (3) Если требуется регулировка карбюратора из-за нового или восстановленного карбюратора, лучше всего начать с настройки регулировки топлива на один оборот. Это достигается путем аккуратного завинчивания регулировочных винтов на их гнезда и последующего их откручивания на один оборот каждый. При завинчивании их на сиденья необходимо соблюдать осторожность, поскольку сиденья могут быть легко повреждены, если регулировочные винты будут установлены слишком сильно. Эти сиденья хрупкие, и если они повреждены, карбюратор необходимо заменить.
• (4) Проверьте уровень топлива.Бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пустой, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
• (5) Запустите двигатель и прогрейте его. Если пила не работает, дайте ей поработать несколько минут. Если он не будет поддерживать холостой ход без остановки, прогрейте его, многократно сжимая дроссельную заслонку, не открывайте дроссельную заслонку полностью. Регулировки карбюратора, выполненные на холодном двигателе, будут слишком богатыми, когда он достигнет нормальной рабочей температуры.
• (5) Начните с установки холостого хода. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометра, попробуйте установить скорость так, чтобы пила работала на холостом ходу как можно выше без включения сцепления. Никогда не устанавливайте холостой ход, чтобы цепь работала при отпускании дроссельной заслонки. Если пила не простаивает, переходите к следующему шагу.
• (6) Установите регулировку подачи топлива на низкой скорости. Медленно ввинчивайте винт, пока двигатель не начнет работать без скачков или не будет хватать топлива. Запомните положение гнезда для отвертки. Теперь медленно выверните регулировочный винт, и двигатель должен работать лучше.Вращайте винт до тех пор, пока двигатель не начнет загружаться. Запишите положение паза для отвертки и сравните его с положением регулировки наклона. Теперь медленно закрутите винт до положения, при котором он лучше всего работает на холостом ходу. Это должно быть примерно посередине между богатым и худым режимами.
• Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV. Вы услышите пилу на холостом ходу. Медленно наклоняем регулятор низкой скорости, поворачивая его, пока холостой ход не поднимется, а затем он не начнет умирать.Затем мы разбогатели и слышим, как пила начинает рыдать и обороты падают, почти до такой степени, что они умирают. Оптимальная настройка находится между этими двумя крайностями. Если вы настроите слишком бедное, у него закончится бензин и он умрет или умрет при ускорении. (Обратите внимание, что пила, отрегулированная слишком высоко, также может умереть при ускорении.) Если вы думаете, что нашли правильное место, нажмите на дроссель, и пила должна набрать обороты без каких-либо колебаний или спотыканий.

Регулировка холостого хода пилы WAV

• (7) Вернитесь к шагу (5) и сбросьте скорость холостого хода.Скорее всего, установка оборотов изменилась после того, как вы оптимизировали регулировку топливной смеси.
• (8) Установите регулировку подачи топлива на высокой скорости. Держите спусковой крючок широко открытым и проверьте число оборотов с помощью тахометра.
ПРИМЕЧАНИЕ: Если у вас нет тахометра, установите уровень оборотов так, чтобы пила «четыре цикла» или «вздохнула» при полностью открытой дроссельной заслонке. Не пытайтесь установить максимальные обороты без тахометра. Слегка увеличенная регулировка снизит производительность, но снизит вероятность повреждения двигателя пилы.
• Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV. На этот раз вы услышите, как пилу настраивают на полный оборот. После увеличения оборотов до максимальных оборотов и удержания, мы настраиваем высокую скорость на более высокий уровень, заставляя его замедляться и рыдать, развивая небольшую мощность. Затем мы регулируем его наклон, чтобы он звучал более плавно, а затем он начинает голодать, также создавая мало мощности и создавая МНОГО тепла. Когда мы снова переключаемся с обедненного на богатый, звук становится немного грубее. Этот слегка грубый звук (или 4-тактный звук, как его иногда называют) — именно то, что вам нужно. Мы любим говорить «настолько близко» к гладкой, насколько это возможно, но все же немного в шероховатости.
Этот больше, чем первый, и для его загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения, возможно, не захотят ждать!

Регулировка пилы на полную Ред. WAV

• Убедитесь, что ваша регулировка низкой скорости по-прежнему работает так же хорошо, как перед регулировкой жиклера высокой скорости.Изменение настроек одного жиклера часто немного влияет на другой. Если ускорение не такое, как прежде, вернитесь к шагу 6.
• Установите конечную скорость холостого хода. На этот раз поверните винт холостого хода обратно на самую низкую частоту вращения, при которой пила будет плавно работать на холостом ходу, не создавая впечатление, что она остановится.
• Ваша пила правильно отрегулирована и готова к работе.

Почему нельзя установить углеводы, когда они новые, и оставить их в покое?
Некоторые люди задаются вопросом, почему их пилу нельзя регулировать, когда она новая, и тогда не требуется никакой другой настройки. Они не понимают, что пилы нельзя настроить на заводе и правильно отрегулировать в течение всего срока службы пилы. Дело в том, что некоторые производители тоже так думают и пробовали карбюраторы с фиксированным и полужестким жиклером. Эти типы карбюраторов никогда не работали хорошо. Причина в том, что высота над уровнем моря, тип топлива, возраст топлива, влажность, изнашиваемые детали пилы и множество других факторов требуют периодической регулировки карбюраторов. Также полезно иметь возможность настраивать карбюратор для различных применений; Например, для бензопил, установленных на бензопилах, необходимо настроить регулировку высокой скорости в зависимости от типа нагрузки на пилу.

Carb Tuning для пилы

Регулировка карбюратора на Pro Пилы

Все пилы время от времени нуждаются в регулировке карбюратора. Пила с правильным отрегулированный карбюратор будет производить максимум мощность, минимальный дым, плавная работа и холостой ход, и предоставить безотказное обслуживание. А слишком богатая пила вызовет чрезмерный дым и недостаточная мощность. Слишком наклонная пила также имеют недостаточную мощность, но это условие может быстро вызвать повреждение двигателя. Следующая информация описывает процесс регулировки карбюратора на профессиональной пиле.

Мост Профессиональные пилы имеют Три регулировочных винта карбюратора:

Скорость холостого хода / останов дроссельной заслонки — Это регулировка, которая контролирует, насколько дроссельная заслонка (бабочка) остается открытой при отпускании курка дроссельной заслонки. Если это слишком низкая регулировка, двигатель заглохнет, когда дроссель триггер отпущен. Если эта корректировка установлен слишком высоко, высокие обороты холостого хода вызовут центробежную муфту зацепиться, и цепь будет работать. Это опасное состояние.
Регулировка топлива на низкой скорости — Это регулировка, которая контролирует долю топлива в топливовоздушной смеси на холостом ходу. Регулировка, которая слишком богатый вызовет загрузку двигателя и его остановку на холостом ходу. А слишком бедная смесь вызовет голод в двигателе и заставит его разгоняться или всплеск. Регулировка очень бедной смеси также приведет к остановке двигателя.
Регулировка подачи топлива на высокой скорости — Это регулировка, которая контролирует долю топлива в топливовоздушная смесь на скорости резания.Это было бы не точно сказать, что это самая важная настройка, потому что все эти регулировки должны быть точными, чтобы пила работала наилучшим образом, но это — регулировка, определяющая ход пилы в пропиле. An слишком богатая регулировка не позволит пиле достичь оборотов уровень, необходимый для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялый, двигатель будет дымить и работать плохо. А слишком бедная смесь позволит двигателю достичь уровня оборотов где вероятен выход из строя подшипника и заклинивание цилиндра.Это также будет недостаточная мощность при резке и склонность к сильному нагреву.

Богатые рабочие условия

Регулировка карбюратора излишне богатой — это когда доля топлива в воздушно-топливной смеси слишком высока. Когда это происходит, топливо плохо горит. Что горит, не выделяет много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное состояние также вызывает накопление углерода.

Бережливые рабочие условия

Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что не хватает топлива для сгорания.Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. Помимо низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что может привести к заклиниванию. Состояние обедненной смеси также допускает чрезмерное количество оборотов в минуту, что приводит к выходу из строя подшипника штока.

При регулировке карбюратора на профессиональной пиле лучше всего использовать цифровой тахометр. Эти тахометры просты в использовании и не требуют проводов. Когда тахометр расположен рядом со свечой зажигания, он улавливает электрический сигнал, когда свеча зажигается. На двухтактном двигателе это происходит при каждом обороте двигателя, поэтому тахометр просто считает импульсы и отображает результаты.

Карбюратор Регулировка Процедура

Перед запуском пилы найдите небольшой плоский отвертка. В отвертка должна быть достаточно маленькой, чтобы ее можно было регулировать дыра. Убедитесь, что в отверстиях нет мусора, а на концах регулировочные винты видны. На некоторых пилах эти области могут быть заполнены сколы, затрудняющие или невозможность регулировки.
Вам также понадобится тахометр. Это сложно (даже для обученный ухо), чтобы отрегулировать сегодняшние пилы настолько точно, насколько это необходимо без тач. Мы настроили тысячи пил и пользуемся тахометром. религиозно.
Начните с проверки воздушного фильтра пилы. Убери это если необходимо. Регулировка карбюратора с воздушным фильтром частично забит — это как регулировка карбюратора с воздушной заслонкой частично на. Если вы отрегулируете пилу с загрязненным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
Проверьте уровень топлива. В бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пуст, карбюратор может быть слишком богат, когда топливный бак заполнен.
Запустите двигатель и прогрейте это вверх. Регулировки карбюратора на холодном двигателе будут слишком богатыми при достижении нормальной рабочей температуры.
Начните с установки холостого хода скорость. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометр, попробуйте установить скорость так, чтобы пила работала на холостом ходу с цепью остановился.Никогда не устанавливайте холостой ход, чтобы цепь двигалась, когда дроссельная заслонка выпущенный. Если пила не простаивает, переходите к следующему шагу.
Установить низкую скорость топливо регулировка. Медленно закрутите винт, пока двигатель не начнет работать с помпажами или голоданием. для топлива (бедная). Запомните положение отвертки. слот. Теперь медленно выверните регулировочный винт, и двигатель должен запуститься. лучше. Продолжайте поворачивать винт, пока двигатель не начнет загружаться. (богатые). Сделать отметьте положение паза для отвертки и сравните его с положение регулировки наклона.Теперь медленно заверните винт, чтобы положение, в котором он простаивает лучше всего. Это должно быть примерно посередине между богатые и худые позиции.
Щелкните ссылку ниже и а Аудиоклип WAV будет загружен в ваш браузер. Вы услышите на холостом ходу пила. Медленно наклоняем регулятор низкой скорости, пока холостой ход не поднимется. а затем начинает умирать. Затем мы разбогатели, и двигатель начинает ворвань, обороты падают, и двигатель почти умирает. Оптимальный настройка находится между этими двумя крайностями.
Это примерно.25 секунд долго, но требуется время для загрузки. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь, чтобы увидеть пилу Звук регулировки холостого хода WAV
Перейти вернуться к шагу (4) и сбросить холостой ход. Скорее всего, настройка оборотов изменилась. так как вы оптимизировали регулировку топливной смеси.
комплект высокоскоростное топливо регулировка. Удерживая спусковой крючок широко открытым, проверьте скорость вращения тахометр. В приведенном ниже списке указаны максимальные настройки оборотов в минуту для популярные профессиональные пилы с шиной и цепью без нагрузки:
- STIHL 044, MS440, 046, MS460 — 13500 об / мин
- STIHL 066, MS660 — 13000 об / мин
- STIHL 084, 088, MS880 — 11500 об / мин
- HUSQVARNA 272, 372 — 13 500 Скорость вращения
- HUSQVARNA 288, 385, 390, 394, 395 — 13 000 Скорость вращения
- HUSQVARNA 3120 — 11 500 Скорость вращения
НОТА: Если у вас нет тахометр, установите уровень оборотов так, чтобы пила «четыре цикла» или «рыдания» при широко открытой дроссельной заслонке.Не пытайтесь установить максимальные обороты уровни без тахометра. Установка слегка богатой регулировки приведет к снижают производительность, но уменьшают возможность повреждения пилы двигатель.
Нажмите по ссылке ниже и Аудиоклип WAV будет загружен в ваш браузер. Что вы это услышите время — пила настраивается на полную скорость. После увеличения до максимума RPM и удерживая спусковой крючок, регулируем высокую скорость богатой, вызывая ее замедлить и жир. Затем мы регулируем его наклон, заставляя его чтобы звучать ровнее, но потом начинает голодать топливо.Когда мы поддерживаем это от худого к богатому снова звук становится немного грубее. Этот немного грубый звук (или 4-тактный звук, как его иногда называют) там, где вы хотите быть. Мы любим говорить «как можно ближе» к гладкости, но все еще немного в грубости.
Это один больше, чем во-первых, и для загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь для регулировки полного вращения пилы Звук WAV
Перейти вернуться к шагу (4) и отлично настроить регулировку холостого хода и регулировку подачи топлива на низких оборотах.Движение одного регулировочного винта часто вызывает необходимость повторной регулировки двух других.
Ваш пила правильно отрегулирована и готов к работе.

Почему карбюратор должен Быть перестроенным

Если карбюратор установлен правильно, когда пила новая, почему он должен быть перенастроен? Немного люди задаются вопросом, почему их пила требует периодического тюнинга. Они не понимают, почему пилы нельзя наладить на заводе и остаться правильно отрегулирован на срок службы пилы. Причина в том, что есть многие операционные изменения пользователь вносит, не осознавая этого.Эти изменения включают работу на разных высотах, изменения в топливе, и множество другие факторы вызывают необходимость периодической регулировки карбюратора пилы.

Сегодня, сложная электроника может контролировать и измерять воздух / топливо потребности. Благодаря этой технологии пилы смогут «саморегулироваться». Эта технология хорошо развита для легковых и грузовых автомобилей. Процесс миниатюризация экономичной и прочной системы, которая будет работать на пиле двигатель находится в стадии разработки. А пока сохраните тахометр и отвертка под рукой.

Наш совет

Предыдущая информация кратко объясняет богатые и обедненные условия работы. Он также определяет три регулировочных винта и их функции. Необходимо отметить, что на сегодняшних профессиональных пилах большинство этих регулировок имеют «ограничители», которые ограничить диапазон регулировки карбюратора. В большинстве случаев правильный регулировка находится в этом диапазоне, но не всегда. Если правильно регулировка вашей пилы выходит за пределы ограниченного диапазона, возьмите пилу в магазин. Иногда это вызвано неисправностью вашей пилы и иногда необходимо просто сбросить диапазон ограничителей.

Есть вопросы или Комментарии? Позвоните или зайдите.

Как настроить карбюратор бензопилы

В недавнем блоге я сослался на курсы Game of Logging, которые посещал, и описал все новое, что я узнал о безопасном и эффективном использовании бензопилы. Одним из таких пунктов было обслуживание бензопилы, и одной из его частей было испытание карбюратора. Я управляю бензопилами более 30 лет и никогда не знал, как отрегулировать карбюратор. Если у вас есть новая пила, это не относится к вам, поскольку новые правила требуют, чтобы пилы были сконструированы так, чтобы только квалифицированный техник мог настроить карбюратор.Однако, если у вас есть пила более старого образца, вот как быстро ее настроить. Начните с установки трех регулировочных винтов. Обычно они обозначаются буквами L (низкоскоростной жиклер), H (высокоскоростной жиклер) и I (холостой жиклер). Ваша пила может быть обозначена по-другому (на фотографиях в галерее ниже направляющий жиклер обозначен буквой «S»), но у вас будет три винта, соответствующие этим описаниям. Поищите в руководстве по эксплуатации информацию о том, как отрегулировать карбюратор.

Примечание. В руководстве по эксплуатации может содержаться рекомендация не регулировать карбюратор без тахометра, который помогает не запускать двигатель слишком высоко.Если у вас есть тахометр, отлично. В противном случае вы все равно можете выполнить следующие шаги для настройки карбюратора, стараясь не увеличивать обороты двигателя дольше, чем предлагается здесь.

Теперь давайте настроим вашу пилу.

1. Запустите пилу и дайте ей поработать несколько минут, чтобы она прогрелась.

2. Положите пилу, дайте ей поработать 30 секунд, затем поднимите ее и наклоните вперед (рукоятка вверх, а планка вниз).

3. Если он продолжает работать, переходите к шагу 4.Если он заглохнет, затяните винт Low Speed . Это уменьшит количество топлива, поступающего в карбюратор. При необходимости повторите шаг 2.

4. Оборот (разогнать) пилу холостого хода.

5. Если он ускоряется нормально, переходите к этапу 6. Если он «упирается», ослабьте винт Low Speed . Это увеличит количество топлива, поступающего в карбюратор. При необходимости повторите шаг 4.

6. Проверните пилу холостого хода примерно на 5 секунд (никогда не проверяйте ее в течение 10 секунд или дольше).

7. Если он «трепещет» при увеличении оборотов, это хорошо, поэтому переходите к шагу 8. Если он «кричит» при увеличении оборотов, это плохо. Ослабьте винт High Speed . При необходимости повторите шаг 6.

8. Если цепь неподвижна, а пила не работает, то все готово.

9. Если цепь вращается вокруг шины при работе пилы на холостом ходу, отрегулируйте натяжной винт , чтобы он остановился. Эта ситуация может быть исправлена за считанные секунды и чрезвычайно опасна, если ее не исправить.

Вот и все. Менее пяти минут вашего времени может существенно повлиять на то, насколько хорошо пила работает. Два дополнительных совета: 1) используйте горячую воду и средство для мытья посуды, чтобы очистить воздушный фильтр бумажного типа (дайте ему высохнуть перед использованием), и 2) используйте бензопилу для очистки воздушного фильтра проволочного типа (вам не нужно перед использованием высохнуть).

Эта информация поможет вашей пиле работать более эффективно и рационально. Это продлит срок службы пилы и потребует меньше усилий с вашей стороны.В совокупности это означает более безопасные условия эксплуатации и большее количество сезонов в оленьей стойле для вас.

18 апреля 2012 г.

| От Кип Адамс

Инструменты для регулировки карбюратора бензопилы мастера | Home Guides

Карбюратор двухтактного двигателя, такого как двигатель бензопилы Craftsman, регулирует количество топлива, которое поступает в камеру сгорания. Это важная функция, потому что неправильная смесь бензина и воздуха приводит к неполному сгоранию и ухудшению характеристик двигателя.Процедура настройки несложная, но вам нужен тахометр, иначе относительно простая работа может превратиться в утомительную и потенциально опасную.

Регулировочные винты карбюратора

Карбюратор пилы Craftsman аналогичен карбюратору большинства двухтактных двигателей тем, что имеет три регулировочных винта. Один из этих винтов, расположенный на вершине треугольника, регулирует скорость холостого хода, а два других регулируют количество топлива, распыляемого карбюратором при нажатии на курок дроссельной заслонки.Винт низких оборотов устанавливает соотношение топлива для работы на низких оборотах, а винт высоких оборотов устанавливает соотношение для максимальной скорости двигателя. Регулировка высокой скорости имеет решающее значение для производительности; если это не так, пила может остановиться при резке или, наоборот, сгореть из-за слишком быстрой работы.

Регулировка винтов

При регулировке карбюратора обычно сначала устанавливается винт холостого хода. Если настройка правильная, двигатель продолжает работать, когда вы отпускаете дроссельную заслонку, не вызывая вращения цепи.Регулировка низких оборотов, которую вы также выполняете при работе двигателя на холостом ходу, улучшает регулировку холостого хода. Если он слишком богат, двигатель перегружается топливом и умирает, а если он обедненный, двигатель начинает работать быстрее, а в крайнем случае глохнет. Вам нужно включить дроссельную заслонку и запустить двигатель на полную мощность, чтобы выполнить настройку высокой скорости, которая аналогичным образом перегружает двигатель топливом, когда оно слишком богатое, и заставляет двигатель бежать, когда он бедный.

Необходимость в тахометре

В то время как опытный лесоруб может иметь чутье для оптимальной работы двигателя, большинство других людей, включая обслуживающий персонал, используют тахометр для измерения оборотов двигателя.Это устройство либо зажимается на провод свечи зажигания, либо дистанционно определяет зажигание свечи и измеряет частоту вращения двигателя, записывая цикл зажигания. Он дает вам точное измерение частоты вращения двигателя, дополняя интуитивное ощущение производительности двигателя, которое вы получаете, слушая его работу. Точность особенно важна при установке быстроходного винта, поскольку неправильная регулировка может быстро вывести двигатель из строя.

Советы и напоминания

Единственный другой инструмент, который вам понадобится для регулировки карбюратора бензопилы Craftsman, — это отвертка с плоской головкой. Важно правильно выбрать размер отвертки; если наконечник слишком толстый, он не войдет в винты, и вы можете в конечном итоге сорвать головки. Обратите внимание, что производитель устанавливает высокую скорость на заводе и не рекомендует изменять ее. В действительности, однако, карбюратор выходит из строя после многих часов эксплуатации и требует настройки для поддержания оптимальной производительности пилы. Более того, если он был настроен на уровень моря, пила не будет работать должным образом на высоте, если вы ее не отрегулируете.

Ссылки

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Настройка бензопилы — от Timberwolf190

Настройка бензопилы — от Timberwolf190 — TREEKIT

Главная
Блог
Настройка бензопилы — от Timberwolf190

Настройка бензопилы

Настройка бензопилы — это навык, который, если его усвоить, относительно легко сделать.Действительно, некоторые современные пилы теперь доступны с функцией автонастройки. Но если вы пока придерживаетесь старой школы, вот пошаговое руководство, основанное на одном, которое я получил недавно в колледже:

Перед началом проверки процесса;

У вас есть правая отвертка.
В баке достаточно нужного топлива.
Пила и особенно воздушный / топливный фильтры чистые.
Цепь правильно натянута, не деформирована, смазана и острая.
На шине нет точек защемления, и цепь свободно проходит через ее носок.
Рабочая зона безопасна, под перекладиной нет препятствий и используются соответствующие СИЗ.

Настройка бензопилы

Установите винты смеси L и H в соответствии с настройками производителя. (Можно найти в руководстве, а иногда и у левых винтов на карбюраторе)
Запустите и прогрейте пилу.
Отрегулируйте скорость холостого хода примерно до 2000 об / мин с помощью винта с маркировкой LA или T (в два раза быстрее, чем средняя скорость холостого хода легкового автомобиля).

NB При этой скорости цепь должна быть неподвижной. В противном случае натяжение слишком слабое или сцепление включается слишком рано.

Регулировка смеси низкого давления

Медленно поверните винт смеси низкого давления по часовой стрелке при работающем двигателе (скорость вращения двигателя сначала должна увеличиваться, а затем уменьшаться).
Затем поверните винт низкого уровня смеси против часовой стрелки (двигатель сначала должен увеличивать, а затем уменьшать обороты)
Затем поверните винт низкого уровня по часовой стрелке до тех пор, пока не будет достигнута максимальная скорость двигателя.
Затем поверните винт Low против часовой стрелки еще на 10 минут (на воображаемом циферблате)

Проверьте ускорение

Это должно быть быстро и без колебаний.
Если двигатель колеблется, немного поверните винт нижнего положения против часовой стрелки и повторите проверку.
NB (против часовой стрелки = больше топлива).
При необходимости заново отрегулируйте холостой ход до 2000 об / мин.
Сделайте глоток кофе.
Отрегулируйте высокую смесь

Как отрегулировать карбюратор бензопилы

Что карбюратор делает на бензопиле?

Карбюратор бензопилы довольно прост, как и карбюраторы, но не лишен тонкостей.Назначение карбюратора — точно контролировать очень малые количества топлива и смешивать его с воздухом, который поступает в двигатель, чтобы двигатель работал должным образом. Когда недостаточно топлива смешивается с воздухом, происходит обеднение топлива, и двигатель либо не работает, либо потенциально может быть поврежден. Бедная смесь возникает в результате недостатка топлива или слишком большого количества воздуха. Обычно в двухтактном двигателе, таком как бензопила, топливо также обеспечивает смазку двигателя.Когда происходит чрезмерное смешивание топлива с воздухом, двигатель будет «работать на обогащенной смеси» или будет залит топливом и может не запуститься, или будет работать и выделять много дыма, или он будет работать плохо, так что он легко глохнет и заболачивает, или даже тратит топливо. Бензопилы, работающие на обедненной или богатой смеси, будут производить чрезмерный выхлоп. Таким образом, бензопила, которая работает должным образом, будет иметь соответствующее соотношение топлива и воздуха, здоровую искру и достаточную степень сжатия для нагрева топливовоздушной смеси. Карбюратор отвечает за правильное соотношение воздух / топливо для смеси.Чтобы найти запасные части карбюратора и других деталей бензопилы НАЖМИТЕ ЗДЕСЬ…

Карбюратор в бензопиле относительно прост по сравнению с другими карбюраторами, поскольку он должен работать только в этих трех ситуациях;

Если вы пытаетесь запустить бензопилу в холодном состоянии.
Пока двигатель бензопилы работает на холостом ходу.
Когда двигатель бензопилы открыт настежь.

Мало кто из тех, кто работает с бензопилой, действительно интересуется градациями между полностью открытой дроссельной заслонкой и холостым ходом.Таким образом, возрастающие характеристики между этими крайними значениями не имеют особого значения. Однако для более крупных двигателей, таких как автомобильный, очень важны многие градации, что значительно усложняет автомобильные карбюраторы.

Карбюратор бензопилы имеет следующие основные особенности; Во-первых, карбюратор — это вообще трубка. Поперек этой трубки находится регулируемая круглая пластина, известная как дроссельная заслонка . Внутри этой трубки в какой-то момент есть сужение, известное как трубка Вентури.В трубке Вентури создается вакуум. Внутри предприятия есть отверстие, известное как jet , которое позволяет вакууму всасывать топливо.

Когда карбюратор работает нормально при полном открытии дроссельной заслонки , дроссельная заслонка обычно параллельна длине трубки, что обеспечивает максимальный поток воздуха через карбюратор. Поток воздуха создает вакуум внутри сопла, который всасывает контролируемое количество топлива через жиклер.

Когда двигатель бензопилы работает на холостом ходу, дроссельная заслонка часто почти закрыта. В этом случае через вентиляционное устройство не проходит достаточно воздуха для образования вакуума. Тем не менее, на обратной стороне дроссельной заслонки есть разрежение, поскольку пластина препятствует потоку воздуха. Если просверлить крошечное отверстие на стороне трубки карбюратора, дроссельная заслонка может всасывать воздух в трубку. Крошечное отверстие известно как холостой жиклер. Есть еще один винт с надписью «Lo» или «L», который регулирует количество топлива, протекающего через жиклер холостого хода.

Когда вы пытаетесь запустить бензопилу с тросом на холодном двигателе, она работает на очень низких оборотах в минуту .Кроме того, двигатель холодный и поэтому для запуска требуется очень богатая топливовоздушная смесь. Теперь в игру вступает дроссельная заслонка. Когда он активирован, пластина закрывает трубку Вентури. Когда трубка Вентури закрыта, а дроссельная заслонка широко открыта, много топлива всасывается карбюраторным двигателем через главный жиклер, а также жиклер холостого хода. В результате получается очень богатая смесь, которая позволяет двигателю запускаться один или два раза или просто медленно работать. Теперь, если открыта заслонка воздушной заслонки, двигатель начинает работать нормально.

Как отрегулировать карбюратор на бензопиле Poulan Pro

Карбюратор бензопилы Poulan имеет единственную функцию для настройки с помощью инструмента для увеличения и уменьшения холостого хода. Карбюратор Poulan обычно правильно настраивается на заводе. Однако регулировка может потребоваться, когда двигатель работает плохо, работает на высоких оборотах или умирает. Двигатель, работающий на очень высокой скорости , может выйти из строя или работать неэффективно.Двигатель, который работает на низкой скорости, может заглохнуть и заглохнуть, и потребуется частый перезапуск.

Настройку карбюратора Poulan необходимо выполнять, если двигатель тяжело запускается, умирает после запуска или умирает под нагрузкой. . В таких ситуациях необходимо увеличить соотношение топлива и масла к воздуху. Если бензопила звучит так, как будто ее двигатель работает слишком богато, тогда она набирает обороты и издает пронзительный звук. В таком случае топливно-воздушную смесь следует сделать обедненной, чтобы избежать повреждения двигателя.

Перед настройкой карбюратора бензопилы Poulan вы сначала разместите бензопилу на ровной поверхности так, чтобы цепь свешивалась с поверхностью, или все элементы должны быть отодвинуты, чтобы цепь ни с чем не соприкасалась. Поскольку цепь перемещается во время регулировки, вы должны быть в защитном снаряжении , включая кожаные перчатки, обувь с закрытым носком, длинные брюки, рубашку с длинным рукавом и защитные очки.

Регулируя карбюратор на холостом ходу, найдите винт холостого хода, помеченный буквой «T», прямо над грушей заправочного насоса.Теперь запустите бензопилу в обычном режиме и дайте ей поработать на холостом ходу, при этом убедитесь, что цепь ничего не касается. Используя небольшую отвертку с плоской головкой, поверните винт холостого хода по часовой стрелке, чтобы увеличить скорость, если двигатель работает слишком медленно. Когда цепь начнет двигаться, поверните винт холостого хода против часовой стрелки, чтобы двигатель работал на холостом ходу без остановки, а цепь останавливалась на нужных оборотах холостого хода.

Как отрегулировать карбюратор на бензопиле Homelite

Карбюраторы

Homelite, как и карбюраторы других малогабаритных двигателей, часто меняют настройки из-за регулярных ударов и вибрации во время нормальной работы.Часто нетрудно заметить, когда возникает необходимость в регулировке настройки карбюратора. Если бензопила не работает нормально и умирает, значит, топливная смесь слишком бедная. Если бензопила слишком быстро работает на холостом ходу и цепь движется сама по себе, значит, смесь слишком богатая. В этом случае вам нужно повернуть винт холостого хода и определить точку, в которой двигатель будет плавно работать на холостом ходу, а цепь не будет двигаться сама по себе.

Перед настройкой карбюратора следует проверить воздушный фильтр на предмет мусора и грязи.Чтобы получить доступ к фильтру, открутите два винта, которыми крепится пластиковая цилиндрическая крышка бензопилы Homelite. Снимите крышку, чтобы получить доступ к фильтру. Ослабьте и снимите винт, фиксирующий фильтр. Постучите воздушным фильтром по поверхности, чтобы удалить грязь и пыль. Промойте воздушный фильтр теплой проточной водой с жидким домашним моющим средством. Тщательно промойте и высушите его, снова закрепите на бензопиле и затяните винт, которым он держался. Установите крышку на место и закрепите ее винтами.

Регулировка карбюратора бензопилы Homelite включает настройку винта холостого хода.Этот винт находится сбоку бензопилы прямо над ручкой шнура стартера . Чтобы настроить обороты холостого хода, используйте отвертку и вставьте ее в отверстие, помеченное буквой T. Если двигатель работает слишком быстро и цепь движется сама по себе без нажатия на курок дроссельной заслонки, тогда смесь слишком богатая и требует, чтобы он стал стройнее. Поверните винт холостого хода против часовой стрелки с шагом оборота, уменьшая частоту вращения двигателя до тех пор, пока двигатель не станет плавно работать на холостом ходу и когда цепь перестанет двигаться.Если двигатель запускается и работает, но не работает на холостом ходу при отпускании курка дроссельной заслонки, поверните винт холостого хода по часовой стрелке. Поверните винт холостого хода с шагом оборота, чтобы двигатель бензопилы работал плавно.

Как отрегулировать карбюратор на бензопиле Husqvarna

Поместите пилу Husqvarna на плоскую ровную поверхность, убедившись, что цепь ничем не соприкасается, когда вы будете настраивать карбюратор. Запустите двигатель и дайте ему поработать пять минут, чтобы он прогрелся.Найдите 3 различных регулировочных винта, которые находятся рядом со стартовым шнуром на корпусе бензопилы. Рядом с каждым винтом выбита буква. Поверните винт с надписью «L» по часовой стрелке с помощью отвертки с плоским жалом до конца. Не поворачивайте винт дальше его естественного упора. . Поверните винт против часовой стрелки, чтобы бензопила работала на холостом ходу без остановок. Чтобы проверить двигатель, нажмите на курок дроссельной заслонки. Отрегулируйте винт с надписью «L» до тех пор, пока бензопила не начнет плавно ускоряться и звучать плавно.

Поместите отвертку с плоской головкой поверх регулировочного винта холостого хода, обозначенного «T.». Поворачивайте винт по часовой стрелке, пока цепь не начнет двигаться. Немедленно начните поворачивать винт против часовой стрелки, чтобы цепь перестала двигаться. Бензопила должна поддерживать холостой ход, пока цепь не вращается.

Поверните регулировочный винт с надписью «H» по часовой стрелке с помощью отвертки с плоским жалом до естественного упора винта. В этот момент двигатель звучит очень грубо.Теперь поверните винт по часовой стрелке, пока двигатель вашего Husqvarna не заработает плавно. При нажатии на курок дроссельной заслонки бензопила должна без проблем разгоняться и не выпускать дым из выхлопной трубы.

Как отрегулировать карбюратор бензопилы мастера

Перед регулировкой карбюратора бензопилы Craftsman вам понадобится небольшая отвертка с плоским жалом и кусок дерева.

Положите бензопилу на ровную ровную поверхность и убедитесь, что цепь ничего не касается.Найдите три регулировочных винта карбюратора сбоку на корпусе вентилятора и пусковой шнур. Два винта наверху имеют маркировку «L» и «H». Винт с маркировкой «L» предназначен для регулировки на низкой скорости, а винт «H» — для регулировки на высокой скорости. Нижний винт с надписью «I» предназначен для регулировки холостого хода.

Поверните винты «L» и «H» по часовой стрелке до их естественного упора. Поверните оба винта против часовой стрелки на один полный оборот.

Теперь запустите бензопилу и дайте двигателю поработать на холостом ходу в течение двух-трех минут.Когда двигатель работает на низких оборотах или работает с шумом, медленно вращайте винт «I» по часовой стрелке, пока двигатель бензопилы не заработает плавно. Когда двигатель работает на высоких оборотах, медленно поверните винт «I» против часовой стрелки, пока бензопила не начнет работать плавно.

Пока двигатель еще работает, отрегулируйте винт с надписью «L.». Медленно вращайте винт «L» по часовой стрелке, пока частота вращения бензопилы не упадет. Обратите внимание на положение винта. Теперь медленно вращайте винт «L» против часовой стрелки, пока частота вращения бензопилы не увеличится, а затем снова не снизится.Отметьте положение винта. Отрегулируйте винт «L» между этими двумя отмеченными положениями.

Проверьте пилу, сделав надрез на дереве. Если кажется, что пила теряет мощность из-за пробного пропила или выходит дым, слегка поверните винт с надписью «H» по часовой стрелке и попробуйте сделать еще один разрез. Продолжайте вращать очень немного, пока ваша бензопила Craftsmen не сможет разрезать кусок дерева плавно, без дыма.

Ремонт карбюратора бензопилы Stihl

Перед тем, как разбирать карбюратор, важно очистить его, протерев бумажными полотенцами, а также удалив рыхлую грязь.

Начните со снятия пластины, закрывающей диафрагму, и проверьте, правильно ли она используется. Снимите прокладки и поместите их в том порядке, в котором вы их разбирали. Переверните карбюратор и снимите вторую крышку после ослабления винта с головкой под крестообразную головку. С этой стороны будут открыты прокладка и экран. Также сложите их в том порядке, в котором вы их разбирали.
Перед заменой прокладок может потребоваться очистить или заменить топливный экран и игольчатый клапан. На этом этапе нужно быть осторожным, так как компоненты здесь небольшие, они могут упасть и потеряться.Вы увидите качельку, удерживаемую винтом с головкой Philips. Положите большой палец на сторону коромысла, ближайшую к карбюратору. Ослабив и удалив винт, медленно уберите большой палец и соберите иглу, винт, пружину и коромысло. Вы можете разместить эти крошечные компоненты на магнитной поверхности.
Теперь вы можете очистить карбюратор с помощью любого съемника прокладок с помощью очистителя. Смочите его и дайте очистителю пройти через все проходы в карбюраторе.
После очистки или замены любого компонента, который вам нужно было заменить, вы можете начать сборку карбюратора.Начните с того, что верните экран. Теперь верните игольчатый клапан на место, сначала вернув небольшую пружину на место. Вставьте иглу обратно в рычаг качалки. Вставьте коромысло и иглу обратно в карбюратор. Снова нажмите большим пальцем на сторону качельки, чтобы вставить винт Philips.
Переходя к прокладкам, вы просто выравниваете отверстия и кладете их обратно, перевернув их. Проделайте то же самое с другой стороной. Установите на место детали прокладки, перевернув их.
Теперь карбюратор полностью собран. Вы можете установить его обратно на бензопилу, сначала снова прикрепив газовую трубку и трос газа. Газовая труба является самой длинной из двух трубок и соединяется с черной зазубриной. После того, как эти две детали будут повторно присоединены, карбюратор можно установить на резьбовой шпильку. Хромированная зазубрина совмещается с импульсной трубкой и сама прикрепляется к ней. Теперь затяните гайки.
Наконец, вам нужно повторно соединить провод дроссельной заслонки с курком. Если ни один из регулировочных винтов не был повернут в процессе восстановления, карбюраторы должны быть исправны и исправны.

Надеюсь, это руководство было полезным. Бензопилы могут быть сложными в ремонте и обслуживании, если вам это кажется слишком сложным, возможно, пришло время для изменений, начните с просмотра нашего руководства по покупке бензопилы, чтобы облегчить жизнь.

Как отрегулировать карбюратор бензопилы?

Карбюратор — исключительная часть бензопилы, которая регулирует количество топлива, используемого машиной.

Очень важно правильно настроить эту часть бензопилы, потому что в противном случае ваш инструмент может выйти из строя и стать трудным в использовании.Слишком дорогостоящая регулировка может в конечном итоге повредить двигатель, поэтому вам нужно быть очень осторожным с настройкой.

Почему карбюратор важен?

Когда дело доходит до бензопилы, карбюратор определяет, насколько мало топлива будет смешано с воздухом, что помогает работать инструменту.

Если слишком много топлива смешивается с воздухом, двигатель в конечном итоге будет залит топливом. А слишком мало топлива приведет к снижению мощности бензопилы, а значит, будет дым. В результате будет скопление углерода, которое может повредить двигатель.

Три регулировочных винта

Карбюраторы большинства бензопил имеют три регулировки:

Скорость холостого хода

Когда курок дроссельной заслонки отпущен, эта регулировка определяет, насколько дроссельная заслонка будет оставаться открытой. Слишком высокая частота вращения холостого хода приведет к срабатыванию центробежной муфты пилы, и пойдет цепь. С другой стороны, слишком низкая частота вращения холостого хода приведет к тому, что ваш двигатель заглохнет, как только вы отпустите курок дроссельной заслонки.

Высокая скорость

Эта регулировка контролирует, сколько воздуха и топлива будут смешиваться для скорости резания. Некоторые люди могут возразить, что это, вероятно, самый важный регулировочный винт из всех трех.

Если это значение слишком велико, пила не достигнет требуемого уровня оборотов, необходимого для максимальной мощности. Слишком низкая модификация даст вам такой уровень оборотов, при котором может произойти заклинивание цилиндра и отказ подшипника.

Низкая скорость

Эта регулировка определяет, сколько воздуха и топлива будут смешиваться на холостом ходу.Слишком малое регулирование приведет к скачку двигателя из-за голодания. А слишком большое изменение приведет к увеличению нагрузки на двигатель и, в конечном итоге, к его поломке. Двигатель также может умереть, если регулировка будет слишком низкой.

Как отрегулировать карбюратор?

Осмотрите воздушный фильтр и при необходимости очистите его. Если вы не удалите оставшиеся засоры, вы закончите регулировку пилы с грязным фильтром. В конце концов, когда фильтр будет очищен, пила будет работать обедненной.
После этого проверьте уровень топлива пилы. Убедитесь, что бак заполнен более чем наполовину. Если вы отрегулируете бензопилу при низком уровне топлива, когда вы в конечном итоге заправляете бак, карбюратор может стать слишком отрегулированным. Затем запустите двигатель и дайте ему нагреться, так как холодный двигатель может дать вам богатую регулировку.
Тогда вам нужно будет сосредоточиться на холостых оборотах. Начните с установки скорости 2700 об / мин с помощью тахометра. Просто убедитесь, что пила не простаивает, заставляя цепь работать, как только дроссель отпущен.
Для регулировки низких оборотов поверните винт внутрь до тех пор, пока двигатель не остановится, и затем отметьте положение винта. После этого поверните винт наружу, чтобы двигатель работал лучше, а затем начинайте нагружать.
Обратите внимание на это положение винта. Оптимальное положение винта должно быть где-то между первым и вторым отмеченными положениями, при которых машина будет работать на холостом ходу лучше всего.
Для регулировки высоких оборотов поверните винт внутрь до тех пор, пока топливная смесь не выйдет наружу. Затем поверните его внутрь, пока не услышите трепетание.Теперь у вас должна быть правильная частота вращения, которую вы можете проверить с помощью тахометра.
Для получения дополнительных инструкций посетите веб-сайт производителя бензопилы.

Советы по процессу

Сначала убедитесь, что машина лежит на плоской поверхности. Вокруг пилы не должно быть лишних предметов, особенно в области цепи. Вы не хотите, чтобы что-либо зацепилось за полотна бензопилы по ошибке в процессе регулировки.

Хорошая идея — надеть защитное снаряжение, например кожаные перчатки. Кроме того, наденьте защитные очки, рубашку с длинными рукавами и длинные брюки.

Как отрегулировать карбюратор на бензопиле: устройство карбюратора, методика регулировки

Устройство карбюратора бензопилы

В каких случаях необходима регулировка?

Регулировка карбюратора бензопилы

Правила регулировки

Процедура регулировки

Заключение

Как правильно регулировать карбюратор бензопилы

Ситуации, в которых регулировка необходима

Первые признаки неисправности карбюратора

Как устроен бензопильный карбюратор?

Инструменты

Для чего нужна первичная регулировка?

Регулировка карбюратора бензопилы – когда требуется процедура?

Как настраивается карбюратор

Правила настройки карбюратора

Основные неисправности карбюратора на бензопиле

Как правильно отрегулировать карбюратор на бензопиле своими руками

Описание процесса

Пилы Штиль и Партнёр

Регулировка бензопилы Хускварна

Видео

Ремонт и настройка карбюратора бензопилы в подробностях на видео

Регулировка оборотов карбюратора бензопилы

Регулируем карбюратор бензопилы

Настройка оборотов на бензопиле

Регулировка и ремонт неисправностей карбюратора бензопилы своими руками

Конструкция и принцип действия карбюратора бензопилы

Когда нужна регулировка

Правила настройки карбюратора

Как устранить неисправности карбюратора

Как отрегулировать карбюратор на бензопиле, видео

Устройство и принцип работы карбюратора бензопилы

Как отрегулировать карбюратор на бензопиле?

Самостоятельная разборка и ремонт карбюратора

Регулировка иглы карбюратора бензопилы

Как отрегулировать карбюратор на бензопиле

Устройство и принцип действия карбюратора

Как настроить карбюратор на бензопиле?

Как правильно отрегулировать карбюратор?

Ремонт карбюратора своими руками

Вывод

Устройство и принцип работы карбюратора

Когда нужна регулировка

Как настроить

Неисправности и их устранение

Как снять карбюратор

Разборка своими руками

Как почистить

Регулировка карбюратора бензопилы – полезные советы от компании «Сам себе сервиc»!

Регулировка и настройка карбюратора бензопилы

Carb Tuning для пилы

Регулировка карбюратора на Pro Пилы

Мост Профессиональные пилы имеют Три регулировочных винта карбюратора:

Богатые рабочие условия

Бережливые рабочие условия

Карбюратор Регулировка Процедура

Почему карбюратор должен Быть перестроенным

Наш совет

Как настроить карбюратор бензопилы

Инструменты для регулировки карбюратора бензопилы мастера | Home Guides

Регулировочные винты карбюратора

Регулировка винтов

Необходимость в тахометре

Советы и напоминания

Настройка бензопилы — от Timberwolf190

Перед началом проверки процесса;

Настройка бензопилы

Проверьте ускорение

Сделайте глоток кофе.

Отрегулируйте высокую смесь

Как отрегулировать карбюратор бензопилы

Как отрегулировать карбюратор бензопилы?

Добавить комментарий Отменить ответ
