Картофелекопалка для мотоблока своими руками

Из года в год аграрии сталкиваются с одной и той же проблемой: как вскопать огород, приложив к этому процессу минимум усилий. Такой труд действительно является очень тяжелым, монотонным, рутинным. Для работы с землей придумано огромное количество самых разнообразных инструментов и устройств. Существует также огромное количество агрегатов навесного оборудования к мотоблоку, с помощью которых работа на земле станет удовольствием. Определяющим фактором в решении вопроса работы с землей являются финансы. И хотя многие инструменты стоят недорого, особенно, если учесть тот широчайший спектр тех задач и проблем, которые они решают, очень интересным занятием является самостоятельное изготовление устройств по обработке земли. Так, с помощью чертежей и наших рекомендаций Вы можете сделать мотоблок своими руками, а также навесное оборудование к мотоблоку. Одним из инструментов навесного оборудования, которое необходимо иметь каждому домохозяйству, выращивающему картофель, является картофелекопалка для мотоблока. Картофелекопалка позволяет минимизировать присутствие ручного труда человека при таком процессе, как сбор урожая клубней. Этот инструмент получил широчайшее распространение в Украине. Давайте же поговорим о том, как изготовить

картофелекопалку для мотоблока своими руками.

Картофелекопалка для мотоблока своими руками ничуть не уступает своим заводским собратьям, а изготовление ее – несложный и не требующий специальных навыков и знаний процесс. При изготовлении самодельной картофелекопалки Вам необходимо, в первую очередь, собрать сварную раму, состоящую из 8 мм-х пластин, железного швеллера – 8 — и уголка размером 63х40. Затем Вам необходимо изготовить лемех из металлических пластин, который следует далее установить на элеваторный кожух. Лемех закручиваем четырьмя крепежными элементами, которые необходимо затянуть гайками.

Теперь Вам потребуется изготовить редакционный узел, который состоит из двух корпусов, изготовленных из металла, имеющих форму цилиндра.

Корпус картофелекопалки должен иметь стаканоподобный вид и втулку, для того, чтобы соединять ведомый и ведущий валы, желательно – из стали. Данное сооружение должно свободно вращаться. Теперь нужно насадить на шпонки в виде призмы звездочки, которых приварены ступицы из трубы (25 мм-ый металл).

Сделав круглую заточку, Вы избежите разрезания картофеля. Угол выкапывания лунки и наклон элеватора зависят от изменения соединяющих частей рамы и кожуха. Для более качественной работы картофелекопалки для мотоблока своими руками необходим барабан-очиститель. Он состоит из стержня, на который надеты 2 роликовые цепи, состоящие из 94 звеньев. Для того, чтобы барабан, или, как его еще называют «беличье колесо», надежно прикрепился, его нужно посадить на 2 неподвижные оси, которые нужны для вращения. Барабан будет двигаться благодаря вращающемуся валу и звездочкам.

Фторопласт идеально подойдет для того, чтобы сделать ползунок. Это обеспечит беспрепятственное скольжение цепи. Может показаться, что эта лента имеет сходство с «беличьим колесом», но количество прутьев уменьшено на порядок, и прутья меньше по размеру.

Нужно не забыть про такой не сложный этап, как опорно-транспортное соединение.

Теперь нужно собрать самодельную картофелекопалку. В левое отверстие кожуха вставляем выходную ось. Далее соединяем звездочку с подшипником, после чего фиксируем кольцо и втулку. Входную ось нужно вставить в правое отверстие на кожухе. Картофелекопалка для мотоблока своими руками готова.

Сделав картофелекопалку своими руками, Вы создадите себе надежного помощника для сбора урожая клубней. Как видите, себестоимость устройства будет совершенно невысокой. Если Вы хотите получить фирменную продукцию, которая имеет сертификат качества и гарантию, то Вы можете сделать заказ на сайте «Мой Мотоблок».

Упрощенная грохотная картофелекопалка для мотоблока своими руками


При вырывании картофеля мотоблоком оптимально использовать картофелекопалку с грохотом. Она складывает все клубни сверху, поэтому при их сборе не нужно копаться в грунте руками. Сделать очень простую копалку с грохотом можно самостоятельно.

Материалы:


  • трубы разного диаметра;
  • швеллер;
  • шлицевая втулка на вал отбора мощности;
  • диск или листовая сталь 4 мм;
  • подшипники сферические самоцентрирующиеся под вал 30 мм;
  • натяжной ролик или шкив;
  • корпус с подшипниками и валом;
  • прут 12 мм;
  • вал 30 мм;
  • колеса – 2 шт.


Процесс изготовления картофелекопалки


Для обеспечения работы механизма необходимо сделать эксцентрик. Для этого конец вала из корпуса с подшипниками необходимо расточить под диаметр имеющегося шкива со смещением центра. Также в торце просверливается отверстие, и нарезается резьба. На обратной стороне вала делается проточка для соединения с переходной втулкой, которая позволит подключиться к шлицам вала отбора мощности мотоблока.



Затем доработанный вал обратно устанавливается в корпус с подшипниками.

На ровный конец вала напрессовывается переходник, который стыкуется со шлицевой втулкой. Для предотвращения проворачивания соединения оснащаются штифтами.


Из труб сваривается сцепное для подключения к валу отбора. Можно просто срезать эту часть от ненужной навески. Сцепное устанавливается на мотоблок, и к нему подключается шлицевая втулка с эксцентриком.

Относительно полученных замеров собирается оставшаяся часть корпуса. Для этого удобно использовать 2 отрезка швеллера. К ним прикручивается корпус эксцентрикового механизма. Затем швеллеры свариваются со сцепным перекладинами и косынками. Сбоку швеллеров прикручиваются подшипники снизу и сверху для вертикального вала.



Далее нужно установить на эксцентрик шкив, и соединить его тягой с подошвой вертикального вала. К подошве приваривается нож для вырывания клубней.



Далее на лапу наваривается веер из прутка 12 мм. По бокам швеллеров делаются регулируемые стойки, на которые прикрепляются колеса.



Картофелекопалка упрощенной конструкции готова к использованию. Работает она так же как и более громоздкий и сложный грохот, но делается быстрее, требует меньше материала. Желательно при ее изготовлении вынести колеса как можно дальше назад, чтобы облегчить управление мотоблоком, так как из-за короткой базы он пытается увильнуть в сторону из ряда.

Смотрите видео


Картофелекопалка для мотоблока своими руками

С наступлением дачного сезона, многие дачники начинают обработку своих огородов. Некоторые садоводы привыкли работать с землей самостоятельно, без помощи техники. Но есть и те, кто привык обрабатывать почву с помощью мотоблоков, тем самым облегчая себе работу.Самым популярным приспособлением к мотоблоку является-картофелекопалка. Так как покупка дополнительного инструмента, может стать дорогим вложением. Вы можете собрать картофелекопалку сами.


Картофелекопалки бывают двух видов

1. Простая (похожа на обычную лопату, только с приваренными железными прутьями)

2. Вибрационная (более сложная конструкция, для которой вам понадобится точный чертеж)Чаще всего картофелекопалкой пользуются на дачных участках. Поэтому размер агрегата стоит делать небольшим, для удобного использования.

Для того, чтобы собрать простую картофелекопалку вам понадобится:

Перед тем как приступить к работе, вы должны определится, какая именно картофелекопалка вам нужна. Простой вариант подойдет больше, если почва легкая. Для более плотной почвы подойдёт сложный вариант инструмента.

Для того, чтобы собрать вибрационную картофелекопалку вам нужно:

Нужно сварить раму, но перед началом работы, обязательно изучите инструкцию. Раму нужно сварить из железного швеллера и уголка 63 на 40 миллиметров. Метраж рамы составляет примерно 120 сантиметров. Швеллера нужно приварить, один от основания рамы, а второй от переднего края (примерно 1/6) Швеллера нужны для основы крепления, части картофелекопалки которую вы сможете регулировать. К краям сбоку рамы, на расстоянии 10 см, приварите стойки из металла разной длинны. Основа для прутьев решетки будет закреплена на этих стойках. Остатки швеллера необходимо приварить к коротким стойкам с двух сторон.

Из листового металла, вам нужно будет вырезать часть, ширина 30 миллиметров, и приварить ее край к любому из треугольников. Чтобы сделать лемех вам понадобится- металлическая пластина. Пластину нужно загнуть в виде плуга и сделать заточку округлого типа, чтобы во время использования картофелекопалки не повреждать картофель. Лемех нужно закрепить на кожух элеватора, с помощью 4-х болтов.

Дальше нужно нарезать арматуру, для того, чтобы приварить один конец прутьев к пластине, а другой мог выступать за раму копалки мотоблока. Чтобы картофель не выпадал во время работы сбоку, нужно приварить на прутья полосы металла. Также, вам нужно изготовить скобу для подвижности. Для этого нужно взять концы арматуры и приварить их на скобу из металла. Укрепите скобу при помощи шарниров, на окончании рамы. Вы можете установить барабан очистительный. Изготовить барабан можно в форме цилиндра из полос металла. Установите узел редукционный на стержень ползунка, с помощью которого можно будет менять угол наклона самого элеватора и лемеха. С помощью звезд, прикрепите стойку моста. Наварите с двух сторон диски из металла и можете крепить колеса.

Прикрепить картофелекопалку к мотоблоку, можно так же, как и любое другое навесное оборудование.

В любом случае, собранная самостоятельно техника, значительно облегчит ваш труд и сэкономит время работы.

Картофелекопалка для мотоблока «Нева» — как выбрать?

Каждый фермер и огородник знает, как тяжело сначала высаживать картофель и другие растения, а потом собирать урожай. Такая работа не просто монотонна, но и очень утомительна. Люди в возрасте могут даже потерять свое здоровье. Конечно, если у вас совсем небольшой огород, то выкопать картошку можно самому или попросить это сделать кого-то вручную. Если же у вас участок имеет достаточно большие размеры, около 2-4 соток, тогда без специальной техники просто не обойтись.

Сегодня в продаже имеется большой выбор разной техники для выполнения любых сельскохозяйственных работ. Вы можете купить такое полезное оборудование, как картофелекопалка для мотоблока «Нева» («Нива»). Они бывают разных видов, но самое важно то, что благодаря схемам и чертежам, которых очень много в сети Интернет, вы можете сконструировать самодельную картофелекопалку.

Такое оборудование, как мотоблоки и мотокультиваторы, не рассчитано на большие территории, но для небольших хозяйств они подходят просто идеально. Многие предпочитают собирать картофель плугом, но часть урожая будет повреждена, так как инструмент просто разрезает клубни. С картофелекопателем такой проблемы не будет, так как он бережно поднимает и переворачивает землю вместе с клубнями, при этом процент повреждения получается очень маленьким.

Как работают и что из себя представляют картофелекопалки?

Любое навесное оборудование, в том числе и картофелекопалка для мотоблока, работает по одному принципу. Зубцы техники врезаются в землю и переворачивают ее. Следовательно, весь картофель окажется наверху и вам не составит труда его собрать. При этом клубни не будут повреждены.

Такие устройства очень выгодны для владельцев небольших участков, в то время, как для больших хозяйств используется уже более серьезная техника, которая способна выполнять очень большие объемы работ на тяжелых типах почв.

Мотоблоки сами по себе не очень эффективны, а вот вместе с навесным оборудованием они способны взять любую, даже самую сложную и изнуряющую, работу на себя. Техника для выкапывания картофеля относится к навесному оборудованию, и она бывает двух видов:

  1. Простая или пассивная. Имеет вид лопаты, но при этом здесь нет черенка, а также имеются наверху зубцы. Когда острым краем поддевается земля, вместе с картофелем она попадает на зубцы, где земля опадает, а клубни остаются. Есть разные модели такой насадки, которые предназначены для разных видов почв — от легких до тяжелых;
  2. Вибрационная картофелекопалка для мотоблока. Грохотная картофелекопалка имеет уже более сложную конструкцию. Здесь имеется лемех и решетки для отсева, которые крепятся на колесах. Лемех врезается в землю, берет ее и проталкивает на решетку, где она просеивается механическим способом. Клубни выкладываются на грядки, где их нужно собрать вручную.

Практически все модели картофелекопалок очень похожи между собой, но при этом по-разному называются. Это обусловлено разными производителями. Они отлично подходят для разных мотоблоков, как «Нева», «Кентавр», «Салют», и другие. Работать с таким устройством для выкапывания картошки намного быстрее, да и здоровье вы сохраните, чем если работать своими силами. Перед тем, как купить навесное оборудование, убедитесь, что оно подходит именно к вашей модели мотоблока.

Разновидности картофелекопалок для мотоблока «Нева»

В продаже, как уже говорилось выше, вы можете найти разные картофелекопалки к мотоблоку «Нева». При этом все они имеют некие отличия и, соответственно, стоимость тоже будет разниться. Рассмотрим самые востребованные и практичные модели.

Модель ККМ-1. Относится к вибрационным изделиям. Подходит не только для сбора урожая картофеля, но и для других растений, как морковь, чеснок. Состоит из лемеха и решетки для просева. Глубина врезания в землю регулируется опорными колесами, а мягкость сепарирования настраивается регулировкой оборотов двигателя. Предпочтительно использовать только на легких и средних типах почвы. Стоимость при этом такого устройства достаточно приемлема и доступна каждому.

Модель «Картофелекопатель вибрационный». Данное изделие было специально разработано для мотоблока «Нева». Весит оно всего 34 килограмма, ширина обработки земли — 36 сантиметров, а глубина врезания — 20 сантиметров. Стоимость очень демократичная, и в соотношении цена-качество показывает очень хорошие результаты.

Модель КВМ-3. Агрегат грохотного типа. Отличается тем, что к ней можно подсоединять специальный нож к ведущей раме. Благодаря этому вы можете выкапывать урожай даже на тяжелых почвах, когда вибрация решетки становится сильнее и клубни лучше очищаются. Имеет вес 39 килограмм, обрабатывает землю шириной в 37 сантиметров и на глубину около двадцати сантиметров.

Модель «Полтавчанка». Это вибрационное изделие. Оно рассчитано на работы в земле среднего типа тяжести. Имеет вес 34 килограмма, скорость — 2-3 километра в час, обрабатывает почву на глубину в 18 сантиметров. В комплекте также имеется штифт и ремень. Благодаря этому устройство может быть присоединено к «Неве».

Как сделать своими руками картофелекопалку?

Вы можете, конечно, купить мотоблок «Нева» с заводской картофелекопалкой. Она имеет очень простую конструкцию, которую вы с легкостью можете повторить собственноручно. Это достаточно простой и быстрый процесс.

Многие не согласятся, что сделанная вручную техника будет лучше. И тут нельзя не согласиться. На заводе инструмент сделают прочным, надежным, с учетом всех требований и норм. Но есть масса «но».

Во-первых, вы сделаете инструмент именно под тип почвы вашего участка. Во-вторых, вы сделаете прибор таким, который будет идеально подходить лично вам. То есть, вам будет невероятно удобно за ним работать. В-третьих, картофелекопалки к мотоблоку стоят относительно дорого и все же не все могут себе такое позволить. А вот сделать инструмент из подручных материалов — очень выгодно.

Перед тем, как приступить к работе, следует отметить то, что вы будете делать инструмент, который подойдет для легких и средней тяжести земли. Если у вас земля тяжелая, то здесь не обойтись без глубоких познаний механики и физики.

Рассмотрим пример того, как сделать картофелекопалку вибрационного типа. Она состоит из следующих элементов:

  • ходовой части;
  • регулировочной тяги, которая имеет вертикальный тип;
  • подвесных элементов;
  • рамы.

Для начала вам нужно составить четкие чертежи, где будут указаны все составляющие элементы. Без данного этапа у вас может попросту ничего не получиться. То есть, агрегат не будет подходить к мотоблоку или будет неэффективным в работе.


Вся работа проходит в несколько этапов:
  • конструирование рамы. Для этого труба подходящего диаметра разрезается на определенные части и сваривается;
  • установка перемычек. Они нужны для монтажа вертикальных тяг управления. Он устанавливается на около одной четвертой длины рамы. С противоположной стороны крепятся колеса;
  • установка стоек вертикальных. Со стороны, где находятся перемычки, устанавливаются два металлических квадрата. Еще дальше устанавливаются стойки и соединяются между собой полосой металла;
  • изготовление рала. Заготовка монтируется к стойкам. Еще одна крепится с противоположного края. Вторая деталь приваривается к первой заготовке и изгибается в подходящую форму;
  • изготовление решетки. Прут крепится к ралу, а его свободный конец выходит в сторону тяговой системы.

Завершающим этапом является установка колес и регулировочных тяг, которые крепятся в специально подготовленные отверстия.

Как сделать картофелекопалку для мотоблока своими руками | avtovelomoto

Механизация прочно вошла в нашу жизнь. Большинство приспособлений для обработки земли и сбора урожая, использующиеся в колхозах и на фермах, в модифицированном виде применяют частники.

Одним из таких механизированных помощников является картофелекопалка. Сейчас уже почти никто не выкапывает картошку вручную, изнемогая от усталости и боли в спине. Картофелекопалки автоматизируют процесс сбора урожая, делая его легким, быстрым и приятным. Мы расскажем вам как изготовить картофеля копалку для мотоблока своими руками.

Принцип работы картофелекопалки весьма прост: разрыхляющая насадка погружается под клубни картофеля и с минимальными потерями извлекает их наружу. Картофелекопалки устанавливают на мотоблок или минитрактор . Большинство белорусов изготавливают картофелекопалки для минитракторов и мотоблоков МТЗ.

Существует несколько разновидностей картофелекопалок:
  • Приспособления пассивного типа. Такие картофелекопалки оборудованы модернизированной лопатой вогнутой формы. Она погружается в почву на 5-10 см ниже залегания клубней картофеля и поднимает пласт земли с клубнями наружу. Пласт почвы с клубнями получится разрыхленным, если угол наклона был подобран правильно. Перед сбором картофеля потребуется предварительно очистить его вручную.
  • Картофелекопалки активного типа максимально автоматизировают процесс сбора урожая. Такие приспособления оборудованы собственной рамой. На ней находятся лопаты для поднятия земли и грохоты — приспособления для отсева почвы с помощью вибрации. Лопата поднимает пласт земли с картофелем, который под давлением следующих порций почвы, перемещается на решетку, соединенную с вибрационным механизмом. Благодаря тряске комья земли отделяются от клубней и проваливаются сквозь прутья решетки. Чистые клубни скапливаются на сетке или падают поверх просеянной почвы.

Как изготовить картофелекопалку для мотоблока пассивного типа

Учтите, для изготовления приспособления, вам понадобятся не только сами материалы, но умение обращаться с инструментом: аппаратом дуговой сварки, дрелью и газовой горелкой.


Необходимые материалы:

  • Листовое железо толщиной 3-5 мм для лемеха. Чем прочнее сталь, тем реже лопата будет нуждаться в заточке.
  • Арматура или стальной круг диаметром 8-10 см для создания отсеивающей решетки.
  • Подвесная полоса или швеллер для изготовления подвесного устройства
  • Уголок 30 мм для усиления полученной конструкции.
  • Крепежные элементы

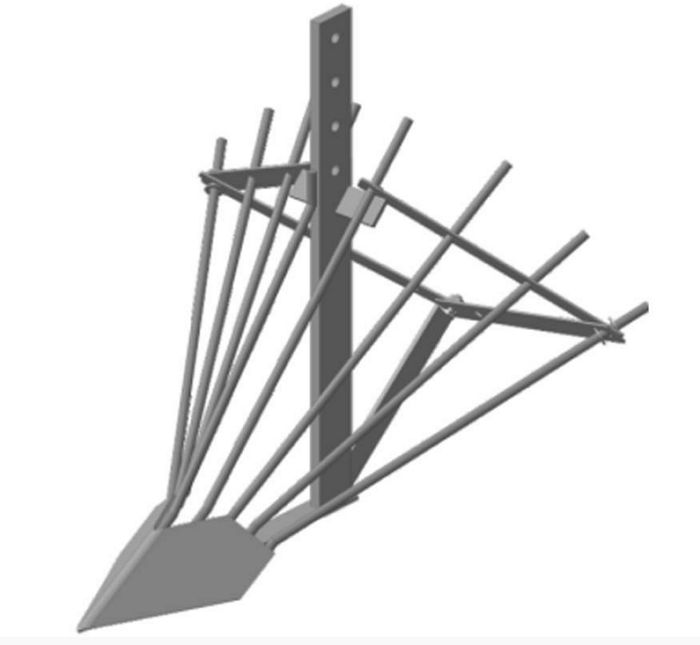

Лемех изготавливается по принципу культиватора «ласточкин хвост», затем приваривается к тыльной стороне прутьев. Для создания стойки используют стальную полосу, а подвес выполняют из швеллера.


Получившаяся самодельная картофелекопалка для мотоблока удобна и легка в применении.

Как изготовить картофелекопалку с грохотным механизмом

Производительность картофелекопалки с грохотным механизмом примерно в 2-3 раза выше, но и изготовить ее значительно сложнее.

Необходимые материалы:

  • Профтруба для рамы
  • Стальной лист 3-4 мм для изготовления ковша
  • Стальная арматура или круг для решетки
  • Передняя ступица от заднеприводного автомобиля.
  • Редуктор от заднего моста ВАЗ
  • Шлицевое соединение от старой коробки передач
  • Колесо
  • Крепежные элементы

Необходимые инструменты: сварочный аппарат, дрель и болгарка.

Картофелекопалка для мотоблока с грохотным механизмом опирается на почву с помощью колеса. С колесом соединяют редуктор. Шлицевое соединение приводит в движение лемех и грохот. Для понимания принципа действия, взгляните на иллюстрацию.


Очищенные клубни скапливаются на сетке. Для выгрузки собранных клубней, придется остановить картофелекопалку. Если установить решетку под наклоном, то клубни будут падать на взрыхленную землю. Вам останется только собрать их.


Целесообразно ли тратить время и силы на изготовление самодельной картофелекопалки решать вам. Ведь проще купить картофелекопалку с бесплатной доставкой на дом в нашем магазине. На сайте представлены картофелекопалки для минитракторов и для мотоблоков. Вам останется лишь дождаться доставки бесплатной курьерской службой магазина. Если остались вопросы, свяжитесь с нами.
