Из чего состоит трансмиссия: Общее устройство трансмиссии – Механическая коробка передач — Википедия

Содержание

Планетарная передача — Википедия

Планетарная передача с остановленным водилом по сути является двухступенчатой зубчатой передачей с неподвижными осями колес. Планетарная передача (солнечная шестерня остановлена) Планетарная передача (коронная шестерня остановлена) Схема эпициклически движущейся планеты

Планетарная передача (ПП) — механическая передача вращательного движения, за счёт своей конструкции способная в пределах одной геометрической оси вращения изменять, складывать и раскладывать подводимые угловые скорости и/или крутящий момент. Обычно является элементом трансмиссии различных технологических и транспортных машин.

Конструктивно ПП всегда представляет собой набор взаимозацепленных зубчатых колёс (не менее 4), часть из которых (не менее 2) имеет общую геометрическую неподвижную ось вращения, а другая часть (также, не менее 2) имеет подвижные оси вращения, концентрически вращающиеся на так называемом «водиле» вокруг неподвижной. Зубчатые колёса на неподвижной оси всегда связаны друг с другом не напрямую, а через зубчатые колёса на подвижных осях, а ввиду того, что вторые способны не только вращаться относительно первых, но и обкатывать их, тем самым передавая поступательное движение на водило, все звенья ПП, на которые можно подавать/снимать мощность, получают возможность вращаться дифференциально, с тем лишь условием, что угловая скорость любого такого звена не абсолютно хаотична, а определяется угловыми скоростями всех остальных звеньев. В этом плане ПП похожа на планетарную систему, в которой скорость каждой планеты определяется скоростями всех остальных планет системы. Дифференциальный принцип вращения всей системы, а также то, что в своём каноническом виде набор зубчатых колёс, составляющих ПП, собран в некоем подобии солнца и эпициклически движущихся по орбите планет, даёт данной механической передаче такие присущие только ей интернациональные определения, как

планетарная, дифференциальная (от лат. differentia — разность, различие) или эпициклическая, каждое из которых в данном случае есть синонимы.

С точки зрения теоретической механики планетарная передача — это механическая система с двумя и более степенями свободы. Эта особенность, являющаяся прямым следствием конструкции, есть важное отличие ПП от каких-либо других передач вращательного движения, всегда имеющих только одну степень свободы. И эта особенность наделяет саму ПП тем важным качеством, что в аспекте воздействия на угловые скорости вращения ПП может не только редуцировать эти скорости, но и складывать и раскладывать их, что, в свою очередь, делает её основным механическим исполнительным узлом не только различных планетарных редукторов, но таких устройств, как дифференциалы и суммирующие ПП.

Планетарная передача и планетарный механизм[править | править код]

В русскоязычной инженерной терминологии термины планетарная передача (далее — ПП) и планетарный механизм (далее — ПМ) зачастую предполагаются как синонимы. Отличия в том, что термин ПП обычно используется в контексте принципиального понимания устройства той или иной передачи вращательного движения, особенно если устройство такой передачи не очевидно (скрыто корпусом/картером) или такая передача обладает определёнными уникальными свойствами, присущими только планетарной, и на этом надо акцентировать внимание. А термин ПМ используется для обозначения конкретного зубчато-рычажного механизма, причём существуют критерии, позволяющие чётко описать ПМ как сборочный узел в составе более крупного узла или агрегата и определить, сколько и каких именно использовано ПМ в конкретной передаче вращательного движения.

Состав планетарного механизма[править | править код]

Конструкция ПП/ПМ основана на различных комбинациях из трёх основных и нескольких одинаковых вспомогательных звеньев. Три основные звена с одной общей осью вращения — два центральных зубчатых колеса и водило. Вспомогательные звенья — набор одинаковых зубчатых колёс на подвижных осях вращения и подшипники.

  • Малое центральное зубчатое колесо с внешними зубьями называется солнечной шестернёй или солнцем (С).
  • Большое центральное зубчатое колесо с внутренними зубьями называется коронной, эпициклической шестернёй или эпициклом (Э).
  • Водило (В) является основой ПМ — это неотъемлемая деталь абсолютно любого ПМ и краеугольный камень всей идеи передачи вращения через планетарную систему с дифференциальной связью. Водило представляет собой рычажный механизм — обычно такую пространственную вилку, ось «основания» которой совпадает с осью самого ПМ, а оси «зубцов» с установленными на них сателлитами концентрически вращаются вокруг неё в плоскости/плоскостях расположения центральных зубчатых колёс. Оси «зубцов» — это и есть так называемые подвижные оси или оси сателлитов
  • Сателлиты () представляют собой зубчатые колёса (или группы колёс) с внешними зубьями. При этом сателлиты находятся в одновременном и постоянном зацеплении с обоими центральными зубчатыми колёсами ПМ. Количество сателлитов в ПМ обычно составляет от двух до шести (чаще всего — три, так как только при трёх сателлитах нет нужды в специальных уравновешивающих механизмах) и точного значения для функциональности ПМ не имеет. В различных ПМ применяются сателлиты одновенцовые (одно простое зубчатое колесо), двухвенцовые (два соосных зубчатых колеса с общей ступицей), трёхвенцовые и так далее. Также сателлиты могут быть парными — то есть, располагающимися на осях одного водила и зацепленными в паре.

Зубчатые колёса, составляющие ПМ, могут быть любого известного типа: прямозубые, косозубые, шевронные, червячные. Тип зацепления в общем случае не важен и на принципиальную работу ПП влияния не оказывает.

В любом ПМ оси вращения центральных зубчатых колёс и водила всегда совпадают. Однако это не значит, что оси сателлитов всегда будут параллельны основной оси. Как и в случае с простыми зубчатыми передачами, здесь возможны варианты параллельных, скрещивающихся и пересекающихся осей. Пример второго варианта — межколёсный дифференциал с коническими зубчатыми колёсами. Пример третьего варианта — самоблокирующийся дифференциал Torsen с червячным зацеплением.

Любой ПМ, независимо простой он или сложный, плоский или пространственный, для своей работоспособности должен иметь одно водило с сателлитами и не менее двух любых центральных зубчатых колёс. Под определением «два любые» подразумевается, что это могут быть не только одно солнце и один эпицикл, но и два солнца и ни одного эпицикла, или два эпицикла и ни одного солнца. Три звена, в том числе водило, есть необходимое и достаточное условие для того, чтобы ПМ мог выполнять функции передачи мощности и сложения/разложения потоков: работать в качестве редуктора (в том числе многоскоростного), в качестве дифференциала или суммирующей ПП. Также три звена есть основа такого русскоязычного технического термина, как Трёхзвенный Дифференциальный Механизм (или ТДМ).

Формально, механизмы, состоящие всего из двух звеньев — из водила и всего лишь одного центрального зубчатого колеса — также могут именоваться планетарными. Фактически же, такие двухзвенные ПМ трудно разумно приспособить для выполнения какой-либо работы: они не годятся для передачи мощности с одного основного звена на другое и лишь при определённых условиях могут работать как переусложнённая прямая передача. Увеличение числа основных звеньев одного ПМ в большую сторону — до 4 и более — возможно и формально и фактически, однако при этом такие ПМ не приобретают никаких новых свойств, хотя и получают больше теоретически доступных передаточных отношений и могут давать проектируемой ПП определённые компоновочные преимущества.

Простые и сложные ПМ, планетарный ряд[править | править код]

Схемы наиболее распространённых сложных планетарных механизмов

Критерием деления ПМ на простые и сложные является число составляющих его основных звеньев (именно основных, а число сателлитов — не в счёт). Простой ПМ имеет всего три основных звена: одно водило и два любых центральных зубчатых колеса. Кинематика допускает всего-лишь 7 (семь!) ПМ, подпадающих под это условие: один наиболее распространённый и всем известный, так называемый «элементарный», с набором одновенцовых сателлитов схемы ; три ПМ с двухвенцовыми саттелитами (, , ) и три ПМ с парными взаимозацепленными сателлитами (СВЭ, СВС, ЭВЭ)).

Сложных ПМ гораздо больше чем простых. Их точное число не определено ввиду отсутствия такой нужды, а наиболее распространённые из них приведены на рисунке. Точно так же как и простые ПМ, сложные имеют всего одно водило, но центральных зубчатых колёс может быть три и более. При этом в составе сложного ПМ всегда умозрительно можно выделить несколько простых ПМ (конкретно: три в четырёхзвенном и шесть в пятизвенном), каждый из которых в себя включает два каких-то центральных зубчатых колеса и одно общее водило.

Каждый набор из центральных зубчатых колёс и сателлитов, вращающихся в одной плоскости, образует так называемый планетарный ряд. Простой ПМ с набором одновенцовых сателлитов является однорядным. Все три простые ПМ с двухвенцовыми сателлитами — двухрядные. ПМ с парными взаимозацепленными сателлитами схемы СВЭ — однорядный; схем СВС и ЭВЭ — двухрядные. Таким образом, все простые ПМ могут быть или однорядными или двухрядными. Сложные ПМ, в свою очередь, могут быть двух, трёх и четырёхрядные. Верхнее число рядов в сложном ПМ формально не ограничено, хотя фактически уже пятирядные есть большая редкость, хотя в сборках из планетарных механизмов, применяющихся в многоступенчатых планетарных коробках передач, общее число рядов может быть пять и больше. Нередко термины ПМ и планетарный ряд предполагаются как синонимы, но, в общем случае, это неверно: даже если в отдельных случаях оба термина могут обозначать одно и то же, всегда следует помнить, что их смысл несколько разный.

Плоские и пространственные ПМ[править | править код]

Свободный дифференциал на основе простого плоского двухрядного ПМ с парными сателлитами Свободный дифференциал на основе пространственного ПМ с коническими шестернями

Наличие в составе одного ПМ более одного планетарного ряда не означает, что он является пространственным. Сколько бы ни было рядов, но если плоскости вращения всех составляющих каждый ряд зубчатых колёс параллельны, то такой ПМ будет оставаться плоским. Критерием отличия плоского ПМ от пространственного является наличие не просто более одной плоскости вращения составляющих его зубчатых колёс, но наличие непараллельных плоскостей их вращения. Плоскости вращения звеньев в пространственном ПМ не обязаны быть строго перпендикулярны друг-другу и могут находиться под любыми произвольными углами. Примером пространственного ПМ может служить конический симметричный дифференциал, наподобие применяющегося в приводе ведущих колёс автомобиля. А вот близкий по конструкции цилиндрический дифференциал, применяющийся там же и выполняющий точно такие же функции, будет оставаться плоским ПМ.

Пространственные ПМ по своему функционалу ничем не отличаются от аналогичных по составу плоских ПМ. Выбор того или иного ПМ в качестве основы конкретной ПП есть лишь вопрос экономики или конструкторских предпочтений. Тот же простой межколёсный дифференциал почти всегда выполнен на основе пространственного ПМ не потому, что что плоский не годится, а, скорее, по определённым компоновочным соображениям. Плюс, как это ни странно, пространственный ПМ для выполнения схожих функций может требовать меньшего количества шестерён и деталей вообще. Так, тот же межколёсный дифференциал в пространственном варианте требует всего лишь 4 одинаковые шестерни, из которых две пойдут на два солнца и две — на два саттелита. В случае же плоского варианта, таких шестерён потребуется как минимум шесть, а скорее всего — восемь, и при этом они обязательно будут двух разных типоразмеров.

2 степени свободы ПМ[править | править код]

Уникальной особенностью любого ПМ, отличающей его от всех прочих зубчатых передач, является наличие у него двух степеней свободы. Применительно к простому трёхзвенному ПМ это означает, что понимание угловой скорости вращения любого одного основного звена не даёт однозначного понимания угловых скоростей двух других основных звеньев, даже если известны все передаточные отношения внутри ПМ. Здесь все три основных звена находятся в дифференциальной связи друг с другом и для определения их угловых скоростей надо знать угловые скорости как минимум двух из них. В этом есть важное отличие ПМ от прочих зубчатых механизмов, в которых угловые скорости всех элементов связаны линейной зависимостью, а по угловой скорости одного элемента всегда можно точно определить угловые скорости всех остальных элементов, сколь много их бы не было. И в этом есть основа уникальных свойств, присущих любому ПМ: способность изменять угловые скорости на выходе при неизменных угловых скоростях на входе, способность делить и суммировать потоки мощности и всё это при постоянно зацепленных шестернях.

Любой ПМ, независимо от того, простой он или сложный, имеет фактически лишь две степени свободы. Для простого ПМ это подтверждается и визуальным наблюдением за работой такого механизма и уравнением Чёбышева. Для сложных ПМ это визуально не очевидно, а уравнение Чёбышева теоретически может допускать существование для таких ПМ трёх степеней свобод, что подразумевает наличие четырёх звеньев, находящихся в дифференциальной связи друг с другом. Но фактически такие сложные ПМ будут физически неработоспособны в тех практических задачах, ради которых они создаются, а все работоспособные сложные ПМ останутся двухстепенными. Независимо от числа основных звеньев любого работоспособного сложного ПМ, в нём, так же как и в простом ПМ, в дифференциальной связи друг с другом будет находиться только три основных звена, а остальные основные звенья, сколько бы их ни было, будут иметь линейную связь с каким-то одним из трёх вышеупомянутых. Попытки же создания сложных ПМ с тремя (и тем более, с четырьмя) фактическими степенями свободы считаются бесперспективными, а все работоспособные трёх- и четырёхстепенные ПП основаны на сборке последовательно взаимозацепленных двухстепенных ПМ.

Передаточное отношение[править | править код]

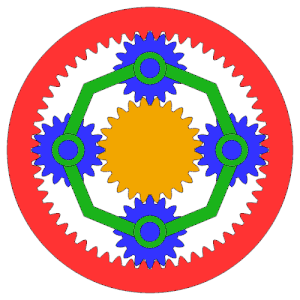

Планетарная передача в режиме повышения скорости. Водило (зелёное) вращается внешним источником. Усилие снимается с солнечной шестерни (жёлтая), в то время как кольцевая шестерня (красная) закреплена неподвижно. Красные метки показывают вращение входного вала на 45°.

Передаточное отношение такой передачи визуально определить достаточно сложно, в основном, потому что система может приводиться во вращение различными способами.

При использовании планетарной передачи в качестве редуктора один из трёх её основных элементов фиксируется неподвижно, а два других служат в качестве ведущего и ведомого. Таким образом, передаточное отношение будет зависеть от количества зубьев каждого компонента, а также от того, какой элемент закреплён.

Рассмотрим случай, когда водило зафиксировано, а мощность подводится через солнечную шестерню. В этом случае планетарные шестерни вращаются на месте со скоростью, определяемой отношением числа их зубьев относительно солнечной шестерни. Например, если мы обозначим число зубьев солнечной шестерни как S{\displaystyle S}, а для планетарных шестерён примем это число как P{\displaystyle P}, то передаточное отношение будет определяться формулой SP{\displaystyle {\frac {S}{P}}}, то есть если у солнечной шестерни 24 зуба, а у планетарных по 16, то передаточное отношение будет −2416{\displaystyle -{\frac {24}{16}}}, или −32{\displaystyle -{\frac {3}{2}}}, что означает поворот планетарных шестерён на 1,5 оборота в противоположном направлении относительно солнечной.

Далее вращение планетарных шестерён может передаваться кольцевой шестерне, с соответствующим передаточным числом. Если кольцевая шестерня имеет A{\displaystyle A} зубьев, то оно будет вращаться с соотношением PA{\displaystyle {\frac {P}{A}}} относительно планетарных шестерён. (В данном случае перед дробью нет минуса, так как при внутреннем зацеплении шестерни вращаются в одну сторону). Например, если на кольцевой шестерне 64 зуба, то относительно приведённого выше примера это отношение будет равно 1664{\displaystyle {\frac {16}{64}}}, или 14{\displaystyle {\frac {1}{4}}}. Таким образом, объединив оба примера, мы получим следующее:

  • Один оборот солнечной шестерни даёт −SP{\displaystyle -{\frac {S}{P}}} оборотов планетарных шестерён;
  • Один оборот планетарной шестерни даёт PA{\displaystyle {\frac {P}{A}}} оборотов кольцевой.

В итоге, если водило заблокировано, общее передаточное отношение системы будет равно −SA{\displaystyle -{\frac {S}{A}}}.

В случае, если закреплена кольцевая шестерня, а мощность подводится к водилу, передаточное отношение на солнечную шестерню будет меньше единицы и составит 1(1+AS){\displaystyle {\frac {1}{(1+{\frac {A}{S}})}}}.

Если закрепить кольцевую шестерню, а мощность подводить к солнечной шестерне, то мощность должна сниматься с водила. В этом случае передаточное отношение будет равно 1+AS{\displaystyle 1+{\frac {A}{S}}}. Это самое большое передаточное число, которое может быть получено в планетарной передаче. Такие передачи используются, например, в тракторах и строительной технике, где требуется большой крутящий момент на колёсах при невысокой скорости.

Всё вышесказанное можно описать следующими двумя уравнениями (выведены из условия отсутствия проскальзывания сопрягаемых шестерён и следовательно равенства дуг, проходимых точками, находящихся на окружностях, в единицу времени):

A(ωa−ωc)=PωpS(ωs−ωc)=−Pωp{\displaystyle {\begin{aligned}A\left(\omega _{a}-\omega _{c}\right)=P\omega _{p}\\S\left(\omega _{s}-\omega _{c}\right)=-P\omega _{p}\end{aligned}}}

Здесь ωa,ωc,ωp,ωs{\displaystyle \omega _{a},\omega _{c},\omega _{p},\omega _{s}} — угловые скорости соответственно: кольцевой шестерни, водила, планетарных шестерён относительно водила, и солнечной шестерни. Первое уравнение характеризует вращение водила относительно кольцевой шестерни, второе — солнечной шестерни относительно водила.

Если исключить из уравнений ωp{\displaystyle \omega _{p}} путём их сложения — получится одно уравнение: Aωa+Sωs=(A+S)ωc{\displaystyle A\omega _{a}+S\omega _{s}=(A+S)\omega _{c}}. Так как числа зубьев шестерён всегда удовлетворяют условию A=S+2P{\displaystyle A=S+2P} (исходя из простых геометрических соотношений, поскольку в диаметр коронной шестерни помещается диаметр солнечной шестерни и два диаметра сателлитов), по-другому это уравнение можно записать как:

(2+n)ωa+nωs−2(1+n)ωc=0{\displaystyle \left(2+n\right)\omega _{a}+n\omega _{s}-2\left(1+n\right)\omega _{c}=0}

Где n — это параметр передачи, равный n=SP{\displaystyle n={S \over P}}, то есть отношению чисел зубьев солнечной и планетарных шестерён.

В нижеуказанной таблице (указывающей выходные скорости различных типов планетарных передач в зависимости от их конструктивных особенностей) приняты следующие условные обозначения:

Что входит в трансмиссию автомобиля: устройство и основные элементы

Что такое трансмиссия у автомобиля? Трансмиссия – это механизмы, которые передают мощность от двигателя к колёсам, и заставляют их вращаться. Также эта конструкция отвечает за изменение направленности момента и его величины.

Другими словами, и быстрая остановка во время поездки, и движение на задней передаче, и маневрирование возможны только благодаря этому механизму. Этим термином можно назвать всю систему, которая связывает мотор с ведущими колёсами, то есть сцепление, коробку передач и остальные элементы.

На автомобильных заводах проектированием этих элементов для автомобилей занимаются лучшие инженеры. Трансмиссия должна соответствовать определённым требованиям: Что входит в трансмиссию автомобиля: устройство и основные элементы

  • максимальная передача мощности;
  • надежность;
  • простота управления автомобилем;
  • как можно меньший вес элементов.

Когда механизм имеет высокий КПД и высокую надёжность, водитель может быть уверен, что купленное топливо используется по максимуму, а сама трансмиссия автомобиля не выйдет из строя.

Управление трансмиссией также должно быть максимально простым, в противном случае увеличивается опасность попасть в ДТП из-за невнимательности водителя. От веса и габаритов конструкции зависит её стоимость для покупателя, поэтому производители стараются сделать механизм как можно меньше и легче.

При работе трансмиссия автомобиля должна издавать минимум шума. Особенно это касается моделей, предназначенных для личного использования.

Устройство

При сгорании топливной смеси в двигателе образуется большое количество энергии, которую необходимо передать ведущим колёсам автомобиля. Самая простая конструкция трансмиссии автомобиля из возможных состоит всего из трёх элементов.

Сцепление

Что входит в трансмиссию автомобиля: устройство и основные элементы Этот механизм находится между двигателем и коробкой передач. Он задаёт плавное включение трансмиссии во время изменения числа передачи или резкого старта. Также механизм при необходимости отделяет на небольшое время остальную часть трансмиссии от двигателя. В большинстве автомобилей используется фрикционное сцепление, которое обеспечивает передачу мощности с помощью сил трения. Различают однодисковое, двухдисковое и многодисковое сцепление. Причём есть два варианта такого механизма – сухой и мокрый. В первом случае диски функционируют с помощью обычного трения, а во втором они работают в жидкости. Также существуют электромагнитный и гидравлический варианты этого механизма, но они не очень распространены. В большинстве современных автомобилей используется однодисковое сцепление с сухим типом трения.

Сцепление состоит из двух дисков – ведущего и ведомого. В обычном состоянии они плотно прижаты друг к другу специальными пружинами под действием рычагов и нажимного подшипника. Благодаря этому они взаимодействуют друг с другом и передают полученную от сгорания топлива энергию дальше.

Когда водитель нажимает на педаль сцепления, диски отсоединяются друг от друга, и передача энергии к трансмиссии прекращается. Не останавливается только вращение маховика под действием освобождённой энергии. Соответственно, движение автомобиля тоже останавливается.

Что входит в трансмиссию автомобиля: устройство и основные элементы Для того чтобы транспортное средство поехало, водитель должен плавно отпустить педаль сцепления. Тогда диски снова придавятся друг к другу и продолжат передавать мощность.

Коробка передач (КПП)

Коробка передач отвечает за задний ход и скорость вращения колёс, а также позволяет отсоединять двигатель и трансмиссию друг от друга на длительный срок. Различают ступенчатые и бесступенчатые КПП. В ступенчатых механизмах изменение передачи происходит ступенчато, к таким конструкциям относятся механические и роботизированные КПП.

Примером бесступенчатой коробки передач является вариатор. Если машина оборудована механической коробкой передач, то автомобилист должен самостоятельно переключать передачи с помощью специального рычага. КПП с таким строением отличаются простотой и надёжностью.

На данный момент — это самая распространённая конструкция, но в последнее время среди автомобилистов набирает популярность автоматическая коробка передач.

Что входит в трансмиссию автомобиля: устройство и основные элементы

Роботизированные конструкции представляют собой простую КПП, в которой все необходимые действия автоматизированы и контролируются точной электроникой. Соответственно, водителю не нужно выжимать сцепление и переключать передачи. Такие КПП позволяют осуществлять более динамичный разгон и снижают расход топлива. В некоторых моделях установлено двойное сцепление, позволяющее переключать передачи без обрыва мощности.

Комбинированные (автоматические) КПП сочетают в себе элементы двух вышеуказанных систем. АКПП имеют длительный эксплуатационный срок и рационально используют мощность двигателя. Недостатками конструкции является медленный разгон и повышенный расход бензина.

Ведущий мост

Мосты – опоры, на которых крепится рама машины. Мост может быть ведущим или ведомым. Соответственно, ведущий получает через остальную часть трансмиссии крутящий момент и заставляет колёса крутиться, а ведомый является простой опорой.

Мосты бывают передними и задними, а у грузовых машин может быть ещё один мост – средний. Что входит в трансмиссию автомобиля: устройство и основные элементы Таким образом, трансмиссия вполне может состоять из трёх элементов. Но это примитивный вариант, который давно не используется. Сейчас устройство трансмиссии несколько сложнее. Для увеличения КПД в конструкцию добавляют дополнительные элементы.

Дифференциал

Дифференциал — это механизм с двумя степенями свободы. Грубо говоря, конструкция разделяет механическую энергию двигателя на два потока и ведёт их к колёсам. Дифференциал контролирует вращение колёс и не допускает проскальзывания шин на неровной поверхности.

Польза дифференциала проявляется при движении по некачественной дорожной поверхности или во время гололёда, дождя или снега. В зависимости от колёсной формулы расположение этого механизма может отличаться. Основная характеристика дифференциала – коэффициент блокировки (КБ). Он показывает соотношение крутящего момента одного из колёс к этому же показателю другого колеса. От этого параметра зависит проходимость автомобиля, чем он больше – тем выше проходимость. У обычного симметричного дифференциала эта характеристика всегда равна 1, в случае же со специальными механизмами коэффициент может доходить до 5.

Так что если кто-то спросит, из чего состоит трансмиссия, то можно сразу ответить.

Что входит в трансмиссию автомобиля: устройство и основные элементы

Классификация

Существует 5 основных разновидностей трансмиссии. Самой популярной трансмиссией для легковых автомобилей является механическая система, остальные используются крайне редко из-за их особенностей. Рассмотрим характеристики каждой конструкции.

Механическая

Механические трансмиссии состоят только из шестерёнчатых или фрикционных элементов, что обеспечивает высокий КПД, небольшой вес конструкции, надёжность при эксплуатации и простоту обслуживания. Также такие механизмы отличаются компактностью.

Недостатком же механической трансмиссии является неплавное переключение передаточного числа, из-за чего мощность двигателя не всегда используется рационально. К тому же, необходимость переключения рычага усложняет вождение транспортным средством.

В случае со спортивными автомобилями эта проблема решается с помощью установки электронного переключателя передач, но такой способ слишком дорогой и не годится для массового использования.

Гидромеханическая

Данная КПП состоит из механизма для передачи момента и специального преобразователя. Трансмиссии этого типа применяются в тракторах, железнодорожной технике, а также как вспомогательный регулятор поворота в танкостроении.

Из-за применения такой системы значительно уменьшается КПД двигателя, но увеличивается эксплуатационный срок поршневого мотора. Необходимость дополнительного питания трансмиссии и установки специальной системы охлаждения сильно увеличивает вес и габариты конструкции.

Также гидромеханическая трансмиссия позволяет облегчить управление транспортным средством. Что входит в трансмиссию автомобиля: устройство и основные элементы

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

Гидростатическая

Гидростатическая трансмиссия передаёт мощность двигателя с помощью ак­си­аль­но-плунжерных механизмов. Это позволяет разместить элементы трансмиссии далеко друг от друга и получить много степеней свободы. Часто применяется в катках для строительства дорог, металлорежущих станках, некоторых видах теплоходов. Требует серьёзного контроля за качеством используемой рабочей жидкости.

Гидравлическая

Сами гидравлические трансмиссии встречаются исключительно редко, поэтому таким термином часто обозначаются конструкции, в которых переключение передач осуществляется не механикой, а гидравлическими машинами.

Эта система позволяет трансмиссии стабильно работать даже при очень больших крутящих моментах. Неудобство создаёт то обстоятельство, что перед работой необходимо установить гидромуфту для каждой передачи.

Используется в железнодорожной технике.

Электромеханическая

Что входит в трансмиссию автомобиля: устройство и основные элементы Основной элемент электромеханической трансмиссии – тяговый электромотор. Также в неё входят генератор электрического тока, электрическая система контроля и провода, которые соединяют все части конструкции. Стоит отметить, что нередко в таких конструкциях используется несколько электромоторов для увеличения мощности.

Такая трансмиссия автомобиля не очень распространена из-за серьёзных недостатков. Это очень большой размер и масса, а также высокая стоимость. Кроме этого, обычная механическая трансмиссия имеет больший КПД, чем электромеханический вариант.

Тем не менее, электротехническая промышленность быстро развивается, и возможности таких механизмов постоянно увеличиваются.

Сейчас электромеханическая трансмиссия используется в основном для армейских машин или тяжёлой техники вроде тракторов, троллейбусов, морских судов и некоторых военных машин.

Остальные виды трансмиссий очень редко используются в автомобилях. Тем не менее, специалисты постоянно исследуют возможности разных видов механизмов этого типа. Даже если учёным и инженерам удастся придумать перспективную конструкцию, для разработки технологии производства и модернизации производственных линий потребуются годы.

Зависимость трансмиссии от привода

Что входит в трансмиссию автомобиля: устройство и основные элементы Для различных видов привода конструкция трансмиссии отличается. Так, в состав трансмиссии заднего привода входит:

  • коробка передач;
  • сцепление;
  • главная передача;
  • карданная передача;
  • полуоси;
  • дифференциал.

В случае же с передним приводом, в трансмиссии отсутствует карданная передача и полуоси, но есть валы привода ведущих колёс.

Задний привод считается более надёжным, чем передний, хотя многие специалисты отмечают, что такая конструкция требует больше топлива (грубо говоря, толкать вперёд сложнее, чем тянуть).

Полный привод позволяет перераспределять силу тяги на разные колёса. Такие системы условно делятся на два вида.

Подключаемая система

В этом случае привод активируется водителем. Основной элемент такой конструкции – раздаточная коробка. Этот механизм позволяет равномерно распределять мощность двигателя между осями, даже если в машине установлены только межколёсные дифференциаторы.

Постоянная система

Автомобили с такой системой обязательно имеют межосевой дифференциал. Полный привод применяется для обеспечения более динамичного разгона автомобиля и лучшей управляемости. Что входит в трансмиссию автомобиля: устройство и основные элементы Трансмиссия – один из важнейших элементов автомобиля. Этот механизм передаёт энергию от двигателя к ведущим колёсам и приводит их в движение. Чтобы можно было в любой момент остановить машину, не выключая двигатель, в системе предусмотрено сцепление. Тип трансмиссии определяет плавность разгона и расход топлива. В автомобилях с автоматической или роботизированной коробкой передач нет педали сцепления, при необходимости оно активируется в автоматическом режиме сложной электроникой.

Источник: https://AkppGid.ru/transmissiya/transmissiya.html

Трансмиссия автомобиля

Установить ДВС под капот автомобиля, присоединить к коленчатому валу устройство сцепления с колёсами и поехать не получится – двигатель просто заглохнет.

Почему? Двигателю автомобиля не хватит мощности за доли секунды раскрутить колеса до рабочих оборотов двигателя, а это примерно 2000 обмин, помешает вес автомобиля и сила трения, возникающая при сцеплении колес с покрытием дороги.

Выход? Установить промежуточный механизм, который понизит крутящий момент двигателя, до необходимых оборотов и передаст его на ведущие колеса. Вот этот механизм, состоящий из нескольких узлов, и называется трансмиссией.

Основным назначением трансмиссии является передача, регулирование пошагово, распределение по ведущим колесам крутящего момента от маховика двигателя. Условно, трансмиссию, по способу передачи можно поделить на:

  • механическую,
  • электрическую,
  • гидрообъемную,
  • комбинированную.

Самая распространенная, это механическая трансмиссия. На ее основе и рассмотрим работу узлов.

В состав трансмиссии входят несколько узлов:

  1. Сцепление —  предназначено для «мягкого» присоединения маховика к первичному валу коробки передач и передачи крутящего момента. Сцепление состоит из трех элементов – корзина сцепления, диск сцепления и выжимной подшипник.
  2. Коробка передач — устройство, преобразующее крутящий момент. Предназначена для дальнейшей передачи крутящего момента к карданному валу или непосредственно к главной передаче, с возможностью его изменения (пошагово). Усилие двигателя передается посредством вторичного вала.  Коробки передач бывают механические и автоматические.
  3. Карданный вал (для заднеприводных авто), устройство передачи крутящего момента от вторичного вала коробки передач к главной передаче.
  4. Главная передача, дифференциал – в совокупности составляют «мост», который предназначен для передачи силы двигателя через приводные валы (полуоси) к колёсам, а также распределения усилия между колесами. Для заднего привода «мост» располагается в задней части автомобиля и имеет (в некоторых случаях) общий корпус с полуосями. Соответственно и система смазки общая. Для переднего привода «мост» совмещен в одном корпусе с коробкой передач.
  5. Приводной вал (полуось) – представляет собой металлический стержень из высоколегированной стали и устройством зацепления с дифференциалом и шарниром равных угловых скоростей (ШРУС). Это могут быть проточенные шлицы или устройство крепления крестовин.
  6. Шарнир равных угловых скоростей (ШРУС) – предназначен для подачи силы вращения на ведущие колеса. Есть несколько видов ШРУСов: шариковый и трипоид.
  7. Раздаточный механизм – устройство распределения усилия двигателя по ведущим колесам, применяется в автомобилях с колесной формулой 4х4. «Раздатка» может быть размещена как в одном корпусе с коробкой передач, так и отдельным узлом.

Трансмиссия переднеприводного автомобиля

У переднеприводных и заднеприводных автомобилей существуют различия в системе трансмиссии. На автомобилях, где ведущими являются передние колёса (передний привод), трансмиссия со всеми её узлами установлена под капотом.

Что касается коробки передач, то в неё входит ещё и главная передача с дифференциалом. Поэтому в данном случае из картера коробки передач выходят валы привода к передним колёсам.

На переднеприводных транспортных средствах, система трансмиссии состоит из таких узлов как:

  1. коробка передач;
  2. сцепление;
  3. валы привода передних колёс;
  4. шарниры равных угловых скоростей;
  5. дифференциал;
  6. главная передача.

Что входит в трансмиссию автомобиля: устройство и основные элементы

Отличительной особенностью трансмиссии переднего привода, является размещение главной передачи и дифференциала непосредственно в картере коробки передач. Ну и передний мост в данном случае является ведущим, с управляемыми колёсами.

Трансмиссия заднеприводного автомобиля

Заднеприводная трансмиссия включает в себя следующие взаимосвязанные элементы:

  1. коробку передач;
  2. сцепление;
  3. главную передачу;
  4. дифференциал;
  5. карданную передачу;
  6. полуоси.

Что входит в трансмиссию автомобиля: устройство и основные элементы

Стоит отметить, что на заднеприводных автомобилях коробка передач устанавливается на более мягкие опоры, что позволяет снизить уровень вибрации и создаёт дополнительный комфорт.

Трансмиссия автомобиля при заднем приводе характеризуется тем, что наиболее массовым вариантом расположения КПП, является её блокировка вместе со сцеплением к заднему мосту посредством карданного вала. Такой вариант приводит к концентрации центра масс в район передней оси.

Следует отметить, что вариант автомобилей с задним приводом считается классическим, и трансмиссия в данном случае более проста по своей конструкции и в эксплуатации.

Трансмиссия работает следующим образом: на маховик, через фрикционные накладки диска сцепления, жестко крепится корзина сцепления своей рабочей поверхностью. В диске изготовлено шлицевое отверстие, куда направляется первичный вал коробки передач.

Когда сцепление отпущено, диск плотно зажимается между маховиком и «корзиной» и крутится вместе с ними, приводя в действие первичный вал.

При нажатии на педаль сцепления, в действие приводится выжимной подшипник, который нажимает на лепестки корзины и освобождает диск сцепления, в этот момент работает двигатель «вхолостую».

Далее первичный вал посредством шестерен передач с разным передаточным числом приводит в действие вторичный вал. Переключая передачи можно регулировать передаточное число, соответственно обороты вторичного вала изменяются.

Хвостовик коробки передач (для заднего привода) соединен с карданным валом, далее крутящий момент поступает на главную передачу и распределяется на колеса с помощью дифференциала и полуосей.

Вторичный вал коробки передач (для переднего привода) непосредственно соединен с главной передачей и дифференциалом. К дифференциалу подсоединены полуоси, на них соответственно ШРУСы через которые крутящий момент передается на колеса.

Для полноприводных автомобилей крутящий момент передается через раздаточный механизм, который имеет один выход хвостовика для подачи на кардан. Полноприводные авто могут обеспечиваться блокировкой моста, т.е. отключение перераспределения по полуосям крутящего момента.

В этой статье мы рассмотрели, что такое трансмиссия, ее устройство и принцип работы.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Источник: http://autoustroistvo.ru/transmissiya/

Что такое трансмиссия автомобиля

Чтобы ответить на вопрос, что такое трансмиссия автомобиля, надо знать, что трансмиссия передает усилие от мотора на колеса и в ее состав входит КПП.

Что такое трансмиссия автомобиля простыми словами

Если говорить простым и доступным языком, то трансмиссия в своем составе имеет детали и агрегаты, передающие усилие от двигателя на ведущие колеса.

Основные функции указанной системы:

  • передача усилия от мотора на ведущие колеса;
  • изменение частоты и направления вращения колес;
  • регулирование распределения усилия между колесами.

Что входит в трансмиссию автомобиля: устройство и основные элементы

В зависимости от марки авто, трансмиссия может быть:

  • механическая, в этом случае механическая энергия мотора сразу передается на ведущие колеса;
  • электрическая – сначала механическая энергия преобразуется в электрическую, а после того как она передается на ведущие колеса, наоборот;
  • гидрообъемная – механическая преобразуется в гидравлическую, а потом наоборот;
  • комбинированная.

Назначение трансмиссии

  • Все агрегаты, которые входят в состав данной системы, обеспечивают передачу вращения от силового агрегата на колеса, а также с их помощью изменяется скорость передвижения и направление, распределяется усилие между колесами.
  • Для того чтобы уменьшить нагрузку на оси, большегрузные автомобили оснащаются дополнительной осью, что позволяет снизить давление на дорожное полотно и уменьшить его износ.
  • Колесная формула авто включает в себя две цифры, при этом первая указывает общее количество всех колес, а вторая — количеством тех, которые являются ведущими.
  • В полноприводных автомобилях дополнительным элементом трансмиссии является раздаточная коробка.
  • Полноприводные авто предназначенные для езды по бездорожью и в городских условиях будут иметь отличия в устройстве.
  • Полный привод может включаться вручную, в этом случае должна обязательно быть раздаточная коробка.
  • При автоматическом подключении, используется фрикционная муфта, имеющая электроуправление.
  • Полный привод может быть и постоянным, такое решение позволяет не только увеличить проходимость авто, но и характеристики его разгона, так как тяга распределяется более равномерно, что снижает вероятность пробуксовки, а также улучшается управляемость автомобилем.

Из чего состоит трансмиссия

  1. Современные производители, чаще всего используют механическую и автоматическую трансмиссии.
  2. Авто могут быть задне-, передне- и полноприводными, все зависит от того, на какие колеса передается усилие от двигателя.
  3. В зависимости от типа используемого привода, будет отличаться и состав элементов трансмиссии.
  4. Рассмотрим, из чего состоит трансмиссия заднеприводных авто, она включает такие элементы:
  • сцепление, оно служит для временного отключения двигателя от остальных составляющих, позволяет плавно переключаться и не допускает перезарузок других элементов указанной системы;

Главная передача — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 мая 2015; проверки требуют 9 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 мая 2015; проверки требуют 9 правок.

Гла́вная переда́ча — неотъемлемый элемент трансмиссии любых колёсных ТС с любым типом двигателя. Основной функцией главной передачи является увязка мощностных характеристик применяемого двигателя (крутящего момента и оборотов) с конструкцией ТС в контексте предполагаемой его эксплуатации (полной массы, максимальной скорости, дорожных условий). Дополнительной функцией может являться передача мощности к колёсам/гусеницам под углом в 90 градусов. Конструктивно всегда представляет собой механический редуктор (или группу редукторов), но в случае ТС небольшой массы может применяться цепная передача или ремённая передача. Главная оценочная характеристика — передаточное отношение.

Ординарная главная передача
Редуктор состоит из одной пары зацепления[1]
Цилиндрическая главная передача
Ординарная главная передача с цилиндрическими зубчатыми колёсами
Коническая главная передача
Ординарная главная передача с коническими зубчатыми колёсами[2]
Гипоидная главная передача
Ординарная главная передача с гипоидными зубчатыми колёсами[3]
Червячная главная передача
Ординарная главная передача с червячными зубчатыми колёсами[4]
КОНИЧЕСКАЯ главная передача ГИПОИДНАЯ главная передача ЧЕРВЯЧНАЯ главная передача
Двойная главная передача
Редуктор состоит из двух пар зацепления[5]
Центральная двойная главная передача
Двойная главная передача, у которой обе пары зубчатых колёс расположены в общем картере[6]
Разнесённая двойная главная передача
Двойная главная передача, у которой одна пара зубчатых колёс находится находится по центру ведущего моста, а также имеется пара идентичных редукторов, каждый из которых находится у своего ведущего колеса. [7]

Двойная главная передача грузовых автомобилей может состоять из одной пары зацепления в сборе с дифференциалом по центру моста и колёсных планетарных редукторов.

Дифференциал автомобиля всегда собран с ведомой шестернёй главной передачей в единый сборочный узел. По умолчанию сам дифференциал редукцию не осуществляет. При этом существуют дифференциалы, способные одновременно осуществлять редукцию и, таким образом, выполняющие роль главной передачи. Подобные дифференциалы могут применяться на самосвалах с целью уменьшения габаритов основного редуктора главной передачи.

В редких случаях автомобилей небольшой массы (например, карт), главная передача выполнена на основе цепной понижающей передачи. В исторической ретроспективе на начальном этапе автомобилестроения подобными главными передачами могли оснащаться любые автомобили, в том числе грузовые.

Ординарная гипоидная главная передача. Данная передача является наиболее распространённым типом главных передач на легковых и грузовых автомобиялх Центральная двойная (коническо-цилиндрическая) главная передача; общий вид. Ординарная коническая главная передача (2 и 6) в сборе с дифференциалом Двойная разнесённая главная передача с планетарными редукторами в ступицах колёс на примере МАЗ-7310

Элементы трансмиссии, выполняющие роль главной передачи на прочих ТС[править | править код]

На мотоциклах и велосипедах[править | править код]

Канонический вид — цепная понижающая передача. Также могут применяться понижающие передачи зубчатым ремнём и карданные передачи с ординарной конической главной передачей по оси ведущего колеса.

На гусеничных машинах[править | править код]

В контексте гусеничных машин термин «главная передача» обычно не используется, так как конструкция их трансмиссий чрезвычайно разнопланова, не имеет какого-либо общего вида и может включать в себя множество различных зубчатых передач с функциями редуктора постоянно или на некоторых режимах движения. Элементом трансмиссии гусеничных машин, наиболее подходящим под определение главной передачи по её смыслу, является пара так называемых бортовых редукторов, гарантированно присутствующих в трансмиссиях любых гусеничных машин без исключения. Каждый такой редуктор приводит ведущее гусеничное колесо своего борта.

На локомотивах[править | править код]

Карданная передача и коническая главная передача от тягового электродвигателя в тележке трамвая

Формально в русскоязычном техническом лексиконе такой термин отсутствует, но фактически роль главной передачи локомотивов выполняет редуктор, передающий на колёсную пару мощность от тягового электродвигателя или вала привода оси.

  1. ↑ ГОСТ 18667-73, термин 44, с. 4.
  2. ↑ ГОСТ 18667-73, термин 45, с. 4.
  3. ↑ ГОСТ 18667-73, термин 46, с. 4.
  4. ↑ ГОСТ 18667-73, термин 47, с. 4.
  5. ↑ ГОСТ 18667-73, термин 48, с. 5.
  6. ↑ ГОСТ 18667-73, термин 49, с. 5.
  7. ↑ ГОСТ 18667-73, термин 50, с. 5.
  • Государственный стандарт. ГОСТ 18667-73. Автомобили. Основные агрегаты и механизмы. — официальное. — Москва: ИПК Издательство стандартов, 1973. — 14 с.

Дифференциал (механика) — Википедия

дифференциал автомобиля, канонический вид Задний ведущий мост, в нём стоит дифференциал.

Дифференциа́л (от лат. differentia – разность, различие) — в общем случае есть механизм по передаче мощности вращением, позволяющий без каких-либо пробуксовок и потерь КПД складывать два независимых по своим угловым скоростям входящих потока мощности в один исходящий, раскладывать один входящий поток мощности на два взаимозависимых по своим угловым скоростям исходящих, а также работать в первом и втором вариантах попеременно. Основное назначение дифференциала в технике — трансмиссии транспортных машин, в которых дифференциал разветвляет поток мощности от двигателя на два между колёсами, осями, гусеницами, воздушными и водными винтами. Прочее использование дифференциалов в технике вообще и в транспортной технике в частности является вторичным и нечастым. Механической основой дифференциала по умолчанию является планетарная передача, как единственная из всех передач вращательного движения, имеющая две степени свободы.

Применение дифференциалов в трансмиссиях автомобилей обусловлено небходимостью обеспечить вращение ведущих колёс одной оси с разной частотой. В первую очередь это необходимо в поворотах, но также и при разном диаметре ведущих колёс, что возможно при вынужденной установкe шин двух разных типоразмеров или при разности давления в шинах. В случае, если оба колеса имеют жёсткую кинематическую связь, любое рассогласование частот вращения по вышеупомянутым причинам приводит к возникновению так называемой паразитной циркуляции мощности. Это безусловно вредное явление вызывает проскальзывание колеса с меньшей силой сцепления относительно поверхности дороги, дестабилизирует движение автомобиля по дуге, нагружает трансмиссию и двигатель, повышает расход топлива и проявляется тем сильнее, чем меньше радиус поворота и выше силы сцепления, действующие на колёса. Дифференциал, установленный в разрез валов привода колёс одной оси, позволяет разорвать жёсткую кинематическую связь между колёсами и устранить паразитную циркуляцию мощности, не потеряв при этом возможностей по передаче мощности на каждое колесо с КПД близким к 100%. Подобный дифференциал называется «межколёсным», а данная область применения является основной для дифференциалов вообще, так как межколёсный дифференциал присутствует в приводе ведущих колёс всех легковых, грузовых и абсолютно подавляющей части внедорожных, спортивных и гоночных автомобилей.

Помимо привода ведущих колёс автомобиля дифференциалы также применяются:

  • В приводе двух и более постоянно ведущих осей от одного двигателя (так называемый «межосевой» дифференциал).
  • В приводе соосных воздушных и водных винтов противоположного вращения (в качестве дифференциала и редуктора одновременно).
  • В дифференциальных механизмах поворота гусеничных машин (в связке из одного-двух-трёх дифференциалов с разными принципами совместной работы).
  • При сложении передаваемой вращением мощности от двух двигателей с произвольными частотами вращения на один общий вал.
планетарный механизм любой схемы может выполнять функцию дифференциала

Основой любого дифференциала может быть только планетарная передача, которая в силу механики своей работы единственная из всех передач вращательного движения может решать задачи, стоящие перед дифференциалом в трансмиссии. Термин «планетарный дифференциал» является избыточным — любой дифференциал по умолчанию планетарный. Работоспособность как дифференциала абсолютно не зависит ни от её состава или формы, ни от выбора конкретных звеньев под ведущие или ведомые. Любая в самом простом своём варианте — трёхзвенного планетарного механизма без каких-либо управляющих элементов — может выполнять функции по разложению одного потока на два взаимосвязанных или сложению двух независимых потоков в один. Выбор иных звеньев в качестве ведущих, а других в качестве ведомых определяется лишь требуемой кинематикой связей дифференциала с другими элементами трансмиссии и особенностями механики работы дифференциала в выбранном формате распределения функций между звеньями. Дополнение управляющими элементами и применение так называемых сложных планетарных механизмов наделяет дифференциал возможностями по взаимовыравниванию угловых скоростей потоков и возможностями по активному управлению этими скоростями.

Дифференциал автомобиля Porsche Cayenne в разрезе

Каноническим, наиболее известным видом дифференциала является межколёсный дифференциал автомобиля, выполненный на основе простого (то есть, трёхзвенного) пространственного планетарного механизма схемы на четырёх конических шестернях. Водилом планетарной передачи такого дифференциала фактически служит весь его корпус — это ведущее звено ➁. Две шестерни являются сателлитами на общей оси ➂. И две шестерни являются двумя солнцами — двумя ведомыми звеньями ➃. Подача мощности осуществляется на корпус (водило) через жёстко закреплённую ведомую шестерню главной передачи, которая в свою очередь в паре с ведущей шестернёй ➀ формально есть другой элемент трансмиссии, несмотря на то, что дифференциал с ведомой шестернёй зачастую выглядит как единый сборочный узел. Снятие мощности осуществляется с двух солнц, к которым в данном случае пристыкованы валы с шарнирами типа ШРУС.

На автомобилях с одной ведущей осью дифференциал располагается на ведущей оси.

На автомобилях со сдвоенной ведущей осью два дифференциала, по одному на каждой оси.

На автомобилях с подключаемым полным приводом по одному дифференциалу на каждой оси. На таких машинах не рекомендуется ездить по дорогам с плотным покрытием с включенным полным приводом.

На автомобилях с постоянным полным приводом есть три дифференциала: по одному на каждой оси (межколёсный), плюс один распределяет крутящий момент между осями (межосевой).

При трёх или четырёх ведущих мостах (колёсная формула 6 × 6 или 8 × 8) добавляется ещё межтележечный дифференциал.

Обычный («свободный») дифференциал отлично работает, пока ведущие колёса неразрывно связаны с дорогой. Но, когда одно из колёс теряет сцепление (оказывается в воздухе или на льду), то вращается именно это колесо, в то время как другое, стоящее на твёрдой земле, неподвижно. В случае потери сцепления одним из колёс, его сопротивление вращению падает, а раскрутка происходит без существенного увеличения момента сопротивления (трение скольжения в пятне контакта меньше трения покоя и несущественно зависит от скорости пробуксовки). В момент когда колесо начинает проскальзывать, крутящие моменты на колесах не равны друг другу, а обратно пропорциональны сопротивлению вращения колес.

При прямолинейном движении автомобиля сателлиты относительно собственной оси не вращаются. Но каждый, подобно равноплечему рычагу, делит крутящий момент ведомой шестерни главной передачи поровну между шестернями полуосей. Когда автомобиль движется по криволинейной траектории, внутреннее по отношению к центру описываемой автомобилем окружности колесо вращается медленней, наружное быстрей — при этом сателлиты вращаются вокруг своей оси, обегая шестерни полуосей. Но принцип деления момента поровну между колесами — сохраняется. Мощность же, подаваемая на колеса, перераспределяется, — ведь она равна произведению крутящего момента на угловую скорость колеса. Если радиус поворота настолько мал, что внутреннее колесо останавливается, тогда внешнее вращается с вдвое большей скоростью, чем при движении автомобиля по прямолинейной траектории. Итак, дифференциал не меняет крутящий момент, но перераспределяет между колесами мощность. Последняя всегда больше на том колесе, которое вращается быстрее.

История способов решения проблемы буксующего колеса[править | править код]

  • 1825 — Онесифор Пеккёр (Onesiphore Pecqueur, 1792—1852) изобрёл дифференциал.
  • 1932 — Фердинанд Порше начал исследования в области дифференциалов c проскальзыванием.
  • 1935 — компания «ZF Friedrichshafen AG», сотрудничающая с «Порше», выпустила на рынок кулачковый дифференциал, примененный впоследствии на ранних моделях Фольксваген (Type B-70)[1]
  • 1956 — американская компания Packard одной из первых начала выпуск моделей с -дифференциалом под фирменным названием «Twin Traction». В 60-х годах многие компании начали производство LSD-дифференциалов под различными фирменными названиями:
  • Alfa Romeo: Q2
  • American Motors: Twin-Grip
  • Buick: Positive Traction
  • Cadillac : Controlled
  • Chevrolet/GMC: Positraction
  • Chrysler: Sure Grip
  • Dana Corporation:Trak-Lok or Powr-Lok
  • Ferrari: E-Diff
  • Fiat: Viscodrive
  • Ford: Equa-Lock and Traction-Lok
  • International: Trak-Lok или Power-Lok
  • Jeep: Trac-Lok (clutch-type mechanical), Tru-Lok (gear-type mechanical), and Vari-Lok (gerotor pump), Power Lok
  • Oldsmobile: Anti-Spin
  • Pontiac: Safe-T-Track
  • Porsche: PSD (electro-hydraulic mechanical)
  • Saab: Saab XWD eLSD
  • Studebaker-Packard Corporation: Twin Traction

Термин обозначает любой дифференциал, механика работы которого позволяет ему самостоятельно блокироваться — то есть, в первую очередь, выравнивать угловые скорости ведомых шестерён и превращаться в прямую передачу. Самоблокирующиеся дифференциалы не требуют никаких внешних систем управления и работают автономно. В автомобилях могут использоваться и как межколёсные и как межосевые. В гусеничной технике принципиально не используются. Условно все такие дифференциалы можно разделить на две группы: срабатывающие от крутящего момента и срабатывающие от разницы угловых скоростей на ведомых шестернях. В первую группу попадают дифференциалы с винтовой, червячной и дисковой блокировками. Во вторую — дифференциалы с вискомуфтой, дифференциалы с героторным насосом, дифференциалы с центробежным автоматом включения (Eaton G80), дифференциалы с обгонными муфтами (Ferguson). Такие конструкции, как кулачковые дифференциалы и дифференциалы Красикова/Нестерова, в контексте принципов срабатывания блокировки вероятно можно считать чем-то промежуточным.

Принудительно блокируемые дифференциалы[править | править код]

Ручная блокировка дифференциала[править | править код]

Дифференциал с принудительной блокировкой

По команде из кабины шестерни дифференциала блокируются, и колёса вращаются синхронно. Таким образом, дифференциал стоит блокировать перед преодолением сложных участков пути (вязкий грунт, препятствия), и затем разблокировать после выезда на обычную дорогу. Применяется в вездеходах и внедорожниках.

При езде на таких автомобилях чаще всего не рекомендуется блокировать дифференциал, когда автомобиль движется, желательно включать блокировку на стоянке. Также нужно знать, что крутящий момент, создаваемый мотором, настолько велик, что может сломать механизм блокировки или полуось. Обычно производители автомобиля отдельно указывают рекомендованную максимальную скорость движения при заблокированном дифференциале, в случае её превышения возможны поломки трансмиссии. Включенная блокировка, особенно в переднем мосту, отрицательно влияет на управляемость.

Электронное управление дифференциалом[править | править код]

На внедорожниках, снабжённых антипробуксовочной системой (TRC и другие), если одно из колёс буксует, то оно подтормаживается рабочим тормозом.

Похожее решение было применено в «Формуле-1» в 1998 году. В болиде McLaren MP4/13 команды «Макларен» при повороте гонщик мог притормозить внутреннее колесо рабочим тормозом. Эту систему быстро запретили, однако в Формуле-1 прижилась конструкция фрикционного дифференциала, в котором фрикцион дополнительно управляется компьютером. В 2002 году технический регламент был ужесточён; с того же (2002) года и по сей день в Формуле-1 разрешены только дифференциалы простейшего типа.

Преимущество электронного управления в том, что повышается тяга в повороте, и степень блокировки можно настроить в зависимости от предпочтений водителя. На прямой совсем не теряется мощность двигателя. Недостаток в том, что датчики и исполнительные механизмы обладают некоторой инерцией, и такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

DPS[править | править код]

Основная статья: DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Имитация блокировки дифференциала (далее ИБД) — выравнивание частоты вращения буксующего и небуксующего колёс наподобие того, как это выглядит в случаях реальной механической блокировки дифференциала, только не за счёт механической связи колёс или принудительного снижения КПД дифференциала, а за счёт торможения буксующего колеса рабочим тормозом. При этом, согласно принципам работы любого дифференциала, на имеющем низкую силу сцепления с дорогой буксующем колесе тормозное усилие вызывает рост крутящего момента, что приводит к сравнимому росту крутящего момента на имеющем высокую силу сцепления с дорогой отстающем колесе, что, в свою очередь, позволяет использовать его зацеп с дорогой и тем самым даёт эффект в виде общего роста силы тяги оси. Главный управляющий механизм всех систем ИБД — АБС тормозов. Работа системы ИБД выражается в кратковременном импульсном подтормаживании буксующего колеса рабочим тормозом, и её эффективность определяется частотой срабатывания, поэтому системы ИБД стали возможны только вместе с появлением современных высокочастотных АБС тормозов.

ИБД есть именно имитация. В отличие от любых систем реальной блокировки дифференциала, которые при срабатывании как бы выводят дифференциал из работы и тем самым позволяют перераспределять крутящие моменты до некоего соотношения, декларируемого коэффициентом блокировки, ИБД ни при каких условиях не может вывести дифференциал из работы, и в процессе работы ИБД крутящие моменты всегда находятся в единственно возможной пропорции, присущей данному дифференциалу (для межколёсного дифференциала это обычно 50/50). Невозможность произвольно перераспределять крутящие моменты в соответствии с имеющимися силами сцепления на колёсах есть неустранимый недостаток любой системы ИБД, и именно поэтому ИБД обычно не применяется на настоящих внедорожниках, эксплуатация которых предполагает случаи движения при ежесекундно произвольно меняющихся силах сцепления на колёсах в максимально широком диапазоне от 0 до 100 процентов. Другим неустранимым недостатком любых систем ИБД есть то, что при срабатывании ИБД некоторая часть мощности двигателя тратится на преодоление тормозного усилия, что понижает величину эффективно используемой мощности для движения. Также само заторможенное колесо может увеличивать общее сопротивления движению, хотя современные высокочастотные системы ИБД стараются этого не допускать.

Системы ИБД могут применяться на автомобиле как сами по себе, так и вместе с различными системами настоящей блокировки. Совместная работа обеих систем может строится как по взаимоисключающему, так и по взаимодополняющему принципу. Потенциально система ИБД может применять на машинах любых типов. В сравнении с механически блокируемыми дифференциалами ИБД не теряет своих качеств от эксплуатации, не требует регулировок и специального техобслуживания, не требует от водителя специальных навыков езды.

Системы ИБД не являются противобуксовочными системами в чистом виде, и в отличие от них ИБД никак не влияют на управление двигателем автомобиля, а решают задачу по максимизации силы тяги при императивно заданном водителем уровне доступной мощности.

Термин означает любой дифференциал, устройство которого позволяет перераспределять мощность/тягу на ведомых звеньях в любой требуемой для данного момента движения пропорции. Именно в этом и есть отличие активного дифференциала от блокируемого, в котором управление мощностью на ведомых звеньях в принципе не возможно, и таковая определяется исключительно силами сцепления. Все активные дифференциалы имеют двухканальную систему управления и обязательно два управляющих элемента — два тормоза или два фрикциона — включающихся в работу по команде от внешних источников. Все активные дифференциалы помимо основной планетарной передачи, выполняющей функции свободной раздачи мощности, имеют парный комплект дополнительных планетарных или простых зубчатых передач, выполняющих функцию перераспределения мощности в свою сторону. Каждая из этих парных передач связана со своим управляющим элементом. Хотя какие-либо механизмы блокировки у активных дифференциалов отсутствуют, фактически, все активные дифференциалы также являются блокируемыми, только в них не один симметричный режим блокировки, а два несимметричных (по одному для каждой из двух сторон). В этих режимах управляющий элемент дифференциала работает без внутренней пробуксовки, а сам дифференциал превращается в понижающе-повышающую передачу. На легковых автомобилях с активными дифференциалами эти крайние режимы могут и не использоваться, зато они используются в дифференциальных механизмах поворота гусеничных машин.

Случаи отсутствия дифференциалов в трансмиссии[править | править код]

Наличие дифференциалов, делящих мощность, в трансмиссии транспортной машины не обязательно. Их отсутствие несомненно приводит к повышению нагрузок на трансмиссию и повышенному износу колёс, но с этим либо мирятся, либо в аспекте предполагаемой эксплуатации конкретной машины это не важно. Четырёхколёсный автомобиль с двумя ведущими колёсами в принципе может обходится без дифференциала — например, карт, или гоночный автомобиль с задней ведущей осью для гонок на покрытиях с низким коэффициентом сцепления. В экстра случаях дифференциал может отсутствовать даже и на гоночной машине для асфальта (пример — победитель гонки 24 часа Ле-Мана 1991 года Mazda 787B). На чисто переднеприводной машине межколёсный дифференциал должен быть обязательно, так как его отсутствие не позволит адекватно поворачивать независимо от типа дорожного покрытия. В полноприводных машинах могут отсутствовать межосевые дифференциалы, при этом опять же, либо это неважно в аспекте экплуатации машины (пример — гоночные машины WRC 2012-2016 годов), либо движение на такой машине допускается только на покрытиях с низким коэффициентом сцепления (пример — внедорожники с подключаемой передней осью типа УАЗ-469, ГАЗель 4х4, Соболь 4х4 или Jeep Wrangler). Дифференциалы отсутствуют на тяговых машинах ж/д транспорта — на электровозах, тепловозах, электропоездах, вагонах метро. Колёса одной оси этих машин за счёт конической поверхности круга катания и увеличения ширины колеи на дуге могут сдвигаться чуть в сторону от центра пути и тем самым обеспечивают разный диаметр в точках контакта колеса с рельсом. Плюс к этому, колёса могут проскальзывать при движении по дуге, издавая при этом специфический звук, что отчасти нивелируется наклоном рельсового полотна в кривых. Отдельные механизмы поворота гусеничных машин также могут обходиться без дифференциалов в своей конструкции — здесь движение машины по дуге определяется либо пробуксовкой фрикционных муфт, либо вообще машина имеет лишь несколько фиксированных радиусов поворота. Дифференциалов нет в веломобилях, где вместо них ради удешевления и простоты применяются более простые и доступные трещотки (обгонные муфты) в колёсах — такой привод допускает вращение колёс на ведущей оси с разной скоростью, но при этом тяга передаётся только на то колесо, которое медленнее вращается. Дифференциалов может не быть в мотоблоках и средствах малой механизации, где их отсутствие нивелируется предельно узкой колеёй колёс ведущей оси, легкодеформируемыми покрышками и низким коэффициентом сцепления между колёсами и землёй. Так же дифференциал может отсутствовать в электромобилях в которых используется по мотору на каждое колесо.

  1. ↑ The Motor Vehicle K.Newton W.Steeds T.K.Garrett Ninth Edition pp549-550

Что такое главная передача в автомобиле

Различные автомобили, как правило, оснащены бензиновыми или дизельными двигателями разной мощности, с разной величиной крутящего момента и, соответственно, разной частой вращения коленчатого вала.

Также независимо от типа ДВС автомобили оборудованы разными коробками переключения передач. При этом для большинства КПП актуально такое понятие, как главная передача автомобиля. Далее мы поговорим о том, что такое главная передача и для чего нужна.

Содержание статьи

Для чего нужна главная передача и что это такое

Как известно, сегодня на автомобили устанавливаются следующие типы КПП:

Основная задача КПП — передача и изменение крутящего момента от двигателя к ведущим колесам с возможностью изменения передаточных чисел. На выходе из коробки крутящий момент небольшой, а скорость вращения выходного вала высокая.

Для повышения крутящего момента и снижения скорости вращения служит главная передача автомобиля, имеющая определенное передаточное число. Передаточное число главной передачи зависит от типа, назначения автомобиля и оборотистости двигателя. Обычно передаточные числа главных передач легковых автомобилей находятся в диапазоне 3,5-5,5, грузовых 6,5-9.

 Устройство главной передачи в автомобиле

Главная передача автомобиля представляет собой шестеренчатый зубчатый  редуктор  постоянного зацепления, состоящий  из ведущей и ведомой шестерен разного диаметра. Расположение главной передачи автомобиля зависит от конструктивных  особенностей самого ТС:

  • автомобили с передним приводом – главная передача устанавливается с дифференциалом в едином корпусе коробки передач;
  • автомобили с задним приводом – главная передача устанавливается как отдельный узел в картер ведущего моста;
  • автомобили с полным приводом – главная передача может быть установлена как в коробке передач, так и  отдельно  в ведущем мосту.  Все зависит  от  расположения ДВС автомобиля (поперечное или продольное).

Еще существует классификация главных передач по числу ступеней редуктора. В зависимости от назначения и компоновки на автомобилях применяют как одинарные, так и двойные главные передачи.

Одинарная главная передача состоят из одной пары шестерен ведущей и ведомой. Применяется  на легковых  и  грузовых автомобилях. Двойная главная передача состоит из двух пар шестерен и применяется в основном  на грузовых автомобилях средней и большой грузоподъемности для увеличения крутящего момента или для увеличения клиренса на внедорожных автомобилях. КПД передачи 0,93-0,96.

Двойные передачи можно разделить на два вида:

  • двойная центральная главная передача — обе ступени расположены в одном картере в центре ведущего моста;
  • двойная разнесенная главная передача — коническая пара находится в центре ведущего моста, а цилиндрическая в колесных редукторах.

При разделении главной передачи на две части снижаются нагрузки на полуоси  и детали дифференциала. Еще уменьшаются размеры картера средней части ведущего моста, в результате увеличивается дорожный просвет и проходимость автомобиля. Однако разнесенная передача более дорогая и сложная в изготовлении, имеет большую металлоемкость, ее сложнее обслуживать.

Типы главной передачи по виду зубчатого соединения

Если разделить типы главных передач, тогда можно выделить:

  • цилиндрическую;
  • коническую;
  • червячную;
  • гипоидную;

Цилиндрическая главная передача применяется на легковых переднеприводных автомобилях  с поперечным расположением двигателя и коробки передач. Ее передаточное число находится в пределах 3,5-4,2.

Шестерни цилиндрической главной передачи могут быть прямозубыми, косозубыми и шевронными. Цилиндрическая передача имеет высокий КПД (не менее 0.98) но она  уменьшает дорожный просвет и довольно шумная.

  • Коническая главная передача применяется на заднеприводных автомобилях малой и средней грузоподъемности с продольным расположением ДВС, где габаритные размеры не имеют значения.

Оси шестерней и колеса такой передачи пересекаются. В этих  передачах применяют прямые, косые или криволинейные (спиральные) зубья.  Снижение шума достигается применением косого или спирального зуба. КПД  главной передачи со спиральным зубом достигает 0.97-0.98.

  • Червячная главная передача может быть как с нижним, так и с верхним расположением червяка. Передаточное число такой главной передачи находится в пределах от 4 до 5.

По сравнению с другими типами передач, червячная передача компактнее и менее шумная, но имеет низкий КПД 0.9 — 0.92. В настоящее время применяется редко по причине трудоемкости изготовления и дороговизны материалов.

  • Гипоидная главная передача представляет собой один из популярных видов зубчатого соединения. Эта передача своего рода компромисс между конической и червячной главной передачей.

Передача применяется на заднеприводных легковых и  грузовых  автомобилях. Оси шестерней и колеса гипоидной передачи не пересекаются, а скрещиваются. Сама передача может быть как  с нижним, так и с верхним смещением.

Главная передача с нижним смещением позволяет расположить ниже карданную передачу. Следовательно, смещается и центр тяжести автомобиля,  повысив его устойчивость при движении.

Гипоидная передача по сравнению с конической имеет большую плавность, бесшумность, меньшие габариты.  Ее применяют на легковых автомобилях с передаточным числом  от 3,5-4,5,  и на грузовых  вместо двойной главной передачи с передаточным числом от 5-7 . При этом КПД гипоидной передачи составляет 0.96-0.97.

При всех своих плюсах гипоидная передача имеет один недостаток  – порог заклинивания при обратном ходе автомобиля (превышение расчетных оборотов). По этой причине водителю необходимо проявлять особую осторожность при выборе скорости движения задним ходом.

Подведем итоги

Итак, разобравшись с тем, для чего нужна главная передача автомобиля и какие типы главных передач используются в трансмиссии, становится понятно ее назначение. Как видно, устройство и принцип работы этого узла относительно простые.

При этом важно понимать, что данный элемент трансмиссии в значительной степени влияет на расход топлива, динамику и целый ряд других характеристик и показателей автомобиля.

Читайте также

Электрическая передача — Википедия

Материал из Википедии — свободной энциклопедии

Запрос «Электропередача» перенаправляет сюда; Об одноимённом населённом пункте см. Электрогорск.

Электри́ческая переда́ча (электри́ческая трансми́ссия) обеспечивает передачу тягового усилия от первичного двигателя к движителю или исполнительному органу, используя электрически соединённые электрогенератор и электродвигатель.

Электрические передачи бывают двух видов: «непрозрачные» (постоянного тока или с промежуточным звеном постоянного тока) и «прозрачные» (переменного тока). В «непрозрачных» передачах частота вращения на выходе никак не связана с частотой вращения первичного двигателя; это обеспечивает удобство трогания с места и изменения направления движения, а также полное использование мощности двигателя в широком диапазоне скоростей. «Непрозрачные» передачи широко применяются на тепловозах (буквы ТЭ в обозначении советских и российских тепловозов означают «тепловоз с электропередачей»), карьерных самосвалах (БелАЗ-549, БелАЗ-75601), теплоэлектробусах (ЗИС-154), тяжёлых тракторах (ДЭТ-250, ДЭТ-320, ДЭТ-400 и др.) и вездеходах, а также ледоколах.

«Непрозрачная» передача включает генератор постоянного тока[1] или синхронный генератор с выпрямительной установкой[2]; полученный постоянный (или выпрямленный) ток поступает либо напрямую к двигателям постоянного тока, либо через инверторы к асинхронным двигателям. Например, на атомном ледоколе «Ленин» была применена передача постоянно-постоянного тока — 4 турбогенератора постоянного тока и 3 гребных электродвигателя постоянного тока.

«Прозрачная» электрическая передача включает синхронный генератор и синхронные или асинхронные двигатели, включенные напрямую; в этом случае электрическая передача лишь заменяет понижающий редуктор и обеспечивает реверсирование. Она проще и легче «непрозрачной» передачи; использовалась на некоторых океанских лайнерах, а также на экспериментальной модификации тепловоза ТГК2 — для изменения передаточного числа передачи использовалось переключение числа пар полюсов электромашин.

Электрическая передача обеспечивает удобное изменение частоты и направления вращения на выходе, плавное трогание с места, а также распределение мощности на несколько ведущих колёс/осей; генераторная установка может быть расположена в любом месте транспортного средства независимо от расположения тяговых электродвигателей и не ограничивает (в пределах гибкости кабелей, питающих электродвигатели) перемещение электродвигателей относительно генератора, что значительно повышает простоту и надёжность механической части.

В то же время все компоненты электрической передачи имеют большую массу, а для их изготовления расходуется большое количество цветных металлов, прежде всего сильно дорожающей в 2010-х годах меди.

Вариатор — Википедия

Клиноремённый вариатор с клиновой цепью

Вариа́тор (лат. variātor «изменитель») — устройство, передающее крутящий момент и способное плавно менять передаточное отношение в некотором диапазоне регулирования. Изменение передаточного отношения может производиться автоматически, по заданной программе или вручную. В автомобилестроении имеет обозначение CVT (англ. Continuously Variable Transmission).

Вариатор применяется в механизмах, машинах (агрегатах), где требуется бесступенчато изменять передаточное отношение: автомобилях, мотороллерах, снегоходах, квадроциклах, конвейерах, металлорежущих станках, мешалках и др. В стационарных устройствах вместо вариаторов обычно применяется регулируемый электропривод. В некоторых вариаторах также применяются гидротрансформаторы.

Диапазон регулирования (отношение наибольшего передаточного числа к наименьшему) обычно 3—6, реже 10—12.

Бесступенчатые передачи нашли широкое применение в приводах скутеров. Трансмиссия состоит из вариатора, расположенного на коленчатом валу, приводного ремня и узла центробежной муфты, соединенной с парой скользящих дисков, и пружины натяжения ремня, расположенной на валу главной передачи. Обеспечивая достаточное охлаждение, использование прочных материалов и предотвращая попадание грязи внутрь коробки передач (например, песка), коробка передач может передавать очень высокую мощность и работать много десятков тысяч километров, после чего необходимо заменить изношенный приводной ремень и вариатор.

Также было создано несколько мотоциклов, в которых использовалась бесступенчатая трансмиссия, одной из наиболее характерных моделей является Aprilia Mana 850.

В последних автомобильных решениях для автоматических коробок передач CVT для передачи крутящего момента используются специальные цепи с пластинами очень высокой прочности, расположенными поперек оси цепи. Они заменили клиновые ремни. Это решение используют, в частности, Audi, Honda, Mitsubishi, Nissan (Altima, Cube, Juke, Maxima, Micra, Murano, Note, Qashqai, Rogue, Sentra, Sunny, Tiida и др.), Сузуки и Тойота.

  • Фрикционные вариаторы:
    • лобовые;
    • конусные;
    • шаровые;
    • многодисковые;
    • торовые;
    • волновые;
    • дискошариковые;
    • клиноремённые.
  • Вариаторы зацепления:
    • цепной вариатор.
    • высокомоментный вариатор
    • сегментный вариатор
ПРИНЦИПИАЛЬНЫЕ КОНСТРУКЦИИ ФРИКЦИОННЫХ ВАРИАТОРОВ
Фрикционный клиноремённый вариатор Фрикционный конусный вариатор с ремнём Фрикционный многодисковый вариатор с роликом Фрикционный торовый вариатор
1234

Принцип работы фрикционного торового вариатора[править | править код]

Вариатор изображён на иллюстрации 4 выше.

Evans friction cone - Hagley Aug 2009.jpg

Если оси дисков и роликов перпендикулярны, то ролик катится по ручьям обоих дисков по равноудалённым от оси путям на обоих дисках, то есть проходит одинаковые пути на обоих дисках — вариатор работает как прямая передача. Если наклонить оси вращения роликов так, что точка пересечения осей уйдёт в сторону ведомого диска, то по ручью ведущего ролики будут бежать по меньшему радиусу, а по ручью ведомого — по большему, а так как пути они проходят одинаковые по обоим дискам, то на один оборот ведущего придётся меньше одного оборота ведомого — передача будет понижающей. Если наклонить оси в обратную сторону — передача станет повышающей.

Evans friction cone - Hagley Aug 2009.jpg Paботa вариатора Тороидная вариаторная трансмиссия системы Хейса, устанавливалась на автомобили марки Austin. Середина 1930-х.

В основе большинства современных автомобильных вариаторов — клиноременная передача. Левая боковина на ведущем шкиве и правая на ведомом подвижные. Зазор между боковинами в простейшем случае определяется центробежным регулятором, также могут применяться нагрузочные муфты. При повышении частоты вращения двигателя и ведущего вала боковины ведущего вала сдвигаются, тем самым посадочный диаметр шкива увеличивается, а коэффициент передачи — уменьшается.

Ременная передача целесообразна для мопедов и автомобилей особо малого класса; для более тяжёлых машин применяется цепная передача на том же конструктивном принципе.

Такая трансмиссия сама по себе не может ни стоять на месте, ни двигаться задним ходом — потому в большинстве автомобилей с вариаторами имеются гидротрансформатор и один планетарный ряд. Существует гибрид вариатора и робота — вариатор со сцеплением. В мопедах — автоматическое (центробежное) сцепление.

Вариатор не может работать с огромными крутящими моментами — на «низких передачах», используемых для резкого старта и форсирования препятствий[1], ведущий шкив имеет минимальный размер, и весь крутящий момент передаётся через минимальную площадь ремня. Возможна прокрутка ремня, что очень вредно — царапается шкив, что ускоряет износ всего вариатора. На плохих дорогах бывает и такое: машина буксует на льду, добуксовывает до дороги и цепляется за неё, что тоже может привести к прокрутке. Этому есть несколько решений[1]:

  • Электроника ограничивает мощность мотора в рискованных режимах.
  • Планетарный ряд, расположенный после вариатора, преобразует скорость в силу и этим частично разгружает вариатор (линейка трансмиссий Subaru Lineartronic[2]).
  • Всю нагрузку берёт на себя стартовая передача, действующая в обход вариатора (Toyota Direct-Shift CVT, появившаяся в 2018 — некоторые модели Toyota Corolla, Lexus UX200[3]).
  • Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. — М.: Издательский центр «Академия», 2004. — С. 416. — ISBN 5-7695-1384-5.
  • Новый политехнический словарь / Под ред. Ишлинского А. Ю.. — М.: Большая Российская энциклопедия., 2003. — С. 671. — ISBN 5-7107-7316-6.
  • Гузенков П. Г. Детали машин: Учеб. для вузов. — 4-е, испр. — М.: Высш. шк., 1986. — С. 359.
  • Матасов Е. Б. Механические бесступенчатые передачи нефрикционного типа. — Машиностроение, 1977. — С. 143.
  • Пылаев Б. В. Основы динамики высокомоментных вариаторов. — № 7. — Вестник машиностроения, 2004. — С. 16-22.
  • Пылаев Б. В. Высокомоментные вариаторы нефрикционного типа: Научное издание. — МГАУ им. В. П. Горячкина, 2000. — С. 60.
  • Труханович Г. В. Универсальная бесступенчатая передача: Международный научно-технический журнал «Изобретатель». — № 5-6. — Минск, 2010. — С. 22-27.

Отправить ответ

avatar
  Подписаться
Уведомление о
