Содержание

Как собрать фрезу на мотоблок – культиватор гусиные лапки своими руками чертежи

Описание «гусиных лапок»

Самая главная задача мотоблока на огороде или в поле — полноценное вспахивание почвы под последующий посев и/или посадку. В этом случае применяются фрезы — основная рабочая часть мотоблока. Фреза представляет собой ось с лезвиями разной конфигурации. В процессе вращения по оси данные ножики словно режут слой почвы, осуществляя ее вспахивание. Кстати, фрезы еще нередко именуют почворезами. При этом срезается не только верхний почвенный слой, но и вся имеющаяся растительность. То есть фрезы вспахивают землю и удаляют растения-сорняки.

Есть несколько разновидностей фрез. Наиболее популярными являются саблевидные лезвия. Данная конструкция является разборной. «Гусиные лапки» же, напротив, характеризуются литой конфигурацией. Они делаются из углеродистых стальных сплавов. Основной особенностью их считаются ножи треугольной формы, которая обеспечивает полноценное перемешивание и крошение кусков почвы. Такая форма объясняется необходимостью в высокой прочности при обработке твердых почвенных пород.

Особенности эксплуатации

Эта насадка часто применяется для вспахивания почвы под высадку картофеля, когда нужно избавиться от больших комков земли и организовать профилактику появления таких вредителей, как колорадские жуки. Стоит отметить, что опытные садоводы и работники сельскохозяйственной индустрии говорят, что данная насадка не вырубает сорняки, а лишь наматывает их на себя. Отсюда вытекает вопрос: нужно ли ее затачивать?. Ответ на него будет положительным. После того как вы заточите эту насадку, сможете увидеть, как некрупные растения будут гораздо проще вырубаться, а также упростится работа с твердой почвой.

Это интересно: Культиваторы зубр с дизельными и бензиновыми двигателями: излагаем суть

Саблевидная фреза и ее сборка

Перед сборкой фрез на мотоблок нужно хорошо разобраться с понятием мотокультиватор.

Это сварная рама из труб диаметром не менее 23 мм с установленным на ней баком для топлива и двигателем. Они закреплены на раме кронштейнами. Двигатель иначе называется силовым агрегатом. Он оснащен коробкой перемены передач и механизмом сцепления. Каждая марка культиватора имеет свой силовой агрегат с различной мощностью.

Чаще всего фреза имеет саблевидную форму. Такая схема в наши дни самая популярная, поэтому и называется еще стандартной. Эффективность ножей в виде сабли доказана многими годами использования на различных по составу почвах. Установка таких фрез на мотоблок позволяет выполнять множество работ. Прочность ножей, сделанных из углеродистой стали, очень высока. Конструкция фрезы разборная. Каждый нож проходит в процессе изготовления термозакалку токами высокой частоты.

Как происходит сборка фрез для мотоблоков? Любая фреза состоит из 2 блоков. Каждый из них содержит в своем составе 12 фрез. Блок состоит из 3 узлов. Каждый узел — это 4 ножки, расположенные под прямым углом (изображение № 3). Относительно друг друга они расположены под углом 30°. Каждый нож изготовлен из стали толщиной 5 мм. Они крепятся к стойке, которая сделана из уголка размерами 63х40 мм. Другой конец стойки приварен к фланцу таким образом, чтобы объединить вместе 4 ножа. Все детали фрезы соединяются друг с другом болтами с шайбами и фланцами. Такая конструкция является очень надежной. Она способна выдерживать нагрузки довольно высокие. Если культиватор планируется использовать постоянно, лучше устанавливать фрезу заводского изготовления.

В процессе установки фрезы на мотоблок у некоторых мастеров возникают трудности. Поэтому рекомендуется выполнять эту работу вдвоем. Сборка обычно производится на специально сделанных деревянных козелках высотой около 50 см. Они помогают быстрее справиться с работой. Мотоблок аккуратно опирается на сошник и наклоняется на угол около 45°. Под рукоятку руля подставляются козелки. В таком положении с мотоблока снимаются колеса и устанавливаются фрезы (изображение № 4). На наружные концы справа и слева нужно установить тарелки на фрезы для мотоблока. Они улучшают характеристики агрегата, делают его ход более устойчивым и плавным.

Самостоятельное изготовление «гусиных лапок»

Если на вашем мотоблоке фрезы устарели, либо у вас появилось желание усовершенствовать свое оборудование, к примеру, уменьшить или увеличить ширину и глубину обработки, то деталь можно сделать самостоятельно. Нередко такая задумка позволяет существенно повысить уровень качества культивирования земли, а также заметно ускорить работу.

Данные детали характеризуются несложной конструкцией, поэтому их можно сделать и своими силами.

Наиболее простой вариант — изучить и проанализировать конструкцию фрез промышленного типа, после чего внести в нее некоторые коррективы.

Нужно обратить внимание на то, что для самостоятельной сборки фрез вам придется пользоваться индивидуальными чертежами.

Итак, самодельные насадки данного типа состоят из следующих деталей:

  • Втулка. Ее можно сделать из толстой трубки диаметром в 50 мм.
  • Фланец производится из толстолистовой стали. Ему можно придать круглую форму, но гораздо легче сделать фланец квадратной формы.
  • Стойка для лезвия. Тут можно воспользоваться стальным уголком. Некоторые умельцы применяют для изготовления этого элемента рессоры автомобиля.
  • Среднее лезвие.
  • Крайнее левое лезвие.

Лезвия лучше делать из инструментальных стальных сплавов. Некоторые мастера для данной цели пользуются автомобильными рессорами.

С применением сварки лезвия устанавливаются на стойки, которые крепятся к фланцам. Фланцы же прикрепляются непосредственно к втулке. Некоторые останавливают свой выбор на болтовых крепежах, однако такие конструкции не очень надежны.

«Минусом» насадки «гусиные лапки» считается то, что при работе этот элемент сильно повреждается. В итоге двигатель культиватора подвергается дополнительной нагрузке, а исполнитель при этом очень устает.

Для того чтобы это минимизировать, на ось по обеим сторонам нужно поставить колесики, которые будут выполнять функцию неких ограничителей.

В этой ситуации будет обрабатываться лишь самый верхний почвенный слой. Данный вариант удобен для культивирования дернистой и сильной заросшей земли. После первого прохода дерн начинает разрушаться. Далее колесики демонтируются, и производится дополнительная обработка на ту или иную глубину.

Если самодельные «гусиные лапки» изготовлены грамотно, то их качество не будет уступать промышленным аналогам.

Итак, самостоятельное изготовление «гусиных лапок» имеет следующие преимущества:

  • у вас появится возможность сэкономить;
  • вы сделаете деталь именно для вашего культиватора;
  • правильно собранная самодельная фреза ничуть не уступает заводским изделиям.

Выбор для роторного мотокультиватора

При выборе фрезы для культиватора надлежит учитывать, как была произведена сборка ножей, закрепленных на вал. Например, модели могут быть изогнуты в одну, разные стороны. Варианты с направлением в одну сторону удобны тем, что таким способом удается предотвратить повреждение растений в процессе рыхления. Однако такие модификации имеют меньшую ширину захвата обрабатываемой почвы.

Для обработки залежных земель, покрытых густой растительностью, нужны надежные фрезы. Рабочими органами таких фрез являются пластинчатые ножи, закрепленные на вращающихся валах.

Здесь необходимо приобретать изделия, которые смогут эффективно крошить почву с небольшим углублением в землю.

Вертикальные фрезы с четырьмя роторами, а также боковым смещением и гидравлическим приводом хороши для возделывания приствольных полос в условиях с небольшой шириной междурядья. Помимо того, что они актуальны для удаления сорной травы с небольшой глубиной работы, они хороши для междурядной обработки без создания борозд при боковом смещении.

Чтобы выбрать верный вариант, нужно учитывать тип самого культиватора. Кроме того, нужно выбирать изделие с учетом предстоящих работ и технических характеристик. Однако в любом случае погружение в грунт устройства должно быть плавным. Также важно делать это медленно, поскольку спешка может привести к поломке ножей.

Активная фреза для мотоблока своими руками

Обычно активная фреза для мотоблока продается в комплекте к мотоблоку. Но иногда нужно выполнить работу, используя специализированные фрезы, которые нигде не продаются. В этом случае необходимо изготовить фрезы для мотоблока самому.

В этом случае можно пойти двумя путями: сделать фрезу самостоятельно или заказать изготовление у мастера. Первый вариант довольно трудоемкий. Но на изготовление фрезы будет потрачено немного времени и денег, на стоимость материалов.

Второй вариант имеет ряд достоинств: наличие у мастера всех необходимых инструментов и материалов, и в результате фреза будет более практична.

Вначале необходимо продумать функциональность и конструкцию фрезы. Чтобы это сделать, следует ознакомиться с аналогами. Для достижения максимальной функциональности и безопасности, необходимо учитывать все детали конструкции. Если этого не учитывать, то фреза не будет делать необходимую работу, и вся работа по ее изготовлению окажется пустой тратой времени.

Подготавливать необходимые материалы нужно после того, как подготовили чертежи. Если конструкция фрезы содержит фигурные или победитовые элементы, их изготовление заказывается в мастерской. А другие элементы покупаются в магазине или используются те, которые есть.

После того, как все детали изготовлены, необходимо собрать нормально работающую фрезу, что не каждому под силу. Сборка должна идти строго по чертежам, без всяких отклонений в конструкции. В ином случае фреза будет постоянно уходить в сторону, что очень усложнит работу.

После того, как фреза собрана, нужно провести тестирование ее работы. При возникновении потребности, переделываем фрезу, чтобы она выполняла нужную работу.

Сравнение

Насадка «гусиные лапки» применима для плотного грунта. Ее можно использовать на разных модификациях мотокультиваторов благодаря вариативности втулки. Этими моделями проще управлять в процессе работы, но они боятся рывков и ударов в процессе обработки грунта. Активные аналоги или изделия заводского типа не всегда справляются с тяжелой почвой. Особенно это касается вариантов с китайскими ножами, где качество металла оставляет желать лучшего. Мало того, что пользователю будет сложно удержать технику в руках, так, кроме того, существенно увеличится нагрузка на редуктор.

Эти фрезы можно ремонтировать, снимая поврежденные элементы и заменяя их новыми. Кроме того, здесь есть фиксатор ширины захвата. По желанию оператора можно ставить в ряд дополнительные пары фрез.

Если заранее известно, что нужна обработка сложной почвы, здесь либо придется подбирать качественные фрезы производителей Украины и Польши, либо искать другие модификации.

Что касается спиралевидных фрез, именуемых «целиной», то данная конструкция цельносварная, что делается именно для увеличения ее прочностных характеристик при эксплуатации. Именно поэтому она выдерживает большие нагрузки. Единственное, что может не понравиться пользователю, – это медленность работы. Однако оно и понятно: разогнаться на целинной почве не получится, как ни хотелось бы.

Если хочется купить именно такой вариант фрез, важно учесть еще один его недостаток — во время культивирования земля будет выталкиваться от центра к краям. От этого будет образовываться неглубокая борозда, что может в дальнейшем потребовать выравнивания земельного участка. В остальном же спиралевидные фрезы считаются более надежными устройствами в сравнении с иными аналогами. Они прочны, надежны и долговечны. Если нужна качественная обработка почвы на сложном участке, они станут оптимальной подмогой огородника.

Сравнение фрез ждет вас в следующем видео.

Мотоблок уже давно занял свое место в малой Агро механизации. Компактные размеры, маневренность, возможность устанавливать сменные модули сделали его популярным как в деревне, так и в дачных хозяйствах. Обработка земли – одно из основных предназначений этой техники. В свою очередь, фрезы для культивации – самый востребованный модуль, который устанавливается на мотоблок. В продаже такие элементы реализуются по отдельности от силового блока, и сравнительно не дешевые.

Но при наличии необходимых навыков и знаний, фреза для обработки почвы может быть изготовлена своими руками. Следует заметить, что некоторые самоделки намного превосходят по качеству и функционалу своих заводских собратьев.

Разновидности фрез для мотоблока

Конструктивно почвенная фреза представляет собой набор почвообрабатывающих ножей, размещенных на вращающейся оси. Состоит такой модуль из двух частей, которые устанавливаются на приводные валы колес по обе стороны силового блока. Благодаря такому расположению, мотоблок при культивации способен самостоятельно двигаться.

Также можно выделить тип мотоблоков с навесными фрезами, вращательное движение которым придает вал отбора мощности. Модуль находится сзади силового блока и не участвует в осуществлении движения. Мотоблоки типа МТЗ, Нева, Прораб, Сич, Агро как раз и производятся в различных модификациях, с валом отбора мощности и без.

Различий в изготовлении как навесных, так и обычных фрез практически нет. Но для фрезы с независимым вращением дополнительно изготавливается модуль с приводом от вала отбора мощности и угловым двухсторонним редуктором.

Активные (саблевидные)

Блоки ножей на таких фрезах состоят из четырех режущих элементов, расположенных через 90˚ друг от друга. Таких блоков с одной стороны привода может быть 2, 3 и более. Количество ножей и ширина модуля зависит от веса мотоблока и его мощности.

Ножи представляют собой изогнутые полосы прочной легированной стали. Для самостоятельного изготовления при наличии термообработки с последующей закалкой хорошо зарекомендовала себя рессорная сталь типа 50ХГФА. Загибы ножей имеют поочередно разное направление.

Конструкция активной фрезы позволяет производить культивацию на участках с камнями и корнями без опасности сломать ножи. Но применять данный тип оборудования целесообразно на легких обрабатываемых грунтах.

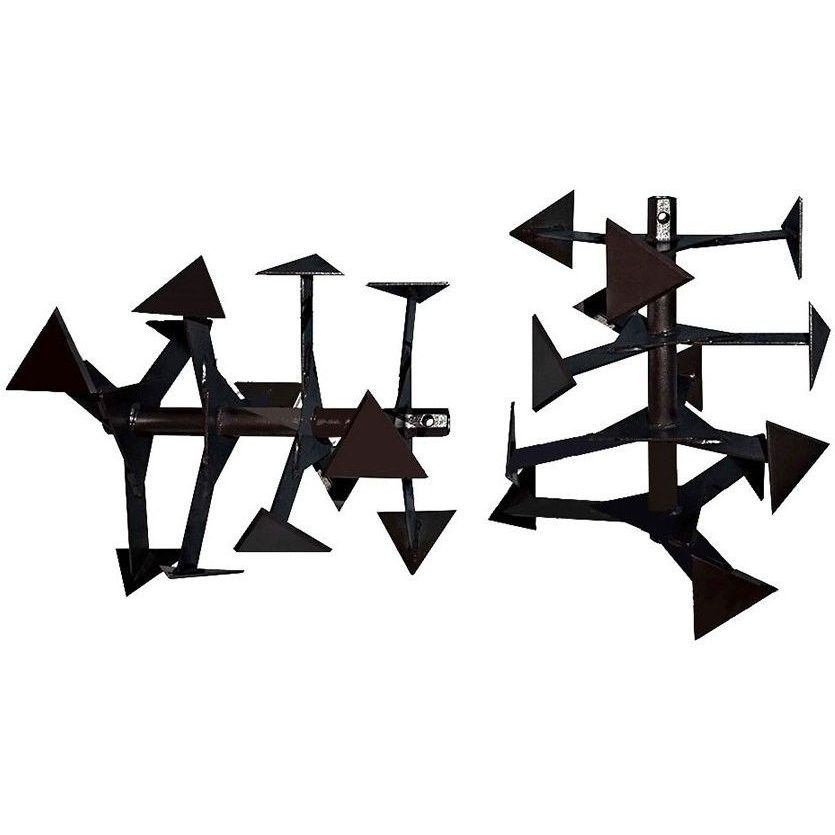

«Гусиные лапки»

Режущие элементы таких фрез выполнены в виде треугольника из прочной стали, расположенного на конце стойки. Данное расположение и послужило причиной возникновения такого экстравагантного названия.

Как и в случае с активными фрезами ширина и количество ножевых блоков определяется весом и мощностью мотокультиватора. Количество режущих элементов, расположенных по окружности в ножевом блоке, от 4 и более. Увеличение количества ножей предполагает более качественное измельчение грунта, но и мощность силового агрегата понадобится повышенная.

Роторная косилка для мотоблока может пригодиться вам на дачном участке.

Данные типы фрез предназначены для обработки тяжелых типов грунтов и целинных земель. Наличие в почве разветвленных корневых систем приводит к частому забиванию модуля.

Оба вида почвообрабатывающих фрез имеют свои преимущества и недостатки. При выборе варианта для самостоятельного изготовления надо учитывать структуру грунтов, необходимую степень измельчения грунта, компоновку и мощность силового узла, сложность и методику изготовления.

Изготовление почвенных фрез «гусиные лапки»

Фрезы данного типа начали массово применяться со средины 80-х годов прошлого столетия. Это было обусловлено развитием самодельной малой механизации в то время. С тех пор до нашего времени данная конструкция полностью доказала свое право на существование. Конструктивно этот модуль можно разделить на несколько основных элементов, которые изготавливаются по отдельности и несут разный функционал.

Приводная втулка

Начинать изготовление почвенной фрезы желательно из этого элемента. Поскольку втулка подвергается большим нагрузкам, изготовление ее производится на токарном станке с толщиной стенки не менее 5 мм, оптимально 7-8 мм. Внутреннее отверстие с одной стороны протачивается таким образом, чтобы фреза свободно одевалась на вал без излишних люфтов, допуск примерно 0,5 мм.

С другой стороны делается проточка под посадку осевой трубы глубиной 30-40 мм. Это позволит без проблем получить выровненное по оси соединение. Сверлится отверстие под фиксирующий штырь.

Осевая труба с фланцами

Этот элемент изготавливается в разборном и неразборном вариантах на выбор. Но есть одна особенность в пользу разборного варианта – возможность установить дополнительный блок ножей или наоборот. Как поведет себя фреза, окончательно выяснится только после испытаний и, как зачастую бывает с самоделками, результат не всегда соответствует ожиданиям. Для изготовления применяются стандартные трубы Æ25-32 мм.

При изготовлении разборного варианта необходимо выточить соединительные втулки, которые наполовину вставляются в осевую трубу и закрепляются через отверстия заклепками или электросваркой. Выступающая часть послужит соединением для аналогичного элемента.

На осевую трубу наваривается фланец для крепежа стоек ножей. Он может быть выточен на токарном станке, а может быть изготовлен из полос металла толщиной не менее 5мм.

Во фланце сверлятся отверстия под болтовое или заклепочное соединение со стойками. Соединение данного узла электросваркой нежелательно в связи с повышенными нагрузками.

Длина трубки подбирается в зависимости от расположения и ширины режущих элементов. Количество заготовок должно соответствовать количеству ножевых блоков. Два блока изготавливаются с приводными втулками.

Режущий элемент (нож)

Изготавливается из прочной нехрупкой стали типа 65-70Г, толщиной 3-5 мм. Треугольная форма ножа считается оптимальной для наименьшего сопротивления при вхождении в грунт.

В качестве ножа самодельщики часто используют треугольный режущий элемент сегментной косилки. Поскольку сталь стойки и сегмента имеет разный состав, сварку необходимо производить после отпуска с последующей закалкой. Фрезы с такими ножами применяются на чистых обрабатываемых площадях. Для тяжелых, целинных грунтов рекомендуется изготовить режущие элементы из более толстой стали, что позволит сделать качественное сварное соединение.

Как показывает практика, оптимальная ширина ножей 50-80 мм. При больших размерах создается увеличенное сопротивление почве.

Стойка режущего элемента

Наиболее оптимально применять ту же сталь, что использовалась при изготовлении ножей, но вполне можно использовать прочные, легированные стали с более низкими физико-техническими показателями.

Стойка «гусиных лапок» изготавливается из прямой или изогнутой по ребру полосы. Кромку, которая непосредственно соприкасается с грунтом, желательно заточить.

В стойке сверлятся отверстия для крепления на фланец осевой трубы. Навариваются режущие элементы с последующей закалкой.

Блок ножей

После соединения стоек с ножами и осевых труб получается взаимозаменяемый модульный режущий элемент. Индивидуальными остаются только два блока с наваренными приводными втулками.

При соответствующей квалификации и наличии необходимого оборудования изготовление этого элемента не составит больших затруднений. Во избежание порчи материалов и для предотвращения лишних телодвижений, перед изготовлением желательно составить подробный чертеж или воспользоваться уже готовым.

Как собрать активную фрезу

Такой вид самодельного почвообрабатывающего оборудования наиболее распространен из-за более простой технологии изготовления. Режущий элемент и стойка при такой компоновке составляют одно целое и изготавливаются из цельного куска полосы высокопрочной стали.

Также можно сделать самодельные вездеходы из мотоблока.

Про реверс редуктор можете прочитать в этой статье.

До этапа «осевая труба с фланцем» процесс идентичен изготовлению фрезы «гусиные лапки» на мотоблок. По этой причине рассмотрим изготовление непосредственно режущих элементов.

Предварительно заточенная полоса при нагревании загибается на 90˚. Длина загнутой части обычно не превышает 80 мм. Охлаждение заготовки целесообразно совместить с ее отпуском для комфортного сверления крепежных отверстий. По окончании проводится закалка и установка на фланец осевой трубы.

При обработке почвы фрезерным культиватором любого типа получается некоторый разброс земли, который немного затрудняет определение границы между обработанным и необработанным грунтом. Во избежание этих проблем на края фрезы устанавливаются маркировочные диски.

Подборка видео

Как правильно собрать фрезу для мотоблока:

Рубрика: Навесное оборудование

Фрезы для мотоблока — навесное оборудование, предназначенное для вспашки, рыхления грунта, перемешивания его с минеральными и органическими удобрениями, борьбы с сорняками и вредителями.

Благодаря высоким агротехническим характеристикам и большой степени крошения почвофрезы создают оптимальную плотность грунта, увеличивают его биологическую и биохимическую активность, при этом намного повышая урожайность. Обработка земли выполняется в весенний период перед посадкой сельскохозяйственных культур и после осенней уборки грубостебельных растений.

Устройства устанавливают на мотоблоки и культиваторы в качестве рабочего орудия. Они могут поставляться в базовом комплекте при покупке мототехники, продаваться по отдельности на отечественных рынках, а некоторые умельцы изготавливают их самостоятельно.

Фрезы на мотоблок могут отличаться друг от друга по форме и конструкции, количеству ножей и их расположению. Они устанавливаются в задней части мототехники и зависят от вала отбора мощности. Лучший результат почворезы дают при увеличении скорости движения.

Общее устройство фрезы можно охарактеризовать как набор почвообрабатывающих пластинчатых ножей, размещенных под разными углами на лопастях, приваренных или закрепленных крепежными изделиями к вращающейся оси.

Лезвия плавно и поочередно входят в почву, что благоприятно отражается на трансмиссии мотоблока.

Выделяют 2 разновидности фрез:

  • активные, или саблевидные;
  • гусиные лапки.

Активные саблевидные

В стандартный комплект мототехники входят саблевидные фрезы. Они эффективны и популярны среди фермеров.

Почвофреза для мотоблока имеет разборную конструкцию, поэтому установка, обслуживание, ремонт и транспортировка максимально просты.

На вращающуюся ось вместо колес устанавливаются блоки, состоящие из 4 режущих механизмов под углом 90° друг к другу, скрепленных болтами, гайками и шайбами. Количество блоков с каждой стороны привода различно: 2, 3 и более единиц. На количество ножей и ширину модуля влияет масса техники и ее мощность.

Нож активной фрезы для мотоблока представляет собой изогнутую на концах полосу. Загибы направлены поочередно в разные стороны.

В заводских условиях лезвия производят из прочной легированной или высокоуглеродистой стали с обязательной термической закалкой и обработкой высокочастотными токами. При самостоятельном изготовлении насадки мастера рекомендуют использовать рессорную термообработанную и закаленную сталь 50ХГФА.

Гусиные лапки

Навесные механизмы под названием «гусиные лапки» используются сравнительно недавно. Высокая эффективность достигается за счет их специфической формы. Конструкция фрез — цельносварная и неразборная. Ножи выполнены в форме треугольника, расположенного на конце стойки.

Заводские стандартные фрезы имеют такие размеры:

  • ширина ножей — 41 см;
  • длина реза — 38 см;
  • высота орудия — 38 см;
  • вес — 16 кг;
  • номинальная рабочая скорость культиватора с фрезами — 2-5 км/ч.

Для изготовления почвенного орудия выбирают низкоуглеродистую сталь. Ножи самозатачивающиеся, при аккуратной эксплуатации их можно не точить.

Как собрать фрезы для мотоблока

Заводская фреза устанавливается, согласно инструкции по сборке. Для удобства работы пользуются специальными Х-образными козелками высотой 50 см, выполненными из дерева. Мотоблок устанавливают на сошник. Угол наклона должен составлять не менее 45°. Под рукоятку руля подставляют козелки и снимают колесо.

При сборке фрезы необходимо помнить, что оборудование состоит из правой и левой частей, которые скрепляются так, чтобы при движении техники вперед ножи своими режущими кромками входили в землю. Поэтому этот блок крепится по ходу движения.

Перед установкой фрезы на мотоблок своими руками необходимо проверить, чтобы пазы и отверстия на лопастях и лепестках навески соответствовали друг другу по диаметру. При неправильной схеме сборки мотокультиватор во время эксплуатации будет отклоняться от выбранного направления, процесс фрезерования обрабатываемой поверхности станет затруднительным.

Какие фрезы лучше

Насадки саблевидного типа подходят для любого грунта. Для участков с камнями и большими корнями рекомендуют использовать навесные механизмы с высокими эксплуатационными показателями. В активных фрезах ножи не ломаются из-за качественного материала изготовления. Режущие элементы характеризуются максимальной надежностью, прочностью и долговечностью. Установка фрез производится на культиваторы.

Гусиные лапки отличаются большой проходимостью фрезы по целине, нетронутой сельскохозяйственной техникой, в результате чего грунт легко и быстро обрабатывается, тщательно измельчается земляной ком, перемешивается на глубине 30-40 см. Они удобны для обработки земли каменистого и твердого типов, борьбы с сорняками и устанавливаются как на мотокультиваторы, так и мотоблоки.

Недостатком орудия является меньшая прочность. В процессе эксплуатации ножи необходимо постоянно осматривать на наличие повреждений и ремонтировать. Материал гусиных лапок имеет не такие высокие прочностные характеристики, как легированная или высокоуглеродистая сталь, тем не менее хорошо поддается сварочным процессам. При поломке или трещине режущих элементов изделие можно отремонтировать в домашних условиях с минимальными затратами. Это качество является главным преимуществом при выборе фрезы.

Принцип работы культиватора и его главные преимущества

Культиватор для мотоблока — сельскохозяйственный агрегат для рыхления, влагосбережения, окучивания грунта без оборота верхнего пласта.

Виды культиваторов

Культиваторы бывают:

  • с пассивными, или неподвижными, ножами;
  • с активными, или приводными, ножами.

По типу привода различают:

  • ручные;
  • механизированные;
  • агрегатируемые с трактором.

Среди культиваторов выделяют такие типы:

  • с дисковыми фрезами;
  • со стрельчатыми лапами;
  • лемешные;
  • с роторными фрезами;
  • мульчеры;
  • чизели.

Для мотоблока Нева в базовую комплектацию входят 6-8 фрез-культиваторов диаметром 360 мм и шириной захвата 1200 мм.

Устройство

Мотоблок от культиватора отличается большим весом и наличием вала отбора мощности. Культиватор оборудован только фрезами, а к мотоблоку агрегатируют любое навесное и прицепное оборудование, соответствующее характеристикам техники.

На культиваторы устанавливаются разные двигатели — 2-, 4-тактные бензиновые, дизельные и электрические, работающие от сети или встроенных аккумуляторов. Они компактны, но по мощности уступают моторам, встроенным в мотоблоки.

Как сделать культиватор для мотоблока

Перед изготовлением культиватора к мотоблоку своими руками необходимо все металлические элементы обработать специальным антикоррозионным составом от преждевременного появления ржавчины после частого соприкосновения с землей.

Простые модели можно выполнить без чертежей. Чтобы сделать и правильно собрать более сложные устройства, необходимо спланировать работу, рассчитать размеры модуля и деталей.

Самодельный культиватор из вил — простой способ переробки (переделки) изделий. Для этого зубья механизма молотком отгибаются по типу штопора и насаживаются на рукоятку. В качестве рукоятки применяют черенок от лопаты. Для крепления используют изоленту.

Некоторым мастерам удается сделать культиватор своими руками из велосипедной рамы с колесом. Между 2 блоками базы приваривается или скрепляется болтами стальной стержень. К поперечине монтируется головка. Для такой конструкции рекомендуют брать колесо средних размеров.

Чтобы грамотно собрать дисковый культиватор и правильно работать с фрезами, необходимо спроектировать схемы узлов и отдельных деталей. С учетом деформации дисков применяют специальные регулирующие гайки. Диски привариваются к втулкам, расположенным на вращающейся оси со скобами. На скобе необходимо предусмотреть выступ, где будет проходить труба. К трубной поверхности прикрепляют рукоятку культиватора.

Полезные советы

С целью оптимизации нагрузки и повышения продолжительности срока службы культиватора ширину рыхления подбирают изменением количества навесных почворезов.

Регулировать глубину залегания лезвия позволяет настраиваемый сошник. Он выполняет всю работу, никаких усилий на мотоблок прикладывать не нужно. Рукоятку руля слегка прижимают к земле, сошник сильнее входит в почву и тормозит ход техники, тем самым увеличивая глубину культивации.

Для того чтобы редуктор не упирался в необработанную землю, технику немного раскачивают.

При работе с культиватором пользователь должен держать ровно спину, кисти рук — на уровне пояса. Такое положение тела способствует более длительной эксплуатации агрегата и не принесет вреда здоровью.

Если лезвия после долгого применения тупятся, они подлежат заточке с помощью болгарки. Для простоты обслуживания выбирают самозатачивающиеся ножи. Большое влияние на режущие кромки имеет тип почвы. Во влажной или тяжелой земле ножи изнашиваются быстрее.

Для более комфортной работы и качественной культивации грунта частота вращения фрезы для консольного мотоблока должна достигать 275 об/мин, культиватора — 140 об/мин.

Если механизированная техника плохо работает с почворезом, необходимо выяснить причину неисправности и своевременно ликвидировать ее. При невозможности осуществить ремонт обращаются за помощью к специалистам.

  • Вспашка земли мотоблоком
  • Конструктивные особенности передних и задних адаптеров для мотоблоков
  • Ремонт редуктора и других важных рабочих узлов мотоблока Нева
  • Лучшие российские и китайские мотоблоки с валом отбора мощности
  • Модельный ряд американских мотоблоков марки Патриот

Фреза выступает ключевым рабочим инструментом культиватора. Они взрыхляют, пропалывают и подготавливают почву под посадку. На механических моделях, а также на агрегатах сверхлёгкой и лёгкой категории, фрезы используются в качестве единственной функциональной детали.

Типы фрез для мотокультиватора

Если правильно подобрать фрезу, можно не покупать плуг. При фрезеровании управлять культиватором очень легко, нет большой нагрузки на оператора. Выбираются фрезы на культиватор в зависимости от мощности техники и типа вспахиваемой почвы.

Выделяют три основных вида почвофрез:

  • Заводские. Ими комплектуется большинство машин. Они бывают собранного и разобранного типа. Ось с приваренными пластинами и прикреплёнными саблевидными ножами. Две-три идентичные секции соединяются болтами. От их количества зависит ширина культивирования. Заводские фрезы справятся с предварительно обработанными участками;
  • Гусиные лапки. Конструкция неразборная – количество секций подбирается под себя. С помощью таких фрез обрабатываются твёрдые грунты, перебиваются остатки растений. Снижена нагрузка на редуктор. Культиватором легко управлять. Фреза «гусиные лапки» отлично подходит для техники с системой охлаждения воздухом;
  • Целина. Фреза отлично подходит для обработки целины, вспахивания грунта на большой глубине, разрыхления почвы. Конструкция надёжная и прочная.

Зачастую заводской фрезы недостаточно. Для повышения урожайности, снижения нагрузки на технику и экономии времени стоит приобрести «Гусиные лапки». Для тяжёлой разработки целины больше подойдут почвенные фрезы «Целина».

Как сделать фрезы для мотокультиватора своими руками?

Почвофрезы не имеют сложной конструкции. Перед самостоятельным изготовлением устройства, нужно обратить внимание на магазинные аналоги для оценки особенностей конструкции и изготовления эффективного инвентаря.

Необходимы чертежи с точными размерами, указанными деталями, поочередностью и вариантами соединения. Подготавливаются требуемые материалы. Если имеются фигурные детали, их стоит предварительно заказать у мастера. Зубья должны располагаться по такому же принципу, как и на магазинных изделиях.

Все работы должны быть выполнены максимально корректно для повышения работоспособности навесов. Неправильно собранная конструкция будет тянуть мотокультиватор в одну сторону.

Фрезы в форме сабли относятся к самым безопасным. Ножи, поперечно расположены, поочерёдно погружаются в землю, без рывков.

Нужно заготовить такие материалы и инструменты:

  • Металлические трубы с диаметром до 420 миллиметров;
  • Острые детали под ножи;
  • Болгарку;
  • Сварку.

Процесс создания активной фрезы:

  1. Лопасти подгоняются по размеру и сгибаются под определённым углом в одном направлении;
  2. Лопасти привариваются к трубе с разных сторон;
  3. Лучше предварительно заточить лезвия за движением;
  4. Готовое устройство устанавливается на сцепке.

Специалисты утверждают, что оптимальный диаметр фрез до 50 сантиметров. В этом случае оборудование будет погружаться на глубину 26 сантиметров с шириной охвата один метр. Таких параметров достаточно для качественного вспахивания грунта.

Для продления срока использования самодельных фрез стоит следовать правилам эксплуатации оборудования:

  • При запуске мотора ножи нужно расположить над грунтом;
  • Двигатель переключается с холостых оборотов, и лопасти постепенно опускаются для начала вспахивания;
  • Заточку нужно проводить как можно чаще для лучшей обработки грунта.

Процесс сборки фрезы культиватора

Различают две формы ножей:

  • Заточенные. «Лепестки» легко входят в почву без сцепления с поверхностью. Таким образом уменьшается нагрузка на мотор и снижается расход топливных смесей. Но острыми лезвиями нельзя полностью удалить сорняки, вскорости они снова прорастают. С такими навесами нужно работать осторожно, чтобы не повредить растения и для собственной безопасности;
  • С полукруглой кромкой. Отличаются безопасностью при эксплуатации. Но при рыхлении возникает большее сопротивление, почвофрезы чаще застряют. С сорняками такие ножи для культиватора справляются более эффективно.

Есть два способа крепления «лепестков»:

  • На заклёпках. Элемент неразборный. В этом случае хранить и транспортировать устройство не очень удобно;
  • На болтах. Деталь разбирается.

Чтобы собрать фрезу на мотокультиватор, важно соблюдать направление – заточенную часть «лепестка» необходимо располагать по ходу движения машины.

Количество секций равно крепёжным пластинам: при их одинаковом расположении возможна установка только трёх элементов. Если они будут смещаться, следует крепить четыре-шесть секций. Ножи нужно предварительно маркировать.

Как собирается почвофреза?

  1. При установке трёхлепестковой фрезы первый нож фиксируется на пластине – сначала не нужно полностью затягивать болт. Два оставшихся ножа закрепляются на противоположной стороне пластины;
  2. На четырёхлепестковой и шестилепестковой фрезе попеременно крепятся правый и левый ножи. Заранее стоит разделить «лепестки» на правые и левые;
  3. При необходимости дополнительную секцию монтируют штифтом;
  4. Конструкция закрепляется болтами максимально жёстко;
  5. В конце на валу закрепляется защитный диск для предохранения растений от повреждений.

Заточка самодельной фрезы

Изготовленные своими руками почвофрезы нужно заточить. Для этого понадобится болгарка с алмазным кругом, диаметр которого 125 миллиметров. Точильный станок трудно использовать из-за размеров и направления изгиба ножей. Некрупные ножи могут быть заточены мелкозернистой наждачной бумагой.

Правила заточки ножей на самодельном оборудовании:

  • Ножи можно точить только под углом 45°. Предварительно определяется сторона углубления в грунт;
  • Не нужно снимать много металла, достаточно 1-2 заточек в сезон. Частота заточки может измениться в зависимости от интенсивности эксплуатации и типа обрабатываемого грунта.

Если культиватор часто эксплуатируется на мокрой почве, нужно контролировать состояние фрез. Образование коррозии можно предотвратить, если использовать специальное антикоррозийное средство. Нужно избегать попадания фрезы на камни и прочие твёрдые предметы. Так продлевается срок использования оборудования, снижается необходимость частой заточки ножей.

По окончании работ почвофрезы следует очищать от земли, растений и других загрязнений. Используют тряпку или щётку, не подходят различные очистители. Если фрезы будут храниться долгое время, ножи смазываются солидолом, а для концов вала используют графитную смазку.

Самодельные фрезы можно устанавливать на культиваторы Крот, Кентавр и многие другие.

Основное предназначение и типы фрез

В сельском хозяйстве мотоблоки уже давно занимают лидирующие позиции по эксплуатации, отличаясь быстрой обработкой земли и возможностью автоматического сбора урожая. Каждая модель, независимо от страны производителя, включает дополнительные силовые установки. Как правило, их вполне хватает для качественной работы на любых участках, и необходимости самостоятельно изготавливать фрезы для мотокультиватора практически нет. Но бывают ситуации, когда возможности купленного агрегата, не соответствуют российским реалиям.

Существует два типа фрез: почвенная и саблевидная

Простой пример: не все западные производители учитывают глубину почвы в других странах, специфические зерновые культуры, погодные условия и прочие моменты, которые могут усложнить процесс работы и увеличить вероятность быстрой поломки.

В таких случаях всегда можно купить дополнительную фрезу под конкретно свой участок или же изготовить её своими руками. Стоит отметить, что во многих случаях самодельные детали работают гораздо эффективнее, нежели заводские! Визуально любая фреза выглядит следующим образом: две части модуля со специальным набором почвообрабатывающих ножей крепятся на колёсную базу, а затем регулируются так, чтобы одна конструкция не мешала работать другой. Благодаря этой простой технологии мотоблок получает возможность самостоятельно передвигаться по территории и заниматься обработкой.

Стоит отметить, что существует второй тип навесных фрез, работающий при помощи вала отбора мощности. Такие установки крепятся сзади основной конструкции, и часто встречают на таких моделях, как МТЗ, Прораб, Агро и других. Несмотря на разницу в установке, все типы фрез изготавливаются по одинаковой схеме.

В зависимости от вида эксплуатации, дополнительные устройства могут слегка отличаться друг от друга. Главным предназначением фрез является уничтожение сорняков и выравнивание земной поверхности участка, но параллельно они могут выполнять и другие задачи. Например, заворачивать удобрения, перерабатывать почву или даже удобрять её при помощи специальных приспособлений. Давайте подробнее рассмотрим, какие типы фрез встречаются чаще всего.

Саблевидные или «активные» фрезы

Самой эффективной деталью для обработки поверхности считается активная фреза, которая благодаря своей комплектации может работать на любых проблемных участках. Ограничений по эксплуатации практически не существует, но в то же время многие фермеры рекомендуют использовать саблевидные ножи на мягком грунте. При желании допускается применение мотоблоков на каменистых участках с большим количеством корней, так как шанс возможной поломки ножей практически минимален.

Ножи на активных фрезах состоят их 4-х деталей и равномерно располагаются по конструкции под девяносто градусов. Как правило, на одну сторону устройства крепится от двух до трёх таких блоков, а иногда их количество может достигать даже пять элементов. Всё зависит от мощности вашего мотоблока и его общего веса, то же самое касается ширины прикрепляемых деталей.

Каждый нож визуально выглядит, как обыкновенная изогнутая металлическая полоса, но при определённой мощности, эти наконечники очень глубоко входят в землю и уничтожают все лишние компоненты. Если говорить о том, как сделать саблевидные фрезы самостоятельно, следует посоветовать специальную рессорную сталь марки 50ХГФА.

Активная фреза наиболее широко применяется на дачных участках

Изготовление активной фрезы

Среди фермеров и просто любителей огорода, наибольшей популярностью пользуются именно саблевидные устройства благодаря эффективной и простой конструкции, которую легко можно собрать в домашних условиях. Для изготовления активной фрезы вам понадобится металлическая полоса из высокопрочной стали, болгарка, дополнительные детали для непосредственного вскапывания земли, небольшая труба и любой сварочный аппарат.

Стоит отметить, что в качестве вспахивающих приспособлений вполне подойдут старые автомобильные рессоры и другие аналогичные изделия. Основные элементы фрезы следует изогнуть в одинаковом направлении и обрезать до единого размера. Воспользовавшись сварочным аппаратом, вы легко присоедините полученные конструкции к основной трубе. Важно! Распределить режущие детали необходимо равномерно и с разных сторон трубы.

Если самодельная фреза нужна вам для конкретных целей, и вы сразу знаете, в какую сторону будут двигаться лезвия, рекомендуется дополнительно заточить их по требуемому направлению, тем самым увеличив мощность и качество вскапывания. Получив собранный механизм, нужно хорошо закрепить его на мотоблоке и сразу же попробовать фрезу в действии. Обнаружив некоторые неточности в работе или любые другие проблемы, конструкцию можно легко снять и доработать в зависимости от потребностей. Перед тем как начинать изготовление фрезы для мотоблоков своими руками, советуем просмотреть специальные видео-инструкции, представленные в конце статьи.

«Гусиные лапки»

Вторым типом фрез является модель «гусиные лапки», получившая такое оригинальное название за счёт треугольной формы режущих деталей. Аналогично с саблевидным типом устройства, размер и количество режущих компонентов зависит от веса основного агрегата. Например, для мотоблока МТЗ рекомендуется устанавливать четыре и больше деталей, а для других схожих моделей всего три. По сути, вы можете поставить неограниченное количество ножей, как сочтёте нужным, но необходимо учитывать, что мощность мотоблока со слабым двигателем существенно упадёт.

При помощи «гусиных лапок» чаще всего обрабатывают сложные виды грунтов и целинные земли. Но стоит отметить, что в случае, если почва содержит большое количество корней разветвлённой формы, система может забиваться и давать сбои.

Любой тип фрезы требует первичной проверки и дальнейшего бережного отношения

Широкое применение данный тип фрез получил в восьмидесятые годы во времена СССР, когда началось активное развитие самодельных приспособлений в хозяйственном секторе. Фермеры были вынуждены искать способы, как увеличить производительность на своих участках и по этой причине учились создавать фрезы для мотоблоков собственными руками. Следует сказать, что с тех пор конструкция агрегата не изменилась, что ещё раз доказывает его неподвластную времени эффективность.

Как собрать «гусиные лапки»

Основным элементом почвенного устройства является приводная втулка, параметры которой должны быть не меньше пяти мм длины стенки, а оптимальным показателем считается примерно семь мм. Далее необходимо проточить внутренность так, чтобы она легко одевалась на вал, и сделать специальное отверстие под осевую трубу глубиной тридцать или сорок мм.

Что касается самой осевой трубы, то она, как правило, изготавливается на основе стандартной модели АЕ25-32, но допускается применение и других аналогичных деталей. Существует два вида готовой трубы: разборный и неразборный, все зависит от ваших ожиданий. Но если верить отзывам фермеров, то разборный вариант всё же считается наиболее эффективным, так как всегда есть возможность добавить или убрать ножевые установки. Как будет вести себя мотоблок на определённом участке предугадать невозможно, и по этой причине лучше на всякий случай иметь запасной вариант модификации.

Выбрав подходящий тип осевой трубы, необходимо установить на неё специальный фланец для дальнейшего крепежа ножевых установок. Общая длина такого приспособления будет зависеть от ширины ножей и их отдалённости друг от друга. Оптимальная ширина треугольных ножей равняется примерно 60-80 мм, так как более крупные размеры заметно увеличивают сопротивление агрегата земле и ухудшают его работу. Сами ножевые вставки должны быть изготовлены из плотной стали и иметь толщину 3-5 мм. Далее следует собрать стойку режущего элемента, которая состоит из изогнутой полосы и заточенной кромки.

«Гусиные лапки» хорошо обрабатывают каменистые грунты и уничтожают сорняки

Соединив ножевую установку и осевые трубы, вы получите общую конструкцию модульного элемента. Собственно, это и есть финальная стадия создания «гусиных лапок» и вы можете провести первый «обкат» самодельной установки. Также, перед тем как начинать процедуру изготовления фрезы, стоит предварительно сделать небольшой чертёж, чтобы уменьшить риски порчи деталей. Нужный чертёж можно найти во многих автомобильных изданиях или же на просторах интернета, если вы имеете техническое образование и понимаете конструкцию фрезы, можно изготовить примерный план самостоятельно.

Эксплуатация

Если ваша уникальная модель устройства предполагает наличие фигурных деталей, лучше предварительно заказать их у мастера и не тратить на это дополнительного времени. Все остальные элементы продаются в магазинах или же могут быть изготовлены вручную.

Важно: чтобы продлить жизнь самодельной фрезы, необходимо при запуске мотоблока держать её на поверхности грунта, и только после начала работы медленно опустить.

Итак, отвечая на вопрос, какие фрезы лучше собрать, необходимо учитывать особенности конкретного участка и условия работы. С точки зрения простоты изготовления, активные фрезы считаются более привлекательными, но зато почвенные лучше справляются с проблемными грунтами. Самодельное приспособление однозначно будет работать лучше заводского, так как ни один инженер не знает, какой именно участок вы будете обрабатывать. Процедура изготовления фрезы для мотоблоков своими руками потребует определённого количества времени и сил, но, поверьте оно того стоит и результат не заставит себя долго ждать!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как своими руками сделать фрезу для мотоблока?

Фреза для мотоблока своими руками изготовляется без особых затрат и усилий. Этот компонент имеется практически во всех заводских комплектах. Но, когда необходимо увеличить ширину или глубину обработки земли, можно собрать и установить дополнительные элементы. Такой апгрейд позволит улучшить продуктивность работы мотокультиваторов и ускорить процесс работы с грунтом.

Мотоблок необходим для выполнения сельскохозяйственных работ: вспашка, культивация, окучивание, уборка урожая.

Мотоблок — незаменимый помощник при работе с земельным участком и культивации грунта. Этот аппарат представляет собой переднюю часть уменьшенного в размерах трактора с плуговыми рукоятями. Он имеет два колеса и двигатель внутреннего сгорания. На рукоятях чаще всего расположены все необходимые кнопки и переключатели управления.

Контактная сварка своими руками.

Технология пайки труб из полипропилена.

О контроле качества сварных соединений .

Фрезы для мотоблока активно используются для работы с почвой. С их помощью:

  • уничтожают сорняки;
  • крошат почву;
  • перемешивают слои почвы;
  • выравнивают поверхность поля;
  • заворачивают удобрения.

Саблевидная фреза за счет формы своих лезвий способна выполнить практически все работы.

Этот инструмент имеет высокую продуктивность в обработке переувлажненной, глинистой и задеревенелой почвы. Фреза используется для улучшения лугов и пастбищ.

Фрезы встречаются в нескольких разновидностях, но наиболее распространенными являются две из них:

  • с саблевидными ножами;
  • «гусиные лапки»;

Первый вариант можно назвать стандартом, он пользуется наибольшей популярностью у земледельцев и способен выполнить практически все поставленные цели. Главным преимуществом является форма лезвий. Фрезы этого типа, выполненные из стали, разборные, ведь этот материал не поддается сварке.

«Гусиные лапки» — это сравнительно новая модель на рынке. Ее активно используют для обработки твердых видов почв. Эти модели цельные и неразборные, что оказывает положительный эффект на их прочность. Недостатком этого вида является то, что на лопасти наматываются сорняки. Поэтому ею лучше пахать на чистой земле. «Гусиные лапки» используют для вспашки почвы перед посадкой картофеля, особенно если грунт имеет твердые комки. Также ее применяют для предзимней работы на земельном участке в целях профилактики колорадских жуков и прочих вредителей.

Советы по изготовлению фрезы

Чертеж фрезы.

Фреза, которая будет установлена на мотоблок, представляет собой деталь с несложной конструкцией. Перед тем как приступить к сборке, нужно ознакомиться с уже существующими фрезами. Это позволит учесть особенности конструкции той или иной разновидности инструмента.

Подходящий чертеж можно найти в тематических изданиях. После того как модель будущей фрезы выбрана, необходимо подготовить все материалы, которые потребуются при сборке. Если в конструкции имеются фигурные детали, их лучше заказать у мастера или выковать своими руками при наличии кузнечного оборудования. Остальные части можно сделать самостоятельно или приобрести в магазине.

При сборке фрезы для мотоблока следует уделить особое внимание правильности сборки. Необходимо избегать возможных отклонений в сборке конструкции. Последствием невнимательной сборки может быть нарушение оси мотоблока: его будет тянуть в одну или другую сторону.

При установке фрезы на мотоблок важно не перепутать направление вращения зубьев.

Специалисты советуют изготавливать элементы диаметром не более 500 мм. Эти ограничения вызваны тем, что инструмент с указанными параметрами способен войти в почву на 260 мм. Есть возможность захватить около метра почвы за один раз.

Саблевидная фреза является более безопасной и снижает риск ранения оператора в случае его падения на инструмент. Благодаря поочередному расположению ножей они входят в землю последовательно, без ударов и рывков.

Чтобы самодельные фрезы прослужили долго, нужно придерживаться правил эксплуатации. При запуске мотоблока они должны находиться над поверхностью грунта. После этого необходимо запустить обороты, медленно опустить лопасти в почву и приступать к обработке земли.

Инструкция по созданию фрезы

Схема сборки фрезы для мотоблока.

Самостоятельная сборка позволяет подогнать ширину захвата участка под особенности земельного участка. Для изготовления простой фрезы на мотоблок понадобятся:

  • металлическая трубка небольших размеров в диаметре не более 42 мм;
  • детали, которые можно использовать для вскапывания земли;
  • сварочный аппарат;
  • болгарка.

В качестве вспахивающих деталей можно использовать ненужные рессоры от автомобиля или остатки от любой другой техники, подходящие по требованиям. Лопасти будущей фрезы нужно подогнать по размерам и изогнуть в одном направлении. Затем при помощи сварочного аппарата присоединить их к трубе с разных сторон. При желании лезвия можно заточить по направлению их предполагаемого движения. Готовую конструкцию следует присоединить на мотоблок к сцепке. Конструкция готова к использованию. При обнаружении нарушения в работе аппарата его можно снять и отрегулировать.

Самостоятельная сборка фрезы на мотоблок требует некоторых усилий и времени, но результат работы не заставит себя ждать. Только самостоятельно можно смастерить фрезу, которая будет максимально отвечать вашим требованиям и соответствовать особенностям земельного участка и почвы.

Как своими руками сделать фрезу для мотоблока?

Фреза для мотоблока своими руками изготовляется без особых затрат и усилий. Этот компонент имеется практически во всех заводских комплектах. Но, когда необходимо увеличить ширину или глубину обработки земли, можно собрать и установить дополнительные элементы. Такой апгрейд позволит улучшить продуктивность работы мотокультиваторов и ускорить процесс работы с грунтом.

Мотоблок необходим для выполнения сельскохозяйственных работ: вспашка, культивация, окучивание, уборка урожая.

Мотоблок – незаменимый помощник при работе с земельным участком и культивации грунта. Этот аппарат представляет собой переднюю часть уменьшенного в размерах трактора с плуговыми рукоятями. Он имеет два колеса и двигатель внутреннего сгорания. На рукоятях чаще всего расположены все необходимые кнопки и переключатели управления.

Читайте также:

Контактная сварка своими руками.

Технология пайки труб из полипропилена.

О контроле качества сварных соединений читайте тут.

Разновидности фрез для мотоблока

Фрезы для мотоблока активно используются для работы с почвой. С их помощью:

  • уничтожают сорняки;
  • крошат почву;
  • перемешивают слои почвы;
  • выравнивают поверхность поля;
  • заворачивают удобрения.

Саблевидная фреза за счет формы своих лезвий способна выполнить практически все работы.

Этот инструмент имеет высокую продуктивность в обработке переувлажненной, глинистой и задеревенелой почвы. Фреза используется для улучшения лугов и пастбищ.

Фрезы встречаются в нескольких разновидностях, но наиболее распространенными являются две из них:

  • с саблевидными ножами;
  • «гусиные лапки»;

Первый вариант можно назвать стандартом, он пользуется наибольшей популярностью у земледельцев и способен выполнить практически все поставленные цели. Главным преимуществом является форма лезвий. Фрезы этого типа, выполненные из стали, разборные, ведь этот материал не поддается сварке.

«Гусиные лапки» – это сравнительно новая модель на рынке. Ее активно используют для обработки твердых видов почв. Эти модели цельные и неразборные, что оказывает положительный эффект на их прочность. Недостатком этого вида является то, что на лопасти наматываются сорняки. Поэтому ею лучше пахать на чистой земле. «Гусиные лапки» используют для вспашки почвы перед посадкой картофеля, особенно если грунт имеет твердые комки. Также ее применяют для предзимней работы на земельном участке в целях профилактики колорадских жуков и прочих вредителей.

Вернуться к оглавлению

Советы по изготовлению фрезы

Чертеж фрезы.

Фреза, которая будет установлена на мотоблок, представляет собой деталь с несложной конструкцией. Перед тем как приступить к сборке, нужно ознакомиться с уже существующими фрезами. Это позволит учесть особенности конструкции той или иной разновидности инструмента.

Подходящий чертеж можно найти в тематических изданиях. После того как модель будущей фрезы выбрана, необходимо подготовить все материалы, которые потребуются при сборке. Если в конструкции имеются фигурные детали, их лучше заказать у мастера или выковать своими руками при наличии кузнечного оборудования. Остальные части можно сделать самостоятельно или приобрести в магазине.

При сборке фрезы для мотоблока следует уделить особое внимание правильности сборки. Необходимо избегать возможных отклонений в сборке конструкции. Последствием невнимательной сборки может быть нарушение оси мотоблока: его будет тянуть в одну или другую сторону.

При установке фрезы на мотоблок важно не перепутать направление вращения зубьев.

Специалисты советуют изготавливать элементы диаметром не более 500 мм. Эти ограничения вызваны тем, что инструмент с указанными параметрами способен войти в почву на 260 мм. Есть возможность захватить около метра почвы за один раз.

Саблевидная фреза является более безопасной и снижает риск ранения оператора в случае его падения на инструмент. Благодаря поочередному расположению ножей они входят в землю последовательно, без ударов и рывков.

Чтобы самодельные фрезы прослужили долго, нужно придерживаться правил эксплуатации. При запуске мотоблока они должны находиться над поверхностью грунта. После этого необходимо запустить обороты, медленно опустить лопасти в почву и приступать к обработке земли.

Вернуться к оглавлению

Инструкция по созданию фрезы

Схема сборки фрезы для мотоблока.

Самостоятельная сборка позволяет подогнать ширину захвата участка под особенности земельного участка. Для изготовления простой фрезы на мотоблок понадобятся:

  • металлическая трубка небольших размеров в диаметре не более 42 мм;
  • детали, которые можно использовать для вскапывания земли;
  • сварочный аппарат;
  • болгарка.

В качестве вспахивающих деталей можно использовать ненужные рессоры от автомобиля или остатки от любой другой техники, подходящие по требованиям. Лопасти будущей фрезы нужно подогнать по размерам и изогнуть в одном направлении. Затем при помощи сварочного аппарата присоединить их к трубе с разных сторон. При желании лезвия можно заточить по направлению их предполагаемого движения. Готовую конструкцию следует присоединить на мотоблок к сцепке. Конструкция готова к использованию. При обнаружении нарушения в работе аппарата его можно снять и отрегулировать.

Самостоятельная сборка фрезы на мотоблок требует некоторых усилий и времени, но результат работы не заставит себя ждать. Только самостоятельно можно смастерить фрезу, которая будет максимально отвечать вашим требованиям и соответствовать особенностям земельного участка и почвы.

Фрезы на культиватор

Фрезы на культиватор – это весьма полезное приспособление, помогающее решить массу сельскохозяйственных задач. Их наличие позволяет быстро и качественно вспахать любой тип почвы, в том числе, нетронутую ранее целину. Особенно полезными фрезы будут при обработке вязких глинистых грунтов, не поддающихся вспашке другими типами навесного оборудования.

Блок: 1/5 | Кол-во символов: 351
Источник: https://sadovaja-tehnika.com/motokultivatory/frezy-na-kultivator/

Фрезы для мотоблока — назначение, особенности использования

Мотокультиватор модели Нева, как и прочие аналоги такого оборудования, конструктивно состоит из двигателя внутреннего сгорания, который монтируется на раме из металла, оснащенной двумя колесами. Рукоять мотоблока Нева оснащена кнопками для управления агрегатом и навесным оборудованием.

Мотокультиватор Нева

Мотоблок с активной фрезой имеет каркас со смонтированным прицепным устройством. На прицепное устройство агрегата Нева крепится навесное оборудование — фрезы для мотоблока.

С помощью фрез к мотоблокам производится последующая обработка почвы. Фрезы для мотоблока Нева влияют на:

  • качество вспашки;
  • удобство управления агрегатом во время обработки почвы;
  • надежность трансмиссии устройства;
  • эффективность работы силового блока культиватора.

о создании заточных станков для ножей.

Самодельные и заводские фрезы для мотоблока (ножи) представлены в виде основного рабочего органа агрегата. Ножи типа «гусиные лапки» предназначаются для:

  • разрыхления почвенных слоев;
  • создания определенной структуры обрабатываемого слоя почвы;
  • борьбы с сорняками и их уничтожения в ходе обработки.

Собрать фрезу к мотоблоку можно своими руками, имею под рукой минимальный набор инструментов. Ножи типа «гусиные лапки» являются наиболее распространенным вариантом фрезы на мотоблок.

Прочие разновидности фрез к мотоблокам могут существенно различаться по своей форме и устройству. Фрезы на мотоблок модификации «гусиные лапки» отличаются от аналогов количеством режущих кромок, их расположением и конструкцией.

Фреза «гусиные лапки

«

Фрезы к мотоблокам считаются самым главным компонентом этого агрегата, а материал, из которого они изготавливается, напрямую воздействует на такие показатели, как глубина и качество обработки слоя почвы.

Это навесное оборудование можно собрать самостоятельно, но следует помнить, что наиболее качественные фрезы к мотоблокам, являются те, которые изготавливаются методом ковки с самозаточкой.

Собрать фрезу к мотоблоку можно используя штампованные металлические листы. Такие фрезы к мотоблоку будут иметь неявно выраженную режущую кромку. В большинстве случаев из штампованных металлических листов собираются фрезы для мотоблоков типа «гусиные лапки».

«Способы модернизации болгарки своими руками».

к меню

Блок: 2/3 | Кол-во символов: 2263
Источник: https://ostanke.ru/frezernye/frezy-dlya-motobloka.html

Разновидности фрез для мотоблока

Фрезы на мотоблок могут отличаться друг от друга по форме и конструкции, количеству ножей и их расположению. Они устанавливаются в задней части мототехники и зависят от вала отбора мощности. Лучший результат почворезы дают при увеличении скорости движения.

Общее устройство фрезы можно охарактеризовать как набор почвообрабатывающих пластинчатых ножей, размещенных под разными углами на лопастях, приваренных или закрепленных крепежными изделиями к вращающейся оси.

Лезвия плавно и поочередно входят в почву, что благоприятно отражается на трансмиссии мотоблока.

Выделяют 2 разновидности фрез:

  • активные, или саблевидные;
  • гусиные лапки.

Активные саблевидные

В стандартный комплект мототехники входят саблевидные фрезы. Они эффективны и популярны среди фермеров.

Почвофреза для мотоблока имеет разборную конструкцию, поэтому установка, обслуживание, ремонт и транспортировка максимально просты.

На вращающуюся ось вместо колес устанавливаются блоки, состоящие из 4 режущих механизмов под углом 90° друг к другу, скрепленных болтами, гайками и шайбами. Количество блоков с каждой стороны привода различно: 2, 3 и более единиц. На количество ножей и ширину модуля влияет масса техники и ее мощность.

Нож активной фрезы для мотоблока представляет собой изогнутую на концах полосу. Загибы направлены поочередно в разные стороны.

В заводских условиях лезвия производят из прочной легированной или высокоуглеродистой стали с обязательной термической закалкой и обработкой высокочастотными токами. При самостоятельном изготовлении насадки мастера рекомендуют использовать рессорную термообработанную и закаленную сталь 50ХГФА.

Гусиные лапки

Навесные механизмы под названием «гусиные лапки» используются сравнительно недавно. Высокая эффективность достигается за счет их специфической формы. Конструкция фрез — цельносварная и неразборная. Ножи выполнены в форме треугольника, расположенного на конце стойки.

Заводские стандартные фрезы имеют такие размеры:

  • ширина ножей — 41 см;
  • длина реза — 38 см;
  • высота орудия — 38 см;
  • вес — 16 кг;
  • номинальная рабочая скорость культиватора с фрезами — 2-5 км/ч.

Для изготовления почвенного орудия выбирают низкоуглеродистую сталь. Ножи самозатачивающиеся, при аккуратной эксплуатации их можно не точить.

Как собрать фрезы для мотоблока

Заводская фреза устанавливается, согласно инструкции по сборке. Для удобства работы пользуются специальными Х-образными козелками высотой 50 см, выполненными из дерева. Мотоблок устанавливают на сошник. Угол наклона должен составлять не менее 45°. Под рукоятку руля подставляют козелки и снимают колесо.

При сборке фрезы необходимо помнить, что оборудование состоит из правой и левой частей, которые скрепляются так, чтобы при движении техники вперед ножи своими режущими кромками входили в землю. Поэтому этот блок крепится по ходу движения.

Перед установкой фрезы на мотоблок своими руками необходимо проверить, чтобы пазы и отверстия на лопастях и лепестках навески соответствовали друг другу по диаметру. При неправильной схеме сборки мотокультиватор во время эксплуатации будет отклоняться от выбранного направления, процесс фрезерования обрабатываемой поверхности станет затруднительным.

Блок: 2/6 | Кол-во символов: 3194
Источник: https://SpecMahina.ru/motoblok/frezy.html

Какие фрезы лучше

Насадки саблевидного типа подходят для любого грунта. Для участков с камнями и большими корнями рекомендуют использовать навесные механизмы с высокими эксплуатационными показателями. В активных фрезах ножи не ломаются из-за качественного материала изготовления. Режущие элементы характеризуются максимальной надежностью, прочностью и долговечностью. Установка фрез производится на культиваторы.

Гусиные лапки отличаются большой проходимостью фрезы по целине, нетронутой сельскохозяйственной техникой, в результате чего грунт легко и быстро обрабатывается, тщательно измельчается земляной ком, перемешивается на глубине 30-40 см. Они удобны для обработки земли каменистого и твердого типов, борьбы с сорняками и устанавливаются как на мотокультиваторы, так и мотоблоки.

Недостатком орудия является меньшая прочность. В процессе эксплуатации ножи необходимо постоянно осматривать на наличие повреждений и ремонтировать. Материал гусиных лапок имеет не такие высокие прочностные характеристики, как легированная или высокоуглеродистая сталь, тем не менее хорошо поддается сварочным процессам. При поломке или трещине режущих элементов изделие можно отремонтировать в домашних условиях с минимальными затратами. Это качество является главным преимуществом при выборе фрезы.

Блок: 3/6 | Кол-во символов: 1289
Источник: https://SpecMahina.ru/motoblok/frezy.html

Сборка фрезы культиватора – правильный порядок действий

Изготовление приспособлений для культиватора своими руками дает возможность подогнать ширину, которую будет охватывать конструкция, под определенные особенности имеющегося участка. Перед тем, как собрать фрезу на мотокультиватор,

потребуется подготовить следующие материалы:

  • трубка из стали, диаметром примерно 4,2 см;
  • металлические запчасти, которые можно наточить и в дальнейшем использовать для вспашки грунта;
  • аппарат для сварки;
  • болгарка.

Также для сборки приспособления потребуются рессоры от старого автомобиля или остатки от другой имеющейся техники.

Дальнейший алгоритм изготовления выглядит следующим образом:

  1. Вначале детали, взятые для вспашки грунты, нужно подогнать по размерам – в дальнейшем они послужат лопастями для фрезы;
  2. Далее согните лопасти в одном определенном направлении;
  3. Затем готовые лопасти приварите к трубе так, чтобы они располагались с разных сторон имеющейся оси;
  4. Края лопастей заточите в том направлении, которое будет соответствовать их движению;
  5. Сделанную фрезу нужно присоединить к имеющемуся культиватору. Установка конструкции выполняется посредством сцепного механизма агрегата:
  6. Если вы изготавливаете дополнительные фрезы к уже имеющемуся штатному оборудованию мотокультиватора, то соединять их нужно не со сцепным устройством, а с осью штатных фрез. В таком случае для крепления применяются болты.

После сборки приспособления его потребуется протестировать. При необходимости неровной обработки грунта следует отрегулировать конструкцию посредством настройки ее положения по отношению к культиватору.

Блок: 4/5 | Кол-во символов: 1598
Источник: https://sadovaja-tehnika.com/motokultivatory/frezy-na-kultivator/

«Гусиные лапки»

Вторым типом фрез является модель «гусиные лапки», получившая такое оригинальное название за счёт треугольной формы режущих деталей. Аналогично с саблевидным типом устройства, размер и количество режущих компонентов зависит от веса основного агрегата. Например, для мотоблока МТЗ рекомендуется устанавливать четыре и больше деталей, а для других схожих моделей всего три. По сути, вы можете поставить неограниченное количество ножей, как сочтёте нужным, но необходимо учитывать, что мощность мотоблока со слабым двигателем существенно упадёт.

При помощи «гусиных лапок» чаще всего обрабатывают сложные виды грунтов и целинные земли. Но стоит отметить, что в случае, если почва содержит большое количество корней разветвлённой формы, система может забиваться и давать сбои.

Любой тип фрезы требует первичной проверки и дальнейшего бережного отношения

Широкое применение данный тип фрез получил в восьмидесятые годы во времена СССР, когда началось активное развитие самодельных приспособлений в хозяйственном секторе. Фермеры были вынуждены искать способы, как увеличить производительность на своих участках и по этой причине учились создавать фрезы для мотоблоков собственными руками. Следует сказать, что с тех пор конструкция агрегата не изменилась, что ещё раз доказывает его неподвластную времени эффективность.

Как собрать «гусиные лапки»

Основным элементом почвенного устройства является приводная втулка, параметры которой должны быть не меньше пяти мм длины стенки, а оптимальным показателем считается примерно семь мм. Далее необходимо проточить внутренность так, чтобы она легко одевалась на вал, и сделать специальное отверстие под осевую трубу глубиной тридцать или сорок мм.

Что касается самой осевой трубы, то она, как правило, изготавливается на основе стандартной модели АЕ25-32, но допускается применение и других аналогичных деталей. Существует два вида готовой трубы: разборный и неразборный, все зависит от ваших ожиданий. Но если верить отзывам фермеров, то разборный вариант всё же считается наиболее эффективным, так как всегда есть возможность добавить или убрать ножевые установки. Как будет вести себя мотоблок на определённом участке предугадать невозможно, и по этой причине лучше на всякий случай иметь запасной вариант модификации.

Выбрав подходящий тип осевой трубы, необходимо установить на неё специальный фланец для дальнейшего крепежа ножевых установок. Общая длина такого приспособления будет зависеть от ширины ножей и их отдалённости друг от друга. Оптимальная ширина треугольных ножей равняется примерно 60-80 мм, так как более крупные размеры заметно увеличивают сопротивление агрегата земле и ухудшают его работу. Сами ножевые вставки должны быть изготовлены из плотной стали и иметь толщину 3-5 мм. Далее следует собрать стойку режущего элемента, которая состоит из изогнутой полосы и заточенной кромки.

«Гусиные лапки» хорошо обрабатывают каменистые грунты и уничтожают сорняки

Соединив ножевую установку и осевые трубы, вы получите общую конструкцию модульного элемента. Собственно, это и есть финальная стадия создания «гусиных лапок» и вы можете провести первый «обкат» самодельной установки. Также, перед тем как начинать процедуру изготовления фрезы, стоит предварительно сделать небольшой чертёж, чтобы уменьшить риски порчи деталей. Нужный чертёж можно найти во многих автомобильных изданиях или же на просторах интернета, если вы имеете техническое образование и понимаете конструкцию фрезы, можно изготовить примерный план самостоятельно.

Блок: 4/5 | Кол-во символов: 3495
Источник: https://TraktoraMira.ru/motobloki-i-motokultivatory/kak-sdelat-frezu-dlya-motobloka-svoimi-rukami.html

Принцип работы культиватора и его главные преимущества

Культиватор для мотоблока — сельскохозяйственный агрегат для рыхления, влагосбережения, окучивания грунта без оборота верхнего пласта.

Виды культиваторов

Культиваторы бывают:

  • с пассивными, или неподвижными, ножами;
  • с активными, или приводными, ножами.

По типу привода различают:

  • ручные;
  • механизированные;
  • агрегатируемые с трактором.

Среди культиваторов выделяют такие типы:

  • с дисковыми фрезами;
  • со стрельчатыми лапами;
  • лемешные;
  • с роторными фрезами;
  • мульчеры;
  • чизели.

Для мотоблока Нева в базовую комплектацию входят 6-8 фрез-культиваторов диаметром 360 мм и шириной захвата 1200 мм.

Устройство

Мотоблок от культиватора отличается большим весом и наличием вала отбора мощности. Культиватор оборудован только фрезами, а к мотоблоку агрегатируют любое навесное и прицепное оборудование, соответствующее характеристикам техники.

На культиваторы устанавливаются разные двигатели — 2-, 4-тактные бензиновые, дизельные и электрические, работающие от сети или встроенных аккумуляторов. Они компактны, но по мощности уступают моторам, встроенным в мотоблоки.

Как сделать культиватор для мотоблока

Перед изготовлением культиватора к мотоблоку своими руками необходимо все металлические элементы обработать специальным антикоррозионным составом от преждевременного появления ржавчины после частого соприкосновения с землей.

Простые модели можно выполнить без чертежей. Чтобы сделать и правильно собрать более сложные устройства, необходимо спланировать работу, рассчитать размеры модуля и деталей.

Самодельный культиватор из вил — простой способ переробки (переделки) изделий. Для этого зубья механизма молотком отгибаются по типу штопора и насаживаются на рукоятку. В качестве рукоятки применяют черенок от лопаты. Для крепления используют изоленту.

Некоторым мастерам удается сделать культиватор своими руками из велосипедной рамы с колесом. Между 2 блоками базы приваривается или скрепляется болтами стальной стержень. К поперечине монтируется головка. Для такой конструкции рекомендуют брать колесо средних размеров.

Чтобы грамотно собрать дисковый культиватор и правильно работать с фрезами, необходимо спроектировать схемы узлов и отдельных деталей. С учетом деформации дисков применяют специальные регулирующие гайки. Диски привариваются к втулкам, расположенным на вращающейся оси со скобами. На скобе необходимо предусмотреть выступ, где будет проходить труба. К трубной поверхности прикрепляют рукоятку культиватора.

Блок: 4/6 | Кол-во символов: 2474
Источник: https://SpecMahina.ru/motoblok/frezy.html

Как правильно точить самодельную фрезу?

Производители мотокультиваторов поставляют в продажу технику с уже заточенными штатными фрезами. Однако что делать человеку, изготовившему фрезы для имеющегося культиватора самостоятельно? В таком случае потребуется выполнять самостоятельную заточку режущих ножей приспособления.

Для заточки оборудования понадобится болгарка, оборудованная алмазным кругом, диаметром 12,5 см. В противном случае можно воспользоваться точильным станком, однако применять его будет сложно в связи с габаритами и направлением изгиба ножей. Если изготовленные фрезы комплектуются небольшими по размерам ножами, то для их быстрой заточки можно воспользоваться мелкозернистой наждачной бумагой.

Точить ножи самодельной фрезы для культиватора необходимо строго под углом 45 °. При этом необходимо самостоятельно определить ту сторону, которая углубляется в почву. Снимать слишком большое количество металла с ножа не требуется, вполне достаточно 1–2  заточек за один сезон. В некоторых случаях периодичность заточки ножей фрезы может меняться – все зависит от интенсивности применения и типа обрабатываемого грунта.

При интенсивной работе культиватором в мокрую погоду потребуется следить за состоянием фрез. Чтобы исключить образование коррозии, их следует обрабатывать специальным антикоррозийным составом, найти который можно практически в любом магазине автомобильных запчастей. Также очень важно постараться исключить попадание фрезы на камни и другие твердые предметы – это поможет продлить сроки эксплуатации и снизить необходимость заточки режущих ножей приспособления.

Блок: 5/5 | Кол-во символов: 1598
Источник: https://sadovaja-tehnika.com/motokultivatory/frezy-na-kultivator/

Плоскорез

Плоскорез на мотоблок своими руками делают из металлической трубы диаметром 42 мм на основании чертежей отдельных элементов. При изготовлении лопастей их подгоняют по размерам и изгибают под заданным углом. Сварочным аппаратом приваривают лезвия к трубе. Заточку фрез выполняют в полностью собранном состоянии. При сборке модуля необходимо состыковать их со сцепкой мотоблока, при пробном запуске отрегулировать.

Блок: 5/6 | Кол-во символов: 423
Источник: https://SpecMahina.ru/motoblok/frezy.html

Полезные советы

С целью оптимизации нагрузки и повышения продолжительности срока службы культиватора ширину рыхления подбирают изменением количества навесных почворезов.

Регулировать глубину залегания лезвия позволяет настраиваемый сошник. Он выполняет всю работу, никаких усилий на мотоблок прикладывать не нужно. Рукоятку руля слегка прижимают к земле, сошник сильнее входит в почву и тормозит ход техники, тем самым увеличивая глубину культивации.

Для того чтобы редуктор не упирался в необработанную землю, технику немного раскачивают.

При работе с культиватором пользователь должен держать ровно спину, кисти рук — на уровне пояса. Такое положение тела способствует более длительной эксплуатации агрегата и не принесет вреда здоровью.

Если лезвия после долгого применения тупятся, они подлежат заточке с помощью болгарки. Для простоты обслуживания выбирают самозатачивающиеся ножи. Большое влияние на режущие кромки имеет тип почвы. Во влажной или тяжелой земле ножи изнашиваются быстрее.

Для более комфортной работы и качественной культивации грунта частота вращения фрезы для консольного мотоблока должна достигать 275 об/мин, культиватора — 140 об/мин.

Если механизированная техника плохо работает с почворезом, необходимо выяснить причину неисправности и своевременно ликвидировать ее. При невозможности осуществить ремонт обращаются за помощью к специалистам.

Блок: 6/6 | Кол-во символов: 1370
Источник: https://SpecMahina.ru/motoblok/frezy.html

Кол-во блоков: 11 | Общее кол-во символов: 18055
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://sadovaja-tehnika.com/motokultivatory/frezy-na-kultivator/: использовано 3 блоков из 5, кол-во символов 3547 (20%)
  2. https://TraktoraMira.ru/motobloki-i-motokultivatory/kak-sdelat-frezu-dlya-motobloka-svoimi-rukami.html: использовано 1 блоков из 5, кол-во символов 3495 (19%)
  3. https://ostanke.ru/frezernye/frezy-dlya-motobloka.html: использовано 1 блоков из 3, кол-во символов 2263 (13%)
  4. https://SpecMahina.ru/motoblok/frezy.html: использовано 5 блоков из 6, кол-во символов 8750 (48%)

▶▷▶▷ как сделать фрезы для мотоблока гусиные лапки своими руками

▶▷▶▷ как сделать фрезы для мотоблока гусиные лапки своими руками
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:15-03-2019

как сделать фрезы для мотоблока гусиные лапки своими руками — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Как сделать «гусиные лапки» для мотоблока своими руками 1sadtehru/naves/gusinye-lapki-dlya-motoblokahtml Cached Как сделать « гусиные лапки » для мотоблока своими руками Фрезы « гусиные лапки » для мотоблока обычно входят в комплект заводских поставок вместе с самим агрегатом Фрезы для мотоблока своими руками — YouTube wwwyoutubecom/watch?v=vgn8EMnnoo8 Cached Фрезы для мотоблока своими руками Фреза гусиные лапки 2 часть — как сделать своими руками Как Сделать Фрезы Для Мотоблока Гусиные Лапки Своими Руками — Image Results More Как Сделать Фрезы Для Мотоблока Гусиные Лапки Своими Руками images Фреза гусиные лапки — как сделать своими руками (Rotovator wwwyoutubecom/watch?v=P4cZj1u0oOA Cached Изготовление фрезы — » Гусиные лапки » для тяжелых грунтов — в домашних условиях Почвенная фреза и фрезы гусиные лапки для мотоблока motoblok-kultivatorcom/samodelnaja-freza-gusinye-lapki Cached Почвенная фрезы гусиные лапки для мотоблоков для мотоблока своими руками Как сделать Изготовление фрезы «гусиные лапки» для мотоблока своими руками tokarguru/stanki-i-oborudovanie/motobloki/ Cached Изготовление фрезы » гусиные лапки » для мотоблока своими руками Мотоблок представляет собой крайне полезное оборудование для ситуаций, когда ручной труд требует от исполнителя много сил и Как сделать фрезу для мотоблока своими руками traktoramiraru/motobloki-i-motokultivatory/kak Cached Перед тем как начинать изготовление фрезы для мотоблоков своими руками , советуем просмотреть специальные видео-инструкции, представленные в конце статьи « Гусиные лапки » Фрезы для мотоблока: самодельные, сборка ostankeru › Фрезерные Фрезы для мотоблока своими руками можно изготовить в домашних условиях без внушительных материальных затрат Самодельные фрезы к мотоблоку являются неотъемлемым элементом этого агрегата Как сделать фрезу «гусиные лапки» своими руками: чертежи и схемы masterinstrumentaru › Статьи Чтобы сделать фигурные детали фрезы для мотоблока своими руками , потребуется кузнечное оборудование Особое внимание специалисты рекомендуют уделить сборке конструкции Чертеж фрезы «Гусиные лапки» с размерами motoblokpopuljarnocom/photo/chertezhi_navesno Cached Для тех, кто искал в интернете публикации на тему «Чертеж устройства вращающейся фрезы « Гусиные лапки »», а также фото и картинки по запросу «Размеры роторной фрезы для мотоблока » Как сделать фрезы для мотоблока и культиватора своими руками tokarguru/stanki-i-oborudovanie/frezy/kak Cached Как сделать фрезы для мотоблока и культиватора своими руками Мотоблок стал незаменимым помощником в работе с земельными участками и проведении культивации грунтов Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 1,670 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • Вот у меня есть три разных орудия.Которое из трёх лучше поставить,гусиная лапка полустрелка или типа
  • польского окучника. Пару лет проходил фрезою мотоблоком, после неё в жару ещё хуже. ДЛЯ СОЛИДНЫХ ДАМ, ИЛИ КАК ОДЕТЬ ПЫШЕЧКУ (1) Узор крючком quot;Гусиные лапкиquot; Видео-урок. Copyright 2007 — 2012
  • АМ, ИЛИ КАК ОДЕТЬ ПЫШЕЧКУ (1) Узор крючком quot;Гусиные лапкиquot; Видео-урок. Copyright 2007 — 2012 Kardinal-Group Для связи: [email protected] Всего неделя потребуется для того, чтобы заметить, как разгладились quot;гусиные лапкиquot; вокруг глаз, расправились носогубные складочки и морщинки над верхней губой. У них ярко-выраженные морщинки под глазами и «гусиные лапки», на… Наведите сюда мышку, чтобы узнать, как сделать работу с сайтом еще удобнее. Маленький зверек, приехавший со своим хозяином из какого-то глухого уголка Урала, проделывал множество забавных штук, грациозных фокусов, а под конец брал в зубы деревянную чашку и, встав на задние лапки… Рецепт quot;Печенье quot;Гусиные лапкиquot;quot; : Охлаждeнное сливочное масло нарезать кубиками и руками перемешать с творогом до однородной массы. Раскатать в тонкий пласт и сделать стаканом кружочки. «Гусиные лапки» — любимый рисунок британского стиля, можно считать своеобразной разновидностью клетки. Мастерица, как и всегда, радует своими моделями и безупречным качеством изделия. Мотоблок — универсальное мобильное энергетическое средство на базе одноосного шасси , разновидность малогабаритного трактора . Мотоблоки среднего класса комплектуются съёмными колёсами и почвообрабатывающими фрезами, плугом, бороной, окучником, косилкой, полуприцепом. В ее составе новые активные компоненты — экстракт сигезбекии восточной (проникает вглубь кожи и разглаживает гусиные лапки, устраняет темные круги под глазами) и лонгоза (синхронизирует работу стволовых клеток и способстсвует выработке упругих тканей).

приехавший со своим хозяином из какого-то глухого уголка Урала

на… Наведите сюда мышку

  • советуем просмотреть специальные видео-инструкции
  • представленные в конце статьи « Гусиные лапки » Фрезы для мотоблока: самодельные
  • потребуется кузнечное оборудование Особое внимание специалисты рекомендуют уделить сборке конструкции Чертеж фрезы «Гусиные лапки» с размерами motoblokpopuljarnocom/photo/chertezhi_navesno Cached Для тех

Вот у меня есть три разных орудия.Которое из трёх лучше поставить,гусиная лапка полустрелка или типа польского окучника. Пару лет проходил фрезою мотоблоком, после неё в жару ещё хуже. ДЛЯ СОЛИДНЫХ ДАМ, ИЛИ КАК ОДЕТЬ ПЫШЕЧКУ (1) Узор крючком quot;Гусиные лапкиquot; Видео-урок. Copyright 2007 — 2012 Kardinal-Group Для связи: [email protected] Всего неделя потребуется для того, чтобы заметить, как разгладились quot;гусиные лапкиquot; вокруг глаз, расправились носогубные складочки и морщинки над верхней губой. У них ярко-выраженные морщинки под глазами и «гусиные лапки», на… Наведите сюда мышку, чтобы узнать, как сделать работу с сайтом еще удобнее. Маленький зверек, приехавший со своим хозяином из какого-то глухого уголка Урала, проделывал множество забавных штук, грациозных фокусов, а под конец брал в зубы деревянную чашку и, встав на задние лапки… Рецепт quot;Печенье quot;Гусиные лапкиquot;quot; : Охлаждeнное сливочное масло нарезать кубиками и руками перемешать с творогом до однородной массы. Раскатать в тонкий пласт и сделать стаканом кружочки. «Гусиные лапки» — любимый рисунок британского стиля, можно считать своеобразной разновидностью клетки. Мастерица, как и всегда, радует своими моделями и безупречным качеством изделия. Мотоблок — универсальное мобильное энергетическое средство на базе одноосного шасси , разновидность малогабаритного трактора . Мотоблоки среднего класса комплектуются съёмными колёсами и почвообрабатывающими фрезами, плугом, бороной, окучником, косилкой, полуприцепом. В ее составе новые активные компоненты — экстракт сигезбекии восточной (проникает вглубь кожи и разглаживает гусиные лапки, устраняет темные круги под глазами) и лонгоза (синхронизирует работу стволовых клеток и способстсвует выработке упругих тканей).

Гусиные лапки для культиватора своими руками

Мотоблок – это одно из популярных средств механизации, применяемое сегодня как в мелких, так и крупных фермерских хозяйствах. Агрегат позволяет использовать различные сменные модули, благодаря чему его применение широко распространено в сельской местности. Главным предназначением такой техники считается обработка земли. За счет этого наиболее востребованным модулем считается фреза. Её можно приобрести в готовом варианте либо сделать самостоятельно, к примеру, «гусиные лапки» для мотоблока. В последнем случае потребуется наличие знаний, а также навыков работы инструментом.

Разновидности фрез

По своей конструкции фрезы для земли – это набор ножей, которые смонтированы на вращающуюся ось. Они предназначены для разрыхления грунта. Состоит подобный элемент из нескольких частей:

  1. Обычные типы устанавливаются непосредственно на привод вала, идущий от колес. За счет этого такие устройства способны самостоятельно перемещаться в процессе культивации.
  2. Есть и варианты навесные, где передача мощности на вращательные движения, осуществляется посредством вала от самого мотоблока.

Особо серьезных различий между навесными, а также обычными типами фрез нет. Однако для использования вариантов, оборудованных независимым вращением, важно отдельно сделать модель, имеющую привод от вала, а также дополнительно угловой двухсторонний редуктор.

Стоит подробно разобрать основные применяемые варианты фрез для мотоблоков.

Активные

Каждый блок ножей в «сабельных» моделях имеет 4 режущих элемента, каждый из которых находится под углом в 90˚ к ближайшему. Всего подобных блоков устанавливается 3 и более штуки на один привод.

Количество и ширина применяемых ножей определяется весом, а также мощностью самого агрегата.

Каждый из режущих элементов в такой конструкции – это изогнутые полосы, сделанные из крепкой легированной стали. С целью самостоятельного создания таких элементов, применяется рессорная сталь, которая подвергается термической обработке, а после закалке. При этом загибы режущих элементах чередуются направленностью.

Использование конструкции активной фрезы возможно на участках, где присутствуют камни либо корни, не боясь сломать ножи. Однако использовать подобный вид рекомендуется на легкой почве.

«Гусиные лапки»

Этот вариант фрез, сделанных в форме треугольника, устанавливаются на каждой стойке. В результате такого расположения данные модели и получили свое характерное название. Каждый из режущих элементов сделан из прочной стали. Аналогично активным фрезам, длина, а также количество применяемых блоков с ножами зависит от массы, а также мощности силовой установки мотоблока. По окружности в одном блоке находится не менее 4 режущих элементов. И чем их больше, тем лучше происходит измельчение почвы. Однако для увеличения их количества требования к мощности двигателя также повышаются.

Сделанные по классическим чертежам, фрезы «гусиные лапки» применяются с целью обработки тяжелых видов земли, а также целины. Но при использовании на грунте, где находится большое количество корней, становятся причиной забивания модуля и необходимости последующей его чистки.

Каждый из перечисленных вариантов культивационных элементов для мотоблока обладает своими преимуществами, а также недостатками. Поэтому при выборе подходящей модели стоит учитывать тип обрабатываемой почвы, где он будет применяться.

Изготовление по чертежам культиватора «гусиные лапки» рекомендуется делать, используя низкоуглеродистую сталь. Ножи в таких агрегатах применяются самозатачивающиеся, поэтому при корректном использовании устройства, они не нуждаются в заточке.

Создание «гусиных лапок»

Массовое использование моделей подобного типа началось еще в середине 80-х годов XX века. Их появление произошло, как этап развития малой механизации, после чего фреза показала свою жизнеспособность, а также высокую эффективность. По своей конструкции такой вариант разделяется на определенные элементы, создать которые можно по отдельности. До начала сборки рекомендуется изучить уже готовые изделия. Это даст возможность ознакомиться со всеми особенностями конкретного типа рабочего инструмента. В результате можно будет составить чертежи «гусиных лапок» для мотоблока своими руками.

После определения с типом конструкции будущего агрегата, требуется приготовить необходимые для сборки материалы. В случае наличия в интересующем варианте определенных фигурных деталей, стоит заказать их изготовление у специалиста. При умении работать с кузнечным оборудованием, можно создать самостоятельно.

Все другие детали без труда можно сделать своими руками. В процессе сборки «гусиных лапок» важно внимательно подходить к установке каждого элемента. Нельзя допускать отклонения при установке, ведь в результате этого может нарушиться ось самого мотоблока и появится крен в одну из сторон.

Приводная втулка

Создание фрезы для грунта начинается именно с приводной втулки. Из-за того, что данный элемент постоянно будет подвергаться серьезным нагрузкам, его делают, используя токарный станок. Так, толщина стенки должна быть приблизительно 7-9 мм, а её внутреннее отверстие необходимо вырезать аккуратно, для обеспечения свободного насаживания на приводной вал. При этом не должно быть никаких люфтов. С обратной части создается отверстие, куда будет вставляться осевая труба, глубина посадки которой будет приблизительно 35 мм. Такая конструкция элемента позволяет создать соединение, полностью выровненное по своей оси.

Дополнительно требуется сделать отверстие, куда будет вставляться фиксирующий штырь.

Осевая труба

Такая деталь на выбор может создаваться в разборном либо нет виде. При необходимости изменять со временем количество блоков ножей, рекомендуется отдавать предпочтение вариантам, которые разбираются. В процессе создания такой конструкции следует выточить соединительные втулки. В дальнейшем их наполовину насаживают на ось, после чего закрепляют посредством сварки либо специальных заклепок. Часть элемента, которая будет выступать, позволяет подключить еще один аналогичный элемент.

Каким образом подобная фреза поведет себя в работе, определяется только в процессе полевых испытаний. Далеко не всегда результат может соответствовать желаниям.

После того к созданной осевой трубе приваривается фланец, который будет применяться с целью монтажа стоек для ножей. Сделать данный элемент можно на токарном станке либо сварить из полос металла, имеющих толщину порядка 5 мм. В нем сверлится отверстие для создания будущего соединения со стойками.

Из-за повышенной нагрузки крепление элементов должно осуществляться на заклепках либо посредством болтов. Насколько длинной будет трубка определяется расположением, а также шириной используемых ножей. От их количества также зависит, сколько заготовок требуется сделать.

Режущие элементы

С целью создания будущих ножей для мотоблочной фрезы важно использовать крепкую сталь, имеющую толщину не меньше 5 мм. Наиболее оптимальной является треугольная форма режущих элементов. Это позволяет создавать наименьшее сопротивление в процессе его вхождения в землю. Нередко в этом качестве используются режущие элементы, взятые из сегментной косилки. Но в этом случае перед сваркой потребуется предварительно провести закалку ножей. Использование моделей, оборудованных такими режущими элементами, рекомендуется осуществлять только на чистой почве. Для работы на целине либо иных тяжелых грунтах требуется использовать более прочные ножи.

Ширина ножей должна быть в пределах 50-90 мм. Слишком большие варианты создают повышенное сопротивление и приводят к их частой поломке.

Стойка режущего элемента

С целью создания стоек рекомендуется также использовать сталь, аналогичную той, что применялась при создании ножей. Подобная стойка делается из полосы, имеющей прямую форму либо немного изогнутую.

Часть кромки, касающуюся с почвой, требуется заточить, а после проделать отверстия, через которые она будет монтироваться на установленный фланец. В конце к ней привариваются ножи, а после проводится их закаливание.

Блок ножей

Последним элементом является соединения получившихся блоков режущих элементов непосредственно приводной втулкой. Здесь важно четко придерживаться чертежей, чтобы предотвратить порчу материалов.

Сборка активной фрезы

Благодаря простой технологии создания такой тип фрезы имеет широкое распространение. В нем ножи, а также стойки – это единый элемент. Для его изготовления применяется цельный кусок металла, сделанный из высокопрочной стали. Использование таких агрегатов считается более безопасным, в сравнении с гусиными лапками, а также меньше риск ранения человека в процессе их использования. За счет последовательного размещения режущих элементов, они плавно входят в грунт, без ударов. Процесс изготовления до момента создания трубы с фланцем полностью аналогичен «гусеничным лапкам».

Стоит подробнее рассмотреть, как делаются ножи. Сначала полоска металла после разогрева загибается так, чтобы длина получившейся изогнутой части была не больше 80 мм. После этого проводится сверление крепежного элемента, а также охлаждение заготовки. В конце элемент подвергается закаливанию и монтируется на фланец.

Самостоятельное изготовление фрезы для использования на мотоблоке требует наличия инструментов и умения с ними работать. Кроме этого необходимо составить чертежи создаваемого изделия и четко их придерживаться. Любые отклонения в деталях могут стать причиной некорректной работы будущих «гусиных лапок».

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мотоблок представляет собой крайне полезное оборудование для ситуаций, когда ручной труд требует от исполнителя много сил и времени. Сейчас это устройство, имеющее небольшие габариты, встречается всюду: в хозяйствах, на огородах и придомовых территориях.

И правда, перечень мероприятий, которые можно выполнить с применением мотоблока, является очень обширным. С его помощью можно осуществлять культивацию почвы, убирать урожай и обрабатывать грядки.

Дополнительные насадки, которыми оснащается устройство, лишь увеличивает диапазон его функциональных возможностей. К одним из наиболее полезных дополнительных приспособлений относятся так называемые «гусиные лапки».

Описание «гусиных лапок»

Самая главная задача мотоблока на огороде или в поле — полноценное вспахивание почвы под последующий посев и/или посадку. В этом случае применяются фрезы — основная рабочая часть мотоблока. Фреза представляет собой ось с лезвиями разной конфигурации. В процессе вращения по оси данные ножики словно режут слой почвы, осуществляя ее вспахивание. Кстати, фрезы еще нередко именуют почворезами. При этом срезается не только верхний почвенный слой, но и вся имеющаяся растительность. То есть фрезы вспахивают землю и удаляют растения-сорняки.

Есть несколько разновидностей фрез. Наиболее популярными являются саблевидные лезвия. Данная конструкция является разборной. «Гусиные лапки» же, напротив, характеризуются литой конфигурацией. Они делаются из углеродистых стальных сплавов. Основной особенностью их считаются ножи треугольной формы, которая обеспечивает полноценное перемешивание и крошение кусков почвы. Такая форма объясняется необходимостью в высокой прочности при обработке твердых почвенных пород.

Особенности эксплуатации

Эта насадка часто применяется для вспахивания почвы под высадку картофеля, когда нужно избавиться от больших комков земли и организовать профилактику появления таких вредителей, как колорадские жуки. Стоит отметить, что опытные садоводы и работники сельскохозяйственной индустрии говорят, что данная насадка не вырубает сорняки, а лишь наматывает их на себя. Отсюда вытекает вопрос: нужно ли ее затачивать?. Ответ на него будет положительным. После того как вы заточите эту насадку, сможете увидеть, как некрупные растения будут гораздо проще вырубаться, а также упростится работа с твердой почвой.

Советы по выбору

В процессе подбора этого элемента для мотоблока следует обратить внимание на его габариты. Здесь важно подобрать правильный диаметр оси «гусиных лапок». Он должен соответствовать диаметру посадочного вала именно вашего прибора. Насадка может иметь размеры в 30 мм и 25 мм. На 25-миллиметровых фрезах находятся три отдельных ряда, состоящих из трех лезвий. Такая продукция используется в мотоблоках типа «Крот», «Нева», «Техас» и др. 30-миллиметровые модели обладают четырьмя рядами лезвий.

Другой фактор, который нужно учитывать при выборе этой детали, — внешний диаметр. Данный показатель определяет глубину вспахивания. Помимо всего прочего, насадка должна быть выполнена из высококачественного материала, иначе деталь может с легкостью поломаться.

Самостоятельное изготовление «гусиных лапок»

Если на вашем мотоблоке фрезы устарели, либо у вас появилось желание усовершенствовать свое оборудование, к примеру, уменьшить или увеличить ширину и глубину обработки, то деталь можно сделать самостоятельно. Нередко такая задумка позволяет существенно повысить уровень качества культивирования земли, а также заметно ускорить работу.

Данные детали характеризуются несложной конструкцией, поэтому их можно сделать и своими силами.

Наиболее простой вариант — изучить и проанализировать конструкцию фрез промышленного типа, после чего внести в нее некоторые коррективы.

Нужно обратить внимание на то, что для самостоятельной сборки фрез вам придется пользоваться индивидуальными чертежами.

Итак, самодельные насадки данного типа состоят из следующих деталей:

  • Втулка. Ее можно сделать из толстой трубки диаметром в 50 мм.
  • Фланец производится из толстолистовой стали. Ему можно придать круглую форму, но гораздо легче сделать фланец квадратной формы.
  • Стойка для лезвия. Тут можно воспользоваться стальным уголком. Некоторые умельцы применяют для изготовления этого элемента рессоры автомобиля.
  • Среднее лезвие.
  • Крайнее левое лезвие.

Лезвия лучше делать из инструментальных стальных сплавов. Некоторые мастера для данной цели пользуются автомобильными рессорами.

С применением сварки лезвия устанавливаются на стойки, которые крепятся к фланцам. Фланцы же прикрепляются непосредственно к втулке. Некоторые останавливают свой выбор на болтовых крепежах, однако такие конструкции не очень надежны.

«Минусом» насадки «гусиные лапки» считается то, что при работе этот элемент сильно повреждается. В итоге двигатель культиватора подвергается дополнительной нагрузке, а исполнитель при этом очень устает. Для того чтобы это минимизировать, на ось по обеим сторонам нужно поставить колесики, которые будут выполнять функцию неких ограничителей.

В этой ситуации будет обрабатываться лишь самый верхний почвенный слой. Данный вариант удобен для культивирования дернистой и сильной заросшей земли. После первого прохода дерн начинает разрушаться. Далее колесики демонтируются, и производится дополнительная обработка на ту или иную глубину.

Если самодельные «гусиные лапки» изготовлены грамотно, то их качество не будет уступать промышленным аналогам.

Итак, самостоятельное изготовление «гусиных лапок» имеет следующие преимущества:

  • у вас появится возможность сэкономить;
  • вы сделаете деталь именно для вашего культиватора;
  • правильно собранная самодельная фреза ничуть не уступает заводским изделиям.

Почвенная фреза для мотоблока используется для уничтожения сорняков, интенсивного крошения почвы, перемешивания слоев почвы, выравнивания поверхности поля и завертывания удобрений. Фрезы применяются особенно эффективно когда обрабатываются тяжелые переувлажнённые почвы, разрабатываются задеренелые пласты, срезаются кочки, улучшаются луга и пастбища.

Почвенная фреза для мотоблока

Почвенную фрезу для мотоблока применяют во время пред посевного периода весной, после отвальной обработки. Не рекомендуют использовать фрезы на легких почвах, чтобы избежать распыленности.

Внешне почвофрезы похожи на согнутые ножи или сабли, которые закрепляют на валу в определенном порядке. Скорость вращения вала достигает 200 об/мин. Навешивается он сзади на мотоблок. Работа почвофрезы зависит от вала отбора мощности. Более лучший результат фреза дает во время увеличения скорости движения.

Схема и устройство фрезы для мотоблока

Благодаря саблеобразной форме, фрезы для мотоблока безопасны в работе. Если мотоблок наезжает на корень или камень, фрезы его приподнимают подобно колесу автомобиля, при этом дальше продолжая обработку. Если же фрезы прямые, то они могут зацепиться за препятствие и опрокинуть мотоблок. Последствием может быть потеря равновесия оператором и возможное падение на фрезы.

Ножи крепятся к пластинам, которые под различными углами приварены к валам. Благодаря этому фрезы входят в почву плавно, по очереди. Это благоприятно отражается на трансмиссии мотоблока. Для изготовления ножей используют углеродистую сталь. Если есть доступ к кузнице, используя рессору, можно изготовить такие ножи. Для изготовления других деталей используются следующие марки стали: Ст-25, Ст-20, Ст-10, которые легко поддаются сварке.

Почвенная фрезы гусиные лапки для мотоблоков

Для придачи большей прочности фрезам, их изготавливают из стали, цельносварными и неразборными. Такие фрезы получили название — фрезы гусиные лапки для мотоблоков. Они успешно и эффективно применяются при работе с твердой почвой. Они устанавливаются почти на любой мотокультиватор или мотоблок.

Главное, чтобы диаметр оси был правельным. Фрезы гусиные лапки отлично применяются при наличии твердого грунта, чтобы вспахать его «под картошку». Также их применяют для профилактики от садовых вредителей (проволочника или колорадского жука) или для быстрой вспашки огорода.

Разделяют фрезы гусиные лапки на 3-х и 4-х рядные. Если диаметр оси 25 мм, 3-х рядные фрезы используют для мотокультиваторов Техас, Крот, Caiman, Нева, а 4-х рядные используют для мотоблоков Фермер, Салют, Фаворит. Если диаметр оси 30 мм 4-х рядные фрезы используют для мотоблоков Каскад, Pubert, Master Yard, Нева.

Как сделать самодельные фрезы для культиватора своими руками

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Фреза для мотоблока своими руками – для глубокой вспашки (ЧЕРТЕЖ)

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

КАК СДЕЛАТЬ СВОИМИ РУКАМИ ФРЕЗУ ДЛЯ МОТОБЛОКА

Одни дачники отдают предпочтение заводской технике, другие видят в ней сплошные недостатки и разрабатывают свои модели, а третьи удачно сочетают полезные качества покупных орудий труда с собственной смекалкой и выдумкой. Автору письма это особенно хорошо удается.

Первый свой сад я разбил давно, в 1958 году, а огородами приходилось заниматься с малых лет – рос в сельской местности. Люблю ранней весной при плюсовой температуре прививать плодовые деревья, в основном яблони и груши, – результат приходит нескоро, настоящую радость испытываешь с появлением первого урожая.

Дички для прививок подбираю по осени вдоль дорог и тротуаров: их топчут, а они снова вырастают, удивляет их жизнеспособность. Черенки беру у соседей с понравившихся мне яблонь и груш. Весь процесс занимает по времени всего один день в году.

Почву сада и огорода обрабатываю вручную, с помощью лопаты. Для обработки больших участков раньше приглашал трактор с плугом – осенью пахал, весной бороновал, а лет шесть назад мне подарили мотокультиватор.

Новейший магнитный usb-кабель USLION для быстрой зарядки мобильного телефона за 1 доллар!

Осенью по вспаханному участку почву под чеснок обработал этим мотокультиватором. Весной на невспаханном участке мотоблок стал останавливаться от перегрузки, хотя в инструкции по эксплуатации была указана глубина вспашки (подъем почвы) 25 см. В магазине данный показатель грамотно отвергли, сказав, что это все-таки культиватор, а не плуг.

Чтобы рыхлить почву глубже, я принял решение изготовить собственную фрезу с шириной захвата на 100 мм уже. По случаю приобрел 16 сегментных ножей от сенокосилки, но в итоге они оказались слишком тяжелы для мотокультиватора.

Пришлось их обрезать по бокам с внешней стороны и по два ножа влево-вправо с внутренней. В результате мотоблок стал хорошо тянуть и углубляться в почву без скачков и прыжков. Высота ножей ограничена поддоном двигателя и равна 160 мм, глубина подъема почвы достигла 20 см, при этом почву, обрабатываемую на участке, можно охарактеризовать как тяжелый чернозем-суглинок.

Конструкция фрезы изображена на рисунке. Нож состоит из двух частей, сваренных между собой: вертикальная часть из стального листа толщиной 5 мм и шириной 50 мм, горизонтальная часть из сегмента жатки толщиной 2,5 мм и шириной 76 мм. Горизонтальный нож находится над вертикальным под углом 30° к основной плоскости, как у лемеха плуга с культурным отвалом. Режущие кромки у ножей не заходят за оси координат (как у фрез для обработки металлов), чем обеспечивается оптимальный угол рыхления почвы (угол резания) – в этом и заключается главное отличие моей фрезы от покупной техники.

Позже был приобретен еще один мотоблок. Его фреза при обработке почвы подбрасывает тяжелый агрегат и не хочет глубоко рыхлить, ножи и сама фреза изготовлены без учета законов резания. Коллеги рекомендовали нагружать агрегат противовесами для увеличения веса и глубины рыхления, но это абсурдное решение, и я пошел другим путем, а именно: с учетом предыдущего опыта мной изготовлена новая фреза. Результаты весьма положительные.

У А.С. Пушкина на этот счет есть слова: «И опыт, сын ошибок трудных, И гений, парадоксов друг, И случай, бог изобретатель…» Исходя из полученного опыта, можно рекомендовать производителям выпуск мотолопат с приводом от электродвигателя (наподобие электрокосилок), относительно легких и компактных, перевозимых в багажнике.

Любителям мотоблоков и мотокультиваторов могу рекомендовать переделку фрез заводского изготовления с учетом того, что задняя часть ножей находится на оси координат. Нож необходимо выправить, обрезать верхнюю часть под углом 30° и приварить сегмент от жатки. При желании в заводских условиях либо в кузнице можно изготовить нож к фрезе цельным, Г-образ-ной формы.

А навесив ножи такого типа на тракторные фрезы, мы получим толкающий плуг-рыхлитель с новыми возможностями в плане производительности труда и качества безотвальной обработки почвы.

Сравнивая работу мотокультиватора и мотоблока, можно сказать, что первый легче, удобнее и маневреннее в управлении. Назначение мотоблока шире, но управление им требует больших усилий. У него часто обрывается трос сцепления у рукоятки, при работе с косилкой ослабевают болты крепления и требуют частой перетяжки, быстро выходят из строя ножи косилки и тд. Я считаю, что вся эта техника сделана не для дачников, а для рационализаторов и изобретателей: твори, выдумывай, пробуй.

Буду рад, если мои предложения по модернизации фрез найдут применение у хозяев дач и огородов, а производители не оставят их без внимания.

Сообщества › Сделай Сам › Блог › Самодельные фрезы для мотоблока

Есть желание сделать дополнительные фрезы на мотоблок НЕВА, только вот не знаю с какого металла делать, поделитесь опытом! Спасибо

Смотрите также

Комментарии 33

друзья драйвовчане!прошу прощения, может и не по теме вопрос! подшипники коленвала на неве просто одеваются или на горячую садяться?подшипник со стороны маховика(или как его там)

Посоветовался с сельхозниками. 65Г — рессорная сталь, компромисс между прочностью и стоимостью, тем более что можно рессоры использовать.

делал из чернухи толщина 5мм гусиные лапки всё работает.мотоблок нева мб 2 про ширина культиватора 600мм устраивает, всё отлично.

С рессоры однозначно

Сделал гусиные лапки из рессор москвича, и ножи от тракторной косилки, приварены на толстостенную трубу и второй год без поломки, и дополнительный груз на мотоблок установи

я себе так же сделал, за основу брал 30ю трубу толстостенную 5 рядов забабахал, мотоболок их даже не чувствует.

Взять листы рессоры например от москвича в самый раз будет

Был опыт когда токарь делал себе ножи на газонокосилку самозатачивающиеся. Взял сталь 20 обработал как надо форму, а со стороны острия нерабочую сторону цементировал. Получалось, что срез получился мягче, чем сама режущая кромка. Таким образом износ металла получился различным и кромка осталается всегда острой. Может и так получится. А в части материала. Тут нужно выбрать между долговечностью, ремонтопрогодностью и доступностью. Выбирать вам.

а как лучше всего цементировать сторону?

Цементация — процесс насыщения поверхностного слоя углеродом. Производится в заводских условиях. Для насыщения упрочнения определенного места, а не всей детали целиком, неупрочняемые места необходимо защитить — например жидким стеклом.

Калить можно так- по режущей кромке, отступив милиметров 5 от края, проходишь электродом (сваркой), с обеих сторон, потом затачиваешь.Хотя для не сильно засоренных участков, острая заточка не нужна.Пусть лучше из земли сорняк с корнем выдергивает, чем при острой кромке режет, а корень в земле остается.Убедился на собственном опыте.

с рессор легкового авто самое надежное

только такие как на фото не делай…делай «гусиные лапки» и заточи резцы

гусиные сам не делал случайно? размеры интересны

нет не делал.есть опыт работы просто с невой со своими фрезами и гусиными лапками…размеры проще в магазине замерить и уже потом самому варить))

гусиные сам не делал случайно? размеры интересны

дак они делаются по высоте стандартных, только вместо загибов сигменты от косилок. В каждом колхозе их валом валяется.

только такие как на фото не делай…делай «гусиные лапки» и заточи резцы

не ими пахать если только после трактора большого, они куда хуже траву режут, больше наматывают

только такие как на фото не делай…делай «гусиные лапки» и заточи резцы

Я покупал гусиные лапки в магазине, с ними мотоблок тупо зарывается и стоит на месте

а со своими по твердой земле скачет как сайгак)) мне как то больше гусиные понравились.свои фрезы тоже зарываются будь здоров

Фрезы на культиватор

Фрезы на культиватор – это весьма полезное приспособление, помогающее решить массу сельскохозяйственных задач. Их наличие позволяет быстро и качественно вспахать любой тип почвы, в том числе, нетронутую ранее целину. Особенно полезными фрезы будут при обработке вязких глинистых грунтов, не поддающихся вспашке другими типами навесного оборудования.

Типы фрез для мотокультиватора – разновидности и описание

Все имеющиеся в продаже фрезы для культиваторов поддаются определенной классификации.

На рынке встречается оборудование таких типов:

  • фрезы, оборудованные саблевидными ножами – приспособления этого типа считаются наиболее популярными среди покупателей. Высокая эффективность и производительность таких конструкций доказана несколькими десятками лет и массой довольных фермеров. В число основных преимуществ таких фрез входит их оптимальная форма, материал изготовления и методы их обработки. Они обладают разборной конструкцией, что позволяет быстро заменить сломанную деталь. Сегодня саблевидными фрезами комплектуется практически каждый культиватор Крафтсман, Нева и Hyundai;
  • фрезы типа «гусиные лапки» — оборудование этого типа вошло в активное применение сравнительно недавно. Такие приспособления хорошо справляются с обработкой твердых типов грунтов, целины с одновременным удалением высоких сорняков. Высокой прочности и надежности фрез удалось достичь за счет их неразборной конструкции. Основным минусом таких приспособлений является материал, из которого они изготовлены – для большинства фрез типа «гусиные лапки» производители используют углеродистую сталь, которая гораздо легче поддается деформации при вспашке тяжелых глинистых грунтов. Тем не менее, почвенные фрезы типа «гусиные лапки» довольно просты в ремонте и сварке. Оборудование этого типа сегодня входит в комплектацию культиваторов производства компаний Caiman, Ока, Авангард и Каскад.

При выборе фрез для культиватора обязательно следует учитывать тип обрабатываемой почвы. От этого зависит эффективность и длительность практического применения выбранного оборудования.

Как сделать самодельные фрезы для культиватора своими руками?

Прежде, чем начать изготовление приспособления, потребуется окончательно определиться с наиболее подходящим для конкретных условий типом, чтобы в процессе сборки учесть особенности конструкции.

Выбрав тип приспособления, нужно внимательно изучить чертежи, в которых вы найдете порядок монтажа и способ крепления деталей фрезы. Затем потребуется подготовить материалы и оборудование, необходимое для изготовления.

Если в выбранной конструкции присутствуют фигурные элементы, то их изготовления лучше всего заказать у токаря, или же изготовить вручную, используя имеющиеся в хозяйстве кузнечные инструменты. Все остальные детали можно сделать своими руками или приобрести в сельскохозяйственном магазине.

В процессе изготовления большое внимание обязательно следует уделить правильной последовательности сборки. В случае ошибки готовая фреза будет тянуть культиватор в одну, или другую сторону.

Большинство экспертов согласны во мнении, что размеры деталей самодельной фрезы для культиватора не должны превышать 50 см. Такая фреза сможет углубиться в грунт на расстояние до 26 см, чего более чем достаточно для эффективной вспашки участка.

Также следует учесть, что фреза саблевидного типа является более безопасной для фермера в том случае, если он случайно упадет на конструкцию. Кроме того, ножи для культиватора в таком приспособлении размещены поочередно, благодаря чему они входят в грунт без ударов и рывков.

Чтобы пользоваться активной фрезой как можно дольше, крайне важно придерживаться правил ее эксплуатации. При каждом дальнейшем включении культиваторы фрезы должны располагаться над уровнем почвы. Запуская обороты, лопасти приспособления следует медленно углубить в грунт и начать вспашку участка.

Сборка фрезы культиватора – правильный порядок действий

Изготовление приспособлений для культиватора своими руками дает возможность подогнать ширину, которую будет охватывать конструкция, под определенные особенности имеющегося участка. Перед тем, как собрать фрезу на мотокультиватор,

потребуется подготовить следующие материалы:

  • трубка из стали, диаметром примерно 4,2 см;
  • металлические запчасти, которые можно наточить и в дальнейшем использовать для вспашки грунта;
  • аппарат для сварки;
  • болгарка.

Также для сборки приспособления потребуются рессоры от старого автомобиля или остатки от другой имеющейся техники.

Дальнейший алгоритм изготовления выглядит следующим образом:

  1. Вначале детали, взятые для вспашки грунты, нужно подогнать по размерам – в дальнейшем они послужат лопастями для фрезы;
  2. Далее согните лопасти в одном определенном направлении;
  3. Затем готовые лопасти приварите к трубе так, чтобы они располагались с разных сторон имеющейся оси;
  4. Края лопастей заточите в том направлении, которое будет соответствовать их движению;
  5. Сделанную фрезу нужно присоединить к имеющемуся культиватору. Установка конструкции выполняется посредством сцепного механизма агрегата:
  6. Если вы изготавливаете дополнительные фрезы к уже имеющемуся штатному оборудованию мотокультиватора, то соединять их нужно не со сцепным устройством, а с осью штатных фрез. В таком случае для крепления применяются болты.

После сборки приспособления его потребуется протестировать. При необходимости неровной обработки грунта следует отрегулировать конструкцию посредством настройки ее положения по отношению к культиватору.

Как правильно точить самодельную фрезу?

Производители мотокультиваторов поставляют в продажу технику с уже заточенными штатными фрезами. Однако что делать человеку, изготовившему фрезы для имеющегося культиватора самостоятельно? В таком случае потребуется выполнять самостоятельную заточку режущих ножей приспособления.

Для заточки оборудования понадобится болгарка, оборудованная алмазным кругом, диаметром 12,5 см. В противном случае можно воспользоваться точильным станком, однако применять его будет сложно в связи с габаритами и направлением изгиба ножей. Если изготовленные фрезы комплектуются небольшими по размерам ножами, то для их быстрой заточки можно воспользоваться мелкозернистой наждачной бумагой.

Точить ножи самодельной фрезы для культиватора необходимо строго под углом 45 °. При этом необходимо самостоятельно определить ту сторону, которая углубляется в почву. Снимать слишком большое количество металла с ножа не требуется, вполне достаточно 1–2 заточек за один сезон. В некоторых случаях периодичность заточки ножей фрезы может меняться – все зависит от интенсивности применения и типа обрабатываемого грунта.

При интенсивной работе культиватором в мокрую погоду потребуется следить за состоянием фрез. Чтобы исключить образование коррозии, их следует обрабатывать специальным антикоррозийным составом, найти который можно практически в любом магазине автомобильных запчастей. Также очень важно постараться исключить попадание фрезы на камни и другие твердые предметы – это поможет продлить сроки эксплуатации и снизить необходимость заточки режущих ножей приспособления.

Как сделать фрезу для мотоблока своими руками

Стандартная комплектация мотоблоков любой марки предполагает наличие фрез и других необходимых деталей. Но бывают ситуации, когда нужно самостоятельно увеличить мощность агрегата, чтобы лучше и глубже обрабатывать почву. На сегодняшний день изготовить фрезы для мотоблоков своими руками может любой желающий, и для этого необходимо следовать простым инструкциям, которые мы подробно рассмотрим в этой статье.

Основное предназначение и типы фрез

В сельском хозяйстве мотоблоки уже давно занимают лидирующие позиции по эксплуатации, отличаясь быстрой обработкой земли и возможностью автоматического сбора урожая. Каждая модель, независимо от страны производителя, включает дополнительные силовые установки. Как правило, их вполне хватает для качественной работы на любых участках, и необходимости самостоятельно изготавливать фрезы для мотокультиватора практически нет. Но бывают ситуации, когда возможности купленного агрегата, не соответствуют российским реалиям.

Простой пример: не все западные производители учитывают глубину почвы в других странах, специфические зерновые культуры, погодные условия и прочие моменты, которые могут усложнить процесс работы и увеличить вероятность быстрой поломки.

В таких случаях всегда можно купить дополнительную фрезу под конкретно свой участок или же изготовить её своими руками. Стоит отметить, что во многих случаях самодельные детали работают гораздо эффективнее, нежели заводские! Визуально любая фреза выглядит следующим образом: две части модуля со специальным набором почвообрабатывающих ножей крепятся на колёсную базу, а затем регулируются так, чтобы одна конструкция не мешала работать другой. Благодаря этой простой технологии мотоблок получает возможность самостоятельно передвигаться по территории и заниматься обработкой.

Стоит отметить, что существует второй тип навесных фрез, работающий при помощи вала отбора мощности. Такие установки крепятся сзади основной конструкции, и часто встречают на таких моделях, как МТЗ, Прораб, Агро и других. Несмотря на разницу в установке, все типы фрез изготавливаются по одинаковой схеме.

В зависимости от вида эксплуатации, дополнительные устройства могут слегка отличаться друг от друга. Главным предназначением фрез является уничтожение сорняков и выравнивание земной поверхности участка, но параллельно они могут выполнять и другие задачи. Например, заворачивать удобрения, перерабатывать почву или даже удобрять её при помощи специальных приспособлений. Давайте подробнее рассмотрим, какие типы фрез встречаются чаще всего.

Саблевидные или «активные» фрезы

Самой эффективной деталью для обработки поверхности считается активная фреза, которая благодаря своей комплектации может работать на любых проблемных участках. Ограничений по эксплуатации практически не существует, но в то же время многие фермеры рекомендуют использовать саблевидные ножи на мягком грунте. При желании допускается применение мотоблоков на каменистых участках с большим количеством корней, так как шанс возможной поломки ножей практически минимален.

Ножи на активных фрезах состоят их 4-х деталей и равномерно располагаются по конструкции под девяносто градусов. Как правило, на одну сторону устройства крепится от двух до трёх таких блоков, а иногда их количество может достигать даже пять элементов. Всё зависит от мощности вашего мотоблока и его общего веса, то же самое касается ширины прикрепляемых деталей.

Каждый нож визуально выглядит, как обыкновенная изогнутая металлическая полоса, но при определённой мощности, эти наконечники очень глубоко входят в землю и уничтожают все лишние компоненты. Если говорить о том, как сделать саблевидные фрезы самостоятельно, следует посоветовать специальную рессорную сталь марки 50ХГФА.

Изготовление активной фрезы

Среди фермеров и просто любителей огорода, наибольшей популярностью пользуются именно саблевидные устройства благодаря эффективной и простой конструкции, которую легко можно собрать в домашних условиях. Для изготовления активной фрезы вам понадобится металлическая полоса из высокопрочной стали, болгарка, дополнительные детали для непосредственного вскапывания земли, небольшая труба и любой сварочный аппарат.

Стоит отметить, что в качестве вспахивающих приспособлений вполне подойдут старые автомобильные рессоры и другие аналогичные изделия. Основные элементы фрезы следует изогнуть в одинаковом направлении и обрезать до единого размера. Воспользовавшись сварочным аппаратом, вы легко присоедините полученные конструкции к основной трубе. Важно! Распределить режущие детали необходимо равномерно и с разных сторон трубы.

Если самодельная фреза нужна вам для конкретных целей, и вы сразу знаете, в какую сторону будут двигаться лезвия, рекомендуется дополнительно заточить их по требуемому направлению, тем самым увеличив мощность и качество вскапывания. Получив собранный механизм, нужно хорошо закрепить его на мотоблоке и сразу же попробовать фрезу в действии. Обнаружив некоторые неточности в работе или любые другие проблемы, конструкцию можно легко снять и доработать в зависимости от потребностей. Перед тем как начинать изготовление фрезы для мотоблоков своими руками, советуем просмотреть специальные видео-инструкции, представленные в конце статьи.

«Гусиные лапки»

Вторым типом фрез является модель «гусиные лапки», получившая такое оригинальное название за счёт треугольной формы режущих деталей. Аналогично с саблевидным типом устройства, размер и количество режущих компонентов зависит от веса основного агрегата. Например, для мотоблока МТЗ рекомендуется устанавливать четыре и больше деталей, а для других схожих моделей всего три. По сути, вы можете поставить неограниченное количество ножей, как сочтёте нужным, но необходимо учитывать, что мощность мотоблока со слабым двигателем существенно упадёт.

При помощи «гусиных лапок» чаще всего обрабатывают сложные виды грунтов и целинные земли. Но стоит отметить, что в случае, если почва содержит большое количество корней разветвлённой формы, система может забиваться и давать сбои.

Широкое применение данный тип фрез получил в восьмидесятые годы во времена СССР, когда началось активное развитие самодельных приспособлений в хозяйственном секторе. Фермеры были вынуждены искать способы, как увеличить производительность на своих участках и по этой причине учились создавать фрезы для мотоблоков собственными руками. Следует сказать, что с тех пор конструкция агрегата не изменилась, что ещё раз доказывает его неподвластную времени эффективность.

Как собрать «гусиные лапки»

Основным элементом почвенного устройства является приводная втулка, параметры которой должны быть не меньше пяти мм длины стенки, а оптимальным показателем считается примерно семь мм. Далее необходимо проточить внутренность так, чтобы она легко одевалась на вал, и сделать специальное отверстие под осевую трубу глубиной тридцать или сорок мм.

Что касается самой осевой трубы, то она, как правило, изготавливается на основе стандартной модели АЕ25-32, но допускается применение и других аналогичных деталей. Существует два вида готовой трубы: разборный и неразборный, все зависит от ваших ожиданий. Но если верить отзывам фермеров, то разборный вариант всё же считается наиболее эффективным, так как всегда есть возможность добавить или убрать ножевые установки. Как будет вести себя мотоблок на определённом участке предугадать невозможно, и по этой причине лучше на всякий случай иметь запасной вариант модификации.

Выбрав подходящий тип осевой трубы, необходимо установить на неё специальный фланец для дальнейшего крепежа ножевых установок. Общая длина такого приспособления будет зависеть от ширины ножей и их отдалённости друг от друга. Оптимальная ширина треугольных ножей равняется примерно 60-80 мм, так как более крупные размеры заметно увеличивают сопротивление агрегата земле и ухудшают его работу. Сами ножевые вставки должны быть изготовлены из плотной стали и иметь толщину 3-5 мм. Далее следует собрать стойку режущего элемента, которая состоит из изогнутой полосы и заточенной кромки.

Соединив ножевую установку и осевые трубы, вы получите общую конструкцию модульного элемента. Собственно, это и есть финальная стадия создания «гусиных лапок» и вы можете провести первый «обкат» самодельной установки. Также, перед тем как начинать процедуру изготовления фрезы, стоит предварительно сделать небольшой чертёж, чтобы уменьшить риски порчи деталей. Нужный чертёж можно найти во многих автомобильных изданиях или же на просторах интернета, если вы имеете техническое образование и понимаете конструкцию фрезы, можно изготовить примерный план самостоятельно.

Эксплуатация

Если ваша уникальная модель устройства предполагает наличие фигурных деталей, лучше предварительно заказать их у мастера и не тратить на это дополнительного времени. Все остальные элементы продаются в магазинах или же могут быть изготовлены вручную.

Важно: чтобы продлить жизнь самодельной фрезы, необходимо при запуске мотоблока держать её на поверхности грунта, и только после начала работы медленно опустить.

Итак, отвечая на вопрос, какие фрезы лучше собрать, необходимо учитывать особенности конкретного участка и условия работы. С точки зрения простоты изготовления, активные фрезы считаются более привлекательными, но зато почвенные лучше справляются с проблемными грунтами. Самодельное приспособление однозначно будет работать лучше заводского, так как ни один инженер не знает, какой именно участок вы будете обрабатывать. Процедура изготовления фрезы для мотоблоков своими руками потребует определённого количества времени и сил, но, поверьте оно того стоит и результат не заставит себя долго ждать!

Конструкция фрезы для мотокультиватора

Почву сада и огорода обрабатываю вручную, с помощью лопаты. Для обработки больших участков раньше приглашал трактор с плугом – осенью пахал, весной барановал, а лет шесть назад мне подарили мотокультиватор Ковровского завода «Калибр».

Осенью, под чеснок, по вспаханному участку, почву обработал мотокультиватором. Весной на невспаханном участке мотоблок стал останавливаться от перегрузки, хотя в инструкции по эксплуатации были указаны глубина вспашки (подъем почвы) 25 см. В магазине этот показатель грамотно отвергли, сказав, что это культиватор, а не плуг. Что бы рыхлить почву глубже, было принято решение изготовить свою фрезу с шириной захвата на 100 мм уже, чем уже у имеющегося, по случаю приобрел 16 сегментных ножей от Смоленской сенокосилки, что в итоге оказалось тяжелым для мотокультиватора. Пришлось ножи обрезать по бокам с внешней стороны и по два ножа влево-вправо с внутренней. В результате мотоблок хорошо стал тянуть и углубляться в почву без скачков и прыжков. Высота ножей ограничена поддоном двигателя и равна 160 мм, глубина подъема почвы достигла 20 см, при этом почву, обрабатываемую на участке, можно охарактеризовать, как тяжелый чернозем — суглинок. Конструкция фрезы изображена на эскизе.

Нож фрезы состоит из двух частей сваренных между собой: вертикальная часть из стального листа толщиной 5 мм и шириной 50 мм, горизонтальная часть из сегмента жатки «Дон-1500» толщиной 2,5 мм и шириной 76 мм. Горизонтальный нож находится на вертикальным под углом в 30 градусов к основной плоскости, как у лемеха плуга с культурным отвалом. Режущие кромки у ножей не заходят за оси координат (как у фрез для обработки металлов), чем обеспечивается оптимальный угол рыхления почвы (угол резания) – в этом заключается главное отличие моей фрезы для обработки почвы.

Позже был приобретен мотоблок «Угра» Калужского завода. Фреза, проданная к мотоблоку, при обработке почвы подбрасывает тяжелый агрегат и не хочет глубоко рыхлить почву, ножи и сама фреза изготовлены без учета законов резания. Коллеги с мотоблоком рекомендовали нагружать агрегат противовесами для увеличения веса и глубины рыхления, но это абсурдное решение и мы пошли другим путем, а именно мною изготовлена новая фреза, исходя из предыдущего опыта. Результаты весьма положительные.

При обработке весной увлажненной почвы сегментными ножами фрезы стали забиваться грязью, концы треугольные пришлось обрезать болгаркой, работа фрезы улучшилась.

У А.С. Пушкина на этот счет есть слова: «И опыт, сын ошибок трудных, И гений, парадоксов друг, И случай, бог изобретатель. ». Исходя из полученного опыта можно рекомендовать производителям создать мотолопату с приводом от электродвигателя (на подобии электрокосилок), относительно легкую и компактную, перевозимую в багажнике легкового автомобиля. Фреза сама углубляется в почву и тянет за собой садовода – огородника, при этом сошник отпадает.

Любителям мотоблоков и мотокультиваторов могу рекомендовать переделать фрезы заводского изготовления с учетом того, что задняя часть ножей находится на оси координат, нож необходимо выправить, обрезать верхнюю часть под углом в 30 градусов и приварить сегмент от жатки. При желании в заводских условиях, либо в кузнице можно изготовить нож к фрезе цельным, Г-образной формы.

При навешивании ножей такого типа на тракторные фрезы будем иметь толкающий плуг-рыхлитель с новыми возможностями: по производительности и качеству безотвальной обработки почвы.

Сравнивая работу мотокультиватора и мотоблока, можно сказать, что мотокультиватор легче, удобнее и маневреннее в управлении. Назначение мотоблока шире, но управление им требует больших усилий. У мотоблока часто обрывается трос сцепления у рукоятки. При работе с косилкой ослабевают болты крепления и требуют частой перетяжки, быстро выходят из строя ножи косилки, для 100 лучших товаров можно было бы положить в зип пару лишних комплектов ножей. Вся эта техника сделана не для людей, а для рационализаторов и изобретателей: твори, выдумывай, пробуй.

В заключение хотелось бы отметить, буду рад если эти предложения по модернизации фрез найдут применение у любителей дач и огородов и не останутся без внимания у производителей.

Нужно согнуть металлические детали? Просто сделай волну!


Вы не хотите, чтобы палец застрял в одном, но листогибочные прессы — это отличный станок. Близкий родственник карнизного тормоза изобретателя Джорджа Кина (который он запатентовал в 1887 году), современные листогибочные прессы используют гидроцилиндр или электрический сервопривод вместе с набором мужских и женских штампов для кромки, формирования, штамповки, штамповки или сгибания листа. металл в довольно удивительных формах. Как и в случае с лазерными резаками, пробивными прессами и ножницами, листогибочные прессы являются обычным явлением в любом цехе по изготовлению листового металла.

Проблема

Есть только одна проблема. Как и большинство основного оборудования, листогибочные прессы дороги, и, если у вас нет такого в их распоряжении (кладбища бывшего в употреблении оборудования полны их, многие из них напоминают карнизные тормоза прошлых лет), вам придется заплатить одному из этих производителей металла, чтобы он сделал свои детали. . В этом нет ничего плохого, но, учитывая длительное время выполнения заказа и относительно высокую плату за установку, обычно взимаемую этими универсальными магазинами, это может быть непомерно затратным.Что теперь?

Волна привет решению

Есть альтернатива всей этой головной боли. Приложив немного изобретательности и немного умных работ с САПР, можно использовать лазер для вырезания линий изгиба практически на любой детали из листового металла, что упрощает складывание, чем бумажный самолетик (ну, почти). Я знаю, я знаю, что у вас тоже нет лазерного резака, но у SendCutSend есть — на самом деле их три — и мы рады поделиться малоизвестным методом перепрыгивания через препятствие листогибочного пресса и возобновления вашего проекта. отслеживать.Более того, поскольку мы специализируемся на лазерной резке с быстрым поворотом, ваши детали будут стоить меньше и оказаться в ваших руках быстрее, чем вы могли представить.

Гибка в домашних условиях

Так как это работает? Вот несколько пошаговых инструкций, которые помогут вам визуализировать этот волшебный процесс:

  1. Возьмите старую книгу с книжной полки и оторвите заднюю обложку (убедитесь, что она не из публичной библиотеки или та, которую мама подарила вам на день рождения в прошлом году).
  2. Тонким маркером аккуратно нарисуйте серию фигур на воображаемом куске листового металла, как показано на рисунке 1 ниже.
  3. Теперь возьмите нож X-Acto и вырежьте эти формы. Будьте осторожны, чтобы не пораниться. Не стесняйтесь издавать жужжащие звуки, притворяясь резцом для лазерной резки.
  4. Когда закончите, возьмите свой шедевр и согните его по линии. Видите, как легко это было и как аккуратно складывалось? Проблема решена, листогибочный пресс не требуется.

Преодоление разрыва

Конечно, это небольшое упражнение не было сделано с металлом, хотя могло бы быть.SendCutSend регулярно выполняет эти «волновые разрезы» в алюминии, стали, титане, латуни и других изделиях, что позволяет нашим клиентам сгибать детали вручную и избегать посещения вашего местного предприятия по производству листового металла. Тем не менее, есть несколько рекомендаций, о которых вы должны знать перед началом работы:

  • Зазор: в нашем примере обложки книги, это ширина белой линии. Она должна быть в 0,6 раза больше толщины материала и немного больше, чем у более тяжелых или твердых металлов. Например, 0.Для алюминия 125 дюймов потребуется зазор 0,075 дюйма, а для углеродистой или нержавеющей стали 0,187 дюйма — примерно 0,130 дюйма.
  • Вкладка: Эта маленькая угловая секция между каждым слотом? Это называется вкладкой. По прямой, толщина материала должна быть не менее одной толщины в поперечнике. Сделайте его слишком широким, и вам понадобятся руки, как у Арнольда Шварценеггера, чтобы согнуть деталь; слишком узкий, и деталь будет тусклой.
  • Длина: Точно так же вам решать, какой длины должна быть каждая прорезь и, следовательно, сколько их потребуется по длине изгиба.Опять же, это зависит от типа материала, его толщины и ширины изгиба, но полдюжины или около того будет хорошей отправной точкой для типичной детали.
  • Хвост: Если у вас есть двухфутовая часть со складкой посередине, каждый «хвост» будет иметь длину один фут. Благодаря огромному количеству механических рычагов в этом примере даже ваша тетя Марта могла его согнуть. Однако сделайте эту часть длиной всего 6 дюймов, и вам лучше позвонить дяде Бобу за помощью (или добавить больше выступов, сократив длину прорези).

Это просто, обещаем

Запутались? На самом деле это проще, чем кажется. Если вы специалист в области САПР или девушка, у нас есть несколько шаблонов .dxf, которые вы можете использовать. В противном случае позвоните нам, и мы поможем вам разобраться. Вы также должны знать то, что операторы листогибочного пресса хорошо знают: когда вы изгибаете металл, вы теряете немного материала в изогнутой части (что-то, называемое OSSB, или внешняя задержка), поэтому вам нужно добавить это количество к длина вашей детали для достижения правильных размеров.Погуглите, если вам нужна формула. И снова мы здесь, чтобы помочь, если у вас возникнут проблемы. Удачного изгиба!

Что такое гусиные лапки и морщинки вокруг глаз?

Они прищуриваются от раздражения, мнутся от отвращения и смыкаются от радости. Они маленькие — менее сантиметра в ширину — но могут быть источником бесконечного разочарования или предметом гордости. Они являются результатом мышечного подергивания, которое является столь же неконтролируемым, сколь и мимолетным, но независимо от того, отправили ли они нас к дерматологу в панике или напомнили нам о смехе нашей матери, они являются частью нас.Они носят непроизносимые названия (orbicularis oculi схватки) и загадочные (маркеры Дюшенна). Но самый распространенный, самый тяжелый — это гусиные лапки. И они более сложные и тонкие, чем мы когда-либо думали.

«Когда люди приходят, чтобы избавиться от гусиных лапок, мы действительно думаем, лучший ли это вариант», — говорит Ранелла Хирш, дерматолог из Бостона. «Гусиные лапки более выразительны, чем любые другие морщинки. Я часто говорю: «Пытаться выражать эмоции без мимики — все равно что писать текст без смайлов.«И хорошо, технически они не столько танцующая дама в красном платье, сколько потеря коллагена вокруг мышцы (orbicularis oculi), которая окружает ваш глаз. Это сокращение происходит непроизвольно, когда вы улыбаетесь. «Гусиные лапки — это линии выражения, ассоциирующиеся с радостью, в то время как некоторые другие линии, например между бровями, ассоциируются с хмурым взглядом», — говорит Сьюзан Тейлор, доцент дерматологии Медицинской школы Перельмана при Университете Пенсильвании.

Таким образом, врачи, которые использовали инъекции для удаления гусиных лапок без разбора, смягчают свой подход.«Я смотрю на старые фотографии, и я улыбался, но у меня не было глаз. Это было жутко. ​​Но когда я был [в резидентуре, 20 лет назад], нас учили использовать Ботокс, чтобы равномерно вводить гусиные лапки — X отмечает точку — до тех пор, пока не было никакого движения. Так я поступала со всеми, включая себя », — говорит Джессика Ву, дерматолог из Лос-Анджелеса.

« Я отступила, чтобы выглядеть мягче. Теперь, когда актрисы приходите ко мне, они очень ясны: им нужны линии улыбки вокруг глаз ». Пациенты-психологи обычно говорят Ву, что им нужны гусиные лапки, чтобы проявлять сочувствие к своим пациентам, а учителя — особенно из гимназий — обычно хотят, чтобы их глаза оставались в покое, чтобы помочь им сблизиться с маленькими детьми.

Представьте себе улыбку — и мы имеем в виду поистине счастливую улыбку — с морщинками вокруг глаз. Там глубокое тепло. Дело не в том, что мы здесь выпускаем кремы для глаз; Бог знает, что мы используем их, мы любим их и чувствуем настоящее удовольствие от ощущения от любимой сыворотки. Кроме того, они отлично справляются с тем, чтобы кожа вокруг глаз оставалась мягкой, эластичной и защищенной от непогоды. Но перекалибровка нашего подхода к «гусиным лапкам» может также вызвать освобождение. Видеть в них что-то, что нужно праздновать и принимать, а не стирать, не желать, не заполнять, не замораживать или не покрывать грунтовкой.

Стеклянный замок: воспоминания

% PDF-1.6 % 562 0 объект > эндобдж 564 0 объект > / Шрифт >>> / Поля [] >> эндобдж 565 0 объект > поток application / pdf

  • Jeannette Walls
  • Стеклянный замок: воспоминания
  • 2010-08-14T15: 33: 33-04: 00Writer2012-04-17T10: 18: 30-07: 002012-04-17T10: 18: 30-07: 00OpenOffice.org 3.1uuid: 46498af3-2b2e-40fb-abcb- dfcaba975154uuid: 6100599c-1239-4d08-b46a-f3a4478291c0 конечный поток эндобдж 541 0 объект > эндобдж 561 0 объект > эндобдж 560 0 объект > эндобдж 559 0 объект > эндобдж 554 0 объект > эндобдж 546 0 объект > эндобдж 549 0 объект > эндобдж 547 0 объект > эндобдж 544 0 объект > эндобдж 548 0 объект > поток x] A 9L & F פ ucw

    Как предотвратить и избавиться от гусиных лапок

    Есть за что любить эволюцию, которая происходит с возрастом: мы лучше заботимся о себе, расслабляемся в эмоционально зрелых отношениях и, надеюсь, достигаем немного большей финансовой безопасности.Но когда дело доходит до тонких линий и морщин (читай: гусиных лапок), которые являются совершенно естественной частью старения, мы несколько менее влюблены.

    Что такое гусиные лапки?

    Гусиные лапки — это перпендикулярные линии натяжения вокруг глаз, в частности, там, где мышцы входят в кожу. Они вызваны нормальными движениями лица, такими как прищуривание, смех и улыбка.

    Может быть, это потому, что нас часто учили стремиться к бесконечно молодой внешности, что, давайте посмотрим правде в глаза, может быть проблематичным.Иногда лучший способ принять старение — это позаботиться о себе — от диеты до рутинного ухода за кожей — и это включает в себя изучение профилактических мер против старения и даже методов лечения, если это кажется вам правильным.

    Хотя возраст, в котором люди начинают замечать «гусиные лапки», «сильно варьируется, — говорит доктор медицины Нил Шульц, — в среднем это около 30 лет». Дело в том, что гусиные лапки — это естественно. Если вы улыбаетесь и смеетесь достаточно, чтобы вокруг глаз появились морщинки, значит, вы определенно делаете что-то правильно! Но желание сохранить кожу вокруг этой области более гладкой — не преступление.

    Познакомьтесь с экспертом

    • Нил Шульц, доктор медицины, ведущий дерматолог Нью-Йорка в Park Avenue Skincare с более чем 35-летним опытом. Он также является создателем линии по уходу за кожей Beauty Rx и ведущим DermTV.com.
    • Анна Гуанче, доктор медицины, сертифицированный дерматолог и эксперт по красоте знаменитостей. Она является основательницей Bella Skin Institute в Лос-Анджелесе.

    Просто запомните одну вещь: «Профилактическая помощь — ключ к успеху», — говорит Шульц. Чтобы узнать больше об этой общей проблеме, мы обратились к Шульцу, а также к Анне Гуанче, доктору медицины.

    Продолжайте прокручивать, чтобы узнать больше о причинах появления гусиных лапок и о том, как предотвратить или минимизировать их появление.

    Микела Буттиноль / Берди Архивы обращений по возрасту

    | Страница 14 из 16

    Body Скульптура настолько популярна среди сегодняшних бумеров, GenXer’ов и миллениалов. Социальные сети играют ведущую роль в привлечении пациентов всех возрастов в кабинеты хирурга для инвазивных и неинвазивных процедур, чтобы вылепить и усовершенствовать тело своей мечты.Социальные сети, FaceBook является основным источником, доказали, что они оказывают сильное влияние на людей всех возрастов и с любым уровнем дохода на подтяжку лица, увеличение подбородка, работу носа, подтяжку век / лба, процедуры груди, подтяжку рук, подтяжку живота … и многое другое. . Смотрите мои предыдущие блоги по Body Sculpting, чтобы узнать, что входит в Body Refinement и Contouring.

    Хорошо выглядеть на Facebook Увеличивает количество запросов на пластическую хирургию: Социальные сети — это о том, что нужно видеть и быть увиденным.Опрос 752 хирургов показал, что на 31% увеличилось количество запросов на пластическую операцию от людей, которые хотят лучше выглядеть в социальных сетях. Наиболее востребованными были следующие процедуры: ботокс, ринопластика, подтяжка лица, подтяжка рук (брахиопластика) и увеличение груди.

    РУКОВОДИТЕЛИ, КАРЬЕРА и ПРОЦЕДУРЫ ПЛАСТИЧЕСКОЙ ХИРУРГИИ… Сегодня мы живем в очень визуальном мире, и это влияет даже на карьеру. Мой коллега из Манхэттена видит множество руководителей, мужчин и женщин, а также высокопоставленных лиц, которые постоянно находятся в поле зрения общественности.Их фотографии делаются постоянно… и ожидается, что они всегда будут хорошо выглядеть! YouTube, Facebook, телевидение высокой четкости и публичные выступления требуют, чтобы они выглядели как можно лучше. Эти люди раньше концентрировались в основном на лице… но теперь они также занимаются скульптурой тела. Им платят больше, чтобы они отлично выглядели!

    ВЫБОР ЗНАМЕНИТОМ ВЛИЯЮТ НА НАС! Мы узнали от «знаменитостей», как бороться со старением, применяя антивозрастные процедуры. Главное — начать раньше (при первых признаках появления крошечных морщин на лице и т. Д.) и всегда поддерживать, чтобы всегда выглядеть примерно на 10 лет моложе. Некоторые из сегодняшних знаменитостей сильно повлияли на то, как люди хотят выглядеть.

    · Нос Кейт Миддлтон — лучший выбор женского населения мира

    · Ямочки Шерил Коул… ну, их трудно скопировать

    · Челюсти Роберта Паттисона — предмет зависти множества мужчин

    · Брит Джуд Лоу у мужчин самый востребованный нос

    · У первой леди Мишель Обамы руки, которыми больше всего восхищаются, вызвало всплеск запросов на подтяжку предплечья (Brachiaplasty)

    · И этот список можно продолжить ………….

    Скульптурные тела и эффект губной помады … Экономика сегодня также заставляет людей совершать косметические процедуры. У нас выработалось «коллективное тщеславие» по мнению некоторых аналитиков, но не по мнению нынешнего молодого поколения, которое считает, что хороший внешний вид важен для хорошего здоровья в целом. Фактически, они выделяют косметические процедуры как часть своего режима здоровья. Поэтому они регулярно приходят на подтяжку лица и коррекцию фигуры. Те, кто не может себе позволить эти варианты, выбирают менее дорогие антивозрастные процедуры, такие как ботокс, инъекционные наполнители, микродермабразия, химический пилинг и другие, чтобы уменьшить визуальные эффекты старения.Это называется «Помада Эффект ». Мы сокращаем крупные расходы на билеты и выбираем «эффект инъекции», чтобы немного дольше отсрочить операцию и улучшить экономику. Мы также немного балуемся и покупаем тот одеколон, духи или специальную помаду, о которых мечтали!

    НАИБОЛЕЕ ПОПУЛЯРНЫЕ ВАРИАНТЫ КОНТУРА / УСТАНОВКИ ТЕЛА: липосакция, подтяжка живота (абдоминопластика), подтяжка нижней части тела, макияж мамочки, Daddy DoOver, подтяжка бедер, лечение целлюлита, увеличение ягодиц, ринопластика (уменьшение носа), подтяжка лица, увеличение груди Подтяжка груди, лабиопластика (FemGen для омоложения зоны V)… и многое другое.См. Мой сайт: www.davinciplastic.com.

    Что ж, зима еще не закончилась… но весна придет! Вы готовы ко всем событиям? Бикини… Пляжный сезон скоро начнется.


    Давайте поговорим и разработаем ваш усовершенствованный план лечения тела.

    Стивен Дэвисон, доктор медицины

    Пластический хирург, сертифицированный Советом директоров

    »Учебное пособие по термоусадочному пластиковому кольцу

    Спасибо всем, кто запросил учебник по кольцу shrinkydinks! Этот урок представляет собой экспериментальный метод, а не точную науку — вы должны весело провести время, играя с ним…

    ОБНОВЛЕНИЕ: С момента публикации этого очень популярного учебника в 2008 году я ответил на все мыслимые вопросы в комментариях к этой публикации.Если у вас есть вопросы, вы можете просмотреть сотни комментариев, чтобы найти мои ответы, или, чтобы упростить задачу, я составил 3-страничный FAQ по термоусадочным кольцам , который доступен только для , когда вы жертвуете 1 доллар или более на мое руководство (это также дает вам право на дальнейшую помощь от меня по электронной почте, если она вам понадобится). Пожалуйста, смотрите конец этого сообщения для получения более подробной информации об этой политике 🙂

    Обратите внимание: если вы пришли сюда из-за милого изображения птичьего кольца на Pinterest, прочтите этот пост, чтобы ответить на ваши вопросы.

    Это учебное пособие — ПО для пожертвований — инструкции доступны бесплатно, но если вам это нравится, пожалуйста, отправьте мне пожертвование, чтобы выразить свою признательность:

    Отправьте мне пожертвование и получите удобную для печати версию учебника в формате PDF в качестве благодарности! PDF также включает в себя бонус 3-страничный FAQ , составленный из всех советов, которыми я поделился в комментариях с момента создания этого руководства.

    Мы приветствуем пожертвования любого размера.Просто добавьте сумму, которую вы хотите пожертвовать, и после того, как вы выполнили проверку и оплатили, ваш PDF-файл будет немедленно доступен для загрузки из вашей учетной записи PlanetJune.

    Полные инструкции доступны ниже, независимо от того, платите ли вы за них или нет 🙂

    Это оригинальный учебник PlanetJune. Пожалуйста, не делитесь и не воспроизводите это руководство ; вместо этого разместите ссылку на www.planetjune.com/shrinkydinks

    Прежде чем приступить к работе, я отвечу на некоторые вопросы из комментариев к моему предыдущему посту о термоусадочных кольцах и добавлю дополнительные подсказки и подсказки на протяжении всего урока.

    Термоусадочный пластик для непосвященных изначально продавался как игрушка для детей. Он начинает жизнь тонкой и гибкой. Вы рисуете на нем, а затем запекаете в духовке, и он сжимается, становясь примерно на 1/3 от исходного размера, но в 9 раз толще. Такая толщина делает его прочным и твердым. После выпечки оно не согнется, поэтому, если вы попытаетесь раскрыть кольцо или встать на него, оно может сломаться, но оно достаточно прочное, чтобы выдержать регулярное использование в качестве кольца.

    Последний шаг (придание формы кольцу) самый сложный, поэтому я настоятельно рекомендую 1) прочитать все инструкции перед началом и 2) потренироваться на пустом куске термоусадочного пластика, чтобы вы могли почувствовать и проверьте свой размер и технику изгиба, прежде чем вкладывать слишком много усилий в свой дизайн!

    Полные инструкции по обучению находятся после прыжка…

    1.Найдите свой термоусадочный пластик

    Я использую Shrinky Dinks Frosted Ruff N ’Ready, который прекрасно воспринимает изображения с резиновым штампом. Подойдет любой прозрачный термоусадочный пластик. Если вы используете цветной непрозрачный термоусадочный пластик, вам придется украшать кольцо снаружи, а не внутри. Вы также можете использовать термоусадочный пластик для струйной печати.

    Альтернативным источником усадочного пластика является пластик №6, обычно используемый в пищевой упаковке. Ищите символ утилизации «6», чтобы убедиться, что вы используете правильный тип! Перед использованием необходимо отшлифовать одну сторону, так как пластик должен иметь шероховатую (не блестящую) поверхность, чтобы чернила не растекались и не стирались.

    Примечание: Если вы ищете источники, ищите «термоусадочный пластик» (общий термин), а не «термоусадочные линзы» (торговая марка), и, возможно, вам повезет больше. Например, если вы находитесь в Великобритании, при поиске в Google «Shrink Plastic UK» (без кавычек) вы найдете множество интернет-магазинов, которые его продают. Вам нужны большие листы, а не заранее вырезанные формы.

    2. Отмерьте и отрежьте до размера
    .

    Примечание. Термоусадочный пластик разных марок может давать разную усадку, поэтому перед тем, как тратить время на украшение, вы можете попробовать испечь простой тестовый образец, чтобы убедиться, что он у вас правильный.

    Размер: Лучший способ подобрать пластиковую полоску нужной длины — это метод проб и ошибок.

    • A: Простой метод: Используйте мои измерения для первой попытки, а затем измените длину, если они окажутся слишком маленькими или большими! Мои кольца подходят для маленьких женских пальцев и имеют высоту 6 мм (1/4 дюйма).
      Мои начальные размеры были 14,2 x 1,6 см (5 5/8 x 5/8 ″).
    • B: Попытка рассчитать размер: Если вы знаете свой размер кольца, вы можете рассчитать желаемую окружность вашего кольца с помощью конвертера размера кольца.(Окружность будет равна длине вашей пластиковой полоски после усадки.) Однако я обнаружил, что, хотя Shrinkydinks должен сжиматься примерно в 3 раза, мои полоски должны быть примерно на 10% длиннее, чем длина, которую я рассчитал в Сюда.
      Этот не является точной наукой. Я рекомендую вам просто использовать свои предположения, чтобы сделать тестовое кольцо; скоро вы узнаете, должна была быть ваша полоска длиннее или короче!

    Отрезать по размеру: Чтобы разрезать пластик, я люблю использовать гильотину (резак для бумаги), чтобы получить прямые линии, но, вероятно, это не подходит для лезвия резака (я использую старое лезвие резака).Вы также можете использовать нож xacto и металлическую линейку или просто разрезать пластик ножницами.

    Углы могут быть очень острыми, поэтому я предпочитаю слегка закруглить их ножницами перед выпечкой (не волнуйтесь, если вы забудете этот шаг; вы можете подпилить или отшлифовать их после выпечки).

    3. Декорировать термоусадочный пластик

    Следуйте инструкциям по декорированию термоусадочной пластмассы. Вот несколько идей:

    • Резиновые штампы + перманентные чернила на спиртовой основе (предупреждаем: другие типы штемпельных чернил будут смазывать )
    • Тонкий перманентный маркер (e.грамм. Sharpie), чтобы нарисовать или обвести ваши рисунки
    • Цветные карандаши (используйте в сочетании с вышеперечисленными для добавления цвета)
    • Печатайте дизайны непосредственно на пластике (ТОЛЬКО для струйной термоусадочной пленки)

    Если вы используете матовый шрифт, не забудьте украсить шероховатую (матовую) сторону. Для других типов обратитесь к вашим инструкциям.

    Я использовал штампы для украшения своих первых колец. Дизайн всего 1 см в высоту, поэтому идеально подходит для моих колец. Ниже я также пробовал другие резиновые штампы:

    Не забудьте дать чернилам высохнуть, прежде чем добавлять какие-либо украшения цветным карандашом, и помните, что цвета станут более насыщенными и яркими после запекания, поэтому в этом случае лучше меньше, да лучше.

    4. Найдите подходящую форму для сгибания пластика вокруг

    Вот полезный совет, чтобы найти объект подходящего размера для создания вашего кольца: возьмите существующее кольцо и попробуйте надеть его на различные тонкие цилиндрические предметы домашнего обихода, например корпус ручки маркера, ручка деревянной ложки, тюбик бальзама для губ. Вы ищете предмет, который плотно прилегает к вашему кольцу. Если у вас нет ничего подходящего, вы можете купить короткий деревянный дюбель нужного диаметра. Ваш предмет будет соприкасаться с горячим пластиком, поэтому не используйте для этого шага никакие ценные вещи.

    5. Сжимайте пластик

    Это самое интересное!

    Разогрейте тостер или обычную духовку до температуры, указанной на упаковке. Убедитесь, что вы находитесь в хорошо проветриваемом помещении, чтобы не образовывались пары.

    Примечание: Пожалуйста, прочтите приведенные ниже инструкции до конца, прежде чем запекать кольцо — формирование формы происходит очень быстро после выпечки, поэтому вам нужно быть готовым…

    Положите полоску (украшенной стороной вверх) на кусок коричневой бумаги на противне для духовки и поставьте в духовку.Продолжайте смотреть … вот где происходит волшебство. Ваша полоска начнет скручиваться и шевелиться, поскольку некоторые части нагреваются быстрее, чем другие, и поэтому быстрее начинают сжиматься. Не волнуйтесь, если кажется, что они склеены — по моему опыту, они всегда сглаживаются по мере того, как продолжают сжиматься. Когда он закончил усадку, оставьте его в духовке еще на 30 секунд, чтобы он равномерно нагрелся.

    Вот анимация процесса сжатия:

    6. Сформируйте свое кольцо

    Когда полоска выйдет из духовки, вам придется работать быстро — у вас есть всего около 10 секунд, прежде чем она остынет и затвердеет. Заявление об ограничении ответственности: для защиты рук от горячего пластика вам, вероятно, следует надеть тонкую перчатку (для большего контроля) или прихватку для духовки (для лучшей защиты от тепла), но я не беспокоюсь — она ​​очень горячая, но пластик не остается горячим достаточно долго, чтобы обжечь мою кожу.

    Достаньте коричневую бумагу из духовки. Подождите примерно 2 секунды (чтобы не было слишком жарко на ощупь), затем осторожно оберните полоску вокруг формовочного инструмента так, чтобы декорированная сторона была обращена к инструменту.Подержите его на месте несколько секунд, пока он не остынет и не затвердеет.

    Я не собираюсь врать, это непростой шаг. Вам действительно нужно работать быстро и не допускать ошибок, иначе у вас не будет времени обернуть всю полоску вокруг объекта, пока он не остынет. Но не теряйте надежды! Есть волшебное решение для плохо сформированного кольца, такого как показано ниже…

    Вставьте деформированное кольцо обратно в духовку на коричневой бумаге, удерживая его вертикально на изогнутой поверхности так, чтобы соединение было вверху (как на картинке выше).Примерно через минуту пластик снова потеряет свою форму и снова превратится в плоскую полосу … Я же сказал вам, что это волшебство! Дайте ему нагреться примерно 20-30 секунд, затем попробуйте снова сформировать кольцо вокруг инструмента.


    Слева: нешлифованные края; Справа: шлифованные края

    Вот и все! Вы можете отшлифовать края, чтобы получить более гладкую поверхность, но это может частично скрыть ваш дизайн. Вы также можете закрасить края после формирования для другого эффекта.Для большей стойкости дизайна используйте прозрачный лак, чтобы тщательно покрыть внутреннюю часть кольца лаком (одного слоя должно быть достаточно).

    Вы можете изготовить подходящие серьги, браслеты с подвесками или подвески для ожерелий — просто сделайте отверстия для ювелирных изделий перед тем, как сжать пластик, и помните, что отверстия также будут сжиматься, поэтому не беспокойтесь, что они будут слишком большими.

    Наслаждайтесь новыми украшениями!


    Нажмите, чтобы увеличить

    Обратите внимание: если вы сделали пожертвование на это руководство и прочитали прилагаемый трехстраничный FAQ, но все еще имеете проблемы или вопросы, связанные с инструкциями в моем руководстве, вы можете написать мне по электронной почте для получения дополнительной помощи; пожалуйста, укажите номер вашего заказа в своем электронном письме.

    У меня нет времени отвечать ни на какие другие вопросы — если вы просмотрите мои многочисленные ответы на вопросы, оставленные здесь в комментариях, вы, вероятно, все равно найдете ответ, или вы можете просто пожертвовать 1 доллар или больше и получить PDF-версия этого руководства вместе с 3-страничным часто задаваемым вопросом, в котором должны быть даны ответы на все оставшиеся вопросы 🙂

    Счастливого создания термоусадочного кольца!

    Пожалуйста, оставьте мне комментарий, если вам понравился этот урок, и подумайте о том, чтобы оставить мне пожертвование. Спасибо!

    Удивительные преимущества «Вороньих лапок» — Университетская женская сеть

    Лиз Сигель, 13.12.17

    Они прищуриваются от раздражения, мнутся от отвращения и смыкаются от радости.Они маленькие — менее сантиметра в ширину — но могут быть источником бесконечного разочарования или предметом гордости. Они являются результатом мышечного подергивания, которое является столь же неконтролируемым, сколь и мимолетным, но независимо от того, отправили ли они нас к дерматологу в панике или напомнили нам о смехе нашей матери, они являются частью нас. Они носят непроизносимые названия (orbicularis oculi схватки) и загадочные (маркеры Дюшенна). Но самый распространенный, самый тяжелый — это гусиные лапки. И они более сложные и тонкие, чем мы когда-либо думали.

    «Когда люди приходят, чтобы избавиться от гусиных лапок, мы действительно думаем, лучший ли это вариант», — говорит Раннелл Хирш, дерматолог из Бостона. «Гусиные лапки более выразительны, чем любые другие морщинки. Я часто говорю: «Пытаться выразить эмоции без мимики — все равно что пытаться писать текст без смайликов» ». И ладно, технически они не столько танцующая леди в красном платье, сколько потеря коллагена вокруг мышцы (orbicularis oculi), которая окружает ваш глаз. Это сокращение происходит непроизвольно, когда вы улыбаетесь.«Гусиные лапки — это линии выражения, ассоциирующиеся с радостью, в то время как некоторые другие линии, например между бровями, ассоциируются с хмурым взглядом», — говорит Сьюзан Тейлор, доцент дерматологии Медицинской школы Перельмана при Университете Пенсильвании.

    Таким образом, врачи, которые использовали инъекции для удаления гусиных лапок без разбора, смягчают свой подход. «Я смотрю на старые фотографии, и я улыбался, но у меня не было глаз. Это было жутко. ​​Но когда я был [в резидентуре, 20 лет назад], нас учили использовать Ботокс, чтобы равномерно вводить гусиные лапки — X отмечает точку — до тех пор, пока не исчезнет движение.Вот что я делала со всеми, включая себя, — говорит Джессика Ву, дерматолог из Лос-Анджелеса.

    «Я отступил, чтобы выглядеть мягче. Теперь, когда ко мне приходят актрисы, они очень четко заявляют: им нужны линии улыбки вокруг глаз ». Пациенты-психологи обычно говорят Ву, что им нужны гусиные лапки, чтобы проявлять сочувствие к своим пациентам, а учителя — особенно из гимназий — обычно хотят, чтобы их глаза оставались в покое, чтобы помочь им сблизиться с маленькими детьми.

    Представьте себе улыбку — и мы имеем в виду поистине счастливую улыбку — с морщинками вокруг глаз.Там глубокое тепло. Дело не в том, что мы здесь выпускаем кремы для глаз; Бог знает, что мы используем их, мы любим их и чувствуем настоящее удовольствие от ощущения от любимой сыворотки. Кроме того, они отлично справляются с тем, чтобы кожа вокруг глаз оставалась мягкой, эластичной и защищенной от непогоды. Но перекалибровка нашего подхода к «гусиным лапкам» может также вызвать освобождение. Видеть в них что-то, что нужно праздновать и принимать, а не стирать, не желать, не заполнять, не замораживать или не покрывать грунтовкой.

    «Когда они мягкие и сбалансированные, гусиные лапки добавляют блеск вашим глазам», — говорит Дорис Дэй, клинический доцент дерматологии в Медицинском центре Lang one при Нью-Йоркском университете.«В Европе гусиные лапки всегда были желанными, и мы только начинаем думать таким же образом здесь». Это то, что психологи знают давно. Гусиные лапки настолько важны в психологии, что у них есть название: маркеры Дюшенна. «Когда вы видите чью-то улыбку, вы, как правило, проводите различие между искренней улыбкой, которую мы называем Дюшенн, и фальшивой улыбкой, потому что мы склонны считать, что искренняя улыбка сопровождается гусиными лапками», — говорит Александр Тодорова, профессор психологии Института психологии. Университет Принстона.Тодорова — ведущий исследователь мимики и автор книги «Номинальная стоимость: неотразимое влияние первых впечатлений». «Впечатления не всегда точны, но они имеют значение в повседневной жизни и могут во многом определять, что с вами происходит».

    Удивительно, но исследования фотографий из ежегодников, фотографий политиков и фотографий в профилях знакомств показывают, что глубокие «гусиные лапки» являются хорошими предикторами более низкого уровня разводов, побед на выборах и того, насколько богатыми вы себя представляете.Старший автор исследования «Ваши морщины делают вас красивее» Николас Рул, доцент кафедры психологии Канадского исследовательского отделения лаборатории социального восприятия и познания в Университете Торонто, объясняет: «Эмоциональные выражения вы заставляли всю свою жизнь отражаться на вашем лице, а гусиные лапки очень важны для выражения. Они сигнализируют о том, что вы в целом счастливее и, в данном случае, что вы богаче, потому что довольны и улыбаться большую часть своей жизни.В другом исследовании женщины, которые сообщили, что часто испытывали ту или иную эмоцию на протяжении всей своей жизни, к 68 годам выглядели так же, как и эта эмоция; «Это особенно заметно по счастью, возможно, из-за гусиных лапок», — говорит Тодорова.

    «Мы пытаемся изменить то, как люди думают о« гусиных лапках ». Я говорю: «Ваши гусиные лапки — это история того, кто вы есть, всего вашего смеха и радости за последние 40 лет», — говорит Хирш. «Гусиные лапки говорят о радостной жизни со смехом, и это действительно прекрасно.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
