Экскаватор ЭКГ-5А: схема, технические характеристики

Экскаваторы представляют собой машины на гусеничном ходу с поворотной платформой. Аббревиатура ЭКГ означает экскаватор карьерный гусеничный. Цифровое обозначение модели — это показатель вместимости ковша, а буквенное добавление характеризует модификацию или производителя.

Область использования экскаваторов ЭКГ-5А

Данные мощные машины используются преимущество в добывающей и перерабатывающей промышленности. Они незаменимы для копания грунта и твердых фракций, полезных ископаемых. Экскаваторы — спутники горной деятельности, металлургии, добычи угля и строительной отрасли.

Несмотря на свою мощность, машины ЭКГ-5А обладают динамичной управляемостью, а их обслуживание и сервис не доставляет особых хлопот.

Среди производителей экскаваторов ЭКГ-5А ведущие позиции занимают:

ЗАО «Горные машины»;
АО «Уралмаш»;
АО «Ижорские заводы».

Основные элементы и основа работы механизма

Механизм ЭКГ-5А включает основные функциональные элементы:

двуногая стойка;
стрела;
система открывания ковша;
ковш;
рукоятка ковша.

Составными частями ковша являются передняя и задняя стенка, дно, коромысло и блок. При производстве ковша применяется высокопрочная сталь. Его корпус с помощью пальцев сопряжён с дном и коромыслом. Стальная рукоятка посредством соединения переходит в стрелу, на которой установлена напорная система, блоки и лебёдка. Стрела базируется на поворотной платформе. Именно на ней расположен механизм динамики, электрическая система, кузовные и стоечные части. Венчает этот комплекс кабина водителя. Далее рассмотрим технические характеристики экскаватора ЭКГ-5А.

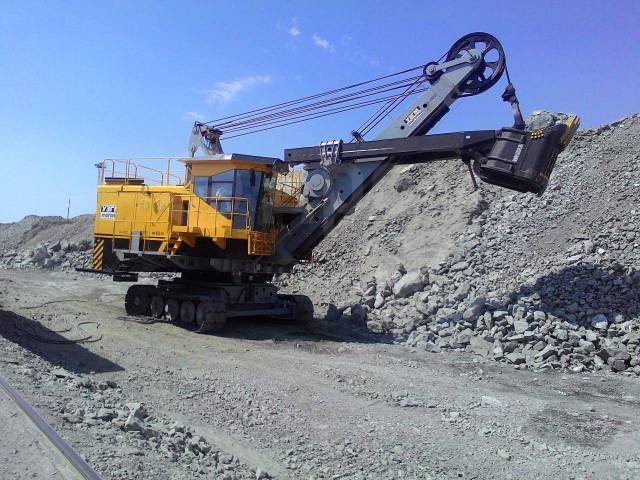

Фото карьерного экскаватора на гусеничном ходу ЭКГ-5А

Общие и частные параметры

Общие параметры

Параметры	Значение
Вместимость ковша, м3	5, 2
Радиус черпания, м	14, 5
Высота черпания, м	10,3
Просвет под поворотной платформой, м	1, 85
Рабочая масса, т	196

Параметры ковша

Масса, т	9, 935
Длина, м	2, 45
Ширина, м	2, 19
Высота, м	2, 56

Характеристики рукоятки ковша

Масса, т	7, 95
Длина, м	7, 915
Ширина, м	1, 774

Параметры стойки

Масса, т	3, 48
Длина, м	6, 45
Ширина, м	1, 4

Параметры поворотной платформы

масса, т	18, 9
Длина, м	8, 1
Ширина, м	5, 0
Высота, м	1, 2

Характеристики нижней и гусеничной рамы

Показатель	Нижняя рама	Гусеничная рама
Масса, т	10, 5	5, 45
Длина, м	3, 0	5, 5
Ширина, м	3, 0	0, 75
Высота, м	1, 68	1,0

Параметры кабины

Масса, т	1,1
Длина, м	2, 36
Ширина, м	1, 35
Высота, м	2, 76

Технические параметры двигателей

Сетевой двигатель является сердцем всего механизма экскаватора. Он обладает мощностью в 250 кВт, а его масса составляет более 2 тонн. Кроме сетевого двигателя, который представлен моделью Аг-М, экскаватор снабжён ещё тремя движущими узлами.

Двигатель хода и напора

Масса, т	0, 86
Длина, м	1, 28
Ширина, м	0, 59

Двигатель поворота

Масса, т	0, 93
Длина, м	1, 32
Ширина, м	0, 57

Двигатель подъёма

Масса, т	3, 5
Длина, м	1 ,85
Ширина, м	0 ,96

Параметры канатов

В экскаваторе ЭКГ-5А присутствуют канаты, которые работают по трём направлениям.

Назначение каната	Диаметр, мм	Длина, м	Разрывное усилие, кгс
Подъем ковша	39, 5	58	94623
Подъем стрелы	30	125	57 300
Открывание дна ковша	11, 15	10, 5	6255

Электрическое оборудование

Питание и работа механизмов системы осуществляется от высоковольтной точки. За полчаса непрерывной деятельности ЭКГ-5А потребляет электроэнергии от 250 до 275 кВт.

В работе экскаватора применяются два вида кабеля:

КШВГ-3 х 16 + 1 х 6;
КШВГ-Т — 3 х 25 +1 х 10.

Источником управления электродвигателя служит распределительное устройство, которое снабжено:

выключателем, выдерживающим силу тока до 1.25 А;
ручным приводом;
предохранителем на 8 и 16 А.

Схема электрического оборудования экскаватора ЭКГ-5А

В целях безопасности экскаватор ЭКГ-5А имеет надежную систему заземления. Оно проводится по контуру через специальную жилу. Стабильную и сбалансированную работу обеспечивают соответствующие блоки и узлы.

Конструктивные особенности

Владельцы и производители экскаваторов единогласно отмечают следующие особенности модели и модификаций:

высокая эффективность при работе с большими кусками твёрдой породы;

цельносварная стрела обладает особой прочностью;
канат для подъёма ковша имеет автоматическое выравнивание;
автоматически открывающееся дно позволяет избежать контакт ковша и рукоятки;
гусеницы открытого типа имеют широкое расстояние, через которое легко производить ремонт и диагностику механизмов;
элементы и узлы, которые подвергаются особой нагрузке, выполнены из прочной легированной стали;
экономию времени и денег обеспечивает автоматическая подача смазочных материалов.

Модификации

Экскаватор ЭКГ-5А поставляется в рыночную сеть в трёх модификациях:

машины ЭКГ-5В;
экскаваторы ЭКГ- 5Д;
механизмы ЭКГ-5А-УС.

Технические характеристики

Технические характеристики	ЭКГ-5В	ЭКГ-5Д	ЭКГ-5А-УС
Вместимость ковша, м3	5	4,6 — 6,3	4, 6
Радиус черпания, м	14, 5	14, 5	15, 5
Высота выгрузки, м	6, 5	6, 7	5, 9
Радиус выгрузки, м	12, 65	12, 65	13, 7
Просвет под поворотной платформой, м	1, 89	1, 89	1, 85
Длина гусеничного хода, м	5 ,83	5, 83	5, 83
Ширина гусеничной ленты, мм	900/1100/1400	900/1100	900/1100
Скорость, км/час	0, 55	0, 55	0, 55
Рабочая масса, т	207	195	211
Мощность сетевого двигателя, кВт	250	—	250

Экскаватор ЭКГ 5а: технические характеристики, электросхема

Популярность машин семейства ЭКГ в индустриальной отрасли подтверждается данными о количестве построенных единиц – свыше 13 тысяч штук.

Выемочные лопаты семейства ЭКГ с 1948 года поставлялись во все страны-члены СЭВ, в Африку, Юго-Восточную Азию, в страны Ближнего Востока и на Кубу. Все бывшие советские республики закупали экскаваторы ЭКГ. Их количество в России и странах СНГ – свыше 11 тысяч. Применяются в угольной и горнорудной отраслях. Основное назначение – выемка и погрузка в самосвалы тяжёлых горных пород после вскрывных и взрывных работ. Один из самых популярных механизмов для осуществления карьерных выемочных работ — экскаватор ЭКГ-5а. Он представляет собой специализированный полноповоротный механизм — усовершенствованную модификацию выпускавшихся с 1980 года ПАО «Уралмашзавод» (г. Екатеринбург) машин аналогичного типа с маркировкой 4.6, 4.6А, 4.6Б. Модельный ряд включает также марки ЭКГ-8И и ЭКГ-12,5 производства Ижорского машиностроительного завода.

Устройство и техническое оснащение

Климатические условия карьерных работ предполагают выпуск нескольких типов машин по температурным колебаниям:

Для умеренного климата (±40 °С) – «У».
Для холодного климата (+40 — −50 °С) – «ХЛ».
Для работы в условиях Крайнего Севера(+40 — −60 °С) – «С».
Для тропического климата (+55 — −20 °С) – «Т».

Экскаваторы подходят для работ в разном температурном режиме

На фото ЭКГ-5А выглядит несколько неуклюже. Но это никоим образом не мешает ему отлично справляться с возложенными на него функциями.

Инструкция по эксплуатации, кроме пошагового руководства, включает перечень систем ЭКГ-5А:

Вращающуюся рамную платформу, двумя площадками и противовесом.
Гусеничный движитель.
Рабочее оборудование.
Кабину.

На поворотной платформе установлены элементы электрооборудования (трансформатор и распределитель), лебёдка, поворотные редукторы и компрессор. Чтобы обеспечить безопасность выемочных работ, снаружи рабочие узлы экскаватора герметизированы кузовом.

Для управления тормозной системой, механизмами поворота и напора на экскаватор установлен пневматический привод. Также с его помощью производится очистка оборудования. Управляющий компрессор – одноступенчатый:

Число цилиндров – 2.
Скорость подачи – 580 литров в минуту.
Давление – 0,7 МПа.

За торможение ходового механизма и переключение гусеничного оборудования отвечает гидравлическая система. Место её установки — стенка нижней рамы в задней части корпуса.

Технические характеристики ЭКГ-5А можно условно разделить на несколько блоков.

Массогабаритные. ЭКГ-5А — среднетоннажный лопатный механизм карьерного типа. Масса с учётом противовеса составляет 197 тонн. Ширина гусениц – от 900 до 1400 мм. Ковш способен принять от 4,6 до 6,3 кубических метров насыпной горной породы. Передвигаясь по периметру карьера, машина развивает скорость 0,55 км/ч. Наибольший уклон при подъёме в гору составляет 12о. Длина хода гусеничного механизма – 5,83 м.

ЭКГ 5А подходит для масштабных работ

Подъёмно-поворотные. Длина стрелы экскаватора – 10,5 м, угол наклона – 45о.

Радиус:

Копания – наибольший 14,5 м, на уровне стоянки 9,3 м.
Выгрузки (наибольший) – 12,65 м.

Машинист экскаватора ЭКГ может поворачивать платформу вокруг своей оси. Радиус поворота — 5,25 м. Самая большая высота, с которой осуществляется выемка породы – 10,3 м. Ковш может подниматься со скоростью до 0,87 м/с. Силовая установка ЭКГ-5А позволяет развивать подъёмное усилие до 50 тс.

Рабочий цикл. Цикл поворота платформы экскаватора на 90о длится 23 секунды. Частота вращения платформы – до 3,5 оборотов за 1 минуту. Напорное усилие при постоянной скорости 0,45м/с составляет 20,5 тс.

Электропривод

ЭКГ-5А оснащён приводом типа Г-Д (генератор-двигатель). Для обеспечения рабочих характеристик установлен магнитный усилитель (МУ). Тип электросхемы – однолинейный. Главный электродвигатель АЭ113-4У2 развивает полную мощность 250 кВт. К электросети экскаватора подводится ток со следующими характеристиками:

Частота — 50Гц.
Напряжение — 6кВ.

Питание к электросистеме подводится от распределительного пункта. Основные характеристики подводимого тока высокого напряжения:

мощность в 30 мин цикле – 250-275 кВт;
коэф. мощности – 0,6.

В стандартных условиях для соединения узлов электросистемы применяется кабель типа КШВГ-Зх16+1х6.

Распределительное устройство состоит из:

силового трансформатора;
разъединителя;
выключателя масляного типа;
ручного привода и предохранителей на 8А (для сети 6 кВ) или 16А (для сети 3 кВ).

В схему включены электрокомпрессор ЭК-7В и шесть вспомогательных двигателей для ЭКГ. Расшифровка номенклатуры двигателей по видам приводов:

Назначение двигателя	Тип	Количество, шт	Мощность, кВт
подъём	ДЭ816У2	1	200
поворот	ДПВ-52У1	2	60
открывание ковша	ДПЭ-12У2	1	3,6
Напор	ДПЭ-52У1	1	54
холостой ход	ДПЭ-52У1	1	54

Шестерня электродвигателя напорного механизма находится в жёсткой сцепке с зубчатым колесом, основной составной частью промежуточного вала редукторного механизма. Два одинаковых вертикальных привода механизма поворота сопряжены с редукторной системой. Двигатель, который обеспечивает холостой ход, закреплён спереди на стенке рамы снизу.

Чтобы стабилизировать стопорные токи существенно усовершенствована электросхема экскаватора ЭКГ-5А.

Блок токовой отсечки (БТО) устанавливается на три привода:

БТОП – на подъёмный.
БТОВ – на поворотный.
БТОН – на напорный.

Задача этих блоков — поддержание постоянных величин стопорных токов вне зависимости от того, до какой температуры нагреваются машины и механизмы. Это достигается с помощью термозависимых делителей напряжения.

Экскаватор карьерный гусеничный ЭКГ-5А — Характеристики

Экскаватор ЭКГ-5А — карьерный гусеничный с ковшом вместимостью 5 м3 — электрическая карьерная полноповоротная лопата на гусеничном ходу, предназначенная для выемки и погрузки в транспортные средства полезных ископаемых и вскрышных пород, в том числе тяжелых скальных, предварительно разрыхленных взрывом. Разрабатываемые породы с объемной массой более 2 т/м3 должны быть предварительно разрыхлены. Экскаватор предназначен для умеренного климата с интервалом температур от -40 до +40°С, а также для тропического климата на высоте не более 1000 м над уровнем моря.

Карьерный гусеничный экскаватор ЭКГ-5А состоит из следующих составных частей: поворотной части, включающей в себя поворотную платформу с расположенными на ней механизмами, и рабочее оборудование; ходовой тележки, состоящей из нижней рамы, двух гусеничных рам с колесами и гусеничными цепями; ходового механизма, зубчатого венца, роликового круга. Все механизмы на платформе закрыты кузовом. Для удобства ремонта и монтажа механизмов на платформе кровля кузова имеет съемные панели. Расположение основных агрегатов и узлов экскаватора обеспечивает свободный доступ к ним для осуществления монтажных, демонтажных и ремонтных работ. Большинство механизмов и составных частей экскаватора ЭКГ-5А имеют блочную конструкцию и взаимозаменяемы, что позволяет применять при ремонтах агрегатно-узловой метод. Экскаватор ЭКГ-5А является модификацией ранее выпущенных Уралмашзаводом моделей ЭКГ-4.6Б, ЭКГ-4,6А, ЭКГ-4,6. Благодаря этому многие узлы и детали указанных экскаваторов могут быть использованы при ремонте экскаватора ЭКГ-5А.

Технические характеристики:

Модель	ЭКГ-5А
Вместимость ковша, м3	5,2/3,2/4,6/6,3/7,0
Максимальная высота копания,м	10,3
Максимальный радиус копания, м	14,5
Максимальная высота выгрузки, м	6,7
Максимальный радиус выгрузки, м	12,65
Мощность двигателя, л. с. /кВт	250
Транспортная скорость, км/ч	0,55-0,80
Эксплуатационная масса, т	196

Экскаватор карьерный гусеничный ЭКГ-5А технические характеристики

Экскаватор карьерный гусеничный — (англ. dredge career caterpillar) одноковшовая выемочно — погрузочная машина на гусеничном ходу, копающая малосвязные или черпающая разрушенные породы и перемещающая их последовательно, прерывающая копание на время перемещения породы.

ЭКГ-5А применяются для добычи полезных ископаемых открытым способом. Разработчиком и производителем этой модели является один из лидеров машиностроительной отрасли — ОАО «Уралмашзавод». Данные машины успешно эксплуатируются в самых тяжелых горногеологических условиях и любых климатических зонах.

Технические характеристики экскаватора ЭКГ-5А

Вместимость ковша основного, м³ 5,2
Вместимость ковшей сменных, м³ 3,2; 4,6; 6,3; 7
Радиус черпания наибольший, м 14,5
Радиус черпания на уровне стояния, м 9,04
Высота черпания наибольшая, м 10,3
Радиус выгрузки наибольший, м 12,65
Высота выгрузки наибольшая, м 6,7
Мощность, кВт 250
Эксплуатационная масса, кг 196000

Имеется в наличии:

Экскаваторы карьерные гусеничные ЭКГ-5А г. Шахты, ЭКГ-5А г. Ст.Оскол: 1987-1992 г.в., после капитального ремонта.
Экскаваторы прошли полную предпродажную подготовку. Работы были выполнены квалифицированным персоналом в заводских условиях.
Произведена полная ревизия механической части экскаватора с заменой всех деталей имеющих отклонения от допустимых параметров (все быстроизнашивающиеся части (бронзовые втулки, колёса зубчатые, кремальерные шестерни и рейки, валы и т.д.)) Произведена полная замена РТИ.
Ревизия и восстановление электрической части экскаватора производилась на специализированном предприятии, имеющем соответствующие лицензии на проведение данного вида работ, с предоставлением протоколов испытаний. Кабельная продукция, пульт управления, командо-контроллеры и ряд других позиций по электрической части заменены на новые.
Стоимость экскаваторов различается и зависит от года выпуска каждой конкретной машины.
Окончательная стоимость определяется после осмотра экскаватора техническими специалистами покупателя и составления акта-осмотра.
Гарантия на машину 12 календарных месяцев.

По вопросам приобретения обращайтесь в отдел продаж.
