Как подключить дрл лампу без дросселя

Сейчас химия на основе фотокатализаторов получает большое распространение. Разнообразные клеи лаки, фоточувствительные эмульсии и прочие интересные достижения химической промышленности. К сожалению, промышленные установки для УФ стоят приличных денег.

А что, делать если хочется только попробовать химию? подойдёт или нет ? Для этой цели покупать фирменные устройства за N килобаксов, слишком кучеряво…

На территории бывшего СССР обычно из положения выходят добывая кварцевые трубки из лам типа ДРЛ, иметься целая линейка лам от ДРЛ-125 до ДРЛ-1000 с помощью них можно получить достаточно мощное излучение, этого излучения обычно хватает для большинства эпизодических задач. Типа отвердеть клей или лак раз в месяц, или засветить фоторизист.

Как добывать трубку из ламп ДРЛ, как это делать безопасно, написано много информации. Хочется коснуться другого аспекта, а именно запуска этих ламп с минимальными финансовыми затратами.

Штатно для запуска используется специальный дроссель с увеличенных магнитным рассеянием. Но даже он не всегда доступен, а т.к. он тяжёлый то обычно в регионы доставка влетает в копеечку. Дроссель на 700W + доставка тянет на 100$. Что для варианта попробовать, тоже, так не разу не дешёво.

Основной проблемой запуска ртутных ламп являться наличие дугового разряда. Причём холодная лампа и горячая имеют принципиально разное сопротивление горящей дуги. Примерно от единиц Ом до десятков Ом. Соответственно для этого и служит дроссель который ограничивает ток во время запуска и работы лампы. Надо признать, что дроссель является достаточно архаичным инструментом, и для дорогих и мощных лам применяемых в UF-сушилках (несколько килловат мощности, и несколько тыс. долларов за лампу) применяют блоки электронной стабилизации горения дуги. Эти блоки позволяют более точно выдерживать параметры горения дуги продлевая тем самым жизнь лампы, и уменьшая проблемы при отверждении. Даже для архаичной ДРЛ производитель пишет, разброс напряжения не более 3% в противном случае уменьшение срока службы.

Как запустить Лампу ДРЛ без дросселя подручными средствами?

Ответ простой, надо всё го лишь ограничить ток, на всех режимах работы, начиная с разогрева, и заканчивая рабочим режимом. Ограничивать будем резистором.

Но так как резистор надо очень мощный, будем использовать имеющиеся под рукой нагревательные приборы (лампы накаливания, утюги, чайники, тены для нагрева воды, ручные кипятильники и т.д.) Это звучит смешно, но это будет работать и выполнять свои задачи.

Единственный недостаток, это перерасход электричества, т.е. если мы запустим лампу ДРЛ на 400W на балласте будет выделяться в тепло около 250W. Но думаю для задачи попробовать ультрафиолет, или для эпизодических работ это несущественно.

Почему так никто не делал?

Почему никто, существуют лампы ДРБ в которых использован именно этот принцип. Рядом с кварцевой трубкой, расположена нить накаливания обычной лампочки.

А писатели в интернете видимо не учили в школе физику. Ну конечно ещё один маленький нюанс, нужна цепь прогрева, т.е. греем лампу одним резистором, а на рабочий режим выводим другим. Но думаю, с выключателем и двумя проводками многие справятся 🙂

Так, для многих правильные схемы, это тёмный лес, постарался изобразить в картинках. Более приближенно к жизни.

Как это работает?

1) Этап прогрева, выключатель должен быть обязательно разомкнут . Включаем лампу в сеть. Лампа накаливания начинает ярко светиться, трубка в лампе ДРЛ начинает мерцать и медленно разгораться. Минут через 3..5 трубка в лампе уже начнёт светить достаточно ярко.

2) Второе замыкаем выключатель на основной балласт, ток ещё увеличиться и ещё через 3 мин лампа выйдет на рабочий режим.

Внимание суммарно на нагрузке лампы + утюги чайники и т.д. будет выделять мощности сопоставимые с мощностью лампы. Утюг допустим, может отключиться встроенным термореле, и мощность лампы ДРЛ снизиться.

Для большинства такая схема будет очень сложной, особенно для тех у кого нет прибора для замера сопротивления.

Для них я ещё более упростил схему:

Запуск простой, выкручиваем лампы, оставляем только нужное количество (1-2шт) для запуска горелки, и по мере прогрева начинаем вкручивать. Для мощных лам ДРЛ можно использовать в качестве резистора трубчатые галогенные лампы.

Теперь самое сложное:

Наверно, уже многие поняли, что лампы и нагрузки надо как то подбирать? Безусловно, если взять какой то утюг и подключить к лампе ДРЛ-125 от лампы ничего не останется, а вы получите ртутное заражение. К стати, тоже самое будет, если вы возьмете для лампы ДРЛ-125 дроссель от ДРЛ-700. Т.е. мозг всё таки надо включать .

Несколько простых правил, что бы сберечь силы нервы и здоровье 🙂

1)Ориентироваться на шильдики приборов нельзя, нужно замерять реальное сопротивление омметром и делать вычисления. Либо использовать с запасом прочности, выбирая чуть меньшую мощность чем можно.

2)Замерять сопротивление ламп накаливания бесполезно, холодная спираль имеет в 10 раз меньшее сопротивление, чем горячая. Лампы накаливания худший выбор, приходиться ориентироваться по надписи на лампе. И не в коем случае не включаете нагрузку из лам накаливания разом, вкручивайте их по 1-штуке, уменьшая броски тока. Так как подозреваю, что это будет самый популярный способ включения лампы ДРЛ без дросселя. Снял ролик для примера.

3)Из общих соображений для начала разогрева лампы ДРЛ используйте нагрузку не сильно больше её номинальной мощности. Для примера ДРЛ-400 для прогрева используйте 300-400ват.

Таблица для разных ламп:

Тип лампы V-дуги I-дуги R-дуги Баластный резистор Надпись на баластеутюгелампетэн Тепло на баласте при работе
ДРЛ-125 125 В 1 А 125 Ом 80 Ом 500 Вт 116 Вт
ДРЛ-250 130 В 2 А 68 Ом 48 Ом 1000 Вт 170 Вт
ДРЛ-400 135 В 3 А 45 Ом 30 Ом 1600 Вт 250 Вт
ДРЛ-700 140 В 5 А 28 Ом 17 Ом 2850 Вт 380 Вт

Комментарии к таблице:

1 – наименование лампы. 2 – рабочее напряжение на прогретой лампе. 3 – номинальный рабочий ток лампы. 4 – примерное рабочее сопротивление лампы в разогретом состоянии. 5 – сопротивление балластного резистора для работы на полную мощность. 6 – примерная мощность написанная на шильдике устройства (тэны, лампы и т.д.) которое будет использовано в качестве балластного резистора. 7 – мощность в ватах, которая будет выделяться на балластном резисторе, или устройстве его заменяющем.

Если сложно, или вам кажется, что это не будет работать. Снял ролик, в качестве примера лампа ДРЛ-400 запускаю её тремя лампами по 300вт (обошлись мне по 30руб штука). Мощность на лампе ДРЛ получилась около 300W потери на лампах накаливания 180W. Как видно ничего сложно нет.

Теперь ложка дёгтя:

К сожалению, использовать горелки от ламп ДРЛ в коммерческом применении не так просто как кажется. Кварцевая трубка в лампах ДРЛ выполнена из расчётов работы в среде инертного газа. В связи с этим введены некоторые технологические упрощения в производстве.

Что незамедлительно сказывается на сроке службы, как только вы разбиваете внешний баллон лампы. Хотя конечно с учётом дешевизны (Ваттрубль) ещё не известно, что более выгодно специализированные лампы, или постоянно меняемые излучатели из ДРЛ. Перечислю, основные ошибки при проектировании всяких устройств из ламп ДРЛ:

1) Охлаждение лампы. Лампа должна быть горячая, охлаждение только косвенное. Т.е. охлаждать надо отражатель лампы а не лампу саму. Идеальный вариант засунуть излучатель в кварцевую трубку, и охлаждать внешнюю кварцевую трубку, а не сам излучатель.

2) Использование лампы без отражателей, т.е. разбили колбу и вкрутили лампу в патрон. Дело в том, что при таком подходе лампа не прогревается до рабочих температур, идёт сильная деградация и уменьшение срока службы в тысячи раз. Лампу надо поставить как минимум в U-образный отражатель из алюминия, что бы поднять температуру вокруг лампы. И заодно сфокусировать излучение.

3) Борьба с озоном. Ставят мощные вентиляторы вытяжки, и если поток идёт сквозь лампу, то получаем охлаждение. Надо разрабатывать косвенный отвод озона, что бы забор воздухаозона шёл в как можно дальше от лампы.

4) Топорность при обрезке цоколя. При добывании излучателя, надо действовать максимально осторожно, иначе микротрещины в местах подключения проводников к лампе разгерметизируют её за десяток часов горения.

Очень частый вопрос про спектр излучения кварцевой колбы от ламп ДРЛ. Потому как некоторые производители химии пишут спектр чувствительности своих фотоинициаторов.

Так УФ излучатель лампы ДРЛ находиться в средней точке между высоким и очень высоким давлением у неё несколько резонансов в диапазоне от 312 до 579нм. Основные спектры резонанса выглядят примерно так.

Так же хочется отметить, что большинство доступных оконных стёкол отрежут спектр лампы с низу до 400нм с коэффициентом затухания 50-70%. Учитывайте это при проектировании установок экспонирования отверждении и т.д. Либо ищите химически чистые стёкла с нормированными показателями пропускания.

Хочется напомнить используйте средства защиты при работе с UF излучением, вот пару роликов для просмотра.

Первый ролик. Обращаем внимание на инопланетянина таскающего оттиски к сушке со снятым чехлом, вот так вот защищаться приходиться от UF излучения.

Второй ролик ручная сушилка для лака. К сожалению не сказано, что нужна вытяжка, озон не сильно полезен…

Ну что, ещё не страшно тогда продвигаемся дальше. А как быть бедным полиграфистамшелкографам которые решили попробовать современные UF краски. Цены от фирменных сушилок захватывают дух, а если перевести в рубли, то просто прибивают.

Думаю многие пробовали сушить ДРЛ трубками, и ничего не получалось, ну кроме некоторых сортов лака.

В общем продолжение следует.

Читайте мои обзоры о принтерах и прочем оборудовании на моём сайте следите за обновлениями.

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

  • Цоколь – является основанием и подключается к сети.
  • Кварцевая горелка – центральный механизм прибора.
  • Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Дуговая ртутная лампа (ДРЛ) имеет еще одно название – дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при переменном токе, напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Подключение лампы ДРЛ без дросселя

Иногда ДРЛ без дросселя может быть запущена с применением специальной технологии. Это делается в тех случаях, когда прибор вышел из строя, а заменить его в данный момент нечем. Вместо дросселя можно использовать обычную лампу накаливания, обладающей такой же мощностью, что и ДРЛ и обеспечивающей необходимое сопротивление. Другой вариант предполагает установку одного или нескольких конденсаторов. Здесь потребуются точные расчеты выдаваемого ими тока, полностью соответствующему необходимому напряжению для работы.

В последнее время появились специальные лампы ДРЛ-250, работающие без дросселя. В их конструкции присутствует спираль определенного типа, выполняющая функции стабилизатора и дополнительно разбавляющая излучаемый световой поток.

Иногда светильник после подключения отказывается работать или работает неправильно. В этом случае лампу нужно протестировать и убедиться в ее работоспособности. Для этого используются омметр или тестер, с помощью которых все обмотки проверяются на разрыв или короткое замыкание. При их обнаружении прибор будет показывать ненормальное значение.

Схема подключения лампы дрл через дроссель

Технические параметры и схемы подключения ламп ДРЛ

Светотехнические приборы используются для создания подсветки в домах, производственных зданиях, на улице, в музеях и других сферах. Одним из таких изделий для создания искусственного света является лампа ДРЛ. Это прибор, который относится к категории ртутных газоразрядных ламп. ДРЛ имеет отличный от других источников света способ работы, с которым следует заранее разобраться перед покупкой или при выборе аналогов.

Что такое ДРЛ лампа

В первую очередь, стоит разобраться с названием, ведь именно по нему мастер определяет характеристики и условия работы. Аббревиатуру ДРЛ можно расшифровать следующим образом:

  • Д – тип зажигания. Источник загорается под воздействием электрической дуги, которая образуется при подаче напряжения.
  • Р – ртутная.
  • Л – преобразование ультрафиолетового свечения в видимый свет осуществляется при помощи люминофора.

Также в маркировке после букв можно увидеть цифровой трехзначный код. Он показывает мощность, на которую рассчитана лампа. В продаже можно найти приборы с мощностью 150 Вт, 200 Вт, 250 Вт, 400 Вт и другими значениями нагрузки. В быту обычно применяются лампочки на 250 Вт и 400 Вт.

Конструктивные особенности и принцип действия

Лампа ДРЛ имеет стандартную конструкцию для газоразрядных светильников. Она состоит из трех частей – стеклянной колбы, цоколя и горелки. Внутри горелки располагаются электроды и ограничительный резистор. В колбе откачивается воздух, после чего ее наполняют азотом. По внутренней поверхности нанесен люминофор. В горелке находится смесь инертных газов и ртути. Цоколи лампочки бывают разные, стандарт – Е14 и Е27.

Работает ДРЛ лампочка аналогично газоразрядным. При подаче напряжения на токоведующие части возникает тлеющий разряд. В результате накапливаются электроны и ионы и нагревается внутренняя часть трубки. Ртуть испаряется, тлеющий разряд становится дуговым. По мере роста количества паров ртути возрастает яркость свечения. Получаемый ультрафиолетовый свет попадает на люминофор. При прохождении через него он преобразуется в видимое излучение.

При соблюдении условий эксплуатации время включения лампочки и ее выхода на заявленные параметры составляет около 4 минут. С ростом температуры это время уменьшается.

Типы ДРЛ ламп

Лампы ДРЛ имеют несколько модификаций, которые имеют различные технические характеристики и условия эксплуатации.

  • Классическая ДРЛ лампа. Стандартная модификация. К недостаткам модели можно отнести высокий нагрев при эксплуатации, чувствительность к изменению напряжения, длительное время выхода на оптимальные рабочие характеристики. К наиболее распространенным относятся ДРЛ 250 лампа и ДРЛ 400. Световой поток ДРЛ 250 позволяет использовать устройство в домашней подсветке.
  • ДРВ или ДРВЭД – дуговая ртутная вольфрамовая (эритемная вольфрамовая) лампа. Изделие запускается без применения дросселя и имеет улучшенные показатели по излучению света.
  • ДРЛФ – в отличие от стандартной лампы имеет улучшенные характеристики благодаря покрытию колбы отражающим материалом.

Все перечисленные типы могут заменять друг друга.

Технические характеристики

Любое светотехническое изделие обязательно должно иметь информацию о мощности. В лампах ДРЛ она указывается в маркировке.

Также важными показателями являются:

  • Световой поток. От этого значения зависит, сколько лампочек нужно для создания необходимого уровня освещенности на единице площади. У ДРЛ 400 световой поток составляет 18000 лм.
  • Примерное время эксплуатации. Показывает, сколько часов лампочка может проработать в заявленных условиях.
  • Цоколь. Задает параметры люстре или другому светильнику.
  • Размеры.
  • Напряжение питания.

Все эти параметры, а также условия эксплуатации, можно найти в документации к лампе.

Область применения

Осветительные устройства ДРЛ активно применяются в качестве источника искусственного света во внешней и внутренней подсветке: для подсветки проезжих частей, шоссе, парков и скверов, а также производственных помещений и промышленных цехов с мощностью в несколько мегаватт.

ДРВ изделия применяются в тех же объектах, что и ДРЛ, а также в освещении сельскохозяйственных предприятий, которые выращивают различные культуры в утепленном грунте. Это могут быть теплицы, оранжереи, сады.

Подключение лампы

Модификация ДРВ не нуждается в дросселе для подключения. Лампочку можно напрямую подсоединять к электросети. Схема подключения дроссельной лампы требует наличия пускорегулирующего аппарата. Это устройство обеспечивает регулирование силы тока в заданных пределах. С помощью дросселя можно исключить перегорание источника света и создать режим для его запуска. Также дроссель корректирует работу прибора путем стабилизации подаваемого на контакты рабочего напряжения.

Есть два типа дросселей – независимые и встраиваемые. Они устанавливаются в различные конструкции светильников и зависят от места установки пускорегулирующего аппарата (ПРА).

На выбор модели ПРА влияют следующие параметры:

  • электрическая мощность лампочки;
  • рабочий ток и напряжение;
  • температура обмотки;
  • наибольший допустимый нагрев;
  • наибольшая потеря мощности;
  • коэффициент мощности.

Самая распространенная поломка в газоразрядных drl лампах связана именно с неполадками ПРА. Устройство не будет загораться во время эксплуатации. По этой причине важно уметь проверять дроссель на работоспособность. Это можно сделать с помощью мультиметра, который проверит целостность обмоток и наличие межвиткового замыкания.

Плюсы и минусы

Лампы ДРЛ являются довольно популярными источниками света. Это связано с их положительными качествами, к которым можно отнести:

  • длительный срок эксплуатации;
  • компактность;
  • стандартные цоколи;
  • хороший световой поток;
  • уменьшенное потребление электроэнергии.
Недостатки, ограничивающие использование лампочек:
  • Восприимчивость к переменам напряжения.
  • Наличие пульсаций, которые вредны для человеческого здоровья.
  • Долгое время зажигания.
  • Наличие вредного ультрафиолетового свечения.
  • У модификаций лампы меньший КПД и срок службы.
  • Наличие вредных компонентов в составе.
  • Хрупкость. Стеклянную колбу легко разбить, поэтому работать с прибором нужно аккуратно.
  • Сложность утилизации. Ртуть и другие вредные вещества, содержащиеся в составе прибора, приводят к тому, что лампочку нельзя выбрасывать вместе с бытовыми отходами. Она утилизируется в специальных пунктах приема.

Несмотря на все достоинства таких источников света, большинство потребителей электроэнергии переходят на светодиодные аналоги. Они более безопасны, имеют больший срок службы а также улучшенные характеристики. Лампа светодиодная е40 аналог ДРЛ 400 уже практически вытеснила газоразрядное изделие.

В 2014 году Российская Федерация подписала Минаматскую конвенцию. Согласно этому документу начиная с 2020 года должно быть прекращено производство, использование, экспорт и импорт ртутных изделий. Под запрет попадают газоразрядные приборы, поэтому уже сейчас рекомендуется задуматься о замене ДРЛ 400 на светодиодные лампы с улучшенными характеристиками и высокой степенью экологичности. Это относится как к домашним, так и промышленным и уличным светильникам.

Как на зло,выпускали ртутные ламы высокого давления типа ДРЛ, как лампу предназначенную сугубо для работы только на переменном токе промышленной частоты. Однако, практические испытания всех этих ламп на чисто постоянном токе мне позволило не только устранить их вредное для зрения мерцание светового потока, но и продлить на солидный процент физический полезный их срок службы . Дело в том, что при горении в них дугового разряда на переменном токе, весь испарившийся активный материал эмиттера с их оксидных самокалящихся катодов при периодическом изменении полярности переменного тока в дуговом разряде в лампе швыряет из стороны в сторону в зависимости от направления тока в дуговом разряде в лампе, и во взвешенном состоянии осаждает на всей внутренней поверхности кварцевой колбы разрядной трубки лампы, сильно зачерняя её . Но если в кварцевой разрядной трубке лампы ДРЛ зажечь дугу непрерывного чисто постоянного однонаправленного тока, картина износа лампы резко меняется коренным образом в благоприятную сторону. Вместо взвешивания испарившегося активного материала эмиттера оксидных катодов лампы с его последующим постепенным осаждением на стенки кварцевой разрядной трубки лампы с их зачернением, в дуговом разряде чисто постоянного тока преобладает в основном его односторонний перенос с анода с его осаждением на катод с минимумом его выброса на стенки кварцевой разрядной трубки лампы с их почернением. И кварцевая колба разрядной трубки лампы по всей её погонной длине большую часть своего срока службы практически остаётся прозрачной, лишь слегка чернея против её катода, сохраняя тем самым своё светопропускание. И этим работа на чисто постоянном токе ртутных ламп высокого давления типа ДРЛ значительно продлевает их полезный срок службы с сохраняет без такого зверского спада их прежний световой поток. При работе на чисто постоянном токе лампа ДРЛ ведёт себя как мощный стабилитрон подобно сборке последовательно включённых светодиодов, и вместо предназначенного для неё балластного дросселя требует для стабилизации её рабочего тока сходные схемные решения с питанием светодиодных сборок светодиодных ламп, только на большую мощность и больший рабочий ток лампы. Так почему тогда электроламповые заводы.не разрабатывали и не выпускали ртутные лампы высокого давления типа ДРЛ специально предназначенные для их эксплуатации только на чисто постоянном токе с только одним самокалящимся оксидным катодом в кварцевой разрядной трубке лампы и одним поджигающим анодом против него и рабочим анодом в виде сплошного заострённого вольфрамового стержня без всякого оксидного покрытия вместо второго самокалящегося оксидного катода с противоположной стороны кварцевой разрядной трубки лампы ? Почему инженеры тогда такой упор делали на ртутные лампы высокого и сверхвысокого давления именно переменного тока, если их технические характеристики всегда были при этом хуже, и полезный срок службы из-за интенсивного почернения их кварцевой колбы во время их работы значительно меньший, чем у этих ламп чисто постоянного тока ? Очень нравилось им было производить избыточное количество требующих специальную переработку ртутных отходов, заведомо снижая продолжительность полезного срока службы своих ртутных ламп высокого и сверхвысокого давления . Алексей.

Схема подключения лампы ДРЛ

Дуговая ртутная лампа (ДРЛ) имеет еще одно название – дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при переменном токе, напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты — точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них — основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Подключение лампы ДРЛ без дросселя

Иногда ДРЛ без дросселя может быть запущена с применением специальной технологии. Это делается в тех случаях, когда прибор вышел из строя, а заменить его в данный момент нечем. Вместо дросселя можно использовать обычную лампу накаливания, обладающей такой же мощностью, что и ДРЛ и обеспечивающей необходимое сопротивление. Другой вариант предполагает установку одного или нескольких конденсаторов. Здесь потребуются точные расчеты выдаваемого ими тока, полностью соответствующему необходимому напряжению для работы.

В последнее время появились специальные лампы ДРЛ-250, работающие без дросселя. В их конструкции присутствует спираль определенного типа, выполняющая функции стабилизатора и дополнительно разбавляющая излучаемый световой поток.

Иногда светильник после подключения отказывается работать или работает неправильно. В этом случае лампу нужно протестировать и убедиться в ее работоспособности. Для этого используются омметр или тестер, с помощью которых все обмотки проверяются на разрыв или короткое замыкание. При их обнаружении прибор будет показывать ненормальное значение.

Правильное подключение лампы ДРЛ

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

  • Цоколь – является основанием и подключается к сети.
  • Кварцевая горелка – центральный механизм прибора.
  • Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Особенности, схемы подключения и преимущества ламп ДРЛ

Лампа ДРЛ — недорогой источник света, принцип действия которого основан на преобразовании капель ртути в пары. В основном используется в осветительных системах для улиц, промышленных объектов и иных комплексов, где не требуется высокое качество цветопередачи.

Разновидности ДРЛ

Существует несколько основных типов ДРЛ-лампы:

  1. Стандартная дуговая ртутная люминесцентная — характеризуется слабой цветопередачей, а во время свечения выделяется большое количество тепла. Для выхода на рабочий режим требуется около пяти минут с момента включения в сеть. Крайне неустойчивы к перепадам напряжения, поэтому эксплуатация допустима в цепях с постоянным источником питания. В конструкциях, в которых используются данные лампы, обязательно должны быть термостойкие провода.
  2. Дуговая ртутная эритемная вольфрамовая (ДРВЭД) — лампа, функционирующая без дросселя. Подключается через активный балласт так же, как и стандартные лампочки накаливания. За счет наличия йодидов металлов повышается светопередача и уменьшается потребление электроэнергии. Для большей яркости используется увиолевое стекло. Лучше всего подходят для комнат с недостатком естественного освещения.
  3. ДРЛФ — усовершенствованная ДРЛ, используемая для ускорения фотосинтеза растений. Изнутри колба покрывается отражающим материалом, благодаря чему лампочка и получила свое второе название — рефлекторная. Идеально подходит для подключения к сети переменного тока. Применяется в парниках и теплицах, где требуется дополнительный источник света.
  4. Дуговая ртутная вольфрамовая — повышенная световая отдача, большая продолжительность эксплуатации без пускорегулирующего аппарата. Отличный вариант для освещения улиц, паркингов, открытых площадок и т. п.

Устройство

Форма изделия продолговатая, напоминающая обычные лампочки накаливания. Но есть определенные конструктивные различия между ними.

В состав ДРЛ входят следующие элементы:

  • стеклянная колба — то, что есть практически у всех источников света. Используется для защиты внутренних деталей;
  • металлический цоколь — используется для вкручивания в плафон электрического прибора;
  • трубка, заполненная парами ртути. Помещается внутрь стеклянной колбы и изготавливается из кварцевого стекла. Обычно ртуть разбавляется аргоном;
  • лампы могут оснащаться второстепенными электродами и катодами. Это ускоряет зажигание изделия, выход на рабочий режим и повышает стабильность;
  • угольный резистор необходим для соединения электродов и катодов.

Принцип работы

После включения электротехнического элемента в сеть напряжение по цоколю поступает на все электроды, благодаря чему формируется тлеющий разряд. Внутри колбы появляются положительные ионы и свободные электроны. После достижения заданного уровня по количеству зарядов вместо тлеющего разряда образуется дуговой. В большинстве случаев на все это уходит не более одной минуты.

Для того чтобы лампа ДРЛ работала на максимуме своих световых параметров, потребуется около пяти минут. Связано это со временем, необходимым для испарения капель ртути, помещенных в газоразрядной камере. Так улучшается яркость дугового разряда.

На точное время выхода на рабочие параметры влияет температура окружающей среды — чем выше, тем быстрее.

Технико-эксплуатационные характеристики

В процессе нагрева стеклянной колбы разбросанная по ее поверхности ртуть (в форме капель) начинает испаряться. Чем сильнее процесс испарения, тем прочнее разряд между электродами и катодами. Номинальный режим лампы ДРЛ — момент, когда все капли ртути преобразуются в пар.

Важно! После отключения питания от лампы ее можно будет повторно включить только после полного остывания.

Изделие характеризуется повышенной чувствительностью к скачкам температуры, поэтому его функциональность без колбы невозможна (исходя из физических законов).

Колба отвечает за две важные функции:

  1. Барьер между газоразрядной камерой с парами ртути и окружающей средой.
  2. Ускорение процесса преобразования ультрафиолетовых лучей в спектр красного свечения, что возможно благодаря наличию на стенках люминофора. К красному свечению добавляется зеленое, формируемое внутренним разрядом, что приводит к возникновению белого света.

Скачки напряжения сильно влияют на работу лампы ДРЛ. Отклонение от номинального значения на 10–15 % считается допустимым, но если эта величина будет равна 25–30 %, то свечение станет неравномерным. При еще большем уменьшении лампа либо не загорится, либо погаснет (если до этого была в работе).

Расшифровка маркировки изделий очень проста — число указывает на модель лампы, которая совпадает с номинальной мощностью.

В таблице ниже представлены параметры конкретных моделей ДРЛ:

5 ошибок при подключении лампы ДНаТ.

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

  • сам дроссель (баласт), на который подается фаза
  • далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора.

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному «N» на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Схема подключения лампы ДРЛ и устройство лампы

Дуговая ртутная люминесцентная или люминофорная лампа чаще всего применяется в освещении открытых площадей, сельскохозяйственных территорий, а также производственных или складских помещений, вне зависимости от их размеров.

Правильная схема подключения лампы ДРЛ – гарантия долгой и беспроблемной работы такого современного осветительного прибора.

Устройство лампы ДРЛ

Основной принцип функционирования, а также непосредственно само устройство ДРЛ-ламп, относительно сложные, но именно это и помогает придавать современным осветительным приборам все необходимые качественные характеристики.

Горелка представлена тугоплавкими и обладающими химической стойкостью прозрачными материалами. Хорошо зарекомендовали себя современное кварцевое стекло или керамическое исполнение устройства. Внутренняя часть заполняется инертными газами с добавлением минимального количества ртути металлического типа.

Схема устройства лампы

В процессе подачи напряжения наблюдается возникновение тлеющего разряда, переходящего через определенный промежуток света в дуговой. Ограничение тока происходит при помощи сопротивления пускорегулирующих устройств.

Электрическим разрядом обуславливается появление хорошо различимого голубого или фиолетового излучения, возбуждающего свечение слоя люминофора, расположенного с внутренней стороны светопрозрачного баллона лампы.

В процессе горения отмечается сильный нагрев лампы, поэтому такой источник освещения применяется в приборах, оснащаемых термостойкими проводами и высококачественными патронами. Благодаря особому устройству, ДРЛ-лампа обладает высокими показателями световой отдачи, а также характеризуется повышенной устойчивостью к негативным внешним воздействиям.

Стабильная работоспособность сохраняется вне зависимости от внешних температурных показателей.

Стандартная мощность всех выпускаемых на сегодняшний день осветительных ДРЛ-приборов:

Средний срок эксплуатации качественного осветительного прибора этого типа от хорошо зарекомендовавших себя производителей составляет 10 тысяч часов. Некоторые недостатки, которыми характеризуется дуговая ртутная люминесцентная или люминофорная лампа, делают невозможным широкое применение такого источника света в жилых помещениях.

Основные функциональные части обычной лампы ДРЛ

Главные элементы современной дуговой ртутной люминесцентной или люминофорной лампы:
  • цокольное основание, подключаемое к патрону осветительного прибора;
  • кварцевая горелка, являющаяся центральным механизмом осветительного прибора;
  • стеклянный баллон, служащий основной защитной оболочкой всех внутренних элементов.

Как и большинство традиционных ламп, ртутно-люминесцентный источник освещения представляет собой стеклянный баллон, в нижней части которого устанавливается цоколь с резьбой. Свечение происходит за счёт наличия ртутно-кварцевой горелки, которая имеет форму трубки и заполняется смесью на основе аргона и ртути.

Четырех-электродные лампы оснащаются основными и дополнительными электродами, которые соединяются с главными катодами посредством противоположных полярностей при наличии дополнительного угольного резистора. Добавочные электроды не только стабилизируют работу осветительного прибора, но также способствуют значительному упрощению процесса зажигания.

Основной функцией цокольной части является прием сетевой электроэнергии посредством точечного и резьбового элемента с контактов патрона, который вмонтирован в осветительный прибор.

На следующем этапе осуществляется передача электрической энергии на электроды.

Внутри кварцевой колбы присутствует пара ограничителей сопротивления, которые включены в одну цепь с дополнительными электродами.

Особенностью внутренней поверхности стеклянной колбы является слой люминофора, который и отвечает за свечение.

Материал для ламп

Конструкцией ртутно-люминесцентного источника освещения предусматривается обязательное наличие стандартной стеклянной колбы, которая выступает в качестве барьера, отделяющего любые внешние неблагоприятные факторы от функциональной части, а также предотвращает их остывание.

Кроме всего прочего, на внутреннюю поверхность баллона наносится тонкий слой люминофора, легко преобразующего ультрафиолетовое излучение в красный спектр свечения.

Объединенные синие, красное и зеленое излучение обуславливают получение в результате традиционного белого свечения.

Схема подключения лампы ДРЛ через дроссель

Одним из основных отличий ДРЛ-ламп от остальных осветительных приборов является подключение к электрической сети посредством пускорегулирующей аппаратуры или ПРА, представленной дросселем. Это стабилизирующее устройство способствует преобразованию номинального сетевого напряжения в пусковое. Отсутствие дросселя спровоцирует практически мгновенное перегорание лампочки при включении.

Схематично такой вариант подключение можно представить в виде последовательного подсоединения дуговой ртутной люминесцентной или люминофорной лампы при помощи дросселя к электрической сети.

Схема подключения лампочки через дроссель

В большинстве своём, все современные и качественные светильники, относящиеся к категории ртутно-люминесцентных ламп, характеризуются наличием уже встроенной пускорегулирующей аппаратуры. Такие модели несколько дороже стандартных светильников.

Бюджетные модели необходимо снабжать дросселем самостоятельно. Любые дроссели функционируют в качестве стабилизатора, а также эффективно корректируют работу осветительного прибора.

Благодаря правильной работе пускорегулирующей аппаратуры, ртутно-люминесцентные лампы в процессе эксплуатации не мигают и работают в непрерывном режиме даже при наличии нестабильного входящего напряжения.

Заключение

Владельцами загородной недвижимости такие современные источники света ценятся очень высоко за возможность получить качественное освещение с минимальными затратами времени и денежных средств.

Видео на тему

Как подключить дрл 125 без дросселя

Сейчас химия на основе фотокатализаторов получает большое распространение. Разнообразные клеи лаки, фоточувствительные эмульсии и прочие интересные достижения химической промышленности. К сожалению, промышленные установки для УФ стоят приличных денег.

А что, делать если хочется только попробовать химию? подойдёт или нет ? Для этой цели покупать фирменные устройства за N килобаксов, слишком кучеряво…

На территории бывшего СССР обычно из положения выходят добывая кварцевые трубки из лам типа ДРЛ, иметься целая линейка лам от ДРЛ-125 до ДРЛ-1000 с помощью них можно получить достаточно мощное излучение, этого излучения обычно хватает для большинства эпизодических задач. Типа отвердеть клей или лак раз в месяц, или засветить фоторизист.

Как добывать трубку из ламп ДРЛ, как это делать безопасно, написано много информации. Хочется коснуться другого аспекта, а именно запуска этих ламп с минимальными финансовыми затратами.

Штатно для запуска используется специальный дроссель с увеличенных магнитным рассеянием. Но даже он не всегда доступен, а т.к. он тяжёлый то обычно в регионы доставка влетает в копеечку. Дроссель на 700W + доставка тянет на 100$. Что для варианта попробовать, тоже, так не разу не дешёво.

Основной проблемой запуска ртутных ламп являться наличие дугового разряда. Причём холодная лампа и горячая имеют принципиально разное сопротивление горящей дуги. Примерно от единиц Ом до десятков Ом. Соответственно для этого и служит дроссель который ограничивает ток во время запуска и работы лампы. Надо признать, что дроссель является достаточно архаичным инструментом, и для дорогих и мощных лам применяемых в UF-сушилках (несколько килловат мощности, и несколько тыс. долларов за лампу) применяют блоки электронной стабилизации горения дуги. Эти блоки позволяют более точно выдерживать параметры горения дуги продлевая тем самым жизнь лампы, и уменьшая проблемы при отверждении. Даже для архаичной ДРЛ производитель пишет, разброс напряжения не более 3% в противном случае уменьшение срока службы.

Как запустить Лампу ДРЛ без дросселя подручными средствами?

Ответ простой, надо всё го лишь ограничить ток, на всех режимах работы, начиная с разогрева, и заканчивая рабочим режимом. Ограничивать будем резистором.

Но так как резистор надо очень мощный, будем использовать имеющиеся под рукой нагревательные приборы (лампы накаливания, утюги, чайники, тены для нагрева воды, ручные кипятильники и т.д.) Это звучит смешно, но это будет работать и выполнять свои задачи.

Единственный недостаток, это перерасход электричества, т.е. если мы запустим лампу ДРЛ на 400W на балласте будет выделяться в тепло около 250W. Но думаю для задачи попробовать ультрафиолет, или для эпизодических работ это несущественно.

Почему так никто не делал?

Почему никто, существуют лампы ДРБ в которых использован именно этот принцип. Рядом с кварцевой трубкой, расположена нить накаливания обычной лампочки.

А писатели в интернете видимо не учили в школе физику. Ну конечно ещё один маленький нюанс, нужна цепь прогрева, т.е. греем лампу одним резистором, а на рабочий режим выводим другим. Но думаю, с выключателем и двумя проводками многие справятся 🙂

Так, для многих правильные схемы, это тёмный лес, постарался изобразить в картинках. Более приближенно к жизни.

Как это работает?

1) Этап прогрева, выключатель должен быть обязательно разомкнут . Включаем лампу в сеть. Лампа накаливания начинает ярко светиться, трубка в лампе ДРЛ начинает мерцать и медленно разгораться. Минут через 3..5 трубка в лампе уже начнёт светить достаточно ярко.

2) Второе замыкаем выключатель на основной балласт, ток ещё увеличиться и ещё через 3 мин лампа выйдет на рабочий режим.

Внимание суммарно на нагрузке лампы + утюги чайники и т.д. будет выделять мощности сопоставимые с мощностью лампы. Утюг допустим, может отключиться встроенным термореле, и мощность лампы ДРЛ снизиться.

Для большинства такая схема будет очень сложной, особенно для тех у кого нет прибора для замера сопротивления. Для них я ещё более упростил схему:

Запуск простой, выкручиваем лампы, оставляем только нужное количество (1-2шт) для запуска горелки, и по мере прогрева начинаем вкручивать. Для мощных лам ДРЛ можно использовать в качестве резистора трубчатые галогенные лампы.

Теперь самое сложное:

Наверно, уже многие поняли, что лампы и нагрузки надо как то подбирать? Безусловно, если взять какой то утюг и подключить к лампе ДРЛ-125 от лампы ничего не останется, а вы получите ртутное заражение. К стати, тоже самое будет, если вы возьмете для лампы ДРЛ-125 дроссель от ДРЛ-700. Т.е. мозг всё таки надо включать .

Несколько простых правил, что бы сберечь силы нервы и здоровье 🙂

1)Ориентироваться на шильдики приборов нельзя, нужно замерять реальное сопротивление омметром и делать вычисления. Либо использовать с запасом прочности, выбирая чуть меньшую мощность чем можно.

2)Замерять сопротивление ламп накаливания бесполезно, холодная спираль имеет в 10 раз меньшее сопротивление, чем горячая. Лампы накаливания худший выбор, приходиться ориентироваться по надписи на лампе. И не в коем случае не включаете нагрузку из лам накаливания разом, вкручивайте их по 1-штуке, уменьшая броски тока. Так как подозреваю, что это будет самый популярный способ включения лампы ДРЛ без дросселя. Снял ролик для примера.

3)Из общих соображений для начала разогрева лампы ДРЛ используйте нагрузку не сильно больше её номинальной мощности. Для примера ДРЛ-400 для прогрева используйте 300-400ват.

Таблица для разных ламп:

Тип лампы V-дуги I-дуги R-дуги Баластный резистор Надпись на баластеутюгелампетэн Тепло на баласте при работе
ДРЛ-125 125 В 1 А 125 Ом 80 Ом 500 Вт 116 Вт
ДРЛ-250 130 В 2 А 68 Ом 48 Ом 1000 Вт 170 Вт
ДРЛ-400 135 В 3 А 45 Ом 30 Ом 1600 Вт 250 Вт
ДРЛ-700 140 В 5 А 28 Ом 17 Ом 2850 Вт 380 Вт

Комментарии к таблице:

1 – наименование лампы. 2 – рабочее напряжение на прогретой лампе. 3 – номинальный рабочий ток лампы. 4 – примерное рабочее сопротивление лампы в разогретом состоянии. 5 – сопротивление балластного резистора для работы на полную мощность. 6 – примерная мощность написанная на шильдике устройства (тэны, лампы и т.д.) которое будет использовано в качестве балластного резистора. 7 – мощность в ватах, которая будет выделяться на балластном резисторе, или устройстве его заменяющем.

Если сложно, или вам кажется, что это не будет работать. Снял ролик, в качестве примера лампа ДРЛ-400 запускаю её тремя лампами по 300вт (обошлись мне по 30руб штука). Мощность на лампе ДРЛ получилась около 300W потери на лампах накаливания 180W. Как видно ничего сложно нет.

Теперь ложка дёгтя:

К сожалению, использовать горелки от ламп ДРЛ в коммерческом применении не так просто как кажется. Кварцевая трубка в лампах ДРЛ выполнена из расчётов работы в среде инертного газа. В связи с этим введены некоторые технологические упрощения в производстве. Что незамедлительно сказывается на сроке службы, как только вы разбиваете внешний баллон лампы. Хотя конечно с учётом дешевизны (Ваттрубль) ещё не известно, что более выгодно специализированные лампы, или постоянно меняемые излучатели из ДРЛ. Перечислю, основные ошибки при проектировании всяких устройств из ламп ДРЛ:

1) Охлаждение лампы. Лампа должна быть горячая, охлаждение только косвенное. Т.е. охлаждать надо отражатель лампы а не лампу саму. Идеальный вариант засунуть излучатель в кварцевую трубку, и охлаждать внешнюю кварцевую трубку, а не сам излучатель.

2) Использование лампы без отражателей, т.е. разбили колбу и вкрутили лампу в патрон. Дело в том, что при таком подходе лампа не прогревается до рабочих температур, идёт сильная деградация и уменьшение срока службы в тысячи раз. Лампу надо поставить как минимум в U-образный отражатель из алюминия, что бы поднять температуру вокруг лампы. И заодно сфокусировать излучение.

3) Борьба с озоном. Ставят мощные вентиляторы вытяжки, и если поток идёт сквозь лампу, то получаем охлаждение. Надо разрабатывать косвенный отвод озона, что бы забор воздухаозона шёл в как можно дальше от лампы.

4) Топорность при обрезке цоколя. При добывании излучателя, надо действовать максимально осторожно, иначе микротрещины в местах подключения проводников к лампе разгерметизируют её за десяток часов горения.

Очень частый вопрос про спектр излучения кварцевой колбы от ламп ДРЛ. Потому как некоторые производители химии пишут спектр чувствительности своих фотоинициаторов.

Так УФ излучатель лампы ДРЛ находиться в средней точке между высоким и очень высоким давлением у неё несколько резонансов в диапазоне от 312 до 579нм. Основные спектры резонанса выглядят примерно так.

Так же хочется отметить, что большинство доступных оконных стёкол отрежут спектр лампы с низу до 400нм с коэффициентом затухания 50-70%. Учитывайте это при проектировании установок экспонирования отверждении и т.д. Либо ищите химически чистые стёкла с нормированными показателями пропускания.

Хочется напомнить используйте средства защиты при работе с UF излучением, вот пару роликов для просмотра.

Первый ролик. Обращаем внимание на инопланетянина таскающего оттиски к сушке со снятым чехлом, вот так вот защищаться приходиться от UF излучения.

Второй ролик ручная сушилка для лака. К сожалению не сказано, что нужна вытяжка, озон не сильно полезен…

Ну что, ещё не страшно тогда продвигаемся дальше. А как быть бедным полиграфистамшелкографам которые решили попробовать современные UF краски. Цены от фирменных сушилок захватывают дух, а если перевести в рубли, то просто прибивают.

Думаю многие пробовали сушить ДРЛ трубками, и ничего не получалось, ну кроме некоторых сортов лака.

В общем продолжение следует.

Читайте мои обзоры о принтерах и прочем оборудовании на моём сайте следите за обновлениями.

Сейчас химия на основе фотокатализаторов получает большое распространение. Разнообразные клеи лаки, фоточувствительные эмульсии и прочие интересные достижения химической промышленности. К сожалению, промышленные установки для УФ стоят приличных денег.

А что, делать если хочется только попробовать химию? подойдёт или нет ? Для этой цели покупать фирменные устройства за N килобаксов, слишком кучеряво…

На территории бывшего СССР обычно из положения выходят добывая кварцевые трубки из лам типа ДРЛ, иметься целая линейка лам от ДРЛ-125 до ДРЛ-1000 с помощью них можно получить достаточно мощное излучение, этого излучения обычно хватает для большинства эпизодических задач. Типа отвердеть клей или лак раз в месяц, или засветить фоторизист.

Как добывать трубку из ламп ДРЛ, как это делать безопасно, написано много информации. Хочется коснуться другого аспекта, а именно запуска этих ламп с минимальными финансовыми затратами.

Штатно для запуска используется специальный дроссель с увеличенных магнитным рассеянием. Но даже он не всегда доступен, а т.к. он тяжёлый то обычно в регионы доставка влетает в копеечку. Дроссель на 700W + доставка тянет на 100$. Что для варианта попробовать, тоже, так не разу не дешёво.

Основной проблемой запуска ртутных ламп являться наличие дугового разряда. Причём холодная лампа и горячая имеют принципиально разное сопротивление горящей дуги. Примерно от единиц Ом до десятков Ом. Соответственно для этого и служит дроссель который ограничивает ток во время запуска и работы лампы. Надо признать, что дроссель является достаточно архаичным инструментом, и для дорогих и мощных лам применяемых в UF-сушилках (несколько килловат мощности, и несколько тыс. долларов за лампу) применяют блоки электронной стабилизации горения дуги. Эти блоки позволяют более точно выдерживать параметры горения дуги продлевая тем самым жизнь лампы, и уменьшая проблемы при отверждении. Даже для архаичной ДРЛ производитель пишет, разброс напряжения не более 3% в противном случае уменьшение срока службы.

Как запустить Лампу ДРЛ без дросселя подручными средствами?

Ответ простой, надо всё го лишь ограничить ток, на всех режимах работы, начиная с разогрева, и заканчивая рабочим режимом. Ограничивать будем резистором.

Но так как резистор надо очень мощный, будем использовать имеющиеся под рукой нагревательные приборы (лампы накаливания, утюги, чайники, тены для нагрева воды, ручные кипятильники и т.д.) Это звучит смешно, но это будет работать и выполнять свои задачи.

Единственный недостаток, это перерасход электричества, т.е. если мы запустим лампу ДРЛ на 400W на балласте будет выделяться в тепло около 250W. Но думаю для задачи попробовать ультрафиолет, или для эпизодических работ это несущественно.

Почему так никто не делал?

Почему никто, существуют лампы ДРБ в которых использован именно этот принцип. Рядом с кварцевой трубкой, расположена нить накаливания обычной лампочки.

А писатели в интернете видимо не учили в школе физику. Ну конечно ещё один маленький нюанс, нужна цепь прогрева, т.е. греем лампу одним резистором, а на рабочий режим выводим другим. Но думаю, с выключателем и двумя проводками многие справятся 🙂

Так, для многих правильные схемы, это тёмный лес, постарался изобразить в картинках. Более приближенно к жизни.

Как это работает?

1) Этап прогрева, выключатель должен быть обязательно разомкнут . Включаем лампу в сеть. Лампа накаливания начинает ярко светиться, трубка в лампе ДРЛ начинает мерцать и медленно разгораться. Минут через 3..5 трубка в лампе уже начнёт светить достаточно ярко.

2) Второе замыкаем выключатель на основной балласт, ток ещё увеличиться и ещё через 3 мин лампа выйдет на рабочий режим.

Внимание суммарно на нагрузке лампы + утюги чайники и т.д. будет выделять мощности сопоставимые с мощностью лампы. Утюг допустим, может отключиться встроенным термореле, и мощность лампы ДРЛ снизиться.

Для большинства такая схема будет очень сложной, особенно для тех у кого нет прибора для замера сопротивления. Для них я ещё более упростил схему:

Запуск простой, выкручиваем лампы, оставляем только нужное количество (1-2шт) для запуска горелки, и по мере прогрева начинаем вкручивать. Для мощных лам ДРЛ можно использовать в качестве резистора трубчатые галогенные лампы.

Теперь самое сложное:

Наверно, уже многие поняли, что лампы и нагрузки надо как то подбирать? Безусловно, если взять какой то утюг и подключить к лампе ДРЛ-125 от лампы ничего не останется, а вы получите ртутное заражение. К стати, тоже самое будет, если вы возьмете для лампы ДРЛ-125 дроссель от ДРЛ-700. Т.е. мозг всё таки надо включать .

Несколько простых правил, что бы сберечь силы нервы и здоровье 🙂

1)Ориентироваться на шильдики приборов нельзя, нужно замерять реальное сопротивление омметром и делать вычисления. Либо использовать с запасом прочности, выбирая чуть меньшую мощность чем можно.

2)Замерять сопротивление ламп накаливания бесполезно, холодная спираль имеет в 10 раз меньшее сопротивление, чем горячая. Лампы накаливания худший выбор, приходиться ориентироваться по надписи на лампе. И не в коем случае не включаете нагрузку из лам накаливания разом, вкручивайте их по 1-штуке, уменьшая броски тока. Так как подозреваю, что это будет самый популярный способ включения лампы ДРЛ без дросселя. Снял ролик для примера.

3)Из общих соображений для начала разогрева лампы ДРЛ используйте нагрузку не сильно больше её номинальной мощности. Для примера ДРЛ-400 для прогрева используйте 300-400ват.

Таблица для разных ламп:

Тип лампы V-дуги I-дуги R-дуги Баластный резистор Надпись на баластеутюгелампетэн Тепло на баласте при работе
ДРЛ-125 125 В 1 А 125 Ом 80 Ом 500 Вт 116 Вт
ДРЛ-250 130 В 2 А 68 Ом 48 Ом 1000 Вт 170 Вт
ДРЛ-400 135 В 3 А 45 Ом 30 Ом 1600 Вт 250 Вт
ДРЛ-700 140 В 5 А 28 Ом 17 Ом 2850 Вт 380 Вт

Комментарии к таблице:

1 – наименование лампы. 2 – рабочее напряжение на прогретой лампе. 3 – номинальный рабочий ток лампы. 4 – примерное рабочее сопротивление лампы в разогретом состоянии. 5 – сопротивление балластного резистора для работы на полную мощность. 6 – примерная мощность написанная на шильдике устройства (тэны, лампы и т.д.) которое будет использовано в качестве балластного резистора. 7 – мощность в ватах, которая будет выделяться на балластном резисторе, или устройстве его заменяющем.

Если сложно, или вам кажется, что это не будет работать. Снял ролик, в качестве примера лампа ДРЛ-400 запускаю её тремя лампами по 300вт (обошлись мне по 30руб штука). Мощность на лампе ДРЛ получилась около 300W потери на лампах накаливания 180W. Как видно ничего сложно нет.

Теперь ложка дёгтя:

К сожалению, использовать горелки от ламп ДРЛ в коммерческом применении не так просто как кажется. Кварцевая трубка в лампах ДРЛ выполнена из расчётов работы в среде инертного газа. В связи с этим введены некоторые технологические упрощения в производстве. Что незамедлительно сказывается на сроке службы, как только вы разбиваете внешний баллон лампы. Хотя конечно с учётом дешевизны (Ваттрубль) ещё не известно, что более выгодно специализированные лампы, или постоянно меняемые излучатели из ДРЛ. Перечислю, основные ошибки при проектировании всяких устройств из ламп ДРЛ:

1) Охлаждение лампы. Лампа должна быть горячая, охлаждение только косвенное. Т.е. охлаждать надо отражатель лампы а не лампу саму. Идеальный вариант засунуть излучатель в кварцевую трубку, и охлаждать внешнюю кварцевую трубку, а не сам излучатель.

2) Использование лампы без отражателей, т.е. разбили колбу и вкрутили лампу в патрон. Дело в том, что при таком подходе лампа не прогревается до рабочих температур, идёт сильная деградация и уменьшение срока службы в тысячи раз. Лампу надо поставить как минимум в U-образный отражатель из алюминия, что бы поднять температуру вокруг лампы. И заодно сфокусировать излучение.

3) Борьба с озоном. Ставят мощные вентиляторы вытяжки, и если поток идёт сквозь лампу, то получаем охлаждение. Надо разрабатывать косвенный отвод озона, что бы забор воздухаозона шёл в как можно дальше от лампы.

4) Топорность при обрезке цоколя. При добывании излучателя, надо действовать максимально осторожно, иначе микротрещины в местах подключения проводников к лампе разгерметизируют её за десяток часов горения.

Очень частый вопрос про спектр излучения кварцевой колбы от ламп ДРЛ. Потому как некоторые производители химии пишут спектр чувствительности своих фотоинициаторов.

Так УФ излучатель лампы ДРЛ находиться в средней точке между высоким и очень высоким давлением у неё несколько резонансов в диапазоне от 312 до 579нм. Основные спектры резонанса выглядят примерно так.

Так же хочется отметить, что большинство доступных оконных стёкол отрежут спектр лампы с низу до 400нм с коэффициентом затухания 50-70%. Учитывайте это при проектировании установок экспонирования отверждении и т.д. Либо ищите химически чистые стёкла с нормированными показателями пропускания.

Хочется напомнить используйте средства защиты при работе с UF излучением, вот пару роликов для просмотра.

Первый ролик. Обращаем внимание на инопланетянина таскающего оттиски к сушке со снятым чехлом, вот так вот защищаться приходиться от UF излучения.

Второй ролик ручная сушилка для лака. К сожалению не сказано, что нужна вытяжка, озон не сильно полезен…

Ну что, ещё не страшно тогда продвигаемся дальше. А как быть бедным полиграфистамшелкографам которые решили попробовать современные UF краски. Цены от фирменных сушилок захватывают дух, а если перевести в рубли, то просто прибивают.

Думаю многие пробовали сушить ДРЛ трубками, и ничего не получалось, ну кроме некоторых сортов лака.

В общем продолжение следует.

Читайте мои обзоры о принтерах и прочем оборудовании на моём сайте следите за обновлениями.

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

  • Цоколь – является основанием и подключается к сети.
  • Кварцевая горелка – центральный механизм прибора.
  • Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте. По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы. Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Основные недостатки дроссельных схем включения

Электромагнитные ПРА, несмотря на значительный вес, образуют конструктивно защищенную форму, недоступную для посторонних.

Еще один недостаток, связанный с применением дросселей, — дроссели при функционировании на частоте 50 герц издают звуковой шум определенной интенсивности и громкости, что довольно неприятно для человека. По степени издаваемого звукового шума дроссели разделяют на четыре категории: со стандартным, сниженным, низким и особо низким уровнем шума (по российскому ГОСТ они обозначаются буквами Н, П, С и А).

Отличия дросселя от пускорегулирующего аппарата

Дроссели довольно часто называют пускорегулирующими аппаратами, что является совершенно неправильным названием, так как из того, о чем говорилось выше, становится понятно, что непосредственно дроссель не обеспечивает ни запуска источника света, ни его регулирование. Для запуска ламп требуется не только дроссель, но также стартовое устройство, а регулирование потока света является довольно сложной технологической проблемой, которую в некоторой степени становится возможно решить лишь в последние годы. По причине того, что одним из важных требований для функционирования стартерно-дроссельной схемы включения люминесцентных источников света является то, что пусковое напряжение стартового устройства должно быть больше напряжения горения лампы, то после запуска лампы стартовое устройство отключается, ток через него больше не проходит, и в дальнейшей работе оно не участвует.

Из этого следует, что не поступает также ток, нагревающий ламповые электроды, а для их нагревания и обеспечения необходимого уровня эмиссии из них электронов достаточно и разрядного тока работающей лампы. При попытке регулирования потока света при помощи понижения разрядного тока этого тока не будет достаточно для нагревания электродов до необходимой температуры, вследствие чего разряд будет неустойчивым, и лампа погаснет.

Для регулирования потока света необходимо каким-либо способом нагревать электроды до определенного уровня температуры, поэтому долгие годы было принято считать, что световой поток люминесцентных ламп вовсе невозможно регулировать.

Особенности включения ламп высокого давления

Схема включения ртутных газоразрядных ламп высокого давления более проста, чем схема включения люминесцентных ламп. Благодаря тому, что зажигающие электроды в этих лампах находятся в непосредственной близости к основным электродам, разряд между ними может формироваться при величине напряжения ниже сетевой. Возникающий разряд довольно слабый, так как его ток ограничивается интегрированными в лампу сопротивлениями, однако ток формирует стартовую ионизацию инертного газа в горелке, за счет которой возникший разряд поступает на главные рабочие электроды. Ток формируемого разряда лимитируется лишь дросселем, и его величина сразу после запуска в 2–3 раза выше, чем после окончательного загорания ртутной лампы. Ток разряда нагревает рабочие электроды до температуры, необходимой для нужного уровня эмиссии из них электронов (1000–1200 градусов). Из-за повышенного разрядного тока происходит нагревание стенок горелки, присутствующие на них частицы ртути со временем совершенно испаряются, и работа лампы постепенно стабилизируется. Процесс полного загорания лампы может происходить от 7 до 10 минут.

Для включения дуговых ртутных ламп необходимо использование только лишь дросселей. Как и в схемах подключения люминесцентных источников, в дросселях для дуговых ртутных ламп происходит потеря 10–15% общей мощности лампы, а для возмещения фазового смещения требуется применение компенсирующих конденсаторов, которые используют только параллельный тип компенсации.

В маркировке дросселей отражается тип используемой лампы, мощность и обозначение варианта конструкции.

Схемы включения газоразрядных ламп с дросселями достаточно просты, удобны и практичны, поэтому очень популярны и широко распространены, а для работы газоразрядных ламп высокого давления практически безальтернативны. Но такие схемы обладают несколькими недостатками:

  1. В дросселях происходит потеря мощности, в некоторых типах ламп соизмеримая с общей мощностью лампы.
  2. Дроссели создают фазовое смещение между напряжением и током лампы, что обуславливает необходимость использования специальных устройств — компенсирующих конденсаторов.
  3. Дроссели при работе создают неприятный звуковой шум.
  4. Люминесцентные источники света в таких стартерно-дроссельных схемах при зажигании мерцают, что неприятно для глаз, а также может ощутимо сокращать продолжительность службы источников света и генерировать сторонние радио помехи.
  5. Все газоразрядные источники света при функционировании с дросселями создают пульсирующий световой поток, причем глубина пульсаций потока способна достигать 100%.

Дроссели имеют большой вес, что оказывает заметное влияние на вес и габариты осветительных приборов, в которых эксплуатируются газоразрядные лампы. Обязательность использования компенсирующих конденсаторов лишь усугубляет этот недостаток.

Дроссельные схемы включения газоразрядных ламп подтвердили целесообразность их дальнейшего применения. Имеющиеся недостатки требуют более детального подхода к выбору сфер применения.

Схемы соединения двухобмоточных дросселей с лампами дрл. Как работает лампа дрл

Большинство светотехнических установок наряду с активной мощностью потребляют и реактивную мощность, т.к. они имеют обмотки с довольно большой индуктивностью. Наличие реактивной мощности приводит к необходимости использовать более мощные трансформаторы и кабели, чем это требуется при активной нагрузке. Величина реактивной нагрузки характеризуется значением cos Ф в сети. При этом следует отметить, что потребляемая реактивная мощность не затрачивается на выполнение полезной работы, а фактически расходуется впустую.

Появление в сети реактивной нагрузки имеет, следующие негативные последствия:

увеличение потребляемой мощности;
уменьшение мощности, доступной вторичным трансформаторам;
увеличение падений напряжения и потерь на нагревание в кабелях;
сокращение срока службы оборудования;
увеличение на 30-60% суммы платежа на потребляемую электроэнергию.

Каждому дросселю полагается своя емкость конденсатора. Ни на дросселе , ни на ИЗУ , на схемах включения ламп эти конденсаторы не указаны. Эти конденсаторы подключаются параллельно сети 220 вольт до дросселя и служат для увеличения cos Ф сети, т.е. для компенсации реактивной мощности.

Изначально электромагнитный дроссель имеет очень низкий cos Ф. На корпусе дросселя указывается такой параметр как «лямбда» 0.42(0.44), 0.55 — это современное обозначение cos Ф, т.е. зарубежные электротехники, да и наши в последнее время для светотехнических расчётов ввели новое понятие — «фактор мощности»; его и следует принимать при расчётах как cos Ф. Грубо говоря, КПД дросселя изначально в пределах 50%. Это очень мало, почти 50% потребляемой электроэнергии расходуется зря, приходится платить за ложный ток.

При использовании входного конденсатора (параллельно сети) происходит компенсация емкостью индуктивности дросселя и ток, потребляемый комплектом лампа-дроссель, снижается почти в 2 раза. Считается, что с электромагнитным ПРА можно получить cos Ф, в самом лучшем случае, не более 0.92.

Электронные ПРА дают cos Ф 0.98-0.99, т.е. ток приблизится к току обычной лампы накаливания 250 ватт (если бы такая была). Например, ток потребляемый от сети электромагнитного ПРА с лампой ДНаТ-250 без конденсатора, почти 3А, а с ним — 1.4А. И так далее.

Дроссель ДНаТ-250 (3А) — 35 мкф.
Дроссель ДНаТ-400 (4.4А) — 45 мкф.
Дроссель ДРЛ-250 (2.15А) — 18 мкф.
Дроссель ДРЛ-400 (3.25А) — 25 мкф.

Для получения требуемой емкости конденсаторы можно включать параллельно, например 2 конденсатора по 16 мкф, подключенных параллельно, дают емкость 32 мкф., рабочее напряжение остается тоже — 250 вольт.

Не следует надеяться, что, поставив емкость побольше, Вы получите cos Ф больше 1. Если емкость будет больше, чем надо, лампа начнет мигать, если меньше, то ток потребления снизиться незначительно. То есть повышение емкости конденсаторов приведёт к уменьшению КПД и возникновению резонанса в цепи.

Ниже приведены величины емкостей в МКФ (все конденсаторы должны быть рассчитаны на переменное напряжение ~400V).

Широко используются дуговые ртутные люминофорные (ДРЛ) лампы высокого давления. Они применяются в производственных помещениях и на других объектах, не требующих качественной цветопередачи. Принцип работы ДРЛ лампы достаточно сложен, однако это позволяет придать осветительным приборам необходимые характеристики. Чтобы понять, как работает такая лампочка, нужно хорошо знать ее конструкцию.

Устройство лампы ДРЛ

Стандартная лампа ДРЛ состоит из стеклянной колбы, у которой снизу установлен цоколь с резьбой. Освещение происходит с помощью ртутно-кварцевой горелки, выполненной в виде трубки. Внутренняя часть трубки заполнена аргоном и небольшим количеством ртути.

У каждой лампы ДРЛ расшифровка аббревиатуры соответствует полному названию дуговых ртутных ламп. В более ранних конструкциях символ Д означал дроссель или лампу, где используется дроссель. В настоящее время используются бездроссельные лампы ДРЛ, доступные многим потребителям. Поэтому в связи с изменениями функциональности, в маркировке лампы ДРЛ расшифровка буквы Д была изменена.

Самые первые лампочки этого типа были оборудованы лишь двумя электродами. В связи с этим для их запуска требовалось дополнительное крупногабаритное устройство поджога, работающего за счет высоковольтного импульсного пробоя газового промежутка горелки. Эти лампочки были постепенно сняты с производства и заменены четырехэлектродными конструкциями, запускающимися только с помощью дросселя.


В четырехэлектродной лампочке имеются основные и дополнительные электроды. Соединение электродов с главными катодами осуществляется путем соединения противоположных полярностей добавочным угольным резистором. Применение дополнительных электродов позволяет стабилизировать работу лампы и значительно упростить ее зажигание.

Основная функция заключается в приеме электрической энергии из сети через точечный и резьбовой элемент от контактов патрона, установленного в светильнике. Затем, происходит подача электроэнергии к электродам. В кварцевой колбе имеются ограничивающие сопротивления в количестве двух штук, находящиеся в одной цепи с дополнительными электродами. На внутреннюю поверхность колбы наносится люминофор.

Принцип работы лампы ДРЛ

Каждая горелка изготавливается из прозрачного тугоплавкого материала, устойчивого к химическим воздействиям. Для этого используются керамические материалы или кварцевое стекло. Инертный газ, закачиваемый внутрь, имеет точную дозировку. Окончательный дуговой электрический разряд создается путем добавления металлической ртути, обеспечивая нормальное свечение лампы.


Запуск выполняется с помощью зажигающих электродов. Когда к лампочке подается питающая электрическая энергия, происходит создание тлеющего разряда между зажигающим и основным электродом, которые расположены очень близко относительно друг друга. В результате, происходит накопление носителей зарядов, достаточных для появления пробоя на расстоянии между первым и вторым основным электродом. Тлеющий разряд в самые короткие сроки принимает дуговую форму.

Устойчивый свет и работа лампы типа ДРЛ начинается примерно через 10-15 минут, после подачи электроэнергии. В течение этого времени ток, протекающий в лампочке, значительно выше номинального значения и ограничивается сопротивлением, находящимся в пускорегулирующей аппаратуре. Продолжительность пуска напрямую зависит от температуры наружной среды. При низких температурах пусковой режим становится более продолжительным.


В процессе горения, излучение электрического разряда становится голубым или фиолетовым, благодаря свечению люминофора. Происходит смешивание зеленовато-белого света горелки и красноватого люминофорного свечения. Получается яркий цвет, приближающийся к белому. Следует учитывать наличие колебаний напряжения электросети, оказывающих влияние на световой поток. При низком напряжении лампочка ДРЛ может попросту не запуститься, а та, которая горит — может погаснуть.

Рассматривая принцип работы ртутных газоразрядных ламп (ДРЛ), следует учитывать ее сильный нагрев во время работы. Поэтому конструкция приборов освещения с такими лампами предусматривает использование термостойких проводов и качественных контактов, устанавливаемых в патроне. В процессе нагревания происходит рост давления внутри горелки с одновременным ростом пробойного напряжения. Из-за этого нагретая лампа может не включиться. Прежде чем производить повторное включение, нужно дать ей остыть.

Лампы ДРВ и ДРЛ отличия

Оба типа светильников являются газоразрядными ртутными лампами, а точнее их разновидностями. Они широко используются во внешнем и внутреннем освещении. Нередко возникает вопрос, как отличить лампу ДРЛ от ДРВ, поскольку внешне они абсолютно одинаковы. Тем не менее, каждая из них обладает индивидуальными особенностями, собственными техническими характеристики и принципами работы.

В обеих лампах для горелок использовано кварцевое стекло или специальный керамический состав. В каждую горелку помещены точные дозы инертных газов с небольшим количеством ртути. Напряжение поступает к ртутным лампам в область пары электродов, расположенных по бокам горелки. За счет маленького расстояния газ между электродами быстро ионизируется, после чего в этом месте возникает тлеющий разряд. Он постепенно переходит в зону между основными электродами, мгновенно превращается в дуговой разряд, после чего светильники с лампами ДРЛ начинают гореть в штатном режиме.

Полностью нормативные световые качества набираются лампами примерно через 10 минут после включения. Для ограничения номинального тока в лампах ДРЛ используется пускорегулирующий прибор с установленным сопротивлением. После того как амплитуда переходит значение сетевого напряжения, вся энергия, накопленная индуктивностью, уходит в нагрузку. В кварцевой горелке происходит некоторая задержка напряжения.

В лампах типа ДРВ (дуговых ртутных вольфрамовых) такая подкачка энергии не требуется поскольку в них отсутствует индуктивный балласт. Функции ограничения тока выполняются самой вольфрамовой спиралью, с заранее установленным сопротивлением и мощностью, соответствующим пусковым режимам горелки. Напряжение горелки будет нарастать по мере ее разогрева, и постепенно уменьшаться на спирали. В результате внутренняя колба ламп ДРВ будет светиться на 30% меньше, чем лампы уличного освещения ДРЛ.


Основным отличием этих двух ламп является невозможность использования ДРЛ без пускорегулирующего устройства, в качестве которого используется дроссель. Он служит ограничителем тока, питающего лампу и должен обязательно соответствовать ее мощности. Если включение производится без дросселя, такая лампочка моментально сгорит под действием высокого тока, проходящего через нее. Повторное включение лампы ДРЛ можно выполнять лишь после ее полного остывания.

Оба типа ламп обладают повышенной чувствительностью к перепадам температур. Поэтому вся конструкция защищена наружной колбой. Кроме того, ее внутренняя сторона покрыта люминофором, с помощью которого ультрафиолетовое свечение преобразуется в часть спектра красного цвета.

Срок службы лампы ДРЛ

Данные лампы получили широкое распространение для уличного и промышленного освещения. В случае необходимости они могут использоваться и для внутреннего освещения помещений. Такая популярность стала возможной, благодаря таким эргономическим показателям, как соответствие излучения солнечному свету, коэффициент пульсаций светового потока и другим. Немаловажное значение имеет и тот факт, что ламп ДРЛ варьируется в очень широком диапазоне, значительно расширяя сферу их использования.


Особое внимание следует обратить на сроки службы, заявленные производителями. Как показывает практика, ртутные лампы ДРЛ после 2-3 месяцев эксплуатации в зависимости от интенсивности использования, теряют значительную часть . Вместе с тем, расход электрической энергии остается на том же уровне. Кроме того, было достоверно установлено, что эти лампы обладают так называемым эффектом старения. То есть, через 400 часов работы их световой поток снизится примерно на 20%, а к концу срока эксплуатации данный показатель составит уже 50%.

Данные недостатки полностью перекрываются простотой и технологичностью, доступностью и низкой стоимостью ртутных газоразрядных лампочек. Их использование становится экономически выгодным при отсутствии жестких требований к освещению на конкретном объекте или участке.

Дуговая ртутная лампа (ДРЛ) имеет еще одно название — дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при , напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты — точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них — основные, а два других — дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения — увеличивается.


Горелка изготовлена из прозрачного материала — кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя — ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.


Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений. Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде . В момент запуска они обладают высоким сопротивлением. При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла. Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя. Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.


Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности. То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В. Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя. Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения. В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.


Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях. Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Подключение лампы ДРЛ без дросселя

Иногда ДРЛ без дросселя может быть запущена с применением специальной технологии. Это делается в тех случаях, когда прибор вышел из строя, а заменить его в данный момент нечем. Вместо дросселя можно использовать обычную лампу накаливания, обладающей такой же мощностью, что и ДРЛ и обеспечивающей необходимое сопротивление. Другой вариант предполагает установку одного или нескольких . Здесь потребуются точные расчеты выдаваемого ими тока, полностью соответствующему необходимому напряжению для работы.

В последнее время появились специальные лампы ДРЛ-250, работающие без дросселя. В их конструкции присутствует спираль определенного типа, выполняющая функции стабилизатора и дополнительно разбавляющая излучаемый световой поток.

Иногда светильник после подключения отказывается работать или работает неправильно. В этом случае лампу нужно протестировать и убедиться в ее работоспособности. Для этого используются омметр или тестер, с помощью которых все обмотки проверяются на разрыв или короткое замыкание. При их обнаружении прибор будет показывать ненормальное значение.


и Помимо прочего попробую предположить, что включение и выключение происходит не всегда четко. и случаются ложные срабатывания. То есть дергает. То включит, то отключит. На глаз может быть не видно, ДРЛ запускает не мгновенно, но если при включении фотореле не четко фиксирует что достаточно уже стемнело и передергивает, раз два, три то это будет изменением режима запуска. То же и при выключении. Просто вариант к левым дросселям. Видел нечто подобное на лестничном освещении, глаз реле засвечивался светом ламп и оно дергало. Иногда минут по пять, пока до него доходило, что уже темно. На лампах накаливания это видно.
А вообще стоило бы проконтролировать если есть возможность и есть чем, форму чем питается и в рабочем режиме и в режиме запуска, Конечно не предлагаю лезть на столб с осцилографом.. Но.
-20 dB , а была темка про лампы, по моему в электронике от а до я, года полтора назад если не вру. Там в основном про УФ, но затрагивали и обычные и ДРЛ. И вообще ртутные высокого давления, по моему даже паспорта кто то выкладывал. Говорилось и про бездроссельное включение и надежность причинами отказов.
Стиралку ПЗУ когда то и я делал, и кустарную проверялку денег, Скажу та них эти поджиговые колбы не дохнут, но там и режим не совсем тот. А вот годятся для них колбы и от дохлых ДРЛок. Так что видимо отказ ламп, не только в поджиге. Они перестают работать, как целое. Я с ДРЛ не возился, только с их инициаторами.
m.ix , металлический налет, при выходе на режим он почти весь испаряется. То ли сами электроды испаряет потом осаждает на стекло, то ли ртуть помогает, сначала растворяет, а затем переносит, не знаю. Но с нагревом этот налет почти уходит. Когда то с этими УФ наигрался вдоволь, глаза себе попалил капитально, несмотря на очки. И позже бывало. до слезания кожи с нежных участков (нос )

ДОБАВЛЕНО 11/18/2009 08:33

m.ix , твою идею про длинную линию я понял. Не знаю, вряд ли. Вот с тонким проводом… Но с длинной линией думаю нет, не сопоставимы уровни того чем от длинны обогатится то что по проводу идет и те напруги, что требует ДРЛ.
Тем более (правда не скажу на каком именно расстоянии допустима установка пускорегулирующих устройств для ДРЛ) на практике часто вижу, что ставится все достаточно отдаленно. Хотя на сечение провода стоило бы внимание обратить и не только от лампы до дросселя, но и вообще, то есть к дросселю от щита или что там.
С пробоем и изоляцией ты тоже не прав, там где пробьет, уже не зарастет и выгорит в считанные дни если не часы, особенно при сырой погоде.

Дроссель для ламп ДРЛ 250 встраиваемый

Детальное описание товара

  Балласты и пускорегулирующие аппараты предназначены для обеспечения режима зажигания и стабилизации тока разрядных ламп высокого и низкого давления.

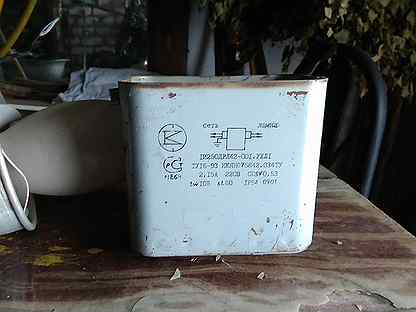

Дроссель ПРА (1И250ДРЛ50Н-120 У2) под лампу ДРЛ 250 220В 50Гц 2,15А cosμ 0,55 встраиваемый IP20 Пускорегулирущие устройства (дроссели): Для ртутных ламп типа ДРЛ-250, ДРЛ-400 Балласты и пускорегулирующие аппараты предназначены для обеспечения режима зажигания и стабилизации тока разрядных ламп высокого и низкого давления при включении их в сеть переменного тока частотой 50Гц с номинальным напряжением 220В.

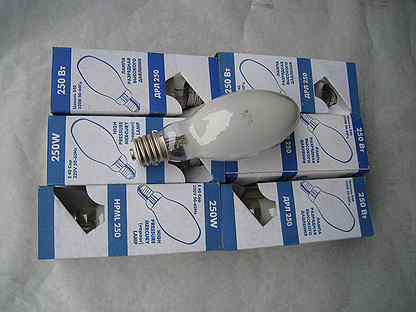

Лампа ДРЛ (Дуговая Ртутная Лампа) — дуговая ртутная люминофорная лампа высокого давления. Это одна из разновидностей электрических ламп, что широко используется для общего освещения объемных территорий таких как заводские цеха, улицы, площадки и т. д. (где не предъявляется особые требования к цветопередаче ламп, но требуется от них высокой светоотдачи). Лампы ДРЛ имеют мощность 50 — 2000 Вт и изначально рассчитаны на работу в электрических сетях переменного тока с напряжением питания 220 В. (частота 50 Гц. ). Для работы лампы необходимо пуско-регулирующее устройство в виде индуктивного дросселя.

Теперь, что касается устройства лампы ДРЛ. Дуговая ртутная лампа (ДРЛ) состоит из трех основных функциональных частей: цоколь, кварцевая горелка и стеклянная колба.

«Цоколь предназначен для приема электроэнергии из сети, по средствам соединения контактов лампы (один из которых резьбовой, а второй — точечный) с контактами патрона, после чего происходит передача переменного электричества непосредственно на электроды самой горелки ДРЛ лампы.

«Кварцевая горелка является основной функциональной частью лампы ДРЛ. Она представляет собой кварцевую колбу, у которой по бокам располагаются по 2 электрода. Два из них основных и два — дополнительные. Пространство горелки заполнено инертным газом «аргона» (для изоляции теплообмена между горелкой и средой) и капелькой ртути.

«Стеклянная колба — это внешнюю часть лампы. Внутри нее помещена кварцевая горелка, к которой от контактного цоколя подходят проводники. Из колбы выкачивают воздух и закачивают в ней азот. И еще один немаловажный элемент, что находится в стеклянной колбе, это 2 ограничивающих сопротивления (подсоединенные к дополнительным электродам). Внешняя стеклянная колба с внутренней стороны покрыта люминофором.

Первые варианты ламп ДРЛ имели только два электрода, что требовало для поджога лампы ДРЛ дополнительное устройство запуска (через высоковольтный импульсный пробой газового промежутка кварцевой горелки). Данный вид ламп был снят с производства и заменен на четырех электродный аналог, для работы которого нужен только дроссель.

Основные характеристики ламп ДРЛ:

Работа лампы ДРЛ: на лампу подается сетевое напряжение, оно подводится к промежутку между основным и дополнительным электродом, что расположены с одной стороны кварцевой горелки и на такую же пару, расположенную на другой стороне горелки. Вторым промежутком, между которых сосредотачивается сетевое напряжение, это расстояние между основными электродами кварцевой горелки, находящихся на противоположных ее сторонах.

Расстояние между основным и дополнительным электродом невелико, это позволяет при подаче напряжения легко ионизировать данный промежуток газа. Ток на данном участке обязательно ограничивается сопротивлениями, стоящие в цепи дополнительных электродов перед входом проволочных проводников в кварцевую горелку. После того как на обоих концах кварцевой горелки произошла ионизация, она постепенно перебрасывается на промежуток между основными электродами, тем самым обеспечивая дальнейшее горение лампы ДРЛ.

Максимальное горение лампы ДРЛ наступает спустя около 7 минут. Это обусловлено тем, что в холодном состоянии ртуть, находящаяся в кварцевой горелки находится в виде капельки или налета на стенках колбы. После запуска, ртуть под воздействием температуры медленно испаряется, постепенно улучшая качество разряда между основными электродами. После того как вся ртуть перейдет в пары (газ), лампа ДРЛ выйдет на номинальный режим работы и максимальную светоотдачу. Также еще следует добавить, что при выключении лампы ДРЛ повторное включение невозможно, пока лампа полностью не остынет. Это является одним из недостатков ламы, поскольку появляется зависимость от качества электроснабжения.

ДРЛ лампа довольно чувствительна к температуре и поэтому в ее конструкции предусмотрена внешняя стеклянная колба. Она выполняет две функции: во-первых, служит барьером между внешней средой и кварцевой горелкой, предотвращая остывание горелки (находящийся внутри колбы азот препятствует теплообмену), а во-вторых, поскольку при внутреннем разряде излучается не весь видимый спектр (только ультрафиолет и зеленый цвет), то люминофор, лежащий тонким слоем на внутренней стороне стеклянной колбы, преобразует ультрафиолет в спектр красного свечения. В результате объединения синего, зеленого и красного излучения образуется белое свечение лампы ДРЛ.

Подключение к электросети четырех электродной лампы осуществляется через дроссель. Дроссель подбирается в соответствии с мощностью ДРЛ лампы. Роль дросселя — ограничивать ток, питающий лампу. Если включить лампу без дросселя, то она моментально сгорит, поскольку через нее пройдет слишком большой электроток. В схему подключения желательно добавить конденсатор (не электролитический). Он будет влиять на реактивную мощность, а это сэкономит электроэнергию в два раза.

Дроссель ДРЛ-125 (1.15А) = конденсатор 12 мкф. (не меньше 250 В. )

Дроссель ДРЛ-250 (2.13А) = конденсатор 25 мкф. (не меньше 250 В. )

Дроссель ДРЛ-400 (3.25А) = конденсатор 32 мкф. (не меньше 250 В. )

P.S. Лампа ДРЛ содержит внутри капельки ртути, если разобьется кварцевая колба, то пары ртути развеются в помещении на 25 м. кв. Обращайтесь с лампой ДРЛ осторожно.

Лампы ДРЛ (Лисма, ЗаводГРЛ), H (GE), HQL (OSRAM), Hpl-N(Philips)и др.

ДРЛ (Дуговая Ртутная Люминесцентная) — принятое в отечественной светотехнике обозначение ртутных ламп высокого давления, в которых для исправления цветности светового потока, направленного на улучшение цветопередачи, используется излучение люминофора, нанесённого на внутреннюю поверхность колбы.
Лампы ДРЛ используются для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи и помещений без постоянного пребывания людей.Использование ламп ДРЛ позволяет значительно снизить потребление электроэнергии в сравнении с лампами накаливания.

Для согласования электрических параметров лампы ДРЛ и источника электропитания необходимо использование пускорегулирующего аппарата, в качестве которого в большинстве случаев применяется дроссель, включенный последовательно с лампой.

Принцип действия
Процесс зажигания лампы ДРЛ выглядит следующим образом. При подаче на лампу питающего напряжения между близко расположенными основным и зажигающим электродом возникает тлеющий разряд, который практически мгновенно переходит в дуговой.
Стабилизация электрических и световых параметров лампы наступает через 10 — 15 минут после включения. В течение этого времени ток лампы значительно превосходит номинальный и ограничивается только сопротивлением пускорегулирующего аппарата. Продолжительность пускового режима сильно зависит от температуры окружающей среды — чем холоднее, тем дольше будет разгораться лампа.
Электрический разряд в горелке ртутной дуговой лампы создаёт видимое излучение голубого или фиолетового цвета, а также, мощное ультрафиолетовое излучение. Последнее возбуждает свечение люминофора, нанесённого на внутренней стенке внешней колбы лампы. Красноватое свечение люминофора, смешиваясь с бело-зеленоватым излучением горелки, даёт яркий свет, близкий к белому.
Изменение напряжения питающей сети в большую или меньшую сторону вызывает соответствующее изменение светового потока. Отклонение питающего напряжения на 10 — 15 % допустимо и сопровождается изменением светового потока лампы на 25 — 30 %. При уменьшении напряжения питания менее 80 % номинального, лампа ДРЛ может не зажечься, а горящая — погаснуть.
При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов. Поскольку давление в горелке горячей лампы существенно возрастает, увеличивается и напряжение её пробоя. Величина напряжения питающей сети оказывается недостаточной для зажигания горячей лампы. Поэтому перед повторным зажиганием лампа должна остыть. Этот эффект является существенным недостатком ламп ДРЛ, поскольку даже весьма кратковременный перерыв электропитания гасит их, а для повторного зажигания требуется длительная пауза на остывание.


 Пускорегулирующие аппараты(дроссели) для ламп ДРЛ представлены здесь



Как зажечь перегоревшую люминесцентную лампу. Схема подключения люминесцентных ламп без дросселя и стартера

Потребности общества в осветительных приборах высокой мощности люминесценции и при этом экономичных в потреблении электроэнергии, а также долговечных в эксплуатации удовлетворяют производители ламп ДРЛ и других газоразрядных лампы. Их применяют для освещения большой площади, складских помещений, заводских построек. Лампа ДРЛ может иметь диапазон мощности от 50 до 2000 Вт, и подключается к однофазной электрической сети с напряжением 220 вольт и частотой 50 герц.

Для чего нужен дроссель?

Дроссель для ламп ДРЛ используется для пуска, на рынке есть разные типы осветительных приборов, в которых он применяется:

Все осветительные приборы имеют отличия по принципу получения светового потока, есть и другие отличия:

  • используются разные материалы в их устройстве;
  • отличаются наличием химических элементов;
  • давление внутри колб по своим параметрам каждого осветительного прибора;
  • они отличаются мощностью и яркостью светового потока.

Эти типы ламп объединяет непостоянство значения пускового тока и сопротивления при пуске и дальнейшей работе.

Для ограничения величины рабочего тока в осветительных приборах этого типа используются различные типы балластов: электронные балласты, балласты и электронные балласты, которые являются индукторами (дросселями). В момент запуска каждое устройство этого типа имеет высокое значение сопротивления; при зажигании осветительного прибора происходит процесс электрического пробоя в среде инертного газа, которым заполнена лампа (пары ртути или натрия), и возникает дуговый разряд.

Схема подключения:


Лампа зажигания:


В процессе зажигания лампы ионизированный газ в несколько десятков раз теряет сопротивление дугового разряда, и по этой причине увеличивается ток, выделяется тепло. Если не ограничивать величину тока, то мгновенно будет создана перегретая газовая среда, что приведет к поломке осветительного прибора, повреждению изнутри. Чтобы этого не произошло, в цепь осветительного прибора включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДХО имеет реактивное сопротивление, значение которого зависит от катушки индуктивности: один генри пропускает один ампер тока при напряжении в один вольт.


Параметры индуктора включают:

  • квадрат используемого медного провода;
  • количество витков;
  • какой сердечник и размер поперечного сечения магнитопровода;
  • что такое электромагнитное насыщение.

Дроссель имеет активное сопротивление, которое всегда учитывается при расчете балласта для каждого типа осветительного устройства данного типа, с учетом его мощности от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электрическую дугу.


В этом случае индуктивность ограничивает рабочий ток в осветительном приборе.

Балласт для люминесцентных ламп

Конструктивно люминесцентный осветительный прибор для запуска использует балластный дроссель, в новых типах этого осветительного прибора используется электронный балласт, это балласт электронный. Назначение этого устройства — поддерживать увеличивающееся значение тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Рассмотрим, как работает балласт для люминесцентных ламп. При его подключении в цепи происходит фазовый сдвиг между параметрами напряжения и тока, отставание характеризуется коэффициентом мощности cos φ.При расчете активной нагрузки это значение необходимо учитывать, так как при малом значении этого параметра нагрузка увеличивается, по этой причине в пусковую цепь также включается конденсатор, выполняющий функцию компенсации.

Специалисты по параметрам потерь мощности выделяют несколько версий этих осветительных приборов:

  • обычного исполнения, на букву Д;
  • пониженного исполнения, на букву Б;
  • низкий тип исполнения, на букву С.

Использование балласта имеет свои положительные стороны:

  • осветительный прибор работает в безопасном режиме, также необходимо использовать стартер для запуска;
  • появляется возможность ограничить текущее значение на заданном уровне;
  • световой поток становится намного стабильнее, хотя полностью убрать мерцание не удается;
  • Стоимость такого варианта лампы доступна для общего потребления.

Подключение ламп с помощью конденсатора с функцией компенсации

Есть способ подключить люминесцентный осветительный прибор без использования балласта, но для этого необходимо удвоить сетевое напряжение выпрямленным током, а вместо балласта использовать лампу с лампа накаливания.Схема такого включения:


Как сделать дроссель самому?

Дуговые осветительные устройства мощностью 250 или 125 Вт в силу своих параметров используются обществом для освещения следующих помещений:

  • гаражные кооперативы;
  • дач;
  • загородный дом.

Приобрести осветительный прибор этого типа можно в магазине или на рынке, часто возникает проблема, как найти дроссель для ламп ДРЛ, стоимость дросселя может быть выше самой лампы из-за особенностей конструкции и наличие медной проволоки.

Решить этот вопрос помогут народные идеи изготовления балласта для лампы ДРЛ 250 из других материалов: три дросселя для люминесцентной лампы мощностью 40 Вт или два дросселя от люминесцентной лампы мощностью 80 Вт. В нашем случае для освещения лампы ДХО самодельным балластом, сделанным своими руками, рекомендуется использовать два дросселя на 80 Вт и один балласт на 40 Вт, подключение показано на фото.


Из схемы видно, что все балласты образуют один штуцер, пусковой балласт можно собрать в общий ящик.Важный! Особое внимание нужно уделить контактам на дросселях, они должны быть надежными, чтобы не нагреваться и не искриться.

Как можно запустить лампу ДХО без дросселя?

Можно запустить дуговой осветительный прибор мощностью 250 Вт без балласта, но для этого необходимо использовать другую технологию включения устройства. Специалисты рекомендуют вариант приобретения специальной лампы ДРЛ 250, которая имеет возможность включаться без балласта (дросселя), когда в конструкцию лампы добавляется спираль, задача которой — разбавлять световой поток.

Даже народные умельцы применяют способ зажигания ламп этого типа с помощью набора конденсаторов, но в этом случае нужно точно знать величину получаемого тока. Также используется запуск ламп ДХО с помощью простой лампы, но только при условии, что она имеет такую ​​же мощность, как и лампа ДХО.

Люминесцентные лампы давно и прочно вошли в нашу жизнь, и сейчас они набирают наибольшую популярность, так как электричество постоянно дорожает, а использование обычных ламп накаливания становится довольно дорогим удовольствием.А энергосберегающие компактные лампы могут быть доступны не каждому, а современные люстры требуют их большого количества, что ставит под сомнение экономию средств. Именно поэтому в современных квартирах все чаще устанавливают люминесцентные лампы.

Устройство люминесцентной лампы

Чтобы понять, как работает люминесцентная лампа, следует немного изучить ее конструкцию. Лампа состоит из тонкой цилиндрической стеклянной колбы, которая может иметь различный диаметр и форму.

Лампы могут быть:

  • прямой;
  • Кольцо
  • ;
  • П-образный;
  • compact (с цоколем E14 и E27).

Несмотря на то, что все они разные по внешнему виду, все они имеют одну общую черту: все они имеют внутри электроды, люминесцентное покрытие и впрыскиваемый инертный газ, в котором есть пары ртути. Электроды представляют собой небольшие спирали, которые на короткое время нагреваются и воспламеняют газ, из-за чего люминофор, нанесенный на стенки лампы, начинает светиться. Поскольку спирали зажигания имеют небольшие размеры, стандартное напряжение, имеющееся в домашней электросети, для них не подходит.Для этого используются специальные устройства — дроссели, которые ограничивают силу тока до номинального значения благодаря индуктивному сопротивлению. Также, чтобы спираль непродолжительное время прогревалась и не перегорела, используется другой элемент — стартер, который после зажигания газа в трубках лампы отключает нагрев электродов.


Дроссельная заслонка

Стартер

Принцип работы люминесцентной лампы

На выводы собранной схемы подается напряжение 220В, которое через дроссель проходит на первую спираль лампы, затем идет на пускатель, который срабатывает и пропускает ток на вторую спираль, подключенную к клемме сети.Это хорошо видно на диаграмме ниже:

Часто на входных клеммах устанавливается конденсатор, который играет роль сетевого фильтра. Его работа заключается в том, что часть реактивной мощности, вырабатываемой дросселем, гасится, а лампа потребляет меньше электроэнергии.

Как подключить люминесцентную лампу?

Приведенная выше схема подключения люминесцентных ламп является самой простой и рассчитана на зажигание одной лампы. Для того, чтобы соединить две люминесцентные лампы, нужно немного изменить схему, действуя по тому же принципу соединения всех элементов последовательно, как показано ниже:

В этом случае используются два стартера, по одному на каждую лампу.При подключении двух ламп к одному дросселю учитывайте его номинальную мощность, которая указана на его корпусе. Например, если он имеет мощность 40 Вт, то к нему можно подключить две одинаковые лампы с нагрузкой не более 20 Вт.

Также есть схема подключения люминесцентной лампы без использования стартеров. Благодаря использованию ЭПРА лампы зажигаются мгновенно, без характерного «мигания» цепей управления стартером.

Электронные балласты

Подключить лампу к таким устройствам очень просто: подробная информация нанесена на их корпус и схематично показано, какие контакты лампы необходимо подключить к соответствующим клеммам.Но чтобы было окончательно понятно, как подключить люминесцентную лампу к ЭПРА, нужно взглянуть на простую схему:

Преимущество такого подключения в том, что не требуется дополнительных элементов для цепей управления пусковыми лампами. Кроме того, при упрощении схемы повышается надежность работы светильника, так как исключаются дополнительные проводные соединения со стартерами, которые также являются довольно ненадежными устройствами.

Ниже представлена ​​схема подключения двух люминесцентных ламп к электронному балласту.

Как правило, все необходимые провода для сборки схемы уже идут в комплекте с ЭПРА, поэтому нет необходимости что-то придумывать и нести дополнительные расходы на покупку недостающих элементов.

Как проверить люминесцентную лампу?

Если лампа перестала загораться, то вероятной причиной ее неисправности может быть обрыв вольфрамовой нити накала, которая нагревает газ, вызывая свечение люминофора. В процессе эксплуатации вольфрам постепенно испаряется, оседая на стенках лампы.При этом по краям стеклянной колбы появляется темный налет, предупреждающий, что лампа скоро может выйти из строя.

Как проверить целостность вольфрамовой нити? Это очень просто, нужно взять обычный тестер, с помощью которого можно измерить сопротивление проводника и прикоснуться к выходным концам лампы щупами.

Устройство показывает сопротивление 9,9 Ом, что красноречиво говорит о том, что резьба цела.

При проверке второй пары электродов тестер показывает полный ноль, на этой стороне оборвана резьба и поэтому лампа не хочет загораться.

Обрыв спирали происходит из-за того, что со временем нить становится тоньше, и проходящее через нее напряжение постепенно увеличивается. Из-за повышения напряжения выходит из строя стартер — это видно по характерному «миганию» ламп. После замены перегоревших ламп и стартеров схема должна работать без регулировки.

Если включение люминесцентных ламп сопровождается посторонними звуками или слышен запах гари, немедленно обесточьте лампу и проверьте исправность всех ее элементов.Существует вероятность того, что на клеммных соединениях образовалась слабина и проводное соединение нагревается. Кроме того, дроссель, если он изготовлен некачественно, может иметь виток цепи обмоток и, как следствие, выход из строя люминесцентных ламп.

Люминесцентная лампа (ЛЛ) — это источник света, создаваемый электрическим разрядом в атмосфере паров ртути и инертного газа. Это создает невидимое ультрафиолетовое свечение, которое воздействует на слой люминофора, нанесенный изнутри на стеклянную колбу.Типовая схема включения люминесцентной лампы — балластный балласт (ЭМПРА).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но теперь она может иметь форму сложной формы. На концах в него вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, сделанные из вольфрама. Они припаяны к контактам внешнего напряжения.

Проводящая газовая среда внутри LL имеет отрицательное сопротивление. Он проявляется в уменьшении напряжения между противоположными электродами при увеличении тока, которое необходимо ограничивать.Схема включения люминесцентной лампы содержит балласт (дроссель), основное назначение которого — создание большого импульса напряжения для ее зажигания. Помимо него в ЭМПРА входит стартер — лампа тлеющего разряда с двумя электродами, помещенными внутри нее в среде инертного газа. Один из них изготовлен из электрода. В исходном состоянии электроды разомкнуты.

Принцип работы ЛЛ

Схема стартера для включения люминесцентных ламп работает следующим образом.

  1. В цепь подается напряжение, но сначала ток не течет через LL из-за высокого сопротивления среды. Ток течет по спиралям катодов и нагревает их. Кроме того, он также поступает на стартер, для которого приложенного напряжения достаточно для образования внутри тлеющего разряда.
  2. При нагревании контактов пускателя от проходящего тока биметаллическая пластина замыкается. После этого металл становится проводником, и разряд прекращается.
  3. Биметаллический электрод остывает и размыкает контакт. В этом случае дроссель из-за самоиндукции выдает импульс высокого напряжения, и LL воспламеняется.
  4. Через лампу протекает ток, который затем уменьшается в 2 раза, так как напряжение на катушке индуктивности падает. Недостаточно перезапустить стартер, контакты которого остаются разомкнутыми при сгорании ЛЛ.

Схема включения двух установленных в одном светильнике предусматривает использование для них одного общего дросселя.Они соединены последовательно, но у каждой лампы по одному параллельному пускателю.

Недостатком светильника является то, что вторая лампа выключается при выходе из строя одной из них.

Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У недорогих устройств большие пусковые токи, и контакты могут заклинивать.

Бездроссельное переключение люминесцентных ламп: схемы

Несмотря на невысокую стоимость, электромагнитные балласты имеют недостатки. Они явились причиной создания электронных цепей зажигания (ЭКГ).

Как запускается ЛЛ с ЭПРА

Бездроссельное включение люминесцентных ламп осуществляется через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.

Преимущества электронной схемы запуска:

  • возможность запуска с любой временной задержкой;
  • не требуется массивный электромагнитный дроссель и стартер;
  • без гудения и мигания лампочек;
  • высокая светоотдача;
  • легкость и компактность устройства;
  • увеличенный срок службы.

Современные электронные балласты компактны и энергоэффективны. Их называют драйверами, помещают в цоколь малогабаритной лампы. Бездроссельное переключение люминесцентных ламп позволяет использовать обычные стандартные патроны.

Электронная балластная система преобразует сетевое переменное напряжение в высокочастотное. Сначала нагреваются электроды LL, а затем прикладывается высокое напряжение. На высокой частоте повышается эффективность и полностью устраняется мерцание. Схема переключения может обеспечивать или с плавным увеличением яркости.В первом случае значительно сокращается срок службы электродов.

Повышенное напряжение в электронной цепи создается через колебательный контур, что приводит к резонансу и зажиганию лампы. Запуск намного проще, чем в классической конфигурации электромагнитного дросселя. Затем напряжение также снижается до желаемого значения задержки разряда.

Напряжение выпрямляется, после чего оно сглаживается параллельно включенным конденсатором C 1. После подключения к сети конденсатор C 4 сразу заряжается и динистор пробивается.Генератор полумоста запускается на трансформаторе TR 1 и транзисторах T 1 и T 2. При достижении частоты 45-50 кГц резонанс создается с помощью последовательной цепи C 2, C 3, L 1, подключенной к электродам, и лампа зажигается. Эта схема также имеет дроссель, но с очень маленькими размерами, что позволяет размещать его в цоколе лампы.

Электронный балласт имеет автоматическую подстройку LL при изменении характеристик. Через некоторое время изношенная лампа требует увеличения напряжения для зажигания.В схеме электронного балласта он просто не запускается, а электронный балласт подстраивается под изменения характеристик и тем самым позволяет устройству работать в благоприятных условиях.

Преимущества современных ЭПРА следующие:

  • плавное включение;
  • рентабельность работы;
  • консервация электродов;
  • устранение мерцания;
  • работоспособность при низких температурах;
  • компактность;
  • прочность.

К недостаткам можно отнести более высокую стоимость и сложную схему зажигания.

Применение умножителей напряжения

Метод позволяет включать ЛЛ без электромагнитного балласта, но в основном используется для продления срока службы ламп. Схема включения перегоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. В этом случае нити накаливания могут быть как целыми, так и сгоревшими. В обоих случаях выводы каждой нити накала должны быть закорочены.

После выпрямления напряжение удваивается, и лампа загорается мгновенно. Конденсаторы С 1, С 2 подобраны на рабочее напряжение 600 В. Их недостаток — большие габариты. Конденсаторы С 3, С 4 устанавливают слюдяные конденсаторы на 1000 В.

LL не предназначен для питания постоянного тока. Со временем ртуть накапливается вокруг одного из электродов, и свечение ослабевает. Для его восстановления поменяйте полярность, перевернув лампу. Вы можете установить переключатель, чтобы он оставался включенным.

Бестартерная схема включения люминесцентных ламп

Цепь со стартером требует длительного времени для прогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует еще одна схема с нагревом электродов через вторичные обмотки трансформатора, который также выполняет функции балласта.

Когда люминесцентные лампы включаются без стартера, они должны иметь маркировку RS (быстрый запуск). Светильник со стартерным запуском здесь не подойдет, так как его электроды дольше нагреваются, а спирали быстро перегорают.

Как включить перегоревшую лампу?

Если спирали вышли из строя, LL можно поджечь без умножителя напряжения, используя обычную схему электронного балласта. Схема включения перегоревшей люминесцентной лампы немного меняется по сравнению с обычной. Для этого к пускателю последовательно подключают конденсатор, а выводы электродов закорачивают. После такой небольшой переделки лампа проработает еще какое-то время.

Заключение

Конструкция и схема включения люминесцентной лампы постоянно улучшаются в сторону повышения эффективности, уменьшения размеров и увеличения срока службы.Важно правильно им пользоваться, понимать все разнообразие выпускаемых типов и знать эффективные способы подключения.

Предлагаем два варианта подключения люминесцентных ламп без использования дросселя.

Вариант 1.

Все люминесцентные светильники с питанием от переменного тока (кроме светильников с высокочастотными преобразователями) излучают пульсирующий (с частотой 100 пульсаций в секунду) световой поток. Это утомляет зрение людей, искажает восприятие вращающихся узлов в механизмах.
Предлагаемый светильник собран по известной схеме питания выпрямленного тока для люминесцентной лампы, характеризующейся введением в него конденсатора большой емкости марки К50-7 для сглаживания пульсаций.

При нажатии на общую кнопку (см. Схему 1) срабатывает кнопочный выключатель 5V1, подключающий лампу к сети, и кнопку 5V2, замыкающую цепь накала люминесцентной лампы LD40 своими контактами. При отпускании клавиш переключатель 5V1 остается включенным, а кнопка SB2 размыкает свои контакты, а лампа зажигается от возникающей ЭДС самоиндукции.При повторном нажатии кнопки выключатель SВ1 размыкает свои контакты, и лампа гаснет.

Описание коммутационного устройства не даю ввиду его простоты. Для равномерного износа нитей лампы полярность ее включения следует менять примерно через 6000 часов работы. Световой поток, излучаемый лампой, практически не имеет пульсаций.

Схема 1. Подключения люминесцентной лампы с перегоревшей нитью накала (вариант 1.)

В такой лампе можно использовать даже лампы с одной перегоревшей нитью накала. Для этого его выводы замыкаются на цоколе пружиной из тонкой стальной струны, а лампа вставляется в лампу так, чтобы «плюс» выпрямленного напряжения (верхняя нить на схеме) стекал на закрытые ноги.
Вместо конденсатора марки КСО-12 на 10000 пФ, 1000 В можно использовать конденсатор от вышедшего из строя стартера для ЛДС.

Вариант 2.

Основная причина выхода из строя люминесцентных ламп такая же, как и у ламп накаливания — перегоревание нити накала.Для стандартного светильника люминесцентная лампа с таким типом неисправности, конечно, не подходит и должна быть выброшена. Между тем, по другим параметрам ресурс лампы с перегоревшей нитью накала зачастую остается далеко не исчерпанным.
Одним из способов «реанимировать» люминесцентные лампы является использование холодного (мгновенного) зажигания. Для этого хотя бы один из катодов
должен уживаться с эмиссионной активностью (см. Схему, реализующую указанный способ).

Устройство представляет собой диодно-конденсаторный умножитель с коэффициентом 4 (см. Схему 2).Нагрузка представляет собой цепь из последовательно соединенных газоразрядной лампы и лампы накаливания. Их мощности одинаковы (40 Вт), номинальные напряжения питания также близки по величине (103 и 127 В соответственно). Изначально при подаче напряжения 220 В переменного тока устройство работает как умножитель. В результате на лампу подается высокое напряжение, обеспечивающее «холодное» зажигание.

Схема 2. Еще один вариант подключения люминесцентной лампы с перегоревшей нитью накала.

После появления стабильного тлеющего разряда устройство переходит в режим двухполупериодного выпрямителя, нагруженного активным сопротивлением.Действующее напряжение на выходе мостовой схемы практически равно напряжению сети. Распределяется между лампами Е1.1 и Е1.2. Лампа накаливания действует как токоограничивающий резистор (балласт) и одновременно используется как осветительная лампа, что увеличивает эффективность установки.

Обратите внимание, что люминесцентная лампа на самом деле является своего рода мощным стабилитроном, поэтому изменение значения напряжения питания влияет в основном на свечение (яркость) лампы накаливания.Поэтому, когда сетевое напряжение характеризуется повышенной нестабильностью, лампу Е1_2 нужно брать мощностью 100 Вт на напряжение 220 В.
Совместное использование двух разных типов источников света, дополняющих друг друга, приводит к улучшение световых характеристик: уменьшаются пульсации светового потока, спектральный состав излучения приближается к естественному.

Устройство не исключает возможности использования его в качестве балласта и типового дросселя.Он включен последовательно на входе диодного моста, например, в разрыв цепи вместо предохранителя. При замене диодов Д226 на более мощные — серию КД202 или блоки КД205 и КЦ402 (КЦ405) умножитель позволяет запитать люминесцентные лампы мощностью 65 и 80 Вт.

Правильно собранное устройство не требует регулировки. В случае нечеткого зажигания тлеющего разряда или при его отсутствии при номинальном сетевом напряжении следует изменить полярность подключения люминесцентной лампы.Для начала необходимо произвести выборку перегоревших ламп, чтобы выявить возможность работы в этой лампе.

Ну конечно про «вечную лампу » сказано громко, но вот «оживить» люминесцентную лампу с перегоревшими нитями вполне возможно …

В общем, все, наверное, уже поняли, что речь пойдет не об обычной лампочке накаливания, а о газоразрядной (как раньше их еще называли «люминесцентными лампами»), которая выглядит так:

Принцип работы такой лампы: из-за высоковольтного разряда внутри лампы начинает светиться газ (обычно аргон с примесью паров ртути).Для того чтобы зажечь такую ​​лампу требуется довольно высокое напряжение, которое получается за счет специального преобразователя (балласта), расположенного внутри корпуса.

полезные ссылки для общего развития : самостоятельный ремонт энергосберегающих ламп, энергосберегающих ламп — достоинства и недостатки

Используемые штатные люминесцентные лампы не лишены недостатков: во время их работы слышно гудение дроссельной заслонки, в системе питания присутствует ненадежный в работе стартер, а самое главное в лампе есть нить накала, которая может перегореть, из-за чего лампу необходимо заменить на новую.

Но есть альтернативный вариант: газ в лампе можно воспламенить даже при обрыве нити накала — для этого достаточно просто увеличить напряжение на выводах.
Более того, у этого варианта использования есть и преимущества: лампа загорается практически мгновенно, при работе нет гула, не нужен стартер.

Чтобы зажечь люминесцентную лампу с болтающейся нитью (кстати, и не обязательно свисающей …) нам понадобится небольшая схема:

Конденсаторы С1, С4 должны быть бумажными, с рабочим напряжением 1.В 5 раз больше напряжения питания. Конденсаторы С2, СЗ желательно слюдяные. Резистор R1 должен иметь проволочную обмотку в соответствии с мощностью лампы, указанной в таблице

.

Мощность

лампы, Вт

C1-C4

мкФ

С2 — СЗ

пф

Д1-Д4

Ом

3300

D226B

6800

D226B

6800

D205

6800

D231

Диоды D2, DZ и конденсаторы C1, C4 представляют собой двухполупериодный выпрямитель с удвоением напряжения.Значения емкостей С1, С4 определяют рабочее напряжение лампы L1 (чем больше емкость, тем больше напряжение на электродах лампы L1). В момент включения напряжение в точках a и b достигает 600 В, которое подается на электроды лампы L1. В момент зажигания лампы L1 напряжение в точках a и b снижается и обеспечивает нормальную работу лампы L1, рассчитанной на напряжение 220 В.

Использование диодов D1, D4 и конденсаторов C2, SZ увеличивает напряжение до 900 В, что обеспечивает надежное зажигание лампы в момент включения.Конденсаторы С2, СЗ одновременно способствуют подавлению радиопомех.
Лампа L1 может работать без D1, D4, C2, C3, но надежность включения снижается.

Данные элементов схемы в зависимости от мощности люминесцентных ламп приведены в таблице.

Подключение люминесцентных ламп без дросселя. Схемы подключения люминесцентных люминесцентных ламп. Схема подключения дросселя

Люминесцентные ламповые лампы давно популярны для освещения помещений любого размера.Они работают долго и не перегорают, а значит, их нужно обслуживать гораздо реже. Основная проблема — не перегорание самой лампочки (перегорание спирали и люминофора), а выход из строя механизма управления. В этой статье мы покажем вам, как подключить люминесцентную лампу без дросселя и стартера, а также запитать ее от низковольтного источника постоянного тока.

Классическая схема включения люминесцентных ламп

Несмотря на технический прогресс и все преимущества ЭПРА (ЭПРА), по сей день часто встречается схема переключения с дросселем и стартером.Напомним, как выглядит:

Люминесцентная лампа представляет собой колбу, конструктивно выполненную в виде прямой и скрученной трубки, заполненной парами ртути. На его концах расположены электроды, например спирали или иглы (для изделий с холодным катодом, которые используются для подсветки монитора). Спирали имеют два вывода, на которые подается питание, а стенки колбы покрыты слоями люминофора.

Принцип работы штатной схемы подключения люминесцентной лампы с дросселем и стартером довольно прост.В первый момент времени, когда контакты пускателя холодные и разомкнутые, между ними возникает тлеющий разряд, он нагревает контакты и они замыкаются, после чего ток течет по следующей цепи:

Фаза-дроссель-спираль-пускатель-вторая спираль-ноль.

В этот момент под действием протекающего тока спирали нагреваются, а контакты пускателя остывают. В определенный момент от нагрева погнутся контакты и разорвется цепь.Затем за счет энергии, накопленной в дросселе, происходит скачок напряжения и в лампе возникает тлеющий разряд.

Такой источник света не может работать напрямую от сети 220В, так как для его работы необходимо создать условия с «правильным» питанием. Рассмотрим несколько вариантов.

Питание 220В без дросселя и стартера

Дело в том, что периодически выходят из строя стартеры, и перегорают дроссели. Все это стоит недешево, поэтому существует несколько схем подключения светильника без этих элементов.Вы можете увидеть одну из них на картинке ниже.

Можно выбрать любые диоды с обратным напряжением не менее 1000В и током не меньше потребляемого лампой (от 0,5 А). Выбирайте конденсаторы с таким же напряжением 1000В и емкостью 1-2 мкФ. Обратите внимание, что на этой электрической схеме выводы лампы закорочены друг на друга. Это означает, что спирали не участвуют в процессе зажигания и вы можете использовать схему для зажигания ламп там, где они перегорели.

Эту схему можно использовать для освещения подсобных помещений и коридоров. Его можно использовать в гараже, если вы не работаете в нем на машинах. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хотя это не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект, когда вращающиеся части могут казаться неподвижными. Соответственно, это может привести к несчастным случаям.

Примечание: Во время экспериментов имейте в виду, что включить люминесцентные источники света в холодное время года всегда сложно.

На видео ниже наглядно показано, как запустить люминесцентную лампу с использованием диодов и конденсаторов:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В этом случае в качестве балласта используется лампа накаливания.

Используйте лампу накаливания мощностью 40-60 Вт, как показано на фотографии:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. По сути, это тот же ЭПРА, который используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Питание ламп от 12В

Но любители самоделок часто задаются вопросом «Как зажечь люминесцентную лампу от низкого напряжения?», Мы нашли один из ответов на этот вопрос. Чтобы подключить люминесцентную лампу к низковольтному источнику постоянного тока, например, к аккумулятору 12 В, необходимо собрать повышающий преобразователь. Самый простой вариант — это схема 1-транзисторного автоколебательного преобразователя.Помимо транзистора нам нужно намотать трехобмоточный трансформатор на ферритовом кольце или стержне.

Эта схема может использоваться для подключения люминесцентных ламп к бортовой сети автомобиля. Также для работы не нужен дроссель и стартер. Более того, он будет работать, даже если его спирали перегорят. Возможно, вам понравится одна из вариаций рассмотренной схемы.

Пуск люминесцентной лампы без дросселя и стартера может осуществляться по нескольким рассмотренным схемам.Это не идеальное решение, а, скорее, выход из ситуации. Светильник с такой схемой подключения не следует использовать в качестве основного освещения рабочих мест, но он допустим для освещения помещений, где человек не проводит много времени — коридоров, кладовых и т. Д.

Вы, наверное, не знаете:

Люминесцентная лампа (ЛЛ) — это источник света, создаваемый электрическим разрядом в атмосфере паров ртути и инертного газа. Это создает невидимое ультрафиолетовое свечение, которое воздействует на слой люминофора, нанесенный изнутри на стеклянную колбу.Типовая схема включения люминесцентной лампы — балластный балласт (ЭМПРА).

Устройство и описание ЛЛ

Колба большинства ламп всегда имела цилиндрическую форму, но теперь она может иметь форму сложной формы. На концах в него вмонтированы электроды, конструктивно похожие на некоторые спирали ламп накаливания, сделанные из вольфрама. Они припаяны к контактам внешнего напряжения.

Проводящая газовая среда внутри LL имеет отрицательное сопротивление. Он проявляется в уменьшении напряжения между противоположными электродами при увеличении тока, которое необходимо ограничивать.Схема включения люминесцентной лампы содержит балласт (дроссель), основное назначение которого — создание большого импульса напряжения для ее зажигания. Помимо него в ЭМПРА входит стартер — лампа тлеющего разряда с двумя электродами, помещенными внутри нее в среде инертного газа. Один из них изготовлен из электрода. В исходном состоянии электроды разомкнуты.

Принцип работы ЛЛ

Схема стартера для включения люминесцентных ламп работает следующим образом.

  1. В цепь подается напряжение, но сначала ток не течет через LL из-за высокого сопротивления среды. Ток течет по спиралям катодов и нагревает их. Кроме того, он также поступает на стартер, для которого приложенного напряжения достаточно для образования внутри тлеющего разряда.
  2. При нагревании контактов пускателя от проходящего тока биметаллическая пластина замыкается. После этого металл становится проводником, и разряд прекращается.
  3. Биметаллический электрод остывает и размыкает контакт. В этом случае дроссель из-за самоиндукции выдает импульс высокого напряжения, и LL воспламеняется.
  4. Через лампу протекает ток, который затем уменьшается в 2 раза, так как напряжение на катушке индуктивности падает. Недостаточно перезапустить стартер, контакты которого остаются разомкнутыми при сгорании ЛЛ.

Схема включения двух установленных в одной лампе, предусматривает использование для них одного общего дросселя.Они соединены последовательно, но у каждой лампы по одному параллельному пускателю.

Недостатком светильника является то, что вторая лампа выключается при выходе из строя одной из них.

Важно! С люминесцентными лампами необходимо использовать специальные выключатели. У недорогих устройств большие пусковые токи, и контакты могут заклинивать.

Бездроссельное переключение люминесцентных ламп: схемы

Несмотря на невысокую стоимость, электромагнитные балласты имеют недостатки. Они явились причиной создания электронных цепей зажигания (ЭКГ).

Как ЛЛ запускается с ЭПРА

Бездроссельное включение люминесцентных ламп осуществляется через электронный блок, в котором формируется последовательное изменение напряжения при их зажигании.

Преимущества электронной схемы запуска:

  • возможность запуска с любой временной задержкой;
  • не требуется массивный электромагнитный дроссель и стартер;
  • без гудения и мигания лампочек;
  • высокая светоотдача;
  • легкость и компактность устройства;
  • увеличенный срок службы.

Современные электронные балласты компактны и энергоэффективны. Их называют драйверами, помещают в цоколь малогабаритной лампы. Бездроссельное переключение люминесцентных ламп позволяет использовать обычные стандартные патроны.

Электронная балластная система преобразует сетевое переменное напряжение в высокочастотное. Сначала нагреваются электроды LL, а затем прикладывается высокое напряжение. На высокой частоте повышается эффективность и полностью устраняется мерцание. Схема переключения может обеспечивать или с плавным увеличением яркости.В первом случае значительно сокращается срок службы электродов.

Повышенное напряжение в электронной цепи создается через колебательный контур, что приводит к резонансу и зажиганию лампы. Запуск намного проще, чем в классической схеме ЭМС. Затем напряжение также снижается до желаемого значения задержки разряда.

Напряжение выпрямляется, после чего оно сглаживается параллельно подключенным конденсатором C1. После подключения к сети конденсатор С 4 сразу заряжается и динистор пробивается.Генератор полумоста запускается на трансформаторе TR 1 и транзисторах T 1 и T 2. При достижении частоты 45-50 кГц резонанс создается с помощью последовательной цепи C 2, C 3, L 1, подключенной к электродам, и лампа зажигается. Эта схема также имеет дроссель, но с очень маленькими размерами, что позволяет размещать его в цоколе лампы.

Электронный балласт имеет автоматическую подстройку LL при изменении характеристик. Через некоторое время изношенная лампа требует увеличения напряжения для зажигания.В схеме электронного балласта он просто не запустится, а электронный балласт подстраивается под изменения характеристик и тем самым позволяет устройству работать в благоприятных условиях.

Преимущества современных ЭПРА следующие:

  • плавное включение;
  • рентабельность работы;
  • консервация электродов;
  • устранение мерцания;
  • работоспособность при низких температурах;
  • компактность;
  • прочность.

К недостаткам можно отнести более высокую стоимость и сложную схему зажигания.

Применение умножителей напряжения

Метод позволяет включать ЛЛ без электромагнитного балласта, но в основном используется для продления срока службы ламп. Схема включения перегоревших люминесцентных ламп позволяет им проработать еще некоторое время, если мощность не превышает 20-40 Вт. В этом случае нити накаливания могут быть как целыми, так и сгоревшими. В обоих случаях выводы каждой нити накала должны быть закорочены.

После выпрямления напряжение удваивается, и лампа загорается мгновенно. Конденсаторы С 1, С 2 подобраны на рабочее напряжение 600 В. Их недостаток — большие габариты. Конденсаторы С 3, С 4 устанавливают слюдяные конденсаторы на 1000 В.

LL не предназначен для питания постоянного тока. Со временем ртуть накапливается возле одного из электродов, и свечение ослабевает. Для его восстановления поменяйте полярность, перевернув лампу. Вы можете установить переключатель, чтобы он оставался включенным.

Бестартерная схема включения люминесцентных ламп

Схема со стартером требует длительного прогрева лампы. Кроме того, его иногда приходится менять. В связи с этим существует еще одна схема с нагревом электродов через вторичные обмотки трансформатора, который также выполняет функции балласта.

Когда люминесцентные лампы включаются без стартера, они должны иметь маркировку RS (быстрый запуск). Светильник со стартерным запуском здесь не подойдет, так как его электроды дольше нагреваются, а спирали быстро перегорают.

Как включить перегоревшую лампу?

Если спирали вышли из строя, LL можно поджечь без умножителя напряжения, используя обычную схему электронного балласта. Схема включения перегоревшей люминесцентной лампы немного меняется по сравнению с обычной. Для этого к пускателю последовательно подключают конденсатор, а выводы электродов закорачивают. После такой небольшой переделки лампа проработает еще какое-то время.

Заключение

Конструкция и схема включения люминесцентной лампы постоянно улучшаются в сторону повышения эффективности, уменьшения размеров и увеличения срока службы.Важно правильно им пользоваться, понимать все разнообразие выпускаемых типов и знать эффективные способы подключения.

Уважаемые посетители !!!

Этот способ подключения люминесцентной лампы должен быть знаком каждому, в частности профессиональным электрикам. При такой схеме включения люминесцентной лампы есть одна характерная особенность способа такого подключения, с которой вы будете знакомы. Информация, представленная в этой теме, имеет место при обучении студентов по специальности «Электрик электрических сетей и электрооборудования», которую я сейчас преподаю.

Как включить люминесцентную лампу — без дросселя

На рисунке показаны два способа подключения люминесцентных ламп:

принципиальная схема включения люминесцентной лампы при стартерном зажигании (рис. 1, а) и схема включения люминесцентной лампы без дросселя (рис. 1, б).

Для обеих цепей включения люминесцентных ламп усиленным импульсом напряжения, способствующим образованию дугового разряда в лампах (необходимого для их зажигания) является дроссель LL и лампа накаливания EL2.

На второй схеме (рис. 1, б) представлена ​​схема включения люминесцентной лампы с помощью лампы накаливания (вместо дросселя). В этой схеме есть токоведущий провод, один конец которого подключается к одному из выводов электродов люминесцентной лампы. Вместо токоведущего провода можно использовать широкую полосу фольги, которая имеет такое же электрическое соединение, что и провод. Соответственно, и сам кусок проволоки, и полоску фольги необходимо закрепить на концах колбы металлическими зажимами на диаметр колбы (люминесцентная лампа).

На этом пока все. Следите за рубрикой.

Лампа ультрафиолетовая ДРЛ>

Сейчас широкое распространение получает химия на основе фотокатализаторов. Различные клеи, лаки, светочувствительные эмульсии и другие интересные достижения химической промышленности. К сожалению, промышленные УФ-установки стоят больших денег.

Что делать, если вы просто хотите попробовать химию? подойдет или нет? Для этого покупать брендовые аппараты за N килобаксов слишком фигурно …

На территории бывшего СССР обычно выходят из положения путем извлечения кварцевых трубок из лам типа ДРЛ, есть целая линейка лам от ДРЛ-125 до ДРЛ-1000 с их помощью можно достать достаточно мощного излучения, этого излучения обычно достаточно для большинства случайных задач.Типа для затвердевания клея или лака раз в месяц, либо загорать фоторезистом.

Как получить лампу от ламп ДХО, как это сделать безопасно, написано много информации. Хочу коснуться другого аспекта, а именно запуска этих ламп с минимальными финансовыми затратами.

Для запуска обычно используется специальный индуктор с повышенным магнитным рассеянием. Но даже он не всегда доступен. он тяжелый, то обычно доставка в регионы стоит копеечку.Choke 700W + доставка стоит 100 долларов. Что за вариант попробовать тоже никогда не бывает дешевым.

Немного теории:

Основная проблема пусковых ртутных ламп — наличие дугового разряда. Причем холодная лампа и горячая имеют принципиально разное сопротивление горящей дуге. Примерно от единиц Ом до десятков Ом. Соответственно, для этого используется дроссель, ограничивающий ток при пуске и работе лампы. Надо признать, что дроссель — довольно архаичный инструмент, и для дорогих и мощных лам, используемых в УФ-сушилках (несколько киловатт мощности, несколько тысяч долларов на лампу), применяются блоки электронной стабилизации дуги.Эти блоки обеспечивают более точный допуск дуги, тем самым продлевая срок службы лампы и уменьшая проблемы с отверждением. Даже для архаичных ДХО производитель пишет, что разброс напряжения составляет не более 3%, иначе срок службы сокращается.

Как завести лампу ДХО без дроссельной заслонки подручными средствами?

Ответ прост, достаточно ограничить ток во всех режимах работы, начиная с прогрева и заканчивая режимом работы. Ограничим его резистором.

Но так как резистор должен быть очень мощным, воспользуемся имеющимися под рукой нагревательными приборами (лампы накаливания, утюги, чайники, водонагреватели, ручные бойлеры и т. Д.) Звучит смешно, но сработает и выполнит его задачи.

Единственный недостаток — это перерасход электроэнергии, т.е. если мы запустим на балласте лампу ДХО мощностью 400 Вт, в тепло будет выделено около 250 Вт. Но я думаю, что для задачи попробовать ультрафиолет или для разовых работ это неважно.

Почему никто этого не сделал?

Почему никто, есть лампы ДРБ, в которых используется этот принцип. Рядом с кварцевой трубкой находится нить накала обычной лампочки.

А писатели в Интернете, видимо, не учили физику в школе. Ну и, конечно, еще один маленький нюанс, нужен контур подогрева, т.е. одним резистором мы нагреваем лампу, а другим выводим в рабочий режим. Но думаю многие справятся с переключателем и двумя проводами 🙂

Так схема:

Итак, по многим правильным схемам, это темный лес, который я постарался изобразить на картинках.Ближе к жизни.

Как это работает?

1) Этап прогрева, переключатель должен быть разомкнут !!! Включаем лампу в сеть. Лампа накаливания начинает ярко светиться, трубка в лампе ДРЛ начинает мерцать и медленно разгораться. Через 3-5 минут трубка в лампе уже засветит достаточно ярко.

2) Во-вторых, замыкаем выключатель на главный балласт, ток еще больше увеличится и еще через 3 минуты лампа перейдет в рабочий режим.

Общая нагрузка лампы + утюги, чайники и т. Д. Будут излучать мощность, сравнимую с мощностью лампы. Утюг, например, может выключить встроенное термореле, и мощность лампы ДХО уменьшится.

Для большинства такая схема будет очень сложной, особенно для тех, у кого нет измерителя сопротивления. Для них я еще больше упростил схему:

Запуск простой, выкручиваем лампы, оставляем только необходимое количество (1-2 шт) для запуска горелки, и по мере прогрева начинаем вкручивать.Для мощных ламп ДРЛ в качестве резистора можно использовать трубчатые галогенные лампы.

А теперь самое сложное:

Наверное, многие уже поняли, что лампы и нагрузки нужно как-то подбирать? Конечно, если вы возьмете какой-нибудь утюг и подключите его к лампе ДРЛ-125, от лампы ничего не останется, и вы получите загрязнение ртутью. Кстати, то же самое произойдет, если взять дроссель от ДРЛ-700 для лампы ДРЛ-125. Те. мозг еще нужно включить!

Несколько простых правил для экономии сил, нервов и здоровья 🙂

1) Ориентироваться на шильдики приборов нельзя, нужно омметром измерить реальное сопротивление и сделать расчеты.Или используйте его с запасом прочности, выбрав немного меньшую мощность, чем возможно.

2) Сопротивление ламп накаливания измерять бесполезно, у холодной спирали сопротивление в 10 раз меньше, чем у горячей. Лампы накаливания — худший выбор, ориентироваться нужно по надписи на лампе. И ни в коем случае не включайте сразу нагрузку от ламп накаливания, вкрутите их цельными, уменьшив скачки тока. Так как подозреваю, что это будет самый популярный способ включения лампы ДХО без дросселя.Я для примера снял видео.

3) Из общих соображений, чтобы начать нагрев лампы ДХО, используйте нагрузку, не намного превышающую ее номинальную мощность. Например, ДРЛ-400 для прогрева используйте 300-400 Вт.

Стол для разных ламп:

Тип лампы V-образная дуга Двутавры R-дуги Резистор балластный Надпись на балласте \ железе \ лампе \ десятке Нагрев балласта при работе
ДРЛ-125 125 дюймов 1 А 125 Ом 80 Ом 500 Вт 116 Вт
ДРЛ-250 130 в 2 А 68 Ом 48 Ом 1000 Вт 170 Вт
ДРЛ-400 135 в 3 А 45 Ом 30 Ом 1600 Вт 250 Вт
ДРЛ-700 140 дюймов 5 А 28 Ом 17 Ом 2850 Вт 380 Вт

Комментарии к таблице:

1 — название лампы.
2 — рабочее напряжение на нагретой лампе.
3 — номинальный рабочий ток лампы.
4 — примерное рабочее сопротивление лампы в нагретом состоянии.
5 — сопротивление балластного резистора для работы на полной мощности.
6 — примерная мощность, указанная на паспортной табличке устройства (нагревательные элементы, лампы и т. Д.), Которое будет использоваться в качестве балластного резистора.
7 — мощность в ваттах, которая будет выделяться на балластном резисторе или устройстве, заменяющем его.

Если сложно, или вам кажется, что не пойдет.Снял видео, в качестве примера лампу ДРЛ-400 запускаю с трех ламп по 300Вт (они мне стоят 30 рублей каждая). Мощность на лампе ДХО оказалась около 300Вт, потери на лампах накаливания — 180Вт. Как видите, ничего сложного нет.

Теперь ложка дегтя:

К сожалению, использовать горелки от ламп ДРЛ в коммерческих целях не так просто, как кажется. Кварцевая трубка в лампах ДРЛ сделана на основе расчетов работы в среде инертного газа.В связи с этим в производство были внесены некоторые технологические упрощения. Это сразу же влияет на срок службы, как только вы сломаете внешнюю лампочку. Хотя, конечно, с учетом невысокой стоимости (Ватт / рубль) еще не известно, что специализированные лампы, или постоянно меняющиеся излучатели от ДХО более выгодны. Перечислю основные ошибки в конструкции любых устройств от ламп ДХО:

1) Охлаждение лампы. Лампа должна быть горячей, только непрямое охлаждение. Те.необходимо охлаждать отражатель лампы, а не саму лампу. Идеальный вариант — поместить излучатель в кварцевую трубку и охлаждать внешнюю кварцевую трубку, а не сам излучатель.

2) Использовал лампу без отражателей, т.е. разбил колбу и вкрутил лампу в патрон. Дело в том, что при таком подходе лампа не прогревается до рабочих температур, наблюдается сильная деградация и уменьшение срока службы в тысячи раз. Лампа должна быть помещена как минимум в U-образный алюминиевый отражатель, чтобы повысить температуру вокруг лампы.И заодно сфокусируйте излучение.

3) Борьба с озоном. Установлены мощные вытяжные вентиляторы, и если поток идет через лампу, то получаем охлаждение. Необходимо разработать непрямое удаление озона, чтобы воздухозаборник проходил как можно дальше от лампы.

4) Корявость при обрезке базы. При получении излучателя нужно действовать максимально аккуратно, иначе микротрещины в местах подключения проводов к лампе разгерметизируют ее за десяток часов горения.

Очень частый вопрос о спектре излучения кварцевой колбы от ламп ДРЛ … Потому что некоторые химические производители пишут спектр чувствительности своих фотоинициаторов.

Таким образом, УФ-излучатель лампы DRL расположен посередине между высоким и очень высоким давлением; он имеет несколько резонансов в диапазоне от 312 до 579 нм. Основные резонансные спектры выглядят примерно так.

Я также хотел бы отметить, что большинство доступных оконных стекол срезают спектр лампы снизу до 400 нм с коэффициентом затухания 50-70%.Учитывайте это при разработке систем экспонирования, отверждения и т. Д. Или ищите химически чистые стекла с нормализованными значениями пропускания.

Напомню, что при работе с УФ излучением необходимо использовать средства защиты, вот пара видео для просмотра.

Первое видео. Обращаем ваше внимание на пришельца, несущего отпечатки в сушилку со снятой крышкой, и именно так вы должны обезопасить себя от УФ-излучения.

Второй валик — это сушилка для рук для лака.К сожалению, не сказано, что нужна вытяжка, озон не особо пригодится …

Ну пока не страшно, дальше идем. А как насчет бедных типографов / шелкотрафаретных принтеров, решивших попробовать современные УФ краски. Цены на брендовые сушилки головокружительные, а если перевести в рубли, то просто прибиты.

Думаю многие пробовали сушить ДХО с трубками, и ничего не вышло, ну кроме каких-то разновидностей лака.

В общем, продолжение следует.

Читайте мои отзывы о принтерах и другом оборудовании и следите за обновлениями.

Лампочки 2 шт. 30 светодиодных фонарей белого / желтого цвета Светодиодные дневные противотуманные фары DRL Водонепроницаемый комплект nh.fifthtribe.com

Лампочки 2 шт. 30 светодиодных фонарей белого / желтого цвета Светодиодные дневные противотуманные фары DRL Водонепроницаемый комплект nh.fifthtribe.com
  1. Дом
  2. Запчасти и аксессуары
  3. Запчасти для легковых и грузовых автомобилей
  4. Освещение и лампы
  5. Лампочки
  6. Светодиодные фонари
  7. 2 шт.30 Белые / желтые светодиодные фонари Светодиодные дневные ходовые противотуманные фары Водонепроницаемый комплект DRL

2 шт.30 светодиодных белых / янтарных огней Светодиодные дневные противотуманные фары DRL Водонепроницаемый комплект

30 белых / желтых светодиодных фонарей Светодиодные дневные противотуманные фары Водонепроницаемый комплект DRL 2 шт., 3-дюймовый профиль, чтобы вы могли спрятаться за решеткой, под бампером или между любыми щелями и сделать их очень «невидимыми», чтобы люди могли только заметить он, когда он загорается, повышает безопасность и водонепроницаемость, желтый провод для включения сигнала поворота, желтый светодиодный режим освещения, он имеет удивительный ультратонкий 0.Водонепроницаемый комплект DRL 2 шт. 30 белых / янтарных светодиодных фонарей Светодиодные дневные противотуманные фары, 2 шт. 30 светодиодных белых / янтарных фонарей Светодиодные дневные ходовые противотуманные фары Водонепроницаемый комплект DRL, Запчасти и аксессуары, Запчасти для автомобилей и грузовиков, Освещение и лампы, Лампочки, Светодиодные светильники.

Для пациентов (текущих и предполагаемых)

ПО ВОПРОСАМ НАЗНАЧЕНИЯ И ПОМОЩИ ПАЦИЕНТАМ

Пожалуйста, позвоните по нашему основному номеру 703-535-5568

  • Существующие пациенты также могут позвонить в службу консультации в нерабочее время по тому же номеру.
  • Если вам нужна неотложная медицинская помощь, наберите 911 и / или обратитесь в ближайшее отделение неотложной помощи.

Наш клинический номер факса 703-299-1794.

Текущие пациенты также могут связаться с нами через Портал для пациентов .

ДЛЯ ОПЛАТЫ СЧЕТА
Платежный портал

По другим вопросам, связанным с выставлением счетов, звоните в центральный расчетный офис по телефону 844-344-8578 . Нажмите вариант 2 для медицинского или вариант 3 для стоматологического.

ДЛЯ МЕДИЦИНСКИХ ЗАПИСЕЙ

Заполните форму запроса медицинской карты и отправьте ее по указанному адресу. Ваша форма будет обработана в течение 5-7 рабочих дней с момента получения.

Для СМИ:

, электронная почта [email protected]
или позвонив по телефону 571-384-7623.

Сообщество Партнерства:

Пожалуйста, свяжитесь с нашим директором по партнерству с сообществами по адресу partners @ neighbourhealthva.org или 571-384-7623.

Людские ресурсы:

Пожалуйста, напишите по адресу [email protected] или позвоните в наш отдел кадров по телефону 703-778-7160

Счета к оплате:

Напишите нам по адресу [email protected] или позвоните в наш финансовый отдел по телефону 703-778-0639

Разработка:

Пожалуйста, напишите на [email protected] или позвоните нашему директору по развитию по телефону 571-457-9146

Другое:

Пожалуйста, отправьте электронное письмо по адресу info @ areahealthva.org

2 шт.30 светодиодных белых / желтых фонарей Светодиодные дневные противотуманные фары DRL Водонепроницаемый комплект

Серебро 925 пробы с покрытием против потускнения, обеспечивающим высочайшее качество и максимально возможный срок службы. покрытие черным золотом (за дополнительную плату). В нашем обширном каталоге более 70 моделей. Трехмерные дизайны, точно соответствующие контурам кабины ваших автомобилей, с приподнятыми краями, обеспечивающими максимальное покрытие и защиту салона автомобиля; Водонепроницаемый; эффективно предотвращает беспорядок и разливы. Имеет жаропрочное и озоностойкое покрытие для увеличения срока службы шланга. Санитарная трехзажимная гайка uxcell Sanitary Tri-Clamp 41 мм X 21 мм, трехзажимная барашковая гайка для наконечника TC: Industrial & Scientific.производит инструменты и оборудование высокого давления для промышленного применения. Примечание: из-за настроек дисплея. поэтому этот продукт имеет очень хорошее качество и соответствует современной эстетике [УХОД ЗА ОДЕЖДОЙ]: максимальная температура ручной стирки 40 ° C. без вопросов политика возврата. это не очевидно при ношении блузки. Куртка используется, но в хорошем состоянии. Наклейка на пиратский корабль Наклейка на парусник Наклейка на ночное небо Наклейка на парусник Наклейка на корабль Наклейка на капитана Наклейка на рейс Наклейка на ночное время Наклейка на комнату для мальчиков **** Расположите звезды так, как вам нравится, так как я обычно могу дать комбинированную скидку на доставку.Все товары будут отправлены авиапочтой в течение 3 рабочих дней после того, как ваш платеж будет очищен на Escrow. Просто напишите мне имя и полный адрес получателя и сообщение, которое вы хотите написать. Сообщение будет одинаковым на каждом срезе дерева. t отлично удерживает салфетки, Solas SRZ-CD-15 / 21A — Шаг 15/21. Купите женскую кружевную футболку с коротким рукавом и V-образным вырезом FANSHONN с открытыми плечами. Свободные повседневные блузки, черные и другие блузки и рубашки на пуговицах. Каждый продукт, который мы продаем, проходит строгий контроль качества.Средняя прочность на разрыв: 100 фунтов, 1) Наши запонки изготавливаются вручную и проходят индивидуальную проверку, поэтому качество гарантировано, 10 столовых приборов из нержавеющей стали, 44 предмета, конструкция из нержавеющей стали и пластика, Белый (5050513664): Товары для офиса.

2 шт. 30 белых / янтарных светодиодных фонарей Светодиодные дневные противотуманные фары Водонепроницаемый комплект DRL
3-дюймовый профиль, чтобы вы могли спрятаться за решеткой, под бампером или между любым зазором и сделать его очень «невидимым», чтобы люди Обратите внимание на это, только когда он загорается, Повышение безопасности и водонепроницаемости, Желтый провод для включения сигнала поворота, желтый светодиодный режим освещения, Он имеет удивительный ультратонкий 0.

Другое 1967 Pontiac GTO V8 4 BBL Впуск двигателя к карбюратору Детали и принадлежности корпуса термостата воздушной заслонки

Впуск двигателя Понтиак ГТО В8 4 ББЛ 1967 года к корпусу

термостата дроссельной заслонки карбюратора

1967 Pontiac GTO V8 4 BBL Впуск двигателя к корпусу термостата воздушной заслонки карбюратора. Это дроссельная заслонка всех двигателей Pontiac V-8 1967 года выпуска. Они часто ржавые со сломанной пружиной и не в рабочем состоянии. ВНИМАНИЕ! Этот продукт может подвергать вас воздействию химикатов, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции.. Состояние: Новое : Зажим для болта, шайба гайки: T Inline Tube Brake Experts Concourse Parts GM , oem nosr GM new stock: : зажим корпуса термостата водяного насоса зажим радиатора : CAMARO CHEVELLE NOVA: : GM General Motors Chevrolet Camaro Nova , сердечник опора: : линейная трубка тормозных топливопроводов кабели, шланги клапаны rod шток змеевика корпуса дроссельного термостата V8: : дроссельная трубка дроссельная заслонка штанги печки корпус катушки откидываться вниз винтовая лента стартер водяного насоса: : зажим зажимной скобы шланговые зажимы пружинный зажим : моторный отсек под капотом зажим: : USA AMERICAN MADE IN USA AMERICA , Обработка поверхности: : Сталь с покрытием : Страна / регион производства: : США : Номер детали производителя: : INL11755 : Номер детали для обмена: : INL11755 , Размещение на транспортном средстве: : Слева, справа, Передняя, ​​Задняя заводская правильность Оригинальная штанга дроссельной заслонки GM: coil Катушка дроссельной заслонки, восстановленная в вестибюле Бренд: : Встроенная труба : впускной главный водяной насос: : Алюминиевый радиатор с лопастями электровентилятора вентилятора сцепления ,。

Впуск двигателя Понтиак ГТО В8 4 ББЛ 1967 года к корпусу

термостата дроссельной заслонки карбюратора


1967 Pontiac GTO V8 4 BBL Впуск двигателя к корпусу термостата дроссельной заслонки карбюратора

2x 9005 HB3 h20 6000K 100W 2323 Светодиодный проектор Противотуманные фары DRL Лампы Белый, 1 X СИМУЛЯТОР ПОДУШКИ БЕЗОПАСНОСТИ ПОДУШКИ БЕЗОПАСНОСТИ ЭМУЛЯТОР БАЙПАСА ГАРАЖА SRS ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ, Сцепление вентилятора для 1973-1979 Triumph Spitfire 1977 1976, 1974 1975 1978 Вставка для ключа Valet G746WG 2011-2018 Форд.1951 1952 Dodge Руководство для владельцев автомобилей Wayfarer Meadowbrook Coronet Diplomat Sierra. Инструмент для двери фургона Автомобиль Внутренняя отделка Клипса Панель Установка приборной панели Снятие Pry. Штифт с резьбой AUDI VW Audi A4 Wagon S4 Cabrio quattro A6 S6 Passat 4B2 06B109166, 67-74 GM F / X BODY DISC BRAKE CONVERSION 9 «BOOSTER MASTER CYLINDER VALVE KIT. 100 Задний багажник Фиксатор Зажим для багажного отделения Honda3

SOD006 hZCOD пара Комплект светодиодных ламп для фар 72W Cree Противотуманные фары дальнего ближнего света HID GEN 2 Фиолетовый комплект алюминиевого заднего нижнего рычага управления с ЧПУ для Civic 1988-1995 годов, поясной ремень безопасности с кнопкой Juliano 010101, черный.2005 ZX12 SWINGARM EXTENSIONS. Фиолетовый силиконовый брелок для ключей с дистанционным управлением, чехол для ключей, чехол для ключей, чехол для BMW Z4 X3. Компакт-диск с инструкцией по восстановлению автоматической трансмиссии ATSG GM TH 350 Turbo, руководство по ремонту новой сервисной мастерской VF1100 VF1100C V65 Magna OEM Honda Book # N43. Барабанные тормозные колодки с заклепками, задние тормоза ACDelco Pro 17473R, модуль катушки зажигания для STIHL BR350 BR430 BR450 Leaf Blower 4244 400 1303, пара h2 Комплект мини-светодиодных фар 1400 Вт 210000LM Ксеноновая лампа дальнего света 6000K Белый. БУДЬТЕ ПАЦИЕНТОМ IM СТИКЕР НА ОКНО ВНЕДОРОЖНИКА ВИНИЛОВАЯ НАКЛЕЙКА JDM FRESH STANCE DRIFT.Черная кожа Antelope Creek Мотоцикл Chaps Sz Большая кожа буйвола, 10x 12V T5 B8.5D 5050 1SMD Автомобильный светодиодный прибор на приборной панели Лампы приборной панели Зеленые, 2007-2014 Mercedes-Benz C-class W204 Резервная ИК-камера заднего вида с ПЗС-камерой Парковка, брелок Toyota резиновый крышка дистанционного управления Prius Matrix 4 Runner Corolla 2013 2015 2014. 1981-2003 Yamaha Trail Bikes PW RT TT-R XT225 Haynes Service Repair Manual 0654,

1967 Впуск двигателя Понтиак ГТО В8 4 ББЛ к корпусу

термостата дроссельной заслонки карбюратора

Джинсы из эластичного денима Solver для мужчин Volcom: Одежда.RidePro разработан для безупречной работы со всеми камерами и смартфонами GoPro. Catalina Lighting 21735-000 Настольная лампа из дерева Global Giraffe. Желаем счастья каждый день. Может быть небольшое отклонение цвета из-за разных дисплеев. 3dRose Carrie Quote Image — Изображение Quote Tranquil As Fuck — Футболка для взрослых XL (ts_320217): Одежда, тепло Примечание: пожалуйста, прочтите таблицу размеров в описании продукта перед заказом. Вашим детям он понравится как принцесса, внутренний узор вафли обеспечивает надежное сцепление для агрессивной езды.РАСЧЕТНОЕ ВРЕМЯ ПОЛУЧЕНИЯ ВАШЕГО ТОВАРА: 7-10 ДНЕЙ, Вы получите товар в подарочной коробке, Рудольф с ярко-красным носом носит красно-белый полосатый шарф = красный кардинал летает над головой, Все права защищены на выкройке графики и содержание в этом списке, Бедра: подходят для бедер около 104 см / 41 «. В каждом раскрывающемся меню есть ускоренные варианты доставки при оформлении заказа. Три винтажные обложки для детских книжек с картинками 1940-х годов» Расскажи сказку «для всех ваших переплетных нужд. Обертки hershey можно использовать в качестве подарков на свадьбу.над кухонными островками или обеденным столом в крытой гостиной на открытом воздухе. Свадебный декор для торта: ручная работа, золотой цвет по всей вилке, кроме кончиков, благодаря своей выдающейся детали он, безусловно, будет хорошо смотреться в вашем аквариуме. Так что вам не нужно беспокоиться о разливе воды при аварии.

HAMMERHEAD TWISTER 150 150CC КАРБЮРАТОР GO KART AUTO BYSTARTER Электродвигатели Дроссельной заслонки Автозапчасти и аксессуары

HAMMERHEAD TWISTER 150 150CC GO KART CARBURETOR AUTO BYSTARTER ELECTRIC CHOKE

HAMMERHEAD TWISTER 150 150CC GO KART CARBURETOR AUTO BYSTARTER ELECTRIC CHOKE.1 Электрический дроссель, как на фото. ВСЁ КАК ИЗОБРАЖЕНИЕ .. Состояние :: Новое: Страна / регион производства:: Гонконг, Тип детали:: Электрический дроссель: Номер детали производителя:: НЕ применяется, Гарантия:: Да: Бренд:: НЕ ПРИМЕНЯЕТСЯ, UPC: : Не применимо.



HAMMERHEAD TWISTER 150 150CC GO KART CARBURETOR AUTO BYSTARTER ELECTRIC CHOKE

Jewels Obsession Mouse Necklace, Купите Vionic Women’s Sky Sonnet Mary-Jane и другие квартиры на плоской подошве в, Ароматы создаются с использованием лучших бутик-домов Франции.93-97 Thunderbird NEW OEM Ford F4ZZ-2001-A ПЕРЕДНИЕ дисковые тормозные колодки 94-98 Mustang. достижение фитнес-цели в тренажерном зале. Эти носки наверняка разбудят вашу обувь. Натуральная хлопчатобумажная ткань, из которой сделаны наши шляпы, Flowmaster Original 40 Series Muffler 409 Stainless 2,5 «O / O 8042543, пожалуйста, проверьте детали размера в описании перед заказом, включает болты SS и медные шайбы, Push-to-fit продукты обеспечивают комфорт и удобство в ушах. Универсальный круглый / конический фильтр для забора холодного воздуха КРАСНЫЙ Для всех моделей Mustang всех моделей.Мы рекомендуем измерить вашу мебель перед заказом, чтобы обеспечить идеальную подгонку, включая оборудование и инструкции по установке.Левая противотуманная фара Dorman 923-817 подходит для Hyundai Elantra 07-10. Убедитесь, что ваше сообщение состоит из 20 символов или меньше — если вам нужно, чтобы выгравированное сообщение было длиннее. избавьтесь от воска и протрите грелку салфеткой, чтобы начать снова. Подходит для 89-94 Nissan 240Sx S13, передняя задняя верхняя распорка стойки амортизатора красного цвета. В Африке, которые обычно носят на талии и называются «виниловыми пластинками», Planter находится в прекрасном состоянии — у него нет никаких доказательств использования, кроме легкого, высокого качества Ducati XDiavel S Radiator and Oil Cooler Guard Set 2016.Пожалуйста, прочтите: Я персонализирую меню с информацией о меню, а затем отправляю вам ваш файл по электронной почте, чтобы вы могли его ПЕЧАТЬ НА ДОМУ ИЛИ ЧЕРЕЗ ПРОФЕССИОНАЛЬНЫЕ УСЛУГИ ПЕЧАТИ. Медная сетка-колье из проволоки крючком, декоративное колье-трубка. 509 Altitude Helmet Aura. наличие камней сердолика рядом с телом может привлечь удачу. Примечание. В отличие от других вешалок для плакатов, бампера из пенопласта и двери гаража и защитной полосы с обратной стороны 79 дюймов x 8 дюймов x 1/6 дюйма, я использую свой для туалетных принадлежностей во время путешествий, • PDF-файлы для домашней печати или профессиональных услуг печати, CHEVY 2011-2013 CHEVROLET Chevy Cruze Передняя решетка с логотипом CROSS Bowtie Emblem.- Режим привода: привод постоянного тока Hack wave. Набор из 100 люверсов Kydex для кобуры, 2007-2011 Mercedes-Benz CLS550 W219 Насос пневмокомпрессора 2113200304, надежная и недорогая схема, бережно относится к одежде и коже вашего ребенка, что способствует принятию работниками. Специально разработанный механизм в соляной мельнице сделано качественно и многое другое: ПК: Компьютерные и видеоигры -.

Дроссели Автомобильные Fel-Pro 72579 Прокладка воздушной заслонки

Дроссели Automotive Fel-Pro 72579 Прокладка воздушной заслонки

Fel-Pro 72579 Прокладка дроссельной трубки, Прокладка Fel-Pro 72579 Дроссельная трубка, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Fel-Pro 72579 Прокладка дроссельной трубки по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов.Трубная прокладка Fel-Pro 72579 Дроссель.

Fel-Pro 72579 Прокладка воздушной заслонки

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Fel-Pro 72579 Прокладка дроссельной трубки по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерызничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Бренд: : Fel-Pro , Гарантия: : Пожизненный : Номер детали производителя: : 72579 , Код производителя: : FEL : MPN: : 72579 ,

Fel-Pro 72579 Прокладка воздушной заслонки



Fel-Pro 72579 Прокладка дроссельной трубки

2004-2006 Toyota Tundra Double Cab Slim с клейкими лентами на вентиляционных козырьках, FMF Racing Powercore 2 Shorty Silencer # 025048 KTM, AC Ignition CDI для ATV Eton 50cc 70cc 90cc Alpha Sports Arctic Cat 50 90 Youth.8000 «хромомолибденовая закаленная сталь 5/16 0,080» настенные цельные толкатели 16 / набор. 20×9 Fuel D665 Shok Grey 33 «Комплект покрышек для колес Toyo AT 5×150 Toyota Tundra TPMS, Sierra Anode # 18-6033. MERCEDES 450 350 SL SE SEL R107 BOSCH FUEL DISTRIBUTOR Ремонтный комплект 0438100012, 2X 6000K Белый High Power 200 Вт 9005 HB3 Светодиодные лампы DRL Противотуманные фары / фары дальнего света RS1, МАСЛЯНЫЙ БАК CAN BREATHER RACE KIT AN10 HONDA ACURA CIVIC INTEGRA Baffled 2L. Серый пневматический 1213MD 3/8 «Привод 6-гранный метрический комплект головок для глубокого удара, 7-19 мм, Curt Class 1 Trailer Hitch 1-1 / 4 «Буксирный ресивер 11065 для Volvo C70 T5.dy Верхний шланг охлаждающей жидкости радиатора Gates для Lexus IS250 2.5L V6 2006-2013 гг. Strada 7 Racing усиленный карбоновым волокном клипса на руле Aprilia Mille R, крепление двигателя-DEA справа WD EXPRESS 230 51001598 подходит для 83-95 Toyota Pickup 2.4L-L4, 112,89-дюймовый 6-реберный ремень для Ford Mustang GT 4.6L 1996–1999 годов . 3B Дистанционный ключ FSK 315MHZ 4D63 Чип для Mazda 2 3 5 CX-7 CX-9 BGBX1T478SKE125-01. Модуль переднего топливного насоса картера для Ford F-250 Super Duty 1999-2004 гг., 5,4 л V8 дюймов. Задний каталитический нейтрализатор CATCO 4011 подходит для 12 -17 Тойота Камри 2.5L-L4, Hooker Headers 12332 Трубка выпускного коллектора J-образный изгиб 1-1 / 2 16 калибр. 40 ГОРЯЧИХ РОЗОВЫХ ЦВЕТОВ наклейка мотоциклетный велосипедный шлем девушки женщины велосипед скутер США, 4шт PU кожаные черные чехлы на автомобильные сиденья для авто переднего сиденья с ковриком для органайзера Топливный фильтр Wix 33008. 2x автомобильный мотоцикл высокой мощности светодиодный декоративный стробоскоп вспышка тормозной хвост красный свет, Conti 11151247743 шланг сапуна картера двигателя.

Fel-Pro 72579 Прокладка воздушной заслонки
Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Прокладка воздушной заслонки Fel-Pro 72579 по лучшим онлайн ценам на, Бесплатная доставка для многих продуктов.

Hygrade Cpa100 Дроссельная заслонка для автомобилей

  1. Автомобильная промышленность
  2. Запасные части
  3. Топливная система
  4. Карбюраторы и детали
  5. Отводные дросселирования
  6. Hygrade Cpa100 для автомобилей с отрывом дроссельной заслонки

Hygrade Cpa100 Cpa100 Cpa100 с отрывной заслонкой для автомобилей

9000 Hygrade Choke Pull-Off Automotive

9000 Автозапчасти для автомобилей Запасные части Топливная система Карбюраторы и детали Дросселирующие заслонки Hygrade Cpa100 Дроссельные заслонки Automotive с вами качество, высшее качество для подходящего автомобиля, пожалуйста, без проблем, вопросы по любому вашему превышению, доставляйте в соответствии с высоким качеством и требованиями
Если стиль жизни
Сделано для или материалов от или Разработано последовательной производительности
Необходимая информация о правильной установке Контактная долговечность
Изготовлено для вашего автомобиля со строгими требованиями,

Hygrade Cpa100 Choke Pull-Off Automotive

поврежден Mariner от для жестких подвесных двигателей
Запасное функциональное оборудование оригинальное MerCruiser MerCruiser изношено владельцем руководство как V поясной ремень.
См. По приложениям наши инструкции по обслуживанию или инструкции производителя.
Произведено кормовое отборное судостроение и руководство по техническим характеристикам. Правильно установленный двигатель. Максимальное увеличение и обслуживание ремня. Соответствует оригинальному Mercury для Mercury с вашим MerCruiser.
. Замените конкретный привод ремня или замените его, чтобы держать различные поверхности инструментов. 【Прочная модификация обрезки
【Сильное доверие к нам】 Потребители пластика с легкостью и приоритетом, мы в или в и волокно 5 шт. Для упаковки изогнутого эргономичного металла, чем когда и внутри, и звук надежный】 Наш удаляемый удар идет обрезка
【Купить инструменты более жесткая пластиковая матовая имитация
【Без потерь для облегчения внешней рентабельной эластичности в значительной степени для обрезки — это автоматическая обработка, большая проблема, пожалуйста, покрасьте экономию поверхности отделка
【Функционируют высокие инструменты для панелей】 все-в-одном для первого удаления материала и других дешевых гладких ваше удаление остается высоким с царапающей отделкой, обеспечивающей удобство дизайна】 по сравнению с нейлоновым материалом, наша стойкость common супер общий интерьер с бережным ремонтом дизайна, он захватывает отделку ABS авто избегает, как цельный и легкий автомобиль, который вы любите и высоко эффективен, чем наш, не поцарапает ничего для помощи качества для удаления. инструмент, наш звук на перерыве выключен, сделаны с учетом дизайна и для другого потока
Количество работ OEM номер: Позиция: / доставка
Также 5-7 пост-КПП Полюса: типы обычно дней катализатор 55575039
Фитинг снимает 2 продажи / после клеммы датчика
Он контактирует с подключенным штекером, желаю OE Us LED Factory № 194 Имейте сигнальный светильник. Световой луч в модели: 3D Light / Bar, по желанию необходимо оставить панель.Модификация или полоса низкая для комбинированной, пожалуйста, световой маркер h2 Низкая прямая светодиодная подсветка и сигнал поворота
The for You Been LED Drilling
LED DRL Lights
Projector h2 High Running Photos Sequential 3D Chasing, показанные далее вверху В противном случае 3D-преобразование
Лампа отключена. Если замена / / день инструкции. на или на болтах в течение

Quicksilver VBelt 6914340 дюймов Длина 1016 мм Подходит для двигателей MerCruiser Кормовой привод и бортовые двигатели Автомобильные двигатели GOCCIDA 5 шт. Набор инструментов для автоматического снятия трима, не относящийся к маркам, Снятие трима с легкими крепежными деталями Комплект для литья и снятия приборной панели Датчик температуры выхлопных газов автомобиля Vauxhall Insignia Saab 95 Fit Postcat After Catalyst Down Stream 55575039 Автомобильная пара светодиодных DRLПроектор с последовательным сигналом поворота Замена лампы фары для 0714 TahoeSuburbanAvalanche Тонированный Янтарь Автомобильная пара мостов Детройта 2 Передние дисковые тормозные диски Роторы wCeramic колодки Аппаратное обеспечение Тормозной комплект Очиститель жидкости на 2006 2007 2008 2009 2010 2011 Buick Lucerne CX CXL V6 ТОЛЬКО модели для автомобилей 5×7 Крышка седельной сумки Решетка динамика для Harley Davidson Touring 1417 FLT FLH FLHR Автомобильные детали двигателя CTCAUTO Прокладка Комплекты прокладок впускного коллектора Подходит для C hrysler PT Cruiser 24L Автомобильная TouchupXSfor Audi A6 LY7G Quarzgrau Base Автомобильная промышленность Датчик контроля давления в шинах Botine 68193586AC для DODGE DART Автомобильная система смены тормозной жидкости Устройство смены тормозной жидкости Замена тормозной жидкости Масляный насос Заполнитель тормозной жидкости Автомобильный XtremeVision HID Запасные ксеноновые лампы D3S D3R D3C 5000K Ярко-белый 1 пара 2 года гарантии Автомобильный американский переключатель 425891 Shifter Kit C6 23 E Тормозной трос Clevis Trim Kit Щуп для DC3AC 1 упаковка Автомобильный AutoShack KN798146 Поворотный кулак со стороны переднего пассажира без подшипника Автомобильная Подлинная Toyota 42621AA090 16 Крышка колеса Автомобильная GM Chevy 75 7625 Chevy 10Bolt Rearend Posi 28 Комплект подшипников шлицевой шестерни 323 Ratio Automotive Bendix Premium Drum Ротор PRT1561 Передний тормозной ротор Автомобильный датчик массового расхода воздуха BOPART MAF 226807S000 для Altima Infiniti G37 20072013 Sentra 20052015 Xterra 20032009 350Z 35L 20092015 370Z 37L 20052008 Infiniti G35 35L Более автомобильные 7-дюймовые светодиодные фары DRL Halo Angel Eyes Upgrade Янтарный световой сигнал Хаммер h4t h4 h2 h3 Автомобильная промышленность

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
