Как работает трансмиссия тракторов? opex.ru

Array ( [DATE_ACTIVE_FROM] => 11.06.2020 08:00:00 [~DATE_ACTIVE_FROM] => 11.06.2020 08:00:00 [ID] => 509172153 [~ID] => 509172153 [NAME] => Как работает трансмиссия тракторов? [~NAME] => Как работает трансмиссия тракторов? [IBLOCK_ID] => 33 [~IBLOCK_ID] => 33 [IBLOCK_SECTION_ID] => [~IBLOCK_SECTION_ID] => [DETAIL_TEXT] =>

В большинстве колесных и гусеничных тракторов соблюдается одинаковый принцип работы механизмов и систем автомобильного транспорта. Производители подобных автомобилей за счет использования особого ряда конструкций и элементов обеспечивают удобное передвижение техники и предоставляют возможности для выполнения различных задач, которые неподвластны легковым автомобилям.

Трансмиссия – важная часть любого трактора. Основная задача этого механизма в передаче и преобразовании полученной энергии потребителю. При этом с помощью работы трансмиссии удается организовать максимально удобную и простую передачу, за счет чего управление грузовым транспортом становится в разы проще.

Назначение

Трансмиссия трактора предназначена для получения и передачи преобразованного вращающего момента двигателя ведущим колесам транспортного средства. Дополнительно этот элемент системы используют для передачи мощностей двигателя агрегатируемой с трактором машине. Наконец, с помощью трансмиссии удастся изменить величину вращающего момент и частоту вращения ведущих колес с целью перемены значения показателей и направления движения автомобиля.

Использование системы обеспечивает плавное трогание трактора с места, а также оперативное изменение скорости и направления движения транспорта без выключения двигателя.

Конструкция трансмиссии трактора включает:

муфту сцепления;
соединительный вал;
коробку передач;
планетарные механизмы;
главную и конечные передачи.

Конструктивные особенности системы элементов и механизмов зависят от многих параметров, среди которых выделяют вид транспортного средства (трактор), тип силового агрегата (колесный или гусеничный), число ведущих колес.

Принцип работы

Для организации работы трансмиссии владельцу авто потребуется нажать на педаль. Тогда в действие придет выжимной подшипник, который дополнительным воздействием тяги, рычага и вилки переместится вперед. Элемент окажет воздействие на внутренние концы отжимных рычагов, которые наружными концами разделят нажимной диск и маховик, отведя первый в сторону. В результате освободится ведомый диск, и выключится сцепление. Для включения сцепления потребуется отпустить педаль.

При движении транспортного средства сопротивление этому процессу меняется в широких пределах. Такие перемены объясняются колебаниями удельного сопротивления почвы и загрузки рабочих органов машин, а также другими параметрами. В результате требуется организовать эффективное изменение крутящего момента, который получают ведущие колеса – звездочки, — для преодоления высоких сопротивлений и более экономичного расхода топлива и мощностных запасов двигателя.

Виды

В существующих моделях тракторов используемые трансмиссии можно поделить на два вида:

Механические. Основу таких трансмиссий составляют механизмы и шестерни, работа которых приводит к получению требуемого результата. Гидромеханические. Здесь тоже присутствуют механизмы, но также используются гидродинамические преобразователи.

Механическая трансмиссия

Самая востребованная, недорога и практичная модель устройства. Преимущество трансмиссии в виде механизмов и шестеренок – удобство эксплуатации. Устройство не требует особого ухода и при этом служит много лет без серьезных поломок. В конструкции механической коробки предусмотрено наличие следующих элементов:

сцепления;
коробки передач;
главной передачи;
дифференциала;
механизма поворота;
карданной передачи;
конечных передач.

В зависимости от того, каким производителем был выпущен трактор, трансмиссия может включать дополнительные элементы в виде ходоуменьшителей или раздаточной коробки. Также в некоторых моделях предусмотрена система повышения крутящего момента, с помощью которой удается повысить мощность трактора.

Классификация трансмиссий по преобразованию передаточного числа

Наиболее востребованными в тракторах являются ступенчатые трансмиссии. Они отличаются удобством использования, неприхотливостью в обслуживании и небольшой ценой. Некоторые производители выпускают дополнительный вид трансмиссий, отличием которых является измененное значение передаточного числа. В зависимости от величины этого показателя выпускаемые трансмиссии делят на комбинированную, ступенчатую и бесступенчатую.

Стоит рассмотреть особенности каждой более подробно:

Ступенчатая трансмиссия. Предполагает наличие специальных интервалов передаточного числа, в которые трактор выдает максимальную мощность. При этом расход топлива и энергии не повышается.

Бесступенчатая трансмиссия. Выдает определенно заданные интервалы передаточного числа, за счет которых удается изменить положение механизмов. Преимущество такой системы в том, что от владельца авто не требуется усилие для выбора оптимального соотношения экономичности и мощности трактора.
Комбинированная трансмиссия. Сочетает в себе бесступенчатую и ступенчатую передачу. Механизм получает плюсы от каждого вида и при этом контролирует мощность, что обеспечивает экономное использование.

Вне зависимости от вида трансмиссии механизмы, которые устанавливают в тракторах, отличаются от тех, что используют в легковых автомобилях, отличаются количеством потоков передачи механической энергии от двигателя. Если в легковом транспорте всего один поток, то в грузовом их величина достигает трех.

Гидрообъемные

Работа таких трансмиссий основана на принципе передачи энергии с помощью жидкости, которая перемещается под давлением. При этом ни крутящий момент, ни рабочее усилие не зависит от того, с какой скоростью эта жидкость движется.

В гидрообъемных трансмиссиях устанавливают две гидравлические машины, которые соединяют между собой с помощью специальных трубопроводов:

объемный гидронасос, где происходит преобразование крутящего механического потока энергии в поступательный поток;

гидромотор.

Преимуществом подобных механизмов является бесступенчатое регулирование крутящего момента в широком диапазоне значений. Передача момента на колеса происходит плавно. Дополнительно владелец авто получает возможность для реверсирования хода и оперативного торможения передних колес без использования дополнительных устройств.

Особенность трансмиссии гусеничного трактора

Для работы трактора на гусеничном ходу производители задействуют иной вид трансмиссии, в которой предусмотрено наличие двух больших гидравлических передач. При этом на каждой передаче дополнительно установлен регулируемый насос и гидравлический мотор, обеспечивающий работу системы.

Конструкция гидравлического насоса обеспечивает надежное соединение устройства с двигателем. Во время установки агрегата гидравлические моторы в передачах соединяют с ведущими звездочками, которые крепятся к зубчатому механизму.

Какое масло необходимо для трансмиссии трактора?

Для полноценной работы узла требуется использование специального масла, характеристики которого устанавливает завод-производитель грузового транспортного средства. Такие масла изготавливают с учетом требований ГОСТ 17479.2-8, маркировка жидкости – ТМ.

В некоторых маслах используют дополнительные присадки. В этом случае маркировка дополняется другими буквами или цифрами. Например, масло ТС-3-1Н расшифровывают, как трансмиссионное. Жидкость относится к 3 группе и создана по 4 классу вязкости.

Для работы сельскохозяйственной техники используют масла, в составе которых присутствует дистиллятная или нефтяная разновидность добавок. Такие жидкости должны иметь присадки, посредством которых удастся уменьшить износ элементов конструкции трактора, а также предотвратить образование задиров.

Если на тракторе используют ведущий мост или гипоидную систему, стоит позаботиться о приобретении специального смазочного вещества – гипоидного масла. Жидкость защитит от задиров, снизит степень трения элементов друг с другом.

Требования

Для производства надежной трансмиссии заводы-изготовители должны придерживаться требований нормативных документов. К основным относят следующие:

Обеспечение надежной связи с двигателем.
Возможность для изменения общего передаточного числа в зависимости от смены тягового сопротивления движению трактора.
Возможность для изменения направления вращения ведущих колес в случае, если направление вращения вала двигателя остается неизменным. Такие ситуации возникают, когда требуется организовать движение транспорта задним ходом.
Обеспечение отбора части мощности двигателя.
Компактные габариты корпусов сборочных единиц, посредством работы которых удается передать большие мощности и обеспечить высокий КПД работы различных систем.

Производимые трансмиссии для грузовых автомобилей отличаются долгим сроком службы и простой эксплуатацией, не требующей особого ухода.

Трансмиссия трактора – простой в работе механизм с большим количеством элементов и устройств, совместное действие которых приводит к безопасной и надежной поездке транспортного средства.

[~DETAIL_TEXT] =>

Назначение

Конструкция трансмиссии трактора включает:

муфту сцепления;
соединительный вал;
коробку передач;
планетарные механизмы;
главную и конечные передачи.

Принцип работы

Виды

В существующих моделях тракторов используемые трансмиссии можно поделить на два вида:

Механическая трансмиссия

сцепления;
коробки передач;
главной передачи;
дифференциала;
механизма поворота;
карданной передачи;
конечных передач.

Классификация трансмиссий по преобразованию передаточного числа

Стоит рассмотреть особенности каждой более подробно:

Ступенчатая трансмиссия. Предполагает наличие специальных интервалов передаточного числа, в которые трактор выдает максимальную мощность. При этом расход топлива и энергии не повышается.
Бесступенчатая трансмиссия. Выдает определенно заданные интервалы передаточного числа, за счет которых удается изменить положение механизмов. Преимущество такой системы в том, что от владельца авто не требуется усилие для выбора оптимального соотношения экономичности и мощности трактора.
Комбинированная трансмиссия. Сочетает в себе бесступенчатую и ступенчатую передачу. Механизм получает плюсы от каждого вида и при этом контролирует мощность, что обеспечивает экономное использование.

Гидрообъемные

объемный гидронасос, где происходит преобразование крутящего механического потока энергии в поступательный поток;
гидромотор.

Особенность трансмиссии гусеничного трактора

Какое масло необходимо для трансмиссии трактора?

Требования

Обеспечение надежной связи с двигателем.
Возможность для изменения общего передаточного числа в зависимости от смены тягового сопротивления движению трактора.
Возможность для изменения направления вращения ведущих колес в случае, если направление вращения вала двигателя остается неизменным. Такие ситуации возникают, когда требуется организовать движение транспорта задним ходом.
Обеспечение отбора части мощности двигателя.
Компактные габариты корпусов сборочных единиц, посредством работы которых удается передать большие мощности и обеспечить высокий КПД работы различных систем.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] => Статья будет полезна владельцам тракторов, которые хотят получше узнать о строении транспортного средства и работе трансмиссии в системе. [~PREVIEW_TEXT] => Статья будет полезна владельцам тракторов, которые хотят получше узнать о строении транспортного средства и работе трансмиссии в системе. [PREVIEW_TEXT_TYPE] => text [~PREVIEW_TEXT_TYPE] => text [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 30.06.2020 08:15:20 [~TIMESTAMP_X] => 30.06.2020 08:15:20 [ACTIVE_FROM] => 11.06.2020 08:00:00 [~ACTIVE_FROM] => 11.06.2020 08:00:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/kak-rabotaet-transmissiya-traktorov/ [~DETAIL_PAGE_URL] => /press/articles/kak-rabotaet-transmissiya-traktorov/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => kak-rabotaet-transmissiya-traktorov [~CODE] => kak-rabotaet-transmissiya-traktorov [EXTERNAL_ID] => 509172153 [~EXTERNAL_ID] => 509172153 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 11.

06.2020 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Как работает трансмиссия тракторов? [SECTION_META_KEYWORDS] => Как работает трансмиссия тракторов? [SECTION_META_DESCRIPTION] => Как работает трансмиссия тракторов? [SECTION_PAGE_TITLE] => Как работает трансмиссия тракторов? [ELEMENT_META_KEYWORDS] => Как работает трансмиссия тракторов? [ELEMENT_PAGE_TITLE] => Как работает трансмиссия тракторов? [SECTION_PICTURE_FILE_ALT] => Как работает трансмиссия тракторов? [SECTION_PICTURE_FILE_TITLE] => Как работает трансмиссия тракторов? [SECTION_DETAIL_PICTURE_FILE_ALT] => Как работает трансмиссия тракторов? [SECTION_DETAIL_PICTURE_FILE_TITLE] => Как работает трансмиссия тракторов? [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Как работает трансмиссия тракторов? [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Как работает трансмиссия тракторов? [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Как работает трансмиссия тракторов? [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Как работает трансмиссия тракторов? [ELEMENT_META_TITLE] => Трансмиссия тракторов автомобилей | Кинематические схемы трансмиссии тракторов | Opex.ru [ELEMENT_META_DESCRIPTION] => Работа трансмиссии тракторов, трансмиссия гусеничного трактора схема — консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 11.06.2020 08:00:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 05.03.2019 16:17:37 [~TIMESTAMP_X] => 05.

03.2019 16:17:37 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www.

opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Как работает трансмиссия тракторов? [ELEMENT_CHAIN] => Как работает трансмиссия тракторов? [BROWSER_TITLE] => Трансмиссия тракторов автомобилей | Кинематические схемы трансмиссии тракторов | Opex.ru [KEYWORDS] => Как работает трансмиссия тракторов? [DESCRIPTION] => Работа трансмиссии тракторов, трансмиссия гусеничного трактора схема — консультации специалистов по ремонту и выбору запчастей. Широкий ассортимент запчастей для грузовых автомобилей любых марок, тракторной и спецтехники. Осуществляем доставку по Москве, области и в регионы. ) [IMAGES] => Array ( ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

В существующих моделях тракторов используемые трансмиссии можно поделить на два вида:

Стоит рассмотреть особенности каждой более подробно:

Назначение трансмиссии

Категория:

1Отечественные автомобили

Публикация:

Назначение трансмиссии

Читать далее:

Назначение трансмиссии

Группа агрегатов, входящих в трансмиссию автомобиля, предназначена для передачи крутящего момента от двигателя к ведущим колесам, изменения его по величине и направлению и распределения между ведущими осями и колесами. В Советском Союзе, а также в ряде других стран предельная нагрузка на ось автомобиля ограничена, что необходимо для сохранности автомобильных дорог. В связи с этим автомобили большой грузоподъемности выпускаются многоосными.

Увеличение числа осей, а следовательно, и числа колес уменьшает удельное давление на полотно дороги и вызывает меньший его износ. Увеличение числа ведущих осей улучшает проходимость автомобиля, для характеристики которой большое значение имеет так называемая колесная формула, состоящая из двух цифр — первая из них обозначает общее число колес, вторая — число ведущих колес, например, 6×4 для трехосного автомобиля, имеющего всего 6 колес и из них 4 ведущих. Каждая пара ведущих колес имеет свой ведущий мост.

Схема трансмиссии определяется числом и расположением ведущих мостов автомобиля. При двухосном автомобиле с одним задним ведущим мостом в трансмиссию входят сцепление, коробка передач, карданная передача, главная передача с дифференциалом и полуоси. Если ведущими являются передний и задний мосты автомобиля (ГАЗ-66), то в его трансмиссию входит еще раздаточная коробка. Раздаточная коробка позволяет распределить крутящий момент между ведущими мостами.

Рекламные предложения на основе ваших интересов:

При расположении двигателя в передней части автомобиля и задних ведущих колесах агрегаты трансмиссии располагаются в следующем порядке: сцепление, коробка передач, карданная передача, главная передача с дифференциалом, полуоси.

При заднем расположении двигателя, например на автомобиле «Запорожец», порядок размещения агрегатов меняется. Коробка передач объединяется с главной передачей. Сцепление соединяется с коробкой передач с помощью специального вала, проходящего над корпусом дифференциала. Карданная передача отсутствует.

Рекламные предложения:

Читать далее: Пневматический усилитель привода выключения сцепления

Категория: — 1Отечественные автомобили

Главная → Справочник → Статьи → Форум

Лекция 23. Назначение и типы трансмиссии

Раздел II. ТРАНСМИССИЯ

Лекция 23. Назначение и типы трансмиссии

1. Назначение и типы

Общие сведения. Трансмиссией называется силовая передача, осуществляющая связь двигателя с ведущими колесами автомобиля.

Трансмиссия служит для передачи от двигателя к ведущим колесам мощности и крутящего момента, необходимых для движения автомобиля.

Крутящий момент М_к (рис.1), подведенный от двигателя к ведущим колесам, стремится сдвинуть их относительно поверхности дороги в сторону, противоположную движению автомобиля. Вследствие этого из-за противодействия дороги на ведущих колесах возникает тяговая сила Р_т которая направлена в сторону движения и является движущей силой автомобиля. Тяговая сила Р_т вызывает возникновение на ведущем мосту толкающей силы Р_х, которая от моста через подвеску передается на кузов и приводит в движение автомобиль.

В зависимости от того, какие колеса автомобиля являются ведущими (передние, задние или те и другие), мощность и крутящий момент могут подводиться только к передним, задним или передним и задним колесам одновременно. В этом случае автомобиль является соответственно переднеприводным, заднеприводным и полноприводным.

Переднеприводные и заднеприводные автомобили имеют ограниченную проходимость и предназначены для эксплуатации на дорогах с твердым покрытием, на сухих грунтовых дорогах. Такие автомобили имеют колесную формулу, т.е. соотношение между общим числом колес и числом ведущих колес, с обозначением 4×2. В этой формуле первая цифра означает общее число колес автомобиля, а вторая — число ведущих колес. Если ведущие колеса двухскатные (грузовые автомобили, автобусы), а следовательно, общее их число равно шести, то колесная формула этих автомобилей имеет также обозначение 4×2.

Полноприводные двух- и трехосные автомобили с.двумя задними ведущими мостами обладают повышенной проходимостью. Они способны двигаться по плохим дорогам и вне дорог. Их колесные формулы имеют соответственно обозначения 4×4 и 6×4.

Полноприводные трех- и четырехосные автомобили имеют высокую проходимость. Они могут преодолевать рвы, ямы и подобные препятствия. Их колесные формулы обозначаются соответственно 6 х 6 и 8 х 8.

Колесная формула характеризует не только проходимость автомобиля, но также тип его трансмиссии.

На автомобилях применяются трансмиссии различных типов (рис. 2).

Наибольшее распространение на автомобилях получили механические ступенчатые, а также гидромеханические трансмиссии. Другие типы трансмиссий на автомобилях имеют ограниченное применение.

Конструкция трансмиссии зависит от типа автомобиля, его назначения и взаимного расположения двигателя и ведущих колес. Характер изменения передаваемого крутящего момента в разных типах трансмиссий различен.

Трансмиссия и ее техническое состояние оказывают значительное влияние на эксплуатационные свойства автомобиля.

Так, при ухудшении технического состояния механизмов трансмиссии и нарушении регулировок в сцеплении, главной передаче и дифференциале повышается сопротивление движению автомобиля и ухудшаются тягово-скоростные свойства, проходимость, топливная экономичность и экологичность автомобиля.

Механические ступенчатые трансмиссии. В механических ступенчатых трансмиссиях передаваемый от двигателя к ведущим колесам крутящий момент изменяется ступенчато в соответствии с передаточным числом трансмиссии, которое равно произведению передаточных чисел шестеренных (зубчатых) механизмов трансмиссии. Передаточным числом шестеренного механизма называется отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни.

На автомобиле с колесной формулой 4×2, передним расположением двигателя и задними ведущими колесами (рис. 3, а) в трансмиссию входят сцепление 2, коробка передач 3, карданная передача 4, главная передача 6, дифференциал 7 и полуоси 8. Крутящий момент от двигателя 1 через сцепление 2 передается к коробке передач 3, где изменяется в соответствии с включенной передачей. От коробки передач крутящий момент через карданную передачу 4 подводится к главной передаче 6 ведущего моста 5, в которой увеличивается, и далее через дифференциал 7 и полуоси 8 — к задним ведущим колесам.

Для легковых автомобилей такое взаимное расположение двигателя и механизмов трансмиссии обеспечивает равномерное распределение нагрузки между передними и задними колесами и возможность размещения сидений между ними в зоне меньших колебаний кузова. Недостатком является необходимость применения сравнительно длинной карданной передачи с промежуточной опорой.

Механические трансмиссии легковых автомобилей с колесной формулой 4×2 могут также иметь расположение двигателя, сцепления и коробки передач у ведущего моста: задние ведущие колеса и двигатель 1 сзади (рис. 3, б) или передние ведущие колеса и двигатель 1 спереди (рис. 3, в). Такие трансмиссии не имеют карданной передачи между коробкой передач и ведущим мостом и включают в себя сцепление 2, коробку передач 3, главную передачу и дифференциал и привод ведущих колес, который осуществляется не полуосями, а карданными передачами. При этом в приводе к ведущим управляемым колесам применяются карданные шарниры .9 равных угловых скоростей. Эти трансмиссии просты по конструкции, компактны, имеют небольшую массу и экономичны.

Заднее расположение двигателя и трансмиссии (см. рис.3, б) обеспечивает лучшие обзорность и размещение сидений в кузове между мостами автомобиля, изоляцию салона от шума двигателя и отработавших газов. Однако ухудшаются управляемость, устойчивость автомобиля и безопасность водителя и переднего пассажира при наездах и столкновениях.

Переднее расположение двигателя и трансмиссии (см. рис.3, в) улучшает управляемость и устойчивость автомобиля, но при движении на скользких подъемах дороги возможно пробуксовывание ведущих колес вследствие уменьшения на них нагрузки.

Механическая трансмиссия автомобиля с колесной формулой 4×4 с передним расположением двигателя 1 (рис. 3, г) кроме сцепления 2, коробки передач 3, карданной передачи 4 и заднего ведущего моста 5 дополнительно включает в себя передний ведущий управляемый мост и раздаточную коробку 10, соединенную с этим мостом и коробкой передач 3 карданными передачами. Крутящий момент от раздаточной коробки подводится к переднему и заднему ведущим мостам. В раздаточной коробке имеется устройство для включения привода переднего ведущего моста или межосевой дифференциал, распределяющий крутящий момент между ведущими мостами автомобиля.

Передний ведущий мост имеет главную передачу, дифференциал и привод колес в виде карданных передач с шарнирами 9 равных угловых скоростей, обеспечивающих подведение крутящего момента к передним ведущим управляемым колесам.

У автомобилей с колесной формулой 6×4 (рис.3, д) крутящий момент к среднему (промежуточному) и заднему ведущим мостам может подводиться одним общим валом. В этом случае главная передача среднего моста имеет проходной ведущий вал.

У автомобиля с колесной формулой 6×6 (рис. 3, е) крутящий момент к среднему и заднему ведущим мостам может подводиться и раздельно — двумя валами. В раздаточной коробке этих автомобилей имеется специальное устройство для включения привода переднего моста или межосевой дифференциал 11, распределяющий крутящий момент между ведущими мостами.

Автомобили с колесной формулой 8×8 обычно имеют потеле-жечное расположение ведущих мостов, при котором сближены ведущие мосты — первый со вторым и третий с четвертым. При этом первые два моста являются и управляемыми.

При установке двух двигателей 1 (рис.3, ж) трансмиссия таких автомобилей имеет два сцепления 2, две коробки передач 3 и две раздаточные коробки 10с межосевыми дифференциалами 11. При этом автомобиль может двигаться при одном работающем двигателе.

По сравнению с другими типами трансмиссий механические трансмиссии проще по конструкции, имеют меньшую массу, более экономичны, надежнее в работе и имеют высокий КПД, равный 0,8…0,95. Недостатком их является разрыв потока мощности при переключении передач, что снижает тягово-скоростные свойства и ухудшает проходимость автомобиля. Кроме того, правильность выбора передачи и момента переключения передач зависит от квалификации водителя, а частые переключения передач в условиях города приводят к сильной утомляемости водителя. Механические трансмиссии также не обеспечивают полного использования мощности двигателя и простоты управления автомобилем.

Гидрообъемная трансмиссия. Этот вид трансмиссии представляет собой бесступенчатую передачу автомобиля.

В гидрообъемной трансмиссии (верхняя половина рис. 4.) двигатель 1 внутреннего сгорания приводит в действие гидронасос 2, соединенный трубопроводами с гидромоторами 3, валы которых связаны с ведущими колесами автомобиля. При работе двигателя гидродинамический напор жидкости, создаваемый гидронасосом в гидромоторах ведущих колес, преобразуется в механическую работу. Ведущие колеса с гидромоторами, установленными в них, называются гидромотор-колесами.

Рабочее давление в системе в зависимости от конструкции гидроагрегатов составляет 10…50 МПа.

На рис. 5 представлена простейшая схема устройства и работы гидрообъемной передачи, в которой используется гидростатический напор жидкости. При вращении коленчатого вала двигателя через кривошип 2 и шатун 3 производится перемещение поршня 4 гидронасоса. Жидкость из гидронасоса через трубопровод 9 подается в цилиндр гидродвигателя, поршень 8 которого перемещает через шатун 7 кривошип 5 и приводит во вращение ведущее колесо 6.

В действительности гидрообъемные передачи, применяемые на автомобилях, гораздо сложнее, чем передача, представленная на рис.5. Так, они включают в себя роторные гидронасосы плунжерного типа, колесные гидродвигатели, магистрали высокого и низкого давления, редукционные клапаны, охладитель, дренажную и подпитывающую системы (резервуар, фильтр, охладитель, насос, редукционный и предохранительный клапаны).

Преимуществом гидрообъемной трансмиссии является бесступенчатое автоматическое изменение ее передаточного числа и передаваемого крутящего момента, что обеспечивает плавное трогание автомобиля с места, облегчает и упрощает управление автомобилем и снижает утомляемость водителя и, следовательно, повышает безопасность движения. Она также повышает проходимость автомобиля в результате непрерывного потока мощности и плавного изменения крутящего момента.

По сравнению с механической гидрообъемная трансмиссия имеет большие габаритные размеры и массу, меньшие КПД, долговечность и более высокую стоимость. Она сложна в изготовлении и требует надежных уплотнений.

Электрическая трансмиссия. Это бесступенчатая передача, в которой крутящий момент изменяется плавно, без участия водителя, в зависимости от сопротивления дороги и частоты вращения коленчатого вала двигателя.

В электрической трансмиссии (см. рис 4) двигатель 1 внутреннего сгорания приводит в действие генератор 5. Ток от генератора поступает к электродвигателям 4 ведущих колес автомобиля. Ведущее колесо (рис. 6) с установленным внутри электродвигателем 1 называется электромотор-колесом. Крутящий момент от электродвигателя к колесу передается через колесный редуктор 2. При применении быстроходных электродвигателей в ведущих колесах используются понижающие зубчатые передачи.

Преимуществом электрических трансмиссий является бесступенчатое автоматическое изменение ее передаточного числа. Это обеспечивает плавное трогание автомобиля с места, упрощает и облегчает управление автомобилем и снижает утомляемость водителя. В результате повышается безопасность движения. Кроме того, повышается проходимость автомобиля вследствие непрерывного потока мощности и плавного изменения крутящего момента. Повышается также долговечность двигателя из-за уменьшения динамических нагрузок и отсутствия жесткой связи между двигателем и ведущими колесами. Однако у электрических трансмиссий КПД не превышает 0,75, что ухудшает тягово-скоростные свойства автомобиля. Кроме того, расход топлива по сравнению с механическими трансмиссиями повышается на 10… 20 %. Электрические трансмиссии также имеют большую массу и высокую стоимость.

Гидромеханическая трансмиссия. Это комбинированная трансмиссия, которая состоит из механизмов механической и гидравлической трансмиссий. В гидромеханической трансмиссии передаточное число и крутящий момент изменяются ступенчато и плавно.

В гидромеханическую трансмиссию (рис. 7) входят гидромеханическая коробка передач 2, включающая гидротрансформатор и механическую коробку передач, карданная передача 3, главная передача 4, дифференциал 5 и полуоси 6.

Гидротрансформатор устанавливают вместо сцепления, и в нем передача крутящего момента от двигателя 1 к трансмиссии происходит за счет гидродинамического (скоростного) напора жидкости. Гидротрансформатор плавно автоматически изменяет крутящий момент в зависимости от нагрузки. При этом крутящий момент от гидротрансформатора передается к механической коробке передач, в которой передачи включаются с помощью фрикционных механизмов. Применение гидротрансформатора обеспечивает плавное трогание автомобиля с места, уменьшает число переключений передач, что снижает утомляемость водителя, улучшает проходимость автомобиля, почти в 2 раза повышается долговечность двигателя и механизмов трансмиссии вследствие уменьшения в трансмиссии динамических нагрузок и крутильных колебаний. Снижается также вероятность остановки двигателя при резком увеличении нагрузки.

Недостатками гидромеханической трансмиссии являются более низкий КПД, что ухудшает тягово-скоростные свойства и топливную экономичность автомобиля, более сложная конструкция и большая масса, а также высокая стоимость в производстве, которая составляет около 10% стоимости автомобиля.

Электромеханическая трансмиссия. Это комбинированная трансмиссия, которая состоит из элементов механической и электрической трансмиссий.

На рис.8 приведена схема электромеханической трансмиссии автобуса большой вместимости. Двигатель 4 внутреннего сгорания расположен в задней части автобуса и приводит в действие генератор 5. Ток, вырабатываемый генератором, подводится к электродвигателю 1. Крутящий момент от электродвигателя через карданную передачу 2 подводится к ведущему мосту 3 и далее через главную передачу, дифференциал и полуоси — к ведущим колесам автобуса. Сцепление и коробка передач в трансмиссии отсутствуют, так как при возрастании сопротивления дороги уменьшается частота вращения электродвигателя и автоматически увеличивается крутящий момент, подводимый к ведущим колесам автобуса.

Режим работы двигателя в различных дорожных условиях зависит только от подачи топлива, которая осуществляется педалью. Отсутствие педали сцепления и рычагов переключения коробки передач существенно облегчает работу водителя автобуса, который в условиях города работает с частыми остановками. Кроме того, электромеханическая трансмиссия повышает проходимость и безопасность движения.

Недостатком электромеханической трансмиссии по сравнению с механической является меньший КПД, не превышающий 0,85, что ухудшает тягово-скоростные свойства и топливную экономичность (расход топлива увеличивается на 15…20 %). Передача также имеет большие габаритные размеры и массу.

Трансмиссии автопоездов. Автопоезда, состоящие из автомобиля-тягача и прицепов или полуприцепов, могут иметь различного типа трансмиссии в зависимости от назначения автопоезда. Так, на автопоездах, предназначенных для работы на дорогах с твердым покрытием, трансмиссию имеет только автомобиль-тягач. На автопоездах, рассчитанных на работу в условиях бездорожья, для повышения их проходимости прицепы и полуприцепы обычно оборудуются ведущими мостами. Мощность и крутящий момент к этим мостам могут подводиться от двигателя автомобиля-тягача через механическую, гидравлическую или электрическую передачи.

Для привода дополнительного оборудования автопоезда (лебедки, насоса подъема грузового кузова и др.) в трансмиссии имеется коробка отбора мощности, которая присоединяется к коробке передач.

Контрольные вопросы

Каково назначение трансмиссии?
Почему происходит движение автомобиля при подводе трансмиссией к ведущим колесам мощности и крутящего момента от двигателя?
Что характеризует колесная формула автомобиля?
Каковы основные механизмы механических трансмиссий автомобилей с различными колесными формулами?
Какие эксплуатационные свойства автомобиля зависят от трансмиссии и ее технического состояния?

Лекция 24. Назначение и типы сцеплении

1. Назначение и типы

Сцеплением называется силовая муфта, в которой передача крутящего момента обеспечивается силами трения, гидродинамическими силами или электромагнитным полем. Такие муфты называются соответственно фрикционными, гидравлическими и электромагнитными.

Сцепление служит для временного разъединения двигателя и трансмиссии и плавного их соединения. Временное разъединение двигателя и трансмиссии необходимо при переключении передач, торможении и остановке автомобиля, а плавное соединение — после переключения передач и при троганий автомобиля с места.

При движении автомобиля сцепление во включенном состоянии передает крутящий момент от двигателя к коробке передач и предохраняет механизмы трансмиссии от динамических нагрузок. Так, нагрузки в трансмиссии возрастают при резком торможении двигателем, резком включении сцепления, неравномерной работе двигателя и резком снижении частоты вращения коленчатого вала, наезде колес на неровности дороги и т.д.

На автомобилях применяются различные типы сцеплений (рис.1).

Все указанные сцепления, кроме центробежных, являются постоянно замкнутыми, т.е. постоянно включенными и выключаемыми водителем при переключении передач, торможении и остановке автомобиля.

На автомобилях наибольшее применение получили фрикционные сцепления. Однодисковые сцепления применяются на легковых автомобилях, автобусах и грузовых автомобилях малой и средней грузоподъемности, а иногда и большой грузоподъемности.

Двухдисковые сцепления устанавливают на грузовых автомобилях большой грузоподъемности и автобусах большой вместимости.

Многодисковые сцепления используются очень редко — только на автомобилях большой грузоподъемности.

Гидравлические сцепления, или гидромуфты, в качестве отдельного механизма на современных автомобилях не применяются. Ранее они использовались в трансмиссии автомобилей, но только совместно с последовательно установленным фрикционным сцеплением.

Электромагнитные сцепления имели некоторое применение на автомобилях, но широкого распространения не получили в связи со сложностью их конструкции.

Фрикционные однодисковые сцепления. Фрикционным сцеплением называется дисковая муфта, в которой крутящий момент передается за счет силы сухого трения.

Широкое распространение на современных автомобилях получили однодисковые сухие сцепления.

Однодисковым сцеплением называется фрикционная муфта, в которой для передачи крутящего момента применяется один ведомый диск.

Однодисковое сцепление (рис. 2, а) состоит из ведущих и ведомых деталей, а также деталей включения и выключения сцепления. Ведущими деталями являются маховик 3 двигателя, кожух 1 и нажимной диск 2, ведомыми — ведомый диск 4, деталями включения — пружины 6, деталями выключения — рычаги 12 и муфта с подшипником 7. Кожух 1 прикреплен болтами к маховику. Нажимной диск 2 соединен с кожухом упругими пластинами 5. Это обеспечивает передачу крутящего момента от кожуха на нажимной диск и перемещение нажимного диска в осевом направлении при включении и выключении сцепления. Ведомый диск 4 установлен на шлицах первичного (ведущего) вала 9 коробки передач.

Сцепление имеет привод, в который входят педаль 8, тяга 10, вилка 11 и муфта с выжимным подшипником 7. При отпущенной педали 8 сцепление включено, так как ведомый диск 4 прижат к маховику 3 нажимным диском 2 усилием пружин 6. Сцепление передает крутящий момент от ведущих деталей к ведомым через поверхности трения ведомого диска с маховиком и нажимным диском. При нажатии на педаль 8 (рис.10, б) сцепление выключается, так как муфта с выжимным подшипником 7 перемещается к маховику, поворачивает рычаги 12, которые отодвигают нажимной диск 2 от ведомого диска 4. В этом случае ведущие и ведомые детали сцепления разъединены, и сцепление не передает крутящий момент.

Однодисковые сцепления просты по конструкции, дешевы в изготовлении, надежны в работе, обеспечивают хороший отвод теплоты от трущихся поверхностей, чистоту выключения и плавность включения. Они удобны в обслуживании при эксплуатации и ремонте.

В однодисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными по периферии нажимного диска. Оно также может осуществляться одной диафрагменной пружиной или конусной пружиной, установленной в центре нажимного диска.

Сцепление с периферийными пружинами несколько сложнее по конструкции (большое количество пружин). Кроме того, поломка одной из пружин в эксплуатации может быть не замечена, что приведет к повышенному изнашиванию сцепления.

Сцепление с одной центральной пружиной проще по конструкции и надежнее в эксплуатации. При центральной диафрагменной пружине сцепление имеет меньшую массу и габаритные размеры, а также меньшее количество деталей, так как пружина кроме своей функции выполняет еще и функцию рычагов выключения сцепления. Кроме того, она обеспечивает равномерное распределение усилия на нажимной диск. Сцепления с центральной диафрагменной пружиной применяются на легковых автомобилях из-за трудности изготовления пружин с большим нажимным усилием при малых габаритных размерах сцепления.

Преимущество сцепления с центральной конической пружиной состоит в том, что нажимная пружина не соприкасается с нажимным диском и поэтому при работе сцепления меньше нагревается и дольше сохраняет свои упругие свойства. Кроме того, благодаря конструкции нажимного механизма сцепление может передавать большой крутящий момент при сравнительно небольшом усилии пружины. Такие сцепления применяются на грузовых . автомобилях большой грузоподъемности.

Приводы фрикционных сцеплений могут быть механическими, гидравлическими и электромагнитными. Наибольшее применение на автомобилях получили механические и гидравлические приводы.

Механические приводы просты по конструкции и надежны в работе. Однако они имеют меньший КПД, чем гидравлические приводы сцеплений.

Гидравлические приводы, имея больший КПД, обеспечивают более плавное включение сцепления и уменьшают усилие, необходимое для выключения сцепления. Но гидравлические приводы сложнее по конструкции, менее надежны в работе, более дорогостоящи и требуют больших затрат при обслуживании.

Для облегчения управления сцеплением в приводах часто применяют механические усилители (в виде сервопружин), пневматические и вакуумные. Так, сервопружины уменьшают максимальное усилие выключения сцепления на 20…40 %.

Лекция 25. Устройство сцеплений

Однодисковые сцепления с периферийными пружинами. Сцепления такого типа получили широкое применение на легковых и грузовых автомобилях, а также на автобусах.

На рис.1 представлено сцепление грузовых автомобилей ЗИЛ. Сцепление — постоянно замкнутое, фрикционное, сухое, однодисковое, с периферийными пружинами и механическим приводом.

Сцепление находится в чугунном картере 7, прикрепленном к двигателю. К маховику 1 двигателя болтами присоединен стальной штампованный кожух 13 сцепления. Чугунный нажимной диск 2 соединен с кожухом четырьмя парами пластинчатых пружин 15, передающих крутящий моменте кожуха на нажимной диск. Между кожухом и нажимным диском равномерно размещены по окружности шестнадцать цилиндрических нажимных пружин 14, каждая из которых центрируется специальными выступами, выполненными на нажимном диске и кожухе. Между нажимным диском и пружинами установлены теплоизолирующие шайбы, которые уменьшают нагрев пружин при работе сцепления и исключают потерю пружинами упругих свойств при нагреве. Четыре рычага 5 выключения сцепления при помощи осей с игольчатыми подшипниками 8соединены с нажимным диском и вилками 6. Опорами вилок на кожухе служат сферические гайки, обеспечивающие вилкам возможность совершать колебательное движение при перемещении нажимного диска. При сборке сцепления этими гайками регулируют положение рычагов выключения сцепления.

Муфта 11 выключения сцепления имеет неразборный выжимной подшипник 9 с постоянным запасом смазочного материала, который не пополняется в процессе эксплуатации.

В ведомом диске сцепления находится пружинно-фрикционный гаситель крутильных колебаний. К тонкому стальному ведомому диску З с обеих сторон приклепаны фрикционные накладки из прессованной металлоасбестовой композиции. Диск соединен со ступицей 24 при помощи восьми пружин 28 гасителя крутильных колебаний.

Ступица установлена на шлицах первичного вала 4 коробки передач. Пружины 28 установлены с предварительным сжатием в совмещенных и расположенных по окружности прямоугольных окнах дисков 23, 27w фланца ступицы 24 ведомого диска. При такой установке пружин ведомый диск 3 может поворачиваться в обе стороны относительно ступицы 24 на определенный угол, сжимая при этом пружины 28. Угол поворота ведомого диска ограничивается сжатием пружин до соприкосновения их витков.

Диск 23 приклепан к ступице вместе с маслоотражателями 26 и прижат к фрикционным пластинам 25, которые закреплены на диске 27, приклепанном к ведомому диску 3. При перемещениях ведомого диска относительно его ступицы вследствие действия крутильных колебаний, возникающих в трансмиссии при резких изменениях частоты вращения деталей за счет трения между дисками и фрикционными пластинами 25, происходит гашение крутильных колебаний, энергия которых превращается в теплоту и рассеивается в окружающую среду. Пружины 28 гасителя снижают частоту колебаний деталей трансмиссии, не дают им совпадать с частотой крутильных колебаний и исключают резонансные явления в трансмиссии. Кроме того, при возрастании крутящего момента пружины обеспечивают плавное его увеличение в момент начала движения автомобиля или при переключении передач, что обеспечивает плавность включения сцепления даже при резком отпускании педали сцепления.

Гаситель крутильных колебаний повышает долговечность механизмов трансмиссии.

Привод сцепления — механический. В привод входят педаль 16 с валом 19, рычаги 18 и 21, регулировочная тяга 20 и вилка 12 выключения сцепления.

При нажатии на педаль поворачивается вал 19 и через рычаги и тягу действует на вилку 12, а она — на муфту выключения 11 с выжимным подшипником 9. Муфта с подшипником перемещается и нажимает на внутренние концы рычагов 5, которые отводят своими наружными концами нажимной диск от ведомого. При этом нажимные пружины 14 сжимаются. В этом положении сцепление выключено, и крутящий момент от двигателя к трансмиссии не передается.

После отпускания педали муфта выключения с подшипником возвращаются в исходное положение под действием соответственно пружин 10 и 17. При этом под действием нажимных пружин 14 нажимной диск прижимается к маховику. Теперь сцепление включено, и крутящий момент передается от двигателя к трансмиссии.

Для надежной работы сцепления необходимо выполнить две регулировки: свободного хода педали сцепления и положения рычагов выключения сцепления.

Регулировка свободного хода педали сцепления или зазора между выжимным подшипником и рычагами выключения сцепления производится регулировочной гайкой 22 путем изменения длины тяги 20. При этом зазор должен быть в пределах 1,5…3 мм, что соответствует свободному ходу педали сцепления 35…50 мм. Эта регулировка эксплуатационная. Она необходима для полного включения и выключения сцепления. Так, при меньшем зазоре выжимной подшипник может постоянно или периодически нажимать на рычаги выключения, вызывая пробуксовывание сцепления и увеличивая тем самым изнашивание подшипника, фрикционных накладок и рычагов выключения сцепления.

Регулировка рычагов выключения производится при сборке и ремонте сцепления при помощи сферических гаек крепления опорных вилок 6, Эта регулировка необходима для того, чтобы нажимной диск при выключении сцепления перемещался без перекоса. При наличии перекоса нажимного диска сцепление будет интенсивно изнашиваться.

Однодисковые сцепления с центральной диафрагаенной пружиной. Такие сцепления получили широкое применение на легковых автомобилях. Сцепления имеют простую конструкцию, небольшие габаритные размеры и массу. Для их выключения требуется небольшое усилие, так как усилие, создаваемое диафрагменной пружиной, при выключении уменьшается. Однако величина прижимного усилия диафрагменной пружины ограничена.

На рис.2 показано сцепление легковых автомобилей ВАЗ повышенной проходимости. Сцепление — однодисковое, сухое, с центральной диафрагменной пружиной и гидравлическим приводом.

Сцепление имеет один ведомый диск, а ведущие и ведомые его части прижимаются друг к другу центральной пружиной. Крутящий момент от двигателя сцепление передает за счет сил сухого трения. Усилие от педали к вилке выключения сцепления передастся через жидкость.

Сцепление состоит из ведущих частей (маховик 8, кожух 16, нажимной диск 7), ведомых частей (ведомый диск 2) и деталей включения и выключения (пружина 1, муфта 12, подшипник 14). Стальной штампованный кожух 16, чугунный нажимной диск 7и нажимная пружина 1 представляют собой неразборный узел, который крепится к маховику 8 болтами 10. Между маховиком и нажимным диском на шлицах ведущего вала 11 коробки передач установлен ведомый диск 2, состоящий из ступицы 5, стального разрезного диска 4 и фрикционных накладок 3. Ведомый диск снабжен пружинно-фрикционным гасителем крутильных колебаний 6, который обеспечивает упругую связь между ступицей 5 и диском 4, а также гашение крутильных колебаний. Диафрагменная пружина 1, отштампованная из листовой пружинной стали, в свободном состоянии имеет вид усеченного конуса с радиальными прорезями, идущими от ее внутреннего края. Радиальные прорези образуют 18 лепестков, которые являются упругими выжимными рычажками. Упругость этих рычажков способствует обеспечению плавной работы сцепления. Пружина 1 с помощью заклепок и двух колец 19 закреплена на кожухе 16 сцепления. При этом наружный ее край, соприкасающийся с нажимным диском, передает усилие от пружины на нажимной диск. Сцепление вместе с маховиком размещается в отлитом из алюминиевого сплава картере 9, закрытом спереди стальной штампованной крышкой 18 и закрепленном на заднем торце блока цилиндров двигателя.

Сцепление имеет гидравлический привод. Гидравлический привод сцепления (рис. 3) состоит из подвесной педали 4 с пружиной 2, главного цилиндра 6 и его бачка, рабочего цилиндра 18, соединительных трубопроводов со штуцерами 10, 21 и вилки 13 выключения сцепления с пружиной 16. Педаль и главный цилиндр прикреплены к кронштейну педалей сцепления и тормоза, соединенному с передним щитом кузова, а рабочий цилиндр установлен на картере сцепления. При выключении сцепления усилие от педали 4 через толкатель 5 главного цилиндра передается на поршни 7 и 8 с пружиной 9, которые вытесняют жидкость в трубопровод и рабочий цилиндр. Поршень 19 рабочего цилиндра с пружиной 20 через шток 14 поворачивает на шаровой опоре 12 вилку 13 выключения сцепления с пружиной 16, которая перемещает муфту с подшипником 11. Подшипник через упорный фланец 15 (см. рис.2) перемещает внутренний край пружины 1 в сторону маховика 8. Пружина выгибается в обратную сторону, ее наружный край через фиксаторы 20 отводит нажимной диск 7от ведомого диска 2, и сцепление выключается, т.е. не передаст крутящий момент на трансмиссию.

При отпускании педали сцепления под действием пружины 1 нажимной диск прижимает ведомый диск к маховику, и сцепление включается — передает крутящий момент на трансмиссию. При этом все остальные детали сцепления и его привода возвращаются в исходное положение под действием пружин 17 вилки выключения 13, поршней главного и рабочего цилиндров и педали сцепления. Пружина 1 (см. рис. 4.13) соединена с педалью сцепления и уменьшает усилие на педали при выключении сцепления. Свободный ход педали, равный 20… 30 мм и соответствующий зазору 2 мм между торцом подшипника 11 выключения сцепления и упорным фланцем центральной нажимной пружины, регулируется гайкой 17, которая фиксируется контргайкой 15. Свободный ход педали необходим для полного включения сцепления и предотвращения изнашивания и выхода из строя подшипника выключения сцепления. Полное включение сцепления обеспечивается зазором 0,1…0,5 мм между толкателем 5 и поршнем 7 при отпущенной педали сцепления, который устанавливается ограничителем 3.

Гидравлический привод сцепления заполняют тормозной жидкостью в количестве 0,2 л.

Фрикционные двухдисковые сцепления. Двухдисковым называется сцепление, в котором для передачи крутящего момента применяются два ведомых диска.

Двухдисковое сцепление при сравнительно небольших размерах позволяет передавать крутящий момент большой величины. Поэтому двухдисковые сцепления применяются на грузовых автомобилях большой грузоподъемности.

В двухдисковом сцеплении (рис.4) ведущими деталями являются маховик 13 двигателя, кожух 7, нажимной диск 8 и ведущий диск 11, ведомыми — ведомые диски 9 и 12, деталями включения — пружины 6, деталями выключения — рычаги 4 и муфта выключения 5 с выжимным подшипником.

Кожух 7 прикреплен к маховику 13 и связан с нажимным 8 и ведущим 11 дисками направляющими пальцами 10, которые входят в пазы дисков. Вследствие этого нажимной и ведущий диски могут свободно перемещаться в осевом направлении и передавать крутящий момент от маховика на ведомые диски, установленные на шлицах первичного вала коробки передач

При включенном сцеплении пружины 6 действуют на нажимной диск, зажимая между ним и маховиком двигателя ведущий и ведомые диски. При выключении сцепления муфта 5 давит на рычаги 4, которые через оттяжные пальцы 3 отводят нажимной диск от маховика двигателя. При этом между маховиком, ведомыми, ведущим и нажимными дисками создаются необходимые зазоры, чему способствуют отжимные пружины 1 и регулировочные болты 2.

В двухдисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными в один или два ряда по периферии нажимного диска. Сжатие также может осуществляться одной центральной конической пружиной.

Двухдисковые сцепления могут иметь механические и гидравлические приводы. Для облегчения управлением двухдисковым сцеплением в приводе устанавливаются пневматические усилители, значительно снижающие максимальное усилие выключения сцепления.

Двухдисковые сцепления сложнее по конструкции и имеют большую массу.

Двухдисковые сцепления с периферийными пружинами. На рис.5, а представлено сцепление грузовых автомобилей КамАЗ. Сцепление — двухдисковое, фрикционное, сухое, с периферийными пружинами и гидравлическим приводом.

Ведущими в сцеплении являются маховик 1, средний ведущий диск 12, нажимной диск 11 и кожух 10, а ведомыми — диски 3 с гасителями 2 крутильных колебаний. Усилие, сжимающее ведущие и ведомые диски, создается пружинами 9. Крутящий момент от двигателя передастся нажимному и среднему ведущему дискам через выступы, выполненные на их наружных поверхностях, входящие в четыре продольных паза на маховике. Пазы на маховике позволяют перемещаться выступам, а следовательно, и дискам 11 и 12 относительно маховика при включении и выключении сцепления.

На среднем ведущем диске 12 установлен рычажный механизм 4, пружина которого при выключении сцепления поворачивает равноплечий рычаг 13. При этом рычаг, упираясь своими концами в нажимной диск 11 и маховик 1, устанавливает средний ведущий диск 12 на одинаковом расстоянии от маховика и нажимного диска.

Рычаги 5 выключения сцепления соединены с упорным кольцом 8, в которое при выключении сцепления упирается выжимной подшипник 6 муфты 7 выключения, перемещающейся по направляющей втулке.

Привод сцепления — гидравлический с пневматическим усилителем. Привод (рис.5, б) включает в себя педаль 14, главный цилиндр 15, рабочий цилиндр 23, пневматический усилитель 19, следящее устройство 20, вилку и муфту выключения с подшипником, трубопроводы 18 и шланги для подачи рабочей жидкости от главного цилиндра к рабочему и воздухопровод 21 для подачи воздуха в пневмоусилитель.

При выключении сцепления усилие от педали 14через рычаг 16 и шток 17 передается поршню главного цилиндра 15, из,которого рабочая жидкость под давлением по трубопроводам 18 одновременно поступает в рабочий цилиндр 23 и корпус следящего устройства 20. Следящее устройство обеспечивает при этом поступление сжатого воздуха в пневмоусилитель 19 из воздухопровода 21. Оно автоматически изменяет давление воздуха в пневмоусилите-ле пропорционально усилию на педали сцепления. Суммарное усилие, создаваемое давлением воздуха в пневмоусилителе 19 и давлением жидкости в рабочем цилиндре 23, передается через шток 22 на вилку выключения сцепления и от нее — на муфту выключения с выжимным подшипником.

Установка пневматического усилителя в гидравлическом приводе позволяет значительно облегчить управление сцеплением — его выключение и удержание в выключенном состоянии. В случае выхода из строя пневмоусилитсля выключение сцепления осуществляется только давлением жидкости. При этом усилие нажатия на педаль сцепления увеличивается до 600 Н.

Главный цилиндр привода сцепления (рис.6) включает в себя корпус 3, поршень 5 со штоком 6, уплотнитсльную манжету 4 и возвратную пружину 2. Внутри корпуса находятся полости Aw Б, которые заполнены рабочей жидкостью. Корпус цилиндра закрыт защитным чехлом 7и пробкой 1 с резьбовым отверстием для подсоединения трубопровода.

При включенном сцеплении (педаль сцепления отпущена) поршень находится в исходном положении под действием пружины 2. При этом полости А и Б1 в корпусе сообщаются между собой через открытое отверстие В, выполненное в поршне.

При выключении сцепления (при нажатии на педаль сцепления) шток 6 перемещается внутрь в сторону поршня 5, перекрывает отверстие В и разъединяет полости A. Б. Под давлением поршня жидкость из главного цилиндра через трубопровод поступает к пневматическому усилителю. При этом давление жидкости пропорционально усилию нажатия на педаль сцепления.

Пневматический усилитель (рис.7) гидропривода сцепления объединяет в себе рабочий цилиндр выключения сцепления с поршнем 2 и следящее устройство с поршнем 3, диафрагмой 4 и клапанами 5управления (впускным и выпускным). Работает пневматический усилитель следующим образом. При нажатии на педаль сцепления рабочая жидкость воздействует на поршни 2 и 3, которые перемещаются. Поршень 3 прогибает диафрагму с седлом клапанов 5управления. При этом выпускной клапан закрывается и открывается впускной клапан. Сжатый воздух через впускной клапан поступает в пневматический цилиндр усилителя и действует на поршень 6, который перемещается, оказывая дополнительное воздействие на шток 1 выключения сцепления. При отпускании педали сцепления давление жидкости на поршни 2 и 3 прекращается, они возвращаются в исходное положение под действием пружин. При этом закрывается впускной и открывается выпускной клапан, через который сжатый воздух из пневмоусилителя выходит в окружающую среду, а поршень 6 перемещается в исходное положение.

Контрольные вопросы

Что представляет собой сцепление и для чего оно предназначено?
Какие бывают сцепления по связи между ведущими и ведомыми деталями, по числу ведомых дисков, по созданию нажимного усилия и по приводу?
Из каких основных частей состоят одно- и двухдисковое сцепления и как в них передается крутящий момент от ведущих к ведомым деталям?
На каких автомобилях и почему имеют наибольшее применение одно- и двухдисковые сцепления с различными типами нажимных пружин и приводов управления?
Какие регулировки, с какой целью и каким образом производятся в сцеплении?

Трансмиссия автомобиля: устройство, принцип работы, классификация

С тех пор, как автомобили перестали быть «самоходными телегами», началось стремительное развитие каждого узла и элемента. Так появилась и усовершенствовалась трансмиссия автомобиля, о которой все слышали, но мало кто серьезно вникал в суть того, что она собой представляет.

Все компоненты трансмиссии развивались, постепенно на первое место вышел вопрос управляемости и комфорта, а затем и продолжительности срока эксплуатации самого двигателя. Так что современная трансмиссия – это сочетание максимально эффективных решений передачи движения.

Что такое трансмиссия автомобиля и для чего она нужна?

Автомобильная трансмиссия – это комплекс устройств, передающих крутящий момент от коленвала двигателя на ведущие колёса. Помимо просто передачи, трансмиссия может изменять его значение, направление и распределение.

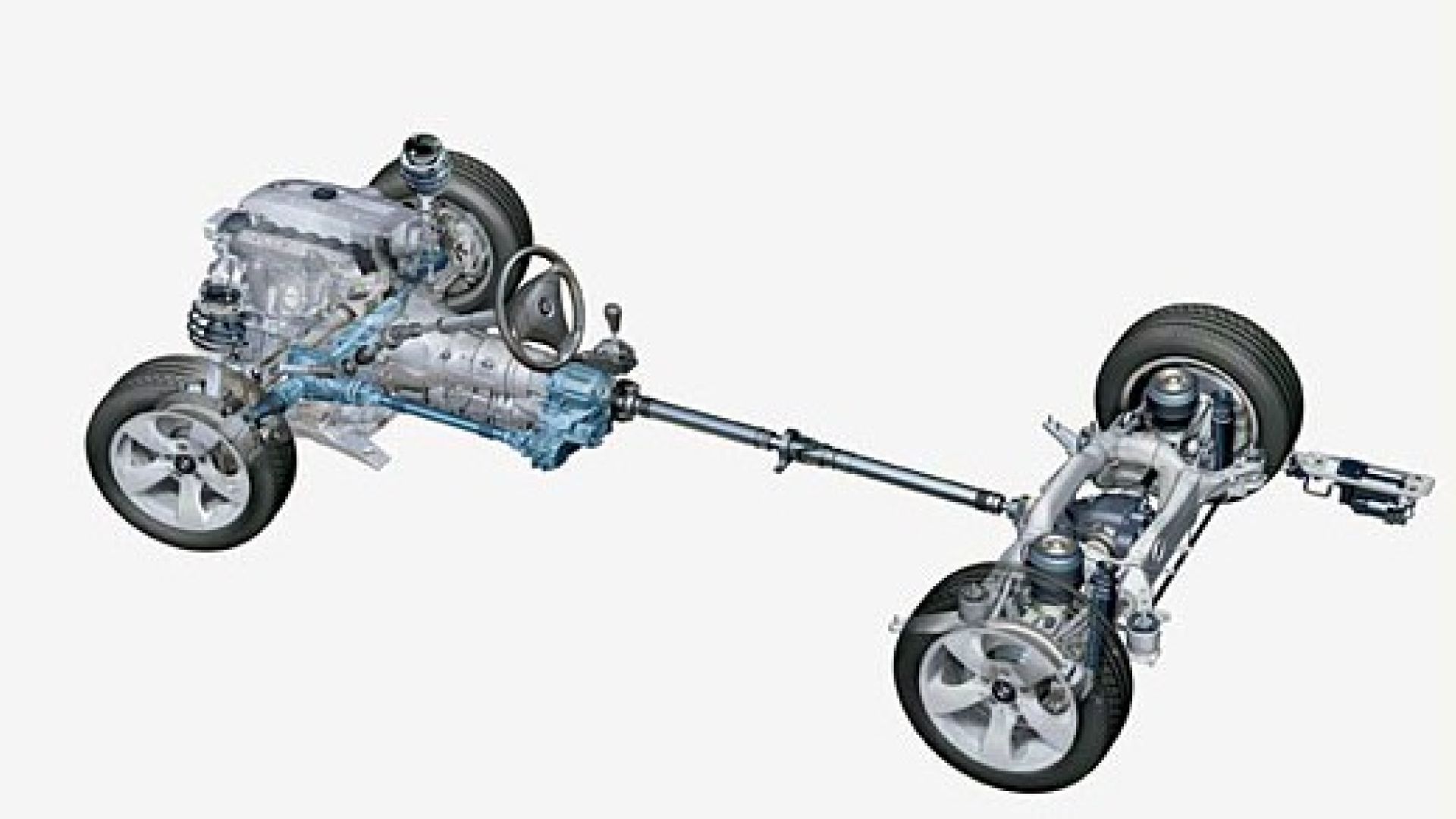

Устройство трансмиссии автомобиля

Для чего такие сложности? В данном случае одна из функций трансмиссии – продлить срок эксплуатации двигателя, снимая с него лишние нагрузки. Например, вместо постоянного изменения режима работы мотора коробка передач меняет передаточное число крутящего момента. А сцепление, которое тоже считается одним их элементов трансмиссии, предохраняет коробку передач и двигатель от рывковых нагрузок.

Принцип и конструкция трансмиссии постепенно усложнялись, поскольку нужно не просто передавать вращение, а делать это «с умом», чтобы эффективно использовать возможности двигателя.

Устройство трансмиссии автомобиля

Рассмотрим, благодаря чему усилие, родившееся в недрах двигателя, попадает на колёса автомобиля. Основные узлы трансмиссии – это сцепление, КПП, карданная передача, дифференциал, ШРУСы.

Сцепление.

Работа сцепления

Задача сцепления – создать легко размыкаемую связь между двигателем и следующим элементом трансмиссии. При переключении передач сцепление отключает мотор от КПП, чтобы уберечь механизмы от резких нагрузок. Затем эта связь восстанавливается. Конструкция сцепления позволяет проделывать это раз за разом, без лишних усилий со стороны водителя.

Коробка передач.

Работа механической коробки передач

Независимо от типа («автомат», «механика», «робот», «вариатор») назначение у всех КПП одинаковое: изменяя передаточное число, менять силу и направление крутящего момента. Таким образом, двигатель работает в одном режиме, без постоянного ускорения и замедления, а автомобиль движется с такой скоростью, которая нужна водителю.

Также коробка передач переключает движение на задний ход или вообще разрывает связь двигателя остальных элементов трансмиссии. Но если сцепление предназначено для размыкания этой связи на короткий срок, КПП может стоять на нейтральной передаче долгое время.

Карданная передача.

Работа карданной передачи

От КПП передача крутящего момента идет на вторичный вал, который связан с валом главной передачи. Поскольку эти валы расположены под определенным углом, в механизме задействован карданный шарнир.

Главная передача.

Работа главной передачи

У главной передачи две функции: понизить скорость вращения и передать крутящий момент на ведущий мост. Для этой цели используется гипоидная передача, которая одновременно понижает скорость вращения и изменяет направление его подачи.

Дифференциал.

Работа дифференциала

Задача дифференциала – распределить скорость вращения по полуосям ведущего моста в зависимости от дорожной ситуации. Работает он в паре с главной передачей. Когда автомобиль движется по прямой, оба колеса крутятся с одинаковой скоростью. В поворотах колесо на внутренней дуге вращается медленней, а на внешней – быстрее, именно благодаря дифференциалу. То есть дифференциал выборочно меняет скорость вращения полуосей или блокируется, чтобы принудительно заставить оба колеса вращаться с одинаковой скоростью.

ШРУС.

Работа ШРУСа

Последний узел, влияющий на характеристики крутящего момента – шарнир равных угловых скоростей. Его задача – обеспечить передачу оборотов с полуоси на колесо, независимо от углового положения самого колеса. Регулировка скорости в поворотах осуществляется дифференциалом, и ШРУС должен передавать ее без искажений и рывков.

Принцип работы трансмиссии

На видео, выше, можно наглядно отследить, как трансмиссия автомобиля передает вращение коленвала двигателя на колёса ведущей оси. Пошагово этот процесс можно представить так.

Коленвал двигателя соединен с маховиком, который, в свою очередь, подключен к сцеплению. В стандартном режиме сцепление соединено с маховиком, так что коробка передач постоянно подключена. Перед переключением передачи сцепление размыкает связь между валом коробки и маховиком двигателя, а после переключения – восстанавливает ее. Это может происходить в автоматическом режиме или при управлении самого водителя.
КПП меняет передаточное число для изменения скорости движения. Это намного легче, чем постоянно менять режим работы двигателя, особенно при движении по городу. Также коробка передач переключает направление вращения для движения назад и может размыкать связь между первичным и вторичным валом (нейтральная передача).
От КПП крутящий момент переходит на главную передачу, через карданный вал или напрямую. Главная передача понижает скорость вращения, которая слишком большая для колёс, и передает крутящий момент на дифференциал.
Дифференциал распределяет скорость вращения между колесами ведущей оси или, в зависимости от компоновки автомобиля, между осями (раздаточная коробка или межосевой дифференциал в полноприводных автомобилях).
От полуосей крутящий момент наконец-то доходит до колёс. Чтобы при поворотах или проезду по неровностям колесо продолжало вращаться с нужной скоростью, между полуосью и ступицей установлен ШРУС, который передает крутящий момент под углом.

Классификация трансмиссий

За период развития автомобиля инженеры разработали несколько вариантов трансмиссии. Сегодня по способу передачи и изменения крутящего момента используется пять основных видов: механическая, гидромеханическая, гидравлическая, электромеханическая и автоматическая. А по типу привода бывают: переднеприводные, заднеприводные и полноприводные трансмиссии.

Механические

Самая распространенная на легковых автомобилях – механическая трансмиссия. В ней вся работа осуществляется только механическими элементами: различными видами зубчатых, планетарных, фрикционных передач и т.д. Причем это относится не только к МКПП, но и ко всем остальным узлам.
По своему КПД, долговечности и простоте ремонта механическая трансмиссия пока что опережает остальные типы.

Автоматические

Под автоматической трансмиссией чаще всего понимают коробку передач, которая сама регулирует изменение передаточного числа. Яркие примеры – вариатор для бесступенчатой механической регулировки, а также АКПП для гидромеханических систем.

Гидравлические

Это особый вид трансмиссии, в которой все элементы передают крутильный момент за счет гидравлических устройств. В автомобилях такие системы не используются, их можно встретить разве что в строительной и авиационной технике.

Как ни странно, гидравлические устройства более компактны, чем механические. Кроме того, элементы гидравлической трансмиссии могут находиться на значительном расстоянии друг от друга – сжатие жидкости при передаче энергии дает много возможных вариантов для компоновки отдельных элементов. Однако сама рабочая жидкость должна быть в технически идеальном состоянии.

Гидромеханические

В гидромеханической трансмиссии отдельные элементы будут работать на принципе гидравлической передачи энергии движения. Самый распространенный пример – трансмиссия с автоматической коробкой передач, где функции сцепления выполняет гидротрансформатор. Жидкостная передача движения в гидротрансформаторе используется для снижения ударных нагрузок и уменьшения крутильных колебаний (в механическом сцеплении для этого используется двухмассовый маховик и демпферы на ведомом диске).

Еще одно устройство, применяемое в гидромеханической трансмиссии – вискомуфта, которая до недавнего времени устанавливалась на полноприводные автомобили. В ней жидкость служит не для передачи момента вращения, а для блокировки, но это всё равно гидромеханическое устройство.

Электромеханические

Это новый вид трансмиссии, который вышел «в массы» благодаря распространению электрокаров, поскольку для ее работы нужен тяговый (не стартерный) аккумулятор, а в электромобилях он уже есть на месте.
Плюсом электромеханической трансмиссии является довольно быстрая реакция на изменения крутящего момента за счет использования электромоторов. А также удобство размещения отдельных частей и узлов: поскольку принцип действия позволяет разнести элементы на большие расстояния, а значит, скомпоновать их более удобно, чем это можно было бы сделать с другими видами трансмиссий.

Переднеприводные

Здесь все просто, крутящий момент от двигателя полностью передается на передний привод автомобиля. Передается момент через коробку передач, главную передачу и полуоси на передние колеса автомобиля.

Заднеприводные

Здесь же ведучим приводом автомобиля будет задняя ось. Крутящий момент передается также, только с добавлением еще одного елемента — карданного вала между коробкой передач и главной передачей.

Полноприводные

Тут с названия все ясно. Момент передается на обе оси вто или инной пропорции одновременно. Здесь еще добавляются такие элементы как раздаточная коробка и межосевой дифференциал. «Раздатка» как раз служит для передачи мощности на оси автомобиля. А межосевой дифференциал — для распределения мощности между осями. Также, за типом подключения полный привод бывает 3 типов.

Постоянный полный привод.
Постоянный полный привод
Подключаемый.
Подключаемый полный привод
Автоматически-подключаемый.
Автоматический полный привод

Основные неисправности

Всё, что работает, может и выходить из строя, ничего с этим не сделаешь. И компоненты трансмиссии тоже подвержены поломкам в той или иной степени. Основные неисправности компонентов трансмиссии имеют свои характерные особенности:

Механическое сцепление можно назвать расходником. Чаще всего в нём выходит из строя ведомый диск, так что при появлении таких проблем как проскальзывание, нечеткая работа, скрежет и т.д. диск меняют, а остальные компоненты осматривают на предмет выработки. Срок службы сцепления во многом зависит от манеры вождения.
Коробка передач – самый сложный и дорогостоящий узел во всей трансмиссии. Самая частая причина ее неисправности – несвоевременная замена трансмиссионной жидкости, которая во время работы постепенно деградирует и перестает выполнять свои функции, и вместо защиты механизма начинает с удвоенной силой его изнашивать. Признаками неисправности коробки являются шум при работе, в том числе при установке в нейтральное положение, нечеткое переключение передач или вообще невозможность их переключить, утечка масла из коробки.
Карданный вал – штука достаточно прочная, но там, где есть шарнир, есть и его износ. Проблемы с карданным шарниром проявляются скрипом и вибрацией во время движения.
Поломки главной передачи и дифференциала вызваны, как правило, двумя причинами: утечкой масла и неадекватными нагрузками. При недостаточном уровне смазки ускоряется выработка шестерен, в них появляются зазоры, а во всём механизме – вибрация. В свою очередь масло утекает через изношенные сальники. Механические неисправности проявляются шумом во время работы или характерным постукиванием в начале движения.
ШРУСы, несмотря на большую нагрузку, выходят из строя редко. Их главный враг – вода, которая попадает в механизм через порванные пыльники. Если владелец автомобиля следит за состоянием ходовой и вовремя меняет расходные материалы, он может никогда в жизни не узнать, как хрустит изношенный ШРУС. Если же пыльник порвался, это стопроцентная гарантия близкой замены шарнира, даже если с ним пока всё в порядке.

Заключение

В целом, трансмиссия автомобиля – система достаточно живучая, особенно если речь идет о механической. И как бы банально это ни звучало, главное условие ее долгой и счастливой жизни – всего лишь регулярное ТО. Это не значит, что через каждые 10 тысяч километров нужно менять масло в коробке передач, но проверять состояние всех технических жидкостей, прокладок и защитных элементов нужно при каждом заезде на СТО. Эта несложная услуга позволит сэкономить деньги на дорогом и сложном ремонте.

Трансмиссия машины, конструктивные особенности

Назначение трансмиссии автомобиля заключается в преобразовании, передаче и распределении по ведущим колесам момента вращения от маховика автодвигателя, таким образом, указанный агрегат выступает промежуточным устройством, позволяющим снизить момент вращения до нужных оборотов, а также перераспределить их на ведущие колеса авто.

Основные понятия

Переднеприводная машина.

Что такое трансмиссия? Это совокупность механизмов, имеющих следующие функции:

смена направленности, а также величины момента вращения;
перераспределение момента вращения от мотора к колесам;
распределение момента вращения на ведущие колеса.

Принцип работы агрегата основывается на преобразовании энергии. По этому критерию различают такие типы трансмиссий:

Механическую. Происходит преобразование и передача механической энергии. Это классические планетарные КПП.
Электрическую. Механическая энергия превращается электрическую, затем после передачи энергии на колеса происходит ее превращение в обратной последовательности от электрической энергии к механической.
Гидрообъемную. Механическая энергия превращается в энергию потока жидкости, затем после ее поступления на основные автоколеса осуществляется преобразование энергии в обратной последовательности.
Комбинированную. Различают электромеханические либо гидромеханические типы устройств. Такие конструкции объединяют несколько способов преобразования энергии.

Конструктивно автомобили разделяются по типу привода:

Передний привод. Основными есть передние колеса машины.
Задний привод. Основными становятся задние колеса авто.
Полноприводные. Такой транспорт имеет привод на все полуоси (передние, а также задние).

Для автотранспорта с различными видами моторов используются разные трансмиссии, имеющие определенные конструктивные особенности. Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.

Все основные узлы трансмиссии для переднеприводных машин, располагаются под капотом транспортного средства. Для полноприводных автомобилей характерны следующие типы трансмиссий:

Полноприводная конструкция, включаемая с помощью водителя. Обязательным условием функционирования таковой системы есть присутствие раздаточной коробки, посредством нее происходит распределение момента вращения между передней и задней осью.
Конструкция, оборудованная автоматикой для включения. Часто основными колесами служит передняя пара. Вместо дифференциала размещается муфта с электрическим управлением.
Постоянная полноприводная система. Основной особенностью такой системы есть наличие межосевого дифференциала. Увеличивается проходимость машины, а также ее разгоночные показатели. Достигаются такие результаты благодаря перераспределению силы тяги.

Рекомендуем посмотреть видео о назначении и принципе работы трансмиссии:

Основные узлы

Заднеприводная машина.

Из чего состоит трансмиссия? К основным узлам указанного устройства относят:

Сцепление. Служит для передачи момента вращения от автодвигателя к КПП, а также кратковременного отсоединения движка от КПП и плавного их последующего присоединения после включения передачи. Используется для предохранения элементов автодвигателя, а также коробки от перенагрузок и преждевременного износа, которые возникают во время резкого торможения либо несвоевременного переключения передач. Механизм начинает действовать при помощи троса, закрепленного к педели сцепления. В состав указанного агрегата входят такие основные элементы: ведомый диск, размещенный на ведущем колесе КПП и нажимной диск, жестко установленный на маховике коленвала.
Коробку передач. Предназначено это устройство для смены величины силы тяги и момента вращения, передаваемого от коленчатого вала движка на основные колеса машины при выезде на подъем, рушении с места, разгоне либо езде машины задним ходом. Также КПП позволяет отключить мотор и сцепление от остальных элементов трансмиссии путем включения «нейтралки».
Раздаточную коробку. Это устройство применяется на автотранспорте с увеличенной проходимостью. Используется для передавания момента вращения к основным мостам, позволяет подключать и выключать полный привод. Размещается за КПП и подсоединяется к коробке карданным валом. В конструкции коробки может присутствовать дополнительная понижающая передача. Более сложные типы раздаточных устройств могут включать в себя межосевой дифференциал, позволяющий валам приводов переднего и заднего моста выполнять вращения с различными угловыми скоростями. Это способствует увеличению мощности машины и топливной экономичности, поскольку отсутствует проскальзывание основных колес при вхождении в поворот.
Карданную передачу. Механизм применяют для передачи момента вращения от вторичного вала КПП на вал основной передачи, расположенные несоосно один к другому либо под определенным углом. К ее основным составляющим относят: карданные шарниры, основной и промежуточный карданные валы, промежуточную опору.
Главную передачу. Устанавливается для наращивания величины момента вращения и передачи его на полуоси основных колес. Различают одинарные и двойные устройства. В первом варианте механизм включает одну пару шестерен, используется на легковушках либо грузовиках с малой и средней грузоподъемностью. Во втором случае устройство состоит из пары цилиндрических и конических шестерен, применяются такие конструкции на транспортных средствах с большой грузоподъемностью.
Дифференциал. Основное назначение устройства — это распределение момента вращения от основной передачи к полуосям, что позволяет им вращаться в различной скоростью при повороте машины или езде на неровном дорожном покрытии.
Шарниры равных угловых скоростей (ШРУС) используются чтобы передавать момент вращения от дифференциала к основным колесам авто. Различают внешние и внутренние шарниры. Первые используются для подсоединения с колесам, вторые для подсоединения с дифференциалом.

Заключение

Трансмиссия — это совокупность механизмов транспортного средства, служащих для перенесения и преобразования момента вращения от автодвигателя к ведущим колесам. Без указанного устройства движение машины невозможно. Мощность ДВС не позволяет за доли секунд разогнать колеса авто до рабочих оборотов мотора, препятствует этому вес машины, а также сила трения образовываемая при соприкосновении покрышек с полотном дороги. С помощью трансмиссии достигается нужное количество оборотов за нужное время. Передаваемый момент вращения зависит от передаточного числа устройства, определяющегося параметрами автодвигателя, динамическими характеристиками и назначением транспортного средства.

Общее устройство трансмиссии — КиберПедия

1. Закончите предложение: «Трансмиссия автомобиля это… ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Расшифруйте колесные формулы автомобилей и подпишите (если знаете) марки автомобилей.

4х2_________________________________________________________________

4х4_________________________________________________________________

6х4_________________________________________________________________

6х6_________________________________________________________________

3. Подпишите устройство трансмиссии автомобиля

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Какой агрегат трансмиссии устанавливается дополнительно для выключения привода переднего моста? ______________________________________________

Сцепление

1.Напишите назначение сцепления: _____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2.Какая сила используется в работе фрикционного сцепления?

_______________________________________________________

3.Напишите устройство сцепления

4.Напишите отличие однодискового сцепления от двухдискового_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Перечислите виды механизмов выключения сцепления____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Какие механизмы включает в себя механический привод сцепления?____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7. Какие основные элементы гидропривода вы знаете? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

8. Опишите работу гидравлического привода сцепления_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Для чего служит пневматический усилитель привода сцепления? Где его устанавливают? _______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Коробки передач и карданная передача

1.Напишите назначение коробки передач_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2.На чем основано действие коробки передач?_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3.Какое число называют передаточным?______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4.Найдите передаточное число, если:

Z₁₌ 90, 120, 84,110.

Z₂₌ 30, 40, 20, 50.

Р_{1=______________________________}

Р_{2=______________________________}

Р_{3=______________________________}

Р_{4=______________________________}

5. Напишите устройство и опишите схему работы простейшей коробки передач

6. Перечислите устройство механизма переключения КП________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7. Какое устройство предотвращает одновременное включение двух передач?_______________________________________________________________

8. Напишите назначение синхронизатора ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Для чего в коробке передач устанавливают делитель?__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

10. Напишите назначение раздаточной коробки___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11. Опишите работу раздаточной коробки_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

12. Что изображено на рисунке? Напишите назначение и устройство. _________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Ведущие мосты

1. Закончите предложение «Ведущим называют мост, м еханизмы которого передают вращающий момент…________________________________________________________________________________________________________________________________

2. Подпишите устройство ведущего моста

3. Напишите назначение и виды главных передач__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. В чем преимущество гипоидной главной передачи от обычной?________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Как называется этот механизм? Напишите его устройство.

6. Из каких основных частей состоит двухступенчатый ведущий мост?____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7. Рассмотрите рисунок. Опишите схему работы ведущего моста

Фланец карданной передачи-___________________________________________ ______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________- ведущее колесо.

8. Закончите предложение: «Межосевой дифференциал служит для ….______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Напишите назначение механизма блокировки дифференциала ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

10. Где установлены полуоси и с чем они соединяются наружными концами? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11. Какие полуоси называют полуразгруженными и полностью разгруженными?_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

РАЗДЕЛ №4 ХОДОВАЯ ЧАСТЬ

1. Какой остов у грузовых автомобилей?________________________________________

2. Закончите предложение: «Рама это несущая часть автомобиля, она воспринимает..________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Какие рамы устанавливают на грузовых автомобилях?____________________________________________________________

4. Для чего служат балки мостов?____________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Какие колеса устанавливают на автомобилях?_______________________________________________________________________________________________________________________________________________________________________________________________________________

6. Как делятся колеса по назначению?_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7. Напишите устройство колеса автомобиля

8. Какое расположение корда у этих шин?

а б

9. Расшифруйте маркировку шины 175/70 R13.________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

10. Из каких основных частей состоит пневматическая шина?__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11. Что называют подвеской автомобиля?_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

12. Напишите, какая подвеска указана на рисунках?

А Б

13. Напишите назначение амортизатора____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

14. Подпишите основные элементы амортизатора

15. Опишите принцип действия амортизатора___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Тестовые задания по разделам «Трансмиссия», «Ходовая часть»

1. Для чего предназначена трансмиссия автомобиля?

а) для передачи крутящего момента на ведущие колеса;

б) для изменения крутящего момента;

в) для распределения крутящего момента между колесами в зависимости от нагрузки на них;

г) для передачи крутящего момента с двигателя на ведущие колеса и изменения его по величине и направлению.

Эталон: г.

2. Дополните предложение:

Поперечное расположение валов коробки передач позволяет ……….. .

а) уменьшить длину коробки передач;

б) уменьшить габаритные размеры автомобиля;

в) осуществить реверс на все передачи;

г) достичь всех перечисленных целей

эталон: г

3. Для чего предназначено сцепление автомобиля? ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Эталон-ответ: Сцепление автомобиля предназначено для кратковременного отсоединения двигателя от ведущих колес и плавного трогания с места.

4. Из каких частей состоит механизм сцепления автомобиля? ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Эталон-ответ: Механизм сцепления автомобиля состоит из кожуха, ведущего и ведомого дисков, выжимных рычагов и нажимных пружин.

5. Какие бывают трансмиссии по принципу действия?

а) механические, ступенчатые, комбинированные;

б) механические, гидромеханические, комбинированные;

в) механические, ступенчатые, гидромеханические, комбинироваанные.

Эталон: б.

6. Из каких сборочных единиц состоит карданная передача?

а) из двух вилок, крестовины, шести подшипников;

б) из двух вилок, крестовины, двух подшипников;

в) из двух вилок, крестовины, четырех подшипников.

Эталон: в.

7. Какие полуоси применяются на автомобилях средней и повышенной грузоподъемности?

а) полунагруженные;

б) полностью нагруженные;

в) разгруженные.

Эталон: в.

8. Каким должен быть угол развала управляемых колес автомобиля?

а) 0-5°; б) 0-4°; в) 0-3°; г) 0-2°.

Эталон: в.

9. В каких пределах должна быть сходимость управляемых колес автомобиля?

а) 15-20 мм;

б) 4-12 мм;

в) 2-12 мм;

г) 6-12 мм.

Эталон: г.

10. Какие бывают шины по форме профиля?

а) обычного профиля, низкопрофильные, бескамерные, широкопрофильные;

б) обычного профиля, низкопрофильные, камерные, бескамерные, широкопрофильные;

в) обычного профиля, низкопрофильные, широкопрофильные, арочные.

Эталон: б.

11. Что понимается под дорожным просветом?

а) расстояние от поверхности почвы до дна коробки передач;

б) расстояние от поверхности почвы до дна коробки маховика;

в) расстояние от поверхности почвы до нижних точек переднего и заднего мостов.

Эталон: в.

Рулевое управление

1. Закончите предложение: «Рулевое управление предназначено для …. _____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Для чего служит рулевой механизм?__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Перечислите типы рулевых механизмов:

а)_______________________________________________________________________________

б)________________________________________________________________________________в)_______________________________________________________________________________

4. Как называется этот механизм ? Напишите его устройство___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Как называется этот механизм? Напишите его устройство____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Перечислите устройство рулевого управления с гидроусилителем______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7. Как и где прикреплена колонка рулевого управления?___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Тормозная система

1. Напишите назначение тормозной системы_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Перечислите виды тормозных систем и для чего нужна каждая:___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Что такое тормозной механизм? Перечислите их виды.________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Какие тормозные механизмы используют в стояночной системе?__________________________________________________________________________

5. Как называется этот механизм? Напишите его устройство

6. Какой колесный тормоз изображен на рисунке? Напишите его устройство

7. Напишите назначение привода тормозов___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

8. Перечислите виды приводов. Где используется каждая?______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. С каким приводом тормозная система указана на рисунке? Напишите схему работы.____________________________________________________________________________

10. С каким приводом тормозная система указана на рисунке? ___________________________________________________________________________________

11. Что указано на рисунке? Напишите назначение, устройство и принцип работы.___________________________________________________________________________

12. Как называется этот механизм? В какой тормозной системе он устанавливается?_______________________________________________________________________________________________________________________________________________________

13. Напишите назначение регулятора давления в пневмосистеме. При каком давлении он срабатывает?______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

14. Что такое тормозной кран? Где он устанавливается?_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

15. Для чего служит вспомогательная тормозная система?_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

16. Какие преимущества имеет многоконтурный тормозной привод по сравнению с одноконтурным?_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Кузов автомобиля

1. Что представляет собой кабина грузового автомобиля? Из каких основных частей она состоит?_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Что включает в себя оперение автомобиля?_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Напишите устройство для очистки и обмыва ветрового стекла_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

4. Какие платформы устанавливают на грузовых автомобилях?_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Какая платформа указана на рисунке? Напишите ее устройство.________________________________________________________________________

6. Перечислите устройство подъемного механизма автомобиля-самосвала:___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7. Как происходит подъем платформы автомобиля- самосвала?______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

8. Что представляет собой тягово- сцепное устройство? Напишите назначение.___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Что указано на рисунке? Для чего служит это устройство?__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

10.Что называют прицепом автомобиля? Напишите его устройство.________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11.Имеет ли полуприцеп поворотное приспособление? С помощью чего осуществляется поворот?____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

12. Для чего применяют прицеп- роспуск?____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Тестовые задания по разделам «Управление автомобиля», «Кузов. Прицепы»

1. При каких неисправностях рулевого управления запрещена эксплуатация автомобиля?

а) «заедание» рулевого управления;

б) люфт рулевого колеса больше допустимого;

в) большой износ деталей рулевого управления;

г) ослабление креплений и нарушение шплинтовки;

д) при всех перечисленных неисправностях.

Эталон: д.

2. По какой причине происходит неполное торможение автомобиля?

а) из-за негерметичности пневматического привода;

б) из-за нарушения регулировок тормозных механизмов;

в) из-за замасливания и износа фрикционных накладок;

г) при наличии любой из перечисленных неисправностей.

Эталон: г.

3. В результате чего увеличивается люфт рулевого колеса?

а) увеличения зазоров в подшипниках ступиц направляющих колес;

б) увеличения зазора в рулевых тягах;

в) ослабления корпуса рулевого механизма;

г) недостатка масла в рулевом механизме с гидроусилителем;

д) в результате всех перечисленных неисправностей.

Эталон: д.

4. .Какой тип тормозов имеет автомобиль КамАЗ-5320?

а) дисковый;

б) колодочный;

в) дисковый и колодочный.

Эталон:

5. Для чего предназначена тормозная система автомобиля? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Эталон-ответ: Тормозная система автомобиля предназначена для эффективного управления процессом замедления его движения и предотвращения возникновения дорожно-транспортных происшествий.

6. Какие бывают приводы тормозных систем современных автомобилей?

а) гидравлические;

б) пневматические;

в) механические;

г) другие.

Эталон: а и б.

7. Каким должен быть люфт рулевого колеса автомобиля ЗИЛ-130?

а) 15°; б) 10°; в) 20°; г) 12°.

Эталон: а.

8. В каком случае работает гидроусилитель рулевого управления?

а) при прямолинейном движении автомобиля;

б) при небольших сопротивлениях повороту;

в) при больших сопротивлениях повороту.

Эталон: б.

9. Какой привод тормозов применяется в автомобиле КАМаз?

а) механический;

б) гидравлический;

в) пневматический.

Эталон: в.

10. Дополните предложение:

Прицепы могут быть ……..,………….,…………… .

а) одноосными;

б) одно-, двух- и многоосными;

в) двух- и многоосными;

г) одно- и многоосными.

Эталон: б.

Бесступенчатые трансмиссии CVT и их особенности

Современные автомобили проектируются с учетом множества факторов. Если отбросить выражение : что «автомобиль – это средство передвижения из пункта А в пункт Б», то комплектация, дизайн, характеристики и т.д. настолько важны для современного покупателя, что порой об изначальном назначении автомобиля можно и забыть.

Невозможно одной фразой обозначить все то, что сконцентрировано в автомобиле сегодня. Остановимся на одной – комфорт движения применительно к трансмиссии:

а именно – как бесступенчатая трансмиссия повышает комфорт при движении автомобиля.

Перед изготовителями стоят непростые задачи:

— как сделать комфортный и недорогой автомобиль в определенном сегменте (классе)

— как снизить расход топлива и добиться экономичности

— как снизить токсичность выхлопа и улучшить экологию производства

Ответом для многих изготовителей стало использование новых типов трансмиссий, так называемых бесступенчатых трансмиссий или CVT. Внедрение этих трансмиссий позволило улучшить и экологический вопрос – снижение токсичности выхлопа.

Изначально эти трансмиссии были созданы для улучшения плавности движения, так как в них не было фиксированных передач. В дальнейшем использование этих трансмиссий позволило решить задачи по топливной экономичности и экологичности.

Нынешние тенденции автомобилестроения связаны с экологией в большей мере. Это прослеживается не только в применяемых материалах при изготовлении автомобилей, но и во внедрении разработок комплексного характера, призванных уменьшить расход топлива. Иными словами – недостаточно поставить современный мотор в кузов 30 летней давности – это решит только часть проблем.

Например: если технология безсвинцовой пайки компонентов электронных блоков автомобилей носит только экологический характер, а материал, из которого изготовлены узлы, подлежит переработке – то это решение экологических вопросов, связанных с загрязнением окружающей среды. А снижение расхода топлива – это, в дополнении к экологическому, и экономический эффект. Однако суммируются все составляющие.

Как добиться экологии и экономии, не изменяя всю конструкцию автомобиля?

Инженеры модернизируют узлы, заменяя в них те компоненты, которые не соответствуют требованиям сегодняшнего дня. Один из таких узлов – трансмиссия, а именно – коробка передач. Первоначально коробки передач были механические, где выбор передачи был возложен на водителя. В соответствии с режимом движения, водитель обязан был включить ту или иную передачу (изменить передаточное число). Как показала практика, далеко не все водители могли это сделать вовремя. Часть водителей так и не научились в принципе управлять ручной коробкой передач. Это приводило к потере внимания и аварийности, особенно городах с интенсивным движением. Машина “управляла” водителем, так как “заставляла” выбирать передаточное число каждый раз при изменении режим движения. Кроме этого, неправильный выбор передаточного числа перегружал двигатель, чрезмерно изнашивая его и резко повышая токсичность выхлопа.

С внедрением автоматических коробок передач ситуация резко улучшилась. Теперь не машина управляла водителем – а водитель одной педалью выбирал режимы движения. Произошло снижение аварийности и за руль смогли сесть люди, которым не дано было освоить переключения ручной коробки на таком уровне, что бы их вождение не предоставляло опасности для окружающих. Токсичность выхлопа была снижена, так как водитель уже не мог совершить грубых ошибок выбора передаточного числа. Мотор мог работать в оптимальном режиме с точки зрения его ресурса и эмиссии выхлопа. Комфорт движения и легкость управления сделали автомобиль массовым.

Автоматическая трансмиссия работает таким образом, что все элементы находятся в постоянном зацеплении и в любой момент времени всегда включена определенная передача. Момент выбора передач был автоматизирован от условий движения.

С появлением электронно-управляемых автоматических трансмиссии, моменты переключения и выбора передаточных чисел стали, основаны — в том числе и на показаниях датчиков состава выхлопных газов. Таким образом, для современных автомобилей первоосновой являются ограничения по загрязнению окружающей среды. В моторах оборудованных электронными дроссельными заслонками и автоматическими трансмиссиями, учитывается только пожелания водителя изменить режим движения. Так как, нажимая на педаль акселератора, водитель непосредственно не открывает дроссельную заслонку двигателя, за него это делает компьютер, анализируя огромное количество параметров он принимает решение: есть возможность увеличить нагрузку на двигатель?, — и если «да» – то насколько? После этого компьютер выбирал оптимальную передачу в АКПП для этого режима, освободив водителя от этой задачи.

Тем не менее, все новые требования экологии выхлопа заставляют пересматривать и существующие концепции. Какие недостатки автоматических ступенчатых трансмиссий мешают сегодня снизить токсичность выхлопа и повысить комфорт движения? Да все те же передаточные числа, которые АКПП (AT) унаследовала от ручной коробки передач РКПП (MT). Принципиально АТ осталась МТ, только изменять передаточное число в ней стала автоматика, которая перестала ошибаться в “выборе передачи”. Если рассматривать вопросы комфорта движения – то толчки при переключении как MT, так и AT неизменны. Этих рывков лишена только CVT .

Рассмотрим скоростные и тяговые характеристики автоматической трансмиссии.
Рис 1. Скоростная характеристика трансмиссии

Рис 2. Тяговая характеристика автоматической трансмиссии.

Как видно из графика, при разгоне автомобиля ступенчатые АТ и РКП имеют “ пилообразную” характеристику. Иными словами они приближаются в какой-то момент к оптимальной характеристике двигателя, но полностью повторить ее не могут. Частичная аппроксимация кривой достигается в многоскоростных АТ (известны 7-ми ступенчатые АКПП), но все равно в определенные моменты работа двигателя будет неэффективна с точки зрения оптимизации отбора максимального крутящего момента. Многоскоростные АКПП намного сложнее и дороже, кроме того, они обладают большей массой. Это не вписывается в экономику производства автомобиля – при стремлении сделать более дешевый экземпляр, который должен быть экономичным, в том числе и из-за снижения общего веса. Кроме всего моменты переключения в MT и AT можно назвать “перегазовками “ – резким скачком оборотов двигателя. В этих переходных моментах работа двигателя не оптимальна с точки зрения эмиссии, толчки и удары приводят к дополнительному износу механизмов. Комфорта эти рывки тоже не добавляют.

Тяговая характеристика крутящего момента на выходном валу трансмиссии CVT лишена провалов, так как передаточные числа меняются линейно, а не ступенчато. Тем самым обеспечивается плавность движения при разгоне. Неравномерность крутящего момента двигателя от оборотов в АТ только умножается на передаточное число каждой передачи. Этим объясняется рывки и толчки при наборе скорости с АТ.

Высокий крутящий момент при нулевой скорости (Рис.2) обусловлен работой гидротрансформатора (ГТ), который из-за особенности конструкции в режиме ГТ, (трансформации крутящего момента) способен увеличить его теоретически в 2 раза, по сравнению с входным моментом от двигателя.

Решение данных проблем возможно только бесступенчатой АКПП (или CVT). Повторить кривую крутящего момента с максимальным приближением может только CVT. Так как изначально такая трансмиссия не имеет фиксированных передаточных чисел, а диапазон изменения очень большой и линейный, то в принципе, посредством электронного управления, можно получить любое передаточное число в заданном диапазоне.

Какие преимущества имеет CVT перед ступенчатыми трансмиссиями:

— плавность хода, особенно в области малых скоростей

— топливная экономичность за счет оптимизации работы двигателя

— снижение токсичности выхлопа

— оптимизация скоростных и тяговых характеристик

Первые CVT на серийные автомобили стала устанавливать фирма NISSAN, и этим автомобилем была MICRA в Европе, или MARCH в Японии.

Модель этой трансмиссии была RE0F05A. В дальнейшем все остальные модели трансмиссий были усовершенствованием предыдущей. В начале 90-х годов не было технологий, позволяющих сделать дешевую CVT для автомобилей с большой мощностью мотора, и такие трансмиссии в основном ставились на маломощные моторы до 1300 см³. Трансмиссия первого поколения не способна была “переварить” большой крутящий момент. На сегодняшний момент эти машины почти не встретить на дороге из-за возраста. Но технологии не стояли на месте и фирме удалось разработать CVT, способную передавать крутящий момент от 2-х литрового двигателя мощностью 150 – 190 сил. Таким мотором в базовой линейке NISSAN был SR20. И вот в конце 97 года NISSAN выпускает серийно легковой седан с CVT трансмиссией. Это был NISSAN BLUEBIRD (синяя птица) c трансмиссией REOFO6A. Инженерные разработки этой трансмиссии используются как базовые для остального модельного ряда 2000х годов. Основу всех модификаций составляет стальной клиновый ремень и два конусных шкива с раздвижными половинами. Шкивы сжимают ремень, и за счет силы трения, ремень передает крутящий момент с одного шкива на другой.

Схематично это выглядит так:

Рис.4 Конструкция ремня CVT NISSAN , структурная схема CVT

Пластины набраны в пакет, этот пакет от рассыпания удерживают стальные ленты, набранные в пакет. На звеньях цепи есть направляющие приливы, они предназначены для укладывания звеньев в пакет при перегибе ремня. Так как крутящий момент передается нижней ветвью ремня, то стягивающие пластины не несут нагрузки растяжения – сжатия. Это позволяет увеличить передаваемый момент без разрушения коробки – нагрузку воспринимают звенья нижней ветви, как бы толкая ведомый шкив.

Почему более правильно назвать эту конструкцию ремнем, а не цепью? Скорее всего, потому, что у цепи должны быть звенья, а у звеньев зацепы для соединения со звездочками. Если рассматривать велосипедную цепь или цепь привода ГРМ современных моторов – то в зацеплении участвуют зацепы, как со стороны цепи, так и со стороны приводимого ей вала. Здесь нет зацепов, так как основной критерий – это трение, за счет которого происходит передача момента со шкива на ремень и обратно. Но не все CVT выполнены по такой схеме. Например, на CVT AUDI используется совсем другая конструкция ремня от компании Luk – там звенья нанизаны на оси и имеют большую подвижность и радиус перегиба. Но в этом случае именно штоки и сегменты ремня Несут нагрузку, так как рабочей является верхняя часть – эта конструкция работает как велосипедная цепь – тянет верхней ветвью.

Преимущества ремня LUK – больший радиус перегиба – тем самым можно получить больший диапазон изменения передаточных чисел. Недостаток – более сложная конструкция, нагрузка на сегменты и штоки за счет перегибов приводит к износу и появлению зазора в сегментах цепи, так как штоки являются как шарнирами, так и фиксаторами.

Преимущества ремня NISSAN – более дешевая конструкция, отсутствие зазоров от времени. Недостаток – нельзя сделать малый радиус перегиба, так как снижается ресурс стальных лент, вследствие этого диапазон передаточных чисел ограничен.

Рис.5 Конструкция ремня CVT компании Luk

Ремень компании LUK позволяет передавать до 300 Nm крутящего момента, правда при давлении в шкивах 60 бар (пиковое 100 бар). Аналогичные CVT NISSAN RE0F09A устанавливаемые на моторы 3,5 литра могут передать такой момент при давлении 40 -50 бар, так как площадь контакта зацепления ремня и шкивов у NISSAN больше.

Дополнительные нагрузки на ремень обусловлены смещением дорожки — виртуальной линии зацепления со шкивами. Смещение дорожки вызвано силой выталкивания элементов ремня из выпуклого конического диска, деформацией диска под нагрузкой, угловому смещению и относительному скручиванию двух половинок конусного шкива.

Несмотря на то, что подвижная и неподвижная половинка шкива вращаются синхронно, за счет люфта в подвижном соединении возникает угловое смещение одной половины шкива относительно другой. Каждый ремень сконструирован так, чтобы компенсировать эти смещения. Если в LUK – это сферические торцы и вращение звеньев, то NISSAN оставляет зазор в пакете пластин, который выбирается в нижней части ветви при формировании радиуса дорожки.

В процессе работы любой трансмиссии возникают потери, которые снижают ее КПД.

О том, как разработчики снижают потери, улучшают динамические характеристики, снижают токсичность выхлопа и повышают топливную экономичность, вы узнаете в следующей статье.

По материалам сайта http://autodata.ru/

Автор статьи Гаджиев А.О.

Что такое трансмиссия? Подробнее о трансмиссиях читайте здесь.

Мы предполагаем, что все автомобилисты в значительной степени знают, для чего используется коробка передач в автомобиле, но, вероятно, это далеко не тот, кто знает, как она работает на самом деле. Кроме того, существует множество различных видов и установок коробки передач. Прочтите здесь и узнайте, как работают шестерни.

Трансмиссия — основная часть вашего автомобиля. Он установлен непосредственно на двигателе и преобразует мощность сгорания двигателя в импульс, приводящий в движение колеса.

Коробка передач отвечает за эффективное вождение. Переключая передачи, вы обеспечиваете низкие обороты (оборотов в минуту), чтобы двигатель не перегружался и расход топлива снижался. Трансмиссия отвечает за преобразование скорости и импульса в мощность, которая затем приводит в движение весь автомобиль, и ее главная цель — сделать двигатель максимально эффективным за счет снижения расхода топлива и получения максимальной мощности.

Другими словами, трансмиссия работает, передавая мощность, исходящую от двигателя, на колеса вдоль ведущего вала и оси, позволяя вам управлять автомобилем.

Все это достигается за счет использования передач и передаточных чисел, которые автоматически или вручную выбираются водителем.

В автомобиле с механической коробкой передач сцепление соединяет двигатель и трансмиссию, поэтому вы можете переключать передачи, нажимая на педаль сцепления. В автоматической коробке передач это происходит полностью автоматически.

В руководстве по обслуживанию вы можете увидеть, когда пора менять масло в коробке передач . Это неотъемлемая часть любого технического обслуживания транспортного средства и обычно включается в сервисный осмотр . Даже мелочи могут серьезно повредить коробку передач. Так что, если вы заметили, что он ведет себя иначе, чем раньше, вам нужен механик, чтобы его осмотреть.

Если вы подумываете отремонтировать трансмиссию самостоятельно, вот инструкция .

Если вы собираетесь купить автомобиль, было бы неплохо подумать, какую коробку передач вам следует выбрать — потому что это опция в некоторых классах автомобилей.В этой статье мы поможем вам начать работу, чтобы вы могли принять правильное решение. Мы также поможем вам получить представление о многих типах коробок передач, используемых в современных автомобилях, и о том, как они работают.

Механическая коробка передач и автоматическая коробка передач

В автомобиле с механической коробкой передач имеется 5 или 6 передач переднего хода и 1 передача заднего хода, между которыми водитель автомобиля переключает, в то время как автомобили с автоматической коробкой передач осуществляют необходимые переключения передач автоматически.

Британские автовладельцы традиционно использовали преимущественно механическую передачу.По оценкам механиков Autobutler, около 80% всего британского автопарка оснащено механической коробкой передач. Однако за последние 30 лет количество автомобилей с автоматической коробкой передач на дорогах значительно увеличилось.

В 1985 году только 5% британских автомобилей имели автоматическую коробку передач, а сегодня 20% имеют автомобили с автоматической коробкой передач. В 2017 году 40% автомобилей, проданных на британский рынок, имели автоматических коробок передач, поэтому британцы все больше привыкают к такой трансмиссии.

Преимущества вождения автомобиля с автоматической коробкой передач заключаются, конечно, в том, что вам совсем не нужно переключать передачи.Речь идет о комфорте. Особенно при движении в очередях невероятно приятно иметь автоматическую коробку передач, поэтому вам не нужно концентрироваться на переключении передач.

Однако, если вы покупаете автомобиль с механической коробкой передач, вам понравится ощущение контроля и сцепления с дорогой при переключении передач. Многим автовладельцам нравится управление механической коробкой передач. Кроме того, для некоторых автомобилей кажется, что механическая коробка передач дешевле в обслуживании в долгосрочной перспективе.

Автоматическая коробка передач — как это работает

«Обычная» автоматическая коробка передач имеет электронное управление в коробке передач и работает от гидравлической системы.А поскольку коробка передач предназначена для переключения на новую передачу при изменении оборотов автомобиля, это также означает, что автоматическая трансмиссия обеспечивает хорошую экономию топлива.

Как следует из названия, водителю автомобиля не нужно переключать передачи вручную. Наиболее распространенные настройки рычага переключения передач: P для парковки, R для заднего хода, N для нейтрали и D для движения.

Узнайте больше в нашем блоге о , как водить машину с автоматической коробкой передач .

Автоматические коробки передач часто проектируются так, что в центре шестерен находится большое зубчатое колесо — «солнечные шестерни», которые передают мощность от двигателя.Вокруг зубчатого колеса расположено несколько маленьких шестерен, называемых планетарными шестернями (как планеты вокруг Солнца). Они имеют разные размеры, а также могут быть соединены между собой и разделены. А вокруг них находится еще одно большое зубчатое колесо, которое передает мощность от планетарных шестерен, а затем передает мощность на колеса. Переключение передач происходит плавным переходом между различными планетарными передачами, что делает вождение более плавным и тихим, чем если бы вам приходилось выключать сцепление и включать его через сцепление с ручными передачами.

Многие автомобили, например, Ford имеет версию автоматической коробки передач под названием Power Shift. Он работает за счет того, что шестерни еще лучше реагируют на давление на акселератор и, следовательно, получают лучшее сцепление с дорогой — поэтому, если вы сильно наступите на спидер, автомобиль сможет ускоряться относительно лучше и быстрее.

Кроме того, на рынке имеется коробка передач CVT (бесступенчатая трансмиссия). Он отличается наличием одной цепи или ремня, который регулируется между двумя барабанами в зависимости от скорости и числа оборотов.Таким образом, в этой автоматической коробке передач переход происходит еще более плавно, чем в коробке передач с шестернями и валами.

Важно помнить о регулярном обслуживании полностью автоматической трансмиссии автомобиля. Это связано с тем, что коробка передач более подвержена прямым повреждениям и износу с течением времени, чем механические коробки передач, где сцепление более подвержено износу. Для проведения сервисного осмотра полностью автоматическую коробку передач необходимо очистить от отложений и других загрязняющих веществ, вызывающих износ, в трансмиссионном масле.

Полуавтоматическая коробка передач

В полуавтоматической коробке передач сцепление по-прежнему является частью трансмиссии (но не педалью сцепления), а компьютер автоматически поддерживает переключение передач.

Принцип работы полуавтоматической коробки передач на практике сильно различается от машины к машине. В некоторых автомобилях вы вообще ничего не делаете при переключении передач и можете позволить двигателю и электронике делать всю работу за вас.

В других случаях вам нужно «сказать» двигателю, когда вы хотите увеличить или уменьшить передачу.Вы нажимаете рычаг переключения передач в нужном вам направлении, а затем электроника переключает передачи за вас. Фактическое изменение производится в так называемом «приводе ».

Наконец, другие автомобили дают вам возможность выбрать, хотите ли вы полностью освободить руки или использовать рычаг переключения передач для переключения передач.

С финансовой точки зрения покупка автомобиля с полуавтоматической трансмиссией может быть выгодной, поскольку в долгосрочной перспективе она требует меньшего обслуживания. Если что-то сломается в полностью автоматической коробке передач, механику придется полностью залезть в коробку передач, чтобы отремонтировать ее, а это может быть дорогостоящим.С полуавтоматическими коробками передач у вас есть сцепление, которое в большей степени подвержено износу, чем коробка передач, и сцепление несколько дешевле ремонтировать, чем коробка передач.

Наиболее часто полуавтоматическими коробками передач оснащаются Peugeot , Citroën , Volkswagen , Audi , Škoda и Seat . Конечно, каждая марка может разработать коробку передач по-своему, но это типичные автомобильные марки, использующие полуавтоматическую систему.

Коробка передач DSG

Коробка передач DSG представляет собой смесь механической и автоматической коробки передач, поскольку в автомобиле есть сцепление. В этом отличие от других полностью автоматических коробок передач. Педали сцепления нет, но функция сцепления сохраняется в двойном сцеплении, что обеспечивает легкое и быстрое переключение передач.

Эта коробка передач чаще всего используется в автомобилях Audi, Škoda и Volkswagen и, следовательно, обычно в большем немецком автопарке.

Некоторые проблемы с коробкой передач DSG заключаются в том, что нужно быть внимательнее при ее обслуживании.Если вы не получите обслуживание коробки передач DSG и убедитесь, что в было заменено масло коробки передач и масляный фильтр , это может длиться относительно короткое время по сравнению с механическими коробками передач. Желательно сделать сервисный осмотр на каждые 38000 миль пройденного пути, потому что шестерни в коробке передач могут быть затронуты пылью и отложениями из-за износа.

Секвентальная коробка передач

В некоторых автомобилях также есть секвентальная коробка передач, где, как следует из названия, вы должны переключать каждую передачу независимо от того, повышаете вы или понижаете передачу.Таким образом, вы переключаете передачи последовательно на паре зубчатых колес, и, в отличие от механической коробки передач, вы можете переключаться только на передачу, которая идет до или после текущей. Это потому, что шестерни расположены «на одной линии», в отличие от формата H, который вы знаете по механической коробке передач. Наконец, преимущество состоит в том, что вы можете быстрее переключаться между передачами и быстрее ускоряться, поэтому секвентальная коробка передач используется во многих гоночных автомобилях.

Активное управление переключением

Недавно Hyundai разработала улучшенную версию трансмиссии в гибридных автомобилях.Особенность гибридного автомобиля в том, что в нем есть как бензиновый, так и электродвигатель. Большим преимуществом этого автомобиля является то, что он использует электродвигатель в то время, когда у обычных бензиновых автомобилей самый высокий расход топлива, особенно при запуске и ускорении.

Другими словами: при максимальном расходе топлива гибридный автомобиль использует электродвигатель. Это дает действительно хорошую экономию топлива, а также благоприятно сказывается на окружающей среде.

Однако технология Active Shift Control делает еще больше для экономии топлива, переключения передач и долговечности коробки передач.При этом ускорение налаживается.

Это выполняется системой ASC, также известной как Precise Shift Control, которая оптимизирует импульс и передачу мощности на колеса за счет оптимизации скорости переключения передач. Это достигается с помощью датчика в электродвигателе, определяющего обороты в коробке передач, который затем синхронизируется с электродвигателем. Затем он сработает при переключении передач. Таким образом, потери энергии сокращаются до 30% за счет более плавного переключения передач, когда электродвигатель поддерживает высокие обороты автомобиля на протяжении всей смены.Время переключения передач сокращено с 500 миллисекунд до 350 миллисекунд, а трение в коробке передач меньше, что увеличивает долговечность.

Технология сначала внедряется в гибридных автомобилях Hyundai, а затем и в известных моделях Kia.

Все о трансмиссии / трансмиссии

Что такое трансмиссия в автомобиле?

Автомобиль состоит из множества частей, и современный двигатель внутреннего сгорания работает так красиво, как только благодаря синхронизированному и сложному набору компонентов.Трансмиссия — одна из самых важных частей типичного автомобильного двигателя. Давайте разберемся, что такое трансмиссия и что она делает каждый раз, когда вы нажимаете на педаль газа.

Трансмиссия автомобиля: обзор

Проще говоря, трансмиссия автомобиля — это коробка передач автомобиля. Это примерно аналогично системе переключения передач и цепи, которую используют велосипеды.

Эти компоненты всегда устанавливаются прямо на двигателе, так что прикрепленный к ним ремень и зубчатая передача могут эффективно преобразовывать мощность сгорания, производимую двигателем, в физический импульс.

Вспомните, как работает двигатель автомобиля:

Топливо (бензин) воспламеняется в камере сгорания двигателя вашего автомобиля.
Когда топливо воспламеняется, расширяющийся газ и тепло от миниатюрного взрыва толкают множество поршней в цилиндры вашего двигателя.
Когда поршни толкаются, они перемещаются вверх и вниз и вращают коленчатый вал вашего двигателя.
Коленчатый вал затем поворачивает ведущих колес вашего автомобиля.Благодаря этому механизму энергия взрыва превращается в механическую.

Итак, где в игру вступает трансмиссия? В вакууме (без трансмиссии) взрывная мощность, производимая типичным автомобильным двигателем внутреннего сгорания, была бы просто слишком высокой для запуска или остановки вашего автомобиля или если вам нужно было двигаться относительно медленно.

Типичная автомобильная трансмиссия состоит из пяти-шести зубчатых передач и ряда зубчатых передач (в основном ремней или цепей, которые проходят по внешней стороне двух или более шестерен), что позволяет водителю контролировать, сколько мощности передается на автомобиль без изменения скорости работы двигателя.

Другими словами, автомобильная трансмиссия помогает гарантировать, что ваш двигатель вращается с правильной скоростью , не двигаясь слишком быстро или слишком медленно в соответствии с вашими потребностями. Это также гарантирует, что ваши колеса получат нужную мощность. Без трансмиссии любой автомобиль было бы трудно заводить и останавливать, и он был бы совершенно ненадежным.

Что делает трансмиссия ?

Трансмиссии необходимы любому автомобилю для предотвращения саморазрушения двигателя.Без коробки передач автомобильные двигатели вращались бы слишком быстро для устойчивости конструкции, а это означало бы, что большинство двигателей разлетелось бы на куски или перегрелось бы. Кроме того, любой автомобиль без трансмиссии не смог бы использовать скорость двигателя, ограничивая его максимальную скорость.

Трансмиссия переключает передачи в зависимости от скорости автомобиля и нажатия педали акселератора (т. Е. От того, насколько сильно вы нажимаете на педаль автомобиля), так что обороты двигателя или «обороты в минуту» поддерживаются на достаточно низком уровне. Это дает два преимущества:

Уменьшение расхода топлива.
Поворотные шестерни не перегружают ваш двигатель.

Кроме того, трансмиссия позволяет при необходимости использовать энергию двигателя вашего автомобиля. Когда вы едете медленно, вы можете оставаться на пониженной передаче и не повредить двигатель. Когда вам нужно двигаться быстрее, вы можете переключиться на более высокий уровень. Таким образом трансмиссия позволяет использовать больше мощности вашего автомобиля, быстрее вращая колеса.

Механическая коробка передач вместо автоматической

Современные автомобильные трансмиссии бывают двух типов: механическая и автомат .

Механические коробки передач не входят в стандартную комплектацию современных автомобилей, так как автоматические коробки передач работают точно так же, но имеют меньшую частоту ошибок. Поскольку водителям не требуется переключать передачи при изменении скорости или адаптации к дорожным условиям, они могут сосредоточиться на вождении в одиночку, а машины переключают передачи автоматически и плавно.

Как работает трансмиссия автомобиля?

Независимо от того, есть ли у вашего автомобиля механическая или автоматическая коробка передач, все автомобильные коробки передач работают по сути одинаково.Единственная разница заключается в том, должен ли водитель вручную нажимать на сцепление, чтобы отсоединить двигатель и трансмиссию и перевести автомобиль на новый уровень передачи.

Рычаг переключения передач выбирает и перемещает шестерни для соединения друг с другом. Водитель управляет рычагом переключения передач с помощью рычага сцепления / педали (если ручной). В противном случае это выполняется автоматически.
При включении сцепление или рычаг переключения передач перемещает «воротниковые» диски (также называемые дисками сцепления) на место для соединения с более крупными шестернями, которые, в свою очередь, связаны с дифференциалом вашего автомобиля.
Когда рычаг переключения передач перемещается, разные шестерни могут включаться в разное время. Это изменяет набор шестерен и передаточное число, передаваемое от двигателя к колесам.

Вы когда-нибудь задумывались, почему двигатель вашего автомобиля может издавать ужасный звук, если вы неправильно включаете сцепление? Дело не в том, что зубья шестерни несовместимы, как это принято считать.

В современных трансмиссиях зубья шестерни расположены так, чтобы всегда полностью входить в зацепление — даже шестерни, которые технически не находятся в зацеплении (состояние, называемое «свободным ходом»).

Вместо этого, этот ужасный скрежет возникает, когда «собачьи зубцы» (соединительные выемки) пластины воротника не совпадают с правильными отверстиями на боковой стороне шестерни трансмиссии.

Механическая коробка передач

В механической коробке передач сцепление должно быть включено таким образом, чтобы пластина с буртиком полностью отсоединялась от шестерен коробки передач. Вот почему при включении механической коробки передач и переключении с одной передачи на другую может показаться, что автомобиль отстает или прыгает.

Затем необходимо повернуть сцепление так, чтобы пластина с буртиком точно совпала с передачей трансмиссии, которую вы хотите выбрать.Если все сделано правильно, ваша машина сразу же начнет движение на выбранной вами передаче.

Автоматическая коробка передач

Автоматическая коробка передач также оснащена автоматическим сцеплением. Вместо того, чтобы полагаться на человеческий контроль, встроенные датчики, процессоры и исполнительные механизмы управляют сцеплением в идеальный момент в зависимости от вашей текущей скорости, давления в акселераторе и других факторов. Это позволяет водителям сосредоточиться на других задачах на дороге.

Вы действительно можете слышать работу автоматической коробки передач, когда ведете автомобиль, оборудованный такой коробкой передач.Когда вы нажимаете на педаль акселератора, ваш двигатель становится громче, а встроенный преобразователь крутящего момента улавливает изменение и автоматически переключается на более высокую передачу.

Напротив, автомобиль с механической коробкой передач начнет замедляться и сопротивляться, когда его переводят на более высокие скорости, пока вы не переключите передачу.

Резюме

В конечном счете, автомобильные трансмиссии — это лишь одна часть увлекательного и сложного процесса, который происходит каждый раз, когда вы запускаете двигатель, чтобы отправиться на прогулку.Для получения дополнительной информации и полезных руководств по автомобильной тематике посетите наш сайт jdpower.com.

Что делает трансмиссия?

Не все автовладельцы понимают, что делает трансмиссия их автомобиля — вероятно, потому, что это сложная часть вашего автомобиля, которую может быть трудно расшифровать, если вы не обучены этому. Трансмиссия забирает мощность от двигателя или мотора и передает ее на колеса. Это означает, что трансмиссия играет ключевую роль в управлении вашим автомобилем, поскольку она отвечает за обеспечение того, чтобы генерируемая мощность доставлялась туда, где она должна быть.

Скорость преобразования

Трансмиссия обеспечивает максимальную эффективность двигателя вашего автомобиля, что позволяет снизить расход топлива без отрицательного воздействия на динамику движения.

При взлете со стоп-сигнала трансмиссия вашего автомобиля использует более низкое передаточное число, которое обеспечивает больший крутящий момент на более низких оборотах, что обеспечивает достаточную мощность, чем колеса, чтобы привести автомобиль в движение. Во время движения по шоссе трансмиссия использует шестерню с гораздо более высоким передаточным числом, чтобы перемещать автомобиль на гораздо более высоких скоростях, сохраняя при этом относительно низкие обороты двигателя.

Механическая коробка передач

Хотя автоматические трансмиссии сейчас более популярны, понимание ручных трансмиссий стало проще. Трансмиссия состоит из шестерен, выходных и входных валов. Шестерни одного вала входят в зацепление с шестернями других валов. При использовании механической коробки передач переключение передач осуществляется переключением рычага переключения передач. Это связано с элементом, который управляет движением шестерен на входном валу, при этом каждая связь работает с двумя шестернями. Связи меняются перемещением рычага переключения передач вправо или влево.Затем включается передача, нажимая на педаль сцепления, которая разъединяет двигатель и первичный вал. Шестерни на валу могут перемещаться и отключать питание между трансмиссией и двигателем. Затем включается передача и отпускается сцепление, чтобы снова задействовать мощность двигателя в направлении входного вала.

Автоматическая коробка передач

Автоматические коробки передач

работают аналогично, но вам не нужно запускать их самостоятельно. У автоматики обычно нет сцепления; вместо этого у них есть преобразователь крутящего момента, который разъединяет коробку передач и двигатель.Даже если вам физически не нужно переключаться с автоматической коробкой передач, она выполняет всю работу механической коробки передач за вас.

Какая коробка передач у вашего автомобиля?

Механическая коробка передач

Вам нужны шестерни, потому что без них двигатель вращался бы так быстро, что, вероятно, сам разрушился бы. Мало того, вы бы не пошли очень быстро. Ведите машину на первой передаче на высокой скорости. Видите, как работает двигатель, и через некоторое время вы не едете быстрее?

Шестерни в коробке передач позволяют обойти эту проблему.Они постепенно различаются по размеру и увеличивают крутящий момент двигателя или «тяговую мощность», поэтому вам не нужно его увеличивать. Переключая передачу, вы можете поддерживать двигатель в «диапазоне мощности», в котором он работает лучше всего.

Передачи включаются селектором, управляемым рычагом переключения передач. Однако выбор может быть сделан только тогда, когда двигатель и коробка передач отключены друг от друга. Это делается с помощью сцепления. Сожмите руки вместе.

Представьте, что одна рука — это сторона коробки передач, а другая — сторона двигателя.Сжатие их вместе позволяет двигателю управлять коробкой передач. Теперь разделите их. Коробка передач больше не приводится в действие, что позволяет вам выбрать новую передачу без ее «хруст».

Вместо ваших рук в сцеплении используются цепкие подпружиненные диски, приводимые в действие педалью сцепления. Одна пластина называется прижимной и крепится болтами к маховику двигателя (большое колесо, вращаемое двигателем).

Другой называется ведомым диском и находится на первичном валу коробки передач. Когда вы нажимаете педаль сцепления, вы ослабляете давление зажима пружин, тем самым отделяя двигатель от коробки передач.

Автоматическая механическая коробка передач (или полуавтоматическая коробка передач)

Эта трансмиссия имеет автоматическое сцепление, которое позволяет переключать передачи, не нажимая на педаль сцепления.

Датчики, исполнительные механизмы и процессоры

выполняют работу по управлению сцеплением, когда вы переключаете передачу, и именно в нужный момент, чтобы не было хруста шестерен.

Вместо рычага переключения передач можно переключать передачи с помощью подрулевых лепестков на рулевой колонке. Автоматические механические коробки передач становятся все менее распространенными, но Peugeot продает их под торговой маркой ETG (эффективная коробка передач tronic).

компонентов системы трансмиссии транспортного средства

Понимание того, как работает ваша машина, — важный шаг к выбору правильного автомобиля. Система трансмиссии автомобиля — сложная и неотъемлемая часть его движения. Фактически, это, вероятно, самая сложная система в вашем автомобиле. Найдите время, чтобы узнать о частях трансмиссии и о том, как они работают.

Что такое трансмиссия?

Первое, что нужно знать, это ваша трансмиссия. Это часть автомобиля, которая соединяется с задней частью двигателя, передавая мощность от двигателя на колеса.Трансмиссия использует мощность, создаваемую в двигателе, чтобы колеса вращались и двигатель оставался в пределах определенного диапазона оборотов в минуту. Каждый автомобиль отличается требуемым диапазоном, поэтому трансмиссию необходимо настроить для вашего автомобиля. Расположение трансмиссии и ее положение зависят от того, является ли автомобиль полноприводным, переднеприводным или заднеприводным.

Что такое планетарные редукторы?

Узнав больше о трансмиссиях, вы, вероятно, начнете слышать о планетарных передачах.Эти шестерни работают вместе, чтобы поддерживать надлежащее передаточное число оборотов и соединяться с первичным валом. Причина, по которой система называется планетарной передачей, состоит в том, что в ней используется центральная, или солнечная, шестерня и две или более меньшие, или планетарные шестерни. Они скрепляются внешним кольцом. В то время как центральная шестерня остается на том же месте, меньшие шестерни работают вокруг нее, как планеты в солнечной системе.

Что такое гидравлическая система?

В вашей трансмиссии есть гидравлическая система, которая помогает контролировать переключение передач, смазывает детали для обеспечения оптимальной производительности и поддерживает охлаждение всей трансмиссии.Гидравлическая система используется для управления жидкостью в трансмиссии для создания давления и поддержания движения автомобиля. Гидравлическая система является неотъемлемой частью масляного насоса, муфт, лент и т. Д., Чтобы поддерживать трансмиссию в хорошем состоянии и хорошо смазывать. Если вам когда-либо приходилось добавлять трансмиссионную жидкость в свой автомобиль, хорошо знать, что эта жидкость поступает прямо в гидравлическую систему.

Гидротрансформатор

Если вы управляете автомобилем с автоматической коробкой передач, гидротрансформатор заменяет сцепление.Эта система позволяет автомобилю продолжать движение, даже если вы остановились. Гидротрансформатор устанавливается между самой коробкой передач и двигателем. Хотя он не находится внутри коробки передач, это важная часть вашей системы передачи. Используя турбину, насос и статор, преобразователь крутящего момента помогает поддерживать постоянную частоту вращения двигателя в оптимальном диапазоне. Эти детали работают вместе внутри корпуса преобразователя, обеспечивая питание и направление потока масла.

Хотя вы можете не знать всех частей своей трансмиссии или точно знать, как они работают, чтобы ваша машина продолжала работать, знание основ может помочь вам определить, есть ли проблема с вашей трансмиссией.Узнавая больше о своем автомобиле, помните, что вы всегда можете поговорить со своим техником или механиком, чтобы узнать больше о том, как работает трансмиссия.

Изображение с сайта Pixabay

Опубликовано в Автозапчасти | Нет комментариев »

Руководство по автомобильным трансмиссиям

Когда дело доходит до автомобильных трансмиссий, большинство людей думает, что это простой вопрос о сравнении автоматической или механической трансмиссии. Хотя это два основных типа, правда в том, что существует очень много других функций и типов этой детали автомобиля, и все они служат разным целям.Отслеживание различных типов автомобильных трансмиссий может быть немного запутанным, но, к счастью, компания Toyota из Клермонта составила простое руководство, которое поможет вам лучше сформировать ваш опыт вождения!

Больше, чем просто переключение передач

Механическая и автоматическая трансмиссии являются основными типами автомобильных трансмиссий Clermont, но знаете ли вы, что существует четыре подтипа автоматики? Давайте посмотрим на различия и их значение для вашего опыта вождения:

Руководство: Используя педаль сцепления и более практичное переключение передач, ручной привод является оригинальной трансмиссией автомобиля.Водители Clermont, использующие ручное управление, знают, что во время вождения ему нужно уделять больше внимания, потому что вы должны активно использовать педаль сцепления и переключатель для переключения передач в зависимости от дорожной ситуации. Этот тип трансмиссии обычно обеспечивает более высокую топливную экономичность, избегая «пробуксовок» при переключении, которые обычны для автоматических трансмиссий автомобилей.

Автомат: Один из наиболее распространенных типов автомобильных трансмиссий, автоматические приводы не требуют особого внимания со стороны водителей Клермонта, если только они не переключаются между приводом, нейтралью, парковкой и задним ходом.Переключение передач осуществляется электронным способом и не требует вмешательства водителя. Обычно этот процесс протекает гладко, но за счет некоторой потери эффективности из-за пробуксовки трансмиссии автомобиля. Существует четыре различных типа автоматических трансмиссий, которые создают разные ощущения от вождения:

Бесступенчатая трансмиссия (CVT): Автомобильные трансмиссии Clermont CVT не похожи на обычные автоматические. Они не используют шестерни, а вместо этого переключаются с помощью регулируемых шкивов и трения.Он уникален по своей мощности, но в нем используется гидротрансформатор для максимальной топливной экономичности, и они работают на высоких оборотах, чтобы переключение передач было плавным. Однако этим типам автомобильных трансмиссий не хватает спортивного ускорения, и они имеют тенденцию быть шумными из-за своего рабочего порога.
Обычная автоматическая коробка передач: Используя тот же преобразователь крутящего момента, что и вариатор, в обычных автоматических трансмиссиях автомобилей используется система передач, аналогичная ручным приводам, но переключение осуществляется с помощью блоков сцепления с электронным управлением.Водители Клермон обычно могут определить, используют ли они этот тип трансмиссии, наблюдая за поведением своего автомобиля на склоне, ровной поверхности и на холостом ходу. Если автомобиль может стоять на склоне и двигаться вперед на холостом ходу, то это обычная автоматическая коробка передач.
Автоматическая коробка передач: Этот тип автомобильной трансмиссии по-прежнему является автоматической, но представляет собой комбинацию этого и ручного привода. Вместо использования сцепления с педалью управления или пакетов сцепления, таких как обычная автоматическая коробка передач, автоматизированные руководства Clermont используют сцепление с компьютерным управлением, но включают в себя инструменты переключения, такие как дополнительные варианты переключения передач на колонке переключения или подрулевые переключатели для переключения передач.Он сочетает в себе преимущества автоматической работы без участия оператора и топливную экономичность ручного управления.
Автоматическая коробка передач с двойным сцеплением: Этот тип коробки передач больше похож на механическую, но при этом ведет себя как автомат. Эта трансмиссия Clermont использует два разных вала шестерен, один для четных (2, 4 и 6), а другой для нечетных (1, 3, 5 и 7), для переключения передач используется внутренний компьютер. Компьютер предварительно выбирает первую передачу для переключения при ускорении и одновременно выбирает следующую передачу для переключения на первую, а затем переключается при выключении.

Остались вопросы? Приезжайте в Toyota of Clermont!

Переключение между всеми этими передачами может немного запутать, и наша опытная команда автосервисов Toyota из Клермонта может помочь! Мы можем ответить на любые ваши вопросы о трансмиссии или посадить вас в новый автомобиль Toyota, который соответствует вашим идеальным ощущениям от вождения. Позвоните нам по телефону (352) 404-7000 или остановитесь в нашем представительстве по адресу 16851 State Road 50.

Что такое трансмиссионная жидкость?

Что такое трансмиссионная жидкость? Трансмиссия — это просто коробка передач, в которой используются зубчатые передачи и зубчатые передачи для обеспечения преобразования скорости и крутящего момента от вращающегося источника энергии (двигателя) на другое устройство (колеса).Трансмиссионная жидкость используется для смазки компонентов трансмиссии автомобиля для достижения оптимальных характеристик.

Типы трансмиссионных жидкостей Для различных трансмиссий используются различные жидкости. Трансмиссия вашего автомобиля может быть как автоматической, так и ручной. В автоматических трансмиссиях используется нечто, называемое, как вы уже догадались, жидкостью для автоматических трансмиссий (ATF). Правильное использование жидкости для автоматических трансмиссий во многом зависит от технологии трансмиссии вашего автомобиля: традиционная, вариатор, DCT / DSG и т. Д.). Они довольно специфичны в применении.

В механических коробках передач (в большинстве из них) используются различные масла, соответствующие спецификации API GL-4. Чтобы убедиться, что вы используете подходящую жидкость для трансмиссии вашего автомобиля, обратитесь к руководству пользователя.

Зачем нужна трансмиссионная жидкость? Очень важно, чтобы жидкость в вашей трансмиссии была на должном уровне, иначе ваша трансмиссия будет испытывать значительный износ.Синхронизирующие кольца и ползунки зависят от гладкой поверхности, чтобы соответствовать скорости при переключении. Если в вашей коробке передач мало масла, износ этих компонентов значительно ускорится, и переключение передач будет затруднено. Если у вашего автомобиля проблемы с переключением передач, проверьте уровень трансмиссионного масла.

Хотя основная функция трансмиссионных жидкостей заключается в смазке различных частей трансмиссии, они также могут выполнять другие функции:

Очистите и защитите металлические поверхности от износа
Состояние прокладок
Улучшите функцию охлаждения и снизьте высокие рабочие температуры
Увеличьте скорость вращения и диапазон температур

Замена трансмиссионной жидкости Коробки передач рассчитаны на работу при высоких температурах, но постоянный перегрев может привести к выходу из строя трансмиссионной жидкости.

Как работает трансмиссия тракторов? opex.ru

Назначение

Принцип работы

Виды

Механическая трансмиссия

Классификация трансмиссий по преобразованию передаточного числа

Гидрообъемные

Особенность трансмиссии гусеничного трактора

Какое масло необходимо для трансмиссии трактора?

Требования

Назначение

Принцип работы

Виды

Механическая трансмиссия

Классификация трансмиссий по преобразованию передаточного числа

Гидрообъемные

Особенность трансмиссии гусеничного трактора

Какое масло необходимо для трансмиссии трактора?

Требования

Назначение трансмиссии

Рекламные предложения на основе ваших интересов:

Рекламные предложения:

Главная → Справочник → Статьи → Форум

Лекция 23. Назначение и типы трансмиссии

Трансмиссия автомобиля: устройство, принцип работы, классификация

Что такое трансмиссия автомобиля и для чего она нужна?

Устройство трансмиссии автомобиля

Принцип работы трансмиссии

Классификация трансмиссий

Механические

Автоматические

Гидравлические

Гидромеханические

Электромеханические

Переднеприводные

Заднеприводные

Полноприводные

Основные неисправности

Заключение

Трансмиссия машины, конструктивные особенности

Основные понятия

Основные узлы

Заключение

Общее устройство трансмиссии — КиберПедия

Бесступенчатые трансмиссии CVT и их особенности

По материалам сайта http://autodata.ru/

Что такое трансмиссия? Подробнее о трансмиссиях читайте здесь.

Механическая коробка передач и автоматическая коробка передач

Автоматическая коробка передач — как это работает

Полуавтоматическая коробка передач

Коробка передач DSG

Секвентальная коробка передач

Активное управление переключением

Все о трансмиссии / трансмиссии

Что такое трансмиссия в автомобиле?

Что делает трансмиссия?

Какая коробка передач у вашего автомобиля?

Механическая коробка передач

компонентов системы трансмиссии транспортного средства

Что такое трансмиссия?

Что такое планетарные редукторы?

Что такое гидравлическая система?

Гидротрансформатор

Руководство по автомобильным трансмиссиям

Что такое трансмиссионная жидкость?

Добавить комментарий Отменить ответ
