Содержание

технические характеристики и особенности трактора

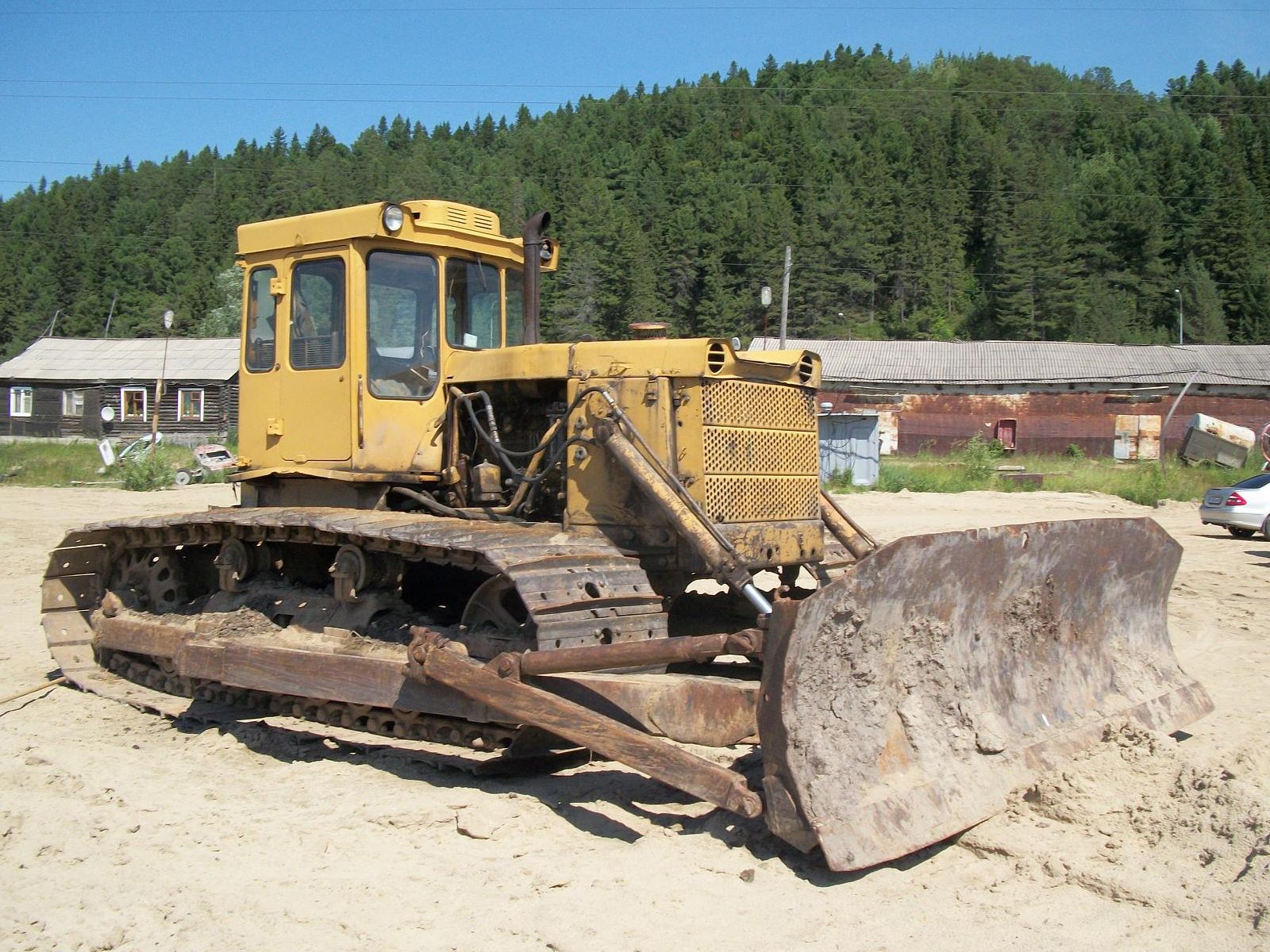

Бульдозер Т-130

Содержание:

Т 130, технические характеристики которого актуальны и в настоящее время, выпускался тракторным заводом Челябинска. Трактор использовался в основном как бульдозер, что и определило специфику его работы.

Техника использовалась в основном в строительстве и для проведения земляных работ. Эта модель могла выполнять и сельскохозяйственные работы, в основном вспахивала поля. Выпуск бульдозера Т-130 начался в 1969 году, через 19 лет предприятие заявило о снятии машины с производства. Стоит отметить, что машины, выпущенные более 20 лет назад, успешно выполняют свои задачи и в настоящее время.

Особенности техники

Челябинское тракторное предприятие специализируется на изготовлении сверхмощных машин. Трактор Т-130 не стал исключением, эта техника относится к 10 тяговому классу.

Интересно! За всё время своего существования, бульдозер Т-130 оставался практически неизменным. Единственное конструктивное новшество – установка турбированной подачи топлива.

Бульдозер Т-130

Модификаций машин этой серии как таковых не выпускалось. Конструкторы разработали лишь облегчённую модель, предназначенную для работы на торфяниках. Зато базовый вариант трактора послужил основой для разработки более 80 единиц тяжёлой техники.

Силовая установка

Бульдозер оснащался турбированным четырёхцилиндровым дизелем Д-160. Мощность силовой установки составляет 140 лошадиных сил. Расход горючего на максимальной мощности – 244 г/кВт час.

Для того чтобы осуществить запуск основного двигателя, предусмотрен бензиновый мотор серии ПМ-23. Это двухцилиндровый двигатель карбюраторного типа, соединённый с дизелем двухступенчатой КПП.

Предварительный мотор необходим для запуска машины в холодное время года. На головках цилиндра установлены форсунки. При работе на нейтралке, можно отключать подачу топлива для второго и третьего цилиндров.

Такой подход обеспечивает экономный расход горючего во время простоя техники.

Трактор Т-130

Схема трансмиссии

Трактор Т-130 оснащается механической трансмиссионной системой. Схема состоит из восьмиступенчатой коробки передач, поворотного механизма и бортовых редукторов, сцепления и заднего моста. Из особенностей можно отметить фрикционную муфту, соединяющую двигатель с трансмиссионной системой и сухое четырёхдисковое сцепление.

Ходовая часть

Основные узлы Т-130 расположены на металлической раме. Она состоит из двух продольных лонжеронов, которые соединяются задним мостом. Тип подвески – полужёсткая, балансирная. Гусеничное полотно состоит из штампованных траков, соединённых металлическими пальцами.

Рабочее место

Бульдозер Т-130 оснащался цельнометаллической кабиной, рассчитанной на двух человек. Водительское кресло имеет регулируемую конфигурацию спинки. Предусмотрен каркас безопасности. Кабина оборудована системами отопления и кондиционирования воздуха.

Использование резиновых уплотнителей, сделало кабину защищённой от шума и пыли.

Электрика

Схема электрической проводки обеспечивает работу внутренних и наружных осветительных приборов и дополнительного оборудования кабины. Напряжение в электрической сети составляет 12 Ватт. Для защиты проводки от замыканий, предусмотрены специальные предохранители.

Система управления

Трактор Т-130 управляется рычагами. Чтобы машина совершила разворот, используется поворотная муфта. Такие муфты располагаются на заднем мосту и соединяются с приводными шестерёнками при помощи валов.

Схема рулевого управления выглядит следующим образом:если трактор необходимо развернуть, включается поворотная муфта с нужной стороны и замедляется движение гусеничного полотна.

Для крутого поворота используется тормозная система ленточного типа. Задействовав ленточный тормоз (он располагается вокруг поворотной муфты), трактор можно развернуть практически на месте.

Дополнительное оборудование

Бульдозер Т-130 оснащается раздельно-агрегатной системой гидравлики. Эта схема обеспечивает работу навесного и прицепного оборудования. Для установки дополнительного оборудования используются задняя и передняя навески.

Кроме этого, предусмотрена сцепка для работы с прицепным оборудованием. Этот узел может выполняться в двух вариациях: маятниковый или жёсткий.

Трактор Т-130Б

Технические характеристики:

Масса (полная комплектация)14 320 кг
Параметры: длина/ширина /высота5 193/2 475/3 085 мм
Ширина колеи1 880 мм
Клиренс415 мм
Объём топливного бака290 л

Обзор модификаций

Бульдозер Т-130 выпускался в двух модификациях: обычной и болотоходной. Последняя получила маркировку Т-130Б. На машину устанавливался другой двигатель – Д-180, мощностью в 170 лошадиных сил.

Кроме этого стало использоваться гусеничное полотно с широкими траками. Это позволило машине выполнять различные работы на болотистой местности, например, на добыче торфа.

На базе Т-130, была спроектирована и выпущена в свет более мощная гусеничная техника – Т-170. Этот трактор несколько раз модифицировался и стал базовым для нескольких серий тяжёлых машин.

Трактор Т-130Б

Преимущества и недостатки

По своей функциональности, Т-130 превзошёл все ожидания. Машина могла использоваться для планирования площадок под строительство, сооружения насыпей, расчистки территории и других работ.

Кроме того, машина обладала отличной проходимостью, учитывая большой вес техники. Такой эффект достигается благодаря удельно низкому давлению на грунт. Этот показатель составляет 0,5 мПа на один квадратный сантиметр поверхности.

В плане ремонта, проблем обычно не возникает. Несмотря на то что машина давно снята с производства, в продаже можно встретить не только отдельные узлы или детали, но и целые блоки. Например, можно заменить целиком кабину или гусеничную тележку.

Техника могла работать с основными видами дополнительного оборудования. Это обеспечивало машине широкие возможности.

С равным успехом бульдозер мог использоваться на лесозаготовках, добыче камня и месторождениях полезных ископаемых. Стоит отметить, что трактор работал на всех без исключения крупных стройках Советского Союза.

Не обошлось и без конструктивных недоработок. Двигатель мог длительное время работать на холостых оборотах, но это приводило к утечкам масла. Протекание смазочного материала приводило к поломке турбины двигателя.

Бензиновый двигатель предварительного запуска плохо работал при низких температурах окружающей среды. Использование в гусеничном полотне запрессованных пальцев затрудняло текущий ремонт при повреждении трака или ведущего катка.

Трактор Т-130: особенности конструкции, двигателя, подвески

Автор Червоненко Александр Викторович На чтение 4 мин. Просмотров 418 Опубликовано

2017-07-25

Когда стало ясно, что бульдозер Т-100 устаревает, специалисты Челябинского тракторного завода разработали и запустили в серию гусеничный трактор Т-130.

Первые экземпляры машин покинули цеха ЧТЗ в 1969 году. Характеристики новой модели не дотягивали до зарубежных аналогов.

Непростое наследство

Истоки недостатков трактора Т-130 очевидны: оставаясь дальнейшей модернизацией Т-100, машина обзавелась новой силовой установкой и комфортабельной кабиной, но сохранила конструктивно устаревшие элементы шасси.

Возросший вес и увеличившийся крутящий момент двигателя стали причиной возрастания нагрузок на подвеску и трансмиссию.

Это приводило к сокращению ресурса отдельных агрегатов. Осознавая проблемы Т-130, бульдозер всё же пошёл в производство.

Со временем машина претерпела ряд модернизаций и оснащена мощным мотором. Стоимость и доступность запасных частей позволяли закрыть глаза на общие недостатки конструкции.

Особенности конструкции и технические характеристики Т-130

Сказалась и острая необходимость в технике такого класса. На момент запуска в серию трактора Т-130, технические характеристики машины выглядели многообещающе.

Двигатель

На первой модификации, получившей обозначение Т-130А, устанавливался разработанный ЧТЗ двигатель Д-130 (не путать с силовым агрегатом Владимирского завода, имеющим аналогичную маркировку). Особенности этого четырёхцилиндрового мотора:

  • Нераздельная камера сгорания, изготовленная заодно с поршнем.
  • Турбонаддув.

Это уже знакомый трактористам Д-108, устанавливаемый на Т-100. За счёт турбонаддува мощность возросла до 140 л. с., а расход топлива остался на прежнем уровне 175 г/л. с. в час.

Даже запуск с помощью бензинового двигателя ПМ-23, остался прежний. Описание техники рекомендует использовать для работы пускача бензин А-72, смешанный в пропорции 20:1 с дизельным моторным маслом.

Не все детали этих моторов взаимозаменяемы. Двигатель Д-160 нельзя устанавливать коленчатый вал от Д-130. Из-за увеличившейся мощности, деталь пришлось подвергнуть дополнительному упрочнению.

Вал старого образца не выдержит возросших нагрузок. Начиная с 1981 года, на смену Д-130 приходит мощный силовой агрегат Д-160, отличавшийся увеличенной степенью нагнетения и конструкцией некоторых узлов.

Расход топлива возрос, составив 180 г/л. с. в час, а вот фланец приводного вала КПП теперь приходилось менять ещё чаще.

Именно Т-130 этой комплектации встречаются сегодня в эксплуатации чаще всего. Даже при наличии пускового двигателя, запуск силового агрегата Т-130 при низких температурах – дело непростое. Не в последнюю очередь из-за не слишком удачной конструкции ПМ-23.

Трансмиссия

Серьёзным изменениям подверглась коробка передач. Новый агрегат имел 8 ступеней для движения вперёд и 4 для движения назад.

Но передаточные числа подобраны не слишком удачно. При старте с места и переходе с одной ступени на другую, у Т-130 случаются резкие рывки, жертвой которых в первую очередь становится фланец приводного вала КПП.

Ограниченный ресурс имеет и первичный вал. Снять коробку передач для ремонта непросто – вес превышает 500 кг.

Тут потребуется специальное оснащение и помощь других людей. В одиночку массивный агрегат не снимите.

Не добавляет надёжности и механизм поворота, включённый в состав трансмиссии. Раздельного изменения скоростей вращения гусениц оказалось сомнительным достоинством, а вот число быстро изнашиваемых деталей возросло, и вес трактора снова увеличился. Оставляет желать лучшего и ресурс фрикционов.

Подвеска

Задний мост наглухо приварен к лонжеронной раме. Отсюда и полужёсткая конструкция подвески с поперечной балансирной рессорой.

Недостаток можно было бы устранить, установив подрессоренное сиденье. Но таким новшеством трактор похвастать не мог.

Масса модели — 14320 кг. Для сравнения, колёсный трактор Т-30 весит в шесть раз легче. Несмотря на вес, машина относилась к тяговому классу 6 т.

Расширенные возможности

Вал отбора мощности, установка которого предусмотрена конструкцией машины, расширил список навесного оборудования.

Бульдозер стал универсальным. Кабина стала просторной, обзор улучшился, что упростило работу. Уделили внимание и акустическому комфорту, использовав в конструкции кабины новые шумоизоляционные материалы.

Не всё так просто

По популярности среди бульдозеров с Т-130 соперничал с трактором Т-74 относившейся к менее мощному тяговому классу 3 т.

Причина, по которой встречают находящийся в эксплуатации трактор-ветеран, это умеренные цены на детали и агрегаты. Низкая стоимость комплектующих не означает простоту обслуживания. Как снять звёздочку (ведущую шестерню) Т-130?

Эта процедура одна из операций по обслуживанию бортового редуктора. Повреждённая звёздочка, чаще является видимой частью проблемы, которая на деле, гораздо серьёзнее.

Натолкнувшись на объявления о продаже Т-130 1997 года выпуска, будьте уверены, если не откровенный обман, то честное заблуждение.

Производилась некогда популярная модель в период между 1969 и 1988 годами. Позже на смену пришла модель Т-170, в которой использованы технические решения предшественника. Несмотря на сходство, это уже другой трактор.

Бульдозер Т-130 технические характеристики: расход топлива, мощность, двигатель


Бульдозер Т-130 является одной из самых популярных в советские времена моделей специализированной техники. Благодаря своим оптимальным техническим характеристикам данная машина осталась актуальной и на сегодняшний день. Ее используют во многих сферах народного хозяйства для выполнения особенно сложных работ.

Устройство бульдозера

Технические характеристики и устройство бульдозера Т-130 позволяют отнести его к шестому тяговому классу. Данная машина представляет собой традиционный гусеничный трактор. Он дополнительно оснащается разнообразным навесным оборудованием, что существенно расширяет спектр его применения. Эта модель активно используется в строительстве и в хозяйственных нуждах.

Органы управления бульдозера Т-130

Среди всего навесного оборудования особенного внимания заслуживает бульдозерный отвал. Его можно использовать для выполнения работ разного типа – дорожных, мелиоративных, землеройных и прочих. При возникновении потребности бульдозер доукомплектовывается валом отбора мощности.

Особенностью бульдозерного отвала является то, что он имеет большой вес (около 17000 кг) и имеет неповоротную конструкцию. Чтобы данное оборудование работало, используется не меньше 70% мощности двигателя.

Технические характеристики бульдозера

Технические характеристики бульдозера данной модификации представлены в следующей таблице:

Эксплуатационная мощность двигателя 160 л. с.
Ход поршня 205 мм
Частота вращения вала двигателя при номинальной мощности 1250 оборотов в минуту
Диаметр цилиндра 145 мм
Колея 1880 мм
Продольная база 2,478 м
Клиренс 41,5 см
Ширина башмаков 50 см
Давление на почву 0,05 Мпа
Габариты техники (ДхШхВ) 5,193х2,475х3,085 м
Масса 14320 кг
Скорость движения 12 км/ч
Ширина отвала 3,2 м

Характеристики трансмиссии

Бульдозеры Т-130 оснащаются гидромеханической или механической трансмиссией. Она восьмиступенчатая, имеет замкнутую муфту и диски сцепления, коробка передач — 4-вальная. Благодаря таким характеристикам существует возможность изменять скорость движения заднего и переднего хода, что очень удобно при эксплуатации машины. Максимальное тяговое усилие коробки передач — 128,2 кН при скорости передвижения 2,6 км/ч.

Коробка передач бульдозера Т-130

Характеристики двигателя

Тракторы Т-130 вначале комплектовались двигателями Д-130. Но через некоторое время их заменили более мощными моделями Д-160 с лучшими техническими характеристиками. Они надежны в работе, устойчивы к нагрузкам и неприхотливы.

Новый четырехцилиндровый двигатель, работающий на дизельном топливе, оснащен турбонаддувом. Он имеет жидкостное охлаждение и специальный предпусковой обогревательный механизм. Для запуска в работу автоматики спецтехники присутствует другой двигатель. Он работает от бензина.

Расход топлива

В среднем расход топлива бульдозера Т-130 составляет 244,3 г/кВт·ч. Для работы основного мотора применяется дизель, а для пускового двигателя – смесь бензина и моторного масла в пропорции 1:15.

Рабочее место оператора

По сравнению с современной спецтехникой, рабочее место механизатора в бульдозере Т-130 выглядит скромно. Но его характеристики гораздо лучше тех, что присутствовали в более ранних моделях.

Специалисты тщательно разработали эргономику рабочего места. Было хорошо продумано размещение всех рычагов, чтобы обеспечить удобство управления. Водительское место бульдозера Т-130 оснащается регулируемой спинкой. Комфорт механизатора обеспечивается наличием системы кондиционирования воздуха и отопления. Также кабина оснащается надежными уплотнителями и усиленным каркасом.

Кабина бульдозера Т-130 внутри

Видео по теме: Трактор T-130


Бульдозер Т-130 — Спецтехника — каталог техники специального назначения

Notice: Undefined property: stdClass::$i in /var/www/tpscom/data/www/tpscom. ru/wp-content/themes/colornews/functions.php on line 181

Очередной долгожитель рынка строительно-разрушительных машин — бульдозер Т-130. Назвать его конструкцию неудачной можно лишь для современных условий, поскольку уже давно рынок заполонили эквиваленты с более качественной сборкой. К тому же эта модель значительно устарела. Однако у неё есть свои преимущества, которые могут заинтересовать потребителя.

Бульдозер Т-130 болотоходный

Устройство бульдозера Т-130

Технические характеристики бульдозера позволяют классифицировать модель по 6-му тяговому классу. Навесное оборудование позволяет сделать из гусеничного трактора общего назначения сделать многофункциональный бульдозер Т-130, применяемый в строительстве и в хозяйственных нуждах. Среди такого оборудования можно отметить бульдозерный отвал, различные лебёдки и ряд других приспособлений. Его можно использовать для целого ряда операций, в том числе дорожных, мелиоративных, плантажных, сельскохозяйственных и землеройных. При необходимости дополнить конструкцию можно валом отбора мощности.

Бульдозерный отвал имеет большой вес (17 т.) и является неповоротным. Для его работы используется порядка 70% общей мощности двигателя.

При желании можно найти модифицированную версию этого трактора с маркировкой Т-130Б. Этот вариант адаптирован для проведения работ на болотистой местности. Болотоходный бульдозер Т-130Б в отличие от стандартного имеет увеличенную площадь гусеничного полотна.
Кабина – двухместная. Она закрытая, что удобно для операторов.

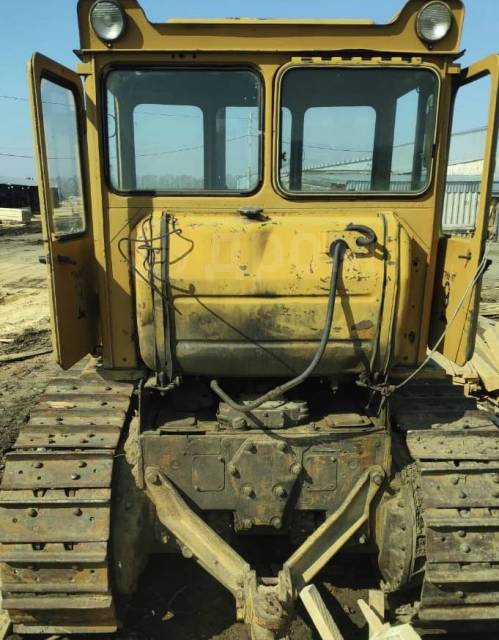

Бульдозер Т-130 вид сзади

Сцепление бульдозера Т-130

Муфта сцепления этой модели входит в состав 8-ступенчатой механической трансмиссии. Она является постоянно замкнутой. Муфта имеет 2 пары дисков. Первая из них является ведущей, а вторая – ведомой. Помимо сцепления, привод машины оборудован фрикционами, редукторами и гипоидной передачей.

Двигатель бульдозера Т-130

В разные годы бульдозер Т-130 комплектовался различными версиями узлов. Конструкция постепенно дорабатывалась и начальный двигатель на 140 сил заменили на 160-сильный вариант с турбонаддувом. Его запуск в зимнее время вызывает некоторые затруднения, что характерно для моделей того периода производства. Связано это с тем, что дизельный двигатель запускается от другого – бензинового карбюраторно-пускового двигателя.

Сам двигатель 4-тактный и 4-цилиндровый. Он оборудован камерой сгорания в днище поршня.

Расход топлива бульдозера Т-130

При условии использования 140-сильного двигателя плановый расход топлива бульдозером составляет 180 г/л.с.ч. В других вариантах комплектации расход отличается.

Технические характеристики бульдозера Т-130

  • Номинальная эксплуатационная мощность двигателя, л.с. — 160;
  • Частота вращения коленчатого вала двигателя при номинальной мощности , об/мин: 1250;
  • Частота вращения ВОМ, об/мин: 1000;
  • Диаметр цилиндра, мм — 145;
  • Ход поршня, мм — 205;
  • Удельный расход топлива при номинальной эксплуатационной мощности, г/кВтч — 244,3 ;
  • топливо для основного двигателя дизельное;
  • топливо для пускового двигателя смесь бензина автомобильного А-72 или А-76 с моторным маслом дизеля в пропорции 20:1;
  • Вместимость топливного бака, л – 290;
  • Колея, мм – 1880;
  • Продольная база, мм – 2478;
  • Дорожный просвет, мм – 415;
  • Ширина башмаков, мм – 500;
  • Удельное давление на почву с задним механизмом навески, МПа — 0,05;
  • Габаритные размеры, мм — 5193х2475х3085;
  • Масса конструктивная, кг — 14320.
