Выжимной подшипник сцепления как работает: принцип работы, признаки неисправности и проверка

Содержание

Конструкция, неисправности, принцип работы выжимного подшипника сцепления

Чтобы переключить скорость в коробке передач, нужно кратковременное разрывание передачи вращения от двигателя на трансмиссию. За это отвечает сцепление, состоящее из ряда деталей, среди них и выжимной подшипник.

Принцип действия

Классическая схема «сухого» сцепления, применяемого на легковых машинах, является постоянно замкнутой. Конструкция такого узла включает в себя корзину с ведущим диском, которая болтами фиксируется на маховике. Между ними установлен ведомый диск, посаженный на шлицы первичного вала КПП. За счет мощной диафрагменной пружины ведомый диск постоянно прижимает ведущий к маховику, поэтому такая схема и называется замкнутой.


В задачу выжимного подшипника входит размыкание потока. Водитель, выжимая педаль сцепления, посредством привода смещает подшипник по направляющей втулке, установленной на первичном валу в сторону корзины. За счет усилия ноги водителя этот подшипник надавливает на диафрагму, следствием чего становиться перемещение ведущего диска по направляющим внутрь корзины.

Он отходит и высвобождает ведомый диск – передача вращения прерывается. После отпускания педали подшипник отходит в сторону КПП, и пружина возвращает ведущий диск на место – поток возобновляется.

Виды, и конструктивные особенности

В конструкции сцепления авто применяется два вида выжимных подшипников:

  1. Механические.
  2. Гидравлические.

Основные элементы  выжимных подшипников  — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия.   В  их конструкцию входит также корпус.

В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.

Схема сцепления автомобиля ВАЗ — 2107
1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.

Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.

Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.

Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр).
Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.

Ещё кое-что полезное для Вас:

Видео: Сцепление автомобиля

Признаки износа выжимного подшипника

Выжимные подшипниковые узлы – изделия надежные и могут прослужить большой срок. Обычно он выходит из строя из-за естественного износа самого подшипника. Но его ресурс может существенно сократить неправильная регулировка сцепления и частые длительные выжимы сцепления.
Относительно регулировки, то скорость износа повышается в случае, когда узел сильно близко подведен к пружине, из-за чего они между собой контактируют. В результате подшипник постоянно работает, что сокращает его ресурс .

Гидравлические подшипники менее надежны из-за корпуса. В конструкции гидроцилиндра обязательно присутствуют резиновые уплотнители, которые со временем начинают пропускать жидкость. Из-за этого привод может завоздушиться и перестанет срабатывать.

Признаками неисправности выжимного подшипника являются:

  • повышенная шумность при выжиме сцепления (шелест, гул)
  • хруст и стуки;
  • подклинивание педали;
  • легкость провала педали и «ведение» сцепления;

Повышенная шумность появляется при износе подшипника. Из-за люфтов его составные части могут несколько смещаться и перекашиваться, что сопровождается указанными звуками. Эксплуатация авто возможна, но с заменой узла лучше не затягивать, поскольку он в любой момент может рассыпаться.

Хруст и стуки появляются в результате разрушения узла. Обычно сепаратор подшипника раскалывается, и частицы его попадают в зону движения тел качения, что и вызывает хрусты.

Подклинивание педали происходит не из-за подшипника, а втулки, по которой он движется. Коррозия и грязь на поверхности затрудняет движение.

В гидравлических подшипниках ведение сцепления, легкость опускания педали и постоянно уменьшающийся уровень жидкости в бачке сигнализируют о потери герметичности. И если видимых подтеков на приводе нет, то проверять следует уже сам узел.

Выжимные подшипники являются неремонтируемыми деталями, поэтому при появлении признаков износа он заменяется. Сложность в проведении работ по замене заключается в том, что для снятия узла необходимо демонтировать КПП.

устройство, виды и признаки неисправностей

Классическое сцепление в автомобиле состоит из трёх основных деталей: нажимного диска с пружиной, ведомого диска и муфты выжима. Последнюю деталь принято называть выжимным подшипником, хотя на самом деле она состоит из нескольких функциональных элементов, но работают и заменяются они обычно как единое целое.

Содержание статьи:

Какую функцию выполняет выжимной подшипник сцепления

Муфта сцепления при работе может находиться в одном из трёх состояний:

  • полностью включено, то есть нажимной диска (корзина) со всем усилием своей мощной пружины давит на ведомый диск, заставляя его прижаться к поверхности маховика для передачи всего крутящего момента двигателя на шлицы первичного вала трансмиссии;
  • выключено, при этом давление с фрикционных поверхностей диска снято, его ступица слегка сдвигается по шлицам и коробка передач размыкается с маховиком;
  • частичное включение, диск прижимается с дозированным усилием, накладки пробуксовывают, скорости вращения валов двигателя и коробки отличаются, режим применятся при трогании с места или в иных случаях, когда момента двигателя не хватает для полного обеспечения потребностей трансмиссии.

Чтобы управлять всеми этими режимами, необходимо снять часть усилия с пружины корзины или освободить диск полностью. Но нажимной диск закреплён на маховике и вращается вместе с ним и пружиной на большой скорости.

Войти в контакт с лепестками диафрагменной пружины или рычагами набора цилиндрических пружин возможно лишь через подшипник. Его наружная обойма механически взаимодействует с вилкой выключения сцепления, а внутренняя непосредственно подводится к контактной поверхности пружины.

Место расположение детали

Муфта выжимного подшипника расположена внутри картера сцепления, который соединяет блок цилиндров двигателя с коробкой передач. Первичный вал коробки выступает из её картера, а снаружи на нём выполнены шлицы для скольжения ступицы ведомого диска сцепления.

Часть вала, расположенная со стороны коробки, прикрыта цилиндрическим кожухом, выполняющим роль направляющей, по которой перемещается выжимной подшипник.

Устройство

Муфта выжима состоит из корпуса и непосредственно подшипника, обычно шарикового. Наружная обойма закреплена в корпусе муфты, а внутренняя выступает и входит в контакт с лепестками корзины или прижатым к ним дополнительным переходным диском.

Усилие выжима от педали сцепления или актуаторов электронного управления через гидравлическую или механическую систему привода передаётся на корпус выжимного, что заставляет его двигаться в сторону маховика, сжимая пружину корзины.

При снятии усилия сцепление включается за счёт усилия пружины, а выжимной подшипник перемещается в своё крайнее положение в сторону коробки.

По теме: Что такое двойное сцепление в автомобиле

Существуют системы с нормально включенным или выключенным сцеплением. Последние используются в преселективных коробках с двойным сцеплением.

Виды

Подшипники подразделяются на работающие с зазором, то есть полностью отходящие от лепестков пружины, и беззазорные, всегда прижатые к ним, но с разным усилием.

Вторые получили наибольшее распространение, поскольку рабочий ход муфты включения с ними минимален, сцепление работает более точно и без лишних разгонов внутренней обоймы выжимного в момент касания опорной поверхности лепестков.

Кроме этого, подшипники классифицируются по способу организации их привода, хотя это касается лишь их конструктивного оформления.

Механический привод

При механическом приводе педаль обычно соединяется с оболочечным тросиком, через который усилие передаётся на вилку выжима.

Вилка представляет собой двуплечий рычаг с промежуточной шаровой опорой. С одной стороны её тянет тросик, другая толкает выжимной подшипник, охватив его с двух сторон, избегая перекоса за счёт своей плавающей посадки.

Комбинированный

Комбинированный гидравлический привод позволяет уменьшить усилие на педали и работает более плавно. Конструкция вилки аналогична механике, но толкает её шток рабочего цилиндра привода.

Давление на его поршень оказывает гидравлическая жидкость, подаваемая из соединённого с педалью главного цилиндра сцепления. Недостатком является усложнённость конструкции, повышенная цена и необходимость в обслуживании гидравлики.

Гидравлический привод

Полностью гидравлический привод лишён таких деталей, как вилка и шток. Рабочий цилиндр объединён с выжимным подшипником в единую гидромеханическую муфту, расположенную в картере сцепления, снаружи к нему подходит лишь трубопровод.

Это позволяет повысить герметичность картера и увеличить точность работы, избавившись от промежуточных деталей.

Недостаток один, но он существенен для владельцев бюджетных машин – менять выжимной подшипник приходится в сборе с рабочим цилиндром, что резко повышает стоимость детали.

Неисправности

Неисправность выжимного подшипника почти всегда связана с его естественным износом. Чаще всего он ускоряется из-за негерметичности полости шариков, старением и вымыванием смазки.

Усугубляется ситуация при высоких тепловых нагрузках из-за частых пробуксовок сцепления и перегрева всего пространства картера.

Иногда выжимной подшипник теряет подвижность, подклинивая на своей направляющей. Сцепление при включении начинает вибрировать, изнашиваются его лепестки. Возникают характерные рывки при трогании с места. Возможен полный отказ с поломкой вилки.

Методы проверки

Чаще всего подшипник проявляет свои проблемы гулом, свистом и хрустом. У разных конструкций проявление может обнаружиться в различных режимах.

Если привод выполнен с зазором, то при правильной регулировке подшипник без нажатия на педаль не касается корзины и никак себя не проявляет. Но стоит попытаться выжать сцепление, как появляется гул. Громкость его зависит от хода педали, пружина имеет нелинейную характеристику и в конце хода усилие и звук ослабевают.

Читайте также: Какая подвеска лучше зависимая или независимая и в чём их отличия

В самых распространённых случаях зазор не предусмотрен, подшипник прижат к корзине постоянно, и его звук лишь меняется, но не пропадает. Поэтому его путают с шумом первичного вала коробки.

Отличие в том, что вал коробки при включённой передаче, выжатом сцеплении и неподвижной машине не вращается, а значит и шуметь не может.

Замена выжимного подшипника

В современных автомобилях ресурс всех составляющих частей сцепления примерно равен, поэтому замена производится комплектом. Наборы так и продаются, в упаковке лежат корзина, диск и выжимной подшипник.

Исключение – случай совмещения выжимного с рабочим цилиндром гидропривода. Эту деталь в комплект не кладут, она приобретается отдельно, но менять её следует при любых проблемах со сцеплением.

Для замены снимается коробка передач. На некоторых автомобилях её лишь отодвигают от двигателя, работая через образовавшийся зазор. Такой приём экономит время только при высокой квалификации мастера. Но делать так не рекомендуется, поскольку в картере сцепления есть места, требующие визуального контроля.

Например, вилка, её опора, сальник первичного вала, опорный подшипник в торце коленвала и маховик.

Всегда лучше снять коробку полностью. После чего замена выжимного подшипника никакого труда не составит, он просто снимается с направляющей, и его место занимает новая деталь.

Направляющую следует слегка смазать, если в инструкции к конкретному набору чётко не оговорено, что смазка не требуется.

Как работает гидравлический выжимной подшипник – АвтоТоп

Всем известно, что система сцепления является одной из важнейших частей автомобиля, а значит, необходимо знать и то, как работает выжимной подшипник сцепления, который входит в ее состав. Этот «упорный» элемент играет огромную роль, он передает нажимное усилие, поступающее от вилки сцепления на паук корзины и на ступицу ведущего диска.

Устройство

В современных механизмах автомобиля используется 2 вида подшипников: роликовый и гидравлический шариковый. Первый – обычный, является механическим устройством, передающим усилие за счет жесткой связи тяги. Гидравлический действует посредством усилия, создаваемого гидросистемой, не требующей приложения нажима на педаль. Функция сцепления заключается в плавном отсоединении трансмиссии от двигателя при переключении передачи. Я не могу для себя выделить какой из двух механизмов лучше. Они оба имеют долгий срок эксплуатации, если их использовать аккуратно и правильно.

Устройство этого механизма следующее: посредством давления нажимной диск придавливает ведомый диск к маховику. Ступица маховика соединяется с первичным валом и двигается по нему. Демпферные пружины, находящиеся внутри вала, уменьшают колебания. Благодаря этому включение получается плавным. А для того, чтобы создать нужное усилие, диафрагменная пружина оказывает воздействие на нажимной диск. На внутренний диаметр пружины, выполненный в виде металлических лепестков, влияет выжимной подшипник сцепления. Он находится на оси вращения. На него возложены функции передаточного устройства между сцеплением и приводом.

Часто встречаю ошибочное мнение, что вращение выжимного подшипника происходит исключительно при движении машины. Но в действительности при выжатом сцеплении подводится привод крутящего момента на обойму. Если долго удерживать сцепление при включенной передаче, на подшипник возлагается неравномерная нагрузка. По этой причине быстро изнашиваются детали. Ведь она при движении автотранспорта остается в состоянии покоя, начинает работать при переключении передач. Любая поломка приводит к невозможности дальнейшим управлением транспортным средством.

Как работает выжимной подшипник сцепления – механика процесса

Если говорить кратко, то данный элемент обеспечивает вывод диска из зацепления с корзиной. Кроме того, к его функциям относится и выключение, а также включение сцепления. Существует два вида таких подшипников: роликовый, который работает за счет жесткой связи между тягами, и гидравлический, создающий усилие при помощи гидросистемы.

Сцепление необходимо для того, чтобы плавно отсоединять двигатель от трансмиссии во время переключения передач, это способствует предохранению элементов трансмиссии от лишних перегрузок, а также гашению колебаний. Схема работы данного механизма следующая. Нажимной диск, соединенный с корпусом, прижимает к маховику ведомый диск. Его ступица соединена с первичным валом и может перемещаться по нему. Внутри ступицы находятся демпферные пружины, которые гасят крутильные колебания и обеспечивают плавность включения.

А для того, чтобы обеспечить необходимое усилие, на нажимной диск воздействует диафрагменная пружина, внутренний диаметр которой выполнен в виде металлических лепестков. Именно на эти лепестки и влияет выжимной подшипник или, другими словами, подшипник выключения сцепления. Расположен он на оси вращения и выполняет функции передаточного устройства между приводом и сцеплением. Благодаря вилке сцепления происходит передвижение муфты выключения вместе с подшипником.

Правильная проверка работоспособности подшипника

В большинстве моделей автомобилей производители устанавливают выжимные подшипники с высокой степенью надежности. Благодаря этому во время эксплуатации их ресурс распределяется на большой пробег, ведь в работу он вступает только в случае нажатия на педаль сцепления.

Существенным нагрузкам подвергается деталь во время резкого старта, пробуксовке ведущих колес, длительных переездах, например, на шоссе с некачественным покрытием.

Водитель должен вовремя заметить проблему с выжимным подшипником, чтобы своевременно провести профилактическую работу со сцеплением. Специально предусмотренных диагностических инструментов для выявления его работоспособности не предусмотрено. Определить поломку можно по косвенным признакам, которые имеют отличия для механических и гидравлических конструкций.

К явным симптомам относятся такие явления:

  • во время работы коробки передач слышатся посторонние шумы;
  • не удается свободно переключать скорости;
  • сцепление пробуксовывает.

В первую очередь контролируется зазор вилки и штока рабочего цилиндра. Затем выясняем состояние и работоспособность выжимного подшипника. Нам понадобится запустить двигатель, выжать сцепление, а затем проанализировать шум. Явные стуки или свист, появляющиеся во время нажатия и исчезающие после возвращения педали в верхнее положение, свидетельствуют о поломке подшипника.

Выявить физическое состояние детали можно после демонтажа коробки. Понадобится снять его одновременно с направляющей первичного вала и муфтой.

Во время визуальной диагностики определяем допустимые люфты, заедания, повреждения корпуса. Проблема может возникать после выработки смазочного материала. В этом случае удаляем загрязнения и набиваем узел литолом или другим подходящим смазочным материалом, а потом возвращаем все на свои места. Необходимо проконтролировать плавность хода и качество вращения. После полной сборки проверяем работоспособность на включенном двигателе.

Часто встречается на гидравлической конструкции такой косвенный признак, как провал педали. Это является следствием отсутствия герметичности привода и поршня на подшипнике. Перед тем как демонтировать коробку, водитель обязан проверить состояние рабочего и главного цилиндров привода, также осуществляется мониторинг всей гидравлической разводки узла. Потребуется заглянуть в бачок для контроля уровня жидкости, а также убедиться в отсутствии воздушных пробок.

Виды выжимных подшипников

Сейчас распространены два типа выжимных подшипников:
* роликовые или шариковые – механические узлы, передающие усилие на подшипник через жесткую связку тяг;
* гидравлические – здесь усилие создается гидравликой, благодаря чему педаль сцепления выжимается гораздо легче.

Механический выжимной подшипник сцепления можно назвать деталью из прошлого, ведь им оборудовались «Москвичи», «ВАЗы» и прочие старые авто. На новых машинах, даже бюджетных, применяются преимущественно гидравлические системы. Хотя ряд отечественных производящихся сейчас авто все еще комплектуются механикой, с целью удешевления и упрощения.

Как осуществляется замена выжимного подшипника сцепления?

Замена выжимного подшипника сцепления производится следующим образом. Сначала снимается коробка переключения передач, затем необходимо вывести из зацепления с муфтой концы пружинного фиксатора, а с направляющей втулки снимается сам подшипник. Далее необходимо отжать лапки пружинного держателя и снять его. Теперь можно снять подшипник с муфты, на которой он расположен.

Обязательно, прежде чем устанавливать новую деталь, необходимо ее тщательно проверить. Новый подшипник должен вращаться очень легко, не допускаются заедания, а также наличие люфтов.

Устанавливая новую деталь на муфту, проследите, чтобы выступающая часть ее внутреннего кольца смотрела в сторону. Зафиксируйте ее в таком положении с помощью держателя. Направляющая втулка смазывается консистентной смазкой, затем на нее устанавливается подшипник. Муфта вместе с ним фиксируется пружинным фиксатором, и финальным аккордом на место устанавливается коробка передач.

Сцепление считается наиболее важным механизмом в машинах с ручной КПП, а выжимной подшипник — одной из важных его деталей. Как работает этот узел? Какие возможны неисправности, и чем они себя проявляют? Что стоит знать об алгоритме замены неисправного подшипника? Рассмотрим эти моменты подробнее.

Выжимной подшипник сцепления бывает двух видов с механическим и гидравлическим действием. Ели на первый усилие передается с помощью тяг, тросиков, то на второй при помощи гидравлики, особенность которой оказание помощи при нажатии на педаль сцепления. Задача сцепления заключается в плавном разделении движка и трансмиссии в момент переключения передач в требуемую позицию.

Устройство и назначение выжимного подшипника

Попробуем объяснить попроще, как это все работает. Выжимной подшипник устроен довольно просто, он состоит из муфты и подшипника на которую он запрессован (на фото ниже). Находится он на фланце первичного вала коробки передач, по которому он и перемещается, разумеется в зависимости от нажатия педали сцепления.

Работа его довольно проста и заключается в следующем, вы выжимаете педаль сцепления, после чего за счет тяг или тросика (Ваз 2108 и последующих моделей) или гидравлики (Ваз 2101—2107) усилие передается на вилку сцепления, которая в свою очередь перемещает выжимной подшипник по фланцу первичного вала, он в свою очередь давит на лепестки корзины сцепления после чего происходит разъединение дисков и сцепление выключается, в этот момент происходит переключение передач.

Если вы отпускаете педаль, то выжимной подшипник возвращается в исходное положение, как и лепестки диафрагменной пружины, то есть давление у же на них подшипником не происходит и диски, ведомый, нажимной и маховик соединяются и происходит включение сцепления. Вот в принципе и вся работа выжимного подшипника.

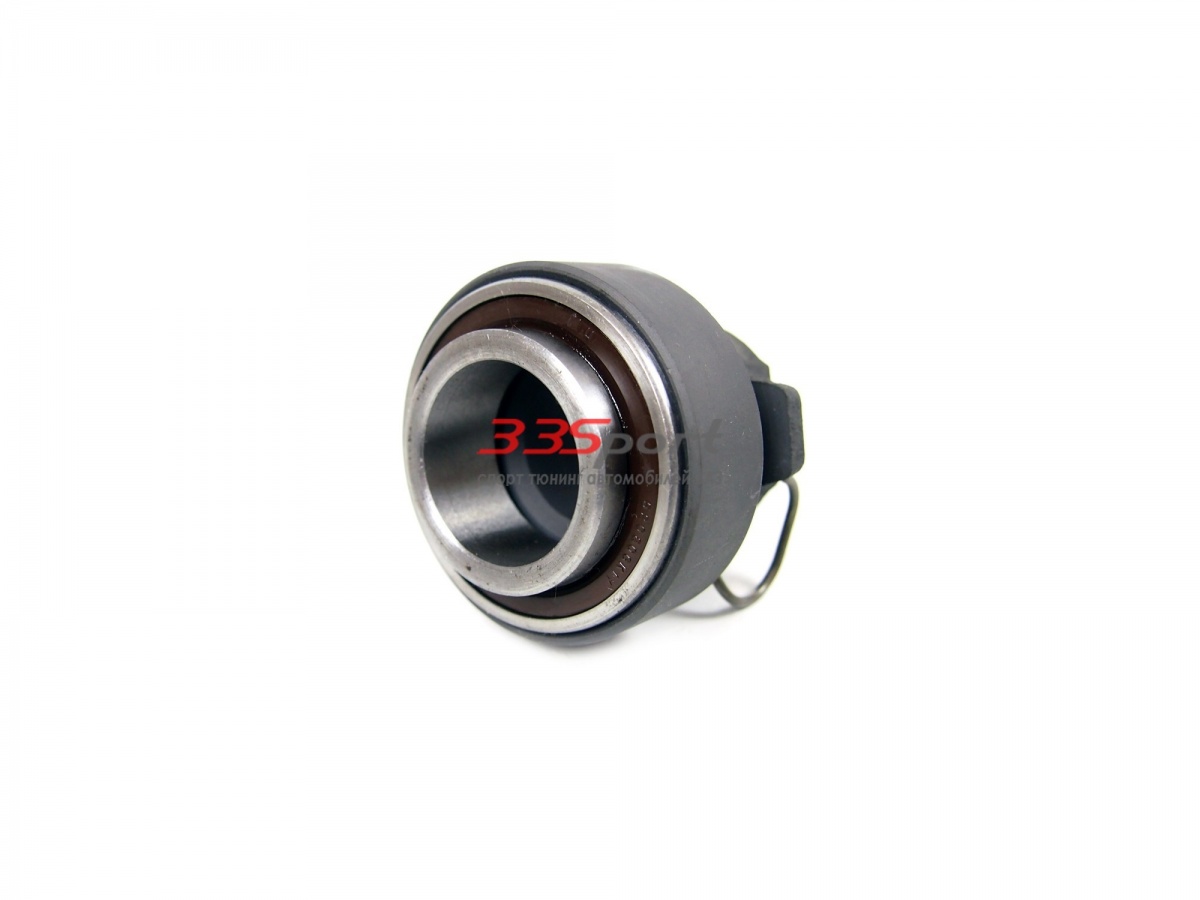

На фото муфта с подшипником

Достаточно нажать на педаль сцепления, чтобы запустить механизм. Более того, при длительном удерживании педали в сработанном состоянии подшипник испытывает повышенную нагрузку. Итог — возрастает скорость износа детали, а в последующем ломается и основной узел.

Итак, для чего нужен выжимной подшипник сцепления? В первую очередь для объединения и отделения сцепления при срабатывании педали, то есть для обеспечения работоспособности механизма.

Как распознать поломку выжимного подшипника?

Как и другие запчасти автомобиля, рассматриваемый узел не вечен и подвержен естественному износу. Выжимной подшипник работает при нажатии на педаль, поэтому от частоты срабатываний зависит и срок службы устройства.

Кроме того, выжимной подшипник быстрее ломается у автовладельцев, которые не убирают ногу с педали сцепления. Распознать поломку можно по многим признакам, игнорирование которых может стать причиной выхода из строя механизма.

Неисправности выжимного подшипника сцепления можно распознать по следующим симптомам:

  • Появление посторонних звуков.
  • При нажатии на педаль, шум, свист.
  • Сложности с включением передач.

Игнорировать поломку не рекомендуется, ведь результатом может стать отказ сцепления и невозможность эксплуатировать машину. Проблемы с выжимным подшипником, как правило, связаны с его износом.

Здесь ключевое значение имеют:

  • Условия эксплуатации (попадание грязи, воды или прочих посторонних предметов).
  • Уровень механической нагрузки.
  • Температурные условия и вибрации.

Характерный признак поломки выжимного подшипника «предсмертный» визг, сигнализирующий о необходимости его замены, если этого не сделать подшипник может развалиться или заклинить.

Как добраться до СТО если подшипник заклинил?

В случае поломки подшипника движение можно продолжить несколькими способами это конечно же с помощью буксира и без сцепления то есть не выжимая педали.

Чтобы доехать до СТО самостоятельно, сделайте следующее:

  • Включайте первую скорость.
  • Пускайте стартер.
  • После начала движения сбрасывайте газ и переводите рычаг КПП в позицию 2-й скорости.
  • Разгоняйтесь и переключайтесь на 3-ю скорость. При этом ловите момент, когда скорости двигателя и вала будут примерно на одном уровне.

Помните, что применение такого способа не рекомендуется из-за риска «угробить» корзину сцепления и возможно даже КПП. Как только удалось добраться до СТО, попросите поменять подшипник и если необходимо, то стоит заодно, поменять сцепление. Если лишних денег нет, работу по установке новой детали можно сделать и самому. Краткий алгоритм действий приведен ниже.

Самостоятельная замена

В принципе поменять подшипник можно и самому если вы обладаете хоть каким то опытом и у вас есть инструменты, место в гараже, яма, эстакада.

Демонтаж выжимного подшипника производится так:

  • Отворачиваете все болты которые соединяют КПП и двигатель.
  • Снимайте коробку передач
  • Отсоединяете подшипник с зацепления с вилкой.
  • Демонтируйте подшипник.
  • Меняете на новый.
  • Устанавливаете все в обратном порядке.

Обратите внимание! Новый выжимной подшипник не должен подклинивать, греметь, хрустеть и быть смазанным.

Заводской ресурс выжимного подшипника составляет в среднем 130-150 тысяч километров. На практике этот параметр ниже из-за ряда негативных факторов — движения по плохим дорогам, нехватки опыта у водителей или низкого качества применяемых деталей. Как следствие, узел служит в два раза меньше и требует замены уже через 70 тысяч километров.

Видео по замене подшипника и вилки

При этом для проведения таких работ не обязательно обращаться на СТО. Главное — своевременно диагностировать проблему и следовать рекомендациям производителя при замене. Кроме того, ставьте только оригинальные детали, которые отличаются максимальным ресурсом. Удачи на дорогах и конечно же без поломок.

  • Как проверить выжимной подшипник?
  • Для чего нужен выжимной подшипник.
  • Как нужно проверять выжимной подшипник.

Выжимной подшипник устанавливается в сцепление автомобиля. Сцепление предназначено для передачи крутящего момента от коленчатого вала двигателя на ведущий вал коробки переключения передач. Кроме этого, выполняет следующие функции: обеспечивает надёжное жёсткое соединение двигателя с трансмиссией автомобиля; снимает ударные нагрузки на двигатель и коробку переключения передач во время переключения; обеспечивает плавное страгивание машины после включения передачи; плавное переключение передач в движении; при нажатии водителем на педаль сцепления, мгновенно рассоединяет трансмиссию от двигателя.

Для чего нужен выжимной подшипник.

Одним из основных агрегатов для надёжного выполнения сцеплением своих функций является выжимной подшипник. Существует 2 вида подшипников: механические и гидравлические. К механическим относятся шариковые или роликовые подшипники, состоящие из непосредственно подшипника, муфты и пружинной скобы, фиксирующей вилку. Выжимной подшипник устанавливается на направляющую ведущего вала коробки переключения передач и свободно перемещается по ней внутренней обоймой в продольном направлении. К подшипнику крепится вилка, выполненная в виде коромысла, предназначенная для принятия усилия, прикладывающегося водителем на педаль сцепления и передающегося механическим или гидравлическим приводом, а также для передачи этого усилия на выжимной подшипник.

Гидравлический выжимной подшипник выполняет те же функции, только имеет более сложную конструкцию. Для их выполнения используется гидравлическая жидкость, подаваемая к подшипнику под давлением.

Гидравлический выжимной подшипник состоит из цилиндра, поршня, подшипника, стопора поршня, резиновых уплотнителей, пыльника, штуцера подвода и отвода жидкости. При нажатии водителем педали сцепления, жидкость поступает под торец поршня гидроподшипника. Под давлением жидкости поршень перемещается, нажимает на рычаги выключения, отодвигает ведущий диск от ведомого, рассоединяя жёсткую связь двигателя с трансмиссией. При отпускании водителем педали в главном цилиндре открывается канал слива, и все детали занимают первоначальное положение.

Как нужно проверять выжимной подшипник.

Несмотря на довольно высокую надёжность выжимных подшипников, они тоже выходят из строя. Их неисправности в основном связаны с неграмотной эксплуатацией автомобиля. Выжимной подшипник вступает в работу только при нажатии на педаль сцепления. В этот момент, он испытывает большие динамические нагрузки, которые приводят к повышенному износу трущихся деталей и их разрушению.

Одной из основных ошибок в эксплуатации выжимных подшипников является длительное их включение в работу, которая осуществляется при нажатии на педаль сцепления или нежелании включать «нейтраль» на АКПП и коробках-роботах, особенно при езде в городском цикле с длительными пробками. Большие нагрузки действуют на подшипник и сцепление в целом при резком старте, буксовании колёс, длительной езде по плохой дороге или бездорожью.

Существует ещё одна ошибка в эксплуатации: это несвоевременная замена начинающего выходить из строя выжимного подшипника. Каких-либо инструментальных проверок выжимных подшипников не существует. Их неисправности можно легко определить по косвенным признакам и при непосредственном его осмотре после демонтажа. Косвенные признаки механического и гидравлического подшипников немного отличаются.

При подозрении на неисправную работу (посторонний шум в работе КПП, невозможность переключения передач, сцепление буксует или «ведёт»), необходимо проверить регулировку привода сцепления, обратив внимание на наличие зазора между штоком рабочего цилиндра и вилкой. После этого нужно проверить работоспособность выжимного подшипника, для чего завести двигатель, нажать педаль сцепления, и если появляется посторонний шум (свист, стук и т.д.), а при отпускании педали он исчезает, это говорит о неисправной работе подшипника. Для дальнейшей проверки необходимо демонтировать КПП, вывести из крепления с пружинным фиксатором вилку, снять её, после чего снять подшипник вместе с муфтой с направляющей первичного вала КПП.

Внимательно осмотреть подшипник на отсутствие люфта, заеданий при прокручивании, сильного шума, механических разрушений. Если неисправность вызвана отсутствием смазки, наличием грязи, его необходимо очистить, «набить» подшипник смазкой, очистить и смазать направляющую. Установить подшипник на место, обращая внимание на отсутствие заеданий при перемещении по направляющей.

Произвести монтаж в порядке, обратном съёмке, проверить наличие зазора между вилкой и штоком рабочего цилиндра привода. Проверить работу выжимного подшипника при работающем двигателе. Если при работе выжимного подшипника неисправностей не выявлено, или есть подозрения на неисправность других деталей сцепления, произвести его диагностику.

К косвенным признакам неисправностей гидравлического подшипника можно отнести (кроме перечисленных выше) проваливание педали сцепления из-за нарушения герметичности поршня подшипника или деталей привода. Поэтому перед демонтажём КПП необходимо осмотреть главный и рабочий цилиндр привода, а также шланги подвода жидкости. Проверить наличие жидкости в бочке, убедиться в отсутствии воздушной пробки в приводе сцепления.

Инструменты для проверки выжимного подшипника. Как уже отмечалось ранее, специального инструмента и приспособлений для проверки выжимного подшипника не существует. Вывод о неисправности делается по косвенным признакам и при визуальном осмотре. В этой работе большое значение имеет приобретенный опыт в эксплуатации автомобиля, позволяющий на слух и визуально определить неисправность.

Для выполнения работ используется штатный инструмент. К нему можно отнести устройство, центрирующее ведомый диск, щуп для регулировки рабочего зазора между штоком и вилкой, лупу 10-20-кратного увеличения для осмотра деталей на отсутствие усталостных трещин, а также трещин, возникающих после местного перегрева.

Практика показывает, что если на подшипнике есть какие-то неисправности (следы перегрева, повышенный износ, наличие люфта, трещины, механические разрушения…), его следует заменить. При снятой коробке переключения передач желательно проверить другие компоненты сцепления. Данная работа довольно грязная, ответственная, требует для облегчения выполнения эстакады или смотровой ямы и соответствующих навыков, поэтому её желательно выполнять на СТО.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Вилки сцепления ZF — Abiznews

 ZF Aftermarket предлагает широкий ассортимент вилок сцепления

Водители грузовиков стараются избегать длительных простоев. Неисправности в системе сцепления могут привести не только к длительному, но и к дорогостоящему ремонту. Проблемы в приводе сцепления могут быть быстро устранены при помощи ремонтных комплектов Sachs – бренда ZF Aftermarket.



К сцеплениям для грузовых автомобилей предъявляются высокие требования. Вилка сцепления задействована каждый раз, когда работает сцепление.

Соответственно, износ самой вилки, её вала и различных уплотнений будет повышенным, что впоследствии может привести к тому, что сцепление будет работать односторонне или его нельзя будет до конца выжать. Это вызовет повышенный износ подшипника или затруднения при переключении передач. Корректная работы системы выжима сцепления важна также и для автоматизированных коробок передач таких, как AS Tronic — КПП ZF.

Поломки могут привести к длительным простоям и дорогостоящему ремонту. Эксперты ZF Aftermarket рекомендуют СТО, обслуживающим коммерческий транспорт, предупреждать своих клиентов о том, что они должны обращаться к специалистам уже при первых признаках неисправностей. Если сразу устранить проблемы в приводе сцепления, то это не потребует больших временных и денежных затрат, так как это не повлечет за собой износ друг деталей.  Эксперты ZF Aftermarket различают два вида неисправностей в приводе сцепления:

1. Биение выжимного подшипника:

Деформированные или изношенные направляющие втулки или вилки включения выжимного подшипника могут привести к биению выжимного подшипника и неравномерному нажатию на лепестки диафрагменной пружины. Как следствие этого может возникнуть непропорциональный износ поверхности между диафрагменной пружиной и нажимной плитой корзины сцепления (образуется угол износа). Воздействие под этим углом приводит к неравномерной нагрузке на диафрагменную пружину. Приложенная сила уже не достаточна, что приводит к пробуксовке сцепления. Преждевременный выход из строя выжимного подшипника тем самым предопределён.

2. Изношенные монтажные элементы системы выжима:

Износ отдельных элементов в механике привода потребует увеличенного по времени и по нагрузке усилия. При этом следует обратить внимание на:

  • положение выжимного подшипника и выжимной вилки;
  • состояние выжимной вилки.

Если на вилке образуется выработка на металле, заметны следы износа, деформации или даже разрушения, то работа сцепления будет затруднена. Пробуксовка, проблемы с размыканием или с переключением передач – сигналы повреждения сцепления. При этих повреждениях проверка состояния сцепления вручную (воздействие на вал вилки сцепления) становится невозможной.

Только инструментальный осмотр даст полную картину состояния сцепления.

При ремонте важно руководствоваться инструкциями по установке, чтобы избежать перекоса выжимной вилки сцепления. Из-за него возникают затруднения при переключении передач. Он приводит к уменьшению хода возврата выжимного подшипника и к проблемам разъединения сцепления. Из-за перекоса, сила, приложенная к диафрагменной пружине, уже не может быть эффективна, что и приведёт к пробуксовке сцепления в ближайшее время.

Вилка сцепления – качество поставщика на конвейер

Концерн ZF является поставщиком на конвейер вилок выключения сцепления. ZF Aftermarket предлагает широкий ассортимент вилок выключения сцепления для рынка послепродажного обслуживания под маркой Sachs. На каждый второй коммерческий автомобиль может быть установлена продукция с завода в городе Швайнфурте. Ассортимент вилок сцепления не ограничивается только предложением для КПП ZF. Особенной популярностью пользуются монтажные комплекты, в которые входят не только вилки сцепления, но и все компоненты необходимые для правильной и быстрой установки – валы, уплотнения, крепёжные болты. Выбирая их, СТО экономят своё время на поиск необходимых деталей, что также сокращает время простоя транспортного средства.



Facebook

Twitter

Вконтакте

Google+

Главные ошибки, которые нельзя допускать при езде на механике

Механическая трансмиссия считается более надежной, чем автоматическая. При грамотной эксплуатации она может пережить двигатель. Однако есть ошибки, способные «убить» механику за полгода.

Ручная коробка передач — любимица спортсменов и людей с агрессивным стилем вождения. К примеру, резкое отпускание сцепления на старте даст яркий эффект — резкую пробуксовку колес с характерным дрифтом. Однако зрелищность — это не единственный плюс такого приема. Во время старта спортсмены могут выиграть доли секунды благодаря этому.

Новички бросают педаль сцепления не только во время гонок, но и при ежедневных поездках. Машина претерпевает ударные нагрузки: после серии таких резких приемов придется менять выжимной подшипник и сгоревшие диски сцепления, пишет aif. ru. Отпускать педаль сцепления нужно плавно — это убережет трансмиссию от глупых поломок.

Другая крайность — постоянно прижатая педаль сцепления. Новички боятся убрать ногу в сторону на специальную площадку. Чуть нажатая педаль передает усилие на вилку, сцепление еле заметно разжимается. В итоге диски проскальзывают и греются. Повышенные температуры неизбежно приведут к повреждениям.

Вредно подолгу удерживать педаль нажатой в пробках и на светофоре. Это приведет не только к проскальзыванию дисков, но и к износу выжимного подшипника. Его придется менять.

Еще одна ошибка — переключение коробки при нажатой не до конца педали сцепления. В этом случае водитель может услышать характерный хруст синхронизаторов. Это приводит к стачиванию зубьев шестерен. Муфта механизма, выравнивающего скорости вращения валов, может сломаться.

Ошибка, которая приведет к аналогичной поломке — это случайное переключение на заднюю передачу вместо передней на приличной скорости и высоких оборотах двигателя. Машина назад не рванет, но синхронизаторы пострадают.

Также во время движения не стоит постоянно держать руку на селекторе вместо подлокотника. Это приводит к излишней выработке деталей, механизм переключения расшатывается, передачи переключаются без прежней фиксации. Селектор нужно трогать лишь для переключения скоростей.

Как работает выжимной подшипник сцепления

Подшипники, о которых мы будем вести речь далее, бывают двух видов: гидравлические (усилие создается гидросистемой) и роликовые (работающие при помощи жестких связей между тягами). Не смотря на то, что они имеют разный принцип работы, функции они выполняют одинаковые – включение и выключение сцепления, а также способствует выводу диска из зацепления с корзиной.

Сцепление легкового автомобиля

Советы: Развал-схождение, что это?

Благодаря сцеплению, двигатель плавно отсоединяется от трансмиссии, когда переключаются передачи. Такая работа сцепления благоприятно влияет на механизмы и элементы трансмиссии — защищает их от перегрузки и гасит колебания. Данный механизм работает по следующей схеме. С помощью нажимного диска, прикрепленного к корпусу, ведомый диск прижимается к маховику, а его ступица может перемещаться по первичному валу, с которым она соединена. Плавное переключение передач и гашение колебаний происходит благодаря демпферным пружинам, находящимся в ступице.

Взаимодействие диафрагменной пружины, которая выполнена в виде лепестков, с нажимным диском направлено на обеспечение необходимого усилия. Именно эти лепестки попадают под влияние выжимного подшипника, который функционально предназначен для обеспечения взаимодействия сцепления с приводом. Вилка сцепления, в свою очередь, обеспечивает движение подшипника с муфтой выключения.

Диафрагменные пружины

Возможные причины и симптомы износа подшипника?

Во время выжимания сцепления подшипник отходя назад оттягивает ведомый диск в след за собой. Из-за воздействия крутящего момента, не рекомендуется удерживать сцепления со включенной передачей одновременно, так как деталь подвергается неравномерным нагрузкам и соответственно быстрее изнашивается. Конечно, если вы будете правильно эксплуатировать сцепление, проблемы с работой механизма у вас не будет на протяжении длительного времени.

Роль выжимного подшипника сцепления в выше описанных процессах достаточно велика. Одним из основных признаков того, что возможно в ближайшее время вам понадобится заменить выжимной подшипник, можно назвать характерный звук появляющийся, когда вы выжимаете сцепление. Если у вас возникает подозрение, что что-то работает не правильно, постарайтесь определить, является ли именно подшипник причиной возможной неполадки. Сделать это можно следующим способом:

  • Когда запустите двигатель автомобиля, следует внимательно прислушиваться к шуму;
  • Далее нужно выжимать до упора сцепление;
  • В случае, если шум не будет исчезать или наоборот будет усиливаться, можно смело говорить о подшипнике, как о причине неполадки.

Старый и новый выжимной подшипник

Советы: Примёрз ручник — что делать?

Если при выжимании сцепления шум будет исчезать, то причиной таких шумов являются проблемы в работе коробки передач. В случае появления посторонних звуков (стук) в зимнее время года, с большой долей вероятности, ваши беспокойства окажутся напрасными. Дело в том, что при изготовлении выжимного подшипника сцепления применялась высокопрочная сталь, с довольно маленьким коэффициентом линейного расширения, чего не скажешь просто стакан, который служит «контейнером» для деталей подшипника.

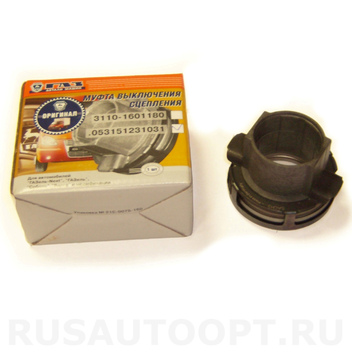

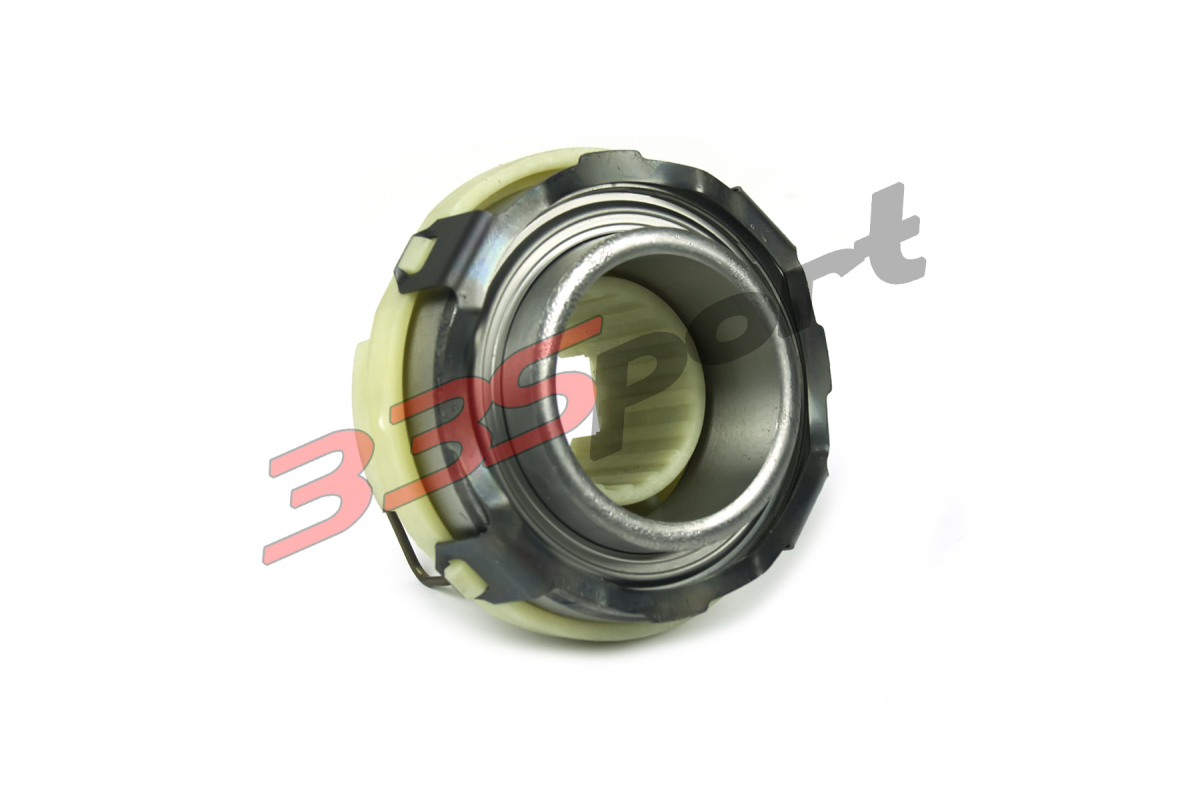

Выжимной подшипник

Какую роль в устройстве сцепления играет выжимной подшипник

Трансмиссия

Назначение

Выжимной подшипник – одна из наиболее важных деталей в устройстве сцепления. Подшипник располагается между корзиной сцепления и  его приводным механизмом. Его задача – давить на лепестки корзины, в результате чего диски разъединяются и сцепление выключается. Вращение подшипника происходит за счет вращения вала коробки. За перемещение подшипника по валу отвечает вилка сцепления, которая крепится к муфте.

Выжимной подшипник обычно представляет из себя специальный упорный шарикоподшипник.

Разберемся в последовательности процессов, происходящих при работе сцепления.  С нажатием на педаль в действие приходит вилка сцепления. Она двигает муфту с закрепленным на ней подшипником в сторону корзины. После того как подшипник упирается в лепестки корзины и надавливает на них, диск сцепления отходит от маховика и сцепление выключается.

Разновидности

Выжимные подшипники бывают двух видов: шариковые и гидравлические. Первые имеют непосредственную связь между корзиной и педалью сцепления. Движение подшипника осуществляется за счет троса. Для перемещения вторых, вместо троса используется гидравлическая система. В этом случае необходимое усилие для нажатия на педаль сцепления значительно снижается.

Вопросы эксплуатации

Выход из строя выжимного подшипника – довольно частая неполадка в системе сцепления. Лучший способ продиагностировать его неисправность – на слух. Это связано с тем, что для того чтобы добраться до выжимного подшипника никак не обойтись без снятия коробки передач или сцепления. Итак, как же определяется неисправность этой детали по звуку? При заведенном двигателе и выключенном сцеплении подшипник не крутится. Если нажать на педаль сцепления, тем самым включив его, то подшипник начнет вращаться. Если обоймы подшипника изношены, то при его вращении будет отчетливо слышен стук. Тем не менее, такие звуки могут свидетельствовать не только о неисправности выжимного подшипника, но и о износе подшипников одного из валов коробки передач. Однако в этом случае, характерный стук будет иметь место как при нажатой, так и при отжатой педали сцепления.



Что такое выжимной подшипник? Мы вам здесь говорим!

HOT ROD объясняет, что такое выжимной подшипник и как он работает

С технической точки зрения правильная терминология для выжимного подшипника — это выжимной подшипник, как и выжимной подшипник сцепления. Если рассматривать с этой точки зрения, легче представить, что это за компонент и для чего он нужен. Выжимной подшипник является последней деталью в серии компонентов, составляющих рычажный механизм сцепления от педали до узла сцепления внутри колокола трансмиссии.Это подшипник, что означает, что он позволяет взаимодействовать между движущейся поверхностью и неподвижной поверхностью. Подобно тому, как колесные подшипники позволяют вращающейся ступице колеса вокруг неподвижного шпинделя, выжимной подшипник — это компонент, который проходит между нажимным диском сцепления, который вращается при работающем двигателе, и неподвижной вилкой сцепления — или гидравлический рабочий цилиндр, обычно встречающийся в новых автомобилях. Несмотря на то, что сцепление может приводиться в действие несколькими способами, механическим или гидравлическим, функция выжимного подшипника одинакова.Он соединяет движущиеся и неподвижные части.


Выжимной подшипник состоит из основания, которое прикреплено к узлу рычажного механизма, внешней оболочки, которая прижимается к прижимной пластине, и узла подшипника, расположенного между ними.


В узле сцепления нажимной диск прикручен к маховику и вращается каждый раз при работе двигателя. Фрикционный диск скользит по шлицам первичного вала трансмиссии и вращается только при вращении ведущих колес.


Выжимной подшипник удерживается неподвижной вилкой сцепления и, когда педаль сцепления нажата, поворачивается вперед, чтобы контактировать с диафрагменной пружиной нажимного диска, которая действует как рычаг для расцепления сцепления, разделяя механическое звено между двигатель и входной вал трансмиссии.

Тяги сцепления бывают механическими или гидравлическими. Системы гидравлического сцепления будут иметь либо внешний рабочий цилиндр, либо внутренний рабочий цилиндр. Механические системы включают в себя приводные стержни и коленчатый рычаг, обычно называемый Z-образным стержнем, или через трос между педалью и вилкой сцепления.


Большинство автомобилей, выпущенных с конца 90-х годов, имеют гидравлические системы сцепления с внутренним рабочим цилиндром, то есть рабочий цилиндр расположен внутри колокола трансмиссии.


Рабочий цилиндр расположен в основании подшипникового узла. Когда вы нажимаете педаль сцепления, жидкость из главного цилиндра сцепления выталкивается по гидравлическим линиям в основание и к поршню под подшипниковым узлом. Это заставляет опорную поверхность толкать диафрагменные пружины прижимной пластины.На этом фото длинная трубка — штуцер для прокачки, под ней расположен входной порт для жидкости.


Опорная поверхность многих внутренних рабочих цилиндров спроектирована так, чтобы поддерживать контакт с прижимной пластиной. Его внешняя поверхность всегда вращается независимо от того, включено или выключено сцепление. Он саморегулирующийся, что означает, что пружина между подшипником и основанием оказывает натяжение на подшипник, удерживая его в контакте с прижимной пластиной. Это учитывает износ сцепления.


Некоторые подшипники внутренних рабочих цилиндров не рассчитаны на постоянное вращение. В этом случае требуется воздушный зазор между узлом вращающейся муфты и выжимным подшипником. То же самое обычно верно для системы, которая включает вилку сцепления, независимо от того, является ли эта система полностью механической или гидравлической. Конкретные характеристики воздушного зазора зависят от области применения, но их можно найти в руководстве по обслуживанию или инструкциях, прилагаемых к комплекту.


Грубый, но эффективный пример того, как работает выжимной подшипник, демонстрируется на обычном стуле для прокатных работ. Поскольку сиденье свободно вращается, мы используем его как замену маховику двигателя.Прижимная пластина прикручивается к нему болтами с фрикционным диском, зажатым между ними. Рукой вашего автора в качестве вилки сцепления обратите внимание на то, как основание выжимного подшипника остается неподвижным, когда поверхность вращается вместе с прижимной пластиной. При нажатии на нажимной диск диафрагменная пружина выключает сцепление.

Признаки неисправного выжимного подшипника

Выжимной подшипник — это простое устройство, обеспечивающее долгий срок службы. Он выполнен с герметичным подшипниковым узлом, не требующим обслуживания или смазки.Когда подшипник выходит из строя, вы будете слышать скрежет или жужжание всякий раз, когда подшипник вращается. В системе, в которой подшипник находится в постоянном контакте с прижимным диском, вы будете слышать шум все время, хотя он может быть громче, когда педаль сцепления нажата, что создает наибольшую нагрузку на поверхность подшипника. В системах с воздушным зазором между подшипником и прижимным диском звук будет слышен только тогда, когда сцепление нажато и подшипник вращается. Звук исчезнет, ​​когда вы уберете ногу с педали сцепления.Если выжимной подшипник неисправен, у вас нет другого выбора, кроме как снять трансмиссию, чтобы заменить ее. Вот почему замена недорогой детали может стоить так дорого.

Просмотреть все 9 фото

Как работают детали сцепления? (Механическая коробка передач)

(обновлено 10 февраля 2021 г. )

Если вы управляете автомобилем с механической коробкой передач, вам необходимо управлять сцеплением и знать, как оно работает. Говоря простым языком, сцепление — это связующее звено между колесами и двигателем вашего автомобиля.Это дает вам возможность выключить двигатель, когда вы нажимаете педаль сцепления. Это заставит автомобиль катиться и поворачиваться независимо от того, с какой скоростью вы движетесь. Обычно вы хотите выключить сцепление, когда останавливаетесь и вам нужно сделать поворот. Двигатель будет продолжать вращаться, даже если колеса остановились. Когда вы снова поедете за руль, вы включите сцепление и вернете мощность двигателя на колеса.

Узел сцепления не просто входит в зацепление и расцепление с коленчатым валом двигателя.Он также включает и отключает входной вал трансмиссии. Как вы, наверное, знаете, трансмиссия транспортного средства — это то, что обеспечивает передачу колесам достаточной мощности. Эта мощность исходит от двигателя, и для передачи этой мощности необходимо переключить передачи. Весь этот обмен мощностью между двигателем и трансмиссией не мог происходить без сцепления.

Общие компоненты сцепления

Выжимной подшипник сцепления

Выжимной подшипник сцепления заставляет работать весь процесс сцепления.Он отвечает за включение двигателя и отключение двигателя от сцепления. Подшипник опирается на пружину сцепления и соединяет механизм выключения коробки передач с нажимным диском. После того, как вы нажмете на педаль сцепления, выжимной подшипник заставит нажимной диск войти в зацепление с диском сцепления. Если вы уберете ногу с педали сцепления, нажимной диск расцепит диск сцепления.

Нажимной диск

Нажимной диск сцепления и маховик сцепления скреплены болтами.Прижимной диск нагружен выжимными пружинами, и его функция состоит в том, чтобы закрепить узел сцепления на месте путем приложения к нему натяжения. Когда узел сцепления должен вращаться, прижимной диск ослабит натяжение и позволит ему освободиться. Нажимной состоит из пружин, из листового металла, высвобождение рычагов, упорное кольцо и прижимное кольцо металла. Последний обеспечивает поверхность, на которой диск сцепления создает трение. Упорное кольцо помогает выжимной подшипник сцепления в вовлечении и расцепления.Когда вы выключаете сцепление, выжимной рычаг снимает напряжение с пружин. Таким образом узел сцепления может вращаться самостоятельно.

Диск сцепления

Стальной диск между нажимным диском и маховиком называется диском сцепления. Этот компонент похож на двустороннюю тормозную колодку в том смысле, что он входит в зацепление и разъединяет поверхность нажимного диска и маховика. В середине диска находится ступица, которая надевается на верхнюю часть зубьев первичного вала трансмиссии.Когда вы нажимаете на педаль сцепления, нажимной диск и маховик соприкасаются с диском сцепления и создают трение. Это позволяет передавать мощность двигателя на входной вал трансмиссии от ступицы диска сцепления.

Читайте также: 4 основных симптома неисправного радиатора и стоимость замены

Средняя стоимость замены сцепления

Если один из этих компонентов в вашем узле сцепления выйдет из строя или выйдет из строя, вы не сможете сделать просто замените этот один компонент. Вместо этого вам придется заменить все сцепление, что будет немного дорого. Для большинства автомобилей эконом-класса вы можете рассчитывать заплатить от 765 до 1500 долларов за типичную замену сцепления. Стоимость запчастей и затраты на рабочую силу будут фактически одинаковыми. Стоимость запчастей составит от 360 до 720 долларов, а стоимость рабочей силы — от 370 до 800 долларов.

❤️ Как долго вы можете ездить с неисправным выкидным подшипником? ❤️

Выжимной подшипник в автомобиле является частью важного узла сцепления, который используется для плавного и легкого переключения передач.Узел сцепления в вашем автомобиле состоит из нажимного диска, маховика, диска сцепления и выжимного подшипника. Педаль сцепления позволяет легко переключать передачи, отсоединив двигатель от колес, а выжимной подшипник влияет на переключение передач автомобиля.

Авторемонт стоит ДОРОГОЙ


Что такое выжимной подшипник?

Как известно, сцепление играет ключевую роль в точном и быстром переключении передач при управлении автомобилем с механической коробкой передач. Это сцепление содержит различные части и компоненты, которые работают в тандеме для обеспечения плавного переключения передач — одна из этих частей включает выжимной подшипник.

  • Функция выжимного подшипника

Этот выжимной подшипник улучшает характеристики сцепления и увеличивает срок его службы. Если выжимной подшипник со временем повредится или выйдет из строя, водитель не сможет нажимать на сцепление для переключения передач.Это означает, что если выжимной подшипник не работает, вы не сможете должным образом разогнаться или поддерживать высокий уровень производительности двигателя.

Поскольку этот выжимной подшипник используется только тогда, когда вы нажимаете на педаль сцепления для переключения передач, не всегда легко определить, есть ли проблема с выжимным подшипником. Это может помочь вам ответить на вопрос «как долго вы можете ездить с плохим выжимным подшипником?»

  • Что такое выход из строя выжимного подшипника?

Прежде чем мы сможем обсудить симптомы плохого выжимного подшипника, вам необходимо узнать, что такое выжимной подшипник и неисправность выжимного подшипника в вашем автомобиле. Выжимной подшипник является одним из основных компонентов вашей трансмиссии, помогая вам легко и быстро переключать передачи, чтобы вы могли плавно и плавно переключать передачи. Другими компонентами, которые имеют решающее значение для долговечности и производительности трансмиссии, являются маховик, нажимной диск и диск сцепления.

Выжимной подшипник работает вместе с другими тремя частями, помогая легко включать и отключать трансмиссию от двигателя, при этом выжимной подшипник в конечном итоге контролирует контакт между внутренними частями трансмиссии.Если контакт не работает в нужное время, вам придется спросить себя: «Как долго вы сможете водить машину с плохим выжимным подшипником?»

Признаки неисправного выкидного подшипника

Выжимной подшипник, как и любая другая деталь вашего автомобиля, может со временем изнашиваться и выходить из строя при постоянном использовании. Симптомы неисправного выжимного подшипника будут меняться в зависимости от дорожной ситуации и характеристик, даже в зависимости от марки и модели автомобиля. Однако для большинства автомобилей с механической коробкой передач симптомы неисправного выбрасываемого подшипника будут одинаковыми, независимо от марки и модели.

Когда вы задаетесь вопросом «Как долго вы можете ездить с неисправным выжимным подшипником?», Важно внимательно следить за любыми странными шумами, звуками и видимыми повреждениями в трансмиссии. Когда вы нажимаете на сцепление и слышите странный шум, это сразу свидетельствует о повреждении выжимного подшипника.

В некоторых случаях шум, исходящий из-под капота и в вашей системе трансмиссии, будет громким шумом, слышимым водителем и пассажирами.Этот звук будет походить на дребезжащий звук или скрежет, когда вы нажимаете на педаль сцепления. Звуки будут становиться громче, если вы попытаетесь сильнее нагнетать двигатель, увеличивая нагрузку на систему, или если вы позволяете проблеме продолжаться слишком долго, не устраняя ни одной из основных причин.

Несмотря на то, что эти шумы могут сильно беспокоить водителя и заставляют задуматься о том, что делать дальше, также важно помнить о других частях, с которыми эти шумы могут быть связаны. Эти шумы могут не иметь прямого отношения к вашему вопросу «как долго вы можете ездить с плохим выжимным подшипником», а скорее связаны с проблемами со сцеплением или самой трансмиссией.

Один из способов определить, что шум исходит от неисправного выжимного подшипника или механизма выжимного подшипника, состоит в том, что шум будет возникать, когда педаль сцепления полностью прижата к земле. Когда вы уберете ногу с педали сцепления, звук прекратится.

  • Необычное ощущение педали сцепления

Педаль сцепления обычно ощущается водителем, когда вы нажимаете на нее для переключения передач.Однако, если педаль сцепления кажется странной, так как при нажатии на педаль она становится губчатой, жесткой или менее гладкой, это может быть явным признаком плохого выжимного подшипника.

В этом случае, когда вы спрашиваете себя «как долго вы можете ездить с плохим выжимным подшипником?», Главный вопрос будет заключаться в том, находится ли проблема с педалью сцепления на поздней стадии или она только начинается. Если проблема не устраняется в течение длительного периода времени, сцепление будет жестким или грубым, когда вы его нажмете.По мере усугубления проблемы сцепление может перестать отключаться, что приводит к снижению производительности и небезопасным условиям вождения.

Другая проблема с педалью сцепления, помимо странного ощущения педали сцепления, — это вибрация, ощущаемая через педаль. Если вы задаетесь вопросом: «Как долго вы можете ездить с плохим выжимным подшипником?» и вы замечаете вибрирующую муфту, ответ на ваш вопрос заключается в том, что вибрирующая педаль сцепления является явным признаком того, что ваш выжимной подшипник поврежден и в настоящее время выходит из строя.

Когда этот подшипник работает должным образом, ваше сцепление будет двигаться вниз плавно и быстро, но если вы начнете замечать вибрации, исходящие от педали в ногу, это явный признак того, что выжимной подшипник поврежден и вызывает проблемы с сцепление.

Эти вибрации будут исходить от выжимного подшипника, который не может совпадать с прижимной пластиной, что заставит вас спросить себя: «Как долго вы можете ездить с плохим выжимным подшипником?»

Поскольку вам необходимо сцепление для переключения передач, если какая-либо часть сцепления выходит из строя или не работает должным образом, переключение передач будет очень затруднено, а иногда и невозможно. Это приводит к снижению производительности двигателя и может привести к ухудшению работы плохого выжимного подшипника со временем.

Если вы заметили какие-либо проблемы с заменой ушей, такие как неровное переключение, задержка переключения или проблемы с выходом на определенную передачу, это может быть явным признаком того, что у вас проблема с выжимным подшипником, которая может негативно повлиять на вашу трансмиссию.

Педаль сцепления, которая не может включаться и выключаться из-за неисправности выжимного подшипника, также может вызывать проблемы с переключением передач, что заставляет вас задаться вопросом: «Как долго вы можете ездить с неисправным выжимным подшипником?»

Если вы позволите всем вышеперечисленным симптомам продолжаться слишком долго без каких-либо исправлений или ремонта системы сцепления и трансмиссии, то в конечном итоге вы столкнетесь с полным отказом сцепления.Полный отказ сцепления практически невозможно пропустить или проигнорировать, поскольку в результате вы вообще не сможете управлять автомобилем или управлять им.

Полный отказ сцепления — это очень дорогостоящий ремонт и замена в вашем транспортном средстве, стоящее на одном уровне с отказом двигателя и проблемами трансмиссии. Эта проблема приведет к трудоемкой и дорогой замене, из-за которой вы можете задаться вопросом: «Как долго вы можете ездить с плохим выжимным подшипником?»

Так как система сцепления зависит от трех других компонентов для правильной работы, таких как маховик, нажимной диск и диск сцепления.Если какой-либо из этих симптомов поврежден, ваше сцепление будет невозможно использовать, что приведет к непригодности выжимного подшипника. Следовательно, это может привести к тому, что вы зададите механику вопрос: «Как долго вы можете ездить с плохим выжимным подшипником?»

Предотвращение выброса подшипника

Хотя выжимной подшипник в некоторых ситуациях выходит из-под контроля и не может быть предотвращен, в некоторых случаях эту проблему можно устранить и предотвратить, придерживаясь следующих рекомендаций.

  • Осмотрите узел сцепления

Один из способов предотвратить выход из строя выжимного подшипника или предотвратить повреждение выжимного подшипника — это осмотреть и проанализировать узел сцепления и систему трансмиссии. Осмотрев трансмиссию и доставив машину к механику, можно будет легко увидеть неисправность выжимного подшипника. На ранних этапах вы можете выявить эту проблему и исправить ее до того, как она усугубится, но на более поздних этапах это может привести к полному выходу из строя узла сцепления.

Регулярное техническое обслуживание может предотвратить это и не дать вам спросить: «Как долго вы сможете ездить с неисправным выжимным подшипником?»

  • Уменьшить время нажатия сцепления

Если вы не переусердствуете со сцеплением и не подвергнете педаль сцепления чрезмерному напряжению и износу, это может продлить срок службы выжимного подшипника и педали сцепления. Сведите к минимуму время нажатия педали сцепления, поскольку чем дольше она нажимается, тем больше вероятность повреждения выжимного подшипника.

Одним из примеров сокращения времени нажатия сцепления является удержание сцепления не нажатым, когда вы остановились на красный свет, остановились в пробке или остановились на знаке «стоп». Если вы продолжите нажимать на сцепление и заметите плохие признаки выкидного подшипника, вы спросите себя: «Как долго вы сможете ездить с плохим выкидным подшипником?»

  • Измените свои привычки вождения

Хотя автомобили с механической коробкой передач не так популярны, как много лет назад, и их часто используют за границей в Европе, они по-прежнему распространены в Соединенных Штатах для многих водителей, которым нравится ощущение вовлеченности и управляемость автомобиля.Однако, поскольку они встречаются реже, вполне понятно, что у владельцев автомобилей могут возникнуть проблемы с диагностикой и исправлением их привычек ручного вождения.

Изменение этих вредных привычек вождения может помешать вам задать вопрос: «Как долго вы сможете водить машину с плохим выжимным подшипником?» Изменение этих привычек поможет вашему выжимному подшипнику прослужить дольше и предохранит компоненты сцепления от износа быстрее, чем следовало бы.

Стоимость замены выжимного подшипника

Поскольку эта деталь довольно проста и легко заменяется, выжимной подшипник относительно дешев по сравнению с другими более дорогими деталями в вашем автомобиле.Проблема заключается в том, что трудозатраты на доступ к этой части и замену выжимного подшипника могут увеличить общую стоимость того, что вам придется заплатить за эту процедуру. Пока механик заменяет выжимной подшипник, обычно рекомендуется, чтобы механик проверял, а иногда и заменял сцепление и маховик.

Замена выжимного подшипника будет стоить вам от 30 до 100 долларов за деталь, при этом цена нового сцепления будет в диапазоне от 300 до 800 долларов, а цена установки нового маховика — от 50 до 200 долларов. Как видите, самая дорогая деталь для замены в этой тройке — сцепление. Возможно, вам придется заменить все три этих компонента, если вы задаетесь вопросом: «Как долго вы сможете ездить с неисправным выжимным подшипником?»

Затраты на рабочую силу при замене выжимного подшипника — это то место, на которое вы потратите больше всего денег, так как эта процедура займет обычно 1-2 часа на ремонт и замену. Работа вашего механика или автомастерской, куда вы привезете свой автомобиль, займет от 4 до 6 часов, при этом средняя стоимость рабочей силы для большинства мастерских составляет от 80 до 100 долларов в час.Это составляет от 350 до 550 долларов в качестве общих затрат на оплату труда по замене выжимного подшипника.

Заключение

Поддержание выжимного подшипника в хорошем состоянии и предотвращение повреждения выжимного подшипника поддерживает работу сцепления в сборе эффективно и на высоком уровне производительности. Выжимной подшипник отвечает за плавное и легкое переключение передач, поэтому крайне важно, чтобы, когда вы начинаете замечать какие-либо симптомы плохого выжимного подшипника, вы спрашивали себя: «Как долго вы можете ездить с плохим выжимным подшипником?»

Полное руководство по стоимости замены выжимного подшипника

Выжимной подшипник — важная часть сцепления в вашем автомобиле. Его также называют выжимным подшипником, и он вращается вместе с нажимным диском при нажатии на сцепление. Это обеспечивает плавное взаимодействие сцепления, и все пошло, вам придется его заменить.

К сожалению, этот маленький подшипник, вероятно, является частью более серьезной проблемы, и вам, вероятно, придется заменить все сцепление. Это может стоить вам сотни и даже тысячи долларов, в зависимости от проблемы и количества деталей, которые необходимо заменить. В большинстве случаев это будет стоить от 1000 до 1300 долларов, но если вы заменяете только пару мелких деталей, вы можете заплатить менее 100 долларов за детали и менее 300 долларов за работу.

Сравнение затрат на замену выжимного подшипника

Ваш механик

903

Midas

Работа Гарантия Цена
Запчасти и ремонт 1430 934
Работа Гарантия Цена
Детали и ремонт 12 месяцев $ 919- $ 1479
Г-нШина 9AP
Работа Гарантия Цена
Комплектующие и ремонт 12 месяцев $ 899- $ 1450
Work Гарантия Цена Цена
Детали и работа 24 месяца $ 905- $ 14327

Walmart

903
Запасные части Limited $ 242- $ 614

Amazon

9019 9044 Цена 9019 9044 903 675 долл. США
Work

Что такое замена выжимного подшипника сцепления?

Выжимной подшипник сцепления работает с другими частями сцепления, поэтому, когда один срабатывает, обычно выходят все или все могут получить выгоду от замены.Позже это избавит вас от множества проблем, если вы просто поменяете все сразу, а это займет некоторое время, чтобы механику пришлось вытащить трансмиссию, чтобы добраться до сцепления, а это обычно означает несколько часов работы. работай.

Преимущества замены подшипника выключения сцепления

Заменив этот подшипник вместе с любыми другими деталями, которые нуждаются в замене, вы получите автомобиль, который будет работать намного более плавно. Вы не услышите стука или царапанья, которые обычно связаны с поломкой сцепления, и ваша машина снова начнет ехать, если этого не было с момента возникновения этой проблемы.Видите ли, если сцепление не работает должным образом, у вашего автомобиля могут быть проблемы с запуском или ускорением, и их исправление вернет вам автомобиль и предотвратит застревание в месте, где вы находитесь за рулем.

Что делается во время замены подшипника выключения сцепления?

Итак, чтобы добраться до сцепления и его различных частей, механику нужно будет снять трансмиссию. Это большая работа для одной небольшой детали, и из-за затрат на рабочую силу мы предлагаем заменить все сцепление на этом этапе, потому что вам, вероятно, все равно придется делать это вскоре после этого.

Механику также необходимо будет разобрать сцепление и заменить все изношенные или сломанные детали. Затем он заменит сцепление и трансмиссию.

Наконец, механик запустит машину и проверит ее, чтобы увидеть, как она работает. Все это займет некоторое время, потому что важно правильно диагностировать проблему, поскольку несколько частей автомобиля могут вызывать схожие проблемы.

Когда производить замену выжимного подшипника сцепления

Если вы заметили какие-либо признаки неисправности сцепления или выжимного подшипника сцепления, вам необходимо немедленно осмотреть его. На ранних этапах вы можете услышать странные звуки из машины. Он может издавать стучащие, хлопающие или царапающие звуки, а также может заикаться или вибрировать, когда вы его запускаете и запускаете. Но как только сцепление и его различные части начинают выходить из строя, автомобиль может включиться и набрать обороты, но не сможет разогнаться.

Сцепление в конечном итоге выйдет из строя в любом автомобиле, и рекомендуется проверять его каждый год. Вам нужно будет позаботиться о нем, как только вы заметите проблему, чтобы предотвратить дальнейшее повреждение и убедиться, что ваш автомобиль может продолжать работать должным образом.

Как сэкономить деньги на замене выжимного подшипника

Многие люди пытаются решить автомобильные проблемы самостоятельно, чтобы сэкономить деньги, но здесь это может быть не вариант. Удалить трансмиссию может каждый, и вы также должны быть осторожны, чтобы ошибочно диагностировать проблему. Этот вид ремонта лучше доверить профессионалам.

Если вы ищете способы сэкономить, то лучший вариант — сравнить цены на различные механики вокруг вас.Вы можете найти очень низкие цены на запчасти или работу, если немного поищете.

Пример затрат на замену выжимного подшипника

долл. — $ 1327
Модель Труд Детали Итого
Ford F-Series16
долл. США16
Chevrolet Silverado $ 704- 888 $ $ 383- $ 503 $ 1087- 1391 $
Ford Focus $ 563- $ 711
$ 563- $ 711
$ 563- 711
$ 469 $ Купить — 628 долл. США 9031 7
долл. США 800–1195 долл. США
Honda CR-V 704 долл. США- 888 долл. США долл. США 383–503 долл. США долл. США 1087–1391 долл. США
Honda Civic 334-422 долл. 589 долл. США долл. США 392–468 долл. США долл. США 858–1057 долл. США

Выжимной подшипник сцепления и направляющие подшипники

Легковые и грузовые автомобили и промышленное оборудование зависят от подшипников, чтобы их трансмиссии работали более плавно и качественно.Есть два типа подшипников, которые неотъемлемая часть системы сцепления. Они выжимной подшипник сцепления и пилотный подшипник. Подшипник должен быть высшего качества в разработке. Сюда также входит марка стали. как смазка внутри. Использование и стресс, которые возникают в пределах выжимного подшипника и направляющего подшипника постоянны.Эти подшипники должны выдерживать эти условия. иначе преждевременный отказ неизбежен. По большей части, эти подшипники недороги по сравнению с другими компонентами участвует в системе сцепления и подлежит замене при замене сцепление. Если вы решили повторно использовать старый подшипник, и он вышел из строя через несколько тысяч миль вы будете наказывать себя за то, что не меняете это при замене сцепления.

HR Clutch обеспечивает превосходство и сервис для своих клиентов с 1960 года. США, мы много работали, чтобы предоставить только доступные высококачественные выжимные подшипники и направляющие подшипники. Мы предлагаем нашим клиентам возможность покупки запчастей индивидуально. или в виде комплекта сцепления. Прочтите, чтобы узнать больше о каждом подшипнике.

выключение сцепления Подшипник


Основная обязанность выжимного подшипника — помочь в выключение сцепления. Выжимной подшипник сцепления прикреплен к коробке передач, где он толкает или иногда тянет пружины внутри прижимной пластины. Как сцепление педаль нажата, рычаг «вилки» опущен вниз и выжимной подшипник прижимается к пружинам, освобождая натяжение пружины.На этом этапе выжимной подшипник сцепления позволяет нажимному диску отключать сцепление. это настоятельно рекомендуется менять выжимной подшипник каждые раз ваше сцепление заменено. Здесь, в HR Clutch, мы продаем премиум подшипники выключения сцепления, такие как BCA, Aetna, NSK, NTN и Коё и многие другие.

Пилот Подшипник


Основная роль направляющего подшипника (или направляющей втулки) заключается в поддержать первичный вал трансмиссии, а также выровнять диск сцепления к маховику.Используется в основном на заднеприводных транспортных средств. Есть три основных типа направляющих подшипников. Они следующие: игольчатый подшипник, роликовый шарикоподшипник и латунь. втулка. Если пилотный подшипник неисправен или изношен, автомобиль может наблюдаться быстрый износ сцепления, а также включение / выключение сцепления проблемы. В HR Clutch мы предоставляем качественный брендовый пилот подшипники.

Общие сведения о сцеплении для выбора выжимного подшипника

При выборе подходящего выжимного подшипника вы, очевидно, должны знать, для какой модели вы покупаете замену. Однако знаете ли вы, что на самом деле делает сцепление, когда покупаете выжимной подшипник? Вот некоторые идеи для тех из вас, кто не совсем уверен, как все это работает.

Знакомство с муфтой

Муфта — это устройство, которое связывает и отсоединяет привод от трансмиссии. Газонокосилки или тракторы обычно содержат либо натяжную, либо фрикционную муфту (также называемую муфтой с натяжным диском). В более крупных тракторах может использоваться дисковая муфта в сочетании с карданным валом. Если трактор оснащен гидростатической трансмиссией, другое сцепление не будет.

Обычные муфты натяжения ремня используют натяжной шкив с пружиной для управления ремнями.Когда педаль нажата, натяжной шкив снимается с приводного ремня, чтобы отключить передачу. Когда педаль отпускается, шкив возвращается на место и давит на ремень трансмиссии, создавая зацепление с трансмиссией.

Фрикционные дисковые муфты обычно располагаются непосредственно между двигателем и трансмиссией. В этом сцеплении один диск приводится в движение двигателем, а другой диск соединен с выходом вала. Диск приводится в движение двигателем, который называется приводным диском, и этот диск соединен с ведомым выходным диском.Фрикционные материалы или выступы, размещенные на поверхностном приводном диске, позволяют приводному диску сцепляться с ведомым диском. Пока 2 диска не соприкасаются, приводной диск может легко вращаться, не влияя на ведомый диск. Если диски сжаты, вращающийся приводной диск будет включать ведомый диск, и два диска будут вращаться друг с другом. Подпружиненная система связана с педалью удержания, используемой для растягивания дисков друг с другом или врозь. Когда на косилке нажимается удерживающая педаль, сжимаются диски и включается сцепление.Когда педаль сцепления нажата, диски отодвигаются друг от друга, и сцепление выключается.

Два основных типа

Существует два основных типа дисковых или дисковых муфт: сухое сцепление и мокрое сцепление. Сухое сцепление похоже на сцепление транспортного средства, обычно встречающееся только на более крупных тракторах. Шесть основных компонентов, из которых состоит сцепление, — это маховик двигателя, диск сцепления, нажимной диск и крышка, выжимной подшипник сцепления, а также рычаг выключения сцепления или вилка.

В сухом сцеплении диски сцепления размещаются между маховиком двигателя и нажимным диском (может присутствовать более одного диска сцепления). К маховику двигателя прикреплена прижимная или упорная пластина. Сторона сцепления маховика обработана так, чтобы обеспечить поверхность трения или трения для диска сцепления. Диски сцепления с двух сторон покрыты продуктом трения.

Выжимной подшипник сцепления надевается на первичный вал коробки передач и перемещается посредством рычажного механизма сцепления.Эта связь связана с педалью. Пружины на муфте удерживают давление на диск, а также на ведомый диск. Когда водитель нажимает педаль сцепления, звенья ослабляют натяжение пружины и заставляют ведомый диск отсоединяться от двигателя, поэтому передача мощности прекращается. Когда водитель отпускает педаль сцепления, пружины, в свою очередь, прижимают нажимной диск к ведомому диску, и мощность переключается с двигателя на трансмиссию.

Мокрое сцепление включает диски, насаженные на барабан, а также нажимные диски, которые имеют шлицы на центральной ступице.Барабан соединяется с входным валом, а центральная ступица — с выходным. Продукт трения нанесен на обе стороны каждого диска. Пластины и диски работают в масле. При приложении гидравлического давления диск и пластины прижимаются друг к другу. Они вращаются друг с другом, ступица и барабан вращаются друг с другом, и мощность передается от входного вала к выходному валу. В некоторых устройствах пластины и диск прижимаются друг к другу механически.

Важно учитывать стандартные различия между сухим сцеплением и мокрым сцеплением.Сухой двигатель не будет работать, если он загрязнен маслом, диски также будут скользить, не позволяя трансмиссии включиться. Для правильной работы мокрого сцепления требуется масло.

Итак, вот оно. Теперь вы знаете, что происходит вокруг нужного вам сменного выжимного подшипника сцепления. Вполне возможно, больше, чем вы когда-либо предполагали.

Как работают сцепления — Super Street Magazine

Фото 1/7 | Узел сцепления состоит из четырех основных компонентов: диска (внизу справа), нажимного диска (вверху справа), маховика (вверху слева) и выжимного подшипника (внизу слева). Подобные диски с шайбами ​​лучше всего подходят для высокопроизводительных применений, где требуется более высокий коэффициент трения, часто за счет заводского плавного зацепления.

Никто не обвиняет вас в том, что вы не знаете, как нажать на педаль сцепления, выбрать передачу, отпустить и нажать на газ, чтобы все двигалось, но, скорее всего, то, как именно узел сцепления выполняет все это, не так разобрался для вас. Не расстраивайся. Сцепление вашего автомобиля никогда не будет таким очаровательным, как какой-нибудь разговорный элемент из углеродного волокна, и никогда не будет защищать вашу мужественность, как негабаритный турбокомпрессор, а это означает, что вы не единственный, кому все равно, как все это выходит из строя.

Но ты должен. Именно муфта обеспечивает передачу крутящего момента двигателя в трансмиссию, где он в конечном итоге распределяется на колеса. Изношенное или некачественное сцепление может снизить передаваемую мощность или, что еще хуже, может помешать вам полностью переключать передачи. Это потому, что сцепление не просто выполняет свою роль в передаче крутящего момента от коленчатого вала на входной вал трансмиссии; он также прерывает все, чтобы внутренности вашей трансмиссии не разлетались вдребезги при переключении передач.

Как все это происходит, не так уж сложно: запустить двигатель, включить сцепление, отпустив педаль, и крутящий момент передается от коленчатого вала к коробке передач. Выключите его, нажав на педаль, и двигатель продолжает вращаться, но без передачи крутящего момента на коробку передач. Чего ждать? Верно; ваша первая ошибка — это предположить, что сцепление включается, когда вы нажимаете на педаль. Оказывается, все наоборот.

Все начинается с маховика, который важнее, чем вы думаете.Маховик большого размера из стали, хрома или алюминия не просто играет роль посредника между муфтой и коленчатым валом, позволяя им взаимодействовать друг с другом, он также помогает в балансировке вращения, гасит вибрации и взаимодействует со стартером для начальной зажечь. Без него не произойдет никаких значимых вещей.

Маховик крепится болтами непосредственно к коленчатому валу и имеет резьбовые отверстия по окружности для крепления сцепления. Поскольку маховик прикреплен к коленчатому валу болтами, он вращается в соотношении 1: 1.Чем он тяжелее, тем тяжелее двигателю быстро набирать обороты, что делает легкий маховик популярным модом начального уровня. Но слишком сильно облегчить маховик — легко сделать ошибку. Вращающийся узел двигателя опирается на массу маховика для хранения потенциальной энергии. Чем он легче, тем меньше будет никакой помощи при вращении всего вокруг. Представьте, что ваш двигатель вращается в замедленном темпе. Между срабатываниями цилиндров коленчатый вал, естественно, хочет замедлиться из-за внутреннего трения. Накопленная энергия маховика, или инерция, препятствует этому.Чем больше он весит, тем эффективнее он справляется с этой задачей.

Фото 2/7 | Нажимная пластина крепится болтами непосредственно к маховику, который крепится болтами непосредственно к коленчатому валу. Диск сцепления сжимается между поверхностью нажимного диска и маховика до тех пор, пока не будет нажата педаль сцепления, после чего диск отпускается.

Узел сцепления состоит из двух основных компонентов: диска и нажимного диска. Диск довольно простой.Здесь материал на основе трения окружает другой стальной диск с обеих сторон, который зажат между маховиком и нажимным диском. В центре диска находится шлицевое отверстие, которое позволяет ему скользить по входному валу трансмиссии. Поверхность трения может быть изготовлена ​​из любых материалов в зависимости от предполагаемого использования диска. В OEM-приложениях, обеспечивающих плавное зацепление, часто используется смесь бумаги, хлопка и кусочков медной или латунной проволоки, смешанных со смесью смол, окружающей диск.Высокопроизводительные диски, которые больше заботятся о сцеплении и трении, обычно изготавливаются из керамических и металлических материалов. Такие материалы более долговечны и позволяют сцеплению выдерживать большую мощность, чем предполагалось на заводе, но не имеют такого же плавного зацепления, как диски OEM. Подобные высококачественные материалы обычно окружают диск сегментами, обычно известными как кнопки или шайбы, а не целиком. Наконец, ряд пружин можно найти вокруг центра большинства дисков, которые предназначены для уличного использования, которые помогают гасить вибрации двигателя и первоначальный удар при зацеплении.Часто их исключают из высокопроизводительных приложений из-за вероятности их отказа.

Хотя большинство муфт состоит из одного диска, нередко высокопроизводительные муфты включают два или даже три из них. Здесь несколько меньших дисков позволяют увеличить площадь поверхности по сравнению с одним единственным диском. Установки с несколькими дисками имеют центральные пластины между каждым диском, которые служат продолжением маховика. Такие конфигурации популярны, поскольку они могут увеличивать трение и, следовательно, сцепление без увеличения давления, что может нанести ущерб подшипникам коленчатого вала и упорным шайбам, а также серьезно повредить мышцы ног.

Фото 3/7 | Такие диски с органической поверхностью вместе с подпружиненными ступицами обеспечивают плавное зацепление без дребезга или сотрясения, которые часто ассоциируются с шайбовыми сцеплениями. Показанный пластмассовый инструмент для выравнивания, который снимается после установки, имитирует входной вал трансмиссии для надлежащего выравнивания во время сборки.

Прижимная пластина, которая сжимает диск между собой и маховиком, на самом деле представляет собой просто вращающийся подпружиненный зажим.Когда педаль сцепления находится в состоянии покоя, нажимной диск прижимает диск к маховику, позволяя узлу вращаться как единое целое, передавая крутящий момент от коленчатого вала на входной вал трансмиссии. Как только педаль сцепления нажата, нажимной диск отпускается, позволяя самому себе и маховику вращаться независимо от диска, что предотвращает передачу крутящего момента от двигателя к коробке передач. Обычно прижимная пластина изготавливается из чугуна или стали, в ней используется пружина диафрагменного типа для приложения силы к диску, когда он зацеплен, который крепится к узлу с помощью ряда ремней.Высокопроизводительные нажимные пластины обычно имеют более жесткие диафрагмы, которые могут выдерживать дополнительный крутящий момент, и более прочные ремни, способные выдерживать более высокие давления.

В основе узла сцепления лежит то, о чем вы мало заботитесь: выжимной подшипник. Но вы действительно должны это сделать, потому что без этого многое не может произойти. Выжимной подшипник, соединенный с вилкой сцепления, которая соединяется с педалью сцепления с помощью кабеля или гидравлического привода, прилегает к диафрагме нажимного диска, прикладывая к ней силу при включении.При приложении силы диафрагма снимает напряжение, позволяя диску вращаться независимо от узла.

Фото 4/7 | Выжимной подшипник прилегает к нажимному диску, как в толкающем, так и в тянущем положениях, который сжимает диафрагму и освобождает диск при нажатии педали сцепления.

Выжимной подшипник часто ошибочно называют виновником любопытных шумов трансмиссии. Например, дребезжание или скрежет на холостом ходу, которые, вероятно, исходят от коробки передач, почти всегда незаконно присваиваются выжимному подшипнику.Разберитесь, как работает выжимной подшипник, и легко увидите, что его почти никогда не винят. Конечно, выжимной подшипник делает очень мало и не вращается до тех пор, пока не будет задействован, когда педаль сцепления нажата, и он перемещается к вращающемуся нажимному диску.

Фото 5/7 | Рычаг опоры, управляемый педальным узлом с помощью троса или гидравлики, толкает или тянет выжимной подшипник вдоль входного вала к нажимному диску или от него.

Диагностировать пробуксовку сцепления несложно. Начните с быстрого ускорения на первой передаче, а затем переключитесь на вторую передачу, как обычно. Если обороты двигателя повышаются или не падают после отпускания педали сцепления, виновато сцепление. Трансмиссия, в которой трудно или невозможно переключать передачи, также может быть связана с неисправным сцеплением.

Фото 6/7 | Многодисковые муфты позволяют увеличить зажимное усилие за счет использования нескольких дисков меньшего размера вместо одного большого. В результате увеличивается площадь поверхности, что означает лучшую производительность.

Визг, скрежет и чириканье — это еще один набор проблем, почти все из которых часто ошибочно возлагаются на сцепление. Начните с диагностики любых звуков трансмиссии при работающем двигателе, нейтральной передаче и отпущенной педали сцепления. Большинство скрежета или рычания здесь можно отнести к подшипнику первичного вала трансмиссии. Чтобы услышать чириканье, медленно нажмите на педаль сцепления. Если шум прекратился, обвините вилку сцепления в неправильной смазке.Если станет хуже, посмотрите на выжимной подшипник на предмет повреждений. Наконец, большинство визжащих звуков, которые присутствуют постоянно, но меняют высоту звука независимо от того, включено или выключено сцепление, можно отнести к внутреннему направляющему подшипнику маховика.

Фото 7/7 | Выбор подходящего сцепления может сбивать с толку. По крайней мере, вы должны знать, какой крутящий момент способен развить ваш двигатель, прежде чем что-либо выбирать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
