Самодельная буровая установка на воду своими руками

Собственный источник питьевой воды на участке – обязательный элемент. Как правило, проблема при отсутствии централизованной канализации, решается посредством пробивания скважины. И самой затратной частью оказываются услуги бурильщиков, ну а снизить расходы поможет простая буровая установка. Своими руками сделать ее не совсем просто, однако возможно.

Виды буровых установок на воду

Канатно-ударный вариант считается самым популярным. Грунт рушится посредством груза, бросаемого вниз, затем рыхлые массы вынимаются и цикл повторяется до тех пор, пока глубина скважин под воду не достигнет нужного размера.

Если используется вращательная установка, бурение становится проще и сложнее. Проще потому, что не требуется серьезных физических усилий, а сложнее из-за того, что чертеж установки более подробный, с массой дополнительных нюансов и подобная самодельная буровая установка потребует финансовых затрат.

Важно! Следует учесть, что сделать установку для бурения скважин на воду полностью самостоятельно нельзя.

Что-то придется закупать в специальных магазинах, а что-то заказывать у токаря. Однако такая бурилка обойдется намного дешевле, чем заказывать услуги бригады, да и пригодится не один раз. Помните, что самодельные канатно-ударные и другие конструкции используются не только для пробивания колодцев для воды. Но и в работах по обустройству свайного фундамента.

Профессионалы выделяют 4 основных типа малогабаритных бурильных установок (МГБУ):

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Рекомендуем к прочтению:

  1. Ударно-канатного бурения . Оборудование представляет собой раму, закрепленную на основание в виде треугольника и оснащенное рабочей желонкой или долотом, подвешенным на тросе. Самый простой чертеж, удобство работы и сборки – явные плюсы системы, а как она действует, покажет видео.
  2. Шнековые конструкции подразумевают выемку грунта посредством шнека без промывания скважин водой.
  3. Роторные МГБУ имеют функцию гидробурильных систем. Ручная малогабаритная конструкция – самый простой вариант, где вместо электрического привода используется ручной труд. Никаких проблем не доставят чертежи и сборка, но чтобы пробить шахту придется потратить немало часов.

Внимание! Чтобы сделать установку для канатно-ударного, роторного бурения или другую конструкцию, потребуется сварочный аппарат, болгарка, дрель и небольшие навыки владения этими инструментами.

МГБУ канатно-ударного бурения

Это простейшая малогабаритная конструкция, для которой не нужны сложные чертежи. Потребуется собрать станину, ударный патрон и желонку. А вот для облегчения работы нужен редуктор, к которому и подключается вся система. Вес патрона примерно 75-85 кг, желонка послужит для очистки забоя от грунта, а эффективность МГБУ доказана как на песчаных, так и на глинистых грунтах.

Требуемый «стакан» изготавливается из отрезка трубы с толстыми стенками сечения 80-120 мм, чем тяжелее патрон, тем лучше (если делается чертеж, то лучше сразу заложить вес патрона для определения несущей силы штанги). Снизу стакана привариваются «зубы», помогающие разрыхлению грунтов, но можно сделать низ ровным или заострить одним концом. Обязательно выполнить на верхней части стакана несколько отверстий для крепления троса, размер патрона в длину до 2 метров, больше не нужно – это будет неудобно для работы.

Треугольное основание, станина, патрон и трос – вся мини установка готовится недолго, подключить редуктор и можно начинать работу. Рекомендуется сначала сделать небольшую ямку, куда и будет нацелен патрон, диаметр ямы не должен быть намного больше сечения «стакана».

Как сделать МГБУ шнекового типа?

Главный рабочий элемент – бур. Чтобы его сделать потребуется труба из стали диаметра 100 мм. Верхнее окончание нужно оснастить винтовой резьбой, чтобы мини-установка для бурения скважин на воду была прочной, а вот нижнее окончание оснащается винтовым элементом сечения до 200 мм. Конечно, канатно-ударный инструмент более простой в изготовлении, зато шнековый отлично себя зарекомендовал на плывучих грунтах.

Рекомендуем к прочтению:

Внимание! Шнеку достаточно пары витков, не стоит делать элемент слишком длинным – при большой глубине шахты достать его будет сложно, возрастает риск поломки. Если концы шнекового элемента оснастить парой ножей, закрепив их под углом к горизонтальной плоскости грунта, работа пойдет намного быстрее.

Для облегчения работы шнеком, лучше подобрать еще отрезок трубы длиной до 1,5 метров и нарастить к тройнику. Так удобнее будет перехватывать бур в случае применения ручного труда. Перед началом действия бур заглубляется, проворачивается и вынимается для удаления грунта. И так повторять процесс, пока не будет достигнута нужная глубина скважин для воды. Как и в случае с канатно-ударным инструментом, на шнековую бурильную конструкцию можно прикрепить редуктор.

Важно! Как только глубина шурфа достигнет метра, штангу необходимо удлинить посредством муфты и стальной трубы нужного размера. А для обустройства скважины для воды глубиной от 8 метров, МГБУ потребуется закрепить на вышке-треноге.

Увеличенный вес штанги лучше облегчить посредством лебедки, а вот вышку изготавливают как из металла, так и из дерева. Правильный чертеж поможет собрать всю конструкцию, а видео подскажет, как это выглядит на деле.

Надежность конструкции – залог удобства пользования

Чтобы установка для бурения скважин на воду была основательной и устойчивой, придется купить некоторые элементы, изготовленные заводским способом. Это:

  • Вертлюг – он служит передающим элементом от мотора к буру и для подачи бурильного раствора. Конструкция не отличается сложностью, однако качественнее и прочнее, изготовленная в промышленных условиях.
  • Буровая штанга (заводские крепче держатся) выбирается от типа бурения скважин под воду. Система бывает круглого и 6-тигранного сечения. Нельзя забывать о том, что штанга опускается в шурф и требует наращивания в процессе углубления. Закрепляются элементы наращивания специальными замками в форме конуса или муфтой с закрепителем.
  • редуктор;
  • мотопомпа с рукавом;
  • шланги для подачи раствора (промывка шурфа – обязательный элемент всего процесса).

А вот рама для всей системы может быть изготовлена самостоятельно, как и чертежи. Для МГБУ канатно-ударного типа чертеж не потребуется, но для шнековой бурильной установки лучше заранее просчитать и отметить вес, размер длины отрезков и прочие элементы.  Как сделать буровую установку на воду уже известно, а вот какую именно: канатно-ударную, шнековую или другую – выбирать только хозяину. Все зависит от тяжести грунта, глубины залегания водоносного слоя, риска встречи с плывунами и других особенностей.

Важно! На твердых грунтовых массах необходимо использовать бурение в несколько подходов. Сначала делается пробное, на бур 80 мм, затем берутся буры чуть большего диаметра и заканчивают проходить скважину буром нужного сечения. Допускается диаметр элемента до 350 мм.

Бурильная установка для скважин воды своими руками: особенности конструкции

Вдали от крупных населенных пунктов часто существует проблема с водоснабжением, что вынуждает владельцев загородных участков организовывать подачу воды посредством бурения скважин. Ввиду технологической сложности данного процесса оптимальным вариантом является привлечение специалистов. Однако промышленная бурильная установка для скважин на воду может дорого обойтись, да и эксплуатация подобной техники не всегда возможна в условиях ограниченного пространства. В этой ситуации можно воспользоваться малогабаритным буровым оборудованием, которое спокойно размещается даже на небольшом участке земли. Более того, такое устройство вполне реально собрать своими руками, что позволит сэкономить на услугах профессиональных бурильщиков.

Конструкция малогабаритных буровых установок (МГБУ) зависит от технологии бурения, которая бывает следующих видов:

  • ударно-канатная;
  • шнековая;
  • роторная.

Ударно-канатная установка ↑

Малогабаритная бурильная установка для бурения скважин ударно-канатным способом состоит из прочной треугольной конструкции (треноги), каната и металлической трубы (патрона). Принцип работы такого оборудования достаточно прост. Тяжелая труба под собственным весом опускается и разрушает грунт, одновременно захватывая его. С помощью каната и лебедки патрон извлекается на поверхность для очистки, после чего процесс повторяется снова.

К сведению. Для эффективного разрушения породы масса трубы должна быть более 80 кг.

Ударно-канатная МГБУ

Шнековая установка ↑

Шнековое бурение применяется, когда нужно пробурить неглубокую скважину в мягком суглинистом грунте. Бур представляет собой металлическую трубу спиралевидной формы с резцом на конце. Резец разрушает породу, которая доставляется на поверхность шнековым транспортером.

При шнековой технологии не используется вода. Поэтому такой способ часто называют «сухим» бурением. Вместе с тем, невозможность осуществлять процесс в особо твердых и сыпучих грунтах несколько ограничивает применение подобного оборудования.

Буровые инструменты для шнековой МГБУ

Установка для роторного бурения ↑

Буровая установка для роторного бурения скважин является технологически сложным устройством, которое применяется для глубинных работ в условиях твердых пород. Разрушающим инструментом выступает бур, закрепленный на конце бурильной колонны. Вращение колонны осуществляет ротор, который через редуктор подключен к двигателю. Для удаления разрушенной породы в забой подается промывочная жидкость, подымающая растворенный грунт на поверхность.

Интересно знать. Существует два способа промывки: прямая и обратная. В первом случае жидкость подается внутрь колонны. Во втором, наоборот, раствор подается с внешней стороны трубы и выводится через внутреннюю полость бурильной колонны. Благодаря способу обратной промывки можно добиться большего дебита скважины.

Роторное бурение с прямой промывкой

Самая эффективная технология – роторная. Несмотря на сложность конструкции, подобную бурильную установку для скважин можно собрать своими руками. Для этого понадобятся следующие детали:

  • вертлюг;
  • буровые штанги;
  • лопастной бур;
  • редуктор с двигателем;
  • мотопомпа;
  • водонапорный рукав;
  • лебедка;
  • стальная рама.

Вертлюг – один из важнейших элементов конструкции, выполняющий сразу несколько функций. Во-первых, он осуществляет передачу вращающего момента от редуктора к буровому инструменту. Во-вторых, через него подается промывочная жидкость в место забоя. Очень важно, чтобы вертлюг изготавливался из качественной стали, поэтому лучше приобрести готовую деталь, чтобы не иметь проблем при первом же бурении.

Конструкция вертлюга

Инструментом для разрушения горной породы выступает лопастной бур, который соединяется с основной конструкцией через буровые штанги. Длина одной штанги колеблется в диапазоне 1-2 м, а их количество зависит от глубины расположения водоносного горизонта.

Важно. Чтобы установку можно было использовать для разрушения твердых горных пород, бур должен изготавливаться из высокопрочной стали.

Чтобы буровая установка для скважин без проблем выполняла свою функцию, особое внимание следует уделить раме конструкции. С одной стороны рама должна обеспечивать надежное крепление оборудования, а с другой – быть достаточно устойчивой и прочной. Редуктор с двигателем размещается на подвижной части устройства, которая перемещается по двум направляющим с помощью лебедки.

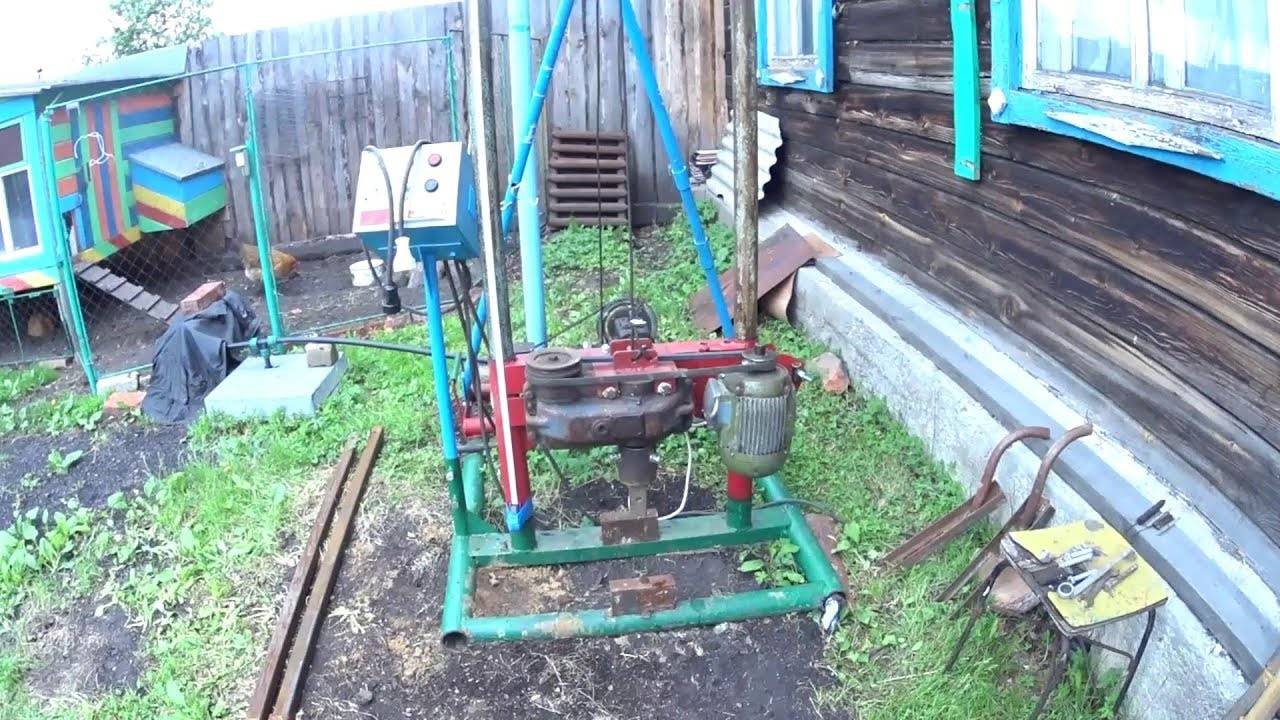

МГБУ для роторного бурения

Малогабаритная бурильная установка для скважин на воду, изготовленная своими руками, обладает рядом бесспорных плюсов. В то же время самодельное оборудование не лишено и недостатков.

Плюсы самодельной МГБУ:

  • небольшие габариты, позволяющие сохранить целостность приусадебной территории;
  • большой срок эксплуатации – промывочная жидкость во время работы проходит через инструмент, охлаждая его;
  • простой процесс бурения, с которым можно справиться в одиночку;
  • возможность сэкономить на приобретении готового оборудования или вызове профессиональных бурильщиков.

Минусы установки:

  • невысокая скорость бурения по сравнению с промышленными установками;
  • бурение исключительно в вертикальной плоскости на небольшую глубину;
  • сложность бурения песчаных грунтов;
  • необходимость приобретения комплектующих, цена которых прямо пропорциональна их качеству.

Учитывая все за и против, можно сделать определенный вывод. Самодельная бурильная установка для скважин на воду будет выгодна, если вы планируете заниматься буровыми работами не только у себя на участке, но и помогать, например, своим односельчанам. При этом глубина залегания грунтовых вод в этом случае должна быть не слишком большой. Если же скважину необходимо пробурить только вам, при этом качество воды должно соответствовать санитарным нормам, тогда выгоднее обратиться в специализированную компанию.

Буровая мини установка: аренда, для скважин, отзывы

Содержание

Для бурения скважин на участках применяются разные инструменты и оборудование. В одних случаях используют самодельные ручные инструменты, в других же прибегают к услугам профессионалов.

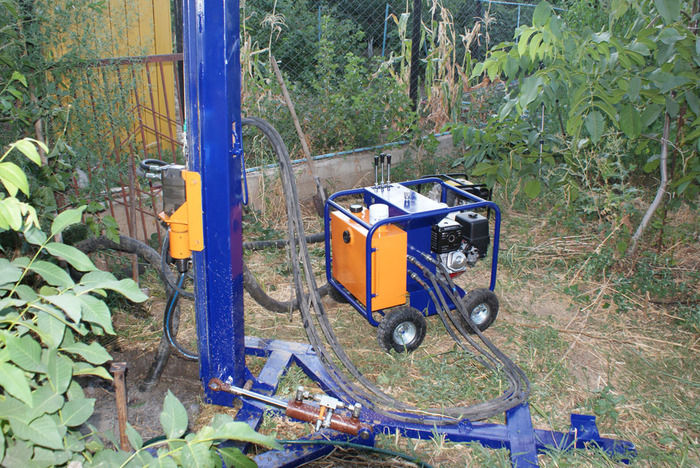

Гидравлическая буровая мини-установка во время транспортировки

Одним из самых популярных и верных решений будет аренда или покупка мини-установки для бурения скважин. О ней сейчас и пойдет речь.

Особенности и назначение мини-установок

Мини-установки – это специальное оборудование, что применяется для разработки скважин. Выполнять эти процессы можно даже своими руками, так как в установке все уже готово к работе.

Для запуска процессов эксплуатации нужно только приставить к ней обслуживающий персонал. Причем опыта для работы с ней практически не требуется. Именно поэтому многих интересует аренда мини-установки для бурения скважин.

Сама по себе установка – это небольшой механизм на колесах. Выглядит она, как механический прицеп с оборудованием. Однако стоит только своими руками расположить ее в развернутом виде, как ее внешний вид сразу же меняется.

Для бурения здесь используют движок, который вращает ротор или другой подобный механизм. Конкретный тип бурения определяется производителем установки. А разновидностей мини-установок для разработки скважин есть довольно много, и каждая разновидность имеет свои особенности.

Используют мобильные установки для разработки бытовых и промышленных скважин. Как правило, даже самодельные образцы горизонтально-наклонного бурения способны работать на глубине до 70 метров. А этого более чем достаточно, чтобы справиться с разработкой большинства бытовых скважин на песок.

Более продвинутые системы способны работать на глубине до 130 метров. Таким образом, с помощью мобильных бурильных установок можно создавать скважины практически везде. При этом относительно легкий вес, низкая мощность двигателя и мобильность дает вам возможность установить систему там, где никакой другой автомобиль или спецтехника не проедет.

Переносная шнековая мини-установка для бурения скважин

Как правило, аренда такого оборудования считается более выгодной и это совершенно очевидно. Ведь стоимость бурильных систем начинается от 1500 долларов. Причем такие образцы можно применять для создания неглубоких скважин. А в этом случае работу можно выполнить и своими руками.

В то время как аренда оборудования позволит вам производить бурение по гораздо более низкой цене. Так, аренда буровой установки по цене в 3000 долларов обойдется вам в 60-100 долларов в сутки.

Что, согласитесь, намного выгоднее. Особенно если учесть тот факт, что буровые работы с системами вертикального или горизонтально направленного действия можно завершить за несколько суток. А при наличии достаточно количества персонала и опыта и вовсе за 1-2 рабочих дня.

Все эти факторы и приводят к столь серьезной популярности мини-установок для бурения. Ведь с их помощью удается практически своими руками выполнить работы, которые раньше приходилось заказывать у высокооплачиваемых специалистов. Впрочем, стоит заметить, что профессионалы в любом случае справятся с работой быстрее и качественнее. Но решать все равно вам.
к меню ↑

Какие виды буровых мини-установок существуют?

Буровые установки – это очень мобильный и удобный механизм, который используют не только для бытовых работ, например, разработки скважин своими руками. Эти небольшие станции также часто применяются в промышленности, на строительстве, при прокладке коммунальных сетей и т.д.

Неудивительно, что и разновидностей мини-установок есть довольно много.

По типу направленного действия установки различают на:

  • Системы вертикального действия;
  • Системы горизонтального действия;
  • Системы направленно-наклонного действия.

Самодельная буровая мини-установка на треноге

Буровые механизмы первого типа – это самые стандартные и дешевые модели. Они предназначены исключительно для вертикального бурения скважин. Преимущественно используются для бурения скважин на воду глубиной до 80 м. Однако здесь уже все зависит от конкретной ситуации.

Вторая разновидность являет собой буровые механизмы, что используются при прокладке каналов под трубопроводы. Установки горизонтального действия больше необходимы на стройке и в местах, где нужно горизонтально проложить определенный канал.

Ярким примером является прокладка коммуникаций под фундаментом, которые необходимо проложить горизонтально или под определенным углом. В таком случае механизмы для горизонтального бурения подойдут наилучшим образом.

Наклонно направленные механизмы можно монтировать так, как вам будет удобно. Они более мобильны и удобны в работе, однако мощность их, как правило, немного понижена. Это происходит за счет уменьшения габаритов движка и рабочей части установки, так как это необходимо для возможности изменения ее положения.

Впрочем, встречаются довольно производительные самодельные образцы, которые умельцы собирали своими руками, и вот они уже вполне могут посоревноваться в мощности с более узкоспециализированными аналогами.

По способу действия или проходки их делят на:

Первые разрабатывают породу за счет вращения бурового долота, что находится на роторе. Вторые прокапывают скважину путем разбивки ее с помощью тяжелого элемента. Ну а комплексные образцы комбинируют в себе эти два принципа или привносят что-то новое. Это, как правило, импортные модели высокой стоимости.

По типу привода или принципе действия двигателя установки делят на:

  • Механические;
  • Гидравлические;
  • Электрические.

    Процесс использования мини-установки для разработки скважины

Механика контролируется и направляется шестеренками, цепными передачами, карданными валами и т.д. Это стандартный классический бур, который практически никогда не ломается, но слишком много весит и довольно примитивен.

Гидравлические модели сочетают в себе действие механики и гидравлика. Она, как правило, помогает увеличить давление на породу за счет использования веса собственных деталей установки.

Электрические в наших краях используют не так часто – это тоже импортные образцы техники, которая работает за счет электродвигателей. А тот, в свою очередь, запускается от движка автомобиля.

Еще один момент, на который стоит обратить внимание – это тип самой установки и ее система развертывания. Они бывают:

  • Автотракторными;
  • Стационарными;
  • Переносными.

Автотракторные буровые системы перевозят на прицепе. Питаются они непосредственно от двигателя автомобиля и имеют средний уровень мобильности.

Стационарные можно перевозить на авто, но они уже представляют собой более крупную технику, которую надо специально устанавливать и монтировать, а иначе работать вам с ними не удастся.

Переносные буровые механизмы имеют наименьшие габариты и производительность, зато их можно использовать практически везде, что тоже бывает очень полезно.
к меню ↑

Принцип работы установок

Опора автомобильной мини-установки для бурения скважин

Если вас интересует аренда или покупка такого оборудования, то для начала нужно разобраться в его особенностях и характеристиках.

Сама установка (самодельная или собранная на заводе) практически всегда состоит из стойки, опоры, двигателя, вращательного механизма и ротора.

Также она может оборудоваться лебедкой, штангой для перемещения ротора, регулировщиком и т.д. Гидравлические системы оборудуются непосредственно гидравликой, а установки с возможностью параллельной промывки оборудуются насосами.

Опорой для системы служит металлическая рама, на которую могут наварить автомобильный мост. Она может быть на колесах или раскладной. К раме крепится стойка, которая и содержит на себе практически все оборудование, включая движок и ротор. На стойке можно регулировать положение бурильных инструментов, а также всю работу устройства.

Движок за счет передач или гидравлики действует непосредственно на бурильный механизм, а тот уже передает усилие на долото или другой элемент, что разрабатывает скважину.

Отзывы говорят о том, что практически все бурильные мини-установки способны работать при температуре от -30 до +40 градусов по Цельсию. Мощность двигателя стандартного образца равняется 2-4 кВт.

Его потребляемое напряжение может изменяться от 220 до 380 вольт. Однако, как правило, производители стараются комплектовать свою продукцию преобразователями тока или другими подобными механизмами, чтобы расширить сферу их применения.

Импортная мини-установка на гусеничном ходу

Глубина бурения артезианских скважин зависит от множества факторов, но в большинстве случаев она ограничивается отметкой в 100-130 метров, что не дает вам возможность использовать такую технику для полноценной разработки артезианских скважин.
к меню ↑

Отзывы о бурильных установках

Ну а теперь рекомендуем обратить вам внимание на отзывы о малогабаритных бурильных станциях для скважин. Вот несколько из них.

Максим, 24 года, г. Астрахань:

С помощью небольшой бурильной установки смог с напарником пробурить скважину у себя на участке. Вся работа заняла всего лишь 2 суток. И это при том, что на середину второго дня непосредственно процесс бурения уже был закончен.

Павел, 49 лет, г. Пермь:

В свое время удалось проделать несколько скважин на предприятии. И все благодаря одной единственной стационарной установке от отечественного производителя. Это лучший вариант, если нужно быстро и без лишних затрат справиться с задачей по бурению.

к меню ↑

Как работает буровая мини-установка со шнеком? (видео)


 Главная страница » Буровые установки

Burovay.

Как самостоятельно сделать самодельную бурильную установку или бурильный станок для самостоятельного бурения скважин на приусадебном участке под воду и других нужд. Технологии и чертежи изготовления самодельных буровых установок своими руками
Сегодня мы поговорим о том, как самостоятельно сделать самодельную бурильную установку или бурильный станок для самостоятельного бурения скважин на приусадебном участке под воду и других нужд. Также рассмотрим технологии и чертежи изготовления самодельных буровых установок своими руками

Есть несколько основных типов бурения применимых в нашем случае. Это канатно-ударное бурение и вращательное бурение. Небольшие установки вращательного бурения с промывкой изначально более сложны и нормально бурят только очень мягкий грунт, проверено практикой.


Если хочется большего, то продеться соблюсти следующие условия:
вес в рабочем состоянии не менее 1500 кг
реализация на гидравлике
телескопическая мачта около 5 метров

Из минусов: сложность в реализации, затратность, меньшая мобильность. Из плюсов: возможность проводить работы под углом.




С ударным бурением все намного проще. Сама технология появилась еще 3000 лет назад в Китае и смысл ее в следующем. В скважину сбрасывается тяжелое, остроконечное долото разрушающее породу. Долото закреплено на тросе, для подъема которого, как вы уже догадались, можно использовать любой двигатель достаточной мощности.

В этом случае самодельный буровой станок получается достаточно компактным, надежным и имеет большой запас прочности при всей своей простоте. Работу вполне можно выполнять самостоятельно, но мы рекомендуем пригласить напарника. Иногда, при доставании грунта из бура лучше будет работать вдвоем. Глубина, как показала практика, может быть достаточно большой для бурения на воду, на простых грунтах более 100 метров. Технология очень проста и не требует никаких дополнительных расходов на помпы, буровой раствор и т.д.

Бросил бур – выбил грунт. За один удар может набираться до метра грунта, но обычно это 20 — 40 см. По срокам, работа над 40 метровой скважиной занимает около 7 дней.

Самодельная малогабаритная буровая установка состоит из элементов, часть из которых можно создать собственноручно. Для этого достаточно болгарки, сварочного аппарат, дрели и набора инструментов. Но наиболее важные элементы, такие как вертлюг и замки буровой штанги, изготавливаются на высокоточных станках, поэтому покупать их все же придется.




Буры подразделяются на:
ложковые буры
змеевиковые буры
буровые долота (наш случай)

Ложковый бур

Применяют, в основном, для местности с пластичными породами (грунт в виде смеси песка и глины, или просто глиняный). Здесь можно воспользоваться двумя вариантами исполнения. Первый вариант – это когда низ ложки выглядит ковшеобразным резцом. При этом с левой стороны он в виде резца, а с правой – как поперечный выступ. Второй вариант – сделать ложку из трубы, подобрав для этого трубу с самым подходящим диаметром.

Змеевиковый бур

Бур внешне похож на бурав по дереву. Применяют его для бурения плотных суглинков. Действие змеевикового бура подобно действию штопора. Вращаясь, он вкручивается в породу. Режущее лезвие змеевика выглядит в форме хвоста ласточки. Оно обязательно должно быть закаленным. Самостоятельно изготовить такой бур будет непросто, поэтому можно просто приспособиться, заменив его ледовым буром или отрезками винтовых шнеков.

Буровые долота

Применяются для бурения твердых пород и каменистых отложений. Для проходки различных пород здесь важен применяемый угол заострения. Для твердых пород он составляет от 110 до 130 градусов, для более мягких пород – от 30 до 70. Также долота различаются между собой по форме, опять же в зависимости от породы. Именно их мы рекомендуем при создании самодельной буровой установки на воду.




Сам бур состоит из вертлюга, буровой штанги и лопастного бура. Через вертлюг подается буровой раствор к шлангу, находящемуся внутри штанги. Эту деталь самостоятельно изготовить не удастся, так как для этого требуется точное оборудование. Если не будет полной герметичности, может произойти утечка раствора.

Штанга – это приспособление для передачи вращения от рук к буру, или от двигателя к буру. Также, как уже было сказано выше, через нее идет шланг для бурового раствора. Эти элементы бура имеют длину от метра до 1,8 метра. Но длину можно и нарастить. Это делается при помощи замков с прямоугольной резьбой.

Лопастный бур обычно имеет две лопасти и используется непосредственно для бурения. Интересно также будет знать, что существуют еще желонки. Они нужны для бурения скважин ударно-канатным методом на рыхлых, сыпучих, водоносных слоях грунта. Желонки служат также для очистки скважин после того, как поработает долото или от скопившегося ила, мешающего притоку воды. На тросе желонку сбрасывают в забой, в ее полость входит грунт открывая клапан. При поднятии клапан закрывается и удерживает грунт внутри желонки.

Что касается вышки. Ее высота до пяти метров. Конструкция в виде треноги, сверху находится канатный блок. При ударном бурении здесь используется балансир. При этом инструмент со штангами с метровой ли полутораметровой высоты сбрасывается в забой. Балансир представляет собой крепкую доску или деревянный брус.

Некоторые комплектующие буровой установки для многих бурильщиков действительно легче купить в фирме, поскольку они требуют сложных токарных работ, с которыми справится далеко не каждый токарь.

Но основной элемент – рама буровой и каретка вполне по силам для любого, кто может держать в руках сварку, болгарку и дрель. Эти инструменты в любом случае придётся освоить каждому буровику, поскольку у любой буровой установки в процессе работы ломаются различные элементы. Это неизбежно, ведь в земных недрах кроме песка и мягкой глины встречаются и камни различной твёрдости, вплоть до скальных пород и гранита. И заранее угадать, где попадутся Вам такие камни – невозможно. Поэтому каждый буровик должен уметь ремонтировать свой инструмент. .

Ну а если Вы умеете пользоваться перечисленным инструментом – то Вам вполне по силам построить самодельную буровую установку, которая будет ничем не хуже заводской, а скорее всего – даже лучше! Почему лучше? Да потому, что Вы будете делать ДЛЯ СЕБЯ! А “заводские буровые” нередко продаются с мелкими недоделками, а порой – и с откровенным браком. И заметить этот брак без опыта довольно сложно – скорее всего, он обнаружится только тогда, когда Вы начнёте бурить!




Преимущества буровой установки:

1. Очень низкая стоимость по причине существенной экономии при изготовлении буровой своими руками.

2. Качество самодельной буровой практически никогда не бывает ниже заводских буровых, а зачастую – существенно превосходит заводские!

3. Абсолютная схожесть технических характеристик самодельной буровой и заводских буровых (мощность мотора и глубина бурения).

4. Небольшой вес буровой (полная масса около 300 кг) и компактность (можно бурить в помещениях).

5. Мобильность. Бурение в труднодоступных местах (установка разбирается – и легко переносится вручную).

6. Сборка-разборка установки занимает не более 30 минут.




7. Легко перевозить (буровую установку можно перевозить в легковом прицепе).

8. Работать с малогабаритной буровой могут 2 человека.

Вертлюг промывочный для буровой можно поставить первым в списке обязательных деталей, из которых будет собрана своими руками установка. Он выполняет двойную функцию, а именно обеспечивает передачу вращающего момента буровому инструменту от мотора-редуктора и с его помощью осуществляется подача промывочного раствора к буровым штангам. Буровые вертлюги состоят из двух частей: это неподвижный корпус и свободно вращающаяся внутренняя часть с закрепленными на ней буровыми штангами.

Промывочная жидкость под давлением подается через патрубок, закрепленный на корпусе вертлюга с помощью соединительной пожарной головки Ø 50 мм. Герметичность соединения обеспечивается уплотнительными манжетами, устанавливаемыми в верхней и нижней части корпуса. Сама конструкция бурового вертлюга может показаться не самой сложной, но от точности обработки и тщательности подгонки деталей при его сборке зависит продолжительность срока эксплуатации всего оборудования.

По размерам вертлюг самодельной установки сравнительно небольшой, но во время работы он подвергается действию очень больших нагрузок. Это вес штанг и бура, давление промывочной жидкости на корпус, неизбежные мелкие деформации при вращении деталей. Поэтому корпус и другие детали вертлюга выполняется из прочной стали, обеспечивающей долгосрочную работу установки в большинстве климатических зон.

Изготовление деталей вертлюга производится на высокоточных обрабатывающих станках. Поэтому между неподвижной и вращающейся частью конструкции имеется только минимально допустимый зазор.
Для каждого вида бурения (вращательное, ударное, с промывкой водой или без нее) используется свой вид следующего обязательного элемента оборудования — буровой штанги.

Различаются штанги как по типу сечения (круглое или шестигранное), так и по размерам. Самодельная буровая предлагаемой конструкции предполагает использование буровых штанг круглого сечения Ø 48, длиной от 1 до 1,8 м.
При помощи буровой штанги вращательное движение от мотора-редуктора передается непосредственно к лопастному буру. По мере размельчения породы, штанга под действием собственного веса опускается вниз. В течение всего процесса бурения необходимо периодически наращивать штангу по мере ее погружения. Всего для бурения скважины на глубину до 50 метров вам понадобится комплект из 34 полутораметровых штанг.




Прочное соединение отдельных элементов при помощи замков обеспечивается прямоугольной (трапецеидальной) резьбой. Этот тип резьбового соединения такой же удобный, как и используемая при профессиональном бурении коническая резьба.
Вторая функция, которую выполняет в самодельной буровой установке штанга — это подача промывочного раствора на глубину бурения. Раствор поступает через внутреннее сечение в зону бурения и, дополнительно размягчая породу, вымывает ее на поверхность.

Буровые штанги хорошо работают в условиях больших нагрузок при соприкосновении с грунтом и постоянного давления раствора, соответственно могут использоваться в течение долгого срока.

При бурении на ручной установке, лопастной бур является самым оптимальным инструментом для размельчения породы. В изготовленной своими руками буровой мы предлагаем использовать варианты трехлопастных буров Ø от 80 до 350 мм, которые подходят для бурения грунтов I – IV категории.

Использование бурового инструмента этого типа хорошо подходит для оборудования, работающего по принципу вращательного бурения циклическим способом. Именно к этому типу и относятся самодельная буровая установка предлагаемой нами конструкции.
Бур представляет собой последнюю секцию штанги с тремя рабочими лопастями, с вплавленными в них прочными пластинами ВК 8. Такая конструкция бура обеспечивает достаточно быстрое измельчение грунта.

Имейти ввиду, что при бурении в относительно твердых грунтах, скважину необходимо бурить за два или несколько раз (проходок). Буры в этом случае используются по возрастающей. Первым идет бур ф80, который в нашем случае является разведочным. За разведочным слудуют буры больших диаметров. Соответственно если требуется пробурить скважину буром ф350мм, то возможно потребуется бурение за 3 проходки с использованием промежуточного бура ф200мм или ф250мм. При соблюдении данной схемы нагрузка на буровую установку не будет превышать предельной

Самодельная установка для бурения скважин состоит из:

— Стальной трубы диаметром не менее 120 мм (длинна в зависимости от глубины скважины). В дальнейшем эта труба будет служить обсадной трубой для скважины. Верхний конец трубы закрывается фланцем с проходным штуцером, через который по шлангу будет закачиваться вода. Для крепления фланца к стенкам трубы привариваются ушки (4 штуки) с отверстиями под болты М10.
— Насоса типа малыш, который в дальнейшем и будет качать воду из скважины.- Бочки 200 литровая

Бурение скважины самодельной установкой происходит следующим образом:

1) Выкопать небольшую яму с помощью лопаты.2) Установить трубу с вырезанными зубцами вертикально.3) Соединить штуцер на трубе со шлангом идущим от насоса в бочке.4) Нагнетаем воду в трубу. Под своими весом труба будет отпускаться все ниже и ниже до тех пор, пока не достигнет водоносного пласта в земле.

Для того чтобы труба погружалась быстрее, — ее надо немного поворачивать в одну и другую стороны и покачивать: зубцы будут крошить землю, и ее частицы легче вымываются водой.

Вращать трубу можно с помощью ворота, изготовленного из двух трубок и закрепленного стяжным хомутом. .

Воду для бурения можно забирать, из двухсотлитровой бочки, стоящей рядом. Для того чтобы труба погружалась быстрее, — ее надо немного поворачивать в одну и другую стороны и покачивать: зубцы будут крошить землю, и ее частицы легче вымываются водой.

Все бурильные работы лучше делать вдвоем. В намеченном месте роется яма глубиной около метра и в нее опускается зубчатый конец трубы. Несколькими поворотами ворота ее углубляют в грунт и закрепляют в вертикальном положении. Затем включают насос. Воду, которая набирается в яму, можно вычерпывать и снова наливать в бочку, процеживая через сито. На бурение скважины глубиной 6 метров в суглинистой почве тратится около часа времени.

После того, как дошли до водоносного слоя, нужно снять фланец и опустить в трубу насос для пробной откачки. Сначала пойдет грязная вода, а потом чистая. В дальнейшем при эксплуатации скважины, насос не должен касаться дна, иначе он быстро забьется грунтом.

Вся бурильная оснастка должна быть рассчитана на соответствующие нагрузки. Штанги и бур нужно изготавливать из высокопрочных сталей. Поэтому собирая бурильный станок своими руками сразу нужно быть готовым к тому, что некоторые элементы, например бур, нужно будет заказывать на предприятии, где смогут выточить деталь и сделать качественную закалку металла. Трубы для штанг должны иметь стенки 5-8мм. Что касается резьбовых соединений, то желательно нарезать прямоугольную или трапециевидную резьбу, дабы в процессе вращения колонки на заключительном этапе не случилось её срыва.

При строительстве буровой вышки можно использовать брёвна 150-200мм в диаметре. Сама вышка может быть выполнена в виде треноги, или иметь более совершенную конструкцию. На самом деле удобнее пользоваться металлической конструкцией, где электродвигатель закреплён на специальной каретке, которая свободно двигается вверх и вниз по направляющим осям. Этими осями могут быть вертикальные стойки буровой вышки. Такая система позволяет добиться строго вертикального хода бура и упрощает добавление новых штанг при углублении.
Основная сложность заключается в изготовлении бура и штанг со специальной резьбой. Вверху страницы помещено фото резьбового соединения настоящих бурильных штанг. Резьба там конусная, а толщина стенки трубы составляет как минимум 5мм. Для чего нужны такие меры? Дело в том, что в процессе бурения скважин превышающих 25-метровый рубеж, направление бура может отклоняться от вертикали, что приводит к экстремальной нагрузке на вращающуюся колонку. Конусная резьба с прямоугольной или трапециевидной нарезкой предотвращает обрыв. При таком виде резьбового соединения усилие предаётся не только по наружной поверхности трубы, но и на всю толщу металла.

Несколько слов о самом буре. Есть разные виды буров. Применение того или иного вида обусловлено типом грунта и глубиной скважины. Самым распространённым считается спиральный бур или змеевик.

При изготовлении змеевика шаг спирали делают равным диаметру. В качестве материала используют стальные полосы толщиной 8-10мм, которые после формирования нужной формы лезвия подвергается закалке. Нижнее основание бура колеблется от 50 до 80мм, а длина лезвия 258-290мм.

Самодельные бурильные станки


Жизнь заставляет многих задуматься о том, чтобы сделать самодельный бурильный станок, и самому обеспечить свою семью питьевой водой и не зависеть от городского водоснабжения. Поскольку в последнее время вода неглубокого залегания испорчена, выгоднее бурить именно скважину, а не рыть глубокий колодец.

Чтобы воплотить задуманное в реальность, нужно ознакомиться с технологией бурения. Если грунт сыпучий, то первым делом подготавливают широкую яму, чтобы убрать обсыпающуюся часть грунта и укрепить её стенки деревянными щитами. Её глубина зависит от типа почвы и может достигать двух метров, а ширина — полтора на полтора метра. Над местом будущего источника устанавливается буровая вышка. Она представляет собой устойчивую конструкцию, с помощью которой будет производиться подъём и опускание буровой колонки, а также её вращение через передаточную систему мощного электропривода. Буровая колонка – это наборная толстостенная труба с буровой головкой на конце. Эта часть бурильного станка подвергается большим нагрузкам, поэтому при ручном бурении скважины её собирают по мере углубления из отдельных штанг 1,5м длины с помощью резьбовых соединений или хомутов.

Вся бурильная оснастка должна быть рассчитана на соответствующие нагрузки. Штанги и бур нужно изготавливать из высокопрочных сталей. Поэтому собирая бурильный станок своими руками сразу нужно быть готовым к тому, что некоторые элементы, например бур, нужно будет заказывать на предприятии, где смогут выточить деталь и сделать качественную закалку металла. Трубы для штанг должны иметь стенки 5-8мм. Что касается резьбовых соединений, то желательно нарезать прямоугольную или трапециевидную резьбу, дабы в процессе вращения колонки на заключительном этапе не случилось её срыва.

При строительстве буровой вышки можно использовать брёвна 150-200мм в диаметре. Сама вышка может быть выполнена в виде треноги, или иметь более совершенную конструкцию. На самом деле удобнее пользоваться металлической конструкцией, где электродвигатель закреплён на специальной каретке, которая свободно двигается вверх и вниз по направляющим осям. Этими осями могут быть вертикальные стойки буровой вышки. Такая система позволяет добиться строго вертикального хода бура и упрощает добавление новых штанг при углублении.

На рисунке показано как может выглядеть самодельная буровая установка, позволяющая бурить скважину под воду. Собрать такую конструкцию не сложно. Основная сложность заключается в изготовлении бура и штанг со специальной резьбой. Вверху страницы помещено фото резьбового соединения настоящих бурильных штанг. Резьба там конусная, а толщина стенки трубы составляет как минимум 5мм. Для чего нужны такие меры? Дело в том, что в процессе бурения скважин превышающих 25-метровый рубеж, направление бура может отклоняться от вертикали, что приводит к экстремальной нагрузке на вращающуюся колонку. Конусная резьба с прямоугольной или трапециевидной нарезкой предотвращает обрыв. При таком виде резьбового соединения усилие предаётся не только по наружной поверхности трубы, но и на всю толщу металла.

Несколько слов о самом буре. Есть разные виды буров. Применение того или иного вида обусловлено типом грунта и глубиной скважины. Самым распространённым считается спиральный бур или змеевик. (Как изготовить такой бур в домашних условиях подробно описано в прилагаемом файле, который можно скачать внизу страницы, также прилагается книга «Колодцы и скважины своими руками».) При изготовлении змеевика шаг спирали делают равным диаметру. В качестве материала используют стальные полосы толщиной 8-10мм, которые после формирования нужной формы лезвия подвергается закалке. Нижнее основание бура колеблется от 50 до 80мм, а длина лезвия 258-290мм.

Наиболее подходящие способы ручного бурения скважин современности и старых мастеров можно узнать из книги О.Н. Долина.

• Скачать «Колодцы и скважины своими руками» О.Н. Долин.

• Скачать чертежи самодельных бурильных станков.




Свежие записи:

diy буровая установка для водяных скважин, diy буровая установка для бурения скважин на воду Поставщики и производители на Alibaba.com

Покупка невыполненная. DIY установка для бурения скважин на воду на Alibaba.com и повысит ваши навыки бурения на ступень выше. Эти. diy буровая установка для бурения водяных скважин входит в захватывающую коллекцию, которая включает в себя несколько моделей, размеров и дизайнов, чтобы удовлетворить различные требования пользователей. Они также имеют справедливые цены, предлагая невероятные предложения и предложения, которые идеально вам подходят.Изготовленные из прочных материалов, эти. DIY установка для бурения водяных скважин отличается высокой прочностью и непревзойденной эффективностью.

Последние инновации, заложенные в них. DIY установка для бурения водяных скважин делает их идеальными для горнодобывающей промышленности. Файл. Буровая установка для водяных скважин diy может похвастаться удивительно низким уровнем выхода из строя, а ее обслуживание также чрезвычайно простое благодаря легкодоступным запасным частям и ремонту от производителей. Эти. Установка для бурения водяных скважин diy Установка обладает исключительными механическими и гидравлическими характеристиками, а также безупречной скоростью трамвая, что обеспечивает максимальную производительность.Их скорость движения достаточна, чтобы они не тратили лишнее время перед тем, как добраться до места бурения.

The. Установка для бурения водяных скважин своими руками , которую вы найдете на сайте Alibaba.com, разработана с учетом требований безопасности и комфорта операторов. Передовые меры безопасности, такие как идеальная эргономика для физического комфорта, низкий уровень шума, низкий уровень выбросов пыли и минимальные физические опасности, являются заметными особенностями этого. буровая установка на воду своими руками . Управляя этим. буровая установка на воду своими руками не очень сложна. Они имеют множество стандартных функций, и профессионально обученным операторам будет легко с ними работать.

Получите максимальную отдачу от своих инвестиций с этими превосходными. буровая установка для бурения скважин на воду своими руками представлены на сайте Alibaba.com. Их эффективность и надежность докажут, что они стоят своих ценников. Они дадут вам возможность достичь ваших целей в области добычи и бурения и определенно превзойдут ваши ожидания.

Самодельная буровая установка для воды

Каждый, у кого есть свой участок, знает, насколько важно иметь собственный источник воды. Это не привилегия, а необходимость, без которой невозможно принять душ, мыть фрукты и полить цветы. Конечно, кто-то вспомнит о мифическом централизованном водоснабжении в сельской местности. Но это не более чем фантастика.

На данный момент единственная возможность получить хороший источник воды на даче — это сделать буровую установку своими руками и использовать ее для бурения скважины. Поверьте, это не так сложно, как может показаться на первый взгляд. Но для достижения результата придется приложить определенные усилия.

Прежде чем вы сможете построить буровую установку для воды своими руками, вам необходимо разобраться в особенностях наиболее популярных конструкций. Можно выделить четыре основных типа, которые чаще всего используются строителями:

  1. Установка шнекового бурения на воду. В процессе работы шнек достигает земли. Вода для мытья не нужна.
  2. Ударно-канатная конструкция.Система состоит из каркаса и основания в форме треугольника. Основную работу выполняет долото или желонка, которые крепятся на тросе.
  3. Ручная установка с ротором — самый простой с инженерной точки зрения вариант. У него даже нет мотора. Используется для бурения человеческой силы. Подобные установки для добычи воды в профессиональном бурении используются очень редко из-за медлительности и трудоемкости.
  4. Роторная система для добычи воды обеспечивает эффективную гидропористость.

Как видите, каждая буровая установка для воды работает по определенному принципу на основе уникальной конструкции. Например, если осуществить ударно-тросовое бурение своими руками, разрушение грунта произойдет с нагрузкой. Он будет ритмично падать, разрушая слой за слоем.

Внимание! Как только грунт размягчается — его снимают с воронки. Затем цикл повторяется снова, чтобы добраться до воды.

Если при работе использовать вращающуюся дрель, можно как выиграть, так и проиграть.Победа в том, что вам нужно прикладывать меньше физических усилий. Основная сложность заключается в дизайне самой конструкции. Он довольно громоздкий и сложный в технологическом отношении. Так что вам нужно приложить немало усилий, чтобы это сделать.

Внимание! Определенные элементы конструкции для буровой установки создать своими руками невозможно. Так что будьте готовы к тому, что их придется покупать.

Некоторые детали к буровой установке, собранные руками, придется заказать Тернеру. Что немаловажно, по результатам вашей работы стала профессиональная машина, которая справится с поставленной задачей.Кроме того, после использования вы сможете перепродать или сдать в аренду.

Нередко после успешного бурения скважины на своем участке к человеку, выполнявшему проект, начинают просить соседей сделать то же самое. Поэтому строительство буровых установок для воды своими руками может стать первым шагом к началу успешного бизнеса.

Виды сверл ↑

На типы можно разделить не только буровые установки. Бура, которую вы будете использовать для создания колодцев своими руками, тоже имеет свою классификацию:

  • Ложковый бур для буровой установки на воду.Этот элемент конструкции используется на пластичных грунтах. Обычно это смесь песка и глины. Есть две версии. В первом нижняя часть ложки выполнена в виде ведра с резаком с левой стороны. Правая грань выполнена в виде бокового ребра. Во втором варианте ложка изготовлена ​​из трубы подходящего диаметра.
  • Coil Bur необходим для прохождения плотных суглинков. Устройство работает как штопор. Он быстро ввинчился в землю. Конструкция клинка выполнена в виде ласточкиного хвоста.В этом случае это должен быть предварительный темперинг. Для строительства вам потребуются услуги профессионального токаря, своими руками тут самостоятельно не выйдет.
  • Долото необходимо для прорыва твердых пород высокой плотности. При создании дизайна особое внимание следует уделить углу конусности. От этой характеристики зависит, на какой земле вы впоследствии сможете работать. Для твердых пород нужно 110-125 градусов, для достаточно мягких 35-70. Большое значение имеет форма.

Выбор правильной буры также играет важную роль при создании оснастки для воды своими руками.Если вы подберете неправильное сверло, вы просто не сможете углубиться до нужного уровня.

Необходимые инструменты и материалы ↑

Перед началом сбора ручной буровой установки для добычи воды своими руками для проверки материалов и инструментов необходимо иметь:

  • Крест сантехнический.
  • Ножовка по металлу.
  • Труба стальная. Его диаметр должен составлять полдюйма.
  • Die.
  • Разводной ключ 1.
  • Выселение с полудюйма в диаметре.

После того, как все инструменты и материалы собраны, она готова к возведению конструкции своими руками. Но для начала нужно подготовить отрезки трубы. Они послужат основой самодельной буровой установки на воду.

Алгоритм генерации ↑

Для создания буровой установки на воду своими руками необходимо использовать качественные материалы и инструменты. Таким образом алгоритм делает это. Он состоит из следующих этапов:

  1. Для создания поперечной конструкции в трубках надо на концах сделать надрезы.При этом длина его должна быть два дюйма.
  2. Приварите стальные пластины к торцу трубы. Каждую тарелку нужно сделать в виде наконечника.
  3. Обеспечить подачу воды. Это можно сделать своими руками. Просто прикрепите шланг к поперечному отверстию. Для плотности подключения нужно использовать специальный переходник. Это повысит эффективность буровой установки.
  4. В отверстие крестовина насажена сантехническая резьба. Лучше всего она была из ПВХ. В крайнем случае можно использовать волокна конопли.
  5. На дно трубки с обрезанным наконечником.Для этого нужно использовать выселение.

После всех этих пунктов вы подготовите и установите ручную буровую установку на воду, которую вы сделали своими руками. Но есть одна важная вещь, которую вы должны знать. По достижении расточки ниши в одном метре заменяется отрезок трубы на более длинный.

Традиционно начинать следует с выбора необходимых инструментов для создания оснастки для воды своими руками, вам потребуются:

  • сверло с набором бит,
  • отвертка,
  • Болгарский,
  • аппарат для сварки.

Буровая установка для воды на воде состоит из следующих конструктивных элементов:

Чтобы работы по добыче воды руками двигались быстрее, буровая установка должна подключаться к мотору. Оптимальный вес патрона 70-80 килограмм. За очистку днища отвечает желонка. Процесс изготовления состоит из следующих этапов:

  1. Стекло должно изготавливаться из трубы. Диаметр детали должен быть в пределах от 11 до 12 см. чем тяжелее материал для воды, которую вы делаете руками, тем лучше.
  2. Нижний срез выполнен сужающимся в виде зубцов треугольной формы. В патроне просверлено несколько отверстий.
  3. В земле выкопана яма. Из него выпадет стеклянная установка для воды, которую вы построите своими руками.
  4. Бур изготовлен из стальной трубы. В разрезе должно быть 10 см. На верхнем конце навинчивается резьба. На противоположной стороне вкручиваем саморез на 1-2 оборота. Его диаметр 20 см.
  5. К шнеку приварены стальные лопасти.
  6. К тройнику прикреплена планка.

Буровая установка готова к воде, в которую вам нужно идти. Как только глубина превышает 1 метр — удочка удлиняется. Как видите, все это легко сделать руками, а у вас есть участок воды.

Создание оснастки для воды своими руками позволит получить полную автономию и собственные источники. Конструкция не представляет особой сложности, и собрать ее на любой вкус.

Связанные с контентом

Можете ли вы пробурить собственную скважину? — Хозяйство и животноводство

Многие люди думают о покупке небольшого портативного станка для одного человека и бурении собственных колодцев.Но прежде чем большинство людей начнет действовать в соответствии с этой фантазией, они хотят знать ответ на один вопрос: действительно ли я смогу это сделать?

MOTHER EARTH NEWS беседовала, слышала и читала о многих людях, которые пробовали бурение скважин своими руками. Некоторые из наших друзей и сотрудников потратили дни своего собственного времени на вырубку земли в местах своего будущего проживания. И мы даже сами пробурили несколько отверстий в нашей эко-деревне, чтобы увидеть, насколько хорошо работает оборудование, доступное для работы. Итак, мы дошли до того момента, когда чувствуем себя достаточно квалифицированными, чтобы ответить на этот вопрос. И наш ответ …

Может быть. Верно, может быть, ты сможешь — и, более того, должен — пробурить собственную скважину. Теперь мы знаем, что это невнятный ответ, но это непростой вопрос, и мы расскажем вам три важные причины, почему. Но прежде чем мы это сделаем, мы можем рассказать вам об одной простой части решения о бурении скважины: если вы решите это сделать, вы, вероятно, будете использовать для этой работы буровую установку Hydra-Drill, продаваемую Deep Rock Manufacturing. Нам не удалось найти другую компанию, предлагающую в настоящее время аналогичную небольшую портативную установку.

Давайте теперь перейдем к трем вопросам, на которые вам нужно ответить, прежде чем вы потратите деньги на самодельную установку.


[1] Может ли машина это делать? Очевидно, портативная установка, приводимая в действие трехтактным двухтактным двигателем, не будет иметь такой мощности, как одна из этих роторных монстр. По нашему собственному опыту, стандартное долото Hydra-Drill отлично справляется с пробиванием грязи, песка, глины и мягких пород, таких как слюдяной сланец. Однако, когда он ударяется о слой твердого синего кварца, этот бит находит свое соответствие.

DeepRock действительно продает специальную коронку с наконечником из карбида вольфрама (вы можете собрать ее самостоятельно, когда она износится) за 45 долларов, и даже алмазную коронку за 145 долларов для резки твердых пород. Сами мы их никогда не пробовали. Мы разговаривали с людьми, которые успешно использовали специальные биты, но все признают, что это происходит довольно медленно. Как написал нам один читатель из Онтарио: «После четырех часов бурения в твердом граните я проник на удивительную глубину в полтора дюйма.»(Этот разочарованный парень впоследствии вызвал профессионального бурильщика, который пробурил всю свою скважину за четыре часа!)

Но медленно или нет, но зачастую это удается. Orville and Dot Synoground в Пайн-Маунтин, штат Джорджия, пробурили 35 футов твердого гранита с помощью Hydra-Drill и алмазной коронки. Они достигли слоя горной породы на высоте 18 футов и продолжали бурение — разрезая около шести дюймов гранита в час — пока не прорвались. После трех твердых недель работы, Орвилл и Dot ударили воду на 165 футов.

Другими словами, правильно оснащенный Hydra-Drill может пройти через множество довольно неровных горных пород, по крайней мере, на небольшой или средней глубине. Но преодоление множества сложных вещей может стоить усилий, а может и не стоить. (Действительно, советники Deep Rock часто предлагают подтянуть буровые штанги и перейти на новое место, если вы наткнетесь на особенно твердый валун.) Следовательно, вам будет полезно узнать все, что вы можете о геологии вашего района, прежде чем вкладывать средства в бурение буровая установка. Уточните у соседей глубину и состояние почвы их колодцев.Спросите у бурильщиков, какой самый твердый камень они преодолевают рядом с вами. Свяжитесь с Геологической службой США, чтобы получить карту региона с информацией о растачивании. И позвоните в местную службу охраны почв, чтобы узнать, что они могут вам сказать. Как сказал наш канадский читатель, узнав на собственном горьком опыте, что его собственность располагалась над массивным Лаврентьевским щитом: «Если вы хотите заняться бурением скважин, убедитесь, что у вас есть хотя бы шанс намочить ноги».

[2] Сможете ли ВЫ? Многие из первых бурильщиков скважин, о которых мы узнали, создали свои самые худшие проблемы.Некоторые люди из Общины Эдема в Брюстоне, штат Теннесси, трижды застряли в своей первой скважине! Как они писали в своей статье «ГОЛОС Эдема»: «Мы осознаем, что многие наши проблемы возникают из-за нашей неопытности … Но наша неопытность мало чем отличается от вашей».

Новичок может постичь несколько бедствий. Если вы не поддерживаете постоянную циркуляцию воды во время бурения или используете соответствующий химический герметик при прорезании мягкого материала, ваша скважина может разрушиться и захватить все ваши бурильные штанги и трубы! Если вы не будете осторожны, чтобы крепко держаться за участки, еще находящиеся в земле, когда по частям вы снимаете бурильные штанги, вы можете уронить несколько кусков сосны и сверло в скважину.Трудно даже сказать, когда ты попал в воду!

К счастью, 18-страничное руководство Deep Rock очень информативно. Наряду с четким описанием базовой процедуры сверления, он честно предупреждает о нескольких типичных ошибках и о том, как их избежать или исправить постфактум. Точно так же у компании есть пять бесплатных телефонных линий, на которых работают люди, которые дадут вам все полезные советы. Один из наших местных друзей, у которого было немало проблем с бурением, с готовностью признал: «У них много порядочности.Вы не можете и мечтать о гораздо лучшем обслуживании ». Нам кажется очевидным, что Deep Rock — компания с более чем 20-летним опытом — действительно пытается помочь своим клиентам добиться успеха.

[3] Это дешевле? По текущим ценам, если вы покупаете все оборудование, необходимое для бурения и обсадной колонны одной 100-футовой скважины у Deep Rock (за исключением любых специальных долот), вам придется потратить 1304 доллара или 13,04 доллара за фут. Однако оборудование для каждых последующих 100 футов — на той же самой или новой буровой площадке — стоит всего 286 долларов за дополнительные штанги и обсадную колонну. (Следовательно, одна 200-футовая скважина будет стоить 1590 долларов в расходах, или 7,95 долларов за фут.) В среднем по стране для профессионального бурения от 10 до 12 долларов за фут. Поскольку цена сильно различается (она составляет всего 3 доллара за фут в некоторых частях Флориды, около шести или семи долларов в нашем районе и до 42 или 49 долларов в некоторых частях Калифорнии или Аляски), вам придется провести сравнение цен. для себя.

Помните, однако, что все такие расчеты предполагают, что ваш труд бесплатный. Сверление требует значительных усилий и времени.Действительно, с помощью Hydra-Drill вы должны прорезать все отверстие дважды: один раз с помощью «пилотного» сверла, а второй раз с помощью полноразмерной развертки. И всякий раз, когда вам нужно использовать коронку, вы будете вытягивать и перетягивать все свои буровые штанги каждые два фута! Кроме того, у вас будет скважина диаметром 2 дюйма; коммерческий бурильщик, вероятно, даст вам скважину шириной 6 дюймов. Это означает, что вам придется использовать более дорогой струйный насос, а не более распространенный погружной насос. С другой стороны, в зависимости от лицензионных требований в вашем регионе, вы можете окупить большую часть своих затрат, буря скважины для других.

В целом, мы бы сказали, что если вы убедились, что условия бурения благоприятны, если стоимость выполнения этого самостоятельно конкурентоспособна с коммерческими расходами на бурение (или если коммерческие бурильщики не могут добраться до вашей собственности), и если у вас есть необходимое время и способности для выполнения связанных с этим механических задач, вы вполне можете пробурить собственную скважину.



Вам решать!

drillyourownwell.com

85 веб-страниц и 52 видеоролика
полностью посвящены помощи вам в бурении собственной скважины

Вы можете пробурить собственную мелководную скважину, используя шланги из ПВХ и бытовой воды.Это дешевый и эффективный способ выкопать собственный мелководный колодец. Бурение водозаборных скважин подходит не только для профессионалов с огромными коммерческими буровыми установками. Самостоятельно копать колодец — это и интересно, и весело.

Описанные здесь методы бурения скважин на воду хорошо подходят для рытья / бурения грязи и глины, включая действительно твердую глину. Они не подойдут, если вам нужно просверлить скалу, но если место, где вы живете, плоское или относительно плоское, это определенно стоит попробовать.Многие думают, что им нужно выкопать или пробурить скважину в водоносный горизонт. Для полива и полива газонов достигать водоносного горизонта необязательно. Вам нужно только просверлить отверстие под стоячим уровнем воды. Очень вероятно, что вы сможете пробурить собственную скважину. Этим методом бурения скважин было пробурено много успешных скважин. Это дешево. Можно ожидать, что «буровая» часть проекта будет стоить около 200 долларов.

ВЫ МОЖЕТЕ БУРИТЬ СОБСТВЕННУЮ СКВАЖИНУ

На этих страницах метод «бурение скважин на воду своими руками» называется бурением скважин, но многие называют этот метод «промывкой» или «промывкой» скважины. Это несколько похоже на метод вращающегося долота, который большинство реальных бурильщиков водяных скважин используют для бурения скважин на воду.

В технике «сделай сам» вода закачивается по центру трубы из ПВХ сортамента 40, используемой как в качестве буровой штанги, так и бурового долота. На нижнем конце трубы из ПВХ делается «сверло» путем врезания зубцов в конец трубы из ПВХ. Труба вращается вперед и назад, когда труба из ПВХ медленно погружается в землю, в то время как стружка выносится на поверхность восходящим потоком воды в кольцевом пространстве вокруг трубы.Если вы хотите выкопать собственный колодец, попробуйте эту технику.

Установка колодца и насоса может сэкономить много денег, особенно если вы теперь платите местным коммунальным предприятиям за воду для орошения. Вы, наверное, заметили, что простой полив газона может обойтись дорого. Вы можете потратить меньше денег на полив газона. Собственно, на полив газона можно практически не тратить деньги. Прекрасно подходит и для садоводов.

Если вы впервые посещаете сайт, вы, вероятно, захотите начать со страниц «Предпосылки» или «Основные этапы бурения скважин».Основная часть площадки предназначена для бурения водяных скважин с использованием всего двух шлангов для бурового раствора. Недорогой ПВХ используется для изготовления бурильных труб, бурового долота и экрана скважины. Этот метод бурения скважин на воду своими руками очень дешев, и с его помощью было установлено много успешных неглубоких скважин.

При бурении скважины вручную может быть очень полезно, по крайней мере, ознакомиться с методами, используемыми настоящими бурильщиками скважин, такими как большие мощные грузовики и огромные резервуары для воды.То, что мы делаем, очень похоже, почти идентично. Мы не можем копать ямы такой ширины или глубины, но это один и тот же процесс. Местная компания по бурению скважин была достаточно любезна, чтобы разрешить мне видео их процесса. Проверьте это на сайте «Real Well Drilling».

Есть несколько улучшений, которые вы можете внести в основную технику бурения скважин своими руками. Чтобы сделать эту технику еще более эффективной, вы можете использовать методы, описанные на страницах «Сверление глубже с помощью BENTONITE» и «Сверление на 10 футов глубже». Кроме того, переход на сверло по металлу сделает ваше бурение более продуктивным.Это все методы, которые были присланы пользователями сайта и обнаружены при бурении скважин.

Гравийная набивка может увеличить добычу скважины, поэтому на них есть разрез. Я не рекомендую вам включать гравийную набивку в свой первый колодец, но после того, как вы освоите технику, вы, вероятно, захотите проверить страницы, посвященные гравийной набивке.

Не покупайте помпу, не прочитав эту страницу: Какой насос? Вам нужен насос для неглубокой скважины, также известный как всасывающий насос.Насосы для бассейнов и другие типы перекачивающих насосов работать не будут.

В разделе «Видео» вы найдете видеоролики, демонстрирующие методы, используемые во всем мире. Некоторые из этих методов, например баптистский метод, требуют очень небольшого количества бурового раствора и используются веками.

Нам посчастливилось получить информацию от Боба Табора, настоящего бурильщика, который всю свою жизнь бурил скважины. Обязательно загляните на страницу — «Совет РЕАЛЬНОГО бурильщика.”

Билл Гранад из Тампы, Флорида, разработал очень похожую технику бурения скважин на воду своими руками. Он добился огромного успеха. Билл помог своим соседям пробурить кучу скважин, его протоколы могут быть вам полезны. Посмотрите в разделе «Другой домашний бурильщик».

Несколько пользователей этого сайта любезно прислали фотографии и информацию о пробуренных ими скважинах. Проверьте «Истории успеха» в меню. Например, интересна одна из наших недавних историй успеха, Стив из Южного Джерси.Стиву нужен был способ полить свою ферму с рождественскими елками, и он успешно пробурил собственный колодец. Очень впечатляющее усилие! Мы даже получили замечательное электронное письмо от Грега из Австралии о его успешном здоровье.

Для буровиков, заинтересованных в переходе на следующий уровень: обязательно загляните на страницу «Бурение с использованием бурового насоса». Это абсолютно подходящий вариант, если вы можете купить или одолжить буровой насос (иногда его называют помпой для мусора). Это стоит больше, чем двухшланговый метод, но все же намного дешевле, чем наем бурильщика.

Есть раздел вопросов и ответов, в котором я разместил наиболее часто задаваемые вопросы. Надеюсь, это вам поможет. Также есть разделы «Источник поставок», «Руководства по бурению скважин», а также «Ссылки для бурения скважин».

Коммерчески пробуренные скважины на воду, как правило, очень дороги. Такой способ бурения скважин своими руками стоит очень дешево. Это почти наверняка сработает, если вы живете недалеко от побережья, и, скорее всего, сработает, если вы живете в плоской внутренней местности. Это отличный способ сэкономить деньги на поливе лужайки и орошении сада.

Как я уже упоминал в видео, самое интересное, что я испытал при размещении этого веб-сайта, — это улучшения и улучшения, которые представили ВЫ, зрители и пользователи этого сайта. Я придумал несколько улучшений для Brady Well Kit на раннем этапе, и мне удалось пробурить функциональную скважину после нескольких попыток, поэтому я разместил этот сайт. А потом — пользователя начали писать мне и показывать то, что они обнаружили! На данный момент я могу с уверенностью сказать, что большинство представленных здесь техник не мои.Они являются вашими! Надеюсь, они тебе помогут. Я надеюсь, что если вы обнаружите улучшение или улучшение, вы пришлете его мне, чтобы я мог опубликовать его для использования другими.

Ниже представлено видео, представленное одним из пользователей этого сайта. Пожалуйста, взгляните на скважину, сделанную своими руками, пробуренную Трэвисом из Мобила, Алабама. Трэвис использовал лунный экран длиной 1,25 дюйма длиной 10 футов. Поздравляю, Трэвис!

Ссылки в меню подробно описывают шаги. Вы можете выбрать темы для обзора, щелкнув пункты меню или, если вы хотите быть уверенным и просмотреть каждую страницу, просто щелкните ссылку «Далее:» внизу каждой страницы.

Далее: Фон

Самодельная буровая установка для инструментов с тросом

Бесплатная доставка для многих товаров ваших любимых брендов.

Самодельная буровая установка канатно-инструментальная .

Буровые установки с канатным инструментом используются для бурения водяных скважин в подземных водоносных горизонтах. В этом руководстве показано, как сделать небольшую буровую установку с тросовым инструментом. Может быть изготовлен из другого выброшенного оборудования.Буровая установка с кабельным инструментом Walker Neer 32 s. 3 3 4 тройное буровое долото нефтегазовая установка для бурения скважин прицепа дверного упора. Каркас может быть деревянным или металлическим. Затем мусор вычерпывает желонкой из ведра с люком на дне, которое выкапывает вскрышу. Рыболовные ящики для тросового инструмента для тросового инструмента водонагреватель для буровой установки percussi. Эта машина находится в очень хорошем состоянии. Буровая установка с тросом Be 60l в очень хорошем состоянии. Тяжелая, обычно тупая долота — это инструмент, а кабель может быть сделан из чего-то столь же простого, как манильский трос или многожильный стальной канат. Они сделаны вручную, а не штампованы, как SpeedStars и Bucyrus Eries. Там мы нашли несколько больших буровых станков, смонтированных на грузовиках, некоторым из которых всего несколько лет, которые были куплены в рамках еще одной неудачной схемы разработки водохозяйственных сооружений.Установки разбирали и превращали в плуги-мачете и другие полезные предметы. Удобная книга для всех, кто задумывается о создании кабельного станка. Walker neer — лучший инструмент для троса из когда-либо созданных в мире. Автоматическое крепление к моей кабельной оснастке. Устанавливается на трехосной кабине над грузовиком. Я очень сожалею, что у меня нет более длинного и описательного видео об этой машине, которую я построил в действии.Затем снова используют молоток, и процесс повторяется. Подходит для бурения рыхлых пластов до глубины около 50 метров. Трос поднимает витки и бросает молоток, измельчая почву в яме. По какой-то причине видео, которое я снял, было. 2 1 4 x 3 1 4 вспомогательный адаптер удлинителя для буровой установки с кабельным инструментом 40 150 00. Буровая установка для бурения скважин на воду, буровой насос, бурильщик, гидравлическое геотермальное буровое оборудование.Бурение с использованием канатных инструментов — это метод бурения, при котором отверстие проделывается путем многократных ударов, возникающих при подъеме и падении тяжелого долота на скалы или подземные образования. Новый вилочный ключ на 3 3 4 подходит для бурильных труб 4 1 2 od cp 650 буровой установки chicago. Ящик для инструментов имеет ручные инструменты.

Изображение 1 Эрвина Леонарда и внуков у самодельной буровой установки, северо-запад округа Уилкс, Северная Каролина

Библиотека Конгресса полагает, что некоторые материалы в этой коллекции находятся в общественном достоянии или не имеют известных ограничений авторского права и поэтому могут свободно использоваться и повторно использоваться. Например, полевые исследования в этой коллекции находятся в открытом доступе в США.

Однако Библиотека получила разрешение на использование других материалов и представляет дополнительные материалы для образовательных и исследовательских целей в соответствии с законным использованием в соответствии с законом США об авторском праве. Например, некоторые записи содержат музыку, защищенную авторским правом, и не все исполнители и другие лица, которые были записаны подписанные релизы для публичного использования их работ.

Кроме того, Американский центр фольклора и профессиональные полевые работники, выполняющие эти проекты, чувствуют сильную этическую ответственность перед людьми, которых они посетили и которые согласились на то, чтобы их жизнь была задокументирована для исторических записей.Центр просит исследователей подходить к материалам этой коллекции с уважением к культуре и чувствам людей, чьи жизни, идеи и творчество задокументированы здесь. Исследователям также напоминаем, что права на неприкосновенность частной жизни и гласность могут относиться к определенным видам использования этого материала.

Исследователи и другие лица, желающие в дальнейшем использовать эти коллекционные материалы, должны обратиться за помощью в Читальный зал народной жизни. Оценка прав — это ваша ответственность.Письменное разрешение владельцев авторских прав на материалы, не относящиеся к общественному достоянию, требуется для распространения, воспроизведения или другого использования защищенных объектов, кроме разрешенного добросовестным использованием или другими законодательными исключениями. Дополнительно могут потребоваться разрешения от обладателей других прав (например, прав на публичность и / или неприкосновенность частной жизни). По возможности мы предоставляем имеющуюся у нас информацию о владельцах авторских прав и связанных с ними вопросах в записях каталога, вспомогательных средствах поиска и других текстах, сопровождающих коллекции.

Подробнее об авторских правах и других ограничениях

Чтобы получить рекомендации по составлению полных цитат, обратитесь к цитированию первичных источников.

Кредитная линия: Коллекция проекта народной жизни Блу-Ридж-Паркуэй (AFC 1982/009), Американский центр народной жизни, Библиотека Конгресса

Гидравлический двигатель

OC-240L, 120 метров, дизельная самодельная буровая установка для водяной скважины для частей

Описание продукта

Краткое описание нашей машины для бурения водяных скважин:

Эта машина в основном используется для геотермального бурения, орошения сельскохозяйственных угодий, приусадебных участков, садов и бурения водяных скважин, диаметр бурения составляет 70-350 мм, а глубина бурения — от 80 до 100 м.Его также можно использовать в небольших строительных сваях, таких как фермерский дом или фабрика, диаметр бурения может достигать 500 мм, а глубина — более 100 метров.

Преимущества машины для бурения водяных скважин следующие:

1. Легкий вес, энергосбережение.
2. Запатентованный продукт, уникальный дизайн и простая конструкция сверления;
3. Легко транспортировать и быстро научиться обращаться с машиной;
4. Может пробурить твердые породы, кроме толстых;
5.Операция одного человека, снижение трудоемкости;
6. Высокая эффективность и скорость работы.

7. Обеспечивает простоту эксплуатации и долгий срок службы, бесплатное обслуживание.

Технические параметры машины для бурения скважин на воду

Модель сверлильного станка OC-240HYD
Габаритные размеры сверлильного станка (мм) 800 * 700 * 2500
Масса бурового станка (кг) 200
Диаметр буровой штанги (мм) Ø51
Длина буровой штанги (мм) 1500
Способ замены стержня Полностью автоматическая резьба
Глубина бурения (м) 120
Способ сверления Ударно-вращающийся тип
Мощность насоса (кВт) 2. 2 кВт
Диаметр сверления (мм) Ø 280
Высота хоста (мм) 2500
Вместимость хоста (кг) 800
Завершенный блок буровой установки включает в себя основной станок, инструменты, 1 комплект дизельного двигателя, 40-метровую буровую штангу, 2 шт. Бурового долота из сплава, 1 водяной насос высокого давления, 5-метровую водопроводную трубу высокого давления и руководство на английском языке.

Полный набор машин для бурения водяных скважин:

Долота PDC для бурения горных пород: Инструкция по установке машины для бурения скважин на воду:

ПОЧЕМУ ВЫ ВЫБИРАЕТЕ НАС?

ПОТОМУ ЧТО

Производственный комплекс

Сопутствующее производственное предприятие (щелкните изображение ниже, чтобы увидеть больше):

Информация о компании

Информация о компании:

Henan Ocean Machinery Equipment Co. , Ltd., сертифицированное по стандарту ISO9001 и высокотехнологичное предприятие, основанное более 10 лет назад, является профессиональным производителем, специализирующимся на исследованиях и разработках, производстве и продаже продукции механического оборудования, такой как машины для производства закусок, машины для фруктов и овощей, машины для пищевых продуктов и упаковки. , Буровые установки для бурения скважин на воду, эквиваленты для птицеводства и т. Д., Которые широко продаются по всему миру, и наши клиенты год за годом признают нас.

Наш офис:

Наша команда и заказчик:

FAQ

Вопрос 1: Каковы ваши преимущества по сравнению с конкурентами?

Ответ:

Обладая богатым отраслевым опытом и строгими системами контроля качества продукции, мы обеспечиваем:

1).Стабильный и надежный товар по разумной цене

2). Хорошее обслуживание клиентов: быстрый ответ на любой запрос или вопрос

3). Своевременная доставка.

Вопрос 2: Можете ли вы настроить машину под меня?

Ответ: Да, мы можем настроить продукцию в соответствии с требованиями заказчика.

Вопрос 3: Что делать в случае поломки?

Ответ: Сообщите нам, если произойдет поломка.В течение гарантийного срока, если произойдет поломка, мы ответим вовремя после получения уведомления покупателя. Мы устраним неисправность по телефону / факсу или направим соответствующий персонал на место в соответствии с требованиями покупателя.

Послепродажное обслуживание

Послепродажное обслуживание:

1. Гарантия

На всю продукцию действует гарантия 1 год.

2. Обучение

Мы проводим обучение, чтобы каждый клиент мог установить и эксплуатировать машины.

3. Запасные части.

Мы предоставляем все запасные части для всех машин в течение всего срока эксплуатации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
