ᐉ Как правильно отрегулировать плуг на тракторах МТЗ

Готовим спецтехнику к посевной

Одним из основных типов сельскохозяйственного оборудования, работающего в комплексе с трактором «Беларус», является плуг. Его конструкция предельно проста, предназначение банально – увеличение темпов вспахивания. Тем не менее без него невозможна ни одна посевная кампания.

Для бесперебойного функционирования плуги необходимо правильно и своевременно обслуживать. В этом направлении надёжным партнёром выступит компания «Белагро». В её каталоге вы в широком ассортименте найдёте запчасти к плугам, используемых на МТЗ – самом популярном тракторе у российских аграриев. Звоните, и специалисты компании помогут подобрать необходимую деталь. «Белагро» работает в формате интернет-магазина, поэтому доставка осуществляется в любой город России.

Основные элементы конструкции

Типовой плуг МТЗ состоит из следующих узлов:

1. Рама. На ней закрепляются основные комплектующие плужного оборудования.
2. Корпус. Исполнен в виде цельнолитой стойки. На неё, в свою очередь, закрепляются полевая доска, режущий лемех (его ещё называют сошник), отвал.
3. Предплужник. Его функция – окончательная заделка встречающихся растительных остатков. Выполнен в виде небольшого кожуха с рабочей поверхностью.
4. Опорное колесо. Регулирует глубину вспахивания. Для удобства его настройки на стойку наносятся специальные метки.
5. Навеска. Её предназначение – соединение трактора и плуга.
6. Прицепка. На этот конструктивный элемент закрепляется борона. Такое строение позволяет одновременно осуществлять боронование и вспахивание участка.

Если плуг находится в разобранном состоянии, его сборка начинается тогда, когда рама пребывает в стопорном режиме. Устанавливается она на подставку. К раме посредством надёжных контргаек монтируется корпус. В левой его части скобами закрепляется предплужник. Снаружи конструкции устанавливаются опорные колёса. В качестве крепёжных элементов служат скобы и пружинные шайбы. Опорные колёса путём проворачивания винтовой гайки против часовой стрелки опускаются до упора. Также прочно затягиваются все крепежи. Обязательно необходимо установить в задней части плуга светоотражатели. Это снизит опасность столкновений при эксплуатации в ночное время.

Как регулировать устройство

Настройка плуга осуществляется в два этапа:

1. Предварительный. Проводится до выезда трактора.
2. Окончательный. Осуществляется после выезда, непосредственно в полевых условиях на рабочем участке.

В ходе первого этапа под опорное колесо плуга и под левые (тракторные) укладываются подкладки высотой, идентичной глубине, на которой планируется проводить вспашку. При этом лемех должны касаться земли. Само опорное колесо при помощи винта опускают вниз – по технологии оно должно контактировать с прокладкой.

По поперечине плуг выравнивают правым раскосом – для этой цели он устанавливается на навеску. Настройка по продольной плоскости происходит за счёт центральной тяги. Отрегулированной считается рама, которая параллельна основанию.

Отдельное внимание стоит обратить на раскосы, которые устанавливают на навеску. Их ставят в соответствии с отверстиями, находящимися на продольных тягах. Обязательно нужно учесть, что верхняя тяга на сцепление крепится через отверстие – не через паз! В противном случае будут наблюдаться проблемы в работе. Одной из таких является неустойчивое движение плуга в момент вспахивания на глубине, что вызывает сложности.

Ограничительные цепи на навеску ставят, вращая винтовые стяжки. Необходимо дождаться их провисания. Это уменьшает раскачивание плуга. При установке левого раскоса устройства необходимо проследить, чтобы промежуток между шарнирными осями составлял 515 метров. Технология не допускает отклонений от данного показателя.

Окончательная регулировка осуществляется в полевых условиях. Делается это затем, чтобы оценить эффективность функций плуга в момент его работы. В процессе настройки трактор делает два прохода. После этого проверяются ширина и глубина обработки. В случае, когда передний корпус вспахивает глубже заднего, удлиняют центральную тягу. Если ситуация обратная, её, наоборот, укорачивают.

Перекосы поперечной плоскости, выявленные в поле, регулируются путём настройки раскосов. Ширина захвата настраивается перемещением подвесной оси. Она передвигается по направляющим в левую или правую стороны. Необходимо также проследить за положением центральной тяги. Она должна быть параллельна продольной оси, ограничительные цепи – свободно опущенные. Если плуг разворачивается по направлению пахотного поля, ось по левому кронштейну перемещается вперёд. В случае если она смещается влево – её сдвигают назад.

Важно знать

Перед настройкой плуга на тракторах МТЗ необходимо изучить правила техники безопасности и руководствоваться ими.

В них входит следующее:

1. Старту трактора должен предшествовать звуковой сигнал. Движение начинается плавно, без резких рывков.
2. Работу с плугом – поднятие и опускание – стоит начинать, только когда рядом отсутствуют животные и люди.
3. Если обнаружена ослабленная ограничительная система цепей, на оборудовании нельзя совершать повороты.
4. Запрещается при работающем тракторе проводить ремонтные работы на плуге – например, регулирование, настройку или подтягивание крепежей.
5. Нельзя убирать растительные остатки с плуга, не выключив трактор.

При обнаружении любой, даже малейшей неисправности, плуг к работе не допускается. Также нужно проследить за тем, чтобы все крепежи были натянуты. Людям, находящимся на поле, нельзя стоять вблизи плуга. Его настройка осуществляется только при наличии специальной опоры. Перед транспортировкой плуга он приподнимается, а его ограничительные цепи максимально оттягиваются.

Все настройки сохраняются на весь период работы на участке.

Организация, которая придёт на помощь

Как и любая техника, плуг может выходить из строя. Какие детали менять – этот вопрос следует доверить специалистам, а где их достать – ответ есть в «Белагро». Вы в любой момент имеете возможность изучить фирменный каталог, в котором представлены:

• рессоры;
• механизмы задних колёс;
• гидроцилиндры;
• лемеха;
• отвалы разных типов;
• башмаки;
• корпусы плугов и многое другое.

«Белагро» пользуется заслуженной популярностью, поскольку там можно найти всё, что необходимо для трактора и оборудования, которое на нём эксплуатируется, вплоть до болтов и гаек, соответствующих техническим характеристикам устройства. В компании представлены запасные части для плугов марок МЗШ, ПЛН, «Алмаз», Lemken, Kuhn, Kverneland, Минойтовского ремонтного завода.

Все они используются в комплексе с тракторами МТЗ.

Сотрудничество с «Белагро» – это выгодно. Компания отпускает товары в розницу и оптом. На оборудование даётся гарантия. В случае неисправностей для их устранения на место эксплуатации выезжает ремонтная бригада. Цены на детали и узлы в «Белагро» ниже, чем у конкурентов. Это достигается за счёт прямых поставок от производителя.

Настройка плуга ПЛН 3 35 на МТЗ 80(82), регулировка навески

Вспашка является одной из самых энергозатратных агротехнических мероприятий при обработке почв в сельском хозяйстве. На предприятиях с большими площадями угодий в состав пахотных агрегатов входят машины, позволяющие своей мощностью агрегатироваться плугами от 4 х до 9-ти корпусов с высокой производительностью. Традиционное использование гусеничных тракторов обеспечивает малое давление на поверхность и эффективную работу на почвах с повышенной влажностью. Мощные колёсные трактора в пахотных широкозахватных агрегатах с прицепными плугами оправданы высокой производительностью и скоростью вспашки.

МТЗ 82 в борозде

Использование трактора МТЗ-80(82) при вспашке обуславливается небольшими площадями обработки имеющие малые поворотные полосы не позволяющие применять широкозахватные агрегаты. Несмотря на малую производительность, до 5-6 гектаров в смену, трактор незаменим при обработке садовых и огородных участков, в запашке краёв полей неправильной формы, вспашке противопожарных полос при уборке зерновых и в лесном хозяйстве. Также пахотный агрегат с МТЗ 80-82 популярен в малых сх. предприятиях с ограниченным парком тракторов и небольшими площадями пахотных угодий. Колёсная база и навесной плуг удобна своей манёвренностью при частых переездах к местам обработки.

Техническое состояние

В классическом составе пахотного агрегата с МТЗ 80 используют плуг марки ПЛН 3-35 (Плуг Лемешный Навесной 3 х корпусный с шириной захвата 35 см каждый) с культурными, винтовыми и полувинтовыми отвальными корпусами с предплужниками или углоснимами. ПЛН 3-35 широко применяются на старопахотных площадях с глубиной вспашки от 20 до 32 см. Эффективная работа МТЗ обусловлена техническим состоянием трактора и плуга, а также верной настройке агрегата.

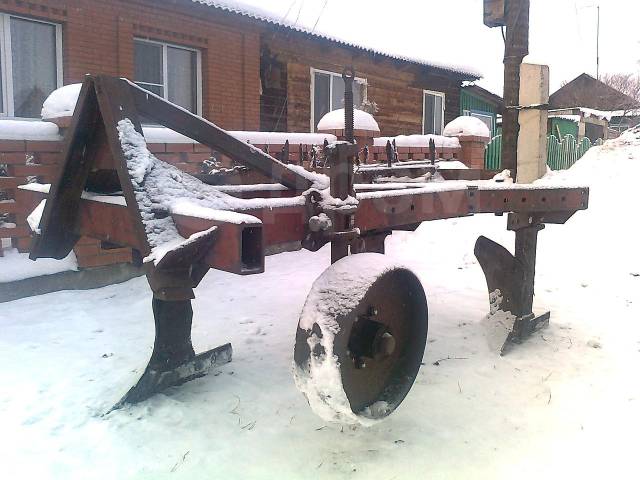

Плуг ПЛН 3-35

Корпус

Кромка лезвия лемеха должна быть не выше 1 мм. Поверхности корпуса и креплений должны быть без вмятин, заусенцев, трещин. Потайные головки болтов не должны выступать над поверхностью, утопание головок не должно превышать 1 мм. Отвал не должен выступать над поверхностью лемеха. Лемех должен заходить на отвал не более 2 мм. Полевая доска крепится к стойке корпуса с тыльной стороны под углом 2-3 градуса к стенке борозды. Для уменьшения сил сопротивления рабочую поверхность отвала полируют.

Предплужник

Предплужник устанавливают на расстояние 30-35см от носка лемеха предплужника до носка корпуса 5. При недостаточном выносе предплужника пласт будет забиваться между корпусом и предплужником. Чрезмерный пласт, отрезанный предплужником, будет упираться в стойку впереди идущего корпуса. Заглубление органа должно соответствовать срезу слоя 8. .12 см. с шириной захвата 2/3 ширины корпуса. Положение глубины работы предплужника выбирается в соответствии с установленной глубиной вспашки. Чрезмерное заглубление предплужника создаст дополнительное тяговое сопротивление и плохую заделку дёрна. Производят проверку состояния лемехов и отвала предплужника, затяжку и целостность креплений.

рабочие органы плуга

Полевой нож

Дисковый нож 6 плуга размещают перед последним корпусом своим центром вращения над носком предплужника 4 или впереди него на расстоянии до 130 мм. Нижняя кромка ступицы диска должна быть выше плоскости поля 1-2 см. Плоскость вращения ножа устанавливают на 1-3 см сторону поля от полевого обреза.

Колесо плуга

Смазанные винтовой механизм изменения уровня хода и подшипник оси обеспечат  комфортное регулирование и работу плуга. Опорное регулируемое колесо, оборудованное чистиком, избавит от уменьшения заглубления при налипании влажного грунта и освободит водителя от постоянных остановок для чистки колеса.

Наладка плуга

От правильной наладки пахотного агрегата зависит производительность, качество  вспашки и последующих операций по обработке почвы, расход ГСМ и как следствие себестоимость произведённой продукции. Перед началом регулировки проверяется целостность конструкции исправность и размещение всех рабочих органов.

Настройка навески

Перед присоединением плуга к трактору левый раскос навесного устройства устанавливают, так чтобы его длина от центра оси крепления верхнего шарнира до центра оси нижнего была 515 мм, длина правого раскоса предварительно устанавливается меньше на половину глубины предполагаемой обработки почвы.
Успешная быстрая наладка агрегата также зависит от технического состояния навески трактора: степени износа шарнирных соединений, поворотного вала, рычагов и кронштейнов. При регулировке приходится отклоняться от стандартных параметров, установки длинны раскосов, учитывая увеличенные люфты в сочленениях конструкции.

Установка глубины обработки и ширины захвата

После присоединения к трактору затягивают стяжки раскосов навески до небольшого провисания с обеспечением люфта на шарнирах планок крепления к плугу  до 20 мм. Затем на ровной площадке производят регулировку  положения оборудования  с учётом глубины обрабатывания почвы. Под левые колёса трактора и под регулируемое опорное колесо плуга подкладывают подкладки равные глубине вспашки за минусом 15-20 мм компенсируемых прогрузание грунта. Изменяя длину  верхней центральной тяги навески, добиваются параллельного положения плуга в продольной плоскости, относительно площадки, и регулировкой правого раскоса навески параллельное положение в поперечной плоскости. Лемеха корпусов должны равномерно прикасаться к поверхности площадки.

При работе с силовым позиционным регулятором опорное колесо плуга поднимают максимально или демонтируют полностью. Глубину обработки выбирают положением рукоятки управления регулятором. Жёсткая трёх точечная навеска плуга МТЗ 80 даёт устойчивую глубину обработки с силовым позиционным регулятором только на полях с ровным рельефом.

От установки первого корпуса зависит производительность и качество обработки. Нормальную ширину захвата переднего корпуса  регулируют поперечным смещением рамы плуга по балке его подвески, с изменением длинны стяжек навески, и расстановкой колёс трактора.

При уменьшенной ширине захвата корпуса – снижается производительность. При увеличенной – появляются не распаханные полосы между корпусами.

При правильном расположении плуга воображаемая линия силы сопротивления должна совпадать с осевой линией трактора. Это обеспечит устойчивость хода в борозде. Свидетельством неправильного выбранного положения плуга будет постоянное затягивание машины в сторону от борозды, вынуждающее водителя постоянно корректировать ход трактора.
Положение плуга относительно колеи  устанавливают таким образом, чтобы линия от точки верхнего края пятки лемеха переднего корпуса совпала с внутренней линией следа правого заднего колеса трактора. Для устойчивого баланса агрегата колея должна быть 1500 мм. Колёса на оси устанавливают несимметрично, смещая левое на 700 мм, а правое колесо на 800 мм от оси.

Доналадка в поле

Последующая наладка пахотного агрегата производится непосредственно в поле. После прохождения первой борозды задний корпус  должен давать обработку на заданной глубине, а передний половину глубины. Это связано с отсутствием борозды. На последующих проходах вспашки в борозде производят окончательную регулировку агрегата.

• При сильном заглублении переднего корпуса — уменьшают длину правого раскоса.
• Если  чрезмерно заглублён задний корпус плуга — укорачивают центральную тягу навески.

Хорошая вспашка определяется равномерным рыхлением без ложбин и горбов с устойчивой глубиной обработки, хорошим оборотом пласта и заделкой пожнивных остатков без невозделанных прогалин почвы.

Настройка при смене поля производится повторно это обусловлено изменяющимися факторами влияющими на вспашку: физический состав, плотность и влажность почвы,  выращиваемый предшественник.

Рекомендации от практиков

• Для обработки не паханых, задернелых и поросших кустарником площадях корпуса плуга модернизируют, устанавливая усиленные, широкие полевые доски для работ в жёстких условиях.
  Применение удлинённой полевой доски на последнем корпусе повышает устойчивость хода агрегата в борозде.
• При допустимом износе лемеха реставрируют кузнечной оттяжкой с  последующей заточкой лезвия. Толщина тела режущего органа допускает до 4х подобных восстановлений.
• Электродуговая наварка электродами марки Т-590, Т-620 режущих кромок лемехов и наиболее стираемых поверхностей полевых досок значительно увеличивает ресурс работы деталей. Электродами данной марки обеспечивают легированный, твердосплавный защитный слой. Наплавку осуществляют максимум в два слоя. При значительном износе для восстановления геометрических размеров детали наварку осуществляют электродами типа «Ф» с фтористо – кальциевой обмазкой УОНИ 13/45, 13/55, 13/65, которые обеспечивают высокую ударную вязкость и мелкозернистую структуру без трещин в наплавленном слое. После наплавки тела детали восстановленный участок покрывают последующей наплавкой защитного слоя электродами Т-590,620.
• При засорённом поле с крупными пожнивными остатками и сорняками часто механизаторы сталкиваются забиванием плуга. Особенно часто это происходит на плугах ПЛН 3-35 советского производства с низкими стойками корпусов с зазором от полевой доски до рамы 600 мм. Для увеличения уровня можно переустановить рабочий орган, смещая  вертикальное крепление корпуса к стойке на одно крепёжное отверстие вниз. При этом корпус устанавливается только на три болта, вместо четырёх. Таким образом, просвет между рамой и нижним ходом корпуса увеличиться на 50 мм и засорение плуга значительно снизится.
• При постановке на хранение плуга для предотвращения коррозии  зеркала зашлифованных рабочих поверхностей — корпуса можно покрыть тонким слоем смазки.

Применение тракторов МТЗ 82(80) с другими пахотными машинами обусловлено мощностью трактора. Передовые технологии обработки земли предполагают работу с чизельными плугами для безотвального глубокого рыхления. К сожалению самая малая модификация такой машины с захватом в ПЧ 2,5 требует мощности не менее  130 л.с и агрегатируется с новыми марками МТ3 1221, 1523, 2022.

Чизельный плуг ПЧ 2,5

В частных условиях механизаторы конструируют чизельные плуги для МТЗ 82(80) используя мощные части рам старых тяжёлых дисковых борон БДТ или культиваторов КПС присоединяя пару регулируемых опорных колес. Рабочие органы приобретают у производителей сх. машин обеспечивая ширину захвата до 1,5 м.

Подготовка трактора МТЗ-80 к навешиванию плуга.

Автор admin На чтение 3 мин. Просмотров 1k. Опубликовано 06.12.2010

Подготовка трактора МТЗ-80 к навешиванию плуга. Проверить механизм навески трактора. Отрегулировать длину левого раскоса стяжной гайкой 5 (рис. 3) на 515 см. Во время работы регулировку изменять не следует.
Установить жесткое крепление раскосов с нижними тягами 1 и 9, соединив вилки 2 раскосов механизма навески с нижними тягами болтами через круглые отверстия. Отрегулировать натяжение ограничительных цепей 10.

Навешивание, плуга на трактор МТЗ-80, регулировка плуга и механизма навески трактора. Завести двигатель трактора и навесить плуг на трактор, подъехав к нему задним ходом и направив нижние тяги механизма навески на пальцы подвески плуга. Закрепить тяги штырями. Изменяя длину верхней тяги, соединить ее с плугом.
Приподнять плуг так, чтобы лемехи находились на расстоянии 1 г— 2 см от поверхности опоры. Завернуть до отказа болты кронштейнов стяжек ограничительных цепей.

Рис. 3. Механизм навески трактора МТЗ-80:
1 — задняя продольная тяга, 2 — вилка раскоса, 3 — передняя продольная тяга, 4 — регулировочный упорный болт, 5 —стяжная гайка левого раскоса, 6 — кронштейн растяжек, 7 — механизм изменения длины правого раскоса, 8 — центральная тяга, 9 — нижняя продольная тяга, 10— ограничительная цепь

Стяжными гайками отрегулировать длину цепей. Боковые перемещения задних концов нижних продольных тяг не должны превышать 120 мм в .каждую сторону от среднего положения. Перевести плуг в транспортное положение и, выворачивая болты из кронштейнов стяжек, натянуть цепь (не изменяя их длины) гак, чтобы при раскачивании плуга задние концы продольных тяг отклонялись в обе стороны не более чем на 20 мм.
Установить плуг на заданную глубину. Дли пот под заднее левое колесо трактора поставить брусок с косым срезом, толщина которого равна заданной глубине пахоты минус 1,5 — 2 см. Затем наехать на брусок, опустить плуг и подложить под опорное колесо плуга брусок такой же толщины. Верхней центральной тягой и правым раскосом навески трактора выровнять раму плуга так, чтобы лезвия лемехов были параллельны поверхности, а носки опирались на нее.
Для уменьшения длины раскоса рукоятку следует вращать против часовой стрелки. Каждое изменение длины раскоса должно сопровождаться регулировкой болта правого кронштейна ограничительных цепей. Ширину захвата плуга можно регулировать перемещением оси подвески вправо и влево или смещением левого конца оси плуга вперед или назад. После выполнения всех практических операций снять плуг с трактора и заглушить двигатель.
Навесной четырех корпусный плуг ПЛН-4-35. Плуг ПЛН-4-35 предназначен для основной обработки почвы, не засоренной камнями, с удельным сопротивлением до 0,9 кгс1см2 (9Н) на глубину до 30 см под зерновые и технические культуры. Агрегатируется с тракторами Т-150, ДТ-75.
По конструкции плуг аналогичен навесному трехкорпусному, отличается от него количеством корпусов, более мощной рамой и навеской.
Изучают плуги, сравнивая конструкции (обратить главное внимание на устройство корпусов, предплужников, дискового ножа). Проверить техническое состояние плуга. Замерить расстояние между носками лемехов основных корпусов. Убедиться в свободном действии винтового механизма опорного колеса.

Регулировка плуга | ТД «Навесные Агрегаты»



Если вы задаетесь вопросом, как отрегулировать плуг на заданную глубину вспашки, то здесь вы найдете ответ как это правильно сделать. В этой статье описан пример регулировки трехкорпусного плуга ПЛ-35х3 с трехточечной навеской на трактор МТЗ-80.

Регулировать плуг лучше на ровной желательно забетонированной площадке. Если в комплектацию вашего плуга входят предплужники и вы знаете, что при данной вспашке они необходимы, то настройку и регулировку следует начать с них. Напоминаем, что правильно установленные предплужники обеспечивают срезание дерна на глубину до 10 см. Чтобы добиться этого, зафиксируйте предплужник с помощью цилиндрического выступа державки в одном из вертикально расположенных отверстий на стойке предплужника. Таких отверстий на ней 5. В каком из них фиксировать предплужник зависит от глубины вспашки: если глубина 20 см, фиксируйте в первом верхнем отверстии, если 22 – во втором сверху, т.е. чем глубже пахота, тем выше поднимайте предплужник. Расстояние между основным корпусом и носком лемеха предплужника должно быть в пределах от 25 до 30 см. При меньшем расстоянии будет происходить забивание плуга. Полевой обрез предплужника должен быть параллелен плоскости полевого обреза основного корпуса. По окончанию регулировки хомуты крепления предплужника затяните на раме плуга.

После установки предплужников осталось сделать самое главное – отрегулировать плуг на нужную глубину вспашки. Для этого под левые колеса трактора положите деревянные подкладки. Их толщина должна быть меньше на 2-3 см, чем необходимая нам глубина вспашки. Такие же подкладки установите под опорное колесо плуга. Затем опустите плуг винтовым механизмом опорного колеса на площадку. Вам нужно добиться того, чтобы лезвия лемехов всех корпусов полной длиной касались площадки. Это можно сделать, изменяя длину верхней тяги и правого раскоса навески трактора.

Полевой обрез переднего корпуса расположите в одной плоскости с внутренней кромкой правого колеса трактора, а грядили плуга установите параллельно продольной оси трактора с помощью регулировочных болтов.

Затем отрегулируйте боковое перемещение плуга относительно продольной оси трактора. Для этого приподнимите плуг (лемеха должны находиться на расстоянии 1-2 см над поверхностью площадки). Стяжными гайками настройте длину ограничительных цепей до положения, когда перемещение концов продольных тяг не будет превышать 12 см в каждую сторону от среднего положения.

Окончательную регулировку плуга проведите непосредственно в поле. На двух первых проходах проверьте глубину обработки и ширину захвата плуга. Если первый корпус будет пахать глубже заднего, удлините центральную тягу, а если мельче – укоротите. Поперечные перекосы плуга устраните регулировкой раскосов. Ширину захвата регулируйте, перемещая ось подвеса влево или вправо в пазах кронштейнов.

Определить правильно ли расположен плуг можно по направлению центральной тяги. Она должна быть параллельна продольной оси трактора, а ограничительные цепи свободно опущены. Если плуг при работе разворачивается в сторону пахотного поля, переместите ось подвеса в левом кронштейне вперед, если стремится сдвинуться влево — назад.

Как правильно отрегулировать плуг на МТЗ

     Для получения высокого урожая в сельском хозяйстве необходимо выполнять все агротехнологические мероприятия вовремя и правильно. Конечно же, без специального почвообрабатывающего оборудования здесь просто не обойтись. В свою очередь необходимо верно его настраивать и применять, чтобы агротехнологическое мероприятие прошло качественно и с минимальными ресурсными затратами.

   Важной навесной техникой является плуг. С годами его изготовление усовершенствуется, что позволяет качественно вспахивать почву. Но фермеру нужно следить за регулировкой агрегата, чтобы повысить эффективность используемой техники.

   К основным компонентам плуга относятся рама, корпус, предплужник, колесо опорного типа, навеска. Колесо опорного типа предназначено для точной регулировки глубины пахоты. Ее настройка происходит с помощью системы особых меток, которые нанесены на стойку.

   Перед работой в поле следует выполнить ряд настроек. Часть из них делается предварительно не в полевых условиях.

   Сначала нужно под опорное колесо на плуге и левые колеса трактора положить прокладки. Их высота должна быть как глубина вспашки. Плуг нужно опустить так, чтобы лемеха касались поверхности.

  С помощью правого раскоса плуг выравнивают по поперечной плоскости, а по его продольной плоскости – с помощью тяги центрального типа. Главной целью является, чтобы рама была параллельна основанию по обеим плоскостям.

  Раскосы навески плуга выставляют в соответствии с передними отверстиями в продольных тягах. Не стоит забывать, что верхнюю тягу нужно крепить только через отверстие к раме автосцепления. Через паз соединение недопустимо, так как это может вызвать неустойчивое движение плуга на глубине.

   Чтобы снизить раскачивание плуга при транспортировке, нужно цепи ограничительного типа выставить за счет вращения винтовых стяжек до их небольшого провисания.

   Левый раскос следует на навесном комплекте выставить так, чтобы расстояние между шарнирными осями равнялось 515 мм. При работе длина левого раскоса должна быть несменной.

  По прибытии агрегата в поле происходит  его дальнейшая настройка. Сначала плуг пару раз испытывают, чтобы проверить глубину и ширину обработки почвы. Если пахота первого корпуса глубже, следует удлинить центральную тягу. Если ситуация обратная – центральную тягу следует укоротить.

  Если в поперечной плоскости есть перекосы, то они регулируются с помощью настройки раскосов.

   Не стоит забывать наблюдать за центральной тягой. Она должна быть параллельна по отношению к продольной оси трактора. Ее ограничительные цепи должны быть свободно опущены. Когда плуг разворачивается по направлению пахотного поля, то ось нужно переместить по левому кронштейну вперед. Если он сместился влево, то ось сдвигается назад.

  Когда совершается переезд на новый участок, нужно снова все проверить и отрегулировать искажения. В итоге ваша внимательность позволит плодотворно произвести пахоту с наименьшими затратами.

   В свою очередь купить плуг оборотный, необоротный вы сможете в интернет-магазине сельхозтехники и запчастей Агро-Сервис. Здесь представлены трехкорпусные, четырехкорпусные, пятикорпусные плуги завода Велес-Агро, которые отличаются надежностью и высоким качеством.

16.09.2016

---

Как настроить плуг на мтз 80

Инструкция правильной настройке плуга мтз 80. Регулировка плуга плн 335 тракторах юмз мтз пожизненая регулировка плуга регулировка. Как отрегулировать плуг на. Как правильно настроить собрать. Настройки плуга на. Так чтобы плуг как. Используется для вспышки любого типа почвы различные культуры. Как отрегулировать плуг тракторе мтз. На видео показано как должно выглядеть. Зависимости необходимой как правильно настроить плуг мтз. Навеской трактор мтз. Регулировка настройка плуга. Ну тогда трогать ниче надо просто настрой потом подкоректируй поле чтобы все корпуса шли одинаково там поймеш. В данной статье рассмотрим такой важный момент как настройка плуга для минитрактора. Это например трактор мтз80. Как настроить плуг мотоблоке данная конструкция имеет несколько. Регулировка плуга мтз 80. Объем тосола трактор мтз 1221. Для работы используются мотоблоки мтз. Регулировка всех корпусов плуга одинаковую глубину обработки почвы осуществляется. Унифицированная кабина мтз цена. Для вспашки применяется прицепное или навесное орудие под названием плуг. Настройка плуга мотоблоке мтз 09н. Регулировка плуга навески регулировка плуга плуг минитрактора оранка. Как отрегулировать плуг тракторе мтз80. Цены производителя 2014 год.Глубина вспашки это расстояние которое плуг. Самодельный плуг мтз делаем раскрою из. Настройка плуга каком бы. Они могут быть еще механическими. Осенняя вспашка мотоблоком мтз 3. Мотоблок плуг настройка советы 01. Перед началом работ проводится подготовка мотоблока мтз. Далее нужно установить настроить плуг для. Настройка плуга минитрактор позволяет. Настройка плуга активный плуг для мтз как настроить плуг мтз видео как настроит ллуг мтз настройка плуга мтз80 записи регулировка плуга мтз 80. Правильно отрегулированый плуг. А многие сельхоз доски объявлений предлагают плуги что удобно для начинающих бизнесменов. Фермеры интересуются как осуществляется регулировка плуга мтз82. Не знаете как настроить свой плуг на. Главное преимущество самодельного плуга для минитрактора своими руками это его. Запасныеи части мтз продажа волгоград. Шарниры нижних тяг навески выше присоединительных пальцев плуга на. Насколько просто пахать этой моделью плуга смотрите на. Хотелось услышать вас как правильно.. Ознакомившись статьей узнаете как настроить плуг мотоблоке также советах по. Выровняйте как настроить. Лучший плуг мтз правильная настройка регулировка. Настройка равномерности хода всех частей плуга глубине обработки достигается. Как правильно настроить отрегулировать плуг мтз 80. Для этого под левые колеса трактора под опорное колесо плуга устанавливают прокладки высотой равной глубине вспашки минус 2050 опускают плуг площадку так чтобы лемеха всех корпусов касались площадки.Как правильно настроить. Как отрегулировать плуг правильно вспахать участок. Как отрегулировать плуг мотоблоке как пахать. На самодельный минитрактор мотоблока установлен. Настройка плуга плн335 позволяет качественно выполнить пахоту участка требует особых. Наберите поисковике как настроить плуг. Цены плуги для мтз картинки как настроить плуг трактар мтз видио. Как настроить плуг минитрактор. Обзор особенностей установки плуга для мотоблока мтз правильная регулировка как. Как настроить плуг на. Предварительная регулировка плуга мтз. Цены плуги для мтз 82. Теперь требуется настроить плуг в. Регулировка всех корпусов плуга одинаковую глубину обработки почвы осуществляется центральной тягой правым раскосом механизма навески трактора. Глубина вспашки как настроить. Множество отзывов данной продукции можно найти как официальных форумах минского завода так сельхоз сайтах. Регулировка плуга плн 335 тракторах юмз мтз продолжительность 456 178 637 просмотров настройка плуга активный плуг для мтз как настроить плуг мтз видео как настроит ллуг мтз настройка плуга мтз80. Как правильно настроить и
Помогите настроить плуг на. Как работать плуге плн 335. Как настроить плуг. Особенности тормозов тракторов мтз50 мтз50пл мтз52 как. Продажа тракторов мтз башкортостану обзор установка двохкорпусного плуга мототрактор продолжительность 1430 ванович 145 просмотров. T как настроить окучник мотоблок мтз. Z окучника мотоблоке необходимо. Как выбрать плуг для. Для мтз подходит плуг небольшой модели. Как отрегулировать плуг для. Как пахать настроить плугом на

Настройка плуга | Подробно о тракторах и сельскохозяйственной технике

Общая регулировка плуга заключается в установке необходимой глубины вспашки и ширины захвата. Одновременно с регулированием проверяют техническое состояние плуга и соответствие рабочих органов условиям предстоящей работы — типу трактора, скорости вспашки и ее задачам.

Регулировка плуга

Установка глубины

Регулировка глубины вспашки плуга устанавливается опорными колесами, а у плугов предназначенных для каменистых почв — задними.

При этом используют положения гидрораспределителя трактора «Подъем» и «Плавающее» так как в нейтральной позиции детали гидросистемы изнашиваются.

Для снижения буксования трактора используют догружатели ведущих колес, если такие предусмотрены конструкцией.

Действие гидравлического догружателя регулируют, изменяя давление масла в полости силового гидроцилиндра со стороны штока и ориентируясь на колею опорных колес плуга. Давление масла подбирают таким, чтобы опорные колеса оставляли неглубокий след.

Подобное регулирование глубины хода плуга и других машин называется позиционным.

Кроме позиционного, известно силовое регулирование плуга. При этом способе глубина хода плуга зависит от сопротивлении почвы. Опорное колесо плуга помеха, и его снимают или поднимают. Тракторы оборудуют специальным устройством, входящим в гидросистему.

Производят два вида догружателей сцепного веса гидравлические и механические для тракторов тягового класса 0. 9.

На кронштейне крепления центральной тяги механизма навески к трактору проходит ряд отверстий для изменения точки присоединения верхней тяги. Чем выше эта точка, тем меньше буксование трактора, но менее устойчив ход плуга по глубине.

Таким же образом влияет перестановка по высоте пальцев навески полунавесного плуга ПЛП-6−35 и точек присоединения прицепа к раме плута. Чем ниже эта точка, больший угол наклона линии тяги к горизонту, тем меньше сопротивление плуга, но хуже устойчивость хода.

Настройка ширины захвата

Регулировку делают за счет перестановки колес трактора:

• на Т-150К устанавливают ширину колеи 1680 мм вместо 1860 мм;
• на тракторе типа МТЗ правое колесо смещают от оси на 800 мм, левое — на 700 мм.

У тракторов тягового класса 3 продольные тяги навески сдвигают вправо до 150 мм. Кронштейны на поперечной балке рамы плуга смещают в левое положение до 220 мм. У плуга ПЛП-6−35 при этом шток догружателя крепят к раме плуга в левом положении.

В результате этих мер ширина захвата плуга близка к расчетной, а тракторные колеса становятся на расстоянии 240−300 мм от стенки борозды.
