Содержание

Как выбрать прицеп для мотоблока

Прицеп для мотоблока – всегда в помощь садоводу. Это средство для доставки грузов упрощает уход за скотом. На нем можно возить перегной, грунт и даже стройматериалы. А покупать такую технику нужно со знанием дела.

Многие владельцы автомобилей после того, как купили мотоблок, размышляют, можно ли применять для него прицеп для машины? Однако эти устройства очень отличаются.

У прицепа для машины нет тормозной системы. Значит, не исключено, что оператор получит травму или транспортирующая емкость опрокинется. Мотоблоки малой мощности не удержат прицеп без тормоза, когда он спускается с горки или приподнимается на нее.

А еще тележки для мотоблока имеют сиденье, что нужно, когда применяешь мотокультиватор как тяговое средство.

Особенности конструкции прицепа для мотоблока

Все модели прицепов имеют одинаковый механизм сцепления с мотоблоком. При выборе транспортирующего средства важно определить его грузоподъемность, качество тормозной системы, полезные функции.
Однако важнее всего – мощность мотоблока. Производитель прицепа всегда дает рекомендации, с какой техникой его эксплуатировать.

При выборе тележки для мотоблока нужно знать, из какого материала её сделали. Она бывает стальной, пластиковой, оцинкованной. Самые надежные и потому дорогие – оцинкованные. У самых тонкостенных тележек борта толщиной 2 мм. Цифры в названии прицепа указывают на грузоподъемность.

Транспорт с откидными бортами существенно облегчает процесс эксплуатации. Упрощает работу, когда, например, сено заготавливают, транспортируют и выгружают. Крепление к мотоблоку прицепов с функцией самосвального опрокидывания кузова такое, что позволяет выгружать предельный вес. Когда груз тяжелый и крупногабаритный, то перед тем, как задействовать функцию опрокидывания, мотоблок отсоединяют.

Когда покупаешь прицеп грузоподъемностью свыше 350 кг, убедись, что он имеет механическую тормозную систему.

Прицеп поставляют с колесами и без них. Обратите внимание на то, какие у них ступицы. Стальные более долговечны. Чугунные быстро разбиваются, когда используются на дорогах с некачественным покрытием. На разных моделях разные и ступицы. Есть смысл узнать, из чего их сделали.

На каждый из элементов прицепа нужно обратить внимание

Кузов. От качества кузова зависит, как много и каких грузов можно будет перевезти. Чтобы можно было использовать тележки к мотоблоку в любую погоду, нужен кузов из оцинкованной стали. Для частой выгрузки в кузове должны быть откидные борта. Ширина и длина влияют на его вместимость. Чтобы перевезти полтонны, нужен прицеп размером не более 1,2 м.

Колеса. Усиленные колеса позволяют прицепу выдерживать большие нагрузки. Они влияют на то, как тележка к мотоблоку пройдет по вязкой почве или в связке с мотоблоком. Прицеп к мотоблоку не застрянет даже с грузом, если колеса будут большие и широкие.

Дышло. Это крепление к мотоблоку или другому транспортному средству. При покупке нужно уточнить, подойдет ли дышло к прицепу? Лучше всего прицеп с универсальным креплением.

Крылья. Их ставят над колесами, чтобы не попадали грязь и камни. Они нужны, когда колеса выведены за кузов прицепа. Когда колеса спрятаны под ним, то крылья не нужны.

Сиденье. У большинства современных тележек к мотоблоку есть сиденье с ящиком для инструментов. Это хорошо, поскольку при желании можно переоборудовать мотоблок в подобие минитрактора. И для этого нужно сидячее место и место под инструменты.

Тормоза. Если у прицепа большая грузоподъемность, то у него должны быть тормоза. Они обеспечат комфортную перевозку. Поездка будет безопасной. Обычно на тележках к мотоблоку есть не только ленточные тормоза, но и стоячий ручной тормоз.

Как сделать колеса для мотоблока: виды деталей и их преимущества, порядок изготовления, спаренные изделия

Не всегда нужно тратиться на новые детали.

Колеса к мотоблоку вполне возможно сделать самостоятельно.

Виды колёс для мотоблоков

В зависимости от конструктивных характеристик колеса на мотоблок делятся на следующие типы:

  • тяговые;
  • опорное;
  • цельнолитые резиновые;
  • металлического типа с грунтозацепами;
  • спаренные.

Каждый вид колёс позволяет решать различные задачи. При использовании специальных комплектующих элементов можно значительно увеличить производительность мотоблока, сделать его максимально устойчивым.

Тяговые колеса

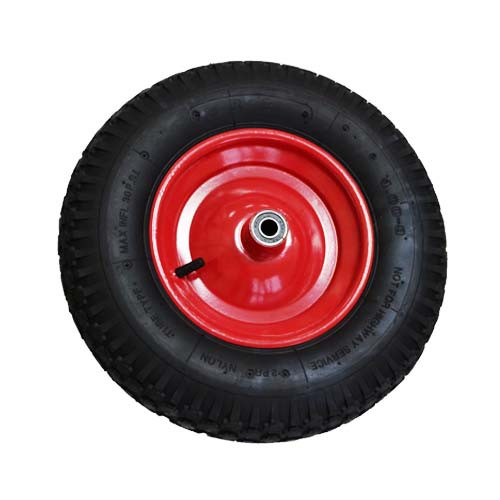

Пневматические колеса уникальны по своей конструкции и имеют своеобразный рисунок протектора. Именно благодаря ему есть второе название у тяговых колёс – «ёлочка».

Это широкие элементы, которые обеспечивают комфортное передвижение по ровной дороге и вязком мокром грунте.

Параметры пневматических колёс:

  • ширина больше 20 сантиметров;
  • диаметр до 40 сантиметров.

Благодаря таким данным колеса подходят для пахоты на крупных земельных участках.

Цельнолитые колеса

Колеса от мотоблока цельнолитые резиновые с агрессивным рисунком протектора. Такая особенность позволяет их устанавливать также на мини-тракторы.

Из-за достаточно большого размера данные колеса чаще всего применяются на труднопроходимых территориях, на лесистой и горной местности.

Металлические колеса с грунтозацепами

Данный вид колес достаточно небольшого размера. Но мощность и выносливость агрегата обеспечивается наличием утяжелителей.

Конструкция также включает стальные зубья. Их задача – проталкивать мотоблок вперёд, предотвращая пробуксировку даже на самом маленьком участке.

Опорное колесо

Большинство современных моделей мотоблоков дополняются одним опорным колесом. Именно на него приходится вся нагрузка от мотора и прочих механизмов, которые располагаются в передней части мототехники.

С помощью данного опорного колеса повышается выносливость мотоблока, а также оптимизируются его эксплуатационные характеристики.

Спаренные колеса

В этих колёсах две детали, они имеют одинаковые габариты и формы. Благодаря своей конструкции они обеспечивают отличную проходимость мотоблока по неровным поверхностям, значительно увеличивают его скорость на ровной дороге.

При наличии таких колёс практически исключена пробуксировка. Потому они часто монтируются во время зимы.

Удлинители колес для мотоблока

Удлинители осей для мотоблоков позволяет расширить колёсную базу. С помощью такой детали агрегат становится устойчивее вне зависимости от ширины колеи.

Удлинители могут понадобиться для реализации таких задач:

  • выполнения тяжёлых видов работ и работ на сложных грунтах;
  • использования техники на неровных участках;
  • предотвращения заваливания и пробуксировки мотоблока при использовании сложного навесного оборудования;
  • обеспечивается лучшая проходимость и манёвренность техники;
  • установки железных и пневматических колес, грунтозацепов.

Данную деталь подбирают под конкретный мотоблок. Среди важных характеристик удлинителей:

  • длина деталей в пределах 200-375 мм;
  • внутренний диаметр посадочного отверстия – важно, чтобы он совпадал с характеристиками агрегата;
  • внешний диаметр посадочного отверстия – отвечает за надёжность крепления навесного оборудования.

Как изготовить удлинители?

  1. Подготовить две трубы с диаметром на два миллиметра больше размера оси агрегата;
  2. Сделать резьбу для вкручивания удлинителей на оси;
  3. С обратной стороны трубы должны быть отверстия на два миллиметра тоньше отверстий в дисках на колёсах. В случае необходимости трубы подпиливаются;
  4. Фиксируются колеса на удлинителях с помощью стальных пластин, их укрепляют болтами.

Устанавливаются удлинители колёс на выходные валы мотоблоков. Во время монтирования проверяется, насколько надёжно крепление и плотность фиксирования.

Изготовление колёс для мотоблока своими руками

Изготавливать колеса на мотоблоки без заготовок невозможно. Нужно подготовить основу, которую в дальнейшем видоизменяют и улучшают.

Простые рекомендации по изготовлению:

  • в качестве базы можно использовать колеса от мотоцикла или автомобильные. Для изменения ширины колеи применяются специальные удлинители оси. С их помощью можно сделать колеса для реализации конкретных задач;
  • шины для мотоблока подбираются под тип грунта. Для вязкого, неровного грунта подойдут шипованные шины, на которых агрессивный рисунок протектора;
  • самодельные колеса имеют достаточно большие размеры. Иначе они не справятся с работами. Колеса небольшого диаметра пробуксовывают, потому их приходится часто вытаскивать с влажной почвы;
  • оптимально изготавливать колеса из автомобильных дисков.

Алгоритм работы:

  1. На два колеса уйдёт четыре диска из автомобиля. Они зачищаются от заусенцев напильником;
  2. Диски привариваются между собой выпуклыми сторонами;
  3. На заготовленные колеса надевают резиновые камеры;
  4. На последнем этапе колеса накачиваются воздухом и устанавливаются на мотоблок.

Чтобы во время изготовления не возникло трудностей, стоит просмотреть видео.

Изготовление спаренных колёс своими руками

При использовании техники в условиях повышенной сложности нужно обзавестись сдвоенными колёсами.

Сдвоенные элементы изготавливаются по такой схеме:

  1. На подходящих колёсах вырезаются протекторы;
  2. Из стальных кусочков свариваются квадраты 25*25 см, которые устанавливаются в центральной части обода;
  3. После сваривания устанавливается второй обод. Должно получиться изделие, напоминающее вазу;
  4. На объединённые обода монтируются шины.

Для изготовления спаренных деталей понадобятся одинаковые по размеру ободы.

Изготовление колес с грунтозацепами

Детали с грунтозацепами устанавливаются на модели мотоблоков с мощностью от 6 л. с. Такой показатель не позволит двигателю перегреваться при усиленных нагрузках.

Нужно обзавестись следующими элементами:

  • стальными квадратами;
  • автомобильными колёсами без резины;
  • уголками из стали;
  • болтами.

К колёсам привариваются заготовленные пластины, которые надёжно фиксируются на ободе. Уголок нарезается на куски по типу зубьев, их также приваривают к ободу. От пластин к зубьям нужна минимальная дистанция в 15 см. После на обод устанавливают резиновые шины, изготовленные колеса крепят на ось мотоблока.

Пользуясь вышеописанными советами, можно самостоятельно изготовить колеса для техники Нева, Агро, Крот и прочих известных марок.

Источник: https://sadovaja-tehnika.com/motobloki/kolesa/

Делаем колеса для мотоблока своими руками

Мотоблок – техника, которая знакома большинству фермеров. По факту, это мобильный трактор, который используется для вспахивания грунта, посадки растений или перевозки грузов. Он удобен на небольших дачных участках, где руками все делать уже тяжело, но большой трактор не нужен. Если вы читаете эту статью, то у вас либо уже есть мотоблок, либо вы собираетесь его приобрести.

Один из самых частых вопросов владельцев этой техники – как сделать колеса для мотоблока своими руками? Все дело в том, что в стандартной комплектации они очень быстро изнашиваются, а также не подходят для всех типов почв и рельефов. Покупать новые – дело довольно затратное, поэтому можно прибегнуть к собственному мастерству. В этой статье рассмотрим, как именно это сделать.

Для начала следует разобраться, какие виды колес для мотоблока вообще существуют. Так как техника используется во множестве фермерских процессов, комплектация бывает разная.

Это касается и пневмоколес, ведь хороший результат и удобство использования зависит и от правильных составляющих. Важно отметить, что на мотоблок нельзя ставить обычные автомобильные колеса от «Оки», «Нивы» или «Москвича». Все варианты, представленные ниже, больше и тяжелее.

Правильнее будет сравнить их с комплектами от квадроцикла, хотя и они не всегда имеют подходящий размер.

  • Пневматические. Такой вариант можно поставить для пахотных работ и для удаления корней из почвы. На вид это крупные колеса, диаметром от 40 см и шириной от 20 см. Рисунок на протекторе должен быть грубый, чтобы мотоблок хорошо работал на почве. Часто такой вариант идет в стандартной комплектации и славится своей износостойкостью. Тем не менее, если они пришли в негодность, то следует незамедлительно искать замену.

  • Тяговые. Народное название этих колес – елочка. Все из-за ярко выраженного рисунка на их резине. Этот вид тоже универсален и подходит для грунтозацепа или стандартных транспортных решений. Например, ими часто пользуются снегоуборщики. Тяговые шины для мотоблока тоже отличаются надежностью в быту.

  • Цельнолитые (чаще всего сделаны из резины). Цельнолитые комплектации идеально подходят для каменистого грунта. Они позволяют мотоблоку двигаться быстрей на таком рельефе и не портятся после первого использования. Из минусов – они действительно очень тяжелые, поэтому переносить их не так просто. Подобные шины подходят для мотоблоков серии МТЗ и дизельной техники.
  • Металлические. Последняя вариация подходит для глиняной почвы. Все дело в том, что в отличие от предыдущих колес, эти имеют стальные зубья. Это, конечно, утяжеляет технику, но в мягком грунте они отлично делают свою работу. По-другому металлические зубья еще называют грунтозацепы.

Что касается общих рекомендаций, то выбирая во что обуть ваш мотоблок, обращайте внимание на переднее колесо. Оно опорное и в процессе использования амортизирует весь механизм. Это способствует продлению срока эксплуатации и повышению качества работы.

В целом такая классификация пневмоколес применяется не только для мотоблока, но и для прицепов или других инструментов из этой же категории. Так что ей можно смело пользоваться, ведь для сохранения износостойкости всей техники в ассортименте фермера должен быть как прицеп, так и мотоблок.

Разобравшись с видами шин, следует узнать, как сделать такие же, но самодельные. Первое, что стоит учесть – у вас в любом случае не получится сделать колеса для мотоблока с самого нуля. Вам необходима будет основа – старые пневмоколеса от машины, например, от «Оки» или от «Нивы».

В этом вопросе все зависит от вашего выбора или наличия подходящего материала. И, кстати, фермеры не рекомендуют покупать новый комплект шин для переделки, так как стоят они недешево и в результате у вас не получится сэкономить приличную сумму, сделав оставшуюся работу самому.

Вторая вещь, без которой ничего не выйдет – до начала процесса необходимо подготовить чертежи. К этому вопросу нужно подойти ответственно, и чертежи должны удовлетворять требованиям на основе имеющихся материалов.

Часто изготавливают спаренные колеса, куда внутри можно положить дополнительный утяжелитель. С этого варианта и начнем. Спаренный вариант – это быстрая и эффективная переделка колес, которая доступна многим.

Вам понадобятся 4 колеса с хорошей основой из нержавейки (кстати, у мастеров входу шины от «Москвича»). Также необходимо иметь при себе железные пластины. Сам процесс проводится в несколько шагов.

  1. С основы снимается резиновая шина.
  2. К ободу, на который одевается шина, необходимо приварить несколько пластинок железа, шириной до 5 см. Обычно из пластин формируют квадрат, который приваривают к одной из сторон обода.
  3. Далее обод со второго колеса приваривается к этому квадрату. Таким образом, вы соединяете два обода между собой с помощью пластин и варки.
  4. На последнем этапе резина надевается заново на обода.

Вот и все, вы получили нужный вам комплект. Как видите, основное их преимущество – большая ширина. Благодаря этому, они меньше смахивают на колеса от автомобиля, и больше на вариант для мотоблока.

https://www.youtube.com/watch?v=J2oasuNqFwU

Второй вариант, как усилить пневмоколеса – увеличить их износостойкость за счет дополнительных материалов. Таким способом вы сможете переделать колеса такого транспортировочного средства, как мото- или квадроцикл. В общем, вам нужны будут шины покрупней, чем от обычной легковушки. А для увеличения жесткости могут подойти крупные цепи.

Переходим к самому процессу: к пневмоколесам нужно приварить цепи. Можно попробовать соединить их с резиной или с железным ободом. Далее на них нужно сделать зазубрины, чтобы они имитировали грунтозацепы. Результат должен походить на покупные металлические колеса.

С этим способом придется повозиться, чтобы цепи плотно держались и не слетали в ходе работы. Тут поможет блокировка цепей с ободом, которую можно сделать с помощью стальных креплений и крючков.

Дополнительный элемент, которого часто не хватает для удобства работы с мотоблоком, – разблокиратор, иногда его называют дифференциал.

Так как инструмент сам по себе тяжелый, часто им сложно управлять, а именно – поворачивать в разные стороны.

В этом случае на помощь приходит разблокиратор – специальное устройство, которое крепится к колесам и увеличивает их маневренность на трудных участках.

Инструмент для разблокировки устанавливается к выходным валам вашего мотоблока с помощью болтов. В ходе работы он уменьшает радиус поворота всей машины и увеличивает ширину колеи.

Если вы пользуетесь мини-трактором на регулярной основе, то эта вещь просто незаменима. Можно сделать разблокиратор самостоятельно на основе подшипников, но по факту – игра не стоит свечь. На рынке их можно найти самых разных вариаций, да и стоят разблокираторы недорого.

Самое важное – найти специалиста, который посоветует хороший продукт.

Итак, если у вас есть необходимость в новой «обуви» для мотоблока и есть возможность использовать шины от обычного автомобиля или мотоцикла, то почему бы не попробовать.

В этой статье указаны самые простые и популярные варианты, но все зависит от вашего опыта и умений. На самом деле решение очень простое, понадобится только сварка и немного умений.

Но для хорошего результата проконсультируйтесь с опытными мастерами перед началом работы.

О том, как сделать колеса на мотоблок своими руками, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/motobloki/delaem-kolesa/

Колеса для мотоблока: обзор видов, как сделать своими руками

В большинстве случаев перед покупкой мотоблока люди обращают особое внимание на практические характеристики устройства, не интересуясь качеством и особенностями колес. Подобный подход сложно назвать грамотным, ведь от указанных деталей зависит качество и продолжительность работы самой техники.

Поскольку указанный агрегат является мультифункциональным приспособлением, колеса на мотоблок предлагаются разные:

  • пневматические;
  • колеса тяговые;
  • цельнолитые варианты из резины;
  • металлические колеса с грунтозацепами.

Чтобы доходчиво разобраться со спецификой каждого типа, следует рассмотреть их особенности более детально.

Пневматические

Пневмоизделия способствуют невероятной устойчивости агрегата, но в случае повреждения они должны быть заменены. Зачастую они продаются в качестве колес для мотоблоков Нева.

Тяговые

Более того, тяговые варианты подойдут для тележки и для снегоуборщика, а также помогут справиться с бездорожьем. Прочная высококлассная резина отличается стойкостью и продолжительным сроком эксплуатации.

Цельнолитые

Для каменистого грунта, из-за которого многие виды колес очень быстро портятся, идеально подойдут цельнолитые изделия. Пускай они весят несколько больше чем вышерассмотренные колеса, зато им сносу нет.

Указанные продукты имеют мощнейшие шины к мотоблоку, поэтому для дизельных типов, трансформированных в мини-тракторы, покупают именно их. Для мотоблоков МТЗ цельнолитые считаются идеальными вариантами.

Металлические с грунтозацепами

Особое внимание необходимо уделить опорному переднему колесу, на которое приходится немалая нагрузка. Оно способствует оптимизации земельных работ и повышенной выносливости самого мотоблока.

Колеса для прицепа имеют аналогичную классификацию и выбираются по тем же принципам. Не стоит забывать, что в процессе перевозки тяжелых грузов низкое давление оказывается на колеса самого мотоблока, а высокое – на колеса телеги (прицепа). Поэтому в данном случае нужно выбирать наиболее прочные варианты.

Как сделать колеса для мотоблока своими руками?

Необходимо понимать, что своими руками сделать колеса с нуля невозможно. Необходимо отыскать основу и только после можно приступать к формированию усовершенствованных и полезных приспособлений.

В качестве этой самой базы следует использовать колеса от мотоцикла или от автомобиля.

Самодельно можно создать только вариант с грунтозацепом, ведь в том случае, если утяжелители колёс используются не так часто, нет смысла приобретать новые дорогостоящие изделия.

На нашем сайте можно найти специализированную статью, где детально рассмотрены все особенности создания грунтозацепов своими руками.

Для расширения колесной базы рекомендуется использование удлинителей для колес мотоблока, ведь необходимо грамотно приспособить устройство под индивидуальные потребности фермера. Более того, для расширения возможностей можно создать железные спаренные колеса, имеющие внутри полость для размещения какого-либо утяжелителя.

Да, указанные объекты вряд ли можно использовать для прицепа мотоблока, но для самого агрегата они будут весьма полезны, ведь их можно создать в том случае, если у человека отсутствуют колеса от мотоцикла, но имеются в наличии от УАЗа или «Москвича».

Преимущества спаренных колес:

  • уменьшение пробуксировки, и, как результат, повышение уровня производительности;
  • возможность оперативного снятия колес наружного плана;
  • легкость создания в домашних условиях;
  • максимальный контакт с поверхностью.

Сдвоенные колеса постепенно становятся все более популярными, ведь на их самостоятельное создание можно потратить немного времени.

Как сделать спаренные колеса самостоятельно?

Особый интерес у фермеров снискал простой и даже немного грубоватый, но действенный способ:

  • Для начала следует подыскать подходящие колеса с шинами;

  • Затем желательно вырезать на них небольшие протекторы;
  • Следующий шаг состоит в том, что люди покупают полосу стали 5х50мм, сваривают квадратики со стороной 250мм и вставляют их в обод;

  • После приваривания наставляют второй обод колеса и получают объекты, смахивающие на вазы;

  • По завершению на полученные ободки одеваются шины и спаренные колеса готовы к эксплуатации.

Получить такие полезные приспособления несложно, главное определиться, какие именно варианты необходимы и подобрать все необходимые «ингредиенты».

Источник: https://pro-motobloky.ru/motobloki/kolesa-obzor.html

Колеса для мотоблока — разновидности, изготовление, видео

Колеса для мотоблока являются одной из важнейших его составляющих. Именно от их качества, размера и разновидности будет зависеть проходимость, маневренность и функциональность мотоблока в целом.

Для того, чтобы определится с выбором оптимальных колес на мотоблок, перед их покупкой или изготовлением следует ознакомиться с их разновидностями и особенностями.

Тяговые колеса

Предназначены для эксплуатации мотоблока в разных условиях. Отлично справятся с нагрузкой при транспортировке тяжестей, пригодятся просто для езды по дорогам и ровным поверхностям.

Благодаря особенному рисунку протектора типа «елочка» пневматические тяговые колеса также с легкостью могут быть использованы для более тяжелых работ – вспашка, культивация, окучивания и т. д. Данный тип протектора позволяет без особого труда работать на вязкой или рыхлой почве, не опасаясь того, что агрегат застрянет.

  • Обычно этот тип колес имеет достаточно широкие шины (более 20 см) и большой диаметр дисков (40 см и более).
  • Особыми разновидностями тяговых колес к мотоблоку являются цельнолитные и грунтозацепы.
  • Цельнолитные колеса отличаются повышенной прочностью и более мощным протектором.

Грунтозацепы – особый вид колес, состоящих из стальных ободов и специальных зубьев, которые по форме напоминают тот же протектор «елочку». Хотя данный вид колес и не обладает большими размерами, их вес и конструкция позволяют выполнять работы даже на самых сложных грунтах.

Спаренные колеса
  1. Конструкция этих колес от мотоблока предусматривает соединение (спаривание) воедино двух идентичных ободов и размещение данных приспособлений по обе стороны агрегата.
  2. Этот вид шин для мотоблока значительно увеличивает проходимость мотоблока, исключает риск пробуксовки и переворачивания техники, повышает скорость на ровной поверхности.

Опорное колесо

Особенный вид колеса к мотоблоку, отвечает за уменьшение нагрузки на оператора, перебирая на себя нагрузку от мотора и всего корпуса агрегата. Несмотря на маленькие размеры, полезно еще и тем, что повышает устойчивость мотоблока в нерабочем состоянии, облегчает его транспортировку.

Конструкцией многих современных моделей мотоблоков предусмотрено такое колесо или опорная лапка, что также очень удобно.

Удлинители колес для мотоблока

  • Для того, чтобы увеличить ширину колеи, сделать мотоблок устойчивей и выносливей, можно изготовить такое несложное приспособление, как удлинители колес.
  • Сделать данный девайс своими руками можно по такому алгоритму:
  1. Приобретите 2 трубы из металла. Их диаметр должен быть примерно на 1 – 1,5 мм меньше, чем диаметр оси.
  2. Для крепления трубы к оси нарежьте резьбу и прикрутите удлинитель к мотоблоку.
  3. Другой конец трубы нужно как можно четче подогнать под отверстие в дисках. При необходимости изделие можно обточить. Если после подгонки удлинителя между ним и диском останутся зазоры – в них будет забиваться мусор и грязь, что негативно скажется на работе мотоблока.
  4. Болтами к диску крепятся стальные пластины, которые и соединят удлинитель с дисками.

Предлагаем ознакомиться с видео, на котором подробно показано процесс изготовления удлинителя для оси мотоблока:

Колеса для мотоблока своими руками

Сделать колеса на мотоблок самостоятельно не такая уж сложная задача. Важно иметь лишь подходящие заготовки и инструменты. В качестве заготовок идеально подойдут старые колеса от мотоцикла. Также можно сконструировать колеса к мотоблоку из автомобильных дисков.

Следует заранее учесть размеры – колеса должны быть достаточно широкими и массивными, с хорошим протектором, диаметром около 20 дюймов. Также позаботьтесь про удлинитель для увеличения ширины колеи (процесс изготовления удлинителя описан в предыдущем разделе).

Изготовление самодельных колес из автомобильных дисков следует производить по такому алгоритму:

  1. Возьмите 4 диска от автомобиля. Их размеры должны полностью совпадать.
  2. Отшлифуйте диски напильником, очистив их от задиров и сколов.
  3. Приварите диски сваркой друг к другу выпуклой стороной.
  4. На данные заготовки наденьте заранее подобранные шины для мотоблока, накачайте их и прикрепите на ось.

Процесс изготовления спаренных колес проходит так же, с одним небольшим отличием. Между будущими спаренными колесами нужно приварить квадрат соответствующих размеров, сваренный из полос металла.

Изготовленные таким образом колеса идеально подойдут к мотоблокам моделей Нева, Агро, Крот и других известных производителей.

Источник: https://pro-traktor.ru/motobloki/kolesa-izgotovlenie.html

Тонкости выбора колёс для мотоблока

Приобретая в хозяйство мотоблок, люди делают упор на мощность двигателя и производительность техники. Однако на производительность агрегата прямое влияние оказывают колёса для мотоблока. Ходовая часть позволяет агрегату передвигаться по приусадебному участку.

Заводские модели обычно оснащены подходящей колёсной парой. Но учитывая нагрузки на этот элемент конструкции, колёса часто ломаются. Соответственно фермеру приходится самостоятельно покупать вышедшую из строя деталь.

Мы посоветуем, как подобрать подходящие колёса, и подскажем варианты изготовления ходовой части своими руками.

Критерии выбора

Любое садовое оборудование выпускается в нескольких вариациях. Ходовая часть для мотоблока не стала исключением из этого правила. Если ознакомиться с ассортиментом любого магазина, который занимается продажей запчастей для мотоблоков, можно увидеть, что существует три разновидности колёс:

  • Пневматические. Такие изделия имеют резиновую покрышку и камеру.
  • Резиновые. Монолитная конструкция, которая состоит из обода и прочной резины.
  • Грунтозацепы. Металлические элементы, нацеленные на повышение проходимости техники.

Сложность выбора заключается в определении условий эксплуатации техники. Например, для обработки глинистого участка или влажной почвы, рекомендуется использовать грунтозацепы.

Мотоблок, оснащённый обычными резиновыми колёсами, не покажет хорошей производительности в сложных условиях. Кроме того, следует акцентировать внимание на радиусе колеса и рисунке протектора.

Колёсные пары относятся к категории быстросменного оборудования, поэтому имеет смысл приобрести две разновидности ходовой части. Например, грунтозацепы и пневматические колёса. Это позволит работать техникой при разных погодных условиях.

Какие колеса можно поставить на мотоблок? Здесь многое зависит от целевого применения техники. Если агрегат нужен для посадочных и уборочных работ, можно остановиться на пневматических колёсах.

Такие изделия оптимально подходят для работы на мягкой земле. Рекомендуемый радиус – около 40 сантиметров. При этом рекомендуем выбирать колёса с глубоким протектором, что позволит повысить манёвренность и проходимость.

Литое колесо

Для первичной обработки целины и почвы с повышенным содержанием камней, лучше использовать литые колёса. Они практически не получают механических повреждений ввиду отсутствия внутренней камеры.

Однако такие элементы обладают повышенным весом, поэтому устанавливаются на средние и тяжёлые мотоблоки.

Грунтозацепы не только повышают проходимость техники, но и увеличивают её производительность. Зубья входят в почву, что создаёт дополнительное усилие для продвижения агрегата в заданном направлении.

Колеса-грунтозацепы

Такие элементы используются в основном для пахотных работ на больших участках земли. Пользоваться грунтозацепами на небольшом приусадебном участке нецелесообразно.

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

  1. Берём старые диски от автомобиля. Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
  2. К дискам привариваем металлические пластины. Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
  3. К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
  4. Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

РАССКАЖИ ДРУЗЬЯМ

Источник: http://mastertraktor.ru/selxoztexnika/pochvoobrabotka/kolyosa-dlya-motobloka.html

Полезная и простая переделка своими руками Автомобильные колеса на Мотоблок

Став счастливым обладателем легкого мотоблока с двигателем 6,5 л.с. первый сезон для каждого будет испытанием, все плюсы и минусы заводского исполнения будут на лицо, чтобы понять это не нужно большого опыта. Истина познается в деле.

автор фото Галкин А

Речь пойдет о колесах — в комплекте идут чаще всего камерные шины «елочка» на легких дисках 8го либо 10го диаметра. Данные колеса на деле слабоваты — недостаточный вес, легкость считаю недостатком. Требуется установка дополнительных грузов.

Ширина покрышки узкая, проходимость низкая — мотоблок по сырой поверхности буксует и зарывается. Для поездки на большие расстояния за пределы ваших огородов стоит запастись терпением — скорость низковата.

Производство шин Китай — хватит на один, два полноценных сезона, данные покрышки лопаются по боковой части при больших нагрузках, при этом сам протектор остается неизменным. Проще говоря «дубовая» резина на продажу…

автор фото Галкин А

Как альтернативу можно использовать автомобильные диски, колеса. Диаметр выбираем по принципу — то что есть в гараже))) Плюсом будет наличие хорошего грязевого протектора. Чем выше и уже будет ваше колесо, тем удобнее будет управлять мотоблоком, ход станет мягче. Клиренс увеличится — в этом будет огромный плюс.

Сам процесс переделки не займет много времени. Наличие спец инструмента не требуется.

Поэтапно: откручиваем от родных заводских колес ступицы — обычно это болты и гайки (12-13)

автор фото Галкин А

Далее закрепляем их с помощью более прочных болтов и гаек под ключ на 17 к диску от авто, предварительно рассверлив в ступицах отверстия поболее. Диски подбираем по количеству отверстий на ваших ступицах (4-5)

автор фото Галкин Аавтор фото Галкин А

Проверяем свободно ли вставляется шплинт для фиксации ступицы через удлинитель. Колея станет шире, проверяем не задевают ли новые колеса за детали и части мотоблока, в данном случае крылья

автор фото Галкин А

Отличные утяжелители — грузы получатся из старых тормозных дисков

автор фото Галкин А

Отверстия в них есть, для радости глаз можно и цвет придать в красках вашего мотоблока

автор фото Галкин А

Устанавливаем их при необходимости перевезти тяжелый груз, либо для земляных работ по вспашке и окучиванию. На данных колесах мотоблок с легкостью справляется с поставленными задачами, опыт первого же сезона показывает — данной переделке быть!

автор фото Галкин А

Все гениальное просто! Эх если бы еще протектор как на тракторе… но эта уже следующая тема для разговора в будущих статьях. К слову рынок предлагает шины с тракторным рисунком большего диаметра — R12,13,14,15. Ценник соответственно высокий, стоит оно того или нет решать вам. Удачных вам переделок, легкого активного отдыха на ваших фазендах. Мотоблок вам в помощь )

автор фото Галкин Аавтор фото Галкин А

Спасибо что дочитали до конца ???? Ставьте лайки ???? Подписывайтесь на канал ????????????

Источник: https://zen.yandex.ru/media/id/5c3b7dea32639b00ad03876d/5c6170be91fc5600b18f2ef9

Колеса на прицеп мотоблока — Портал о стройке

Сегодня практически в любом дворе в сельской местности можно обнаружить мотоблок. Так называют самоходный агрегат, который позволяет проводить большинство полевых и огородных работ на больших площадях. Дополнительные насадки, прикрепляемые к мотоблоку, только увеличивают функциональность мини-трактора. А если имеется необходимость перевозки урожая или других грузов в сельском хозяйстве, самое время задуматься о покупке прицепа для мотоблока.

Такой нужный для мотоблока прицеп

Вообще прицеп для мотоблока – это дополнительное устройство, которое выполняет две основные функции. Так, например, при работе на огороде двухколесным мотоблоком приходится управлять пешком. Однако приобретение прицепа с двумя колесами позволит передвигаться на агрегате в нужное направление, поскольку он уравновешивает мотоблок и делает его устойчивым. Скорость движения мотоблока с прицепом у среднемощных моделей может достигать от 2 до 5 км/ч, у мощных – до 10 км/ч. Кроме того, прицеп – крайне важная составляющая, если вам время от времени нужно перевозить сельскохозяйственные грузы (плоды, траву, сено и т.д.).

Самое главное, что если говорить о том, нужны ли права на мотоблок с прицепом, то для передвижения на этом транспорте пока не требуется никакой документации. Ощутимое преимущество для тех, кто водительскими правами еще не обзавелся.

Как выбрать прицеп для мотоблока?

Правильный выбор прицепа – залог эффективной эксплуатации мотоблока. Стандартное устройство состоит из следующих частей:

  • кузова;
  • дышла;
  • колес;
  • сиденья;
  • крыльев;
  • тормоза.

Важнейший критерий выбора прицепа – его грузоподъемность. Она зависит напрямую от качества прицепа и мощности вашего агрегата. Для легких маломощных устройств имеет смысл подобрать мини-прицеп для мотоблока с грузоподъемностью до 300 кг и размером 1х1 м. В большинстве таких моделей отсутствует сиденье.

Для мотоблоков средней мощности, как правило, выбирают изделия, чья грузоподъемность составляет до 450-500 кг. Размеры такого прицепа для мотоблока могут достигать 1 м в ширину и около 1,3-1,5 м в длину.

Для мощных агрегатов можно подобрать прицеп с однотонной грузоподъемностью. Его размеры, как правило, составляют от 1,2-1,4 м в ширину и 2-3 м в длину.

Перед покупкой обратить внимание стоит и на материал кузова. Оптимальный вариант – оцинкованная сталь, хотя это недешево. Обычная сталь – тоже неплохой материал для прицепа. Появившиеся совсем недавно пластиковые модели не предназначены для больших грузов.

Кроме того, при выборе прицепа руководствуйтесь и его типом. Самосвальный прицеп для мотоблока оснащен специальным механизмом, который позволяет мгновенно перекинуть груз на землю. Опрокидывающийся прицеп не предоставляет такой возможности. Но если его борта откидывающиеся, проблем с выгрузкой быть не должно.

Также перед приобретением нужного «аксессуара» обратите внимание на то, чтобы прицепное устройство для прицепа мотоблока, то есть дышло,

совпадали и подходили для вашего агрегата.

Для удобства безопасности важно, чтобы среднемощные прицепы имели в комплекте тормозную систему.

Наличие сиденье – еще один фактор комфорта. Они встречаются пластиковые или металлические, с дополнительным ящиком для инструментов. Колеса могут стать уязвимой частью прицепа. Для прицепа большой грузоподъемности рекомендуются усиленные колеса, чтобы они не вышли из строя в первые же месяцы эксплуатации. Наличие крыльев – это защита от брызг грязи и удара камней в том случае, если колеса выступают за края прицепа. Естественно, что колеса, расположенные под прицепом, в такой защите не нуждаются.





Source: womanadvice.ru

Читайте также

Колёса для мотоблока — разновидности, своими руками

Колеса для мотоблока бывают резиновыми и металлическими. У резиновой разновидности глубокие протекторы. Они помогают мотоблоку передвигаться по неасфальтированной дороге. У металлических колес есть грунтозацепы, предназначенные для лучшей работы на грунте и боронования. Это своеобразные утяжелители колес. Чаще всего резиновые колеса идут вместе с мотоблоком при покупке. Никаких проблем с ними не возникает ровно до того самого момента, пока вы не пожелаете сменить их на более надежные или просто другие. Важно не ошибиться в выборе и не купить колеса от мотоцикла.

Итак, существует достаточно немало видов и подвидов разных колес. Например, пневматические или спаренные. Имеются колеса, при изготовлении которых использовалось утяжеление. Еще разновидность — колеса тяговые, которые помогают мотоблоку проще продвигаться по почве.

Если вам требуется вспахать почву, то нужно подобрать широкий вариант. Или сделать колеса такого типа своими руками. Они же понадобятся для выкапывания картошки. Диаметр в этом случае должен быть не менее 400 сантиметров, а ширина – от 200 миллиметров. При стандартном расположении колес на мотоблоке дистанция между рядами варьируется от 550 до 70 сантиметров. Сейчас подробнее расскажем обо всем этом, а также коснемся такой темы, как колеса для мотоблока своими руками.

Слишком много вариантов

Если вы начинаете потихоньку переживать от обилия тонкостей, можем вас успокоить. Существует более простой вариант, а именно: универсальные колеса на мотоблок. Их плюс в том, что можно надевать их на любую марку и модель мотоблока, прицепа, культиватора. Чаще всего это камерные колеса размером от 4,0 до 10 дюймов. Комплект содержит:

  • все необходимые крепления;
  • камеры;
  • покрышки, то есть шины;
  • диски;

В случае, если вы являетесь владельцем мотоблока марки Zikka, то присмотритесь к специально созданным для этого бренда колесам. Их диаметр от 4 до дюймов. Их отличает фирменный цвет, избранный производителем – хаки. Они имеют камеры, шины к мотоблоку, диски и специальные болты для крепления. Если вам нужны ступицы, то они докупаются отдельно, так как для каждой модели ZIKKA ступицы свои.

Этот бренд не универсален, и если вам нужно дополнительно приобрести колеса для телеги или для тележки, то они не подойдут. Зато у них есть своё преимущество: они крайне эффективны на тяжелых мотоблоках от бренда Зикка. Проще, еще лучше с ними пахать на более простой технике, так как эти колеса великолепно пройдут по твердому грунту, вспаханной земле, асфальту или рыхлой почве. Если вам нужно пахать твердую почву, то не выбирайте колеса низкого давления, иначе у вас увеличится расход топлива.

Взаимозаменяемые колеса

Следующий вариант: камерные колеса от 5 до 12 дюймов диаметром. Таковые поставляются в комплекте с мотоблоками от брендов Зубр, Аврора и Кентавр. Эти марки перечислены друг вслед за другом, потому что если вы покупаете мотоблок одной из них, уже имея в хозяйстве машину от другого бренда, то можете свободно переставлять колеса с одной на другую, они прекрасно подойдут. Они же подойдут и для прицепа мотоблока. На упомянутые выше мотоблоки от Zikka такие колеса тоже вполне подойдут. Такое колесо сможет комфортно работать на мотоблоке, чей вес равен, как минимум, девяти килограммам. С ними хорошо работать на грунтовой дороге, а также они отлично едут по асфальту.

Остается описать еще один типоразмер колес – от 6 до 12 дюймов диаметром. Они используются исключительно с тяжелой мототехникой. Ими комплектуются мотоблоки брендов Зирка, Форте, Добрыня, Зубр, Кентавр. Каждый из них весит не меньше восьми килограммов, а охлаждается системой водного типа. Если вы покупаете такую резину, то в комплекте получаете кроме традиционных дисков и болтов, скаты и камеры.
Естественно, на таких колесах могут ездить не только мотоблоки. Их можно применять и как колеса для прицепа.

Что за колеса с грунтозацепами?

Это еще одна разновидность – металлические колеса. По периметру такого изделия идет железный звуб. Они дополнительно вгрызаются в обрабатываемый вами грунт и рыхлят его, при этом, качественно фиксируя мотоблок.

Если желаете добиться наилучшего результата использования такого колеса, то можно надеть на каждый зуб еще один зуб. Получатся удлинители для колес мотоблока. Это даст еще лучшую обработку земли. Получается своеобразное параллельное боронование почвы, которого не добиться, используя пневмо-вариант.

Как сделать колеса с зубьями?

Если вам по-настоящему жалко денег на покупку колес для своего мотоблока, вы можете попытаться выкрутиться из положения и сэкономить, создав колеса своими руками. Понятно, что резиновые колеса не изготовить самостоятельно, но зато можно позаимствовать их от другой техники. К примеру, от мотоцикла или от старой машины, которая давно уже не на ходу, или от разломанной сельской телеги, про которую вы точно знаете, что ее хозяин не против. Неплохо подойдет небольшое переднее колесо от другой техники.

Важно лишь применять здравый смысл и соблюдать размеры и вес, чтобы мощности мотора мотоблока хватило на вращение данных колес. Если же вы желаете непременно изготовить самодельные грунтозацепы, то придется проявить умение. Как сделать? Для начала нужно будет раздобыть диски от колес автомобиля. К ним – приварить полуось, а еще обод и, собственно, сами зубья. При этом вам потребуются болгарка и аппарат для сварки. Здесь важно знать меру и не перестараться с расстоянием от одного зуба до другого. Надо сделать его не большим, чем 20 сантиметров, в противном случае смысла в таких зубьях не будет.

10″ шина, покрышка 5.00-10 В-19АМ «Петрошина» прицепа, мотоблока, навесного с/х орудия, мотоколяски

Купить 10″ шина, покрышка 5. 00-10 В-19АМ «Петрошина» прицепа, мотоблока, навесного с/х орудия, мотоколяски — (фото, цена, описание, отзывы) Вы можете с доставкой в следущие города Антополь, Барановичи, Барань, Бегомль, Белицк, Белоозерск, Белыничи, Береза, Березино, Березовка, Бешенковичи, Бобр, Бобруйск, Богушевск, Болбасово, Большая Берестовица, Борисов, Боровуха, Браслав, Брест, Буда-Кошелево, Быхов, Василевичи, Верхнедвинск, Ветка, Ветрино, Вилейка, Витебск, Волковыск, Воложин, Вороново, Воропаево, Высокое, Ганцевичи, Глубокое, Глуск, Глуша, Гомель, Горки, Городея, Городище, Городок, Гродно, Давид-Городок, Дзержинск, Дисна, Добруш, Докшицы, Дрибин, Дрогичин, Дубровно, Дятлово, Езерище, Ельск, Жабинка, Желудок, Житковичи, Жлобин, Жодино, Заречье, Заславль, Зеленый Бор, Зельва, Иваново, Ивацевичи, Ивенец, Ивье, Калинковичи, Каменец, Кировск, Клецк, Климовичи, Кличев, Кобрин, Козловщина, Копаткевичи, Копыль, Кореличи, Корма, Коссово, Костюковичи, Коханово, Красная Слобода, Краснополье, Красносельский, Кривичи, Кричев, Круглое, Крупки, Лельчицы, Лепель, Лида, Лиозно, Логишин, Логойск, Лунинец, Любань, Любча, Ляховичи, Малорита, Марьина Горка (Пуховичи), Мачулищи, Микашевичи, Миоры, Мир, Могилев, Мозырь, Молодечно, Мосты, Мстиславль, Наровля, Негорелое, Несвиж, Новогрудок, Новоельня, Новолукомль, Новополоцк, Оболь, Озаричи, Октябрьский, Ореховск, Орша, Осиповичи, Острино, Островец, Ошмяны, Паричи, Петриков, Пинск, Плещеницы, Подсвилье, Полоцк, Порозово, Поставы, Правдинский, Пружаны, Радошковичи, Радунь, Речица, Рогачев, Россь, Руба, Руденск, Ружаны, Светлогорск,Свирь, Свислочь, Сенно, Скидель, Славгород, Слоним, Слуцк, Смиловичи, Смолевичи, Сморгонь, Солигорск, Сопоцкин, Старобин, Старые Дороги, Столбцы, Столин, Стрешин, Сураж, Телеханы, Тереховка, Толочин, Туров, Уваровичи, Узда, Улла, Уречье, Ушачи, Фаниполь, Хойники, Чаусы, Чашники, Червень, Чериков, Чечерск, Шарковщина, Шерешево, Шклов, Шумилино, Щучин, Юратишки и другие. По вопросам доставки в конкретные города уточняйте у менеджеров магазина при заказе товара.

Как выбрать прицеп или тележку для мотоблока?

Преимущества использования прицепов для мотоблока:

  • Удобное передвижение на небольшие расстояния.
  • Проходимость в разных дорожных условиях.
  • Быстрая транспортировка грузов и инвентаря.
  • Эксплуатация в любое время года.
  • Повышение устойчивости машины на грунтовой дороге.

Особенности конструкции

Телеги для мотоблоков представляют собой металлическую раму с закрепленными на ней узлами, кузов с сиденьем, под которым устанавливается ящик для инструментов, дышло, колеса и крылья, тормозная система в виде ленточного устройства или ручного стояночного тормоза.

Кузов чаще всего изготавливают из оцинкованной стали. Все материалы, используемые в конструкции, должны быть устойчивы к негативным погодным воздействиям.

Многие модели тележек имеют откидные борта. Это удобно для погрузки и выгрузки, особенно при работе с большими и тяжелыми грузами. Ширина кузова может быть различной и зависит от объема перевозки.

Виды прицепов для мотоблоков

  • Монолитные (цельные). Модели имеют простую конструкцию, состоящую из стенок и дна, соединенных неподвижно. Борт кузова не откидывается, но тележка достаточно прочная и надежная. Это хороший вариант для перевозки инструмента, ящиков и садового инвентаря.
  • Бортовые. Модели с откидными бортами используют для перевозки крупногабаритных и тяжелых грузов. Один или два борта кузова закреплены на петлях. Для фиксации используют обычные задвижки или шпингалеты.
  • Самосвальные. Производительные устройства с механизмом опрокидывания кузова (одноосные и двухосные модели). Самосвальное оборудование значительно ускоряет процесс разгрузки, особенно для сыпучих грузов.

Также прицепы для мотоблоков различаются по массе перевозимых грузов: легковесные, средневесные и тяжеловесные модели.

Важные элементы прицепа

  • Кузов. Не экономьте на материалах, выбирайте прицепы из окрашенного металла. Вместительные модели потребуют более мощного мотоблока.
  • Колеса. Способность телеги проехать по вязкой, рыхлой почве зависит от ширины колес. Чем шире камера, тем лучше проходимость.
  • Дышло. Элементы различаются способом крепления. При выборе необходимо уточнить, подойдет ли конкретная телега к вашему мотоблоку. Также существуют дышла с универсальным креплением.
  • Крылья. Необходимый элемент, который не позволяет камням и грязи разлетаться из-под колес.

На что еще обратить внимание?

  • Кузова дешевых моделей изготавливают из пластика и тонколистовой стали. Учитывайте прочность материала. Тонкие борта легко деформируются под нагрузкой, а пластик раскалывается при ударах. Отдавайте предпочтение прицепам из оцинкованной стали толщиной от 2 мм.
  • Если телегу предстоит использовать преимущественно для сыпучих грузов (торф, навоз, опил), наиболее удобной будет самосвальная модель. Перед опрокидыванием телегу отцепляют от мотоблока, но это неудобство оправдано скоростью разгрузки.
  • В продаже прицепы с колесами и без колес. Если вы покупаете телегу с колесами, обращайте внимание на ступицы. Стальные детали наиболее прочные и долговечные. Чугунные ступицы дешевле, но на неровной поверхности часто ломаются.
  • Оборудование с грузоподъемностью более 350 кг должно иметь механический тормоз для обеспечения безопасности.

Тележка для мотоблока своими руками

Имея определенные знания и умения, можно сделать прицеп самостоятельно. Для этого потребуются стальные профили, металлический лист, рессоры, колеса, крепеж, фаркоп, швеллеры. Подготовьте сварочный аппарат, резак, шуруповерт и другие инструменты. Лучше всего выполнять сборку по заранее подготовленному чертежу, составленному с учетом предстоящих нагрузок. Важно правильно разместить центр тяжести – он не должен заходить за переднюю ось.

Характеристики самодельной телеги будут полностью зависеть от старания мастера и качества материалов. Однако в отличие от оригинальных прицепов, на кустарное производство не предоставляются гарантии. Заводская сборка также обеспечивает высокую прочность креплений и надежность всей конструкции в целом, чего практически невозможно добиться при сборке изделия в собственном гараже.

Советы по эксплуатации

Выбор прицепа для мотоблока начинайте с изучения инструкции к агрегату. Оборудование должно быть совместимым с конкретной моделью техники. Перед первой поездкой проверьте и отрегулируйте тормоза на пустой телеге. Также осмотрите крепление прицепа к мотоблоку, проверьте давление в шинах, наличие смазки в подшипниках. Запрещено эксплуатировать сломанные телеги и устройства с видимыми дефектами – это не безопасно.

Производить погрузку и разгрузку можно только после фиксации телеги тормозом. Груз в кузове располагают таким образом, чтобы его вес был равномерно распределен по геометрическим осям. Работая с прицепом, также учитывайте его несущую способность и не перегружайте технику.

Чтобы подготовить оборудование к длительному хранению, телегу очищают от мусора, смазывают детали, меняют изношенные запчасти и уплотнители, подкрашивают кузов в местах повреждения покрытия. Шины необходимо слегка спустить. Хранить прицеп необходимо под навесом или в помещении.

Специалисты интернет-магазина «Хозтоварищ» предоставят подробную консультацию по характеристикам прицепов и телег из каталога. По возникшим вопросам позвоните нам на единый контактный номер 7870.

Как сделать прицеп к мотоблоку своими руками

Мотоблок – самоходное техническое средство, незаменимый помощник в частном хозяйстве. Дополнение спецтехники осями, коробом и водительским сиденьем расширяет ее функциональные характеристики. Мотоблок с прицепным устройством может работать как мини- грузовик.

Оглавление:

  1. Характеристики и стоимость промышленных прицепов для мотоблоков
  2. Предварительные чертежи прицепа мотоблока
  3. Изготовление и сборка ходовой части самодельного прицепа
  4. Материал и конструкция рамы самодельного прицепа
  5. Из чего можно сделать каркас для тележки-прицепа
  6. Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки
  7. Тяжелый мотоблок. Как сделать прицеп из автодеталей

Характеристики и стоимость промышленных прицепов для мотоблоков

Промышленный, готовый прицеп для мотоблока характеризуется грузоподъемностью 0,3 т — 1 т и разными габаритами. Выбирается тележка по мощности мотоблока и его техническим параметрам:

  • Прицеп с габаритными размерами кузова 1 м х 0,85-1.15 м, с грузоподъемностью 300 кг предназначен для легких мотоблоков. Стоимость кузова от 200$ и выше.

  • Адаптеры для средних по мощности мотоблоков от 5 л. с. имеют габариты 1х1.4-1.5 м, грузоподъемность до 500 кг.  Средняя цена прицепа от 250$.
  • Для мотоблоков тяжелого типа продаются двухосные прицепы с габаритами 1.2 м х 2-3 м, грузоподъемностью до 1000 кг. Стоимость тележки от 500$.

Сделать на любой мотоблок прицеп своими руками не трудно. Далее рассмотрим все принципиальные моменты и саму технологию изготовления.

Предварительные чертежи прицепа мотоблока

Кузов прицепа принято изготовлять из оцинкованных, стальных окрашенных листов или из прочного пластика. Металлические бортики и днище из металла прослужат дольше, чем пластиковые, но по себестоимости второй вариант обойдется дешевле.

Определившись с материалом для прицепа, приступайте к составлению чертежей или технических схем для несущих элементов:

  • соединительной рамы,
  • несущего водила,
  • рабочего кузова.

Навык конструктора-механика необязателен, достаточно схематично изобразить набросок будущей повозки.

Почему предварительный этап необходим? На рисунке визуально проступает модель, видны сложные участки, уточнены габариты, прорисованы соединительные узловые элементы и их возможное подсоединение или соединение. Пример чертежа:

Чертеж показывает способ сцепления несущих ходовых элементов. Водило сцеплено с модулем мотоблока узлом поворота и консольным элементом, второй край водила присоединяется к раме с помощью центральной трубы. Присоединение к мотоблоку производят через консоли и тупицы. Изготавливают осевой стержень по размеру сцепного механизма мотоблока. Верхний осевой конец выступает в качестве опоры, поворотный узел водила выполняет вращение вокруг нее на подшипниках. Шарикоподшипники прикрывают  антипыльником, пустоты заполняют специальным смазочным веществом.

Опытного умельца не затруднит выбор деталей, элементов, инструментов и запчастей в соответствии с составленным чертежом. Для самого простого варианта тележки необходимы следующие запчасти:

  • Колеса. Чаще всего берут колеса от мотоколяски или от автомобилей. Они покупаются с рук или приобретаются на разборке. Размер и прочность обода соответствуют нагрузке в 300 кг т более.
  • Колесная ось. Изготовляется из стального стержня с диаметром не меньше 30мм. Длину стержня рассчитывают самостоятельно, опираясь на ширину кузова. Оптимальная величина стержня не допускает выступа колес прицепа за обвод кузова.
  • Упорное кольцо. Для этих целей подходит трубка 58 х 4.
  • Болты M 8.
  • Балка для опоры — 3 шт.
  • Доски для короба.
  • Рама для сцепления с мотоблоком.
  • Водительское место из подручного материала.
  • Подставка для ног.
  • Простейшее водило.
  • Консоль из обрезка трубы.
  • Кронштейны по размеру.

Изготовление и сборка ходовой части самодельного прицепа

Для изготовления водила необходимо:

  • Накладки 25х4.
  • Фланцы размера S 4.
  • Опоры из труб 58х4.
  • Уголки 25х25х4 под ножную подставку.
  • Труба для дышла.

Водило простой конструкции состоит из минимального количества элементов, сваренных по схеме. Максимально нагружаемые части – дышло и поворотник, упрочняют ребрами жесткости. Водило сцепляется с рамой мотоблока шарнирным способом. Конструктивная модель «труба в трубе» формирует подобие длинного шарнира и позволяет колесной базе прицепа изменять положение самостоятельно, вне зависимости от колесной базы мотоблока. Такое решение защищает конструкцию прицепа от деформации и дает возможность легко преодолевать ямы или кочки.

Водило крепится к центральной трубе с помощью болтов, контргаек и шпилек. Вытачивают в центральной трубе вытянутое отверстие, чтобы фиксирующий болт вращался вдоль оси сцепа без продольного смещения.

Колесная база конструируется из деталей любых отечественных автомашин, подбираются колеса, рессоры, навески. Части и элементы приваривают к балке, а окончания присоединяют к лонжерону.

Дышло изготавливается из трубы 60х30 мм, приваренной к передним частям лонжеронов. Края лучей состыковываются и привариваются к  тяговой механической сцепке. Получается аналог заводского двух лучевого дышла.

Материал и конструкция рамы самодельного прицепа

Рама служит основной несущей конструкцией. Выполнять расчет всех габаритов и составляющих элементов необходимо по чертежу, с высокой точностью, с исключением любых неточностей, возникающих при выпиливании, соединении швеллера, труб и уголков.

Простая, легкая, прочная рама изготовляется из трубы с прямоугольным сечением 60 х 30 мм. Она составит несущую конструкцию. Роль траверсы выполнят стальные квадраты размером 25 х 25 мм. Для надежности все элементы сваривают между собой и укрепляют несколькими поперечниками, оставляя выступы над лонжеронами. Для стоек на лицевую часть выпусков приваривают продольно пару труб по обе стороны конструкции. К стойкам приваривают верхние обвязки из труб с поперечным сечением 25 мм.

Материал несущей рамы подбирается по характеристикам, способным обеспечить условия прочности и жесткости, препятствовать деформации конструкции при предельно допустимой нагрузке. Рама на самодельный прицеп для мотоблока легкого типа изготовляется из любого доступного материала:  металлического уголка, стальной  трубы с прямоугольным, круглым сечением.

Прицеп мотоблока средней мощности выполняется на раме, с применением следующих элементов:

  • раскос  20х20.
  • уголок 20х20 для водительского сиденья
  • стойки для сиденья из уголка 40х40.
  • передние распорки из трубы 40х20.
  • профиль обвязки рамы из уголка 40х40.
  • уголок 32х32 для стойки колесной оси.
  • раскосы задние из трубы 40х20.
  • усилитель поперечный из уголка 40×40.
  • осевой прут 30 мм.
  • сплошной треугольник.

Замысловатая конструкция рамы обеспечит избыточный запас прочности и позволит перевозить в кузове тяжелые, объемные грузы и материалы. Изготовить раму усиленной конструкции стоит в случае частой эксплуатации нагруженного прицепа по бездорожью.      Сварочный аппарат. Он понадобится для прочного соединения всех частей. Саморезы в данном случае не смогут придать конструкции прочность и долговечность.

Из чего можно сделать каркас для тележки-прицепа

Прицеп к мотоблоку изготовляется из профнастила, листового металла с толщиной 1 мм, досок с толщиной в 2 см, старого кузова автомобиля, мотоциклетной коляски или из окрашенных оцинкованных листов. Для кузова подходит любой материал доступный для изготовителя и не удорожающий постройку.

 Для деревянного кузова углы упрочняют металлическими накладками. Крепление к раме выполняют болтами и трех опорными рамками.

 Для кузова из профлистов или оцинкованного листа используют металлический профиль. Он набивается на днище по длине и ширине для защиты материала днища от провисания, деформации или выгибания.

Средние мотоблоки. Прицепы самодельные, изготовленные из металлопроката. Поэтапная инструкция сборки

Первый этап изготовления начинается после разработки чертежа и расчета размеров прицепной конструкции. Средний мотоблок позволяет перевозить груз до 500 кг, следовательно, грузоподъемность тележки будет большая. Для конструкции стоит выбрать металлопрокат, обеспечивающий расчетную грузоподъемность с запасом прочности. По общим размерам прицепа высчитывается метраж металлического проката и количество швеллеров, выступающих в качестве сцепной рамы. Точный расчет помогает сэкономить на расходных материалах и облегчает сборку сложной конструкции.

Материалы для тележки:

  • Металлопрокат. Длина индивидуальная, расчетная.
  • Уголок стальной 50х25мм.
  • Уголок стальной 40х40мм.
  • Обрезки труб прямоугольного и круглого сечений.
  • Доски с толщиной 2 см для кузова.
  • Брус 50х50 мм для опорных балок.

Второй этап. Для быстроты проекта, воспользуйтесь готовой схемой конструктивной части, представленной в главе « предварительные чертежи».

Кузов изготовьте из деревянных досок, углы укрепите стальным уголком. Прикрепите кузов к раме при помощи опорных балок, выполненных из деревянных брусьев. На кузове, по желанию, делайте бортовые петли и лямки для фиксации груза при перевозке. Готовый прицеп представлен в виде одноосевой конструкции. Недостатком такого кузова является смещение центра тяжести к передней части прицепа, при эксплуатации приходится следить за правильным распределением нагрузки. Вторым недостатком одноосевой конструкции прицепа считается отсутствие откидного бортика.

Третий этап. Сборка ходовой части производится из доступных запчастей и материалов. Это могут быть колеса от мотоколяски в сборе со ступицей. Концы осевого стержня необходимо заточить под диаметр подшипников ступицы.

Колесной осью выступит стальной стержень с диаметром 30 мм. Длина стержня рассчитывается так, чтобы колеса не выступали за обводку кузова. Стержень приваривается к лонжеронам и корпусу продольного шарнира через косынку и уголковую опору.

Тяжелый мотоблок. Как сделать прицеп из автодеталей

Мотоблок тяжелого класса, например «Зирка», оборудуется качественным недорогим прицепным устройством из автодеталей. Время на сборку по заранее составленному чертежу и подготовленным деталям составляет 1-2 дня.

Материалы и детали для прицепа:

  • Швеллер 65 мм по длине кузова.
  • Передние полуоси от «Москвича» или «Жигулей».
  • Профильная труба 60х40 мм. Длина 3.5 м. Количество 1 единица.
  • Трубы длиной 2 м. Количество 2 единицы.
  • Уголки 60х60 мм.
  • Сварочный аппарат.

Основной несущей деталью будет ось, изготовленная из швеллера. Его длина выбирается по усмотрению, в зависимости от предполагаемой ширины кузова. К швеллеру с обеих сторон привариваются передние полуоси от автомашины. Сверху укладываются профильные трубы по следующей схеме:

  • Одна труба кладется точно по центру. Длина отрезка от оси до задней части прицепа = 1 м, длина в передней части = 2.5 м.
  • По краям швеллера, на стыке его торца с полуосями, кладутся двухметровые трубы. Стык швеллера должен делить каждую из них пополам.
  • Трубы укладываются параллельно относительно друг друга.
  • Окончания коротких труб крепятся по перпендикуляру уголками.

Центральная, длинная труба выступает в качестве дышла. Длина регулируется в соответствии с габаритами прицепного устройства. От передних углов прицепа протягиваются профильные трубы или уголки, обеспечивающие конструкции жесткость и прочность. Стыки провариваются или соединяются болтами.

На готовую раму устанавливается простейший деревянный кузов с сиденьем для водителя, прицепное устройство присоединяется к дышлу.

В коробе оборудуются скобы, подобия петель. При необходимости к петлям пристегивается самодельным тент.

Изготовленный самостоятельно прицеп для мотоблока не обойдется даром. Средства на приобретение вспомогательных и основных деталей выделить придется. Не все материалы найдутся в подсобном хозяйстве. Для сопоставления расходов на собственное производство и расходов на приобретение нового заводского прицепа составьте смету. Заносите в нее все статьи расхода. По окончании домашнего производства подведите итог и получите удовлетворение от своего умения делать полезные, необходимые вещи, с выгодной экономией для бюджета семьи.

Прицеп к мотоблоку улучшает вспашку — гусеницы | Своими руками

При вспашке почвы мотоблоком колеса и плуг образуют одну плоскость с валиком вправо. Решить проблему с четвертой опорой или колесом на жесткой подвеске к мотоблоку невозможно, так как четыре опоры будут иметь непостоянный контакт с почвой в процессе вспашки.

Таким образом, прицеп сконструирован на маятниковой подвеске с ограничением раскачивания, чтобы нижняя часть колеса прицепа не опускалась ниже режущей кромки лемеха.Это важно, потому что в конце борозды вы выходите из прицепа и раскладываете его. При этом колесо прицепа не опускается ниже лапы плуга.

В прицеп легко попасть, если повернуть левый рычаг поворота трубы d 12,5 мм с фиксатором и степенью свободы «вниз-вверх». Поскольку вспашка всегда происходит с креном мотоблока вправо, его центр тяжести также смещен вправо. Левое колесо проскальзывает чаще, чем правое, вы своим весом исправляете этот дисбаланс.

Положение корпуса водителя на пол-оборота к направлению борозды дает возможность видеть все, при этом левая рука постоянно находится на дышле, правая рука «управленческая».

На стыке автопоезда необходимо предусмотреть небольшой люфт для шкворня, чтобы можно было выровнять борозду путем горизонтального нажатия на дышло руками.


Читайте также: Плоттер навесной культиватор для мотоблока своими руками (+ чертеж)


Прицеп представляет собой трубчатую раму с одним колесом, которое качается в вертикальной плоскости параллельно плугу и рядом с ним (рис. 1, 2).Как и плуг, прицеп можно поворачивать вправо или влево в зависимости от наклона мотоблока.

Для этого скоба (рис. 4) вращается вокруг болта, проходя через «центр» и «центр» на неподвижной пластине, а не на 1 (рис. 3). Обороты водитель производит при ходьбе рядом. Одновременно с плугом колесо прицепа поднимается над землей.

На прямом мотоблоке с прицепом. Настроенный плуг удерживает борозду, а для небольшой регулировки направления движения культиватора достаточно обеспечить небольшой люфт в сцеплении штейна цапфы-коронки.

Чтобы прикрепить прицеп к мотоблоку, необходимо:

Прикрепите 2 неподвижные пластины (1) к кожуху левой полуоси на 3 зажимах. К этой пластине прикрепите поворотный кронштейн двумя болтами (рис. 4). Вставьте втулку рамы в поворотный рычаг и закрепите поворотным штифтом.

Отрегулируйте болт в кронштейне по высоте колеса прицепа. Примечания. Для зажимов использовали Ст3, стержень d 10 мм, длина 250 мм.

Ширина обода колеса — 120 мм; d — 200 мм.

Каркас маятниковой рамы обшит листовой сталью толщиной 1-2 мм.

Отверстия в пластине № 1 (рисунок 3) следует разметить через отверстия в пластине № 2, прикрепив ее к месту их стыковки.

Колесо прицепа может быть выполнено из круглого дерева, обернутого стальной полосой.

Аналогов, предшествовавших описанному прицепу к мотоблоку, в литературе и «природе» vi не нашел, так что улучшайте себя.


Читайте также: Электророзетка своими руками — чертежи


Прицеп к мотоблоку — чертеж


© Автор: Николай Грвчихо, Могилев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Прицеп-багажник для мотоблока своими руками | Своими руками

Заводские прицепы или тележки ручной работы возле мотоблоков расположены позади водителя. При перевозке тяжеловесных и негабаритных грузов это позволяет сохранять равновесие, не закрывает обзор.Хотя и не очень удобно — постоянно нужно вертеться.

Для небольших весов сделал компактный пыльник для мотоблока . Его отличительная особенность — расположение перед водителем.

Легкий каркас сваренный из трубы d 30 мм. Для стенок и днища использовалась олово толщиной 2 мм. Ширина и высота ствола определялась исходя из габаритов мотоблока, а длина — с учетом длины ручек управления. Другими словами, чтобы не было помех при ходьбе или работе.Внутренний край ствола приваривался к оси колеса, дальний конец — к трубе под днищем. Выполняет сразу три функции: служит опорой для ствола, увеличивает жесткость конструкции, стыкуется с Г-образным дышлом (фото 1).


Читайте также: Багажник для авто своими руками


Конфигурация последнего не случайна. Внутри нижней части дышла расположена ось d 30 мм, на которой ствол может поворачиваться относительно мотоблока.Это очень важно при движении по неровной дороге. Верхняя часть входит в «серьгу» мотоблока и фиксируется шкворнем. Такое соединение обеспечивает высокую маневренность и позволяет развертывать в ограниченном пространстве.

Колесный башмак

Чтобы избавиться от покупки дорогих резиновых покрышек, «перезагрузите» шасси оригинальным способом. К ободам старых колес мопеда нарезать полосы от ременной передачи от комбайна. Постукивая по кянику, поочередно опускать их в «ручейки» колесных дисков.Концы фиксировали болтами с гайками и шайбами ​​(фото 2).

Самодельная эстакада для мотоблока — фото

Дышло

1-2 — нижняя и верхняя части (профиль 40 мм), 3 — муфта, 4 — ось d 30 мм, 5 — навеска мотоблока, 6 — штифт

Колесо

1 — обод от колеса мопеда, 2 — «шина», 3 — болт с гайкой М 8

Автор: В. Дикунов, Могилевская обл.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Колеса для кабана

— Купить колеса для тяжелых прицепов онлайн

[powr-video-slider id = 32ef2538_1459828437]

  • Раньше приходилось менять шины постоянно, но с тех пор, как мы перешли на 19. 5 нам не приходилось менять шины весь год.
    П. Тирни
  • Нам нравится ваш продукт! Конечно, сэкономили нам много времени.Больше не нужно постоянно менять шины или бороться с повреждениями на обочине дороги.
    T&C Schafer
  • Очень впечатлила доставка, посадка колес и форма. ..

    Большое спасибо, ожидаю еще нескольких заказов от моих друзей!

    Клиент «Колесо кабана»
  • Если вы путешествуете с прицепом, чтобы заработать себе на жизнь, я не понимаю, как кто-то может позволить себе не использовать эти шины.
    г. Женихи

Колеса для тяжелых прицепов

Узнайте, почему так много владельцев прицепов переходят на 19. 5-дюймовые колеса и шины. В этом видео рассказывается о преимуществах 19,5-дюймовых колес и ободов для прицепа Boar Wheel:

Почему выбирают диски и шины 19,5 дюйма?

Увеличенная грузоподъемность:

Перегрузка и недостаточное накачивание — две основные причины катастрофического отказа шин. Самый распространенный размер шин для прицепов — 235 / 85R16, диапазон нагрузки E, и они могут нести не более 3060 фунтов при накачивании до 80 фунтов на квадратный дюйм.Для сравнения, наши колеса прицепа рассчитаны на грузоподъемность 5 000 фунтов. При соединении наших дисков с шинами с диапазоном нагрузки 225 / 70R19,5 G вы сможете выдерживать нагрузку до 3970 фунтов при давлении 110 фунтов на квадратный дюйм. Это означает, что грузоподъемность каждой шины превышает 900 фунтов. На двухосном прицепе с каждым грузом можно безопасно перевозить на 3600 фунтов больше груза. Важно всегда соблюдать ограничения по массе вашего прицепа или оси.

Помимо большей грузоподъемности, наши колеса обеспечивают более длительный срок службы протектора, улучшенную стабильность, пониженное сопротивление качению и большую доступность шин.

Когда дело доходит до безопасности груза вашего прицепа, зачем рисковать с чрезмерно накачанными шинами, которые рассчитаны только на более низкие скорости?

Мы гарантируем, что вам понравятся наши шины и диски для прицепов. Не просто безопаснее — лучше!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
