Клапан давления: принцип работы, назначение и преимущества оборудования для стабилизации давления воды в трубопроводе

Содержание

принцип работы, назначение и преимущества оборудования для стабилизации давления воды в трубопроводе

Организация водоснабжения в жилом доме, особенно если строение многоквартирное,  требует соблюдения множества правил и норм. Часто к поломкам оборудования, появлению протечек, выходу из строя бытового оборудования, подключенного к водопроводу – стиральных и посудомоечных машин, водонагревателей приводит неравномерное давление воды в трубопроводе и резкие его перепады. Помочь с решением этого вопроса поможет регулирующий клапан давления воды.

Какие функции выполняет клапан водяной для регулировки давления

Функции, которые выполняет клапан водяной, состоят в следующем:

  • Многие разновидности бытового сантехнического оборудования настроены на работу не выше 3 атм. Система водоснабжения существенно перегружается при повышении этого значения, соединительные переходники и прокладки утрачивают свою надежность, функциональные узлы стиральных и посудомоечных машин выходят из строя. Устройства для регулировки предупреждают поступление воды под высоким давлением, своевременно понижая его до оптимального значения.
  • Резкий скачек давления чреват гидравлическим ударом, который влечет за собой прорыв трубы и выход из строя агрегатов на котельных. Большой скачок давления может привести не только к поломке, но даже взрыву накопительного водонагревателя. Регулятор давления защитит от подобных неприятностей.
  • За счет регулировки давления воды в трубопроводе приходит ее экономичное потребление до 25 % при уменьшении напора до 3 атм.
  • При использовании клапанов регулировки давления снижается шум от работы сантехнического оборудования – кранов и смесителей.
  • Уменьшение напора воды приводит к тому, что при образовании протечки, потери от затопления будут сокращены, так как устройство снижает подачу воды при падении давления в трубе.

Какими особенностями обладает регулятор давления «после себя» и «от себя»

В зависимости от места расположения регулятора давления в системе, выделяют две основные группы: регулятор давления «после себя» и «до себя». Из названия понятно, на каком промежутке трубопровода осуществляется регулировка давления – до или после точки установки устройства.
Конструкция РДВ содержит поршень (клапан), пружину «мембрану» и чугунный, латунный или стальной корпус. Дополнительно прибор может иметь манометр, очищающий фильтр, воздушный клапан, шаровой кран.
По долговечности и практичности лидируют мембранные модели. Поршневые более уязвимы перед качеством воды.
Пропускная способность устройств бывает разной. В связи с этим они бывают бытовыми, коммерческими и промышленными.

Как правильно выбирать регулирующие клапаны воды

Выбирая регулирующие клапаны воды, обратить внимание рекомендуется на материал изготовления устройства. Это должен быть прочный металл и сплавы (сталь, латунь, бронза). Широкий ассортимент, предлагаемый множеством специализированных магазинов, состоит не только из достойных товаров этой категории, но и из изделий сомнительного качества. Чтобы правильно выбрать клапан давления, стоит обратить внимание на его стоимость – он не должна быть низкой, и вес – качественное изделие не может быть слишком легким.


Также внимание уделяют качеству литья – на поверхности и стенках изделия не должно быть раковин и обломов.
Специалисты рекомендуют приобретать модели, оснащенные манометрами, благодаря которым настройка оборудования и контроль рабочих параметров будет производиться проще.

Клапаны bermad: преимущества

Клапаны «bermad» широко представлены на российском рынке и более чем за 10 лет зарекомендовали себя, как качественная и долговечная продукция. Являясь собственной разработкой компании Bermad, изделия отвечают всем международным стандартам, сертификатам качества, в том числе ISO 900, требованиям и нормам эксплуатации.
Для изготовления клапанов регулировки давления марки «Bermad» применяется высокотехнологичное оборудование и материалы. Это позволяет получать на выходе функциональные устройства, для которых не принципиально качество и состав воды – изделия работают на высоком уровне в течение многих лет.
Назначение и эксплуатационные условия позволяют приобрести клапаны многоцелевого или специализированного использования.

Применяемый тип оборудования

Регуляторы давления до и после себя

Основные типы регуляторов давления


    Мембранные редукционные клапаны с пилотным управлением (Астима, Россия)
 DN: 50…500  Серия: АСТА – Р01/02
 PN: 16 бар            Материал корпуса: чугун СЧ
 t° макс: +70°С  Присоединение: фланцевое

 DN: 50…500 Серия: АСТА – Р01/03
PN: 16 бар
Материал корпуса: чугун СЧ
t° макс: +70°С Присоединение: фланцевое
    Мембранно-плунжерные редукционные клапаны с пилотным управлением (Астима, Россия)

 DN: 50…1200  Серия: АСТА – Р02/02
 PN: 16/25 бар  Материал корпуса: чугун ВЧ
 t° макс: +70°С  Присоединение: фланцевое

    Редукционные клапаны (Астима, Россия)

 DN: 15…150  Серия: АСТА – Р04/02
 PN: 16/25 бар  Материал корпуса: бронза
 t° макс: +95°С/+190°С  Присоединение: резьбовое, фланцевое
    Редукционные клапаны для систем теплоснабжения (Астима, Россия)

 DN: 50…150  Серия: АСТА – Р05
 PN: 16/40/64 бар  Материал корпуса: чугун ВЧ / углеродистая сталь
 t° макс: +150°С  Присоединение: фланцевое

    Редукционные клапаны из нержавеющей стали (Астима, Россия)
 DN: 15…25
 Серия: АСТА – Р06/02
 PN: 25 бар  Материал корпуса: нержавеющая сталь AISI 316t°
 t° макс: +100°С  Присоединение: резьбовое
    Редукционные клапаны для систем водоснабжения (CSA, Италия)
 DN: 50…150  Серия: CSA — VRCD
 PN: 16/25 бар  Материал корпуса: чугун ВЧ
 t° макс: +80°С  Присоединение: фланцевое

 DN: 50…150  Серия: CSA — RDA
 PN: 64 бар  Материал корпуса: углеродистая сталь
 t° макс: +80°С  Присоединение: фланцевое

    Редукционные клапаны для пара (Valsteam ADCA Engineering, Португалия)
 DN: 15…25  Серия: ADCA — PRV25/2S
 PN: 25 бар  Материал корпуса: углеродистая сталь
 t° макс: +250°С  Присоединение: резьбовое, фланцевое

    Редукционные клапаны для пара (Valsteam ADCA Engineering, Португалия)
 DN: 15…150  Серия: ADCA — RP45G / RP45S
 PN: 16/40 бар  Материал корпуса: чугун ВЧ / углеродистая сталь
 t° макс: +250°С/+300°С  Присоединение: фланцевое

    Редукционные клапаны для пара из нержавеющей стали (Valsteam ADCA Engineering, Португалия)
 DN: 15…25  Серия: ADCA — PRV25I
 PN: 25 бар  Материал корпуса: нержавеющая сталь
 t° макс: +250°С  Присоединение: резьбовое, фланцевое

    Редукционные клапаны для пара из нержавеющей стали (Valsteam ADCA Engineering, Португалия)
 DN: 15…150  Серия: ADCA — RP45I
 PN: 16/40 бар  Материал корпуса: нержавеющая сталь
 t° макс: +250°С/+300°С  Присоединение: фланцевое

    Пилотные редукционные клапаны (Valsteam ADCA, Engineering, Португалия)
 DN: 15…80  Серия: ADCA — PRV47
 PN: 25/40 бар  Материал корпуса: углеродистая / нержавеющая сталь
 t° макс: +300°С  Присоединение: фланцевое
    Редукционные клапаны для жидкостей (Valsteam ADCA Engineering, Португалия)
 DN: 32…100  Серия: ADCA — RP4D / RP4P
 PN: 16/40 бар  Материал корпуса: углеродистая сталь/ нержавеющая сталь
 t° макс: +350°С / +400°С  Присоединение: фланцевое

    Редукционные клапаны для газов (Valsteam ADCA Engineering, Португалия)
 DN: 32…100  Серия:
ADCA — RP6D / RP6P
 PN: 16/40 бар  Материал корпуса: углеродистая сталь/ нержавеющая сталь
 t° макс: +350°С / +400°С  Присоединение: фланцевое

    Поршневые редукционные клапаны для малых расходов (Valsteam ADCA Engineering, Португалия)
 DN: 1/4»  Серия: ADCA — P20P
 PN: 320 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое

    Mембранные редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 1/4». .. 1/2»  Серия: ADCA — P20D
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое

    Mембранные редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PRV30SS
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое
    Высокоточные редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 1/4»…3/8»  Серия: ADCA — P7 / P7SS
 PN: 40 бар  Материал корпуса: углеродистая / нержавеющая сталь
 t° макс: +300°С  Присоединение: резьбовое

    Высокоточные редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PRV300
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое

    Поршневые редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PRV31SS
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое

    Поршневые редукционные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 1/4», 3/8», 1/2»  Серия: ADCA — PRV41SS
 PN: 320 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое

    Редукционные клапаны для стерильных сред с корпусом на хомутах (Valsteam ADCA Engineering, Португалия)
 DN: 10…25  Серия: ADCA — P130C
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +150°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

    Редукционные клапаны для стерильных сред (Valsteam ADCA Engineering, Португалия)
 DN: 10…25  Серия: ADCA — P130
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +150°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

 DN: 20…50  Серия: ADCA — P160
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +150°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

 DN: 32…50  Серия: ADCA — P173
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +150°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

    Мембранные перепускные клапаны с пилотным управлением (Астима, Россия)
 DN: 50…500  Серия: АСТА – Р01/03
 PN: 16 бар            Материал корпуса: чугун СЧ
 t° макс: +70°С  Присоединение: фланцевое
    Мембранно-плунжерные перепускные клапаны с пилотным управлением (Астима, Россия)
 DN: 50…1200  Серия: АСТА – Р02/03
 PN: 16/25 бар            Материал корпуса: чугун ВЧ
 t° макс: +70°С  Присоединение: фланцевое
    Перепускные клапаны для систем водоснабжения (CSA, Италия)
 DN: 50…150  Серия: CSA — VSM
 PN: 16/25 бар  Материал корпуса: чугун ВЧ
 t° макс: +80°С  Присоединение: фланцевое
    Перепускные клапаны для пара (Valsteam ADCA Engineering, Португалия)
 DN: 15…100  Серия: ADCA — PS45G / PS45S / PS45I
 PN: 16/40 бар  Материал корпуса: чугун ВЧ / углеродистая /  нержавеющая сталь
 t° макс: +200°С  Присоединение: фланцевое

    Поршневые перепускные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PS31SS
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое
    Мембранные перепускные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…25  Серия: ADCA — PS4S / PS4I
 PN: 40 бар  Материал корпуса: углеродистая сталь/ нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое

    Мембранные перепускные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PS30SS
 PN: 63 бар  Материал корпуса: нержавеющая сталь
 t° макс: +80°С  Присоединение: резьбовое, фланцевое

    Пилотные перепускные клапаны (Valsteam ADCA Engineering, Португалия)
 DN: 15…50  Серия: ADCA — PS47
 PN: 25/40 бар  Материал корпуса: углеродистая / нержавеющая сталь
 t° макс: +300°С  Присоединение: резьбовое, фланцевое

    Регуляторы перепада давления (Астима, Россия)
 DN: 15…200  Серия: АСТА – Р07
 PN: 16/25 бар  Материал корпуса: чугун СЧ / чугун ВЧ
 t° макс: +150°С/+200°С  Присоединение: фланцевое
    Редукционные клапаны для систем бланкетирования (Valsteam ADCA Engineering, Португалия)
 DN: 25  Серия: ADCA — BKRI
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +130°С  Присоединение: резьбовое, фланцевое

    Редукционные клапаны для систем бланкетирования (Valsteam ADCA Engineering, Португалия)
 DN: 25  Серия: ADCA — BKVI
 PN: 16 бар  Материал корпуса: нержавеющая сталь
 t° макс: +130°С  Присоединение: резьбовое, фланцево

    Редукционные клапаны для систем бланкетирования для чистого пара (Valsteam ADCA Engineering, Португалия)
 DN: 25  Серия: ADCA — BKR2
 PN: 16 бар  Материал корпуса: нержавеющая сталь / хастеллой
 t° макс: +130°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения
    Перепускные клапаны для систем бланкетирования для чистого пара (Valsteam ADCA Engineering, Португалия)
 DN: 25  Серия: ADCA – BKV2
 PN: 16 бар  Материал корпуса: нержавеющая сталь / хастеллой
 t° макс: +130°С  Присоединение: быстросъёмное TRI-clamp, по запросу другие присоединения

Клапаны регулировки давления | Hammelmann GmbH

Клапаны регулировки давления непрерывно поддерживают необходимое рабочее давление в системе и служат также для сброса давления в установке.







Обзор

Клапан регулировки давления с прямым управлением





На рисунке показан клапан регулировки давления с масляным демпфированием и мембранным предохранителем.

Рабочее давление:
макс. 1800 бар

Расход:
макс. 500 л/мин





Клапан регулировки давления с прямым управлением





Применяется, например, для резательных установок сверхвысокого давления.

Рабочее давление:
макс. 4000 бар

Расход:
макс. 20 л/мин





Клапаны регулировки давления с ручным управлением





Снятие давления насоса осуществляется с помощью эксцентрикового рычага.

Рабочее давление:
макс. 1000 бар

Расход:
макс. 500 л/мин











Назад к водной гидравлике

Клапан регулятор давления

Клапан регулятор давления обеспечивает постоянное давление рабочей среды после прохождения через арматуру. Колебания давления на участке инженерной сети после устройства выравниваются изменением сечения проходного отверстия, осуществляемого в автоматическом режиме, как с использованием энергии рабочей среды, так и с использованием внешних источников питания. Задача клапана – регулирование внутрисетевого давления и гашение гидродинамических ударов.


Описание, классификация и конструкция

Клапан регулятор давления используется для поддержания стабильного давления на определённом участке сети. Давление регулируется изменением размеров проходного отверстия в самом корпусе клапана.
Регулятор давления представляет собой автоматически работающую конструкцию из корпуса, элементов управления, регулирующего устройства и задатчика и импульсной системы передачи давления на орган управления.

Принцип действия основан на уменьшении или увеличении давления в системе за счёт работы диафрагмы устройства.
При нормальном давлении в системе клапан открыт, проход рабочей среды свободный. Но при повышении давления извне системы, импульс повышенного давления передаётся на мембрану или поршень, которые приводят в действие систему регулирования потока. Перекрывают или минимизируют поступление рабочей среды в систему, тем самым выравнивая внутрисетевое давление до нормального. Клапан регулятора давления полностью автоматизированная и автономная система, не требующая управления извне.

По конструкции клапаны подразделяются на следующие типы:

  • Регуляторы мембранного типа, в этом случае импульс давления подаётся в мембранную коробку, колебания мембраны приводят в действие регулирующий механизм. Мембранный тип клапанов считается более точным в определении диапазона давления, более износоустойчивым и надёжным;

  • Клапан поршневого типа, в этом случае давление передается непосредственно на поршень, который и перекрывает или регулирует давление в системе, этот вид клапанов стоит гораздо дешевле, чем мембранные системы, но они, в тоже время, менее точны в регулировке.


Технические параметры

Клапан — регулятор давления прежде всего трубопроводная арматура, поэтому технические характеристики ее в первую очередь зависят от устройства трубопроводов. Основными характеристиками регулятора давления служит условный диаметр, который определяет сечение трубы необходимое для подключения редуктора к трубопроводу, пропускную способность клапана. Также не менее важны и прочностные характеристики корпуса клапана. Это необходимо для определения диапазона рабочего давления, при котором будет работать клапан, характеристик рабочей среды. А также диапазона регулирования давления самим клапаном: изменяемого или постоянно фиксированного.

В ряде случаев регуляторы давления должны оснащаться контрольно-измерительным оборудованием, для этого в современных регуляторах давления предусмотрены встроенные манометры.
Также необходимо учитывать тип подключения клапана к трубопроводу, как фланцевое соединение, так и резьбовое.
Важной характеристикой регуляторов, служит и температурный режим, работает ли клапан в условиях холодного климата, может ли работать в горячем водоснабжении и системах отопления.
Клапаны – регуляторы давления довольно активно используются при прокладке инженерных сетей, как бытового, так и промышленного назначения. Достаточно надёжные, эффективные и неприхотливые в обслуживании приборы.

Клапаны минимального давления | КОМПРЕССОР СЕРВИС

Каталог / Запчасти и расходные материалы к компрессорам / Клапаны минимального давления

Цена по запросу

Заказать

Клапат минимального давления устанавливается в компрессоре для поддержания внутри контура избыточного давления, которое позволяет маслу циркулировать по контуру. Клапан открывается при достижении давления 4,5 бар.



От работоспособности клапана зависит:

  • качество смазки подшипников в винтовом блоке;
  • охлаждение компрессора при запуске;
  • предотвращение поломок путём сброса нагрузки во время работы компрессора на максимальной мощности;
  • недопущение перемещения сжатого воздуха в обратном направлении.

В случае внезапной остановки компрессора или перехода на холостой ход клапаны сброса давления компрессора играют роль обратных клапанов.

Места установки клапанов

Клапаны минимального давления воздуха компрессора могут устанавливаться:

  • на выходе воздушно-масляного сепаратора;
  • на нагнетательной линии компрессора позади воздушно-масляного сепаратора.



Клапаны минимального давления VMC серии G:



обратные клапаны с резьбовым соединением (G10, G25, G35, G40, G50)

обратные клапаны с фланцевым соединением (G25F, G35F, G40F, G50F, G55F, G60F)

Клапан минимального давления производства VMC (Италия)

Давление открытия 3,5-5 бар
Установленное по умолчанию давление 4,5±0,25 бар
Потери давления: 0,03-0,2 бар
Материал корпуса: анодированный алюминиевый сплав
Уплотнения: витон
Присоединение: резьбовое, фланцевое (F)



Заявленный производителем срок службы обратного клапана составляет порядка 8000 часов.



Технические данные

 Клапаны минимального давления с резьбовым соединением



 Клапаны минимального давления с фланцевым соединением

Модель

Пропускная способность, м3/мин

Внешний диаметр фланца, мм

Масса, кг

клапан минимального давления G25F

3,5

53

0, 53

клапан минимального давления G35F

6

58, 5

0, 95

клапан минимального давления G40F

12

150

2

клапан минимального давления G50F

22

150

3,2

клапан минимального давления G55F

40

200

7,5

клапан минимального давления VMC G60F

60

200

8,5



Ремкомплекты к клапанам минимального давления

Модель

Место установки

220. 1150

клапан минимального давления G25-G25F

220.1250

клапан минимального давления G35-G35F

220.0350

клапан минимального давления G40-G40F

220.0450

клапан минимального давления G50-G50F

Узнать цены и купить ремкомплект и клапан минимального давления можно позвонив по телефонам в Екатеринбурге (343) 278-86-12268-59-95, отправить заявку по электронной почте [email protected] ru или заполнить форму обратной связи

Редукционные клапаны (редукторы давления) CALEFFI

Редукционные клапаны (редукторы давления) CALEFFI

Оборудование системы водоснабжения или отопления постоянно подвергается риску резкого изменения давления рабочей среды вследствие таких свойств жидкости, как ее несжимаемость.
При резком скачке давления, а тем более при гидроударах, в системе водоснабжения или отопления возникают перегрузки, которые могут привести к появлению протечек или даже разрыву элементов трубопровода, бойлера или водонагревателя. Редуктор давления, он же редукционный клапан, позволяет избежать аварийных значений давления воды и обеспечивает постоянство давления жидкости в системе водоснабжения или отопления.
Купить редукционный клапан Caleffi — значит приобрести автоматическое устройство для регулировки давления воды, благодаря которому увеличивается надежность и срок службы всех элементов системы водоснабжения.
Редукторы давления Калеффи выпускаются различных серий и применяются в зависимости от конкретных условий эксплуатации. Можно купить модели, рассчитанные на температуру воды 40-60°C, а также рассчитанные на более высокую температуру — до 80°C (буква H в артикуле). Могут быть оборудованы манометрами 0-10 bar, сетчатыми фильтрами, предварительной регулировкой или без них.

Принцип действия редукционного клапана Калеффи

Редуктор давления — это автоматическое регулирующее устройство, в состав которого входят:

  1. корпус из коррозионно-устойчивого материала,
  2. пружина с винтом для настройки величины необходимого давления,
  3. диафрагма (мембрана),
  4. поршень с клапаном (затвором),
  5. сетчатый фильтр (не во всех моделях).

Рассмотрим работу устройства на примере редуктора давления Caleffi серии 5351.
Когда, например, открывая кран, потребитель начинает расходовать воду, давление на выходе редукционного клапана уменьшается и тем самым снижается давление на мембрану. Усилие пружины начинает превышать упругость диафрагмы, в результате чего она, толкая поршень, открывает затвор до тех пор, пока давление на выходе не достигнет заданного уровня.
Чем больше увеличивается расход воды, тем больше снижается давление под мембраной, приводя, таким образом, к увеличенному проходу воды через затвор.

Работа редуктора давления Калеффи при водоразборе

Закрытие водоразборного крана приводит к повышению выходного давления, которое, воздействуя на диафрагму, толкает мембрану вверх и возвращает поршень в исходное состояние. Разница в силе, оказываемой мембраной, по отношению к силе, оказываемой пружиной, приводит к закрытию затвора. Таким образом, затвор закрывается, препятствуя проходу воды и сохраняя постоянным настроенное заранее давление.

Работа редуктора давления Caleffi при отсутствии водоразбора


Настройка нужного давления осуществляется обычно с помощью рукоятки с регулировочным винтом, которым задается усилие пружины, воздействующей на мембрану.

Цена редукционного клапана определяется рядом функциональными возможностями и наличием дополнительных устройств: манометров, фильтров очистки и других элементов. Стоимость также зависит от материала из которого изготовлен корпус устройства — модели из бронзы или сплава с невымываемым цинком дороже латунных.

Принцип работы редукторов давления Caleffi серий 5350, 5351, 5330, 5360

Возможные проблемы при работе редукционного клапана

Внимание!
При работе редуктора давления иногда возникают некоторые проблемы. Самыми частыми случаями являются:

1. Увеличение давления на выходе из редуктора при наличии водоподогревателя
Данная проблема возникает от перегрева воды, вызванного водоподогревателем. Давлению не удается «сброситься», т.к. редуктор по всем правилам на его пути окажется закрытым.
Решение состоит в установке расширительного бака между редуктором и водоподогревателем, который «поглощает» увеличение давления.

2. Редуктор не сохраняет значение настройки нужного давления
В большинстве случаев, эта проблема возникает из-за наличия загрязняющих веществ, которые откладываются на седле сальника, приводя к протечкам и последующим увеличениям давления на выходе. Решение состоит в установке фильтра на входе редуктора и, впоследствии, в техническом обслуживании и чистке сменного картридка.

3. Гидравлические удары
Это один из главных факторов выхода из строя редукторов давления. Во время установки в системах, подверженных опасности, целесообразно предусмотреть применение особых устройств, способных поглощать гидравлические удары.



Моноблочный сменный картридж



Схема применения редукционного клапана Caleffi серии 5351


Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать редуктор давления Caleffi, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
Вы останетесь довольны, сотрудничая с нами!

Конструкция клапана минимального давления | НПП Ковинт



В любом винтовом компрессоре в обязательном порядке присутствует клапан минимального давления (далее по тексту – КМД).



Он устанавливается на выходе компрессора между сепаратором и воздушным радиатором (см. статью Конструкция винтового компрессора, ссылка в конце страницы).



В зависимости от производительности компрессоров размеры КМД могут значительно отличаться.



Клапаны минимального давления



Назначение КМД – поддерживать при работе винтового компрессора в его масляном резервуаре давление, необходимое для нормальной циркуляции масла и работы сепаратора.



При отсутствии КМД и использовании компрессора, например, для наполнения большого воздухосборника давление в масляном резервуаре было бы все время низким (как в наполняемой емкости). Это привело бы к значительному уносу масла из-за невозможности нормального функционирования сепаратора.



В связи со всем вышесказанным несложно представить себе типовую конструкцию КМД:

Конструкция клапана минимального давления



Позициями на рисунке обозначены:



1 – корпус;

2 – уплотнительное кольцо;

3 – клапан;

4 – поршень с манжетой;

5 – пружина;

6 – контргайка;

7 – регулировочный винт;

8 – цилиндр поршня.



В нормальном положении клапан 3 прижат к входному отверстию корпуса 1 благодаря усилию сжатой регулировочным винтом 7 пружины 5. Соединение «клапан – корпус» уплотнено кольцом 2. После создания на входе КМД давления, достаточного для преодоления сжатой пружины 5 клапан 3 поднимается и открывает канал для прохождения сжатого воздуха на выход КМД.



Давление открытия КМД в большинстве винтовых компрессоров составляет 4-4,5 бар и определяется силой предварительного сжатия пружины 5. Для предотвращения самопроизвольного изменения настройки при работе компрессора служит контргайка 6.



Поршень с манжетой 4 и цилиндр 8 служат для отделения канала сжатого воздуха от негерметичной полости, в которой находится пружина 5.



После перехода компрессора в режим холостого хода или остановки клапан 3 опускается под действием пружины 5 и закрывает входное отверстие в корпусе 1. Таким образом, КМД работает и как обратный клапан, препятствуя попаданию сжатого воздуха из выходной магистрали в масляный резервуар компрессора. Благодаря этому возможна полная «разгрузка» компрессора после остановки.



На этом все.



Все возникшие вопросы вы можете задать в форме ниже. Мы ответим в течение 1-2 рабочих дней.



С уважением,

Константин Широких & Сергей Борисюк

Вернуться в раздел Полезная информация

Еще по теме:

Винтовые компрессоры. Общая информация

Принцип работы винтового компрессора

Конструкция/устройство винтового компрессора

Конструкция винтового газового компрессора. Видео

Конструкция винтового блока компрессора

Конструкция всасывающего клапана (регулятора всасывания) винтового компрессора

Конструкция термостата. Назначение термостата в винтовом компрессоре

Конструкция клапана минимального давления (КМД). Назначение КМД в винтовом компрессоре

Конструкция масляного резервуара. Назначение и принцип действия

Конструкция сепаратора тонкой очистки. Назначение и функции в винтовом компрессоре

Схема управления работой винтового компрессора. Общая информация

Силовая часть схемы управления винтового компрессора

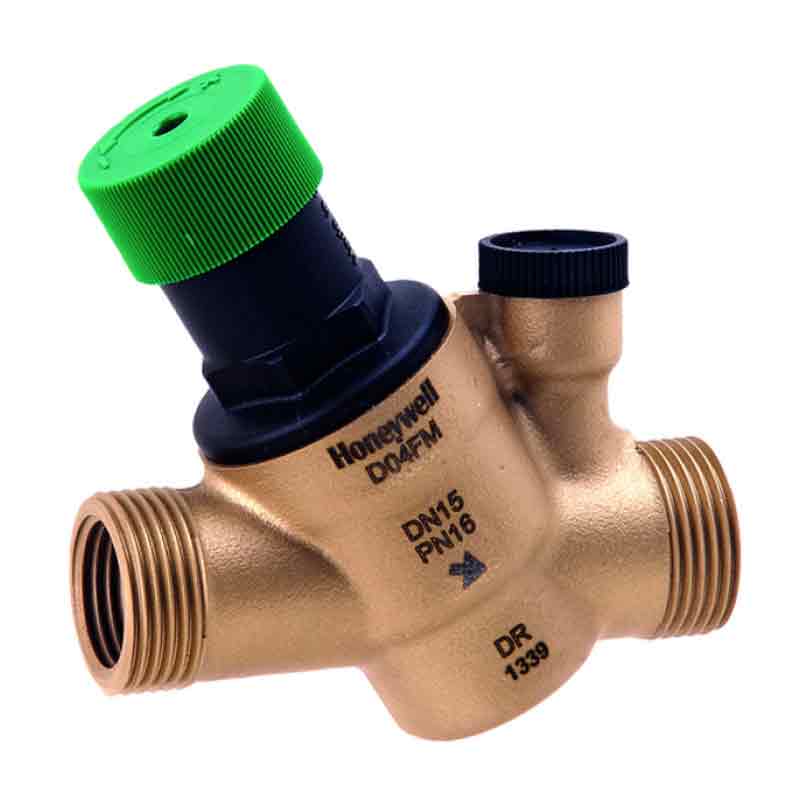

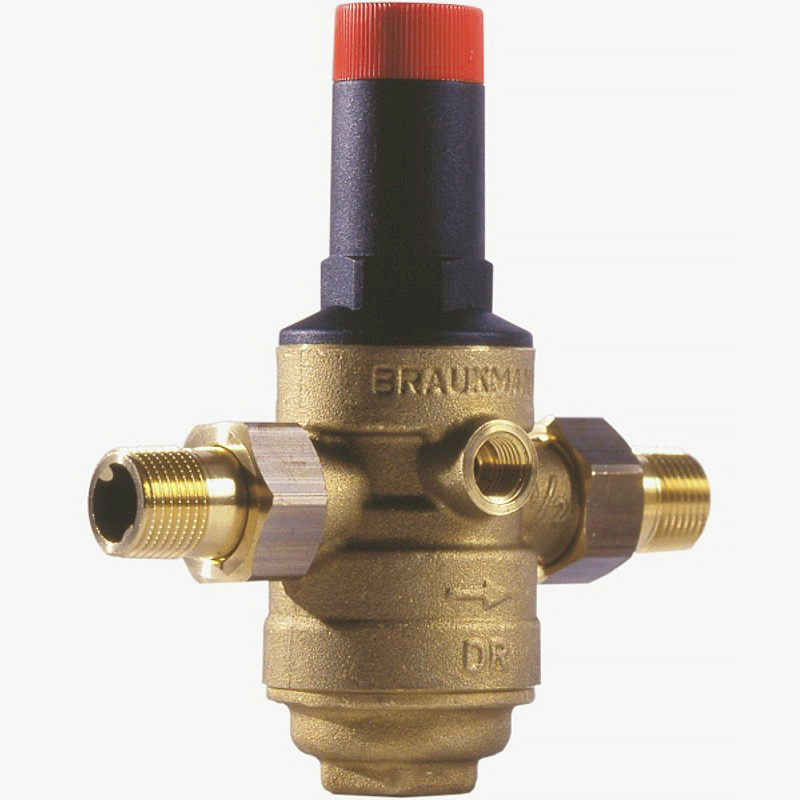

Как работает регулятор давления воды

Регулятор давления воды (иногда называемый редукционным клапаном , или PRV) представляет собой специализированный водопроводный клапан, который снижает давление воды, поступающей в дом через основной водопровод. Этот клапан снижает давление до безопасного уровня до того, как вода достигнет любой водопроводной арматуры в доме. Слишком большое давление воды может вызвать множество проблем с водопроводом, поэтому очень важно держать давление воды под контролем.Хотя это не обязательно для каждой водопроводной установки, регулятор давления воды может быть необходим в ситуациях, когда городская вода поступает в дом под очень высоким давлением или когда давление воды нерегулярно.

Большинство домашних сантехнических приборов рассчитаны на оптимальную работу при давлении около 50 фунтов на квадратный дюйм (фунтов на квадратный дюйм), но нередко городские водопроводные сети попадают в дом с давлением до 150 или 200 фунтов на квадратный дюйм. Если такое высокое давление присутствует на регулярной основе, напряжение может в конечном итоге привести к выходу из строя соединений, утечкам кранов и других приспособлений и поломке приборов.Стиральные машины, посудомоечные машины и некоторые другие бытовые приборы имеют встроенные регуляторы давления, но регулятор давления воды в доме по-прежнему обеспечивает защиту этих приборов, а также защищает все трубы и арматуру по всему дому.

Как работает регулятор давления воды

Регулятор давления воды представляет собой латунный фитинг куполообразной формы, который обычно находится сразу за главным запорным клапаном, где основной водопровод входит в дом.Обычно наверху есть регулировочный винт. Внутри регулятор давления воды имеет регулируемую подпружиненную диафрагму, которая автоматически расширяется и сужается в зависимости от величины давления воды, поступающей в клапан.

Когда вода поступает в регулятор под высоким давлением, внутренний механизм сжимает диафрагму, чтобы сузить поток воды. Это может снизить давление в диапазоне от 50 до 80 фунтов на квадратный дюйм, что значительно снизит нагрузку на трубы и приспособления, установленные после клапана. И наоборот, когда давление поступающей воды падает, диаграмма открывается шире, чтобы пропустить больше воды через клапан.Регулировочный винт в верхней части регулятора можно затянуть, чтобы увеличить натяжение внутренней пружины (тем самым уменьшить давление воды на выходе из клапана), или ослабить, чтобы вода могла течь более свободно через клапан (тем самым увеличивая давление исходящей воды).

Когда система защищена регулятором давления воды, внутренние клапаны приборов подвергаются меньшей нагрузке, краны и запорные клапаны с меньшей вероятностью протекают, а колебания давления воды сглаживаются.

Нужен ли он мне?

Чтобы определить, нужен ли вам регулятор давления воды, проверьте давление воды в основной системе водоснабжения вашего дома. Вы можете купить простой и эффективный манометр в местном хозяйственном магазине или магазине товаров для дома. Навинтите манометр на любой нагрудник для шланга или на кран стиральной машины и откройте кран холодной воды, чтобы измерить давление воды. Если давление обычно составляет от 40 до 60 фунтов на квадратный дюйм, тогда все должно быть в порядке, но давление воды, которое часто превышает 80 фунтов на квадратный дюйм, вероятно, вызывает чрезмерную нагрузку на трубы, фитинги и приспособления.Давление воды в городе может значительно колебаться, часто повышаясь ночью, когда общая нагрузка снижается, поэтому обязательно проводите тестирование в разное время дня. И во время теста убедитесь, что вода не используется больше нигде в доме, например, в садовых кранах или приборах.

Вы также можете спросить свою местную компанию по водоснабжению, которая, скорее всего, сможет сказать вам, рекомендуется ли регулятор давления в вашем районе.

Смотреть сейчас: Как проверить давление воды в вашем доме

Советы по установке

Если вам нужен регулятор давления воды, то лучше всего установить сразу после основного запорного клапана, управляющего ватерлинией, поступающей в ваш дом.Это положение позволяет регулятору защитить все трубы в вашем доме, а также позволяет легко быстро закрыть главный водяной клапан, если вам нужно заменить или отремонтировать регулятор.

Если у вас уже есть существующий регулятор давления, обычно довольно легко заменить его на ту же марку и модель. Большинство производителей не меняют форму или размер своих регуляторов, поэтому новый регулятор той же марки должен точно соответствовать старому. Это может быть так же просто, как перекрыть воду, отсоединить один или два штуцера, а затем заменить регулятор на новый, установленный таким же образом.

Новая установка, с другой стороны, более сложна, потому что потребует некоторых работ на главном водопроводе. Если вы не достаточно опытные в слесарных работах, это может быть лучше, чтобы позвонить в водопроводчике, так как установка может потребовать репозиционирование основной воды запорного клапана, чтобы создать необходимое пространство для регулятора давления воды.

После установки проверьте давление воды и при необходимости отрегулируйте регулятор. Чтобы отрегулировать, ослабьте контргайку на регулировочном винте, затем поворачивайте винт вверх или вниз, пока давление воды не достигнет желаемого уровня, измеряемого манометром, прикрепленным к шлангу с резьбой где-нибудь в доме.

Техническое обслуживание

Как и вся сантехника и клапаны, регуляторы давления воды со временем стареют и выходят из строя. Если вы замечаете гидроудары любого типа или испытываете колебания или несоответствия в давлении воды, это может быть признаком того, что регулятор давления воды больше не работает должным образом. Проверять давление воды не реже одного раза в год — это всегда хорошая идея или всякий раз, когда у вас есть вопросы об эффективности регулятора. Если регулировочный винт регулятора больше не влияет на изменение давления воды, клапан подлежит замене.

Помните, что слишком высокое давление воды создаст дополнительную нагрузку на водопроводные системы дома и может вызвать работу туалетов, капание из кранов, гидроудар по стенам, а в крайних случаях это может даже вызвать разрыв труб, который может затопить ваш дом. . По этим причинам неисправный регулятор давления воды следует заменить как можно скорее.

Клапан сброса давления (PRV) Введение

Клапаны сброса давления

Клапан сброса давления — это предохранительное устройство, предназначенное для защиты резервуара или системы под давлением во время превышения давления.
Событие избыточного давления относится к любому состоянию, которое может вызвать повышение давления в сосуде или системе за пределы указанного расчетного давления или максимально допустимого рабочего давления (МДРД).

Основное назначение клапана сброса давления — защита жизни и имущества путем удаления жидкости из сосуда с избыточным давлением.

Сегодня существует множество электронных, пневматических и гидравлических систем для управления параметрами жидкостной системы, такими как давление, температура и поток. Для работы каждой из этих систем требуется источник энергии определенного типа, например электричество или сжатый воздух.Клапан сброса давления должен быть в состоянии работать постоянно, особенно в период отключения электроэнергии, когда управление системой не работает. Таким образом, единственным источником энергии для предохранительного клапана является технологическая жидкость.

При возникновении условия, которое вызывает повышение давления в системе или резервуаре до опасного уровня, предохранительный клапан может оказаться единственным оставшимся устройством для предотвращения катастрофического отказа. Поскольку надежность напрямую связана со сложностью устройства, важно, чтобы конструкция предохранительного клапана была как можно более простой.

Клапан сброса давления должен открываться при заданном установленном давлении, пропускать номинальную производительность при заданном избыточном давлении и закрываться, когда давление в системе возвращается к безопасному уровню. Клапаны сброса давления должны быть разработаны из материалов, совместимых со многими технологическими жидкостями, от простого воздуха и воды до самых агрессивных сред. Они также должны быть спроектированы так, чтобы работать стабильно и плавно с различными жидкостями и фазами.

Пружинный предохранительный клапан

Базовый подпружиненный предохранительный клапан был разработан для удовлетворения потребности в простом, надежном устройстве с приводом от системы для обеспечения защиты от избыточного давления.

На изображении справа показана конструкция подпружиненного предохранительного клапана.

Клапан состоит из впускного патрубка клапана или сопла, установленного на системе под давлением, диска, удерживаемого напротив сопла для предотвращения потока при нормальных условиях работы системы, пружины, удерживающей диск в закрытом состоянии, и корпуса / крышки, в которой находятся рабочие элементы. Нагрузка пружины регулируется, чтобы изменять давление, при котором клапан открывается.

Когда клапан сброса давления начинает подниматься, усилие пружины увеличивается.Таким образом, для продолжения подъема давление в системе должно возрасти. По этой причине клапаны сброса давления могут допускать превышение давления для достижения полного подъема. Это допустимое избыточное давление обычно составляет 10% для клапанов в необожженных системах. Этот запас относительно невелик, и необходимо предусмотреть некоторые средства для увеличения подъемного усилия.

Большинство клапанов сброса давления, таким образом, имеют дополнительную камеру управления или камеру скопления для увеличения подъемной силы. Когда диск начинает подниматься, жидкость поступает в камеру управления, подвергая большую площадь диска давлению системы.

Это вызывает постепенное изменение силы, которое чрезмерно компенсирует увеличение силы пружины и заставляет клапан открываться с большой скоростью. В то же время направление потока жидкости меняется на противоположное, и импульсный эффект, возникающий в результате изменения направления потока, дополнительно увеличивает подъемную силу. Эти эффекты в совокупности позволяют клапану достичь максимального подъема и максимального расхода в пределах допустимых пределов избыточного давления. Из-за большей площади диска, подверженной давлению в системе после того, как клапан достигнет подъема, клапан не закроется, пока давление в системе не снизится до некоторого уровня ниже установленного давления.Конструкция камеры управления определяет, где будет точка закрытия.
Разница между установленным давлением и давлением точки закрытия называется продувкой и обычно выражается в процентах от установленного давления.

Клапаны со сбалансированным сильфоном и клапаны со сбалансированным поршнем

Если наложенное противодавление является переменным, рекомендуется конструкция с уравновешенным сильфоном или уравновешенным поршнем. Справа показан типичный уравновешенный сильфон. Сильфон или поршень спроектированы с эффективной площадью давления, равной площади седла диска.Крышка вентилируется, чтобы гарантировать, что зона давления сильфона или поршня всегда будет подвергаться воздействию атмосферного давления, и для обеспечения контрольного сигнала в случае возникновения утечки в сильфоне или поршне. Таким образом, колебания противодавления не влияют на установленное давление. Однако противодавление может повлиять на поток.


Клапан сброса давления сильфонного типа

Клапаны предохранительные прочие исполнения

Предохранительный клапан.
Предохранительный клапан — это предохранительный клапан, который приводится в действие статическим давлением на входе и характеризуется быстрым открытием или толчком. (Обычно используется для подачи пара и воздуха.)

  • Предохранительный клапан малого подъема
    Предохранительный клапан низкого подъема — это предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь нагнетания определяется положением диска.
  • Предохранительный клапан полного подъема
    Предохранительный клапан полного подъема — это предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь нагнетания не определяется положением диска.

Предохранительный клапан
Предохранительный клапан — это устройство сброса давления, приводимое в действие статическим давлением на входе, имеющее постепенный подъем, обычно пропорциональный увеличению давления по сравнению с давлением открытия.Он может быть снабжен закрытым пружинным корпусом, подходящим для использования в закрытой системе нагнетания и в основном используется для работы с жидкостями.

Предохранительный клапан
Предохранительный клапан сброса давления — это клапан сброса давления, характеризующийся быстрым открытием или щелчком, или открытием пропорционально увеличению давления по сравнению с давлением открытия, в зависимости от применения, и может использоваться для жидкости. или сжимаемая жидкость.

  • предохранительный клапан Обычные
    Обычный предохранительный клапан сброса давления является предохранительный клапан, который имеет корпус пружины вентилируемый к выпускной стороне клапана.На рабочие характеристики (давление открытия, давление закрытия и пропускная способность) напрямую влияют изменения противодавления на клапане.
  • Сбалансированный предохранительный предохранительный клапан
    Сбалансированный предохранительный предохранительный клапан — это предохранительный клапан, в котором реализованы средства минимизации влияния обратного давления на рабочие характеристики (давление открытия, давление закрытия и пропускная способность).

Клапан сброса давления с пилотным управлением
Клапан сброса давления с пилотным управлением — это клапан сброса давления, в котором основное устройство сброса сочетается с вспомогательным самоприводным клапаном сброса давления и управляется им.

Клапан сброса давления с механическим приводом
Клапан сброса давления с механическим приводом — это клапан сброса давления, в котором основное устройство сброса сочетается с устройством, требующим внешнего источника энергии, и управляется им.

Клапан сброса давления, управляемый температурой
Клапан сброса давления, управляемый температурой, представляет собой клапан сброса давления, который может приводиться в действие внешней или внутренней температурой или давлением на входе.

Вакуумный предохранительный клапан
Вакуумный предохранительный клапан — это устройство сброса давления, предназначенное для впуска жидкости для предотвращения чрезмерного внутреннего вакуума; он предназначен для повторного закрытия и предотвращения дальнейшего потока жидкости после восстановления нормальных условий.

Кодексы, стандарты и рекомендуемые практики

Во всем мире опубликовано множество кодексов и стандартов, касающихся конструкции и применения предохранительных клапанов. Наиболее широко используемым и признанным из них является Кодекс ASME по котлам и сосудам высокого давления, обычно называемый Кодексом ASME.

Большинство кодов и стандартов являются добровольными, что означает, что они доступны для использования производителями и пользователями и могут быть включены в спецификации закупок и строительства.Кодекс ASME является уникальным для Соединенных Штатов и Канады, он был принят большинством законодательных собраний штатов и провинций и утвержден законом.

Кодекс ASME устанавливает правила проектирования и изготовления сосудов под давлением. Различные разделы Кодекса охватывают обстрелянные сосуды, ядерные сосуды, необожженные сосуды и дополнительные предметы, такие как сварка и неразрушающий контроль. Сосуды, изготовленные в соответствии с Кодексом ASME, должны иметь защиту от избыточного давления. Тип и конструкция устройств защиты от допустимого избыточного давления подробно описаны в Кодексе.

Терминология

Следующие определения взяты из DIN 3320, но следует отметить, что многие из используемых терминов и связанных определений являются универсальными и встречаются во многих других стандартах. Если общепринятые термины не определены в DIN 3320, то в качестве справочного материала использовался ASME PTC25.3. Этот список не является исчерпывающим и предназначен только для справки; его не следует использовать вместо соответствующего стандарта текущего выпуска:

  • Рабочее давление (рабочее давление)
    — манометрическое давление, существующее при нормальных рабочих условиях в защищаемой системе.
  • Установленное давление
    — это манометрическое давление, при котором в рабочих условиях предохранительные клапаны с прямой нагрузкой начинают подниматься.
  • Испытательное давление
    — это манометрическое давление, при котором в условиях испытательного стенда (атмосферное противодавление) предохранительные клапаны с прямой нагрузкой начинают подниматься.
  • Давление открытия
    — это манометрическое давление, при котором подъемник достаточен для выпуска заданной пропускной способности. Оно равно установленному давлению плюс разница давлений открытия.
  • Давление возврата
    — это манометрическое давление, при котором предохранительный клапан прямой нагрузки повторно закрывается.
  • Создаваемое противодавление
    — это избыточное давление, создаваемое на выходной стороне за счет продувки.
  • Наложенное противодавление
    — это избыточное давление на выпускной стороне закрытого клапана.
  • Противодавление
    — это манометрическое давление, создаваемое на выходной стороне во время продувки (создаваемое противодавление + наложенное противодавление).
  • Накопление
    — это увеличение давления сверх максимально допустимого рабочего манометрического давления защищаемой системы.
  • Разница давлений открытия
    — это повышение давления по сравнению с установленным давлением, необходимым для подъемника, подходящего для обеспечения заданной пропускной способности.
  • Перепад давления возврата
    — это разница между давлением срабатывания и давлением возврата.
  • Функциональная разность давлений
    представляет собой сумму разницы давлений открытия и разницы давлений возврата.
  • Разница рабочего давления
    — это разница давлений между установленным и рабочим давлением.
  • Подъемник
    — это перемещение диска из закрытого положения.
  • Начало подъема (открытия)
    — первое измеримое движение диска или восприятие шума нагнетания.
  • Площадь проходного сечения
    — это площадь поперечного сечения перед или после седла корпуса, рассчитанная на основе минимального диаметра, который используется для расчета пропускной способности без каких-либо вычетов на наличие препятствий.
  • Диаметр потока
    — это минимальный геометрический диаметр до или после седла корпуса.
  • Обозначение номинального размера
    предохранительного клапана — это номинальный размер входного отверстия.
  • Теоретическая пропускная способность
    — это расчетный массовый расход из отверстия, площадь поперечного сечения которого равна площади проходного сечения предохранительного клапана, без учета потерь потока клапана.
  • Фактическая пропускная способность — это пропускная способность, определенная путем измерения.
  • Сертифицированная пропускная способность
    — фактическая пропускная способность, уменьшенная на 10%.
  • Коэффициент разрядки
    — это отношение фактической разрядной емкости к теоретической.
  • Сертифицированный коэффициент расхода
    — коэффициент расхода, уменьшенный на 10% (также известный как пониженный коэффициент расхода).

Следующие термины не определены в DIN 3320 и взяты из ASME PTC25.3:

  • Продувка (перепад давления при закрытии) —
    разница между фактическим давлением открытия и фактическим давлением при закрытии, обычно выражается в процентах от установленного давления или в единицах давления.
  • Холодное дифференциальное испытательное давление
    давление, при котором клапан устанавливается на испытательном стенде с использованием испытательной жидкости при температуре окружающей среды. Это испытательное давление включает поправки на условия эксплуатации, например противодавление или высокие температуры.
  • Номинальное давление потока
    — статическое давление на входе, при котором измеряется пропускная способность устройства сброса давления.
  • Давление испытания на герметичность
    — это заданное статическое давление на входе, при котором количественное испытание на герметичность седла выполняется в соответствии со стандартной процедурой.
  • Измеренная пропускная способность
    — это пропускная способность устройства сброса давления, измеренная при номинальном давлении потока.
  • Номинальная разгрузочная способность
    — это та часть измеренной разгрузочной способности, которая разрешена применимыми нормами или правилами, которая должна использоваться в качестве основы для применения устройства для сброса давления.
  • Избыточное давление
    — это увеличение давления по сравнению с установленным давлением предохранительного клапана, обычно выражаемое в процентах от установленного давления.
  • Давление выталкивания
    — это величина увеличения статического давления на входе предохранительного клапана, при котором имеется измеримый подъем или при котором выпуск становится непрерывным, что определяется по зрению, ощущению или слуху.
  • Сброс давления
    — это установленное давление плюс избыточное давление.
  • Simmer
    — зона давления между заданным давлением и давлением выталкивания.
  • Максимальное рабочее давление
    — это максимальное давление, ожидаемое во время работы системы.
  • Максимально допустимое рабочее давление (МДРД)
    — это максимальное манометрическое давление, допустимое в верхней части готового сосуда в рабочем положении для заданной температуры.
  • Максимально допустимое накопленное давление (MAAP)
    — это максимально допустимое рабочее давление плюс накопление, установленное в соответствии с применимыми нормативами для работы или действий в случае пожара.

Хранение и транспортировка предохранительных клапанов

Хранение и обращение
Поскольку чистота важна для удовлетворительной работы и герметичности предохранительного клапана, во время хранения следует принимать меры предосторожности, чтобы не допустить попадания посторонних материалов. Защитные устройства на входе и выходе должны оставаться на месте до тех пор, пока клапан не будет готов к установке в системе. Следите за тем, чтобы входное отверстие клапана было абсолютно чистым. Рекомендуется хранить клапан в помещении в оригинальной транспортной таре вдали от грязи и других форм загрязнения. С предохранительными клапанами
необходимо обращаться осторожно и никогда не подвергать ударам. Неосторожное обращение может изменить настройку давления, деформировать детали клапана и отрицательно повлиять на герметичность седла и работу клапана.
Запрещается поднимать или перемещать клапан с помощью подъемного рычага.
Когда необходимо использовать подъемник, цепь или строп следует обернуть вокруг корпуса клапана и крышки таким образом, чтобы обеспечить вертикальное положение клапана для облегчения установки.

Установка
Многие клапаны повреждаются при первом вводе в эксплуатацию из-за неправильной очистки соединения при установке. Перед установкой фланцевые поверхности или резьбовые соединения как на входе клапана, так и на резервуаре и / или трубопроводе, на котором установлен клапан, должны быть тщательно очищены от всей грязи и посторонних материалов.
Поскольку инородные материалы, попадающие в предохранительные клапаны и через них, могут повредить клапан, системы, на которых клапаны испытываются и в конечном итоге устанавливаются, также должны быть проверены и очищены. В частности, новые системы могут содержать посторонние предметы, которые случайно попадают в ловушку во время строительства и разрушают посадочную поверхность при открытии клапана. Перед установкой предохранительного клапана систему необходимо тщательно очистить.
Используемые прокладки должны иметь размеры, соответствующие конкретным фланцам.Внутренние диаметры должны полностью открывать входные и выходные отверстия предохранительного клапана, чтобы прокладка не ограничивала поток.
Для клапанов с фланцами: равномерно опустите все соединительные шпильки или болты, чтобы избежать возможной деформации корпуса клапана. Для клапанов с резьбой не прикладывайте гаечный ключ к корпусу клапана. Используйте шестигранные лыски на впускной втулке. Предохранительные клапаны
предназначены для открытия и закрытия в узком диапазоне давления. Для установки клапана требуется точная конструкция как впускного, так и выпускного трубопровода.См. Международные, национальные и отраслевые стандарты.

Впускной трубопровод
Подключайте этот клапан как можно прямо и как можно ближе к защищаемой емкости.
Клапан должен быть установлен вертикально в вертикальном положении либо непосредственно на сопле от сосуда высокого давления, либо на коротком соединительном фитинге, который обеспечивает прямой беспрепятственный поток между сосудом и клапаном. Установка предохранительного клапана в положение, отличное от рекомендованного, отрицательно повлияет на его работу.
Клапан никогда не следует устанавливать на фитинг, имеющий меньший внутренний диаметр, чем входное соединение клапана.

Нагнетательный трубопровод
Нагнетательный трубопровод должен быть простым и прямым. По возможности предпочтительнее «сломанное» соединение рядом с выпускным отверстием клапана. Все выпускные трубопроводы должны быть проложены настолько прямо, насколько это практически возможно, до точки окончательного выпуска для утилизации. Клапан должен сливаться в безопасную зону утилизации. Нагнетательный трубопровод должен быть осушен надлежащим образом, чтобы предотвратить скопление жидкости на стороне выхода предохранительного клапана.
Вес нагнетательного трубопровода должен поддерживаться отдельной опорой и должен быть должным образом закреплен, чтобы выдерживать реактивные осевые силы, когда Клапан срабатывает. Клапан также должен иметь опору, чтобы выдерживать любое раскачивание или вибрацию системы.
Если клапан нагнетает жидкость в систему под давлением, убедитесь, что клапан имеет «сбалансированную» конструкцию. Давление на выпуске «несбалансированной» конструкции отрицательно повлияет на работу клапана и установленное давление.
Запрещается использовать фитинги или трубы, имеющие меньший внутренний диаметр, чем выпускные соединения клапана.
Крышки предохранительных клапанов с уравновешенным сильфоном должны всегда вентилироваться, чтобы обеспечить надлежащее функционирование клапана и сигнализировать о выходе из строя сильфона. Не закрывайте эти открытые вентиляционные отверстия. Если жидкость воспламеняется, токсична или вызывает коррозию, вентиляционное отверстие крышки следует направить в безопасное место.

Источник и изображения для этой страницы:
Crosby® — Руководство по проектированию предохранительных клапанов —
Anderson Greenwood Crosby — Руководство по техническому семинару —
Spirax Sarco — Альтернативные устройства защиты растений и терминология —

Важно помнить, что предохранительный клапан — это предохранительное устройство, используемое для защиты сосудов или систем под давлением от катастрофического отказа.Имея это в виду, применение предохранительных клапанов должно быть поручено только полностью обученному персоналу и в строгом соответствии с правилами, предусмотренными регулирующими нормами и стандартами.

3 признака отказа клапана сброса давления

В обрабатывающей промышленности нас учат смотреть на общую картину, когда дело доходит до устранения неисправностей. Если предохранительный клапан сбрасывает давление до того, как система достигает максимального давления, или если он постоянно протекает или стучит, всегда лучше предположить, что с системой что-то не так.

При правильном обслуживании предохранительный клапан может оставаться в эксплуатации до 30 лет, и если вы регулярно проверяете свои клапаны, вполне вероятно, что в вашей системе виновато что-то еще. Тем не менее, предохранительные клапаны могут выходить из строя и действительно выходят из строя, и важно уметь распознавать признаки, чтобы быстро решить проблему и обеспечить безопасность вашего предприятия. Вот 3 признака отказа клапана сброса давления, на которые следует обратить внимание при устранении неполадок в системе вашего предприятия:

Система не может достичь давления

Если ваша система не достигает давления, это может быть признаком неисправности клапана сброса давления. В некоторых случаях это можно исправить. Если клапан был откалиброван на неправильное установленное давление, он мог просто сработать раньше времени. Это иногда случается, когда в конструкцию вашего предприятия вносятся изменения, и технические специалисты забывают перекалибровать предохранительные клапаны для нового нормального рабочего давления системы. Специалисты по клапанам могут войти и отрегулировать установленное давление клапана, чтобы решить эту проблему.

Если это не решает проблему, а все другие аспекты вашей системы работают нормально, возможно, вам необходимо заменить предохранительный клапан.После многих лет эксплуатации клапан мог быть поврежден или подвергнут эрозии из-за грязи и мусора из окружающей среды, что заблокировало полное закрытие клапана. Это часто вызывает вибрацию, когда клапан открывается не полностью, а быстро открывается и закрывается, что мешает ему правильно выполнять свою работу.

Когда ваша система не может достичь давления, вы, скорее всего, столкнетесь с замедлением производства, а то и с полным простоем. Приятно знать, что проверка предохранительных клапанов может помочь вам определить проблему.

Система превышает максимальное давление

Клапаны сброса давления и предохранительные клапаны — это то, что обеспечивает безопасность вашего предприятия. В случае, если в вашей системе давление превышает максимальное для безопасной работы, предохранительные клапаны открываются, чтобы сбросить дополнительное давление, обеспечивая безопасность вашего предприятия, ваших сотрудников и вашего оборудования.

Если ваша система находится под давлением, а предохранительные клапаны не сработали, это, скорее всего, неисправность функционального предохранительного клапана.Опять же, вам нужно убедиться, что клапаны настроены на правильное установленное давление, и вы захотите взглянуть на общую картину вашей системы, чтобы понять, почему она вообще работает при избыточном давлении. Помимо этих двух проблем, если ваши предохранительные клапаны не сработали, скорее всего, они вышли из строя.

Загрязнения, такие как грязь, ворс, ржавчина, осадок или даже перекос клапана, могут вызвать заедание клапана сброса давления. На этом этапе вы можете увидеть, что ваша система находится под давлением, или вы заметите, что другие клапаны сброса давления в системе срабатывают, чтобы компенсировать неисправность этого клапана.

Клапан сброса давления протекает или не имеет давления

Хотя два других признака довольно очевидны, этот последний признак более заметен, когда вы непосредственно осматриваете свои предохранительные клапаны. Утечки в клапанах представляют собой проблему и могут способствовать более медленному и менее эффективному производству, но их бывает труднее заметить, поскольку их влияние на всю систему может быть намного меньше. Это одна из причин того, что профилактические испытания и техническое обслуживание клапанов так важны.

Если в вашем предохранительном клапане нет давления, вероятно, что балансировочное отверстие закупорено, пружина сломана или клапан просто не прилегает. В случае неплотной посадки или поломки пружины замена является обязательной. Клапан не может правильно работать в вашей системе, а это означает, что он не защищает ваше предприятие, ваших сотрудников или ваше оборудование в случае возникновения более серьезной проблемы.

Утечка из нагнетательного клапана немного сложнее устранить, поскольку существует множество возможных причин. Это может быть сам клапан, это может быть то, что несоосность вызывает невозможность переустановки после правильного открытия, или это может быть то, что в вашей системе давление выше, чем установленное давление клапана.Здесь вам может помочь качественная система тестирования встроенных предохранительных клапанов. Такие системы, как AccuTEST, предлагают возможность проверки утечек, которая позволяет вам проводить испытания на утечки давления.

Помните, что неисправный предохранительный клапан не всегда является признаком отказа клапана

Главный вывод из этой статьи должен заключаться в том, что неисправный предохранительный клапан чаще всего является симптомом более серьезной проблемы, чем самой проблемой. Как мы упоминали ранее, предохранительные клапаны, которые обслуживаются должным образом, могут прослужить до 30 лет.В большинстве случаев важно понять «причину» отказа клапана сброса давления, а не просто заменить данный клапан.

В этой статье из журнала Emerging Technology and Advanced Engineering представлена ​​полезная блок-схема, описывающая процедуру поиска и устранения неисправностей, которую следует предпринять в случае любого отказа клапана сброса давления.

Если на вашем предприятии возникают проблемы с диагностикой неисправности предохранительного клапана, может помочь встроенное тестирование.Вместо того, чтобы снимать клапан и либо заменять его, либо отправлять на тестирование, используйте поточное оборудование для тестирования, такое как система AccuTEST, чтобы быстро и эффективно проверить работу предохранительного и предохранительного клапана. Вы получите точные результаты в режиме реального времени, которые помогут вашему предприятию быстро и безопасно вернуться в нормальное русло. Для получения дополнительной информации об AccuTEST позвоните нам по телефону 616-394-1401 или запросите живую демонстрацию сегодня!

Что такое предохранительный клапан водонагревателя и для чего он нужен?

Год за годом водонагреватель играет важную роль в вашем доме.Ваш утренний распорядок не был бы таким же — или почти таким же удобным — без горячей воды. Однако водонагреватели и их компоненты не вечны. Профилактическое обслуживание является ключом к тому, чтобы ваш водонагреватель продолжал безопасно обеспечивать ваш дом горячей водой. В этой статье мы рассмотрим критически важный элемент безопасности вашего водонагревателя — предохранительный клапан водонагревателя.

Мы обсудим, что это такое, для чего он нужен и как обеспечить его работоспособность и защиту как вашего водонагревателя, так и вашего дома.


Посмотрите на свой водонагреватель профессионально.

Если ваш водонагреватель перестал работать, заполните форму, чтобы назначить бесплатную VIP-проверку сантехники здесь, в районе Чикаго. Наши сантехники доступны 24/7, чтобы помочь вам и вашему дому!


Что такое предохранительный клапан водонагревателя?

Название на самом деле буквальное. Это клапан, который сбрасывает избыточное давление в баке водонагревателя. Таким образом можно предотвратить повышение давления, которое может привести к взрыву резервуара и затоплению вашего дома.Это необычный, но необходимый механизм безопасности для вашего водонагревателя.

Что приводит к избыточному давлению в баллоне?

По мере того, как водонагреватель нагревает воду в баке, вода расширяется и образуется пар. Чем больше тепло, тем больше происходит расширение. Это расширение оказывает давление на внешние стенки резервуара, но этого следовало ожидать. Некоторая степень избыточного давления уходит через водопроводные трубы, подключенные к водонагревателю. В противном случае срабатывает предохранительный клапан.Выпуская часть горячей воды и воздуха, клапан снижает давление до безопасного уровня.

Для справки: нормальное давление воды внутри бака водонагревателя составляет 50–100 фунтов на квадратный дюйм.

Что может пойти не так?

Если клапан сброса давления не открывается, давление может продолжать расти внутри резервуара после потолка в 100 фунтов на квадратный дюйм. Бак из тяжелого металла может выдерживать сильное повышение давления, но в конечном итоге у него есть свои ограничения. Результат может быть взрывоопасным, так как резервуар прогибается, и горячая вода заливается наружу.

Если в вашем водонагревателе установлен аварийный запорный клапан, разрыв будет обнаружен, и подача воды автоматически отключится. В противном случае вы потенциально видите затопленный дом со значительным и дорогостоящим ущербом от воды.

Итак, что вызывает отказ предохранительного клапана? Во многих случаях клапан застревает или замерзает из-за накопления ржавчины и коррозии внутри резервуара. Или клапан заклинивает из-за того, что ранее он выпускал горячую воду.

Сломанный клапан — это то, что нужно исправить немедленно, но — если вы не осматриваете свой водонагреватель на регулярной основе — это может не быть тем, что большинство домовладельцев замечает. Вот почему так важно регулярное тестирование и обслуживание.

Проверка клапана

Мы рекомендуем домовладельцам здесь, в Чикаго, проверять свой предохранительный клапан, когда они дважды в год промывают свой водонагреватель. Объединение задач по техническому обслуживанию водонагревателя имеет смысл, так как каждая из этих задач занимает около 10 минут.

Начните с размещения большого ведра под клапаном. Во время этого процесса вы собираетесь выпустить немного горячей воды, поэтому убедитесь, что вы носите безопасную одежду, чтобы снизить риск ожога. Удалите дренажную трубу, прикрепленную к клапану давления.

Затем осторожно поднимите переключатель клапана, чтобы горячая вода начала выходить из клапана в ведро. В рамках этого теста не нажимайте переключатель полностью вверх.

Вот полезное подробное руководство из журнала Family Handyman о том, как промывать и опорожнять водонагреватель.


Вот как проверить предохранительный клапан водонагревателя.

Посмотрите видео ниже, чтобы получить пошаговое руководство по проверке предохранительного клапана водонагревателя. Если в какой-либо момент вы почувствуете себя некомфортно, свяжитесь с нами, и мы отправим сантехника, который поможет вам.


Пока вода и воздух выходят из водонагревателя во время этого теста, предохранительный клапан вашего водонагревателя работает должным образом. С другой стороны, если вы переместили переключатель вверх и не видите никакого освобождения, это может указывать на проблему с клапаном.

Вам следует немедленно позвонить в нашу сантехническую бригаду King для обслуживания, чтобы мы могли диагностировать проблему и при необходимости заменить клапан.

Как давление воды влияет на ваш дом?

Знаете ли вы, что большинство людей используют от 80 до 100 галлонов воды каждый день? От использования туалета и душа до приготовления пищи и уборки — потребление воды является важной частью вашего повседневного домашнего распорядка. Вот лишь несколько ежедневных задач, которые большинство домовладельцев выполняют, не задумываясь, и соответствующее количество воды, необходимое для их выполнения:

  • Смыв унитаза: 1-3 галлона на смыв
  • Принятие душа: 17 галлонов на душ (Средний душ 8 минут)
  • Посудомоечная машина: 4-6 галлонов за цикл
  • Стиральная машина: 5-30 галлонов за цикл, в зависимости от эффективности вашей машины

Это не учитывает стирку вашей руками, принимая ванну или поливая газон. Ваше потребление воды также может резко возрасти летом, когда вы пьете больше воды или охлаждаетесь в спринклерах.

Принимая все это во внимание, очень важно, чтобы ваши системы водоснабжения работали на полную мощность. Ваш водонагреватель подает горячую воду в ваш дом, и давление воды должно быть достаточным для работы ваших приборов и для комфортного принятия душа.

Для бесперебойной работы всех ваших повседневных задач особенно важен напор воды. Представьте, что напора воды недостаточно, чтобы смыть воду в туалете или принять душ.Есть и другие последствия слишком высокого давления воды.

Чтобы профессионал проверил и отрегулировал давление воды, позвоните в команду King Heating, Cooling, & Plumbing в Чикаго, штат Иллинойс. Мы являемся экспертами по всем домашним системам и можем убедиться, что ваш дом загружен на 100%.

Низкое давление воды

На работе был долгий рабочий день, и вы хотите вернуться домой, принять горячий душ и расслабиться с семьей. Вы включаете душ, чтобы увидеть небольшую струйку воды или капель, выходящую из насадки для душа.Даже когда вы поворачиваете ручку душа на полную мощность, капает лишь небольшое количество воды. В чем проблема?

Скорее всего, давление воды слишком низкое. Это может быть досадной неудачей для многих домовладельцев, которые зависят от высокого давления воды при принятии душа, уборки, готовки и т. Д. Как правильно принять душ или вымыть руки, когда из крана выходит всего несколько капель?

Высокое давление воды

На противоположной стороне диапазона давления воды высокое давление воды может представлять опасность для вас и вашей семьи внутри дома.Когда давление воды слишком велико, трубы могут быть повреждены, и системы могут перегрузить себя, чтобы доставить эту воду к вам. Это похоже на сказку о Златовласке и трех медведях: вам не нужно слишком низкое или слишком высокое давление воды — вы хотите, чтобы оно было правильным.

Низкое давление воды обычно доставляет неудобства домовладельцам и не представляет серьезной проблемы. С другой стороны, высокое давление воды может повредить арматуру, уплотнения, соединения и многое другое. Слишком высокое давление воды также может привести к потере большого количества воды в доме, в результате чего вам придется платить за коммунальные услуги в конце месяца.

Если ваш водонагреватель нуждается в обслуживании или ремонте, не стесняйтесь звонить нам для бесплатной VIP-проверки сантехники здесь, в районе Чикаго. Мы также обслуживаем Северо-Западную Индиану!

Как добиться комфортного давления воды

Поскольку вода поступает из муниципальной системы водоснабжения в ваш дом, она обычно составляет от 40 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Все, что выше или ниже этого диапазона, может считаться слишком низким или слишком высоким. Некоторые эксперты скажут, что любой уровень давления выше 60 фунтов на квадратный дюйм слишком высок для вашего дома.Лучше всего поговорить с профессиональным сантехником, чтобы проверить давление воды и узнать больше о том, какой уровень подходит для вашего дома. На ваш диапазон PSI могут влиять высота над уровнем моря, размер дома, потребности в воде, возраст вашего дома и другие факторы.

Если вы какое-то время не проверяли уровень давления воды, возможно, пришло время позвонить в King для бесплатной VIP-проверки сантехники. Даже если вы чувствуете, что давление воды и водонагреватель работают отлично, могут быть скрытые проблемы с эффективностью, скрывающиеся под поверхностью, такие как водонагреватель, который работает слишком горячо и тратит энергию.Только настоящий профессионал-сантехник может разобраться в проблеме и помочь вам сэкономить деньги из месяца в месяц.

Мы готовы помочь вам с водопроводом и водонагревателем.

Это само собой разумеется, но если вам неудобно промывать водонагреватель или проверять клапан, не игнорируйте эту важную потребность в техническом обслуживании. Позвоните нашей команде, и мы приедем к вам домой, чтобы предоставить вам эту услугу. Помните, что это профилактическое обслуживание может помочь предотвратить взрыв резервуара и серьезное повреждение водой.

Нужен ли вашему дому редукционный клапан?

Вода из муниципалитета может поступать в дом под давлением, превышающим возможности системы водопровода. Если не контролировать давление воды, это может повредить более чувствительную домашнюю сантехнику. Это повреждение может включать клапаны, такие как краны, которые будут протекать, что означает постоянное подтекание в раковину. Он также может повредить приборы, в первую очередь водонагреватель, который никогда не предназначался для воды под высоким давлением.Высокое давление воды может значительно сократить срок службы водонагревателя.

Высокое давление также может вызвать повреждение, настолько серьезное, что давление воды может вызвать утечку в вашем доме, если слабое место в части системы находится в помещении. Никто не хочет флудить!

Как работает редукционный клапан?

Редукционный клапан может быть установлен на водопроводе непосредственно перед кранами или приборами. Это гарантирует, что все приспособления будут получать воду с меньшим расходом. В идеале давление воды должно быть не выше 60 фунтов на квадратный дюйм. Если давление воды на городской стороне выше, заслонка в редукционном клапане снизит давление воды до того, как это может вызвать повреждение.

Как долго работает редукционный клапан?

Редукционный клапан может прослужить от трех до пяти лет. В доме с неисправным редукционным клапаном могут возникнуть проблемы. Когда домовладелец замечает, что клапан редуктора не работает, ему следует заменить его.

Признаки неисправности редукционного клапана

Вода под низким давлением или отсутствие давления являются одними из признаков неисправности редуктора давления. Другими симптомами являются гидроудары, удары или стук в трубах. Сверхвысокое давление — еще один признак неисправности редуктора давления. Утечка снаружи рядом с редуктором давления также может указывать на то, что протекает сам клапан. Это может быть что-то столь же безобидное, как заметить, что у вас намного больше ремонта сантехники, чем обычно.

Редукционный клапан установить несложно, но его должен установить профессиональный сантехник, если домовладелец не имеет навыков слесаря ​​и пайки.Редукционный клапан снизит давление воды до уровня, безопасного для водопровода.

Если вам нужен редукционный клапан для вашего дома, или если у вас возникли проблемы с давлением воды или утечкой, позвоните нам. Мы будем рады помочь.

Если вам нужен честный и надежный сантехник в районе Феникса, Меса, Темпе или Чандлера, позвоните Джимми по телефону 480-757-1273.

Различные типы клапанов регулирования давления

Клапаны регулирования давления используются практически в каждой пневматической и гидравлической системе.Они помогают выполнять множество функций, от поддержания давления в системе ниже желаемого предела до поддержания заданного уровня давления в части контура. Различные типы клапанов управления давлением включают сброс, редукцию, последовательность, уравновешивание, безопасность и разгрузку. Все они обычно являются закрытыми клапанами, за исключением редукционных клапанов, которые обычно открыты. Для большинства этих клапанов необходимо ограничение для обеспечения требуемого регулирования давления. Единственным исключением является разгрузочный клапан с внешним управлением, срабатывание которого зависит от внешнего сигнала, который обычно исходит от цифрового регулятора давления.В некоторых приложениях, таких как вентиляторы и наркозные аппараты, поток должен быть постоянным. Изменения в потоке газов могут привести к серьезным травмам или смерти. Вот почему регулирующие клапаны так важны.

Клапаны сброса давления

Большинство пневматических и гидравлических систем питания предназначены для работы в определенном диапазоне давления. Этот диапазон является функцией сил, которые исполнительные механизмы в системе должны создавать для выполнения требуемой работы. Без контроля этих сил силовые компоненты и дорогостоящее оборудование могут быть повреждены.Предохранительные клапаны позволяют избежать этой опасности. Это средства защиты, ограничивающие максимальное давление в системе, отводя избыточные газы, когда давление становится слишком высоким. Давление, при котором сначала открывается предохранительный клапан, позволяя протекать жидкости, известно как давление открытия. Когда клапан обходит свой полный номинальный поток, он находится в состоянии полного давления. Разница между давлением полного потока и давлением открытия иногда называется перепадом давления или коррекцией давления.

В некоторых случаях такое изменение давления не вызывает возражений. Это может быть недостатком, если он тратит впустую энергию из-за потери газа через клапан до достижения максимальной настройки. Это может позволить максимальному давлению в системе превысить номинальные значения других компонентов.

Регулирующие клапаны

В цепях с более чем одним исполнительным механизмом, вероятно, потребуется перемещать исполнительные механизмы в определенном порядке или последовательности. Это могут делать концевые выключатели, таймеры или другие устройства цифрового управления, работающие с регулирующими клапанами. Последовательные клапаны представляют собой нормально закрытые двухходовые клапаны, и они регулируют последовательность, в которой будут выполняться различные функции в контуре. Они напоминают предохранительные клапаны прямого действия, за исключением того, что их пружинные камеры обычно сливаются наружу, а не изнутри, в выходной порт, как предохранительный клапан. Последовательный клапан позволяет сжатому газу и текучей среде перетекать ко второй функции только после того, как приоритетная функция была завершена и удовлетворена первой. В закрытом состоянии клапан последовательности позволяет газу беспрепятственно поступать в первичный контур для выполнения своей первой функции до тех пор, пока не будет достигнуто заданное давление клапана.

Желаемая последовательность также может быть достигнута путем определения размеров цилиндров в соответствии с нагрузкой, которую они должны перемещать. Цилиндр, для перемещения которого требуется наименьшее давление, выдвигается первым. В конце своего хода давление в системе увеличивается, второй цилиндр выдвигается и т. Д. Во многих случаях размер цилиндра определяется ограниченным пространством и требованиями к силе. В этих случаях для приведения в действие цилиндров в необходимом порядке используются клапаны последовательности. Клапаны последовательности иногда имеют обратные клапаны, которые обеспечивают обратный поток из вторичного контура в первичный.Однако действие последовательности обеспечивается только тогда, когда поток идет из первичного во вторичный контур. В некоторых приложениях блокировка может предотвратить выполнение последовательности, пока основной привод не достигнет определенного положения. Это делается с помощью удаленных операций.

Редукционные клапаны

Наиболее практичными компонентами для поддержания низкого давления в пневматической системе являются редукционные клапаны. Редукционные клапаны обычно представляют собой открытые двухходовые клапаны, которые закрываются при наличии достаточного давления на выходе.Есть подкатегории редукционных клапанов: прямого действия и пилотного действия. Клапаны прямого действия — это редукционные клапаны , которые ограничивают максимальное давление во вторичном контуре независимо от изменений давления в основном контуре. Это предполагает, что рабочая нагрузка не создает обратного потока в порт редукционного клапана, и в этом случае клапан закроется. Сигнал измерения давления поступает из вторичного контура. Клапан работает в обратном направлении от предохранительного клапана, потому что они обычно закрыты и измеряют давление на входе.Когда выходное давление достигает настройки клапана, клапан закрывается, за исключением небольшого количества газа, которое выходит из стороны низкого давления клапана, обычно через отверстие в золотнике. Золотник в редукционном клапане с пилотным управлением гидравлически уравновешивается давлением на выходе с обоих концов. Пилотный клапан сбрасывает достаточно газа, чтобы расположить золотник так, чтобы поток через главный клапан соответствовал требованиям контура пониженного давления. Если во время цикла поток не требуется, главный клапан закрывается.Утечка газа высокого давления в секцию пониженного давления клапана, затем возвращается в резервуар через предохранительный клапан с пилотным управлением. Этот тип клапана обычно имеет более широкий диапазон регулировки пружины, чем клапаны прямого действия, и обеспечивает лучшую повторяемость. Однако в гидравлических системах загрязнение масла может заблокировать поток к управляющему клапану, и главный клапан не сможет нормально закрываться.

Противовесные клапаны

Эти клапаны обычно закрыты и часто используются для поддержания заданного давления в части контура, обычно для уравновешивания груза.Тип клапана идеален для уравновешивания внешней силы или противодействия весу, как в прессе, чтобы не допустить его свободного падения. Первичный порт клапана соединен со штоком цилиндра, а вторичный порт соединен с гидрораспределителем. Давление устанавливается немного выше, чем требуется для предотвращения свободного падения груза. Когда жидкость под давлением течет к торцу крышки цилиндра, цилиндр расширяется и увеличивает давление в конце штока и смещает главный золотник в клапане.Это создает путь, который позволяет жидкости проходить через вторичный порт к гидрораспределителю и резервуару. Когда груз поднимается, встроенный обратный клапан открывается, позволяя цилиндру свободно втягиваться. Если необходимо сбросить противодавление в цилиндре и увеличить усилие в нижней части хода, уравновешивающим клапаном можно управлять дистанционно. Когда цилиндр выдвигается, клапан должен открываться, и его вторичный порт соединяется с резервуаром. Когда цилиндр втягивается, не имеет значения, что давление нагрузки ощущается в сливном канале, потому что обратный клапан обходит золотник клапана.

В. Действительно ли мне нужен редукционный клапан (PRV) в моем доме? А. Да.

Среда, Январь 15-е, 2020 г.

В районах с высоким давлением воды, таких как Дрейпер, — потому что наша вода стекает с гор — PRV помогает защитить трубы, арматуру и приборы, использующие воду, от повреждений или поломок.

PRV могут сэкономить ваши деньги, уменьшив количество воды, расходуемой впустую в вашем доме.Хорошо отрегулированный PRV по-прежнему даст вам много воды для нужд вашего дома.

Вот несколько советов по эффективной установке и использованию PRV:

  • Большинство PRV регулируются. Квалифицированный сантехник может определить подходящее давление для вашего дома.
  • PRV
  • не требуют обслуживания. Периодически проверяйте, не нуждается ли он в ремонте.
  • Убедитесь, что ваш PRV не замерзает! Если он установлен в неотапливаемом помещении вашего дома, установите изоляцию или нагревательную ленту, чтобы защитить его.
  • Если вы устанавливаете или заменяете PRV, ищите тот, который одобрен Американской ассоциацией водопроводов (AWWA) или Underwriters Laboraties (UL).
  • Ваш PRV защищает ваш дом от высокого давления, которое существует на улицах. PRV изнашиваются и могут вызвать наводнение в доме. Ответственность за эксплуатацию, ремонт и замену возлагается на домовладельца.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
