Как сделать окучник: Окучник своими руками: ручной и для мотоблока

Содержание

Ручной окучник

Ручной окучник остается незаменимым инструментом для дачи или для огорода. Не смотря на то, что у многих появились механические помощники — мотоблоки и культиваторы, актуальность наличия такого инструмента высока.

 При небольшом объме работ, когда нужно окучить несколько борозд картофеля, нет желания доставать мотоблок, навешивать окучник, искать бензин, когда можно взять ручной окучник и за 10 минут справиться с работой.

Купить ручной окучник можно не в каждом городе. Я живу в областном центре, но в продаже такого распашника не встречал. Производители ориентируются в основном на навесное оборудование для мотоблоков и культиваторов.

Остается один выход — изготовить ручной окучник самостоятельно. Для этого нужны чертежи и развертка лемеха (крыла). Предлагаю вам свой вариант чертежей. Основные требования при проектировании и изготовлении были таковы:

  • легкий и аккуратный  (обычно самодельные окучники выполнены довольно грубо)
  • прочный и надежный
  • компактный (возможность транспортировки  в багажнике автомобиля)
  • обеспечение необходимой ширины и глубины вспашки (ширина между рядами при посадке картофеля 60 см)

У меня в наличии имеется окучиватель для лебедки сельскохозяйственной с регулировкой ширины обработки, но из опыта работы пришел к выводу, что ручной окучник можно сделать не регулируемым, для упрощения и облегчения. И  если подобрать оптимальные параметры, то получится универсальная модель, подходящая на все виды работ. Вот что у меня получилось.

Чертеж развертки окучника

Чертеж развертки ручного окучника

На большом чертеже вы увидите размеры 5* и 8* на ваше усмотрение их можно доработать (увеличить). В данном варианте получается широким дно борозды, но осуществляется подрезка сорняков на данном размере, что некоторым очень нравится, а кому то — не очень. На рисунке ниже красной линией указан размер, который можно подобрать на ваше усмотрение

Размечаем заготовки из листа нержавейки толщиной 2,5мм

 Вырезаем при помощи болгарки

 Гнем заготовки при помощи трубы и тяжелого молотка (или другого предмета), до совпадения профиля по передней кромке. Я гнул сначала по линии 20 градусов как нарисовано на заготовке, а потом для увеличения ширины окучника до 30см, расширил захват на выходе.







Теперь приступаем к сварочным работам, советую не спешить, внимательно осматриваем что получается. В таком состоянии легко подправить профиль, ширину и т.д. Раньше я думал, что  для совпадения профиля по передней кромке имеется только одно положение при гибке, но если поэкспериментировать, можно получить нужные размеры ширины.

У меня были остатки листа нержавейки, вы можете использовать тот метал, что есть у вас. Опыт сварки у меня средний, но могу сказать однозначно, если вы будете варить нержавейку, покупайте электроды по нержавейке голубовато-зеленого цвета, серыми варить у меня не получилось.  А зеленовато — голубыми варить одно удовольствие.

для крепление ручки используем вот такое приспособление





ширина по максимальным точкам — около 30 см



ширина ручек 54 см





Смотрите так же: как изготовить окучник для лебедки сельскохозяйственной (для вспашки)

предназначение, конструкция, этапы изготовления своими руками

Когда приходит пора высаживать картофель, большинство огородников-любителей поступают так: делают разметку будущих гряд на равном расстоянии, затем лопатой копают лунки, высевают картофель и вручную же засыпают лунки, затем разравнивают всё граблями.

На протяжении периода роста картофель нужно окучивать, что чаще делается тяпками. Сложно, долго и неэффективно. Наиболее рационально для посадки и последующего окучивания гряд использовать распашник или, как его иначе называют — окучник.

Что такое окучник, как он устроен?

Ручной окучник представляет собой несложный инструмент, работать с которым необходимо вдвоём. Конструкция представляет из себя двухотвальный рабочий орган с подрезающим ножом, переднюю тягу, за которую один человек тянет окучник вперёд и задние рукояти управления для второго человека.

С помощью окучника можно значительно облегчить многие рутинные работы по уходу за участком. Это и нарезание борозд для посадки картофеля, и последующие его окучивание. Также окучником удобно нарезать гряды, рыхлить почву.

Для изготовления окучника вам потребуется:

  • труба полая водопроводная для вертикальной стойки диаметром 1 дюйм и длиной 900−1000 мм;
  • труба полая диаметром ¾ дюйма для передней и задней тяг;
  • сталь листовая 1−2 мм для изготовления отвалов;
  • талреп для соединения передней тяги и вертикальной стойки для бесступенчатого регулирования угла атаки или, если не удалось найти талреп, стальная пластина с отверстиями для ступенчатого регулирования угла атаки;
  • трубогиб или паяльная лампа (газовая горелка) для нагрева металла в местах сгибов;
  • сварочный аппарат;
  • углошлифовальная машина (болгарка) для обработки стыков.

Как самостоятельно изготовить окучник?

Окучник, который здесь описан, будет иметь несколько адаптивных регулировок:

  • Регулировка по высоте будет осуществляться с помощью телескопического устройства центральной стойки: в трубу центральной стойки будет вставляться труба меньшего диаметра, переходящая в заднюю тягу. Это позволит человеку подогнать высоту в соответствие своему росту и комфортному хвату тяги;
  • Регулировка угла атаки. Угол атаки будет регулироваться наклоном центральной стойки относительно горизонтальной плоскости земли. Этого мы добьёмся посредством изменения угла между передней тягой и вертикальной стойкой. Передняя тяга присоединена шарнирно к центральной стойке и регулировка осуществляется посредством талрепа, что позволит плавно менять угол в зависимости от условий почвы и роста переднего человека. Если у вас нет такого механизма, как
    талреп
    , можно регулировать угол, перемещая пластину с отверстиями на нужное расстояние и фиксировать шплинтами (болтами).

Изготовление вертикальной стойки

Трубу длиной 900−1000 мм и диаметром 1 дюйм следует изогнуть на расстоянии примерно 300−400 мм от конца на угол 10−15 градусов. Изгиб оптимально делать при помощи трубогиба (специального приспособления). Если нет такого оборудования, получить плавный изгиб можно следующим образом: набиваем трубу обычным песком как можно плотнее, сделав по торцам заглушки (деревянные клинья).

Затем нагреваем место сгиба паяльной лампой до красноватого цвета и постепенно изгибаем трубу до нужного угла. Песок внутри трубы не позволит стенкам сжаться внутрь и труба сохраняет

круглое сечение. К вертикальной стойке будем приваривать заднюю тягу и отвалы и крепить шарнирно на болт переднюю тягу

Изготовление передней и задней тяг

Задняя тяга представляет собой вилку в виде буквы «П» шириной 500 мм и длиной рукоятей около 200 мм. По центру вилки приваривается вертикальный отрезок трубы длиной 300 мм. Этим концом вилка вставляется в вертикальную тягу. Трубу диаметром ¾ дюйма изгибаем таким же способом, как и вертикальную стойку.

Для возможности регулировки высоты стойки, нужно просверлить ряд отверстий в верхнем конце стойки и такой же ряд отверстий в вертикальной части вилки. Посредством изменения положения болта в отверстиях, можно регулировать высоту стойки в зависимости от роста пахаря.

Передняя тяга изготавливается в виде вилки такой же ширины, как и задняя тяга. Отличие в размерах. Длина ручек передней тяги должна быть такова, чтобы передний человек мог свободно стоять между ручками и ему было удобно ухватиться за них.

Также можно снабдить переднюю тягу гибким ремнём, который будет надеваться на плечи и грудь и позволит разгрузить руки от чрезмерного усилия. Длина ручек может быть примерно 600 мм. Вертикальную часть вилки делаем длиной 600−700 мм и расплющиваем на конце. В этом месте нам нужно просверлить отверстие, через которое вилка будет крепиться к вертикальной стойке.

Теперь необходимо сделать механизм регулировки угла атаки. Как говорилось, в идеале это должен быть талреп, но давайте рассмотрим, как сделать регулировку при помощи

пластины с отверстиями. Механизм представляет собой треугольную подвижную систему креплений. Передняя тяга крепится шарнирно к вертикальной стойке. Предполагается, что человек, тянущий окучник вперёд, держит тягу на неизменной высоте, тогда для того, чтобы изменить угол атаки режущей части окучника, необходимо наклонить вертикальную стойку и зафиксировать её в таком положении. Для этого, между стойкой и тягой помещается пластина с рядом отверстий. Изменение положения вертикальной стойки осуществляется изменением длины пластины и фиксируется болтом с гайкой.

На высоте 300 мм от низа к вертикальной стойке привариваем уголок 25×25 и шириной 20−30 мм, к которой будет крепиться передняя тяга. Далее, на расстоянии 200−250 мм от отверстия к вилке привариваем аналогичный уголок 25×25. В уголке просверливаем

отверстие. Такой же уголок привариваем к вертикальной стойке над первым уголком.

Изготовление двухотвального плуга

Для изготовления отвалов нужно подготовить две одинаковые пластины толщиной 1−2 мм, вырезав их по шаблону. Нужно придать им полукруглый изгиб, как на традиционных плугах. Теперь необходимо приварить обе половинки плуга к вертикальной стойке. Часто можно видеть в продаже окучник с изменяемым углом между плугами, но стоит ли это делать? Вы же на одном участке будете работать окучником, вы знаете свою почву и, опираясь на свой опыт, сможете подобрать постоянный угол. Итак, привариваем половинки и в месте их стыка создаём ровный сварной шов. Зашлифовываем болгаркой, чтобы получилось ровно и достаточно остро.

Подрезающий нож

Именно он принимает на себя основное усилие и сопротивление почвы при заглублении плуга. Для ножа нужно взять более углеродистую, чем на лопасти самодельного плуга, сталь. Вырезать в форме наконечника стрелы и заточить под углом 40−45 градусов. Такой угол позволит ножу дольше оставаться острым. Остаётся приварить к нижнему торцу вертикальной стойки, зашлифовать и окучник готов к труду!

Конечно, с первого прохода вы не сможете подобрать оптимальный угол наклона плуга, не сможете подобрать усилие, которое нужно приложить при заглублении плуга. Но на третьей-четвёртой борозде, подобрав высоту вертикальной стойки, угол наклона и усилия обоих пахарей, окучник сам «полетит», создавая борозды правильной формы.

Оцените статью: Поделитесь с друзьями!

чертежи дискового и плужного устройств

Сельское хозяйство стремительно развивается. На смену старым изношенным инструментам приходит модернизированная агротехника, рекламное фото которой можно увидеть повсюду. Однако многие огородники продолжают пользоваться проверенными временем инструментами и приспособлениями. Сегодня мы расскажем, как сделать ручной окучник для картофеля своими руками.

Значение и принцип работы

Картофель, который принято называть вторым хлебом, считается одной из важнейших сельскохозяйственных культур России. Клубни картофеля широко используются в кулинарии, а картофельный крахмал – в текстильной, пищевой и бумажной промышленности.

Выращивание данной сельскохозяйственной культуры требует много времени, сил и энергии. На протяжении вегетационного сезона несколько раз проводится окучивание картофеля. Рыхление почвы способствует улучшению процесса воздухообмена. Поступающий в грунт кислород благотворно влияет на рост и развитие выращиваемых культур. По отзывам опытных аграриев, показатели урожайности могут увеличиться на 40–60%.

Первое окучивание проводится с появлением первых всходов. Средняя высота ростков составляет 5–7 см. Процедуру необходимо повторить, когда картофельные кусты подрастут до 20–23 см. После каждого дождя и полива нужно рыхлить почву. Образовавшая от воды земляная корка препятствует попаданию кислорода к растущим в почве корнеплодам.

Многие огородники действуют по старинке, используя для окучивания кустов картошки мотыгу. Для того чтобы ускорить процесс рыхления грунта, рекомендуется пользоваться ручным окучником.

Видео «Ручной окучник для картофеля своими руками»

Из этого видео вы узнаете, как можно быстро сделать надежный ручной окучник для картофеля.

Основные виды приспособлений

Существует множество моделей самодельных окучников. В зависимости от типа рабочего элемента ручной окучник бывает с постоянной или регулируемой шириной захвата.

По принципу работы окучники можно разделить на две группы.

Дисковые

Окучник ручного или дискового типа конструкции предназначен для рыхления и окучивания почвы. Дисковые модели часто применяют для автоматизированной обработки грядок. Устройство для окучивания грядок прикрепляют к трактору.

Главное преимущество самодельного дискового культиватора кроется в возможности регулирования стоек между дисками. Установить стойки можно в соответствии с шириной междурядий.

Плужного типа

По своему механизму действия и комплектации модель в виде плуга схожа с дисковым культиватором. Но данная модель ручного окучника для картофеля считается более удобной в эксплуатации. Для большей эффективности окучник плужного типа можно присоединить к мотоблоку.

Плужок для окучивания грядок с картошкой помогает рыхлить почву, окучивать картофельные кусты, нарезать борозды и грядки, осуществлять посадку различных сельскохозяйственных культур.

Что потребуется для изготовления

Сделать ручной окучник своими руками может каждый огородник. В процессе работы понадобится определенный набор инструментов и материалов:

  • сварочный аппарат;
  • трубогиб, паяльная лампа либо газовая горелка;
  • газовый резак;
  • газосварочный пост;
  • болгарка либо углошлифовальный аппарат;
  • дрель с комплектом твердосплавных сверл для работы с металлом;
  • полая водопроводная труба диаметром 1 дюйм;
  • листовая сталь толщиной 2–3 мм;
  • полая труба с сечением размером 0,37 дюйма.

Подготовьте набор слесарных и строительных инструментов, которые могут пригодиться для изготовления самодельного окучника.

Пошаговая инструкция

Купить окучник для картофеля можно в любом садоводческом магазине. Но зачем покупать то, что можно сделать своими руками.

В качестве основного элемента рекомендуется использовать строительную тачку, детскую коляску, трехколесный велосипед, велосипедное колесо и трубу. Самый простой способ – это изготовление самодельного культиватора почвы из детского трехколесного велосипеда. Нужно всего лишь снять переднее колесо и сиденье, добавить плуг – простой окучник готов для эксплуатации.

Рассмотрим алгоритм изготовления ручного окучника из старого двухколесного велосипеда:

  1. Рисуем чертеж ручного окучника для картофеля. Некоторые огородники сомневаются в необходимости изготовления схемы проекта, считая данный процесс бесполезной тратой времени. Но наличие под рукой чертежа помогает избежать множества ошибок сборки.
  2. Очистите от пыли, мусора и ржавчины свой старый велосипед.
  3. С помощью сварочного аппарата уберите заднюю часть велосипеда, педали, седло. Обрежьте руль.
  4. Снимите с переднего колеса шину и камеру. «Голый» металлический обод лучше рыхлит землю.
  5. Подготовьте секцию тракторного культиватора. Если нет возможности достать культиватор от старого трактора, сделайте плуг из металлических лопастей либо листов. Угол сварочных лопастей в ручном окучнике должен быть прямым.
  6. Обрежьте крепление для заднего колеса. Получилась рама в виде треугольника.
  7. На обрезанное место для крепления заднего колеса установите секцию тракторного культиватора. Надежно затяните место крепления гаечным ключом.
  8. Вместо седла установите руль. Отрегулируйте высоту ручек под свой рост.
  9. Наглухо заварите переднюю вилку, чтобы во время работы она не поворачивалась в стороны.

Изготовление ручного окучника для картофеля требует определенных навыков и знаний. Не забывайте о технике безопасности.

В случае получения травмы механического характера, ожога или удара электрическим током немедленно обратитесь в ближайший медицинский пункт.

Как сделать окучник для картофеля своими руками

Картофель всегда являлся и является важной культурой, которую выращивают многие дачники у себя на участке. Конечно, картофель, выращенный собственными силами, всегда очень вкусный и качественный.

Однако не стоит забывать о том, чтобы получить клубни отменного качества, в процессе выращивания его нужно окучивать. Это связано с тем, что в прорыхленной почве корни растения разрастаются, и за счет этого формируется большое количество клубней картофеля.

Обычно окучивание делают при помощи тяпок. Если площадь большая, то этот процесс отнимает много времени и сил. Поэтому стоит задуматься о более удобном приспособлении для окучивания.

Ручной окучник для картофеля является самым оптимальным приспособлением для рыхления почвы. Кроме этого, при помощи этого нехитрого приспособления можно прорыхлить большой участок земли размером почти в 10 соток за считанное количество времени.

Так что же это за такой интересный инструмент и как его можно изготовить самостоятельно? Для того, чтобы разобраться в этом вопросе, стоит рассмотреть все свойства и преимущества этого приспособления.

Для чего необходимо окучивание

Как известно, в процессе выращивания картофель необходимо периодически окучивать. Вот только многие не знают, зачем это нужно и что это дает картофелю.

Итак, почему картошку необходимо окучивать:

1. Рыхление почвы обеспечивает поступление воздуха к корням, за счет этого они разрастаются.

2. Благодаря тому, что в почву поступает воздух, происходит быстрое образование клубней.

3. Помимо этого, окучивание увеличивает урожай до 20-30 %.


Стоит отметить: в регионах с прохладным климатом и повышенной влажностью, желательно периодически проводить указанный агротехнический прием. За счет этого из земли удаляется лишняя вода, она прогревается и насыщается кислородом. А вот в южных и юго-восточных регионах, уровень влаги низкий, и это приводит к проблемам орошения. Иногда окучивание в этих районах, наоборот, наносит вред растениям.

Рекомендуем запомнить основные правила окучивания:

1. Рыхление нужно делать вовремя. Обычно за весь сезон картофель рыхлят не менее двух раз. Первое окучивание следует делать, когда растение вырастает из земли на 5-10 см. Второе рыхление делается, когда высота стеблей достигает 14-20 см. Желательно, чтобы на кустах еще были не раскрытые бутоны цветков.

2. Рыхление проводить при пасмурной погоде, утром или вечером. Лучше всего делать это после дождя, поливных работ или после утренней росы.

3. Не стоит окучивать почву при сильной жаре. Потому что листья и стебли, которые окажутся на открытом солнце, могут сгореть и растение погибнет.

Конечно, окучивание всегда нужно проводить при помощи специального инвентаря. Некоторые используют тяпки, мотыги и грабли, но работать ими достаточно тяжело и долго. Поэтому лучше всего воспользоваться ручным окучником. Тем более его можно изготовить собственными руками.

2 типа ручного окучника

Дисковый окучник

Распространены 2 вида:

  • в виде плуга;
  • дисковый.

Если взглянуть на внешнюю конструкцию дискового приспособления, то она выглядит как рама на двух колесах с двумя подвешенными на нее дисками.

Дисковый окучник состоит из следующих компонентов:

  • поводок Т-образной формы;
  • талрепы винтового типа – 2 штуки. Эти элементы выполняют функции регулирования движений дисковых отвалов;
  • две стойки;
  • дисковые отвалы – 2 штуки.

Обратите внимание: дисковые окучники используют не только для окучивания, но и для вспахивания земли перед посевом и после сбора урожая, также для пропахивания земли между рядами.

Во время регулирования стоек между дисками изменяется расстояние поворотов. За счет этого, можно устанавливать необходимую ширину между грядками (от 30 до 75 см). Обязательно обращайте внимание, чтобы углы поворотов были одинаковыми.

Если этого не будет, дисковый окучник потянет в одну из боковых сторон. Размер диаметра колес составляет 70 см и размер ширины от 10 до 14 см. Именно эти размеры обеспечат наиболее комфортное управление, и в процессе вспахивания колеса не навредят растениям.

Окучник в виде плуга

Устройство в виде плуга — это также средство для проведения культивации почвы. Это приспособление достаточно удобное и с помощью него можно быстро прорыхлить или вспахать землю.

В основном для вспашки или рыхления почвы используют самоходный плуг. Плуг устанавливается на мотолебедку, и при движении ее он сам держится в борозде. При помощи этой конструкции можно окучивать и вспахивать большие площади с тяжелой почвой.

Также за счет конструкции устройства можно регулировать ширину захвата и глубину вспашки. Обычно для рыхления почв песчаного типа ширина захвата составляет 20 см, а для суглинистой почвы от 5 до 15 см.

Стоит отметить: многие огородники советуют воспользоваться дисковым окучником, поскольку с ним намного легче работать. Помимо этого, дисковый окучник формирует ровные и красивые ряды.

Однако, стоит это средство достаточно дорого, поэтому лучше всего сделать его самостоятельно. Процесс изготовления не очень тяжелый. Первым делом стоит изучить чертежи всей конструкции.

Чертеж вам в помощь

Чертеж по изготовлению окучника (нажмите, чтобы увеличить)

Первым делом изготавливаются диски. Поэтому стоит сначала подготовить чертеж этих элементов. Хорошим наглядным примером будет следующий чертеж:

Для дисков выбирайте достаточно крепкий металл. Многие умельцы умудряются приспособить для этих целей крышки от кастрюль.
После этого необходимо сделать крепление к дискам. Желательно, чтобы у ручного окучника было два отвода. Это обеспечит наиболее удобное управление.

Чертежная схема дискового окучника, где:

1. Обрабатываемая картофельная грядка.
2. Диски в количестве 2 шт.
3. Механизм кулачного типа.
4. Крепёжный кронштейн.
5. Стойка.
6. Скребки из стали – 2 штуки.
7. Мостовая балка.
8. Болт стопорного вида.
9. Рукоятка.

Необходимые инструменты

Все что необходимо, чтобы изготовить окучник (Нажмите, чтобы увеличить)

При изготовлении самодельного окучника следует подготовить следующие элементы:

  • вогнутые диски – 2 штуки. Подойдут обычные крышки от кастрюль или диски от старой сеялки с размером диаметра от 40 до 60 см;
  • винтовые тарлепы – 2 штуки;
  • полая трубка. Она заменит вертикальную стойку. В диаметре она должна быть 1 дюйм, а длиной 1 метр;
  • полая трубка с сечением ¾ дюйма. Этот элемент будет выполнять функции передней и задней тяги;
  • поводок Т-образной формы;
  • трубогиб или газовая лампа;
  • регулируемые переходники для соединения дисков;
  • болты и сварка для крепежа.

Изготовление своими руками

Этапы работ следующие:

1. Регулировка. Лучше всего, чтобы самодельный окучник был многофункционального назначения. По этой причине стоит отнестись с большой ответственностью к функциям регулирования. Высота регулируется при помощи специального телескопического аппарата, расположенного в центральной части. В трубку с большим размером вставляется трубка меньшего диаметра, и она переходит в заднюю тягу. Благодаря этому окучник можно будет отрегулировать под размеры роста человека.

2. Контроль атакующего угла обеспечивается наклоном стойки в центре. Этот эффект можно получить за счет изменения разности угла между вертикальной станины и передней тяги.

3. Далее станина приводится в движение. Переднюю тягу нужно прикрепить шарниром к стойке в центральной части. Регулирование производится тарлепой.

4 Привариваем к стойке задние стойки и диски.

5. Затем прикрепляем переднюю тягу при помощи шарнирного механизма и длинного болта.

6. В итоге должна получиться задняя тяга в форме буквы «П» с шириной не более 50 см. Размер рукоятки в длину должен быть не меньше 20 см.

7. Далее в центральной части вилки следует приварить вертикальную трубку. За счет конца этой трубки вся конструкция вставляется в вертикальную тягу.

8. Для того чтобы была возможность регулирования высоты стойки, в верхней части следует просверлить проемы. Эти же отверстия следует сделать и в вертикальной вилке.

Не забудьте: перед тем как установить диски, их следует зачистить со всех краев. Если в качестве дисков выбрали крышки, то их также молотком следует согнуть: с одной стороны должен быть вогнутый вид, с другой — выпуклый.

Таким образом, мы завершили сборку окучника. Осталось опробовать ее на дачном участке. Ручной окучник — это удобный инструмент, который сможет намного облегчить труд при окучивании картошки. Возможно, некоторым покажется, что сделать своими руками этот инструмент достаточно трудно, но это далеко не так.

Самое главное — иметь чертежи и хорошую смекалку, тогда все получится. Кроме того, для самостоятельного изготовления не требуется дорогих инструментов — все можно найти у себя дома.

Ниже, мы предлагаем Вам посмотреть видео о том, как работать с ручным окучником для картофеля:

Оцените статью: Поделитесь с друзьями!

фото, видео, чертежи, сделать своими руками

Мотоблок – действительно незаменимый агрегат при возделывании земли перед ее засаживанием. Окучник ‒ вид дополнительного оборудования, используемого на мотоблоках, который позволит ускорить и улучшить процесс высадки картофеля и предпосадочные работы в целом.

Виды окучников, их характеристики

С помощью этого агрегата производится процесс проделывания борозд на почвенной поверхности и засыпание их материалом для посадки.

Если использовать окучиватель, то ряды посаженного картофеля будут ровными и расположенными на равном расстоянии друг от друга. Можно перечислить несколько основных типов окучников.

Чтобы правильно подобрать окучиватель для мотоблока, нужно отметить для себя их основные черты и характеристики. Моделей окучников насчитывается множество, но самыми распространенными являются следующие:

  • листерные;
  • дисковые окучники;
  • пропеллерного типа;
  • с варьирующейся шириной захвата.

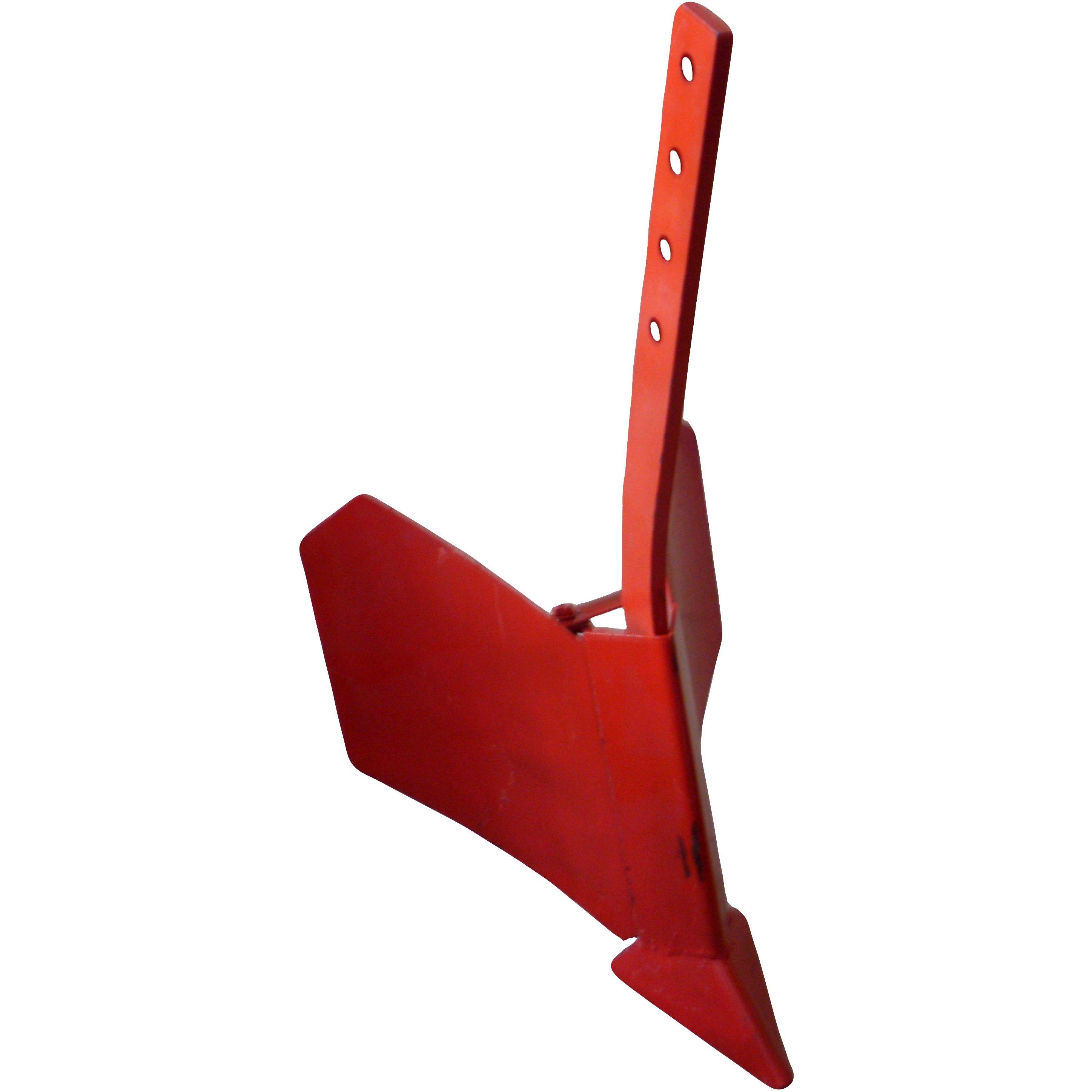

Листерные

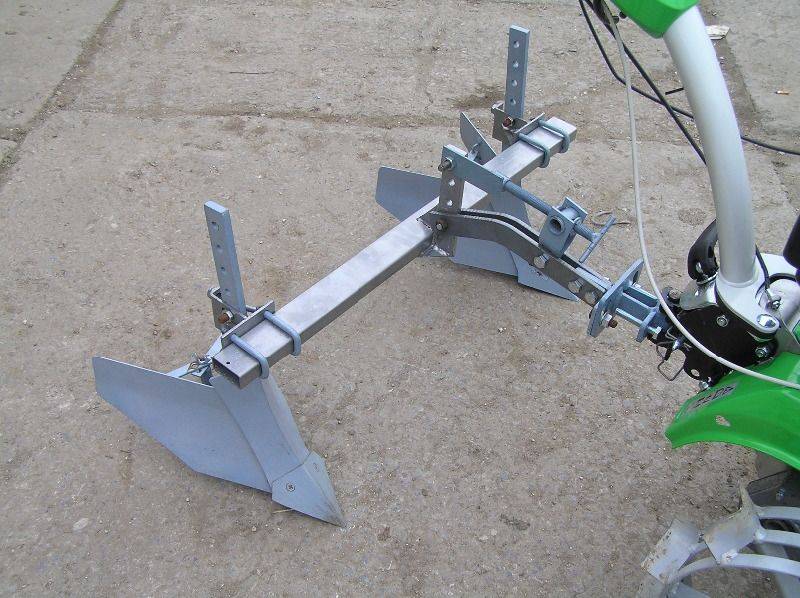

Этот тип – наиболее простой. Они отличаются тем, что имеют строго выставленную ширину борозды, которая будет охватываться устройством, и ее нельзя изменить, она не зависит от расстояния между рядами. Обычно захват такого окучивателя не более тридцати сантиметров. Характерная черта – окучник оснащен установленными стойками, которые не допускают перегруз мотоблока при работе.

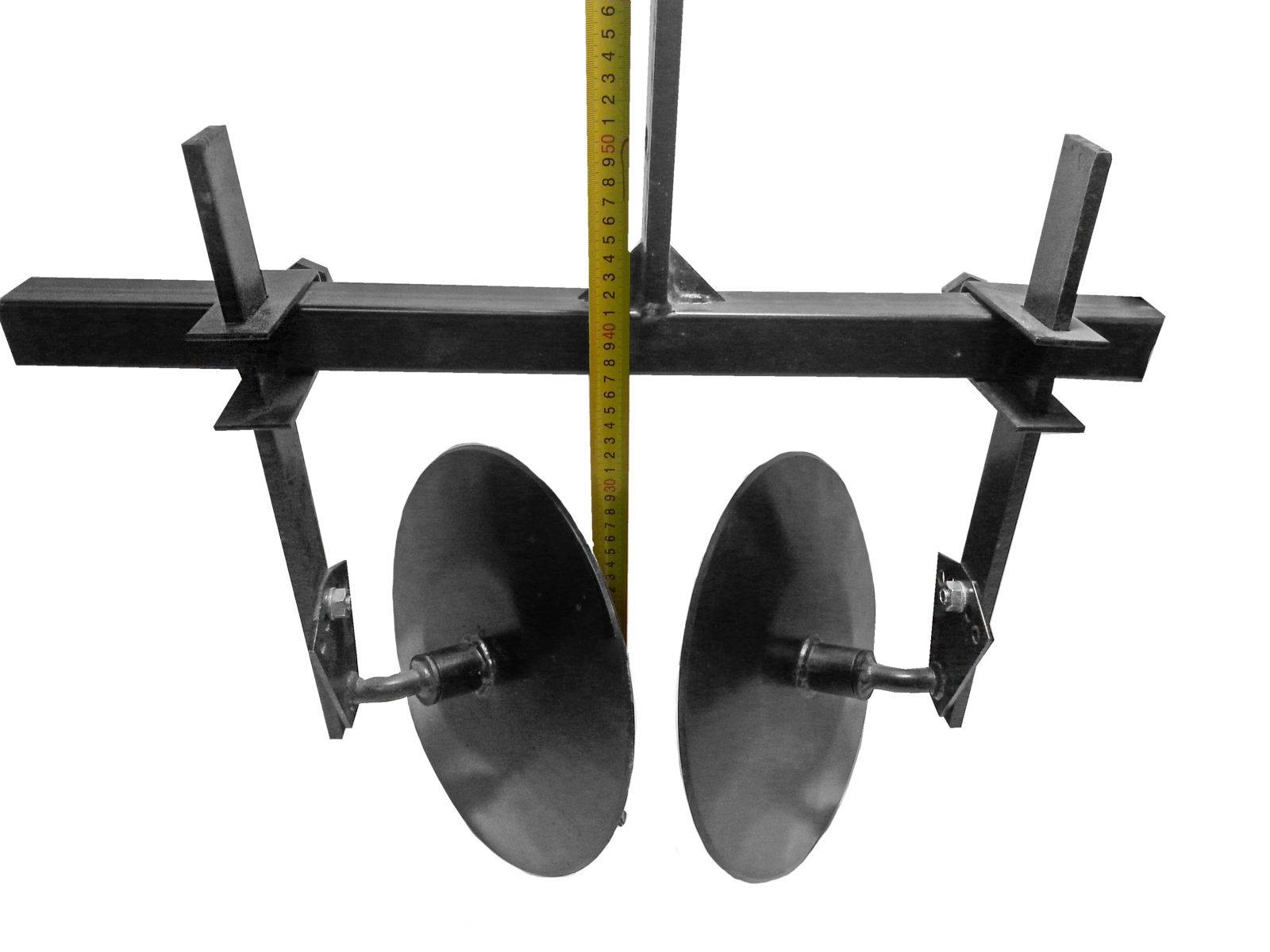

Дисковый окучник для мотоблока

Этот же тип более эффективен. Чем меньше скорость работы возделывающего агрегата, тем больше мощность самого окучивателя. Это помогает значительно продлить срок эксплуатации. Кроме того, дисковые устройства проще в обращении – в процессе работы с ними нужно меньшее количество усилий. И самое главное достоинство этого типа – универсальность. Агрегат можно использовать и перед посадкой, и в то время, когда увеличится часть, расположенная над почвой.

С варьирующейся шириной захвата

Если говорить об окучниках, ширину охвата которых можно менять, то следует отметить, что они применяются для работы с мощными агрегатами весом более тридцати килограммов.

Пропеллерного типа

Пропеллерные окучники используют на тех мотоблоках, которые оснащены двумя передними передачами.

Выбирая окучники для картофеля к мотоблоку, следует учесть еще несколько моментов. Лучше использовать оборудование обтекаемой формы (хорошо подойдет плугообразный окучник), потому что они с меньшей интенсивностью выворачивают почву, что не позволяет ей терять влагу.

Кроме этого, отдать предпочтение стоит стальному инструментарию с листом большей ширины и с наличием подшипников. Размеры окучивателя соотносятся с величиной мотоблока и длиной возделываемой полосы земли.

Окучник своими руками

Как сделать окучник для мотоблока своими руками? Для этого существует множество чертежей и схем. В общем нет никакой сложности в изготовлении окучника своими руками. Подобрав правильный окучиватель, выберите схему и приступайте к работе.
Ниже приведен пример листерного типа окучивателя.

Возьмите металлический пласт толщиной два миллиметра. Затем вырежьте из него половинки детали по предлагаемому шаблону (учитывая размеры). Важно! Половинки обязательно должны быть симметричны, иначе это скажется на работе устройства в будущем. Потом сгибаете обе половины до момента, пока не совпадут радиусы, после чего привариваете их, делая два или три прохода. Далее обработайте сварочные швы.

Очень важно подобрать правильный чертеж для будущего изделия, чтобы избежать всяких несовпадений (при работе конструкцию начнет вести в сторону и т. д.). При качественном и внимательном изготовлении самодельное оборудование не создает никаких трудностей и помех при окучивании.

Также легко можно сконструировать дисковый окучник для мотоблока своими руками.

Для создания такого устройства можно брать лемехи (диски) с сеялки, которая уже отслужила свой срок. Или их можно сделать, непосредственно, из листов металла (не более 2 мм толщиной), потом отогнуть край нижней кромки. Расстояние, соблюдаемое между точками нижних опор, соответствует ширине самой колеи. Затем диски скрепляют друг с другом, но с тем усмотрением, чтобы соединяющие элементы можно было регулировать.

Кроме этого, для дисковых окучников для мотоблока необходимы винтовые талрепы, стойки (о которых уже упоминалось) и поводок в форме буквы Т. Талрепы крепятся, непосредственно, к мотоблочному устройству. Для нарезки борозд указанный выше тип подходит лучше других.

Окучники на мотоблок, выполненные своими руками, всегда радуют глаз, и работать с ними значительно приятнее и быстрее.

Дисковый окучник для мотоблока своими руками

Занимаясь сельскохозяйственной деятельностью, каждый человек хочет упростить свою работу, передать львиную долю задач специальным машинам и агрегатам, экономя время, силы и энергию. Высаживая большие поля или небольшие частные территории, Вы обязательно столкнетесь с возможностью упростить свой труд, благодаря огромному количеству инструментов, которые можно купить, а можно сделать самостоятельно. Применяя мотоблок, Вы обратите внимание, насколько все сельскохозяйственные работы выполняются быстро, эффективно и качественно.

Все растения необходимо окучивать. Окучивание – один из важнейших процессов на грядке. С помощью окучников земля насыщается кислородом, и, соответственно, культуры дают более качественный и хороший урожай. Для картошки, например, окучивание – одно из важнейших действий, которым ни в коем случае нельзя пренебрегать.

Дисковый окучник – наиболее популярный и распространенный тип окучников в Украине. Он представляет собой специальную стойку, к которой крепится один или два диска. Такие окучники выполняют работы высокоэффективно и быстро, а стоят недорого, так что, фактически, каждый может позволить себе такую покупку.

Однако, Вы можете сделать окучники для мотоблока своими руками. Сам процесс изготовления окучников интересный и занимательный, а значит – не только полезный, но и приятный.

Дисковый окучник для мотоблока, изготовление которого мы будем описывать, состоит из следующих элементов:

1.винтовых талрепов, с помощью которых, происходит регулировка дисковых пластин;

2.двух дисков, которые бороздят почву;

3.двух стоек: они служат основой для агрегата;

4.Т-образного поводка, к которому крепятся диски.

Для создания дискового окучника своими руками Вам потребуются листы стали или обычные крышки от кастрюль. На них необходимо произвести заточку краев. Оптимальный диаметр дисков должен быть 50-60 см. Это будет наша рабочая поверхность.

Следующий этап заключается в том, что необходимо изогнуть крышку, то есть с одной стороны необходимо сделать выпуклость. Такой способ изгиба позволяет поднимать почву и присыпать кусты одновременно. Главным условием удачной работы агрегата является то, что стальные пласты или крышки должны быть симметричны между собой. В противном случае оборудование будет уходить в сторону, а это создаст неудобство во время работы.

Диски самодельного окучника для мотоблока устанавливаются таким образом, чтобы их расстояние друг между другом равнялось желаемой ширине междурядий. Элементы агрегата скрепляют между собой с помощью сварки или болтов, а диски соединяют регулируемые переходники.

Талрепы — необходимые детали, с помощью которых происходит контроль поворота дисков. Они регулируются вдоль вертикальной оси. Всю собранную и подготовленную конструкцию, через поводок присоединяют к кронштейну мотоблока с помощью шайб и стопора, или обычными болтами.

Таким образом, имея небольшой ряд навыков и несколько старых вещей, можно собрать окучник для мотоблока своими руками.

Кроме этого, окучник можно использовать не только по прямому назначению. Он станет отличным помощником во время посадки семян. Вы можете включить задний ход мотоблока, и окучник будет делать борозды, и одновременно засыпать лунки с семенами.

В любом случае, покупать или делать дисковый окучник для мотоблока своими руками — это дело каждого. Но точно необходимо усвоить, что, чем меньше однообразной, тяжелой работы Вы выполняете своими руками, тем больше у Вас остается времени и здоровья на более интересные и полезные занятия.

Как сделать ручной окучник своими руками | О Фазенде. Загородная жизнь

Для того чтобы получить хороший урожай картофеля, под него необходимо отвести значительные площади. Вручную ухаживать за таким полем тяжело. Облегчить большинство видов работ на огороде частично возможно с помощью окучника – простого инструмента.

Облегчить большинство видов работ на огороде частично возможно с помощью окучника. Иллюстрация для статьи используется по стандартной лицензии ©ofazende.com

Облегчить большинство видов работ на огороде частично возможно с помощью окучника. Иллюстрация для статьи используется по стандартной лицензии ©ofazende.com

Ставьте пожалуйста лайки и подписывайтесь на канал «О Фазенде«. Это позволит нам публиковать больше интересных огородных статей.

Типы окучников

Уход за растением включает в себя окучивание. Приспособление сконструировано так, что взрыхляет почву, создавая гребни из нее. При выполнении таких работ требуется использование физической силы, но в меньшем объеме, чем при окучивании вручную.

Устройство имеет оригинальную, но достаточно простую конструкцию. Условно его можно разделить на 2 части: рабочую и тягловую. Основу конструкции составляют трубы и механизм, обеспечивающий рыхление. Детали между собой соединены с помощью сварки. При движении срезается верхний слой почвы и одновременно формируется гребень из грунта.

При выборе инструмента необходимо обратить внимание на то, что окучник бывает 2 типов:

  • плужковый;
  • дисковый.
Приспособление сконструировано так, что взрыхляет почву, создавая гребни из нее. Иллюстрация для статьи используется по стандартной лицензии ©ofazende.com

Приспособление сконструировано так, что взрыхляет почву, создавая гребни из нее. Иллюстрация для статьи используется по стандартной лицензии ©ofazende.com

Достоинства и недостатки устройств

Разница между моделями заключается в том, что они по-разному обрабатывают землю, но конечный результат должен быть одинаков – рыхление и окучивание почвы. В дисковом варианте гребень образуется при вращении 2 ножей круглой формы, плужковом – работают боковые отвалы.

Дисковый тип устройства имеет П-образную форму. Круглые диски присоединяются к раме надежно, но с возможностью совершать вращательное движение. Также конструкция создана таким образом, что ножи можно раздвигать, увеличивая или уменьшая расстояние между ними. Устанавливаемая величина зависит от ширины грядки.

Устройство, отдаленно напоминающее плуг, действует не менее эффективно. Здесь рабочей частью является лемех. Он подрезает верхний слой и рыхлит. Снятая земля подается на боковые отвалы и убирается. Данная конструкция не раздвигается. Ширина в этом случае фиксированная – от 25 до 30 см.

Главный недостаток подобных устройств в том, что они могут использоваться на грядках с определенной величиной. Если этот параметр изменяется, то выполнить работу качественно очень сложно. Чем больше возможностей у ручного агрегата, тем сложнее становится его сборка. Независимо от типа окучника, существует большая вероятность получить травму при неаккуратном обращении с инструментом. При планировании огорода следует предусматривать работу с окучником.

Разница между моделями заключается в том, что они по-разному обрабатывают землю, но конечный результат должен быть одинаков – рыхление и окучивание почвы. Иллюстрация для статьи используется по стандартной лицензии ©ofazende. com

Разница между моделями заключается в том, что они по-разному обрабатывают землю, но конечный результат должен быть одинаков – рыхление и окучивание почвы. Иллюстрация для статьи используется по стандартной лицензии ©ofazende.com

Изготовление приспособления самостоятельно

Ручной окучник своими руками может сделать только тот человек, кто минимально умеет обращаться с инструментами. Выбор типа устройства следует делать, исходя из особенностей почв.

Для изготовления окучника необходимо приготовить:

  • болгарку;
  • дрель или сверлильный станок;
  • сварочный аппарат;
  • набор гаечных ключей.

Также надо купить стальные трубы и листовое железо. Для крепления понадобятся болты и гайки.

Вначале из листового железа вырезаются 2 диска с диаметром 440 мм. Толщина их должна быть от 2 мм. Края затачиваются под углом в 45º. В центре делается ступица.

Из труб нарезаются кронштейны. Все детали соединяются между собой с помощью сварки и болтов. После сборки приспособление окрашивается для предотвращения коррозии. Ступицы дисков должны быть надежно закреплены.

Перед тем как начинать работу, с огорода убираются сорняки. После настройки окучника делают пробный заход, проверяя его точность. Данный тип работ всегда выполняется в пасмурную погоду. Если обнажить клубни, то на солнце они получат ожог.

А Вы пробовали сделать ручной окучник своими руками?

Оригинал статьи и многие другие материалы, вы можете найти на нашем сайте.

О садовых хитростях для дачников читайте в следующей статье: 10 садовых хитростей для продвинутых дачников

Homestead Series Строительство картофелевода

Этот пост может содержать партнерские ссылки, мое полное раскрытие можно прочитать здесь. Как партнер Amazon я зарабатываю на соответствующих покупках.

Создайте свой собственный окучник для картофеля, чтобы сэкономить часы на своем саду!

Если вы давно выращиваете картофель, то знаете, насколько важно окучивать картофельные растения.

Окучивание картофеля помогает защитить клубни картофеля от воздействия солнечных лучей во время их роста.Это также увеличивает ваши урожаи, потому что у растений больше почвы для роста.

Обновлено: июль 2018 г.

Но окучивание картофеля может занять много времени! Если вы выращиваете всего несколько рядов в саду на заднем дворе, их легко окучить вручную.

Наш сад с годами становился все больше и больше, чтобы обеспечить нашу семью лучшими органическими продуктами, которые мы можем выращивать.

Как только мы начали выращивать небольшой огород, мы обнаружили, что окучивание картофеля вручную занимает очень много времени, и все же у нас не было достаточного количества растений, чтобы оправдать использование коммерческого окучника картофеля.За последние два года мы собрали в нашем саду от 2500 до 3000 фунтов картофеля.

Из-за планировки нашей собственности мы все равно не смогли бы использовать стандартное навесное оборудование для трактора. Если бы мы хотели использовать коммерческий окучник для картофеля, нам понадобилось бы навесное оборудование , подобное этому , для культиватора или прогулочного трактора.

Несмотря на то, что они работают очень хорошо, мы стараемся уйти от машин и использовать ручные инструменты, когда это возможно.

Именно тогда моему мужу пришла в голову отличная идея построить свою собственную машину для обработки картофеля, и это сэкономило нам так много времени! На протяжении многих лет он обновлял дизайн, и у нас было так много просьб поделиться планами, чтобы другие садоводы и поселенцы могли построить свои собственные.

Итак, я рад поделиться с вами этими пошаговыми планами по созданию собственного окучника для картофеля! Мы годами использовали этот самодельный инструмент в своем саду. Теперь мы выращиваем, используя сад Back to Eden, систему глубокой мульчи и не замачиваем картофель почвой.

Этот самодельный окучник также будет работать в саду с мульчей из древесной щепы, если щепа не укладывается слишком плотно. Но если у вас есть глубокий слой мульчи, возможно, вам не придется окучивать картофель, выращенный таким образом.

Как построить свой собственный окучник для картофеля

Принадлежности для окучника картофеля

Список вырезов

  • 1-26 дюймов с углом 45 градусов на одном конце (2 × 4) для основания
  • 1-24 дюйма с углом 45 градусов на одном конце (2 × 4) для основания
  • 1–7 дюймов с диаметром 22.Угол 5 градусов на одном конце (2 × 4) для центральной распорки
  • 1–14 дюймов с углом 22,5 градуса на одном конце (2 × 4) для центральной распорки
  • 1 — 5 ’(2 × 4) для ручки
  • 1–16 дюймов (1 x 1/2 дюйма) для ручки
  • Квадрат 2–8 ”x8” с обрезанным диагональю 3 дюйма 1 угол (фанера) для удлинителя окучника

Нажмите здесь, чтобы добавить бесплатную версию PDF в мой магазин .

Вставьте винты под углом, как показано здесь.

Шаг 1.

Соедините базовые детали 24 дюйма и 26 дюймов вместе двумя винтами 3 дюйма.

Шаг 2.

Поместите две центральные поперечные распорки между основанием 2 × 4 на ровном месте на концах, расположив их примерно на полпути. Прикрепите двумя винтами 1 1/2 дюйма с каждой стороны.

Шаг 3.

Выровняйте фанерный удлинитель так, чтобы угол 3-дюймового отрезка был на одном уровне с задним краем основания 2 × 4. Скрутите их вместе тремя винтами 1 1/2 дюйма. Повторите то же самое для второго окучника.

Шаг 4.

Возьмите 5 футов длиной 2 × 4 в качестве ручки и выровняйте с ней кусок 1 1/2 длиной 16 дюймов по центру, прикрепите двумя винтами 1 1/2 дюйма.

Шаг 5.

Переверните ручку вверх дном и прикрепите петли ремня двумя винтами 1 1/2 дюйма.

Шаг 6.

Поместите ручку на основание, установив петли. Прикрепите их 2 винтами к каждой петле ремешка. Не вставляйте шурупы в отверстия возле краев дерева, так как это может привести к его расколу.

Как использовать самодельную окучницу для картофеля

Самодельная окучница для картофеля действительно проста в использовании. Если вы хотите увидеть это в действии, посмотрите видео ниже.На нем изображена оригинальная версия, которую он сделал, и эти планы были дополнены улучшениями самодельного окучника картофеля.

Лучше всего работает на мягких легких почвах. Поэтому перед тем, как начать окучивать картофель, вспахивайте землю между рядами.

После обработки почвы поместите окучник для картофеля в конце дорожки и поместите груз на поперечные распорки. Вы можете использовать половинный или полный цементный блог, мешок с песком или кувшин с водой.

Затем начинайте тянуть окучник вниз по рядку.Это подтолкнет почву вверх и рядом с растениями картофеля.

Когда вы дойдете до конца ряда, слегка приподнимите переднюю часть при повороте, чтобы снять давление с петли.

Вы хотите добавить бесплатную версию для печати этого домашнего выкройки окучивания картофеля? Вы можете найти его в моем магазине здесь !

Вам также могут понравиться:

[one_third_first]

Посадка картофеля осенью

[/ one_third_first] [треть]

Рецепт запеченных картофельных дольок в духовке

[/треть] [one_third_last]

Советы по выращиванию помидоров

[/ one_third_last]

Ким Миллс, мама 6 лет, обучающаяся на дому, живет в городской усадьбе в Онтарио, Канада. Ведя блог в Homestead Acres, она любит делиться советами, которые помогут вам сэкономить деньги, вырастить и сохранить свою еду.

Как сделать ряды в саду трактором / Культиваторы

Забудьте о старомодной мотыге или других утомительных методах…

В настоящее время существует множество инструментов, которые можно использовать для изготовления ровные аккуратные рядки в вашем саду трактором.

Из этой статьи вы узнаете, как делать ряды в саду с помощью трактор.

Вы узнаете обо всех приложениях, которые работают, чтобы вы при инвестировании не тратьте больше, чем необходимо.

Кроме того, мы добавили несколько полезных советов, которые помогут вам получить сад готов к рекордному урожаю.

Читайте дальше.

Как делать ряды в саду трактором

Вот некоторые приспособления, которые можно поставить позади трактора, чтобы образовать красивые садовые ряды.

1. Окучник / Садовая клумба / Рядный Hipper

Один из лучших способов создания садовых рядов — окучник. насадку, если вы сажаете на холмах.

Эта универсальная насадка для обработки рядков в садах или фермы и имеет регулируемые крылья (или отдельные регулируемые башмаки), чтобы вы сделайте различную ширину рядков на семенном ложе.

Удивительная машина поставляется с равномерно расположенными дисками с угловатая форма позволяет проходить сквозь почву, образуя ряды с большими ровными траншеями по обе стороны.

Некоторые из них имеют множество дополнительных настроек, которые делают работу достаточно удобной. легко — вы даже можете выбрать тот, который составляет три строки вместо одной сразу.

Вот тот, который прикрепляется к штифту с 3 сцепным устройством (поставляется с дополнительным рядком для вставки трактора).

Стоит отметить, что ваши потребности, типы почвы и условия посадки являются основными факторами, когда речь идет о производительности садовых грядок для тракторов.

Примечание: Если вы дома делаете вещи своими руками, вы можете придумать самодельный садовый окучник. Посмотрите это видео, чтобы узнать, какие шаги и материалы использовать.

2.Приставка Миддлбастера

Другой вариант создания садовых рядков — после обработки почвы. садовая почва — средний разбойник.

Останьтесь со мной, чтобы узнать, как это работает.

Теперь оборудование поставляется с двухстворчатыми режущими лезвиями и роет приятные прямые борозды для всего, что вы сажаете.

Разумеется, трехточечное крепление в большинстве моделей подходит правильно. на заднюю часть почти всех тракторов, что означает, что он создает ряды точно в середина следов шин.

Еще одно преимущество в том, что им довольно просто управлять…

Просто следите за следами шин при следующем ряду.

Опять же, ряды могут быть сколь угодно глубокими (в зависимости от о том, что вы планируете посадить).

Более того, вы можете использовать его для уборки таких культур, как картофель. когда пришло время.

Все, что вам нужно сделать, это медленно проехать по растительности, прогоните механизм через подножие холма, чтобы картофель легко всплывает на поверхность.

Тот же процесс можно повторить для большинства корнеплодов. (подумайте о моркови, свекле и луке).

Вы можете купить новую или заказать бывшую в употреблении модель. Последний Более дешевый.

Единственный недостаток в том, что он не так хорош, как окучник в некоторые ситуации.

Нам особенно кажется, что окучник делает более аккуратным кровати.

Тем не менее, он определенно превосходит альтернативы, такие как лопата. или грабли.

3. Садовое оборудование Combos

Установка рядков для вашего садового проекта также потребует меньше работы и минимум времени с садовыми комбинациями.

Во-первых, это не что иное, как много-в-одном приспособление, специально созданное для того, чтобы помочь вам выполнить несколько задач по садоводству с помощью одного инструмент.

Думайте об этом как о культиваторе-плуге-кучке-окучнике-окучнике и т. Д., все сделано в одном.

Таким образом, вы можете использовать этот многофункциональный инструмент для решения задач. например

  • «Окучивание» или укладка длинных прямых рядов.
  • Возделывание сельскохозяйственных культур.
  • Выкапывание сельскохозяйственных культур, например картофеля.
  • Удаление грязи с сельскохозяйственных культур и др.

Есть действительно лучший способ сэкономить деньги?

Чтобы понять, о чем я говорю, взгляните на этот пример.

К сожалению, эти инструменты не из дешевых.

Лучшая косилка для склонов

Как выбрать сеялку к трактору

Этот раздел раскрывает несколько переменных, которые помогут вам выбрать лучший маршрут.

· Ваши потребности

Итак, что именно вы ищете?

Например, некоторые люди не будут использовать устройство для удаления плесени, потому что им не нравится его потенциально разрушительное воздействие на почву.

Кстати, вы могли бы захотеть использовать окучник / грядка, если вы больше увлекаетесь садоводством, потому что это в значительной степени побеждает хулигана, когда дело доходит до создания загроможденных холмы.

И так далее.

· Ваш бюджет

Второй вопрос касается установленной вами суммы денег. кроме этого.

Как и другие сельскохозяйственные орудия, вы платите другую цену. для выделенных решений.

Не волнуйтесь, если у вас недостаточно денег — вы можете всегда выбирайте подержанное оборудование или выбирайте изобретение, сделанное своими руками.

В Интернете опубликовано множество ресурсов, самодельные садовые насадки и простой поиск в Google помогут вам в этом.

Другой недорогой способ — это аренда инструмента у вашего ближайший пункт проката, так как вы копите на покупку.

· Совместимость с вашим трактором

Это еще один важный вопрос.

Дело в том, что у этих насадок нет универсальных совместимость и есть те, которые могут быть небезопасно тянуть с маленькими тракторы.

В целом, вы хотите быть уверены, что ваш трактор мощность двигателя (см. описание).

Для фаркопа некоторые могут работать с модификациями.

Удаление больших камней со двора

Как делать ряды в саду трактором: полезные советы

  1. Видите, вы могли обрабатывать между рядами позже, и важно оставить некоторый путь доступа для румпеля, если вы хотите возделывать посевы (или держать сорняки!).Пространство между рядами также дает место для растения должны хорошо развиваться.

Совет: Рекомендуемый интервал — на обратной стороне пакета с семенами.

  • Чем быстрее вы потянете построитель рядов, тем больше грязь накапливаешь. Также высоту холма определяют такие факторы, как глубина вспашки и тип почвы.
  • Старайтесь постоянно поддерживать правильную глубину для правильной посадки и прорастания.

Заключительные мысли

Итак, вот как строить грядки в саду трактором и наблюдайте, как цветет ваш сад.

Как всегда, не забудьте прочитать руководство оператора перед использованием выбранного вами садового инвентаря. Вы хотите соблюдать все указанные инструкции по эксплуатации и технике безопасности.

Диски с зубьями или гладкие диски

Последнее обновление 2021-06-10 / Партнерские ссылки / Изображения из Amazon Product Advertising API

DIY Potato Hiller

Картофель является основным продуктом питания в некоторых странах, но здесь мы любим наслаждаться им время от времени. На протяжении многих лет я делился различными способами их выращивания в этом блоге, такими как картофельная башня из проволочной сетки своими руками, выращивание картофеля в перевернутых ведрах или выращивание картофеля в старых шинах. Если вы все еще выращиваете свою в саду, то, вероятно, вам пригодится эта самодельная окучница для картофеля.

Один из самых простых способов сэкономить на инструментах для садоводства — это сделать их самостоятельно. Этот инструмент представляет собой всего лишь пару 2×4 , стратегически скрепленных вместе, чтобы выполнить «окучивание». Если вы можете повторно использовать часть своего лома древесины, вы сократите общую стоимость проекта. На выполнение этого проекта у вас не должно уйти больше часа.

———————- Реклама ———————-

— ————————————————— —————-

Фотография предоставлена: homestead-acres.com
Вот что вам понадобится:
  • 2 × 4s
  • 16 ”x16” фанера
  • 1 / 2 дюйма при длине 16 дюймов
  • винты 3 дюйма
  • винты 1 1/2 дюйма
  • петли 3 дюйма
  • угловая пила
  • лобзик
  • рулетка
  • маркер
  • ручная дрель

К сожалению, вы вам придется измерить и разрезать фанеру, прежде чем вы сможете начать. После того, как вы сделаете все надрезы, можете приступить к изготовлению основы. На базу будут установлены поперечные распорки , прежде чем вы сможете прикрепить насадки окучника. Ручки прикреплены к одному концу петель ремешка, а другой конец прикреплен к основанию. Вот и готов ваш окучник.

Вы можете получить полные пошаговые инструкции в блоге Homestead Acres, здесь…

DIY Potato Hiller
Instructions

Вы можете посмотреть видео ниже на Homestead Series Building A Potato Hiller… .

Вы можете посмотреть видео ниже на Самодельный окучник для картофеля для садового трактора…

———————- Реклама —————— ——

Окучники / окучники, окучники — землеройные орудия

Эти инструменты предназначены для создания узкой посевной борозды ИЛИ с разложенными задними «крыльями», выталкивания почвы дальше для создания гребней или окучивания сельскохозяйственных культур.Прокрутите вниз, чтобы увидеть все варианты.


Принадлежности для окучника / борозуба (цвета различаются)

Окучник / лопаточка является аксессуаром к орудию румпеля ; он прикрепляется с помощью одного штифта к задней части культиватора и используется с работающими зубьями культиватора, чтобы он мог погрузиться в почву.

Hiller / Furrower быстро прикрепляет орудие Tiller за
с помощью одного пальца.

Прямое вращение зубцов помогает дать дополнительный «толчок», чтобы компенсировать сопротивление, создаваемое инструментом.Откидные «крылья» сзади можно оставить сложенными IN , чтобы образовать узкую борозду для посева, или сложенными OUT в 6 дополнительных положениях, чтобы вытолкнуть почву для окучивания и окучивания. ПРИМЕЧАНИЕ: лучше всего работает в качестве окучника / окучника, когда трактор работает на 2-й передаче, поскольку более высокая скорость помогает «переворачивать» почву дальше. Размеры этого инструмента следующие: 8 дюймов в высоту, 4,5 дюйма в ширину (крылья сложены), 22 дюйма в ширину (крылья развернуты).

Окучник / бороздоочиститель с расширенными «крыльями»

Обрушившийся окучник с «крыльями»

  • AR2-B (подходит для BCS) Рекомендуемая производителем розничная цена: 85 долл. США долл. США 75
  • AR2-G (подходит для Grillo) Рекомендуемая производителем розничная цена: $ 99 $ 85
  • ЦВЕТА РАЗНЫЕ !!

Регулируемый риджер (показан с прикрепленным дышлом)

Регулируемый риджер Aldo Biagioli — это инструмент, который крепится к трактору вместо румпеля, и поскольку румпеля больше нет, чтобы помогать «толкать» трактор, рекомендуется использовать колесные грузы для дополнительная тяга.Угол атаки этого орудия относительно трактора регулируется, в отличие от двух вышеупомянутых стилей, и этот угол также может быть немного смещен (до 4 дюймов) влево или вправо от центральной точки трактора, если это необходимо, в качестве дышла. имеет несколько монтажных отверстий. Как и в случае с окучником / бороздкошлем, шарнирные «крылья» в задней части можно оставить «свернутыми» для узких борозд или «расширенными» до трех положений, чтобы образовать более широкие борозды или гребни. Дышло на инструментах марки Aldo Biagioli (показано ниже) прикрепляется к трактору при установке ВОМ, обеспечивая прочное и прочное крепление.( Ридгеры других марок, представленные на рынке, крепятся к креплению «тягово-сцепное устройство» трактора, которое, согласно нашим испытаниям, оказалось плохим местом для крепления такого навесного оборудования, так как очень трудно контролировать «боковой поворот». »Инструмента…« ограничительные »болты, поставляемые с прицепным устройством держателя инструмента, просто имеют очень небольшую поверхность, к которой можно упираться, и они легко деформируются. Из-за этой проблемы мы решили НЕ носить с собой эти другие марки. )

Aldo Biagioli предлагает два размера ридгеров для тракторов разных размеров: Small для тракторов с шинами высотой 18 дюймов (или больше) или Large для тракторов с шинами высотой 22 дюйма (или больше). PLUS, мы предлагаем окучники на стойке, которые можно закрепить на рамах формирователя почвы или культиватора с прямой балкой, если вы хотите сделать две борозды одновременно. Размеры различных окучников , плуги (без рамы) следующие:

  • «Маленький»: 10 дюймов в высоту, режущий «башмак» в основании шириной 5,5 дюйма, крылья имеют ширину 16,5 дюйма, полностью раскрытые
  • «Большой: 11 дюймов в высоту, режущий« башмак »в основании шириной 6,25 дюйма, крылья 18 дюймов в ширину, полностью раскрытые
  • «Зажим» (для брусьев инструментов): 8.5 дюймов высотой, режущий «башмак» в основании шириной 5,25 дюйма, крылья 17,5 дюймов в ширину, полностью развернутые ЦЕНА ЗА ДАННЫЙ ТОВАР, ПОКАЗАННЫЙ НА СТРАНИЦЕ ИНСТРУМЕНТА / КУЛЬТИВАТОРА

ДЛЯ ЭТОГО ИНСТРУМЕНТА ТРЕБУЕТСЯ ДИАГРАММА, ПОКАЗАННАЯ НИЖЕ !! (доступны разные типы, в зависимости от крепления ВОМ трактора) (ПРИМЕЧАНИЕ: при покупке нескольких орудий производства Aldo Biagioli необходимо приобрести ТОЛЬКО ОДИН дышло! Сцепное устройство быстро меняется от орудия к агрегату с помощью всего лишь одного пальца.)

Дышло со штифтом

Ридеры регулируемые
  • AS5B (малый, подходит для тракторов с минимальным размером колес 18 дюймов) Рекомендуемая производителем розничная цена: 159 долларов США 155 долларов США
  • AS10B (большой, подходит для тракторов с минимальным размером колес 22 дюйма) Рекомендуемая производителем розничная цена: 219 долларов США 205 долларов США
  • Рекомендуемый вес колес
  • Могут потребоваться колеса больше стандартных

Сцепные устройства для агрегатов Aldo Biagioli
  • BP-80 Подходит для BCS или Grillo с болтовым креплением MSRP: $ 40 $ 35
  • BP-80-BCS-Q Подходит для МОМ BCS с быстросъемным соединением после 1995 г. Рекомендованная производителем цена: $ 60 $ 55
  • BP-80-GR-Q5 Подходит для Grillo G85 — G107 МОМ с быстросъемным соединением Рекомендованная производителем цена: $ 60 $ 55
  • BP-80-GR-G110 Подходит для Grillo G110 МОМ с быстросъемным соединением Рекомендованная производителем розничная цена: $ 60 $ 55

Партнер с Hiller — Hiller Fire

Наши партнеры узнают, чем отличается Hiller

Невозможно переоценить важность противопожарной защиты в жизни бизнеса.Зная, что ваши люди, имущество и активы защищены, вы можете сосредоточиться на своей конечной цели — управлении успешной компанией. Как ваш партнер в области противопожарной защиты, Hiller Companies предлагает процесс, обеспечивающий безопасность, соответствие требованиям и эффективность. Мы стремимся к тому, чтобы заботиться о пожарной безопасности не из ваших рук, а в наши. Являясь вашим единственным источником полной защиты, мы понимаем, что нужно для настройки плана в соответствии с вашими индивидуальными потребностями в течение жизненного цикла систем противопожарной защиты, от проектирования и установки до проверки и обслуживания, а также модернизации технологий в соответствии с новыми стандартами. .Наш опыт и наши процессы в сочетании с современными технологиями и нашей приверженностью качественному обслуживанию и продукции составляют The Hiller Difference .

На что обращать внимание в противопожарной компании: опыт, процессы, услуги

Более 100 лет компания Hiller преследует одну цель — проектировать, устанавливать и обслуживать наиболее совместимые из имеющихся систем противопожарной защиты. Имея вековой опыт работы в сфере противопожарной защиты, мы завоевали доверие наших партнеров.Будь то авианосец или местный аэропорт, больница или центр неотложной помощи, на местном или глобальном уровне — Hiller имеет значение.

Наш технологический процесс — один из аспектов, который делает нас уникальными в отрасли противопожарной защиты. За свою долгую историю компания Hiller усовершенствовала проверенный и верный цикл действий, чтобы обеспечить плавный переход на протяжении всей разработки и обслуживания ваших систем противопожарной защиты, при этом ваша безопасность является нашим главным приоритетом. Этапы включают проектирование, установку, ввод в эксплуатацию, обучение клиентов, осмотр, ремонт и обновление технологий.Наши инженеры по противопожарной защите в штате обеспечивают руководство на протяжении всего процесса. С помощью приложения My Hiller на платформе ServiceTrade вы можете отслеживать и контролировать каждый из этапов процесса, который мы используем для обслуживания ваших систем противопожарной защиты. Это приложение обеспечивает онлайн-планирование, доставку отчетов, eQuotes и доступ к записям истории обслуживания. Наши клиенты могут быть уверены в том, что доступ к Hiller через приложение My Hiller позволяет укрепить отношения за счет улучшения взаимодействия, перспективного анализа соответствия ваших систем в реальном времени и своевременного доступа к вашим отчетам.

Процесс Хиллера — это проверенный временем цикл действий, предназначенный для обеспечения плавного перехода на протяжении всего процесса разработки и обслуживания ваших систем противопожарной защиты. Итерационные шаги всегда начинаются с безопасности. Каждое посещение объекта включает в себя анализ безопасности работы, в котором участвуют все, кто работает на работе. От проектирования, установки и ввода в эксплуатацию до обучения клиентов, осмотра, ремонта и обновления технологий — каждый из этапов можно отслеживать и контролировать, используя возможности нашего приложения My Hiller для новейших достижений в области управления обслуживанием клиентов. Сервисные инструменты включают планирование доставки отчетов, онлайн-запросы eQuotes и доступ к записям истории обслуживания.

ХИЛЛЕР ПРОЦЕСС — БЕЗОПАСНОСТЬ

1. Конструкция

Используя новейшие отраслевые исследования и технологии, Hiller разрабатывает решения по противопожарной защите и безопасности для решения ваших конкретных задач. От автономных систем до интегрированных платформ — у Hiller есть индивидуальные решения, которые обеспечат безопасность ваших людей и вашего имущества.

2. Установка

Наш полевой персонал состоит из обученных на заводе и сертифицированных специалистов, которые готовы безопасно и эффективно решать самые сложные условия установки. От загруженных медицинских учреждений, предприятий тяжелой промышленности и коммерческих предприятий до морских нефтяных вышек — мы вам поможем.

3. Комиссия

Ваша безопасность — наш главный приоритет. Прежде чем мы «передадим ключи» вашей новой системе противопожарной защиты, Hiller проводит тщательное тестирование, чтобы убедиться, что система соответствует строгим требованиям, установленным Национальной ассоциацией противопожарной защиты, береговой охраной, Американским бюро судоходства и другими агентствами.

4. Обучение клиентов

Когда ваша новая система будет внедрена, наша опытная команда технических специалистов обучит вашу команду тому, как она работает и что необходимо для поддержания ее работы на оптимальном уровне. Мы здесь, чтобы поддерживать вас и систему на каждом этапе пути, чтобы вы могли быть уверены, что ваши люди и имущество в безопасности.

5. Инспекция

Ваша система должна периодически проверяться.Мы здесь для того, чтобы это произошло незамедлительно, чтобы вам никогда не пришлось задумываться, не была ли нарушена безопасность. Независимо от того, есть ли у вас система, разработанная Hiller, или система, установленная другим подрядчиком, мы обследуем ваш объект, проведем инвентаризацию вашего оборудования / систем противопожарной защиты и введем эту информацию в нашу платформу управления услугами, чтобы гарантировать, что мы никогда не пропустим крайний срок проверки.

6. Ремонт

Если после осмотра потребуется ремонт, вы получите уведомление немедленно. Правильно функционирующая система имеет важное значение для безопасной защиты жизни и имущества. Наши технические специалисты обучены не только обнаруживать недостатки системы, но и эффективно находить решение проблемы.

7. Обновление технологии

Как и все технологии, улучшения происходят каждый день, и с системами пожарной безопасности и безопасности это не исключение. Если ваша система больше не соответствует отраслевым стандартам, мы сообщим вам об этом и предложим варианты обновления вашей системы.Наша цель номер один — обеспечить безопасность наших клиентов.

Сервис
Повышение качества обслуживания клиентов

Почему именно сейчас?

Следующим серьезным риском для вашего бизнеса, помимо гибели людей или имущества в результате пожара, является закрытие или штраф за несоблюдение. Когда в 1919 году была основана компания Hiller, регулировать соблюдение нормативных требований, сервисное обслуживание и техническое обслуживание было труднее, потому что технологические инновации в сфере услуг привели к созданию эффективных систем ведения записей и хранения документов. Таким образом, использование передовых технологий для управления противопожарной защитой и потребностями клиентов было довольно ограниченным. Теперь, более 100 лет спустя, The Hiller Companies с гордостью использует приложение My Hiller на платформе ServiceTrade, в котором представлены самые последние достижения в области управления обслуживанием клиентов. Используя это программное обеспечение, Hiller может участвовать в интегрированном наборе действий для улучшения и упрощения взаимодействия с клиентами, используя:

  • Приложения для планирования сервисного обслуживания
  • Электронный осмотр и отчеты об обслуживании
  • Онлайн eQuotes
  • Записи истории обслуживания

Эта технологическая интеграция не только помогает обеспечить соблюдение всех нормативных требований, обеспечивая соблюдение графика технического обслуживания, обслуживания и проверок , он также предоставляет отчеты, которые докажут ваше соответствие во время проверок с регулирующими органами.

Что это для вас?

Знание — сила. И, как ваш партнер в области противопожарной защиты, мы стремимся дать вам знания для принятия обоснованных решений в отношении ваших систем противопожарной защиты и безопасности. С нашим приложением My Hiller вы будете в курсе на каждом этапе пути. Вы получите:

  • Гарантия того, что ваши плановые проверки и услуги будут выполнены вовремя.
  • Подтверждение того, что работа, для выполнения которой вы нас наняли, была выполнена в соответствии с нашими высокими стандартами и кодексом.
  • Отчет о послепродажном обслуживании с фотографиями, видео и аудиозаписями, который всегда онлайн и всегда доступен.
  • Онлайн-доступ к истории ваших услуг, доступный в любое время и в любом месте.
  • Электронные цитаты, содержащие фотографии, видео и аудиозаписи о недостатках, чтобы вы могли принять важные решения о будущем ремонте.
Как это работает?

Hiller собирает информацию об обслуживании до, во время и после каждого посещения и проверки. После того, как вы назначите встречу, опытный техник Hiller проверит ваши записи, чтобы убедиться, что он или она готовы предоставить вам необходимое обслуживание.

Во время обращения в службу поддержки тот же технический специалист собирает информацию на смартфоне или планшете, чтобы поделиться подробностями о состоянии вашего объекта. Затем вы можете просмотреть подтверждение работы с техником в конце работы, чтобы увидеть фотографии, видео и цифровые записи о том, что техник видел и делал, а также о любых недостатках, которые могли возникнуть.

Онлайн-предложения по ремонту включают все материалы, собранные для вас, чтобы вы могли просмотреть и утвердить их одним нажатием кнопки. Как только предложение будет утверждено, оно автоматически станет заданием, которое будет запланировано на ваше усмотрение. Отчеты о послепродажном обслуживании доступны в Интернете, поэтому вы можете в любое время просмотреть подробные сведения о предыдущей проверке.

Продукция и оборудование Hiller защищают жизнь и имущество во всем мире. Мы гордимся тем, что обеспечиваем безопасность всего: от малых предприятий до ядерных испытательных комплексов, от яхт до авианосцев и заправочных станций до морских платформ.Независимо от того, насколько крупны они или малы, мы будем использовать одни и те же технологии и высокий уровень профессионализма на всех рынках.

Для получения дополнительной информации о сервисной платформе Hiller или наших предложениях по противопожарной защите посетите наш веб-сайт на сайте hillerfire.com или свяжитесь с нами по телефону 844.41.HILLER, чтобы записаться на прием.

Значения Хиллера

Страсть к исполнению

У нас есть страсть к работе и мы стремимся к ощутимым результатам.Что движет нами, так это менталитет победы; мы хотим постоянно совершенствоваться и принимаем только лучшее качество. Всегда и в любой ситуации. Мы заканчиваем начатое и готовы сделать дополнительный шаг. Чтобы достичь высочайшего уровня производительности, мы тесно сотрудничаем с нашими коллегами, клиентами и деловыми партнерами. Мы считаем, что производительность — это командный вид спорта.

Доверие к Закону

Нам доверяют свою работу, и мы делаем ее решительно. Мы применяем свои сильные стороны, проявляем инициативу и берем на себя ответственность за свою работу.Мы думаем не о проблемах, а о решениях, и мы оставляем место для творчества.

Действовать ответственно

Мы верим в долгосрочные отношения с коллегами, клиентами и деловыми партнерами. Мы честны, открыты и прямолинейны в том, что делаем, и при необходимости поддерживаем друг друга и помогаем друг другу. Мы несем ответственность за свои действия и их последствия для наших заинтересованных сторон и окружения. Мы считаем, что наша компания может и должна положительно влиять на социальную и природную среду.

Развлекайся

Работа должна приносить удовольствие; это то, во что мы верим и так работаем. Мы открыты, неформальны и оптимистичны. Мы легко подходим к нашим коллегам, клиентам и деловым партнерам. Мы много работаем, делимся друг с другом своими успехами и празднуем их.

Узнайте больше о Хиллере и их истории

Забота — наша основная ценность
TM

В Hiller мы руководствуемся философией WIN5. Мы считаем, что наш бизнес успешен только тогда, когда выигрывают все — клиенты, сотрудники, компания, сообщество и поставщики.Мы стремимся обеспечить такое же обслуживание клиентов, как Джимми Хиллер, когда он начинал свой бизнес, основанное на глубокой заботе о своих клиентах. Забота означает соблюдение стандарта поведения, ориентированного на клиента: личное внимание и порядочность; профессиональная этика; техническая экспертиза; готовность превзойти ожидания; обязательство поддерживать вашу работу; и стремление быть мотивированным, целеустремленным и трудолюбивым человеком. Ценность находится в , насколько мы заботимся о и , что мы готовы с этим сделать .

Семейное владение и управление с 1990 года
Слева направо: Меган Хиллер Мэннинг; Джимми Хиллер-младший; Мишель Хиллер, Джимми Хиллер

Как и большинство компаний, предоставляющих услуги на дому, бизнес начинался как работа одного человека с одним грузовиком. 24-летний Джимми Хиллер основал свою компанию в 1990 году из дуплекса в Антиохии, штат Теннесси, всего с 500 долларами и одним сотрудником. : требование к техническим специалистам ношения бахил, поддержание чистоты на рабочих местах, обеспечение прозрачных цен и круглосуточные ремонтные услуги.Имея клиентскую базу и область обслуживания, которая продолжает расширяться почти ежедневно благодаря рефералам, эффективной рекламной кампании и агрессивной стратегии роста, Hiller по-прежнему сосредоточен на основе нашего успеха: исключительном обслуживании, честности и порядочности.

Hiller обеспечивает бытовое и коммерческое обслуживание, установку и ремонт на всей территории Теннесси, Южного Кентукки и Северной Алабамы. Как лучший выбор домовладельцев со 100% гарантией удовлетворенности «счастливы, или услуга бесплатна!» TM ”, Хиллер — крупнейший в Теннесси поставщик сантехнических услуг, отопления, кондиционирования воздуха и электроснабжения.Хиллер, 12-кратный лауреат списка Inc. 5000 самых быстрорастущих частных компаний в Америке, насчитывает более 620 сотрудников, управляет парком из 480 грузовиков с «счастливым лицом» в 14 местах и ​​ответил почти на 2 миллиона обращений в службу поддержки .

3-точечная навеска, садовые рядки, сверхбыстрые, 25-50 л.с., номинальная

Строители рядов стали очень популярными, особенно в первые весенние месяцы. Ожидайте, что доставка займет 2-4 недели в зависимости от того, сможет ли магазин успевать за сырьем и запчастями для выполнения заказов.

(На фото с опорной стойкой, которая не входит в комплект).

Панель инструментов подходит для стандартной 3-точечной сцепки Cat 1 с штифтами 3/4 дюйма или стандартной быстрой сцепки с внутренним диаметром 26 1/2 дюйма. (См. Диаграмму на картинке).

Окучники

можно отрегулировать на панели инструментов 60 дюймов до ширины внутреннего колеса большинства тракторов. Окучники также можно отрегулировать близко друг к другу для создания холмов меньшей ширины. Высота холма определяется несколькими факторами, такими как глубина обработки, почва и т. Д. и скорость.Чем быстрее строитель рядков уберет, тем больше грязи он накапливает.

На картинке внизу показан наш новый опциональный открыватель рядов. Он прикрепляется к задней части панели инструментов и позволяет поднимать и открывать ряд одним движением. У вас есть возможность заказать уборы шириной от 4 до 10 дюймов. Щелкните здесь , чтобы получить дополнительную информацию и заказать сошник для рядков.

Для небольших садов и минитракторов 12-30 л.с. мы предлагаем 14-дюймовые рядки. Щелкните здесь для получения дополнительной информации.

Несколько слов о доставке: Панель инструментов может иметь царапины. Если бы они были упакованы в боксы, это было бы слишком дорого или потребовало бы грузовых перевозок по удвоенной стоимости доставки. Доставка уже стоит дорого из-за длины панели инструментов. Приносим извинения нашим канадским клиентам, но по этой причине мы не отправляем их в Канаду.

FedEx и UPS теперь используют алгоритмы, которые добавляют дополнительные сборы для некоторых мест, которые не всегда учитываются в калькуляторе доставки.По большей части калькулятор доставки точен, но иногда мы обнаруживаем, что доставка в некоторые западные штаты застает нас неожиданными расценками на доставку. В этом случае нам может потребоваться связаться с клиентом для дополнительной доставки.

Панель инструментов будет отправлена ​​сама по себе без упаковки через FedEx на одном грузовике, а другие части, скорее всего, будут отправлены на другом грузовике. Построители строк чрезвычайно популярны, и мы поставляем им сотни панелей инструментов в течение многих лет. По большей части они поступают в хорошем состоянии. Вы должны ожидать появления царапин на краске от грузовых автомобилей, но поскольку они сделаны из тяжелой стали, поверхностные царапины не повлияют на рабочие характеристики или структурную целостность.

Если вы предпочитаете заплатить за доставку грузовиком, просто отправьте нам электронное письмо с расценками на доставку. Цвет — IHC Red, который продается в большинстве магазинов сельскохозяйственного оборудования и на фермах для подкраски при необходимости. Реальность такова, что они, скорее всего, поцарапаются при перемещении стержня вперед и назад. FedEx не распознает и не возмещает царапины только в том случае, если панель инструментов изогнута, что маловероятно и никогда не возникало.

ПРЕДУПРЕЖДЕНИЕ. Этот продукт может содержать химические вещества, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov

. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
