Как проверить энергоаккумулятор камаз: Энергоаккумулятор камаз. Разборка и сборка энергоаккумулятора КАМАЗ видео

Энергоаккумулятор камаз. Разборка и сборка энергоаккумулятора КАМАЗ видео

Принцип действия энергоаккумулятора КАМАЗ КАМАЗ

Тормозной воздухораспределитель Устройство и работа

Ремонт энергоакумуляторов

Тормозная система КАМАЗ

Ремонт тормозных камер или энэрго аккумуляторов )))

энергоаккумулятор ЗИЛ- КАМАЗ

Тормозные камеры задних колес с пружинными энергоаккумуляторами предназначены для приведения в действие тормозных механизмов задних колес при включении рабочей, стояночной и запасной тормозных систем.

энергоаккумулятор

Разбирать, осматривать, чистить и смазывать детали цилиндров с пружинным энергоаккумулятором должен только высококвалифицированный механик в условиях мастерской на специальном приспособлении с соблюдением мер безопасности.

Помните, что в цилиндре сжата сильная пружина, при неправильной и неосторожной разборке энергоаккумулятора можно получить травму

Сборка и разборка тормозной камеры

. Установить тормозную камеру на ровный стол и, ослабив контргайку 28, но не снимая отвернуть вилку 29. Затем подать в полость пружинного энергоаккумулятора воздух под давлением не менее 0,5 (5 кгс/см2). Отвернуть хомуты 30 крепления дренажной трубки 12* снять ее.

Отвернуть болты 31 крепления хомутов 32 корпус камеры и осторожно, придерживая рукой корпус 1, снять хомуты 32, снять корпус 1 в сборе со штоком, пружиной, опорным диском и колпачком. Вынуть мембрану 16

Затем, сожав пружину 20, отвернуть контргайку вилки и сняты опорный диск 17 в сборе с колпачком 2.

энергоаккумулятор

Выпустить воздух из энергоаккумулятора и закрепить его в тисках с мягкими губками за фланец-крышку 14 вверх.

На-1+ греть нагревательным устройством до температуры 200 С и вывернуть его специальным торцовым ключом. Вновь подать в энергоаккумулятор воздух под давлением не менее 0,5 МПа (5 кгс/см2).

Вставить специальную разрезную оправку модели И 804.00.008 в толкатель 4 и, осадив ею подшипник 13 вниз, снять поршень.

Выпустить воздух из энергоаккумулятора. Перевернуть энергоаккумулятор в тисках на 180а и отвернуть специальным торцовым ключом (рис.8-1 б) винт растормаживания 9 (см. рис.8-15). Затем снять энергоаккумулятор из тисков и, повернув крышкой-фланцем вниз, вынуть s-поршня 4 упорное кольцо 27 подшипника, подшипник 13 и кольцо 25.

Для дальнейшей разборки энергоаккумулятора его надо установить в специальное приспособление •модели П 804.33.004 (рис.8-17) и винтом приспособления сжать силовую пружину 8 .

Затем отвернуть накидным ключом болты 23,придерживая другим ключом гайки 24.

После этого соблюдая осторожность, отвернуть винт приспособления, И снять цилиндр 7, силовую пружину:8 и поршень 4. энергоаккумулятор

энергоаккумулятор

Предупреждение. Категорически запрещается отворачивать, болты 23 крепления цилиндра энергоккумулятора вне приспособления.

На поверхности корпусных. деталей не допускается наличие трещин, волосовин и других заметных глазом дефектов. Детали надо очистить от ржавчины и пригара.

Все резиновые детали необходимо заменить на новые.

Для сборки установить фланец-крышку 14 на специальное приспособление (см. рис.8-17) и вставить в нее поршень 4  в сборе. Далее установить силовую пружину 8 сужающейся петлей к поршню и накрыть ее цилиндром 7 так, чтобы патрубок дренажной трубки находимся посередине между бобышками фланца-крышки 14.

Сжать пружину 8 винтом приспособления и закрепить цилиндр 7 к фланцу-крышке болтами 2 и гайками 24. Отвернуть винт приспособления, вынуть из него энергоаккумулятор и закрепить его в тисках за фланец-крышку 14.

завернуть специальным ключом  винт 9 растормаживания, смазав его предварительно графитной смазкой ВНИИНП-232, ГОСТ 14068-79. Перевернуть энергоаккумулятор в тисках на,180 градусов  подать в энергоаккумулятор воздух под давлением не менее 0,5 Мпа (5 кгсlсм2) и установить в поршень 4 (см. рис.

8-15) кольцо 25, осадив его оправкой, игольчатый подшипник 13, заполненный .смазкой ЦИАТИМ-221, и упорное кольцо 27, ориентировав его фаской вверх.

энергоаккумулятор

Выпустить воздух из энергоаккумулятора и вывернуть винт 9 растормаживания наблюдая при этом подается  ли толкатель 4 После того как обеспечено нормальное растормаживание, нужно вновь завернуть его моментом 40…50 Н.

Вновь подать воздух под давлением 0,5 мпа в энергоаккумулятор визуально проверить правильность установки упорного кольца 33 надеть резиновое уплотнительное кольцо на толкатель 8 нанести на его резьбу каплю анаэробного герметика и завернуть в поршень 4 моментом 40-50 Нм.

Добавляем масло в камеру энергоаккумулятора

Добавить масло нужно будет где-то грамм 100-150 в камеру энергоаккумулятора. Для этого вам нужно будет найти какой — нибудь шприц для закачивания масла. Масло будем закачивать через дренажную трубку.

Залитое масло будет смазывать стенки поршня энергоаккумулятора при работе, и будет смазывать манжету поршня и не даст манжете ссохнуться тем самым увеличит срок службы.

Энергоаккумулятор МАЗ устройство и функции

Большинство грузовых автомобилей, в том числе МАЗ и КАМАЗ, оснащены тормозной системой, работающей от пневмопривода. Работа агрегатов обеспечивается за счет создания усилия в тормозной камере. В результате колодки в барабане разжимаются. Но такой вариант подходит только для рабочих тормозов, которые используются при движении с включенным мотором. Для функционирования запасной и стояночной систем торможения требуется пружинный энергоаккумулятор МАЗ.

В данной статье мы расскажем вам об особенности работы, устройстве, а также функциях агрегатов.

Принцип работы энергоаккумулятора МАЗ

Современное устройство запасает энергию, которая требуется для работы автомобильных тормозов при отсутствии источника сжатого воздуха, то есть при остановке мотора и компрессора.

В прочном энергоаккумулятора КАМАЗ МАЗ есть небольшая сжатая пружина, в которой происходит накопление энергии.

При необходимости она максимально разжимается, заставляя работать механизмы тормоза в колесах. Сначала пружина сжимается за счет силы воздуха, поставляемого пневмосистемой.

В случае использования ручного тормоза пружина создает небольшое усилие, удерживающее колодки на барабане.

При возникновении неисправностей энергоаккумулятор МАЗ способен обеспечить торможение в аварийном режиме.

Энергоаккумулятор МАЗ – устройство и функции

Пружинно-пневматический агрегат состоит из:

• Цилиндрического корпуса из прочного металла;
• Мощной витой пружины;
• Поршня в форме цилиндра с толкателем;
• Винта растормаживания и небольшой гайки.

В специальных камерах энергоаккумулятора МАЗ имеются штуцеры. Устройство устанавливается на тормозную камеру таким образом, чтобы толкатель поршня оказался напротив отверстия в камере. Для эффективного выпуска воздуха в момент сжатия пружины предусмотрена дренажная трубка.

Тип механизма обозначается дробным числом, где первая цифра указывает на величину эффективной площади мембраны в тормозной камере. Например, энергоаккумулятор МАЗ 24.

Чаще всего встречаются такие неисправности системы, как повреждение корпуса, износ диафрагмы и обрыв ботов крышки. Необходимо регулярно осматривать механизмы на предмет поломок и при необходимости ремонтировать либо заменять детали.

Стоимость восстановления машины с неисправностями в тормозной системы, значительно выше, чем цена энергоаккумулятора МАЗ.

Поэтому если вам необходимо сделать ремонт грузового автомобиля, обращайтесь в нашу компанию. Мы поможем вам купить запчасти МАЗ по самой выгодной цене. Также организуем доставку деталей в любой город России.

У вас остались какие-либо вопросы? Звоните в офис компании +7 (495) 223-89-79. Квалифицированные специалисты помогут подобрать качественный энерго аккумулятор МАЗ необходимой модели.

Устройство тормозной камеры

Мембранные тормозные камеры предназначены для преобразования энергии сжатого воздуха в работу по приведению в действие тормозных механизмов.

Полость над мембраной 3 через резьбовой штуцер 1 в крышке 2 соединена с подводящей магистралью рабочей тормозной системы. Мембрана зажата между корпусом камеры 8 и крышкой 2 стяжным хомутом 6, состоящим из двух полуколец. Полость под мембраной соединена с окружающей средой через дренажные отверстия, выполненные в корпусе камеры. Камера прикреплена к кронштейну двумя болтами 13, приваренными к фланцу, который вставлен в корпус камеры изнутри и прижат к дышлу корпуса возвратной пружиной 5.

При торможении, т. е. при подаче сжатого воздуха через ввод I, мембрана прогибается, воздействует на диск 4 и перемещает шток 7, который поворачивает регулировочный рычаг тормозного механизма вместе с разжимным кулаком. Кулак прижимает колодки к тормозному барабану с силой, пропорциональной давлению поданного в тормозную камеру сжатого воздуха.

При растормаживании, т. е. при выпуске воздуха из камеры, под действием пружины 5 диск со штоком и мембраной возвращаются в исходное положение. Регулировочный рычаг с кулаком и колодками под действием стяжных пружин тормозного механизма возвращается в расторможенное положение.

1 — штуцер;

2 — крышка корпуса;

3 — мембрана;

4 — опорный диск;

5 — возвратная пружина;

6 — хомут;

7 — шток;

8 — корпус камеры;

9 — кольцо;

10 — контргайка;

11 — защитный чехол;

12 — вилка;

13 — болт;

I — ввод

Мембранная тормозная камера

Тормозная камера с энергоаккумулятором состоит из двух частей: мембранной бесфланцевой тормозной камеры и пружинно-пневматического цилиндра. Мембранная камера выполняет функции исполнительного органа рабочей тормозной системы, а пружинный энергоаккумулятор в зависимости от управления может быть исполнительным органом: а) запасного тормоза — при регулируемом выпуске сжатого воздуха из-под пружины с помощью крана со следящим действием; б) стояночного тормоза — при нерегулируемом выпуске сжатого воздуха из-под пружины без следящего действия.

При включении рабочей тормозной системы тормозные механизмы приводятся в действие штоками 10 мембранных тормозных камер, устройство и принцип работы которых практически не отличаются от передних тормозных камер.

При включении стояночной тормозной системы сжатый воздух выпускается из полости A под поршнем 6. Поршень под действием силовой пружины 7 движется вниз и перемещает толкатель 4, который через подпятник 9 воздействует на мембрану 3 и шток тормозной камеры, в результате чего происходит торможение автомобиля.

При выключении стояночной тормозной системы сжатый воздух подается под поршень 6, который вместе с толкателем перемещается вверх, сжимая пружину и давая возможность штоку тормозной камеры под действием возвратной пружины 1 вернуться в исходное положение.

Тормозная камера с пружинным энергоаккумулятором

1, 7 — пружины; 2 — диск; 3 — мембрана; 4 — толкатель;

5 — цилиндр; 6 — поршень; 8 — болт; 9 — подпятник; 10 — шток

При торможении запасной системой воздух из цилиндров энергоаккумуляторов выпускается не полностью, а лишь в меру необходимой эффективности торможения автомобиля, что соответствует промежуточным положениям рукоятки крана управления. Таким образом, от величины угла поворота рукоятки крана зависит величина тормозной силы на колесах, т.е. эффективность торможения.

Как проверить энергоаккумулятор на КамАЗе

Принцип работы энергоаккумулятора

Задача узла – работа тормозов при неработающем двигателе и компрессоре. Принцип действия представлен следующим:

• При запуске ДВС, компрессор нагнетает воздух в баллон рессевера, далее – тормозную систему.
• Через патрубки воздух направляется к бортовым энергоаккумуляторам, излишек перепускается.
• При снятии «ручника» в цилиндры узлов поступает воздух, создавая давление, достаточное для разжатия пружины. Поршень перемещается, механические приводы разблокируют тормозные колодки – автомобиль готов к началу движения.
• Постановка на стояночный тормоз происходит путем освобождения сжатого воздуха из цилиндров пневматических аккумуляторов, где под действием пружины привод блокирует колодки ступиц.

Важно! Возникновение неисправностей пневматики, в виде разгерметизации или попадания посторонних сред в трубопроводы (зимой конденсат), приведет к аварийной блокировке колес грузовика или прицепа.

Устройство энергоаккумулятора

В конструкцию устройства входят:

• корпус в виде металлосодержащего цилиндра с крышкой и штуцером;
• мембрана;
• поршень с толкателем и опорным диском;
• витая металлическая пружина;
• подпятник, кронштейн крепления;
• винт растормаживания с роликовым подшипником;
• перепускная трубка;
• уплотнители и пыльники.

Важно! В документации на вакуумные узлы иностранных производителей, наименования одних и тех же деталей отличаются. Но функции и назначение, при этом, не изменяются.

Энергоаккумуляторы грузовых автомобилей и прицепов

Производители узлов и деталей для пневматических систем тормозов выпускают модели, разделяющиеся по следующим признакам:

• Способу компоновки. На отдельных автомобилях и прицепах используются модели в комплекте с тормозной камерой, у других – узел монтируют на отдельно конструктивно предусмотренную камеру.
• Типу соединения. Крепление может осуществляться с помощью единственного хомута с затяжным болтом. Но надежность увеличивается, если предусмотрено многохомутовое крепление на нижний фланец.
• Рабочие давление сжатого воздуха. От него зависят требования к материалу изготовления цилиндра, подключению, способности пропускать воздух.

Важно! Прежде чем поменять вышедший из строя узел, уточняют тип крепления аналога – заменителя на штатное место, без необходимости его переделывать, схема и технические характеристики устройства.

Конструктивные особенности механизма

Вне зависимости от типа, энергоаккумуляторы имеют одинаковое устройство. Так, в основе конструкции имеется металлический корпус. Он представлен в виде открытого стакана. Последний может быть с коническими, цилиндрическими или сферическими стенками. В нижней его части присутствует штуцер. Он служит для соединения тормозной камеры и подпоршневого пространства посредством дренажной трубки.

Внутри стакана имеется витая пружина. Она закрыта поршнем или же эластичной мембраной вверху. В центре есть трубчатый толкатель. Если в конструкции энергоаккумулятора авто предусмотрен поршень, то трубчатый толкатель выполняет роль штока. В случае с мембраной толкатель удерживает стержневой шток. Последний нужен для привода мембраны и штока тормозной камеры. В нижнюю часть его закручивается болт. Он необходим для растормаживания автомобиля в случае отсутствия подачи воздуха в энергоаккумулятор.

На данный момент современные энергоаккумуляторы отличаются способом соединения с тормозной камерой и комплектностью. Что касается последней характеристики, ЭА могут быть представлены:

• В сборе с тормозной камерой.
• Как отдельные механизмы для соединения с разными типами камер.

В последнем случае узел служит для модернизации ли ремонта тормозной камеры. Если «F имеет первую комплектность, он может использоваться на автомобиле без проведения дополнительных разборочных и сборочных работ.

Ремонт энергоаккумулятора

Ремонт энергоаккумуляторов, может проводиться, как у специалистов автосервисов, а при наличии запасного оригинального ремкомплекта, самостоятельно.

Причины неисправности энергоаккумулятора

Перечень возможных неисправностей представлен следующим:

• механические повреждения или «старение» корпуса, так как в процессе эксплуатации на рабочей поверхности цилиндра образовываются раковины, что приводит к нарушению герметичности камеры, трудностях при намерении отремонтировать;
• старение или порывы дисковой мембраны, что свидетельствует о необходимости перебирать узел;
• выход из строя соединительных элементов крышки.

Важно! Проведение обслуживания узла, периодическая протяжка болтов крепления крышки, позволяют продлить срок службы, предупреждает аварийные внештатные ситуации в дороге, исключает ремонт пневмосистемы полуприцепа или автомобиля в полевых условиях.

Как разобрать энергоаккумулятор

Организовывать ремонт узла лучше в сервисе, но если неисправность возникла в дороге – его проводят в полевых условиях, причем, необходимость в разборке и последовательность действий остается неизменной. После того, как узел демонтирован с места штанной установки, порядок работ представлен следующим:

• Снимают верхнюю часть. Шланг воздушного питания отодвигают в сторону – так удобнее снять заднее стопорное кольцо толкателя после демонтажа подпятника. Заглушать его не следует.
• Краном открывают подачу воздуха. Толкатель погружается, открывая доступа к стопорному кольцу. Самодельным крючком (им удобно зацеплять) стопор удаляют. Паз отчищают от загрязнений.
• Закрывают подачу воздуха. Снимают нужный узел.
• Из восьми коротких штатных болтов крышки откручивают и удаляют четыре. На их места помещают длинные болты с контргайкой и гайкой (их размер от 120 мм). Откручивают остальные четыре маленьких болта.
• Постепенно отпуская длинные болты, производят плавное разжимание рабочей пружины. Такой порядок работы исключает необходимость применения специальных стендовых приспособлений.
• Производят замену или реставрацию сломанных деталей. Собирать свой узел нужно в обратной последовательности.

Важно! В условиях гаража, вместо длинных болтов для разжимания пружины, когда нужно разбирать узел, используют тиски или токарный станок. В обоих случаях важно соблюдение мер безопасности – неправильная последовательность действий приведет к «выстреливанию» крышки, травмам окружающих.

Как растормозить энергоаккумулятор

Аварийный режим блокировки колес активируется из-за возникновения неисправностей пневматической системы. Но ремонт или буксировка автомобиля возможна после того, как вручную несрабатывающие растормозить энергоаккумуляторы. Предусмотрен следующий порядок:

• с помощью торцевого ключа выворачивают винт;
• избыточное давление выравнивается с атмосферным;
• упорный подшипник передает усилие поршню, достаточное для сжатия пружины и движения диафрагмы;
• шток с опорным диском, перемещаясь, разблокирует колеса.

Важно! Целесообразно проводить разблокировку цилиндров поступательно – от дальнего колесного узла со стороны ресивера. Перед проведением работ следует зафиксировать колеса предохранительными башмаками.

Замена энергоаккумулятора

Необходимо заблаговременно позаботиться о приобретении нового устройства, например, торговой марки «Турбостар».  В связи с тем, что штатное расположение узлов на мостах, их замену проводят на ремонтной яме. Порядок представлен следующим:

• Тормозная система освобождается от рабочего давления.
• Место проведения работ на автомобиле отчищается от загрязнений и влаги.
• Снимают тормозные камеры. Откручивают крепежные винты старого узла, отключают шланг подачи воздуха – энергоаккумулятор демонтируют.
• Ставить новый узел на штатное место необходимо аккуратно, закручивать болты прочно.
• Включают в систему высокого давления. Происходит заправка рессевера, и в трубопроводе повышается давление.
• Проверяют качество соединений и, как система будет работать, путем повышения давления до рабочего, с последующим неоднократным сбросом.

Важно! Во избежание самопроизвольного откручивания крепежных элементов или повреждения резьбы, для затяжки необходимо использовать динамометрический ключ. Момент усилия определять с ним легче, а он должен находиться в пределах 18 – 21 кгс/м.

Как проводится замена тормозного энергоаккумулятора на МАЗ 5432 представлено следующим видео:

Регулировка энергоаккумулятора

При превышении зазора холостого хода штока камер более чем на 40 мм, после переборки, плотное прилегание тормозных колодок не обеспечивается, следовательно, надежное удержание автомобиля на стоянке при уклонах дороги невозможно. В этом случае, необходима регулировка хода штока. Условием ее проведения представлены отключенная система тормозов и «холодные» колодки и барабаны. Последовательность действий представлена следующим:

• ослабляют натяжение пробки – фиксатора на пару оборотов;
• поворачивая ось червячного механизма, выставляют зазор – 20 мм;
• фиксируют положение пробкой;
• проводят операцию со всеми узлами, разница хода между ними не должна превышать 3 мм.

Важно! О правильности регулировки после сборки свидетельствует отсутствие нагрева колесных барабанов при движении на дистанции от 3 до 5 км. Если барабаны нагрелись – сводят пружины, корректируя положение рычага на один щелчок.

Разновидности по способу соединения

В данном случае энергоаккумуляторы разделяются на две категории:

• Фланец с двумя хомутами.
• Фланец с хомутом и болтовым соединением.

При установке энергоаккумулятора, для соединения механизма с тормозным контуром, всегда используется фланец. Он служит не только для фиксации компонентов. Также от него зависит правильное их расположение. Таким образом, при замене энергоаккумулятора фланец выполняет роль центровки и выдерживания расстояния. Если использовать элемент второго типа, здесь фланец соединяется с ЭА при помощи нескольких болтов и гаек. В первом же случае соединение более простое, и осуществляется посредством металлического хомута.

Какие еще есть отличия между энергоакумуляторами? Они отличаются по эффективной площади мембраны или поршня. Данная характеристика выражена в квадратных дюймах.

Наиболее распространены сегодня энергоаккумуляторы, где площадь мембраны или поршня составляет 20, 24 и 30 квадратных дюймов. У тормозной камеры площадь соответствующих компонентов варьируется в диапазоне от 12 до 30 квадратных дюймов. Если энергоаккумулятор продается в сборе, то это значение обозначается двумя цифрами через дробь. Первое число всегда обозначает площадь мембраны камеры. А вторая говорит уже о площади мембраны энергоаккумулятора.

Как растормозить

Для того чтобы снять грузовик с парковочного тормоза, необходимо рукоять управления убрать с защелки и перевести в нижнее положение. Управляющий сжатый воздух по пневмомагистрали через открытый кран поступает на ускорительный клапан, который инициирует подачу рабочей среды из ресивера через перепускной клапан в нижнюю полость цилиндра энерогоаккумулятора. Поршень движется вверх и сжимает пружину. Тяги тормозной системы перемещаются в первоначальное положение и освобождают колодки. Грузовик готов к движению.

В случае отсутствия воздуха в системе или поломки двигателя (компрессора) и необходимости буксировки автомобиля нужно вручную растормозить энергоаккумулятор. Для этого торцевым ключом необходимо вывернуть винты на цилиндрах всех аккумуляторов. Благодаря наличию упорного подшипника усилие будет передаваться поршню, который, передвигаясь, сожмет силовую пружину. Освободившись от нагрузки, возвратная пружина переместит диафрагму и шток с опорным диском в верхнее положение. Приводы тормозных колодок вернутся в первоначальное состояние и разблокируют колеса.

Нередко в рейсах возникают ситуации, когда необходимо провести ремонт энергоаккумулятора КамАЗ своими руками в полевых условиях. Конструкция устройства позволяет это сделать. Однако гораздо проще будет заменить дефектный энергоаккумулятор на исправный, а ремонтом заняться в гараже.

Смотрите »  Технические характеристики внедорожника КамАЗ-6350 и его модификаций

Назначение

Как мы уже сказали ранее, грузовики и автобусы оснащены воздушной тормозной системой. В отличие от гидравлики, она более простая и надежная. Привод тормозных механизмов осуществляется посредством сжатого воздуха, поступающего через специальные камеры. Давление в контурах составляет от 6 до 12 атмосфер. Однако работать данная система может только на заведенном двигателе. И чтобы система удерживала автомобиль во время стоянки, в конструкции имеется энергоаккумулятор.

Что это за механизм? Это пневмомеханический элемент, входящий в тормозную систему грузовиков и автобусов, который запасает энергию для торможения транспортного средства при остановленном двигателе. Принцип работы энергоаккумулятора направлен на прижим колодок к дискам. При этом для прижима не требуется подачи сжатого воздуха. Кроме того, энергоаккумулятор участвует в работе запасной тормозной системы. От данного механизма зависит управляемость машины в случае неисправности основной системы. Устанавливается элемент на задней оси автомобиля. Это может быть как одна, так и несколько осей.

Принцип работы

Данный элемент используется только вместе с тормозной камерой. Эта особенность позволяет исключить лишние соединения с колесными механизмами. Как работает энергоаккумулятор? Во время движения транспортного средства, сжатый воздух подается в энергоаккумулятор. За счет давления, сжимается витая пружина. В таком случае шток будет отводиться от мембраны тормозной камеры. И ЭА никак не влияет на работу основной тормозной системе. Когда машина ставится на ручной тормоз, из корпуса энергоаккумулятора стравливается воздух. Пружина уже не держится под давлением и будет разжиматься. Далее с помощью штока разжимаются колодки.

Таким образом, принцип работы энергоаккумулятора состоит в удерживании автомобиля на месте за счет силы сжатия витых пружин. Когда автомобиль снимается с ручника, в механизм вновь подается воздух. Он сжимает пружину и растормаживает колеса. Стоит отметить, что данная пружина имеет большую жесткость. При проведении ремонта следует воспользоваться специальным инструментом для ее снятия и установки (но о ремонте поговорим немного позже).

Типы

Данные агрегаты отличаются друг от друга комплектностью, типом подключения к тормозной камере, техническими характеристиками.

Что касается комплектации, то независимо от принципа работы энергоаккумулятора, выделяют отдельные устройства для установки на разные типы тормозных камер, а также устройства вместе с тормозной камерой.

В чем их задача? Первый тип необходим для ремонтных работ тормозных камер, а также модернизации. Компонент второго типа уже подобран по техническим характеристикам и может применяться для ремонта без необходимости сборки-разборки дополнительно.

Энергоаккумуляторы также делятся на два типа по соединению с тормозной камерой. Это соединение фланцем с одним хомутом и с болтом, а также фланцевое соединение с двумя хомутами.

Фланцы для энергоаккумуляторов применяют всегда – утверждают в отзывах. Они позволяют не только надежно зафиксировать компоненты, но и правильно их расположить друг относительно друга. Если использовать первый тип соединения, то с энергоаккумлятором фланец соединяется болтами и гайками. А с тормозной камерой – хомутом.

Между обычными энергоаккумуляторами и механизмами в сборе с тормозной камерой имеется важное отличие. Это эффективная площадь мембраны, поршня. Она выражается в квадратных дюймах. Сейчас широко применяются модели с площадью в 20, 24, 30 квадратных дюймов.

Базовая конструкция

Рассмотрим устройство энергоаккумулятора. На подавляющем большинстве современных грузовых авто можно видеть тормозные камеры. Которые оснащены пружинными энергоакумуляторами. Это классическая конструкция, разработанная еще в 50-х годах. Данный тип энергоаккумулятора считают самым надежным и долговечным. Но опыт использования таких устройств в тяжелых условиях выявил слабые места – низкая коррозионная стойкость, слабая защищенность механизма от влаги и грязи, слабая износостойкость уплотнителей. Все эти факторы не самым лучшим образом сказываются на стабильности агрегатов и приводят к отказу энергоаккумулятора.

Узел накапливает энергию сжатой пружины, а при необходимости освобождает ее. Какое имеет энергоаккумулятор “Вабко” устройство? Чаще всего он установлен на тормозных камерах и представляет собой корпус, поршень, толкатель, винт-ось. Пружина имеет достаточно высокую мощность. Она может высвобождать усилие порядка 2 тонн. После этого поршень и толкатель давят с этим усилием на шток в приводе тормозного механизма. Когда из-под поршня устройства (энергоаккумулятора) выходит сжатый воздух, удерживающий пружину сжатой, тогда в работу вступает стояночный тормоз. Когда он отработал, воздух снова поступает под поршни.

Продолжаем изучать устройство тормозной камеры с пружинным энергоаккумулятором. Винт-ось в данном агрегате также важен. Он необходим, чтобы можно было отключать тормоз вручную. Отключение осуществляется посредством сжатия пружины. Иногда данная необходимость ручного отключения возникает, когда нужно транспортировать машину, если в ресивере по причине неисправного компрессора или неработающего двигателя отсутствует воздух.

ДЕЛАЕМ САМИ

Сделать самому будет на много быстрее и выгоднее, потому что это нужно только вам, а не мастеру по ремонту. Первым делом находим причину поломки энергоаккумулятора и едим в магазин,  покупаем нужные запчасти и начинаем самостоятельный ремонт.

Снимаем стопорное кольцо

Снимаем верхнюю часть энергоаккумулятора. Оставляем шланг подачи сжатого воздуха для того чтобы снять стопорное кольцо внутри толкателя. Оно находится на болту,  держит упорный подшипник. Откручиваем подпятник и увидим его. Чтобы до него добраться, нужно подать сжатый воздух в энергоаккумулятор, и тогда толкатель уйдет во внутрь камеры и мы сможем достать стопорное кольцо. Еще момент надо сделать крючок из электрода, чтобы его зацепить, смотрите на фото,  как сделал я.

Крючок для снятия стопора

Далее после того как сняли стопор, спускаем воздух с энергоаккумулятора, снимаем его и будем разбирать. Разбирать мы будем его при помощи 4 болтов с гайками, длина которых где-то 12 см. Откручиваем 4 болта с крышки энергоаккумулятора, а 4 оставляем. В эти отверстия мы вставим наши длинные 4 болта и закрутим их гайкой. Далее снимаем 4 остальных маленьких болтика и у нас останутся только наши длинные 4 болта.

4 болта для разборки

Потихоньку крутя каждую гайку,  мы разберем энергоаккумулятор не хуже пресса, только сами. После разборки моем все детали и особенно смотрим на цилиндр где ходит поршень с манжетами, чтобы там не было задиров и глубоких царапин.

Устройство

Пружинный аккумулятор монтируется на крышке тормозной камеры и служит для аккумулирования энергии сжатой пружины.

Основными частями устройства являются:

• цилиндр;
• поршень;
• силовая пружина;
• толкатель;
• подпятник;
• винт растормаживания с роликовым подшипником;
• перепускная трубка;
• уплотнители.

Крепление аккумулятора к камере — болтовое, что обеспечивает прочное соединение и устраняет люфты при работе. Уплотнение между цилиндром и тормозной камерой обеспечивается благодаря установке уплотнительного резинового кольца. В верхней части корпуса приварена гайка для винта системы растормаживания. В нижней части цилиндра имеется резьбовой штуцер, через который подключается пневмомагистраль.

К металлическому поршню, имеющему резиновое уплотнительное кольцо, приварен трубчатый толкатель. Силовая стальная пружина расположена в канавке поршня и упирается в верхнюю часть цилиндра. Толкатель имеет подпятник, который через мембрану передает усилие штоку тормозной камеры.

Винт служит для ручного растормаживания в случае отсутствия в системе сжатого воздуха из-за поломки компрессора или дефекта ресивера. В нижней части винта установлен роликовый подшипник и 2 упорных кольца.

Полость, расположенная над поршнем, с помощью перепускной трубки через тормозную камеру сообщается с атмосферой. В камеру под поршнем подводится воздух от крана управления стояночным тормозом. В разборе воздуха одновременно участвуют все энергоаккумуляторы.

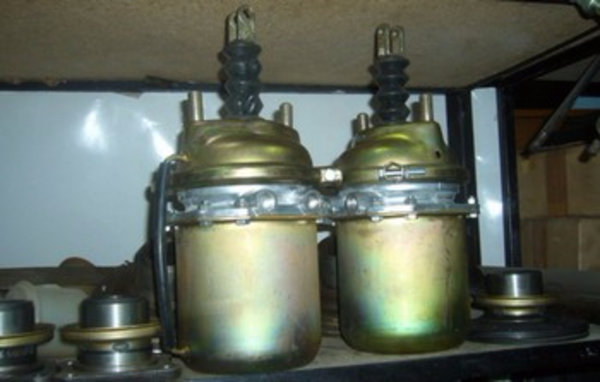

энергоаккумулятор ЗИЛ- КАМАЗ

Тормозные камеры задних колес с пружинными энергоаккумуляторами предназначены для приведения в действие тормозных механизмов задних колес при включении рабочей, стояночной и запасной тормозных систем.

энергоаккумулятор

Разбирать, осматривать, чистить и смазывать детали цилиндров с пружинным энергоаккумулятором должен только высококвалифицированный механик в условиях мастерской на специальном приспособлении с соблюдением мер безопасности.

Помните, что в цилиндре сжата сильная пружина, при неправильной и неосторожной разборке энергоаккумулятора можно получить травму.

Сборка и разборка тормозной камеры

. Установить тормозную камеру на ровный стол и, ослабив контргайку 28, но не снимая отвернуть вилку 29. Затем подать в полость пружинного энергоаккумулятора воздух под давлением не менее 0,5 (5 кгс/см2). Отвернуть хомуты 30 крепления дренажной трубки 12* снять ее.

Отвернуть болты 31 крепления хомутов 32 корпус камеры и осторожно, придерживая рукой корпус 1, снять хомуты 32, снять корпус 1 в сборе со штоком, пружиной, опорным диском и колпачком. Вынуть мембрану 16.

Затем, сожав пружину 20, отвернуть контргайку вилки и сняты опорный диск 17 в сборе с колпачком 2.

энергоаккумулятор

Выпустить воздух из энергоаккумулятора и закрепить его в тисках с мягкими губками за фланец-крышку 14 вверх.

На-1+ греть нагревательным устройством до температуры 200 С и вывернуть его специальным торцовым ключом. Вновь подать в энергоаккумулятор воздух под давлением не менее 0,5 МПа (5 кгс/см2).

Вставить специальную разрезную оправку модели И 804.00.008 в толкатель 4 и, осадив ею подшипник 13 вниз, снять поршень.

Выпустить воздух из энергоаккумулятора. Перевернуть энергоаккумулятор в тисках на 180а и отвернуть специальным торцовым ключом (рис.8-1 б) винт растормаживания 9 (см. рис.8-15). Затем снять энергоаккумулятор из тисков и, повернув крышкой-фланцем вниз, вынуть s-поршня 4 упорное кольцо 27 подшипника, подшипник 13 и кольцо 25.

Для дальнейшей разборки энергоаккумулятора его надо установить в специальное приспособление •модели П 804.33.004 (рис.8-17) и винтом приспособления сжать силовую пружину 8 .

Затем отвернуть накидным ключом болты 23,придерживая другим ключом гайки 24.

После этого соблюдая осторожность, отвернуть винт приспособления, И снять цилиндр 7, силовую пружину:8 и поршень 4.

энергоаккумулятор

Предупреждение. Категорически запрещается отворачивать, болты 23 крепления цилиндра энергоккумулятора вне приспособления.

После разборки дётали тормозных камер задних  колес с пружинными энергоаккумуляторами промыть чистым бензином или ацетоном, просушить и тщательно осмотреть.

На поверхности корпусных. деталей не допускается наличие трещин, волосовин и других заметных глазом дефектов. Детали надо очистить от ржавчины и пригара.

Все резиновые детали необходимо заменить на новые.

Для сборки установить фланец-крышку 14 на специальное приспособление (см. рис.8-17) и вставить в нее поршень 4  в сборе. Далее установить силовую пружину 8 сужающейся петлей к поршню и накрыть ее цилиндром 7 так, чтобы патрубок дренажной трубки находимся посередине между бобышками фланца-крышки 14.

Сжать пружину 8 винтом приспособления и закрепить цилиндр 7 к фланцу-крышке болтами 2 и гайками 24. Отвернуть винт приспособления, вынуть из него энергоаккумулятор и закрепить его в тисках за фланец-крышку 14.

завернуть специальным ключом  винт 9 растормаживания, смазав его предварительно графитной смазкой ВНИИНП-232, ГОСТ 14068-79. Перевернуть энергоаккумулятор в тисках на,180 градусов  подать в энергоаккумулятор воздух под давлением не менее 0,5 Мпа (5 кгсlсм2) и установить в поршень 4 (см. рис.

8-15) кольцо 25, осадив его оправкой, игольчатый подшипник 13, заполненный .смазкой ЦИАТИМ-221, и упорное кольцо 27, ориентировав его фаской вверх.

энергоаккумулятор

Выпустить воздух из энергоаккумулятора и вывернуть винт 9 растормаживания наблюдая при этом подается  ли толкатель 4 После того как обеспечено нормальное растормаживание, нужно вновь завернуть его моментом 40…50 Н.

Читайте также  Как правильно выбрать триммер бензиновый

https://www.youtube.com/watch?v=iPLSGQyZTX8

м  Вновь подать воздух под давлением 0,5 мпа в энергоаккумулятор визуально проверить правильность установки упорного кольца 33 надеть резиновое уплотнительное кольцо на толкатель 8 нанести на его резьбу каплю анаэробного герметика и завернуть в поршень 4 моментом 40-50 Нм.

Добавляем масло в камеру энергоаккумулятора

Добавить масло нужно будет где-то грамм 100-150 в камеру энергоаккумулятора. Для этого вам нужно будет найти какой — нибудь шприц для закачивания масла. Масло будем закачивать через дренажную трубку.

Залитое масло будет смазывать стенки поршня энергоаккумулятора при работе, и будет смазывать манжету поршня и не даст манжете ссохнуться тем самым увеличит срок службы.

сморите видео

Источник: https://zil-130-431410.ru/energoaakumulyator-zil-kamaz/

Принцип действия

Рассмотрим устройство энергоаккумулятора “Камаз” в разборе. Когда задействуется рабочая тормозная система, то сжатый компрессором воздух поступает в полость над диафрагмой. Диафрагма под действием давления прогибается и воздействует на диск, двигая шток. Последний проворачивает регулировочный рычаг, а тот приводит в действие разжимной кулачок тормозного механизма.

Какое имеет энергоаккумулятор “Камаза” устройство и работу? Задние и средние колеса тормозятся по тому же принципу, что и передние. Когда водитель использует стояночный тормоз, то воздух, который находится под поршнем устройства (энергоаккумулятора), выходит оттуда. Разжимается пружина и поршень перемещается вправо. За счет диафрагмы толкатель воздействует на шток, перемещающий регулировочный рычаг.

В результате всех действий автомобиль может затормозить до полной остановки. Когда водитель отключает стояночный тормоз, воздух снова подается под поршень. Последний смешается влево, пружина сжимается, шток возвращается в штатное положение. Вот, как работает энергоаккумулятор.

Отзывы говорят, что если нужно аварийно затормозить автомобиль, когда отсутствует возможность использовать экстренное торможение, следует выкрутить винты ручника, отвечающие за эти задачи.

Рекомендации по сборке

Специалисты по тормозным системам грузовиков дают рекомендации по сборке данных агрегатов. Первым делом, сборка должна осуществляться очень аккуратно – внутрь механизма не должна попасть стружка или абразивная пыль, грязь и другие вещества. Также нужно помнить о том, что написано на фланце – пружина в напряжении.

При сборке все детали механизма, которые трутся, должны быть тонким слоем смазаны. При сборке резиновых элементов важно проявлять максимальную осторожность – их очень легко повредить.

Если на резиновых изделиях имеются дефекты, элемент подлежит замене. Подключение камеры должно выполняться строго по инструкции к автомобилю. Винт для оттормаживания должен быть полностью затянут. После сборки и установки нужно минимум три раза подать и спустить воздух в систему.

Этих же рекомендаций стоит придерживаться и при демонтаже агрегата. Как снять на автомобиле МАЗ энергоаккумулятор? Устройство демонтируется в обратном порядке. Нужно снять тормозную камеру, а затем открутить гайки фланцевого соединения.

Как устроен энергоаккумулятор?

Исправность тормозной системы автомобиля (в том числе и грузового) – это залог его безопасной эксплуатации, ведь в противном случае транспортное средство становится неуправляемым.

Одним из самых ответственных и важных элементов тормозной системы любого грузовика с пневматическим приводом есть энергоаккумулятор.

С устройством и конструкцией данной детали в основном знакомы дальнобойщики, а остальные водители, как правило, ничего о ней не знают. Вот как раз для них мы и попытаемся пролить свет на этот вопрос.

1.Что такое энергоаккумулятор?

Итак, энергоаккумулятор – это составляющая часть привода стояночной или вспомогательной тормозной (пневматической) системы грузовых автомобилей и автобусов.

Он предназначается для управления работой тормозных колодок путем давления, создаваемого в пневмосистеме рабочего контура или посредством воздействия пружины при работе в условиях режима стояночной системы.

На подавляющем большинстве современных грузовиков устанавливаются тормозные камеры с пружинным энергоаккумулятором, обладающим классической конструкцией, разработанной еще в 50-х годах ХХ столетия.

Этот тип строения, в сравнении с другими, принято считать наиболее надежным и долговечным, каким он себя и зарекомендовал.

Однако, опыт эксплуатации таких устройств в тяжелых условиях, выявил характерные слабые стороны подобных механизмов: низкую коррозийную стойкость, слабую защищенность внутреннего пространства от попадания влаги и грязи, низкий уровень износостойкости уплотнителя. Все эти факторы отрицательно сказываются на рабочей стабильности описанного агрегата и могут привести к полному его рабочему отказу.

Данный узел занимается накоплением энергии сжатой пружины, а в случае необходимости освобождает ее. Как правило, энергоаккумулятор монтируется на тормозную камеру и состоит из силовой пружины, корпуса, поршня, толкателя и винта-оси.

Пружина может «развивать» усилие в 1-2 тонны, после чего посредством поршня и толкателя оказывает давление на шток привода тормозов. В момент, когда из подпоршневого пространства, при помощи крана управления «ручником», выходит сжатый воздух, который и удерживает пружину в сжатом состоянии, включается стояночный тормоз.

Как только он сработал, сжатый воздух начинает поступать в подпоршневое пространство.

Винт-ось предназначен для «ручного» отключения тормоза, которое выполняется через сжатие пружины стандартным, накидным ключом.

Иногда такая необходимость может возникать при транспортировке машины, особенно если в ресивере, из-за неисправности мотора или компрессора, а также в случае утраты герметичности пневмосистемы, отсутствует сжатый воздух.

2.Принцип работы энергоаккумулятора

Когда срабатывает рабочая тормозная система, сжатый воздух начинает поступать в наддиафрагменную полость.

В свою очередь, прогибаясь от давления, диафрагма воздействует на диск, перемещает шток и поворачивает регулировочный рычаг с разжимным кулачком механизма торможения.

Процесс торможения средних и задних колес проходит по тому же сценарию, что и торможение передних.

В момент включения стояночного тормоза воздух, находящийся под поршнем энергоаккумулятора, выходит из-под него, пружина разжимается и поршень смещается вправо. Затем, посредством диафрагмы, толкатель начинает оказывать свое воздействие на шток, который, в свою очередь, перемещается и поворачивает регулировочный рычаг.

В результате выполнения всех действий автомобиль затормаживается.

Когда же стояночная тормозная система выключается, сжатый воздух подается под поршень устройства, который, смещаясь влево, сжимает пружину и позволяет штоку тормозной камеры вернуться в изначальное положение. Конечно, тут не обходится без влияния возвратной пружины энергоаккумулятора.

Читайте также  Как поднять кабину на УАЗ 3303

В случае аварийного торможения транспортного средства, когда нет возможности применить систему аварийного оттормаживания, нужно вывернуть винты соответствующего устройства, которое отвечает за выполнение указанной задачи.

3.Установка энергоаккумулятора

Тормозные камеры, вместе с пружинным энергоаккумулятором, монтируются на кронштейны разжимных кулаков и крепятся к ним посредством двух гаек, навинченных на болты крепления камер.

Зона крепления камер должна предоставлять достаточно места для подсоединения шлангов и трубопроводов, которые подводят сжатый воздух, а также для удобства регулирования камер и их монтажа или демонтажа.

Обратите внимание!В процессе эксплуатации устройства необходимо периодически проверять надежность крепления камер к кронштейнам – момент затяжки гаек крепления всегда должен находиться в пределах 18-21 кгс-м.

Процесс установки энергоаккумулятора не отличается особой сложностью и предусматривает выполнение следующих действий:

1) Сначала необходимо снять тормозные камеры и установить энергоаккумуляторы на предназначенные для них места;

2) Тормозные шланги для подачи воздуха над диафрагмой подключаются к соответствующим выходам устройства;

3) Теперь необходимо установить и запитать рессивер. С него подают воздух на ускорительный клапан и на ручку «ручника», а с нее тянут трубку на ускорительный клапан в верхнюю часть;

4) Дальше остается только подать воздух в верхнюю часть энергоаккумулятора, туда, где размещены пружины.

Существует несколько рекомендаций, касающихся сборки описанного аппарата. Во-первых, процесс сборки должен выполняться в таких условиях, которые бы исключали возможность попадания на детали стружки, абразивной пыли и прочих агрессивных загрязняющих веществ.

Также помните о надписи на фланце, которая гласит, что пружина напряжена. Во-вторых, все трущиеся детали следует смазать тонким слоем специально подобранной смазки (например, ЦИАТИМ-221).

В-третьих, особую осторожность стоит проявлять при сборке резиновых деталей, так как есть вероятность их повреждения.

Если на них присутствуют порезы, риски или другие дефекты, поврежденный элемент нужно сразу заменить.

В-четвертых, подключать камеру следует в соответствии с инструкцией, приведенной в технической документации конкретного транспортного средства, причем винт оттормаживания должен быть закручен до упора.

После того как механизм собран и установлен на свое место, к нему трижды подают и выпускают воздух, находящийся под давлением.

4.

Выбор энергоаккумулятора

Существует достаточно большой выбор энергоаккумуляторов, среди которых выделяют устройства с разными параметрами (16/24, 20/20, 20/24, 24/30), агрегаты, предназначенные для прицепов, обладающих осями BPW, SAF, ROR и для полуприцепов — Koegel, Schmitz, Krone, Fruehauf, оборудованных дисковыми и барабанными тормозами. Энергоаккумулятор, как и тормозную камеру, можно устанавливать на грузовые транспортные средства марок SCANIA, MAN, DAF, Mercedes, IVECO, RENAULT, КАМАЗ и МАЗ. Многие водители практикуют установку энергоаккумуляторов, к примеру, предназначенных для МАЗов, на машины типа КАМАЗ, или наоборот: с КАМАЗА на МАЗ.

Подобные действия можно оправдать лишь отчасти, если, например, нужно как-то доехать в определенное место, а родной агрегат вышел из строя.

Правда, на эту тему можно спорить бесконечно: одни утверждают, что параметры у них общие, а значит, и нет никакой проблемы, в то время как другие вспоминают об изменении штатной конструкции автомобиля, чего, исходя из правил ПДД, ни в коем случае нельзя делать.

В общем, лучше всего, когда все находится на своих местах, тогда и лишних проблем не будет, и в выборе энергоаккумулятора Вы не ошибетесь.

https://www.youtube.com/watch?v=P57TFziYfpU

Подписывайтесь на наши ленты в , и Instagram: все самые интересные автомобильные события в одном месте.

Источник: https://auto.today/bok/3388-princip-raboty-energoakkumulyatora.html

Используемые источники:

• https://autodont.ru/brake-system/energoakkumulyator
• https://labuda.blog/205082
• https://specmahina.ru/kamaz/energoakkumulyator.html
• https://fb.ru/article/467232/ustroystvo-energoakkumulyatora-osobennosti-shema-i-otzyivyi
• https://zil-130-431410.ru/energoakkumulyator-razbiraem-sami/
• https://st-logistika.com/kak-proverit-energoakkumulyator-na-kamaze/

Как проверить энергоаккумулятор на КамАЗе

Энергоаккумулятор: как отремонтировать, разобрать и растормозить

Современные тормозные системы – сложный комплекс управляющего и периферийного оборудования, обеспечивающий экстренную или плавную остановку автомобиля, статичность положения при стоянке. На грузовые машины и прицепы устанавливают пневматический вариант системы. Одним из ее элементов и является энергоаккумулятор.

Принцип работы энергоаккумулятора

Задача узла – работа тормозов при неработающем двигателе и компрессоре. Принцип действия представлен следующим:

• При запуске ДВС, компрессор нагнетает воздух в баллон рессевера, далее – тормозную систему.
• Через патрубки воздух направляется к бортовым энергоаккумуляторам, излишек перепускается.
• При снятии «ручника» в цилиндры узлов поступает воздух, создавая давление, достаточное для разжатия пружины. Поршень перемещается, механические приводы разблокируют тормозные колодки – автомобиль готов к началу движения.
• Постановка на стояночный тормоз происходит путем освобождения сжатого воздуха из цилиндров пневматических аккумуляторов, где под действием пружины привод блокирует колодки ступиц.

Важно! Возникновение неисправностей пневматики, в виде разгерметизации или попадания посторонних сред в трубопроводы (зимой конденсат), приведет к аварийной блокировке колес грузовика или прицепа.

Устройство энергоаккумулятора

В конструкцию устройства входят:

• корпус в виде металлосодержащего цилиндра с крышкой и штуцером;
• мембрана;
• поршень с толкателем и опорным диском;
• витая металлическая пружина;
• подпятник, кронштейн крепления;
• винт растормаживания с роликовым подшипником;
• перепускная трубка;
• уплотнители и пыльники.

Важно! В документации на вакуумные узлы иностранных производителей, наименования одних и тех же деталей отличаются. Но функции и назначение, при этом, не изменяются.

Энергоаккумуляторы грузовых автомобилей и прицепов

Производители узлов и деталей для пневматических систем тормозов выпускают модели, разделяющиеся по следующим признакам:

• Способу компоновки. На отдельных автомобилях и прицепах используются модели в комплекте с тормозной камерой, у других – узел монтируют на отдельно конструктивно предусмотренную камеру.
• Типу соединения. Крепление может осуществляться с помощью единственного хомута с затяжным болтом. Но надежность увеличивается, если предусмотрено многохомутовое крепление на нижний фланец.
• Рабочие давление сжатого воздуха. От него зависят требования к материалу изготовления цилиндра, подключению, способности пропускать воздух.

Важно! Прежде чем поменять вышедший из строя узел, уточняют тип крепления аналога – заменителя на штатное место, без необходимости его переделывать, схема и технические характеристики устройства.

Ремонт энергоаккумулятора

Ремонт энергоаккумуляторов, может проводиться, как у специалистов автосервисов, а при наличии запасного оригинального ремкомплекта, самостоятельно.

Причины неисправности энергоаккумулятора

Перечень возможных неисправностей представлен следующим:

• механические повреждения или «старение» корпуса, так как в процессе эксплуатации на рабочей поверхности цилиндра образовываются раковины, что приводит к нарушению герметичности камеры, трудностях при намерении отремонтировать;
• старение или порывы дисковой мембраны, что свидетельствует о необходимости перебирать узел;
• выход из строя соединительных элементов крышки.

Важно! Проведение обслуживания узла, периодическая протяжка болтов крепления крышки, позволяют продлить срок службы, предупреждает аварийные внештатные ситуации в дороге, исключает ремонт пневмосистемы полуприцепа или автомобиля в полевых условиях.

Как разобрать энергоаккумулятор

Организовывать ремонт узла лучше в сервисе, но если неисправность возникла в дороге – его проводят в полевых условиях, причем, необходимость в разборке и последовательность действий остается неизменной. После того, как узел демонтирован с места штанной установки, порядок работ представлен следующим:

• Снимают верхнюю часть. Шланг воздушного питания отодвигают в сторону – так удобнее снять заднее стопорное кольцо толкателя после демонтажа подпятника. Заглушать его не следует.
• Краном открывают подачу воздуха. Толкатель погружается, открывая доступа к стопорному кольцу. Самодельным крючком (им удобно зацеплять) стопор удаляют. Паз отчищают от загрязнений.
• Закрывают подачу воздуха. Снимают нужный узел.
• Из восьми коротких штатных болтов крышки откручивают и удаляют четыре. На их места помещают длинные болты с контргайкой и гайкой (их размер от 120 мм). Откручивают остальные четыре маленьких болта.
• Постепенно отпуская длинные болты, производят плавное разжимание рабочей пружины. Такой порядок работы исключает необходимость применения специальных стендовых приспособлений.
• Производят замену или реставрацию сломанных деталей. Собирать свой узел нужно в обратной последовательности.

Важно! В условиях гаража, вместо длинных болтов для разжимания пружины, когда нужно разбирать узел, используют тиски или токарный станок. В обоих случаях важно соблюдение мер безопасности – неправильная последовательность действий приведет к «выстреливанию» крышки, травмам окружающих.

Как растормозить энергоаккумулятор

Аварийный режим блокировки колес активируется из-за возникновения неисправностей пневматической системы. Но ремонт или буксировка автомобиля возможна после того, как вручную несрабатывающие растормозить энергоаккумуляторы. Предусмотрен следующий порядок:

• с помощью торцевого ключа выворачивают винт;
• избыточное давление выравнивается с атмосферным;
• упорный подшипник передает усилие поршню, достаточное для сжатия пружины и движения диафрагмы;
• шток с опорным диском, перемещаясь, разблокирует колеса.

Важно! Целесообразно проводить разблокировку цилиндров поступательно – от дальнего колесного узла со стороны ресивера. Перед проведением работ следует зафиксировать колеса предохранительными башмаками.

Замена энергоаккумулятора

Необходимо заблаговременно позаботиться о приобретении нового устройства, например, торговой марки «Турбостар». В связи с тем, что штатное расположение узлов на мостах, их замену проводят на ремонтной яме. Порядок представлен следующим:

• Тормозная система освобождается от рабочего давления.
• Место проведения работ на автомобиле отчищается от загрязнений и влаги.
• Снимают тормозные камеры. Откручивают крепежные винты старого узла, отключают шланг подачи воздуха – энергоаккумулятор демонтируют.
• Ставить новый узел на штатное место необходимо аккуратно, закручивать болты прочно.
• Включают в систему высокого давления. Происходит заправка рессевера, и в трубопроводе повышается давление.
• Проверяют качество соединений и, как система будет работать, путем повышения давления до рабочего, с последующим неоднократным сбросом.

Важно! Во избежание самопроизвольного откручивания крепежных элементов или повреждения резьбы, для затяжки необходимо использовать динамометрический ключ. Момент усилия определять с ним легче, а он должен находиться в пределах 18 – 21 кгс/м.

Как проводится замена тормозного энергоаккумулятора на МАЗ 5432 представлено следующим видео:

Регулировка энергоаккумулятора

При превышении зазора холостого хода штока камер более чем на 40 мм, после переборки, плотное прилегание тормозных колодок не обеспечивается, следовательно, надежное удержание автомобиля на стоянке при уклонах дороги невозможно. В этом случае, необходима регулировка хода штока. Условием ее проведения представлены отключенная система тормозов и «холодные» колодки и барабаны. Последовательность действий представлена следующим:

• ослабляют натяжение пробки – фиксатора на пару оборотов;
• поворачивая ось червячного механизма, выставляют зазор – 20 мм;
• фиксируют положение пробкой;
• проводят операцию со всеми узлами, разница хода между ними не должна превышать 3 мм.

Важно! О правильности регулировки после сборки свидетельствует отсутствие нагрева колесных барабанов при движении на дистанции от 3 до 5 км. Если барабаны нагрелись – сводят пружины, корректируя положение рычага на один щелчок.

Заключение

Рассмотрев устройство, принцип работы, ремонт и рекомендации по монтажу энергоаккумулятора, при возникновении неисправностей пневматической тормозной системы, связанной с этим узлом, водитель сможет самостоятельно вывести ее из аварийного режима блокировки, ремонтировать даже в полевых условиях.

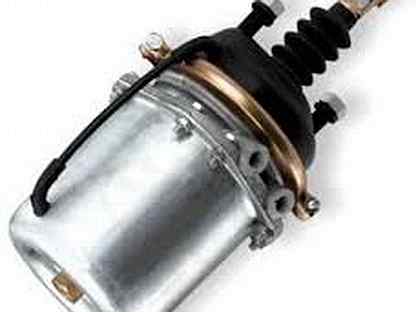

Энергоаккумулятор: принцип работы, устройство, особенности

Коммерческая техника (грузовые автомобили и автобусы) оснащается преимущественно пневматической тормозной системой. Данный узел имеет множество отличий от гидравлики. Одна из его отличительных особенностей – это работа стояночного тормоза. Основной составляющей стояночной системы является энергоаккумулятор (фото механизма есть в нашей статье). Для чего он необходим, как работает и как устроен? Рассмотрим далее.

Назначение

Как мы уже сказали ранее, грузовики и автобусы оснащены воздушной тормозной системой. В отличие от гидравлики, она более простая и надежная. Привод тормозных механизмов осуществляется посредством сжатого воздуха, поступающего через специальные камеры. Давление в контурах составляет от 6 до 12 атмосфер. Однако работать данная система может только на заведенном двигателе. И чтобы система удерживала автомобиль во время стоянки, в конструкции имеется энергоаккумулятор.

Что это за механизм? Это пневмомеханический элемент, входящий в тормозную систему грузовиков и автобусов, который запасает энергию для торможения транспортного средства при остановленном двигателе. Принцип работы энергоаккумулятора направлен на прижим колодок к дискам. При этом для прижима не требуется подачи сжатого воздуха. Кроме того, энергоаккумулятор участвует в работе запасной тормозной системы. От данного механизма зависит управляемость машины в случае неисправности основной системы. Устанавливается элемент на задней оси автомобиля. Это может быть как одна, так и несколько осей.

Конструктивные особенности механизма

Вне зависимости от типа, энергоаккумуляторы имеют одинаковое устройство. Так, в основе конструкции имеется металлический корпус. Он представлен в виде открытого стакана. Последний может быть с коническими, цилиндрическими или сферическими стенками. В нижней его части присутствует штуцер. Он служит для соединения тормозной камеры и подпоршневого пространства посредством дренажной трубки.

Внутри стакана имеется витая пружина. Она закрыта поршнем или же эластичной мембраной вверху. В центре есть трубчатый толкатель. Если в конструкции энергоаккумулятора авто предусмотрен поршень, то трубчатый толкатель выполняет роль штока. В случае с мембраной толкатель удерживает стержневой шток. Последний нужен для привода мембраны и штока тормозной камеры. В нижнюю часть его закручивается болт. Он необходим для растормаживания автомобиля в случае отсутствия подачи воздуха в энергоаккумулятор.

На данный момент современные энергоаккумуляторы отличаются способом соединения с тормозной камерой и комплектностью. Что касается последней характеристики, ЭА могут быть представлены:

• В сборе с тормозной камерой.
• Как отдельные механизмы для соединения с разными типами камер.

В последнем случае узел служит для модернизации ли ремонта тормозной камеры. Если «F имеет первую комплектность, он может использоваться на автомобиле без проведения дополнительных разборочных и сборочных работ.

Разновидности по способу соединения

В данном случае энергоаккумуляторы разделяются на две категории:

• Фланец с двумя хомутами.
• Фланец с хомутом и болтовым соединением.

При установке энергоаккумулятора, для соединения механизма с тормозным контуром, всегда используется фланец. Он служит не только для фиксации компонентов. Также от него зависит правильное их расположение. Таким образом, при замене энергоаккумулятора фланец выполняет роль центровки и выдерживания расстояния. Если использовать элемент второго типа, здесь фланец соединяется с ЭА при помощи нескольких болтов и гаек. В первом же случае соединение более простое, и осуществляется посредством металлического хомута.

Какие еще есть отличия между энергоакумуляторами? Они отличаются по эффективной площади мембраны или поршня. Данная характеристика выражена в квадратных дюймах.

Наиболее распространены сегодня энергоаккумуляторы, где площадь мембраны или поршня составляет 20, 24 и 30 квадратных дюймов. У тормозной камеры площадь соответствующих компонентов варьируется в диапазоне от 12 до 30 квадратных дюймов. Если энергоаккумулятор продается в сборе, то это значение обозначается двумя цифрами через дробь. Первое число всегда обозначает площадь мембраны камеры. А вторая говорит уже о площади мембраны энергоаккумулятора.

Принцип работы

Данный элемент используется только вместе с тормозной камерой. Эта особенность позволяет исключить лишние соединения с колесными механизмами. Как работает энергоаккумулятор? Во время движения транспортного средства, сжатый воздух подается в энергоаккумулятор. За счет давления, сжимается витая пружина. В таком случае шток будет отводиться от мембраны тормозной камеры. И ЭА никак не влияет на работу основной тормозной системе. Когда машина ставится на ручной тормоз, из корпуса энергоаккумулятора стравливается воздух. Пружина уже не держится под давлением и будет разжиматься. Далее с помощью штока разжимаются колодки.

Таким образом, принцип работы энергоаккумулятора состоит в удерживании автомобиля на месте за счет силы сжатия витых пружин. Когда автомобиль снимается с ручника, в механизм вновь подается воздух. Он сжимает пружину и растормаживает колеса. Стоит отметить, что данная пружина имеет большую жесткость. При проведении ремонта следует воспользоваться специальным инструментом для ее снятия и установки (но о ремонте поговорим немного позже).

Аварийное растормаживание

Есть ситуации, когда нужно отбуксировать автомобиль, в котором нет возможности подать сжатый воздух в энергоаккумуляторы. В таком случае можно применить ручное растормаживание. Для этого есть специальный болт, расположенный на задней стенке механизма. Если его вкрутить, пружина будет стягиваться. Так, постепенно отводятся колодки и автомобиль снова становится движимым.

Особенности

Кроме того, энергоаккумулятор участвует в работе запасной тормозной системе. случается, что тормозная камера не может задействовать колодки. Это может произойти из-за разрегулировки штока либо разрушения диафрагмы. В таком случае в работу включается энергоаккумулятор. Принцип работы его будет следующим. Если необходимо снизить скорость, из механизма частично стравится воздух. Шток приведет в действие тормозной механизм. Но стоит понимать, что такой режим работы для энергоаккумулятора нехарактерен. Поэтому использовать транспортное средство на запасной системе можно только лишь с целью движения к месту ремонта.

Обслуживание и ремонт

Механизм устроен очень просто, а потому крайне надежен и требует минимального внимания. В чем заключается уход? При эксплуатации автомобиль требуется лишь осматривать энергоаккумулятор на предмет каких-либо повреждений. Если говорить про ТО, то система нуждается в периодической регулировке привода колесных механизмов.

В случае износа уплотнителей, мембраны или поршня, выполняется их полная замена. Зачастую для энергоаккумуляторов предлагаются рекомплекты, которые уже содержат данные элементы. Как определить, что требуется ремонт? Водитель может заметить, что за время стоянки из системы куда-то пропал воздух. Также будут хуже работать тормоза.

Перед тем как снять энергоаккумулятор, нужно прочитать технику безопасности. При демонтаже сжатая пружина может травмировать человека. Сборка энергоаккумулятора осуществляется посредством специального приспособления, которое безопасно сжимает пружину. Выполнять работы без этого инструмента крайне опасно.

Заключение

Итак, мы рассмотрели принцип работы энергоаккумулятора и его устройство. Как видите, механизм имеет простую конструкцию, однако его наличие крайне важно в любой пневматической тормозной системе. Сам узел достаточно надежен и при проведении своевременного ТО будет функционировать, надежно удерживая транспортное средство как на ровной поверхности, так и под уклоном.

Зил -130

Зил самосвал

Энергоаккумулятор разбираем сами

Ремонт энергоаккумулятора

Приветствую тебя читатель. В этой теме рассмотрим проблемы энергоаккумулятора, разберем его и соберем сами в домашних условиях.

Энергоаккумулятор разобранный

НЕИСПРАВНОСТИ ЭНЕРГОАККУМУЛЯТОРА

Самая популярная неисправность это износ манжет поршня энергоаккумулятора. Начинает травить воздух при растормаживании. Следующая причина это задиры на цилиндре и сразу начинает травить воздух.

Еще одна причина неисправности энергоаккумулятора это когда мы меняем шланги подачи сжатого воздуха, то лопается крышка или срезает резьбу и дальнейшая эксплуатация автомобиля не возможна.

Цилиндр проверяем задиры

Сломался энергоаккумулятор что делать? Сразу думаешь, кому отдать его в ремонт, но это занимает много времени. Его нужно снять, отвести в ремонт, прождать много времени, заплатить за ремонт, а если нету мастеров по близости, это становится проблемой. Мы эту проблему будем решать сами своими силами.

Крышка слабое место резьба

ДЕЛАЕМ САМИ

Сделать самому будет на много быстрее и выгоднее, потому что это нужно только вам, а не мастеру по ремонту. Первым делом находим причину поломки энергоаккумулятора и едим в магазин, покупаем нужные запчасти и начинаем самостоятельный ремонт.

Снимаем стопорное кольцо

Снимаем верхнюю часть энергоаккумулятора. Оставляем шланг подачи сжатого воздуха для того чтобы снять стопорное кольцо внутри толкателя. Оно находится на болту, держит упорный подшипник. Откручиваем подпятник и увидим его. Чтобы до него добраться, нужно подать сжатый воздух в энергоаккумулятор, и тогда толкатель уйдет во внутрь камеры и мы сможем достать стопорное кольцо. Еще момент надо сделать крючок из электрода, чтобы его зацепить, смотрите на фото, как сделал я.

Крючок для снятия стопора

Далее после того как сняли стопор, спускаем воздух с энергоаккумулятора, снимаем его и будем разбирать. Разбирать мы будем его при помощи 4 болтов с гайками, длина которых где-то 12 см. Откручиваем 4 болта с крышки энергоаккумулятора, а 4 оставляем. В эти отверстия мы вставим наши длинные 4 болта и закрутим их гайкой. Далее снимаем 4 остальных маленьких болтика и у нас останутся только наши длинные 4 болта.

4 болта для разборки

Потихоньку крутя каждую гайку, мы разберем энергоаккумулятор не хуже пресса, только сами. После разборки моем все детали и особенно смотрим на цилиндр где ходит поршень с манжетами, чтобы там не было задиров и глубоких царапин.

СБОРКА ЭНЕРГОАККУМУЛЯТОРА

Берем рем комплект, устанавливаем все манжеты по порядку сборки, самое главное не забудьте что-нибудь поставить из манжет и сухарей, а то потом будете заново разбирать. При сборке смазываем манжеты смазкой цыатим желательно. Процесс сборки проходит в обратном порядке. Все ставим на место и затравливаем 4 болтами поршень с крышкой и стягиваем потихоньку без перекосов.

Рем комплект

После того как все стянули, в энергоаккумулятор надо установить стопорное кольцо внутри толкателя. Также цепляем шланг к воздуху автомобиля ставим на ручник и насаживаем стопорное кольцо. Подберите трубку подходящего размера для стопора. Ну и все собрали осталось установить на автомобиль.

Сборка энергоаккумулятора

После сборки проверьте его на травление воздуха, если будет травить манжета вы сразу же услышите шипение воздуха, несколько раз его испробуйте на работоспособность а потом устанавливайте на автомобиль. Таким вот не хитрым способом мы перебрали сами энергоаккумулятор у себя дома, это может сделать каждый водитель.

СМОТРИТЕ ВИДЕО

Ремонт энергоаккумулятора автомобиля КАМАЗ

Чтобы выяснить, как проверить энергоаккумулятор на КАМАЗе, как осуществляется замена энергоаккумулятора КАМАЗ, следует сначала запомнить, что на автомобилях КАМАЗ используются энергоаккумуляторы нескольких разновидностей. Любой энергоаккумулятор включает три части:

1. Нижняя часть, крепящаяся на кронштейн, относящийся к тормозному суппорту, с помощью шпилек М16.
2. Средняя часть, сделанная из сплава на основе алюминия и соединённая с находящейся снизу частью посредством хомута на 2-х болтах.
3. Верхняя часть, представляющая собой стакан из стали, присоединяемый к находящейся посредине части 8-ю болтами М8.

Как разобрать энергоаккумулятор КАМАЗ

Ремонту энергоаккумулятора КАМАЗ обязательно предшествуют его очистка, вымывание и высушивание.

Как перебрать энергоаккумулятор КАМАЗ? Перед отсоединением нижней его части от средней необходимо, чтобы воздух поступил в камеру, относящуюся к стояночному тормозу, давление должно быть минимум 5 атм., это позволит добиться утопления рабочего штока и предотвращения выстреливания пружины. Потом снимается хомут и вынимается диафрагма.

Затем выключается подача воздуха, откручивается заглушка рабочего штока с помощью ключа номер 36. Вновь подаётся воздух внутрь камеры стояночного тормоза. В штоке располагается ограничительный болт, имеющий опорный подшипник, закреплённый с помощью стопорного кольца.

В ходе дальнейшей реанимации КАМАЗа снимается стопорное кольцо шилом, освобождается шток для последующей разборки. Затем выполняют операцию, требующую применения или гидравлического пресса, или специальной струбцины. Поджимание с помощью пресса либо струбцины штока предотвращает выстреливание пружины, относящейся к стояночному тормозу. Затем отвинчиваются болты, крепящие верхний стакан к средней части.

Как растормозить энергоаккумулятор КАМАЗ

Растормозить энергоаккумулятор возможно с помощью аварийного растормаживания. Нажатие на кнопку на кране аварийного растормаживания приводит к подаче сжатого воздуха из баллонов, относящихся к рабочему тормозу, в энергоаккумулятор через 2-магистральный канал.

Как отрегулировать энергоаккумулятор на КАМАЗе

Расслабив струбцину, отпускают пружину. В случае, когда во время подачи воздуха внутрь камеры стояночного тормоза не получается утопить шток, необходимо пожертвовать стаканом. Для этого просверливают 2 отверстия за 6 см от средней части. Пользуясь всё той же струбциной либо прессом, утопляют шток на полную глубину, потом вставляют ограничительные пальцы в высверленные отверстия (могут применяться болты размером минимум 8 мм) и предотвращают самостоятельное возвращение поршня. После снятия стопорного кольца в штоке возможно избавление от ограничительных пальцев, это тоже происходит при помощи пресса или струбцины. Затем снимается стакан.

Как собрать энергоаккумулятор КАМАЗ

Сборка аккумулятора выполняется в следующем порядке:

• Надевается на винт уплотнительная шайба.
• Винт заворачивается до упора в цилиндр, надевается кольцо из резины.
• Устанавливается пружина в цилиндр так, чтобы малый виток был снаружи.
• Надеваются направляющее кольцо и уплотнитель на поршень.
• Устанавливается на пружину поршень таким образом, чтобы её торец упирался в бобышку.
• Надевается фланец на поршневую трубу, перед этим в него вставляются направляющее и уплотнительное кольца, а также надевается уплотнительное кольцо.
• Устанавливается в приспособление собранный узел таким образом, чтобы упор охватывал винтовую головку.
• Осторожно вращают рукоятку, сжимая пружину, пока фланец не соприкоснётся с цилиндром, следя за тем, чтобы направляющее кольцо правильно входило в цилиндр.
• Соединяют цилиндр и фланец с помощью болтов.
• Снимается подсобранный энергоаккумулятор, на винт устанавливается опорная шайба.
• Упор и игольчатый подшипник утопляют за пределы кольца из резины, устанавливая стопорное кольцо таким образом, чтобы оно как можно более надёжно вошло внутрь винтовой канавки. В случае наличия сжатого воздуха возможна его подача внутрь пружинного энергоаккумулятора. Хвостовик винта в таком случае будет более близок к краю поршневой трубы, благодаря чему будет облегчена установка упорного подшипника.
• Винт с осторожностью вывинчивают, проверяя надёжность удерживания поршня с помощью стопорного кольца. Это действие повторяется несколько раз.
• Надевается уплотнительное кольцо на толкатель, который заворачивается в поршневую трубу.
• Корпус пневмокамеры хомутом соединяют с фланцем.

Причины неисправности энергоаккумулятора КАМАЗ

Встречаются такие виды механических повреждений данного прибора:

• вмятины корпуса;
• закупорка трубопровода;
• заедание толкателя.

Зил -130

Зил самосвал

Энергоаккумулятор разбираем сами

Ремонт энергоаккумулятора

Приветствую тебя читатель. В этой теме рассмотрим проблемы энергоаккумулятора, разберем его и соберем сами в домашних условиях.

Энергоаккумулятор разобранный

НЕИСПРАВНОСТИ ЭНЕРГОАККУМУЛЯТОРА

Самая популярная неисправность это износ манжет поршня энергоаккумулятора. Начинает травить воздух при растормаживании. Следующая причина это задиры на цилиндре и сразу начинает травить воздух.

Еще одна причина неисправности энергоаккумулятора это когда мы меняем шланги подачи сжатого воздуха, то лопается крышка или срезает резьбу и дальнейшая эксплуатация автомобиля не возможна.

Цилиндр проверяем задиры

Сломался энергоаккумулятор что делать? Сразу думаешь, кому отдать его в ремонт, но это занимает много времени. Его нужно снять, отвести в ремонт, прождать много времени, заплатить за ремонт, а если нету мастеров по близости, это становится проблемой. Мы эту проблему будем решать сами своими силами.

Крышка слабое место резьба

ДЕЛАЕМ САМИ

Сделать самому будет на много быстрее и выгоднее, потому что это нужно только вам, а не мастеру по ремонту. Первым делом находим причину поломки энергоаккумулятора и едим в магазин, покупаем нужные запчасти и начинаем самостоятельный ремонт.

Снимаем стопорное кольцо

Снимаем верхнюю часть энергоаккумулятора. Оставляем шланг подачи сжатого воздуха для того чтобы снять стопорное кольцо внутри толкателя. Оно находится на болту, держит упорный подшипник. Откручиваем подпятник и увидим его. Чтобы до него добраться, нужно подать сжатый воздух в энергоаккумулятор, и тогда толкатель уйдет во внутрь камеры и мы сможем достать стопорное кольцо. Еще момент надо сделать крючок из электрода, чтобы его зацепить, смотрите на фото, как сделал я.

Крючок для снятия стопора

Далее после того как сняли стопор, спускаем воздух с энергоаккумулятора, снимаем его и будем разбирать. Разбирать мы будем его при помощи 4 болтов с гайками, длина которых где-то 12 см. Откручиваем 4 болта с крышки энергоаккумулятора, а 4 оставляем. В эти отверстия мы вставим наши длинные 4 болта и закрутим их гайкой. Далее снимаем 4 остальных маленьких болтика и у нас останутся только наши длинные 4 болта.

4 болта для разборки

Потихоньку крутя каждую гайку, мы разберем энергоаккумулятор не хуже пресса, только сами. После разборки моем все детали и особенно смотрим на цилиндр где ходит поршень с манжетами, чтобы там не было задиров и глубоких царапин.

СБОРКА ЭНЕРГОАККУМУЛЯТОРА

Берем рем комплект, устанавливаем все манжеты по порядку сборки, самое главное не забудьте что-нибудь поставить из манжет и сухарей, а то потом будете заново разбирать. При сборке смазываем манжеты смазкой цыатим желательно. Процесс сборки проходит в обратном порядке. Все ставим на место и затравливаем 4 болтами поршень с крышкой и стягиваем потихоньку без перекосов.

Рем комплект

После того как все стянули, в энергоаккумулятор надо установить стопорное кольцо внутри толкателя. Также цепляем шланг к воздуху автомобиля ставим на ручник и насаживаем стопорное кольцо. Подберите трубку подходящего размера для стопора. Ну и все собрали осталось установить на автомобиль.

Сборка энергоаккумулятора

После сборки проверьте его на травление воздуха, если будет травить манжета вы сразу же услышите шипение воздуха, несколько раз его испробуйте на работоспособность а потом устанавливайте на автомобиль. Таким вот не хитрым способом мы перебрали сами энергоаккумулятор у себя дома, это может сделать каждый водитель.

СМОТРИТЕ ВИДЕО

Диагностика пневмопривода тормозных систем КамАЗ

Для проведения диагностирования пневмопривода тормозных систем необходимо иметь хотя бы один контрольный манометр и использовать клапаны контрольного вывода, имеющиеся на автомобиле

Работа с одним манометром является весьма трудоемкой, а использование только штатных клапанов контрольного вывода значительно затрудняет поиск неисправностей целого ряда приборов.

Поэтому при углубленной проверке работоспособности пневмопривода следует пользоваться комплектом контрольных манометров, а также набором штуцеров, переходников и соединительных головок, позволяющих измерить давление в любой магистрали.

В начале проверяется исправность ламп и зуммера. При нажатии на кнопку в блоке контрольные лампы должны загораться.

Лампы горят, если давление в соответствующих баллонах ниже 4,8. 5,2 кгс/см 2 . Зуммер работает, если горит хотя бы одна лампа.

Далее, запустив двигатель, заполняйте пневмопривод сжатым воздухом.

При частоте вращения коленчатого вала двигателя 2200 об/мин исправный компрессор закачивает тормозную систему (лампочки гаснут) за 8 мин.

Если время заполнения больше, то возможна негерметичность пневмопривода, загрязнен или замерз фильтр в регуляторе или в компрессоре неисправны клапаны.

Если изношена цилиндропоршневая группа, то, имея малую производительность, компрессор вместе с воздухом будет подавать в пневмопривод масло, которое скапливается вместе с конденсатом в баллонах и выбрасывается из регулятора давления.

При достижении давления в системе 7,0 . 7,5 кгс/см 2 регулятор давления срабатывает, и воздух от компрессора непрерывно выходит через атмосферный вывод. Несколько раз нажмите и отпустите педаль тормоза.

Давление в пневмоприводе уменьшится до 6.2 . 6,5 кгс/см 2 .

В регуляторе давления закроется разгрузочный клапан, и компрессор вновь увеличит давление в пневмоприводе до 7,0 . 7,5 гс/см 2 .

Давление открытия и закрытия клапана в регуляторе давления контролируется по двухстрелочному манометру в кабине или по манометру, подсоединенному к клапану контрольного вывода на конденсационном баллоне.

Регулировать давление воздуха в пневмоприводе нужно винтом сверху регулятора давления.

Отклонения в работе регулятора давления: резкий сброс воздуха в процессе заполнения системы, открытие клапана при низком или высоком давлении и невозможность его регулировки — указывают на неисправность прибора и необходимость его ремонта.

Проверьте пневматический тормозной привод на герметичность

При неработающем компрессоре и выключенных потребителях (тормозная педаль отпущена, стояночный тормоз включен) падение давления за 30 минут проверки должно быть менее 0,5 кгс/см 2 .

При включенных потребителях (тормозная педаль нажата, стояночный тормоз выключен) падение давления за 15 минут проверки должно быть также менее 0,5 кгс/см 2 .

Для проверки работы защитных клапанов подключите к клапану контрольного вывода на баллоне стояночного тормоза манометр.

Стравите воздух из баллона переднего моста, используя клапан для слива конденсата.

Падение давления при этом должна показывать только верхняя стрелка штатного манометра.

Давление в баллонах задней тележки и стояночного тормоза измениться не должно.

Если давление уменьшается в баллонах задней тележки, то неисправен тройной защитный клапан, а падение давления в баллонах стояночного тормоза указывает на неисправность двойного или одинарного защитного клапана (в зависимости от компоновки пневмопривода), питающего этот контур.

Для того чтобы проверить исправность пневматического привода рабочего тормоза, нужно присоединить манометры к клапанам контрольного вывода на ограничителе давления и сзади на раме над задним мостом.

Показания этих манометров соответствуют давлению в передних тормозных камерах и тормозных камерах задней тележки.

При нажатии на педаль тормоза до упора давление по двухстрелочному манометру должно снизиться не более чем на 0,5 кгс/см 2 (воздух из баллонов поступил в тормозные камеры, и давление упало), давление в передних тормозных камерах должно возрасти до 7,0 кгс/см 2 и стать равным показаниям верхней шкалы манометра в кабине.

Давление в задних тормозных камерах также возрастает до 2,5 . 3,0 кгс/см 2 для порожнего автомобиля.

Если поднять вверх вертикальную тягу привода регулятора тормозных сил на величину статического прогиба подвески, то давление в задних тормозных камерах должно возрасти до 7,0 кгс/см 2 (показание нижней шкалы манометра).

Статический прогиб подвески при загрузке зависит от жесткости рессор, так, для базовых моделей он составляет соответственно: КамАЗ-5320 — 40 мм, КамАЗ-5410 — 42 мм, КамАЗ-5511 — 34 мм.

Привод регулятора тормозных сил регулируется изменением длины вертикальной тяги и изменением длины рычага регулятора. Длину тяги устанавливают таким образом, чтобы на порожнем автомобиле при полностью нажатой педали тормоза давление в задних тормозных камерах было не ниже 2,5 кгс/см2. длина Рычага регулятора устанавливается постоянной для данной модели:

КамАЗ-5320—105 мм, КамАЗ-5410—105 мм, КамАЗ-5511—95 мм. После отпускания педали тормоза воздух из тормозных камер должен выходить без задержки и полностью.

Если не обеспечивается номинальное давление (7,0 кгс/см2) в передних и задних тормозных камерах при полном нажатии на педаль, то необходимо, прежде всего, проверить правильность регулировки механического привода тормозного крана (рис. 1).

Привод имеет две регулировочные вилки: на тяге педали и на промежуточной тяге доступ к первой регулировочной вилке обеспечивается при поднятой облицовке передка.

Укорачивая тягу педали, мы поднимаем педаль в кабине, полный ход педали увеличивается, он должен быть равен 100 . 140 мм.

При полном нажатии на педаль ход рычага двухсекционного тормозного крана составляет 31 мм.

В эксплуатации встречаются автомобили, у которых велико время растормаживания, зачастую это связано с отсутствием свободного хода педали тормоза, который регулируется вилкой на промежуточной тяге и должен составлять 20. 40 мм.

Если не обеспечивается максимальное давление в одном из контуров рабочего тормоза, а давление в другом нормальное, то необходимо присоединить манометр к выходу соответствующей секции тормозного крана: к верхней — при плохой работе контура задней тележки, к нижней — при плохой работе контура переднего моста.

Манометры нужно присоединять к боковым (по ходу автомобиля) выводам вместо датчиков «стоп» — сигналов на самосвалах или трубопроводов, идущих к двухпроводному клапану на автомобилях-тягачах.

При нажатии на педаль необходимо сравнить давление на выходе тормозного крана и в тормозных камерах. При полном нажатии на педаль величины давления на выходе тормозного крана и ограничителя давления должны сравняться.

Давление в задних тормозных камерах зависит от положения рычага регулятора тормозных сил: в нижнем положении «порожний» — 2,5 кгс/см2, в верхнем положении «груженый» — 7,0 кгс/см2.

Сравнивая показания манометров и зная характеристики приборов, можно легко обнаружить, какой из них неисправен.

При торможении рабочим тормозом нужно проверить ход штоков тормозных камер.

Для автомобилей КамАЗ-5320, 5410, 55102 он равен 20 . 30 мм, КамАЗ-5511, КамАЗ-53212, 54112 — 25 . 35 мм. допускается разница в ходе штоков тормозных камер на одном мосту — 2. 3 мм.

​Энергоаккумулятор МАЗ – устройство и функции

Большинство грузовых автомобилей, в том числе МАЗ и КАМАЗ, оснащены тормозной системой, работающей от пневмопривода. Работа агрегатов обеспечивается за счет создания усилия в тормозной камере. В результате колодки в барабане разжимаются. Но такой вариант подходит только для рабочих тормозов, которые используются при движении с включенным мотором. Для функционирования запасной и стояночной систем торможения требуется пружинный энергоаккумулятор МАЗ.

В данной статье мы расскажем вам об особенности работы, устройстве, а также функциях агрегатов.

Принцип работы энергоаккумулятора МАЗ

Современное устройство запасает энергию, которая требуется для работы автомобильных тормозов при отсутствии источника сжатого воздуха, то есть при остановке мотора и компрессора.

В прочном энергоаккумулятора КАМАЗ МАЗ есть небольшая сжатая пружина, в которой происходит накопление энергии.

При необходимости она максимально разжимается, заставляя работать механизмы тормоза в колесах. Сначала пружина сжимается за счет силы воздуха, поставляемого пневмосистемой.

В случае использования ручного тормоза пружина создает небольшое усилие, удерживающее колодки на барабане.

При возникновении неисправностей энергоаккумулятор МАЗ способен обеспечить торможение в аварийном режиме.

Энергоаккумулятор МАЗ – устройство и функции

Пружинно-пневматический агрегат состоит из:

• Цилиндрического корпуса из прочного металла;
• Мощной витой пружины;
• Поршня в форме цилиндра с толкателем;
• Винта растормаживания и небольшой гайки.

В специальных камерах энергоаккумулятора МАЗ имеются штуцеры. Устройство устанавливается на тормозную камеру таким образом, чтобы толкатель поршня оказался напротив отверстия в камере. Для эффективного выпуска воздуха в момент сжатия пружины предусмотрена дренажная трубка.

Тип механизма обозначается дробным числом, где первая цифра указывает на величину эффективной площади мембраны в тормозной камере. Например, энергоаккумулятор МАЗ 24.

Чаще всего встречаются такие неисправности системы, как повреждение корпуса, износ диафрагмы и обрыв ботов крышки. Необходимо регулярно осматривать механизмы на предмет поломок и при необходимости ремонтировать либо заменять детали.

Стоимость восстановления машины с неисправностями в тормозной системы, значительно выше, чем цена энергоаккумулятора МАЗ.

Поэтому если вам необходимо сделать ремонт грузового автомобиля, обращайтесь в нашу компанию. Мы поможем вам купить запчасти МАЗ по самой выгодной цене. Также организуем доставку деталей в любой город России.

У вас остались какие-либо вопросы? Звоните в офис компании +7 (495) 223-89-79. Квалифицированные специалисты помогут подобрать качественный энерго аккумулятор МАЗ необходимой модели.

Неисправности пневмопривода тормозов КамАЗ

Неисправности приборов питания пневмопривода

При обслуживании пневматического привода тормозов автомобиля необходимо убедиться, прежде всего, в герметичности системы

Особое внимание следует обратить на герметичность соединений трубопроводов и гибких шлангов, так как здесь чаще всего и возникают утечки воздуха

Места сильной утечки воздуха определяются на слух, а слабой — с помощью мыльной эмульсии.

Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.

Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).

Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:

— перекрыт трубопровод между регулятором и защитными клапанами;

— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.

Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.

На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.

Зачастую плохо заполняются баллоны отдельного контура. Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана.

Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.

Неисправности рабочей тормозной системы

Неэффективное торможение автомобиля при нажатии на тормозную педаль возникает, если разрегулирован привод тормозного крана или неисправен двухсекционный тормозной кран.

Если же при торможении давление в тормозных камерах номинальное, то разрегулированы или неисправны колесные тормозные механизмы.

Если при торможении рабочим тормозом давление ниже нормы только в тормозных камерах переднего моста, то неисправна или нижняя секция тормозного крана, или ограничитель давления.

Если давление в тормозных камерах нормальное, а торможение не эффективное, то ход штоков тормозных камер больше нормы, или, например, замаслены тормозные накладки.

При нажатии на тормозную педаль торможение колес задней тележки неэффективно или совсем не происходит (передние колеса при этом тормозят нормально).

В пневматической части привода возможно неисправна верхняя секция тормозного крана или регулятор тормозных сил. В механической части — неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил.

Если после отпускания педали тормоза все колеса автомобиля не растормаживаются, то неисправен двухсекционный тормозной кран (заклинивает толкатель или верхний поршень). Возможно, что разрегулирован привод тормозного крана (нет свободного хода педали тормоза).

Если после отпускания педали тормоза не выходит воздух из задних тормозных камер, неисправен регулятор тормозных сил или верхняя секция тормозного крана. Эти неисправности приводят к задержке сброса воздуха и из передних тормозных камер. Если же при растормаживании не выпускается воздух только из передних тормозных камер, то неисправен ограничитель давления или нижняя секция тормозного крана.

Утечки воздуха из атмосферного вывода ограничителя давления или регулятора тормозных сил при торможении указывают на неисправности этих приборов.

Причиной утечек воздуха из атмосферного вывода двухсекционного тормозного крана могут быть не только уплотнительные кольца и клапаны в самом кране, но и другие приборы тормозной системы.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается при отпущенной педали и включенном стояночном тормозе, то неисправен тормозной кран.

При неработающем двигателе по штатному двухстрелочному манометру можно точно определить, какая секция крана негерметична: если падает верхняя стрелка манометра — негерметична нижняя секция крана; падает нижняя стрелка — негерметична верхняя секция.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается только при растормаживании стояночного тормоза, а при включении прекращается, то неисправны клапан управления тормозами прицепа с двухпроводным приводом или какой-нибудь из энергоаккумуляторов.

Определить неисправный прибор можно подачей воздуха в энергоаккумуляторы из контура аварийного растормаживания: если при нажатии на кнопку крана аварийного растормаживания утечка из тормозного крана продолжается, то негерметично уплотнение толкателя в корпусе знергоаккумулятора, а если утечки нет, то неисправна диафрагма в клапане управления тормозами прицепа.

Утечка воздуха из атмосферного вывода тормозного крана при торможении указывает на негерметичность клапанов или уплотнительных колец в самом приборе.

Неисправности пневмопривода стояночной тормозной системы и контура аварийного растормаживания

Если при выключении стояночного тормоза колеса задней тележки не растормаживаются, то причиной этого могут быть неисправности в кране стояночного тормоза, в ускорительном или двухмагистральном клапанах, в энергоаккумуляторах.

Возможно, что засорен, замерз или пережат один из трубопроводов в контуре стояночного тормоза.

В кране стояночного тормоза поломка направляющей пластмассовой тарелки или ненадежность крепления к этой тарелке штока приводят к незатормаживанию стояночного тормоза.

В ускорительном клапане зимой наиболее вероятной причиной нерастормаживания является замерзание конденсата в полости над поршнем.

Если при перемещении рукоятки крана стояночного тормоза не срабатывает один из энергоаккумуляторов, то возможны механические повреждения этого прибора: вмятины в корпусе или заедание толкателя.

Возможна и закупорка трубопровода, по которому подводится воздух к неработающему энергоаккумулятору.

Если штоки тормозных камер при включении энергоаккумуляторов выходят, а автомобиль тормозит недостаточно эффективно, то необходимо проверить ход штоков (он не должен превышать 40 мм) и исправность тормозных механизмов колес.

Накладки тормозных колодок не должны быть изношены и замаслены.

Наиболее частыми неисправностями в контуре стояночного тормоза, как и во всем пневмоприводе, являются утечки сжатого воздуха из-за неисправности уплотнительных колец, манжет.

Важно определить причину утечки, найти неисправный прибор.

К утечке воздуха из-под рукоятки крана стояночного тормоза при растормаживании приводит негерметичное уплотнение штока в направляющей.

Это уплотнение выходит из строя быстрее всего, так как шток совершает возвратно-поступательное и вращательное движение, а диаметр уплотнительного кольца маленький.

Причиной утечки воздуха из атмосферного вывода крана стояночного тормоза не всегда является негерметичность уплотнений в самом кране. Возможно, что неисправен клапан управления тормозами прицепа с двухпроводным приводом.

Как определить неисправный прибор? Заполните пневмопривод сжатым воздухом, включите стояночный тормоз, отсоедините от крана трубку управляющей магистрали, если утечка воздуха из атмосферного вывода будет продолжаться, то неисправен кран стояночного тормоза; если утечка будет наблюдаться из отсоединенной управляющей магистрали, значит, неисправен клапан управления тормозами прицепа.

Если утечка воздуха из атмосферного вывода ускорительного клапана идет и при торможении, и при растормаживании стояночного тормоза, негерметично уплотнительное кольцо атмосферного вывода клапана.

К утечке воздуха через атмосферный вывод прибора при торможении стояночным тормозом приводит потеря герметичности впускного клапана, а при растормаживании — выпускного клапана. В последнем случае не обеспечивается растормаживание задних колес.

Иногда утечка воздуха через ускорительный клапан наблюдается при включенном стояночном тормозе и одновременно нажатой тормозной педали.

Неисправен в этом случае один из энергоаккумуляторов — воздух из тормозной камеры через уплотнение трубы толкателя уходит в энергоаккумулятор и далее через ускорительный клапан в атмосферу.

В процессе эксплуатации в энергоаккумуляторах изнашиваются и выходят из строя уплотнения поршня в цилиндре и трубы толкателя в корпусе.

При растормаживании стояночного тормоза сжатый воздух из-под поршня через негерметичное уплотнение поступает в полость над поршнем и по соединительному шлангу с боку прибора под диафрагму тормозной камеры, а оттуда в атмосферу через дренажное отверстие.

При включении стояночного тормоза утечка прекращается.

Если выходит из строя уплотнение трубы толкателя в корпусе знергоаккумулятора, то при выключении стояночного тормоза сжатый воздух из-под поршня поступает в полость над диафрагмой и через регулятор тормозных сил уходит в атмосферу.

Если рычаг регулятора «подвязан» в верхнем положении или автомобиль полностью загружен, то воздух выходит в атмосферу через атмосферный вывод тормозного крана.

Для обнаружения неисправного знергоаккумулятора нужно, растормозив стояночный тормоз, поочередно отсоединять трубопроводы, подводящие сжатый воздух в задние тормозные камеры: у неисправного прибора из полости тормозной камеры будет выходить сжатый воздух.

Сжать пружины в энергоаккумуляторах можно механически с помощью винтов, расположенных сверху.

При вывертывании винта усилие через упорный подшипник передается на поршень, и пружина сжимается.

Если резьбовое соединение винта и бобышки не смазаны, а винт плотно не ввернут в бобышку, и в резьбовое соединение попадает влага, резьба ржавеет, вывернуть такой винт становится трудно, а иногда и невозможно.

Растормозить энергоаккумуляторы можно, используя контур аварийного растормаживания.

При нажатии на кнопку крана аварийного растормаживания сжатый воздух из баллонов рабочего тормоза подается через двухмагистральный клапан в энергоаккумуляторы.

Если при нажатой кнопке крана энергоаккумуляторы не растормаживаются, а после ее отпускания из атмосферного вывода выходит небольшая порция сжатого воздуха, то перекрыто сечение трубопровода между краном и двухмагистральным клапаном.

Если после отпускания кнопки крана выхода воздуха из атмосферного вывода нет, то неисправен сам кран.

Если при нажатии на кнопку крана воздух уходит в атмосферу через ускорительный клапан — неисправен двухмагистральный клапан, в нем негерметична уплотнительная шайба.

Утечка воздуха из атмосферного вывода крана аварийного растормаживания может быть из-за неисправности, как самого крана, так и двухмагистрального клапана.

Если утечка воздуха наблюдается независимо от положения рукоятки крана стояночного тормоза, то неисправен сам кран.

А если утечка идет только при растормаживании стояночного тормоза, а при торможении прекращается, значит, негерметичен двухмагистральный клапан.

В обоих случаях запрещается заглушать пробкой атмосферный вывод в кране аварийного растормаживания, так как при этом наблюдается самопроизвольное растормаживание стояночного тормоза автомобиля и запасной тормоз работает неудовлетворительно. Объясняется это тем, что при включении запасного или стояночного тормоза поворотом рукоятки крана стояночного тормоза не всегда выпускается воздух из энергоаккумуляторов.

Выпуску воздуха препятствует двухмагистральный клапан, а неисправный кран аварийного растормаживания создает в энергоаккумуляторах давление воздуха, достаточное для растормаживания стояночного тормоза.

Ниже рассмотрены наиболее вероятные неисп­равности, которые может обнаружить и устранить водитель без применения диаг­ностического оборудования

Если не заполняются ресиверы пневмо­привода, а регулятор давления сбрасывает воздух в атмосферу, то причин этой неисп­равности может быть несколько: перекрыт трубопровод между регулятором и защит­ными клапанами; неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда (зимой) фильтрующий элемент.

Если же ресиверы заполняются медлен­но и давление в них не достигает номиналь­ного (при отсутствии утечек), то неиспра­вен или компрессор, или регулятор давле­ния.

Если плохо заполняются ресиверы отдельного контура, то, прежде всего следу­ет обратить внимание на секцию защитно­го клапана данного контура.

Неэффективное торможение автомоби­ля рабочим тормозом возникает, если раз­регулирован привод или неисправен двух­секционный тормозной кран.

Если же при торможении давление в тормозных каме­рах номинальное, то разрегулированы или неисправны тормозные механизмы.

Если при торможении рабочим тормо­зом давление ниже нормы только в тормоз­ных камерах переднего моста, то могут быть неисправны или нижняя секция тор­мозного крана, или ограничитель давле­ния.

Если же давление в тормозных каме­рах нормальное, а торможение неэффек­тивное, то причиной этой неисправности может быть большой ход штоков тормоз­ных камер или, например, замасленные накладки тормозных колодок.

Если же при нажатой тормозной педали торможение колес задней тележки неэффективно или оно не происходит совсем, а передние колеса при этом тормозят нормально, то в пневматической части привода возможна неисправность верхней секции тормозного крана или неисправен регулятор тормоз­ных сил. В этом случае возможны наруше­ния регулировок тормозных механизмов или привода регулятора тормозных сил.

Если после опускания тормозной педали не растормаживаются все колеса автомобиля, может быть неисправен двухсекционный тормозной кран (заклинивает толкатель или верхний поршень) или разрегулирован привод тормозного крана (нет свободного хода педали).

Если после отпускания педали тормоза воздух не выходит только из задних тор­мозных камер, то возможно, что неиспра­вен регулятор тормозных сил или верхняя секция тормозного крана.

Эти неисправно­сти приводят к задержке сброса воздуха и из передних тормозных камер. Если же при растормаживании не выпускается воздух только из передних тормозных камер, то неисправен ограничитель давления или нижняя секция тормозного крана.

Причиной утечек воздуха через атмо­сферный вывод двухсекционного тормозно­го крана могут быть не только уплотнительные кольца и клапаны в самом кране, но и другие аппараты тормозной системы.

Если течка наблюдается при отпущенной педали и включенном стояночном тормозе, то неисправен тормозной кран.

По штатному двухстрелочному манометру можно точно определить, какая секция крана негерме­тична: если при неработающем двигателе «падает» верхняя стрелка манометра, то негерметична нижняя секция крана; «па­дает» нижняя стрелка — негерметична верхняя секция.

Если утечка воздуха через атмосфер­ный вывод тормозного крана наблюдается только при растормаживании стояночного тормоза, а при включении его прекращает­ся, то неисправны клапан управления тор­мозами прицепа с двухпроводным приводом или какой-нибудь из энергоаккумуляторов.

Определить неисправный аппарат можно подачей воздуха в энергоаккумуляторы из контура аварийного растормаживания: если при нажатии на кнопку аварийного растормаживания утечка из тормозного крана продолжается, то негерметично уп­лотнение толкателя в корпусе энергоакку­мулятора, а если утечки нет, то неисправ­на мембрана в клапане управления тормо­зами прицепа.

Если при выключении стояночного тор­моза колеса задней тележки не расторма­живаются, то причиной этой неисправно­сти могут быть кран стояночного тормоза, ускорительный или двухмагистральный кла­пан и энергоаккумуляторы. Возможно, что засорен, замерз или пережат один из тру­бопроводов в контуре стояночного тор­моза.

Если при перемещении рукоятки крана стояночного тормоза не срабатывает один из энергоаккумуляторов, то причиной мо­гут быть вмятины на корпусе или заедание толкателя. Возможна также и закупорка трубопровода, по которому проводится воздух к неработающему энергоаккумуля­тору.

Если штоки тормозных камер при вклю­чении энергоаккумуляторов выходят, а ав­томобиль тормозит недостаточно эффек­тивно, то необходимо проверить ход што­ков и исправность тормозных механизмов, колес.

Наиболее частыми неисправностями в контуре стояночного тормоза, как и во всем пневмоприводе, являются утечки сжатого воздуха из-за повреждения уплотнительных колец и манжет.

К утечке воздуха из-под рукоятки кра­на стояночного тормоза при растормаживании приводит негерметичное уплотнение штока в направляющей.

Причиной утечки воздуха из атмосфер­ного вывода крана стояночного тормоза не всегда является негерметичность уплот­нений в самом кране.

Например, возможна утечка из-за неисправности клапана уп­равления тормозами прицепа с двухпро­водным приводом.

Чтобы определить неисправный аппарат, заполняют пневмо­привод сжатым воздухом, включают стоя­ночный тормоз, отсоединяют от крана трубку управляющей магистрали.

Если при этом утечка воздуха из атмосферного вывода будет продолжаться, то неисправен кран стояночного тормоза; если утечка будет наблюдаться из отсоединенной труб­ки, значит, неисправен клапан управления тормозами прицепа.

Если утечка воздуха из атмосферного вывода ускорительного клапана идет при торможении и при растормаживании стоя­ночного тормоза, то негерметично уплотнительное кольцо атмосферного вывода кла­пана.

К утечке воздуха через атмосферный вывод этого аппарата при торможении стояночным тормозом приводит потеря гер­метичности впускного клапана, а при рас­тормаживании — выпускного клапана. В последнем случае не обеспечивается растормаживание задних колес.

Иногда утеч­ка воздуха через ускорительный клапан наблюдается при включенном стояночном тормозе и одновременно нажатой педали. Неисправен в этом случае один из энерго­аккумуляторов — воздух из тормозной ка­меры через уплотнение трубы толкателя поступает в энергоаккумулятор и далее через ускорительный клапан в атмосферу.

В процессе эксплуатации в энергоакку­муляторах изнашиваются и выходят из строя уплотнения поршня в цилиндре и трубы толкателя в корпусе.

При расторма­живании стояночного тормоза сжатый воз­дух из-под поршня через негерметичное уплотнение поступает в полость над порш­нем и по соединительному шлангу сбоку прибора под мембрану тормозной камеры, а оттуда в атмосферу через дренажное отверстие. В этом случае при включении стояночного тормоза утечка прекращается.

Если выходит из строя уплотнение тру­бы толкателя в корпусе энергоаккумулято­ра, то при включении стояночного тормоза сжатый воздух из-под поршня поступает в полость над мембраной и через регулятор тормозных сил уходит в атмосферу.

Если рычаг регулятора находится в верхнем положении, то воздух выходит в атмосферу через атмосферный вывод тормозного кра­на.

Для обнаружения неисправного энер­гоаккумулятора нужно, растормозив стоя­ночный тормоз, поочередно отсоединить трубопроводы, подводящие сжатый воздух в задние тормозные камеры: у неисправ­ного прибора из полости тормозной камеры будет выходить сжатый воздух.

Если при нажатой кнопке аварийного растормаживания; энергоаккумуляторы не растормаживаются (при давлении в пневмоприводе более 500 кПа), а после ее отпускания из атмосферного вывода пневмокрана выходит небольшая порция сжа­того воздуха, значит, перекрыто сечение трубопровода между краном и двухмагистральным клапаном. Если же после отпус­кания кнопки выхода воздуха из атмосфер­ного вывода нет, то неисправен сам кран.

Если при нажатии на кнопку крана воздух уходит в атмосферу через ускорительный клапан, то неисправен двухмагистральный клапан.

Утечка воздуха из атмосферного выво­да может возникнуть из-за неисправности, как самого крана, так и двухмагистрального клапана.

Если утечка воздуха наблюда­ется независимо от положения рукоятки крана стояночного тормоза, то неисправен сам кран. Но если утечка идет только при растормаживании стояночного тормоза, а при торможении прекращается, значит, негерметичен двухмагистральный клапан

В обоих случаях запрещается заглушать пробкой атмосферный вывод в кране ава­рийного растормаживания, так как при этом наблюдается самопроизвольное растормаживание стояночного тормоза, и за­пасной тормоз автомобиля работает не­удовлетворительно. Объясняется это тем. что при включении запасного или стояноч­ного тормоза поворотом рукоятки крана стояночного тормоза выпуск воздуха из энергоаккумуляторов будет затруднен или невозможен.

Если при нажатии кнопки крана вспо­могательного тормоза двигатель не оста­навливается (заслонки в выпускных трубо­проводах не поворачиваются), а прицеп не притормаживает, то причин, объясня­ющих это явление, может быть несколько: не подводится воздух к крану вспомога­тельного тормоза, пережат или засорен трубопровод, идущий от крана к пневмоцилиндрам, неисправен сам кран. Неисправ­ность определяется последовательным от­ключением трубопроводов.

Если при включенном вспомогательном тормозе топливо не отключается, а заслон­ки в выпускных трубопроводах срабатыва­ют, то следует проверить, подводится ли сжатый воздух к пневмоцилиндру на топ­ливном насосе. Неисправность возможна и в креплении пневмоцилиндра.

Механизм заслонок и пневмоцилиндры, управляющие ими, работают в наиболее неблагоприятных условиях. Поэтому они чаще других выходят из строя, наиболее часто заклинивают заслонки.

Если это произойдет с обеими заслонками, то двига­тель не будет пускаться, если с одной, то двигатель пускается, но дымит и не разви­вает мощности.

В пневмоцилиндрах привода заслонок могут также возникнуть неполадки, наибо­лее распространенная из них — потеря герметичности манжеты поршня.

Датчик включения электромагнитного клапана прицепа расположен на левом лонжероне рамы внутри, рядом с картером сцепления.

При выходе из строя датчика или электропроводки и при включении вспомогательного тормоза прицеп не тор­мозит, при этом возможны занос и склады­вание автопоезда.

Если после отпускания кнопки крана вспомогательного тормоза воздух из пневмоцилиндров и датчика не сбрасывается, т. е. вспомогательный тормоз не выключа­ется, то нужно проверить атмосферный вывод в кране.

Зимой он зачастую обмерза­ет, в атмосферном выводе образуется грязеледяная пробка, которая не позволяет выходить воздуху из контура. Если в этом случае потеряет герметичность впускной клапан в кране вспомогательного тормоза, то тормоз будет включаться самопроиз­вольно, и двигатель без видимых причин будет останавливаться.

При отсутствии воздуха в контуре вспомогательного тор­моза двигатель можно пустить, однако через несколько минут он самопроизволь­но останавливается из-за подачи воздуха через неисправный кран в пневмоцилиндр отключения подачи топлива. Такой кран требует замены. Если же самопроизволь­ной остановки двигателя нет, но он не пускается после отпускания кнопки крана вспомогательного тормоза при движении автомобиля, то достаточно прочистить атмосферный вывод крана.

надежность и эффективность тормозов грузовика

Энергоаккумулятор КАМАЗ: надежность и эффективность тормозов грузовика

В грузовиках Камского автозавода используется тормозная система с пневматическим приводом. Исполнительным элементом в этой системе выступает тормозная камера, соединенная с энергоаккумулятором. Об энергоаккумуляторах, их конструкции существующих типах, работе, обслуживании и ремонте читайте в статье.

Функции и роль энергоаккумуляторов

Грузовые автомобили КАМАЗ, как и большинство транспортных средств этого класса, оснащаются тормозной системой с пневмоприводом. Исполнительным механизмом здесь выступает тормозная камера (ТК) — именно в ней создается усилие, необходимое для разжима колодок внутри тормозного барабана колеса. Однако использованием одной тормозной камеры можно реализовать только рабочую тормозную систему, используемую во время движения автомобиля при запущенном силовом агрегате. Остальные системы — запасную и стояночную — данным механизмом привести в действие уже невозможно, для этой цели используется дополнительный узел — пружинный энергоаккумулятор (ЭА).

Энергоаккумулятор — устройство, обеспечивающее запасание энергии, необходимой для работы тормозов автомобиля без постоянного источника сжатого воздуха (при остановленном силовом агрегате и компрессоре). Энергия в данном устройстве накапливается в сжатой пружине, которая при необходимости разжимается и приводит в действие установленные в колесах тормозные механизмы. Предварительное сжатие пружины для запасания энергии осуществляется силой сжатого воздуха, который поставляется пневмосистемой автомобиля.

ЭА входит в состав стояночной и запасной тормозных систем. При использовании «ручника» пружина создает необходимое усилие для постоянного удерживания колодок на тормозном барабане. А в случае поломок или неправильной регулировке привода тормозов ЭА обеспечивает аварийное торможение.

Энергоаккумулятор играет важную роль в управляемости и безопасности, но при этом имеет простую конструкцию.

Классификация и устройство энегоаккумуляторов КАМАЗ

На всех камских грузовиках используются тормозные камеры, объединенные в единую конструкцию с пневматическими ЭА (за исключением передних осей, где обычно устанавливаются одиночные камеры). Такая конструкция делает привод колесных тормозных механизмов более простым и надежным, а также сокращает стоимость узлов.

На автомобилях Камского автозавода используются энергоаккумуляторы и тормозные камеры нескольких типов: 20/20, 20/24, 24/20, 30/24 и 30/30. Цифры в дроби указывают на округленное значение эффективной (используемой при работе устройства) площади мембраны тормозной камеры (первая цифра) и площади поршня энергоаккумулятора (вторая цифра), измеренное в квадратных дюймах.

Конструкция узлов, независимо от типа, марки и применимости, принципиально одинакова. В состав узла входит две детали — тормозная камера и смонтированный на его задней стенке энергоаккумулятор. Камера — мембранного (диафрагменного) типа, эластичная мембрана делит камеру на две полости: герметичную нижнюю и открытую верхнюю. В верхней камере располагается шток привода колесного тормозного механизма, соединенный с опорным диском, который, в свою очередь, опирается на диафрагму. Прижим опорного диска к мембране и возврат мембраны в начальное положение осуществляется пружиной. В верхней и в нижней полостях камеры предусмотрены штуцеры: в нижней камере для подачи сжатого воздуха, в верхней — для соединения с энергоаккумулятором. В задней стенке ТК выполнено отверстие для связи с толкателем энергоаккумулятора.

Энергоаккумулятор — пружинно-пневматический, он состоит из металлического корпуса цилиндрической формы, в нижней части которого установлена мощная витая пружина, несущая на себе цилиндрический поршень. На поршне установлен толкатель, в котором с обратной стороны (в задней стенке энергоаккумулятора) ввернут винт аварийного растормаживания и его упорная гайка. Данный винт помогает снять транспортное средство со стояночного тормоза при отсутствии подачи сжатого воздуха — винт при выворачивании стягивает пружину и растормаживает колесный тормозной механизм. В обеих камерах ЭА (надпоршневой и подпоршневой) предусмотрены штуцеры.

Энергоаккумулятор с помощью болтов или переходного фланца смонтирован на тормозной камере так, что толкатель поршня располагается напротив отверстия в задней стенке камеры. Также дренажной трубкой между собой соединены штуцеры в верхней полости ТК и подпоршневой полости ЭА. Через данную трубку осуществляется выпуск воздуха в атмосферу при сжатии пружины.

По типу соединения энергоаккумулятора и тормозной камеры узлы условно делятся на два типа:

— Стандартные цилиндрические — соединение осуществляется болтами, пропущенными через отверстия во фланцах на корпусах тормозной камеры и энергоаккумулятора;
— Современные «матрешки» — соединение осуществляется с помощью переходного фланца, который соединен с деталями с помощью хомутов.

Независимо от конструкции функционируют энергоаккумуляторы с тормозными камерами одинаково. Механизм работы отличается в зависимости от того, какая тормозная система автомобиля работает в данный момент.

В функционировании рабочей (основной) тормозной системы участвует только тормозная камера. В случае необходимости выполнить торможение в нижней полости ТК повышается давление, вследствие чего диафрагма поднимается и выталкивает шток, приводящий в действие тормозной механизм на колесе. При растормаживании воздух стравливается и шток вместе с диафрагмой вследствие усилия пружины возвращается в первоначальное состояние.

В функционировании «ручника» участвуют оба узла. Во время движения авто сжатый воздух подается в энергоаккумулятор, стягивая пружину. При постановке грузовика на стояночный тормоз давление в ЭА понижается, пружина освобождается и связанный с ней толкатель приводит в действие тормозную камеру, выталкивая ее шток — колодки разжимаются и автомобиль теряет возможность двигаться. При выключении «ручника» в ЭА вновь повышается давление, воздух сжимает пружину и возвращает толкатель и детали ТК в первоначальное положение.

Иногда могут возникать ситуации, когда шток тормозной камеры выдвигается недостаточно для надежного прижима тормозных колодок (такое может быть при неправильной регулировке или в случае поломки). В этом случае включается запасная тормозная система — из энергоаккумулятора стравливается некоторое количество воздуха, пружина поднимается и толкателем дополнительно выталкивает шток тормозной камеры. Таким образом, ЭА помогает нормально управлять автомобилем до устранения неисправности.

Также энергоаккумуляторы автоматически осуществляют аварийное торможение автомобиля при потере герметичности пневмосистемы и невозможности нормального управления тормозами.

Вопросы обслуживания и ремонта энергоаккумуляторов

Энергоаккумуляторы требуют минимального внимания при ТО — достаточно осматривать их на предмет наличия повреждений и проверять их работу. Также необходимо периодически осуществлять регулировку привода колесных тормозных механизмов в соответствии с указаниями инструкции по эксплуатации и обслуживанию автомобиля.

При износе деталей камеры и энергоаккумулятора — мембраны, прокладок, уплотнителя поршня и т.д. — необходимо выполнить их замену (данные детали продаются в составе ремкомплектов). О необходимости ремонта могут свидетельствовать ухудшение работы тормозов и наличие утечек сжатого воздуха. Для ремонта узел необходимо демонтировать с автомобиля и разобрать, при этом следует соблюдать осторожность, так как сжатая пружина в ЭА может нанести серьезные травмы.

Ремонт и сборка узла выполняются в соответствии с рекомендациями производителя по порядку работ, по применяемым смазочным материалам и т.д. Для сборки необходимо использовать специальное приспособление, обеспечивающее безопасное сжатие пружины энергоаккумулятора, выполнить ремонт без такого приспособления невозможно.

При своевременном обслуживании и ремонте энергоаккумулятор и тормозная камера будут работать долго и надежно, обеспечивая безопасность и комфорт тяжелого грузовика.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Тормозная камера с пружинным знергоаккумулятором КрАЗ-64370

Камера служит для преобразования сжатого воздуха в усилие для рабочего торможения, а также обеспечивает работу стояночного и запасного тормоза за счет аккумулированной энергии предварительно сжатых в них пружин.

Устройство тормозной камера с пружинным энергоаккумулятором показано на рис. 177.

Снятие тормозной камеры.

Растормозить стояночным тормозом автомобиль, т. е. впустить в пружинный знергоаккумулятор сжатый воздух; при этом пружина 11 должна быть сжата.

Расшплинтовать и вынуть палец вилки 8, разъединить вилку с регулировочным рычагом.

Внимание. Отсоединение вилки от регулировочного рычага необходимо производить осторожно, с соблюдением требований техники безопасности; аккумулированная (потенциальная) энергия в сжатой пружине, приведенная к осевой силе на штоке, составляет 500-1025 кг.

Краном стояночного тормоза через ускорительный клапан медленно выпустить воздух из пневмопружинного цилиндра; при этом шток 6 должен выйти из камеры на величину полного его хода — 67 мм.

Отсоединить шланги подвода воздуха к тормозной камере, отвернуть гайки крепления тормозной камеры к кронштейну и снять камеру.

При, отсутствии сжатого воздуха в пневмосистеме или неисправном приводе стояночной (запасной) тормозной системы (т.е. отсутствии возможности сжатия пружины 11 воздухом) растормозить пневмопружинную камеру вручную болтом 12 ручного растормаживания, болт вывернуть на 73 мм. Болт выворачивается, с усилием сжимая пружину; после снятия камеры ввернуть болт в цилиндр 13 до упора.

Разборка камеры.

Отпустить на несколько оборотов гайку 7, отвернуть вилку 8 и гайку 7 и снять защитный чехол 5.

Снять перепускную трубу 1.

Отвернуть гайку крепления хомута 10, снять хомут, отсоединить корпус 4 рабочей камеры в сборе.

Извлечь из корпуса возвратную пружину 9, опорный диск 3 в сборе со штоком 6, диафрагму 2.

Ослабить контргайку крепления опорного диска 3, вывернуть из диска 3 шток 6.

Разборка и сборка пружинного энергоаккумулятора камеры. Разборку пружинного энергоаккумулятора необходимо производить с помощью приспособления, показанного на рис. 178.

Вывернуть толкатель 1 и снять с него уплотнительное кольцо 2.

Вывернуть винт 11 на 5 мм с целью снятия усилия пружины 9 поршня на фланец 3.

Отвернуть болты 17 крепления фланца 3 и отсоединить фланец от цилиндра 10, а затем снять уплотнительные кольца 4, 16 и 18.

Завернуть винт 11 до упора, установить цилиндр 10 в приспособление так, чтобы упор 19 охватил головку винта 11.

Сжать пружину 9, осторожно вращая рукоятку 20 приспособления; при этом величина h не должна превышать 60 мм.

Снять упорное кольцо 6 с винта 11, предварительно сместив внутрь пакет деталей 7, 12 а 14 нажатием на резиновое упорное кольцо 13.

Осторожно вращая рукоятку 20 приспособления в обратном направлении, вывести поршень 5 из цилиндра 10 до полного расслабления пружины 9.

Рис. 177. Камера тормозная с пружинным энергоаккумулятором:

1 — труба перепускная; 2 — диафрагма; 3 — диск опорный; 4 — корпус рабочей камеры; 5 — чехол защитный;

6 — шток; 7 — гайка; 8 — вилка; 9 — пружина; 10 — хомут; 11 — пружина; 12 — болт ручного растормаживания; 13 – цилиндр

Сборку пружинного энергоаккумулятора производить в последовательности, обратной разборке:

Сборка камеры.

Ввернуть шток 6 (см. рис.177) в диск 3, затянуть контргайку крепления опорного диска. Установить в корпус 4 диафрагму 2, опорный диск 3 в сборе со штоком 6, возвратную пружину 9.

Рис. 178, Приспособление для разборки пружинного энергоаккумулятора:

1 — толкатель поршня; 2 — кольцо уплотнительное; 3 — фланец; 4, 16, 18 — кольца уплотнительные; 5 — поршень; 6 — кольцо упорное; 7 — подшипник упорный; 8 — кольцо; 9 — пружина; 10 — цилиндр; 11 — винт; 12 — кольцо подшипника; 13 — кольцо направляющее; 14 — кольцо упорное; 15 — уплотнитель поршня; 17 — болт; 19 — упор приспособления; 20 — рукоятка приспособления

Установить корпус 4 работай камеры в сборе, установить хомут 10, закрепив его гайками;

установить перепускную трубу 1;

установить защитный чехол 5;

ввернуть вилку 8, зафиксировав ее гайкой 7.

Испытание камеры.

Проверить тормозную камеру на стенде, выполненном по приведенной на рис. 179 схеме, в следующем порядке:

Для проверки общего хода штока необходимо:

Для проверки давления воздуха отключения пружинного энергоаккумулятора необходимо:

Для проверки дополнительного хода штока камеры необходимо:

Для проверки тормозной камеры с пружиным энергоаккумулятором на герметичность воздух под давлением 0,75 МПа (7,5 кгс/см2) необходимо подвести к отверстию Б через кран 3 точного регулирования, а к отверстию В через кран 4 точного регулирования. Давление воздуха контролируется по манометрам 2 и 1.

Пропуск воздуха через соединения тормозной камеры и пружинного энергоаккумулятора не допускается.

Камаз и Роснано разработают литий-ионные аккумуляторы для электромобилей

🔊 Послушайте это

РусАвтоНьюсКом.- КамАЗ и Роснано подписали соглашение о стратегическом партнерстве по разработке и производству аккумуляторов для электротранспорта и уличного оборудования на базе литий-ионных аккумуляторов , сообщает пресс-служба КАМАЗа.

«На накопители энергии приходится примерно 30% стоимости электробусов. Таким образом, переход на российские литий-ионные накопители энергии позволит значительно снизить цены на электробусы, а также минимизировать зависимость от импортных комплектующих, что станет для нашей компании следующим шагом на пути к импортозамещению », — рассказал генерал директор КАМАЗ.

КАМАЗ будет иметь право на эксклюзивные условия покупки литий-ионных аккумуляторов, произведенных одной из дочерних компаний Роснано: Лиотех-Инновации, в соответствии с соглашением.Объем поставок ЛИБ на сборочный завод и завод автокомпонентов КамАЗа будет зависеть от заказов клиентов. Разработка, испытания и серийное производство энергоэффективных аккумуляторных элементов, модулей и тяговых аккумуляторов, предназначенных для различных типов электробусов (с динамической, ночной и сверхбыстрой зарядкой) и других видов электротранспорта, как моделей, выпускаемых в настоящее время на КАМАЗе, так и будущие модели также входят в планы партнеров.

Кроме того, в рамках соглашения «Роснано» и «КамАЗ» выступят с совместными предложениями по усилению мер государственной поддержки развития российского рынка электротранспорта на отечественных литий-ионных аккумуляторах в различных регионах Российской Федерации.Также партнеры подготовят предложения по включению развития общественного транспорта в региональные программы, направленные на создание в регионах экологически чистого и комфортного парка общественного транспорта, соответствующего всем международным требованиям безопасности путешествий. Комплексный подход к оценке региональных транспортных систем позволит найти оптимальные решения для используемых типов тарификации и их оптимальных комбинаций в мегаполисах.

Связанные

КАМАЗ и РОСНАНО подписали соглашение о стратегическом партнерстве

ПАО «КАМАЗ» и ТК «РОСНАНО» подписали соглашение о стратегическом партнерстве в области разработки и производства современных аккумуляторов для электротранспорта и напольного оборудования на основе литий-ионных аккумуляторов. Документ создает основу для реализации совместных проектов по развитию в России электротранспорта и систем накопления энергии на основе литий-ионных аккумуляторов, а также выводит сотрудничество двух компаний на новый глобальный уровень.

Соглашение подписали генеральный директор ПАО «КАМАЗ» Сергей Когогин и председатель правления УК «РОСНАНО» Анатолий Чубайс. Подписанное соглашение предоставляет КАМАЗу эксклюзивные условия покупки литий-ионных аккумуляторов производства одной из портфельных компаний ТК РОСНАНО — ООО «Лиотех-Инновации».Объем поставок литий-ионных аккумуляторов на сборочные предприятия и предприятия по производству автокомпонентов КАМАЗ будет определяться исходя из потребностей заказчика. Также партнеры планируют разработать, испытать и запустить в серийное производство энергоэффективные аккумуляторные элементы, модули и тяговые аккумуляторы, предназначенные для электробусов различных типов (с динамической, ночной, сверхбыстрой зарядкой) и других видов электротранспорта, как КАМАЗ выпускает в настоящее время и перспективные модели.

«Сотрудничество с КАМАЗом стало первым шагом в переходе Лиотеха от производителя литий-ионных элементов к статусу OEM-поставщика аккумуляторов , — прокомментировал Анатолий Чубайс, Председатель Правления РОСНАНО. — Последовательно. с международной практикой в ​​области решений для хранения энергии и говорит о том, что российские клиенты переводятся на серийное производство литий-ионных аккумуляторов.Это соглашение поможет нашей портфельной компании Liotech более эффективно планировать ассортимент и предлагать наиболее интересный продукт и техника для КАМАЗа.

В мире ежедневно курсируют по маршруту сотни тысяч электробусов, а рынок электротранспорта насчитывает несколько миллиардов долларов. Мы видим, что тренд на электротранспорт неизбежно приходит в Россию.

В партнерстве с крупнейшим российским производителем грузовой и пассажирской техники РОСНАНО сможет создавать экономичные решения под ключ, соответствующие требованиям городских транспортных систем ».

«На систему накопления энергии приходится около 30% стоимости электробуса. Таким образом, переход на российские литий-ионные накопители энергии позволит значительно снизить стоимость электробусов, а также минимизировать зависимость от импортных комплектующих, что позволит станет следующим шагом нашей компании в направлении импортозамещения », — сказал Сергей Когогин, генеральный директор ПАО« КАМАЗ ».

Кроме того, в рамках соглашения РОСНАНО и КАМАЗ разработают совместные предложения по усилению мер государственной поддержки развития российского рынка электротранспорта с использованием отечественных литий-ионных систем хранения энергии для различных регионов Российской Федерации.Также партнеры подготовят предложения для включения в региональные программы развития общественного транспорта, направленные на создание в регионах экологически чистого, комфортного парка общественного транспорта, отвечающего всем международным требованиям безопасности передвижения. Комплексный подход к оценке региональных транспортных систем позволит найти оптимальные решения для используемых типов тарификации и их оптимальное сочетание в мегаполисах.

***

ТК «Роснано» был создан в марте 2011 года в результате реорганизации государственной корпорации «Российская корпорация нанотехнологий».ТК «РОСНАНО» способствует реализации государственной политики по развитию наноиндустрии, инвестируя напрямую и через инвестиционные фонды нанотехнологий в финансово эффективные высокотехнологичные проекты, обеспечивающие развитие новых производств на территории Российской Федерации. Основные направления инвестиций — электроника, оптоэлектроника и телекоммуникации, здравоохранение и биотехнологии, металлургия и металлообработка, энергетика, машиностроение и приборостроение, строительные и промышленные материалы, химия и нефтехимия.Благодаря инвестициям РОСНАНО открыто 97 заводов и научно-исследовательских центров в 37 регионах России. Компания работает с прибылью последние четыре года.

Функции по управлению активами ТК «РОСНАНО» выполняет Управляющая компания ООО «РОСНАНО», созданная в декабре 2013 года, Председателем Правления которой является Анатолий Чубайс.

Задачи по созданию инфраструктуры нанотехнологий и реализации образовательных программ выполняет Фонд инфраструктуры и образовательных программ, также созданный в результате реорганизации госкорпорации.

ПАО «КАМАЗ» — крупнейший производитель грузовых автомобилей и дизельных двигателей в России. По объему производства компания входит в топ-20 мировых производителей грузовых автомобилей. КАМАЗы эксплуатируются более чем в 80 странах мира. КАМАЗ — автомобильное производство полного цикла, объединяющее металлургическое, кузнечно-прессовое, механосборочное, специальное машиностроение и инструментальное производство со всеми необходимыми объектами энергетики и вспомогательного назначения в составе 16 специализированных заводов на территории Российской Федерации и Страны СНГ, из них 9 в Набережных Челнах. Помимо разработки и производства предприятие занимается обслуживанием грузовых и легковых автомобилей, внутренней и внешней торговлей и другой деятельностью. Основные производственные мощности завода расположены в промышленной зоне Набережных Челнов — городе, где также находится Центральный офис КАМАЗа. Общая численность персонала — 40 000 человек.

Cummins Inc. подписывает соглашение с КАМАЗ

20 сен.2018 г. Колумбус, Индиана

Две компании договорились о сотрудничестве с целью создания электромобилей и автобусов

Cummins Inc.(NYSE: CMI) подписал Меморандум о взаимопонимании (MOU) с КАМАЗом по разработке решений в области электрификации энергии для новой линейки автомобилей КАМАЗ с аккумуляторным питанием.

В настоящее время КАМАЗ активно развивает новое электрифицированное портфолио грузовых автомобилей и автобусов с аккумуляторным питанием, а Cummins продолжает расширять свой портфель силовых агрегатов, разрабатывая электроэнергетические системы (полностью электрические и гибридные) для коммерческого применения.

«Cummins предприняла стратегические шаги для поддержки нашего бизнеса по производству электроэнергии, — сказал Том Линебарджер, председатель и главный исполнительный директор Cummins Inc.«КАМАЗ предлагает проверенную линейку электрифицированных мощностей, которая расширяет ассортимент и повышает надежность наших электрифицированных энергосистем, поскольку Cummins продолжает предлагать нашим клиентам правильные решения в нужное время».

На основе многолетнего продуктивного партнерства компаний КАМАЗ и Cummins договорились о сотрудничестве по созданию электротехнических грузовиков и автобусов. Cummins намеревается разработать и поставить на КАМАЗ прототипы высоковольтных полностью электрических силовых агрегатов для использования в городских автобусах и грузовиках средней дальности. Меморандум также предусматривает разработку и поставку опытного образца гибридной трансмиссии для большегрузных автомобилей КАМАЗ.

«Сегодня наша компания активно занимается разработкой электромобилей и пассажирского транспорта. Мы стремимся использовать широкие технические возможности и потенциал нашего давнего партнера Cummins. Мы рассматриваем Cummins как неотъемлемую часть в реализации наших новых проектов — есть потребность в качественных электрических трансмиссиях », — сказал генеральный директор КАМАЗа Сергей Когогин.«Объединив наши усилия в этой области, мы сможем предложить потребителям новый высокотехнологичный продукт, который займет прочную позицию на рынке».

Опытные образцы будут испытаны на городских автобусах КАМАЗ, грузовиках средней дальности и грузовиках большой грузоподъемности. После испытаний, доработки и сертификации партнеры рассмотрят потенциальный размер рынка в товарных сегментах и ​​определят перспективы дальнейшего сотрудничества.

Cummins KAMA — это совместное предприятие 50/50 Cummins Inc. и ПАО «КАМАЗ», производящие двигатели Cummins серии ISB с 2006 года и двигатели серии ISL с 2017 года.

О компании Cummins Inc.

Cummins Inc. — глобальная технологическая компания, занимающаяся разработкой, производством, продажей и обслуживанием широкого портфеля надежных решений в области экологически чистой энергии; включая дизельное топливо, природный газ, гибридные, электрические и другие альтернативные решения. Основанная в 1919 году, штаб-квартира находится в Колумбусе, штат Индиана (США.S.) Cummins обслуживает клиентов более чем в 190 странах и территориях по всему миру. Более подробную информацию можно найти на https://www.cummins.com/always-on.

КАМАЗ пытается реализовать экспортные планы | Новости

Российский производитель грузовиков КамАЗ планирует в этом году увеличить продажи за рубежом почти на 35% по сравнению с 2019 годом, составив 6700 грузовиков за счет экспорта и зарубежного производства.

В прошлом году КамАЗ, который является крупнейшим производителем грузовиков в России, продал около 35 500 грузовиков, в том числе 5 000 грузовиков иностранным клиентам.Компания начала экспорт грузовиков в Казахстан, Узбекистан и Туркменистан, а также открыла сборочный завод во Вьетнаме. Вместе с экспортом в страну КамАЗ планирует в этом году продать во Вьетнаме 1300 грузовиков. Компания уже собрала первые грузовики на заводе во Вьетнаме и планирует производить 1000 грузовиков в год.

Россия и Вьетнам подписали межправительственное соглашение, в соответствии с которым российские автопроизводители могут экспортировать во Вьетнам 2 500 готовых автомобилей и 13 500 комплектов автомобилей в год при условии снижения импортных пошлин.В Минпромторге России заявили, что КамАЗ, ГАЗ и УАЗ экспортируют комплекты полудонокомплекта (SKD) во Вьетнам и разделяют указанные импортные квоты.

Однако ГАЗ по-прежнему находится под угрозой санкций США, а его материнская компания Sollers заявила, что не заинтересована в запуске продаж во Вьетнаме.

Экспортные задачи
КамАЗ осваивает новые экспортные рынки как средство увеличения продаж, хотя и не всегда на самых легких условиях. По словам генерального директора компании Сергея Кокогина, экспорт грузовиков в африканскую страну Анголу оплачивался лесом.Камаз везет эту древесину во Вьетнам и продает ее, чтобы получить прибыль.

Кроме того, КамАЗ в настоящее время обдумывает открытие завода по сборке крупноузловой сборки в Египте, хотя для этого ему необходимо иметь гарантированный спрос на не менее 500 грузовиков в год на местном рынке, которого в настоящее время не хватает.

КамАЗ ищет продажи за пределами России в связи с сокращением спроса на внутреннем рынке. Как указано, в 2019 году в России было продано около 30 тысяч грузовиков, что составляет около 44% от общего объема продаж грузовых автомобилей в стране за год (по данным Автостат).Тем не менее, компания прогнозирует, что ее продажи упадут в этом году до 29 000 грузовиков, хотя она по-прежнему надеется увеличить свою долю рынка до 44,6% на фоне более значительного снижения у ее конкурентов.

Однако производству как для внутреннего, так и для экспортного рынка еще больше препятствует эпидемия коронавируса. На прошлой неделе КАМАЗ заявил, что был вынужден перейти на производство неполный рабочий день из-за нехватки деталей, поставляемых из Китая.

Российский производитель грузовиков становится лабораторией для U.С. Дилс

«Когда правительство распределяет вашу прибыль, а министерство решает ваше будущее, мотивация к работе отсутствует», — сказал г-н Бех в недавнем интервью. «По крайней мере, сейчас, когда я провожу заседание совета директоров, мы пытаемся сосредоточиться на правильных вопросах. Сейчас весь КамАЗ участвует в принятии мировых стандартов».

Одним из критериев прогресса является скопление западных партнеров по совместным предприятиям, поставщиков, консультантов и потенциальных инвесторов в «Доме иностранных специалистов», общежитии компании на замерзших равнинах Татарстана, которое близко к бизнесу. путешественник может приехать в Хилтон.

КамАЗ уже подписал соглашение о создании двигателей на сумму 300 миллионов долларов с компанией Cummins Engine Company из Колумбуса, штат Индиана. Rockwell International Corporation из Сил-Бич, Калифорния, ведет переговоры о поставке или совместном производстве широкого спектра автомобильных компонентов и уже продает КАМАЗ оборудование для автоматизации производства. Daimler-Benz выразил заинтересованность в создании совместного предприятия. Бухгалтерская и консалтинговая компания Deloitte & Touche сотрудничает с КамАЗом в разработке финансовых систем западного образца.

«У них масса трудностей», — сказал Дональд Билл, председатель Rockwell, который приехал сюда осенью, чтобы встретиться с г-ном Бехом. «Но мы считаем, что всякий раз, когда эта штука выходит из строя, они будут производить много грузовиков и автобусов, и мы хотели бы им помочь».

БОЛЬШЕ, скорость и масштаб усилий КамАЗа переделать себя дают западным компаниям редкую возможность изучить основы ведения бизнеса в России.

«Мы вступаем в неизведанные воды», — сказал Гарольд С.Суонн, старший вице-президент Американской перестраховочной компании в Принстоне, штат Нью-Джерси, которую КамАЗ нанял для разработки своей первой программы страхования имущества — первой для любого крупного российского предприятия — после того, как пожар прошлой весной оставил компанию с сотнями миллионов долларов незастрахованных убытков. «Мы надеемся, что это станет моделью для будущей деятельности в бывшем Советском Союзе», — сказал г-н Суонн.

Судьба КАМАЗа во многом зависит от г-на Беха, крепкого 47-летнего инженера. Он начинает с более сильной позиции, чем руководители большинства других крупных российских предприятий.КамАЗ, основанный в 1972 году, имеет более современное оборудование, чем большинство других, и его продукция, продаваемая почти каждой компании в России, нуждающейся в грузовиках для перевозки грузов или сырья, имеет репутацию надежной и долговечной.

КАМАЗ | Программное обеспечение Siemens Digital Industries

Интегрированный производственный комплекс

Группа компаний «КАМАЗ» — крупнейшая автомобильная корпорация России. Интегрированный производственный комплекс компании охватывает полный технологический цикл производства грузовых автомобилей — от проектирования, изготовления, сборки автомобилей и автозапчастей до продаж и сервисного обслуживания.

Современные автомобильные компании получают растущую часть своей прибыли от обслуживания, а потребности клиентов в послепродажной поддержке растут. «КАМАЗ» уделяет большое внимание обновлению дилерской сети, развитию послепродажного обслуживания и совершенствованию сервисной документации.

Научно-технический центр «КАМАЗ» исследовал множество программных продуктов для создания сервисной документации. Центр выбрал RapidAuthor из-за его способности полностью интегрироваться в процесс разработки для всех типов документации по продукту.Эта возможность стала возможной благодаря интеграции RapidAuthor с программным обеспечением Teamcenter® от ведущего поставщика систем управления жизненным циклом продукции (PLM) Siemens Digital Industries Software, которое ранее было внедрено на КАМАЗе. Комбинируя данные проектной, технологической и сервисной документации, КАМАЗ создает соответствующую документацию, соответствующую конструкции автомобиля и его реальной конструкции.

Внедрение RapidAuthor

Внедрение RapidAuthor на КАМАЗе началось с каталогов запчастей, поскольку они считаются важнейшим видом документации по ТО.Каталоги запчастей на грузовик КАМАЗ-5308 разработаны в рамках пилотного проекта; После успешного завершения компания приступила к полномасштабному внедрению RapidAuthor. В течение месяца группа специалистов отдела разработки технической документации прошла обучение и работала с новым решением для публикации технической документации.

Процесс создания документации

Технологии цифровой компоновки, 3D-моделирования и обновления Teamcenter были внедрены на КАМАЗе ранее, когда компания внедрила программное обеспечение NX ™ для разработки продуктов и PLM-решения Teamcenter.Тогда был установлен интегрированный процесс проектирования и производства, и использование RapidAuthor внесло свой вклад в этот процесс. КАМАЗ импортирует существующие проектные данные в RapidAuthor и сопоставляет спецификацию материалов (BOM) с моделями и чертежами автоматизированного проектирования (CAD). Компания использует интуитивно понятный мастер разнесения в RapidAuthor, чтобы легко создавать разнесенные виды сборок с автоматически созданными 2D-чертежами и выносками. Окончательный документ каталога деталей может быть сохранен в виде интерактивного 3D / 2D веб-документа или в виде печатаемого файла 2D PDF.

В прошлом значительное время уходило на создание макетов для окончательных документов и обновление бумажной документации. Благодаря внедрению на КАМАЗе решений 3D-моделирования и RapidAuthor процесс обновления стал намного быстрее.

Гибкое создание документации для разных поколений продуктов

RapidAuthor также используется на КАМАЗе для создания документации по ТО для моделей автомобилей предыдущего поколения, спроектированных в 2D.Существующую 2D-графику можно изменить с помощью компонентов 2D-редактирования RapidAuthor. Полный набор функций RapidAuthor используется для создания документации для новых моделей автомобилей, созданных в 3D.

Итоги и перспективы

С 2015 года все каталоги запчастей на продукцию КАМАЗ создаются с помощью RapidAuthor. Трехмерные каталоги доступны дилерам на портале цифровой документации по ТО КАМАЗ.Есть много положительных отзывов о новой документации. Раньше сотрудникам сервисных центров приходилось осваивать очень специфические навыки работы с традиционными каталогами запчастей, так как большинство 2D-иллюстраций были адаптированными инженерными чертежами. Трехмерные каталоги более интуитивно понятны и позволяют легко сравнивать детали трехмерной модели с фактическими деталями, которые необходимо заменить.

Время, необходимое для создания технической документации для новых моделей, разработанных в современных системах CAD и PLM, сократилось на 40 процентов.Время обновления уменьшилось на 90 процентов. Качество и точность документации повысились. Поскольку документы технического обслуживания связаны с данными CAD и BOM компании, устаревшая информация вряд ли будет включена.

КАМАЗ в настоящее время тестирует технологию RapidAuthor для создания интерактивных 3D-процедур для операций обслуживания и модулей данных описания. Компания также планирует предоставить дилерам возможность использовать 3D-каталоги и процедуры на мобильных устройствах.

«Мы качественно изменили способ предоставления информации о техническом обслуживании и ремонте продукции КАМАЗ, ее конструкции и запчастей.Положительные отзывы говорят о том, что мы идем в правильном направлении », — говорит Ирек Гумеров, заместитель генерального директора, директор по развитию КАМАЗа.

Пинаем Камазом | FleetOwner

Индекс условий судоходства FTR за ноябрь остался в крайне отрицательной зоне на -9,04, хотя и улучшился по сравнению с октябрьским значением -11,6. Согласно FTR, небольшое улучшение произошло в первую очередь из-за некоторой стабилизации загрузки мощностей, но загрузка и ставки остались очень высокими, что отрицательно для грузоотправителей.

С другой стороны, заказы 8-го класса на январь превысили 40 000 единиц, всего 42 800 единиц.

«Независимо от того, какой вид транспорта или регион, фрахтовые ставки продолжали оставаться повышенными, когда мы закончили 2020 год и перешли в новый год. Спрос может стабилизироваться, но мы по-прежнему наблюдаем объемы грузовых автомобилей на спотовом рынке, которые вдвое превышают средний пятилетний показатель », — сказал Джонатан Старкс, главный разведчик FTR.

Фото: FTR Intel

Условия на рынке грузоотправителей еще более усложнились, поскольку объемы грузовых перевозок и расходы на топливо продолжали расти.Прогноз на 2021 год лучше, но по-прежнему дает отрицательные значения SCI в течение года. «В сфере интермодальных перевозок мы видим, что порты и другие заинтересованные стороны не смогли использовать праздники для решения проблем с перегрузками, от которых страдают некоторые рынки», — добавил Старкс. «Тем не менее, интермодальные загрузки по-прежнему намного выше, чем в предыдущем году, и типичное сезонное затишье в первом квартале может не наступить в этом году».

Старкс заявил, что производители в Китае не будут использовать обычную двухнедельную остановку для мероприятий в связи с китайским Новым годом, что заставляет рынок ожидать увеличения объемов импорта.

«Поскольку праздничные дни не наступают до середины февраля, рынок обычно ожидает высоких объемов импорта в конце февраля с последующим заметным замедлением активности в течение еще нескольких недель», — пояснил Старкс. «Это может усложнить портам возможность опередить задержки судов и загруженность портов до середины года».

Грузоперевозки продолжают расти, и флоты стремятся как можно быстрее наращивать мощности. Производители оборудования и поставщики стараются идти в ногу с растущим спросом.Автопарки продолжают размещать заказы до конца года на приобретение грузовиков по мере их поступления.

«В настоящее время наблюдается нехватка сырья и комплектующих, что приведет к тому, что предложение будет не в состоянии удовлетворить спрос на грузовики класса 8 в краткосрочной перспективе», — прокомментировал Дон Аке, вице-президент по коммерческим автомобилям FTR. «Поставщики класса 8 усердно работают над наращиванием производства, но им мешает пандемия и нехватка материалов. Кроме того, поставки импортных запчастей задерживаются в портах до двух недель.”

По данным FTR, активность заказов в январе составила -18% м / м и + 144% г / г. Всего заказов за предыдущие двенадцать месяцев сейчас составляет 308 000 штук.

Фото: FTR Intel

«Цепочка поставок находится в затруднительном положении после резкого скачка спроса после перезапуска экономики. Теперь у компаний возникают проблемы с наймом достаточного количества сотрудников из-за проблем с вирусами и протоколов », — сказал Аке. «Кроме того, сталелитейным предприятиям потребовалось больше времени, чем ожидалось, чтобы возобновить работу. Спрос на грузовики класса 8 растет, но цепочка поставок затруднена.

«Наша отрасль очень квалифицирована и обладает большим опытом в преодолении препятствий. Он справится с этой ситуацией лучше, чем в других секторах », — добавил Аке.
