Фрезерный станок с ЧПУ – принцип работы, конструкция, видео

Развитие технологий стало причиной того, что компьютеры и другие передовые технические средства все активнее используются в повседневной жизни людей, а также в промышленности. Например, на современных промышленных предприятиях все чаще можно встретить фрезерный станок с ЧПУ, который управляется не руками оператора, а при помощи специальных компьютерных программ и соответствующих электронных устройств.

Фрезерный станок с числовым программным управлением

Благодаря такой системе управления значительно облегчается эксплуатация станка, а из процесса изготовления деталей исключается человеческий фактор, который может оказывать негативное влияние на их качество и точность обработки.

Принцип работы фрезерных станков

Фрезерное оборудование позволяет осуществлять различные технологические операции: резку, сверление, расчет расстояний между отверстиями, которые необходимо выполнять, а также ряд других.

В качестве материалов, которые можно обрабатывать на таком оборудовании, могут выступать:

• древесина;
• черные, а также цветные металлы;
• керамика;
• полимерные материалы;
• природный и искусственный камень.

Заготовки закрепляются на рабочем столе, а их обработка выполняется за счет вращающейся фрезы, которая и режет материал.

Станок с ЧПУ обрабатывает металлическую заготовку

Фрезерные станки, оснащенные ЧПУ, выпускаются в различном конструктивном исполнении.

Консольного типа:

1. модели, обладающие широкой универсальностью;
2. горизонтального типа;
3. вертикального типа.

Бесконсольной конструкции:

1. вертикальные;
2. горизонтальные.

Самыми популярными и, соответственно, распространенными являются фрезерные станки с ЧПУ консольного типа. На консоль закрепляется обрабатываемая заготовка, и именно этот рабочий орган совершает движения по отношению к режущему инструменту. Сам шпиндель такого станка не движется, он жестко зафиксирован в одной позиции.

Обработка на фрезерных станках бесконсольного типа осуществляется за счет того, что перемещаться в них может как рабочий стол, который движется в двух направлениях, так и шпиндель, способный изменять свою позицию в вертикальной плоскости, а также во всех остальных направлениях.

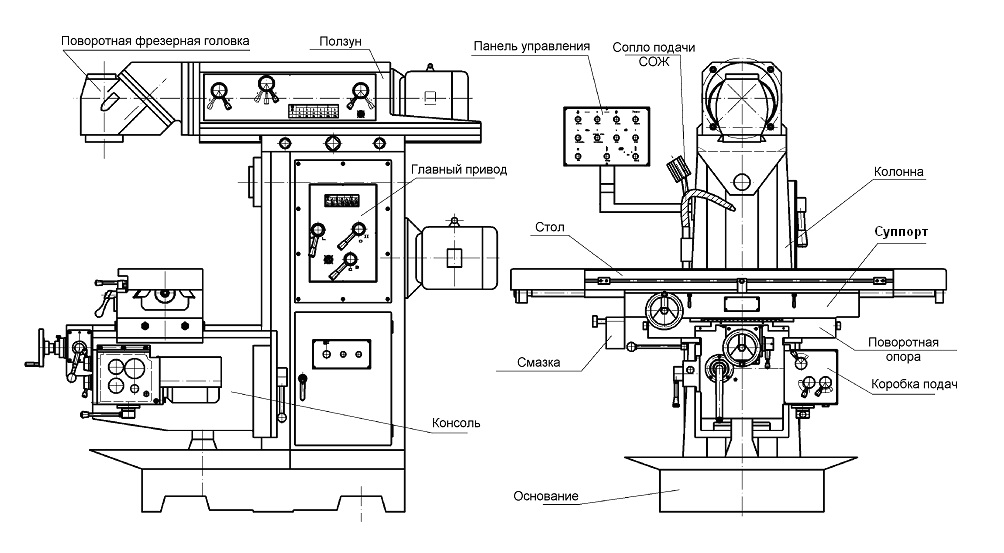

Основные узлы фрезерного станка с ЧПУ

Станок фрезерной группы с ЧПУ автоматически выполняет операции, информация о которых предварительно записана на один из носителей. Программы, которые управляют его работой, могут быть нескольких типов.

• Позиционные, предполагающие фиксацию координат конечных точек, по которым и выполняется обработка заготовки. Такое программы используются для управления станками сверлильной и расточной группы.
• Контурные, управляющие траекторией обработки заготовки. Они используются для управления станками круглошлифовальной группы.
• Комбинированные, которые объединяют в себе возможности программ контурного и позиционного типа. Такими программами управляются станки, относящиеся к многоцелевой категории.
• Многоконтурные. С их помощью можно управлять всеми функциональными возможностями станка, они являются самыми сложным типом ПО. При помощи таких программ обеспечивается управление широкоформатным оборудованием.

Фрезерные станки, оснащенные ЧПУ, обладают целым рядом значимых преимуществ:

• позволяют увеличить производительность обработки в 2–3 раза;
• дают возможность изготавливать детали с высокой точностью;
• минимизируют объем ручного труда, что позволяет уменьшить штат обслуживающего персонала;
• сокращают время, необходимое для подготовки заготовок;
• минимизируют время обработки деталей.

Разновидности оборудования

Станки фрезерной группы, оснащенные ЧПУ, в зависимости от того, какой материал на них обрабатывается, подразделяются на следующие категории:

1. для работы по металлу;
2. для обработки заготовок из древесины;
3. фрезерно-гравировальной группы.

Большую категорию оборудования данной группы составляют станки, на которых обрабатываются детали, выполненные из различных металлов:

1. настольные фрезерные станки, оснащенные ЧПУ;
2. обрабатывающие центры, отличающиеся высокой функциональностью;
3. станки широкоуниверсального типа;
4. токарно-фрезерной категории;
5. сверлильно-фрезерной группы.

Фрезерные станки, управляемые при помощи специальных программ, можно использовать и для оснащения домашней мастерской, так как они отличаются простотой эксплуатации и дают возможность изготавливать детали из металла, выполненные с высокой точностью своих геометрических параметров.

Фрезерный станок с ЧПУ за работой

На предприятиях, которые производят мебель, а также в строительных компаниях применяются фрезерные станки, оснащенные ЧПУ, с помощью которых выполняется обработка заготовок из древесины. На таких станках обрабатываются изделия из древесины, а также заготовки из полимеров, алюминиевых сплавов, фанеры и ДСП.

Станок с ЧПУ, на котором возможно выполнять операции гравировки, применяется для обработки изделий, изготовленных из металла, натурального и искусственного камня, бетона и ряда других материалов. С его помощью изготавливают декоративные каменные колонны, статуэтки, другие изделия, выполняющие исключительно декоративную функцию. Такие станки по металлу и ряду других материалов чаще всего используют для производства различных рекламных конструкций.

По принципу работы и своей производительности фрезерные станки, оснащенные ЧПУ, могут быть следующих категорий:

• отличающиеся небольшими габаритами и невысокой производительностью — мини станки;
• настольного типа;
• вертикально-фрезерного типа;
• широкоформатные.

Станки, которые используются для оснащения домашней мастерской, нельзя назвать профессиональными, их преимущественно используют для полезного хобби. Такие фрезерные станки, оснащенные ЧПУ, отличаются невысокой стоимостью, поэтому ими часто оснащаются мастерские различных учебных заведений: школы, технические училища, ВУЗы и др.

Оборудование настольного типа обладает рядом весомых преимуществ:

1. невысокая стоимость;
2. исключительная мобильность;
3. простота эксплуатации и конструктивного исполнения.

Такие станки, несмотря на свою компактность, способны выполнять различные технологические операции по металлу и другим материалам: фрезерование, сверление, растачивание.

Для обработки заготовок, обладающих большими габаритами, используются вертикально-фрезерные станки. В качестве рабочих инструментов на них применяются сверла, фрезы цилиндрического, концевого, фасонного и торцевого типа. С помощью такого оборудования, которым преимущественно оснащаются крупные производственные предприятия, можно выполнять обработку как горизонтальных, так и вертикальных поверхностей.

Широкоформатные фрезерные станки, оснащенные ЧПУ, полностью соответствуют своему названию: в их конструкции имеется специальная рабочая головка, которая может поворачиваться в любом направлении. Благодаря своей универсальности такие станки чаще всего используются для оснащения цехов нестандартного оборудования и инструментальных участков.

Широкоформатный фрезерный станок с ЧПУ

Обзор станков

Прежде чем решить вопрос, какой фрезерный станок выбрать для оснащения домашней мастерской или производственного предприятия, важно ознакомится с характеристиками оборудования, которое предлагается на современном рынке. На сегодняшний день наиболее востребованным являются фрезерные станки, производимые в следующих странах:

• Германия;
• Италия;
• Австрия;
• Китай;
• Северная Корея;
• Малайзия;
• США;
• Тайвань;
• Чехия;
• Турция.

Пятикоординатный фрезерный станок

Наиболее известными компаниями, которые производят и реализуют фрезерные станки с ЧПУ, являются:

• GCC Jaguar;
• Redwood;
• RuStan;
• JCC;
• Hyundai Wia;
• Kami;
• Zenitech.

Одними из самых быстрых станков, которые также отличаются широким разнообразием настроек и дополнительных функций, являются модели торговой марки GCC Jaguar.

Широким разнообразием ассортимента станков для обработки деталей из металла и других материалов отличается компания JCC. В каталоге данного производителя представлены станки с ЧПУ следующего назначения:

1. универсального типа, предназначенное для выполнения гравировальных и фрезерных работ;
2. для обработки изделий из древесины и металла;
3. прошивные станки электроэрозийного типа;
4. оборудование фрезерно-токарной группы.

Передовые программные продукты, с помощью которых управляются станки данной торговой марки, позволяют задействовать весь их потенциал.

Вертикально-фрезерный с ЧПУ МА655

Фрезерные станки, оснащенные ЧПУ, торговой марки RuStan — это, преимущественно, оборудование широкоуниверсального типа, с помощью которого можно выполнять широкий перечень технологических операций. Отличает модели данной торговой марки и то, что при их приобретении можно воспользоваться разнообразными скидочными программами, а также возможностью гарантийного и постгарантийного обслуживания.

По-настоящему уникальными являются фрезерные станки с ЧПУ, выпускаемые под торговой маркой Redwood. Они способны выполнять обработку деталей в формате 2d и 3d. Реализация технологии 3d предполагает, что по заданной программе из заготовки получают объемную деталь, полностью соответствующую заданным геометрическим параметрам.

Главным принципом работы специалистов, занимающихся выпуском фрезерного оборудования торговой марки Kami, является производство высококачественной продукции. При помощи станков данной торговой марки можно обрабатывать не только металл, но и детали из камня, древесины, пластика и даже стекла.

Компания Hyundai Wia специализируется на выпуске станков с ЧПУ, на которых производится продукция для аэрокосмической и автомобильной промышленности. Программы, которые используются для их управления, предполагают минимальное вмешательство со стороны человека и значительно упрощают использование подобного оборудования.

Фрезерный станок от немецкого производителя Zenitech

В каталоге известного производителя Zenitech преобладает профессиональное фрезерное оборудование с ЧПУ, предназначенное для обработки деталей из металла и древесины.

На современном рынке широко представлено фрезерное оборудование с ЧПУ торговой марки Инвест Адам. Основными преимуществами моделей, которые отличаются своей компактностью и универсальностью, являются:

• высокая точность обработки;
• эффективность и производительность;
• управляющие программы могут воспроизводиться неоднократно;
• конструкция отличается высокой надежностью;
• связь с компьютером, который управляет работой оборудования, осуществляется через обычный USB-порт.

Для оснащения домашней мастерской и крупного производственного предприятия можно использовать фрезерный станок с ЧПУ, выпущенный немецкой компанией BZT. Отличает станки данной торговой марки высокая устойчивость, надежность фиксации заготовок, точность и оперативность обработки. Удобным является и то, что станки данной торговой марки могут работать практически на любом программном обеспечении.

На стоимость фрезерного станка с ЧПУ оказывают влияние следующие параметры:

• сложность конструкции оборудования и его тип;
• тип производства, для которого предназначено оборудование;
• страна производитель и торговая марка;
• функциональность станка.

Наиболее простой конструкцией обладают настольные станки с ЧПУ, которые и стоят значительно дешевле более функционального оборудования. Чтобы сэкономить на приобретении фрезерного станка, выбирайте оборудование отечественных производителей. В среднем, стоимость настольного фрезерного оборудования с ЧПУ составляет порядка 4000 долларов США. Варьироваться такая цена может от ряда факторов: габариты станка и рабочего стола, мощность двигателя, вес оборудования и его функциональность.

Стоимость оборудования вертикально-фрезерной группы с ЧПУ варьируется в пределах от 7000 до 25000 долларов США. Цена конкретной модели оборудования зависит от ее мощности, количества оборотов шпинделя и точности обработки.

Отечественный станок ГФ2171

Широкоформатные фрезерные станки, оснащенные ЧПУ, являются самыми дорогими в своей категории, так как они позволяют выполнять широкий спектр технологических операций. Высокая стоимость такого оборудования окупается тем, что его можно эксплуатировать в достаточно интенсивном режиме. Перечень операций, которые можно выполнять при помощи оборудования данной категории, впечатляет:

1. раскройка заготовок;
2. фрезерование поверхностей различного типа;
3. полировальные операции;
4. сверление;
5. расточные операции.

Как правильно выбирать фрезерный станок

Выбирать фрезерный станок, оснащенный ЧПУ, следует не по рекламному видео, а по функциональным возможностям такого оборудования и его техническим характеристикам. Руководствоваться в данных ситуациях необходимо следующими критериями:

• тип станка, который необходим для выполнения определенных задач;
• преимущества и недостатки определенных моделей;
• размеры рабочего стола;
• наличие в конструкции Т-образного паза, который способствует более удобному закреплению заготовки;
• напряжение, необходимое для работы станка с ЧПУ;
• функциональные возможности;
• категория: настольные, мини или профессиональные;
• гарантийные обязательства, которые предоставляет производитель.

Ну и, конечно, по выбранному оборудованию можно просмотреть и видео от производителя, которое даст возможность понять, какими характеристиками оно обладает. Не следует выбирать станок с ЧПУ, способный выполнять те функции, которые вам никогда не пригодятся.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

виды и чертежи вертикально и горизонтально настроенного устройства по обработке

19.03.2020

1. Что такое фрезерный станок с ЧПУ
2. Особенности конструкции и устройства фрезерного станка с ЧПУ
3. Принцип работы фрезерного станка с ЧПУ
4. Виды фрезерных станков с ЧПУ
5. Обрабатывающие центры консольного типа
6. Оборудование бесконсольной конструкции
7. Наладка фрезерного станка с ЧПУ

Передовое оборудование для комплексной обработки металлов, полимеров, древесины заслуживает пристального внимания. Поэтому всесторонне рассмотрим варианты конфигурации и возможности фрезерного станка с ЧПУ российского производства, а также проанализируем его виды и общие принципы наладки. Предлагаем практически полезную информацию для понимания, чем одна модель отличается от другой и для каких задач использовать ту или иную из них, а также для совершения правильного выбора и введения в эксплуатацию.

Отдельно отметим востребованность: сегодня МЕ650, МЕ850, GQ600 от ижевской компании Сармат (и их аналоги от отечественных и зарубежных брендов) находят широкое применение на передовых промышленных предприятиях. Причем они активно используются даже в связке с 3D-принтерами, что позволяет выпускать детали и составные элементы самых сложных форм.

Это устройство, также применяемое для обработки и создания заготовок путем резания, но с числовым программным управлением (в англоязычных странах распространена аббревиатура CNC). Все команды задаются заранее, выполняются и контролируются с помощью электронных устройств – оператору ничего не нужно делать вручную.

Данное решение позволяет:

• повысить производительность труда;
• исключить ошибки, вызываемые человеческим фактором.

В результате упрощается эксплуатация и улучшается точность, а значит и общее качество исполнения деталей и составных элементов.

Каждая современная модель (вроде уже упомянутых GQ600 или ME650) представляет собой обрабатывающий центр, причем мультифункциональный – токарный, гравировальный и так далее.

• Все механизмы и функциональные узлы закреплены на станине (1).
• Перемещение рабочего стола (2), где с помощью Т-образных пазов фиксируются заготовки и вспомогательные приспособления, осуществляется как вперед-назад (поперечно), так и влево-вправо (продольно) – векторы задаются направляющими (3).
• Шпиндель (4) зажимает фрезу (режущий инструмент) и обеспечивает ее вращение, причем от его виброустойчивости и жесткости напрямую зависит качество обработки. Он, в свою очередь, расположен на колонне (5), способной двигаться вверх-вниз.
• Дверца (6) открывает-закрывает доступ к зоне для выполнения запланированных операций.
• Защитные кожухи (7) оберегают оператора от подаваемой под давлением СОЖ (смазывающе-охлаждающей жидкости) и от стружки.
• Все режущие инструменты находятся в магазине барабанного типа (8), причем нужный выбирается и устанавливается в шпинделе автоматически – специальным устройством, в соответствии с заданной программой.
• Монтируемую на кронштейн стойку/пульт управления (9) можно расположить с удобством для себя.

В системах автоматизированного проектирования (AutoCAD, SolidWorks, Компас-3D и тд.)графическом редакторе (Corel Draw, AutoCAD или другом подобном) выстраивается точное векторное изображение заготовки. Затем оно с помощью CAM или CAD/CAM систем (HSMWorks,Inventor HSM, Creo Parametric и тд.) преобразуется в G-код управляющей программы и затем загружается в оперативную память оборудования., где обрабатывается программным обеспечением и переводится в G-коды, которые управляют сервомоторами или в более дешевых устройствах шаговыми моторами. микрошаговыми двигателями.

Есть и другой современный подход разрабатывать управляющие программы для ЧПУ. Например в Siemens возможно непосредственно на устройстве без CAM-системы. Это обусловлено наличием специального программного обеспечения ShopTurn, ShopMill, в котором можно легко задавать элементы детали и их обрабатывать. Точно также такая возможность есть и у других систем, например, Fanuс, Heidenhain и тд.

Далее программное обеспечение и УП управляют работой сервомотрами или шаговыми двигателями.

Последние, по заданному алгоритму, перемещают рабочий стол с деталью и/или шпиндель по трем осям координат, формируя траекторию движения. Закрепленный в цанге режущий инструмент – конической, цилиндрической, торцевой, концевой или другой формы, цельный, сварной или сборный – раскраивает, высверливает, снимает, гравирует материал. Он сделан из гораздо более плотного металла, чем сама заготовка, поэтому фрезерная обработка на станках с ЧПУ отличается эффективностью. Производительности также способствует высокая скорость вращения механической части оборудования. Точность обеспечивается электроникой, действующей автоматически.

Все, что нужно сделать оператору – ввести с пульта соответствующую программу, а после – визуально контролировать правильность ее выполнения, глядя на панель. В том случае, если технологическая операция пойдет не по плану или возникнет аварийная ситуация, останется только произвести отключение.

Современные модели предлагают своим пользователям целую систему решений, повышающую безопасность и качество производства, но не требуют от обслуживающего персонала выдающихся знаний и умений – научиться эксплуатировать любую из них сравнительно просто.

Их классификация достаточно обширна и ведется по целому ряду ключевых параметров, но в самом общем случае они подразделяются на:

• Консольные – заготовка закрепляется на движущейся части (портале). При этом шпиндель в процессе функционирования оборудования находится в одном и том же положении.
• Бесконсольные – у них могут перемещаться оба из упомянутых выше элементов, причем стол – по двум направлениям, держатель инструмента – по разным.

По типу используемых программ выделяют:

• позиционные – координаты конечных точек четко фиксируются;
• контурные – задается уже траектория проводимой обработки;
• комбинированные – сочетают особенности двух предыдущих вариантов;
• многоконтурные – максимально широки по своему набору функций.

По решаемым задачам их классифицируют на:

• сверлильно-фрезерные станки с ЧПУ – используются для создания технологических отверстий;
• расточные – применяются для расширения посадочных мест до нужных диаметров;
• токарные – предназначены для чернового и чистового точения конических, цилиндрических, фасонных поверхностей, подрезки торцов и так далее;
• широкоуниверсальные – могут выполнять все вышеперечисленное, в том числе за счет наличия дополнительной шпиндельной головки, способной функционировать как одновременно с основной, так и раздельно.

Любой из подвидов данного оборудования бывает как настольным, так и устанавливаемым на индивидуальное основание. Кроме того, существует классификация по обрабатываемому материалу, и каждый тип здесь заслуживает более подробного рассмотрения.

Портальные и мини фрезерные станки с ЧПУ по металлу

Одни из наиболее востребованных в современной промышленности (в частности, в приборо- и машиностроении). На них сверлят, растачивают, зенкеруют детали из стали, чугуна, сплавов.

Главная их особенность – повышенная прочность режущего инструмента, ведь он обязан быть гораздо прочнее той поверхности, на которую воздействует.

Способны поддерживать все 4 варианта программ. По конструкции могут быть как с консолью (со столом, движущимся и параллельно, и перпендикулярно шпиндельной оси), так и без нее. Поддерживают высокую скорость вращения, с их использованием вполне реально добиться оптимальной точности обработки.

Существует достаточно важное подразделение по размерам. Так, настольный маленький фрезерный станок с ЧПУ по металлу может быть установлен в небольшом цеху, в частной мастерской или даже дома. Основное его преимущество в компактности – он востребован тогда, когда малая площадь не позволяет эксплуатировать оборудование помощнее. Хотя и его производительности хватит для выпуска мелкосерийных партий.

Другое дело широкоуниверсальные центры: они габаритны, поэтому обычно предназначены для крупных заводов и фабрик. Стоят они дороже, места занимают больше, но выбор в их пользу полностью оправдан. К двум шпиндельным головкам (первая – основная, вторая – дополнительная, смонтированная на хоботе, выдвижном и поворачиваемым под любым углом) можно добавить еще одну, накладную. Такое решение позволит параллельно осуществлять сразу несколько технологических операций, допустим, одновременно проводить и зенкерование, и растачивание. Производительность возрастает в 2-3 раза, оборудование быстро окупает себя.

Модели фрезерных станков с ЧПУ для заготовок из древесины

С их помощью:

• выполняют контурную раскройку;
• наносят пазы;
• проводят выборку фальцев;
• вырезают криволинейные поверхности;
• создают крупногабаритные и тонкие формы;
• добиваются отличного качества поперечного строгания.

На сравнительно высоких скоростях вращения точно обрабатывают как твердые породы (ясень, дуб, тополь, акация, бук), так и мягкие, причем деликатно – без задиров, ворсистости, выдирания волокон. Поэтому нашли самое широкое применение на мебельных комбинатах и в мастерских по производству узорных рам, резных дверных наличников, сувениров, декоративных элементов.

Фрезерно-гравировальная группа

Такое оборудование предназначено для нанесения сколь угодно сложных рельефных надписей, рисунков, изображений на поверхности различных материалов: не только металла или камня, но и древесины, пластика, стекла и даже слоновой кости.

Конструкция вполне стандартна: в механической части подвижным может быть либо стол, либо портал, деталь фиксируется или жестко, или автоматически, пневматическими прижимами, в электронной тоже нет ничего принципиально нового – микропроцессор контролирует точность хода. Ключевое отличие – в форме режущей головки, а также в твердости инструмента.

Если называть наиболее часто проводимые фрезерные работы на станках с ЧПУ, примером может выступить нанесение гравировок на мебель, на корпусы автомобилей и транспорта вообще, на ювелирные изделия. Оборудование удобное и простое в эксплуатации, отличается функциональностью, производительностью, надежностью, высоким качеством конечного результата, что и обуславливает широту его современного применения.

Главная особенность их конструкции – движущаяся несущая часть (портал, станина) при зафиксированном в одном положении шпинделе. За счет такого строения отличаются сравнительно высокой жесткостью, способствующей точности выполнения технологических операций. Наиболее популярны, разделяются на несколько подвидов, каждый из которых заслуживает рассмотрения.

Обладающие широкой универсальностью

Это и сверлильные, и токарные, и фрезерно-расточные станки с ЧПУ – сразу несколько моделей в одной, способной осуществлять все виды обработки металлов, сплавов, пластиков, древесины и других материалов. Они особенно востребованы в массовом и крупносерийном производстве, так как могут похвастать многозадачностью. У них сразу две шпиндельные головки (вторая – на выдвижном хоботе, так что ее не проблема разместить под любым углом), плюс еще одна накладная. Такое конструктивное решение позволяет быстро выпускать и/или подготавливать детали самой сложной формы – по принципу «один инструмент снимает лишний материал, другой в это же время – растачивает отверстие».

В качестве примеров такого оборудования можно привести:

• JET JMD-939GH;
• НГФ-110-Ш4+ВГФ;
• СФ-676 (675).

Отдельного внимания заслуживает просто универсальный фрезерный станок с ЧПУ, который относится немного к другой категории. В отличие от моделей с широкой функциональностью (их важно не путать), он востребован в мелкосерийном и единичном производстве, часто устанавливается в небольших мастерских и цехах. Позволяет подготавливать все поверхности, углы и пазы нетяжелых заготовок – спиралей, моделей штампов и тому подобное. Все его элементы расположены на станине, оправку с режущим инструментом поддерживает хобот с подвесками. Консоль у него перемещается вверх-вниз, стол на салазках – влево-вправо (в соответствии со шпиндельной осью), что обеспечивает высокую скорость решения задач.

В числе популярных примеров:

• XN6336C;
• Optimum MF1 Vario;
• PROMA FVV-30.

Горизонтального типа

По сфере применения, принципу функционирования и конструкции похож на универсальный: все основные узлы фрезерного станка с ЧПУ размещены на направляющей, а коробка подачи и магазин для инструментов – на портале. Ключевая разница в том, что нет поворотного устройства. Поэтому стол таких моделей может перемещаться либо только перпендикулярно шпинделю, либо только параллельно. Поэтому для выполнения операций, подразумевающих деление или винтовое движение, требуется применять дополнительные приспособления.

Остаются востребованными при подготовке фасонных и винтовых поверхностей, пазов и углов – с помощью цилиндрических и дисковых, концевых и торцевых, угловых режущих головок.

В списке востребованного сегодня оборудования:

• 6П80Г;
• НГФ-110-Ш4;
• 6М82ГБ (на базе 6М82Г).

Вертикального типа

Это может быть координатно-фрезерный станок с ЧПУ, точность программ которого сочетается с широкими возможностями. Технологичность достигается в том числе благодаря расположению шпинделя, допускающему некоторое смещение вдоль оси и небольшой поворот по горизонтали.

Еще одна особенность – оправка в виде конуса Морзе (если следовать советскому стандарту) или ISO-40 (у зарубежных брендов) для установки концевого режущего инструмента.

Принципиальное различие в том, что в данном случае могут перемещаться и стол, и шпиндельная головка, причем независимо друг от друга. Это позволяет быстрее и проще подготавливать заготовки нестандартных размеров, крупных габаритов, большой массы. Подразделяется на два подвида.

Вертикально-фрезерный станок с ЧПУ

На нем проводится резка и точение зубчатых колес, рамок, углов, пазов и подобных им деталей, выполненных из стали, чугуна, цветмета, сплавов. Так как консоль у такой модели отсутствует, стол со всеми функциональными узлами движется прямо по направляющим станины, и это при шпинделе с установочным перемещением по вертикали (который, вместе с гильзой, допустимо немного сдвигать по оси).

Преимущество такой конструкции заключается в предельной жесткости, улучшающей точность проведения технологических операций.

Классически популярными продолжают считаться следующие модели:

• 6Р12П;
• Кратон WMM-2,55;
• 6Р13.

Горизонтально-фрезерный станок с ЧПУ

По своей конфигурации похож на предыдущий тип, с той разницей, что шпиндельная головка у него расположена по горизонтали. Такое решение дает столу возможность передвигаться в трех направлениях, перпендикулярных по отношению друг к другу (по направляющим станины и стойки), но без изменения угла наклона.

На практике имеет смысл предназначать их для подготовки крупногабаритных деталей, так как, за счет жесткости, точность технологических операций сохраняется даже на высоких скоростях вращения вала. Удобны тем, что можно дополнительно оснастить их тисками, делительной головкой и другими приспособлениями для расширения спектра решаемых задач. Выпускаются многими брендами, в том числе швейцарским JET и немецкими Optimum Maschinen GmbH и Heinbohr.

Это собой целая систему действий, обязательных к выполнению и подразумевающих ручное включение механизмов и ПО, проверку их взаимодействия, использование кнопок, переключателей и тумблеров пульта управления. Проводится в 8 шагов – рассмотрим их по порядку.

Комплектование (получение) инструментов и другой технологической оснастки

Осуществляется согласно распечатке программы (карте ЕСТД ГОСТ 3 1404 74, если руководствоваться не зарубежными стандартами). Так, все задействованные режущие головки должны быть до начала проведения технологических операций оснащены вспомогательными приспособлениями (если последние вообще предусмотрены). Тогда они будут полностью готовы к монтажу в конусное шпиндельное отверстие, что позволит определить, нужна ли коррекция, еще перед стартом работы – экономия времени налицо.

Сравнение радиусов (диаметров) и длин инструментов с их расчетными значениями

Этап настройки фрезерного станка с ЧПУ, от правильности выполнения которого зависит точность размеров конечной заготовки. Необходимо измерить 2 параметра:

• Радиус фрезы (с учетом радиального биения) – прибором БВ-2013. Следует установить его хвостовик в шпиндель, зафиксировать и приступить к медленному перемещению горизонтальной каретки. Как только она коснется инструмента в крайней (наибольшей) точке, вы нашли искомую величину.
• Длина вылета – маховиком постепенно и не торопясь передвигаете другую каретку, вертикальную. Когда торец режущей кромки начнет контактировать со штифтом, получите нужную характеристику.

Дальше останется только сравнить и, если реальные цифры не совпадут со стандартными, перейти к следующему шагу (если же они будут равными, просто пропустить его).

Определение значений коррекций, связанных с размерами инструментов, запись их по видам и номерам корректоров

Каждое расхождение следует зафиксировать в документации, после чего исправить, подобрав точно подходящие параметры. Для убыстрения можно использовать оптические, а не механические приборы для сравнения – они более чувствительные.

Зарядка считывающего устройства

Нужно разместить его под технологическим пультом, а после реализовать один из двух способов:

• Бобины – длинная перфолента будет идти с первой на вторую, а затем, по окончании программы, перематываться в исходное положение специальным механизмом.
• Бесконечная лента – она склеивается концами, закладывается между ведущими барабанами, поступает в направляющий лоток, а потом – на головку считывания, и в результате прокручивается столько раз, сколько необходимо.

Ориентирование и установка приспособлений и заготовки согласно координатам исходной точки (ИТ)

Располагаете поверхности детали в правильном положении относительно нуля (начала отсчета) и осей перемещения режущей кромки.

Установка инструментов

Если их несколько и смена проводится вручную, фиксируете в шпинделе первый до старта технологической операции, а каждый последующий монтируете во время специально предназначенных для этого пауз. Если работает автоматика, достаточно обращать внимание на табло и заменять головки сразу при высвечивании соответствующей цифры.

Ввод коррекции

В случае обнаружения отклонений реальных размеров от расчетных проводится повторное программирование фрезерного станка с ЧПУ. Перфолента переписывается с поправками – другим количеством импульсов, – обеспечивающими изменения по:

• геометрии – длина вылета, диаметр, радиус;
• режиму эксплуатации – частота вращения вала, скорость подачи.

Корректировки вносятся до старта технологической операции, в исходной точке отсчета, на пульте вручную, с записью соответствующего кода, в котором указываются все подготовительные функции.

Опытная автоматическая обработка детали (нескольких заготовок при многопозиционной обработке)

Проводится для проверки правильности заданной программы. Если полученные в ее ходе размеры будут отличаться от расчетных, придется заново выполнять правки, сбрасывая в нуль предыдущую коррекцию и вводя новые уточненные значения.

Чертежи и схемы управления фрезерными станками с ЧПУ вы можете запросить у их производителей. Например, компания Сармат, выпускающая такое многофункциональное оборудование, открыта для клиентов, а ее менеджеры всегда рады развернуто проконсультировать по всем вопросам выбора моделей под нужды конкретного предприятия.

Устройство и принцип работы фрезерного станка с ЧПУ

Компьютерные технологии существенно облегчили жизнь современному человеку. С недавнего времени они стали активно внедряться на предприятиях. Например, станки с ЧПУ для фрезеровки разных поверхностей. Они позволяют быстро и эффективно обрабатывать большие участки даже самых сложных поверхностей, практически без привлечения человека.

Как устроены фрезерные станки?

Чтобы понять, как работает такая машина, давайте сначала рассмотрим устройство станка с ЧПУ. Установка работает за счет компьютерной программы, а не за счет труда человека. Станок подключается к компьютеру и программируется. Именно при помощи такой программы и происходит фрезеровка и движение рабочей головки.

Принцип работы станков с ЧПУ

Принцип работы фрезерного станка с ЧПУ достаточно простой. На рабочий стол укладывается материал (дерево, пластик, камень и так далее), рабочая головка приводится в движение и согласно программе начинает обрабатывать поверхность. Представленные станки позволяют проводить следующие манипуляции:

• резку;
• сверление;
• гравировку;
• выемку пазов и каналов;
• изготовление объемных деталей.

Преимущества ЧПУ установок

Рассмотрев устройство и принцип работы фрезерного станка с ЧПУ, можно выделить следующие достоинства их использования:

• Производительность труда возрастает в 2 — 3 раза.
• Высокая точность изготовления деталей.
• Ручная работа человека сводится к минимуму.
• Можно существенно сократить штат персонала.
• Заготовки создаются очень быстро и легко.
• Обрабатываются поверхности тоже в минимально короткие сроки.

Как правильно подбирать станок ЧПУ?

Устройство и принцип работы ЧПУ станка, его тип определяет сферу его использования, поэтому нужно научиться выбирать оборудование. Для этого стоит учитывать несколько факторов. Сначала стоит определиться, с каким материалом вы будете работать, ведь не все станки универсальны, и обязательно нужно это учитывать.

Кроме того, во внимание берутся размеры самого станка и рабочей поверхности. Для домашнего использования или маленьких предприятий вполне хватит небольшого устройства. Большие же промышленные заводы и компании требуют более производительных, мощных и габаритных моделей.

Стоит брать во внимание стоимость и технические особенности машины, ведь качественное изделие просто не может быть слишком дешевым. Лучше покупать станки от проверенных брендов по умеренным ценам. Если вас интересуют услуги обработки материалов на фрезерных станках, тогда можно обратиться в компанию «РЕЗ-Центр».

---

СМОТРИТЕ ТАКЖЕ: Фрезерование карманов в металле • Лазерная резка по чертежам и эскизам • Фигурная резка металла лазером

Принцип работы фрезерного станка



Консольно-фрезерный станок – один из самых распространенных типов оборудования. Конструкция приспособления включает салазки и рабочую консоль. Перемещение рабочей части осуществляется в трех направлениях: продольно, вертикально и поперечно. Агрегаты делятся на неповоротные модели с горизонтальным расположением, вертикально-фрезерные вариации и универсальные модификации. На основе рассматриваемого оборудования выпускаются копировальные, программно управляемые экземпляры и их комбинированные варианты.

Ниже приведена общая схема устройства данного оборудования:

1 – остов (станина).

2 – электрическое оснащение.

3 – коробка переключения скоростей.

4 – узел регулировки оборотов.

5 – салазки со столом.

6 – консоль.

7 – блок подачи.

Предназначение

Консольно-фрезерный станок предназначен для выполнения соответствующих работ с использованием торцовых, дисковых, угловых и прочих фрез. На оборудовании доступно обрабатывать различные заготовки, подходящие по размеру. Материал, пригодный для участия в рабочем процессе, – чугун, цветные металлы, пластик, сталь и другие сплавы.

На аналогах с поворотным столом можно обрабатывать винтовые гнезда на режущих частях инструмента. Универсальные модели предназначены для осуществления разнообразных фрезерных манипуляций, включая расточные и сверлильные работы в условиях экспериментального либо единичного производства. Нередко комплексы применяются в широкомасштабном выпуске различных деталей.

Консольно-фрезерные станки: модели с шириной стола 160/200 и 250 мм

Данное оборудование предназначено для обработки деталей компактных размеров, преимущественно из цветных металлов и их сплавов, а также изделий из пластика и пластмассы. Кроме того, рассматриваемое приспособление рассчитано на чистовую обработку стали, чугуна. Весь процесс происходит в автоматическом режиме по заданному циклу.

Консольно-фрезерный станок с шириной стола 200 мм применяется для обработки небольших деталей из стали, чугуна, пластмасса и цветных металлов. Производство этого оборудования налажено на Вильнюсском комбинате по выпуску станков. Практикуется выпуск трех моделей агрегатов: горизонтальная версия 6М80Г, универсальные аналоги 6М10 и копировальные автоматы типа 6П10К.

Еще один изготовитель консольно-фрезерных станков – Дмитровский завод, который выпускает образцы серии «Р». Среди них: 6Р81Г, 6Р81Ш, 6Р11. Все агрегаты унифицированы, работают в автоматическом режиме, имеют реверс и стандартную коробку передач. Ранее комбинат выпускал упрощенные консольные модификации серии «Н» и «Г».

Модификации с ЧПУ

Консольно-фрезерные станки этого типа оснащаются электрическим мотором мощностью 5,5 кВт с оборотистостью 1450 вращений в минуту. Они широко используются в машиностроении и промышленности. Рабочее движение передается через два вида передач: 35/27 либо 21/41. Схема консольно-фрезерного станка свидетельствует о том, что номер фигурной шестерни зависит от количества зубьев. Таким образом, оборудование может функционировать на двух разных скоростях. Правильная работа инструмента зависит от постоянного модуля сцепки шестеренок, которая должна быть стабильной с парой агрегирующих между собой колес.

Кинематическая схема станка включает в себя структурную диаграмму при вращении шпинделя. При этом сетка количества оборотов связана с числом и номиналом включаемых передач. Дистанция между вертикальными и горизонтальными направляющими зависит от выбранного масштаба в процессе работ.

Консольно-фрезерный станок: характеристики

Пересекающиеся точки по вертикали и горизонтали идентичны количеству оборотов на любом этапе работы шпинделя. Функционирующие валы между собой агрегируют путем сцепления через зубчатые колеса (шестерни). Как правило, число этих модулей составляет 61 или 62 единицы.

В случае передачи движения с одного вала на другой элемент наблюдается несколько этапов работы (2, 3, 4 и более). Итоговый показатель рассчитывается по формуле m*n. Например, 2*4 = 8 различных скоростей.

Устройство и панель управления

В паспорте консольно-фрезерного станка указывается, что он состоит из станины, электрической части, коробки подач, консоли, блока переключения, стола и салазок. Управление и настройка агрегата осуществляется при помощи следующих элементов:

• Рукояти активации продольной и поперечной подачи.
• Регулятора ввода.
• Контроллера помпы узла охлаждения.
• Переключателя скорости и частоты оборотов шпинделя.
• Маховика перемещения, а также кнопки «Стоп» и «Пуск».
• Указательная стрелка скорости шпиндельного блока.
• Импульсной и ускоряющей клавиши.
• Ручное перемещение хобота и активации освещения.
• Зажимов для серьги и стола.
• Звездочки автоматического режима.
• Механизмов включения перемещения стола в продольной и поперечной скорости.
• Указателя подач.
• Рукоятки зажима, включения и перемещения салазок.
• Регулятора режимов (ручной и автоматический тип).

Скоростная коробка

Узел переключения скоростей широкоуниверсального консольно-фрезерного станка находится в корпусе из чугуна, агрегация с валом скорости осуществляется через упругую муфту. Шпиндель рассматриваемого блока – это вал с тремя точками опоры. Его точность определяют специальные подшипники. Еще один элемент предназначен для удержания хвостовика этого узла.

Осевой зазор регулируется при помощи шлифовки стопорных колец. Увеличенный люфт можно убрать посредством обработки полуколец и фиксирующей гайки. За смазку коробки скоростей отвечает плунжерный насос, производительность которого составляет 2 литра в минуту. Остальные детали данного механизма получают смазку методом разбрызгивания из трубки, размещенной над блоком контроля скоростей.

Узел управления скоростями модификации 6Р82

Коробка переключения скоростей этой модели дает возможность выбрать нужный режим без последовательных промежуточных этапов. Рабочая рейка перемещается при помощи предусмотренной рукояти. Валик оси движется после воздействия на него вилки и диска контроллера в осевом направлении. Затем консольно-фрезерный станок 6Р82, устройство и схему которого подробнее рассмотрим далее, функционирует при помощи конической передачи и указателя скоростей. На диске имеются отверстия, которые зацепляются попарно с шестеренкой.

Пружина регулируется посредством пробки-фиксатора, устанавливаемую в режим фиксации путем поворота с нормальным усилием. Ручка управления в режиме включения фиксируется пружиной и шариковым элементом. Кроме того, шип рукоятки входит в зацепление с пазом фланца. Стоит отметить, что зазор конической передачи не должен превышать 0,2 мм. Диск с учетом этого показателя может поворачиваться на величину до 1 миллиметра.

Коробка подач

Это узел обеспечивает получение рабочих подач и скоростных передвижений консоли, салазок и стола. При перемещении импульсы передаются на вал при помощи предохранительной муфты и втулки, которые между собой соединяются посредством шпонки и выходного вала. Дисковая часть фрикционного блока агрегирует с втулкой и валиком. При активации кулачка муфты усилие передается на гайку, шестерни и диски.

Коробка переключения подач универсального консольно-фрезерного станка размещена в станине. Принцип действия данного узла аналогичен блоку скоростей. От осевого смещения диск защищен валиком, который запирается при помощи пары шариков и втулки. Стопорение диска производится посредством идентичных деталей, связанных с валом посредством шпонки.

Упрощенная схема

Ниже приведено схематическое изображение вертикального консольно-фрезерного станка (коробка подач) и пояснения.

1 – запирающий валик.

2 – втулка.

3 – кольцевая проточка.

4 – кулачковая муфта.

5 – рукоять управления.

6 – пара шариков.

7 и 8 – рабочие диски.

9 – контрольный шарик.

10 – дисковый переключатель

11 – шестерня.

12 – указатель скоростей.

13 – крутящий вал.

14 – гайка.

15, 16, 17, 18 – стопорные кольца и фиксаторы.

Параметры модели 6Р82 и 6Р82Г

Для сравнения рассмотрим две самых популярных модели станков. Начнем с характеристик модификации 6Р82:

• Длина/ширина рабочего стола – 1,25/0,32 м.
• Количество Т-образных пазов – 3.
• Габариты – 2,3/1,95/1,67 м.
• Вес – 2,9 т.
• Механизм торможения шпинделя – присутствует.
• Масса обрабатываемой заготовки по максимуму – 250 кг.
• Перемещение лимба за один оборот (продольно/вертикально) – 6/2 мм.
• Дистанция от оси до хобота – 155 мм.
• Продольное/поперечное перемещение стола – 800/240 мм.

Модификация 6Р82Г отличается только массой (2,83 т), а также предельным расстоянием от горизонтального шпинделя до рабочей поверхности (450 мм).

Особенности

Технологически модели серии «Р» более усовершенствованы в плане продольного хода рабочего стола (на 100 мм). Точная установка поверхности производится посредством модернизированного крепления лимбов. Кроме того, данное оборудование обладает оптимальной конфигурацией, отвечающей современным стандартом технической эстетики. Все основные узлы рассматриваемых станков унифицированы между собой.

Дополнительное удобство при работе и управлении версиями «М» и «Р» обеспечивается посредством автоматизированного цикла и такими опциями, как:

• Дублирование контроллера количества оборотов шпинделя и подачи стола.
• Возможность выборочной установки нужного числа вращений оси или лимба.
• Не требуется при выполнении манипуляций проходить промежуточные ступени.
• Предусмотрено автоматическое перемещение стола от рукояток, направление которых аналогично движению рабочей поверхности.
• Присутствует пуск и остановка шпинделя в ускоренном режиме при помощи специальных кнопок и воздействия постоянного тока.
• Стол может передвигаться в вертикальной, горизонтальной и продольной проекции.

Настройка автоматического режима

У консольно-фрезерных станков модификации «М» и «Р» регулировка продольного перемещения стола осуществляется в автоматическом или полуавтоматическом режиме. При единичном производстве контроль подач выполняется вручную, включая быстрое перемещение стола. Серийное изготовление предусматривает использование автоматических и полуавтоматических диапазонов. По сути, данные режимы представляют собой скачкообразный и маятниковый способ действия.

Чтобы настроить процесс соответствующим образом, в Т-образном пазу сбоку делается расстояние между кулачками по определенному показателю. Эти элементы в нужный момент воздействуют на контрольную звездочку быстрыми рабочими движениями стола на ручку переключения продольной подачи, что дает возможность гарантировать работу оборудования по заданному циклу.

Основные рабочие циклы консольно-фрезерного станка перечислены ниже:

• Скачкообразный полуавтоматический режим.
• Быстрые подачи вправо и влево назад.
• Аналогичная операция в левую сторону и обратное направление справа.
• Активная подача заготовки с последующей остановкой.
• Маятниковый автоматический цикл.
• Операции на автомате только в правую либо левую сторону.

Процесс настройки проводится в следующей последовательности:

• Станок должен быть отключен от сети питания.
• Переключатели режимов ставятся в нужное положение («Автоматическое управление»).
• Агрегат активируется нажатием кнопки «Включено».
• Кулачки устанавливаются в соответствующую позицию.
• Подача на быстрый ход и обратно производится на любом этапе и направлении движения, за исключением зоны ограничения для возможной работы элементов.
• Корректировка автоматического или ручного движения стола осуществляется в нейтральном положении путем продольного нажатия рукоятки до упора. В случае невозможности фиксации маховика на торце поворачивают регулировочный винт.

Типы станков

Вертикально-фрезерные станки предназначены для обработки вертикальных и горизонтальных плоских поверхностей. Однако при использовании специальной оснастки (делительные головки и поворотные столы) появляется возможность механической обработки поверхностей расположенных по дуге окружности и концентрических канавок.

Консольные вертикально-фрезерные станкиполучили наибольшее применение в единичном мелкосерийном и серийном производстве. Они заняли достойное место на фрезерных участках механообрабатывающих, инструментальных, ремонтных цехов и небольших мастерских.

Принцип работы вертикально-фрезерных станков

Металлорежущие оборудование данного типа состоит из станины, в корпусе которой разместилась коробка скоростей. Сверху на станине располагается шпиндельная бабка. Конструкция данного узла такова, что имеется возможность поворота бабки на определенный угол и изменять наклон оси шпинделя по отношению к рабочей поверхности стола. Основным движением резания является вращение режущего инструмента. Крутящий момент шпинделю передается от главного электродвигателя через коробку скоростей.

Обрабатываемая деталь устанавливается на столе, который может перемещаться в продольном и поперечном направлении по направляющим суппорта. Суппорт вертикально-фрезерного станкакрепится к направляющим станины и может совершать перемещения в вертикальной плоскости. Во время механической обработки детали, расположенной на рабочем столе возможно одновременное перемещение по трем направлениям. Рабочая подача передается от главного привода через коробку подач, размещенную в суппорте станка. Для надежной фиксации заготовки на рабочем столе используются различные приспособления (универсальные и специализированные). К первой группе приспособлений можно отнести станочные тиски, прихваты, призмы, подкладки УСП и др. При обработке больших партий заготовок возможно применение специализированной оснастки с пневмо- и гидроприводом. Применение данного типа приспособлений дает возможность увеличения производительности труда за счет сокращения времени на установку и закрепления детали.

Горизонтально-фрезерный станок: назначение и разновидности

Чтобы обрабатывать детали и заготовки с фасонными и плоскими поверхностями, зубчатые колеса, применяют фрезерные станки. Они обширно распространены в промышленной области и металлообрабатывающей сфере. Несмотря на многообразие видов, главные элементы устройства схожие. Во всех станках основное движение — это движение фрезы. А движение подачи производится относительно перемещения заготовки и фрезы.

Все возможности фрезерного станка расширяются при помощи этих дополнений:

1. универсальной, долбежной или вертикальной головки;
2. круглого разделительного стола;
3. универсального делительного аппарата;
4. устройство для нарезки гребенок.

Теперь остановимся подробней на определенном виде фрезерных станков.

Вертикально-фрезерные станки

Этот агрегат предназначен для обработки заготовок при помощи торцевых, фасонных и цилиндрических, концевых фрез. А также возможно выполнять работы по сверлению. Служит для обработки зубчатых колес, рамок и углов, вертикальных и горизонтальных плоскостей, которые выполнены из стали, чугуна, а также из цветных и разнообразных сплавов.

В подобных станках нет консоли, а стол двигается по направляющим станины. Благодаря этой конструкции он имеет предельную жесткость, что, в свою очередь, обеспечивает сравнительно точную обработку детали. Головка шпинделя является также коробкой скоростей. Шпиндель совместно с гильзой возможно двигать в осевом направлении.

Вертикально-фрезерный станок имеет два вида:

1. вертикальный консольно-фрезерный;
2. вертикальный без консоли.

Горизонтально-фрезерные устройства

Этот тип служит для обработки деталей небольших диаметров, и он имеет шпиндель горизонтального расположения. Такая конструкция разрешает обработку винтовых, фасонных, а также горизонтальных и вертикальных поверхностей, углов и пазов. Работы осуществляются при помощи цилиндрических и дисковых, концевых, угловых, торцевых, фасонных фрез. Обработка заготовки, для которой потребуется винтовое движение или деление, допустима при применении добавочных устройств.

Особенность, которая его отличает, возможность двигать стол перпендикулярно и параллельно шпиндельной оси. Все узлы, которые важны поставлены на станине, внутри которой располагается коробка скоростей и шпиндельный узел. На консоли располагается коробка подач, а консоль двигается по вертикальным направляющим. Хобот с серьгами служит для поддержания оправки с инструментами.

Сверлильные агрегаты

Металлообрабатывающие станки, которые относятся к группе сверлильно-фрезерных, служат для обрабатывания горизонтальных, вертикальных и наклонных поверхностей. Пазы в крупногабаритных деталях возможно сделать также с их помощью.

Этот тип станков по металлу располагает сверлильно-фрезерной головкой, которая разрешает производить работы по сверлению под наклоном и обрабатывать поверхность, расположенную под углом к горизонтальной оси. То что в реверсном режиме может действовать рабочая головка, является его отличием, универсальностью, определенной вероятностью проводить две и более востребованных операций, эти станки очень выгодны, с точки зрения экономии средств и экономии на производственной площади места. Такой аппарат иметь у себя дома не откажется ни один домашний умелец, потому как он объединил в себе несколько результативных и полезных устройств.

Универсально-фрезерные

В малосерийном производстве для изготовления деталей методом фрезерования применяют этот вид. В ремонтно-механических небольших мастерских, а также в инструментальных цехах.

Вместе с основными узлами, шпиндельный узел и коробка скоростей, находятся внутри станины. Консоль двигается по вертикальным направляющим, а по консольным направляющим двигаются салазки с поворотным механизмом, на котором размещается особый стол, который двигается в горизонтальной плоскости с разнообразными углами относительно шпиндельной оси. С помощью конструкционных особенностей выполняемые работы на таких станках делаются качественно и быстро.

Настольные станки

Настольные весьма компактны и благодаря этому они широко популярны в мастерских по ремонту оборудования, автомастерских, в школах и пту также установлены такие станки.

С помощью их производятся подобные работы:

1. сверление отверстий, нарезка резьбы, вертикальная фрезеровка концевыми, торцевыми и шпоночными фрезами;
2. горизонтальное фрезерование цилиндрическими, дисковыми и другими фрезами также проводится с их помощью.

Конструкционная особенность таких станков — это жесткость при верном монтаже. Если он будет установлен правильно, то все работы будут выполнены сравнительно точно. Применяется такой вид в серийном производстве разнообразных деталей. Низкое потребление электроэнергии, их компактность, маневренность и невысокая себестоимость, является преимуществом подобных станков.

Фрезерные аппараты с ЧПУ

Данные станки нашли свое применение в массовом производстве деталей с высоким качеством. Фрезерные станки с ЧПУ намного отличаются от обыкновенных фрезерных станков, потому что на них оборудование производят с использованием последних технологий. С их помощью можно добиться высокого качества изготовления деталей, при высокой скорости производительности.

В малосерийном и серийном производстве, где нужно выполнить сверление, зенкерование, растачивание отверстий в деталях из пластмасс, черных и цветных металлов применяются станки с ЧПУ. Данное оборудование снабжается приводом, который управляется контроллером, подключенным к любому компьютеру.

Среди главных превосходств отмечают:

1. высокое повышение производительности со станком на ручном управлении;
2. явное понижение нужды в квалифицированных рабочих;
3. очевидное снижение сроков перехода на производство новых заготовок;
4. более элементарное и практическое оснащение;
5. высокое сокращение сроков производственного цикла.

Обрабатывающие центры с ЧПУ

В таких промышленных секторах, как автомобильный, аэрокосмический, приборостроение, а также в областях, где невозможно обойтись без массового производства высококачественных деталей, применяются обрабатывающие центры с ЧПУ. С их помощью осуществляется обширный диапазон фрезерных, растачиваемых и сверлильных работ. Такие станки снабжаются современными приводами, которыми управляют специальные контролеры, подключенные к любому IBM P. C. Стоит отметить, что система контроля, а также управления, оснащена высококлассным программным обеспечением, которое производят мировые производители. Отличительной чертой такого станка является высокая скорость резания и высокая точность.

Широкоуниверсальные станки

Широкоуниверсальные фрезерные станки служат для фрезерной обработки деталей из чугуна, стали и сплавов из других материалов. Отличаются они от горизонтально-фрезерных, наличием еще одной шпиндельной головки, установленной на выдвижном хоботе. Она может поворачиваться под всяким углом в двух взаимно перпендикулярных плоскостях. Возможна как раздельная, так и одновременная работа обоими шпинделями. Накладная фрезерная головка устанавливается на поворотной головке станка для дополнения универсальности. Это дает возможность обрабатывать заготовки сложной формы как фрезерованием, так и сверлением, зенкерованием и растачиванием.

В некоторых широкоуниверсальных станках нет консольной панели, а вместо нее по вертикальным направляющим станины, двигается каретка. Каретка имеет горизонтальные направляющие для салазок с рабочей вертикальной поверхностью. Часто с помощью их устанавливают дополнительные устройства, делительный стол или же любое делительное приспособление.

Фрезерная группа токарных станков состоит из всех, ранее перечисленных моделей. Различают их по габаритам и характеру выполняемых работ, но все они в равной степени применяются в промышленности. Каждый тип служит для выполнения особых работ, которые нельзя выполнить на станках иного типа.

Технические данные целиком зависят от производителя и марки конкретного станка, а качество выполненных работ — от профессионализма мастера который на них работает.

Горизонтально-фрезерные станки

Горизонтально-фрезерные станки различаются по конструкции, они могут быть одностоечными и двустоечными, консольными и не имеющими консоли. Станки с ЧПУ, как правило, имеют поворотный стол, определённая траектория движения которого задаётся заложенной программой.

Горизонтально-фрезерные станки – станки с горизонтальным расположением шпинделя, а также имеющие возможность перемещения стола в трех взаимно перпендикулярных направлениях.

Горизонтально-фрезерный станок

Основанием горизонтально-фрезерного станка является станина, на которой расположены все узлы и механизмы станка:

• коробка скоростей;
• консоль, перемещаемая по вертикальным направляющим станины;
• стол для установки болванки, вставляемой в специальное устройство или закрепляемой в установленных на него тисках. особенности стола фрезерного станка состоят в том, что его движение может происходить в трёх направлениях

1. продольное перемещение происходит по направляющим салазок;
2. поперечное движение получается при перемещении самих салазок по направляющим консоли;
3. вертикальное движение стол получает при перемещении консоли по направляющим станины.

• шпиндель – главная вращающаяся часть в механизме станка;
• размещённая в консоли коробка подач;
• хобот, служащий для закрепления подвески;
• фрезерная отправка поддерживается концом подвески.

Универсальными станками называются горизонтально-фрезерные станки с поворотной плитой, благодаря которой рабочий стол может из горизонтальной поверхности превращаться в наклонную. Эти станки тоже могут оснащаться ЧПУ, но это не ускорит, а скорее замедлит производство ввиду того, что перепрограммирование станка будет занимать много времени.

Для обработки горизонтальной плоскости деталей используются цилиндрические фрезы. По вертикали заготовки из металла проходят обтачивание торцевыми или дисковыми фрезами. При необходимости комбинированной обработки заготовки используются несколько разнообразных фрез. Точность выполнения задачи напрямую зависит  от неколебимости фрез в креплении по длине отправки. Повысить жёсткость крепления помогают подвески. Но ни одна дополнительная опора не даст достаточной устойчивости фрезы при увеличении её диаметра сверх указанных производителем станка нормативов. Наиболее точное исполнение работы будет, если станок оснастить ЧПУ.

Жёсткость горизонтально-фрезерных станков по металлу увеличивается при усовершенствовании конструкции станины, установкой дополнительного кронштейна, усилением стола. Работы, выполняемые на токарном станке по металлу, могут производиться и на горизонтально-фрезерном оборудовании с применением особых фрезерных головок. Установка ЧПУ на станок всегда сопровождается усилением конструкции.

Классификация фрезерных станков

В классификации горизонтально-фрезерные станки отнесены в  шестую группу, но часть их может принадлежать и к пятой как зубообрабатывающие и резьбонарезное  оборудование. ЧПУ чаще устанавливается на станки 6 группы. Оборудование 5 группы не предназначено для выполнения особо точных задач. ЧПУ здесь может быть установлено лишь для ускорения производства, при необходимости обрабатывать идентичные заготовки в большом количестве.

По таблице классификации токарного оборудования по  металлу станки делятся по массе:

• 1 группа – лёгкие, весом до 1 тонны;
• 2 группа – средние, вес которых не превышает 10 тонн,
• 3 группа – тяжёлые. Эта группа имеет деление.
  • Крупные – от 10 до 30 тонн;
  • Тяжёлые – от 30 до 100 тонн;
• уникальные, свыше 100 тонн весом.

Любое оборудование по металлу может быть оснащёно ЧПУ. Вторым критерием деления оборудования служит автоматическое, полуавтоматическое или ручное управление станком. При ручном управлении включение, остановка, подвод инструмента, регулировка подач и скоростей, установка деталей и их снятие с рабочей поверхности производится токарем.

Классификация фрезерных станков

Полуавтоматический настраивается на определённый цикл обработки. Рабочему остаётся установить заготовку, закрепить её и нажать кнопку запуска. После отработанного цикла вращающийся шпиндель автоматически остановится. Токарю необходимо будет снять готовую деталь, вставить следующую заготовку, и вновь запустить станок.

При работе на автоматическом оборудовании, токарю достаётся роль наблюдателя и отладчика оборудования. ЧПУ для станков может быть разным, но все процессы по изготовлению деталей происходят без непосредственного участия оператора.

Влияет на столбец, в который распределено оборудование в классификационной таблице расположение шпинделя, его положение отражено в названии и маркировке – наклонные, вертикальные, горизонтальные.

Деление на подгруппы происходит по параметрам обработки в плоскости 2 или 4-координатном режиме. Также отражается на положении в таблице и его способность по обработке одной или нескольких деталей одновременно. Присутствие в конструкции станка ЧПУ не имеет значения на подгруппу в классификационной таблице.

Многоинструментальные горизонтально-фрезерные имеют несколько резцов, одновременно обрабатывающих поверхность одной детали с разных сторон, а многопозиционные производят обработку сразу нескольких заготовок. Оба типа оборудования более продуктивно работают с ЧПУ.

Применение

На горизонтально-фрезерном оборудовании по металлу делаются в заготовках шпоночные канавки. Они могут делаться несколькими способами в зависимости от используемого  инструмента на разном оборудовании – вертикально-фрезерных станках или оборудовании общего назначения, используемого для проведения разноплановых работ по металлу.

Шлицы на валах диаметром до 100 мм делаются за один цикл фрезерования. На более широких валах эта операция может проводиться в два захода. Для чернового фрезерования необходимы делительные механизмы. Они есть на горизонтально-фрезерных, что делает это оборудование более удобным для обработки валов с большим диаметром.

Выбор фрезы для выполнения работ

Продольное фрезерование могут вести многошпиндельные горизонтально-фрезерные станки по металлу с использованием различных фрез, установленных в револьверную головку. При обработке металлических деталей несколькими различными фреза установка инструмента также может осуществляться в отправку, и далее в шпиндель.

Фрезерование дисковыми фрезами

Трёхсторонние дисковые фрезы используются для протачивания шпоночных сквозных пазов. Для достижения большей точности лучше сделать эту работу за один подход. При необходимости создания широкого паза в один приём провести эту операцию сложно. Второй, чистовой проход будет сделан фрезой с большим диаметром. Надёжным будет крепление фрезы при установке её в шпиндель с двумя опорами.

Существуют станки, предназначенные для работы только одним или несколькими видами фрез. Горизонтально-фрезерные, созданные для проведения работ дисковыми и цилиндрическими фрезами имеют дополнительную возможность использования торцевых фрез, что несколько увеличивает сферу, в которой применяется это оборудование.



Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

• Фреза должна быть острой. Оценить этот параметр «на глаз» сложно, потому надо ориентироваться на рабочие моменты: если мотор сильно греется и/или обработанная поверхность не гладкая (говорят «грязная»), то фреза тупая. Ее необходимо заменить.
• Обрабатываемая заготовка должна быть прочно и надежно закреплена. Ничего хорошего на прыгающей и дергающейся заготовке вы не получите.
• Заготовки должны быть прочно закреплены. Лучше всего использовать струбцины
• Небольшая глубина съема за один проход. Чем больше древесины вы снимаете за один проход, тем больше нагрузка на фрезу. Это ведет к снижению скорости вращения, что ее больше увеличивает нагрузку. Далее — по кругу. Потому, если необходима большая глубина обработки, лучше ее разбить на несколько проходов.
• При замене фрезы необходимо агрегат обесточить. Причем не переключателем, а вынуть шнур из розетки. Это исключит возможность непроизвольного включения.

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Обработка кромки — работа с шаблоном

Обработку кромки обычной доски проще и быстрее проводить на рейсмусе, но если его нет, ручной фрезер тоже справится, вот только займет это больше времени. Есть два способа: без шаблона и с шаблоном. Если это первый опыт работы с фрезером — лучше использовать шаблон. При обработке кромок досок нужны прямые кромочные фрезы, причем, скорее всего, понадобятся две — с подшипником в начале и в конце режущей части (на фото).

Для обработки кромки — сделать ровную поверхность

В качестве шаблона можно использовать уже обработанную доску или, например, строительное правило. Длина шаблона должна быть немного больше длины заготовки — на 5-6 радиусов фрезы с каждой стороны. Это даст возможность избежать «нырка» фрезы в материал в начале и в конце. Один важный момент: горизонтальная плоскость (перпендикулярная обрабатываемой) должна быть ровной. В всяком случае ее кривизна не должна быть больше, чем зазор между подшипником и режущей частью, иначе фреза будет задевать шаблон, а это очень нехорошо — он становится неидеальным и нанесенные неровности отобразятся на других копиях.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Горизонтально-фрезерный станок: назначение, описание, характеристики

Содержание статьи:

Фрезерная обработка заготовок является одной из ключевых операций по производству стальных изделий. Для выполнения этой операции используют несколько типов оборудования. Наиболее распространенным является горизонтально-фрезерный станок. Для первичного ознакомления с ним требуется изучить специфику расположения компонентов и технические параметры.

Особенности конструкции

Схема расположения элементов

Горизонтально-фрезерные станки были одними из первых типов оборудования для выполнения операций по обработке металлических изделий. С их помощью выполняется шлифование, расточку, фрезеровки, а в некоторых моделях – сверление. При этом компоновка моделей зачастую одинакова.

На основании установлена станина, выполняющая функцию опорной стойки. На ее передней части располагается рабочий стол с коробкой передач и движущимися каретками. Они необходимы для смещения поверхности по осям X и Y. В задней части конструкции установлен электродвигатель, соединенный со шпиндельной бабкой через коробку скоростей. Несмотря на столь общее описание, следует учитывать возможные изменения или дополнения, свойственные для конкретной модели.

В зависимости от специфики назначения горизонтально-фрезерные станки могут иметь следующие дополнительные узлы и агрегаты:

• консольная конструкция. С ее помощью можно изменять положение заготовки относительно фрезы. Некоторые типы оборудования имеют возможность поворота рабочего стола под определенным углом;
• установка магнитного стола. Для обработки деталей сложной формы рекомендуется применять электромагнитные столы, исключающие надобность механического крепления. Таким образом можно повысить качество фрезерной обработки;
• станки с ЧПУ. Это современные аналоги классического оборудования. С помощью блока CNC можно задать алгоритм работы станка в автоматическом или полуавтоматическом режиме. Актуальны для приборостроения или при обработке больших заготовок из твердых сортов стали.

В отдельную категорию можно отнести универсальные горизонтально-фрезерные станки. Их назначение – выполнение всего спектра операций по обработке. Для этого в конструкции устанавливают дополнительную шпиндельную головку на гибком приводе. Это дает возможность осуществлять фрезерование сложных элементов.

Одним из главных параметров станка являются характеристики подач рабочего стола. Они определяют скорость обработки металлической заготовки, а также максимально допустимые размеры детали.

Принцип работы оборудования

Станок с ЧПУ

После ознакомления со спецификой конструкции горизонтально-фрезерного станка и его назначения следует изучить принцип обработки заготовок. Для этого лучше всего проанализировать каждый этап работ и выявить оптимальный режим обработки для конкретного случая.

После установки детали на поверхности рабочего стола и ее фиксации вычисляются режим обработки. Это зависит от конфигурации заготовки и степени ее фрезерования. Затем происходит установка оптимальной фрезы. Именно с ее помощью происходит обработка поверхности. За счет вращения и контакта режущей части инструмента с металлической поверхностью происходит процесс контролируемого удаления материала.

В зависимости от вида работы можно выбрать следующие типы фрез, каждая из которых имеет определенное назначение:

• плоскостное фрезерование. Для этого необходимо применять цилиндрические фрезы. Они отличаются конфигурацией режущих частей и могут иметь несколько типов зубьев. Их главная функция – удаление определенного объема материала со всей поверхности заготовки;
• торцевые. Применяются для обработки вертикальных плоскостей. Они могут быть установлены только в универсальные горизонтально-фрезерные станки. Главным отличием от цилиндрических заключается в том, что обработка происходит только за счет контакта вершин режущих поверхностей, в результате чего формируется определенная профильная структура;
• угловые фрезы. Необходимы для придания кромки детали формы нужной конфигурации.

Виды фрез

Кроме этих моделей существуют специальные фрезы, предназначенные для выполнения узкопрофильных операций. Для работы на ученических станках чаще всего устанавливают универсальные режущие инструменты.

Для формирования отверстий применяются концевые фрезы. Аналогичной конструкцией обладают шпоночные. Разница между ними заключается в конфигурации режущей части.

Технические характеристики

Станок с ручным управлением

Для анализа технических характеристик фрезерного оборудования рекомендуется изучить паспорт конкретной модели. В этом документе указываются не только основные качества, которыми обладает горизонтально-фрезерный станок, но и правила его эксплуатации.

Оборудование этого типа имеет вертикальное расположение компонентов. Поэтому необходимо учитывать общую высоту конструкции. Если же в ней есть возможность установки дополнительного стола – к размерам станка прибавляют его габариты. Средняя масса оборудования составляет от 800 кг до 5-ти тонн.

Для анализа технических возможностей модели необходимо знать такие параметры, которыми должен обладать горизонтально-фрезерный станок:

• количество оборотов головки шпинделя. Обычно этот параметр варьируется от 400 до 3500 об/мин;
• число скоростей переключения частоты вращения;
• характеристики хода стола в продольном поперечном и вертикальном направлении. Учитывается тип подачи – ручная или механическая;
• мощность силовой установки;
• наличие системы охлаждения;
• тип управления – электронный или ручной.

На основании этих данных составляются оптимальные технологические схемы применения фрезеровального оборудования. Также все модели имеют ограничения по массе заготовки и ее габаритах. Чаще всего производитель указывается максимально допустимый вес детали, распложенной в центре стола.

Дополнительная накладная головка может проворачиваться на угол до 360°. Это необходимо учитывать при составлении технологической схемы обработки.

Правила эксплуатации

Работа на станке

Помимо обязательных к исполнению требований производителя горизонтально-фрезерного станка в течение всего периода эксплуатации необходимо придерживаться общих рекомендаций и описания правил. В основном они относятся к организации рабочего процесса и соблюдении техники безопасности.

Прежде всего необходимо подготовить рабочее место для установки оборудования. Учитывается его масса и габариты. Важно, чтобы опорная платформа могла частично гасить колебания, возникающие в процессе работы станка. Для этого можно установить специальные опоры с компенсирующими подушками и возможностью регулировки уровня.

Также во время эксплуатации необходимо учитывать такие факторы:

• при массе заготовки более 20 кг ее монтаж на рабочий стол выполняется с помощью подъемных механизмов;
• работник не должен надевать защитные перчатки или рукавицы. Это может привести к опасной ситуации;
• для защиты глаз необходимо применять рабочие очки;
• при возникновении вибрации станок следует немедленно остановить. Чаще всего это явление происходит из-за неправильной фиксации фрезы;
• в течение фрезеровки проверяется уровень подачи СОЖ;
• по окончании работы станок необходимо очистить от металлической стружки.

В случае возникновения аварийных ситуаций эксплуатация оборудования запрещена. Устранением их должны заниматься только специалисты. Попытки выполнить ремонт без должного уровня знаний устройства станка может только усугубить ситуацию.

В видеоматериале показан пример работы на горизонтально-фрезерном станке:

Вертикальный фрезерный станок — устройство и применение

Вертикально-фрезерный станок – весьма популярная техника, которая нашла применение в машиностроительной отрасли. Главной особенностью оборудования является то, что оно позволяет изготавливать сложнопрофильные детали, такие как штампы, копиры и прочее.

Все функции, возлагаемые на вертикальный фрезерный станок, можно разделить на сверление, фрезеровку и расточку. Точность выполнения задачи на таком оборудовании достаточно высока. При этом достойная производительность техники также не подвергается сомнениям. Станки вертикального типа, как правило, отличает высокая мощность привода, которая в сочетании с твердосплавным инструментом создают очень продуктивный тандем.

Среди конструктивных особенностей подобных агрегатов специалисты отмечают наличие так называемой делительной головки, которая используется для поворота заготовки на необходимый угол. Кроме того, вращение детали облегчает обработку винтовых канавок, что также очень важно для повышения производительности труда.

Вертикальный фрезерный станок рассчитан на обработку металлических конструкций самыми разными фрезами и сверлами. Техника может быть использована для обработки любых плоскостей, разного рода спиралей, пресс-форм. При этом, как правило, такие станки рассчитаны на обработку деталей из цветных и черных металлов, а также из сплавов, что их делает многофункциональным широкопрофильным оборудованием.

Вертикальный станок отличает отсутствие так называемой консоли. Стол движется по специальным направляющим станины фундамента, что гарантирует предельную жесткость оборудования. Разумеется, это отражается на точности обработки заготовок, если сравнивать с альтернативными типами фрезерных станков. С деталями больших габаритов и массы такая техника также справляет без особых проблем.

В конструкции вертикально-фрезерного станка шпиндельная головка выступает в роли коробки скоростей, что можно расценивать как дополнительную особенность. Головка перемещается в вертикальном направлении вдоль направляющих стойки. По оси можно перемещать также шпиндель с гильзой.

Мастера, желающего обзавестись такой техникой, несомненно, порадует тот факт, что ее функционал можно расширить с помощью дополнительных комплектующих, таких как вертикальная или универсальная головка, круглый делительный стол, устройства нарезания гребенок и прочих опций. Таким образом, приобретая подобный агрегат, при необходимости список выполняемых им задач можно расширить.

Технические параметры

Чтобы четко понимать, каким требованиям отвечает конкретный станок, важно иметь представление о его основных параметрах. На сегодняшний день ассортимент подобной техники поистине огромен. Компании выпускают оборудование в самых различных размерах и с разными показателями мощности. На рынке представлены и настольные агрегаты, ориентированные на бытовую эксплуатацию, и профессиональные фрезерные машины, способные функционировать в жестких производственных условиях.

Мастер, подбирая для себя идеальный агрегат, должен ориентироваться на такие ключевые характеристики, как:

• Мощность – это, пожалуй, главный параметр, который дает представление не только о производительности техники, но также о сфере ее использования.
• Характеристики рабочего пространства. Сюда можно отнести габариты рабочего стола, расстояние от шпинделя, ход шпинделя и прочие параметры.
• Число оборотов шпинделя – характеристика, которая ярко демонстрирует скорость обработки детали и определяет вариант оснастки.

На сегодняшний день выделяют 3 основных типа универсальных вертикально-фрезерных станков в зависимости от типа управления. Ручные станки – наиболее «древние», но незаменимые в небольших цехах агрегаты. Техника с автоматическим управлением или с числовым программным управлением – это уже более сложные конструкции, требующие должного уровня квалификации для эффективной работы на них. Особенно это касается машин с ЧПУ.

Рассмотрим одни из популярных моделей, чтобы понять, какие варианты техники сегодня потенциально доступны мастеру.

Фрезерный станок 6К11

Этот агрегат рассчитан на выполнение основных работ, таких как фрезерование, сверления, растачивания отверстий и прочих. Техника ориентирована на работу с металлами и пластиком.

Этот поистине универсальный вертикально-фрезерный станок способен эксплуатироваться как в условиях мелкого производства, так и в качестве ключевого оборудования на крупномасштабных промышленных объектах. Конструкцией предусмотрен особый механизм зажима инструмента, что заметно расширяет возможности оборудования.

Немного о параметрах 6К11. Габариты его рабочего места составляют 250х1000 миллиметров. Ход стола – 710, 250 и 400 миллиметров (продольный, поперечный и вертикальный соответственно). Мощность мотора вертикального шпинделя составляет 5.5 кВт, а мотора подач – 1.5 кВт. Габариты агрегата довольно скромны – всего 2135х1725х2290 миллиметров. А масса модели достигает 2350 кг.

Фрезерный станок ВМ127М

Этот агрегат рассчитан на работу с металлическими заготовками как в условиях мелкого, так и в масштабах серийного производства. Среди особенностей этой модели можно отметить мощный мотор и идеально подобранные передаточные отношения. Это позволяет подбирать идеальный формат обработки конкретной детали с максимальным задействованием возможностей инструмента.

Универсальный вертикально-фрезерный станок ВМ127М способен функционировать в автоматическом режиме, что дает возможность объединения нескольких станков в многостаночную систему под управлением одного мастера. Легкость обслуживания и настройки работы агрегатов под нужды специалиста также станет немалозначительным «за» в пользу ВМ127М.

Габариты рабочего стола станка составляют 400х1600 миллиметров. Мощность привода достигает 11 кВт, чего более чем достаточно для эффективной обработки деталей с высокими показателями производительности. Масса станка – чуть менее 5 тонн, а его габариты – 2560х2260х2500 миллиметров.

Выводы

Вертикально-фрезерные станки способны стать универсальными помощниками в любом цеху. Функциональность, надежность и выносливость – их главные плюсы. А многообразие моделей, представленных в наши дни, заметно облегчает выбор подходящей по всем параметрам техники. Сегодня можно точно утверждать то, что опытный мастер с легкостью найдет нужный ему агрегат.

Рекомендуем почитать

Принцип работы фрезерного станка.

Принцип работы копировально-фрезерного станка «Дупликарвер». Принцип работы фрезерных станков

Фрезерные станки относятся к группе металлорежущих станков и представляют собой универсальное оборудование, оснащенное фрезой – многолезвийным режущим инструментом. Применяются для обработки различных поверхностей заготовок.

Принцип работы универсально-фрезерного станка

Универсально-фрезерный станок обладает расположенным по горизонтали шпинделем и используется в обработке фрезерованием различных поверхностей на деталях с малым весом и небольших размеров в условиях серийного и единичного производства. Обработка производится дисковыми, цилиндрическими, концевыми, угловыми, торцовыми, фасонными фрезами.

На таком станке есть возможность обработки горизонтальных и вертикальных винтовых и фасонных поверхностей, углов и пазов. Фрезерование деталей, которые требуют винтового движения либо периодического деления, производят с применением специальных делительных приборов.
На станине установлены все главные станочные узлы.

В середине станины располагается коробка скоростей и шпиндельный узел. В качестве поддержания оправки с фрезой выступает хобот с подвесками (также называемыми серьгами).
По направляющим, расположенным по вертикали станины передвигается консоль, которая несет коробку подач. По консольным направляющим в поперечном направлении передвигаются салазки с устройством для поворота, несущее продольный стол и дающее возможность вертеть стол вокруг оси по вертикали на 45° по обеим сторонам, благодаря этой функции стол может передвигаться в плоскости по горизонтали под разными углами к шпиндельной оси. Крутящий момент от мотора с помощью коробки передач подается на шпиндель — полый вал вверху станины.

В торец шпинделя, находящийся в передней части, помещается оправка и фиксируется штревелем — стержнем, который закреплен в шпинделе. Оправка — это стержень, имеющий посадочное коническое место-конус Морзе, который воспринимает вращение; на оправку надевается фреза и закрепляющие её кольца, зажимающиеся гайкой.

Копировально-фрезерный станок по дереву

Многие детали и элементы мебели и других изделий требуют фигурного исполнения, высокой точности и аккуратности, при этом порой важно обеспечивать абсолютное совпадение выполненных линий в целом тираже изделий. Вручную добиться такого эффекта практически невозможно. На помощь здесь приходит копировально-фрезерный станок. Бесспорный плюс данного агрегата в том, что при простом своем устройстве он выполняет невероятно сложные узоры. А также он просто незаменим при сверлении отверстий под определенные элементы, сюда относится изготовление отверстий под замки и ручки, создание рамок для зеркал, выполнение многих других работ и элементов. Компания «ЛТТ» реализует копировально-фрезерное оборудование от передовых мировых производителей, поэтому мы убеждены в качестве и эффективности продукции.

Принцип работы копировально-фрезерного станка
Для того, чтобы все детали, заготовки и изделия получались идентичными, копировально-фрезерный станок по дереву использует в своей работе шаблоны. Эти шаблоны представляют собой объемные образцы, которые могут быть деревянными, пластмассовыми и т.д. Для обеспечения высокой точности проведения работ применяются вакуумное прижимание заготовки, автоматическая подача шаблона. В результате идеального копирования контуров шаблона получаются одинаковые готовые детали со сложными линиями и отверстиями разных форм.

Подразделение по типам

Копировально-фрезерный станок может быть либо с верхним расположением шпинделя, либо с нижним расположением. Каждый из этих вариантов имеет свои преимущества.

Существуют станки модельного и карусельного типа. Карусельный копировально-фрезерный станок по дереву позволяет формировать столешницы, сиденья стульев. С помощью такого агрегата возможно также выполнение изогнутых ножек столов и стульев.

Роль в промышленности

Станки этого типа на многих предприятиях незаменимы, поскольку они позволяют производить детали и изделия большими тиражами, обеспечивая при этом высокую скорость обработки и выпуска каждого элемента.

Фрезерный станок

Фрезерный станок относится к группе металлорежущих станков, классифицируемых по виду обработки изделий. Подобные инструменты предназначены для вытачивания плоских и фасонных поверхностей, зубчатых колес и тел вращения.
Принцип работы фрезерного станка прост: закрепленный в шпинделе режущий инструмент совершает вращательное движение. Одновременно заготовка, закрепленная на столе, подается прямолинейно или криволинейно.

Управляются фрезерные станки оператором, системой ЧПУ или специальным автоматом.
Главным движением фрезерного станка является вращение фрезы. При этом перемещение заготовки второстепенно относительно рабочего инструмента. Вспомогательные движения (настройка механизма, управление станком, закрепление и освобождение заготовки, подвод и отвод инструментов, передвижение приборов, предназначенных для автоматического контроля размеров и т.д.) необходимы для подготовки и организации процесса резания. Вспомогательные операции можно выполнять вручную, так и автоматически. Фрезерные станки-автоматы предоставляют возможность практически полностью автоматизировать определенную последовательность технологических этапов обработки.

Фрезерные станки подразделяются на несколько видов в зависимости от принципа действия и конструкционных особенностей. Так, инструменты для обработки металла бывают универсальные (с поворотным столом) и консольные горизонтально-фрезерные. Широкоуниверсальные фрезерные станки имеют дополнительные опции. Широкоуниверсальные инструментальные станки отличаются вертикальной рабочей плоскостью основного стола, а также поперечным движением шпиндельных узлов. Бесконсольные фрезерные станки также называются аппаратами с крестовым столом. Бывают копировально-фрезерные станки, карусельно-фрезерные и барабанно-фрезерные.

Таким образом, совокупность особенностей рабочих инструментов фрезеровщиков позволяет предполагать, что промышленные станки и аппарата практически не ограничивают возможности современных инженеров-технологов. При этом фрезерные станки – один из главных инструментов создания металлоизделий и металлоконструкций любой сложности.

Преимущества фрезерования

Современный фрезерный станок независимо от модификации позволяет добиваться невероятных результатов при обработке металлических заготовок. Более того современное фрезерование подразумевает внедрение автоматики и программирования оборудования, что позволяет управлять ним (полностью или частично) посредством вычислительных машин. Таким образом, достигается высокое качество обработки, а так же многофункциональность. Модернизированный фрезерный станок «умеет» резать, сверлить, пилить, а так же протачивать любые заготовки, что позволяет на выходе получать готовую деталь, не нуждающуюся в дополнительной обработке.
Фрезерная обработка уже долгое время является основным способом механической обработки деталей. В процессе разнохарактерных операций производится черновая, чистовая и получистовая обработка чугунных, стальных заготовок, элементов из цветных металлов и пластмасс.

Принципы работы фрезерных станков

Все фрезерные станки, несмотря на разнообразие моделей на современном рынке металлообрабатывающих деталей имеют общие функциональные принципы:

    Элементы металлических заготовок обрабатываются при помощи фрезы, которая закрепляется в шпинделе фрезерного станка. Именно посредством фрезы выполняется главное вращательное движение, а заготовка, закрепленная на столе, в свою очередь движется прямолинейно или криволинейно.
    Кроме того, на фрезерном станке осуществляются вспомогательные движения, связанные с его управлением, наладкой и работой. Главная функция таких движений направлена на подготовку процесса резания. Если фрезеровочные операции выполняются на станках-автоматах, то выполнение вспомогательных движений происходит в автоматическом режиме.
    Существует возможность выполнения фрезерной обработки и в горизонтальном, и в вертикальном положениях.

Принцип работы копировально-фрезерного станка «Дупликарвер»

Если вы когда–либо видели как изготавливаются дубликаты ключей, то вам должен быть понятен основной принцип работы станка «Дупликарвер». При помощи щупа мастер обводит контур оригинального ключа и тот же контур автоматически воспроизводится на заготовке нового ключа. Мастеру остается лишь отполировать новый ключ.
В целом «Дупликарвер» работает по аналогичному принципу. С помощью щупа вы обводите контуры оригинальной скульптуры, а фрезер воспроизводит ее копию из установленной рядом деревянной заготовки. Конструкция станка позволяет вам работать не только с плоскими, но и сложными объемными фигурами.

«Дупликарвер» — это один из немногих недорогих копировально-фрезерных станков, предназначенных для производства точных скульптурных копий. Освоение работы не займет много времени. Станок предназначен как для профессиональных резчиков по дереву, так и для любителей и начинающих мастеров. Дупликарвер используется в реставрационных и сувенирных мастерских, в группах технического творчества, на уроках труда в школах и специальных учебных заведениях.

Объемно-копировальный станок «Дупликарвер» великолепно подходит для изготовления фигур путем копирования копий ваших оригинальных работ.
Вы сможете добиваться необходимой точности копии путем использования различных фрез и щупов.

Опытные пользователи смогут не просто вырезать формы, приближенные к оригиналу, а делать по-настоящему точные модели. Таким образом, чем дольше вы будете работать на станке, осваивать приемы работы на нем и оттачивать свое мастерство, тем точнее и качественнее будут ваши копии.

Принцип работы фрезерных станков

Обработка элементов металлических заготовок (тела вращения, поверхности, зубчатые колеса), а также заготовок из других материалов производится при помощи закрепленной в шпинделе станка фрезы. Главное вращательное движение осуществляет именно фреза, а движение подачи (прямолинейное или криволинейное) — заготовка, которая крепится на столе.

Кроме главного движения производятся также вспомогательные движения, связанные с настройкой станка, управлением его работой. Их основная функция заключается в подготовке процесса резания. Автоматически вспомогательные движения осуществляются на станках-автоматах.

Обработка отверстий может проводиться как в горизонтальном, так и в вертикальном положении. Кроме того, по направлению вращения фрезы различают также попутную или встречную обработку.
Кроме того, широкое распространение находят такие станки, как:

    бесконсольные фрезерные станки;
    станки, оснащенные передвижным порталом;
    универсальные инструментальные станки широкого профиля — с вертикальной рабочей поверхностью основного стола и поперечным движением шпиндельных узлов.

Фрезерные станки — универсальный инструмент с многолезвийным режущим инструментом — фрезой; главное движение — вращение фрезы. Шпиндель, несущий фрезу, вертикален, но его во многих случаях можно устанавливать под углом к заготовке. Движение стола, осуществляемое вручную или с помощью механического привода, точно контролируется по градуированным лимбам на ходовых винтах и по прецизионным шкалам с оптическим увеличением.
Фрезерная оправка (вал, несущий фрезу) горизонтальна. Стол, на котором закрепляется обрабатываемая деталь с необходимой оснасткой, может быть либо «простым», т.е. с перемещением по трем осям, либо универсальным, т.е. допускающим и угловые повороты.

              Принцип работы фрезерного станка
Основным во фрезерных станках является вращение фрезы – движение резания. Шпиндель, на котором закреплена фреза, во многих случаях может устанавливаться под углом к заготовке. А движение подачи делает заготовка, закрепленная на специальном столе. Стол может быть либо стандартным – перемещение только по трем осям, либо универсальным с возможностью угловых поворотов. Управление столом может быть ручным, автоматизированным или осуществляться при помощи системы ЧПУ.

                                                                                   Фрезерные станки с ЧПУ

На фрезерных станках с ЧПУ предусматривается автоматическое управление перемещением стола и скоростью шпинделя. В некоторых случаях сам шпиндель устанавливается на салазках, допускающих его независимое перемещение в осевом или вертикальном направлении. Фрезерный станок с ЧПУ такого типа позволяет серийно и с высокой точностью обрабатывать трехмерные поверхности, например, лопастей воздушных винтов и лопаток турбин.

Копировально-фрезерные станки обрабатывают сложные криволинейные поверхности, например, пуансонов и матриц для штампования листового металла, форм для литья под давлением и экструдирования. Индикаторный щуп проходит по фигурному профилю копира, а рабочая фреза передает этот профиль обрабатываемой детали.

                                                                                Классификация фрезерных станков

В зависимости от вида обработки фрезерные станки разделяются на девять групп. В свою очередь, каждая группа делится на девять подгрупп, представляющих фрезерные станки по их типам.
Наиболее распространенными типами являются горизонтальные, универсальные и вертикальные фрезерные станки.

Горизонтальные консольно — фрезерные станкиГоризонтально фрезерные станки имеют горизонтально расположенный, не меняющий своего места шпиндель. Стол может переме-шаться перпендикулярно к оси шпинделя в горизонтальном и вертикальном направлениях и вдоль оси, параллельной ей.

Универсальные консольно — фрезерные станкиУниверсальные консольно — фрезерные станки отличаются от горизонтальных тем, что имеют стол, который может поворачиваться на требуемый угол.

Вертикальные консольно — фрезерные станки
Вертикальные консольно-фрезерные станки имеют вертикально расположенный шпиндель, перемещающийся вертикально и в некоторых моделях поворачивающийся. Стол может перемещаться в горизонтальном направлении перпенди-кулярно к оси шпинделя и в вертикальном направлении.

Широкоуниверсальные консольно — фрезерные станкиВ отличие от универсальных станков имеют помимо основного горизонтального шпинделя приставную головку со шпинделем, поворачивающимся вокруг вертикальной и горизонтальной осей.

Бесконсольно — фрезерные станки
Имеют шпиндель, расположенный вертикально и перемещающийся в этом направлении. Стол перемещается только в продольном и поперечном направлениях.

Продольно — фрезерные станкиИмеют стол, который может перемещаться только в продольном направлении по направляющим поверхностям станины. Вертикальные и поперечные перемещения получают шпиндельные бабки и шпиндели. Могут иметь, до двух вертикальных и до двух горизонтальных шпинделей при одно- и двухстоечном исполнениях.

Объемно — фрезерные станкиПо принципу действия делятся на станки прямого и следящею копирования, осуществляемого путем ощупывания модели копировальным пальнем, а также программного управления, работающие одновременно и непрерывно по трем взаимно перпендикулярным координатам.

Фрезерные станки непрерывного действияНепрерывного действия (карусельные) имеют вертикально расположенный шпиндель (шпиндели), установочно перемещающиеся по вертикали, и круглый стол, который может непрерывно вращаться со скоростью рабочей подачи, закрепление и обработка заготовок многопозиционные. Примером может служить станок модели 6А23 с диаметром стола

Шпоночно — фрезерные станкиИмеют вертикальный шпиндель, осуществляющий вращательное и одновременно с ним планетарное движение. Диаметр планетарного движения может изменяться в соответствии с заданной шириной шпоночного гнезда. Стол перемещается возвратно-поступательно в продольном направлении. Рабочий цикл автоматизирован. Примерами этих станков могут быть станки моделей 6Д91, 6Д92 и т. д.


Принцип работы и работа ФРЕЗЕРНОГО СТАНКА

ФРЕЗЕРНЫЙ СТАНОК

Введение: Фрезерование — это операция резания, при которой металл удаляется путем подачи заготовки против вращающегося резца, имеющего одну или несколько режущих кромок. Плоские или изогнутые поверхности самых разных форм можно обрабатывать фрезерованием с хорошей чистотой и точностью. Фрезерный станок также может использоваться для сверления, прорезания пазов, изготовления круглого профиля и зуборезной обработки с помощью подходящих приспособлений.

Принцип работы : Заготовка удерживается на рабочем столе станка. Движение стола контролирует подачу заготовки на вращающуюся фрезу. Фреза устанавливается на шпиндель или оправку и вращается с высокой скоростью. Кроме вращения резак не имеет других движений. По мере продвижения заготовки зубья фрезы удаляют металл с поверхности заготовки, и получается желаемая форма.

Конструкция горизонтального фрезерного станка : Основная часть станка — это основание, колонна, колено, седло, стол, верхняя часть, опора оправки и подъемный винт.

1. База : Придает опору и жесткость машине, а также действует как резервуар для СОЖ.

2. Колонна : Колонна — это основная опорная рама, установленная вертикально на основании. Колонна имеет коробчатую форму, с большим оребрением внутри и вмещает все приводные механизмы для подачи шпинделя и стола.

3. Колено : Колено представляет собой жесткую отливку, установленную на передней поверхности колонны. Колено перемещается вертикально по направляющим, и это движение позволяет регулировать расстояние между резаком и заданием, установленным на столе. Регулировка осуществляется вручную или автоматически с помощью подъемного винта, расположенного ниже колена.

4. Седло : Седло опирается на колено и составляет промежуточную часть между коленом и столом. Седло перемещается в поперечном направлении, то есть крест-накрест (внутрь или наружу) по направляющим, предусмотренным на колене.

5. Стол : Стол опирается на направляющие в седле и поддерживает работу. Стол изготовлен из чугуна, его верхняя поверхность обработана с высокой точностью и имеет Т-образные пазы, в которых установлен зажимной болт для фиксации изделия. Рабочий стол и, следовательно, работа, установленная на нем, движутся в трех направлениях:

а). Вертикальное (вверх и вниз) движение обеспечивается поднятием или опусканием колена.

б). Поперечное (внутрь или наружу) или поперечное движение обеспечивается перемещением седла относительно колена.

в). Продольное (назад и вперед) движение обеспечивается маховиком, установленным на стороне подающего винта.

В дополнение к вышеуказанным движениям, стол универсального фрезерного станка можно поворачивать на 45 ° в любую сторону от центральной линии и, таким образом, подавать под углом к ​​шпинделю.

6. Overar м: Overarm устанавливается в верхней части колонны и направляется с точным выравниванием по обработанным поверхностям. Overarm — это опора для беседки.

7. Опора оправки : Опора оправки устанавливается на Overarm и может быть зажата в любом месте на Overarm. Его функция — выравнивать и поддерживать различные беседки. Вал представляет собой обработанный вал, который удерживает и приводит в движение фрезы.

8. Подъемный винт : Движение вверх и вниз к колену и столу обеспечивается подъемным винтом, который приводится в действие вручную или автоматически.

ФРЕЗЕРОВАНИЕ

1. Фрезерование плоских или плоских заготовок

2. Торцевое фрезерование

3. Угловое фрезерование

4. Портальное фрезерование

5. Фрезерование форм

6. Фрезерный станок

Последнее обновление: 14 ноября 2014 г., пятница

Связанные

Принцип работы фрезерного станка

Фрезерование — это операция резания, при которой металл удаляется путем подачи заготовки против вращающегося резца, имеющего одну или несколько режущих кромок.

Принцип работы

Заготовка удерживается на рабочем столе станка.Движение стола контролирует подачу заготовки на вращающуюся фрезу. Эта фреза закреплена на шпинделе или оправке, которая вращается с желаемой скоростью. Заготовка движется к фрезу и удаляет металл с поверхности, чтобы придать желаемую форму.

На видео ниже показан принцип работы горизонтального фрезерного станка:

Работа фрезерного станка включает несколько этапов резки. Эти процессы фрезерования включают следующую фазу резки:

Фрезы

Наличие большого количества режущих инструментов для работы в процессе фрезерования.Эти фрезы, называемые концевыми фрезами, имеют специальные режущие поверхности на их торцевых поверхностях, поэтому они могут выполнять сверление. Он также имеет расширенные режущие поверхности с каждой стороны для периферийного фрезерования. Фрезы имеют маленькие фрезы на торцевых углах, а материал изготовлен из высокопрочных материалов. Это помогает снизить трение между инструментами и заготовкой.

Чтение: процесс фрезерного станка

Поверхность

Работая с фрезерованием для улучшения качества поверхности, зона резания фрезерного станка получает регулярные интервалы.Эти фрезы имеют регулярные выступы по бокам. Расстояние между гребнями зависит от скорости подачи, диаметра фрезы и количества режущих поверхностей. Что может быть значительным различием в высоте поверхностей.

Пружинный фрезерный

Групповое фрезерование — это когда более двух фрез задействованы в установке, такой как горизонтальное фрезерование. Все фрезы предназначены для выполнения единой операции или выполнения отдельной операции. Эта операция фрезерования часто применяется для дублирования деталей.

см. Мои рекомендации

Общие сведения о фрезеровании с ЧПУ

Горизонтальный фрезерный станок с ЧПУ (также известный как фрезерный станок с ЧПУ), выполняющий операцию фрезерования на металлической детали.

Изображение предоставлено: Андрей Армягов

Фрезерование с ЧПУ или фрезерование с числовым программным управлением — это процесс обработки, в котором используются компьютеризированные средства управления и вращающиеся многоточечные режущие инструменты для постепенного удаления материала с заготовки и изготовления детали или продукта по индивидуальному заказу.Этот процесс подходит для обработки широкого спектра материалов, таких как металл, пластик, стекло и дерево, а также для производства различных деталей и изделий по индивидуальному заказу.

Несколько возможностей предлагаются в рамках услуг по прецизионной обработке с ЧПУ, включая механические, химические, электрические и термические процессы. Фрезерование с ЧПУ — это процесс механической обработки наряду с сверлением, токарной обработкой и множеством других процессов обработки, что означает, что материал удаляется с заготовки с помощью механических средств, таких как действия режущих инструментов фрезерного станка.

В этой статье основное внимание уделяется процессу фрезерования с ЧПУ, излагаются основы процесса, а также компоненты и инструменты фрезерного станка с ЧПУ. Кроме того, в этой статье рассматриваются различные операции фрезерования и предлагаются альтернативы процессу фрезерования с ЧПУ.

Определение фрезерования

Что такое фрезерование? Это тип обработки, при котором для придания формы заготовке используются фрезы, часто на подвижной поверхности стола, хотя на некоторых фрезерных станках также есть подвижные фрезы.Фрезерование начиналось как ручная задача, выполняемая людьми, но в наши дни большая часть фрезерования выполняется фрезерным станком с ЧПУ, который использует компьютер для наблюдения за процессом фрезерования. Фрезерование с ЧПУ обеспечивает более высокую точность, точность и производительность, но все же есть ситуации, когда ручное фрезерование может оказаться полезным. Ручное фрезерование, которое требует больших технических навыков и опыта, обеспечивает более короткие сроки выполнения работ. Это также имеет дополнительное преимущество, заключающееся в том, что ручные фрезы дешевле, и пользователю не нужно беспокоиться о программировании станка.

Обзор процесса фрезерования с ЧПУ

Как и большинство традиционных процессов механической обработки с ЧПУ, процесс фрезерования с ЧПУ использует компьютеризированные средства управления для управления и манипулирования станками, которые режут и формируют заготовку. Кроме того, процесс следует тем же основным этапам производства, что и все процессы обработки с ЧПУ, в том числе:

• Создание модели САПР
• Преобразование модели САПР в программу ЧПУ
• Наладка фрезерного станка с ЧПУ
• Выполнение операции фрезерования

Процесс фрезерования с ЧПУ начинается с создания 2D- или 3D-модели детали в САПР. Затем завершенный проект экспортируется в формат файла, совместимый с ЧПУ, и преобразуется программным обеспечением CAM в программу станка с ЧПУ, которая определяет действия станка и движения инструмента по заготовке. Прежде чем оператор запускает программу ЧПУ, он подготавливает фрезерный станок с ЧПУ, прикрепляя заготовку к рабочей поверхности станка (например, рабочему столу) или зажимному устройству (например, тискам) и прикрепляя фрезерные инструменты к шпинделю станка. В процессе фрезерования с ЧПУ используются горизонтальные или вертикальные фрезерные станки с ЧПУ — в зависимости от технических характеристик и требований фрезерного приложения — и вращающиеся многоточечные (т.е.е., многозубые) режущие инструменты, такие как фрезы и сверла. Когда станок готов, оператор запускает программу через интерфейс станка, предлагая станку выполнить операцию фрезерования.

После запуска процесса фрезерования с ЧПУ станок начинает вращать режущий инструмент со скоростью, достигающей тысяч оборотов в минуту. В зависимости от типа используемого фрезерного станка и требований применения фрезерования, когда инструмент врезается в заготовку, станок выполняет одно из следующих действий для выполнения необходимых разрезов на заготовке:

1. Медленно вставьте заготовку в неподвижный вращающийся инструмент
2. Переместите инструмент по неподвижной заготовке
3. Переместите инструмент и заготовку относительно друг друга

В отличие от ручного фрезерования, при фрезеровании с ЧПУ станок обычно подает подвижные детали с вращением режущего инструмента, а не против него.Операции фрезерования, которые соответствуют этому соглашению, известны как процессы фрезерования с подъемом, в то время как противоположные операции известны как обычные процессы фрезерования.

Как правило, фрезерование лучше всего подходит в качестве вторичного или чистового процесса для уже обработанной детали, обеспечивая определение или создание таких элементов детали, как отверстия, пазы и резьбы. Однако этот процесс также используется для формирования заготовки материала от начала до конца. В обоих случаях в процессе фрезерования постепенно удаляется материал, чтобы сформировать желаемую форму и форму детали.Сначала инструмент отрезает от заготовки мелкие кусочки, то есть стружку, для придания приблизительной формы и формы. Затем заготовка подвергается процессу фрезерования с гораздо более высокой точностью и большей точностью, чтобы закончить деталь с ее точными характеристиками и спецификациями. Обычно готовая деталь требует нескольких проходов обработки для достижения желаемой точности и допусков. Для более геометрически сложных деталей может потребоваться несколько наладок станка для завершения процесса изготовления.

После завершения операции фрезерования и изготовления детали в соответствии с заданными спецификациями, фрезерованная деталь переходит на этапы чистовой обработки и последующей обработки.

Фрезерный станок с ЧПУ

Примеры инструментов для фрезерных станков, включая фрезы, сверла и протяжные долота.

Изображение предоставлено: Sugrit Jiranarak / Shutterstock.com

Фрезерование с ЧПУ — это процесс механической обработки, подходящий для изготовления деталей с высокой точностью и высокими допусками в прототипах, единичных и малых и средних производственных партиях. Хотя детали обычно производятся с допусками от +/- 0,001 дюйма до +/- 0,005 дюйма, некоторые фрезерные станки могут достигать допусков до и более +/- 0.0005 дюймов. Универсальность процесса фрезерования позволяет использовать его в самых разных отраслях промышленности и для различных деталей и конструкций, включая пазы, фаски, резьбу и карманы. К наиболее распространенным фрезерным операциям с ЧПУ относятся:

• Торцевое фрезерование
• Плоское фрезерование
• Угловое фрезерование
• Фрезерование формы

Торцевое фрезерование

Торцевое фрезерование относится к фрезерным операциям, при которых ось вращения режущего инструмента перпендикулярна поверхности заготовки. В этом процессе используются торцевые фрезы, которые имеют зубья как на периферии, так и на торце инструмента, причем периферийные зубья используются в основном для резки, а торцевые зубья используются для чистовой обработки. Как правило, торцевое фрезерование используется для создания плоских поверхностей и контуров на готовой детали и позволяет получить более высокое качество отделки, чем другие процессы фрезерования. Этот процесс поддерживают как вертикальные, так и горизонтальные фрезерные станки.

Типы торцевого фрезерования включают концевое и боковое фрезерование, при котором используются концевые и боковые фрезы соответственно.

Плоское фрезерование

Плоское фрезерование, также известное как фрезерование поверхности или слябов, относится к фрезерным операциям, при которых ось вращения режущего инструмента параллельна поверхности заготовки. В этом процессе используются плоские фрезы с зубьями на периферии, которые выполняют операцию резания. В зависимости от характеристик фрезерования, таких как глубина резания и размер заготовки, используются как узкие, так и широкие фрезы. Узкие фрезы позволяют выполнять более глубокие разрезы, в то время как более широкие фрезы используются для резки больших площадей.Если простое фрезерование требует удаления большого количества материала с заготовки, оператор сначала использует фрезу с крупными зубьями, медленные скорости резания и высокие скорости подачи для получения приблизительной геометрии детали, разработанной по индивидуальному заказу. Затем оператор вводит фрезу с более мелкими зубьями, более высокие скорости резания и более низкие скорости подачи для получения деталей готовой детали.

Угловое фрезерование

Угловое фрезерование, также известное как угловое фрезерование, относится к фрезерным операциям, при которых ось вращения режущего инструмента находится под углом по отношению к поверхности заготовки.В процессе используются одноугловые фрезы, расположенные под углом в зависимости от обрабатываемой конструкции, для создания угловых элементов, таких как фаски, зубцы и канавки. Одним из распространенных применений углового фрезерования является изготовление «ласточкин хвост», при котором используются фрезы «ласточкин хвост» под углом 45 °, 50 °, 55 ° или 60 ° в зависимости от конструкции типа «ласточкин хвост».

Фрезерование формы

Фрезерование формы относится к операциям фрезерования неровных поверхностей, контуров и контуров, таких как детали с криволинейными и плоскими поверхностями или полностью искривленные поверхности.В этом процессе используются формованные фрезы или фрезы, специально предназначенные для конкретного применения, такие как выпуклые, вогнутые и угловые фрезы для закругления. Некоторые из распространенных применений формовочного фрезерования включают изготовление полусферических и полукруглых полостей, бусинок и контуров, а также сложных конструкций и сложных деталей с помощью одной настройки станка.

Прочие операции с фрезерными станками

Помимо вышеупомянутых операций, фрезерные станки могут использоваться для выполнения других специализированных фрезерных и механических операций.Примеры других доступных типов операций на фрезерном станке:

Подвесное фрезерование : Подъемное фрезерование относится к операциям фрезерования, при которых станок обрабатывает две или более параллельных поверхности заготовки за один проход. В этом процессе используются две фрезы на одной оправке станка, расположенные так, что фрезы находятся по обе стороны от заготовки и могут фрезеровать обе стороны одновременно.

Групповое фрезерование : Что такое групповое фрезерование? Групповое фрезерование относится к фрезерным операциям, в которых используются две или более фрезы — обычно разного размера, формы или ширины — на одной и той же оправке станка.Каждый резак может выполнять одну и ту же операцию резки или другую одновременно, что позволяет производить более сложные конструкции и сложные детали в более короткие сроки.

Профильное фрезерование : Профильное фрезерование относится к фрезерным операциям, при которых станок создает траекторию резания вдоль вертикальной или наклонной поверхности заготовки. В этом процессе используется профильное фрезерное оборудование и режущие инструменты, которые могут быть параллельны или перпендикулярны поверхности заготовки.

Зуборезание : Зуборезание — это операция фрезерования, при которой для изготовления зубьев шестерни используются эвольвентные зубчатые фрезы. Эти фрезы, являющиеся разновидностью формованных фрез, доступны в различных формах и размерах шага в зависимости от количества зубьев, необходимых для конкретной конструкции шестерни. В этом процессе для изготовления зубьев шестерен также можно использовать специальную фрезу для токарного станка.

Другие процессы обработки : Поскольку фрезерные станки поддерживают использование других станков, помимо фрезерных, их можно использовать для процессов механической обработки, отличных от фрезерования, таких как сверление, растачивание, развёртывание и нарезание резьбы.

Фрезерное оборудование и компоненты с ЧПУ

В процессе фрезерования с ЧПУ используются различные программные приложения, станки и фрезерные станки, в зависимости от выполняемой операции фрезерования.

Программное обеспечение для поддержки станков с ЧПУ

Как и большинство процессов обработки с ЧПУ, процесс фрезерования с ЧПУ использует программное обеспечение САПР для создания первоначального проекта детали и программное обеспечение САМ для создания программы ЧПУ, которая предоставляет инструкции по обработке для производства детали. Затем программа ЧПУ загружается в выбранный станок с ЧПУ для запуска и выполнения процесса фрезерования.

Компоненты фрезерного станка с ЧПУ

Несмотря на широкий спектр доступных фрезерных станков, большинство станков имеют в основном одни и те же основные компоненты. Эти общие детали машины включают:

• Машинный интерфейс
• Колонна
• Колено
• Седло
• Рабочий стол
• Шпиндель
• Беседка
• Баран
• Станок

Рисунок 1. Конфигурации и компоненты фрезерного станка с ЧПУ

Машинный интерфейс : Машинный интерфейс относится к машинному компоненту, который оператор использует для загрузки, запуска и выполнения машинной программы с ЧПУ.

Столбец : Столбец относится к компоненту машины, который обеспечивает поддержку и структуру для всех других компонентов машины. Этот компонент включает прикрепленное основание и может включать дополнительные внутренние компоненты, которые помогают процессу фрезерования, такие как резервуары для масла и охлаждающей жидкости.

Колено : Колено относится к регулируемому компоненту машины, который прикреплен к стойке и обеспечивает поддержку седла и рабочего стола. Этот компонент регулируется по оси Z (т.е.е., с возможностью подъема или опускания) в зависимости от характеристик операции фрезерования.

Седло : Седло относится к компоненту машины, расположенному в верхней части колена и поддерживающему рабочий стол. Этот компонент может перемещаться параллельно оси шпинделя, что позволяет горизонтально регулировать рабочий стол и, соответственно, заготовку.

Рабочий стол : Рабочий стол относится к компоненту станка, расположенному на верхней части седла, который представляет собой заготовку или зажимное приспособление (например.г., патрон или тиски). В зависимости от типа используемой машины этот компонент можно регулировать в горизонтальном, вертикальном, обоих направлениях или ни в одном из них.

Шпиндель : Шпиндель относится к компоненту станка, поддерживаемому колонной, которая удерживает и управляет используемым станком (или оправкой). Внутри колонны электродвигатель приводит во вращение шпиндель.

оправка : оправка относится к компоненту вала, вставленному в шпиндель горизонтальных фрезерных станков, на которых можно установить несколько станков.Эти компоненты доступны различной длины и диаметра в зависимости от характеристик фрезерования. Доступные типы оправок включают стандартные фрезерные станки, винты, фрезы для продольной резки, концевые фрезы и оправки для фрез для торцевых фрез.

Ползун : Ползун относится к компоненту станка, обычно в вертикальных фрезерных станках, расположенному сверху и прикрепленному к колонне, которая поддерживает шпиндель. Этот компонент можно регулировать для размещения в различных положениях во время операции фрезерования.

Станок : Станок представляет собой компонент станка, удерживаемый шпинделем, который выполняет операцию удаления материала. В процессе фрезерования может использоваться широкий спектр фрезерных станков (как правило, многоточечные фрезы) в зависимости от характеристик фрезерования, например, от обрабатываемого материала, требуемого качества обработки поверхности, ориентации станка и т. Д. варьируются в зависимости от количества, расположения и расстояния между зубьями, а также их материала, длины, диаметра и геометрии.Некоторые из типов используемых горизонтальных фрезерных станков включают плоские фрезы, фрезы со снятием фасок, ступенчатые зубья и двухугольные фрезы, в то время как используемые вертикальные фрезерные станки включают плоские и шаровые фрезы, фрезы для снятия фасок, торцевые и спиральные сверла. Фрезерные станки также могут использовать инструменты для сверления, растачивания, развёртывания и нарезания резьбы для выполнения других операций обработки.

Рекомендации по фрезерному станку

В целом фрезерные станки делятся на горизонтальные и вертикальные конфигурации станков, а также различаются по количеству осей движения.

В вертикальных фрезерных станках шпиндель станка ориентирован вертикально, в то время как в горизонтальных фрезерных станках шпиндель ориентирован горизонтально. Горизонтальные станки также используют оправки для дополнительной поддержки и устойчивости во время процесса фрезерования и имеют возможность поддержки нескольких режущих инструментов, например, при групповом фрезеровании и двухконтурном фрезеровании. Элементы управления как для вертикального, так и для горизонтального фрезерного станка зависят от типа используемого станка. Например, некоторые станки могут поднимать и опускать шпиндель и перемещать рабочий стол в боковом направлении, в то время как другие станки имеют стационарные шпиндели и рабочие столы, которые перемещаются как горизонтально, вертикально, так и вращательно.При выборе между вертикальными и горизонтальными фрезерными станками производители и ремонтные мастерские должны учитывать требования к применению фрезерования, такие как количество поверхностей, требующих фрезерования, а также размер и форма детали. Например, более тяжелые заготовки лучше подходят для горизонтального фрезерования, в то время как приложения для штамповки лучше подходят для вертикального фрезерования. Также доступно дополнительное оборудование, которое модифицирует вертикальные или горизонтальные машины для поддержки противоположного процесса.

Большинство фрезерных станков с ЧПУ имеют от 3 до 5 осей — обычно они обеспечивают производительность по осям XYZ и, если применимо, вокруг осей вращения. Ось X и ось Y обозначают горизонтальное движение (из стороны в сторону и вперед и назад, соответственно, на плоской плоскости), в то время как ось Z представляет вертикальное движение (вверх и вниз), а направление W. -ось представляет собой диагональное движение в вертикальной плоскости. В базовых фрезерных станках с ЧПУ горизонтальное перемещение возможно по двум осям (XY), в то время как новые модели позволяют использовать дополнительные оси движения, такие как 3-, 4- и 5-осевые станки с ЧПУ.В таблице 1 ниже представлены некоторые характеристики фрезерных станков, классифицированные по количеству осей движения.

Таблица 1 — Характеристики фрезерных станков по осям движения

Примечание 1: Если применимо, «A» указывает на выгодные характеристики, а «D» указывает на неблагоприятные характеристики.
Примечание 2: Некоторая информация о фрезерном станке (по осям) предоставлена ​​Technox Machine & Manufacturing Inc.

Количество осей	Характеристики
3	Способен справиться с большинством потребностей в обработке Может производить те же продукты, что и машины с большим количеством осей Подходит для автоматической или интерактивной работы, резки острых кромок, сверления отверстий, фрезерования пазов и т. Д. Простейшая настройка машины (A) Требуется только одна рабочая станция (A) Повышенные требования к знаниям операторов (D) Более низкие уровни эффективности и качества (D)
4	Возможность работы с материалами от алюминия и композитных плит до пенопласта, печатных плат и дерева Подходит для рекламного дизайна, художественного творчества, создания медицинского оборудования, технологических исследований, создания прототипов для хобби и промышленного применения Больше функциональности, чем у 3-осевых станков (A) Более высокий уровень точности и аккуратности, чем у 3-осевых станков (A) Более сложная наладка станка 3-осевые станки (D) Дороже 3-х осевых станков (D)
5	Доступны конфигурации с несколькими осями (например,г. , 4 + 1, 3 + 2 или 5) Подходит для аэрокосмической, архитектурной, медицинской, военной, нефтегазовой, художественной и функциональной отраслей Наибольшие функциональные возможности и возможности (A) В зависимости от конфигурации, более быстрая работа, чем 3-х и 4-х осевые станки (A) Высочайшее качество и точность (A) В зависимости от конфигурации, более медленная работа, чем у 3-х и 4-х осевых станков (D) Дороже, чем 3-х и 4-х осевые станки (D)

В зависимости от типа используемого фрезерного станка, станок, рабочий стол станка или оба компонента могут быть динамическими.Обычно динамические рабочие столы перемещаются по осям XY, но они также могут перемещаться вверх и вниз для регулировки глубины резания и поворачиваться по вертикальной или горизонтальной оси для увеличения диапазона резания. Для фрезерных операций, требующих динамического инструмента, в дополнение к присущему ему вращательному движению, станок перемещается перпендикулярно по нескольким осям, позволяя окружности инструмента, а не только его кончику, врезаться в заготовку. Фрезерные станки с ЧПУ с большей степенью свободы обеспечивают большую универсальность и сложность производимых фрезерованных деталей.

Типы фрезерных станков

Доступно несколько различных типов фрезерных станков, которые подходят для различных областей применения. Помимо классификации, основанной исключительно на конфигурации станка или количестве осей движения, фрезерные станки дополнительно классифицируются на основе комбинации их конкретных характеристик. Некоторые из наиболее распространенных типов фрезерных станков включают:

Колено : Фрезерные станки коленного типа используют фиксированный шпиндель и вертикально регулируемый рабочий стол, который опирается на седло, поддерживаемое коленом.Колено можно опускать и поднимать на стойке в зависимости от положения станка. Некоторые примеры коленных фрезерных станков включают напольные и настольные плоские горизонтальные фрезерные станки.

Плунжерный тип : Фрезерные станки плунжерного типа используют шпиндель, прикрепленный к подвижному корпусу (т. Е. Плунжер) на колонне, что позволяет станку перемещаться по осям XY. Двумя наиболее распространенными фрезерными станками с ползуном являются напольные универсальные горизонтальные фрезерные станки и фрезерные станки с поворотной режущей головкой.

Станина : Фрезерные станки станины используют рабочие столы, прикрепленные непосредственно к станине станка, что предотвращает перемещение заготовки как по оси Y, так и по оси Z. Заготовка располагается под режущим инструментом, который, в зависимости от станка, может перемещаться по осям XYZ. Некоторые из доступных фрезерных станков со станиной включают односторонние, дуплексные и тройные фрезерные станки. В то время как в симплексных станках используется один шпиндель, который движется либо по оси X, либо по оси Y, в дуплексных станках используется два шпинделя, а в тройных станках используется три шпинделя (два горизонтальных и один вертикальный) для обработки по осям XY и XYZ соответственно.

Строгальный тип : Фрезерные станки строгального типа похожи на фрезерные станки со станиной в том, что у них есть рабочие столы, закрепленные по оси Y и Z, и шпиндели, способные перемещаться по осям XYZ. Однако строгальные станки могут поддерживать одновременно несколько станков (обычно до четырех), что сокращает время выполнения сложных деталей.

Некоторые из доступных специализированных типов фрезерных станков включают фрезерные станки с вращающимся столом, барабанные и планетарные фрезерные станки.Фрезерные станки с вращающимся столом имеют круглые рабочие столы, которые вращаются вокруг вертикальной оси, и используют станки, расположенные на разной высоте для черновой и чистовой обработки. Барабанные фрезерные станки похожи на станки с вращающимся столом, за исключением того, что рабочий стол называется «барабаном», и он вращается вокруг горизонтальной оси. В планетарных станках рабочий стол неподвижен, а заготовка — цилиндрической. Вращающийся станок перемещается по поверхности заготовки, нарезая внутренние и внешние элементы, такие как резьба.

Материальные аспекты

Процесс фрезерования с ЧПУ лучше всего подходит в качестве вторичного процесса обработки для обеспечения чистовой обработки детали, разработанной по индивидуальному заказу, но также может использоваться для производства нестандартных конструкций и специальных деталей от начала до конца. Технология фрезерования с ЧПУ позволяет обрабатывать детали из широкого спектра материалов, в том числе:

• Металлы (включая легированные, экзотические, тяжелые и т. Д.)
• Пластмассы (включая термореактивные и термопласты)
• Эластомеры
• Керамика
• Композиты
• Стекло

Как и во всех процессах обработки, при выборе материала для фрезерования необходимо учитывать несколько факторов, например свойства материала (т.е.е. твердость, прочность на разрыв и сдвиг, химическая и температурная стойкость) и рентабельность механической обработки материала. Эти критерии определяют, подходит ли материал для процесса фрезерования, и бюджетные ограничения приложения фрезерования, соответственно. Выбранный материал определяет тип (ы) применяемого станка (ов) и его / их конструкцию (ы), а также оптимальные настройки станка, включая скорость резания, скорость подачи и глубину резания.

Альтернативы

Фрезерование с ЧПУ — это процесс механической обработки, подходящий для обработки широкого спектра материалов и производства различных деталей по индивидуальному заказу. Хотя этот процесс может демонстрировать преимущества по сравнению с другими процессами механической обработки, он может не подходить для каждого производственного применения, а другие процессы могут оказаться более подходящими и рентабельными.

Некоторые из других более традиционных доступных процессов механической обработки включают сверление и токарную обработку. При сверлении, как и при фрезеровании, обычно используются многоточечные инструменты (например, сверла), тогда как при токарной обработке используются одноточечные инструменты. Однако, в то время как при токарной обработке заготовка может перемещаться и вращаться аналогично некоторым фрезерным операциям, при сверлении заготовка остается неподвижной на протяжении всей операции сверления.

Некоторые из нетрадиционных процессов механической обработки (т. Е. Не используют станки, но все же используют процессы механического удаления материала) включают ультразвуковую обработку, гидроабразивную резку и абразивно-струйную обработку. Нетрадиционные, немеханические процессы обработки, то есть процессы химической, электрической и термической обработки, обеспечивают дополнительные альтернативные методы удаления материала с заготовки, которые не используют станки или процессы механического удаления материала, и включают химическое фрезерование, электрохимическое удаление заусенцев. , лазерная резка и плазменная резка.Эти нетрадиционные методы обработки поддерживают производство более сложных, требовательных и специализированных деталей, что обычно невозможно с помощью обычных процессов обработки.

Сводка

Выше описаны основы процесса фрезерования с ЧПУ, различные операции фрезерования с ЧПУ и необходимое для них оборудование, а также некоторые соображения, которые могут быть приняты во внимание производителями и механическими цехами при принятии решения о том, является ли фрезерование с ЧПУ наиболее оптимальным решением для их конкретной ситуации. приложение для обработки.

Чтобы получить дополнительную информацию о местных коммерческих и промышленных поставщиках услуг и оборудования для изготовления на заказ, посетите платформу Thomas Supplier Discovery Platform, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

Источники

1. http://www.cs.cmu.edu/~rapidproto/students.06/ibrown/CNC%20Mill/information.html
2. http://www.cs.cmu.edu/~rapidproto/students.03/dwm3/project2/process.html
3. http: // www.hnsa.org/wp-content/uploads/2014/07/milling-machine.pdf
4. http://uhv.cheme.cmu.edu/procedures/machining/ch8.pdf
5. http://www.mech5study.com/2016/05/types-of-milling-machine.html
6. https://www.theengineerspost.com/15-different-types-of-milling-machines/
7. http://www.qhunt.com/2015/10/types-of-milling-machine.html
8. http://www.me.nchu.edu.tw/lab/CIM/www/courses/Manufacturing%20Processes/Ch36-NontraditionalMachining-Wiley.pdf
9. https: // www.technoxmachine.com/milling-services-cnc-planer
10. https://www.pro-type.com/blog/cnc-milling-guide/
11. https://www.mfeng.com/blog/understanding-the-cnc-milling-process/
12. http://www.engineeringarticles.org/milling-machine-definition-process-types/
13. https://www. mnbprecision.com/cnc-milling-vs-manual-milling/

Другие изделия с ЧПУ

Больше от Custom Manufacturing & Fabricating

Описание фрезерного станка, процесс и типы

Фрезерная обработка, процесс фрезерования, горизонтальные и вертикальные фрезерные станки

Определение

Фрезерование — это процесс, выполняемый на станке, в котором фрезы вращаются для удаления материала с заготовки, находящейся в направлении угла с осью инструмента.С помощью фрезерных станков можно выполнять множество операций и функций, от небольших объектов до крупных.

Фрезерная обработка — один из самых распространенных производственных процессов, используемых в машиностроительных цехах и в промышленности для производства высокоточных изделий и деталей различных форм и размеров.

Фрезерный станок

Фрезерные станки также известны как многоцелевые станки (MTM), которые представляют собой многоцелевые станки, способные также фрезеровать и токарно обрабатывать материалы. На фрезерном станке установлена ​​фреза, которая помогает удалять материал с поверхности заготовки. Когда материал остынет, его вынимают из фрезерного станка.

Процесс фрезерования

Фрезерный станок включает следующие процессы или фазы резки:

Фрезы

В процессе фрезерования используется множество режущих инструментов. Фрезы, называемые концевыми фрезами, имеют специальные режущие поверхности на своих торцевых поверхностях, поэтому их можно установить на обрабатываемую деталь путем сверления.Они также имеют расширенные режущие поверхности с каждой стороны для периферийного фрезерования. Фрезы имеют маленькие фрезы на торцевых углах. Фрезы изготовлены из высокопрочных материалов, которые отличаются меньшим трением и прочностью.

Поверхность

Любой материал, проходящий через зону резания фрезерного станка, проходит через равные промежутки времени. На боковых резцах есть правильные гребни. Расстояние между гребнями зависит от скорости подачи, диаметра фрезы и количества режущих поверхностей.Это могут быть значительные различия в высоте поверхностей.

Фрезерный станок

Это означает, что в такой установке, как горизонтальное фрезерование, задействовано более двух фрез. Все резаки выполняют единообразную операцию, или возможно, что резак может выполнять отдельные операции. Это важная операция для изготовления дубликатов деталей.

Типы фрезерных станков

Двумя основными конфигурациями операций фрезерной обработки являются типы фрезерных станков.Это вертикальная мельница и горизонтальная мельница. Более подробно они обсуждаются ниже:

Вертикальные фрезерные станки

Вертикальная фреза имеет вертикально расположенную ось шпинделя и вращается, оставаясь на одной оси. Шпиндель также может быть удлинен и выполнять такие функции, как сверление и резка. Вертикальные мельницы также делятся на две категории: револьверные и стальные.

Револьверная фреза имеет стол, который перемещается перпендикулярно и параллельно оси шпинделя для резки материала.Однако шпиндель неподвижен. С ним можно выполнять два метода резки: перемещая колено и опуская или поднимая перо.

Другой — это станина, в которой стол движется перпендикулярно оси шпинделя, а шпиндель движется параллельно его оси.

Горизонтальные фрезерные станки

Горизонтальная фреза также является аналогичной фрезой, но ее фрезы размещены на горизонтальной оправке. Многие горизонтальные фрезы имеют поворотные столы, которые помогают при фрезеровании под разными углами.Эти таблицы называются универсальными. Помимо этого, все инструменты, которые используются в вертикальной фрезерной машине, также могут быть использованы в горизонтальной фрезерной машине.

ПРИНЦИП РАБОТЫ И ВИДЫ ФРЕЗЕРНЫХ СТАНКОВ

В предыдущем посте мы обсудили цилиндрический шлифовальный станок с ЧПУ об основных принципах и цели круглошлифовального станка с ЧПУ, мы также видели различные параметры, которые необходимо измерять на цилиндрической поверхности, и различные датчики, используемые для бесперебойной работы CGM, и их важность в работе CGM. .

Сегодня мы сосредоточимся на операции фрезерования, где мы увидим здесь основы процесса фрезерования, принцип работы фрезерования, фрезерование вверх по сравнению с фрезерованием вниз, и, наконец, мы увидим классификацию фрезерных станков.

Итак, давайте начнем сначала обсуждать основы операции фрезерования

.

Фрезерование в основном известно как наиболее распространенный тип обработки, при котором с заготовки удаляется нежелательный материал. Заготовка будет обработана путем вставки против одной вращающейся фрезы, а вращающаяся фреза будет иметь несколько режущих острых кромок.Нежелательный материал будет разрезан на мелкие кусочки, чтобы закрепить желаемую форму. Заготовка может быть изогнутой, плоской или с неровной поверхностью. Процесс фрезерования в основном предпочтительнее использовать для производства деталей, которые не являются симметричными в осевом направлении и имеют различные особенности, например отверстия, карманы, прорези или могут быть с трехмерными контурами поверхности.

Читайте также

Фрезерный станок будет иметь один шпиндель и один возвратно-поступательный регулируемый рабочий стол. Шпиндель будет приводиться в движение электродвигателем, он будет устанавливать и вращать фрезу.Рабочий стол установит заготовку и вставку против вращающегося резака.

Принцип работы фрезерной обработки

Регулируемый рабочий стол фрезерного станка будет удерживать заготовку, а движение регулируемого рабочего стола будет управлять подачей заготовки против вращающейся фрезы. Как мы обсуждали выше, вращающийся резак будет оснащен шпинделем, который будет приводиться в действие электродвигателем, и, следовательно, вращающийся резак будет вращаться с высокими оборотами. Вращающийся резак будет совершать только одно движение i.е. вращательное движение и кроме вращательного движения, во вращающемся резце не будет никакого движения. Когда заготовка вставляется против вращающегося резака, вращающиеся зубцы резца удаляют нежелательный материал с заготовки, чтобы обеспечить желаемую форму.

На рисунке показан принцип процесса фрезерования. Мы показали здесь фрезерование вверх и вниз в зависимости от направления подачи заготовки относительно направления вращения фрезы.

Давайте посмотрим на сравнение между верхним и нижним фрезерованием

.

С.№	Фрезерование: Up фрезерование	Фрезерная операция: Фрезерование вниз
1	Направление подачи заготовки и направление вращения фрезы будет противоположным	Направление подачи заготовки и направление вращения фрезы будут одинаковыми
2	Процесс фрезерования для обработки твердых материалов	Процесс нижнего фрезерования для обработки мягких материалов
3	Нежелательный материал будет удален в виде более толстой стружки	Нежелательный материал будет удален в виде более тонких стружек
4	Потребуется большее усилие зажима, поскольку усилие резания будет направлено вверх и будет стремиться поднять заготовку	Большее усилие зажима не потребуется, поскольку усилие резания будет направлено вниз и будет стремиться прижимать заготовку к рабочему столу.
5	Стружка будет накапливаться на лесосеке .	Во время резки стружка выбрасывается
6	Плохая отделка поверхности	Обработка поверхности хорошая

Классификация фрезерных станков

Фрезерные станки в основном подразделяются на два типа, как указано здесь

1. Станок фрезерный вертикальный
2. Станок горизонтально-фрезерный

Изображение предоставлено: Google

.

Есть еще несколько классификаций фрезерных станков.

1. Станок фрезерный
2. Плунжерный фрезерный станок
3. Станок фрезерный со станиной
4. Фрезерный станок строгальный
5. Станок фрезерный специальный

Станок фрезерный специальный

1. Станок резьбофрезерный
2. Фрезерный станок с ЧПУ
3. Фрезерный станок с трассирующим управлением

Есть ли у вас предложения? Напишите, пожалуйста, в поле для комментариев

Читайте также

Методы центровки валов
Терминология центровки валов
Основы центровки валов
Процедура центровки валов пожаловаться на это объявление

Принцип работы фрезерного станка

Фрезерование (обработка) — Википедия

Фрезерование — это процесс обработки с использованием вращающихся фрез для удаления материала путем продвижения фрезы в заготовку. Это можно сделать, изменяя направление по одной или нескольким осям, скорость режущей головки и давление. Фрезерование охватывает широкий спектр различных операций и станков, в масштабах от мелких отдельных деталей до крупных и тяжелых операций группового фрезерования. Подробнее

Принцип работы и работа ФРЕЗЕРНОГО СТАНКА — Проектирование …

21.10.2009 · Фрезерный станок также может использоваться для сверления, прорезания пазов, изготовления круглого профиля и зуборезки с помощью подходящих приспособлений.Принцип работы: Заготовка… Читать дальше

Принцип работы вертикально-фрезерного станка

Принцип работы вертикального фрезерного станка Фрезерный станок — это разновидность станка, который использует фрезу для фрезерования заготовки. Когда фрезерный станок работает, заготовка устанавливается на рабочий стол или делительную головку и другие аксессуары, фреза вращается в основном, в дополнение к движению подачи рабочего стола или фрезерной головки, и заготовка может получить…Подробнее

Принцип работы вертикального фрезерного станка

(3D-анимация …

15/11/2019 · Принцип работы вертикального фрезерного станка e4education Подробное примечание: https: // Электронная почта: [электронная почта защищена] # e4education # Milling.Подробнее

Фрезерный станок: определение, детали, виды, принцип работы…

Принцип работы фрезерного станка заключается в следующем. Принцип работы, применяемый при удалении металла на фрезерном станке, заключается в том, что заготовка жестко зажимается на столе станка, а вращающийся резак с несколькими зубьями устанавливается на оправке. Узнать больше

Шлифовальный станок: типы, детали, работа и операции…

Принцип работы шлифовального станка: Принцип работы шлифовального станка довольно прост для понимания.. В шлифовальном станке есть электродвигатель, который передает мощность движения на шлифовальный круг с помощью ремня и шкива. Поэтому, когда мы запускаем электродвигатель, двигатель вращается с определенной частотой вращения (150-15000 об / мин, это может меняться в зависимости от типа шлифования … Подробнее

Фрезерный станок

: принцип работы фрезерного станка

Принцип работы фрезерного станка Фрезерный станок — это станок, используемый для формовки металла и других твердых материалов. Его основная форма представляет собой вращающуюся фрезу, которая вращается вокруг оси шпинделя, и стол, к которому прикрепляется заготовка. Подробнее

Принцип работы фрезерного станка — Урок

21.05.2020 · Принцип работы фрезерного станка 21 мая, 2020 Металлоконструкции Оставить комментарий Фрезерование — это операция резания, при которой металл удаляется путем подачи заготовки на вращающуюся фрезу с одной или несколькими режущими кромками.Узнать больше

Фрезерный станок — типы, работа, части, операции …

Принцип работы фрезерного станка Фрезерование — это процесс удаления металла с помощью вращающегося резца с одним или несколькими режущими зубьями, как показано на рисунке. Резание осуществляется путем подачи заготовки к вращающемуся резцу. Подробнее

Принцип работы и работа сверлильного станка -…

21.10.2009 · Принцип работы: вращающаяся кромка сверла оказывает большое усилие на заготовку, в результате чего образуется отверстие.Удаление металла при сверлении осуществляется резкой и экструзией. Принцип работы сверлильного станка. Чувствительный сверлильный станок / сверлильный станок. Типы сверлильных станков: Доступен широкий выбор сверлильных станков … Подробнее

Принцип работы фрезерных станков

Принцип работы, применяемый при удалении металла на фрезерном станке, заключается в том, что деталь жестко зажата на доске станка или удерживается между центрами, а вращающийся фрезер с несколькими зубьями установлен, кроме того, на шпинделе или оправке. Узнать больше

Что такое станок с ЧПУ и каков принцип его работы …

1/6/2016 · Привет, стойки с ЧПУ для компьютерного числового управления или компьютеризированного числового управления. Станок с ЧПУ — это станок с ЧПУ, который выполняет задачи с помощью встроенного компьютера, который извлекает компьютерный файл на основе команд и…Подробнее

Каков принцип работы фрезерного станка -…

Объясните принцип работы фрезерного станка? Заготовка держится на рабочем столе станка. Движение стола контролирует подачу заготовки на вращающуюся фрезу. Подробнее

Как работает фрезерный станок? Полное объяснение — TechMintle

13. 07.2017 · Мы также выделили принцип работы, детали фрезерного станка, типы и виды фрезерного станка.Фрезерование — это операция резания, при которой металл удаляется путем подачи заготовки против вращающегося фрезы с одной или несколькими режущими кромками. Подробнее

ПРИНЦИП РАБОТЫ И ВИДЫ ФРЕЗЕРНЫХ СТАНКОВ …

Регулируемый рабочий стол фрезерного станка будет удерживать заготовку, а движение регулируемого рабочего стола будет управлять подачей заготовки против вращающейся фрезы.Как мы уже говорили выше, вращающийся резак будет оснащен шпинделем, который будет приводиться в движение электродвигателем, и, следовательно, вращающийся резак будет вращаться с высокими оборотами. Подробнее

Принцип работы молотковых дробилок (шаг за шагом…

Принцип работы молотковых мельниц (пошаговое руководство) Молотковая мельница является важным оборудованием в фармацевтической и пищевой промышленности. Вы можете использовать его для измельчения, измельчения, измельчения и измельчения материала до подходящих размеров. Несмотря на то, что существует много видов молотковых дробилок, принцип работы остается прежним. Подробнее

Фрезерный станок

: основные части и принцип работы

Принцип работы фрезерного станка. Принцип работы фрезерного станка, применяемый при удалении металла на фрезерном станке.Изделие жестко закреплено на столе станка, а поворотная многозубая фреза установлена ​​либо на шпинделе. Подробнее

Принцип работы фрезерного станка с ЧПУ | …

30.11.2019 · Принцип работы фрезерного станка с ЧПУ. К. Дэвид Чиора — 30 ноября 2019 г. 0. Facebook. WhatsApp. Фрезерные станки доступны в различных размерах, от маленьких до тех, которые нуждаются в складе для правильной работы.Эти машины просверливают и вырезают предметы для создания желаемых форм. С использованием различных инструментов, фрезерных … Подробнее

Сверлильный станок — принцип работы и применение

Фрезерный сверлильный станок широко применяется в отраслях, где требуется смешивание и измельчение твердых и жидких веществ.Станок для сверления колонн (также называемый сверлильным прессом) используется в коммерческих целях, где требуется массовое производство просверленных материалов различного размера и формы, таких как металл … Читать далее

Сверлильный станок: определение, типы, детали, работа …

24. 11.2018 · На последнем занятии мы подробно обсудили фрезерный станок и его операции, тогда как в сегодняшней статье мы обсудим концепции сверлильной обработки вместе с его деталями, преимуществами и недостатками принципа работы , и приложения.Узнать больше

строгальный станок | Детали, типы, принцип работы с PDF

Строгальный станок

: детали, типы и принцип работы. Автор: Саиф. В этой статье вы узнаете, что такое строгальный станок, его типы, детали строгального станка, принцип работы и PDF-файл этой статьи. Строгальный станок и детали. Содержание показывает … 15 различных типов фрезерных станков [Полное руководство] Различия между токарными станками с шпилем и револьверными головками; Подробнее

Работа фрезерного станка — mech5study

26. 05.2016 · Сегодня мы познакомимся с работой фрезерного станка.Мы обсудили основные части и типы фрезерных станков в моем последнем посте и знаем, что фрезерные станки являются наиболее универсальными станками, используемыми в машиностроении. Он может выполнять токарную обработку, торцевание, резку пазов, снятие фаски и т. Д. Для преобразования заготовки в желаемую форму. Подробнее

РАБОТА ФРЕЗЕРНОГО СТАНКА | Процессы фрезерования -…

8.10.2018 · Этот видеоурок будет очень полезным для наших студентов-инженеров.В этом уроке мы изучим «РАБОТА ФРЕЗЕРНОГО СТАНКА | Процессы фрезерования». Пошаговые операции показаны в очень … Читать дальше

Принцип работы малого фрезерного станка с ЧПУ | в Китае …

Чтобы понять принцип работы небольшого фрезерного станка с ЧПУ, необходимо знать компоненты небольшого фрезерного станка с ЧПУ. Малый фрезерный станок с ЧПУ состоит из пяти частей: системы числового программного управления, испытательного устройства, приводного устройства, приводной цепи станка и серводвигателя. Каждая часть имеет особую функцию, следующие из пяти частей их … Читать дальше

Принцип работы станка с ЧПУ — ответы

рабочий принцип cnc: cnc — это компьютеризированная технология….. Управляя относительными перемещениями инструмента и детали, обрабатываются геометрические формы. Контроль этих относительных … Подробнее

Токарная обработка, фрезерование и сверление — Trimantec

Что такое обработка?

В предыдущем блоге мы сосредоточились на будущем 3D-печати, также известной как аддитивное производство. Аддитивное производство требует наложения слоев материала друг на друга для формирования трехмерного объекта. Обработка — это еще один метод изготовления того же объекта. Вместо добавления материала удаление материала приводит к желаемой форме. Можно сказать, что 3D-печать похожа на кладку кирпичей, а обработка — это как лепка.

При обработке несколько операций выполняются в запланированной последовательности для достижения наилучших результатов. Мы рассмотрим три наиболее распространенных операции, включая токарную обработку, сверление и фрезерование. Обработка — это очень распространенный и универсальный производственный процесс. Таким образом, этими тремя методами можно обрабатывать различные типы материалов.Металлы, пластмассы, композиты и дерево — все возможные материалы для обработки.

Содержание:

Типы станков

Одноточечные инструменты —

• Процесс токарной обработки: этот тип инструмента вращает заготовку, в то время как режущий инструмент движется в линейном движении. Этот процесс можно выполнить вручную или автоматически

Многоточечные инструменты —

• Процесс сверления: Инструмент создает или уточняет круглые отверстия в заготовке. Обычно это делается с помощью вращающегося инструмента с двумя или четырьмя спиральными режущими кромками
• Процесс фрезерования: этот тип инструмента создает дизайн путем удаления материала с обрабатываемой детали путем вращения режущего инструмента

Одноточечные и многоточечные инструменты

От желаемой формы материала будет зависеть, какие инструменты вам понадобятся для работы. Два основных типа режущих инструментов — это одноточечные и многоточечные инструменты. Используйте одноточечные инструменты для точения, растачивания и строгания.Используйте многоточечные инструменты для фрезерования и сверления. Крайне важно правильно использовать и обслуживать режущие инструменты для обеспечения качества. К сожалению, надлежащее обслуживание оборудования и инструментов может стать дорогостоящим.

Инструмент доступен из различных материалов. Наиболее распространены карбид и быстрорежущая сталь. Вы можете использовать быстрорежущую сталь (HSS) для фрезерования общего назначения. Но выбирайте карбид для обработки более твердой и твердой инструментальной стали.

Скорость резания, подача, глубина

Скорость резания, подача и глубина резания — все это параметры, которые следует учитывать при обработке.Материал заготовки, инструментальный материал и размеры будут влиять на эти параметры. Скорость резания означает, насколько быстро режущий инструмент врезается в материал заготовки. Он измеряется в поверхностных футах в минуту. Подача резания означает, насколько быстро заготовка перемещается поперек своей оси к режущему инструменту. Измеряется в дюймах в минуту.

Калькуляторы скорости и подачи

Калькулятор скорости вращения и подачи

Калькулятор скорости сверления и подачи

Калькулятор скорости фрезерования и подачи

Как и при художественной лепке, заготовка сначала подвергается одному или нескольким черновым резаниям.Их цель — максимально приблизиться к готовой форме и размерам. После этапа черновой обработки выполняется чистовой пропил для достижения окончательных размеров, допусков и чистоты поверхности. Чистовые пропилы обычно выполняются при малых подачах и глубине. Применение смазочно-охлаждающей жидкости во время обеих фаз резания охлаждает и смазывает режущий инструмент.

Станок токарный

Токарная обработка включает вращение заготовки, в то время как режущий инструмент движется линейно. В результате получается цилиндрическая форма.Токарный станок — лучший выбор для всех токарных операций.

Как и большинство операций обработки, токарная обработка выполняется вручную или автоматически. Обратной стороной ручной токарной обработки является необходимость постоянного наблюдения. Автоматического поворота нет. С числовым программным управлением или ЧПУ вы программируете все движения, скорости и смену инструментов в компьютер. Эти инструкции затем отправляются на токарный станок для завершения. ЧПУ обеспечивает согласованность и эффективность больших производственных циклов.

Одноточечные режущие инструменты, используемые при токарной обработке, бывают разных форм. Они расположены под разными углами для достижения самых разных результатов.

Калькулятор скорости вращения и подачи

Машинное сверление

При сверлении образуется круглое отверстие в заготовке. Для сверления предназначен сверлильный станок или резьбонарезной станок, но этот процесс можно выполнить и на фрезерном станке. Стружка — это отходы металла, образующиеся при обработке заготовки.Форма сверла способствует отрыву стружки от заготовки, защищая заготовку от мусора.

Размещение сверла перпендикулярно заготовке уменьшает смещение или опрокидывание. Для еще большей точности перед сверлением часто добавляют операцию центровочного сверления. Некоторые буровые работы требуют углового сверления. Для углового сверления требуется специальный инструмент. Другие варианты включают: вращение головки на ручном станке или использование нескольких осей на станке с ЧПУ.

Способы предотвращения заноса включают:

• Литье / литье / ковка марки
• Центровочная перфорация
• Точечное / центральное сверление
• Точечная облицовка

Как и в случае токарных операций, существуют разные сверла для определенных операций сверления. Ниже приведены несколько специальных сверл с указанием их конкретного применения.

• Spotting Drills — короткие сверла, используемые для создания неглубоких или пилотных отверстий. При использовании более длинного сверла для этих неглубоких отверстий оно может иметь тенденцию к смещению.
• Peck Drilling — частое втягивание сверла помогает удалить стружку с заготовки и предотвратить смещение.
• Сверла для шуруповерта — эти короткие сверла позволяют создавать прямые и точные отверстия без предварительной нарезки.
Зажимные развертки
• — используются для увеличения ранее просверленных отверстий до очень точных диаметров.

Калькулятор скорости сверления и подачи

Процесс фрезерования

Операции фрезерования включают использование многоточечных дисковых фрез для удаления материала с заготовки.

Существует два основных типа фрезерных операций: торцевое фрезерование и периферийное фрезерование. Торцевое фрезерование позволяет вырезать плоские поверхности в заготовке и углубления с плоским дном.Подача может быть как горизонтальной, так и вертикальной. Периферийное фрезерование позволяет резать глубокие пазы, резьбу и зубья шестерен.

Заготовку можно подать в режущий инструмент двумя способами. Обычное фрезерование включает подачу заготовки против вращения фрезы. Это рекомендуемый метод для ручных фрезерных станков. С другой стороны, фрезерование с подъемом подает заготовку в том же направлении, что и вращение фрезы. Это предпочтительный метод для фрезерования с ЧПУ.

Фрезерование лучше всего применять как вторичный процесс для уже обработанной детали.Он помогает обозначить особенности и служит «финишным слоем». Используйте фрезерование как вторичный процесс для добавления таких элементов, как отверстия, пазы, карманы и контуры.

Калькулятор скорости фрезерования и подачи

Инновации в обработке

При обработке идеально гладкой, точной и функциональной заготовки нужно многое. Это требует большого внимания к деталям и опыта. Токарная обработка, сверление и фрезерование — это лишь некоторые из наиболее распространенных процессов обработки.Они существуют уже много-много лет. К счастью, с развитием ЧПУ обработка значительно улучшилась. В то время как традиционная обработка по-прежнему имеет свою цель в производстве, обработка с ЧПУ занимает лидирующие позиции. Это помогает упростить крупномасштабное производство с последовательностью и эффективностью. Если вы хотите быть в курсе последних инноваций и новостей, American Machinist — отличный ресурс.

За более чем 20 лет работы в качестве поставщика производственных решений мы уверены в нашей способности разработать индивидуальное решение, соответствующее вашим потребностям.Остались вопросы? Не стесняйтесь связаться с нами и отправить нам сообщение или запрос предложения.
