Вместо дросселя для лампы ДРЛ


	Хочется экспонировать рисунок платы на фоторезист при помощи лампы ДРЛ. 15вт бактерицидная лампа не впечатляет. Но…жаба давит покупать дроссель, так как технология используется для хобби, и платы я делаю не часто. Я видел прайс в котором этот дроссель грин 50 стоит. С другой же стороны, у меня есть некоторое кол-во различных трансформаторов, ну вот я и подумал — что если присобачить обмотку вместо дросселя? Понятно, что если правильно подобрать индуктивность — получится. Вопрос в том какая она должна быть? что если тупо использовать 220 или 110 обмотку? какой должен быть конденсатор? лампу планируется использовать или на 250 ватт или на 125. я так понимаю, что дроссель является токоограничивающим элементом, но проблема в том, что я не очень понимаю как должна работать схема включения лампы дрл, сколько должно падать на дросселе и сколько должно оставаться на лампе. должен ли быть в цепи конденсатор-дроссель+лампа резонанс токов? И если да — как прикинуть параметры необходимого трансформатора?
	Включал такую лампу на 125 Вт через дроссель от 40 ватной лампы дневного света — нормально запускалась. Вопрос только какая мощность требуется для экспозиции. Вот есть пример использования трансформатора в качестве балласта http://www.electromir.net/Shems/13/Shema_13o6.htm Кстати при поиске этой схемы набрёл ещё на одну статью http://cxem.net/house/1-68.php. Я так понимаю, что автор этой статьи один из участников этого форума
	на схеме автор говорит о пусковом резисторе а в статье конденсатор. Предположительно разные авторы. Ток впечатляет
	chabapok: как должна работать схема включения Посмотрите топики http://pro-radio. ru/start/2481/ и http://pro-radio.ru/urbanism/1730-4/ Можно заставит транс работать дросселем, а зачем? Их столько валяется б/у.
	Возьмите электронный балласт от энергосберегающей лампы с перегоревшей спиралью. Или временно отсоедините от рабочей.
	flower: Возьмите электронный балласт от энергосберегающей лампы с перегоревшей спиралью. Или временно отсоедините от рабочей. Вот этого точно делать не нужно. Дроссель с лампой устанавливается последовательно. Ток который должна брать лампа на сайте в разделе лампы — ртутные www.lightoffer.com Компенсирующий сдвиг фаз конденсатор мона не ставить.. 1.Вообще я не пробовал но лампу запускают вместо дросселя просто через конденсатор . Точно не помню но кажется 10МКФ для 400 ватт, Но не уверен. бери заведомо маленький конденсатор и потом доводи ток после прогрева согласно таблице www.lightoffer.com Есть побочные проблемы — если кандер замкнул: искры , сгоревшая лампа, иногда сгоревшая проводка. По этой причине нужно еще и предохранитель на 5 ампероф, на случай пробоя конденсатора. 2. Так же слышал, что делают набор под соответствующую мощность -составной дроссель из дросселей для люминисцентных ламп на 40 и 20 ватт. Можно подобрать любую мощность собирая дросселя параллельно и потом их последовательно с лампой. Дросселя от люмин ламп подходят не совсем адекватно мощности лампы ДРЛ так как люм это низкого давления лампы, а ДРЛ высокого давления. Поэтому физические параметры очень разные. Важно на чем намотан, как, каким сечением и каким проводом. Так как поймав дугу после прогрева выясняется, что лампа берет чрезмерный ток превышающий в два раза норму. А немного увеличив количество витков гарячая лампа горит нормально но не запускается холодная.
	LightOffer: 1.Вообще я не пробовал но лампу запускают вместо дросселя просто через конденсатор . Точно не помню но кажется 10МКФ для 400 ватт, Но не уверен. Сам лично делал такое подключение,только 10мкФ для250Вт ставил и напряжением на 600В.Были такие МБГ (бумажные герметизированные),из новых не знаю,какие можно ставить,ведь ток для 400-ки вполне приличный.
	LightOffer: Вот этого точно делать не нужно. Неправильно понял, какая у автора лампа. Подумал, что обычная black light.
	Замечу, что горелка от ДРЛ, как впрочем и бактерицидная лампа, для экспонирования фоторезиста не подходят. В их излучении 80-90% — это резонансная линия ртути 254 нм, к которой фоторезист практически нечувствителен. Зато в плане заработать катаракту/глаукому/рак — самое оно, не говоря уж о том, что кварцевая колба этой горелки не содержит добавок, поглощающих жесткое УФ-излучение (что приводит к образованию озона). А запускал я ДРТ и ДРШ всевозможные, используя вместо дросселя ЛАТР, включенный на манер реостата.
	так и есть. от 15мин работы бактерицидки уже чувствуется озон. полчаса — воняло так, что открыл окно, а опыты продолжил во дворе. А фоторезист (не ВаЩе) все таки становится, но долго. Не могу найти в Харькове нормальную blacklight лампу, поэтому в качестве «рабочего варианта» и родилась идея использовать ДРЛ. Люди вроде пишут, что у них все экспонируется…

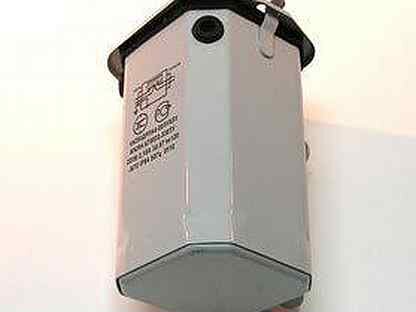

Дроссель Дрл — OLX.


	Одесса, Суворовский 7 февр.


	Димитров 7 февр.


	Александрия 28 янв.

Как подключить дроссель к лампе дрл — советы электрика

Как подключить дроссель к лампе дрл

Ртутная дуговая лампа высокого давления, является одно из разновидностей электрической лампы. Она широко используется, чтобы осветить крупные объекты, например, заводы, фабрики, складские помещения и даже улицы. Она обладает высокой отдачей света, но при этом не имеет высокой степени качества и светопередача довольно низкая.

Такие устройства обладают очень широким спектром мощности, от пятидесяти до двух тысяч ват, и работают от стандартной сети в 220 вольт, при частоте пятьдесят герц.

Устройство и принцип работы

Работа осуществляется благодаря пуско-регулирующему устройству, состоящему из индуктивного дросселя.

Схема устройства лампы ДРЛ

Состоит такое устройство из трёх основных компонентов:

Цоколь – является основанием и подключается к сети.
Кварцевая горелка – центральный механизм прибора.
Стеклянная колба – основная защитная оболочка из стекла.

Принцип работы такого устройства очень простой, к лампе подходит напряжение от сети. Ток, доходит к промежутку между одной и второй пар электродов, которые размещены на разных концах лампы. Благодаря небольшому расстоянию, газы легко ионизуются. После ионизации в промежутках между дополнительными электродами, ток поступает на основные, после чего лампа начинает светиться.

Максимально лампа разгорается примерно через семь-десять минут. Это обусловлено тем, что ртуть, которая излучает свет при зажигании, находится сгустком или налётом на стенках колбы и ей необходимо время разогреться. Период полного включения увеличивается спустя некоторое время при эксплуатации.

Обратите внимание

Классифицируют дрл ламы по форме цоколя, мощности, принципу установки. Очень часто их изготовляют с разного материала, что также может являться классификацией устройств. Существуют разновидности с добавкой особых паров в конструкцию, например, такие как натриевые лампы, металлогалогенные и ксеноновые.

Существует разновидность с дополнительным излучением красного спектра света. Они называются дуговыми ртутно-вольфрамовыми. Их внешний вид абсолютно не отличается от стандартного устройства дрл 250, но в своей конструкции они имеют специальную накаливающуюся спираль, которая и добавляет красный спектр к световому потоку.

Схема подключения через дроссель

Чтобы лампа дрл работала исправно необходима правильная схема подключения данного устройства. Благодаря грамотной установке зажечь такую ламу не составит никаких проблем, и она будет работать всегда качественно и без сбоев.

К тому же неправильное подключение повышает риск, что устройство испортится и перегорит раньше времени или вообще, при первом включении.

Схема подключения довольно простая и представляет собой цепь последовательно соединённого дросселя и самого устройства ДРЛ 250. Подключение производится к сети 220 вольт и работает при стандартной частоте.

По этому их без труда можно установить в домашнюю сеть. Дроссель работает стабилизатором и корректировщиком работы.

Благодаря ему источник света не мигает, работает непрерывно и при нестабильном входящем напряжении световой поток остаётся неизменным.

Подключение ДРЛ через дросель

Бездроссельное подключение невозможно, так как лампа сразу сгорит. Для пуска, схема должна питаться довольно большим напряжением, которое иногда достигает отметки эквивалентной двум-трём входящим напряжениям.

Как ранее говорилось, загорается устройство дрл не сразу. В редких случаях полный разогрев и начало работы в полную мощность может быть спустя пятнадцать минут.

Проверяем работоспособность

Если после подключения ваша лампа не хочет работать либо работает неправильно, следует её проверить и провести тестирование и убедиться в её исправности. Для этого вам поможет специальный тестер или омметр.

С их помощью необходимо проверить все витки обмотки на разрыв или короткое замыкание между соседними витками. Если схема имеет разрыв, тогда сопротивление будет бесконечно большим и прибор покажет ненормальное значение. В таком случае необходимо полностью заменять обмотку.

Важно

Если же разрыва нету, но присутствует потеря изоляции из-за чего проходит короткое замыкание, сопротивление будет незначительно повышаться. Если небольшое количество витков взаимодействуют между собой, тогда повышение будет незначительным.

Если же замыкание происходит в обмотке дросселя, тогда повышения сопротивления практически не будет и на работу устройства это никак не повлияет. Проверив всю обмотку омметром, или тестером и не выявим никаких проблем, необходимо искать проблему в самой лампочке или в системе подачи электроэнергии.

Запускаем лампу без дросселя

Если вы хотите использовать модель дрл 250 как обычно устройство без применения стандартного дросселя, её можно подключить по специальной технологии.

Самым простым вариантом подключения, является покупка специальной дрл 250, которая может работать без дросселя. Она оснащена специальной спиралью, которая работает как стабилизатор и дополнительно разбавляет излучаемый свет.

Одним из вариантов не использовать дроссель, является подключение в схему обычной лампы накаливания. Она должна обладать той же мощность что и дрл, чтобы выдавать необходимое сопротивление и подавать напряжение на источник света дрл 250.

Ещё одним вариантом убрать дроссель из конструкции, является установка конденсатора или группы конденсаторов. Но в таком случае необходимо точно рассчитать выдаваемый ими ток. Он должен полностью соответствовать необходимому напряжению для работы.

Схема подключения лампы ДРЛ и устройство лампы

Дуговая ртутная люминесцентная или люминофорная лампа чаще всего применяется в освещении открытых площадей, сельскохозяйственных территорий, а также производственных или складских помещений, вне зависимости от их размеров.

Правильная схема подключения лампы ДРЛ – гарантия долгой и беспроблемной работы такого современного осветительного прибора.

Устройство лампы ДРЛ

Основной принцип функционирования, а также непосредственно само устройство ДРЛ-ламп, относительно сложные, но именно это и помогает придавать современным осветительным приборам все необходимые качественные характеристики.

Горелка представлена тугоплавкими и обладающими химической стойкостью прозрачными материалами. Хорошо зарекомендовали себя современное кварцевое стекло или керамическое исполнение устройства. Внутренняя часть заполняется инертными газами с добавлением минимального количества ртути металлического типа.

Схема устройства лампы

В процессе подачи напряжения наблюдается возникновение тлеющего разряда, переходящего через определенный промежуток света в дуговой. Ограничение тока происходит при помощи сопротивления пускорегулирующих устройств.

Электрическим разрядом обуславливается появление хорошо различимого голубого или фиолетового излучения, возбуждающего свечение слоя люминофора, расположенного с внутренней стороны светопрозрачного баллона лампы.

В процессе горения отмечается сильный нагрев лампы, поэтому такой источник освещения применяется в приборах, оснащаемых термостойкими проводами и высококачественными патронами. Благодаря особому устройству, ДРЛ-лампа обладает высокими показателями световой отдачи, а также характеризуется повышенной устойчивостью к негативным внешним воздействиям.

Стабильная работоспособность сохраняется вне зависимости от внешних температурных показателей.

Стандартная мощность всех выпускаемых на сегодняшний день осветительных ДРЛ-приборов:

Средний срок эксплуатации качественного осветительного прибора этого типа от хорошо зарекомендовавших себя производителей составляет 10 тысяч часов. Некоторые недостатки, которыми характеризуется дуговая ртутная люминесцентная или люминофорная лампа, делают невозможным широкое применение такого источника света в жилых помещениях.

Важно помнить, что в процессе функционирования ДРЛ-лампы интенсивно образуется озон, поэтому в помещениях, освещаемых такими приборами, необходимо обеспечивать достаточную по производительности вентиляционную систему.

Основные функциональные части обычной лампы ДРЛ

Главные элементы современной дуговой ртутной люминесцентной или люминофорной лампы:

цокольное основание, подключаемое к патрону осветительного прибора;
кварцевая горелка, являющаяся центральным механизмом осветительного прибора;
стеклянный баллон, служащий основной защитной оболочкой всех внутренних элементов.

Как и большинство традиционных ламп, ртутно-люминесцентный источник освещения представляет собой стеклянный баллон, в нижней части которого устанавливается цоколь с резьбой. Свечение происходит за счёт наличия ртутно-кварцевой горелки, которая имеет форму трубки и заполняется смесью на основе аргона и ртути.

Четырех-электродные лампы оснащаются основными и дополнительными электродами, которые соединяются с главными катодами посредством противоположных полярностей при наличии дополнительного угольного резистора. Добавочные электроды не только стабилизируют работу осветительного прибора, но также способствуют значительному упрощению процесса зажигания.

Основной функцией цокольной части является прием сетевой электроэнергии посредством точечного и резьбового элемента с контактов патрона, который вмонтирован в осветительный прибор.

На следующем этапе осуществляется передача электрической энергии на электроды.

Внутри кварцевой колбы присутствует пара ограничителей сопротивления, которые включены в одну цепь с дополнительными электродами.

Совет

Особенностью внутренней поверхности стеклянной колбы является слой люминофора, который и отвечает за свечение.

При выборе ДРЛ-лампы нужно обращать внимание на параметры, представленные напряжением питания, мощностью, световым потоком, продолжительностью свечения, видом цокольной части, габаритами и общим весом изделия.

Материал для ламп

Конструкцией ртутно-люминесцентного источника освещения предусматривается обязательное наличие стандартной стеклянной колбы, которая выступает в качестве барьера, отделяющего любые внешние неблагоприятные факторы от функциональной части, а также предотвращает их остывание.

https://www.youtube.com/watch?v=ADGe_BKenuE

Кроме всего прочего, на внутреннюю поверхность баллона наносится тонкий слой люминофора, легко преобразующего ультрафиолетовое излучение в красный спектр свечения.

Объединенные синие, красное и зеленое излучение обуславливают получение в результате традиционного белого свечения.

Схема подключения лампы ДРЛ через дроссель

Одним из основных отличий ДРЛ-ламп от остальных осветительных приборов является подключение к электрической сети посредством пускорегулирующей аппаратуры или ПРА, представленной дросселем. Это стабилизирующее устройство способствует преобразованию номинального сетевого напряжения в пусковое. Отсутствие дросселя спровоцирует практически мгновенное перегорание лампочки при включении.

Схематично такой вариант подключение можно представить в виде последовательного подсоединения дуговой ртутной люминесцентной или люминофорной лампы при помощи дросселя к электрической сети.

Схема подключения лампочки через дроссель

В большинстве своём, все современные и качественные светильники, относящиеся к категории ртутно-люминесцентных ламп, характеризуются наличием уже встроенной пускорегулирующей аппаратуры. Такие модели несколько дороже стандартных светильников.

Бюджетные модели необходимо снабжать дросселем самостоятельно. Любые дроссели функционируют в качестве стабилизатора, а также эффективно корректируют работу осветительного прибора.

Благодаря правильной работе пускорегулирующей аппаратуры, ртутно-люминесцентные лампы в процессе эксплуатации не мигают и работают в непрерывном режиме даже при наличии нестабильного входящего напряжения.

Следует отметить, что дроссель вырабатывает заложенный производителем ресурс в процессе эксплуатации значительно быстрее, чем сам ртутно-люминесцентный светильник, поэтому умение самостоятельно выполнить замену такого пускорегулирующего устройства очень актуально.

Заключение

Столбовые осветительные приборы, относящиеся к категории дуговых ртутных люминесцентных или люминофорных ламп, являются долговечным, очень эффективным и достаточно экономичным оборудованием, которое удачно сочетает в себе мощность и декоративный внешний вид.

Владельцами загородной недвижимости такие современные источники света ценятся очень высоко за возможность получить качественное освещение с минимальными затратами времени и денежных средств.

Видео на тему

Лампа освещения ДРЛ

Еще недавно лампа освещения ДРЛ (дуговая ртутная люминесцентная) была самой распространенной в уличных светильниках.

Однако лампы ДНаТ по многим светотехническим характеристикам превосходят лампы освещения ДРЛ, но тем не менее сегодня на рынке у них большой выбор и они много где до сих пор применяются.

В первую очередь это связано с цветопередачей, у ДРЛ белый дневной цвет, у ДНаТ оранжевый.

Принцип работы лампы освещения ДРЛ

Лампа освещения дуговая ртутная люминесцентная

– колба из стекла, наполненная парами ртути
– обыкновенный цоколь, может быть Е14, 27, 40
– горелка
– основные рабочие электроды
– поджигающий электрод
– резистор, ограничивающий пусковой ток

На основной и поджигающий электрод подается напряжение. Так как они между собой находятся близко, то образовывается тлеющий разряд и в нем возникает большое количество свободных электронов и положительных ионов. Это тем самым вызывает разряд между рабочими электродами, и он преобразовывается в дугу и разряд, излучающий сильное ультрафиолетовое излучение. Оно не создает видимый для человеческого глаза свет. По этой причине на внутренней стороны колбы нанесен слой люминофора, который при помощи эффекта люминесценции создает освещение, которое мы знаем и видим.

Освещенность ртутной люминесцентной лампы прямо пропорциональна напряжению питающей электрической сети. При его понижении на 10 %, освещенность уменьшается на 20 – 25 %.

Если напряжение уменьшается до 80 % от номинального (220 В ). то она может не зажечься, а работающая может погаснуть. При работе она сильно нагревается.

По этой причине рекомендуется использовать при подключении патрона в светильниках термостойкие провода. Во время включения в ней проходит большой ток, и пары ртути постепенно переходят в газообразное состояние. Стабилизация процессов до рабочего длиться 10 – 15 минут.

Обратите внимание

Так же стоит отметить, что чем ниже температура, тем дольше она будет разгораться. Если пропало напряжение, и лампа потухла, то она не включится заново, пока не остынет.

Рис.2. Светотехнические характеристики

Как видно из таблицы, энергоэффективность ламп ДРЛ (50 – 60 Люмен/Ватт ) существенно меньше ДНаТ (80 – 120 Люмен/Ватт ). Но, тем не менее, они широко применяются для освещения дворовых территорий, улиц, садов, парков, а так же для подсветки домов и зданий. Основной тип светильников, где они используются, это ЖКУ.

Рис. 3. Подключение дросселя

Если ее включить без подключения дросселя ДРЛ, то она перегорит. Выбор дросселя осуществляется в соответствии с ее мощностью. Самая распространенная мощность 125, 250, 400 Вт.

Дроссель уменьшает пусковой ток, а конденсатор компенсирует реактивную составляющую мощности, что экономит электроэнергию до 50 %.

Дроссель и конденсатор это пускорегулирующая аппаратура, которая идет в комплекте со светильником.

В последнее время в продаже появились лампы освещения ДРЛ прямого включения, то есть включается в сеть без дросселя.

Так как внутри ДРЛ находятся пары ртути, то к ее хранению предъявляются особые требования.

Источники: http://proosveschenie.ru/proizvodstvennye-pomeshheniya/pravilnoe-podklyuchenie-lampy-drl.html, http://proprovoda.ru/osveshhenie/lampy/sxema-podklyucheniya-lampy-drl.html, http://www.stroymasterok.com/inzhenernye-sistemy/elektrika/osveshhenie/lampa-osveshheniya-drl/

Источник: http://electricremont.ru/kak-podklyuchit-drossel-k-lampe-drl.html

5 ошибок при подключении лампы ДНаТ

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.
Если исходить из ее мощности и освещаемой площади, то она до сих пор считается одной из экономически выгодных по энергосбережению ламп.
Некоторые любители “растений” активно ее применяют для гроубоксов.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Схема подключения и что нужно для запуска ДНаТ

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.
Для ламп разной мощности нужно подбирать соответствующую емкость. Вот рекомендуемые параметры емкости конденсаторов, в зависимости от мощности дросселей:

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Важно

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Как подключить лампу ДНаТ

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора.

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Имейте в виду, что дроссель должен обязательно устанавливаться только в разрыв фазного провода идущего на лампу, а не нулевого.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.
Далее расключаете фазу. Один провод с автомата монтируете на входящий контакт дросселя.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Разница подключения 2-х и 3-х контактных ИЗУ

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

То есть, строго после балласта, вы должны завести в ИЗУ фазу, а в другую его клемму подать ноль. Не важно, откуда вы его возьмете, хоть непосредственно с самого патрона.

Кстати, двухконтактные уже давно не рекомендуют к использованию и вот почему.

Процесс поджига связан с импульсом высокого напряжения (от 2-х до 5кВ). И этот импульс параллельно подается не только на лампу, но и на дроссель.

А это запросто может пробить изоляцию ПРА, если она на это не рассчитана.

Совет

Поэтому такое параллельное подключение чаще встречается в натриевых лампах низкого напряжения, либо в тех, где достаточно импульса зажигания не более 2кв.
Конденсатор подключается параллельно всей цепи. Просто один провод заводите на фазу автомата, другой на ноль.

Все что остается это протянуть кабель и расключить патрон.

От пускового устройства до самой лампы рекомендуемая длина кабеля – не более 1,5м.

Если вы прикасались к поверхности лампы руками, перед включением обязательно протрите ее чистой сухой тряпочкой.

Это связано с высокой температурой нагрева в процессе работы – до 350 градусов.

Любые жирные пятна от пальцев рук, под такими температурами превратятся в почерневшие кляксы.

Это в конечном итоге приведет к тому, что лампа рано или поздно лопнет или треснет.

Кстати, многие боятся при ее эксплуатации в теплицах, что если на разогретый корпус попадет капля воды, ДНаТ может взорваться. На самом деле это не так.

Изделие выполнено из термостойкого стекла и мелкие брызги ей не особо страшны.

Только если вы не начнете заливать ее из шланга, как показано в этом популярном ролике:

При первой подаче напряжения начинается поджиг лампы. Данный стартовый этап и выход на максимальную яркость может занимать от 5 до 10 минут.

Цвет свечения должен быть ярко желтым до 150Лм на ватт.

Если уличное освещение выполненное такими моделями имеет раздражаюший, грязно оранжевый оттенок, это означает только одно – плафоны давно никто не мыл, и на них пыль и грязь.

Качественные, хорошие лампы всегда дают приятный оранжевый спектр.

Лампы ДНаТ весьма устойчивы и не боятся различного рода вибраций и встрясок.

Недостатки в таких лампах, безусловно имеются.

световой поток несколько падает после 15 000 часов непрерывной работы

громоздкая схема управления

в конце срока своей эксплуатации, начинает меняться цвет свечения

Изменение идет с желтого в сторону оранжевого с краснотой или даже полностью красного.

многих также не устраивает долгий процесс запуска – до 10 минут

сам дроссель после длительной работы издает постоянный гул

По поводу качества дросселей и почему они выходят из строя в новых светильниках.

Современные компактные балластные дросселя, в большинстве своем изготовлены намоткой одной катушки, в навал, без межслойных изоляционных прокладок. Плюс, пропитаны кое-как лаком, без защиты обмотки защитным компаундом.

Стоит попасть сырости в корпус со схемой и жди беды. Советские большие дросселя мотались только двухстержневой двухкатушечной конструкции, каждая из которых имела межслойную картонную изоляцию.

Отсюда и практически их вечность. Но современные маркетологи и производители в этом, к сожалению не заинтересованы.

Подключение лампы ДНаТ от дросселя ДРЛ

Многие задаются вопросом, а можно ли подключать такую лампочку от дросселя одинаковой мощности, рассчитанного на лампу ДРЛ? Теоретически это возможно, главное исключить из схемы ИЗУ.

Однако, хоть мощности могут быть и одинаковы, но из-за разного рабочего напряжения на лампах, баласт ДНаТ и ДРЛ будет выдавать разные рабочие токи выхода.

И это напрямую будет сокращать срок службы светильника (при превышении тока), либо наоборот не даст ему выйти на расчетный поток свечения (при меньшем токе).

Обратите внимание

Есть натриевые лампы со встроенными ИЗУ. Некоторые их ошибочно считают универсальными, и используют напрямую под замену, например в светильниках с ДРЛ 250Вт.

С одной стороны сплошная выгода. Получается, что при меньшей мощности 220Вт вместо 250Вт, можно легко получить гораздо больший световой поток.

световой поток ДРЛ 250Вт – 13000Лм

световой поток такой ДНаТ 220Вт – 18000Лм

Никаких переделок схем, просто меняете лампочки и получаете больше света на несколько тысяч люмен. Однако и такие модели нужно применять с балластами рассчитанными именно для натриевых ламп.

Иначе это будет сказываться на сроках службы светильника.

1Неправильное подключение 4-х контактного дросселя.

Часто в продаже встречаются 4-х, пяти и даже шести контактные дросселя. Как их подключать?

Некоторые ошибочно полагают, что на одни контакты нужно заводить фазу-ноль 220В, а с других подключать лампу. Это далеко не так.

Всегда на таких моделях должна быть указана схема подключения.

Строго следуйте этой схеме. На разных видах и подключение может быть разным.

2Вкручивание лампы в патрон голыми руками.

Как уже говорилось выше, нежелательно к такой лампочке прикасаться пальцами рук. А если такое все же произошло, всегда протирайте ее перед запуском.

3Подключение лампы от дросселя большей мощности.

В этом случае через лампочку пойдет ток, рассчитанный именно на ту мощность, под которую и произведен дроссель. Нельзя в 400 ваттный балласт включать 250 ваттную ДНаТ. Технические параметры у ламп разные.

Достаточно всего нескольких минут свечения, чтобы внутренняя колба перегрелась от такой работы. Иногда она просто потухнет, затем остынет и снова потухнет. И так далее, с определенной периодичностью.

Вот яркий пример такого неправильного подключения и его последствия.

4Включение ДНаТ от дросселя для ламп ДРЛ.

Светить такая лампа конечно будет, но продолжительность времени ее работы, никто гарантировать вам не сможет.

5Применение схемы без конденсатора.

При данной ошибке ждите постоянного перегрева проводов. Вот известное видео, наглядно объясняющее, зачем же ДНаТу конденсатор.

Источник: https://svetosmotr.ru/5-oshibok-pri-podklyuchenii-lampy-dnat/

Как запустить лампы ДРЛ с дросселем и без?

Потребность общества в осветительных устройствах большой мощности свечения и одновременно экономичных в потреблении электроэнергии, а также долговечных в эксплуатации удовлетворяют производители ламп ДРЛ и других газоразрядных ламп.

Их применяют для освещения большой территории, объектов хранения материалов, зданий заводов. Лампа ДРЛ может иметь разброс мощности от 50 до 2 000 ватт, а подключается к однофазной электрической сети с напряжением 220 вольт и частотой 50 герц.

Для чего нужен дроссель?

Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:

Лампы люминесцентные и ультрафиолетового освещения.
Разного вида дуговые ртутные осветительные приборы: ДРТ, ДРЛ, ДРИЗ, ДРШ, ДРИ.
Дуговые натриевые лампы: ДНаМТ, ДНаС, ДНаТ.

Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:

в их устройстве применяются разные материалы;
отличаются наличием химических элементов;
внутри колб давление по собственным параметрам каждого осветительного устройства;
они различны по мощности и яркости светового потока.

Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.

Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели).

В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.

Схема подключения:

Розжиг лампы:

Важно

В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла.

Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри.

Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.

К параметрам катушки индуктивности относятся:

квадрат используемой медной проволоки;
количество витков;
какой сердечник и величина поперечного сечения магнитопровода;
какое электромагнитное насыщение.

Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.

Схема подключения лампы ДРЛ

В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.

Балласт для люминесцентных ламп

Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ.

Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.

Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:

обычный вид исполнения, с литерой D;
пониженный вид исполнения, с литерой B;
низкий вид исполнения, с литерой C.

Применение балласта имеет свои положительные моменты:

осветительное устройство работает в безопасном режиме, необходимо использовать и стартер для пуска;
появляется способность сдерживать значение тока на установленном уровне;
световой поток становится намного стабильнее, хотя полностью мерцание убрать нет возможности;
стоимость такого исполнения светильника доступна для широкого потребления.

Схема включения люминесцентного прибора освещения через балласт и стартерПодключение ламп с применением конденсатора с компенсационной функцией

Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения:

Подключение люминесцентного прибора без использования балласта

Как самостоятельно сделать дроссель?

Благодаря своим параметрам дуговые приборы освещения мощностью 250 или 125 ватт применяются обществом для освещения следующих помещений:

гаражные кооперативы;
дачные участки;
загородный дом.

Купить устройство освещения этого вида можно в магазине или на рынке, часто возникает проблема, как найти дроссель для ламп ДРЛ, стоимость дросселя может быть выше самой лампы из-за конструктивных особенностей и наличия медной проволоки.

Решить этот вопрос помогут народные идеи изготовления балласта для лампы ДРЛ 250 из других материалов: три дросселя для лампы дневного света при мощности лампы 40 ватт или же два дросселя от лампы дневного света мощностью в 80 ватт. В нашем случае для того чтобы зажечь лампу ДРЛ, используя самодельный балласт, сделанный своими руками, рекомендуется применить два дросселя мощностью 80 ватт и один балласт мощностью 40 ватт, соединение показано на фото.

Подключение лампы ДРЛ с самодельным балластом

Из схемы видно, что все балласты образуют один дроссель, собрать пусковой балласт можно в общий ящик. Важно! Особенное внимание нужно уделить контактам на дросселях, они должны быть надежными, чтобы не нагревались и не искрились.

Как можно запустить ДРЛ-лампу без дросселя?

Существует возможность пуска дугового устройства освещения 250 ватт без балласта, но для этого необходимо применить другую технологию включения прибора. Специалисты рекомендуют вариант покупки специальной лампы ДРЛ 250, у которой есть способность включения без балласта (дросселя), когда в конструкцию лампы добавляется спираль, в задачу которой входит разбавлять световой поток.

Еще народными умельцами применяется способ пуска ламп этого вида с использованием набора конденсаторов, но в этом случае надо точно знать величину получаемого тока. Также применяют пуск ламп ДРЛ с использованием простой лампы, но только при условии, что она имеет одинаковую мощность с ДРЛ-лампой.

Источник: https://LampaGid.ru/vidy/lyuminestsentnye/drossel-dlya-drl

Ультрафиолет – получаем в домашних условиях быстро и за копейки

Сейчас химия на основе фотокатализаторов получает большое распространение. Разнообразные клеи лаки, фоточувствительные эмульсии и прочие интересные достижения химической промышленности. К сожалению, промышленные установки для УФ стоят приличных денег.

А что, делать если хочется только попробовать химию? подойдёт или нет ? Для этой цели покупать фирменные устройства за N килобаксов, слишком кучеряво…

На территории бывшего СССР обычно из положения выходят добывая кварцевые трубки из лам типа ДРЛ, иметься целая линейка лам от ДРЛ-125 до ДРЛ-1000 с помощью них можно получить достаточно мощное излучение, этого излучения обычно хватает для большинства эпизодических задач. Типа отвердеть клей или лак раз в месяц, или засветить фоторизист.

Как добывать трубку из ламп ДРЛ, как это делать безопасно, написано много информации. Хочется коснуться другого аспекта, а именно запуска этих ламп с минимальными финансовыми затратами.

Штатно для запуска используется специальный дроссель с увеличенных магнитным рассеянием. Но даже он не всегда доступен, а т.к. он тяжёлый то обычно в регионы доставка влетает в копеечку. Дроссель на 700W + доставка тянет на 100$. Что для варианта попробовать, тоже, так не разу не дешёво.

Немного теории:

Основной проблемой запуска ртутных ламп являться наличие дугового разряда. Причём холодная лампа и горячая имеют принципиально разное сопротивление горящей дуги. Примерно от единиц Ом до десятков Ом.

Совет

Соответственно для этого и служит дроссель который ограничивает ток во время запуска и работы лампы.

Надо признать, что дроссель является достаточно архаичным инструментом, и для дорогих и мощных лам применяемых в UF-сушилках (несколько килловат мощности, и несколько тыс. долларов за лампу) применяют блоки электронной стабилизации горения дуги.

Эти блоки позволяют более точно выдерживать параметры горения дуги продлевая тем самым жизнь лампы, и уменьшая проблемы при отверждении. Даже для архаичной ДРЛ производитель пишет, разброс напряжения не более 3% в противном случае уменьшение срока службы.

Как запустить Лампу ДРЛ без дросселя подручными средствами?

Ответ простой, надо всё го лишь ограничить ток, на всех режимах работы, начиная с разогрева, и заканчивая рабочим режимом. Ограничивать будем резистором.

Но так как резистор надо очень мощный, будем использовать имеющиеся под рукой нагревательные приборы (лампы накаливания, утюги, чайники, тены для нагрева воды, ручные кипятильники и т.д.) Это звучит смешно, но это будет работать и выполнять свои задачи.

Единственный недостаток, это перерасход электричества, т.е. если мы запустим лампу ДРЛ на 400W на балласте будет выделяться в тепло около 250W. Но думаю для задачи попробовать ультрафиолет, или для эпизодических работ это несущественно.

Почему так никто не делал?

Почему никто, существуют лампы ДРБ в которых использован именно этот принцип. Рядом с кварцевой трубкой, расположена нить накаливания обычной лампочки.

А писатели в интернете видимо не учили в школе физику. Ну конечно ещё один маленький нюанс, нужна цепь прогрева, т.е. греем лампу одним резистором, а на рабочий режим выводим другим. Но думаю, с выключателем и двумя проводками многие справятся 🙂

Итак схема:

Обратите внимание

Так, для многих правильные схемы, это тёмный лес, постарался изобразить в картинках. Более приближенно к жизни.

Как это работает?

1) Этап прогрева, выключатель должен быть обязательно разомкнут !!! Включаем лампу в сеть. Лампа накаливания начинает ярко светиться, трубка в лампе ДРЛ начинает мерцать и медленно разгораться. Минут через 3..5 трубка в лампе уже начнёт светить достаточно ярко.

2) Второе замыкаем выключатель на основной балласт, ток ещё увеличиться и ещё через 3 мин лампа выйдет на рабочий режим.

Внимание суммарно на нагрузке лампы + утюги чайники и т.д. будет выделять мощности сопоставимые с мощностью лампы. Утюг допустим, может отключиться встроенным термореле, и мощность лампы ДРЛ снизиться.

Для большинства такая схема будет очень сложной, особенно для тех у кого нет прибора для замера сопротивления. Для них я ещё более упростил схему:

Запуск простой, выкручиваем лампы, оставляем только нужное количество (1-2шт) для запуска горелки, и по мере прогрева начинаем вкручивать. Для мощных лам ДРЛ можно использовать в качестве резистора трубчатые галогенные лампы.

Теперь самое сложное:

Наверно, уже многие поняли, что лампы и нагрузки надо как то подбирать? Безусловно, если взять какой то утюг и подключить к лампе ДРЛ-125 от лампы ничего не останется, а вы получите ртутное заражение. К стати, тоже самое будет, если вы возьмете для лампы ДРЛ-125 дроссель от ДРЛ-700. Т.е. мозг всё таки надо включать !!!

Несколько простых правил, что бы сберечь силы нервы и здоровье 🙂

1)Ориентироваться на шильдики приборов нельзя, нужно замерять реальное сопротивление омметром и делать вычисления. Либо использовать с запасом прочности, выбирая чуть меньшую мощность чем можно.

Важно

2)Замерять сопротивление ламп накаливания бесполезно, холодная спираль имеет в 10 раз меньшее сопротивление, чем горячая. Лампы накаливания худший выбор, приходиться ориентироваться по надписи на лампе.

И не в коем случае не включаете нагрузку из лам накаливания разом, вкручивайте их по 1-штуке, уменьшая броски тока. Так как подозреваю, что это будет самый популярный способ включения лампы ДРЛ без дросселя.

Снял ролик для примера.

3)Из общих соображений для начала разогрева лампы ДРЛ используйте нагрузку не сильно больше её номинальной мощности. Для примера ДРЛ-400 для прогрева используйте 300-400ват.

Таблица для разных ламп:

Источник: http://l800.ru/zapusk-lamp-drl-bez-drosselja.html

Схема подключения лампы ДРЛ

Источник: https://electric-220.ru/news/skhema_lampy_drl/2012-11-13-225

Лампа ДРЛ (дуговая ртутная лампа электрическая) » схема подключения, характеристики, устройство, работа

Тема: схема подлючения, характеристики, устройство, работа лампы ДРЛ

Лампа ДРЛ (Дуговая Ртутная Лампа) — дуговая ртутная люминофорная лампа высокого давления. Это одна из разновидностей электрических ламп, что широко используется для общего освещения объёмных территорий таких как заводские цеха, улицы, площадки и т.д.

(где не предъявляется особые требования к цветопередаче ламп, но требуется от них высокой светоотдачи). Лампы ДРЛ имеют мощность 50 – 2000 Вт и изначально рассчитаны на работу в электрических сетях переменного тока с напряжением питания 220 В. (частота 50 Гц.).

Для работы лампы необходимо пуско-регулирующее устройство в виде индуктивного дросселя.

Теперь, что касается устройства лампы ДРЛ. Дуговая ртутная лампа (ДРЛ) состоит из трёх основных функциональных частей: цоколь, кварцевая горелка и стеклянная колба.

Цоколь предназначен для приема электроэнергии из сети, по средствам соединения контактов лампы (один из которых резьбовой, а второй — точечный) с контактами патрона, после чего происходит передача переменного электричества непосредственно на электроды самой горелки ДРЛ лампы (дуговой ртутной лампы электрической).

Кварцевая горелка является основной функциональной частью лампы ДРЛ. Она представляет собой кварцевую колбу, у которой по бокам располагаются по 2 электрода. Два из них основных и два – дополнительные. Пространство горелки заполнено инертным газом «аргона» (для изоляции теплообмена между горелкой и средой) и капелькой ртути.

Стеклянная колба — это внешнюю часть лампы. Внутри неё помещена кварцевая горелка, к которой от контактного цоколя подходят проводники. Из колбы выкачивают воздух и закачивают в ней азот.

И ещё один немаловажный элемент, что находится в стеклянной колбе, это 2 ограничивающих сопротивления (подсоединенные к дополнительным электродам).

Внешняя стеклянная колба с внутренней стороны покрыта люминофором.

Важно

Первые варианты ламп ДРЛ имели только два электрода, что требовало для поджога лампы ДРЛ дополнительное устройство запуска (через высоковольтный импульсный пробой газового промежутка кварцевой горелки). Данный вид ламп был снят с производства и заменён на четырёх электродный аналог, для работы которого нужен только дроссель.

Основные характеристики ламп ДРЛ:

Работа лампы ДРЛ: на лампу подаётся сетевое напряжение, оно подводится к промежутку между основным и дополнительным электродом, что расположены с одной стороны кварцевой горелки и на такую же пару, расположенную на другой стороне горелки. Вторым промежутком, между которых сосредотачивается сетевое напряжение, это расстояние между основными электродами кварцевой горелки, находящихся на противоположных её сторонах.

Расстояние между основным и дополнительным электродом невелико, это позволяет при подаче напряжения легко ионизировать данный промежуток газа.

Ток на данном участке обязательно ограничивается сопротивлениями, стоящие в цепи дополнительных электродов перед входом проволочных проводников в кварцевую горелку.

После того как на обоих концах кварцевой горелки произошла ионизация, она постепенно перебрасывается на промежуток между основными электродами, тем самым обеспечивая дальнейшее горение лампы ДРЛ.

Максимальное горение лампы ДРЛ наступает спустя около 7 минут. Это обусловлено тем, что в холодном состоянии ртуть, находящаяся в кварцевой горелки находится в виде капельки или налёта на стенках колбы. После запуска, ртуть под воздействием температуры медленно испаряется, постепенно улучшая качество разряда между основными электродами.

После того как вся ртуть перейдёт в пары (газ), лампа ДРЛ выйдет на номинальный режим работы и максимальную светоотдачу. Также ещё следует добавить, что при выключении лампы ДРЛ повторное включение невозможно, пока лампа полностью не остынет. Это является одним из недостатков ламы, поскольку появляется зависимость от качества электроснабжения.

ДРЛ лампа довольно чувствительна к температуре и поэтому в её конструкции предусмотрена внешняя стеклянная колба.

Она выполняет две функции: во-первых, служит барьером между внешней средой и кварцевой горелкой, предотвращая остывание горелки (находящийся внутри колбы азот препятствует теплообмену), а во-вторых, поскольку при внутреннем разряде излучается не весь видимый спектр (только ультрафиолет и зелёный цвет), то люминофор, лежащий тонким слоем на внутренней стороне стеклянной колбы, преобразует ультрафиолет в спектр красного свечения. В результате объединения синего, зелёного и красного излучения образуется белое свечение лампы ДРЛ.

Совет

Подключение к электросети четырех электродной лампы осуществляется через дроссель. Дроссель подбирается в соответствии с мощностью ДРЛ лампы. Роль дросселя — ограничивать ток, питающий лампу.

Если включить лампу без дросселя, то она моментально сгорит, поскольку через неё пройдёт слишком большой электроток. В схему подключения желательно добавить конденсатор (не электролитический).

Он будет влиять на реактивную мощность, а это сэкономит электроэнергию в два раза.

Дроссель ДРЛ-125 (1.15А) = конденсатор 12 мкф. (не меньше 250 В.)

Дроссель ДРЛ-250 (2.13А) = конденсатор 25 мкф. (не меньше 250 В.)

Дроссель ДРЛ-400 (3.25А) = конденсатор 32 мкф. (не меньше 250 В.)

P.S. Лампа ДРЛ содержит внутри капельки ртути, если разобьется кварцевая колба, то пары ртути развеются в помещении на 25 м.кв. Обращайтесь с лампой ДРЛ осторожно.

Источник: https://electrohobby. ru/lam-drl-shema-podk-har-ustr-ra.html

Содержание:

Дуговая ртутная лампа (ДРЛ) имеет еще одно название – дуговая ртутная люминофорная.

Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др.

Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при переменном токе, напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Устройство и принцип работы ДРЛ

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути.

В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов.

Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения.

После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы.

Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку.

В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой.

Совет

Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Схема подключения лампы ДРЛ через дроссель

Существует множество объектов, где требуются приборы освещения с высокой мощностью свечения. Одновременно они должны быть экономичными, обладать продолжительным сроком эксплуатации. Этим требованиям в полной мере соответствуют лампы ДРЛ. Мощность ламп ДРЛ находится в пределах 50-2000 Вт, для их работы необходима однофазная сеть на 220 В и частотой 50 Гц.

Важнейшей деталью ДРЛ является дроссель, без которого они просто не смогут работать. Дело в том, что в процессе запуска и последующей работы, данные осветительные приборы попадают под влияние непостоянных пусковых токов и сопротивлений.

Поэтому для ограничения рабочего тока, осуществляется подключение ДРЛ через дроссель, представляющий собой разнородный балласт в виде катушек индуктивности. В момент запуска они обладают высоким сопротивлением.

При разжигании лампы в газовой среде наступает электрический пробой, приводящий к возникновению дугового разряда.

В процессе зажигания лампы, ионизированный газ под действием дугового разряда теряет свое сопротивление во много раз. По этой причине происходит возрастание тока с одновременным выделением тепла.

Если величину тока не ограничить, под его действием мгновенно возникнет перегретая газовая среда. Внутренние детали окажутся поврежденными, и осветительный прибор полностью выйдет из строя.

Для предотвращения негативных последствий используется схема подключения лампы ДРЛ вместе с дросселем, создающим необходимое сопротивление.

Подключение лампы ДРЛ через дроссель, подключается последовательно с лампой. Его реактивное сопротивление тесно связано с параметрами катушки индуктивности.

То есть, 1 генри индуктивности способен пропустить 1 А тока при напряжении 1 В.

Основными характеристиками катушки являются площадь сечения медного проводника и количество его витков, а также материал сердечника и поперечное сечение магнитопровода. Большое значение имеет величина электромагнитного насыщения.

Следует учитывать, что катушка индуктивности обладает и активным сопротивлением. Это необходимо учитывать при расчетах балласта к каждому типу лампочек ДРЛ, поскольку от мощности светильника будут зависеть размеры самого дросселя.

Обратите внимание

Для более правильного подключения дросселя к ДРЛ, следует рассмотреть простейшую схему, обеспечивающую появление тлеющего разряда и его дальнейший переход в электрическую дугу. Такое подключение дает возможность с помощью индуктивности дросселя ограничить рабочий ток в светильнике до нужного значения.

В этом случае гарантируется продолжительная устойчивая работа лампы, без их-либо сбоев.

Подобная схема включения лампы ДРЛ считается наиболее простой. В ее состав входит сама лампа и дроссель, соединенные последовательно между собой. Получившаяся цепь подключается к электрической сети 220 В со стандартной частотой 50 Гц. Таким образом, светильники ДРЛ могут без проблем использоваться и в домашних условиях.

Дроссель для ламп ДРЛ в данной схеме выполняет функции стабилизатора и корректировщика работы. Его использование позволяет точно ответить на вопрос, почему моргают лампы ДРЛ без дросселя, поскольку именно этот прибор обеспечивает ровный и устойчивый свет. Без него невозможно нормальное подключение и запуск рабочего процесса.

Подключение лампы ДРЛ без дросселя

Иногда ДРЛ без дросселя может быть запущена с применением специальной технологии. Это делается в тех случаях, когда прибор вышел из строя, а заменить его в данный момент нечем.

Вместо дросселя можно использовать обычную лампу накаливания, обладающей такой же мощностью, что и ДРЛ и обеспечивающей необходимое сопротивление. Другой вариант предполагает установку одного или нескольких конденсаторов.

Здесь потребуются точные расчеты выдаваемого ими тока, полностью соответствующему необходимому напряжению для работы.

В последнее время появились специальные лампы ДРЛ-250, работающие без дросселя. В их конструкции присутствует спираль определенного типа, выполняющая функции стабилизатора и дополнительно разбавляющая излучаемый световой поток.

Иногда светильник после подключения отказывается работать или работает неправильно. В этом случае лампу нужно протестировать и убедиться в ее работоспособности. Для этого используются омметр или тестер, с помощью которых все обмотки проверяются на разрыв или короткое замыкание. При их обнаружении прибор будет показывать ненормальное значение.
