Картофелесажалка для мотоблока своими руками

Высаживание картофеля всегда было трудоемким и тяжелым процессом. Однако сегодня благодаря развитию техники значительно облегчены сельскохозяйственные работы. Теперь благодаря мотоблокам, мини-тракторам и всевозможному навесному оборудованию появилась возможность улучшить обработку почвы, получать более высокий урожай и снизить себестоимость продукта, при меньших затратах чем ранее. Среди фермеров и владельцев небольших земельных участков большой популярностью пользуются мотоблоки, на которые можно устанавливать различное навесное оборудование, в том числе и картофелесажалку.
Смонтированная на мотоблоке картофелесажалка позволяет максимально облегчить работы по посадке корнеплодов и обработать большую площадь, чем раньше. Ниже будет рассказано о видах, устройстве оборудования и о том, как может быть сделана картофелесажалка для мотоблока своими руками.

Элементы устройства

Конструкция картофелесажалки для мотоблока

Мотоблочную картофелесажалку можно изготовить самостоятельно, тем более, что для этого не нужен какой-либо особый инструмент, а чертежей приспособления, фото и видео по этой теме в интернете предостаточно.

Для изготовления этого вида навесного оборудования понадобятся следующие детали:

  • рама для крепления всех элементов картофелесажалки;
  • бункер для посадочного материала;
  • система шестерней, приводящих в действие механизм посадки клубней;
  • механизм взрыхления, подготавливающий лунки и закапывающий их после посадки;
  • механизм настройки;
  • колеса.

Это необходимый минимум деталей для того, чтобы изготовить самодельный агрегат для посадки картофеля. Многие умельцы постоянно модернизируют это вид навесного оборудования, добавляя емкость для удобрений или пытаясь повысить производительность, устанавливают два посадочных модуля. Однако все это иногда приводит увеличению массы мотоблока, а соответственно росту нагрузки на него и снижению его производительности. По этой причине необходимо выбирать тип конструкции и материалы в полном соответствии с мощностью агрегата.

Устройство и изготовление картофелесажалки

Самодельная картофелесажалка в принципе представляет собой тележку на колесах, присоединенную к мотоблоку.

Это только поначалу конструкция приспособления для посадки картофеля выглядит простой, но в ней имеются некоторые нюансы. Мотоблочная картофелесажалка устанавливается на шасси из швеллера с двумя продольно расположенными лонжеронами соединенными тремя поперечинами. В передней части рамы находится вилка и арка. По бокам шасси установлены стойки заделывающих дисков и опоры механизма подачи посадочного материала.

Колесная база состоит и из двух колес с грунтозацепами. Между колес находится диск из дерева толщиной 60 мм с четырьмя равномерно расположенными полукруглыми пазами, размеры которых должны позволять захватывать даже большие картофелины. Также вместо колеса с пазами для посадки картофеля может использоваться система из шестеренок, цепи и расположенных на ней лотков для клубней.

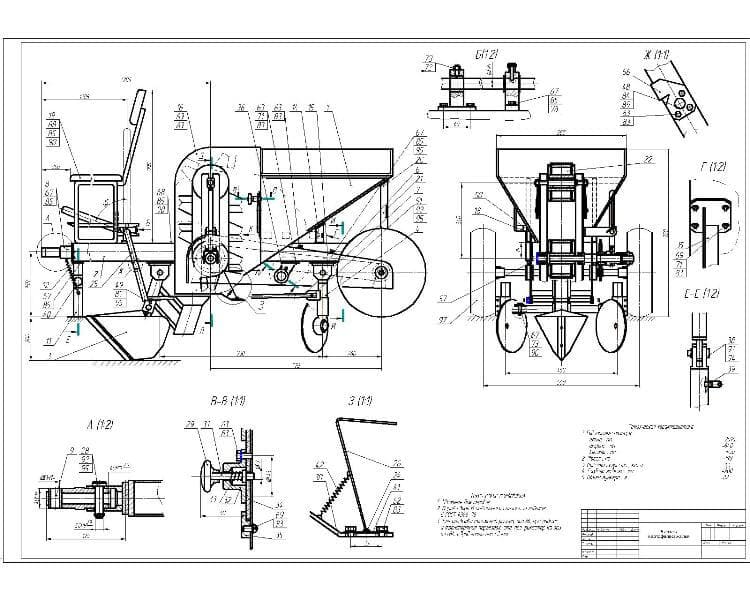

Как показывает чертеж, имеется еще один важный элемент устройства – это бункер, который располагается над колесами. Для изготовления емкости для картофеля понадобится 3 мм лист металла. Узкую горловину и дно бункера, во избежание повреждения корнеплодов, следует застелить резиной.

Колесо с пазами должно быть прикрыто специальным щитком, который предотвратит самопроизвольное выпадение картофеля до момента его попадания в землю.

Раму самодельной картофелесажалки следует укрепить стальными полосками, которые необходимо разместить от средней поперечины до арки. Также нужно приварить дополнительные уголки и накладки из стали толщиной порядка 4 мм.

В интернете можно найти много чертежей и видеоматериала с самыми различными конструкциями картофелесажалок.

Сиденье оператора и ось

К лонжеронам необходимо прикрепить опору и подножку из 5 мм стали. Подножку по высоте необходимо делать с учетом роста оператора и таким образом чтобы пользование картофелесажалкой не вызывало затруднений.

Сиденье изготавливают из металлического уголка 45х45х4 мм. На каркас крепятся доски, которые выстилаются поролоном и обтягиваются кожзаменителем или крепкой плотной тканью. Можно сделать самое простое, как показано на фото, но в принципе для большего удобства можно использовать старое автомобильное кресло, купленное на авторазборке. Однако в большинстве случаев картофелесажалки делаются без сиденья.

Под рамой закреплена колесная ось и кронштейн для крепления рыхлителей. Для оси используется металлическая толстостенная труба, по обоим краям, которой находятся шипы, вытачиваемые на токарном станке и фиксируемые стальными штифтами.

Колеса

Специальные колеса для картофелесажалки

Колеса для самодельной картофелесажалки должны иметь специальные грунтозацепы. Желательно взять любые, подходящие по размеру, колеса от сельскохозяйственной техники.

Ступицы, которые удерживают колеса, должны иметь по два подшипника, и защищены от грязи прокладками из войлока. Крепление оси к раме осуществляется посредством двух металлических пластин и четырех болтов или уголков и сварки, как показано на фото.

Рыхлители

Для держателя рыхлителей применяется металлическая штанга, по краям которой установлены обоймы держащие стойки лап.

Штанга изготавливается из металлического уголка 50х50х5 мм, но лучше всего для прочности использовать квадратную трубу. Обоймы делают из металлических 5 мм пластин.

Высеватель

Для изготовления высевателя картофеля необходимы минимальные затраты. Для этого необходимо взять 100 мм трубу с толщиной стенок не менее 3 мм, в нижней части которой крепится бороздорез.

Диски для закапывания картофеля можно взять от сеялки и устанавливают по два подшипника вместо одного. Подшипники необходимо установить таким образом, чтобы исключить попадание грязи в узел.

На видео показано, как в реальности происходит посадка картофеля мотоблочной картофелесажалкой собранной своими руками.

Особенности

Поскольку картофелесажалка весит прилично, то при присоединении ее к мотоблоку следует обязательно установить противовес, который придаст устойчивость и не позволит мотоблоку задираться вверх.

На картофелесажалке обязательно необходимо установить операторское кресло и подставки под ноги.

Картофелесажалка работает следующим образом:

  • в бункер закладывается семенной материал, а сверху ложатся дополнительные мешки, чтобы постоянно не прерываться на дозаправку;
  • оператор садится на свое место и начинает посадку картофеля, передвигаясь со скоростью не более 1 км/ч.

После попадания посадочного материала в почву его необходимо засыпать землей. Именно для этих целей и были придуманы заделочные диски, которые вращаясь, сдвигают верхний слой почвы и засыпают корнеплоды.

Собранный своими руками агрегат для посадки картофеля – это не только существенная экономия средств, но и агрегат, сделанный именно под Вас, а также более надежный чем покупной, поскольку кто будет делать для себя плохо. К тому же это хорошая возможность почувствовать себя настоящим Кулибиным, внося в уже готовые проекты свои собственные изменения.

Click to rate this post!

[Total: 0 Average: 0]

Картофелесажалка для мотоблока своими руками: инструкция

Приусадебное хозяйство /24-июн,2014,21;54 / 70331

Посадка картофеля всегда трудоемкий процесс, особенно, если огород большой и не один. Посадку картофеля можно существенно упростить, если сделать своими руками картофелесажалку, прикрепляющуюся к мотоблоку. Тогда даже огромный участок будет засажен картофелем быстро, что позволит сэкономить силы и время.

Для самодельной сажалки картофеля потребуется мотоблок небольшой мощности, и тогда к нему можно смело крепить устройство, которое будет само прокладывать посадочную борозду, забрасывать в лунки картоф и засыпать их землей.

Картофелесажалка своими руками — инструкция по изготовлению


Для сборки такого агрегата понадобятся довольно простые детали, из которых и будет собираться сажалка. Нужно приобрести обычные звездочк (количество зубьев на шестерне 32, что на ведущей что на ведомой) и цепь, которая будет их соединять, все остальное должно найтись как полезный хлам у любого хозяина.

Чертежей картофелесажалки нет, поэтому смотрим фото.

картофелесажалка своими руками
картофелесажалка своими руками
картофелесажалка своими руками
картофелесажалка своими руками
Колесные диски можно купить, но проще использовать от старого авто диаметром 13″, на них навариваем уголки для увеличения площади, чтобы картофелесажалка не просела в грунте от своей тяжести.(см на фото)

Диски для засыпки земли взяты из дна баллона от фреона (такие баллоны используют при ремонте холодильников). Диаметр дисков должен составлять примерно 300 миллиметров, но допускается и чуть больший диаметр.

Короб (бункер для картофеля) картофелесажалки у нас металлический. Для него подойдет металл 3 миллиметровой толщины, если металл будет тоньше, будет недоставать жесткости, тогда можно усилить уголками по периметру.

Картофелесажалка оборудуется двумя шестернями на ведущей оси и ведомой.

Черпаки (захват картофеля из бункера) изготовлены из толстой проволоки 6 мм, согнуты в кольца диаметром 50 миллиметров. Делаем таким образом:на трубу аккуратно наматывается проволока после чего делается пара разрезов, чтобы получился зазор. Зазоры должны быть меньшими ширины цепи, тогда не возникнет проблем с их сваркой. Привариваем элементы на равных расстояниях к цепи. Расстояние между черпаками 16см. Необходимо варить только полуавтоматом, что бы не повредить ролики и звенья на цепи от перегрева. Внутри черпаков привариваем крестик из той же проволоки, что бы по две не брал и мелкая не вываливалась. (см. фото картофелесажалки)

картофелесажалка своими руками
картофелесажалка своими руками
картофелесажалка своими руками
картофелесажалка своими руками
Пришлось придумать вторую пару колес. После первых испытаний (до колес) все устроило но выезжая с гона она продолжала кидать картофель, ведь гидравлики у мотоблока нет что бы ее приподнять. Механизм вывода из зацепления усложняло конструкцию да и делать было неудобно. картофелесажалка своими руками

Чтобы картофелесажалка не выбрасывала картофель произвольно при ее выводе на поле решили обустроить рычаг. Принцып такой, этот рычаг подымает заднюю часть, колесные диски не катятся по грунту а значит не приводят весь механизм в движения. Рычаг будет предотвращать самопроизвольное вбрасывание картофелин. Чтобы начать посадку, нужно будет просто снять ручной ограничитель и устройство будет готово к работе. (см. фото).

Шаг высадки 26-30 сантиметров.

картофелесажалка своими руками
Если устройство картофелесажалка будет собрана правильно, то оно будет добросовестно помогать в посадке картофельных полей долгие годы. Никаких пропусков лунок, или изрезанных картофелин быть не должно, проверенно на практике.картофелесажалка своими руками

на фото чертежи и схемы, размеры, видео

Как известно, научно-технический прогресс охватил самые разные сферы деятельности человека. Даже обработка земли сегодня происходит с минимальным задействованием ручного труда. Такой подход дает возможность снизить себестоимость продукции, увеличить производительность, физически облегчить работу земледельца. Но как быть на небольших участках, где применение эффективной техники ставится под сомнение не только предварительными расчетами, но и габаритным несоответствием размеров трактора, например, и земельного участка?

Делаем картофелесажалку

В этом случае эффективными инструментами могут стать минитрактора и мотоблоки. Вот о последних и пойдет речь дальше. Мы рассмотрим применение этого устройства в ключе высадки картофеля. Мотоблоки: картофелесажалка своими руками – чертежи и схемы на фото.

Какие приспособления нужны

Чтобы высадить клубни картофеля, понятно, что одного единственного мотоблока будет недостаточно, потребуется дополнительные устройства, в частности картофелесажалка. Это оборудование позволит провести процедуру качественно и быстро, без применения тяжелого физического труда.

Чертеж

Эффективность такого подхода состоит еще и в том, что картофелесажалка вполне может быть самодельной. То есть изготовить приспособление может каждый своими руками: необязательно покупать готовое изделие. Это позволяет оптимально подобрать размеры картофелесажалки для мотоблока, которые будут соответствовать потребностям.

Поэтому приведем схему и чертеж такого устройства, чтобы понимать, какой можно получить в итоге агрегат, если его делать своими руками.

Подробнее об устройстве

Картофелесажалка для мотоблока представляет собой фактически тележку с одним колесом. Только на первый взгляд кажется, что конструкция простая: имеет свои особенности. Картофелесажалка для мотоблока своими руками базируется на раме с необходимыми узлами. Рама из швеллера имеет два лонжерона, размещенные продольно. Они связаны тремя поперечными элементами, в их передней части имеет арка и вилка. Чтобы фиксировать устройство на мотоблоке, предусмотрено также два пальца, соединенных при помощи сварки с этими элементами.



По сторонам рамы имеются опоры семяпроводов и стойки с присоединенными к ним заделывающими дисками. Сзади конструкции есть настил в виде трех досок.

Колесо делается из 2-х дисков. На них крепятся зубья, чтобы обеспечить должное сцепление с почвой. Между этими дисками устанавливается деревянный диск толщиной около 6 см. Для размещения картофеля следует изготовить по краю диска полукруглых четыре паза. Их размер должен позволять захватывать даже крупные клубни.

На чертеже картофелесажалки для мотоблока виден еще один элемент – бункер. Его необходимо размещать над колесом. Для его изготовления потребуется лист металла толщиной около 3 мм. Нужно не забывать о качестве посадки: чтобы клубни не повредились, следует на дно уложить мягкий материал, например, подкладку из резины.

Спереди колеса имеется щиток, который необходим для предотвращения самовольного выпадения клубней, до момента пока не произошло совмещение поверхности диска с покрытием почвы.

Раму придется укреплять, для чего используются стальные вставки в виде полосок. Их располагают от поперечины (средней) до арки. Дополнительно устанавливаются накладки и косынки с толщиной стали 4 мм.

Сиденье и ось

К лонжеронам присоединяется подножка и опора (5 мм сталь). Первая должна быть такой высоты, чтобы оператору было удобно пользоваться оборудованием, учитывая рост.

Для сиденья нужно сделать каркас, используя уголки 45х45х4 мм. В него нужно уложить доски, поверх которых – поролон. Остается только затянуть конструкцию или прочной тканью, или кожзамом. Вообще, если есть такая возможность, можно использовать готовое автомобильное кресло. Тогда манипуляций потребуется меньше: лишь закрепление сиденья на раме.

Раскосы, которые находятся наклонно, нужно подсоединить к стальному кронштейну, для чего используется сварка. А болтовым соединением фиксируем бункер для клубней.

Внизу рамы размещается колесная ось и кронштейн, необходимый для расположения рыхлителей.

Ось – труба из металла малой толщины, на концах которой должны быть шипы, изготавливаемые на токарном оборудовании. Для их фиксации применяются штифты из стали.

Колесо

Колесо для картофелесажалки изготавливается непросто. Его специальная конструкция позволяет не уплотнять грунт. В качестве колеса может использоваться любое, предназначенное для машин, применяемых аграриями. Важно только, чтобы совпадал размер.

Ступицы, имеющие по два подшипника (их нужно закрывать от грязи войлочными прокладками), удерживают колеса. Крепление оси на раме выполняется при помощи двух пластин и четырех болтов.

Держатель

Применяется штанга с концами-обоймами для удерживания стоек лап мотоблока. Штанга делается из двух частей уголка 50х50х5 мм. Обоймы делают из металла. Рекомендуемая толщина — 5 мм. Их размер должен быть достаточным для получения зазора между самой обоймой и культиватором 3 мм.

Высеватель и бороздорез

Высеватель делают из трубы Æ 10 см и толщиной стенки до 3 мм. Внизу нужно приварить бороздорез. Глубина его погружения в почву регулируется путем перемещения семяпровода.

Чтобы заделывать борозды, применяются диски, которые можно взять от сеялки. Только нужно добавить еще один подшипник. Сделать это нужно так, чтобы в узел не попадала грязь.

Схемы, чертежи на фото – обязательные спутники процесса

Для создания самодельной картофелесажалки важно пользоваться приведенными фото. Благодаря чертежам и схемам можно сделать устройство более точно, а значит, его эффективность будет гораздо выше. К тому же не будет потрачено драгоценное время на переделку.

С/Х Самоделки — САМОДЕЛКИН ДРУГ

Самодельная картофелесажалка сделанная из подручных средств и гаражного хлама своими руками. Собрать картофелесажалку к своему мотоблоку при наличии необходимых запчастей можно за предельно короткий срок Читать далее Самодельная картофелесажалка для мотоблока →

КАРТОФЕЛЕСАЖАЛКА

Самодельный прицеп для дизельного мотоблока собрал Александр Грецкий. Фото самодельного прицепа представлены далее. Читать далее Самодельный прицеп для мотоблока →

ПРИЦЕП

Самодельная картофелекопалка грохотного типа предназначена для механизированной копки картофеля агрегатируемая трактором. Чертежи и фото грохотной картофелекопалки прилагаются. Читать далее Самодельная грохотная картофелекопалка чертежи и фото →

грохотная картофелекопалкаС/Х САМОДЕЛКИ

Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим один из вариантов самодельного самоходного шасси по типу садового трактора Т-16 (Топ-топ) Советского производства в миниатюре)  Читать далее Самоходное шасси мини-трактор малыш Т-16 →

МИНИ-ТРАКТОР

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельной картофелесажалки к мотоблоку, а так же посмотрим видео испытаний сажалки при посадке картофеля в грунт.. Читать далее Как сделать картофелесажалку к мотоблоку своими руками →

КАРТОФЕЛЕСАЖАЛКА

Уважаемые посетители сайта «Самоделкин друг» из предоставленного Юрием Алиевым материала вы узнаете, как самостоятельно собрать зернодробилку на базе УШМ (угло-шлифовальной машинки) своими руками. . Читать далее Как сделать зернодробилку из УШМ болгарки своими руками →

ЗЕРНОДРОБИЛКАс

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельного мини-трактора с ДВС УД-25 своими руками.. Читать далее Самодельный мини-трактор с ДВС УД-25 →

МИНИ-ТРАКТОР

Уважаемые посетители сайта «Самоделкин друг» разрешите представить вашему вниманию лазной самодельный трактор с дополнительной фермой из металлической трубы для вспашки, культивации, полива, окучивания огорода круговым способом.. Читать далее Лазной трактор своими руками →

МИНИ-ТРАКТОР

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим самодельный мини-трактор с мотоциклетным двигателем К-750 имеющий доработанную систему принудительного воздушного охлаждения на каждый из цилиндров двигателя. Читать далее Самодельный мини-трактор с ДВС К-750 →

МИНИ-ТРАКТОР

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговые фото сборки, а так же чертежи самодельной универсальной овощной сеялки. Процесс сборки как всегда бюджетный и не потребует каких либо серьезных затрат, все сделано из подручного материала. И так поехали.. Читать далее Универсальная овощная сеялка своими руками →

С/Х САМОДЕЛКИСЕЯЛКА

Как сделать картофелесажалку для мотоблока своими руками?

Посадка картофеля всегда была трудоемкой процедурой. Однако стремительное развитие техники значительно упростило этот вид сельскохозяйственных работ. В наши дни существует масса навесных конструкций, одна из которых – картофелесажалка к мотоблоку. Она помогает засадить большие участки земли, экономя силы и время.

Из каких элементов состоит приспособление?

Картофелесажалка для мотоблока состоит из перечня важных элементов. Заранее подготовив их, вам будет гораздо проще изготовить инвентарь. Для создания конструкции своими руками потребуется:

  • Прочная рама для надежной фиксации всех деталей картофелесажалки;
  • Бункер для клубней;
  • Шестерни для работы механизма посадки картофеля;
  • Система взрыхления, которая готовит лунки и закапывает их сразу же после посадки;
  • Узел настройки;
  • Колеса.

Все эти элементы составляет минимальный комплект для посадки картофеля. Некоторые умеющие фермеры часто улучшают конструкцию, добавляя или меняя в ней некоторые элементы. Эксплуатация модернизированной самоделки позволяет добиться лучшей производительности. Вместе с тем, любая доработка повышает вес конструкции, что не дает некоторым мотоблокам беспрерывно высаживать клубни. В итоге приходится делать паузы, чтобы техника остыла.

Основные этапы изготовления картофелесажалки

По своей сути самодельная картофелесажалка представляет собой тележку на небольших колесах, которая крепиться к мотоблоку. Внешне конструкция выглядит достаточно простой, но на самом деле это не совсем так.

Перед тем, как сделать картофелесажалку, потребуется изучить некоторые нюансы:


  • Оборудование монтируется на шасси, изготовленное из швеллера с двумя лонжеронами, расположенными продольно. Между собой лонжероны соединяются посредством трех поперечин.
  • Спереди рамы расположена арка и вилка. По сторонам шасси находятся стойки и опоры, которые удерживают механизм подачи клубней.
  • В конструкцию входят два колеса, оснащенные грунтозацепами.
  • Между ними расположен деревянный диск, толщиной 6 см, в котором находятся 4 полукруглые пазы. Их размеры должны позволять охватывать даже крупные по размерам клубни. Вместо диска с пазами можно применять систему шестерней, цепь с установленными на ней лотками для подачи клубней.
  • В конструкцию входит еще один важнейший элемент – бункер, который должен находиться над колесами. Для его изготовления потребуется 3-миллиметровый лист стали. На днище и в узкую горловину бункера следует установить резину, чтобы клубни не повреждались о металл.
  • Диск с пазами должен быть прикрыт защитным щитком, который не даст картофелю самовольно выпадать из бункера. Чтобы рама была прочнее, ее можно укрепить стальными полосами – они устанавливаются от средней поперечины по направлению к арке. Потребуется также приварить несколько дополнительных уголков и стальные накладки, толщиной не более 3 мм.

Придерживаясь этих особенностей, вы сможете без труда изготовить картофелесажалку для мотоблока своими руками.

Чтобы не допустить ошибок, необходимо работать по заранее подготовленным чертежам.

Их соблюдение позволит сориентироваться в расположении элементов и принципе навеса конструкции на мотоблок.

Оснащение конструкции сиденьем


Чтобы пользоваться сделанным инвентарем с комфортом, необходимо оснастить его сиденьем и осью. В итоге ваш мотоблок с картофелесажалкой будет напоминать 4-колесный агрегат.

Перед изготовлением и монтажом сиденья к лонжеронам нужно прикрепить стальную подножку, толщиной 5 мм. Высота подножки должна быть такой, чтобы эксплуатация картофелесажалки не вызывала дискомфорта. Сама подножка должна быть установлена на стальную опору. Сиденье своими руками для мотоблока делается по такому алгоритму:

  • Сварите вместе куски металлического уголка, размерами 45x45x4 мм;
  • На полученном каркасе закрепите доски;
  • Поверх досок постелите поролон;
  • Обшейте сиденье крепкой тканью.

При желании в качестве кресла можно использовать старое автомобильное сиденье. Для изготовления оси возьмите толстую металлическую трубу и выточите по ее краям шипы. После этого закрепите трубу под рамой при помощи стальных штифтов.

Монтаж колес на картофелесажалку

Колеса для изготовленного инвентаря должны снабжаться граунтозацепами. Перед тем, как сажать картошку, можно взять любые колеса от автомобиля и приварить к их дискам металлические пластины с зубцами. Это позволит не только высаживать клубни, но и выполнять окучивание картофеля.

Чтобы сосредоточиться на технологии посадки картофеля, а не отвлекаться на мелкий ремонт, необходимо оборудовать колесные ступицы подшипниками – они сделают ход агрегата мягче, и продлят жизнь самодельной подвеске.

Самодельная картофелесажалка для мотоблока — чертежи, фото, видео

Сажалка для мотоблока способна стать лучшим помощников в то время, когда с наступлением весны все заядлые дачники и владельцы участков задумываются о посадке разных зерновых и растительных культур.

Блок: 1/6 | Кол-во символов: 235
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

Самодельная картофелесажалка для мотоблока

Для изготовления самодельной картофелесажалки понадобится:

  • Пару осей.
  • Подшипники.
  • Цепь от двигателя автомобиля.
  • Две звёздочки для цепи.
  • Проволока сечением 6 мм.
  • Листовой металл толщиной 2 мм.
  • Профильная стальная труба.
  • Для бункера любая конусообразная ёмкость.

Инструменты:

  • Сварочный аппарат, электроды.
  • Болгарка с отрезным кругом.
  • Электродрель, свёрла.
  • Прочий слесарный инструмент.

Блок: 2/5 | Кол-во символов: 426
Источник: http://sam-stroitel.com/samodelnaya-kartofelesazhalka-dlya-motobloka-chertezhi-foto-video.html

Ускорение процесса посева

С наступлением сезона посадки люди практически с руками и головой зарываются в землю, пока не высадят в огороде все, что запланировали. Процесс посадки картофеля или чеснока, тем более в больших количествах, невероятно затруднительный. Сажалка к мотоблоку исправит ситуацию! Можно приобрести готовую в магазине, но цены сейчас на них «кусаются», поэтому большинству людей ничего не остается, как сделать такой прибор, как сажалка для мотоблока, своими руками.

Это несложный процесс и не требует от людей специальных навыков и оборудования, кроме сварки и наличия сварочного аппарата (его можно взять в аренду или попросить у друзей, соседей). Сажалка для чеснока или картофеля поможет не только быстро высадить семена и клубни в грунт, но и сделать это равномерно. Так что преимуществ у нее очень много. Кроме этого, мотоблок позволит даже организовать процесс без участия человека. Самодельные сажалки, за счет равномерного распределения посевных культур, могут обеспечивать более качественный сбор урожая в большем количестве.

Блок: 2/6 | Кол-во символов: 1055
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka. html

Разновидности и описание сеялок для мотоблока

Посадка мотоблоком чеснока и других культур может выполняться разными сеялками. Ниже рассмотрим конструктивные особенности каждого из типов сеялок для мотоблока более подробно.

Рядовые сеялки


Приспособления такого рода используются для рядового посева и одновременной заделки семян в почву. В зависимости от назначения, в продаже встречается рядовая сеялка к мотоблоку для чеснока, сеялка кукурузная для мотоблока и универсальная рядовая сеялка, которая подходит для посева семян любых культур.

Основными элементами рядовых сеялок на мотоблок являются сошники и высевающие приборы. На сошниках установлены специальные «лапки» или цепочки, которые необходимы для заделки семян в грунт. В целях эксплуатации на участках с тяжелыми грунтами применяются рядовые сеялки с дисковыми сошниками, а для применения на рыхлой почве используются приспособления с анкерными сошниками. К основным плюсам рядовых сеялок относится равномерность посева и оптимальная глубина заделки посадочного материала.

Гнездовые сеялки


Приспособления этого рода оптимально подходят в тех случаях, когда фермеру необходимо посеять культуры точно в подготовленные заранее лунки, или гнезда. Гнездовые сеялки для мотоблока могут успешно использоваться для посева семян чеснока, лука и другого мелкого посадочного материала.

К плюсам гнездовых сеялок к мотоблоку относится простота в применении. Такое оборудование отличается небольшими габаритами и массой. Тем не менее, сеялки этого рода очень медленны, из-за чего на работу с ними уходит достаточно много времени.

Квадратно-гнездовые сеялки


Эти зерновые сеялки для мотоблока проделывают гнезда по заранее отмеченным точкам в условных квадратах или прямоугольниках. Такие конструкции состоят из рамы, опорных колес, механизма разматывания мерной проволоки с катушки и посевных секций.

К плюсам этих приспособлений для мотоблока следует отнести способность охватывать большой участок территории при работе. Среди недостатков таких сеялок выделяется большая масса из-за наличия в их конструкции большого количества металлических элементов. Эти сеялки не способны развивать высокую скорость, что приводит к потере времени при работе с ней.

Разбросные сеялки


Устройства этого типа имеют простую и надежную конструкцию, не требуют особого ухода и крайне редко нуждаются в ремонте. Принцип работы разбросных сеялок на мотоблок очень прост: при эксплуатации семена, забираемые специальным диском, поддаются воздействию давления, в результате чего выбрасываются из сеялки на участок.

К плюсам таких приспособлений относится высокая производительность. Среди минусов следует выделить затруднения при использовании сеялок на краю участка, при котором большая часть семян выбрасывается за пределы огорода.

Пунктирные сеялки


Эти приспособления применяются для посева семян чеснока, лука, кукурузы и бобовых культур в предварительно подготовленные гнезда, которые находятся на определенном расстоянии друг от друга. Несмотря на сложную конструкцию и большие габариты пунктирные сеялки к мотоблоку достаточно просты в эксплуатации.

К преимуществам таких приспособлений относится высокая точность при посеве и хорошая производительность. Среди минусов следует выделить отсутствие возможности использовать такие сеялки на участках с тяжелым глинистым грунтом.

Блок: 3/4 | Кол-во символов: 3312
Источник: https://o-motoblokah.ru/navesnoe-oborudovanie/seyalka

Устройство и принцип работы сеялок на мотоблок


В качестве обязательных элементов любой сеялки выступают:

  • емкости для хранения посадочного материала;
  • высевающие механизмы – необходимы для направления семян из предварительного хранилища в семяпровод;
  • сошники;
  • устройство для заделывания будущего посева (колесо).

Агрегация сеялки и мотоблока происходит через сцепку, которой обычно идет с ней в комплекте. Исходя из тягловых показателей мотоблока зависит рядность самой сеялки.

Схема действия любой сеялки для мотоблока выглядит так:

  • борозды для грядок закладываются сошниками;
  • зерна дозированно поступают в лунки из хранилища. На этом же этапе вместе с ними могут просыпаться удобрения;
  • специальный каток-колесо закрывает борозды и затрамбовывает грядку для лучшего контакта с почвой и быстрого прорастания. Если каток отсутствует, его можно приспособить самостоятельно.

Блок: 3/8 | Кол-во символов: 872
Источник: https://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/seyalki/

Здесь аналог

Блок: 3/6 | Кол-во символов: 27
Источник: http://uvlechenie.info/kak-i-pochemu/seyalka-dlya-motobloka-svoimi-rukami-video.php

Отличие двух видов

В зависимости от того, какой мотоблок имеется в наличии, сажалка для чеснока может быть ручной или автоматической. В первом случае движение барабана и загребателей семян будет приводиться в действие руками человека. Во втором — благодаря цепной передаче от колес мотоблока. Сконструированная сажалка своими руками позволит настроить подачу клубней или семян через определенное время, а значит, их посадка будет производиться на одинаковом расстоянии друг от друга.

Блок: 3/6 | Кол-во символов: 485
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

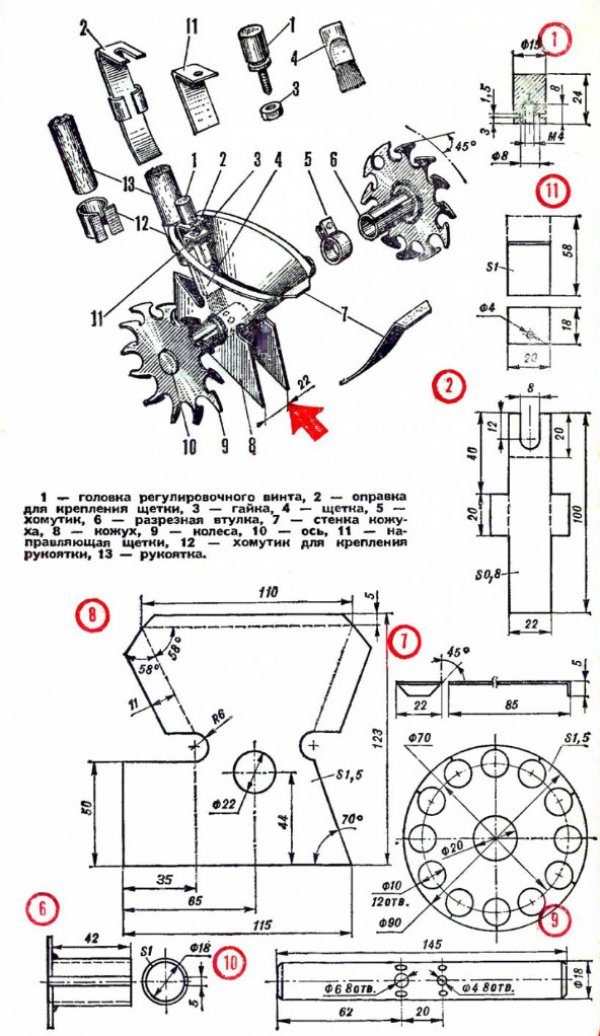

Чертежи картофелесажалки для мотоблока

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Блок: 5/5 | Кол-во символов: 1001
Источник: http://sam-stroitel.com/samodelnaya-kartofelesazhalka-dlya-motobloka-chertezhi-foto-video.html

Сборка конструкции

Самодельная сажалка, при наличии всего необходимого, собирается быстро. Для начала понадобятся комплектующие. Любые сажалки к мотоблоку состоят из:

  • рамы;
  • бункера;
  • колес;
  • сеялок;
  • рыхлителей.

Рама — это основа любой конструкции. Для ее сборки понадобятся металлические швеллера «восьмерка». Их надо сварить в виде 2-х параллельных лонжеронов и 3-х поперечин заранее просчитанного размера. На передней части лонжеронов приваривается арка с вилкой крепления, по бокам — 2 крепления для нижней тяги.

По бокам рамы крепятся опоры для семяпроводов. Теперь раму нужно укрепить раскосинами, которые привариваются от центральной поперечины к арке. Арка укрепляется 2 прямоугольными пластинами и уголками из 5-миллиметрового куска стали в виде прямоугольного треугольника.

Сверху на раму устанавливается бункер, который закрепляется на ней 4 мощными болтами с контргайками, а затем и транспортер. Бункер можно сделать из толстого листа фанеры, который нарезается в размер рамы и собирается металлическими уголками. Готовую конструкцию надо покрыть олифой и дать высохнуть.

Далее, чтобы бункер дольше прослужил, его надо обработать влагостойкой краской, а изнутри поставить резиновую подкладку, чтобы не повредить клубни или семена при посадке. После полного высыхания нужно установить бункер на раму. Необходимо очень крепко его прикрутить, ведь в нем будет находиться до 25 кг веса.

Когда все встало на место, пришло время закрепить держатели рыхлителей и колесную ось. Первые прикручиваются болтами. А ось собирается из труб и деталей, выточенных на токарном станке (шипы и цапфы).

Труба оси приваривается к раме, в ней просверливаются специальные отверстия, в которые вставляются штифты, которые удерживают шипы. Штифты, после полной сборки, обязательно завариваются.

Колеса можно собрать самостоятельно, а можно позаимствовать у другой старой сельскохозяйственной техники. Если делать их самому, то нужно обеспечить такую ширину диска, чтобы не сильно утрамбовывалась почва. На металлические ступицы одеваются 2 подшипника и крепятся к оси.

Далее нужно собрать держатель для рыхлителей. Его делают из металлических уголков, сваривают в виде квадрата, но дополнительно усиливают, чтобы во время работы его не повело и не изогнуло. К нему же приваривается штанга, а на ее концы — специальные стальные тубы, внутри которых находятся стойки культиваторных лап.

Сеятели нужно собрать из чугунной трубы диаметром в 10 см. Трубу надо выбрать с толстыми стенками, чтобы она не согнулась, соприкасаясь с землей.

К трубе приваривается бороздорез из стального листа, а для регулирования расстояния его погружения в землю нужно будет приподнимать или опускать семяпровод.

Транспортер собирается из металлической трубы большого диаметра и устанавливается на выходе из бункера в сеялку. Закрепить можно сваркой или болтами. Чеснокосажалка почти готова. Осталось только обеспечить ей привод. Для этого делается цепная или ременная передача соединением колеса самодельной сажалки с колесом или приводом мотоблока.

Блок: 4/6 | Кол-во символов: 3013
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

Сеялка для мотоблока своими руками

В наше время сеялки занимают достойное место среди используемой техники у аграриев. Используя сеялки производят рядковую посадку зерновых культур: овса, ржи, ячменя, пшеницы. Также зерновые сеялки используют для посева зернобобовых культур: горох, соя, фасоль, люпин, чечевица и нут. Кроме этого сеятельное оборудование используют, чтобы садить культуры, близкие к зерновым по размерам и особенностям высева: сорго, гречка и просо.

Применять ручную сеялку будет уместно на небольших участках. Если же участок довольно большой, то используеться сеялка для мотоблока (своими руками сделанная). Но любая из них поможет ускорить процесс сеяния семян и повысит равномерность в размещении растений, когда они вырастут.

Зерновые сеялки разделяются на три группы, в зависимости от высеваемых культур:
Комбинированные сеялки оборудованы специальными приспособлениями, которые вносят в почву вместе с семенами минеральные удобрения.

  1. Универсальные сеялки используют для посева практически любой культуры.
  2. Специальные сеялки необходимы, чтобы сеять определенные виды культур.
  3. Каждую зерновую сеялку, можно купить, а можно сделать своими руками.

Рассмотрим несколько вариантов изготовления сеялки для мотоблока своими руками

Вертикальные одинаковые диски (3 шт) на равном расстоянии насаживаются на ось. Высверливаются семенные гнёзда в ободе любого из них, в количестве 12 шт. Когда сеялка двигается, диск с семенными гнездами попадает в установленный сверху бункер, где находится посевное зерно. Там происходит захват зерна, и его перенос в борозды, которые смонтированы перед дисками сеялки.
К рамке орудия, для заделки семян, устанавливают горизонтальную планку-волокушку. Диаметр дисков и колес, и расстояние между ними определяет изготовитель.

Самодельная сеялка поставлена на три колеса. Переднее колесо взято от детской коляски, заднее колесо — от детского велосипеда. Рама, согнутая в виде буквы П, изготовлена из полосового железа, шириной 11,5 см и длинной 52,5 см. На нее устанавливают бункер для семян, который представляет собой ящик, сделанный из многослойной фанеры.

После чего бункер затягивают болтами. Внутри установлен высевающий аппарат, на двух подшипниках скольжения. Сам он представляет из себя вал, сделанный из березы и вскрытый лаком, форма которого отдаленно напоминает катушку для ниток.

Когда самодельная сеялка перемещается по вспаханному участку, происходит вращение катушки высевающего аппарата, благодаря натянутой велосипедной цепи. Ячейка ленты захватывает семена находящиеся в бункере, и роняет их в специально прикрепленную воронку семяпровода.

Более современный вариант самодельной сеялки для мотоблока

Делается  самодельная сеялки для мотоблока трех основных частей: два ходовых колеса, высевающий валик, семенной ящик, два подшипника, два кронштейна для крепления сошника и ручки с кронштейном.

Семенной ящик изготавливают используя деревянные доски, толщиной 15 мм. Чтобы их снизу закрыть используют две стальные накладные донышки, толщиной 1 мм. Поперечные и продольные стенки соединены саморезами, шипами и стальными уголками. Внизу стенок ящика на шурупах или гвоздях устанавливаются деревянные наклади, толщина которых 15 мм.

Чтобы установить высевающий валик, в накладках и стенках сделаны вырезы в форме полукруга. Для этой же цели, к накладкам шурупами привинчивают кронштейны крепления. Для того, чтобы семена сбрасывались из ячеек в наклонных донышках установлены резиновые пластинки.

Колеса сеялки имеют диаметр 200 мм, и ступицы в 60 мм. В ступицах сделаны отверстия, которые одинаковы с диаметром высевающего валика. Сошник крепится к кронштейнам и изготавливается из листа стали в 1,5 мм. Несколько отверстий делается на кронштейне. Регулировать глубину, на которую будут сажаться семена, можно перезакреплением сошника в отверстиях. На заднюю стенку семенного ящика крепится кронштейн, через который идет соединение с мотоблоком.

Блок: 2/3 | Кол-во символов: 3924
Источник: http://motoblok-kultivator.com/sejalka-dlja-motobloka-svoimi-rukami/

Овощные сеялки для мотоблока


Позволяют полностью автоматизировать процесс высева овощных культур – моркови, свеклы, сои, огурцов, помидоров, перца и др. Приводным механизмом выступает опорное колесо, сменой ведущей звездочки которого можно изменить частоту вращения устройства.

Оснащены специальным щеточным механизмом, который заставляет семена осыпаться из бункера через отверстие на его задней стенке. Оно затворено дисковым элементом с чередой прорезей различного диаметра. Установкой поворотного диска на нужную величина отверстия можно добиться конкретной нормы высева.

Встречаются в одно-, двух и четырехрядном вариантах исполнения с заделкой злаков на глубину 1-10 см. Многорядные модификации имеют модульное строение и отличаются большим весом. К примеру, 1-секционная сеялка весит 7,5 кг, а 4-х – 30 кг.

Блок: 5/8 | Кол-во символов: 817
Источник: https://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/seyalki/

Методики конструирования

Не стоит забывать и о человеке, который будет управлять сажалкой. Для него нужно сделать сиденье и место для ног. Для этого к раме приваривается дополнительная конструкция, на нее укладываются дощечки. Чтобы было мягче, можно их оббить толстой подкладкой и тканью. Под ноги можно сделать стремечки или педали.

Сажалка своими руками итак не легкая, а сидящий сверху человек и насыпанный в бункер картофель сделают ее еще тяжелее, поэтому, чтобы она не опрокинулась, возможно, придется приварить спереди противовес. Как правило, для удобной работы потребуется 2 человека — тот, кто ведет мотоблок, и тот, кто осуществляет посадку. Нужно успевать равномерно опускать клубни и семена в землю и прикапывать их. Для накрытия землей посаженных клубней в конструкции сеялки необходимо сделать прикапывающие диски, которые под специальным углом будут срезать землю и сыпать ее поверх клубней.

Блок: 5/6 | Кол-во символов: 910
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

Сеялка к мотоблоку для чеснока


Данный аппарат – незаменимая помощь для овощеводов и цветоводов, которые разводят луковичные культуры – чеснок, лук, нарциссы, тюльпаны и др.

Современные чеснокосажалки для мотоблока устроены по принципу картофелесажалок. Для нарезки борозд нужной величины имеется металлический сошник. Благодаря ленточному или цепному транспортеру с особыми механизмами чесночные зубочки захватывается из бункера и подаются в подготовленную почву. Засаженный ряд присыпается грунтом.

Однорядная цепочная чеснокосажалка СДЧМ-1


Рассчитана на зубчики чеснока размером не менее 1,5 см, которых в однокорпусном приемнике вмещается около 8 кг. Характеризуется возможностью настройки шага посадки, глубины борозды и высоты почвенного гребня. Ширина междурядий варьирует в пределах 11-14 см, а глубина заделки – 6-8 см.

Трехрядная сеялка СДЧМ-3


Техника, с которой посадка мотоблоком чеснока проводится без лишних человеческих усилий. Имеет полуприцепную конструкцию. Шаг и междурядное расстояние задаются пользователем индивидуально и могут быть 5-10 см и 20-25 см соответственно.

Блок: 6/8 | Кол-во символов: 1098
Источник: https://sadovaja-tehnika. com/motobloki/navesnoe-oborudovanie/seyalki/

Заключение

Все работы необходимо проводить с соблюдением техники безопасности. Использование СИЗ обязательно.

Блок: 6/6 | Кол-во символов: 165
Источник: http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html

Кол-во блоков: 20 | Общее кол-во символов: 20446
Количество использованных доноров: 6
Информация по каждому донору:
  1. http://motoblok-kultivator.com/sejalka-dlja-motobloka-svoimi-rukami/: использовано 1 блоков из 3, кол-во символов 3924 (19%)
  2. http://sam-stroitel.com/samodelnaya-kartofelesazhalka-dlya-motobloka-chertezhi-foto-video.html: использовано 2 блоков из 5, кол-во символов 1427 (7%)
  3. https://sadovaja-tehnika.com/motobloki/navesnoe-oborudovanie/seyalki/: использовано 4 блоков из 8, кол-во символов 3783 (19%)
  4. https://o-motoblokah.ru/navesnoe-oborudovanie/seyalka: использовано 1 блоков из 4, кол-во символов 3312 (16%)
  5. http://uvlechenie.info/kak-i-pochemu/seyalka-dlya-motobloka-svoimi-rukami-video. php: использовано 3 блоков из 6, кол-во символов 2137 (10%)
  6. http://1sadteh.ru/naves/sazhalka-dlya-motobloka.html: использовано 6 блоков из 6, кол-во символов 5863 (29%)

Картофелесажалка для мотоблока своими руками по чертежам с размерами: самодельные сажалки картофельные для картофеля

Весной многие огородники мечтают о том, что у них по мановению волшебной палочки высадятся все необходимые овощи. Само это без участия человека не случится, но можно заменить ручной труд удобными приспособлениями. Обеспечить равномерные промежутки между несколькими рядами картошки поможет специальная сажалка, присоединенная к мотоблоку, она же их укроет землей.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Основой рассматриваемого устройства выступает рама, на которую будет производиться крепеж всех узлов. Внешне картофелесажалка будет выглядеть как тележка на колесах.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

Рама самодельной картофелесажалки для мотоблока

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Бункер

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Для тех кто хочет больше узнать о том, можно ли сажать лук после картофеля, стоит перейти по ссылке.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Рыхлитель самодельный

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Не стоит покупать новые колеса, вполне можно воспользоваться шасси, снятых из небольшой сельскохозяйственной техники. Можно также изготовить их самостоятельно, для этих целей нужно подготовить стальные листы. Они должны быть не очень толстыми, чтобы из них согнуть цилиндры, такие колеса не будут сильно уплотнять землю вокруг посадочных ямок.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

Сеялка

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

После такой регулировки нужно проверить и затянуть потуже крепление стремянок, иначе семяпроводы могут вовремя работы устройства самопроизвольно развернуться под воздействием нагрузок.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Как использовать?

Бункер устройства заполняется посадочным материалом. Затем включается мотоблок, на котором выставлена скорость 1 км/ч, она должна быть равномерной по всей посадочной полосе.

А вот как выглядит картофелекопалка для мотоблока Нева, можно посмотреть на фото.

Какие сидераты, лучше всего применять для картофеля в весенний период, поможет понять данная информация.

Также  будет интересно узнать о том, как выглядят окучники для картофеля к трактору, и какие они бывают: //gidfermer.com/texnika/mashino-traktornye-agregaty/okuchnik/dlya-kartofelya-k-traktoru.html

А вот как выглядит гербицид лазурит на картофеле, и как его использовать, поможет понять данная статья.

Владелец сеялки отправляется поочередно в каждый семяпровод по одной картошке, это осуществляется при непрерывном движении устройства. Присыпание посадочного материала землей осуществляется заделочными дисками, которые специально для этого расположены под углом к борозде. При вращении они прикапывают картошку грунтом.

При неправильной присыпке посадочного материала диски нужно отрегулировать, углубив их, проворачивая их стойки вокруг оси. Можно также воспользоваться четырьмя штифтами, которые помогут изменить положение дисков на плоскости.

Возможно вам также будет интересно узнать о том, как посадить картофель чтобы был хороший урожай.

На видео – как используется самодельная картофелесажалка для мотоблока:

Чтобы после посева устранить уплотнение земли, производимое колесами устройства, следует установить на него специальные культивационные лапы. Они сразу же рыхлят землю и полностью устраняют следы. Глубину их рыхления можно контролировать.

Посадка картошки – довольно трудоемкий процесс, и одному с ним не справиться, обычно, для него подключаются все домочадцы. Картофелесажалка может существенно облегчить эту участь, если ее правильно изготовить, учитывая все нюансы такого устройства.

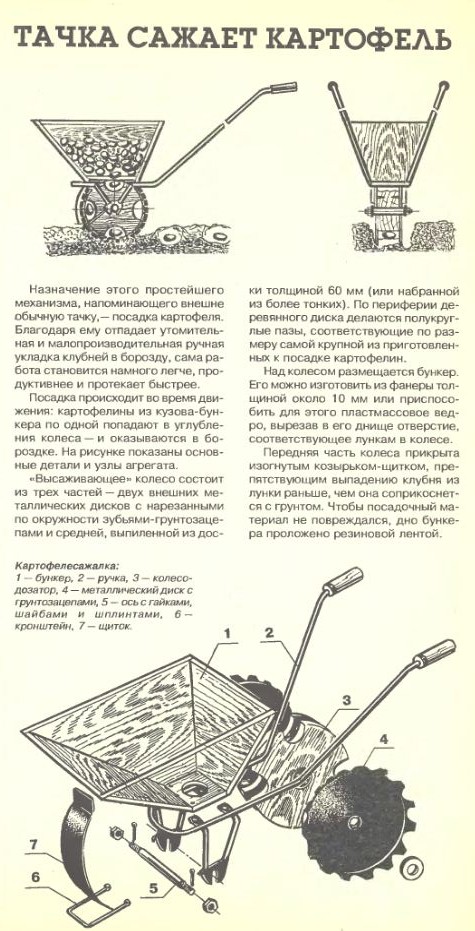

Картофельная сеялка своими руками — чертеж | Своими руками

Вот почему, чтобы как-то улучшить процесс посадки и в то же время сэкономить энергию и время, я предлагаю улучшенную ручную сеялку для картофеля (Рисунок 1). Сначала я делал его из дерева, но позже стал металлическим. Дизайн очень простой, практичный и удобный.

Картофельная сеялка состоит из трех четырехугольных клыков пирамидальной формы 1, которые прикреплены болтами (или приварены) к поперечине 2 на расстоянии «а».Расстояние «а» — это расстояние между рядами картофеля, и каждый выбирает его сам. Он у меня равен 400 мм.

Затем к поперечине 3 прикрепляется L-образная проволока или пластина 2 (с обеих сторон). Так что его длина «in» равна расстоянию «a». К 4-м перекладине диаметром дюйм и высотой «H» прикреплены 2 трубы перпендикулярно ее плоскости. Высота «H» определена таким образом, чтобы было удобно работать с картошкой. Вверху из 4 трубок находится перемычка 5, так что, когда клыки 1 зарыты в землю, ладони рук стоящего рабочего в опущенном состоянии оказываются на перемычке 5.

Длина клыков 1 не должна быть слишком большой. Ведь известно, что картошку нужно сажать на определенную глубину. Потому что сначала прорастают корни, а уже поверх корней — столоны, на которых и образуются сами клубни. Длина моего клыка составляет 200 мм, а основание пирамиды клыков размером 120 × 120 мм было выбрано мной экспериментально. Клубни бывают разного размера, что особенно важно при посадке крупных. Крупный картофель разрезаю на несколько частей.


Ссылка по теме: Инструмент для сада дачи и огорода своими руками: фото и чертежи


Работа с почвой


Вот так я готовлю почву перед тем, как весной мой огород будет вспахан трактором. Летом после окучивания картофеля все дупла заполняются скошенной травой, листьями, садовым мусором и так далее. Затем перед уборкой я покупаю на рынке овес и ячмень, смешиваю их в равных частях и этой смесью обильно присыпаю землей немолотый картофель.

Потом приступаю к уборке. В этом случае земля частично покрывает зерна овса и ячменя, поэтому они поднимаются и растут до конца осени сплошным ковром. На зиму огород уходит с сидератами.

Подготовка к посадке картофеля


Сажаю на пашне трактором. У плуга есть предплужник, поэтому все сидераты вспахиваются на глубину борозды. Далее определяем место на вспаханной почве, куда будем сажать картофель (рисунок 2). Теперь берем картофелесажалку, идем к краю вспаханного поля и с ее помощью определяем, сколько рядов получится при посадке картофеля в огороде шириной «А».

Это делается следующим образом.От левого или правого края отступаем на расстояние «d» и ставим рубанок так, чтобы клык пирамиды 1 находился на расстоянии «d». После этого наступаем на 2 перекладины (рисунок 1) и вдавливаем все три клыка в землю на всю глубину. В итоге получаем сразу три углубления, после которых поднимаем картофелесажалку, т.е. вынимаем ее из трех проделанных в земле пирамидальных отверстий. В эти ямки позже поместим собранный посадочный материал.

Теперь переставляем картофелесажалку на расстояние «in», равное расстоянию «а» между клыками 1.Снова надавите ногой на перекладину 2 и снова получите три ямки в земле. Эта операция проводится на всю ширину посевной грядки. В результате разметки (рисунок 2) у нас есть девять строк. Вся подготовительная операция завершена, и теперь можно приступать к самой посадке.

Очень важно, чтобы все три пирамидальных четырехугольных клыка 1 были прикреплены к перекладине 2, как показано на рис. 3: одна из диагоналей клыка 1 должна быть перпендикулярна пластине 2.Это очень важно, потому что мы делаем три отверстия одновременно, и чтобы при удалении клыков земля не попадала в отверстия, выполняем следующие движения. Когда клыки находятся в земле, вам нужно использовать перемычку 5, чтобы двигаться вперед и назад от себя. Эти движения выполняются острыми краями клыков Ника. Грунт уплотняется и не осыпается в подготовленные лунки.


Ссылка по теме: Инструмент для дачи и его благоустройства своими руками (для рыхления и рыхления)


Посадка картофеля с домашним картофелем


Посадка картофеля осуществляется следующим образом.Собранный для посадки картофель собираем в ведро, затем выкапываем ямки в земле с помощью клыков, начиная с одного конца грядки (рис. 4). Для этого приподнимите машину до верха поплавка над землей и резко бросьте в землю на расстоянии «d» в ранее отмеченные отверстия. После этого наступаем на 2 планку и давим клыками! в землю так, чтобы 2 стержня лежали на земле. Ножки при посадке картофеля должны находиться в промежутке между лунками.

Затем с помощью перемычки 5, сделанной из трубы, делаем ходы на себя и от себя. Вынимаем всю конструкцию и перемещаем ее вперед на расстояние «с», равное расстоянию между кустами картофеля, которое каждый выбирает сам. Затем вынимаем из ведра картошку и кидаем в ямки. Это если человек кладет одну картошку, а если две, то один проделывает дырочки, а второй следует и закладывает клубни в лунки, при этом производительность труда увеличивается вдвое.

При выполнении отверстий по всей длине поля (грядки) берем картофелесажалку, разворачиваем на 180 °, при этом Х-образная 3-образная пластина (проволока) должна находиться напротив своего крайнего правого (левого) отверстия, сделанного ранее. .Пластина 3 (проволока) предназначена для того, чтобы всегда выдерживать дистанцию ​​«внутри». После этого снова начинаем проделывать лунки в обратном направлении, и эта операция выполняется до тех пор, пока картофель полностью не высаживается на всем огороде.

Следующая операция — засыпать ямки землей. Для этого берем грабли и на всей площади посаженного картофеля закрываем лунки. Все! Картофель посажен.

Хочу сразу успокоить тех читателей, которые начнут опасаться, что картофель, посаженный в ямки уплотнения с последующим засыпанием их почвой, может не взойти.С уверенностью могу сказать, что картофель всегда дружно всходит и хорошо плодоносит.

Преимущества посадки картофеля таким способом.


  1. Быстро и удобно.
  2. Нет необходимости копать яму лопатой, каждый раз загибаясь.
  3. Все работы выполняются в положении стоя.
  4. Проросший картофель с длинными глазками легко опускается в ямки, не обламывая ростков.

Читайте также: Инструмент для дачи и огорода своими руками


Чертежи картофелесажалки своими руками



Другая конструкция рубанков своими руками

Мне сделали две операции на позвоночнике, и я знаю, что такое боль.Поэтому стараюсь максимально упростить работу на даче. Я испытал множество картофельных планет, изобретенных огородниками, но все они имеют недостатки. Предлагаю свою версию

© Автор: Константин Степанов, Тула

Дизайн представлен на двух картинках, но все же объясню. Беру нижнюю часть старого опрыскивателя. У него форма треугольника, к нему крепится трубка с перекладиной или деревянный стебель с перекладиной.

К нижней части опоры приваривается кронштейн с проемом.К кронштейну на длинный болт крепится рабочий элемент в виде тюльпана. Я использовал металлический абажур от советского светильника длиной 15-20 см, в зависимости от желаемой глубины посадки. Например, для стационарных метровых грядок нужна глубокая посадка 20-25 см, так как земли для окучивания не хватает. На обычном огороде достаточно 15 см.

Диаметр шасси 8-10 см внизу и 15-20 см вверху.

При отсутствии плафона рабочий элемент можно вывернуть из дерева или взять набор шайб из резины или пластика, надеть болт и с помощью гаечного ключа закрепить на кронштейне.

Высота кашпо должна быть на уровне середины живота, тогда руки поднимать высоко не придется, а значит, вы не устанете.

Порядок действий следующий: натянуть разметочную веревку, поставить сеялку напротив разметки, прижать ногу к основанию, вытянуть ногу и повернуть перекладину над перекладиной. Образуется впадина с четкими границами достаточной глубины. Плотным будет только низ, бока останутся рыхлыми, что легко проверить руками.Далее высаживаем картофель, сверху присыпаем перегноем, засыпаем золу с препаратом «Провотокс» (защищает картофель от проволочника), борной кислотой и азофой, снова присыпаем землей.

Это описание длинное, но приживается очень быстро.


© Автор: Я.К. Киев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Вилы для копания картофеля своими руками ЧУДО-ВИДЫ ДЛЯ РУК СВОИМИ РУКАМИ…
  • Лодка из мотоблока своими руками Как приспособить мотоблок для ледобура зимой . ..
  • Круглые грядки для огурцов своими руками — очень удобно Выращивание огурцов в открытом грунте …
  • Вешалка с полкой для собственного шланга Как сделать полезную вешалку для …
  • Чашечки для рассады оригами своими руками — подробно ФОТО КАК СДЕЛАТЬ ОЧКИ ДЛЯ РАЗВЕДЕНИЯ …
  • Ледоходы своими руками из пластиковые трубы Ходунки для ребенка своими руками…
  • «Сколотый» своими руками (фото) Как сделать девайс за малогабаритный …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • 🌼⋆ Как выбрать сеялку для мотоблока ⋆

    На сегодняшний день существует множество видов сельхозтехники, которые позволяют упростить выращивание овощных культур. Мы расскажем о технике, применяемой при выращивании картофеля, а именно о картофелесажалке.Рассмотрим, как выглядит картофелесажалка для мотоблока и как она работает. Мы также поговорим о том, какие типы картофелесажалок существуют и чем они отличаются.

    Выбор сеялки для мотоблока

    Как это работает

    Прежде чем говорить о принципах работы сеялки, расскажу о ее преимуществах. Такой прием помогает быстро засеять большую площадь. Весь посадочный материал укладывается на одинаковую глубину. Ряды ровные, ширина между кустами такая же.Это облегчает уход за рассадой и дает возможность использовать специализированную технику для сбора урожая.

    В целом все сеялки для мотоблока похожи. Они оснащены бункером, в котором находится посадочный материал. По форме он может быть прямоугольным или коническим. К раме прикреплены колеса, которые помогают агрегату двигаться по земле. Они представляют собой миниатюрный аналог тракторных колес. К конструкции прикреплены плуг и дисковая культиватор, некоторые модели оснащены дополнительным бункером для удобрений.

    Что касается принципа действия, то сеялка для мотоблока выполняет несколько задач по очереди. Расположение любой картофелесажалки такое же. Размеры агрегатов и функциональность различаются. С помощью плуга (сошника) в почве создается борозда определенной глубины. Затем посевной материал с определенным интервалом укладывается в сделанную борозду. После этого с помощью окучника борозду заделывают землей. Другими словами, картофелесажалка сочетает в себе 3 типа навесного оборудования.Некоторые модели перед посевом грунта помимо посадочного материала вносят в борозду удобрения.

    Сорта картофелесажалки

    Существует классификация картофелесажалок

    В зависимости от урожайности
    • легкие
    • средние
    • тяжелые
    • сверхтяжелые

    Легкие — маленькие приспособления, в которые высаживается 1 ряд картофеля в одном подходе.

    Устройства среднего размера могут использоваться с мотоблоком или мини-трактором.Многие из них одновременно сажают 2 ряда картофеля.

    Тяжелые и сверхтяжелые конструкции рассчитаны на одновременную посадку около 4 и 6 рядов картофеля.

    В зависимости от типа сцепки
    • навесной
    • прицепной
    • полунавесной
    B в зависимости от типа колес

    Выбор сеялки для картофеля

    Выберите подходящее вам оборудование

    , чтобы сажать картофель с Картофелесажалка превращается в приятную процедуру, нужно правильно выбрать технику. На какие моменты следует обратить внимание, а какие не имеют особого значения?

    1. Механизм сбора клубней из бункера. Клубни из бункера транспортируются на цепочке или ремне. Отдавайте предпочтение моделям, типу ленты. Во время работы установки возникают вибрации. Цепь начинает болтаться при сильных вибрациях. В результате клубни, расположенные в специальных отверстиях — пластинах, выпадают, а при посадке образуется множество пустот. Перед проращиванием определить, где есть пустоты, не получается, а после проращивания картофель сажать не желательно.Ухаживать за овощной культурой, посаженной в разное время, сложно. При использовании грядки таких проблем нет.
    2. Транспортные колеса. Мало кто обращает внимание на эту деталь, а зря. Они нужны для того, чтобы агрегат можно было легко развернуть. Кроме того, наличие транспортных колес позволяет не выключать двигатель во время поворота.
    3. Наличие нескольких скоростей. Эта функция нужна для того, чтобы регулировать расстояние между втулками. Чем выше скорость агрегата, тем больше ширина между кустами.
    4. Регулируемый нож для борозды. Еще одна особенность, на которую многие не обращают внимания. Не забывайте, что картофелесажалку, малогабаритную или промышленную, можно использовать для работы с другими культурами. Главное, чтобы посадочный материал размещался в тарелках (кусачках). Это может быть чеснок, лук-севок. Причем глубина посадки у разных культур разная.
    5. Объем дежи (ковша). Здесь мы делаем выбор исходя из того, сколько картофеля планируется выращивать. Для небольших хозяйств оптимальный вариант — 20 литров, для средних — 40 литров.Есть средние размеры (25,3,35 л). Если нужно обеспечить картофелем семью из 3-4 человек, то приобретать технику больше 25 литров не рекомендуется.
    6. Учитываем при выборе типа грунта, с которым будем работать. При обработке рыхлых грунтов желательно использовать технику, имеющую достаточно большой зазор между землей и дном. Для работы на тяжелых почвах нужна тяжелая техника. Если обрабатывается целинная почва, подбираем массивную картофелесажалку с узкими колесами.На культиватор есть смысл установить редуктор. Это увеличит тягу.
    7. Стоит обратить внимание на стоимость оборудования. Дешевые модели нельзя сделать из качественных деталей. Другая ценовая политика зависит от возможностей технологии: четырехрядная картофелесажалка в несколько раз дороже двухрядной. Но, для подсобного хозяйства подойдет 2-рядный. При промышленном выращивании картофеля желательно приобретать тяжелые и сверхтяжелые конструкции.
    8. Последний момент, на который стоит обратить внимание, — это дисковая мотыга. Он должен быть регулируемым. Важно отрегулировать как глубину погружения дисков, так и ширину между дисками. Лучше, чтобы было не 2 возможных варианта, а 3-4. Регулируемая ширина между дисками позволяет использовать технику для посева нескольких культур.

    Качественные сажалки на мотоблок по доступной цене можно найти в Ижевске, Орле, Киеве, Виннице, Хмельницком и Полтавской области.

    Дополнительно можно приобрести дозатор удобрений, предназначенный для внесения удобрений во время посева. Универсальной модели сегодня не существует. Поэтому нужно подбирать дополнительное оборудование к той или иной модели картофелесажалки.

    Самодельные агрегаты подходят исключительно для обработки небольших площадей. Обычно они быстро изнашиваются и уступают по функциональности заводским моделям. Поэтому специалисты рекомендуют приобретать заводские модели.

    Популярные модели картофелесажалок

    Рассмотрим, какая техника популярна на рынке.О лучших моделях крупной, средней и малогабаритной техники поговорим отдельно, исходя из заводских характеристик моделей и отзывов людей, испытавших на себе большое количество такой техники (например, Юрий Сербин). Сразу оговорюсь, что если рассматривать советские и современные модели, последние бывают многофункциональными и регулируемыми.

    Негабаритная техника

    Современные технологии помогут в посадке картофеля

    Если говорить о том, какие модели зарекомендовали себя на рынке, стоит отметить четырехрядные сажалки HASSIA. Обратите внимание на понравившиеся многим аграриям модели SL 4 BZS. Производят эту технику в Германии. Агрегат КСП-02 подходит практически ко всем мотоблокам.

    Хорошее оборудование производит украинская компания GRIMME. Среди сверхтяжелых конструкций следует отметить восьмирядный GRIMME VL 20 KLZ. Четырехрядные модели Grimme GL 34T, ЛИДСЕЛЬМАШ L-202, L-202-01 и L-207, выпускаемые белорусской компанией, имеют отличные характеристики, российские модели СКН 4А и СН 4Б.Последний оборудован бункером для удобрений.

    Вся сельхозтехника, которую производит Беларусь, в целом хорошего качества. Также популярно оборудование компании KRAMER. Еще одна неплохая крупногабаритная модель белорусской компании — СПК-4.

    Сельскохозяйственная техника польской компании BOMET имеет хорошую репутацию. Популярна модель s239. АПК-3, производимая в Полтаве, отличается многофункциональностью.

    О чешской компании AGROZET есть хорошие отзывы, но китайская и японская техника так и не прижились на отечественном рынке.

    Средняя и малая техника

    Для небольших хозяйств подходит картофелесажалка КСМ-1. Усовершенствованная модель КСМ-3 пользуется спросом. Эту технику делают в Запорожье. Еще одна из малогабаритных моделей, обратите внимание на сеялку картофельную Томаровка КСТ-1А, которая производится в России. Может использоваться со многими моделями мотоблоков, в частности, популярными Нева, Ока, Кадви. Хороший вариант для частного использования — однорядные Л-201 производства ЛИДСЕЛМАШ и 2СМ-1. Это простая модель, сделанная из качественных деталей.Мотоблочная картофелесажалка КСМ-1Л пользуется популярностью.

    Еще одна популярная двухрядная сеялка картофельная — КС-2МТ. Она работает в паре с минитрактором, ведь ее вес превышает 100 кг. Мини-трактор можно собрать самостоятельно, поставив на него двигатель от мотоблока «Ока». Работа с такой техникой возможна даже на тяжелых почвах.

    Совместимость с мотоблоками

    Малогабаритная техника по своим техническим характеристикам совместима с мотоблоками: Ока, Нева, НАК ТИП38-140-М, Салют, Каменская, Протон МБ-80, Урал , Husqvarna TR 430, Krot MK-1A-02 и MK-1A-01-Ts, Forte HSD1G-25. Двухрядные модели можно использовать с мотоблоками Зубр, цена которых достаточно привлекательна, Беларусь 09н, ОКА МБ-1Д1М11, Forza 6.5. Хороший фрезерный культиватор — Мотор Сич КФ-1С.

    Для минитрактора «Ока» подходит СКС-4, СКМ-2, Miedema CP-22 от компании Kolnag. А вот для крупногабаритной навесной или полунавесной техники трактор МТЗ-82 подойдет.

    Усовершенствование техники происходит каждый день. Помимо описанных моделей обратите внимание на новости.

    Важные моменты

    Картофелесажалку можно купить в специализированном магазине.Если вы присматриваетесь к оборудованию, цена которого намного ниже, чем у нового, то оно продается на разных сайтах (OLH или VIM, например). При покупке возврат оборудования зачастую невозможно осуществить. К тому же у вас не получится определить, в какое время использовалась данная картофелесажалка к мотоблоку. И у любой техники есть определенный срок эксплуатации.

    В дополнение к конструкции, используемой с культиваторами, есть ручная сеялка для картофеля. Чтобы управлять им, нужно 2 человека.Одному человеку с подобным оборудованием, вес которого превышает 20 кг, сложно. Цена его не бюджетная, но на покупке культиватора получается сэкономить.

    Простая сеялка позволяет устранить все неисправности самостоятельно. Следует понимать, что для тех моделей, у которых больше функций, механизм более сложный. Соответственно и ремонтировать их сложнее.

    Инструкции прилагаются к любому устройству. Перед тем как использовать сеялку, обязательно изучите ее. В инструкции описано, как настраивается прибор, с какими культиваторами он совместим и для каких типов почвы предназначен.

    Из-за простоты конструкции многие пытаются собрать картофелесажалку на мотоблок самостоятельно. Не будем подробно останавливаться на том, как сделать картофелесажалку своими руками. Оговоримся только, что перед тем, как приступить к сборке картофелесажалки, следует составить чертеж конструкции. А чтобы составить чертеж картофелесажалки, нужно до мелочей разбираться в механизме устройства. На этапе составления продумываем габариты оборудования.Здесь посчитайте, сколько кг будет весить техника, и есть ли у вас мотоблок соответствующей грузоподъемности. На схеме размеры будут уменьшены, но соотношение между ними должно соблюдаться. В противном случае возникнут проблемы на этапе сборки.

    Выдающаяся сеялка с двухколесным трактором по непревзойденно низким ценам

    Повысьте производительность своей фермы с помощью превосходной сеялки с двухколесным трактором , которая поставляется с привлекательными предложениями на Alibaba.com. Двухколесная сеялка оснащена новейшими и передовыми технологиями, которые делают сельское хозяйство чрезвычайно простым и эффективным.Двухколесная сеялка на тракторе изготовлена ​​из прочных и долговечных материалов, которые обеспечивают максимальную производительность в хозяйстве в течение длительного периода времени.

    В двухколесной сеялке трактора используются передовые изобретения, которые обеспечивают большую производительность и гибкость. Они универсальны и легко адаптируются к различным погодным условиям. Двухколесная сеялка на тракторе может использоваться при выращивании различных культур, и пользователям не требуется много технического обучения, поскольку они просты в эксплуатации.Двухколесные сеялки для тракторов доступны в широком диапазоне размеров и конструкций, чтобы соответствовать различным категориям сельскохозяйственных нужд.

    Двухколесная сеялка для тракторов доступна на Alibaba.com по доступной цене. У этой двухколесной сеялки низкие эксплуатационные расходы с точки зрения смазочных материалов, топлива и ремонта. Их запасные части также легко доступны, что делает их очень эффективными. Их дизайн предназначен для обеспечения комфорта пользователей, чтобы предотвратить напряжение и чрезмерную нагрузку даже после долгой эксплуатации.Качество гарантируется тщательным изучением продавцов двухколесных тракторных сеялок до того, как они будут сертифицированы на месте.

    Перейдите на сайт Alibaba.com и оцените широкий ассортимент двухколесной сеялки для тракторов . Выберите наиболее подходящую сеялку с двухколесным трактором , которая соответствует вашим потребностям в сельском хозяйстве и повышает эффективность, производительность и прибыльность. Вы также можете запрашивать индивидуальные товары и предложения и приобретать продукты премиум-класса по доступной цене.

    Самодельные чертежи плантаторов картофеля. Самодельная картофелесажалка для минитрактора. Чертежи, размеры, видео.

    Выращивание картофеля — очень тяжелая работа. Посадка, окучивание и сбор урожая требует больших физических нагрузок. Особенно усугубляется проблема, если площадь посадки превышает 15 соток. Чтобы хоть немного упростить себе работу, вы можете автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, то облегчить работу могут автоматическая сеялка картофеля и картофелекопалка.Такая специфическая техника приобретается вместе с мотоблоком, но иногда ее цена превышает стоимость самого мотоблока, что делает ее не слишком доступной для широкого круга пользователей. Выходом из сложившейся ситуации может стать изготовление данных устройств своими руками. Они достаточно сложные, поэтому для их изготовления необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. Как сделать картофелекопалку и картофелесажалку своими руками — далее в статье.

    Сеялка картофельная — это прицеп для мотоблока. Принцип его работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря плугу, установленному на раме, устройство проделывает отверстие заданной глубины. Затем по цепному конвейеру, который вращается за счет вращения колес картофелесажалки, из бункера в лунку подается посадочный материал. После этого двумя дисками, установленными в хвостовой части рамы, заделывают ямку с посаженным картофелем.

    Размеры картофелесажалки своими руками подбираются индивидуально, в зависимости от мощности мотоблока. Благодаря точному выбору расстояния между кормушками конвейера можно добиться равномерной посадки клубней по всему ряду.

    Основные детали самодельной сеялки для мотоблока:

    • Рама. На нем установлены все рабочие элементы агрегата. Каркас выполнен в виде сварной металлической конструкции из профильной трубы.Этот материал имеет достаточную прочность, при этом легкий. В носовой части рамы установлено сцепное устройство, обеспечивающее сцепку агрегата с мотоблоком.
    • Бункер. Предназначен для загрузки посадочного материала в агрегат. Он выполнен в виде перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался. Если этого не произойдет, то при движении часть чаш конвейера будет пуста, что приведет к неравномерной посадке. Бункер изготовлен из тонкого листового металла.
    • Цепной конвейер. Он состоит из мотоциклетной или велосипедной цепи с приваренными к ее поверхности чашами. Транспортер приводится в движение ведущей звездочкой, установленной на валу колеса. Подключается к верхней части натяжной звездочки.
    • Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача — произвести бороздку, в которую будет сажаться картофель.
    • Борона дисковая. Устанавливается под углом к ​​оси сеялки в хвостовой части. Они необходимы для закапывания ямы с посаженным картофелем.

    Изготовление картофелесажалки своими руками


    Сделать картофелесажалку для мотоблока в домашних условиях достаточно сложно. Некоторые операции (сварка и токарная обработка) все равно придется выполнять в производственной среде. Перед началом работы лучше сделать чертежи картофелесажалки на мотоблок своими руками. Это поможет вам рассчитать количество материала и определить наиболее оптимальную последовательность работ.

    Для изготовления данной работы вам понадобится:

    • Лист стальной толщиной до 2 мм для приварки бункера.
    • Труба профильная сечением 25х25 мм для сварки каркаса изделия.
    • Мотоциклетная или велосипедная цепь.
    • Две одинаковые звездочки диаметром 80 мм.
    • Ось колеса (вам нужно будет отшлифовать, чтобы соответствовать размеру используемых подшипников и внутреннему посадочному диаметру звездочки).
    • Ступицы для крепления ведущих колес.
    • Культиваторы.
    • Furrower (плуг). Он должен быть изготовлен из куска прочного листового металла, так как на него будет оказываться высокое давление.

    Заказ на работы:

    1. Первым делом сварите каркас конструкции, на который будут установлены все рабочие детали. Сварен из профильной трубы. Стойки конвейера и лонжероны приварены к раме для придания конструкции жесткости. Также к нему приваривается сцепка для сцепки с мотоблоком.
    2. Крепежные конструкции плуга, дисков, дорожек и подшипников приварены снизу.
    3. Далее вал собирается.Приводная звездочка транспортного конвейера насаживается на вал шпонкой и фиксируется. Сам вал установлен в подшипниках. На его конце монтируется ступица колеса.
    4. Следующий этап — изготовление конвейерных чаш. Их делают из толстой проволоки Ø 6 мм в виде кольца диаметром 60 мм (средний размер посадочного клубня). К дну кольца приваривают кусок проволоки, делая в чаше углубление.
    5. Готовая чаша приваривается к креплению.Последний приваривается к звеньям цепи. В зависимости от диаметра ведущей звездочки, колеса и длины цепи экспериментальным путем можно определить шаг транспортеров таким образом, чтобы расстояние между посадочными клубнями составляло от 25 до 30 см.
    6. После того, как конвейерная цепь будет готова, приступаем к установке холостой (натяжной) звездочки и самодельного натяжителя картофелесажалки. Принцип его действия такой же, как принцип натяжения велосипедной цепи.
    7. Далее монтируется бункер.Его необходимо смонтировать таким образом, чтобы рабочая часть конвейера проходила по нему и подбирала посадочный материал. При этом цепь не должна цепляться за стенки бункера, так как это может привести к ее разрушению.
    8. После этого нужно установить цепь. Чтобы пропустить его через отверстие бункера, цепь необходимо отсоединить. После этого он подключается и устанавливается на рабочем месте.
    9. Пустая сторона конвейера закрыта тонким оцинкованным желобом. Это сделано для того, чтобы картофель не упал в неположенном месте при перебрасывании конвейера.
    10. Далее монтируются диски. Они прикреплены к специальным секторам, позволяющим при необходимости изменять угол атаки и угол наклона.
    11. Последний этап — установка ведущих колес.

    Принцип работы и устройство картофелекопалки

    Работа картофелекопалки — поднимать корнеплоды с глубины и отделять их от ботвы и почвы.У использования картофелекопалки есть свои плюсы и минусы. Самым важным из них является качество урожая. Здесь главное правильно настроить агрегат. Иначе можно оставить в земле до 20% корнеплодов, и такие потери смогут свести на нет все усилия.

    Картофелекопалки

    бывают разных типов, различающихся как принципом действия, так и сложностью конструкции:

    1. Картофелекопалки ланцетного типа. Самый простой тип устройства, который легко изготовить и использовать.Такая картофелекопалка представляет собой стальную стрелу, которая входит в почву под углом и поднимает клубни вместе с почвой. В задней части стрелы установлен вентилятор из стальных стержней, через который просеивается почва, а клубни отбрасываются в стороны.
    2. Картофелекопалки вибрационные. Более сложные конструкции. Принцип их работы — перемалывание клубней на специальном вибростоле. Благодаря этому почва просеивается, а сам картофель раскладывается лентой вдоль ряда.Вибростол приводится в движение движущимися частями мотоблока. Такие конструкции редко изготавливаются самостоятельно из-за их сложности и необходимости выполнения широкого спектра механосборочных работ.
    3. Конвейер-барабанного типа. Самые сложные агрегаты. Их принцип действия следующий:
    • Специальное устройство захватывает почву клубнями и направляет их на конвейер.
    • Последний поднимает клубни вместе с землей и направляет их во вращающийся решетчатый барабан.Там они отделяются от земли и попадают в специальный бункер.
    • Преимущество картофелекопалки в том, что картофель не нужно собирать в ряду.

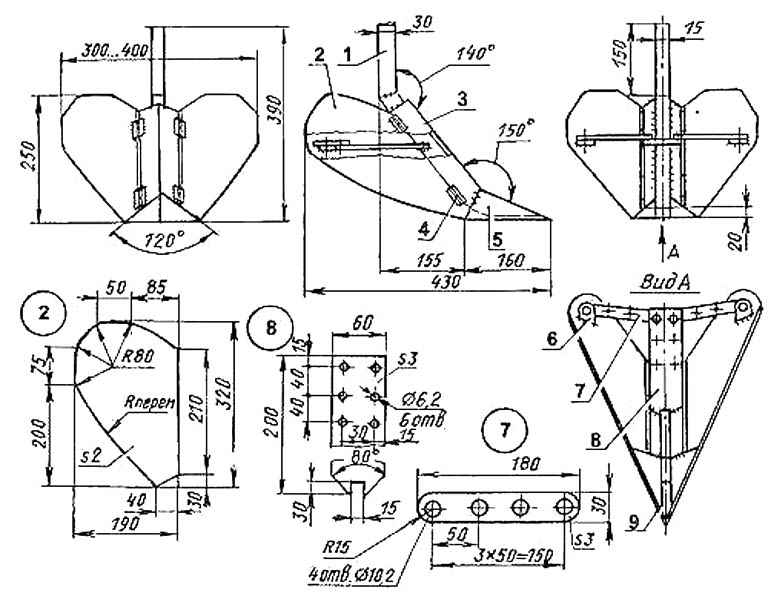

    Изготовление картофелекопалки ланцетного типа своими руками


    Конструкция такой картофелекопалки самая простая и чаще всего изготавливается в домашних условиях. Для проведения данной работы вам понадобится:

    • Лапа культиватора. Именно она будет самой важной частью агрегата.
    • Круг стальной диаметром 8-10 мм для изготовления ситового вентилятора.
    • Листовая сталь толщиной 4-5 мм для изготовления сцепки с культиватором и регулировочным устройством. Необходимо изменить угол атаки стрелы.
    • Крепежные болты.
    • Стяжка винтовая.

    Заказ на работы:

    1. Для начала нужно приварить стальные стержни к стреле культиватора ламы. Делать это нужно с интервалом 40-50 мм.Длина веера должна быть одинаковой, соответственно, если задний край стрелки находится под углом, длина стержней будет разной — чем дальше от центра, тем короче.
    2. После этого свариваемые стержни нужно загнуть вверх на угол 30 °.
    3. Далее в лапе проделываются два отверстия для крепления к кронштейну и регулировочной стяжки. Кронштейн и стяжка привариваются к пластине сцепного устройства. Укорачивая или удлиняя галстук, лапа будет двигаться вперед-назад, тем самым изменяя угол атаки картофелекопалки.
    4. На последнем этапе картофелекопалка грунтуется и окрашивается.

    При его использовании важно следить за состоянием передней кромки. Его необходимо хорошо заточить. В противном случае давление в штанге будет слишком высоким, что может привести к повреждению конструкции.

    Параметры картофелекопалки подбираются в зависимости от типа обрабатываемой почвы. Чем он плотнее, тем прочнее должна быть конструкция.

    Картофельная сеялка своими руками, размеры: чертежи, рисунки, фото

    Картофелесажалка своими руками: видео

    Самодельная сеялка для картофеля значительно облегчит процесс посадки картофеля и избавит вас от необходимости каждый раз наклоняться, чтобы сажать клубни в борозду. Картофелесажалку можно сделать своими руками, для этого можно воспользоваться схемами, приведенными в этой статье.

    Данная версия ручной картофелесажалки представляет собой тачку с коническим бункером и дозирующим колесом. Картофель засыпается в бункер сеялки, на дне бункера есть отверстие, в которое клубни по очереди опадают и попадают в колесо дозатора.

    Во время движения сеялки колесо вращается, в колесе есть пазы, в которые клубни попадают из бункера через отверстие, при вращении колеса клубни из пазов колеса попадают в борозду, таким образом сажая картофель .Клубни входят в борозду на равном и равном расстоянии.

    Принцип работы ручной картофелесажалки показан на рисунке.

    Как сделать картофелесажалку своими руками.

    На рисунке изображена сеялка для картофеля.

    Как видно из рисунка, сеялка состоит из частей:

    1. Ручка тележки.
    2. Бункер.
    3. Диски металлические с выступами.
    4. Защитный кожух.
    5. Кронштейн.
    6. Колесо с зубцами.
    7. Ось для крепления колеса.

    Бункер сеялки может быть из фанеры или любой емкости конической формы; на дне бункера нужно проделать ямку чуть больше размера клубней. Бункер прикреплен к раме сеялки.

    Колесо дозатора может быть изготовлено из двух кусков толстой фанеры; бороздки для клубней необходимо сделать по окружности колеса на равном расстоянии.

    Металлические диски с проушинами прикреплены к обеим сторонам дозирующего колеса.

    Чтобы клубни не выпадали раньше времени из колеса, мы устанавливаем защитный экран перед колесом.

    Самодельная картофелесажалка имеет довольно простую конструкцию, но в то же время такая конструкция имеет свои недостатки, для посадки желательно использовать клубни одинакового размера, слишком крупные клубни могут застрять в ямке в бункере, а слишком маленькие будут проваливаться сразу по нескольким частям. Следовательно, эта сеялка больше подходит для клубней среднего размера, в этом случае картофель будет равномерно падать из бункера в дозирующее колесо и не застревает в выпускном отверстии бункера.

    Популярные статьи из этой категории

    Как сделать канистру для умывальника

    Как сделать инкубатор своими руками в домашних условиях

    Как сделать инкубатор из холодильника

    Как сделать кормушку для кур

    Умывальник из пластиковой бутылки

    Сеялка картофельная двухрядная

    Весной многие дачники приступают к посадке рассады, рассады, семян. Посадка картофеля — одна из самых трудоемких работ.Агротехники давно продумали и упростили этот процесс на больших полях. Там такие работы выполняются крупной сельскохозяйственной техникой. Такая техника есть у дачников, но в меньших размерах. Это помощник всем мотоблокам. А для упрощения посадки картофеля на мотоблок есть специальная приставка. Это механизированное устройство называется картофелесажалкой-мотоблоком.

    На сегодняшний день существует несколько видов мотоблока.Посмотреть все модели вы можете на видео, предложенном вам в этой статье. Цена на такого «помощника» разная и зависит от выбранной вами модели. Рассмотрим подробнее самые популярные из них.

    Сажалка картофельная КС-1А


    Эта машина весит 33 кг и имеет ковш объемом 34 литра. Ширина колес такой техники составляет ровно 60 см. На 1 м такая картофелесажалка посадит 5 клубней. Его производительность труда 0,2-0,25 га.Такое оборудование производится в России. Это устройство позволяет упростить работу и сократить сроки посадки будущей культуры. Картофель засыпают в бункер, где специальная емкость по очереди опускает его в землю. А специальные навесные диски культиватора заглубят клубни и выровняют почву, придав посеву ровный гребень. Такой агрегат способен работать с Салютом, Фаварит, Окой, Кадви. Для некоторых моделей культиваторов подходит и эта сеялка.

    Средняя цена на такое оборудование от 14 500 до 15 500 тысяч рублей.Купить его можно как у производителя, так и у многих компаний, занимающихся специализированной автотехникой для садоводов.

    Сажалка картофельная КС-1


    Данная техника разработана специально для средних и тяжелых мотоблоков отечественного и зарубежного производства. Такая картофелесажалка весит 25 кг, что немного меньше КС-1А. Ширина между колесами 70см. Он позволяет делать ряды шириной 60-70 см. Производительность труда составит ровно 0,2 г в час. Посадят 5-6 клубней на погонный метр.

    Производитель этого «помощника» тоже Россия. Средняя цена сегодня от 12000 до 14000 тысяч рублей. Приобрести можно у производителя или в любом магазине специализированной техники, а также на интернет-сайтах.

    Подробнее Вы можете увидеть эту модель на предложенном вам видео.

    Сеялка картофельная КСМ-1

    Эта техника весит 44 кг, а ее чаша имеет объем 41 литр. Сажает картофель рядами с расстоянием между клубнями от 250 до 300 мм.В этом случае ширина рядов будет равна 40-60 см. Производительность этой техники составляет 0,25 г в час. Подходит для МБ, М2, Каскад. При установке дополнительного разъема подходит для мотоблоков: Зирка, Мустанг.

    Производитель такой картофелесажалки — Россия. Средняя цена по России от 11 500 до 12 000 тысяч рублей. Приобрести такое оборудование можно во многих специализированных магазинах, либо у производителя.

    Маленькая сеялка для картофеля

    Эта техника весит 33 кг и имеет небольшие размеры.Емкость чаши 34 литра. Помогает сажать картофель на выбранной вами глубине. Так же, как все образует ровный гребень. Приспособлен к сцепке с мотоблоками как отечественного, так и зарубежного производства: Нева, МБ, Салют, Фаварит, МБ-1, МБ-2, Ока, Каскад, Луч, Воткинск, Урал, Агро. А для культиваторов: Caiman Quatro Junior 60R TWK +, Pubert Quatro Junior 55H TWK +, Pubert Quatro Junior 65B TWK +, Caiman Quatro Senior QS 70RD.

    Производство сеялки картофельной Россия.Приобрести такой товар можно напрямую у производителя или у фирм, занимающихся распространением специализированного оборудования. Цена на такой товар в России — от 16000 до 15000 тысяч рублей.

    Для мотоблока Нева разработана специализированная техника. У него меньшие размеры и цена, по сравнению с универсальными, ниже. Так же подходит для мотоблоков с аналогичной сцепкой с Невской сцепкой.

    Вес такого устройства всего 25 кг, что очень мало по сравнению с другими картофелесажалками.Делает ряды шириной 60-70 см. Производительность такой «крошки» такая же, как у крупных картофелесажалок, и составляет ровно 0,2 г в час.

    Техника производится в России. Средняя цена на сеялку для Невы — от 10 000 до 11 000 тысяч рублей. Данная модель представлена ​​в предлагаемом видео.

    Сравнительный анализ техники

    Приведем сравнительный анализ этих таблиц.

    Название сеялки для картофеля Объем чаши, л Масса, кг Производительность, г / час Цена, тыс. Руб.
    КС-1А 34 33 0,2-0,25 14500–15500
    41 44 0,25 11500–12000
    Малогабаритный 34 33 0,2 16000–15000
    КС-1 25 30 0,2 12000–14000
    Для мотоблока Нева 25 30 0,2 10000–11000

    Рассмотрев эти агрегаты более подробно, становится понятно, что цена зависит от ряда факторов: объема чаши, возможности авторезки на определенных мотоблоках, габаритов.

    Объем чаши

    Чем больше сама сеялка, тем больше ее чаша. Конечно, это сделано для удобства, так как вам не нужно часто останавливать работу для перезагрузки оборудования. Но если у вас небольшая площадь, то хватит и чаши на 30 литров.

    Сцепление и возможность работы со многими мотоблоками

    Чем больше у этого устройства сцепления с большими мотоблоками, тем дороже его стоимость. Но сегодня есть всевозможные дополнительные переходники, дающие возможность подогнать любую понравившуюся модель к вашему мотоблоку.

    Размеры

    Не будем забывать, что большие картофелесажалки имеют довольно большой вес. А это доставляет дополнительные неудобства при транспортировке. Небольшие автомобили дают возможность легко привезти такое устройство на дачу даже на легковой машине.

    Если, конечно, у вас нет собственного участка и частного дома, то приобретение более массивной и мощной техники не доставит дополнительных неудобств.

    Какую технику купить вам решаете только вы сами. Но прежде чем совершить такую ​​крупную покупку, сориентируйте все плюсы и минусы, которые возникнут после ее покупки.

    Посадить картофель в поле или огороде достаточно сложно, поэтому можно приспособить для этих целей мотоблок, а для него своими руками соорудить картофелесажалку.

    Собрать такое оборудование для посадки клубней несложно. Он может быть автоматическим или работать с участием человека.

    Специальная сеялка для мотоблока своими руками облегчает процесс посадки.Кроме того, этот агрегат может равномерно распределять клубни картофеля в земле, что означает улучшение качества и количества урожая.

    Картофелесажалка — незаменимое оборудование, которое можно собрать вручную.

    Автоматическая сеялка для картофеля

    Во-первых, для автоматической картофелесажалки собирается рама из каналов размером 8. К нему прикреплен специальный фанерный бункер для 15-20 кг картофеля, в котором вертикально укреплен элеватор, имеющий специальные чаши размером 5-8 см.

    Чтобы эта конструкция работала, она соединена с ведущим колесом с помощью цепной передачи.

    Под подъемником закреплена трубка севника, которая прижимается граблями.

    Звездочка, прикрепленная к этой конструкции, имеет диаметр 8 см, а звездочка на мотоблоке — 16 см.

    Благодаря им работает цепная передача, которую можно сделать на базе велосипедной цепи. В этом случае расстояние между картофелем при посадке составляет 35 см.

    Сеялка картофельная для мотоблока и минитрактора

    Еще одна картофелесажалка чуть посложнее по параметрам, но довольно интересная в техническом плане. Основная задача этого оборудования — высадить клубни на одинаковом расстоянии на определенной глубине и равномерно засыпать их землей.

    Эта дополнительная насадка незаменима при посадке клубней картофеля мотоблоком.

    Это может быть однорядный, двухрядный или многорядный , в зависимости от конструкции, используемой при сборке рамы картофелесажалки.

    С помощью разработанных конструкций можно регулировать посадку клубней. Часто такие насадки усиливаются дополнительными насадками.

    Самодельные сеялки для картофеля лучше всего использовать на предварительно обработанной почве.

    Такие усовершенствованные конструкции позволяют быстро и качественно сажать картофель разного размера, при этом расстояние между клубнями будет одинаковым.

    Глубина посадки также регулируется автоматически.

    Эту технику можно использовать как на небольших приусадебных участках, так и на сельскохозяйственных полях.Его работа очень эффективна и может помочь при посадке не только картофеля, но и, при некотором переоборудовании, других овощей.

    Как спроектировать сеялку для мотоблока

    Перед тем как сделать своими руками сеялку картофелеводку для мотоблока, необходимо рассчитать все размеры, составив чертеж.

    Основа любого агрегата — это рама, на которой закреплены все агрегаты. Он сварен из отрезков швеллера в виде двух продольных лонжеронов и трех поперечных стальных полос.

    Перед лонжеронами приварена арка, имеющая крепежную вилку с центральным звеном, а также приварены два штифта крепления нижних тяг.

    После этого по бокам рамы укрепляются пластинчатые опоры семяпров и стойки уплотнительных дисков.

    Последний усилен двумя трапециевидными пластинами и косынками из 4-миллиметрового стального листа, имеющими форму прямоугольного треугольника.

    Бункер для картофеля крепится к пластинчатому кронштейну, который прикручивается двумя винтами.Сама она закреплена на двух стальных полосах, установленных под углом.

    Как собрать бункер

    Чтобы сделать бункер для картошки, нужно взять фанеру толщиной 1,2 см, вырезать детали по размеру, растянуть, затем скрепить стальными уголками.

    После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не повредился.

    Ось опирается на стальную или чугунную трубу с толстыми стенками.

    В концы трубы вставляются шпильки или цапфы, которые необходимо выточить на токарном станке.

    Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты для фиксации шипов.

    После полной сборки штифты необходимо приварить. Ось колеса фиксируется двумя стальными зажимами с четырьмя болтами M 16.

    Колеса, держатели рыхлителей и сеялки

    Чтобы из сделать колеса для картофелесажалки, вам понадобятся стальные листы. С ними придется немного повозиться, но при посадке это окупится, так как они выполнены в виде широких цилиндров, не способных сильно уплотнять почву.

    На колеса приварены ступицы, на которых установлены два подшипника. Затем на шипы надеваются подшипники, а для предотвращения загрязнения используются войлочные прокладки и специальные крышки.

    При желании можно не заморачиваться самодельными колесами для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.


    Для изготовления обоймы рыхлителя приваривается прут в виде квадрата из 2-х уголков размером 500х500х50 мм.

    Вы можете сделать обычный сварной квадрат, но он будет подвержен скручиванию во время работы.

    На концах планки из кусков стального листа 0,6 см приварены зажимы, внутри которых установлены стойки культиваторных лап. Причем размер зажимов при их изготовлении необходимо подбирать так, чтобы зазор между зажимом и вставленной стойкой культиваторной лапы не превышал 1 миллиметр.

    Для сборки рассады для картофелесажалки требуется стальная или чугунная труба диаметром 10 см с толщиной стенки не менее 0,3 см. Такая толщина стены берется потому, что она не должна прогибаться под давлением земли.

    К нижней части трубы приваривается борорезка, которая изготовлена ​​из стального листа толщиной 0,6 см.

    Для регулирования глубины, на которую бороздорез должен входить в почву, достаточно ослабить стремянки и отрегулировать их положение с помощью вертикальных перемещений семяпровода вдоль опор рамы.

    После регулировки глубины бороздорезов крепление стремянок необходимо надежно затянуть, так как в противном случае семяпроводы из-за значительных нагрузок почвы на фрезы борозды могут развернуться во время работы.

    Требуется небольшая переделка накрывающих дисков, которые снимаются с сеялки СО-4,2, так как на них только один подшипник 203. На каждом диске необходимо отшлифовать ступицу до определенного размера.

    После этого запрессовывается в корпус, который после расточки уже имеет размер двух подшипников 160503.

    Новые подшипники с одной стороны закрыты, а другая сторона имеет ту же посадку, что и снятые подшипники. В результате получается состав, в который не может попасть ни пыль, ни грязь.

    Некоторые особенности сеялки картофельной

    Поскольку сама картофелесажалка имеет достаточно большой вес, при установке на мотоблок обязательно необходимо установить противовес спереди, который не позволит агрегату поднимать нос и обеспечит хорошую устойчивость.

    Картофельная сеялка должна иметь сиденье и подножки.

    Каркас сиденья изготавливается из двух сварных углов, а само сиденье — из досок, а затем покрывается поролоном и кожзаменителем.

    Подседельный штырь крепится уголками к лонжеронам, также устанавливается подножка.

    Работает эта техника так: в бункер засыпают картошку, сверху кладут еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

    Затем сеялка садится на свое место на картофелесажалку, а водитель — на мотоблок и начинает движение со скоростью не более 1 км в час.

    Сеялка одновременно отправляет клубень в семяпровод с обеих сторон, и так происходит посев.

    Когда картофель упадет в землю, его необходимо присыпать землей. Поэтому были разработаны уплотнительные диски, которые при вращении сдвигают верхний слой земли и засыпают картофель.

    Диски сконструированы таким образом, что они расположены под определенным углом к ​​борозде и при движении сеялки для картофеля они вращаются, поэтому картофель засыпается почвой.

    Устройство уплотнительных дисков позволяет изменять глубину подрезки шва в одном из трех вариантов:

    Картофелесажалка для мотоблока?

    Узнайте все о самых больших карьерных самосвалах.

    По следующему адресу для вас подготовлена ​​статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

    Эти три опции позволяют отрегулировать движение картофелесажалки таким образом, чтобы высевные диски работали практически идеально.Подбирается по типу земли, на которой выполняется посадка.

    После того, как картофель был посажен на такое же расстояние и закопан с помощью высевающих дисков, еще предстоит работа.

    На поле остаются следы от картофелесажалки и мотоблока, которые необходимо удалить. Делается это с помощью сошников — культиваторных стоек на стойках.

    Здесь также можно регулировать глубину их посадки в землю, перемещая их по вертикали в стойках. Их фиксация осуществляется пальцами в зажимах.

    Вашему вниманию представлен видеоролик, на котором показано, как работает самодельная сеялка для мотоблока:

    Сажать картофель вручную даже на небольшом огороде или приусадебном участке — занятие довольно утомительное и требует хорошей выдержки. Откладывать или продлевать процесс на несколько дней нельзя, весь объем семенного картофеля нужно высаживать как можно быстрее, пока земля не потеряет драгоценную влагу.Если речь идет о посадке картофеля на 30-40 сотках и более, то спасти ситуацию может только трактор с плугом или картофелесажалка на мотоблок.

    Как легко механизировать посадку картофеля мотоблоком

    Для посадки собственных грядок проще и надежнее использовать приспособление в виде сеялки для мотоблока. Вы можете купить такую ​​картофелесажалку и навесное оборудование, но если у вас есть навыки слесаря ​​и запас старых запчастей и материалов, проще своими руками сделать посадочное устройство для мотоблока.

    Для сборки картофелесажалки на мотоблок вам понадобится:

    • Несколько старых осей, подшипников и цепей от велосипеда или от газораспределительной системы автомобильного двигателя;
    • Лист металлический толщиной 1,5–2 мм и размером 1,5х1,5 м, несколько кусков стального профиля — труба квадратного или полуторадюймового диаметра, несколько метров катанки 6 мм;
    • Сварочный аппарат с дюжиной электродов для сварки черного металла №3, болгарка с одним или двумя дисками по металлу, электродрель с набором сверл, крепежом, гайкой и наждачным полотном.

    Совет! Перед тем как приступить к изготовлению картофелесажалки для мотоблока, посмотрите самые удачные конструкции самодельных картофелесажалок, представленные на самодельных страничках в сети, это поможет упростить конструкцию или правильно адаптировать устройство под Ваш мотоблок.

    Собираем картофелесажалку на мотоблок

    Перед тем, как приступить к работе, продумайте, как будет выглядеть ваша картофелесажалка и установить ее на мотоблок, ее чертежи и размеры.Для сохранения мобильности и удобства использования мотоблока размер бункера для семенного картофеля не должен быть слишком большим, чаще всего их выбирают, исходя из двойной длины грядки. Таким образом, можно заполнить бункер, пройти две борозды мотоблоком с наполненной картофелесажалкой и вернуться к месту загрузки семенами.


    Устройство и принцип работы сеялки картофельной с мотоблоком

    Как работает картофелесажалка на мотоблоке, видно из фото:

    1. Устройство выполнено в виде прицепного устройства к мотоблоку. По сути, это бункер или семенной контейнер, установленная рама, сваренная из уголка или стального трубчатого профиля;
    2. Бункер и рама крепятся на колесной паре, можно использовать проушины, но лучше обычные колеса от коляски или садовой тачки. Для предотвращения пробуксовки или перегрева мотоблока резина на колесах должна иметь высокий агрессивный протектор, обеспечивающий хорошее сцепление с землей, это очень важно;
    3. На оси колеса установлена ​​звездочка для цепного элеватора, которая при вращении оси подбирает клубни картофеля из бункера, поднимает их в вертикальную трубу, а затем сбрасывает в пропиленную борозду.

    К сведению! Такая конструкция картофелесажалки цепляется за мотоблок, который тянет устройство по предварительно пропашной борозде. Не пытайтесь прорезать борозду мотоблоком и одновременно сажать картофель. Как правило, одновременную срезку и посадку с помощью картофелесажалки могут выполнять только минитракторы и тяжелые дизельные мотоблоки.

    Собираем раму и цепной элеватор для картофелесажалки на мотоблок

    Это самая простая часть изготовления картофелесажалки.Для сборки каркаса вырезаем две продольные части каркаса и две более короткие — поперечные. Размер основания можно выбрать 60х20 см. Участки профиля аккуратно свариваем и зачищаем швы наждаком.

    Далее нужно решить вопрос с бункером и направляющей трубой, по которой картошка будет выбрасываться в огород. Для бункера можно сварить емкость в виде перевернутой пирамиды, как на фото, но если у вас есть готовый вариант в виде бака от старой стиральной машины, его можно использовать и в бизнесе. .Сначала примеряем корпус бункера на сварной каркас и ищем оптимальное расположение оси, чтобы центр тяжести емкости с картофелем располагался на 5-10 см перед осью колес картофелесажалки, это облегчит работу мотоблока.


    На следующем этапе примеряем и размечаем места для установки оси колес и подшипников. Последние крепятся к каркасу с помощью коротких стальных уголков. Далее переворачиваем каркас и привариваем к углам трубу, в которой будет располагаться ось колеса. Сварку нужно проводить с особой осторожностью; можно даже шов усилить накладными элементами. Внутри трубы, по обе стороны от картофелесажалки, мы устанавливаем и закрепить один опорный подшипник.


    На следующем этапе вырезаем и привариваем к основанию рамы две вертикальные стойки, на которые будут опираться подшипники верхней оси звездочки цепного элеватора.Подшипники будут крепиться к сварным стойкам с помощью болтовых зажимов. В этом агрегате предпочтительнее использовать подшипники с закрытой конструкцией сепаратора, чтобы исключить попадание внутрь почвы или пыли. По возможности лучше закрыть мосты резиновыми пыльниками.

    Далее с помощью отвеса отметьте положение верхней и нижней звездочек, разрежьте трубу, ранее приваренную к основанию рамы, и установите на ось нижнюю ведущую звездочку. Надеваем цепь, тянем вверх и определяем место для установки верхней оси и ведомой звездочки. Устанавливаем ось, подшипники верхнего узла и закрепляем на вертикальных стойках.


    Сборка конструкции картофелесажалки на мотоблок

    Для того, чтобы клубни свободно поднимались из бункера, необходимо частично дополнить и модернизировать цепной привод. Под тяговым усилием мотоблока колеса картофелесажалки будут создавать крутящий момент на ведущей звездочке. Если почва слишком мягкая, резиновые колеса могут проскальзывать, поэтому при необходимости к шинам можно добавить выступы.Это проще, чем катать тяжелую картофелесажалку с мотоблоком на неудобных стальных колючих колесах. Чем больше диаметр колеса, тем легче работает картофелесажалка.


    Если у вас есть комплект от газораспределителя двигателя Жигулей или Москвич, то лучше использовать эти детали вместо велосипедного варианта. Во-первых, цепь от двигателя двухрядная, во-вторых, размеры цепи и звездочек идеальны для картофелесажалки.

    Проволочные ведра должны быть приварены или приклепаны к боковой стороне цепи для захвата клубней из бункера. Диаметр ковша может варьироваться от 3 до 5 см, при глубине не более 2,5 см. Самый простой способ — сделать их из стальной катанки диаметром 6 мм и равномерно закрепить на цепи, чтобы они не мешали движению ведущей и ведомой звездочек по зубьям.

    Размеры картофелесажалки на мотоблок уже известны, поэтому на передней части рамы можно приварить вертикальную стойку для крепления картофелесажалки к сцепке мотоблока.Чаще всего стеллаж выполняется с разъемной стенкой и рядом сквозных отверстий, такая конструкция позволяет подобрать оптимальную высоту рычага навески с мотоблоком.


    После сборки цепного подъемника необходимо вырезать в дне бункера отверстие для прохода приемных ковшей в контейнер. Зазоры между ведром и краями ямы можно делать размером до 1,5 см. Внизу бункера привариваем две вертикальные пластины из листового металла, с помощью которых контейнер будет крепиться к раме картофелесажалки.

    На внешнюю стенку емкости нужно будет повесить направляющую трубку для клубней. Это может быть жестяная банка или кусок дренажной или пластиковой канализационной трубы диаметром 100 мм. Забор для труб можно укомплектовать направляющим уголком.


    В некоторых случаях картофель высаживают с параллельной обработкой клубней химическими средствами защиты от сухой гнили и колорадского жука. Для равномерного закачивания жидкого или гранулированного препарата в грядку на картофелесажалку можно установить дозатор шестерен и емкость от полиэтиленовой бутылки.Для управления дозатором можно использовать дополнительный привод от пары звездочки и цепи на одной из полуосей картофелесажалки. Дозированный препарат поступает из флакона по короткому отрезку полиэтиленового шланга точно по центру канавки, проделанной мотоблоком.

    Картофель с приводом от лошади. Часть 1 — Дневник мелкого фермера

    Fjordworks: Картофель на лошадях

    Стивеном Лесли при технической помощи Керри Гаволт, оба из Cedar Mountain Farm в совместном жилом доме Cobb Hill в Хартленде, штат Вирджиния.

    ЧАСТЬ ПЕРВАЯ

    Введение

    Это рассказ о том, как одна ферма вложила больше лошадиных сил в посадку, выращивание и сбор урожая картофеля. С тех пор, как мы начали заниматься сельским хозяйством в 1994 году, одной из наших основных целей было преобразование нашей фермы на использование живой лошади, где это возможно. Это означало замену механизированных инструментов, таких как тракторы и мотокультиваторы, и выяснение того, как сократить человеческий труд по мере того, как мы расширяем возможности наших рабочих лошадей.В первый год, прошедший от учеников до управления собственным огородом, мы наняли двух хафлингерских лошадей в меру наших способностей. На картофельном участке площадью 1/2 акра Хафлингеры помогли подготовить почву для посадки, потянув за зубчатую борону, а позже каждый по очереди тянул одиночный средний орудие, запряженное лошадьми, для окучивания урожая. Этот относительно ранний успех использования лошадиных сил вдохновил нас на поиски 100% лошадиных сил и человеческих ресурсов для управления нашим огородом. Это оказался долгий путь со множеством волнующих прыжков вперед и некоторыми пугающими неудачами. Примером может служить эволюция нашего метода выращивания картофеля (работа над которой еще продолжается).

    Картофель — выдающийся представитель семейства пасленовых (Solanaceae). Единственная съедобная часть растения — крахмалистые питательные клубни. Картофель впервые был выращен в районе Анд около 7-10 тысяч лет назад, где он стал основным продуктом питания Империи инков. В настоящее время это основной продукт питания в Северной и Южной Америке, Европе и, во все большей степени, в Азии, при этом почти 1/3 годового урожая в мире выращивается в Китае и Индии.Листья, побеги, цветы и ягоды картофеля содержат ядовитые алкалоиды, которые могут вызвать серьезное отравление и даже смерть при употреблении в достаточном количестве, но пока клубни не подвергаются воздействию прямых солнечных лучей (зеленеют), они содержат незначительное количество эти токсины. В Андах были выведены сотни региональных разновидностей. Когда картофель был завезен в Европу, было введено относительно ограниченное количество сортов. Картофель быстро стал важной культурой и был частично ответственен за ускоренный демографический бум, который произошел в Европе в период с 1700 по 1900 годы (хотя он может быть не идеальным, комбинированный рацион из картофеля и коровьего молока содержит достаточно белка, крахмала, витаминов и минералов для поддерживать здорового человека).Однако ограниченное количество первоначально интродуцированных сортов сделало урожай уязвимым для болезней, особенно грибков, таких как фитофтороз, который был якобы причиной ужасных голодных лет в Ирландии, начиная с почти полного неурожая в 1845 году. (1)

    Плуг конский одинарный (оригинальная дубовая балка заменена трубчатой ​​стальной)

    Посадка картофеля одинарным плугом

    Большинство, если не все, коммерческие производители покупают семенной картофель для выращивания своего урожая.Семенной картофель был выращен, чтобы гарантировать, что ваш урожай будет свободным от болезней (и более устойчивым к болезням) с самого начала. В других частях света фермеры по-прежнему сохраняют свой семенной картофель с преимуществом создания адаптированных к региону сортов. Домашние садоводы и некоторые коммерческие производители разрезают свои семена на части (с двумя или тремя «глазками» — ростками на штуку) и вылечивают их, разложив на брезенте или на полу сарая за 24 часа до посадки. Мы пришли к выводу, что сажать неразрезанный картофель экономично и экономично.Мы чувствуем, что растения начинают лучше работать с дополнительным зарядом энергии от целого семени. В нашем годовом севообороте картофель следует за луком. Лук обычно собирают к середине-концу августа, что дает нам достаточно времени, чтобы создать промежуточный урожай овса или ржи на том месте, которое станет картофельной почвой. Весной мы проведем здесь умеренно глубокую вспашку, чтобы почва стала рыхлой для окучивания, а затем, после дискового раскатывания, засыпаем ее готовым компостом из расчета около 9-10 т / акр (фактически в этом сезоне поле было разложено. с такой скоростью осенью и весной в общей сложности 18-20 тонн / акр — мы применили эту норму, потому что у нас было очень много дождя — 9 дюймов от урагана Айрин за 24 часа 29 августа, за которым последовал очень влажная осень — что мы были обеспокоены чрезмерным вымыванием питательных веществ из наших высокопористых почв).Затем поле снова расчистили, боронили пружинным зубом и выровняли гибкой бороной.

    Для умеренно глубокой вспашки мы подсоединяем фьорды к шагающему плугу Pioneer 14 ”. Для дисковой обработки мы используем 6-дюймовый диск одинарного действия, тянущийся за передней тележкой, а для боронования мы также тянем за тележкой секцию с одним пружинным зубцом на 3 дюйма и гибкую борону на 5 футов. Для доставки компоста мы используем одноосный разбрасыватель John Deere серии «H» (опять же, прицепленный к передней тележке) вместимостью около 60 бушелей.

    Борона зубчато-пружинная тянущая базовая передняя.

    Теперь участок готов к разметке рядами. Хотя обычно наши пропашные культуры сажают на 32 дюйма, мы сажаем картофель на 36 дюймов, учитывая колесную базу нашего экскаватора. Основная рекомендация по размещению картофеля — 18 дюймов между рядами и 18 дюймов между растениями в ряду. При междурядье 36 дюймов мы уменьшаем расстояние между растениями в ряду до одного фута. Мы привыкли размечать ряды вручную — используя катушку Галлахера и многопроволочную проволоку, чтобы создать направляющую для первого прямого ряда, за которым следует трехзубый маркер, вытащенный человеком, чтобы обвести ряды.Этот метод обеспечивал равномерные ряды, но был довольно трудоемким для человека, на выполнение которого у одного человека уходил по крайней мере один час. В этом году мы разработали систему для разметки рядов с лошадьми с помощью панели инструментов, установленной на ручном переходнике трехточечной навески на передней тележке. Панель инструментов оснащена двумя стойками в качестве маркеров и третьим «рычагом стрелы» сбоку от ближней лошади, чтобы проследить след, по которому она должна следовать для разметки последовательных рядов. С помощью этого метода ряды на участке в 1/4 акра могут быть размечены бригадой примерно за полчаса. Часто весной, когда идет большой толчок к посеву или пересадке сельскохозяйственных культур, целесообразно разметить сразу две или более секции, что значительно повысит эффективность маркера, запряженного лошадьми.

    Дисковые окучники за работой на картофельных грядках на ферме Орчард-Хилл, фото любезно предоставлено Кеном Лэнгом

    После того, как ряды размечены, следующим шагом будет создание посадочных борозд. Около восемнадцати лет назад мы приобрели старинный одинарный конский плуг с 10-дюймовым днищем, который был как раз подходящим размером для наших небольших упряжных лошадей.Он проштампован как Hillsdale No. 19 из литейного цеха, некогда существовавшего в округе Колумбия, штат Нью-Йорк. Одинарный плуг, запряженный лошадьми, по-прежнему является приемлемым вариантом для вспашки небольших площадей. Одиночный плуг также может найти применение на ферме для обработки почвы в ограниченном пространстве, например, внутри домика или рядом с его внешними стенами, а также вдоль ограждений, многолетних насаждений и т. Д. Тяжелая упряжная лошадь может тянуть за собой 12-дюймовое дно. пахать и обрабатывать небольшой и средний огород (1-5 акров).Большинство плугов, специально разработанных для одиночной лошади, имеют нижний диапазон 8–10 дюймов. Балка плуга центрирована над лемехом немного больше, чем у группового плуга (на многих одиночных плугах это регулируемый фактор, который влияет на ширину борозды). Одиночная лошадь будет ходить по не вспаханной земле прямо перед плугом. Наша самая старая кобыла работает как на одиночной лошади, так и на прогулочном плуге в упряжке. Есть некоторая ирония в том, чтобы дрессировать лошадь, которая привыкла ходить по борозде, выходить и идти впереди плуга, но у хорошей рабочей лошади хватит умственных способностей, чтобы справиться с переключением.Я всегда в глубине души помню, что если одна из наших лошадей временно окажется в стороне из-за хромоты или болезни, я все равно могу выйти и пропахать этим единственным плугом, вместо того, чтобы прибегать к трактору.

    At Meeting Place Farm, окучивание картофеля для борьбы с сорняками, фото любезно предоставлено Тони МакКуэйлом

    Первоначально мы использовали этот плуг с бригадой, когда работали с молодыми лошадьми, для которых наш 14-дюймовый донный плуг представлял слишком большие трудности. Как только они смогли перейти на более крупный плуг, мы прибегли к использованию одиночного плуга для создания борозд для посадки картофеля.Для этого мы заранее размечаем ряды на расстоянии 36 дюймов. Мы используем нашу старую устойчивую кобылу, чтобы тянуть плуг, причем один человек водит машину, а другой держит руки на плуге. Таким образом, мы можем создать прямую борозду постоянной глубины (около 5 дюймов), идеально подходящую для посадки почв.

    Другие распространенные варианты создания борозды на конных фермах включают использование бороздок. Такое навесное оборудование может быть изготовлено по индивидуальному заказу путем оснащения культиватора центральной стойкой (как впервые продемонстрировали Энн и Эрик Норделл) или с помощью адаптера трехточечной сцепки на передней тележке с насадкой для бороздок.I & J Mfg. Делает трехточечный устройство (с ручным или гидравлическим подъемником), который крепится на собственную forecart или на основном Pioneer forecart, и у них есть привязанность бороздить к использованию с этой заминкой (наряду с рядом других инструментов обработки почвы ). Новый универсальный держатель для инструментов Homesteader от Pioneer Equipment также имеет возможность установки бороздоупоров с центральным креплением (обе эти комплектации инструментальных тележек также имеют варианты среднего косилочного плуга / картофельного плуга и дискового окучника / окучника, полезного для выращивания картофеля).Потенциальным преимуществом всех этих систем перед нашим методом с одним плугом будет возможность разметки рядов и создания посевной борозды за один проход. Еще один вариант — установить заднюю центральную стойку прохода за культиватором с помощью лопатки для обработки борозд.

    Приспособление для обработки почвы Homesteader, фото любезно предоставлено Pioneer Equipment Co.

    Когда приходит время фактически погрузить семенной картофель в землю, картофелесажалка может быть полезна на большом огороде.Картофельные сеялки с наземным приводом обычно использовались на конных ферм в прошлом, и эти машины часто можно найти в хорошем рабочем состоянии (Иссак Гувер, изобретатель картофелекопалки, обсуждаемой во второй части этой статьи, также спроектировал и произвел первый однорядный картофель сеялки в 1915 году — сеялки для картофеля с наземным приводом все еще производятся, но, насколько мне известно, все это машины с трехточечной навеской вместо оригинальной модели для верховой езды). Картофельная сеялка с приводом от земли собирает семена из бункера, открывает борозду, засыпает семена на желаемом расстоянии и покрывает все на одинаковую глубину.Выбор сеялки, вероятно, будет зависеть от ее масштаба. Но, вообще говоря, это плюс как с точки зрения экономики фермы, так и с точки зрения поддержания лошадей в хорошей форме в любое время, когда их можно эффективно подключить к орудию для выполнения задачи в поле, которая в противном случае была бы решена человеческим трудом. Наряду с землекопом изобретение картофелесажалки сделало выращивание картофеля гораздо более прибыльным делом, значительно снизив затраты человека на производство.

    Приставка для бороздок с центральным расположением на ферме Natural Roots

    Картофель считается растением «прохладного сезона», поскольку его рост прекращается, если температура почвы превышает 80 градусов. Мы стараемся рассчитать время посадки картофеля так, чтобы к тому времени, когда растения вырастут из земли, мы миновали риск сильных морозов (20 мая в нашем регионе). Картофельная листва выдерживает легкий мороз, но сильный мороз или мороз действительно отбросят ее назад. В Южном Вермонте (зона 4) ранний срок посадки картофеля — с конца апреля до первой недели мая.Мы также обнаружили, что ранняя посадка картофеля использует более высокую влажность почвы в весенний сезон и помогает немного ускорить всхожесть колорадского жука. Этот жук является аборигеном Колорадо, где он питался Буффало Бором, дальним родственником картофеля. С того момента, как в 1859 году на эту территорию пришли европейские поселенцы, жуки начали свой собственный неумолимый миграционный путь на восток; куда угодно будет расти картофель. Единственное, что мы обнаружили, что CPB любит больше, чем картофель, — это баклажаны, которые мы выращиваем под плавающим покрытием ряда, пока растения не достигнут стадии цветения и требуют внимания пчел (некоторые производители помещают ряд баклажанов рядом с картофелем в качестве « ловушка »урожая).В плохие годы мы видели, как жуки переходили на помидоры после того, как опустошили картофельные поля. Взрослые жуки зимуют в почве и растительном детрите, а затем выползают в поисках кормовых угодий (суровая зима значительно сократит их численность). Даже в огороде после годового севооборота недавно появившиеся CPB не занимают много времени, чтобы найти следующий картофельный грядок. Эти перезимовавшие взрослые особи не представляют особых проблем с пережевыванием листьев, их основная цель — совокупление и откладывание яиц (яркие желто-оранжевые скопления на нижней стороне листьев).Настоящую угрозу для вашего урожая представляет именно ювенильная стадия «личинки» жука. Если в остальном растения растут хорошо, они могут выдержать около 30% дефолиации, но все, что сверх этого, отрицательно скажется на урожайности. Если ваш картофельный грядок невелик, разумной первой линией защиты будет ежедневное уничтожение первой волны взрослых жуков руками.

    В настоящее время выкладываем картошку вручную. В рамках программы «С фермы в школу» наша ферма принимает учеников 3-х классов из местной начальной школы, и мы обнаружили, что посадка картофеля — это успешное занятие, которым их можно заинтересовать (см. Статью «С фермы в школу» в SFJ, осень 2011).Дети разбиты на пары, у них есть ведро с почвой и мерная палка. При небольшом контроле взрослых дети этого возраста готовы и могут справиться с этой задачей. Затем покрываем картофель садовыми граблями. Если бы мы не использовали посадку картофеля как «обучающую возможность», мы могли бы использовать наш единственный конный плуг, чтобы покрыть картофель, спускаясь в обратном направлении вдоль посадочных борозд.

    Фьорды на культиваторе, дисковые окучники за работой.

    Культивация и окучивание

    Через несколько дней после того, как мы посадили картофель в этом сезоне (2012 г.), мы получили хороший весенний ливень, а на следующий день, когда солнце пробилось сквозь облака, участок картофеля был покрыт тонким зеленым ковром из недавно проросших сорняков.В прошлом мы боролись с этим видом раннего цветения, проходя грядку с помощью культиватора для лошадей. Во время посадки мы помещали маркеры вверху и внизу каждого ряда, чтобы мы могли перемещаться по траекториям ряда, не опасаясь откопать только что посаженные побеги. Мотокультиватор бросит немного земли в засеянный ряд, чтобы покрыть крошечные сорняки, но некоторые сорняки выживают в ряду с этим методом, и их нужно вычищать вручную, когда картофель начал всходить.В этом году мы решили попробовать «слепое выращивание» для более тщательного уничтожения сорняков. Мы прицепили бригаду к одной секции гибкой (пастбищной) бороны по всей площади. Сорняки были на стадии «белой нити», и борона отлично справилась с их выкорчевыванием. Копыта лошади выбили из земли около двух дюжин семенного картофеля. После этого мы вернулись и снова посадили их — небольшая плата за то, чтобы в дальнейшем отказаться от ручной лопаты. Другой вариант для слепой культивации — это установка Lely Weeder (культиватора) на переднюю тележку с трехточечной навеской (есть некоторые садовники с приводом от лошади, которые адаптировали культиваторы для верховой езды, чтобы использовать Lely Weeder в качестве навесного оборудования). (2)

    После того, как картофель поднялся, но прежде, чем он стал достаточно большим, чтобы выдержать окучивание, мы дважды прошли через секцию с помощью культиватора, оснащенного стандартными лопатками диаметром 1 3/4 дюйма для защиты от сорняков (дважды в течение 10 дней. ). Лопаты культиватора будут сбрасывать больше грязи на ряды, но этого недостаточно, чтобы окучить картофель или засыпать все прорастающие сорняки. К этому моменту рядные дорожки были чистыми, но молодые растения картофеля начали расти.Кроме того, вероятно, потому, что у нас была особенно мягкая зима, колорадские жуки уже присутствовали и взялись за дело. У нас не было много времени на сбор жуков вручную, но мы начали каждый день искать 1-й урожай личинок жуков, потому что именно на стадии личинки CPB наиболее восприимчивы к органическим пестицидам. После появления молоди мы распыляем спинозад (органически приемлемый пестицид, который, как Bt., Должен попадать в организм целевого насекомого) на листву с помощью ранцевого опрыскивателя. (3)

    Штанговый опрыскиватель на ферме Natural Roots

    Другой вариант опрыскивания, используемый на некоторых современных конных фермах, — это использование штангового опрыскивателя. При органической или экологической работе штанговый опрыскиватель можно использовать для внесения разрешенных растворимых пестицидов на различные культуры, такие как Dipel on Brassica (B. t. контроль для петлителей) и Pyganic для блох и огурцов и других вредителей (пиретрум). Кроме того, штанговый опрыскиватель очень полезен для внесения растворимых удобрений в почву и внекорневых удобрений для листовых культур (и для «препаратов» на биодинамических фермах).Это инструмент, который включен в наш (длинный) список пожеланий по оборудованию, однако для применения таких средств борьбы с вредителями, как пиретрум (который является «убийцей одеял»), мы предпочитаем очень специфическое применение пораженным растениям, которые могут производиться с помощью ранцевого опрыскивателя, потому что мы считаем, что это будет меньше воздействовать на полезных насекомых. Опять же, этот выбор будет зависеть от масштаба вашей операции: опрыскивание 1/4 акра картофеля с помощью ранцевого опрыскивателя — хороший час для тренировки, но опрыскивание 5 акров картофеля этим методом станет рутинной работой на весь день.

    Окучивание картофеля служит сразу нескольким целям. Так же, как и его дальний родственник, помидор, на стебле картофельной «лозы» будет расти больше столонов, когда он будет закопан, потенциально увеличивая урожай клубней. Как уже упоминалось, при своевременном окучивании крошечные сорняки зарываются на пути ряда, и часто к концу 2-го или 3-го окучивания растения нарастают достаточной листвой, чтобы затенять новые сорняки, прорастающие в ряду. Окучивание также создаст потенциальный банк почвенной влаги для клубней, но, что, возможно, наиболее важно, он защитит плечи развивающихся клубней от эффекта «озеленения», возникающего при воздействии солнечного света.В домашнем саду окучивание также может быть выполнено с помощью мульчирующего материала, такого как солома, сено или листья.

    Стивен с разбрасывателем John Deere Model H.

    Мы ежегодно выделяем картофель на одну секцию в нашей ротации огорода. Секции в нашем саду составляют примерно 1/4 акра (60х200 футов — хотя они различаются по длине и ширине, так как наш сад имеет форму клина, а не прямоугольника). Картофельный участок такого размера может быть очень эффективно окучен окучником, запряженным одной лошадью (также известный как средний плуг или картофельный плуг). Этот инструмент состоит из двух противостоящих лемехов, соединенных на конце, чтобы создать большую гусиную лапку, установленную под балкой с вилкой для одного дерева, и с ручками, идентичными тем, которые используются при прогулке за культиватором. Один из них мы взяли напрокат на сезон, и мы сочли его отличным инструментом для выращивания и окучивания почв. Но после того, как нам пришлось вернуть именно этот инструмент, мы тщетно искали замену. Тем временем мы прибегали к помощи больших ручных мотыг, чтобы забивать почву.Увидев фотографию в SFJ, на которой некоторые фермеры-коневоды из Пенсильвании окучивают картофель с помощью культиватора, оснащенного дисковыми окучниками, мы решили попробовать пойти по этому пути.

    Нам повезло, что недавно мы приобрели второй культиватор McCormick-Deering у соседа, который занимается утилизацией металлолома. Он дал нам культиватор за 50 долларов. Его части замерзли, а главный рычаг погнулся, но после небольшого нагрева, тщательной выпрямления и большого количества проникающего масла мы привели его в нормальное рабочее состояние. Как и многие другие винтажные HD-устройства, последние годы эксплуатации эта машина была настроена на укороченный язычок, который можно было тянуть за трактором. Обычно мы покупаем новые язычки для наших орудий, но на этот раз мы взяли на себя задачу вылепить один из молодого ясеневого шеста, вырезанного на нашей земле. Отрезаем шест до нужной длины и даем ему застыть в течение 6 месяцев. Затем я обработал основную форму цепной пилой и закончил ее с помощью ручного электрорубанка.

    Переноска планки инструментов / маркера ряда

    Для окучивания картофеля мы установили восстановленный комплект культиватора с дисковыми окучниками.Мы заказали диски у специалиста по HD-оборудованию Леона М. Брубейкера. Мы заказали их немного в конце весеннего сезона, и я успел установить культиватор только за несколько дней до того, как нам нужно было войти и провести первое окучивание (растения высотой 6-10 дюймов), после чего я обнаружил, что круглые стержни дисков были немного больше в диаметре для кронштейнов на нашей модели Маккормика-Диринга. В идеале я бы отдал их другому соседу, который является машинистом и мог бы повернуть хвостовики на токарном станке, но, поскольку времени было мало, я отложил этот вариант и поместил хвостовики в тиски и снял их с руки. магазин шлифовальной машины.Это была некрасивая работа, но она сработала.

    Как упоминалось выше, большинство культур в нашем саду высаживаются с междурядьями 32 дюйма, но картофель высаживают рядами на расстоянии 36 дюймов друг от друга, чтобы вместить наш экскаватор (у которого колесная база 36 дюймов). Я установил культиватор для окучивания на колесную базу 46 дюймов, что казалось необходимым из-за того, насколько широкой мне нужно было установить диски для 2-го и 3-го окучивания (если бы колесная база была более узкой, диски поцарапали бы колеса — для 1-го При окучивании хвостовики дисков устанавливались на расстоянии 24 дюйма друг от друга, при 2-м и 3-м окучивании мы выдвигали их на ширину 32 дюйма).Мы установили стойки в кронштейны, и я пригласил команду на первый заезд с окучниками.

    Окучание картофеля

    Когда мы полагались на нашу фермерскую бригаду и добровольцев, вооруженных мотыгами для окучивания наших почв, окучивание 1/4 акра картофеля вручную всегда было довольно сложной задачей — для 6-7 человек требовалось целое утро — и мы обычно Так попала только в одно холм. Теперь, когда растения были на высоте 6-10 дюймов, мы использовали дисковые насадки. С дисковыми окучниками, установленными на культиваторе, на всю операцию у одного человека и бригады ушло около 30 минут (не считая сцепки, ремня безопасности и их обратного хода), а диски проделали огромную работу по складыванию грязи в однородные холмы вдоль каждого ряда.В этот момент картофель был заправлен глубоко, и на грядке не было видно никаких сорняков.

    КОНЕЦ ПЕРВОЙ ЧАСТИ

    Соединение бригад культиватора, крупный план дискового окучника.

    Конечные примечания
    (1) Для получения полной и занимательной истории всех важных продуктов питания и лекарств, производимых коренными американцами, см. «Индийские дарители — как американские индейцы изменили наш мир» Джека Уэтерфорда, 1988 Ballantine Books
    (2) См. Стр. 40 SFJ, осень 2006 — «Проблема с оборудованием»
    (3) Мы использовали одобренный OMRI B.т. продукт (bacillus thuringiensis-var. San Diego) для борьбы с CPB, но по какой-то загадочной причине он был снят с продажи. Кажется, что нет никакого смысла в том, что B.t. больше нет. продукты для борьбы с картофельным жуком, органические или обычные, поскольку кажется, что они будут иметь большой рынок. Я подумал, может, это как-то связано с тем, что Monsanto сращивает B.t. гена в обычный семенной фонд и заставляя CPB создавать резистентность, но после дальнейшего расследования я узнал, что картофель New Leaf (с трансгенным Bt) был снят с продажи в 2001 году.В начале последнего десятилетия было несколько лет назад, когда Б. был запрещен для использования на органическом картофеле, но только потому, что носители в коммерческих смесях содержали нефтепродукты (что, как мы, фермеры-коневоды, сочли иронией), поскольку мы не ездили на тракторах, потребляющих дизель, но мы не могли распылить несколько унций разбавленного бензовозы по нашему картофелю и иметь органическую сертификацию). В любом случае спиносад (продаваемый как Entrust или Colorado Potato Beetle Beater), возможно, не был преднамеренной заменой B.т. но это единственный вариант для органического контроля CPB, который оставили производители, не использующие химические пестициды.

    WNC CRAFT — День поля ручных инструментов и оборудования на фермах Living Web Farms

    27 мая 2017 г.

    Наш майский тур по ферме CRAFT под названием «Ручные инструменты и мотоблоки» был совместным с Living Web Farms. Мы пригласили Джоэла Дюфура, мастера сельскохозяйственных инструментов и владельца EarthTools, крупнейшего поставщика мотоблоков в США, базирующегося в Оуэнтоне, штат Кентукки.Джоэл вырос на маленькой ферме в Индиане, где выращивали органические продукты, «прежде чем это стало сексуально», — сказал он. Использование европейских инструментов его деда, которые были хорошо спроектированы и изготовлены, во многом повлияло на его отношение к сельскому хозяйству и вдохновило девиз EarthTools — Сельское хозяйство ногами на земле . Когда он сам начал заниматься сельским хозяйством, он не мог найти инструменты того же качества и стиля, к которым он привык в США, и увидел, что большинство сельскохозяйственных инструментов и оборудования ориентированы на тракторы, которые не подходят для многих мелких производителей.Он был вдохновлен на привезти в США больше ручных инструментов и мотоблоков европейского образца, и так родился EarthTools.

    Ручной инструмент

    Для нашего майского тура CRAFT Джоэл привез с собой различные инструменты и оборудование, и мы провели день, прогуливаясь по ним, и даже получили возможность опробовать некоторые из них. Мы начали с Broadfork, любимого инструмента мелких производителей, пытающихся использовать методы минимальной или нулевой обработки почвы. Также известный как U-образная балка или почвенный ригель, он используется для разрыхления почвы и обеспечения аэрации без повреждения структуры почвы.Посмотрите, как они здесь работают. Когда вы выбираете вилочную вилку, Джоэл посоветовал вам искать круглые и непрерывно изогнутые зубцы, которые более щадящие при движении по почве. Убедитесь, что у них деревянные ручки, потому что они более динамичны и лучше поглощают удары по телу, чем металл или стекловолокно. Наконец, вы хотите использовать тот, который достаточно прочен для вашей почвы, например, более тяжелые вилы для досок лучше работают на более твердых глинистых почвах. Если вы обрабатываете 10 акров земли, возможно, вам не захочется использовать вилочную вилку, но она подходит для масштабирования и может быть действительно полезным инструментом для небольших площадей.Джоэл сказал, что ближайший механический заменитель — это лопата с возвратно-поступательным движением.

    Затем мы перешли к множеству различных форм и применений мотыг. Мотыги можно использовать для рыхления и обработки почвы, удаления сорняков и внесения поправок. Хотя европейцы не возражают против использования мотыг разных стилей, стандартная американская мотыга только одна, и, по словам Джоэла, она «не имеет особого смысла». В общем, из всех мотыг, о которых мы узнали, Джоэл рекомендовал те, которые сделаны из кованой стали, потому что они намного прочнее и долговечнее. Ваш выбор мотыги будет зависеть от выращиваемых вами культур, расстановки грядок, того, что нравится вашему телу, и от того, насколько велики вы позволяете сорнякам расти.

    Во-первых, он продемонстрировал мотыгу Half-moon (также называемую лебединой шеей или тяпкой), которую он рекомендовал как лучшую мотыгу на все случаи жизни. Лебединая шея подтягивает режущий край мотыги к рукоятке, позволяя вам стоять прямо и тянуть мотыгу на себя с большей точностью и контролем. Узкие края позволяют более осторожно подходить к инструменту, приближаясь к растениям и пропуская их.

    Во-вторых, мы узнали о настоящей мотыге Scuffle, у которой ромбовидная головка с острыми краями со всех четырех сторон. Они лучше всего подходят для ранней прополки, когда высота сорняков составляет 1 дюйм или меньше. Это быстрый инструмент, которым можно толкать и тянуть. И хотя у вас действительно есть эффективность использования энергии, это своего рода пони с одним трюком.

    В-третьих, он показал нам мотыгу Hula (также называемую стременом или качающейся мотыгой). Подвижная головка может резать под разными углами и подходит для более высоких сорняков.Его использование требует больше усилий, поскольку вы нарушаете больше почвы, но оно по-прежнему работает быстро и эффективно с толкающими и тянущими движениями. Он популярен среди некоторых производителей, потому что вы можете видеть края при движении по почве, что снижает вероятность того, что вы случайно подрежете растущий урожай.

    Затем мы узнали о мотыгах (также называемых мотыгой или копающей мотыгой). Этот стиль использовался во всем мире на протяжении веков. После сеялки может быть полезно снова пройти через грядку с мотыгой, чтобы весной разбить глинистую почву.Они также отлично подходят для измельчения заросших сорняков, особенно чертополоха.

    Затем мы перешли на ручные версии мотыг, а также другие, такие как нож для капусты / секач, Хори Хори, серп, лопатка, ножницы и секаторы.

    Последним продемонстрированным Джоэлом ручным инструментом была колесная мотыга. С помощью этого многофункционального инструмента вы можете прикреплять различные панели инструментов для выполнения большего количества задач. К навесным орудиям относятся 12-дюймовая мотыга для удобной прополки трактов, сеялка Hoss, долота культиватора и дисковая борона для борьбы с сорняками и разрыхления поверхности почвы для посева покровных культур.

    Правильный уход за инструментами так же важен, как и выбор правильного инструмента для начала. Джоэл рекомендует счищать грязь в конце сезона и натирать деревянные ручки и металл льняным маслом, чтобы предотвратить повреждение от влаги. Для заточки плоский напильник подходит для большинства задач, потому что он щадящий металл и дает лучшую кромку. Шлифовальные машины можно использовать, но их легко перегреть и повредить лезвие. Он рекомендовал алмазную точилку Barnel Professional для заточки ножниц и секаторов.Его небольшой размер означает, что вы действительно можете заточить все лезвие от основания до кончика, в отличие от больших файлов.

    В целом, работая с инструментами, вы всегда хотите найти баланс между качеством, эффективностью, эргономикой и доступностью. Важно помнить, что наличие хорошо сделанного инструмента действительно сводится к нюансам, но эти нюансы могут сказаться на производительности, если вы используете его сотни раз в день.

    Мотоблоки

    Во второй части цеха мы перешли на мотоблоки.Мотоблок — это то же понятие, что и 4-колесный трактор. Это двигатель, который может приводить в действие различные орудия. Мотоблок может обрабатывать более 50 орудий, включая роторную борону, щипцы для обжима, сеялку, желонку для сена, серповидную штангу, боров для кустарника, роторный плуг, культиватор, пластиковую и капельную ленту, роторную борону, формирователь грядки и т. Д. нет уплотнения почвы, и вы можете проработать его в течение 8–9 часов на одном галлоне газа. Дополнительной особенностью является то, что руль можно легко поворачивать, поэтому вы можете лучше использовать различные орудия.Например, если вы обрабатываете почву, вы хотите, чтобы орудия следовали за трактором, чтобы вы не уплотняли только что проделанную работу; однако с боровом лучше спереди.

    Максимальная площадь, на которой вы хотите использовать мотоблок, составляет 3 акра. Кроме того, лучшим вариантом может быть 4-колесный трактор. Однако некоторые фермеры будут владеть несколькими мотоблоками, чтобы покрыть больше земли одновременно, или могут использовать 4-колесный трактор для ранней подготовки поля, переключаясь на мотоблок после укоренения посевов.Мотоблоки полезны при маневрировании в ограниченном пространстве, где может не хватить 15+ футов, необходимых для поворота 4-колесного трактора, например, внутри ограды для оленей.

    По мере того, как семинар подходил к концу, Джоэл повторил идею о том, что полезность и пригодность любого инструмента во многом зависит от вашего масштаба. Важно смотреть на масштаб, на котором вы находитесь, и какой вариант лучше всего подходит для вас, пытаясь уместить свой выбор в более узкое окно того, что практично, доступно и подходит для той шкалы, на которой вы находитесь.

    Это был насыщенный день, и мы благодарны Джоэлю за то, что он приехал в WNC, чтобы поделиться с нами своим опытом, и Living Web за организацию и совместное использование их пространства. С нетерпением жду следующего раза. Увидимся там!

    Пришло время присоединиться к КРАФТ на 2017 год! WNC CRAFT — это круглогодичное совместное обучение фермеров, которое предлагает фермерам, сельскохозяйственным рабочим и начинающим фермерам возможности для общения и обучения. Чтобы получить дополнительную информацию или присоединиться, нажмите здесь .Или свяжитесь с Кэмероном Фарлоу, директором фермерских программ Школы органических производителей по телефону 828.338.9465 или [email protected]

    рисунков, фото, видео. Процесс изготовления картофелесажалки на мотоблок своими руками Картофелесажалка

    своими руками

    Посадить картофель (как и выкопать) — занятие непростое. Ради экономии миллионы домовладельцев два раза в год прогибаются в своих садах.

    Если возделывать пару соток, да еще с помощью родственников — задача выполнимая.А на участке в пару гектаров справиться с таким объемом работ проблематично.

    В помощь аграриям предлагается сеялка картофелеводка под мотоблок, и различной мощности.

    Однако за те деньги, которые просят производители, можно просто купить картошку в супермаркете на несколько сезонов. Экономический смысл самосовершенствования теряется. Выход один — самостоятельно производить сельхозтехнику.

    Важно! Это вообще не будет работать без затрат.Для приведения механизма в действие вам понадобится тяговое устройство — минитрактор или мотоблок. В худшем случае лошадь, но это уже другая цена.

    Как сделать картофелесажалку своими руками: чертежи, материалы

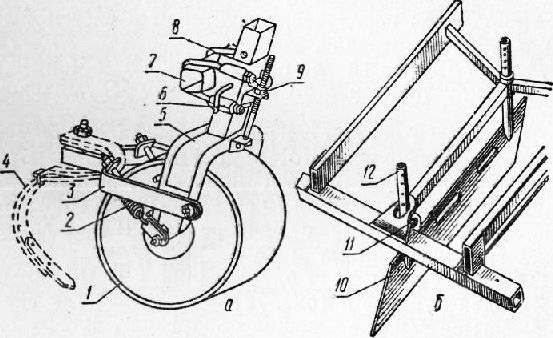

    Чтобы подробно разобраться в работе механизма, рассмотрим чертежи типовой картофелесажалки с дополнительными функциями: в нашем случае бункер для внесения удобрений, песка или подкормки.

    • Основа механизма конвейер (1) для подачи клубней в грунт.Это цепь с прикрепленными к ней захватами ковша, расположенными через равные промежутки времени. Расстояние между ведрами определяет плотность в ряду.
    • Клубни захватываются из бункера (5) и подаются в подготовленную борозду, которая образуется сошками (4) .
    • На раме (3) может быть установлен еще один бункер (2) для дополнительной обработки станины. В нее засыпается необходимый материал, который при помощи лобных сошек укладывается в землю.
    • Рама крепится к мотоблоку или трактору с помощью прицепного устройства.
    • Механизм конвейера приводится в движение опорой привода колеса (6) . Они должны быть оснащены развитыми проушинами для предотвращения скольжения.
    • Завершающий этап — копка клубней и окучивание гряд. Для этого в задних дисковых лопатках (7) , по паре на каждый ряд.

    Данная конструкция в той или иной форме используется на заводских моделях. Картофелесажалка, изготовленная по этому принципу, работает безупречно и с высокой производительностью.

    В зависимости от мощности тягового устройства можно организовать двух- или четырехрядный механизм. В этом случае бункер является общим или отдельным для каждого конвейера.

    Посадить картофель в поле или огороде достаточно сложно, поэтому можно приспособить для этих целей мотоблок, а для него своими руками соорудить картофелесажалку.

    Собрать такую ​​технику для посадки клубней несложно. Он может быть автоматическим или работать с участием человека.

    Картофелесажалка для мотоблока своими руками облегчает посадку.Кроме того, этот агрегат может равномерно распределять клубни картофеля в земле, что означает улучшение качества и количества урожая.

    Картофелесажалка — незаменимое оборудование, которое вы можете собрать самостоятельно.

    Автоматическая сеялка для картофеля

    Сначала для автоматической сеялки собирают раму 8-ми канальных каналов. К нему крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально закреплен элеватор со специальными чашами размером 5-8 см.

    Чтобы эта конструкция работала, она соединена с ведущим колесом с помощью цепной передачи.

    Под элеватором усилена трубка севника, которая прижимается перехватчиком.

    Установленная на этой конструкции звездочка имеет диаметр 8 см, а звездочка на мотоблоке — диаметр 16 см.

    Благодаря им работает цепная передача, которую можно сделать на базе велосипедной цепи. При этом расстояние между картофелем при посадке составляет 35 см.

    Сеялка картофельная для мотоблока и минитрактора

    Еще одна картофелесажалка немного сложнее по параметрам, но довольно интересная в техническом плане. Основная задача этого оборудования — высадить клубни на одинаковое расстояние на определенную глубину и равномерно засыпать их землей.

    Эта дополнительная насадка незаменима при посадке клубней картофеля мотоблоком.

    Это может быть однорядный, двухрядный или многорядный , в зависимости от конструкции, используемой при сборке рамы сеялки для картофеля.

    С помощью разработанных конструкций можно регулировать посадку клубней. Часто такие приставки усиливают дополнительными креплениями.

    Самодельные сеялки для картофеля лучше всего использовать на предварительно обработанной почве.

    Такие передовые конструкции позволяют быстро и качественно сажать картофель разного размера, при этом расстояние между клубнями будет одинаковым.

    Глубина посадки также регулируется автоматически.

    Эту технику можно использовать как на небольших приусадебных участках, так и на сельскохозяйственных полях.Его работа очень эффективна и может помочь с посадкой не только картофеля, но и, с некоторой переработкой, других овощей.

    Как спроектировать сеялку для мотоблока

    Перед тем, как сделать своими руками сеялку картофелеводку для мотоблока, необходимо рассчитать все размеры путем составления чертежа.

    Основа любого агрегата — это каркас, на котором закреплены все узлы. Он сварен из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос стали.

    Перед лонжеронами приварена арка, имеющая крепежную вилку с центральной штангой, также приварены два фиксирующих пальца нижней штанги.

    После этого пластинчатые опоры семявыносящего протока и стойки уплотнительных дисков укрепляются по бокам каркаса.

    Последний усилен двумя трапециевидными накладками и косынками из стального листа толщиной 4 мм, имеющими форму прямоугольного треугольника.

    Бункер для картофеля крепится к кронштейну в виде пластины, которая прикручивается двумя болтами.Сам он закреплен на двух стальных полосах, установленных на воскросе.

    Как собрать бункер

    Чтобы сделать бункер для картошки, нужно взять фанеру толщиной 1,2 см, нарезать на части, размять, затем скрепить стальными уголками.

    После этого необходимо покрыть готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не повредился.

    За ось принимается стальная или чугунная труба с толстыми стенками.

    В концы трубы вставляются шипы или штифты, которые необходимо выточить на токарном станке.

    Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.

    После полной сборки штифты необходимо приварить. Ось колеса крепится двумя стальными хомутами с помощью четырех болтов M 16.

    Колеса, рыхлители и сеялки

    Для для изготовления колес для картофелесажалки необходимо несколько стальных листов. С ними придется немного повозиться, но при посадке это окупится, так как они выполнены в виде широких цилиндров, не способных сильно уплотнять почву.

    На колеса приварены ступицы, на которых установлены два подшипника. Затем на шипы устанавливаются подшипники, и для предотвращения их загрязнения используются войлочные прокладки и специальные крышки.

    При желании можно не заморачиваться самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.

    Для изготовления держателя культиваторов приваривается прут в виде квадрата из 2-х углов размером 500х500х50 мм.

    Можно сделать обычный сварной угольник, но при эксплуатации он будет скручиваться.

    На концах стержня приварены зажимы кусков стального листа толщиной 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер клетки при их изготовлении следует подбирать так, чтобы зазор между клеткой и вставляемой стойкой культиваторной лапы не превышал 1 миллиметр.

    Для сборки сеялки для картофелесажалки вам понадобится стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стены берется потому, что она не должна прогибаться под давлением земли.

    К трубе снизу приваривается борорезка, которая изготавливается из стального листа толщиной 0,6 см.

    Для регулирования глубины, на которую бороздорез должен входить в землю, достаточно разрыхлить лестницы и с помощью вертикальных перемещений семявыносящего протока вдоль опор рамы отрегулировать его положение.

    После регулировки глубины канавок необходимо плотно затянуть крепление стремянок, так как в противном случае семявыносящие протоки из-за значительных нагрузок грунта на канавки во время работы могут раскрутиться.

    Небольшую переделку потребуют уплотнительные диски, снятые с сеялки СО-4,2, так как на них всего один подшипник 203. На каждом диске нужно отшлифовать ступицу до определенного размера.

    После этого он запрессовывается в корпус, который после расточки уже имеет размер двух подшипников 160503.

    У новых подшипников одна сторона закрыта, а с другой — такой же размер посадки, что и у снятых подшипников. В результате получается состав, в который не может попасть ни пыль, ни грязь.

    Некоторые особенности сеялки картофельной

    Так как сама картофелесажалка имеет достаточно большой вес, при установке на мотоблок необходимо установить спереди противовес, который не позволит агрегату поднимать нос и обеспечит хорошую устойчивость.

    На картофелесажалке необходимо установить сиденье и подножки.

    Каркас сиденья состоит из двух сварных углов, а само сиденье — из досок, затем обтянутых пеной и кожей.

    Подседельный штырь крепится уголками к лонжеронам, также устанавливается подножка.

    Данная техника работает следующим образом: картофель засыпается в бункер, сверху кладется еще несколько мешков, чтобы не бегать за картофелем с одного конца поля на другой.

    Затем сеялка садится на свое место на картофелесажалку, а водитель за мотоблоком, и начинает движение со скоростью не более 1 км в час.

    Сеялка одновременно направляет клубень к семявыносящему протоку с обеих сторон, и таким образом осуществляется посадка.

    Когда картофель упадет в землю, его необходимо присыпать землей. Для этого были сконструированы замыкающие диски, которые при вращении сдвигают верхний слой земли и засыпают картофель.

    Диски сконструированы таким образом, что они имеют определенный угол к борозде и вращаются при движении сеялки, поэтому картофель засыпается землей.

    Устройство замыкающих дисков позволяет изменять глубину подреза пласта в одном из трех вариантов: сеялка картофельная на мотоблок?

    Вы можете узнать все о самых больших карьерных самосвалах.

    По следующему адресу для вас подготовлена ​​статья, которая позволяет определиться с вопросом, какой культиватор выбрать для сада.

    Используя эти три опции, вы можете отрегулировать движение картофелесажалки так, чтобы закрывающие диски работали почти идеально.Это выбирается по типу земли, на которую производится посадка.

    После того, как картофель будет посажен на такое же расстояние и закопан с помощью уплотнительных дисков, остается выполнить еще одну работу.

    На поле остаются следы от картофелесажалки и мотоблока, которые необходимо удалить. Делается это с помощью разрыхлителя — выращивания лап на стойках.

    Здесь также можно регулировать глубину их посадки в грунт, перемещая стойки по вертикали. Их фиксация осуществляется сквозными пальцами в зажимах.

    Вашему вниманию представлен видеоролик, в котором показано, как работает сеялка для мотоблока, сделанная своими руками:

    Пришла весна, а значит, пора варить картошку для посадки. Считается, что картофелесажалка способна в 10-20 раз увеличить продуктивность посадочного процесса. Это вовсе не означает, что для данного устройства требуется трактор или мотоблок; картофелесажалки также могут быть ручными.

    Такая техника сейчас необходима, потому что обработка полей и садов в век высоких технологий и автоматизации своими руками — не самая рациональная задача. Разберемся, как правильно сделать картофелесажалку своими руками, познакомимся с чертежами и размерами приспособлений и их составных частей.

    Инструкция

    Картофель — самая популярная культура не только в нашей стране, но и во всем мире. Питательный, вкусный, но сажать сложно.

    Но большие поля следует обрабатывать с помощью сельскохозяйственной техники. Так для выкопки и посадки картофеля на участке в 10 соток фермеру нужно обработать своими руками около 20 тонн земли. Эта работа соизмерима с разгрузкой всего поезда. Самый простой способ решить эту неприятную проблему — сделать ручную сеялку для картофеля. Это очень простое устройство, которое под силу практически каждому.

    Переносное устройство представляет собой трубу (пустую внутри) с отверстием вверху и золотниковым клапаном внизу.Для более глубокого понимания (включая габариты) подробно изучим схему адаптации.

    Труба должна быть разрезана под углом снизу, чтобы получилась острая ручка, задача которой — погрузиться в землю. На скосе установлен клапан скользящего типа. Задача клапана — открываться только в тот момент, когда клубень уже находится внутри на нужной глубине.

    Чтобы избежать разной глубины при приземлении, необходимо поставить метку на нужном расстоянии от скоса.Такой отметкой может быть специальное плоское приспособление, которое упирается в землю и не дает трубе продвигаться глубже. Это очень удобно, ведь такой ограничитель позволяет заглубить клубень вниз, помогая ногой (как лопата).

    Верхняя часть устройства открытая, там может быть специальная емкость с картошкой и дозатор, не позволяющий отправить сразу несколько штук под землю.


    Практичность устройства — его важнейшая характеристика.Многие пытаются сделать картофелесажалку компактной, удобной и даже работают над ее дизайном. Это все важно, но никогда не стоит забывать об основной задаче устройства. Картофельная сеялка не должна быть большой и тяжелой, поэтому трубу нужно брать не более метра в длину и обязательно тонкостенную.

    Следует помнить, что труба должна легко выдерживать погружение в грунт и давление со стороны чернозема, поэтому материал должен быть очень прочным. Готовить его из листа металла — не лучшая идея, потому что деформаций не избежать.

    Клапан изготовлен из стали. Используя обычную дверную шторку, можно сделать простейшую петлю для крепления клапана. Из металлического уголка можно сделать подножку.

    После того, как все компоненты и инструменты подготовлены, следует приступить к непосредственной сборке:

    1. Угловой шлифовальной машиной (болгаркой) разрезаем трубу под углом, добиваясь оптимальной заточки (чем острее конец трубы, тем лучше войдет в землю).
    2. Делаем клапанную крышку, которая должна в нужный момент достаточно плотно закрывать трубу.
    3. Крепим шарнирный механизм к корпусу трубы.
    4. На расстоянии 200 мм от конца трубы сваркой устанавливаем подножку (ее длина соответствует ожидаемым в будущем расстояниям между втулками).
    5. К трубе необходимо прикрепить ручки и емкость для клубней (не устанавливайте большую емкость).


    Важно! Для крепления ручек, контейнеров и подножек избегайте болтовых креплений, наиболее оптимальным в этом деле является сварка, так как на все эти компоненты будет приложена значительная нагрузка.

    Для мотоблока

    Если у вас мотоблок или вы хотите его приобрести, то есть смысл отказаться от ручной картофелесажалки и сразу перейти к проектированию устройства, разработанного специально для мотоблока трактор. Всегда следует начинать с рамы, так как это основа, на которой будут закреплены все остальные компоненты и агрегаты. Для каркаса используются швеллеры (материал — сталь) типа 8 (типоразмер).

    Перед таким устройством стоит задача не только автоматизации посадки картофеля, но и обеспечения равномерного распределения кустов и заделки их нужным количеством почвы.Такая картофелесажалка не только облегчает труд, но и улучшает качество посадки.

    Так как мотоблок рассчитан на малогабаритную технику, значит, к бункеру особых требований по прочности нет; можно использовать обычную фанеру толщиной 1 см. Грузоподъемность такого устройства будет порядка 0,25-0,3 центнера.

    Часть устройства, в которой будут перемещаться клубни, называется контейнером. Основное требование к контейнеру — наличие подъемника, который закрепляется вертикально и оснащается специальными чашами диаметром 50-80 мм.Работа всего механизма осуществляется благодаря цепной передаче на ведущее колесо. В контейнере должен быть установлен элеватор, он должен быть оборудован чашами. Для работы механизма он крепится к ведущему колесу с помощью цепной передачи.

    Для того, чтобы клубни вошли в почву, используется специальная семяпровода, которая должна быть размещена внизу элеватора и прижиматься компонентом, выполняющим грабли.

    В механизм введена звездочка 80 мм, что гарантирует передачу по цепи.В этом случае на мотоблоке используется звезда вдвое большего диаметра — 160 мм.


    Для реализации такой системы можно использовать цепь от обычного велосипеда или мопеда. С помощью такой автоматики расстояние между будущими кустами картофеля будет около трети метра.

    Для минитрактора

    Минитрактор уже является более мощной техникой и требует более сложной картофелесажалки. Однако все же можно использовать фанеру — она ​​намного легче стали и даже алюминия, не требует сварки и позволяет просто закрепить все крепежи.

    Важно! Не стоит чрезмерно усложнять и утяжелять конструкцию. Наиболее оптимальным должен быть вес картофелесажалки, при котором минитрактор не будет испытывать тяговых нагрузок.

    Для создания приспособления понадобится лобзик. С его помощью из фанеры вырезаются все необходимые детали (оптимальная толщина материала 15 мм). Все детали следует обработать олифой. Когда изделие будет готово, его следует покрасить водостойкой и антикоррозийной краской; масляная краска подходит для этих целей.

    Емкость (бункер) следует обильно приклеить изнутри резиновым листом или заполнить силиконовым клеем. Делается это для того, чтобы клубни не повредились из-за трения о деревянную поверхность.

    Когда рама будет готова, к ней следует закрепить держатель для разрыхлителя и ось для будущих колес устройства.

    Ось представляет собой стальную трубу с толстыми стенками. Следует помнить, что у него очень большая нагрузка. Колеса можно использовать как стандартные (имеются в продаже для больших тележек и мини-тракторов), так и изготовить самостоятельно.

    Как ни странно, но самодельные колеса, как правило, более подходят и надежны. Все дело в конструкции — такие колеса имеют цилиндрическую форму и изготавливаются из стали (как правило, за основу берутся гнутые на специальных станках или в домашних условиях стальные листы).

    Держатели для разрыхлителей представляют собой специальные квадратные стержни, которые собираются сваркой из металлических уголков. Стандартные угольники могут подвергаться сильным деформациям, поэтому использование уголков наиболее рационально.

    Тракторные посадочные устройства для тракторов представляют собой трубы диаметром 10 см.Труба должна иметь толстые стенки, иначе при контакте с грунтом возникнут сильные деформации.

    Также для заделки борозд и создания гребней могут потребоваться специальные диски. Для самодельных сеялок, адаптированных под минитрактор, можно использовать диски сеялки СО-4,2. Вам следует немного модифицировать диск. Отверстия в ступицах должны быть расширены, а подшипники тоже должны быть больше. Следует использовать модель 160503; эти подшипники идеально подходят для использования по назначению.

    Рассмотрим некоторые особенности работы картофелесажалок, сделанных своими руками.Масса устройства довольно большая, из-за этого центр масс устройства смещен назад. Чтобы центр масс максимально соответствовал геометрическому центру тяжести, передняя часть устройства должна быть оборудована специальными балластами. Фермеры, не пожелавшие по такой «банальной» причине утяжелять конструкцию, в очередной раз пожаловались на потерю устойчивости агрегата.

    Если вы хотите создать устройство таким образом, чтобы процесс посадки клубней картофеля проходил с максимальным комфортом, сеялка должна быть оборудована сиденьями и специальными адаптерами для мотоблока.Сиденье нужно собирать отдельно; нет необходимости усложнять геометрию основной рамы из-за этого. Из металлических уголков отдельно собирается каркас сиденья, затем покрывается полотнами, поролоном и кожзаменителями.

    Правила эксплуатации самодельных сажалок не отличаются от правил использования заводских моделей:

    • клубни необходимо засыпать в емкость для картофеля;
    • Минитрактор на скорости 1 км / ч. начинает двигаться, скорость менять не следует, движение должно быть максимально равномерным;
    • механизм сеялки подает одну картофелину за единицу времени в семяпровод, и благодаря равномерности движения клубни расположены на равном расстоянии друг от друга; №
    • с помощью специальных модифицированных дисков добавляются порошки из клубней и формируется специальный гребень.Благодаря углу, который образуется между дисками и бороздой, засыпание происходит равномерно.

    Очень часто требуется регулировка. Например, при неправильной засыпке клубней. Затем необходимо отрегулировать углы наклона дисков и их расстояние от бункера. Расшатывая лестницы и сдвигая стойки, можно регулировать степень заглубления дисков. Углы их положения регулируются изменением угла наклона стоек.С помощью 4-х специальных штифтов можно регулировать положение дисков в плоскости. Каждый диск можно сдвигать относительно другого.

    Еще одна важная проблема — это следы от колес, которые остались на месте. Несмотря на то, что они были выполнены оптимальной цилиндрической формы, под давлением собственной массы устройства колеса могут слишком сильно утрамбовывать почву. Чтобы избежать такой неприятности, к картофелесажалке можно прикрепить специальные лапы (используемые при выращивании). Они способны рыхлить землю после прохождения сеялки, устраняя следы колес.

    Для сельского хозяйства Сеялка для мотоблока — просто незаменимый помощник. В его функции входит не только посадка картофеля, но и удобрение почвы. С помощью этого оборудования можно равномерно распределить посадочный материал и облегчить сельскохозяйственные работы. Сэкономить на покупке сеялки для мотоблока можно, сделав своими руками размеров, чертежи и изображения .

    Как сделать своими руками сеялку для мотоблока

    Для сборки рамы необходимо освоить производство сельхозтехники.Для этого потребуется стальной швеллер восьмого типоразмера. Поскольку картофелесажалка рассчитана на небольшую технику, сам бункер должен быть небольшим, не более двадцати килограммов.

    1. Внутри нужно установить вертикальный лифт. У него должны быть чаши диаметром около восьми см. Чтобы механизм заработал, его необходимо подключить к колесу, на котором будет работать цепная передача.
    2. В этом механизме, согласно чертежам и рисункам, должна быть труба для забора семян, которая закреплена под элеватором с помощью сгребающей части.
    3. Звездочка диаметром восемнадцать см должна быть соединена цепью со звездочкой мотоблока, таким образом, будет реализована муфта передачи.
    4. Цепь трансмиссии снимается с велосипеда. За счет этого расстояние между лунками с картошкой будет примерно 35 см.

    Изображение загрузки картофеля в картофелесажалку

    Картофелесажалка для минитрактора и мотоблока

    Эта техника для посадки картофеля просто незаменима для фермеров, так как экономит много времени и труда.Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется ввиду количество рядов). Важно обеспечить корректировку расстояния между рядами.

    Картинка сеялки для мотоблока Favorit

    Картофелесажалку для мотоблока лучше всего использовать на предварительно обработанных поверхностях. Глубину посадки также следует регулировать по размерам и чертежам. Навесное оборудование для мотоблоков широко применяется как на дачных участках, так и на объемных площадках.

    Фотография купленной картофелесажалки на мотоблок или минитрактор

    Картофелесажалку можно использовать не только специально для посадки картофеля, ее легко можно сажать и с другими овощами, а главное, нужно выберите правильную регулировку. Перед тем как приступить к изготовлению картофелесажалки, необходимо сделать чертеж и детальные замеры. Каким бы ни был механизм, у него всегда должен быть свой каркас, к которому будут крепиться все последующие детали.Другими словами, каркас — это фундамент.

    Чертеж сеялки для картофеля

    1. В случае сеялки за каркас принимается часть стального канала, из него делается что-то вроде пары лонжеронов, которые соединены кусками стали.
    2. Спереди сваркой соединяется стальная арка, а также два кольца, которые будут служить опорой нижней тяги.
    3. Пластинчатые опоры прикреплены к бокам каркаса, которые будут являться семявыносящими протокам.
    4. После всего этого стоит закрепить каркас стальными полосами.
    5. Арка может быть усилена косынчастной обшивкой из стальных листов. Их следует вырезать в форме треугольника.
    6. Бункер крепится к кронштейну болтами.

    Картинка сеялки для минитрактора

    Как сделать бункер картофелесажалки

    Для изготовления емкости для сыпучих материалов необходима фанера толщиной около 1 мм.Детали нужно вырезать лобзиком по рисункам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно окрасить краской, но при этом следует учитывать, что оно обязательно должно быть водонепроницаемым. Внутренняя часть бункера должна быть покрыта резиной, это поможет избежать деформации клубней.

    Чертеж сеялки для картофеля

    Затем держатель прикручивается к раме болтами. Ось должна состоять из трубы.Выбирая, смотрите, чтобы в нем были утолщенные стены, так как каркас придется принять на себя значительные нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

    Посмотрите видео: Сеялка картофельная для мотоблока своими руками

    Сажалка для картофеля своими руками в сборе. Надеемся, что размеры, чертежи, изображения и видео помогут вам собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе фарм, сделав дополнительные устройства самостоятельно.

    Сеялка картофельная двухрядная

    Весной многие дачники начинают сажать рассаду, рассаду, семена. Один из самых трудоемких видов работ — посадка картофеля. Агротехники давно продумали и упростили этот процесс на больших полях. Там такие работы проводят с большой сельхозтехникой. У дачников тоже есть такая техника, но уже меньших размеров. Это помощник всем садоводам. А для упрощения посадки картофеля на мотоблок есть специальная насадка-насадка.Это механизированное устройство называется сеялкой для мотоблока.

    Сегодня существует несколько видов картофелесажалок для мотоблока. Посмотреть все модели вы можете на видео, предложенном вам в этой статье. Цена на такого «помощника» разная и зависит от выбранной вами модели. Рассмотрим подробнее самые популярные из них.

    Сажалка картофельная КС-1А

    Эта машина имеет массу 33 кг с объемом ковша 34 л.Ширина колес этой техники составляет ровно 60 см. На 1 м такая картофелесажалка посадит 5 клубней. Производительность труда 0,2-0,25 га. Такое оборудование производится в России. Такое устройство позволяет упростить работу и сократить время посадки будущего урожая. Картофель засыпается в бункер, где специальная емкость по одному кладет его в землю. А специальные навесные диски культиватора зароют клубни и выровняют почву, придав посеву ровный гребень.Такой агрегат способен работать с мотоблоками: Нева, Салют, Фаворит, Ока, Кадви. Для некоторых моделей культиваторов подходит и эта сеялка для картофеля.

    Средняя цена на такое оборудование от 14500 до 15500 тысяч рублей. Приобрести его можно как у производителя, так и у многих компаний, занимающихся специализированной мототехникой для садоводов.

    Сажалка картофельная КС-1

    Техника специально разработана для средних и тяжелых мотоблоков отечественного и зарубежного производства.Такая картофелесажалка весит 25 кг, что немного меньше КС-1А. Ширина между колесами 70см. Он позволяет делать ряды шириной 60-70 см. Производительность труда составит 0,2 г в час. Посадит 5-6 клубней на погонный метр.

    Производитель этого «помощника», тоже Россия. Средняя цена сегодня от 12000 до 14000 тысяч рублей. Приобрести можно у производителя или в любом специализированном магазине техники, а также на интернет-сайтах.

    Подробнее Вы можете увидеть эту модель на предложенном вам видео.

    Картофелесажалка КСМ-1

    Такая техника весит 44 кг, при этом емкость в ней имеет объем 41 литр. Картофель высаживать рядами с расстоянием между клубнями от 250 до 300 мм. Ширина рядов в этом случае будет равна 40-60 см. Производительность такого оборудования равна 0,25 г в час. Подходит для мотоблоков: Нева, МБ, М2, Каскад. При установке дополнительного шарнира подходит для мотоблоков: Зирка, Мустанг.

    Производитель такой картофелесажалки — Россия.Средняя цена по России от 11 500 до 12 000 тысяч рублей. Приобрести такое оборудование можно во многих специализированных магазинах, либо у производителя.

    Маленькая сеялка для картофеля

    Эта техника весит 33 кг и имеет небольшие размеры. Емкость чаши 34 литра. Помогает сажать картофель на выбранную вами глубину. Как и все картофелесажалки, при посадке образует ровный гребень. Адаптирован для сцепки с мотоблоками как отечественного, так и зарубежного производства: Нева, МБ, Салют, Фаворит, МБ-1, МБ-2, Ока, Каскад, Луч, Воткинск, Урал, Агро.А для культиваторов: Caiman Quatro Junior 60R TWK +, Pubert Quatro Junior 55H TWK +, Pubert Quatro Junior 65B TWK +, Caiman Quatro Senior QS 70RD.

    Производство сеялки картофельной Россия. Приобрести такой товар можно напрямую у производителя или у компаний, занимающихся распространением специализированного оборудования. Цена такого товара в России — от 16 000 до 15 000 тысяч рублей.

    Для мотоблока «Нева» разработано специализированное оборудование. У него меньшие размеры и цена, по сравнению с универсальными, ниже.Также подходит для мотоблока с фаркопом нева.

    Вес такого устройства всего 25 кг, что очень мало по сравнению с другими картофелесажалками. Он делает ряды шириной 60–70 см. Производительность такой «крошки» такая же, как у крупных картофелесажалок, и составляет 0,2 г в час.

    Эту технику делают в России. Средняя цена картофелесажалки для Невы от 10 до 11 000 тысяч рублей. Данная модель представлена ​​в предлагаемом видео.

    Сравнительный анализ техники

    Приведем сравнительный анализ этих картофелекопателей в виде таблицы.

    Название сеялки для картофеля Объем чаши, л Масса, кг Производительность, г / час Цена, тыс. Руб.
    КС-1А 34 33 0,2-0,25 14500–15500
    41 44 0,25 11500–12000
    Малогабаритный 34 33 0,2 16000–15000
    КС-1 25 30 0,2 12000–14000
    Для мотоблока Нева 25 30 0,2 10000–11000

    Рассмотрев эти агрегаты более подробно, становится понятно, что цена зависит от ряда факторов: объема чаши, возможности авторезки на некоторых мотоблоках и габаритов.

    Объем чаши

    Чем больше сама сеялка, тем больше ее чаша. Конечно, это сделано для удобства, так как вам не нужно часто останавливаться, чтобы перезагрузить оборудование. Но если у вас небольшая площадь, то достаточно и таза 30л.

    Сцепление и возможность работы со многими мотоблоками

    Муфта сцепления у этого устройства с большими мотоблоками, тем дороже его стоимость. Но сегодня есть всевозможные дополнительные переходники, дающие возможность подогнать любую понравившуюся модель к вашему мотоблоку.

    Размеры

    Не будем забывать, что большие картофелесажалки тоже имеют довольно большой вес. А это доставляет дополнительные неудобства при транспортировке. Небольшие автомобили позволяют легко привезти такое устройство на дачу даже на легковой машине.

    Если конечно у вас есть собственный участок и частный дом, то приобретение массивной и более мощной техники не доставит дополнительных неудобств.

    Какую технику вам нужно освоить, решать вам.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
