Дон 1500б технические характеристики: ДОН 1500Б: технические характеристики – Комбайн дон 1500, 1500б: технические характеристики, описание, объем бункера

Содержание

Зерноуборочный комбайн Дон 1500 и его модификации: технические характеристики, устройство, фото и видео | Сельхозтехника

Кормоуборочный комбайн РСМ 100 Дон 680М является идеальным вариантом, как для небольших, так и для средних животноводческих ферм, где поголовье скота не превышает пяти сотен. Но нередко Дон комбайн силосный применяется для крупных предприятий. При помощи оборудования данного типа можно обеспечить ежедневный корм скота, без задержек и простоев. Кроме того, можно отметить, что благодаря конструктивным особенностям технологического тракта, комбайн Дон дает возможность мульчированной массе двигаться по четкой траектории, снижая сроки транспортировки.

Зерноуборочные комбайны: технические характеристики

Зерноуборочный комбайн – машина для уборки зерна. Комбайн последовательно непрерывно и одновременно срезает культуру, подает к молотильному аппарату, производит обмолот колосьев, отделяет от примесей зерно и транспортирует его в бункер. Затем производится механическая выгрузка.

Зерноуборочный комбайн относится к важным машинам сельскохозяйственного назначения.

К нему есть дополнительные приспособления, благодаря которым возможен сбор других культур.

Важными характеристиками зерноуборочных комбайнов являются результативность работы жатки, размер скашиваемой полосы, скорость обработки колосьев и их измельчения, мощность привода.

Акрос 580 – технические характеристики комбайна зерноуборочного:

  • Захват жатки (ширина), м – 5-9
  • Двигатель (мощность), л/с –221/300
  • Барабан (диаметр), м – 0,8
  • Ширина барабана, м – 0,9
  • Вращение барабана (частота), об/мин – 1800/3400
  • Зерновой бункер объемом, м3 – 9
  • Количество элементов самотряса, шт. – 5
  • Длина клавиш соломотряса, м – 4,1
  • Длина комбайна, м – 8,85
  • Ширина, м – 3,88
  • Высота, м – 3,94
  • Масса, т – 13,38
  • Система очистки – двухрешетная

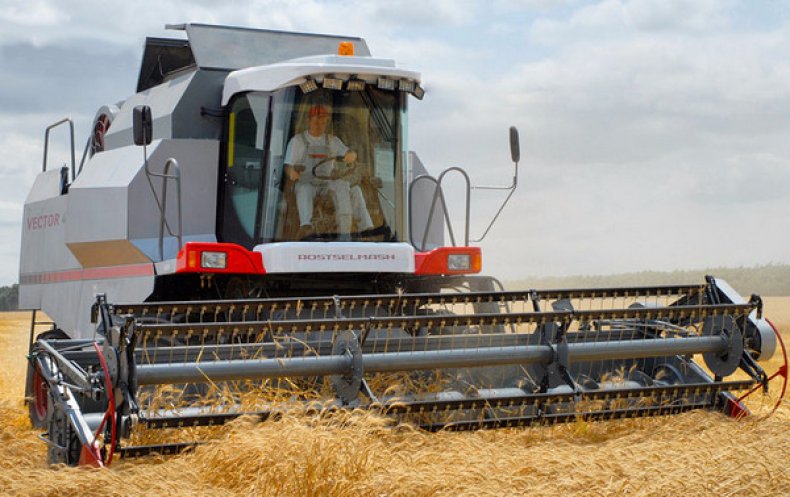

Вектор 410 – технические характеристики комбайна зерноуборочного:

  • Захват жатки (ширина), м – 5-9
  • Двигатель (мощность), л/с – 210
  • Барабан диаметром, м – 0,8
  • Ширина барабана, м – 0,8
  • Вращение барабана (частота), об/мин – 420
  • Зерновой бункер объемом, м3 – 6
  • Количество элементов самотряса, шт. –  4
  • Длина клавиш самотряса, м – 4,1
  • Длина комбайна, м – 7,938
  • Ширина, м – 3,559
  • Высота, м – 4,01
  • Масса, т – 11,075

Джон Дир – технические характеристики комбайна зерноуборочного:

  • Захват жатки (ширина), м – 4,25-9,1
  • Двигатель (мощность), л/с – 170-310
  • Барабан диаметром, м – 0,6 -0,66
  • Ширина барабана, м – 1,3-1,67
  • Вращение барабана (частота), об/мин – 345-1039
  • Зерновой бункер объемом, м3 – 7,2
  • Количество элементов самотряса, шт. – 4
  • Длина клавиш самотряса, м – 4,5
  • Длина комбайна, м – 8,98
  • Ширина, м – 3,77
  • Высота, м – 3,94
  • Масса, т – 11,23

Дон 1500 – технические характеристики комбайна зерноуборочного:

  • Захват жатки (ширина), м – 6/7/8,6
  • Двигатель (мощность), л/с – 162
  • Барабан диаметром, м – 0,8
  • Ширина барабана, м – 1,484
  • Вращение барабана (частота), об/мин – 512 -954
  • Зерновой бункер объемом, м3 – 6
  • Количество элементов самотряса, шт. –  5
  • Длина клавиш самотряса, м – 4,1
  • Длина комбайна, м – 12
  • Ширина, м – 8,5
  • Высота, м – 3,98
  • Масса, т – 13,440
  • Система очистки – шестилопастный вентилятор

Лида 1300 – технические характеристики комбайна зерноуборочного:

  • Захват жатки (ширина), м – 6
  • Двигатель (мощность), л/с – 184/250
  • Барабан диаметром, м – 0,6
  • Вращение барабана (частота), об/мин – 640-1240
  • Зерновой бункер объемом, м3 – 6,3
  • Количество элементов самотряса, шт. – 5
  • Площадь соломотряса, м2 – 4,6
  • Ширина, м – 3,7
  • Высота, м – 4,0
  • Масса, т – 10,83
  • Система очистки – трехступенчатая

Нива – технические характеристики комбайна зерноуборочного:

  • Захват жатки (ширина), м – 4,1/5
  • Двигатель( мощность), л/с – 114-155
  • Барабан диаметром, м – 0,6
  • Длина барабана, м – 1,2
  • Вращение барабана (частота), об/мин – 750-1235
  • Зерновой бункер объемом, м3 – 3
  • Количество элементов самотряса, шт. – 4
  • Длина клавиш самотряса, м – 3,6
  • Длина комбайна, м – 7,6
  • Ширина, м – 3,93
  • Высота, м – 4,1
  • Масса, т – 7,4
  • Система очистки – двухрешетная

Полесье 1218 – технические характеристики комбайна зерноуборочного:

  • Захват жатки (ширина), м – 6/7/9,2
  • Двигатель (мощность), л/с – 243/330
  • Барабан диаметром, м – 0,6
  • длина барабана, м – 1,5
  • Вращение барабана (частота), об/мин – 440-875
  • Зерновой бункер объемом, м3 – 8
  • Количество элементов самотряса, шт. – 5
  • Длина клавиш самотряса, м – 4,1
  • Длина комбайна, м – 10,85
  • Ширина, м – 7,6
  • Высота, м – 4,5
  • Масса, т – 16,6
  • Система очистки – трехкаскадная

Растениеводство, Техника, Комбайн

Источник: http://vselhoz.ru/rastenievodstvo/combine-harvesters.html

Технические характеристики комбайна ДОН-1500

Данная модель является гордостью советского машиностроения. Знаменитый завод «Ростсельмаш» начал её выпуск в 1986 году.

После двадцати лет успеха на рынке, на смену машине пришли более современные последователи — модели Vector и Acros 2006 года.

Дон-1500 в своё время пользовался огромной популярностью, и сейчас можно сказать, что это была самая широко употребляемая машина для уборки.

Агрегат отличается классической бильной схемой обмолота, одним барабаном, соломотрясом с пятью клавишами, большим бункером для зерна и мощным двигателем.

Кроме того, можно отметить ещё упрочнённый ведущий мост и быстрый выгрузной механизм. Машина комплектуется жаткой 6,7 или 8,6 метра в длину.

Также есть возможность укомплектовать агрегат такими элементами, как измельчитель, капот, копнитель.

Основные модификации модели:

  • Дон-1500Б. Это доработанная версия оригинала с современным двигателем ЯМЗ-238 АК с V-образной расстановкой цилиндров и отсутствующим турбонаддувом. Помимо этого, есть ещё немало изменений: камнеуловителей увеличилось до двух штук; кривошип коленвала был увеличен в размерах, одновременно снизилась скорость его вращения; увеличилась на 1/3 площадь очистки, вследствие чего производительность повысилась на 20%; увеличилось верхнее решето; увеличился диапазон скоростей шкива барабана, его параметры поменялись; увеличился выгрузной шнек; приводной механизм жатки обзавёлся реверсом; механизм резки обзавёлся укороченными пальцами открытого типа; была установлена особая дека для устранения залипания при уборке влажного зерна.
  • Дон-1500Н. Вариант для нечернозёмных зон.
  • Дон-1500Р. Модификация на полугусеничном (рисовом) ходу для работы по уборке риса.

Дон-1500 — технические характеристики

1500 в названии — это примерная ширина молотильного барабана. Прочие характеристики:

  • Габариты комбайна Дон-1500: длина — 17500 мм, ширина – 4400 мм, высота — 3980 мм;
  • Вес без жатки/с жаткой — 10990/12590 килограммов;
  • Мощность — 173 киловатта/235 лошадиных сил;
  • Объём бака для топлива — 540 литров;
  • Скорость транспортная/рабочая — максимум 22 км в час/10 км в час;
  • Производительность — 14000 килограммов в час;
  • Диаметр барабана — 0,8 метра;
  • Ширина барабана — 1,484 метра;
  • Скорость вращения барабана — 512-954 оборота в минуту;
  • Захват жатки — 6,7 или 8,6 метра;
  • Вместительность бункера — 6 куб. метров;
  • Намолот — от 6 до 8 килограммов;
  • Ширина молотилки — 1,5 метра;

Эксплуатация комбайна Дон-1500

Если угол наклона поля не превышает 8 градусов, машина без проблем справится с колосьями овса, пшеницы, ржи или другой зерновой культуры.

Если изменить механизм обмолота и применять дополнительные приспособления, то комбайн сгодится для работы по уборке кукурузы и сои, крупяных культур и семенников трав.

Агрегат применяется во всех доступных климатических поясах. Оснащённая таким элементом, как копнитель, машина способна на уборку соломы и половы с поля.

Если же её оборудовать измельчителем, то полученная масса может быть загружена в тележку, которая прицеплена к машине.

Затем масса разбрасывается по поверхности поля.

Преимущества модели:

  • Благодаря шинам низкого давления, которые отличаются высокими грунтозацепами, колёса машины не застревают даже в вязком и влажном грунте.
  • Машина оснащена сильным и экономичным мотором, наряду с солидным диаметром молотильного барабана (самым большим в мире) это даёт возможность обрабатывать даже влажные колосья большой длины.
  • Во избежание забивания молотильного механизма, имеется система, позволяющая опустить подбарабанье и осуществить его скоростной сброс.
  • Можно установить размер жатки на выбор из трёх вариантов. Благодаря продуманной конструкции орудия, точно копируются небольшие неровности почвы. Сама жатка меняется очень просто и быстро.
  • Удобство для водителя: простор в кабине, герметичность и защищённость от шума, кондиционер.
  • Агрегат разрабатывался специально для полей СНГ, где он будет показывать лучшую эффективность, и будет дешевле в эксплуатации, чем зарубежные аналоги.
  • Запчасти стоят недорого и их легко раздобыть.

Недостатки:

  • Силовая часть установлена рядом с кабиной, что приводит к обдуванию водителя горячим воздухом.
  • Менее надёжен и комфортен по сравнению с зарубежными аналогами, имеет меньше дополнительных функций.

Схема комбайна Дон-1500

Машина состоит из: мыса; протягивающих вальцов; упорной пластины; подающей цепи; шнека качанов; наклонной камеры; отбойного битера; битера проставки; трубы силосопровода; молотильного аппарата; контейнера; измельчающего барабана; приёмного битера; шнека листостебальной массы; роторного режущего барабана; системы очистки; активатора очистки.

Источник: http://agrocom-melitopol.com/blog/tehnicheskie-harakteristiki-kombayna-don-1500

СК-3 (комбайн) Википедия

СК-3 — советский зерноуборочный комбайн, созданный ГСКБ по самоходным зерновым комбайнам и машинам для уборки хлопка в г. Таганрог под руководством Ханаана Ильича Изаксона.

Первый опытный образец СК-3 был построен в феврале 1956 года. С 1958 года серийно выпускался на заводах: Таганрогский комбайновый завод, Ростсельмаш, Красноярский завод комбайнов. СК-3 был удостоен диплома Брюссельской выставки[1], он был первым советским комбайном, оборудованным гидроусилителем руля. Выпускались модификации: на полугусеничном (СКП-3) и гусеничном (СКГ-3) ходу, полугусеничный рисозерноуборочный комбайн (СКПР-3). Производство СК-3 было закончено в Таганроге и на Ростсельмаше в начале 1962 года, а в Красноярске — в начале 1964 года. Всего было выпущено 169 000 машин[1]. Ему на смену пришёл комбайн СК-4, являвшийся дальнейшим развитием СК-3.

Технические характеристики[1]:

  • захват жатки — 3,2, 4,1 и 5 м
  • пропускная способность — 3 кг/с
  • мощность двигателя — 75 л. с.
  • бункер — 1,6—1,8 м³

Литература

  • Х. И. Изаксон. Самоходный комбайны СК-3. — Москва: Сельхозгиз, 1959. — 216 с. — 40 000 экз.
  • Х. И. Изаксон. Самоходные комбайны СК-3 и СК-4. — 2-е изд., доп. и перераб.. — Москва: Сельхозиздат, 1962. — 344 с. — 300 000 экз.

Источники

Сельскохозяйственные комбайны СССР

ЗерноуборочныеКартофелеуборочныеСилосоуборочныеСвёклоуборочныеКукурузоуборочныеХлопкоуборочныеТоматоуборочныеКорнеуборочныеБотвоуборочныеКапустоуборочныеЛьноуборочныеПлодоуборочные иОрехоуборочныеПо уборке семенников травВиноградоуборочныеПрочиеСм. также
  • СК-1,2
  • СК-2,6
  • ПСК-1,8
  • КС-2,6
  • КСС-2,6
  • КС-1,8 «Вихрь»
  • КСГ-2,6
  • КСК-100
  • КСГ-Ф-70
  • КСГ-3,2
  • ЯСК-170 «Ярославец»
  • КПКУ-75
  • КУФ-1,8
  • КПИ-2,4
  • ЯСК-200 «Ярославец»

* На прицепные, самоходные и навесные здесь сортируются только зерноуборочные комбайныКурсивом помечаются машины достоверно известные как опытные, не производившиеся крупносерийно

wikiredia.ru

Комбайны в СССР — Мастерок.жж.рф

В дореволюционной России производства комбайнов не было. В СССР К. возникло в конце 20-х—начале 30-х гг. В 1930 на заводе «Коммунар» (г. Запорожье) начался выпуск комбайнов «Коммунар». В 1932 производство этих комбайнов было организовано в Саратове. В 1931—32 на заводе «Ростсельмаш» начался выпуск прицепных зерноуборочных комбайнов С-1. Они пропускали через молотилку 2,5 кг зерновых в секунду и убирали, кроме зерна, подсолнечник, кукурузу, просо и другие культуры. За предвоенные годы комбайновые заводы СССР (в основном «Ростсельмаш» и запорожский «Коммунар») дали сельскому хозяйству почти 200 тыс. комбайнов, что сыграло большую роль в механизации уборки урожая.

Нового мощного развития комбайностроение достигло в СССР после Великой Отечественной войны 1941—45. Была проведена более чёткая специализация заводов сельскохозяйственного машиностроения; основным предприятием советского комбайностроения стал завод «Ростсельмаш», выпускавший прицепные комбайны С-6 и РСМ-8. С 1947 до 1956 на Таганрогском, Тульском и некоторых других заводах изготовлялись самоходные комбайны С-4, а в 1956—58 — модернизированные комбайны С-4М. В 1958 ЦК КПСС и Совет Министров СССР приняли постановление о прекращении производства прицепных зерноуборочных комбайнов и об организации выпуска более производительных самоходных комбайнов. К этому времени была создана модель самоходного комбайна СК-З и производство комбайнов началось на заводе «Ростсельмаш» и Таганрогском комбайновом заводе. С 1962 эти заводы стали производить самоходные комбайны.

Вот какие были самые массовые варианты:

1. СК-3

В свое время стал настоящим прорывом.

Самоходный комбайн, 3-ая модель. Советская зерноуборочная машина, которая была создана ГСКБ по самоходным зерновым комбайнам и машинам для уборки хлопка в городе Таганрог. Руководил проектом Ханаан Ильич Изаксон. Машина производилась с 1958 по 1964 год. Всего было создано 169 тысяч комбайнов. Это был первый советский комбайн, оборудованный гидравлическим усилением руля. СК-3 также был удостоен диплома Брюссельской выставки.

2. СК-4

Получил всемирное признание.

Самоходный комбайн, 4-ая модель. Как несложно догадаться, пришел на смену более старой модели – СК-3. Выпускалась машина с 1964 по 1974 год на Таганрогском комбайновом заводе, а также в Ростсельмаше. Зерноуборочная машина получила премию Лейпцигской международной торговой ярмарки, а также наград выставок-ярмарок в Брно и Будапеште. Коллектив-разработчик машины под руководством Х. И. Изаксона удостоен Ленинской премии.

3. СКД-6 «Сибиряк»

Отличная была машина.

Двухбарабанный советский комбайн, который выпускался в период с 1981 по 1984 годы на Красноярском комбайновом заводе. Машина была продуктом глубокой модификации СКД-5 «Сибиряк», который выпускался с 1969 года и несмотря на высокую надежность к 80-ым годам XX века морально устарел. У машины было множество «специальных» модификаций, в том числе для уборки риса, работы на участках без чернозема, модель с расширенной колеей.

4. Енисей 1200

Надежный и выносливый уборщик.

Комбайн с красивым названием «Енисей» даже молодые люди должны хорошо помнить из своего детства. Дело в том, что выпуск машины начался в 1985 году. Комбайн подходил для уборки самых разных культур, в том числе подсолнечника, трав, бобовых культур и крупы. Машина также могла осуществлять уборку культуры в «труднодоступных» местах поля.

5. Дон-1500

Этот комбайн помнит каждый.

Пожалуй, самый популярный комбайн на территории СНГ после распада Советского союза. Машина начала серийно выпускаться в 1986 году. По объективным причинам, машину использовали очень долго в бывших республиках союза. Повсеместный отказ от зерноуборочного комбайна начался только в 2006 году, когда ему на смену поспешили более совершенные импортные и отечественные модели.

6. КСГ-Ф-70

Машина для работы в тяжелых условиях.

Весьма интересный образец. Советский комбайн на гусеничной базе, который разрабатывался специально для работы на переувлажненных почвах. По большей части машина работала с кормовыми культурами: травой и кукурузой. Производился комбайн «Донсельмашем» в городе Биробиджан. Больше всего таких машин стояло на вооружении дальневосточных хозяйств.

7. СК-5 «Нива»

Самый масштабный выпуск.

Советский комбайн, выпускавшийся с 1970-го года предприятием «Ростсельмаш». Разработкой руководил Изаксон Ханаан Ильич. Машина примечательна тем, что смогла стать визитной карточкой советского комбайностроения. Ничего удивительного в этом нет, машина была одной из самых широко распространённых в СССР за все время.

А вот еще модификация:

[источники]

источникиhttp://www.novate.ru/blogs/171017/43363/https://www.booksite.ru/fulltext/1/001/008/063/196.htm

Давайте еще вспомним что нибудь из времен СССР: вот например история За что работницу советского общепита приговорили к расстрелу, а вот советское пиво и Достижения Советской Власти за 40 лет. Вспомним еще Для чего в «хрущевках» делали окошко между кухней и ванной и Почему молоко было в треугольных пакетах?

masterok.livejournal.com

СК-3 (комбайн) Википедия

СК-3 — советский зерноуборочный комбайн, созданный ГСКБ по самоходным зерновым комбайнам и машинам для уборки хлопка в г. Таганрог под руководством Ханаана Ильича Изаксона.

Первый опытный образец СК-3 был построен в феврале 1956 года. С 1958 года серийно выпускался на заводах: Таганрогский комбайновый завод, Ростсельмаш, Красноярский завод комбайнов. СК-3 был удостоен диплома Брюссельской выставки[1], он был первым советским комбайном, оборудованным гидроусилителем руля. Выпускались модификации: на полугусеничном (СКП-3) и гусеничном (СКГ-3) ходу, полугусеничный рисозерноуборочный комбайн (СКПР-3). Производство СК-3 было закончено в Таганроге и на Ростсельмаше в начале 1962 года, а в Красноярске — в начале 1964 года. Всего было выпущено 169 000 машин[1]. Ему на смену пришёл комбайн СК-4, являвшийся дальнейшим развитием СК-3.

Технические характеристики[1]:

  • захват жатки — 3,2, 4,1 и 5 м
  • пропускная способность — 3 кг/с
  • мощность двигателя — 75 л. с.
  • бункер — 1,6—1,8 м³

Литература[ | код]

  • Х. И. Изаксон. Самоходный комбайны СК-3. — Москва: Сельхозгиз, 1959. — 216 с. — 40 000 экз.
  • Х. И. Изаксон. Самоходные комбайны СК-3 и СК-4. — 2-е изд., доп. и перераб.. — Москва: Сельхозиздат, 1962. — 344 с. — 300 000 экз.

Источники[ | код]

Сельскохозяйственные комбайны СССР

ЗерноуборочныеКартофелеуборочныеСилосоуборочныеСвёклоуборочные
  • СК-1,2
  • СК-2,6
  • ПСК-1,8
  • КС-2,6
  • КСС-2,6
  • КС-1,8 «Вихрь»
  • КСГ-2,6
  • КСК-100
  • КСГ-Ф-70
  • КСГ-3,2
  • ЯСК-170 «Ярославец»
  • КПКУ-75
  • КУФ-1,8
  • КПИ-2,4
  • ЯСК-200 «Ярославец»

ru-wiki.ru

Зерноуборочный комбайн «Дон-1500Б»: технические характеристики. «Ростсельмаш» (Ростов-на-Дону)

Сельскохозяйственная техника – особые машины, производству которых сегодня уделяется самое пристальное внимание, поскольку от качества их сборки во многом зависит степень обработки угодий, скорость сбора урожая или выполнения посевных работ. Весь этот комплекс операций в итоге определяет будущий урожай земледельцев и фермеров. В данной статье будет подробно рассмотрен комбайн зерноуборочный «Дон». Обо всех его особенностях и технических нюансах будет сказано ниже.

Общая информация

«Дон-1500Б», технические характеристики которого также не останутся без нашего внимания, является в наши дни оптимизированной машиной, которая начала сходить со сборочного конвейера еще в далекие уже от нас советские времена. В эпоху СССР именно этот мощный агрегат был самым популярным в стране среди техники для уборки зерна и прочих сельскохозяйственных культур. На протяжении двух десятков лет «Ростсельмаш» (Ростов) производил эту марку комбайна, пока в 2006 году не началась эпоха новых комбайнов, имя которых Vector и Acros.

дон 1500б технические характеристики

Предназначение

Комбайн «Дон-1500Б» разработан и служит для сбора различных зерновых культур как прямым, так и раздельным методом комбайнирования на полях, равнинах, уклон которых не превышает показатель восемь градусов. В некоторых случаях машина может эксплуатироваться для работы с мелкосеменными культурами, крупами и зернобобовыми. Использование комбайна допускается во всех климатических поясах, что очень удобно с практической точки зрения, ведь такой широкий спектр возможностей применения выставляет машину в выгодном свете перед потенциальными покупателями.

Отличительные черты

Характерными особенностями, которыми наделен комбайн «Дон-1500Б», являются:

  • Один барабан.
  • Соломотряс, оснащенный пятью клавишами.
  • Двигатель большой мощности.
  • Вместительный бункер для сбора и временного хранения зерна.
  • Схема обмолота – классическая бильная.
  • Линейные размеры кривошипа коленчатого вала увеличены, а также снижена скорость его вращения.
  • Решета «Дон-1500Б» более велики, по сравнению с аналогичными деталями других комбайнов.
  • Шкив барабана получил более широкий диапазон его скоростей.
  • Привод жатки стал реверсным.
  • Наличие специальной деки позволило устранить залипание во время работы с влажным зерном.

Также стоит указать на наличие ведущего моста с повышенной прочностью и быстро работающий выгрузной механизм. Кроме того, при необходимости машина может быть укомплектована копнителем, капотом, измельчителем.

комбайн дон 1500б

Пальчиковый эксцентриковый механизм имеет очень продуманное крепление, которое глубоко утоплено в высокопрочном стальном корпусе шнека. Такая конструктивная особенность позволяет полностью исключить наматывание чего-либо во время тщательного сбора урожая. Сам же режущий аппарат может работать в двух исполнениях: с пальцами открытого и пальцами закрытого типа.

Достоинства

«Дон-1500Б», технические характеристики которого делают его одним из лидеров продаж на рынке сельхозтехники, наделен следующими неоспоримыми положительными качествами:

  • На его колесах установлены шины с низким давлением и высокими грунтозацепами. Это позволяет агрегату не погружаться даже в очень влажную и вязкую землю в процессе длительной работы.
  • Мотор комбайна весьма экономичен.
  • Внушительный диаметр молотильного барабана позволяет хорошо обрабатывать даже влажные колосья достаточно больших размеров.
  • Для защиты молотильного механизма от засорения предусмотрена специальная система опускания так называемого подбарабанья и его скоростной сброс.
  • Есть возможность монтировать жатки трёх размеров. Причем конструкция этого рабочего органа настолько продумана, что позволяет хорошо копировать все имеющиеся неровности почвы. Замена жатки происходит быстро и без каких-либо трудностей для персонала.
  • Эргономичная, просторная кабина водителя, которая хорошо защищена от шума, влаги и пыли. Также в ней установлен кондиционер для поддержания нормального микроклимата и обеспечения комфортных условий работнику.
  • Увеличенный размер зернового бункера. Такая особенность позволяет реже подгонять автомашины для перевозки урожая к комбайну, что также приводит к экономии топлива во время сбора урожая.
  • Комбайн специально разрабатывался для отечественной сельскохозяйственной отрасли и потому зачастую гораздо эффективнее в работе, по сравнению с зарубежными аналогами. Запчасти для сельхозтехники данного типа также имеют относительно невысокую стоимость.
  • Простота и лёгкость ремонта. Многие механизаторы очень часто самостоятельно ремонтируют машину в полевых условиях, не прибегая к посторонней помощи.

Отрицательные качества

К счастью, недостатков у машины весьма немного, а точнее, их всего лишь два:

  • По причине близкого расположения силовой части к кабине оператора на водителя попадает поток горячего воздуха.
  • Заграничные комбайны все-таки обладают более высоким уровнем надёжности и комфорта, а также имеют большее количество различных вспомогательных функций, что сказывается и на их цене.
запчасти для сельхозтехники

Тормозная система

«Дон-1500Б» (технические характеристики машины выводят ее в лидеры продаж на отечественном рынке) оснащен специальным тормозом для стоянки, который управляется рычагом с кнопкой, закрывающим замок-собачку. Для того чтобы остановить комбайн, потребуется потянуть рычаг к себе до третьего (четвертого) щелчка. Отключение тормоза происходит путем выполнения движения рычага вверх с параллельным нажатием на кнопку.

Кроме того, машина оснащена гидравлическими тормозами дискового типа, которые установлены на каждом колесе в отдельности. Тормоза смонтированы на бортовых редукторах и приводятся в действие за счет педалей, высота которых регулируется вилкой тормозного гидроцилиндра. Важный нюанс: раздельное торможение нежелательно применять на твёрдых дорогах, поскольку оно разработано для работы на влажном, мягком грунте.

Гидравлическая система

Гидропривод комбайна представлен тремя подсистемами:

  • Приводом для управления ходовой частью.
  • Приводом рулевого управления.
  • Гидросистемой рабочих механизмов, которая оснащена минимальным количеством магистральных трубопроводов, а также имеет распределители золотникового типа, управляемые как гидравлически, так и механически. Данная система управляет поворотом шнека, мотовилом, жаткой, измельчителем, проворачивает молотильный барабан, очищает воздуховод.
ростсельмаш ростов

Рулевая система управления

Руль комбайна подключен к гидравлической системе, и именно потому для его вращения не требуется приложения значительных физических усилий со стороны оператора. Рулевое колесо может быть подрегулировано непосредственно под рост водителя. Для этого применяется цанговый зажим. С помощью специальной педали также можно регулировать и наклон руля в пределах 5–30 градусов.

Ходовой механизм

Управление ведущим мостом комбайна происходит с помощью гидравлики, а это, в свою очередь, позволяет регулировать скорость передвижения бесступенчато, вне зависимости от скоростного диапазона. Именно этот факт обеспечивает хорошую маневренность машине. Гидромотор установлен на валу КПП (она механическая, трехходовая, имеет 4 режима во время перемещения вперед и один для движения назад).

Ведомый мост тоже приводится в действие гидравликой. Сцепление комбайна выполнено сухим, однодисковым, с пружиной диафрагменного типа. Шины машины оснащены глубокими протекторами, которые обеспечивают ей превосходную проходимость и самоочищение.

Несколько слов о жатке

Жатка состоит из:

  • Механизма резания.
  • Механизма уравновешивания.
  • Приводного механизма.
  • Делителей.
  • Мотовила (присоединяется с помощью четырех сошков).
  • Шнека.

Передняя часть жатки оснащается башмаками для точного копирования подстилающей поверхности (грунта). Транспортировка жатки осуществляется на специальной тележке.

Что касается механизма резания, то он может быть как с открытыми, так и со сдвоенными пальцами. Мотовило комплектуется парой эксцентриков и управляется двумя синхронно движущимися гидравлическими цилиндрами. Наклон граблин регулируется в автоматическом режиме. Увеличен и размер шнека, величина которого составляет 590 миллиметров.

измельчитель дон 1500б

Электрическая система

Система электрического оборудования машины является однопроводной и работает на постоянном токе с напряжением 24 Вольта. Также в наличии есть генератор переменного тока и встроенный выпрямитель. Характерной особенностью электросхемы агрегата является наличие автоматической контролирующей системы за всеми технологическими процессами и техническим состоянием основных узлов и деталей, в том числе под контролем находится измельчитель «Дон-1500Б» и его частота вращения, а также шнеки, соломонабиватель, двигатель, температура масла в гидравлической системе, воды. Всего же автоматическая система выдает подробную информацию по 22-м параметрам. О каких-либо возникших отклонениях комбайнер будет извещен при помощи световой и звуковой сигнализации.

Технические параметры комбайна

«Дон-1500Б» (технические характеристики приведены ниже) наделен такими показателями:

  • Тип жатки – PowerStream.
  • Показатель ширины захвата жатки – 6, 7, 9 м.
  • Скорость работы ножа – 946 срезов в минуту.
  • Мотовило вращается с частотой 15-49 об/мин.
  • Диаметр барабана обмолота – 800 мм.
  • Длина барабана – 1484 мм.
  • Барабан вращается с частотой от 445 об/мин до 900 об/мин.
  • Угол охвата – 130 градусов.
  • Суммарная площадь подбарабанья – 1,38 кв. м.
  • Пятиклавишный соломотряс.
  • Соломотряс имеет длину 4,1 метра.
  • Площадь сепарации – 6,15 кв. м.
  • Общая площадь решет – 4,74 кв. м.
  • Вентилятор очистки – шестилопастный.
  • Вентилятор вращается с частотой от 380 до 1000 об/мин.
  • Двигатель «Дон-1500Б» – четырехтактный с жидкостным охлаждением, без турбонаддува.
  • Модель мотора – ЯМЗ-238АК.
  • Мощность – 173 кВт (235 л. с.)
  • Номинальный расход топлива – 162 г/л. с. ч
  • Топливный бак имеет емкость 540 литров.
  • Вместимость зернового бункера – 6 куб. м.
  • Высота выгрузки – 2900 мм.
  • Скорость выгрузки бункера – 42 л/сек.
  • Длина комбайна в транспортном положении вместе с жаткой –17500 мм.
  • Ширина машины – 4400 мм.
  • Высота – 3980 мм.
  • Масса с жаткой (без жатки) – 12590 кг (10990 кг).
  • Скорость движения комбайна (первый диапазон) – 0-5 км/ч.
  • Скорость езды (второй диапазон) – до 10 км/ч.
  • Транспортная скорость – до 20 км/ч.
  • Давление в шинах ведущих – 1,7 атм.
  • Давление в управляемых шинах – 1,5 атм.
  • Просвет между комбайном и дорогой – 370 мм.
  • Ширина колеи ведущих колес – 2800 мм.
  • Ширина колеи управляемых колес – 2900 мм.
двигатель дон 1500б

Ремонт

Ремонтные работы, проводимые с комбайном, следует осуществлять на основе соответствующей технической документации, утвержденной заводом-производителем. При выполнении текущего технического обслуживания, ремонта и даже стандартного визуального осмотра следует непременно придерживаться последовательности, которая позволит не только провести качественно указанные виды работ, но и обезопасить ремонтный персонал или водителя машины от возможных травм. Комбайн очень удобен еще и тем, что все его детали унифицированы и стандартизированы, и потому замена выведшего из строя узла значительно упрощается. При этом подбор новой детали займет минимум времени.

Стоимость

Отметим, что «Дон-1500Б», цена которого может варьироваться в зависимости от его технического состояния, на сегодняшний день крайне сложно найти, поскольку уже несколько лет он выпускается в новой модификации. Если говорить о вторичном рынке, то стоимость комбайна, бывшего в употреблении, колеблется в диапазоне от 10 000 до 20 000 американских долларов. При этом важно помнить: перед приобретением такой машины необходимо провести ее тщательный визуальный осмотр и испытать ее на практике, дабы после покупки не обнаружить неприятный сюрприз в виде поломанных деталей и неполноценно функционирующих узлов. И хотя запчасти для сельхозтехники данного типа можно без проблем найти, стоят они тоже весьма недешево.

молотильный барабан

Заключение

В завершение хотелось бы сказать несколько слов о заводе-изготовителе вышеописанного комбайна. «Ростсельмаш» (Ростов) на сегодняшний день занял существенную нишу на мировом рынке продаж уборочной техники и выпускает порядка 20% всех подобных машин. На различных торговых и производственных площадках в РФ, Казахстане, Канаде, США происходит выпуск и продажа 24 типов сельхозтехники, в числе которой самые лучшие модели комбайнов и прочих уборочных машин. Кроме этого, компания выпускает линию смазочных и охлаждающих жидкостей для своей техники и реализует ее по весьма приемлемым для покупателей ценам.

В целом же, сельскохозяйственная техника, производители которой стремятся постоянно повышать качество своего товара по причине высокой конкуренции, сегодня представляет собой высокотехнологичные машины, способные не просто эффективно выполнять возложенные на нее функции, но значительно облегчить труд работников сельскохозяйственной отрасли.

устройство и технические характеристики (фото и видео в работе)

Дон 1500 Зерноуборочный комбайн «Дон-1500» — это заслуженные 30 лет на рынке, отличное качество, которое по сей день применяется для работы на полях. Выбрать технику для обработки поля довольно трудно. Важно подобрать модель с максимальным набором преимуществ и при этом не потерять средства. О том, какими техническими характеристиками и свойствами обладают модели «Дон-1500»А, Б, Н и Р, расскажем в этой статье.


ПоказатьСкрыть

Описание и назначение

Начало производства датировалось 1986 годом в Советском Союзе. Тогда модель «Дон-1500» была невероятно популярной. Отметив двадцатилетний юбилей, завод-производитель «Ростсельмаш» разделил выпуск на две более новые модели, которые выпускаются и сегодня под названиями «Acros» и «Vector».

В сельском хозяйстве не обойтись без трактора. Узнайте об характеристиках Т-25, Т-30, Т-150, Т-170, МТЗ-1221, МТЗ-892, МТЗ-80, МТЗ-82, МТЗ-320, «Беларус-132н», К-700, К-9000.

Дон 1500

Современные модели внешне выглядят довольно эстетично и отличаются лишь некоторыми характеристиками. Первая модель отличается наличием специальной системы для обмолота зерна, которая бережно отделяет его от плевел, оболочек семян, початков. Ее придумал и реализовал сам производитель — завод «Ростсельмаш».

Знаете ли вы? Размеры машины очень большие: в нее можно поместить авто марки «Таврия», кабина комбайна также довольно вместительная.

Важно отметить, что модель «Acros» сегодня пользуется большой популярностью, особенно для обработки небольших угодий площадью до одной тысячи гектар.

Дон 1500 Acros

Знаете ли вы? В 1941 году в течение 8 дней завод «Ростсельмаш» разрушали немецкие войска, но уже к 47-му году его полностью восстановили.

«Vector» же отличается более широкими возможностями в обработке полей самых различных культур, в том числе и кукурузы, подсолнуха.

Дон 1500 Vector

Предназначен комбайн «Дон-1500» для уборки зерна на поле. Сюда входят два вида культур: зерновые и колосковые, но модификации позволяют собирать в том числе бобовые и семенные культуры. Среди технических характеристик комбайна «Дон-1500» стоит выделить его внушительные размеры, наличие всего одного барабана и передвижение на колесах. Более подробно рассмотрим свойства каждой модификации отдельно в следующих разделах.

Модификации

Модификации зерноуборочного комбайна «Дон» стали результатом постоянной работы над устройством и появившейся необходимости приспособления его к внешним условиям, таким как структура растений и зерен, способ их сбора, площадь полей и наличие неровностей поверхности. Далее о том, какие отличительные характеристики свойственны каждой из модификаций.

«Дон-1500А»

Это самый первый вариант сборки комбайна, который считается стандартом. Именно он стал основой или исходным вариантом для дальнейшего внедрения изменений. Кратко рассмотрим, какими техническими характеристиками обладает исходная модификация « Дон-1500А». Дон-1500А

Два крупных колеса машины спереди — ведущие, и два задних, меньших размером — управляющие, выполнены из покрышек низкого давления с высокими грунтозацепами. Благодаря этому комбайн может перемещаться в сложных погодных условиях, не погружаясь в грязь.

Двигатель мощный, СМД-31А, но его расположение весьма неудобное, так как весь теплый пар направлен на кабину водителя. Скорость при обычном передвижении — 22 км/ч, а при работе на поле — до 10 км/ч.

Жатка машины приспособлена к поверхности земли и умеет ее «копировать», что позволяет скашивать поле под одним уровнем. Захват жатки может меняться: от 6 и 7 метров до 8,6. Само зерно попадает в специальный большой бункер, объем которого составляет 6 кубических метров.

Это дает преимущество того, что пропадает надобность частого подгона комбайна к месту перевоза урожая. Нельзя не отметить и то, насколько комфортно будет чувствовать себя водитель, ведь кабина обладает звукоизолирующими свойствами и оснащена кондиционером.

Знаете ли вы? Диаметр молотильного барабана комбайна «Дон-1500» достигает 0,8 м и считается самым большим среди комбайнов во всём мире.

Дон-1500А Комбайн оснащён еще одним полезным элементом — копнителем. С его помощью можно собирать в отдельную тележку, прикрепленную к машине, полову или солому. Механизм ее измельчает и собирает в корзине, после чего собранное можно разбросать по полю.

С помощью этого комбайна можно собирать следующие культуры:

  • зерновые;
  • зернобобовые;
  • подсолнечные;
  • сою;
  • кукурузу;
  • семена трав (мелкие и крупные).
Чтобы применять «Дон-1500» для сбора различных культур, необходимо менять режим работы обмолота. Также машина на отлично справляется со своей задачей на неровной поверхности: максимальный угол уклона может составлять 8 градусов.

Напоследок самая интересная характеристика — производительность. «Дон-1500А» производит 14000 кг зерна в час.

Знаете ли вы? Цифра «1500», которая присутствует в названии, обозначает ширину молотильного барабана.

«Дон-1500Б»

Дон-1500Б

Первые изменения реализованы в модели «Дон-1500Б», и в результате эта модель обладает следующими техническими характеристиками:

  • поставлен новый модернизированный двигатель ЯМЗ-238 АК, который считается более мощным, обладает другим размещением цилиндров, в отличие от первого варианта с турбонаддувом: здесь цилиндры размещаются по форме V;
  • скорость барабана увеличилась, что позволило повысить производительность комбайна, и теперь она составляет 16800 кг за час;
  • расход топлива уменьшился на 10–14 литров и теперь составляет 200;
  • размеры бака для топлива внушительно увеличились — до 15 л (в предыдущей версии — 9,5 л).

Знаете ли вы? В 1994 году «Дон-1500Б», производимый на заводе «Ростсельмаш», полностью заменил предыдущую модель модификации А.

«Дон-1500Б» проявляет себя в работе довольно надежно, и по большей части из-за двигателя. Эта модель была произведена специально для комбайна модификации Б.

Кроме того, комбайн познал изнутри более детальные обновления и улучшения, например, такие как увеличение количества режущих ножей, уменьшение объемов барабана для измельчения, изменение конструкции внутренних узлов, оптимизация их размещения.

Стоит отметить, что эта модель оснащена еще одной важной деталью — подборщиком. Такой механизм позволяет разделять срезанный урожай, за счет чего качество собранного зерна увеличивается. Подборщик

Важно! Все улучшения модификации Б в среднем увеличили производительность машины на 20 % по сравнению с моделью А.

«Дон-1500Н»

Причиной появления модификации Н стала необходимость использования крупных комбайнов для обработки культур на нечерноземных зонах.

«Дон-1500Р»

Данная модификация приспособлена для сбора риса. Это единственная модель, которая выпускается на полугусеничном ходу. Такая постановка позволяет спокойно передвигаться большой и тяжелой машине по довольно влажной и слабой почве, на которой растет рис. Кроме того, жатка здесь имеет меньший захват, благодаря чему повышается качество сборки риса, но при этом производительность несколько падает.

Технические характеристики комбайна

Двигатель данного комбайна представлен двумя вариантами: СМД-31А и ЯМЗ-238. Скорость, с которой может передвигаться машина, составляет до 22 км/ч, а при работе на поле – не более 10 км/ч. За час комбайн может собрать до 14 тонн зерна. Молотильный барабан вращается со скоростью от 512 оборотов в минуту до 954.

технические характеристики

«Дон-1500» имеет самый большой размер захвата жатки — от 6 м до 7 и даже 8,6 м, за счет чего повышается экономичность использования комбайна на больших площадях. Зерновой бункер имеет объем 6 кубических метров. Размеры молотильного барабана: ширина 1,5 м, длина 1,484 м и диаметр 0,8 м.

Особенности устройства

Рассмотрим более детально каждую важную часть комбайна, без которой невозможно реализовать процесс сборки культур.

Важно! Изменить или заменить детали зерноуборочных комбайнов «Дон-1500» довольно просто и дешево, по сравнению с импортными машинами. Последние на порядок отличаются в цене и обойдутся намного дороже, но это вложение вернётся более длительным сроком службы и надежностью.

Двигатель

В первой модификации «Дон-1500А» и второй — Б были установлены разные двигатели:

  • для А — СМД-31А, который производил Харьковский завод «Серп и молот». Он обладал 6 цилиндрами. Двигатель с турбонаддувом, дизельный. Охлаждается с помощью воды. Мощность 165 кВт. Рабочий объем составляет 9,5 л.Двигатель СМД-31А
  • для Б — ЯМЗ-238, производимый Ярославским заводом. Двигатель без турбонаддува, его 8 цилиндров размещены V-образом. Мощность 178 кВт. Рабочий объем составляет 14,9 л.Двигатель ЯМЗ-238
Передняя часть коленчатого вала питает мощностью гидравлический насос для ходовой части, а задняя часть — другие рабочие механизмы.

Тормоза

Система тормозов представлена рычагом и кнопкой. Для того чтобы снять с тормоза машину, рычаг необходимо потянуть вверх и в это же время нажать на кнопку. Поставить на тормоз комбайн можно, если натянуть рычаг на себя и дождаться четвертого щелчка.

Кроме механико-стояночного варианта тормозов, в «Доне-1500» реализован еще и гидравлический тип. Управление происходит с помощью педалей. Предназначение этого вида тормозов в том, чтобы сделать повороты и перемещение по влажному и мягкому грунту аккуратными, не повреждая почву. Для твердой поверхности пользоваться этими тормозами не нужно.

Гидравлика

Сложная система имеет три подсистемы:

  1. Привод управления ходовой части;
  2. Рулевое управление;
  3. Управление гидросистемой рабочих механизмов, что происходит гидравлически или механически.
Все это необходимо для контроля за различными рабочими элементами:
  • жатка;
  • мотовило;
  • измельчитель;
  • копнитель;
  • очистка воздуховода;
  • молотильная система;
  • движение шнека.

Схема строения комбайна Дон 1500

Ходовая

Ведомые и ведущий мосты управляются гидравликой. Управление раздельно-агрегатным ведущим мостом дает возможность плавно, без явных переходов, менять скорость движения машины. Эта функция работает на любой скорости. Есть четыре режима работы гидравлического мотора для движения вперед, и один — назад. Таким образом, комбайн довольно маневренно двигается по полю.

Важно! Необходимо часто менять масло, оптимально делать это после 24 часов работы двигателя, так как охлаждающая жидкость теряет свои свойства, и устройство может сильно перегреваться.

Управление

Управление происходит с помощью руля. Он, как и сидение, регулируется под рост человека в пределах 11 см. Можно подобрать удобный наклон для руля: здесь пределы составляют от 5 до 30 градусов.

Жатка

Жатка — часть комбайна, которая отвечает за скашивание культуры, в данной модели выпускается с разной шириной. Она может быть 6, 7 или 8,6 метров длиной. Эти размеры больше, чем предлагают другие производители. Жатка крепится к молотилке с помощью подвесной камеры. Спереди она оснащена механизмом, который копирует поверхность земли, позволяя делать срез всегда одной высоты над землей.

Жатка

Плюсы и минусы техники

Комбайн «Дон-1500» обладает довольно большими габаритами. За счет того, что молотильный барабан довольно большой, при повороте можно получить преимущество в большой зоне захвата. Но в то же время необходимо наличие человека, умеющего справляться с машиной больших габаритов.

Также выигрывает «Дон» и в расходе топлива на скашивание и обмолачивание зерна, по сравнению с другими моделями комбайнов, например, таких как «Енисей», «Нива», «John Deere» и другие. Отчасти это достигается большим захватом, о котором говорилось выше. Поэтому «Дон-1500» можно считать самым экономичным комбайном.

Как уже было отмечено, жатка имеет довольно большие размеры, и чтобы перемещать ее, необходимо добавлять опору. В «Доне-1500» эту роль играет специальный башмак. Он опирается о грунт и позволяет делать срезы на одинаковой высоте. Недостатком этого метода являются довольно трудоемкие работы по подготовке поля и планированию скашивания.

Если же в процессе планирования были допущены ошибки или сделано это некачественно, жатка не будет прилегать к поверхности земли, что приведёт к очередным потерям зерна.

Если «Дон-1500» применяется на поле с большим уклоном, то это чревато последствиями потери зерен, так как жатка не касается поверхности одной из сторон и делает срез очень высоко. К тому же повышается вероятность того, что комбайн может перевернуться.

Перед тем как приобретать или брать в аренду подобную технику, необходимо детально изучить все нюансы. Поэтому всегда учитывайте размеры поля, его наклон, качество почвы, погоду, обрабатываемую культуру и сопоставляйте возможности машины с вашими требованиями.

«Дон-1500» модификаций А, Б, Н и Р представляет наиболее экономически выгодный вариант комбайна, который дает максимальный результат производительности в сравнении с другими марками. Он будет наиболее эффективен в следующих условиях:

  • угол наклона не больше 8, оптимально до 4 градусов;
  • большая площадь поля, больше 1000 гектар;
  • урожайность 20 центнеров на 1 гектар площади;
  • короткие сроки сборки урожая.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Да

Нет

24 раза уже
помогла


Технические характеристики комбайна ДОН-1500

Данная модель является гордостью советского машиностроения. Знаменитый завод «Ростсельмаш» начал её выпуск в 1986 году. После двадцати лет успеха на рынке, на смену машине пришли более современные последователи — модели Vector и Acros 2006 года. Дон-1500 в своё время пользовался огромной популярностью, и сейчас можно сказать, что это была самая широко употребляемая машина для уборки.

Агрегат отличается классической бильной схемой обмолота, одним барабаном, соломотрясом с пятью клавишами, большим бункером для зерна и мощным двигателем. Кроме того, можно отметить ещё упрочнённый ведущий мост и быстрый выгрузной механизм. Машина комплектуется жаткой 6,7 или 8,6 метра в длину. Также есть возможность укомплектовать агрегат такими элементами, как измельчитель, капот, копнитель.

Основные модификации модели:

  • Дон-1500Б. Это доработанная версия оригинала с современным двигателем ЯМЗ-238 АК с V-образной расстановкой цилиндров и отсутствующим турбонаддувом. Помимо этого, есть ещё немало изменений: камнеуловителей увеличилось до двух штук; кривошип коленвала был увеличен в размерах, одновременно снизилась скорость его вращения; увеличилась на 1/3 площадь очистки, вследствие чего производительность повысилась на 20%; увеличилось верхнее решето; увеличился диапазон скоростей шкива барабана, его параметры поменялись; увеличился выгрузной шнек; приводной механизм жатки обзавёлся реверсом; механизм резки обзавёлся укороченными пальцами открытого типа; была установлена особая дека для устранения залипания при уборке влажного зерна.
  • Дон-1500Н. Вариант для нечернозёмных зон.
  • Дон-1500Р. Модификация на полугусеничном (рисовом) ходу для работы по уборке риса.

Дон-1500 — технические характеристики

1500 в названии — это примерная ширина молотильного барабана. Прочие характеристики:

  • Габариты комбайна Дон-1500: длина — 17500 мм, ширина – 4400 мм, высота — 3980 мм;
  • Вес без жатки/с жаткой — 10990/12590 килограммов;
  • Мощность — 173 киловатта/235 лошадиных сил;
  • Объём бака для топлива — 540 литров;
  • Скорость транспортная/рабочая — максимум 22 км в час/10 км в час;
  • Производительность — 14000 килограммов в час;
  • Диаметр барабана — 0,8 метра;
  • Ширина барабана — 1,484 метра;
  • Скорость вращения барабана — 512-954 оборота в минуту;
  • Захват жатки — 6,7 или 8,6 метра;
  • Вместительность бункера — 6 куб. метров;
  • Намолот — от 6 до 8 килограммов;
  • Ширина молотилки — 1,5 метра;

Эксплуатация комбайна Дон-1500

Если угол наклона поля не превышает 8 градусов, машина без проблем справится с колосьями овса, пшеницы, ржи или другой зерновой культуры. Если изменить механизм обмолота и применять дополнительные приспособления, то комбайн сгодится для работы по уборке кукурузы и сои, крупяных культур и семенников трав.

Агрегат применяется во всех доступных климатических поясах. Оснащённая таким элементом, как копнитель, машина способна на уборку соломы и половы с поля. Если же её оборудовать измельчителем, то полученная масса может быть загружена в тележку, которая прицеплена к машине. Затем масса разбрасывается по поверхности поля.

Преимущества модели:

  • Благодаря шинам низкого давления, которые отличаются высокими грунтозацепами, колёса машины не застревают даже в вязком и влажном грунте.
  • Машина оснащена сильным и экономичным мотором, наряду с солидным диаметром молотильного барабана (самым большим в мире) это даёт возможность обрабатывать даже влажные колосья большой длины.
  • Во избежание забивания молотильного механизма, имеется система, позволяющая опустить подбарабанье и осуществить его скоростной сброс.
  • Можно установить размер жатки на выбор из трёх вариантов. Благодаря продуманной конструкции орудия, точно копируются небольшие неровности почвы. Сама жатка меняется очень просто и быстро.
  • Удобство для водителя: простор в кабине, герметичность и защищённость от шума, кондиционер.
  • Агрегат разрабатывался специально для полей СНГ, где он будет показывать лучшую эффективность, и будет дешевле в эксплуатации, чем зарубежные аналоги.
  • Запчасти стоят недорого и их легко раздобыть.

Недостатки:

  • Силовая часть установлена рядом с кабиной, что приводит к обдуванию водителя горячим воздухом.
  • Менее надёжен и комфортен по сравнению с зарубежными аналогами, имеет меньше дополнительных функций.

Схема комбайна Дон-1500

Машина состоит из: мыса; протягивающих вальцов; упорной пластины; подающей цепи; шнека качанов; наклонной камеры; отбойного битера; битера проставки; трубы силосопровода; молотильного аппарата; контейнера; измельчающего барабана; приёмного битера; шнека листостебальной массы; роторного режущего барабана; системы очистки; активатора очистки.

Зерноуборочный комбайн Дон 1500 и его модификации: технические характеристики, устройство

После появления зерноуборочных комбайнов уже никто не жнет, не вяжет снопы вручную и не молотит их цепами, затратив массу сил и времени. Пустив по полю надежный и эффективный агрегат Дон-1500, можно не беспокоиться о сохранности урожая – он будет убран в срок, не успев промокнуть от дождей и развеяться ветрами.

Комбайн Дон-1500

Знаменитое предприятие «Ростсельмаш» выпускало эту колесную самоходную машину в течение двадцати лет, в 2006 году перейдя на более новые модели (Vector и Acros). В свое время Дон-1500 считался самым популярным агрегатом для уборки зерна на всех обширных просторах полей СНГ.

Классическая бильная схема обмолота, один барабан, соломотряс с пятью клавишами, большой бункер для зерна и мощный двигатель – вот отличительные черты данного комбайна. Отметим еще быстрый выгрузной механизм и упрочненный ведущий мост. В комплекте идет жатка длиной 6, 7 или 8,6 метра. Также возможна комплектация измельчителем, капотом, копнителем.

Сфера использования

Если поле имеет уклон не более восьми градусов, то Дон-1500 легко пройдет по нему, убрав колосья пшеницы, ржи, овса или другой зерновой культуры. При условии изменения режима механизма обмолота комбайном возможно пользоваться для обработки кукурузных и соевых полей, сбора семенников трав и крупяных культур. Для этого применяются дополнительные приспособления.

Применять агрегат можно в любых климатических поясах. Оборудованный копнителем, он способен собирать с поля солому, а также полову. Если же вместо этого оснастить его измельчительным устройством, то можно загружать полученную массу в тележку, прицепленную к машине. Затем ее разбрасывают по поверхности поля.

Плюсы и минусы

Преимущества:

  • Колеса оснащены шинами низкого давления с высокими грунтозацепами. Они позволяют машине не застревать даже во влажной и вязкой земле.
  • Сильный и экономичный мотор, а также солидный диаметр молотильного барабана (самый большой в мире) дают возможность прекрасно работать даже с влажными колосьями большой длины.
  • Чтобы молотильный механизм не забивался, продумана система значительного опускания подбарабанья и его скоростного сброса.
  • Возможность установки одного из трех размеров жатки, продуманная конструкция которой позволяет точно копировать небольшие неровности почвы. Саму жатку менять очень быстро и просто.
  • Большая и удобная кабина оператора, герметичная и защищенная от шума. В ней есть кондиционер.
  • Бункер, в который ссыпается зерно, имеет увеличенный размер. Это весьма удобно – не нужно часто гонять транспорт для перевозки урожая.
  • Машина разработана для отечественных полей, и она, как правило, на них оказывается эффективнее, производительнее и дешевле в эксплуатации, чем зарубежные комбайны.
  • Отличный сервис «Ростсельмаша», невысокая стоимость запасных частей. Их легко достать. Механизаторы хорошо знают Дон-1500 и могут сами произвести небольшой ремонт.

Недостатки:

  • Силовая часть находится близ кабины, из-за чего оператора обдувает горячий воздух.
  • Импортные комбайны всё же более надежны, комфортны и имеют больше удобных дополнительных функций (однако они стоят значительно дороже).
Фото комбайна Дон-1500

Устройство

Двигатель

Шесть цилиндров, выстроенных в ряд, находятся внутри четырехтактного мотора с турбонаддувом, охлаждающегося с помощью воды из радиатора трубчатого типа. Воздух очищается, проходя через две ступени очистки. Двигатель стоит рядом с кабиной, возле молотильного механизма.

Мощность отбирается с обеих сторон коленчатого вала, крутящегося по часовой стрелке. С задней части питаются приводы рабочих механизмов, а с передней – гидравлический насос привода ходовой части.

Система тормозов

Агрегат оснащен механическим стояночным тормозом, управляемым рычагом с кнопкой, защелкивающим замок-собачку. Чтобы остановить машину, надо потянуть рычаг на себя до третьего или четвертого щелчка. Снятие с тормоза осуществляется движением рычага вверх и одновременным нажатием кнопки.

Также имеются отдельные для каждого колеса гидравлические рабочие тормоза дискового типа. Они стоят на бортовых планетарно-цилиндрических редукторах и управляются педалями, высоту которых регулируют вилкой тормозного гидравлического цилиндра.

Такую систему используют для более плавного разворота на мягком и влажном грунте. На твердых дорогах раздельное торможение применять не рекомендуется.

Гидравлика

Данная система состоит из трех: привода управления ходовой частью, привода рулевого управления и гидросистемы рабочих механизмов. Последняя имеет минимум трубопроводов и включает в себя распределители с золотниками, управляемыми механически или гидравлически. С ее помощью, в частности, управляют жаткой, мотовилом, поворотом шнека, копнителем, измельчителем, очисткой воздуховода, прокруткой молотильного механизма.

Схема комбайна Дон-1500

Рулевое управление

Колонка руля работает от гидравлического объемного привода. Колесо руля можно подстраивать под рост комбайнера, изменяя высоту на величину до 11,5 сантиметра. Для этого используется зажим цангового типа. Возможно и наклон руля менять от 5 до 30 градусов – для этого служит педаль.

Ходовая часть

Ведущий мост является раздельно-агрегатным. Он управляется гидравлическим путем, что позволяет бесступенчато изменять скорость передвижения (причем в любом из скоростных диапазонов). Благодаря этому комбайн обладает неплохой маневренностью. Гидравлический мотор стоит на валу коробки передач (механической, трехходовой, имеющей четыре режима при движении вперед и один – при движении назад).

Ведомый мост также работает от гидравлики. Сцепление – сухого типа, однодисковое, с диафрагменной пружиной. Шины имеют протекторы, обеспечивающие отличную проходимость и самоочистку.

Схема цепных передач комбайна Дон-1500

Жатка

На молотилке подвешивается наклонная камера, к которой, в свою очередь, на шарнирах с пружинами крепится жатка. В состав ее входят механизмы резания и уравновешивания, а также приводной механизм, делители, мотовило (присоединяемое к жатке четырьмя сошками) и шнек.

В передней части жатки расположены башмаки для копирования рельефа. При работе их можно поставить в одно из четырех положений. Транспортируют жатку на специальной тележке.

Механизм резания – может быть с открытыми или сдвоенными пальцами. Мотовило с быстро снимающимися пальцами, управляемое двумя синхронными гидроцилиндрами, оснащено двумя эксцентриками (размещенными по бокам). Угол наклона граблин мотовила регулируется автоматически. Механизм уравновешивания состоит из двух подвесок (регулируемой и нерегулируемой), рычага, съемного штыря, блока пружин и переходника. Шнек имеет увеличенный размер – 59 сантиметров.

Технические характеристики

Технические характеристики зерноуборочного комбайна Дон 1500:

ХарактеристикиПоказателиЕд. измерения
Тип двигателяСМД-31А
Скорость (транспортная, максимум)22км/ч
Скорость (рабочая, максимум)10км/ч
Производительность14000кг/ч
Скорость вращения барабанаот 512 до 954об/мин
Диаметр барабана0,8м
Длина барабана1,484м
Захват жатки6,7 или 8,6м
Вес (масса с шестиметровой жаткой и копнителем)13т
Объем зернового бункера6м3
Намолотот 6 до 8кг
Ширина молотилки1,5м
Высота4м
Ширина8,05м
Длина (с делителем и копнителем)11м

Основные модификации

Дон-1500А

Эта модель – исходная. Все перечисленные выше характеристики и особенности применимы именно к ней.

Дон-1500Б

Данная вариация стала последствием доработки предыдущей модели.

В частности, было проделано следующее:

  • На многие экземпляры стал ставиться более современный двигатель — ЯМЗ-238 АК, без турбонаддува, с V-образным размещением цилиндров.
  • Вместо одного люка камнеуловителя стало два.
  • Увеличен размер кривошипа коленвала с одновременным снижением скорости его вращения.
  • На одну треть стала больше площадь очистки, благодаря чему производительность сразу поднялась на одну пятую.

  • Верхнее решето стало больше.
  • Изменились параметры шкива барабана, и увеличился его диапазон скоростей.
  • Выгрузной шнек стал больше.
  • В приводном механизме жатки появился реверс.
  • Механизм резания получил укороченные пальцы открытого типа.
  • Появилась особая дека, устранившая залипание, когда убирается влажное зерно.

Отличительные характеристики моделей Дон-1500А и Дон-1500Б:

ХарактеристикиДон-1500АДон-1500БЕд. измерения
Тип двигателяСМД-31АЯМЗ-238
Радиус кривошипа коленвала соломотряса68см
Частота вращения коленвала157195об/мин
Мощность двигателя (эксплуатационная)165,6178кВт
Частота вращения (номинальная)20002000об/мин
Число цилиндров двигателя68шт.
Диаметр цилиндра1213см
Ход поршня1414см
Рабочий объем9,514,86л
Расход горючего (удельный)224-234220г/кВт*ч
Производительность1400016800кг/с
Скорость вращения барабанаот 512 до 954от 450 до 900об/мин
Диаметр наклонного выгрузного шнека2530см

Дон-1500Н и Дон-1500Р

И напоследок – пару слов о двух более редких модификациях. Вариант Дон-1500Н был предназначен для нечерноземных зон. А Дон-1500Р — для уборки риса. Последняя машина не на колесном, а на полугусеничном ходу (который еще зовут рисовым ходом).

Возможно вас заинтересует: оптовая продажа сумок в москве

Дон 1500Б — Agrodelo


Дон 1500Б комбайн колесный, самоходный, однобарабанный, Дон 1500Б предназначен для убора урожая зерновых и колосовых прямым, а также роздельным способо на равнинах с уклоном не более 8о. Так же он может убирать зернобобовые,крупьяные и мелкосемянные культуры.

Дон 1500Б оснащен хедерами, в зависимости от способа уборки, шириной захвата 6; 7; 8,6 м. так же он комплектируется с разными агрегатами для уборки не зерновых,а так же капотом для уложения соломы, мякины (половы) в валок или измельчителем, работающим по разным технологическим схемам. Имеет модификацию — комбайн «Дон 1500Б» может работать в Нечерноземной зоне.



От начального комбайна он отличается повышеной проходимостью, (применены арочные шины с высоким протектором), наличием реверса в приводе жатки, установкой режущего аппарата открытого типа с укороченным пальцем, специальной декой для уменьшения залипания при уборке влажных хлебов.


Для перевозки жаток предусматривается специальная тележка. Дон 1500Б состоит из жатвенной части, молотилки (молотильное, сепарирующее, очистительное и транспортирующее устройства), бункера с выгрузным устройством, моторно-силовой установки, ходовой части, кабины, гидравлической и электрической систем, автоматической системы контроля за работой основных рабочих органов. Жатвенную часть включает в себя хедер, проставку и наклонную камеру.

Хедер фронтального типа с шарнирно подвешенным уравновешенным корпусом, автоматически копирующим рельеф поля в продольном и поперечном направления) на заданной высоте среза. Диаметр шнека увеличен до 590 мм.

Крепление эксцентрикового пальчикового механизма утоплено в корпусе шнека, что исключает наматывание массы при уборке хлебов.

Режущий аппарат может применяться в двух вариантах: с пальцами закрытого и открытого типов. Привод ножа оснащен предохранительной муфтой, стальным шатуном и механизмом качающейся шайбы, не требующими регулировки. Ход ножа на хедерах увеличен до 88 мм, частота колебаний 475 мин»1.

Мотовило хедера с захватом 6 и 7 м универсальное, пятилопастное с центральной трубой увеличенного диаметра без шпренгелей, с двухсторонним эксцентриковым механизмом. Мотовило с захватом 8,6 м — универсальное с жесткими пальцами и съемными лопастями. Оснащено усиленными граблинами увеличенной длины. Наклон пальцев граблин устанавливается автоматически при перемещении мотовила по поддержкам. Предусмотрено приспособление для его монтажа и демонтажа одним человеком. Частота вращения мотовила 0,25…0,82 с-1 (15…49 мин ').

В нижней части корпуса хедера установлены два копирующих башмака увеличенной площади опоры по сравнению с серийными, а на хедерах с шириной захвата 8,6 м — четыре. Корпус соединен с наклонной камерой через проставку в трех точках: на центрально-сферическом шарнире и подвесках уравновешивающего механизма. Уравновешивающий механизм состоит из двух пружинных систем, расположенных на корпусе хедера сзади, в плоскости ветрового щита.

Подвеска пружинной системы имеет регулировку для выравнивания корпуса проставки при соединении ее с наклонной камерой.

Проставка включает в себя промежуточный битер с гребенками-лопастями и убирающимися пальцами. Наклонная камера состоит из корпуса в котором установлен транспортер цепочно-планчатый, плавающего типа с полозьями под ветвями цепей. Скорость движения транспортера 3,2 м/с. Наклонная камера оснащена гидрофицированным приспособлением для проворачивания рабочих органов в обратном направлении в случае забивания их соломистой массой.

В зависимости от сложившихся условий уборки на хедер захватом 6 м после демонтажа мотовила может навешиваться подборщик; для раздельной уборки используется также платформа-подборщик, присоединяемая вместо хедера. Подборщик имеет полотно, составленное из двух лент. Привод его осуществляется двумя цепными контурами, смонтированными под кожухами боковин. На платформе из-за жесткого крепления к наклонной камере отсутствуют опорные башмаки и уравновешивающий механизм. Устройство проставки максимально унифицировано с проставкой Хедера. Очистка осуществляется с использованием механизма реверса.

Молотильное устройство включает в себя бильный молотильный барабан, подбарабанье с увеличенной площадью сепарации, механизм регулировки подбарабанья и вариатор с автоматическим устройством натяжения приводного ремня в зависимости от создаваемой нагрузки. Молотильный барабан имеет десять бичей правого и левого направления рифов. Подбарабанье односекционное обратимое, сварной конструкции, с углом охвата 130 град.

Имеется возможность глубокого (до 100 мм) опускания деки барабана с механизмом мгновенного сброса, предупреждающего забивание и облегчающего очистку барабана.

Отбойный битер (диаметр 400, частота вращения 13,23 с-1) шестилопастный, угол наклона лопасти 45 град. Привод осуществляется клиновыми ремнями от коленчатого вала двигателя с левой стороны комбайна.

Соломотряс состоит из пяти клавиш. Рабочая поверхность клавиши жалюзийная, нерегулируемая, угол наклона жалюзи 45 град, (за исключением передней части первого каскада, где угол наклона 90 град.). За первым каскадом подвешен фартук, задерживающий массу на соломотрясе. Общая площадь соломотряса 6,02 м. кв.

Очистка включает в себя грохот нижний, решетный стан, вентилятор, привод очистки, контрпривод вентилятора. Площадь очистки — 3,82 м. кв. Расширен диапазон подачи воздуха. Диаметр вентилятора 560 мм. Частота вращения 39,3 с-1.

На комбайне Дон 1500Б имеется автономное домолачивающее устройство (диаметр барабана 330 мм, частота вращения 220 с-1).


Транспортирующее устройство состоит из зернового шнека, зернового скребкового элеватора, наклонного зернового шнека (загрузочный шнек бункера), колосового шнека, колосового скребкового элеватора, распределительного шнека домолачивающего устройства. Бункер представляет собой сварной корпус и сборное верхнее строение. Вместимость его до 6 м. куб.

Выгрузной шнек (частота вращения 7,23 с-1) повышенной производительности с гидровыносом. Для удобства обслуживания и наблюдения за заполнением и выгрузкой зерна из бункера в нем имеются два сигнализатора заполнения, плафон электроосвещения и застекленные смотровые окна в передней и задней панелях. Выгрузное устройство включается из кабины водителя.

На комбайне Дон 1500Б использован клиноременный вариатор привода барабана с устройством для автоматического натяжения ремня при увеличении крутящего момента.

Дон 1500Б — Интересно знать

Моторно-силовая установка комбайна Дон 1500Б включает в себя моторную установку, переднюю раму, воздухозаборник радиаторов двигателя, воздухоочиститель двигателя, выпускную трубу глушителя, трубопровод для эжекционного удаления пыли из воздухоочистителя, натяжное устройство ременной передачи привода молотилки. Моторная установка состоит из диффузора, двигателя, смонтированного на подмоторной раме, трубопроводов, соединяющих блок радиаторов с двигателем, глушителя, поворотной рамы.



На комбайне «Дон 1500Б» установлен дизель СМД-31А, четырехтактный, шестицилиндровый, с непосредственным впрыском топлива в камеру в поршне, жидкостным охлаждением, турбонаддувом и промежуточным охлаждением нагнетаемого в цилиндры воздуха; оборудован двухступенчатой очисткой воздуха. Двигатель (в отличие от двигателя комбайнов СК-5М «Нива» и СК-6 «Колос») размещен рядом с кабиной, в передней правой части молотилки, что позволяет увеличить угол поперечной устойчивости и вместимость бункера, улучшить работу системы охлаждения. Мощность от двигателя отбирается с двух сторон коленчатого вала: с передней — на привод гидронасоса гидропривода ходовой части, с задней — на привод рабочих органов.

Ходовая часть комбайна Дон 1500Б обеспечивает его перемещение с рабочей скоростью до 10 и транспортной до 20 км/ч. Удельное давление на почву не превышает 0,175 МПа. Мост ведущих колес — раздельно-агрегатный, с гидрообъемным приводом. На первичном валу коробки диапазонов установлен гидромотор. Бортовые редукторы — планетарно-цилиндрические, с дисковыми тормозами. Управляемый мост аналогичен выпускавшимся ранее, но колеса управляются двумя гидроцилиндрами.


Дон 1500Б оснащен шинами с протектором высокой проходимости. Оборудован унифицированной шумоизолированной кабиной с принудительной вентиляцией и кондиционером, регулируемым подрессоренным сиденьем, теплозащитными стеклами, электронной системой, контролирующей основной технологический процесс уборки. Рулевая колонка снабжена гидрообъемным приводом рулевого механизма. Она регулируется по высоте в пределах 100 мм цанговым зажимом и по углу наклона 5…30 град.- педалью. Это позволяет механизатору в зависимости от роста и телосложения выбирать оптимальное положение рулевого колеса и сиденья.

Копнитель увеличенной вместимости (14 м3), специальной конструкции, представляет собой навесной на молотилку агрегат. Состоит из капота, боковин левой и правой, днища, заднего клапана, щитка сброса соломы, соломонабивателя, механизма сбрасывания копны.

Гибравлическая система комбайна Дон 1500Б включает в себя три независимые системы: основную, объемного рулевого управления, объемного привода ходовой части. Применение в основной системе секционных распределителей с мускульным и электрогидравлическим управлением золотниками рабочих органов позволило уменьшить количество трубопроводов и частично исключить систему тяг. Принцип работы гидрообъемного рулевого управления аналогичен работе серийных отечественных машин более раннего выпуска. Гидросистема объемного привода ходовой части обеспечивает бесступенчатое регулирование скорости движения комбайна во всех диапазонах рабочих скоростей, что важно в сложных условиях уборки и способствует повышению маневренности комбайна.


Система электрооборудования однопроводная, постоянного тока напряжением 24 В, с генератором переменного тока со встроенным выпрямителем. Отличительной особенностью электрооборудования является использование автоматической системы контроля (АСК) за технологическим процессом и состоянием исправности основных агрегатов. Она позволяет измерять частоту вращения молотильного барабана, вентилятора очистки, вала, двигателя, а также скорость движения комбайна, контролировать и сигнализировать о предельно допустимом снижении частоты вращения молотильного барабана, остановке колосового и зернового шнеков, соломонабивателя, вала очистки, шнека половоизмельчителя, о предельной температуре масла гидросистемы, воды и масла двигателя. Всего АСК дает информацию о 22 параметрах. Об отклонениях комбайнер предупреждается звуковой и световой сигнализациями.

Дон 1500Б — Работа в самых трудных условиях

Жатки с копирующим аппаратом, камнеуловитель – высокопроизводительная уборка на трудных   полях. Наклонная камера особой конструкции. Механизм реверса наклонной камеры, глубокий сброс деки –быстрое восстановление работоспособности. Вибропобудители бункера – выгрузка в условиях повышенной влажности.

Дон 1500Б — Чистое  зерно   и   низкие   потери

Большая площадь односекционного подбарабанья – мягкий и тщательный обмолот. Двухступенчатая система очистки с мощным вентилятором и устройством автономного домолота – целое и чистое зерно.  Одно барабанный обмолот с клавишным соломотрясом – низкие затраты энергии и высокое качество зерна.

Дон 1500Б — Универсальность

Широкий выбор дополнительного оборудования – эффективная уборка разнообразных культур. Гибкая работа с незерновой частью урожая – приспособленность к любой агротехнологии.

Дон 1500Б — Надежность и долговечность

Простая и рациональная конструкция – залог эксплуатационной надежности. Новое гидрооборудование – высококачественное комплектующие, усовершенствованные технологии сборки. Усиленные сварные швы, упрочненные элементы ответственных узлов – повышение запаса прочности. Высокая сохраняемость – нетребовательность к условиям зимнего хранения. Сбор статистической информации о работе комбайнов – непрерывное повышение надежности и долговечности.

Дон 1500Б — Экономичность в эксплуатации

Сниженная потребляемая мощность, неприхотливый двигатель, мощная система фильтрации – экономичное потребление ГСМ. Новые ремни, износостойкость ножей – увеличенный ресурс деталей плановой замены. Удобный доступ, минимум точек смазки – простое и быстрое техобслуживание.

Ну начнем как и прошлый раз из технологической характеристики:

Ширина захвата, хедера: 6,0; 7,0; 8,6 м, дальше идет платформа-подборщика: 3,4 ,следующим составляющим есть пропускная способность молотилки (при отношении массы зерна и соломы 1:1.5): кг/с 8 производит в час зерна,с копнителем: т 11.5, дальше идет моё любимое это скорость ну начнем с первой она составляет 0….5 км/ч, ну вторая уже куда более быстрее))) она составляет от 0….10 км/ч( скажите быстро)), ну и наконец то третья передача 0…20 км/ч – эта скорость транспортная. Ну это в отличии от предыдущего не очень мне нравится но расскажу и об этом: пределы регулирования высоты среза, при копировании: мм 50…185,пределы регулирования высоты среза, без копирования: мм 100…1130.Вот мощщ движка составляет 162кВт,частота вращения вала двигателя: с-1 (мин-1) 33.3 (2000)

Молотилка : её ширина составляет 1500мм,а диаметр барабана 800мм, следует длина молотилки 1485мм.Частота вращения барабана: с-1 (мин-1) 8,5 ..15.9 (500.. .950)кошмар))
Производительность выгрузного шнека: т/мин до 2.5, вместимость бункера: 6м3
Давление в шинах должно быть соотвецтвующимвот например в: ведущих колесах:0.17МПа, а само давление в шинах – управляемых составляет 0,15 МПа. Колея, ведущих колес: мм 2800, а колея, управляемых колес: мм 2900
Дорожный просвет должен составлять 370мм, габаритные размеры с жаткой захватом 6 м и копнителем, в рабочем положении: м 12х7.8х3.98,а габаритные размеры с транспортом: м 17,5х4.4х3.98. Масса (конструкционная), с жаткой захватом 6 м и копнителем: кг 13440:
Масса (конструкционная), платформы подборщика: кг 1200
Масса (конструкционная), измельчителя: кг 800

Дон 1500Б видео

На этом видео показано как легко и не принужденно комбайн собирает урожай!!В кабине у водителя комбайна есть все удобства, все приборы електронные, есть кондиционер, коробка передач автоматическая!



Дон 1500Б фото

На этом фото мы видим комбайн Дон 1500Б, которы

Похожие статьи

  • Зерноуборочный комбайн Челленджер 660 / Сhallenger 660

    Зерноуборочный роторный комбайн Challenger 660 предназначен для уборки зерновых культур. Этот комбайн отличается современными системами слежения за границей хлебостоя, системами обмолота, сепа…

  • К-700 трактор Видео

    К-700  — советский колёсный трактор общего назначения повышенной проходимости, тяговый класс 5. Предназначен для выполнения в агрегате с навесными…

  • Джон Дир 7250 / John Deere 7250

    Джон Дир 7250 / John Deere 7250. В 2007 году компанией Джон Дир была обновлена линейка самоходных кормоуборочных комбайнов, и  более мощные и производительные машины серии 7050 …

  • Комбайн Клаас (Claas) MEDION 340

    Комбайн Клаас (Claas) MEDION 340. Комбайны Клаас Медион 340-310 известные во всем мире как высокопродуктивные и максимально рентабельные машины.  Новые модели комбайнов оснащаются жатками…

  • Комбайн Клаас (Claas) LEXION 560

    Комбайн Клаас (Claas) LEXION 560 это зерноуборочный комбайн с высокими показателями. Комбайн может быть оснащен жаткой с шириной захвата до 12 метров. Также этот комбайн оснащен автоматическим…

Комбайн ДОН 1500 описание и основные характеристики

Комбайн дон 1500 его назначение и модификации

Дон-1500 — выпускается заводом «Ростсельмаш» с 1986 года, это самый популярный  зерноуборочный комбайн на всем постсоветском пространстве. Также были выпущены модификации: ДОН-1500, ДОН-1500А, ДОН-1500Б, Дон-1500Н (для нечерноземной зоны страны), модификация Дон-1500Р является рисоуборочным, гусеничным комбайном.

Поражают размеры Дон-1500 — в копнитель этого комбайна спокойно поместится автомобиль «Таврия», большие много ручьевые шкивы приводятся в действие мощными полиремнями, зерновой бункер сопоставим с размером с малогабаритной квартиры и плюс большая кабина.

Комбайн  Дон (колесный), имеет один барабан:

  • диаметром 800мм.;
  • длиной 1484 мм.;
  • частотой вращения 512-954 мин-1;

Используют для сборки колосковых и зерновых культур.  Есть возможность на комбайн установить приспособление для сбора урожая зернобобовых и мелко семенных культур.

Данный комбайн оснащен надежной системой об мола, а также у комбайна имеется двух ступенчатая система очистки зерна.

Двигатель Комбайна дон 1500

Двигатель дизельный СМД-31А, четырехтактный, шести цилиндровый  мощностью 255 Л.С., рядный 6-ти цилиндровый с непосредственным впрыском топлива, жидкостное охлаждение, промежуточное охлаждение и турбонаддув нагнетаемого в цилиндры воздуха; установленная двух ступенчатая очистка воздуха .

Двигатель размещен в передней части молотилки рядом с кабиной, что дает возможность увеличить  угол поперечной устойчивости и  благодаря этому вместительный бункер, улучшить работу системы охлаждения.

С двух сторон коленчатого вала отбирается мощность двигателя: с передней — на привод гидронасоса гидропривода ходовой части, с задней — на привод рабочих органов.

  • Площадь сепарации 5,74 м2.
  • Площадь очистки 3,91 м2.
  • Вместимость бункера 6,0 м3.

Кабина комбайна Дон

Кабина оснащенная шумоизоляцией и кондиционером, принудительной вентиляцией, теплозащитными стеклами. Также в кабине находиться электронная система которая контролирует технологический процесс уборки.  выполнили в комфортном стиле,  для операторов.

Габаритные размеры комбайна ДОН 1500:
  • длина 12м.;
  • ширина 805м.;
  • высота 3,98м.

Шины на комбайне с протектором который повышает проходимость по полям.

Два комбайна Дон 1500А и Дон 1550Б на рынке – являются модернизированной моделью, точнее у 1500Б коэффициент полезного действия увеличен на 25-30% чем у его предшественника.

Техническая характеристика:

  • Размер бункера Дон 1500 6 куб.м.
  • В рабочем процессии комбайн развивает скорость до 10 км/час.
  • Во время перевозки до  25 км/ч.
  • Средняя продуктивность комбайна выходит 14 тон зерна в час.

Данные серии комбайнов выпускались с 1986 года, а в 2006 году  заменили на новую линию «Acros», «Vector», «Добрыня». В результате можно сказать о комфорте повышенном в кабине оператора и эффективной продуктивности этой модели.

Новый комбайн дон 1500 (Добрыня) видео

Отправить ответ

avatar
  Подписаться
Уведомление о
