Наиболее востребованным среднетоннажным грузовым автомобилем второй половины прошлого столетия в нашей стране является ЗИЛ-130. Он производился на автозаводе имени Лихачёва в Москве и других предприятиях по выпуску машин в Советском Союзе и России. Основными причинами востребованности этого транспортного средства является его надежность, длительный срок службы, ремонтопригодность. Неприхотливый в эксплуатации, автомобиль способен работать в любых климатических условиях в интенсивном режиме. Одной из причин его популярности стал двигатель с одноимённым названием, разработанный на ЗИЛе.

В нашем обзоре рассмотрим объём мотора ЗИЛ-130 этой модели, массу ДВС машины ЗИЛ-130 и прочие важные показатели. Также ответим на вопросы о массе силового агрегата грузовика ЗИЛ-130, сколько «лошадей» прячется под капотом у этого транспортного средства, какая мощность автомобильного мотора ЗИЛ-130.

История создания

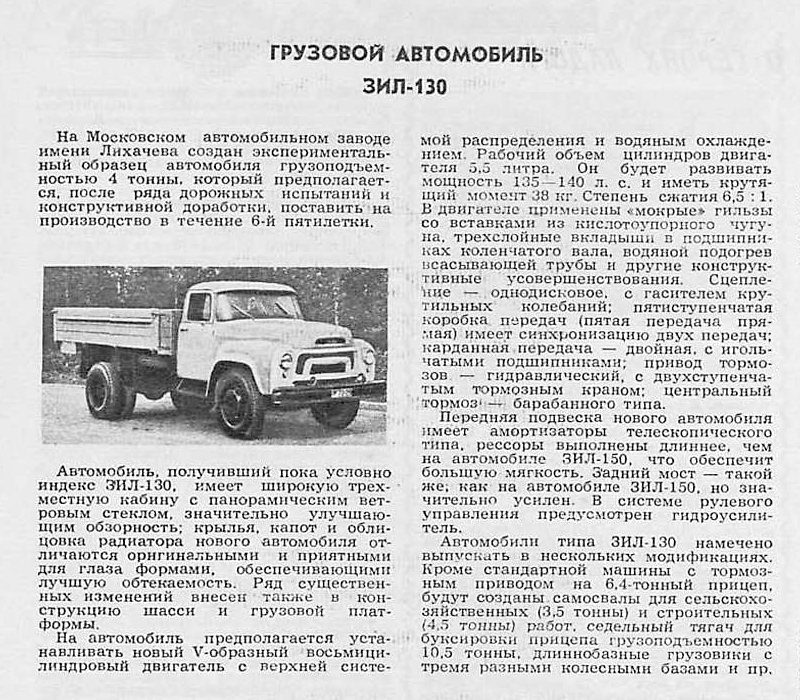

Работы над созданием грузовика стартовали в 1953 году под руководством конструктора А. М. Кригера. Первоначально автомобиль получил название ЗИС-125, чуть позже ЗИС-150М. На первые образцы машин в 1956 году размещалась пятилитровая силовая установка мощностью 135 лошадиных сил и максимальным крутящим моментом 320 н. м. Она имела V-образное расположение шести цилиндров, была оснащена карбюратором. Однако данный двигатель не смог обеспечить работу грузового автомобиля, относящегося к машинам средней грузоподъёмности. Ему не хватало мощности для создания нужных динамических характеристик.

На следующий год машина получила агрегат с шестью цилиндрами, клапаны которых расположены в верхней части. Он превосходил предыдущий вариант по мощности: 140 л. с. и имел больший рабочий объём: 5.5 л. Однако и он не прошёл проверочных испытаний. Конструкторская группа остановилась на следующем варианте, который оказался окончательным. Это вариант использовался на всём периоде производства грузового автомобиля. Шестилитровый мотор имел 150 лошадиных сил, был оснащен жидкостным охлаждением. Образцом для создания данной установки для грузового автомобиля послужил «движок» с лимузина ЗИЛ-111, предназначенного для правительства СССР.

Отличия данного мотора от образца состояли в меньшей степени сжатия – 6,5. Это привело к уменьшению мощности – с 220 л. с. она снизилась до 148 л. с. Также изменился класс потребляемого топлива. Правительственный лимузин «кушал» дорогой бензин с октановым числом 95, рабочее транспортное средство не могло позволить себе такую роскошь. Его перевели на популярный в то время 76-й бензин.

Через два года после запуска в серию, руководство завода произвело модернизацию автомобиля и мотора. В ходе её проведения мощность ЗИЛ с индексом 130 незначительно повысилась до 150 «лошадей». Это значение осталось до окончания срока производства машины. В это же время был регламентирован срок эксплуатации до капитального ремонта – 200 000 пробега. Очередная модернизация, произведенная в 1976 году позволила увеличить срок службы до 300 тыс. км.

Новый силовой агрегат с заводским индексом 508 имел хороший аппетит. Его расход на 100 км составлял от 30 до 40 л. Однако учитывая цены на топливо тех времён, такой расход был не критичен. В результате на ЗИЛе было выпущено свыше трёх миллионов таких установок. О неприхотливости в работе и обслуживании этого агрегата ходили легенды. Он хорошо переносил жару южных республик СССР, не было проблем с его запуском в морозную погоду в северных регионах страны

Отметим, что в 1974 году на среднетоннажном грузовом автомобиле ЗИЛ 130 стал устанавливаться более экономичный двигатель с меньшей мощностью ЗИЛ-157 со 110 «лошадьми» под капотом.

На рубеже восьмидесятых-девяностых годов прошлого века, когда политическая ситуация в стране изменилась коренным образом, а цены на горючее резко взлетели вверх, руководство ЗИЛа предприняло попытки перехода востребованного грузовика на более дешевое, дизельное топливо. Но в результате они не увенчались успехом. Позже, в целях снижения затрат на топливо, владельцы грузовика стали переходить на использование газобаллонного оборудования.

Как устроен мотор

Установка ЗИЛ с номером 130 получила восемь цилиндров, расположенных по формату V8. Это означает, что они размещены под углом в 90 градусов относительно друг друга. Подобная компоновка делает силовой агрегат более компактным и лёгким, требует меньше места для установки под капотом. Такое расположение разрешает разместить на нём навесное оборудование.

В течение рабочего цикла мотор делает четыре такта. Питание воздушно-топливной смесью происходит через двухкамерное карбюраторное устройство К-88. Объем двигателя, выпущенного на автозаводе ЗИЛ серии 130, равен 5,969 см3. Работа мотора лимитирована ограничителем количества максимальных оборотов.

Между рядов цилиндров расположились:

В передней части установлены насос подачи воды, компрессорное устройство по нагнетанию воздуха, вентилятор, а также шкивы для привода.

Кривошипно-шатунный механизм считается основой данной силовой установки. Коленвал и распредвал соединены шестеренками. Кулачки распредвала при помощи вспомогательных элементов: толкателей, штанг заставляют двигаться коромысла, которые в свою очередь воздействуют на клапана. Их возврат в прежнее положение происходит за счет установленных пружин.

Карбюратор К-88 работает по принципу падающего потока, имеет сбалансированную поплавковую камеру.

Материалы

Остов конструкции выполнен из чугуна улучшенного качества. Он обладает повышенной стойкостью к образованию коррозийных очагов.

Материалом для изготовления двух головок блока цилиндров послужил сплав алюминия с другими металлами, которые усиливают прочностные характеристики корпуса. Из аналогичного материала выполнены вытеснители, которые оснащены несколькими кольцами. Верхние два, компрессионные, выполнены из чугуна и покрыты хромом. Назначение составного третьего – в съеме масла. Оно произведено из сплава стали и хрома. Из стали также выполнены полые, плавающие пальцы.

Перечислим материалы изготовления остальных компонентов мотора:

  • шатуны – стальные, они имеют двухтавровое сечение и осуществляют смазывание поршневого пальца;
  • вкладыши выполнены из стальной ленты и сплава из алюминия;
  • распредвал – пятиопорный, произведён из стали;
  • коленвал – кованый, стальной, имеет также пять опор. Он оснащен каналами для смазки;
  • маховик сделан из чугуна, запускающий мотор от стартера венец выполнен из стали.
  • Блок силовой установки укомплектован гильзами, имеющими внизу кольца уплотнения. Рассмотрим устройство клапанов. Впускные приводятся в работу распределительным валом. Они находятся в ГБЦ моторного отсека.
  • Выпускные клапана ДВС – полые, имеют термостойкую наплавку. Они оснащены механизмом для принудительного проворачивания.
  • Материалом для толкателей послужила сталь, усиленная сверху чугунной наплавкой. Коромысла – также стальные, они оснащены втулками из бронзы.
  • Впускной газопровод сделан из алюминиевого сплава, он общий для рядов цилиндров. Топливная смесь, поступающая из карбюратора, подогревается через полость, размещенную между двумя головками блока.
  • Два выпускных газопровода установлены с каждой стороны блока, сделаны из чугуна.

Особенности работы

Вытеснители задействуют механизм при помощи трансформации подачи газа. В процессе принимают участие: коленвал, сам шатун и палец, установленный в вытеснителе. В нижней половине детали имеется утолщение с отверстием. Оно необходимо для установки пальца, который служит в качестве элемента соединения шатунной головки и вытеснителя. Стальные обручи предотвращают повреждение цилиндрической поверхности, ограничивая ход поршневого пальца. Палец вытеснителя соединяет деталь с валом.

Блок цилиндров

В нем также расположены гильзы. В верхней половине последних установлен вкладыш на расстоянии 50 мм, произведенный из антикоррозийного чугуна.

Приведем параметры детали:

  • толщина гильз – 7,5 мм;
  • высота – 188,5 мм;
  • диаметр отверстия под опоры коленвала может изменяться в диапазоне с 79,5 по 79,525 мм.

Корпус снабжен каналами для водяного охлаждения. Они предназначены для защиты мотора от перегрева.

Коленвал

Эта четырёхколенная деталь силового агрегата имеет пять точек опор. Её коренные и шатунные шейки закалены, что придает ей большую прочность, способствует длительной эксплуатации. Для лучшей балансировки силового агрегата коленчатый вал произведён в форме креста.

Коленчатый вал преобразовывает напор тяги. Передняя часть распредвала имеет фиксатор под шпонку, который удерживает шестерню распределения и фрикционное колесо, необходимое для активации лопастного устройства. Задняя часть коленвала оснащена фланцем для его соединения с маховиком.

Приведем параметры его компонентов:

  • масса коленвала – 53,7 кг;
  • вес коленвала агрегата ЗИЛ-130 в сборе с маховиком – 77,92 кг, со шкивом и механизмом сцепления – 102,6 кг;
  • диаметр шеек шатунов варьируется значениями от 65,48 до 65,50 мм;
  • D коренных шеек изменяется в диапазоне от 74,48 до 74,50 мм.

Деталь изготовлена из стали сорта 45.

Маховик мотора

Это колесо стабилизирует работу силового агрегата, делает плавным его ход. Оно также помогает вытеснителям в преодолении конечных положений хода, облегчает запуск с места.

Маховик производится из чугуна, его зубцы, осуществляющие запуск ДВС ЗИЛ весом 440 кг, сделаны из стали. Отметим, что деталь производится одновременно с коленчатым валом, что позволяет избежать риска смещения баланса. Также по этой причине маховик устанавливается на асимметрично расположенные болты и штифты.

Распределительный вал

Распредвал размещается между опорами стенок и ребер. Кулачок в результате контакта с механизмом передвигает деталь вместе со штангой. Её верхняя часть приводит в движение коромысла, которые в свою очередь воздействуют на стержни клапанов. Последние также начинают свою работу.

На этом его полезные действия не заканчиваются. Он помогает начать работу помпе, насосу, запускает измеритель числа вращений.

Шатун

Обозначим параметры шатуна двигателя ЗИЛ-130:

  • длина этого компонента мотора– 185,0 мм;
  • диаметр под нижнюю головку – 69,5 мм;
  • диаметр под верхнюю головку – 27,5 мм.

При производстве использовалась сталь марки 40Р.

Поршень

Особенностью этой детали является смещение осевой детали пальца поршня на расстояние 1,6 мм от аналогичной детали самого поршня.

Перечислим технические характеристики поршня ДВС ЗИЛ-130:

  • диаметр детали – 100,0-100,06 мм;
  • высота компрессионная – 62,5 мм;
  • масса – 782-822 г;
  • D внутр. пальца – 19 мм;
  • D наружн. пальца – 22 мм;
  • размер – 82 мм.

Поверхность поршневой юбки обрабатывается оловом с целью скорейшей притирки к цилиндру.

Головка цилиндрического блока

ГБЦ выполнена из алюминиевого сплава. Рабочие камеры в ней имеют клино-овальную форму. Подобное обустройство обеспечивает устойчивость перед возникающими при работе силами детонации.

Корпус крепится к блоку с цилиндрами при помощи 17 болтов, причем 4 из них устанавливаются через ось коромысел.

Клапаны: впускной и выпускной

Клапан выпуска изготавливается из стали сорта ЭИ992, клапан впуска – из аналогичного материала сорта ЭИ107.

Расскажем о размерах детали в миллиметрах:

  • тарелка клапана, установленного на выходе имеет диаметр в 41,5;
  • тарелка клапана, расположенного на впуске, получила диаметр – 50,5;
  • размер деталей – 140;
  • D стержня – 11.

В полости клапана, находящегося на выпуске находится металлический натрий (1,85 г). Интенсивная эксплуатация требует эффективного охлаждения установки. Данная система – жидкостного типа. Циркуляция жидкости охлаждения происходит по каналам, проходящим по массиву агрегата.

Основным компонентом системы является ленточно-трубчатый трехрядный радиатор ленточного типа. Регулировка температурного режима осуществляется при помощи термостата, установленного в выпускном патрубке полости для жидкости охлаждения. Водяной насос и вентилятор приводится в движение при помощи ременной передачи шкива коленвала.

Конструкторами ЗИЛа установлена в силовом агрегате оригинальная система смазки, которая необходима для уменьшения сил трения, возникающих при работе. Контактирующие детали смазываются моторным маслом при помощи самотека под давлением, а также путем разбрызгивания.

Использование мотора в безаварийном режиме невозможно без проведения своевременного технического обслуживания. Наиболее важным в этом деле является замена масла в установке.

Для смазки силовой установки рекомендуется использовать масло для мотора класса 0-30W, возможно применение 5,10,15-40 W.

Обозначим параметры его использования:

  • объём масла – 9 л;
  • утечка технической жидкости на 1000 км – 100 г;
  • периодичность замены моторной жидкости для смазки – 10 тыс. км пробега.

Подача горючего осуществляется принудительно при помощи топливного насоса.

Характеристики двигателя ЗИЛ-130

В таблице приведен вес двигателя грузового автомобиля ЗИЛ-130 и прочие технические параметры ДВС ЗИЛ-130.

Наименование Показатели
Объем двигателя ЗИЛ-130 6.0 л
Количество цилиндров 8
Расположение цилиндров V
Диаметр цилиндра 100,0 мм
Очередность действия цилиндров 1-5-4-2-6-3-7-8
Число клапанов, приходящихся на 1 цилиндр 2 (один – впускной, один – выпускной)
Ход поршня в полости цилиндра 95 мм
Коэффициент сжатия 6,5
Тип газораспределительного механизма OHV
Макс. крутящий момент 401,8 Н. м (1800-2000 об/мин)
Мощность мотора 150 «лошадей» (110,4 кВт)
Рекомендованное производителем топливо Аи-72
Экологический класс Euro 0
Средний расход горючего при скорости 60 км/час 32 л
Вес двигателя ЗИЛ-130 440 кг

Получив ответ на вопрос, сколько лошадиных сил в двигателе ЗИЛ-130, и сколько весит двигатель ЗИЛ-130, перейдем к остальным показателям. Отметим, что данный агрегат позволяет среднетоннажному грузовику развивать скорость до 90 км/час.

Обозначим параметры газораспределения двигателя ЗИЛ-130 объёма 6.0 л:

  • открытие клапана впуска – 31° до верхней мёртвой точки;
  • закрытие впускного клапана – 83 после н. м. т.;
  • открытие клапана выпуска – 67 до н. м. т.;
  • закрытие клапана выпуска после н. м. т. – 47 после в. м. т.

Масса мотора ЗИЛ с номером 130 в сборе с узлом сцепления, КПП, насосом ГУРа, компрессорным устройством, ручным тормозом, а также вентилятором равен шестьсот сорок килограмм.

Этой моделью автомобильного мотора с маркировкой ЗИЛ 130 комплектовались грузовики автозавода имени Лихачёва с индексами 130, 131.

Добавим также, что топливный бак имеет объём 170 литров. Такого количества хватало на пробег 445 км. Эта ёмкость расположена на шасси. Подача горючего осуществляется при помощи диафрагменного насоса типа Б-10. Возможна ручная подкачка бензина при затруднении с запуском при помощи рычага.

Тюнинговые работы

Силовой агрегат ЗИЛ с индексом 130 и объемом шесть литров обладает хорошими характеристиками, позволяющими грузовику успешно работать в разных условиях. Однако он предоставляет возможности для проведения тюнинговых работ, в результате которого возможно улучшить динамические параметры «движка» ЗИЛ под номером 130. Перечислим виды проводимых действий по изменению показателей этой установки:

  • Расточка цилиндрических поверхностей, проводимая для расширения площади камер.
  • Замена фрикционного колеса – устанавливается колесо с зубьями.
  • Фрезеровка вала, замена вкладок.
  • Замена механизма искрообразования на бесконтактное устройство.
  • Замена распылителя на инжекторное устройство с одной форсункой.

Также возможно проведение других тюнинговых работ, которые позволяют показывать улучшенные характеристики.
