Технические характеристики тдт 55: ТДТ-55: технические характеристики

Характеристики ТДТ-55А. Обзор трелевочного трактора, скиддера ТДТ-55А

Разместите заявку на покупку техники или запчастей для спецтехники!

отправить заявку

Ваша заявка отправлена.

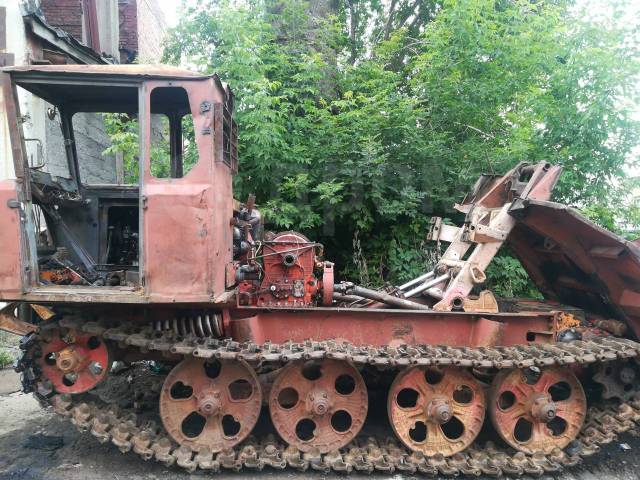

Источник фото: techstory.ruФото ТДТ-55А

Предназначением машины являлась вывозка древесины (малого и среднего размера) из лесосек на верхний склад. Также тракторы использовались на различных лесовосстановительных работах, таких как очистка площадки от трелевочного волокна. Техника была рассчитана на тяжелые условия работы, в том числе на перемещение по пересеченному рельефу и увлажненным почвам.

Технические характеристики ТДТ-55А

На трактор устанавливалась 5-ступенчатая коробка передач: количество ступеней скоростей движения вперед — пять, назад — одна. В состав главной передачи входила пара конических зубчатых колес, которые размещались в среднем отсеке картера заднего моста. Конечные передачи представляли собой 1-ступенчатый редуктор с прямозубыми зубчатыми колесами. Если же говорить о механизме поворота трактора, то он состоял из двух муфт сухого трения (тип – многодисковые постоянно замкнутые).

Диапазон скоростей	2,89-12,8 км/час
Наибольшее из средних давлений гусениц на грунт	0,44 МПа
Максимальное тяговое усилие лебедки	76,5 кН
Канатоемкость барабана	40 м
Диаметр троса	19,5 мм

Двигатель

ТДТ-55А оснащались дизелями СМД-14Н, запуск которых осуществлялся от электростартерного двигателя ПД-10У (вне кабины). Конструкторы отдали предпочтение такому решению, чтобы снизить шум и загазованность на рабочем месте машиниста. Также была предусмотрена возможность запуска пускового двигателя вручную. А для работы в холодное время присутствовал жидкостный предпусковой подогреватель.

Источник фото: techstory.ruМасса трактора ТДТ-55А составляет 9,6 т

Габариты, масса ТДТ-55А

Габаритная длина	5 850 мм
Габаритная ширина	2 357 мм
Габаритная высота	2 560 мм
Дорожный просвет	555 мм
Колея	1 690 мм
Ширина гусеницы	440 мм
Масса эксплуатационная	9 600 кг

Ходовая часть

При разработке ТДТ-55А конструкторы остановили выбор на эластичной подвеске. Опорные катки устанавливались на малых балансирах. Те, в свою очередь, присоединялись к раме при помощи рычагов, которые закреплялись шарнирно и упирались в подпятник свечной пружины (нижняя часть рамы). Все это помогло добиться того, что при перемещении машины через препятствия отрыв опорных катков от гусениц был минимальным. Ведущие колеса изготавливались одновенцовыми, направляющие колеса имели одну реборду.

Стоит упомянуть об еще одной особенности трактора. Для улучшения плавности хода и проходимости, а также более эффективной работы с задним навесным оборудованием подвеска ходовой части была сдвинута назад. Но в то же время такое решение ограничивало массу передних навесок.

Кабина, управление

ТДТ-55А комплектовался одноместной кабиной. Создатели трактора позаботились о круговом обзоре, наличии вентилятора и подогревателя. Также в распоряжении машиниста был стеклоочиститель. В системе управления бортовыми фрикционами и муфтой сцепления присутствовали гидравлические усилители (они были следящего действия).

Лебедка трактора (редуктор из конических зубчатых колес) была усилена. Она приводилась в действие от ВОМ коробки передач (для этого использовались два карданных вала и редуктор).

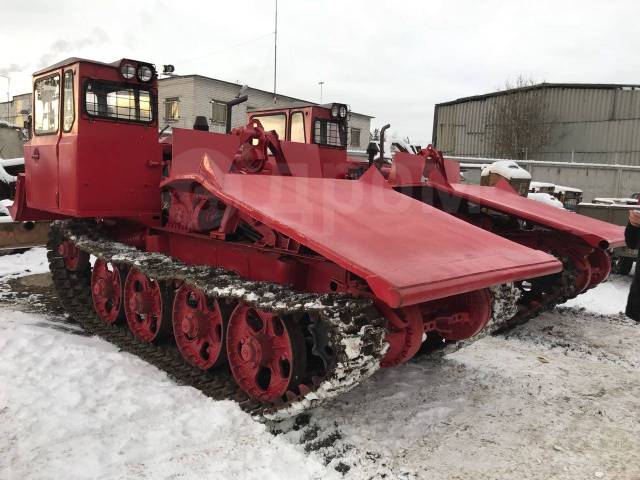

Источник фото: techstory.ruФото ТДТ-55А

Конструкция механизма передней навески предусматривала две нижние тяги, соединенные в одну толкающую раму, и одну верхнюю тягу (ее можно было регулировать). Сам механизм монтировался на двух литых кронштейнах, присоединенных к лонжеронам рамы. Задний ВОМ, в свою очередь, устанавливался на корпусе заднего моста. Он представлял собой 1-ступенчатый редуктор с цилиндрическими зубчатыми колесами.

Самосвальный металлический кузов присоединялся к раме на шарнирах, его можно было опрокидывать на левую сторону.

Модификации

В качестве базового трактора для рассматриваемой машины выступил ТДТ-55, в отличие от которого более поздняя модель оснащалась передним и задним ВОМ. Кроме этого, комплектация предусматривала наличие самосвального кузова, который монтировался вместо погрузочного щита.

Также производитель собирал модификацию ТДТ-55А-05, которая отличалась меньшим весом и увеличенной скоростью движения. Кроме этого, она имела более мощный двигатель (100 л.с.).

Аналоги

К аналогам данной машины можно отнести следующие модели: Онежец ТДТ-55, Онежец 300БС, Онежец ТЛТ-100, Онежец 320, АОМЗ Т-147, Амкодор 2242В, Онежец ТДТ-40, Кировец КТ-12, Прогресс МСН-10-003-04, Прогресс МСН-10.



Характеристики ТДТ-55. Обзор трелевочного трактора, скиддера ТДТ-55

Разместите заявку на покупку техники или запчастей для спецтехники!

отправить заявку

Ваша заявка отправлена.

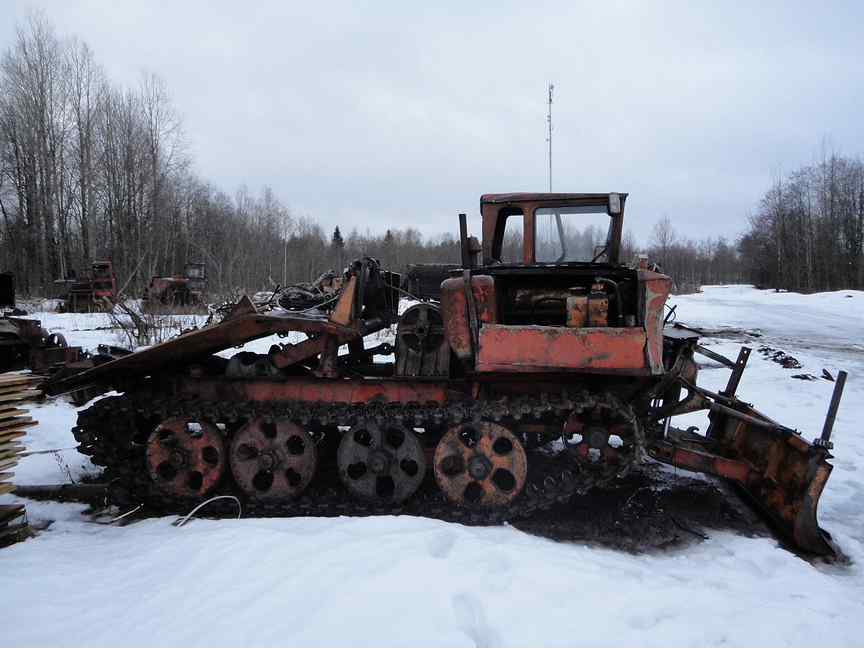

Источник фото: autosite.uaФото ТДТ-55

Трелевочный трактор ТДТ-55 значительно отличался от своего предшественника как «начинкой», так и внешним видом. Одно из самых значительных изменений — отсутствие в кабине, которая теперь располагалась слева от двигателя, места для чокеровщика. Чокеровщик — это рабочий, в функции которого входила обвязка хлыстов. Таким образом, ТДТ-55 стал первой моделью, в которой была осуществлена замена ручного труда механизированным. Подобные опыты выполнялись уже и на базе ТДТ-40М, но в полной мере были реализованы в начале 70-х годов именно на «полстапятом», как в народе называли рассматриваемый в обзоре трактор. На машину установили гидроманипулятор, с помощью которого оператор захватывал спиленные деревья и укладывал их на заднюю часть корпуса, где пакет бревен закреплялся посредством клещевого захвата.

На первом этапе трактор оснащали манипуляторами отечественного производства, но ввиду их недостаточной надежности позже они были заменены на финское оборудование Fiskars. Интересный факт: тракторы ТДТ-55 были востребованы в качестве экспортной продукции. Их поставки осуществлялись во Вьетнам, Чехословакию, Ирландию, Чехию и Бразилию.

Двигатель ТДТ-55

Мощность машина получала от четырехцилиндрового дизеля СМД-14Б с вихрекамерным смесеобразованием. Данная модель двигателя являлась специальной версией СМД-14, которым в то время комплектовались с/х тракторы ДТ-75. Особенности конструкции мотора с индексом «Б»: установка единой на все четыре цилиндра головки блока, литой блок со вставными чугунными гильзами и наличие двухклапанного механизма газораспределения.

На дизеле устанавливался 4-плунжерный топливный насос с механическим регулятором. Для очистки топлива присутствовали фильтры грубой и тонкой очистки (первый являлся щелевым, последний имел сменные бумажные элементы). Система смазки являлась комбинированной: смазывание определенных деталей выполнялось под давлением, остальных — разбрызгиванием. Система охлаждения была закрытого типа.

Источник фото: wikipedia.orgФото ТДТ-55

Для запуска дизеля присутствовал пусковой двигатель ПД-10У с электростартером. При работе в холодное время (речь идет о температуре от +5 до -5 градусов) можно было воспользоваться электрофакельным подогревателем. По дополнительному заказу трактор поставлялся вместе с парожидкостным подогревателем, работающем на бензине. В этом случае заводить двигатель разрешалось и при более низких температурах.

Мощность двигателя при 1500 об/мин	62 л.с.
Количество передач вперед	5
Количество передач назад	1

Трансмиссия ТДТ-55

ТДТ-55 оснащался пятискоростной коробкой передач. Тип муфты сцепления: 2-дисковая постоянно замкнутая (по своей конструкции она во многом аналогична используемой на модели ТДТ-40М, но имела специальный дисковый тормоз, отвечающий за плавный ввод шестерен в зацепление при переключении передач). На заднем мосту устанавливалась центральная коническая передача, бортовые фрикционы и 1-ступенчатые редукторы.

Поворот машины: если в стандартных ситуациях для этого выключалась одна из муфт (бортовой фрикцион), то для крутого поворота осуществлялось дополнительное торможение барабана выключенной муфты поворота с помощью ленточного тормоза.

Рама, кабина, рабочее оборудование

Рама являлась жесткой сварной и имела корытообразную форму. В днище были предусмотрены люки, после открытия которых можно было получить доступ к необходимым агрегатам при ТО. Подвеска трактора — 1-рядная рычажно-балансирная с пружинным подрессориванием.

Источник фото: techstory.ruМощность трелевочного трактора составляет 62 л.с.

Кабина, как уже ранее было сказано, являлась одноместной. В ней присутствовали системы обогрева и вентиляции, сиденье — регулируемое. В распоряжении машиниста была однобарабанная реверсивная лебедка с редуктором и погрузочная платформа (щит), шарнирно связанная с рамой трактора, которая одновременно выступала в роли упора, повышающего продольную устойчивость трактора. Еще одно устройство — толкатель.

В конструкции трактора ТДТ-55 были предусмотрены две автономные гидросистемы управления. Первая отвечала за перечисленное выше технологическое оборудование. Вторая представляла собой гидросистему сервоуправления.

Аналоги

К аналогам данной машины можно отнести следующие модели: Онежец ТДТ-55А, Онежец 300БС, Онежец ТЛТ-100, Онежец 320, АОМЗ Т-147, Амкодор 2242В, Онежец ТДТ-40, Кировец КТ-12, Прогресс МСН-10-003-04, Прогресс МСН-10.

Видео

Видео — с канала «Венер Фаизов»

устройство, технические характеристики, фото и видео

Каждый день используется продукция, изготовленная из древесины. Мало кто задумывается, какой путь проделан, что бы доставить этот товар потребителю. Еще больше вопросов возникает при мысли, о том, какая техника справляется с этим сложным заданием.

Классические трактора и машины, встречающиеся повседневно, не соответствуют тем нагрузкам, которые присущи лесозаготовительной отрасли. В этом случае на помощь приходит специфическая техника, без которой в лесном хозяйстве не обойтись – трактор трелевочный.

Это специальный вид техники, который отличается повышенной прочностью, мощностью и проходимостью. Такие требования предъявляются по причине того, что трелевочные трактора, используемые для лесной промышленности, работают в условиях повышенных нагрузок.

Агрегат ТДТ-55:

Назначение техники

Трелевочный трактор, это специальная техника, применяемая на работах по заготовке леса. Функции, выполняемые устройством, сбор и транспортировка деревьев к месту хранения или обработки. Метод, используемый тихоходной машиной, частичная погрузка дерева на платформу и войлок к месту назначения.

Процесс трелёвки, это транспортная операция со спецификой. Особенность процесса в том, что техника не нуждается в прокладке дорог и путей, а работает в условиях бездорожья, не зависимо от времени года.

На промышленных предприятиях, фермах, лесных угодьях этот вид транспорта незаменим. Распространение и популярность получили трелевочные трактора СССР, выпускаемые на в Петрозаводске.

Узнаваемая модель, ТДТ-55, выпуск техники вёлся до двухтысячных годов. Тихоходная установка укомплектовывалась двигателями, которые различались по характеристикам, поэтому её использовали на участках дифференцированной сложности.

Принцип работы трелевочного трактора

Колесная трелевочная машина работает на базе сельскохозяйственного трактора, но отличается от последнего компоновкой ключевых элементов. В ее задней части находится рама, на которой размещается платформа с лебедкой для чокерной трелевки леса или гидравлический захват. Ходовая часть трактора отличается увеличенной опорной площадью. Такое конструктивное решение позволяет уменьшить эрозионное воздействие скиддера на лесную подстилку.

Трелевочный трактор – мощная и производительная машина, способная эффективно работать в сложных условиях. В базовом исполнении она оснащена дизельным двигателем и вспомогательным навесным оборудованием, расширяющим ее функциональные возможности. А колесная база помогает ей передвигаться по территориям, отведенным под лесозаготовку. Кабина в трелевочном тракторе расположена в передней части машины. Это сделано для того, чтобы более равномерно распределить массу оператора и собранного на платформе леса.

Виды трелевочных тракторов

Трелевочный транспорт собирается на основе классических видов тракторов. Условно делится по характерным отличительным особенностям:

• По типу передвижения: колёсная или гусеничная схема;
• Механизм сбора древесины: чокерные, бесчокерные, с гидравлическим манипулятором.

Захват трелевочный:

Часто встречаются гусеничные модификации, поскольку конструктивно устойчивы и с большей проходимостью. Чокерные транспортные средства способны перемещать брёвна, поваленные вальщиками деревьев. Это тихоходные агрегаты: ОТЗ-420, ТДТ-55, BELARUS ТТР-401М и др. Машины, не оборудованные чокером, укомплектовываются гидравлическим манипулятором, работающим совместно с валочной машиной. Это модели: ЛТ-154, ЛТ-187 и др.

Так же можете прочитать про Трактор Т-40 – Технические характеристики

Современный аналог

Несмотря на то что трелевочный трактор ТДТ-40 еще можно встретить на лесозаготовках, тем не менее многие компании уже давно перешли на использование более современной техники. На сегодняшний день существует множество разновидностей трелевочников, но в нашей стране наибольшее распространение получил ТТ4, разработанный Алтайским тракторным заводом. Трактор был сконструирован на базе ТДТ-75.

Серийное производство техники продолжалось с 1969 по 2010 гг. Эта модель считается одной из самых востребованных. Отличительными особенностями ТДТ-75 стали широкие гусеницы и мощный шестицилиндровый дизельный силовой агрегат, поэтому трактор с легкостью преодолевает даже самые сложные участки, сильно поросшие деревьями. Двигатель наделен усовершенствованной конструкцией, благодаря которой он отличается высокой надежностью и потребляет намного меньше топлива. Днище корпуса — закрытое, поэтому прочное и надежное, способно выдержать любые удары веток и коряг.

Погрузочная платформа, так же как и на ТДТ-40 (у трелевочного трактора ТТ4 с ним много общего) находится в кормовой части кузова. Максимальная нагрузка, которую она способна выдержать, составляет 6 тонн. Она оснащена гидравлическим приводом, существенно упрощающим процесс разгрузки. На платформе установлена и автоматическая лебедка.

Стоит отметить, что ТТ4 является более функциональным, поскольку на него можно устанавливать больше дополнительного оборудования. Трактор может быть оснащен распашным плугом, бульдозерными щитками, бурильной установкой и грузоподъемным краном. Таким образом, данную технику допускают не только для перевозки леса, но и для выполнения многих других видов работ. Внешний вид трактора отдаленно напоминает танк. Машина мощная не только внутри, но и снаружи.

Марки трелевочных тракторов

Трелевочная техника востребована в лесозаготовительной промышленности. Поскольку заготовка древесины необходима, тихоходные агрегаты выпускают в большинстве стран. В зависимости от производителя, меняются характеристики машин. Каждый пытается привлечь пользователя, внося в продукцию технические коррективы.

Рынок богат продукцией, зарубежного и местного выпуска. Кроме того, в хозяйствах встречаются машины, выпущенные в СССР. Среди российской техники пользуется спросом продукция Барнаульского, Кировского, Онежского заводов и другие. Зарубежная техника известна продукцией , «John Deere» и др.

Технические характеристики трактора ТТ-4

Модель	ТТ-4	ТТ-4М
Тяговый класс	4	4
Назначение	Базовое гусеничное шасси общего назначения	Базовое гусеничное шасси общего назначения
Марка двигателя	АМ-01 МЛ	А-01 МРСИ / Д-461 турбо
Мощность двигателя при 1600 об/мин л. с.	110	130 / 168
Удельный расход топлива (двигатель А-01 МРСИ), г/кВт*	250	227 (погрешность 15)
Тип двигателя	четырехтактный дизель, 6-цилиндровый, с непосредственным впрыском	дизельный, 6-цилиндровый, рядный, четырехтактный
Ход поршня, см	14	14
Диаметр цилиндра, см	13	13
Тип подвески	балансиры на продольных рычагах	полужесткая, с балансирно-рычажным механизмом
Трансмиссия	Механическая	Механическая / Гидравлическая
Давление на грунт (удельное), кПа	44	33
Предельный угол подъема, преодолеваемый трактором, рад (град)	44 (25)	44(25)
Макс. высота преодолеваемого препятствия, м	0,6	0,6
Максимальная глубина преодолеваемого брода, м	0,8	0,8
Ширина гусеницы, мм	500	500 / 550
Число гусеничных звеньев, шт	69	69
Шаг 1го звена, см	15	15
База трактора, м	2,72	2,88
Габаритные размеры, мм:.
ширина	2500	2700
длина	6000	5927
высота	2750	2957
Размер колеи, м	2,0	2,0
Число опорных катков	3+3+2+2	5+5
Дорожный просвет, мм	490	537
Число передач: Вперед	8	8
Число передач: Назад	4	4
Диапазон скоростей, км/ч:. Вперед	20	20
Диапазон скоростей, км/ч:. Назад	3,4	2,57
Ёмкость топливного бака, л	135	135
Вместимость бака гидравлической жидкости, л.	160	160
Максимальная грузоподъемность, кН/ кг	58,83/6000	113,5 /11600
Вес трактора (эксплуатационный), кг	12800	12600

Модификация трактора ТТ-4М обладает значительно большей грузоподъемностью. Он оснащен двигателем большей мощности и создает меньшее давление на грунт. Его производство началось в 1987 году. На его базе создали линейку дополнительных моделей:

• ТТ-4М-01 – модель не включает погрузочного механизма, блока лебедки и гидропривода погрузочного устройства. Это увеличивает грузоподъёмность шасси до 9,2 тонн. Модель создана как база для установки специальных машин. Его можно модифицировать под конкретные нужды производства.
• ТТ-4М-04 – модель укомплектована толкателем.
• ТТ-4М-07 – модель, в комплектацию которой входит бульдозер.

Работа трактора на бездорожье

Плюсы и минусы трактора

Машина стала абсолютно не заменимой в лесохозяйственной деятельности – трактор ТТ-4 в лесу безоговорочно доказал свою практичность и маневренность. Со временем, он стал базой для создания более современных машин. Но при всех ее достоинствах, такой трактор никогда не был дешевым в эксплуатации. Машина довольно прожорлива», а ее комплектующие стоят достаточно дорого. Официально, производство тракторов завершилось в 2010 году. Производство, обслуживание и доработку этой линейки взяли на себя более мелкие частные предприятия.

ТТ-4, вид сбоку

Заключение

Трелевочный трактор ТТ-4 приспособлен для работы фактически в любых дорожных и погодных условиях. Он прост в устройстве и обслуживании. Гибкость при смене и дополнении модификаций добавляет трактору дополнительную положительную характеристику. ТТ-4 выгодно отличается от других тракторов подобного типа своей маневренностью, высокой проходимостью, производительностью, экономичностью и долговечностью.

Трелевочный трактор ТДТ-40

Трактор, выпускаемый на Минском заводе (МТЗ), выпущен в 1955 году. Отличительная черта машины, двигатель увеличенной мощности, при небольших размерах, помогает установке передвигаться по бездорожью. В Советские времена техника востребована на заготовках леса.

Агрегат ТДТ-40:

Параметры ТДТ-40:

• Мощность, л.с. – 45;
• Размеры ТДТ-40, (Д*Ш*В), м – 4,5*1,83*2,43;
• Вес, т. – 6,5.

На этом же заводе выпускался агрегат МТЗ-82Н, используемый для трелевки древесины.

Двигатель и его технические характеристики

ТДТ-40 оснащался довольно мощным по тому времени двигателем под маркировкой Д-40Т (четырехцилиндровый, четырехтактный).

Данный мотор существовал в двух модификациях, обе они использовались для комплектования описываемой техники:

• с пуском при помощи дополнительного пускового двигателя;
• с пуском от электрического стартера.

Обе модификации чрезвычайно надежны, легко заводятся даже в минусовую температуру.

Двигатель оснащается системой жидкостного охлаждения, что дает возможность легко контролировать температуру, даже если осуществляется транспортировка при полной нагрузке в течение очень длительного времени летом.

В качестве хладагента может выступать как антифриз, так и обычная вода. Жидкость циркулирует благодаря специальному водяному насосу, емкость всей системы составляет 28 л.

Д-40Т имеет следующие характеристики:

Показатель	Параметр
Мощность, л. с.	45
Скорость вращения, об/мин	1 500
Максимальный крутящий момент, Н*м	24
Рабочий объем, л	4,5
Степень сжатия	17

Двигатель выполнен из металла, чрезвычайно устойчивого к коррозии. Дополнительно мотор охлаждается при помощи специального вентилятора.

Смазка двигателя осуществляется принудительным образом при помощи масляного насоса. В действие он приводится шестерней, расположенной на коленчатом валу.

Также в насосе имеется специальный клапан (редукционный). При правильной регулировке, даже если температура мотора поднимется выше критической, сальники и другие детали конструкции не будут выдавлены, появление течей практически полностью исключено.

В системе смазки присутствуют специальные фильтрующие элементы, которые дают возможность существенно увеличить интервалы между заменой масла.

Фильтр позволяет существенно увеличить ресурс всех деталей, испытывающих на себе силу трения.

Трелевочный трактор ТТ-4

Модель считается массовой и востребованной. Техника выпускалась на Алтайском заводе, за основу ТТ4 взята модель ТДТ-75. Период выпуска длился с 1969 по 2010 год. Трелевочный трактор ТТ 4 технические характеристики которого отличаются от большинства других агрегатов, укомплектовывался большим количеством навесной техники (включая бурильную установку).

Агрегат ТТ-4:

Трактор трелевочный ТТ 4 технические характеристики:

• Мощность, л.с. – 81;
• Вес, т. – 12,8;
• Размеры (Д*Ш*В), м – 6,0*2,5*2,75;
• Клиренс тт-4, мм – 490;
• Колея, мм – 2000;
• Усилие на грунт, кгс/см2 – 0,45.

Трансмиссия

Трактор ТДТ-40, технические характеристики которого не сравнятся с возможностями других машин, обладает стандартной трансмиссией, состоящей из следующих частей:

• муфты;
• ККП;
• заднего моста;
• центральной передачи;
• конечной передачи.

Принцип работы трансмиссии типичный для данного типа техники.

Трелевочный трактор ТТ-4М

Тихоходный трактор, улучшенная установка ТТ4. Машина адаптирована для работы в условиях отрицательных температур и тяжёлого климата. На ТТ-4М устанавливается навесная техника, в том числе навигационная. Главное отличие ТТ-4М от ТТ-4, экономичность и цена.

Агрегат ТТ-4М:

Технические характеристики ТТ-4М:

• Размер (Д*Ш*В), м – 6,07*2,7*2,88;
• Мощность, л.с. – 130;
• Диапазон движения, км/ч – 0,634-2,284;
• Расход топлива, л/ч – 6,67.

Модель Кировского завода ЛТ 154

Эта бескочерная модель значительно облегчает работу при заготовке леса. Ей под силу транспортировать пачки заготовленный хлыстов, объем, которых может достигать 8 кубометров. Также стоит отметить широкий температурный диапазон, при котором трактор может работать. Он равен от -40 С0 до +40 С0.

Основные технические показатели модели:

• мощность 130 л. с;
• максимально развиваемая скорость 10,2 км/чам;
• габариты модели д/ш/в 6,8/2,7/3,9 м;
• масса 16,08 т.

Трактор отлично себя зарекомендовал во многих отечественных лесных хозяйствах.

Трелевочные трактора модельный ряд — технические характеристики

Лесная промышленность, как и любая другая нуждается в надежной и мощной специализированной технике. В разряд такой техники и входит трактор трелевочный. Главным отличием этого силового агрегата от обычного трактора – это специально приспособленное погрузочное устройство, которое может выполнять следующие работы при заготовке леса: трелевка, транспортировка, погрузка бревен.

Трактор трелевочный модель КТ 12

Данная модель является первым трактором, который был предназначен для заготовки лесоматериала. Трансмиссия, которая использовалась в модели, была взята конструкторами из боевой машины. Отличную устойчивость при выполнении работ трактору обеспечивала рычажно-балансирная подвеска.

Технические характеристики модели:

• мощность 37 л. с;
• дорожный просвет между грунтом и днищем 500 мм;
• давление на почву 0,04 Мпа;
• максимальная скорость 10 км/час.

На базе этой модели были разработаны последующие модификации техники для лесозаготовки.

Трелевочный трактор модель ТДТ 55 (ТДТ 55А)

Данная модель и ее модификация были разработаны в конструкторском бюро Онежского завода. Их основное предназначение: транспортировка и укладка заготовленного леса. Отличие модификации от базовой модели – более усовершенствованный и мощный двигатель, работающий на дизельном топливе.

Технические характеристики модели ТДТ 55А:

• мощность 95 л. с;
• скоростной диапазон мин/макс. 2,9/12,8 км/час;
• масса 9,2 т.

Высота трактора 5,8 метра, а его ширина 2,3 метра.

Модель Кировского завода ЛТ 154

Эта бескочерная модель значительно облегчает работу при заготовке леса.

Ей под силу транспортировать пачки заготовленный хлыстов, объем, которых может достигать 8 кубометров. Также стоит отметить широкий температурный диапазон, при котором трактор может работать. Он равен от -40 С⁰ до +40 С⁰.

Основные технические показатели модели:

• мощность 130 л.с;
• максимально развиваемая скорость 10,2 км/чам;
• габариты модели д/ш/в 6,8/2,7/3,9 м;
• масса 16,08 т.

Трактор отлично себя зарекомендовал во многих отечественных лесных хозяйствах.

Трактор модель ТДТ 60

Эта модель имеет гусеничный ход. Трактор был разработан в минском конструкторском бюро, а выпуск был налажен на тракторном заводе в Алтае. К основным задачам, которые должен выполнять трактор стоит отнести: трелевка, погрузка/разгрузка заготовленных бревен.

Технические показатели:

• мощность 60 л. с;
• скоростной диапазон 2,1/7,6 км/час;
• масса 11 т.

Мощность модели позволяет выполнять работу с пачками хлыстов, объем, которых не должен превышать 15 кубометров.

Трелевщик модель j 65a

Данная модель является точной копией отечественного силового агрегата ТДТ 40, который был снят с производства в конце двадцатого века. В тоже время китайским властям были переданы все конструкторско-технологические документы на производство модели.

На сегодняшний день трактор производится в Китае. Машина неоднократно модернизировалась китайскими инженерами.

На современном рынке лесозаготовочных машин лидирующую позицию занимают трелевочные агрегаты от японских производителей. Они отличаются не только мощностью двигателя, но и маневренностью и экономичностью.

Трактор лесопожарный ТЛП-55: назначение и ТТХ

Трактор лесопожарный универсальный ТЛП-55 предназначен для доставки к месту пожара оборудования, рабочих и противопожарных средств, тушения лесных пожаров путём прокладки заградительных и опорных полос, тушения кромки пожара водой или другими огнетушащими жидкостями, а также для прокладки защитных противопожарных минерализованных полос при профилактических мероприятиях лесных территорий.

Трактор лесопожарный ТЛП-55

Устройство

Устройство ТЛП-55

1 – трактор; 2 – передняя навесная система; 3 – бульдозерный отвал; 4 – насосная станция; 5 – кузов; 6 – отсек для противопожарно-технического вооружения; 7 – отсек для съёмного противопожарного оборудования; 8 – задняя навесная система; 9 – плуг

Агрегат состоит из базового лесохозяйственного трактора 1 (ЛХТ-55 (ТДТ-55) с буль­дозером) с

передней 2 и задней 8 навесными системами и снятыми с него кузова и лебёдки; насосной станции 4, кузова 5, плуга 9 типа плуга-канавокопателя ПКЛН-500А, отсека для противопожарно-технического вооружения 6, отсека съёмного противопожарного оборудования 7.

Кузов 5 сварной конструкции имеет два сообщающихся между собой бака для воды или огнегасящей жидкости. Между баками расположены четыре сиденья для рабочих. Над баками и сзади них расположены отсеки 6 и 7 для противопожарного оборудования и противопожарно-технического вооружения. В их комплект входят: напорные рукава, ранцевые огнетушители и опрыскиватели, зажигательные аппараты (ЗА-1М или ЗА-ФК с бачками для горючего), ручной пожарный инвентарь, мотопомпа МЛ-100 (или МЛП-02), торфяные стволы ТС-1 и ТС-2, бензиномоторная пила, как правило, «Дружба» а также аптечка и бачок для питьевой воды.

Насосная станция 4 включает раздаточную коробку, шестерёнчатый насос НШН-600 и систему трубопроводов. Насос расположен на специальной раме, закреплённой на тракторе вместо трелёвочной лебёдки.

С помощью агрегата производится локализация лесного пожара прокладкой минерализованной полосы вдоль кромки пожара плугом 9, навешенного на заднюю навесную систему 8 трактора 1, прокладкой комбинированной заградительной полосы путем минерализации полосы и смачиванием напочвенного покрова огнегасящими жидкостями, с прокладкой опорных полос с последующим их отжигом. Торфяные пожары локализуются торфяными стволами ТС-1, ТС-2. На захламлённых участках предварительно проводится расчистка трассы с помощью бульдозерного отвала 3.

Дотушивание очагов пожара производится огнегасящей жидкостью с использованием насосной станции 4 брандспойтами, а также ранцевых огнетушителей и опрыскивателей.

Насосная установка подает воду из водоисточника по рукавам к месту пожара, заполняет ранцевые огнетушители и обеспечивает прокладку опорной полосы огнетушащей жидкостью с движущегося агрегата. Она состоит из вихревого насоса марки ЗВ-2.7М с сис­темой трубопроводов и газоструйного вакуум-аппарата, который рас­положен на выхлопной трубе двигателя трактора и работает от вы­хлопных газов по принципу инжекторной установки.

Тактико-технические характеристики

Тактико-технические характеристики ТЛП-55

Марка базового трактора	ЛХТ-55, ЛХТ-100
Марка пожарного насоса	НШН-600, НЦС-15
Давление развиваемое насосом	0,78 МПа
Производительность насоса	8-15 л/с
Вместимость цистерны для воды	1100 л
Максимальная скорость	10 км/ч
Производительность при прокладке минерализованных полос	1,4…2,3 км/ч
Ширина минерализованной полосы	2 м
Дорожный просев	550 мм
Габариты	7,94 × 2,36 × 2,64 м
Полная масса	10930 кг
Обслуживающий персонал	1 человек
Нормативный документ	ТУ56-39-82
Изготовитель	ОАО «Великолукский завод ЛЕСХОЗМАШ»

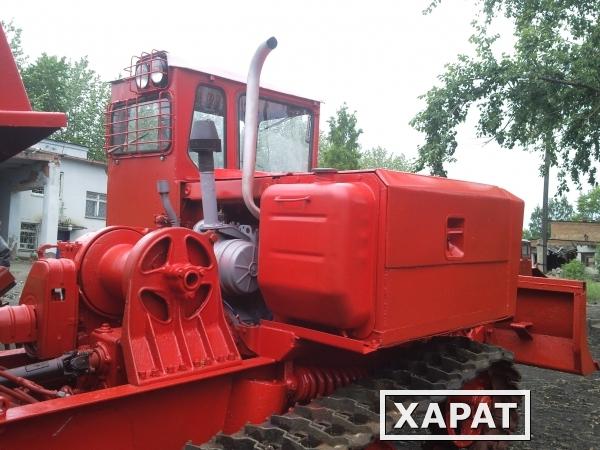

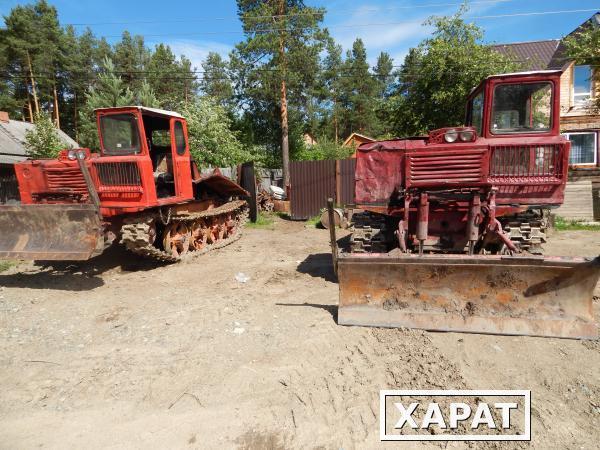

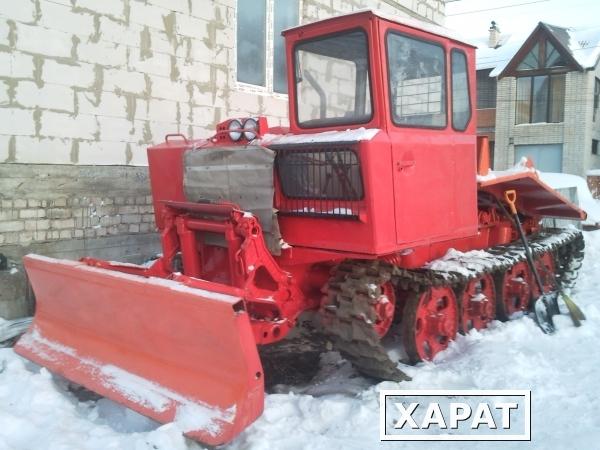

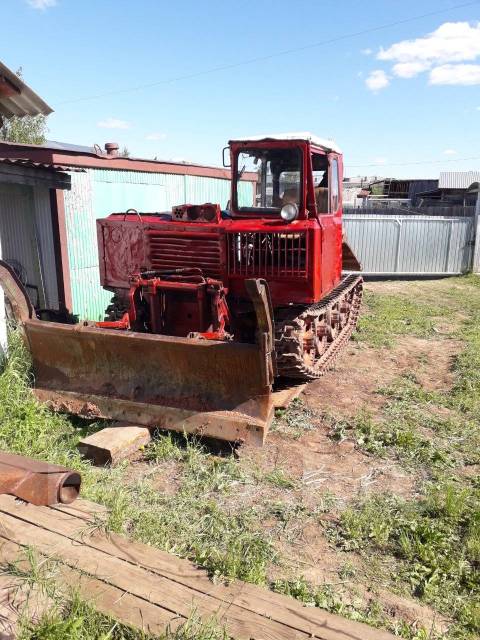

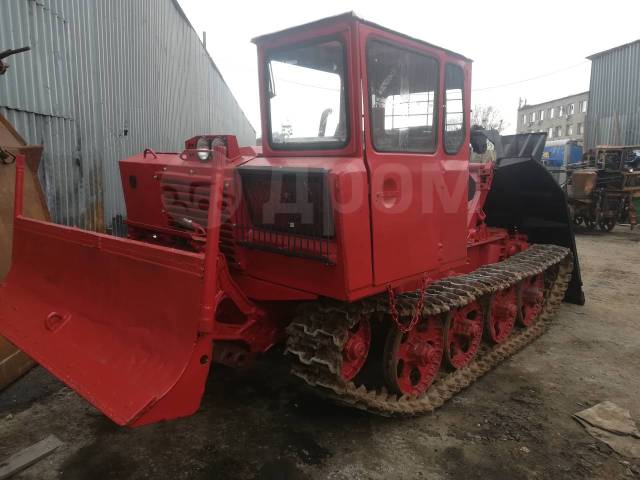

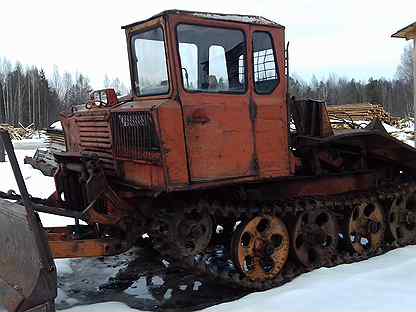

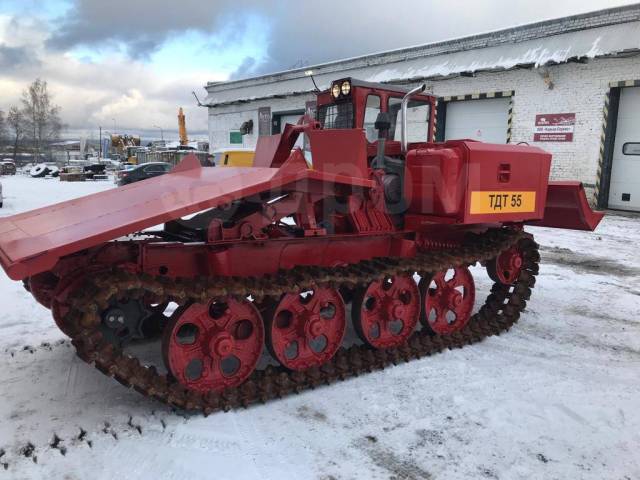

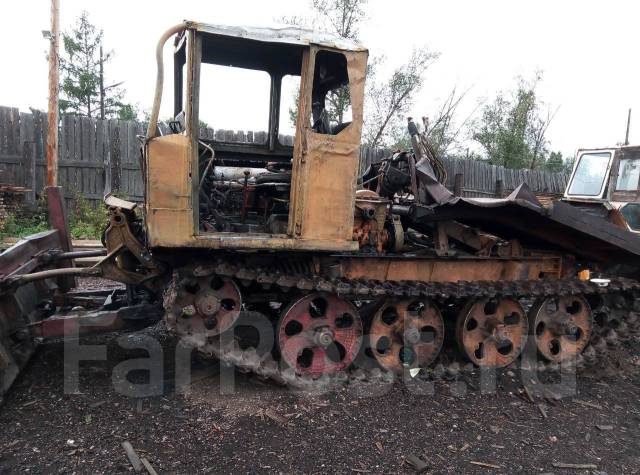

Трелевочный трактор ТДТ-55

Трактор ТДТ-55 предназначен для трелевки деревьев с кронами.

Наличие передней навесной системы трактора позволяет выполнять ряд вспомогательных работ на лесосеке, расчистку волоков от пней, валежника и снега, штабелеровку деревьев, выравнивание трелевочных деревьев.

Трактор ТДТ-55 предназначен для трелевки деревьев с кронами. Наличие передней навесной системы трактора позволяет выполнять ряд вспомогательных работ на лесосеке, расчистку волоков от пней, валежника и снега, штабелеровку деревьев, выравнивание трелевочных деревьев.

Изготовитель — Онежский тракторный завод, начало серийного производства — с 1966 года.

Технические характеристики трактора ТДТ-55

Тип трактора	гусеничный, трелевочный
Номинальное тяговое усилие, кгс	3000
Масса трактора конструктивная, кг	9500
Удельная металлоемкость, кг/л. с.	153
Число передач:
..вперед	5
..назад	1
Диапазон скоростей, км/ч:
..вперед	2,48 — 10,99
..назад	2,31
Колея, мм	1690
База, мм	2320
Дорожный просвет, мм	555
Удельное давление на почву, кгс/см2	0,45
Марка двигателя	СМД-14Б
Тип двигателя	4-цилиндровый, четырехтактный с вихрекамерным смесеобразованием
Номинальная мощность при 1500 об/мин, л. с.	62
Запас крутящего момента, %, не менее	15
Удельный расход топлива двигателя, г/э. л. с. ч.	195
Диаметр цилиндра, мм	120
Ход поршня, мм	140
Рабочий объем цилиндров, л	6,33
Масса двигателя, кг	675
Емкость топливного бака, л	120
Пуск двигателя	пусковым двигателем ПД-10М

Трактор ЛХТ-55А.

Технические характеристики | Спецтехника

Сельскохозяйственный трактор ЛХТ-55А является модификацией трелёвочного трактора ТДТ-55А. Трактор ЛХТ-55А относится к семейству унифицированных гусеничных тракторов «Онежец», предназначенных для проведения лесозаготовительных и лесохозяйственных работ. На них установлены дизели с пусковыми двигателями.

Все узлы и агрегаты трактора ЛХТ-55А смонтированы на раме, представляющей собой жёсткую сварную конструкцию коробчатого типа. В передней части рамы на 3-х опорах с резинометаллическими амортизаторами (передней и двух задних) установлен дизель, к картеру маховика которого закреплена коробка передач, а в задней торцевой часи рамы — блок заднего моста, включающий главную передачу, механизмы поворота, тормозы и бортовые передачи.

Между дизелем и коробкой передач установлена муфта сцепления, вал которой соединяется с первичным валом коробки передач посредством зубчатой муфты. Передний конец вала муфты входит в уплотнённый каркасным сальником подшипник.

Ходовая система трактора ЛХТ-55А включает подвеску с опорными катками, направляющие колёса с натяжными и амортизирующими устройствами, ведущие колёса и гусеницы.

Подвеска трактора состоит из четырёх одинаковых кареток, шарнирно соединённых с рамой рычагами, нижние головки которых свободно опираются на пружины, закреплённые в кожухах на лонжеронах рамы. Ведущие колёса насажены на шлицы ведомого вала бортовой передачи и закреплены с торца болтами.

Гусеница представляет собой замкнутую ленту из литых звеньев, соединённых шарнирно пальцами, охватывающую ведущее, направляющее колёса и опорные катки.

Передняя часть рамы снабжена раскрылками, к которым крепится закрытая одноместная кабина, объединённая в одно целое с капотом.

Трактор ЛХТ-55А предназначен для работы в условиях тропического климата, он оснащён полуоткрытой кабиной. На левом раскрылке рамы, являющемся одновременно днищем кабины, установлены передний мостик управления трактором, гидроусилитель и регулируемое мягкое сиденье оператора.

Капот состоит из двух секций, открываемых: одна — изнутри кабины, другая — с правой стороны трактора. Под капотом расположены дизель, водяной и масляный радиаторы, жалюзи, топливный и масляный баки, гидрораспределитель, бак пускового двигателя, аккумуляторная батарея.

Трактор ЛХТ-55А оборудован лебёдкой, установленной на раме за кабиной, передним подъёмно-навесным устройством и толкателем. Привод лебёдки осуществляется через промежуточный редуктор, установленный на поперечной связи рамы, от вала отбора мощности в коробке передач с помощью двух кардальных валов.

Трактор ЛХТ-55А отличается от трактора ТДТ-55А тем, что ТДТ-55А оборудован гидроуправляемым погрузочным устройством, а лесохозяйственная модификация — трактор ЛХТ55А — самосвальной металлической платформой, задним подъёмно-навесным устройством и задним валом отбора мощности (ВОМ). Трактор ЛХТ55А может быть переоборудован для трелёвки леса, а трактор ТДТ-55А, при наличии СНЛ-3,- для выполнения противопожарных или лесовосстановительных работ.

Технические характеристики ЛХТ-55А:

Тип: гусеничный
Тяговый класс: 3
Макс. тяговое усилие: 6595 (64,7) кгс (кН)
Масса в комплектации поставки:
— конструктивная: 9750 кг.
— эксплуатационная: 10150 кг.
Число передач:
— переднего хода: 5
— заднего хода: 1
Клиренс: 555 мм.
Ширина колеи: 1690 мм.
Марка дизеля: СМД-14БН
Тип: четерёхтактный жидкостного охлаждения

Драйверы

TDT — Технические примечания TDT

Проблемы с Windows 10 и Windows 8

TN0970

Продукт: Драйверы TDT, PO5, PO5e, PO5c
Версия: Все
Дата добавления: 08.02.2016

Выпуск

Известные проблемы в Windows 8 и выше:

1. Windows 10 не имеет возможности откладывать или отключать обновления для некорпоративных пользователей. Пользователи, проводящие длительные / ночные эксперименты, должны будут отключить службу, чтобы убедитесь, что запись не прерывается. См. Техническую записку № 0964.

2. Функция «Быстрый запуск» в Windows 8 и выше вызывает проблемы с Интерфейс PCI при загрузке. Отключение этого параметра решает проблему с загрузкой.

3. Ошибки

   Data Saving and Cache могут быть вызваны Windows 8 и 10. Superfetch / Prefetch (функция, которая кэширует данные для повышения производительности некоторые приложения) и службы индексирования (используется для ускорения поиска) выключенный.

zError: ZGB8 после обновления драйверов.

TN0897

Продукт: Драйверы TDT
Версия: Все
Дата добавления: 24.04.2012

Выпуск

При обновлении более старой версии драйверов TDT на некоторых ПК могут повторно использоваться старые драйверы оборудования во время автоматического обновления драйвера карты PCIe. Это вызывает Ошибка связи в zBUSmon, возвращающая zError: ZGB8.

Обходной путь

Чтобы решить эту проблему, обновите драйвер устройства вручную.

Чтобы обновить драйверы вручную в Windows 7:

1. Нажмите кнопку Start .

2. Щелкните правой кнопкой мыши Мой компьютер .

3. Выберите Управляйте .

4. Выберите Диспетчер устройств .

5. Выберите TDT .

6. Щелкните правой кнопкой мыши Tucker-Davis Technologies PO5 / PO5e Card .

7. Щелкните Обновить программное обеспечение драйвера в контекстном меню.

8. В мастере обновления драйверов выберите Искать автоматически .

9. Если Windows не может автоматически найти драйверы, выберите Обзор, затем выполните поиск диск C: \ вашего компьютера для файлов драйверов и щелкните Далее .

10. Если ваш компьютер распознает несколько драйверов, укажите версию с самой последней датой. Это должно быть датировано 14.01.11 или новее и нажмите Далее .

11. Перезагрузите компьютер и запустите zBUSmon, чтобы убедиться, что ваше устройство работает правильно.

Примечание

Если вы получаете предупреждение о том, что драйвер «без подписи» или «без цифровой подписи», то продолжить обновление. Это просто предупреждение, связанное с Windows 7.

Чтобы обновить драйверы вручную в Windows XP:

1. Щелкните правой кнопкой мыши Мой компьютер .

2. Выберите Управляйте .

3. Выберите Диспетчер устройств .

4. Выберите TDT .

5. Щелкните правой кнопкой мыши Tucker-Davis Technologies PO5 / PO5e Card .

6. Щелкните Обновить программное обеспечение драйвера в контекстном меню.

7. В мастере обновления оборудования выберите Установить программное обеспечение автоматически .

8. Выберите для поиска файлов драйвера на диске C: \ вашего компьютера.

9. Если ваш компьютер распознает несколько драйверов, укажите версию с самой последней датой.Он должен быть датирован 14.01.11 или новее.

10. Перезагрузите компьютер и запустите zBUSmon, чтобы убедиться, что ваше устройство работает правильно.

Использование оборудования TDT через интерфейс USB с 64-битной Windows 7

TN0875

Продукт: UZ2, драйверы TDT
Версия: <76
Дата добавления: 17.09.2010

Выпуск

С появлением 64-разрядной операционной системы Windows потребовала драйверы должны быть подписаны.Драйверы USB версии 74 и ниже не подписаны. драйверы.

Решение

Обновите драйверы TDT до последней версии. Эта проблема была решена в версии 76.

Драйверы v71 не удаляются должным образом

TN0874

Продукт: Драйверы TDT
Версия: 71
Дата добавления: 22.02.2010

Выпуск

Если вы обновили драйверы TDT до v71 из более старой версии, а затем хотите вернуться к более старой версии, инструмент удаления не удалит v71 правильно.

Это не проблема, если вы установили v71 на машину, на которой не было старая версия драйверов TDT.

Обходной путь

Чтобы вернуться к версии драйверов TDT до v71 (после обновления до v71 из более ранней версии):

1. Удалите драйверы v71.

2. Установите драйверы v70. Установка не удастся.

3. Удалите драйверы v70.

4. Переустановите нужную версию.

Макрос обновления RPvdsEx

TN0860

Продукт: TDT Drivers, SpikePac, Synapse
Версия: Все
Дата добавления: 09. 07.2009

Выпуск

Когда существующая цепь открывается, RPvdsEx проверяет, есть ли какой-либо из макросов. содержащиеся в цепи устарели, сравнивая дату сборки с дата последнего изменения схем. RPvdsEx предложит диалоговое окно, в котором пользователю предлагается если они хотят обновить устаревшие макросы.

Использование гигабитного интерфейса с 32-разрядными версиями Windows Vista или Windows 7

TN0837

Продукт: TDT Drivers, OpenEx, OpenDeveloper, OpenExplorer, OpenSorter
Версия: 70
Дата добавления: 2008-08-15

Выпуск

После выполнения типичной установки драйверов TDT запуск RPvdsEx приводит к появлению сообщения об ошибке «Ошибка при загрузке спецификации компонента. file: CmpSpec.txt «. Или, если вы запустите zBUSmon, вы увидите» NO TDT card Обнаружен.«

Обходной путь

32-битные версии Windows Vista или Windows 7 могут использоваться с некоторыми настройками к настройкам безопасности и настройкам совместимости программ. Эта процедура имеет оказался успешным для запуска OpenEx с гигабитным интерфейсом.

Настройка 32-битных версий Windows Vista или Windows 7 для установки программного обеспечения TDT

1. Во-первых, вы должны использовать учетную запись администратора .

   Отключите User Account Control (UAC) для учетной записи, которая будет использоваться для установки приложения.

   Возможность включения или выключения отображается при просмотре сведений о вашей учетной записи.

2. Загрузите установочные пакеты программного обеспечения из Интернета отсюда: Установочные пакеты программного обеспечения V70 Свяжитесь с TDT, чтобы запросить пароли для приложений, которые вы приобрели.

3. Отредактируйте свойства установочных файлов * .EXE. На вкладке Совместимость , установите флажок Запустить эту программу в режиме совместимости для: и выберите Windows XP (Service Pack 2) в раскрывающемся списке.

4. Запустите установочные пакеты как обычно. Начните с драйверов TDT и перезагрузитесь, когда вас спросят. Установите OpenEx перед установкой OpenDeveloper, OpenExplorer или OpenSorter.

Установка оборудования

Windows распознает ваше оборудование при его первой установке. При появлении запроса пусть Windows автоматически ищет драйверы. Если у вас есть еще трудности, обратитесь в службу поддержки TDT.

Решение

Обновление до интерфейса Optibit (FO5 с PO5 / PO5e / PO5c / UZ3) и последней версии программного обеспечения TDT.Текущие драйверы также совместимы с 64-битным USB. Интерфейс.

Недостаточно места на диске C: для извлечения пакета

TN0831

Продукт: Драйверы TDT
Версия: <71
Дата добавления: 27.06.2008

Выпуск

При установке программного обеспечения TDT отображается следующее сообщение об ошибке:

«Ошибка: недостаточно места на диске C: для извлечения этого пакета. Пожалуйста освободите [пробел] и нажмите «Повторить». «

Проблема возникает из-за неправильного расчета количества свободного пространства, вычисленного для извлеките установочные файлы на свой компьютер.Ошибка может возникнуть, даже если на целевом диске достаточно свободного места.

Обходной путь

Запустите утилиту очистки диска Windows, чтобы удалить ненужные временные файлы и освободить дополнительное место. Дважды щелкните пакет и повторите попытку извлечения.

Решение

Обновите до последних пакетов.

Невозможно установить программное обеспечение с диска

TN0251

Продукт: Драйверы TDT
Версия: <71
Дата добавления: 2007-04-23

Выпуск

Если установочный диск TDT не запускается с основного привода компакт-дисков или компакт-дисков / DVD, TDT Драйверы, SykoFizX, OpenEx и OpenExplorer не могут быть установлены с диска.Когда отображается меню установки, нажмите кнопку любого из этих приложения не запускают установку.

Обходной путь

Переместите компакт-диск в основной дисковод для компакт-дисков или компакт-дисков / DVD-дисков

Сообщение об ошибке «Плохое чтение XM-данных» отображается при выполнении теста передачи в zBUSmon с RX7 с микрокодом версии 59

TN0201

Продукт: TDT Drivers, RX7
Версия: 59
Дата добавления: 07.11.2005

Выпуск

При выполнении теста передачи в zBUSmon с RX7 с версией 59 микрокод, отображается сообщение об ошибке «Плохое чтение XM-данных».

Обходной путь

Используйте микрокод версии 58 с RX7. Если вы уже загрузили версию 59 драйверы и программирование вашего RX7, свяжитесь с TDT для получения микрокода версии 58 файл замены.

RP2.1 ЦАП и АЦП не будут работать с микрокодом v59b

TN0189

Продукт: TDT Drivers, RP2.1
Версия: 59b, выпуск 44 (до 08.02.2005)
Дата добавления: 22. 06.2005

Выпуск

Установка драйверов TDT v59b выпуска 4 (загружено до 02.08.2005) и обновление микрокода на RP2.1 приводит к потере ЦАП и АЦП функциональность. RP2.1 будет правильно отображаться в zBUSmon, загрузится и цепи, однако аналоговый сигнал на выходах и аналоговый сигнал будет преобразован на входах.

Решение

По состоянию на 02.08.2005 г. загружаемый файл TDT Drivers / RPvds v59b — release 4, доступный на странице загрузок, содержит микрокод версии 58 для RP2.1 модуль, который решает проблему. Если вы столкнулись с проблемой, скачать последнюю версию TDT Drivers / RPvds v59b — release 4, установить драйверов и перепрограммируйте микрокод на RP2.1.

zBUSmon возвращает недопустимые номера версий при использовании USB 2.0

TN0167

Продукт: Драйверы TDT, UZ2, UB2
Версия: Все
Дата добавления: 2005-01-24

Выпуск

При использовании интерфейсов USB 2. 0 UB2 / UZ2 нажатие кнопки аппаратного сброса в zBUSmon изменит номера версий на 65535, и проверка передачи завершится неудачно.

Обходной путь

После использования кнопки Hardware Rest подождите 20 секунд, затем закройте и снова откройте zBUSmon.Должны отображаться правильные номера версий.

Сообщение об ошибке «Bad XM»

TN0131

Продукт: Драйверы TDT
Версия: 57
Дата добавления: 11.12.2003

Выпуск

При запуске теста передачи в zBUSmon отображается сообщение об ошибке «Bad XM».

Обходной путь

Свяжитесь с TDT по телефону +1.386.462.9622.

Решение

Обновите драйверы TDT до последней версии.

Запуск нескольких приложений TDT вызывает сбой

TN0118

Продукт: Драйверы TDT
Версия: Все
Дата добавления: 2004-04-02

Выпуск

Аппаратное обеспечение

TDT System 3 может одновременно взаимодействовать только с одним приложением. Обращение к оборудованию из нескольких приложений может привести к ошибкам данных, например: а также потенциальные сбои оборудования. Такие программы, как BioSigRP и SigGenRP, который может работать одновременно с оборудованием System II, может вызвать проблемы со связью при одновременной работе с оборудованием System 3. OpenEx приложения избегают этой проблемы, имея одно приложение, выступающее в качестве сервера для клиентские приложения, управляющие оборудованием. Однако при использовании OpenEx или В приложениях Synapse важно НЕ использовать элементы управления ActiveX TDT.Использовать элемент управления TDevAccX для OpenEx и SynapseAPI для Synapse.

Номер логического устройства изменяется после включения и выключения питания системы

TN0019

Продукт: Драйверы TDT
Версия: <= 46
Дата добавления: 2002-07-22

Выпуск

Каждый раз, когда вы включаете и выключаете питание системы, он изменяет положение шины zBUS. стойки с логическими устройствами. Закрытие RPvdsEx и других программ перед зацикливанием питание может помочь избежать этой проблемы.

Обходной путь

Перезагрузите систему.

Сообщения при попытке установки удалить файлы

TN0017

Продукт: TDT Drivers
Версия: <= 46
Дата добавления: 2002-08-20

Выпуск

Во время установки иногда появляются сообщения об одном из следующих:

• заблокированный файл не может быть удален, вы хотите попробовать еще раз?

• общий файл, вы хотите удалить?

• файл только для чтения, удалить?

Решение

Правильный ответ — выбрать «Игнорировать» для заблокированных файлов, «Да» для общего доступа. files и Yes для файлов только для чтения.

Новые технические заметки — Технические заметки TDT

Условные обозначения технических примечаний

Технические заметки с решением

Технические примечания с обходным решением

Информационно-технические заметки без обходного пути

Новые и важные технические примечания

Выводы адаптеров ZCA64-FLEX-OMN и ZCA96-FLEX-OMN

TN2101

Продукт: ZCA64-FLEX-OMN, ZCA96-FLEX-OMN
Версия: Все
Дата добавления: 2021-01-06

Выпуск

Первоначально опубликованная распиновка для адаптеров ZCA64-FLEX-OMN и ZCA96-FLEX-OMN была неправильной, особенно для стороны B.

Правильные распиновки были обновлены 2020/11/16 и доступны в Руководстве по System 3.

Восстановление WS4 или WS8 в операционной системе Windows 10

TN2003

Продукт: WS4, WS8
Версия: Все
Дата добавления: 2020-10-09

Выпуск

Если Windows запускает «Подготовка к автоматическому восстановлению» или открывает экран программы установки Aptio, попробуйте следующие шаги по восстановлению операционной системы Windows.

Решение

Создание USB-накопителя восстановления

Вставьте флэш-накопитель USB емкостью 8+ ГБ в компьютер под управлением Windows 10.Предпочтительно накопитель USB3, вставленный в порт USB3. Windows скажет, что требуется 16+ ГБ, но достаточно 8+ ГБ.

Щелкните меню «Пуск» Windows или поле поиска рядом с ним. Введите «восстановление», нажмите на поисковый запрос. «создать диск восстановления».

В разделе «Создать диск восстановления» установите флажок «Резервное копирование системных файлов на диск восстановления», нажмите «Далее». На «выберите USB-накопитель», убедитесь, что выбран правильный USB-накопитель. Нажмите «Далее», «Создать» пока не появится индикатор выполнения на «Создание диска восстановления».Подождите, пока диск восстановления не будет готов затем нажмите «Готово».

Безопасно извлеките USB-накопитель восстановления. Один из способов — щелкнуть значок USB-накопителя в уведомлениях. область на панели задач, чтобы открыть список подключенных съемных устройств. Затем щелкните USB-накопитель для восстановления.

Войдите в программу настройки BIOS

Вставьте USB-накопитель восстановления в ws4 / WS8 (выключенный). Нажмите кнопку питания на передней панели, чтобы включите WS4 / WS8. Нажимайте клавишу Del, пока компьютер не войдет в утилиту настройки Aptio.

Проверить загрузочный диск

Нажмите влево / вправо, чтобы перейти на вкладку «Загрузка». Убедитесь, что правильный диск — это «вариант загрузки №1». В большинстве случаев, это будет твердотельный накопитель Crucial. Если «вариант загрузки №1» правильный, перейдите к следующему разделу.

Если нет, нажмите кнопку «Вариант загрузки №1». Нажмите Enter, чтобы открыть список дисков. Нажмите вверх / вниз, чтобы выделите нужный диск, затем нажмите Enter, чтобы выбрать его. Нажмите вправо, чтобы перейти на вкладку «Сохранить и выйти». Нажмите вплоть до «сохранить изменения и сбросить». Извлеките USB-накопитель восстановления из компьютера.Нажмите Enter, чтобы перезагрузите компьютер.

Проверьте, правильно ли загружается Windows. Если нет, вернитесь к настройке BIOS (USB-накопитель восстановления вставлен в WS4 / WS8) и переходите к следующему разделу.

USB-накопитель для восстановления загрузки

Нажмите влево / вправо, чтобы перейти на вкладку «Сохранить и выйти». Если USB-накопитель восстановления указан в разделе «Переопределение загрузки», нажмите, чтобы выделить его, и нажмите Enter.

Если не указано как переопределение, нажмите влево, чтобы перейти на вкладку «Загрузка». Нажмите на «вариант загрузки №1».Нажмите Ввод, выделите USB-накопитель для восстановления и снова нажмите Enter, чтобы выбрать его. Нажмите вправо, чтобы перейти на вкладку «Сохранить и выйти». Нажмите, чтобы «сохранить изменения и сбросить». Нажмите Ввод.

Ремонт автоматов

«Выбрать раскладку клавиатуры» — это первый экран, загружаемый с USB-накопителя восстановления. Нажмите клавишу ВВОД (макет «США» должен быть выбран по умолчанию). С помощью клавиш со стрелками и клавиши ввода выберите «Устранение неполадок», ‘восстановление при загрузке’. Если восстановление при запуске не удалось, выберите «Дополнительные параметры», «Устранение неполадок», затем «командная строка».

Ремонт МБР

Важно

Это относится только к WS4 / WS8 с серийным номером 1xxx. На передней панели должен быть 1 порт USB2. При использовании WS4 / WS8 с серийным номером 2xxx см. Шаг EFI repair ниже.

В командной строке введите каждый оператор ниже и нажмите клавишу ВВОД для выполнения по одному.

  bootrec / fixmbr
bootrec / fixboot
bootrec / scanos
bootrec / rebuildbcd


Если вышеуказанные команды завершились успешно, введите в приглашении exit, чтобы вернуться в меню параметров.Выберите для «выключите компьютер». Извлеките USB-накопитель восстановления и включите WS4 / WS8.

Ремонт EFI

Важно

Это относится только к WS4 / WS8 с серийным номером 2xxx. На передней панели должно быть 2 порта USB3. При использовании WS4 / WS8 с серийным номером 1xxx см. Шаг MBR Repair выше.

Откройте эту статью на другом компьютере. Следуйте инструкциям «Как восстановить загрузчик EFI», «Windows 10», «Если у вас есть установочный носитель». На этом этапе вы должны быть готовы начать с шага 6-i.

После шага 6-i ( diskpart ) запустите list disk , чтобы получить правильный номер для диска Windows. В На диске Windows будет около 250 ГБ. Используйте правильный номер для шага 6-ii.

Для шага 7-i ( sel vol ) раздел EFI будет FAT32 в столбце fs (файловая система), и может укажите «скрытый» в столбце «информация».

Для шага 7-ii ( присвоить букву ) обычно используется N или V. Может быть все, что еще не используется.

Шаг 8-i ( cd ) завершится ошибкой, если вы выбрали неправильный диск и / или том.

После шага 8-ii ( bootrec ), если команда выполнена успешно, не забудьте пропустить раздел для «если у вас нет установочного носителя». Продолжить на «Следующий шаг одинаков для всех системы: 1. Восстановить магазин BCD ». Введите exit в командной строке после успешной загрузки bcdboot, затем выберите «выключить компьютер».

Если шаг 8-ii ( bootrec ) завершился неудачно, e.g., возникла ошибка «доступ запрещен», выполните следующие действия на командная строка по одному. Не забудьте заменить буквой, присвоенной на шаге 7-ii.

  х:
формат <буква диска>: / fs: fat32
    нажмите ввод, когда будет предложено ввести метку тома
bcdboot c: \ windows / s <буква диска>: / f UEFI


Введите , выход в командной строке, затем выберите «выключить компьютер». Извлеките USB-накопитель восстановления от WS8. Если вы ранее изменили параметр BIOS «Вариант загрузки №1», чтобы загрузить восстановление диск, теперь вы должны изменить его для загрузки с диска Windows.

Вышли из строя цифровые каналы головного каскада

TN2002

Продукт: ZD64, ZD96
Версия: Все
Дата добавления: 2020-07-31

Выпуск

Распиновка головных кулеров ZD64 и ZD96 нелинейная. Видеть https://www.tdt.com/files/manuals/Sys3Manual/ZDDigital.pdf#page=7. каналы записанные с помощью этих кулис идут не в ожидаемом порядке.

Решение

Используйте Mapper Gizmo для переназначения каналов поступающий от усилителя PZ5 или PZA.Гизмо Mapper имеет карту по умолчанию для ZD64 и ZD96 headstage в раскрывающихся списках.

Ссылки справки не работают в Adobe Reader DC 2020

TN2001

Продукт: Synapse, RPvdsEx
Версия: 94
Дата добавления: 2020-02-19

Выпуск

При нажатии на ссылку справки в Synapse или для компонента RPvdsEx PDF руководство открывается, но не переходит на нужную страницу. Это наблюдается с Adobe Только для чтения DC 2020.

Обходной путь

Загрузите последнюю TDTToolBox.dll, скопируйте его в C: \ TDT \ lib и C: \ TDT \ Synapse (при использовании Synapse), заменив файл, здесь.

Решение

Обновите Synapse до последней версии.

Данные отклика оптоволоконной фотометрии содержат артефакт колебаний

TN0991

Продукт: RZ5P, Synapse
Версия: Все
Дата добавления: 2019-07-12

Выпуск

Проблема обычно проявляется в низкочастотных колебаниях демодулированного потоки данных.

Решение

Найдите минимальное смещение постоянного тока, как рекомендовано в Руководстве пользователя Fiber Photometry, затем убедитесь, что это значение как минимум удвоено. Искажение между сигналами выравнивается примерно на два значения минимального смещения постоянного тока. Если у вас есть светодиодный драйвер, имеет режим пониженного энергопотребления, то мы рекомендуем использовать эту настройку.

TDT рекомендует использовать затухающие патч-корды между светодиодами и Doric. Minicube (или светофильтры). Это позволит ЦАП RZ5P работать с более высокий диапазон напряжения.Это также полезно в целом, потому что шаг разрешение для управляющего тока светодиода намного лучше.

Обратите внимание, что если вы раньше не видели проблем с колебаниями, значит не проблема в данных. В большинстве случаев, даже если присутствовало некоторое искажение, эффект как минимум на порядок меньше типичной активности GCaMP так что в анализе не будет проблем.

Записанные кадры с USB-камеры не соответствуют количеству меток времени в блоке

TN0987

Продукт: Synapse
Версия: Все
Дата добавления: 11.06.2018

Выпуск

Количество кадров в видеофайле avi больше, чем количество отметки времени в блоке данных.

Решение

Таймер камеры запускается программно, в частности на вкладке Cam1, которую вы видите во время записи Synapse. Это дает два заметных эффекта:

1. В начале записи таймер кадра не запускается, пока создается интерфейс, что может произойти после срабатывания аппаратного триггера запись. Вы можете дать интерфейсу больше времени на создание перед записью начинается с установки более продолжительного времени для параметра «Задержка постоянной загрузки» в Меню → Настройки → вкладка Дополнительно.Вы должны увидеть более короткую задержку между тем, когда начинается запись и начинается срабатывание камеры.

2. По окончании записи оборудование перестает получать данные, но Вкладка камеры еще некоторое время открыта и все еще собирает кадры, которые создает дополнительные кадры в конце.

Временные метки кадра, которые есть в вашем записанном блоке TDT, всегда будут соответствовать кадрам, записанным в видео, начиная с первого кадра и отметка времени.Если во время записи был пропущен кадр, не будет метка времени в баке для него тоже. В видео могут быть лишние кадры но это всегда будет происходить в конце.

USB-камера показывает только черные рамки или без рамок

TN0986

Продукт: Synapse
Версия: Все
Дата добавления: 2018-05-10

Выпуск

Стороннее программное обеспечение может блокировать доступ определенных приложений к камере.

Решение

Если вы используете программное обеспечение Kaspersky, перейдите на эту страницу https: // support.kaspersky.com/11157#block1. Перейдите на страницу настроек «Управление приложениями», затем щелкните правой кнопкой мыши Synapse.exe → Ограничения → Надежно добавить его в группу «Надежные».

Самопроизвольные колебания в цифровых проекторах ZD

TN0985

Продукт: ZD32, ZD64, ZD96, ZD128
Версия: Все
Дата добавления: 22.09.2017

Выпуск

Существует известная проблема с микросхемами Intan RHD2132 и RHD2164, используемыми в ZD32. и подголовники ZD64.При прикреплении массива к подголовнику некоторые каналы иногда перестает возвращать действительные данные и вместо этого возвращает только высокий уровень ± 100 мкВ частотный шум. Проблема возникает на всех подголовниках, но некоторые из них поведение чаще других. Два графика ниже являются примерами, показывающими график децимированного сигнала с полосовой фильтрацией на 300-5000 Гц (pNe1), необработанный сигнал (Wav1), LFP (LFP1) и спектр мощности данных в этом состоянии.

Обходной путь

Эта проблема с чипом Интана вызвана быстрыми изменениями импеданса, который усилитель видит.Всегда выключайте и выключайте PZ5 после прикрепления подголовника к массив перед началом эксперимента.

Данные PZn проходят фильтрацию нижних частот в Synapse

TN0984

Продукт: Synapse
Версия: 84.0.34769
Дата добавления: 12.06.2017

Выпуск

При использовании PZ2, PZ3 или PZ4 применяется ошибочный фильтр нижних частот 1 кГц. к сигналу.

Решение

Обновите Synapse до последней версии со страницы загрузок.

IZ2 Критический отказ

TN0983

Продукт: IZ2, IZ2H, LZ48
Версия: Все
Дата добавления: 05.12.2016

Выпуск

Обнаружена неисправность электростимулятора IZ2 / LZ48. аккумулятор, который может привести к неправильной работе устройства. Хотя неудача происходит относительно редко, этот режим отказа может привести к непреднамеренному подача высокого тока к объекту исследования и тем самым потенциально может вызвать травма или смерть.Таким образом, мы делаем все возможное для решения выпускать и обеспечивать максимально возможную безопасность для ваших объектов исследования.

Мы настоятельно рекомендуем вам перед подключением проверить правильность работы устройства. любые объекты исследования и инициирование любых протоколов стимуляции. Если LZ48 аккумулятор полностью разряжен при подключении к IZ2, при некоторых в условиях эксплуатации электрические компоненты стимулятора IZ2 могут быть повреждены. После выхода из строя этих электрических компонентов выше, чем предполагалось ток стимуляции может быть подан на объект исследования во время последующих работа устройства.В этом состоянии устройства IZ2 необходимо вернуть в TDT для ремонт или замена поврежденных компонентов.

Решение

1. Чтобы минимизировать риск, никогда не допускайте полной разрядки аккумулятора LZ48. Когда индикатор заряда аккумулятора становится низким, остановите эксперимент, отключите предмет, и зарядите перед дальнейшим использованием.

2. Всегда проверяйте правильность работы вашего устройства перед подключением к исследованию. предмет. Если вы видите красные светодиоды состояния на вашем IZ2 во время настройки, не подключите предмет исследования или продолжите эксперимент.Пожалуйста, смотрите IZ2 Руководство по эксплуатации для получения дополнительных сведений. Если у вас возникнут проблемы или возникнет необходимость для проверки правильности работы устройства, обратитесь в службу технической поддержки TDT для помощь.

3. Обратитесь в TDT за бесплатным кабелем защиты LZ48PC. Этот новый кабель будет контролировать линейного напряжения и защитите IZ2 от повреждения электрических компонентов, даже если аккумулятор может полностью разрядиться. Кабель заменит Кабель LZ48 — IZ2, который входит в комплект поставки устройства и может быть легко установлен в дело секунд.

4. Рассмотрите возможность модернизации имеющейся батареи LZ48 до более новой батареи LZ48M который включает в себя несколько дополнительных функций защиты и безопасности, включая изоляция медицинского класса от сети при зарядке.

Проблемы синхронизации с медиаплеерами

TN0981

Продукт: RV2, OpenEx, Synapse
Версия: Все
Дата добавления: 22.08.2016

Выпуск

Медиа-плееры не обеспечивают синхронизированное воспроизведение для просмотра или оценки записанные данные.Поскольку медиаплееры используют время, а не номер кадра, воспроизведение по своей природе будет отставать от воспроизведения данных, и это отставание становится больше через некоторое время. Это происходит потому, что значение количества кадров в секунду (FPS) всегда равно округлено до целого числа, в то время как часы TDT работают на частоте 24414,0625 Гц. Если вы выберете частота дискретизации RZ 30 Гц, фактическая частота дискретизации соответствует фиксированной или реализуемая частота дискретизации. Например: скорость 24414,0625 / 30 кадров в секунду = 813,8. выборок в кадре. Это округляется до 814. Когда стимуляция запускается при 24414.0625/814 = 29,9927 кадров в секунду, что является реальным FPS, с которым запускается RV2. at, а видео хранится в. При просмотре в медиаплеере, который думает видео записывается со скоростью 30 кадров в секунду, разница во времени через 1 минуту составляет [(30 / 29,9927) * 60000 мс / мин] — 60000 = 14,6 мс.

Решение

Используйте программу просмотра видео в OpenScope для синхронизированной оценки данных. Для большего Информацию об этой функции пользователи OpenEx см .: Руководство пользователя OpenEx, стр. 258 Пользователи Synapse видят: Приложение OpenEx для Synapse, стр. 43

Сбой калибровки BioSigRZ

TN0979

Продукт: BioSigRZ
Версия: <5.7.1
Дата добавления: 03.08.2016

Выпуск

Более ранние версии файла SGRZ_Cal_200K.rcx, используемые для калибровок в BioSigRZ приведет к сбою калибровки и программы.

Решение

Обновите BioSigRZ до последней версии.

Блокировка шкалы времени OpenScope при анимации длинных записей

TN0975

Продукт: OpenScope
Версия: <2.24
Дата добавления: 13.08.2016

Выпуск

При анимации записи продолжительностью день или более OpenScope временная шкала увязла в перекрашивании экрана, иногда интерфейс непригоден для использования.

Решение

Выполните обновление до последней версии OpenEx или Synapse.

Сбой схемы при загрузке с использованием 64-битного Matlab

TN0973

Продукт: ActiveX
Версия: Все
Дата добавления: 02. 08.2016

Выпуск

Использование 64-битного Matlab для загрузки схемы, которая использует макросы HP_LP_Filter или Макрос PZ5_Control завершится ошибкой.64-битный элемент управления RPcoX не может загрузить никаких схема, использующая компонент ScriptTag. Сообщение об ошибке в 64-битном Matlab выглядит так:

«Ошибка при использовании COM.RPco_x / LoadCOF. Ошибка: объект вернул код ошибки: 0x2686BFC0»

В версии 78 и выше LoadCOF выйдет из строя без ошибок.

Обходной путь

Этот сбой возникает из-за того, что эти макросы используют компонент VBScript, который не 64-битная совместимость.

HP_LP_Filter можно заменить с помощью каскадных фильтров HP / LP Biquad в схема, которая функционально эквивалентна.

В настоящее время нет обходного пути для макроса PZ5_Control. Обратитесь в службу поддержки TDT для оказания помощи.

Решение

Используйте 32-битный Matlab или замените функциональность компонента ScriptTag в ваш собственный код.

Несоответствие микрокода после обновления

TN0971

Продукт: RP2, RP2.1, RA16BA, RV8, RM1, RM2
Версия: > v80
Дата добавления: 2016-08-02

Выпуск

После обновления до драйверов TDT v84 (или выше) и обновления микрокода на устройств в вашей системе, zBUSmon покажет несоответствие (красная надпись) и укажите номер версии 80 для следующих устройств: RP2, RP2.1, RA16BA, RV8, RM1 и RM2.

Обходной путь

Последняя версия микрокода для этих устройств — v80. Вы все еще можете использовать Команда «Обновить все устройства» для обновления микрокода вашей системы. Микрокод установщик может определять типы устройств и устанавливать правильный микрокод в зависимости от типа устройства. В этом случае можно смело использовать оба микрокода. версии в вашей системе по мере необходимости. Вы увидите индикатор несоответствия микрокода (красная надпись) для устройств, использующих v80, но вы можете игнорировать предупреждение индикатор в этой ситуации.

Решение

Обновите драйверы TDT до последней версии. Индикатор несоответствия больше не ошибочно появляется для этих устройств.

Проблемы с Windows 10 и Windows 8

TN0970

Продукт: Драйверы TDT, PO5, PO5e, PO5c
Версия: Все
Дата добавления: 08.02.2016

Выпуск

Известные проблемы в Windows 8 и выше:

1. Windows 10 не имеет возможности откладывать или отключать обновления для некорпоративных пользователей.Пользователи, проводящие длительные / ночные эксперименты, должны будут отключить службу, чтобы убедитесь, что запись не прерывается. См. Техническую записку № 0964.

2. Функция «Быстрый запуск» в Windows 8 и выше вызывает проблемы с Интерфейс PCI при загрузке. Отключение этого параметра решает проблему с загрузкой.

3. Ошибки

   Data Saving and Cache могут быть вызваны Windows 8 и 10. Superfetch / Prefetch (функция, которая кэширует данные для повышения производительности некоторые приложения) и службы индексирования (используется для ускорения поиска) выключенный.

Настройки порога OpenEx теряются при изменении режима

TN0967

Продукт: OpenEx, SpikePac
Версия: Все
Дата добавления: 29.01.2016

Выпуск

Пороговые настройки OpenEx / SpikePac теряются при переходе от предварительного просмотра к записи режим.

Обходной путь

Вместо прямого перехода от предварительного просмотра к записи перейдите из предварительного просмотра в режим ожидания. записать. Это дает контроллеру достаточно времени, чтобы зарегистрировать изменение режима и правильно сохранить / загрузить настройки.Это должно держать ваш SpikePac настройки порога / сортировки без изменений.

Нормализовать выходной сигнал динамика, используя FIR-фильтр в цепи RPvdsEx, созданной в Matlab

TN0966

Продукт: RPvdsEx, SigCalRP
Версия: Все
Дата добавления: 16.12.2014

Выпуск

В этой статье объясняется, как использовать SigCalRP и Matlab для генерации FIR коэффициенты, затем используйте их в RPvdsEx для фильтрации сигналов, которые будут воспроизводиться к спикеру.

Чтобы сгенерировать коэффициенты, выполните следующие три шага:

1. Используйте SigCalRP для измерения передаточной функции (TF) системы.

2. Экспорт данных калибровки в формате CSV.

3. Используйте сценарий Matlab для преобразования файла CSV в набор коэффициентов фильтра.

Коэффициенты FIR, сгенерированные в этом примере, могут использоваться для фильтрации сигналов переменная частота и постоянная амплитуда, так что звук выводится в единицах дБ Уровень звукового давления динамика будет постоянным на всех частотах.Эти коэффициенты будет сгенерирован для схемы, работающей с определенной частотой дискретизации. К работают должным образом, они должны использоваться в цепи, работающей с той же выборкой частота.

Измерение TF системы

SigCalRP можно использовать для расчета TF системы для калибровки динамика при частота дискретизации до 200 кГц. Перед выполнением этой операции пользователи должны знать ограничения A / D и D / A преобразования их конкретного оборудования. Например, максимальная частота дискретизации RZ6 — 195312.50 для производства сигналов и приобретение. На рисунке ниже показана типичная установка с использованием одного RZ6.

В поле Настройка сигнала в SigCalRP введите шаг частоты, используя количество частоты, которые вы хотите измерить по всему спектру и частоте Найквиста. Для RZ6, работающего на частоте 200 кГц, и фильтра из 200 точек, частота Найквиста составляет 97656,25 Гц, а начальная частота и шаг частоты определяются отношения:

97656,25 / 200 = 488,28125 Гц

Запустите SigCalRP на частоте 200 кГц, чтобы убедиться, что частота Найквиста устройства работает РПИ (97656.25 Гц). Также убедитесь, что все тесты используемые частоты являются целыми числами, кратными частоте Найквиста устройства, Избегайте сглаживания.

Установите горизонтальную зеленую полосу на калибровочном графике на уровень дБ, который вы хотите добиться для всех частот с помощью фильтра. Фильтр ослабит частоты выше зеленой полосы и усиление частот ниже нее. Будьте осторожны, когда усиление сигнала. Обычно только частоты, которые не будут представлены следует усилить.

Для экспорта данных в формате *.csv, выберите Экспорт данных калибровки на Меню калибровки.

Создание коэффициентов фильтра

Затем загрузите и извлеките сжатые (.zip) файлы примеров SigCalRP из Веб-сайт TDT: SigCalRPExamples.zip.

Используйте предоставленный сценарий Matlab (RZ6SigCalFIR.m) для преобразования файла CSV в набор коэффициентов КИХ. На выходе вы получите файл .txt, который можно использовать с RPvdsEx.

Загрузка коэффициентов фильтра

Добавьте компоненты FIR и SourceFile в сегмент генерации сигналов вашего Схема RPvdsEx, как показано ниже.

Обновите компонент SourceFile, чтобы он указывал на файл .txt, созданный Скрипт Matlab. Любой сигнал, который проходит через этот FIR-компонент, будет нормализованный.

Образец файла CSV и несколько файлов схем включены в папку «Примеры». в демонстрационных целях.

Использование головных каскадов TDT с усилителями без TDT

TN0965

Продукт: Zif Headstages, Chronic Headstages, Acute Headstages
Версия: Все
Дата добавления: 2014-12-16

Выпуск

Заголовки

TDT предназначены для использования с предусилителями / дигитайзерами TDT.если ты будет использовать усилитель без TDT, вам необходимо знать технические характеристики головного кулиса и убедитесь, что для Headstage.

Вы можете безопасно запитать головные кулисы TDT от источника напряжения до ± 2,5 В. В Максимальный диапазон головных кулис ЗИФ-Клип составляет ~ 98% от напряжения питания. Если вы используете подголовник, отличный от ZIF-Clip, см. Раздел Руководство по Системе 3 для вашей хедкейдж.

Заголовки

TDT обычно доступны с двумя разными типами разъемов: DB26 для подключения к предусилителям серии Z или DB25 для подключения к предусилитель Medusa. Предоставляется дополнительная информация об этих разъемах. ниже.

Разъемы головного блока DB25:

Разъем DB25 в основном используется для подключения к предусилителям Medusa TDT. Информация ниже включает информацию, которая вам понадобится для подключения к усилитель без TDT.

Разъем D-Sub, серия 172-E M с наружными контактами
25 контактов в 2 ряда
Производитель: Norcomp Inc
Описание детали: CONN DB25 НАРУЖНАЯ ЧАШКА NKL
Номер по каталогу производителя: 172-E25-103R001

Совпадает с:

Разъем D-Sub с розетками
25 розеток в 2 ряда
Производитель: TE Connectivity
Описание детали: CONN PLUG 26POS.050 IDC W / COV
Номер детали производителя: 5747846-4

Разъемы для головного блока DB26:

Разъем DB26 в основном используется для подключения к усилителям TDT PZ. В информация ниже включает информацию, которая вам понадобится для подключения к не-TDT усилитель мощности.

Разъем IDC D-Sub с штыревыми контактами
26 контактов в 2 ряда
Производитель: TE Connectivity
Описание детали: 26 50S CABLE PLUG CONN / COV KIT
Номер по каталогу производителя: 5749621-2

Совпадает с:

Разъем D-Sub с розетками
26 разъемов в 2 ряда
Производитель: TE Connectivity
Описание детали: 26 50SR R / A RCPT ASSY, RDSN L / F
Номер по каталогу производителя: 5787082-2

Эксперимент прерван Центром обновления Windows на ПК с Windows 10

TN0964

Продукт: OpenEx, Synapse
Версия: Все
Дата добавления: 09.09.2015

Выпуск

Длительные или ночные эксперименты могут быть прерваны Windows Update на ПК под управлением Windows 10.

Обходной путь

В Windows 10, выпусках не для предприятий, Центр обновления Windows настроен на автоматический обновления по умолчанию, и единственный способ запретить обновления — отключить служба.

Важно

Если вы воспользуетесь этим временным решением, вам нужно будет вернуться к Регулярно обслуживайте и включайте его, чтобы обновить вашу копию Windows. Быть способным установите самые свежие обновления, вы должны установить каждое доступное обновление по очереди, с от старых к новейшим. Если на вашем компьютере больше нет обновлений для установки, помните , чтобы снова выключить службу Windows Update.

Мы не рекомендуем отключать автоматическое обновление Windows в Windows 10, если вы делают длинные / ночные записи или испытывают проблемы с автоматическим обновления.

Чтобы отключить обновления Windows:

1. Щелкните правой кнопкой мыши значок Windows Пуск на рабочем столе.

2. Щелкните Панель управления .

3. Щелкните Администрирование .

4. Щелкните Services .

5. В окне Services прокрутите вниз и щелкните правой кнопкой мыши Windows Update и щелкните Свойства .

6. Рядом с Тип запуска выберите Отключено .

7. Щелкните ОК .

Групповая политика

Если ваш компьютер с Windows 10 использует групповую политику, вы также можете изменить некоторые настройки с помощью редактора групповой политики.Запустите gpedit и перейдите к следующему параметр политики:

1. Конфигурация компьютера | Административные шаблоны | Компоненты Windows> Центр обновления Windows .

2. С правой стороны дважды щелкните Настроить автоматические обновления и измените его настройка в соответствии с вашими требованиями.

Ошибки кэша бака и синхронизация

TN0963

Продукт: OpenEx, Synapse
Версия: Все
Дата добавления: 09. 09.2015

Выпуск

OpenEx или Synapse останавливает запись и отображает сообщение «Не удалось сохранить данные в Tank». или сообщение об ошибке «Танк не может кэшировать события».

Решение

Ошибки, связанные с хранением данных и синхронизацией, могут возникать при сохранении высокой скорости данные, жесткий диск вашего ПК занят или заполнен, или связь между вашим ПК и ваша система TDT не работает. Чтобы сузить возможности, посмотрите на метку времени сравнение находится в конце строки ошибки в окне сообщений.

Сравнение отметок времени:

1. «-6.x vs 6» сообщает вам, что OpenWorkbench / Synapse не может быстро хранить данные довольно.

   1. Если вам не нужен доступ к данным резервуара сразу, увеличьте Задержку кеширования на максимум (30 секунд). В OpenWorkbench эта опция находится в меню File → Preferences. В Synapse этот параметр находится в меню → Настройки → Дополнительно.

   2. Попробуйте увеличить настройку целевой нагрузки на шину до ~ 80%. Это ставит больше ресурсы для хранения данных и меньше на их распространение по приложениям которые просматривают данные, такие как OpenController или среда выполнения Synapse интерфейс.В OpenWorkbench этот параметр находится в Setup → Polling и Меню производительности. В Synapse этот параметр — Меню → Настройки → Операции во время выполнения. → Предел чтения данных.

2. «-18.x против 6» (или аналогичный, где первое число примерно в 3 раза больше второго number) сообщает о проблеме с сохранением данных на диск. Это может быть потому, что:

   1. Жесткий диск почти заполнен или что-то еще, например антивирусный сканер, требует тяжелого доступа.

   2. Проверьте емкость жесткого диска. Если проблема не в этом, попробуйте отключение автоматического сканирования на вирусы, обновления или другой автоматической обработки, включая Superfetch (также известная как предварительная выборка) и индексирование. См. Техническую записку № 0237. для получения дополнительной информации об оптимизации, чтобы избежать ошибок.

   3. Жесткий диск неисправен.

      1. Инструмент для проверки жесткого диска можно скачать здесь:

         http://crystalmark.info/download/index-e.html

         http: // crystalmark.info / redirect.php? product = CrystalDiskInfo

      2. Обратите внимание на следующие 5 лучших технологий самоконтроля, анализа и отчетности (SMART) статистика жесткого диска, указывающая на приближающийся отказ жесткого диска, как указано в отчете по Backblaze:

         SMART 5 — Reallocated_Sector_Count
         SMART 187 — Reported_Uncorrectable_Errors SMART 188 — Command_Timeout
         SMART 197 — Current_Pending_Sector_Count
         SMART 198 — Offline_Uncorrectable

         SMART — это система мониторинга, включенная в компьютерный дисковые накопители (HDD) и твердотельные накопители (SSD), которые обнаруживают и сообщают о индикаторы надежности привода с целью обеспечения возможности ожидания предсказуемые (40%) отказы оборудования.

         Любые другие значения обычно указывают на сбой связи.

   4. Попробуйте переустановить оптоволоконные кабели со стороны RZ и ПК. Если ошибки продолжают возникать, обратитесь в службу поддержки.

TDevAccX теряет связь с MATLAB 2015 и выше

TN0961

Продукт: OpenDeveloper
Версия: Все
Дата добавления: 29.01.2016

Выпуск

При использовании MATLAB 2015 и выше TDevAccX теряет соединение с сервером Workbench спорадически.

Обходной путь

Перейти на версию Matlab 2014 или более раннюю версию.

Решение

Обновление до платформы записи Synapse, которая не полагается на ActiveX элементы управления для динамического взаимодействия с оборудованием во время записи.

Когда PO5e установлен на ПК Dell, вентилятор компьютера шумит

TN0960

Продукт: PO5e, PO5c
Версия: Все
Дата добавления: 04. 09.2015

Выпуск

Некоторые ПК Dell увеличивают скорость вращения вентилятора, когда карта PCIe, например PO5e Карта интерфейса PCI, установлена.Такое поведение является особенностью ПК и предназначен для обеспечения достаточного охлаждения всех карт в ПК.

Известные конфликты стороннего программного обеспечения

TN0937

Продукт: OpenEx, RPvdsEx, Synapse
Версия: Все
Дата добавления: 15.08.2014

Выпуск

Некоторые программы, выполняющие фоновые вызовы памяти на ПК, создают фатальные ошибки и принудительно завершить работу программного обеспечения TDT, такого как OpenEx или RPvdsEx.

Сообщение об ошибке: Приложение TDT может выдавать или не выдавать сообщение об ошибке, например: Сервер RPC недоступен.

Проблемное поведение: Программный сбой.

Известные конфликты программ:

1. HP Security Manager (Техническая записка № 0908)

2. Программа резервного копирования CrashPlan для Windows 7

3. Защита данных Dell

Решение

Удалите или отключите программное обеспечение, вызывающее конфликт.

Microsoft Process Explorer (находится здесь: http://technet.microsoft.com/en-us/sysinternals/bb896653.aspx) может быть полезным инструментом для определения источника конфликта.

ES Франция | Distributeur à Valeur ajoutée Depuis 1963: композанты, приборостроение, Informatique, Réseaux

Tous н.у.к. fournisseurs2B Technologies3LCOILS3M СЕНСОРНЫЙ SYSTEMS3M VIKUITI3T Analytics7STARLAKEA-INFOAAEONAAIRELAARONIAACOEM DYNOPTICACOEM TUNNEL SENSORSACTIVE TECHNOLOGIESACXADAPTIVE МОЩНОСТИ SOURCEADAURA TECHNOLOGIESAEA TECHNOLOGYAEROFLEX WEINSCHELAEROHIVE / EXTREME NETWORKSAEROQUALAEROSCOUTAETINAAFW Technologies Pty LtdAGRETOAGUAIRAIHUA INSTRUMENTSAIRMUX / RAD DATA COMMUNICATIONSAISHIAKTIVPROALBEDO TELECOMALLEN AVIONICALVARIONAMI ADVANCED MICRO ИНСТРУМЕНТЫAMISCIENCEANAPICOANDELAOIPAOTOAPM Technologies ПРИМЕНЕННАЯ ФИЗИКАARANETARRAASTORIASUSATAGOATI АНАЛИТИЧЕСКАЯ ТЕХНОЛОГИЯде ELEKTRONIXBIOLABBITRODEBKPRECISIONBLAZEBLUESENSBOLYMINBOONTONBRAINBOXESBROOKFIELDBSC FILTERSBWB TECHNOLOGIESCABLE FREECAILABSCALEXCALMETRIXCapxonCATALYTIC GENERATORSCDTECHCERATRONICSCHAUVIN ARNOUXCID BIO-SCIENCECINERGIA COOPCIROCOMMCOFOMEGRACOLIFASTCOLORLITECOM-TECHCOMEMSOCOMMELLCOMPOST SYSTEMSCONCEPT SMOKECONNOR WINFIELDCOSMOCPT-TFTCRFSCROWCONCT MICRODDS — CAL2KDELTA ELEKTRONIKA BVDEMMELDETECTUSDEWETRONDFIDICON световоды INCDICONEXDISTECKDKK-TOADOMINANT Opto TechnologiesDORADODOWKEY MICROWAVEDYHYDROMATICSDYMAXEASTECHOECOMATIKEITEKOELCELECTROLABELEKTRO-AUTOMATIKELO СЕНСОРНЫЙ SYSTEMSEM RESEARCHEMCOEMZERENDECOTTSENO SCIENTIFICENVIRONMENTAL DEVICESERKAYAESES BIO-ТЕСТЫ ET INDUSTRIESES МОДУЛИ ET Systemes INFO. ETL SystemsEVERISE TECHNOLOGYEVERVISION ELECTRONICSEXFOEXODUS ДОПОЛНИТЕЛЬНЫЕ COMMUNICATIONSFAKOPPFARATRONICFARRAN ТЕХНОЛОГИЯ LTDFASTWELFDMFELIX INSTRUMENTSFERRIWOFILTRAFireFly Беспроводной NetworksFLC Electonics ABFLIR SYSTEMSFLUKEFORWARD RELAYSFORYARDFREELAND SCIENTIFICFRUIT КОНТРОЛЬ EQUIPMENTSFSONAFSPFUJI CERAMICSFUJIKURAFUNKE GERBERGAMBETTI KENOLOGIAGCOMINGENERAL TOUCHGEOTECH / QEDGETSECURGIATEC SCIENTIFICGLOBAL INVACOM WAVEGUIDEGLOBAL WATERGOLD APP INSTRUMENTSGOLLEDGEGRASGÜSSGUSTAV KLEINGW INSTEKH & H (HOCHERL & HACKL GmbH) Hanon INSTRUMENTSHEIDENHEIGHT-LEDHEINZINGERHERON INSTRUMENTSHIOKIHITPOINTHKEHOLY STONEHONGLITRONICHP HEWLETT-PACKARDHUAWEIHUBER + SUHNERHUBERTIBASEIDEAL NETWORKSIEIIFIIGD — МЕЖДУНАРОДНЫЕ ГАЗОВЫЕ ДЕТЕКТОРЫIMSINFINET WIRELESSINHAND NETWORKSINNODISKINOVENSOINSITEIGINTRA ACTIONINTRACOMION SCIENCEIVIUM TECHNOLOGIESIXELJADAKJAMES INSTRUMENTSJQL ELECTRONICSJRE TESTK & LrowaveEELECTRONICS-ELECTRONICSKRE-TESTKE-LINDAX-ELECTRONIC-KE-KE-KE-KE-KE-KE-KE-KE-KE-KE-KE-KE-KE-KE-KE КОМПОЗИЦИИ RFKEYSIGHT TECHNOLOGIESKIKUSUI ELECTRONICS CORP. KINGBRIGHTKYOWA ИНТЕРФЕЙС SCIENCELABTHINKLAIRD TECHNOLOGIESLambda LabsLAMBRECHTLAURELLLEADERLEX SYSTEMLGLG InnotekLIGHTPOINTELILLIPUTLINA-TECHLINWAVE ТЕХНОЛОГИЯ LIMITEDLITEMAXLITEPOINTLONGER PUMPLOVIBOND COLOURLOVIBOND WATERLUCIXLUMANTEKLUMEXMA.TECMACY-PANMAN YUE TECHNOLOGIEMARKI MICROWAVEMARS ANTENNAMaruwaMASITEKMAXTANGMEGGERMEMBRAPUREMenlo MicroMENTECHMERCURYMETRIXMICROLABMICRONICSMICROTECHMICROWAVE DYNAMICSMilesTekMISOTECHMITSUBISHI ХИМИЧЕСКИЕ ANALYTECHMITSUBISHI ELECTRICMODCOMornsun PowerMulti-InnoMVGNADETECHNAM СЕН SANANOBASENEC Показать SolutionsNETALLYNETINARYNEWTONS 4TH LTD N4LNF CORPORATIONNHR NH ResearchNIDEC SHIMPONIPPON GT CORPORATIONNIPPON PRIMEX INCNJR (New Japan Radio) NOISECOMNORTH HILLSNOVASINANOVOTESTOCTOSCOPEOFT PUMPSOIZOMOMICRON LABONYX HEALTHCAREOPHIR RFOPTEXOPTIPRINTOPTOKONORINGORKA FOOD TECHNOLOGYOROLIAOZ OPTICSPACIFIC МОЩНОСТИ SOURCEPANASONIC TOUGHBOOKPASIPASTERNACKPEMPENDULUM INSTRUMENTSPERFECTRONPHOTON СИСТЕМЫ INSTRUMENTSPHOTONIC MEASUREMENTSPHYMETRIXPICKERING INTER FACESPICOTESTPIEZOMECHANIK GMBHPLANAR монолитных INDUSTRIES (PMI) ПОКРЫТИЯ ELECTRONICPMI ПОРИСТОГО MATERIALSPOLYPHASERPOWER INTEGRATIONSPOWERDSINEPowerlandPOWERSIDEPOWERTIPPPM TECHNOLOGYPREEKEMPREMOPRO OCEANUSPRO SCIENTIFICPROFITAPPROLIGHTPROMAXPROTEKPULSARPURIONQCM RESEARCHQORVOQOTANAQUANTEK INSTRUMENTSQUANTUM COMPOSERSR & KRAVENREAPREDWOODREFONDRelyon плазма / TDKRF LAMBDARFCIRich RFIDRIEGLRIELLO UPSRiverdiROGER GPSROSENBERGERRST INSTRUMENTSRUBYCONRUGGONSADTSAF TehnikaSAMWHASANAVSANTEKSCENTROIDSCHOMANDLSCHOTTSEFRAMSEIBOLDSEMIGENSEMITECSENSING PRECISIONSENSORTECHSGCSHIBASOKUSIBATA SCIENTIFICSIERRA MICROWAVESIERRA WIRELESSSINOPOWERSK SATOSKYETEKSMCSOLAR LIGHTSOLIDA BIOTECHSOLTECSONOTECSPECTRUM TECHNOLOGIESSTACKRACKSTANLEYSTEROGLASSSTSSUEZ ОЧИСТКА ВОДА SYSTEMSSUNLEDSUNLORDSUNPOWERSURCISSUSUMUTABOR ELECTRONICSTAGORE TECHNOLOGYTAISAWTAISEITAITIENTAKIKAWATATEYAMATDK — EPCOSTDK-LAMBDATECHNEXIONTECHSHINETEGAMTEKNOMARTEKTRONIXTELEDYNE REYNOLDSTELEDYNE STORMTELONICTEMPOTECTemwell CorporationTE STEC ELEKTRONIKTESTTREETHINGMAGICTHINKINGTIGER MICROWAVETIMES МИКРОВОЛНОВЫЙ TMSTITAN N2TO JOINTOELLNERTOP ДИОД GROUPETOP MICROWAVETRACE2OTRANSMILLETRANSTECTORTRTURONITRULY TFTTURNKEY INSTRUMENTSUFCapacitorsUMECUNICORNUNIVERSAL TECHNICUP BOARDUV LIGHTUWAVEVICI DBSVIKING TECHVINATECHVIRTUAL ACCESSVISIONOXVOYANTICVXTVZORWAINWRIGHTWANDBOARDWAVECONTROLWAYNE KERR ELECTRONICSWEINSCHEL ASSOCIATESWELLWINMATEWINSONICWinstarWLINK TECHNOLOGYWYNMAXXDB GROUP MACXI почетно SCIEN-TECHXP POWERYANTELYUSHI ИНСТРУМЕНТЫ

% PDF-1. 3 % 250 0 объект > endobj xref 250 107 0000000016 00000 н. 0000002510 00000 н. 0000002655 00000 н. 0000003668 00000 н. 0000003886 00000 н. 0000003953 00000 н. 0000004076 00000 н. 0000004180 00000 н. 0000004326 00000 н. 0000004505 00000 н. 0000004655 00000 н. 0000004855 00000 н. 0000005054 00000 н. 0000005167 00000 н. 0000005296 00000 н. 0000005460 00000 н. 0000005613 00000 п. 0000005771 00000 п. 0000005899 00000 н. 0000006038 00000 п. 0000006173 00000 п. 0000006359 00000 п. 0000006498 00000 н. 0000006657 00000 н. 0000006782 00000 н. 0000006917 00000 п. 0000007065 00000 н. 0000007202 00000 н. 0000007340 00000 н. 0000007479 00000 н. 0000007616 00000 н. 0000007762 00000 н. 0000007903 00000 н. 0000008044 00000 н. 0000008185 00000 н. 0000008321 00000 п. 0000008472 00000 н. 0000008623 00000 п. 0000008781 00000 н. 0000008926 00000 н. 0000009067 00000 н. 0000009233 00000 н. 0000009387 00000 н. 0000009541 00000 н. 0000009692 00000 п. 0000009847 00000 н. 0000009982 00000 н. 0000010129 00000 п. 0000010265 00000 п. 0000010409 00000 п. 0000010551 00000 п. 0000010737 00000 п. 0000010882 00000 п. 0000011019 00000 п. 0000011161 00000 п. 0000011316 00000 п. 0000011458 00000 п. 0000011607 00000 п. 0000011741 00000 п. 0000011878 00000 п. 0000012018 00000 п. 0000012168 00000 п. 0000012328 00000 п. 0000012487 00000 п. 0000012621 00000 п. 0000012757 00000 п. 0000012911 00000 п. 0000013046 00000 п. 0000013188 00000 п. 0000013327 00000 п. 0000013469 00000 п. 0000013615 00000 п. 0000013765 00000 п. 0000013913 00000 п. 0000014026 00000 п. 0000014137 00000 п. 0000014287 00000 п. 0000014437 00000 п. 0000014610 00000 п. 0000014793 00000 п. 0000014915 00000 п. 0000015025 00000 п. 0000015138 00000 п. 0000015255 00000 п. 0000015373 00000 п. 0000015491 00000 п. 0000015514 00000 п. 0000018608 00000 п. 0000018631 00000 п. 0000021183 00000 п. 0000021206 00000 п. 0000023672 00000 п. L> LQ ݟ Wa0C sZ

Характеристики Samsung LED TV 22 ‘UE22D5020 FULL HD TDT HD 2 HDMI USB ВИДЕО Телевизоры 55,9 см (22 дюйма) (UE22D5020N)

Samsung LED TV 22 ‘UE22D5020 FULL HD TDT HD 2 HDMI USB ВИДЕО 55,9 см (22 «):

Официальный маркетинговый текст Samsung LED TV 22 ‘UE22D5020 FULL HD TDT HD 2 HDMI USB VIDEO 55,9 см (22 дюйма) от производителя

Светодиодные телевизоры Samsung серии 5 отличаются высоким качеством изображения, дизайном и производительностью по доступной цене.Вы будете поражены невероятным качеством телевизора, созданным благодаря сочетанию таких функций, как технология Clear Motion Rate, HyperReal Engine от Samsung и Wide Color Enhancer Plus. Кроме того, вы можете пользоваться другими передовыми функциями, такими как технология Samsung Anynet +, ConnectShare ™, порты HDMI и SRS Theater Sound — и все это через экологически чистый светодиодный телевизор.

Идеальная домашняя база развлечений

Возможности подключения Supreme позволяют вам наслаждаться всем цифровым контентом и взаимодействиями в одном месте.AllShare позволяет подключать телевизор по беспроводной сети ко всем совместимым цифровым устройствам, получая доступ к хранящейся на нем музыке, фильмам и фотографиям. Программное обеспечение AllShare для ПК также доступно для загрузки и обеспечивает возможность поиска, потоковой передачи и воспроизведения содержимого вашего ПК на телевизоре. Входы мультимедийного интерфейса высокой четкости позволяют напрямую подключать до четырех устройств, предоставляя вам гораздо больше возможностей для просмотра и обмена. Cinema Black автоматически регулирует освещение с эффектом почтового ящика для просмотра фильмов в кинотеатре.А для максимального удобства Anynet объединяет функции всех ваших отдельных пультов в один стильный контроллер.

Wide Color Enhancer Plus

Откройте для себя истинные цвета мира. Samsung Wide Color Enhancer Plus использует усовершенствованный алгоритм для значительного улучшения качества изображения — даже для отображения тонких тонов и деталей, которые не могут воспроизвести менее продвинутые телевизоры.

Connect Share Movie

Коснитесь своих цифровых устройств. ConnectShare ™ Movie превращает ваш телевизор в домашний кинотеатр — просто подключите USB-накопитель или подключите жесткий диск, чтобы просматривать фильмы, фотографии и музыку, хранящиеся на нем.

Clear Motion Rate

Почувствуйте истинное значение четкости изображения с технологией Samsung Clear Motion Rate. В отличие от «частоты обновления», которая частично объясняет качество изображения, Clear Motion Rate определяет движение изображения с помощью трех факторов: набора микросхем, панели телевизора и подсветки. С новым стандартом в измерении и управлении движением вы четко увидите разницу.

Цифровой фильтр шума

Смотрите кристально чистые аналоговые программы, как если бы они транслировались в цифровом виде с помощью цифрового шумового фильтра Samsung. Фильтр помогает устранить некоторые цифровые «шумы», которые видны на экране.

Краткое суммарное описание Samsung LED TV 22 ‘UE22D5020 FULL HD TDT HD 2 HDMI USB VIDEO 55,9 см (22 «):

Этот краткий обзор технических данных Samsung LED TV 22 ‘UE22D5020 FULL HD TDT HD 2 HDMI USB VIDEO 55,9 см (22 «) создан автоматически и использует название продукта и первые шесть основных характеристик.

Samsung LED TV 22 ‘UE22D5020 FULL HD TDT HD 2 HDMI USB VIDEO, 55,9 см (22 «), 1920 x 1080 пикселей, Full HD, DVB-C, DVB-C2, DVB-T, DVB-T2

Общее описание Samsung LED TV 22 ‘UE22D5020 FULL HD TDT HD 2 HDMI USB ВИДЕО 55,9 см (22 «):

Это автоматически сформированный общий итог Samsung LED TV 22 ‘UE22D5020 FULL HD TDT HD 2 HDMI USB VIDEO 55,9 см (22 «) на основе первых трех спецификаций, первых пяти групп спецификаций.

Samsung LED TV 22 ‘UE22D5020 FULL HD TDT HD 2 HDMI USB ВИДЕО. Диагональ дисплея: 55,9 см (22 дюйма), Разрешение дисплея: 1920 x 1080 пикселей, Тип HD: Full HD, Собственное соотношение сторон: 16: 9. Система формата цифрового сигнала: DVB-C, DVB-C2, DVB-T , DVB-T2

LC01-6.TDT datasheet — Технические характеристики: Тип диода: малой емкости; Зажим

B57471V2104J062 : Термисторы — NTC 0805 100K J62 B-4480.EPCOS предлагает различные серии варисторов и термисторов. Эти варисторы и термисторы от EPCOS обеспечивают подавление напряжения и шума, а также измерение и компенсацию температуры в автомобильных приложениях. — Многослойные варисторы (MLV) от EPCOS обеспечивают высокую способность поглощения энергии и низкую утечку.

MC36204 : ПРЕДОХРАНИТЕЛЬ, СБРОС PTC. s: ток удержания: 100 мА; Ток отключения: 300 мА; Максимальный ток переноса: 10А; Максимальное начальное сопротивление: 15 Ом; Серия: ФСМД; Рабочее напряжение: 60 В; Корпус предохранителя PTC: -; MSL: -.

02341.25MXEP : Защита цепи предохранителем 1,25 А, 250 В перем. ПРЕДОХРАНИТЕЛЬ 1.25A 250VAC ОСИ НОРМА. с: Ток: 1,25А; Напряжение — номинальное: 250 В переменного тока; Упаковка / корпус: осевой, 5×20 мм; Тип взрывателя: нормальный; Тип установки: Сквозное отверстие; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

MDL-1-R : Защита цепи предохранителем 1A 250VAC, медленное срабатывание, задержка по времени; ПРЕДОХРАНИТЕЛЬ 1A 250V СТЕКЛО T-LAG. s: Ток: 1А; Напряжение — номинальное: 250 В переменного тока; Упаковка / ящик: цилиндрический, 3AG, 3AB, 1/4 «x 1 1/4», 6×32 мм; Тип предохранителя: медленный, с задержкой по времени; Тип установки: Держатель; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

7010.9966.57 : Защита цепи предохранителем 3,5 А, 125 В переменного тока, 125 В постоянного тока, медленное срабатывание, задержка по времени; ПРЕДОХРАНИТЕЛЬ 3.5A 125V 7X2MM SMD. s: Ток: 3,5 А; Напряжение — номинальное: 125 В переменного тока, 125 В постоянного тока; Упаковка / ящик: цилиндрический; Тип предохранителя: медленный, с задержкой по времени; Тип установки: держатель / поверхностный монтаж; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

170M4262 : Предохранитель — электрический, защита специальных цепей 400A 690VAC, быстродействующий; ПРЕДОХРАНИТЕЛЬ 400A 690V 1KN / 110 AR UC. s: Ток: 400А; Напряжение — номинальное: 690 В переменного тока; Упаковка / ящик: крепление на болтах; Тип предохранителя: быстродействующий; Тип установки: на болтах; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

BK / MDL-7/10 : Защита цепи предохранителем 700 мА 250 В переменного тока Медленное срабатывание, задержка по времени; ПРЕДОХРАНИТЕЛЬ 7 / 10A 250V T-LAG GLS MDL. s: ток: 700 мА; Напряжение — номинальное: 250 В переменного тока; Упаковка / ящик: цилиндрический, 3AG, 3AB, 1/4 «x 1 1/4», 6×32 мм; Тип предохранителя: медленный, с задержкой по времени; Тип установки: Держатель; Статус без свинца: содержит свинец; Статус RoHS: не соответствует требованиям RoHS.

BK / C519-750-R : Защита цепи предохранителем 750 мА 250 В переменного тока, медленное срабатывание, задержка по времени; ПРЕДОХРАНИТЕЛЬ 750MA 250V T-LAG GLASS C519. s: Ток: 750 мА; Напряжение — номинальное: 250 В переменного тока; Корпус / Корпус: Цилиндрический, 2AG, 5×15мм; Тип предохранителя: медленный, с задержкой по времени; Тип установки: Держатель; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

R60200-1CR : Защита цепи держателя предохранителя 101 ~ 200A, блок 600V; ПРЕДОХРАНИТЕЛЬНЫЙ БЛОК 1ПОЗ 600В КЛАСС R. s: Тип: Блочный; Размер предохранителя: класс R; Тип установки: Крепление на шасси; Материал: -; Тип завершения: наконечник для пайки; Количество цепей: 1; Напряжение: 600 В; Текущий рейтинг: 101 ~ 200 А; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

NP3100SAMCT3G : Tv — тиристорная защита цепи 150A 350V; IC THY SURGE PROTECTOR 275V SMB. s: Упаковка / кейс: DO-214AA, SMB; Упаковка: лента и катушка (TR); Емкость: 23 пФ; Напряжение — выключатель: 350В; Ток — пиковый импульс (8 x 20 с): 150 А; Ток — пиковый импульс (10 x 1000 с): 50 А; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

15KPA48 : ТВ — защита диодной цепи 48В 15000Вт; ДИОДНЫЕ ТЕЛЕВИЗОРЫ 48V 15000W AXL UNI-DIR. s: Упаковка / корпус: P600, осевой; Упаковка: лента и катушка (TR); Поляризация: однонаправленная; Мощность (Вт): 15000 Вт; Напряжение — обратное противостояние (тип.): 48 В; Напряжение — пробой: 53,6 В; Статус без содержания свинца: без содержания свинца в порядке исключения; Статус RoHS: Соответствует RoHS.

P5103UBRP : ТВ — тиристорная защита цепи 250А 600В; SIDAC SYM 3CHP 420V 250A MS-013.s: Упаковка / ящик: 6-SOIC (0,295 дюйма, ширина 7,50 мм); Упаковка: лента и катушка (TR); емкость: 40 пФ, 60 пФ; напряжение — прерывание: 600 В; ток — пиковый импульс (8 x 20 с): 250 А ; Ток — пиковый импульс (10 x 1000 с): 80 А; Состояние без свинца: содержит свинец; Статус RoHS: RoHS.

P0220SCMCLRP : Tv — тиристорная защита цепи 400A 32V; СИДАКТОР БИ 15В 500А DO214. s: Упаковка / кейс: DO-214AA, SMB; Упаковка: Cut Tape (CT); Емкость: 50 пФ; Напряжение — выключатель: 32В; Ток — пиковый импульс (8 x 20 с): 400 А; Ток — пиковый импульс (10 x 1000 с): 100 А; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

ERZ-V05D431 : ТВ — варисторы, защита цепей Mov 600A 430V; АБСОРБЕР SUR 5MM 430V 600A ZNR. s: Максимальное напряжение переменного тока: 275 В переменного тока; Максимальное напряжение постоянного тока: 350 В постоянного тока; Бросок тока: 600А; Упаковка / футляр: диск 5 мм; Напряжение варистора: 430 В; Энергия: 13,5 Дж; Количество цепей: 1; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

SMBJ40-E3 / 5B : ТВ — защита диодной цепи 40В 600Вт; TVS UNIDIR 600W 40V 10% SMB. s: Упаковка / кейс: DO-214AA, SMB; Упаковка: лента и катушка (TR); Поляризация: однонаправленная; Мощность (Вт): 600 Вт; Напряжение — обратное противостояние (тип.): 40 В; Напряжение — пробой: 44.4В; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

MOV-14D121K : ТВ — варисторы, защита цепей Mov 4.5кА 120В; ВАРИСТОР 120V 14MM РАДИАЛЬНЫЙ ДИСК. s: Максимальное напряжение переменного тока: 75 В переменного тока; Максимальное напряжение постоянного тока: 100 В постоянного тока; Скачок тока: 4,5 кА; Упаковка / коробка: *; Напряжение варистора: 120 В; Энергия: 32Дж; Количество цепей: 1; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

V175LT10A : ТВ — варисторы, защита цепей движения 4.5кА 303В; ВАРИСТОР 175V 55J 14MM CRIMPD LA.s: Максимальное напряжение переменного тока: 175 В переменного тока; Максимальное напряжение постоянного тока: 225 В постоянного тока; Скачок тока: 4,5 кА; Упаковка / футляр: диск 14 мм; Напряжение варистора: 303 В; Энергия: 55Дж; Количество цепей: 1; Статус без свинца: без свинца; Статус RoHS: Соответствует RoHS.

VJ14MA0160KBA : ТВ — варисторы, защита цепи Mov 800A 24,5V; ВАРИСТОРНЫЕ ТВС 16VDC 800A 1812. s: Максимальное напряжение переменного тока: 14VAC; Максимальное напряжение постоянного тока: 16 В постоянного тока; Бросок тока: 800А; Упаковка / ящик: 1812 (4532 метрическая система); Напряжение варистора: 24,5 В; Энергия: 2.4J; Количество цепей: 1; Статус без свинца: содержит свинец; Статус RoHS: не соответствует требованиям RoHS.

ST-0620-BLT-STD : Газоразрядные трубки — GDT / Газоплазменные разрядники 620 В + 12% ПРЯМЫЕ ПОДВОДЫ. Bourns ST Series Sparctube и 8482; Переключение искрового разрядника идеально подходит для приложений, в которых емкостной разряд используется с трансформатором для получения импульсов очень высокого уровня напряжения порядка нескольких тысяч вольт. Серия ST — это Switching GDT.

Технические характеристики — 55-дюймовый 4K-телевизор с Freeview Play TX-55GX550B

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ	ПОЛНОЕ HD	—
	ULTRA HD	Y
	100 Гц (без мерцания)	—
	LED ПРЯМАЯ ЗАДНЯЯ ФАРА (DLED)	Y
	ЗАДНИЙ ФОНАРЬ LED (ELED)	—
	СВЕТОДИОД ПРЯМАЯ ЗАДНЯЯ ФАРА (ЗАДНЯЯ) ИЗОГНУТАЯ	—
	OLED	–
	DVB-T MPEG2	Y
	DVB-C MPEG2	Y
	DVB-S MPEG2	или
	DVB-T MPEG4	Y
	DVB-C MPEG4	Да
	DVB-S MPEG4	или
	DVB-T2 MPEG4	Y
	DVB-C2 MPEG4	–
	DVB-S2 MPEG4	o
	КОД ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	Smart: RCA 42128 / M Smart с FVP: RCA 42129 / M
	HEVC (H. 265)	Да
	ISDB-TB	—
	КОМБИНИРОВАННЫЙ ПЛЕЕР TV-DVD	–
	3DTV	—
	ТИП 3DTV	—
	ПРЕОБРАЗОВАНИЕ 2D — 3D	—
	МЕДИА-ПЛЕЕР	Да
	PVR ГОТОВ (ЗАПИСЬ USB)	—
	HDMI (1.1 / 1,2 / 1,3 / 1,4 / 2,0)	2,0
	GUI 2019 (QUI 2)	Y
ФОРМАТ ЭКРАНА	РАЗМЕР ВИДИМОГО ЭКРАНА	55 «: 140
	ФОРМАТ ЭКРАНА	16: 9
СИСТЕМЫ ПРИЕМА И НАСТРОЙКИ	ТЮНЕР VHF / UHF / CABLE	Y
	APS / ATS (АВТОПОИСК)	Y
	ЕМКОСТЬ ХРАНЕНИЯ ПРОГРАММЫ (АНАЛОГОВАЯ)	200
	PAL SECAM B / G D / K I / I ‘(TRI STANDART)	Y
	NTSC	—
	ДВОЙНОЙ ТЮНЕР	—
ЗВУК	GER (D) + NICAM STEREO	Y
	ЭКВАЛАЙЗЕР (5-диапазонный)	5-полосный
	BASS / TREMBLE	—
	DOLBY DIGITAL PLUS (DD +)	Y
	DDCO	Y
	MS10	–
	MS11	Y
	MS12	—
	DTS TRUSURROUND	—
	DTS 2. 0+ ЦИФРОВОЙ ВЫХОД	–
	DTS HD	—
	ОБЪЕМНЫЙ ЗВУК	—
	DOLBY AUDIO PROCESSING (DAP)	Y
	ВЫХОДНАЯ МОЩНОСТЬ АУДИО (RMS)	55 дюймов: 2×10 Вт
	МАКСИМАЛЬНАЯ МОЩНОСТЬ АУДИОВЫХОДА САБВУФЕРА (RMS)	НЕТ
РАЗЪЕМЫ	RF: TV / CATV, 75 ОМ, КОАКСИАЛЬНЫЙ	Y
	SCART (EUROCONNECTOR)	—
	SVHS ЧЕРЕЗ SCART	—
	RGB ЧЕРЕЗ SCART2	—
	КОМПОЗИТНЫЙ ВИДЕО / АУДИОВХОД	Y
	КОМПОЗИТНЫЙ ВИДЕОВЫХОД	—
	АУДИОВЫХОД	—
	АУДИОВЫХОД ЧЕРЕЗ НАУШНИК	Y
	S-VHS IN (S-VIDEO 4-PIN DIN)	—
	YPBPR (КОМПОНЕНТ) В	—
	YPBPR ВХОДИТ ЧЕРЕЗ VGA	Y
	VGA (PC IN: D-SUB15)	Y
	PC AUDIO IN	через задний AV
	HDMI 1 (СТОРОНА)	Y
	HDMI 2 (ARC)	Y
	HDMI 3	Y
	HDMI 4	—
	HDCP (1. 2 / 2,0 / 2,2)	2,2
	ЦИФРОВОЙ АУДИОВЫХОД (КОАКСИАЛЬНЫЙ)	—
	ЦИФРОВОЙ АУДИОВЫХОД (ОПТИЧЕСКИЙ)	Y
	ВЫХОД ДЛЯ НАУШНИКОВ (ГЛАВНЫЙ КОНТРОЛЬ ГРОМКОСТИ)	—
	ВЫХОД ДЛЯ НАУШНИКОВ (ДВОЙНЫЕ КАНАЛЫ ПОДДЕРЖКИ ГРОМКОСТИ НАУШНИКОВ)	Y
	ЛИНИЙНЫЙ ВЫХОД САБВУФЕРА (ПАССИВНЫЙ)	—
	ВНУТРЕННИЙ САБВУФЕР	—
	USB1 (2.0)	Y
	USB2 (2.0)	Y
	USB3 (2.0)	—
	USB4 (2. 0)	—
	LAN-ETHERNET (IEEE 802.3) RJ45 (ДЛЯ ВОЗВРАТНОГО КАНАЛА — РЫНОК ВЕЛИКОБРИТАНИИ)	Y
	SMART PORT-INTERACTIVE READY HOTEL TV APP.RJ12	—
	RS232 (ВХОД / ВЫХОД)	через VGA
	ОБНОВЛЕНИЕ ЦИФРОВОГО ПО	USB (одно ПО), обновление сети, OTA
PIP / PAP / PAT	ТВ ИЗОБРАЖЕНИЕ НА ПК (PC PIP)	—
	BASIC PIP-PAP (1 тюнер PIP)	—
	ИЗОБРАЖЕНИЕ В ИЗОБРАЖЕНИИ (2 ЦИФРОВЫХ ТЮНЕРА)	—
	ИЗОБРАЖЕНИЕ И ИЗОБРАЖЕНИЕ (PAP)	—
	ИЗОБРАЖЕНИЕ И ТЕЛЕТЕКСТ (PAT)	—
ИЗОБРАЖЕНИЕ	HDMI	Y
	КОМБИНИРОВАННЫЙ ФИЛЬТР (2D / 3D)	3D
	CTI / LTI	Y
	ЦИФРОВОЕ СНИЖЕНИЕ ШУМА	Y
	PSEUDO (МЯГКИЙ) PIXELLENCE	—
	ДИНАМИЧЕСКИЙ КОНТРАСТ	Y
	ПРОГРЕССИВНОЕ СКАНИРОВАНИЕ	Y
	ME / MC (ОЦЕНКА ДВИЖЕНИЯ — КОМПЕНСАЦИЯ ДВИЖЕНИЯ)	—
	МАСТЕР ИЗОБРАЖЕНИЙ	—
	WCG	–
	HDR (HDR10, HLG)	Y
	HDR (DOLBY VISION)	—
	Суперразрешение	—
	Микро затемнение	—
	Отклонение контура	—
ТЕКСТ	БЫСТРЫЙ ТЕКСТ	Да
	КОЛИЧЕСТВО СТРАНИЦ ТЕЛЕТЕКСТА	1000
	ЗАКРЫТАЯ ЧАСТЬ	—
ФУНКЦИИ ПОДКЛЮЧЕНИЯ	HBBTV (1. 5)	Y
	БЕСПЛАТНЫЙ ПРОСМОТР	Y
	WI-FI (ЧЕРЕЗ USB-КЛЮЧ)	—
	ПОДДЕРЖКА HTML5 (ПО YOUTUBE LB4 2014)	—
	ПОДДЕРЖКА 4K (ПО YOUTUBE VP9 2015)	Y
	DLNA 1,5	Y
	DLNA 2,1	—
	MHL ЧЕРЕЗ HDMI (МОБИЛЬНАЯ ПОДКЛЮЧЕНИЕ HD)	–
	BLUETOOTH	—
	ГОСТИНИЦА ТВ	Y
	ЦИФРОВАЯ СИГНАЛИЗАЦИЯ	—
	ОПОРА ПОРТАЛА	Y
	WIFI (ВНУТРЕННИЙ)	Да
	ОТКРЫТЬ ИНТЕРНЕТ	Да
	BBC IPLAYER, НОВОСТИ, СПОРТ, CRB	Y
	NETFLIX	–
	NETFLIX 4K	Y
	AMAZON PRIME	Y
	AMAZON ALEXA	—
	МИРАКАСТ	–
	ИНТЕЛ WI-DI	—
	ПРОБУЖДЕНИЕ ПО ЛВС	Y
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ	ВОСПРОИЗВЕДЕНИЕ NTSC	Y
	ТАЙМЕР СНА	Y
	ГОСТИНИЧНЫЙ РЕЖИМ (ПАССИВНЫЙ)	Y
	ЗАМОК ДЛЯ ДЕТЕЙ	Y
	NO IDENT TIMER	Y
	СЕНСОРНАЯ КЛАВИША	—
	КЛОНИРОВАНИЕ USB	Y
	TOUCH SENSE	—
	ДЖОЙСТИК	Y
	ВОЗДУШНАЯ МЫШЬ	—
	OSD ФУНКЦИЙ	—
	OSD АНИМАЦИОННОЙ ФУНКЦИИ	—
	E-IB	Y
ЦИФРОВОЙ (DVB)	ЕМКОСТЬ ХРАНЕНИЯ ПРОГРАММЫ (ЦИФРОВОЙ T / T2 / C)	800
	ЕМКОСТЬ ХРАНЕНИЯ ПРОГРАММЫ (DIGITAL S / S2)	10000
	ЯЗЫКИ МЕНЮ	Английский, немецкий, французский, датский, финский, норвежский, шведский, хорватский, чешский, голландский, греческий, болгарский, венгерский, итальянский, польский, португальский, румынский, русский, словацкий, словенский, испанский, турецкий, литовский, латышский, эстонский , Украинский, сербский, арабский, персидский, иврит, албенский, гэльский, македонский, черногорский, фламандский, казахский, тайский, белорусский
	ЦИФРОВОЙ ТЕЛЕТЕКСТ MHEG / MHP (ТОЛЬКО ДЛЯ UK ID TV)	Великобритания: MHEG 51. 06 PAN EU: VBI
	EPG (ЭЛЕКТРОННОЕ РУКОВОДСТВО ПО ПРОГРАММАМ)	Да
	EPG СЕЙЧАС И СЛЕДУЮЩИЕ	–
	РАСПИСАНИЕ ЭПГ	Y
	ОБЩИЙ ИНТЕРФЕЙС (СЛОТ PCMCIA ДЛЯ ПЛАТНЫХ КАНАЛОВ)	Y
	СМАРТ-КАРТА	—
	ВСТРОЕННЫЕ СИСТЕМЫ (CONAX, IRDETO ..ETC)	—
	УСТАНОВКА LCN (ПРОВЕРКА ДЛЯ СТРАНЫ)	Y
РАЗРЕШЕНИЯ	FREEVIEW HD	Y
	КАБЕЛЬ ГОТОВ HD	Y
	БОКСЕР HD	Y
	COMHEM	Y
	ANTENNA HD READY	Y
	КАНАЛ ГОТОВ	Y
	CI +	Y
	FREESAT HD	—
	РИКС ТВ	Y
	ZIGGO	Y
	UPC	Y
	D-SMART READY	–
	DIGITURK READY	—
	ORF	Y
	FRANSAT	—
	M7	—
	ТЕЛЕНЕТ	Y
	TDT HIBRIDA	—
ОСОБЕННОСТИ DVD	СОВМЕСТИМОЕ ВОСПРОИЗВЕДЕНИЕ CD	—
	СОВМЕСТИМОЕ ВОСПРОИЗВЕДЕНИЕ DVD	—
	СОВМЕСТИМОЕ ВОСПРОИЗВЕДЕНИЕ CD-R	—
	СОВМЕСТИМОЕ ВОСПРОИЗВЕДЕНИЕ CD-RW	—
	СОВМЕСТИМОЕ ВОСПРОИЗВЕДЕНИЕ DVD-R	—
	DVD-RW СОВМЕСТИМОЕ ВОСПРОИЗВЕДЕНИЕ	—
	СОВМЕСТИМОЕ ВОСПРОИЗВЕДЕНИЕ MP3	—
	ВОСПРОИЗВЕДЕНИЕ СОВМЕСТИМОГО DIVX (ФОРМАТЫ DIVX)	—
	ВОСПРОИЗВЕДЕНИЕ СОВМЕСТИМОГО SACD	—
	СОВМЕСТИМОЕ ВОСПРОИЗВЕДЕНИЕ S-VHS	—
	DVD + R	—
	DVD + RW	—
	CD-АУДИО	—
	KODAK PICTURE CD	—
	DVD RAM	–
	STIL / SLOW / SEARCH ВОСПРОИЗВЕДЕНИЕ	—
	ВОСПРОИЗВЕДЕНИЕ СОВМЕСТИМОГО ИЗОБРАЖЕНИЯ J-PEG	—
	НЕСКОЛЬКО ЯЗЫКОВ	—
	НЕСКОЛЬКО УГЛОВ КАМЕРЫ	—
	ВОСПРОИЗВЕДЕНИЕ МАСШТАБ	—
	РОДИТЕЛЬСКИЕ НАСТРОЙКИ	—
	РЕГИОН	—
	ЦИФРОВОЙ АУДИОВЫХОД (КОАКСИАЛЬНЫЙ) СОВМЕСТИМОСТЬ С DTS	—
	ЦИФРОВОЙ АУДИОВЫХОД (ОПТИЧЕСКИЙ) SPDIF DTS СОВМЕСТИМЫЙ	—
	ЗАСТАВКА	—
	УРОВНИ ПРОЗРАЧНОСТИ	—
	ВОЗВРАТ К ЗАВОДСКИМ НАСТРОЙКАМ	—
	ОБНОВЛЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ С ЗАГРУЗОЧНЫМ ДИСКОМ	—
	ЯЗЫКИ МЕНЮ DVD	—
СВЯЗЬ	CEC (ХАРАКТЕРИСТИКИ ПОДКЛЮЧЕННОГО ОБОРУДОВАНИЯ ЧЕРЕЗ HDMI)	Y
ЭКСПЛУАТАЦИЯ	ПЕРЕКЛЮЧАТЕЛЬ МАНИПУЛЯТОРА (только модели DACH)	Y
	ИСТОЧНИК ПИТАНИЯ	220-240 В переменного тока
	ПИТАНИЕ В РЕЖИМЕ РЕЖИМА
	AC / DC TV (МОБИЛЬНОЕ ТВ)	—
	Светодиод POWER	КРАСНО-ЗЕЛЕНЫЙ
ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТЫ (ОТНОСИТЕЛЬНО ШКАФА И КОНЦЕПЦИИ)	НАСТЕННЫЙ НАБОР	—
СЕРТИФИКАТЫ	СООТВЕТСТВУЕТ WEEE	Y
	СООТВЕТСТВУЕТ ROHS	У

.
