Экскаваторы-погрузчики, телескоп погрузчики New Holland

Телескопические погрузчики New Holland

ЛИНЕЙКА ПРОДУКЦИИ И ПРЕИМУЩЕСТВА

Предлагаемый компанией New Holland ассортимент телескопических погрузчиков позволяет выбрать наиболее подходящую машину для любых задач.

Все модели обладают следующими привлекательными функциями и преимуществами для клиентов:

  • Прекрасный круговой обзор и вид на верхнюю часть полностью поднятой стрелы для обеспечения безопасности при выполнении работ
  • Превосходная устойчивость для максимальной производительности и безопасности
  • Обеспечивается полная одновременность и максимальная точность всех движений оборудования, что позволяет повысить производительность
  • Высокая скорость передачи благодаря идеально модулируемой трансмиссии Power Shift, которая также обеспечивает превосходное тяговое усилие и высокую производительность при копании
  • Широкий выбор навесного оборудования для разных применений повышает универсальность машины.

LM1345

Мощность двигателя: 88 кВт/120 л.с. Максимальная грузоподъемность: 4500 кг Максимальная высота подъема: 12,45 м



LM1445

Мощность двигателя: 88 кВт/120 л.с. Максимальная грузоподъемность: 4500 кг Максимальная высота подъема: 13,55 м



LM1745

Мощность двигателя: 88 кВт/120 л.с. Максимальная грузоподъемность: 4500 кг Максимальная высота подъема: 16,24 м

ОБЗОР И КОМФОРТ РАБОТЫ

Широкая, состоящая из двух частей дверь открывается на 180°. Верхнюю часть двери можно открывать независимо от нижней. Обе части двери можно зафиксировать в полностью открытом положении для обеспечения безопасности и удобства оператора.
Непревзойденный комфорт и уверенность оператора позволяют увеличить дневную производительность.

ЭРГОНОМИЧНАЯ И ПРИВЛЕКАТЕЛЬНАЯ КАБИНА

Широкая и удобная кабина — это больше, чем просто рабочее место. Эргономичное расположение приборов и органов управления обеспечивает непревзойденный комфорт и безопасность. Внутренние поверхности покрыты пластиком на основе акрилонитрила, бутадиена и стирола (ABS). Это упрощает и ускоряет их очистку.

Входящая в стандартную комплектацию бесступенчато регулируемая рулевая колонка позволяет оператору выбрать наиболее комфортное положение.

Телескопические погрузчики New Holland оснащены однорычажным многофункциональным манипулятором. Управление подъемом/опусканием стрелы и закрытием/открытием ковша или вил осуществляется гидравлически с помощью перемещения манипулятора соответственно назад/вперед и влево/вправо. В зависимости от модели управление выдвижением/втягиванием стрелы осуществляется электрической кнопкой включения/выключения или электрическим пропорциональным «движком»

ТРАНСМИССИЯ

Трансмиссия Power Shift с 4 + 3 скоростями имеет следующие преимущества:
Превосходное тяговое усилие для высокой производительности при копании
Непревзойденная скорость перемещения сокращает продолжительность рабочих циклов
Чрезвычайно плавная модуляция при переключении передач или выборе переднего или заднего хода.

ЭФФЕКТИВНОСТЬ РУЛЕВОГО УПРАВЛЕНИЯ

Все телескопические погрузчики New Holland имеют чрезвычайно малый радиус разворота, равный 3,89 м.
Они оснащены 4 управляющими колесами с 3 разными режимами, которые можно легко выбрать эргономично расположенным в кабине переключателем, защищенным от случайного использования.
Оператор может выбрать наиболее подходящую конфигурацию рулевого управления в соответствии с типом выполняемых работ:

  • Руление только передними колесами: наиболее подходящая конфигурация для перемещения и транспортировки
  • Руление всеми колесами: для превосходной маневренности в ограниченном пространстве
  • Крабовый ход: для упрощения размещения машины вдоль стен или зданий без сложного маневрирования.

ОЗНАКОМИТЬСЯ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ КОЛЕСНЫХ МИНИ-ПОГРУЗЧИКОВ NEW HOLLAND

ПЕРЕЙТИ К ОПИСАНИЮ И ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ ГУСЕНИЧНЫХ МИНИ-ПОГРУЗЧИКОВ NEW HOLLAND

УЗНАТЬ О ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИКАХ ЭКСКАВАТОРОВ-ПОГРУЗЧИКОВ NEW HOLLAND

ПОСМОТРЕТЬ ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕЛЕСКОПИЧЕСКИХ ПОГРУЗЧИКОВ NEW HOLLAND

МОДЕЛЬНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕЛЬХОЗТЕХНИКИ NEW HOLLAND

УЗНАТЬ БОЛЬШЕ О БРЕНДЕ NEW HOLLAND

ВСЕ О ПРОИЗВОДИТЕЛЕ СТРОИТЕЛЬНОЙ ТЕХНИКИ NEW HOLLAND CONSTRUCTION

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ NEW HOLLAND



ПОЛЕЗНАЯ ИНФОРМАЦИЯ

КАТАЛОГ ЗАПЧАСТЕЙ СПЕЦТЕХНИКИ

КАТАЛОГ СПЕЦТЕХНИКИ


ЗАДАТЬ ВОПРОС МЕНЕДЖЕРУ

NEW HOLLAND B115 4PS — Экскаваторы-погрузчики (B115 4PS — NEW HOLAND — KOBELCO B115 4PS — NEW HOLAND B115 4PS — NEW HOLLAND — KOBELCO B115 4PS — NEW HOLLAND B115 4PS — New Holland Construction B115 4PS — NHC B115 4PS — НЬЮ ХОЛАНД Б115 4ПС — НЬЮ ХОЛЛАНД Б115 4ПС — Экскаватор-погрузчик B115 4PS — Экскаватор-погрузчик NEW HOLLAND B115 4PS) — Технические характеристики NEW HOLLAND B115 4PS — Габаритные размеры NEW HOLLAND B115 4PS

Документ энциклопедии Стройтех, Категория: Экскаваторы-погрузчики





B115 4PS
|
NEW HOLAND — KOBELCO B115 4PS
|
NEW HOLAND B115 4PS
|
NEW HOLLAND — KOBELCO B115 4PS
|
NEW HOLLAND B115 4PS
|
New Holland Construction B115 4PS
|
NHC B115 4PS
|
НЬЮ ХОЛАНД Б115 4ПС
|
НЬЮ ХОЛЛАНД Б115 4ПС
|
Экскаватор-погрузчик B115 4PS
|
Экскаватор-погрузчик NEW HOLLAND B115 4PS






+ добавить объявление

NEW HOLLAND B115 4PS — аренда:

1. Экскаватор-погрузчик
Экскаватор-погрузчик

02.06.2019

Логистик Строй
г. Санкт-Петербург
11 000 РУБ/смена
2. Экскаватор-погрузчик NEW HOLLAND
Экскаватор-погрузчик

02.04.2019

Технотакси
г. Казань
1 200 РУБ/час
3.
New Holland b115
Экскаватор-погрузчик
1950 г.
06.10.2018
ИП Денисова А.Е
г. Москва
1 250 РУБ/час
4. New Holland E175
ЭКСКАВАТОРЫ
2006 г.
16.03.2018

г. Ленинградская область, Кингисепп
1 500 РУБ/час
5. New Holland B110B
Экскаватор-погрузчик
2008 г.
15.11.2017

г. Московская область, Электросталь, Строительный переулок,8
1 500 РУБ/час
6. New Holland B110B
Экскаватор-погрузчик
2008 г.
15.11.2017

г. Московская область, Ногинск
1 500 РУБ/час
7. New Holland B110B
Экскаватор-погрузчик
2009 г.
05.11.2017

г. Москва, Дорожна
1 660 РУБ/час
8. New Holland B110B
Экскаватор-погрузчик
2007 г.
05.11.2017

г. Москва, Дорожная
1 600 РУБ/час
9.
New Holland B115B
Экскаватор-погрузчик
2009 г.
29.10.2017

г. Москва, Дорожная, д.3
1 600 РУБ/час
10. New Holland B115
Экскаватор-погрузчик
2009 г.
06.05.2017

г. Челябинская область, Челябинск
1 200 РУБ/час


Энциклопедия СтройТех является открытой справочно-информационной системой.

Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность — смело вносите свои правки.
• Не нашли нужного документа — добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого — форма отправки предложений.

На правах рекламы:

Характеристики экскаваторов-погрузчиков Нью Холланд (New Holland): В90В, В100В, В115В, В110В

Множество возникающих задач, связанных с землеройными или погрузочными работами на стройплощадке, может быть решено при помощи такого функционального и удобного механизма, как экскаватор-погрузчик. Такие машины под брендом NEW HOLLAND успешно справляются с этими задачами, трудясь во многих странах, не боясь ни жары, ни морозов.

Описание экскаваторов-погрузчиков Нью Холланд (NEW HOLLAND)

Компания, при разработке и экскаваторов-погрузчиков, и тракторов NEW HOLLAND делает упор на достижение высоких технических характеристик, предлагая одни из лучших в классе значения таких параметров, как высота погрузки, усилие на ковше при копании, глубина копания, экономичность и высокий крутящий момент устанавливаемых двигателей. Для комфортной работы устанавливается просторная кабина оператора, снабженная регулировками сиденья, органов управления.

Одной из характерных особенностей машин этого производителя является низкое значение производимых шумов при работе. Это позволяет использовать их вблизи жилых зданий, а высокая маневренность облегчает работу в тесных условиях.

Типичные работы, выполняемые такими экскаваторами — это погрузка материалов, землеройные работы, другие виды работ в строительстве, коммунальном или сельском хозяйстве, при строительстве дорог.

Основные рабочие органы экскаватора-погрузчика – это фронтальный ковш и экскаваторный ковш обратной лопаты, смонтированный в задней части машины.

Предусмотрена возможность быстрой смены навесного оборудования, в качестве которого может использоваться гидромолот, ковши разных размеров, буры, отвалы и т.д.

Сфера использования

Два ковша, большой набор навесного оборудования, высокая маневренность – при всем таком богатстве сфера применения этих экскаваторов должна быть широка. Так и происходит: проложить траншею, выкопать котлован и самому же собрать вынутый грунт и погрузить в автотранспорт, снести сооружение, очистить площадку от снега или строительного мусора, пробурить скважину – вот перечень работ, выполнение которых доступно экскаватору-погрузчику и который можно продолжать.

Модельный ряд

Компания, выпускающая строительную, сельскохозяйственную технику под брендом NEW HOLLAND, предлагает несколько моделей экскаваторов-погрузчиков. В этих машинах сочетаются технологичность, надежность, простота обслуживания, универсальность, многофункциональность, комфорт рабочего места оператора.

Во всех моделях используются дизельные двигатели с турбонаддувом, специально спроектированные для установки на такого рода технику. Для облегчения эксплуатации все необходимые заправочные горловины, сервисные точки и диагностические разъемы сгруппированы и легко доступны с земли.

В90В

Основные технические характеристики:

Двигатель CNH 445TA/ML5, с механической системой впрыска топлива
Мощность двигателя, л/с 97
Трансмиссия PowerShuttle, полуавтоматическая
Емкость ковша погрузчика, м3 1.0
Емкость ковша экскаватора, м3 0.24
Макс. высота погрузки, м 2.78
Макс. глубина копания, м 4.75
Макс. грузоподъемность, кг 3550
Макс. скорость передвижения, км 40
Эксплуатационная масса, кг 7970
Фото экскаватора-погрузчика Нью Холланд B90B

Эта модель комплектуется разновеликими колесами: 18 дюймов на передней оси и 26 или 28 дюймов на задней.

Опционально могут быть установлены: задняя телескопическая рукоять, гидравлическая система смещения каретки экскаваторной стрелы относительно продольной оси, кондиционер в кабину оператора, различное навесное оборудование.

В100В

Основные технические характеристики:

Двигатель CNH 445TA/EEA, с системой впрыска топлива common rail
Мощность двигателя, л/с 97
Трансмиссия PowerShuttle, полуавтоматическая
Емкость ковша погрузчика, м3 1.0 – 1.2
Емкость ковша экскаватора, м3 0.24
Макс. высота погрузки, м 2.78
Макс. глубина копания, м 4.75
Макс. грузоподъемность, кг 3550
Макс. скорость передвижения, км 40
Эксплуатационная масса, кг 8120

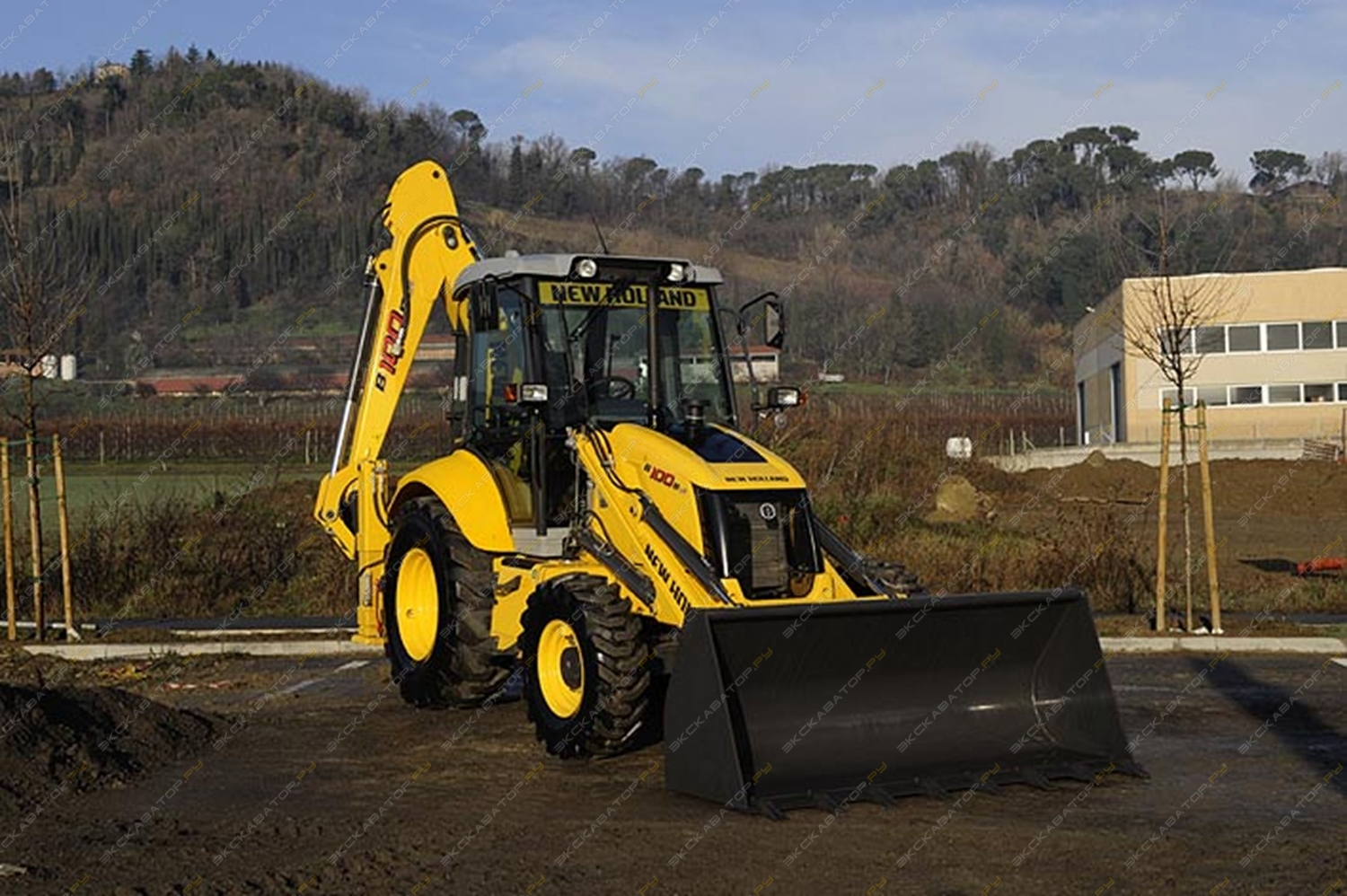

Фото экскаватора-погрузчика Нью Холланд B100B

Отличия от модели B90B заключаются в следующем:

  • Могут быть установлены колеса иной размерности — 20 дюймов на переднюю ось и 30 дюймов на заднюю.
  • Двигатель с электронной системой впрыска выдает больший крутящий момент.

В110В

Основные технические характеристики:

Двигатель CNH 445TA/EGH, с системой впрыска топлива common rail
Мощность двигателя, л.с. 110
Трансмиссия Powershift, автоматическая
Емкость ковша погрузчика, м3 1.0-1.2
Емкость ковша экскаватора, м3 0.24
Макс. высота погрузки, м 2.78
Макс. глубина копания, м 5.75
Макс. грузоподъемность, кг 3550
Макс. скорость передвижения, км 40
Эксплуатационная масса, кг 8270
Фото экскаватора-погрузчика New Holland b110b

По сравнению с младшими моделями, стандартно устанавливается автоматическая трансмиссия, которая может быть заменена на полуавтоматическую от моделей B90B/B100B.

Применяется как стандартная, так и телескопическая рукоять ковша.

В115В

Основные технические характеристики:

Двигатель CNH 445TA/EGH, дизельный, турбированный, с системой впрыска топлива common rail
Мощность двигателя, л.с. 110
Трансмиссия Powershift, автоматическая
Емкость ковша погрузчика, м3 1.2
Емкость ковша экскаватора, м3 0.26
Макс. высота погрузки, м 2.78
Макс. глубина копания, м 5.75
Макс. грузоподъемность, кг 3550
Макс. скорость передвижения, км 40
Эксплуатационная масса, кг 8870
Фото экскаватора-погрузчика Нью Холланд b115b

Главное отличие этой модели – равновеликие колеса шасси размером 24 или 28 дюймов. Реализована возможность управлять всеми четырьмя колесами, благодаря чему появились такие режимы движения, как «крабовый ход» и «колея в колею», что повышает маневренность машины.

По желанию, автоматическая КПП может быть заменена на полуавтоматическую PowerShuttle. Дифференциал блокировки заднего моста со 100-процентной блокировкой, используемый в предыдущих моделях, заменен на самоблокирующийся.

Высокое качество исполнения, продуманность конструкции, технические характеристики, комфортные условия работы и обслуживания делают технику NEW HOLLAND универсальным мастером на все ковши, отвалы, буры.

Каталог техники — Дорожно-строительная техника — Экскаваторы-погрузчики — Экскаваторы-погрузчики New Holland B115B

Общий расход гидравлической системы л/мин170л/мин
Топливный бак, л125
Грузоподъемность на полной высоте, кН3550 кг
Система охлаждения, л24
Максимальное давление гидравлической системы211 бар
Габаритные размеры. Высота, мм2960
Радиус поворота по ковшу, мм5400
Задний мост, л21,2
Трансмиссия и гидротрансформатор, л18
Эксплуатационная масса, кг8940
Аккумулятордвойные 60 Ач каждая
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕкондиционер, иммобилайзер, быстросъем, узкие сменные ковши, система ride control, ковш 6 в 1 , гидромолот, буровоеоборудование
Напряжение бортовой сети, В12
Масло в двигателе, л14
Гидравлическая система, л118
Отрывное усилие ковша7400
СТАНДАРТНОЕ ОБОРУДОВАНИЕкабина ROPS/FOPS, телескопическая рукоять 4,72м,зеркала заднего вида, обдув кабины, вентилятор, сигнал заднего хода, Очистители ветрового и заднего стекол,передний противовес, топливный фильтр с водотделителем, датчики температуры охлаждающей жидкости, оборотов двигателя, уровня топлива; ручка управления дроссельной заслонкой, клаксон, приборная панель с диагностическим разъемом, траснмиссия Power shuttle 4×4, задняя ось с механизмом блокировки дифференциала, габаритные огни, кнопка отключения трансмиссии, управление фронтальным ковшом — рычаг, управление ковшом экскаватора- джойстик сиденье с пневмоподвеской, фронтальный ковш с автоматическим возвратом в крайнее нижнее положение, сигнальные индиктаоры,
Угол поворота стрелы204
Ширина ковша, мм2400
Крутящий момент Нм520
Дальность копания, мм6810
Вылет при разгрузке, мм825
Объем двигателя, л4,5
Модель двигателяCNH 445TA/EGH ЕВРО-3
Гидравлический бак, л40
Передний мост, л6,5
Угол разгрузки на полной высоте, град45
Ширина стандартного ковша, мм610
Максимальная глубина копания, мм5600
Габаритные размеры. Длина, мм5945
Высота выгрузки, мм3500
Объем стандартного ковша, м30,22
Мощность, л.с.112
Глубина копания, мм115
Сила копания, кН6400
Максимальная скорость, км/ч40
Габаритные размеры. Ширина, мм2325
Радиус поворота по колесам, мм4600
Высота загрузки, мм4750
Тип гидравлической системыс закрытым центром
Ведущая формула4х4
Система рабочих тормозовдисковые тормоза в масляной ванне, 4 на каждую сторону на задней оси
Привод рабочих тормозовнезависимый с 3 режимами торможения
Размер передних шин16,9-28
Размер задних шин16,9-28
Тип насоса гидравлической системынасосы шестеренчатые 2 шт
Тип рулевого управленияполноповоротный механизм с приоритетным клапаном на одном шестеренчатом насосе гидравличечской системы
Тип стандартного ковша4 в 1
Наличие гидролинийоднопоточная гидроразводка

качество сделало шаг навстречу покупателю

По словам представителей дилерской компании, машина расчитана прежде всего для эксплуатации в городских условиях, без особого бездорожья. Из личных впечатлений могу сказать, что маленькие передние колеса обеспечивают чуть лучший обзор впереди. Также благодаря небольшим размерам двух этих колес здесь лучше просматриваются результаты работы дизайнеров: скошенный вперед капот предоставляет прекрасный обзор перед капотом трактора — в области работ ковша – и видна компактность всей конструкции.

В качестве силового агрегата здесь используется 4-цилиндровый турбодизель с интеркулером мощностью 110 л.с., оснащенный системой Common Rail. Максимальный крутящий момент в 520 Нм он развивает уже на 1400 об/мин. На капоте расположена наклейка, свидетельствующая о дружественности силового агрегата окружающей среде – турбодизель соответствует экологическим нормам Tier 3A. Немалая заслуга в этом принадлежит современной системе Common Rail, которая не только проще и надежнее предыдущих систем в эксплуатации, но и позволяет снизить вредные выбросы.

Что касается проходимости, то здесь полный привод с подключаемой передней осью. Клавиша включения-отключения «передка» расположена на передней панели. Коробка передач здесь аналогична роботизированным полуавтоматам на легковых машинах — скорости переключаются рычагом, но без педали сцепления.

Вход в кабину тщательно продуман — здесь расположены зубастые «ступени», которые предотвратят любое скольжение — как в летнюю грязь, так и зимой. Благодаря расположению поручней входить в кабину удается без каких-либо затруднений.

Просторная кабина экскаватора – погрузчика выполнена по стандартам ROPS и FOPS (защита при опрокидывании и при падении предметов). Превосходный круговой обзор позволяет эффективно контролировать все происходящее вокруг машины. Регулируемый по наклону руль и регулируемое кресло с пневмоподвеской дают возможность легко подобрать удобное для себя положение.

Для вентиляции кабины можно приоткрыть боковые вентиляционные форточки, заднее стекло и форточки на дверях. От слепящего солнца здесь зашищает удобная шторка, выдвигаемая сверху. На переднем приборном щитке размещены лишь спидометр да клавиши управления освещением и трансмиссией. Основной же приборный щиток, сделанный на манер легкового, расположен справа от оператора. Благодаря такому решению наблюдать за показаниями приборов, включать различные режимы системы вентиляции и отопления можно как в режиме вождения, так и управляя задним экскаваторным ковшом.

Для того, чтобы начать работы задним ковшом — так называемой обратной лопатой — необходимо сделать лишь несколько движений. Машина ставиться на ручник, кресло снимается с фиксатора удобным рычажком и поворачивается на 180 градусов, двумя рычажками выдвигаются опорные аутригеры, и экскаваторное оборудование готово к работе. При необходимости экскаваторную рукоять можно выдвинуть почти на метр, что заметно увеличивает сектор работ ковшом. Также, здесь имеется возможность передвигать заднюю стрелу по рампе вправо и влево почти на метр с помощью телескопического механизма — что также очень удобно при работе в различных условиях.

Передний челюстной ковш выполнен по схеме «4 в 1». Это означает, что он способен выполнять не только погрузку, но и работать как бульдозерный отвал, планировщик местности и захват для бревен и брусьев. Кнопка управления движением челюстей ковша расположена прямо под пальцами — непосредственно на рычаге управления передним ковшом.

Руль здесь с гидроусилителем и снабжен удобной для частого маневрирования бобышкой. Двухсекционная тормозная педаль позволяет осуществлять торможение как отдельно — левой или правой стороной, так и всеми колесами одновременно. Кроме того, в распоряжении оператора имеется трехпозиционный переключатель, с помощью которого можно задействовать 3 режима торможения: торможение только задними колесами в режиме привода на заднюю ось, торможение всеми колесами в режиме привода на заднюю ось и торможение всеми колесами в режиме полного привода.

Гидросистема с закрытым центром и датчиками нагрузки экскаватора-погрузчика позволяет ему постоянно отслеживать усилие на ковше и — соответвенно — увеличивать или уменьшать производительность гидронасосов. Тем самым, экономится топливо и уменьшаются выбросы в атмосферу.

Подводя итог, можно отметить, что основные функции и прекрасно отделанная кабина имеют незначительные изменения относительно «старшей» версии B 115. К примеру, геометрия движения ковшей имеет разницу в миллиметры или сантиметры. Двигатель используется такой же. Точность и плавность работы исполнительных механизмов здесь также на высоте. Но, за счет того, что применена более простая КПП, нет возможности применения «крабового хода», на кабине поменьше ламп, передние колеса размером поскромнее — машина получилась ощутимо дешевле.

Все остальные преимущества старшей версии, как то: малошумный экологичный двигатель, умная система регулировки усилия гидравлики, просторная кабина с высоким качеством отделки, плавные и точные движения ковшей, иммобилайзер и прочие плюсы здесь — что называется — в наличии. По аналогии с легковыми автомобилями эту модель можно назвать базовой версией B 115. Если нет острой необходимости в перечисленных опциях, приобретение данной техники с лихвой себя оправдает. Кроме того, здесь предусмотрен огромный список опций, которыми при необходимости можно «нарастить» оснащение данного аппарата. Что и говорить, даже «базовая» версия этой машины впечатляет, хотя и приблизилась к покупателям на очень внушительную сумму.



Технические характеристики универсального трактора New Holland B115

Обозначение двигателя – CNh545TA/EGH

Тип двигателя – 4-цилиндровый, турбодизельный, с интеркулером и системой Common Rail

Рабочий объем двигателя – 4,5 л

Мощность двигателя – 110 л.с. (82кВт)/ 2200 об/мин

Максимальный крутящий момент – 520 Нм/ 1400 об/мин

Нормы выбросов – Tier 3A

Коробка передач – роботизированная, 4-ступенчатая

Максимальная скорость на различных передачах:

Вперед: 1. — 6,2 км/ч | 2. — 11,6 км/ч | 3. — 22,6 км/ч | 4. — 39,0 км/ч

Назад: 1. — 7,1 км/ч | 2. — 13,2 км/ч

Тормоза – дисковые, в масляной ванне, задние – с механическим приводом (с 2-мя тормозными педалями)

Рулевое управление — с гидроусилителем

Радиус разворота:

По внешним колесам – 4 400 мм

По углу ковша – 5 700 мм

Ёмкость топливного бака – 125 л

Объем масла в гидросистеме – 118 л

Ёмкость бака гидросистемы – 60 л

Максимальная производительность гидросистемы – 160 л/мин

Максимальное рабочее давление гидросистемы – 210 бар

Колесная база – 2 175 мм

Угол заднего свеса — 23°

Длина в транспортном положении – 5895 мм

Ширина (с ковшом) – 2 250 мм

Общая ширина в транспортном положении – 2 250 мм

Варианты шин (спереди и сзади): 320/80 R18 и 480/80 R26, (12,5-18 и 18,4-26), (12,5-18 и 16,9-28)

Аккумулятор – 12В; 95Ач

Эксплуатационная масса – 8 190 кг

Объем переднего ковша (SAE) – 1,0 м3

Объем ковша обратной лопаты (SAE) – 0,24 м3

Передний ковш: Глубина черпания – 55 мм

Угол запрокидывания ковша — 40°

Максимальный вылет при разгрузке – 705 мм

Максимальный угол разгрузки — 45°

Максимальная высота разгрузки – 2790 мм

Усилие отрыва на ковше – 6300 кН

Грузоподъемность на максимальной высоте – 3550 кг

Обратная лопата (задний ковш): без доп. секции стрелы/ доп. секция выдвинута

Вылет на максимальной высоте – 2330 мм/ 3210 мм

Угол поворота ковша на шарнире — 204 °/ 204 °

Максимальная высота копания — 5760 мм / 6465 мм

Высота разгрузки — 3940 мм / 4665 мм

Максимальный вылет по кромке ковша — 5870 мм/ 6955 мм

Максимальная глубина выемки – 4560 мм/ 5740 мм

Усилие отрыва на ковше – 6400 daN

Усилие отрыва на рукояти — 4620 daN / 3200 daN

TractorData.com Информация о экскаваторе-погрузчике New Holland B115B


2008 — 2015
Экскаватор-погрузчик
Производство
Производитель New Holland
Тип Экскаватор-погрузчик трактор
New Holland B115B Мощность
Двигатель (полная) 110 л. с.
82.0 кВт
Двигатель (нетто) 108 л.с.
80,5 кВт
Механическая
Шасси 4×4 MFWD 4WD
Бортовые редукторы планетарные
Рулевое управление мощность
Тормоза гидравлические мокрые диски
Кабина Стандартная кабина с кондиционером.
Фотографии
В настоящее время нет фотографий New Holland B115B.Чтобы отправить свой, отправьте его по адресу [email protected] Фотографии могут быть использованы только с разрешения оригинального фотографа.
Емкость
Топливо 35,5 галлона
134,4 л
Гидравлическая система 31 галлон
117,3 л
Гидравлика
Тип с открытым центром, с измерением нагрузки
Емкость 31 галлон
117. 3 л
Давление 3045 psi
210,0 бар
Расход насоса 42 гал/мин
159,0 л/мин
Электрический
Заземление минус
Система зарядки Генератор
Зарядные усилители 90
Батарейки 1
&nbsp 2 ОпцияДополнительно
Батарея CCA 600 *Каждая, двойная батарея
900 *Одна батарея
Напряжение батареи 12
Информация о странице
Последнее обновление 9 ноября 2015 г.
Copyright Copyright 2020 ООО «ТракторДата»
Контакт [email protected]ком
© 2000-2020 — TractorData™. Примечание. Прилагаются все усилия для обеспечения того, чтобы указанные данные точно. Однако различия между источниками, неполные списки, ошибки, и ошибки при вводе данных случаются. Проконсультируйтесь с официальным литературу от производителя, прежде чем приступать к обслуживанию или ремонту.

New Holland B115 экскаваторные погрузчики технические характеристики, размеры, мощности, мощности, экономия топлива и оборудования дизель

Генеральная информация и обслуживание 2 2 2 2 5 8
New Holland
модель B115 Doadher
компании Страна Соединенные Штаты
до 2006 до 2008
Tractor Tracho
Diesel
Price
New Holland B115 Reshoe-Loader Руководство
Размеры, вес и шины характеристики
Передние промышленные шины 16.9-24
Промышленные задние шины 16.9-24
вес 12167 LBS или 5518 кг
Длина 283 дюймов [718 см]
Ширина 95 дюймов [241 см]
Высота 112 дюймов [284 см]
колесной базы
86,6 дюймов [219 см]
наземный зазор 17.8 дюймов [45 см]
4 4 294 LB-FT или 398,7 Нм
Размер двигателя Размер двигателя 273 CI или 4.5 L
Количество цилиндров 4 цилиндров
55
лошадиных сил 110 HP или 82,0 кВт
Power RPM
ДВИГАТЕЛЬ ДВИГАТЕЛЬ
Драйкотный момент двигателя RPM 1400 (RPM )
Тип топлива дизель
Емкость топливного бака 35.6 gal или 134.7 l
Bore Humber 4.094×5.197 дюйма или (104 x 132 мм)
Масляная емкость для бака 14,4 qts или 13,6 л
изменение масла Частота 500 H
Охлаждающая жидкость 40006 25.4 qts или 24.0 L
4 Батареи и электрические спецификации
5
Количество батарей 2
аккумулятор Напряжение 12 12 V
Батареи холодные CHARKING AMPS
Система электрической зарядки
54 генератор
Электрическая зарядка Ампер 90 Ампер
стартовый мотор Electric
стартер двигателя Volts 12 12

54
NEW HOLLAND B115 DAWHOE-погрузчик запчасти
Сцепление и трансмиссия Specs 5
System Clark-Harth
Power Shift
передачи передач 4 вперед и 2 обратного
4 4 Механические и кабины Spects 5
60022
60022 4×4 MFWD 4WD
Планетар
Система рулевого управления Power
55
Тормозная система
Тип салона стандарт кабины с кондиционером
4 4
Гидравлическая система
Расход насоса 42 GPM или 159.0 LPM
Гидравлическая емкость бака 31 GAL или 117.3 L
Гидравлическое давление
3045 PSI или 210,0 бар
Power Alt-Off (PTO) Specs 2 —
PTO заявленные Power
PTO CLutch System
Система заднего PTO
PTO Расход топлива
3 Point Chitch Specs 2 — — 2


Детальный обзор New Holland B115 Rackhoe -loader

New Holland выпустила модель экскаватора-погрузчика B115 С 2006   До 2008 г. в США со стандартной кабиной с кондиционером.
Говоря о размерах и весе, эта модель весит 12167 фунтов или 5518 кг, имеет ширину 95 дюймов [241 см], длину 283 дюйма [718 см] и высоту 112 дюймов [284 см] при сохранении колесной базы 86,6 дюймов [219]. см] и дорожный просвет 17,8 дюйма [45 см].
На этот трактор можно установить промышленные шины размером 16,9-24 спереди и 16,9-24 сзади.
Этот экскаватор-погрузчик New Holland B115 оснащен дизельным двигателем объемом 273 куб. см или 4,5 л, 4 цилиндрами, мощностью 110 л.с. или 82,0 кВт и крутящим моментом 294 фунт-фут или 398.7 Нм при 1400 (об/мин), емкость топливного бака составляет 35,6 галлона или 134,7 л.
Эта машина имеет систему полного привода 4×4 MFWD 4WD, 4 передних и 2 задних трансмиссии Clark-Hurth.

— New Holland предоставила нам последнюю версию своего экскаватора-погрузчика B115 . Руководство по ремонту
— Найдите все механические и электрические детали и принадлежности экскаватора-погрузчика New Holland B115 здесь

New Holland B90B B95B B95BLR B95BTC B110B B115B Руководство по ремонту [Экскаватор-погрузчик] — YouFixThis

39 долларов.95

Доступность: Мгновенная загрузка
Требования: Программа для чтения PDF
Размер: 187,649 Мб
Язык: английский
Формат: PDF

Заводское руководство по ремонту экскаваторов-погрузчиков New Holland B90B, B95B, B95BLR, B95BTC, B110B, B115B. В содержании Тонны иллюстраций, инструкций, схем для пошагового обслуживания, снятия, разборки, осмотра, установки, устранения неполадок и процедур ремонта. Руководство поставляется в формате Digital PDF, с возможностью поиска и закладками.Вы можете найти информацию за считанные секунды, а затем распечатать и использовать ее для выполнения процедур ремонта.
Руководство в формате PDF:

Мгновенная загрузка – Вы получите ссылку для скачивания на свой электронный адрес сразу после оплаты.
Пожизненный доступ для скачивания (по запросу)
Совместимость с Windows, IOS, Android и другими системами
Текстовый поиск с возможностью поиска и встроенный указатель для мгновенного поиска информации
Закладки
Версия для печати — страницы или полное руководство
Масштабируемость — подробные схемы в разобранном виде, изображение
Модели

Нью Холланд
B90B
B95B B95BLR B95BTC
B110B B115B

Содержимое

71 Правила безопасности
Техническое обслуживание
Технические характеристики
Модели
Определение основных компонентов
Технические характеристики
Дизель
Трансмиссия
Оси
Тормоза
Рулевое управление
Гидравлическая система
Передний противовес
Шум

Ведра
Шины
Размеры и производительность
Размеры – 2Ws
Размеры – 4Ws
Характеристики навесного оборудования
Характеристики навесного оборудования погрузчика с вилами
Характеристики навесного оборудования обратной лопаты
Грузоподъемность навесного оборудования обратной лопаты
Сводная таблица запасов

Трансмиссия
PowerShuttle Трансмиссия
Технические характеристики
Управления
Смазка
Смазка
Устранение от машины
Разборка
Устранение от машины
Разборка
Специальные неисправностями
Время ремонта
Специальные инструменты
Полномочия HI FT Трансмиссия
Технические характеристики
Контроль
Смазка
Смазка
Удаление от машины
Разборка
И сборка
Поиск и устранение неисправностей
Время ремонта
Специальные инструменты

Передние оси
2WD — 2WS передний мост
Технические характеристики
Смазка и смазка
Удаление
Удаление
Разборка и сборка
Устранение неисправностей
4WD — 2WS Передняя ось
Технические характеристики
Смазка и смазка
Удаление от машины
Разборка и сборка
Устранение неисправностей
Специальные инструменты
Передний мост 4Ws
Технические характеристики
Смазка и консистентная смазка
Снятие с машины

Задний ось
2WS задний мост (B90B — B95B — BS5BTC)
Технические характеристики
Смазка и смазка
Снятие
Устранение от машины
Разборка

Устранение неисправностей
Время ремонта
Специальные инструменты
2WS задний мост (B110B)
Технические характеристики
смазки и Смазка
Удаление из машины
Разборка и сборка
Устранение неисправностей
Ремонт
Специальные инструменты
4WS задний мост (B115B)
Технические характеристики
Смазка и смазки
Удаление от машины
Разборка и сборка
Устранение неисправностей
Разборка
Специальные инструменты

ТОРМОЗНАЯ СИСТЕМА
Стояночный тормоз
Технические характеристики
Эксплуатация
Деактивация и аварийный сброс – 2Ws
Регулировка – 4Ws
Разборка и сборка
Рабочий тормоз
Технические характеристики
Operation

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Гидравлические схемы
Гидравлическая схема — 2Ws Sideshift Механические модели
Гидравлическая схема — Центральный шарнир B95Btc Механические модели
Гидравлическая схема — Центральный шарнир B95Btc Пилотные модели
Гидравлическая схема — 2Ws Центральный шарнир Пилотные модели Гидравлические схемы W
Гидравлическая схема — Быстроразъемное соединение для B95Btc
Гидравлический насос
Гидравлический шестеренчатый насос с фиксированной скоростью
Гидравлический поршневой насос с переменной производительностью
Клапаны управления
Клапан управления погрузчиком — механические органы управления (B90B — B9Sb — B95Btc — B110B)
Погрузчик Клапан управления – органы управления (B90B – B9Sb – B95Btc – B110B – B115B)
Клапан управления навесным оборудованием обратной лопаты – механические органы управления (B90B – B95B – B95Btc – B110B)
Клапан управления навесным оборудованием обратной лопаты – органы управления (B95B – B95Btc – B110B – B11Sb)
Предохранительные клапаны
Клапан управления навесным оборудованием обратной лопаты Пилотный электромагнитный клапан
Аккумулятор Jglide Ride’ Parker
Технический Технические характеристики
Техническое обслуживание
Безопасность
Проверка и регулировка давления PreCharge
Гидравлическая качания
Эксплуатация
Гидравлические цилиндры Precision Swing
Гидравлические цилиндры
Загрузчик Boed Chillinder Chylinder
Загрузчик Ведро 1000002 4×1 Загрузчик Ведро 1000002 Экскавальная привязка Ковш-цилиндр
Ведро цилиндра
Телескопический цилиндр
Стабилизаторный цилиндр
Рабочий цилиндр
Специальные инструменты
Гидравлические управленные рычаги
Технические характеристики
Управление и эксплуатация
Компоненты
Разборка и сборка
Компоненты
Разборка и сборка
Управление рычагом управления
Устранение неисправностей
Предварительные чеки
Устранение неисправностей (с помощью контрольных клапанов «Rexroth»)
Поиск и устранение неисправностей (с регулирующими клапанами Husco)
Поворотный механизм
Гидравлический насос

ШАССИ
Описание
Снятие и установка компонентов
Компоненты внутри шасси
Компоненты нижней части шасси
Компоненты, прикрепленные снаружи шасси
Компоненты верхней части

СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ
Описание
Система рулевого управления 2Ws
Система рулевого управления 4Ws
Усилитель рулевого управления
Технические характеристики
Компоненты
Разборка
Сборка

Кабиновое отопление и кондиционер
Технические характеристики
General
Кабины Отопление
Управление
ЭКСПЛУАТАЦИЮ
Опс. Система
Капитальный ремонт
Компрессор
Технические характеристики
Снятие и установка
Разборка и сборка
Поиск и устранение неисправностей

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Электрические схемы
Электрические схемы — тросы Powershuttle (B90B)
Электрические схемы — тросы Powershuttle (B95B — B95Btc — B110B)
Электрические схемы — кабина Powershift (B110B)
Электрические схемы — кабина 4Ws Powershift (B115B)
Органы управления и приборы
Передняя приборная панель
Боковая приборная панель (B90B)
Боковая приборная панель (B95B — B110B — B115B)
Боковая приборная панель (B90B)
Боковая приборная панель (B95B – B95Btc – B110B – B115B)
Система антизапуска
Диагностический дисплей (B100B – B100Btc – B110B – B110Btc – B115B)
Символы
Меню настройки
Процедура в меню самодиагностики
Поиск
Подсветка и затемнение
Часы работы
Эксплуатация
Система предупреждений
Техническое обслуживание
Предупреждающие сообщения
Система запуска
Эксплуатация
STARTER MOTOR
Устранение неисправностей
Генератор
Технические характеристики
Эксплуатация
Компоненты
Удаление
Предварительные проверки
Устранение
Устранение неисправностей
Аккумулятор
Технические характеристики
Операция
Замена
Зарядка и электролит Увеличить
Подключение батареи для батареи


ПОГРУЗЧИК
Органы управления навесным оборудованием погрузчика
Управление навесным оборудованием погрузчика
Управление ковшом погрузчика 4X1 (дополнительно)
Самовыравнивающийся ковш погрузчика
Распорка навесного оборудования погрузчика
Распорка навесного оборудования погрузчика (B90B – B95B – B110B) )
Снятие и установка ковша погрузчика
Ковш погрузчика (B90B – B95B – B110B)
Ковш погрузчика (B95Btc – B115B)
Ковш погрузчика с быстроразъемным соединением (B95Btc)
Ковш погрузчика с вилами (дополнительно)
Замена зубьев ковша
Снятие погрузчика
Приспособление для погрузчика (B90B – B95B – B110B)
Приспособление для погрузчика (B95Btc – B115B)

ЭКСКАВАТОР
Описание и работа
Органы управления навесным оборудованием обратной лопаты
Механические органы управления навесным оборудованием обратной лопаты
Гидравлические органы управления навесным оборудованием обратной лопаты
Разборка навесного оборудования обратной лопаты
Замена ковша обратной лопаты
Замена зубьев ковша
Снятие рукояти
Телескопическая рукоять

New Holland B90B / B90BLR / B100B / B100BLR / B100BTC / B110B / B110BTC / B115B Руководство по ремонту экскаваторов-погрузчиков — Скачать PDF

Это ПОЛНОЕ руководство по ремонту экскаваторов-погрузчиков New Holland B90B / B90BLR / B100B / B100BLR / B100BTC / B110B / B110BTC / B115B.Он содержит подробную информацию об обслуживании, сборке, разборке и обслуживании экскаваторов-погрузчиков New Holland.

Модели:
=========
Экскаватор-погрузчик New Holland B90B
Экскаватор-погрузчик New Holland B90BLR
Экскаватор-погрузчик New Holland B100B
Экскаватор-погрузчик New Holland B100BLR
Экскаватор-погрузчик New Holland B100BTCB 2 Экскаватор-погрузчик New Holland B100BTC
New Holland B110BTC Экскаватор-погрузчик
New Holland B115B Экскаватор-погрузчик

Данное руководство содержит информацию и данные для этой модели.содержит спецификации, диаграммы и фактические фотоиллюстрации и схемы, которые дают вам пошаговые инструкции по ремонту, диагностике, обслуживанию, техническому обслуживанию и устранению неполадок для вашей машины. В этом руководстве содержится полная информация, необходимая для ремонта вашей машины. информация, содержащаяся в данном руководстве, поможет вам найти неисправность и понять, как ремонтировать и обслуживать вашу машину, не прибегая к обслуживанию. ВЫ МОЖЕТЕ СДЕЛАТЬ РЕМОНТ САМОСТОЯТЕЛЬНО И ЭКОНОМИТЬ $$$

Руководство по ремонту обслуживания Содержит:
=========
Раздел 00 — Правила безопасности
Предоставление
Инструкции по безопасности
Профилактика пожара или взрыва
Предотвращение ожогов
Меры предосторожности для утилизации отходов
Раздел 01 — Техническое обслуживание
Раздел 02 . — 2WS Center Pivot
Размеры — 2WS TC — SICESHIFT
Размеры — 4WS SideShift
Размеры — 4WS Центр Pivot
Погрузчика Прикрепление производительности
Производительность насаждения погрузчика с вилками
Экспортная характеристика привязанности
Экскавальная привязанность клейки
Максимальная подъемная нагрузка
Максимальная подъемная загрузка Таблица
привязанность к приложению Рисунка Максимальная подъемная нагрузка Таблица
Сводка подачи таблицы
Раздел 21 — Трансмиссия
PowerShuttle Трансмиссия
Технические характеристики
Управления
Смазка
Смазка
Снятие
Смазка
Разборка
Устранение от машины
Разборка
Специальные инструменты
PowerHift Трансмиссия
Технические характеристики
Управление
Смазка
Смазка
Удаление

Сборка
Устранение неисправностей
Разборка
Разборка
Разборка
Специальные инструменты
Раздел 25 — Передние оси
2WD — 2WS передний ось
Технические характеристики
Смазка и смазки
Удаление от машины
РАЗБОРКА И СБОРКА
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
4WD – 2WS ПЕРЕДНЯЯ ОСЬ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СМАЗКА И СМАЗКА
СНЯТИЕ С МАШИНЫ
РАЗБОРКА И СБОРКА
ПОИСК НЕИСПРАВНОСТЕЙ ИНСТРУМЕНТ 9002 СПЕЦИФИКАЦИИ
Технические характеристики оси
.
Специальные инструменты
2WS задний мост (B110B — B110BTC)
Технические характеристики 9000BTC)
Технические характеристики
Смазка и смазки
Снятие
Устранение от машины
Разборка и сборка
Устранение неисправностей
Ремонт 80002 Специальные инструменты
4WS задний мост (B115B)
Технические характеристики
Смазка и смазка
Устранение от машины
разборка и сборка
Устранение неисправностей
Время ремонта
Специальные инструменты
Раздел 33 — Тормозная система
Парковка Тормозные тормоза
Технические характеристики
Операция
Регулировка
Разборка и сборка
Сервис Тормоз
Технические характеристики..
Эксплуатация
Раздел 35 — Гидравлическая система
Гидравлические диаграммы
Гидравлическая диаграмма — 2W SideShift Mechanical Models
Гидравлическая диаграмма — 2WS SideShift Pilot Models
Гидравлическая диаграмма — 2WS Center Pivot Pilot Модели
Гидравлическая диаграмма — 4W Sidefift Mechanical Models
Гидравлическая диаграмма — 4WS SideShift Pilot Models
Гидравлическая диаграмма — Центр Pivot 4WS Гидравлический насос
Гидравлический насос
Гидравлический с фиксированной расходом. Генеральный насос
Гидравлическая переменная-расход. Насос поршня
Управляющие клапаны
Управляющий клапан погрузчика
Регистрационное крепление Клапан управления
КОНТРОЛЬНЫЙ КЛАПАН ПИЛОТНЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
АККУМУЛЯТОР PARKER «GLIDE RIDE»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
БЕЗОПАСНОСТЬ
ПРОВЕРКА И РЕГУЛИРОВКА ПРЕДВАРИТЕЛЬНОГО ДАВЛЕНИЯ .
Система гидравлических качелей
Эксплуатация
Гидравлические цилиндры
Загрузчик Bestate Chylinder
Загрузчик Ведро цилиндра
4×1 Ведровые цилиндр
4×1 Бумный цилиндр
Экскурсионное прикрепление Ковш-цилиндр
Экскавальный цилиндр
Телескопический цилиндр
Стабилизатор
Телескопический цилиндр
Стабилизатор — SideShift
Качен цилиндр
Кадровая привязка к прикреплению. КАЧАТЬ.
Гидравлический насос
Раздел 39 — CHASSIS
Описание
Удаление и установка компонентов
Компоненты
Комплектующие в пределах шасси
Компоненты нижней части корпуса
Компоненты, прикрепленные вне шасси
Компоненты верхней части
Раздел 41 — Руководящая система
Описание
СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ 2WS
СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ 4WS
УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОМПОНЕНТЫ
РАЗБОРКА
СБОРКА
РАЗДЕЛ 50 – ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
General
кабины Отопление
Управление
Эксплуатация
Опытный ремонт
Устранение неисправностей
Кондиционер
Принципиальные принципы кондиционирования воздуха
Управления
Операция
Устранение неисправностей и тестирование
Промывка Система
Смена
Зарядка системы
Ресторация
Компрессор
Технические характеристики
И установка
Разборка и сборка
Устранение неисправностей
Раздел 55 — Электрическая система
Электрические диаграммы
Электрические схемы — Powershuttle ROPS (B90B)
Электрические диаграммы — PowerShuttle Cab (B90B)
Электрические диаграммы — PowerShuttle Cab (B100B — B100BTC — B110B — B110BTC)
Электрические диаграммы — Powershift Cab (B110B — B110BTC)
Электрические диаграммы — 4WS PowerShift Cab (B115B)
Управление и инструменты (B115B)
Панель управления
Группа
Панель кластеров
боковых инструментов (B90B)
боковой приборной панель кластера (B100B — B100BTC — B110B — B110BTC – B115B)
БОКОВАЯ УСТАНОВКА CLUSTER CLUSTER (B90B)
Боковой комбинат приборов (B100B — B100BTC — B110B — B110BTC — B115B)
Anti-Start System
Диагностический дисплей (B100B — B100BTC — B110B — B110BTC — B115B)
Символы
Меню настройки
Процедура о себе На борту Код ошибки Retroval
ДИММИНГ и DIMMING
Часы работы
Операция
Техническое обслуживание
Техническое обслуживание
Предупреждение
Начальная система
Операция
Главная
Устранение неисправностей
Генератор
Технические характеристики
Эксплуатация
Компоненты
Удаление
Предварительные проверки и тесты
Устранение неисправностей
Батарея
Технические характеристики
Операция
Замена
Зарядка
Уровень зарядки
Уровень заряда
Уровень батареи
Устранение неисправностей
Устройство батареи
Устранение неисправностей
Раздел 82 — Загрузчик
Управления навесных загрузчиков
Работа навесного загрузчика
4 × 1 Управляемость загрузчика (необязательно)
ПОГРУЗЧИК А Замок контроля TTACHMENT (специфичный для определенных стран)
загрузчика загрузчика Ведро самовыравнивания
Погрузчика СТРОТРЕННАЯ СТРУКТА СТРУКТА
Загрузчик Стойка безопасности навесных погрузчиков (B90B — B100B — B110B) 80002 Загрузчик крепеж безопасности (B100BTC — B110BTC — B115B)
Удаление и установка погрузчика Ведро
Ведро погрузчика (B90B — B100B — B110B)
Ведро погрузчика (B100BTC — B110BTC — B115B)
Ведро погрузчика с вилками (необязательно)
Замена зубов нагрузки

Удаление погрузчика
(B90B — B100B — B110B)
B100BTC — B110BTC — B115B)
— B115B)
Раздел 84 — Рисунок
Описание и эксплуатация
Экскурсионное управление прикреплению
Экскавальная привязанность механических управлений
Экскавальная прикрепление Гидравлический элемент управления
Экскавальная прикрепляющаяся сидеть SICESHIFT (SICESHIFT версия)
Экскавальная привязанность Разборка
Center Corthoe РАЗБОРКА НАВЕСНОГО НАВЕСНОГО ОБОРУДОВАНИЯ
ЗАМЕНА КОВША ЭКСКАВАТОРНОЙ ЛОПАТЫ
КОВША ЗАМЕНА ЗУБЬЕВ
СНЯТИЕ РУКОЯТИ
ПЕРЕСМОТР ТЕЛЕСКОПИЧЕСКОЙ РУКОЯТИ
КАПИТАЛЬНЫЙ РЕМОНТ
НАВЕСНОЕ УСТРОЙСТВО ЭКСКАВАТОРА ГИДРАВЛИЧЕСКОЕ ПОДЪЕМНОЕ ОБОРУДОВАНИЕ
ОРГАНЫ УПРАВЛЕНИЯ
ГИДРАВЛИЧЕСКАЯ СХЕМА
РАЗБОРКА И СБОРКА

=========

** Спецификация модели: New Holland B90B / B90BLR / B100B / B100BLR / B100BTC / B110B / B110BTC / B115B Экскаваторы-погрузчики
** Язык: английский
** Всего страниц: 1197
** Формат файла: PDF
** Требования: Adobe PDF Reader
** Совместимость: все версии Windows и Mac, ОС Linux, Iphone, Ipad, Android и т. д.…

=========

Это КАЧЕСТВЕННОЕ руководство на 100 процентов ПОЛНОЕ и НЕПОВРЕЖДЕННОЕ,
нет НЕДОСТАЮЩИХ/ПОРВЕННЫХ страниц/разделов, чтобы вас напугать! Это также ВОЗМОЖНО ПОИСК, чтобы сделать то, что вам нужно, легко найти.Полная загрузка поставляется в формате PDF, который может работать на всех операционных системах Windows на базе ПК, а также на Mac. Он сохраняется на жестком диске и может быть записан на CD-ROM. Его можно просмотреть на любом компьютере, а также увеличить и распечатать.

Это руководство МОЖНО ЗАГРУЗИТЬ. Это означает отсутствие затрат на доставку или ожидание доставки компакт-диска / бумажного руководства по почте. Вы получите это Руководство сегодня посредством мгновенной загрузки после завершения платежа через нашу безопасную платежную систему. Мы принимаем все основные кредитные/дебетовые карты и Paypal.Покупайте у нас, и я гарантирую, что вы будете довольным клиентом и свяжитесь с нами, если у вас есть какие-либо вопросы.

После отправки платежа ссылка для скачивания появится на странице оформления заказа, а также будет отправлена ​​на ваш адрес электронной почты.

Спасибо за визит!

Извините, страница, которую вы ищете, не найдена.

на трубопровод -> Осветить \ marting \ {закрытие} ( объект ( Запрос )) в CheckFormateNancemode.php линия 46
в RouteCollection.php строка 179
в RouteCollection ->match( object ( Request )) в Router.PHP Line 546
на Маршрутизатор -> FindRoute ( Объект ( Запрос )) В Router.php Линия 525
на Маршрутизатор -> DispatchToroute ( объект ( объект Запрос )) В Router.php линия 511
на Маршрутизатор -> Отправка ( объект ( Запрос )) В Kernel.php Line 176
по ядро ​​ — >Illuminate\Foundation\Http\{close} ( объект ( Запрос )) в конвейере .PHP LINE 30
на Трубопровод -> Осветить \ marting \ {coasture} ( объект ( requept ) в LineSrequest.php линия 30
на TransformsRequest -> ручка ( Объект ( Запрос ), Объект ( Закрытие )) В строка Pipeline.php 148
на Трубопровод -> Иллюстрирует \ трубопровод \ {закрытие} ( объект ( Запрос )) в конвейере .PHP Line 53
на Трубопровод -> Осветить \ Routing \ {Закрытие} ( Ebject ) в LineSrequest.php Линия 30
по
в -> ручка ( Объект ( Запрос ), Объект ( Закрытие )) В строка Pipeline.php 148
на Трубопровод -> Иллюстрирует \ трубопровод \ {закрытие} ( объект ( Запрос )) в конвейере .PHP строка 53
на трубопровод -> подсветка \ marting \ {закрытие} ( объект ) в ValidatePostsize.php линия 27
по ValidatePostsize -> ручка ( Объект ( Запрос ), Объект ( Закрытие )) В строка Pipeline.php 148
на Трубопровод -> Иллюстрирует \ трубопровод \ {закрытие} ( объект ( Запрос )) в конвейере .PHP строка 53
по CheckFormateNancemode -> ручка ( Объект ( Запрос ), Объект ( Закрытие )) В строка Pipeline.php 148
на Трубопровод -> Иллюстрирует \ трубопровод \ {закрытие} ( объект ( Запрос )) в конвейере .PHP строка 53
на трубопровод -> Освещение \ marting \ {coasture} ( объект ( запрос )) в Pipeline.php линия 102
на трубопровод -> затем ( объект ( закрытие )) в kernel.php строка 151
на ядро ​​ -> Sendrequestthroughrouter ( Ebject ) в kernel.php линия 116
в Ядро -> дескриптор ( объект ( Запрос )) в индексе .php строка 54

Миниатюрный строительный мир — Экскаватор-погрузчик New Holland B115B

Экскаватор-погрузчик New Holland B115B

Здесь представлен экскаватор-погрузчик New Holland B115B в масштабе 1:50 от NZG. Это одна из двух новых моделей New Holland в масштабе 1:50 от NZG, и внимание к деталям исключительное. В то время как Рос ранее производила модель экскаватора-погрузчика LB115B, последняя версия от NZG превосходит ее во всех аспектах и, на мой взгляд, является лучшей моделью экскаватора-погрузчика в масштабе 1:50, когда-либо произведенной любым производителем.

Куда бы вы ни посмотрели на модель, вас встречают мелкие детали, в том числе очень реалистично выглядящие гибкие гидравлические трубопроводы по всей модели, и NZG улучшила экскаватор Terex 860 в этом отношении, поскольку прорезиненные на ощупь трубопроводы позволяют ему провисать и удерживать многое. более реалистично. Даже к цилиндрам добавлены литые трубы, которые для еще большего эффекта были выделены серебряной краской.

Передний ковш имеет открывающуюся скобу, которая соединена небольшой гидравликой, что позволяет устанавливать его в любом положении.

Добавление переворачивающихся вил для поддонов, которые можно регулировать по длине ковша, – еще один приятный штрих.

Передняя ось имеет достаточную степень блокировки рулевого управления, когда стрелы погрузчика подняты, и имеет защитные кожухи поверх шин, которые вращаются вместе с колесом.Шины выглядят великолепно и даже имеют небольшие ромбовидные узоры, отлитые на боковых стенках каждой шины. Покатый капот имеет четкую переднюю решетку с выдающимся логотипом New Holland в центре.

Интерьер кабины был полностью захвачен сиденьем со встроенными подлокотниками, а также передней консолью с рулевым колесом и передним и задним джойстиками управления, которые видны через большие застекленные окна. Каркас кабины имеет детали дверных петель, а также увеличенные поручни со встроенными зеркалами заднего вида и модулями рабочего освещения.Был добавлен передний стеклоочиститель с названием New Holland, напечатанным на верхнем крае переднего стекла, а также фары дальнего света с линзами с серебристым принтом, встроенными в литье крыши.

Стрела обратной лопаты плотно складывается вдоль задней части модели, а рукоять находится в пределах ширины шасси, что приятно видеть.

Другие приятные особенности модели включают ступеньки для входа в кабину с текстурированными противоскользящими поверхностями и небольшие световые блоки с индикаторными лампами янтарного цвета.Маркировка четкая и четкая, все предупреждающие и предупреждающие этикетки воспроизведены.

Задняя стрела и рукоять имеют хорошую подвижность, что позволяет устанавливать ковш в различных положениях. Выдвижная рукоять работает хорошо, а рычажный механизм ковша имеет довольно хороший диапазон движения. Добавленные трубы выглядят великолепно и действительно повышают уровень реализма, как и выдвижные стабилизаторы, которые очень жесткие, что позволяет колесам оставаться поднятыми над землей.Королевская стойка плавно скользит вперед и назад с полным поворотом на 180 градусов.

Рычаги фронтального погрузчика можно поднимать высоко, а рычажный механизм конца ковша работает хорошо. Штифты, используемые для сборки поворотных компонентов, окрашены в серый цвет, и это хорошо смотрится на модели. Упаковка состоит из двух частей полистироловой коробки, которая надежно удерживает модель на месте с внешней картонной коробкой с печатным рисунком. Модель изображена ниже вместе с LB115B от Ros и ясно показывает разницу в реалистичности во всем.

New Holland C175 характеристики, цена, HP, обзоры, характеристики, вложения

New Holland C175 характеристики, цена, л.с., отзывы, вес, грузоподъемность, объем масла, характеристики, навесное оборудование

Технические характеристики New Holland C175  – Ребята!! Здесь, в этой статье, вы можете узнать о спецификациях New Holland C175, New Holland C175 Цена, отзывы, Грузоподъемность, Объем масла, Вес, Мощность, Размеры, Навесное оборудование , Основные характеристики и изображения.Я надеюсь, что это будет полезно для вас, мои друзья, потому что я уверяю вас, что все виды информации точны и надежны. Надеюсь вам, ребята, нравится это.

New Holland C175 Цена

✔Цена: 23 500 долларов (приблизительно)

New Holland C175 Мощность

✔  Мощность: 60 л.с. (45 кВт)

Технические характеристики New Holland C175

См. полные технические характеристики New Holland C175 ниже.

Двигатель New Holland C175
Аспирация С турбонаддувом
Рабочий объем 135 куб. дюймов (0 м)
Модель двигателя Н844ЛТ
Полная мощность 60 л.с. (45 кВт)
Полезная мощность 56 л.с. (42 кВт)
Количество цилиндров 4
Пиковый крутящий момент 128 фунтов/фут
Измеренная мощность @ 2900 об/мин
Измеренный крутящий момент @ 1700 об/мин

Гидравлическая система New Holland C175
Расход насоса 17.2 гал/мин (65 л/мин)
Тип насоса Тип шестерни
Предохранительный клапан Давление 2600 фунтов на кв. дюйм

Погрузчик New Holland C175
Сила отрыва 4312 фунтов (1956 кг)
Емкость ковша 0,7 куб. ярда (1 м)
Рабочая нагрузка 2200 фунтов (998 кг)
Угол опрокидывания 6300°

New Holland C175 Эксплуатационные характеристики
Генератор переменного тока Сила тока 55 А
Объем охлаждающей жидкости 4.5 галлонов (17 л)
Объем моторного масла 2,1 галлона (8 л)
Объем топлива 14,4 галлона (55 л)
Емкость гидравлической системы 8,6 галлона (33 л)
Максимальная скорость – высокий диапазон 7,4 миль/ч (12 км/ч)
Максимальная скорость – низкий диапазон 5,6 миль/ч (9 км/ч)
Рабочее напряжение 12 В В
Рабочий вес 7535 фунтов (3418 кг)

Ходовая часть New Holland C175
Давление на грунт 5.3 фунта на кв. дюйм
Длина гусеницы на земле 4,8 фута (1 м)
Количество опорных катков на сторону 3
Ширина колеи 4,9 фута (1 м)
Ширина колеи 12,6 дюйма (32 см)

Размеры New Holland C175
Зазор при максимальном подъеме и разгрузке 12,2 фута (4 м)
Дорожный просвет 7.9 дюймов (20 см)
Высота до верха кабины 6,3 фута (2 м)
Длина – с ковшом 3 м (10,8 футов)
Вылет при максимальном подъеме и разгрузке 2,6 фута (1 м)
Радиус поворота от центра, включая ковш 78,2 дюйма (199 см)
Ширина над гусеницами 6 футов (2 м)

New Holland C175 Отзывы Видео
