Технические характеристики бульдозер sd23: Характеристики Shantui SD23. Обзор бульдозера Shantui SD23

Характеристики Shantui SD23. Обзор бульдозера Shantui SD23

Разместите заявку на покупку техники или запчастей для спецтехники!

отправить заявку

Ваша заявка отправлена.

Источник фото: sibur-renta.comФото Shantui SD23

Технические характеристики Shantui SD23, масса

Перед покупкой бульдозера можно выбрать один из трех отвалов. Доступно две прямые версии (поворотная и неповоротная с гидроперекосом), а также сферическая. Максимальная ширина переднего рабочего оборудования (прямой поворотный отвал) составляет 4,4 мм. Две другие модели имеют ширину около 3,8 м. Предельное значение заглубления отвала составляет 540 мм, а поднимать его возможно на 1,2 м. Максимальный угол поворота поворотного отвала — 25 градусов. Самым вместительным является полусферический отвал — с его помощью можно передвигать до 7 куб.м породы.

Рыхлитель, устанавливаемый в случаях, когда это необходимо покупателю, может быть одностоечный или трехстоечный. Максимальное заглубление данных органов составляет 695 и 666 мм соответственно, высота подъема — 515 и 555 мм. Рыхлители имеют параллельную конструкцию, клыков — три штуки.

На Shantui SD23  возможно работать на уклонах до 30 градусов. Предельные значения скоростных характеристик таковы: 11,8 км/ч при движении вперед, 14,3 км/ч — задним ходом. Минимальный радиус поворота — 3,3 м.

Рабочий вес	24,6 тонны
Мощность двигателя (при 1800 об/мин)	169 кВт/230 л.с.
Объем отвала	4,7-7 куб.м
Удельное давление на грунт	0,078 MПа
Скорость переднего хода	3,8/6,8/11,8 км/ч
Скорость заднего хода	4,9 / 8,5 / 14,3 км/ч

Ходовая часть: в каждой гусенице присутствует по 39 башмаков; поддерживающие катки установлены в количестве двух штук (с каждой стороны), опорные — по семь. Тип ходовой части — с подвешенными диагональными балками и качающимся балансиром. Тип гусеничных башмаков  — составные с одним грунтозацепом.

Вес отвала составляет 2,9-3,4 тонны (в зависимости от выбранной модели).

Источник фото: china-spec.ruВ каждой гусенице бульдозера Shantui SD23 — по 39 башмаков

Габариты

Приведенные габаритные размеры касаются бульдозеров, комплектующихся только отвалом (без рыхлителя).

Длина х Ширина х Высота	5 874х3 725х3 360 мм
Ширина гусеничного башмака	560-660 мм
Колея гусеничного хода	2 000 мм
Длина опорной поверхности	2 730 мм
Минимальный дорожный просвет	405 мм

Двигатель Shantui SD23

Необходимую мощность бульдозер получает от дизельного двигателя с турбонаддувом и водяным охлаждением. Cummins NT855-C280S10 — это рядный четырехтактный 6-цилиндровый агрегат, вырабатывающий до 169 кВт. Указанная мощность достигается при 2 000 об/мин. Цилиндры расположены вертикально.

Если говорить о расходе топлива, то заявленное производителем значение составляет 217 г/кВт*ч. Применяется метод смазки под давлением.

Модель двигателя	Cummins NT855-C280S10
Количество цилиндров	6
Диаметр цилиндра	139,7 мм
Ход поршня	130 мм
Общий рабочий объем цилиндров	14,01 л

Расскажем также о силовой передаче. Производитель установил планетарную многодисковую передачу с принудительной смазкой. В зависимости от того, какое гидравлическое усилие было приложено, используется прямое или обратное направление на одной из трех скоростей.

Гидротрансформатор — однофазный трехэлементный. Тормоз — мокрого плавающего типа. Главный привод — одноступенчатое понижение скорости, конечная передача — двухступенчатое.

Кабина и органы управления

Shantui SD23 комплектуется шестигранной кабиной с хорошей обзорностью. Для создания комфортных условий труда для машиниста установлено кресло с широким набором регулировок (по высоте, наклон, жесткость).

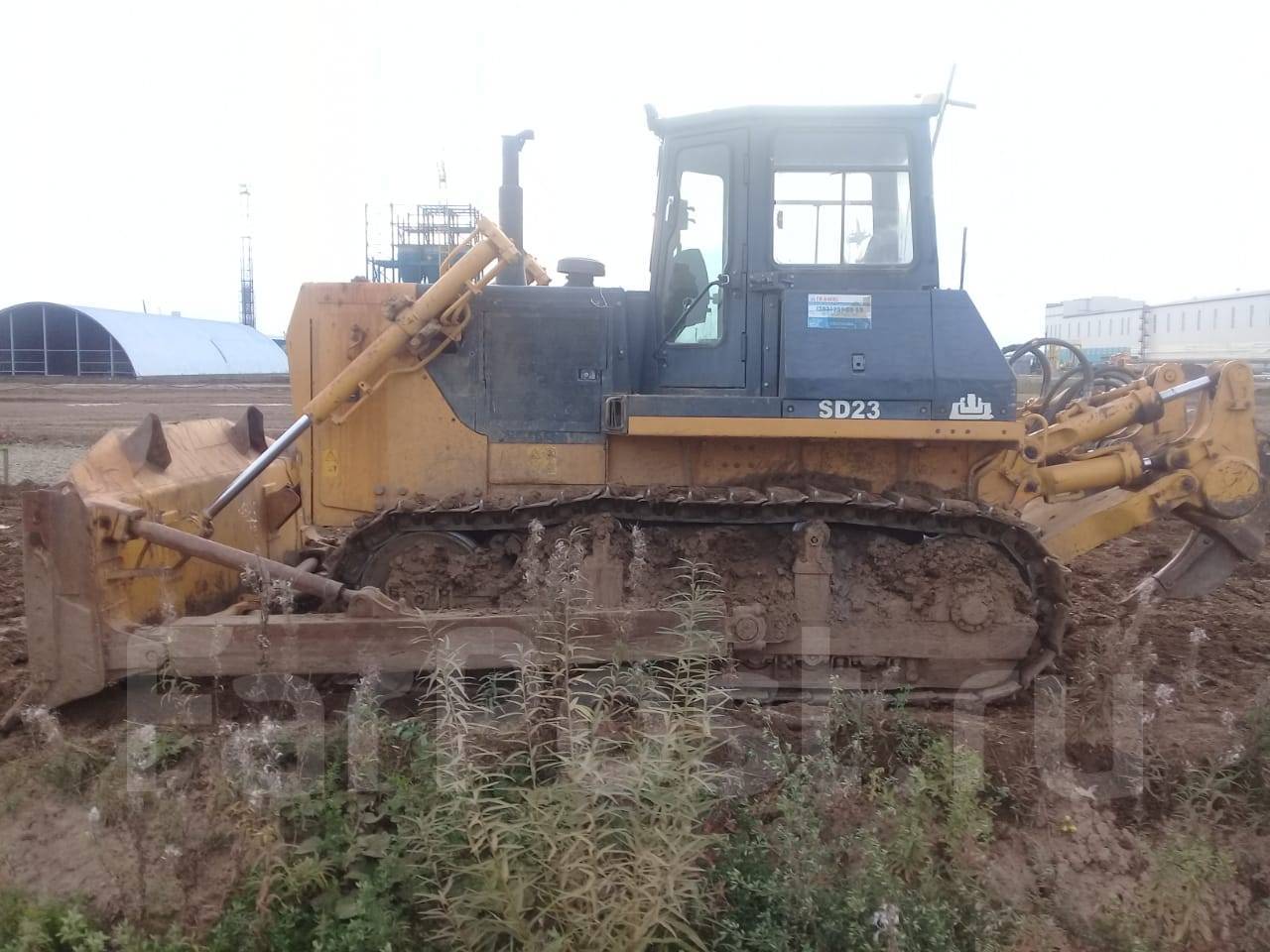

Источник фото: NewAuto.kzФото Shantui SD23

Предельное значение давления в гидросистеме достигает 19,1 мПа. Тип насоса — сдвоенные шестереночный. Тип управляющего клапана — золотниковый. Присутствует два гидроцилиндра подъема отвала, диаметр каждого из них составляет 120 мм.

За всеми основными показателями оператор следи с помощью комбинированной контрольной панели.

Техническое обслуживание

Одни из главных качеств бульдозера Shantui SD23 15-го тягового класса — простота конструкции и ремонтопригодность. Основа машины — гидромеханическая трансмиссия, механический ТНВД, планетарные бортовые редукторы.

Модификации

На базе shantui sd23 были разработаны бульдозеры SD23E, SD23S и SD23D.

Аналоги

Сравнимыми по техническим характеристикам моделями конкурентов являются: HBXG SHEHWA SD7P, Zoomlion ZD220SH-3, Sinoway SWD220YS, LiuGong B230R, Shantui SB23, Zoomlion ZD220S-3, Pengpu PD220YS, Shantui SD22D, Pengpu PD320Y-1, Shantui SD22R.

Бульдозер Шантуй СД 23, цена, технические характеристики

Цена от: 148000 USD

Shantui SD23 — крупный бульдозер с увеличенным напорным усилием, модель Шантуй СД23 обеспечивает как мощность, так и эффективность.

Двигатель

Модель	Cummins NT855-C280S10
Номинальная мощность	230 л.с.
Рабочий объём	14 л

Отвал

Размеры прямого отвала	3725 x 1395 мм
Размеры сферичесого отвала	3860 x 1379 мм
Размеры углового отвала	4365 x 1107 мм
Емкость прямого отвала	7,8 м3
Емкость сферичесого отвала	8,4 м3
Емкость углового отвала	5,4 м3
Заглубление отвала	540 мм
Подъем отвала	1210 мм

Рыхлитель

Тип	Однозубый / Трехзубый
Заглубление рыхлителя	Однозубый 695 мм / Трехзубый 665 мм
Подъем рыхлителя	Однозубый 515 мм / Трехзубый 555 мм

Ходовая часть

Число поддерживающих катков (с каждой стороны)	2
Число опорных катков (с каждой стороны)	7
Число траков (с каждой стороны)	39
Ширина трака	560 / 610 / 660 мм
Ширина колеи	2000 мм
Длина и давление на грунт	2840/0,078 мм/МПа
Шаг	216 мм

Коробка передач

Максимальная скорость хода вперед	11,8 км/ч
Максимальная скорость хода назад	14,3 км/ч

Масса

Масса без рыхлителя	24 600 кг
Масса с рыхлителем	26 600 кг

Гусеничные бульдозеры : Бульдозер SHANTUI SD23

Характеристики	Бульдозер SHANTUI SD23
Производитель:	SHANTUI
Модель:	SD23
Двигатель
Производитель двигателя:	Cummins
Модель двигателя:	NT855-C280S10
Тип:	Встроенный с водяным охлаждением четырехтактный с непосредственным впрыском с турбонаддувом
Количество цилиндров:	6
Диаметр цилиндра*ход цилиндра (мм):	139. 7х152.4
Объем двигателя (мл):	14.010
Номинальная мощность, (кВт/л.с.):	169/230
Номинальная скорость оборотов, (обр/мин):	2000
Максимальный крутящий момент(Н·м):	1033/1400
Расходуемое кол. топливо (г/км.ч):	218
Вес двигателя (кг):
Коэффициент сжатия:
Шум двигателя (Дб):
Габаритные размеры ДхШхВ (мм):
Пусковой двигатель:	Стартер
Ходовая система
Тип:	Тип хода распределенной ширины, подвесной структуры балансирной балкой
Количество катков:	2 каждой стороны
Опорные катки:	7 каждой стороны
Тип гусеницы:	Всборе один бошмак 39 (с каждой стороны)
Ширина башмаков (мм):	560			610	660
Шаг гусеницы:	216
Длина и давление на грунт (мм/МПа):	2840/0. 078
Допустимый уклон (º):	30
Скорость передача I вперед(назад):	0-3,8 (0-4,9)
Скорость передача II вперед(назад):	0-6,8 (0-8,5)
Скорость передача III вперед(назад):	0-11,8 (0-14,3)
Габаритные характеристики
Габариты ДхШхВ (без рыхлителя) (мм):	5874x3725x3360
Ширина колея (мм):	2000
Весовые характеристики
Снаряженная масса (без рыхлителя) (т):	24.6
Отвал
Тип:	Прямой поворотный отвал		Полусферический отвал		Угловой отвал
Емкость отвала (м3):	7. 8		8.4		5.4
Габариты отвала (ДхШ) (мм):	3725×1395		3860×1379		4365×1107
Заглубление отвала (мм):	540
Подъем отвала (мм):	1210
Рыхлитель
Тип:	Трехзубый рыхлитель			Однозубый рыхлитель
Заглубление рыхлителя (мм):	666			695
Подъем рыхлителя (мм):	555			515

Shantui SD23: технические характеристики бульдозера, фото

Shantui SD23 пользуется большим спросом у российских потребителей. К преимуществам строительной специальной техники относится адаптированность к выполнению земляных работ при строительстве промышленных и гражданских объектов, строительстве и ремонте дорожного полотна. Кроме того, бульдозер позиционируется как надежная, производительная, мощная и экономичная машина с современным внешним видом.

Гусеничный бульдозер Shantui SD23

Навигация

• Особенности и преимущества
• Технические характеристики и габариты
• Двигатель
• Устройство
• Ходовая часть
• Гидравлическая система
• Кабина оператора
• Удобство эксплуатации и обслуживания
• Рабочее оборудование
• Модификации
• Стоимость нового и б/у
• Аналоги
• Руководство по эксплуатации

Вернуться к навигации

Особенности и преимущества

Разработчики бульдозера Shantui SD23 предусмотрели возможность использования его во многих областях деятельности, что обеспечивает такое качество, как универсальность. Он легко справляется с землеройными работами, рыхлением грунтов, расчисткой территорий, а также транспортировкой грузов. Наиболее часто техника используется при производстве дорожных и строительных работ, т.к. в этих отраслях обладает наибольшей эффективностью.

Опционально могут устанавливаться навесные рабочие органы, способствующие повышению производительности при работе в следующих условиях:

• в высокогорье, где присутствует разреженный воздух;
• в местах захоронения различных отходов;
• в лесном хозяйстве;
• на болотистых территориях или в условиях пониженной проходимости;
• в пустынях;
• при пониженных температурах (Крайний Север и т.п.).

Бульдозер Шантуй СД 23

Бульдозер представляет собой комплексный продукт компаний Shantui (Китай) и Komatsu (Япония). Производитель имеет право на использование совместных разработок при производстве последующих моделей и модификаций техники. Сам бульдозер Шантуй СД 23 является аналогом модели японского производства D85A-21.

К отличительным чертам китайского продукта относятся:

• система для повышения устойчивости машины при работе на склоне, которая предотвращает опрокидывание;
• увеличенная площадь опирания гусеничной ленты на основание, что также благоприятно сказывается на устойчивости;
• для поддержания гусеничной ленты устанавливаются семь опорных и два поддерживающих катка;
• оси качания расположены в передней части шасси. Это позволяет сократить воздействия на бортовые редукторы и увеличить длительность их безотказной службы;
• демпферные опоры снижают количество вибрации в кабине и шумность;
• электронная система управления, отслеживающая состояние машины при работе. При небольших отклонениях рабочих характеристик от нормы позволяет быстро устранить причину и не прерывать рабочий процесс. Во время устранения неполадки управление производится посредством дублирующих каналов;
• тормоза устанавливаются многодисковые, в масляной ванне. Это позволяет отказаться от проведения технического обслуживания и настройки системы.

Shantui SD23. Фото

Кроме того, к преимуществам строительной спецтехники относятся экономичность, высокие технические характеристики, комфортабельность, современные технологии производства. Благодаря этим качествам и низкой стоимости бульдозера, он пользуется высоким спросом.

Вернуться к навигации

2013 год

Мнение специалиста сервисной службы о бульдозерах SHANTUI

https://shantui.in/

фото с сайта https://www.beijingxlhj.com/

Произведенные в Китае бульдозеры марки SHANTUI позиционируются как аналоги бульдозеров японского производства KOMATSU.

Бульдозеры SD-16

Ходовая часть бульдозеров SD-16 действительно абсолютно идентична японским бульдозерам D-65. Двигатель C6121 — аналог двигателя CATERPILLER С3306. Стоит отметить, что двигатель не только внешне аналогичен американскому, но и по надежности не уступает ему. Собранный в Китае, из китайских же комплектующих, этот двигатель проявляет высокую надежность в самых сложных условиях эксплуатации.

Машины с этими двигателями работают в условиях крайнего севера, подвергаются воздействию очень низких температур и тем не менее, при правильном уходе и правильном применении смазочных материалов и охлаждающих жидкостей работают надежно, без перебоев и поломок.

Гидромеханическая коробка передач, применяемая на данных бульдозерах, значительно упрощает процесс движения и управления машиной. Необходимо выбрать только максимальные обороты двигателя, а далее с помощью педали деселератора и рычагов руления можно довольно легко двигаться на бульдозере в любом направлении, выполняя при этом необходимые рабочие функции: планировка грунта, толкание грунта, рыхление почвы, очистка дорог.

Рабочее место оператора выполнено удобно, позволяет находиться в кабине довольно продолжительное время. Рычаги управления движением находятся с левой стороны, размещены максимально удобно для постоянного воздействия на них. С противоположной стороны, под правой рукой расположены рычаги управления отвалом и рыхлителем. Приводятся в движение плавно, без больших усилий. Гидромеханическая коробка передач с механическим управлением в совокупности с механическим управлением тормозов и фрикционов позволяет очень четко и с высокой точностью выполнять все операции. Создается впечатление, что управляешь не многотонной махиной, а игрушечным бульдозером, который преодолевает все препятствия легко и непринужденно, выполняя при этом свои рабочие функции.

Часто возникают сомнения о прочности металла, из которого сделаны рабочие органы и ходовая часть. Наша практика и работа непосредственно с заводом говорит о том, что ресурс ходовой части (катки, гусеницы, ведущие и ведомые колеса) бульдозеров приближен к ресурсу японских аналогов. К тому же, на заводе постоянно ведется работа над усовершенствованием качества металла, о чем говорит живой интерес менеджеров завода к работе их бульдозеров здесь.

В техническом обслуживании китайские бульдозеры удобны. Не требуется большого количества специальных приспособлений для проведения ТО, хотя некоторые особенности имеются. Большинство фильтрующих элементов находятся в удобном для замены месте. Сливные и заправочные горловины систем бульдозера расположены достаточно удобно для пользования. При обслуживании не требуется большой набор инструмента. Весь инструмент, необходимый для проведения ТО, имеется в ЗИПе, который поставляется с машиной с завода.

Максимально упрощен выбор эксплуатационных материалов. Так, во всех системах бульдозера используется один и тот же тип масла — моторное. Это исключает возможность неправильного применения смазки в той или иной системе бульдозера.

Происходят и случаи выхода из строя техники китайского производства. Но, как показывает практика, большинство проблем возникает вследствие недостатка или отсутствия информации по обслуживанию техники иностранного производства, что ведет за собой неправильную эксплуатацию и износа основных механизмов (не вовремя меняются эксплуатационные жидкости, фильтрующие элементы, не проводится должным образом ежедневное обслуживание и т. д.). Техника из поднебесной без сомнений надежна, но, тем не менее, она требует особого внимания и специфических знаний в обслуживании.

Бульдозер Shantui SD23

Бульдозер SHANTUI SD23 произведён с использованием импортных технологий для эксплуатации в сложных климатических условиях. Двигатель СUMMINS NT855-C280 выбран для установки на бульдозер ввиду его высокой мощности, надежности и низкого расхода топлива. Бульдозер SHANTUI SD23 комплектован объёмной лопатой отвала и мощным трехстоечным рыхлителем, что ведет к высокой эффективности работы. У бульдозера SHANTUI SD23 семь универсальных поддерживающих роллеров и увеличенная общая длина сцепления гусеницы с грунтом, что придает полную отдачу работе двигателя и увеличивает стабильность машины.

Техническое обслуживание бульдозера SHANTUI SD23 упрощено благодаря одностороннему дизайну обслуживания, при установке электронной системы мониторинга расположение поломки может быть легко определено. Централизованный тип контроля давления позволяет упростить обнаружение поломки. На бульдозере SHANTUI SD23 установлены двойные шестереночные насосы. Один из насосов может быть остановлен непосредственно при работе лопатой отвала, чтобы понизить потребление мощности двигателя. Давление системы повышается до 19.1 МПа для понижения относительного объема цилиндров. Бульдозер SHANTUI SD23 — идеальный вариант техники для строительных и дорожных работ.

Бульдозер Shantui SD 22

Бульдозер SHANTUI SD22 произведён с использованием импортных технологий для эксплуатации в особо сложных условиях. Двигатель СUMMINS NT855-C280 выбран для установки на бульдозер SHANTUI SD22 ввиду его высокой мощности, надежности и низкого расхода топлива. Машина укомплектована объемной лопатой отвала и мощным трехстоечным рыхлителем, что ведет к высокой эффективности работы. У бульдозера SHANTUI SD22 семь универсальных поддерживающих роллеров и увеличенная общая длина сцепления гусеницы с грунтом, что придает полную отдачу работе двигателя и увеличивает стабильность машины. В разработке бульдозера SD22 использовались новейшие импортные технологии, позволяющие говорить о выпуске бульдозера нового поколения. Использование комплектующих изготовленных ведущими иностранными производителями дает высокую эффективность и надежность. Бульдозер SHANTUI SD22 — идеальный вариант техники для строительных и дорожных работ.

Обзор спецтехники составлен нп основе оценки механиков службы сервисного обслуживания техники по итогам с 2006 года

https://nedradv.ru/

Технические характеристики и габариты

К основным техническим характеристикам Shantui SD23 относятся:

• вес – 24,6 т;
• предельное заглубление – 0,54 м;
• предельная глубина рытья – 0,7 м;
• ширина гусеничной ленты – 0,56 м;
• удельное давление на основание – 78 кПа;
• давление на грунт – 0,078 МПа.

При этом габариты машины составляют 5,87 м х 3,73 м х 3,38 м.

Габаритные размеры приведены для бульдозера с прямым перекашиваемым отвалом, в скобках — для поворотного отвала.

Длина	4200 мм
Ширина	2680 мм
Высота	3390 мм
Длина с отвалом и рыхлителем	7180 мм
Ширина с отвалом и рыхлителем	4390 мм
Дорожный просвет	405 мм
Колея гусеничного хода	2000 мм
Минимальный радиус поворота	3300 мм

Вернуться к навигации

Бульдозер Shantui / Шантуй SD23 — Технические характеристики

Технические характеристики Бульдозера Shantui SD23, описание двигателя, ходовой части, мощности, расход топлива, производительность вы узнаете, изучив документацию на данную машину.

Бульдозер Шантуй SD23 (Shantui SD23 ) относится к надежной строительной и дорожной технике из Китая, с отличным соотношением цена — качество, как и другая техника, реализуемая компанией СДМ. Страна-производитель данной техники Китай. Среди популярных и часто запрашиваемых характеристик Бульдозера покупатель может узнать габариты, высоту, длину и ширину, расход топлива, особенности двигателя, информацию по рабочей зоне. Если вы не нашли какие либо технические характеристики Бульдозера Shantui SD23 или хотите уточнить подробности по характеристикам и получить инструкции, напишите или позвоните нашим специалистам.

Двигатель

Высокие технические характеристики бульдозера Shantui SD23 обусловлены установкой современного мощного мотора производства Cummins. Отсек двигателя имеет увеличенное внутреннее пространство, что дало возможность расположить в нем не только главные устройства, но и контроллеры. Это обеспечивает простоту ухода и сокращает время простоя при проведении сервисных работ.

Рабочий объем	14 л
Номинальная мощность	162 (220) кВт (л.с.)
Максимальный крутящий момент	1030 Нм
Частота вращения	1850 об/мин
Диаметр цилиндра	139,7 мм

На бульдозер могут устанавливаться два типа двигателей. Это усовершенствованные агрегаты NT855-C280 S10 и NT855-C280 BCIII. При этом силовая установка весит не более 1,18 т, а мощностные показатели выше стандартной модели. Данные агрегаты работают в четырехтактном режиме, оснащены шестью цилиндрами и потребляют дизельное топливо. Для понижения температуры двигателя предусмотрена система жидкостного охлаждения, качественную работу установки гарантирует система прямой подачи горючей смеси. Это обуславливает высокий КПД и экономичность потребления дизеля.

В среднем бульдозер расходует 217 г топлива на каждый киловатт мощности за час работы, что составляет порядка 35 – 40 л/ч. Вместительность бака для горючего составляет 600 л.

Вернуться к навигации

Ходовая часть

Бульдозер характеризуется высокой устойчивостью к переворачиванию. Гусеничная лента устанавливается на семи опорных катках и двух поддерживающих с каждой стороны. Ведущие катки изготавливаются с помощью литья. Благодаря гусеничному ходу удельное давление на основание не превышает 78 кПа. Также этому способствует увеличение площади башмаков и установка их в количестве 78 штук.

КПП позволяет переключать передачи и передвигаться в скоростном режиме от 3,8 до 11,8 км/ч на передних скоростях и от 4,9 до 14,3 км/ч на задних.

Гусеничный бульдозер Shantui SD 23 оборудуется трансмиссией, в состав которой входят:

• бортовая передача с системой смазки посредством распыления и двухступенчатым редуктором цилиндрического типа;
• ведущий привод с системой смазки посредством распыления, спирально-зубчатая передача и 1-ступенчатый редуктор;
• 1-ступенчатый трехэлементный 1-фазный гидравлический трансформатор;
• многодисковая непрерывно замкнутая поворотная муфта в масле с гидроприводом;
• планетарная передача, присоединенная посредством гидравлики, с системой принудительной смазки и многодисковым сцеплением.

Ходовая часть представляет собой собственную разработку компании-производителя спецтехники. Она прошла все необходимые проверки на прочность и выносливость. Она выполнена в виде отдельных модулей, соединенных в единую конструкцию. Это позволяет сократить длительность работ по замене траков и техобслуживанию машины. Опционально устанавливаются гусеничные ленты различного типа и ширины, что гарантирует проходимость в любых условиях.

Высокие технические характеристики Шантуй 23 и ходовые качества, возможность двигаться задним ходом с высокой скоростью, уширенные гусеничные ленты обеспечивают эффективность при производстве работ в любых условиях, где другая техника не может применяться.

Вернуться к навигации

SHANTUI

Главная \ Склад \ SHANTUI

Номенклатура Артикул

Генератор SD16 (WD615)	61200090043
Гидроцилиндр перекоса отвала SD-16	16Y-63-13000
Гидроцилиндр подъема рыхлителя SD16 (16Y-84-62000)	16Y-84-60000
Гидроцилиндр рыхлителя SD-16	16Y-84-62000
Гильза (2P889) SD-16 (C6121)	2P8889
Гильза SD-16 (WD615)	61500010344
Головка цилиндров C6121ZG57	7N8866
ГТР в сб.	16Y-11-00000
Двигатель в сборе (SC11CB184G2B1)	C6121ZG57
Дворник-стеклоочиститель (D2801-03000) SD16	16Y-56C-00004
Демпфер SD-16 (7W1222)	9N2345
Диск фрикционный	16Y-16-00010
Диск фрикционный	16Y-15-00041
Диск фрикционный	16Y-16-02000
Диск фрикционный	16Y-15-03000
Диск фрикционный	16Y-16-00011
Доукон	16Y-40-03005
Доукон SD-16	16Y-18-00034
Жгут проводов (набор)	16Y-07C-00000
Зажимная скоба	16Y-40-06008
Замок	16Y-56C-09000
Замок двери	16Y-56A-02000
Замок зажигания в сборе SD-16 (P0D2500-00000)	08086-10000
Замок/lock	16Y-11-00016
Защита бортовой (лев.)	16Y-18-00043
Защита зуба рыхлителя SD-16	16Y-84-00003
Инжектор (C6121ZG57) SD-16 22808	8N7005
Клапан	16Y-76-23000
Клапан	16Y-76-22000
Клапан впускной	6N9915
Клапан выпускной	6N9916
Клапан рулевого управления в сборе SD-16	144-40-00100
Клапан смазывающий в сб. SD-16	16Y-40-11300
Кожух пылезащитный конечной передачи SD16	16Y-18-00041
Кожух пылезащитный конечной передачи SD16	16Y-18-00042
Колесо ведущее со ступицей в сборе	16Y-18-00045T
Колесо направляющее в сборе SD-16	16Y-40-03000
Кольцо	16Y-18-00009
Кольцо	16Y-62-50200
Кольцо	16Y-62-50700
Кольцо	16Y-18-00008
Кольцо (07002-13034)	07002-43034
Кольцо (07000-22020)	07000-62020
Кольцо под гильзу поршня	5S6670
Кольцо под клапан	7N8855
Кольцо стопорное	16Y-15-00047
Кольцо стопорное SD16	04071-00250
Кольцо упорное SD-16	16Y-18-00029
Комплект поршневых колец (815600307) SD-16 (WD615)	61560030008
Комплект поршневых колец C6121ZG57	6I0499
Композитное реле	DCK-13
Контрогайка	16Y-18-00039
Концевой нож левый	16L-80-00012
Концевой нож правый	16L-80-00013
Коромысло	9Y1515
Корпус насосов SD-16	16Y-02B-00000
Крепление	16L-80-60000
Крепление	16Y-18-00007
Кронштейн	16Y-63-10000
Крышка	16Y-18-00048
Крышка	16Y-18-00047
Крышка	16Y-16-06000
Крышка	16Y-16-05000
Крышка SD-16	16Y-18-00015
Крышка SD-16	16Y-18-00028
Крышка бортового редуктора	16Y-18-00019
Крышка гидроцилиндра	16Y-62-50003
Крышка гидроцилиндра	16Y-62-50005
Крышка опорного катка	16Y-40-09001
Крышка поддерживающего катка	16Y-40-06002
Крышка подшипника SD16	16Y-18-00021
Крышка топливного бака SD23/32	16Y-04C-02000
Крышка топливного бака без замка	07050-21200
Манжета	16Y-18-00006
Маслоохладитель	7N0165
Маслоохладитель трансмиссии SD-16	16Y-76-02000
Насадка	16Y-80-60004
Насос гидравлики в сборе SD-16	16Y-61-01000
Насос масленый (2W2448)	4W2448
Насос охлаждающей жидкости (7N5908) C6121ZG57 SD16	2W8001
Насос подкачивающий (C6121ZG05H)	1W1695
Насос рулевого управления в сборе SD-16	16Y-76-06000
Насос трансмиссии в сборе (16Y-75-24000) SD-16	07432-71203
Нож	16L-80-00011
О-кольцо	07000-05280….
О-кольцо	07000-02145
О-кольцо	16Y-11-00006….
О-кольцо	16Y-15-00012
О-кольцо (07000-23022)	07000-63022
Опорная крышка	16Y-85-00002
Ось коромысел в сборе	8N3252
Ось натяжного колеса SD-16	16Y-40-03003
Палец	16Y-15-00071
Палец	04020-01228
Палец	16L-80-00008
Палец шатунный SD-16 (C6121ZG57)	7N9805
Патрубок SD-16	16Y-61-03000
Переключатель	16Y-07C-19000
Пластина	16Y-15-00003
Плита блока цилиндров (C6121ZG57) (1W1410)	7N7998
Подшипник (3G3053220) SD16	GB288-87
Подшипник (4G122)	GB276-82
Подшипник (4G32509) SD16	GB283-87
Подшипник (C3G2117/154-13-41160/N1017) SD16	GB283-81
Подшипник 150-09-13110 (NJ2228M/C4) SD16	GB283-87
Подшипник (3G366209/7209 )	P3G366209
Подшипник (NJ2316E / C4G42616E) SD16	16Y-18-03000
Подшипник (NJ314E/C4G42314E) SD16	16Y-18-02000
Подшипник GB288-87 (3G3053220)	06030-23220
Подшипник роликовый (7515E/32215)	GB297-81
Подшипник роликовый (С4G42611 / NJ2311) SD16	CGB283-87
Подшипник скольжения (14Y-82-00016)	16Y-80-30005
Подшипник скольжения SD16	07137-04006
Подшипник шариковый (4G311/6311)	P4G311
Поршень	16Y-62-50800
Поршень SD-16 (C6121)	05AL502
Поршень (крышка)	16Y-15-00026
Поршень SD-16 (WD615)	61560030009
Поршень муфты	16Y-16-01001
Поршневой палец SD-16 (WD615)	61560030013
Пробка головки цилиндров C6121ZG57	3S8313
Пробка головки цилиндров C6121ZG57	3B0623
Пробка головки цилиндров C6121ZG57	3P1896
Прокладка	8S1605
Прокладка	16Y-60-00003
Прокладка	16Y-15-00005
Прокладка	7N8018
Прокладка	16Y-11-00010
Прокладка	2P8746
Прокладка	1P1255
Прокладка	7N0944
Прокладка	5S6735
Прокладка	16Y-15-00063
Прокладка	2P6132
Прокладка	9Y1798
Прокладка SD-16	16Y-15-00072
Прокладка SD-16	16Y-18-00037
Прокладка выпускного коллектора C6121ZG57	9Y1979
Прокладка выпускного коллектора SD16 (C6121ZG57)	3074401
Прокладка выпускного коллектора SD16 (C6121ZG57)	3074402
Прокладка выпускного коллектора SD16 (C6121ZG57)	3074403
Прокладка головка блока (1157550)	7W7546
Прокладка головки цилиндров C6121ZG57	7E6167
Прокладка крышки клапанов	1331247
Прокладка поддона C6121ZG57a	8S1965
Прокладка поддона C6121ZG57a	4M2969
Прокладка турбокомпрессора	1S4295
Прокладка/gasket	16Y-11-00024
Пружина	16Y-15-00083
Пружина	16Y-15-00073
Пружина клапана	7S7144
Пружина натяжительного механизма SD-16	16Y-40-11008
Пылезащитное кольцо	16Y-85-10000
Пыльник (175-13-22730)	16Y-11-00026
Радиатор SD-16	16Y-03A-03000
Реле цепи стартера SD-16	D2610-20000
Ремень (C6121ZC57A) 20×2190	2W8951
Ремень SD-16 (20A2080 — C16CZ-16CZ002) 20A1640	C16CZ-16CZ005
Ремень вентилятора SD16 (20A2080)	16CL002
Ремень генератора WD615 9,5х800	61500090065
Ремкомплект (16Y-40-03200)	16Y-40-09200A
Ремкомплект гидроцилиндра перекоса отвала SD-16	16Y-63B-13100
Ремкомплект гидроцилиндра подъема рыхлителя SD-16	16Y-84-62100
Ремкомплект на каток одно -двубортный SD-16
Ремкомплект цилиндра натяжения	16Y-40-11110
Ремкомплект цилиндра подъема отвала SD-16	16Y-62-51000XT
Ремкомплект цилиндра подъема отвала SD-16	16Y-62-51000T
Ремкомплект цилиндра подъема отвала SD-16	16Y-62-51000
Ремкомплект цилиндра подъема отвала SD-16	16Y-62-51000X
Ремкомплект цилиндра подъема отвала SD-16	16Y-62-51000L
Ремкомплект цилиндра рыхлителя SD-16	16Y-84B-62100
Ремкомплект цилиндра рыхлителя SD-16	16Y-84B-62100T
Ремнабор ГТР SD-16	16Y-11-11111
Ремнабор трансмиссии	16Y-15-00000
Сальник	16Y-40-11500
Сальник	16Y-15-00069
Сальник	16Y-15-11000
Сальник	07018-12605
Сальник	2W6134
Сальник	16Y-15-00079
Сальник	16Y-15-00050
Сальник	16Y-15-00027…
Сальник	16Y-15-00025
Сальник	16Y-15-00025A….
Сальник	16Y-15-00027A…
Сальник	16Y-15-00044….
Сальник	16Y-15-00080
Сальник	16Y-11-00003
Сальник	16Y-15-00017….
Сальник (154-13-42710)	16Y-11-00027
Сальник 80х95х5	16Y-40-18000
Сальник SD-16	16Y-61-01100
Сальник коленвала (C6121ZG57)	7C3628(7C4297)
Сальник/seal, oil	16Y-15-11000
Седло клапана	7N4448
Сливной кран радиатора SD-16	16Y-03B-01000
Соленоид C6121ZG57a	59AL214
Стартер (C6121ZG57) SD-16	4N3181
Стартер SD16 (WD615)	61500090029
Статор вала/Shaft stator	16Y-11-00011
Стойка перекоса отвала	16Y-80-50000
Стойка рыхлителя SD-16	16Y-84-30000
Ступицы муфты	16Y-16-03001
Суппорт (14Y-82-00001)	16Y-80-30006
Сухарь клапана	2A4429
Термостат (двиг. C6121ZG57) SD-16	1118010
Толкатель клапана (C6121ZG57) SD16	7S3161
Тормозная лента	16Y-17-04000
Тормозной барабан SD16	16Y-16-00001
Тросик рулевого управления SD-16	16Y-26C-05000
Трубка топливная	P26AB209
Трубка топливная	P26AB206
Трубка топливная	P26AB205
Трубка топливная	P26AB207
Трубка топливная	P26AB208
Трубка топливная	P26AB204
Турбокомпрессор (C6121ZG57) SD-16	7N7748
Узел привода вентилятора в сб. SD16	16AZ009
Уплотнение	16Y-40-11003
Уплотнение	16Y-62-50001
Уплотнение	16Y-15-00000B
Уплотнение SD16	16Y-16-00008
Уплотнение SD16	16Y-16-00007
уплотнение sd16	16Y-16-00012
Уплотнение маслосъемное C6121ZG57	1W5300
Уплотнительное кольцо	07000-05270
Уплотнительное кольцо	5H7704
Уплотнительное кольцо	3S5496
Уплотнительное кольцо	16Y-60-00002
Уплотнительное кольцо	16Y-40-03006
Уплотнительное кольцо (07000-15230)	07000-05230
Уплотнительное кольцо (07000-42115)	07000-05230
Уплотнительное кольцо SD-16	16Y-18-00035
Уплотнительное кольцо коленвала	9Y9895
Уплотнительное кольцо/O-ring	07000-05445
Упорное кольцо SD-16	16Y-18-00027
Фара в сборе SD-16	D2401-07000
Фильтр бортового фрикциона	16Y-76-09200
Фильтр воздушный (внеш/внутр) SD-16 (C6121G57)	6I0273T
Фильтр гидробака SD-16 (HF 6213)	16Y-60-13000
Фильтр маслянный (8N4457/1R0658M/LF667/1R-0739/3313279)	D17-002-02
Фильтр масляный (JX0818)	61000070005
Фильтр масляный (J1018A/SL50TP278) SL 30	1012000-3
Фильтр топливный (грубой очистки) SD-16	D00-034-01
Фильтр топливный SD-16 (FF-185/FC5501/1W8633)	D638-002-02
Фильтр трансмиссии SD-16 (HF6084)	16Y-75-23200
Фильтрующий элемент (16Y-75-13100)	195-13-13420
Фланец	16Y-18-00022
Цилиндр	16Y-40-11400
Шайба	16Y-18-00002
Шайба	16Y-62-50004
Шайба	16Y-40-06003
Шайба	16Y-62-50010
Шайба стопорная	16Y-18-00003
Шарнир кардана (универсальная муфта)	16Y-12-00000
Шатун SD-16 (C6121)	8N1721
Шатун SD-16 (WD615)	61500030062
Шестерня	16Y-11-00008
Шестерня бортового фрикциона SD16	16Y-18-00024
Шестерня бортового фрикциона SD16	16Y-18-00018
Шестерня бортового фрикциона SD16	16Y-18-00036
Шкив генератора	6N0714
Шланг SD-16	07102-20623
Шланг SD-16	07108-20406
Шланг SD-16	07113-00311
Шланг SD-16	07113-00317
Шланг SD-16	16Y-62-70000
Шланг SD-16	16Y-62-40000
Шланг SD-22	07118-20610
Шланг цилиндра перекоса отвала SD-16	07113-00306
Шланг цилиндра подъема отвала SD-16	07119-40611
Шланг цилиндра подъема отвала SD-16L	07119-40609
Шланг цилиндра рыхлителя SD-16	07114-31012
Шпонка	16Y-18-00017
Штанга толкателя клапана	5S5918
Штанга толкателя С6121	1487425
Щуп измерения уровня	16Y-15-02300
Элемент фильтра КПП	16Y-15-07000
Элемент фильтра топливный	614080740
Элемент фильтра топливный	614080739A
SD 23
Ведущее колесо	154-27-12131
Вентилятор SD23	600-643-1060
Втулка вала конечной передачи SD-23	154-27-12341
Втулка ленивца SD-23	155-30-16202
Гидрораспределитель в сборе SD-23	709-62-31103
Гидроцилиндр перекоса отвала SD-23	154-63-X2070
Гидроцилиндр подъема отвала SD-23 (правый)	154-63-X2020
Гидроцилиндр подъема отвала левый SD-23	154-63-X2010
Диск поворотного механизма отвала	154-15-12715
Доукон вала конечной передачи SD-23	198-30-16612
Доукон опроного/поддерж. /направ-го катка SD-23	154-30-12271
Защита зуба рыхлителя SD-23	154-78-31330
Защита кабины SD23 ROPS/FOPS	17Y-59-10000
Клапан перепускной в сборе КП SD-23	154-15-44001
Кольцо	150-30-13480
Кольцо	150-30-12220
Кольцо	150-30-13430
Кольцо уплотнительное	3006745
Набор прокладок масляного охладителя	3801199
Насос гидравлики в сборе SD-23	705-51-30190
Ось натяжного колеса SD-23	154-30-23122
Переходник в сборе	154-13-51660
Подшипник (6311)	4G311
Подшипник (7209) SD23/22	3G366209
Подшипник CGB283-87 (NL2311E)	C4G42611
Подшипник борт.ред.SD22/23 (NJ2315M/ 170-09-13220)	150-09-13260
Подшипник бортового редуктора SD22/23 (NJ2319M)	150-09-13240
Подшипник ГТР SD23/22	154-13-13360
Подшипник конечной передачи SD22/23 (GB283-87)	150-09-13110
Подшипник роликовый SD23/22	154-13-41160
Поршень	154-30-11771
Прокладка гидротрансформатора (175-11-11111) SD-23	175-11-11131
Прокладка корпуса конечной передачи SD-23	154-27-11460
Пружина натяжительного механизма SD-23/D85	154-30-44210
Радиатор в сборе SD22/23	154-03C-1001
Ремкомплект гидроцилиндра	154-63-42500
Ремкомплект гидроцилиндра подъема отвала SD-23	154-63-X2010X
Ремкомплект на каток поддерживающий SD-23
Ремкомплект цилиндра перекоса отвала SD-23	23Y-63B-00000
Ремкомплект цилиндра подъема отвала SD-23	23Y-62B-00000
Ремкомплект цилиндра подъема отвала SD-23	23Y-62B-00000T
Ремкомплект цилиндра рыхлителя SD-23
Ремкомплект цилиндра рыхлителя SD-23	23Y-64B-00000
Ремнабор трансмиссии SD-23	154-15-31000A
Ремнабор трансмиссии SD-23	154-15-01000
Сальник	07000-15068
Сальник	175-13-22760
Сальник SD-23	175-13-21720
Сердцевина маслоохладителя	208149
Сердцевина маслоохладителя SD-23	218754
Сердцевина масляного охладителя	3412285
Стойка рыхлителя SD-23 (трехстоичный)	154-78-14348
Стопорное кольцо (04064-04818)	150-30-13460
Топливный насос SD22	4951501
Топливный насос SD23	4951499
Топливный насос SD32(>1/2 2008г. )	4951495
Тормозная лента в сборе	154-33-11101
Тормозной барабан SD23	154-22-11111
Тросик переключения передач SD-22	154-43-43160
Уплотнение	150-30-13442
Уплотнительное кольцо	07000-62115
Уплотнительное кольцо	07002-22434
Уплотнительное кольцо	07000-03095
Уплотнительное кольцо	07000-05055
Уплотнительное кольцо	07000-23048
Уплотнительное кольцо SD-23	195-27-12710
Уплотнительное кольцо/O-ring	07000-05225
Фара в сборе SD-23 (P0D2401-07000)	17Y-07-00001
Фланец для бортового фрикциона	175-27-31463
Цилиндр левый SD-23 (одностоечный рыхлитель)	23Y-89-10100
Цилиндр натяжения гусеницы SD23 (154-30-11141)	154-30-11145
Цилиндр правый SD-23 (одностоечный рыхлитель)	23Y-89-10200
Цилиндр рыхлителя левый SD23/D85A-21	154-63-X2081
Цилиндр рыхлителя правый SD23/D85A-21	154-63-X2091
Шестерня бортового фрикциона SD-23	154-27-11314
Шестерня бортового фрикциона SD-23	154-27-11327
Шестерня бортового фрикциона SD-23	154-27-12110
Шестерня бортового фрикциона SD-23	154-27-11257
Шланг SD-16	07108-20405

Гидравлическая система

На бульдозер Shantui 23 устанавливаются две гидравлические системы, не взаимосвязанные между собой. Они представлены:

• гидросистемой рабочих органов, отвечающей за работу рыхлителя. При этом совершаются возвратно-поступательные движения поршня гидравлического цилиндра и отвала, что обеспечивает давление в гидроцилиндрах;
• гидросистемой привода шасси, которая обеспечивает необходимое давление масла, поступающего в гидравлический трансформатор. Это необходимо для смазки подшипников, шестеренок и других механизмов, подверженных трению и используемых при торможении.

Вернуться к навигации

Фото

• многодисковую постоянно-замкнутую поворотную муфту, работающую в масляной ванне, с гидравлическим управлением;
• одноступенчатый 3-элементный однофазный гидротрансформатор;
• главный привод с барботажной смазкой (разбрызгиванием), спирально-зубчатой передачей и одноступенчатым редуктором;
• бортовую передачу со смазкой разбрызгиванием и 2-ступенчатым цилиндрическим редуктором.

Трансмиссия позволяет бульдозеру двигаться со скоростью 3,8-11,8 км/час вперед, 4,9-14,3 км/час – назад.

В технике применяются две раздельные гидросистемы, подразделенные на:

• гидравлическую систему рабочего оборудования, обеспечивающую работу рыхлителя посредством возвратно-поступательного движения поршня гидроцилиндра и отвала, создавая давление в полости гидравлических цилиндров;
• гидравлическую систему привода шасси, нагнетающую масло в гидротрансформатор. Давление создается для смазывания подшипников, шестеренок и прочих трущихся элементов, обеспечивающих торможение машины.

«Шантуй СД23» отличается повышенной устойчивостью от опрокидывания. Конструкция бульдозера установлена на 14 опорных катках. 4 ведущих цельнометаллических катка двигают гусеницы. При этом техника создает чрезвычайно малое давление на грунт – порядка 0,075 Мпа. Подобный показатель достигается за счет наращивания площади башмаков, число которых было увеличено до 78 штук.

Ходовое шасси бульдозера является внутренней разработкой , прошедшей длительное тестирование. Данная часть имеет модульную конструкцию, что делает удобным замену траков и облегчает техническое обслуживание бульдозера. С учетом рельефа местности на технику можно установить траки оптимальной конструкции и ширины, предназначенные для горных или болотистых районов.

Техническое обслуживание модели также удалось облегчить благодаря уникальному одностороннему дизайну. Электронная система мониторинга позволяет в кратчайшие сроки определить расположение поломки, что ускоряет ремонт и техобслуживание.

Моторный отсек Shantui SD23 существенно увеличен в объеме. Благодаря этому сервисное обслуживание агрегата и его элементов, замена технических жидкостей особых проблем не доставят. Высоко установленные капот и централизованное расположение контрольных точек и узлов уменьшают расходы на плановые технические осмотры.

Бульдозер оборудуется кабиной шестигранной формы с кондиционером и обогревателем. Внутренняя отделка салона сделана из высококачественных шумоизолирующих материалов, сокращающих воздействие вибрации и шума на оператора. Регулируемое кресло и эргономичное расположение приборов и органов управления обеспечивают максимальный комфорт работы.

Стандартный комплект рабочего оборудования, монтируемого на «Шантуй СД23», включает:

1. 3-зубчатый рыхлитель, расположенный сзади. Он имеет 3-звенную съемную конструкцию с расстоянием между клыками в 1000 мм. Массивный рыхлитель выдерживает высокие нагрузки и выполняет операции с мерзлым грунтом;
2. прямой неповоротный отвал, установленный посредством двух толкающих металлических брусов спереди техники. Оборудование помогает осуществлять землеустроительные и землеройные работы с грунтами различной категории. Ширина отвала составляет 3720 мм, высота – 1390 мм.

Shantui SD23 – идеальный вариант для тех, кто ищет производительную технику по низкой стоимости.

Кабина оператора

В кабине Shantui SD23 снижено количество вибрации и шума за счет установки демпфирующих опор. Из салона открывается панорамная обзорность, что гарантирует безопасность работ, и возможность полностью контролировать рабочий процесс. Внешне форма кабины соответствует шестиграннику. Для комфорта оператора предусмотрены системы кондиционирования и отопления, являющиеся частью стандартной комплектации техники. Салон обшит звукоизоляционным материалом высокого качества, благодаря которому снижается шумность и создаются более комфортные условия работы оператора. Сидение машиниста имеет возможность настройки, элементы управления расположены в непосредственной близости от рук водителя.

Вернуться к навигации

Удобство эксплуатации и обслуживания

Микросхема системы контроля над состоянием бульдозера Shantui SD23 позволяет своевременно установить причину и местонахождение неполадки.

Техобслуживание производится быстро и легко за счет использования оригинального одностороннего дизайна. Отсек двигателя обладает увеличенным внутренним пространством, что позволяет быстро и свободно производить сервисные работы. Здесь расположены баки для жидкостей, контроллеры и основные функциональные узлы. Блочное расположение точек контроля сокращает время на техосмотр и длительность простоев бульдозера при его проведении, а также уменьшает расходы на проверку и обслуживание спецмашины.

Вернуться к навигации

Рабочее оборудование

Прямой	Поворотный	U-отвал
Призма волочения, куб. м.	7,8	5,4	8,4
Ширина отвала, мм	3725	4365	3860
Высота отвала, мм	1395	1007	1379
Максимальное заглубление отвала, мм	540	560	540
Максимальная регулировка перекоса, мм	1210	1240	1210
Масса отвала, кг	2900	3372	3350

В базовую комплектацию Шантуй 23 входят следующие рабочие органы:

• прямой неповоротный отвал, смонтированный в передней части техники с помощью 2 толкающих брусьев из металла. Отвал используется при производстве землеройных работ и землеустройстве. Категория грунта в данном случае не играет существенной роли. Ширина отвала составляет 3,72 м, высота – 1,39 м;
• трехзубчатый рыхлитель устанавливается в задней части бульдозера. Он представляет собой демонтируемую конструкцию с тремя звеньями. Расстояние между клыками 1 м. Он разрабатывался для работы с высокими нагрузками и мерзлыми грунтами.

Вернуться к навигации

Рабочие орудия

Бульдозер оснащают несколькими типами отвалов и рыхлителей. Они необходимы для выполнения основной задачи аппарата: перемещать сыпучие материалы, грунт или породу на небольшие расстояния.

Прямой отвал

Этот универсальный рабочий орган применяют для всех видов землеустроительных манипуляций. Он одинаково хорошо работает на грунтах любых категорий, но обладает меньшей производительностью по сравнению с орудиями узконаправленного назначения. Характеристики прямого отвала:

• длина — 3,725 м;
• высота — 1,4 м;
• вес — 2,9 т;
• заглубление — 540 мм;
• призма волочения — 7,8 м³.

Поворотный отвал

Бульдозерный нож устанавливают под углом к его оси. Отвал задействуют для подрезания грунта и смещения его в бок. Как правило, поворотный нож применяют при разравнивании стройплощадок. Параметры углового отвала:

• длина — 4365 мм;
• высота — 1 м;
• вес — 3,37 т;
• заглубление — 560 мм;
• предельный перекос — 1240 мм;
• призма волочения — 5,4 м³.

U-образный отвал

Такой тип ножа ещё называют сферическим. Он собран из 3-х частей: одной средней и двух боковых. U-образный отвал имеет большую вместительность, а материал из него просыпается меньше. Параметры сферического ножа:

• длина — 3,86 м;
• высота — 1,38 м;
• масса — 3,35 т;
• заглубление — 540 мм;
• призма волочения — 8,4 м³.

В зависимости от назначения отвалы могут оборудовать боковыми режущими кромками или верхним решётчатым экраном, который увеличит производительность, и исключит просыпание материала.

Рыхлитель

Чтобы бульдозеру облегчить послойное копание, на него устанавливают рыхлители. Механизмы разрушают связи в плотном грунте или породе для последующего срезания материала. Характеристики трёхзубого рыхлителя:

• вес (с гидроцилиндром) — 2,8 т;
• заглубление — 666 мм;
• подъём — 555 мм.

Бульдозер Шантуй Сд13, гусеничный трактор Shantui Sd13

Категория Все Запчасти на SHANTUI » Двигатели в сборе все » Расходники все » Турбины все » Насосы все » КПП все » ГТР все » Бульдозер SD16, SD16F, SD16L »» Расходники »»» Ремни »»» Фильтра »»» Форсунки »»» Ремкомплекты »» Двигатели и запчасти »»» WD10G178E25 »»»» Ремни »»»» Фильтра »»»» Ремкомплекты »»»» Блок цилиндров »»»» Поршневая группа и КШМ »»»» Насосы воды и масла »»»» ТНВД, ТННД, форсунки »»»» Генераторы, стартер »»»» Вентиляторы »»»» Воздушная система »»»»» Фильтра »»»»» Турбины »»»» Выхлопная система »»» WD10G175E15 »»»» Ремни »»»» Фильтра »»»» Ремкомплекты »»»» Блок цилиндров »»»» Поршневая группа и КШМ »»»» Насосы воды, масла и др »»»» ТНВД, ТННД, форсунки »»»» Генераторы и стартера »»»» Вентиляторы »»»» Воздушная система »»»»» Фильтра »»»»» Турбины »»»» Выхлопная система »»» SHANGHAI С6121ZG57 »»»» Ремни »»»» Фильтра »»»» Ремкомплекты »»»» Блок цилиндров »»»» Поршневая группа и КШМ »»»» Насосы воды и масла »»»» ТНВД, ТННД, форсунки »»»» Генераторы, стартер »»»» Вентиляторы »»»» Воздушная система »»»»» Фильтра »»»»» Турбины »»»» Выхлопная система »»» SС11CB184G2B1 »»»» Ремни »»»» Фильтра »»»» Ремкомплекты »»»» Блок цилиндров »»»» Поршневая группа и КШМ »»»» Насосы воды и масла »»»» ТНВД, ТННД, форсунки »»»» Генераторы и стартер »»»» Вентиляторы »»»» Воздушная система »»»»» Фильтра »»»»» Турбины »»»» Выхлопная система »»» WD615Т1-3А »»»» Ремни »»»» Фильтра »»»» Ремкомплекты »»»» Блок цилиндров »»»» Поршневая группа и КШМ »»»» Насосы воды и масла »»»» ТНВД, ТННД, форсунки »»»» Генераторы, стартер »»»» Вентиляторы »»»» Воздушная система »»»»» Фильтра »»»»» Турбины »»»» Выхлопная система »» Топливная система »»» Бак »»» Фильтра »»» Топливопровод »»» ТНВД, ТННД, форсунки »»» Система подачи топлива »» Радиаторы воды и масла »» Картер маховика »» Гидротрансформатор »»» Комплектующие гидротрансформатора »»» Фильтра »»» Ремкомплекты »»» Насосы »»» Клапан »»» Кардан »» Коробка передач »»» Фильтра »»» Ремкомплекты »»» Шестерни »»» Клапан »»» Насос »»» Кардан »»» Рычаг переключения скоростей »»» Гидросистема КПП »» Бортовая »» Тормозная система »» Ходовая часть »»» Гусеницы, траки, башмаки, цепи, звенья »»» Катки, колеса »»» Механизм натяжения гусеницы »» Отвалы и ножи »» Рыхлитель и коронки »» Гидросистема »»» Ремкомплекты »»» Гидроцилиндры »»» Гидроклапана »»» Гидронасос »»» Фильтра »»» Трубопровод гидросистемы »» Электрическая система »»» Электропроводка »»» Фары и фонари »»» Панель, указатели и датчики »»» Генераторы и стартера »» Рама, капот, кабина »»» Рама »»» Капот »»» Кабина »» Система рулевого управления »» Система управления рабочим оборудованием »» Рабочее оборудование » Бульдозер SD22/SD23 »» Расходники »»» Ремни »»» Фильтра »»» Форсунки »»» Ремкомплекты »» Двигатели и запчасти »»» NT855-С280S10 (B3) на SD22 »»»» Ремни »»»» Фильтра »»»» Ремкомплекты »»»» Блок цилиндров »»»» Поршневая группа и КШМ »»»» Насосы воды и масла »»»» ТНВД, ТННД, форсунки »»»» Генераторы и стартеры »»»» Вентиляторы »»»» Воздушная система »»»»» Фильтра »»»»» Турбины »»»» Выхлопная система »»»»» Турбина »»»» Редуктор привода насосов »»» NT855-С280S10 на SD23 »»»» Ремни »»»» Фильтра »»»» Ремкомплекты »»»» Блок цилиндров »»»» Поршневая группа и КШМ »»»» Насосы воды и масла »»»» ТНВД, ТННД, форсунки »»»» Генераторы, стартера »»»» Вентиляторы »»»» Воздушная система »»»»» Фильтра »»»»» Турбины »»»» Выхлопная система »»»»» Турбина »»» NT855-С280 (старый) »»» Система очистки воздуха »» Топливная система »»» Бак »»» Фильтра »»» Топливопровод »»» ТНВД, ТННД, форсунки »»» Система подачи топлива »» Радиаторы воды и масла »» Маховик »» Гидротрансформатор »»» Фильтра »»» Ремкомплекты »»» Насосы »»» Клапан »»» Кардан »» Коробка передач »»» Фильтра »»» Ремкомплект »»» Шестерни »»» Клапан »»» Насос »»» Рычаг переключения скоростей »»» Гидросистема КПП »» Бортовая »» Ходовая часть »»» Гусеницы, траки, цепи, звенья »»» Опорные катки »»» Поддерживающие катки »»» Колесо направляющее »»» Ведущее колесо с сегментами »»» Механизм натяжения гусеницы »» Отвалы и ножи »» Рыхлитель и коронки »» Гидросистема »»» Ремкомплекты »»» Гидроцилиндры »»» Гидроклапана »»» Гидронасосы »»» РВД »»» Фильтра »»» Трубопровод гидросистемы »» Электрическая система »»» Электропроводка »»» Фары и фонари »»» Генераторы и стартера »»» Панель, указатели и датчики »» Рама, капот, кабина »»» Рама »»» Капот »»» Кабина »» Тормозная система »» Система рулевого управления »» Рабочее оборудование »» Система управления рабочим оборудованием » Бульдозер SD32 »» Расходники »»» Ремни »»» Фильтра »»» Форсунки »»» Ремкомплекты »» Двигатель NTA855-C360S10 »»» Ремни »»» Фильтра »»» Ремкомплекты »»» Блок цилиндров »»» Поршневая группа и КШМ »»» Насосы воды и масла »»» ТНВД, ТННД, форсунки »»» Генератор и стартер »»» Вентилятор »»» Воздушная система »»»» Фильтра »»»» Турбины »»» Выхлопная система »»» Система очистки воздуха »»» Редуктор привода насосов »» Топливная система »»» Фильтра »»» ТНВД, ТННД, форсунки »»» Топливопровод »»» Бак »»» Система подачи топлива »» Радиаторы воды и масла »» Маховик »» Гидротрансформатор »»» Фильтра »»» Ремкомплекты »»» Клапана »»» Насосы »»» Кардан »» Коробка передач »»» Фильтра »»» Ремкомплект »»» Шестерни »»» Клапан »»» Насосы »»» Кардан »»» Рычаг переключения скоростей »»» Гидросистема КПП »» Бортовая »» Ходовая часть »»» Гусеницы, траки, цепи, звенья »»» Опорные катки »»» Поддерживающие катки »»» Колесо направляющее »»» Ведущее колесо с сегментами »»» Механизм натяжения гусеницы »» Отвалы и ножи »» Рыхлитель и коронки »» Гидросистема »»» Фильтра »»» Ремкомплекты »»» Гидронасосы »»» Гидроцилиндры »»» Гидроклапана »»» РВД »» Электрическая система »»» Электропроводка »»» Фары и фонари »»» Генераторы и стартера »»» Панель, указатели и датчики »» Рама, капот, кабина »»» Рама »»» Капот »»» Кабина »» Тормозная система »» Система рулевого управления »» Рабочее оборудование »» Система управления рабочим оборудованием » Бульдозер SD42-3 »» Расходники »»» Ремни »»» Фильтра »»» Форсунки »»» Ремкомплекты »» Двигатель CUMMINS KTA19-C525 »»» ТНВД, ТННД, форсунки »»» Вентилятор »»» Воздушная система »»» Выхлопная система »»» Редуктор привода насосов »» Топливная система »»» Топливопровод »»» Бак »»» Система подачи топлива »» Радиаторы воды и масла »» Маховик »» Гидротрансформатор »»» Насосы »»» Кардан »» Коробка передач »»» Клапан »»» Кардан »»» Гидросистема КПП »»» Рычаг переключения скоростей »» Бортовая »» Ходовая часть »»» Гусеницы, траки, цепи, цвенья »»» Опорные катки »»» Поддерживающие катки »»» Колесо направляющее »»» Механизм натяжения гусеницы »» Отвалы и ножи »» Рыхлитель и коронки »» Гидросистема »»» Гидроцилиндры »»» РВД »» Электрическая система »»» Электропроводка »»» Фары и фонари »»» Панель, указатели и датчики »» Рама, капот, кабина »»» Рама »»» Капот »»» Кабина »» Тормозная система »» Система рулевого управления »» Рабочее оборудование » Запчасти на дорожные катки Shantui Запчасти KOMATSU » Двигатели Komatsu »» Запчасти двигателя KOMATSU 6D125 »» Запчасти двигателей Komatsu » Насосы » Коробки передач, ГТР, Модули в сборе » Радиаторы » Ходовая часть » Отвалы и ножи » Гидросистема »» Гидроцилиндры » Рама » Расходники »» Фильтры »» Ремкомплекты » Запчасти для экскаватора-погрузчика Komatsu WB97S » Бортовая » Пальцы и втулки Запчасти на ZOOMLION » Бульдозер ZD160-3, ZD160S-3 »» Расходники »»» Ремни »»» Фильтра »»» Форсунки »»» Ремкомплекты »» Двигатели и запчасти »»» WD10G178E25 »»»» Ремни »»»» Фильтра »»»» Ремкомплекты »»»» Поршневая группа и КШМ »»»» Насосы воды и масла »»»» ТНВД, ТННД, форсунки »»»» Генераторы и стартера »»»» Вентиляторы »»»» Выхлопная система »»»» Воздушная система »»» SHANGHAI С6121 »»»» Ремни »»»» Фильтра »»»» Ремкомплекты »»»» Поршневая группа и КШМ »»»» Насосы воды и масла »»»» ТНВД, ТННД, форсунки »»»» Генераторы и стартер »»»» Вентиляторы »»»» Выхлопная система »»»» Воздушная система »»» WD615Т1-3А »» Топливная система »»» Фильтра »»» ТНВД, ТННД, форсунки »»» Бак »»» Топливопровод »»» Система подачи топлива »» Радиаторы воды и масла »» Маховик »» Гидротрансформатор »»» Фильтра »»» Ремкомплекты »»» Насосы »»» Клапана »»» Комплектующие ГТР »»» Кардан »» Коробка передач »»» Фильтра »»» Ремкомплекты »»» Шестерни »»» Клапан »»» Насос »»» Гидросистема КПП »»» Рычаг переключения скоростей »»» Кардан »» Бортовая »» Ходовая часть »»» Гусеницы, траки, цепи, звенья »»» Катки и колеса »»» Механизм натяжения гусеницы »» Отвалы и ножи »» Рыхлитель и коронки »» Гидроситема »»» Ремкомплекты »»» Гидроцилиндры »»» Гидроклапана »»» Гидронасосы »»» РВД »»» Трубопровод гидросистемы »» Электрическая система »»» Электропроводка »»» Фары и фонари »»» Панель, указатели и датчики »»» Генераторы и стартера »» Рама, капот, кабина »»» Рама »»» Капот »»» Кабина »» Тормозная система »» Cистема рулевого управления »» Система управления рабочим оборудованием »» Рабочее оборудование » Бульдозер ZD220-3, ZD220S-3, ZD230-3 »» Расходники »»» Ремни (Копия) »»» Фильтра »»» Форсунки (Копия) »»» Ремкомплекты (Копия) »» Двигатели и запчасти »»» NTA855-C280S10 »»»» Ремни (Копия) »»»» Фильтра (Копия) »»»» Ремкомплекты (Копия) »»»» Поршневая группа (Копия) »»»» Насосы воды и масла (Копия) »»»» ТНВД, ТННД, форсунки (Копия) »»»» Генераторы и стартера (Копия) »»»» Вентиляторы (Копия) »»»» Выхлопная система (Копия) »»»» Воздушная система (Копия) »»»» Редуктор привода насосов »»» Система очистки воздуха »» Топливная система »»» Фильтра (Копия) »»» ТНВД, ТННД, форсунки (Копия) »»» Бак »»» Топливопровод »»» Система подачи топлива »» Радиаторы воды и масла »» Маховик »» Гидротрансформатор »»» Фильтра (Копия) »»» Ремкомплекты (Копия) »»» Насосы (Копия) »»» Клапана (Копия) »»» Кардан »» Коробка передач »»» Фильтра (Копия) »»» Ремкомплекты (Копия) »»» Шестерни »»» Клапан »»» Насос (Копия) »»» Кардан »»» Рычаг переключения скоростей »» Бортовая »» Ходовая часть »»» Гусеницы, траки, цепи, звенья (Копия) »»» Опорные катки (Копия) »»» Поддерживающие катки (Копия) »»» Колесо направляющее »»» Ведущее колесо с сегментами (Копия) »»» Механизм натяжения гусеницы »» Отвалы и ножи »» Рыхлитель и коронки »» Гидроситема »»» Ремкомплекты (Копия) »»» Гидроцилиндры »»» Гидроклапана (Копия) »»» Гидронасосы »»» РВД »»» Трубопровод гидросистемы »» Электрическая система »»» Электропроводка (Копия) »»» Фары и фонари (Копия) »»» Панель, указатели и датчики (Копия) »»» Генераторы и стартера (Копия) »» Рама, капот, кабина »»» Рама »»» Капот (Копия) »»» Кабина (Копия) »» Тормозная система »» Система управления рабочим оборудованием »» Система рулевого управления »» Рабочее оборудование » Бульдозер ZD320 »» Двигатель NTA855-C360S10 »»» Система очистки воздуха »»» Редуктор привода насосов »» Гидротрансформатор »»» Кардан »»» Насосы »» Ходовая часть »»» Механизм натяжения гусеницы »» Бортовая »» Рама, капот, кабина »»» Рама »»» Капот »»» Кабина »» Радиаторы воды и масла »» Топливная система »»» Бак »»» Топливопровод »»» Система подачи топлива »» Электрическая система »» Маховик »» Коробка передач »»» Кардан »»» Шестерни »»» Клапан »»» Рычаг переключения передач »»» Гидросистема КПП »» Гидросистема »»» РВД »»» Гидронасосы »»» Гидробак »»» Клапана »»» Насосы »»» Гидроцилиндры »» Тормозная система »» Система рулевого управления »» Расходники »» Система управления рабочим оборудованием »» Рабочее оборудование »» Отвалы и ножи Запасные части SHEHWA Запчасти на фронтальные погрузчики » Запасные части SDLG »» LG933 / LG936 »» LG952H / LG953 / LG956L » Запасные части XCMG »» LW300F / LW300FN / ZL30G »» LW500F / ZL50G » Запасные части SEM »» ZL50 » Запасные части Changlin Двигатели к технике » Двигатели Cummins » для бульдозеров » для погрузчиков » для экскаваторов » для грейдеров » для буровых установок » для дизельных электростанций » прочее Запчасти двигателей Cummins » Запчасти для двигателя Cummins A-2300 » Запчасти для двигателя Cummins VTA28-G2 » Запчасти для двигателя Cummins QSB3. 3 » Запчасти для двигателя Cummins B3.9 (4BT3.9) » Запчасти для двигателя Cummins B4.5 » Запчасти для двигателя Cummins B5.9 » Запчасти для двигателя Cummins В6.7​​​​​​​ » Запчасти для двигателя Cummins 4ISBe » Запчасти для двигателя Cummins K19 (KTA-19) » Запчасти для двигателя Cummins 6ISBe » Запчасти для двигателя Cummins QSB6.7 » Запчасти для двигателя Cummins С8.3 » Запчасти для двигателя Cummins QSC8. 3 » Запчасти для двигателя Cummins NTA855 » Запчасти для двигателя Cummins ISF2.8 » Запчасти для двигателя Cummins M11/QSM-11 (ISM11) » Запчасти для двигателя Cummins ISF 3.8 » Запчасти для двигателя Cummins L серии Бульдозеры ZOOMLION Запчасти для буровых установок » Бурильные трубы (штанги) » Керноприемные трубы » Керноприемники в сборе » Верхнии части керноприемника » Ключи для труб » Пневмоударники » Овершоты » Коронки пневмоударников » Комплектующие и детали Комплектующие для золотодобычи » Ковры дражные » Виниловый старательский мох » Гидромонитор ГМН-250С и комплектующие » Концентрационный стол, деки СКО и покрытия для дек »» Столы СКО в сборе »» Деки, желоба, коврики » Гидроэлеваторы » Промприборы Масла для спецтехники » Моторные масла для спецтехники » Гидравлические масла для спецтехники » Трансмиссионные масла для спецтехники Навесное для мини-погрузчиков Wecan Дизельные электростанции (ДЭС) » Дизельные генераторы Baifa Запчасти для техники Hitachi

Название

Артикул:

Текст

Производитель ВсеBaifaBLK DieselBOSCHCarraroCaterpillarCUMMINSCUMMINS / FleetguardDONALDSONDONGFENGDONGFENG / SHANGHAIETPFleetguardHitachiHOLSETHUMINGITRKomatsuKOMATSU ИталияKOMATSU КитайKOMATSU ЯпонияMitsubishiSachsSANYSDLGSEMSHANGHAISHEHWAWeichaiWEICHAI / DEUTZWEICHAI / STEYRWuXiXCMGXinchaiYUCHAIZOOMLIONШантуй. Shantui

Новинка Вседанет

Спецпредложение Вседанет

Результатов на странице 5203550658095

Показать

Бульдозер HBXG SD7N | Сайт федерального дилера HBXG (SHEHWA)

Краткие технические характеристики:

Тяговый класс 15

Мощность: 251 л.с.

Эксплуатационная масса с рыхлителем: 27900 кг. (кабина ROPS)

Производительность: перемещение грунта до 350 м.куб. на 40 метров за час.

























 Описание: Бульдозер 15 тягового класса HBXG SD7N, бренд SHEHWA (близкие по характеристикам модели: Caterpillar D7, Komatsu D85A-8, SHANTUI SD 23, Промтрактор Т 15 и ЧТЗ Б 13).

Бульдозер HBXG SD7N один из наиболее качественных и высоко производительных бульдозеров 15 тягового класса в своей ценовой категории. Отличается высокой прочностью рамы и надежностью узлов. В бульдозере HBXG SD7 применена  современная  модульная компоновка, упрощающая доступ к агрегатам и их обслуживание. Прогрессивная ходовая часть бульдозера HBXG SD7 треугольной формы типа «краулер» (с вынесенным из зоны ударных нагрузок бортовым редуктором и ведущим колесом), ходовая тележка с 7-ю опорными катками и двумя направляющими колесами (ленивцами) с каждой стороны, обеспечивает наилучшие тягово-сцепные характеристики в данном классе. Бульдозер HBXG SD7 комплектуется лицензионным двигателем Cummins NT855-C280S10 (гарантия на двигатель 2 года). В состав трансмиссии входит гидротрансформатор, делитель крутящего момента (30% передается напрямую КПП 70% через ГТР), многодисковая КПП планетарного типа (гидромеханическая трансмиссия ГМТ), вынесенные вверх бортовые редукторы с тремя ступенями понижения (планетарного типа, с тремя сателлитами), обеспечивающие бульдозеру SD7 отличные тягово-сцепные характеристики (тяговое усилие 19 тс).   Бульдозер поставляется в экспортном исполнении.

Эксплуатация: первый бульдозер HBXG SD7 был произведен заводом HBXG в 1993 году. В настоящее время китайские бульдозеры HBXG SD7 весьма популярны и производятся на отдельном конвейере в количестве до 70 единиц в месяц. Бульдозеры HBXG SD7 выпускаемые в исполнении «на экспорт» имеют отличия в конструкции и в комплектации, поставляются в 70 стран мира под брендами: HBXG , SHEHWA , HBIS. В России федеральный дилер Предприятие СПЕКТР обслуживает более 230 бульдозеров HBXG SD7 SHEHWA в различных комплектациях.

Более чем 8-летний опыт эксплуатации китайских бульдозеров HBXG SD7 SHEHWA в России доказал высокую эффективность, производительность, надежность. За время эксплуатации, по рекомендации инженеров федерального дилера — Предприятие СПЕКТР и специалистов сервисной службы СПЕКТР-СЕРВИС, в конструкцию бульдозера HBXG SD7 SHEHWA было внесено 6 конструктивных улучшений, разработан регламент ТО для регионов с холодным климатом.

Наработка ходовой части бульдозеров в экспортном исполнении составляет 5500-6500 моточасов и выше до замены гусеничной цепи и опорных катков ( в зависимости от  абразивности грунтов). На  бульдозерах HBXG SD7 и SD7LGP в экспортном исполнении применяется цепь с герметичным, предварительно смазанным шарниром и опорные катки на втулках скольжения с герметичным уплотнением. Ходовая часть допускает использование некоторых элементов ходовой бульдозера Caterpillar D7. Бульдозер HBXG SD7 благодаря оптимальному соотношению производительности, надежности и цены, пользуется высоким спросом в Российской Федерации и других странах мира.

Применение: бульдозер HBXG SD7 SHEHWA универсален, по выполняемому объему работ заменяет 2-3 бульдозера 10 класса, выполняет рыхление грунтов 5-6 класса твердости, более мобилен, чем бульдозеры 25  класса.

Применяется в строительстве, в горнодобывающей промышленности на рудных и нерудных карьерах, золотодобыче, мелиорации, дорожном строительстве, на гидронамыве и других работах требующих большого объема перемещения грунтов за короткое время. Хорошо зарекомендовал себя в карьерах и каменоломнях горнодобывающей промышленности (статистика: отмечена наработка на нерудных карьерах до 10000 моточасов за 18 месяцев с заменой одной гусеничной цепи).

Отмечена высокая производительность бульдозера при перемещении грунта на расстояния более 30 метров: за счет высокого прижимающего усилия на отвале (благодаря особой формы движителя), большой площади опорной поверхности гусениц, высогкому запасу мощности, скорости и маневренности, бульдозер HBXG SD7 успевает совершить 3 цикла (3 х 7,6 м.куб. = 22,8 м.куб.), в то время как бульдозер 25-30 класса выполняет 1 цикл (11 — 14 м.куб.).

Преимущества.

Высокая производительность: бульдозер HBXG SD7  условно относится к 15 тяговому классу промышленных тракторов, но по производительности бульдозерирования занимает положение между 15 и 25 классом. Бульдозер HBXG SD7 незначительно уступает по производительности бульдозерирования классическим бульдозерам 25 класса, уступая им только в скорости рыхления грунтов. Эффективен при рыхлении грунтов до 5-6 классов твердости.

Экономичность: минимальные заправочные объемы  бортовых редукторов (2х17 литров) и трансмиссии, увеличенные межсервисные интервалы, позволяют значительно (до 30%) сократить расходы на смазочные материалы  по сравнению с бульдозерами классической схемы (например бортовые редукторы SD7 требуют на одну замену 34 литра гипоидного масла, бортовые редукторы бульдозеров типа SD22 SD23 требуют 82 литра)

Мобильность: бульдозер транспортируется со снятым отвалом в полуприцепе, грузопольемностью менее 30 тонн.

Прочность: в процессе эксплуатации отмечена высокая прочность рамы, бортового редуктора, КПП, ходовой части. Ежегодно увеличивается сбыт китайских бульдозеров HBXG SD7 SHEHWA в горнобывающей отрасли, сопряженной с постоянными, интенсивными производственными нагрузками.

Сертификат: Имеет сертификат соответствия РФ.

Гарантия: 12 месяцев или 1500 моточасов наработки двигателя. Международная гарантия на двигатель CUMMINS — 2 года.

Техника перед отгрузкой из КНР проходит обкатку и двойной контроль (специалистами завода и инженером Производственного объединения «СПЕКТР». Перед отгрузкой до места эксплуатации, бульдозер проходит предпродажную подготовку специалистами сервисной службы «СПЕКТР-СЕРВИС» и полностью готов к работе.

Комплектация:

 Бульдозер HBXG SD7 SHEHWA комплектуется:

— полусферический отвал с гидроперекосом (тип SU) производительностью 7,6 м.куб.
— одностоечный рыхлитель

Дополнительное оборудование (заказывается по запросу)

— Сферический (тип U) поворотный отвал повышенной вместимости, для небольшой плотности грунтов (угля, шлака) — негабаритен при транспортировке, не имеет боковых (подрезных) ножей

— Прямой поворотный отвал, имеет три фиксированных положения прямо/влево/вправо — негабаритен при транспортировке, не имеет боковых (подрезных) ножей

— Предпусковой жидкостный подогреватель для запуска при температурах до -40 град. С.

— Лебедка гидравлическая, с тяговым усилием 22-25 тс.

— Одностоечный рыхлитель в комплекте с лебедкой 10 тс.

Основные технические характеристики Бульдозер SD7

Бульдозеры Shantui SD23. Гусеничный бульдозер Shantui SD23

Технические характеристики бульдозера SHANTUI SD23

Габариты без рыхлителя(Д х Ш х В), мм	5 874 х 3 725 х 3 380
Рабочий вес, кг	28 500
Марка двигателя	NT855-С280
Мощность, л.с.	230
Ширина колеи, мм	2 000
Длина опорной поверхности гусеницы, мм	2 840
Давление на грунт, МПа	0,078
Скорость (вперед), км/ч	0-3,8; 0-6,8; 0-11,8
Скорость (назад), км/ч	0-4,4; 0-8,5; 0-143
Максимальное заглубление отвала, мм	700
Максимальное заглубление рыхлителя, мм	тройной 665 одинарный 695
Максимальная высота подъема отвала, мм	1 210
Максимальная высота подъема рыхлителя, мм	тройной 555 одинарный 515
Работа при уклоне, град	30
Призма волочения (в зависимости от типа отвала), м3	прямой 7,8
Поддерживающие катки (с каждой стороны), шт	2
Опорные катки (с каждой стороны), шт	7
Количество башмаков в гусенице (с каждой стороны), шт	39
Ширина башмака, мм	560, 610, 660
Шаг, мм	261
Тип отвала	прямой / сферический
Длина x высота отвала, мм	прямой 3725 x 1395 U-образный 3860 x 1379
Тип рыхлителя	однозубый / трехзубый

Купить бульдозер SHANTUI SD23 в компании ТехПодряд

Бульдозер SHANTUI SD23 — землеройная машина, которая является незаменимым помощником в строительных работах. Модель SHANTUI SD23 особенно востребована при подготовительных работах в строительстве, при утилизации отходов, в разработке горных пород. Кроме этого бульдозер SHANTUI SD23 поможет соорудить насыпи, спланировать транспортные коммуникации, построить плотины и дамбы. Зимой SHANTUI SD23 станет для Вас отличным помощником при чистке снега и при обустройстве ледовых переправ.

Компания «ТехПодряд» при продаже спецтехники ориентируется на рыночный спрос и предложение, опыт и репутацию поставщика. Так, мы предлагаем Вам приобрести бульдозер SHANTUI SD23 по привлекательному соотношению «цена-качество». Максимально выгодные условия – только для Вас!

Запчасти для бульдозера SHANTUI SD23

Компания «ТехПодряд» поставит любые комплектующие и запчасти для мелкого и капитального ремонта данного бульдозера. У нас Вы можете приобрести для SHANTUI SD23 как оригинальные запчасти, так и качественные аналоги. Сроки поставки — от 3 рабочих дней. Все запчасти для бульдозера SHANTUI SD23 имеют гарантию от производителя. Мы предлагаем уникальные условия поставки в любой российский регион!

Эксплуатационная масса	кг	27100
Давление на грунт	кПа	0,078
Ширина колеи	мм	2000
Длина опорной поверхности гусеницы	мм	2840
Призма волочения	м3	7,8
Ширина лезвия отвала	мм	3725
Заглубление отвала	мм	540
Габаритные размеры Длина	мм	5874
Ширина	мм	3725
Высота	мм	3380
Модель двигателя		CUMMINS
Номинальная частота вращения	об/мин	2000
Мощность двигателя	кВт (л.с.)	179(244)
Количество опорных катков	шт.	7
Количество поддерживающих катков	шт.	2
Шаг гусеничного полотна	мм	216
Ширина гусеничного полотна	мм	560
Скорость движения вперед	км/ч
1-я		3,8
2-я		6,8
3-я		11,8
Скорость движения назад	км/ч
1-я		4,9
2-я		8,5
3-я		14,3

Бульдозер Shantui / Шантуй SD23 — Технические характеристики

Технические характеристики Бульдозера Shantui SD23, описание двигателя, ходовой части, мощности, расход топлива, производительность вы узнаете, изучив документацию на данную машину.

Бульдозер Шантуй SD23 (Shantui SD23 ) относится к надежной строительной и дорожной технике из Китая, с отличным соотношением цена — качество, как и другая техника, реализуемая компанией СДМ. Страна-производитель данной техники Китай. Среди популярных и часто запрашиваемых характеристик Бульдозера покупатель может узнать габариты, высоту, длину и ширину, расход топлива, особенности двигателя, информацию по рабочей зоне. Если вы не нашли какие либо технические характеристики Бульдозера Shantui SD23 или хотите уточнить подробности по характеристикам и получить инструкции, напишите или позвоните нашим специалистам.

Габариты Бульдозера Shantui SD23

Габаритные размеры и другие характеристики Бульдозеры Shantui SD23 вы найдете на вкладке «Характеристики». Вы всегда можете уточнить какие-либо хар-ки или опции у нашего специалиста.

Технические характеристики
Длина x ширина x высота (без рыхлителя) (мм)	5874 x 3725 x 3380
Рабочий вес (т)	24,6
Мощность (кВт/об.мин)	169/2000
Ширина колеи (мм)	2000
Длина опорной поверхности гусеницы (мм)	2840
Давление на грунт (МПа)	0,078
Скорость (вперед) (км/ч)	0-3,8\0-6,8\0-11,8
Скорость (назад) (км/ч)	0-4,9\0-8,5\0-13,3
Максимальное заглубление отвала (мм)	540
Максимальное заглубление рыхлителя (мм)	тройной 665, одинарный 695
Максимальная высота подъема отвала (мм)	1210
Максимальная высота подъема рыхлителя (мм)	тройной 555, одинарный 515
Работа при уклоне (о)	30
Призма волочения (куб. м)в зависимости от типа отвала. Хотим сообщить, чтобы регистрироваться на сайте необязательно.	прямой 7,8
Модель двигателя	Cummins NT855-C280
Поддерживающие катки (с каждой стороны)	2
Опорные катки (с каждой стороны)	7
Количество башмаков в гусенице (с каждой стороны)	39
Ширина башмака (мм)	560, 610, 660
Шаг (мм)	216
Тип отвала (мм)	прямой, угловой, U-образный
Длина x высота отвала (мм)	прямой 3725 x 1395, угловой 4365 x 1107, U-образный 3860 x 1379
Тип рыхлителя	одно/трехстоечный

Бульдозер ShanTui SD23

Надежный и экономичный бульдозер SHANTUI SD23.

Модельный ряд бульдозеров SHANTUI разработан на достижениях передовых технологий фирмы KOMATSU с применением передовых технологий японской компанией, для эксплуатации в самых сложных климатических условиях. Прочная конструкция бульдозера и отличные характеристики мощности машины, обеспечивают высокую производительность в самых тяжелых климатических условиях при проведении вскрышных, карьерных или строительных работах. Бульдозера с мощностью от 80 л.с. до 320 л.с. выпускаются серийно в следующих конфигурациях:

• стандартный тип бульдозера.
• машина для производства лесных работ.
• машины болотного типа.
• экстра-болотный тип (болотоход).
• высокогорное исполнение.
• пустынное исполнение.
• машины для захоронения отходов.
• для работ на угольных карьерах.

Карьерный гусеничный бульдозер серии SHANTUI широко применяется в лесном хозяйстве, на сельскохозяйственных работах, в строительстве и при дорожных работах. Сменная гусеничная лента дает возможность использовать бульдозер на грунтах, имеющих различную плотность и вязкость. Пользуются популярностью модели «болотоход» и бульдозера с лесозащитой, с плоским башмаком гусеницы и с одной ребордой.

SHANTUI SD23 — предназначен для выполнения строительных и дорожных работ, машина имеет такие качества как высокая надежность, экономичность и мощность. Кроме этого — красивый внешний современный дизайн и высокие комфортные условия для обслуживания. Бульдозер высокопроизводителен, имеет надежную гидравлическую систему управления, гидромеханический привод, электронную систему мониторинга и объемный отвал. Машина оснащена устройством ROPS, системой кондиционирования в комфортабельной кабине с большим обзором.

В данной модели бульдозера использованы технические решения, которые позволили увеличить устойчивость машины и ее производительность:

• для устойчивости рамы бульдозера она оснащена подвесным брусом-балансиром,
• устойчивость бульдозера обеспечивается двумя поддерживающими катками и 7–ю опорными катками с каждой стороны,
• увеличена площадь сцепления гусениц с грунтом,
• модель оснащена системой антиопрокидывания при работах на крутых склонах,
• оснащение рядным четырехтактным шестицилиндровым двигателем модели CUMMINS дизельного типа. Высокий показатель КПД обеспечивается за счет системы водяного охлаждения и принудительного впрыскивания. Мощность двигателя составляет 162 кВт.
• машина оснащена однофазным одноступенчатым трехэлементным гидротрансформатором и гидравлической трансмиссией,
• имеется электронная система контроля давления в двойных шестеренчатых гидронасосах,
• модель комплектуется прямым отвалом, есть возможность комплектации U-образным или поворотным отвалом.

Основные технические характеристики марки SHANTUI SD23:

• ширина дорожного просвета 405 мм,
• производимое давление на полотно грунта 0,078 МПа,
• ширина гусеничной колеи 2000,0 мм,
• радиус поворота бульдозера 3,30 м,
• максимальный уклон 30 градусов,
• высота и ширина прямого отвала 3725/1395 мм,
• высота и ширина поворотного отвала 4365/1007 мм,
• призма волочения прямого и поворотного отвала 7,80/5,40 куб.м,
• масса прямого и поворотного отвала 2900/3372 кг,
• заглубление 560 мм.

Двигатель марки CUMMINS NT855-C280, установленный на бульдозер имеет отличную мощность, надежность в эксплуатации и низкий расход топлива при номинальной мощности 162220 кВт л.с. Показатель частоты вращения коленчатого вала равент1850,0 об/мин, рабочий объем двигателя 14,01 литров, удельный расход дизельного топлива 205,0 г/кВт*ч.

Кабина бульдозера имеет шестигранную форму, укомплектована обогревателем и кондиционером. Кроме этого внутренняя отделка кабины выполнена шумоизолирующими материалами, снижающими воздействие шума и вибрации на обслуживающий персонал. Комфортность обеспечивается регулируемым сиденьем, удобным расположением органов управления и приборов.

Моторный отсек значительно увеличен в объеме, что создает удобные условия для сервисного обслуживания узлов и деталей двигателя, при замене технических жидкостей. Значительно сокращаются затраты на проведение плановых технических осмотров, благодаря высоко установленному капоту и концентрации всех контрольных узлов и точек.

Ходовая часть SHANTUI SD23 имеет модульную конструкцию, поэтому процесс технического обслуживания машины и замена траков стала быстрой и удобной. В зависимости от рельефа местности, на бульдозер можно устанавливать траки необходимой ширины и конструкции, предназначенные для работы в болотистой или гористой местности.

Рыхлитель, установленный на бульдозер, способен выдерживать высокие нагрузки и отлично справляется с работой на мерзлых грунтах. Комплектация бульдозера производится по желанию заказчика, возможна установка трезубого или четырехзубого рыхлителя, прямого, углового, U-образного отвала или отвала для мусора.

Техническое обслуживание SHANTUI SD23 более эффективно, благодаря особому одностороннему дизайну модели. Установка электронной системы мониторинга позволяет определить расположение поломки, это значительно уменьшает время на техобслуживание и ремонт. Установленные двойные шестереночные насосы имеют функцию отключения одного из них при работе лопатой отвала, что снижает потребление мощности двигателя. Экономичный и производительный бульдозер

SHANTUI SD23 является идеальным вариантом для производства строительных и ремонтных дорожных работ.

Мощность 230 л.с. (169кВт)/2000 об/мин

Рабочий вес 26990 кг.

Бульдозер SD23 является усовершенствованной моделью бульдозера TY220 (D85A-18), производится по технологии изготовления Komatsu D85A-21. В производстве данной модели используются передовые технологии: гидромеханический привод, гидравлическое управление, электронное табло, вместительный отвал; оснащен системой защиты от опрокидывания. Шестигранная кабина обеспечивает отличный обзор, в комплектацию входит система кондиционирования воздуха, удобная, эргономичная система управления. SD23 – бульдозер нового поколения с отличными рабочими характеристиками и удобной системой управления

Характеристики.

Высокие рабочие характеристики и низкий расход топлива.

В данной модели установлен мощный, надежный двигатель Cummins NT855-C280S10 с низким расходом топлива. Машина оборудована объемным отвалом и рыхлителем с 1 или 3 зубьями, что обеспечивает высокую эффективность работы. 7 опорных катков и увеличенная длина трака позволяют реализовать всю мощность двигателя, повышая при этом устойчивость машины.

Удобное рабочее место оператора.

Шестиугольная кабина обеспечивает великолепный обзор. По заказу могут быть установлены кондиционер, радио с настройками на 2 канала, стерео колонки. Низкий уровень шума в кабине достигается благодаря использованию звукоизоляционного материала. По заказу в передней части кабины может быть установлена система кондиционирования воздуха.

Удобная система управления.

Эргономичная система управления с измененным положением рулевых и тормозных устройств для наибольшего удобства работы оператора.

Легкость в обслуживании.

Машина удобна в обслуживании, поломки легко вычисляются благодаря системе электронного мониторинга. По заказу могут быть установлены централизованная система смазки и противооткатное устройство.

Энергосберегающие технологии.

В данной модели используются последовательно расположенные шестеренные насосы. Один из насосов может быть принудительно отключен для снижения нагрузки на двигатель. Давление в системе повышается до 19,1 мПа, чтобы снизить объем гидравлического цилиндра

Технические спецификации.

Двигатель.

Тип двигателя – NT855-C280, водяное охлаждение, 4-тактный, клапан с верхним расположением, турбонаддув, прямой впрыск.

Номинальная мощность (кВ) – 169/ при 2000 об/мин

Номинальная частота вращения (об/мин) – 2000

Рабочий объем двигателя – 14010 л

Минимальный расход топлива – 217 г/кВтч

Максимальный крутящий момент (Нм) – 1036 при 1400 об/мин

Передача	1	2	3
Вперед (км/ч)	0 – 3,8	0 – 6,8	0 – 11,8
Реверс (км/ч)	0 – 4,9	0 – 8,5	0 – 14,3

Трансмиссия

Преобразователь момента вращения – трехэлементный, одноступенчатый, однофазный гидротрансформатор.

Трансмиссия – гидравлическая с усиленной системой смазки.

Главный привод – редуктор, разбрызгивающая система смазки.

Муфта рулевого механизма – многодисковая муфта в масляной ванне, постоянно-замкнутого типа.

Бортовая передача – двухступенчатый редуктор цилиндрической прямозубчатой передачи, разбрызгивающая система смазки.

Ходовая часть

Тип – подвесная структура.

Поддерживающие ролики (с каждой стороны) – 2.

Траковый каток (с каждой стороны) – 7 (5 – однобортных опорных катка, 2 – двубортных опорных катка).

Тип трака.

Ширина башмака гусеницы – 560 мм.

Длина башмака гусеницы – 216 мм

Коробка отбора мощности.

Расположение – в центре рамы бортовой передачи.

Частота вращения – 2000 об/мин.

Гидравлическая система

Максимальное давление – 19,1 мПа (195 кг/см2).

Расход жидкости – 194 л/мин при 2000 об/мин

Тип насоса – шестеренный насос

Объем рабочего цилиндра.

110 мм * 2 (цилиндр двойного действия)

Тип клапана – смазывающийся клапан.

Цилиндр наклона – 160 мм * 1

Размеры бульдозера (прямой отвал)

Сравнение SD23 и TY220

Запчасти, прилагающиеся к бульдозеру

№ части	Описание	Ед.	Количество
3313279	фильтр масляный	шт	1
3313283	фильтр	шт	1
3315843	элемент топл.фильтра	шт	2
07000-13025	уплотнительное кольцо	шт	4
07000-13032	уплотнительное кольцо	шт	1
07000-13035	уплотнительное кольцо	шт	2
07000-13045	уплотнительное кольцо	шт	3
07000-13048	уплотнительное кольцо	шт	3
07000-63025	уплотнительное кольцо	шт	1
07000-63028	уплотнительное кольцо	шт	1
07000-63032	уплотнительное кольцо	шт	1
07000-02115	уплотнительное кольцо	шт	2
07000-02110	уплотнительное кольцо	шт	2
07401-03130	уплотнительное кольцо	шт	1
07000-05150	уплотнительное кольцо	шт	1
175-49-11580	фильтр(трансмиссия)	шт	2
175-60-27380	фильтр(гидр. бак)	шт	1
D2401-07000-2	световая лампа	шт	4

Инструменты, прилагающиеся к бульдозеру

Код	Наименование	Характеристики	Ед	Количество
T220G-7	лом	750	шт	1
GB4388-84	сдвоенный ключ	8х10,12х13,13х16,16х17, 18х19,21х23,24х27,30х32	набор	1
GB4388-84	сдвоенный ключ	34х36,41х46	набор	1
GB3390.1-89	торцевой клюй	10,11,12,13,16,18	набор	1
	отвертка	250	шт	1
GB1433-78	отвертка	I I, I I I	набор	1
	клещи	165	шт	1
	молот	0,75	шт	1
	котел для масла	высота 200	шт	1
GB4440-84	регулируемый ключ	дл. 375, шир.46	шт	1
	шприц для смазки	со шлангом	шт	1
	шестигранный ключ	6,8,10,12,14	набор	1
T220G-1	квадратный ключ	12,7	шт	1
	гаечный ключ	19	шт	1
T220G-2	гаечный ключ	испол. с T220G-3	шт	1
T320ВG-1	разъем для болта	36 разъём	шт	1
T320ВG-2	торцевой ключ	60 разъём для тяг.стержня и рыхлителя	шт	1
T320ВG-3	гаечный ключ		шт	1
T320ВG-4	соединительный шток		шт	1
	очиститель для рук		набор	1
	ящик		шт	1

Срок гарантии 12 месяцев либо 2000 моточасов.

Комплектация:

— Двигатель дизельный NT855-C280S10

— Отвал прямой с гидроперекосом

— Рыхлитель одностоечный

— Отопитель кабины

— Комплект ЗИП, каталог, инструкции

— Боковая защита опорных катков

2014-03-02 4 793

Конструкторы решили задачу универсальности, максимально расширив сферу его назначения. Кроме стандартной поставки, рассчитанной на работу бульдозера Shantui SD 23 в областях промышленности, где необходимы очистка, передвижение или рыхление грунта, по желанию заказчики, техника может быть укомплектована для применения в:

• лесу и на лесистых почвах
• труднопроходимой и заболоченной местности
• высокогорных районах, в условиях разрежения воздуха
• песчаной местности и пустыне
• в местах захоронения разнообразных отходов
• условиях Крайнего Севера

Особенности разработки

На данный вид техники производитель Shantui приобрел лицензию и вместе с ней разрешение на применение всех передовых разработок у компании, известной под брендом Komatsu. Но созданный по подобию лицензионного прототипа бульдозер Shantui SD23 имеет свои технические характеристики и особенности, реализованные китайскими конструкторами:

1. кабина установлена на опорах демпфирующего действия с пониженными шумовыми характеристиками. Предоставляет полный круговой обзор оператору и возможность сосредотачиваться только на выполняемой работе;
2. нахождение многодискового тормоза внутри масляной ванны исключает их эксплуатационную регулировку и техническое обслуживание;
3. установка в передней части шасси с каждой стороны специальных осей качания снимает чрезмерную нагрузку при работе отвала с бортовых редукторов, чем увеличивает срок их работы;
4. микропроцессорная система контроля электроники не допускает при мелких сбоях прерывать работу главных агрегатов, позволяя управлять бульдозером Шантуй по дублирующим каналам.

Моторный отсек и двигатель

Увеличение объёма моторного отсека, в целях создания приемлемых условий для ремонта, установленных в нём узлов и агрегатов, позволило переместить в него контрольные механизмы. Такая доработка облегчает процесс контроля и сокращает время на проведение технического обслуживания.Установлен лицензионный двигатель NT855-C280 с небольшими усовершенствованиями, позволившими наряду со снижением веса до 1180 кг достигнуть мощности 230 л.с. Такой показатель мощности достигается на 1950 об/мин коленчатого вала. Шестицилиндровый дизель объёмом 14000 см³ развивает скорость 11.5 км/ч во время движения вперёд и 14.5 км/ч при движении назад. В рабочем режиме бульдозер СД 23 Шантуй расходует около 40 литров солярки в час.

Гидравлика

В бульдозере используется две раздельные гидравлические системы, подразделяемые на:

1. гидросистему привода шасси, отвечающую за нагнетание масла в гидротрансформатор, создание рабочего давления в 18,8 МПа муфтам бортового и тормозного фрикционов и коробки передач. Давление создаётся для принудительного смазывания шестерёнок, подшипников и других трущихся элементов, участвующих в функциях передвижении и торможении машины;
2. гидросистему рабочего оборудования, призванную обеспечить работу рыхлителя, создав возвратно-поступательное движение поршня гидроцилиндра, и отвала, за счёт подачи давления в полости гидравлических цилиндров.

Гидроцилиндры, применяемые для наклона и подъёма отвала, устанавливаемые на бульдозере Shantui SD23 имеют диаметр 160 мм и 110 мм соответственно. Рыхлитель приводится в движение цилиндром с диаметром 140 мм.

Ходовое шасси

Обновлённая конструкция, включает в себя вывешенные диагональные балки и качающийся балансир, обеспечивает устойчивость от опрокидывания. Наибольший угол наклона рассчитан в 30?. Вся конструкция установлена на четырнадцати опорных катках. Четыре ведущих цельнометаллических катка приводят в движение гусеницы, состоящие из гусеничных башмаков шириной 558 мм и шагом в 215 мм. Давление гусениц на почву очень низкое для такого класса машин и составляет 0.075 МПа, за счёт увеличения общей площади башмаков, количество которых теперь достигло 78 штук. Радиус разворота 3300 мм. Ходовое шасси, внутренняя разработка компании Shantui бульдозер SD23 получил после долгих испытаний.

Рабочее оборудование

Стандартный комплект, устанавливаемый на SD23, включает в себя:

1. прямой неповоротный отвал, прикреплённый впереди бульдозера двумя толкающими металлическими брусами с раскосами. С его помощью производятся всевозможные землеройные и землеустроительные работы с различными типами грунта. Ширина прямого отвала 3720 мм, высота 1390 мм. Вес 2950 кг.

Shantui SD23 Характеристики и технические данные (2018-2020)

Технические характеристики — SD23 Shantui

Уведомление: Все перечисленные данные проверены экспертами команды LECTURA Specs. Однако могут возникнуть неполные данные и ошибки. Свяжитесь с нашей командой с любым предложением об изменении.

Масса	24.6 т
Транспортная длина	5.528 м
Транспортная ширина	3,725 м
Транспортная высота	3,741 м
Тип лезвия	B
Почвенное давление	7. 95 кг / см²
Двигатель мануф.	Cummins
Тип двигателя	NT855-C280S10
Мощность двигателя	180 кВт
Мощность двигателя	241.4 л.с.
Ширина колеи	###
Скорость движения	###
Скорость обратного хода	###
Ширина переднего отвала	###
Тип трансмиссии	###
макс. Тяга дышла	###
Размеры д x ш x в	###
Рабочий объем	###
Оборотов при макс. Крутящем моменте	###
Макс.крутящий момент	###
Число цилиндров	###
Диаметр цилиндра x ход	###
Масса	###
Уровень выбросов	###

Базовая модель с кабиной ROPS и соответствующим отвалом

SD23 Shantui — Специальное оборудование

• Сажевый фильтр
• Задний рыхлитель
• Устройство наклона
• Кондиционер

Икс

Что вы думаете об этой машине?

Спасибо за отзыв

Гусеничный бульдозер SHANTUI SD23 | Строительная техника и оборудование из Китая от XLHJ Group Limited

Двигатель
Модель	CUMMINS NT855-C280
Тип	Рядный, 4-тактный, с прямым впрыском, с турбонаддувом, водяное охлаждение
Мощность на маховике, кВт	169
Частота вращения номинальная, об / мин	2000
Макс. крутящий момент (при 1400 об / мин) , Нм	1036
Число цилиндров — диаметр х ход, мм	6 — Ø139,7 x 152,4
Рабочий объем поршня , L	14.010
Норма расхода топлива, г / кВт · ч	≤217
Способ пуска	Электрический пуск, 24 В
Система трансмиссии
Гидротрансформатор	3-х элементный, одноступенчатый, однофазный
Трансмиссия	Планетарная передача, многодисковая, с гидравлическим приводом, принудительная смазка
Главный привод	Спирально-коническая передача, одноступенчатый редуктор, принудительная смазка
Муфта рулевого управления	Мокрый, многодисковый, подпружиненный, с гидравлическим разделением, гидравлическое управление
Рулевой тормоз	Мокрая, плавающая, прямая двухпозиционная гидравлическая взаимосвязь
Главная передача	Цилиндрическая зубчатая передача, двойная передача, смазка разбрызгиванием
Скорость передвижения, км / ч
Нападающий:
• 1-й	3. 8
• 2-й	6,8
• 3-й	11,8
Реверс:
• 1-й	4,9
• 2-й	8,5
• 3-й	14,3
Под тележкой
Звездочка	Сегментированный
Натяжение гусеницы	С гидроприводом
Количество опорных катков с каждой стороны	7
Количество поддерживающих катков , с каждой стороны	2
Количество башмаков гусеницы с каждой стороны	39
* Плавающие уплотнения используются во всех опорных катках, поддерживающих роликах, звездочках и передних направляющих роликах
Колея
Тип гусеницы	Собранный грунтозацеп
Тип ходовой части	Поворотный тип распылительной балки, подвесная конструкция балансира
Шаг гусеницы, мм	203. 2
Ширина колеи, мм	560 (опционально 610 или 660)
Дорожный просвет, мм	405
Ширина колеи, мм	2000
Давление на грунт, МПа	0,078
Гидравлическая система рабочего оборудования
Давление рабочее, МПа	19.1
Номинальный расход (при 1800 об / мин), л / мин	194
Насос	Тандемный шестеренчатый насос
Число рабочих цилиндров — внутренний диаметр, мм	2-Ø110
Регулирующий клапан тип	Смазываемый клапан
Кол-во цилиндров наклона — внутренний диаметр, мм	1 — ø160
Положение клапана	Поднять, удерживать, опустить, поплавок
Рабочее оборудование
Тип лезвия	Отвал прямой поворотный				Угловой отвал			П-образный отвал
Размеры, длина x ширина x высота, мм	6830 × 3725 × 3380				7140 × 4365 × 3380			6830 × 3860 × 3380
Масса, кг	26990
Размеры отвала, ширина x высота, мм	3725 × 1395				4365 × 1107			3860 × 1379
Масса отвала, кг	2900				3372			3350
Макс. падение под землей, мм	540				560			540
Объем отвала, м³	7,8				5,4			8,4
Макс. регулировка наклона, мм	1210				1240			1210
мин. радиус поворота, м	3,3
Преодолеваемый подъём, °	30
Рыхлитель	1 стержень / 3 стержня

бульдозер shantui sd23, цена бульдозера, цена бульдозера новый, цена бульдозера, бульдозеры китай, Shanghai Longji Construction Machinery Co.

, ООО Бульдозер SD23 Технические характеристики:

ТОВАР	УЗЕЛ	SD23
Д × Ш × В (без рыхлителя)	мм	5874 × 3725 × 3360
Эксплуатационная масса (без рыхлителя)	т	24.6
Двигатель	–	Cummins NT855-C280S10
Номинальная мощность	кВт / об / мин	169/2000
Преодолеваемый подъём	°	30
Тип лезвия	–	Прямой поворотный отвалU-образный отвал Угловой отвал
Ширина отвала	мм	Прямой поворотный отвал 3725 × 1395U Отвал 3860 × 1379 Угловой отвал 4365 × 1107
Мощность отвала	м 3	Прямой поворотный отвал 7. Отвал 8 U 8,4 Угловой отвал 5,4
млн. × падение отвала под землю	мм	540
Высота подъема отвала	мм	1210
Тип рыхлителя	–	Рыхлитель одинарный Трехстоечный рыхлитель
Глубина рыхления рыхлителя	мм	Рыхлитель одинарный 695 Рыхлитель трехзубый 666
Высота подъема рыхлителя	мм	Одинарный рыхлитель 515 Трехзубый рыхлитель 555
Количество носителей (с каждой стороны)	–	2
Количество опорных катков (с каждой стороны)	–	7
Количество башмаков гусеницы (с каждой стороны)	–	39
Ширина башмака гусеницы	мм	560/610/660
Ширина колеи	мм	2000
Длина грунта и давление на грунт	мм / МПа	2840-0. 078
Шаг	мм	216
Скорость движения вперед	км / ч	0–3,8
		0-6.8
		0-11,8
Скорость заднего хода	км / ч	0–4,9
		0-8,5
		0-14,3

& В связи с улучшениями, внесенными в продукт, приведенные здесь данные могут быть изменены без предварительного уведомления.
& В зависимости от условий воспроизведения изображения и данные несколько отличаются от реальной машины

CCEC Бульдозерный двигатель для бульдозера Shantui SD16 SD22 SD23 SD32

CCEC запасные части двигателя бульдозерный двигатель для бульдозера Shantui SD16 SD22 SD23 SD32

Кто мы
Shantui Newpower Machinery Co., Ltd. является профессионалом в двигателях и деталях двигателей, мы также предлагаем сильную строительную технику и ремонтные услуги.

Что мы делаем
Shantui Newpower Machinery Co., Ltd. является официальным дилером компаний America Cum и Chongqing Cum. Мы поставляем следующие продукты или услуги: двигатели
America Cum, генераторы, запчасти и услуги по ремонту.

280H 209 кВт / ч При 2100 об / мин Дизельный двигатель 900 12

Модель двигателя	NT855-C280
Тип двигателя	6 цилиндров в ряд
Рабочий объем	14
Номинальная мощность (кВт при об / мин)
Пиковый крутящий момент (Нм при об / мин)	1139 Н. м при 1500 об / мин
Стандарт выбросов	Уровень I
дизельный двигатель NT855-C280 Технические характеристики
Диаметр цилиндра * ход	140 мм * 152 мм
Впускной метод	С турбонаддувом и с воздушным охлаждением
Топливная система	Насос PT
Метод охлаждения	Охлаждение жидкости 20,8 л
Тип регулятора	Электрическое управление
Скорость холостого хода	600
Пусковая система	Электрический пусковой двигатель
NT855-C280 Торговая информация
Гарантийный срок	1 год или 1500 ч
Размер двигателя (Д * Ш * H)	1690 мм * 960 мм * 1600 мм
Вес нетто	1270 кг
Порт доставки	Циндао / Тяньцзинь / Шанхай
Торговые условия	FOB / CIF / CNP
Условия оплаты	L / CT / T WU

Строительный бульдозер

230 л.

с. Эксплуатационная масса SD23 24660 кг Грузоподъемность отвала 5.5м3

Строительный бульдозер 230 л.с. SD23 Эксплуатационная масса 24660 кг Объем отвала 5,5 м3

Shantui Road Construction Бульдозер SD23 мощностью 230 л.с. Эксплуатационная масса 24660 кг Объем отвала 5,5 м3

Краткое знакомство с Shantui Road Construction Бульдозер SD23 мощностью 230 л.с. Эксплуатационная масса 24660 кг Объем отвала 5,5 м3

Гусеничный бульдозер

SD23 использует передовые технологии, такие как гидравлическая трансмиссия, гидравлическое управление, электронный контроль и бульдозер большой вместимости, оснащен устройством защиты от опрокидывания, шестигранной кабиной с хорошим полем обзора, системой кондиционирования воздуха и эргономичным дизайном. разумная структура, повышенная производительность и простое управление.

Характеристики Shantui Road Construction Бульдозер SD23 мощностью 230 л. с. Эксплуатационная масса 24660 кг Объем отвала 5,5 м3

● Мощный двигатель Cummins NT855-C280S10 и высокоэффективный турбонагнетатель используются для расширения высокоэффективной рабочей зоны двигателя и снижения расхода топлива.

● Продуманный и стабильный преобразователь крутящего момента, высоконадежная коробка передач с переключением под нагрузкой и двухступенчатая главная передача с прямой зубчатой ​​передачей могут эффективно передавать мощность и иметь высокую долговечность.

● Двигатель может работать нормально и надежно при любых условиях нагрузки и любых температурных условиях, необходимых пользователю, не вызывая перегрева двигателя.

● Основная рама полностью коробчатой ​​конструкции имеет более высокую способность выдерживать ударные нагрузки и сопротивление изгибу и кручению. Применение высокоэффективных материалов и высокопрочного литья делает его прочнее. Качественные сварные швы гарантируют, что основная рама имеет полный жизненный цикл.

● Усовершенствованный энергосберегающий гидравлический контур с рабочим давлением 19.1 МПа, низкое энергопотребление и удобство обслуживания.

● Интегрированная литая приборная панель имеет красивый внешний вид и обеспечивает автоматическую диагностику и полный мониторинг отказов на внутреннем рынке.

● Система шасси отличается сильным сцеплением и прочностью, а также адаптируемостью и устойчивостью к различным сложным условиям работы.

● В соответствии с эргономикой управление переключением передач, рулевым управлением и дроссельной заслонкой сосредоточено на левой стороне водителя, и используется гибкая структура вала; Управление операционным устройством сосредоточено с правой стороны от водителя, а система сервоуправления используется для легкой и гибкой работы.

● Стандартная прямая наклонная лопата отличается высокой силой резания и долговечностью. Пользователь также может выбрать U-образную лопату; однозубый рыхлитель имеет регулируемый угол проникновения и большую проникающую силу, имеет трехзубую фаянсовую посуду из сосны, на выбор пользователя доступны тракторы.

Технические характеристики бульдозера Shantui Road Construction, 230 л.с., SD23 Эксплуатационная масса 24660 кг Объем отвала 5,5 м3

Модели	SD23 (стандарт)	SD23C (уголь)	STR23 (Горный камень)
Рабочие параметры
Эксплуатационная масса (кг)	24660	24660	25540
Минимальный радиус поворота (мм)	3300	3300	3300
Удельное давление на грунт (кПа)	67	57	69
двигатель
модель двигателя	WP12 / QSNT-C240	QSNT-C240	QSNT-C240
Номинальная мощность / номинальная скорость (кВт / об / мин)	180/2000 179/2000	179/2000	179/2000
Габаритные размеры
Длина (мм)	5535	5860	5535
Ширина (мм)	3725	4200	3402
Высота (мм)	3380	3380	3380
Ходьба
Скорость движения вперед (км / ч)	F1: 0-3. 8 F2: 0-6,8 F3: 0-13,8	F1: 0–3,8 F2: 0–6,8 F3: 0–13,8	F1: 0–3,8 F2: 0–6,8 F3: 0–13,8
Скорость назад (км / ч)	R1: 0-4,9 R2: 0-8,5 R3: 0-14,3	R1: 0-4,9 R2: 0-8,5 R3: 0-14,3	R1: 0-4,9 R2: 0-8,5 R3: 0-14,3
Дорожный просвет (мм)	405	405	405
Система шасси
Расстояние между центрами колеи (мм)	2000	2000	2000
Ширина башмака гусеницы (мм)	560/610/660	660	560
Длина заземления (мм)	2840	2840	2840
Количество башмаков гусеницы (шт. / Односторонняя)	39	39	39
Шаг гусеницы цепи (мм)	216	216	216
Количество опорных колес (одностороннее)	2	2	2
Количество роликов (односторонних)	7	7	7
Емкость топливного бака
Топливный бак (л)	470	470	485
Рабочий бак гидравлического масла (л)	110	110	110
Передвижной бак гидравлического масла (л)	——	——	——
рабочее оборудование
Тип лезвия	Прямая лопата, П-образная лопата	Лопата угольная толкающая	Лопата для камня
Ширина отвала (мм)	3725,3800	4200	3402
Высота отвала (мм)	1395,1343	1350	950
Рабочий объем (м³)	5. 5,7.0	8,3	2,43
Высота подъема отвала (мм)	1210	1210	1725
Глубина лопаты (мм)	540	538	740
Тип рыхлителя	Один зуб, три зуба	Один зуб, три зуба	——
Глубина рыхления почвы (мм)	Одноместный 695 Три 666	Одноместный 695 Три 666	——
Высота подъема рыхлителя (мм)	Одноместный 515 Три 555	Одноместный 515 Три 555	——
Лебедка	——	——	——

Отгрузка
В соответствии с различными требованиями к доставке, отдел логистики нашей компании доставит вам бульдозер Shantui SD22 с нашими профессиональными услугами.Вам будут отправлены необходимые документы для таможенного оформления, такие как контракт, коммерческий счет, упаковочный лист, сертификат происхождения.

Сервисное обслуживание

Обучение установке машины, обучение использованию машины.

инженеров, обслуживающих технику за рубежом.

Бульдозер SHANTUI SD23 230 л.с._Bulldozer_Product_Jining Kaiwei Trading Co., Ltd

Подробная информация о продукте

Гусеничный бульдозер SD23 использует передовые технологии, включая гидравлический привод, гидравлическое управление, электронный контроль и отвал большой емкости, и оснащен кабиной с конструкцией ROPS и шестигранной кабиной. с хорошим полем обзора, системой кондиционирования воздуха и эргономичной системой управления, отличающейся разумной структурой, улучшенными характеристиками и простыми операциями.

Мощный двигатель Cummins NT855-C280S10 с высокоэффективным турбонагнетателем оснащен для расширения высокоэффективной рабочей зоны двигателя и снижения расхода топлива.

● Продуманный и стабильный гидравлический преобразователь крутящего момента, высоконадежная трансмиссия с переключением под нагрузкой и двухступенчатая прямозубая шестерня главной передачи отличаются высокой эффективностью передачи мощности и долговечностью.

● Двигатель может работать нормально и надежно при любых условиях нагрузки и всех горячих средах, требуемых пользователем, без перегрева.

● Полная основная рама коробчатого типа отличается высокой несущей способностью против ударных нагрузок и изгибающего момента, при этом применение высококачественных материалов и высокопрочных отливок делает основную раму более прочной, а высококачественные сварные швы гарантируют жизненный цикл основной Рамка.

● Усовершенствованный топливосберегающий гидравлический контур отличается низким потреблением энергии и удобством обслуживания, с рабочим давлением до 19,1 МПа.

● Интегрированная литая под давлением приборная панель отличается красивым моделированием и реализует автоматическую диагностику и мониторинг всего процесса для выявления неисправностей на внутреннем рынке.

● Система шасси отличается мощным сцеплением и прочностью, а также высокой адаптируемостью и устойчивостью в различных сложных условиях работы.

● В соответствии с принципами эргономики органы управления переключением передач, рулевым управлением и акселератором расположены с левой стороны от водителя с использованием механизма гибкого вала. Органы управления рабочим устройством расположены по центру с правой стороны от водителя с использованием системы сервоуправления с легкими и гибкими элементами управления.

● Стандартный прямой наклонный нож отличается высокой силой резания и долговечностью, с дополнительным U-образным ножом по выбору пользователя. Одностоечный рыхлитель отличается регулируемым углом проникновения и высокой проникающей силой, с дополнительным трехстоечным рыхлителем и тяговой рамой по выбору пользователя.

Применимые условия работы

Бульдозер, земляные работы, захоронение мусора и другие насыпные работы.

Распределение на экспортном рынке:

0

07

0

07

0

07

Рынок	Выручка (предыдущий год)	Общая выручка (%)
Южная Америка	конфиденциально 4. 0
Европа	конфиденциально	2,0 ​​
Юго-Восточная Азия	конфиденциально	87,0	87,0	87,0		6.0
Прочее	конфиденциально	1.0

Наши услуги

Мы хотели бы вести переговоры друг с другом по электронной почте или по телефону.
Для нас будет честью, если вы приедете в Джин и встретитесь с нами лицом к лицу.

Мы будем служить вам настолько хорошо, насколько можем:

1. Забронируем для вас отель
2. Заберем вас в аэропорту
3. Станьте вашим переводчиком и покажите вам всю округу

Мы стремимся к лучшему качеству !

Наша цель — отличный сервис. Мы стремимся обеспечить максимальную производительность во всех сферах нашей деятельности и хотим, чтобы вы были довольны полученными продуктами и услугами. Мы ценим каждого клиента и будем работать над тем, чтобы вы остались довольны. Пожалуйста, найдите время, чтобы связаться с нами, чтобы мы могли узнать от вас, как улучшить наш сервис.

Hot Tags: Бульдозер Shantui sd23 мощностью 230 л.с., Китай, производители, бренды, низкая цена, продажа

SD23 Бульдозер

Бульдозер SD23

Характеристики

Сохраняя превосходные технологии и надежность оригинального SD23, Shantui применяет передовые международные технологии для улучшения

SD23E и повышения его маневренности.Shantui установила импортные компоненты на то, что раньше использовалось для некоторых машин, более слабые детали

, тем самым создавая новое поколение продукции Shantui.

Технические характеристики

без рыхлителя 900 10 Длина и давление на грунт

ТОВАР	ЕДИНИЦА	SD23
LWH (без рыхлителя)	мм	587437253360
Эксплуатационная масса
Двигатель	—	Cummins NT855-C280S10
Номинальная мощность	кВт / об / мин	169/2000
Преодолеваемый подъем		30
Тип отвала		Прямой наклонный отвал U-образный отвал Угловой отвал
Ширина отвала	мм	Прямой наклонный отвал 37251395U отвал 38601379 Угловой отвал 43651107
Производительность отвала	м 3	Прямой наклонный отвал 7. 8 U-образный отвал 8.4 Угловой отвал 5,4
Ma Глубина отвала	мм	540
Высота подъема отвала	мм	1210
Тип рыхлителя	—	Одинарный рыхлитель рыхлитель
Глубина рыхления рыхлителя	мм	Рыхлитель одинарный 695 Рыхлитель трехстоечный 666
Высота подъема рыхлителя	мм	Рыхлитель одинарный 515 Рыхлитель трехзубый 555
Количество держатели (с каждой стороны)	—	2
Количество опорных катков (с каждой стороны)	—	7
Количество гусеничных башмаков (с каждой стороны)	—	39
Ширина башмака гусеницы	мм	560/610/660
Ширина колеи	мм	2000
мм / МПа	2840-0. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website
