Экскаватор погрузчик нью холланд 115 характеристики: Характеристики New Holland B115. Обзор экскаватора-погрузчика New Holland B115

Содержание

Характеристики New Holland B115. Обзор экскаватора-погрузчика New Holland B115

Разместите заявку на покупку техники или запчастей для спецтехники!

отправить заявку

Ваша заявка отправлена.

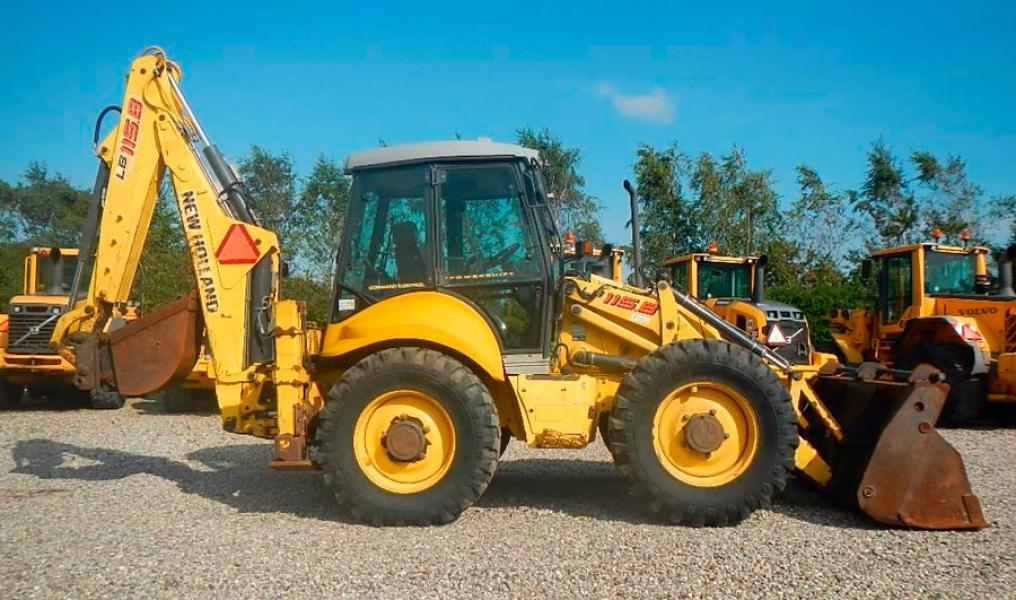

Источник фото: spectz.ruФото New Holland B115

Технические характеристики New Holland B115, масса

Эксплуатационная масса

8 700 кг

Мощность двигателя

82 кВт/110 л.с

Объем топливного бака

135 л

Мощность гидравлической системы

151 л/мин

Грузоподъемность на максимальной высоте

3 386 кг

Объем ковша погрузчика

1,1 куб.м

Усилие отрыва ковша погрузчика

54,1 кН

Максимальная глубина копания обратной лопаты

5,79 м

Высота загрузки в разложенном состоянии

4,47 м

Максимальная скорость передвижения вперед

39,2 км/ч

Максимальная скорость передвижения назад

13,2 км/ч

На экскаватор-погрузчик B115 устанавливается гидросистема рулевого управления, состоящая из двух последовательно расположенных шестеренчатых насосов. Максимальное рабочее давление составляет 210 бар, общая производительность — 151 л/мин. Рулевое управление машины возможно в трех режимах. Управление только передними колесами обеспечивает максимальную безопасность, всеми колесами — маленький радиус разворота (4,6 м).

Трансмиссия модели B115 предусматривает два режима работы — ручной (оператор поворачивает селектор, расположенный на рулевой колонке) и автоматический. Присутствует также возможность переключения передач под нагрузкой.

От своих предшественников модель B115 позаимствовала составную конструкцию капота. Чтобы увеличить поток поступаемого воздуха в моторный отсек, была переделана форма переднего противовеса.

Система отслеживания нагрузки гидросистемы (тип — закрытый центр) позволяет синхронно перемещать грузы при любых показателях мощности и оборотов ДВС, а также уменьшает время рабочего цикла.

Источник фото: motorgr.ruОбъем погрузочного ковша New Holland B115 — 1,1 куб.м

Габариты

В таблице приведены габаритные размеры в транспортном положении.

Общая длина

5,69 м

Общая ширина

2,48 м

Общая высота

3,98 м

Высота машины по кабине ROPS

2,95 м

Дорожный просвет

0,47 м

Колесная база 4WD

2,2 м

Радиус разворота

4,6 м

Размер передних и задних шин 2WD / 4WD

16.9-24

Двигатель New Holland B115

Экскаватор-погрузчик New Holland B115 комплектуется 4-тактным дизельным двигателем CNH F4GEO484C с турбонаддувом, аккумуляторной системой впрыска и промежуточным охлаждением наддувочного воздуха. Помимо этого, мотор оснащен системой Common Rail, которая управляется при помощи электроники, поэтому рычаги частоты вращения были заменены на поворотные регуляторы. Силовой агрегат можно перевести на холостые обороты с помощью специальной кнопки. В стандартную комплектацию входит также устройство запуска ДВС в сильный мороз.

Модель двигателя

СNH F4GEO484C

Рабочий объем

4,5 л

Номинальные обороты

2 200 об/мин

Полезная мощность двигателя при номинальных оборотах

80 кВт/107 л. с

Полная мощность двигателя при номинальных оборотах

82 кВт/110 л.с

Количество цилиндров

4

Максимальный крутящий момент при 1 400 об/мин

480 Нм

Диаметр поршня

104 мм

Ход поршня

132 мм

Техническое обслуживание

Для удобства проведения техобслуживания все датчики контроля давления гидравлической жидкости расположены в одном месте — над топливным баком с левой стороны машины. Помимо этого, все основные компоненты экскаватора-погрузчика доступны для осмотра и ремонта с уровня земли.

Источник фото: строитель-краснодара.рфФото New Holland B115

Управление, кабина

Кабина оператора оснащается системами ROPS и FOPS, а также электронным иммобилайзером. Экскаватор-погрузчик New Holland B115 отличается от своих предшественников элегантной приборной панелью как у легковых авто. С правой стороны размещен замок зажигания, всевозможные датчики с полной информацией о техническом состоянии машины (температура масла и охлаждающей жидкости, частота оборотов ДВС, остаток топлива, заряд аккумуляторной батареи и др.), функциональные кнопки и предупредительные индикаторы. Управление стрелой производится гидравлическими органами, положение которых можно отрегулировать в продольном и поперечном направлениях. Боковые стекла кабины открываются полностью или частично. Кондиционер доступен только в качестве опции.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: New Holland LB115B, Case 695 Super R, Terex TLB990.

Видео

Видео с канала Bartlomiej Mryka

Характеристики New Holland B115B. Обзор экскаватора-погрузчика New Holland B115B

Разместите заявку на покупку техники или запчастей для спецтехники!

отправить заявку

Ваша заявка отправлена.

Технические характеристики New Holland B115B

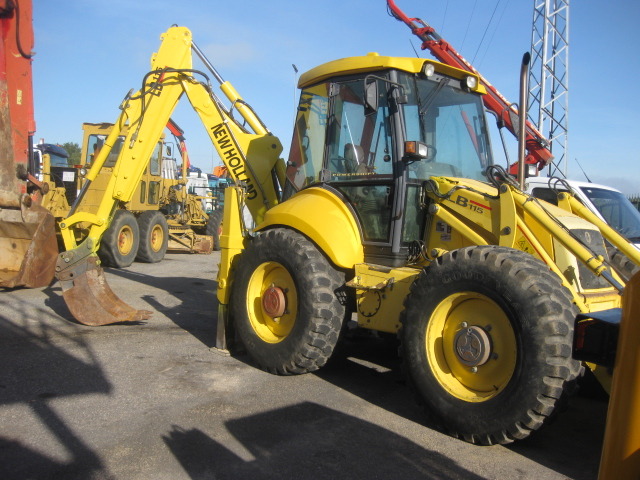

Источник фото: rbauto.ruФото экскаватора-погрузчика New Holland B115B

Минимальный уровень шума, издаваемый при работе, позволяет эксплуатировать B115B в условиях города. А устанавливаемые на машины равновеликие колеса делают их маневренными.

В стандартной комплектации экскаваторы-погрузчики оснащаются мощной гидравликой с насосом переменной производительности. Это позволяет сократить расход топлива на 10% (в соответствии с данными производителя он составляет 187 г/кВт*ч).

Эксплуатационный вес экскаватора-погрузчика, оснащенного ковшом «6 в 1» и телескопической рукоятью, равен 9 100 кг.

Технические характеристики New Holland B115B

Максимальная скорость

40 км/ч

Радиус поворота по колесам

4 600 мм

Радиус поворота по ковшу

5 400 мм

Система рабочих тормозов

дисковые в масляной ванне

Привод рабочих тормозов

независимый, 3 режима торможения

Размер передних шин

16,9-28

Размер задних шин

16,9-28

Тип гидравлической системы

с закрытым центром

Общий расход гидравлической системы

170 л/мин

Максимальное давление гидравлической системы

210 бар

Тип насоса гидравлической системы

шестеренчатые (2 шт.)

Эксплуатационная масса

8 940 кг

Рулевое управление New Holland B115B представляет собой полноповоротный механизм с приоритетным клапаном на одном шестеренчатом насосе гидравлической системы.

Рабочие характеристики экскаватора-погрузчика

Грузоподъемность New Holland B115B, оснащенного стандартным ковшом «6 в 1», на полной высоте достигает 3 550 кг.

Характеристики при работе погрузчиком

Отрывное усилие ковша

7,4 кН

Угол разгрузки на полной высоте

45 град.

Высота выгрузки

3 500 мм

Вылет при разгрузке

825 мм

Глубина копания

115 мм

Характеристики при работе экскаватором

Ширина стандартного ковша

610 мм

Максимальная глубина копания

5 600 мм

Дальность копания

6 810 мм

Угол поворота стрелы

204 град.

Сила копания

6,4 кН

Высота загрузки

4 750 мм

Габариты New Holland B115B

Ширина машины без ковша составляет 2 275 мм. Ширина ковша погрузчика — 2 400 мм, объем стандартного экскаваторного ковша — 0,22 куб. м.

Длина

5 945 мм

Ширина

2 325 мм

Высота

2 960 мм

В высоту New Holland B115B с поднятым ковшом достигает 4 480 мм, при этом вылет кромки ковша — 825 мм.

Двигатель, трансмиссия

Источник фото: rbauto.ruМощность экскаватора New Holland B115B составляет 110 л.с.

Экскаваторы-погрузчики New Holland B115B оснащаются силовыми агрегатами собственного производства CNH 445TA/EGH стандарта Евро-3. Объем 4-тактного турбированного двигателя — 4,5 литра.

Технические характеристики двигателя

Номинальная мощность

82 кВт (110 л.с.)

Максимальный крутящий момент

520 Нм

Количество цилиндров

4

Диаметр цилиндра

104 мм

Частота вращения

2 200 об/мин

Экскаваторы New Holland B115B стандартно оснащаются трансмиссией Powershift 4х2 с сервоприводом переключения. Опционально возможна установка трансмиссии 4х4 с функцией переключения под полной нагрузкой.

Заправочные емкости

Топливный бак New Holland B115B рассчитан на 125 литров топлива, гидравлический бак — 40 литров.

Масло в двигателе

14 л

Система охлаждения

24 л

Гидравлический бак

40 л

Гидравлическая система

118 л

Трансмиссия и гидротрансформатор

18 л

Передний мост

6,5 л

Задний мост

21,2 л

Отзывы

Источник фото: rbauto.ruФото экскаватора-погрузчика New Holland B115B

Ознакомиться с отзывами машинистов и владельцев, непосредственно имевших дело с экскаваторами-погрузчиками New Holland B115B, вы можете на нашем форуме в специальном разделе. Также на форуме вы можете оставить свой отзыв о работе этой модели экскаватора-погрузчика.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: BM-Volvo 616B, Hyundai H940S-4WS, Palazzani PB 80, JCB 4CX Super SM, Venieri 10. 23C, Huddig 860, Avant PALAZZANI РВ 90, Mecalac 990 PS, Manitou MLB 625, Hidromek HMK 102B Alpha.

Видео

Видео — с канала «Русбизнесавто»

Технические характеристики погрузчика new holland (нью холланд) и его модификации

Экскаваторы-погрузчики марки New Holland уже давно зарекомендовали себя на рынке специальной техники. Одной из самых популярных моделей данного бренда является New Holland B115. Эта машина отличается богатым функционалом, надежностью, мощностью и высокой степенью производительности.

Блок: 1/7 | Кол-во символов: 300
Источник: https://SpecNavigator.ru/ekskavator/new-holland-b115.html

Описание

Бренд New Holland Agriculture является одним из самых известных производителей сельскохозяйственной техники в мире. Входит в состав компании CNH Industrial и специализируется на выпуске различной сельскохозяйственной техники. Сама компания занимается различными областями, такими как производство строительной, сельхоз, автомобильной техники.

Целью компании является при использовании всех возможных современных технологий облегчить работу человека и повысить эффективность применения техники в сельском хозяйстве. Подобным производством, New Holland Agriculture занимается с 1895 года, когда силовые агрегаты только начали входить в повседневность.

С 2006 году компания активно взялась за продвижение и реализацию лозунга «Чистая энергия». Активные разработки ведутся с целью уменьшения токсичности выхлопов и выпуска безопасной для экологии агротехники. В 2008 году был выпущен первый гусеничный экскаватор, у которого токсичность выхлопов была намного меньше нормы, установленной для такого рода техники.

Большое количество моделей, который выпускает компания, призваны облегчить труд человека на животноводческих фермах, в полевых и тепличных хозяйствах. Простые в эксплуатации, экономичные и надежные агрегаты являются еще и универсальными машинами, так как могут использовать большой ассортимент навесного оборудования.

Среди самой распространенной техники Нью Холланд можно выделить:

  • Колесные экскаваторы;
  • Гусеничные экскаваторы;
  • Автогрейдеры;
  • Погрузчики с возможностью различного крепления навески;
  • Бульдозеры.

Блок: 2/6 | Кол-во символов: 1529
Источник: https://ProOgorod.com/selhoztekhnika/traktory/obzor-traktorov-new-holland

Сферы применения

Экскаватор-погрузчик New Holland B115 является востребованным во многих отраслях:

Экскаватор-погрузчик New Holland B115

  • Промышленное и жилищное строительство.
  • Дорожные работы.
  • Работы в коммунальной сфере.
  • Сельскохозяйственная деятельность.
  • Горная промышленность.
  • Рыхление грунтовых масс твердой и плотной консистенции.
  • Рытье канав, траншей и котлованов.
  • Демонтаж построек из бетона.
  • Погрузочно-разгрузочные работы.
  • Очистка территории от снега и крупного мусора (строительного или производственного).
  • Бурение скважин и отверстий.

Машина способна выполнять указанные задачи при помощи основного оборудования или дополнительного навесного.

Блок: 2/7 | Кол-во символов: 654
Источник: https://SpecNavigator.ru/ekskavator/new-holland-b115.html

Назначение

Экскаватор-погрузчик New Holland B115B стал особо востребованным в сферах городского и промышленного строительства, коммунальных службах и сельских хозяйствах. Технику также зачастую применяют и при выполнении дорожно-строительных работ, поскольку обширный набор дополнительного оборудования позволяет произвести все необходимые операции. То же самое касается и остальных сфер деятельности. В некоторых случаях подобная техника популярнее даже обычных экскаваторов. Это объясняется увеличенной скоростью передвижения техники, что позволяет ей самостоятельно добираться до рабочих объектов. Но стоит отметить, если объект находится на очень большом расстоянии, то в таком случае применяют специализированный транспорт, потому что двигатель модели хоть и отличается экономичностью, но на таких дистанциях он все же потребует большие вложения.

Блок: 3/7 | Кол-во символов: 854
Источник: https://exkavator-info.ru/ekskavator-pogruzchik-new-holland-b115-b-texnicheskie-xarakteristiki-i-opisanie/

Технические характеристики

Характеристики ковша:

  • Тип устанавливаемого ковша – фронтальный двух челюстной.
  • Вместимость устанавливаемого фронтального ковша – 1.2 метр кубический.
  • Максимальная глубина копания фронтального ковша – 115 миллиметров.
  • Максимальная высота разгрузки фронтального ковша – 2400 миллиметров.
  • Тип устанавливаемого ковша – обратная лопата.
  • Вместимость устанавливаемого заднего ковша – 0.25 метра кубических.
  • Максимальная глубина копания обратной лопаты – 5600 миллиметров.
  • Максимальная высота копания обратной лопаты – 6475 миллиметров.
  • Максимальная высота разгрузки обратной лопаты – 4750 миллиметров.

Характеристики двигателя:

  • Тип устанавливаемого двигателя – рядный, дизельный.
  • Производитель двигателя – New Holland.
  • Количество цилиндров – 4.
  • Суммарный рабочий объем – 4490 кубов.
  • Номинальная мощность на выходе – 82.4 киловатта/112 лошадиных сил (при 2200 об/мин).
  • Номинальная частота вращения коленчатого вала – 2200 оборотов в минуту.
  • Тип системы охлаждения – жидкостная.
  • Тип системы впрыска – впрыск топлива Common Rail.
  • Тип системы запуска – электростартерный.
  • Тип турбонадува – газотурбинный с последующим охлаждением нагнетаемого воздуха.
  • Наименьший расход топлива за один рабочий час – 13 литров.
  • Наибольший расход топлива за один рабочий час – 16.5 литров.

Габаритные размеры:

  • Конструкционная длина экскаватора-погрузчика – 5945 миллиметров.
  • Полная ширина по фронтальному ковшу – 2400 миллиметров.
  • Полная высота по крыше кабины – 2960 миллиметров.
  • Колесная (продольная) база – 2200 миллиметров.
  • Высота с поднятым фронтальным ковшом – 4480 миллиметров.
  • Наименьший вылет нижней кромки фронтального ковша – 825 миллиметров.

Блок: 6/7 | Кол-во символов: 1652
Источник: https://exkavator-info.ru/ekskavator-pogruzchik-new-holland-b115-b-texnicheskie-xarakteristiki-i-opisanie/

Модификации

New Holland B115B является глубокой модернизацией всех предшественников и поэтому данную модель по праву можно назвать их модифицированной версией.

Блок: 4/7 | Кол-во символов: 160
Источник: https://exkavator-info.ru/ekskavator-pogruzchik-new-holland-b115-b-texnicheskie-xarakteristiki-i-opisanie/

Основные неисправности


Несмотря на то, что производитель характеризует свою технику, как агрегаты повышенного качества, владельца тракторов утверждают в своих отзывах, что под красивой внешностью и полированными панелями скрывается немало проблем. Выделяют следующие наиболее часто встречающиеся неисправности:

  1. Протекание редуктора.
  2. Протекание масла из уплотнителя поддона.
  3. Утечка масла из гидравлической системы задней подвески.
  4. Перебои в работе гидравлики.
  5. Выходит из строя блок управления с клапанами топливного насоса.
  6. Возникают проблемы с электрикой.

Блок: 5/6 | Кол-во символов: 558
Источник: https://ProOgorod.com/selhoztekhnika/traktory/obzor-traktorov-new-holland

Видео обзор

От предшественников New Holland B115B отличается модернизированной ходовой частью. На шасси устанавливаются колеса одинакового размера (на переднюю и заднюю оси). Более современной стала и система управления. Она функционирует в трех режимах:

  1. управление колесами «одна колея»;
  2. стандартное управление передними колесами;
  3. управление колесами «крабовый ход».

Данная особенность делает «Нью Холланд 115» исключительно мобильным и маневренным и позволяет установить технику в максимально удобную позицию для работы. Отсутствие подъездных путей или дефицит свободного пространства большой проблемой для погрузчика не будут.

Среди других преимуществ модели следует выделить:

  • автоматическую трансмиссию, позволяющую оптимизировать время работы;
  • уникальную конструкцию обратной лопаты, исключающей столкновение между стрелой и зубьями ковша;
  • повышенную проходимость, обусловленную наличием автоматической блокировки дифференциала;
  • маневренность и возможность работы в стесненных и труднодоступных местах за счет системы управления 4WS;
  • передовую трансмиссию powershift, обеспечивающую плавную работу техники под нагрузкой;
  • максимальный крутящий момент силовой установки в сравнении с аналогами;
  • удобное управление большинством функций погрузчика при помощи 1 рычага.

Уже в базовой комплектации New Holland B115B оснащается мощной гидравлической системой с насосом переменной производительности, за счет чего достигается экономия топлива в 10% и быстрая окупаемость погрузчика. Техника может использоваться в городских условиях, поскольку создает минимум шума.

«Нью Холланд 115» – универсальная машина с множеством функций, позволяющая в кратчайшие сроки выполнить большой объем операций.

Блок: 2/7 | Кол-во символов: 1693
Источник: https://traktorbook.com/ekskavator-pogruzchik-new-holland-b115b/

Варианты навесного оборудования

В базовую комплектацию экскаватора Нью Холланд входит фронтальный двухчелюстной ковш и задний ковш обратная лопата. А также имеется возможность использования навесного оборудования совместно с данным агрегатом. К нему относится:

  • шнековые буры;
  • снежный отвал;
  • гидромолоты;
  • ковши для зачистки канав и другие навесные органы.

Указанное оборудование позволяет успешно применять экскаватор-погрузчик для выполнения строительных, бульдозерных, сельскохозяйственных и многих других видов работ.

Блок: 6/7 | Кол-во символов: 521
Источник: https://SpecNavigator.ru/ekskavator/new-holland-b115.html

Особенность рабочего места оператора

Рабочее место оператора New Holland B115

Машина оборудована кабиной, конструкционные особенности которой создают комфортные рабочие условия для оператора. В салоне экскаватора-погрузчика размещено удобное сидение, оснащенное несколькими уровнями регулировки и специальным подлокотником, эргономично расположены приборы управления, присутствует мощная система кондиционирования.

Расширенная площадь обзора (по сравнению с ранними модификациями) позволяет максимально точно и эффективно выполнять поставленные задачи. Дальность обзора увеличивают яркие осветительные приборы на фронтальной и задней части кабины. Для контроля безопасности предусмотрен электронный иммобилайзер, специальные системы ROPS и FOPS.

Видео по теме: Обзор экскаватора-погрузчика New Holland B115

Блок: 7/7 | Кол-во символов: 815
Источник: https://SpecNavigator.ru/ekskavator/new-holland-b115.html

Аналоги

К аналогам модели New Holland B115B следует отнести экскаваторы-погрузчики Komatsu WB97S и JCB 4CX.

Блок: 7/7 | Кол-во символов: 125
Источник: https://traktorbook.com/ekskavator-pogruzchik-new-holland-b115b/

Кол-во блоков: 16 | Общее кол-во символов: 14486
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://SpecNavigator.ru/ekskavator/new-holland-b115. html: использовано 4 блоков из 7, кол-во символов 2290 (16%)
  2. https://exkavator-info.ru/ekskavator-pogruzchik-new-holland-b115-b-texnicheskie-xarakteristiki-i-opisanie/: использовано 3 блоков из 7, кол-во символов 2666 (18%)
  3. https://traktorbook.com/ekskavator-pogruzchik-new-holland-b115b/: использовано 3 блоков из 7, кол-во символов 3089 (21%)
  4. https://ProOgorod.com/selhoztekhnika/traktory/obzor-traktorov-new-holland: использовано 3 блоков из 6, кол-во символов 3179 (22%)
  5. http://promspectehcentr.ru/stroitelnaja/ekskavatory/pogruzchiki/new-holland-b115.html: использовано 1 блоков из 7, кол-во символов 3262 (23%)

Характеристики экскаваторов-погрузчиков Нью Холланд (New Holland): В90В, В100В, В115В, В110В

Множество возникающих задач, связанных с землеройными или погрузочными работами на стройплощадке, может быть решено при помощи такого функционального и удобного механизма, как экскаватор-погрузчик. Такие машины под брендом NEW HOLLAND успешно справляются с этими задачами, трудясь во многих странах, не боясь ни жары, ни морозов.

Описание экскаваторов-погрузчиков Нью Холланд (NEW HOLLAND)

Компания, при разработке и экскаваторов-погрузчиков, и тракторов NEW HOLLAND делает упор на достижение высоких технических характеристик, предлагая одни из лучших в классе значения таких параметров, как высота погрузки, усилие на ковше при копании, глубина копания, экономичность и высокий крутящий момент устанавливаемых двигателей. Для комфортной работы устанавливается просторная кабина оператора, снабженная регулировками сиденья, органов управления.

Одной из характерных особенностей машин этого производителя является низкое значение производимых шумов при работе. Это позволяет использовать их вблизи жилых зданий, а высокая маневренность облегчает работу в тесных условиях.

Типичные работы, выполняемые такими экскаваторами — это погрузка материалов, землеройные работы, другие виды работ в строительстве, коммунальном или сельском хозяйстве, при строительстве дорог.

Основные рабочие органы экскаватора-погрузчика – это фронтальный ковш и экскаваторный ковш обратной лопаты, смонтированный в задней части машины.

Предусмотрена возможность быстрой смены навесного оборудования, в качестве которого может использоваться гидромолот, ковши разных размеров, буры, отвалы и т.д.

Сфера использования

Два ковша, большой набор навесного оборудования, высокая маневренность – при всем таком богатстве сфера применения этих экскаваторов должна быть широка. Так и происходит: проложить траншею, выкопать котлован и самому же собрать вынутый грунт и погрузить в автотранспорт, снести сооружение, очистить площадку от снега или строительного мусора, пробурить скважину – вот перечень работ, выполнение которых доступно экскаватору-погрузчику и который можно продолжать.

Модельный ряд

Компания, выпускающая строительную, сельскохозяйственную технику под брендом NEW HOLLAND, предлагает несколько моделей экскаваторов-погрузчиков. В этих машинах сочетаются технологичность, надежность, простота обслуживания, универсальность, многофункциональность, комфорт рабочего места оператора.

Во всех моделях используются дизельные двигатели с турбонаддувом, специально спроектированные для установки на такого рода технику. Для облегчения эксплуатации все необходимые заправочные горловины, сервисные точки и диагностические разъемы сгруппированы и легко доступны с земли.

В90В

Основные технические характеристики:

Двигатель CNH 445TA/ML5, с механической системой впрыска топлива
Мощность двигателя, л/с 97
Трансмиссия PowerShuttle, полуавтоматическая
Емкость ковша погрузчика, м3 1.0
Емкость ковша экскаватора, м3 0.24
Макс. высота погрузки, м 2.78
Макс. глубина копания, м 4. 75
Макс. грузоподъемность, кг 3550
Макс. скорость передвижения, км 40
Эксплуатационная масса, кг 7970
Фото экскаватора-погрузчика Нью Холланд B90B

Эта модель комплектуется разновеликими колесами: 18 дюймов на передней оси и 26 или 28 дюймов на задней.

Опционально могут быть установлены: задняя телескопическая рукоять, гидравлическая система смещения каретки экскаваторной стрелы относительно продольной оси, кондиционер в кабину оператора, различное навесное оборудование.

В100В

Основные технические характеристики:

Двигатель CNH 445TA/EEA, с системой впрыска топлива common rail
Мощность двигателя, л/с 97
Трансмиссия PowerShuttle, полуавтоматическая
Емкость ковша погрузчика, м3 1.0 – 1.2
Емкость ковша экскаватора, м3 0.24
Макс. высота погрузки, м 2.78
Макс. глубина копания, м 4.75
Макс. грузоподъемность, кг 3550
Макс. скорость передвижения, км 40
Эксплуатационная масса, кг 8120
Фото экскаватора-погрузчика Нью Холланд B100B

Отличия от модели B90B заключаются в следующем:

  • Могут быть установлены колеса иной размерности — 20 дюймов на переднюю ось и 30 дюймов на заднюю.
  • Двигатель с электронной системой впрыска выдает больший крутящий момент.

В110В

Основные технические характеристики:

Двигатель CNH 445TA/EGH, с системой впрыска топлива common rail
Мощность двигателя, л.с. 110
Трансмиссия Powershift, автоматическая
Емкость ковша погрузчика, м3 1. 0-1.2
Емкость ковша экскаватора, м3 0.24
Макс. высота погрузки, м 2.78
Макс. глубина копания, м 5.75
Макс. грузоподъемность, кг 3550
Макс. скорость передвижения, км 40
Эксплуатационная масса, кг 8270
Фото экскаватора-погрузчика New Holland b110b

По сравнению с младшими моделями, стандартно устанавливается автоматическая трансмиссия, которая может быть заменена на полуавтоматическую от моделей B90B/B100B.

Применяется как стандартная, так и телескопическая рукоять ковша.

В115В

Основные технические характеристики:

Двигатель CNH 445TA/EGH, дизельный, турбированный, с системой впрыска топлива common rail
Мощность двигателя, л.с. 110
Трансмиссия Powershift, автоматическая
Емкость ковша погрузчика, м3 1.2
Емкость ковша экскаватора, м3 0.26
Макс. высота погрузки, м 2.78
Макс. глубина копания, м 5.75
Макс. грузоподъемность, кг 3550
Макс. скорость передвижения, км 40
Эксплуатационная масса, кг 8870
Фото экскаватора-погрузчика Нью Холланд b115b

Главное отличие этой модели – равновеликие колеса шасси размером 24 или 28 дюймов. Реализована возможность управлять всеми четырьмя колесами, благодаря чему появились такие режимы движения, как «крабовый ход» и «колея в колею», что повышает маневренность машины.

По желанию, автоматическая КПП может быть заменена на полуавтоматическую PowerShuttle. Дифференциал блокировки заднего моста со 100-процентной блокировкой, используемый в предыдущих моделях, заменен на самоблокирующийся.

Высокое качество исполнения, продуманность конструкции, технические характеристики, комфортные условия работы и обслуживания делают технику NEW HOLLAND универсальным мастером на все ковши, отвалы, буры.

Экскаватор-погрузчик New Holland LB110, LB115: обзор, технические характеристики

Итальянский экскаватор-погрузчик New Holland LB110 — высокопроизводительный механизм, который предназначается для ведения комплекса землеройных работ, а также переработки и погрузки разнородных материалов. К ним относятся различные горные породы и грунты, песок, уголь, щебень, древесная щепа, металлическая стружка, камни и так далее. Возможна также работа с сельскохозяйственной продукцией. Помимо перечисленных видов деятельность описываемая модель, равно как и экскаватор-погрузчик New Holland LB115, применяется для отсыпки валов и земляных насыпей, планировки площадок, транспортировки грузов непосредственно в ковше или захвате, отрывки котлованов. При необходимости данная техника может работать в режиме бульдозера.

Собственно говоря, сфера применения описываемой спецтехники обусловлена двумя главными качествами упомянутых агрегатов: способность управляться с большими массами груза и возможность маневрирования на ограниченной площади. Кстати говоря, соответственно этим качествам происходила трансформация оборудования:

  • стандартные ковши (прямая режущая кромка без зубьев) — незаменимы в ситуациях, когда требуется перегрузка гравия, песка или глинистых грунтов. Иногда стандартные ковши комплектуются сплошной или сегментированной двухсторонней режущей кромкой. Она изготавливается из сверхпрочной стали;
  • челюстные ковши — значительно увеличивают высоту осуществления выгрузки материалов, и расширяют функционал технических средств. К примеру, становится возможным разравнивание и толкание грунта, планировка, засыпка, захват сыпучих, а также штучных грузов;
  • захваты с грейферными челюстями (и без них) — требуются для работы (перегрузки) с волокнистыми, длинномерными и крупнокусковыми материалами;
  • вилы — позволяют работать со штучными грузами, которые расположены на поддонах.

Кроме перечисленного оборудования рассматриваемая спецтехника может комплектоваться стреловыми грузоподъемными приспособлениями.

Сам производитель признается, что данная модель спецтехники не производит впечатления аристократа. А ей это и не нужно, ведь описываемый агрегат — это очень легкий на подъем профессионал, которому для выполнения своих многочисленных функций особые украшательства совершенно ни к чему.

О технических характеристиках подробно

Рассматриваемая спецтехника итальянского производителя имеет следующие характеристики:

  • вес (общий) — 8,5 тонны;
  • силовой агрегат — четырехцилиндровый дизельныйCNH F4GE0484G*D мощностью 82 кВт, рабочим объемом 4500 см3;
  • ход поршня/диаметр цилиндра — 132/104;
  • максимальная скорость — 46,4 км/ч;
  • клиренс — 370/470 мм;
  • габариты — 5,7х2,23(2,43)х3,89(3,96) метра;
  • высота подвеса ковша (максимальная) — 3,54 метра;
  • емкость топливного бака — 130 литров;
  • рабочий орган — передний и задний ковш вместимостью 1 и 0,8 (0,302) кубометра соответственно;
  • ширина режущей кромки ковша — 2250/305-914 мм.
comments powered by HyperComments

Экскаватор-погрузчик New Holland B115B

Производитель

Мощность двигателя, л.с.

112

ПОГРУЗЧИК, Ширина ковша, мм

2400

ЭКСКАВАТОР, Объем стандартного ковша, м3

0,22

Модель двигателя

CNH 445TA/EGH ЕВРО-3

Крутящий момент Нм

520

Объем двигателя, л

4,5

Напряжение бортовой сети, В

12

Аккумулятор

двойные 60 Ач каждая

Ведущая формула

4х4

Максимальная скорость, км/ч

40

Радиус поворота по колесам, мм

4600

Радиус поворота по ковшу, мм

5400

Система рабочих тормозов

дисковые тормоза в масляной ванне, 4 на каждую сторону на задней оси

Привод рабочих тормозов

независимый с 3 режимами торможения

Размер передних шин

16,9-28

Размер задних шин

16,9-28

Тип гидравлической системы

с закрытым центром

Общий расход гидравлической системы л/мин

170л/мин

Максимальное давление гидравлической системы

211 бар

Тип насоса гидравлической системы

насосы шестеренчатые 2 шт

Тип рулевого управления

полноповоротный механизм с приоритетным клапаном на одном шестеренчатом насосе гидравлической системы

Эксплуатационная масса, кг

8940

ПОГРУЗЧИК, Тип стандартного ковша

4 в 1

ПОГРУЗЧИК, Грузоподъемность на полной высоте, кН

3550 кг

ПОГРУЗЧИК, Отрывное усилие ковша, кН

7400

ПОГРУЗЧИК, Угол разгрузки на полной высоте, град

45

ПОГРУЗЧИК, Высота выгрузки, мм

3500

ПОГРУЗЧИК, Вылет при разгрузке, мм

825

ПОГРУЗЧИК, Глубина копания, мм

115

ЭКСКАВАТОР, Ширина стандартного ковша, мм

610

ЭКСКАВАТОР, Максимальная глубина копания, мм

5600

ЭКСКАВАТОР, Дальность копания, мм

6810

ЭКСКАВАТОР, Угол поворота стрелы, град

204

ЭКСКАВАТОР, Сила копания, кН

6400

ЭКСКАВАТОР, Высота загрузки, мм

4750

Топливный бак, л

125

Масло в двигателе, л

14

Система охлаждения, л

24

Гидравлический бак, л

40

Гидравлическая система, л

118

Трансмиссия и гидротрансформатор, л

18

Передний мост, л

6,5

Задний мост, л

21,2

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

кабина ROPS/FOPS, телескопическая рукоять 4,72м,зеркала заднего вида, обдув кабины, вентилятор, сигнал заднего хода, Очистители ветрового и заднего стекол,передний противовес, топливный фильтр с водоотделителем, датчики температуры охлаждающей жидкости, оборотов двигателя, уровня топлива; ручка управления дроссельной заслонкой, клаксон, приборная панель с диагностическим разъемом, трансмиссия Power shuttle 4×4, задняя ось с механизмом блокировки дифференциала, габаритные огни, кнопка отключения трансмиссии, управление фронтальным ковшом — рычаг, управление ковшом экскаватора- джойстик сиденье с пневмоподвеской, фронтальный ковш с автоматическим возвратом в крайнее нижнее положение, сигнальные индикаторы,

Наличие гидролиний

однопоточная гидроразводка

Габаритные размеры. Длина, мм

5945

Габаритные размеры. Ширина, мм

2325

Габаритные размеры. Высота, мм

2960

Опыт эксплуатации Экскаватора-погрузчика New Holland 110b


New Holland является международным брендом, объединяющим известные машиностроительные компании Европы и Америки. Данная корпорация уже довольно долгое время входит в список лидирующих брендов на мировом рынке различной спецтехники. Компания имеет множество заводов, на которых и осуществляется сборка всей продукции. Они располагаются в нескольких странах.

Время показало, что экскаваторы-погрузчики являются наиболее востребованным типом техники, применяемом, практически во всех областях деятельности. Поэтому производитель запустил в серийное производство и свою серию подобной техники и одним из представителей данной серии является экскаватор-погрузчик New Holland B115B. Эта машина приобрела большую популярность благодаря тому, что сочетает в себе функциональность экскаватора и маневренность фронтального погрузчика.

New Holland B115B обладает всеми необходимыми качествами, которые актуальны в настоящее время, а именно это высокий уровень безопасности, комфортабельность кабины, низкий расход топлива, производительность и, конечно же, отличная маневренность. Машина комплектуется современной гидравликой, устойчивой к высоким нагрузкам, а также дизельным четырех цилиндровым мотором марки New Holland 445T/M2, который рассчитан на предельную мощность в 82 киловатта или же в 111.5 лошадиных сил. Этот двигатель зачастую встречается практически во всей серии экскаваторов-погрузчиков от производителя Нью Холланд, так как хвалится своей высокой надежностью и экономичностью.

Назначение

Эксплуатация экскаватора-погрузчика New Holland B115B наблюдается зачастую в строительных организациях, но помимо этого техника служит еще в коммунальных службах; горных промышленностях; различных производствах; карьерах и в даже в сельском хозяйстве. Машина идеально справляется со всеми поставленными задачами, как с базовым рабочим оборудованием, так и с дополнительным навесным.

Спектр выполняемых работ состоит из выемки карьеров и колодцев; рытья траншей, котлованов и канав; разрыхления твердых и плотных грунтовых масс и скальных пород; создания насыпей различных сыпучих или же разрыхленных материалов; выравнивания рабочих площадок; планировки местности для строительства; очистки от производственного мусора и снега строительных территорий; очистки уличных участков и автомагистралей от снегозадержания; погрузочно-разгрузочных работ каких-либо материалов; бурения скважин и отверстий различного диаметра и глубины; демонтаж бетонных построек; а также и дорожно-ремонтные виды работ.

Навесное оборудование

Все вышеперечисленное техника может осуществить со следующими навесными агрегатами:

  • Траншейный задний ковш. Применяется в таких работах, как копание траншей и малых котлованов. Используется в строительстве, коммунальных службах, а также в ремонтно-дорожных работах. Ширина данного типа ковша составляет 300 миллиметров. Полный объем агрегата равняется 90 литрам . По высоте ковш составляет 710 миллиметров. Внутренняя глубина имеет значение в 750 миллиметров. Имеется рыхлительных два зуба. Вес траншейного ковша составляет 100 килограмм. Монтируется к рукоятке гидравлического манипулятора техники. Относится к дополнительным навесным агрегатам.
  • Разновидность фронтальных отвалов. Применяется для разравнивания поверхности строительных площадок и других территорий, также служит для расчистки каких-либо территорий от производственного мусора и массы снега. Используется в строительстве и в коммунальных службах. Монтируется к переднему рабочему органу экскаватора-погрузчика. Относится к дополнительным навесным агрегатам.
  • Ковш для планировки (вариант первый). Применяется данный агрегат для планировки площадок под строительство каких-либо объектов, а также для загрузки разрыхленных грунтов в кузов самосвала и для создания грунтовых насыпей. Ширина ковша обладает значением в 1100 миллиметров. Полный объем составляет 250 литров. По высоте орудие составляет 530 миллиметров. Глубина ковша составляет 570 миллиметров. Вес такого ковша равняется 150 килограммам. Монтируется к рукоятке гидравлического манипулятора техники. Относится к дополнительным навесным агрегатам.
  • Ковш для планировки (вариант второй). Эксплуатируется такое оборудование в планировке территорий для строительства различных сооружений, а также для загрузки разрыхленных материалов в кузов самосвала и в создании насыпей рыхлых материалов. Ширина агрегата составляет 1340 миллиметров. Полный объем составляет 300 литров. По высоте орудие равняется так же 530 миллиметрам. Глубина агрегата равняется 570 миллиметрам. Масса составляет 180 килограмм. Монтируется к рукоятке гидравлического манипулятора техники. Относится к дополнительным навесным агрегатам.
  • Ковш для планировки (вариант третий). Эксплуатируется такое оборудование в планировке территорий для строительства различных сооружений, а также для загрузки разрыхленных грунтов в кузов самосвала и для создания насыпей грунта в определенных местах. Ширина ковша имеет значение в 1400 миллиметров. Полная вместимость равняется 320 литрам. По высоте орудие имеет значение в 530 миллиметров. Глубина оборудования составляет 570 миллиметров. Агрегат имеет массу в 200 килограмм. Монтируется к рукоятке гидравлического манипулятора техники. Относится к дополнительным навесным агрегатам.
  • Ковш для планировки (вариант четвертый). Эксплуатируется такое оборудование в планировке территорий для строительства различных сооружений, а также для загрузки разрыхленных грунтов в кузов самосвала и для создания насыпей грунта. Ширина конструкции равняется 1500 миллиметрам. Полная вместимость составляет 340 литров. По высоте данный ковш имеет значение в 530 миллиметров. Глубина орудия составляет 570 миллиметров. Ковш имеет массу в 205 килограмм. Монтируется к рукоятке гидравлического манипулятора техники. Относится к дополнительным навесным агрегатам.
  • Вилы паллетного типа. Применяется для осуществления погрузочных и разгрузочных работ с размещенными на поддонах грузами или же подвешенными посредством троса или цепей. Используется в промышленных отраслях, различных организациях и в строительстве. Вилы вместе с рамой обладают длиной в 1400 миллиметров, когда длина без рамы составляет 1100 миллиметров. Ширина регулируется в зависимости от типа груза. Данное оборудование рассчитано на вес грузов не более 3100 килограмм. Монтируется к переднему рабочему органу экскаватора-погрузчика. Относится к дополнительным навесным агрегатам.

Также существуют агрегаты, которые позволяют машине выполнять более сложные вида работ, а именно это демонтаж, вскрытие асфальтобетонного покрытия, разрыхление горных и скальных масс, бурение скважин и отверстий, а также уплотнение верхних слоев почвы. Рассмотрим подробнее это оборудование:

  • Навесное оборудование, предназначенное для бурильный работ. Применяется для бурения скважин и отверстий различного диаметра для посадки деревьев, столбов и ограждений. Зачастую применяется еще и для разрыхления твердых масс грунта. Используется в строительстве, горнодобывающих промышленных отраслях и в коммунальных хозяйствах. Оптимальный требуемый поток масла обладает значением в 85 литров в минуту. Рабочее давление агрегата имеет значениее в 150 атмосфер. Крутящий момент бурильного агрегата равняется 11300 ньютонам на метр. Монтируется к рукоятке гидравлического манипулятора техники. Относится к дополнительным навесным агрегатам.
  • Вибрационные трамбовочные агрегаты. Применяются для уплотнения разрыхленного грунта и почвы с пониженной несущей способностью. Используется в дорожно-ремонтных работах, строительстве и коммунальных службах. Оборудование создает 2350 импульсов за одну минуту. Минимальный расход масла составляет 70 литров в минуту. Средний расход масла составляет 115 литров в минуту. Максимальный расход масла составляет 150 литров в минуту. Ширина вибрационной плиты составляет 710 миллиметров. Длина вибрационной плиты в 500 миллиметров. Вес вибротрамбовки составляет 680 килограмм. Монтируется к рукоятке гидравлического манипулятора техники. Относится к дополнительным навесным агрегатам.
  • Отбойный гидромолот. Применяется гидромолот при разрушении каких-либо бетонных и железобетонных объектов и сооружений. Также служит для вскрытия асфальтобетонного слоя тротуаров, дорожных участков и автомагистралей. Иногда применяется и для рыхления грунтов третьей и четвертой категории плотности и скальных пород. Используется в таких областях, как строительство, коммунальные службы и дорожно-ремонтные работы. Диаметр установленной пики составляет 75 миллиметров. Минимальное количество ударов за минуту составляет 400 ударов. Максимальная частота ударов составляет 900 ударов в минуту. Каждый удар обладает энергией в 1220 джоулей. Вес гидравлического отбойного молота составляет 402 килограмма. Монтируется к рукоятке гидравлического манипулятора техники. Относится к дополнительным навесным агрегатам.

Также в ассортименте дополнительного навесного оборудования, подходящего к экскаватору-погрузчику Нью Холланд 115 имеются сельскохозяйственные вилы, оснащенные гидравлическим захватом; фронтальные двух челюстные ковши; бревнозахваты; а также быстросъемный механизм рабочих органов.

Габариты

В таблице приведены габаритные размеры в транспортном положении.

Общая длина 5,69 м
Общая ширина 2,48 м
Общая высота 3,98 м
Высота машины по кабине ROPS 2,95 м
Дорожный просвет 0,47 м
Колесная база 4WD 2,2 м
Радиус разворота 4,6 м
Размер передних и задних шин 2WD / 4WD 16.9-24

Технические характеристики

Габаритные данные:

  • Конструкционная длина – 5945 миллиметров.
  • Ширина по краям колес – 2325 миллиметров.
  • Высота по крыше кабины – 2960 миллиметров.
  • Дорожный просвет – 390 миллиметров.
  • Высота с поднятым рабочим органом (фронтальным ковшом) – 4480 миллиметров.
  • Вылет кромки ковша в транспортном положении – 825 миллиметров.

Эксплуатационные значения:

  • Конструкционный вес техники – 9100 миллиметров.
  • Тип переднего оборудования – погрузчик.
  • Тип заднего оборудования – обратная лопата.
  • Максимальная глубина копания обратной лопатой – 5770 миллиметров.
  • Максимальная высота разгрузки обратной лопатой – 3845 миллиметров.
  • Максимальная высота разгрузки погрузчика – 2755 миллиметров.
  • Ширина ковша погрузчика – 2400 миллиметров.
  • Вместимость ковша погрузчика – 1200 кубических миллиметров.
  • Максимальное усилие при отрыве на ковше погрузчика – 7400 ньютонов.
  • Максимальное усилие при отрыве обратной лопаты – 6400 ньютонов.
  • Предельный вес гидравлической системы – 3550 килограмм.
  • Максимальная скорость самостоятельного передвижения техники – 40.5 километров в час.
  • Расход топлива за один час активной работы – 187 грамм дизельного топлива на киловатт.
  • Вместимость топливного бака – 135 литров.

Экскаватор погрузчик New Holland B110 — предназначен для выполнения земляных и погрузочно-разгрузочных работ малого объема. Это многофункциональная машина, соединившая в себе механический грузоподъемник (механическую лопату) и экскаватор. Экскаватор-погрузчик New Holland B110 имеет широкую сферу применения: используется при строительстве дорог, сельскохозяйственных работ, разработке глиняных месторождений, строительстве трубопроводов, ландшафтном дизайне. реализовала в этих машинах самые современные технологии строительного машиностроения, благодаря которым экскаваторы-погрузчики New Holland по многим параметрам превосходят своих конкурентов, не уступая при этом им по цене. Благодаря большому фронтальному ковшу (1м3) и телескопической рукояти обратной лопаты (глубина копания до 6 метров), экскаватор-погрузчик New Holland B110 по функциональности и производительности заменяет два экскаватора-погрузчика отечественного производства. Он идеально подходит для выполнения различных землеройных или погрузочно-разгрузочных работ как в городских так и сельских условиях, благодаря своей маневренности и повышенной проходимости.

Технические характеристики экскаватора-погрузчика New Holland B110

Основные характеристики
Ковш, м31,2 — 1,0
ТрансмиссияPowershift (стандарт)
ДвигательFPT Industrial объемом 4.5 литра, турбированный, с инжекцией по общей топливной магистрали common rail 97 л.с. при 2200 об/мин / 450 Нм при 1400 об/мин
Гидравлика
Тип насоса и поток Переменный объем -от 6 до 156 л/мин при2200 об/мин

Сдвоенный шестеренный насос — 151 л/мин при2200 об/мин

Максимальное давление, бар205
Батарея12В 95А-час, 900 А (SAE) — 120 A 1
Эксплуатационный вес
Со стандартной обратной лопатой и ковшом 6в1, кг8270
С выдвижной обратной лопатой и ковшом 6в1, кг8500
Радиус поворота
По внешнему краю передних шин, мм4300
По углу ковша, мм5600
Мосты, Шины и Тормоза
Тормоза:Силовой тормоз с площадью трения 2472 см2
Шины могут быть универсальными или специальными для твердого или мягкого грунта18″ передние и 26″ или 28″ задние или 20″ передние и 30″ задние
Передний мост с колебанием +/- 11°Дифференциал с блокировкой 100%
Емкости
Топливный бак, л135
Система охлаждения, л24
Выхлоп
CO2, (г/кВт-час)744
NOx3,6
HC0,1
CO0,9
PM0,13
NOx + NMHC3,7
Шум
Внутренний, (дБ(A))77
Внешний, (дБ(A))103
Общие размерыЕд. изм.
А Расстояние по земле от переднего мостамм1870
В Колесная базамм2175
С Расстояние от заднего моста до узла разворотамм1320
D Макс. расстояние от заднего моста (с ковшом обратной лопаты 915 мм)мм1780
Е Габаритная длинамм5825
F Высота до верха стрелымм3825
& Задний угол съездао23
Р Высота кабинымм2940
| Ширина ковша погрузчикамм2250/2400
J Ширина стабилизаторовмм2250
К Габаритная ширинамм2325
Спецификация погрузчикаЕд. изм.Версия TCСтандартная версия
Макс. сила отрыва погрузчикадН66506900
Грузоподъемность на максимальной высотекг31953550
L Глубина копаниямм12575
М Угол разворота ковша на уровне землио4640
N Вылет на полной высотемм813785
О Макс. рабочая высотамм44054330
G Высота шарнирного пальцамм34603500
Н Макс. высота разгрузки под ковшом на 45 °мм26932780
Спецификация обратной лопатыВтянутая рукоятьВыдвинутая рукоять
Сила отрыва на ковшедН6400
Сила отрыва на рукояти (Станд.рукоять/Выдвижная рукоять втянута)дН4620
Сила отрыва на рукояти (Выдвижная рукоять выдвинута)дН3200
R Вылет копания на макс. высотемм23303190
S Вращение ковшао204204
Т Высота копаниямм56506305
U Высота разгрузкимм39304585
V Вылет копания на уровне землимм58606815
Z Глубина копаниямм47105750

Особенности

Экскаватор-погрузчик Нью Холланд 115 использует специально разработанную конструкцию кабины, которая обладает такими качествами, как удобство в работе и комфортабельность. В салоне установлено комфортное кресло с возможностью полной регулировки под телосложение оператора. Также присутствует кондиционер, отопитель, зеркала заднего вида и мощные осветительные приборы, расположенные в передней и задней частях машины. Рычаги и органы управления были расположены довольно эргономично, что позволило повысить удобство при эксплуатации. Основными преимуществами кабины являются полная круговая обзорность с рабочего места оператора и высокий уровень безопасности, который объясняется использованием высокопрочных материалов.

В отличие от предыдущих моделей экскаваторов-погрузчиков в данной кресло имеет не только полную регулировку, но и подлокотники, которые были специально изготовлены по запатентованной технологии. Они могут перемещаться вперед и назад, что позволяет полностью настроить рабочее место под себя.

Рабочие характеристики экскаватора-погрузчика New Holland B115

_______________________________________________________________________________________

Особенности двигателя экскаватора-погрузчика New Holland B115 4ps с механическим регулятором: — Высокий крутящий момент на низких оборотах. — Повышенная надежность. — Увеличенный срок службы. Преимущества гидросистемы экскаватора-погрузчика New Holland B115: — Система отслеживания нагрузки с центральным закрытым гидравлическим клапаном. — Возможность использования максимальной мощности в любое время. — Синхронные перемещения при любой нагрузке. Выбор мощных и удобных в использовании трансмиссий для экскаватора-погрузчика New Holland B115B: — Трансмиссия 4×4 с сервоприводом переключения. — Трансмиссия 4х2 с переключением под полной нагрузкой. — Увеличенное тяговое усилие. Устанавливаемая на экскаватор-погрузчик New Holland B115 4ps трансмиссия 4×2 с переключением передач под полной нагрузкой имеет следующие опции: — Функция Kick-down. — Большие колеса одинакового размера для обеспечения максимального тягового усилия. — Четыре управляемых колеса. Простота обслуживания экскаватора-погрузчика New Holland LB 115: — Новый капот двигателя с изменяемым углом открывания для обеспечения беспрепятственного и простого доступа к основным компонентам с земли. — Автоматический натяжитель ремня. — Увеличенный интервал масляного сервиса. Экскаватор-погрузчик New Holland LB115 оснащается встроенной гидравлической системой рулевого управления. Она состоит из двух шестеренчатых насосов, установленных последовательно, с общей производительностью подачи в 170 л/мин. Работа насосов зависит от текущей нагрузки. Максимальное рабочее давление — 210 бар. При выполнении маневров на машине рулевое колесо сначала приводит в действие клапан рулевого управления, затем с помощью одного или двух насосов гидравлического механизма увеличивается подача гидравлическойжидкости, необходимой для ускорения реакции на изменение положения рулевого колеса. Стрела экскаватора New Holland B115 — Во время работы стрелового манипулятора синхронные перемещения возможны вне зависимости от требуемой мощности и числа оборотов двигателя благодаря использованию системы отслеживания нагрузки с закрытым центром. Это позволяет добиться максимальной мощности и производительности, а также сокращения времени рабочего цикла. Гидравлическая телескопическая рукоять (HED) экскаватора-погрузчика New Holland B115B 4ps — Гидравлическая телескопическая рукоять) поставляется в качестве опции для увеличения вылета, глубины копания и высоты разгрузки и является оптимальным конструкторским решением для стрелы экскаватора New Holland. Стреловой манипулятор имеет прочную стрелу из профиля коробчатого сечения и узкий ковш. Благодаря этому он отлично виден на любой глубине. Наконец, установленный линейно цилиндр обеспечивает хорошую обзорность и, одновременно с этим, обеспечивает наилучшее использование гидравлической энергии для достижения максимальной производительности. Трансмиссия экскаватора-погрузчика New Holland B 115 с переключением передач под нагрузкой позволяет мягко переключать передачи и изменять направление движения даже при полной нагрузке, что обеспечивает максимальный комфорт для оператора. Она может работать как в ручном, так и в автоматическом режиме. В ручном режиме управления оператор просто поворачивает расположенный на рулевой колонке селектор для переключения передач. В полностью автоматическом режиме трансмиссия будет автоматически переключаться на более высокую или низкую передачу в зависимости от скорости и нагрузки, что позволяет сократить время цикла и упростить движение по дорогам. Рулевое управление экскаватора-погрузчика New Holland B 115 на все четыре колеса Модель New Holland B115 предлагает три переключаемых режима рулевого управления, которые обеспечивают возможность использования во всех эксплуатационных условиях.

Управление колесами передней оси обеспечивает максимальную безопасность при движении по дорогам общего пользования и при движении с большой скоростью. Управление всеми колесами обеспечивает малый радиус разворота — всего 4,6 м — что позволяет с легкостью выполнять маневры в условиях ограниченного пространства, при работе возле котлованов и препятствий. Рулевое управление экскаватора-погрузчика New Holland B115 всеми четырьмя колесами позволяет легко выполнять подборку вдоль стен или строений без сложных маневров. Рулевое управление всеми четырьмя колесами / колеса одинакового размера позволяют B115B выполнять операции по подъему и погрузке / разгрузке с использованием специально разработанного погрузчика. Кабина экскаватора-погрузчика New Holland LB 115 обладает таким большим числом функций и предлагает столько преимуществ для клиента, что их невозможно описать одним предложением. Термин «Space Cab» наилучшим образом описывает ее размеры, большая площадь остекления обеспечивает полную круговую обзорность. Органы управления эргономичны, легкодоступны и легкочитаемы. Боковые стекла кабины экскаватора-погрузчика New Holland B115 можно полностью или частично открывать для вентиляции, а для эксплуатации в особо жарком климате доступен опциональный кондиционер. Сидя в регулируемом кресле, оператор полностью и комфортно управляет своей «вселенной».

Для обеспечения безопасности оператора кабина оснащается системой защиты при опрокидывании и устройством защиты от падающих предметов, а также может поставляться с опциональным электронным иммобилайзером двигателя. Гидравлические органы управления стрелой, сходные с используемыми на экскаваторах последнего поколения, устанавливаются на экскаваторах-погрузчиках New Holland B115 для обеспечения максимально комфортабельной рабочей обстановки. Они позволяют индивидуально настраивать рабочее положение, регулируя манипуляторы как в продольном, так и в поперечном направлении. Кроме того, два регулируемых по вертикали и по горизонтали подлокотника обеспечивают отличную поддержку для управления машиной с хирургической точностью. В соответствии с предпочтениями оператора управление может переключаться между стрелой экскаватора и контуром ковша, а гидравлическая система управления может быть быстро отключена в случае опасности. Правый манипулятор теперь оснащается новой кнопкой, при нажатии которой двигатель переходит на холостые обороты. Она используется для снижения потребления топлива, и оператор может не использовать дисковый регулятор положения дроссельной заслонки, расположенный на приборной панели. Экскаватор-погрузчик Нью Холланд B 115 оснащен совершенно новой элегантной приборной панелью в стиле легкового автомобиля, в правой части которой располагается замок зажигания, функциональные кнопки, высококонтрастные аналоговые датчики, отображающие информацию о температуре охлаждающей жидкости и масла, частоте оборотов двигателя, уровне заряда аккумулятора и уровне топлива в баке.

Кроме того, на ней расположен полный набор предупредительных и сигнальных индикаторов, которые позволяют оператору постоянно контролировать основные эксплуатационные параметры машины. Теперь в качестве стандарта на экскаваторах-погрузчиках New Holland LB115 доступны следующие функции: число оборотов двигателя может контролироваться при помощи электроники, при помощи дискового регулятора положения дроссельной заслонки, расположенного на приборной панели, или при помощи педали акселератора. Если оператор использует фронтальный погрузчик, педаль акселератора позволяет осуществлять управление более точно, а при использовании стрелового манипулятора он может задавать нужные обороты при помощи дискового регулятора положения дроссельной заслонки.

После прекращения выемки грунта он может перевести двигатель на холостые обороты простым нажатием кнопки замедления на правом манипуляторе. Простое и, вместе с тем, практичное решение, разработанное конструкторами New Holland для облегчения и повышения эффективности работы оператора. Технические характеристики экскаватора-погрузчика New Holland B 115 Двигатель CNH 445TA/EGH Максимальная мощность — 82 кВт/112 л.с. Номинальные обороты двигателя — 2200 об/мин Тип — Дизельный, 4-тактный, система Common Rail, с непосредственным впрыском топлива, с турбонаддувом и охладителем наддувочного воздуха Рабочий объем — 4,5 л Количество цилиндров — 4 Диаметр и ход поршня — 104 x 132 мм Максимальный крутящий момент при 1400 об/мин — 520 Нм Электронный дисковый регулятор оборотов двигателя. Кнопка замедления: переводит двигатель на холостые обороты при ее нажатии. -Устройство запуска при –23°C в стандартном оснащении Гидросистема экскаватора-погрузчика Нью Холланд B 115 Гидравлическая система отслеживания нагрузки с закрытыми центральными клапанами для обеспечения максимально эффективного использования мощности и производительности работ по выемке грунта, а также максимальной грузоподъемности Насосы — два шестеренчатого типа Общая максимальная производительность — 170 л/мин Максимальное рабочее давление — 210 бар Управление стрелой экскаватора-погрузчика Нью Холланд B 115 Механические органы управления для обеспечения простых и точных перемещений Гидравлические джойстики управления, не требующие физических усилий, для точных перемещений. Гидравлические джойстики управления и подлокотники полностью регулируются для обеспечения наиболее эргономичного положения оператора и максимальной производительности. Для безопасности гидравлические джойстики управления можно отключать. Управление фронтальным ковшом экскаватора-погрузчика New Holland B115B Многофункциональный рычаг с новой рукояткой, на которой размещен пропорциональный регулятор для управления дополнительным гидравлическим оборудованием (напр., ковш «4-в-1») и кнопка отключения трансмиссии для повышения производительности и мощности фронтального погрузчика до максимума Трансмиссия 4х2 экскаватора-погрузчика New Holland B115 4ps с переключением передач под полной нагрузкой для мягкого переключения передач под нагрузкой и смены направления перемещения, обеспечивающая максимальный комфорт для оператора и повышение производительности до максимума. Функция Kick-down для значимого повышения производительности колесного погрузчика Коэффициент пробуксовки гидротрансформатора — 2.31:1 Тормоза экскаватора-погрузчика Нью Холланд B 115 Рабочие тормоза — Дисковые тормоза в масляной ванне, 4 на каждую сторону на задней оси, с механическим приводом, приводимые в действие независимо 2 педалями, которые могут нажиматься одновременно. Трехпозиционный переключатель в кабине позволяет оператору выбирать следующие режимы: — торможение задней осью в режиме привода на заднюю ось. — торможение всеми колесами в режиме полного привода. — привод на заднюю ось, торможение всеми колесами. Стояночный тормоз: дисковый тормоз с суппортом на выходном вале коробки передач Система рулевого управления экскаватора-погрузчика New Holland B 115 Тип — полноповоротный механизм с приоритетным клапаном на одном шестеренчатом насосе гидравлической системы Три переключаемых режима рулевого управления: — управление колесами передней оси — управление всеми колесами — управление в режиме краба Радиус разворота: — По внешним колесам — 4600 мм — По углу ковша — 5400 мм Шины — Передние и задние 16. 9 x 24 16.9 x 28 440/80 x R28 Габаритные размеры экскаватора-погрузчика New Holland B115 (мм) Вылет ковша в транспортном положении — 1965 Колесная база — 2200 Расстояние до центра поворота экскаваторного оборудования — 1325 Макс. габаритное расстояние экскаваторного оборудования (с ковшом-обратной лопатой 915 мм) — 1780 Общая длина — 5945 Высота ковша в транспортном положении — 3930 Угол заднего свеса° — 22 Высота кабины — 2960 Ширина (с ковшом) — 2400 Ширина по задней оси — 2250 Полная ширина — 2325 Спецификация погрузчика экскаватора-погрузчика New Holland B115 (мм) Вылет ковша на уровне земли — 1315 Глубина копания — 115 Угол запрокидывания ковша ° — 45 Максимальный вылет при разгрузке — 825 Максимальный угол разгрузки ° — 45 Максимальная рабочая высота — 4480 Высота до шарнирного пальца ковша — 3490 Максимальная высота разгрузки — 2650 Усилие отрыва на ковше — 7400 Грузоподъемность на максимальной высоте, кг — 2550 Спецификация стрелы экскаватора экскаватора-погрузчика New Holland B115 (мм) Вылет на максимальной высоте — 3130 Угол поворота ковша ° — 204 Максимальная высота копания — 6475 Высота разгрузки — 4750 Максимальный радиус действия на уровне грунта — 6810 Глубина черпания — 5600

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

  • 970 Elite
  • TLB 860
  • Cat 422
  • Cat 428
  • Cat 434
  • Cat 444
  • 3 CX Super
  • 4 CX
  • 5 CX
  • WZ30-25
  • XT860/XT870

_______________________________________________________________________________________

  • WB 97S
  • WB 93R
  • Hyundai H940S
  • B110
  • B115
  • Hidromek HMK 102B
  • Hidromek HMK 62SS

_______________________________________________________________________________________

  • Автокраны
  • Краны манипуляторы
  • Автогрейдеры ДЗ-122,143
  • Экскаватор ЕК-14
  • Ремонт грузовиков Камаз
  • Ремонт грузовиков МАЗ
  • Cat 914
  • Cat 924
  • Caterpillar 950
  • Caterpillar 966

_______________________________________________________________________________________

  • LW500F
  • ZL30G
  • ZL50G
  • LW321F
  • XGMA XG932
  • XGMA XG955
  • Устройство погрузчиков Terex, Komatsu, Cat
  • Регулировка двигателя Д-180
  • Трансмиссия Т-170
  • Сборка КПП Т-170, Т-130
  • Регулировка муфты сцепления Т-170
  • Гидравлическая и навесная системы Т-170
  • Главная передача Т-170, Т-130
  • ТНВД дизеля Д-160
  • Сервомеханизм муфты сцепления Т-130, Т-170
  • Бортовые фрикционы Т-130
  • Бортовой редуктор трактора Т-130
  • Механизм управления поворотом Т-130
  • Гидромеханическая передача ТО-18/ТО-18Б
  • Гидросистема ГМП ТО-18/ТО-18Б Амкодор
  • Гидравлическая система ТО-18
  • Компоненты гидросистемы ТО-18/ТО-18Б Амкодор

_______________________________________________________________________________________

  • Устройство реечных и поворотных гидроцилиндров
  • Разновидности насосов объемного гидропривода
  • Роторные винтовые насосы — Конструкция и принцип работы
  • Характеристики и устройство шестеренчатых насосов
  • Схема управления насосом в закрытой гидравлической системе
  • Устройство гидрораспределителя с пропорциональным управлением
  • Гидросистемы спецтехники — эксплуатация и обслуживание
  • Применение гидростатических трансмиссий для спецтехники
  • Применение картриджных электроуправляемых клапанов
  • Устройство и схемы картриджных вставных гидравлических клапанов
  • Характеристики ввертных гидравлических картриджных клапанов
  • Схемы работы клапана последовательности и редукционного клапана
  • Регулятор гидравлических насосов с переменным рабочим объемом
  • Система Load Sending для регулируемых насосов
  • Гидрораспределители — Системы управления
  • Схемы управления рабочими гидравлическими узлами спецтехники

Двигатель

Экскаватор-погрузчик New Holland B115B комплектуется дизельной четырехцилиндровой силовой установкой марки New Holland445T/M2. Данный мотор был доработан системой газотурбинного наддува воздуха с последующим его охлаждением. Также здесь присутствуют такая система, как Common Rail, которая отвечает за подачу топлива в камеры сгорания. Предельная мощность при всем этом достигает отметку в 82 киловатта или же в 111.5 лошадиных сил. Наибольший вращающий момент составляет 520 ньютонов на метр.

Причины и признаки поломки КПП

В экскаваторе-погрузчике поводы для ремонта или замены КПП будут типичными:

  • вышла из строя муфта включения переднего моста (актуально для ручной коробки передач). Передний мост в этих условиях не функционирует, в коробке слышится треск, а колеса не вращаются;
  • закончился гидротрансформатор;
  • сломался насос, который качает трансмиссию;
  • стерлись фракционные диски на турбинном вале.

Как узнать, что требуется ремонт коробки B115? Об этом говорят такие признаки: экскаватор-погрузчик плохо разгоняется, перестает толкать, с трудом поднимается в горку, при этом его двигатель шумит, но свою основную задачу спецтехника не выполняет вообще или делает это плохо, с перебоями.

New Holland LB 115 Спецификации и технические данные (2000-2007)

Технические данные — LB 115 New Holland

Уведомление: Все перечисленные данные проверены экспертами команды LECTURA Specs. Однако могут возникнуть неполные данные и ошибки. Свяжитесь с нашей командой с любым предложением об изменении.

Масса 8.7 т
Стандартные шины 16,9–28
Вместимость ковша 1,2 м³
Привод А
Транспортная длина 5. 69 м
Транспортная ширина 2,48 м
Транспортная высота 2,9 м
Макс. Досягаемость по горизонтали 6.492 м
Глубина выемки 5.778 м
Макс. высота разгрузки 2,74 м
Двигатель мануф. CNH
Тип двигателя F4GE 0484G * D
Мощность двигателя 80.5 кВт
Оборотов при максимальном крутящем моменте 1400 об / мин
Ширина ковша ###
Объем ковша обратной лопаты ###
Усилие отрыва ###
Экскаватор-погрузчик с отрывным усилием ###
Скорость передвижения ###
Мощность двигателя ###
Размеры д x ш x в ###
Рабочий объем ###
Макс. крутящий момент ###
Количество цилиндров ###
Диаметр цилиндра x ход ###
Масса ###
Уровень выбросов ###
Экскаватор типа ###
Производитель двигателя ###
Модель двигателя ###
Аспирация ###
Номинальная частота вращения ###
Мощность двигателя — нетто ###
Мощность двигателя — полная ###
Тип трансмиссии ###
Количество скоростей движения ###
Привод — 2WD / 4WD ###
Рабочий тормоз Тип ###
Длина — по дороге ###
Высота — над кабиной ###
Максимальная высота ###
Ширина ###
Ширина — стандартная лопата ###
Стабилизатор Тип ###
Максимальная глубина копания — самая длинная рукоять ###
Глубина копания — SAE ###
Глубина копания — рукоять втянутого типа по SAE ###
Глубина копания — удлиненная рукоять SAE ###
Вылет от оси поворота — рукоять без выдвижения ###
Вылет от оси поворота — рукоять втянутой ###
Вылет от оси поворота — удлиненная рукоять ###
Погрузочная высота — рукоять без выдвижения ###
Погрузочная высота с втянутой рукоятью ###
Погрузочная высота — удлиненная рукоять ###
Высота разгрузки — общего назначения ###
Угол разгрузки — общего назначения ###
Высота разгрузки — универсальный ###
Угол разгрузки — универсальный ###
Топливный бак ###
Вместимость ковша — стандарт общего назначения ###
Вместимость лопаты — универсальная ###
Отрыв ковша — рукоять без выдвижения ###
Отрывная рукоять — не выдвижная рукоять ###
Экскаватор с лопатой — общего назначения ###
Экскаватор с лопатой — многоцелевой ###
Эксплуатационная масса ###

Базовая модель, вкл. Кабина с конструкцией ROPS, стандартная лопата, задняя часть с обратной лопатой и стандартным ковшом

LB 115 New Holland — Специальное оборудование

  • Стабилизаторы выносных опор
  • Раскладушка
  • Вилочный погрузчик общего назначения
  • Захват
  • Дизельный сажевый фильтр
  • Кондиционер

Загрузить паспортные данные — New Holland LB 115

Икс

Что вы думаете об этой машине?

Спасибо за отзыв


New Holland LB115B — Экскаватор-погрузчик — New Holland — Руководство по машинам — Технические характеристики новой и подержанной техники

Экскаватор-погрузчик New Holland
Технические характеристики: LB115.В
Год выпуска модель / тип 2000-2007
Двигатель: CNH
Цил / турбо / интеркулер : 4TI
Модель двигателя: F4GE0484G * D
Мощность, кВт / пиковая мощность / об / мин: 82/110/2200
Максимальный крутящий момент: Нм / об / мин: 480/1400
Рабочий объем (см³) 4500
Топливо: Дизель
Коробка передач: 4-ступенчатая коробка передач PowerShift 4 WD
Гидравлическая система:
Объем гидравлического бака (литр) 70
Объем гидравлической системы (литры) 137
Пропускная способность насоса: (л / мин) 160
Максимальное рабочее давление: (бар) 210
Размеры с ковшом:
Масса эксплуатационная со ст. ковш: (кг) 8700
Габаритная длина по ст. ковш (мм) 5745
Ширина по шинам (мм) 2480
Ширина станка со ст. ковш (мм) 2480
Высота до верха кабины (мм) 2900
Общая высота: (мм) 3980
Шина передняя: 16,9-24
Шины задние: 16.9-24
Длина колесной базы: (мм) 2200
Минимальный радиус поворота над ковшом: (мм) х
Топливный бак (литр) 130
Performance Loader:
Высота пальца ковша при максимальном подъеме: (мм) 3480
Объем ковша (м³) 1,2
Характеристики Экскаватор-погрузчик: Штанга стандартная
Макс.вылет на уровне земли: (мм) 5880
Макс. погрузочная высота: (мм) 3972
Макс. глубина копания: (мм) 4593
Макс. высота реза: (мм) 5807
Низкая / высокая скорость (км / ч) 6,0-39,2
New Holland Посмотреть брошюру

Экскаватор-погрузчик New Holland LB115 Руководство по техническому обслуживанию

Описание

Руководство для: Экскаватор-погрузчик LB115
Формат: PDF
Номер печати.86584406
Английский

New Holland LB115 Экскаватор-погрузчик Руководство по техническому обслуживанию: 756 страниц

Руководство по эксплуатации обратной лопаты LB115 СОДЕРЖАНИЕ

  • Двигатель и топливная система
  • Электрическая система
  • Трансмиссии
  • Задний мост и тормоза
  • Рулевое управление и передний мост
  • Кабина и рама
  • Гидравлическая система

Предисловие к руководству New Holland LB115

Руководство по ремонту экскаватора-погрузчика LB115 было написано для специалистов по ремонту. Предоставляет важную информацию о квалифицированном проведении ремонтных работ. Перед началом любых ремонтных работ внимательно ознакомьтесь с Руководством по ремонту экскаватора-погрузчика. Используйте Руководство по ремонту экскаватора-погрузчика LB115 в качестве справочника и источника информации, даже если вы знакомы с технологией экскаватора-погрузчика. С помощью Руководства по ремонту опытный механик по строительным машинам может квалифицированно провести любой необходимый ремонт.

Разделы руководства

Руководство разделено на основные группы и подгруппы и охватывает все предыдущие версии машины.Любые дополнения или модификации, которые могут произойти в будущем, не описываются в этом руководстве. Необходимую информацию можно легко найти, обратившись к оглавлению. Для наглядности некоторые иллюстрации представлены в упрощенном виде. Поэтому возможны отличия от фактической версии на экскаваторе-погрузчике LB115, если это добавляет ясности информации.

РЕМОНТ и запчасти LB115

Выполняйте все необходимые ремонтные работы как можно скорее.Это снижает затраты на ремонт и увеличивает доступность вашего экскаватора-погрузчика. Выполняя любые работы с погрузчиком, всегда соблюдайте инструкции, приведенные в Руководстве по ремонту. Ваш дилер с радостью выполнит для вас обширные работы, не описанные в Руководстве по ремонту New Holland LB115. Всегда используйте только оригинальные запчасти.

New Holland lb 115 b Детали трактора Экскаватор-погрузчик Pdf Manual

New Holland Lb 115 b детали трактора погрузчик обратная лопата Pdf руководство

Если у вас есть трактор New Holland или вы работаете с ним после этого, это руководство для вас, в котором описаны все, что вам следует знать о решении, а также услуги по ремонту вашего трактора.
ПРЕДНАЗНАЧЕННЫЕ МОДЕЛИ:
LB75B — LB 75 B.
LB90 — LB 90.
LB110 — POUND 110.
LB115B — LB 115 B.

РАЗДЕЛЫ ВКЛЮЧАЮТ :.
Содержание.
Двигатель — New Holland 90-108 л.с.
Гидротрансформатор.
Коробки передач.
Передний мост.
Шаттл-челночная трансмиссия заднего моста.
Тормозные системы.
Гидравлические системы.
Шасси автомобиля.
Направляющие системы.
Такси для отопления и охлаждения дома.
Электрические системы.
Снятие погрузчика.
Извлечение обратной лопаты.
Наборы поставщиков.
Детали кабины.

New Holland Lb 115 b Детали трактора Экскаватор-погрузчик Pdf Руководство

Спецификация:

Двигатель
Модель CNH F4GE0484G * D
Полезная мощность 110 л. С турбонаддувом и промежуточным охлаждением
В рабочем состоянии
Макс.вес 20282,5 фунта 9200 кг
Запас топлива 34.3 галлона 130 л
Объем жидкости гидравлической системы 36,2 галлона 137 л
Объем жидкости в масляной системе 4,2 галлона 16 л
Объем жидкости системы охлаждения 6,3 галлона 24 л Объем трансмиссионной жидкости
4,8 галлона 18 л
Радиус поворота 17,2 фута в 5250 мм Размер шины
Передний — 2wd / 4wd 16,9-24 (12Ply)
Размер задних шин 2wd / 4wd 16,9-24 (12Ply)
Рабочее напряжение 12 В
Сила тока, подаваемая от генератора 70 А
Трансмиссия
Тип PowerShuttle
Количество передач переднего хода 4
Количество передач заднего хода Gears 2
Макс.скорость — вперед 24.2 миль / ч 39 км / ч
Макс.скорость заднего хода 8,5 миль / ч 13,7 км / ч
Экскаватор
Глубина копания — стандартная 15,1 фута 4590 мм
Глубина копания — внешняя 18,9 фута 5770 мм
Нагрузка при максимальном подъеме — стандартная фунт кг
Нагрузка на Макс.подъем, фунт кг
Высота груза — стандартное 19 футов на дюйм 5790 мм
Высота груза — выдвинутое 21,2 фута на 6465 мм
Вылет на высоте груза — стандартное 7,9 фута на 2410 мм
Вылет на высоте груза — на длину 11,1 фут на дюйм 3390 мм
Погрузчик
Грузоподъемность при полной высоте 7716,2 фунта 3500 кг
Клиренс при максимальной высоте разгрузки 14. 6 футов в дюймах 4460 мм
Вылет при максимальной высоте разгрузки 2,3 фута в 690 мм
Глубина копания 3,5 дюйма 90 мм
Гидравлический
Тип насоса Чувствительность к нагрузке / компенсация потока
Производительность насоса 42,3 галлона / мин 160 л / мин
Давление предохранительного клапана 3045,8 фунтов на кв. Дюйм 21000 кПа
Размеры
Транспортная длина 18,8 фута 5745 мм
Транспортная ширина 8,1 фута 2480 мм
Транспортная высота 13,1 фута 3980 мм
Высота до верхней части кабины 9,5 фута 2900 мм
Колесная база 7,2 фута 2200 мм
Земля Клиренс 1,8 фута в 550 мм

New Holland lb 115 b Запчасти для тракторов Экскаватор-погрузчик Pdf Руководство

Бесплатная доставка по электронной почте

Цена: $ 38.00

New Holland Lb115 b Детали трактора Экскаватор-погрузчик Pdf Руководство

Битвы с обратной лопатой — Подсластите выбор

Case представила Pro Control со своей серией M в 2000 году, которая гасила отскок в своей традиционной гидравлической системе для смягчения быстрых остановок и устранения перекоса. Грузоподъемность погрузчика подскочила на 17 процентов.

Полноприводные машины, такие как New Holland Construction LB115, лучше всего проявляют себя, когда их малый радиус поворота ускоряет погрузку.JCB и Komatsu также предлагают полноразмерные модели, и вскоре у Cat может появиться конкурент.

Сервогидравлические джойстики (напольные стойки рядом с сиденьем) входят в стандартную комплектацию моделей Caterpillar 420D и 430D. Джойстики являются опцией для более крупных моделей JCB, но остальная часть отрасли все еще задается вопросом, нужны ли они покупателям.



Галерея файлов для покупки:
  • Оборудование Ingersoll
  • JCB
  • John Deere
  • Bobcat
  • Кубота
  • Уолдон
  • New Holland Construction
  • Allmand
  • Volvo
  • террамит
  • Корпус
  • Terex
  • Ингерсолл Рэнд
  • Гусеница
  • Komatsu

В этой истории:
  • Гидравлические войны
  • Поручень для управления
  • Кабины: битва дюймов

Таблицы:

Из-за беспрецедентной популярности экскаваторов-погрузчиков (погрузчик с бортовым поворотом — единственная строительная машина, которая представляет столько же продаж), производители изо всех сил стараются выделиться благодаря удивительному разнообразию гидравлических систем, грузоподъемности погрузчиков и экскаваторов, систем привода и т. и особенности кабины.

Многие производители оборудования пришли к выводу, что для удовлетворения потребности своих дилеров в экскаваторе-погрузчике и предотвращения того, чтобы они заполняли брешь в своей производственной линейке с фирменной табличкой конкурентоспособного производителя, должны иметь экскаватор-погрузчик . Такое мышление побудило Komatsu, Terex и совсем недавно Volvo конкурировать в крупнейшей категории машин Северной Америки. Конкуренция такого калибра важна, потому что она практически гарантирует наличие экскаватора-погрузчика с правильными характеристиками и функциями для любой работы.

Гидравлические войны

Каждый из самых недавних участников конкурса экскаваторов-погрузчиков отличался от лидеров рынка, предлагая машины с гидравлическими системами с закрытым центром (это Komatsu, Terex, Volvo и даже Caterpillar, которые возглавили атаку на королей холм обратной лопаты еще в 1980-х).

Гидравлическая система

с открытым центром, которая остается стандартной для Case, JCB, New Holland и наиболее важных 14-футовых машин Deere, утверждает, что улучшает способность оператора «чувствовать» траншею в ситуациях с точным управлением.Когда вы копаете рядом с заглубленными препятствиями, такими как инженерные сети, пересекающие траншею, и рычаги управления задействованы лишь частично, вы получаете стабильное гидравлическое давление на гидроцилиндры стрелы, рукояти и ковша. Насос системы с открытым центром (обычно шестеренчатый насос фиксированного рабочего объема) нагнетает такое же количество масла в систему, как если бы оператор поднимался и раскачивался на полной скорости. Избыточный поток масла возвращается в гидравлический резервуар через предохранительный клапан, который поддерживает постоянное давление в системе.

Когда ковш натыкается на что-то необычно твердое, например трубу, опытные операторы говорят, что через рычаги управления они могут почувствовать кратковременный скачок давления, возникающий, когда сопротивление движению ковша внезапно увеличивается, но предохранительный клапан еще не приоткрылся настолько, чтобы слить перелив масла в бак.

Гидравлические системы с закрытым центром обычно основаны на поршневом насосе с регулируемым рабочим объемом, который может увеличивать поток гидравлической жидкости в ответ на изменения требований системы.Конструкция является производительной, поскольку она увеличивает поток через систему для сокращения времени цикла, когда вы используете несколько функций одновременно (например, когда вы выходите из скважины с помощью подъема стрелы, вылета, опрокидывания ковша и поворота всего в в то же время). Это повышает топливную экономичность, когда машина находится на холостом ходу, поскольку насос может полностью перестать подавать масло. И насос может изменять свой поток в бесконечном диапазоне до нуля, когда вы медленно перемещаете пару функций.

Но операторы, обученные тому, что раньше было полностью открытым центром, склонны говорить, что системы с закрытым центром поглощают скачки давления, когда они осуществляют точный контроль.Им сложнее нащупать закопанные инженерные сети.

Но времена могут меняться. Один из лидеров категории, John Deere, включил насосы с закрытым центром и регулируемые насосы в свой 16-футовый 410G. Если производители начнут устанавливать двигатели с электронным впрыском топлива в экскаваторы-погрузчики, возможно, мы увидим больше поршневых насосов. Если покупатели будут стремиться к экономии топлива, производители смогут заставить контроллеры впрыска топлива взаимодействовать с мозгом в поршневых насосах с регулируемым объемом двигателя, как в экскаваторах.

Но подземный мир, в котором работают экскаваторы-погрузчики, все чаще переполняется дорогими инженерными коммуникациями. Операторы будут сопротивляться системам с закрытым центром, если почувствуют, что они жертвуют чувством точного управления ради эффективности. По этой причине Case продолжает рекламировать «ощущение» как конкурентное преимущество.

Грейфер для управления

Большинство комбатантов экскаваторов-погрузчиков оценивают сервогидравлические органы управления обратной лопатой, подобные тем, которые Cat произвела в качестве стандартного оборудования для моделей 420D и 430D в конце прошлого года. JCB предлагает джойстики экскаваторного типа с электронно-гидравлическими джойстиками в качестве опции для своих более крупных моделей 2002 года, но Cat утверждает, что завоевывает долю рынка благодаря своей четкой приверженности этой технологии.

Джойстики

требуют меньше усилий для использования и могут быть встроены в подлокотники сиденья, что позволяет операторам сидеть более комфортно и делает их более продуктивными при более длительных сменах. Крупногабаритные 14- и 15-футовые машины, оснащенные электронным джойстиком, вероятно, приучают покупателей ожидать наличия этой функции на машинах с высокими техническими характеристиками.Кажется, это лишь вопрос времени, когда Komatsu добавит сервоуправление к своей гидравлической системе, подобной экскаватору, и у Deere есть достойная пара джойстиков в гидравлической системе с закрытым центром на 410G.

Производители, которые продают машины с полным приводом, режимами управления всеми четырьмя колесами и четырьмя шинами одинакового размера (JCB, Komatsu, New Holland, Ingersoll Rand, Bobcat), говорят, что пользователи, которые пробуют эти машины, придерживаются их. Эти функции привлекательны для тех, кто выполняет больше, чем средний объем работы с погрузчиком, потому что возможность крабового управления или обеспечения взаимодействия передних и задних колес в крутом повороте делает погрузчик более маневренным.

Это небольшая ниша, по оценкам, значительно менее 10 процентов от общего числа продаваемых ежегодно экскаваторов-погрузчиков. Тем не менее, управление всеми колесами достаточно важно, поскольку традиционно молчаливая компания Caterpillar намекает, что вскоре добавит эту функцию в свою линейку.

Экскаватор-погрузчик — это универсальность, а набор доступного навесного оборудования продолжает расширять возможности машины. Существует множество быстроразъемных муфт для быстрой смены ковша или навесного оборудования. Версия Caterpillar со встроенным инструментальным шасси призвана улучшить способность экскаватора-погрузчика использовать навесное оборудование. Наиболее очевидными особенностями являются стрелы погрузчика с параллельным подъемом, предназначенные для удержания уровня груза на подъемной дуге на полную высоту для безопасной работы с вилочным захватом для поддонов. Мощная вспомогательная гидравлика удобно подключена к обоим рабочим концам машины.

Большинство конкурентов разработали стандарт параллельного подъема в той или иной форме. И многие модернизировали свои вспомогательные гидравлические контуры.

Кабины: битва дюймов

Площадь остекления экскаваторов-погрузчиков

продолжает расти на 10 и 15 процентов с каждой новой моделью.Поручни и ступеньки становятся больше и безопаснее. Много усилий сосредоточено на увеличении свободного пространства на полу и упрощении поворота с органов управления погрузчиком в положение обратной лопаты.

Удобства для животных множатся, как подстаканники в минивэне. Автомобильные системы кондиционирования воздуха уступают место более прочным компонентам, предназначенным для защиты от ударов по бездорожью и сурового охлаждения стеклянной кабины в выжженной солнцем среде. Сиденья с подогревом, пневматической подвеской и регулируемой поясничной опорой, подобные тем, которые используются в грузовиках для дальних перевозок, становятся все проще и удобнее в кабине с обратной лопатой.Обычны розетки на двенадцать вольт для зарядки сотовых телефонов и других игрушек. Если вы не можете позволить себе роскошные варианты, выбирайте модели ROPS, которые предлагает каждый производитель.

Широта выбора делает покупку экскаватора-погрузчика 21-го века мечтой покупателя. Кто может сказать, что гидравлика с открытым центром лучше, чем с закрытым центром, если серво-джойстики лучше, чем рычаги управления гидравликой, или если необходимо управление всеми колесами или интегрированная тележка для инструментов? На эти вопросы есть разные ответы для разных профессий.Все, что вам нужно, очень вероятно, что кто-то это предложит.

Основные характеристики
Компания / Модель Грузоподъемность обратной лопаты (фунты) Усилие отрыва погрузчика (фунты) Грузоподъемность погрузчика (фунты) Вес (фунты)
В этом образце экскаваторов-погрузчиков из класса наибольших размеров — 14-футовые — сравниваются машины с очень похожей глубиной копания (от 14 футов 5 дюймов до 14 футов 8 дюймов) и размерами ковша погрузчика (от 1 . От 25 до 1,4 кубических ярдов). Вес указан с кабиной, полным приводом, выдвижной рукоятью рукояти и трансмиссиями с переключением под нагрузкой или с переключением под нагрузкой.
Caterpillar
420D (85 л.с.) 3 333 10,131 6,385 16 006
New Holland
LB75.B (85 л.с.) 3,310 13 942 7 782 14 826
JCB
214 (72 л.с.) 3,130 12 000 9 231 15 979
John Deere
310SG (84 л.с.) 3 045 8 817 5,558 13 985
Terex
TX860 (90 л.с.) 2,989 12 291 8,783 15 964
Komatsu
WB140PS-2 (86 л.с.) 2,559 12 790 8,270 16,600
Корпус
580 Super M (90 л.с.) 2,550 9 480 6 182 14,533


Экскаваторы-погрузчики New Holland B110, B115 Руководство по ремонту

Экскаваторы-погрузчики New Holland B110, B115 Руководство по ремонту

87643846 — Экскаваторы-погрузчики B110, B115 Руководство по ремонту.pdf

Полное руководство по сервисному ремонту с схемами электропроводки для экскаваторов-погрузчиков New Holland B110 , B115 , со всей информацией по обслуживанию, диагностике, ремонту, ремонту / восстановлению, как профессиональные механики.

Экскаваторы-погрузчики New Holland B110 , B115 Руководство по ремонту и обслуживанию мастерской включает:
* Пронумерованное содержание, простое в использовании, позволяет быстро найти нужную информацию.
* Подробные подэтапы расширяют информацию о процедуре ремонта.
* Пронумерованные инструкции проведут вас через каждую процедуру ремонта шаг за шагом.
* Процедуры поиска и устранения неисправностей и обслуживания электрооборудования объединены с подробными электрическими схемами для простоты использования.
* Примечания, предостережения и предупреждения в каждой главе содержат важную информацию.
* Номер рисунка, выделенного жирным шрифтом, поможет вам быстро сопоставить иллюстрации с инструкциями.
* Подробные иллюстрации, рисунки и фотографии проведут вас через каждую процедуру.
* Увеличенная вставка позволяет детально идентифицировать и исследовать детали.

ОПИСАНИЕ ПРОДУКТА:
Всего страниц: 993 страницы
Формат файла: PDF (с закладками, оглавление, с возможностью поиска, для печати, высокое качество)
Язык: английский

ПОЛНОЕ РУКОВОДСТВО ПО ИНСТРУКЦИЯМ И РЕМОНТАМ
Полное руководство по обслуживанию состоит из двух томов:
B110 — B115 Руководство по техническому обслуживанию « ПОГРУЗЧИК »
B110 — B115 Руководство по обслуживанию « Двигатель »

Руководства по обслуживанию для «Экскаватор-погрузчик» и «Двигатель» содержат необходимую техническую информацию для проведения обслуживания и ремонта машины и двигателя, необходимые инструменты для выполнения этих операций и информацию о стандартах обслуживания, процедурах подключения, отключения и т. Д. разборка и сборка деталей.Полное руководство по обслуживанию, которое охватывает экскаваторы-погрузчики моделей B110 — B115, состоит из следующих томов, которые можно идентифицировать по их печатному номеру, как указано ниже:
Руководство по обслуживанию — «Экскаватор-погрузчик» B110 — B115 87643846
Руководство по обслуживанию — «Двигатель» B110 — B115 87643867

ОСНОВНЫЕ РАЗДЕЛЫ
РАЗДЕЛ 00 — МЕРЫ ПРЕДОСТОРОЖНОСТИ
РАЗДЕЛ 01 — ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
РАЗДЕЛ 02 — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. МОДЕЛИ … 3
2. ИДЕНТИФИКАЦИЯ ОСНОВНЫХ КОМПОНЕНТОВ… 4
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ … 5
4. РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЗЧИКА .. 8
5. РАЗМЕРЫ И ХАРАКТЕРИСТИКИ НАВЕСНОГО ОБОРУДОВАНИЯ … 12
6. ГРУЗОПОДЪЕМНОСТЬ .. 15
7. КОВШ ПОГРУЗЧИКА С ВИЛЛАМИ РАЗМЕРЫ И ХАРАКТЕРИСТИКИ … 18
8. ЕМКОСТЬ И ХАРАКТЕРИСТИКИ ЖИДКОСТИ И СМАЗКИ .. 19
РАЗДЕЛ 17 — ПРЕОБРАЗОВАТЕЛИ МОМЕНТА
1. ПРЕОБРАЗОВАТЕЛЬ МОМЕНТА … 3
1.1 ОПИСАНИЕ И РАБОТА .. 3
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 3
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 1.3 КАПИТАЛЬНЫЙ РЕМОНТ… 4
1.4 ПРОВЕРКА … 4
1.5 РАЗБОРКА И СБОРКА … 5
1.6 ИСПЫТАНИЕ ПРИ ОСТАНОВКЕ .. 5
1.7 ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ .. 6
2. ПРЕОБРАЗОВАТЕЛЬ МОМЕНТА ПЕРЕКЛЮЧЕНИЯ … 7
2.1 ОПИСАНИЕ И РАБОТА .. 7
2.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ … 8
2.3 КАПИТАЛЬНЫЙ РЕМОНТ … 8
2.4 ПРОВЕРКА … 9
2.5 РАЗБОРКА И СБОРКА … 9
2.6 ИСПЫТАНИЕ НА ОСТАНОВКЕ .. 11
2.7 ПОИСК НЕИСПРАВНОСТЕЙ .. 12
РАЗДЕЛ 21 — ТРАНСМИССИЯ
1. ПЕРЕКЛЮЧАТЕЛЬ ТРАНСМИССИИ «МОДЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ COM-T4-2025» … 3
1.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 3
1.2 МОМЕНТЫ ЗАТЯЖКИ .. 5
1.3 ОРГАНЫ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ … 6
1.4 СМАЗКА … 11
1.5 ПОТОК И ПОДАЧА МАСЛА ТРАНСМИССИИ .. 12
1.6 ГИДРАВЛИЧЕСКИЕ КЛАПАНЫ ТРАНСМИССИИ И ТОЧКИ ИСПЫТАНИЯ ДАВЛЕНИЯ … 18
1.7 РАСХОД МОЩНОСТИ ТРАНСМИССИИ .. 19
1.8 КОМПОНЕНТЫ ПЕРЕДАЧИ 4WD .. 23
1.9 СНЯТИЕ ТРАНСМИССИИ … 28
1.10 РАЗБОРКА И СБОРКА … 29
1.11 ПОИСК НЕИСПРАВНОСТЕЙ .. 87
1.12 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ … 90
2. ТРАНСМИССИЯ С СИСТЕМОЙ ПЕРЕКЛЮЧЕНИЯ «DANA T16000»… 91
2.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 91
2.2 ОРГАНЫ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ … 92
2.3 СМАЗКА … 102
2.4 ХАРАКТЕРИСТИКИ ДАВЛЕНИЯ И КОНТРОЛЬНЫЕ ТОЧКИ .. 103
2.5 ОХЛАДИТЕЛЬ ТРАНСМИССИИ .. 105
2.6 ТРАНСМИССИЯ 106 ГИДРАВЛИЧЕСКАЯ СХЕМА ..
2. 7 ЭКСПЛУАТАЦИЯ .. 107
2.8 ПОТОК МОЩНОСТИ .. 114
2.9 РАЗБОР ШЕСТЕРНИ И СЦЕПЛЕНИЯ .. 129
2.10 ДЕМОНТАЖ И УСТАНОВКА ТРАНСМИССИИ .. 130
2.11 КОМПОНЕНТЫ ТРАНСМИССИИ … 134
2.12 РАЗБОРКА И СБОРКА … 152
2.13 СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ … 261
2.14 ПОИСК НЕИСПРАВНОСТЕЙ .. 262
2.15 ПОИСК НЕИСПРАВНОСТЕЙ .. 264
РАЗДЕЛ 25 — ПЕРЕДНИЕ МОСТЫ
1. ПЕРЕДНИЙ МОСТ 4WD «CARRARO» … 3
1.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 3
1.2 РАЗБОРКА И СБОРКА … 9
1.3 ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ .. 55
2. ПЕРЕДНИЙ МОСТ 4WS «CARRARO» … 58
2.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 58
2.2 РАЗБОРКА И СБОРКА … 62
2.3 ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ .. 115
3. СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ .. 118
РАЗДЕЛ 27 — ЗАДНИЙ МОСТ
1. ЗАДНИЙ МОСТ 2WS… 3
1.1 ОПИСАНИЕ И РАБОТА … 3
1.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 6
1.3 РАЗБОРКА И СБОРКА … 8
1.4 ПОИСК НЕИСПРАВНОСТЕЙ .. 27
2. ЗАДНИЙ МОСТ 4WS “CARRARO” .. 28
2.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 28
2.2 РАЗБОРКА И СБОРКА … 32
2.3 ПОИСК НЕИСПРАВНОСТЕЙ .. 81
3. СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ .. 84
РАЗДЕЛ 33 — ТОРМОЗНАЯ СИСТЕМА
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ … 3
2. Ручной тормоз .. 6
2.1 РЕГУЛИРОВКА РУЧНОГО ТОРМОЗА … 7
3. ТОРМОЗНЫЕ ЦИЛИНДРЫ .. 8
4.МАСЛЯНЫЙ ТОРМОЗНЫЙ БАК … 13
5. ПРОЦЕДУРА ПРОДУВКИ .. 13
РАЗДЕЛ 35 — ГИДРАВЛИЧЕСКАЯ СИСТЕМА
1. ГИДРАВЛИЧЕСКИЕ СХЕМЫ … 3
1.1 ГИДРАВЛИЧЕСКАЯ СХЕМА — МЕХАНИЧЕСКИЕ МОДЕЛИ 2WS SIDESHIFT … 3
1.2 ГИДРАВЛИЧЕСКАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА 2WS. ЭКСПЕРИМЕНТАЛЬНЫЕ МОДЕЛИ .. 5
1.3 ГИДРАВЛИЧЕСКАЯ СХЕМА — ПИЛОТНЫЕ МОДЕЛИ 2WS CENTER PIVOT .. 7
1.4 ГИДРАВЛИЧЕСКАЯ ДИАГРАММА — МЕХАНИЧЕСКИЕ МОДЕЛИ 4WS SIDESHIFT … 9
1.5 ГИДРАВЛИЧЕСКАЯ ДИАГРАММА — МОДЕЛИ 4WS СИДЕНТИФИКАЦИОННАЯ СИСТЕМА 11 СТОРОН 4WS … ПИЛОТНЫЕ МОДЕЛИ.. 13
2. ГИДРАВЛИЧЕСКИЙ НАСОС .. 15
2.1 ОПИСАНИЕ И РАБОТА .. 15
2.2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 15
2.3 КЛАПАН ДАТЧИКА НАГРУЗКИ … 17
2.4 ДЕМОНТАЖ … 19
2.5 КОМПОНЕНТЫ … 20
2.6 ДЕМОНТАЖ И СБОРКА … 21
3. УПРАВЛЯЮЩИЕ КЛАПАНЫ … 25
3.1 УПРАВЛЯЮЩИЕ КЛАПАНЫ «REXROTH» (МЕХАНИЧЕСКИЕ МОДЕЛИ) .. 25
3.2 УПРАВЛЯЮЩИЕ КЛАПАНЫ «REXROTH» (ПИЛОТНЫЕ МОДЕЛИ) … 41
3.3 ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ДЛЯ ПИЛОТА РЕГУЛИРУЮЩИЙ КЛАПАН ОПЫТНОЙ ЛАПЫ
(С ГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ) … 50
3.4 ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ … 53
3.5 НАКЛАДКА НАКОПИТЕЛЯ «PARKER» .. 61
4. ГИДРАВЛИЧЕСКАЯ СИСТЕМА ПОВОРОТА .. 64
4.1 ОПИСАНИЕ И РАБОТА .. 64
4.2 ПОТОК ГИДРАВЛИЧЕСКОГО МАСЛА .. 65
5. ГИДРАВЛИЧЕСКИЕ ЦИЛИНДРЫ .. 67
5.1 ЦИЛИНДР ПОГРУЗЧИКА … 68
5.2 ЦИЛИНДР КОВША ПОГРУЗЧИКА … 74
5,3 ЦИЛИНДР КОВША 4X1 .. 80
5.4 ЦИЛИНДР СТРЕЛЫ НАГРУЗЧИКА .. 83
5.5 НАПОРНЫЙ ЦИЛИНДР … 91
5.7 КОРОТКИЙ И ДЛИННЫЙ ТЕЛЕСКОПИЧЕСКИЙ ЦИЛИНДР .. 95
5.8 ЦИЛИНДР СТАБИЛИЗАТОРА (МОДЕЛИ С ЦЕНТРАЛЬНОЙ ПОВОРОТНОЙ ЦИЛИНДРОМ) … 99
5.9 ЦИЛИНДР СТАБИЛИЗАТОРА (МОДЕЛИ С ПОМОЩЬЮ СБОРА) … 103
5.10 ПОВОРОТ ЦИЛИНДРА .. 107
5.11 ПОВОРОТНЫЙ ЦИЛИНДР .. 107
5.11 ПЕРЕДАЧА КОПИЙ БЛОКИРОВКИ БЛОКИРОВКИ ЦИЛИНДРА … 113
6. РЫЧАГИ ГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ … 114
6.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 114
6.2 ОПИСАНИЕ И РАБОТА .. 115
6.3 РАЗБОРКА И СБОРКА … 118
6.4 КЛАПАН РЫЧАГА УПРАВЛЕНИЯ .. 121
7. ПОИСК НЕИСПРАВНОСТЕЙ И ИСПЫТАНИЕ РАСХОДА .. 124
7.1 ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ… 124
7.2 ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ (С РЕГУЛИРУЮЩИМИ КЛАПАНАМИ «REXROTH») … 125
РАЗДЕЛ 39 — ШАССИ
1. ОПИСАНИЕ И РАБОТА … 3
2. ДЕМОНТАЖ И УСТАНОВКА КОМПОНЕНТОВ … 6
2.1 КОМПОНЕНТЫ ВНУТРИ ШАССИ … 6
2.2 КОМПОНЕНТЫ НИЖЕ ШАССИ .. 7
2.3 КОМПОНЕНТЫ, УСТАНОВЛЕННЫЕ СНАРУЖИ ШАССИ … 9
2.4 КОМПОНЕНТЫ, УСТАНОВЛЕННЫЕ НАД ШАССИ … 10
2.5 МОМЕНТЫ ЗАТЯЖКИ .. 12
РАЗДЕЛ 41 — РУЛЕВАЯ СИСТЕМА
1. СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ 2WS … 4
2. СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ 4WS… 7
3. УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ … 12
3.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 13
3.2 КОМПОНЕНТЫ … 15
3.3 РАЗБОРКА И СБОРКА … 16
3.4 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ … 33
3.5 ПОИСК НЕИСПРАВНОСТЕЙ .. 33
РАЗДЕЛ 50 — ОТОПЛЕНИЕ КАБИНЫ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА
1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ … 3
2. ОБОГРЕВ КАБИНЫ .. 5
2.1 ОПИСАНИЕ И РАБОТА .. 5
3. КОНДИЦИОНЕР … 12
3.1 ПРИНЦИПЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА. .. 12
3.2 МЕРЫ ПРЕДОСТОРОЖНОСТИ .. 16
3.3 ОПИСАНИЕ И РАБОТА.. 17
3.4 ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ И ИСПЫТАНИЯ … 25
3.5 ПРОМЫВКА СИСТЕМЫ … 43
3.6 ЭВАКУАЦИЯ ИЗ СИСТЕМЫ .. 45
3.7 ЗАРЯДКА СИСТЕМЫ .. 46
3.8 КАПИТАЛЬНЫЙ РЕМОНТ КОМПОНЕНТОВ … 47
3.9 КОМПРЕССОР … 52
3.10 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ … 66
РАЗДЕЛ 55 — ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
1. ОБЩИЕ ПОЛОЖЕНИЯ .. 3
1.1 ВРЕМЕННЫЙ РЕМОНТ ЖГУТОВ ПРОВОДОВ … 3
1.2 ПОИСК НЕИСПРАВНОСТЕЙ .. 4
2. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ .. 5
2.1 ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ СХЕМЫ — КАБИНА С ПЕРЕКЛЮЧЕНИЕМ … 5
2.2 ЭЛЕКТРИЧЕСКИЕ СХЕМЫ — КАБИНА С ПЕРЕКЛЮЧЕНИЕМ ПИТАНИЯ… 22
2.3 ЭЛЕКТРИЧЕСКИЕ СХЕМЫ — 4WS .. 39
3. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ … 57
3.1 ПЕРЕДНЯЯ ПРИБОРНАЯ ПАНЕЛЬ … 57
3.2 КАЛИБРОВКА СПИДОМЕТРА … 59
3.3 БОКОВАЯ ПРИБОРНАЯ ПАНЕЛЬ … 60
3.4 ЦЕПЬ ИММОБИЛАЙЗЕРА .. 64
4. ДИАГНОСТИКА … 65
4.1 СИМВОЛ .. 66
4.2 МЕНЮ НАСТРОЙКИ … 67
4.3 МЕНЮ НАСТРОЙКИ … 68
4.4 ПРОЦЕДУРА САМОПРОВЕРКИ .. 69
4.5 НА БОРТУ ПОЛУЧЕНИЕ КОДА ОШИБКИ … 70
4.6 ПОДСВЕТКА И ДИММИРОВАНИЕ … 71
4.7 ЧАСЫ РАБОТЫ.. 72
4.8 ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ .. 73
4.9 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ … 79
4.10 ПРЕДУПРЕЖДАЮЩИЕ СООБЩЕНИЯ .. 80
5. СИСТЕМА ЗАПУСКА .. 86
5.1 ОПИСАНИЕ И РАБОТА .. 86
5.2 ПОИСК НЕИСПРАВНОСТЕЙ .. 87
5.3 СТАРТЕР. .90
6. ГЕНЕРАТОР .. 96
6.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 96
6.2 ОПИСАНИЕ И РАБОТА .. 96
6.3 КОМПОНЕНТЫ … 98
6.4 ДЕМОНТАЖ … 99
6.5 ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА И ИСПЫТАНИЯ .. 100
6.6 НЕИСПРАВНОСТЬ ПОИСК .. 109
7. АККУМУЛЯТОР … 110
7.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .. 110
7.2 ОПИСАНИЕ И РАБОТА .. 110
7.3 ЗАМЕНА АККУМУЛЯТОРА .. 111
7.4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ … 113
7.5 ИСПЫТАНИЯ … 115
7.6 ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ … 117
7.7 ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ АККУМУЛЯТОРА … 117
8. ИСПЫТАНИЕ КОМПОНЕНТОВ … 118
8.1 ОБЩЕЕ ВВЕДЕНИЕ … 118
8.2 ТЕСТИРОВАНИЕ КОМПОНЕНТОВ … 119
8.3 ТОЧКИ ЗАЗЕМЛЕНИЯ … 119
8.4 ПЕРЕКЛЮЧАТЕЛЬ ПУСКА И ВЫКЛЮЧЕНИЯ … 121
8.5 ГЕНЕРАТОР … 122
8.6 ТРАНСМИССИИ … 122
8.7 ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА … 126
8.8 КАБИНА … 127
8.9 ПЕРЕКЛЮЧАТЕЛЬ 4WD .. 132
8.10 ВЫКЛЮЧАТЕЛИ ПЕДАЛИ ТОРМОЗА .. 132
8.11 ВЫКЛЮЧАТЕЛЬ УРОВНЯ ТОРМОЗНОГО МАСЛА … 133
8.12 ВЫКЛЮЧАТЕЛЬ ПЕРЕДНЕЙ РАБОЧЕЙ ЛАМПЫ (1) — ЗАДНИЙ ПЕРЕКЛЮЧАТЕЛЬ РАБОЧИХ ФОН (2) ПЕРЕКЛЮЧАТЕЛЬ ОСНОВНОГО ОСВЕЩЕНИЯ … 133
8.13 ВЫКЛЮЧАТЕЛЬ АВАРИИ … 134
8.14 МОДУЛЬ ПЛАСТИН … 134
8.15 МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ … 135
8.16 ДВИГАТЕЛЬ ПЕРЕДНЕГО ОЧИСТИТЕЛЯ (1) — ДВИГАТЕЛЬ ЗАДНЕГО ОЧИСТИТЕЛЯ — (2) .. 135
8.17 ПЕРЕКЛЮЧАТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ 4WS … 136
8.18 БЛОК УПРАВЛЕНИЯ РУЛЕМ… 137
8.19 ДАТЧИК УПРАВЛЕНИЯ ЗАДНЕЙ ОСЬЮ 4WS .. 139
ДАТЧИК УПРАВЛЕНИЯ ПЕРЕДНЕЙ ОСИ 4WS .. 139
8.21 ЭЛЕКТРОМАГНИТНЫЕ СОЛЕНОИДЫ РУЛЕВОГО УПРАВЛЕНИЯ … 140
8.22 ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА (1). Экскаватор … 144
8,25 РЕВЕРСИВНЫЙ ЗУММЕР … 149
8,26 ДАТЧИК УРОВНЯ ТОПЛИВА … 149
РАЗДЕЛ 82 — ПОГРУЗЧИК
1. ОРГАНЫ УПРАВЛЕНИЯ НАВЕСНЫМ УСТРОЙСТВОМ ПОГРУЗЧИКА … 4
2. САМОРЕГУЛИРОВАНИЕ КОВША ПОГРУЗЧИКА … 7
3. ПОГРУЗЧИК БЕЗОПАСНОСТЬ НАВЕСНОГО ОБОРУДОВАНИЯ .. 10
4. СНЯТИЕ КОВША ПОГРУЗЧИКА … 12
5.СНЯТИЕ ПОГРУЗЧИКА (2WS) .. 15
6. СНЯТИЕ ПОГРУЗЧИКА (4WS) .. 17
РАЗДЕЛ 84 — ЭКСПЛУАТАЦИЯ
1. ОПИСАНИЕ И ЭКСПЛУАТАЦИЯ … 3
2. ВЕРСИЯ МЕХАНИЧЕСКОГО УПРАВЛЕНИЯ НАВЕСНЫМ МАШИНЫ … 6
3. НАЗАД ВЕРСИЯ ГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ НАВЕСНОГО ОБОРУДОВАНИЯ … 14
4. СНЯТИЕ И УСТАНОВКА … 16
5. ПЕРЕСМОТР ТЕЛЕСКОПИЧЕСКОГО РУКОЯТИ … 26

New Holland Экскаватор-погрузчик B115C

Экскаватор-погрузчик B115C оснащен системой управления всеми колесами, имеет шины одинакового размера и может работать в одном из трех режимов рулевого управления:

  • Управление передними колесами для обычных погрузочно-разгрузочных работ и транспортировки
  • Все колеса рулевое управление для обеспечения отличной маневренности без ущерба для устойчивости
  • Крабовое управление для работы вблизи траншеи или препятствия, уменьшающее движение по чувствительной местности
  • Обеспечивает отличное сцепление с дорогой благодаря дифференциалам повышенного трения как на передней, так и на задней осях
Другие функции на B115C включает:
  • Tier 4B F5H 3.4-литровый четырехцилиндровый двигатель
  • Автоматическая коробка передач Powershift
  • Отличный круговой обзор
  • Первоклассный обогрев и вентиляция
  • Низкий уровень шума и вибрации
  • Механическое или пилотно-гидравлическое управление обратной лопатой
  • Ковш с фиксированной или выдвижной обратной лопатой
  • Экскаватор с фиксированным или боковым переключением
  • Простота обслуживания
  • Гидравлическая универсальность
  • Выбор трансмиссии
  • Низкий расход топлива
  • Фронтальный погрузчик SLA с прямым рычагом или TC Tool Carrier

B115C

Число цилиндров 4 Объем (см³) 3400 Всасывание С турбонаддувом Номинальная частота вращения двигателя (об / мин) 2200 Макс.Мощность двигателя ISO TR14396 — ECE R120 (л.с. [CV]) 111 Макс. Крутящий момент ISO TR14396 при 1400 об / мин (Нм) 467 Емкость топливного бака (л) 132 Электрические 12-вольтный генератор переменного тока (А) 120 Емкость аккумулятора ( CCA / Ah) 900/95 Трансмиссия Трансмиссия Powershift 4-ступенчатая электронная в стандартной комплектации Эксплуатационная масса Со стандартной обратной лопатой и ковшом 6-в-1
8370 кг С выдвижной обратной лопатой и ковшом 6-в-1 9100 кг
Размеры
A — Расстояние от земли над передней осью (мм) 1965
B — Колесная база (мм) 2200
C — Расстояние поворота над задней осью (мм) 1325
D — Макс d Расстояние над задней осью (с ковшом обратной лопаты 915 мм) (мм) 1780
E — Общая длина (мм) 5945
F — Высота до верха стрелы (мм) 3930
Q — Угол задней рампы (°) 22
P — Высота кабины (мм) 3000
I — Ширина ковша погрузчика (мм) 2400
J — Ширина стабилизатора (мм) 2275
K — Общая ширина (мм) 2325
Технические характеристики погрузчика
Максимальное усилие отрыва погрузчика (даН) 5413
Грузоподъемность до максимальной высоты (кг) 3075
L — Глубина копания (мм) 127
M — Угол отката ковша от земли (°) 45
N — Вылет при f высота (мм) 825
O — Максимальная рабочая высота (мм) 4480
G — Высота шарнирного пальца (мм) 3478
H — Максимальная высота разгрузки под ковш при 45 ° (мм) 2674
Характеристики обратной лопаты в втянутом состоянии В выдвинутом положении
Усилие отрыва ковша (даН) 5971
Усилие отрыва рукояти (даН) 3350 2389
R — Вылет копания на максимальной высоте 2315 3130
S — Вращение ковша 204 204
T — Высота копания (мм) 5815 6475
U — Высота разгрузки (мм) 3941 4662
V — Вылет копания на уровне земли (мм) 5433 6529
Z — Глубина копания (мм) 4489 5673

Для получения дополнительной информации о экскаваторе-погрузчике New Holland B115C, пожалуйста, позвоните нам по телефону 01626 831850 или напишите нам по электронной почте кнопку ЗАПРОС.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
