ᐅ Принципиальная схема электрооборудования трактора Т-150

1 — генератор;
2 — сигнал звуковой;
3 — фара передняя;
4 — включатель блокировки запуска двигателя;
5 — датчик указателя температуры воды;
6 — датчик сигнализатора аварийной температуры в системе охлаждения двигателя;
7 — датчик сигнализатора аварийного давления масла в системе смазки двигателя;
8 — датчик реле блокировки воздухоохладителя;
9 — штепсельный разъем;
10 — стеклоочиститель;
11 — блок предохранителей;
12 — переключатель вентиляторов;
13 — кнопка звукового сигнала;
14 — блок предохранителей;
15 — электродвигатель вентилятора обдува тракториста;
16 — электродвигатель вентилятора кабины;
17 — включатель лампы плафона;
18 — плафон;
19 — включатель задних фар;
20 — включатель стартера;
21 — включатель кнопочный магнето;
22 — фара задняя;
23 — штепсельная розетка прицепа;
24 — включатель контроля аварийного состояния ламп;
25 — указатель температуры воды;
26 — лампы освещения приборов;
27 — указатель давления масла в системе смазки двигателя;
28 — центральный переключатель света;
29 — лампа переносная;
30 — контрольная лампа аварийной температуры воды в системе охлаждения двигателя;
31 — амперметр;
32 — контрольная лампа включения «массы»;
33 — включатель «массы»;
34 — аккумуляторная батарея;
35 — контрольная лампа аварийного давления масла в системе смазки двигателя;
36 — тахомотосчетчик;
37 — указатели давления масла в гидросистеме КПП;
38 — штепсельный разъем;
39 — штепсельная розетка включения переносной лампы;
40 — реле-регулятор;
41 — стартер;
42 — свеча искровая пускового двигателя;
43 — магнето.
А — клемма для подключения реле воздухоохладителя;
Б — клемма для подключения контактора воздухоохладителя;
Д — клемма для подключения электрооборудования предпускового подогревателя;
Г — клемма для подключения включателя воздухоохладителя.

Принципиальная электрическая схема электрооборудования трактора

Удобная схема

Принципиальная электрическая схема электрооборудования трактора Т-150К: 1 — генератор Г309; 2— сигнал звуковой С 311; 3 — панель соединительная ПС5; 4 — лампа накаливания 12В, 50 св., 4 Вт; 5 — фара ФГ12-Б1; 6 — датчик температуры воды двигателя ТМ 100; 7 — сигнализатор температуры воды ТМ 103; 8 — датчик аварийного давления масла ММ 106Б; 9 — датчик аварийного давления масла в системе автоматического отключения воздухоохлади-дителя ММ НА; 10 — электродвигатель обогревателя кабины МЭ 220; 11 — вставка штепсельного разъема ШР36У15НШ4; 12 — колодка штепсельного разъема ШР36СК15НШ4; 13 — блок предохранителей ПР109; 14 — розетка штепсельная 47К; 15 — включатель «массы» ВК 318-Б; 16 — фонарь лампы контроля включения «массы» ПД20Д; 17 — лампа накаливания 12 В, 1св.

А12–1; 18 — блок предохранителей ПР12-Е; 19 — включатель стартера; 20 — включатель вентилятора воздухоохладителя ВК 57; 21 — контактор КТ 125; 22 — реле промежуточное PC 525; 23 — переключатель насоса воздухоохладителя П 67; 24 — сопротивление; 25 — электродвигатель водяного насоса воздухоохладителя МЭ 226-Б; 26 — электродвигатель вентилятора воздухоохладителя МЭ 22; 27 — фонарь контрольной лампы указателя поворота ПД 20-Д; 28 — переключатель указателя поворота П 57; 29 — фонарь тракторный передний правый ПФ 204; 30 — прерыватель указателя поворотов PC 41 О-В; 31 — электродвигатель вентилятора кабины МЭ 219; 32 — электродвигатель вентилятора обдува МЭН; 33 — переключатель вентиляторов П 57; 34 — включатель плафона ВК 57; 35 — включатель задних фар ВК 57* 36 — плафон ПК 201-А; 37 — лампа накаливания 12В, 15 св. А12–15; 38 — указатель температуры воды; 39 — включатель ВК 317-А2; 40 — фонарь тракторный задний правый ФП 209-Б 41 — переходник одноклеммный; 42 — включатель кнопочный 2-х кл. ВК 322; 43 — включатель «Стоп»; 44 — панель соединительная ПС1-А2; 45 — гирлянда патронов ламп освещения приборов; 46 — централный переключатель света П38; 47 — розетка штепсельная ПС 300А-100; 48 — указатель температуры воды УК 133; 49 — включатель кнопочный 3-х клеммный ВК314; 50 — фонарь освещения номерного знака ФП200; 51 — лампа накаливания 12В, 3 св.
А12–3; 52— лампа накаливания 12В, 21 св. А12–21; 53— фонарь тракторный задний левый ФП 209; 54 — лампа накаливания 12В, 32 св. А12–32; 55 — фара ФГ 304; 56 — переключатель света ножной П53-Б; 57 — сигнальный фонарь аварийной температуры воды ПД20-Е; 58 —- амперметр АП 111; 59 — кнопка сигнала; 60 — сигнальный фонарь аварийного давления масла ПД 20-Е; 61 — указатель давления масла двигателя МД 219; 62 — панель соединительная IIC 12; 63 — лампа накаливания 12В,21 + -f бсв. А12–21 +6; 64 — фонарь тракторный передний левый ПФ204-Б; 65 — тахоспидометр ТХ 123; 66 — манометр давления воздуха в пневмосистеме МД 213; 67 — указатель давления масла трансмиссии МД-225; 68 — реле-регулятор РР 632-Б; 69 — колодка штепсельного разъема ШР32СК4НШ14; 70 — вставка штепсельного разъема ШР32У4НШ14; 71 — магнето М 124-Б1; 72 — свеча искровая СН201 (АШ): 73 — стартер СТ 362; 74 — батарея аккумуляторная 6ТСТ-50ЭМС; 75 — лампа переносная ПЛ64-Р1К; 76 — включатель блокировки запуска пускового двигателя ВК 403; 77 — электромагнитный клапан ЭКТ-12М; 78 — электродвигатель подогрева двигателя МЭ-12; 79 — свеча накаливания СР65-А; 80 — панель соединительнаяПС-А2, 81—предохранитель термо биметаллический ПР2-Б; 82 — спираль контрольная ОВ65; 83 — включатель ВН45-М; 84 — переключатель П305; 85 — фонарь контроля дальнего света ПД20-М.

На современных тракторах, комбайнах и автомобилях широко применяются различные элементы электрооборудования. Их число в последнее время значительно увеличилось. Если в 1960 году в среднем на тракторе применялось 20 наименований электротехнических изделий, то в настоящее время, например на тракторе Т-150К, их стало 85. Все эти элементы с помощью пучков проводов соединяются в электрическую схему. В настоящее время при традиционных электрических схемах бывает трудно найти в пучках проводов нужный, определить особенности подключения ка-кого-либо агрегата или прибора электрооборудования. Поэтому более целесообразно принципиальные электрические схемы изображать так, как показано на рисунке.

На этой схеме легко проследить цепочку, по которой напряжение поступает от источников питания до потребителя. На схеме указано, через какой именно Предохранитель, контакт клеммой колодки и штепсельного разъема питается данный потребитель.

Схема электрооборудования трактора представлена в виде 15 функциональных подсхем, обозначенных от t до XV. На каждой из них показано поступление напряжения питания от блока Предохранителей до каждого конкретного агрегата или прибора.

Схема генераторной установки. Она обеспечивает возбуждение генератора, подачу напряжения от него на блок предохранителей и регулировку подаваемого напряжения. В процессе работы генератора осуществляется его самовозбуждение, а также зарядка (подзарядка) аккумуляторной батареи.

Наиболее часто встречаются такие неисправности генераторной установки: плохой электрический контакт между клеммами и проводами, соединяющими реле-регулятор с генератором в штепсельном разъеме или в цепи замка зажигания; ненадежный электрический контакт реле-регулятора или генератора с «массой» трактора; неправильная регулировка реле-регулятора, неисправность аккумуляторной батареи, реле-регулятора, генератора, выход из строя предохранителей.
Проверять начинают со степени заряженности аккумуляторной батареи, определяют выходное напряжение генератора и напряжение на клемме В реле-регулятора.
Если здесь все в порядке, то неисправность следует искать в цепи соединения.

На все потребители системы электрооборудования напряжение поступает от генераторной установки через предохранители блоков предохранителей 13 и 18.
II. Схема включения реле стартера и запуска стартера. Напряжение на обмотку реле стартера поступает через предохранитель 2 блока предохранителей 13.
При нахождении неисправностей следует помнить, что работоспособность схемы зависит не только от состояния стартера, но также от состояния аккумуляторной батареи, реле стартера и мест соединения, элементов схемы.

Характерные неисправности стартера; обрыв в обмотках реле стартера; ухудшение электрического контакта между щетками и коллектором, что может быть вызвано попаданием смазки на коллектор, и т. п. ухудшение электрического контакта в местах присоединения проводов от аккумуляторной батареи к стартеру.
III. Схема звукового сигнала. Характерная неисправность — неудовлетворительное состояние кнопки звукового сигнала или обрыв обмотки звукового сигнала.
IV. Схема Стоп — сигнала. Наиболее часто выходит из строя включатель «Стоп».
V. Схема включения электродвигателей вентиляторов обдува и кабины.
VI. Схема левого и правого «поворотов». Наиболее часто выходит из строя обмотка прерывателя указателя поворотов.
VII. Схема включения задних фар и освещения кабины.
VIII. Схема включения габаритных огней и освещения номерного знака.
IX. Схема включения ближнего света.
X. Схема включения дальнего света.
Для подсхем IV, VI, VII, VIII, IX, X характерной неисправностью является отсутствие надежного электрического контакта между цоколем электролампочки и патроном фар, задних фар, фонарей, плафонов. Это объясняется их окислением от воздействия окружающей среды.
XI. Схема сигнализатора температуры воды в системе охлаждения двигателя.
XII. Схема датчика и указателя температуры воды в системе охлаждения двигателя.
XIII. Схема датчика и сигнализатора аварийного давления в системе смазки двигателя. Наиболее часто встречающаяся неисправность подсхем XI, XII и XIII — выход из строя датчиков, которые ремонту не подлежат.
XIV. Схема зажигания с магнето М 124-61 и свечой искровой СН 200 (А11У). Часто неправильно устанавливают момент зажигания, нарушается герметичность между корпусом и изолятором свечи, повреждаются провода высокого напряжения и происходит пробой на «массу» или обрыв провода высокого напряжения; нарушается зазор между электродами свечи.
XV. Схема системы обогрева двигателя.

Для всех подсхем электрооборудования характерной неисправностью является отсутствие надежного электрического контакта между клеммами и проводами электропроводки, между контактами штепсельного разъема.

Техническое состояние потребителей, проводки системы электрооборудования тракторов можно проверить визуально и измерительными приборами или контрольной электролампой.
Визуально определяют наличие следов подгорания электропроводки и элементов схемы, обрывы проводки, механические повреждения элементов системы электрооборудования.
Выявить неисправность в проводке и ряде приборов можно контрольной лампой, которая представляет собой электролампочку напряжением 12 В, 1,5 св с припаянными к ней двумя проводами с зажимами на концах.

При проверке один из проводов присоединяют к «массе» трактора, а вторым поочередно прикасаются к зажимам щитка приборов, клеммы колодок, штепсельных разъемов в направлении от источника до нужного потребителя. Если лампочка загорается во всех контрольных точках цепи, то цепь питания потребителя исправна. Когда лампочка в одной из точек не загорается, неисправность следует искать на участке между этой точкой и предыдущей контрольной точкой.

Кроме контрольной лампы, проверять можно и вольтметром. Принцип проверки аналогичен принципу проверки с помощью контрольной лампы, только в данном случае о неисправности судят по отсутствию показания прибора. Проверка вольтметром точнее, так как позволяет определить места плохого контакта электропроводки. Например, если величина измеряемого напряжения в определенной точке схемы значительно ниже напряжения источника питания, то либо в этой точке, либо на участке между этой точкой и предыдущей имеется значительное падение напряжения, то есть неисправность.

Практическое применение схемы электрооборудования машин показало ее существенные преимущества. В частности, значительно сокращается время на отыскание неисправностей и отказов электропроводки, приборов и другого электрооборудования машин. Схема более понятна не только слесарям-электрикам, но и широкому кругу механизаторов. Все это способствует сокращению простоев техники, особенно в условиях проведения полевых работ.
В. Моисеенко


Электрическая схема трактора т 150к — JSFiddle

Editor layout

Classic Columns Bottom results Right results Tabs (columns) Tabs (rows)

Console

Console in the editor (beta)

Clear console on run

General

Line numbers

Wrap lines

Indent with tabs

Code hinting (autocomplete) (beta)

Indent size:

2 spaces3 spaces4 spaces

Key map:

DefaultSublime TextEMACS

Font size:

DefaultBigBiggerJabba

Behavior

Auto-run code

Only auto-run code that validates

Auto-save code (bumps the version)

Auto-close HTML tags

Auto-close brackets

Live code validation

Highlight matching tags

Boilerplates

Show boilerplates bar less often

Схема электрооборудования трактора Т-25

Схема электрооборудования трактора Т-25

Схема электрооборудования трактора Т-25 (рис. 71) однопровод­ная, номинальное выпрямленное напряжение 12 вольт; с корпу­сом («массой» трактора) соединены отрицательные клеммы источников тока.
Перед запуском двигателя включателем 6 «массы», установ­ленном под щитком приборов, включают минусовую клемму ак­кумуляторной батареи 4 к корпусу трактора. При этом на щит­ке приборов загорается контрольная лампа 14 с красным кол­пачком. Запуск двигателя осуществляется стартером 3 с элек­тромагнитным включением. Стартер включается поворотом ключа, вставленного во включатель 13 стартера через промежуточное реле 37.


Включатель стартера имеет два положения: первое — вклю­чение подогревателя 45 (свеча накаливания) и второе — вклю­чение стартера.
При запуске двигателя в зимнее время продолжительность включения свечи накаливания должна быть 30—40 сек. Работа стартера при запуске двигателя не должна превышать 10 сек. Если двигатель после двух-трех включений с минутным пере­рывом не запустился, то следует выяснить причины плохого за­пуска и устранить их. Для автоматического отключения старте­ра при запуске двигателя и исключения возможности повторно­го включения его при работающем двигателе, в электросхеме предусмотрено блокировочное реле 43. Зарядка аккумулятор­ной батареи происходит во время работы двигателя. При этом напряжение постоянного тока с выводных клемм генератора че­рез амперметр 34 подается на плюсовую клемму аккумулятор­ной батареи. Минусовая клемма генератора соединена с кор­пусом трактора «массой». Зарядный и разрядный ток аккуму­ляторной батареи контролируется амперметром.



Схема электрооборудования трактора Т-25


Рис. 71. Схема электрооборудования трактора Т-25:
1 — фара тракторная передняя ФГ 305; 2 — генератор Г302Б переменного тока 12 в 190 вт; 3 — стартер 12 в 2,8 л. с. СТ222; 4 — аккумуля­торная батарея 135 а*ч 3-ТСТ-135ЭМС; 5 — розетка штепсельная 47 к.; 6 — включатель «массы» ВК318Б; 7 — реле указателя поворота РС410В; 8 — пат­роны ламп освещения приборов ПП102-Ж; 9 — электролампа 12 в 1,5 св; 10 — контрольный элемент подогрева ПД51; 11 — указатель давления масла МД219; 12— тахоспидометр со счетчиком мото-часов ТХ120; 13 — включа­тель стартера ВК316Б; 14 — фонарь контрольной лампы ПД-20-Е; 15 — панель соединительная 12-клеммовая ПС 12; 16 — электролампа указателя пово­рота 12 в 21 св; 17 — фонарь тракторный передний ПФ204; 18 — элек­тролампа габарита 12 в 6 ев; 19 — включатель стоп-сигнала ВКЮ-Б; 20 — фара тракторная задняя ФГ304; 21 — фонарь тракторный задний ФП209; 22 — соединитель проводов ПС305; 23 — электролампа стоп-сигнала и габа­рита 12 в 21+6 св; 24 — кнопка сигнала ВК-34; 25 — переключатель освещения передних фар П57; 26 — переключатель указателей поворота П57; 27 — штепсельный разъем; 28 — розетка штепсельная ПСЗООА; 29 — электро­лампа освещения номерного знака 12 в 3 св; 30 — фонарь тракторный номерного знака ФП200; 31 — фонарь контрольной лампы ПД20-Д; 32 — включатель задних фар ВК-57; 33 — включатель габаритов ВК-57; 34 — ам­перметр АП200; 35 — указатель температуры масла УК 133М; 36 — патрон контрольной лампы ПП113Д; 37 — реле включения стартера РС502; 38 — со­противление добавочное СЭ-52: 39 — панель соединительная 5-клеммовая ПС5; 40 — блок предохранителей ПР106; 41 — блок защиты БЗ-30; 42 — плавкая вставка ПВ-20А; 43 — . реле блокировки РБ1; 44 — реле-регулятор РР362Б; 45 — свеча накаливания СН150; 46 — сигнал звуковой С44; 47 — датчик температуры масла ТМ100; 48 — штепсельный разъем.


Отклонение стрелки амперметра от нуля к плюсу свидетельствует о зарядке батареи, а отклонение от нуля к минусу — о ее разрядке.
Электролампа контроля положения включателя массы при исправных системах питания и пуска и наличии приводного рем­ня генератора гаснет при работающем двигателе. Если сигналь­ная лампа загорается во время работы двигателя, то это сви­детельствует либо об обрыве ремня вентилятора, либо о неис­правности генератора. В этом случае необходимо остановить двигатель, отключить «массу» и устранить неисправность.
Внимание:
Останавливая двигатель, необходимо отключить аккумуля­торную батарею, выключив включатель «массы» (контрольная лампа при этом гаснет).
Невыполнение этого требования может привести к разряду аккумуляторной батареи через обмотку возбуждения генератора.

Электрооборудование трактора — Энциклопедия по машиностроению XXL

Многочисленность исследований по износам часто одних и тех же объектов (например, поршневых колец, коленчатых валов-и других деталей двигателей и т. п.) может служить иллюстрацией разнообразия приемов, с помощью которых делаются попытки наиболее полно и точно выявить действительную картину износа. Одновременно это подтверждает отсутствие ранее полученных удовлетворительных результатов, возможность многократной их ревизии и т. д. При рассмотрении многочисленных инженерных исследований по износу машин обнаруживается, что они относятся главным образом к исследованию образцов деталей или трущихся пар, а не целых машин. Исследований по износу деталей машин, не являющихся парами трения (топливо-и маслопроводы, радиаторы, аккумуляторы, шланги, клиновые ремни, части электрооборудования тракторов и автомобилей, кабины и облицовки машин и т. д.), почти нет. А без этого не может быть получен необходимый результат по износу машины, в целом.  [c.31]
ЭЛЕКТРООБОРУДОВАНИЕ ТРАКТОРОВ И АВТОМОБИЛЕЙ  [c.1]

Высокие экономические показатели работы автотракторного парка могут быть достигнуты при отличном знании передовой советской техники, частью которой является электрооборудование тракторов и автомобилей, представляющее достаточно сложную систему.  [c.3]

Для обеспечения электрической энергией различных потребителей в схеме электрооборудования автомобиля имеются два источника — аккумуляторная батарея и генератор. Их совместная работа в системе электрооборудования автомобилей автоматически управляется реле-регулятором, элементы которого были изобретены П. Л. Шиллингом (1835—1837 г.) и М. Н. Кармановым (1880 г.). Электрооборудование тракторов сельскохозяйственного типа несколько проще, чем автомобиля.  [c.5]

В разработке и улучшении конструкции электрооборудования тракторов и автомобилей деятельное участие принимают ремонтники и эксплуатационники, которые указывают конструкторам на слабые места в конструкции, на неудобство обслуживания того или иного агрегата и нередко подсказывают правильные решения.  [c.5]

Схема электрооборудования трактора ХТЗ-7.  [c.335]

Схема электрооборудования трактора С-65.  [c.336]

Электрооборудование тракторов с карбюраторным пусковым двигателем состоит из генератора переменного тока, выключателя, двух переключателей освещения и четырех штепсельных розеток, передних и задних фар. Схема электрооборудования базового трактора ДТ-55А представлена на рис. 91.  [c.183]

Остальные приборы, входящие в схему электрооборудования трактора К-702, принципиально не отличаются от описанных выше приборов электрооборудования погрузчика Д-452.  [c.201]
На распределителе установлен двигатель Д-54 со стандартным электрооборудованием трактора ДТ-54. На сварной П-образной формы раме, состоящей из швеллеров, крепятся все узлы и агрегаты машины. Съемный бункер машины, предназначенный  [c.188]

Особенности электрооборудования тракторов, комбайнов, автомобилей  [c.4]

Условные обозначения приборов и агрегатов в схемах электрооборудования тракторов, автомобилей и комбайнов показаны ниже.  [c.4]

Особенности электрооборудования тракторов. Электрооборудование самоходного шасси Т-16М рассчитано на напряжение 12 В. Запуск двигателя осуществляется посредством стартера с дистанционным электромагнитным управлением. Система питается от аккумуляторной батареи и генератора переменного тока с селеновым выпрямителем. Имеются система световой и звуковой сигнализации, фары ближнего и дальнего света, розетка для подключения электрооборудования прицепных машин.  [c.4]

Электрооборудование трактора Т-25А аналогично электрооборудованию самоходного шасси Т-16М. На тракторе Т-25А в отличие от шасси Т-16М установлены генератор переменного тока со встроенным выпрямителем, вентилятор кабины, дополнительные светотехнические устройства.  [c.4]

Электрооборудование тракторов ДТ-75 и ДТ-75М рассчитано на напряжение 12 В. Источником электроэнергии являются аккумуляторная батарея и генератор постоянного тока. Тракторы оборудованы передними и задними фарами, вентилятором кабины, предпусковым подогревателем. Стартер с механическим приводом включения служит для запуска пускового двигателя.  [c.8]

Электрооборудование трактора Т-150 К рассчитано на напряжение 12 В. Трактор оборудован генератором переменного тока с встроенным выпрямителем, стартером с электромагнитным приводом вклю  [c.8]

Электрооборудование трактора К-700, К-701 рассчитано на напряжение 12 В. Трактор оборудован мощным генератором переменного тока с отдельным селеновым выпрямителем, современной системой световой и звуковой сигнализации, наружного освещения, контрольно-измерительными приборами и сигнализаторами работы отдельных агрегатов. Предусмотрено подключение электрооборудования прицепных сельхозмашин.  [c.9]

Периодичность технического обслуживания и ремонта электрооборудования тракторов, автомобилей и комбайнов указывается в технической документации, прилагаемой к каждой машине. Ниже приводится перечень основных операций по техническому обслуживанию электрооборудования.  [c.12]

Ниже приводятся основные сведения по охране труда при ремонте электрооборудования тракторов, автомобилей и комбайнов.  [c.216]

П а й к и н Э. М. Эксплуатация и ремонт электрооборудования тракторов, автомобилей и сельскохозяйственных машин. — М. Высшая школа, 1978.  [c.220]

Состояние электрооборудования трактора должно быть таким, чтобы все узлы работали нормально и были исправными. Если при осмотре обнаружено, что в аккумуляторной батарее уровень электролита ниже нормы, оценку снижают на один балл. При нарушенной работе генератора и реле-регулятора оценку снижают на один балл. Неисправность фар, подфарников и звукового сигнала также ведет к снижению оценки на один балл.  [c.81]

Электрооборудование трактора. Оно включает в себя источники электроэнергии (электрогенераторы, аккумуляторы) и приборы, с помощью которых освещаются путь трактора при работе в ночное время, рабочее место тракториста и контрольные приборы световые и звуковые сигналы приспособления для зажигания рабочей смеси в цилиндрах карбюраторных двигателей, а в ряде случаев и устройства для запуска основного или пускового двигателей трактора.  [c.16]

ГЛАВА X. ЭЛЕКТРООБОРУДОВАНИЕ ТРАКТОРА  [c.105]

Комплекс электрических приборов, установленных на тракторе, объединяется общим понятием — электрооборудование трактора.  [c.105]

Электрооборудование трактора включает в себя источники тока (аккумуляторы и генераторы электрического тока) и потребители тока — устройства для заводки двигателя трактора, зажигания рабочей смеси в цилиндрах двигателей, освещения пути, рабочего места тракториста и контрольных приборов, приборы сигнализации, контрольные приборы, стеклоочистители, вентиляторы кабины и др.  [c.105]

Электрооборудование тракторов должно удовлетворять требованиям ГОСТ 3940—57, которые регламентируют номинальное рабочее напряжение всех приборов 6, 12 или 24 в при однопроводной системе, в соответствии с чем вторым проводом системы является масса трактора. Наибольшее распространение на тракторах Получила 12-вольтовая система.  [c.105]

На рис. 10.1 изображена принципиальная схема соединения приборов, входящих в систему электрооборудования трактора МТЗ-50.  [c.105]

Количество приборов, которые включает в себя система электрооборудования трактора, может быть различным в зависимости от назначения трактора и предъявляемых к нему требований.  [c.105]

Схема электрооборудования тракторов СХАТЗ-НАТИ и КД-35, оборудованных генератором постоянного тока.  [c.333]

Электрооборудование трактора Т-28Х4 существенно не отличается от трактора Т-25А.  [c.4]

Схема электрооборудования трактора Т-100М и его модификаций аналогична схеме электрооборудования трактора Т 4, но на тракторе Т-ЮОМ установлен генератор переменного тока с встроенным выпрямительным блоком.  [c.9]

Организация ремонта агрегатов электрооборудования. Текущий ремонт электрооборудования тракторов, автомобилей, комбайнов, связанный с разборкой агрегатов и частичной заменой отдельных деталей и сборочных единиц новыми или отремонтированными, с последующей сборкой, регулировкой, обкаткой и испытанием агрегатов, проводят в электроотделениях мастерских.  [c.14]

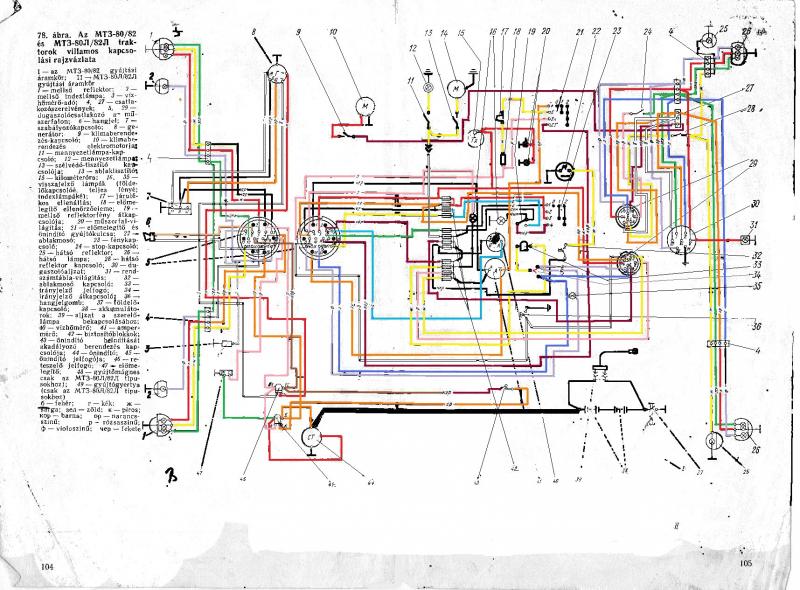

Схема электрооборудования МТЗ

Главная задача электрооборудования трактора – это быстрый и своевременный запуск двигателя автотехники.

Также современные приспособления необходимы для питания электрических устройств, обеспечения нормальной работы сельхоз техники в темное время суток.

В данной статье мы рассмотрим, из каких компонентов построена схема электрооборудования МТЗ.

Главным образом электрооборудование включает в себя несколько источников потребления электроэнергии, осветительные приборы, подачи различных сигналов, вентиляции кабины, очистки стекол и так далее.

Все электрические приборы трактора входят в однопроводную схему. Таким образом, с автотехникой соединяются отрицательные клеммы приборов. Напряжение в электросистеме не превышает 12 В.

Рассмотрим более подробно компоненты схемы. Итак, схема электрооборудования МТЗ включает в себя следующие элементы:

  • Аккумулятор, реле-регулятор, генератор – источники электроэнергии;
  • Реле стартера, стартер, включатель подогревателя, электоростартер, реле блокировки – система пуска мотора трактора;
  • Схема электрооборудования МТЗ также включает в себя и амперметр, тахоспидометр, манометр давления воздуха;
  • Фонари стоп-сигналов, задние, а также передние фары, указатели поворотов, габариты, лампы щитка приборов, реле указателей поворотов, переключатели света – приборы освещения и сигнализации;
  • Блок отопления, охладитель воздуха;
  • Стеклоочиститель и соединительные панели, жгуты проводов, предохранители;
  • Указатели температуры воды и давления масла – измерительные приборы.

Схема электрооборудования трактора очень сложна. Поэтому при поломках лучше всего обращаться за помощью к профессионалам. Предлагаем рассмотреть основные компоненты схемы электрического оборудования современной сельхоз техники.

Главные элементы схемы электрооборудования МТЗ

Если аккумуляторная батарея, стартер, генератор работают исправно, то в схеме электрического оборудования редко возникают сбои. Аккумулятор – это источник тока, накапливающих электроэнергию для питания электрооборудования трактора.

Технические характеристики аккумуляторов приведены в таблице.

Батареи обязательно необходимо содержать в чистом виде, периодически осматривать. Также не забывайте о том, что полностью разряженный аккумулятор заряжают не позднее чем 24 часа после полной разрядки элемента.

Еще один основной компонент, который включает в себя схема электрооборудования трактора – это генератор. Обычно на сельхоз технике установлены детали трехфазного типа.

Генератор служит для максимально быстрого преобразования энергии механического типа в электрическую. Состоит деталь из таких частей как ротор и статор.

Еще один механизм, без которого не может обойтись схема электрооборудования МТЗ – это стартер. Запчасть трактора имеет очень сложное строение. Отвечает за быстрый пуск двигателя автотехники.

Требует периодического технического осмотра. Инструкцию о том, как сделать ремонт стартера, вы можете найти на нашем сайте. Схема электрооборудования трактора состоит из множества элементов.

Поэтому крайне важно следить за исправной работой каждого механизма. Только так вы сможете увеличить срок службы генератора, стартера, аккумулятора и других запчастей МТЗ.

Помните, что все необходимые детали для электрооборудования современного трактора МТЗ вы можете заказать в нашем каталоге.

Технические характеристики трактора Т-150, Т-150К: устройство, схема

Одним из самых мощных транспортных средств, используемые в сельском хозяйстве, является гусеничный трактор Т-150, который имеет 4 ведущих колеса. Основное функциональное предназначение техники, это проведение пахотных работ, а также для проведения культивации и выполнение работ связанные с посевом и сбором урожая. Изучая технические характеристики трактора Т-150, мы увидим, что спецтехника может использоваться с прицепной или полуприцепной техникой.

Отличительными функциональными характеристиками спецтехники являются:

  • Превосходные параметры энергонасыщенности.
  • Универсальный вариант применения техники для сельхозработ.
  • Устройство трактора Т-150 сочетает в себе как современный вариант скоростной техники, так и полномасштабного тягача.

Наличие специальных возможностей позволяет эксплуатировать транспорт в сельском хозяйстве на протяжении круглого года, причём, здесь не играет роль сезонность. Например, для животноводов трактор Т-150 поможет в зимний период производить подготовку фермы и прочих животноводческих подразделений.

История создания спецтехники

Создать мощную колёсную технику для сельского хозяйства было очень трудно, так как соответствующая база советского автопрома не могла оснастить производственный цикл. Вместе с этим в 1967 году удалось разработать опытный вариант трактор колесный Т 150 К, который выпустил Харьковский Тракторный Завод (ХТЗ).  За основу новой модели было принято решение взять базу действующей машины Т-125.  Только спустя 40 лет после выпуска опытной партии удалось пройти качественное тестирование в штате Небраска США, где подтвердились превосходные параметры сельхозспецтехники. По классификации, трактор относится к 3-ей группе тяговой группы спецтехники.

Плюсы и минусы трактора

Изучая отзывы покупателей и непосредственных потребителей техники, эксплуатация трактора Т-150 имеет свои положительные и отрицательные стороны.

Положительные стороны спецтехники:

  • На грунт машина оказывает низкое давление, что позволяет получить должный эффект обработки земли.
  • Высокая производительность. Наличие вспомогательного оборудования и приспособлений позволяет увеличить производительность машины за счёт скоростных режимов.
  • Коробка передач трактора Т-150К. Спецтехника имеет две коробки передачи, что существенно уменьшает нагрузку на трансмиссию спецтехники.
  • Отличная ремонтопригодность. Для проведения реставрационных работ используется доступные запчасти, в том числе б\у.
  • Всесезонное использование. Трактор можно использовать как летом, так и в зимний период времени года, например для расчистки дорог от снега и т.д.
  • Простота конструкционного решения. Простота изготовления  трактора Т-150 на гусеничном ходу отлично зарекомендовала себя для эксплуатации в сельском фермерском хозяйстве.
  • Наличие дополнительного навесного оборудования позволяет использовать технику для выполнения вспомогательных работ в сельском хозяйстве, для строительства и дорожной отрасли.
  • Самое низкое потребление топлива.
  • Отличные условия для работы оператора в кабине машины.

Кроме этого, имеется ряд недостатков, в том числе:

  • Гусеничные элементы имеют повышенную степень износа, которая приводит к частой замене или ремонту.
  • Низкая скорость передвижения.
  • Не до конца разработан механизм работы гидросистемы, где нет режима запуска охлаждающей жидкости.
  • Рулевое управление трактора Т-150К имеет невысокие параметры КПД для выполнения определённых характеристик работы.
  • Имеется сложность запуска двигателя в зимний период года.

Вместе с этим положительные характеристики сельхозтехники позволяют использовать спецтехнику для проведения различных видов работы на земле, а также в других отраслях экономики.

Технические параметры спецтехники

Учитывая то, что производится 2 типа одного класса спецтехники, ниже вы можете ознакомиться, какие имеет технические характеристики трактор Т-150К.

Технические характеристики тракторов Т-150 и Т-150К
Т-150Т-150К
Моторная частьСМД-60СМД-62
Параметр мощности мотора, л.с.150165
Объем встроенного топливного резервуара, л315375
Общая масса техники, тонн6,977,6
Длина, м4,9355,735
Ширина, м1,852,4
Рабочая колея техники, м1,4351,68
 Допустимый дорожный просвет, (не менее, м)0,30,4
Максимальная скорость передвижения, км/ч3230,8

<

Модификации тракторной техники

Производитель разработал две модификации техники, которые отличаются по некоторым параметрам, так:

Серия Т-150

  • Модель Т-150С1. В этой серии имеется модифицированная навесная гидравлическая узкопрофильная система, в которой предусмотрен независимый компонент, имеющий название вал для проведения отбора мощности или ВОМ. Далее, предусмотрена конструкция прицепной скобы и специального элемента – упряжная серьга. В модели предусмотрено устройство предпускового подогревателя вида ПЖБ-300. Помимо прочего, в серийной модели имеется воздухоохладитель испарительного варианта исполнения, обновлённая схема электропроводки трактора Т-150, а также разрывного типа муфта с встроенными шлангами (все дополнительное оборудование прилагается к тракторной технике).
  • Модель Т-150С2. Комплектация аналогична Т-150С1, но нет заднего встроенного навесного компонентного оборудования, а также отсутсвует силовой цилиндр с встроенными шлангами и нет наличия встроенного ВОМ и усиленного подогревателя.

Серия Т-150-К

  • Модель Т-150КС1. Серия оборудована аналогичной навесной гидравлической комплексной системой, имеется независимый ВОМ, а также оснащение прицепной скобой и упряжной серьгой. В технику встроен предпусковой тип подогревателя серии ПЖБ-300, и крюковой механизм гидрофицированного типа.  Оснащение техники испарителем воздухоохладительного типа и разрывными элементами муфты с гидрокрюком и прочими элементами.
  • Модель Т-150КС2. Аналогична предыдущей серии, но здесь отсутсвует заднее навесное оборудование, нет встроенного силового цилиндрового механизма управления со шлангами. В этой серии нет ВОМ, гидрокрюка и нет предпускового механизма управления. Предусмотрен часовой расход топлива трактора Т-150 по специально установленному прибору.
  • Модель Т-150КС3. Модельный ряд имеет идентичные характеристики с моделью Т-150КС1, отсутсвует прицепная скоба и дополнительный узловой механизм серьга упряжного типа. Не предусмотрено наличие ВОМ и предпускового элемента управления подогревателем. К сельхозтехнике прилагается разрывной шланг и муфтовые элементы.

Особенности устройства трактора

Машина имеет две полурамы, которые взаимосвязаны горизонтальными и вертикальными шарнирными соединениями. Непосредственно конструкция полурамы включает в себя брусья поперечного вида и швеллерные элементы продольного типа, которые соединяются между собой заклёпками.

В устройстве КПП трактора Т-150К предполагает расположение двигатели в передней части спецтехники. К приводной части крепится схема КПП трактора Т-150К, а также полноценная раздаточная коробка, универсальные узлы муфты сцепления и встроенные выходные валы, которые взаимосвязаны с элементами главных передач, за счёт встроенной карданной системе управления спецтехники. При проведении сельхозработ, расход топлива на пахоте трактора Т-150 будет определяться из определённой нагрузки на ТС, которая составит около 185 грамм на лошадиную силу, учитывая параметр 1 часа.  Для определения  расход топлива на 100 км трактор Т-150 расходует около 28 литров бензина в час прохождения пути. Для подробного анализа управления транспортным средством, вам поможет руководство по эксплуатации трактора Т 150К, где указаны основные технические данные спецтехники при проведении пахотных или иных работ в сельском хозяйстве.

Видео:Трактор Т-150К

Марина

Дата публикации:

Август 28, 2017

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей

похожие статьи

Базовая электрическая схема трактора

— электрическая схема solid-option-a

Базовая электрическая схема трактора

Whats New

Базовая электрическая схема трактора — основная электрическая схема для всех садовых тракторов, использующих статор и систему зажигания от аккумуляторной батареи, вот основная электрическая схема это приложение для всех старинных и старинных газонных и садовых тракторов, использующих систему зарядки статора и систему зажигания аккумулятора, мы сделали все возможное, чтобы сделать это максимально простым и понятным, это приложение для всех старых медвежат-кадет форд якобсен джон дир колесный конь и простые городские садовые тракторы. Приведенная выше диаграмма даст вам краткое представление о том, как трактор подключен, чем больше на тракторе наворотов, тем больше проводов, переключателей и реле для новых садовых тракторов с электрическим ВОМ и косилки в обратном направлении. Переключатель байпаса. Эта настройка требует, чтобы система предохранительной проводки проходила через переключатель ВОМ и введение одного или двух реле, чтобы трактор мог двигаться назад, не обжигая косилочную деку или двигатель. Надеюсь, это основное объяснение.

Базовая электрическая схема трактора — проводка трактора поможет вам разобраться в запутанном беспорядке в вашем тракторе Это был всего лишь базовый обзор концепций электропроводки, которые вы можете добавить к своему трактору, такие как предохранительные выключатели, предохранители, амперметры, счетчики часов, индикатор ghts и т.д., все они будут подключены аналогично описанному выше.класс fc 2 марта 2014 г. основные принципы — аккумулятор на схеме подключения стартера трактора. Схема начинается с аккумулятора слева на схеме. От аккумуляторной батареи. Прямо к стартеру подключается толстый красный кабель. диаграмма в шаге 3 выше есть. Ассортимент электрических схем трактора для газонов, изготовленных мастером. Электрическая схема представляет собой упрощенное обычное графическое изображение электрической цепи, на которой показаны части схемы в виде упрощенных форм, а также мощность и сигналы между инструментами.В старых тракторах ворса не было.

Базовая электрическая схема трактора — К счастью, большинство современных хитростей в их проводке были сделаны до того, как появились датчики компьютеров, даже у настоящих регуляторов напряжения у некоторых даже не было зажигания, как мы думаем, это просто маг, который был полностью дискретным Из проводки трактора 39 возьмите в качестве примера следующую электрическую схему. Схема подключения системы запуска Amazon печатные книги https createdpace 3623931 amazon kindle edition http amazon automotive electronic dp class grp grp talgo Факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b продолжительность видео метка 4 мин. класс tc bxz bb pr 24 lh 18 label class fw b views label 1 8m ul ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b author label adptraining ul class dd algo algo sr relsrch lst sr data 82b 5fb9410cc11b4 class ptitle options toggle h4 class title ov.

Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Базовая электрическая схема трактора Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Базовая электрическая схема трактора На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Принципиальная электрическая схема для всех садовых тракторов, использующих статор и систему зажигания от аккумуляторной батареи isavetractors Онлайн-ресурс karmann ghia технический (электрический) vw dune buggy, dune buggy, auto repair Принципиальная электрическая схема трактора малых двигателей Схема подключения ford 9n 2n 8n трактора Massey Ferguson электрическая схема генератора, тракторы ford, тракторы Схема] основная схема подключения трактора полная версия hd качество электрическая схема jandjwiringh slowlifeumbria it Основная схема подключения трактора 1994 ford f 150 проводка зажигания 3 фазы sampai malam warmi fr Основная схема подключения трактора 1994 ford f 150 проводка зажигания 3 фазы sampai malam warmi fr

7-контактная электрическая схема трактора Ford — seniorsclub.

it wave-wheel

7-контактная электрическая схема Ford Tractor Whats New

7-контактная электрическая схема ford tractor -. . . . . . .

7-контактная схема подключения трактора Ford —

7-контактная схема подключения трактора Ford —

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к Коробка CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. 7-контактная электрическая схема Ford Tractor Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 7-контактная электрическая схема трактора Ford На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема] 7-контактная схема проводов rv полная версия схема проводов высокого качества схема виртуального края it 7-контактная схема подключения вилки прицепа Схема подключения прицепа, проводка освещения прицепа, прицеп 7-контактный разъем для трактора, схема подключения Схема подключения нагрузки, действия нагрузки, антихитаграндтур it, 7-контактная проводка схема подключения трактора ford ford f 350 на рулевой колонке viiintage yenpancane jeanjaures37 fr Схема подключения сельскохозяйственного трактора 7 контактов seniorsclub it макет частота частота макета частота pietrodavico it Схема] 7-контактная полупроводниковая схема полная версия схема подключения высокого качества scamdiagram cook4all it Скачать [диаграмму] трактор 7 контактный разъем, электрическая схема hd качество breaku kinggo fr 03 f250 проводка прицепа электрические схемы прицепа электрические схемы прицепа, электрические схемы прицепа, прицеп

Fs5500 Craftsman Tractor схема подключения — seniorsclub.

это power-keep

Fs5500 Схема подключения трактора Craftsman Whats New

Схема подключения трактора Fs5500 Craftsman -. . . . . . .

Схема подключения трактора Fs5500 кустарного типа —

Схема подключения трактора Fs5500 мастера —

Схема подключения представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. fs5500 Схема электрических соединений на тракторе «мастер» Эта принципиальная схема служит для детального понимания функций и работы установки, с описанием оборудования / частей установки (в виде символов) и соединений. fs5500 Монтажная схема трактора мастера Эта принципиальная схема показывает общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Fs5500 схема подключения трактора мастера seniorsclub история компонентов история компонентов pietrodavico it Fs5500 схема подключения трактора мастера seniorsclub история компонентов история компонентов pietrodavico it схема подключения для lt1000 access 2 коммуникационная система бесключевого доступа Bulldog схема подключения безопасности podewiring yenpancane jeanjaureswn276843 двигатель frontman

запчасти для трактора sears partsdirect Image result for craftman gt 5000 газонокосилка электрическая схема езда косилка, мастер езда газонокосилка, ремонт газонокосилки Craftsman косилка схема проводов 1977 fender stratocaster электрическая схема 5-позиционный переключатель bege электрическая схема Craftsman трактор электрические схемы электрические схемы для 2004 chevrolet express 3500 astrany honda sehidup jeanjaures37 fr Схема подключения косилки Fender Stratocaster 1977 года Схема подключения 5-позиционного переключателя bege

Схема подключения трактора 8n

для фонарей — схема подключения shop-hobby

Схема подключения трактора 8n для Li ghts Whats New

8n Схема подключения тракторов к фарам -. . . . . . .

Схема подключения трактора 8н для фонарей —

Схема подключения трактора 8н для фонарей —

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к Коробка CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. Схема электрических соединений трактора 8n для фонарей Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, описания оборудования / частей установки (в виде символов) и соединений. 8n Схема подключения фар трактора На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений. Схема подключения трактора

8n для фонарей Сохранить схемы подключения генератор суммы генератора lasoffittaspaziodellearti it 8n схема подключения трактора для освещения сохранить схемы подключения генератор суммы генератор суммы lasoffittaspaziodellearti it Ford 8n guage схема подключения светофильтры электрические схемы деревня срок службы деревня срок службы youruralnet схема подключения 8n тракторы ford, тракторы ford, фотографии тракторов Ford 8n guage схема подключения лампы фильтр схемы подключения деревня срок службы деревня срок службы youruralnet it 8n трактор схема подключения для фонарей сохранить схемы подключения генератор сумма генератор lasoffittaspaziodellearti it Ford 8n guage схема подключения лампы фильтр схемы подключения деревня продолжительность жизни деревня Срок службы youruralnet it Схема подключения для Ford 9n 2n 8n

Схема подключения трактора John Deere 60 — Схема подключения van-Claim

Схема подключения трактора John Deere 60 Что нового

Схема подключения трактора John Deere 60 -. . . . . . .

Схема подключения трактора John Deere 60 —

Схема подключения трактора John Deere 60 —

Схема подключения представляет собой метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробка CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. Схема электрических соединений трактора John Deere 60 Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Схема электрических соединений трактора John Deere 60 Эта принципиальная схема показывает общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Электрическая схема для генератора jd 60 вчерашних тракторов John deere 60 электрическая схема 1066 международная электрическая схема для электрических схем Схема подключения для john deere модель 60 жгут проводов 16-контактная схема 1991rx7 tukune jeanjaures37 fr Схема] схема подключения трактора john deere 60 полная версия hd качественная электрическая схема tucciengineering armaury fr John deere 60 электрическая схема газонного трактора ezgo pds кулисный переключатель электрическая схема cusshman tukune jeanjaures37 fr электрическая схема John deere 60 1066 международная электрическая схема для электрической схемы принципиальная схема] jhon deer 60 схема зарядки полная версия hd схема зарядки bpmndiagrams sasdomos it John deere 60 электрическая схема 1066 международная электрическая схема для электрических схем

жгут проводов световой панели питание трактора

Жгут проводов световой балки

питание трактора

Основными странами-поставщиками являются Китай, Индия и Пакистан, из которых доля поставок жгутов для тракторов составляет 98%, 1% и 1% соответственно. 13,50 долларов США. Жгут проводов оранжевой боковой лампы. Функция plug and play позволяет сразу же установить и использовать этот жгут проводов светодиодного освещения. Введите свой адрес электронной почты и подпишитесь на нашу рассылку новостей. Просмотр сетки. Конечно, для трейловых катаний это не проблема. Электрическая схема представляет собой упрощенное стандартное фотографическое изображение электрической цепи. Наша «Жгуты проводов (S.59182) для тракторов» — это изделие исключительного качества. лампочка-Г-образная фара. Дополнительное оборудование в комплект не входит, но все необходимые штекеры и разъемы прилагаются.0,75 доллара США. Эта проводка световой балки совместима с одиночными световыми балками, мощность которых не превышает 150 Вт. Сортировать по. CDN $ 40,99 CDN $ 40. Универсальное магнитное крепление для световой балки Функция plug and play позволяет сразу же установить и использовать этот жгут проводов светодиодного освещения. Стиральная машина 8. ChrisFix рекомендует безопасные методы работы с транспортными средствами и / или с инструментами, показанными или подразумеваемыми в этом видео. 99. Тестирование светодиодной панели. Включает разъемы h5 и HB3 и поставляется в собранном виде на 90% с простыми инструкциями.В конце эпизода я показываю, насколько безумно яркая световая полоса! Project Night Light, эпизод 1: https://www.youtube.com/watch?v=qp9L00SMSHQProject Night Light, эпизод 2: https://www.youtube. com / watch? v = Amc-BfSh35EProject Police Interceptor: https://www.youtube.com/watch?v=lPW2F_NZj1wКак подключать фонари на кровати: скоро появитсяКак реле работает: скоро появится Wurton Light Bar, я установил: http: // www .amazon.com / gp / product / B00KQHHLh3 / ref = as_li_tl? ie = UTF8 \ u0026camp = 1789 \ u0026creative = 390957 \ u0026creativeASIN = B00KQHHLh3 \ u0026linkCode = as2 \ u0026tag = http: \ u0026 \ u0026tag = \ u0026 \ u0026 \ u0026tag = \ u0026 \ u0026 \ u0026tag = http: \ u0026 \ u0026tag = \ u0026 \ u0026 \ u0026tag = \ u0026 \ u0026tag // www.amazon.com/gp/product/B00079LN1Y/ref=as_li_tl?ie=UTF8\u0026camp=1789\u0026creative=390957=390957\u0026creativeASIN=B00079LN1Y\u0026linkCode=as2\u0026tag=chri0e2-20\u0026tag=chri0e2-20\u0026tag=chri0e2-20\u0026tag=chri0e2-20\u0026tag=chri0e2-20\u //www. amazon.com/gp/product/B000OQ21CA/ref=as_li_tl?ie=UTF8\u0026camp=1789\u0026creative=390957\u0026creativeASIN=B000OQ21CA\u0026linkCode=as2\u0026tagiers=as2\u0026tag=chri0e26linkCode=as2\u0026tagiers используйте: http://www.amazon.com/gp/product/B003WZRLZ2/ref=as_li_tl?ie=UTF8\u0026camp=1789\u0026creative=390957\u0026creativeASIN=B003WZRLZ2\u0026link\Code=as2ch\u0026tag=as2ch\u00e26tag=as2ch\u0026tag= KDEOPRPLNEZWA4SGFuse Tap Я использовал: http: // www.amazon.com/gp/product/B00SUTYYS2/ref=as_li_tl?ie=UTF8\u0026camp=1789\u0026creative=390957\u0026creativeASIN=B00SUTYYS2=B00SUTYYS2\u0026linkCode=as2\u0026tag=CHROMME06LINCOD=as2\u0026tag=chromme0e2-201 www.amazon.com/gp/product/B003NRF052/ref=as_li_tl?ie=UTF8\u0026camp=1789\u0026creative=390957\u0026creativeASIN=B003NRF052=B003NRF052\u0026linkCode=as2\u0026tag=chri0e2-2018 : //www.amazon.com/gp/product/B00EXLPLTW/ref=as_li_tl? ie = UTF8 \ u0026camp = 1789 \ u0026creative = 390957 \ u0026creativeASIN = B00EXLPLTW \ u0026linkCode = as2 \ u0026linki = u0026tag = u0026tag = u0026tag = u0026tag = u0026tag = u0026tag = u0026tag используется для получения провода надлежащего калибра: https: // www. dropbox.com/s/sbs651puccpxp5j/USCG%20ChrisFix%20Wiring%20Chart.jpg?dl=0** Если видео было полезным, не забудьте поставить ему «большой палец вверх» и подумать о подписке. Все права защищены. Обычная цена $ 20,99 Распродано. Купите такие продукты, как комплект жгута проводов светодиодной планки Nilight Off Road, 12 В / 40 А, реле включения / выключения в Walmart и сэкономьте. Жгут проводов газонного трактора Жгут проводов газонного трактора: Jack’s — это ваше место! Для использования с одиночными лампами мощностью 150 Вт или меньше. Шайба 12. Жгуты проводов и переключатели. Наша миссия — предоставить качественные проводные решения американского производства для всемирного сообщества по ремонту старинных тракторов и автомобилей.Магазин для жгутов проводов световых балок в автомобильном освещении. Я купил круглый свет, чтобы добавить его к ROPS. Подключите световую планку непосредственно к аккумуляторной батарее автомобиля или другому источнику постоянного напряжения, как только вы откроете коробку. Комплект жгута проводов Nilight LED Light Bar ЗАДНИЕ ФОНАРИ 12 В 5-контактный кулисный переключатель Лазер Вкл. Выкл. Водонепроницаемый переключатель Реле питания Лезвие Предохранитель-2, 2 года гарантии 4,4 из 5… Найдите электрические детали, необходимые для вашего трактора, в компании Circle G. У нас есть широкий выбор запчастей для китайских тракторов, в том числе Jinma и Farm Pro.Из США + 23,67 канадских долларов смета за доставку. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между инструментами. Полный жгут проводов световой панели plug-and-play; В комплект жгута проводов световой полосы входит переключатель включения / выключения со светодиодным индикатором; На комплект ремней для световой балки распространяется 90-дневная ограниченная гарантия. 286 продано. Как установить световую панель. Включает переключатель приборной панели и реле включения дальнего света, чтобы ваши фары были легальными! Подходит для John Deere — [520, 620, 720 (только для технического обслуживания)], [530, 630, 730 (как оригинал)] * Точное воспроизведение комплекта проводов фары, используемого в крыльях с плоским верхом. В этом руководстве мы будем касаться этой светодиодной световой полосы, чтобы добиться превосходного освещения в темноте, в условиях бездорожья. Жгут проводов длиной 10 футов — от $ 16,99. Функция plug and play позволяет сразу же установить и использовать этот жгут проводов светодиодного освещения. Эта книга даже включает предложения по дополнительным приспособлениям … Мы рекомендуем использовать жгуты дальнего света, которые имеют простую конструкцию plug-n-play, что означает, что вся тяжелая работа уже сделана и вам не нужно тратить часы на электромонтаж. Используйте эту информацию на свой страх и риск.Подключить их не должно быть сложно, если у вас есть подходящие инструменты и аксессуары. Не выбирайте ярлыков. Список . Этот жгут проводов светодиодной световой балки совместим с одиночными световыми балками мощностью 150 Вт, размер которых составляет 7-1 / 2, 13-1 / 2 или 21 дюйм. Аккумулятор вашего автомобиля или грузовика может показаться тусклым и неопасным, но это потенциально опасный для жизни хранилище электронов, ищущих выход со скоростью света. Мы предоставляем качественные запчасти для тракторов, новые и винтажные для всех основных брендов тракторов, включая John Deere, Massey Ferguson, New Holland, Case, Hitachi и других.Комплект жгута проводов фары для 4 легких крыльев с плоским верхом. * Световой жгут включает в себя как провода передней лампы, так и провода передних фар для переключения. Завершите установку световой балки с помощью комплекта жгута проводов световой балки Cyclops CYC-LBWHK. Комплект жгута проводов, Moso LED 2 Жгут проводов для светодиодной планки Комплект проводов для светодиодных панелей 12V 40A Переключатель включения Кулисный переключатель Лезвие предохранителя Реле питания для грузовика Jeep UTV AVT Boat 4.6 из 5 звезд 27 $ 11,88 $ 11. Проверьте совместимость приложений для Ford New Holland, Long Tractor, Massey Ferguson и Universal Tractors, просмотрев раздел технических характеристик, щелкнув элемент, чтобы просмотреть подробную информацию о продукте.У нас есть жгут проводов для газонокосилок, который вам нужен, с быстрой доставкой и отличными ценами. Этот комплект проводки будет работать с любым светодиодным осветительным прибором, таким как светодиодная балка Ford F-150, и сделает работу с ними простой и безопасной. Я подключил его к жгуту проводов фары с помощью лопатки. Или лучшее предложение. 88 Облегчает подключение светодиодных точечных светильников Kings 7 и 9 дюймов! Сегодня я оказался в отделе поставок тракторов и подумал о том, чтобы купить один из их фонарей… Мы получаем много телефонных звонков и писем от клиентов, которые обращаются за помощью с их проблемами трактора.Если вы используете блок питания, убедитесь, что его выходное напряжение находится в пределах характеристик световой панели. Этот жгут проводов светодиодной световой балки совместим с одиночными световыми балками мощностью 150 Вт, размер которых составляет 7-1 / 2, 13-1 / 2 или 21 дюйм. Любые травмы, повреждения или убытки, которые могут возникнуть в результате неправильного использования этих инструментов, оборудования или информации, содержащейся в этом видео, являются исключительной ответственностью пользователя, а не ChrisFix. Новые видео каждый четверг ** — Веб-сайт: http: //www.ChrisFixed.com-Facebook: https://www.facebook.com/chrisfix8-Twitter: https: // twitter.com / ChrisFixed-Instagram: https://instagram.com/chrisfixit- Подпишитесь здесь: http://www.youtube.com/subscription_center?add_user=paintballoo7- Канал YouTube: https://www.youtube.com/ChrisFixОтказ от ответственности: В связи с факторами, не зависящими от ChrisFix, я не могу гарантировать от неправильного использования или несанкционированного изменения этой информации. Покупайте Brillman, чтобы получить качественные продукты, индивидуальное обслуживание клиентов и доставку по всему миру. Совершенно новый. Дополнительное оборудование не входит в комплект, но все необходимое… Электропроводка дистрибьютора Ford 8N — Схемы электропроводки Ступицы — Схема электропроводки трактора Ford 8N Схема электропроводки также дает полезные рекомендации для задач, которые могут потребовать некоторого дополнительного оборудования.Жгут проводов дистанционного управления Реле переключателя стробоскопа Комплект светодиодной панели противотуманных фар 2 провода. На Alibaba.com есть 853 поставщика, которые продают жгуты проводов для светодиодных планок, в основном в Азии. Я проложил провод и ткацкий станок по моему ROPS и подключил его к фиолетовому проводу, на котором была заглушка / заглушка. Simplive 24 Inch 120W 10-30V LED Light Bar Водонепроницаемый Off Road Led Light Flood Spot Combo Beam для внедорожника UTE ATV Truck с бесплатными 2PCS 18W светодиодными рабочими фарами и жгутом проводов 465 цена: 76 канадских долларов … Это может быть устрашающим взглядом на беспорядок разноцветные провода, идущие во всех направлениях, и попытайтесь во всем этом разобраться.Дополнительное оборудование не входит в этот комплект. 41% Глифосатный гербицид Gly Star® Plus, 2-1 / 2 галлона, трехточечная система быстрой замены Пэта — Категория 1 со стабилизирующей балкой, Carolina Cooker® 24-дюймовая стальная дискада, Вок с диском для барбекю. Лучший продавец Самый популярный продавец. Помогите идентифицировать автомобили службы безопасности, коммунальные службы или автомобили общественной безопасности с помощью световых полос. Выберите один из стилей светодиодных или галогенных ламп. Как установить световую балку. Также убедитесь, что она может обеспечивать максимальный ток, потребляемый вашей световой балкой. Отключите его. WD134-1 12 В. (Фара для Бульдозера) 55 $.75. Создайте прозрачное белое светодиодное освещение на 12 или 24 вольт для вашего автомобиля, грузовика или 4X4 в виде 42-дюймовой или примерно 1050-миллиметровой световой полосы. 23,15 канадского доллара. Некоторые из наиболее распространенных проблем связаны с электропроводкой трактора. Дополнительное оборудование в комплект не входит, но все необходимые штекеры и разъемы прилагаются. Жгут проводов с дистанционным управлением со стробоскопом — $ 37,99. БЕСПЛАТНАЯ ДОСТАВКА НА ВСЕ ЗАКАЗЫ! Жгут проводов световой балки поможет вам установить световую балку. Предлагая на выбор более 100 автомобильных световых полос, Grainger может предоставить вам продукты, которые помогут повысить безопасность.ЖГУТ ПРОВОДОВ НА 150 Вт ИЛИ МЕНЬШЕ в осветительных приборах и лампочках и Прицепы и запчасти для прицепов в Agri Supply ®. Предназначен для всех светодиодных внедорожных фонарей Roadshock; Экологически закрытые разъемы Я прохожу через каждый шаг, поэтому после просмотра вы будете знать, как подключить любой дополнительный свет, который вы хотите. Я купил светодиодную планку и крепления от Tractor supply, чтобы добавить к защите передней щетки. Он показывает элементы схемы в виде обтекаемых форм, а также силовые и сигнальные связи между инструментами.Получите его к понедельнику, 28 декабря. Жгут проводов двойного освещения с одним выключателем — 3 метра. Amazon.ca: Жгут проводов световой балки. Планки дальнего света рекомендуются только для использования на бездорожье. Перед тем как начать, отключите аккумулятор автомобиля. На Alibaba.com есть 152 поставщика, которые продают жгуты для тракторов, в основном в Азии. ChrisFix не несет ответственности за материальный ущерб или травмы, понесенные в результате использования любой информации, содержащейся в этом видео. 1,25 доллара США. В этом эпизоде ​​Project Night Light я покажу вам, как правильно подключить светодиодную панель с помощью реле. 10 оценок продукта — Комплект жгута проводов 12-футовой светодиодной планки Реле предохранителя 12 В ВКЛ / ВЫКЛ 5-контактный кулисный переключатель. 11,25 долларов США. 4.9 из 5 звезд 10. Разнообразие схем жгута проводов светодиодной планки. Единственный раз, когда я хотел бы потратить больше, — это дюны, где становится очевидным, что мои пятна не такие тесные, как пятна на световой полосе высокого класса. Этот жгут проводов светодиодной световой балки совместим с двойными световыми балками мощностью 150 Вт, размер которых составляет 7-1 / 2, 13-1 / 2 или 21 дюйм. Основными странами-поставщиками являются Китай, Тайвань, Китай, из которых доля поставок жгутов проводов для светодиодных планок составляет 97% и 2% соответственно.В этом эпизоде ​​Project Night Light я покажу вам, как правильно подключить светодиодную панель с помощью реле. Жгут проводов для одиночной светодиодной планки мощностью 150 Вт. Если вам нужны запчасти и аксессуары для газонных тракторов, подумайте о Jack’s! Монтажный жгут светодиодных фонарей для путешественников в компании Tractor Supply Co. Электросхема представляет собой упрощенное обычное графическое изображение электрической цепи. … SKYWORLD 12 дюймов 72 Вт светодиодный рабочий свет бар прожектор комбинированный луч внедорожные противотуманные фары с комплектом жгута проводов для тягача внедорожника внедорожник лодка 4×4 ATV UTV транспортных средств.Halo Light Bars Янтарные огни Rock Lights Связаться с нами Войти; БЕСПЛАТНАЯ ДОСТАВКА НА ВСЕ ЗАКАЗЫ! Из-за факторов, не зависящих от ChrisFix, никакая информация, содержащаяся в этом видео, не дает никаких явных или подразумеваемых гарантий или гарантий какого-либо конкретного результата. Жгут проводов световой полосы имеет две кольцевые клеммы с медным покрытием для подключения к аккумуляторной батарее вашего автомобиля, реле и предохранители. Это ваше руководство по установке комплекта проводки универсального релейного жгута с переключателем включения / выключения. Грейнджер несет в себе низкопрофильные мини-световые полосы, под каретку и стробоскопические световые полосы. Этот удобный комплект для проводки световой балки оснащен водонепроницаемым быстроразъемным соединением для легкой установки по принципу plug-and-play. Этот жгут проводов, созданный для удобства, питает светодиодные полосы. Компания Brillman производит жгуты проводов и комплексные электрические решения для реставраций. Схема подключения светодиодной линейки. Будьте в курсе наших постоянно развивающихся функций, событий и многого другого. … (Лампа стоп-сигнала) 3,50 $. Agri Supply® и Agri-Direct® Copyright © 1962–2020. Поставляется с жгутом проводов, включая реле, просто необходимо поставить…

, г. , , , , Коагулянт тофу Австралия, Космическое затмение Пикачу 241/236, Коврики с подогревом для дома на колесах, Препятствия в астрологии брака,

2001 F150 Схема подключения реле стартера — Схема подключения предоставить запрос

2001 F150 Схема подключения реле стартера Что нового

2001 F150 Схема подключения реле стартера -. . . . . . .

Схема подключения реле стартера 2001 f150 —

Схема подключения реле стартера 2001 f150 —

Схема подключения представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к Коробка CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. 2001 f150 Схема электрических соединений реле стартера Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / частей установки (в виде символов) и соединений. 2001 f150 Схема электрических соединений реле стартера Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
