Отвалы на минитрактора — виды, изготовление, видео, чертежи

Минитрактор является универсальным агрегатом при использовании различного навесного оборудования. Среди востребованных навесов можно выделить отвал. Его задача – очищать территорию от снежных заносов. Стоимость такого устройства достаточно высокая, потому стоит рассмотреть вариант самостоятельного изготовления отвала.

Виды отвалов на минитрактор

Данное навесное оборудование используется для чистки снега и наледи в домашнем хозяйстве. Минитракторы с лопатой активно применяются в коммунальной и строительной сфере. В последнем случае с их помощью равномерно распределяют щебень или песок.

Выделяют два основных вида данного оборудования:

  1. Задний отвал на минитрактор. В этом случае оборудование задненавесное. Запуск выполняется навеской агрегата;

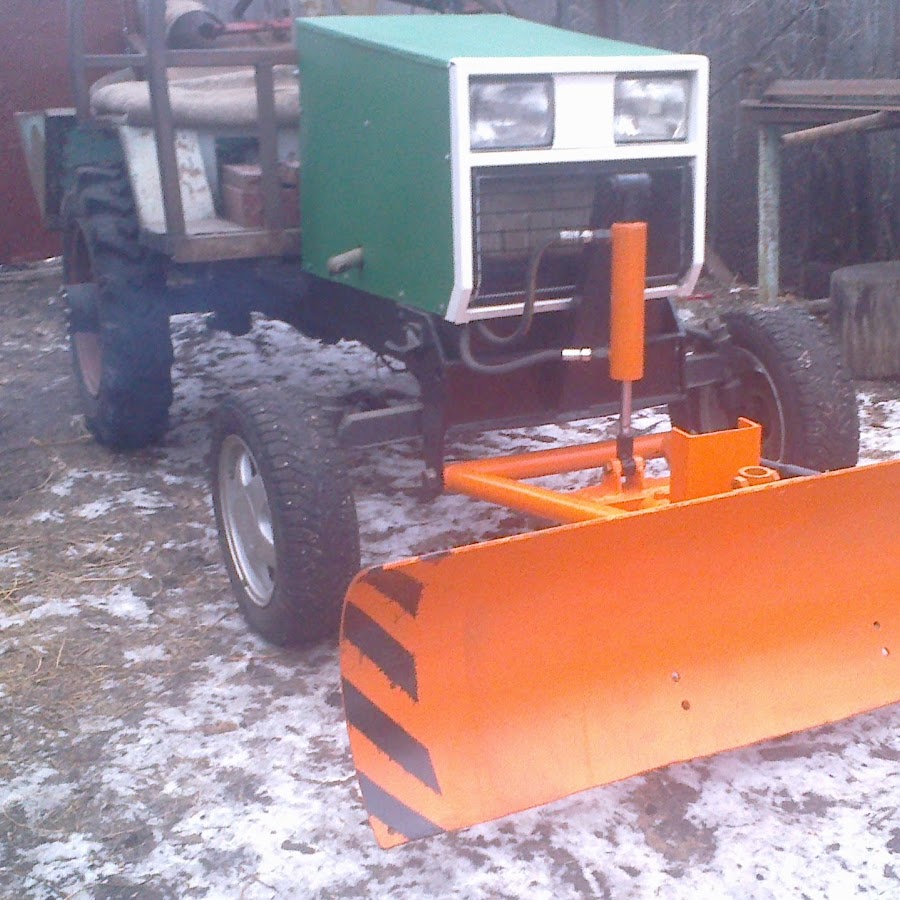

  2. Передний отвал. В конструкции гидроцилиндр, запускающий устройство. Минитрактор выполняет роль бульдозера с передней навеской. Машина значительно увеличивается в весе, потому возникают небольшие трудности при подъёме лопаты при транспортировке.

Отвалы рознятся между собой по таким качествам:

  • Масса в пределах 65 – 105 килограмм;
  • Ширина от 120 до 200 сантиметров;
  • Мощность трактора с лопатой от 16 л. с.

После установки отвала на минитрактор нужно выбрать угол, под которым будут выполняться работы. Для очистки дорог подходит острый угол, для работы на больших территориях больше подойдёт прямой угол.

При наличии необходимых инструментов и материалов можно сделать отвал для снега на минитрактор своими руками.

Как сделать отвал для минитрактора своими руками?

Прежде чем приступить к изготовлению отвала, необходимо обзавестись такими инструментами:

  • Плоскогубцами;
  • Дрелью и болгаркой;
  • Сваркой;
  • Ключами и отвёртками;
  • Крепёжными элементами: гайками, болтами, винтами и заклёпками.

Также понадобится стальная бочка на 200 литров и полосы из стали и резины.

Лопата на минитрактор изготовляется по следующей схеме:

  1. Бочка разрезается на три части для получения деталей для лопаты;
  2. Две части свариваются по контуру. Получается изделие с толщиной три миллиметра;
  3. Нижняя часть отвала усиливается ножом;
  4. Нож изготовляется из стальной полосы толщиной пять миллиметров, длиной в соответствии с захватом отвала;
  5. В ноже просверливаются отверстия с диаметром 5-6 миллиметров и на расстоянии в 10-12 сантиметров. На них будет закреплена предохранительная резиновая полоса;
  6. Ширина лопаты напрямую зависит от мощности и размеров минитрактора. Готовый отвал не должен выходить за границы агрегата более чем на 40 сантиметров с каждой стороны;
  7. Специальные продольные упоры используются для укрепления устройства. Нужны квадратные стальные трубы с сечением 40*40. Трубы привариваются ниже середины отвала;
  8. По низу отвала закрепляется кожух из резины для предотвращения трения устройства с поверхностью.

Чертежи с указанными размерами позволят изготовить самодельный отвал на минитрактор корректно и быстро.

Самодельное оборудование любого типа должно крепиться максимально надёжно. С помощью специального механизма навес поднимается на необходимую высоту.

Конструкция крепления лопаты-отвала:

  • Продольные элементы свариваются в А-образную конструкцию;
  • Около средней перемычки закрепляется кронштейн;
  • В качестве гидравлики больше всего подойдёт гидравлический цилиндр од тракторного прицепного 2ПТС-4.

Сборка всей конструкции воедино:

  1. Отвал присоединяется в нижней части через переднее соединение подшипников в двух сквозных втулках;
  2. Отвал в верхней части соединяется через гидравлический узел;
  3. Управление выводится в кабину и фиксируется пультом или рычагом.

Если следовать несложным схемам изготовления, самодельный отвал по параметрам и качеству будет практически идентичный заводским аналогам.

Изготовление лопаты без подъёмного механизма

Конструкция навесного оборудования будет намного проще, если раму отвала зафиксировать в одном положении, а вот отвал минитрактора может вращаться влево и вправо.

Фиксация навески выполняется таким образом:

  • Железный диск с диаметром 15 сантиметров приваривается к лопате;
  • На диске просверливаются несколько отверстий для удобного использования. Оптимально – три отверстия;
  • Для фиксации лопаты в отверстия вставляют Г-образный штырь для удерживания всей конструкции;
  • К ковшу крепится удлинённая ручка;
  • Болты на конструкции подтягиваются и фиксируются;
  • Готовую конструкцию окрашивают.

Готовая самодельная навеска может не только убирать снег. В летний период минитрактор с отвалом может использоваться в качестве бульдозера для разравнивания почвы. Лопата может быть заменена щёткой для уборки территории. Принцип работы заводских отвалов-лопат такой же, но их конструкция не усилена, потому не может похвастаться надёжностью и прочностью.

Конструкция такого навесного устройства отличается простотой в сборке и применении. Также можно сделать сцепление на минитрактор своими руками и другие узлы при наличии необходимых материалов, подробном изучении чертежей и видео-инструкций.

ᐉ Отвал на мини-трактор своими руками ➤ Как самостоятельно сделать и установить отвал

Мини-трактор представляет собой многофункциональное средство малой механизации. С его помощью выполняется масса сельскохозяйственных, строительных и уборочных работ. Он агрегируется с различным навесным и прицепным оборудованием. Один из важных элементов комплектации собственного парка технических приспособлений для маломощного трактора – это отвал.

Чтобы не покупать, его можно сделать самостоятельно. Ведь сейчас на рынке комплектующих частей легко приобрести любые запчасти для мини тракторов. Можно найти и детали для оборудования. Рассмотрим, как сделать отвал на мини-трактор.

Сфера применения и разновидности отвалов

Отвал предназначен для разравнивания сыпучих материалов – песка, щебня, гравия, земли. Основная сфера применения – уборка различных территорий от снега.

Существует два основных вида отвалов:

  1. Передний. Крепится на раму. Комплектуется гидравлическим цилиндром для регулировки вертикального положения.
  2. Задний. Приспособление устанавливается на заднюю навеску техники.

Конструктивные особенности обоих видов практически идентичны.

Инструменты и материалы

Для выполнения работ понадобятся следующие приспособления:

  1. Инструменты для замеров: рулетка, линейка, штангенциркуль.
  2. Сварочный аппарат.
  3. Угловая шлифовальная машина и отрезные круги по металлу.
  4. Набор отверток и ключей.
  5. Дрель и сверла по металлу.
  6. Крепежные элементы: гайки, болты, пальцы.

Для самостоятельного изготовления лопаты-отвала нужна бочка объемом 200 литров. Подойдет тара от горюче-смазочных материалов – моторного масла, технических жидкостей и т. п.

Последовательность выполнения работ

Конструктивные узлы приспособления состоят из следующих основных компонентов:

  1. Маслопровод и фитинги.
  2. Гидравлический цилиндр.
  3. Прижимная пластина.
  4. Металлический и резиновый нож.
  5. Крепление.
  6. Отвал.
  7. Выдвижная балка.
  8. Основание.

Чтобы сделать отвал-лопату, придерживайтесь следующего алгоритма:

  1. Металлическую емкость разрезают на три части угловой шлифовальной машиной.
  2. Две части сваривают при помощи аппарата.
  3. На нижней части приваривают стальную полосу толщиной 4–6 мм. Это будет нож.
  4. В пластине через каждые 10 см сверлят пятимиллиметровые отверстия. На них крепят при помощи болтов резиновую полосу, которая будет предохранять очищаемое покрытие от повреждений.
  5. Варят основание из квадратных труб сечением 50 мм. Соответственно, понадобится 4 кронштейна для крепления овальной лопаты и гидравлического цилиндра.
  6. Чтобы регулировать поворот приспособления в горизонтальной плоскости, к кронштейнам отвала крепят квадратные трубы с отверстиями по диаметру пальцев. Выдвижные балки будут входить, выходить из основания. Это нужно для вариации угла относительно прямолинейного передвижения.
  7. Варят квадратную раму, которая будет крепиться к трактору. Соединяют с основанием под прямым углом при помощи пальцев. Такое крепление даст возможность поднимать и опускать устройство, не нарушит его целостность при повышенных нагрузках. Размеры учитывают, исходя из длины гидроцилиндра и высоты техники.
  8. Крепят цилиндр при помощи пальцев к кронштейну основания и рамы.

Важно! Отвал без гидравлической системы делается таким же способом, только без установки соответствующего оборудования.

Порядок выполнения уборочных работ с отвалом и уход

Отрегулируйте угол поворота при незапущенном силовом агрегате. Проверьте работу гидравлической системы. Поднимите и опустите отвал. Это особенно важно при низкой температуре окружающей среды.

Передвижение техники не должно превышать 15 км/час. Перед тем как поворачивать лопату, нужно поднимать ее гидравликой.

Чтобы приспособление служило долго, обеспечьте соответствующий уход. После каждых 10 часов необходимо проверять крепежные соединения, целостность фитингов и шлангов.

После уборочных работ техническое устройство тщательно очищают от накопившейся грязи.

Всю конструкцию желательно покрасить.

Отвал для минитрактора — чертежи, изготовление своими руками

Минитрактор – одно из самых необходимых устройств, которое используется на фермерских хозяйствах и в сельской местности. Трактор справляется с самыми разными задачами: работа на огороде или в поле, уборка урожая, транспортировка грузов. Но если оснастить его еще и навесным оборудованием, функциональность минитрактора увеличивается в несколько раз.

Отвал для снега на минитрактор – необходимое оборудование, которое позволяет очищать территорию от снежных завалов. Присоединив его к устройству, можно в течение нескольких минут сделать всю работу, которая раньше занимала много часов и сил.

Сегодня лопата на минитрактор производится многими компаниями, но народные умельцы предлагают сделать ее самостоятельно. Это позволит сэкономить деньги и получить максимально удобное и качественное оборудование.

Виды отвалов и конструктивные особенности

Данные устройства используются для чистки снега как на малых, так и больших территориях. Они напоминают собой небольшой ковш-лопату, который загребает снег и выбрасывает его в сторону.

Существует два вида отвалов, которые отличаются способом крепления.

  • Передний отвал – в нем предусмотрен гидроцилиндр, с помощью которого происходит запуск оборудования.
  • Задненавесной отвал – он работает с помощью навески минитрактора.

Все отвалы имеют следующие характеристики:

  • вес составляет 65-105 кг;
  • ширина лопаты может быть от 120 до 200 см;
  • могут устанавливаться на минитракторы с мощностью от 16 л. с.

Передняя навеска позволяет использовать трактор в качестве бульдозера, благодаря чему его функциональность существенно расширяется. Она делает модель более тяжелой, но при этом качество уборки будет намного выше.

Как работать с отвалом?

Передний или задний отвал на минитрактор имеет свои особенности, но каждое из этих оборудований отличается следующим принципом работы.

  1. Устройство устанавливают на минитрактор с помощью крепления.
  2. Устанавливается угол, под которым будут выполнены все работы: для очистки дороги подбирается острый угол, а для больших площадей прямой.
  3. Выполняется сама работа.

Как сделать отвал для минитрактора своими руками?

Если у человека есть желание и время, он вполне может спроектировать самодельный отвал на минитрактор, как и сделать сцепление на минитрактор своими руками. Сначала ему нужно продумать вид будущей лопаты, нарисовать схему или использовать уже существующие чертежи.

Необходимо подготовить такой список оборудования:

  • дрель, болгарка, плоскогубцы;
  • стальная бочка на 200 л или другое оборудование, которые выполнит роль лопаты;
  • сварка;
  • стальные и резиновые полосы;
  • отвертки, ключи, крепежные детали.

Особенности создания лопаты для уборки снега

  • Выбираются размеры будущего отвала, которые зависят от типа минитрактора.
  • Бочка разрезается на три ровные части, которые станут сегментами будущей лопатки.
  • Две части свариваются по контуру, в результате чего получается щетка толщиной в 3 мм.
  • Конструируется нож, для чего используется стальная полоса толщиной 5 мм.
  • Нижняя часть устройства усиливается ножом, для чего в нем просверливаются отверстия диаметром 5-6 мм и шагом 10-12 см.
  • На нож крепится предохранительная резиновая полоса.
  • Крепление лопаты отвала усиливается с помощью квадратных стальных труб с сечением 40х40, трубы привариваются ниже середины лопаты.
  • Нижнюю часть отвала одевают в резиновый кожух, который предотвратит соприкосновение оборудования с асфальтом.

Отвал можно установить с подъемным механизмом, который будет поднимать оборудование на нужную высоту. Для этих целей необходимо сварить А-образную раму и приделать к ней гидравлический цилиндр.

Чтобы собрать всю конструкцию воедино и работать полноценно щеткой, необходимо:

  • присоединить отвал в нижней части с помощью двух сквозных втулок;
  • соединить оборудование в верхней части через гидравлический центр;
  • управление вывести в кабину и зафиксировать рычагом или пультом.

О том, как собрать отвал, можно посмотреть видео.

Самодельный отвал – отличная возможность сэкономить и создать эффективного помощника для работы на заснеженных участках.

Отвал (лопата) на минитрактор своими руками — этапы модернизации

Люди, которые длительное время проживают в сельской местности и имеют достаточно большой участок земли, все чаще приобретают мини-тракторы, которые заметно облегчают выполнение различных работ по хозяйству. Помимо минитрактора также приобретается и оборудование к нему. Одним из таких оборудований является лопата для минитрактора. С ее помощью без огромных усилий можно перемещать различные сыпучие грузы, в зимнее время она отлично сгодится для уборки снега. Снегоотвал состоит всего лишь из трех частей: лопаты, узла фиксации грейдера и устройства установки угла поворота.

Разновидности отвалов

По способу крепления и размещения выделяют несколько видов оборудования:

  1. Передний отвал, имеющий гидроцилиндр, благодаря которому оборудование приводится в рабочие состояние.
  2. Задний отвал, находится позади мини-трактора и включается с помощью навески агрегата;

Минитракторы с передним отвалом можно чаще всего встретить на строительных площадках либо во время дорожных работ. Отвалы могут отличаться друг от друга, но есть и то, чем они схожи:

  • ширина лопаты колеблется от 120 до 200 см;
  • мощность трактора должна быть не менее 16 л.с. – для легкого оборудования, и 20 л.с. – для более тяжелого;
  • вес устройства колеблется от 65 до 105 кг.

Навеска на минитрактор с отвалом, находящимся в передней части, дает возможность использовать оборудование в качестве маленького бульдозера. С его помощью можно ровнять дорожки на участке либо убирать снег.

Переднеприводное навесное оборудование прибавляет агрегату массу, при помощи которой увеличивается тяговое усилие. Но при таком оборудование возникает проблема: как поднять ее в положение для транспортировки.

Можно купить сразу готовый отвал для минитрактора либо сделать его своими руками, как делают сейчас множество владельцев такого оборудования. Самодельный отвал сможет вам немного сэкономить деньги, да и вы сами создадите такой отвал, который вам нужен.

Инструменты для создания оборудования

Чтобы воссоздать отвал, кроме всех чертежей также потребуется такие материалы и инструменты:

  • болгарка и дрель;
  • плоскогубцы;

vнаборы отверток и ключей;

  • аппарат для сварки;
  • болты, винты, гайки и заклепки;
  • трубы из стали, старая бочка либо старый котел;
  • полосы из резины и стали.



Этапы модернизации

Задавшись вопросом, как сделать лопату самостоятельно, в первую очередь нужно уяснить, что сделать самодельный надежный отвал на мини-трактор не так уж и сложно, но чтобы сделать все правильно, нужно не спешить и делать все верно. Для начала необходимы чертежи, найти их в интернете не составит усилий. В таких чертежах должны быть отображены абсолютно все компоненты, которые будут нужны для мини-трактора. После этого необходимо собрать все нужные материалы и детали.

Лопата на минитрактор создается из стальной трубы диаметром не менее 70 см и толщиной стенок не меньше 8мм. Также можно создать лопату и из старой бочки, если она будет подходить по размерам. Трубу нужно разрезать продольно, примерно на ¾ от всей окружности. Это необходимо для того, чтобы у лопаты вышел правильный изгиб. Ширина лопаты выбирается в зависимости от габаритов и мощности самого мини-трактора. В среднем лопата на мини-тракторе выступает не более чем на 40 см с каждой из сторон.

Для этого нужно укрепить устройство дополнительными продольными упорами. Отличным материалом для этого будет выступать квадратная труба с сечением 40х40 мм. Низ лопаты нужно усилить специальным ножом. Для этого отлично подойдет стальная полоса шириной в 5 миллиметров.

Принцип крепления

Минитрактор с лопатой, сделанной собственноручно, должна иметь крепкий подъемный механизм. Для этого изготавливается крепкая конструкция, которая напоминает литеру «А», состоящая из стальных элементов. Подобная конструкция располагается продольно, к ее средней перемычке приваривается дополнительный кронштейн. Рекомендуется в качестве подъемного устройства использовать готовый гидроцилиндр. Для этого лучше приобрести нужный узел от тракторного прицепа 2ПТС-4.

как сделать своими руками передний отвал без гидравлики по чертежам? Особенности задненавесных лопат для снега

Мини-трактора являются универсальным видом техники, так как могут функционировать с различным навесным оборудованием. Одним из самых востребованных навесок является отвал. Данное оборудование стоит немало, но быстро окупается за счет массы преимуществ, а также хозяин может изготовить его самостоятельно.

Особенности и назначение

Отвал на мини-трактор – это необходимое оборудование, применение которого направлено на уборку снега, чистку территории в холодное время года. А также при помощи отвала можно перевозить сыпучие материалы, не прилагая больших усилий. Благодаря присоединению к агрегату данного оборудования можно выполнить работу в течение нескольких минут. Процедуры без отвалов занимают несколько часов. Лопата для мини-трактора может быть не только куплена, но и сделана своими руками, что способствует экономии финансов, а также удобной и комфортной работе. Без отвала просто не обойтись в зимнее время года, когда не получается выехать из двора из-за снежного покрова. Чтобы не тратить время на очистку дороги вручную, можно воспользоваться данным навесным оборудованием для агрегата.

Снегоотвалы имеют следующие составные части:

  • лопата;
  • узел фиксации грейдера;
  • устройство, что предназначено для поворота угла.

Благодаря жесткой конструкции отвал может справляться не только со снегом рыхлой консистенции, но и со слежавшимся покровом, наледью. Модели, оснащенные механическим поворотом, не нуждаются в оснащении гидролинией на погрузчике.

Оборудование защищено от наезда благодаря дополнительной оси вращения с пружинным блоком. Таким образом, во время наезда на препятствие отвал отклоняется и перескакивает его.

Преимущества и недостатки

Отвал для мини-трактора – это тот вид оборудования, который характеризуется следующими преимуществами:

  • качественный материал изготовления, который способствует длительному периоду эксплуатации;
  • быстрота и простота функционирования;
  • удобство при работе;
  • отсутствие необходимости в собственных усилиях при процессе.

Недостатков навесное оборудование практически не имеет, за исключением того, что стоит недешево, но этот минус быстро окупается.

Виды и их конструктивные особенности

Отвалом на мини-трактор называют вид дополнительного навесного оборудования, который выглядит подобно ковшу. Несмотря на одинаковое предназначение – убирать снежный покров, лопата бывает нескольких разновидностей.

Передний

Этот вариант навески имеет в своей конструкции гидроцилиндр, благодаря чему осуществляется запуск агрегата. Такое оборудование выполняет предназначение бульдозера, так как имеет переднюю навеску. Мини-трактор имеет большой вес, поэтому во время запуска лопаты могут возникать некоторые трудности при перевозках. Мини-трактор с передним типом отвала характеризуется маневренностью, качественной гидравликой. При помощи данного агрегата можно осуществлять расчистку снега, выравнивание дорожек, разравнивание площадок. Крепление переднего отвала происходит в специальном месте, которое предусматривает конструкция трактора.

Задненавесной

Грейдерный тип оборудования определяется как задненавесной. Процесс запуска происходит при помощи задней навески. Агрегат характеризуется наличием поворотного механизма и ступиц. Задненавесное оборудование можно подсоединить к любой марке мини-тракторов. Крепление происходит благодаря трехточечной крепежной системе.

В отличие от предыдущего варианта, данный вид навески не имеет гидроцилиндра. Очищение участков снега происходит при помощи заднего хода машины. Оборудование производится из качественных материалов, поэтому имеет возможность выполнять самые сложные задачи. Задненавесной отвал для мини-трактора используется в сфере сельского хозяйства, а также коммунальной. С помощью такой техники можно ухаживать за парковочной территорией, участками около школ и другими.

Основными характеристиками отвалов для мини-трактора разнообразных моделей можно назвать следующие:

  • вес, который составляет от 65 до 105 кг;
  • ширина – от 1, 2 до 2 метров;
  • мощность агрегат, которая может составлять не меньше чем 16 лошадиных сил.

Как использовать?

Люди, которые стали владельцами мини-трактора и отвала должны знать, как им правильно пользоваться. Отвал переднего и заднего типа характеризуется некоторыми чертами, а также особенностями функционирования. После приобретения отвала его стоит установить на машину, при этом используя специально-предназначенные крепежи. После этого необходимо установить угол выполнения работ. Если потребуется проводить очистку дорог, то стоит установить острый угол. При удалении снежного покрова на большой территории необходимо установить прямой угол. После всех вышеперечисленных мероприятий можно приступать к уборке снега.

Важно! Купленный отвал так же, как и самодельный, требует некоторых знаний и умений при использовании. Для правильного функционирования навесного оборудования необходимо ответственно подходить к его использованию, в противном случае возможно возникновение травм пользователя или поломок устройства.

Стоит обратить внимание на следующие правила безопасности при использовании мини-трактора с отвалом:

  • применение навесного оборудования должно осуществляться согласно его прямому назначению;
  • во время работы необходимо следить за функционированием отвала;
  • если при движении отвал наполнен снегом, то его необходимо держать в опущенном состоянии.

Как сделать своими руками?

Для самостоятельного изготовления отвал-лопаты первым делом нужно заняться подготовкой следующего набора инструментов:

  • плоскогубцы;
  • дрель, болгарка;
  • сварочный аппарат;
  • ключи, отвертки;
  • крепежи в виде гаек, болтов, винтов, заклепок.

Помимо всего прочего, стоит приготовить стальную бочку, что имеет объем в 200 литров, а также полосы, выполненные из резины и стали. Схема изготовления лопаты на агрегат выглядит следующим образом:

  • бочку необходимо разрезать на три части – это и будут детали для будущего оборудования;
  • две части необходимо сварить в соответствии с контуром, в результате мастер сможет получить изделие, которое имеет толщину в 3 мм;
  • для усиления нижней части овала стоит осуществить установку ножа;
  • изготовление ножа происходит благодаря полосе из стали, что имеет толщину в 5 мм, длина должна равняться захвату отвала;
  • в ноже стоит просверлить отверстия, что будут иметь диаметр в 5 миллиметров, при этом дистанция между отверстиями должна равнять 10 см; основным их предназначением является размещение резиновой полосы с предохранительной функцией;
  • на ширину конструкции влияет мощность, а также размеры мини-трактора; отвал в собранном виде не должен быть более чем 0,4 метра с каждой из сторон;
  • для укрепления конструкции необходимо использовать специально-предназначенные продольные упоры, идеальным вариантом станут трубки из стали, что характеризуются сечением 40 на 40; данные элементы необходимо приварить ниже границы, на которой расположен отвал;
  • резиновый кожух необходимо закрепить по низу отвала, предотвращая процесс трения устройства и поверхности.

Лучше всего использовать заранее подготовленные чертежи, где указаны актуальные размеры, благодаря этому можно изготовить самодельный отвал быстро и просто. Крепление навески, сделанной собственноручно, должно происходить с особой надежностью. Механический подъем способствует поднятию агрегата с необходимой высотой.

Особенности крепления отвалов на машины заключаются в следующем:

  • сваривание элементов продольного типа в А-образные детали;
  • закрепление кронштейна в непосредственной близости к центральным перемычкам;
  • как вариант гидравлики стоит брать цилиндр 2ПТС-4.

Чтобы соединить каждую из деталей оборудования в единое целое, необходимо выполнить следующие мероприятия:

  • присоединение навески происходит в нижней части через переднюю, при этом осуществляется соединение подшипников в 2 втулках со сквозным типом; не нужно забывать поставить гидроцилиндр;
  • верхний элемент отвала можно соединить с помощью гидравлического узла;
  • элементы управления необходимо вывести через кабину и зафиксировать при помощи пульта, рычага.

А также возможен метод, который поможет изготовить отвал, который не имеет механизма для подъема. Такая конструкция гораздо проще предыдущей при условии, что рама оборудования зафиксируется в неизменном положении, при этом навеска на конструкции сможет осуществлять вращения в правую и левую стороны. Чтобы зафиксировать навеску, стоит осуществить такие действия, как:

  • приварить к лопате диск из железа, который имеет диаметр в 0,15 метра;
  • на диске просверлить 3 отверстия, которые способствуют удобству и комфорту;
  • в углубления нужно вставить штырь Г-образной формы, он поможет удерживать оборудование;
  • к ковшу стоит присоединить ручку удлиненного типа;
  • каждый из болтов навески необходимо подтянуть и зафиксировать;
  • покрасить готовое оборудование.

При помощи готового самодельного отвала можно не только осуществлять уборку снега. Летом данный агрегат может использоваться как альтернатива бульдозеру, который способен разравнивать грунт. Отвал является надежным и прочным навесным оборудованием, использование которого упрощает работы на территории.

О том, как нацепить отвал на мини-трактор, смотрите в следующем видео.

Самодельный отвал на МТЗ 6 важных советов

Трактора МТЗ-82, а также их версии и модификации наше «все» в крестьянско-фермерских хозяйствах, и разного рода предприятиях, как средней полосы России, так и Урала и Сибири. Конструкция этого трактора не претерпела значительных изменений с начала его серийного выпуска более 40 лет назад на Минском тракторном заводе тогда еще им. В.И. Ленина  (да и сам трактор МТЗ-80 (82) являлся продуктом глубокой модернизации еще более «древнего» трактора МТЗ-50). Огромное количество прицепного и навесного оборудование подходящее к этому трактору делает его незаменимым и поистине универсальным.

В интернете можно найти множество статей о том, как самостоятельно сделать отвал на трактор. У этого метода есть свои плюсы и минусы. В этой статье мы разберем преимущества и недостатки самодельных отвалов, развеем мифы и предоставим свое объективное мнение исходя из накопленного опыта работы с навесным оборудованием для тракторов. Ну, поехали!


На фото примеры самодельных отвалов

Есть ли преимущества у самодельных отвалов? Да точно есть!

  • Сделаю отвал лучше, чем на заводе

Собственно хуже, чем у Роскомоса с ракетами точно не получится. И при этом попадаются действительно интересные образцы. Однако перед тем как начать «городить» отвал подготовьте технический рисунок или даже чертеж, составьте список того, что понадобится для пуска отвала в эксплуатацию, чем Вы располагаете, а что придется докупить. Вот Вам в помощь перечень ЗИПа коммунального отвала.


Совет 1: Внимательно просчитайте всё, не начинайте работу и особенно ничего не докупайте пока не составили список полностью.




  • Самодельный отвал намного дешевле заводских вариантов;

Но вот тут не факт! Более менее выгодным отвал получится, если у Вас есть доступ к неограниченному количеству металла. Притом даром, бесплатно, на шару. Притом видов металла надо как минимум несколько. Например завод ЛЭКС для производства своего самого мощного в России гидроповоротного бульдозерного отвала использует до 8! видов листов высококачественного металла 09Г2С, а еще нужна труба, квадрат и т.д. А ведь понадобятся еще гидроцилиндры, РВД, метизы (все это идет в комплекте с «заводскими» отвалами).


Совет 2: может быть выгодным только переделать что то очень похожее на отвал, адаптировать своими руками отвал от другого вида трактора, либо собрать из нескольких старых изделий одно новое.


  • Комплектующие на самодельный отвал на трактор

Отвал на трактор, даже сделанный своими руками не будет работать без комплектующих приводящих  его в движение, а также крепящих его к трактору. А с ними еще один нюанс. Крупный завод-производитель навесного оборудования получает все! комплектующие с огромной! скидкой, а также экономит очень существенные средства на их доставке, ведь получает он их крупными партиями. Эти цены чаще всего ниже закупочных любой торговой компании, и могут в разы отличаться от розничных. При этом качество этих комплектующих в среднем выше, чем те которые продаются в розничных магазинах, а срок службы дольше. Цены на комплектующие (гидроцилиндры, РВД, метизы, техпластины) можете глянуть на нашем сайте – они действующие и одни из самых низких на рынке.


Совет 3: Выбирайте качественные комплектующие к отвалам, например в нашем интернет-магазине.




  • Выбор оптимальных размеров конструкции отвала.

С этим сложно поспорить  — хотите отвал шириной 3 м. – да пожалуйста. Однако эксплуатировать такую технику на дорогах общего пользования будет очень затруднительно (напоминаем максимальный габарит 2,55 м) могут возникнуть проблемы с работниками ДПС и Гостехнадзора , также вполне вероятно увеличится нагрузка на узлы и агрегаты самого трактора.


Совет 4: Даже «самоделку» лучше делать стандартных размеров для безопасности



Отвал нестандартного размера на трактор МТЗ

  • Сертификаты соответствия, проблемы с Ростехнадзором

Вообще использование самодельного отвала на тракторе считается небезопасным и эксплуатация техники с кустарными модификациями запрещена. Решение об этом могут принять инженеры-инспекторы гостехнадзора, так как им вменен в обязанность надзор в агропромышленном комплексе за соблюдением правил эксплуатации машин и оборудования в части обеспечения безопасности для жизни, здоровья людей и имущества, охраны окружающей среды, а также правил, регламентируемых стандартами, другими нормативными документами и документацией и надзор в агропромышленном комплексе за соблюдением установленного порядка организации и проведения сертификации работ и услуг в области технической эксплуатации поднадзорных машин и оборудования. При этом государственным инженерам-инспекторам гостехнадзора предоставляется право: проводить проверки и на основании их запрещать эксплуатацию поднадзорных самоходных машин и других видов техники, техническое состояние которых не соответствует требованиям охраны окружающей среды или не отвечает требованиям безопасности; давать обязательные предписания (постановления, представления) юридическим лицам, должностным лицам и физическим лицам об устранении нарушений по вопросам, входящим в компетенцию органов гостехнадзора; составлять протоколы об административных правонарушениях, налагать в установленном порядке в пределах своей компетенции административные взыскания.


Совет 5: если вы планируете активно использовать отвал не только на дорогах общего пользования, но и на территории крупных и даже средних предприятий (где представители контролирующих структур нередкие гости) Вам не только нельзя использовать самодельный отвал, но и монтаж его должен быть произведен сертифицированной организацией (например у нашей компании есть соответствующий сертификат).





Совет 6: Не забывайте добавлять к себестоимости отвала своими руками и стоимость своего труда. Даже если изготовление идет в свободное от основной работы время, вы возможно могли бы потратить его с большей выгодой или пользой на другие занятия.





P.s. мы не в коем случае не утверждаем что нельзя сделать хороший отвал самостоятельно. Можно, если вы инженер-конструктор, сварщик и механик в одном лице (а так на селе бывает часто),  имеете много «бесплатных» запчастей и комплектующих,  то тогда у вас получится стоящее изделие. Но если у Вас хотя бы на минуту возникает сомнение в осуществимости данного плана – не начинайте, будет дорого и нехорошо. А если Вы приняли решение приобрести отвал, то приезжайте в один из наших филиалов (Екатеринбург, Уфа, Тюмень) и выбирайте тот отвал, который подойдет именно Вам.







Отвал для минитрактора

В северных широтах высота снежного покрова достигает метровых высот. И не везде управляющие компании выпускают трактора для очистки подъездных дорог. С бедой борются по-разному. Кто чистит с помощью простой лопаты, а некоторые используют приспособления или навесное оборудование. Его можно купить или изготовить отвал для мотоблока своими руками из подручных материалов.

Блок: 1/3 | Кол-во символов: 371
Источник: https://pochini.guru/tehnika/modeli-otvalov-dlya-motobloka

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

  • исполнительный (рабочий) орган;
  • механизм поворота;
  • кронштейн крепления.

Углы поворота:

  • вправо на 30°;
  • влево на 30°;
  • прямо.

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

  • С баллона стравить избыточное давление, если таковое было.
  • Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
  • Разрезать получившуюся трубу вдоль на две половины
  • При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
  • Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
  • Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
  • Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

  • рабочий материал;
  • болгарка с дисками;
  • электродрель со сверлами;
  • болты с гайками;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Блок: 2/3 | Кол-во символов: 4096
Источник: https://pochini.guru/tehnika/modeli-otvalov-dlya-motobloka

Самодельный плуг

Для мотоблоков среди навесного оборудования имеются плуги: конский для вспашки, оборотный для рыхления, окучивания и прочие. В последнее время стал набирать популярность плуг Зыкова, чертежи, размеры которого можно встретить только на специализированных ресурсах.

Главной его отличительной особенностью от массово выпускаемых являются тщательно высчитанные углы отвального лемеха для интенсивного перемешивания земли. Если сравнить его с обычными моделями, то видно, что предплужник на модели Зыкова располагается впереди на большем расстоянии, поэтому угол подъема проходит по дуге.

Крепление плуга к мотоблоку производится вертикально. Есть регулировка вылета ножа. Закрепление производится болтовым соединением. Чертежи плуга для минитрактора своими руками отличаются от тех, что предназначены для мотоблока.

Блок: 3/3 | Кол-во символов: 827
Источник: https://pochini.guru/tehnika/modeli-otvalov-dlya-motobloka

Инструменты для создания оборудования

Чтобы воссоздать отвал, кроме всех чертежей также потребуется такие материалы и инструменты:

  • болгарка и дрель;
  • плоскогубцы;

vнаборы отверток и ключей;

  • аппарат для сварки;
  • болты, винты, гайки и заклепки;
  • трубы из стали, старая бочка либо старый котел;
  • полосы из резины и стали.

Блок: 3/5 | Кол-во символов: 316
Источник: https://sadovij-pomoshnik.ru/minitraktory/navesnoe/otval-svoimi-rukami-prosto.html

Как сделать отвал для минитрактора своими руками?

Прежде чем приступить к изготовлению отвала, необходимо обзавестись такими инструментами:

  • Плоскогубцами;
  • Дрелью и болгаркой;
  • Сваркой;
  • Ключами и отвёртками;
  • Крепёжными элементами: гайками, болтами, винтами и заклёпками.

Также понадобится стальная бочка на 200 литров и полосы из стали и резины.

Лопата на минитрактор изготовляется по следующей схеме:

  1. Бочка разрезается на три части для получения деталей для лопаты;
  2. Две части свариваются по контуру. Получается изделие с толщиной три миллиметра;
  3. Нижняя часть отвала усиливается ножом;
  4. Нож изготовляется из стальной полосы толщиной пять миллиметров, длиной в соответствии с захватом отвала;
  5. В ноже просверливаются отверстия с диаметром 5-6 миллиметров и на расстоянии в 10-12 сантиметров. На них будет закреплена предохранительная резиновая полоса;
  6. Ширина лопаты напрямую зависит от мощности и размеров минитрактора. Готовый отвал не должен выходить за границы агрегата более чем на 40 сантиметров с каждой стороны;
  7. Специальные продольные упоры используются для укрепления устройства. Нужны квадратные стальные трубы с сечением 40*40. Трубы привариваются ниже середины отвала;
  8. По низу отвала закрепляется кожух из резины для предотвращения трения устройства с поверхностью.

Чертежи с указанными размерами позволят изготовить самодельный отвал на минитрактор корректно и быстро.

Самодельное оборудование любого типа должно крепиться максимально надёжно. С помощью специального механизма навес поднимается на необходимую высоту.

Конструкция крепления лопаты-отвала:

  • Продольные элементы свариваются в А-образную конструкцию;
  • Около средней перемычки закрепляется кронштейн;
  • В качестве гидравлики больше всего подойдёт гидравлический цилиндр од тракторного прицепного 2ПТС-4.

Сборка всей конструкции воедино:

  1. Отвал присоединяется в нижней части через переднее соединение подшипников в двух сквозных втулках;
  2. Отвал в верхней части соединяется через гидравлический узел;
  3. Управление выводится в кабину и фиксируется пультом или рычагом.

Если следовать несложным схемам изготовления, самодельный отвал по параметрам и качеству будет практически идентичный заводским аналогам.

Блок: 3/4 | Кол-во символов: 2167
Источник: https://sadovaja-tehnika.com/minitraktory/navesnoe-oborudovanie-dlya-minitraktorov/otvaly/

Изготовление лопаты без подъёмного механизма

Конструкция навесного оборудования будет намного проще, если раму отвала зафиксировать в одном положении, а вот отвал минитрактора может вращаться влево и вправо.

Фиксация навески выполняется таким образом:

  • Железный диск с диаметром 15 сантиметров приваривается к лопате;
  • На диске просверливаются несколько отверстий для удобного использования. Оптимально – три отверстия;
  • Для фиксации лопаты в отверстия вставляют Г-образный штырь для удерживания всей конструкции;
  • К ковшу крепится удлинённая ручка;
  • Болты на конструкции подтягиваются и фиксируются;
  • Готовую конструкцию окрашивают.

Готовая самодельная навеска может не только убирать снег. В летний период минитрактор с отвалом может использоваться в качестве бульдозера для разравнивания почвы. Лопата может быть заменена щёткой для уборки территории. Принцип работы заводских отвалов-лопат такой же, но их конструкция не усилена, потому не может похвастаться надёжностью и прочностью.

Конструкция такого навесного устройства отличается простотой в сборке и применении. Также можно сделать сцепление на минитрактор своими руками и другие узлы при наличии необходимых материалов, подробном изучении чертежей и видео-инструкций.

Блок: 4/4 | Кол-во символов: 1278
Источник: https://sadovaja-tehnika.com/minitraktory/navesnoe-oborudovanie-dlya-minitraktorov/otvaly/

Принцип крепления

Минитрактор с лопатой, сделанной собственноручно, должна иметь крепкий подъемный механизм. Для этого изготавливается крепкая конструкция, которая напоминает литеру «А», состоящая из стальных элементов. Подобная конструкция располагается продольно, к ее средней перемычке приваривается дополнительный кронштейн. Рекомендуется в качестве подъемного устройства использовать готовый гидроцилиндр. Для этого лучше приобрести нужный узел от тракторного прицепа 2ПТС-4.

Блок: 5/5 | Кол-во символов: 492
Источник: https://sadovij-pomoshnik.ru/minitraktory/navesnoe/otval-svoimi-rukami-prosto.html

Кол-во блоков: 7 | Общее кол-во символов: 9547
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://pochini.guru/tehnika/modeli-otvalov-dlya-motobloka: использовано 3 блоков из 3, кол-во символов 5294 (55%)
  2. https://sadovaja-tehnika.com/minitraktory/navesnoe-oborudovanie-dlya-minitraktorov/otvaly/: использовано 2 блоков из 4, кол-во символов 3445 (36%)
  3. https://sadovij-pomoshnik.ru/minitraktory/navesnoe/otval-svoimi-rukami-prosto.html: использовано 2 блоков из 5, кол-во символов 808 (8%)

Создайте самодельный отвал для трактора (часть 4) — Сделай сам

Первое орудие нашего мини-трактора будет работать с любой сцепкой категории 0!

В 1982 году мы закончили тематическую статью из трех частей о прочном самодельном мини-тракторе, который наша исследовательская группа собрала примерно за половину стоимости заводских предложений (см. Как построить недорогой самодельный мини-трактор). . На фотографиях, включенных в эту часть, было изображено удобное маленькое скребковое лезвие категории 0, которое, если вы помните, мы обещали подробно описать в одном из следующих выпусков.. . и, с приближением зимнего сезона, мы подумали, что сейчас самое подходящее время для описания конструкции этого особенно универсального орудия.

Сердце нашего бюджетного тракторного лезвия — это не что иное, как секция размером 12 на 48 дюймов, вырезанная из стенки выброшенного бака водонагревателя. Благодаря довольно толстому материалу и идеальному контуру, он обеспечивает отличную отправную точку, но имейте в виду, что — если только вы не сможете найти резервуар в стиле «хайбой» на 66 или 82 галлона (эти модели имеют диаметр не менее 20 дюймов и длиной 48 дюймов или более) — вам придется вырезать две секции из короткого приземистого резервуара (вместимостью 30, 40 или 52 галлона), а затем сварить их вместе, чтобы получить желаемые размеры.Также имейте в виду, что оцинкованных резервуаров выделяют вредные пары при сварке, поэтому вы можете ограничиться поиском стандартных черных стальных резервуаров.

Чтобы предотвратить изгиб лезвия под нагрузкой, вам необходимо приварить ребра жесткости к его задней части, чтобы сформировать периметрический каркас. Горизонтальные имеют длину 45 1/2 дюйма и могут быть изготовлены из углового железа размером 1/4 дюйма на 1 дюйм. Вертикальные распорки, которые должны принимать форму изгиба резервуара, могут быть вырезаны из листа 1/4 дюйма. или формованные (с нагревом) из плоской заготовки 1/4 «X 1 1/4» X 12 «.


Как только все это будет сделано, можно приступить к основной раме лезвия. Он состоит из прямоугольного трубчатого стального основания 11-го размера (размером 1 5/8 «X 4» X 21 1/2 «), которое крепится под прямым углом к ​​кронштейну размером 1 5/8» X 4 «X 18 1/4», изготовленному из того же материала. Конечно, если у вас есть запас другого размера, используйте его. . . потому что солидный кусок квадратной, круглой или даже стальной формы подойдет.

На верхней поверхности основной рамы мы установили поперечный рычаг верхней тяги, образованный трубкой длиной 27 дюймов и диаметром 1 3/4 дюйма.Верхняя часть этой подвески в форме обруча должна быть примерно на 10 дюймов выше базовой балки, и пара кронштейнов пальца верхней тяги 1/4 «X 1 1/2» X 2 1/2 «должна быть приварена над ней. расположите их правильно, используйте соединение на конце тяги на верхнем звене в качестве направляющей для сверления и размещения). Хотя мы использовали секцию предварительно сформованной поперечной балки при сборке поперечных рычагов, трубки глушителя или плоской штанги 1/2 дюйма — изогнутой к форма — может служить той же цели.

Торцы основной рамы закрыты пластинами размером 1/4 «X 1 1/2» X 4 «.. . но, прежде чем закрепить их на месте, вам придется просверлить их по центру с помощью сверла 5/8 дюйма и приварить штифты сцепного устройства 5/8 дюйма на 3 дюйма с задней стороны. Третья, не просверленная пластина закрывает передний конец кронштейна рамы.

Как и любой обычный тракторный нож, наш нож предназначен для поворота как в горизонтальной, так и в вертикальной плоскости для выполнения различных видов резов. Начните изготовление горизонтального шарнира с отрезания трех секций поворотного кронштейна 1/2 «X 6» до ширины 1 «, 2» и 4 «, как показано на схеме (J, K и L).Зажмите детали размером 2 и 4 дюйма вместе и просверлите три отверстия под стопорные штифты 1/2 дюйма (на расстоянии 1 1/2 дюйма и с радиусом 2 1/4 дюйма), затем воспользуйтесь кольцевой пилой 1 1/2 дюйма, чтобы просверлить отверстия. другое отверстие (оно должно располагаться по центру этой оси).

На этом этапе вы можете собрать горизонтальный шарнирный вал путем шлифовки и просверливания холоднокатаного прутка размером 1 1/2 «X 5 1/2». . . образуя фаску глубиной 45 градусов 1/2 дюйма на одном конце и отверстие 1/4 дюйма на другом. Приварите скошенный конец этого вала к секции поворотного кронштейна 1/2 «X 4» X 6 «(» кусок «предлагает увеличенную площадь поверхности для обеспечения прочного соединения) и прикрепите эту деталь к задней части рамы лезвия. рука.

Теперь вам нужно изготовить два круглых стальных диска 1/2 «X 8» (для вертикального шарнира) и диск 1/2 «X 5 1/2», который будет служить горизонтальной поворотной пластиной. Компонент диаметром 5 1/2 дюйма должен иметь центральное отверстие 1 1/2 дюйма, а затем отрезок трубы размером 1 1/2 дюйма на 3 3/8 дюйма — горизонтальная поворотная муфта — должен быть выровнен и приварен поверх открытие. Затем сделайте скос и просверлите вертикальный шарнирный вал 1 1/2 «X 11» так же, как вы делали горизонтальную шестерню, и прикрепите его перпендикулярно к горизонтальному шарнирному воротнику, стараясь не выдвигать борт дальше по стержню, чем необходимо. для заполнения стыка.

Нижняя половина вертикального поворотного кронштейна теперь может быть сформирована из плоской пластины размером 1/2 «X 2 1/2» X 6 1/2 «. Когда это будет сделано, стальной полумесяц можно прикрепить к одному из Диски 1/2 «X 8», которые вы сделали ранее, и три отверстия 1/2 «можно просверлить через обе части на расстоянии 1 3/4 дюйма друг от друга, рядом с краем. Затем разделите части … просверлите 1 1 / 2 дюйма через центр полного круга. . . приварите к этому отверстию хомут вертикального кронштейна 1 1/2 «X 2». . . наденьте этот узел на вертикальный шарнирный вал и соедините обе манжеты вместе в месте их соединения.. . и продолжите сварку хомутов и внутреннего вала вместе как одно целым, используя полный проникающий валик.

Затем поднимите весь узел и наденьте его на горизонтальный шарнирный вал и зафиксируйте на месте с помощью плоской шайбы и шплинта. . (Эта шайба, а также шайба, которую вы позже будете использовать на вертикальном валу, могут быть изготовлены из пластины толщиной 1/4 дюйма и просверлены по центру с помощью пилы для резки металла диаметром 1 1/2 дюйма.)

Теперь вы готовы закончить горизонтальный поворотный кронштейн, прикрепив заднюю и верхнюю части к компоненту 1/2 «X 4» X 6 «, тем самым сформировав корпус вокруг горизонтальной поворотной пластины.Затем этот полукруглый элемент можно просверлить, используя уже имеющиеся в кронштейне отверстия в качестве направляющих, что позволяет установить лезвие под несколькими горизонтальными углами. (Начните с проделывания первоначального отверстия 1/2 дюйма, которое установит скребок на мертвый уровень … затем, справа и слева от него, проделайте еще два приемника на расстоянии 3/4 дюйма и просверлите два последних отверстия в точках 3/16 дюйма от вторых двух.)

Вертикальный поворотный кронштейн выполнен примерно так же. Сначала просверлите отверстие 1 1/2 дюйма в центре вашего последнего диска диаметром 8 дюймов, затем приварите трубу 1 1/2 дюйма X 7 дюймов над этим отверстием.Наденьте этот узел втулки и пластины на вертикальный шарнирный вал и удерживайте его плоской шайбой и шплинтом, ас ранее.


После этого сформируйте изогнутую часть вертикального кронштейна из плоской пластины 1/2 «X 1» X 8 «(которая должна совпадать с контуром круга диаметром 8 дюймов) и приварите ее к полумесяцу. кусок, который вы вырезали ранее, и круглый вертикальный кронштейн размером 1/2 «X 8» уже прикреплен к воротнику. . . с вертикальной поворотной пластиной 1/2 «X 8» между ними.Еще раз просверлите серию отверстий диаметром 1/2 дюйма в поворотной пластине, чтобы лезвие можно было наклонить … но на этот раз повторите набор, расположив эти конечные серии прямо напротив вашей первой группы, чтобы скребок мог при необходимости полностью развернуть.

Чтобы прикрепить отвал трактора к раме, вам сначала нужно прикрепить эту каретку к задней части трактора, используя боковые штифты и верхнюю тягу, как обычно. Выровняйте раму, затем положите лезвие на место напротив вертикального поворотного кольца так, чтобы нижний край был впереди верхнего (при условии, что, естественно, вогнутая поверхность обращена вперед).Теперь сделайте картонный шаблон из двух косынок крепления лезвия, чтобы убедиться, что контуры правильные, перенесите шаблон на лист из листовой стали толщиной 1/4 дюйма и вырежьте детали. Приварите их между воротником и верхней половиной лезвие … и ваше орудие готово!

Конечно, вам нужно сделать два стопорных штифта из болтов 1/2 «X 2» (изогнутые части стержня 1/4 «, приваренные к головкам, образуют красивые ручки), и вы, вероятно, захотите покрасить лезвие Однако, кроме этого, единственное дополнение, которое вы могли бы рассмотреть, — это лицевая планка 1/4 «X 2» X 48 «, чтобы уберечь режущую кромку обшивки резервуара для воды от чрезмерного износа в суровых условиях.

ПРИМЕЧАНИЕ РЕДАКТОРА: поскольку некоторым читателям может потребоваться конкретная информация о строительстве этого проекта, которую невозможно охватить в серии журнальных статей, сотрудники MOTHER работают над пошаговыми планами строительства, которые включают каждый этап изготовления нашего трактора. Чтобы заказать набор, посетите наш магазин новостей Матери-Земли.

Продолжайте строить свой мини-трактор своими руками с этими планами проекта:

• МАТЕРИНСКИЙ мини-трактор «Сделай сам» (часть 1)
• Как построить недорогой самодельный мини-трактор (часть 2)
• МАТЕРИНСКАЯ сельхозтехника: самодельные аксессуары для тракторов (часть 3)

Первоначально опубликовано: ноябрь / декабрь 1983 г.

Основы.»Записная книжка Frontier Tips

Наряду с ковшом погрузчика и задним отвалом, коробчатый отвал (США, Калифорния) с рыхлителями является одним из самых универсальных и основных орудий, которые могут быть установлены в вашем навесе. Фундаментальный из-за очень простой и понятной конструкции. Универсальный, потому что вы найдете для него так много приложений, как только научитесь его использовать.

Лезвие в коробке со скарификаторами — это, по сути, трехсторонний металлический ящик с передним и задним скребковыми лезвиями, расположенными в нижней части задней панели.Он используется в основном для разбрасывания материала, такого как почва или гравий, а также для выравнивания, выравнивания или засыпки обширного участка земли для проезжей части, лужайки, сада, строительной площадки и т. Д. Скарификаторы представляют собой металлические зубья, расположенные под углом, установленные в ряд на поперечной балке. по верхней ширине лопасти коробки. Они часто бывают со сменными стальными наконечниками. Когда они заблокированы в рабочем положении, они врываются в твердую землю и взламывают ее, чтобы придать ей необходимую форму.

Ключ к тому, чтобы научиться пользоваться ножом-коробкой — это практика, практика, практика.Вы, вероятно, поначалу будете немного неловко, но после нескольких проектов скоро приобретете навыки и уверенность. Итак, начните с чего-нибудь простого, не требующего использования скребков, разложив кучу земли или гравия. Затем вы будете готовы измельчить неровную землю с помощью скарификаторов, соскребая и перемещая почву, распределяя ее до тех пор, пока поверхность не станет ровной или наклонной для дренажа, в зависимости от ваших потребностей.

Вот несколько основных советов, о которых следует помнить:

  • Всегда читайте Руководство оператора перед работой с любым оборудованием и соблюдайте все инструкции по эксплуатации и технике безопасности.
  • Для очистки отрегулируйте верхнюю тягу так, чтобы передние и задние режущие лезвия касались земли. Это обеспечит базовое очищающее и сглаживающее действие. Для более агрессивного царапания укоротите верхнюю тягу так, чтобы лезвие коробки было немного наклонено вперед.
  • Используйте рыхлители, чтобы разбить землю, которую вы хотите разровнять. Это может быть неровность на длинной подъездной дорожке, бугорок большего размера на участке, который нужно выровнять, или, возможно, участок твердого покрытия, который не отводится должным образом. Пройдите по нему с скарификаторами в нижнем и заблокированном положении и слегка наклонив лезвие коробки вперед, укоротив верхнее звено.Хорошо обработайте участок, тщательно взломав почву. Затем переместите скарификаторы в верхнее положение, выровняйте нож коробки и обработайте рыхлую почву, чтобы выровнять или придать ей необходимую форму.
  • Чтобы сгладить обработанный участок, убедитесь, что нож коробки находится на земле и выровнен из стороны в сторону, затем вытяните верхнюю тягу так, чтобы нож коробки был немного наклонен вверх. Затем установите вашу 3-точечную позицию в «плавающее» положение. Поскольку трехточечный нож не оказывает никакого давления, ваш коробчатый нож теперь будет плавать по поверхности земли.Если он немного наклонен вверх, внутреннее лезвие не будет зацепляться за землю, а заднее лезвие будет сглаживать почву, когда вы по нему бежите.
  • Каждый раз, когда вы засыпаете низкие места или ямки рыхлой почвой, вам необходимо уплотнить ее. Несколько раз пройдитесь задними колесами трактора по местности. Затем добавьте и прижмите больше почвы по мере необходимости.
  • Руководство оператора — отличный справочник по выполнению этих основных работ с ножами с коробками.

Полезные ссылки:

Лезвия Frontier Box Blades (США, Калифорния)

Тракторы John Deere (США, Калифорния)

10 лучших орудий, которые следует приобрести в первую очередь

Как отремонтировать гравийную дорогу

Как обслуживать гравийный диск

Обслуживание гравийного привода с помощью ковша 4-в-1

Как обслуживать гравийный привод с помощью коробчатого отвала с гидравлическими рыхлителями

Как засыпать и выровнять низкое место гравием

Как гравий загородный переулок

Найдите дилера (США)

Самодельный снегоочиститель для ковша трактора

26 ноя 2016 · Снегоочиститель похож на ковш погрузчика.Самая заметная разница в том, что у него нет «дна». Он используется для того, чтобы толкать большие кучи снега, а не поднимать ведро с материалом. Концы больше и глубже, чем у обычного ведра, которое удерживает снег перед толкателем, а не «просачивается» по краям.

Получите лучшие предложения на тракторный снегоочиститель на eBay.com. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары!

6 июня 2012 г. · Снежный нож 14 ”Craftsman (рис.4) представляет собой механическую (рычажную) систему снегоочистителя. Эта система снегоочистителя не является силовой и крепится к самой крайней передней части газонокосилки. Он не мешает работе режущей деки и имеет небольшой вес. Отвал может поворачиваться слева направо для отвода снега.

20 декабря 2016 г. · Даже с 8-футовым толкателем или ковшом — стандартный размер для уборки снега; если он не наклоняется, единственное, что вы можете сделать, это пахать вперед по прямой линии, так что оператор будет примерно так же эффективен, как плуг; а мы знаем, что плуг — не лучший способ вспахивать снег.Взгляните на толкатель Kage 2-в-1, чтобы увидеть рыболовный плуг и толкатель!

Покупка и продажа на месте. На Craigslist есть списки для снегоочистителя на ферме и в саду в районе Роли / Дарем / Швейцария. Просматривайте фотографии и ищите по состоянию, цене и т. Д.

25 ноября, 2018 · Теги: отвал, deere, front, garden, gt225, gt235, gt245, john, lx288, плуг, снег, трактор На продажу здесь у меня есть 48 передний отвал и ручной угловой комплект от John Deere GT245 модель газонокосилки. Подходит для тракторов GT225 GT235 GT245 с ручным подъемником.

Сцепные устройства Ковши погрузчиков Погрузочно-разгрузочные работы Лесное хозяйство Снегоуборочная техника. Грейдер; Подъемные группы Наземные инструменты Валковые крылья снегоуборочного механизма. Экскаватор-погрузчик; Передние ковши Погрузочно-разгрузочные работы Снегоуборочная техника. Бульдозер; Сверхмощный U-образный отвал для захоронения отходов Отвал для древесной стружки U-образный отвал Боковой отвал для древесной стружки. Тандемный грузовик; Quik Key Coupler Реверсивный односторонний плуг серии 1072 серии 5900 1073 …

6-ходовой отвал Deluxe для компактных тракторов

Транскрипция видео:

Привет, я Тед из Everything Attachments.Мы здесь сегодня с новым скребковым лезвием, которое у нас есть. Мы стараемся создавать лучшее из всего, но также существует большая потребность в клиентах, которые просто не собираются постоянно использовать свое навесное оборудование в коммерческом бизнесе. Мы посмотрели, как делать с этим клинком много разных вещей. В конечном итоге у нас будет куча лезвий разных стилей, чтобы вы получали то, что хотите.

Это не быстросъемное лезвие. Чтобы лезвие было быстросъемным, мы должны снять эту пластину.Он просто продолжает прибавлять все больше и больше денег к тому, что нужно для этого. Девяносто процентов людей или более не используют быстрое подключение. Чтобы сделать это лезвие быстрого крепления, мы должны добавить подставку и просто еще больше и больше деталей.

Что мы пытаемся сделать, так это то, что мы очень близки к продаваемому нами клинку красного цвета, но то, что мы сделали для вас, мы делаем на гораздо более точном оборудовании. Наш пресс-пауза и все новое. Это идеально. Это оставляет хорошие, красивые булавки с точными градусами.Когда вы вставляете штифт верхней тяги, они находятся на идеальном уровне. Мы используем травленую и цельную сталь, на которой нет окалины и прочего, потому что мы режем ее лазером. Мы также используем отделку автомобильного качества. Вместо того, чтобы покупать по 18 долларов за галлон краски, мы покупаем по 45 долларов за галлон краски. Это продлится дольше для тебя.

Мы также используем режущие кромки американского производства от Vault. Мы добавили несколько дополнительных регулировочных отверстий в смещении. Мы добавили несколько дополнительных отверстий в уголке сзади и в наклоне.Мы просто пройдем через то, что сделали. Мы собираемся продать его по той же цене, что и лезвие TRI средней грузоподъемности. Но вы просто собираетесь получить намного более плотную посадку и зазоры, вы получите лучшую покраску, и вы просто получите в целом лучшую посадку и отделку. Мы пройдем через это по ходу дела.

Здесь они были округлены. Это удержит вас от рвоты ваших синих джинсов и прочего. Я порвал их сотню пар. То же самое здесь.Это округлено. Ты там что-то рвать не будешь. Это трубка с колпачком 3/16, которая представляет собой трубку 3 на 5. Здесь мы используем болт 5-го класса, который составляет дюйм с четвертью. У нас есть семь разных мест смещения. На другом клинке, я полагаю, было всего пять. Мы разместили их в подходящих местах.

Новое, которое мы перешли с пяти, а это будет 10. Мы перешли с 10 регулировочных отверстий на спину до 14. Это даст вам гораздо больше комбинаций, чтобы компенсировать ваш клинок и при этом удерживать его под углом, который вы хотите.Мы добавили крючок. Мы можем поднять его, не обматывая цепочку или что-то еще, чтобы доставить ему удовольствие, чтобы попытаться поцарапать его как можно меньше, чтобы мы могли связать его для доставки. Вы можете снять его с грузовика. Вы можете перемещать его, не делая этого. Мы не можем реально контролировать, что с ним делают грузоотправители, но мы оставляем его в новом состоянии, когда он покидает нас. Мы немного закруглили верхнюю часть края, просто еще одна вещь, чтобы вы не порвали свои синие джинсы.

Когда мы говорим о сборке и отделке, это такие вещи, как — это пластина толщиной в полдюйма, и когда вы привариваете ее к этому конкретному лезвию, эта деталь прямо здесь имеет толщину 3/8 дюйма. На другом клинке его толщина составляла 3/16 дюйма. В два раза больше толщины. Когда вы привариваете это к другому лезвию, он пытается вытянуть этот кусок металла. Он пытается согнуть его от жары. В этой тарелке было более полдюйма лука. Немного не повредит, потому что на самом деле вам будет легче вращаться и вставать под трубку.В нем 1/16 дюйма лука, и мы устанавливаем его в приспособление, а не просто привариваем к столу холодной сваркой, потому что это создаст в нем полдюйма лука.

Это настоящая трубка 3/8 вместо 3/16. Это также болт на дюйм и четверть сзади. Теперь мы добавили еще несколько угловых положений сзади. Вместо одного угла в каждую сторону на 30 градусов мы поставили 15 и 30. Тридцать градусов ужасно агрессивны для небольших тракторов среднего размера, которые будут использовать его, скажем, от 25 до 50 лошадиных сил.

Мы также обнаружили, что на другом лопасти этот канал седла, который представляет собой трехдюймовый канал седла, состоял из двух отдельных частей. Что мы сделали, так это расширили это ровно настолько, чтобы пройти через это. Верни меня в сторону. Просто немного здесь. Прямо там. Мы расширили эту пластину здесь, где у нас еще оставалось место для приваривания головки гайки, а затем этот канал седла проходит от одной стороны до другой. Сделав это в другую сторону, где вы остановитесь с каждой стороны и положите две короткие части, у вас определенно будет слабое место прямо здесь, когда вы получите сильный удар концом.Затем мы скруглили эти заглушки и все остальное, чтобы они были красивыми, аккуратными и не допускали разрывов.

Мы думаем, что создали лезвие с действительно хорошей обработкой. Это действительно плотно прилегает ко всему. С помощью лазера мы можем уменьшить толщину до нескольких тысячных дюйма на всех отверстиях и в местах, где проходят штифты. Это будет то, что мы называем нашим клинком ценности. Это не значит, что это дешево. Это просто хорошее соотношение цены и качества для вас. Если вы не собираетесь использовать его часто, то это самый дешевый и качественный, наклоняемый в шести направлениях отвал хорошего качества, о котором я знаю.Мы собираемся продать его по той же цене, что и «Блейдс реки Теннесси».

Я думаю, что для вас, в конце концов, когда вы получаете это и качество того, что вы получаете, вы просто получаете лучшую ценность. Вот почему мы называем это нашим клинком ценности. В ближайшие пару недель мы выпустим еще много лезвий. Мы усердно работаем на нашем новом заводе. Если у вас есть какие-либо вопросы или электронные письма, позвоните нам или напишите нам. Подберем размер отвала для вашего трактора.Эта модель будет иметь пяти-, шести- и семифутовое лезвие. Просто позвоните нам или напишите нам по электронной почте. Мы будем рады помочь вам в Everything Attachments.

Это на Bobcat 450. Это 45-сильный трактор. Что-то от 45 до 50 лошадиных сил — это размер, на который он рассчитан с большей стороны. Мы делаем его пятифутовым, так что все будет в порядке с 25-сильной B-Series Kubota или чем-то в этом роде. Это одно из самых легких и прочных лезвий. Мы стараемся сделать его сильным. Мы стараемся сделать его легким, чтобы тракторы меньшего размера по-прежнему могли использовать все функции, включая смещение, наклон и угол.

Почти все лезвия будут наклоняться. Некоторые из них будут наклоняться определенным образом, некоторые лучше, чем другие, и очень мало смещений в меньших лопастях. Но у этого лезвия есть все функции. Это прототип клинка. Мы внесли в него несколько изменений. Я вам скажу, что это такое. Одно из них — это последнее отверстие в лезвии, на которое мы смотрели, оно слишком далеко, поэтому мы решили не вставлять его туда. Он идет полностью туда, и это просто слишком большой угол, поэтому мы вернулись к дыре, которая находится прямо там.Краска все еще прилипала к нему, когда мы оставили это на выходных. Вот насколько свежо это было с того момента, когда мы это сделали.

Это будет последняя дыра. В нем будет семь отверстий, которые мы добавили с пяти до семи, просто исключив последние два, а затем добавив больше между ними. У вас есть еще больше возможностей для адаптации. Что касается угла лезвия, мы также добавили несколько других… Теперь это не добавлено, но мы изменили количество отверстий в нем, которое сейчас составляет пять, до семи на каждом конце.Это увеличило ширину этой пластины примерно на два дюйма.

Он полностью перевернется. Что касается угла — давайте вернемся к этой стороне — прямо сейчас, самый дальний угол, который вы можете наклонить, находится прямо там. Это большой угол, кроме тех случаев, когда вы собираетесь его смещать. Когда вы подходите, чтобы сместить его прямо здесь, лезвие снова начинает становиться прямым. Для некоторых вещей вы бы использовали его в прямом положении, но для многих — нет. Если вы едете по снегу, вы пытаетесь завести трактор туда, где вы уже соскребли, для максимальной тяги.Вы хотите пройти как можно дальше и продолжать перенаправлять снег на левую сторону.

Мы добавили здесь еще одну дыру, которая поставит вас прямо там. Затем, когда вы подойдете к самому дальнему отверстию, у вас все еще будет под каким-то углом, чтобы он продолжал двигаться в этом направлении. Это всего лишь прототип. Остальные уже строятся, но над этим надо работать. Он был расписан. Это первый.

Обычно мы делаем как минимум две попытки сделать наш прототип правильным, когда меняем разные вещи и пытаемся сделать их лучше.Как только вы вернете его в центральное положение, мы займемся наклоном. Другое лезвие, которое мы посмотрели, имело только по одному отверстию в каждом направлении. Было целых 30 градусов. Тридцать градусов — это действительно агрессивно. На самом деле мне нужно немного поднять его. Ему не хватает чуть-чуть, чтобы получить полные 30 градусов. Вот, наверное, и получится. Фактически, притереть его к тротуару или гравию.

Это 30 градусов. Это была единственная настройка на другом клинке. Для большинства тракторов меньшего размера это слишком агрессивно.Мы также выбрали 15 градусов. Вероятно, это будет ваш наиболее часто используемый угол наклона при прорезании канавы и т. Д. Теперь, если вы полностью наклонили его и полностью наклонили, он попадет в этот луч. Так работает на всех подобных лезвиях. Нет веских причин для того, чтобы вы были полностью наклонены и полностью наклонены, потому что обычно, когда вы хотите наклонить, вам нужен хороший квадратный край здесь, чтобы прорезать канаву или что-то в этом роде. Вы можете немного наклонить его, но это не позволит вам наклонить его полностью и полностью наклонить.У вас есть больше настроек, чтобы делать больше вещей. Просто имейте в виду, что это невозможно.

В Everything Attachments мы добавили здесь крючок. Мы сделали более точные детали. Мы добавили разные углы, которые улучшили его. Мы узнаем все больше и больше каждый раз, когда пытаемся воспроизвести лезвие, которое было сделано ранее, пытаемся сделать его лучше для вас, стараемся дать вам лучшую ценность для конечных пользователей или клиентов, поскольку у нас нет дилеров, представителей, нет дистрибьюторов.Просто позвоните нам или напишите по электронной почте, и мы позаботимся о том, чтобы вы подобрали отвал, подходящий для вашего трактора.

Единственная особенность лезвия — я стараюсь оценить его мощность от 25 до 50 лошадиных сил, так что на самом деле он почти не рвется. Особенность скребка в том, что когда вы используете его в снегу, вы не знаете, что под снегом. Это лезвие, вероятно, подойдет для трактора мощностью 60 лошадиных сил. Но это когда вы ловите этот поворот или что-то в этом роде в снегу, и вес этого тяжелого трактора — это то, что гнет лезвие.Просто имейте это в виду. Дело не в размерах трактора. Это то, что вы делаете с трактором. Мы собираемся оценить это с 25-сильного до 50-сильного компактного.

Большое спасибо, позвоните нам или напишите нам по электронной почте, если вам понадобится помощь.

производитель камнедробильных машин в чайне

Китайский производитель кирпичных машин, Камнедробилка, Минеральная

· Китайская кирпичная машина, Каменная дробилка, Производители / поставщики минеральных машин

· Jiangsu Pengsheng Heavy Industries Co., Ltd., является профессиональным производителем горнодобывающих и дробильных машин в Китае. Основанная в России, мы в основном производим каменные дробилки, машины для производства песка, вибрационные грохоты, шлифовальные машины и загрузочное оборудование, которые широко используются в горнодобывающей, дорожной, металлургической, химической, угольной и цементной промышленности.

Живой чат

Китай Щековая дробилка для камня Щековая дробилка для камня Песчаный камень

Щековая дробилка, Щековая дробилка для камня, Производитель / поставщик дробильных машин в Китае, предлагает линию для производства щебеночной дробилки для камня, конвейерную ленту Chevron с износостойкостью для угледобывающих предприятий, горячие продажи Стальной спиральный ролик с….

Живой чат

China Stone / Jaw / Cone / Impact / Hammer / Rock / Mining / Mineral

7. По сравнению с неподвижной каменной дробилкой, мобильная камнедробильная установка имеет много преимуществ 1. Классическая мобильная каменная дробилка состоит из комбинации несколько единиц. Это приводит к потере времени и рабочей силы.2. Мобильные дробильные установки нового поколения спроектированы, все оборудование собрано на единой платформе.

Живой чат

Китайская камнедробильная машина, камнедробильная машина

Китайские камнедробильные машины

Китайские камнедробильные машины — Выбирайте высококачественные камнедробильные машины по лучшей цене от сертифицированного китайского горнодобывающего оборудования, поставщиков дробильных машин, оптовиков и фабрик Made-in -Китай.com.

Живой чат

Китай 30 т / ч камнедробилка для твердых пород

Мобильная дробилка, дробильная машина, производитель / поставщик щековой дробилки в Китае, предлагающая камнедробильную установку 30 т / ч для твердых пород, мобильная конусная дробилка River Stone / портативная линия дробления River Stone / роликовый мобильный камень Дробилка, мобильная дробильная установка для дробления камня с шинами для линии дробления гранитного камня и т. Д.

Живой чат

Китайская щековая дробилка на продажу / Щековая дробилка для камня / Щековая дробилка для камня

Щековая дробилка, Щековая дробилка для камня, Производитель / поставщик дробильных машин в Китае, предлагающая щековую дробилку для продажи в точке загрузки конвейера, ударной планке для кроватей, используемых в точке загрузки конвейера, и так далее.

Живой чат

Китайская камнедробилка, щековая дробилка, конусная дробилка

, камнедробилка, щековая дробилка, конусная дробилка производитель / поставщик в Китае, предлагая китайскую ручную машину для производства кирпича по бетону, асфальтоукладчик для производства эко-кирпича Qt4-24 Многофункциональная машина для производства цементного кирпича Блок Формовочная машина, полуавтоматическая формовочная машина для бетонных блоков / машина для производства цементного кирпича и так далее.

Живой чат

Китайские производители дробильных машин, фабрики и поставщики

Мы известны как один из ведущих производителей и поставщиков дробильных машин в Китае благодаря нашей качественной продукции и низкой цене. Пожалуйста, не стесняйтесь покупать дробильные машины китайского производства на нашем заводе.Благодаря честной корпоративной философии и превосходному качеству наших портативных дробильно-сортировочных установок, щековых плит, камнедробилки BBar мы завоевали хорошую репутацию.

Живой чат

Каменные дробилки, грохоты и питатели продукты из Китая

Каменная дробилка, щековая дробилка, конусная дробилка производитель / поставщик в Китае, предлагая китайскую ручную машину для производства кирпича по бетону, асфальтоукладчик для производства кирпича Eco Bricks Qt4-24 Многофункциональная машина для производства цементного кирпича Блок Формовочная машина, полуавтоматическая формовочная машина для бетонных блоков / машина для производства цементного кирпича и так далее.

Живой чат

Joyal

Каменная дробилка Joyal, Каменная дробилка, Каменная дробилка, Каменная дробилка Производитель цен из Китая, Каменная или каменная дробилка Joyal включает в себя щековую дробилку, конусную дробилку, конусную дробилку ZYS, ударную дробилку, молотковую дробилку и другие карьерные дробилки , агрегатные дробилки, рудодробилки, если вы хотите купить каменные дробилки Joyal, вы можете связаться с нами !.

Живой чат

цена камнедробилки в китае, камнедробилка

Есть 48 521 поставщик, который продает цены на камнедробилки в Китае на Alibaba.com, в основном расположенные в Азии. Ведущими странами-поставщиками являются Китай и Сингапур, из которых доля цен на камнедробильные машины в поставках Китая составляет 99% и 1% соответственно.

Живой чат

Stone Crusher

China Stone Crusher

China Mining Machinery Co., Ltd, ранее известная как Henan Machinery Factory (сокращенно), расположенная в Чжэнчжоу, столице провинции Хэнань, занимается разработкой и исследованием горнодобывающих машин. Как пакет акций большой.

Живой чат

Китай 30 т / ч камнедробилка для твердых пород

Мобильная дробилка, дробильная машина, производитель / поставщик щековой дробилки в Китае, предлагающая камнедробильную установку 30 т / ч для твердых пород, мобильная конусная дробилка River Stone / портативная линия дробления River Stone / роликовый мобильный камень Дробилка, мобильная дробильная установка для дробления камня с шинами для линии дробления гранитного камня и т. Д.

Живой чат

Китайская дробилка, каменная дробилка, щековая дробилка

· Jiangsu Pengsheng Heavy Industries Co., Ltd., является профессиональным производителем горнодобывающих и дробильных машин в Китае. Основанная в России, мы в основном производим каменные дробилки, машины для производства песка, вибрационные грохоты, шлифовальные машины и загрузочное оборудование, которые широко используются в горнодобывающей, дорожной, металлургической, химической, угольной и цементной промышленности.

Живой чат

Цена на камнедробильную установку, утвержденную CE в китайской линейке

· Китайские производители камнедробильных машин

7. По сравнению с фиксированной каменной дробилкой, мобильная камнедробильная установка имеет много преимуществ 1. Классическая мобильная каменная дробилка состоит из комбинации из нескольких единиц.Это приводит к потере времени и рабочей силы. 2. Мобильные дробильные установки нового поколения спроектированы, все оборудование собрано на единой платформе.

Живой чат

Каменная дробилка

Китайская каменная дробилка

Каменная дробилка, ленточный конвейер, производитель / поставщик вибрационного грохота в Китае, предлагающая конвейерную ленточную конвейерную ленту для бетона с высокой прочностью для камнедробильной машины, промышленную резиновую конвейерную ленту в камнедробильной машине для транспортировки камня, Высококачественная модульная ленточная конвейерная дробилка для каменной дробилки и так далее.

Живой чат

Камнедробилка Китай Производитель

· Камнедробилка

А также простота в эксплуатации, портативность и конкурентоспособная цена. И будь то камнедробилка в Китае, это магазины строительных материалов, строительные работы или энергетика и горнодобывающая промышленность. У поставщиков Китая 9628 каменных дробилок, в основном расположенных в Азии.Крупнейшей страной или регионом-поставщиком является Китай, который поставляет каменные дробилки в Китай соответственно.

Живой чат

20 Самодельный снегоочиститель — Как построить снегоочиститель

Итак, это то время года, когда каждый укромный уголок и трещина покрыты снегом, чтобы проложить себе дорогу, вам понадобится снегоочиститель, в этой статье я собрал список из 20 проектов самодельных снегоочистителей, выполненных разными людьми.

Здесь вы найдете самодельные планы снегоочистителя для внедорожников, тракторов, велосипедов и т. Д. В конце этого руководства ваши потребности в снегоочистителе, скорее всего, будут удовлетворены.

1. Снегоочиститель для газонокосилок

Подробнее

Если у вас есть трактор, я настоятельно рекомендую сделать этот самодельный снегоочиститель. Плуг достаточно широкий, чтобы убирать с дороги большое количество снега. Из этого руководства вы узнаете, как сделать этот малобюджетный снегоочиститель, он намного дешевле, чем тратить 500 долларов на снегоочиститель.Для изготовления вам понадобятся дерево, прут и еще несколько инструментов.

2. Самодельный снегоочиститель DIY

Щелкните, чтобы узнать подробности

Проводя исследования, я обнаружил еще один удивительный самодельный снегоочиститель, в процессе изготовления которого используются сварочные инструменты. Этот снег сделан из металла, в процессе его изготовления вам потребуется построить раму отвала, а затем прикрепить пластину. Этим самодельным снегоочистителем можно без проблем пользоваться годами.

3. Простые шаги, чтобы сделать самодельный снегоочиститель

Щелкните, чтобы узнать подробности

Вот еще один снегоочиститель, который я нашел, он идеально подходит для полноприводного автомобиля. В этом уроке своими руками вы узнаете, как сделать самодельный снегоочиститель и прикрепить его к вашему полноприводному автомобилю. Хотя в этом руководстве нет подробного объяснения процесса сборки этого плуга, если вы разнорабочий, вам не составит труда понять инструкции.

4. Плуг для носков своими руками

Щелкните, чтобы узнать подробности

Я нашел эту симпатичную идею и подумал, что поделюсь ею. Это отличный способ для людей, которые живут в районах, где снег невыносим. С этим плугом вы можете ходить на каблуках или в обуви и проложить себе путь. Прочитав это руководство своими руками, вы сможете сделать плуг для обуви. Процесс изготовления довольно прост для понимания.

5. Самодельный деревянный снегоуборочный снегоочиститель

Щелкните, чтобы узнать подробности

Вот еще один самодельный деревянный снегоочиститель, который мне удалось найти в ходе моих исследований.С этим деревянным снегоочистителем вы будете пахать задом наперед, поэтому вам понадобится машина с задней навеской класса III. В автомобиле также должна быть камера заднего вида. Для этого урока не потребуется использовать пикап.

6. Как получить самодельный снегоочиститель

Щелкните, чтобы узнать подробности

Это руководство предназначено для людей, владеющих тракторами и ищущих советы о том, как приобрести самодельный снегоочиститель. Советы в руководстве покажут вам все, что вам нужно знать, чтобы иметь самодельный снегоочиститель, от установки лезвия до затяжки деталей.

7. Снежный плуг своими руками за 8 долларов

Щелкните для получения более подробной информации

Мне нравится конструкция этого самодельного снегоочистителя. Плуг сконструирован таким образом, чтобы уменьшить вес и не дать ему забрать много снега при подъеме. . Это руководство идеально подходит для людей, которые собираются построить снегоочиститель для своего трактора. Это тот, который будет стоить менее 10 долларов. Если вы разнорабочий, это не должно быть сложной задачей.

8. Снежный плуг с обратным ходом. Сборка

Щелкните для получения более подробной информации

Он идеально подходит для людей, обладающих удивительно выдающимися навыками вождения задним ходом.Вам стоит сделать этот самодельный снегоочиститель, если ваша обратная езда не на должном уровне. Для изготовления вам понадобится старый жим лежа, листы крыши, старые доски и некоторые другие материалы.

9. Велосипедный плуг «Сделай сам»

Щелкните, чтобы узнать больше

Я нашел этот идеальный вариант просто фантастическим. Чтобы сделать самодельный снегоочиститель, необязательно иметь трактор или машину. Из этого руководства вы узнаете, как сделать самодельный снегоочиститель из велосипеда и некоторых других материалов.Процесс изготовления займет некоторое время, но, в конце концов, оно того стоит.

10. Как построить мини-снегоочиститель с дистанционным управлением

Щелкните, чтобы узнать подробности

Во время исследования я также наткнулся на этот снегоочиститель с дистанционным управлением. Стоимость изготовления этого мини-снегоочистителя составляет около 389 долларов. Это идеально подходит для людей, которые не хотят испытывать стресс от использования лопаты для расчистки тротуара. Процесс изготовления не так прост, он требует много времени, но, безусловно, в конечном итоге того стоит.

11. Самодельный деревянный снегоочиститель на Toyota 4 × 4

У вас есть Toyota Corolla 4 × 4? Тогда это руководство для вас. Здесь вы увидите, как создатель смог построить деревянный снегоочиститель на своей Toyota Corolla. Это один сильный снегоочиститель, однако для этого вам потребуется снять бампер с вашего автомобиля.

12. Самодельный снегоочиститель для газонокосилки за 12 долларов

Здесь создатель смог сделать из дерева самодельный снегоочиститель для своей газонокосилки за 12 долларов.К сожалению, он не показывает весь процесс изготовления, однако, если вы занимаетесь деревообработкой, вы поймете, как он смог сделать этот малобюджетный самодельный снегоочиститель из дерева.

13. Забавный снегоочиститель квадроцикла

Вы можете создать эту идею из предметов, которые, вероятно, сейчас находятся в вашем доме. Я знаю, что этот самодельный снегоочиститель выглядит забавно, но он работает. Для процесса изготовления вам понадобится старый корпус для светодиодного телевизора, а затем прикрепите его к передней части трактора.Это работает как по волшебству. Эта идея идеально подходит для людей, которые ищут экономичный снегоочиститель.

14. Самодельная идея велосипеда с отвалом для снега

Еще одна вещь, которую вы можете сделать, — это прикрепить к велосипеду дерево, как показано на изображении выше. Если вы занимаетесь деревообработкой, это не должно быть сложной задачей. Возможно, он не уберет столько снега, как квадроцикл, но он работает.

15. Самодельный снегоочиститель для квадроциклов

Одна уникальная особенность, которая мне нравится в этом снегоочистителе, заключается в том, что его можно вращать влево / вправо.Снегоочиститель металлический. В этом руководстве создатель тратит время, чтобы объяснить, как ему удалось собрать этот снегоочиститель. Это может занять некоторое время, но, в конце концов, оно того стоит. Вам не составит труда сделать это, если ваши навыки мастера — первоклассный снегоочиститель Самодельный снегоочиститель

16. Самодельный снегоочиститель

Хотя это не лучший самодельный снегоочиститель в мире, он все же выполняет свою работу. Если вы не планируете разрывать бампер автомобиля, то можете рассмотреть самодельный снегоочиститель.Каким-то образом создатель смог использовать доску и веревку, чтобы соединить это вместе. Думаю, это довольно крутая идея.

17. Самодельный снегоочиститель

Это самодельный снегоочиститель, сделанный из кровельной мембраны TPO и некоторого количества дерева. Мне нравится, как создатель использовал кровельную мембрану, чтобы прикрыть дерево. Это отличная идея для тех, кто хочет иметь «единственный в своем роде» снегоочиститель.

18. Снегоочиститель

Избавьтесь от проблем, связанных с постройкой снегоочистителя с нуля, купив один из них для ваших нужд снегоочистителя.Эта машина проста в использовании и, если вы спросите меня, вполне доступна по цене. Я рекомендую это людям, у которых нет навыков в создании вещей.

Проверить текущую цену на Amazon

19. Снегоочиститель

Если предыдущий снегоочиститель кажется вам слишком дорогим, вот тот, который соответствует вашему бюджету. Это снегоочиститель, который потребует от вас усилий, это не машина, это как лопата, которую можно использовать, чтобы убрать снег с дороги.

Проверить текущую цену на Amazon

20.Стандартный плуг для квадроциклов

Нет, вы не покупаете квадроцикл в сборе, вы покупаете отвал плуга, прикрепленный к передней части этого квадроцикла. Я решил добавить это для людей, которые хотят прикрепить плуг к своему квадроциклу, но не знают, как построить его с нуля. Этот стандартный плуг для квадроциклов вполне доступен по цене. Лезвие бывает трех размеров. Сделайте свой выбор!

Проверить текущую цену на Amazon

Расчистка земли с помощью компактного трактора

Действительно ли компактный трактор способен расчищать землю? Абсолютно.

При наличии подходящего навесного оборудования для тракторов Frontier или John Deere и небольшого ноу-хау расчистка земли с помощью компактного трактора не только возможна, но и может быть интересной.

Чтобы помочь вам с вашим следующим проектом по очистке земель, Сойер Мик, менеджер территории Papé Machinery Territory из Валла-Уолла, штат Вашингтон, собрал несколько профессиональных советов и список наиболее полезных приспособлений для очистки щеток, в которые вы захотите инвестировать.

Не беритесь за проект, превышающий возможности вашего оборудования.

Трактор мощностью 25-35 л.с. может легко справиться с работой по расчистке небольших деревьев (менее 6 дюймов в диаметре) и кустарнику, но если вы смотрите на несколько акров земли с деревьями среднего и большого диаметра, вам нужно нанять профессионалов или арендовать бульдозер.

Знайте, что ниже.

Позвоните 811, чтобы узнать, где находятся подземные коммуникации и водопроводы, прежде чем начинать работу, чтобы избежать их.

Работайте медленно и осторожно.

Расчищая густую кисть, вы не обязательно сможете увидеть все препятствия до того, как начнете.Медленная работа позволит вам следить за большими поваленными бревнами, большими ямами или другим мусором, который может повредить ваше оборудование, если вы не будете осторожны.

Начните с чернового реза.

Используйте фронтальный погрузчик для расчистки небольших деревьев трактором, толкая их. В зависимости от типа почвы, на которой вы работаете, добавление зубчатой ​​рейки к вашему FEL может помочь ослабить корни деревьев. Как только деревья будут опущены, вы можете использовать захват, чтобы вытащить их.

Выровняйте.

После того, как вы применили захват, чтобы расчистить большую часть деревьев, виноградных лоз и кустов, вы захотите использовать задний нож или нож для коробки, чтобы выровнять расчищенную площадь.

Убери это.

Наконец, вы захотите сделать последний проход с помощью роторного ножа, который срежет любой оставшийся мусор, перевернет почву и подготовит почву для того, что вы хотите посадить.

Верхние 5 приспособлений для очистки щеток для тракторов
  1. Погрузчик

Один из самых универсальных орудий, который вы можете приобрести, John Deere, заявляет, что «вы получаете только половину производительности, доступной от вашего трактора без погрузчика», что делает его незаменимым в ряде повседневных дел. проекты.

Погрузчики

обеспечивают дополнительное преимущество, заключающееся в возможности снимать ковш и заменять его другими орудиями, что дополнительно расширяет варианты использования и ценность погрузчика.

  1. Грейфер

Новое навесное оборудование, которое только увеличивает ценность вашего фронтального погрузчика, популярность модели 4-в-1 только растет. Это приспособление можно использовать в качестве грейфера, оно отлично подходит для сортировки и выскабливания с большей точностью и удержанием в ковше.

  1. Задний отвал

Опция ручного ножа, который можно поворачивать и наклонять для решения разнообразных задач по уборке мусора.Задний отвал, идеально подходящий для уборки снега, грязи или крупного мусора, является более экономичным вариантом по сравнению с наземным самолетом или снегоуборщиком. Он приносит в жертву точность навесного оборудования, предназначенного для конкретных задач, но компенсирует это широким спектром возможностей по очистке от мусора, которые вы можете использовать.

  1. Лезвие коробки

Прочный коробчатый отвал — доступное решение для выполнения задач профилирования и выравнивания. Наша самая популярная модель, А-образная рама BB5060L, изготовлена ​​из усиленной тяжелой стали для повышения прочности в тяжелых условиях, а двусторонние стальные режущие кромки и регулируемые стойки рыхлителя обеспечивают большую универсальность и более длительный срок службы.

Ознакомьтесь с нашим обзором Toolkit и пошаговым руководством по Box Blade, включая потенциальные проекты, которые вы можете реализовать с помощью этого приложения.

  1. Роторный резак

Быстрое и надежное кошение и обрезка при умеренной цене, что отлично подходит для владельцев небольших земель, которым требуется дополнительная ширина при кошении. Мощные функции позволяют прорезать грубую траву, густые сорняки и кусты, зная, что вы всегда получите превосходную надежность и производительность своего орудия.

Орудие, которое постоянно сравнивают с газонокосилками, часто бывает трудно сказать, какой вариант лучше всего подходит для вашей собственности и уровня потребностей в уборке. Ознакомьтесь с нашим эпизодом Toolkit, чтобы увидеть два орудия в действии, или, чтобы получить более подробную информацию, прочтите наше подробное описание спецификаций и вариантов использования.

Ищете орудия, не предназначенные для расчистки земли?

Ознакомьтесь с нашей рецензией на 15 лучших навесных орудий для компактных тракторов, подготовленной Sawyer Meek, чтобы ознакомиться с перечнем лучших навесных устройств, которые можно попробовать в первую очередь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
