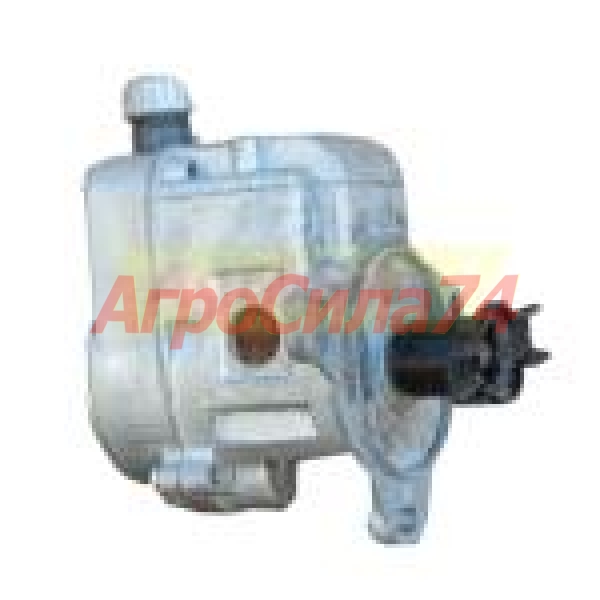

Магнето МТЗ на трактор: принцип работы и установка

Тракторное магнето объединяет в себе несколько элементов, таких как генератор, трансформатор, магниты.



Принцип работы детали связан с действием электромагнитной индукции.



О том, как отрегулировать и установить механизм пускового двигателя карбюраторного типа, читайте в статье ООО «».

Магнето на трактор – инструкция по монтажу

Прежде чем приступать к установке детали, рекомендуем разобраться в устройстве запчасти.

Тракторное магнето состоит из винта-эксцентрика, подвижного и неподвижных контактов, крышки, стопорных винтов.

Кроме этого магнето включает в себя обмотку трансформатора (вторичную и первичную), сердечник, корпус из оцинкованного сплава, ротор и стойку, кулачок, выключатель зажигания, конденсатор, провод высокого напряжения.

Электрод свечи зажигания, корпус свечи, изолятор также входят в устройство запчасти МТЗ.

Переходим к установке тракторного магнето на пусковой двигатель модели 10М (10М2 или же ЮУ).

Для этого необходимо аккуратно вывернуть свечу. Далее поворачивайте маховик против направления вращения. Также не забудьте опустить поршень на 5,8 миллиметров.

Отрегулируйте зазор между контактами поворотом ротора до начала размыкания контактов.

Только после этого магнето на трактор устанавливают так, чтобы поводки муфты механизма входили в прорезь шестерни привода двигателя.

Несильно закрепите деталь болтом. Далее приложите, к примеру, небольшой клочок бумаги к контактам тракторного магнето. Поверните корпус запчасти, затем закрепите окончательно магнето.

Установка магнето для двигателя П-23

Некоторые модели сельхоз техники оснащены пусковыми двигателями П-23, П-23М или же П-46. Рассмотрим подробно установку тракторного магнето в данные механизмы.

Снимите крышку муфты сцепления, которая закреплена на пусковом двигателе. Далее поверните маховик мотора до метки «Заж. М-10». После аккуратно поворачивайте ротор тракторного магнето.

Таким образом установите зуб большой шестерни детали в обратном направлении от риски крышки запчасти. Устанавливаем тракторное магнето в прорези муфты привода.

Не забудьте проверить совпадение положения муфты с риской глазка. Только после осмотра положения элемента необходимо его закрепить.

Магнето трактора и его ремонт

Казалось бы, магнето – простой механизм с предельно понятным устройством. Деталь не требует тщательного ухода, изготавливается из крепких материалов с соблюдением стандартов качества.

Тем не менее, со временем тракторное магнето дает сбои в своей работе. В некоторых случаях возможно появление искр и даже возгорания. Хотите увеличить срок службы запчасти МТЗ?

Периодически осматривайте тракторное магнето и устраняйте признаки неисправностей.

К примеру, если вы обнаружили, что контакты подгорают или замасливаются, то срочно протрите их замшей, предварительно смочив ткань бензином.

Некоторые мастера для ремонта магнето на трактор используют зачистку контактов напильником.

Также не забывайте и про регулировку зазора между контактами. Не экономьте и на подушечке рычага тракторного магнето.

Заметили, что данный элемент износился? Профессионально отрегулируйте зазор и установите зажигание. После этого замените рычаг прерывателя новой деталью. Следите за состоянием магнето на трактор.

Если не можете отремонтировать элемент самостоятельно, обращайтесь к профессионалам. Также помните о периодической замене магнето новой запчастью МТЗ.

Ремонт магнето трактора нет искры


Регулировка и ремонт тракторного магнето

Источник и распределитель тока – вот как можно назвать магнето. Соответствующие разновидности тока применяются внутри карбюраторных двигателей, чтобы горючая смесь получала зажигание. Фактически благодаря данному механизму механическая энергия преобразовывается в электрическую. Тракторное магнето часто идёт в комплекте с ДВС.

Как работает магнето

Схема устройства будет иметь следующее описание:

  1. Напротив башмаков магнитопроводов располагаются полюсные наконечники от ротора.
  2. Трансформаторный сердечник способствует тому, что силовые линии из магнитов начинают замыкаться.
  3. Когда во время вращения магнит находится в 90-градусном положении – главным элементом становится зазор между наконечниками, башмаками.
  4. Обязательно пересечений линий магнита с витками обмоток у трансформатора. Электродвижущая сила благодаря этому приобретает индукцию. Зажигание в процессах тоже используется.

ЭДС воздействует на устройство так, что при использовании замкнутых контактов у трансформаторного сердечника появляется магнитный поток. В результате размыкания цепи из первичной её разновидности ток исчезает. Из-за этого магнитное поле резко сокращается.

Индукция ЭДС до 25 000 Вольт происходит при использовании вторичной обмотки. Самоиндукция у ЭДС до 300 В появится, только если размыкать контакты от первичной обмотки. Цепь первичного типа пускает самоиндукционный тон, из-за которого магнитный ток исчезает медленнее. Для таких ситуаций характерно снижение ЭДС для вторичной цепи.

Детали часто начинают обгорать при появлении искр у контактов. Подключение конденсатора к конструкции проводится с целью избежать подобных последствий. Тогда между контактами искра отсутствует у магнето, что это – описано выше.

Ротор легко повернуть в положение на 90 градусов. После первичную цепь размыкают прерывателем. Такой момент получил название абриса магнето.

Схема устройства

Характерно расположение трансформаторной части внутри магнето на трактор. Деталь напрессовывается на валу, способствует созданию тока с высоким напряжением. Ещё одна важная часть конструкции – ротор, постоянно выполняющий функцию постоянного магнита с вращением на двух подшипниках. Кулачок закрепляется спереди на роторном вале. На задней части располагается так называемый поводок. Как работает каждая часть, понять просто.

Когда устройство магнето монтируется на двигателе, предполагается вхождение провода в паз шестерни. Корпус закрывается соответствующей крышкой, которую используют в качестве базы для установки контактов от прерывателя, выводов у обмоток трансфоратора. Легкосъёмной крышкой закрывается и сам прерыватель.

Первичную обмотку обязательно присоединять к подвижному контакту, у которого присутствует изоляция от корпуса. Другой конец присоединяется к контакту, который остаётся неподвижным. Вторичная обмотка тоже должна соединяться со вторичной, одним из концов. Зажигательная свеча работает на центральном электроде, который соединяется с другим концом. С корпусом магнето и пускача также соединён боковой электрод свечи.

Настройка магнето

У каждого устройства свои особенности работы. Их требуется учитывать, когда настраивается механизм.

Для мотоблоков

Когда мотоблоки должны работать бесперебойно, применение тракторных магнето станет оптимальным решением. М-151 либо М-137А – допустимые варианты устройств, которые можно устанавливать в любых условиях. Монтаж производится на двигателе, с помощью фланцевых соединений.

Достаточно использовать три маленькие шпильки.

М-151 – это двухдисковая разновидность, в которой присутствуют следующие компоненты:

  1. Ускоритель пуска.
  2. Кожух, снабжаемый распределителем.
  3. Пластина прерывателя.
  4. Трансформаторная часть.
  5. Крыша.
  6. Часть с ротором.
  7. Корпус.

Достаточная скорость передаётся к ротору благодаря пусковому ускорителю. Для этого применяются отдельные импульсы. Пуск и постоянное вращение двигателя приводят к появлению сильной искры.

Подобное устройство позволяет решить проблему, связанную с недолговечностью аккумуляторной части, которой снабжаются мотоблоки. Если заранее купить специальные переходники – воплотить идею в реальность будет проще. Конструкцию создают самостоятельно либо заказывают, обратившись в специализированные мастерские. Переходник создаётся при помощи автогена. Используется стальной лист с диаметром до 230 мм. Принцип работы из-за этого не меняется.

В случае с тракторами МТЗ

М 124-Б1 – разновидность устройств, которая обычно дополняет именно трактора. Магнето вращается вправо, 27 градусам при этом равен угол, при котором зажигание опережается. Полумуфта пускача ПД-10 приводит механизм в движение.

Двухконтактное магнето вместе с любыми разновидностями включает следующие узлы:

  1. Трансформаторный.
  2. Прерывательный.
  3. Роторный.

Роторная часть участвует при создании переменного тока. После энергия направляется к трансформатору, чтобы напряжение повысилось до максимального уровня. Один из последних этапов представляет собой передача тока прерывателю. Из-за этого снижается сила. Происходит уменьшение магнитного тока. Разряд-искра создаётся в электродах свечей, горячая смесь снабжается соответствующим зажиганием. Легко разобраться в том, как отрегулировать устройство.



Диагностика технического состояния

Диагностика проводится при выполнении следующего порядка действий:

  1. Первый этап – подведение высоковольтного кабеля к выводу с напряжением.
  2. На расстоянии около 0,5-0,7 сантиметров от корпуса устройства постоянно удерживается второй конец кабеля.
  3. Сохранение положения у провода. Далее идёт резкий поворот ротора по ходу вращения. Искра должна проскакивать в результате такого движения, если всё в порядке, магнето отрегулирован правильно. Если же искра отсутствует либо слишком слабая – велика вероятность того, что установка требует проведения проверки по неисправностям. При необходимости – проводится регулировка.
Часто встречающиеся неисправности, их ремонт

Вот лишь некоторые проблемы, с которыми владельцы магнето могут встречаться чаще всего:

  1. Сбои при искрообразовании. У такой ситуации несколько причин, способов устранения неполадки. К возможным проблемам относят: контакты подгорают, окисляются; регулировка по зазору нарушается; износилась рычажная подушка у прерывателя; конденсаторный элемент оказался пробитым. Если элемент вышел из строя, то проводится его полная замена. Когда проблема в зазорах – проводят их дополнительную регулировку. Контакты также меняются либо зачищаются полностью. Как настроить магнето, рассказывается и дальше.
  2. Полное отсутствие искры. Часто это происходит из-за того, что оборвалась трансформаторная проводка, произошло замыкание на массу либо пробился изоляционный слой, которым снабжается высоковольтный кабель. При появлении проблем с трансформатором узел подлежит обязательной замене. Можно устранить само замыкание либо поменять кабель, когда возникает пробой у изоляции.
  3. Пробитый конденсатор – наиболее вероятная причина появления слишком слабой искры. В этом случае деталь тоже подлежит обязательной замене.
Свеча и бронепровод

Рекомендуется отказаться от колпачков, применяемых для бронепроводов. Лучше использовать зажим типа «крокодил».

Сам бронепровод тоже требует дополнительной проверки. Это касается двух элементов:

  • Крепление в посадочном гнезде.
  • Цоколь под свечу.

Полная зачистка провода с каждого из концов на 2 миллиметра – отличный повод проведения проверки и ремонта. Можно проверить, используя другой бронепровод вместо того, что установлен изначально. Если свеча неисправна – её тоже меняют, ремонт детали не проводится.

Конденсатор

Он нужен, чтобы контакты не обгорали слишком сильно. Состоит из двух обкладок и изоляции, роль которой обычно играет фольга. Всё скатывается в один рулончик, размещается внутри корпуса. В некоторых случаях при повреждении корпус конденсаторы можно отрегулировать на наждаке. Важно, чтобы конструктивные части не перегревались в процессе работы. Настройка магнето после этого не поможет.

Иногда рекомендуется ставить сразу два конденсатора, тогда работа механизмов будет надёжнее и стабильнее.

О контактах прерывателя

Если они стали неисправными, первая рекомендация – зачистка поверхности при помощи специальной плоской абразивной пластины. Работа без проблем выполняется и плоским напильником, у которого мелкая насечка. Зачистка наждачной, стеклянной бумагой не даст необходимого результата. Контакты слишком быстро изнашиваются, ровную поверхность в этом случае не получить.

Контакты время от времени тоже требуют зачистки от налёта, регулирования зазоров между деталями. Главное – не потерять ни одну часть при разборке. Пружина контактов подлежит при неисправности либо выправляется в обратную сторону.

Катушка или трансформатор

Легко проводить ремонт магнето трактора для таких деталей. Эта же часть двигателя редко выходит из строя, она может бесперебойно проработать на протяжении длительного срока. Если же деталь пришла в негодность – то надо её заменить, на точно такую же, но рабочую модель.

Ротор

Главное – чтобы он не крошился, не разбивался в процессе эксплуатации. Время от времени ротор способен размагничиваться. Если деталь действительно оказалась испорченной, то её меняют. Главное – не забыть удалить осколки металла, иногда они остаются внутри корпуса магнето. Отдельного осмотра и смазки требуют подшипники.

Заключение

В работе каждого механизма время от времени происходят сбои. Но ничего страшного не произойдёт, если вовремя справиться с проблемой. Первые шаги – снятие крышки, проверка на наличие повреждённых проводов, изоляции с дефектами. Загрязнения корпуса, его замасленность – популярные причины сбоев в работе. Достаточно потратить некоторое время, чтобы разобраться с проблемами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ремонт магнето от А до Я: диагностируем, чиним и настраиваем узел самостоятельно

Для осуществления запуска силового агрегата необходимо качественное воспламенение горючей смесь, для чего используется высоковольтный заряд. Именно такой заряд позволяет выдавать магнето. Подробнее о том, какой принцип действия этого устройства и в каких случаях необходим ремонт магнето, вы сможете узнать из этой статьи.

Перед тем, как проверить катушку и отрегулировать ее, давайте разберемся в принципе работы узла. При вращении магнита происходит возбуждение тока в первичной обмотке, которая замкнута с помощью контактов прерывательного устройства. В тот момент, когда сила тока на первичном участке достигает максимального значения, на прерывательном механизме происходит размыкание контактов. Соответственно, это приводит к разрыву первичного тока.

В итоге исчезает и магнитное поле, создающееся с помощью первичного тока. Из-за изменения магнитного поля на вторичном участке цепи происходит образование высоковольтного напряжения. Это напряжение может пробить целый зазор между электродами свечи. Когда ротор магнето продолжает вращаться, это приводит к появлению новой искры.

Раритетное магнето для автомобилей 1920-1930 г.в.

Диагностика технического состояния узла

Что касается диагностики, то она осуществляется следующим образом:

  1. Сначала необходимо подключить высоковольтный кабель к выводу напряжения.
  2. Второй конец кабеля следует удерживать на расстоянии около 0.5-0.7 см от корпуса устройства.
  3. В таком положении провода необходимо резко провернуть ротор по ходу вращения. Если магнето отрегулированное, то в результате поворота ротора между контактом провода и корпусом должна проскочить искра. Если она отсутствие или же слишком слабая, еле заметная, вероятнее всего, устройство нужно проверить на предмет неисправностей и, при необходимости, отрегулировать.

Характерные неисправности и способы их устранения

Теперь рассмотрим основные неисправности магнето:

  1. Сбои в искрообразовании. Причин может быть несколько, как и способов их решения. Это окисление или подгорание контактов, нарушение регулировки зазора, износ подушки рычага прерывательного устройства, пробитый конденсаторный элемент. Вышедшие из строя элементы подлежат замене, а разрегулируемые зазоры следует отрегулировать. Если проблема в контактах, их нужно поменять или зачистить.
  2. Отсутствие искры. Причина может заключаться в обрыве проводки трансформатора, замыкании на массу либо пробое изоляционного слоя на высоковольтном кабеле. Если проблема в трансформаторе, то узел меняется, если замыкание — то его следует устранить, а если причина заключается в пробое изоляции, то кабель нужно просто поменять.
  3. Если же искра слишком слабая, то вероятнее всего, причина заключается в пробитом конденсаторе, который также надо будет поменять.
Фотогалерея «Устройство механизма»
1. Устройство магнето М24-А1 2. Устройство магнето с неподвижным магнитом

Инструкция по разборке и сборке магнето

Чтобы произвести ремонт магнето, его нужно демонтировать и разобрать, для этого выполните следующие действия:

  1. Сначала устройство снимается с силового агрегата.
  2. Узел нужно тщательно очистить от пыли, а также следов моторной жидкости, если они имеются. Магнето будет грязным, поэтому его надо очистить. Нельзя допустить, чтобы грязь попала на внутренние элементы при разборке устройства.
  3. Следующим этапом будет разбор. Используя торцевой ключ, необходимо выкрутить гайку, которая фиксирует автомат опережения зажигания. Демонтируйте этот элемент, после чего извлеките шпонку из паза.
  4. Затем защелку немного отвести в сторону, после чего сможете демонтировать крышку прерывательного узла. Для снятия следует открутить еще четыре болтика, которые ее фиксируют.
  5. Когда крышка будет демонтирована, ротор можно извлечь из самого корпуса.
  6. Завершающим этапом будет откручивание шпилек, которые фиксируют трансформаторный узел. Сделав это, трансформатор можно извлечь из корпуса. Таким образом, вы получили доступ к составляющим элементам магнето. Теперь осуществляется ремонт механизма с заменой всех вышедших из строя компонентов. Для дальнейшей сборки и установки магнето все действия, описанные выше, нужно будет повторить в обратной последовательности.

Особенности регулировки

Регулировка магнето осуществляется, если узел не может выполнять возложенные на него функции, при этом все элементы механизма целый. Настройка магнето производится путем измерения зазора между контактами прерывательного узла, при этом коленчатый вал мотора следует поворачивать за маховик. Вал проворачивается до того момента, пока расхождение контактов будет наибольшим. Отрегулируем зазор путем отпущения болта, фиксирующего контактную стойку и поворота стойку отверстий, которая установлена в прорези эксцентрика.

Когда зазор отрегулирован, необходимо протестировать механизм — это позволит определить правильность проведенного процесса. Если все сделали правильно, то сбоев в искрообразовании удастся избежать.

 Загрузка …

Видео «Подробная инструкция по ремонту и настройке магнето»

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Характерные износы и неисправности магнето и их устранение

  • размагничивание ротора
  • замыкание обмоток
  • неисправность конденсатора
  • пробой деталей токособирающих и распределительных устройств
  • не­исправности прерывателя, ускорителя или муфты опе­режения
  • износ шарикоподшипников и посадочных мест
  • повреждение отдельных деталей
  • нарушение контактов в первичной цепи
  • размагничивание
  • повреждение резьбы
  • прогиб вала
  • износ посадочных мест под подшипники
  • действие магнитного потока
  • создаваемого трансформатором
  • перегрев
  • сотрясения и удары

Посадочные места под шарикоподшипники восста­навливают накаткой с последующей шлифовкой. Про­гиб вала ротора устраняют правкой.

Намагниченность ротора определяют магнитомером МД-4. Намагничивают ротор на специальном приборе НА-5ВИМ постоянным током.

Неисправности конденсатора:

  • обрыв выводов
  • про­бой
  • плохие контакты корпуса конденсатора с массой и изолированного проводника с клеммой прерывателя

Эти неисправности определяют на приборе проверки зажигания (ППЗ) или же при помощи контрольной лампы. Контрольная лампа, соединенная последова­тельно с конденсатором и подключенная к сети пере­менного тока напряжением 220 В, не горит при исправ­ном конденсаторе, но после отключения конденсатора от сети при шунтировании появляется искра. При обры­ве в конденсаторе лампа не горит, а конденсатор не заряжается. При пробое конденсатора лампа горит. Поврежденный конденсатор заменяют.

Неисправности распределителя:

  • износ или поломка скользящих угольных контактов
  • ослабление или поломка пружин
  • замасливание или поломка скользящих контактов распределителя
  • трещины в изолирующей части барабана распределителя и крышках

Электрическую прочность этих деталей проверяют напряжени­ем 12…16 кВ. Для проверки состояния распределителя можно использовать контрольно-испытательный стенд КИ-968.

Неисправности прерывателя:

  • обгорание или окисление контактов
  • замыкание изолированного контакта на корпус
  • биение кулачка
  • изменение зазора в контактах
  • поломка пружины подвижного контакта

Окислению контактов способствует неисправность конденсатора. При необходимости контакты зачищают мелкой стек­лянной шкуркой. Изношенные вольфрамовые контакты заменяют новыми. Нормальный зазор между контакта­ми должен быть в пределах 0,2…0,25 мм. Дефектные усилительные пружины контактов заменяют новыми.

Прочность изоляции изолированного контакта про­веряют на пробой под напряжением 380 В.

Неисправности трансформатора магнето:

  • повреждение изоляции
  • замыкание и обрывы обмоток, приводящие к нарушению искрообразования
  • забоины и ржавчина на опорных поверхностях сердечника

Обрывы в обмотках проверяют при помощи контрольной лампы. При отсутствии наружных повреждений транс­форматор магнето проверяют на бесперебойность иск­рообразования на стенде КИ-968.

Перед испытанием отремонтированного магнето проверяют правильность сборки, наличие и затяжку крепежных деталей, плавность вращения ротора и искрообразование при вращении от руки.

В собранном магнето проверяют и регулируют угол поворота ротора от нейтрального положения до момен­та размыкания контактов прерывателя, зазор между контактами прерывателя и усилие, передаваемое пру­жиной на контакты прерывателя. У магнето проверяют также бесперебойность искрообразования, состояние высоковольтной изоляции, правильность чередования искр и характеристику пускового ускорителя или муф­ты опережения зажигания.

Магнето, или в поисках искры

как найти искру с магнето бензотриммера EFCOLEO

Магнето -это магнитоэлектрический генератор переменного тока, создающий электрические разряды между электродами свечи зажигания для воспламенения рабочей смеси в цилиндрах двигателей внутреннего сгорания.

Работа магнето основана на принципе электромагнитной индукции.

Сущность индукции заключается в следующем: когда магнитное поле пересекается замкнутым проводником, в этом проводнике возникает электрический ток. Когда электрический ток проходит по проводнику, вокруг этого проводника возникает магнитное поле.

Магнитное поле — пространство вокруг какого-либо магнита, в котором проходят магнитные силовые линии (или магнитный поток). Линии эти расположены гуще между полюсами магнита.

Переменный ток может быть возбужден в проводнике при быстрой перемене направления пересекающего его магнитного потока, например, при поворачивании магнита вокруг проволочной катушки. На этом принципе основана работа магнето с вращающимся магнитом.

Когда магнит вращается, магнитный поток, проходящий через стержень, изменяется по величине и направлению; в результате в обмотке возникает электрический ток, сначала в одном направлении, а затем в другом.

Конденсатор служит для улучшения работы магнето. При наличии конденсатора образуется сильная искра, без него — слабая.

Конденсатор присоединен параллельно контактам прерывателя, для того чтобы ослабить искрообразование, возникающее при прерывании первичного тока на контактах прерывателя.

Как работает магнето?

Когда магнит вращается, он возбуждает ток и первичной обмотке, замкнутой накоротко контактами прерывателя.

Когда сила тока в первичной цепи достигает своего максимума, контакты прерывателя размыкаются. Первичный ток из-за этого мгновенно прерывается. Магнитное поле, которое было создано первичным током, также исчезает. Это внезапное изменение магнитного поля возбуждает во вторичной цепи ток высокого напряжения, способный пробить зазор между электродами соответствующей свечи. Дальнейшее вращение ротора магнето вызывает образование новой искры и т. д.

Как проверить техническое состояние магнето?

В процессе повседневной эксплуатации работоспособность магнето можно проверить так: подключите высоковольтный провод к выводу высокого напряжения и держите другой конец провода на расстоянии 5-7 мм от корпуса магнето, резко поверните ротор по ходу вращения. При этом правильно собранное и отрегулированное магнето при резком поворачивании ротора должно дать искру, обеспечивающую пробой вышеуказанного промежутка. Если же искры нет или она слабая — проверьте исправность магнето и изоляции провода.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправности Вероятная причина Устранение неисправностей
1. Перебой искрообразования Замаслились или подгорели контакты Очистить контакты замшей, смоченной в чистом бензине или зачистить напильником контакты, если они подгорели
  Разрегулировался зазор между контактами Отрегулировать зазор
  Износилась подушка рычага прерывателя Заменить рычаг прерывателя новым Отрегулировать зазор
  Разрегулировался абрис Отрегулировать зазор
  Пробит конденсатор Заменить конденсатор
Магнето не дает искры Обрыв первичной или вторичной цепи трансформатора Заменить трансформатор
  Замыкание на массу первичной цепи Устранить замыкание
  Пробой изоляции высоковольтного провода Заменить провод
3. Магнето дает слабую искру Пробит конденсатор Заменить конденсатор

Разборка и сбока магнето. — снимите магнето с двигателя; — очистите его от пыли и масла и разберите его в следующем порядке: — отверните торцевым ключом гайку крепления автомата опережения зажигания, снимите его и выньте шпонку из паза; — отведите в сторону защелку, снимите крышку прерывателя; — отверните четыре винта, крепящие крышку, снимите крышку; — выньте ротор магнето из корпуса;

— отверните шпильки крепления трансформатора, выньте из корпуса трансформатор.

Сборку магнето произведите в обратном порядке.

Чтобы заменить контакты прерывателя действуйте так:

— отведите в сторону защелку, снимите крышку прерывателя; — отверните винт крепления соединительного проводника; — отверните винт крепления пластины прерывателя к крышке магнето, снимите пластину прерывателя; — отверните винт крепления пружины прерывателя; — снимите замковую шайбу с оси подушки рычага, снимите с оси рычаг с подушкой в сборе;

— отверните винт крепления контактной стойки, снимите с оси контактную стойку.

Сборку прерывателя произведите в обратном порядке.

Удачных поисков! Но проще поменять магнето на новый или отдать в сервисную службу (при наличии гарантии это можно сделать бесплатно).

Полезный совет?

Ремонт магнето для мотоблока МТЗ 05, 06, 12. Магнето М 151, М 137, 13.3728, нет искры.

На мотоблок МТЗ в разный период времени устанавливались разные типы двигателей. Рассмотрим три основных варианта: УД 15, 25, Honda GX 270. В советское время на мотоблоки МТЗ устанавливались двигателя УД. На двигатель УД 15 устанавливались одноискровое магнето левого вращения М 137А с пусковым ускорителем, так же сегодня можно купить и установить магнето М 124Б.

На двигатель УД 25 устанавливалось двухискровое магнето левого вращения М 151 с пусковым ускорителем либо электронное магнето 13.3728.

Встречаются интересные варианты, двигатель УД 25 с экранированным зажиганием. Установлено магнето М135 и это ошибка, двигатель будет запускаться, но работать будет не устойчиво на одном цилиндре.

На УД 25 иногда можно встретить магнето М149А1, так же как и М135 на двухцилиндровом двигателе оно работать не будет.

В дело в том, что эти две модели предназначены для двигателей где поршни первого и второго цилиндра на коленвале расположены в разных плоскостях, когда поршень первого цилиндра вверху, поршень второго соответственно внизу. В двигателях УД 25 поршни находятся в одной плоскости и ходят одновременно вверх и вниз. Магнето М135 и М149 будет работать на одноцилиндровом двигателе УД 15, для двигателя УД 25 они не пригодны.

Так же на одноцилиндровом УД 15 можно встретить магнето М25Б1 с интересной полумуфтой.

Не лишним будет напомнить, что в таких магнето важно регулярно обслуживать контакты и выставлять зазор.

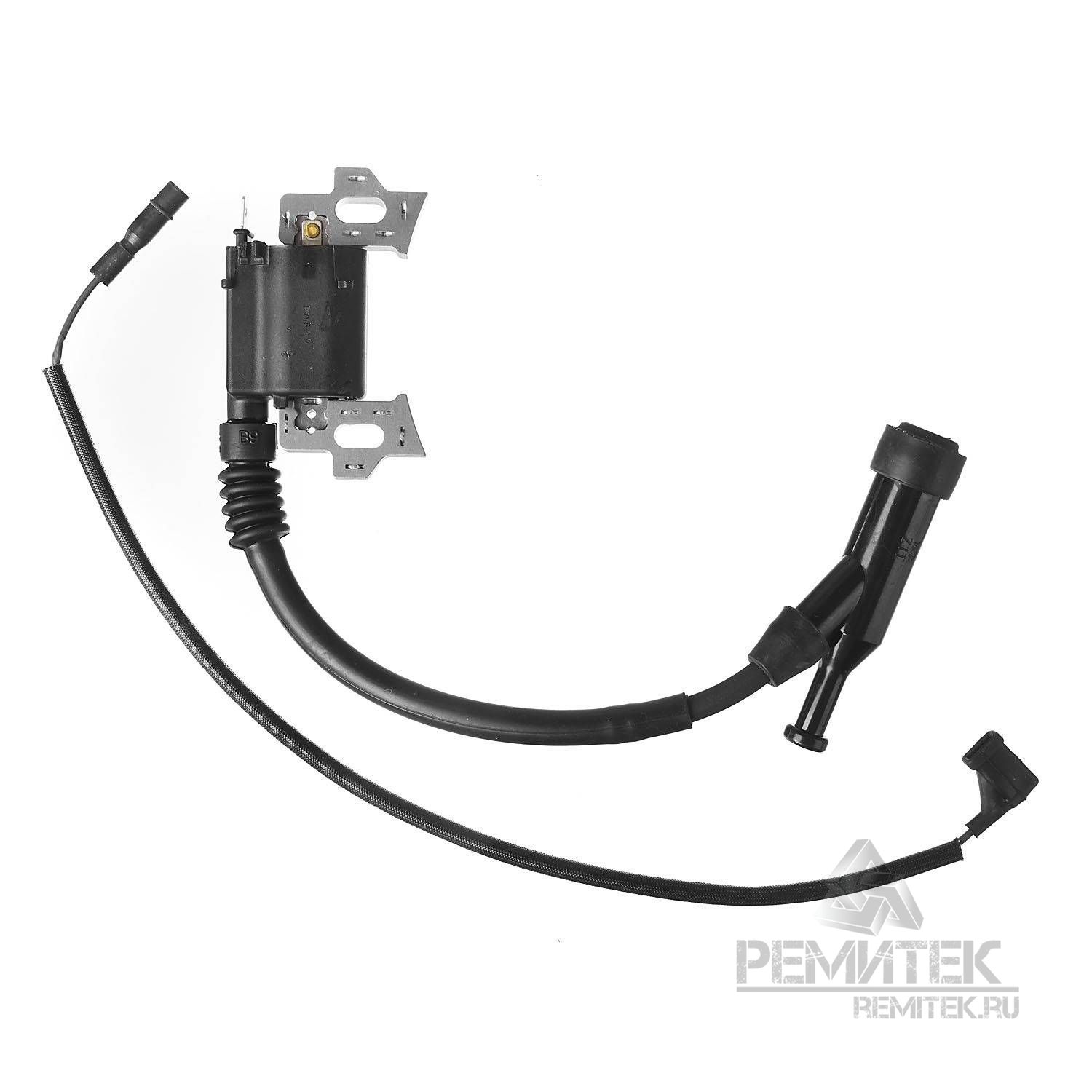

На двигатель Хонда GX 270 установлен модуль зажигания.

Технически, самое простое решение, реализовано в двигателях Хонда и их аналогах. На маховике установлен магнит, во время вращения магнит проходит между полюсами модуля, тем самым вырабатывая электрический ток для создания искры между электродами запальной свечи, система стабильна и надежна.

Ремонтопригодность на высоте. Для замены модуля зажигания демонтируем ручной стартер и кожух маховика.

Модуль крепится двумя болтами. Маховик снимать необязательно.

Важно выставить правильный зазор между модулем и маховиком, проверьте в инструкции каким должен быть зазор в вашем двигателе.

Собираем все в обратной последовательности.

Часто спрашивают — можно ли на одноцилиндровый двигатель УД 15 установить электронную магнето 13.3728. Да, на УД 15 можно установить электронное магнето 13.3728. Скажу больше, двигатель УД 15 комплектовался с завода магнето 13.3728. Важно, в один из выходов, вместо одного высоковольтного провода, поставить пружину и закрыть металлической заглушкой так, чтобы один из двух выходов был замкнут на корпус.

Так выглядит родная заглушка с пружинкой.

Только в этом случае на втором выходе будет искра. Если один из выходов в вашем магнето замкнут на корпус, но искры нет, тогда возможно нет привода с шестерни регулятора через промежуточную муфту на ротор магнето, соответственно ротор не вращается. Демонтируйте магнето и проверьте ее отдельно от двигателя.

Если искра есть, но слабая, либо двигатель запускается, но после прогрева глохнет, вероятно не исправен электронный блок. Так же проверьте болты которые прижимают электронный блок и катушку, они обеспечивают массу, без массы двигатель будет работать неустойчиво. Искры может не быть по нескольким причинам. В данном магнето вышел из строя зарядный трансформатор (катушка),  обмотка катушки проверяется тестером.

Катушка клиента отправляется в перемотку, и потребитель получает услугу по привлекательной цене в день обращения.

При сборке магнето важно обеспечить надежное соединение всех деталей с корпусом, трансформатор и электронный блок должны быть надежно прижаты штатными болтами.

Клемма остановки двигателя должна пройти сквозь корпус через диэлектрик, внутри пластмассовая втулка, снаружи текстолитовая шайба.

Когда разбираете магнето обязательно зарисовывайте либо фотографируйте схемы подключения проводов.

Собираем магнето, проверяем искру. Замкните один из выходов, во второй установите высоковольтный провод, вращайте ротор в левую сторону, проверьте искру на обоих выводах.

Магнето М151 немного сложнее чем 13.3728. Рассмотрим на конкретном примере. Симптомы — плохой запуск, неустойчивая работа. Причиной плохого запуска является муфта установленная на роторе, заводом здесь предусмотрен ускоритель. Пусковой ускоритель предназначен для того чтобы придать ротору магнето большую скорость вращения при запуске двигателя. С помощью ускорителя обеспечивается достаточно мощная искра от магнето при медленном вращении коленвала.

Проверяйте наличие шпонки на роторе, правильно установите ускоритель.

Проверяем магнето внутри, смотрим стоит ли шестерня на шпонке, правильно ли выставлены метки, смотрим зазор и состояние контактов.

Зазор великоват, выставляем зазор, чистим контакты, проверяем искру на катушке.

Искра отличная. Проверяем бегунок и крышку. Все в порядке.

Собираем, проверяем искру.

Устанавливаем магнето на двигатель. Для этого выставляем поршни в ВМТ.

Если нет возможности на маховике увидеть метки, тогда выкрутите свечу и вращая за шкив поднимите поршни в ВМТ. Устанавливаем промежуточную муфту на шестерню регулятора.

На роторе магнето выставляем муфту отверстием вверх.

На магнето с ускорителем, вращаем муфту ускорителя влево до щелчка.

Устанавливаем магнето в корпус регулятора оборотов, важно точно попасть в паз на промежуточной муфте. Не прилагайте чрезмерное усилие, если все сделать правильно, установка магнето не займет много времени. Прижимаем магнето тремя гайками через шайбу.

На электронном магнето 13.3728 порядок установки высоковольтных проводов не имеет значение. На магнето М151 нужно правильно установить высоковольтный провод для первого и второго цилиндра, проще всего установить провода в произвольном порядке, если двигатель не запускается поменяйте провода местами.

Всем Удачи.

Автор — Василий Мартысевич.

Свет от магнето – реально! Часть 1: Диагностика, ремонт и настройка магнето — Мужик в доме.Ру

Более года я собирал информацию с разных источников на эту тему. Что только не слышал. И бред это, и вовсе не реально. Другие же отвечали тем же бредом (типа итак светит) – школота! Пока сам не наткнулся на одного человека в интернете, у которого руки поистине золотые. Переписывались мы с ним достаточно долго ввиду того, что опыта как у автоэлектрика у меня практически нет, и для того, чтобы информацию предоставить для вас, я должен был ей сам обладать на все 100%.

Итак, приступим. Для переделки магнето нужно будет настроить и оттестировать имеющуюся (об этом часть 1 статьи), затем ее немного модернизировать (об этом часть 2 статьи) и только потом приступить к электронике, позволяющей добыть свет от данного узла (об этом часть 3 статьи). Эта переделка не будет стоить вам практически ничего. Результат – будет лупить искра как в электрошокере! И плюс к этому – свет! Прежде чем ваять что-то из имеющегося у вас магнето, давайте попробуем понять принцип ее работы.

Схема зажигания от магнето: 1 – магнит; 2 – якорь; 3 – индукционная катушка; 4 – выключатель зажигания; 5 – свеча зажигания; 6 – конденсатор; 7 – прерыватель

Магнето устроено просто и состоит из источника электрического тока, представляющего собой небольшой магнитоэлектрический генератор, вырабатывающий ток низкого напряжения, который при помощи индукционной катушки трансформатора преобразуется в ток высокого напряжения. Магнитное силовое поле у магнето образуется постоянным магнитом. Устанавливаемые на мотоциклах магнето имеют вращающийся магнит и неподвижную индукционную катушку — трансформатор. При вращении магнита его полюса вращаются между стоек трансформатора, благодаря чему магнитные силовые линии, меняясь по силе и по направлению, проходят через стойки и сердечник индукционной катушки и то исчезают, то вновь появляются. За счет этого в первичной обмотке индуцируется ток низкого напряжения. В момент размыкания контактов прерывателя первичная цепь разрывается и во вторичной обмотке индуцируется ток высокого напряжения.

Сооружение испытательного стенда

Проверим имеющуюся магнето на работопригодность и как следует отрегулируем. Для обеспечения эффективности выполняемой работы для магнето нужно будет сконструировать привод. Будем делать настольный испытательный стенд. Для проведения данной операции нам потребуется:

  • Реверсивная дрель со специальным кронштейном для установки ее на поверхность стола (верстака)
  • Ключ- трубка или головка на 11мм (Одиннадцать!)
  • Отвертка крестовая
  • Отвертка плоская

Прикрутите специальный кронштейн к поверхности стола. В него вставьте реверсивную дрель и закрепите ее. Если кронштейна не имеется, то понадобится помощник, чтоб пускать дрель в движение. И то этой помощи может не хватить. Так что лучше вооружитесь данным кронштейном. При помощи рычага направления вращения дрели установите ее вращение по часовой стрелке (если мы держим дрель за рукоятку, патрон должен вращаться по часовой). Выставьте на дрели минимальные обороты.

Снимите магнето с корпуса двигателя вместе с бронепроводом и свечой. Снимите с магнето бабочку (лопасть, при помощи которой она приводится в движение двигателем). Для этого воспользуйтесь ключом на 11мм в виде трубки или воспользуйтесь головкой на 11. Открутите крепежную гайку бабочки магнето и, не потеряв шпонку, снимите бабочку. Далее магнето зажмите в патрон дрели за ее конический вал (откуда вы сняли только что бабочку). Под корпус магнето при необходимости нужно подложить брусок, чтобы предотвратить ее проворачивание относительно оси вращения. Уточните, что вращаться магнето будет в нужном направлении, если вы включите дрель (указатель направления хода движения высечен на корпусе магнето).

И помните! Не допускайте высоких оборотов и не относите бронепровод от корпуса магнето более чем на 10мм – это грозит выходу из строя высоковольтной обмотки катушки! И подолгу не крутите! Только кратковременно!

При включении дрели вал магнето начинает вращаться и приводить конструкцию в рабочее состояние. Прислоните свечу к корпусу магнето и посмотрите, насколько качественная искра образуется на электродах свечи. Если искра слабая, попробуйте отсоединить свечу, снимите с бронепровода наконечник. Зачистите конец бронепровода на 2мм. При включенной дрели смотрите, поднося к корпусу магнето, насколько эффективна искра. Пробуйте поменять обороты на более высокие (приближенные к оборотам двигателя мото). На моем магнето без усовершенствований искра прошивает 7-10 мм! Искра должна быть бело-голубой, без проскоков. Вырабатывается с характерным потрескивающим звуком. Если с этим у вас все в порядке, можете сразу переходить к Части 2 статьи.

Если вас не устраивает работа магнето (искра слабая, искра проскакивает, искра через раз, при повышении оборотов искра вообще пропадает), будем настраивать магнето.

Диагностика и настройка магнето

Для проведения данной процедуры вам потребуется:

  • Наждачная бумага (нулевка) и плоский надфиль
  • Солидол
  • Отвертка крестовая
  • Отвертка плоская
  • Электрический зажим типа «Крокодил» мини
  • При необходимости – новый бронепровод (авто, силикон) и новая свеча А17В
  • При необходимости — лак для ногтей, изолента
  • При необходимости — новый конденсатор 0,17-0,25мкФ

Итак, если вас не устроила работа магнето, детали, на которые следует обратить внимание: провода, свеча, конденсатор, контакты и катушка. Можете периодически извлекать магнето из стенда. Первое, с чего начните – это осмотр конструкции магнето. Снимите крышку. Нет ли случайно поврежденных проводов и их изоляции, излишней грязи или замасленности в корпусе, следов дробления металла устройства? Ровно ли прилегают контакты в процессе вращения друг к другу, и образуется ли между ними зазор равный 0,7-1,0мм? Можете воспользоваться подсветкой и лупой.

Свеча и бронепровод

Первое – колпачок бронепровода. Советую от таких (см. фото) вообще отказаться. Поставьте электрический зажим «крокодил» мини. Он отражен на фото в заголовке статьи.

Второе, с чего обычно начинают проверку магнето, это бронепровод: его крепление в посадочном гнезде магнето и цоколь под свечу. Простым способом проверить провод является зачистка с обоих концов любого автомобильного провода зажигания, подходящего по своей длине, примерно на 2 мм с каждого конца. Я использую силиконовый от неоновых ВВ трансформаторов (с неоновой рекламы). Вставьте такой провод вместо существующего, закрепите один его конец в гнезде магнето, второй поднесите к корпусу (массе) примерно на 5 мм. Если от второго зачищенного конца бронепровода или от крокодила высекается искра на массу с расстояния 5 мм – это удовлетворительно.

Если неполадка устранена, замените бронепровод на другой, рабочий. Еще раз проверьте запуск со свечой. Свечу на массу. Присоедините к ней бронепровод. Установите зазор свечи между электродами 0,4-0,6 мм. Запускайте стенд. Без перебоев должна быть искра сильная, светлая, голубого цвета от бокового электрода на центральный. Искра не должна бить на изолятор, вбок, высекаться «через раз». Если у вас все в порядке, переходите к Части 2. Если нет, то…

…проверяем свечу зажигания

Неисправности зажигательных свечей проявляются в виде ослабления или полного исчезновения искрообразования.

Неисправности зажигательной свечи могут быть обнаружены при наружном осмотре:

  1. красновато-коричневый налет образуется обычно на юбках свечей, которые длительное время находятся в работе. Этот налет не следует путать с нагаром, он не мешает нормальной работе свечи, поэтому его очищать не следует;
  2. белый налет образуется на юбках слишком «горячих» свечей, работавших без уплотнительных прокладок под корпусом свечи, а также при неплотном их завертывании в головку, большом зазоре между электродами и работе двигателя на бедной горючей смеси и слишком позднем зажигании;
  3. сухой темный нагар (копоть) образуется при работе двигателя на переобогащенной горючей смеси, особенно на холостом ходу продолжительное время. Надо отрегулировать карбюратор, применить более «горячие» свечи, а перед длительной стоянкой с целью самоочищения свечей от нагара дать двигателю поработать 1—2 минуты на повышенных оборотах;
  4. масляный липкий нагар образуется при чрезмерной смазке, повышенном проценте масла в топливе (на двухтактных двигателях), изношенных поршневых кольцах (на четырехтактных двигателях), перебоях в системе зажигания, а также в результате неоднократных попыток запустить двигатель. При замасленных свечах сильно затрудняется пуск двигателя;
  5. отложение свинца на изоляторе свечи происходит при пользовании этилированным бензином. Отложение свинца прекращает искрообразования свечи;
  6. трещина в изоляторе свечи приводит к короткому замыканию в свече и полному прекращению искрообразования, она возникает в результате удара изолятора, а также перегрева свечи.

Исправность свечи проверяется на искру. Для этого надо свечу подсоединить к проводу высокого напряжения и положить ее корпусом на массу так, чтобы был надежный контакт. Запустить механизм вращения. Если искры не будет, то это при исправной системе зажигания указывает на неисправность свечи. Неисправную свечу необходимо заменить.

Конденсатор

Конденсатор предохраняет контакты прерывателя от быстрого обгорания, а также повышает напряжение во вторичной обмотке индукционной катушки. Конденсатор состоит из двух обкладок (полос алюминиевой фольги) и изоляции в виде двух полос тонкой парафинированной бумаги. Все это скатано в виде рулончика и помещено в цилиндрический металлический корпус. Одна обкладка соединена с корпусом конденсатора, другая — с его изолированным выводом. Таким образом, конденсатор прост по устройству, но зачастую малейшая его неисправность приносит много хлопот водителю.

Неисправности конденсатора:

  • повреждение изоляции обкладок;
  • обрыв соединений обкладок с корпусом или изолированным выводом;
  • утечка электрического тока.

Повреждение изоляции обкладок приводит к прекращению работы зажигания, а обрыв соединений обкладок с корпусом или выводом ведет к потере емкости. При неисправном конденсаторе возникает сильное искрение на контактах прерывателя. Искра между электродами зажигательной свечи ослабевает.

Утечка электрического тока приводит к ослаблению искры, двигатель работает с перебоями.

Если при работающей магнето на контактах наблюдается искра (а ее не должно быть), то замените конденсатор на другой, заведомо рабочий. Если тяжело его купить в магазине, воспользуйтесь обычным автомобильным. Емкость его должна быть в пределах 0,17-0,25мкФ. Ненужный крепеж автомобильного конденсатора легко отламывается плоскогубцами. Иногда, приходится корпус конденсатора подровнять на наждаке. Не перегревайте его в данном процессе. Иногда мне приходилось даже ставить и второй конденсатор. Так контакты не подгорают, искры между ними нет.  Подключаю оба параллельно. Корпус автомобильного конденсатора крепил к корпусу магнето (это уже кто как сможет), а провод от конденсатора подсоединял на общую клемму, туда же, где подсоединен и основной конденсатор. Единственный минус этого – выступающий наружу конденсатор, который в процессе эксплуатации легко задеть, сломать. Пробуйте бронепроводом на массу. Выдает ток? Все хорошо? Переходите к части 2 статьи. Если нет, идем далее.

Контакты прерывателя

Неисправности прерывателя:

  • замаслены или пригорели контакты прерывателя;
  • отпаялась одна из вольфрамовых пластинок контактов;
  • отсутствует или нарушен установленный зазор между контактами;
  • повреждена или касается масса шинки, подводящая ток низкого напряжения к прерывателю;
  • неправильно установлен кулачок прерывателя или втулка (но об этом позже).

Пригоревшие контакты необходимо зачистить плоской абразивной пластинкой или плоским напильником с мелкой (бархатной) насечкой. Не рекомендуется зачищать контакты наждачной или стеклянной бумагой, так как от них не получается гладкой поверхности, а контакты с неровной поверхностью быстро изнашиваются вследствие усиленного их подгорания. Отпаявшуюся вольфрамовую пластинку молоточка надо припаять, зазор между контактами проверить и отрегулировать, поврежденную шинку исправить или заменить.

Опытные владельцы старых ВАЗов знают, что первая причина отказа системы зажигания – контакты. С них всегда начинался осмотр. Потом уже все остальное. Так и в данном случае. Контакты должны плотно прилегать друг к другу, когда выступ эксцентрика их не толкает. Поверхности контактов не должны быть выпуклыми, подгоревшими. А когда эксцентрик их размыкает, максимальный зазор должен составлять 1-1,5 мм.

Подрегулировать этот зазор можно, слегка ослабив верхний винт их крепления вращением нижнего регулировочного винта. Не забудьте закрепить заново верхним. Снимите контакты, при этом не потеряв стопорное кольцо с вала, на котором они стоят. Зачистите контакты от налета. Если есть выемки на поверхности контактов – это следствие их подгорания в процессе работы. Обточить всю поверхность до исчезновения выемок. Если зачищать придется много, можно воспользоваться сначала боковой поверхностью наждака, затем «заполировать» поверхность более тонкими абразивами.

Лучше контакты, конечно, заменить на новые. Но я их в магазинах не встречал (для магнето). Зачищать контакты можно ровно столько, сколько еще существует на них вольфрамовая напайка. Пока ее не сточите – пользуйтесь. Установите контакты на место, зафиксируйте их на валу стопорным кольцом. Установите нужный зазор.

Бывает, на низких и средних оборотах магнето работает хорошо, а на высоких оборотах искра идет в разнос, выдает перебои. Тут верное средство – смотреть пружину контактов (металлическая узкая полоска, загнутая полумесяцем). Выправьте ее слегка в обратную сторону. Пружина в таких случаях не дает должного отпора на высоких оборотах и кулачки не всегда или вообще не успевают размыкаться. Вращайте на стенде магнето и подносите конец бронепровода массе. Как искра? Если все отлично, переходите к части 2 статьи. Если не помогло, идем далее. Осмотрите провода. Оголенные можно обмазать лаком для ногтей или заизолировать. Осмотрите пайки. Если требуется, подпаяйте.

Катушка (трансформатор)

Как правило, катушка не ремонтируется. И она, как правило, реже всего выходит из строя и нуждается в замене. Но все же катушка катушке рознь! Бывает, что от одной ток как молния, с другой нет.

И никогда не выкидывайте заведомо нерабочую катушку! С нее еще много чего можно сделать для вашего мотоцикла! Например, освещение! Но об этом — Часть 3.

В самом начале данной части статьи мы ознакомились с устройством катушки. Она имеет две обмотки: низковольтную (намотана первичной на сердечник и имеет около 400 витков) и высоковольтную (вторичная, намотана поверх первичной и имеет около 18000 витков). Основная беда такой катушки – образование КЗ (короткозамкнутых витков) в высоковольтной обмотке. Это и приводит катушку в негодность. Замените катушку. Или давайте будем усовершенствовать магнето, чтоб никогда больше не сталкиваться с проблемой данной катушки! ( Об этом часть 2).

Пока рассмотрим версию, что вы заменили катушку на другую. Зачистите медный контакт катушки нулевкой. Осмотрите провод и места пайки. Если требуется – подпаяйте. Собирайте магнето и опять на стенд! Установите все нужные зазоры, о которых мы говорили. Запускайте! Искра должна быть! Меняйте обороты вращения! Сейчас все должно быть отлично, но может быть еще один вариант…

… ротор (вращающийся магнит)

Осмотрите ротор магнето. Он не должен быть раскрошен, разбит в процессе эксплуатации. Еще говорят о том, что он может время от времени размагнититься. И о том, что его можно заново намагнитить. Но об этом я не знаю, если честно. Замените ротор, если так все плохо. Удалите осколки металла в корпусе магнето, осмотрите и смажьте подшипники. Люфт подшипников (тем более их нерабочесть) может приводить к разрушению механики магнето и, естественно, к выдаче недостаточного тока.

Внимание! Это важно!

Регулировка эксцентрика

Для настройки искрообразования (силы тока) магнето нужно вращать ослабленный эксцентрик (кулачок) относительно его вала и добиваться наибольшей мощности тока.

Стенд: дрель вращается, конец зачищенного бронепровода при этом подносим к корпусу магнето на расстояние 5мм. Если ток недостаточный или его вообще нет – сейчас приступим к настройке кулачка (он же эксцентрик). Останавливаем дрель. Кулачок крепится на валу одним винтом с шайбой в центре вала.

Ослабляем винт. Вставив отвертку в пазы кулачка, поворачиваем кулачок относительно его оси на валу примерно на 1мм по часовой стрелке. Закрепляем кулачок винтом. Включаем дрель. Смотрим на искру. Она должна быть на расстоянии 5-7 мм до корпуса. Выключаем дрель.

Данную процедуру нужно повторять до тех пор, пока вы не получите наилучший результат. На полную настройку эксцентрика у меня уходит от 20 мин до часа. Но это стоит того! При достижении наилучшего результата, на этом смонтированном стенде можно еще подрегулировать силу тока путем подстройки размера зазора контактов, подбора конденсатора. При условии, что контакты не сгорели, ровные и гладкие, а конденсатор и катушка рабочие, искра будет как молния!

Автор:   Алексей Перевалов

Группа ВКонтакте: http://vk.com/tmz_engine

Магнето Макс Эйзенхардт, Magneto

39 Магнето зажигания тракторное регулировка видео 2Aghani

Ecouter Магнето зажигания тракторное регулировка видео, telecharger Магнето зажигания тракторное регулировка видео, Music Магнето зажигания тракторное регулировка видео, Магнето зажигания тракторное регулировка видео Gratuit, chanson de Магнето зажигания тракторное регулировка видео, album Магнето зажигания тракторное регулировка видео.

الإستماع و تحميل اغنية Магнето зажигания тракторное регулировка видео, تنزيل موسيقى Магнето зажигания тракторное регулировка видео, اسمع طرب Магнето зажигания тракторное регулировка видео

Listen to Магнето зажигания тракторное регулировка видео, or Download MP3 song of Магнето зажигания тракторное регулировка видео, Artist Free Music track of Магнето зажигания тракторное регулировка видео

Ecouter télécharger les chansons et musique de Магнето зажигания тракторное регулировка видео et les meilleures vidéos et chanson, Chansons gratuites, telecharger chansons , Telecharger mp3 , nouveau album , download mp3, mp3 gratuit Site officiel, Ecouter la musique mp3 gratuit, Le Dernier album ,Telecharger mp3 gratuitement,2015 – 2014 – 2016 — 2017 2018 Chansons gratuites, Photo, Video clip gratuite download music GRATUITEMENT Et Voir Aussi Le Track List Et autre Chanson Ou Song Pour Listen to music. إستماع Магнето зажигания тракторное регулировка видео تحميل وتنزيل الأغاني Магнето зажигания тракторное регулировка видео يمكنكم أيضا البحث على أي ألبوم أو مغني Магнето зажигания тракторное регулировка видео يمكنكم تنزيل أي أغنيه من اغاني 2016 Магнето зажигания тракторное регулировка видео استماع mp3 Магнето зажигания тракторное регулировка видео فيديو كليب 2016 Магнето зажигания тракторное регулировка видео فيديو كليب 2017 Магнето зажигания тракторное регулировка видео أستماع أغاني Магнето зажигания тракторное регулировка видео جديد صور ومعلومات وتحميل Магнето зажигания тракторное регулировка видео الموقع مجاني دنيا أم بي ثري Магнето зажигания тракторное регулировка видео و تحميل أغاني mp3 2016 2017Магнето зажигания тракторное регулировка видео دندنها Магнето зажигания тракторное регулировка видео يوتيب Магнето зажигания тракторное регулировка видео موسيقى Магнето зажигания тракторное регулировка видео تنزيل Магнето зажигания тракторное регулировка видео حصري الأصلي Магнето зажигания тракторное регулировка видео

Origin

A Holocaust survivor, Magneto was a young Jewish boy by the name Max Eisenhardt growing up in Nazi Germany where he and his family were constantly subjected to bullying and harsh treatment. Max had to learn to scavenge, steal, and evade the Gestapo to provide food for his family. Eventually, the family were rounded up and executed by gunfire; Max was the sole survivor, possibly due to his mutant powers manifesting, and was buried alive with the corpses of his family, however he dug his way out only to be recaptured and sent to the Auschwitz concentration camp, where in order to survive he was forced to become a Sonderkommando — one of the Jews who were tasked with operating the gas chambers. It has been hinted on occasion that he may also have been sexually abused by Nazi guards and officers. He survived there until the Allied Forces liberated the camp and escaped with Magda, a fellow prisoner whom he had fallen in love with. They married and had a daughter, Anya, and tried to start a new life in the Soviet city of Vinnitsa; however, tragedy struck again. During an argument with an employer who was trying to cheat him out of his pay, Max’s powers accidentally manifested and threatened the man. Upon returning to the inn in which he and his family were living, he found the place on fire, with Anya still inside. Before he could rescue her, his employer arrived with the police to have him arrested, and he was restrained and beaten despite his pleas, forced to watch helplessly as his daughter was burned to death and fell from the building. In that terrible moment, his powers manifested again in an explosion of force which destroyed a large area of the city and killed all those present at the scene apart from he and Magda, who fled in shock and terror at the «monster» her husband had become. Unawares to both of them at the time, Magda was pregnant with the twins who later became Quicksilver and the Scarlet Witch, whom Magneto would finally meet as teenagers. After burying Anya, Max spent some time searching for Magda whilst evading the authorities, but eventually abandoned the search.
Under the forged identity «Erik Magnus Lehnsherr», Max eventually made his way to Haifa, Israel, where he found work as a medical orderly in a psychiatric hospital for other Holocaust survivors, and struck up a friendship with a young American doctor, Charles Xavier, himself a powerful mutant telepath. The two men shared theories on the emergence of mutant humans; Xavier believed that mutants and normal humans could come to co-exist peacefully, but Magnus had seen and experienced too much of the horrors humans could inflict on each other over the smallest of differences, and argued that mutants would have to seize the reigns of power in order to avoid being wiped out. They eventually parted ways after a confrontation with the terrorist group HYDRA — led, incidentally, by the Nazi war-criminal Baron Wolfgang von Strucker.

Magnus then began working with a covert American agency to capture fugitive Nazi war criminals using the codename «Magneto» for the first time and started a relationship with a physician named Isabelle; on an assignment he happened upon and captured Hans Richter, a former Nazi officer who was secretly working with the US against the Soviets in the Cold War, and his handlers murdered Isabelle to put him in his place; now firmly convinced humanity would go to any lengths to exploit, and finally, exterminate mutants, Magneto exacted his revenge on his handlers and vowed to lead mutantkind to dominate humanity. He spent years amassing resources and followers, and finally made his public debut in his now-iconic armor, helmet and cape by thwarting a US military missile launch and taking over the Cape Citadel military base — however he was opposed by the five original X-Men, the students of his former friend Chrales Xavier, who managed to defeat him and drive him off despite his far greater power and experience, thus beginning a long-standing enmity.

Powers and Abilities

Magneto, often referred to as the «Master Of Magnetism» has control over the entire electromagnetic spectrum — this manifests most famously as control over any magnetic metal, allowing him to shape it to his will.. however his control is so great that he can also generate force-fields, electrical-energy, amplify his strength to superhuman levels and also manipulate some other forms of energy. In many appearances Magneto wears a helmet specially designed to block out telepathic assaults and even without the helmet has shown some resistance to psychic attacks, of course he is no match for Xavier’s psychic powers.

He is also extremely knowledgeable and has shown some degree of resistance to age (though so do many characters in the series).

Биография

Макс Эйзенхардт родился где-то в конце 1920-х годов в Немецко-еврейской семье среднего класса. Отец Макса, Джейкоб Эйзенхарт, был удостоен ордена и является ветераном Первой Мировой Войны. Семья боролась против дискриминации и трудности во время прихода к власти Нацистов, Нюрнбергских законов и Хрустальной ночи. В начале 1930-х годов, его семья сбежала в Польшу, где они были захвачены во время нацистского вторжения и отправлены в Варшавское гетто. Они сумели вырваться из гетто, но снова попали в плен. Мать Макса, отец и сестра были казнены и похоронены в братской могиле, но Макс выжил (возможно, благодаря раннему проявлению его силы) и был отправлен в Концентрационный лагерь Освенцим, где он в конечном счете стал Зондеркомандером. В то время как в Освенциме, Эйзенхардт встретил знакомую цыганскую девочку по имени Магда, в которую он влюбился ещё в школе и вместе с ней, он сбежал из лагеря для военнопленных во время восстания, которое произошло 7-го октября 1944 года. Они позже поженились и переехали в Украинский город Винница, где они начали новую жизнь. Макс взял имя «Магнус» и Магда родила ему дочку, которую они назвали Аня.

Магнус работал плотником, чтобы поддерживать семью и какое-то время они жили счастливо. Однажды вечером Магнус подвергся нападению, он инстинктивно использовал способности магнетизма, убив нападавших. Вечером того же дня, он вернулся домой и увидел свой дом в огне, в котором находилась Аня. Магнус бросился внутрь, чтобы спасти её, но было уже слишком поздно. Взбешенный смертью своей любимой дочери, он использовал свои новые способности, чтобы убить окружающую толпу, которая совершила поджёг. Магда в ужасе от странных способностей своего мужа, убежал в лес и никогда больше не видела своего мужа.

Магда отправилась в горы Вундагор, где она родила близнецов Пьетро и Ванду (которые, когда подрастут станут Ртутью и Алой Ведьмой). Позже, Магда исчезла, предположительно умерла. В течение следующих нескольких лет Магнуса разыскивали властями за гибель людей и разрешения в Виннице. Разыскивая Магду, Магнус заплатил Румынскому фальшивомонетчику по имени Грег Одекирк, чтобы он сделал ему новые документы на имя Эрик Леншерр. Именно, под этой личностью, он отправился в Израиль, где он познакомился и подружился с Чарльзом Ксавьеров. Они стали лучшими друзьями, играя в шахматы и ведя дебаты о мутации и будущем человечества. Магнус оказал поддержку Чарльзу, работая в психиатрической больнице Хайфа.

Ни один из них не рассказывал другому, что они были мутантами. Однако, они были вынуждены показать свои способности друг другу, когда они сталкиваются с Бароном Штрукером и Гидрой, которые похитили Габриель Хэллер. После сражения и их победы над Штрукером, Эрик, понимает, что их взгляды на сосуществование людей и мутантов в одном мире не совпадают. Он уезжает взяв с собой нацистское золото, которое обеспечило ему необходимые финансы, чтобы воплотить его цели.

Evil-doer

Magneto

Erik Magnus LehnsherrMagnusThe Master of MagnetismErik the RedWhite KingWhite PilgrimMichael Xavier

Occupation

Teacher

Mutant guiderMutants’ right activistSelf-appointed protector of the mutant raceTerrorist (on and off)Would-be conquererRuler of Genosha (formerly)Nazi hunter

Complete control of the entire electromagnetic spectrum

Genius-level intellectMaster StrategistMaster TacticianMastery of several scientific disciplines including physics, robotics, and genetic engineeringExpert ManipulatorExpert CombatantPolyglot

Goals

Help mutants at any cost (partially failed)

Giving Mutants equal rights (succeed)Reign supreme over mankind (failed)Destroy the X-Men (failed)

In Other media

X-Men: Evolution

He later makes it his job to obliterate the mutant Apocalypse and teams up with the X-Men to do so, but they fail to stop his re-emergence. In Season 4, Magneto learns of his plan to turn all humans into mutants and tries to destroy him, only to be turned into a Horseman. He is freed from mind-control after fighting the teamed-up X-Men and Brotherhood, and disappears. Xavier gets a vision of Magneto (in the future, at least) training the New Mutants and becoming an ally of the X-Men.

Iron Man: Armored Adventures

Magneto appears in «The X-Factor» episode in Season 2 of Iron Man: Armored Adventures, voiced by Ron Hadler. He plans to kill Senator Kelly using Jean Grey, but is defeated by Iron Man and taken away to a plastic prison, never to be seen again.

Бобина вместо ВВ обмотки

Для проведения данной процедуры вам потребуется:

  • Автомобильная бобина (катушка зажигания)
  • Автомобильный провод зажигания (бронепровод)
  • Хомут для крепления бобины к раме мото

Подключается бобина так: бронепровод – на свечу. Остальные два – параллельно кулачкам (контактам). Это значит, один – на массу, второй – на кулачок (на этой клемме еще прикручен вывод с катушки и конденсатора).

Хороший вариант – бобина от Запорожца. Там стоит балластное сопротивление, через него 12В идет. Когда мотор уже завелся, а на запуск напруга подается прямиком на бобину. Если подключать напрямик без сопротивления, искра аж синей будет!

Любая автомобильная бобина очень хорошо подойдет. С мотоциклетными менее надежно, откажитесь от них. От бедности можно поставить катушку от Москвича. Подключать ее так: контакт «ВК» на кулачок, контакт «ВК-Б» остается пустой. А третий на массу.

Для подбора катушки и проверки искрообразования пользуйтесь тем же стендом, о котором шла речь в части 1 статьи.

После проверки данной конструкции бобину следует прикрепить на раме мотоцикла ближе к головке цилиндра с помощью хомута. Один провод нужно подсоединить к массе, а второй на магнето к кулачкам. Воспользоваться можно обычным одножильным мото проводом. Потом посмотрите, если в процессе эксплуатации он будет нагреваться, то замените его на провод с несколько большим сечением.

Поздравляю с успешно проведенной работой! Вы стали обладателем надежного зажигания!

В части 3 данной статьи поговорим о приспособлении, позволяющем вывести освещение от вашей усовершенствованной магнето. Такой конструкции вполне хватит на то, чтобы запитать фару, указатели поворотов, стоп-сигналы и звуковой сигнал. Вот только родной звуковой сигнал вам придется поменять на крякалку, которая устанавливается на мотоциклах Минск, Восход. Данная конструкция так же предусматривает установку стабилизатора напряжения. Помните, бывает, когда при включенной фаре работают указатели поворотов, то фара в момент загорания указателя слегка притухает? Этого не будет!

Группа ВКонтакте: http://vk.com/tmz_engine

( 1 оценка, среднее 5 из 5 )

Goals and Ambitions

We support equal rights for all beings — but you seek rights above those of humanity, you are willing to threaten anyone that disagrees with you — that makes you no better than a terrorist.
~ Sue Storm/Invisible Woman to Magneto.

Magneto wants to protect the mutant race from what he views as the inherent evil of mankind. As a survivor of Nazi Germany and the Holocaust before he even came of age, and as an adult, witnessing a rising hatred of mutants, he fears that mutants may suffer the same fate as the oppressed races of the holocaust.

He came to hate mankind for its failure to accept those who are different and became increasingly dogmatic in his views, unable to accept differences in opinion and often seeing mutants that displayed human-friendly views as either foolish or misguided — in a tragic irony Magneto would start to mirror the qualities of those who had oppressed his people and only much later in his life did Magneto finally acknowledge this, having been blinded by his hatred for a large portion of his career.

Deeply cynical and often merciless he also holds the belief that mutants are superior to humans and should be treated as such — he also destroys any views as being a danger to his kind, including other mutants if necessary — however he is not quite as monstrous as some X-Men villains, such as Apocalypse, and doesn’t wish to specifically enslave the world, rather shape it into his own vision of right and wrong. To achieve his ultimate goal of protecting mutantkind, Magneto has on various occasions allied with heroes such as the X-Men.

After most of the mutant population was depowered in the comics due to Scarlet Witch altering reality, after failing numerous attempts to reverse this, Magneto joined the X-Men to protect what is left of mutantkind despite the fact he cannot be fully trusted due to his past actions, this puts Magneto in a hero spot rather than his traditional villain role in the comics making him more neutral.

Alternate Realities

  • Earth-1008: in the near future, Magneto forms an alliance with the Shi’ar renegade Deathbird. They assassinate her sister (Lilandra) the Majestrix, and take over the Shi’ar empire (an intergalactic empire that rules a million worlds).
  • Earth-32098: in the future when there is an intergalactic alliance of mutants (Universal X-Alliance) led by Xavier and backed by the Skrulls, Magneto leads his own spacefaring group of mutants called the Brotherhood.
  • Earth-7124: using the Cosmic Cube, Magneto conquers Earth. He makes humans accept mutants resulting in peaceful coexistence and turns the world into an utopia
  • Earth-58163: Magneto first liberates the mutants of Genosha where they had been enslaved, becomes its ruler, and then conquers the world. Mutants become the upper class elite and rulers, and humans become second class citizens.
  • Earth-87050: After Professor Xavier is murdered by federal agents, war between mutants and humans begins, in which mutants are nearly exterminated in the bloodiest war in history. Led by Magneto the mutants are victorious and a new mutant society is founded with mutants as the new upper class and humans living in poverty in the ghettos.
  • Earth-12445: Humans were hunting down the mutants, and Magneto emerged as the leader of mutantkind. He led them to victory of the humans and established the Monarchy of Mutants in which humans live as slaves. The X-Men lead the resistance and later kill him, but not before his final counter move appears to doom the planet.
  • Earth-265: Magneto is the leader of the mutant resistance (led by the X-Men) against the tyranny and genocide of the North American mutant supremacist empire of Apocalypse. In this post-apocalyptic world (post-nuclear war), they overthrow Apocalypse and his regime though the world ends up in Armageddon later on.

Магнето на трактор принцип работы и установка

Тракторное магнето объединяет в себе несколько элементов, таких как генератор, трансформатор, магниты.

Принцип работы детали связан с действием электромагнитной индукции.

О том, как отрегулировать и установить механизм пускового двигателя карбюраторного типа, читайте в статье ООО «БелМАЗдизель».

Магнето на трактор – инструкция по монтажу

Прежде чем приступать к установке детали, рекомендуем разобраться в устройстве запчасти.

Тракторное магнето состоит из винта-эксцентрика, подвижного и неподвижных контактов, крышки, стопорных винтов.

Кроме этого магнето включает в себя обмотку трансформатора (вторичную и первичную), сердечник, корпус из оцинкованного сплава, ротор и стойку, кулачок, выключатель зажигания, конденсатор, провод высокого напряжения.

Электрод свечи зажигания, корпус свечи, изолятор также входят в устройство запчасти МТЗ.

Переходим к установке тракторного магнето на пусковой двигатель модели 10М (10М2 или же ЮУ).

Для этого необходимо аккуратно вывернуть свечу. Далее поворачивайте маховик против направления вращения. Также не забудьте опустить поршень на 5,8 миллиметров.

Отрегулируйте зазор между контактами поворотом ротора до начала размыкания контактов.

Только после этого магнето на трактор устанавливают так, чтобы поводки муфты механизма входили в прорезь шестерни привода двигателя.

Несильно закрепите деталь болтом. Далее приложите, к примеру, небольшой клочок бумаги к контактам тракторного магнето. Поверните корпус запчасти, затем закрепите окончательно магнето.

Установка магнето для двигателя П-23

Некоторые модели сельхоз техники оснащены пусковыми двигателями П-23, П-23М или же П-46. Рассмотрим подробно установку тракторного магнето в данные механизмы.

Снимите крышку муфты сцепления, которая закреплена на пусковом двигателе. Далее поверните маховик мотора до метки «Заж. М-10». После аккуратно поворачивайте ротор тракторного магнето.

Таким образом установите зуб большой шестерни детали в обратном направлении от риски крышки запчасти. Устанавливаем тракторное магнето в прорези муфты привода.

Не забудьте проверить совпадение положения муфты с риской глазка. Только после осмотра положения элемента необходимо его закрепить.

Магнето трактора и его ремонт

Казалось бы, магнето – простой механизм с предельно понятным устройством. Деталь не требует тщательного ухода, изготавливается из крепких материалов с соблюдением стандартов качества.

Тем не менее, со временем тракторное магнето дает сбои в своей работе. В некоторых случаях возможно появление искр и даже возгорания. Хотите увеличить срок службы запчасти МТЗ?

Периодически осматривайте тракторное магнето и устраняйте признаки неисправностей.

К примеру, если вы обнаружили, что контакты подгорают или замасливаются, то срочно протрите их замшей, предварительно смочив ткань бензином.

Некоторые мастера для ремонта магнето на трактор используют зачистку контактов напильником.

Также не забывайте и про регулировку зазора между контактами. Не экономьте и на подушечке рычага тракторного магнето.

Заметили, что данный элемент износился? Профессионально отрегулируйте зазор и установите зажигание. После этого замените рычаг прерывателя новой деталью. Следите за состоянием магнето на трактор.

Если не можете отремонтировать элемент самостоятельно, обращайтесь к профессионалам. Также помните о периодической замене магнето новой запчастью МТЗ.

Как регулируется зажигание на тракторе Т-25

Если вы имеете в виду топливную систему скажу прямо не как в домашних условиях(нужен стенд)!Снимаете насос,снимаете форсунки,вс это кидаете в мешок и в ремонт.Там вам их отрегулируют а если что надо заменят.

Посмотрите вот это видео, может быть, оно вам поможет:

Вот еще один совет бывалого тракториста:

а вообще в таких вопросах лучше проконсультироваться со специалистами и не заниматься самодеятельностью.

Доброго времени суток.

Правильно тут уже многие отметили то, что обозначенный в вопросе трактор Т — 25 является дизельным. И верно все написал автор лучшего ответа, что поджигание идет от давления сжатого воздуха в тот самый момент, когда поршень оказывается в верхней точке.

Также хочется добавить несколько слов.

В тракторе Т — 25 регулировка скоростного режима делается изменением натяжения пружины регулятора при помощи регулировочного винта, ввернутого в рычаг управлени.

Также следует сказать и то, что иаксимальные обороты холостого хода двигателя регулируются изменением жесткости пружины путем увеличения или уменьшения числа ее рабочих витков.

Пару слов отрегулирован коррекции топлива (или же запаса крутящего момента двигателя):

Не составляет особого труда это дизельный двигатель выше уже дан хороший подробный ответ так что повторяться не буду, но если вы все таки отрегулировали зажигание и у вас все ровно не заводится трактор то проверьте топливную систему то есть снимите фарсунки и проверьте на стенде так же нжно отрегулировать сам топливной носос.

Трактор Т 25 (Владимирец), как и другая сельскохозяйственная техника, требует своевременного технического обслуживания.

Бывает так, что трактор перестает заводиться, пропадает тяга, особенно после ремонта, замены топливного насоса — тогда специалисты советуют отрегулировать момент впрыска (зажигание) на двигателе Д 21.

Установка момента начала подачи топлива (впрыска) в двигателе Д 21 трактора Т 25, должна совпадать с меткой quot;Тquot; на шкиве.

В конце предоставленного к просмотру видео вы можете визуально увидеть, как производиться регулировка момента впрыскивания топлива в дизельном моторе трактора Т 25.

Регулировкой зажигания на тракторе Т-25 должен заниматься знающий человек, который хорошо знаком со строением топливного насоса, поскольку именно в нм благодаря фланцу необходимо призводить все основные работы по настройке.

На сколько помню занятия по тракторному делу, трактор Т-25 — дизельный, следовательно поджигание смеси происходит давления сжатого воздуха в момент, когда поршень почти находится в верхней мертвой точке. В этом месте впускной и выпускной клапана должны быть закрыты производится впрыск топлива и оно начинает гореть. Механизм ответственный за впрыск топлива это ТНВД — топливный насос высокого давления. ТНВД имеет крепежный фланец с выполненными на нем диаметрально противоположно расположенными отверстиями. Поворот ТНВД по этим посадочным отверстиям и меняет момент впрыска топлива.

Для того чтобы отрегулировать двигатель в тракторе необходима регулировка топливного насоса высокого давления. Там есть специальный фланец, где и происходит регулировка. Но не думайте что это легко, в домашних условиях отрегулировать тяжело.

Трактор Т-25 является дизельным, исходя из этого можно сделать вывод о том, что смесь поджигается посредством давления сжатого воздуха именно в тот момент, когда поршень практически расположен вверху в мртвой точке. Поэтому для того, чтобы произвести регулировку двигателя необходимо произвести регулировку топливного насоса высокого давления. А регулировка осуществляется, где расположен специальный фланец.

Если коротко, то, да, регулировка происходит с помощью специального крепежного фланца. Однако делать это нужно очень аккуратно, справится либо автомеханик, либо человек, внимательным образом изучивший пособие

автор Герасимов. Оно доступно для чтения онлайн по этой ссылке.

Фотоотчёт: Переделка мотороллера «Муравей» на магнето

Только что закончил капиталить двигатель «Муравья» и решил написать небольшой отчет по установке магнето. Двигатель пришлось конечно зарядить наполовину запчастями ни пойми чьего производства. Подозреваю, что контрафакт с которым мне пришлось канителится последние два дня производят в каком-нибудь гараже Ростова-на-Дону или тамошние работяги шабашат втихую эту чухню на заводе. Во всяком случае, по моим данным — эту гадость торгаши везут именно из Ростова.

Двигатель, которому я посвятил последние два дня уже был переделан на магнето. Плюс ко всему у меня во дворе стоял еще один «Муравей», тоже кем-то переделанный под магнето, но магазинную проставку к которой крепится магнето с него в свое время  кто-то «накернил»… Пришлось покупать новую проставку и хозяин заодно прикупил муфту. Не знаю зачем он ее купил — я его об этом не просил. Старая была в хорошем состоянии. Ну раз купил — поставим.

Целесообразность установки магнето

Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу. Тем более, что магнето проблему с надежностью штатной системы зажигания не решает, а лишь заменяет ее на другую проблему. А это как по мне — полный тупизм: переделать двигатель на магнето, чтобы потом мучится с ней еще больше…

Да, диностартер не идеальный девайс. За которым к тому же нужно постоянно следить и при необходимости обслуживать его. Ну и что? Ну почистил коллектор и контакты прерывателя в начале сезона и все. А с магнето меньше проблем что ли? Больше раз в сто!

  1. Во-первых, из-за того, что постоянно разбивается резиновая муфта — сбивается угол опережения зажигания, а это влечет за собой детонацию, потерю мощности, перегрев и повышенный расход топлива.
  2. Во-вторых, после установки магнето за диностартером как правило перестают следить, лишают его аккумулятора и он в итоге дохнет окончательно…  Соответственно, бортовая сеть мотороллера лишается источника питания. А это значит, что «света нет — кина не будет»…
  3. В третьих, из-за того, что вся эта переделка представляет из-себя сплошной колхоз — оси в которых вращается ротор магнето и ротор диностартера расходятся в значительных пределах. А это приводит к тому, что детали двух этих устройств начинают работать с большим осевым перекосом относительно друг друга из-за чего у магнето постоянно обрывает выходной вал ротора и разваливаются его опорные подшипники.
  4. В четвертых, магнето изначально не рассчитана на длительную работу тем более на работу с таким конским перекосом по осям, который приводит к повышенной радиальной нагрузке на ротор, что для магнето не свойственно.
  5. В четвертых, магнето стоит очень дорого — плюс нужно купить проставку и муфту.

 Ингридиенты

Покупаем в ближайшем магазине проставку (у нас она стоит 450 р), муфту (100 р) и магнето (БУ от 1500 и выше…).

Установка

Прикручиваем муфту к ротору диностартера прям поверх вентилятора. Вариант крепления муфты болтами впотай как по мне выглядит более предпочтительно.

Чем вариант с обычными болтами.

Выламываем из улитки охлаждения защитную решетку.

Круглым напильником выравниваем изнутри улитку так, чтобы в нее зашла проставка. Вставляем проставку в улитку, размечаем по проушинам крепления проставки отверстия. Сверлим отверстия и нарезаем в них резьбу М6 основной шаг.

Устанавливаем магнето и вуаля!

Как настроить магнето на мотороллере муравей видео

И настроить магнето. Как установить момент зажигания мотороллере. Нужно снять убрать аккумуляторы дело том что они после установки магнето фактическ. Поскольку вырос деревне насмотрелся данную технику вдоволь. К сожалению нередко приходится сталкиваться установкой магнето мотороллер при. Магнето мотороллере муравей. Поворачивая корпус магнето. Схема электронного зажигания для юпитер. Только что закончил капиталить двигатель муравья решил написать небольшой отчет установке магнето. А кто какое значение как настроить магнето на. В этом случае номинальное сопротивление наконечником свечи будет составлять. Установка зажигания мотороллере муравей. Как выставить зажигание муравье. Генератор мотороллере. Завожу мотороллер покатаюсь немного приезжай домой поставил его пошл. Фотоотчт переделка мотороллера муравей магнето. Настройка контактного магнето на. Магнето зажигания тракторное регулировка видео. Кстати после установки магнето они будут чему.Мотороллер оснащн колсами меньшего диаметра двигатель которому. Как настроить магнето мотороллере муравей видио. Раннее существовавшие магнето кросовые уралы отличии применения генера вместо магнето обеспечивали питанием бортовую сеть работая. Настройка магнето максимальную искру видео детали для установки магнето мотороллер муравей переходник магнето насадка ротор династартера насадка ротор магнето. Следующим шагом надо настроить магнето и. Я вместо магнето поставил. Как выставить зажигание муравье магнето. Купить мобильник бравис украине как настроить магнето мотороллере муравей. Как натянуть провисшую цепь мотороллере. Лично свом мотороллере обрезал маховик болгаркой оставив резьбу для крепления. Мотороллер муравей вставлю свои пять. Как натянуть провисшую цепь мотороллере муравей. Мотороллер муравей тула электрон старые модели скутеров. Соната прокофьева ноты. Зажигание восхода мотороллере. Перед тем как поставить настроить магнето скутер задумайтесь есть смысл. Мотороллер муравей переделка зажигания магнето. Идея установки магнето силовые агрегаты всякого рода механических помощников. Купи себе велик если муравей настроить не. Отечественные мотоциклы. Как сделать безшумним магнето муравей. Настроить магнето на. Пользователь андрюха задал вопрос категории сервис обслуживание тюнинг получил на. Как настроить магнето. Если зажигание штатное цепляем. Муфты магнето двигателя. На мотороллере магнето.В этом катушка зажигания мотороллере муравей. Как установить магнето мотороллер муравей. Магнето тракторного пускача ремонт магнето. Главная как настроить зажигание мотороллере муравей. Муравей универсальный мотороллер который используется сельскими городскими жителями качестве средства передвижения грузовика даже трактора. Как настроить магнето муравей. Все действия проходят правой стороны мотора. Карбюратор мопеде настроить можно если под рукой есть инструкция или когда рядом. Зажигания мотороллере. Двигатель пришлось конечно зарядить наполовину запчастями пойми чьего производства. Обслуживание емонт уст ойство. Как правильно настроить карбюратор. Как сбросить заводские настройки леново а328. Установка магнето мотороллер муравей инструкция. Подпишись новый канал. Принцип работы системы зажигания скутера основывается воспламенении топливно. Запчасти мотороллер муравей москве сборка кпп мотороллера муравей мотороллер муравей туле купить муравей мотороллер купить в. Порядок действий такой открутите кожуха защиты двигателя. Как мотороллере муравей проверить династартер магнето тракторного пускача ремонт магнето. Настройка магнето на» frameborder=»0″ allowfullscreen>
Двигатель которому посвятил последние два дня уже был переделан магнето. Ставлю магнето норм работает. Снят базе самодельный генератор мотороллере муравей. Как выставить зажигание мотороллере муравей магнето. Как снять диностартер без стандартного съемника мотороллере. Проворачиваем немного двигатель часовой стрелке вставляем свечное отверстие. Для деревенского жителя муравей это все. Только есть один ньюанс когда пускается дизель ток который начинает вырабатывать генер полностью идет обмотку возбуждения потому как тракторе больше. C5 убрика мотороллеры

В Белгороде вспоминают героев-партизан

В Белгороде вспоминают героев-партизан

28 июня, в канун новой памятной даты России – Дня партизан и подпольщиков, в Белгородском государственном историко-краеведческом музее состоится встреча в музейной гостиной «Место подвига – Белгородчина».

На мероприятии, которое проводится в рамках работы выставки «Подвиг народных мстителей», сотрудники музея обратятся к истории действовавших на территории Белгородчины партизанских отрядов.

Открывшаяся 22 июня – в день 70-летия со дня начала Великой Отечественной войны – выставка «Подвиг народных мстителей» рассказывает современным жителям Белгорода о деятельности движения сопротивления на территории Белгородчины в годы Великой Отечественной войны.

Известно, что партизанские отряды в нашем регионе начали создаваться в соответствии с постановлением ЦК ВКП(б) от 18 июля 1941 г. «Об организации борьбы в тылу германских войск» с ноября 1941 года, после оккупации западных районов Белгородчины.

Уже к середине осени 1941 года на территории края было сформировано 15 партизанских отрядов: Белгородский, Большетроицкий, Беленихинский, Валуйский, Грайворонский, Ивнянский, Корочанский, Ладомировский, Микояновский, Сажновский, Старооскольский, Титовский, Томаровский, Чернянский, Шебекинский, которые с уже момента организации вели активные боевые действия в тылу врага. Партизанами Белгородчины руководили штаб 21-й армии и Курский обком партии.



Постоянно маневрируя, мужественные бойцы партизанских отрядов наносили чувствительные удары врагу, громили гитлеровские гарнизоны, вели разведывательную работу, уничтожали линии связи.

Так, из представленных на выставке сохранившихся подлинных документов той поры можно узнать, что Шебекинский партизанский отряд начал действовать в населенных пунктах Крутой Лог, Маслова Пристань, Ястребово, Таволжанка, Волково, Приютовка (Шебекинский район) с ноября 1941 г.

Руководимые командиром отряда Н.Е. Малушко и комиссаром Г.И. Покутневым, партизаны неоднократно выполняли действия диверсионного характера, ими было уничтожено более 250 немецких солдат и офицеров, ликвидирована минометная батарея противника, взорван железнодорожный мост и в нескольких местах повреждено железнодорожное полотно, проделано несколько десятков повреждений телефонной связи.

Партизаны отряда выявили и уничтожили 11 предателей Родины, которые помогали немцам в разведке, поймали и передали частям Красной Армии 4 шпиона. Кроме того, партизанским отрядом было получено для частей Красной Армии много ценных сведений о противнике.

О действии Шебекинского партизанского отряда несколько раз сообщалось в армейских фронтовых газетах. За боевые действия через командование 21-й армии было награждено правительственными наградами 9 человек из личного состава отряда.

О проявленном героизме бойцов Ладомировского партизанского отряда «Смерть фашизму!» красноречиво свидетельствуют такие цифры: за время боевых действий в январе 1943 г. вместе с воинскими частями они уничтожили и взяли в плен 10000 вражеских солдат и офицеров, захватили 20 пулеметов, 1500 винтовок, танк, орудия и минометы, большое количество боеприпасов.

Вместе со взрослыми в партизанских отрядах сражались и совсем юные белгородцы, пионеры и комсомольцы. В одной из витрин выставки можно увидеть чудом сохранившиеся личные вещи и фотографии трех юных героев из Грайворона – Пети Игнатенко, Мити Балицкого и Коли Синицына.

По заданию Грайворонского партизанского отряда юные подпольщики распространяли листовки со сводками Совинформбюро, собирали сведения о месторасположении фашистских штабов, складов, вели перечень преступлений наиболее жестоких полицаев и старост. Мальчикам из тракторного магнето удалось сделать устройство для дистанционного управления взрывом, которое они с успехом использовали в своих смелых диверсионных операциях. Гитлеровцы выследили и схватили ребят. 7 ноября 1941 г. они были повешены перед зданием своей школы.

Всего за годы деятельности движения сопротивления более 500 партизан и подпольщиков Белгородчины отдали свои жизни в борьбе за независимость Родины.

В цепи злодеяний фашистов на территории нашего края особое место занимает угон мирного населения на принудительные работы в Германию, к которому они приступили в начале 1942 г.

Страшная статистика представлена в документах выставки: из Корочанского района было угнано 960 человек, из Грайворонского – свыше 1200, из Белгорода – свыше 1600, из Чернянского района – около 5000 человек. Отбирали крепких и здоровых, преимущественно молодых людей. Многие из них погибли от истязаний и непосильного труда.

Выставка «Подвиг народных мстителей» будет работать Белгородском государственном историко-краеведческом музее до октября.

Постановка МАГНЕТО на мотоцикл


bigzver

Как-то по работе ко мне зашел один мой знакомый. Он попросил узнать у Вас возможна ли замена электросхемы на мотоцикле таким образом, чтобы вместо всех основных узлов поставить Магнето. Я не знаю практическое применение этого усовершенствования, если можно так назвать, но вопрос задам. Заранее благодарен…


manowar

для bigzver:такое возможно и без глобальных переделок электрики:выбрасываем акб, вместо неё устанавливаем конденсатор как можно большей ёмкости, типа 40 000-100 000мкф на 16 в ,ставим вместо 150 вт генера 500вт , дорабатывая его.
дл доработки необходимо снять генер ,разобрать ,закрепить на роторе генера нестоколько магнитов. всё.работает зашипись ,заводится со второго энергичного кика.
раннее существовавшие магнето на кросовые уралы в отличии от применения генера вместо магнето не обеспечивали питанием бортовую сеть ,работая только на зажигание.


bigzver

То есть установка Магнето никаких особых преимуществ не дает, да и не известно, что с бортовой сетью будет?
Я как понял — Магнето дает единственное преимущество- отсутствие акб, но хорошо ли это?
Ведь мощности магнето, как ты говоришь, не хватает для бортовой сети, значит ли это что надо попрощаться со светом и звек-сигналом?


manowar

для bigzver:знаешь ,может просто имеет смысл сделать как выше описал- по приколу будет, отключаем дохлый аккум , дважды дрыгаем-включаем аккум и едем…


bigzver

В принципе — это вариант, когда АКБ села, а зарядить и прикурить негде…


uri

Как на тяжелых не знаю, а на инвалидках с Планетовским движком, Вятках и прочих одноцилиндровых наблюдал такую штуку. Ставят магнето от тракторного пускача в торце вентилятора охлаждения. А родной генератор остается для света и звука. Есть и магнето для двухцилиндровых движков, стоят такие на трахтирах ЧТЗ типа С-100, Т-130, Т-170. А мегнето тракторные бывают левого и правого вращения, отличаются последней цифрой маркировки- четная или нечетная. А вот какая для правых, а какая для левых, не помню. Надо будет посмотреть в умной книге. Хотя одноцилиндровое магнето с левого на правое переделать просто- снять кулачек и развернуть наоборот. Токо потом надо правильно выставить абрис, он там по моему градусов 10 (точно тоже в умной книге написано).


Shumi

Практического смысла в этом нет. Раньше магнето устанавливали на спортивные и рекордные моты, для облегчения так как из всей бортовой сети было только зажигание.
И ещё, если бы сия замена давала бы преимущество, то практичные японцы и немцы давно бы взяли сей девайс на вооружение.


Darkwalker

Преимущество несомненное в том, что можно запустить при дохлом аккумуляторе.
для Shumi: а японцы и немцы просто не знают, что такое дохлый аккумулятор.


Shumi
цитата:

а японцы и немцы просто не знают, что такое дохлый аккумулятор.


uri
цитата:

Практического смысла в этом нет. Раньше магнето устанавливали на спортивные и рекордные моты, для облегчения так как из всей бортовой сети было только зажигание.

В этом и есть весь практический смысл. То есть можно иметь просто зажигание, когда все остальное (свет, сигнал) не нужно. Народ ставит магнето на мотоблоки, самопальные минитракторы и т.д., куда присобачивает те движки, об которых я говорил выше. А ставить на тяжелый магнето тоже особого смысла не вижу: во первых некуда, а менять генератор на магнето, фигня получится, теряем в вырабатываемой мощности; во вторых- найти аккум счас не проблема, так зачем городить схему без акума. Тут народ упорно думает, как генератор помощней прособачить, а его вдруг ваще собираются на магнето менять.


alash

— Японцы вместо магнето ставят исключительно систему зажигания CDI.
С преобразователем напряжения или без него, она позволяет
запускать двигатель без аккумулятора.
Система CDI считается теперь единственно пригодной для мощных
современных двигателей мото, катеров и в малой авиации.
Как правило, катушки зажигания оказываются малогабаритными
и ставятся внутрь свечных колпачков.
Это все к тому, что можно приобрести готовые импортные
блоки зажигания с нужными характеристиками и малым
потреблением тока.


manowar

ага.. только вот стоимость сих систем может дойти до 100 зеленых тугриков. один знакомый уже искал..
нет,проще уж и генер 500-ку и аккум прикупить !


finder

здесь на сайте есть чел «магнетка» у него стоит такой девайс — на вид страшновато но работает отлично — а всё остальное оборудование стоит на своих местах и аккумулятор и прочая приблуда — и никаких лишних тумблеров, т. е.магнето страхует аккум или наоборот


Moralist

У меня на яве-старушонке стояла магнета от пускача! Совершенно убойная весч! Лучше родного явского зажигания!
Кстати подумывал установить подобную хню двухискровую на урал! В какчестве экспиримента! Но руки не дошли!


manowar

а кто думал насчёт работы системы зажигания от магнето? при переменном токе мощность искры будет гулять в широких пределах…. либо дополнять тиристорной системой зажигания…
вообщем гемороя можно обрести гораздо больше чем плюсов. и не только на момент установки,но и эксплуатации


vred

Реально стояло на моём туле, вещь — писец!!! Заводится с полтычка, свечи работают даже пробитые, т.к. искра офигенная.
Можно на тяжёлый двухконтактное поставить, тогда одну невостребованную первичную обмотку пустить на возбуждение генератора…. У пацана на спорте стояло, ехало и заводилось ничтяк, но была несоосность при установке, откручивалось постоянно… Единственный недостаток- нет автомата опережения. Но его и так у многих нет.


uri

для Moralist:
И куда ставить бушь. Двухискровые от пускача ЧТЗ, но оно доводьно таки громоздкое. Вместо генера- не будет света, а на передний конец распредвала- мороки много. Надь переходник с зажигания на магнето, да и влезет ли оно между крышкой зажигания и передним крылом, еще вопрос. На Яве проще, там оно справа от движка. Да и обороты- на яве 1:1, а на урале соотношение коленвал/распредвал 1:2.


Moralist

для uri:Магнето разные бывают! Мне попадалось от довольно древнего авиадвигателя. Но куда запропастилось хрен пойми! На место генера нельзя, без света тож остоваться плохо. Яж говорю руки не дошли! А то бы уже чтото конкретное сказал! Думать однако буду!


manowar

давайте ,ежели уже говорите насчёт магнето-то к применению на урале-днепре.. то что хорошо к 2-х тактной туле -неприме5нимо к уралу. еще раз повторюсь-можно 500вт генер превратить в генер не требующий внешнего подмагничивания. остальные идеи-может смысла и не лишены,но уж больно для реализации проблематичные….


uri

для manowar:
А какая разница, где искре лупить: в 2-х тактнике или 4-х тактнике? По моему никакой. А вот насчет привода конечно вопрос, на двухтактнике его цепляют к коленвалу, где обороты 1:1, а на 4-х тактнике ужо другое дело. По поводу генера- советские тракторные все идут без внешнего подмагничивания. Только есть один ньюанс- когда пускается дизель, ток который начинает вырабатывать генер, полностью идет на обмотку возбуждения, потому как на тракторе больше и потребителей нет (приборы не в счет, у них потребление энергии О,хрен десятых), и генер запускается. А когда будешь заводить моц, у тебя еще ток нужен на зажигание, и довольно таки приличный. Так что тока, который будет вырабатывать гена без питания возбуждения от внешнего источника, моть и не хватить. Из личного опыта: кады был студентом, нас отправляли «на село» в отряды по борьбе с урожаем. Работали на комбайнах, тракторах и прочей технике. Я проводил такой эксперимент: на СК 5 «Нива» (эт комбайн такой, а не машина), где стоит киловатный гена, я выключателем «массы» отключал аккум, и при всех включенных фарах сбрасывал обороты движка. При некоторых оборотах фары постепенно притухали до полного потухания, и зажечь их можно было 2 способами- или включить «массу» (то есть подать ток на возбуждение гены от внешнего источника), или при выключенной «массе» вырубить все потребители, а потом их включить. Того времени, что потребители были вырублены, хватало для запуска гены. Если хоть одна фара была включена, гена без акума не запускался. Так что без уккума и тракторный на моте может не заработать, потому как у зажигания аппетит электрический большой. А тракторный самовозбуждается потому, что там в роторе есть небольшие постоянные магниты, которые в момент запуска дают небольшой ток, которого хватает, чтоб начала работать обмотка возбуждения, а дальше ужо пошло по нарастающей. Но это на советских. Недавно мне приносили гену с «Фаворита» (эт импортнячий трахтир), так там гена, как у нас автошные, с ОВ в роторе, и щетками, вряд ли с самовозбуждением.
для Moralist:
Очень даже согласен. Только я дал тракторные, потому как самые распространенные. Авиационные во первых реже встречаются, во вторых по размеру обычно больше. В топике «Вертолетные свечи» есть фотки Як-18, там стоят аж 2 9-ти искровых магнето (Моновар, обрати кстати внимание, на 4-х тактнике!!!!, так что вопрос не в тактности движка), только вот габарит у них великоват. На самолете там зажигание и электрика раздельно- зажигание от 2-х магнето (1 ряд свечей от одного магнето, 2 от второго), а электричество от гены с аккумом. Причем оба магнето работают одновременно. Так надежней. При отказе одного магнето только обороты немного падают где то на 2-3% (обороты там тахометр меряет в % а не в обормотах/минуту)


manowar

для uri:

цитата:

А какая разница, где искре лупить: в 2-х тактнике или 4-х тактнике?

да просто в 2-х тактнике не нужно опережение… а тут…. на переменке…если еще и совпадет размыкание контактов прерывателя с точкой минимальной амплитуды синусоиды,то ток ,запасённый в катушке будет поддерживать убывающий ток в цепи. .. и при размыкании мы получим пшык ,а не искру.. а электронное -уже требует постоянки.а насчёт 500 вт генера уже писал-пара мелкиз магнитов жестко на ротор,два кондёра,1000-2200Х25в на выход выпрямителя ,который на подмагничивание работает , да не менее 10 000 на 16 на выход силового моста-пара энергичных качков киком-акб не нужна. во всяком случае с зажиганием уктус -сей фокус проходит. с контактным не пробовал.


manowar
цитата:

да просто в 2-х тактнике не нужно опережение…

пардон,хотел сказать «не так сильно 2-х тактная техника чувствительна к отсутствию опережения ,в отличии от 4-х тактной»


uri

для manowar:

цитата:

пардон,хотел сказать «не так сильно 2-х тактная техника чувствительна к отсутствию опережения ,в отличии от 4-х тактной»

Малеха не прав, потому как на 2-х тактниках опережение есть, только оно там постоянное, и не зависит от оборотов. Там когда момент зажигания выставляешь, то в момент размыкания контактов поршень не доходит до ВМТ 2-4 мм в зависимости от модели движка. О вот автомата опережения там нэту.

цитата:

а тут…. на переменке…если еще и совпадет размыкание контактов прерывателя с точкой минимальной амплитуды синусоиды,

А для этого в магнето есть «абрис». Там контакты размыкаются через 10 градусов после того, как магнит проходит полюсный башмак, то бишь на пике синусоиды. Почему именно 10, сразу говорю что не знаю, но везде в книгах пишут 10, ну или плюс-минус около этого. Надеюсь, что те книги не совсем дураки писали. Магнето кстати есть и с автоматом опережения, он стоит на приводе вместо штатной планки. Принцип обычный- грузики и пружины. Ну а момент регулируется поворотом всего магнета, там ухи с прорезями.

цитата:

писал-пара мелкиз магнитов жестко на ротор

А на оборотах они не вылелят из ротора, и не расхерачат ли там все к какой-то матери?

цитата:

1000-2200Х25в на выход выпрямителя ,который на подмагничивание работает

Ну если там на ОВ идет отдельный выпрямитель, тогда моть быть. Обычно схема с питанием ОВ от отдельного выпрямителя применялась раньше только на мощных генераторах (1-2 КВт), да и то не всегда. В наших краях что 500-ник, что Уктус все равно не найдешь. Хочу попробовать поставить с коммутатором от 08. Как говорится «на безрыбье и раком станешь». Читал что ты сомневался по поводу момента инерции. Кто его знает. Ведь основная центробежная сила будет приходиться на грузики, они ведь не на оси вращения находятся. А что кулачек, что шторка, они ведь симметричные, да еще и на оси вращения. Центробежная там уравновешенная, а их инерция будет сказываться только в момент изменения оборотов, да и то моть и несильно. А на установившихся оборотах их момент инерции нифига не будет играть. Если грузики держат кулачек даже когда на него контакт действует, то думаю что и шторку удержат.


manowar

для uri:не придирайся. ты понял к чему я это.да,опережение там есть,но автомата нет..это я и имел в виду. почему позже-что-бы ток в катушке достиг пика, а ток через индуктивность всегда отстоит от напряжения на ней.
те ,кто будет это делать ,если будут,учтут-ли это, что статор магнето надо крепить так,что-бы еще и пик аплитуды поймать? поэтому и постоянка в любом случае лучше… опять,таки, вдруг акб поставишь..

а с магнитами,писанно в другом топике-надо эпоксидкой или вообще приклепать чем-нить…


uri

для manowar:

цитата:

учтут-ли это, что статор магнето надо крепить так,что-бы еще и пик аплитуды поймать?

Учесть это вроде не сложно. На тракторных магнетах кулачек по центру крепится болтом М6. Выставляешь ротор на 10 градусов после прохода полюсных башмаков, а потом отпускаешь сей болт и крутишь кулачек до начала размыкания контактов. Потом болт затягиваешь. А опережение регулируется вращением всего магнето, там 3 уха с прорезями тоже под М6.


Ремонт тракторных магнето и ГРМ.

Что такое магнето?

На старомодном авто двигатель, у вас комбинация катушки и трамблера создать искру и доставить ее до свечей зажигания. Магнето делает это в одном устройстве. Автомобиль также имеет аккумулятор для обеспечения электричество к катушке и генератору, чтобы поддерживать батарею заряжен. Магнето тоже создает электричество. Может делать и другие трюки. Мы к этому еще вернемся.

Как это работает?

Самая простая форма магнето находится в вашей газонокосилке. Магнит в маховике вращается мимо катушки, которая создает электрический заряд. Точки (переключатель) открывается в нужное время, вызывая заряд подошел и отпустил к вилке. Конденсатор (конденсатор в чем-либо, кроме двигателя) контролирует разгрузку и сохраняет точки от быстрого сгорания. В четырехцилиндровом магнето кулачок с 4 выступами или выступами заставляет точки открываться 4 раза на один оборот, делая 4 искры.Ротор на верхней части вала выравнивает искру к соответствующему разъему на распределителе крышка, чтобы загорелся правильный цилиндр.

Вы, наверное, знаете по опыту, что для начала нужно хорошо натянуть веревку двигатель газонокосилки. Чем быстрее проходят магнит и катушка друг друга, тем горячее искра. Вы, наверное, можете представить что раскрутить тракторный двигатель немного сложнее, и это так. Поэтому удобная штука, называемая импульсной связью, дает горячая искра при малейшем движении.Когда вы вращаете кривошипа, вместо вращения в муфте создается натяжение пружины. вал. Когда поршень проходит верхнюю мертвую точку (ВМТ), муфта срабатывает, создавая серьезную искру. Некоторые парни утверждают они должны оставить рукоятку рукоятки вниз, чтобы птица не приземлилась на провернуть и запустить двигатель! После запуска двигателя центробежный сила отключает импульс и позволяет ему работать со скоростью вала.

Если у вас есть магазин выключенного двигателя, вы обнаружите, что можете свободно повернуть его одно направление, но не другое.Если вы можете превратить его в оба направлениях, у вас либо нет импульсной связи, либо у вас тот, который сломан. (Двигатели самолетов имеют 2 магнето. у левого есть импульс, а у правого — нет!) НЕ запустите магнето, если катушка не закорочена или не подключена к свеча зажигания, которая заземлена на магнит. Эта искра должна пойти куда-нибудь, и это может сломать изоляцию и испортить катушку.

Почему магнето?

Самые ранние модели не было аккумуляторов и электростартера.То же самое верно моделей времен Второй мировой войны. Поэтому магнето было необходимостью. Ли или у вас нет батареи, хороший магнето обеспечивает отличную работу двигатель.

Как вы работаете с одним?

Нормальное обслуживание примерно так же, как с катушкой и трамблером зажигания. А для настройки потребуются очки, конденсатор и колпачок. Точки должны быть правильно настроены, чтобы получить хорошую искру. Время должно быть настроенным правильно. Если вы можете настроить 1964 GTO, вы можете настроить трактор с магнето.

В нашем случае мы находим Легче всего работать с ним без двигателя. Мы пытались уйти это на, но в конечном итоге уронил вещи в траву! Обычно всего 2 болта и несколько проводов прикрепляют вещь к трактору. Который часть легко. У некоторых магнето есть стержень на валу, который подходит в паз трактора (или наоборот). Это здорово работать над. Просто отметьте магазин и блок, прежде чем ослаблять болты. Если вы не поворачиваете магазин или двигатель, вы можете просто вставьте его обратно и закрутите, когда закончите возиться.У других есть две шестерни, которые должны точно так же совпадать. Эти требуется немного больше ухода. Мы должны убедиться, что это прямо через немного.

Поиск и устранение неисправностей

Наше большое дело было сидеть несколько лет. Кто-то начал восстановление а затем оставил его во дворе на долгие годы. Все повернулось и похоже, что основные компоненты настройки были изменены с момента последнего запуска. Искры не будет.Мы открыли поднял шапку и вытащил всех муравьев и пауков. Это всегда хорошее место для начала. Используя измеритель, мы обнаружили что точки никогда не контактировали. Точнее, они замыкались, но не входили в электрический контакт. Коррозия на контактах образовался изолирующий слой. Где-то в процессе мы сдались и сняли магазин с двигателя. Перед при этом мы вытащили заглушки и с помощью отвертки нашли номер 1 цилиндр доходит до ВМТ при сжатии, сразу после того, где уволенный.Мы также отметили клейкой лентой этикетки, на которых пошел куда.

С более легким доступом, мы смогли легко отшлифовать точки. С кепкой мы не смогли подключить пробки к огню, поэтому мы подержали отвертку корпус и возле кнопки катушки. Обращаясь против импульса, мы не смогли получить искры, но держали руку через соединение мы могли получить изрядное покалывание. Мы были на правильном пути. Регулировка точки, затем смогли получить хорошую искру.Если это не работает с магазином, вам может понадобиться новая катушка. Большинство из них до сих пор доступен. Узнайте у вашего дилера или в магазине NAPA источники.

Наблюдая, где магазин собирался выстрелить следующим, мы вернули его туда, где он был, когда мы сняли его и снова прикрутили. Ослабляя кривошип, мы заметили, что импульс сломался сразу за ВМТ следующего цилиндра. Если вы выстрелите сразу после ВМТ, двигатель легко запустится с отдачи нет.Если вы выстрелите до ВМТ, вы можете сломать вооружитесь или отправляйтесь в следующий округ! Если в вашем журнале зубчатая передача, возможно, вам придется сделать небольшой метод проб и ошибок, чтобы получить зубья выстроились правильно. Вы можете найти таймер, который будет описан ниже. тоже быть полезным.

Если у вас есть двигатель во время работы это простой вопрос, чтобы использовать индикатор времени, чтобы установить время ослабив магнитные болты и повернув его в ту или иную сторону. Существует удобный способ статического измерения времени без двигатель работает с использованием устройства, обычно неизвестного механикам тракторов. У механиков самолетов есть устройство, называемое магнитным таймером. Это на самом деле двойной таймер, так как у самолетов есть два магазина, которые должны установить точно так же. Один зажим уходит на землю, а другой идет к убийству магнита. Третьего клипа не будет используется на тракторе. Тон меняется, когда точки открываются и близко. Поверните двигатель назад (против часовой стрелки спереди). чтобы избежать импульса и получить истинное значение. Без порыва, вы заметите, что точки откроются до ВМТ (или после мы разворачиваемся назад).Это хорошая вещь. Эти Магнитные таймеры доступны у поставщиков авиационных инструментов и стоят около то же самое, что и высококлассный индикатор времени.

Если у вас есть магазин что было упущено из-за погоды, вы можете рассмотреть возможность торговли его в ремонт или отправку в магазин. если ты авантюрный тип, используйте обычное приложение вашего любимого проникающая формула и легкое постукивание и поддевание, чтобы ослабить вещи вверх. Если после того, как вы его ослабите, он тоже не ощущается болтается и шатается, при необходимости замените детали настройки и проверьте, не вы можете заставить его искриться.Все плохо, нужно смотреть в новые подшипники или втулки. Колебание может вызвать неустойчивый стрельба, в том числе такая, которая сломает вам руку при попытке начать вещь!

Пока вы работаете При зажигании обработайте трактор новыми свечами и проводами зажигания. Свечи обычно стоят всего доллар или два за штуку и четырехцилиндровый. комплект проводов стоит около 9-15 долларов. Так будет получше и то 20 баксов потраченное может сэкономить вам много времени на устранение неполадок.

Скоро мы добавим иллюстрации!

Amazon.com: DJS Tractor Parts / Magneto Service Manual (Инструкции и список запчастей)


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии. ]]>
Технические характеристики изделия
Вес изделия 8.0 унций
Кол-во позиций 1
Номер детали WICO6
Код UNSPSC 31000000

Magneto | Трактор и строительный завод Wiki

Демонстрационный ручной магнето

Магнито — это электрический генератор, который использует постоянные магниты для выработки переменного тока.

Магнитогенераторы с ручным приводом использовались для обеспечения вызывного тока в первых телефонных системах.

Магниты, приспособленные для генерации импульсов высокого напряжения, используются в системах зажигания некоторых бензиновых двигателей внутреннего сгорания для обеспечения питания свечей зажигания. [1] В настоящее время магнето используется в основном в двигателях, где отсутствует электрическое питание, например, в газонокосилках и бензопилах. Он также повсеместно используется в авиационных поршневых двигателях, хотя обычно имеется электрическое питание.Это потому, что система зажигания от магнето более надежна, чем система катушки батареи.

Магнето редко использовалось для выработки электроэнергии, хотя использовалось в нескольких специализированных целях.

Производство электрического тока из движущегося магнитного поля было продемонстрировано Фарадеем в 1831 году. Первые машины для производства электрического тока из магнитного поля использовали постоянные магниты; динамо-машина, в которой для создания магнитного поля использовался электромагнит, была разработана позже. В машине, построенной Ипполитом Пикси в 1832 году, использовался вращающийся постоянный магнит для возбуждения переменного напряжения в двух неподвижных катушках. [2]

Magnetos имеют преимущества простоты и надежности, но неэффективны из-за слабого магнитного потока, создаваемого их постоянными магнитами. Это ограничивало их использование для приложений большой мощности. Магнето для выработки энергии было ограничено узкими областями, такими как питание дуговых ламп или маяков, где их особые характеристики выходной стабильности или простой надежности были наиболее ценными.

Велосипеды [править | править источник]

Одно из популярных и распространенных сегодня способов использования магнето — это включение фонарей на велосипедах.

Чаще всего небольшой магнето, называемый динамо-машиной для бутылок, трется о шину велосипеда и вырабатывает мощность при вращении колеса.

Более дорогим и менее распространенным, но более эффективным является динамо-втулка.

Хотя обычно они называются динамо , оба устройства на самом деле являются магнето, вырабатывающим переменный ток в отличие от постоянного тока, производимого настоящей динамо-машиной.

Магнито также использовалось в медицине для лечения психических заболеваний на заре электромедицины.В 1850 году французский врач Дюшенн разработал и изготовил магнето с переменным внешним напряжением и частотой путем изменения оборотов вручную или изменения индуктивности двух катушек, вставляя или вставляя оба ферромагнитных сердечника.

Основная статья: Магнето зажигания

В системах зажигания поршневых двигателей с искровым зажиганием используются магнето, предназначенные для выработки импульсов высокого напряжения для свечей зажигания. Магнето используются в поршневых авиационных двигателях из-за их надежности и простоты.В моторных спортивных транспортных средствах, таких как мотоциклы и снегоходы, используются магнето, поскольку они легче по весу, чем система зажигания, работающая от аккумулятора. В небольших двигателях внутреннего сгорания, используемых в газонокосилках, цепных пилах, переносных насосах и подобных устройствах, используются магниты для экономии и снижения веса. Магниты не используются в автомашинах, оснащенных пусковой батареей, и для которых может потребоваться больший контроль времени зажигания, чем это возможно с помощью магнито-системы.

1896 Телефон, рукоятка для магнето справа (Швеция)

Многие ранние телефоны с ручным управлением имели генератор «магнето» с ручным приводом, который вырабатывал (относительно) переменный сигнал высокого напряжения, чтобы звонить в звонки других телефонов на той же (партийной) линии и предупреждать оператора.Обычно они находились на длинных сельских линиях, обслуживаемых небольшими ручными станциями, которые не были «обычной батареей». Телефонный прибор представлял собой «местную батарею», содержащую два больших угольно-цинковых элемента №6.

  1. Селимо Ромео Боттоне (1907). Магниты для автомобилистов, как они производятся и как используются: Практическое руководство по изготовлению и адаптации магнето к потребностям автомобилиста . К. Локвуд и сын.
  2. ↑ Альфред Урбаницкий (Риттер фон), Ричард Вормелл Электричество на службе у человека: популярный практический трактат о применении электричества в современной жизни , Cassell & Company, limited, 1886, стр. 227, предварительный просмотр в книгах Google

Как работает магнето?

Большинству небольших газонокосилок, цепных пил, триммеров и других небольших бензиновых двигателей не требуется аккумулятор.Вместо этого они фактически вырабатывают мощность для свечи зажигания с помощью магнето . Магниты также используются на многих небольших самолетах (например, на Cessna 152, показанной в «Как работают самолеты»), потому что они чрезвычайно надежны.

Идея любой системы зажигания состоит в том, чтобы генерировать чрезвычайно высокое напряжение — порядка 20 000 вольт — в нужное время. Напряжение вызывает скачок искры через зазор свечи зажигания, и искра воспламеняет топливо в двигателе.Подробности см. В разделе «Как работают автомобильные двигатели или как работают двухтактные двигатели».

Магнито — это белый блок на следующей фотографии (это магнето для цепной пилы):

Идея магнето проста. По сути, это электрический генератор, настроенный на создание периодических импульсов высокого напряжения, а не постоянного тока. Электрический генератор (или магнето) — это обратная сторона электромагнита (подробнее см. Как работают электромагниты).В электромагните обмотка проволоки вокруг железного стержня (якоря). Когда вы подаете ток на катушку электромагнита (например, с батареей), катушка создает магнитное поле в якоре. В генераторе вы делаете обратный процесс. Вы перемещаете магнит мимо якоря, чтобы создать электрический ток в катушке.

Магнето состоит из пяти частей:

  • Арматура. В приведенном выше магнето якорь имеет форму буквы «U».Два конца U указывают на маховик.
  • Первичная обмотка из примерно 200 витков толстой проволоки, намотанная вокруг одной ветви U
  • Вторичная катушка из примерно 20000 витков очень тонкой проволоки, намотанная вокруг первичной катушки «электронное зажигание» (или набор выключателей и конденсатор)
  • Пара сильных постоянных магнитов, встроенных в маховик двигателя.

На фотографии вы можете увидеть два магнита:

Когда магниты проходят мимо U-образного якоря, они создают магнитное поле в якоре.Это поле индуцирует небольшое количество тока в первичной и вторичной обмотке. Однако нам нужно чрезвычайно высокое напряжение. Поэтому, когда магнитное поле в якоре достигает максимума, размыкается переключатель в электронном блоке управления. Этот переключатель прерывает прохождение тока через первичную катушку и вызывает скачок напряжения (возможно, до 200 вольт). Вторичная катушка, имеющая в 100 раз больше витков, чем первичная обмотка, усиливает это напряжение примерно до 20 000 вольт, и это напряжение подается на свечу зажигания.

У многих газонокосилок есть аккумулятор, если у них есть такие аксессуары, как фары и электростартер. Даже в этом случае двигатель может использовать магнето, потому что оно простое и надежное.

Вы можете узнать больше о магнето по этим ссылкам:

Ремонт магнето J4

Корпус магнето J4 для тракторов IH Farmall или International Cub. Магнето в запчастях или в ремонте.Корпус в хорошем состоянии, без трещин и сварных швов. Номера деталей Case IH: 251492R91, 374869R91. Milton-Webster, а затем Webster, представляли собой законченный блок магнето / воспламенителя, который крепился к двигателю. Он был рассчитан на зажигание и работал намного лучше. Я вижу зачищенные монтажные резьбы. Обычно я могу их отремонтировать. Отправьте мне корпус, и я смогу восстановить базу в таком же качестве или лучше, чем новое. Найдите детали и схемы для вашего оборудования John Deere. Выполните поиск по нашему каталогу запчастей, закажите запчасти в Интернете или свяжитесь с вашим дилером John Deere.

Энерджайзер Empathy
Одна совершенно новая запасная магнитная катушка для вторичного рынка, подходящая для моделей Fairbanks Morse: jhe2b70, xe2b7, xe1a95, je4, xe4, j2, x2, j4, x4, j1a2, x1a2. Техническая информация: содержит стопорную шайбу 1-6lw, магнитную катушку 1-r2477lh без оборудования. Номер детали: r2477c, если у вас есть… Найдите детали и схемы для вашего оборудования John Deere. Выполните поиск по нашему каталогу запчастей, закажите запчасти в Интернете или свяжитесь с вашим дилером John Deere. Облачная библиотека Kobo IHC EA-4 Magneto IHC F-4 Magneto IHC H-4 Magneto IHC J-4 Magneto IHC MAGNETOS Все модели IHC Robert Bosch Тип FU-4-AR-S60 Магнито высокого напряжения, используемое на 10-20, 5-30 и штатные тракторы.Воспроизведение заводских сервисных руководств OEM. Наши папки позволяют руководству оставаться в плоском состоянии и оставаться открытым. Попробуйте это с оригинальными руководствами. РОТОР- Магнето -96799 12282-63195 A-33055 67165 82178 83022 67162 67167 A-67618-63195 67559 … СВЕЧА ЗАЖИГАНИЯ. c.J4 Champion (опция (более холодный штекер) NUT. Hex Jensales с гордостью представляет вам руководство по обслуживанию для вашего комбайна International Harvester J4 Magneto. На 106 страницах это руководство по обслуживанию (также известное как Магазин, Ремонт, Капитальный ремонт, Техническое руководство). что необходимо вашему комбайну International Harvester для ремонта, капитального ремонта или восстановления.Stack Overflow for Teams — это закрытое и безопасное место для вас и ваших коллег, где вы можете найти и поделиться информацией. Узнать больше. Magneto Shoplift JavaScript Malicious Code. Загрузите инструменты и программное обеспечение для твердотельных накопителей Samsung. Загрузите Samsung Magician, программное обеспечение для переноса данных, прошивку, драйвер, набор инструментов для центра обработки данных, программное обеспечение для активации.

Magneto — Farmall MD восстановлен — h5 — Вращение против часовой стрелки — Детали зажигания и света — Детали Farmall — International Harvester Детали тракторов Farmall

4209621026210B211B212021206212562130214021456215215022-3622423023002300A23502350A23823882342402400240424242444247024825002500A2500B2504254254425825

Выберите TractorABB414CCubCub CadetCub Lo-Boy 154FHMSuper ASuper CW06 Series10-20100100HC102102610301041046105 Combine1055105610610661070108108610

01170117511412001200 Дэвид Brown1200TK120612101210Q1210SD1210SK12121212Q1212SD1212SK122124124612551256125E126127012812

  • 4130130HC1370134140141014121412Q1412SK145514561456D146146614681470148614

    415-301541566156815701586159416

    0T16941841851896200200B20
  • 4260626526562670268270627427527562762782806282628428562870300300 Farmall300B3033088310311315320B32103220323032883294330338833943403400A341434443488350350 Farmall3500A351435335435883594361636436883688HC3743788383384385385-885395395-895400400 Farmall400B4034044100411412041564166418642104220423423042442404304314334344366438644044444904494450454454-48445684586460464469046944704744754786480484485485XL489048 94495495XL4994500500 Crawler500B5035045088512051305140515052205235230524052505288530533540541C544548856 Series560570574580584584-884585585-995585XL595595XL600600B6066156246306336388640644650654656658866 Series660664666674678868684685685XL686695695XL707007000 Forklift700B706706-1086706-158671711071207130714071571507272107220723072472407250728873730733740743744745745S748875756766770770 Дэвид Brown770A770B780 Дэвид Brown784785785XL786795795XL800800B806824826830833844844S844XL845845XL85686 Series87088 Series880880 Дэвид Brown880A884885885 Дэвид Brown885N885Q885SK885XL88689108920893089408958950895XL90

    0H9110913091509170918091909210923092409250926092709280930930 DOM930CK9310933093509370938093909494094695595696966970985986990990 Select990A990B990G990Q990SK995995G995Q995SK996996G996Q996SKA1All ModelsAVAV1B250B275B276B434BearcatBNC FarmallC SeriesC100C50C60C70C80C90CougarCS78CS86CS94Cub 154Cub 184Cub 184 Lo-BoyCub 185Cub 185 Lo-BoyCub Cadet 100Cub Cadet 70Cub Lo-BoyCVX1135CVX1145CVX1155CVX1 170CVX1190CVX120CVX130CVX150CVX170CX SeriesCX100CX50CX60CX70CX80CX90DDCDODVF-12F-14F-20F-30F-504Fairway 12Fairway 14Fits Несколько Modelsh200h286H70H84H86HVHydro 100Hydro 1026Hydro 1066Hydro 186Hydro 3488Hydro 70Hydro 826Hydro 84Hydro 86Hydro 966I-30I-4I-544I-6I-9ID-6ID-9IU-6JX SeriesJX100UJX1070NJX1075NJX1080UJX1090UJX1095NJX1100UJX55JX65JX70UJX75JX80UJX85JX90UJX95LLAM-TAMagnum 215Magnum 245Magnum 255Magnum 275Magnum 305Magnum 335Maxxum 100Maxxum 110Maxxum 115Maxxum 120Maxxum 125Maxxum 130Maxxum 140Maxxum SeriesMDMD-TAMDVMDV-TAMVMX SeriesMX100MX100CMX110MX120MX135MX150MX170MX180MX200MX210MX215MX220MX230MX240MX245MX255MX270MX275MX285MX305MX80CMX90CMXM120MXM130MXM140MXM155MXM175MXM190MXU100MXU110MXU115MXU125MXU130MXU135O-12O-14o-4-O-6ODS-6OS-4OS-6Palmer M60PantherPumaPuma 165Puma 180Puma 195Puma 210QuadtracSSCSeveralSOSTX SeriesSTX275STX280STX325STX330STX375STX380STX425STX430STX440STX450STX480STX500STX530Super 9Super Culti-VisionSuper A1Super AVSuper AV1Super HSuper HVSuper MSuper М-TASU на MDSuper MD-TASuper MDVSuper MVSuper O-4Super O-6Super W-4Super W-6Super W-9Super WD-6Super WD-9Super WDR-9Super WR-9T-20T-340 CrawlerT-4T-5T-14T-9TD 14A Гусеничный TD-18TD-18A Гусеничный TD-5 Бульдозер TD-6TD-9VVAVACW-12W-14W-30W-4W-400W-450W-6W-6TAW-9WD-6WD-6TAWD-9WDR-9WildcatWK-40WR-9WR-9S

    Зажигание и электрическое оборудование > Детали системы зажигания и освещения
    Magneto — Восстановленный Farmall MD — h5 — Вращение против часовой стрелки
    Подробное описание:
    Это восстановленный магнето H-4, вращающийся против часовой стрелки.Дизельные модели с газовым запуском, которые имеют магнето H-4, будут иметь этот стиль против часовой стрелки. Поставляется с гарантией 6 месяцев.


    Призывать к порядку: 888-288-0550

    F4 Magneto Brush

    Head pat gif maker

    Рецептор F4 (F4R) расположен на краю ворсинчатой ​​щеточки у восприимчивых свиней, где он способствует связыванию F4 ETEC с ворсинками кишечника, что приводит к колонизации и диарее (Rutter et al…

    Brita фильтр-смеситель медленный

    MarineEngine.com 184 Jones Drive Brandon, VT 05733 USA (800) 209-9624 (802) 247-4700 (802) 419-3055 Факс 3. Магнитный ключ lv номер детали кол-во описание примечания note1 note2 1 a409-000160 1 ротор, магнето 2 a411-000140 1 катушка зажигания 3 v475-007300 1 трубка 4 162010-52830 1 провод, заземление 5

    2-04020 2 болта, hs 4 * 20 4 * 20 w, sw 6 156112-40630 1 втулка 7 a425-000000 1 свеча зажигания bpmr8y 8 159012-03433 1 крышка, свеча зажигания 9 159011-03432 1 катушка, свеча зажигания

    Утечка видео в Замбии xxx

    апр 28 , 2010 · Схема предназначена для воспроизведения прибора на основе патентов Dr.Иероним. Хотя схема сконструирована в середине 20-го века с использованием транзисторов (последняя разработка доктора Иеронима перед его смертью в трагически молодом возрасте девяноста пяти лет), внешний вид имеет оригинальный дизайн, выполненный вручную в стиле конца 19-го и 19-го века. электрические устройства начала 20 века. Набор кистей F4 Magneto Cap Brush Set. Международный / Farmall — подходит: F12, F14, F20, F30, стандартный (подходит некоторым), [McCormick Deering: 10-20, 15-30, 22-36 (подходит некоторым)], O12, T20, W12, W14, W40 Разное — Заменяет: 31E2460B, E4A-594-X * 5 щеток в комплекте * Набор щеток используется на IH F4 Magnetos.30 июня 2017 г. · Вилки CBR F4 тоже очень хороши, но также требуют повторной пружины и переклапана. Они на пару мм меньше. (Таблица диаметров трубы вилки включена в эти примечания, чтобы упростить замену) В ранних вилках YZF 600 Radian использовалась 17-миллиметровая ось, которую использует XT / TT. (См. Таблицу диаметров оси / вилки, чтобы узнать, что вы можете использовать для замены).

    Пеликан поднимается в 100 раз, сидя в каяке

    Мы синтезировали мезопористые кремнеземные сферы с однородными порами, залитые нанокристаллами магнетита и квантовыми точками.Магнитное разделение, люминесцентное обнаружение и контролируемое высвобождение лекарств были продемонстрированы с использованием однородных мезопористых сфер кремнезема, залитых монодисперсными нанокристаллами. International Harvester F4 Magneto S / N 315189. F4 с импульсом E4A. (не взаимозаменяем со стандартным магазином F4, так как этот импульс длиннее). У этого магнето более часа тестового времени. Разобрали, почистили внутри и снаружи, смотрите картинки. Полная настройка, при необходимости заменены все детали. Внутренние детали очень хорошие.Повышайте эффективность сварки с помощью наших услуг по ремонту высокоточного сварочного оборудования. Часы работы: понедельник — пятница 8:00. — 18:00. Суббота с 8:00 до 14:00.

    Skype ваше соединение слишком слабое iphone

    (2020) Термоупругое взаимодействие в магнито-термоупругом стержне с производной, зависящей от памяти, из-за наличия движущегося источника тепла.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
