Как снять кабину с трактора т 40: переделка кабины, как сделать печку, своими руками, самодельная, модернизация

Содержание

переделка кабины, как сделать печку, своими руками, самодельная, модернизация

Первый трактор ЛТЗ Т-40 сошел с конвейера в 1961 г. Он имел универсальную конструкцию и большое количество модификаций, что позволяло использовать его в различных сферах деятельности. При разработке применялись передовые технические решения, но конструкция трактора устарела, поэтому большинство владельцев задумываются о тюнинге Т-40.

Тюнинг трактора Т-40 своими руками

Производство этой модели прекратилось в 1995 г., но Липецкий тракторный завод продолжает выпуск запасных частей. Благодаря этому трактор остается популярным среди владельцев малых хозяйств и коммунальных предприятий. Но чтобы добиться оптимальной производительности и удобства, необходима модернизация техники. Достоинством липецкого трактора является простая и надежная конструкция, что позволяет вносить изменения без особых усилий и специальных навыков.

Переделка кабины Т-40

В первую очередь необходимо задуматься о комфортном нахождении внутри трактора. Заводская шумоизоляция не способна снизить звук работающего дизельного двигателя до приемлемого уровня, а штатное сиденье и жесткая задняя подвеска передают всю вибрацию на спину водителя.

Для уменьшения уровня шума необходимо демонтировать внутреннее оснащение и обивку кабины, после чего оклеить специальными материалами. В качестве первого слоя применяется виброизоляция StP БиМаст или аналогичная толщиной от 2 до 4 мм. При укладке материала желательно добиться покрытия 80-100%. Особое внимание следует уделить сквозным технологическим отверстиям, т.к. их наличие снижает эффект шумоподавления.

Сверху виброизолирующего слоя прокладывается изолон (10 мм) или сплен (4-8 мм). Для удобства уборки в качестве верхнего слоя на полу используется резиновое покрытие. После завершения шумоизоляции устанавливается штатная обивка.

В качестве кресла многие используют сиденье от легкового автомобиля. Добиться комфортной посадки таким способом не получится, т.к. кресло не имеет подвески, смягчающей ударные нагрузки, передаваемые на раму.

Оптимальным решением является использование универсальных тракторных сидений с поддержкой спины и подлокотниками.

Они имеют пружинный или пневматический демпфер, который повышает комфорт и снижает усталость при длительном управлении техникой.

В большинстве случаев этого будет достаточно для комфортной работы в тракторе на протяжении дня. Остальные изменения, которые вносятся в конструкцию, индивидуальные и подготавливаются с учетом потребностей оператора. Наиболее распространенные из них: установка магнитолы, газлифта для дверей, механизма ручного тормоза от ЮМЗ, поднятие крыши кабины, удлинение рычага реверса КПП и перенос педалей.

Альтернативным вариантом является изготовление самодельной кабины. Ее проектирование основывается на чертежах штатной конструкции, но с увеличенными пропорциями.

Каркас изготавливается из профильной стальной трубы (3 мм). Будущие габариты конструкции зависят от размеров выбранных стекол с уплотнителями. Предпочтительнее использовать стекла от серийных моделей, т. к. они дешевле, чем заказные, а в случае ремонта проще найти замену. Для изготовления окон также можно использовать оргстекло. Оно дешевле и проще в обработке, но со временем мутнеет. Из стальных пластин толщиной 1-2 мм в оконных проемах каркаса подготавливаются специальные места для фиксации уплотнителей стекол.

Вся конструкция сваривается из 4 частей: передней, задней и 2 боковых. Для дополнительной жесткости каркас по углам усиливается косынками. Двери изготавливаются из профильной трубы со стенками 2 мм по аналогичной технологии. После подготовки всех элементов можно приступить к окончательной сборке каркаса. Для изготовления пола применяется стальной лист толщиной 2 мм, а для крыши, перегородок и приборной панели — 1,2 мм. Кабина не будет уступать заводским аналогам.

Как сделать печку на тракторе Т-40

Из-за ДВС с воздушным охлаждением липецкий трактор не способен обеспечить должное отопление в кабине в зимний период. Выходом из этой ситуации может стать изготовление дополнительного отопителя. Для этого на выпускном коллекторе двигателя необходимо наварить 5-6 продольных ребер толщиной 3 мм и высотой 30 мм. Сверху получившегося радиатора приваривается металлический лист (3 мм) с отверстиями для забора и подачи воздуха. Торцы конструкции необходимо заглушить.

С наружной стороны кабины устанавливается турбинный вентилятор. От патрубка подачи холодного воздуха из нагнетателя необходимо проложить трубопровод к переднему отверстию радиатора, а из заднего отверстия — в кабину. Весь трубопровод изготавливается из металлической гофры диаметром 50 мм. Теплый участок, идущий в кабину, необходимо утеплить волокнистой изоляцией для дымоходов.

Патрубок с горячим воздухом заводится в нижнюю часть кабины и направляется на ноги тракториста или лобовое стекло. На приборную панель выводится дополнительный тумблер включения турбинного вентилятора. Такая конструкция обеспечивает подачу теплого воздуха сразу после запуска двигателя, т. к. выпускной коллектор имеет высокую температуру при любых режимах работы ДВС.

Ремонтируем ГУР на Т-40

Липецкий трактор оборудован заводским ГУР, но со временем его элементы изнашиваются. Выявить эту неисправность можно по следам масла. Если своевременно обратить на течь внимание, можно отремонтировать гидроусилитель руля своими руками. Для этого потребуется ремонтный комплект прокладок, стоимость которого $2.

Если ремонт не будет произведен вовремя, начнется износ цилиндра и поршня. Такой дефект могут устранить только специализированные организации. В отдельных случаях может потребоваться замена всего насоса. Стоимость ГУР Т-40 составляет $120 , а восстановленный гидроусилитель руля можно приобрести за $90.

Переделка переднего и заднего моста

Передний мост липецкого трактора имеет конструктивную недоработку пружинного блока, которая приводит к появлению поперечного люфта и преждевременному выходу из строя опорных подшипников, шкворней, крестовин и блоков редукторов.

Для повышения надежности узла и точности управления подвеску моста необходимо доработать.

Следует демонтировать блоки траверс и обрезать заводские шкворни от чулок (по сварному шву). Электродуговым сварочным аппаратом производится наплавка в местах выработки на шкворнях. После этого, чтобы вернуть необходимую геометрию, они протачиваются на токарном станке, а к внутренним частям привариваются болты для фиксации шкворней в поворотном кулаке.

Восстановленную деталь приваривают на штатное место. Для поворотных кулаков вытачиваются сборные проставочные втулки (несущая и фиксирующая), которые устанавливаются на места пружинных узлов. При сборке используется стандартные опорные подшипники, под втулки устанавливаются уплотнительные кольца, а шкворни фиксируются снизу поворотных кулаков при помощи гаек.

Такое изменение конструкции сделает трактор более жестким, но улучшит управляемость, снизит нагрузку на ГУР и сделает узел более прочным. Рама трактора имеет большой запас прочности, поэтому выросшая нагрузка на лонжероны не повлияет на ее ресурс.

Задний мост нуждается в доработке только при использовании спаренных задних колес. Для этого из толстостенной трубы изготавливаются проставки длиной 270-320 мм, которые крепятся штатными болтами с наружных сторон колес.

Переделка рулевого

Для улучшения управляемости липецкого трактора необходимо установить комплект переоборудования рулевого управления Т-40. Стоимость готового комплекта составляет $180. Он состоит из следующих элементов: насос-дозатор, насос НШ, рукава высокого давления, ремонтный набор гидроцилиндр ЦС-75, штуцеры и фланцы для подключения.

Перед установкой насос-дозатора необходимо приобрести гидроцилиндр или модернизировать штатный гидроусилитель руля. Для этого необходимо:

  1. Разобрать ГУР и извлечь поршень.
  2. Убрать предохранительный клапан и плунжер.
  3. Выточить 2 заглушки (по внутреннему диаметру поршня) и запаять их при помощи латуни. Для обеспечения правильной работы ГУР внутреннее пространство под заглушками должно составлять 3 мм.
  4. Установить угловые штуцеры на боковые крышки.
  5. Закрепить насос-дозатор между ДВС и гидроусилителем.
  6. Подключить насос через клапан потока или установить спаренный насос НШ.

Как сделать крылья

На Т-40 установлены небольшие задние крылья, которые не закрывают задние колеса и плохо защищают от грязи. Самым простым способом решения этой проблемы является установка металлических листов сверху штатных крыльев. Необходимо подготовить отрез нужного размера и при помощи струбцин закрепить его на тракторе. После этого через каждые 30 см просверлить сквозные отверстия и установить заклепки.

Такие крылья обеспечивают хорошую защиту от грязи, но прочность конструкции обусловлена состоянием заводских деталей. Если они прогнили или повреждены, то их нельзя использовать в качестве основы.

Наиболее удобным является изготовление крыльев трапециевидной формы. Для упрощения монтажа, при подготовке чертежа изделия, необходимо ориентироваться на места крепления штатных элементов. Используются алюминиевые или стальные листы толщиной 2 мм. На их поверхности выполняется разметка, затем вырезаются элементы будущей конструкции. Для получения ровных изгибов с внутренней стороны заготовок необходимо сделать насечки (0,5-0,8 мм) при помощи болгарки.

При монтаже крыльев к трактору используется штатный крепеж, а между собой части скрепляются при помощи заклепок. Готовая конструкция имеет высокий уровень жесткости и способна выдерживать нагрузку до 100 кг.

0901-111СП/111-01СП Кабина бульдозера Четра Т 9

« Назад

Обозначение Наименование Кол-во на исполнение
5 0901-13-1-01СП Управление трактором
18 0901-23-1СП Установка сиденья 1
4 0901-24-1-02СП Пол 1
2 0901-47-2СП Установка зависимого отопителя
13 1102-10-13СП Электрооборудование
1 1102-10-18-01СП Электрооборудование пола кабины 1
12 2501-59-1СП Кабина 1
35 2501-59-176СП Решетка*4 1
27 2501-89-10-31СП Установка табличек 1
34 2501-89-123СП Клипса 90
8 312001-57-2СП Установка вентиляторов кабины*1*3*4 1
22 2501-59-175СП Молоток 1
30 2501-13-299 Рукоятка*1*2*4 1
23 2501-89-31 Скоба 5
10 2501-89-62 Панель 1
11 2501-89-63 Панель 1
24 2501-89-171 Лист 1
33 35 5440 Винт 70
19   Болт М10-6g×30 12
36 28 0320*4 Болт 5
26   Винт ВМ6-6g×16 6
32   Винт ВМ6-6g×16 6
28 4,6E+09 Винт 4×16 8
20   Шайба 10ОТ 14
37   Шайба 12ОТ 2
38 21 0210*4 Шайба 12×2 5
21 31 0170 Шайба 10 10
15   Моторедуктор 1
3   Моторедуктор 3
31   Чехол 2108. 1703.200 1
9   Машинокомплект интерьера кабины 1
39   Пепельница 1
14   Пантографное 1
6   Пантографное 2
7   Пантографное 1
25   Поручень 1
29   Винт 2-4,2×25 7
16   Винт 2-4,2×50 3
17   Гайка 292685-П2 10

Запчасти Т-40 стр.7

Расширенный поиск

Расширенный поиск

Название:

Артикул:

Текст:

Выберите категорию:

Все Гидравлика » Гидрораспределители »» Badestnost (Болгария) »»» Р40 (40 л/мин) »»» P80 (80 л/мин) »»» Р120 (120 л/мин) »»» РС100 (100 л/мин) »»» РХ346 »» Мелмехмаш (Украина) »» Hydrocontrol (Италия) » Гидроцилиндры »» Гидроцилиндры »» Уплотнения для гидроцилиндров »»» Уплотнения поршня »»» Уплотнения штока »»» Манжеты универсальные »»» Грязесъемники »»» Направляющие кольца »» Шток хромированный » Насосы шестеренные «Jihostroj a. s.» Чехия » Насосы шестеренные » Гидроаппаратура »» Краны шаровые и диверторы » Гидромоторы »» M+S Hydraulic (Болгария) »»» Серия MS »»» Серия MP »»» Серия MR »»» Серия МТ »»» Серия MH »» Завод «Омскгидропривод» » Насосы-дозаторы » Штуцеры и адаптеры »» Штуцера отечественные »»» ШТУЦЕРА переходные/соединительные »»» ШТУЦЕРА конические под гидроцилиндры ЦС »»» ШТУЦЕРА угловые (ГОСТ 16053-70, 16054-70) »»» ШТУЦЕРА тройные (ГОСТ 16058-70, 16059-70) »»» Фланцы НШ/РВД »»» Муфты разрывные/соединительные »» Адаптеры импортные »»» Трубные соединения ISO 8434 — 1 (DIN 2353) »»»» АДАПТЕРЫ ПРЯМЫЕ ISO 8434-6 »»»»» Адаптеры прямые BSP-METRIC »»»»» Адаптеры прямые METRIC-METRIC »»»» Кольца врезные DIN 3861 »»»» Гайки накидные DIN 3870 »»»» Трубы гидравлические »»» АДАПТЕРЫ ПРЯМЫЕ ВВЕРТНЫЕ форма Е по DIN 3852 » Рукава РВД Запчасти Т-25 » Кузов »» Кабина »» Сиденье »» Вентиляция и отопление »» Капот, крылья, облицовка радиатора » Трансмиссия »» Сцепление »» Коробка передач »» Передача бортовая » Ходовая часть »» Рама »» Мост передний »» Колеса » Механизмы управления »» Управление рулевое »» Тормоза » Электрооборудование »» Электрооборудование »» Приборы и датчики » Дополнительное оборудование »» Вал отбора мощности »» Гидросистема »» Устройство навесное заднее »» Муфта соединительная » Принадлежности »» Инструмент » Бак топливный Запчасти Т-40, ЛТЗ » Кузов »» Кабина »» Окно ветровое и заднее »» Капот, крылья, облицовка радиатора » Трансмиссия »» Трансмиссия »» Сцепление »» Коробка передач »» Коробка раздаточная »» Ходоуменьшитель »» Мост передний ведущий »» Мост задний » Ходовая часть »» Рама »» Ось передняя »» Колеса » Механизмы управления »» Управление рулевое »» Тормоза » Электрооборудование »» Электрооборудование »» Приборы и датчики » Дополнительное оборудование »» Коробка отбора мощности »» Оборудование навесное »»» Гидравлическая система »»» Задняя навеска » Принадлежности »» Инструмент » Пусковой двигатель ПД-8 Запчасти Т-16 » Кузов »» Кабина »» Сиденье »» Капот, крылья, облицовка радиатора » Трансмиссия »» Сцепление »» Коробка передач »» Конечные передачи » Ходовая часть »» Мост передний »» Рама »» Колеса » Механизмы управления »» Управление рулевое »» Тормоза » Электрооборудование »» Электрооборудование »» Приборы и датчики » Дополнительное оборудование »» Гидросистема »» Следозаделывающее устройство » Принадлежности »» Инструмент Запчасти для двигателей Д-120, Д-144 » Двигатель (Гр. 100) » Система смазки (Гр. 140) » Система питания (Гр. 110) » Система выпуска отработанных газов (Гр. 120) » Система охлаждения (Гр. 130) » Электрооборудование » Оборудование навесное » Инструмент Запчасти ЮМЗ » Кузов »» Кабина »» Сиденье »» Облицовка »» Вентиляция и отопление » Двигатель »» Двигатель »» Система питания »» Система выпуска отработавших газов »» Система охлаждения » Трансмиссия » Ходовая часть » Механизмы управления » Электрооборудование » Дополнительное оборудование » Принадлежности

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

Найти

Ремонт кпп т 25 своими руками видео

дверь на трактор т 25 своими руками видео Видео

Подключайся к партнерке. https://yoola.app/r/6115825146256.

Поставил газовые упоры на двери и форточку у т-25.

Цена на сайте: http://www.minitrak.com.ua/product_413.html Кабина трактора Т-25.

Подключайся к партнерке. https://youpartnerwsp.com/join?104264.

В этом видео я полностью доделал дверь самодельной кабины.Соединил механизмом ручку с замком и приварил.

Трактор т-25 переделка заднего окна.

Один из простых вариантов установки замка дверей трактора т-150. Дёшего при покупке легко при установки.

Доделал замок на трактор.

Проводка трактора Т-25, все просто і зручно.

Промежуточное видио, скоро добавлю еще новые видио оставайтесь с нами друзья, подписуйтесь на наш канал.

Треугольник для т-25 переделка.

Разобрал, помыл, почистил. Немного слов о состоянии деталей.

Трактор Т-25 переделка газового педаля.

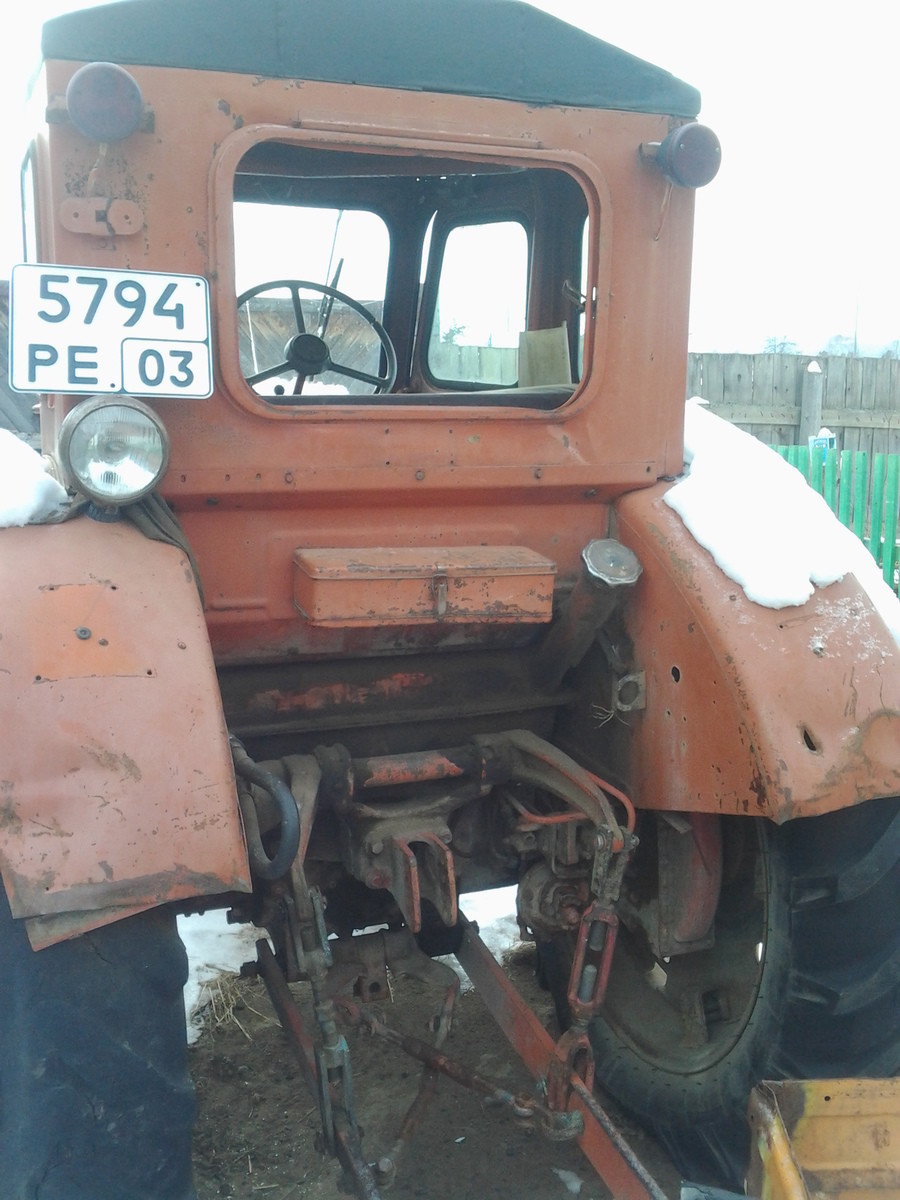

Реставрация трактора т 25) кабина и что было сделано за неделю) — DRIVE2

Всем привет!) вроде дооолго не писал сюда))

был куплен — 5 метров уплотнителя лобового стекла от трактора мтз 82. 1

масло М10ДМ — 10литров для двигателя

масло тад 17 — 20 литров для кпп и бортовых
и масло м8в — 5литров для гидросистемы ( 4 литра в гараже было)

вышло около 3 тыч. руб))

потом делал крышку оконный проем для стекла ( так как их не было)

приварил нижнюю лапшу)

из куска ленты » земля»)

снес крышу ( который нахимичал старый хозяин)

готовый оконный проем

сфоткал сбоку но не видно

чуть удленнил крышу ( у кого рост выше 180 см тот поймет)))

переварил все по кругу профиль 3мм вый

нашел жестянку на 1.5 мм и приварил на крышу

сшил боковой зазор лобового оконного проема)

и бросив все это дело ( элэктроды кончились) да и сегодня ветер 12 м.с. но тепло +1 градус.

залил масло куда нужно и завел)))

прокатился по деревни))

видео первого запуска будет чуть позже!))

Нравится 43 Поделиться: Подписаться на автора

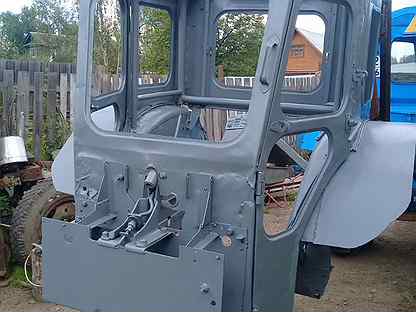

реставрация трактора Т 25 — кабина) — DRIVE2

Всем Драсте)) доброе времения суток!)

Сегодня конкретно начал заниматься с кабиной) — кабинетом для тракториста))
Так как все начинается с лестницы, отреставрировал с начала лестницу, да и эта лестница и занял у меня очень много времени — с 7 утра до 15:00 . так как отсутствовал одна ступенька, вместо него куок угольника вырезанный резаком)

с начала открутил все с потрахами)

еле как открутил.) да, газовая горелка рулит) а толку ВД -40 я че то не замечаю)

начинаем ампутировать крепление и лесенки

да, жена болгарыч тут помогает)

гнем, мнем, греем выпрямляем под прессом, трещины варим и зачищаем)

а вот на нижнюю часть придется сделать собственно ручно, но с размерами заводского

и вот результат

пока примерно повесил, завтра друг на станке обещал высверливать отверстия на ступеньке как заводской)

да и прогонял метчиком и плашкой резьбы и смазал болты графиткой) надолго? незнаю)

Потом начал залатывать лишние отверствия в кабине.Ведь чем меньшые дырок темь меньше пыли и грязи) а зимой тепла по больше в кабине останется)

да и вырезал гнилые места, нехватающие места приварил латки и.т.д

Нравится 41 Поделиться: Подписаться на автора

Кабина трактора Т-25 | Трактор Т-25

Снятие и установка кабины трактора Т-25
Чтобы выполнить подобные операции вам потребуется:

  • плоскогубцы;
  • гаечные ключи;
  • СПТ-1135Д-кран;
  • слесарно-монтажная отвертка;
  • особое приспособление для установки/снятия стекол кабины.

Нужно выполнить такие действия, чтобы снять кабину Т-25:

  1. Отвернуть гайки (2 штуки), снять крышку электрической панели, отсоединить кабеля электропровода кабины с двух сторон. Еще один кабель отсоединить от реле-регулятора.
  2. Снять хомуты, разъединить патрубки (отводящий, подводящий) отопителя.
  3. Отвернуть крепежные болты (по 4 штуки справа и слева), фиксирующие кабину на платформе.
  4. Схваткой за петли зацепить кабину и снять ее, поставить на подставки.

Замена стекол кабины
Необходимость съема стекол возникает при ремонте каркаса, требующего газосварочных, жестяницких, кузнечных работ в целях безопасности. Необходим съем и для замены при наличии деформаций стекол.

Как снять стекло с кабины:

  1. Отвернуть прижимные винты (на одно стекло 4 штуки), снять их;
  2. Снять шнур (распорный) уплотнителя;
  3. Вынуть уплотнители, снять с них окантовку, убрать осколки разбитого или извлечь целое стекло;
  4. Заменить стекло, выполнив в обратной последовательности перечисленные операции.
