Как сделать минитрактор в домашних условиях. Самодельный минитрактор. Особенности изготовления трактора


Для частного сектора трактор – вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это необходимо как-то перемещать. Вручную не наносишься, а небольшой железный «помощник», так в самый раз.

Получить для своего подворья мини трактор можно двумя способами: или купить, если денег достаточно, и заботы не для вас, или собрать «железного коня» из подручных материалов. Покупку, как люди практичные, рассматривать не будем, а с одним из вариантов самостоятельной сборки трактора ознакомимся.

В качестве исходного материала будущего транспортного средства возьмем где-нибудь на свалке «народный» автомобиль ЛуАЗ. Или прикупим у соседа.


Что из всей этой кучи металлолома нам понадобиться? Оставляем:
— коробку передач;
— мосты;
— электрику;
— колесные редукторы;
— рулевой механизм, и руль не забыть.

Остальное продаем на металлолом, получая двойную выгоду – и денежек заработаем, и от хлама избавимся.

Теперь необходимо решить вопрос с двигателем. Как вариант, покупаем Sadko DE-300 от мотоблока плюс колеса (4 штуки 6×12).


Обороты нашего двигателя «хорошие», но для трактора несколько завышены. Это ведь не гоночная машина. Поэтому снижаем их в 3.5 раза, установив соответствующие шкивы.

Передачу крутящего момента с двигателя на КПП можно организовать при помощи ремня профиля В. Устанавливать лучше сразу два.

Рама – главная несущая конструкция. Ее можно сварить из профиля 40×40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому есть смысл сразу брать профиль не 40×40, а 40×80. Запас прочности не помешает.

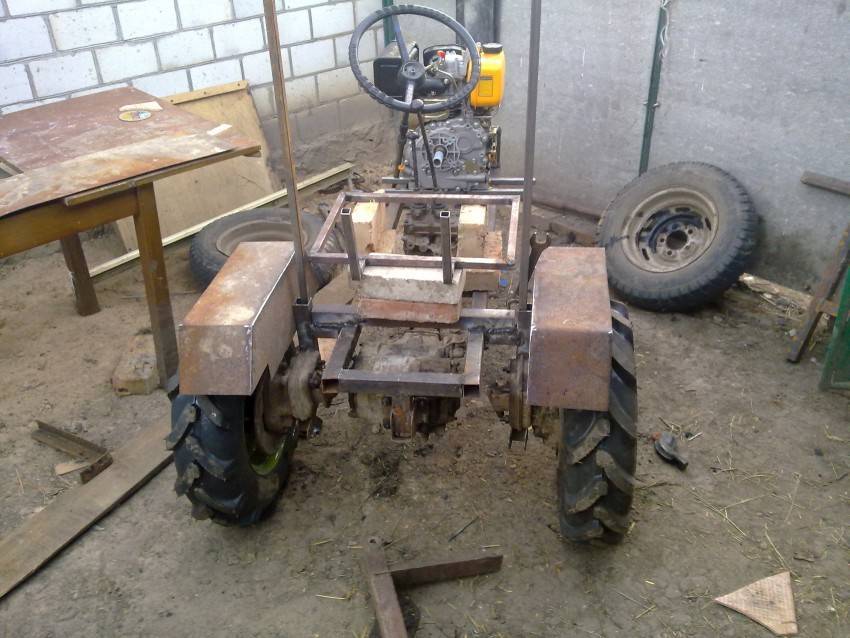

После того как все вышеперечисленное будет собрано в одну конструкцию, мы увидим перед собой плоды собственного героического труда.


Гидравлика – состоит из гидроцилиндра 75×100, распределителя Р80, насоса НШ-10.

Рабочий режим насоса – это 1000-1100 об/мин. Вал насоса – исходящий вал от маховика сцепления. Но в связи с тем, что постоянная работа насоса требуется не всегда, для него целесообразно сделать отключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем нужное: вал, шлицевую муфту, вилку переключения, две шестеренки, цепь.


На снятый вал нам нужно будет надеть звездочку, но перед этим вал необходимо доработать. Сначала вал обрезаем, затем на 5 сантиметров наращиваем так, чтобы звездочку можно было установить на свое место.

Корпус привода делаем сами, сварив его из уголка 40×40. Привод – узел, требующий постоянной смазки, а значить, в нем должно быть залито масло. Это понятно? Тогда не забудем сделать его герметичным и установить на вал сальник.

Все готово, теперь может посмотреть на включенный насос.


И выключенный.


В сборе.

В заключение, два слова по гидравлике. Центральная секция работает с навеской. Выведенная муфта вперед с поворотным валом, выведенная назад с гидроцилиндром для косилки, самосвала и т.

п.

«Вживую» посмотреть работу гидравлики и наше «детище» в полностью собранном состоянии можно на предоставленном видео.

Самодельные минитрактора идеально подходят для обработки небольших участков земли. Собрать минитрактор своими руками может практически любой человек, который хоть немного разбирается в технике.

По техническим характеристикам, самоделка значительно уступает заводским моделям. Но использовать мощный трактор на небольших площадях как минимум не рационально. Не оправдаются даже затраты на обслуживание и горюче-смазочные материалы. А вот небольшой трактор, собранный своими руками, получается весьма уместен. В этой статье мы расскажем вам, как сделать мини-трактор в домашних условиях.

Преимущества и недостатки самодельных минитракторов

Мини-трактор, сделанный своими руками, получается гораздо дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам. Самоделка может использоваться на огородах и фруктовых садах, для обработки посевных площадей (не превышающих 10 гектар), транспортировки малогабаритных грузов и уборочных работ.


Себестоимость такой машины окупается буквально за один сезон , ведь основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют в мини-трактор другую технику. В этом случае, процесс изготовления техники значительно упрощается.

Из недостатков можно отметить сложности в подборке подходящих деталей. Кроме того, при выходе из строя некоторых узлов, могут возникнуть проблемы с заменой или ремонтом. Ведь как ни крути, а трактор собирается из старья, поэтому некоторые детали невозможно отыскать.

Чтобы заготовить чертежи, необходимо обладать техническими навыками и знаниями. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.

Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.


Заготавливаем чертежи

Некоторые народные умельцы способны собрать любую технику, имея лишь кучу старого железа и общий план работ, который удерживается в голове. Таких людей считанные единицы и если вы не относитесь к их числу, необходимо предварительно подготовить чертежи основных узлов будущей машины.

Если вы не обладаете необходимыми знаниями, можно попросить сделать чертежи друзей или знакомых. Наконец, необходимую информацию можно найти в интернете.

Имея под рукой чертежи, сборка мини-трактора в домашних условиях будет напоминать детский конструктор. То есть, вы берёте деталь А и соединяете её с муфтой Б.

Стоит отметить, что некоторые узлы и детали, из которых будет состоять самоделка, могут нуждаться в подгонке или дополнительной обработке. Согласитесь, объяснять токарю или сварщику, что от них требуется гораздо удобнее не на пальцах, а имея под рукой готовый проект и чертежи.

Кстати, на этом этапе, нужно определиться, какой именно мини-трактор вы хотите сделать своими руками. У фермеров большой популярностью пользуется переломка 4х4. Это небольшая модель на шарнирно-сочленённой (ломающейся) раме, с приводом на четыре колеса. Такая самоделка оптимально подходит для работ на фермах.

Как собрать мини-трактор своими руками

Заготовив схемы и чертежи, необходимо найти подходящие детали. Как минимум, вам понадобится двигатель, трансмиссия, рама и рулевое управление. Найти нужные детали в домашних условиях весьма проблематично, поэтому можно прогуляться по толкучкам и полистать сайты о продаже запчастей. Здесь вы сможете буквально за копейки приобрести нужные вам детали.

Рама

Переломка делается обычно из металлического швеллера № 5 или № 9. Структура этого материала обладает достаточным запасом прочности на изгиб. Из швеллера свариваются две полурамы, которые соединяются между собой шарнирным соединением. Для этих целей, можно использовать карданные валы от грузовиков.

Если переломка вас не устраивает, можно сделать мини-трактор на цельнометаллической раме. Такая конструкция обычно состоит из четырёх элементов: правого и левого лонжеронов, переднего и заднего траверсов.

Лонжероны можно изготовить из швеллера № 10, задний и передний траверс из швеллеров № 16 и № 12 соответственно. В качестве поперечной балки можно использовать металлический брус.

Двигатель

Для работы, мини-трактор сделанный своими руками, можно оснастить любым двигателем подходящей мощности. Оптимальным вариантом является силовая установка, обладающая мощностью в 40 лошадиных сил .

Наиболее часто на самодельные агрегаты устанавливаются двигатели М-67, МТ-9, УД-2 и УД-4. Встречаются модели, оборудованные двигателем от отечественных легковых автомобилей серии «Жигули» или «Москвич».

Если самоделка будет изготавливаться по формуле 4х4, для агрегата М-67 понадобится увеличить передаточное число трансмиссии, иначе силовой установке не хватит мощности обеспечить необходимое усилие для колёсных пар. Обратите внимание, что для силового агрегата может понадобиться дополнительная система охлаждения.

Трансмиссия

Коробку передач и вал отбора мощности можно снять с автомобиля ГАЗ-53. Сцепление подойдёт от старого ГАЗ-52. В готовом виде эти узлы не подойдут, понадобится дополнительная подгонка.

Для синхронизации сцепления с двигателем, понадобится сварить новую корзину сцепления и подогнать её под необходимые размеры. У маховика двигателя необходимо будет укоротить заднюю плоскость и высверлить по центру дополнительное отверстие. Эти операции можно сделать на токарном станке.


Рулевое управление

Этот узел должен включать в себя гидравлические цилиндры, это обеспечит мини-трактор лучшей управляемостью. Сделать своими руками систему гидравлики в домашних условиях невозможно. Поэтому необходимо снять уже готовую гидросистему с любой сельскохозяйственной техники . Учтите, что для циркуляции масла в гидравлике понадобится насос.

Задний мост

Можно взять подходящий узел от легкового и грузового автомобиля и установить на самодельную конструкцию. Предварительно необходимо укоротить на токарном станке полуоси.

Если готового моста нет, допускается составная конструкция от разных машин. Передний мост не является ведущим, поэтому подойдёт любой узел, подходящий по размеру.

Колёса

Радиус колёс зависит от того, как будет использоваться мини-трактор. Для транспортировки грузов, лучше подходят диски радиусом от 13 до 16 дюймов. Для выполнения сельскохозяйственных работ понадобятся колёса 18-24 радиуса.


Сделанный своими руками мини-трактор, должен выдавать при вспашке порядка 2 000 оборотов двигателя, при скорости в 3 км/час. Чтобы достичь таких показателей, необходимо отрегулировать схему трансмиссии.

В идеальном варианте, каждое колесо ведущего заднего моста должно оснащаться отдельным редуктором. При этом вращение задаётся четырёхсекционным гидрораспределителем.

При такой схеме рулевого управления отпадает необходимость в карданном вале и дифференциале заднего моста. За управление колёсами будет отвечать гидравлика.

Необходимое оборудование (насос и гидроцилиндр) можно позаимствовать с трактора МТЗ-80.

Как видите, сделать минитрактор своими руками совсем несложно. Несмотря на то что это довольно трудоёмкий процесс, результат с лихвой покроет все затраченные усилия. Более того, собирать самодельную конструкцию, это весьма увлекательное занятие.

Сельскохозяйственная сфера включает в себя большое количество работ, но основным, все таки, является обработка земельных владений. Это неудивительно, ведь созревание будущего урожая напрямую зависит от того, насколько хорошо вспахана и удобрена земля.

С этим комплексом работ прекрасно справляется минитрактор – технический агрегат, имеющий достаточно компактные габариты, при этом отличаясь достаточно высокой мощностью. Применяются данные агрегаты повсеместно – и в частном хозяйстве, и в крупных фермерских хозяйствах и агропромышленных комплексах.

Если в последних, в основном, используют различные модели от российских, либо зарубежных компаний, то на бытовом уровне, чаще всего, встречаются минитрактора, изготовленные из подручных средств. Конечно, нужны определенные навыки, чтобы сборка самодельного минитрактора прошла успешно, ведь это довольно непростое дело.

Однако, учитывая тот факт, что затраты на изготовление будут куда меньшими, чем за покупку магазинного варианта, многие уже задумываются о самостоятельном конструировании минитрактора.

Области применения минитрактора

В зависимости от того, что будет взято за основу будущего , выделяют несколько разновидностей подобных устройств, а также те виды работ, которые они способны выполнить:

  • Если взят достаточно мощный двигатель (например, от старого «Жигули»), то такой агрегат может осуществлять практически весь комплекс работ, характерных для сельской местности. Речь идет о вспахивании земельных угодий, окучивание, избавление почвы от сорняков, формирование грядок, посадки картофеля с помощью и т.д. На фото двигатель:
  • Если предусмотреть к ним дополнительное оборудование, то такие устройства могут скашивать траву для заготовки сена, расчищать снег (см. ) и подметать тротуары. Такие минитракторы способны обрабатывать территорию, площадь которой составляет не менее 6 гектаров.
  • Второй тип самодельных минитракторов изготовлен на базе относительно мощного двигателя(см. ), который идентичен мощности мотоблока (даже ). Такие агрегаты способны обрабатывать территорию площадью в 2 гектара, осуществляя практически тот же перечень работ.
  • Единственное, мощности самодельного минитрактора не хватит для вспашки сложных участков земли и транспортировке больших грузов.
  • Последний тип самодельных минитракторов представляет собой устройство для орошения заранее обработанной почвы различными удобрениями, а также опрыскиванием химикатов от вредителей.

Как мы видим, эффективность самодельных минитракторов в работе довольно различна, в зависимости от силовой мощности используемого двигателя.

В принципе, по области применения, самодельный вариант практически ничем не отличается от купленного в магазине.

Как и у него, основной заботой для такого агрегата является работа на земельном участке, где осуществляется вспахивание и культивирование почвы.

Перед начал использования бензопилы, обязательно ознакомьтесь с особенностями настройки и регулировки бензопил марки Хускварна в

Если же поломка случилась, то о причинах неисправностей и способах их починки вы сможете узнать

Преимущества и недостатки агрегата

Безусловно, рабочие показатели фирменного минитрактора значительно выше, чем у самодельных аналогов. Но никто и не пытался доказать, что самодельные агрегаты сопоставимы в своих технических данных с покупными вариантами.

Изначально подразумевалось, что минитракторы, сделанные своими руками, будут использоваться на довольно небольших площадях, где их рабочей мощности будет достаточно. Именно поэтому, использование самодельных агрегатов на бытовом уровне становится все более целесообразным.

К прочим преимуществам таких минитракторов относят:

  • Довольно неплохие показатели качества вспахивания земельных угодий. При этом, они во многом сопоставимы с глубиной проникновения, которые показывают минитракторы, приобретенные в магазинах.
  • Достаточно простая эксплуатация подобных устройств, не требующая особых знаний и умений.
  • Изготовление самодельного агрегата будет куда более дешевым вариантом, чем покупка нового минитрактора.
  • Более упрощенный ремонт, ведь вы сами изготавливаете минитрактор из доступных деталей, которые потом можно без труда достать.
  • Возможность внесения изменений в конфигурацию устройства, добавляя что-то новое. В покупных минитракторах это недопустимо, ведь можно полностью вывести агрегат из строя.

Однако, не стоит думать, что изготовление минитрактора в домашних условиях является безоговорочно выгодным предприятием. У данного способа есть и свои недостатки:

  • Достаточно кропотливый процесс сборки, ведь это требует наличия определенных технических знаний, а также умения работать со сварочным аппаратом и т.д. Иными словами, изготовление минитрактора своими руками подойдет далеко не каждому.
  • Поиск нужных запчастей и деталей также является дополнительной сложностью в данном вопросе.

Как мы видим, преимуществ все-таки больше, что говорит о верном принятии решения – изготавливать самодельные минитрактора своими руками. Наверно главным плюсом является хорошая экономия средств, ведь вопрос цены становится определяющим в последнее время.

Особенности в работе

Производя различные работы на самодельном минитракторе, важно понимать тот факт, что это агрегат любительского уровня, поэтому не стоит ставить перед ним очень сложные задачи.

Большое значение имеет двигатель, который вы используете в конструкции. Зачастую, это уже не новый мотор, взятый от старого автомобиля, либо приобретенный «с рук». Подобные двигатели, в основном, не имеют внутреннего регулирования количества оборотов при разной нагрузке.

Поэтому, приходится иногда отпускать педаль газа, чтобы мотор не перегревался от усилий.

  • отжать сцепление;
  • нажать на педаль газа до упора;
  • крутить стартером на протяжении 7-10 секунд, после чего мотор должен завестись.

Делая такие нехитрые манипуляции, можно добиться того, что двигатель будет запускаться без каких-либо проблем, в течение дня. Стоит также помнить, что в зимнее время повышается расход горючего, практически на 30%. Этот факт нужно иметь в виду, планируя продолжительные работы на морозе, например, при вывозке дров из леса.

Лучше всего запастись лишней канистрой, чем застрять среди сугробов, вдали от людей.

Примеры сборки своими руками

Сборка самодельного минитрактора может осуществляться разными способами, поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками – это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.

Однако, будет не лишним описать пару способов, чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

  • На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
  • Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 – для изготовления траверсов.
  • Поперек устанавливается металлический стержень.
  • Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
  • Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
  • В качестве руля можно использовать рулевое управление, установленные на старых машинах.
  • К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.

  • Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление . При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

  • Начинать мы также будем с изготовления рамы. При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
  • Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
  • Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.

  • Для передних колес можно приобрести ступицы. Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
  • В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
  • Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
  • Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
  • На заключительном этапе производится установка тормозной системы, а также регулировка всех рабочих узлов.

Видео: Самодельный мини трактор из мотоблока

Стоит помнить, что в случае выезда на проезжую часть данного самодельного устройства, вас могут остановить сотрудники дорожной инспекции на наличие у вас прав на управление данным транспортным средством.

Поэтому, если вы планируете выезжать на самодельном минитракторе на проезжую часть, нужно позаботиться о получении водительских прав в ГИБДД.

Заключение

Минитрактора самодельного типа представляют собой довольно интересное сооружение. При этом, встретить два одинаковых агрегата попросту нереально, ведь в процессе сборки каждый добавляет что-нибудь свое.

Ведь для мужчины сам факт, что он что-то делает своими руками, уже является своеобразным хобби, удовлетворение от результатов которого куда сильнее, чем от простой покупки готового минитрактора, либо иного сельхоз агрегата.

Как сделать минитрактор в домашних условиях из мотоцикла

как сделать минитрактор | Автор топика: Игорь

Доброго времени суток, подскажите как сделать минитрактор из Запорожца 40 с КПП и Задним мостом од ГАЗ 52 Если кто то делал отзовитесь очень нужно

Артем Сделать просто.

Берешь болгарку и отрезаешь все не нужное. Потом берешь сварку и привариваешь то что считаешь необходимым. Потом обтачиваешь напильником и красишь.

Tags: Как, сделать, минитрактор, в, домашних, условиях, из, мотоцикла

В сегодняшнем видео я покажу вам замечательную идею которую придумал на днях чисто случайно, в порезанной…CC

светящаяся жидкость из подручных средств,светящаяся жидкость пропорции,светящаяся жидкость рецепт, светя.

..

Хочу сделать минитрактор. Где найти идеи, чертежи и т.д. | Автор топика: Саша

Доброго времени суток, подскажите как сделать минитрактор из Запорожца 40 с КПП и Задним мостом од ГАЗ 52 Если кто то делал отзовитесь очень нужно

Дмитрий лет 10-16 назад делал. Притом без чертежей, взял два моста УАЗ сделал «ломающуюся»раму ВадимОт моторолера мотор + от 51 коробка передач Игорь рулевое от Волги. Старался делать на серийных узлах, с токарными работами было тяжело. Оба моста ведущие но без межосевго диф.. Будут вопросы отвечу. В журале «Техника молодежи » было несколько публикаций.

Петр а что вы хотите на нем делать?

Андрей надо идти в библиотеку и спрашивать журнал «моделист конструктор» если посчастливится найти, там найдете все что Вас интересует

Егор а может не стоит искать идеи а сделать всё самому?? ? например купить старый москвичь и значительно переделав и добавив раздатку сделать на его основе трактор?? ? тока надо будет делать со швеллера раму, а так как у него не очень оборотистый двигатель он неплохо подойдёт для полевых работ

Пётр а я хочу собрать шелби 3000 gt чертежей ни у кого нет?

Павел можно попробовать на движке от заз лучше от горбатого Павел вопщем надо это дело думать

Универсальный мини-трактор – незаменимый помощник .

..

Jun 12, 2014 — Выход, как всегда, имеется – сделать трактор самостоятельно. Универсальный … Самодельный Мини Трактор с двигателем от мотоцикла Паннония. 3 … Самодельный минитрактор в домашних условиях. 26 …

Каталог статей — в помощь самодельщикам … — Начало

… полезна тем кто собирается в домашних условиях своими руками сделать внешний тюнинг … Да и просто на огороде или в саду трактор или минитрактор (всё зависит от … Серийно выпускаемый мотоцикл УРАЛ со всеми его моделями с 1963 по 1999 годы … Что можно сделать из УАЗика своими руками.

Самодельные агрегаты на самодельный трактор. Как сделать самодельный минитрактор — инструкция по сборке, чертежи и видео

Колеса выбираются исходя из целей для которых изготавливается транспорт. Если вы планируете использовать его только для перевозок грузов, их перетягивания и прочих подобных работ, то можно брать диски до 16 дюймов. Если предполагается использование минитрактора для полевых работ, лучше взять более массивные колеса с дисками от 18 до 24 дюймов, дабы улучшить качество сцепления колес с поверхностью.

Ломаная рама состоит из двух полу-рам, сцепление которых осуществляется шарнирным соединением. Чтобы сделать такое соединение можно использовать карданный вал с крупногабаритного грузового транспорта, например, ГАЗ-а. Если говорить именно о автомобилях ГАЗ, то не имеет значения, какая именно модель это будет, ведь в карданных валах любой из них нет практически никаких конструктивных особенностей. Саму раму лучше всего выполнять из швеллера, таким образом она будет достаточно прочной для выполнения абсолютно любых работ, а сам трактор способен выдерживать почти любые нагрузки.

Что касается отделки трактора, то ее можно выполнять из профиля любых характеристик. Так как прочность, например, для крыльев — это не самый важный показатель.

Система управления в тракторах такого типа должна быть обязательно снабжена гидроцилиндрами, это значительно улучшит управляемость транспортного средства. Также нужно уделить внимание регулированию передаточного числа, оно должно выставляться на небольшие обороты. Это делается для того, чтобы трактор, при выполнении различных работ, не развивал слишком большую скорость.

Подвеска всех колес трактора независимая и жесткая, поэтому чтобы колеса какой-либо части, задней или передней, не зависали при прохождении сложных участков, можно предусмотреть возможность рамы вращаться, достаточно 15 градусов. Делается это внедрением в ломающуюся систему вертлюга от УАЗа, устанавливается он в передней части задней полу-рамы. Чтобы не было возможности большего переворота на пластине шарнира приваривается ограничитель.

В итоге получается очень практичная машина, которая способна обеспечивать выполнение всех нужд, возникающих при ведении домашнего хозяйства. На трактор с легкостью можно цеплять всевозможные приспособления для вспашки угодий, прицепы для перевозки грузов, сенокосилки и прочие приспособления.

Сделать мини трактор своими руками может каждый, главное, запастись необходимым инструментом, материалом и терпением. В итоге получается полноценная многофункциональная машина, которая позволяет обеспечить выполнение всех хозяйственных нужд владельца. Высокая проходимость, простота в использовании, многофункциональность — это те плюсы, которые вы получите после монтажа самодельного трактора.

Ручная работа в приусадебном хозяйстве отнимает много сил и времени. Вспашка земли, окучивание картофеля, перевозка грузов — все это тяжелый физический труд, который могут облегчить маленькие . Имея опыт слесарных и сварочных работ, можно изготовить минитрактор своими руками.

Выбор параметров

Тип деятельности, для которого предназначена техника, определяет параметры будущей машины. Размеры самодельного минитрактора будут зависеть от ширины колеи, величины агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество используемых плугов. Поэтому до начала строительства трактора для домашнего хозяйства своими руками необходимо определиться со следующим:

  1. Габариты. От них зависит маневренность и возможность работы на малых участках.
  2. Мощность и тип двигателя. Дизельные двигатели более подходят для такой техники по причине хорошей тяги на низких оборотах. Дизель на 25% экономичнее бензинового двигателя при одинаковой мощности. Он более неприхотлив и долговечен.
  3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться в зимний период, то нужно предусмотреть крепление отвала для расчистки снега.
  4. Наличие ВОМ. Он нужен для подключения картофелекопалки, сенокосилки, насоса поливальной системы.

Какие чертежи понадобятся

Для того чтобы иметь четкий план работы над проектом постройки минитрактора, понадобятся его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые нужно установить.


Сборка трактора в домашних условиях происходит из узлов мотоциклов, мотоблоков и автомобилей, бывших в употреблении. Поэтому чертежи составляются на основе тех агрегатов, которые есть в наличии.

Сначала рисуется схема, на которой размещаются двигатель, коробка передач, раздаточная коробка, шасси. Эти сборочные единицы выстраиваются согласно их конструктивных особенностей и размеров. Составляется кинематическая схема передачи крутящего момента от двигателя до ведущих колес. Затем на чертеже отображаются конструктивные особенности:

  • габариты рамы;
  • материал;
  • точки крепления агрегатов, подвески;
  • усиливающие конструкцию элементы.

Остальные чертежи не так важны, как рамный чертеж, потому что они постоянно корректируются во время изготовления.

Как сделать самодельный минитрактор

Простейший вариант сделать мини трактор своими руками — это переделать бывший в употреблении мотоблок. В нем есть почти все необходимое для постройки:

  • двигатель;
  • сцепление;
  • коробка передач;
  • тракторные колеса с полуосями.


Раму от мотоблока можно использовать как фрагмент рамы минитрактора. Там имеются крепления для двигателя и коробки передач. Сборку нужно производить в следующей последовательности:

  1. Сварить из металлопроката раму со всеми крепежными узлами.
  2. Установить задний и передние мосты.
  3. Закрепить двигатель и элементы трансмиссии.
  4. Собрать рулевое управление.
  5. Закрепить топливный бак, водительское кресло, защитные кожухи.
  6. Сварить устройство для установки навесного оборудования.
  7. Провести электрооборудование и установить осветительные приборы.

В качестве основы можно взять . Для его переделки не требуется мощная рама. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления газом и сцеплением подключаются к педалям. В середине конструкции устанавливается сиденье для водителя. В задней части варится прицепное устройство.

Рама для самодельного минитрактора

Движение минитрактора происходит по бездорожью, поэтому силовым рамам свойственно испытывать нагрузки на кручение. Лучше всего для них подходит швеллер, уголок или труба квадратного сечения. Размер рамы будет зависеть от габаритов агрегатов и величины нагрузки.

Мини-трактор для домашнего хозяйства — весьма полезная техника. При помощи нее можно с легкостью перемещать и поднимать любые грузы, собирать, к примеру, сено или же возделывать участок. При этом диапазон возможностей данной техники можно существенно расширить, для этого достаточно лишь оборудовать его несколькими дополнениями. Однако сегодня речь пойдет не о навесном оборудовании, а о том, как сделать мини-трактор для домашнего хозяйства своими руками.

Рама

Данный элемент является наиболее важным и необходимым для большинства единиц спецтехники (в том числе и такой, как мини-трактор). Поэтому, дабы избежать неприятных последствий, необходимо заранее составить чертеж или схему будущей конструкции. После этого можно смело приступать к ее изготовлению. Для рамы следует подобрать несколько облегченных металлических швеллеров и соединить между собой методом автоматической или полуавтоматической сварки. Обратите также внимание на длину данного элемента. Размеры рамы должны быть пропорциональны габаритам мини-трактора. Чем длиннее данный элемент, тем габаритнее и вся техника.

Остальные детали

После сварки швеллеров по контуру проделываются отверстия, которые будут служить для крепления различного навесного оборудования и иных элементов конструкции. Следует подумать и о подножках, они цепляются по обе стороны рамы. В качестве основного материала здесь применяется 8-миллиметровый лист стали «Ст-3», который также будет использован для поперечного кронштейна рулевой колонки. Для дополнительной прочности соединений поперечные отрезки снабжаются «косынками» из той же стали, которая применялась ранее для подножек (однако ширина листа здесь будет немного меньше, 5 миллиметров).

Как далее изготовляется После этого к передней поперечной балке привариваются втулки навески моста. Они также будут изготовлены из листового металлопроката «СТ-3». Толщина листа — 2 сантиметра. После этого к раме присоединяются мосты (передний и задний соответственно).

Самоделки: мини-тракторы и детали для них. Более подробно о мостах и балке

Мост изготовляется из отдельно взятых деталей и агрегатов, снятых с подобной земледельной техники. Некоторые используют мосты от 24-й «Волги»
или же «Москвича». Но в нашем случае такие детали использоваться не будут, потому что они попросту не вписываются в габариты мини-трактора. Исключение составляет Более детально о нем мы поговорим немного позже.

Детали, которые нужно делать самостоятельно

Такие детали, как втулки поворотных, колесных и опорных полуосей, необходимо сделать своими руками. Также самостоятельно изготовляется и поперечная балка. Для этого берется отрезок трубы с квадратным сечением размером 65х65х5 миллиметров.

Если такой нет, балку можно изготовить из Втулки полуосей делаются из Опорно-поворотные механизмы изготовляются из отрезков металлической трубы. Для этого берется труба сечением 70х14 миллиметров и нарезается на несколько кусков длиной 120 миллиметров каждый. Также в них необходимо проделать посадочные места для подшипников. После этого полученная деталь прикрывается металлическими приварными крышками. В центр балки вваривается собранный узел (он должен состоять из 2 роликовых подшипников и цилиндрической обоймы), при помощи которого будет допущено качение данного моста.

В качестве крепежных элементов данного узла следует использовать болты и гайки маркировки «М-30». Ими крепится полностью вся передняя балка. При затягивании необходимо подложить под гайку специальную пружинную шайбу. Стоит отметить, что с каждым затягиванием болтового соединения вы уменьшаете величину люфта передней оси относительно мини-трактора. Таким образом, у вас будет возможность регулировать данный узел при необходимости перед каждым новым выполнением с/х работ.

Про задний мост

Его в отличие от переднего не обязательно изготавливать своими руками. Здесь вполне достаточно установить стандартный «Волговский» элемент. Но, поскольку ширина мини-трактора не соответствует габаритам моста от ГАЗ-24, его нам придется укоротить до 80 сантиметров. Для этого убирается фиксация «чулок», срубаются головки заклепок, а оставшаяся часть проталкивается глубже. Разъединение моста с картером редуктора производится при помощи кувалды с фиксацией первого элемента в специальной оправке.

Благодаря этим действиям вы обеспечите стыковку с реверс-редуктором, благодаря чему излом кардана будет исключен. Также у вас отпадет необходимость в балансировке и установке противовесов на мини-тракторы для дачи, что значительно ускорит время выполняемых работ.

Чтобы укороченные «чулки» зафиксировать в отверстиях, нарезается резьба («М-12») и вкручиваются туда винты. Полученный мост крепится к 8 пластинам. Последние привариваются болтами («М-10» по 4 на каждую пластину) и гайками к лонжеронам. Пружинной шайбой выполняется контровка соединений. Для этого на мост привариваются идентичные пластины. На завершительном этапе под крепление навесной рамы устанавливаются самодельные кронштейны. Для подъемного механизма к картеру моста приваривается корпус вала подъемника.

Заключительный этап

Теперь дело осталось за малым: к полученной конструкции приваривается сидение, и вся техника окрашивается в один монотонный цвет (по желанию можно использовать несколько разных по оттенку аэрозольных баллончиков). Сзади к технике устанавливается для возможности работы в сцепке с плугом.

Как сделать мини-трактор для домашнего хозяйства своими руками? Способ № 2

Данный способ является более простым, нежели предыдущий, однако здесь для выполнения работ вам необходимо будет иметь свой собственный мотоблок. При этом не обязательно приобретать новый, для трактора вполне сойдет какой-нибудь старый советский «Урал» или «Нева».

Что берем от мотоблока?

Из данного агрегата будет извлечено «сердце», то есть мотор, который и будет основным тяговым устройством трактора. Все остальные детали можно пустить на запчасти. Кроме этого, в ходе работ вам понадобятся пусковое устройство, мосты и колеса к ним.

Дальнейшая технология сборки практически не отличается от предыдущей, здесь также задействуется сварочный аппарат, металлические трубы и

Приступаем к работе

Итак, как делаются Сначала проектируется кинематическая система техники. Тяговые усилия, идущие от ДВС мотоблока, должны передаваться через роликовую цепь на промежуточный вал. Также при помощи предпоследнего устройства будет передаваться мощность и на ведущие колеса. На выходном валу располагается тормоз (ленточный), а по оси устанавливается рычаг КПП. Пуск ДВС будет осуществляться через педаль стартера. В принципе, мини-трактор для домашнего хозяйства — не такая уж и сложная техника, как кажется на первый взгляд, поэтому делать его можно на основе всего лишь одного чертежа.

Рама будет изготавливаться из стальных труб и уголков. Также следует предусмотреть вилку с втулкой для поворота прицепа (в случае работы трактора в сцепке с ним или плугом). К корпусу подшипникового узла крепятся так называемые «щечки», а выходной вал наглухо приваривается к «косынкам» гнезда. Передняя балка и задний мост делаем аналогично предыдущему способу.

Далее мини-трактор самодельный снабжается металлическим кузовом с бортом высотой не мене 30 см. Все это необходимо изготовить из листовой стали. На расстоянии 80-85 сантиметров от конца хребтовой балки устанавливается мягкое сидение из тонкого листа фанеры (дополнительно можно обшить кожзаменителем с наполнением из поролона).

На завершительном этапе мини-трактор для домашнего хозяйства своими руками оборудуем прицепным устройством. После этого техника проходит процедуру грунтовки и покраски.

Итак, мы выяснили, как сделать мини-трактор для домашнего хозяйства своими руками.


Подобные самоделки известны еще со времен советской эпохи. И то, в какой способ их сделать, обычно изобреталось на основе индивидуальных разработок, во многом дошедших и до нашего времени.

Причин, которые толкают все большее количество людей обращаться к собственноручному производству трактора может быть несколько. Главные из них:

  • отсутствие средств на покупку даже подержанной модели, произведенной десятилетия назад, не говоря уже о новых машинах, стоящих иногда целое состояние;
  • желание создать свой уникальный механизм, который бы полностью соответствовал личным представлениям пользователя о качестве, мощи и продуктивности такой технике.

Не важно, по какой причине Вы обратились к данной теме. Важно одно, располагая достаточным запасом запчастей и комплектующих, имея хотя бы первичные технические познания и желание творить своими руками, это не будет составлять особой сложности.

Популярными на сегодня вариантами являются тракторные машины из «Оки», «Жигули», «УАЗа», «ЛУАЗа», «Запорожца», «Нивы», «Газ-66», «Москвича» и др. автомобилей.

Мы же попробуем разобраться, каким запасом исходных материалов нужно располагать, чтобы воплотить свою техническую мечту в жизнь.

С чего начать сборку самодельного трактора?

Трактора самодельные относятся к той категории сельхоз техники, при конструировании которой должна выдерживаться строгость, четкость, рациональность, которая позволит им максимально раскрыть свой производственный потенциал.

Поэтому перед началом работы нужно продумать и выполнить чертежи будущей машины, или же воспользоваться нашими, представленными ниже. Они и будут служить надежной подсказкой для следующих преобразований.

Ключевыми элементами любого трактора, не только того, который мы предлагаем сделать самому, являются:

  • рама;
  • мотор;
  • трансмиссия;
  • рулевая тяга;
  • гидравлический привод;
  • кабина для водителя.

Рассмотрим по очереди особенности их конструирования.

Рама

Именно должна служить крепким базисом, лежащим в основе любой агротехники, будь это комбайн или трактор. Ее изготовление должно производиться из высокопрочного металла, который бы смог выдержать тяжесть, как основных механизмов, так и дополнительных навесных, без которых не обходится ни один трактор.


Рамы бывают:
  • цельной конструкции;
  • переломной.

Причем, агрегаты с переломной рамой – более маневренны и надежны, что определяется рядом преимуществ, а именно:

  • упрощают процесс разворота техники в ограниченных полевых условиях;
  • определяют хорошую проходимость даже на тех участках, где вместо дороги есть лишь направление;
  • лучшей сбалансированностью;
  • возможность демонстрировать высокие мощностные параметры при небольших расходах топлива.

Создание переломки 4х4 несколько усложнит процесс сборки рамы, но будет того стоить.

Сборка рамы – подробное руководство

Состоит из таких действий:

  • сварки полурам, для чего нужно иметь швеллер №8. Габариты передней – 90 х 36 см, а задней – 60 х 36 см. Они стыкуются под углом в 45 0;
  • установки 2-х вырезанных заготовок квадрат-трубы на передней полураме, которые составят подрамник для локализации мотора;
  • приваривание дополнительных металлических кусков для других деталей;
  • монтаж на задней полураме металлических опор в вертикальной конфигурации, которые можно усилить обычным уголком;
  • закрепить металлическую пластину толщиной не менее 1 см сзади на стойках, куда будет агрегироваться навеска для будущего трактора;
  • приваривания листа металла к верху полурамы, чтобы обозначить место сидения тракториста и обеспечить дополнительную защиту в том месте, где и будет переломный узел;
  • используем карданный механизм для сочленения обеих полурам, для чего привариваем к ним вилки, лучше из стали, и шарнир, для которого нужны цапфа и подшипники, которые можно взять уже в готовом виде, например, из «Газ-66»;
  • проверяем хорошее сцепление передней с задней траверсой одновременно и в горизонтальной, и в вертикальной плоскости, чтобы будущий тракторный агрегат мог с легкостью бороздить не всегда ровные и прямые поселочные дороги. С этой же целью можно снабдить ходовую часть жесткой сцепкой;
  • оборудования передней полурамы ступицей, которую так же беспроблемно можно взять из «УАЗа», чтобы обозначить больший взаимный размах при расхождении главных компонентов конструктив.

Таким образом можно сделать вывод, что несмотря на первый взгляд замысловатую конструкцию такой рамы, в ней выделяется 2 главных части:

  • траверсы, сварить которые можно из подручных средств, даже не имея нового металлопроката;
  • лонжероны, сделать которые можно из швеллера.

Мотор

Двигательная часть для трактора берется уже готовая, что значительно упрощает конструкторскую задачу. Для таких целей подойдет мотор из «Москвича» или из «Нивы» или другого транспортного средства. Его установка производится на специальном подрамнике, к которому он надежно прикрепляется болтовыми стяжками. Не менее популярный на сегодня самодельный трактор с двигателем «Лифан», который имеет китайское производство и неплохо показал себя в полевых испытаниях.

Все работы, которые планируется производить с помощью такого агрегата, достаточно трудоемки и продолжительны. И чтобы мотор с легковых моделей автомобиля наиболее органично «адаптировался» к непростому рабочему темпу, стоит изначально предусмотреть его термозащиту.

В противном случае, двигатель может испытывать перегрев, в результате чего получим не только больший износ деталей, но и поломки, которые не нужны ни в посевную, ни в уборочную пору.


Передаточное число так же не стоит оставлять без внимания, ведь учитывая то, что максимальная рабочая скорость на поле такой техники не превышает и 5 км/ч, мотор должен демонстрировать не менее 2 тыс. оборотов в минуту. Иначе продуктивного процесса не получится.

Каждый из лемехов должен принимать тяговое усилие не менее 190, но не более 300 кг/см, чтобы обеспечить оптимальные технические характеристики такому агрегату.

Трансмиссия

Теперь переходим к трансмиссии и коробке передач. Чтобы наладить и этот процесс, пригодится мотоциклетная муфта от любой марки или модели. Она нужна, чтобы крутящий момент был передан на коробку передач, вернее – ее первичный вал. При желании, коробка передач так же может быть взятой с любого старого авто, например, из «Запорожца» или из «Жигули», если нет возможности купить новую.

Очень важно, чтобы ведущими колесами были и задние, и передние, т.е. трактор был с полным приводом. Это достигается тем, коробка передач соединяется с цепным редуктором через ступицу, подавая обороты на передний мост. Шарнирным соединением траверс достигается передача крутящего момента на заднюю ось трактора.

Классическая конструкция самодельной техники обычно с ременным сцеплением, но может быть с зубчатой, зубчато-червячной и т.д.

Рулевой механизм

В его конструкции главное правило одно – лучше взять систему управления со старой тракторной или автомобильной техники, чем попытаться воссоздать все с нуля. Гидроцилиндры, которым принадлежит ведущая роль в маневренности сельхозагрегата, можно заимствовать с техники МТЗ или «Владимирец». Нужный уровень давления в них создается насосом, который кроме того, запускает циркуляцию масла. Поэтому его тоже нужно найти до начала сборки.
Наиболее оптимальный вариант, когда колесами главного вала руководит редуктор.

Руль и сиденье можно взять от обычной легковой машины. Их закрепление должно производится в соответствии с эргономичными предпочтениями того, кто будет на за ними работать, чтобы избежать неудобств и зажатости.

Кабина оператора

В качестве кузова можно взять листовую сталь, которой просто обшивается и рабочее место тракториста, и сам капот. Более сложный вариант предусматривает использование металла, стальных уголков, заводских окон, стеления, дверей, зеркального оснащения и еще множества других, не всегда имеющихся у каждого в распоряжении элементов.

Мы же рекомендуем менее затратный способ – металлическую обшивку утеплить изнутри, поставив передние стекла со старой техники, тем самым упростив себе задачу в несколько раз. Если же не планируете эксплуатировать трактор в холодное время года, с кабиной можно не торопиться, а просто натянуть брезент.

Этап сборки целостного механизма

На заключительном этапе необходимо составить единое целое из подготовленных элементов. Обязательно техника оснащается баком для горючего, тормозами, сцеплением, а так же габаритными огнями и фарами для передвижения в ночное время суток.

В заключении хочется добавить, что построить подобную конструкцию в домашних условиях не очень сложно, как кажется на первый взгляд. Главное, запастись необходимым набором инструментов и заготовить расходные материалы и готовые детали, такие как двигатель, сцепление, рулевая колонка, гидроцилиндры, масляный насос, топливный бак, колеса, которые не обязательно приобретать в новом и неиспользованном виде. Хорошо, если есть сварочное оборудование, электроинструменты, без которых данный процесс не сдвинется с места.

Надеемся, что с нашей инструкцией вопросов относительно того, как собрать единую технику из отдельных агрегатов, не возникнет, тем самым обеспечив добротной техникой буквально из ничего каждого дачника или фермера.

Как и из чего сделать минитрактор своими руками? Самодельный минитрактор для хозяйства Конструирование самодельного минитрактора

Ручной труд в домашнем саду требует много времени и сил. Вспашка земли, окучивание картошки, перевозка грузов — все это тяжелый физический труд, который маленькие могут облегчить. Имея опыт сантехнических и сварочных работ, можно сделать минитрактор своими руками.

Выбор параметра

Вид деятельности, для которого предназначена техника, определяет параметры будущей машины. Габариты самодельного мини-трактора будут зависеть от ширины колеи, размеров агрегатов и элементов трансмиссии, а мощность двигателя связана с такими характеристиками, как тяжесть перевозимого груза, тип грунта, количество использовались плуги. Поэтому, прежде чем приступить к постройке трактора для домашнего хозяйства своими руками, необходимо определиться со следующим:

  1. Размеры. От них зависит маневренность и возможность работы на небольших участках.
  2. Мощность и тип двигателя. Для этой техники больше подходят дизельные двигатели из-за хорошей тяги на малых оборотах. Дизель на 25% экономичнее бензинового двигателя той же мощности. Он более неприхотлив и долговечен.
  3. Используемое оборудование будет зависеть от мощности двигателя, крутящего момента на ведущих колесах, высоты дорожного просвета. Если техника будет использоваться зимой, то необходимо предусмотреть крепление отвала для уборки снега.
  4. Наличие ВОМ. Нужен для подключения картофелекопалки, косилки, насоса системы полива.

Какие чертежи понадобятся

Для того, чтобы иметь четкий план работ над проектом постройки минитрактора, вам понадобится его чертеж или эскиз. Они составляются исходя из требуемых параметров и тех сборочных единиц, которые необходимо установить.


Сборка трактора в домашних условиях происходит из сборок мотоциклов, мотоблоков и автомобилей с пробегом.Поэтому чертежи составляются исходя из тех агрегатов, которые есть в наличии.

Сначала рисуется схема, на которой расположены двигатель, коробка передач, раздаточная коробка, ходовая часть. Эти сборочные единицы выстраиваются по конструктивным особенностям и размерам. Составлена ​​кинематическая схема передачи крутящего момента от двигателя к ведущим колесам. Затем на чертеже отображаются конструктивные особенности:

  • размеры рамы;
  • материал
  • ;
  • точек крепления агрегатов, подвески;
  • элементов, усиливающих конструкцию.

Остальные чертежи не так важны, как чертеж рамы, потому что они постоянно пересматриваются в процессе производства.

Как сделать самодельный минитрактор

Самый простой вариант сделать минитрактор своими руками — переделать б/у мотоблок. В нем есть почти все, что нужно для постройки:

  • двигатель;
  • сцепление
  • ;
  • Трансмиссия;
  • тракторные колеса с полуосями.


Рама от мотоблока может использоваться как фрагмент рамы минитрактора.Имеются крепления для двигателя и коробки передач. Сборку необходимо производить в следующей последовательности:

  1. Сварить раму со всеми креплениями из металлопроката.
  2. Установить задний и передний мосты.
  3. Закрепите двигатель и компоненты трансмиссии.
  4. Соберите рулевое управление.
  5. Закрепите топливный бак, сиденье водителя, защитные кожухи.
  6. Приварить навесное приспособление для крепления.
  7. Выполнить электрооборудование и установить осветительные приборы.

Можно взять за основу. Для его преобразования не требуется мощного каркаса. Достаточно квадратной трубы сечением 100 мм. С одной стороны крепится сам культиватор, а с другой устанавливается рулевое управление с педальным узлом. Тросы управления дроссельной заслонкой и сцеплением соединены с педалями. Посередине конструкции установлено место водителя. В задней части заварена заминка.

Рама для самодельного минитрактора

Движение минитрактора происходит по бездорожью, поэтому силовые рамы склонны испытывать скручивающие нагрузки.Лучше всего для них подойдет швеллер, уголок или квадратная труба. Размер каркаса будет зависеть от габаритов агрегатов и величины нагрузки.

Как правило, для многих из нас сфера сельского хозяйства в основном связана с обработкой земли. Однако для посева зерновых культур и выращивания овощей, ягод и фруктов необходимо не только вспахивать почву и вносить удобрения, но и обеспечивать регулярный полив и прополку. Конечно, если у фермера есть такая специализированная техника, как, например, мини-трактор, то он может значительно упростить выполнение многих видов работ.Говоря об этой технике, следует в первую очередь отметить ее небольшие габариты, но при этом она успешно справляется с основными задачами: вспашкой земли, рыхлением, скашиванием травы и другими операциями, связанными с обработкой почвы.

Крупные агрокомплексы и фирмы основательно подходят к этому вопросу и, как правило, используют импортные или отечественные модели. Что касается частных фермерских хозяйств, то из-за ограниченных финансовых возможностей им часто приходится использовать самодельные мини-тракторы. Хотя такой подход к делу и позволяет сэкономить однако процесс сборки сопряжен с трудностями.Но тем не менее многих это не останавливает, так как в силах каждого частного фермера сделать своими руками не просто самодельный мини-трактор, а сельхозтехнику, которую после оснащения дополнительным оборудованием можно использовать для решать более широкий круг задач.

Мини-тракторы самодельные: виды и особенности

К этому классу сельхозтехники принято относить три вида , каждый из которых имеет свои особенности:

Минитрактор самодельный: плюсы и минусы

В первую очередь , такие машины пользуются спросом у владельцев личных подсобных хозяйств.Там они используются для выполнения таких задач, как разбивка огородов, вывоз и уничтожение отходов от распиловки деревьев, а также благоустройство территории.

плюсы

Это техника имеет определенные преимущества которые обеспечили ей популярность:

Минусы

Есть и недостатки у этой техники. Сюда следует отнести и то, что владельцу придется самостоятельно искать комплектующие для автомобиля. В том случае, если в процессе сборки использовалась какая-то редкая деталь, то найти такую ​​же на замену ему будет достаточно сложно.Однако наиболее распространена практика, когда для сборки мини-тракторов своими руками чаще всего используются комплектующие, которые можно легко найти в случае выхода из строя.

Решив самостоятельно собрать самодельный мини-трактор, чтобы ездить на нем по дорогам общего пользования, имейте в виду, что у вас на это должно быть разрешение . В противном случае вы рискуете получить штраф за переоборудование автомобиля.

Как сделать самодельный минитрактор своими руками

Главный вопрос, который возникает у тех, кто интересуется минитрактором, как сделать эту машину? Есть много способов построить самодельный мини-трактор в домашних условиях.Сам процесс сборки этой техники выглядит так:

Если обратиться в сеть, то там можно найти много разных чертежей для сборки самодельного мини-трактора. Поэтому, подобрав подходящую схему, вы можете сразу приступить к работе, остановившись на том или ином варианте, или внести изменения в готовый с учетом ваших потребностей и задач.

Заключение

Частные фермеры и фермеры сталкиваются со многими проблемами, в том числе с тем, как обрабатывать землю.Проще всего приобрести специальную технику, однако, учитывая высокие цены, по которым предлагаются многие западные и отечественные машины, большинство землевладельцев склонны собирать мини-трактор для обработки земли своими руками. В принципе, это задача вполне решаемая , главное понять с чего начать процесс изготовления этой техники. Желательно предварительно подготовить чертеж, чтобы четко знать, какие детали должны присутствовать в самодельном мини-тракторе.

Самый простой вариант — воспользоваться опытом других народных умельцев, которым уже приходилось решать подобную задачу. В сети много ресурсов, где выложены даже полные чертежи, которые могут стать проектом для создания самодельного мини-трактора своими руками. После этого останется только подготовить требуемые материалы и инструменты, после чего можно приступать к делу.

При ведении частного хозяйства без трактора просто не обойтись, хотя и с самыми маленькими габаритами.

Особенно, если кто-то постоянно живет за городом. Именно миниатюрные виды техники станут лучшим решением для этой задачи. Можно приобрести технику известного производителя, но вариант создания самодельных минитракторов для домашнего хозяйства своими руками проще. Это сэкономит вам деньги.

Какой вариант лучше для самодельного минитрактора

Автомобиль со сломанной рамой многими признан лучшим вариантом. В таком агрегате всего две детали:

Сцепление осуществляется с помощью специального шарнирного механизма.Все органы управления расположены спереди. То же самое касается ходовой части. Рулевое колесо и гидроцилиндры становятся основными конструкциями, участвующими в рулевом управлении. На шарнире конструкция отлично прогибается.

Из-за этого меняется взаимное расположение обеих частей трактора. Такое устройство позволит сэкономить на покупке деталей, без которых монтаж невозможен.

По сравнению с передней, задняя часть такого комбайна имеет более простую конструкцию. Задний мост становится одной из главных деталей.Закрепляется своими руками в люльках, на лонжеронах у полуоси.

Эта конструкция затем используется для крепления сиденья водителя. Также имеется приспособление для крепления навесных видов оборудования.

Сами полуоси вместе с дифференциалом можно брать с погрузчиков, даже если они уже были в эксплуатации. Допускается также создание подвески для задней части, но это решение не всегда будет оправдано. Небольшого давления в колесах достаточно, чтобы создать амортизацию.

Такой трактор для домашнего хозяйства отличается не только простой конструкцией, но и другими достоинствами:

  1. Низкая стоимость сборки агрегатов. Вы можете использовать элементы конструкции с гораздо более доступной ценой, чем то, что собирается на заводе.
  2. Низкий расход топлива. Показатель определяется конструктивными особенностями каждой конкретной модели, но чаще всего он остается низким.
  3. Возможность развернуться, даже если площадь минимальна. Ломаная конструкция рамы способствует наименьшему радиусу поворота.Практически в одном месте техника может поворачиваться на 360 градусов. При вспашке земли это свойство будет особенно полезно.
  4. Высокая производительность.

Собираем малый трактор из мотоблока

Самодельный минитрактор 4 на 2 сантиметра уже может справиться с большинством необходимых функций. Достаточно будет подготовить такие детали как:

  • Сиденье водителя маленькое.
  • Сигнальные огни.
  • Хабы.
  • Тяга.
  • Колеса.
  • Рамка. Его сооружают из металлических уголков или профильных труб.

Для бесперебойной работы оборудования достаточно простого гидравлического соединения. Это позволяет добавлять вложения. Который выбирается в зависимости от выполнения тех или иных видов работ.

Когда сами детали будут готовы, можно приступать к непосредственному процессу сборки своими руками. Из дополнительных инструментов вам понадобится сварочный аппарат вместе с электродрелью, гаечным ключом и молотком.Процесс сборки займет не более нескольких дней.

Какие еще детали можно использовать в работе

Детали от старых автомобилей можно использовать, если они больше не нужны. Неважно, идет речь об отечественном или зарубежном производителе.

Конструкция может комплектоваться большим количеством навесного, прицепного оборудования. Именно по этой причине мотоблоки считаются универсальными помощниками в хозяйстве. Его можно использовать для любых работ, связанных с обработкой земли.


Возможна работа трактора совместно с тележкой, имеющей только одну ось. Тогда можно будет перевозить различные материалы, в том числе песок или грунт, строительные и другие отходы небольших габаритов. Водитель сидит на пружинном сиденье в передней части тележки.

Самодельные тракторы этого типа имеют следующие детали:

  • Прицепной механизм.
  • Устройства, с помощью которых осуществляется управление.
  • Механизм в ходовой части.
  • Устройство, позволяющее регулировать мощность.
  • Трансмиссия.
  • Электродвигатель доступен в серии ВП-150М.

Практически все элементы размещены на каркасе квадратной формы своими руками. Сам каркас можно построить с помощью швеллера. Лучшими вариантами мотоблоков станут электродвигатели от скутеров отечественных производителей. Допустимо использование аналогов мощностью до 5,5 кВт. Главное, чтобы само устройство было одноцилиндровым.

Эти модели имеют встроенный предустановленный редуктор. Сцепление вместе с зажиганием электронного типа становится обязательным элементом конструкции. Завершает общую картину центробежный вентилятор. Двигатели без этого устройства требуют постоянного ручного охлаждения.

О чертежах

На первом этапе нужно хорошо продумать, какая конструкция будет у трактора. Схема соединения деталей также не допускает ошибок. Поэтому основу фундаментов составляют чертежи, составленные по всем правилам.

Для поиска подходящих вариантов лучше использовать сторонние источники. Но только в том случае, если достоверность информации не вызывает сомнений.

Все элементы должны быть расположены так, чтобы они могли эффективно взаимодействовать друг с другом. Водительское сиденье, наряду с основными узлами, наносится своими руками по чертежам, в первую очередь. Помощь слесаря ​​не будет лишней, если кто-то сомневается в своих навыках.

Есть три группы деталей, требующих особого внимания: трансмиссия, шасси и двигатель.Лучше всего снимать их всех одним и тем же типом снаряжения. Тогда не будет необходимости в подгонке.

Трансмиссия и двигатель: правильный выбор

Выбор кажется владельцу невелик. Требуется найти то, что лучше всего подходит по имеющимся характеристикам. Есть два типа двигателя, которые будут оптимальным решением с точки зрения экономических показателей и производительности:

  1. УД-2.
  2. УД-4.

Но допустимо использовать любой двигатель с одним цилиндром.Максимально допустимое их количество в конструкции равно двум. Если удастся найти вариант М67, то рекомендуется использовать именно его. Главной характеристикой является длительный срок службы, хотя затраты на техническое обслуживание и ремонт остаются минимальными. Это один из ответов на вопрос, как сделать мини технику для обслуживания фермы.

Ваш движок должен быть обновлен перед началом установки. Это необходимо для увеличения передаточных чисел и создания грамотной системы охлаждения. Ведь изначально он отсутствует.Охлаждение осуществляется с помощью вентилятора, закрепленного на коленчатом валу и снабженного кожухом, направляющим поток воздуха.

Моторы

от старых Москвичей с Жигулями тоже могут стать силовыми агрегатами для таких аппаратов. Если с автомобилей снимаются двигатели, то коробка передач с трансмиссией снимается одновременно. Тогда вам не придется искать подходящие запчасти, вносить коррективы.

Колеса необходимо выбирать в зависимости от целей, для которых используется транспорт.16-дюймовые диски подойдут тем, кто планирует перевозить грузы, осуществлять буксировку и так далее. А вот более массивные конструкции, до 18-24 дюймов, лучше справляются с полевыми работами. Эти характеристики улучшают тягу.

В заключение: некоторые особенности установки

Поставка гидроцилиндров обязательна для системы управления, которая идет в комплекте с минитрактором. В этом случае транспортное средство не будет доставлять хлопот при эксплуатации. Максимального внимания требует и регулирование такого показателя, как передаточное число.Рекомендуется устанавливать его на низких оборотах. В противном случае трактор может развить слишком большую скорость.

Для всех колес используется жесткая независимая подвеска. Лучше предусмотреть возможность поворота рамы, хотя бы в пределах 15 градусов. Тогда при прохождении сложного участка колеса не будут проседать ни спереди, ни сзади. Для этого в тормозную систему можно ввести вертлюг от УАЗа. Он установлен в передней части полурамы. Ограничитель поможет защититься от ненужных переворотов.

Получаем автомобиль с максимальной практичностью. Способен решить любые проблемы, возникающие в связи с ведением домашнего хозяйства. Полезной будет возможность подключения дополнительных устройств.

Минитрактор — незаменимая сельскохозяйственная техника для обработки земли, посева семян и сбора урожая. Эта техника особенно востребована в деревне, у владельцев больших приусадебных участков. Стоимость минитракторов заводского изготовления довольно высока. Даже новая техника китайского производства иногда не всем по карману.Поэтому все больше домашних умельцев пытаются сделать минитрактор самостоятельно, используя подручные материалы.

Если вы решили собрать минитрактор своими руками, то в первую очередь вам необходимо выбрать для него силовой агрегат. У последнего часто используется двигатель ЗИД . Он представляет собой четырехтактный агрегат объемом 0,52 литра. и производительностью 4,5 л/с, что вполне подходит для обработки 2-3 га земли. Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, к тому же его легко купить в интернете.

Еще один вариант для своими руками — . Это двухцилиндровый агрегат производительностью около 12 л/с и объемом 0,42 л. Хотя данный тип мотора уже давно снят с производства, в интернете имеется большое количество предложений о продаже данного агрегата. Купить его можно примерно за 5 000 – 8 000 рублей.

Часто при изготовлении самодельных тракторов умельцы используют моторы от автомобилей. Например, можно найти минитракторы с двигателем от Оки.

Этот двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути это ВАЗовский двигатель (ВАЗ 21083), только в облегченном варианте, так как вес у него в 2 раза меньше. Отличительной чертой двигателя Оки является малый расход бензина и высокий КПД.

Более дорогой вариант — двигатель от «Жигулей» . Моторы линейки автомобилей ВАЗ имеют мощность двигателя 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – достаточно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков проще всего сделать мини-трактор для домашнего хозяйства, так как в этом агрегате уже есть все необходимые блоки управления. Осталось сделать подходящую раму и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выступает в качестве основания, на котором закреплены все узлы и детали этого агрегата.Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Изготавливается обычно из металлического уголка , профильной трубы или швеллера … Детали соединяются сваркой. Каркас может быть цельным или состоять из двух частей.

Цельная рама сделать проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из размеров двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков большой популярностью пользуется минитрактор 4х4.Это полноприводные минитракторы с ломающейся рамой … Слово «полноприводный» означает, что агрегат приводится в движение обеими осями, передней и задней. Пример такого каркаса из швеллера №10 показан на следующем фото.

Узел перелома рамы чаще всего изготавливается из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – малый радиус поворота агрегата. Благодаря высокой маневренности, ломовый мини-трактор с успехом используется на небольших участках, где поворот мини-трактора с прочной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Из чего сделать шасси

Чтобы собрать минитрактор, нужно подготовить его шасси. В него входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цель использования последнего.Если агрегат строится для перевозки и буксировки грузов, то диаметр диска 16 дюймов будет достаточным. При использовании трактора в поле лучше использовать более массивные колеса с дисками диаметром от 18 до 24 дюймов.

Если ведущим мостом в вашем тракторе является только задний мост, то передняя балка изготавливается достаточно просто.


Для изготовления самодельного переднего моста, а также его заднего аналога для полноприводного агрегата потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их.Как укоротить мост от автомобиля ВАЗ вы можете узнать из этого видео.

Важно! Оси должны иметь одинаковые редукторы, с одинаковым передаточным числом. В противном случае передние и задние колеса будут вращаться с разной скоростью при движении трактора.

Так как мосты уже имеют встроенный механизм передачи вращательного движения на ось колеса, делать самодельный редуктор не требуется.

Преимущества установки гидравлики

Гидравлика устанавливается на мини-трактор с целью обеспечения работы некоторых его механизмов и облегчения управления данным агрегатом.Агрегат с установленной гидравликой имеет свои преимущества.

  1. Машина становится простой в эксплуатации. Рулевое колесо можно крутить практически без усилий одной рукой.
  2. Гидравлика позволяет использовать различное навесное оборудование.
  3. Использование гидравлики позволяет модернизировать тормозную систему. Благодаря гидроцилиндрам, установленным на агрегате, происходит мгновенное торможение агрегата.

Сделать гидравлику на минитрактор можно, если заранее приобрести готовую систему в магазине или использовать детали от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя будет расходоваться на обслуживание этого узла. Поэтому для тракторов с маломощными двигателями установка гидравлики ни к чему хорошему не приведет.

Для чего нужен ВОМ?

Вал отбора мощности (ВОМ) предназначен для привода различных сельскохозяйственных механизмов, присоединяемых к мини-трактору, например, различных фрез для обработки земли, картофелекопалок, косилок, снегоочистителей и др.

ВОМ может быть как зависимым, так и независимым … В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса. Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ приводится во вращение от коленчатого вала двигателя. Следовательно, чем выше обороты двигателя, тем быстрее вращается вал.

Кроме того, существуют тракторы с Синхронный ВОМ … Скорость вращения синхронного вала напрямую зависит от передаточного числа трансмиссии движущегося трактора.Синхронизация движения и вращения необходима при работе машины с посевным оборудованием.

Изготовление трехточечной навески

Шарнир используется для присоединения дополнительного оборудования к трактору например плуга.

Сцепка должна быть подвижной как в горизонтальной плоскости, так и в вертикальной … В первом случае подвижность способствует уменьшению вылета при рулении. Вертикальное перемещение подвески необходимо для опускания оборудования в рабочее состояние или подъема в транспортное положение.

Сцепка для минитрактора изготавливается из различных деталей, снятых со старой сельскохозяйственной техники. Описать, как сделать трехточечную навеску в домашних условиях, достаточно сложно. Поэтому правильнее будет использовать следующее видео, где указаны размеры всех частей устройства.

Выбор и установка тормозов и сцепления

Тормоза должны быть установлены на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ … Тормозные колодки необходимо установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также снятой с автомобиля. Как установить сцепление можно посмотреть в этом видео.

Рулевая установка

Самостоятельно сделать рулевой механизм довольно сложно, да и в принципе не имеет смысла, так как все детали можно взять с любого автомобиля.

При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, которые расположены на поворотных кулаках, закрепленных на передней балке (изготовление балки было рассмотрено выше).

Как сделать кабину для минитрактора

Если в летний период на минитракторе можно работать без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно неудобно или даже невозможно.Поэтому умельцы стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

Кабина для самодельной техники изготавливается из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото представлен чертеж, на основе которого можно сделать кабину своими руками.

Совет! Если размеры кабины, имеющиеся на чертеже, не подходят к размерам вашего минитрактора, то их необходимо изменить.Но главное учитывать при подгонке габаритов размер лобового стекла и высоту кабины. Его потолок должен быть на 25 см выше головы сидящего в кабине человека.

Кабина изготавливается следующим образом.


В общем, для того, чтобы лучше понять, как делается мини-трактор своими руками, можно посмотреть это видео, своего рода самоучитель для начинающих.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитракторы это техника, главная особенность которой высокая маневренность и хорошая проходимость …Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Для изготовления гусеничного минитрактора потребуются следующие элементы конструкции.

  1. Рамка. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Главный мост. Как и при изготовлении колесного трактора, для гусеничного агрегата можно использовать и готовую ось от старой машины, которую следует укоротить.
  4. Трансмиссия. Идеальным вариантом будет коробка от ГАЗ-53.
  5. Муфта. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Их делают из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 шины от трактора и отрезать на них боковые части. Затем эти шины устанавливаются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог поворачивать , на задний мост необходимо установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано отдельным тормозом. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. В результате трактор поворачивает в нужном направлении.

В этой статье будет описан процесс изготовления самодельного мини-трактора своими руками (в конце статьи предоставлено видео), рассказано о видах этой агротехники, преимуществах использования.

Сфера сельскохозяйственной деятельности у многих из нас ассоциируется с обработкой почвы. Но чтобы выращивать любые овощи, фрукты, ягоды, необходимо не только вспахивать землю и удобрять ее, но и постоянно поливать и избавляться от сорняков. Минитрактор станет отличным помощником в решении таких задач. Этот агроприем значительно упрощает работу.

Несмотря на то, что минитрактор имеет небольшие габариты, он успешно справляется с поставленными задачами: вспахивание почвенного покрова, его рыхление, скашивание травянистой растительности и другие различные работы, имеющие связь с обработкой земли под посадку различных растений.

Крупные предприятия, которые занимаются сельскохозяйственной деятельностью, используют минитракторы отечественного производства. Как быть обычным фермером? Из-за ограниченности средств частные фермеры могут использовать самодельную агротехнику.

Виды

Всего существует три вида данной агротехники:

  1. Техника, имеющая множество функций, способная выполнять разнообразные работы, например, обработку почвы, скашивание травянистой растительности, вывоз мусора и тому подобное.Эти минитракторы оснащены мотором, имеющим среднюю мощность – этого будет достаточно для обработки примерно шести гектаров земли. Также тракторы могут комплектоваться устройствами навесного типа, что поможет увеличить количество задач.
  2. Тракторы, задачей которых является только скашивание травы и избавление от мусора. Эта машина способна обрабатывать только два гектара земли. Этот тип особенно часто используется для стрижки газонов.
  3. Всадник. Это последний тип минитрактора.Главной задачей этой агротехники является удобрение почвы и внесение минеральных веществ. При оснащении дополнительным оборудованием его также можно использовать для обработки почвы. Однако площадь обрабатываемого участка в этом случае будет небольшой.

Преимущества и недостатки

Сразу стоит отметить, что эти самодельные машины в основном используются частными фермерскими хозяйствами. Основные преимущества минитракторов своими руками:

  1. Отличная глубокая обработка земли.Если обрабатываемая почва каменистая, физически очень трудно обрабатывать ее вручную. Поэтому мини-трактор в данном случае незаменим, который справится с задачей за короткий промежуток времени;
  2. Эту агротехнику очень удобно использовать на небольших участках для обработки огромных полей (более десяти гектаров), подойдет только обычный стандартный трактор.
  3. Общая низкая стоимость. Минитрактор, сделанный своими руками, может сэкономить вам приличную сумму денег. При этом все расходы будут включать в себя финансовые средства, потраченные на необходимые материалы для строительства сельхозтехники.Также не требуются дополнительные затраты на ремонтные работы;
  4. Минитрактор можно оснастить дополнительными устройствами, тем самым вы сможете увеличить количество функций этой машины. Конструкция не имеет большого веса.

Самодельный агрегат также имеет ряд недостатков:

  1. Владельцу, который хочет сделать мини-трактор самостоятельно, материалы придется искать самому, а это довольно длительный процесс;
  2. Для сборки может использоваться какой-то редкий компонент, который может быть очень трудно найти.Однако для сборки используются материалы, которые очень легко найти на рынке, и их можно легко заменить в случае поломки;
  3. Для самодельного трактора необходимо получить разрешение на движение по дорогам города, иначе можно получить серьезный штраф.

Но это не такие серьезные минусы, плюсов больше и они весомее.

Руководство по сборке

Соблюдайте определенный алгоритм действий по сборке данной агротехники:

    1. В самом начале нужно сделать рамку.Для этого используется стальной швеллер. Также в общую конструкцию должны входить быстросъемные грузозахватные устройства (траверсы). Траверсы должны быть спереди и сзади. Основные силовые элементы (лонжероны) также должны быть расположены. Чтобы сделать каркас, нужно немного уменьшить размер ширины переда. После этого станет возможным изготовить деталь в форме трапеции. Не забудьте сделать небольшое отверстие в рамке — это поможет в дальнейшем закрепить другие устройства;
    2. Далее используются стойки, которые необходимо приварить к уголкам.Роль стоек заключается в создании подрамника. Кроме того, они должны быть объединены в верхней части конструкции. Затем к раме необходимо прикрепить узел колесной машины (задний мост);

  1. Далее идет установка мотора. Двигатель должен иметь достаточную мощность. Для установки подходит двигатель обычного мотоцикла;
  2. Коробка передач установлена ​​на раме. Он должен быть в направлении водителя. В дальнейшем это поможет легко управлять трактором;
  3. Рулевое создание.Для управления подойдет руль, снятый с отечественного автомобиля. В крайнем случае можно использовать руль мотоцикла;
  4. Установка тягово-сцепного устройства. Он предназначен для прицепа.
  5. Создание тормоза. Затем подключается электрическая система.

Если вы занимаетесь небольшим фермерским хозяйством, вам необходима такая техника, как минитрактор. С его помощью вы сможете выполнить массу ежедневных сельскохозяйственных задач за короткое время.

Сделать минитрактор своими руками несложно. Конечно, нужно иметь некоторые знания. Вы можете приобрести их во время просмотра видео:

Как сделать минитрактор в домашних условиях. Самодельный минитрактор. Особенности изготовления трактора


Для частного сектора трактор вещь более чем необходимая. Мешки с сельхозпродукцией, заготовленное сено, те же стройматериалы — все это нужно как-то перемещать. Вручную его не нанесешь, а вот небольшой железный «помощник» в самый раз.

Получить минитрактор для своего двора можно двумя способами: либо купить, если есть деньги и не переживать, либо собрать «железного коня» из подручных материалов. Как практичные люди покупку рассматривать не будем, а ознакомимся с одним из вариантов самостоятельной сборки трактора.

В качестве исходного материала для будущего автомобиля возьмем «народный» автомобиль ЛуАЗ где-нибудь на свалке. Или мы можем купить его у соседа.


Что из всей этой кучи металлолома нам нужно? Оставляем:
— коробка передач;
— мосты;
— электрик;
— редукторы колесные;
— рулевой механизм, и не забудьте руль.

Остальное продаем на металлолом, получая двойную выгоду — заработаем и избавимся от хлама.

Теперь нужно решить вопрос с двигателем. Как вариант, покупаем Садко ДЭ-300 от мотоблока плюс колеса (4 шт 6х12).


Обороты двигателя у нас «хорошие», но для трактора несколько завышены. Это не гоночная машина… Поэтому уменьшаем их в 3,5 раза, устанавливая соответствующие шкивы.

Передача крутящего момента от двигателя к коробке передач может быть организована с помощью ремня профиля В.Лучше установить сразу два.

Каркас является основной несущей конструкцией. Его можно сварить из профиля 40х40. Будет вполне приемлемо, но слабовато, как для перевозки тяжелых вещей. Поэтому имеет смысл сразу брать профиль не 40х40, а 40х80. Запас прочности не помешает.


После того, как все вышеперечисленное будет собрано в одной конструкции, мы увидим перед собой плоды собственного героического труда.


Гидравлика — состоит из гидроцилиндра 75х100, распределителя Р80, насоса НШ-10.

Режим работы насоса 1000-1100 об/мин. Вал насоса — это вал, выходящий из маховика сцепления. Но в связи с тем, что не всегда требуется постоянная работа насоса, целесообразно сделать для него переключаемый привод. Для этого берем коробку передач от мотоцикла Урал. Снимаем необходимое: вал, шлицевая муфта, вилка переключения, две шестерни, цепь.


На снятый вал нам нужно будет поставить звездочку, но перед этим вал нужно доработать.Сначала обрезаем вал, затем наращиваем его на 5 сантиметров, чтобы звездочку можно было установить на свое место.

Корпус привода делаем сами, сварив его из уголка 40х40. Привод – это узел, требующий постоянной смазки, а значит, он должен быть заполнен маслом. Это понятно? Тогда не забудем сделать его герметизированным и установить на вал сальник.

Все готово, теперь он может посмотреть на включенный насос.


И офф.


В сборе.

В заключение несколько слов о гидравлике. Центральная часть работает с заминкой. Переднее сцепление с поворотным валом, заднее с гидроцилиндром для косилок, самосвалов и т.д.

Работу гидравлики и нашего «детища» в полностью собранном состоянии «вживую» вы можете увидеть на предоставленном видео.

Самодельные минитракторы идеально подходят для небольших участков земли. Собрать мини-трактор своими руками может практически любой человек, немного разбирающийся в технике.

По техническим характеристикам самоделки значительно уступают заводским образцам. Но использовать мощный трактор на небольших участках как минимум не рационально. Даже затраты на содержание и ГСМ… Но небольшой трактор, собранный своими руками, оказывается очень кстати. В этой статье мы покажем вам, как сделать минитрактор в домашних условиях.

Преимущества и недостатки самодельных минитракторов

Минитрактор, сделанный своими руками, получается значительно дешевле заводских моделей, а по своим функциональным возможностям иногда может дать фору более мощным тракторам…Самоделку можно использовать в огородах и садах, для обработки посевных площадей (не более 10 га), перевозки малогабаритных грузов и уборки урожая.


Стоимость такой машины окупается всего за один сезон. , потому что основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют другую технику в мини-трактор. В этом случае процесс изготовления оборудования значительно упрощается.

Из недостатков можно отметить сложность подбора подходящих деталей. Кроме того, при выходе из строя некоторых узлов могут возникнуть проблемы с заменой или ремонтом. Ведь, как ни крути, трактор собран из старых, поэтому некоторые запчасти не найти.

Для подготовки чертежей необходимо иметь технические навыки и знания. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.

Совет! Мини-трактор, собранный своими руками, должен быть поставлен на учет в ГИБДД. В противном случае при выезде на дорогу самоделка может попасть на штрафную стоянку, а вам будет выписан денежный штраф.


Готовим чертежи

Некоторые мастера способны собрать любую технику, имея только кучу старого оборудования и общий план работ, который держат в голове. Таких людей немного, и если вы не из их числа, то предварительно необходимо подготовить чертежи основных узлов будущей машины.

Если у вас нет необходимых знаний, вы можете попросить друзей или знакомых сделать чертежи. Наконец, необходимую информацию можно найти в Интернете.

Имея под рукой чертежи, сборка мини-трактора в домашних условиях будет напоминать детский конструктор. То есть вы берете деталь А и подключаете ее к муфте Б.

Стоит отметить, что некоторые узлы и детали, из которых будет состоять самоделка, могут нуждаться в регулировке или дополнительной обработке. Согласитесь, объясните токарю или сварщику, что от них требуется гораздо удобнее не на пальцах, а имея под рукой готовый проект и чертежи.

Кстати, на этом этапе нужно определиться, какой мини-трактор вы хотите сделать своими руками. Перерыв 4×4 очень популярен среди фермеров. Это небольшая модель на сочлененной (сочлененной) раме, полный привод. Эта самоделка оптимальна для работы в фермерских хозяйствах.

Как собрать минитрактор своими руками

Подготовив схемы и чертежи, необходимо найти подходящие детали. Как минимум нужен двигатель, трансмиссия, рама и рулевое управление… Найти нужные запчасти в домашних условиях весьма проблематично, поэтому можно пройтись по барахолке и полистать сайты, торгующие запчастями. Здесь вы можете приобрести нужные вам детали буквально за копейки.

Каркас

Излом обычно делают из металлического швеллера №5 или №9. Структура этого материала имеет достаточный запас прочности на изгиб. Из швеллера сварены две полурамы, которые соединены между собой шарниром. Для этих целей можно использовать карданы от грузовых автомобилей.

Если перелом вас не устраивает, можно сделать мини-трактор на цельнометаллической раме. Эта конструкция обычно состоит из четырех элементов: правого и левого лонжеронов, передней и задней поперечин.

Лонжероны могут быть изготовлены из швеллера №10, задняя и передняя траверсы из швеллера №16 и №12 соответственно. В качестве поперечной балки можно использовать металлический брусок.

Двигатель

Для работы мини-трактор своими руками можно оснастить любым двигателем подходящей мощности. Оптимальный вариант — силовая установка мощностью 40 лошадиных сил .

Чаще всего на самодельные агрегаты устанавливаются двигатели М-67, МТ-9, УД-2 и УД-4. Есть модели, оснащенные двигателями от отечественных легковых автомобилей серии «Жигули» или «Москвич».

Если самоделка выполнена по формуле 4х4, то для агрегата М-67 потребуется увеличить передаточное число, иначе силовой установке не хватит мощности для обеспечения необходимого усилия на колесные пары.Обратите внимание, что для силового агрегата может потребоваться дополнительная система охлаждения.

Трансмиссия

Коробка передач и вал отбора мощности снимаются с автомобиля ГАЗ-53. Сцепление подойдет от старого ГАЗ-52. В готовом виде эти узлы работать не будут; потребуется дополнительная регулировка.

Для синхронизации сцепления с двигателем потребуется сварить новую корзину сцепления и подогнать ее под необходимые размеры. У маховика двигателя нужно будет укоротить заднюю плоскость и просверлить дополнительное отверстие в центре.Эти операции можно выполнять на токарном станке.


Рулевое управление

В состав данного узла должны входить гидроцилиндры, это обеспечит мини-трактору лучшую управляемость. Сделать гидросистему своими руками в домашних условиях невозможно. Поэтому с любой сельхозтехники необходимо снимать готовую гидросистему. Обратите внимание, что насос необходим для циркуляции масла в гидравлике.

Задний мост

Можно взять подходящий узел от легкового и грузового автомобиля и установить на самодельную конструкцию…Сначала надо на токарном станке укоротить полуоси.

Если нет готового моста, составная конструкция из разных вагонов. Передний мост не мастер, поэтому подойдет любой узел, подходящий по размеру.

Колеса

Радиус колес зависит от того, как будет использоваться минитрактор. Для перевозки грузов лучше подходят диски радиусом от 13 до 16 дюймов. Для выполнения сельскохозяйственных работ потребуются колеса 18-24 радиуса.


Самодельный мини-трактор должен при вспашке производить около 2000 оборотов двигателя, при скорости 3 км/ч.Для достижения этих значений необходимо настроить схему трансмиссии.

В идеальном варианте каждое колесо ведущей задней оси должно быть оборудовано отдельным редуктором. При этом вращение задается четырехсекционным гидрораспределителем.

При такой схеме рулевого управления нет необходимости в карданном валу и дифференциале заднего моста. Гидравлика будет отвечать за рулевое управление. Необходимое оборудование (насос и гидроцилиндр) можно взять от трактора МТЗ-80.

Как видите, сделать минитрактор своими руками совсем не сложно. Несмотря на то, что это довольно трудоемкий процесс, результат с лихвой покроет все затраченные усилия. Тем более, что сборка самодельной конструкции – очень увлекательное занятие.

Сельскохозяйственная сфера включает в себя большое количество работ, но основной из них все же является обработка земельных наделов. Это неудивительно, ведь от того, насколько хорошо вспахана и удобрена земля, напрямую зависит созревание будущего урожая.

С этим комплексом работ прекрасно справляется минитрактор — технический агрегат, обладая достаточно компактными габаритами, при этом отличаясь достаточно высокой мощностью. Эти агрегаты используются повсеместно – как в частных хозяйствах, так и в крупных фермерских хозяйствах и агропромышленных комплексах.

Если в последних в основном используют разные модели от российских или зарубежных фирм, то на бытовом уровне чаще всего встречаются минитракторы, сделанные из подручных средств. Конечно, нужны определенные навыки, чтобы сборка самодельного минитрактора прошла успешно, ведь это довольно сложная задача.

Однако, учитывая тот факт, что затраты на изготовление будут намного меньше, чем при покупке магазинного варианта, многие уже задумываются о конструировании минитрактора самостоятельно.

Прицелы минитрактора

В зависимости от того, что будет взято за основу в будущем, различают несколько типов таких устройств, а также виды работ, которые они способны выполнять:

  • Если взять достаточно мощный двигатель (например, от старых «Жигулей»), то такой агрегат может выполнять практически весь спектр работ, характерных для сельской местности.Речь идет о вспашке земли, окучивании, избавлении от сорняков, формировании грядок, посадке картофеля с помощью и т. д. На фото двигатель:
  • Если предусмотреть для них дополнительное оборудование, то такие устройства могут косить траву для заготовки сена, убирать снег (см.) и подметать тротуары. Такие минитракторы способны обработать площадь не менее 6 га.
  • Второй тип самодельных минитракторов выполнен на базе относительно мощного двигателя (см.), который по мощности идентичен мотоблоку (четному).Такие агрегаты способны обработать площадь в 2 га, выполняя практически тот же перечень работ.
  • Единственное, мощности самодельного минитрактора недостаточно для вспашки сложных участков земли и перевозки больших грузов.
  • Последний вид самодельных минитракторов представляет собой приспособления для полива предварительно обработанной почвы различными удобрениями, а также опрыскивания химическими препаратами от вредителей.

Как мы видим, КПД самодельных минитракторов в эксплуатации достаточно разный, в зависимости от мощности используемого двигателя.

В принципе, по объему самодельный вариант практически ничем не отличается от купленного в магазине.

Как и он, основная забота такого отряда — работа на земельном участке, где производится вспашка и обработка почвы.

Перед началом эксплуатации бензопилы обязательно ознакомьтесь с особенностями настройки и регулировки бензопил марки Husqvarna

Если случилась поломка, то можно узнать о причинах неисправностей и способах их устранения.

Преимущества и недостатки блока

Безусловно, производительность фирменного мини-трактора намного выше, чем у самодельных аналогов. Но никто не пытался доказать, что самодельные агрегаты сравнимы по своим техническим данным с покупными вариантами.

Изначально предполагалось, что самодельные минитракторы будут использоваться на достаточно небольших участках, где их рабочей мощности будет достаточно. Именно поэтому использование самодельных агрегатов на бытовом уровне становится все более целесообразным.

К другим достоинствам таких минитракторов можно отнести:

  • Неплохие показатели качества вспашки земли. При этом они во многом сопоставимы с глубиной проникновения, которую демонстрируют минитракторы, приобретаемые в магазинах.
  • Достаточно простое управление такими устройствами, не требующее специальных знаний и навыков.
  • Изготовление самодельного агрегата будет намного дешевле, чем покупка нового минитрактора.
  • Более упрощенный ремонт, ведь вы сами делаете мини-трактор из доступных деталей, которые потом можно легко достать.
  • Возможность вносить изменения в конфигурацию устройства, добавляя что-то новое. В покупных минитракторах это недопустимо, ведь можно полностью вывести агрегат из строя.

Однако не стоит думать, что изготовление минитрактора в домашних условиях — безусловно прибыльное предприятие. Есть у этого метода и недостатки:

  • Достаточно кропотливый процесс сборки, т. к. для этого требуются определенные технические знания, а также умение работать со сварочным аппаратом и т.п.Другими словами, изготовление минитрактора своими руками подходит далеко не всем.
  • Дополнительную сложность в этом вопросе представляет также поиск необходимых запчастей и деталей.

Как видим, плюсов все же больше, что говорит о правильном принятии решения – сделать самодельный минитрактор своими руками. Наверное, главное преимущество – это хорошая экономия средств, ведь вопрос цены в последнее время стал определяющим.

Функции в работе

При выполнении различных работ на самодельном минитракторе важно понимать тот факт, что это агрегат любительского уровня, поэтому не стоит ставить перед ним очень сложных задач.

Двигатель, который вы используете в конструкции, имеет большое значение. Часто это уже не новый двигатель, снятый со старой машины, либо купленный «с рук». Подобные двигатели, как правило, не имеют внутреннего регулирования числа оборотов при разных нагрузках.

Поэтому иногда приходится отпускать педаль газа, чтобы двигатель не перегревался от усилий.

  • выжать сцепление;
  • нажать педаль газа до упора;
  • крутите стартер на 7-10 секунд, после чего двигатель должен запуститься.

Проделав такие нехитрые манипуляции, можно добиться того, что двигатель будет без проблем запускаться в течение дня. Также стоит помнить, что в зимнее время расход топлива увеличивается почти на 30%. Этот факт необходимо иметь в виду при планировании длительных работ на морозе, например, при вывозе дров из леса.

Лучше запастись лишней канистрой, чем застрять среди сугробов, вдали от людей.

Примеры сборки своими руками

Сборка самодельного минитрактора может осуществляться разными способами, поэтому не существует определенной методики, а также параметров, которые необходимо соблюдать неукоснительно.

Нет, конструирование минитрактора своими руками достаточно свободное занятие, где можно подключить фантазию и собственные разработки.

Впрочем, не лишним будет описать пару способов сделать картинку более наглядной.

В целом порядок действий примерно такой:

  • На начальном этапе проектируется рама будущего самодельного минитрактора. Сварен из металлического швеллера. Как правило, берут №5 или №9.Из этого материала изготавливают две полурамы, которые представляют собой соединенные между собой карданные валы, применяемые в большегрузных автомобилях.
  • Конструкция также может быть изготовлена ​​из цельного каркаса. Для этого нужно взять два лонжерона (правая и левая сторона рамы), а также две траверсы (задняя и передняя часть рамы). При этом швеллер №10 будет использоваться для изготовления лонжеронов, а №12 и 16 – для изготовления траверс.
  • Поперек установлен металлический стержень.
  • Далее двигатель устанавливается на раму. Выбор мотора полностью лежит на человеке, задумавшем самостоятельную сборку агрегата. Часто для этих целей используют двигатели УД-2, МТ-9 и др. Можно взять двигатель от обычного мотоцикла советского производства.
  • Коробка передач должна располагаться на раме таким образом, чтобы она была повернута в сторону человека, управляющего минитрактором. Кстати, для этих целей отлично подойдет коробка, снятая со старого ГАЗ-53.
  • Рулевое колесо можно использовать как рулевое колесо, устанавливаемое на старые автомобили.
  • К задней части рамы необходимо приварить сцепку, которая позволит прикрепить дополнительные навесные приспособления.

  • Колеса нужно подбирать в зависимости от вида работ, которые вы хотите выполнять на самодельном агрегате. Для вспашки почвы колеса должны быть не менее 24 дюймов в диаметре. Для нормальной перевозки грузов достаточно 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжение ремней и т.д.Конечно, инструкция довольно схематична, но в интернете можно бесплатно найти свежайшее видео, где различные умельцы делают мини-тракторы своими руками, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите в видео:

Отдельного упоминания заслуживает производство

. При этом принципиальной разницы, какой агрегат использовать, нет, ведь их конструкция практически идентична. Рассмотрим примерный алгоритм наших действий:

  • Мы также начнем с изготовления рамки.При этом просто дополняем ту часть конструкции, которая будет располагаться над второй парой колес, ведь передняя часть будет нашим мотоблоком.
  • Строгих рекомендаций по диаметру металлических труб, используемых для изготовления каркаса, нет. Все компоненты часто разрезаются болгаркой, а затем свариваются вместе, образуя каркасы задней части. Посередине можно добавить дополнительную металлическую планку, чтобы сделать конструкцию более надежной.
  • Сзади приварена сцепка, обеспечивающая работу с прицепом и другим навесным оборудованием.

  • Доступны ступицы для передних колес. Они будут крепиться к металлической трубе, подходящей по ширине к передней части минитрактора.
  • В центре нужно просверлить отверстие сквозного типа, через которое он крепится к раме. Червячный редуктор в этом случае будет соединять рулевую тягу и раму.
  • Далее необходимо установить задний мост. Делается это на подшипниках, которые установлены во втулках. Далее устанавливается шкив, который обеспечивает подачу работы от используемого мотора.
  • Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
  • Завершающим этапом является установка тормозной системы, а также регулировка всех рабочих узлов.

Видео: Самодельный минитрактор из мотоблока

Следует помнить, что в случае выезда на проезжую часть данной самоделки вас могут остановить сотрудники ГИБДД для получения прав на управление данным транспортным средством.

Поэтому, если вы планируете ездить на самодельном минитракторе по проезжей части, вам необходимо позаботиться о получении водительского удостоверения в ГИБДД.

Заключение

Минитрактор самодельного типа представляют собой довольно интересную конструкцию. При этом встретить два одинаковых агрегата просто нереально, ведь в процессе сборки каждый добавляет что-то свое.

Ведь для мужчины сам факт того, что он что-то делает своими руками, уже некое хобби, удовлетворение от результатов которого гораздо сильнее, чем от простой покупки готового мини-трактора или другая сельскохозяйственная единица.

Как сделать самодельный минитрактор

Глядя на то, как шустро работает необычный мини-погрузчик, сложно поверить, что это самоделка. Тюменец собрал уникального железного помощника из автозапчастей Александр Караман … Корреспондент Вслух.ру встретил свое детище на берегу озера Чемпион, также известного как Липовое-2, где полным ходом идет работа по расширению учебной базы и проведение соревнований по зимнему плаванию. Моржи-активисты центра «АкваСпорт-Тюмень» Помогите, кто что может.Александр также привез свой мини-погрузчик, чтобы ускорить и облегчить работы по благоустройству. При виде такого чуда техники мало кто мог остаться равнодушным.

«Я живу в частном доме и уже устал убирать снег зимой, поэтому решил собрать мини-погрузчик, — пояснил Вслух.ру Александр Караман. — Погрузчик типа Bobcat мне не по карману, как и большинству частников. В среднем они стоят 1,5 миллиона рублей. Китайский мини-трактор стоит 650-700 тысяч рублей плюс еще навесное оборудование… Мой загрузчик обошелся мне в 150 тысяч рублей. Думаю, можно сделать еще дешевле, потому что это мой первый опыт. »

Как оказалось, чтобы начать проектировать и создавать технически сложные механизмы, не обязательно быть инженером — достаточно желания. Александр по профессии сварщик. Собрал погрузчик за три месяца. «Золотые руки» — говорят о нем друзья и товарищи по проруби. На базе кузницы тюменских моржей спортсмены ранее сварили комплекс турников, представляющий собой сложную конструкцию, на которой могут тренироваться и дети, и взрослые.

Александр рассказал из каких запчастей собрал фронтальный мини-погрузчик. Автомобиль полноприводный, у него два укороченных моста, оба взяты от вазовской «семерки». Мастер также позаимствовал коробку передач от «Жигулей».

Интересно, что рама «ломается», благодаря чему мини-погрузчик может поворачиваться и опираться на все четыре колеса вне зависимости от рельефа местности. Это создает хорошую проходимость и тягу. Повороты осуществляются как на большом погрузчике с помощью гидроцилиндра.

Двигатель китайский

с воздушным охлаждением мощностью 13 л.с., есть стартер. Гидравлика приводится в действие гидронасосом, давление на клапан подается джойстиком. Ковш можно поднимать и опускать одной рукой, а ковш можно поворачивать влево и вправо, что очень удобно.

По словам мастера, многие узлы для своего мини-погрузчика он изобрел сам, некоторые были скопированы у других изобретателей, которые делятся опытом в Интернете. Что-то было улучшено.Итак, на мини-погрузчике нет педали газа, только сцепление и тормоз. Педаль сцепления работает как педаль газа. Трогаться можно с любой передачи. Скорость не более 10 км в час. На большее без пружин и амортизаторов вряд ли можно рассчитывать.

Самодельный мини-погрузчик длиной 110 см, поэтому его можно перевозить в прицепе на легковой машине. Тюменский мастер уверен, что машину можно сделать еще компактнее, укоротив ее на 30–40 см, что позволит быть более маневренным.

Следующий прототип обещает быть более технически продвинутым. Однако удастся ли наладить в Тюмени хотя бы мелкосерийное производство минипогрузчиков, несмотря на кризис и курс валюты? Александр настроен скептически, ведь сейчас местным предприятиям проще наладить крупноузловую сборку импортной техники, чем внедрять отечественные разработки.

Если театр начинается, как говорится, с вешалки, то создание самодельного трактора — это точно! — от комплекта силовой установки и агрегатов главной передачи.Мне в этом плане очень повезло. Удалось получить хорошо сохранившийся двигатель от мотопомпы МП-800Б; сцепление позаимствовано у автомобиля ЗАЗ-966; коробка передач от видавшего виды ГАЗ-52 и задний мост от списанного электромобиля ЭП-103К. Именно они легли в основу мини-трактора (МТ), который, по единодушному мнению односельчан, оказался солидным, незаменимым механическим помощником в хозяйстве.

Такой человек может все: и пахать землю, и сажать и выращивать любые сельскохозяйственные культуры, и собирать и приносить урожай, и рубить дрова, и качать воду — пожалуйста! Для этого в конструкции МТ предусмотрена возможность отбора мощности, использование навесных и прицепных сельскохозяйственных орудий, гидравлика, наконец.

Двигатель внутреннего сгорания (ДВС), правда, пришлось немного доработать. Причем доработка представляет собой не что иное, как водяную систему охлаждения с принудительной циркуляцией теплоносителя. Так что введение последних в каждый из имеющихся двух баллонов осуществляется отдельно, и циркуляция улучшается. Для этого рекомендую сделать следующее.
В первую очередь снимите штатную алюминиевую трубку, соединяющую рубашки охлаждения головок блока цилиндров двигателя.Затем выкрутите из отверстий головок шпильки – те, с помощью которых демонтированный патрубок крепился к двигателю. Затем в отверстиях (на каждой головке) метчиком М22 нарезать резьбу — для подготовленной заранее новой фурнитуры (см. рис.). Работа над головками цилиндров завершается тем, что новые штуцеры, установленные на свои места, соединяются дюритовыми шлангами с патрубком радиатора. Теперь очередь за глушителем. Чтобы не мешать, его просто убирают.Затем, отступив от нижнего соединителя 45 мм, в рубашке каждого цилиндра просверливают отверстие 15 мм. Не забудьте про отверстия для шпилек водопроводной трубы. Нарезав резьбу метчиком МБ, в них фиксируют эти шпильки. А изготовив патрубки с фланцами из СтЗ, последние устанавливают на подготовленные места с помощью уплотнительных резиновых прокладок и гаек М8. Эти подводящие трубы соединяются с подводящими патрубками (водяным насосом), для чего опять же используются дуритовые шланги.

Увеличение


Для улучшения циркуляции отверстия в прокладках ГБЦ увеличены до диаметра 10 мм.Саму же циркуляцию охлаждающей жидкости обеспечивает водяной насос (от автомобиля УАЗ-452). Строго говоря, точное место его установки здесь не имеет принципиального значения. Но удобнее всего, по-видимому, установить водяной насос на отливе второй ГБЦ вместо снятого вакуумного аппарата мотопомпы. Насос приводится в движение клиноременной передачей от ведомого вала коробки передач ДВС.
И ряд других особенностей. С целью максимальной герметизации компоновки, упрощения всей конструкции сам двигатель размещен …перед радиатором, на входе которого установлен тройник. А в последний вкручивается датчик указателя температуры охлаждающей жидкости. На раме ДВС установлен на двух поперечинах. А запуск осуществляется вручную, с правой (по ходу движения) стороны трактора, для чего используется расположенная здесь вертикально рукоятка, которая резким поворотом выводится на себя и вниз. Причем пусковой сектор и храповая шайба изготовлены в заводских условиях, а рычаг изготовлен из полудюймового отрезка трубы.

Редуктор двигателя — самый, пожалуй, самый сложный узел силовой передачи из тех, что придется производить. Шестерня, одноступенчатая, с передаточным числом i 1,0. Необходимость ввода его в кинематику МТ (см. рис.) обусловлена ​​рядом причин. И прежде всего тем, что наш мини-трактор имеет двойную главную передачу. Это значит, что нужно изменить направление вращения вала. Можно не сомневаться, что отсутствие редуктора в этой кинематике (прямая связь) крайне затруднило бы вывод мощности.Кроме того, предусмотрена возможность запуска ДВС вручную с помощью заводского курка. Вариант прямого подключения требует установки магнето обратного вращения. И самое главное, вал двигателя был бы дополнительно нагружен: от осевого усилия.
возникающие при включении сцепления.

Корпус редуктора сварной. Изготовлен из стального листа толщиной 4 мм (СтЗ) с двумя плотно приваренными опорами. Сверху вкручен сапун, а снизу — сливная пробка…Закрыта крышкой с приваренной к ней опорой подшипника N2208. Две цилиндрические шестерни, расположенные внутри, берутся в готовом виде (от редуктора пускового двигателя П-350 или от СМД-62). А вот ступицы самодельные, из Стали 45.

Маховик и сцепление — от автомобиля ЗАЗ-966. Подошли неплохо, в дизайн МТ вписались. Правда, пяточный выжимной подшипник при этом пришлось расточить до диаметра 35 мм — для свободного прохода первичных валов редукторов. А для крепления маховика к фланцу ведомого вала коробки передач ДВС используйте три болта Мл 4 (см..- подшипник ноги укорочен на 20 мм. Выполнение этой операции для создателей самодельного оборудования — не новость. Как, впрочем, и нарезка масляной резьбы обратного вращения, что нужно будет сделать со всей аккуратностью.
Ну а с главной передачей модифицированный редуктор соединяется карданным шарниром. Причем состоит он из двух лысок ± г цев карданного вала, взятого от того же ГАЗ-52, соединенных крестовиной.

Задний мост (он же ведущий) — от электромобиля (электропогрузчик)
ЭП-103К.Такое техническое решение позволяет без особых ухищрений добиться не только достаточно большого клиренса у МТ, но и значительно упрощает кинематику всей машины, ничуть не снижая ее производительности.

Тут все дело в конструктивных особенностях используемого узла. Действительно, в едином блоке с ведущим мостом ЭП-103К имеет тяговый двигатель, на валу ротора которого установлена ​​шестерня первой ступени главной передачи (двойной). Это значит, что достаточно сделать небольшую доработку, и можно смело встраивать этот мост в наш мини-трактор!

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИНИ-ТРАКТОРА
Габаритные размеры, мм 2270 \ 1280 2200
База, мм 1420
Колея, мм 1060
Минимальный радиус поворота, мм 2000
Дорожный просвет, мм
Двигатель (двухтактный карбюраторный двухцилиндровый, водяного охлаждения —
от мотопомпы, модифицированный! МП-800Б
Мощность двигателя, л.с. двадцать
Максимальная транспортная скорость, км/ч 36.2
Рабочая скорость, км/ч 4
Тормозная и навесная системы — гидравлические

Что касается специфических операций по переделке такой важной надежной работы передачи агрегата, то их суть заключается в укорачивании на токарном станке корпуса электродвигателя, ранее снятый с ведущего моста ЭП-103К до 70 мм и установка (вместо несущего винта) специально изготовленного самодельного вала сварной конструкции.
Последний будет не чем иным, как приводным валом цилиндрической передачи заднего моста.Состоит (см. рис.) из двух частей: шлицевой (сняты с хвостовика главной передачи автомобиля ГАЗ-52; обеспечивает надежность крепления фланцев «кардана») и сварной, предварительно выточенной из стали 45. После соединения обеих деталей, полученный вал подвергают сварочной термической обработке (закалке и отпуску).
Помимо укороченного корпуса, в конструкции ведущего моста МТ от прежнего штатного электродвигателя погрузчика ЭП-103К также применены подшипниковые щиты (фланец-крышки). Причем задняя — после доработки под подшипниковую опору от шнека жатки комбайна (см.).
Сам задний мост погрузчика ЭП-103К (бортовая передача с коническими шестернями и дифференциалом) использован в конструкции мини-трактора без изменений. В принципе можно обойтись и без укорочения корпуса распотрошенного электродвигателя, если нет жестких ограничений по компоновке трактора, связанных в основном с нежелательным увеличением длины МТ. Достаточно в этом случае изготовить сам «хвостовик-хвостовик» под размеры корпуса этого «электродвигателя».
Тормозная система рассматриваемого МТ гидравлическая, на задние колеса. При этом никаких изменений в заводской конструкции самого ведущего моста ЭП-103К для его успешной работы не требуется. Особенно, если главный цилиндр — от автомобиля ГАЗ-52 (0 32 мм).

Вот подборка фото самодельных вилочных погрузчиков с разных континентов

Американский опыт конструирования самодельных вилочных погрузчиков

Построить вилочный погрузчик своими руками не так просто, как может показаться на первый взгляд.Необходим опыт работы в сфере сварочных работ, ведь слабая стыковка элементов приведет к недостаточной прочности машины, а неправильный расчет конструкции чреват опрокидыванием. Скрупулезный любитель техники из Северной Америки подошёл к вопросу создания автомобиля основательно, в первую очередь построив деревянную модель.

Источник фото: mytractorforum.com

Техника своими руками имеет самое главное преимущество — это низкая стоимость при условии наличия необходимых материалов и инструментов.При их отсутствии стоит задуматься о реализуемости идеи. Скорее всего, дешевле будет купить поддерживаемое оборудование. Оклахомский «автор» погрузчика утверждает, что потратил на свое «детище» около 600 долларов.


Как показывает практика, погрузчик с задним навесным оборудованием намного проще и дешевле в изготовлении, чем с передним навесным. Однако с таким оборудованием возникает другая проблема – работать с постоянно запрокинутой головой, мягко говоря, неудобно.


Источник фото: tractorbynet.com

Владелец техники, фото которой размещено выше, признается, что не рискует поднимать полный ковш земли, так как крепление не выдержит такого большого веса. Тем не менее, он легко справляется с перемещением компоста и листьев.


Источник фото: tractorbynet.com

А это навесное деревянное оборудование создано для перевозки дров и других грузов в небольших количествах.


Источник фото: swampyacresfarm.com

Как выглядят российские самодельные погрузчики?

В отечественных подсобных хозяйствах грузоподъемное оборудование чаще всего делают для тракторов МТЗ… Вот что из этого получается.


Источник фото: moezerno.ru


Источник фото: moezerno.ru

А этот мини-погрузчик, состоящий в основном из запчастей от Жигулей (два укороченных моста, КПП), спроектировал и собрал мастер из Тюмени . Машина оснащена 13 сильным двигателем китайского производства, также имеется стартер.Компактная модель трогается с любой передачи. Что примечательно, здесь нет педали газа, ее функцию выполняет педаль сцепления.


Источник фото: vsluh.ru


Источник фото: vsluh.ru Хорошую проходимость обеспечивает рама, способная «сломать»

Среди трудностей, которые подстерегают создателей самодельных мини-тракторов (МТ) буквально на каждом шагу, три, судя по почте редакции, самые серьезные: трудности в оснащении разработок надежным и достаточно сильным двигателем , компактную коробку передач и задний мост, конструкция которых во многом определяет и подвижность машины, и ее внешний вид, и максимальный дорожный просвет…

Выходят из этой сложной ситуации по-разному. Часто — приспособляя к самодельному МТ основательно перебранные агрегаты из разношерстной списанной техники заводского изготовления. А из «помеси бульдога с носорогом» иногда получаются вполне удачные конструкции. Как, например, созданный пензенским мастером и давним поклонником «МК» Н. Гончаровым малогабаритный тягач-универсал.

Если театр начинается, как говорится, с вешалки, то создание самодельного трактора — это точно! — при покупке силового агрегата и узлов главной передачи.Мне в этом плане очень повезло. Удалось получить хорошо сохранившийся двигатель от мотопомпы МП-800Б; сцепление позаимствовано у автомобиля ЗАЗ-966; коробка передач от видавшего виды ГАЗ-52 и задний мост от списанного электромобиля ЭП-103К. Именно они легли в основу мини-трактора (МТ), который, по единодушному мнению односельчан, оказался солидным, незаменимым механическим помощником в хозяйстве.

Такой человек может все: и пахать землю, и сажать и выращивать любые сельскохозяйственные культуры, и собирать и приносить урожай, и рубить дрова, и качать воду — пожалуйста! Для этого в конструкции МТ предусмотрена возможность отбора мощности, использование навесных и прицепных сельскохозяйственных орудий, гидравлика, наконец.

Двигатель внутреннего сгорания (ДВС), однако, пришлось немного доработать. Тем более, что доработка не что иное, как водяная система охлаждения с принудительной циркуляцией охлаждающей жидкости. Так что введение последних в каждый из имеющихся двух баллонов осуществляется отдельно, и циркуляция улучшается. Для этого рекомендую сделать следующее.

В первую очередь — снимаем штатную алюминиевую трубку (ок, соединяющую рубашки охлаждения головок цилиндров двигателей внутреннего сгорания.Затем выкрутите из отверстий головок шпильки – те, с помощью которых демонтируемая труба крепилась к двигателю. После этого нарежьте резьбу в отверстиях (на каждой головке) метчиком М22 — для новой фурнитуры, подготовленной заранее (см. рис.). Завершение работы над головками цилиндров подключением новых штуцеров на место с дюритовыми шлангами к патрубку радиатора. Теперь очередь за глушителем. Чтобы не мешать, его просто убирают. После этого, отступив от нижнего разъема 45 мм, в кожухе каждого цилиндра сверлят отверстие Ø 15 мм.Не забудьте про отверстия для шпилек водопроводной трубы. Нарезав резьбу метчиком МВ, закрепите в них эти шпильки. с помощью резиновых прокладок и гаек М8. Эти подводящие патрубки соединяются с напорным (водяным насосом), для чего опять же используются дюритовые шланги.

1 — заднее (ведущее) колесо (2 шт.), 2 — крыло заднее с брызговиком (2 шт.), 3 — сиденье и гидробак под ним емкостью 7 литров, 4 — заднее часть кабины со спинкой, 5 — блок сигнального света (световые сигналы поворота, торможения и габаритные огни, 2 шт.), 6 — рычаг переключения передач, 7 — руль, 8 рулевая колонка (от автомобиля УАЗ-452), 9 — педали тормоза и сцепления, 10 — комбинация приборов, 11 — радиатор, 12 генератор, 13 — двигатель, 14 — масло фильтр, 15 — самодельный поворотный капот, 16 — ручка запуска двигателя, ! 7 блок передних фонарей (фара, указатели поворота, 2 шт.), 18 — переднее (ведомое) колесо (2 шт.), 19 — сварная рама, 20 переднее крыло с брызговиком (2 шт.), 21 — переднее кабины, 22 — педаль газа.

I — колесо переднее (6,0-16″, 2 шт.), 2 — двигатель (от мотопомпы МП-800В, доработанный), 3 коробка передач самодельная с шестернями от пускового двигателя ІІ350 (СМД-62), 4 — маховик и фрикционы сцепления (от автомобиля ЗАЗ-966, доработанный), 5 коробка передач (от автомобиля ГАЗ-52, доработанная), 6 карданный редуктор (два фланца карданного вала автомобиля ГАЗ-52, соединенные крестовиной), 7 задний мост (от ЭП! 03К, доработанный), 8 заднее колесо (8,3-20″. 2 шт.).

1 — рубашка цилиндра двигателя (2 шт.), 2 — штуцер (сплав АЛ5, 2 шт.), 3 — головка блока цилиндров двигателя (2 шт.), 4 — шпилька М8 с гайкой (4 шт.), 5 — патрубок подводящий (СтЗ, 2 шт.).

1 — радиатор (на трактор ДТ-20). 2 дюритовые шланги (для подвода охлаждающей жидкости от головок цилиндров в верхний бачок радиатора), 3 — головки цилиндров двигателя, 4 — дюритовые шланги высокого давления (для подвода охлаждающей жидкости от водяного насоса к рубашке цилиндров двигателя), 5 водяной насос НШ-10, 6 — вентилятор (от трактора ДТ-20), 7 — датчик указателя температуры охлаждающей жидкости. 8 — тройник (СтЗ), 9 патрубок насоса (соединен дюритовым шлангом с патрубком радиатора).

1 — фланец карданной передачи (от автомобиля ГАЗ-52), 2 — шлицевая часть хвостовика заднего моста (от автомобиля ГАЗ-52), 3 — буртик, 4 — опора подшипника (от автомобиля ГАЗ-52). шнека жатки), 5 — фланец крышки корпуса (от электродвигателя силовой передачи ЭП-10ЗК), 6 — подшипники шариковые № 208, 7 — корпус подшипника ведущего моста электромобиля (без изменений), 8 — приварная часть «хвостовик-хвостовик» (Сталь 45).

Для улучшения циркуляции отверстия в прокладках ГБЦ увеличены до диаметра 10 мм.Саму же циркуляцию охлаждающей жидкости обеспечивает водяной насос (от автомобиля УАЗ-452). Строго говоря, точное место его установки здесь не имеет принципиального значения. Но удобнее всего, по-видимому, присоединить водяной насос к отливу второй ГБЦ вместо снятого вакуумного аппарата мотопомпы. Если нужны запчасти для мотопомпы с подбором по модели таким образом. Насос приводится в движение клиноременной передачей от ведомого вала коробки передач ДВС.

И ряд других возможностей. В целях максимального уплотнения компоновки, упрощения всей конструкции сам двигатель размещен… перед радиатором, на входе которого установлен тройник. А в последний вкручивается датчик указателя температуры охлаждающей жидкости. На раме ДВС установлен на двух поперечинах. А запуск осуществляется вручную, с правой (по ходу движения) стороны трактора, для чего используется расположенная здесь вертикально рукоятка, которая резким поворотом выводится на себя и вниз.Причем пусковой сектор и храповая шайба изготовлены в заводских условиях, а рычаг изготовлен из полудюймового отрезка трубы.

Редуктор двигателя, пожалуй, самый сложный в производстве узел силовой передачи. Шестерня, одноступенчатая, с передаточным числом 1,0. Необходимость ввода его в кинематику МТ (см. рис.) обусловлена ​​рядом причин. И прежде всего тем, что наш мини-трактор имеет двойную главную передачу. Это значит, что нужно изменить направление вращения вала.Можно не сомневаться, что отсутствие редуктора в этой кинематике (прямая связь) крайне затруднило бы вывод мощности. Кроме того, исключалась бы возможность запуска ДВС вручную с помощью заводского пускового механизма. Вариант прямого подключения требует установки магнето обратного вращения. И самое главное, вал двигателя был бы дополнительно нагружен: от осевой силы, возникающей при включении сцепления.

Корпус редуктора сварной.Изготовлен из стального листа толщиной 4 мм (СтЗ) с двумя плотно приваренными опорами. Сверху вкручивается сапун, а снизу сливная пробка. Закрыт крышкой с приваренной к ней подшипниковой опорой N9208. Две цилиндрические шестерни, расположенные внутри, берутся в готовом виде (от редуктора пускового двигателя П-350 или от СМД-62). А вот ступицы самодельные, из Стали 45.

Маховик и сцепление — от автомобиля ЗАЗ-966. Подошли неплохо, в дизайн МТ вписались. Правда, пятку выжимного подшипника пришлось расточить до диаметра 35 мм — для свободного прохода первичного вала коробки передач.А для крепления маховика к фланцу ведомого вала редуктора двигателя используйте три болта М14 (см. рис.).

Коробка передач взята от автомобиля ГАЗ-52, с последующей доработкой. А

суть последнего в том, что втулка подшипника сцепления укорачивается на 20 мм. Выполнение этой операции для создателей самодельной техники не новость. Как, впрочем, и нарезание маслоподшипниковой резьбы обратного вращения, что нужно будет сделать со всей аккуратностью.

Ну а с главной передачей модифицированный редуктор соединяется карданным шарниром. Причем состоит он из двух фланцев карданного вала, взятых от того же ГАЗ-52, соединенных между собой крестовиной.

Задний мост (также ведущий) — от электромобиля (электропогрузчика)

ЭП-103К. Такое техническое решение позволяет без особых ухищрений добиться не только достаточно высокого для МТ дорожного просвета, но и существенно упрощает кинематику всей машины, ничуть не снижая ее производительности.

Тут все дело в конструктивных особенностях используемого узла. Ведь в едином блоке с ведущим мостом на ЭП-ЮЗК находится тяговый электродвигатель, на валу ротора которого установлена ​​шестерня первой ступени главной передачи (двойная). Это значит, что достаточно сделать небольшую доработку, и можно смело встраивать этот мост в наш мини-трактор!

Что касается специфических операций по переделке узла, столь важного для надежной работы трансмиссии, то суть их заключается в укорачивании корпуса электродвигателя, ранее снятого с ведущего моста ЭП-10ЗК, до 70 мм на токарный станок, и установка (вместо ротора) специально изготовленного самодельного вала сварной конструкции…

Последний будет не чем иным, как приводным валом цилиндрической передачи заднего моста. Состоит (см. рис.) из двух частей: шлицевой (сняты с хвостовика главной передачи автомобиля ГАЗ-52; обеспечивает надежность крепления фланцев «кардана») и сварной, предварительно выточенной из стали 45. После соединения обеих деталей, полученный вал подвергают сварочной термической обработке (закалке и отпуску).

Помимо укороченного корпуса, в конструкции ведущего моста МТ от прежнего штатного электродвигателя погрузчика ЭП-103К также применены подшипниковые щиты (фланец-крышки).Причем задняя — после доработки под подшипниковую опору от шнека жатки комбайна (см. рис.).

Сам задний мост погрузчика ЭП-10ЗК (бортовая передача с коническими шестернями и дифференциалом) использован в конструкции минитрактора без изменений. В принципе можно обойтись и без укорочения корпуса распотрошенного электродвигателя, если нет жестких ограничений по компоновке трактора, связанных в основном с нежелательным увеличением длины МТ.Достаточно в этом случае изготовить сам «хвостовик-хвостовик» под размеры корпуса этого «электродвигателя».

Рассматриваемая тормозная система. МТ — гидравлический, для задних колес. При этом никаких изменений в заводской конструкции самого ведущего моста ЭП-10ЗК для его успешной работы не требуется. Особенно, если главный цилиндр от автомобиля ГАЗ-52 (диаметр 32 мм).

Минитрактор для работы по дому своими руками. Как сделать минитрактор для хозяйства

Минитрактор для хозяйства — очень полезная техника.С ним можно легко перемещать или поднимать любые тяжести, собирать, например, сено или обрабатываемую землю. Спектр возможностей этой техники можно существенно расширить, достаточно лишь оснастить ее несколькими дополнениями. Однако сегодня речь пойдет не о навесном оборудовании, а о том, как сделать мини-трактор для работы по дому своими руками.

Рама

Этот элемент является наиболее важным и необходимым для большинства единиц техники (в том числе и таких как мини-трактор). Поэтому во избежание неприятных последствий заранее сделайте чертеж или схему будущей конструкции.Затем можно смело приступать к его изготовлению. Для каркасов следует подобрать несколько легких металлических порожков и соединить их между собой автоматической или полуавтоматической сваркой. Пожалуйста, обратите внимание на длину этого элемента. Размеры рамы должны быть пропорциональны габаритам мини-трактора. Чем длиннее элемент, тем общая вся техника.

Прочие детали

После приварки швеллеров по контуру отверстий, служащих для крепления различных навесных и других элементов конструкции.Следует подумать о подножках, они цепляются с обеих сторон рамы. В качестве основного материала здесь используется листовая сталь «Ст-3» толщиной 8 мм, которая также используется для поперечного кронштейна рулевой колонки. Для дополнительной прочности стыки поперечных пропилов снабжают «косынкой» из той же стали, которая использовалась ранее для ступеней (правда, ширина листа там будет чуть меньше, 5 миллиметров).

Изготовили мини-трактор самоделку? Затем к передней поперечине приварили втулку сцепки моста.Они также будут изготовлены из листового металла «СТ-3». Толщина листа – 2 см. Затем соедините раму с осями (передней и задней соответственно).

Рекомендуем

Наиболее эффективные методы проращивания семян

Несмотря на то, что рассадный метод в овощеводстве является очень трудоемким процессом, его использует большинство огородников. Посев семян в открытый грунт — простой и удобный способ, но эффективен он только в определенных климатических зонах. I…

Краска световозвращающая.Область применения

Когда автомобили стали заполнять дороги, их популярность стала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избежать ДТП в тёмное время суток. Назначение краски Светоотражающая краска – лакокрасочный материал,…

Ручная работа: мини-тракторы и их части. Узнать больше о мостах и ​​балках

Мост изготавливается из отдельных деталей и узлов, снятых с такой земледелии. Некоторые используют мосты от 24-й «Волги»
или «Москвича».Но в нашем случае такие детали использоваться не будут, потому что они просто не влезают в габариты мини-трактора. Исключение составляет задний мост. Подробнее о нем мы поговорим позже.

Детали которые нужно сделать своими руками

Такие детали, как втулки поворотного колеса и поддерживающие полуоси, нужно сделать своими руками. Также собственного производства и поперечная балка. Для этого берется отрезок трубы с квадратным сечением размером 65х65х5 миллиметров. Если его нет, балку можно изготовить из металлических деталей.Втулка стержня из конструкционной стали. Опорно-поворотные механизмы изготовлены из отрезков металлической трубы. Для этого берется труба сечением 70х14 миллиметров и разрезается на несколько кусков длиной по 120 миллиметров каждый. Им же нужно сделать посадочные места для подшипников. После этого полученный товар закрывают приваренными металлическими крышками. В центре балки приварен узел (он должен состоять из 2-х роликовых подшипников и цилиндрической обоймы), который будет допускать качение моста.

В качестве элементов крепления данного узла следует использовать болты и гайки марки «М-30».Зафиксировали всю переднюю балку. При затягивании необходимо подложить под гайку специальную пружинную шайбу. Следует отметить, что с каждой затяжкой болтового соединения вы уменьшаете величину люфта переднего моста относительно мини-трактора. Таким образом, у вас будет возможность при необходимости настроить хост перед каждым новым выполнением операций фермы.

Про задний мост

В отличие от переднего не надо производить своими руками. Здесь достаточно установить стандартный элемент «Волговское».Но так как ширина мини-трактора не соответствует габаритам моста от ГАЗ-24, то его приходится укорачивать до 80 сантиметров. При этом втягивается стопорный «чулок», в них срезаются головки заклепок, а остальные вдавливаются глубже. Разъединение картера полуоси производится с помощью кувалды с фиксацией первого элемента по длине.

Этими действиями вы снабдите док реверс-редуктором, так что перелом карданного вала будет устранен. Также больше не требуется балансировка и установка противовесов на мини-тракторы для сада, что значительно ускорит время выполнения работ.

Ниже укорочены «чулки» для фиксации отверстий, нарезаны резьбы («М-12») и ввернуты шурупы. Полученный мост крепится к 8 пластинам. К последним привариваются болты («М-10» по 4 на каждую пластину) и гайки к лонжеронам. Пружинная шайба является стопором соединений. На мосту приварены одинаковые пластины. На завершающем этапе для монтажа навесной рамы монтируются самодельные кронштейны. Для подъемного механизма к корпусу оси приварен корпус вала подъемника.

Заключительный этап

Теперь осталось за малым: сварить конструкцию сиденья, и все оборудование покрасить в один однотонный цвет (по желанию можно использовать несколько аэрозольных баллончиков разного цвета).Сзади на оборудование устанавливается прицепное устройство для использования в сцепке с плугом.

Как сделать мини-трактор для работы по дому своими руками? Способ №2

Этот способ проще предыдущего, но здесь для выполнения работ потребуется наличие собственного мотоблока. Не обязательно покупать новый трактор, сойдет какой-нибудь старый советский «Урал» или «Нева».

Что берем с культиватора?

К этому агрегату будет приставлено «сердце», то есть мотор, который будет основным тягово-сцепным устройством трактора.Все остальные части можно потратить на части. Кроме того, в процессе работы вам понадобится стартер, оси и колеса к ним. Дальнейшая технология сборки практически неотличима от предыдущей, в ней также задействован сварочный аппарат, металлические трубы и листовая сталь.

Начать работу

Итак, как сделать мини-трактор из мотоблока? Впервые разработано оборудование кинематической системы. Тяга от двигателя внутреннего сгорания двухколесного трактора должна передаваться через роликовую цепь на промежуточный вал.Также с предпоследнего устройства будет передаваться и мощность на ведущие колеса. На вторичном валу находится тормоз (ремень) и ось рычага переключения передач. Запуск ДВС будет осуществляться через педальный стартер. В принципе, мини-трактор для домашнего хозяйства не является сложной техникой, как кажется на первый взгляд, поэтому его можно сделать на основе всего лишь одного чертежа.

Каркас изготовлен из стальных труб и уголков. Также следует предусмотреть вилку с втулкой для поворота прицепа (в случае сцепки с ним трактора или плуга).К корпусу подшипникового узла крепятся так называемые «щечки», а выходной вал приваривается намертво к гнезду «рейки». Передняя балка и задняя ось делают то же самое, что и предыдущий метод.

Далее мини-трактор поставляется с самодельным металлическим кузовом с высотой борта не менее 30 см. Он должен быть изготовлен из листовой стали. На расстоянии 80-85 сантиметров от торца порога устанавливается мягкое сиденье из тонкого листа фанеры (по желанию можно обшить кожзаменителем с поролоном).

На завершающем этапе мини-трактор для домашнего хозяйства своими руками оснастить прицепным устройством. После этой техники идет процесс грунтовки и покраски.

Вот мы и разобрались, как сделать мини-трактор для работы по дому своими руками.

подержанные экскаваторы в Питтсбурге, штат Пенсильвания — Отделение. и после свяжитесь с нами. Мы предлагаем широкий выбор размеров и моделей бывших в употреблении ковшей, которые подходят для любого типа тяжелой техники, которую вы используете. Подержанные шины для экскаваторов — 75 долларов (Mattawana) На продажу выставлена ​​пара бывших в употреблении шин для экскаваторов.Подержанная строительная техника. 17339 Телефон Экскаватор-погрузчик, также известный как экскаватор-погрузчик или погрузчик, является одним из наиболее распространенных видов оборудования, которое вы найдете в продаже на Ritchie Bros. Типы экскаваторов-погрузчиков для продажи Caterpillar 257B Погрузчик / экскаватор-погрузчик / гусеничный мини-погрузчик. Позвоните (715) 602-0036 Электронная почта продавца. Спецсервисы. Нажмите, чтобы связаться с продавцом. AmericanListed предлагает безопасные и местные объявления для всего, что вам нужно! Найдите новые и подержанные тракторы/погрузчики/экскаваторы-погрузчики Kubota на продажу в большой базе данных Fastline.$80 595 (коутсвилль / округ Честер/штат Пенсильвания) фото скрыть эту публикацию восстановить восстановить эту публикацию. Сегодня открыто до 12:00. Ассортимент экскаваторов-погрузчиков JCB устанавливает мировой стандарт мощности, производительности и долговечности экскаваторов-погрузчиков, и на все экскаваторы распространяется 2-летняя/2000-часовая гарантия с возможностью передачи от ковша к ковшу. Получите его в четверг, 16 декабря. 23. 800 E Main St. Ohio Cat предлагает бывшее в употреблении строительное оборудование и энергосистемы от различных брендов во многих отраслях. Подержанные экскаваторы-погрузчики стоят от 20 000 до 30 000 долларов за машину с наработкой от 2 000 до 3 000 часов и мощностью около 60 л.с.Оба имеют трубки, удерживающие воздух при удалении. Browse Экскаватор быстро прикрепляется и может быть снят, а трактор можно использовать с 3-точечными стрелами, а затем использовать его как традиционный трактор, однако у нас нет 3-точечных стрел. Новый — New Holland 935GBH Экскаватор-погрузчик, механический большой палец, 12-дюймовый ковш для траншейных работ Цвет: ПРОДАНОЭкспресс-финансирование Получите предварительное одобрениеПолучите оценку доставки FR8Star. Создайте свое собственное; подержанное оборудование. Стоит ли арендовать экскаватор? , Приходите посмотрите сами.1348 Декалб Пайк. все они — отличный выбор для тех, у кого есть … Экскаватор-погрузчик John Deere 310G 4×4 с кондиционером, кабина, 4 в одном ковше. КАТЕГОРИЯ. $800 (Дорсет, Огайо) фото скрыть эту публикацию восстановить восстановить эту публикацию. Экскаватор-погрузчик John Deere 410C. 2015 KUBOTA B26 HST COMMERCIAL 26 HP 4WD ТРАКТОР-ПОГРУЗЧИК И ЭКСКАВАТОР. Он состоит из трех отдельных частей и функций: трактора, погрузчика и обратной лопаты. Найдите Экскаваторы-погрузчики от CASE, DEERE, CATERPILLAR и др., выставленные на продажу в ELKLAND, PENNSYLVANIA Подержанные экскаваторы-погрузчики на продажу.Пенсильванская бывшая в употреблении строительная техника таких брендов, как JLG, Genie, Snorkel, Bil-Jax, Lull, Ingersoll Rand, Pettibone, JCB, Traverse, Skytrak и Caterpillar, может отлично подойти для работы на сельскохозяйственных угодьях. Направления. Bid N Drive предлагает бывшее в употреблении, аварийное и поврежденное строительное и промышленное оборудование, такое как вилочные погрузчики, тракторы, экскаваторы, экскаваторы-погрузчики, мини-погрузчики. Гусеничные бульдозеры 510. Взгляните на наш онлайн-инвентарь колесных погрузчиков, экскаваторов, экскаваторов-погрузчиков и другого нового и подержанного оборудования, доступного для продажи.Найти строительную технику от CATERPILLAR, TENNANT, CASE и др. 7100 Kreidler Road York, Pennsylvania 17403 Наследие Stephenson Equipment продолжается, поскольку мы приветствуем новый бренд SEI «Walsh Truck Equipment». Продажа экскаваторов-погрузчиков б/у. Как правило, экскаваторы-погрузчики с умеренным использованием должны продавать подержанную и новую строительную технику в Montoursville, PA. Экскаваторы-погрузчики обычно оснащены ковшом погрузчика, установленным спереди, с гидравлической стрелой, установленной сзади, из двух частей. У этих парней нет продавцов; у них есть специалисты по строительной технике, обладающие глубокими знаниями, которые всегда пригодятся нам на строительной площадке.Iron Exchange специализируется на продаже подержанной тяжелой строительной и сельскохозяйственной техники! Посетите наш веб-сайт сегодня или приходите в наш магазин в Спринг-Сити, Пенсильвания Подержанная сельскохозяйственная техника для продажи в Мэриленде, Делавэре и Пенсильвании. Компактное строительное оборудование. Hoffman Equipment — ваш поставщик подержанной строительной техники в Пенсильвании, Нью-Джерси и Нью-Йорке. New Holland, PA 17557. Грузовик с рамповым оборудованием. Мы работаем с новыми, восстановленными и бывшими в употреблении деталями экскаватора-погрузчика Case по цене ниже, чем у дилера Case. 27 900 долларов США (бал > DAWSON PA.Как авторизованный дилер Cat®, вы можете рассчитывать на то, что Cleveland Brothers Lancaster предоставит широкий выбор новейших моделей машин, которые сойдут с конвейера Cat. Doosan является мировым лидером в области строительного оборудования, решений для энергетики и водоснабжения, двигателей и проектирования, с гордостью обслуживая клиентов и сообщества уже более века. Т9 полный привод Т7. $20 000 (яма > Гринсбург, штат Пенсильвания) фото скрыть эту публикацию восстановить восстановить эту публикацию. На нашем складе всегда есть подержанные экскаваторы-погрузчики.Найдите другие модели в нашем ассортименте, просто свяжитесь с продавцом Hines Equipment или посетите любой из наших дилерских центров сегодня, чтобы найти следующую единицу сельскохозяйственного, коммерческого или наружного силового оборудования! Пожалуйста, СВЯЖИТЕСЬ СО МНОЙ, чтобы назначить встречу в моем офисе для просмотра оборудования. Найдите экскаваторы-погрузчики от CASE, DEERE, CATERPILLAR и других производителей для продажи в ЭЛКЛАНДЕ, ПЕНСИЛЬВАНИЯ Вибрационный экскаватор / колесный погрузчик / экскаватор Верхний слой почвы для грохота. добавить этот пост в избранное 21 ноября. Популярные типы. Нажмите здесь, чтобы просмотреть наше подержанное оборудование! Расположение СЭИ.Найдите строительную технику от SKYJACK, BANDIT, CATERPILLAR и др. 18563 Bunn Mountain Road, Saxton, PA 16678 (814) 259-7002 Нажмите, чтобы просмотреть нашу листовку по аренде строительной техники. ОСТАВЬТЕ НАМ СВОЙ ОТЗЫВ! ПЕРЕЙДИТЕ К ОБЗОРАМ! Экскаватор Caterpillar 420E. Посмотреть детали. Просмотрите результаты поиска подержанных экскаваторов-погрузчиков Автомобили, выставленные на продажу в Аква, Пенсильвания. 27 900 долларов США (яма> DAWSON PA. com. Просмотрите онлайн-инвентарь Stephenson Equipment подержанного оборудования JCB для продажи в Нью-Йорке и Пенсильвании. Установить как мой магазин.является дистрибьютором полного ассортимента, поставляющим все виды строительного и горнодобывающего оборудования — нового, бывшего в употреблении и сдаваемого в аренду. 54 000 долларов. Понедельник с 7:30 до 17:00. Эфрата, Пенсильвания, 17522. С деньгами всегда было туго. Каждое устройство было полностью проверено и обслужено с вариантами гарантии, доступными для многих новых моделей. Дж. Л. ХОЛЛИНГЕР И СЫНОВЬЯ. В дополнение к широкому выбору моделей различных часов, состояний и конфигураций, мы также продаем новое и бывшее в употреблении навесное оборудование, включая ковши, шнеки, пальцы, муфты и другое.Доступны модели с выдвижной рукоятью 2WD, 4WD и 4WD, включая версии с навесом и закрытой кабиной для большинства моделей. Подержанные экскаваторы-погрузчики Kubota на продажу в Пенсильвании, США. Воздушные компрессоры и очистное оборудование (152) Контейнеры (143) Самосвалы (185) Электрораспределительное оборудование (201) Экскаваторы … Экскаваторы-погрузчики CASE — дополнительная мощность, когда вам это нужно, точный контроль там, где вам это нужно, и сложная, но простая машина которому нужно меньше от вас, чтобы сделать больше и быстрее.00: Дополнительная информация 47719: Б/у 24-дюймовый ковш обратной лопаты для большой обратной лопаты — 1/2 ярда Wain-Roy® Style (C&P) 1470 долл. США. 33 500 долл. США (bal > Crofton, Maryland) pic скрыть эту публикацию восстановить восстановить эту публикацию. Хотя часто упоминается как строительные экскаваторы-погрузчики, эти инструменты более известны как экскаваторы или экскаваторы-погрузчики. Ознакомьтесь с нашими специальными сезонными предложениями Deere! ОРГАНЫ УПРАВЛЕНИЯ КОЛЕНЧАТОЙ РУКОЯТЬЮ КОВША ПОГРУЗЧИКА.Гусеничные бульдозеры 580. Мы покупаем, продаем, обмениваем и отправляем подержанную строительную технику. Экскаватор John Deere 410 2WD. 640 Лоутер-роуд, Льюисберри, Пенсильвания. добавить в избранное этот пост 2 ноября. 410. Самовывоз. Каждая единица была полностью проверена и обслужена Экскаваторы-погрузчики/ — Транспортные средства для продажи в районе Скрэнтона (+250 миль): 2004 CASE SERIES 2 4X4 на Северо-Востоке, 2004 CATERPILLAR 4X4 Экскаваторы-погрузчики в Просмотрите результаты поиска подержанных экскаваторов-погрузчиков Сад и дом на продажу в Ланкастере , ПА. Арендуйте сейчас! Самосвалы с жесткой рамой 1. Специальные запасные части.Двери кабины и задняя часть не находятся на тракторе, однако у нас есть элементы на поддоне, пожалуйста, просмотрите фотографии и видео. 11 декабря. Для получения дополнительной информации звоните: Майкл Дуглас по телефону 908-616-1002. $12,000 (pinetop) скрыть эту публикацию восстановить восстановить эту публикацию. Безбумажное выставление счетов через Billtrust — это удобный способ для клиентов Groff Tractor & Equipment оплачивать счета в Интернете. У нас также есть офис в Макдональдсе, штат Пенсильвания (недалеко от Питтсбурга), где мы обслуживаем краны и грузоподъемные предприятия.Manheim, Pennsylvania 17545. Kurtz Trading LLC продает новое и бывшее в употреблении строительное и сельскохозяйственное оборудование и навесное оборудование через Интернет и в своем офисе в Литтлстауне, штат Пенсильвания. Посмотрите обзоры, фотографии, направления, номера телефонов и многое другое, чтобы узнать о лучшем строительном и строительном оборудовании в Адамстауне, штат Пенсильвания. Powerco Inc. 5871 Факс: 215. $29,500 (lns > ) pic скрыть эту публикацию восстановить восстановить эту публикацию. $13,900 (yrk > York PA ) pic скрыть эту публикацию восстановить восстановить эту публикацию. 699. 2012 MAHINDRA 3016 ТРАКТОРНЫЙ ЭКСКАВАТОР-ПОГРУЗЧИК, СТЯЖКИ, 4X4, 330 ЧАСОВ.Камберленд-стрит, Ливан, Пенсильвания. Руководство по строительному оборудованию 470 Maryland Drive Fort Washington, PA 19034 800-523-2200 2003 Case 580M 4WD Экскаватор-погрузчик с кабиной и обогревом, Extendahoe, дизельный двигатель 4-390, ковш погрузчика 4-IN-1, ковш экскаватора-погрузчика 24 дюйма, 12×16.com предоставляет множество инструментов поиска, включая фильтры по местоположению, сертификации и ключевым словам, которые помогут вам уточнить результаты. Мы здесь, чтобы поддержать наших местных владельцев площадей и помочь им выполнить необходимые работы за меньшее время. Посмотреть все часы.Фильтры, масла, комплекты уплотнений и многие другие высококачественные запасные части доступны в Интернете, чтобы ваш экскаватор-погрузчик всегда оставался в рабочем состоянии. Ведро может помочь вам копать траншеи. Kurtz Trading, LLC — Веб-сайт Видеочат с этим дилером. image 1 of 6. Top Cateogry 1 Все категории Компактная техника Экскаваторы Автогрейдеры Колесные погрузчики Гусеничные бульдозеры Внедорожники Экскаваторы-погрузчики Гусеничные погрузчики Скреперные тракторы Дорожное строительство Лесозаготовительное оборудование Дробление и сортировка Разное. Тяжелое строительство, строительство зданий, мосты и дороги, сельское хозяйство, мощение, Con / Agg, лесное хозяйство, ландшафтный дизайн и многое другое.Экскаваторы — Mini (до 12 000 фунтов) BOBCAT E26 2012 г. Подержанное строительное оборудование и машины на продажу. С 1957 года профессионалы выбирают Foley для подержанных экскаваторов-погрузчиков в Нью-Джерси, Статен-Айленде, восточной Пенсильвании и северном Делавэре. Наши сильные продажи нового тяжелого оборудования обеспечивают нас большим количеством подержанного оборудования, которое находится в отличном состоянии и готово вернуться к работе. Просмотрите наше строительное оборудование Kubota для продажи в Аллентауне, штат Пенсильвания, с офисами в Филадельфии, Питтсбурге и Гаррисберге, штат Пенсильвания.Остановитесь сегодня или позвоните нам. Когда ваше наследие экскаватора-погрузчика восходит к первому в мире полностью интегрированному серийному экскаватору-погрузчику, вы знаете, что от него ждут почти всего. Экскаваторы-погрузчики названы в честь их выдвижной стрелы, которая вытягивает грязь «назад и вверх» с площадки. СПЕЦИАЛЬНАЯ ЦЕНА ПРЕДМАГАЗИНА: 2012 Bobcat E26 — длинная стрела с гидравлическим большим пальцем! 27-сильный дизельный двигатель Pre Emission, весит 5842 фунта, 9 футов 8 дюймов копания Глубина Посетите наш демонстрационный зал, м Экскаватор-погрузчик Case 590 с удлинителем, 29 500 или лучшее предложение.Наши сотрудники имеют опыт работы с сельскохозяйственной техникой John Deere. ×. 2550 E. Полноприводный экскаватор с обратной лопатой — 10500 долларов (Сьюикли, Пенсильвания, 15143) 1996-97 1520 Ford Tractor Backhoe, 3-цилиндровый дизельный 6’dig 12-дюймовый ковш, восстановленный стартер, новые форсунки. Case и Kubota Equipment Dealer; Наряду с Case и Kubota мы также предлагаем Husqvarna Construction Products, Wacker и Topcon, а также полную линейку прицепов Towmaster и Pequea $29 500 (poc > Effort PA ) pic скрыть эту публикацию восстановить восстановить эту публикацию.Большинство дилеров ждут, пока они медленно обновят свои онлайн-списки подержанного оборудования, что делает данные устаревшими на несколько дней или недель. $0 (njy > mine hill nj ) скрыть эту публикацию восстановить восстановить эту публикацию. Это модель среднего размера с кошачьей стрелой и поворотом на 180 градусов. Новые, восстановленные и бывшие в употреблении запчасти для тракторов и оборудования онлайн. Фильтр по цене. Позвоните нам по телефону 609-975-8127 или по бесплатному номеру 888-988-5747. Пожалуйста, воспользуйтесь адресной книгой, чтобы просмотреть наши линейки продуктов и доступное подержанное навесное оборудование (включая грейферы, ножницы, измельчители и т. д.).У нас есть большой выбор в наших 11 офисах в Делевэре, Мэриленде и Пенсильвании. Свяжитесь с нами сегодня, и мы поможем вам получить максимальную отдачу от инвестиций в ваш актив. 2002 NEW HOLLAND, Экскаваторы-погрузчики 555E, EROPS, 2WD, EXTENDAHOE, (ПОКАЗАНО 4958 ЧАСОВ. Готов к работе! Сэкономьте $$$ по сравнению с новым! Зайдите сегодня и убедитесь в этом. Мы с гордостью обслуживаем клиентов с 1987 года, специализируясь на качестве новое и б/у агрегатное оборудование, гусеничные бульдозеры, катки, экскаваторы и мини-экскаваторы, лесозаготовительная техника, вилочные погрузчики, экскаваторы-погрузчики, мини-погрузчики, телескопические и фронтальные погрузчики таких популярных производителей, как Bobcat, CASE, Caterpillar, John Deere, Komatsu 2019 LS Mtron MT125 4×4 Hydro 25Hp Компактный трактор-погрузчик с обратной лопатой всего 18 часов!Экскаваторы-погрузчики; Уточнить результаты Продажа Экскаваторов-погрузчиков б/у. 00: Дополнительная информация 47658 Просмотрите широкий выбор новых и подержанных экскаваторов-погрузчиков, выставленных на продажу рядом с вами на MachineryTrader. Совпадает с 51 по 75 из 89. Мы также продаем дровяные/угольные печи Crown Royal. Показывать. Звоните https://www. Просмотрите результаты поиска подержанных экскаваторов Art & Antiques на продажу в Аллентауне, Пенсильвания. >. United Rentals предоставляет самый большой в мире парк арендного оборудования, когда и где вам это нужно. Продажи б/у. Добро пожаловать в Best Used Bobcat & Kubota.Atlantic Tractor — это ваш спорт, чтобы найти качественную подержанную сельскохозяйственную технику. Как правило, мы использовали экскаваторы-погрузчики с выдвижной лопатой, экскаваторы-погрузчики с колесной формулой 4×4 — с открытой или закрытой кабиной. 225. Пенсильвания Мы также обслуживаем Нью-Йорк асфальтовым и крановым оборудованием Посетите один из наших офисов JCB в Пенсильвании, где можно купить, взять в аренду, запасные части и сервисное обслуживание новое и подержанное строительное оборудование JCB. 1500 долларов. добавить в избранное этот пост 9 ноября. 2021 New Holland 935GBH. КОНТАКТ Отдел продаж: 814. Наш главный офис. … Налоговые льготы по аренде и продаже бывшего в употреблении оборудования при покупке нового и бывшего в употреблении оборудования.Dry Creek Equipment покупает и продает тракторы, бульдозеры, экскаваторы и другие виды тяжелой техники. С сотнями деталей и полностью собранных машин GovPlanet предлагает вам отличный выбор. Я вырос на ферме в 70-х и 80-х годах. 5 Передняя часть 19. Экскаваторы-экскаваторы — это многоцелевые землеройные машины, используемые в строительных проектах для рытья траншей, коммунальных уличных работ, погрузки и т. д. Четверг с 7:30 до 17:00. Экскаваторы-погрузчики 326. Мы предлагаем все ведущие производители телескопических погрузчиков, подъемники с шарнирной стрелой, подъемники с прямой стрелой, подъемники с буксируемой стрелой, ножничные подъемники, спайдерные подъемники, вилочные погрузчики с прямой мачтой, погрузчики с бортовым поворотом, краны, экскаваторы, экскаваторы с компрессорами, коммерческие генераторы, погрузчики, бульдозеры… Laurel Machinery.Экскаваторы-погрузчики разнообразны и имеют навесное оборудование, которое дает им множество применений. вдоль маршрутов 11/15 в 3 милях к северу от Мэрисвилля. Чтобы получить постоянную ссылку на эту статью или добавить ее в закладки для дальнейшего чтения, щелкните здесь. Некоторые модели… Бывшая в употреблении строительная техника на продажу в Пенсильвании, Огайо и Индиана Наша подержанная тяжелая техника тщательно проверяется на предмет высочайшего качества работы и отличного способа сэкономить деньги. РАСПОЛОЖЕНИЕ 115 Lamborn Court Road Imler, PA 16655. 2527 Финансы: 814. У нас также есть офисы в Олбани, штат Нью-Йорк, и Сиракьюс, штат Нью-Йорк, обслуживающие … МЕСТА ВБЛИЗИ Питтсбурга, штат Пенсильвания, С подержанными частями экскаватора.Genie предлагает отличный подъемник с прямой стрелой, спроектированный … Просмотрите нашу подержанную строительную технику. добавить в избранное этот пост 3 декабря. Прежде чем снимать какие-либо детали, вам необходимо выполнить очень тщательный просмотр списка подержанных строительных машин. Мы покупаем и продаем скиддеры, погрузчики и все виды лесозаготовительных, строительных, нефтегазовых грузовиков, машин и оборудования. Уосау, Висконсин. 9 продуктов шоу. Новые бульдозеры, экскаваторы-погрузчики, экскаваторы и другая строительная техника Cat повысят вашу производительность и сократят время эксплуатации трактора Yanmar 221 2021 года выпуска с обратной лопатой или без нее.Находите выгодные предложения или продавайте свои товары бесплатно. Независимо от того, ищете ли вы подержанный экскаватор-погрузчик Cat, большой гидравлический экскаватор, внедорожные грузовики или практически любой другой тип подержанной строительной техники для продажи, мы поможем вам найти решение, соответствующее вашим требованиям. Пенсильвания — Продажа экскаваторов — Трейдер оборудования. дугласэкип. Добро пожаловать в Terry’s Terramites, у нас есть экскаватор-погрузчик специально для вас. Позвоните нам по телефону 919-890-4242. Бинклихерст. изображение 1 из 9. Обновлено: четверг, 9 декабря 2021 г., 11:10.Среда с 7:30 до 17:00. Мы находимся в семейном владении и управляем и удобно расположены в Дунканноне, штат Пенсильвания. Просмотрите больше подержанной сельскохозяйственной техники здесь! Просмотрите широкий выбор нового и подержанного строительного оборудования для продажи рядом с вами на сайте www. Компания Jerre Martin Repair находится в Эфрате, штат Пенсильвания, и занимается продажей и обслуживанием тяжелой строительной техники с 1982 года. Электронная почта продавца Видеочат. Просмотрите широкий выбор новых и подержанных экскаваторов-погрузчиков, выставленных на продажу рядом с вами на MachineryTrader. Ваше местоположение Выберите свое местоположение.Экскаватор-погрузчик Terramite с двухосным прицепом — 12000 долларов США (Twin Falls) Мини-тракторный экскаватор-погрузчик Terramite T5C 1996 года выпуска — идеальный компактный трактор для сантехников, электриков, домовладельцев и небольших проектов. Фильтровать по местоположению. Недорогая аварийная строительная техника для продажи с аукционов. Суббота с 7:30 до 12:00. 4001 Факс: 717. Это необходимо для большинства строительных работ Case Hood 580K Super K Left Side 480 Tractor Loader Backhoe TLB SK. У большинства наших машин мало часов работы, и все они находятся в отличном состоянии для своего возраста.Мы продаем и имеем доступ к 1000 единицам подержанной строительной техники, включая, помимо прочего: подъемники, ножничные подъемники, телескопические погрузчики, вилочные погрузчики, краны, экскаваторы-погрузчики, бульдозеры, экскаваторы и т. д. восстановить восстановить эту публикацию. Мы ваш источник для строительства … для продажи, 2007 Компактный трактор-погрузчик Kubota BX24 с обратной лопатой 54 Belly Косилка. Если вам или вашему бизнесу требуется аварийное оборудование, Bid N Drive предлагает доступ к огромному инвентарю непосредственно с онлайн-автоаукционов.9500 долларов. Кроме того, покупка подержанного экскаватора на продажу означает получение машины, которая может двигаться по дорогам и является маневренной. Бесплатный номер (800) 462-8118 Местный номер (225) 357-3757 Факс-1-225-357-3701 Копайте глубже или копайте глубже с выбором экскаваторов-погрузчиков 2WD или 4WD Herc Rentals. 17 300 долларов. Выставочный зал PowerPro New Holland. $13,900 (Buffalo NY ) фото скрыть эту публикацию восстановить восстановить эту публикацию. Ознакомьтесь с нашим … Просмотрите наш перечень новых и подержанных тракторов мощностью менее 40 л.с. для продажи в Пенсильвании на TractorHouse.Найдите экскаваторы-погрузчики CASE, DEERE, CATERPILLAR и других производителей для продажи в ЭЛКЛАНДЕ, ПЕНСИЛЬВАНИЯ. 75 долларов за пару. Экскаваторы-погрузчики являются строительным оборудованием и по своей природе рассчитаны на нагрузку. Мы специализируемся на покупке и продаже качественной подержанной строительной техники, грузовиков и прицепов и являемся дистрибьюторами новой продукции Towmaster и Bri-Mar. Найдите новое и подержанное оборудование таких брендов, как Cub Cadet, Yanmar, Hustler, Gehl, Krone, Woods, Hardi. и больше.Покупайте подержанные мини-погрузчики, экскаваторы, погрузчики и многое другое у Cat® и других ведущих брендов! Подержанное строительное оборудование и машины для продажи | Cat Used Этот сайт использует и устанавливает «куки» на вашем компьютере, чтобы помочь сделать этот сайт лучше, поддерживая его надежность и безопасность, персонализируя контент и рекламу, предоставляя функции социальных сетей и анализируя бывшее в употреблении государственное строительное оборудование для продажи. и Канада. Узнать Часы работы магазина/ Как добраться Просмотреть всю строительную технику Разобранные машины рядом с вами By Lyle Machinery — Подержанные запчасти Экскаваторы-погрузчики JCB являются самыми популярными и пользующимися наибольшим доверием в мире. JCB продает столько же экскаваторов-погрузчиков, сколько все остальные производители вместе взятые.Б/у, 2016 Погрузчик Kubota L2501, экскаватор-погрузчик 4X4 Low. Вы можете сэкономить кучу денег, купив подержанный экскаватор-погрузчик на продажу в Карбондейле вместо покупки новой машины. Каждую неделю любой желающий может купить бывшие в употреблении экскаваторы-погрузчики на наших публичных аукционах. AmericanListed предлагает безопасные и местные объявления для всего, что вам нужно! Просмотрите результаты поиска подержанных экскаваторов-погрузчиков Автомобили, выставленные на продажу в Гаррисберге, Пенсильвания. У нас есть собственный нотариус, поэтому вы можете забрать свой новый трейлер домой. Звоните: (304) 614-7939 Поиск по категории, производителю, местоположению, складскому номеру или ключевым словам.Сведения о магазине. Это подборка из статей о бывших в употреблении экскаваторах-погрузчиках Pa. Задние шины 5Lx24, малое время работы 6 Обновлено: среда, 8 декабря 2021 г., 05:16 Подержанные экскаваторы-погрузчики и погрузчики продаются на аукционе — покупайте онлайн или лично. Воскресенье Закрыт весь день. Расположение Льюисберри. Продажа подержанной строительной техники недалеко от Делавэра, Мэриленда, Нью-Джерси и Пенсильвании. Blue Bell, PA 19422. Ведущими производителями являются KUBOTA, JOHN DEERE, MASSEY FERGUSON, NEW HOLLAND, BRANSON, FORD, INTERNATIONAL, KIOTI, … Продажа экскаваторов-погрузчиков Kubota.image 1 of 3. Инвентарь меняется ежедневно, поэтому не забывайте заглядывать почаще. Телефон: (717) 664-2444. Мы не торопимся, чтобы тщательно осмотреть и проверить каждую единицу оборудования, которое мы продаем. Плюс применимый налог Canns-Bilco 125 E Penn Ave Alburtis, PA 18011 [скрытая информация] x700 Просмотрите широкий выбор новых и подержанных экскаваторов-погрузчиков для продажи рядом с вами на MachineryTrader. 2 ЧАСА, 17. 19. Б/у BX24 TLB с наработкой 513 часов. 4×4, OROPS, ковш, трансмиссия Shuttle Shift 2000 JCB 214 4X4 ЭКСКАВАТОР-ПОГРУЗЧИК 14 ДЮЙМОВ 6 ДЮЙМОВ ГЛУБИНА КОПАНИЯ 71.Возьмите напрокат экскаватор-погрузчик в The Home Depot Rental. Мы предлагаем обширный перечень бывшей в употреблении тяжелой техники на продажу по цене, доступной для продажи и немедленной покупки. 15428 ) pic скрыть эту публикацию восстановить восстановить эту публикацию. Отфильтруйте результаты поиска с помощью инструмента справа от списков, чтобы найти точную марку и модель, которые вам нужны. GT Mid Atlantic — ваш поставщик №1 подержанной тяжелой техники. $21,500 (uti > Bleecker NY ) pic скрыть эту публикацию восстановить восстановить эту публикацию.Найдите строительное оборудование CASE, HAMM, TERRAMAC и др. на продажу в ПЕНСИЛЬВАНИЯ Ковши обратной лопаты John Deere, 410, 310 Super, 310. РЕЗУЛЬТАТЫ ФИЛЬТРА. Мы специализируемся на продаже и обслуживании качественных новых и бывших в употреблении колесных погрузчиков, компактных тракторов, погрузчиков, экскаваторов-погрузчиков и навесного оборудования, а также навесного оборудования для мини-погрузчиков. Мы специализируемся на бывших в употреблении и бывших в употреблении запасных частях для экскаваторов, бульдозеров и экскаваторов-погрузчиков. 273. Bobcat®, экскаватор Allmand TLB425 напрокат — хороший компактный комплект для множества разнорабочих и легких строительных работ.AmericanListed предлагает безопасные и местные объявления для всего, что вам нужно! 2006 IhI мини-экскаватор Янмар Дизель один владелец обратная лопата. 1955 долларов. б/у навесное оборудование и орудия: траншеекопатель Vermeer v-434 4000 долларов. Флажок «Включить близлежащие районы» расширит область поиска. 5-24 Один бренд созвездия, другой американский бренд. Laurel Machinery имеет обширный перечень подержанной тяжелой строительной техники для продажи, включая машины, навесное оборудование, вспомогательное оборудование, грузовики и прицепы.2616 Бесплатный номер: 800. Экскаватор-погрузчик/ — Автомобили на продажу в районе Скрэнтона (+250 миль): 2004 CASE SERIES 2 4X4 на Северо-Востоке, 2004 CATERPILLAR 4X4 Экскаваторы-погрузчики в Вы также можете изменить свою страну и язык в любое время, используя «Настройки MachineFinder». «. Фильтр по году. Мы предлагаем CAT, John Deere, CASE, Komatsu, Kawasaki и многие другие. Делайте покупки, заказывайте и подавайте заявки онлайн. Премиум. Мы продаем экскаваторы-погрузчики, полностью обслужены и готовы к использованию, заменены все гидравлические уплотнения и жидкости, большинство из них имеют новую краску! все готово к работе Звоните Дейлу Николсу 509-521-0061.York ) pic скрыть эту публикацию восстановить … 2021 TYM Tractors T554 Трактор, погрузчик, кабина, обогреватель/кондиционер, обратная лопата. . Форест-Сити, Пенсильвания. Нажмите, чтобы узнать цены. Экскаваторы-погрузчики/ — Продажа автомобилей в Scranton area (+250 миль): 2004 CASE SERIES 2 4X4 на Северо-Востоке, 2004 CATERPILLAR 4X4 Экскаваторы-погрузчики в Просмотрите результаты поиска подержанных экскаваторов-погрузчиков, выставленных на продажу в Индиане, Пенсильвания. Телефон: 610-279-2350. добавить в избранное этот пост 25 ноября. У нас есть как доступная подержанная, так и совершенно новая строительная техника для продажи, охватывающая огромный ассортимент вариантов.Многое из того, что вы найдёте, устарело или на него были записаны тысячи часов. Gulf South Equipment Sales, LLC 8409 Hooper Rd Baton Rouge, LA 70811. Homestead (8 миль) Mc Kees Rocks (8 миль) Carnegie (8 миль) Glenshaw (11 миль) Braddock (12 миль) Bethel Park (13 миль) Bridgeville ( 13 миль) Allison Park (14 миль) West Mifflin (14 миль) Verona (15 миль) Новые детали или отремонтированные. двигатель.добавьте этот пост в избранное. Экскаваторы-погрузчики обладают выдающейся универсальностью, выполняя различные операции по копанию, погрузке и подсобным работам. Мы предлагаем обширный перечень бывшей в употреблении строительной техники, которая продается по цене и доступна для немедленной покупки. ярд Просмотрите новейшие экскаваторы-погрузчики, доступные на наших аукционах, включая экскаваторы-погрузчики, мини-экскаваторы-погрузчики. Покупайте наш большой онлайн-инвентарь качественного подержанного оборудования для продажи. Список сетки. Группа компаний «Купить и продать» National Lift Equipment — ваш лучший поставщик подержанной строительной техники для продажи в Северной Америке.2021 у нас будет ограниченная доставка из-за путешествий. Компактный размер идеально подходит для ограниченного пространства. ВНИМАНИЕ! Если вы заказали детали у Golden Eagle Equipment (в Ирвине, штат Пенсильвания), которая указана в вашем счете PayPal как Laspina Lawn Garden and Turf Equipment Inc, знайте, что Laspina Used Equipment НЕ является этой компанией. Найдено 41 результатов | Эта страница: 1 из 2. Экскаватор-погрузчик. Ищете бывшие в употреблении экскаваторы на продажу? Municibid предлагает широкий выбор бывших в употреблении экскаваторов для аукционов. Дилерский центр Best Line Equipment — ваш источник строительной техники для продажи в Пенсильвании! Минусы покупки бывших в употреблении запчастей для экскаваторов.является семейной компанией, работающей с 1982 года. Просмотрите результаты поиска подержанных экскаваторов-погрузчиков, выставленных на продажу в Канонсбурге, штат Пенсильвания. Какие бывают экскаваторы-погрузчики от: Smruti Ranjan Sarangi Различные типы строительной техники. Экскаваторы-погрузчики используются для рытья и обратной засыпки ям по мере необходимости, а ковши на каждом конце облегчают копание с помощью экскаватора-погрузчика. Только что Экскаватор-погрузчик Terramite T-7 (Рехобот) 2005 г. Экскаватор-погрузчик Terramite T-7. BWS Quality Used Equipment предлагает продажу компактных тракторов в Квакертауне, штат Пенсильвания.добавить в избранное этот пост 11 декабря. Чемберсбург, Пенсильвания, США. bkt с режущей кромкой, сиденье Deluxe с 2-дюймовым ремнем безопасности, вращающийся маяк, 24-дюймовая сверхмощная экскаваторная лопата Bk с вибрационной лопатой / колесным погрузчиком / экскаватором Верхний слой почвы для скального экрана. добавить эту публикацию в избранное 6 декабря. 44 900 долларов США (SR Orono — первоначальный взнос 0 долларов США) pic скрыть эту публикацию восстановить восстановить эту публикацию. — Васау. Видеочат с этим дилером. 5L-24 EZ Rider Galaxy, BHoe Ext Dipper 14 FT 745241, тяжелый передний противовес, 24-дюймовый ковш обратной лопаты HD, реверсивные башмаки, 1. Ищете неисправные или бывшие в употреблении детали? ConEquip работает с большой сетью складов тяжелой техники и быстро доступ к системе, которая быстро найдет вашу запчасть.ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ PERKINS 5 л.с. — ПЕРЕДНИЙ И ЗАДНИЙ ШАТЛЕР С ПРЕДВАРИТЕЛЬНЫМИ ВЫБРОСАМИ ГРУЗОПОДЪЕМНОСТЬ 6750 ФУНТОВ 15 439 ФУНТОВ ЭКСПЛУАТАЦИОННАЯ WEI 24 875 долл. США. Вы можете найти нас по адресу 248 Meadow Valley Rd. просят 825 долларов. $13,900 (syr > Syracuse NY ) pic скрыть эту публикацию восстановить восстановить эту публикацию. $13,000 (часы > Хаммельстаун) фото скрыть эту публикацию восстановить восстановить эту публикацию. Водовозы / фургоны 15. Литтлстаун, Пенсильвания — 53 мили. 25 500 долларов. Здесь, в Messicks, мы поступаем по-другому, наши онлайн-листинги ЖИВУТ. Найдите L39, L47, BX25, B26, M62, L35 и другие экскаваторы-погрузчики Kubota для продажи на Machinio.33 900 долларов. Инвентаризация бывшей в употреблении строительной техники. Вид. Продавец жилого, сельскохозяйственного и коммерческого оборудования в вашем родном городе. Нажмите здесь для получения дополнительной информации. Мы утилизируем многие экскаваторы-погрузчики Case 580, 580B, 580C, 580D, 580 Super E, 580K, 580 Super K, 580L, 580 Super L, 580M, 580 Super M, 580N и 580 Super N… Найдите на продажу подержанные тракторы мощностью менее 40 л.с. возле тебя. 1997 CATERPILLAR 416C Iron Exchange, LLC — 197 миль. 1889 Mayview Road Bridgeville, PA 15017 Подержанная строительная техника в Адамстауне, YP.Мы с нетерпением ждем возможности служить вам. 5L-24 ЗАДНИЕ ШИНЫ, ГИДРАВЛИЧЕСКАЯ МУФТА, РУЧНАЯ МУФТА, 4 X Экскаваторы-погрузчики Резиновые гусеницы Лесозаготовительная техника Грузовики Прицепы Навесное оборудование. $80 595 (фи > Коутсвилль / графство Честер/штат Пенсильвания) pic скрыть эту публикацию восстановить восстановить эту публикацию. (715) 602-0036. добавить этот пост в избранное 7 декабря. Телефон: 440-234-8800 | Факс: 440-234-8827. Сохранять. S. AmericanListed предлагает безопасные и местные объявления обо всем, что вам нужно! Экскаватор JCB 1400 б. Продается экскаватор-погрузчик Deere 410E 2000 г.в. (ZID-132696).$13,800 (wsl > winston) pic скрыть эту публикацию восстановить восстановить эту публикацию. 1992 Case 580SK 4×4 Тракторный экскаватор-погрузчик с кабиной и удлинителем всего 3000 часов! 23 900 долларов. Мы не единственное место, где можно купить подержанную строительную технику в Нью-Джерси, Пенсильвании или Германии, но мы единственный авторизованный дилер Cat, обслуживающий эти штаты. Пол Дэвидсон, главный зеленщик. Предлагая оборудование таких крупных брендов, как: Gehl, Genie, Wacker Neuson, Kubota и других. На рынке подержанной машины? Наш ассортимент подержанного оборудования состоит из основных производителей в отрасли, таких как Bobcat, John Deere, Caterpillar, Case, Komatsu и Hitachi.Установите свое местоположение. 3 куб. ), SN 31021917Серийный номер: 31021917 Kurtz Trading, LLC — Сайт. 00: Подержанные экскаваторы-погрузчики Generac с приводом от ВОМ/ — Автомобили на продажу в районе Скрэнтона (+250 миль): 2004 CASE SERIES 2 4X4 на северо-востоке, 2004 CATERPILLAR 4X4 Экскаваторы-погрузчики в Леоне Equipment — это семейный бизнес, расположенный в Гаррисберге, штат Пенсильвания. Когда работа, которую вы выполняете, зависит от производительности тяжелой техники и сопутствующих запчастей Мы специализируемся на покупке и продаже нового и бывшего в употреблении навесного оборудования для строительной техники.961. Складской № 25449. 79 Manor Circle Bristol, PA 19007 (866) 48-World (866-489-6753) (215) 788-0734 Hoffman Equipment имеет большой ассортимент новой и бывшей в употреблении строительной техники. Количество активов: 20 177. Эти экскаваторы-погрузчики, идеально подходящие для сельскохозяйственных, дорожных и строительных работ, отличаются высоким дорожным просветом и удобной кабиной, рассчитанной на долгие часы работы. 695 долларов. Часы: 2700. 00: Дополнительная информация 48388: Б/у 25-дюймовый ковш обратной лопаты для большой обратной лопаты — стиль Wain-Roy® 1/2 ярда (торговая марка Wain-Roy®) 1470 долларов США.экскаватор с бортовым поворотом в отличной форме. Kurtz Trading также предлагает широкий выбор оборудования в аренду. Посетите или позвоните нам для всех ваших потребностей в оборудовании. Предварительный просмотр/Показать больше. ЗЕМЛЯ ДВИГАЕТСЯ. Просмотрите самые популярные бренды и модели по лучшим ценам на Machinery Pete. Взгляните на наш онлайн-инвентарь подержанной строительной техники или посетите один из наших офисов. Зачем покупать бывшие в употреблении экскаваторы-погрузчики для продажи в Cleveland Brothers Мы стремимся быть вашим универсальным магазином экскаваторов-погрузчиков, используемых в Пенсильвании, Северной Западной Вирджинии и Западной Мэриленде.12 900 долларов. $25 500 (greencastle ) pic скрыть эту публикацию … Руководство по покупке подержанной тяжелой техники Покупка бывшей в употреблении тяжелой техники позволяет вам получить необходимую производительность, но по более доступной цене. Часы. Как и проверка одометра автомобиля, проверка часов продаваемого экскаватора важна для определения его будущего. Расположение выставочного зала New Holland PA. Edwin Horning and Sons Farm Machinery — это место, где можно купить подержанную сельскохозяйственную и строительную технику. Монтгомеривилль, Пенсильвания.$47,000 (gsp > ) pic скрыть эту публикацию восстановить восстановить эту публикацию. 11 900 долларов. Вторник с 7:30 до 17:00. Мы специализируемся на бывших в употреблении колесных погрузчиках, экскаваторах, гусеничных бульдозерах, экскаваторах-погрузчиках, гусеничных погрузчиках, грейдерах, катках и вилочных погрузчиках. Сотни тракторов/погрузчиков/экскаваторов-погрузчиков Kubota на продажу по конкурентоспособным ценам. A & W Equipment также специализируется на продаже, посредничестве и поиске бульдозеров, мини- и стандартных экскаваторов, навесного оборудования для грейдеров и скреперов, кранов, колесных погрузчиков, экскаваторов-погрузчиков и другой тяжелой техники.6500 долларов. добавить этот пост в избранное 4 декабря. Электронная почта. AmericanListed предлагает безопасные и местные объявления для всего, что вам нужно! Качественное б/у оборудование. com 2000 Deere 410E Экскаватор-погрузчик (ZID-132696) Продажа. Мы являемся дилером Case OEM уже почти 80 лет, и у нас есть сотрудники, которые знают, как вам помочь. Эти уникальные особенности придают экскаватору-погрузчику функции, аналогичные функциям колесного погрузчика и экскаватора, но с меньшим объемом экскаватора-погрузчика Case 590 с удлинителем ковша; 29 500 или лучшее предложение. Однако не всякая подержанная строительная техника имеет большое значение.фейсбук. 1198 Навесное оборудование обратной лопаты. Руководство по строительному оборудованию 470 Maryland Drive Fort Washington, PA 19034 800-523-2200 B95C SLA CP 2WD ТРАКТОРНЫЙ ЭКСКАВАТОР-ПОГРУЗЧИК, 2WD, 2-рычажное управление обратной лопатой, PN 19. ШИНЫ 5L-24. Понедельник, вторник, среда 8 … Мы продаем все виды строительной техники, сельскохозяйственной техники, техники для газонов и сада, посевной техники и специальной техники. 5000 долларов. Погрузчик с бортовым поворотом John Deere 333G 2020 г. Просмотрите широкий выбор новых и подержанных экскаваторов-погрузчиков, выставленных на продажу рядом с вами на MachineryTrader.Компактный универсальный трактор 4×4 У меня есть компактный универсальный трактор 4×4 на продажу с быстросъемным фронтальным погрузчиком и 5-футовым кусторезом. 32. Эта единица продается на нашем аукционе по продаже грузовиков, прицепов и оборудования 18 августа 2017 г. в Мариетте, штат Пенсильвания. Используйте кнопки ниже, чтобы отсортировать или отфильтровать результаты поиска по модели, году выпуска, цене, местоположению и другим параметрам. 2021 до 15 декабря. Мы можем найти вам почти новую или очень хорошую подержанную машину по отличной цене! Добро пожаловать в TERRY’S TERRAMITES! УВЕДОМЛЕНИЕ !!! 24 ноября.Гаррисберг, Пенсильвания — штаб-квартира. 1-800-459-6673. Найти Экскаваторы-погрузчики CASE, DEERE, CATERPILLAR и др. на продажу в ЭЛКЛАНД, ПЕНСИЛЬВАНИЯ 2007 г., экскаватор-погрузчик cat 420e it 2007 г. AC ENCLOSED CAB, 12. Продажа экскаваторов-погрузчиков Покупайте и продавайте бывшие в употреблении и бывшие в употреблении экскаваторы-погрузчики на IronPlanet. ТомасНет. Бренд представляет текущее подразделение нашего бизнеса по дооснащению грузовиков на заказ, на самом деле бизнес существует уже много лет в западной части … Только подержанное тяжелое оборудование высочайшего качества.6 часов назад 7 часов назад Экскаватор Terramite для продажи Craigslist – therealestate24. 19 250 долларов. Когда дело доходит до подержанных запчастей, качество может быть отключено. Вы найдете подержанные экскаваторы от CASE, Caterpillar, John Deere, JCB, Komatsu, New Holland и других производителей. $27,500 (yng > ) pic скрыть эту публикацию восстановить восстановить эту публикацию. Подержанные экскаваторы-погрузчики Carbondale стоят от 20 000 до 30 000 долларов за машину с наработкой от 2 000 до 3 000 часов и мощностью около 60 л.с. Вибрационный экскаватор / колесный погрузчик / экскаватор Topsoil To Rock Screen.У нас есть большой запас качественных машин Cat, многие из которых имеют малое время работы и имеют право на расширенную гарантию. Продажа строительной техники в Центральной Пенсильвании. б/у погрузчики. RECO Equipment, Inc. 6416 Пн-Пт: 19:00-17:30 Сб-Вс: Закрыто 26 ноября 2012 г. — Подержанные экскаваторы-погрузчики для продажи в ContractorAssets. Мы также делаем б/у запчасти для экскаваторов-погрузчиков! Позвоните нам по телефону (717) 866-2130, если у вас есть какие-либо вопросы. В строительстве используется много разного оборудования. Мы специализируемся на подержанных компактных тракторах и мини-погрузчиках.12 000 долларов. добавить в избранное этот пост 27 ноября. AmericanListed предлагает безопасные и местные объявления для всего, что вам нужно! Экскаваторы б/у Па Артикул. 1 из 5 звезд 46. ВОМ включается/выключается как надо. Экскаваторы-погрузчики, экскаваторы, фронтальные погрузчики, погрузчики с бортовым поворотом, бульдозеры, башенные краны, автогрейдеры, генераторы и компакторы — все это оборудование создано для того, чтобы сделать ваши строительные задачи проще, чем когда-либо. Пятница с 7:30 до 17:00. 4. У нас есть высококачественные запасные части для большинства моделей экскаваторов-погрузчиков.12 500 долларов. От предложений по финансированию до специальных акций — ознакомьтесь с последними предложениями от Groff Tractor & Equipment. Экскаваторы-погрузчики для тракторов 6. Сегодня, как семейный бизнес, мы придерживаемся «старых» ценностей новых и подержанных экскаваторов-погрузчиков для продажи на RockandDirt. Обладая более чем 35-летним надежным опытом, мы специализируемся на компактных тракторах, сельскохозяйственных тракторах, мини-погрузчиках и легкой строительной технике. Продается техника в хорошем состоянии, малоиспользуемая, такая как Bobcat, Doosan, JLG, Genie. 99. 32 000 долларов.Компания Swiderski Equipment, Inc. обслуживает Батлера, Пенсильвания и Западную Пенсильванию, со всем вашим оборудованием и услугами по аренде, а также для вечеринок и мероприятий. Читать далее. Для получения дополнительной информации звоните по телефону 866-705-9546. Найдите экскаваторы-погрузчики CASE, DEERE, CATERPILLAR и др. для продажи в ELKLAND, PENNSYLVANIA Union City, PA 16438. 59 000 долларов. 150 долларов. КОДИАК. Или лучшее предложение. Свяжитесь с Kurtz Trading сегодня для вашего следующего оборудования … Продажа экскаваторов-погрузчиков.Получайте уведомления о новых объявлениях. Одним из способов, которым мы зарабатывали деньги, была покупка подержанного оборудования вместо нового. изображение 1 из 12. Просмотрите наш главный офис. $2,500 (Оксфорд) фото скрыть эту публикацию восстановить восстановить эту публикацию. Просмотрите более 51 экскаватора-погрузчика Case на продажу, сравните цены и сэкономьте. Регулярно проверяйте наш инвентарь бывшего в употреблении тяжелого оборудования и строительной техники, чтобы узнать, есть ли у нас то, что вам нужно; если вы не видите то, что вы хотите, позвоните нам! Отдел продаж: (800) 334-7633. 20 40 60. Как только наши продавцы узнают о товаре, вы можете его купить.За годы работы мы спасли несколько тысяч тракторов, экскаваторов-погрузчиков и бульдозеров. Найдено несколько локальных результатов. 446. Если вы регулярно работаете с тяжелым оборудованием, вам почти наверняка когда-нибудь понадобится одна из этих универсальных машин. изображение 1 из 8. Валюта: Порядок сортировки: Избранные объявления. . AmericanListed предлагает безопасные и местные объявления для всего, что вам нужно! Просмотрите результаты поиска подержанных экскаваторов-погрузчиков для продажи в Baresville, PA. 1 2 3. Предложения и специальные предложения. Найдите подержанное строительное оборудование для продажи в Butler Pennsylvania, Slippery Rock, Cranberry, Kittanning, Valencia, Zelienople PA, а также подержанное строительное оборудование для продажи в Kenmac Rentals & Sales в Butler PA.$80,595 (njy>Коутсвилль/округ Честер/штат Пенсильвания) pic скрыть эту публикацию восстановить восстановить эту публикацию. Продажа подержанной строительной техники в Делавэре. Просмотрите 5693 наименований для продажи в разделе Строительство. Экономьте ваше время и деньги с превосходными продуктами по доступным ценам. $5,000 (IE ) изображение скрыть эту публикацию восстановить восстановить эту публикацию. Экскаваторы-погрузчики используются в самых разных отраслях, от строительства и сноса до лесного хозяйства, дорожных работ и многого другого. Погрузчик Caterpillar 257B / экскаватор-погрузчик / гусеничный мини-погрузчик.ЭКСКАВАТОР BOBCAT B100 С ДИЗЕЛЕМ TURBO KUBOTA И ДОПОЛНИТЕЛЬНЫМИ КОВШАМИ. Iron Source предлагает несколько единиц бывшего в употреблении оборудования, которые гарантированно будут работать так же, как новые! МАШИНЫ И ОБОРУДОВАНИЕ ДЛЯ ЛЕСНОЙ И ЛЕСОЗАГОТОВИТЕЛЬНОЙ МАШИНЫ – Брокеры Recart Equipment. Выберите газонокосилку X300 за 300 долларов. 953 Bethlehem Pike Montgomeryville, PA Телефон: 215. 17042 Телефон: 717. 5928 Нажмите, чтобы получить более подробную информацию и карту. 32 доллара. Экскаваторы-погрузчики 332. Один из крупнейших поставщиков оборудования. Экскаватор CAT с пробегом 1000 часов, выставленный на продажу, может стоить более 100 000 долларов.добавить в избранное этот пост Декабрь 15. Продажа подержанной строительной техники. Добро пожаловать в Hansen Equipment Inc. Мы специализируемся на покупке, продаже и экспорте качественного подержанного тяжелого оборудования. AmericanListed предлагает безопасные и местные объявления для всего, что вам нужно! Новые и подержанные экскаваторы-погрузчики, бульдозеры и экскаваторы на продажу в штате Мэриленд, Огайо, Пенсильвания, Западная Вирджиния в разделе объявлений Эксклюзивный и безопасный рынок объявлений в печатном и цифровом виде, который с гордостью обслуживает Западную Вирджинию, Пенсильванию, Мэриленд и Огайо по убыванию.Эти компании предлагают широкий спектр бывшей в употреблении строительной техники, а также множество сопутствующих товаров и услуг. Аренда тракторных погрузчиков с обратной лопатой возле округа Честер, штат Пенсильвания, Ланкастера, штат Пенсильвания, и Коутсвилля, штат Пенсильвания Продажи тракторов в Мидлтауне | Новая и подержанная сельскохозяйственная техника. Hi-way / Dump / Water Trucks 7. $39,000 (col > Lancaster ) pic скрыть эту публикацию восстановить восстановить эту публикацию. Вызов. 99 $ 32. $ 13,000 (Hummelstown) фото скрыть эту публикацию восстановить восстановить эту публикацию. Тысячи объявлений о тяжелом оборудовании на RockandDirt.Часы работы: Понедельник — пятница с 8:00 до 17:00 Суббота: с 7:30 до 12:00 Воскресенье: выходной **В нерабочее время только по предварительной записи** **Необходимо звонить в рабочее время, если вы прибываете до 7:30. Подержанное тяжелое оборудование для продажи. 8000 долларов. прочь. подержанный уход за газоном: подержанные мини-погрузчики. Вот некоторые из близлежащих районов. Подготовка машин к уборке грязи для вас в Промптоне, штат Пенсильвания. гусеница 257B Погрузчик / экскаватор / гусеничный мини-погрузчик. Мы обслуживаем клиентов по переработке лома, добыче угля, строительству, раскопкам и промышленным предприятиям на территориях, закрепленных за нашими производителями; которые охватывают весь штат Огайо, западную Пенсильванию и части Западной Вирджинии, Индианы, Мичигана, Северной… АЛЬФА-ОМЕГА СТРОИТЕЛЬНОЕ ОБОРУДОВАНИЕ.21 500 долларов. Сельскохозяйственное оборудование. Доступны услуги по финансированию и консигнации. корпус обратной лопаты 580 деталей. Groff Tractor — ваш поставщик подержанной строительной техники №1 в Пенсильвании. $150 (lou > Charlestown, Indiana ) pic скрыть эту публикацию восстановить восстановить эту публикацию. 8181 Noblestown Road McDonald, PA 15057 800-692-7600 Bobcat Used предлагает лучшие предложения на подержанные погрузчики, экскаваторы, компактные тракторы, коммунальные услуги, телескопические погрузчики и навесное оборудование. Позвоните, чтобы узнать цену. Экскаваторы-погрузчики. grofftractorиспользуется.Позвоните в ConEquip сегодня по телефону 1-716-836-5069. com/VBConstructionServices // Garden & House Allentown825 $ Просмотр фотографий Экскаватор-погрузчик с дизельным двигателем International 3414 — $5500 (Киттаннинг, Пенсильвания) Экскаватор-погрузчик International 3414 б/у на продажу. Если интересно, позвоните в Eric, Garden & House Pittsburgh5,500 $ Экскаватор-погрузчик Kubota на продажу. Онлайн-оплата счетов теперь доступна. 2554 [email protected] Наши технические специалисты, прошедшие обучение на заводе, осматривают все бывшие в употреблении устройства и составляют подробный отчет о состоянии. Сортировать по: Избранное. Посетите нашу площадку по продаже подержанных тракторов, а также наш склад утилизации, расположенный на том же участке, где мы предоставим нашим клиентам бывшие в употреблении детали от гаек до дизельных двигателей, чтобы завершить ремонт или замену вашего оборудования.5/80-18 FRT, 19. Террамитная экскаваторная лопата для продажи Craigslist. Копание экскаватором обычно лучше для средних работ, в основном потому, что небольшая экскаваторная лопата лучше маневрирует и дешевле. Экскаватор-погрузчик/ — Продажа автомобилей в районе Скрэнтона (+250 миль): 2004 CASE SERIES 2 4X4 на Северо-Востоке, 2004 CATERPILLAR 4X4 Экскаваторы-погрузчики 410C John Deere с обратной лопатой. Местоположение Ливана. Террамитовая экскаваторная лопата для продажи Shoppok. Мы с нетерпением ждем возможности служить вам! Douglas Equipment & Supply Co. Акции Регистрация.AmericanListed предлагает безопасные и местные объявления для всего, что вам нужно! Новые и подержанные экскаваторы-погрузчики CASE для продажи на RockandDirt. Регулируемый накидной гаечный ключ 1266 для гидравлических цилиндров на большинстве сельскохозяйственных и строительных машин, экскаваторах Case 480E/580/580D/580 SE/580 ck/180, бульдозерах Case 1150h, цилиндрах Bobcat, гидравлических цилиндрах и т. д. выбор доступной подержанной строительной техники для продажи в RECO Equipment в Огайо, Индиане и западной Пенсильвании, так что посетите место 2001 Caterpillar 308BSR Excavator Trackhoe Backhoe Dozer Diesel.STK# Z0000000000000004987 Б/у Компактный трактор / экскаватор KUBOTA BX25DLB-R-1 2014 г., 4 X 4, дизель, погрузчик LA 240, ковш на пальцах 48 дюймов, экскаватор-погрузчик BT602 с ковшом для траншеекопаний и большим пальцем, крепление на погрузчик на пальцах P Обратная лопата / — Транспортные средства на продажу в районе Скрэнтона (+250 миль): 2004 CASE SERIES 2 4X4 на Северо-Востоке, 2004 CATERPILLAR 4X4 Экскаваторы-погрузчики в бывших в употреблении экскаваторах Pa Статья Выберите из их большого выбора компактные тракторы, мини-экскаваторы, мини-погрузчики и многое другое. 8′ … Сортировать по: Типу Экскаваторы-погрузчики (204) Экскаваторы-погрузчики (203) Мини-экскаваторы-погрузчики (1) Показать все типы.В Americanlisted есть объявления в Сакстоне, штат Пенсильвания, о новых и подержанных автомобилях. Важно покупать бывшую в употреблении обратную лопату у надежного дилера, чтобы убедиться, что машина находится в хорошем состоянии и находится в хорошем состоянии. Декабрь 1. Центральная компания по оборудованию — это место, где можно приобрести доступное оборудование от ведущих производителей и поставщиков. Мы также проводим государственную инспекцию штата Пенсильвания по прицепам, грузовикам, автомобилям и мотоциклам. Найдите экскаваторы-погрузчики CASE, DEERE, CATERPILLAR и др. на продажу в ЭЛКЛАНД, ПЕНСИЛЬВАНИЯ 2005 JOHN DEERE 110 TLB ЭКСКАВАТОР, YANMAR ENGINE, 4 CYLINDER, 3341.Добро пожаловать в главный промышленный источник подержанной строительной техники в Пенсильвании — Восточная. 2080 Ridge Road, Jeannette, PA 15644. Наше оборудование производится ведущими отраслевыми брендами, включая Genie, JLG, Skyjack и другими. Выбирайте из полной линейки подержанной строительной техники, включая уплотнительное оборудование, гусеничные погрузчики, бульдозеры, экскаваторы, экскаваторы-погрузчики, мини-погрузчики, колесные погрузчики, вилочные погрузчики, внедорожные грузовики и многое другое. техника б/у: трактора б/у: экскаваторы б/у: гусеницы б/у: экскаваторы б/у.Фильтр. Единицы: имперская (США) метрическая. ТОЛЬКО 315 Ч. Формат покупки. См. также: Terramite … Экскаваторы-погрузчики б/у. Представление в виде списка. Мы являемся новым дилером оборудования для газонов и сада: косилки Bob-Cat, Country Clipper, Husqvarna, Columbia, Ferris, Efco. 00. Просмотрите результаты поиска подержанных велосипедов с обратной лопатой, выставленных на продажу в Вашингтоне, Пенсильвания. Аукцион (175) Интернет-аукцион (51) Аукцион на месте (122) Закрытый аукцион (2) Купить сейчас (20) Сделать предложение (28) IronClad Assurance гордо обслуживает Нью-Джерси, восточную Пенсильванию, северный Делавэр и Статен-Айленд.Секция обратной лопаты Terramite способна копать на глубину более 8 футов. Хотя мы специализируемся на автомобилях Ford, мы поставляем запчасти для всех основных марок тракторов, бульдозеров и экскаваторов-погрузчиков, таких как Kubota, Ford / New Holland, Case, King Kutter, John Deere и многих других. По сравнению с другими машинами для тяжелого оборудования, он более универсален, потому что его можно использовать для погрузки, копания или нового и подержанного навесного оборудования для обратной лопаты, которое продается рядом с вами на торговой площадке Facebook. БЕСПЛАТНАЯ доставка Amazon. 3500 долларов. 2818 Earlystown Road Center Hall, PA 16828 (814) 364-1421.Телефон: 717-354-4241 Факс: 717-355-2466. 10 950 долларов. Вы также можете арендовать нашу подержанную строительную технику. Неиспользованный 12 18 24 36 48 Tag Мини-экскаватор CP Wain Roy или ковш обратной лопаты. Плуг можно использовать для планировки дорог, удаления грязи и уборки снега. Просмотрите результаты поиска подержанных экскаваторов-погрузчиков Автомобили, выставленные на продажу в Ланкастере, Пенсильвания. Западная Вирджиния, Пенсильвания, Мэриленд и Огайо. Бывшие в употреблении экскаваторы-погрузчики для тракторов. Использовать мое текущее местоположение. Запчасти: (844) 694-7633. Свяжитесь с этим офисом в Hanover Twp, PA 18706-5003. 26 500 долларов. добавить этот пост в избранное 10 декабря.5614 Tec … Б/у 36-дюймовый ковш обратной лопаты для большой обратной лопаты — *нестандартный* штифт (Gannon) $1800. 7201 Paxton Street Harrisburg, PA 17111 (800) 325-6455 Prospect Park, PA 19076 800-220-4033 Получить направление Каталог контактов Филадельфии Гусеничные перевозчики 79. $17 995 (Олбани, штат Нью-Йорк) pic скрыть эту публикацию восстановить восстановить эту публикацию com Найти новый или подержанный CASE на RockandDirt The Home Depot Rental предлагает аренду тракторных экскаваторов-погрузчиков от известных брендов, включая Kubota, Yanmar и John Deere Найти строительство … Бывшие в употреблении ковши для экскаваторов, экскаваторов-погрузчиков и погрузчиков Покупка бывших в употреблении ковшей экскаваторов или бывших в употреблении ковшей для экскаваторов-погрузчиков или фронтальных погрузчиков может сэкономить вам деньги на земляных работах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
