Гидравлический дровокол на трактор своими руками видео: Особенности выбора дровокола на трактор

Дровоколы на трактор — виды, изготовление, видео, конструкция

Дровокол навесной на трактор – это конструкция, нашедшая широкое применение в хозяйствах, где регулярно выполняется заготовка большого количеств древесины. Наличие навесного оборудования этого типа позволяет колоть наиболее крупные деревянные колоды, экономя массу времени сил фермера.

Дровоколы, предназначенные для работы в паре с тракторами, делятся между собой по нескольким критериям. Первый из них – это способ закладки поленьев в конструкцию при раскалывании.

По этому фактору навесные приспособления делятся на 3 вида:

• горизонтальные – в таких дровоколах поленья укладываются на предусмотренную в конструкции нишу, после чего передвигаются к колющему элементу или, в случае с некоторыми моделями агрегатов, колющий элемент движется по направлению к древесине;
• вертикальные – в приспособлениях этого типа колющий элемент раскалывает полено, двигаясь к нему сверху. Для работы с такими дровоколами деревянные колоды необходимо фиксировать. При этом фиксатор может быть предусмотрен конструкцией дровокола, или же полено потребуется держать руками;
• смешанные – принцип действия этих дровоколов подбирается в зависимости от типа древесины. Главное достоинство такого оборудования на трактор заключается в его высокой производительности, что позволяет использовать агрегаты этого типа на крупных деревообрабатывающих предприятиях.

Как правило, горизонтальные конструкции обладают меньшей эффективностью по сравнению с их вертикальными и смешанными аналогами. Это объясняет низкий спрос на них и возможность использования только для заготовки небольшого количества древесины.

В зависимости от принципа действия, дровоколы для тракторов делятся на такие виды:

• гидравлические – обладают простой конструкцией и высокими эксплуатационными параметрами. Каждый гидравлический дровокол обладает большим преимуществом – плавным столкновением колющего элемента с бревном;
• винтовые, или конусные – эти приспособления оборудуются гаечно-винтовыми соединениями, в число преимуществ которых входит надежность и высокая мощность. Винтовой дровокол на трактор обладает длительными сроками применения и не требует специального обслуживания.

Такого рода классификация дровоколов для тракторов позволяет подобрать оборудование, которое подойдет для разных объемов древесины и эксплуатационных условий.

Плюсы и минусы гидравлического дровокола на трактор

Дровокол с гидравлическим приводом обладает рядом преимуществ.

К ним относится:

• навесное оборудование этого типа обладает простой конструкцией, что существенно облегчает его самостоятельный ремонт;
• гидравлический дровокол можно устанавливать и использовать на разных тракторах, в том числе, имея в распоряжении самодельный трактор из УАЗа;
• конструкция обладает высокой производительностью, и может применяться для раскалывания наиболее твердых пород древесины.

Несмотря на ряд преимуществ, гидравлический дровокол на трактор также имеет несколько недостатков.

В их числе следует выделить:

• необходимость в регулярной замене масла – в противном случае трущиеся детали агрегата при работе с некачественным смазочным материалом довольно быстро заклинят или полностью выйдут из строя;
• иногда для ремонта самодельного дровокола на трактор довольно сложно найти подходящие детали;
• для исключения высоких нагрузок на ВОМ трактора потребуется регулярно точить колун дровокола.

Несмотря на определенное количество недостатков, именно гидравлический дровокол на трактор считается одним из наиболее популярных агрегатов, как для периодического применения в быту, так и для регулярной эксплуатации в крупных хозяйствах.

Конструкция и принцип гидравлического дровокола

Дровокол гидравлический состоит из следующих элементов:

• прочной металлической станины;
• упора;
• цилиндра;
• насоса;
• клинового лезвия:
• бака для заливания масла;
• двигателя, приводящего агрегат в движение.

Как горизонтальный, так и вертикальный или смешанный дровокол на трактор обладает аналогичной схемой. Единственная разница между ними заключается лишь в том, что в вертикальной конструкции пятка заменяется режущим элементом.

Стандартные дровоколы для тракторов достаточно часто выходят из строя в связи с небольшим диаметром предусмотренного в их конструкции цилиндра. Нередко на цилиндр, диаметром примерно 10 см, создается давление, достигающее давления в 10 тонн. Несмотря на это двигатель дровокола продолжает функционировать, даже несмотря на отсутствие какого-либо эффекта от работы. В отличие от стандартных агрегатов, гидравлические дровоколы сконструированы таким образом, что при их работе происходит постепенное нарастание силы. В случае нехватки силы происходит остановка вращения цилиндра, что предотвратит поломку агрегата даже при продолжающейся работе масляного насоса.

Дровокол на трактор своими руками – как сделать надежный агрегат?

Самодельный дровокол на трактор обладает максимально простой конструкцией. Он состоит из расположенной вертикальной рамы, помещенной на отдельную платформу, а также обыкновенного автомобильного домкрата, расположенного снизу. Верхняя часть рамы должна обладать разъемной конструкцией, что позволит раскалывать поленья разного диаметра.

Перед сборкой дровокола на трактор потребуется изучить детальные чертежи его конструкции. В них должны быть указаны размеры всех используемых деталей и алгоритм их монтажа в агрегат.

После изучения схемы можно приступать к непосредственному изготовлению конструкции.

Алгоритм действий должен выглядеть следующим образом:

1. Вначале необходимо грамотно продумать и собрать раму оборудования. Лучше всего сразу устанавливать элементы конструкции на шасси или колеса, чтобы в дальнейшем оборудование было проще перемещать по участку;
2. Далее на раму необходимо установить основную гидравлическую часть;
3. Вместо предусмотренного в конструкции ножа потребуется использовать клин конусной формы;
4. Двигаться от стенки к раскалываемому полену клин будет под воздействием центрального винта – его лучше всего приобрести отдельно. Об изготовлении гидравлического дровокола на трактор наглядно расскажет видео.

После сборки дровокола понадобится установить на трактор. Самым оптимальным вариантом считается способ подключения от ВОМ, предусмотренного в конструкции сельскохозяйственной машины. Такой метод позволит поддерживать стабильные обороты вала отбора мощности и передавать их на конус дровокола, исключая его перегрузки.

Дровокол на трактор — чертежи, изготовление своими руками, видео

Дровоколом называют специализированное устройство, которое используется для раскола древесины и чурок, а также для выполнения торцовки. Простая в работе, функциональная и практичная, такая модель может использоваться в любых условиях.

Дровокол характеризуется компактностью, легко транспортируется с места на место и имеет высокий рабочий ресурс. Он создается из износостойких деталей, может оборудоваться электрическими, дизельными и бензиновыми двигателями.

Дровоколы разделяются по сфере применения

• Промышленные. Модели имеют высокий рабочий ресурс и долго работают, без перерыва.
• Бытовые. Отличаются ограниченной производительностью, но благодаря универсальности и мобильности могут применяться даже в частных хозяйствах.

Как работают дровоколы, можно посмотреть на видео.

На сегодня существует большой выбор данной техники. Многие современные производители выпускают колуны разного типа, мощности и стоимости. Но некоторые умельцы создают самоделки, которые ничем не хуже более дорогих устройств.

Дровокол на трактор своими руками

В домашних условиях человек способен собрать дровокол любого типа. Это может быть горизонтальный или вертикальный колун, механический, с двигателем или электрический. Но для того, чтобы самоделка работала правильно, как и самодельный трактор из уаза, желательно использовать схемы и чертежи.

Дровокол гидравлический

Такую модель сделать достаточно тяжело, но вполне возможно. Самое сложное – это гидравлическая составляющая, в которую входит гидравлический цилиндр с толкателем, насос, узел управления потоками жидкости, масляный бак и насос двигателя.

Создавая гидравлический дровокол, нужно следовать определенным действиям.

1. Конструирование рамы. Для нее используются прочные материалы, которые должны быть устойчивыми к механическим воздействиям.
2. Установка рамы на колеса. Лучше использовать готовое шасси, благодаря чему устройство будет более устойчивым.
3. В нижней части следует установить автомобильный домкрат.
4. Верхнюю часть нужно сделать разъемной, благодаря чему на раме можно колоть дрова.
5. К верхней части крепится клин, центральный винт и гидравлический домкрат.

Можно создавать и более сложные модели, в которых домкрат монтируют на стационарную станину.

Самодельный дровокол на трактор винтового типа

Для такой модели нужно использовать конус-колун, вал, станину, понижающий редуктор и мощный мотор. Можно использовать привод от ВОМ, который сделает колун более производительным.

Принцип конструирования самодельного дровокола

1. К устойчивой станине крепят мотор и редуктор
2. На вал сажают конус
3. Далее вал следует подключить к понижающему редуктору.

Винтовой дровокол должен конструироваться с учетом некоторых моментов:

• насадка не крепится к мотору напрямую;
• электрическую часть следует монтировать со специалистом;
• ременную и цепную передачи одевают в кожух.

Такой колун имеет минимальную скорость вращения 250-300 об/мин. Этого достаточно, чтобы эффективно колоть дрова.

Можно создать и дровокол навесной на трактор, но для этого используется специальная сцепка. Она позволит устанавливать модель на агрегат и автоматизировать процесс работы с древесиной.

особенности устройств, классификация, преимущества, сооружение своими руками

В частном доме почти всегда нужны дрова. Некоторые люди покупают уже заготовленные дрова, хотя на это приходится тратить гораздо большую сумму, чем того хотелось бы. Другие сами занимаются этой работой, тратя свои силы и время на заготовку. Чтобы ускорить этот процесс, люди разработали специальный станок под названием дровокол, который способствует быстрому и эффективному раскалыванию дров. Его основной принцип работы, преимущества и недостатки будут подробно рассмотрены в этой статье, также вы узнаете, как можно соорудить этот прибор своими руками.

Дровокол — это станок, главная задача которого состоит в том, чтобы заготавливать дрова. Различают профессиональные и бытовые устройства. Первые применяются на крупных предприятиях, вторые используются в домашних условиях, их можно сделать собственными руками. Более подробно о классификации этих видов речь пойдет далее.

Профессиональные дровоколы немного сложнее в использовании, так как оснащены гораздо большим количеством функций, а их стоимость достаточно высока.

Устройство позволяет с помощью не слишком больших усилий получить мощное воздействие на древесину в одной определенной точке, благодаря чему даже самое прочное дерево должно расколоться на части.

Как известно, многие владельцы загородных домов топят свое жилье именно дровами, поэтому и спрос на дровоколы растет с каждым годом все больше и больше.

Какие бывают дровоколы

Как уже упоминалось выше, все приборы делятся на:

• профессиональные;
• бытовые.

Еще они делятся на механические и гидравлические дровоколы. Также устройства классифицируют по направлению подачи бревен. Существуют:

• горизонтальные;
• вертикальные;
• смешанные дровоколы.

Есть и еще одна распространенная классификация, в зависимости от источников питания. Так, разработаны агрегаты с электродвигателями, с бензиновыми двигателями, на тракторной тяге. Каждый из этих дровоколов отличается своими особенностями конструкции и индивидуальным принципом работы. Следует рассмотреть подробно каждую модель в отдельности.

Механические устройства

Их еще часто называют конусными дровоколами, так как в качестве ножа выступает резьбовой конус, который вкручивается в бревно, раскалывая его на две или более частей. Такое устройство можно сделать своими руками, так как принцип его работы понятен каждому.

Для более эффективной работы с помощью прибора рекомендуется поставить мощный электродвигатель. Каркас устройства выполняется разными способами, наиболее распространенным считается каркас на колесах. Таким образом, у вас будет возможность легко перемещать дровокол по всему участку.

Гидравлические устройства

Принцип работы основан на том, что гидравлический насос приводит в действие мощный нож, который надавливает на чурбак, раскалывая его. Такие устройства сложно соорудить самому, да и себестоимость запчастей может обойтись дороже, чем если бы вы купили уже готовый дровокол.

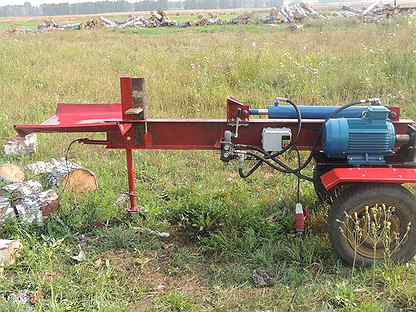

Агрегаты с электродвигателями

Электрический двигатель приводит в действие гидравлический насос. Такой дровокол не нуждается в особом уходе, его можно устанавливать в любом помещении, хорошо использовать в бытовых условиях. Главное — обращать внимание на мощность двигателя.

Устройства с бензиновым двигателем

Такой дровокол отличается высокой мощностью, что позволяет использовать его продолжительное время, раскалывая наиболее толстую и плотную древесину. Чаще всего устройства применяются на лесозаготовках, когда требуется осуществить большой объем работы. В то же время сегодня можно часто увидеть дровоколы данного типа на дачных участках, что позволяет облегчить работу хозяину жилья.

Устройства на тракторной тяге

Принцип основан на том, что дровокол подключается к гидросистеме обычного трактора. Приспособления используются на крупных промышленных объектах, где необходимо заготавливать большие объемы продукции.

Что касается направления подачи бревен, то в некоторых дровоколах чурбак устанавливается на горизонтальном желобе, в других бревно подается вертикально, а третьи позволяют сочетать обе эти возможности.

Преимущества и недостатки дровокола

К достоинствам можно отнести следующие моменты:

• минимальные затраты сил при заготовке дров;
• быстрая и эффективная работа;
• человеку даже не приходится наклоняться в процессе работы, что способствует сохранению его здоровья;
• устройство всегда готово к работе, остается только включить станок;
• возможность беспрерывной работы на протяжении долгого времени;
• работать с дровоколом может даже женщина, так как не требуется грубой мужской силы.

Среди недостатков можно выделить следующие аспекты:

• сложность конструкции, особенно если речь идет о гидравлических дровоколах;
• довольно высокая стоимость, если покупать готовое оборудование.

Как пользоваться дровоколом?

Устройством достаточно легко пользоваться в бытовых условиях, хотя и здесь есть некоторые нюансы, которые необходимо знать и всегда помнить.

Например, вы смастерили или купили готовый прибор с электродвигателем. Тогда вам стоит учитывать мощность двигателя. Она должна быть хотя бы минимум 3 кВт и выше. Хороший двигатель приводит в действие насос, благодаря которому резьбовой конус ввинчивается в бревно и раскалывает его на части.

Работая с любым видом дровоколов, необходимо соблюдать правила техники безопасности, иначе можно получить серьезные травмы.

Рычаг управления устройством должен располагаться подальше от ножей, так как те остро отточены и могут также поранить человека. Дровокол рекомендуется оснастить специальной защитой от случайного запуска агрегата.

Как сделать дровокол своими руками?

Для начала следует разобрать устройство самого простого конусного дровокола, а затем уже плавно перейти к конструкции гидравлического приспособления для заготовки дров.

За основу конусного агрегата берется мощный стальной конус с резьбой, который будет приводиться в движение с помощью электродвигателя. Такой конус нужно выточить на токарном станке, после чего на нем делается резьба.

По окончанию данного этапа работ конус насаживается на вал с подшипниками, происходит его фиксация с помощью штифта, что дает возможность в дальнейшем снимать его с вала при необходимости. Нередко случаи, когда конус заклинивает в бревне, в результате чего его нужно выворачивать из полена.

Между двигателем и валом устанавливается распорка из труб и гаек, которая служит для натягивания цепи. Устройство практически готово — остается только запустить агрегат и конус начнет вращаться, вкручиваясь в древесину и раскалывая ее на части.

Гидравлический дровокол своими руками

Самое простое приспособление можно соорудить следующим образом: берется вертикальная рама на платформе, в ее нижней части устанавливается автомобильный домкрат. Верхняя часть рамы является разъемной, что позволяет колоть на ней бревна разного размера и длины.

В качестве ножа здесь применяется конусный клин, который подводится к дровам с помощью центрального винта, после чего в работу вступает домкрат.

Можно создать и более сложную конструкцию, которая будет включать гидравлический домкрат, монтированный на стационарной станине, однако такая работа требует определенных знаний и навыков, поэтому в бытовых условиях не рекомендуется изготавливать подобный дровокол.

Как видите, дровоколы являются незаменимыми агрегатами в домашнем хозяйстве, помогая человеку заготавливать дрова для отопления собственного дома. Такое устройство можно соорудить своими руками, сэкономив при этом приличную сумму денег.

Оцените статью: Поделитесь с друзьями!

Как сделать самодельный механический дровокол своими руками

Содержание статьи:

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

• Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
• Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
• Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
• Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

• Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
• На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
• На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
• На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части — силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Любителям создавать полезные в хозяйстве предметы рекомендуем ознакомиться с другими материалами на сайте rukikryki.ru, где можно найти множество полезной информации.

Как сделать самодельный механический дровокол своими руками

3.6/5 — Оценок: 53

конструкция, как сделать своими руками, гидравлический, на Т-40, чертежи и размеры, сборка, видео

Для колки дров используются разные механизмы. Как и профессиональная гидравлическая дроваколка, самоделка на трактор работает по принципу увеличения давления на материал с помощью пресса. Жидкость под прессом за счет сильного нагнетания давления сжимается, подается по трубкам на рабочий стол и давит на дерево.

Устройство и конструкция гидравлического дровокола

Автоматизировать процесс колки дров можно с использованием винтового агрегата с электрическим или ручным двигателем. Но только гидравлика может осуществить надежный прижим древесины к столу, что сделает работу более безопасной и качественной. Запитка насоса часто делается из бензиновых и электрических двигателей.

Привод устройства, поставленный, например, на машину Т-40, может быть горизонтальным или вертикальным.

Допустимо использовать оба варианта, однако при изготовлении дровокола на трактор своими руками нужно отталкиваться от мощности имеющейся насосной установки. Второй агрегат дополняется рамой с колесами, чтобы его можно было перемещать, или Х-образным лезвием, делящим полено на 4 равные части. Единственным недостатком такой конструкции является то, что размер бруска дерева ограничивается шириной рамы.

Преимущества и недостатки гидравлики

Положительные качества:

1. Безопасность. Дерево под давлением случайно не вылетит и не упадет на работника.
2. Простота конструкции.
3. Высокое качество обработки дерева.
4. Универсальность. Механизм можно поставить как на трактор, так и установить в мастерской. При этом устройство дровокола не изменится.

Недостатки:

1. Недолговечность.
2. Плохая ремонтопригодность.

Чертежи для работы

Чертежи для самостоятельного изготовления агрегата находятся в свободном доступе в интернете, есть обучающие видеоролики, на которых профессионал собирает механизм из подручных вещей. Однако брать схему для сборки лучше всего с сайтов компаний, занимающихся выпуском данных машин.

Как сделать самому

Перед началом сборки нужно определиться со схемой агрегата и его основной функцией, т.к. разные виды древесины отличаются крепкостью. Если механизм будет использоваться только для собственных нужд, то рекомендуется построить дровокол вертикального типа. Он менее эффективный и быстрый, однако проще в изготовлении и мобильнее. После этого стоит определиться с двигателем. Бензиновый мотор позволит использовать устройство в любом месте, а электропривод работает только от розетки или аккумулятора, которого надолго не хватит.

Если человек не имеет свой трактор или детали, то лучше всего выбрать ручной механизм. Он состоит из 2 основных деталей — домкрата и лезвия. Полено под действием домкрата будет подниматься, а нож начнет разрезать материал. Главное — крепко закрепить элементы на раме.

Инструменты и материалы

Устройство корпуса, стола и лезвия не играют важной роли, т.к. они выбираются под нужды каждого мастера, поэтому их можно делать из любых доступных материалов. Однако есть минимальный набор деталей, которыми должен оснащаться любой дровокол:

1. Гидронасос.
2. Двигатель, подключенный к гидронасосу. Он является основным элементом механизма, от которого зависит эффективность агрегата. Если мотор окажется слабым, то распилить дерево не получится из-за частых заклиниваний, поломок.
3. Распределитель жидкости.
4. Емкость для воды.
5. Рукава.
6. Соединительные трубки и зажимы.

Процесс сборки

Чтобы соорудить свой дровокол, нужно выполнить несколько действий:

1. Сделать нож из металлического листа, толщина которого не меньше 10 мм. Для особо твердых сортов древесины, например, Ярры, Ятобы, лучше взять профессиональное лезвие, сделанное на заводе. А для обработки крупных бревен рекомендуется изготовить составной нож толщиной больше 50 мм, его можно усилить стальной болванкой.
2. Поставить шестеренку на 5 см выше станины. До лезвия должна остаться удвоенная длина полена.
3. Изготовить подвижную каретку, на которой будет закрепляться древесина и проходить через ножи. Поставить ее нужно на высоте шестеренки.
4. На переднюю часть каретки установить толкатель. Его часто делают из металлической пластины.
5. Обеспечить подвижность рейки с помощью шарнира.
6. Поставить возвратную пружину, чтобы каретка быстро возвращалась на место после распила. Она крепится так, чтобы рейка могла подняться выше шестеренки.
7. Установить прижимной рычаг. При нажатии на него рейка должна прижаться к шестеренке и двигаться вперед.

Безопасность при эксплуатации

При работе с автоматическим дровоколом нужно соблюдать технику безопасности, состоящую из нескольких правил:

1. Включать двигатель можно только после закрепления бруска на станке.
2. Не протягивать руки к ножам, которые уже работают по дереву.
3. Не поправлять бревно, когда включен агрегат. Сначала нужно выключить электродвигатель, подождать остановки лезвий.
4. Не пользоваться дровоколом в состоянии алкогольного опьянения.
5. Не подключать электропривод к неисправным розеткам.

Также не стоит ремонтировать механизмы с включенным мотором, потому что это может привести к повреждению трубок, разливу жидкостей. При этом для ремонта лучше всего использовать такие же детали, чтобы не изменились характеристики агрегата.

Планируете ли теперь использовать самодельный дровокол при заготовке дров?

Как сделать дровокол своими руками: чертежи, инструкции, фото

Колка дров вручную – тяжелое и утомительное занятие, ведь даже для отопления маленького дома необходимо не 5 и более кубометров дров на зиму. Поэтому неудивительно, что люди ищут различные варианты дровоколов, облегчающих эту работу. Далее мы расскажем о:

• различных видах дровоколов;
• их преимуществах и недостатках;
• методике изготовления дровокола своими руками.

Какими бывают дровоколы

Все самодельные дровоколы можно разделить по способу воздействия на бревно, принципу работы механизма и типу движителя. По способу воздействия на бревно их можно разделить на:

• снизу вверх,
• сверху вниз;
• горизонтальные;
• конусные.

Основное отличие между дровоколами в способе воздействия на полено. Одни давят сверху на расположенные снизу ножи, другие наоборот, давят снизу, а ножи стоят сверху. По эффективности оба метода одинаковы, поэтому каждый выбирает тот способ воздействия, который ему проще реализовать. По сравнению с устройствами вертикального воздействия, горизонтальные дровоколы чуть менее эффективны, зато гораздо проще в изготовлении. Фактически это тот же самый вертикальный дровокол, но уложенный горизонтально. Отдельно идут конусные дровоколы, которые не колют, а разрывают дрова специальным винтом. Если у вас есть приятель-токарь или вы умеете работать на токарном станке по металлу, то вам проще изготовить такой дровокол, тем более, что он эффективно разрывает поленья любой толщины, главное, положить полено на стол.

По принципу работы механизма их можно разделить на:

• реечные;
• гидравлические;
• кинетические.

Реечные дровоколы работают по принципу реечного редуктора – то есть сочетания маленькой шестеренки и рейки. Их преимущество в огромном рабочем ходе, поэтому можно раскалывать даже длинные поленья. Недостаток подобных устройств – необходимость в дополнительном редукторе, ведь передаточное число маленькой шестеренки и рейки недостаточно для формирования нужного давления. Гидравлические дровоколы выполнены на базе домкрата или гидроцилиндра, поэтому создают огромное давление и пригодны для колки поленьев любого диаметра. Устройства на базе домкратов проще и легче, но могут воздействовать на полено лишь вертикально, снизу вверх. Устройства на базе гидроцилиндра лишены этого недостатка и могут использовать любую схему воздействия на полено, но гораздо сложней в изготовлении и настройке. Кинетические устройства подходят только для воздействия сверху вниз, причем в большинстве случаев они работают на мускульной силе. Поэтому их эффективность невелика и, они не подходят для колки толстых (60 и более см) поленьев.

По источнику энергии дровоколы разделяют на:

• ручные;
• электрические;
• бензиновые;
• дизельные.

К ручным устройствам можно отнести кинетические и домкратные дровоколы, ведь их приводит в действие мускульная сила. Все остальные агрегаты отличаются лишь типом двигателя. Электрические обходятся недорого, но работают лишь там, где есть электрическая сеть. Бензиновые и дизельные устройства обходятся заметно дороже из-за высокой стоимости двигателя, зато такие дровоколы можно использовать даже там, где нет электричества, к примеру, на даче.

Как работает дровокол

Понимание принципов работы дровокола поможет правильно выбрать тип устройства. Ведь одному этот агрегат необходим для колки толстых и длинных поленьев, почти бревен, а другому нужно колоть небольшие поленья. Кроме того, важны удобство использования и производительность, а также количество операций, которые необходимо выполнить для раскола одного бревна.

Общий принцип воздействия большинства дровоколов, за исключением тех, которые разрывают древесину винтом, одинаков. Полено помещают между статично закрепленными ножами и включают аппарат. Он прижимает полено к ножам и, благодаря огромному давлению, раскалывает его на отдельные дрова. Кинетический дровокол работает иначе – в нем нож закреплен на рычаге с пружиной, облегчающей подъем, а полено ставят на неподвижную площадку. Благодаря большой массе рычага в момент удара инерция переходит в кинетическую энергию и раскалывает полено.

Как выбирать модель дровокола

В первую очередь необходимо определиться, для чего вам нужен дровокол. Ведь для колки небольшого количества нетолстых поленьев проще всего сделать кинетический ручной агрегат, однако если нужно каждый год перерабатывать 5 и более кубометров чурок различной толщины, то лучше выбрать другую модель. После этого необходимо определиться с принципом работы и доступными материалами. Если у вас есть доступ к недорогим или бесплатным домкратам, или гидроцилиндрам и гидронасосам, то выбирайте схему гидравлического дровокола. Если же у вас есть доступ к различным реечным редукторам, а также к шкивам разного размера и ремням, то выбирайте реечный вариант. Если ничего такого у вас нет, то лучший выбор – конусный аппарат, ведь сделать конус и собрать любой редуктор проще, чем изготавливать рейку, винтовой редуктор или искать гидроцилиндр с гидронасосом.

После этого определитесь с источником энергии. Помните, если вы хотите использовать агрегат не только дома, но и вывозить, чтобы колоть дрова в других местах, то нужно выбирать бензиновый двигатель. Он стоит ненамного дороже электромотора с редуктором, работает на любом бензине и весит немного. Дизельный мотор небольшой мощности обойдется в 3–5 раз дороже бензинового, будет в 2–3 раза тяжелей и очень привередлив к качеству топлива. Поэтому дизельный двигатель есть смысл ставить лишь на сложное устройство с большим количеством функций, например, краном для погрузки поленьев большого размера.

Дровокол —  схемы, чертежи, фото и инструкции

Ниже мы приведем чертежи и фотографии нескольких дровоколов, которые помогут вам понять их устройство, а также дадим инструкции по их изготовлению. Из них вы сможете выбрать тот вариант, который лучше других подходит для ваших условий и возможностей. Однако сначала мы разделим дровокол на составляющие:

• нож;
• система подачи полена;
• привод системы подачи полена;
• станина.

Нож – это устройство, раскалывающее древесину. В большинстве случаев это заточенная стальная пластина толщиной 10 и более мм. Для ножа важна надежность крепления к станине и возможность передвижения с места на место, чтобы изменять рабочую длину дровокола и подгонять ее под длину бревна.

Система подачи бревен – это механизмы и устройства, которые передвигают бревно по станине или иным способом насаживают его на нож. Привод системы подачи – это механизмы и устройства, которые соединяют двигатель и систему подачи, а также позволяют управлять работой системы подачи бревна.

Станина – это опора дровокола, обеспечивающая ему устойчивость в любых условиях.

Нож

Нож может быть любой формы, а угол его заточки от 40–90 градусов. Он может состоять из одной пластины или нескольких, главное условие – надежность крепления к станине, в противном случае его сорвет с места и не получится расколоть полено. Чем больше лезвий ножа закреплено на станине, тем мельче он поколет бревно, поэтому иногда делают форму по максимальному размеру бревна, в которой располагают ножи так, чтобы они кололи бревно на дрова нужного размера.

На этом фото вы видите нож из трех лезвий – одного вертикального и двух горизонтальных. Лезвия соединены сваркой, высоту установки горизонтальных ножей регулируют штифтом под станиной. Такой нож можно настроить на оптимальный размер дров (нижняя часть), а верхние дрова, при необходимости, раскалывать еще раз.

Нож этого типа не раскалывает, а разрывает древесину. Это происходит из-за конусной формы и большого крутящего момента. Такой нож с легкостью раскалывает самые толстые поленья, вне зависимости от породы дерева.

Ручной или кинетический дровокол работает как обычный топор-колун, то есть раскалывает дрова за счет кинетической энергии. Несмотря на то, что работать им легче, чем махать колуном, это все равно очень тяжелый труд, а сам аппарат с трудом раскалывает поленья толщиной свыше 50 см.

Система подачи полена

Все системы подачи делят на два вида – реечные и гидравлические. Реечные создают меньшее давление, но гораздо проще в изготовлении и быстрей возвращаются в исходное положение, поэтому за одно и то же время с их помощью можно расколоть больше поленьев. Гидравлические сложней и дороже, а также немного медленней работают (если увеличить мощность мотора и поставить более производительный насос, то их скорость работы сравнится с реечными), зато создают гораздо большее давление, поэтому лучше подходят для колки толстых поленьев. Оба вида систем подачи полена работают от любых двигателей, кроме того, домкратные устройства не нуждаются в двигателе, но их скорость работы во много раз меньше, чем обычных гидравлических.

Это наиболее дорогой вид привода, потому что вам придется купить или иным способом достать не только гидроцилиндр, но и гидронасос с блоком управления. Эти агрегаты можно снять со списанных самосвалов, бульдозеров или какой-то другой техники. Помимо затрат на покупку агрегатов, вам придется потратиться, чтобы оплатить услуги хорошего гидравлика, который сможет наладить работу этих механизмов.

В этом дровоколе полено поднимает обычный автомобильный бутылочный домкрат, который лежит в багажнике у большинства водителей. Его единственное преимущество – дешевизна и простота конструкции, однако работать им тяжело и трудно. Ведь придется качать домкрат ногой и, расколов полено, наклоняться, чтобы опустить домкрат с помощью специального крана. Кроме того, домкрат этого типа можно использовать только для колки поленьев с ровным срезом.

Такой домкрат обладает всеми недостатками описанного выше, кроме ограничения на поленья. Благодаря горизонтальному расположению и фиксаторам он легко раскалывает любые поленья. Однако после раскола полена приходится наклоняться и вручную, с помощью специального крана, опускать шток домкрата.

Подающий механизм этого типа обеспечивает достаточное давление для раскалывания даже крупных поленьев. В неактивном состоянии рейка немного возвышается над шестеренкой, поэтому последняя вращается вхолостую. Когда рейку прижимают к шестеренке, она начинает двигаться вперед и толкает перед собой бревно. Длина зубчатой части рейки выбрана такой, чтобы толкающая часть всего устройства немного не доходила до ножа. Когда зубчатая часть рейки проходит дальше шестеренки, последняя перестает влиять на нее, ведь на гладкой части нет зубов, однако благодаря контакту с последним зубцом, не дает рейке вернуться к исходному положению. Чтобы вернуть рейку обратно, на нее перестают давить, поэтому вертикальная пружина приподнимает рейку над шестеренкой, а горизонтальная пружина возвращает всю систему в исходное состояние.

На этом рисунке вы видите, как устроен и работает возвратный механизм реечного дровокола, о котором мы говорили выше. Мощные возвратные пружины обеспечивают большую производительность дровокола, ведь он быстро раскалывает полено и еще быстрей возвращается в исходное состояние.



Привод системы подачи

Вне зависимости от типа используемого двигателя, необходим редуктор, потому что обороты вала мотора гораздо выше, чем необходимо, а крутящий момент намного меньше. Наиболее простой и поэтому популярный вид редуктора – ременная передача. Коэффициент передачи зависит от разницы диаметров шкивов на моторе и дровоколе – чем больше разница диаметров, тем сильней редуктор снижает скорость вращения и поднимает крутящий момент. При этом чем больше диаметр шкива на дровоколе, тем выше разница между удельной скоростью вращения и крутящим моментом этого шкива и такими же параметрами вала дровокола. В итоге получается двойное преобразование крутящего момента и скорости вращения.







Станина

Назначений у станины два – обеспечивать устойчивость всей конструкции и поддерживать полено, чтобы оно не выскочило или не упало с дровокола. Поэтому станину разрабатываю исходя из выбранной комплектации устройства и доступных агрегатов. Горизонтальная станина – это, чаще всего, крепкий стол (для конусного дровокола) или балка (для всех остальных типов) на четырех ножках. На станине предусмотрены крепления для ножей, ведь их необходимо периодически точить (рекомендуем это делать перед началом сезона колки дров), а также менять высоту установки для лучшего раскола больших поленьев. Станину можно сделать мобильной, в этом случае вместо ножек устанавливают два или четыре колеса с системой фиксации.

Если систему фиксации сделать невозможно, то хороший выход – опускающиеся ножки. Их можно сделать как на гидравлическом, так и винтовом приводе. Такой подход не только избавит от необходимости устанавливать тормоза, но и обеспечит максимальную устойчивость на неровных площадках. Кроме того, станина может быть навесной, предназначенной для крепления к грузовику, легковому автомобилю или трактору. Если у машины, к которой вы крепите станину, есть гидропривод или вал отбора мощности, то вы сможете использовать ее мотор в качестве двигателя для дровокола. Это снизит стоимость изготовления агрегата.

Советы и рекомендации

Невозможно дать четкие инструкции по сборке дровокола своими руками, ведь такие инструкции подразумевают доступ с одним и тем же комплектующим и инструментам. Кроме того, в интернете выложено множество видео создания дровоколов своими руками, поэтому мы дадим лишь общие советы. Прежде чем разрабатывать чертежи дровокола, который вы решили сделать своими руками, составьте список доступного вам оборудования. Много полезного можно найти в пунктах приема черного и цветного металла, а также в местах хранения списанной техники. Для создания любого дровокола вам потребуется сварочный инвертор и умение им пользоваться. Если у вас нет такого аппарата, то купите его, если не умеете им пользоваться, научитесь. Без него вы не сможете сделать нормальный дровокол.

Если вы решили сделать конусный дровокол, то обязательно учитывайте направление вращения двигателя, ведь необходимо, чтобы резьба на конусе была нарезана по ходу вращения. В противном случае конус не будет вкручиваться в древесину и разрывать ее. Если вы выбрали ременную передачу, то предусмотрите возможность сдвига двигателя, чтобы регулировать натяжение ремней. Если вы достали гидроцилиндр и остальные детали на свалке, то попросите гидравлика проверить их состояние и, при необходимости, отремонтировать. Помните – чем проще конструкция дровокола, тем проще его сделать, при этом простой реечный дровокол ничем не уступает сложному и дорогому гидравлическому аппарату при колке поленьев среднего размера. Однако для колки поленьев толщиной свыше 60 см желательно использовать конусный или гидравлический аппарат, потому что реечный не сможет создать необходимого давления.

Теперь вы знаете, как сделать дровокол своими руками, как составлять для него чертежи, а также видели фото реально работающих устройств. Кроме того, вы узнали о преимуществах и недостатках различных типов и моделей дровоколов, поэтому сможете выбрать наиболее подходящую для ваших условий комбинацию этого агрегата. Вы узнали, что нужно для составления схемы и чертежа устройства, поэтому сможете спроектировать и создать дровокол самостоятельно.

Каталог дровокольных станков и машин для производства дров

28.06.2020

Дровокол — устройство (станок) для заготовки дров. Компания Д ЛАЙТ предлагает профессиональные дровокольные станки и процессоры для распиливания и расколки бревен от ведущих европейских производителей — компаний GOMARK и Tajfun (Словения).

Станки «LANCMAN»

Словенская компания GOMARK производит станки для производства дров под торговой маркой «LANCMAN» в течение последних 15 лет. Данная продукция отличается прочностью, надежностью и длительным сроком службы.

Модельный ряд:
SL 10C+EL – горизонтальный дровокол c приводом от карданного вала или от электродвигателя;
S 21C+EL – вертикальный станок для производства дров с приводом от карданного вала или от электродвигателя;
LE 30H/C – горизонтальный станок для раскалывания дров с приводом от карданного вала.

Процессоры для производства дров «Tajfun»

РЦА 380 (тракторный) или РЦА 380Е (электрический) позволяет пилить брёвна диаметром до 38 см и раскалывать распиленные части брёвен (чураки) длиной от 20 до 50 см на дрова нужного размера. При помощи загрузчика брёвен ДМ 1511, который поставляется опционально, брёвна поступают в загрузочный конвейер и затем направляются в устройство, называемое ограничитель длины, в котором брёвна распиливаются на чураки нужной длины. Распиленные части бревен (чураки) затем попадают в жёлоб, откуда они выталкиваются на 2-х или 4-х секционный нож для раскола (6-ти и 8-ми секционные ножи для раскола поставляются опционально) при помощи раскалывающего цилиндра с силой раскола 150 кН. Ножи для раскола чураков легко устанавливаются, что позволят легко подобрать нужный размер готового полена. Готовые дрова транспортируются при помощи 4-х метрового конвейера.

Процессор для производства дров РЦА 400 JOY предназначен для поперечной распиловки бревен диаметром до 40 см и для дальнейшей продольной расколки дров длиной от 20 до 50 см. Распиленная часть попадает в специальную ёмкость для продольного раскола, где гидравлический цилиндр силой до 150 кН толкает полено к ножу, который раскалывает его продольно на четыре части (стандарт) и на шесть или восемь частей (дополнительное оборудование).

Преимущества станков для производства дров Тайфун
— компактная конструкция станка с большой производительностью;
— минимальное потребление энергии для работы станка;
— большая сила расщепления и регулирующаяся скорость расщепления;
— большая скорость цепи для увеличения производительности резания;
— механико-гидравлическое регулирование длины резания;
— быстрое складывание и раскладывание – гидравлический складывающийся транспортер (4м) с регулирующейся скоростью.

• Lancman SL10 C+EL

  Функции-преимущества дровокола Технические характеристики дровокольного станка Характеристика Значение Привод от вала отбора мощности + Необходимая мощность трактора, кВт/л.с. 7,7/10,5 Входная…

  Узнать больше

• Lancman S21 C+EL

  Функции-преимущества станка для производства дров Технические характеристики дровокола Характеристика Значение Привод от вала отбора мощности + Необходимая мощность трактора, кВт/л.с….

  Узнать больше

• Lancman LE30H/C

  Функции-преимущества станка для раскалывания дров — Привод: вал отбора мощности. — Гидравлический подъёмник чураков. — Гидравлический подъём ножа. — Датчик…

  Узнать больше

• TAJFUN RCA 330 JOY

  Дровокол Тайфун RCA 330 JOY является незаменимым оборудованием для производства готовых дров, которое в значительной мере облегчит Ваш труд. Дровоколы…

  Узнать больше

• Tajfun RCA 380, RCA 380E

  Компания Д ЛАЙТ — официальный дистрибьютор компании Тайфун (Словения) в Украине. Мы предлагаем станки для производства дров Тайфун RCA 380,…

  Узнать больше

• Tajfun RCA 400 JOY

  Предлагаем высокопроизводительный дровокол на трактор Тайфун RCA 400 производства Тайфун (Словения): продажа, сервис, гарантия, обслуживание по всей территории Украины. Данный…

  Узнать больше

• TAJFUN RCA 480 JOY

  Представляем Вашему вниманию станок для производства готовых дров – дровокол от TAJFUN (Словения). «Тайфун» сегодня – это предприятие, которое расположено…

  Узнать больше

• Дополнительное оборудование

  Вместе с дровоколами RCA поставляем также следующее оборудование: Совместимость оборудования с моделями дровоколов Оборудование RCA 380 RCA 400 JOY RCA…

  Узнать больше

Гидравлический дровокол — Сделай сам

Длинные холодные зимы в северной части штата Нью-Йорк вынуждают практически всех, кто отапливает дом дровами, проводить много времени с цепной пилой и размахивать молотом, и многие люди создают свои собственные колочные машины, чтобы облегчить рабочую нагрузку. Сейчас многие самодельные буровые установки могут порвать что угодно (включая, в некоторых случаях, камни!), Но я никогда не видел другого сплиттера, который был бы так же прост в использовании, как моя собственная гидравлическая машина.

Я всегда обнаруживал, что самая утомительная часть рубки дров стандартным гидравлическим дровоколом — это просто поднятие тяжелых снарядов на место .Итак, я разработал другой вид измельчителя древесины — такой, в котором цилиндр перемещает вертикально , чтобы разрезать бревна, которые только что размещены на платформе на уровне земли под режущей кромкой машины.

Каждый раз, когда я готов обработать партию дров, я просто подкатываю куски к машине и — один за другим — кладу их на низкую плиту основания, где их можно разбить. Затем, когда они делятся пополам, я просто возвращаю каждый кусок обратно под клин для дальнейшего разделения.

Узел ножной педали моего бревенчатого ножа, который позволяет мне управлять машиной. и имеют свободными обе руки для размещения древесины или бросания отрезков в ближайшую кучу, что еще больше упрощает работу с машиной. Педаль прикреплена к прочной пружине, которая переводит рычаг управления в его «верхнее» положение, когда я снимаю ногу с рычага управления. Таким образом, я могу уйти от колки или прикатить следующее бревно, которое нужно будет разрезать, на место, в то время как 27-дюймовый цилиндр продолжит подниматься, поскольку он автоматически отключится, когда упор, прикрепленный к клину, ударяется. конец клапана и возвращает его в нейтральное положение.И хотя я адаптировал свою работу с педалями и клапанами к вертикальной установке, с тем же успехом их можно было использовать для управления горизонтальной машиной .

Чтобы иметь возможность перевезти мой ботворез в лес, я смонтировал всю гидравлическую систему на старой автомобильной оси, которая буксируется с помощью V-образной рамы (см. Прилагаемую фотографию). Стальная двутавровая балка 5 «X 10» (которая прикреплена к цилиндру и клину) затем прикрепляется к кронштейну, установленному на оси, так, чтобы ее можно было повернуть вниз, чтобы кататься на средней штанге буксирного устройства. .

Таким образом, вы можете видеть, что вертикальный гидравлический дровокол — идеальный и легко переносимый инструмент для простой, но легкой резки дерева. С помощью этой эффективной машины я могу превратить самые большие деревья на моем участке в аккуратную стопку дров … без необходимости поднимать одного бревна! И это я называю энергосбережением!

---

Собираетесь построить самостоятельно? Вот несколько подсказок

Чтобы убедиться, что ваш самодельный дровокол будет работать с максимальной эффективностью, ознакомьтесь со следующими советами, прежде чем начинать строительство.

• Я рекомендую цилиндр диаметром более 4 дюймов и двигатель мощностью не менее 5 л.с. цилиндр можно определить по длине бревна, которое вы планируете разделить. Добавьте несколько дюймов для «страховки».)
• Лезвие клина, конечно, должно быть острым, но оно также должно быть достаточно широким, чтобы раздвигать половинки каждого бревна.
• Любая гидравлическая система должна иметь предохранительный клапан для предотвращения повреждений. (Большинство регулирующих клапанов содержат один.) Установите предохранительный клапан на отсечение выключенный прямо перед тем, как двигатель заглохнет.
• Не используйте стальную водопроводную трубу для гидравлической линии: она не выдерживает создаваемого давления (2500 фунтов на квадратный дюйм или более).
• Использование только чистое гидравлическое масло или моторное масло без моющих присадок.
• Гидравлический насос должен быть объемным, шестеренчатым или пластинчатым.
• Цилиндр должен быть закреплен с обоих концов.
• Убедитесь, что из бака правильно вентилируется.
• Убедитесь, что все компоненты вашего разветвителя сверхпрочные.
• Скользящий клин должен работать плавно и свободно, а также достаточно плотно прилегать к двутавровой балке, чтобы предотвратить ее скручивание и заклинивание во время работы.
• Всасывающий трубопровод (шланг, проходящий между баком и насосом) должен быть больше в диаметре, чем напорный трубопровод, так как его легче протолкнуть, чем тянуть масло.
• Возвратный трубопровод не обязательно должен быть шлангом высокого давления.

---

Первоначально опубликовано: ноябрь / декабрь 1981 г.

10 самодельных схем разделки бревен, которые можно легко построить

Если вы любите разводить дрова, то вам нужно разделить бревна, и если вам не хочется размахивать топором, вы можете купить разделитель бревен или построить его самостоятельно. себя.

Множество мастеров своими руками построили свои собственные самодельные дровоколы и даже с гордостью бесплатно представили свои конструкции дровоколов в сети.

Ниже приводится список этих самодельных дровоколов. Вы можете скопировать их, чтобы создать свой собственный дровокол, или просто использовать планы в качестве вдохновения для вашего собственного уникального дизайна.

1. Самодельный дровокол с приводом от Honda GX160. Руководство по изготовлению.

В то время как этот пост на форуме больше касался того, как сделать его второй дровокол лучше, плакат также добавил изображения первого дровокола, который он построил, использовал и продал.

Он работает на Honda GX160 мощностью 5,5 л.с. и представляет собой горизонтальный сплиттер, установленный на прочной балке и раме из углового железа.Рама фактически соединяется с осью с помощью пружин, что делает ее идеальной для езды по дорогам.

В конце балки вы видите его клин высотой 12 дюймов, который выглядит довольно острым, и хотя он опубликовал много фотографий этого сплиттера, он не говорит о насосе или баке или каких-либо других технических деталях. Если вам нужен этот план, вам нужно будет проделать много вычислений и переделок.

Подробнее здесь

2. Семиступенчатое руководство по самостоятельному разделению бревен Unicorn

Дизайн этого разделителя бревен немного нетрадиционен, но он очень эффективен.Идея состоит в том, чтобы иметь спиральную головку винта в виде единорога, которая ввинчивается в ваши бревна и тем самым раскалывает их.

Вам нужно будет посмотреть прилагаемое видео, чтобы увидеть, насколько умным и эффективным на самом деле является этот дровокол, сделанный своими руками. Фактически, это безопаснее, чем большинство других конструкций разделителей бревен в этом списке.

Основная задача здесь — сделать вращающуюся голову единорога. Есть прилагаемый план, который поможет вам с фрезеровкой, хотя он частично на русском языке.

Если вы можете это сделать, то все, что вам нужно, это подключить эту головку к генератору, как показано на шаге 3 этого руководства, и все готово.

Подробнее здесь

3. Колесо долга DIY Дровокол. Руководство

Сделанное в основном из лома и стоимостью всего 14 долларов США закупленных материалов, это колесо долга представляет собой устрашающего монстра. У него есть топор, который приварен к большому вращающемуся колесу и разбивает все на своем пути.

Несмотря на то, что она не так хороша, как предыдущая российская машина, она доставляет более чистые дрова, что является плюсом, несмотря на довольно грубую конструкцию.

Для этого проекта вам нужно будет выполнять резку и сварку, а также серьезно относиться к безопасности пользователя. Отлично подойдет защита от отдачи, а также способ убедиться, что топор никогда не слетит с колеса.

Это руководство по разделке бревен, сделанное своими руками, представляет собой только видео, поэтому в нем нет планов, эскизов или пошаговых инструкций, которым нужно следовать, но внимательно присмотревшись за машиной, вы увидите, что вы можете сделать.

Подробнее здесь

4. Учебное пособие по самодельному дровоколу для Saab 900 и пивных бочонков

Ось в этом дровоколе, включая шины, от Saab 900.Он спроектирован как горизонтальный / вертикальный дровокол и изначально имел пивной бочонок в качестве гидравлического резервуара.

Балка имеет стальную опорную пластину, когда она используется в вертикальном положении, а ее цилиндр взят от автовышки.

В дополнение к простой резке и сварке, вы также можете захотеть увеличить порты цилиндра, как это было сделано в этом руководстве для большей мощности.

Для самодельного дровокола клин для колки на этом немного особенный. Вы можете воссоздать его заново или просто довольствоваться тем, что у вас есть.

Подробнее здесь

5. Вертикальный разветвитель бревен профессионального качества для дома от Ed

Создание собственного разделителя бревен не означает, что он должен выглядеть ужасно. Многие строители делают эту ошибку, но не Эд. Его вертикальный дровокол, сделанный своими руками, выглядит так, как будто он был с завода.

Этот самодельный разделитель бревен, от выбора материала до его компоновки, элементов управления, цветов и дополнительных функций, показывает вам правильный способ создания разделителя бревен.

Это газовый двигатель Kohler мощностью 12 л.с., который приводит в действие двухступенчатый гидравлический насос диаметром 4 дюйма и длиной 24 дюйма.

Для клина Эд обратился к инструментальной стали и сделал острый, как бритва, разделитель толщиной 1 дюйм. Гидравлический резервуар этой машины представляет собой воздушный компрессор емкостью 13 галлонов, и лучшая часть всего этого — управляемый кнопками загрузочный рычаг, что делает его идеальным делителем для пожилых людей.

Подробнее здесь

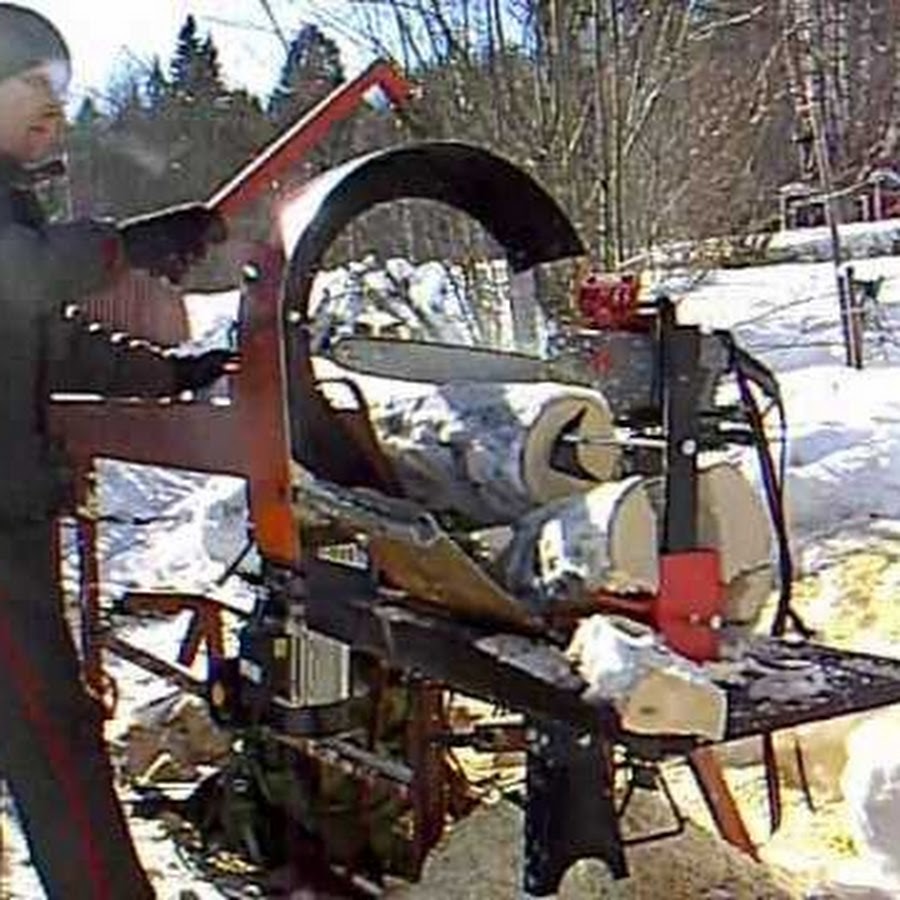

6. Станок для обработки дров своими руками

Некоторые люди просто очень креативны, и это видео является тому доказательством. Этот самодельный парень сконструировал дровокол, который включает в себя бензопилу и дровокол.

Управляя бензопилой руками и ножом, он работает во много раз быстрее, чем все это приходится делать вручную.

Он включает аварийный выключатель на панели управления и защиту зоны бензопилы, что делает эту машину намного более безопасной. Если вы хотите построить этот самодельный проект разделителя бревен, вам понадобится много времени на предварительное планирование.

Это видео показывает вам гораздо больше, чем просто создание разделителя журналов, хотя на самом деле оно показывает, что можно построить все, что угодно.Если бы вы только могли это представить.

Подробнее здесь

Вот очень простой, но разумный способ разделить дрова. Идея проста и заключается в том, чтобы использовать ногу, чтобы накачать домкрат для бутылок, который продолжает поднимать ваше бревно, пока не достигнет клина и не расколется.

Для этого проекта требуется много резки и сварки, а также необходимо убедиться, что вы используете достаточно прочные металлические детали.

Рама стоит вертикально с клином вверху, а платформа, которая перемещается вверх и вниз по этой раме, затем управляется с помощью домкрата.Вам нужно будет добавить к этому разъему подходящую ножную педаль.

Поскольку это руководство уже показывает вам слабые места и то, что вы можете с ними поделать, было бы целесообразно с самого начала построить свой собственный сплиттер из прочных материалов.

Подробнее здесь

8. Ручной разделитель журналов DIY планы

Как насчет действительно низкотехнологичного самодельного разделителя журналов? Это руководство прямо здесь показывает вам, как сделать дровокол полностью вручную.

Исходная страница на шведском языке, поэтому здесь вы не получите подробных инструкций.Также нет подробных планов разделения журналов, но если вам это нравится, вы можете немного изучить эту технику, а затем продолжить и построить ее.

Требуется сила ваших рук, чтобы опустить тяжелый клин на рычаге, который, в свою очередь, толкается вверх пружиной. Просто и умно.

Подробнее здесь

9. Руководство по вертикальному гидравлическому дровоколу своими руками

Если вы хотели построить самодельный вертикальный дровокол, но не знаете, с чего начать, вот руководство, которое может быть помощи.

Здесь нет самодельных планов по разделению журналов, которые можно было бы загрузить и использовать пошагово. Скорее, вы получите множество объяснений того, что вам нужно делать, а также советы по достижению наилучших результатов.

Например, вам понадобится цилиндр с минимальным диаметром 4 дюйма. Другой совет — генератор мощностью не менее 5 л.с., сверхпрочные клиновые детали, цилиндр лучше всего закрепить на его двух концах, и не используйте стальные водопроводные трубы для гидравлических линий.

Подробнее здесь

10.Скандинавский самодельный 30-тонный дровокол Monster Video

В этом видео вы увидите, как этот огромный дровокол работает где-то в Норвегии. Двигатель трактора приводит в действие его гидравлический насос, а сам цилиндр идет от грузовика-контейнеровоза.

Если вы заинтересованы в создании этого, то помните, что все здесь должно быть сделано из толстолистовой стали, от балки до толкающей головки и 8-головного делителя. Без исключений.

Нет ни планов, ни учебника, но видео показывает вам все необходимые части.

Подробнее здесь

Мы подошли к концу этого списка самодельных дровоколов. Как видите, здесь нет готовых комплектов для разделки бревен, скорее, есть учебные пособия и идеи, которые помогут вам начать строительство.

Вы можете прикрепить любое понравившееся изображение и поделиться этим списком в социальных сетях. Не стесняйтесь оставлять комментарии и сообщать нам, что вы планируете построить. Будем рады услышать от вас!

Кроме того, подумайте о том, чтобы поделиться своими самодельными планами разделителя бревен после того, как вы его закончите.Кто знает? когда-нибудь это может сделать чей-то день.

Дровоколы для тракторов — Дровоколы с 3 точками, Дровоколы с ВОМ — Дровоколы прямого действия

Мы — ваш поставщик тракторных бревенчатых коловраток

Бесплатная доставка + Без налога с продаж

Есть трактор? У нас есть как обычный 3-х компонентный дровокол, который работает с гидравликой вашего трактора, так и, если ваш трактор не оборудован должным образом, у нас есть версия дровокола с ВОМ, все, что вам нужно сделать, это подключить насос к ВОМ, и вы готовы к работе. расколоть дерево с помощью этих полностью автономных единиц.И что самое приятное, вашему соседу будет не так просто одолжить ваш разделитель журналов, как обычный разделитель журналов!

О тракторном дровоколе

Дровоколы трактора

предлагают идеальный баланс мощности и универсальности, предназначенные для выполнения работ любого размера. Независимо от того, ведете ли вы дровокол на постоянной основе или просто делаете это для дополнительных зимних дров, вы не ошибетесь с трехточечным дровоколом для трактора. Это облегчит долгую и утомительную работу по рубке дров.Чтобы узнать больше об этих единицах и почему вы должны инвестировать в них, продолжайте читать.

Как следует из названия, тракторные дровоколы разработаны специально для использования с обычным трактором. Вы просто навешиваете агрегат на трактор и начинаете колоть дрова. Если вы никогда раньше не использовали его, возможно, вам интересно, в чем заключаются его преимущества. Что ж, главное преимущество заключается в том, что он использует мощность гидравлики трактора для повышения его общей эффективности. Это огромное преимущество, которое позволит вам разбивать журналы большего размера за меньшее время, и это то, чем мы все могли бы воспользоваться.

Поскольку трехточечные дровоколы работают от мощности трактора, не нужно беспокоиться об электрических шнурах или небольших газовых двигателях. Пока у вас есть трактор, вы можете успешно колоть дрова. Вам не нужно выдергивать длинные удлинители, идущие по двору, или постоянно проверять уровень бензина. Одного этого уже достаточно для многих людей, чтобы купить дровокол для трактора.

Приспособления для раскалывания бревен трактора обычно делятся на две разные категории: трехточечные модели, которые работают непосредственно от гидравлики трактора, и модели насосов отбора мощности (ВОМ), известные как разделители бревен ВОМ, оба из которых эффективны при раскалывании бревен. дерево.Однако между ними есть некоторые различия, о которых вам нужно знать. Во-первых, трехточечные дровоколы, которые работают с вашей гидравликой, подключаются непосредственно к одному из доступных вспомогательных устройств на вашем тракторе, в то время как модели с приводом от вала отбора мощности используют внешний гидравлический насос, который крепится прямо к валу отбора мощности. Что касается мощности, то и трехточечные дровоколы, и дровоколы с ВОМ очень эффективны, но тракторы меньшего размера могут не иметь такой скорости потока, чтобы должным образом работать с большим трехточечным дровоколом.

Когда вы покупаете дровокол на 3 точки, обратите особое внимание на время его цикла. Общее практическое правило заключается в том, что более короткое время цикла лучше, поскольку вы сможете заготавливать большее количество дров. Время цикла на тракторных бревенчатых бревнах — это время, необходимое для раскалывания бревна и его втягивания. Однако важно отметить, что скорость потока вашего трактора (галлонов в минуту) также будет играть решающую роль в продолжительности рабочего цикла делителя. Если у вас трактор мощностью менее 25 лошадиных сил, вы можете рассчитывать на большее время цикла.

Надеюсь, это поможет вам лучше понять тракторные дровоколы и почему они так популярны.Эти устройства увеличивают мощность трактора для повышения их мощности и эффективности при колке древесины. Независимо от того, решите ли вы использовать модель с ВОМ или трехточечную модель, вы можете быть уверены, что она способна справиться с самыми сложными задачами.

Пожалуйста, ознакомьтесь со спецификациями продукции с помощью в списках, чтобы узнать, достаточно ли укомплектован ваш трактор для различных типоразмеров. Если вам нужен совет или у вас есть какие-либо вопросы. С любыми вопросами обращайтесь к нашим экспертам по продуктам по телефону 888-706-2434, мы здесь, чтобы помочь.

7 лучших дровоколов 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь. Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Трудно превзойти привлекательность ревущего огня, как для тепла, так и для отдыха, будь то в камине вашего дома, на улице, наслаждаясь костром, или даже сидя у костра. Но покупка дров может оказаться дорогостоящей.

Если у вас есть доступ к упавшим деревьям или распиленным бревнам, вы можете создать свои собственные дрова идеального размера с помощью колотушки. Эти устройства, которые доступны в ручном, газовом или электрическом исполнении, позволяют быстро распиливать рубленые бревна до кусков дров приемлемого размера.

Здесь лучшие дровоколы.

Окончательный вердикт

27-тонный сплиттер Champion Power Equipment (доступен в Home Depot) выигрывает наше первое место благодаря своей надежной работе при раскалывании бревен длиной до 24 дюймов, прочной конструкции, колесной конструкции, позволяющей буксировать его за автомобилем, и его варианты горизонтального / вертикального расположения позволяют без напряжения колоть даже очень тяжелые бревна.Но если вас больше всего беспокоит бюджет, то гидравлический бревенчатый дровокол Sun Joe LJ10M (доступен в Home Depot), который использует вашу собственную силу для накачки гидравлики, является эффективным и недорогим инструментом.

Источник питания

Дровоколы бывают трех основных типов: газовые, электрические и ручные.

Дровоколы на газе — самый мощный тип. Многие позволяют переключаться между вертикальным и горизонтальным разделением, что может стать серьезной проблемой при работе с очень большими и тяжелыми бревнами. Если вы планируете регулярно использовать дровокол для очень твердой или большой древесины, это лучший вариант.

Электрические дровоколы обычно достаточно мощные, чтобы обрабатывать бревна среднего размера от легкой до средней твердости. Но вы будете привязаны к шнуру питания, поэтому эти инструменты не лучший выбор для колки дерева на ходу. Тем не менее, их относительно легкий вес, отсутствие запаха паров газа и более тихая работа делают их хорошим выбором, если вы будете использовать дровокол только изредка для создания дров дома.

Ручные дровоколы бывают разных форм, но все они, по крайней мере, частично полагаются на ваши собственные силы, чтобы выполнить свою работу. Некоторые просто требуют, чтобы вы перекачивали рычаги, которые создают давление, достаточное для того, чтобы продеть раскол через бревно, а другие удерживают бревно на месте, пока вы выполняете всю тяжелую работу. Вы не сможете прорезать много древесины ручным колом и не будете резать очень большую или твердую древесину, но если вы собираетесь использовать инструмент только изредка для производства растопки или очень маленьких дров, и вы следите за своим бюджетом, ручной разделитель журналов делает свое дело.

Движущая сила

Чтобы протолкнуть лезвие сквозь бревно, требуется большое усилие, поэтому одним из наиболее важных факторов при выборе колки для бревен является его движущая сила, которая обычно измеряется в тоннах.

Как правило, газовые дровоколы намного мощнее своих электрических аналогов. Вы найдете газовые дровоколы с движущей силой более 30 тонн, но 25 тонн — это примерно средний показатель. Этого достаточно, чтобы расколоть бревна диаметром до 24 дюймов.

Электрические дровоколы обычно имеют движущую силу от 6 до 10 тонн, чего достаточно для раскалывания бревен диаметром до 12 дюймов.

Ручные дровоколы насосного типа обычно могут обрабатывать бревна диаметром до 10 дюймов. Эти инструменты обычно достигают максимума около 10 тонн движущей силы, но добираются до этого гораздо медленнее, чем газовые или электрические дровоколы, и, конечно же, полагаться на свои собственные силы для создания начальной мощности.

Время цикла

Время цикла разделителя бревен определяет, сколько времени требуется инструменту, чтобы разделить бревно. Однако на это число влияет множество переменных, включая размер и твердость бревна. Но, как правило, делители партий газа работают быстрее, чем электрические дровоколы, и их среднее время цикла составляет от 10 до 20 секунд, хотя вы можете встретить некоторые мощные модели с временем цикла всего 3 секунды. Однако для большинства людей достаточно около 15 секунд при работе с большим количеством бревен.

Дровокол 7 тонн — Champion Power Equipment

Описание

Горизонтальный 7-тонный разделитель бревен Champion Power Equipment 90720 мал по размеру, но большой по мощности.Если вы ищете быстрое, надежное и портативное решение для раскалывания бревен, это устройство для вас.

Положитесь на надежный пусковой механизм отдачи для запуска мощного одноцилиндрового двигателя Champion объемом 79 куб. См с верхним расположением клапанов, который имеет чугунную гильзу, топливный бак емкостью 0,3 галлона, емкость масла 0,4 литра (рекомендуется 10W-30) и маломощный двигатель. перекрытие масла для безопасности.

Никогда больше не пытайтесь поднять большое тяжелое бревно на дровокол. Низкопрофильная конструкция значительно упрощает загрузку большого бревна на раскалывающую балку, а встроенная люлька для бревен надежно удерживает бревно на месте.Эта небольшая, но мощная машина обрабатывает бревна длиной до 19 дюймов и весом до 50 фунтов.

Семь тонн раскалывающего устройства обеспечивают мощность, необходимую для выполнения текущей работы. Система гидравлического масла имеет емкость 1,5 галлона масла и работает со скоростью 3 галлона в минуту для прохождения через прочные бревна.

Champion разработал этот дровокол с косым клином для повышения эффективности раскалывания, а также имеет время цикла 20 секунд и надежный автоматический возвратный клапан, который способен выполнять 180 циклов в час.

Двухступенчатый шестеренчатый насос надежно регулирует расход и давление, обеспечивая высокий расход / низкое давление при отсутствии сопротивления и низкий расход / высокое давление при резке бревна для повышения производительности.

Этот дровокол легко поместится на платформе любого грузовика, а также его можно легко перемещать с одной работы на другую благодаря удобной ручке и 10-дюймовым шинам, которые никогда не спадают.

Сборка и настройка просты благодаря четким указаниям Champion и продуманной упаковке.

Этот разделитель бревен сертифицирован EPA и соответствует требованиям CARB.Покупайте с уверенностью — наша надежная поддержка и сеть сервисных центров поддержат вашу покупку 2-летней ограниченной гарантией и БЕСПЛАТНОЙ пожизненной технической поддержкой.

Что включено

Как сделать гидравлический дровокол

Для многих из нас в мире долгие и холодные зимние месяцы приносят неизбежный труд рубки или пиления древесины в качестве топлива для отопления своих домов.

Многие люди нуждаются в дровах для обогрева лишь несколько раз в год. Будь то катание на лыжах на выходных или летний кемпинг, рубить дрова для костра очень мало.

Но для некоторых из нас древесина — это повседневная необходимость. Так мы обогреваем дома, готовим еду и зарабатываем себе на жизнь.

Когда это действительно так, топор или цепная пила становится небольшим препятствием для нашей производительности и физического здоровья.

Гидравлический дровокол может значительно сократить усилия, необходимые для этого.

Вы даже можете приобрести довольно недорогие дровоколы для дома и небольших работ.

В этой статье мы обсудим, как сделать его за несколько простых шагов.

Чтобы построить свой собственный гидравлический дровокол, вам понадобятся следующие компоненты. Все эти элементы необходимы для полноценного домашнего разветвителя:

• Дровокол для раскалывания древесины
• Раскалывающий клин, который устанавливается на нож расколки
• Гидравлический регулирующий клапан, который управляет ножом
• Гидравлический цилиндр или цилиндр
• Гидравлический насос, приводящий в действие цилиндр
• Гидравлический резервуар для жидкости со шлангами для подключения к другим компонентам
• И электродвигатель или другие источники энергии для питания всего устройства

Изготовление гидравлического сплиттера — не самая сложная работа в мире для присяжного мастера по ремонту.

Как только вы приобретете и правильно соберете эти компоненты, упомянутые выше, у вас будет полностью функционирующий гидравлический сплиттер.

Затем вы можете с легкостью приступить к резке журналов.

Однако, чтобы создать сплиттер, который обеспечивает максимальную безопасность и эффективность, экономя ваше время и деньги, вам следует помнить о нескольких других болтах и ​​гайках.

Как сделать гидравлический дровокол для максимальной эффективности

Шаг 1. Выбор источника питания

Два популярных источника питания, из которых вы можете выбрать свой гидравлический дровокол, — это электрический и газовый.

Электрические сплиттеры

обычно менее мощны по сравнению с их аналогами, работающими на газе.

Кроме того, с этими устройствами вам также придется иметь дело с тем фактом, что вы должны находиться рядом с электрической розеткой во время работы.

Электрические разветвители

идеально подходят для более простых работ по дому, особенно в домах с ограниченными потребностями в дровах.

Если вам нужно только время от времени разбивать журнал, этот вариант — лучший вариант.

С другой стороны, агрегаты

, работающие на газе, в значительной степени являются отраслевым стандартом, поскольку они часто обладают отличным качеством, и вы можете управлять ими, привязав их к определенному месту.

Для типичного американца дрова лучше всего подойдет газ или электричество.

Совет: для газовых сплиттеров для достижения максимальной эффективности мы рекомендуем четырехтактный бензиновый двигатель мощностью не менее пяти лошадиных сил

Третьей, гораздо менее распространенной альтернативой являются агрегаты с приводом от трактора, которые используются почти исключительно в сельскохозяйственных и лесных коммерческих целях.

Этот тип разветвителя не имеет отношения к большинству читателей этой статьи, но это тип разветвителя, поэтому я включил его для полноты картины.

Демонстрация самодельного гидравлического дровокола

Шаг 2: Выбор ориентации разветвителя

Перед тем, как вы начнете строительство вашего гидравлического бревенчатого бревна, вы должны сделать еще один важный выбор — это его ориентация.

Совет: Чтобы защитить спину от напряжения и травм, вам также следует подумать о каком-либо механизме подъема бревен для своего дровокола.

Популярные варианты включают параллельный подъемный рычаг для бревен или блок с тросовой лебедкой.

В зависимости от доступного пространства, расположения ваших платформ и инструментов, а также размеров бревен, с которыми вы имеете дело, вы можете выбрать колокол с гидроцилиндром, который работает вертикально или горизонтально.

Шаг 3. Построение основной платформы

Рама вашего гидравлического бревенчатого станка является важной частью конструкции, поскольку она поддерживает все остальные компоненты.

Эта платформа также является осью для гидроцилиндра и держателем для древесины, которую вы рубите.

Совет: Я рекомендую трубку размером не менее 3 x 6 x 36 дюймов и толщиной не менее четверти дюйма.

Чтобы гарантировать вашу безопасность и максимальную эффективность механизма, вы должны использовать цельнометаллические трубы для всей конструкции.

Шаг 4: Монтаж гидравлического насоса

Для установки гидравлического насоса:

1. Отметьте положение для насоса в центре или рядом с центром платформы оси
2. Вырежьте кронштейн для насоса из куска металла толщиной в полдюйма, используя плазменный резак или резак.
3. Получив кронштейн, совместите отверстия под винты для гидравлического насоса на металлическом листе и просверлите отверстия.
4. Теперь вернитесь в выбранное место на платформе оси и просверлите отверстия для монтажного кронштейна
5. Затем привинтите кронштейн к платформе гайками из нержавеющей стали.
6. Наконец, теперь вы можете закрепить насос на кронштейне с помощью соответствующие гайки и болты из нержавеющей стали.

Совет: Используйте гидравлический агрегат объемного типа с вашей установкой, чтобы гарантировать максимальную эффективность при высокой вязкости гидравлического масла. Центробежные насосы могут быть весьма неэффективными с жидкостью от умеренной до высокой вязкости.

Шаг 5: Установка режущего лезвия

Еще одним важным компонентом любого гидравлического бревенчатого ножа является режущее лезвие.

Три основных типа режущих клиньев, которые вы можете выбрать: простая двусторонняя головка, более сложный четырехходовой вариант или шестигранный режущий клин, который более распространен в коммерческих операциях.

В качестве альтернативы вы можете построить свой собственный клин из кусков плоского металла.

Когда у вас будет подходящая режущая головка, поместите ее на платформу на одной линии с гидравлическим насосом и примерно в 6 дюймах от края, затем надежно приварите ее.

Совет: для максимальной эффективности резки ваша режущая головка должна быть острой, но при этом достаточно широкой, чтобы раскалывать бревна на вашем участке.

Правильно откалиброванный режущий клин должен быть достаточно плотно прилегающим, чтобы предотвратить заклинивание или скручивание во время работы, но при этом работать свободно, чтобы гарантировать плавное функционирование

Шаг 6: Подключение гидравлики

Комбинация гидроцилиндра и гидроцилиндра является краеугольным камнем разделителя бревен, так как это компонент, который вдавливает клин в бревно, разделяя его.

Для настройки гидравлики на сплиттер:

• Просверлите монтажные отверстия для компонента на платформе оси
• Затем надежно прикрутите гидравлический блок к платформе болтами
• Затем прикрепите регулирующий клапан к гидравлическому блоку, если он поставляется отдельно
• Наконец, подсоедините гидравлические линии от насоса к гидроцилиндру

После того, как вы правильно подсоедините гидравлику, ваш колокольный станок будет готов начать подачу гидравлического масла и расколоть несколько бревен.

Совет: убедитесь, что ваша гидравлическая система содержит предохранительный клапан из соображений безопасности . Обязательно используйте трубы, рассчитанные на давление 2500 фунтов на квадратный дюйм или выше

Убедитесь, что вы закрепили цилиндр с обоих концов, и используйте только моторное масло без моющих присадок или чистое гидравлическое масло с вашим дровоколом.

Шаг 7: Разделение бревен

Теперь у вас есть полностью функциональный гидравлический дровокол, и единственное, что осталось, — это начать рубить дрова.

Для использования разветвителя:

1. загрузите бревна по одному на платформу оси между клином и краем платформы
2. Используйте гидравлический рычаг для управления гидроцилиндром, проталкивая его в бревно, чтобы расколоть его
3. Поверните бревна и повторите, как необходимо

Заключение

Если вы решите построить свой собственный гидравлический дровокол, помните, что это прежде всего безопасность с любой тяжелой техникой DIY.

Таким образом, хотя вы можете вносить изменения в конструкцию в соответствии со своими уникальными потребностями, убедитесь, что все компоненты безопасны и рассчитаны на то, чтобы выдерживать давление, создаваемое машиной.

С нашим руководством и уделением особого внимания безопасности вы можете настроить свой гидравлический дровокол, сделанный своими руками, и быстро распилить бревна с максимальной эффективностью.

10 Самодельных плантрубопроводов для постройки собственного

Будь то камин, дровяная печь, дровяная печь или костровище на открытом воздухе, запас дров — это незаменимая вещь для всего этого.Так что начните раскалывать бревна дома с помощью этих 10 бесплатных самодельных самодельных плантолов , которые работают на основе творческой самопланированной инженерии. Вы все вольны использовать свой собственный мозг, чтобы изобрести новый самодельный разделитель бревен, и, глядя на эти идеи, вы легко сможете это сделать. Просмотрите все эти планы поделок бревен своими руками, чтобы мыслить как гений, и эти планы предлагают творческие способы поиграть с новым и переработанным оборудованием, чтобы сделать нашу работу по разделке древесины экономичным способом.Покупка коммерческих дровоколов может оказаться слишком дорогой. Воспользуйтесь этими планами DIY для разделки бревен с пошаговыми инструкциями, наглядными руководствами и учебными пособиями, которые позволят вам легко построить разделитель бревен по минимальной цене.

Используйте старые газовые двигатели, тракторные двигатели, гидравлические насосы и различные детали машин, чтобы получить мощность, позволяющую легко рвать бревна. Эти проекты включают переработку большого количества старых вещей из старых автомобилей для создания более долговечной машины для колки бревен, которая начнет резать бревна, как овощи.Эти проекты поделок бревен своими руками также включают использование коммерческих материалов из переработанных материалов для создания хорошо спроектированных дровоколов.

Наконец, вы также получите бесплатные планы по эксплуатации бревенчатой ​​машины на тракторе. Просмотрите все эти бесплатные самодельные планы дровоколов , которые слишком креативны, чтобы поразить все ваши чувства.

1. Самодельный дровокол Unicorn

Если вы пристрастились сидеть возле камина или костровой ямы, мы должны иметь хороший запас дров.Итак, сделайте этот дровокол DIY , чтобы быстро отделить дрова от бревна твердых пород. Он поставляется с прочным металлическим заостренным рогом, похожим на единорога, который входит прямо в бревно, разрывая все вокруг. Вот как соорудить дровокол в домашних условиях! Instructables

2. Изготовление небольшого разделителя бревен

Для разделки древесины в небольших размерах выберите этот небольшой разделитель бревен, которым легко управлять. Изготовить этот небольшой дровокол может быть немного сложно, так как он включает в себя все: от сборки каркаса до сварки деталей и установки новейшего оборудования для полной сборки. Бесплатные планы и руководство по эксплуатации beckmannag

3. Как собрать шуруповерт

Вам нужен хороший запас дров для ваших деревянных обогревателей? Тогда получите здесь планы построить свою собственную машину, позволяющую быстро разрезать бревна. Сделайте каркас для дровокола из квадратных труб 60 мм x 60 мм. Далее устанавливаем электродвигатель на 3000 об / мин. Полное руководство здесь, инструкции

4. Загрузочная рука для разделителя бревен, сделанная своими руками

Возьмите бесплатные планы и инструкции, чтобы построить эту загрузочную руку для разделителя бревен.Он 10 футов в высоту и весит 2000 фунтов. Используйте 12-вольтовую лебедку, чтобы загрузить 5-футовый погрузочный рычаг. Загрузочный рычаг может захватывать бревна длиной 24 см и диаметром 24 см. В машинах используется электростартерный двигатель Kohler мощностью 12 л.с., который поможет управлять двухступенчатым гидронасосом. grit

5. Дровокол из металлолома

Создайте из металлолома красивые бревенчатые дровоколы. Получите бесплатные видеоинструкции здесь, чтобы построить более долговечный. Сделайте это, используя 100% переработанный металлолом.Во-первых, просто создайте прочный металлический каркас с V-образным верхним краем. Затем получите преимущество перед бревнами, работая с 20-тонным гидравлическим домкратом для тяжелых условий эксплуатации. youtube

6. Гидравлический дровокол до 200 долларов

Сделайте этот дровокол с модернизированным двигателем старого автомобиля. Здесь был использован двигатель с вертикальным валом мощностью 8 л.с. от старого трактора, который очень хорошо подходит для этого дровокола. Благодаря этому гидравлическому дровоколу, который обойдется вам менее чем в 200 долларов, ваши бревна твердых пород можно легко разделить на дрова.youtube

7. Постройте самодельный дровокол

Ознакомьтесь с еще одной креативной версией самодельного дровокола , работающего на гидравлической насосной системе. Фактически это переделка старого лесоколечника, работающего с валом отбора мощности старого трактора. Получите профессиональные сварочные навыки, чтобы добавлять и удалять детали при обновлении старого разделителя бревен. Бесплатное видео-руководство по созданию разделителя журналов. youtube

8. Самодельный дровокол

Этот самодельный дровокол проекта требует сначала построить каркас для установки дровокола.Затем вы можете использовать некоторые коммерческие аксессуары и насосы, чтобы они работали более правильно и эффективно. Используйте для этого проекта двигатель мощностью 8 л.с. или газовый двигатель Predator объемом 301 куб. См. Подробности здесь youtube

9. Дровокол

«Сделай сам» Этот хорошо работающий дровокол «сделай сам» поставляется с заостренным рогом в виде единорога, и он просто проходит сквозь поленья, разрывая поленья на дрова. Используйте идеальный гидравлический насос и систему двигателя для управления этим дровоколом, он определенно станет отличным подарком для пользователей дровяных обогревателей. Видеоинструкции здесь youtube

10. Как сделать разделитель журнала

Узнайте, как быстро сделать разделитель журнала. Здесь вам просто не нужно устанавливать отдельный движок для этого самодельного бревна. Просто заведите трактор, чтобы он работал хорошо. Идея здесь состоит в том, чтобы просто построить раму, в которой будет установлен разветвитель в готовых выходах для подключения трактора. Просто запустите трактор и измельчите бревна лиственных пород на дрова. Подробности здесь youtube

Хотите хранить дрова на зиму? Если вы хотите хранить дрова, просто следуйте нашим инструкциям и следуйте этим бесплатным планам сарая для дров, которые покажут вам, как построить место для хранения сухих дров без вредителей на улице в холодные зимние месяцы.

Заключение:

Рвать бревна лиственных пород для получения дров — одна из самых сложных работ. Итак, дровоколы своими руками приходят на помощь. Они сделали древесину раскалывать и раскалывать так же легко, как резать овощи.
