Привод гидронасоса Т-25; валик привода нш, вилка включения привода, втулка промежуточная, корпус привода, муфта включения привода, привод управления насосом, шестерня привода.

Привод гидронасоса Т-25

Масляный насос типа НШ — 10, который применяется на тракторе Т-25 нужен для создания определенного давления масла, которое двигается в гидроцилиндр. На трактор производится установка шестереночного масляного насоса НШ-10Е, который имеет рабочее давление 10 кг/см² и имеет производительность 14 литров в минуту при совершении ведущим валом оборотов со скоростью 1565 об/мин.



Масляный насос включает в себя корпус, крышки для ведомой и ведущей шестерен, двух подшипников, уплотнительных резиновых пластин и манжет.

Между корпусом и крышкой располагается уплотнительное кольцо из резины. Крышка прикрепляется к корпусу с помощью двух штифтов и восьми болтов. В корпусе насоса для масла Т-25 находятся расточки специального назначения, в которые производится установка шестерен и подшипников.



Подшипники применяются в виде опор для валов шестерен, а также предназначаются для уплотнения торцевых частей венцов.Подшипники - само устанавливающие и прижимаются к торцам шестерен при воздействии повышенного давления масла. Масло при высоком давлении из полости нагнетания продвигается по каналу между подшипниками и корпусом, производя прижимание их к торцам шестерен. Также, на рабочие торцы подшипников окажет влияние высокое давление масла, поступающее с полости нагнетания.



Цапфы, используемые для шестерен промазываются маслом, которое поступает из полости всасывания через канавки, которые находятся в специальных расточках подшипников. Насос для масла для работы на тракторе Т-25 —  марки НШ-10Е —  не реверсивный. Они бывают с правым или левым вращением. На трактор ставится насос левого вращения с оборотами, которые совершаются против часовой стрелки. Насос для масла прикрепляется к корпусу привода с помощью четырех болтов.

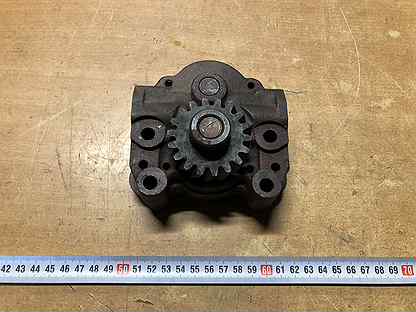

Устройство привода масляного насоса на тракторе Т – 25



Привод насоса для масла включает в себя корпус, который состоит из шестеренчатой передачи и устройства. Ведомая шестерня, которая смонтирована в корпусе на двух подшипниках, имеет постоянное зацепление с шестерней, которая находится в соединительном корпусе за аппаратом выключения муфты сцепления и соединяется с маховиком дизеля.



В результате получается, что обе шестерни производят вращение при работе двигателя. Для выключения насоса применяется шариковая муфта.

Масляный насос типа НШ — 10, который применяется на тракторе Т-25 нужен для создания определенного давления масла, которое двигается в гидроцилиндр. На трактор производится установка шестереночного масляного насоса НШ-10Е, который имеет рабочее давление 10 кг/см² и имеет производительность 14 литров в минуту при совершении ведущим валом оборотов со скоростью 1565 об/мин. Валик 25.22.105 привода гидронасоса трактора Т-25

Шестеренчатый масляный насос НШ-10 работает при рабочем давлении 100 кг/см2, и имеет производительность 14 л в минуту, если его ведущий вал вращается со скоростью 1565 оборотов в минуту. Насос состоит из корпуса, крышки, двух шестерен ведущей и ведомой, двух подшипников, уплотнительных резиновых манжет и пластины.

Вилка включения 25.22.107-1 привода гидронасоса трактора Т-25

Шестеренчатый масляный насос НШ-10 работает при рабочем давлении 100 кг/см2, и имеет производительность 14 л в минуту, если его ведущий вал вращается со скоростью 1565 оборотов в минуту. Насос состоит из корпуса, крышки, двух шестерен ведущей и ведомой, двух подшипников, уплотнительных резиновых манжет и пластины.

Втулка промежуточная 25.22.106 привода гидронасоса трактора Т-25

Шестеренчатый масляный насос НШ-10 работает при рабочем давлении 100 кг/см2, и имеет производительность 14 л в минуту, если его ведущий вал вращается со скоростью 1565 оборотов в минуту. Насос состоит из корпуса, крышки, двух шестерен ведущей и ведомой, двух подшипников, уплотнительных резиновых манжет и пластины.

Корпус привода 25.22.101-А привода гидронасоса трактора Т-25

Шестеренчатый масляный насос НШ-10 работает при рабочем давлении 100 кг/см2, и имеет производительность 14 л в минуту, если его ведущий вал вращается со скоростью 1565 оборотов в минуту. Насос состоит из корпуса, крышки, двух шестерен ведущей и ведомой, двух подшипников, уплотнительных резиновых манжет и пластины.

Муфта включения 25.22.108 привода гидронасоса трактора Т-25

Шестеренчатый масляный насос НШ-10 работает при рабочем давлении 100 кг/см2, и имеет производительность 14 л в минуту, если его ведущий вал вращается со скоростью 1565 оборотов в минуту. Насос состоит из корпуса, крышки, двух шестерен ведущей и ведомой, двух подшипников, уплотнительных резиновых манжет и пластины.

Привод 25Ф.22.001 управления насосом (механизм) трактора Т-25

Шестеренчатый масляный насос НШ-10 работает при рабочем давлении 100 кг/см2, и имеет производительность 14 л в минуту, если его ведущий вал вращается со скоростью 1565 оборотов в минуту. Насос состоит из корпуса, крышки, двух шестерен ведущей и ведомой, двух подшипников, уплотнительных резиновых манжет и пластины.

Шестерня 25.22.103 привода гидронасоса трактора Т-25

Шестеренчатый масляный насос НШ-10 работает при рабочем давлении 100 кг/см2, и имеет производительность 14 л в минуту, если его ведущий вал вращается со скоростью 1565 оборотов в минуту. Насос состоит из корпуса, крышки, двух шестерен ведущей и ведомой, двух подшипников, уплотнительных резиновых манжет и пластины.

Привод гидронасоса 25.

22.001 на Т-25

На трактор Т-25 в гидравлическую систему устанавливается насос питающий (гидронасос) —  шестеренный насос левого вращения НШ10Д-3Л (НШ10Е-ЗЛ). Максимальное давление рабочей жидкости в гидросистеме управления навесными машинами (срабатывание предохранительного клапана) —

18-20 (180-200) МПа (кгс/см2).

На тракторе применена  раздельно-агрегатная гидравлическая система. Раздельно-агрегатная гидравлическая система предназначена для управления задним гидрофицированным навесным устройством и гидрофицированным крюком, а также рабочими органами агрегатируемых с трактором гидрофицированных машин. Баком для рабочей жидкости гидравлической системы трактора служит корпус гидромеханизма, установленный в задней части трактора на картере коробки передач.

Управление гидронасосом гидравлической системы трактора выполняется рычагом 25. 22.012-1.

Включение и выключение насоса можно производить не только при остановленном двигателе, но и при работе двигателя на минимально-устойчивой частоте вращения коленчатого вала, не более 800 об/мин. Для включения гидронасоса необходимо поднять рычаг до выхода фиксатора из отверстия в корпусе привода 25.22.101А, повернуть его вправо и отпустить. Выключение гидронасоса производится в обратной последовательности. При включенном и выключенном гидронасосе фиксатор должен находиться в соответствующем отверстии в корпусе привода.

На тракторе гидронасос включается только при использовании гидросистемы для управления задним гидрофицированным навесным устройством, гидрофицированным крюком и рабочими органами агрегатируемых с трактором гидрофицированных машин. Рабочая жидкость гидравлической системы — масло моторное М-10В2, М-10Г2.

Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по убыванию)Рейтинг (по возрастанию)Модель (А -> Я)Модель (Я -> А)

. .

Цена по запросу

..

1 260.00 грн.

..

120.00 грн.

. .

360.00 грн.

..

216.00 грн.

..

75.00 грн.

. .

192.00 грн.

..

174.00 грн.

..

Цена по запросу

. .

Цена по запросу

..

Цена по запросу

Масляный насос трактора Т-25 и его привод

Масляный насос трактора Т-25 и его привод

Масляный насос НШ-10Е (рис. 83) с приводом предназначен для подачи рабочей жидкости в агрегаты гидравлической систе­мы. На рисунке насос показав во включенном положении.
Расположен насос с правой стороны трактора и прикреплен четырьмя болтами к приводу, который в свою очередь закреп­лен на соединительном корпусе.
Включение и выключение насоса производится рычагом, раз­мещенным на приводе насоса (рис. 61).
Во избежание поломок деталей привода включать насос сле­дует на малых оборотах двигателя.
Насос (рис. 83) состоит из корпуса 2, крышки и качающе­го узла, в который входят ведущая 4 и ведомая 6 шестерни, две втулки 5, две фигурных манжеты 3 и пластина 1.


Стык корпуса с крышкой уплотняется резиновым уплотнительным кольцом круглого сечения.
На боковых поверхностях корпуса имеются платики с че­тырьмя резьбовыми отверстиями для крепления арматуры вса­сывающего и нагнетательного трубопроводов.
В корпусе выполнены расточки под подшипники и шестерни. Подшипники служат опорами шестерен и уплотняют их торце­вые поверхности.
Крышка крепится к корпусу восемью болтами, а также цен­трируется двумя штифтами. Для уменьшения внутренних перетечек масла в насосе через зазоры между торцовыми поверхностями шестерен и подшипни­ков применено автоматическое регулирование величины зазоров по торцам шестерен, которое происходит за счет поджима под­шипников к торцам шестерен маслом высокого давления, посту­пающим со стороны нагнетания в полости В.
Обе втулки 5 являются «плавающими» (самоустанав­ливающимися) и поджимаются к торцам шестерен самостоя­тельно, что обеспечивает равномерную приработку рабочих пло­скостей подшипников.
Масло, просочившееся через смазочные канавки и по цап­фам шестерен, поступает по литому каналу на дне корпуса 2 и по пазам пластины / в полости, соединенные с камерой вса­сывания. Таким образом, все утечки масла попадают во всасы­вающую магистраль насоса.
Приводной конец вала ведущей шестерни уплотнен резино­вой самоподжимной манжетой НШ10-16Х30. Предохранитель­ного клапана в корпусе насоса нет.




Рис. 83. Насос масляный трактора Т-25:

1 — фигурная пластина; 2 — корпус; 3 — манжета; 4 — ведущая шестерня; 5 — втулка; 5 — ведомая шестерня; 7 — сальник; 8 — муфта; 9 — шарик; 10 — муфта шлицевая; 11 — втулка шлицевая; 12 – вилка; 13 – подшипник; 14 – корпус насоса.


Хвостовик ведущей шестерни 4 входит в шлицевую втулку 11, которая при включенном насосе вращается совместно с муф­той 10 в двух подшипниках 13.
Механизм включения насоса представляет собой соедини­тельную шариковую муфту, с помощью которой можно произ­водить включение и выключение насоса при работающем дви­гателе.
При включении насоса муфта 8 передвигается вилкой 12 влево, шарики 9 выходят из лунок шлицевой муфты 10, передача крутящего момента прекращается.
При работе трактора без использования гидравлической си­стемы насос должен быть выключен.
В процессе эксплуатации никаких регулировок насос не тре­бует.

Масляный насос НШ-32У трактора Т-40 и Т-40А


Принцип работы и схема гидравлики Т-25

Гидравлическая система трактора – совокупность механизмов, которые выполняют свою задачу с помощью кинетической и потенциальной энергии различных жидкостей. В тракторе Т-25 она состоит из самой гидравлики и заднего навеса.

Основное назначение и функция гидравлики Т25 – поднимание или опускание любого навешанного оборудования (плуг, культиватор, косилка, сеялка и т.д.). Сама система гидравлики складывается из масляного насоса и бака, а также силового цилиндра и распределителя. Вся жидкость передается по специальным маслопроводам, которые соединяют различные узлы гидравлики и помогает отвести масло назад в расширительный бак.

Главная и единственная рабочая жидкость гидравлической системы – дизельное масло. Именно он заполняет все внутренние пространства тракторного гидроподъемника (расширительного бака), который находиться в задней части.

При добавлении дизельного масла сперва оно проходит очистку в масляном фильтре. Если фильтр засорен, то в системе предусмотрен специальный отводный клапан, через который оно может поступить в бак в обход процесса очистки. Проверить уровень наличия масла в системе можно с помощью специального щупа, на котором обозначены допустимые минимальные и максимальные уровни.

Схема работы гидравлической системы трактора Т-25

Принцип действия гидравлики Т-25

Основное давление в системе образуется с помощью масляного шестеренчатого насоса, который подает масло в распределитель под большим давлением и забирает его обратно в бак.

Зависимое положение золотника распределителя заставляет поступать масло в полость гидроцилиндра вверх или вниз. Из распределителя масло сливается обратно в расширительный бак.

Трактор Т-74 – руководство пользователя / инструкция по ремонту, обслуживанию и эксплуатации.

Трактор Т-74 – руководство пользователя / инструкция по ремонту, обслуживанию и эксплуатации. Трактор Т-74 относится к типу гусеничных тракторов большой мощности и в основном предназначен для работы в сельском хозяйстве с навесными и прицепными машинами и орудиями на повышенных скоростях. В руководстве описана конструкция гусеничного трактора Т-74 и его отдельных механизмов; приведены указания по уходу за механизмами во время эксплуатации, правила профилактического обслуживания, правила смазки и т. д. Руководство предназначено для трактористов, бригадиров тракторных бригад, механиков и других лиц, связанных с эксплуатацией.

Надежная и длительная работа трактора в большой степени зависит от своевременного и правильного ухода. При эксплуатации трактора необходимо следующее: 1. Перед пуском двигателя убедиться в наличии масла в картере двигателя и воды в радиаторе. 2. После обкатки трактора заменить масло в двигателе, трансмиссии и других механизмах и промыть масляные фильтры; подтянуть гайки крепления головки цилиндров и подрегулировать зазоры в клапанах; проверить и подтянуть крепления других узлов. 3. Работая на тракторе, следить за показаниями приборов. Поддерживать в системе охлаждения температуру воды и масла в пределах 80—95° С при помощи шторки радиатора. Работа двигателя с подсосом воздуха в соединениях воздухоочистителя категорически воспрещается. 4. Применять топливо и масло только тех марок, которые указаны в настоящем руководстве. 5. Заливать в топливный бак чистое дизельное топливо, отстаивавшееся не менее 48 часов. 6. В холодное время года, при температуре ниже 0° С, во избежание размораживания двигателя в случае остановки трактора на длительное время необходимо слить воду из системы охлаждения, оставив открытым сливной краник радиатора и сливную трубку на блок-картере. Через каждые 480 час. работы снимать с двигателя форсунки, проверять и при необходимости отрегулировать их на давление впрыска и качество распыла. Через каждые 960 час. работы проверять топливный насос на производительность и равномерность подачи. Для обеспечения длительной работы коробки передач, главной передачи и бортовых передач и предупреждения преждевременного выхода их из строя необходимо выполнять следующее: Через 480 час. работы сменить масло в коробке передач, главной и бортовой передачах с обязательной промывкой картеров дизельным топливом. При переходе на зимнюю эксплуатацию коробку передач, главную и бортовые передачи заправить автолом (А К-10, А К-15). Во избежание попадания пыли и грязи в коробку передач и главную передачу не допускать работы трактора с ослабленными болтами крепления крышки люка заднего моста и крепления коробки передач к заднему мосту, а также других соединений трансмиссии. При появлении течи в уплотнении первичного вала заменить сальник БСК-70 новым, который прикладывается к каждому трактору. Через каждые 960 час. работы, а также при замене подшипников проверять осевой зазор вторичного вала в подшипниках 66409Д. Осевое перемещение вторичного вала не должно превышать 0,3 мм. Для устранения больших динамических нагрузок на детали трансмиссии в момент трогания трактора с места необходимо пускать трактор в ход при малых оборотах двигателя (среднее положение рычага подачи топлива). При работе трактора с дождевальной установкой типа ДДН-45 также необходимо начинать работу при малых оборотах двигателя, с плавным включением муфты главного сцепления. После переездов трактора вброд, а также ежедневно при работе в распутицу с погружением трактора до уровня ступиц опорных катков нужно проверять уровень смазки в конечных передачах и в случае повышения уровня за счет попадания воды и грязи заменить смазку с промывкой картеров. При этом необходимо проверить состояние уплотнения бортовой передачи и устранить обнаруженные неисправности. Включать и выключать насос гидросистемы только при неработающем двигателе. Во время работы трактора необходимо следить за исправностью пружинных резиновых амортизаторов опор двигателя, особенно задних. Настоятельно рекомендуем строго придерживаться правил, приведенных в руководстве.

Содержание: Предисловие 3 Описание и техническая характеристика трактора … . 5 Устройство трактора 5 Управление трактором 18 Органы управления и контрольные приборы … . 18 Приемка и обкатка трактора 24 Приемка трактора 24 Подготовка трактора к работе 25 Заправка водой 25 Заправка топливом 25 Смазка трактора 26 Пуск двигателя 27 Работа на тракторе 29 Остановка трактора и двигателя 33 Правила безопасности при работе на тракторе .. . 33 Обкатка трактора 34 Правила эксплуатации и способы регулировки узлов и механизмов трактора 36 Двигатель 36 Кривошипно-шатуиный механизм 36 Замена деталей поршневой группы 39 Замена коренных и шатунных вкладышей … . 42 Сборка кривошипно-шатунного механизма .. . 44 Очистка полостей шатунных шеек 46 Механизм газораспределения 47 Регулировка зазоров клапанов 50 Система питания 52 Воздухоочиститель 54 Уход за воздухоочистителем 57 Фильтр тонкой очистки топлива 2ТФ-2 … . 58 Уход за топливными фильтрами 58 Уход за топливным насосом 59 Проверка топливной аппаратуры на двигателе . . 61 Регулировка и установка топливного насоса на двигатель 62 Проверка угла начала подачи топлива 65 Система смазки 68 Система охлаждения 78 Счетчик моточасов 75 Подогреватель 76 Пусковой двигатель 77 Редуктор пускового двигателя 79 Система зажигания пускового двигателя … . 81 Уход за карбюратором 84 Регулировка числа оборотов коленчатого вала пускового двигателя 85 Основные неисправности двигателя и способы их устранения 86 Установка двигателя 90 Силовая передача 91 Муфта сцепления 91 Карданная передача 96 Коробка передач 96 Управление коробкой передач 97 Уход за коробкой передач 97 Задний мост 99 Регулировка зазоров в конических подшипниках и контакта зацепления шестерен главной конической пары 101 Управление механизмами силовой передачи … . 105 Уход за органами управления 106 Регулировка управления муфтой сцепления и блокировкой переключения передач 106 Регулировка управления муфтами поворота . . . 107 Регулировка тормозов 107 Конечная передача 107 Уход за конечными передачами 108 Редуктор вала отбора мощности 109 Уход за редуктором вала отбора мощности . . . .11 0 Рама и ходовая часть ПО Уход за рамой и ходовой частью 111 Регулировка подшипников опорных катков . . .11 3 Регулировка осевого зазора в креплении каретки. . 115 Регулировка подшипников направляющих колес . .11 6 Подъем трактора домкратом 116 Гидравлическая навесная система 116 Подготовка трактора к работе с навесными машинами и орудиями 124 Работа на тракторе с навесными машинами и орудиями 126 Установка прицепного приспособления 128 Работа трактора с прицепными гидроуправляемыми машинами 130 Уход за агрегатами навесной системы 130 Неисправности гидравлической навесной системы . . .133 Электрооборудование 135 Уход за электрооборудованием 137 Уход за генератором и стартером 138 Уход за реле-регулятором 142 Уход за аккумуляторной батареей 144 Вспомогательное оборудование трактора 146 Кабина и капот двигателя 146 Технический уход за трактором 148 Ежесменный технический уход 148 Технический уход № 1 149 Технический уход № 2 150 Технический уход № 3 152 Сезонный технический уход 153 Уход в весенне-летний период 154 Таблица смазки 156 Особенности эксплуатации и уход за трактором в зимних условиях 161 Уход за системой охлаждения 162 Уход за системой смазки 163 Уход за системой питания 163 Уход за электрооборудованием 163 Пуск двигателя 164 Хранение тракторов 164 Общие положения 164 Хранение тракторов в закрытом помещении . . .166 Хранение тракторов под навесом 167 Хранение тракторов на открытой площадке … . 167 Хранение тракторов в период полевых работ . . . 168 Подготовка тракторов к эксплуатации после длительного хранения 168 Предъявление рекламаций 170

Год выпуска: 1965 Автор: ХТЗ Издательство: «ПРАПОР» Формат: PDF, DjVu, DOC Количество страниц: 333 Язык : Русский

Вложение 800

Скачать руководство:

» Ссылки для скачивания« Скрыть ссылки Скачать на большой скорости Vip

Скачать / Download shareflare Скачать / Download letitbit

Изображения prnscr1.jpg (43.3 Кб) prnscr2.jpg (74.2 Кб) prnscr3.jpg (62.1 Кб) prnscr4.jpg (87.9 Кб) Источник Книги для автомобилистов.

Гидравлика трактора Т-40

Гидравлическая система трактора Т-40 состоит из двух основных составляющих:

  1. система гидроусилителя руля,
  2. раздельно-агрегатная навесная система.

Первая система отвечает за уменьшение усилия, прикладываемого к рулю, а вторая позволяет управлять полунавесными и навесными агрегатами, которые могут выполнять специфические функции. Цены на ремонт тракторов т-40 на порядок ниже чем т-25 или т-16 ввиду доступности и распространённости данной модели.

Технически гидросистема Т-40 выполнена из следующих основных узлов и агрегатов:

  • гидробака с фильтром,
  • шестеренного насоса,
  • клапана деления потока,
  • гидрораспределителя,
  • выносных и основного гидравлических цилиндров,
  • гидроусилителя руля,
  • трубопроводов и шлангов,
  • муфт,
  • запорных устройств.

Работа гидросистемы выглядит следующим образом:

  1. шестеренный насос нагнетает масло, поступающее из гидробака в клапан деления потока.
  2. из клапана выходит 2 потока – на гидроусилитель руля и на агрегатную систему.
  3. в агрегатной системе поток масла принимает гидрораспределитель, который либо сливает масло обратно в гидробак по сливному маслопроводу, либо направляет масло к следующим узлам: основной гидроцилиндр, навесные гидроприводы, подключаемые к трактору.
  4. гидроприводы оснащены разрывными и запорными муфтами, позволяющими предотвратить потерю масла при непреднамеренном отключении выносного узла от трактора или при штатном отсоединении дополнительных выносных агрегатов.

Гидравлика трактора Т-25

Гидравлическая система трактора Т-25 состоит из основной гидравлической системы и задней навески (механизм для навешивания сельскохозяйственных орудий).

Перечислим основные составляющие гидросистемы трактора:

  1. бак с маслом,
  2. шестеренчатый масляный насос,
  3. гидрораспределитель,
  4. запорные муфты,
  5. силовые цилиндры (может быть несколько),
  6. соединительные шланги и каналы.

Работа системы гидросистемы трактора Т-25 выглядит следующим образом:

  1. из бака масло нагнетается шестеренным насосом в гидрораспределитель,
  2. из гидрораспределителя масло под давлением поступает к силовому гидроцилиндру,
  3. излишки масла поступают обратно в распределитель по другому маслопроводу, откуда через фильтр сливаются в гидробак,
  4. в случае засорения фильтра срабатывает защитный клапан, позволяющий сбрасывать масло в бак минуя фильтрующий элемент.

Снятие распределителя Р160 Т-170

Снимите рамку, правую переднюю панель пола и уберите резиновое уплотнение. Выверните четыре болта и снимите переднюю и заднюю пластины распределителя.


Рис. 324. Установка распределителя

Снимите планки 1 ( рис. 324 ). Отверните гайку 4 крепления рукава 2 к распределителю 6 и снимите его. Отсоедините рукава 7. Выверните штуцер перепускной трубки 5 и отведите ее в сторону. Выверните восемь болтов крепления подводящего 8 и отводящего 9 масло патрубков. Ослабьте два болта на крышке люка правого крыла и снимите крышку. Выверните через люк крыла два болта и отверните две гайки внутри кабины крепления распределителя к кронштейну и лонжерону. Снимите распределитель. Масса распределителя 38 кг.

Гидравлика трактора Т-16

Гидравлическая система самоходного шасси (трактора) Т-16 состоит из следующих основных частей:

  1. масляный бак, оснащенный фильтром,
  2. масляный насос,
  3. два выносных гидроцилиндра,
  4. соединительная арматура.

Масляный насос получает крутящий момент от независимого вала отбора мощности. Основную работу выполняет распределитель, который оснащен двумя золотниками (по количеству управляемых гидроцилиндров), которые могут иметь 4 положения: «Подъем», «Опускание», «Плавающее» и «Нейтральное».
