В 1970-х годах был разработан план по изготовлению мощного, но в то же время экономичного грузового транспорта. Он соответствует всем требованиям, которые предъявляет международное автомобильное сообщество. За счет удобного расположения в Москве, наличию отработанной схемы производства на базе модели 130, заказ получил завод имени Лихачева.

В 1977 году, был выпущен трехосный грузовой автомобиль ЗИЛ-4331. Это один из наиболее известных и узнаваемых в мире грузовиков советского производства. Полноприводный автомобиль переднемоторной компоновки обладает трехколесной формулой 6*6. Машина изначально создавалась для повышенной проходимости, перевозки грузов и людей, буксировки прицепов по дорогам любого вида, пересеченных местностей.

Редуктор ЗИЛ 4331: описание

Большая часть автомобилей ЗИЛ комплектуются механической 9-ступенчатой коробкой скоростей. КПП оснащена планетарным демультипликатором, синхронизирована помимо 1-ой передачи «задней скоростью». В отдельных версиях используются 5–8 ступенчатые МКПП. Механизм сцепления однодисковый, присутствуют периферийные пружины и пневмо-гидроусилители в приводе.

Для коробки скоростей требуется 5 литров трансмиссионной жидкости. Когда есть редуктор отбора мощности ЗИЛ, нужно больше горючего, примерно 6.5 литров. Рекомендуется заливать примерно 3.3 литра нового топлива, желательно выбирать всесезонное масло ТСп-15К. Главной его особенностью является наличие низкотемпературных качеств.

Автомобиль не потеряет функциональность даже при температуре воздуха ниже -20.

Вдобавок, рабочая способность не понизится и при 100 градусах тепла. Еще гарантируется защита от изнашивания составляющих деталей редуктора. Когда транспортное средство эксплуатируется при температуре воздуха ниже -20, стоит применять топливную жидкость ТСП-10. Каждые 300 000 километров пробега должно меняться масло.

Схема КПП ЗИЛ 4331

Карданная система управляется парой валов, между которыми располагается промежуточная опора сцепления. Она повторяет схему, ранее применимую в 130 модели – стандартная корзинка с выжимным подшипником, управляемая пневматическим приводом. В инструкции по работе с редуктором не отображены все дополнительные возможности комплектации. В ней описывается «чистый» 360-й. Схемы часто приходится искать самостоятельно. Не стоит забывать, что ЗИЛ 4331 является обновленной 130 версией. Сухой вес коробки скоростей составляет 100 килограмм.

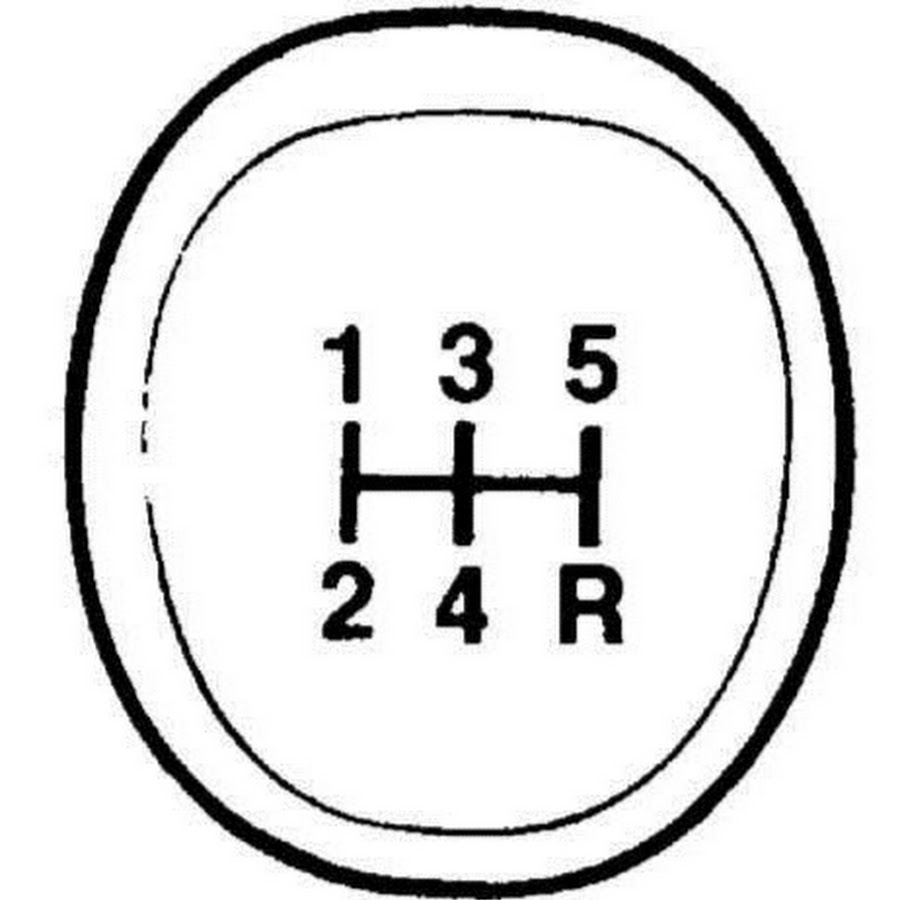

Коробка передач ЗИЛ 4331: схема переключения представлена ниже.

У КПП ЗИЛ 4331 5 ступеней.

  1. При перемещении шестерни ведомой детали вперед включается 1 скорость.
  2. Для включения 2 передачи перемещается муфта синхронизатора назад.
  3. Если переместить сцепление вперед, включается 3 скорость.
  4. Чтобы включить 4 передачу, требуется 2 синхронизатора назад.
  5. Если переместить рычаг синхронно вперед, включается 5 скорость.

Переключаются скорости путем нажатия на рычаг, который расположен на верхней крышке КПП. В передаче тягового усиления промежуточный вал отсутствует. Чтобы включить задний ход, перемещают колесико 1 передачи до ее старта с блоком шестерен заднего хода.

Схема переключения передач ЗИЛ 4331: описание каждой детали.

На всех коробках скоростей присутствует заводской порядковый номер. Он выбит на верхней правой бобышке картера КПП.

Ремонт редуктора ЗИЛ 4331

При использовании низкокачественных деталей, отсутствии планового технического обслуживания, возможен износ разных узлов и механизмов автомобиля. Нередко случаются поломки в коробке передач. На начальных фазах дефекты незаметны. Из-за них происходят незначительные сложности при переключении скоростей. Это должно послужить для водителя поводом заняться ремонтом. Первым делом, следует провести диагностику узла. При обнаружении поврежденной запчасти необходимо заменить ее новой деталью.

Наиболее часто встречаемые неисправности редуктора и способы их устранения:

  1. Затрудненное переключение скоростей. Такое случается при наличии забоин с торцевой стороны зубьев шестерни, неисправности механизма переключения передач, погнутости вилок, ослаблением креплений. Детали, которые не подлежат ремонту, требуется заменить. Еще можно попробовать отрегулировать работу педали выключения сцепления.
  2. Вытекание масла из редуктора. Причиной этому может послужить то, что манжеты перестали быть эластичными, повысилось давление в масляном картере, нарушилась герметичность уплотнений. Манжеты заменяют новыми, вентиляционную трубу тщательно промывают, прокладки меняются, крепежные детали подтягиваются.

При игнорировании трудностей работы редуктора в ближайшее время машина будет непригодна к езде.

Как снять КПП ЗИЛ 4331

Чтобы благополучно снять коробку переключения скоростей, необходимо действовать поэтапно:

  1. Установить автомобиль на возвышение, либо на смотровую яму.
  2. Открутить болты, фиксирующие крышку пола кабины.
  3. Снять ее, открутить фланец, соединяющий карданный вал.
  4. Отсоединить регулировочную тягу вместе с оттяжной пружиной.
  5. Снять кронштейн с поперечной рамы, аккуратно отпустить карданный вал на площадку с колесами.
  6. Отсоединить вал спидометра, открутить 3 болтовые крепления.
  7. Снять пластину, рычаг, его сектор с распорными втулками.
  8. Отсоединить крепления, фиксирующие коробку передач и картер сцепления.
  9. Используя специальный съемник, извлечь коробку передач из посадочного места.

После снятия КПП необходимо установить на место рычаг управления с картером.

Как предотвратить поломки в редукторе

Для избегания серьезных проблем следует диагностировать автомобильное средство каждый месяц. При замене масла в КПП рекомендуется применять топливо, соответствующее автомобильной системе. При сливе корпуса редуктора требуется очищение магнита, расположенного на пробке. Доливают новую жидкость до контрольного отверстия. Сапун на крышке люка картера нужно очищать. При выполнении приведенных советов машина прослужит долго.

Трехосный грузовик ЗИЛ 4331 – это надежный перевозчик в разных отраслях. Корпус редуктора функционирует исправно при должном обращении. Его схема простая к восприятию. Опытные водители положительно отзываются о КПП, рычаг удобен в использовании, не заедает. Редуктор способен надежно функционировать даже при условии низких температурах от -20 и более.

[~DETAIL_TEXT] =>

В 1970-х годах был разработан план по изготовлению мощного, но в то же время экономичного грузового транспорта. Он соответствует всем требованиям, которые предъявляет международное автомобильное сообщество. За счет удобного расположения в Москве, наличию отработанной схемы производства на базе модели 130, заказ получил завод имени Лихачева.

В 1977 году, был выпущен трехосный грузовой автомобиль ЗИЛ-4331. Это один из наиболее известных и узнаваемых в мире грузовиков советского производства. Полноприводный автомобиль переднемоторной компоновки обладает трехколесной формулой 6*6. Машина изначально создавалась для повышенной проходимости, перевозки грузов и людей, буксировки прицепов по дорогам любого вида, пересеченных местностей.

Редуктор ЗИЛ 4331: описание

Большая часть автомобилей ЗИЛ комплектуются механической 9-ступенчатой коробкой скоростей. КПП оснащена планетарным демультипликатором, синхронизирована помимо 1-ой передачи «задней скоростью». В отдельных версиях используются 5–8 ступенчатые МКПП. Механизм сцепления однодисковый, присутствуют периферийные пружины и пневмо-гидроусилители в приводе.

Для коробки скоростей требуется 5 литров трансмиссионной жидкости. Когда есть редуктор отбора мощности ЗИЛ, нужно больше горючего, примерно 6.5 литров. Рекомендуется заливать примерно 3.3 литра нового топлива, желательно выбирать всесезонное масло ТСп-15К. Главной его особенностью является наличие низкотемпературных качеств.

Автомобиль не потеряет функциональность даже при температуре воздуха ниже -20. Вдобавок, рабочая способность не понизится и при 100 градусах тепла. Еще гарантируется защита от изнашивания составляющих деталей редуктора. Когда транспортное средство эксплуатируется при температуре воздуха ниже -20, стоит применять топливную жидкость ТСП-10. Каждые 300 000 километров пробега должно меняться масло.

Схема КПП ЗИЛ 4331

Карданная система управляется парой валов, между которыми располагается промежуточная опора сцепления. Она повторяет схему, ранее применимую в 130 модели – стандартная корзинка с выжимным подшипником, управляемая пневматическим приводом. В инструкции по работе с редуктором не отображены все дополнительные возможности комплектации. В ней описывается «чистый» 360-й. Схемы часто приходится искать самостоятельно. Не стоит забывать, что ЗИЛ 4331 является обновленной 130 версией. Сухой вес коробки скоростей составляет 100 килограмм.

Коробка передач ЗИЛ 4331: схема переключения представлена ниже.

У КПП ЗИЛ 4331 5 ступеней.

  1. При перемещении шестерни ведомой детали вперед включается 1 скорость.
  2. Для включения 2 передачи перемещается муфта синхронизатора назад.
  3. Если переместить сцепление вперед, включается 3 скорость.
  4. Чтобы включить 4 передачу, требуется 2 синхронизатора назад.
  5. Если переместить рычаг синхронно вперед, включается 5 скорость.

Переключаются скорости путем нажатия на рычаг, который расположен на верхней крышке КПП. В передаче тягового усиления промежуточный вал отсутствует. Чтобы включить задний ход, перемещают колесико 1 передачи до ее старта с блоком шестерен заднего хода.

Схема переключения передач ЗИЛ 4331: описание каждой детали.

На всех коробках скоростей присутствует заводской порядковый номер. Он выбит на верхней правой бобышке картера КПП.

Ремонт редуктора ЗИЛ 4331

При использовании низкокачественных деталей, отсутствии планового технического обслуживания, возможен износ разных узлов и механизмов автомобиля. Нередко случаются поломки в коробке передач. На начальных фазах дефекты незаметны. Из-за них происходят незначительные сложности при переключении скоростей. Это должно послужить для водителя поводом заняться ремонтом. Первым делом, следует провести диагностику узла. При обнаружении поврежденной запчасти необходимо заменить ее новой деталью.

Наиболее часто встречаемые неисправности редуктора и способы их устранения:

  1. Затрудненное переключение скоростей. Такое случается при наличии забоин с торцевой стороны зубьев шестерни, неисправности механизма переключения передач, погнутости вилок, ослаблением креплений. Детали, которые не подлежат ремонту, требуется заменить. Еще можно попробовать отрегулировать работу педали выключения сцепления.
  2. Вытекание масла из редуктора. Причиной этому может послужить то, что манжеты перестали быть эластичными, повысилось давление в масляном картере, нарушилась герметичность уплотнений. Манжеты заменяют новыми, вентиляционную трубу тщательно промывают, прокладки меняются, крепежные детали подтягиваются.

При игнорировании трудностей работы редуктора в ближайшее время машина будет непригодна к езде.

Как снять КПП ЗИЛ 4331

Чтобы благополучно снять коробку переключения скоростей, необходимо действовать поэтапно:

  1. Установить автомобиль на возвышение, либо на смотровую яму.
  2. Открутить болты, фиксирующие крышку пола кабины.
  3. Снять ее, открутить фланец, соединяющий карданный вал.
  4. Отсоединить регулировочную тягу вместе с оттяжной пружиной.
  5. Снять кронштейн с поперечной рамы, аккуратно отпустить карданный вал на площадку с колесами.
  6. Отсоединить вал спидометра, открутить 3 болтовые крепления.
  7. Снять пластину, рычаг, его сектор с распорными втулками.
  8. Отсоединить крепления, фиксирующие коробку передач и картер сцепления.
  9. Используя специальный съемник, извлечь коробку передач из посадочного места.

После снятия КПП необходимо установить на место рычаг управления с картером.

Как предотвратить поломки в редукторе

Для избегания серьезных проблем следует диагностировать автомобильное средство каждый месяц. При замене масла в КПП рекомендуется применять топливо, соответствующее автомобильной системе. При сливе корпуса редуктора требуется очищение магнита, расположенного на пробке. Доливают новую жидкость до контрольного отверстия. Сапун на крышке люка картера нужно очищать. При выполнении приведенных советов машина прослужит долго.

Трехосный грузовик ЗИЛ 4331 – это надежный перевозчик в разных отраслях. Корпус редуктора функционирует исправно при должном обращении. Его схема простая к восприятию. Опытные водители положительно отзываются о КПП, рычаг удобен в использовании, не заедает. Редуктор способен надежно функционировать даже при условии низких температурах от -20 и более.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] => По показателям проходимости ЗИЛ 4331 не уступает даже гусеничной технике. Грузовик оснащен инновационным мостом, восьмислойными шинами. Передний мост отключаемый, на обоих задних мостах от раздатки пролегает один общий карданный вал. Машина чрезвычайно выносливая в любых климатических условиях, даже на крайнем севере.

Коробка передач оснащена 5 скоростями, процесс переключения вполне простой. Механизм состоит из высококачественных деталей, способных прослужить много лет. Чтобы правильно использовать транспортное средство, стоит ознакомиться с его особенностями, в частности тем, как проводится переключение передач ЗИЛ 4331. Детальная информация о КПП, ее особенностях, возможных причинах поломки и ремонте представлена ниже. [~PREVIEW_TEXT] => По показателям проходимости ЗИЛ 4331 не уступает даже гусеничной технике. Грузовик оснащен инновационным мостом, восьмислойными шинами. Передний мост отключаемый, на обоих задних мостах от раздатки пролегает один общий карданный вал. Машина чрезвычайно выносливая в любых климатических условиях, даже на крайнем севере. Коробка передач оснащена 5 скоростями, процесс переключения вполне простой. Механизм состоит из высококачественных деталей, способных прослужить много лет. Чтобы правильно использовать транспортное средство, стоит ознакомиться с его особенностями, в частности тем, как проводится переключение передач ЗИЛ 4331. Детальная информация о КПП, ее особенностях, возможных причинах поломки и ремонте представлена ниже. [PREVIEW_TEXT_TYPE] => text [~PREVIEW_TEXT_TYPE] => text [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 21.10.2020 09:03:51 [~TIMESTAMP_X] => 21.10.2020 09:03:51 [ACTIVE_FROM] => 08.09.2020 20:36:21 [~ACTIVE_FROM] => 08.09.2020 20:36:21 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/pereklyuchenie-peredach-zil-4331/ [~DETAIL_PAGE_URL] => /press/articles/pereklyuchenie-peredach-zil-4331/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => pereklyuchenie-peredach-zil-4331 [~CODE] => pereklyuchenie-peredach-zil-4331 [EXTERNAL_ID] => 509250880 [~EXTERNAL_ID] => 509250880 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 08. 09.2020 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Переключение передач ЗИЛ 4331 [SECTION_META_KEYWORDS] => Переключение передач ЗИЛ 4331 [SECTION_META_DESCRIPTION] => Переключение передач ЗИЛ 4331 [SECTION_PAGE_TITLE] => Переключение передач ЗИЛ 4331 [ELEMENT_PAGE_TITLE] => Переключение передач ЗИЛ 4331 [SECTION_PICTURE_FILE_ALT] => Переключение передач ЗИЛ 4331 [SECTION_PICTURE_FILE_TITLE] => Переключение передач ЗИЛ 4331 [SECTION_DETAIL_PICTURE_FILE_ALT] => Переключение передач ЗИЛ 4331 [SECTION_DETAIL_PICTURE_FILE_TITLE] => Переключение передач ЗИЛ 4331 [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Переключение передач ЗИЛ 4331 [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Переключение передач ЗИЛ 4331 [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Переключение передач ЗИЛ 4331 [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Переключение передач ЗИЛ 4331 [ELEMENT_META_TITLE] => Как переключать коробку передач ЗИЛ 4331 [ELEMENT_META_DESCRIPTION] => В статье рассмотрено устройство коробки передач ЗИЛ 4331 ее ремонт и эксплуатация. [ELEMENT_META_KEYWORDS] => кпп, трансмиссионное масло, трансмиссия, грузовик, ЗИЛ 4331, трехосный, передача ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 08.09.2020 20:36:21 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 05.03.2019 16:17:37 [~TIMESTAMP_X] => 05.03.2019 16:17:37 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www. opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Переключение передач ЗИЛ 4331 [ELEMENT_CHAIN] => Переключение передач ЗИЛ 4331 [BROWSER_TITLE] => Как переключать коробку передач ЗИЛ 4331 [KEYWORDS] => кпп, трансмиссионное масло, трансмиссия, грузовик, ЗИЛ 4331, трехосный, передача [DESCRIPTION] => В статье рассмотрено устройство коробки передач ЗИЛ 4331 ее ремонт и эксплуатация. ) [IMAGES] => Array ( ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

В 1970-х годах был разработан план по изготовлению мощного, но в то же время экономичного грузового транспорта. Он соответствует всем требованиям, которые предъявляет международное автомобильное сообщество. За счет удобного расположения в Москве, наличию отработанной схемы производства на базе модели 130, заказ получил завод имени Лихачева.

В 1977 году, был выпущен трехосный грузовой автомобиль ЗИЛ-4331. Это один из наиболее известных и узнаваемых в мире грузовиков советского производства. Полноприводный автомобиль переднемоторной компоновки обладает трехколесной формулой 6*6. Машина изначально создавалась для повышенной проходимости, перевозки грузов и людей, буксировки прицепов по дорогам любого вида, пересеченных местностей.

Большая часть автомобилей ЗИЛ комплектуются механической 9-ступенчатой коробкой скоростей. КПП оснащена планетарным демультипликатором, синхронизирована помимо 1-ой передачи «задней скоростью». В отдельных версиях используются 5–8 ступенчатые МКПП. Механизм сцепления однодисковый, присутствуют периферийные пружины и пневмо-гидроусилители в приводе.

Для коробки скоростей требуется 5 литров трансмиссионной жидкости. Когда есть редуктор отбора мощности ЗИЛ, нужно больше горючего, примерно 6.5 литров. Рекомендуется заливать примерно 3.3 литра нового топлива, желательно выбирать всесезонное масло ТСп-15К. Главной его особенностью является наличие низкотемпературных качеств.

Автомобиль не потеряет функциональность даже при температуре воздуха ниже -20. Вдобавок, рабочая способность не понизится и при 100 градусах тепла. Еще гарантируется защита от изнашивания составляющих деталей редуктора. Когда транспортное средство эксплуатируется при температуре воздуха ниже -20, стоит применять топливную жидкость ТСП-10. Каждые 300 000 километров пробега должно меняться масло.

Карданная система управляется парой валов, между которыми располагается промежуточная опора сцепления. Она повторяет схему, ранее применимую в 130 модели – стандартная корзинка с выжимным подшипником, управляемая пневматическим приводом. В инструкции по работе с редуктором не отображены все дополнительные возможности комплектации. В ней описывается «чистый» 360-й. Схемы часто приходится искать самостоятельно. Не стоит забывать, что ЗИЛ 4331 является обновленной 130 версией. Сухой вес коробки скоростей составляет 100 килограмм.

Коробка передач ЗИЛ 4331: схема переключения представлена ниже.

У КПП ЗИЛ 4331 5 ступеней.

Переключаются скорости путем нажатия на рычаг, который расположен на верхней крышке КПП. В передаче тягового усиления промежуточный вал отсутствует. Чтобы включить задний ход, перемещают колесико 1 передачи до ее старта с блоком шестерен заднего хода.

Схема переключения передач ЗИЛ 4331: описание каждой детали.

На всех коробках скоростей присутствует заводской порядковый номер. Он выбит на верхней правой бобышке картера КПП.

При использовании низкокачественных деталей, отсутствии планового технического обслуживания, возможен износ разных узлов и механизмов автомобиля. Нередко случаются поломки в коробке передач. На начальных фазах дефекты незаметны. Из-за них происходят незначительные сложности при переключении скоростей. Это должно послужить для водителя поводом заняться ремонтом. Первым делом, следует провести диагностику узла. При обнаружении поврежденной запчасти необходимо заменить ее новой деталью.

Наиболее часто встречаемые неисправности редуктора и способы их устранения:

При игнорировании трудностей работы редуктора в ближайшее время машина будет непригодна к езде.

Чтобы благополучно снять коробку переключения скоростей, необходимо действовать поэтапно:

После снятия КПП необходимо установить на место рычаг управления с картером.

Для избегания серьезных проблем следует диагностировать автомобильное средство каждый месяц. При замене масла в КПП рекомендуется применять топливо, соответствующее автомобильной системе. При сливе корпуса редуктора требуется очищение магнита, расположенного на пробке. Доливают новую жидкость до контрольного отверстия. Сапун на крышке люка картера нужно очищать. При выполнении приведенных советов машина прослужит долго.

Трехосный грузовик ЗИЛ 4331 – это надежный перевозчик в разных отраслях. Корпус редуктора функционирует исправно при должном обращении. Его схема простая к восприятию. Опытные водители положительно отзываются о КПП, рычаг удобен в использовании, не заедает. Редуктор способен надежно функционировать даже при условии низких температурах от -20 и более.

Зил 130 коробка передач схема переключения


Устройство КПП ЗИЛ-130 и схема переключения передач автомобилей данной марки

Каждый автомобилист, когда-либо сталкивавшийся с управлением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически нет никаких преград. Однако, если вы впервые садитесь за руль такого агрегата, то вам наверняка будет интересна схема переключения передач ЗИЛ 130. Тем более, что она является достаточно оригинальной и непривычной для обычного автомобилиста.

Содержание

[ Раскрыть]

[ Скрыть]

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад — на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива вмонтирован цилиндрический роликовый подшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтирован в нижнем отсеке картера. На этом валу установлена еще одна шестеренка, которая находится в регулярном зацеплении с диском первичного вала (ПВ). Здесь же разработчики моделей 130 и 131 решили установить и колесики второй, третьей и четвертой скоростей.

Схема агрегата в разрезе со всеми обозначениямиОбозначение всех компонентов трансмиссии

Помимо этого, на кардане монтированы прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Также активацию этих режимов обеспечивает прямозубое зубчатое колесо шестеренка и компоненты синхронизаторов, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу монтированы и дополнительные шестеренки:

  • для включения второй передачи;
  • для активации третьего режима;
  • для включения четвертого.

И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводов, то к ней можно привыкнуть очень быстро.

Как переключается рычаг трансмиссии

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

 Загрузка …

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1.47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Видео «Принцип работы агрегата»

Подробно принцип работы агрегата и его устройство описано на видео.

avtozam.com

Коробка передач ЗИЛ-130 и ее устройство

СОДЕРЖАНИЕ

1 Коробка передач ЗИЛ-130 и ее свойства

2 Коробка ЗИЛ-130 схема

3 Синхронизатор

4 Коробка отбора мощности

5 Схема переключения передач

6 Первичный вал

7 Вторичный вал

 8 Промежуточный вал

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, то коробка передач служит для его изменения в зависимости от условий движения. Коробка обеспечивает движение автомобиля задним ходом и длительное разобщение трансмиссии от двигателя.

КПП ЗИЛ-130 имеет 5 передач для движения вперед и одну для движения назад. Коробка имеет 3 вала. Первичный,  вторичный и промежуточный, а также 2 синхронизатора инерционного типа. Установленные на валах шестерни можно группировать в необходимой комбинации и получать передаточные числа соответствующие той или иной передаче.

КПП ЗИЛ-130

Коробка ЗИЛ -130 схема

Перемещение шестерни ведомого вала вперед  включается первая передача. 2 передача включается перемещением муфты синхронизатора назад. Если переместить муфту синхронизатора вперед, то включится 3 передача. Перемещением муфты  2 синхронизатора назад включается 4 передача.  Если переместить муфту этого же синхронна вперед,  то включится 5 передача. Промежуточный вал в передаче крутящего момента не участвует. Задний ход включается перемещением шестерни 1 передачи до включения ее с блоком шестерни заднего хода.

Коробка передач, в которой изменение крутящего момента по величине производится за счет изменении передаточного числа.  Наибольшее распространение получили ступенчатая:

Схема переключения передач

коробки передач, где изменение передаточного числа осуществляется увеличением или уменьшением передаточного отношения зубчатых передач. Механизмы, которые изменяют в известных пределах передаточное число непрерывно, называются бесступенчатыми передачами.

» На автомобилях применяются бесступенчатые передачи следующих типов: гидравлические (Гидродинамические и гидрообъемные, иначе называемые гидростатическими), механические (фрикционные и импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых передач получили гидродинамические преобразователи-гидротрансформаторы, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками. Такие передачи называют гидромеханическими.

Ступенчатые коробки сравнительно просты ‚по конструкции и дешевле бесступенчатых передач, однако количество передаточных чисел у них ограниченное от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности число передач увеличивается благодаря применению дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число шестерен, находящихся в зацеплении.

Схема КПП ЗИЛ-130

Ступенчатые коробки передач имеют принудительное  ручное управление, а планетарные и бесступенчатые,  в основном полуавтоматическое и автоматическое. Пятиступенчатая коробка передач показана на рис 131  Первичный (ведущий) вал 1 через сцепление соединяется с коленчатым валом двигателя. Вторичный (ведомый) вал является,  как бы продолжением первичного вала и расположен с ним на одной оси.

Один конец вторичного вала насажен на роликовый подшипник 10, установленный в конце первичного вала, поэтому вторичный вал может вращаться независимо от первичного; второй конец вала установлен в шариковом подшипнике 8.

На промежуточном валу 9 насажены шестерни. Все, они, кроме шестерни первой передачи, изготовлены отдельно и закреплены на нем шпонками. Для уменьшения шума при работе и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены косозубыми.

Особенностью конструкции коробки автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни благодаря специальной обработке (фосфатированию) сопряженных поверхностей вала и шестерен их канавок для смазки установлены на валу без специальных втулок и подшипников.

Схема КПП

У  коробки передач типа МАЗ—500 игольчатые подшипники шестерен вторичного вала, находящихся в постоянном зацеплении, смазываются маслом …под давлением. Для этого против переднего конца промежуточного вала с внешней стороны картера коробки передач установлен шестеренчатый масляный насос, приводящийся во вращение от переднего конца промежуточного

вала.  Включение шестерен производится передвижением шестерни по шлицам вала, Но при этом неизбежен удар зубьев, так как окружные скорости шестерен разные. Для легкого и безударного переключения передач ‚необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для выравнивания окружных скоростей шестерен перед вводом их в зацепление применяют особый механизм синхронизатор, который обеспечивает их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.

Синхронизатор ЗИЛ-130

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо  передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Синхронизатор ЗИЛ-130

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1,  которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

Коробка отбора мощности КОМ.

Ее название намекает на то- что она отбирает часть крутящего момента двигателя и передает его на специальные  механизмы. Это может быть гидронасос или навесное оборудование коммунальной техники. КОМ работает в тесной связке с коробкой передач, а включается из кабины транспортного средства. На это маленькое устройство ложится огромный объем нагрузок и работ.

Коробка отбора мощности

Поэтому его всегда стремятся сделать прочным и долговечным. Существует 2 типа КОМ зависимый и независимый от сцепления. Первый работает тогда,  когда двигатель работает на холостом ходу. Зависимый КОМ легкий их просто установить и почти не нужно обслуживать. Они монтируются на механической КПП и включается водителем из кабины. Независимая КОМ может работать как с механикой,  так и с автоматом.

Она устанавливается на бетоносмесителях, дорожноочистной технике,  сель-хоз машинах. Место прописки КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и КПП. КОМ высокопрочный агрегат, но даже он может ломаться.

Зачастую поломки видны сразу, КОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по разному, начиная простым затягиванием гаек и заканчивая полной разборкой КОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт КОМ не рекомендуется производителем.

СМОТРИТЕ ВИДЕО

Схема включения передач
Схема передач
Первичный вал
Первичный вал ЗИЛ-130

Первичный вал изготовляется из стали 25 ХГМ, глубина нитроцементованного слоя 0,6…0,8 мм, твердость поверхностного слоя НRCэ 61…66, твердость сердцевины HRCэ 37…46.

Основные данные посадочных мест вала, допустимые износы шлицев, шеек и гнезд вала под подшипники, а также данные о шестернях.

Толщина зубьев прямоточных шлиц-5, 805…5, 855

Диаметр гнезда под роликовый подшипник — 43,980…44, 007

Диаметр шейки вала под шариковый подшипник — 60,003…60,023

Диаметр шейки конца вала — 24,975…24,995

Вторичный вал
Вторичный вал ЗИЛ-130

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 61…66, твердость сердцевины HRCэ 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Применение шеек к выкрошенным цементированным слоем усталостного характера не допускается.

Параметры шлицев шеек вторичного вала

Диаметр шейки переднего конца вала под роликовый подшипник — 29,939..29,960

Диаметр шейки под шариковый подшипник — 50,003…50,020

Диаметр шейки под втулку шестерни постоянного зацепления четвертой передачи — 47,003…47,020

Диаметр шейки под косозубую шестерню постоянного зацепления второй передачи — 60,920…60,940

Толщина зуба шлицевой части вала под синхронизатор:

                                          второй и третьей передач — 8,88…8,94

                                          четвертой и пятой передач — 10,90…10,95

                                        Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88…10,94

                                         Толщина зуба шлицевой части вала под фланец — 5,99…5,94

Промежуточный вал
Промежуточный вал ЗИЛ-130

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 58…61, твердость сердцевины HRCэ 35…45.

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала могут быть отремонтированы хромированием  с последующей их обработкой под номинальные размеры.

Вес коробки ЗИЛ-130 равен -98кг

Размеры сальников: 1 Первичного вала сальник 42х62х10  2 Вторичного вала сальник 58х8х16

Масло в коробку ЗИЛ-130 Тад-17  5,1 литра

СМОТРИТЕ ВИДЕО

Смотрите следующие статьи

zil-130-431410.ru

чертеж и схема переключения, ремонт КПП своими руками с фото и видео

Коробка передач ЗИЛ 130 представляет собой агрегат, отличающийся от КПП в других автомобилях. Садясь за руль этой машины, водитель должен знать, как переключаются скорости и какова схема работы агрегата в целом. Об устройстве и ремонте, а также уходе за трансмиссией отечественных грузовиков мы расскажем ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Как устроена КПП ЗИЛ 130?

Сначала разберем устройство коробки передач автомобиля ЗИЛ 130. Эти машины оснащаются пятиступенчатыми трехкодовыми механическими трансмиссиями. Агрегат имеет пять скоростей для передвижения вперед, а также одну передачу для движения задом. В трансмиссии используется два синхронизирующих устройства инерционного типа для включения передач 2 и 3, а также 4 и 5. В картере агрегата на подшипниковых элементах устанавливается первичный вал, называющийся ведущим. Он выполнен в сборе с косозубой шестеренкой и зубчатым венцом для включения передачи 5.

Схема устройства трансмиссии на ЗИЛ

В расточке вала монтируется роликовое подшипниковое устройство цилиндрического типа. На эту деталь передней стороной ставится вторичный шкив. На чертеже показано, как снизу картера монтируется промежуточный вал, где зафиксирована еще одна шестеренка под номером 1. Она расположена в зацеплении с такой же шестеренкой, отмеченной номером 4, только расположенной на ведущем валу. На промежуточном шкиве устанавливаются еще три аналогичных элемента. Они отмечены номерами: 17 для задней, 15 — для передачи 1.

На шлицевых элементах вторичного вала имеется прямозубая шестеренка под номером 11, она предназначена для активации первой и задней скорости. Здесь же располагаются зубчатые каретки синхронизирующих устройств 5 и 9. Косозубые шестеренки, вмонтированные на вторичном валу, используются для активации второй скорости (элемент под номером 10), третьей (деталь под номером 7) и четвертой передачи (шестеренка 6). Они установлены так, что находятся в постоянном зацеплении с такими же элементами промежуточного вала. Снизу картера агрегата жестко зафиксирована ось под номером 13, на этом элементе с помощью роликовых подшипниковых устройств цилиндрического типа монтируется блок с прямозубыми шестеренками задней скорости (номер 12 на схеме).

Большая шестеренка на блоке устанавливается так, что работает в постоянном зацеплении с элементом 17, вмонтированном на промежуточном валу. Внутренняя составляющая картера наполняется расходным материалом — трансмиссионной смазкой. Эта часть закрывается защитной крышкой, в которую монтируется механизм переключения скоростей.

Схема переключения

Чтобы понять, как переключать и регулировать в машине скорости, ознакомьтесь с фото схемы.

Схема переключения селектора на КПП ЗИЛ

Как работают синхронизаторы?

Теперь разберем, как переключаются скорости в кинематической коробке передач ЗИЛ 130 и принцип действия синхронизаторов и шестерен. Когда водитель выживает первую скорость, шестеренка под номером 11 начинает передвигаться по шлицам и входит в зацепление с элементом под номером 15 первой передачи, расположенным на промежуточном валу. От первичного вала посредством шестереночных деталей постоянного зацепления, отмеченными номерами 4 и 1, а затем на устройства 15 и 11, передается крутящий момент на вторичный шкив. Передаточное число в данном случае составляет 7,44.

Когда активируется вторая скорость, муфта, расположенная на синхронизаторе 9, попадает в зацепление с внутренними зубчиками шестеренки под номером 10 передачи 2. В результате того, что этот компонент уже вошел в зацепление с деталью под номером 16 на промежуточном валу, то передача крутящего момента будет осуществляться от первичного вала через шестереночные элементы 4 и 1, а также 16 и 10. Передаче усилия на вторичный вал будет способствовать и зубчатая муфта синхронизирующего устройства. Передаточное число соответствует 4,1.

При активации водителем передачи 3 муфта данного устройства покидает зацепление с шестереночным элементом 10 и передвигается по шлицам, в результате чего взаимодействует с зубчиками шестеренки 7. В этот момент она уже находится в зацеплении с деталью под номером 18 третьей скорости промежуточного узла. Усилие от первичного шкива будет поступать посредством шестереночных деталей под номерами 4 и 1 зацепления, а также через элементы 18 и 7 третьей скорости. Через зубчатую муфту синхронизирующего устройства крутящий момент поступает на первичный вал. Передаточное число составляет 2,29.

О ремонте коробки передач ЗИЛ узнайте из ролика, снятого каналом Все о технике и не только.

Когда водитель включает четвертую передачу, работать начинает синхронизирующее устройство 5. Муфта этого механизма под воздействием начинает двигаться и попадает в зацепление с зубчиками шестеренки под номером 6. На момент взаимодействия она располагается в зацеплении с шестеренкой под номером 19 четвертой скорости на промежуточном валу. Передача усилия осуществляется от первичного шкива через шестереночные детали на вторичный вал. Параметр передаточного отношения составляет 1,47.

Когда включается передача 5 муфта синхронизирующего механизма покидает зацепление с шестеренкой под номером 6 и, перемещаясь по шлицам, начинает взаимодействовать с внутренними зубчиками, расположенными на четвертой детали первичного вала. В результате два вала — ведущий и вторичный — образуют собой единую конструкцию, выполняющую передачу усилия на карданную передачу транспортного средства. Что касается задней передачи, то при ее активации в работу вступает специальная шестеренка-каретка, отмеченная номером 11. Она начинает перемещаться по шлицам вправо и взаимодействует с шестереночным элементом под номером 12, который расположен на специальном блоке. В момент зацепления больший элемент механизма уже находится в зацеплении с деталью 17 на промежуточном шкиве. Передача усилия от ведущего вала производится посредством шестереночных устройств 4 и 1, 17 и 12’, 12’’ и 11 на вторичный шкив. В ходе передачи крутящего момента меняется направление вращения.

Ремонт своими руками

При возникновении неисправностей и поломок в работе кулисы или другого элемента коробки отбора мощности единственным вариантом устранения неполадок будет отремонтировать агрегат. Для выполнения ремонта надо разобрать КПП ЗИЛа с дизельным двигателем, заменить вышедшие из строя компоненты, после чего произвести сборку всех узлов.

Чтобы произвести ремонт самостоятельно, вам потребуется специальный стол со стендом, без него сборка деталей трансмиссии невозможна.

Канал Mudo в своем ролике показал, как выполнить замену подшипника и сальников на первичном валу КПП.

Как выполнить сборку узлов трансмиссии?

Сначала собирается ведущий вал:

  1. Выполните сборку шарикового подшипникового устройства, для этого стопорное кольцо надо установить в канавку элемента.
  2. Подшипниковая деталь устанавливается в специальное место на первичном валу. При установке учтите, что выточку элемента надо обратить наружу.
  3. Когда первичный вал размещается на специальном столе пресса, выполняется напрессовка подшипникового устройства с помощью приспособления. Для выполнения задачи потребуется оправка, ей надо до упора забить подшипник на шейку вала.
  4. Используя динамометрический ключ, закрутите гайки, при этом соблюдайте усилие 20 кГм. Для предотвращения случайного откручивания бортик детали надо устанавливать в паз первичного вала.
  5. Когда узел будет установлен на столе, солидолом обработайте внутренние гнезда шестеренки. Затем на место можно установить роликовые подшипники. Учтите, последний ролик надо вмонтировать свободно, чтобы не было натяга. Когда процедура монтажа завершена, следует выполнить диагностику, насколько свободно вращаются роликовые элементы. Они должна перемещаться свободно, но не выпадать из места монтажа.
  6. Выполняется установка стопорного кольца в посадочное место, когда все ролики будут вмонтированы.
  7. Прежде чем начать процедуру сборки синхронизирующих устройств второй и третьей скорости, в приспособление надо установить три опоры фиксирующего устройство. При этом фрезерованную поверхность опоры необходимо установить наружу.
  8. Когда опоры будут на месте, вам надо добиться совмещения отверстий на них. После этого на наружные поверхности выполняется запрессовка колец.
  9. Выполняется сборка трех креплений, для этого используются пружинка и шарики. Они монтируются в специальное место, расположенное на каретке. По аналогичной схеме выполняется сборка второго кольца, которое впоследствии устанавливается на блокирующие пальцы.

Для сборки промежуточного вала выполняется запрессовка шестеренок:

  1. На шлицевые элементы узла надо нанести слой смазки.
  2. Производится монтаж шпонки, а также шестереночного элемента второй скорости в паз.
  3. Для фиксации вала потребуется специальный стенд. Усилие, которое требуется для надежного крепления, обеспечивается благодаря штоку тормозной камеры, которая управляется посредством рукоятки, установленной на пневмокране. Если вы выполняете задачу запрессовки самостоятельно, то вам надо установить ее на вал до упора.

Пользователь Владимир Пивинов показал в ролике, как выполнить ремонт коробки передач, если вылетает пятая скорость.

Ведомый вал собирается так:

  1. Выполняется монтаж вала на приспособление на столе, при этом его резьба должна быть направлена вниз. На шлицы механизма наносится слой смазки, обычно для этого используется масло для коробки передач.
  2. Затем на шлицы производится монтаж шестеренки первой скорости. При установке учитывайте, чтобы кольцевой паз ступицы был направлен в сторону переднего конца первичного вала. Обязательно проверьте правильность сборки узла свободным ходом шестеренки, она должна перемещаться по шлицевым элементам свободно.
  3. На шейку наносится слой смазочного вещества, после чего на вал производится монтаж шестеренки второй скорости. В этом случае зубчатый венец детали был направлен в сторону переднего конца вторичного шкива.
  4. Используя солидол, смазывается упорная шайба и устанавливается в посадочное место со стопорным кольцом. Учтите, зазор между деталью и боковой поверхностью ступицы должен составить не более 0,1 мм. Выполните диагностику правильности монтажа механизма на шейке вала, вращайте шестеренку рукой. Она должна перемещаться свободно.
  5. Синхронизирующее устройство скоростей 2 и 3 монтируется на вал таким образом, чтобы выточка на боковой части каретки располагалась в сторону шестеренки передачи 2. На шейку наносится слой смазочного материала, а затем на ведущий вал производится установка шестеренки скорости 3. При монтаже шлицевое отверстие необходимо направить в сторону синхронизирующего устройства.
  6. Теперь надо нанести слой солидола на упорную шайбу шестеренки скорости 3, после чего элемент монтируется на вал. Производится напрессовка втулки посредством ударов молотка по оправе. Необходимо, чтобы упорная шайба была плотно зажата между самой втулкой и буртиком, расположенном на ведомом валу.
  7. Нанесите слой смазочного вещества на шейку вала и установите на место шестеренку четвертой скорости. Проверьте правильность монтажа, вращая деталь вокруг своей оси.
  8. На упорную шайбу шестеренки скорости 4 нанесите слой солидола. Установите ее в посадочное место вместе со стопорным кольцом. Зазор в этом случае должен быть не более 0,1 мм между боковой частью фланца и самой шайбой. Выполните монтаж синхронизирующего устройства скоростей 4 и 5 на ведомый вал. Попробуйте переместить каретку по шлицевым элементам. Если она передвигается свободно, то монтаж выполнен верно.

Пользователь Василий Панченко в своем ролике показал, как выбивает первичный вал на ЗИЛовской трансмиссии.

Процедура сборки и разборки механизма переключения коробки передач выполняется с помощью специального приспособления.

Найти такой прибор в продаже проблематично, его следует искать на СТО:

  1. В устройстве надо закрепить крышку трансмиссии. На торце приспособления есть отверстие, в него монтируется заглушка путем запрессовки с помощью молотка и оправки, удары выполняются по центру.
  2. Выполняется сборка сапуна, после чего он закручивается в крышку.
  3. Запрессовываются две установочные втулки, для этого используется молоток.
  4. В специально предназначенные гнезда под крепления выполняется установка пружин фиксаторов.
  5. В левое отверстие монтируется шарик, который утапливается в посадочное место бородком.
  6. Далее, выполняется монтаж шток для переключения первой и задней скорости. Непосредственно до монтажа на деталь надо нанести слой трансмиссионной жидкости.
  7. Установите шток внутрь крышки так, чтобы он вошел в положение, при котором отверстие крепления перекроется. Этого можно добиться резким движением. На самом штоке надо установить вилку и головку штока скоростей 1 и 2. Монтаж вилки осуществляется таким образом, чтобы ступица была направлена в сторону отверстий, в которые производится монтаж заглушек.
  8. Шток перемещается по оси так, чтобы шар крепления и канавка нейтральной скорости совпали друг с другом. Остается установить два других штока, их монтаж выполняется аналогичным образом. Непосредственно до монтажа компонентов производится установка блокировочных шариков. Эти элементы ставятся парами.
  9. Плотно закрепляются предохранительные головки, а также вилка, для этого используются стопорные болты. После фиксации болтики шплинтуются проволокой. Затем производится монтаж заглушек.

Последний узел, который остается собрать, это рычаг переключения трансмиссии:

  1. Картер селектора монтируется в специальный девайс либо обычные тиски.
  2. Стопорный элемент монтируется в отверстие на картере агрегата. Затем на селектор надевается чехол и он устанавливается на место.
  3. Слоем солидола надо обработать шаровую поверхность. За выступы, расположенные на картере, надо завести пружинку селектора, они монтируются на хвостовик с опорой шаровой составляющей.
  4. Далее, надо собрать промежуточный рычаг скоростей 1 и 2. При выполнении задачи в устройство надо вмонтировать предохранительный элемент и пружинку, а также шайбу, которая крепится шплинтом.
  5. Слоем солидола надо обработать ось рычага, после чего он монтируется в промежуточный вал.
  6. Когда вы демонтируете механизм из приспособления, на картер монтируется защитный чехол.
  7. Гайкой надо зафиксировать шаровую рукоятку на самом рычаге. На крышке коробки передач, используя герметик или клей, крепится прокладка. Предварительно на нее надо нанести слой резиновой смолы.
  8. Производится монтаж промежуточного элемента в прорезь, расположенную на головке штока. Другая часть рычага монтируется в паз вилки. В итоге надо закрепить картер рычага на коробке, для этого потребуется специальное крепление с пружинными шайбами.
Как выполнить сборку трансмиссии?

Чтобы установить и произвести сборку всех компонентов в один агрегат, нужно использовать специальные стенды, которые оснащены одним или несколькими постами:

  1. Выполняется крепление сменной головки на картере коробки передач. Используя тельфер на стенде, зафиксированную деталь надо передвинуть к месту, где будет выполняться сборка. Все компоненты и детали подготовьте заранее и положите их рядом.
  2. Надо закрыть все отверстия. Пробка монтируется в заливное отверстие, а в сливное устанавливается заглушка с магнитом, который используется для сборки продуктов износа.
  3. Производится монтаж стопорного кольца на картере, для установки используйте пассатижи.
  4. Выполняется установка подшипникового устройства на промежуточный вал. Когда устройство будет вмонтировано, вместе с шестеренками его надо поставить в картер. Сначала устанавливается задняя часть детали, затем монтируется передний конец.
  5. Выполняется запрессовка стопорного кольца к задней части вала, когда этот элемент будет установлен на подшипниковое устройство. С помощью оправки задняя часть вала монтируется на картер. Динамометрическим ключом надо затянуть гайку на резьбе шкива. После этого торец гайки следует вдавить в паз. В результате монтажа в картер вал должен без проблем вращаться рукой. Если это так, то процедура установки и сборки выполнены верно. Крышка монтируется в специально отведенное место с фиксацией крепления, собранного с шайбами и прокладками. Когда монтаж завершен, динамометрическим ключом надо затянуть гайку с усилием не более 3,3 кГм.
  6. Теперь выполняется сборка блока шестеренок задней передачи. Для этого распорную втулку необходимо поставить между подшипниковыми устройствами, расположенными в блоке. Для монтажа используется специальное отверстие. Ось самого блока необходимо установить в посадочное место на картере.
  7. Выполняется запрессовка с помощью молотка. Она выполняется до тех пор, пока торцевая часть канавки не упрется в плоскость картера. Стопор при этом надо установить так, чтобы он попал в канавку. Его фиксация производится с помощью ключа, усилие должно быть не более 2 кГм.
  8. Выполняется сборка крышки люков. Производится монтаж фиксатора с шайбами, а также уплотнителей на картере. При помощи оправки производится монтаж заглушки в специальное отверстие. Уплотнительные элементы монтируются непосредственно на выточке, расположенной в месте монтажа роликового подшипника.
  9. Затем выполняется сборка ведомого вала. Для этого он устанавливается в картере коробки передач. На подшипниковое устройство, расположенное сзади, производится монтаж стопорного кольца, для этого потребуется специальное приспособление.
  10. Производится установка подшипника со стопором на сам вал. При установке выточку надо вывести наружу. С помощью молотка и оправки выполняется установка детали на вал и в картер. Шестеренку спидометра необходимо установить на конец промежуточного шкива, выступающего из картера. После этого данный элемент запрессовывается в подшипник до упора, для этого потребуется оправка.
  11. Что касается сборки ведущего вала, то он устанавливается с подшипниковым устройством в картере. В ходе монтажа следует установить один конец вала в отверстие, расположенное на промежуточном шкиве. Для монтажа демонтируйте технологическую оправку. При помощи оправки выполните запрессовку вала с подшипниковым элементом. Установите крышку, а также уплотнительный компонент. Сама крышка крепится с помощью фиксатора.
  12. Для монтажа механизма переключения скоростей шестеренки следует поставить в нейтральное положение. На этих элементах, а также в муфте имеются специальные пазы, выполненные в виде колец. В них производится монтаж вилки.
  13. Затем с крышкой производится установка прокладки. Вместе с креплением выполняется фиксация узла к картеру агрегата. Когда процедура будет завершена, следует произвести диагностику сборки. Возьмитесь за хвостовик первичного узла и прокрутите его. Если все сделано правильно, то элементы будут без проблем прокручиваться.

Пользователь Андрей Свердлов в своем ролике рассказал, какие нюансы следует учесть при сборке трансмиссионного агрегата ЗИЛ.

Проверка работы КПП

Для выполнения диагностики и регулировки коробки передач необходим специальный стенд, схема которого приведена на картинках выше. В раме этого приспособления монтируется привод, а также устройство для обеспечения нагрузки и емкость для трансмиссионной жидкости. Благодаря гидравлическому регулятору, который ставится на крышке, выполняется замер параметра нагрузки. При помощи нескольких зажимов производится установка коробки передач к кронштейну.

К электрическому мотору посредством муфты подсоединяется ведущий вал. Он соединяется с трансмиссией посредством карданного вала, при этом помпа подключается к емкости для смазки с помощью патрубка. Регуляторное устройство подсоединяется к нагнетательному трубопроводу. По параметрам, которые выдает это приспособление, выполняется контроль уровня нагрузки, создающегося под воздействием гидравлического тормоза.

В корпусе регулятора имеется специальное отверстие, в которое устанавливается гильза. В этом устройстве имеется стальная пробка с внутренним каналом, по которому подается смазочная жидкость от помпы. На боковой части имеется рукоятка, а если надо установить пробку в определенное положение на скорости, применяется специальное крепление. В какое именно положение установить рычаг для диагностики коробки передач, определяет градуированный диск, расположенный ниже рукоятки.

Гильза с пробкой соединяется посредством семи каналов, в одном из которых монтируется предохранительный клапан. Он предназначен для защиты трансмиссионной системы при увеличении давления смазочного вещества выше положенного предела. В других каналах устанавливаются кольца и жиклеры, размер сечения последних определяется при настройке стенда. Сами каналы закрываются посредством пробок с отверстиями, через которые смазочный материал поступает в емкость. Для диагностики работоспособности агрегата на определенной скорости надо провернуть рукоятку, что способствует образованию сопротивления. Диагностика работы коробки передач обязательно выполняется на стенде, перед выполнением задачи необходимо заменить рабочее масло в агрегате.

Уход за коробкой передач

Выполняя разборку и ремонт или меняя рабочую жидкость в системе трансмиссии, нельзя допустить попадания в агрегат загрязнений, пыли, продуктов износа. Это может привести к заеданию шестеренок, которые вращаются на первичном валу. Магнит, расположенный на пробке сливного отверстия, подлежит очистке при каждой замене жидкости. Также желательно выполнять промывку каналов сапуна, установленного в винт на креплении крышки. Если эти каналы будут забиты, это приведет к увеличению давления в трансмиссии и утечке рабочей жидкости.

 Загрузка …

Видео «Дефектовка коробки передач ЗИЛ 130 своими руками»

Канал Разные Мысли предоставил ролик, в котором подробно описан процесс дефектовки элементов трансмиссионного агрегата.

autodvig.com

Зил 130 схема переключения передач

Зил 130 схема переключения передач и устройство коробки передач.  Схема показана на рисунке. Немного отличается от привычной, установленной в легковушке, но привыкаешь очень быстро.

Грузовой автомобиль ЗИЛ-130 выпускается массово с 1964 года, хотя опытные образцы были выпущены аж в 1957 году. Всего с конвейера ЗиЛ сошло около 3,5 миллионов зил 130, такая схема переключения передач позволила грузовику данной марки стать одним из самых популярных советских автомобилей в своей категории.

К особенностям конструкции зил 130 относятся не только схема переключения передач, но и установленный на нем гидроусилитель руля, который был синхронизирован с самой пятиступенчатой коробкой передач. Кроме того в этом грузовике наличествовал омыватель ветрового стекла, что само по себе было невидалью для отечественных производителей и потребителей. Кабина зил 130 была трехместной, а схема переключения передач – предельно простой. Эта простота и позволила эксплуатировать автомобиль без особых проблем и частых ремонтов.

Позднее конструкторы внесли некоторые изменения в зил 130 и схему переключения передач. Это и предпусковой подогрев движка, и транзисторное зажигание, и смена генератора на генератор переменного тока. Так же перемены коснулись внутренней отделки – усовершенствовали щиток приборов, а так же внесли еще некоторые мелкие новшества в дизайн салона.

Самыми значимыми датами для зил 130 и его схемы переключения передач стали 1966 и 1977 годы. В это время были проведены самые значимые модернизации грузовика. На ЗиЛ автомобили этой марки выпускали до 1994 года. Кроме того с 2004 года модификации зил 130 производили и на уральском автомоторном (УАМЗ), который с того же года переименовали в АМУР, поэтому сейчас зил 130 и схема переключения передач выпускается под индексом АМУР-53131.

Еще по теме

awtosowet.ru

Орагны управления пневмосистемой ЗИЛ-130 | АвтоКлуб ЗиЛ 130

Ручка 13 управления воздушной заслонкой карбюратора позволяет частично или полностью прикрыть воздушную заслонку и тем самым обогатить рабочую смесь. После прогрева двигателя и начала движения автомобиля и ручка должна быть утоплена.
Ручка 14 центрального переключателя света фар может быть установлена в трех фиксированных положениях:
0 — ручка полностью нажата до отка­за — освещение выключено;
1  — ручка вытянута на половину хо­да — включены задние и передние фо­нари;
II — ручка вытянута полностью — включены задние фонари   и фары;
при повороте ручки переключателя вправо включаются лампы ос­вещения приборов; вращением этой ручки регулируют также яркость освещения приборов.
Ручка 8 управления заслонкой канала отопителя кабины: при утоп­ленном положении ручки заслонка закрывается, увеличивается ин­тенсивность обдува ветрового стекла и выключается подача теплого воздуха к ногам водителя.
При вытянутом положении ручки заслонка открывается, подача теплого воздуха для обдува ветрового стекла уменьшается, и начинает­ся подача теплого воздуха к ногам водителя. Количество теплого воз­духа, подаваемого для обдува ветрового стекла и к ногам водителя, можно регулировать, устанавливая ручку в промежуточные поло­жения.
Выключатель 12 плафона кабины включает лампу плафона незави­симо от положения ручки центрального переключателя света.
Переключатель 9 электродвигателя отопителя кабины имеет три положения (выключено, повышенная угловая скорость электродвига­теля, пониженная угловая скорость): перемещением ручки переклю­чателя влево включается повышенная угловая скорость, а перемеще­нием ручки вправо — пониженная. При среднем положении ручки электродвигатель  выключен.
Ручка 10 крана управления стеклоочистителем используется для регулирования скорости движения стеклоочистителя. Вращая ручку, можно регулировать скорость движения стеклоочистителя. При вра­щении ручки против часовой стрелки интенсивность работы стекло­очистителя увеличивается, при вращении в обратном направлении — уменьшается.
Рычаге переключения передач (см, рис. 7). Схема положений рыча­га при включении различных передач показана на рис. 8.

Рис. 8. Схема переключения передач автомобиля ЗИЛ-130

Рычаг 1 стояночной тормозной системы приводит в действие цент­ральный тормоз барабанного типа, установленный на ведомом валу коробки  передач.
Педаль 7 омывателя ветрового стекла расположена на полу с левой стороны кабины. При каждом нажатии на нее струи воды из распыли­телей омывают ветровое стекло, при этом необходимо включать стек­лоочиститель.
Ножной переключатель 9 света фар используется для переключения дальнего света на ближний и наоборот ближнего на дальний при пол­ностью вытянутой ручке центрального переключателя.
Переключатель 4 указателей поворота установлен на рулевой колон­ке. При перемещении ручки переключателя вниз включаются указа­тели левого поворота, а при перемещении ручки вверх — указатели правого поворота. При включении указателей поворота на щитке при­боров загорается прерывистым зеленым светом контрольная лампа. После того как поворот окончен, переключатель выключается автома­тически.
Ручка 2 управления жалюзи радиатора прикреплена на кронштейне к левой стенке кабины. Чтобы закрыть жалюзи, надо вытянуть ручку на себя, а чтобы открыть — вдвинуть ее до отказа. Для частичного закрытия жалюзи ручку ставят в одно из промежуточных положений.
Кнопка 12 пневматического звукового сигнала устанавливается на седельном тягаче ЗИЛ-1З0В1.

zil130.ru

Коробка переключения передач (КПП) ЗИЛ-130

Коробка переключения передач (КПП) ЗИЛ-130 — механическая, имеет пять передач для движения вперед и одну для движения назад. Пятая передача прямая. Коробка передач снабжена двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач. Фиксаторы и кольца синхронизатора изменены. Фиксаторы состоят из двух симметричных полуцилиндров, между которыми помещены по две цилиндрических пружины, прижимающие полуцилиндры фиксаторов к внутренней поверхности отверстия.

Синхронизаторы в сборе старой и новой конструкции взаимозаменяемы.

Рис. Коробка передач ЗИЛ-130: 1 — первичный вал; 2, 22, 31, 46 и 54 — подшипники; 3, 29, 32 и 48 — стопорные кольца; 4 — крышка заднего подшипника первичного вала; 5 — синхронизатор четвертой и пятой передачи: 6 — втулка шестерни четвертой передачи; 7, 41 — шестерни четвертой передачи; 8 и 39 — шестерни третьей передачи; 9 — вилка переключения четвертой и пятой передач; 10 — вилка переключения второй и третьей передач; 11 — крышка коробки передач, 12 — установочная втулка; 13 — шарик фиксатора; 14 — пружина фиксатора; 15 — штифт замка стержней переключения передач; 16 — шарик замка, 17 — синхронизатор второй и третьей передач; 18 и 35 — шестерня второй передачи; 19 — вилка переключения первой передачи и заднего хода, 20 — шестерня первой передачи и заднего хода; 21 — сапун; 23 — кронштейн стояночного тормоза; 24 — червяк привода спидометра; 25 — барабан стояночного тормоза; 26 фланец с отражателем; 27 — гайка фланца вторичного вала; 28 — сальник; 30 — гайка промежуточного вала; 33 — картер коробки передач; 34 — вторичный вал; 36, 40 и 42 — опорные шайбы; 37 и 43 — замочные кольца; 38 — шестерня заднего хода промежуточного вала; 44 — промежуточный вал; 45 — шестерня привода промежуточного вала; 47 — заглушка; 49 — резиновое кольцо; 50 — блокирующим палец; 51 — роликоподшипник; 52 — гайка первичного вала; 53 — установочная втулка; 55 — распорная втулка; 56 — ось блока шестерен заднего хода; 57 — блок шестерен заднего хода; 58 — крышка люка коробки отбора мощности; 59 — пробка контрольно-наливного отверстия; 60 — шестерня привода спидометра; 61 — сливная пробка с магнитом; 62 — предохранитель включения первой передачи и заднего хода; 63 — ось промежуточного рычага; 64 — крышка коробки передач; 65 — фиксатор рычага переключения передач; 66 — опора рычага; 67 — пружина; 68 — рычаг переключения передач; 69 — промежуточный рычаг; 70 — упор; 71 — стержень переключения первой передачи и заднего хода; 72 — стержень переключения четвертой и пятой передач, 73 — стержень переключения второй и третьей передач; 74 — штуцер гибкого вала спидометра; 75 — передний подшипник первичного вала. Примечание — с декабря 1972 г. маслосгонная канавка первичного вала 1 заменена сальником.

Коробка передач автомобиля прикреплена к картеру сцепления на четырех шпильках, ввернутых в тело картера сцепления. Центрирование коробки осуществляется по фланцу крышки 4 заднего подшипника первичного вала.

В правой стенке картера имеется резьбовая пробка 59 контрольно-наливного отверстия, через которое коробку передач заправляют маслом при отсутствии коробки отбора мощности. В левой стенке картера, внизу, имеется спускное отверстие, закрываемое резьбовой пробкой 61, которая снабжена магнитом, притягивающим мелкие частицы металла из масла. В картере с обеих сторон сделаны два люка с фланцами для крепления коробки отбора мощности. От коробки передач допускается отбор мощности до 30 л.с.

Привод спидометра состоит из пятизаходного червяка 24 и шестерни 60, имеющей 17 зубьев (передаточное число червячной пары привода спидометра 3, 4).

Работа синхронизаторов

При включении синхронизированной передачи происходит следующее: каретка 2 синхронизатора вместе с вилкой 9 или 10 перемещается в сторону включаемой передачи. При этом движение каретки через три фиксатора передается конусным кольцам 3, которые жестко связаны между собой с помощью трех блокирующих пальцев 1, до упора в конус шестерни.

Рис. Устройство синхронизатора:
1 — блокирующий палец; 2 — каретка; 3 — конусное кольцо; 4 — фиксатор; 5 — пружина; 6 — конус шестерни

Из-за разности окружных скоростей включаемых элементов (шестерня и каретка синхронизатора) и осевого давления, передаваемого через фиксаторы, которые удерживают каретку от свободного осевого перемещения, на конических поверхностях возникает момент трения. Под действием момента трения происходит смещение каретки относительно блока конусных колец до упора в блокирующую поверхность пальцев 1, которая препятствует свободному осевому движению каретки. Вследствие этого происходит выравнивание окружных скоростей переключаемых элементов (происходит синхронизация).

После выравнивая окружных скоростей переключаемых элементов блокирующие поверхности пальцев не будут препятствовать осевому перемещению каретки и произойдет включение выбранной передачи без шума и удара.

Для нормальной работы синхронизаторов ЗИЛ-130 и предупреждения и преждевременного износа колец необходимо правильно и своевременно регулировать свободный ход педали сцепления. Если сцепление «ведет», переключение передач становится затруднительным. В случае включения синхронизированных передач с шумом следует немедленно выяснить причину неисправности и устранить ее.

Уход за коробкой передач

При смене масла, а также при разборке коробки передач не допускать попадания в нее грязи, песка, которые могут вызвать заедание шестерен, вращающихся на вторичном валу. Надо очищать магнит сливной пробки и промывать воздушные каналы сапуна, ввернутого в установочный болт крепления крышки. Засорение этих каналов вызывает повышение давления в картере коробки, что приводит к течи масла.

При разборке коробки передач нужно проверять надежность стопорения и затяжку гаек 27, 30 и 32; момент затяжки должен быть не менее 25 кгс*м. Стопорение указанных гаек осуществляется вдавливанием утоненного края гайки в паз вала. Вдавливание надо производить бородком с закругленным концом, чтобы предотвратить разрыв края гайки. Отвертывать гайки нужно ключом с длинным плечом без предварительного выправления вдавленного края гайки.

ustroistvo-avtomobilya.ru

устройство, характеристики и принцип работы

На автомобильном заводе имени Лихачева выпущено много легендарных грузовиков. К ним относится и 130-я модель. Обратим внимание на один из самых важных механизмов в конструкции авто. Коробка передач ЗИЛ-130 – это сложный агрегат, который конструктивно и функционально отличается от большинства других аналогов. Для правильного управления и продления рабочего ресурса узла необходимо иметь представление о его конструкции и схеме функционирования. Эти нюансы, а также способы ремонта и ухода рассмотрим ниже.

Устройство коробки передач ЗИЛ-130

Автомобиль оснащается трехходовым трансмиссионным механическим узлом с несколькими рабочими диапазонами. Пять скоростей предназначены для движения вперед, один режим – назад. В блоке предусмотрена пара синхронизаторов инерционной конфигурации. В картере коробки монтируется первичный (ведущий) вал, агрегирующий с косозубой шестерней и зубчатым венчиком, отвечающим за активацию передачи.

В расточной части указанного элемента устанавливается роликовый подшипниковый механизм цилиндрического типа. На него помещается фронтальной стороной вторичный шкив. В нижнем отсеке корпуса имеется промежуточный вал с шестеренкой. Еще три аналогичных детали монтируются на вторичном шкиве.

Вал КПП ЗИЛ-130

На шлицах рассматриваемого узла предусмотрена прямозубая шестерня, служащая для включения первой и задней передачи. В этом же районе размещается блок кареток для синхронизирующего механизма.

На вторичном валу предусмотрены косые шестеренки, предназначенные для включения второй, третьей и четвертой скорости. Они расположены таким образом, чтобы входить в постоянное зацепление с аналогичными элементами промежуточного валика. В нижней части картера узла жестко закреплена ось. На ней установлено устройство задней скорости с прямозубыми шестернями. Они агрегируют с цилиндрическими подшипниками роликового типа.

Большая шестерня входит в стабильное зацепление со специальной деталью на промежуточном валу. Внутри картер наполнен рабочей жидкостью (трансмиссионным маслом). Этот отдел защищен крышкой, в которую вмонтирована система переключения скоростей.

Принцип работы

Переключение передач на ЗИЛ-130 основано на кинематической схеме с работой синхронизаторов и шестерен. При выжимании первой скорости соответствующий шестеренчатый элемент перемещается по шлицам, входя во взаимодействие с элементом первой передачи на промежуточном валике. От первичного аналога крутящий момент трансформируется на вторичный шкив при помощи шестеренок постоянного зацепления. Показатель передаточного числа – 7,44.

При включении второй скорости на КПП ЗИЛ-130 муфта синхронизатора попадает в зацепление с внутренними зубцами рабочей шестерни. После этого на промежуточном валу осуществляется передача крутящего момента посредством первичного аналога и блока шестеренчатых механизмов. На вторичный вал усилие оказывается при помощи синхронизатора. Передаточный показатель – 4,1.

Во время активации третьей передачи, соответствующая муфта теряет зацепление с шестеренкой, передвигается по шлицам, начиная агрегировать с рабочими зубцами. При этом она уже находится во взаимодействии с элементом третьей скорости промежуточного блока. От первичного шкива усилие трансформируется при помощи шестерен и зубчатых элементов, передаваясь далее на первичный вал посредством муфты. Рабочее число составляет 2,29.

Активация остальных скоростей

Вкратце дальнейшую работу коробки передач ЗИЛ-130 можно описать так:

  • При активации четвертой скорости работает синхронизатор, муфта которого передвигается, зацепляясь с соответствующими зубцами шестерни. Усилие передаточного числа (1,47) осуществляется посредством шестеренок промежуточного на вторичный вал.
  • Включение пятой передачи сопровождается аналогичной процедурой действия зубцов, синхронизаторов и их элементов соответствующей части. При этом оба вала образуют единую конструкцию, позволяющую передать усилие на карданный элемент.
  • При активации задней передачи КПП ЗИЛ-130 в работу вступает специальная каретка. Передача крутящего момента производится посредством шестеренчатого механизма, при этом меняется направление вращения.

Схема работы

Ниже приведено схематическое отображение функционирования рассматриваемого узла с пояснениями:

  • а – устройство передачи;
  • б, в, г, д, е, ж – первая/вторая/третья/четвертая/пятая/задняя скорость;
  • 1, 4, 6, 7, 8, 10, 11, 14, 15, 16, 18, 19 – косозубые шестерни;
  • 2 – ведущий вал;
  • 3 – вторичный вал;
  • 5, 9 – каретки синхронизаторов;
  • 12 – блок прямозубых шестеренок;
  • 13 – ось;
  • 17 – шестеренка промежуточного плана;
  • 20 – картер.

Ремонт своими руками

Для починки указанного узла и регулировки сцепления ЗИЛа-130 потребуется специальный стенд.

Сборка узлов трансмиссии осуществляется в следующем порядке.

  1. Производится монтаж шарикового подшипникового механизма, для чего стопорное кольцо помещается в предусмотренную канавку блока.
  2. Подшипник монтируется в специальное гнездо на ведущем валу, при этом выточка элемента должна быть обращена наружу.
  3. После размещения основного вала на стендовом столе, производят запрессовку подшипникового устройства при помощи специального станка. Кроме того, потребуется оправка, посредством которой элемент забивается в шейку вала до упора.
  4. При помощи динамометрического ключа затягивают гайки с усилием 20 кГм. Бортик должен помещаться в пазу первичного валика.
  5. Солидолом или его аналогом обрабатывают внутренние части шестеренок, затем устанавливают роликовые подшипники. Последний элемент следует монтировать без натяга. После проведения процедуры выполняют диагностику на предмет свободного вращения деталей, без выпадения из своих гнезд.
  6. Монтируется стопорное кольцо.
  7. Перед сборкой синхронизаторов второй и третьей скорости коробки передач ЗИЛ-130 в механизм помещают три фиксирующие опоры, фрезерной частью наружу.
  8. Далее потребуется совмещение отверстий указанных выше деталей. Затем производится запрессовка колец.
  9. Выполняют сборку трех креплений при помощи пружин и шариков, которые монтируются в предусмотренные гнезда каретки. Аналогичные работы проводят со вторым кольцом, устанавливаемым на блокировочные пальцы.

Сборка промежуточного вала

Данная запчасть ЗИЛа собирается в такой последовательности:

  • производится запрессовка шестерен;
  • на шлицы наносят слой смазки;
  • осуществляется установка шпонки и шестеренчатого механизма второй скорости в соответствующий паз;
  • фиксация вала производится на специальном стенде;
  • требуемое усилие обеспечивается посредством штока тормозной камеры, регулируемой рукояткой на пневматическом кране.

Ремонт ведущего вала

Указанную деталь коробки передач ЗИЛ-130 собирают на столе. При этом резьба должна смотреть вниз. На шлицы наносят смазку. Далее устанавливают шестерню первой скорости, паз ступицы направляют в сторону фронтальной части первичного вала. Правильность сборки определяют путем проверки наличия ее свободного хода по шлицевым элементам.

На шейку также наносят смазку, монтируют шестеренку второй скорости, при этом зубчатый венец обращают в сторону переднего края вторичного шкива. Солидолом обрабатывают упорную шайбу, которую помещают в посадочное гнездо с кольцом стопорного типа. Зазор между боковой частью ступицы и указанной деталью не должен превышать 0,1 мм. Шестеренка при правильной установке будет свободно вращаться от руки.

Установка синхронизирующих и других деталей

Дальнейшая сборка запчасти ЗИЛа (ведущего вала) продолжается в следующем порядке.

  1. Синхронизаторы второй и третьей скорости ставятся на вал так, чтобы боковая выточка каретки смотрела в сторону шестерни передачи №2.
  2. На шейку наносят смазочный материал, после чего на первичный вал монтируют шестеренку третьей скорости. При этом шлицевое отверстие направляют к синхронизатору.
  3. Обрабатывают солидолом упорную шайбу, устанавливают ее на вал. Она должна быть плотно зажата между втулкой и бортом ведомого валика (используют напрессовку).
  4. Смазывают шейку, монтируют шестеренку четвертой передачи, правильность положения проверяют посредством вращения детали вокруг собственной оси.
  5. Зазор между боковиной фланца и шайбой выдерживается не более 0,1 мм.
  6. Монтаж выполнен корректно, если каретка по шлицам перемещается свободно.

Механизм переключения КПП

Характеристики ЗИЛ-130 предусматривают проведение сборки узла переключения при помощи специального приспособления, которое можно найти на СТО.

Схема выполнения процесса выглядит так.

  1. В устройстве фиксируется крышка трансмиссии. На торцевой части инструмента имеется отверстие, в которое помещается заглушка при помощи оправки и молотка, ударами по центру элемента.
  2. Собирают сапун, затем закручивают его в крышку.
  3. Запрессовывают пару установочных втулок.
  4. В специальные канавки монтируют фиксирующие пружины.
  5. В левое гнездо помещают шарик, используя бородок.
  6. Монтируют шток активации первой и задней передачи, предварительно нанеся на деталь трансмиссионную смазку.
  7. Устанавливают шток во внутреннюю часть крышки, при этом отверстие крепления должно перекрываться. Далее ставят головку и вилку первой и второй скорости. Ступицу направляют в сторону отверстий с заглушками.
  8. Передвигают шток до совмещения между собой шара фиксации и гнезда нейтрального диапазона. Перед этим монтируют парами блокировочные элементы.
  9. Поскольку размеры ЗИЛ-130, как и масса, довольно внушительные, предохранительные головки следует закреплять надежно, дополнительно фиксируя их стопорными болтами. Затем ставятся шплинты и заглушки.

Рычаг трансмиссии

Это последний узел в сборке коробки передач (ее характеристики от ЗИЛ-130 рассмотрены выше). Порядок действий таков.

  • Корпус селектора устанавливают на специальном станке либо в тисках.
  • Стопорную деталь ставят в гнездо на картере агрегата, на селектор надевают чехол, помещают его на свое место.
  • Слоем смазки обрабатывают шаровую поверхность. За картерные шпильки заводят пружину, которая устанавливается вместе с опорой шарового элемента.
  • Собирают промежуточный рычаг первой и второй скорости.
  • При помощи гайки фиксируют рукоятку, а на крышке КПП посредством герметика фиксируется прокладка.
  • В финале проводят монтаж промежуточной детали в специальную прорезь на головке штока. Второй аналог помещают в паз вилки. На корпусе рычаг крепится посредством специальных фиксаторов с шайбами пружинного типа.

fb.ru

Подробно об установке КПП Зил 130 на Газ 3307 (ЗМЗ 511).

— DRIVE2

Все привет!
Готовился целый год к установке кпп от Зил 130 на свой Газончик и вот пришел долгожданный момент!
Расскажу все максимально подробно с привязкой конкретно к моему авто и моей ситуации.
И так, поехали.
Что понадобилось для установки :
1. КПП ( б/у) — 3000 р.
2. Переходная плита, новая на заказ ( авито) — 8000р.
3. Диск сцепления ( покупал в ТРИАЛ) — 2500р.
4. Подшипники на КПП( новые) — 3500р.
5. Масло для КПП — 6 л.канистра — 900р.
6.Комплект прокладок для КПП — 200 р.
7. Болтики, гаечки, шайбочки — 500 р.
8. Токарные работы по первичному валу 500 р.
9. Вилка кардана от Зил 130 ( б/у) и новая крестовина — 2500р.
10. Токарные работы по доработке кардана — 5000р.
10. Токарные работы по муфте выжимного и крышке первичного вала кпп — 500 р.
11. КОМ ( б/у) и рычаг включения/выключения — 2000р.
12. Доработка КОМ — 12000 р. ( отдельно у меня есть видеоролик на канале), есть нюансик!
13.Крышка КПП с датчиком заднего хода. ( на моей кпп не было датчика) — 3500р.
14.Новые подушки кабины — 900р.
15. Швеллер для траверсы — 800р.
16. Новый НШ 32 правого вращения. ( стоял левого).
17. Выжимной подшипник новый.
В основном, это все, но возможно что-то забыл…Итого, мои затраты на все-все-все…= в районе 50 000р.
Так как я живу в Калининграде, некоторые позиции заказывал с Большой России и в цене учтена доставка.
Теперь о процессе установки:
1. Снимаем родную КПП и убираем ее подальше, прячем и забываем…)) ( спасибо, отработала без поломок!)
2. Снимаем кожух сцепления и подгоняем к нему переходную плиту.

Полный размер

Сверлим дополнительные отверстия в кожухе.


3.Прикручиваем плиту к кожуху.

Полный размер

Не забываем обрезать болты.

Полный размер

С этой стороны, для крепления плиты к кожуху я использовал болты с головкой под шестигранник, так как сама отливка кожуха не позволяет использовать ключ или головку для затягивания болта. Поэтому, немного сверлом подработал отверстия под болты и закрутил…


4. Теперь все примеряем на КПП.

Полный размер

Как-то так! 5. Теперь, все разбираем и ставим кожух на место, одновременно ставим корзину сцепления и центруем диск. <img src=

Полный размер

Уголок плиты упирается в подушку.

6. Когда будете ставить кожух с плитой на штатное место обратите внимание, что при посадке, корпус плиты немного упирается в подушки и по этому не может полностью опуститься. Снимаем кожух обратно и турбиной подпиливаем уголки плиты.

7. Варианты изготовления траверсы для дополнительной опоры КПП, ввиду ее значительного веса, разные. Я выбрал вариант с изготовлением специальной самодельной опоры которая предварительно крепится на КПП.

Это фото не мое, но у меня аналогичный вариант.


8. Затем ставим КПП на место. У меня это заняло ровно 3 минуты…встала как буд-то она там и была всегда! Я был приятно удивлен. Кабину поднимать не пришлось. Коробка встала и без этого.

Полный размер

Оппачки…готово!


9. Закручиваем болты. Идем дальше.
10. Ставим КОМ. Подробно о том, как я доработал КОМ есть отдельное видео. Я разворачивал КОМ вокруг оси на 180 градусов для того что бы поместился НШ и не нужно было резать раму. При таком варианте ОБЯЗАТЕЛЬНО НШ должен быть правого вращения!

Полный размер

Поставили. Видите, уголок КОМ правый верхний…здесь немного подрезал раму, буквально 1.5 см. Это для того чтобы можно было вставить ключ для прикручивания НШ к КОМ. Если не подпилите, КОМ уголком не встанет и потом не сможете закрутить НШ. Так, что чуть-чуть подрезать раму все-таки придется, НО — это никак не скажется на прочности рамы!


11.Ставим НШ.

Полный размер

Красота!


12.Прикручиваем глушитель. Кстати, мне не пришлось его переваривать или что-то дорабатывать. Ничего нигде не мешает.
13. Устанавливаем траверсу.

Полный размер

Примеряем, загибаем, режем, сверлим, усиливаем, потом красим и ставим!


14. По поводу крышки КПП. На моей кпп не было датчика заднего хода! Ну…по мне как-то не понятно, фонари есть, сигнал есть а датчика включения нет. Кто-то может сказать, да чего там, мол, сделай через кнопку. Ну, нет, это не мой вариант. Я купил отдельно крышку с датчиком заднего хода и поставил ее на КПП. Но при установке был нюансик. Если вкрутить датчик в отверстие кпп то при опускании кабины, лонжерон попадает прямо на датчик и может его сломать. По этому я немного погрел газом лонжерон и сделал вмятину. Таким образом, лонжерон на месте и выполняет свою функцию и при этом датчик не пострадал! Все работает!

Полный размер

Тряпочкой синего цвета я закрыл отверстие для вкручивания датчика. Видите, лонжерон прямо над ним?


15.Далее нужно доработать кардан. Для этого берем вилку кардана от Зил 130 и ставим ее на штатное место, в моем случае на барабан ручного тормоза. Примеряем свой, родной кардан к этой вилке для определения нужной длины, делаем отметку. Везем к токарю. Он отрезает приваривает вилку и делает балансировку. Потом ставим кардан на место.
16. Потом поставил глушитель.
16. Да, не забываем подсоединить все шланги к НШ и собрать, а так же отрегулировать сцепление.
Кстати, по поводу сцепления. В самом выжимном подшипнике я просверлил отверстие под тавотницу и приварил ее. Теперь я забил смазкой подшипник полностью внутри и его вообще не слышно при работе! Говорят, что ресурс его значительно увеличивается при таком способе смазки. Сам выжимной и муфта от Газона.

Теперь, выдыхаем…моемся, чистимся…пьем…- чай! )) И запускаем двигатель!
Вы знаете, я не знал какие будут ощущения при езде, мало кто описывает это…
Но вот что испытал и почувствовал лично я :
— нажал на педаль сцепления и спокойно, без треска включаю передачи. Переключения на скорости мягкие, без двойного выжима, естественно. Спокойно все включается. За счет 5 передач вперед, они более короткие чем в родной КПП и по этому тяговые характеристики лучше, это чувствуется очевидно. На 5 передаче вообще красота…))) В общем, я доволен!
P.S. А теперь то, что я не учел при доработке КОМ! Как вы знаете, что бы исключить подрезку рамы, нужно перевернуть КОМ и по этому нужно выточить новую шестерню. Так вот, когда вы дойдете до этого момента ОБЯЗАТЕЛЬНО и НЕПРЕМЕННО несите токарю шестерню из КПП, ту которая будет входить в зацепление с новой шестерней КОМ. Иначе после установки будет неприятный, достаточно громкий шум при работе КОМ. Это сильно напрягает ( лично меня), так быть не должно! Гул, за счет разного износа шестерен. В общем шестерни нужно подогнать в паре, имея их на руках, токорь это должен знать… Но даже если он вам не скажет об этом, имейте ввиду!
Еще я поставил ручной тормоз как в Газ 66.

Полный размер

Вот так приспособил привод.

Большая «кочерга» от Зила мне показалась слишком неуклюжей, а маленький и аккуратный рычажок от Газ 66, очень гармонично вписался в интерьер моего «монстрика»!
Ну, вроде ничего не забыл! Если кому-то будет полезно — отлично! Для этого я это и выкладываю!
Всем удачи и счастливого пути!

www.drive2.ru

ЗИЛ 130 коробка передач: схема, технические характеристики



Автомобиль ЗИЛ – это мощный грузовой автотранспорт, который отлично подходит для эксплуатации по пересеченной местности. Со стороны владельца данного транспортного средства, механика требует минимального обслуживания, независимо от условий эксплуатации ЗИЛа.

Машину актуально использовать для строительно-монтажных работ. Популярность данной техники объясняется тем, что она прекрасно адаптирована к отечественным условиям. Приемлемая стоимость машины, возможный ее дешевый ремонт делают приобретение данного автотранспорта выгодным. Продолжительный период времени данная марка авто выпускалась на заводе им. Лихачева. Коробку передач на ЗИЛ 130 данный завод начал выпускать в первой половине 1960-х гг.

Технические характеристики ЗИЛ 130 гласят, что грузоподъемность авто равна 6000 кг, полная масса машины превышает 10000 кг. Двигатель включает 8 цилиндров, мощность может доходить до 150 лошадиных сил. На автомобилях ЗИЛ скоростей может быть 9. Все это дополняется синхронизато­рами инерционного типа.

Особенности строения коробки ЗИЛ

Транспортное средство оснащается механической КПП (5 ст.). Особенность данной коробки передач на ЗИЛ 130 в том, что она позволяет совершать передвижения без помех при переключении передач. Эффективно происходит маневрирование на проезжей части.

КПП ЗИЛ 130

В состав КПП на авто ЗИЛ 130 входят два синхронизатора. Они обеспечивают выравнивание возникающих угловых скоростей соединяемых зубьев. В их основу легли: муфта, конусное кольцо, блокирующий и фиксирующий палец, пружина. Роликовые подшипники отлично переносят приходящиеся нагрузки. На них установлен блок реверсивного движения. Машина поддерживает установку первичного вала на 24 зуба.

Схема КПП ЗИЛ 130

Присутствует ведущий вал, который дополнен шестеренкой, зубчатым венцом. В нижнем отсеке картера КПП ЗИЛ 130 расположен промежуточный вал. Вторичный вал имеет шестеренки, работа которой обеспечивает оперативное включение 2,3 и 4 передачи.

Скоростная КПП на ЗИЛ обеспечивает комфортные условия для перевозки грузов. Такая машина будет отлично перемещаться по бездорожью или строительным площадкам. Коробка отбора мощности ЗИЛ имеет прямые зубья. В чугунном картере автомобиля присутствует главный вал, неподвижные оси. Именно на осях размещен блок зубчатых колес.

При включении первой скорости присутствующее колесо в системе начинает перемещаться по канавкам, далее оно вступает во взаимодействие с шестерней на промежуточном валу. Для включения 2, 3, 4 режима необходимы шестеренки вторичного вала. При активации 3-х скоростного режима, имеющийся диск синхронизатора перестает воздействовать на детали 2-й передачи. Периодически на коробке отбора мощности ЗИЛ 130 необходимо проверять надежность гаек крепления.

Немаловажным является и то, что коробка передач ЗИЛ 130 является трехходовой. Кроме того, КПП ЗИЛ 130 дополняется ручным тормозом барабан­ного типа.

Из основных расходников выделяется сальник. Данный элемент не допускает попадания смазки на сцепление. Он подлежит замене, если стало отмечаться подтекание масла или происходит ремонт КПП (по мере надобности).

Система не включает установку раздаточной коробки на ЗИЛ 130. Такая коробка встречается на автомашинах с двумя и более ведущими мостами, например, ЗИЛ 131. Устройство зафиксировано за коробкой передач к двум продольным балкам.

Необходимость ремонта трансмиссии

Все составляющие узлы системы трансмиссии подвергаются естественному износу. Доверять ремонт коробки передач на ЗИЛ 130 следует профессионалам, работающим в автосервисе, который предлагает данные услуги, где можно заказать, например, ремонт редуктора.

Признаки поломки коробки ЗИЛ 130:

  • появление характерного гула во время езды. При этом нужно осмотреть состояние подшипников, шестерни передач;

  • слышны посторонние звуки из МКПП. Как правило, из-за износа стопорных колец;
  • отмечается затрудненное переключение передач. Данное проявление может указывать на пониженное количество трансмиссионного масла.
  • отказ включения передачи. При этом нужно проверить состояние сцепления, шестеренки;
  • стала чувствоваться вибрация на конкретной скорости (целесообразно проверить крепление КПП, кардана, осмотреть подшипник).

Следует отметить, что помимо естественного износа отдельных комплектующих деталей трансмиссии, преждевременно данная система может дать сбой из-за того, что владелец ЗИЛа использует некачественную трансмиссионную жидкость.

Рабочая жидкость заливается во внутреннюю часть картера. Когда происходит разборка коробки передач важно не допускать попадания в нее грязи. В противном случае может появиться заедание зубчатых колес, относящихся к ведомому валу.

Проверку уровня масла и его доливку следует во время прохождения ТО-2. Для промывки КПП нельзя применять керосин, следует использовать специальную промывочную жидкость. Только после этого в картер заливается свежее масло.

prokpp.ru

Коробка передач | АвтоКлуб ЗиЛ 130

Коробка передач ЗИЛ-130 (рис. 40) — механическая, имеет пять передач для движения вперед и одну — для движения назад. Пятая передача — прямая. Коробка передач ЗИЛ-130 снабжена двумя синхронизаторами инер­ционного типа для включения второй и третьей, четвертой и пятой передач. Фиксаторы синхронизатора состоят из двух симметричных полуцилиндров, между которыми помещены по две цилиндрические пружины, прижимающие полуцилиндры фиксаторов к внутренней поверхности отверстия каретки синхронизатора.
Коробка передач ЗИЛ-130 прикреплена к картеру сцепления четырьмя шпильками, ввернутыми в корпус картера сцепления. Центрирование коробки осуществляется по фланцу крышки 4 заднего под­шипника ведущего вала.
В правой стенке картера имеется резьбовая пробка 57 контрольно-заливного отверстия, через которое коробку передач при отсутствии коробки отбора мощности заправляют маслом.
В левой стенке картера, внизу, имеется спускное отверстие, закрывае­мое резьбовой пробкой 60, которая снабжена магнитом, притягивающим мелкие частицы металла из масла. С обеих сторон картера имеются два люка с фланцами для крепления коробки отбора мощности. Допуска­ется отбор от коробки передач мощности не более 22 кВт (30 л. с).

Рис. 40. Коробка передач ЗИЛ-130:
1 — ведущий вал; 2, 21, 30, 45 и 53 — подшипники: 3, 28, 31 и 47 — стопорные кольца; 4 — крышка заднего подшипника ведущего вала; 5 — синхронизатор четвертой и пятой передач; 6 — втулка шестерни четвертой передачи; 7 и 40 — зубчатая пара четвертой передачи; 8 и 58 — зубчатая пара третьей передачи; 9 — вилка переключения четвертой и пятой передач; 10 — вилка переключения второй и третьей передач; 11 — крышка коробки передач ЗИЛ-130; 12 — установочная втулка; 13 — шарик фиксатора; 14 — пружина фиксатора; 15 — штифт замка стержней переключения передач; 16 — шарик замка; 17 — синхронизатор второй и третьей передач; 18 и 34 — зубчатая дара второй передачи; 19 — вилка переключения первой пере­дачи и заднего хода; 20 — колесо первой передачи и заднего хода; 22 — кронштейн стояночного тормоза; 23 — червяк привода спидометра; 24 — барабан стояночного тормоза; 25 — фланец с отражателем; 26 — гайка; 27 и 51 — сальники; 29 — гайка промежуточного вала; 32 — картер коробки передач; 33 — ведомый вал; 35, 39 и 41 — опорные шайбы; 36 и 42 — замоч­ные кольца; 37 — зубчатое колесо заднего хода промежуточного вала; 43 — промежуточный вал; 44 — зубчатое колесо промежуточного вала; 46 — заглушка; 48 — резиновое кольцо; 49 — блокирующий палец; 50 — роликоподшипник; 52 — стопорная пластина; 54 — распорная втулка; 55 — ось блока зубчатых колес заднего хода; 56 — блок зубчатых колес заднего хода; 57— резьбовая пробка контрольно-заливного отверстия коробки передач ЗИЛ-130; 58 — крышка люка отбора мощности; 59 — зубчатое колесо привода спидометра; 60 — сливная пробка с магнитом; 61 — сапун; 62 — предохранитель включения первой передачи и заднего хода; 63 — ось промежуточного рычага; 64 — корпус сферической опоры; 65 — фиксатор рычага переключения передач; 66 — опора рычага; 67 — пружина; 68 — рычаг переключения передач; 69 — промежуточный рычаг; 70 — сухарь промежуточного рычага; 71 — стержень переключения первой пе­редачи и заднего хода; 72 — стержень переключения четвертой и пятой передач; 73 — стержень переключения второй и третьей передач; 74 — штуцер гибкого вала спидометра.

Привод спидометра состоит из пятизаходного червяка 23 и зубчато­го колеса 59, имеющего семнадцать зубьев (передаточное число чер­вячной пары привода спидометра 3/4).
При смене масла, а также при разборке коробки передач ЗИЛ-130 нельзя допускать попадания в нее грязи, песка, так как это может вызвать заедание зубчатых колес, вращающихся на ведомом валу. Надо очищать магнит сливной пробки и промывать воздушные каналы сапуна, ввер­нутого в установочный болт крепления крышки. Засорение клапанов вызывает повышение давления в картере коробки, что приводит к течи масла.
При разборке коробки передач ЗИЛ-130 нужно проверить надежность стопорения и затяжку гаек 26 и 29; момент затяжки должен быть не менее 250 Н • м (25 кгс • м). Стопорение указанных гаек осуществляется вдавливанием утоненного края гайки в паз вала. Вдавливать край гай­ки надо бородком с закругленным концом, чтобы предотвратить разрыв. Отвертывать гайки нужно ключом с длинным плечом без предваритель­ного выправления вдавленного края гайки.



Запись опубликована в рубрике Техническое обслуживание, Шасси. Добавьте в закладки постоянную ссылку.

zil130.ru

Установка КПП 9-ка с Зил 4331 — Зил БЫЧОК тягач, 4.2 л., 2002 года на DRIVE2

Полный размер

Приобретенная кпп жизни не видала, ориентировочно 1000 км проехала+ 270 км в моем багажнике, в общем новая)))
Передаточным числам этой кпп двигатель очень рад, и все свои обороты он передает с нежностью и любовь, в общем спелись они отлично )))
КПП ЗИЛ 4331 9 ка: 1-я (9,65) 2-я (6,33) 3-я (4,5) 4-я (3,33) 5-я (2,7) 6-я (1,9) 7-я (1,35) 8-я (1,0) 9-я (0,81) зх-(6,77)
…есть еще один вид такой кпп, более распространенный, с передаточными числами (от 11,3 — до 1,0), которая не идеальна для мотора МТЗ.
Диск сцепления Камазовский, обрезанный в диаметре 0,7-0,8 мм. первичный вал укорочен, мерился по месту с учетом толщины переходной плиты. Кронштейн крепления ПГУ изготовили самостоятельно. Заднюю траверсу подняли выше, через усилители. Задняя часть кпп висит на камазовской подушке. Крышка пола в кабине переварена и срезана выпуклость, так как кабина поднята на 6 мм для удобства обслуживания, об этом будет следующий пост.
Вот пока что короткое видео переключения скоростей, без прицепа

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Коробка передач Автомобиль семейства ЗИЛ-133

КОРОБКА ПЕРЕДАЧ

Силовой агрегат оснащен десятисту­пенчатой коробкой передач, состоящей из основной пятиступенчатой коробки пере­дач и переднего приставного делителя передач. Делитель облегчает управление автомобилем, вдвое увеличивая число пере­дач, позволяет получить передаточные чис­ла, близкие к среднему значению двух со­седних передач основной коробки, вслед­ствие чего крутящий момент изменяется примерно в 1,22 раза. Каждому положе­нию рычага переключения передач основ­ной коробки соответствуют две передачи делителя. Так, при одном и том же по­ложении рычага переключения пере­дач в основной коробке передач можно увеличить скорость автомобиля, передви­нув переключатель в положение «В» (выс­шая передача)», но при этом соответственно уменьшится крутящий момент. Для увели­чения момента необходимо установить пе­реключатель в положение «Н» (низшая пере­дача). Таким образом имеется десять пе­редач для движения вперед и две передачи для движения назад. Пятая низшая переда­ча — прямая, а пятая высшая — ускоряю­щая.

Передачи в коробке передач переклю­чают рычагом, расположенным справа от сиденья водителя, а в делителе — с по­мощью переключателя, вмонтированного в рукоятку рычага переключения передач. Для включения передачи в делителе нужно установить переключатель крана управле­ния делителем в положение, соответствую­щее высшей или низшей передаче, нажать на педаль сцепления до упора и удерживать ее в этом положении около 1 с. При этом открывается клапан и происходит пере­ключение передачи в делителе. Затем надо плавно отпустить педаль сцепления. Уста­навливать кран делителя в нужное положе­ние можно и заранее, а потом лишь выжать педаль сцепления до упора.

Трогаясь с места, передачу в делителе выбирают в зависимость от дорожных условий и загруженности автомобиля. При разгоне автомобиля до скорости 30— 40 км/ч достаточно переключать передачи лишь в коробке передач. При разгоне до большой скорости целесообразно исполь­зовать обе передачи делителя. Для этого переключатель делителя нужно перевести в положение «Н», выжать педаль сцепления до упора и включить следующую более высокую передачу в коробке. Рекомендуе­мая последовательность переключения пе­редач при разгоне автомобиля с полной нагрузкой на дорогах с твердым покры­тием: IB—IIB—IIIB—IVH—IVB—VH— VB*. То же в тяжелых дорожных условиях IH—IIH—IIIH—IVH—IVB—VH—VB.

Цифры означают номер передачи в ко­робке передач, а буквы — положение пере­ключателя управления делителя.

Для перехода на более низкую пере­дачу при увеличении дорожного сопротив­ления нужно перевести переключатель делителя в положение «В», нажать на пе­даль сцепления до упора, включить соот­ветствующую передачу в коробке и плавно отпустить педаль сцепления.

Коробка передач крепится к картеру делителя, выполненному заодно с карте­ром сцепления. Состоит из картера 3 (рис. 3.31), ведущего (первичного) 5, ведо­мого (вторичного) 25 и промежуточного 2 валов, механизма переключения передач, шестерен, синхронизаторов и подшипни­ков с крышками. Шестерни на всех пере­дачах, кроме I передачи и заднего хода, косозубые, постоянного зацепления.

Картер коробки отлит из серого чугуна. В переднем и заднем торцах соосно рас­точены 2 верхних и 2 нижних отверстия для установки заднего подшипника веду­щего вала и заднего подшипника ведомо­го вала, а также переднего подшипника и стакана 28 заднего подшипника промежу­точного вала. В заднем торце и в перего­родке картера расточены 2 отверстия для установки оси 19 блока 14 шестерен задне­го хода. Сверху картер закрыт крышкой 11.

В картере слева и справа имеются люки для установки коробок отбора мощности. Люки закрыты крышками 16. Допуска­ется отбор мощности от коробки передач до 30 л.с.

Масло в картер заливают через горло­вину, расположенную на правой стенке картера. К пробке 4 горловины прикреплен указатель уровня масла. В нижней части картера имеются 2 сливных отверстия, закрываемых пробками 1. В передней пробке установлен магнит для улавлива­ния металлических частиц — продуктов износа.

Передний роликовый подшипник ведо­мого вала коробки передач расположен в полости ведущего вала, а передний подшип­ник ведущего вала коробки передач ус­тановлен -в полости ведущего вала делите­ля. Шарикоподшипники ведущего и ведомо­го валов, а также роликовый сферический подшипник промежуточного вала застопо­рены от осевых перемещений относительно картера, поэтому они, помимо радиальных, воспринимают также осевые нагрузки. Блок шестерен заднего хода установлен на оси и вращается на двух роликовых под­шипниках 13. Все шестерни ведомого ва­ла установлены на специальных ролико­вых подшипниках.

1 передача и задний ход в коробке вклю­чаются с помощью зубчатой муфты, а остальные передачи — с помощью синхро­низаторов.

В крышке коробки размещен механизм переключения передач. Каретки синхро­низаторов и зубчатая муфта перемещаются вилками, которые закреплены установоч­ными винтами на штоках, перемещающих­ся в отверстиях крышки. Для предотвра­щения одновременного включения двух передач между штоками установлен замок. Для предохранения от случайного вклю­чения передачи заднего хода или I пере­дачи при движении автомобиля в крышке имеется предохранитель. В крышке зад­него подшипника ведомого вала установлен привод спидометра. Для обеспечения пра­вильного показания спидометра в зави­симости от передаточного числа главной передачи и размера шин предусмотрены сменные червячные шестерни.

Рис. 3.31. Коробка передач:

1 — магнитная пробка; 2 — промежуточный вал; 3 — картер; 4 — пробка с указателем уровня масла; 5 — ведущий вал; 6, 24 — гайки; 7 — зубчатая муфта; 8 — конусное кольцо; 9 — крышка подшипника ведущего вала; 10, 17, 20 и 34 — прокладки; 11 — верхняя крышка; 12 — рычаг переключения передач; 13 — роликоподшипник; 14 — блок шестерен заднего хода; 15 — промежуточная шайба; 16 — крышка люка отбора мощности; 18 — упорная шайба; 19 — ось блока шестерен; 21 — крышка подшипника ведомого вала; 22 — червяк привода датчика спидометра; 23 — пружинная шайба; 25 — ведомый вал; 26 — фланец; 27 — стопорное кольцо; 28 — стакан подшипника; 29 — сферический роликоподшипник; 30 — крышка роликоподшипника; 31 — болт упорной шайбы; 32 — стопорная планка; 33 — упорная шайба; 35, 38, 39, 40 — шестерни соответственно I, II, III и IV передач на ведомом валу; 36 — втулка; 37 — шестерня заднего хода.

Ведущий вал коробки передач. Выпол­нен заодно с косозубой шестерней, которая находится в постоянном зацеплении с шес­терней привода промежуточного вала (см. рис. 3.31). Вал установлен на двух под­шипниках. Передний роликовый подшип­ник расположен в полости ведущего вала делителя, задний шариковый подшипник— в отверстии переднего торца картера ко­робки передач. В канавку наружного коль­ца шарикоподшипника вставлено стопор­ное кольцо, которое вместе с крышкой 9 подшипника удерживает его от осевых перемещений. Крепление шарикоподшип­ника на валу осуществляется гайкой 6 через зубчатую муфту 7 и конусное коль­цо 8. Гайка навинчивается до упора и рас- кернивается в двух местах. Зубчатая муф­та установлена на шлицах вала и пред­назначена для передачи крутящего мо­мента от ведущего валаделителя при вклю­чении низшей передачи.

Внутри ведущего вала имеются каналы для подвода масла к ведомому валу от маслонагнетающего устройства делителя передач. Соединение масляных магистра­лей ведущего и ведомого валов коробки передач осуществляется через втулку.

Задняя часть шестерни ведущего вала представляет собой конус, предназна­ченный для создания необходимой силы трения между ним и конусной поверх­ностью фрикционного кольца синхрониза­тора перед включением передачи, а по­средством внутреннего зубчатого венца в полости шестерни происходит соединение ведущего вала с зубчатым венцом каретки синхронизатора при включении прямой (V) передачи. В той же полости находится гнездо переднего роликового подшипника ведомого вала. В шестерне имеются ради­альные каналы для циркуляции масла.

Ведущий вал в сборе с задним подшип­ником после установки в отверстии карте­ра закрывается крышкой 9. Для ограниче­ния осевого зазора (не более 0,05 мм) между крышкой и наружной обоймой подшипни­ка установлены прокладки.

Ведомый вал коробки передач. Уста­новлен соосно с ведущим валом на двух подшипниках. Передний роликовый под­шипник напрессован до упора в торце вала и зафиксирован от осевых перемещений стопорным кольцом в канавке вала. Зад­ний подшипник от осевого перемещения фиксируется стопорным кольцом 27 (см. рис. 3.31), вставленным в канавку наруж­ного кольца подшипника, и крышкой 21. Внутри вала имеются осевой и радиаль­ные каналы для подвода масла. К подшип­никам шестерен масло поступает от масло­нагнетающего устройства делителя через канал в ведущем валу. Через радиальные каналы в шестернях происходит постоян­ная циркуляция масла, что обеспечивается соответствующей установкой втулок и шес­терен на валу.

Передняя шлицевая часть ведомого вала, состоящая из трех нарезанных на валу зубчатых венцов, предназначена для установки каретки синхронизатора IV и V передач и для включения этих передач. Крайние зубчатые венцы и центральная часть среднего венца имеют уменьшенную толщину зуба, что предотвращает самовы­ключение IV и V передач на ходу автомо­биля.

Шестерня 40 IV передачи ведомого вала постоянно находится в зацеплении с косо­зубой шестерней IV передачи промежуточ­ного вала. Шестерня 40 свободно враща­ется на роликовом подшипнике, установ­ленном на втулке. От осевых перемещений шестерня ограничена с одной стороны бур­тиком втулки, а с другой — упорной шай­бой, которая зафиксирована от провора­чивания замочной шпонкой с пружиной, расположенной в продольном пазе вала. Передняя часть шестерни представляет собой конус, соединяющийся с конусной поверхностью фрикционного кольца син­хронизатора перед включением передачи.

Включение IV передачи происходит с по­мощью внутреннего зубчатого венца шес­терни, который входит в зацепление с зуб­чатым венцом каретки синхронизатора.

Роликовые подшипники шестерен III, II, заднего хода и I передачи взаимозаме­няемы.

Шестерня 39 III передачи находится в постоянном зацеплении с шестерней III пе­редачи промежуточного вала. На цилинд­рическую часть ступицы шестерни напрес­совано кольцо с внутренним конусом для соединения с конусной поверхностью фрик­ционного кольца синхронизатора. Кроме того, шестерня имеет зубчатый венец для соединения с кареткой синхронизатора при включении III передачи.

Косозубая шестерня 38 II передачи находится в постоянном зацеплении с зуб­чатым венцом II передачи промежуточного вала. Соединение с конусной поверхностью кольца синхронизатора, а также с карет­кой синхронизатора при включении II пе­редачи осуществляется при помощи внут­реннего конуса шестерни и зубчатого венца ступицы шестерни.

На средней шлицевой части ведомого вала между шестернями устанавливается каретка синхронизатора II и III передач. Шлицы состоят из трех зубчатых венцов, причем крайние венцы имеют уменьшен­ную толщину зуба.

Прямозубая шестерня 37 заднего хода находится в постоянном зацеплении с малым зубчатым венцом блока 14 шестерен заднего хода, а прямозубая шестерня I передачи — с зубчатым венцом проме­жуточного вала. Роликовые подшипники шестерен установлены на втулках, причем втулка 36 шестерни I передачи имеет зубчатый венец, по которому перемещается муфта включения I передачи и заднего хода. Соединение шестерен 35 и 37 с муф­той при включении передачи осуществля­ется при помощи зубчатых венцов на ступицах шестерен. Осевое перемещение шестерен ограничено упорной шайбой, рас­положенной между торцом втулки 36 и внутренним кольцом заднего шарикопод­шипника ведомого вала.

Ведомый вал с шестернями и синхрони­заторами в сборе устанавливается в кар­тер коробки при снятой крышке 11 после монтажа ведущего и промежуточного ва­лов. Одновременно на посадочное место вала и в отверстие картера напрессовыва­ется задний подшипник до упора внутрен­ним кольцом в шайбу. Подшипник фикси­руется гайкой 24, навинченной на резьбо­вой конец вала, через фланец карданной передачи и червяк привода спидометра. Гайка раскернивается. Между крышкой и наружным кольцом подшипника для ог­раничения осевого зазора устанавлива­ются прокладки.

Промежуточный вал коробки передач. Установлен в нижней части картера на двух подшипниках. Передний роликовый под­шипник напрессован на шейку вала до упо­ра в стопорное кольцо. На заднюю шейку вала напрессовано до упора в торец шес­терни внутреннее кольцо сферического под­шипника. Наружное кольцо подшипника установлено в стакане 28 (см. рис. 3.31). Фиксация подшипника на валу осуществ­ляется упорной шайбой, закрепленной на торце вала двумя болтами. Подшипни­ковый узел закрыт крышкой 30.

Прямозубые шестерни I передачи и заднего хода, а также косозубая шестерня II передачи изготовлены заодно с валом. Шестерня заднего хода находится в по­стоянном зацеплении с большим зубчатым венцом блока 14 шестерен заднего хода. Шестерня привода промежуточного вала и шестерни IV и III передач напрессованы на вал и установлены на сегментных шпон­ках. Все шестерни зафиксированы на валу стопорным кольцом, расположенным в ка­навке вала между роликовым подшип­ником и шестерней привода промежуточ­ного вала.

Передний конец вала с шлицами пред­назначен для соединения с ведомым валом делителя.

Блок шестерен заднего хода. Вращает­ся на двух роликовых подшипниках 13 (см. рис. 3.31). Ось блока вставлена в отверстия перегородки и заднего торца картера и зафиксирована стопорной план­кой. Блок шестерен имеет два прямозубых венца. Венец большего диаметра нахо­дится в постоянном зацеплении с шестерней промежуточного вала, а венец меньшего диаметра — с шестерней заднего хода ве­домого вала. Осевое перемещение блока шестерен ограничивается двумя упорными шайбами, которые зафиксированы от про­ворачивания штифтами.

Рис. 3.32. Синхронизатор II и III передач.

Синхронизаторы. Предназначены для безударного включения передач. Синхро­низатор II и III передач (рис. 3.32) со­стоит из каретки 3, двух фрикционных ко­нусных колец 1 и 4, восьми блокирующих пальцев 2, четырех пальцев 7 фиксаторов 6, а также шариков (фиксаторов) и пружин 5.

Каретка устанавливается на шлицах средней части ведомого вала, а ее перемеще­ние по шлицам происходит при помощи вил­ки, концы которой вставлены в кольцевую канавку каретки. Внутренние шлицы ка­ретки состоят из трех зубчатых венцов. Зубья крайних венцов имеют меньшую толщину по сравнению со средним венцом и в комплексе с зубчатыми венцами ве­домого вала образуют «замок», предотвра­щающий самовыключение передачи на хо­ду автомобиля. В каретке по окружности параллельно оси просверлены восемь отвер­стий под блокирующие пальцы 2 и четыре— под пальцы 7 фиксаторов. Отверстия под блокирующие пальцы имеют с обеих сто­рон фаски с углом, равным углу фасок на средней тонкой части блокирующих пальцев средней тонкой части блокирующих паль­цев. В нейтральном положении пальцы устанавливаются в отверстиях каретки с зазором. На наружные концы пальцев 2 напрессованы конусные кольца. Торцы пальцев после напрессовки колец разваль­цовываются.

Пальцы фиксаторов 7, установленные в отверстиях каретки между внутренними поверхностями конусных колец, имеют в средней части канавку. В нейтральном положении в эту канавку под действием пружин входят шарики фиксаторов, пред­отвращая самопроизвольное перемещение каретки.

На конических поверхностях колец 1 и 4 имеются винтовые канавки для удале­ния масла при прижатии кольца синхро­низатора к конусу шестерни, а также пря­моугольные канавки, предназначенные для удаления продуктов износа.

При включении передачи, например III, каретка синхронизатора под действием вилки механизма переключения передач движется влево (см. также рис. 3.31) и через пальцы фиксаторов перемещает конусное кольцо до соприкосновения с ко­нусом шестерни III передачи. При соеди­нении конусных поверхностей под дейст­вием силы трения шестерня блокирующих пальцев. Фаски отверстий каретки упира­ются в фаски блокирующих пальцев, и дальнейшее перемещение каретки прекра­щается. После выравнивания окружных скоростей шестерни и каретки блокиру­ющие пальцы занимают среднее положе­ние относительно отверстий и каретка под действием вилки механизма переключе­ния передач перемещается в осевом на­правлении в сторону шестерни. При этом шарики фиксаторов устанавливаются и зубчатый венец каретки бесшумно входит в зацепление с зубчатым венцом шестер­ни III передачи. Включение II передачи происходит аналогично.

Принцип действия синхронизатора IV и V передачи не отличается от принци­па действия синхронизатора II и III пе­редачи, но конструктивно он несколько иной (рис. 3.33).

Рис. 3.33. Синхронизатор IV и V передач.

Восемь блокирующих пальцев 2 син­хронизатора одновременно являются паль­цами фиксаторов. В нейтральном положе­нии сухари 5 фиксаторов под действием пру­жин 6 входят в канавки пальцев. Каретка 2 устанавливается на шлицах передней части ведомого вала, а ее перемещение по шлицам осуществляется вилкой, в про­рези концов которой входит кольцевой диск каретки. По окружности в торце диска (каретки) просверлены 8 глухих ра­диальных отверстий, предназначенных для установки пружин и сухарей фиксаторов. Перпендикулярно этим отверстиям про­сверлены по окружности диска восемь от­верстий для установки блокирующих паль­цев, причем оси этих отверстий пересека­ются. Отверстия под блокирующие паль­цы в диске с обеих сторон имеют фаски с углом, соответствующим углу фасок бло­кирующих пальцев. Внутренние шлицы каретки состоят из двух зубчатых венцов, которые в комплексе с зубчатыми венцами ведомого вала образуют «замок», предот­вращающий самовыключение передач на ходу автомобиля. Кроме внутренних шли­цев, каретка имеет два наружных зубчатых венца. Венец меньшего диаметра соеди­няется с внутренним венцом ведущего вала при включении V передачи, а боль­ший венец соединяется с внутренним вен­цом шестерни IV передачи.

Фрикционные кольца 1 к 4 синхрони­затора имеют внутренний конус. На по­верхностях конусов имеются винтовые ка­навки для удаления масла. После напрес- совки колец на блокирующие пальцы, последние развальцовываются.

При включении любой передачи блоки­рующие пальцы вначале играют роль паль­цев фиксаторов и перемещают фрикцион­ные кольца до соприкосновения с соответ­ствующим конусом (вала или шестерни). С возникновением момента трения каретка поворачивается относительно пальцев и они начинают выполнять роль блокирую­щих, поскольку фаски отверстий упира­ются в фаски пальцев и перемещение ка­ретки прекращается. После выравнивания окружных скоростей пальцы занимают центральное положение. Каретка под дей­ствием вилки перемещается в сторону включаемой передачи. Сухари при этом утапливаются, сжимая пружины.

Включение передач. Осуществляется ры­чагом, установленным на крышке картера, коробки передач. Включение I передачи производится перемещением муфты I пе­редачи и заднего хода по шлицам втулки 36 (см. рис. 3.31) шестерни I передачи назад до соединения ее с зубчатым венцом шес­терни I передачи. При этом крутящий мо­мент от ведущего вала коробки передач передается на шестерню привода проме­жуточного вала и далее через шестерню I передачи промежуточного вала пере­дается на ведомый вал через шестерню 35, которая блокируется с ведомым валом зуб­чатой муфтой.

Включение II передачи осуществляется перемещением каретки синхронизатора II и III передач по шлицам ведомого вала вправо до входа ее в зацепление с зубча­тым венцом шестерни 38 II передачи. При этом шестерня 38 через каретку синхрони­затора блокируется с ведомым валом и передает крутящий момент от шестерни II передачи промежуточного вала.

Включение III передачи реализуется перемещением каретки синхронизатора II и III передач по шлицам ведомого вала влево до входа в зацепление с зубчатым венцом шестерни 39 III передачи. При этом шестерня 39 через каретку блокиру­ется с ведомым валом.

Включение IV передачи производится перемещением каретки синхронизатора IV и V передач по шлицам ведомого вала вправо до входа в зацепление с зубчатым венцом шестерни 40 IV передачи.

Включение V передачи осуществляется перемещением влево каретки синхрониза­тора IV и V передач по шлицам ведомого вала до соединения с зубчатым венцом ведущего вала. При этом крутящий момент от ведущего вала через каретку синхро­низатора непосредственно передается на ведомый вал.

Задний ход включается перемещением каретки I передачи и заднего хода по шли­цам втулки 36 влево до соединения ее с зубчатым венцом шестерни заднего хода, которая находится в постоянном зацеп­лении с блоком 14 шестерен заднего хода.

Механизм переключения передач. Смон­тирован в крышке картера коробки и состо­ит из рычага 12 (см. рис. 3.31) переключе­ния передач, трех штоков 7, 14 и 15 (рис. 3.34) с вилками соответственно 6, 5, 3 трех фиксаторов положения штоков, предохра­нителя включения I передачи и заднего хода и замочного устройства для предот­вращения включения двух передач одно­временно.

Внутри крышки I имеются перегородки в отверстиях которых установлены штоки. В вертикальных отверстиях передней пе­регородки размещены стаканы 2 с пружи­нами 2 и шариками 8 фиксаторов штоков. Кроме того, в передней перегородке имеется горизонтальное отверстие, закрытое за­глушками, где смонтировано замочное уст­ройство включения I передачи и заднего хо­да. На верхнем торце крышки коробки закреплена на шпильках опора рычага переключения передач.

Каждый шток предназначен для вклю­чения двух передач. Для предотвраще­ния самопроизвольного перемещения на каждом штоке имеются по три лунки, куда под действием пружин 9 входят шарики фиксаторов. На штоках установлены вилки переключения соответствующих передач. Вилки зафиксированы на штоках устано­вочными винтами 4, которые стопорятся шплинтовочной проволокой. Для переме­щении штоков и включения требуемой передачи на штоке I передачи и заднего хода и на штоке II и III передач установ­лены головки, зафиксированные установоч­ными винтами, а головка IV и V передач выполнена заодно с вилкой. В головках штоков профрезерованы пазы, которые при нейтральном положении рычага совпадают.

Рис. 3.34. Механизм переключения передач.

В нейтральном положении рычаг пере­ключения передач находится в среднем по­ложении и его нижний конец входит в паз головки штока I и III передач. При пере­мещении рычага в кабине из нейтрального положения вправо или влево его нижний конец входит в паз головки штока IV и V передач или в паз головки штока I передачи и заднего хода. При движении рычага пе­реключения передач вперед или назад пе­ремещается тот шток механизма переклю­чения передач, в пазе головки которого находится нижний конец рычага.

Для предохранения от случайного вклю­чения I передачи или заднего хода при движении автомобиля в отверстии головки штока I передачи и заднего хода установлен палец 13, который под действием штока 12 предохранителя постоянно упирается в рычаг переключения передач. Шток пред­охранителя также входит в отверстие го­ловки и препятствует перемещению штока I передачи и заднего хода в продольном направлении.

При включении I передачи или заднего хода рычаг воздействует на палец 13, а тот в свою очередь, перемещает шток пред­охранителя, выводя его из отверстия в головке и сжимая при этом пружину. Шток I передачи и заднего хода в результа­те этого получает возможность продоль­ного перемещения.

Для предотвращения одновременного включения двух передач имеется замочное устройство, состоящее из штифта И и двух пар шариков 10. Шарики располагаются во втулках между штоками, а штифт находит­ся в отверстии среднего штока между ша­риками. Суммарная величина диаметров двух шариков больше толщины перего­родок, разделяющих штоки, поэтому при перемещении среднего штока шарики зам­ка полностью углубляются во втулки между штоками и, входя в лунки крайних штоков, заклинивают их. Длина штифта несколько больше толщины среднего штока (в сече­нии между лунками), поэтому при пере­мещении крайнего штока (например лево­го) два шарика, перемещаясь, заклинива­ют средний шток и сдвигают штифт, кото­рый, в свою очередь, воздействует на два других шарика и заклинивают ими правый шток. Таким образом, передвинуть любой из трех штоков можно только тогда, когда два других займут нейтральное положение.

Коробка переключения передач на зил бычок. Что может понадобится дополнительно? Зил бычок кпп схема переключения

1 Коробка передач ЗИЛ-130 и ее свойства

2 Коробка ЗИЛ-130 схема

3 Синхронизатор

6 Первичный вал

7 Вторичный вал

8 Промежуточный вал

Если сцепление необходимо для передачи крутящего момента от двигателя к трансмиссии, то коробка передач служит для его изменения в зависимости от условий движения. Коробка обеспечивает движение автомобиля задним ходом и длительное разобщение трансмиссии от двигателя.

КПП ЗИЛ-130 имеет 5 передач для движения вперед и одну для движения назад. Коробка имеет 3 вала. Первичный, вторичный и промежуточный, а также 2 синхронизатора инерционного типа. Установленные на валах шестерни можно группировать в необходимой комбинации и получать передаточные числа соответствующие той или иной передаче.


Коробка ЗИЛ -130 схема

Перемещение шестерни ведомого вала вперед включается первая передача. 2 передача включается перемещением муфты синхронизатора назад. Если переместить муфту синхронизатора вперед, то включится 3 передача. Перемещением муфты 2 синхронизатора назад включается 4 передача. Если переместить муфту этого же синхронна вперед, то включится 5 передача. Промежуточный вал в передаче крутящего момента не участвует. Задний ход включается перемещением шестерни 1 передачи до включения ее с блоком шестерни заднего хода.

Коробка передач, в которой изменение крутящего момента по величине производится за счет изменении передаточного числа. Наибольшее распространение получили ступенчатая:

коробки передач, где изменение передаточного числа осуществляется увеличением или уменьшением передаточного отношения зубчатых передач. Механизмы, которые изменяют в известных пределах передаточное число непрерывно, называются бесступенчатыми передачами.

» На автомобилях применяются бесступенчатые передачи следующих типов: гидравлические (Гидродинамические и гидрообъемные, иначе называемые гидростатическими), механические (фрикционные и импульсные) и электрические.

Наибольшее распространение в качестве бесступенчатых передач получили гидродинамические преобразователи-гидротрансформаторы, которые обычно устанавливаются в сочетании со ступенчатыми или планетарными коробками. Такие передачи называют гидромеханическими.

Ступенчатые коробки сравнительно просты ‚по конструкции и дешевле бесступенчатых передач, однако количество передаточных чисел у них ограниченное от трех до пяти.

На автомобилях повышенной проходимости и грузоподъемности число передач увеличивается благодаря применению дополнительной коробки передач. Крутящий момент будет тем больше, чем выше передаточное число шестерен, находящихся в зацеплении.


Ступенчатые коробки передач имеют принудительное ручное управление, а планетарные и бесступенчатые, в основном полуавтоматическое и автоматическое. Пятиступенчатая коробка передач показана на рис 131 Первичный (ведущий) вал 1 через сцепление соединяется с коленчатым валом двигателя. Вторичный (ведомый) вал является, как бы продолжением первичного вала и расположен с ним на одной оси.

Один конец вторичного вала насажен на роликовый подшипник 10, установленный в конце первичного вала, поэтому вторичный вал может вращаться независимо от первичного; второй конец вала установлен в шариковом подшипнике 8.

На промежуточном валу 9 насажены шестерни. Все, они, кроме шестерни первой передачи, изготовлены отдельно и закреплены на нем шпонками. Для уменьшения шума при работе и повышения долговечности шестерни, находящиеся в постоянном зацеплении, выполнены косозубыми.

Особенностью конструкции коробки автомобиля ЗИЛ-130 является наличие шестерен постоянного зацепления на вторичном валу. Эти шестерни благодаря специальной обработке (фосфатированию) сопряженных поверхностей вала и шестерен их канавок для смазки установлены на валу без специальных втулок и подшипников.


У коробки передач типа МАЗ-500 игольчатые подшипники шестерен вторичного вала, находящихся в постоянном зацеплении, смазываются маслом …под давлением. Для этого против переднего конца промежуточного вала с внешней стороны картера коробки передач установлен шестеренчатый масляный насос, приводящийся во вращение от переднего конца промежуточного

вала. Включение шестерен производится передвижением шестерни по шлицам вала, Но при этом неизбежен удар зубьев, так как окружные скорости шестерен разные. Для легкого и безударного переключения передач ‚необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковыми.

Окружная скорость шестерни зависит от числа оборотов вала, на котором она установлена, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для выравнивания окружных скоростей шестерен перед вводом их в зацепление применяют особый механизм синхронизатор, который обеспечивает их бесшумное и безударное включение.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.


Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1, которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

Коробка отбора мощности КОМ.

Ее название намекает на то- что она отбирает часть крутящего момента двигателя и передает его на специальные механизмы. Это может быть гидронасос или навесное оборудование коммунальной техники. КОМ работает в тесной связке с коробкой передач, а включается из кабины транспортного средства. На это маленькое устройство ложится огромный объем нагрузок и работ.

Поэтому его всегда стремятся сделать прочным и долговечным. Существует 2 типа КОМ зависимый и независимый от сцепления. Первый работает тогда, когда двигатель работает на холостом ходу. Зависимый КОМ легкий их просто установить и почти не нужно обслуживать. Они монтируются на механической КПП и включается водителем из кабины. Независимая КОМ может работать как с механикой, так и с автоматом.

Она устанавливается на бетоносмесителях, дорожноочистной технике, сель-хоз машинах. Место прописки КОМ может стать КПП, раздаточная коробка, двигатель или пространство между двигателем и КПП. КОМ высокопрочный агрегат, но даже он может ломаться.

Зачастую поломки видны сразу, КОМ либо перестает нормально включаться, либо начинает громко шуметь. Проблемы решаются по разному, начиная простым затягиванием гаек и заканчивая полной разборкой КОМ. В любом случае без соответствующих знаний и навыков самостоятельный ремонт КОМ не рекомендуется производителем.

СМОТРИТЕ ВИДЕО

Схема включения передач


Первичный вал


Первичный вал изготовляется из стали 25 ХГМ, глубина нитроцементованного слоя 0,6…0,8 мм, твердость поверхностного слоя НRCэ 61…66, твердость сердцевины HRCэ 37…46.

Основные данные посадочных мест вала, допустимые износы шлицев, шеек и гнезд вала под подшипники, а также данные о шестернях.

Толщина зубьев прямоточных шлиц-5, 805…5, 855

Диаметр гнезда под роликовый подшипник — 43,980…44, 007

Диаметр шейки вала под шариковый подшипник — 60,003…60,023

Диаметр шейки конца вала — 24,975…24,995

Вторичный вал

Вторичный вал изготовлен из стали 25 ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 61…66, твердость сердцевины HRCэ 37…46.

Биение шеек вторичного вала относительно оси допускается не более 0,05 мм. Применение шеек к выкрошенным цементированным слоем усталостного характера не допускается.

Параметры шлицев шеек вторичного вала

Диаметр шейки переднего конца вала под роликовый подшипник — 29,939..29,960

Диаметр шейки под шариковый подшипник — 50,003…50,020

Диаметр шейки под втулку шестерни постоянного зацепления четвертой передачи — 47,003…47,020

Диаметр шейки под косозубую шестерню постоянного зацепления второй передачи — 60,920…60,940

Толщина зуба шлицевой части вала под синхронизатор:

Второй и третьей передач — 8,88…8,94

Четвертой и пятой передач — 10,90…10,95

Толщина зуба шлицевой части вала под шестерню первой передачи — 10,88…10,94

Толщина зуба шлицевой части вала под фланец — 5,99…5,94

Промежуточный вал

Промежуточный вал изготовлен из стали 25ХГМ, глубина нитроцементации 0,8…1,1 мм, твердость поверхностного слоя HRCэ 58…61, твердость сердцевины HRCэ 35…45.

Биение шеек промежуточного вала относительно оси допускается не более 0,04 мм. Неисправные шейки вала могут быть отремонтированы хромированием с последующей их обработкой под номинальные размеры.

Вес коробки ЗИЛ-130 равен -98кг

Размеры сальников: 1 Первичного вала сальник 42х62х10 2 Вторичного вала сальник 58х8х16

Масло в коробку ЗИЛ-130 Тад-17 5,1 литра

СМОТРИТЕ ВИДЕО

Каждый автомобилист, когда-либо сталкивавшийся с управлением автомобиля ЗИЛ 130 или 131, с уверенностью скажет, что для этого «железного коня» практически нет никаких преград. Однако, если вы впервые садитесь за руль такого агрегата, то вам наверняка будет интересна схема переключения передач ЗИЛ 130. Тем более, что она является достаточно оригинальной и непривычной для обычного автомобилиста.

[ Скрыть ]

Как устроена коробка передач автомобиля ЗИЛ 130?

Автомобили ЗИЛ 130 и 131 оборудуются трехходовой пятиступенчатой механической коробкой переключения передач. КПП этого транспортного средства позволяет водителю двигаться вперед на пяти скоростях и назад – на одной. Чертеж устройства вы сможете найти ниже. Как можно увидеть на схеме, коробка передач ЗИЛ 130 и 131 оборудуется двумя синхронизаторами инерционного действия, которые включают вторую и третью, а также четвертую и пятую.

Ведущий вал вместе с шестеренкой и зубчатым венцом для активации пятой (прямой) скорости установлен в картере на подшипниках. Кроме того, в расточке самого шкива вмонтирован цилиндрический роликовый подшипник, а на него, в свою очередь, опирается вторичный шкив. Промежуточный вал в коробке ЗИЛ 130 и 131 монтирован в нижнем отсеке картера. На этом валу установлена еще одна шестеренка, которая находится в регулярном зацеплении с диском первичного вала (ПВ). Здесь же разработчики моделей 130 и 131 решили установить и колесики второй, третьей и четвертой скоростей.


Помимо этого, на кардане монтированы прямозубые шестеренки, предназначенные для активации реверсивного (заднего) хода и первой передачи. Также активацию этих режимов обеспечивает прямозубое зубчатое колесо шестеренка и компоненты синхронизаторов, установленные на шлицах вторичного шкива.

Кроме того, на вторичном валу монтированы и дополнительные шестеренки:

  • для включения второй передачи;
  • для активации третьего режима;
  • для включения четвертого.

И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводов, то к ней можно привыкнуть очень быстро.


Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

ПОДБЕРЕМ оптимальный способ доставки, с учетом приемлемых для вас сроков доставки и стоимости

ОТПРАВИМ необходимую запчасть в ваш город предпочтительной для вас транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по срокам и стоимости. Со списком компаний, с которыми мы сотрудничаем, можно ознакомиться ниже

БЕСПЛАТНО ДОВЕЗЕМ запчасть, вне зависимости от ее веса и стоимости, до терминала выбранной вами транспортной компании. Таким образом вы оплачиваете услуги по доставке исключительно транспортной компании

Доставка осуществляется транспортными компаниями:

ОБРАТИТЕ ВНИМАНИЕ! Точную стоимость доставки определяет транспортная компания.

ОБРАТИТЕ ВНИМАНИЕ! Любой товар, который оплачен частично (внесена предоплата), отправляется только транспортной компанией «Деловые линии»

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей указанных городов, кроме доставки до терминала транспортной компании, существует вариант абсолютно БЕСПЛАТНОЙ доставки .

Один раз в неделю мы доставляем запчасти в данные города.

Доставка заказа до адресата не производится! Заказ необходимо забрать самостоятельно по месту прибытия нашего автомобиля (или по пути).

Доставка для жителей Нижнего Новгорода до адреса

В пределах Нижнего Новгорода ВСЕГДА действует бесплатная доставка до адреса.

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

  • Безналичный расчет.
  • При отсутствии возможности перевести средства с расчетного счета, наша организация выставляет счет физическому лицу, который он может оплатить в любом банке.

Когда я могу произвести оплату?

  • Полная оплата стоимости при покупке. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
  • Частичная предоплата. Оплачивается часть стоимости товара, остаток суммы — после поступления агрегата на терминал транспортной компании в вашем городе. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! При полной и частичной оплате мы вышлем вам на почту копию оформленной товарной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной придет вместе с товаром.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту , мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

На все товары в нашем интернет-магазине действует расширенная гарантия 6 месяцев (на электронику действует раширенная гарантия 3 месяца). Гарантийный талон отправляется покупателю вместе с запчастью.

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.

Для этого:

  1. Необходимо отправить деталь нам обратно.
  2. Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
  3. Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

  1. Отправьте деталь нам обратно.
  2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
  3. После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Сервис нашего интернет-магазина позволяет делать заказ очень быстро и просто!

1. Консультация и подбор товара

В случае, если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию по кнопке в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме этого вы можете позвонить по номеру, указанному в шапке сайта, для вас звонок будет бесплатным.

2. Оформление и подтверждение заказа

Перейдя на карточку выбранного вами товара, вы можете сначала рассчитать стоимость доставки и потом оформить заказ или сразу же оформить заказ, нажав соответствующую кнопку. Оформление заказа подразумевает заполнение нескольких обязательных полей: имя, номер мобильного телефона и города доставки. Для более быстрого заказа Вы можете воспользоваться формой обратной связи, просто кликнув на красный круг «Заказать» и введя свой номер телефона.

Для юридических лиц предусмотрен вариант отправки реквизитов и заказа прямо на электронную почту [email protected] в свободной форме.

После заполнения полей нажимаем Оформить заказ . Копия заказа будет выслана на ваш e-mail, указанный при оформлении.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования позиций заказа, времени, способа и места доставки.

ПОДБЕРЕМ оптимальный способ доставки, с учетом приемлемых для вас сроков доставки и стоимости

ОТПРАВИМ необходимую запчасть в ваш город предпочтительной для вас транспортной компанией или самостоятельно подберем ту, которая будет соответствовать вашим ожиданиям по срокам и стоимости. Со списком компаний, с которыми мы сотрудничаем, можно ознакомиться ниже

БЕСПЛАТНО ДОВЕЗЕМ запчасть, вне зависимости от ее веса и стоимости, до терминала выбранной вами транспортной компании. Таким образом вы оплачиваете услуги по доставке исключительно транспортной компании

Доставка осуществляется транспортными компаниями:

ОБРАТИТЕ ВНИМАНИЕ! Точную стоимость доставки определяет транспортная компания.

ОБРАТИТЕ ВНИМАНИЕ! Любой товар, который оплачен частично (внесена предоплата), отправляется только транспортной компанией «Деловые линии»

Бесплатная доставка для жителей Москвы, Владимира и Ульяновска

Для жителей указанных городов, кроме доставки до терминала транспортной компании, существует вариант абсолютно БЕСПЛАТНОЙ доставки .

Один раз в неделю мы доставляем запчасти в данные города.

Доставка заказа до адресата не производится! Заказ необходимо забрать самостоятельно по месту прибытия нашего автомобиля (или по пути).

Доставка для жителей Нижнего Новгорода до адреса

В пределах Нижнего Новгорода ВСЕГДА действует бесплатная доставка до адреса.

Информация для физических лиц

Какими способами я могу оплатить заказанный товар?

  • Безналичный расчет.
  • При отсутствии возможности перевести средства с расчетного счета, наша организация выставляет счет физическому лицу, который он может оплатить в любом банке.

Когда я могу произвести оплату?

  • Полная оплата стоимости при покупке. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется любой транспортной компанией.
  • Частичная предоплата. Оплачивается часть стоимости товара, остаток суммы — после поступления агрегата на терминал транспортной компании в вашем городе. ОБРАТИТЕ ВНИМАНИЕ! В этом случае заказ отправляется исключительно «Деловыми линиями».

ВАЖНО! При полной и частичной оплате мы вышлем вам на почту копию оформленной товарной накладной, заверенную печатью, с указанием наименования товара, его стоимости. Оригинал накладной придет вместе с товаром.

Информация для юридических лиц

Товар оплачивается по безналичному расчету.

Как получить счет?

Вы присылаете нам реквизиты фирмы на электронную почту , мы выставляем счет и составляем договор. Договор подписывается с обеих сторон и после этого клиент оплачивает счет.

Как оплатить счет?

Оплата банковским переводом на расчетный счет компании по реквизитам, указанным в выставленном счете. Все бухгалтерские документы отправляются вместе с товаром. Возможна отсрочка платежа (по согласованию с руководством).

На все товары в нашем интернет-магазине действует расширенная гарантия 6 месяцев (на электронику действует раширенная гарантия 3 месяца). Гарантийный талон отправляется покупателю вместе с запчастью.

Что она в себя включает:

Гарантийная замена запчасти в случае брака в течение 6 месяцев

В случае обнаружения производственного брака, вы можете обменять деталь по гарантии в течение полугода после покупки.

Для этого:

  1. Необходимо отправить деталь нам обратно.
  2. Если дефектовка подтверждает производственный брак, то отправляем вам новую запчасть. Транспортные расходы на отправку замененной детали до вас берет на себя наша фирма.
  3. Если же дефектовка показывает, что запчасть была повреждена в результате неправильной эксплуатации, мы можем ее отремонтировать с вашего согласия за ваш счет. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Ремонт запчасти

В случае обнаружения неисправности, вы можете отремонтировать деталь в нашей компании.

Для этого:

  1. Отправьте деталь нам обратно.
  2. Сразу после получения автозапчасти нами проводится дефектовка товара (3-10 дней).
  3. После дефектовки мы можем отремонтировать запчасть по нашему прейскуранту с вашего согласия. В случае отказа от ремонта мы отправим деталь вам обратно. В данном случае транспортные расходы на отправку детали ложатся на вас.

Сервис нашего интернет-магазина позволяет делать заказ очень быстро и просто!

1. Консультация и подбор товара

В случае, если вы точно не знаете, какая автозапчасть нужна, вы можете получить консультацию нашего специалиста по телефону. Для этого оставьте заявку на бесплатную консультацию по кнопке в шапке сайта (специалист перезвонит вам в течение нескольких минут), кроме этого вы можете позвонить по номеру, указанному в шапке сайта, для вас звонок будет бесплатным.

2. Оформление и подтверждение заказа

Перейдя на карточку выбранного вами товара, вы можете сначала рассчитать стоимость доставки и потом оформить заказ или сразу же оформить заказ, нажав соответствующую кнопку. Оформление заказа подразумевает заполнение нескольких обязательных полей: имя, номер мобильного телефона и города доставки. Для более быстрого заказа Вы можете воспользоваться формой обратной связи, просто кликнув на красный круг «Заказать» и введя свой номер телефона.

Для юридических лиц предусмотрен вариант отправки реквизитов и заказа прямо на электронную почту [email protected] в свободной форме.

После заполнения полей нажимаем Оформить заказ . Копия заказа будет выслана на ваш e-mail, указанный при оформлении.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.

В течение часа после оформления заказа с Вами свяжется наш менеджер для согласования позиций заказа, времени, способа и места доставки.

Что может понадобится дополнительно?

Здесь мы собираем разную информацию по переоборудованию.
Какие детали и документы могут потребоваться.
Страница находится в стадии разработки. Информация собирается от прошедших процесс.
Кто что знает делитесь информацией.

По поводу регистрации в МРЭО переоборудованного автомобиля:


По нашим данным сначала автомобиль нужно предоставить в МРЭО со старым двигателем на осмотр, получить разрешение на переоборудование у начальника МРЭО или зама там есть специальный бланк заявления.
Далее получить заключение специализированного института (НАМИ) на возможность данной переделки, с перечнем работ и возможными местами исполнения. В заключении должен быть указан номер услуги сервиса, который стоит в сертификате.
Далее найти сервис, с нужным сертификатом, выполнить у них переоборудование, или купить документы.
После этого предоставить машину на инструментальный контроль на станцию диагностики. Потом опять в МРЭО.

Еще ньюансы:

1. КПП БЫЧКА и ЗиЛ-130 практически один в один, единственно переставляете первичный вал или укорачиваете первичный вал от ЗиЛа-130 примерно на 3 см. Разница возникает из за размеров картера сцепления Бычка и ЗиЛ-130.
2. Вот кронштейн передней опоры — заводской и ни каких соплей из швелеров.
Не изобретайте велосипед, всё уже давно изобретено.

Кронштейны у нас есть.

3. Исходный бензивый двигатель ЗиЛ-508 более высокооборотистый, а у дизеля Д245 частота вращения ниже.

Передаточные числа КПП были подобраны под более оборотистый двигатель из за этого скорость движения переоборудованного автомобиля с родной 130-й КПП упадет.
С этим можно мириться (скорость автомобиля будет в пределах 60 км/ч), а можно поставить ускоренную коробку переключения передач 432930 (арт. 3206-1700004-20) .
Скорость возрастет на 20-30 км/ч.
Еще бывает люди меняют редуктор заднего моста и ставят резину большего диаметра.

4. Интеркулер нужен или не нужен решать Вам.

Малыш из Минска – Основные средства

А. Виноградов, фото автора и МАЗ

Низкорамные городские автомобили нынче в моде. В прежние годы мы уже видели целую плеяду среднетоннажных машин на колесах уменьшенного диаметра. А теперь, на 4-м Российском автосалоне и минчане представили широкой публике собственную разработку на этом поприще – МАЗ-4370 грузоподъемностью 5 тонн. При этом «отечество свое», под коим подразумеваем славянскую часть бывшего Союза, как обычно, обходится без пророков и отстает от заграницы. Ведь Mercedes, а за ним и IVECO уже продают низкорамные полнотоннажники… Впрочем Европа и даже Соединенные Штаты – это далеко не самая большая часть планеты, чего не скажешь о России, а уж тем более, если последняя выступает вкупе с Белоруссией и Украиной.

Первое знакомство

Минский пятитонник на Российском автосалоне был замечен, однако сенсации не сделал. Конечно, 35-кубовый кузов – это замечательно, и управляемые колеса, поворачивающиеся аж на 50о – тоже неплохо. Но вот что же до всего остального… Минский мотор Д-245, пусть даже в 136-сильном исполнении, выглядел явно несолидным в сравнении со 105 л.с. на московском «Бычке», имеющем в полтора раза меньшую полную массу, да и резина с посадочным диаметром в 17,5 дюймов до сих пор на территории бывшего СССР не использовалась. Вдобавок ко всему машина демонстрировалась на правах «прототипа», поскольку не имела «одобрения типа» от сертифицирующих органов.

И все же минчане потрудились заложить в конструкцию несколько «мин замедленного действия». Прежде всего отметим необычайно короткий срок создания машины. На заводе грозились сделать нечто подобное уже давно. Однако между первой линией в компьютере(!) и демонстрацией на автосалоне второго(!) опытного образца, пробежавшего по испытательным трассам уже пару тысяч километров, прошло около четырех(!) месяцев. Если вы никогда не имели дела с производством, посчитайте восклицательные знаки, и уж поверьте, мы знали где их поставить.

Далее отметим опять же кабину и то обстоятельство, что почти все детали автомобиля – белорусские. А это значит, что особых препятствий к освоению производства нет и цена машины должна быть умеренной. Впрочем все это – размышления над прототипом. А точные ответы на все вопросы принесут только реальные продажи. Но чего минчане несомненно достигли, так это того, что сумели заинтриговать и посетителей (а к МАЗ-4370 тянулись транспортники, народ знающий) и нас. А потому, когда во время поездки в Минск представилась возможность прокатиться на проходящем испытания среднетоннажнике, мы с радостью согласились.

Автомобиль

Поначалу мы лелеяли надежду проехаться на выставочном экземпляре машины, привлекавшем народ нарядной красной кабиной. Однако судьба распорядилась иначе, и на стоянку возле спортивного комплекса Раубичи подъехал МАЗ-4370 с белой кабиной – первый опытный автомобиль, прошедший по белорусским дорогам добрый десяток тысяч километров, загруженный балластом до полной массы в 10 100 кг. Оно и к лучшему – слегка потрепанная испытаниями машина по-своему интереснее совершенно новой.

Рабочее место водителя здесь почти такое же, как на минском самосвале, только сидишь непривычно низко. Еще на МАЗ-4370 отличается рычаг и схема переключения передач, поскольку машина комплектуется коробкой ЗИЛ-695Д. Правда, нумерацию ступеней заводчане выполнили по европейской схеме: синхронизированные передачи получили порядковые номера с 1 по 4, а самая тяговитая несинхронизированная – буковку «С» – мол, силовая.

Такой подход создал немалые трудности, причем не во время движения (передача – она и есть передача, какую включил – такая и есть), а уже при написании статьи: попробуй объясни, что включал на самом деле! И, дабы не путать неискушенных читателей, в дальнейшем будем придерживаться «зиловской» терминологии, благо рисунок переключения здесь такой же, как у «сто тридцатого».

В целом автомобиль произвел вполне благоприятное впечатление: все привычно, небольшая погрузочная высота и конструкция, не ставящая в тупик по части ремонта. И только водительская дверь вызвала острую грусть. Впрочем, пора и на дорогу.

В движении

Двигатель запускается, как и положено дизелю, «с пол-оборота». Педаль сцепления оказывается легкой и, включив по рекомендации сидящего рядом испытателя «первую» (то есть «С»), потихонечку катимся к дороге, а затем, выехав на нее, разгоняемся и начинаем штурмовать не слишком крутой, но довольно длинный подъем-тягун. Успеваем добраться до «четвертой» передачи, стрелка спидометра перебирается за отметку «40», затем возвращается к ней и там начинается отчаянная борьба мотора с земным тяготением. После перехода на «третью» двигатель заметно оживает, но машина теряет еще десяток километров в час. Пожалуй, двигатель здесь если не слабоват, то обеспечивает минимальный запас мощности, и мысль о прицепе по-просту повергает в ужас. Впрочем, пока что дизель от трактора «Беларусь» – единственный доступный и выбирать не приходится.

Работа рычагом управления коробкой одновременно и радует и разочаровывает. С одной стороны, усилия на нем небольшие, да и отлавливать нужную передачу по всей кабине или включать «вторую через третью», как это порой случалось на потрепанных МАЗ-503, уже не приходится. Но все же настоящей четкости переключения, характерной для европейских автомобилей, пока еще нет. Впрочем КамАЗу в этом отношении МАЗ-4370 уже не уступает.

По утверждениям заводчан, уровень внутреннего шума в кабине соответствует действующим в России и Белоруссии стандартам. И мы им верим, поскольку общение во время поездки особого напряжения не требовало. И все же кабина показалась шумноватой – скорее всего из-за того, что звук двигателя отчетливо слышен на дискомфортных частотах. Что виновато в этом – звукоизоляция кабины или система выпуска, мы судить не возьмемся, но проработать этот вопрос заводским специалистам надо.

Тормоза оставили приятное впечатление: они не запаздывали со срабатыванием и показались достаточно эффективными. Впрочем «на юз» мы их пробовать не стали, положась в этом вопросе на требования стандарта. Руль легкий, с небольшой, но хорошо заметной реакцией и небольшим запаздыванием срабатывания – в общем, обычный «мазовский» руль. Во всяком случае в этой сравнительно короткой поездке уловить отличия между 5370-м и серийными минскими грузовиками не удалось.

Очень понравилась маневренность, в остальном машина хотя и не демонстрирует на дороге каких-то выдающихся качеств, но ведет себя вполне пристойно. Если учесть, что автомобилей подобной размерности в Минске раньше не делали, а потому мосты и подвеска создавались практически заново, то уже за одно это хочется поаплодировать конструкторам. Тем более, что от момента «зачатия» не прошло и законных девяти месяцев!

В остальном машина ничем не отличается от любого серийного МАЗа, поскольку укомплектована теми же переключателями. И только после заезда на стоянку получаем «десерт»: поворот «ключа зажигания» (назовем его так) и двигатель смолкает. И никаких вытягиваний цепей, нажиманий кнопки в полу или поисков другой дизельной «глушилки». Пустячок, а приятно.

После поездки

Покинув кабину, мы беседуем с представителем завода. Главным фактором продаж внутри СНГ они считают цену. МАЗ-4370 должен отвечать требованиям стандартов и стоить не более $10 000. Его конечно можно сделать намного лучше, но если усовершенствование начинает спорить с ценой – тем хуже для усовершенствования… Сегодня машина почти полностью состоит из белорусских деталей. Правда, 136-сильный двигатель комплектуется чешскими поршнями и ТНВД PAL. Колеса диаметром 17,5 дюймов и шины пока также импортные, поскольку такой размер до сих пор в СНГ не использовался, но их выпуск уже осваивается предприятиями республики. В ближайшее время ярославцы обещают начать производство 150-сильной рядной «четверки» и, Бог даст, этот дизель обеспечит машине достаточный запас мощности.

Наше мнение

Машина в целом понравилась. У нее есть все шансы на хорошие продажи, но в том виде, в каком она существует сейчас, предрекать ей счастливое будущее мы не рискнем. А чтобы стало понятно, почему, давайте посмотрим на то, что сегодня имеется на рынке. Сейчас пятитонный сегмент заполняется главным образом капотными бензиновыми машинами ГАЗ и ЗИЛ. Их цена составляет около $ 5 000. Альтернативу этим автомобилям составляют импортные бескапотные грузовики, имеющие не просто большую, а много большую цену, а также намного более высокий уровень исполнения.

В такой ситуации для того, чтобы покупатели предпочитали брать один МАЗ вместо двух ЗИЛов, белорусская машина должна сделать еще хотя бы один шаг к европейскому уровню. А это значит, что весьма важным фактором станет добротность изготовления автомобиля в целом и кабины в частности. Никто не будет требовать, чтобы на грузовике, как в лимузине, «дверь мягко чмокнула и присосалась», но закрываться ей следует четко и без больших усилий. Подрулевые переключатели должны стать более мягкими и четкими. Более четким должно стать и переключение передач.

Конечно, для хорошего знакомства с машиной одной коротенькой поездки мало. Она позволила получить лишь первое впечатление. А главное – не будем забывать, что МАЗ-4370 только начинает свой жизненный путь, и мы очень надеемся, что наше мнение поможет минчанам сделать из этого автомобиля настоящий бестселлер.



Фильм Трансмиссия автомобиля ЗИЛ-130. (1986)

Схема работы синхронизаторов коробки передач ЗИЛ-130, коробка передач в разрезе.

Работа фиксирующего устройства механизма переключения коробки передач, удержание стержней переключения в требуемом положении (мультипликация).

ЗИЛ-130 едет по трассе.

Вид карданного вала и заднего моста.

Место расположения и устройство карданной передачи (мультипликация).

Вид вращающегося карданного шарнира.

Вид вращающегося карданного вала и заднего моста.

Схема соединения промежуточного вала с основным валом (мультипликация).

Вращение карданного вала, автомобиль на трассе.

Вид передней части движущегося грузовика.

Вращение карданного шарнира.

Схема устройства карданного шарнира (мультипликация).

Вид вращающегося карданного вала.

Схема расположения главной передачи в трансмиссии автомобиля.

Схема двойной главной передачи ЗИЛ-130.

Вращение пар конических и цилиндрических шестерен главной передачи.

Схема взаимодействия шестерней и валов главной передачи во время движения (мультипликация).

Вращение шестерен и валов главной передачи в гнездах картера ведущего моста.

ЗИЛ-130 едет по автотрассе.

Вид карданного вала и заднего моста автомобиля во время движения.

Расположение шестеренчатого дифференциала в главной передаче.

Устройство шестеренчатого дифференциала (мультипликация).

Вращение шестерен дифференциала.

Автомобиль движется по прямой.

Схема вращения сателлитов дифференциала при движении по прямой (мультипликация).

Вид карданного вала и заднего моста.

Автомобиль на повороте.

Водитель за рулем.

Вид задней части автомобиля во время поворота.

Схема вращения сателлитов дифференциала во время поворота (мультипликация).

Демонстрация работы дифференциала при помощи наглядного пособия.

ЗИЛ-130 едет по автотрассе.

Вид карданного вала и заднего моста грузовика.

Водитель за рулем.

Пятиступенчатая коробка передач. Грузовые автомобили. Трансмиссия и коробки передач

Пятиступенчатая коробка передач

Пятиступенчатая коробка передач устанавливается на автомобилях ЗИЛ. Пять передач предназначены для движения вперед и одна передача для движения назад. Коробка передач пятиступенчатая трехходовая, имеет два синхронизатора для включения второй и третьей, четвертой и пятой передач. Валы и шестерни расположены аналогично четырехступенчатой коробки передач, но на ведомом мосту и промежуточном добавлено по одной косозубой шестерне постоянного зацепления. Шестерни всех валов, кроме шестерен первой передачи, находятся в постоянном зацеплении. На промежуточном валу все шестерни закреплены шпонками, кроме шестерен первой передачи. Первую передачу включают перемещением вперед прямозубой шестерни 7.

Рис. Схема включения передач автомобиля ЗИЛ.

1 – первичный вал, 2 – синхронизатор четвертой и пятой передач, 3 и 15 – шестерни четвертой передачи, 4 и 14 – шестерни третьей передачи, 5 – синхронизатор второй и третьей передачи, 6 и 11 – шестерни второй передачи, 7 – подвижная шестерня первой передачи и заднего хода, 8 – вторичный (ведомый )вал, 9 и 12 – малая и большая шестерня блока шестерен заднего хода, 10 – шестерня первой передачи, 13 – шестерня заднего хода, 16 – шестерня постоянного зацепления, 17 – промежуточный вал, 18 – блокирующее конусное кольцо.

Сливное отверстие картера закрыто пробкой с магнитом для улавливания металлических частиц. Сверху коробка передач закрыта крышкой, в которой размещен механизм переключения передач.

Первая передача включается перемещением вперед шестерни первой передачи 7 ведомого вала 8.

Вторая передача включается перемещением назад муфты синхронизатора 2 и 5 второй и третьей передач. Внутренние зубья муфты входят в зацепление с венцом на шестерне второй передачи, закрепляя ее на ведомом валу.

Третья передача включается перемещением вперед муфты синхронизатора. Внутренние зубья муфты входят в зацепление с венцом на шестерне третьей передачи, закрепляя ее на ведомом валу. При включении передних передач конусные блокирующие кольца 18 позволяют уравнять частоту вращения вторичного вала и включаемой шестерни, а затем синхронизатор жестко соединяет эту шестерню с валом.

Четвертая передача включается перемещением назад муфты синхронизатора 2 четвертой и пятой передач. Зубья муфты через венец закрепляют шестерню четвертой передачи на ведомом валу.

Пятая передача включается перемещением вперед этой же муфты синхронизатора 2. При этом наружные зубья муфты входят в зацепление с внутренними зубьями ведущего вала, жестко соединяя его непосредственно с ведомым валом (прямая передача), промежуточный вал в передаче крутящего момента не участвует.

Задний ход включается перемещением шестерни 7 первой передачи по шлицам ведомого вала назад до включения ее с шестерней 9 блока заднего хода. Чтобы заставить вторичный вал вращаться в обратную сторону, между ведущей шестерней промежуточного вала и ведомой шестерней ведомого вала, помещают шестеренку передачи заднего хода. Передача крутящего момента с промежуточного вала на ведомый будет происходить через эту шестеренку, вследствие чего ведомый вал будет вращаться в обратном направлении.

Механизм переключения передач смонтирован в крышке картера.

Для предотвращения движения назад, при включенных первых передачах, применяют предохранитель 7, который состоит из плунжера с пружиной и расположен в корпусе 10 рычага переключения передач.

Рис. Механизм переключения передач автомобиля ЗИЛ:

а – устройство, б – предохранитель включения заднего хода, в – схема переключения рычага передач, 1 – крышка, 2 – ползуны, 3 – рычаг переключения передач, 4 – пружина фиксатора, 5 – шарик фиксатора передачи, 6 – вилки, 7 – предохранитель включения заднего хода, 8 – шарики замка, 9 – штифт замка, 10 – корпус рычага, 11 – промежуточный рычаг включения первой передачи и заднего хода, I-V – передачи, 3Х – задний ход.

Два шарика замкового устройства размещаются в крышке между ползунами 2 и штифтом. Выемки, на ползунах, при нейтральной передаче, располагаются против шариков 8. при перемещении среднего ползуна, два других ползуна оказываются запертыми шариками. В случае перемещения крайнего ползуна, шарик выходит из паза, перемещает соседний шарик, который входит в паз среднего ползуна, перемещает штифт 9, который давит на вторые шарики и запирает средний и другой крайние ползуны.

Для фиксации включенной передачи служит фиксатор, состоящий из пружины 4 и шарика 5. При включении передачи шарик под действием силы пружины входит в углубление ползуна 2 и препятствует его передвижению при включенной передаче.

Такое замковое устройство механизма переключения передач предотвращает одновременное включение двух передач.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Интересно, почему переключатель переключения передач вашего автомобиля переходит в режим P-R-N-D? Есть великая причина

Добро пожаловать в . Дополнительная информация , серия, посвященная вездесущим, но упускаемым из виду элементам, скрытым в ваших любимых продуктах. На этой неделе: кое-что об автоматической коробке передач вашего автомобиля, о которой вы, возможно, никогда не замечали.

Если у вашего автомобиля автоматическая коробка передач, различные положения, в которые вы можете переключаться, следуют определенной схеме: P-R-N-D, обычно за которыми следует либо пара вариантов пониженной передачи, либо возможность переключить ее в режим ручного управления.В случае, если вы никогда не водили (или, каким-то образом, ездили только на автомобилях с механической коробкой передач, в этом месте, да благословит вас Бог), эти четыре буквы обозначают Park, Reverse, Neutral и Drive — или, говоря простым языком , Остановлено, Назад, Свободное движение и Вперед .

Вы, вероятно, переходили с Park на Drive сто тысяч раз и с Drive на Reverse почти столько же раз. Но за все это время вы когда-нибудь задумывались: Ну и дела, почему так получается, что переключатель каждой машины переключается с заднего хода на нейтраль на движение?

Что ж, на самом деле есть очень веская причина: так заявляет правительство Соединенных Штатов.

Когда автоматическая трансмиссия была молодой, автопроизводители часто устанавливали свои собственные переключатели, но они чертовски хорошо этого чувствовали. Одна из распространенных схем, встречающаяся, в частности, в моделях General Motors и Chrysler, заключалась в размещении заднего хода на дальнем конце переключателя, за нейтралью, приводом и нижними передачами. В каком-то смысле это имело смысл; в конце концов, вы хотите, чтобы Reverse было легко найти, так почему бы не поставить его в самом конце переключателя?

Проблема, которая возникла, однако, была связана с ошибкой пользователя: люди, пытающиеся переключиться на низкую переднюю передачу, не осознавали этого, перескакивая на задний ход, или наоборот.Учитывая массу, скажем, Эльдорадо ’59 года, внезапное путешествие в неправильном направлении может привести к очень неприятным последствиям для любых людей, животных или объектов, которые окажутся на пути.

Только известный защитник безопасности Ральф Нейдер помог выявить проблемы с этим устройством. Во второй главе своей основополагающей книги Unsafe at Any Speed ​​ Надер привел пять вырванных из заголовков примеров смерти, травм и разрушения, вызванных плохой конструкцией этого механизма переключения передач P-N-D-L-R.

«Не требуется науки и небольшого предвидения, чтобы точно осудить особенно опасную схему переключения передач — квадрант P N D L R, характерный для Cadillac, Buick, Oldsmobiles, Pontiacs, Studebaker и Ramblers за последние десять лет», — написал он. «Водитель вынужден смотреть на рычаг переключения передач, чтобы убедиться, что передача используется. Чтобы включить задний ход, водитель должен поднять рычаг. Если он не поднимет его достаточно, автомобиль останется низко впереди, в то время как водитель смотрит назад и ожидает, что автомобиль двинется в этом направлении.”

В некоторых современных кнопочных автоматах, таких как Lincoln Navigator, изображенный здесь, нет рычага выбора, но, во всяком случае, еще труднее случайно выбрать режим неверно.

Нейтральное переключение между прямым и обратным ходом, по словам Надера, было общепринятой чертой механического дизайна в таких вещах, как механические инструменты. Но конструкция трансмиссии Hydra-matic, используемая в этих моделях, удешевила установку заднего хода рядом с передними зубьями, по словам инженера по автомобильной трансмиссии Надера; в то время как это препятствие было устранено к 1956 году, GM, как сообщается, поддержала его — используя довольно круговую аргументацию, что, по сути, на дороге уже было слишком много автомобилей, использующих установку P-N-D-L-R, чтобы прекратить ее использовать сейчас.

Как и поощрение использования ремней безопасности, откровенная пропаганда Надера принесла плоды. В то время как американские автопроизводители все пришли к превосходной конструкции установки нейтрального положения между реверсом и приводом к 1966 году, к 1971 году он стал частью федерального закона в виде стандарта № 102 Министерства транспорта США: «Расположение положений переключения передач. на легковых автомобилях. Нейтральное положение должно быть расположено между положениями переднего и заднего хода.”

Недавнее возвращение кнопочных селекторов трансмиссии и появление электронных переключателей передач означает, что автопроизводители имеют чуть большую гибкость, чем когда-то, с точки зрения схем управления. Кнопочные переключатели Honda и Lincoln располагаются вертикально; GMC вытягивает их по горизонтали; Mercedes-Benz, BMW, Hyundai и Ford, среди прочего, сделали парковку отдельной кнопкой для поиска. Но суть правила остается в силе: если вы хотите переключиться с Drive на Reverse или наоборот, вы должны остановиться в нейтральном режиме.

Некоторые экзотические автомобили с автоматическими механическими коробками передач с одним и двумя сцеплениями, такие как Ferrari, Lamborghini и McLaren, устраивают вещи еще по-другому — но это, похоже, потому, что они обходятся без «парковки» или, в некоторых случаях , даже «Драйв». (Феррари, например, предлагают кнопки только для реверса и ручного режима; нейтраль достигается одновременным нажатием обоих подрулевых переключателей, а парковка происходит автоматически, когда автомобиль выключается.) Но опять же, дух закона остается в игре: очень сложно случайно переключиться на задний ход, когда вы собираетесь двигаться вперед.

Выбор редакции: лучшие предложения сегодня

Сумка Aer Duffel Pack 2

Aer skimresources.com

$ 34 ВЫКЛ (20%)

В этой спортивной сумке есть все необходимое для повседневного использования: отделение для обуви, чехол для ноутбука, карман для бутылки с водой, отдельные отделения для чистой одежды и даже баллистический нейлон 1680D снаружи чтобы ваши вещи были защищены.

ПРОЧИТАЙТЕ О ЛУЧШИХ ДУФФЕЛЯХ

Outerknown Lost Coast Moleskin Puffer

skimresources.com

$ 161 OFF (60%)

Outerknown производит экологичную одежду, которую можно носить с собой. Этот двусторонний легкий пуховик — идеальный слой для весны — его легко надевать и снимать при любом изменении температуры.

ПРОЧИТАЙТЕ О ЛУЧШИХ КУРТКАХ С СИНТЕТИЧЕСКОЙ ИЗОЛЯЦИЕЙ

Burrow Block Nomad Loveseat

skimresources.ком

СКИДКА 99 $ W / CODE TULIP (10%)

Burrow — один из лучших брендов товаров для прямой продажи, особенно для домашнего использования. Нам нравится простота его диванов и кресел, в том числе этого, который легко перемещать и имеет встроенное зарядное устройство USB.

ПРОЧИТАЙТЕ О ЛУЧШИХ АКСЕССУАРАХ ДЛЯ ДОМАШНЕГО ОФИСА

Беспроводное зарядное устройство 3-в-1 Belkin Boost Charge Pro с MagSafe

$ 10 Скидка (7%)

Это единственное зарядное устройство не Apple MagSafe, одобренное самой Apple.Одно устройство, которое позволяет заряжать ваш iPhone, Apple Watch и AirPods Pro? Скажи меньше — мы в игре.

ПРОЧИТАЙТЕ О ЛУЧШИХ ЗАРЯДНЫХ УСТРОЙСТВАХ MAGSAFE

Часы Timex + Todd Snyder Mod в цвете Olive 40 мм

Timex skimresources.com

Итальянская куртка на молнии из букле Todd Snyder

Тодд Снайдер skimresources.com

$ 250 Скидка (50%)

Эта куртка от Тодда Снайдера из Нью-Йорка повторяет силуэт винтажных курток-гидов и дополнена итальянским хлопковым / вискозным материалом, который обеспечивает очень мягкое ощущение руки.

ЧИТАЙТЕ О ЛУЧШИХ ВЕСЕННИХ АРОМАТАХ

Seiko Автоматические часы с браслетом из нержавеющей стали 40 мм

Seiko

Скидка 96 $ С КОДОМ VIP (33%)

Ярко-оранжевый циферблат — идеальное дополнение к запястью летних часов для дайвинга. Часы Seiko с автоподзаводом 40 мм, браслет из нержавеющей стали, водонепроницаемость до 100 метров и окошко даты / дня.

ПРОЧИТАЙТЕ О 20 БРЕНДАХ ЧАСОВ, ЧТОБЫ ЗНАТЬ

Восковая куртка Barbour Ashby

БАРБУР

$ 124 Скидка (30%)

Немногие бренды в мире спортивного снаряжения так узнаваемы, как Barbour. Скорее всего, вы можете представить себе принца Филиппа, раскачивающего одну из этих водонепроницаемых вощеных курток прямо сейчас, будь то он или его персонаж в Короне.

ПОДРОБНЕЕ О ВОСКУСНЫХ КУРТКАХ

Беспроводные наушники Powerbeats Pro

Удары амазонка.ком

$ 30 Скидка (15%)

Powerbeats по-прежнему остаются одними из лучших наушников для тренировок, которые вы можете получить. Они надежны благодаря крючкам для ушей и могут длиться до девяти часов, чего достаточно, чтобы пройти любую тренировку, о которой вы только можете мечтать.

ЧИТАТЬ О ЛУЧШИХ НАУШНИКАХ

Люминокс Модерн Маринер

Люминокс

$ 270 Скидка (30%)

Этот швейцарский Luminox крепок и готов к любым испытаниям.Его световой поток без посторонней помощи прослужит 25 лет, а кварцевый механизм не требует особого внимания и невероятно точен.

ПРОЧИТАЙТЕ О САМЫХ КЛАССНЫХ ПОСЛЕДНИХ РЕЛИЗАХ ЧАСОВ

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Приводят ли зажигания от кнопок к автомобильным авариям?

Любой человек, который водил несколько автомобилей за последние 25–30 лет, вероятно, согласится с тем, что, хотя эстетика меняется от автомобиля к автомобилю, некоторые аспекты автомобиля остаются в значительной степени стандартизированными. Например, рычаг переключения передач, зажигание, поворотники и другие стандартные элементы управления транспортного средства часто представлены практически одинаковым образом для разных лет выпуска автомобилей, производителей и моделей. То есть почти на каждом производимом автомобиле квадрант переключения передач будет следовать знакомой схеме парковки, заднего хода, нейтрали, движения, пониженной передачи (P-R-N-D-L). Однако эта стандартизация не всегда присутствовала в автомобилях, продаваемых в Соединенных Штатах. Этот недостаток стандартизации, вероятно, был дефектом конструкции, поскольку он повышал вероятность ошибок водителя и приводил к тысячам предотвратимых травм и смертей.В свете нового отзыва Ford относительно конструкции Lincoln MKC, кажется, что по крайней мере некоторые из этих проблем, связанных со стандартизацией, возвращаются в автомобильную промышленность — именно здесь в дело вступает юрист из Филадельфии по автокатастрофам.

Проблемы с переключателями передач в прошлом приводили к серьезным травмам

Основополагающая работа защитника прав потребителей Ральфа Надера в 1965 году, Unsafe at Any Speed ​​, выявила ряд проблем безопасности и проблем, связанных с современными на тот момент автомобилями.Одной из этих проблем была непоследовательная конструкция квадранта переключения передач. Некоторые автопроизводители, такие как GM и Studebaker, изначально использовали схему переключения передач в квадранте: Park, Neutral, Drive, Low-gear, Reverse (P-N-D-L-R). Такая схема переключения передач противоречила схемам, используемым другими производителями автомобилей, и могла привести к путанице водителя. Водитель, который привык к низкой передаче, находясь внизу перекрестка переключения передач, скорее всего, совершит ошибку и вместо этого начнет движение задним ходом.

Chevrolet — в основном Corvair — использовал схему заднего хода, нейтрали, привода, пониженной передачи (R-N-D-L) с явно отсутствующим стояночным механизмом. Помимо того факта, что водитель мог переключиться на неправильную передачу из-за отсутствия парковочной передачи, Corvair также требовал, чтобы водитель транспортного средства припарковал его на нейтрали, а затем включил стояночный тормоз, чтобы зафиксировать автомобиль. Для тех, кто не знаком с управлением этим транспортным средством, отказ от включения стояночного тормоза представлял собой предсказуемый риск, который мог привести к скатыванию транспортного средства и причинению серьезных травм.

Возможно, доказывая, что все идет по кругу, Chrysler Corporation использовала кнопочные органы управления коробкой передач во многих своих автомобилях 1950-х и 1960-х годов, в которых использовались трансмиссии Torqueflite и Powerflite.Эти шестерни от года к году менялись по конструкции. Органы управления Torqueflite обычно располагались по схеме «Реверс», «Нейтраль», «Привод», «Низкая передача» (R-N-D-2-1). Органы управления Powerflite были расположены очень похожим образом, с одной и той же горизонтальной ориентацией: реверс, нейтраль, привод, пониженная передача, но можно было выбрать только одну низкую передачу. (Р-Н-Д-Л). Например, Chrysler Plymouth 1956 года выпуска использовал совершенно другую схему расположения кнопок с кнопками в квази-ромбовидной конфигурации слева от спидометра автомобиля.Нейтраль располагалась на вершине алмаза, реверс — в левой части алмаза, привод — в правой точке, а низшая передача — в основании алмаза.

Короче говоря, это обширное и чрезмерное распространение дизайнов и методов работы сбивало с толку водителей, приводило к ошибкам и катастрофическим травмам и привело к стандартизации систем, которыми автомобилисты пользовались и извлекали выгоду до недавнего времени.

Кнопки вернулись — технологическая новизна ослепляет нас уроками прошлого?

Недавний отзыв, объявленный компанией Ford, может указывать на то, что травмы, вызвавшие замешательство водителя в 1950-х и 1960-х годах, скоро вернутся в 2015 году. Ford объявил об отзыве Lincoln MKC 2015 года, поскольку водители сообщили, что они или их пассажиры отключили автомобиль по ошибке.

Lincoln MKC оснащен кнопочным переключателем зажигания и переключением передач, не совсем отличным от кнопочного управления Chrysler Corporation 1950-х и 1960-х годов. Органы управления переключением MKC были перенесены с трансмиссии — компонентов, которые передают мощность на колеса, расположенные по центру автомобиля, — на приборную панель автомобиля рядом с центральной дисплейной консолью в автомобиле.Органы управления расположены вертикально в порядке убывания: Park, Reverse, Neutral, Drive, Sport и Ignition (P-R-N-D-S-I). Хотя по отношению друг к другу первые четыре передачи выглядят так, как ожидал водитель, этого нельзя сказать о расположении спортивного снаряжения и зажигания. Владельцы автомобилей сообщают, что водители, пытающиеся перевести автомобиль в спортивный режим, случайно нажали кнопку зажигания, имеющую аналогичную форму и расположенную непосредственно под спортивной кнопкой. Нажатие кнопки зажигания во время движения автомобиля отключает питание автомобиля, что приводит к его внезапной остановке, как если бы водитель очень сильно нажал на педаль тормоза.

Ford заявил, что планирует исправить проблему, переместив место зажигания. Теперь система будет сконфигурирована с зажиганием в верхней части квадранта переключения передач со следующими параметрами: Park, Reverse, Neutral, Drive и Sport (I-P-R-N-D-S). Также следует отметить, что автопроизводитель объявил о дополнительном отзыве того же автомобиля из-за проблем с топливным насосом. Эти проблемы могут привести к тому, что автомобиль не запустится или он остановится во время движения.

Риск этого дефекта аналогичен дефекту переключателя зажигания GM и превышает его.

Хотя причина неисправных выключателей зажигания совершенно иная, как, например, неисправность выключателя зажигания GM, эта проблема может привести к потере мощности транспортного средства во время движения. В любом случае, если транспортное средство внезапно останавливается, теряет управление или ведет себя нестабильно, значительно увеличивается вероятность аварии, поскольку водитель может столкнуться с неподвижным объектом в аварии с одним автомобилем, или неустойчивое поведение может вызвать аварию с участием нескольких транспортных средств.

Однако этот риск может превзойти риск, связанный с неисправностью переключателя зажигания GM, поскольку в этом случае неисправность вызвана механической неисправностью. Здесь дефект связан с конструкцией самой системы, включая расположение кнопки зажигания.Поскольку элементы управления квадрантом переключения передач находятся непосредственно рядом с развлекательной системой с сенсорным экраном автомобиля, случайное переключение передач не только возможно, но и весьма вероятно. И это только для ситуаций, когда решение за доли секунды не требуется. Когда человек паникует, он может ошибаться даже со знакомыми элементами управления — например, нажимать на педаль газа, а не на тормоза. Когда системы незнакомы, не интуитивно понятны и сложны, эти проблемы только усугубляются.

Короче говоря, кажется, что мы, возможно, в некотором роде вернулись к проблеме «стилистов», которых также назвал г.Надер в своем творчестве. Хотя наши стандарты безопасности и инженерные стандарты, безусловно, лучше, чем они были в 1960-х годах и ранее, некоторые автопроизводители, возможно, возвращаются к образу мышления, в котором украшения, навороты и проблемы эстетического дизайна имеют приоритет над тщательно продуманными и хорошо спроектированными системами. Хотя эти функции, безусловно, привлекают потенциальных покупателей в выставочном зале, новые конструкции и функции следует вводить только после тщательного изучения. В противном случае мы, вероятно, увидим всплеск предотвратимых несчастных случаев и катастрофических травм.

Если вы попали в автокатастрофу из-за халатности производителя автомобилей, свяжитесь с нашими юристами по телесным повреждениям в Филадельфии по телефону (215) 246-9000.

Источники:

Ford отзывает внедорожники, потому что водители случайно их выключают

Автоматическая трансмиссия Powerflite Chrysler-Plymouth-Dodge-DeSoto

Автомобиль оборудован 5-ступенчатой ​​или 6-ступенчатой ​​коробкой передач. Схема сдвига для каждого из них показана выше.

Выжмите педаль сцепления до упора при переключении передач; затем медленно отпустите.

(5-ступенчатая коробка передач)

Функция безопасности предотвращает случайное переключение с 5 на R (назад). Рычаг переключения передач должен быть переведен в нейтральное положение перед переключением на R.

(6-ступенчатая коробка передач)

Автомобили с 6-ступенчатой ​​коробкой передач с главной передачей в сборе оснащены устройством, предотвращающим ошибочное переключение на R (задний ход).Нажмите рычаг переключения передач вниз и установите переключатель в положение R.

.


Не используйте резкое торможение двигателем на скользкой дороге или на высоких скоростях:

Переключение на пониженную передачу при движении по мокрой, заснеженной или обледенелой дороге или при движении на высоких скоростях вызывает внезапное торможение двигателем, что опасно. Внезапное изменение скорости вращения шин может привести к заносу шин.Это может привести к потере управления автомобилем и аварии.

Всегда оставляйте рычаг переключения передач в положении 1 или R и включайте стояночный тормоз, когда оставляете автомобиль без присмотра:

В противном случае автомобиль может сдвинуться с места и стать причиной аварии.

Предупреждение о закрытии Посмотреть предупреждение


  • Не нажимайте ногу на педаль сцепления, за исключением переключения передач.Кроме того, не используйте сцепление для удержания автомобиля на апгрейде. Езда на сцеплении вызовет ненужный износ и повреждение сцепления.

  • Не прилагайте чрезмерных поперечных усилий к рычагу переключения передач при переключении с 5-й на 4-ю передачу. Это может привести к случайному включению 2-й передачи, что может привести к повреждению коробки передач.

  • Перед переключением на R. убедитесь, что автомобиль полностью остановился.Переключение на R при движении автомобиля может повредить коробку передач.

Закрыть Осторожно Посмотреть предупреждение


  • (для автомобилей с комбинацией приборов типа C * 1 )

    Если частота вращения коленчатого вала двигателя превышает допустимую, раздается звуковой сигнал.

    См. Зуммер (поиск).

    1. Чтобы определить, какая комбинация приборов установлена ​​на вашей Mazda, см. Метры и датчики (поиск).

  • Если переключение на R затруднено, переключитесь обратно в нейтральное положение, отпустите педаль сцепления и повторите попытку.

  • (с функцией i-stop)

    Если двигатель остановился из-за остановки, его можно запустить повторно, нажав педаль сцепления в течение 3 секунд после остановки двигателя.

    Двигатель не может быть перезапущен, даже если педаль сцепления нажата при следующих условиях:

    • Водительская дверь открыта.

    • Ремень безопасности водителя отстегнут.

    • Педаль сцепления не отпускается полностью после остановки двигателя.

    • Педаль сцепления нажата, а двигатель не остановлен полностью.

  • (с системой парктроника)

    Когда рычаг переключения передач переводится в положение R при включенном зажигании, активируется система парктроника и раздается звуковой сигнал.

    См. Система датчиков парковки (поиск).

Закрыть заметку Просмотреть заметку

Z1 Motorsports — Производительность OEM и вторичный рынок запчастей Мировой лидер в производстве 300ZX 350Z 370Z G35 G37 Q50 Q60

Выберите свое местоположение

Варианты и время доставки могут отличаться в зависимости от вашего местоположения.

Войдите, чтобы увидеть свои адреса

или введите почтовый индекс в США

Применять

или выберите страну за пределами США

— выберите опцию — AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea -бисау, Гайана, Гаити, Острова Херда и Макдональда, Гондурас, Гонконг, Венгрия, Исландия, Индия, Индонезия. Иран (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Демократическая PRKorea, Республика ofKuwaitKyrgyzstanLao Народно-демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Киттс и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan МариноСао-Томе и ПринсипиСаудовская АравияСенегалСейшельские островаСьерра-ЛеонеСингапурСловакия (Словацкая Республика) СловенияСоломоновы островаСомалиЮжная АфрикаСу й Джорджия и Южные Сандвичевы острова, Испания, Шри-Ланка, St.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
