Зернодробилка Шмель — особенности, изготовление своими руками

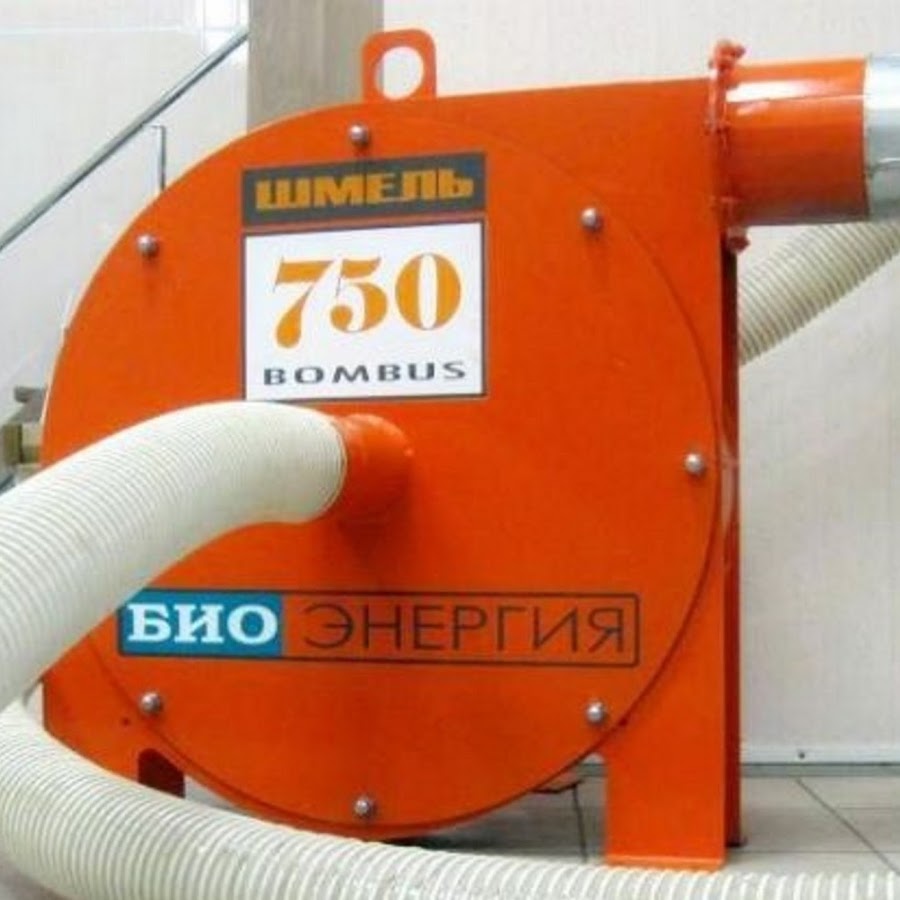

Зернодробилка «Шмель» — универсальное оборудование, которое не имеет аналогов ни в России, ни за рубежом. Данный агрегат может производить хвойную муку, которая в разы полезней от травяной. Имея в хозяйстве такую зернодробилку, вам уже не понадобятся ни кормоизмельчитель, ни траворезка.

Особенности зернодробилки «Шмель»

Пожалуй, одним из главных качеств зернодробилки является ее надежность. Универсальность такого агрегата позволяет ему легко справиться не только с перемолом зерна, но и с древесиной (берестом, хвоей и пр.). Отменно «Шмель» перерабатывает и «мертвые» отходы, камыш или сено.

Измельчитель «Шмель» наверняка единственное оборудование, к которому не нужно приобретать или искать каких-либо дополнительных приспособлений. Благодаря встроенным роликам ее легко перемещать по складу.

Хотя работать с ней можно не только в закрытых помещениях. Благодаря вакууму, который возникает во время дробления, зерно можно собирать прямо с места хранения.

Преимущества такого оборудования:

универсальность;
простота в эксплуатации;
мобильность;
легкость в управлении;
мобильность;
надежность;
отменная производительность.

Конструкция зернодробилки «Шмель»

Весьма сложной и очень нужной конструктивной особенностью является наличие магнитного улавливателя, который не дает даже самому минимальному кусочку металла пройти. Также ей не страшны ни камни, ни кусочки бетона, ни кусочки шифера и прочего мусора.

В общем, конструкция такого агрегат очень удобная и практичная. Ее не нужно закреплять к полу, а перемещать ее можно свободно 1 человеку. Отменная балансировка такого устройства позволяет ему быть устойчивым и не смещаться во время работы.

Все, что загружается в дробилку проходит 2 уровня помола.

За счет вакуума зерно засасывается в первую камеру и там же проходит очистку от мусора. Во второй камере, частично перемолотый продукт дробится окончательно.

В базовой комплектации такая дробилка оснащается устройством для засасывания зерна и 3-метровым рукавом-лигнумом. Также в комплекте есть мешконабиватель (на 6 мешков), 10-метровый кабель и 2 сменных сита (4 и 6 диаметров).

Технические характеристики:

производительность: 2 т/час
вес: 120 кг
потребление энергии: 11,75 кВт на тонну
мощность силовой установки: 7,5 кВт.

Битерная часть агрегата предназначена производить 50 зерна для каждого ула молотка. Поскольку углов всего 4, то в общей сложности переработка достигает 250 тонн.

Зернодробилка своими руками

Если вы хотите создать такое нужное оборудование самостоятельно, тогда обзаведитесь нужными чертежами и схемами, инструментом. А мы сейчас расскажем, на основе чего можно создать такой агрегат.

Детали трактора Д-75 могут выступать в качестве основания. Для основы понадобится внешний тормозной барабан заднего фракциона. Для переднего фланца можно использовать укомплектован ступицей и подшипником диск сошника сеялки.

Из пластин пальцев режущего устройства зерноуборочного комбайна можно сделать молотки. Емкость со свекловичной сеялки может выступать в роли бункера для зерна. Вот вам несколько схем, которые понадобятся в создании такого оборудования.

Основание измельчителя в сборе:

Создать небольшую по размерам зернодробилку для домашнего хозяйства просто. Укомплектовывайте ее ротором, следуйте всем чертежам и в итоге вы получите хороший агрегат, который легко будет подключаться к сети в 220 Вольт.

описание моделей, характеристики, фото и видео

Описание

Те, кто владеет фермами средних и крупных размеров сталкиваются с необходимостью дробления корма и зерна для животных. Зернодробилка Шмель за счёт многообразия своих характеристик является надежным оборудованием для фермеров. Кроме корма и зерновых культур она способна перемолоть хвою, бумагу, древесные щепки, бересту, солому и сено.

Мощность двигателя оборудования составляет 11 кВт, скорость вращения 3000 об/мин. Работая всего час, при помощи зернодробилки Шмель можно получить 3 тонны корма мелкой фракции. Количество переработанного сырья зависит от скорости подачи исходного сырья, а также от его плотности. Зернодробилка шмель работает от сети 380 Вольт.

Дробление зерна или корма происходит после попадания его в специальный рукав. Всасывание сырья происходит автоматически за счет вакуума. Агрегат оснащен двумя камерами, расположенными последовательно, куда через рукав поступает корм. Сырье для переработки изначально подается в первую камеру, где происходит первичная обработка. Изначально зерно очищается, удаляются различные включения и примеси. После начинается процесс измельчения. Далее сырье попадает во вторую камеру, где перерабатывается в конечный продукт с установленной фракцией дробления.

Готовый корм из зернодробилки через специальный рукав можно расфасовать в мешки или заполнить кузов машины. Длительность работы агрегата устанавливается в зависимости от объема корма или зерна, подлежащего дроблению. Отключение устройства происходит после достижения установленного количества переработанного сырья.

Во время работы от устройства не летит пыль или частички перерабатываемого сырья за счет установленного внутри фильтра. Он не пропускает мусор наружу. Если внутрь агрегата попадут вместе с перерабатываемым кормом металлические включения, то включения будут устранены благодаря работе магнитного улавливателя. Кстати, сдать цветмет можно тут.

СПРАВКА! Чтобы перевезти зернодробилку Шмель достаточно погрузить ее в легковой автомобиль с кузовом универсал.

Характеристика ресурса работоспособности составляет 2000 тонн переработанного сырья, после чего агрегату может потребоваться техническое обслуживание. Что касается молотков, то они подлежат замене после отработанных 200 тонн конечного продукта.

Вес зернодробилки составляет 120 кг.

Зернодробилка Шмель 4

Технические характеристики Зернодробилки Шмель 4

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Производительность
Пшеница	до 600 кг/час
Солома	до 70 кг/час
Электрические характеристики
Напряжение	4кВт
Мощность	220В
Длина кабеля	10 м
Прочее
Гофрированный армированный рукав «Лигнум»	6 м, d 80 мм
Сито	3 шт, (d 10 мм, d 8 мм, d 6 мм)
Пусковое устройство с тепловой защитой
Эжектор (регулировка подачи)

Зернодробилка Шмель 5.5

Технические характеристики Зернодробилки Шмель 5. 5

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Производительность
Пшеница	до 1 тонны/час
Солома	до 500 кг/час
Электрические характеристики
Напряжение	5,5 кВт
Мощность	220 В
Длина кабеля	10 м
Прочее
Гофрированный армированный рукав «Лигнум»	7 м, d 120 мм
Сито	3 шт, (d 10 мм, d 8 мм, d 6 мм)
Пусковое устройство с тепловой защитой
Эжектор (регулировка подачи)

Зернодробилка Шмель 7.5

Технические характеристики Зернодробилки Шмель 7.5

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Производительность
Пшеница	до 1,5 тонн/час
Солома	до 900 кг/час
Электрические характеристики
Напряжение	7,5 кВт
Мощность	220 В
Длина кабеля	10 м
Прочее
Гофрированный армированный рукав «Лигнум»	7 м, d 120 мм
Сито	3 шт, (d 10 мм, d 8 мм, d 6 мм)
Пусковое устройство с тепловой защитой
Эжектор (регулировка подачи)

Зернодробилка Шмель 11

Технические характеристики Зернодробилки Шмель 11

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Производительность
Пшеница	до 2,5 тонн/час
Солома	до 1200 кг/час
Электрические характеристики
Напряжение	11 кВт
Мощность	220 В
Длина кабеля	10 м
Прочее
Гофрированный армированный рукав «Лигнум»	7 м, d 120 мм
Сито	3 шт, (d 10 мм, d 8 мм, d 6 мм)
Пусковое устройство с тепловой защитой
Эжектор (регулировка подачи)

Зернодробилка Шмель 2. 2

Технические характеристики Зернодробилки Шмель 2.2

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Производительность
Пшеница	до 300 кг/час
Электрические характеристики
Напряжение	2,2 кВт
Мощность	220 В
Длина кабеля	10 м
Выключатель автомат
Прочее
Сито	3 шт, (d 10 мм, d 8 мм, d 6 мм)

Преимущества и недостатки

Аппараты для дробления зерна марки Шмель имеют следующие преимущества:

Зернодробилка оснащена опорами с роликами, которые позволяют передвигать ее в нужное место без особых усилий 1 человеком;
во время работы не издает много шума;
Не требуется непосредственного участия оператора в процессе дробления за счёт автоматической работы зернодробилки;
Нет необходимости чистить помещение, в котором проводилась переработка сырья, поскольку от аппарата не остается мусора;
Обеспечено удобство фасовки готового корма за счёт направленной воздушной струи и мешконабивателя.

Что касается недостатков, то они следующие:

Несмотря на то, что готовое сырье защищено от попадания камней и прочего мусора, сам агрегат может пострадать, поэтому нужно следить за тем, чтобы с кормом или сеном не попадало в камеру аппарата больших камней;
Кабеля, длиной 10 м, идущего в комплекте, не всегда хватает для установки зернодробилки в нужное место, особенно, если весь процесс происходит на улице или в кузове автомобиля;
Материал, из которого изготовлен корпус агрегата, не отличается высокой прочностью и может деформироваться или треснуть от сильного механического воздействия;
При неаккуратном перемещении зернодробилки могут выйти из строя роликовые опоры.

Зернодробилка Шмель: видео

Зернодробилка Шмель

Производители и поставщики

Официальный сайт

На Российский рынок зернодробилки «Шмель» поставляются компанией Альфа Фермер.

Адрес:Челябинская обл, г. Миасс, Тургоякское шоссе, 11/55. Телефон: 8 351 200-36-08, 8 951-441-97-90, E-mail: [email protected]

Зернодробилка шмель обзор и изготовление своими руками

Среди владельцев средних и крупных ферм особенно хорошей популярностью пользуется дробилка для зерна и кормов Шмель. Этот аппарат способен выполнять сразу несколько функций, что экономит время, силы и финансы фермеров. С его помощью можно получить качественные корма и даже подстилку для домашней птицы.

Техническое описание кормоизмельчителя

Зернодробилка Шмель — универсальный аппарат, разработанный с учетом требований рынка. По отзывам многочисленных пользователей можно сказать, что в своем ряду это лучший представитель корморезок.

Устройство легко справляется с:

Хвоей (хвойная мука намного богаче каротином, чем травяная или люцерновая),
Мягкой бумагой,
Любыми злаковыми,
Древесной щепой,
Берестой,
Соломой,
Скошенной травой,
Сеном,
Стеблями и листьями камыша.

Переработанное сено и солома получается очень мелкой фракции, и отлично подходит для использования в приготовлении комбикорма.

Конструкционные особенности корморезки позволяют эффективно работать даже при попадании в барабан посторонних предметов. А для того чтобы металлические частички не смешивались с готовым кормов, в крышку рабочей камеры вмонтирован магнитный уловитель. Оснащена зернодробилка и специальными роликами, делающими ее перемещение более легким. Вакуумный всасывающий аппарат позволяет подбирать рассыпанное на полу сырье.

Эксплуатационные особенности

Аппарат оснащен двигателем, мощностью в 11 киловатт, который способен вращаться со скоростью до трех тысяч оборотов за минуту. За час работы аппарат способен выдать от двух до трех тонн дробленки: производительность зависит от плотности сырья и скорость подачи зерна в барабан. Для работы необходимо подключение к сети в 380 вольт.

Надежность устройства во многом объясняется большим ресурсом работоспособности ротора: две тысячи тонн сырья между техническими обслуживаниями. Молотки же необходимо заменять через каждые двести тонн готового продукта. Масса аппарата — 120 кг.

В базовую комплектацию входят:

Трехметровый рукав для всасывания перерабатываемого сырья,
Набиватель на шесть мешков,
Электрический десятиметровый кабель,
Два сменных сита.

Принцип работы

Для дробления сырья в аппарате предусмотрены две последовательно расположенные камеры. В первой камере происходит очистка от посторонних включений и примесей, и первичное измельчение, во второй — дробление до установленной фракции.

Устройство очень экологично: вмонтированные фильтры задерживают пыль и мелкофракционные частички, что поддерживает воздух в помещении чистым. Измельчитель кормов может находится в режиме работы до достижения заданного объема, после чего отключается автоматически. Готовое зерно расфасовывается в мешки или подается в кузов машины через длинный рукав.

Плюсы и минусы аппарата

К основным достоинствам можно отнести невысокую стоимость и хорошую производительность, возможность измельчать несколько видов сырья и легкость перемещения, а также низкий уровень пыли и шума во время работы. Устройство может работать как в помещении, так и на открытом воздухе под прямыми солнечными лучами (при наличии электричества).

К минусам относят слабую защиту от попадания крупных камней в рабочую камеру, а также недостаточную прочность корпуса.

Самодельный вариант зернодробилки Шмель

Некоторые фермеры предпочитают сделать зернодробилку Шмель своими руками. Самодельный аппарат мало чем уступает в функциональности своему магазинному аналогу. Для того чтобы собрать корморезку своими руками, нужно ознакомиться с чертежами и схемами, а также найти все необходимые материалы. Обычно для сборки используют детали от старой сельхозтехники.

Внешний тормозной барабан можно своими руками сделать из механизма задней передачи, а передний фланец — из диска сошника машины для посева злаковых. Для того чтобы сделать молотки, можно использовать режущие пальцы зерноуборочной машины. Бункер для зерна сваривается из листовой стали или же используется бак от сеялки.

Сборка зернодробилки

На токарном станке обрезают барабан: его высота не должна быть более семи сантиметров. Барабан будет выполнять функцию основания. На том же станке вытачивают внутреннюю выемку диаметром 28 см, с высотой стенок в 3 мм. Далее срезают треть барабана, а внутрь устанавливают сито. Для большей прочности и лучшего крепления сита, ко внешнему краю барабана можно приварить стальные дуги. Диск сошника подгоняется по размеру барабана и также приваривается.

Для обеспечения хорошей производительности в ступице просверливают несколько отверстий, диаметров около 8 мм. Это позволит воздуху поступать в рабочую камеру.

Изготовление молоткового барабана начинают с приваривания пластик к верхней части стального вала. На торцовой части вала делают небольшое отверстие, в которое вворачивается болт-съемник. Также просверливают несколько отверстий в основании барабана под заклепки. Диаметр должен быть не более одного сантиметра. Регулирование промежутка между молоточкам обеспечивают шайбы. Молоточки же располагают параллельно, чтобы увеличить интенсивность дробления.

При вращении молоткового барабана по часовой стрелке зерно измельчается быстрее, а фракция — более крупная. При вращении в обратном направлении дробленка получается более мелкого помола.

Зернодробилка, сделанная своими руками: как и из чего

Содержание:

Зернодробилка, сделанная своими руками, не уступает по своей функциональности стандартным покупным изделиям. Основным узлом является электродвигатель, который имеет достаточную мощность и скорость вращения. Поэтому большой популярностью пользуются модели, сделанные из стиральной машины или из болгарки. Такие самодельные конструкции являются незаменимыми в домашних условиях. В этой статье мы расскажем вам, как сделать такой агрегат своими руками из подручных материалов.

Зернодробилка из болгарки

Ручная пила с вращающимся диском, незаменимая вещь для дома и вообще для хозяйства. Фермеры придумали, как можно значительно расширить функциональность этого электроинструмента. Из болгарки получается отличная самодельная зернодробилка. Для изготовления этой конструкции чертежи не нужны. Делается это так.

Берём лист прочной фанеры. Это будет основа всей конструкции, к которой будут крепиться остальные части. Можно использовать кусок ламината. В фанере прорезают два отверстия, в одно вставляют корпус пилы, в другое приёмный бункер для зерна.

Корпус болгарки крепится при помощи металлической скобы и болтов.
Вместо режущего диска, делают нож из металла с обоюдоострой заточкой. Это будет дробилка для зерна.

К нижней части фанерного листа, нужно при помощи болтов прикрепить сетку соответствующего размера. Такие сетки можно приобрести в готовом виде или сделать своими руками. Например, использовать кастрюлю с просверленными в дне отверстиями или старый дуршлаг.

В качестве бункера для зерна, можно использовать 5-ти литровую пластиковую бутылку.
Бюджетная зернодробилка своими руками готова к работе.

Зернодробилка из стиральной машины

В домашних условиях, дробилка для зерна может получиться из старой стиральной машины. Это будет более продвинутая модель, чем предыдущий вариант.

По своей сути, стиральная машина уже представляет готовую корморезку и траворезку, нужно просто немного модифицировать конструкцию.

https://youtu.be/wBZq-9tJ1lc

Стоит отметить, что за основу рекомендуется брать стиральные машины старого образцы. Обычно они цилиндрической формы и двигатель расположен снизу.

Чтобы дробилка для зерна нормально работала, «стиралку» необходимо оснастить дополнительным двигателем. Его устанавливают в верхней части, непосредственно под верхней крышкой.

Устанавливают мотор на металлические уголки или пластины. Как и в предыдущем случае, понадобится сделать металлический нож с обоюдоострой заточкой, режущая кромка должна немного не доходить до стенок.

Второй нож устанавливается на базовый двигатель, который располагается внизу. Чтобы дробилка для зерна, сделанная своими руками, работала с максимальной эффективностью, режущие ножи, должны вращаться в противоположные стороны.

В верхней крышке прорезается отверстие для засыпания зерна. Рекомендуется сконструировать небольшую воронку, чтобы работы производились с минимальными потерями и большим удобством. В качестве воронки можно использовать любую пластиковую ёмкость с широким горлом или сделать небольшой короб из жести.

Учитывая, что верхний двигатель будет работать в агрессивной среде, необходимо дополнить его пылезащитным кожухом. Его можно сделать своими руками из пустой банки из-под краски. Возле нижнего моторчика, в боковой стенке прорезают отверстие для выхода измельчённого зерна.

Принцип работы такой конструкции прост и интуитивно понятен. По большому счёту, изделие напоминает большую кофемолку. За счёт большой режущей плоскости и разностороннего вращения, корморезка эффективно измельчает любые виды зерновых культур.

Конкретные чертежи приводить не имеет смысла, потому что модель стиральной машины, взятой за основу, может различаться. Главное, понять общий принцип работы устройства. Стоит отметить, что именно такая зернодробилка, сделанная своими руками, наиболее часто используется в домашних условиях.

Зернодробилка из пылесоса

В домашних условиях можно сделать дробилку для зерна из старого пылесоса. Собственно сам пылесос не нужен, понадобится только электродвигатель. В качестве основы, можно взять лист прочной фанеры, с прорезанным по центру отверстием. Через отверстие будет выходить рабочий вал двигателя.

Для изготовления ножа, можно использовать металлическую пластину, шириной около 200 мм и толщиной 1,5 миллиметра. Хорошо подойдёт диск от овощерезки. Нож закрепляется на валу электродвигателя при помощи гаек.

В качестве рабочей камеры, можно использовать уже готовое металлическое сито, но лучше сделать его своими руками. Если вы планируете измельчать для дома не только зерно, но и овощи, то сетка должна быть съёмной, с разным диаметром ячеек. В покупных изделиях такая взаимозаменяемость не предусмотрена.

Для изготовления сита своими руками, вам понадобится тонкий лист металла, длиной около 700 мм. Заготовку сворачивают в кольцо, края скрепляют болтами или заклёпывают. Нижний край отгибают наружу, ширина загнутой части не должна превышать 15 мм. Загиб необходим для крепления сетки.

Под ситом устанавливается приёмный бункер для готовой продукции. Здесь подойдёт любая ёмкость, которая обладает необходимым вам объёмом. Это может быть таз или обычное жестяное ведро. Для подачи зерна в рабочую камеру, можно сконструировать жестяной короб. Для контроля за подачей сырья, короб рекомендуется дополнить подвижной заслонкой.

Из приведённой выше информации, можно сделать вывод, что дробилка для зерна, вне зависимости от материалов, работает по одному принципу. Чтобы сделать высокопроизводительную корморезку для дома своими руками, достаточно проявить немного фантазии. В качестве обязательных элементов вам понадобятся:

Электродвигатель. В домашних условиях будет достаточно моторчика мощностью 1,5 – 2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже если у вас нет старой бытовой техники, которую можно разобрать, приобрести такой двигатель можно на любой барахолке. Использовать более мощные моторы не имеет смысла, повысится расход электроэнергии, соответственно пропадёт экономическая выгода эксплуатации самодельного агрегата.
Режущая плоскость. Изготавливается из любого прочного металлического листа за считанные минуты. Можно использовать уже готовые диски от овощерезок и блендеров.
Сито. Диаметр ячеек зависит от тонкости помола. Можно приобрести готовое изделие или своими руками сделать конструкцию с взаимозаменяемыми сетками.

Даже если вы будете покупать все необходимые детали, стоимость самодельной корморезки будет намного ниже, чем цена любой магазинной модели. При этом производительность самодельного агрегата будет ничуть не хуже.

Нож для зернодробилки своими руками

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола.

При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Зернодробилка из болгарки

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
По центру основания делается круглое отверстие для редуктора болгарки.
По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
При помощи наждака нож затачивается.
Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

При работе болгарку подключают к сети, фиксирующей кнопкой на рукояти устанавливают постоянные обороты ножа. Для получения муки зерно засыпают его в самодельный приемный бункер – пластиковую бутылку.

При этом для регулировки подачи зерна в горлышке вставляют подвижную жестяную заслонку.

Зернодробилка из стиральной машины

Зернодробилка из пылесоса

Для изготовления простой и надёжной зернодробилки используют рабочие, но неиспользуемые советские пылесосы типа «Ракета», «Сатурн».

Зерно — один из основных видов корма для крс. Оно одинаково полезно и молочным животным, и тем, которые находятся на откорме. Но не все виды зерна можно давать в не измельченном виде. Ячмень, пшеницу и рожь перед скармливанием лучше раздробить. Для дробления используют специальный измельчитель зерна, который можно не только купить, но и изготовить самостоятельно.

Виды зернодробилок

Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

Зернодробилки имеют ряд достоинств:

Компактность позволяет перемещать аппарат,
Аппарат работает от обычной электрической сети,
Большой выбор моделей,
Возможность легко изготовить в домашних условиях,
Необходимые запчасти для зернодробилок можно найти в каждом доме.

Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу. В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками. А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

Шмель может производить в час до двух тонн дробленого зерна, а барабанная часть рассчитана на производство более 200 тонн зерна между техобслуживаниями.

Самодельные зернодробилки

Не уступает своим магазинным аналогам и самодельная зернодробилка. Чтобы собрать в домашних условиях зернодробилку своими руками, необходимо запастись рабочими инструментами, а также найти нужные запчасти для зернодробилок. А именно:

Режущие плоскости или ножи: можно выточить из стали, а можно использовать готовые диски от блендера,
Двигатель для зернодробилки. Мощность должна быть не ниже 1,4 кВт и не выше 2 кВт,
Сито для зернодробилки: размер ячейки зависит от потребностей помола.

Перед тем как сделать зернодробилку своими руками, нужно усвоить и некоторые важные моменты:

Рабочие ножи не должны намертво крепиться к устройству — их необходимо регулярно снимать и подтачивать,
Для заготовки ножа лучше использовать очень прочную сталь,
Предусмотреть возможность снятия сита для его чистки,
Не использовать двигатель для зернодробилки большей мощности — расход электроэнергии будет больше.

Высокая производительность аппарата зависит от правильности сборки, а также от правильности использования.

Простейшая модель может быть собрана из обычной бытовой мясорубки. Сделать дробилку для зерна своими руками из мясорубки просто: для начала к ней присоединяют электродвигатель, а горлышко расширяют. Для удобства к горлышку можно приклеить часть пластмассовой бутылки. Получается аналог электромясорубки. Производительность такой зернодробилки — ведро зерна за двадцать минут.

В домашних условиях сделать зернодробилку можно из различных деталей от сельхозмашин: из тормозного барабана трактора, диска сошника и емкости от сеялки, а также металлических пластин режущего приспособления зерноуборочной машины. Чтобы собрать зернодробилку, нужно использовать удобную схему или чертеж крепления всех комплектующих частей. Их можно найти в интернете на специализированных форумах.

Простую модель дробилки можно смастерить и из двигателя пылесоса. Для установки вала в его основании делают отверстие. Используемый нож должен быть шириной около двадцати сантиметров, а толщиной — полтора. Ножик крепят непосредственно на вал. Можно использовать вместо рабочей камеры обычное металлическое сито, под которое ставят коробку или ящик для зерна.

Дробилка зерна из болгарки

Во многих домашних хозяйствах есть ненужные уже ручные пилы с вращающимися дисками. Зернодробилка из болгарки может стать хорошим вариантом приспособления пилы. Помимо самой пилы, необходимы следующие запчасти для зернодробилок:

Отрез трубы, диаметром не менее 15 см,
Решетка с мелким сечением или сетка,
Режущие диски (можно использовать из мясорубки),
Коробка для зерна,
Лист фанеры или ламината.

Дробилка зерна своими руками из болгарки делается так: корпус бензопилы крепится на фанерном листе, в котором предварительно вырезаются небольшие отверстия для крепления. Дополнительная прорезь делается на листе и под коробку или банке, в которую будет ссыпаться измельченное зерно. Крепят бензопилу металлическими скобами и болтами. Самодельная дробилка должна быть оснащена острым металлическим ножом, заточенным с обеих сторон. Снизу листа фанеры крепят сетку или решето, можно также использовать самоделки из кастрюли. В данной модели двигатель для зернодробилки — это двигатель электропилы. Крупорушка своими руками готова!

Дробилка из стиральной машины

Очень популярна среди фермеров и зернодробилка своими руками, сделанная из стиральной машины.

Корпус стиральной машины — это уже готовая мощная корморезка. Работает данный вид зернодробилки по принципу, схожим с кофемолкой: зерна измельчаются в барабане за счет вращения в разные стороны острых ножей. Изготовить данную модель можно, имея следующие запчасти для зернодробилок:

Режущие диски или ножи,
Решетка,
Дополнительный двигатель,
Металлический уголок или узкие пластины,
Молоток,
Небольшой отрез металлической трубы.

Перед тем как сделать дробилку из стиральной машины, нужно хорошо заточить ножи или используемые режущие диски. Ножи насаживаются на вал, а вал после этого крепится к активаторному шкиву шайбой.

Отверстие для слива увеличивают в размере при помощи молотка, до диаметра, равного 12, 5 см. В полученное отверстие вставляют отрез трубы. По нему дробленое зерно будет ссыпаться в ящик или коробку. В баке машины устанавливают решетку с мелкими ячейками под углом в 13- 17 градусов.

Обязательное условие: размер решетки должен полностью совпадать с размерами внутреннего бака.

Более качественный помол поможет получить дополнительный двигатель для зернодробилки. Устанавливают его под крышкой, а для крепления используют уголок или пластины из металла. На вал двигателя ставят еще один нож, диаметр которого меньше, чем размер бака. Дополнительный двигатель для зернодробилки желательно закрыть кожухом. Это предотвратит попадания внутрь пыли и частичек корма.

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.

Устройство зернодробилки – конструктивные особенности машины

Прежде, чем рассмотреть устройство агрегата, следует разобраться с тем, для чего нужна зернодробилка. Эта машина применяется для измельчения кормовых культур, что делает их более привлекательными для домашних животных. Мелкие продукты гораздо лучше усваиваются питомцами, что способствует быстрому набору ими массы, и получению всех необходимых минералов и витаминов.

Измельчитель для зерна имеет остаточно простую конструкцию. К основным его элементам относится прочный корпус, который одновременно служит приемной камерой, и режущие элементы.

Для большего удобства при транспортировке измельчитель зерна оборудуется рукоятками, а более современные модели также оснащаются съемными колесами.

Виды домашних зернодробилок – классификация агрегатов

Конструкция любой бытовой дробилки отличается своей простотой и небольшими габаритами. Тем не менее, каждой такой модели свойственна достаточно высокая производительность, позволяющие перерабатывать объемные партии материала за довольно короткие сроки.

По принципу работы машины для измельчения зерна делятся на несколько типов. К ним относится:

Молотковая машина – в ее конструкции элементы для измельчения монтируются на ротор, который вращается внутри приемного бункера;
Роторная дробилка – рабочие камеры агрегатов этого типа изготавливают из прочного металла, что гарантирует высокую надежность машины. Элементы для измельчения ударяют о стенки бункера, тем самым дробя зерно. При этом дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
Дисковая машина – в подобно конструкции дробящие ножи фиксируются на валу посредством специальных дисков;
Вальцовая дробилка – она может, как дробить, так и перетирать зерно. Основным элементов к такой конструкции выступают рифленые вальцы. Они эффективно перерабатывают только мокрый материал. Сухое зерно требуется предварительно смочить в воде.

Дробилки, используемые в домашних условиях, также делятся между собой по типу привода. По этому признаку различают такие машины:

Ручная дробилка – наиболее простой прибор, для работы с которым требуется время и силы владельца. Этот агрегат измельчает материал в продукт крупного помола, который в дальнейшем можно использовать для питания взрослых особей крупного рогатого скота;
Пневматическая дробилка – такая машина применяется для переработки кукурузы и других мелких продуктов. Подобный агрегат работает достаточно быстро и измельчает зерно в мелкие фракции, которые можно подмешивать в еду для мелких питомцев, а также для перепелов и других видов домашней птицы;
Электрическая дробилка – данный агрегат отличается высокой производительностью и простой конструкцией. Он не обладает большими габаритами, и зачастую покупается, как для дома, так и для фермерских хозяйств.

Подробно изучив виды и отличия измельчителей, начинающему фермеру будет гораздо проще определиться с выбором дробилки для использования в домашней среде.

Какая зернодробилка лучше – молотковая или роторная?

Этим вопросом задаются многие начинающие фермеры. Чтобы ответить на него, потребуется внимательно разобраться в конструктивных отличиях обоих типов агрегатов.

Работа роторного измельчителя заключается в передвижении режущего ножа. Он предназначен для дробления массы, которая подается внутрь приемного бункера. Молотковый агрегат измельчает сырье посредством молоточков, которые крепятся к прочному основанию.

Продукция, получаемая при помощи молотковой машины, считается более качественной. Этого удается достичь за счет высокой амплитуды движения молоточков, которые могут измельчать даже самые отдаленные от них крупицы зерна. Вместе с тем, роторная дробилка потребляет гораздо меньше электроэнергии и имеет более высокую производительность.

Чтобы дать окончательный ответ на поставленный выше вопрос, следует определиться с задачами дробилки. Если в хозяйстве есть большое количество взрослых особей скота и птицы, то лучше всего приобрести роторную дробилку. Однако если фермер разводит мелкую птицу и большое количество молодого скота для торговли, то оптимальным станет выбор в пользу молоткового измельчителя.

Как выбрать зернодробилку – советы экспертов

Каждый фермер должен внимательно изучить несколько факторов, которые помогут подобрать надежную и достаточно мощную машину. Покупателю следует определиться с такими факторами:

Область использования – для небольших хозяйств оптимальной станет заводская или собранная своими руками молотковая дробилка. Самодельная конструкция обойдется гораздо дешевле и будет обладать неплохим запасом мощности для переработки небольших партий зерна. Вместе с тем, такое устройство не сможет справиться с крупными партиями материала, поэтому владельцам крупных хозяйств придется покупать заводскую модель с регулировкой помола и рядом других функций;
Мощность – ее должно быть достаточно для переработки максимально больших объемов зерна, которые могут потребоваться для хозяйства;
Производительность – решая этот вопрос, фермер должен определить, какое количество зерна потребуется перерабатывать для питания птицы и скота. Агрегаты с высокой производительностью лучше всего подойдут для больших хозяйств, а машины, имеющие средний показатель, станут неотъемлемыми помощниками для небольших фермерских владений.

Ответив на каждый из этих вопросов, ферме без труда определится с необходимой ему машиной. Это поможет купить подходящий агрегат и не переплатить за него.

Рейтинг зернодробилок по качеству – что предлагает рынок?

На современном рынке можно найти огромное количество различных измельчителей зерна, каждый из которых обладает определенными свойствами, и имеет ряд плюсов и минусов. Мы составили свой рейтинг самых качественных агрегатов, способных прослужить длительное время, не требуя специального обслуживания и ремонта. В нашем обзоре нет ни одной китайской модели, так как они не обладают высоким ресурсом и не способны выдерживать значительные нагрузки.

На пятом месте нашего рейтинга находятся агрегаты марки «Хрюша». При невысокой стоимости эти машины обрели большой спрос благодаря удобству в работе. Производитель предлагает широкий ассортимент дробилок, производительностью от 300 до 400 кг готового продукта за час работы.

Среди недостатков можно выделить низкое качество металла, из которого изготавливаются приемные бункеры агрегатов и высокая стоимость запчастей.
Четвертое место заняли машины марки «Эликор». Эти дробилки обрели спрос за счет невысокой стоимости и большого запаса мощности. Вместе с тем, агрегаты этой марки достаточно габаритные, что не позволяет использовать их в разных участках хозяйства.

Третье место заняли агрегаты марки «Фермер». Эти машины достаточно надежные, имеют высокое качество сборки и длительный рабочий ресурс. Однако высокая стоимость агрегатов зачастую не позволяет приобрести их начинающим фермерам.

Второй место занимают бытовые дробилки «Колос». Эти агрегаты не отличаются высокой производительностью, однако они достаточно надежные, и могут выдерживать длительные нагрузки даже при экстремально низких температурах.

Первое место уверенно заняли измельчители известной марки «Зубр». Эти качественные агрегаты обладают высоким рабочим ресурсом, небольшими габаритами, они достаточно надежные и позволяют перерабатывать практически любой тип зерна.

Как сделать дробилку для зерна своими руками – изучаем алгоритм

Сделать зернодробилку можно из обыкновенной болгарки. Это поможет сэкономить немалую сумму денег, и изготовить надежную конструкцию, способную перерабатывать большое количество зерна в самые короткие сроки.

Перед тем, как сделать зернодробилку своими руками, потребуется подготовить инструменты. Вам понадобится:

Плоскогубцы;
Дрель с насадками по работе с металлом и деревом;
Тиски;
Гаечные ключи.

Перед работой также следует изучить чертежи, в которых указаны места монтажа элементов агрегата.

Тщательно изучив все схемы, можно приступать к работе. Весь алгоритм действий выглядит следующим образом:

Для начала нужно взять лист качественной фанеры, которая будет играть роль основы агрегата;
Проделайте в фанере несколько отверстий. В одно из них необходимо вставить болгарку, а второе отверстие послужит местом для подачи зерна;
Корпус болгарки зафиксируйте болтами и скобами;
Снимите диск болгарки и установите вместо него металлические ножи, каждая из сторон которых должна быть качественно заточена;
Снизу под фанеру установите и закрепите специальную сетку, которая будет играть роль сита;
В качестве бункера для переработанного зерна может выступить пластиковая бочка, объемом 5–10 литров.

Обязательно протестируйте сделанное своими руками устройство. Помните, что двигатель болгарки требует регулярной смазки, в противном случае он придет в непригодность из-за истирания основных деталей.

“>

чертежи установки дробления зерна

описание технологической схемы установки дробилки мм140

описание технологической схемы установки . Описание товара: Дробилка молотковая для дробления зерна и других сыпучих материалов.Чертежи молотковой дробилки ММ-140.Область применения: Предназначена для измельчения

устройство и чертежи молотковой дробилки зерн

Чертеж дробилки, щёковая, молотковая, валковая и дробилкиСборник проектов в которых встречаются: щековая дробилка чертеж, чертеж дробилки зерна, чертежи молотко

чертежи дробилка легковесных материалов

чертежи на дробилку вдп 15чертежи измельчитель,чертеж самодельной дробилки,дробилка для зернаДробилка для зерна,чертежи установки дро билки чертежи роторн чертежи . Send Inquiry

чертежи на дробилку вдп 15

чертежи на дробилку вдп 15чертежи измельчитель,чертеж самодельной дробилки,дробилка для зернаДробилка для зерна,чертежи установки дро билки чертежи роторн

Brand: Чертежи на Дробилку Вдп 15

чертежи дробилки камня

чертежи дробилки камня для камня схема » продажа мини ветряные мельниц для переработки зерна. Установки дробления камня для открытых карьеров в Украине

Как сделать своими руками дробилку. Самодельная

Как сделать своими руками дробилку. Самодельная зернодробилка своими руками: чертежи, размеры Самодельная зернодробилка своими руками: чертежи, размеры Зернодробилка: чертежи, схемы, размеры, фото и видео

дробления машины для кукурузы

Машины для дробления зерна ударным способом Процесс дробления и измельчения один из важнейших процессов в технологии производства крупы.Для дробления и

самодельная зернодробилка скорость дробления

Самодельная дробилка для зерна своими руками Содержание1 Самодельная зернодробилка своими руками: чертежи, размеры, видео1. 1 Самодельная зернодробилка: схема1.2 Изготовление самодельной зернодробилки1.3 Принцип

Зернодробилка своими руками, чертежи, как сделать дробилку

Зернодробилка своими руками: порядок изготовления устройства из деталей сельхозтехники. Процесс сборки дробилки из болгарки, стиральной машинки и пылесоса. Видео, наглядно демонстрирующие порядок выполнения

установка для дробления гіпарекс

перегружать дробления станции эрекцию и процедуру установки; дсу 6 белгород; щековая дробилка схема свободное тело; дробилки для арболита; стационарныи дробильно сортировочныи комплек

самодельная зернодробилка скорость дробления

Самодельная дробилка для зерна своими руками Содержание1 Самодельная зернодробилка своими руками: чертежи, размеры, видео1.1 Самодельная зернодробилка: схема1.2 Изготовление самодельной зернодробилки1.3 Принцип

чертежи на дробилку вдп 15

чертежи зернодробилки Дробилка ДМБФ

Дробилка Шмель для зерна: чертежи, устройство, отзывы о. Ресурс ротора дробилки около 2 000 тонн, ресурс молотковых ножей примерно 60 тонн на каждый из углов, благодаря чему менять их придется не чаще, чем раз на 200 тонн

дробления дробильная установка агрегатный завод

организационная структура дробления и агрегатный завод . организационная структура дробления и агрегатный завод операций от нее приказом генерального директора ОАО «Чебоксарский агрегатный завод,

Установка дробления резины удр чертежи Биржа

Продаём полный комплект конструкторской документации для производства установки дробления резиновых чипсов в крошку.

Как сделать своими руками дробилку. Самодельная

Чертежи самодельной зернодробилки: схемы сборки

Процесс дробления зерна осуществляется вращающимся молотковым барабаном который состоит из таких элементов: Стопорный болт М10. Пластина (2шт). Молоток. Шайба (10х22 мм). Шплинт (3 мм).

мобильная установка для дробления

мобильная установка для дробления. вибросито песка чертежи бесплатно обработка материалов

Зернодробилка своими руками, чертежи, как сделать

Чертеж дробилки, щёковая, молотковая, валковая и дробилки

Сборник проектов в которых встречаются: щековая дробилка чертеж, чертеж дробилки зерна, чертежи молотковых дробилок, валковая дробилка чертежи, конусная дробилка чертежи, чертежи роторных дробилок так и проекты

Дробилка шмель: устройство, чертежи Тракторист

Процесс дробления зерна осуществляется вращающимся молотковым барабаном который состоит из таких элементов: Стопорный болт М10. Пластина (2шт). Молоток. Шайба (10×22 мм). Шплинт (3 мм).

Система транспортировки и дробления зерна Чертежи, 3D

На тему: «Система транспортировки и дробления зерна» Благовещенск 2015. Задание: Зерно поступает на транспортер 4 через одну из задвижек 1,2

Дробилка для зерна своими руками чертежи

Для производителя такой конструкции чертежи вовсе не понадобятся. Это нужно для скрепления с основанием и установки сита. Для создания мельницы для дробления зерна потребуются ротор

Дробилка Шмель для зерна: чертежи, устройство, отзывы о

Работа установки возможна на любых площадях, и в таком случае не нужно будет применять каких-либо особых инструментов, для того что бы доставлять зерно

дробления дробильная установка агрегатный завод

чертежи зернодробилки Дробилка ДМБФ

Как сделать своими руками дробилку. Самодельная

Установка дробления резины удр чертежи Биржа

Дробилка для зерна своими руками чертежи

Чертежи самодельной зернодробилки: схемы сборки

Зернодробилка своими руками, чертежи, как сделать

Дробилка шмель: устройство, чертежи Тракторист

Чертеж дробилки, щёковая, молотковая, валковая и дробилки

Дробилка Шмель для зерна: чертежи, устройство, отзывы о

Система транспортировки и дробления зерна Чертежи, 3D

Дробилка для зерна своими руками чертежи

Нож для дробления зерна изготовлен из полотна старой ножовки по дереву. крупорушки зерна, кукурузы: Чертежи технологическое, ножей изделие, как зернодробилка шмель своими руками чертежи

чертежи дробилки зерна

чертежи дробилки зерна. В условиях дома дробилка для зерна может выйти качественно и из старой ненужной стиральной машинки Это будет уже более качественная модель чем предыдущий метод создания дробилки

чертежи на австрийскую дробилку д

чертежи на австрийскую дробилку д Маленькие шарики для дробления руды дробилка Китай

дробилка своими руками чертежи

Обзор моего щепореза + щепорез своими руками +

Jun 07, 2017Диско-рубильная машина. щепорез. Режущий диск 400 мм. 3 ножа из рессоры, двигатель Аир 5,5 квт. 380 в. 1500 об/м., сито

get price

дробилка для винограда своими руками чертежи YouTube

Apr 04, 2018Дробилка для винограда своими руками, чертежи конструкции с регулируемым зазором между

get price

Измельчитель веток своими руками: чертежи самодельной

Этот станок отличается простой конструкцией, такая дробилка своими руками монтируется быстро и не требует больших финансовых вложений.

get price

Дробилка для винограда своими руками чертежи

Дробилка для винограда своими руками, чертежи конструкции с одним приводным валком, с возможностью регулировки зазора между валками. Данный механизм предназначен для измельчения гроздей винограда и отделения

get price

Дробилка зерна своими руками (дертевалка) . YouTube

Nov 26, 2014Дробилка (дертевалка)для различных кормов (пшеницы, ячменя, кукурузы т. д.) своими руками

get price

Измельчитель веток своими руками как сделать дробилку по

Разновидности садовых измельчителейРуководство по изготовлениюЗаключениеКак только не называют рубильные машины, используемые для дробления древесных отходов. Щепорезка, веткоизмельчитель, шредер, щеподробилка, — далеко не полный список названий. Несмотря на такое разнообразие терминов, устройство различных агрегатов практически одинаково. Любая дробилка состоит из таких элементов: 1. стальная рама, куда крепятся все детали и механизмы; 2. основной привод электродвигатель либо бензиновый (дизельный) мот

Дробилка своими руками как сделать?

Дробилка для яблок своими руками позволит легко перерабатывать фрукты до однородного сырья, из которого потом проще получить сок, или использовать для

get price

Делаем дробилку измельчитель для пластика своими руками

Как сделать измельчитель для пластмассы своими руками. Разновидности дробилок для пластика. Необходимые инструменты и материалы. Пошаговая инструкция по производству работ. Советы мастеров.

get price

Самодельная зернодробилка своими руками: чертежи,

Самодельная зернодробилка своими руками: чертежи, размеры 2017-03-07 Домашние самоделки 1 комментарий Зернодробилка: чертежи, схемы, размеры, фото и

get price

Дробилка для пластика своими руками: чертеж и сборка

Дробилка для пластика своими руками: чертеж и сборка измельчителя Утилизация пластика — популярный бизнес в России, так как количество пластиковых отходов, например, пакетов и

get price

дробилка для яблок своими руками чертежи YouTube

Mar 24, 2018дробилка для яблок своими руками. чертежи конструкции с электрическим приводом. chertegnik

get price

Дробилка для винограда своими руками чертежи с

Дробилка для винограда своими руками чертежи. Дробилка для винограда своими руками, чертежи конструкции с одним приводным валком, с

get price

Дробилка для зерна своими руками чертежи

Такая дробилка хорошо подойдёт для зерна. как зернодробилка шмель своими руками чертежи не помогут. Что же касается намного более простого изделия, в

get price

Дробилка для пластика своими руками: чертежи шредеров

Дробилка для пластика помогает избавиться от пластикового мусора переработав его во вторичное сырье. Рассмотрим изготовление таких дробилок своими руками с малыми затратами времени и денег.

get price

Делаем дробилку измельчитель для пластика своими руками

get price

Дробилка для картофеля своими руками Спецтехника

Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками. Чертежи подсказывают нам, что верхняя часть

get price

Дробилка для винограда своими руками: чертежи и схемы

Дробилка для винограда своими руками несложная конструкция с технологической точки зрения. Изготовление такого аппарата не занимает много времени и не требует серьезных

get price

Зернодробилка своими руками: чертежи вакуумной

Собрать Шмель своими руками не намного сложнее, чем собрать зернодробилку из стиральной машины. Ниже представлены чертежи простого, но удобного и не сложного в

get price

Дробилка для дерева своими руками: чертежи

Дробилка для дерева может быть изготовлена своими руками по простым чертежам. Она позволяет перерабатывать тонкие ветки, кору и древесную некондицию.

get price

Дробилка для винограда своими руками: чертежи и схемы

Чертежи дробилки. Если вы не готовы вкладывать деньги в заводскую конструкцию, то дробилка для винограда своими руками отличный выход. Это не потребует много времени и материальных затрат.

get price

Измельчитель своими руками ? Самоделки Своими Руками

Квадроцикл своими руками из мотоцикла Урал.. 15-апр, 2010, 11:53 / 294451 Самодельный минитрактор..

get price

дробилки своими руками чертежи

дробилка для стекла устройство чертёж Измельчитель своими руками ? Самоделки своими руками дробилка для стекла чертежи Дробилки для стекла и Дробилка

get price

Дробилка для яблок: как сделать своими руками, видео

Дробилка это аппарат с ручным или электрическим приводом. сделать дробилку для яблок своими руками гораздо выгоднее, чем приобрести ее на рынке или в магазине. Подготовить чертежи

get price

Дробилка для пластика своими руками: чертежи шредеров

get price

Дробилка для зерна своими руками чертежи

get price

Дробилка для винограда своими руками: чертежи и схемы

get price

дробилки своими руками чертежи

get price

чертежи дробилки для металла

чертежи дробилки для металла дробилка производство нижний новгород кдм1450; bosch gws 100 модель шлифовальный станок

get price

Дробилка для дерева своими руками: инструкция, фото и

Любите поддерживать чистоту на придомовой территории, тогда созданная своими руками дробилка для дерева позволит вам еще и немало сэкономить, ведь сборка готового агрегата не отнимет много времени, сил и денег, а

get price

Крупорушка для зерна и кукурузы своими руками: чертежи

Крупорушка для зерна и кукурузы: как сделать своими руками. Инструкции по изготовлению и чертежи самодельной крупорушки: пошаговое описание и видео мастер-класс. Рисунки и схемы изготовления различных моделей в

get price

Зернодробилка своими руками: чертежи вакуумной

get price

Дробилка для пластика своими руками: шредер,

Читайте о создании дробилок для пластика своими руками: шредер, самодельный измельчитель полимеров, где взять чертежи и схемы, как сделать ножи, подробно о валах, подшипниках, роторах и других деталях, сборка

get price

Дробилка для винограда, давилка своими руками с

Дробилка для Инструкция и чертежи, как сделать своими руками в домашних условиях достаточно своими руками соорудить деревянную дробилку по

get price

Дробилка для пластика своими руками для утилизации

Дробилка для пластика своими руками виды и классификация измельчителей для пластика, схема сборки и основные узлы, советы и рекомендации, основные нюансы.

get price

Щепорез своими руками : размеры станка, чертежи дробилки

Несмотря на различия, станков для щепы своими руками изготовленных, как правило, их принцип работы схож. Конструкция предполагает наличие двигателя, который осуществляет вращение вала.

get price

Дробилка из фрезы своими руками Спецтехника

3 Измельчитель веток своими руками: чертежи и принцип работы, как сделать дробилку на дачу из стиральной машины, болгарки и дрели +видео. 3.1 Основные узлы измельчителя; 3.2 Измельчительный

get price

Дробилка для зерна своими руками чертежи

Зернодробилка своими руками чертежи. Зернодробилка своими руками, чертежи и описание надежного агрегата. Представленная конструкция агрегата, состоит

get price

Сделай сам домашняя дробилка. Измельчитель зерна своими руками

) — необходимый и полезный прибор.

Цены на новинки начинаются от 3,5-4 тысяч рублей, и это самые простые модели. Если животных много, то покупка такого устройства оправдана. Но если поголовье маленькое, то можно сэкономить: можно сделать самому. Этот процесс прост, не требует большого «арсенала» инструментов.

1 Варианты изготовления: выбрать двигатель

Планировать и планировать собственное производство не требуется — немалое количество вариантов давно опробовано мастерами.Самыми простыми и доступными считаются следующие способы:

Болгарка от болгарки.
Пылесос для резки пищевых продуктов.
Подача ножа из стиральной машины.

Двигатель можно снять с другой техники или просто купить агрегат на барахолке. Примерные требуемые характеристики:

мощность: 1-2 кВт, работа от 220В;
число оборотов: около 150 в минуту.

1.1 Что потребуется для работы?

Инструментов и принадлежностей вам понадобится:

Инструмент для резки металла.
Ключи рожковые, торцевые, различных размеров.
Молоток.
Долото.
Наждачная бумага.
Сверла и сверла различного диаметра.
Металлические пластины, скобы и уголки.
Болты.

Также может понадобиться:

Труба — отрезок диаметром примерно до 15 см (используется как элемент, через который измельченное зерно будет выливаться из устройства.
Решетка мелкозернистая — для просеивания зерна.
Нож — для измельчения (удобные детали есть в мясорубке, блендере, овощерезке, если под рукой есть старая и ненужная бытовая техника).

Список необходимых материалов / инструментов может отличаться. Это зависит от того, какой метод создания выбран, и какие устройства взяты за основу (какая модель, в каком состоянии).

2 От болгарки

Разберемся пошагово, как сделать дробилку зерна из дробилки:

В качестве основы можно использовать лист толстой фанеры / ламината.
В основании прорезаются 2 отверстия: 1 — под зерновой бункер, 2 — под корпус пилы.
Проще всего использовать пластиковую бутылку объемом около 5 литров в качестве бункера для зерна.
Закрепляем корпус пилы в прорези на кронштейнах и болтах.
Заменяем отрезной диск болгарки на обоюдоострый металлический нож.
Снизу, под нож, крепится металлическая сетка (ее можно взять из старого дуршлага, а можно взять старый горшок и просверлить в нем отверстия).

Создание болгарки своими руками из болгарки завершено, прибор можно опробовать. Засыпаем зерно в бункер, включаем кофемолку. Подставляем какую-то тару под сетку — в нее будут наливаться измельченные продукты.

2.1 Этапы создания болгарки из болгарки (видео)

3 От пылесоса

Для создания самодельной зернодробилки не потребуется весь пылесос — от него нужен только двигатель. Устройство должно быть изготовлено следующим образом:

Основание — фанера / ламинат.
Двигатель снят с пылесоса.
В центре основания вырезано отверстие — под вал двигателя.
Нож может быть изготовлен из металлической пластины. Рекомендуемая ширина — до 200 мм, толщина — около 1,5 мм.
Нож установлен на валу двигателя. Для крепления можно использовать гайку.
Рабочую камеру можно заменить обычным металлическим ситом.
Под ситом устанавливается бункер, в который будет засыпаться измельченное зерно (это может быть разрезанная пластиковая бутылка большого объема, разрезанная бочка, таз, поддон).
Жестяной ящик можно поднести в рабочую камеру — чтобы удобнее было подавать зерно.

3.1 Этапы создания зернодробилки из пылесоса (видео)

4 От стиральной машины

Самый сложный (в плане исполнения), но самый удачный вариант.

Идеальный «прототип», из которого можно сделать хороший самодельный, — это старая «Ока» (или другая подобная модель стиральной машины). Его туловище имеет подходящую форму и размер.

4.1 Общие аспекты эксплуатации и создания самодельных дробилок

Самодельные устройства, как бы опытен ни делал их умелец, оставлять без присмотра не рекомендуется. Вот несколько советов, которые также следует учитывать при эксплуатации таких агрегатов:

Ножи затупились во время работы, поэтому их нужно будет снять — заменить или заточить. Если не закрепить ножи «плотно»: при необходимости должна быть возможность их снять.
Если нож сделан своими руками — рекомендуется использовать материал прочнее Ст-3.
Сито лучше сделать съемным — так будет легче чистить.

Любой владелец фермы или фермы штраф осознает полезность дробилок зерна. Только с их помощью можно успешно кормить скот, особенно если его много.

Приготовление комбикорма является приоритетным, так как усваивается организмом животного намного лучше, чем все его компоненты по отдельности.Соответственно, животные лучше набирают вес, получают большую порцию витаминов и других питательных веществ, менее подвержены заболеваниям.

Но закупить корм на специализированных предприятиях, где он производится, не только сложно, но и дорого. Поэтому его гораздо проще производить в домашних условиях, используя только свою продукцию — зерно и другие компоненты.

Более того, в этом случае появляется возможность готовить специальный корм для каждого вида животных отдельно, подходящий только для них.Но, как бы ответственно владелец фермы ни отнесся к соблюдению рецептуры, качество помола зерна, сена и других добавок все равно имеет значение.

Чем меньше дробь, тем лучше для домашних животных.

Поэтому нужно использовать только лучшую технологию, которая позволит не только измельчить сырье, но и подготовить его впрок в необходимом количестве и в удобном для хранения виде.

Благодаря развитию отечественных предприятий нет необходимости искать компромисс для решения этой проблемы, ведь ее отличное решение уже существует.

Это зернодробилка нового поколения с отличной производительностью и хорошей производительностью, разработанная и изготовленная на предприятии «Биоэнергия» в Челябинске.

О производителе

Производитель зерновых мельниц «Шмель» ООО «Биоэнергетика и К» Предприятие работает на рынке сельхозтехники двадцать лет. С 1996 года эта компания занимается разработкой новых технологий переработки продукции и новых видов сельскохозяйственной техники.

Предприятие осуществляет разработку, производство, внедрение и установку нового оборудования в любых хозяйствах.

Компании принадлежат девять изобретений, которые используются для производства современных кормов, в том числе мельница для зерна шмелей, которая полностью разработана инженерами Bioenergy и K.

Не имеет аналогов не только в России, но и за рубежом, и во многом отличается в лучшую сторону даже от самых удачных аналогичных моделей.

Кроме того, при разработке этого устройства было учтено множество факторов. и результаты исследований — зернодробилка может производить хвойную муку, которая по своим показателям, содержанию каротина и некоторых витаминов намного превышает обычно используемую травяную муку. в животноводстве.

Если у вас есть эта мельница, то и мельница

вам не понадобится.

Все разработки предприятия направлены на рационализацию, удешевление и повышение производительности производства кормов для животных, производительность которых намного выше, чем у кормов, изготовленных по старой технологии.

Но наибольших результатов предприятие добилось в производстве оборудования и машин для производства альтернативных кормовых смесей.

Все успешно внедряемые достижения и изобретения стали возможны благодаря тесному сотрудничеству с Челябинской аграрной академией и Троицкой академией ветеринарной медицины.

Технические характеристики и цены

Зернодробилка Bumblebee имеет двигатель мощностью 11 кВт , который развивает скорость до 3000 об / мин. Он может перемолоть 2-3 тонны зерна в час, в зависимости от его плотности и скорости подачи, но такую высокую производительность обеспечивает трехфазная линия на 380 вольт.

Зернодробилка универсальна — она может измельчать не только зерно, но и древесину — хвою, бересту и тому подобное. Также она хорошо справляется с «мертвыми» отходами, сеном и камышом — их можно измельчить до консистенции ваты и добавить в корм для животных.

«Шмель» очень надежен. Дробилки зерна тоже можно назвать надежными.

Ресурс ротора дробилки — около 2000 тонн, ресурс ножей молотка — около 60 тонн на каждый из углов, поэтому заменять их придется не чаще одного раза на 200 тонн измельченного материала.

«Шмель», по сути, единственная зернодробилка, не требует для работы дополнительных устройств — ее перемещение по складу, зернохранилищу осуществляется благодаря встроенным роликам, на которых ее можно транспортировать куда угодно. .

Это одна из главных особенностей «Шмеля» — полная мобильность, которая ограничивается только длиной кабеля питания. К тому же установка может работать на любом сайте, даже открытом.

Работа установки возможна в любом районе, и в этом случае не нужно будет использовать какие-либо специальные инструменты для доставки зерна или другого продукта к приемнику. Для этого «Шмель» можно транспортировать в нужном направлении.

Кроме того, для облегчения сбора зерновых в конструкции дробилки предусмотрено устройство для сбора зерна , которое идет в комплекте. С его помощью вы можете просто собирать зерно прямо с места хранения. Это возможно благодаря разрежению, возникающему при дроблении.

Стоимость данной зерновой мельницы в среднем 170 000 руб., Полная загрузка.

А с учетом всех преимуществ, которыми обладает зерновая мельница «Шмель», цена не такая уж и высокая, особенно если сравнивать с ценами на аналогичную продукцию не только зарубежных, но и отечественных производителей.

В поставку входят зернодробилка с всасывающим устройством, три сита разного диаметра — 4 мм, 6 мм и 8 мм., Пусковое устройство, трос длиной 10 метров, гофрированная гофрированная гильза «Lignum» длиной 3 метра, упаковщик оборудован роликами для удобства передвижения, с тканевым фильтром.

Также в качестве опции поставляется переходник для рукава и загрузочный бункер , предназначенный для сена и соломы, для получения из них муки.

Устройство

«Шмель» — одна из немногих зернодробилок, которая способна перерабатывать большое количество зерна и отходов .Она способна молоть практически все виды круп: пшено, пшеницу, овес, гречку. Также она легко справляется с мягкой древесиной и бумагой, древесной стружкой и даже иглами.

Более того, ей не страшны сторонние включения, которые часто встречаются в обрабатываемом сырье — кусках сланца, камней, бетона и даже металлических частиц. Последние не попадают в измельчение благодаря магнитному уловителю, который, кстати, является единственной сложной конструктивно деталью.

Конструкция зернодробилки очень удобна — перемещать ее по складу может только один человек — оператор.Также ее не нужно крепить к полу — благодаря отличной балансировке зернодробилка максимально устойчива и не смещается во время работы.

Это касается не только принимающей части, но и всей конструкции, которая спроектирована таким образом, что ее можно разместить в любом помещении, и это не влияет на производительность и удобство погрузки.

Устройство зернодробилки шмеля довольно простое за счет чего качественно отличается от любых аналогичных устройств.Благодаря простоте конструкции им удобно пользоваться. Все сырье, загружаемое в дробилку, проходит два уровня измельчения в двух последовательных камерах.

В первую камеру подается через вакуум — зерно всасывается и движется с минимальной скоростью. Здесь его очищают от загрязнений и мусора.

Обе дробилки работают последовательно по мере поступления зерна — сначала первая, где происходит очистка и грубый помол, затем вторая, где частично измельченный продукт измельчается полностью.

Шмель 750 от компании Bioenergy

Далее по рукаву перемолотое зерно или какой-либо продукт поступает в мешок-сборщик на шесть мешков. Полные мешки можно просто заменить во время работы — оператору достаточно отключить подачу воздуха, вынуть заполненный мешок и установить на его место пустой.

Также эту часть устройства можно заменить бункером-ресивером, который также будет заполняться через рукав. При необходимости дробилка способна подавать помол на высоту до девяти метров, поэтому вы можете заправлять грузовые прицепы, не прибегая к сторонним устройствам — шнекам, ремням и погрузчикам.

«Шмель» выполняет всю работу по кормлению самостоятельно.

Смесь, полученная с помощью этой дробилки, содержит в два раза меньше пылеобразований, чем измельчение, полученное в аналогичных устройствах, кроме того, эта дробилка очень чистая.

Не пылится во время работы — мешки-кормораздатчики оснащены специальным фильтром, а при замене мешка воздушный поток полностью перекрывается, также без образования ни грамма загрязнения.Воздействие пыли на человека сведено к минимуму — ее практически нет.

Как сделать самому?

В случае, если нет возможности приобрести зерновую мельницу заводского изготовления, можно попробовать сделать ее самому, своими руками. На самом деле практически все детали, необходимые для его изготовления, можно найти под рукой, потому что в основном это профили и листы из черного металла.

Но, несмотря на то, что самодельная зернодробилка в производстве будет дешевле заводской, она не будет намного удобнее и практичнее. Также на него нет гарантии — все невзгоды, связанные с ремонтом, сначала ложатся на плечи его владельца.

И понятно, что создание чертежей, отдаленно напоминающих такой продукт, как мельница для шмелей, не помогает рисованию. Что касается гораздо более простого изделия, в котором не так много комплектующих и дорогих деталей, то это не вызовет проблем.

Собрать шмеля своими руками не намного сложнее, чем собрать мельницу для зерна.Ниже представлены чертежи простого, но удобного и несложного в изготовлении изделия. Он имеет приемлемую для небольшой фермы производительность и достаточно надежен.

Шмель на работе

В качестве детали базы можно использовать запчасти трактора ДТ-75 . Наружный тормозной барабан заднего сцепления подходит для самого основания. В качестве переднего фланца можно использовать диск лемеха сеялки, который оснащен ступицей и подшипником.

Молотки можно изготовить из пластин пальцев режущего аппарата комбайна.В качестве бункера для зерна можно использовать емкость свекловичной сеялки.

Схема дробилки зерна

Для изготовления основы болгарки необходимо обрезать барабан на высоту 65 миллиметров. Сделать это можно на токарном станке. Также необходимо отшлифовать внутренний диаметр до размера 282 миллиметра, при высоте 3 миллиметра.

Также необходимо отрезать третью часть барабана , чтобы здесь можно было поставить сито.Он будет поддерживаться дугами, обозначенными 8, которые, в свою очередь, будут приварены к внешней стороне барабана и фланцу 5. На приведенном ниже чертеже показано основание узла измельчителя.

Основание шлифовального станка в сборе

Диск сошника , который выполняет функцию фланца и обозначается 1, его следует предварительно отрегулировать до размера 285 миллиметров, установить в подготовленное место в барабане и установке для сварки.

В ступице с маркировкой 2 необходимо заранее просверлить отверстия для забора воздуха, диаметром не менее 8 миллиметров.Это необходимо для поддержания необходимой производительности дробилки.

На режущую часть барабана необходимо установить сито 7, которое необходимо прикрепить двумя болтами 11 к поверхности диска на сошнике.

Устройство молоткового барабана

Перед тем, как сделать ударный барабан, поверх вала 7 нужно приварить пластины 2. В конце вала должно быть отверстие, прорезанное резьбой М10. Это отверстие необходимо для того, чтобы установить на его место специальный болт-съемник при разъединении барабана и вала двигателя.

Для сборки ударного барабана необходимо просверлить отверстия под заклепки до диаметра 1 сантиметр, расстояние между молотками на оси необходимо регулировать шайбами, а в связи с тем, что молотки расположены в параллельных плоскостях , может быть достигнута гораздо большая интенсивность дробления.

Если такой молотковый барабан вращается по часовой стрелке, зерно будет высыпаться быстрее, дробление будет больше. При обратном движении, наоборот, поменьше.

Регулировка степени помола только заменой решетки.

Заключение

Изготовление дробилки в домашних условиях, безусловно, поможет сэкономить деньги , так как необходимые материалы можно получить практически бесплатно. Но что касается производительности такого устройства, то до заводского продукта он никогда не дойдет. Тем более что уровень дробилки «Шмель».

Зернодробилка — универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного и домашнего скота.Измельчитель зерна значительно экономит время и силы своего хозяина, а обрабатываемые в ней корма можно смешивать с различными добавками, улучшающими рацион домашних питомцев.

Дробильное устройство — конструктивные особенности машины

Прежде чем рассматривать агрегат устройства, следует понять, для чего предназначена зернодробилка. Эта машина используется для измельчения кормовых культур, что делает их более привлекательными для домашних животных. Мелкие продукты намного лучше усваиваются домашними животными, что способствует их быстрому набору массы, а также поступлению всех необходимых минералов и витаминов.

Измельчитель зерна имеет остаточно простую конструкцию. К основным ее элементам относятся прочный корпус, одновременно выполняющий роль приемной камеры, и режущие элементы.

Для большего удобства при транспортировке измельчитель зерна оборудован ручками, а более современные модели также оснащены съемными колесами.

Типы бытовых зернодробилок — классификация агрегатов

Конструкция любой бытовой дробилки отличается простотой и небольшими габаритами.Тем не менее каждая такая модель отличается достаточно высокой производительностью, что позволяет обрабатывать объемные партии материала в достаточно короткие сроки.

По принципу работы машины для помола зерна делятся на несколько типов. К ним относятся:

Молотковая машина — в ее конструкции элементы для измельчения закреплены на роторе, который вращается внутри приемного бункера;
Роторная дробилка — рабочие камеры агрегатов этого типа выполнены из прочного металла, что гарантирует высокую надежность машины.Элементы для измельчения ударяются о стенки бункера, тем самым раздавливая зерно. В этом случае дробящие элементы будут бить о стенки до тех пор, пока зерно не превратится в мельчайшие фракции;
Дисковая машина — в аналогичной конструкции ножи измельчающие закреплены на валу с помощью специальных дисков;
Вальцовая дробилка — может дробить и измельчать зерно. Основными элементами этой конструкции являются гофрированные ролики. Они эффективно перерабатывают только влажный материал. Сухое зерно предварительно необходимо смочить в воде.

Дробилки, используемые в домашних условиях, также делятся между собой по типу привода. На этом основании различают следующие машины:

Дробилка ручная — простейшее устройство, на создание которого требуются время и силы владельца. Эта установка измельчает материал до продукта грубого помола, который затем можно использовать для кормления взрослого скота;
Пневматическая дробилка — эта машина используется для обработки кукурузы и других мелких продуктов. Такой агрегат работает достаточно быстро и измельчает зерно на мелкие фракции, которые можно подмешивать в корм для мелких домашних животных, а также для перепелов и других видов домашней птицы;
Электродробилка — этот агрегат отличается высокой производительностью и простой конструкцией.Он не имеет больших габаритов, и его часто покупают, как для дома, так и для подсобного хозяйства.
